Банные печи из кирпича своими руками схема и размеры видео: Печь для бани из кирпича своими руками — это легко и просто!

Содержание

Как сделать банную печь своими руками, кирпичные и металлические печки, фото удачных вариантов

Русский народ всегда любил ходить в баню. Банным днем считалась суббота или день перед каким-либо праздником. Считалось, что баня хорошо помогает в лечении различных заболеваний, в ней бабки-повитухи даже принимали роды. Добротная баня не может обойтись без хорошей печки. В настоящее время любой желающий может приобрести понравившуюся печь. Те, кто не желает сильно раскошеливаться на такую покупку, могут сделать ее самостоятельно. Банная печка своими руками может стать предметом гордости и принести духовное удовлетворение.

Предъявляемые требования к печам
Конструкция банной печи
Кирпичные печи для бани своими руками
Металлические печи для бани своими руками
Рекомендации

Предъявляемые требования к печам

В современных банях часто устанавливают электрические печи. Но ничто не сможет заменить настоящий огонь в печке. Электрические каменки остывают очень быстро и не могут создать необходимую влажность в помещении.

Если баня топится дровами, то печки изготавливаются из кирпича или металла. Такие простые конструкции обеспечивают оптимальную температуру и очень медленно остывают, надолго обеспечивая помещение теплом.

Какой бы ни была банная печь, она должна отвечать следующим требованиям:

Располагать ее следует таким образом, чтобы легковоспламеняющиеся материалы были обеспечены противопожарной защитой.
Банная печка своими руками занимать должна не больше 0,15% полезной площади помещения.
Для безопасности печь огораживают теплоизолирующими материалами.
Из-за конвекции теплого воздуха идущее от печки тепло должно распространяться по всему помещению.
Важно знать, что от высоты трубы зависит тяга в печи.

Конструкция банной печи

Любая каменка имеет следующую конструкцию:

Топка.
Емкость для камней.
Труба.
Поддувало-зольник.
Емкость для горячей воды.
Дверь для топки.
Задвижка в трубе.
Колосниковые решетки.
Дверца для зольника-поддувала.

Кирпичные печи для бани своими руками

Многие имеют недостаточно знаний для того, чтобы выложить самостоятельно кирпичную печь для бани, и совершают множественные ошибки. Они могут привести к тому, что печка разрушится, произойдет задымление всей бани и даже возникает вероятность возникновения пожара.

Поэтому при кладке кирпичной печи необходимо придерживаться следующих рекомендаций:

Под банную печь обязательно нужно делать фундамент, осуществляя его гидроизоляцию с помощью рубероида.
При возведении фундамента для самой бани глину из ямы нужно сохранить, она пригодится для получения раствора при кладке каменки.

Чтобы получить раствор, берется глина и песок в пропорциях 2:1 или 3:1. Чтобы убедиться, что раствор получился качественный, в него необходимо опустить деревянную палку, потом вытаскивают и смотрят.

Если раствор хороший, на палке остается слой глины в 2 мм. Если слой слишком большой, в раствор добавляют песок. Если слой меньше 2 мм, добавляют глину.

Осуществляя закладку печного литья в ряды кирпича, между литьем и кирпичом следует оставлять зазор в 0,5 см, потому что при накаливании металл начинает расширяться, из-за чего может разрушиться кирпичная кладка.

Если используется обычный кирпич, стоит быть готовым к тому, что в процессе кладки кирпичи будут или не доходить до конца ряда, или немного выступать. В этом случае выступающие части отпиливают болгаркой или делают швы немного толще.

Очень часто случается, что размеры колосников больше размера отверстия в топке, подготовленного специально для них. Нужно просто немного

отпилить колосник болгаркой с кругом по металлу.

Кладка кирпичной печи осуществляется строго по отвесу с использованием строительного уровня.

У дымохода в местах поворотов внутренних каналов следует устанавливать очистные колодцы, потому что там сажа скапливается в большом количестве.

При кладке печи для бани нельзя, чтобы кирпичи соприкасались с печным литьем. Эти места дополнительно защищают асбестовым шнуром, который наматывают на литье.

Топку рекомендуется выкладывать шамотным кирпичом, который хорошо выдерживает температуру выше 1600 градусов. Саму печку выкладывают из красного огнеупорного кирпича, выдерживающего температуру до 850 градусов.

Дымоход, топка и печка должны иметь стандартные размеры, здесь не стоит экспериментировать.

Не следует выкладывать печь для бани рядом с деревянными элементами. Но если избежать такого не удается, их обрабатывают защитными антисептическими средствами, защищающие древесину от гниения и от самовозгорания.

Самое главное, выкладывать кирпичную печь для бани своими руками не рекомендуется в том случае, если совершенно нет опыта в этом деле. Неправильно построенная, она потребует реконструкции, и специалист возьмет за это довольно приличную сумму.

Металлические печи для бани своими руками

Металлическую банную печь своими руками изготовить гораздо проще и быстрее, чем кирпичную, а металл является более доступным материалом. Для этого достаточно найти железную бочку, трубу подходящего размера или лист металла.

Такие печи гораздо экономичнее кирпичных по следующим показателям:

Стоимость ее будет небольшой.
Нагревается очень быстро.
Места для нее требуется очень мало.

Кроме того, для такой печи нет необходимости изготавливать мощный фундамент. Чтобы остывала она как можно медленнее, ее облицовывают жаропрочным кирпичом. Если баня имеет небольшие размеры, металлическая печь своими руками является идеальным вариантом.

Лучше всего использовать трубу или железную бочку. Если изготавливать печь из металлических листов, то потребуется делать большое количество сварных швов.

Для изготовления печи для бани берется кусок трубы и отрезается высотой в 1 метр. Для бака отрезают трубу длиной в 70 см. Внизу трубы делается отверстие для поддувала. Его ширина должна составлять 20 см, а высота 6 см. К верху отверстия приваривают пластину из металла, имеющей отверстия для крепления колосниковой решетки в поддувале.

Для топки посередине трубы вырезают отверстие диаметром 30 см. Затем приваривают запоры и завесы для дверцы. Каменку устанавливают над топкой путем приваривания трубы перпендикулярно к стене топки и заполняют ее камнями. Затем приваривают дымоход и выводят ее через каменку. Над ней устанавливают бак, в котором нагревают воду. Крышка бака должна быть съемной, чтобы заливать воду, а сам бак должен иметь кран для ее слива.

При помощи зачистного круга убирают все следы сварки.

Банная печь из кирпича своими руками. Видео, схема

Грамотная установка банной печи позволит пользоваться баней многие годы. В противном случае это может привести к задымлению помещения, пожару и другим нежелательным последствиям. Для того, чтобы установить банную печь необходимо соблюдать некоторую последовательность. Перед тем как устанавливать печь необходимо определиться с ее видом.

Навигация по статье:
Фундамент банной печи
Дымоходы для банной печи
Безопасная установка банной печи
Личная безопасность при нахождении рядом с банной печью
Установка банных печей. Видео

Если печь покупная, то следует тщательно изучить инструкцию по ее установке. Если же кладка производится своими руками, то необходимо соблюдать пошаговую последовательность.

Отделка каким материалов будет лучше всего вокруг печи и под нее? Для устойчивости печи и самой бани обкладку необходимо производить из надежных материалов (бетон, шамотный кирпич). Какой из них лучше? Оба варианта достойные, так что решайте сами по вашему бюджету. Обкладка основания должна быть прочной и идеально ровной, чтобы обеспечивать пожаробезопасность. На данное основание ложится асбестовый картон толщиной 12 мм, а сверху стальной лист (макс.

5 мм) перед печью. Эти два слоя должны отстоять от дверцы печи на пол метра и по 3 см со всех остальных сторон. Проекты печей:

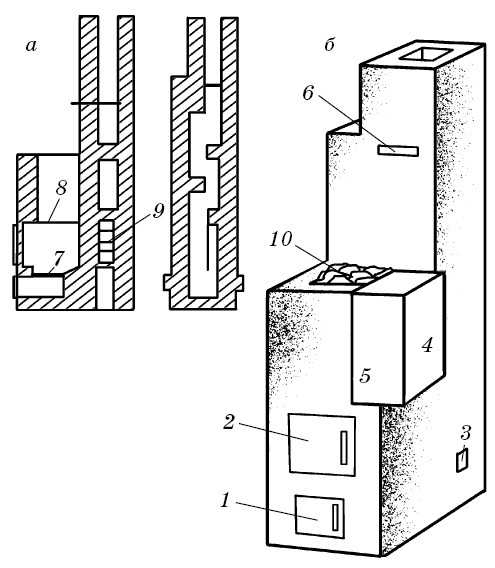

Чертежи:

На дверцу топки для нормального функционирования необходимо соблюсти необходимые параметры. Дверца топки должна отстоять от противоположной стены на полтора метра. На боковые и заднюю часть стенок необходимо оставить расстояние по 50 см от стен. Если она начинает трескаться, то печь необходимо своевременно заделать.

Дымоходы для банной печи

Если банная печь спроектирована в виде выносного топочного тоннеля, то прилегающая стена должна быть сделана из негорючего материала. Печной выход и соединение трубы в этом случае должны быть разборными. Для того чтобы в дымоходе не появлялось конденсата при низких температурах, его оснащают теплоизоляцией около 5 см. Для того, чтобы регулировать силу горения в дымоходе проделывают шибер. В пространство между потолочным перекрытием и разделкой закладывается негорючий материал.

Швы дымохода должны производиться исключительно лазерной сваркой. На кровле в месте прохода дымохода следует установить разделку кровли, которая обеспечивает гидроизоляцию и пожаробезопасность. В месте выхода трубы ее нужно сделать толще более чем на 10 см. Труба не должна быть выше полуметра. Часть трубы между потолком и крышей (на чердаке) следует заштукатурить и осуществить побелку. Наиболее долговечные дымоходы — керамические.

Безопасная установка банной печи

Даже не смотря на все проделанные предосторожности, при постройке банные печи необходимо устанавливать со всеми требованиями пожарной безопасности. Они должны находиться в доступном месте, путь к которым не должен быть загорожен посторонними предметами. Самые простые средства – это порошковые и иные баллоны. Но можно прибегнуть и к современным средствам, таким как инженерное пожаротушение с датчиками оповещения.

На месте расположения печи в бане необходимо соблюдать правила безопасности и устанавливать ее больше чем на полметра от горючих конструкций. Не стоит объяснять, что при нагреве данных конструкций может возникнуть возгорание. При наличии в бане стен из материалов подверженных горению их следует обложить кирпичом или изоляционными листами (начиная от пола, заканчивая поверхностью печи). Фото печей, обложенных кирпичом:

Печь, обложенная кирпичом

В бане необходимо защитить потолок. Если потолок сделан из горючих материалов, то было бы хорошо покрыть его полностью, но в этом нет острой необходимости, так как его можно покрыть на 1/3 больше площади печи металлическим листом и минеритом (можно базальтовым картоном).

Личная безопасность при нахождении рядом с банной печью

Если печь топится огнем, то стоит подумать о личной безопасности. Сама печь может нагреваться в среднем до 550⁰С. При падении (н-р, поскользнувшись) человек может получить серьезный ожог. Для того, чтобы предотвратить такую ситуацию, перед печкой можно поставить экран из кирпича или конвертер. После кладки печи не лишним будет позвать опытного печника для выявления определенных недостатков.

Металлическая печь устанавливается с согласованием с пожарной инспекцией. Но для большей безопасности электрическую печь лучше заземлить. В коттеджах продуман контур заземления, к которому следует прибегнуть владельцам, а не пользоваться нулевым проводом с подстанции. При невозможности заземления, можно воспользоваться занулением (соединение нулевых клеммов и провода заземления печи в щитке). Также можно приобрести УЗО, которое при перенапряжении отключает устройство, действует как предохранитель.

Установка и облицовка банных печей. Видео

Понравилось? Поделитесь в соц. сетях!

Строительство сауны из кирпичной кладки – Новости Матери-Земли

Узнайте, как построить сауну из кирпичной кладки с нуля.

Хотя идея электрической сауны, особенно электрической сауны из красного дерева, сегодня заставляет меня съеживаться по экологическим причинам, в 16 лет я не знал ничего лучшего. в абсолютно сухой атмосфере. Идея заключалась в том, что высокие температуры можно выдержать только при низкой влажности, и этот миф до сих пор, к сожалению, принимается многими американцами и рекламируется в слишком многих отелях. Сауна, как меня учили с самого начала, должна быть сухой, за исключением влаги, производимой собственными потовыми железами.

Мой первый намек на то, что я на ложном пути, пришел три года спустя в отеле в Исландии, где в сауне поддерживалась невероятная 220 градусов по Фаренгейту (вода кипит при 212 градусах по Фаренгейту), а исландцы время от времени поливали водой горячие базальтовые камни, покрывавшие камень, создавали тихий (произносится как «слоу-лу») «священный пар», столь важный для настоящей сауны. Я знал, что сауна имеет скандинавское или скандинавское происхождение, поэтому я решил, что исландский опыт был намного ближе к корням сауны, чем то, что я знал в Массачусетсе. В Исландии я узнал, что сауна — настоящая финская версия сауны — это не просто парение в сухом помещении. Сауна – это опыт контрастов, сырости и сухости, жары и холода. Через несколько минут при температуре 220 градусов по Фаренгейту некоторые из купальщиков опускались в бассейн с водой с температурой 45 градусов по Фаренгейту, предельной контрастностью температуры и влажности. В то время как сауна развивалась в течение последнего тысячелетия (введение дымохода в 19был особенно полезным нововведением), основные характеристики, которые мы ищем в хорошей сауне, остались прежними.

Хорошее здание сауны «выдерживается» несколькими часами высокой температуры перед использованием. Хотя есть электрические, а иногда и газовые печи для сауны, даже в Финляндии старожилы скажут вам, что единственная настоящая сауна — дровяная. Финны ценят фоновый аромат дерева и дыма, хотя настоящего дыма в печной не остается. В сауне на дровах есть и практический смысл. В Финляндии большинство деревенских саун находятся на некотором расстоянии от дома, к ним нет легкого доступа к электрическим или газовым линиям.

Несколько столетий назад первые сауны были защищены землей или бревенчатыми конструкциями, и в обоих стилях было достаточно тепловой массы для поглощения и хранения тепла. За последние 20 лет мы с женой Яки нашли альтернативу горизонтальному бревенчатому строительству: кладку из дров. В моей статье, опубликованной в мае 1995 года в MOTHER EARTH NEWS («Дом Роба Роя из земляного дерева»), рассказывается, как мы построили наш круглый двухэтажный дом из каменной кладки, защищенный землей, который также служит главным зданием кампуса в нашей Школе строительства из земляного дерева.

Преимущества «5-E», которые делают кирпичную кладку идеальной для строительства дома, также делают ее идеальной для строительства сауны из деревянной кладки: 1) простота строительства, 2) экономичность, 3) эстетика, 4) экологическая гармония и 5) энергия. эффективность.

Последнее из этих преимуществ 5-E особенно важно для сауны. Кирпичная кладка имеет идеальные энергетические характеристики для сауны – отличная теплоизоляция в сочетании с исключительной теплоемкостью. Эта комбинация означает, что потери тепла через стены сауны сведены к минимуму, а короткие «торцы бревен», а также внутренний растворный шов действуют как тепловая масса, если они размещены на правильной (внутренней) стороне изоляции. После того, как сауна выдержана, огонь может погаснуть, а ткань здания будет поддерживать внутреннюю температуру до требуемых 150-180 градусов по Фаренгейту. С годами и через различные крайности я узнал, что это нормальный и предпочтительный диапазон температур, предпочитаемый специалистами по сауне. Делаются поправки на размер каменного помещения сауны, а также на возраст парильщиков, потому что в больших саунах может быть жарче, чем в маленьких. Дети и пожилые люди обычно парятся при более низкой температуре, чем другие люди. В нашей круглой дровяной сауне, описанной здесь, мы заправляем топку около трех часов зимой и два часа летом.

Круглая форма дровяной сауны имеет два преимущества: практичное и интуитивно понятное. Практическое преимущество заключается в том, что круглая форма занимает больше всего места на единицу периметра. Этот факт геометрии означает, что когда вы добавляете вертикальное измерение, создавая цилиндр, вы включаете максимальный объем на квадратный фут боковых стенок (по крайней мере, вертикальных боковых стенок).

Интуитивное преимущество заключается в ощущении тепла и комфорта, возникающих внутри небольшого круглого здания. Многие посетители нашей сауны описывают ощущение безопасности, подобное утробе или гнезду.

Итак, мое путешествие в историю завершено, по крайней мере, для этой статьи. Сауна из земляного дерева — лучшее, что я когда-либо пробовал, и так и должно быть. Сауна, которую ты построишь, дорогой читатель, тоже будет лучшей из тех, что ты когда-либо видел. Теперь мне нужно рассказать вам, как это делается.

Фундамент сауны Cordwood

Кирпичная кладка из Cordwood, как и любая деревянная стеновая система, не должна касаться земли. Мне нравится хороший прочный каменный фундамент, который простирается не менее чем на 4 дюйма. Хотя камень можно использовать для фундамента — если у вас есть камни и время — наш фундамент для сауны Earthwood бетонный, образованный 8 «широкими полосами 1» Dow Styrofoam®, хорошо закрепленными 2 на 4 кольями по периметру, чтобы предотвратить бетонный «выброс». Для деревянных стен толщиной 8 дюймов, рекомендуемых для этого здания диаметром 10 футов, достаточно поперечного сечения фундамента шириной 12 дюймов и глубиной 8 дюймов. Чтобы избежать необходимости копать фундамент до уровня промерзания (4 дюйма в нашем районе!), соскребите органический материал к краю участка и привезите на самосвале хороший крупнозернистый песок. Это используется для создания «площадки», на которой будут плавать ваши круглые опоры. Я называю это плавающим кольцевым лучом. Если песчаная подушка отводит воду из сауны в точку вниз, вода не будет скапливаться под фундаментом или плитой. Отсутствие воды означает отсутствие замерзания; отсутствие замерзания означает отсутствие морозного пучения. . . или сопутствующие структурные повреждения. Не верьте мне на слово: это также была любимая система фундамента Фрэнка Ллойда Райта. Это дешево и легко. А в сельской местности плавающие плиты становятся общепринятой стратегией выбора фундамента для гаражей, хозяйственных построек и даже домов. Не заливайте пол в это время, только фундамент.

Кирпичная кладка из кордового дерева

За прошедшие годы МАТЬ опубликовала несколько статей о кладке из кордового дерева, но новым читателям поможет мое стандартное определение: ) укладываются поперечно в стене, примерно так же, как укладываются ряды дров. Стены обладают исключительными тепловыми характеристиками благодаря торцам бревен (которые имеют значение как изоляции, так и массы) и специальной растворной матрице, которая представляет собой изолированное пространство между двумя отдельными растворными швами, одним внутри и одним снаружи стены.

Список лучших пород дерева для сауны из дров включает белый кедр, белую или красную сосну, ель, тополь или тополь (дрожащую осину) и другие легкие и воздушные породы дерева. Эти леса должны быть окорены, распилены по длине и высушены в течение года на открытом воздухе в одинарных крытых рядах перед использованием. Следует избегать ароматного красного кедра (невыносимый запах при высоких температурах), очень смолистых пород дерева, таких как бальзамическая пихта, и плотных лиственных пород, таких как дуб, бук, клен, вяз и вишня. Эта древесина будет существенно усыхать, даже если вы сушите ее в течение длительного времени, и если вы сделаете слишком сухие концы бревен, существует опасность структурного повреждения из-за разбухания.

Хорошая растворная смесь для деревянных саун состоит из 9 частей песка, 3 частей пропитанных опилок, 2 частей портландцемента типа I и 1 части извести. Песок должен быть чистым, промытым мелкозернистым, например, кладочным. Опилки должны быть опилками хвойных пород с лесопилки, пропущенными через полудюймовое сито и выдержанными в сосуде с открытым верхом не менее суток. Опилки замедляют схватывание раствора, значительно уменьшая трещины от усадки раствора между торцами бревен. Известь, которую следует использовать, относится к типу S, гашеной или строительной извести (у нее много названий). Не используйте сельскохозяйственную известь.

Всегда надевайте резиновые перчатки при смешивании и работе с раствором. Цемент и известь могут вызвать неприятные дюймовые цементные отверстия в вашей коже, которые заживают вечно. С помощью обычной садовой мотыги перемешайте ингредиенты в тачке всухую, пока смесь не приобретет однородный цвет. Затем добавьте воду и смешайте ее с мотыгой. Продолжайте добавлять воду, пока раствор не пройдет «тест снежным комом». Когда вы подбрасываете «снежный ком» из миномета на три фута в воздух, вы должны быть в состоянии поймать его без того, чтобы он «разлетелся»! в твоих руках в перчатках. Он также не должен рассыпаться. Только раствором нужной консистенции можно жонглировать двумя-тремя снежками.

Построить стену из дров очень просто. Просто следуйте мантре: грязь, дерево, опилки. Во-первых, в резиновых перчатках — мастерок только замедляет работу — поместите двойную растворную матрицу на фундамент. Стена толщиной 8 дюймов хороша для сауны, поэтому каждый шов раствора (грязи) должен быть шириной около 2 1/2 дюйма и толщиной около 1 дюйма. Затем полость размером 2 1/2 дюйма между внутренним и внешним растворными швами заполняется изоляцией; лучшее, что я нашел, это смесь опилок и извести в соотношении примерно 11:1. Утеплитель заливается в полость ведерком с небольшим носиком или консервной банкой. Не пропускайте этот шаг! «Мертвое воздушное пространство» просто не помогает; сауна не будет работать хорошо, если вообще будет. Наконец, установите конец бревна на место, протянув его от внутреннего к внешнему строительному шву. Поместите конец бревна в грязь легкими вибрирующими движениями, создавая то, что я называю «всасывающей связью».

Вы, должно быть, заметили, что я потребовал 2 1/2 дюймового шлифовального шва, 2 1/2 дюймового изоляционного слоя из опилок и еще 2 1/2 дюймового шлифовального шва, или всего 7 1/2 дюймов. Но концы бревна имеют длину 8 дюймов. Остальные 1/2 дюйма поровну разделены между утопленным внутренним и внешним растворным швом, который дополнительно уточняется в процессе наведения.

Расшивка — иногда называемая расшивкой швов или затиркой швов — очень важный этап, и его нельзя упускать из виду. Ножом из нержавеющей стали, последний дюйм лезвия которого согнут вверх под небольшим углом (скажем, 10 градусов), сильно надавите на раствор, чтобы сгладить грязь. Это решает четыре задачи: 1) Стена выглядит хорошо. 2) Выравнивает стену, создавая водоотталкивающую поверхность вместо водопоглощающей. 3) Максимально увеличивает силу трения между грязью и деревом, делая стену прочнее. 4) Углубление на 1/4 дюйма обеспечивает пространство, в котором можно произвести ремонт в случае усадки дерева или раствора. Гибкие продукты для расщепления бревен Log Jam® или Perma Chink®) подходят для этой цели, но их лучше всего наносить, если шов из раствора глубиной 1/4 дюйма направляет выравнивающую щетку между концами бревен.

Вот в общем-то: грязь, опилки, бревна, указывание. Следуйте этому порядку, и стена практически выстроится сама. Бревна можно расколоть или оставить круглыми, любого размера от 2 до 10 дюймов в диаметре. Старайтесь выбирать концы бревен так, чтобы вокруг оставался постоянный шов из раствора толщиной 1 дюйм для облегчения наведения.

Не позволяйте бревнам соприкасаться друг с другом. Более подробное обсуждение каменной кладки из кордового дерева см. в моем Complete Book of Cordwood Masonry Housebuilding (Sterling, 1992), The Sauna (Chelsea Green, 1996) или мое видео Основные методы кладки кордвуда. Все доступны на книжной полке МАТЕРИ.

Двери, окна и стропила для сауны из кордового дерева

Дверная рама для сауны устанавливается перед началом работы с дровами, чтобы кладка могла быть уложена на раму. Используйте тяжелые материалы для каркаса, такие как 4 на 8 пиломатериалов с грубой колеей с местной лесопилки. Заранее сделайте оконные рамы, чтобы они соответствовали размерам ваших окон, которые могут быть фиксированными (не открывающимися) термостеклопакетами. В течение многих лет мне удавалось найти эти окна в подсобных помещениях производителей стеклопакетов. Часто я могу купить небольшие термопанели за 10 долларов или меньше. Для маленькой круглой сауны ширина окна не должна превышать 18 дюймов. Высота более гибкая. Наши два маленьких окна имеют площадь 18 квадратных дюймов и вполне достаточны. Мы также вставили в дверь стекло размером 12 на 24 дюйма, чтобы дневной свет был хорошим. Единственная 12-вольтовая и 15-ваттная лампа накаливания обеспечивает достаточное количество света в ночное время в небольшой печной комнате с внутренним диаметром 8 футов и 8 дюймов. (Земляной лес вне сети.)

Хотя хорошие двери для сауны можно приобрести в продаже, я всегда из соображений экономии делаю свои собственные. Я помещаю 2 дюйма экструдированного утеплителя из полистирола между слоями черновой обшивки. Обшивка и Styrofoam® обрамлены размером 2 на 6. Для сауны из земляного дерева я использовал материал каркаса размером 2 на 4 и выбрал окно шириной 12 дюймов. Дверное окно не является обязательным, особенно если у вас есть другой источник естественного света.

Одним из наиболее важных (и слишком часто игнорируемых) компонентов сауны является вентиляция. Если дровяная каменка находится с вами в печном помещении, то для ее горения потребуется воздух — драгоценный воздух, ваш воздух. Следовательно, вам нужно предусмотреть прямой выход наружу для подачи воздуха для горения в топку. Это может быть просто дымоход диаметром 6 дюймов, вбитый в стену, как бревно. Расположите его на уровне пола и как можно ближе к воздухозаборнику печи. Должны быть включены и другие варианты вентиляции. Одна хитрость заключается в том, чтобы оставить дюйм зазора в нижней части двери. Другой вариант — установить пару керамических «наперстков» диаметром 8 дюймов в стену вместо концов бревен. Эти наперстки можно купить на складах каменной кладки, где они продаются для использования в строительстве дымоходов. Конец бревна примерно того же диаметра, что и наперсток, можно вставить или снять, чтобы при необходимости обеспечить доступ воздуха. Маленькая деревянная ручка облегчает снятие.

Установите два таких вентиляционных отверстия на противоположных сторонах помещения с печью, одно на фут выше другого. Разница в температуре воздуха в сауне составляет около 1 F на дюйм высоты, поэтому разница в 12 градусов способствует движению воздуха. Температура воздуха немного падает, когда форточки открыты, но быстро восстанавливается, когда они закрываются, благодаря теплу, хранящемуся в стенах дров. Как будто в кирпичной печи. Кстати, температурная стратификация в печном помещении является причиной того, что полки в сауне хорошо размещать на разной высоте, чтобы люди могли выбирать температуру, которая им нравится. Например, заняв нижнюю скамейку, дети могут делить сауну с родителями.

Но вернемся к структуре. В сауне из земляного дерева мы закончили верхнюю часть стены из дров 16 деревянными пластинами, каждая длиной 22 дюйма, сделанными из заготовки 2 на 8. Восемь таких пластин служат опорами радиальной стропильной системы, состоящей из сосновых брусьев 4 на 8. Каждая вторая пластина, поддерживающая стропила, устанавливается на 1/2 дюйма выше, чем предыдущая, создавая положительный уклон для дренажа с запада на восток.

Одна из балок, восточная-западная, проходит через здание. Шесть более коротких стропил встречаются в центре и крепятся к основному стропилу с помощью стальных пластин 1/4 дюйма выше и ниже места пересечения, а также восьми отрезков резьбового стержня 1/2 дюйма, соединяющих металлические пластины и стропила вместе в центральной части. центр. На фото и иллюстрации выше показано, как «снежные» пространства, промежутки между стропилами, заполняются измельченными кедровыми бревнами толщиной 6 дюймов и раствором. Обычная каменная кладка из дров тоже подойдет в этом месте.

Крыша нашего потолка сделана из еловых шпунтованных досок силоса размером 2 на 6, но подойдет любая обшивка размером 2 на 6 (или даже фанера толщиной 3/4 дюйма). Единственное предостережение — избегать очень смолистого материала, так как смола будет вытекать из дерева при температуре 200 градусов по Фаренгейту или выше, иногда достигаемой на уровне потолка.

Земляная крыша

Несмотря на то, что земляная крыша не является абсолютно необходимой, она эстетична, долговечна и является традицией сауны в Финляндии. Слои нашей кровли над обшивкой следующие: 1) Гидроизоляционная мембрана. Мы используем гидроизоляционную мембрану Bituthene® 4000 производства W.R.Grace. Установка проста: просто снимите бумажную подложку с рулонов шириной 36 дюймов и прижмите ее к деревянной деке. Подробная инструкция указана на упаковке. 2) Дюймовая изоляция Dow Styrofoam® или эквивалентного экструдированного полистирола. 3) Слой 6-миллиметрового черного полиэтилена, основа важнейшего дренажного слоя. 4) Два дюйма щебня №2, дренажный слой. 5) Слой рыхлого сена или соломы, защищающий дренажный слой от почвы сверху. 6) Восемь дюймов земли, засеянной травой или дерниной, срезанной с поля. Крыша, построенная таким образом, должна прослужить 100 лет или вечность, в зависимости от того, что наступит раньше.

Плита и дымоход

Наша печь самодельная из толстолистовой стали толщиной 1/4 дюйма, но ее конструкция сама по себе потребует отдельной статьи. Вы можете адаптировать существующие печи из листовой стали к сауне. Ключ в том, чтобы найти творческий и безопасный способ крепления кирпичей или непористых камней к различным сторонам. Верх и три стороны нашей печи покрыты 320 фунтами плотных кирпичей, которые сохраняют огромное количество тепла. Мы льем воду на эти горячие кирпичи, чтобы создать пар. Еще более аутентичными, чем кирпичи, но их не так легко повесить, являются камни размером с мяч для софтбола. Плотный известняк, скала-ловушка или базальт — все это хорошие камни для сауны. Избегайте мягких песчаников или любой трещиноватой породы, которые будут поглощать воду и разрушаться под действием пара, возможно, сильно.

Хорошая линейка печей для сауны по разумной цене производится компанией Bruce Manufacturing (Брюс Кроссинг, Миннесота). Они производят электрические, газовые и дровяные модели. Одну из их дровяных моделей можно топить снаружи печного помещения, что сохраняет помещение в чистоте и предотвращает кражу кислорода из внутреннего воздуха. В моей книге «Сауна, » перечислены по крайней мере дюжина других производителей и дан подробный отчет о том, как мы сделали нашу печь.

В качестве дымохода используйте дымоход типа А, например, трехстенный металлический дымоход или, мой любимый, дымоход Metalbestos®, который внутри и снаружи выполнен из нержавеющей стали с дюймовой изоляцией без асбеста между ними. Эти системы типа А дороги, но безопасны, и их легко установить. Самодельные дымоходы часто небезопасны, а некоторые из них просто пугают.

План этажа сауны Cordwood

Описанная здесь круглая сауна идеально подходит для четырех человек. Скамейки представляют собой гладкие топольовые доски размером 2 на 6, опирающиеся снизу на вертикальные стойки 2 на 4 и 2 на 4 ригеля. Элементы опоры скамейки могут быть ввинчены прямо в концы бревен.

Я попытался дать честный и точный отчет о нашей круглой сауне, которая является лучшей сауной, в которой я когда-либо был. Ваша будет другой, возможно, немного больше или меньше; может быть, у него не будет земляной крыши, а может быть, и будет. Независимо от того. Ваша сауна тоже будет лучшей. Так оно и должно быть. Никакая изготовленная сауна не может сравниться с любовью, которую вы вкладываете в свою собственную. И стоимость? Строительные материалы будут стоить вам от 400 до 700 долларов, в зависимости от ваших навыков закупок. К этой цифре добавьте плиту и дымоход, которые могут стоить еще от 500 до 1000 долларов, в зависимости от того, новая у вас плита или бывшая в употреблении, и какую сделку вы можете заключить на дымоход. Подсказка: некоторые дилеры продают слегка помятый, но совершенно безопасный Metalbestos® с большой скидкой.

При использовании сауны из каменной кладки необходимо предостережение. Подождите неделю или две после укладки последнего конца бревна, прежде чем топить сауну до полной температуры. Преждевременный выстрел может привести к повреждению миномета. Помните, что замоченные опилки были введены в смесь для замедления схватывания раствора. Дайте время вылечиться.

Несмотря на то, что финская традиция сауны, кратко описанная выше, является прекрасной отправной точкой, вскоре вы улучшите свои собственные модели использования сауны в соответствии со своими потребностями, капризами, климатом и самим зданием. Приятного потоотделения!

Полную информацию о кирпичной кладке можно найти в обучающем видео Основные методы кладки из кордового дерева и в книгах Роба, Полная книга каменной кладки из кордового дерева, здание и Сауна. Земляные крыши обсуждаются в Полная книга подземных домов: как построить недорогой дом (Стерлинг, X974). Все доступны на книжной полке МАТЕРИ.

Роб Рой — директор строительной школы Earthwood в Уэст-Чейзи, штат Нью-Йорк.

Как построить инфракрасную сауну своими руками (DIY)

Получите все преимущества сауны без дорогостоящего членства в клубе здоровья.

Наши редакторы и эксперты тщательно отбирают каждый продукт, который мы представляем. Мы можем получать комиссию от ваших покупок.

Время

Несколько дней

Сложность

Промежуточный уровень

Стоимость

Варьируется

Введение

На рынке существует множество типов саун, в том числе и те, которые существуют веками. Тем не менее, в наши дни инфракрасные сауны очень популярны. Терапия инфракрасной сауной имеет много доказанных преимуществ для здоровья. Это позволяет вам детоксицировать, снимая напряжение и стресс, но также может помочь вам сжечь калории и сохранить чистую здоровую кожу.

Читайте дальше, чтобы узнать, как построить собственную инфракрасную сауну.

Необходимые инструменты

Гвоздезабивной пистолет 18 калибра
Струбцины
Циркулярная пила
Дрель/винтоверт
Фрезерная фреза

Молоток

Молоток
Рулетка
Торцовочная пила
Фрезерный станок
Угловой угольник
Степлер

Необходимые материалы

Оцинкованные гвозди для сайдинга #11-1/2 x 2 дюйма
Финишный винт #8 x 2 дюйма
Шурупы для настила #9 3 дюйма
1/4″ x 3-1/2″ кедровая накладка (114 кв. футов)
Петли 3-1/2″
3 4-дюймовая фанера 4×8 (3)
3/8-дюймовые скобы
4 x 8 x 1-1/2-дюймовая пеноизоляция (4)
4′ x 8′ фанера T1-11 (обшивка стен) (5 )
5/16 x 4 дюйма.
