Барбекю из кирпича: чертежи, фото

Простой мангал барбекю из кирпича для дачи. Печь барбекю из кирпича: чертежи, схемы, фото, видео.

Печь барбекю из кирпича незаменимый помощник для приготовления мяса и овощей на открытом воздухе, в этой статье мы рассмотрим строительство самого простого барбекю мангала из кирпича.

Конструкция его настолько проста, что с ней справиться даже человек без опыта кирпичной кладки.



Печь состоит из нижней части предназначенной для хранения дров, жаровни для разведения огня и решётки для приготовления барбекю.

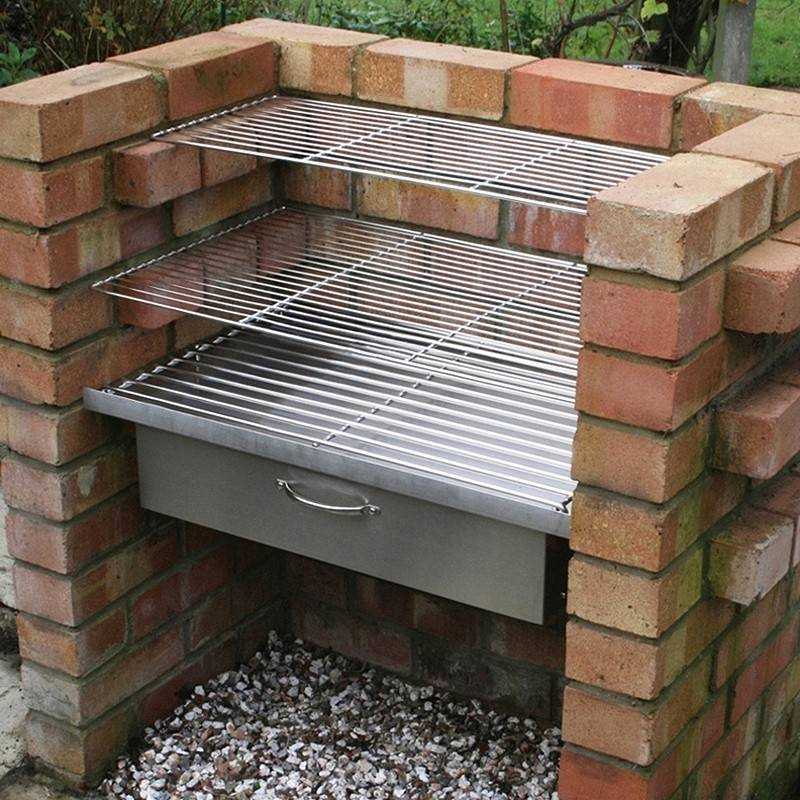

Барбекю из кирпича: фото.

Барбекю из кирпича чертежи.



Как сделать мангал барбекю из кирпича: материалы.

Для строительства барбекю понадобятся следующие материалы:

• Кирпич (желательно печной).
• Цемент.
• Песок.
• Щебень.
• Жаровня (лист металла толщиной не менее 3 мм).
• Арматура.
• Гибкая проволока для вязки арматуры.

Прежде всего, хотелось бы уточнить какой кирпич использовать для строительства печи барбекю?

Для строительства барбекю рекомендуется использовать красный печной кирпич, нежелательно использовать обычный красный кирпич или силикатный.

Обычный красный кирпич (полнотелый керамический камень) также как и силикатный, способен выдерживать температуру до 800°С, но температура горения дров примерно 900°С, поэтому печь из красного или силикатного кирпича долго не прослужит.

Силикатный кирпич вообще использовать для мангала барбекю нельзя, при нагревании он может выделять вредные вещества, которые используются как добавки при его изготовлении.

Как известно печной кирпич бывает: — основной, кварцевый, углеродистый и шамотный. Наиболее прочный шамотный кирпич, он выдерживает температуру 1350 — 1400°С, его чаще используют для строительства печей.

Как сделать мангал барбекю из кирпича.

Для строительства кирпичного барбекю понадобится фундамент, поскольку это сравнительно небольшая печь, то можно обойтись и простым фундаментом. Оптимальный вариант плитный фундамент.

Под фундамент нужно выкопать яму по ширине и длине чуть больше самой печи, глубиной полметра.

Дно ямы засыпается слоем песка примерно 10 см, песок нужно хорошо полить водой и утрамбовать, далее засыпается слой щебня 30 см и также тщательно трамбуется.

По краям ямы устанавливаем опалубку из досок, в яму укладываем арматуру и обвязываем её проволокой. Арматуру нужно уложить так, чтобы слой раствора бетона её полностью покрыл с запасом 5 см.

Замешиваем раствор бетона (3 части щебня, 1 часть песка, 1 часть цемента) и заливаем опалубку слоем бетона толщиной примерно 15 см, выравниваем мастерком горизонтальную плоскость.

Даём бетону отстояться несколько суток и приступаем к кладке мангала барбекю.

Сначала нам нужно выложить нижнюю часть печи — поленницу.

Выкладываем первый ряд сначала без раствора, ровняем кладку по уровню, затем уже укладываем этот ряд на раствор. Также выкладываем следующие ряды уже в шахматном порядке, при этом важно соблюдать равномерно одинаковый зазор между кирпичами.

Каждый ряд проверяем строительным уровнем, кладка должна быть ровной, как в вертикальной, так и в горизонтальной плоскости.

На уровне кладки примерно 80 см нужно расположить жаровню для костра, для этого выкладываем один ряд кирпича поперёк кладки, внутренние выступы кирпича будут служить опорой для металлической жаровни.

Следующие 4 – 5 рядов кирпича выкладываем обычной кладкой, следующий ряд поперечный для металлической решётки.

Осталось выложить 3 — 4 ряда кирпича, для защиты от ветра.

Устанавливаем решётку и жаровню, в качестве жаровни можно использовать лист металла, края жаровни нужно загнуть, чтобы угли не сыпались под ноги.

После кладки печи нужно дать неделю отстояться, чтобы раствор набрал прочность, затем печью барбекю можно пользоваться.

Барбекю из кирпича своими руками

Данная статья – это пошаговая инструкция кладки барбекю из кирпича своими руками. Предлагаемый вашему вниманию вариант барбекю представляет собой конструкцию с двойными стенками – внутренняя стенка, окружающая область приготовления, выполнена из термостойкого огнеупорного кирпича, наружная стенка изготовлена из модульного кирпича. (Мы выбрали кирпич достаточно большого размера, чтобы уменьшить работу по его кладке. Вы можете использовать тот кирпич, который имеется под рукой, просто потребуется внести некоторые коррективы при реализации проекта.)

Воздушная прослойка толщиной 10 см между стенками помогает теплоизолировать зону приготовления пищи. Сверху стенки покрываются относительно тонкой плиткой из обработанного камня. В местах прямого контакта с огнем рекомендуется использовать огнеупорную глину: она жаропрочная и долгое время не дает трещин. Фундамент барбекю представляет собой углубленную на 30 см опору, поддерживающую усиленную плиту. Подобный фундамент, называемый «плавающим», разработан с учетом возможного сдвига при изменении температуры. О местных спецификациях строительных норм вы можете узнать у инспектора по надзору за строительством.

Подготовительные работы

Подготовьте площадку 120×150 см. По периметру площадки выкопайте траншею шириной 30 см и глубиной 25 см. Удалите 10 см почвы с оставшегося в середине траншеи прямоугольника и закруглите его края. Установите опалубку вокруг участка так, чтобы в задней части она выступала над землей на 5 см, а в передней – на 3.5–4 см (небольшой уклон необходим для эффективного отведения дождевой воды).

Усильте опору пятью 130 см кусками арматуры. Два куска арматуры уложите в 10 см от передней и задней сторон траншеи; оставшиеся три равномерно расположите между ними. Смажьте опалубку олифой или специальным антиадгезионным агентом и залейте бетоном.

Разметка

После того как фундамент застынет, на что потребуется приблизительно неделя, нанесите на него мелом разметку, обозначив расположение внутреннего края кирпичной стены. Прочертите линию в 10 см от переднего края фундамента и перпендикулярно ей, в центре площадки, еще одну. Симметрично относительно осевой линии начертите прямоугольник 60×80 см, одной стороной которого будет первая линия.

Сухая раскладка внутреннего слоя кирпичей

Вокруг внешней стороны прямоугольника уложите (без использования раствора) первый слой огнеупорного кирпича, оставляя зазоры в 0.3 см.

Примечание: правильное положение внутренних стен необходимо, чтобы они могли поддерживать решетки гриля. Начните с размещения целых кирпичей у передней линии, в середине короткой стенки уложите разрезанный кирпич.

Сухая раскладка внешнего слоя кирпичей

Выложите наружную стенку из модульного кирпича размером 10×8×20 см. Оставьте между кирпичами зазор в ~1 см. Задняя стенка должна пройти в ~1 см от последнего огнеупорного кирпича левой стенки. Разрезанный кирпич должен оказаться в середине левой стенки. Обведите мелом периметр наружной стенки.

Шаблон для кладочных работ

Сделайте шаблон для кладки. На деревянном бруске нанесите 8 меток, соответствующих размеру огнеупорного кирпича, с зазором 1 см для нижнего шва и 0. 3 см для остальных швов. Верхняя часть заключительного ряда должна оказаться на расстоянии 90 см от нижнего края. Перенесите верхнюю линию на другую сторону линейки-шаблона. Выложите 11 рядов модульного кирпича так, чтобы последний ряд совпал с отметкой 90 см (толщина каждого шва при этом должна получиться около 1 см).

Укладка первого ряда кирпичей внутренней стенки

Положите слой раствора, необходимый для 1 см шва, вдоль начерченных мелом линий для внутренней стенки. Уложите первый ряд огнеупорного кирпича с зазором 0.3 см.

Укладка первого ряда кирпичей наружной стенки

Уложите первый ряд кирпичей внешней стенки. Используйте промасленные 1 см вставки, чтобы создать вентиляционные отверстия после передних кирпичей левой и правой стенок.

Кладка стенок

Начните второй ряд кладки внешней стенки с полкирпича, примыкающего к внутренней стенке. Кирпичи во втором ряду должны располагаться в шахматном порядке относительно первого ряда. Поочередно укладывайте ряды внутренней и внешней стенок, после каждого ряда проверяя качество кладки с помощью сделанного шаблона и уровня. Схему кладки барбекю из кирпича своими руками вы можете проследить на сопровождающих нашу инструкцию фотографиях.

Металлические элементы (связки)

Поместите металлические связки между углами внутренней и наружной стен на втором, третьем, пятом и седьмом рядах.

Сглаживание раствора

Когда раствор затвердеет достаточно, чтобы противостоять минимальному давлению пальцев (проверьте швы на обеих стенках через каждые несколько рядов), сгладьте его. Для этого вам понадобится специальный инструмент для расшивки швов. Время, когда настала пора приступать к расшивки швов, зависит от типа используемого раствора.

Добавление опор для гриля

Над пятым, шестым и седьмым рядами кладки прикрепите Т-образные пластины, которые будут служить для поддержки решеток гриля. Используйте 10 см пластины с боковыми выступами толщиной не более 2. 5 мм. Расположите пластины вдоль боковых стенок из огнеупорного кирпича на расстоянии 8, 30, 45 и 67 см от задней стены.

Покрытие каменной плиткой

Когда вы закончили укладку стенок, установите верхнее перекрытие из обработанного природного камня. На верхнюю поверхность внутренней и наружной стенок положите слой раствора, рассчитанный на толщину шва 1 см. Уложите перекрытие из плитки, один край которой должен оказаться заподлицо с внутренней поверхностью огнеупорного кирпича. Убедитесь, что плитки находятся на одном уровне.

Обработайте швы, когда раствор начнет схватываться. Через неделю загерметизируйте стыки между плитами специальным составом и установите гриль.

Работа закончена. Благодаря нашей пошаговой инструкции строительства барбекю из кирпича вы своими руками сможете сделать то, чем долгие годы будете гордиться. Осталось купить мясо и овощи и позвать в гости друзей и родных…

Источник перевода и фото: www.blackanddecker.com

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Поделиться:

Беседка с мангалом из кирпича своими руками + фото

Содержание

• 1 Какое приспособление для приготовления пищи встроить в беседку
• 2 Выбираем форму для садовой беседки на даче
• 3 Создаем свой проект
• 4 Строительство беседки с мангалом на даче своими силами
  • 4.1 Последовательность работ при возведении беседки
  • 4.2 Строительство мангала
• 5 Беседка застекленная

Беседка в фаворитном плацебо дачная, а если в ней еще и печь, то на свежем воздухе можно приготовить вкусную еду. Летние беседки не настолько сложны, чтобы их нельзя было построить самостоятельно. Но построить остекленные конструкции, пригодные для отдыха в холодное время года, сложно. Здесь уже потребуется составлять проекты беседок, рисовать чертежи и иметь определенные строительные навыки. Сегодня мы рассмотрим, как выглядит кирпичная беседка с мангалом и технология ее возведения.

Какой кухонный гарнитур встроить в беседку

Вариантов беседок с мангалами очень много, но это лишь общее понятие. Дело в том, что само устройство для приготовления пищи может выполнять множество функций:

• Навес с мангалом из кирпича считается самой простой конструкцией. Это определяется внутренней обстановкой. Мангал предназначен для приготовления пищи на огне с использованием шампуров. Его конструкция представляет собой кирпичный или металлический ящик с углями внутри. Немного усложняет мангал-камин, который позволяет приготовить шашлыки и обогреть беседку.

• Беседки с мангалом по функциональности ничем не отличаются от конструкции с мангалом. Вы даже можете использовать один и тот же дизайн в обоих зданиях. Дело в том, что мангал и мангал – это одно и то же. Только во втором случае кирпичный или металлический ящик оборудован решеткой для приготовления пищи. При желании его можно убрать, и получится мангал.

• Следующая по сложности конструкция – беседка с мангалом. Точнее, проблема кроется в самом устройстве для приготовления пищи. Гриль представляет собой сложную конструкцию, похожую на печь. Во время приготовления продукты запечатываются, а тепло подается сверху и снизу. Проще купить керамический гриль и поставить под навес.

• Самым сложным проектом беседки считается русская печь. Этот многофункциональный прибор можно использовать для приготовления пищи различными способами. В печи организуют мангал, коптильню, мангал, камин, варочную поверхность и т. д. Построить печь из кирпича очень сложно. Потребуются точные чертежи и правильные расчеты. Новичок с такой задачей не справится.

• Беседки для дачи с казаном бывают сложной и простой конструкции. Все зависит, опять же, от устройства для приготовления пищи. Казан устанавливается в прорезанное отверстие варочной панели так, чтобы его нижняя часть была погружена в топку. Значит, надо будет построить русскую печь или хотя бы небольшое кирпичное строение, но обязательно с топкой и дымоходом.

В зависимости от выбранного устройства для приготовления пищи подбираются размеры и форма беседки, а также материалы для ее изготовления. Допустим, вы хотите соорудить у себя на даче небольшой навес от солнца и дождя, внутри которого можно поставить небольшой мангал-барбекю. В этом случае подойдет деревянная беседка, напоминающая навес. Кирпичные беседки строят под русскую печь. Они могут быть полностью закрытыми стеклом или полуоткрытыми, где к проемам в качестве декора крепятся деревянные резные элементы.

Внимание! Крыша любой конструкции беседки имеет деревянные элементы. Это необходимо учитывать при возведении устройства для приготовления пищи. Дымоход и открытое пламя могут воспламенить деревянные лаги пола.

Выбор формы для садовой беседки на даче

Прежде чем приступить к нанесению чертежей беседки с мангалом, необходимо определиться с ее формой. В интернете много фото, на которых изображены красивые беседки. Вы можете набросать эскиз на основе одного из ваших любимых дизайнов. Если такая конструкция вас устраивает, рисуется подробная схема с указанием всех размеров.

Совет! С увеличением углов внутри беседки увеличивается площадь, но уменьшается полезное пространство.

Например, квадратное здание может быть меньше по размеру, чем шестиугольное, но в нем легче расположить кухонный прибор и отделить зону отдыха.

Итак, садовые беседки строятся следующих форм:

• Простейшая конструкция с прямыми углами возводится в виде прямоугольника. Самой популярной является квадратная форма здания.

• Шестиугольные здания выглядят великолепно. Их часто делают остекленными, а стенам придают декоративную отделку.

• Асимметричные садовые постройки дают волю воображению. Здесь нет четких границ. В качестве отделочных материалов используется все, что выглядит красиво: декоративный камень, поликарбонат, стекло и др.


При выборе любой из форм конструкции нужно учитывать, что внутри беседки должно оставаться не менее 2 м свободного пространства перед барбекю.

Создаем свой проект

Набросав черновой эскиз будущего здания, приступают к разработке проекта. Здесь уже требуется сделать точные чертежи конструкции с указанием ее формы, размеров, расположения дымохода и всего внутреннего обустройства. Для удобства желательно сделать три схемы, где будет отображаться вид с лицевой стороны, сбоку, а также строение в разрезе. Мы подобрали несколько фото беседок с мангалом из кирпича, по которым вы сможете разработать собственный проект.

При составлении проекта строительства должны вычертить детальный план фундамента, крыш, составить схему прокладки коммуникаций. Помимо освещения, в капитальном строении можно заложить водопровод и канализацию. По составленному проекту составляется смета. Рассчитать количество стройматериала и приблизительную стоимость.

Строительство беседки с мангалом на даче своими силами

Самый простой способ построить беседку из кирпича своими руками с мангалом и мангалом. Для этого не обязательно нанимать профессионального печника, чтобы выложить русскую печь. Работы начинаются с расчистки площадки под строительство и разметки фундамента. Основание для беседки делается одновременно с фундаментом под мангал. Оптимально для сарая и мангала из кирпича забетонировать монолитную плиту.

Совет! Деревянную или металлическую беседку можно поставить на столбчатый фундамент. Вместо монолитной плиты для кирпичного строения подойдет ленточный фундамент.

Последовательность работ при возведении беседки

Независимо от того, какая кирпичная конструкция в беседке будет возводиться, пошагово строительство выглядит так:

• На готовый фундамент возводятся столбы согласно схеме проект. Их можно прикрепить к обвязке фундамента, забетонировать сбоку или в самом фундаменте на этапе его заливки.
• Столбы стянуты ремнями сверху. Чаще всего для этого используется деревянный брус.
• Когда каркас беседки готов, начинают выкладывать мангал. Из него выводится дымоход над будущей крышей. Сверху необходимо надеть защитный колпак с искрогасителем.
• Строительство крыши начинается с изготовления стропил и крепления их к верхней обвязке. Стропильные ноги сшиваются вместе с доской. Он будет служить обрешеткой для кровельного материала. Накрыть беседку необходимо легким, но не горючим материалом, так как через крышу будет проходить дымоход. Лучше отдать предпочтение профнастилу или металлочерепице.
• Отделка начинается с фасада. Для кирпичных колонн лучше подойдет декоративный камень. Пролеты могут быть украшены резными элементами из дерева. Внутренняя отделка подразумевает напольное покрытие, отделку стен здания и мангала декоративным камнем. Полы в беседке лучше делать из негорючего материала. Тротуарная плитка идеальна.

Окончательное обустройство места отдыха – установка мебели, подключение освещения и других коммуникаций.

Мангал строительный

На конструкции мангала необходимо остановиться отдельно. Строение выложено из красного кирпича. Внутри топки вам понадобятся огнеупорные кирпичи и шамотная глина. Мангал построен на фундаменте. На фото показана схема для справки.

Последовательность процесса выглядит примерно так:

• Два нижних ряда кирпичей выкладываются полностью. Они образуют дополнительную основу и форму мангала.
• Из семи рядов кирпича выложена ниша для хранения дров. Подовая плита выполнена из железобетона. Подобные плиты можно заливать для приставных столиков.
• Над очагом из кирпича выложен дымосборник. Она плавно перетекает в дымоход и выходит за пределы крыши.

Кирпичный дымоход не сильно нагревается, но между ним и кровельным покрытием делается негорючая прокладка.

Беседки застекленные

Застекленные строения очень дороги для дачника, но защищают место отдыха от ветра, холода и осадков. Существует несколько способов возведения закрытых конструкций:

• Классическое остекление предполагает установку деревянных рам со стеклом. Беседки часто остекляют прозрачным поликарбонатом. Такую работу можно выполнить своими руками, не приглашая дорогостоящих специалистов.

• Стеклопакеты обойдутся дороже, но такое здание получится теплым, и в нем можно отдыхать даже зимой. Сэкономить на установке однокамерных каркасов можно при условии, что беседка не будет использоваться во время сильных морозов.

• Здания с застекленными стенами без каркаса подходят только для летнего использования. Постройки красивые, но такие стены только защищают от ветра.

• Остекленные конструкции фасадным способом очень дороги и сложны в изготовлении. Здание возводят герметичным, крыша у него тоже стеклянная.


На видео варианты застекленных беседок:

При возведении беседки с мангалом на даче своими силами желательно отдать предпочтение простым конструкциям, которые вы сможете осилить. В противном случае можно испортить много материала и получить ненадежную конструкцию.

Планы барбекю из кирпича | HowToSpecialist

Эта статья о чертежах барбекю из кирпича . Строительство барбекю должно быть возможностью освежить внешний вид вашего заднего двора, улучшить свои навыки мастера и создать прекрасные воспоминания с семьей. Кроме того, если вам нравится хорошо приготовленная еда, вы проведете большую часть своих выходных, пробуя новые вкусные рецепты на своем кирпичном гриле-барбекю. В этой статье мы шаг за шагом покажем вам, как построить простой барбекю из кирпича с приятным дизайном. Даже если у вас нет опыта работы с бетоном или кирпичом, наши планы помогут вам выполнить работу профессионально.

Выбор места для гриля — настоящая проблема, так как вы должны учитывать несколько аспектов. С одной стороны, вы должны разместить его рядом с вашим домом, так как вам придется совершать много поездок в дом, чтобы получить мясо и посуду. С другой стороны, если вы построите его слишком близко к входной двери и окнам, ветер может задуть дым прямо в ваш дом. Кроме того, мы рекомендуем вам ознакомиться с местными строительными нормами перед началом проекта, так как вы должны оставить определенные расстояния от деревьев, заборов или навесов.

Фундамент барбекю необходим для вашего проекта, поэтому вы должны выкопать его достаточно глубоко и укрепить арматурой. Глубина фундамента варьируется в зависимости от структуры почвы, но обычно она составляет от 5 до 15 дюймов. Смешайте 2 части цемента, 3 части песка, 4 части гравия с водой до получения смеси консистенции сметаны. Вы можете смешать бетон в тачке или сделать это намного быстрее, если возьмете напрокат миксер.

Гриль-барбекю необходимо разместить на достаточном расстоянии от земли, чтобы к нему был легкий доступ во время приготовления мяса или овощей. Обычно мы размещаем гриль на высоте около 30 дюймов от земли, а топку следует размещать на 5 дюймов ниже. Кроме того, мы рекомендуем вам купить решетку перед тем, как построить мангал из кирпича, чтобы подогнать его размеры в соответствии с шириной решетки. Если вы сначала построите барбекю, вы можете не найти гриль, который вписывается в пространство, и вы потратите больше денег на гриль, сделанный на заказ. Посмотреть все мои Премиум планы в магазине .



Изготовлено по этому чертежу





Материалы

• Кирпичи и огнеупорные кирпичи (около 300 кирпичей и 15 огнеупорных кирпичей)
• Бетон (фундамент и столешница)
• Арматура для армирующей конструкции
• Огнеупорный цемент

---

• набор для барбекю



Инструменты

• Защитные перчатки, очки
• Мокрая пила (для резки кирпичей)
• Молоток, спиртовой уровень, столярный карандаш
• Бетономешалка



Советы

• Внимательно прочитайте другие наши статьи, посвященные строительству барбекю
• Разместите барбекю из кирпича вдали от легковоспламеняющихся веществ или конструкций
• Работайте внимательно и осторожно, так как это простой проект



Время

• Одни выходные, двое рабочих





Кирпичный фундамент для барбекю

Кирпичный фундамент для барбекю



Прежде всего, вам нужно построить прочный фундамент для кирпичного барбекю. Таким образом, вы должны использовать доски и веревку, чтобы выложить фундамент (24 x 24 дюйма), убедившись, что вы проверяете, чтобы углы были прямыми, с правилом 3-4-5. Затем используйте лопаты, чтобы выкопать траншеи (не менее 15 дюймов) и построить прочную форму из деревянных досок шириной 6 дюймов.

Используйте уровень, чтобы убедиться, что форма идеально горизонтальна, и закрепите ее, установив несколько кольев.



План основания барбекю из кирпича



После того, как вы залили бетон в форму и выровняли ее линейкой, дайте ему высохнуть в течение нескольких дней. Убедитесь, что вы вибрируете бетон, либо ударяя по форме молотком, либо используя арендованный бетонный вибратор.

Далее начинаем класть кирпичи, как на картинке. С помощью шпателя распределите раствор по основанию и правильно установить кирпич . Используйте спиртовой уровень, чтобы проверить, являются ли они вертикальными и горизонтальными.



Строительный кирпич для барбекю



Смешайте еще раствор (3 части цемента с 5 частями мелкого песка) и уложите остальные кирпичи на ложковую связку. Правильная консистенция раствора должна быть близка к арахисовому маслу. С помощью спиртового уровня проверьте, ровные ли стены и горизонтальные ли ряды.

Smart Tip: Удалите лишний материал с кирпичей влажной губкой. Аккуратно удалите раствор, иначе вы можете сдвинуть кирпичи с места.



Кирпичное основание барбекю



Уложите остальные кирпичи, как описано выше. В большинстве случаев достаточно 10 рядов кирпичей, но вы можете отрегулировать основание барбекю в соответствии со своим ростом.

Обратите внимание на размеры кирпичного барбекю на изображении. Работайте с большой осторожностью и с большим вниманием, если хотите получить опрятный внешний вид. Наши планы барбекю и дизайн просты, но вам все равно нужно работать с умом, чтобы не допустить ошибок.





Планы для барбекю из кирпича

Форма для столешницы из кирпича



После того, как вы построили основание для барбекю из кирпича, нам нужно залить бетонную столешницу, которая будет поддерживать пол для приготовления пищи и остальную часть барбекю. .

Таким образом, вы должны начать с создания опалубки, используя деревянные доски 2×6” и стойки 4×4. Исходя из нашего опыта, мы рекомендуем вам скреплять деревянные доски шурупами, а не гвоздями, так как их будет легче удалить после высыхания бетона.



Кирпичные чертежи столешницы для барбекю



Разрежьте кирпичи вдоль пополам и уложите их вокруг формы. Мы рекомендуем вам обрезать кирпичи в форме буквы L на углах. К сожалению, мы можем наносить раствор только между кирпичами, поэтому между стыками необходимо установить анкерные стержни (они зафиксируют кирпичи на бетонной плите).

Используйте арматурные стержни Ø 10, чтобы построить плотную сеть, и крепко свяжите их проволокой. Поместите арматурную конструкцию внутрь формы и поднимите ее примерно на 1 1/2.



Столешница для барбекю из кирпича



Смешайте небольшое количество бетона (3 части цемента, 2 части песка, 4 части гравия и вода) с помощью миксера и залейте его в форму. Затем ударьте по бокам формы молотком, чтобы удалить воздушный карман, или используйте бетонный вибратор.

Выровняйте бетонную столешницу поверочной линейкой, проталкивая ее по краям формы. Дайте бетону высохнуть в течение нескольких дней, прежде чем класть остальные кирпичи.



Чертежи барбекю из кирпича



Уложите остальные кирпичи так же, как и в предыдущих шагах (ложковое соединение). Используйте спиртовой уровень каждый раз, когда добавляете очередной ряд кирпичей, проверяя, чтобы стены были ровными.

Умный совет:  Используйте огнеупорные кирпичи, чтобы построить топку барбекю. Класть обычные кирпичи было бы ошибкой, так как они не выдерживали бы высоких температур, создаваемых горящими дровами. Вставьте арматуру в стены, чтобы поддержать гриль-барбекю.





План дымохода для барбекю

Кирпичная перемычка для барбекю



Далее необходимо установить сборную перемычку над входом в барбекю, как показано на рисунке. Если вы не можете купить балку в местном магазине товаров для дома, вы можете сделать опалубку, укрепить ее арматурой и залить бетоном.

Как вы можете видеть на изображении, вы должны расположить перемычку, сдвинутую на 2 дюйма внутрь барбекю, чтобы иметь возможность покрыть ее резаными кирпичами. Этот аспект важен, если вы хотите получить чистый дизайн.



Сборные балки, поддерживающие дымоход



Положите два ряда кирпичей вокруг перемычки, как показано на рисунке, и удалите излишки материала влажной губкой. Далее необходимо разместить перпендикулярно две сборные балки  над перемычкой, как видно на изображении.

Эти балки будут поддерживать дымоход, поэтому их необходимо закрепить цементным раствором с обоих концов. Работайте с большой осторожностью, убедившись, что обе балки идеально выровнены с остальной частью барбекю.



Детали кирпичного дымохода для барбекю



Затем поместите целый кирпич между балками с обоих концов, как показано на рисунке.

После этого вы должны прощупать зазоры обычным кирпичом, пока не получите идеально ровную поверхность.

Работайте обдуманно, так как это будет основание кирпичного дымохода. Воспользуйтесь спиртовым уровнем, чтобы убедиться, что поверхность горизонтальна, и заполните щели цементным раствором.



Строительство дымохода из кирпича барбекю



Обратите внимание, что основание дымохода идеально ровное. Теперь вы можете профессионально построить дымоход из кирпичного барбекю.

Даже если вы используете наши планы, оптимизированные для использования как можно большего количества полных кирпичей, вам все равно придется сделать несколько разрезов. Поэтому мы рекомендуем вам арендовать кирпичную пилу на один день и распилить все кирпичи. В качестве альтернативы вы можете использовать долото и молоток, но обрезанная кромка будет выглядеть не очень хорошо.



Чертежи дымохода для барбекю из кирпича



Выложите 4–5 рядов обычных кирпичей таким же образом, как описано в предыдущих шагах.
