как построить своими руками деревянный туалет для дачи, размеры и чертежи дачной постройки

Уборная на дачном участке – предмет первой необходимости. Самая первая постройка, которая появляется на территории – туалет. Лучше, когда он является отдельностоящим. Так, занимаясь делами на огороде, не нужно заходить постоянно в дом. Это позволит не приносить лишний раз с собою грязь и землю в дом, а неприятные запахи не будут распространяться там, где находятся жилые комнаты и кухня.

Особенности

Постройка уличного туалета на садовом участке – задача несложная, но имеющая свои особенности и нюансы. Туалет должен отвечать всем санитарным нормам и правилам, не доставлять неудобств хозяевам участка, а также их соседям. Еще на этапе проектирование, необходимо решить, как будут происходить все этапы строительства.

В первую очередь нужно определиться, где будет располагаться постройка, чтобы это было максимально удобно и комфортно для людей. Также нужно решить, будет ли он с выгребной ямой или без нее. В первом случае нужно знать, как ее сделать, какого размера, как обеспечить ее герметичность, чтобы отходы не засоряли землю и воду на участке. Во втором – какой использовать нейтрализатор: химический состав, био-наполнитель или торф.

Важный момент, который необходимо продумать до начала постройки туалета – устройство самого домика: по какой схеме его построить, из каких материалов, какого размера, как в будущем нейтрализовать распространение запахов. Чтобы постройка дополняла внешний вид участка, стоит подумать о дизайне домика.

Разновидности

Существует несколько видов туалета для дачи.

С выгребной ямой

Это самый простой и распространенный вид уличного летнего туалета. В земле делается углубление около 1,5–2 м, над которым устанавливается небольшое деревянное сооружение. Отходы накапливаются в этой яме, а со временем, ферментируясь, разлагаются. Если яма наполняется слишком быстро и содержимое не успевает разлагаться, можно прибегнуть к помощи ассенизаторской машины. Деревянный домик может быть выполнен в оригинальном дизайне, чтобы украсить участок, например, он может выглядеть как «Теремок» или «Мельница».

Люфт-клозет

Это одна из разновидностей предыдущего варианта. Строят такой туалет чаще всего примыкающим к дому или к другим отапливаемым сооружениям на участке, например, с хозблоком. Его конструкция включает в себя приемную воронку, сточную трубу, выгребную яму и вентиляцию – люфт-канал для вытягивания воздуха. Чтобы воздух проходил по каналу, его для этого располагают около дымохода. Продвигаясь по сточной трубе, воздух попадает в нагреваемую часть дымохода, а затем наверх к специальному отверстию для вентиляции. Несомненным плюсом является то, что такой туалет – теплый и может использоваться в зимнее время года.

Пудр-клозет

Его конструкция не предусматривает выгребную яму. Углубление под туалетом представлено в виде бочки. Этот вариант подойдет для участков с высоким расположением внутренних вод, где нет возможности вырыть яму. Для нейтрализации запахов используются зола, опилки, торф, ими посыпаются нечистоты по необходимости, «припудриваются». По мере заполнения бочки, ее нужно опорожнить. Перемешав нечистоты с торфом, их впоследствии можно использовать как удобрение.

Торфяной туалет

По своему устройству напоминает пудр-клозет, поскольку предполагает использование торфа для нейтрализации запахов. Конструкция представляет из себя обычный унитаз, наполнителем которого является торф. Вместо труб используется специальная емкость, которая накапливает отходы. Установить такой вариант можно как на территории дома, так и в специально оборудованном домике на участке. Для нейтрализации запахов важно обеспечить постройку вентиляционным отверстием.

Биотуалет

Самый простой вид обустройства дачного туалета. Это переносная кабинка, имеющая емкость со специальным средством для перерабатывания отходов.

Туалет с химическим наполнителем

Похож на предыдущий мобильный вариант, но в этом случае для утилизации отходов используется не био-наполнитель, а химическое вещество. Его нельзя впоследствии использовать для удобрения почвы.

Главный фактор, по которому делается выбор из существующих вариантов – глубина прохождения грунтовых вод. Если их уровень проходит на глубине более, чем на 2,5 м, даже когда идут дожди или паводки, установить можно любой из видов. Если уровень вод выше, чем эта отметка, лучше не выбирать варианты с выгребной ямой.

Важные нюансы

Принимая решение о строительстве туалета на дачном участке, выбирая его разновидность, необходимо знать правила его установки. Существуют законы, которые регулируют постройку дачных сооружений. Кроме того, нужно подумать, как обустроить туалет без запаха, какие санитарные нормы важно соблюсти, как спроектировать клозет при отсутствии канализации. Выбирая место для постройки, стоит заранее позаботиться о том, чтобы она находилась максимально скрыто от глаз соседей и чтобы в случае открывания двери, никто ничего не смог увидеть.

Один из главных моментов – решить, каким образом будет происходить очистка содержимого туалета.

Если планируется выгребная яма, нужно заранее позаботиться о беспрепятственном подъезде к нему ассенизаторской машины.

Санитарные нормы

Перед началом строительства дачного туалета, нужно убедиться, что будущая постройка будет соответствовать определенным санитарным нормам и правилам гигиены.

  • Удаленность клозета от колодца или скважины должна составлять не менее 30 м во избежание загрязнения воды. Кроме того, если местность неровная, туалет должен стоять уровнем ниже источников питьевой воды.
  • Если на участке есть постройки, предназначенные для мытья (баня, душ), расстояние до них должно быть не менее 8 м.
  • Если на территории есть помещение для содержания животных, его удаленность должна составлять не менее 4 м.
  • Также стоит позаботиться о культурных растениях. Минимальная удаленность от деревьев – 4 м, от кустарников – не менее 1 м.
  • Туалет не должен источать какие-либо неприятные запахи. Определяя место для будущей постройки, должна учитываться роза ветров.
  • Выгребная яма, если она имеется, должна быть хорошо изолирована, чтобы не допустить смешивания нечистот с грунтовой водой. Лучший вариант – предусмотреть в качестве ее дна специальную емкость.
  • Удаленность ямы от жилых построек должна составлять максимально возможное значение, минимально – 5 м.
  • Удаленность туалета от соседских участков должна быть не менее 1 м.
  • Для туалетного домика необходимо продумать, как провести освещение. Вся проводка должна быть тщательно обработана специальной смесью, отталкивающей воду.
  • Очистка ямы должна проводится сразу по мере необходимости. Для этого можно воспользоваться услугами ассенизаторской машины или применить химическое средство, разлагающее отходы, которое также будет служить профилактикой развития грибка и других вредных микроорганизмов. Если ни тот, ни другой вариант невозможны, яму нужно накрыть металлическими листами для перегнивания нечистот.

Что делать, если нет канализации?

Если на участке нет возможности провести центральную канализацию, законными считаются следующие варианты утилизации отходов.

  • Металлическая или пластиковая емкость, которая может накапливать нечистоты. Для ее очищения может быть использована ассенизаторская машина.
  • Специальное септическое средство, растворяющее нечистоты.
  • ЛОС – локальное очистное сооружение. Подобное устройство требует регистрации в СЭС.

Лучший способ выбрать для себя очистительное сооружение – обратиться к председателю, который подскажет лучшее решение. Часто бывает так, что для всего дачного кооператива уже существует разрешенный вид системы для утилизации отходов.

Нужно ли регистрировать?

Согласно СНиП 30-02-97, п. 8,7, если на участке отсутствует оборудованная канализация, возможна установка пудр-клозета или биотуалета. Если планируется установить туалет с выгребной ямой, прежде чем приступить к его строительству необходимо согласовать и зарегистрировать проект в СЭС.

Стоит иметь в виду, что правила установки дачного туалета могут разниться в зависимости от региона. В каждой области действуют свои экологические правила, которые индивидуально нужно уточнять в региональном СЭС. Один закон все же един – отходы человеческой жизнедеятельности нельзя сливать в землю, грунтовые воды не должны загрязняться.

В случае нарушения закона, на владельца земли накладывается административный штраф, а его действия расцениваются как порча земли. Однако, подобные действия встречаются довольно часто, поэтому обычно в первый раз инспектора ограничиваются предупреждением. Нужно иметь в виду, что через какое-то время инспектор может организовать повторную проверку, поэтому все нарушения лучше своевременно устранить.

Размеры

Размер будущего туалета зависит от его разновидности. Разные конструкции имеют различные рекомендованные значения. Если планируется поставить на участке пудр-клозет, его размер не должен быть меньше, чем 1 м в ширину и 1,4 м в длину, минимальная высота потолка – 2,2 м. Максимальное значение параметров может быть абсолютно любым. Для погружения труб лучше определить глубину в 50–70 см.

Для люфт-клозетов важный параметр – размер выгребной ямы. Ее глубина должна быть не менее 1 м, лучше – 2 м. В диаметре ее размер обычно делается 1 м. Надземная постройка может иметь любые габариты. Аналогично проектируется простой дачный вариант с выгребной ямой.

В любом случае размер туалета должен быть такой, чтобы всем членам семьи комфортно было находится внутри, свободно разворачиваться и вставать в полный рост.

Как построить?

Чтобы возвести туалет на улице своими руками, для начала необходимо определить, где на участке он будет располагаться. Оно должно отвечать всем санитарным нормам и правилам гигиены, а также должен учитываться уровень прохождения грунтовых вод. Также нужно определить, будет ли домик стоять отдельно на границе участка, либо будет примыкать к другому помещению и необходимо продумать вентиляционную систему для него.

Второй этап – правильно выбрать систему утилизации отходов, которая будет оптимальной на данном участке. Нужно определить, потребуется ли выгребная яма и как ее сделать самому. Она может быть изготовлена из различных материалов: кирпич, бетон, специальная емкость, бочка, автомобильные покрышки, колодезное кольцо. Также необходимо позаботиться о фундаменте для постройки, который сможет выдержать ее вес и со временем не просесть в грунт. Самый простой способ оборудовать туалет в частном доме – использовать биотуалет, который не потребует таких временных и силовых затрат.

Третий, завершающий шаг – строительство домика и установка унитаза, если туалет является отдельной постройкой. Самые распространенные виды туалетов – типа «Теремок», «Домик» или «Шалаш». Чтобы выбрать конструкцию туалета, нужно определить вес постройки. Предварительно рассчитать его можно, опираясь на вес выбранных материалов. Туалетный домик должен быть максимально легким, т. к. со временем грунт под ним может просесть, и потребуется ремонт всей конструкции.

Материалы

В качестве материалов для строительства туалета можно использовать различные варианты. Часто используется то, что осталось от строительства основных сооружений на участке.

Для обустройства выгребной ямы потребуется следующее:

  • песок;
  • цементная смесь;
  • щебенка;
  • арматура, чтобы укрепить фундамент;
  • сетка-рабица, чтобы обтянуть дно и стенки ямы, а также металлические штыри, чтобы прикрепить эту сетку к почве.

Другой вариант вместо рабицы и бетона – кирпич, которым также выкладывается дно и стенки ямы. Еще можно использовать колодезное бетонное кольцо, которое имеет в своих стенках отверстия или большие резиновые покрышки. Самый простой вариант – приобрести уже готовую, специальную емкость, обработанную септическим раствором и выпускаемую различных размеров.

Туалетный домик можно изготовить из разных материалов.

Из дерева

Чтобы деревянная постройка получилась по весу не очень тяжелой, лучше использовать доски. Из бруса конструкция будет тяжелее, в этом случае сначала необходимо позаботиться о фундаменте.

Самый распространенный вариант дачного туалета – из деревянных досок. Он имеет как достоинства, так и недостатки.

К преимуществам деревянной постройки можно отнести:

  • Эстетический внешний вид. По сравнению с металлическим или пластиковым домиком, деревянный выглядит более солидно и уютно. Кроме того, он гармонично вписывается в природную атмосферу, т. к. изготовлен из натурального материала.
  • Строительство такого домика не потребует больших финансовых затрат.
  • Долговечность. При своевременной обработке древесины защищающими растворами и очищении поверхности от грязи, постройка может прослужить в течение долгих лет.
  • Дерево само по себе обладает свойством нейтрализации неприятных запахов, особенно в первое время после установки сооружения, источая приятный лесной аромат.
  • Если постройка становится непригодной для дальнейшей эксплуатации, ее легко можно разобрать на части и утилизировать, используя для растопки печи или костра.

Из кирпича

Это основательный, трудоемкий и дорогостоящий вариант. Для него также потребуется возведение фундамента. Стоит понимать, что использование этого материала не обеспечит дополнительное тепло внутри туалета. Для этого помещение нужно утеплять отдельно, используя легкие материалы, например, пенопласт.

И профнастила

Такую конструкцию можно возвести, не затрачивая лишнего времени и сил. Кроме того, из профлиста получается легкая по весу постройка, что не даст осесть грунту.

Из фанеры или ОСБ-плиты

Довольно простой и удобный вариант. Его постройка не потребует много времени и финансовых затрат. Также можно использовать этот материал для облицовки каркаса, построенного из профильной трубы или бруса.

Недостатками деревянной конструкции являются следующие факторы:

  • Все деревянные постройки легко воспламеняются и в случае пожара полностью уничтожаются за короткое время. Избежать этого можно с помощью специальной пропитки жаростойким раствором.
  • Если не обработать поверхность специальным средством, доски быстро могут отсыреть и сгнить.
  • Древесина – материал, в котором могут заводиться различные насекомые, уничтожающие постройку. Избавить от них может только периодическая обработка помещения средством от вредителей.

Необходимые инструменты

В процессе работы могут понадобиться следующие предметы:

  • для обустройства выгребной ямы: лопата, лом или перфоратор (на случай попадания в почве камней), ручной бур, емкость, которая будет помещена в яму (большая бочка или колодезное кольцо из бетона), молоток, шуруповерт, шлифовальная машина по камню и металлу, электрический лобзик, измерительная рулетка, уровень;
  • для строительства домика: перфоратор или дрель, крепеж (герметик, саморезы, гвозди, дюбели), ножовка для металлических поверхностей, рулетка и уровень, пассатижи, изолирующая лента (для вентиляции), молоток, металлические уголки, ручка и задвижка, унитаз.

Пошаговая инструкция

Прежде чем приступать к строительству дачного туалета, необходимо составить подробный план работы и чертежи для каждого из этапов.

Проект строительства должен включать следующие шаги:

  1. Обустройство выгребной ямы.
  2. Сооружение фундамента.
  3. Возведение домика.

Первый этап – рытье выгребной ямы. Ее форма определяется ее будущей конструкцией. Она может быть в форме круга или квадрата.

Если будет использоваться специальная емкость, яма делается так, чтобы ее входное отверстие располагалось в предполагаемом месте для стульчака, а другое отверстие – за пределами постройки, которое предназначено для очистки емкости от нечистот. Форма ямы должна быть такая же, как емкость, а ее размер должен быть чуть больше, примерно на 30 см в диаметре, чтобы почву легче можно было утрамбовать.

Если в качестве стенок ямы выбран бетон или кирпич, форма и размер может быть любым.

Обустройство ямы происходит поэтапно:

  • Дно выкопанной ямы в дренажных целях необходимо засыпать камнями, щебнем или кусками кирпича.
  • После этого на стенах необходимо закрепить сетку-рабицу. Для этого используются металлические штыри, которые забиваются в грунт. Дополнительно укрепить стены можно добавив к сетке армирующую решетку.
  • После этого необходимо покрыть стены слоем бетона в 5–8 см и дать ему полностью застыть. Затем стены нужно оштукатурить снова с применением бетона. Этот слой также нужно оставить полностью высохнуть.
  • Яму необходимо перекрыть. Для этого может быть использована железобетонная плита, которая впоследствии послужит фундаментом для будущей постройки.
  • Сверху ямы укладываются деревянные бруски или бетонные столбики, которые утапливаются в почву, создавая с поверхностью земли ровную поверхность одного уровня. Дерево должно быть пропитано любым септическим раствором.
  • Вся поверхность застилается плотным полиэтиленом. На месте будущего унитаза и отверстия для очищения содержимого ямы оставляется необходимое пространство. Эти два отверстия должны быть отделаны по периметру опалубкой. В месте, предназначенном для ликвидации нечистот, впоследствии устанавливается люк.
  • На пленку кладется каркас из решетки, которая также отделывается опалубкой по периметру.
  • Бетонным раствором заливается вся площадка. Этому слою необходимо дать хорошо просохнуть. Для лучшей прочности поверхности через какое-то время ее можно покрыть сухим цементом. Эта бетонная заливка будет служить фундаментом будущей постройки.
  • Можно переходить к установке туалетного домика.

Если дно ямы планируется выложить автомобильными покрышками, нужно иметь в виду, что пользование такой конструкцией возможно только с редкой периодичностью, когда на дачный участок семья приезжает только по выходным, например.

Такая яма имеет свойство очень быстро наполняться и пользоваться ей будет неудобно.

  • В первую очередь для оборудования этого варианта нужно вырыть саму яму. Делается она формой, повторяющей очертания покрышек, но на 15–20 см больше в диаметре.
  • Дно ямы засыпается камнями и щебнем с дренажной целью. Этот слой может быть в высоту около 20 см.
  • На дно ямы по центру кладутся покрышки в таком количестве, чтобы верхняя составляла с поверхностью земли ровный слой.
  • По внешнему периметру оставленные пустоты засыпаются щебнем и песком и утрамбовываются.
  • Чтобы конструкция была более прочной, сверху нужно соорудить легкий фундамент. Для этого по периметру уложенных покрышек вокруг всего туалета в земле проделывается углубление около 50 см глубиной.
  • На дно углубления засыпается песок до 10 см в высоту, сверху песка укладывается такой же слой щебня.
  • Щебень и песок сверху укрываются плотным полиэтиленом.
  • Затем необходимо придать фундаменту прочный каркас. Для этого подойдет облицовка углубления кирпичом и обработка его с помощью цемента, либо установка армирующей сетки, которую необходимо залить бетонной смесью.
  • После того как слой бетона высох, фундамент оштукатуривается и выравнивается.
  • Поверхность необходимо покрыть изолирующим материалом, например, рубероидом.
  • Можно приступать к установке туалетного домика. Для этого на фундамент сначала нужно установить раму из деревянных, крепких брусков, на которые будет установлена сама постройка.

Если планируется обустроить яму с помощью большой бочки или нескольких бочек, поставленных друг на друга, алгоритм действий абсолютно повторяет устройство ямы с автомобильными покрышками. Этот вид конструкции очень прост в реализации, однако, имеет один большой минус – недолговечность. Металл при соприкосновении с почвой и нечистотами имеет свойство быстро ржаветь и портиться.

После сооружения ямы, нужно продумать, каким образом помещение будет защищено от газов, поступающих из этой ямы. Даже если установить плотную заслонку, между деревянными досками все равно останутся щели, которые будут пропускать воздух и неприятный запах. Для функционирования системы вентиляции в яме оставляется еще одно отверстие, которое будет соединено с отверстием в задней стенке туалета. Диаметр отверстия должен быть около 10 см.

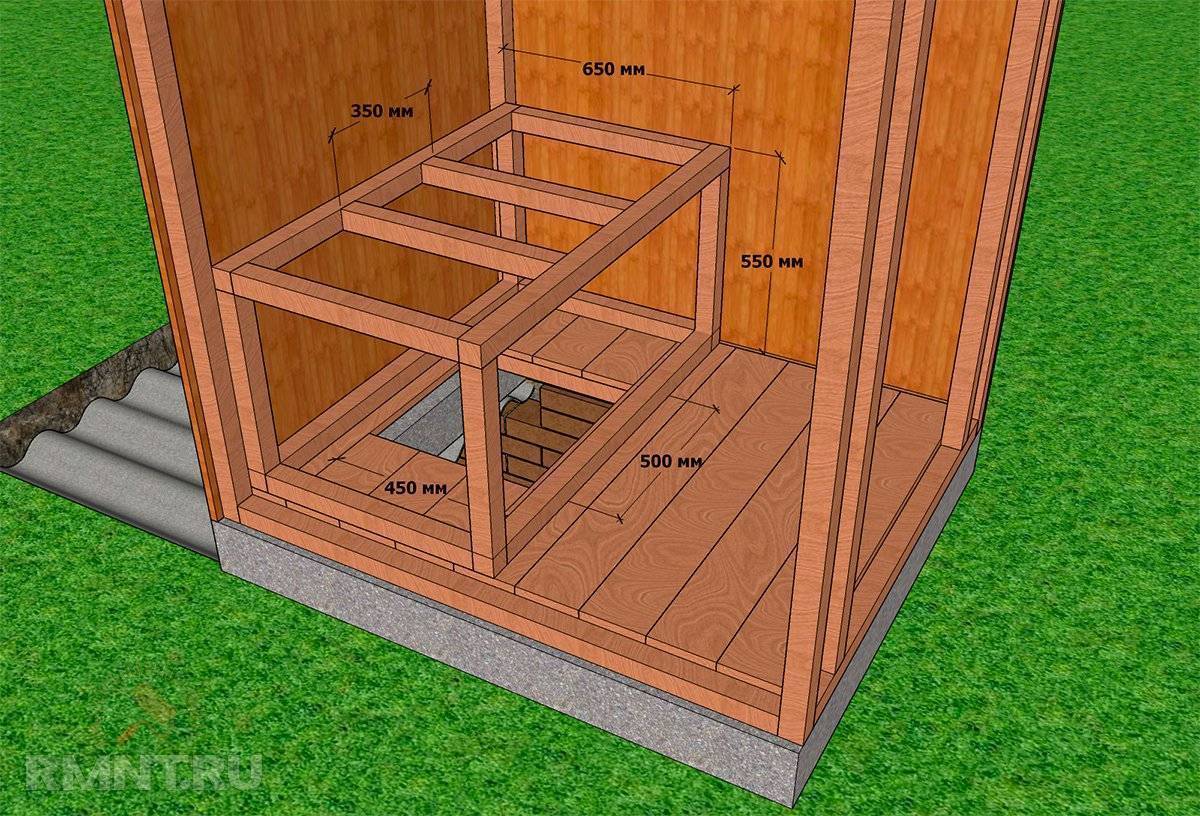

Следующий этап – возведение самого домика. Для этого нужно обязательно иметь заранее приготовленную схему и чертеж постройки. Для начала нужно определиться с ее дизайном. Чтобы домик не портил внешний вид всего участка, можно выбрать очень красивые варианты, например, имитирующий сказочную избушку из бревен – тип «Теремок».

Для этого сначала делается каркас по чертежу из досок в форме ромба. После этого нужно построить крышу и покрыть ее кровлей. После крыши обшиваются стены деревянными досками или металлическими листами – любым доступным материалом. Эта конструкция может быть установлена как на выгребную яму, так и на биотуалет.

Завершающий этап – установка двери и окна. Делается это в последнюю очередь, ведь в процессе монтажа домика конструкция может претерпевать некоторые изменения в размерах, дверной проем в итоге может оказаться чуть шире или уже. Дверь навешивается на 2 или 3 петли. Необходимо позаботиться о наличии щеколды с внутренней стороны помещения. Окно обычно делается небольшим по размеру со стороны, где располагается дверь под крышей. Помимо окна, под крышей необходимо предусмотреть небольшое отверстие – естественную систему воздухообмена. Поскольку оно располагается непосредственно под крышей, кровельное покрытие защищает его.

По желанию можно произвести внутреннюю отделку помещения. Это придаст туалету законченный и уютный вид. Для этого стены красятся краской либо оклеиваются обоями. На окна можно повесить занавески, добавить декоративные элементы – картины на стенах, цветы в горшках.

Еще один вариант – строительство домика в виде треугольника – тип «Шалаш». Это довольно простая при возведении конструкция, которая не отнимет много времени и сил. Ее несомненными плюсами являются простор внутри помещения и устойчивость основания. Стены такого домика служат одновременно и крышей. Особенно эта конструкция удачна в сезон дождей и снегопадов, стены всегда останутся сухими.

Строительство ведется в соответствии с чертежом. Сперва делается каркас, обозначается место для унитаза, а затем стены обшиваются выбранным материалом. В этом случае обшивке подвергаются только передние и задние стены, боковые покрываются материалом для кровли. Системой утилизации отходов при такой конструкции может быть как выгребная яма, так и биотуалет.

Еще один вариант домика – традиционный или тип «Скворечник». Это прямоугольный домик, который строится по общим принципам по чертежам. Его дизайн может быть абсолютно любым. Постройка устанавливается на деревянную раму из брусьев, которая крепится к фундаменту. Обычно передние вертикальные стойки каркаса длиннее, чем задние. В этом случае получается уклон для крыши. Эти стойки крепятся в первую очередь к основанию-раме. Затем фиксируется другая горизонтальная рама – потолок.

На высоте примерно 50 см устанавливаются горизонтальные перекладины. В этом месте предполагается установка унитаза. После этого обшиваются стены, и покрывается крыша. Последним этапом является настил пола и установка стульчака.

Часто туалет объединяют с другой постройкой, например, с душем или хозяйственным блоком. В этом случае постройка будет занимать гораздо большую площадь, что необходимо продумать заранее. Объединение туалета с душем позволит использовать одну систему слива воды.

Советы и рекомендации

Обустройство дачного туалета – важный вопрос. Если хорошо продумать его постройку заранее, он прослужит многие годы.

Несколько рекомендаций помогут максимально удачно спроектировать конструкцию.

  • Самый лучший вид дачного туалета – торфяной.
  • Чтобы выгребная яма получилась прочной, изолированной от земли и грунтовых вод, ее можно залить бетоном или использовать кирпич для облицовки стенок и дна.
  • Для внутренней отделки помещения лучше использовать теплые материалы, например, дерево. Кроме того, стоит позаботиться, чтобы пол не был скользким. Поэтому, например, кафельная плитка – не лучший вариант.
  • Во время строительства каркаса домика и обшивки его досками, необходимо обработать материал антисептическим раствором, чтобы постройка была защищена и прослужила дольше. После этой процедуры тон дерева становится темнее.
  • Если в качестве очистительного средства использовать химический раствор, помимо своего прямого предназначения, он будет дополнительно служить профилактикой размножения вредных микроорганизмов.
  • Не стоит устанавливать на дачном участке унитаз, предназначенный для городского пользования. Обычные унитазы имеют загнутое внутреннее направление для смыва. Дачный унитаз должен иметь прямое направление. Кроме того, модели для городских квартир обычно имеют большой вес, что нежелательно для уличного случая. Лучший вариант – специальная модель из пластика.
  • Лучше, если сидение унитаза будет теплым, особенно если планируется использовать туалет зимой. Существуют специальные термосидения, изготавливаемые из полипропилена, которые удерживают тепло даже в самую холодную погоду.
  • Не стоит игнорировать вопрос о дизайне домика. Он должен быть красивый, чтобы постройка прослужила долгие годы и радовала хозяев. Среди оригинальных идей можно выделить домик в виде сказочной избушки, кареты, китайского домика, мельницы.
  • Если внутреннее пространство позволяет, можно повесить в туалете умывальник для мытья рук.

Удачные примеры и варианты

Внешний вид туалетного домика может быть абсолютно любым. Все ограничивается только фантазией хозяина.

  • Очень аккуратно выглядит постройка в виде теремка.
  • Для ценителей оригинальности может прийтись по вкусу конструкция в виде настоящей кареты.
  • Традиционная постройка в виде домика смотрится очень гармонично на участке. Удачной считается постройка в виде шалаша, стены максимально защищена кровлей от влажности и других факторов окружающей среды.

В качестве альтернативного материала могут быть использованы листы из профнастила.

Самым простым вариантом является биотуалет, для которого не обязательно возведение отдельной постройки.

О том, как сделать дачный туалет «Теремок» своими руками, смотрите в следующем видео.

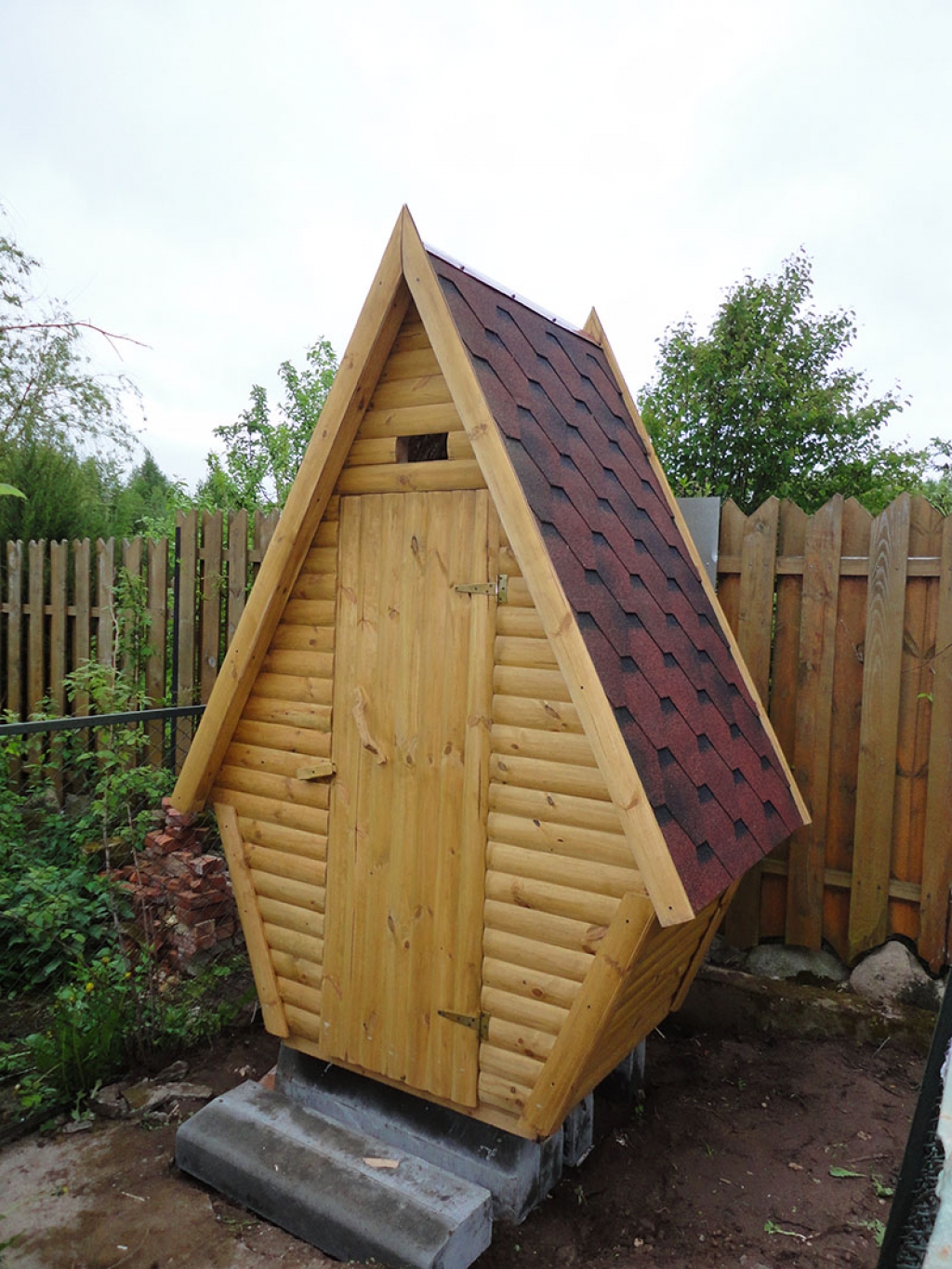

Чертеж дачного туалета с размерами типа теремок

Обустройство любого дачного участка начинается с возведения уличного туалета. Эта простейшая постройка пользуется повышенным спросом, даже если в доме уже есть санузел. Построить туалет для дачи способен любой человек. Для этого надо иметь под рукой простой чертеж, несколько недорогих инструментов и строительный материал.

Блок: 1/22 | Кол-во символов: 330
Источник: https://vodavdome.website/postrojki/tualet/chertezh-dachnogo-tualeta-s-razmerami-tipa-teremok.html

Варианты оформления

Общий внешний вид постройки практически одинаковый в любом исполнении. Это узнаваемый профиль сказочного теремка, который в данном случае является его упрощенной мини-копией. Разнообразить дизайн уличного туалета можно несколькими способами. В том числе, изменяя немного его форму. Конструкция каркаса позволяет это сделать, не потеряв необходимой несущей способности и прочности.

Существенно видоизменить исполнение туалета-теремка можно за счет его отделки. Например, для обшивки стенок и фронтонов допустимо использовать:

  • обычную вагонку;
  • имитацию профилированного бруса;
  • блок-хаус;
  • обрезную доску.

Поскольку постройка изначально предназначена для установки на открытом воздухе, последний из предложенных вариантов отделки лучше не использовать. Хоть это и самый дешевый материал среди остальных. Дело в том, что из-за постоянных перепадов температуры и влажности в такой облицовке со временем появятся заметные зазоры, что для теремка с такой функцией не очень хорошо.

Вагонка и различная имитация, монтаж которой выполняется за счет паза и шипа, исключает возможность появления зазоров даже по истечении многих лет эксплуатации. Кроме того, такая отделка более аккуратно выглядит, придавая и без того оригинальной постройке презентабельности во внешнем виде.

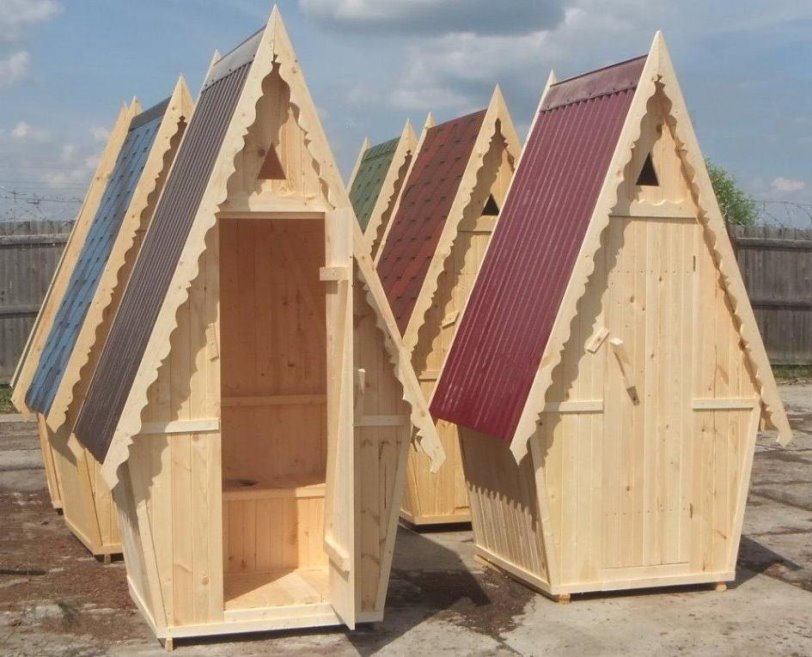

Следующий способ разнообразить внешний дизайн туалета в виде теремка – применение разных кровельных материалов для обустройства крыши. Для этих целей наилучшим образом подойдет что-либо из следующего:

  • профнастил;
  • металлочерепица;
  • ондулин;
  • гибкая черепица.

Следует отметить, что последний вариант немного отличается от остальных по технологии монтажа. Этот момент упомянут ниже, в разделе с поэтапным описанием строительства.

Далее видоизменить постройку можно за счет применения разных материалов для защиты и отделки древесины. Снаружи и изнутри деревянную обшивку можно покрыть:

  • краской желаемого цвета;
  • бесцветным лаком;
  • морилкой;
  • маслом для древесины.

Чтобы не только украсить отделку, но и сделать ее более устойчивой к переменчивым погодным условиям, можно применить обжиг. Вагонка сначала обжигается газовой горелкой (бензиновые использовать не рекомендуется) до получения черного цвета и характерного рельефа, после чего сажа снимается, а полученная поверхность покрывается прозрачным лаком или каким-либо другим защитным средством. Обработанная в такой способ древесина становится более стойкой к внешним воздействиям, а также дорого выглядит при достаточно недорогой реализации технологии обжига.

Дополнительно дачный туалет можно дооформить различными мелкими украшательствами – подковами, вычурными навесами, нестандартными щеколдами, дверными ручками и прочими деталями.

Блок: 2/3 | Кол-во символов: 2672
Источник: https://greensector.ru/postrojjki-na-uchastke/smotri-kak-mozhno-sdelat-tualet-teremok-i-sdelajj-takzhe-svoimi-rukami.html

Виды туалетов

Простота конструкции позволяет обустроить туалет на даче своими руками чертежи, и типоразмеры которого, можно изучить в каталогах фирм или рассчитать самому. Древесина самый популярный и доступный материал, простой в обработке и не требующий специального инструмента для постройки. Сама конструкция состоит из каркаса, обшитого доской и накрытого кровельным материалом.
Построить дачный туалет своими руками просто, для этого не нужно производить сложных расчетов, достаточно знать стандартные размеры, изучить инструкцию по сооружению, подготовить материал и инструмент и начать отстраивать санузел.
Схема и проект деревянного туалета для дачи
Готовый собранный туалет из дерева на даче

Простая конструкция дачного туалета
Стоит отметить, что соорудить домик это половина дела, вторая половина заключается в создании специального резервуара для утилизации отходов. Есть несколько категорий туалетов, которые различаются по принципу переработки отходов.

Люфт-клозет

В этом виде туалетов устанавливается только нижняя часть унитаза, с технологическим уклоном пола в сторону утилизационного резервуара. Благодаря ему остатки стекают в обустроенную выгребную яму самостоятельно. Сама емкость для отходов обустраивается позади кабинки, и опорожняется по мере заполнения.
Схематическое устройство люфт клозета
Чертеж люфт клозета для дачи или дома

Эта конструкция хороша тем, что ее можно установить в помещении, создав теплый санузел, а накопитель отходов выкопать вне дома. Для этого прикрепить к унитазу полипропиленовую трубу диаметром 100-150 мм.

В данной ситуации не нужно монтировать дорогостоящую полноценную коммуникацию.
Названия элементов люфт клозета

Важно! При обустройстве дачного люфт-клозета с выносом ямы за пределы дома, никаких посторонних запахов в санузле не будет.
Стоит ответственно отнестись к обустройству резервуара для остатков, его качественно утепляют, накрывают герметизированной крышкой и грамотной системой вентиляции.
Процесс постройки люфт клозета на даче

Минусом подобного туалета является то, что при его обустройстве придется нарушить целостность стены.

Пудр-клозет

Самая простая конструкция и проект туалетов для дачного участка. Для ее сооружения достаточно выкопать яму, которая будет служить накопителем отходов, над которой устанавливается деревянный домик. Для предотвращения появления запаха, отходы нужно пересыпать после похода в туалет. В качестве пудры применяют опилки, торф.
Чертеж с размерами устройства пудр клозета
Проект пудр клозета на даче

Построить туалет на даче своими руками чертежи составлять не обязательно, можно сделать простой схематический набросок, чтобы понимать представление об этапах работы. При покупке подобной конструкции в магазине, емкость с био-присыпкой входит в комплект к санузлу. Пользоваться ей просто, достаточно поставить ведро с опилками или торфом и пользоваться совочком для пудры.
Процесс постройки пудр туалета на дачном участке


Плюсом этих туалетов является использование отходов в качестве удобрений. При заполнении ямы, конструкцию переносят, и засыпают землей резервуар, оставляя до получения перегноя.
Минус почва будет загрязняться жидкими сточными водами, что не совсем полезно. Если донные воды пролегают близко к поверхности, то такую постройку на участке устанавливать не рекомендуется.

Биотуалет

Это туалет, теремок из дерева, снабжается накопителем заводского производства, в котором отходы перерабатываются бактериями без доступа воздуха.
Чертеж с размерами для установки биотуалета на даче


Бактерии засыпаются в накопитель вместе с препаратом биологического происхождения. Он покупается отдельно в специализированном магазине. Отходы быстро перерабатываются, очищать контейнер часто не придется, отходы, возможно, сразу применить как удобрение для участка.

Вернуться к оглавлению

Блок: 2/8 | Кол-во символов: 3850
Источник: https://Proekt-sam.ru/plans/chertezh-dachnogo-tualeta.html

Выбираем место под дачный туалет


Несмотря на простоту конструкции, построенный на даче туалет не должен доставлять дискомфорт соседям, а также служить источником заражения почвы и воды. Выбирают место под уличный туалет, руководствуясь санитарными правилами, требующими соблюдения расстояния:

  • до любых источников воды – 25 м;
  • до подвалов, жилых построек – 12 м;
  • до бани или летней душевой кабинки – 8 м;
  • до соседской межи или забора – 1 м;
  • до кустарниковых насаждений – 1 м;
  • до плодовых деревьев – 4 м.

Выбирать место для дачной постройки желательно с учетом ландшафта участка и розы ветров. На холмистой местности уличный туалет ставят в самом низком месте. Важно чтобы ветер уносил плохие запахи в обратную сторону от своих и соседских жилых построек.

Блок: 3/22 | Кол-во символов: 766
Источник: https://vodavdome.website/postrojki/tualet/chertezh-dachnogo-tualeta-s-razmerami-tipa-teremok.html

Теплая уборная

Пользоваться туалетом со стенкой в одну доску летом вполне комфортно. Но не все дачи посещаются только в теплое время года. Для осенне-весеннего периода необходимо хоть какое-то утепление, которое перекроет сквозняки.

В этом случае конструкция туалета ничем не отличается. Только размеры увеличите на 5-10 см больше: обшивка будет двойная — снаружи и изнутри, а между обшивкой уложен утеплитель. Утеплить нужно будет и двери — двойные слишком тяжелые для такой постройки, но изнутри их можно оббить куском линолеума, дермантином и другим хорошо моющимся материалом.

О строительстве туалета своими руками (с фото-отчетом можно прочесть тут).

Блок: 5/6 | Кол-во символов: 657
Источник: https://stroychik.ru/tualet/chertezhi-i-foto-dachnyx-tualetov

Кабинка туалетная

Как мы уже писали ранее, домик лучше соорудит из дерева. Это самый доступный и недорогой материал, при правильной обработке и уходе за которым, конструкция будет долговечной и привлекательной.
Подборка различных дизайнов и вариантов оформления туалетных кабинок для дачи
Вариант отделки туалетной кабинки из дерева


Это самый выигрышный материал для постройки данной конструкции. Кабинка собирается из брусков и досок.

Вернуться к оглавлению

Блок: 5/8 | Кол-во символов: 469
Источник: https://Proekt-sam.ru/plans/chertezh-dachnogo-tualeta.html

Выбор места под туалет

Перед установкой туалета нужно изучить нормы СаНПИН, ими нельзя пренебрегать. Нужно учесть и интересы соседей, иначе будут постоянные неприятные ситуации и разногласия, если по участку будет распространяться неприятный запах.
Так как же правильно найти место под туалет:

  1. Если на даче имеется скважина с питьевой водой, то на дистанции 25 м никаких туалетов устанавливать нельзя. Обычно такие колодцы наполняются водой из верхних слоев, они могут быть загрязнены отходами из ямы. Варианты размещения туалета на дачном участке
    Готовый собранный туалет на даче
  2. Туалет должна находиться в срытом месте за большим строением или в конце участка.
  3. Невозможно ставить санузел ближе 1 метра к границе соседского участка, в противном случае они могут потребовать через суд переноса конструкции.
  4. При неровном рельефе участка, на пригорке строится дом, а домик монтируют в низине. Не помещает узнать частое направление ветра и установить туалет с подветренной стороны, чтобы не задыхаться от запаха нечистот. Схема и проект кабинки туалета на участке
  5. Какую глубокую яму для отходов вы не предусмотрели, ее периодически нужно освобождать, так что к конструкции нужен свободный подъезд.

Это обязательные санитарные нормы, которые нужно соблюдать при строительстве туалета на даче.

Вернуться к оглавлению

Блок: 4/8 | Кол-во символов: 1331
Источник: https://Proekt-sam.ru/plans/chertezh-dachnogo-tualeta. html

Комбинированный душ-туалет

Вторая по необходимости постройка на даче — душ. А если так, то зачем строить два отдельных сооружения, если их можно построить под одной крышей. Несколько чертежей дачных туалетов с душем для самостоятельной постройки опубликованы ниже.

Вариант комбинированного туалета для дачи душем (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Второй проект туалета и душа под одной крышей.

Внешний вид и чертеж туалета и душа для дачи в одном строении (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Вид и размеры туалет+душ спереди и сбоку (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Как вы догадались, строение просто увеличивают в два раза в ширину. Если захотите, сможете создать свой проект, под свои желания и потребности. Чертеж хозблока с туалетом будет точно таким. Возможно, вам нужно будет сделать одно из помещений чуть больше. Просто предусматриваете это при планировке и изготовлении опор под постройку.

Блок: 6/6 | Кол-во символов: 1045
Источник: https://stroychik.ru/tualet/chertezhi-i-foto-dachnyx-tualetov

Фундамент или подпорки

Простой домик можно смонтировать, как только яма для остатков совершенно готова. В процессе монтирования нет ничего сверх естественного, если есть проект:

  1. Постройка имеет незначительный удельный вес, и потому будет предостаточно углубить 4 опоры, из металлической трубы. В случае если ее нет, то допускается сделать столбы из кирпича. Существующие варианты обустройства фундамента под уличный туалет

  2. Из брусков 5х5 см обустраивается скелет. Вначале сколотить два прямоугольника по масштабу туалета, а затем соединить их меж собой 4-мя вертикальными брусками, две задних стойки должны быть ниже передних, на величину уклона крыши.

  3. Опоры закрепляют, смонтировав косынку из бруска, для придания прочности сооружению.
  4. На высоте 50 см монтируется стульчак, стоит приколотить два бруска поперек к каркасу. Процесс сборки каркаса туалета
    Окончательная отделка уличного туалета
  5. Наверх делают обрешетку, шаг которой будет находиться в зависимости от выбора кровельного материала. Когда намечается накрыть крышу листом шифера, то вспомогательная обрешетка не потребуется. Процесс обшивка каркаса туалета досками
  6. Если у вас от строительства дома осталась, предположим, мягкая черепица, то первоначально нужно уложить лист ОСБ, затем произвести гидроизоляцию, и лишь после этого устанавливать черепицу. Процесс покрытия каркаса туалета черепицей
  7. Поставить две опоры, вспомогательно в месте крепления деревянной резной двери.
  8. Подготовленный каркас поставить на раму, оказавшуюся на основе и приняться к обшивке.

Смотрите в видео как быстро изготовить фундамент под дачный туалет.

Вернуться к оглавлению

Блок: 6/8 | Кол-во символов: 1645
Источник: https://Proekt-sam.ru/plans/chertezh-dachnogo-tualeta.html

Порядок работ при возведении домика дачного туалета


При возведении туалета для дачи своими руками пошаговая инструкция поможет определиться с очередностью работ. С самого начала важно составить схему домика, где будет начертана его форма и указаны все размеры. Чертежи можно сделать по своему усмотрению или найти готовые в интернете. Оптимальный размер туалета на даче считается: ширина домика – 1 м, глубина – 1,5 м, высота от 2 до 2,5 м.

Для примера предлагаем посмотреть чертежи размеры туалета на даче своими руками, которые помогут определиться с габаритами уличного домика.

Самый простой, и распространенный вариант домика уличного туалета является скворечник. На фото показана готовая конструкция, таблица расходных материалов, а также сама схема строения.

На следующем фото показана не менее популярная для дачи модель домика уличного туалета в виде шалаша.

Изготавливаем основу деревянного домика


Возводить туалет для дачи начинаем с подготовки основания. Деревянный домик легкий, поэтому его выдержит простейший фундамент. Важно учесть, что сзади строения потребуется сделать открывающийся люк для чистки выгребной ямы и обустройства вентиляции. Оптимально сместить домик на 2/3 относительно накопительного резервуара.

Сделав разметку на грунте согласно размерам будущего домика, приступаем к изготовлению основания. Под легкое деревянное строение достаточно подложить четыре бетонных блока по углам. Если предполагается изготовление металлического каркаса домика под обшивку профнастилом, фундамент можно сделать из вкопанных вертикально кусков асбестовых труб длиной 1 м. Внутреннюю полость трубы заливаем бетоном. На готовое основание укладываем гидроизоляцию из кусков рубероида.

Собираем каркас деревянного домика


Итак, основание готово, настало время построить туалет на даче своими руками по этой инструкции:

На этом скелет будущего домика уличного туалета для дачи готов, пора приступать к облицовке.

Обшиваем каркас дачного туалета доской


Облицовочные работы домика не должны создать больших проблем. Доски нарезаем по размеру задней и боковых стен, плотно подгоняем друг к другу и прибиваем гвоздями. В зависимости от длины заготовок, к каркасу их можно крепить вертикально или горизонтально. Как вариант, доску можно заменить профнастилом или другим листовым материалом.

Монтаж крыши и вентиляции


Для крыши на верхнюю рамку каркаса домика прибиваем из доски обрешетку. За пределы коробки достаточно предусмотреть выпуск 30 см, чтобы дождь не мочил стены туалета. К обрешетке фиксируем любой лист кровельного материала. Подойдет профнастил, металлочерепица или обычный шифер.

Вентиляционную трубу фиксируем металлическими полосами к задней стенке туалета. Воздуховод изготавливаем из пластмассовой трубы толщиной 100 мм. Нижнюю часть стояка погружаем под крышку в выгребную яму на глубину 10 см. Верх воздуховода выводим над крышей туалета выше на 20 см.

Монтаж двери и подвод освещения внутрь домика


Дверь для домика можно сбить из обычной доски, купить пластиковую или изготовить раму и обшить профнастилом. Ее крепим к вертикальным стойкам с помощью петель. На дверь саморезами прикручиваем ручки с обеих сторон и шпингалет изнутри. Чтобы дверь произвольно не открывалась, шпингалет можно дополнительно поставить снаружи.

Если невдалеке от дачного туалета есть точка, куда можно подсоединить электрический кабель, внутрь домика желательно протянуть освещение. Это придаст комфорта при ночном пользовании. Днем в дачном туалете будет светло благодаря окошку над дверьми.

На видео повествуют об изготовлении туалета:

Блок: 5/22 | Кол-во символов: 3604
Источник: https://vodavdome. website/postrojki/tualet/chertezh-dachnogo-tualeta-s-razmerami-tipa-teremok.html

Обшивка

Уборную можно покрыть с внутренней стороны панелями ПВХ, они удобны, экологичны, и примитивны в уходе. Для наибольшего комфорта в уборную протягивают свет, для ночного посещения, тем более, если на участке проживают до поздней осени.
Процесс обшивки каркаса уличного туалета

Вернуться к оглавлению

Блок: 7/8 | Кол-во символов: 311
Источник: https://Proekt-sam.ru/plans/chertezh-dachnogo-tualeta.html

Вентиляция

Выгребная яма – это источник неприятного запаха. Можно использовать освежитель воздуха, чтобы как-то нейтрализовать его, но более правильно сделать вентиляцию. Проект постройки всего туалета непременно должен включать ее схему.

Труба вентиляции – обязательный элемент выгребной ямы-накопителя

Вентиляционной трубой послужит обычная пластиковая канализационная 100-милиметровая труба. Она при помощи хомутов крепится к задней стенке будки туалета. Поможет грамотно составленный чертеж. Одним концом трубу проводят через отверстие в подиуме, ведущем в яму, оставляется отрезок в 100 мм. Над крышей будки трубка должна выступать на 200 мм. Место, где трубка встречается с выгребной ямой, изолируется паклей с битумной мастикой. Вверху отверстие трубки закрывается дефлектором.

Блок: 10/22 | Кол-во символов: 784
Источник: https://vodavdome.website/postrojki/tualet/chertezh-dachnogo-tualeta-s-razmerami-tipa-teremok.html

Грунт — общие советы по строительству

Кирпичная выгребная яма

Считается, что возводить на грунте туалет без каких-либо дополнительных мер по укреплению можно, если его несущая способность – не меньше 1,7 кг/см². Как правило, размеры кабинки туалета в плане редко бывают больше 2,5-3 м², а хозяйственного блока 15-20 м². Слишком пучинистой считается почва, которая пучится уже при промерзании на 12%.

Более всего пучится гумус. Если взять его слой в 50 см и умножить на 0,12 — получим 6 см. Рекомендуется, чтобы чертеж учитывал именно эту величину.

На однородной рыхлой почве равномерно вспучивающаяся поверхность – размеры по горизонтали равны 100 абсолютным величинам пучения; здесь 6 м.

Туалет с размерами 6х6 м в плане встретить вряд ли получится, значит, туалет можно возводить без фундамента.

Блок: 11/22 | Кол-во символов: 797
Источник: https://vodavdome.website/postrojki/tualet/chertezh-dachnogo-tualeta-s-razmerami-tipa-teremok.html

Выбираем материал для дачного туалета


   Чаще всего на загородных участках устанавливают деревянные конструкции туалетов. Это объясняется простотой их строительства, доступностью и дешевизной материала. Однако даже обработанная антисептиками древесина со временем гниет и разрушается, поэтому такие туалеты весьма недолговечны. В случае если чертеж дачного туалета был выполнен дилетантом, то этот процесс может идти еще быстрее в случае неправильной конструкции основания пола или ошибок в обустройства кровли.

   Не менее надежным является и металлический дачный туалет, чертежи и размеры которого – не проблема в век информационных технологий. Вот только для его постройки понадобится сварочный аппарат и умение с ним обращаться. Несмотря на это такие конструкции весьма просты в изготовлении, поэтому их с успехом используют на многих дачах.

Блок: 17/22 | Кол-во символов: 854
Источник: https://vodavdome.website/postrojki/tualet/chertezh-dachnogo-tualeta-s-razmerami-tipa-teremok.html

Требования к размещению туалета


   Устанавливая туалет, подойдите к вопросу его размещения самым тщательным образом. Вот несколько рекомендаций:

  • Постройка не должна мешать соседям, поэтому обязательно сделайте отступ от забора 1-1.5 метра и устанавливайте домик дверью в сторону своего двора.
  • Учитывайте глубину залегания водоносного слоя при обустройстве выгребной ямы.
  • Обязательно предусматривайте подъездные пути для ассенизаторской машины.
  • Не стройте туалет в низинах, так как во время паводка он будет затоплен.
  • Учитывайте преобладающее направление ветра в вашей местности.

   Прислушавшись к этим советам и дополнительно изучив и выполнив санитарно-гигиенические требования, вам не придется переносить туалет на новое место спустя непродолжительное время.

Блок: 18/22 | Кол-во символов: 795
Источник: https://vodavdome.website/postrojki/tualet/chertezh-dachnogo-tualeta-s-razmerami-tipa-teremok.html

Конструкции ям для нечистот у дачного туалета


   Все выгребные ямы для туалетов подразделяются на два типа: ямы с дренажом и герметичные. Первый тип гораздо проще и дешевле, но при высоком расположении грунтовых вод может загрязнять их и поэтому запрещается действующими нормативами.

   Построить яму для нечистот можно одним из следующих способов:

  • Кирпичная кладка.
  • Баки из полимеров.
  • Железобетонные кольца.
  • Бетонные, залитые при помощи обрешетки.

   Для постройки дачного туалета с герметичной ямой из кирпичной кладки, ж/б колец или с бетонными стенками, копают котлован с размерами, соответственно тем, которые наносят, изготавливая своими руками чертежи. После этого уплотняют и засыпают слоем песка дно котлована.

   Далее заливают бетон, а после его затвердевания, в зависимости от типа стен,  выкладывают их из кирпича, устанавливают ж/б кольца или устанавливают обрешетку и заливают ее бетоном. Далее стены требуется оштукатурить и обработать их вместе с днищем битумной мастикой. Учтите, что стенки должны возвышаться над поверхностью участка не менее чем на 16 см.

   Такую же яму с любой из описанных выше капитальных стен можно построить с фильтрующим дном. Для этого его не бетонируют, а засыпают 30 см слоем щебня или битого кирпича. Следует отметить, что стены такой ямы не нуждаются в оштукатуривании и обработке битумом. Данная конструкция способствует впитыванию жидкой фракции в почву, поэтому чистить такую яму придется намного реже.

Блок: 19/22 | Кол-во символов: 1492
Источник: https://vodavdome.website/postrojki/tualet/chertezh-dachnogo-tualeta-s-razmerami-tipa-teremok.html

Как установить деревянный туалет на место


   В этой главе мы расскажем о том, как построить туалет, чертеж которого приводится ниже. Представляем полную инструкцию для его постройки:

  1. Установите фундамент. С этой целью не требуется заливать бетонное основание, достаточно вкопать по периметру постройки бетонные стеновые блоки или столбы.
  1. Из деревянного бруса 50х50 мм или 80х80 мм сколотите каркас. В этом же качестве можно использовать профильные металлические трубы. Каркас обязательно должен иметь четыре вертикальные опоры.
  2. В качестве обвязки крыши устанавливаются продольные элементы, выступающие не менее чем на 30 см за периметр домика.
  1. Для обвязки основания крепите враспор четыре планки на уровне стульчака. При этом обязательно учитывайте свой рост для удобства пользования туалетом. Обычно высота стульчака устанавливается не более 40 см от чистового пола.
  2. Далее установите укосины по диагонали задней и боковых стен.
  1. Для установки двери добавьте две вертикальные опоры высотой не более 190 см, связанные вверху перемычкой.
  2. Обшейте каркас деревянными досками, профнастилом, шифером и т.д.
  3. Сделайте дверцу на задней стенке для удобства опорожнения емкости с отходами. Можно сделать вырез по всей ширине стенки на высоту стульчака, закрепив его при помощи петель.
  4. Накрывая крышу, герметизируйте ее рубероидом или другим влагоизолятором в случае применения деревянных досок. Все же лучше использовать шифер или лист металлопрофиля.
  1. При необходимости установите вентиляционную трубу, прорезав отверстие в стульчаке и крыше. Обязательно герметизируйте все щели.
  2. Навесьте дверь. Не забудьте оснастить ее шпингалетом или крючком. В двери проделайте окошко для естественного освещения.

Блок: 20/22 | Кол-во символов: 1749
Источник: https://vodavdome.website/postrojki/tualet/chertezh-dachnogo-tualeta-s-razmerami-tipa-teremok.html

Дачный пудр-клозет


   В случае, когда ваш участок расположен в районе с высоким залеганием грунтовых вод, выгребную яму обустроить не получится – это запрещено нормами санитарии. Выйти из этой ситуации помогут чертежи, при помощи которых своими руками можно построить экологичный дачный туалет – пудр-клозет.

   Его конструкцией предусмотрена емкость для сбора  нечистот, которую после каждого посещения «припудривают» слоем торфа или опилок. После наполнения канализационной емкости ее содержимое сваливают в компостную кучу, а затем используют в качестве удобрения.

Блок: 21/22 | Кол-во символов: 578
Источник: https://vodavdome. website/postrojki/tualet/chertezh-dachnogo-tualeta-s-razmerami-tipa-teremok.html

Люфт-клозет для дачи


   Построить туалет типа люфт-клозет на даче можно рядом с домом (см. чертеж) или даже в специально отведенном помещении внутри. Однако прежде ознакомьтесь с его главной особенностью – так как выгребная яма находится снаружи, то в зимний период использование туалета становится проблематичным, поэтому сточную яму делают подогреваемой.

   Иногда, чтобы избежать трат на обогрев, таким туалетом пользуются только в теплое время года, полностью очищая яму перед наступлением холодов. В таком случае зимой прибегают к помощи пудр-клозета или биотуалетов.

   Итак, рассмотрите чертеж дачного туалета и ознакомьтесь с особенностями его конструкции:

  • Выгребная яма – только герметичного типа, с контуром электрического обогрева в стенках.
  • Обязательно наличие вытяжной трубы. Вентиляцию можно провести через печь или камин. Иногда яму отапливают теплым воздухом от печного отопления дачи.
  • Над выгребной ямой обустраивается люк или крышка двойной конструкции с промежуточным утеплением.
  • Обязательным требованием является наличие уклона в днище ямы в сторону от дома.

   Перед тем как приступить к строительству туалета на даче, посмотрите фото и чертежи уже существующих конструкций. Возможно, вы просто захотите повторить одну из них, а может, возьмете наиболее оригинальные идеи для того, чтобы создать туалетную кабинку по своему дизайну.

Блок: 22/22 | Кол-во символов: 1392
Источник: https://vodavdome.website/postrojki/tualet/chertezh-dachnogo-tualeta-s-razmerami-tipa-teremok.html

Кол-во блоков: 25 | Общее кол-во символов: 27482
Количество использованных доноров: 4
Информация по каждому донору:
  1. https://vodavdome.website/postrojki/tualet/chertezh-dachnogo-tualeta-s-razmerami-tipa-teremok.html: использовано 11 блоков из 22, кол-во символов 13141 (48%)
  2. https://greensector. ru/postrojjki-na-uchastke/smotri-kak-mozhno-sdelat-tualet-teremok-i-sdelajj-takzhe-svoimi-rukami.html: использовано 1 блоков из 3, кол-во символов 2672 (10%)
  3. https://stroychik.ru/tualet/chertezhi-i-foto-dachnyx-tualetov: использовано 3 блоков из 6, кол-во символов 4063 (15%)
  4. https://Proekt-sam.ru/plans/chertezh-dachnogo-tualeta.html: использовано 5 блоков из 8, кол-во символов 7606 (28%)

Источник: m-strana.ru

Построить туалет своими руками: чертежи, размеры

Главная » Туалет » Строим дачный туалет: проекты, чертежи, размеры

Строим дачный туалет: проекты, чертежи, размеры

В этой статье представлены образцы дачных туалетов: чертежи кабинок, их средние размеры, некоторые рекомендации по строительству. Конструкция может быть разной: есть проекты прямоугольные, треугольные, ромбовидные. Выбираете форму, потом материал, и можно приступать к строительству. Чертежи есть, строение — не самое сложное. Только учтите, что размеры даны для людей среднего роста и комплекции. Их легко можно изменить, не особо меняя конструкцию.

Дизайн дачного туалета может быть простым или замысловатым

Схема уличного туалета

Наиболее распространенным вариантом дачного или садового туалета является прямоугольная постройка. Ее еще называют «скворечник» так как в варианте с односкатной крышей она очень его напоминает.

Проект дачного туалета из дерева типа «Скворечник» (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

На чертеже туалета, представленном на фото выше, для отделки использовалась доска толщиной 40 мм. Сооружение получается совсем недорогим. Двери можно сделать из тех-же досок, скрепленных планками вверху, внизу и наискосок. Петли можно поставить наружные — амбарные, оформив строение в нарочито грубом стиле.

Образцы дачных туалетов: чертежи одинаковые, исполнение разное

Несмотря на то, что постройка утилитарная, при желании ей можно придать привлекательный вид и скворечник превратится во вполне привлекательное небольшое здание. Например, можно сделать из этой постройки маленькую мельницу.

Дачный туалет-мельница — немного фантазии и неприглядная постройка становится украшением участка (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Тот же скворечник, но из сруба — уже совсем другой вид. Особенно гармонично все будет смотреться, если здание на участке выстроено (или будет выстроено) тоже из бревна.

Даже самый простой туалет из бревна смотрится почти как экзотика. Причем, его можно использовать и как зимний вариант (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Для регионов, где древесина — роскошь, и расходовать ее на постройку туалета нерационально, ту же конструкцию можно обшить другим материалом. Например, каркас обшивается любым листовым материалом — фанерой, ДВП, ГВЛ. На них снаружи можно уложить отделочный материал — плитку или декоративный камень. Еще более бюджетный вариант — обшить профнастилом.

Туалет на даче своими руками строят из любого материала. Этот — из профнастила (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Это тот тип туалета, Который несложно построить из кирпича. Делают их обычно в полкирпича. Никаких сложностей даже для неопытного каменщика нет. Кладка со смещением, раствор — цементно-песчаный.

По тому же проекту и чертежу можно построить туалет из кирпича (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Туалет типа «Шалаш» (треугольный)

Эта туалетная кабинка имеет вид треугольника. Боковые стенки одновременно являются скатом кровли. Построить такой туалет своими руками можно за несколько часов. Чертежи с примерными размерами даны на картинке ниже. В них можно и нужно вносить корректировки: все габариты даны для людей средней комплекции.

Чертеж дачного туалета типа «Шалаш» (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Если нужны более широкие двери, можно не раздвигать основание, которое в данном проекте и так немалое, а сделать двери нестандартной формы — как на рисунке справа.

Обшивка отделочными материалами в туалетах «Шалаш» проводится только впереди и сзади. На боковые поверхности укладывают кровельный материал. Можно использовать любой, но неплохо смотрится мягкая черепица или полимерный шифер.

Имея чертежи треугольный туалет на даче построить проще простого

На фото справа обрешетка сделана под листовой кровельный материал — использовали шифер из пластика — он есть разных цветов, стоит относительно недорого, монтируется просто — гвоздями с прокладками.

Если использовать планируете мягкий кровельный материал — рубероид, битумную черепицу или что-то похожее, обрешетку делайте сплошную — из листа влагостойкой фанеры, ДСП, ГВЛ. Их крепят к каркасу саморезами, сверху настилают кровельные материалы.

Чертеж туалета «Теремок»

Этот туалет имеет вид ромба. По сравнению с «Шалашом» строится он дольше, но и вид имеет более декоративный. При соответствующем оформлении он ничуть не испортит пейзаж.

Чертеж туалета «Теремок» с размерами (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Ромбовидный домик для туалета на дачном участке смотрится неплохо. Снаружи оббить каркас можно распиленным пополам кругляком небольшого диаметра, вагонкой большой толщины, блок-хаусом, обычной доской. Если используете доску, прибивайте ее не встык, а накладывая на пару сантиметров на нижнюю, по типу еловой шишки. Можно, конечно, и встык, но внешний вид будет уже не тот…

Второй вариант: дачный туалет «Теремок» сделан со скошенными боковыми стенками.

Дачный туалет «Теремок» — второй проект с размерами (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Основная загвоздка в любом небольшой деревянном туалете — хорошо закрепить двери. Дверная коробка — самая нагруженная часть, особенно с той стороны, где крепятся двери. Для скрепления стоек двери с брусьями каркаса используйте шпильки — так крепление будет надежным.

Фото-иллюстрации: строит туалет на даче своими руками. Чертежи представлены выше

Из этой несложной, в общем, конструкции можно сделать уборную в любом стиле. Например, в голландском. Отделка простая — светлый пластик, поверх которого набиты характерные балки, прокрашенные морилкой. Обратите внимание, на стеклянные вставки и на то, что крыша этого экземпляра сделана из поликарбоната. Если поликарбонат многослойный, жарко быть не должно)))

Дачный уличный туалет в виде голландского домика

Можно даже туалет «Теремок» превратить в царскую карету. Это не шутка…подтверждение на фото. Всего-то надо изменить форму и добавить несколько элементов декора, характерных для карет. Вот и получите туалет в виде кареты.

Вот несколько фото процесса изготовления. В оригинале установлен биотуалет, потому постройка несложная: нет необходимости думать о яме и связанных с ней нюансах …но приспособить такую кабинку можно к любому типу…

Каркас характерной формы

Обратите внимание, форма достигнута благодаря установленным под углом доскам, а плавно сужающийся низ — подрезанными соответствующим образом опорам.

На подиуме устанавливают биотуалет

Короткими досками зашивают пол, затем начинают обшивку снаружи. Вверху карета имеет тоже плавный изгиб — вырезаете из коротких досок соответствующие направляющие, прибиваете их к уже имеющимся боковым стойкам и можно начинать наружную обшивку стен.

Внутри также обшивают вагонкой. Снаружи туалет-карета выбелен, изнутри древесина имеет естественный цвет. После остается декорирование и добавление характерных деталей — вензеля, раскрашенные золотом, фонари, «золотые» цепочки, колеса.

Покраска и декорирование

«Царские» занавески и цветы))) Поставлен даже рукомойник и небольшая раковина.

Вид изнутри на окна

После всех усилий имеем самый необычный в округе туалет. Мало кто может таким похвастаться…

Еще и чемоданы в багажнике))

Теплая уборная

Пользоваться туалетом со стенкой в одну доску летом вполне комфортно. Но не все дачи посещаются только в теплое время года. Для осенне-весеннего периода необходимо хоть какое-то утепление, которое перекроет сквозняки.

В этом случае конструкция туалета ничем не отличается. Только размеры увеличите на 5-10 см больше: обшивка будет двойная — снаружи и изнутри, а между обшивкой уложен утеплитель. Утеплить нужно будет и двери — двойные слишком тяжелые для такой постройки, но изнутри их можно оббить куском линолеума, дермантином и другим хорошо моющимся материалом.

Комбинированный душ-туалет

Вторая по необходимости постройка на даче — душ. А если так, то зачем строить два отдельных сооружения, если их можно построить под одной крышей. Несколько чертежей дачных туалетов с душем для самостоятельной постройки опубликованы ниже.

Вариант комбинированного туалета для дачи душем (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Второй проект туалета и душа под одной крышей.

Внешний вид и чертеж туалета и душа для дачи в одном строении (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Вид и размеры туалет+душ спереди и сбоку (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Как вы догадались, строение просто увеличивают в два раза в ширину. Если захотите, сможете создать свой проект, под свои желания и потребности. Чертеж хозблока с туалетом будет точно таким. Возможно, вам нужно будет сделать одно из помещений чуть больше. Просто предусматриваете это при планировке и изготовлении опор под постройку.

http://stroychik.ru

Как построить дачный туалет своими руками + чертежи, фото

Ни одно местопребывание людей не может обойтись без туалета, и дача не является исключением. Построить дачный туалет своими руками не составит большого труда. Туалет для дачи может быть организован различными способами начиная с традиционного деревенского и заканчивая современным септиком. В этой статье будет рассмотрено как организовать место сбора и утилизации отходов жизнедеятельности и сделать удобный и красивый туалет.

Виды туалетов для дачи

Дачный туалет по способу устройства можно разделить на три вида: уличный, торфяной, септик или выгребной.

Уличный или летний туалет для дачи представляет собой отдельное строение с ямой под ним для сбора отходов — это самый простой вид, он прекрасно будет удовлетворять все нужды владельцев.


Рис.1. Летний дачный туалет.
Рис.2. Туалетная кабинка из металлической трубы обшитая не прозрачным полибикарбонатом.
Рис.3. Конструкция дачного туалета.

Главное его достоинство в том, что чистка может не выполняться более 10 лет, благодаря медленному накоплению отходов. Этому способствует его устройство, яма негерметична и имеет вентиляцию. Часть жидкой фракции испаряется, а часть впитывается в грунт. Таким образом накопление нечистот происходит очень медленно.


Рис.4. Летний или уличный туалет. Этот вид построить своими руками проще всего. При сезонном использовании данный вид может прослужить более 10-ти лет без обслуживания.
Рис.5. Интересный дизайн уличного туалета.

При всех достоинствах уличного туалета его нельзя строить при высоком уровне грунтовых вод, более 2,5 м. В противном случае вода в яме будет постоянно, а не только весной, и нечистоты могут попасть в грунтовую воду. Это особенно опасно если водоснабжение дачи осуществляется с помощью колодца. Также на установку дачного туалета накладываются определенные нормы по расположению на участке.

Торфяной или финский туалет для дачи — это сооружение без ямы, все нечистоты накапливаются в специальном баке. Дачный туалет финской конструкции устраивается в виде отдельного строения. Он имеет простой принцип действия. После каждого использования отходы жизнедеятельности пересыпаются торфом, или смесью торфа с золой, опилками, измельченной корой. Смесь способствует разложению нечистот. Как только емкость заполнится ее необходимо опорожнить в компостную кучу для дальнейшей переработки. Переработанные отходы — это органическое удобрение, которое может применяться для подкормки растений.


Рис.6. Торфяной или финский туалет не использует выгребную яму. В качестве накопителя отходов используется отдельная емкость. Перемешанные с торфом отходы могут использоваться как органическое удобрение.
Рис.7. Устройство финского биотуалета.

Этот вид не имеет ограничений по месту расположения. Сухой компостный туалет имеет недостатки — это необходимость регулярного удаление содержимого. Поэтому его целесообразно устраивать если дача используется сезонно и постоянно им пользуются не более 1 – 2 человека.


Рис.8. Устройство торфяного биотуалета.
Рис.9. Внешний вид торфяного туалета.
Рис.10. Торфяной биотуалет по финской технологии.

Септик позволяет организовать санузел в дачном доме. Становится возможным это благодаря герметичной выгребной яме, которая может устанавливаться в любом месте участка и при любом уровне грунтовых вод. Септик делает возможным сделать туалет на даче с унитазом как в городской квартире. В отличие от дачного туалета септик может использоваться круглогодично. Поэтому обычно его устраивают в местах постоянного проживания.


Рис. 11. Септик — это аналог городской канализации. При наличии септика туалет устраивают в доме. Септик может эксплуатироваться круглогодично.
Рис.12. Схема многокамерного септика.

Недостатком септика является его дороговизна и трудоемкость установки. Септик не просто накапливает отходы, он их перерабатывает. Септик может быть различных конструкций. В зависимости от вида септика процент переработки различен, но не достигает 100%, поэтому периодически необходимо откачивать отложения, при этом сделать это своими руками достаточно сложно. В связи с чем к септику должен быть доступ для подъезда ассенизационной машины.


Рис.13. Пример монтажа септика.
Рис.14. Расположение основных элементов септика.

Постройка уличного туалета своими руками

Большинство дач используется только летом. Поэтому уличный туалет пользуется наибольшей популярностью. Строительство дачного туалета с выгребной ямой под ним не потребует много сил, его достаточно легко сделать своими руками, а при строительстве можно использовать подручные материалы.

Нормы расположения туалета для дачи

Первый этап постройки — это выбор места его установки. Выбирая место необходимо учитывать санитарные нормы.


Рис.15. Санитарные нормы расположения построек на участке.

Дачный туалет должен быть расположен на расстоянии не менее 8 м от жилых построек, не менее 12 м от погреба и не менее 25 м от источника чистой воды (колодца или скважины). Поэтому обычно его располагают в дальнем углу сада.


Рис.16. Нормы расположения. Туалет необходимо располагать в дали от других построек и источников воды.
Рис.17. План садово дачного участка.

Рано или поздно выгребная яма заполнится и туалет нельзя будет эксплуатировать. Яму можно почистить или перенести туалет на другое место. Как правило выбирают второй вариант, делают новую яму рядом со старой и переносят кабинку. В старую выгребную яму добавляют составы с бактериями, которые за пару лет превратят нечистоты в компост. Компост можно извлечь для удобрения, а яму использовать повторно.

Как сделать яму для туалета

Туалет для дачи начинают возводить с устройства выгребной ямы. Стандартная яма имеет глубину 1 — 1,5 м и ширину 1 м. Если грунтовые воды находятся достаточно далеко, то глубина ямы для туалета может быть больше.


Рис.18. Размеры деревенского туалета с выгребной ямой.

Для того чтобы яма не осыпалась необходимо укрепить стенки. Укрепить их можно кирпичом, бутовым камнем, старыми автомобильными покрышками, бетонными кольцами или установить бак. Более долговечный вариант — это бетонные кольца. Однако наиболее простой, быстрый и популярный это бочка. В этой конструкции используют металлическую или пластиковую емкость объемом 200 л.


Рис.19. Выгребная яма из бочки. Для уличного туалета сезонного использования достаточный объем выгребной ямы 200 – 300 л. Выгребную яму удобно изготавливать из бочки. В бочке делают отверстия для дренажа, куда будет постепенно уходить жидкая фракция нечистот. Дно и периметр ямы засыпают щебнем или битым кирпичом.

На дно выгребной ямы насыпают щебень слоем 10 – 15 см. В бочке проделывают отверстия, через которые в грунт будет уходить жидкая фракция нечистот. Устанавливают бочку в яму и по периметру засыпают щебнем. Щебень будет выполнять роль дренажа и препятствовать заиливанию ямы. Вместо щебня можно использовать битый кирпич, камень и пр. Таким образом срок службы дачного туалета можно значительно увеличить.


Рис.20. Яма для туалета из автомобильных покрышек.
Рис.21. Яма из кирпича.
Рис.22. Схема установки туалетной кабинки на кирпичную яму.

Как сделать фундамент для туалетной кабинки

Вторым этапом строительства туалета для дачи является возведение кабины. Традиционно кабина изготавливается по каркасной технологии. Сначала собирают каркас, затем обшивают вагонкой, профлистом или сайдингом. Каркасный туалет может быть собран из деревянного бруса или сварен из металлического профиля.


Рис.23. Фундамент под кабинку из бетонных блоков.
Рис.24. Опоры из тротуарной плитки под установку кабинки.
Рис.25. Основание под кабинку из подручных материалов.

Кабинка достаточно легкая конструкция, поэтому особый фундамент не требуется. Чтобы туалетная кабинка не стояла непосредственно на земле ее ставят на бетонные блоки. В свою очередь бетонные блоки кладут на песчаную подушку толщиной 10 – 20 см. Такой подход обеспечивает надежное основание и естественное проветривание, что способствует отсутствию запаха.


Рис.26. Фундамент для туалетной кабинки. Фундамент можно изготовить из бетонных блоков, установленных на песчаную подушку. Блоки располагают по углам кубинки. Такая конструкция основания обеспечивает вентиляцию выгребной ямы и отсутствие запаха в дачном туалете.
Рис.27. Заливка опор из цементнопесчаного раствора.
Рис.28. Основание кабинки должно быть изолировано от фундамента и обработано пропиткой от гниения.

Проще всего изготовить кабинку из дерева, т.к. при работе с деревом не требуется специального инструмента, например, сварки. Деревянная кабинка не будет нагреваться на солнце в отличие от туалета из профлиста, и пользоваться им будет комфортно.


Рис.29. При постройке уличного туалета сначала изготавливают каркас из брусьев, после чего домик обшивают с наружи. Все необходимые размеры для строительства указаны на чертеже. Дверь может быть изготовлена из досок.

Деревянную кабинку своими руками можно изготовить из бруса сечением от 50х50 мм до 100х100мм. Сначала собирают основание каркаса, затем устанавливают вертикальные стойки, после чего крепят стропила и делают обрешётку.


Рис.30. Каркас стен туалетной кабинки из деревянного бруска.
Рис.31. Устройство двухскатной крыши.
Рис.32. Каркас кабинки из деревянных брусков.

Все элементы каркаса кабины соединяются саморезами и строительными металлическими уголками. Снаружи она зашивается доской, рейкой или блок хаусом, который делает похожим кабинку на туалет из бревна. Для кровли можно использовать любой кровельный материал. Дверь для туалетного домика можно изготовить из досок или использовать готовую.


Рис.33. Вариант изготовление легкой двери из досок.
Рис.34. Дверь изготовлена на основе каркаса из бруска и обшита вагонкой.

Сиденье для туалета

Сиденье для туалета может быть изготовлено различными способами. Наиболее популярны два варианта: помост и специальное пластиковое ведро. Изготавливая помост важно учитывать, что его высота должна быть 45 см, а ширина 60 см. Такие размеры гарантируют удобство пользования дачным туалетом.


Рис.35. Сиденье для туалета можно изготовить своими руками или использовать готовое. Готовое сиденье более гигиенично и его проще мыть.
Рис.36. Каркас под сиденье для туалета из деревянных брусков.
Рис. 37. Самая простая конструкция сиденья с пластиковой сидушкой.

Важным моментом, который следует учитывать при строительстве кабинки — это наличие окна. Окно выполняет две функции освещения и вентиляции. Окно не следует стеклить, так в домике не будет жарко и не будет запаха.


Рис.38. Окно в двери дачного туалета.
Рис.39. Вентиляционное окно под козырьком наиболее удачный вариант.

Чертежи туалетной кабинки

Туалетная кабинка может иметь и другую конструкцию, но принцип постройки у всех идентичен. Вот несколько примеров.


Рис.40.
Рис.41.
Рис.42.
Рис.43.
Рис.44. Туалет изготовлен на основе деревянного каркаса и обшит вагонкой.
Рис.45. Самый простой — это деревянный уличный туалет.
Рис.46. Оригинальные туалеты для дачи фото.
Рис.47. Красивый туалет на даче фото. Туалет в форме бочки – очень оригинальная идея.
Рис.48. Как построить интересный туалет на даче? Сделать его необычной формы.
Рис.49. Как замаскировать туалет на даче фото. Обшить его блок хаусом и покрасить его в цвет коры дерева.
Рис.50. Туалет на даче из бревна.
Рис.51. Как покрасить туалет на даче. Оригинальная идея.
Рис.52. Туалет на даче из сайдинга.

Выгребной туалет на даче

Септик, для дачи сезонного использования, делают достаточно редко по причине высокой трудоемкости его устройства. Конечно можно приобрести готовый септик, но тогда придется заплатить за него не малую сумму денег. Если же дача посещается круглый год, то установка септика полностью оправдывает потраченные на него силы и деньги.


Рис.53. Бетонная двух секционная выгребная яма.

Септик представляет собой герметичную камеру или несколько камер в которые попадают отходы жизнедеятельности, где они накапливаются и частично перерабатываются. Основным критерием строительства септика является его объем. Для семьи из трех человек минимальный объем септика должен быть 1,5 м.куб.

Самый простой септик состоит из одной камеры и его достаточно просто сделать своими руками, т.к. по сути это герметичная выгребная яма, которая исключает утечку нечистот и подтопление грунтовыми водами.


Рис.54. Трехсекционный септик.
Рис.55. Много секционный пластиковый септик.

Порядок устройства выгребной ямы для дачного туалета следующий. Роют котлован 1,5 – 2 м глубиной. На дно котлована насыпается песчаная подушка толщиной 20 см. Далее заливают бетонную плиту толщиной 10 см это будет дно выгребной ямы. После чего из кирпича, камня или бетона возводят стенки выгребной ямы. Снаружи постройки делают гидроизоляцию для защиты от грунтовых вод. К выгребной яме подводят канализационную трубу от туалета. Канализационную трубу кладут с уклоном 2-3 см на 1 м длины. Сверху ямы устраивают крышу. Крышу можно сделать из дерева или из бетона. Для круглогодичного применения крыша выгребной ямы должна быть утепленной. При создании крыши обязательно предусматривают люк для откачки нечистот.


Рис.56. Септик своими руками может быть изготовлен из камня, бетона или кирпича. Более простой вариант устройства септика — это использование готовых бетонных конструкций, например, бетонных колец. Изготавливая септик своими руками важно хорошо его герметизировать, чтобы не было утечки нечистот и подтопления грунтовой водой.

Более простой и быстрый вариант создание выгребной ямы это использовании готовых бетонных конструкций, например, колец. В этом случае необходимо вырыть котлован, смонтировать в нем кольца и подвести канализационную трубу от дачного туалета.


Рис.57. Септик из бетонных колец.
Рис.58. Принцип работы септика из бетонных колец.

Дополнительно септик должен быть утеплен и оборудован вентиляцией. Наиболее простой вариант вентиляции — это установка фанового стояка в доме и вывод трубы на уровень крыши.

Эксплуатируется септик такого вида достаточно просто. Постепенно он наполняется нечистотами, и при заполнении 2/3 объема септика опорожняется ассенизационной машиной. Делать это придется регулярно, поэтому септик необходимо располагать в месте доступном для подъезда ассенизатора.

Схемы и чертежи устройства самодельного септика


Рис.59.
Рис.60.
Рис.61.
Рис.62.

Автономная система канализации

Альтернативой самодельному септику является септик «Танк». Он представляет собой пластиковую бочку, разделенную на секции. Сначала заполняется первая секция, при этом твердые отходы спускаются на дно, а на поверхности остается только жидкая фракция. По мере наполнения жидкая фракция переливается в соседнюю секцию, где происходят аналогичные процессы. В септик добавляют состав, содержащий анаэробные бактерии, которые разлагают нечистоты. Очищенная таким образом вода сливается в дренаж, а осадок откачивается ассенизатором.


Рис.63. Септик танк позволяет провести переработку нечистот, что позволяет реже вызывать ассенизатор в отличие от традиционной выгребной ямы.

Другим вариантом септика с высоким процентом переработки отходов является септик «Автономная канализация». Принцип его действия аналогичен традиционному септику за тем лишь исключением, что автономная канализация снабжена воздушным компрессором, который обогащает нечистоты кислородом, а процесс разложения идет под воздействием аэробных бактерий. Автономная канализация зависима от электричества, но позволяет добиться большой степени переработки отходов жизнедеятельности.


Рис.64. Автономная канализация позволяет провести почти полную переработку нечистот. Таким образом чистить такую канализацию придется один раз в несколько лет. Однако автономная канализация требует постоянного пользования, т.к. при недостатке нечистот гибнут перерабатывающие их бактерии. Поэтому если вы не планируете пользоваться канализацией дольше трех месяцев, то ее целесообразно законсервировать.
Рис.65. Система автономной канализации.
Рис.66. Внутреннее устройство автономной канализации.

Установка последних двух видов септика заключена в подготовке котлована, установке септика в него и соединение с системой канализации дома.

Мы рассмотрели все способы устройства и постройки туалета для дачи. Если вы планируете жить или посещать дачу круглый год и хотите иметь комфорт как в городской квартире, то следует сразу устанавливать септик. Если вы посещаете дачу только летом, то проще и быстрее построить летний туалет с выгребной ямой под ним. Если вы на даче бываете не часто, то наиболее простой вариант устройства туалета — это финский торфяной туалет. Какой бы вариант туалета вы не выбрали любой из них будет прекрасно обеспечивать ваши нужды, а дача без туалета не останется.

Дачный туалет своими руками — фото, чертежи: обзор самых популярных конструкций и советы по строительству

Отхожее место является первым объектом, который возводится на участке его владельцами. Легким строением можно без вреда для здоровья пользоваться на протяжении всего теплого периода года. Чтобы построить комфортный и красивый дачный туалет своими руками, фото, чертежи и правила расположения строения рекомендуется внимательно изучить и тщательно проанализировать все возможные варианты.

Какой туалет построить: виды и особенности

Существует большое количество проектов строений для отправления естественных потребностей. Различаются домики по размерам, формам, уровням комфорта и функциональности. Следует помнить о том, что садовые туалеты при грамотном подходе к их оформлению могут стать отличным украшением участка и предметом гордости их создателей.

Уличные санитарные постройки подразделяются на такие категории:

  1. По типу сбора нечистот. Продукты жизнедеятельности собираются в герметичный контейнер или в выгребную яму.
  2. По размеру. Строения бывают компактные, средние и большие.
  3. По уровню изоляции. Уличный туалет может быть отделан утеплителем или иметь только тонкие стены, пропускающие холод и звуки.
  4. По дизайну. Строения могут быть оформлены в художественном стиле или в виде неприглядного маленького сарая.

Если позволяют финансовые возможности, можно приобрести готовую конструкцию и поставить ее в нужном месте. Но, работа собственными руками позволит не только хорошо сэкономить, но и интересно провести время. Чтобы не ошибиться в выборе, следует разобраться, какие виды туалетов функционируют сегодня на дачных участках.

Скворечник

Строения данного типа являются самыми простыми в проектировании и строительстве. Представляют собой короб с односкатной крышей. Деревянный каркас обшивается досками, плитами и прочими подсобными материалами. В большинстве случаев скворечники возводятся в качестве временного санузла или для эксплуатации только в теплое время года. Простота конструкции компенсируется небольшими затратами и потраченным на строительство временем. Наличие гладкой крыши дает возможность монтажа напорного бака, если вместо стульчака внутри установлен фабричный унитаз.

Для защиты от ветра и сырости туалетные домики могут обшиваться плотной полиэтиленовой пленкой или рубероидом. Такой дизайн не добавляет уличному объекту привлекательности.

Избушка

Данный проект является одним из самых сложных в планировании и воплощении в жизнь. Красивые домики изготавливаются со скошенными стенами и замысловатыми по форме крышами. В дверку и стенки врезаются декоративные окошки с затененными стеклами или их имитация. Вентиляционный короб отделывается под печную трубу. Дачный туалет «Теремок» утепляется изнутри для соответствия содержания презентабельному внешнему виду.

По возможности объект электрифицируется. В нем устанавливается осветительные приборы, обогреватель и принудительная вентиляция. Отверстие в стульчаке закрывается герметичной крышкой, что позволяет избежать появления нежелательных запахов.

Шалаш

Деревянный туалет проекта «Шалаш» представляет собой несложную в изготовлении конструкцию. Стены и крыша объединены в общие боковые скаты. Для строительства кровли используется шифер, доски или ОСБ плиты. Строение отлично и экзотично смотрится на фоне любого ландшафта. Достоинством такого сооружение является простота сборки, небольшой расход строительных материалов и устойчивость к ветровым нагрузкам. На острой и крутой кровле не задерживается снег и ливневая вода, благодаря чему постройке не страшны экстремальные погодные условия.

Недостатком такого проекта являются размеры дачного туалета. Скошенные кверху стенки ограничивают внутреннее пространство строения. Высокому человеку придется нагибаться, чтобы не удариться головой. Выходом из ситуации является увеличение габаритов сооружения, что потребует дополнительных расходов.

Домик

Строения типа «Домик» не имеют жестких рамок в направлениях дизайна, архитектуры и размера. Особенностью строений данного типа является их внешняя схожесть с жилыми домами. Их внутреннее убранство и функциональность соответствуют внешнему виду. Так кирпичный туалет может быть оснащен скатной крышей, инсталляцией, обогревателем и небольшими окнами с жалюзи и ставнями. Некоторые проекты предполагают собственное водоснабжение и отвод стоков.

Одним из направлений проекта является обустройство совмещенного санузла, в котором расположен теплый туалет и душевая комната. Такой вариант способствует сокращению расходов на строительство канализации. Стоки из обеих комнат сливаются в общий септик.

Пудр-клозет

Часто строение с выгребной ямой используется крайне редко, в тех случаях, когда производится ремонт или очистка автономного септика. Туалет на улице служит резервным местом для комфортного отправления естественных надобностей, когда нет возможности сделать это в доме. Исходя из этого, для сбора нечистот используется емкость съемного типа. Это может быть ведро, бочка или пластиковый бак с ручками. Объем резервуара подбирается исходя из количества жильцов.

После каждого посещения летнего клозета поверхность емкости засыпается золой, опилками или торфом. Эти материалы предотвращают выделение запахов, образуя на поверхности нечистот плотную корку. После заполнения резервуар извлекается, содержимое вываливается в компостную яму, где через год становится отличным удобрением.

Люфт-клозет

Данный проект туалета предусматривает использование герметичного стационарного или съемного бака для сбора фекалий. Такое решение принимается в тех случаях, когда клозет возводится рядом с домом, огородом или водозаборной скважиной. Также, причиной выбора герметичного сборника является высокий уровень грунтовых вод на участке.

После заполнения емкости ее содержимое откачивается ассенизационной машиной или вычерпывается вручную с последующей эвакуацией в яму, выкопанную в дальнем углу участка. После этого яма заполняется до верха ботвой, травой или соломой, накрывается щитами и засыпается землей.

Как построить дачный туалет своими руками?

Строительство туалета начинается с составления грамотного и подробного плана. Исходными данными является размер сооружения. Для того чтобы внутри клозета можно было свободно выполнять гигиенические процедуры, достаточно ширины 120-150 см, глубины 150-180 см и высоты 220-250 см. Увеличивать габариты целесообразно в тех случаях, когда объектом будут пользоваться люди с крупной комплекцией.

При проектировании нужно учитывать такие нюансы:

  • строение нужно выдвигать на 40-60 см перед выгребной ямой, чтобы обеспечить к ней свободный доступ для очистки или извлечения емкости;
  • объект необходимо закреплять на фундаменте, чтобы он не ушел в землю или его не повалило ветром;
  • внутри или снаружи домика необходима гидроизоляция для предотвращения распространения запахов по участку.

Что понадобится для постройки дачного туалета: материалы и инструменты в зависимости от выбранной конструкции

Для строительства деревянного домика потребуется:

  • уровень;
  • рулетка;
  • ножовка;
  • молоток;
  • дрель;
  • гвозди;
  • шурупы;
  • стальные уголки;
  • брус;
  • доски, фанеру или ДСП.

Чтобы сделать туалет из профнастила, необходимо иметь:

  • рулетку;
  • болгарку;
  • сварочный аппарат;
  • дрель;
  • профильные трубы;
  • кровельные саморезы;
  • маркер;
  • угольник.

Для постройки кирпичного сооружения потребуется:

  • рулетка;
  • уровень;
  • сварочный аппарат;
  • болгарка;
  • мастерок;
  • отвес;
  • арматура; песок;
  • цемент;
  • щебень.

Списки могут быть расширены, если предполагается электрификация, декорирование или утепление строения.

Выбор места для размещения туалета и рытье выгребной ямы

При выборе места для обустройства уличного клозета необходимо учитывать расположение на участке других сооружений. Для проведения расчетов составляется масштабная схема.

Установлены такие безопасные расстояния от уборной до других объектов:

  • до источников воды (колодцев, скважин, озер, рек) – 25 м;
  • до домов, погребов – 12 м;
  • до бани или летней кухни или – 8 м;
  • до деревьев – 4 м;
  • до кустарников – 1 м;
  • до заборов – более 1 м.

Яма выкапывается вручную или экскаватором. Оптимальная глубина – 200 см. Ширина и длина варьируется в пределах 100-120 см.

Возведение домика: сборка и обшивка каркаса, крыша

Красивый дачный туалет на участке возводится в такой последовательности:

  1. Разметка, снятие верхнего слоя грунта.
  2. Выкапывание выгребной ямы.
  3. Обустройство фундамента или установка опор из бруса.
  4. Сборка каркаса.
  5. Обшивка каркаса.
  6. Установка дверей, монтаж вентиляции, освещения и элементов декора.

Двери, вентиляция и освещение

Вентиляция делается из пластиковой трубы, один конец которой заводится в пространство ямы, а второй поднимается над крышей на высоту от 50 см.

Освещение используется автономное или работающее от аккумулятора.

Для уличного клозета используется глухая одностворчатая дверь с 2-3 внешними или внутренними петлями. Створка закрывается крючком или шпингалетом.
