Фундамент из блоков ФБС своими руками

Фундаментные строительные блоки позволяют возводить надежные и долговечные основания для самых разнообразных сооружений. Выгодно выделяясь на фоне монолитных конструкций удобством и скоростью обустройства, фундамент из блоков ФБС заслуженно стал популярным в сферах одноэтажного и многоэтажного строительства.

Фундамент из блоков ФБС своими руками

Следующее руководство позволит вам разобраться в технологии обустройства фундамента из строительных блоков и самостоятельно провести необходимые мероприятия.

Основные сведения о блочных фундаментах

Блоки ФБС

Блоки ФБС	Длина	Ширина	Высота	Вес
ФБС-9-3-6т	88	30	58	350
ФБС-9-4-6т	88	40	58	470
ФБС-9-5-6т	88	50	58	590
ФБС-9-6-6т	88	60	58	700
ФБС-12-3-6т	118	30	58	460
ФБС-12-4-3т	118	40	28	310
ФБС-12-5-3т	118	50	28	390
ФБС-12-5-6т	118	50	58	790
ФБС-12-6-3т	118	60	28	460
ФБС-12-6-6т	118	60	58	960
ФБС-24-3-6т	238	30	58	970
ФБС-24-4-6т	238	40	58	1300
ФБС-24-5-6т	238	50	58	1630
ФБС-24-6-6т	238	60	58	1960
ФБС-12-4-6т	118	40	58	640

Конструкция блочного основания предельно проста. Она состоит из армированной подушки, стен из блоков и гидроизоляции. При необходимости обустраивается верхний армопояс. Об этом будет отдельно сказано далее.

Единственным существенным недостатком подобного фундамента является необходимость привлечения крана для поднятия блоков. Конечно же, можно соорудить лебедку и попытаться расставить блоки вручную, но трудозатраты в таком случае будут нецелесообразными.

В остальном же с обустройством фундамента из блоков ФБС не возникнет никаких затруднений даже у новичка.

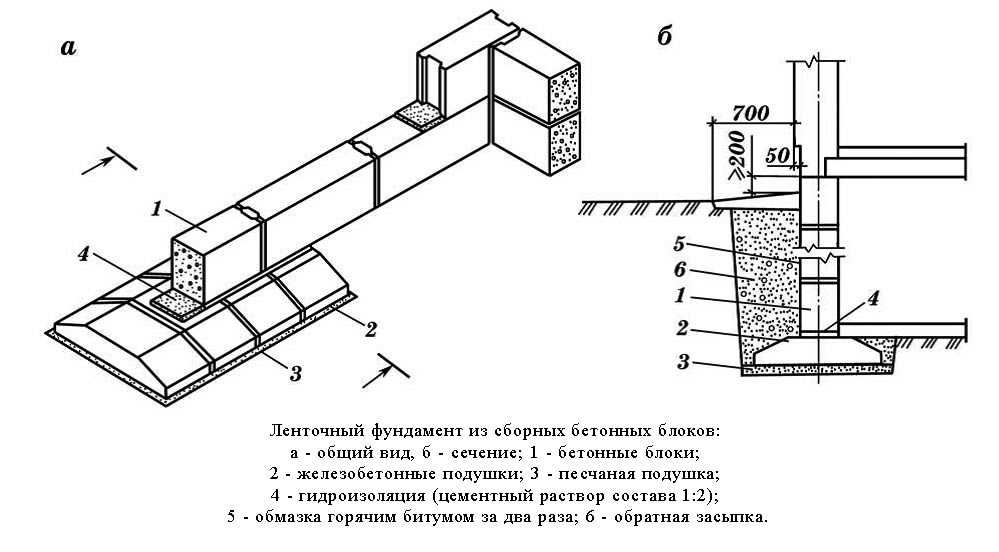

Схема фундамента из блоков ФБС

В плане жесткости и прочности блочные основания уступают своим монолитным аналогам, зато выигрывает у них по стоимости, простоте и скорости возведения.

Блочные фундаменты лучше всего подходят для грунтов с преобладающим содержанием песка. На участках с рассыпчатой и мягкой почвой от возведения такого основания лучше воздерживаться – конструкция может попросту просесть, что приведет к существенным деформациям или даже полному разрушению возведенного над ней здания.

Блочные фундаменты нормально переносят воздействие сил пучения грунта. В условиях, при которых монолитная ленточная бетонная конструкция могла бы разорваться, блоки максимум выгнутся. Такое свойство блочного основания обеспечивается именно отсутствием его монолитности. В конструкции присутствуют швы, что обеспечивает необходимую подвижность и гибкость кладки.

Фундамент из блоковФундамент из ФБС

Также к числу преимуществ блоков следует отнести возможность их укладки хоть в снег, хоть в ливень. Бетон же при подобных погодных условиях заливать нельзя.

Цены на строительные блоки

Строительные блоки

Руководство по возведению фундамента

Порядок обустройства блочного основания сводится к последовательному выполнению нескольких технологических этапов. Следуйте руководству и все обязательно получится.

Первый этап – подготовительный

Для начала ознакомимся с особенностями самих блоков, а также изучим рекомендации по их выбору и в целом планированию работы.

Фундаментные блоки производятся по методу вибропрессования и используются преимущество для возведения опорных конструкций. Также такие блоки подходят для кладки стен цокольных этажей.

Блоки ФБС

Прежде чем приступать к работе, необходимо создать проект будущего фундамента. Для этого открываем любую компьютерную программу с соответствующими функциями и чертим раскладку наших блоков. Так мы сможем досконально разобраться в порядке их монтажа и перевязывания. При отсутствии навыков работы с такими программами, чертим кладку по старинке на бумаге.

Проект ступенчатого фундамента из фбсПроект ступенчатого фундамента из фбсПроект ступенчатого фундамента из фбс

Чаще всего ширину первого ряда блочной опоры выдерживают на уровне 400 мм. Для двух следующих рядов этот показатель уменьшают до 300 мм. Зная необходимые размеры конструкции и требуемое количество блоков, можно отправляться в специализированный магазин за их покупкой. Как правило, такие магазины предлагают услуги по доставке и монтажу строительных материалов, что очень удобно.

Важно! Вы должны заранее определиться с местами вывода инженерных коммуникаций и выбирать блоки с учетом этих моментов. В продаже доступны кладочные элементы с предварительно созданными отверстиями. Если вы забудете о данном мероприятии, отверстия придется бурить в будущем, что потребует дополнительных временных, трудовых и финансовых расходов.

Второй этап – земляные работы

Внимательно изучите строительную площадку. Подумайте, где будет удобнее всего разместиться крану, что может мешать во время работы и т.д. По возможности устраните все существующие помехи. Далее работа выполняется в стандартном порядке.

Схема разметки

Первый шаг. Определяем углы будущей конструкции и вбиваем в них колышки. Натягиваем между прутками веревки, а затем выставляем промежуточные элементы разметки в местах будущего обустройства внешних и внутренних стен.

Второй шаг. Роем котлован. По нормативам глубина ямы должна равняться глубине промерзания увеличенной на 20-25 см. Но в некоторых регионах глубина промерзания может достигать и двух метров – затраты на обустройство подобного основания будут нецелесообразными. Поэтому за «золотую середину» было принято значение в 80-100 см. Его и придерживаемся. Дополнительно рекомендуется снять верхний плодородный слой грунта (10-20 см) по периметру оставшегося пространства площадки.

Роем котлован

Третий этап – обустройство подошвы

Существует 2 варианта обустройства блочного основания: на песчаной подушке и на бетонном основании. Второй тип опоры подходит для неустойчивых грунтов, однако заливка бетонной подошвы существенно повышает затраты сил, времени и денег на строительство.

До момента обустройства утрамбованной песчаной подушки включительно, порядок возведения обоих видов основания является одинаковым. Непосредственно же процесс строительства фундаментной конструкции на бетонной опоре начинается с этапа монтажа опалубки и укладки арматуры.

Предварительно заготавливаем щебенку 20-40 фракции, песок и арматуру. Далее работаем в такой последовательности.

Первый шаг. Выравниваем стенки и дно котлована для обустройства подошвы.

Второй шаг. Засыпаем яму 10-15-сантиметровым слоем песка, проливаем его водой и тщательно утрамбовываем.

Песчаная подушка

Третий шаг. Засыпаем песчаную подушку 10-сантиметровым слоем щебенки и опять утрамбовываем.

Далее выполняется монтаж опалубки и укладка армирующей сетки.

Четвертый этап – монтаж опалубки и армирование

Фундаментная лента

Для сборки опалубки хорошо подойдет обрезная доска толщиной 25 мм. Доски опалубки скрепляем подходящим способом. Обычно для этого используются саморезы. Выставляем опалубку по стенкам котлована и обязательно проверяем ровность ее монтажа при помощи уровня.

Для армирования используем стальные прутки диаметром 12-14 мм. Их мы свяжем в сетку с ячейками 10х10 см (можно 15х15 см) при помощи гибкой проволоки. Как правило, армирование выполняется в 2 слоя, при этом нижняя и верхняя сетка размещаются примерно на одинаковом отдалении от щебенки и верха будущей заливки соответственно. Для крепления сеток предварительно вбиваем в основание вертикальные прутки арматуры. При необходимости (к примеру, если запланировано строительство большого и массивного здания) количество армирующих слоев может быть увеличено.

Фундаментная лентаФундаментная лента

Пятый этап – заливка подушки

Заливаем всю обустроенную ниже конструкцию бетоном. Льем медленно, равномерным слоем. В нескольких местах протыкаем заливку арматурой для удаления лишнего воздуха. Поверхность подушки тщательно разравниваем.

Оставляем нашу конструкцию набирать прочность на 3-4 недели. В жару бетон нужно периодически смачивать водой, чтобы он не треснул.

Переходим к укладке блоков

Шестой этап – укладка блоков

Для укладки ФБС, как отмечалось, нужно будет вызвать кран. Техника будет поднимать тяжелые строительные элементы. Вам же с помощниками нужно будет поправлять блоки и выставлять их в предназначенных для этого местах.

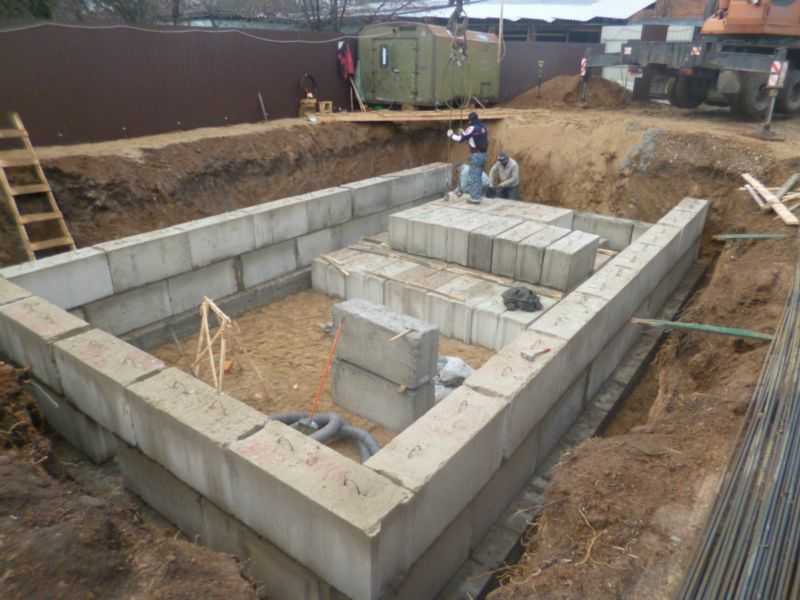

Монтаж блоков ФБСМонтаж блоков ФБС

Для кладки понадобится бетонный раствор марки М100. В среднем на монтаж одного блока уходит порядка 10-15 л такого раствора.

Сначала выставляем блоки по углам, для лучшего ориентирования натягиваем между ними веревку и последовательно заполняем пролеты блоками по уровню. Вертикальные швы заливаем раствором. Следующие ряды блоков укладываем на раствор в противоположном направлении. Постепенно перемещаемся от углов и наружной кладки к внутренним перегородкам. Регулярно проверяем качество и правильность выполняемой работы с помощью уровня.

Седьмой этап – гидроизоляция

Для гидроизоляции удобнее всего использовать жидкую мастику. Тщательно промазываем изоляционным составом внутренние и наружные стенки фундамента.

Гидроизоляция

В регионах с особо щедрыми осадками рекомендуется дополнительно укладывать слой рубероида для более качественной гидроизоляции.

Цены на мастики

Мастики

Восьмой этап – армопояс

Нередко для упрочнения конструкции основания, по верхнему ряду отливается железобетонный пояс толщиной 200-300 мм.

Для армирования применяется 10-миллиметровая арматура. В дальнейшем именно на этот пояс будут укладываться плиты перекрытия.

Армопояс

Опытные строители могут оспаривать необходимость обустройства армопояса, утверждая, что плиты и так достаточно равномерно распределяют поступающие нагрузки, нужно лишь правильно их уложить. Однако, как показывает практика, этап обустройства армопояса лучше не игнорировать – хуже от него точно не станет.

Пример опалубки армопоясаЧтобы опалубка не разъехалась снизу под давлением бетона, в местах, где находятся держащие доски была натянута проволока. Ее функция — стягивать противоположенные щиты опалубкиAрмопояс для фундамента

Конструкция возводится следующим образом:

• по периметру стен фундамента устанавливается опалубка;
• в опалубку укладывается армирующая сетка;
• заливается бетон.

На этом фундамент из блоков ФБС готов. Технология трудоемкая, но несложная. Сделав все по инструкции, вы получите безопасное, надежное, прочное и долговечное основание, потратив, при этом, на его сооружение сравнительно немного денег.

Фундамент из ФБС

Удачной работы!

Видео – Фундамент из блоков ФБС своими руками

Фундамент своими руками из блоков фбс

Фундамент своими руками из блоков фбс

Любое строительство начинается с закладки фундамента. На сегодняшний для его создания разработано множество различных материалов и способов. Наиболее доступным для самостоятельного исполнения является фундамент из блоков ФБС.

ФБС – фундаментный блок стеновой, производится на заводах, специализацией которых является выпуск изделий из железобетона. Представляет собой определенной формы конструкцию из застывшей тяжелой бетонной смеси с прутьями арматуры внутри. Особенностью данных блоков являются специальные добавки в бетонную смесь, благодаря которым повышается морозоустойчивость и способность сохранять форму при температурах от -70 до +50 градусов по Цельсию. Самым удобным и практичным вариантом укладки фундамента из таких блоков является ленточный.

В первую очередь, при принятии решения о создании фундамента из блоков ФБС своими руками, следует провести разметку участка, на котором планируется стройка. В соответствии с проектом дома в землю вбивают колышки-оси, соединяемые друг с другом капроновыми нитями. Далее, при помощи отвесов находят точки пересечения главных частей фундамента и забивают в них заранее подготовленные арматурные штыри.

Разметка участка

Следующий шаг – рытье траншеи. Но прежде, чем браться за лопату, следует рассчитать необходимую глубину и ширину. Эти параметры напрямую зависят от типа почвы на участке, глубины залегания грунтовых вод и уровня промерзания почвы зимой. Минимальная глубина траншеи при твердом не проседающем грунте должна равняться высоте двух рядов блоков (стандартная высота ФБС 60 см), т.е. 120 см. В климатических условиях России средний уровень зимнего промерзания доходит до отметки 180-200 см, т.е. итоговая глубина траншей составит как минимум 200 + 25 = 225 см. Если почва промерзает глубже, то, соответственно, глубина траншеи возрастает. Ширина в соответствии с фундаментными блоками может быть 30, 40, 50 или 60 см плюс порядка 20 см для возможности последующей гидроизоляции блоков.

Рытье траншеи под фундамент

На дно готовой траншеи следует насыпать так называемую «подушку». Если почва глинистая, то состав «подушки» следующий: 15 см песка, 30 см щебня, 15 см песка. Для всех остальных типов достаточно 10 см щебня и 5 см песка. Сверху все это поливают водой, тщательно трамбуют и закрепляют слоем бетона от двух до пяти сантиметров. Теперь необходимо подождать, пока бетон затвердеет.

Прежде, чем приступить к укладке первого ряда, следует рассчитать общее количество необходимых для фундамента блоков ФБС. Ниже приведен ассортимент всех выпускаемых размеров. Самыми распространенными являются параметры 240*40*60 см (Д*Ш*В). Однако, каждый такой блок весит порядка полутора тонн и для его установки потребуется кран. Исходя из выше рассчитанной глубины траншеи, для хорошего фундамента необходимо смонтировать как минимум 4-5 блоков. Кроме того, фундамент должен проходить под всеми несущими опорами строения. Далее все сводится к простой арифметике.

Разновидности блоков ФБС

До начала процесса укладки необходимо приготовить цементный раствор средней густоты. Цемент и песок для него должны быть только высших марок, допускается добавление специальных веществ, увеличивающих прочность. В первую очередь производят монтаж блоков по углам строения и в местах пересечения стен. Для первого ряда лучше всего выбрать ФБС более плоской формы, которые в последствии не позволят фундаменту просесть. Блоки плотно подгоняют друг к другу, предварительно нанося на места соединения и в специальные пазы цементный раствор толщиной в сантиметр. Угловые части обязательно перевязывают по аналогии с кирпичной кладкой. Сверху настилают слой гидроизоляции. Обязательным условием является проверка итоговой горизонтальности ряда.

Укладываем ФБС блоки для фундамента

Последующие ряды укладывают в соответствии с технологией «перевязи», т.е. края блоков второго ряда должны стыковаться в середине блоков первого. Толщину цементной прокладки между рядами нужно выдерживать равной полутора сантиметрам, каждый слой обязательно прокладывать гидроизолирующим материалом и проверять горизонтальное и вертикальное отклонение.

Угловые блоки монтируются «перехлестом», т.е., если в первом ряду край угла пришелся на левый блок, то во втором его должен занять правый. В случае образования небольшой щели нет нужды пытаться отколоть подходящий по размеру кусочек железобетона. Достаточно заполнить ее цементом или кирпичом.

Фундамент своими руками из блоков фбс

Готовый фундамент необходимо гидроизолировать. Для этого всю поверхность покрывают мастикой и жидкой резиной. При желании, изнутри на свеженанесенную мастику наклеивают пенопласт в качестве утеплителя. После высыхания гидроизолирующего покрытия свободные промежутки траншеи засыпают песком.

Процесс гидроизоляции фундамента из блоков ФБС

В завершение несколько советов, призванных облегчить процесс монтажа фундамента и снизить возможные затраты:

1.  Лучше выбирать блоки ФБС длиной 2,4 м, т.к. при их укладке образуется меньше швов, что увеличивает общую прочность.
2.  При слишком слабом грунте верхний ряд блоков следует соединить железобетонным поясом в 20-30 см или дополнительным монолитным фундаментом. Для этого из досок формируют контур-опалубку, заливают ее бетоном и выдерживают до застывания.
3.  При засыпании траншеи песком после окончания монтажа фундамента следует делать это в несколько заходов: засыпать 1/4 глубины – утрамбовать, засыпать 2/4 – утрамбовать и т.д.
4.  В процессе монтажа фундамента следует оставить технологичное отверстие, через которое в дальнейшем будут проведены в строение коммуникации.
5.  После приготовления раствора цемента в него нельзя добавлять воду, т.к. это приводит к потере связующих способностей.
6.  Вместо цементного раствора можно использовать специальный клей.
7.  Возведение фундамента из блоков ФБС лучше проводить в теплое время года. Это поможет избежать дополнительных проблем с геометрической точностью рытья траншеи и правильностью нанесения разметки. После выпадения дождя необходимо дождаться полного высыхания почвы.
8.  Для ускорения проведения работ лучше воспользоваться арендой небольшого автокрана или приобрести ручной подъемно-транспортный механизм. Для эксплуатации последнего потребуются усилия двух-трех человек.
9.  Если будущее строение планируется возводить из кирпича, а перекрытия будут сделаны из железобетонных плит, то ширину блоков ФБС выбирают равную 60 см. Для деревянных и каркасных домов достаточно блоков меньшего размера.
10.  Обеспечить стопроцентную гарантию прочности фундамента может только бетон, приготовленный на бетонно-растворных узлах.
11.  После завершения монтажа для полного схватывания всех составляющих необходимо выждать один месяц.
12. 12. При создании ленточного типа фундамента необходимо оставлять небольшие отверстия – отдушины для вентиляции.

Итак, создание фундамента из блоков ФБС – дело нехитрое. Средняя продолжительность процесса при наличии необходимой техники и двух-трех человек займет максимум неделю. Самое главное – не ошибиться в расчетах глубины траншеи и разместить фундамент ниже уровня промерзания почвы. Для выполнения данного условия следует обратиться за консультацией к специалистам, а еще лучше – к соседям, которые завершили строительство дома год или два назад, причем строения стоят крепко.

Видео — строительство фундамента из блоков ФБС

https://www.youtube.com/watch?v=9NwFb7des6M

В рубрике Фундамент из бетонных блоков

Сохранить и поделиться:

Сборный ленточный фундамент из ФБС своими руками: преимущества, недостатки, планирование, монтаж

Всем без исключения хочется иметь прочный фундамент. И одним из самых надежных и предсказуемых является ленточный. А вот монолитный ленточный фундамент возводится долго: только на сборку опалубки уходит от трех дней, а еще нужно вязать арматуру, затем бетонировать и ждать несколько дней, пока она не наберет хотя бы половину своей прочности. Это займет не менее двух-трех недель. Хорошо, если есть такой запас времени, а если нет? Выход есть: умные люди придумали часть работы передать на предприятие — делают бетонные блоки — ФБС. Затем из них изготавливается фундамент, который называется сборным поясом. Фундамент ФБС легко сделать своими руками.

При использовании данной технологии фундамент собирается из железобетонных блоков различных типов и размеров. Поэтому его часто называют блочным или сборным. Все они одного типа.

Содержание статьи

• 1 Достоинства и недостатки
• 2 Блоки фундаментные: виды, размеры, маркировка
  • 2.1 Маркировка ГОСТ
• 3 Укладка блоков ФБС из ФБС
• Фундамент своими руками 4
• 5 Как класть ФБС
  • 5.1 Как подобрать размер блоков ФБС
  • 5.2 Кладочный раствор ФБС

Достоинства и недостатки

Самый главный плюс сборного ленточного фундамента из ФБС — малый ресурс время, необходимое для его изготовления. Сборка занимает всего несколько дней.

Основной недостаток: он не монолитный, поэтому его можно установить не везде и не всегда. Сборные ленты из блоков нормально монтируются на сухих грунтах, не склонных к пучинистости. В других условиях требуется расчет, а лучше — профессиональный.

Устройство блочного фундамента

Следует отметить, что сборные фундаменты необходимо тщательно гидроизолировать и утеплить. Также необходимо сделать утепленную отмостку. Это необходимые условия для их нормальной работы.

Если сравнивать ленточный монолитный и блочный фундамент, то вырисовывается следующая картина:

• Монолитный строится долго, блочный — быстро.
• Монолитную ленту можно сделать без аренды спецтехники (хотя без заказа бетона обойтись сложно). Чтобы собрать фундамент из ФБС своими руками, потребуется аренда подъемного крана или хотя бы лебедки.
• Если делать монолитный фундамент самостоятельно, то он стоит дешевле блочного. Если работают наемные работники или компания, то это будет стоить несколько дороже: объем работ больше, а это немалые дополнительные затраты.
• Монолит более прочен, чем сборный. Прочность примерно на 20-30% выше. Это позволяет ему использовать монолитную ленту на суглинках и глинах.

Монолитная лента выигрывает по многим параметрам. Но если его прочность и надежность не будут востребованы, то его изготовление – лишь пустая трата времени. Подрядчики тоже пустая трата денег. Поэтому, если грунты имеют нормальную несущую способность, а грунтовые воды находятся не ближе 2 метров от необходимой глубины заложения фундамента, имеет смысл ставить дом на сборный фундамент.

Фундаментные блоки: виды, размеры, маркировка

В частном строительстве применяют несколько видов блоков. Для устройства ленточного сборного фундамента чаще всего применяют всего два вида:

При возведении ленточного фундамента необходимо предусмотреть трассы прокладки и подвода инженерных систем: водопровода, канализации, электричества, отопления. Необходимо не забыть о системе вентиляции и оставить отверстия для форточек для вентиляции подвального помещения или подвала. Для этого могут пригодиться блоки с каналом для прокладки коммуникаций: ФБВ.

Размеры и типы блоков регламентируются ГОСТ 13579-78. Для частного разработчика важны в основном размер и производительность. На фото ниже показана часть стандарта, определяющая типы и размеры блоков.

Выписка из ГОСТ нормирования размеров фундаментных блоков

Обозначение ГОСТ

Для удобства навигации в спецификации наименования блоков по тому же ГОСТу содержат информацию об их размерах и типе.

Название стоит первым. Далее — цифры, описывающие геометрию в дециметрах;

Если встречаются какие-либо длины и ширины, то высоту ФБС обычно делают 580 мм (в маркировке «6»). Блоки высотой 280 мм могут быть изготовлены по запросу.

Далее после цифр идет буквенное обозначение марки используемого бетона:

• Т — тяжелый (цементно-песчаная смесь со щебнем). Самый тяжелый блок высокой плотности. Именно этот тип используется при строительстве фундаментов.
• П — пористый с керамзитовым заполнителем. Они имеют меньший вес, но и меньшую прочность, а также более гигроскопичны.
• С — из силикатного бетона (основное вяжущее — известь). Этот вид блоков боится намокания, поэтому при строительстве фундаментов его не используют.

Например, ФБС 24.4.6-Т обозначает прямоугольный блок из железобетона высокой плотности. Длина 2380 мм, ширина 400 мм, высота 580 мм. По аналогии можно расшифровать и другие обозначения.

Размеры блоков ФБС по ГОСТ

Укладка блоков ФБС

Выбор ширины блока определяется толщиной стен, расположенных выше. Длина блоков подбирается так, чтобы они занимали по возможности всю ленту. Но даже опытные строители ошибаются при подборе блоков: остаются незаполненные участки, в которые не становятся даже самые мелкие элементы (их называют дополнительными). Эти области обычно покрыты кирпичами из цементного раствора. Если кладка получилась неровной, ее затем штукатурят: так будет удобнее наносить гидроизоляцию и утепление.

Обычно сборный ленточный фундамент состоит из нескольких рядов блоков. Их конкретное количество зависит от требуемой высоты ремня. Чаще его закладывают ниже глубины промерзания грунта. Также учитывается необходимая высота цоколя/цоколя.

Устройство блочного фундамента. При укладке блоков-подушек некоторые участки остаются пустыми. Они бетонируются после установки.

При монтаже бетонных блоков любого типа используется то же правило, что и при кладке кирпича: швы не должны совпадать. Для этого их располагают так, чтобы шов предыдущего ряда перекрывался телом блока следующего ряда. Зазоры (вертикальные швы) между соседними элементами заполняются цементно-песчаным раствором.

Чтобы придать конструкции большую прочность и связать все блоки в единую систему, поверх каждого ряда укладывается арматура. В зависимости от типа грунта и веса постройки применяют брус класса А-I — А-III. Количество стержней определяется расчетным путем при проектировании, их может быть от 2 до 5 штук. При укладке и соединении бруса соблюдаются все правила армирования ленточного фундамента – соединение углов, стен происходит одинаково. Отличие только в том, что армирующий пояс всего один. Поверх армирующего пояса укладывается слой раствора, на него со смещением швов выставляется следующий ряд блоков.

Чтобы сделать фундамент из ФБС своими руками более прочным, его армируют

При соблюдении этих правил сборный ленточный фундамент будет прочным и надежным.

Фундамент своими руками из ФБС

Технология возведения сборного фундамента, особенно на этапе подготовки, мало чем отличается от других видов: сначала копаем котлован. Отличие в меньшей трудоемкости изготовления самой ленты и в том, что нет необходимости делать опалубку.

Подготовка основания под блочный фундамент стандартная:

Количество рядов зависит от требуемой высоты основания и требуемой глубины пояса. Соблюдение правила укладки блоков с перевязкой обязательно. Только так, собрав фундамент из ФБС своими руками, вы получите надежный фундамент для всей конструкции.

Как укладывать ФБС

В любом ряду укладка начинается с углов. Затем выставляются блоки в местах снятия стен. Их называют маяками, и тогда на них равняются все остальные. Проверяется вертикальность их экспозиции, при необходимости вносятся коррективы. Чаще всего устройство нужно будет поднять, переместить и вернуть на место.

После выставления элементов маяка натягиваются шварты — шнуры, по которым ориентируются при установке следующих блоков. Отмечают границы стены, причем так, чтобы ФБС стояли симметрично относительно середины блока ФЛ (подушкоблока). Максимально допустимое отклонение составляет 12 мм. Все последующие ряды блоков также должны размещаться ровно над серединой.

При укладке блоков следите за тем, чтобы они располагались друг над другом без слишком большого смещения

Шнуры удобнее натягивать на 2-3 мм от боковых поверхностей маячных блоков. Это облегчит выставку. Промежуточные блоки ставят, начиная с самого большого: сначала кладут все длиной 2,4 метра, потом 1,2 и потом 0,9. Правильность их установки проверяют относительно шнуров разметки, вертикальность — отвесом.

Как подобрать размер блоков ФБС

Вы можете определить, сколько блоков вам нужно для вашего фундамента путем подбора. Вы можете сделать это самостоятельно по плану, составленному в масштабе. На плане вы отмечаете каждый блок в одном масштабе.

Размеры блоков для фундамента из ФБС выбираются, исходя из простого правила: для повышения прочности конструкции нужно использовать блоки самых больших размеров. Поэтому сначала чертите 2,4-метровые блоки, установленные по углам, затем, если они подходят, чертите их в местах примыкания стен. Между ними также кладете самые большие блоки, которые могут туда поместиться. Там, где они больше не станут, поставьте меньший. Если есть зазоры, в которые не влезает даже самый маленький блок (0,9 метра), не страшно – эти зазоры заделываются кирпичной кладкой.

Два вида сборных ленточных фундаментов из ФБС — с подушкой и без (мелколенточная лента)

Аналогично начертите второй ряд, не забывая о смещении швов. При необходимости нарисуйте таким же образом и третью. Затем подсчитайте необходимое количество блоков каждого размера. Не выбрасывайте получившийся план: он вам пригодится при монтаже сборного фундамента уже на участке.

Раствор кладочный ФБС

Для кладки фундаментных блоков используется стандартный цементно-песчаный раствор марки М-100. Его можно получить, используя разные цементные матки и количество песка:

• на 1 часть цемента М300 берут 2,5 части песка;
• на 1 часть цемента М400 песок уже 3 части;
• при использовании песка М500 добавить 4 части.

Сначала смешивают сухие компоненты до получения однородного состава и цвета. Затем постепенно добавить 0,5 части воды. Если раствор получается слишком густым, воду добавляют постепенно небольшими порциями. Консистенция должна быть как густая сметана: не комом, но и не течет.

Не пытайтесь увеличить количество цемента. Это не только не повысит прочность бетона, как ожидалось, но сильно снизит ее. Для набора прочности бетону требуется строго определенное количество заполнителя (в данном случае песка) и воды. При недостатке того и/или другого его прочность будет ниже. В худшем случае он треснет и рассыплется.
