Ленточный фундамент своими руками: пошаговая инструкция

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Правильно рассчитанный и построенный фундамент является залогом долговечной и безопасной эксплуатации любого здания и сооружения. Существует определенное количество видов фундамента, но самым востребованным из всех несомненно будет ленточный. Для его изготовления не требуется дополнительного оборудования. Каждый в силах построить ленточный фундамент своими руками: пошаговая инструкция по его возведению поможет в этом деле.

Ленточный фундамент, сделанный своими руками

Достоинства и недостатки ленточного типа фундамента

Свое название он получил, так как имеет вид железобетонной ленты, заглубленной в землю. Внешние и внутренние стены строения всей своей нижней плоскостью опираются на поверхность этой ленты. По типу заглубления в землю ленточный тип фундамента бывает заглубленный (от 1,45 до 1,65 м) и с мелким заглублением (менее 1,4 м).

Первый тип возводится для крупных сооружений и многоэтажных домов, а второй для малоэтажного строительства. По структуре он может быть монолитным и сборным. Монолитный заливается из бетонного раствора, а сборный делается из отдельных железобетонных блоков.

Пример обустройства ленточного фундамента для дома из деревянного сруба

Для возведения монолитного фундамента могут применяться следующие материалы:

  • портландцемент;
  • песок;
  • щебень;
  • осколочная порода;
  • битый кирпич;
  • стальная арматура;
  • вода.

Потребность в этих материалах может быть предварительно рассчитана с помощью калькулятора расчета бетона на ленточный фундамент или вручную.

Пример ленточного фундамента с мелким заглублением

Ленточный фундамент обладает рядом преимуществ, делающих его по настоящему популярным среди всех иных видов оснований:

  • слабая восприимчивость к большим нагрузкам;
  • простое возведение без использования тяжелых технических средств;
  • надежность конструкции;
  • возможность строительства на неоднородных по плотности грунтах;
  • стены конструкции одновременно могут служить стенами в подвале дома.

Имеются у него и недостатки:

  • для строительства нужно много материалов;
  • требуется проведение гидроизоляционных работ.

Для строительства ленточного фундамента используется деревянная опалубка, стальная арматура, бетон

При всех своих достоинствах и недостатках данный вид основания широко распространен, особенно при частном строительстве.

Полезный совет! Для того, чтобы рассчитать нужное количества раствора, уже давно придуманы калькуляторы расчета бетона на ленточный фундамент. В них достаточно ввести параметры траншеи, чтобы получить полную информацию о количестве требуемых материалов. С помощью этих сервисов можно также рассчитать стоимость фундамента.

Ленточный фундамент своими руками: пошаговая инструкция

В связи с тем, что для строительства нет необходимости применять тяжелое техническое оборудование, каждый желающий может построить ленточный фундамент своими руками: пошаговая инструкция осуществления работ включает в себя несколько самостоятельных этапов.

Подробная схема строительства ленточного фундамента

Подготовка к работам и разметка по месту

Прежде чем приступить к возведению фундамента необходимо произвести планировку местности и разметку осей. Под планировкой подразумевается выравнивание всей площадки строительства по высоте. Если перепад высоты на участке значительный, то это обстоятельство необходимо учесть при рытье траншеи. В более высоких местах копать придется глубже, зато в более низких высота фундамента будет больше.

Шаг 1: Выравнивание площадки для строительства и разметка по месту

Разметка осей производится с помощью треугольника со сторонами 3:4:5. Углы должны получиться прямыми, а все диагонали равными.

Земляные работы

Это рытье траншеи на необходимую глубину по осям разметки. Глубина ее зависит от плотности грунта, расстояния до грунтовых вод, веса возводимого здания. Для многоэтажных зданий – это 1,5 м, а для частных домов достаточно 1 м, если позволяет грунт. После окончания копки траншеи, на ее дне проводится трамбовка и дренаж слоем песка и щебня. Это называется подушкой. Ширина траншеи зависит от типа материалов, из которых будут делаться стены. Для частных домов достаточно 60 см.

Шаг 2: Планировка местности и рытье траншеи

Создание опалубки для ленточного фундамента своими руками

Когда траншея готова, начинают сооружать опалубку. Некоторые строительные фирмы имеют в своем арсенале сборную многоразовую опалубку, которую очень удобно использовать. Своими руками опалубка для ленточного фундамента тоже может быть изготовлена. Для этого потребуется пиломатериал: бруски и тес. Его количество нужно рассчитывать индивидуально.

Шаг 3: После окончания рытья траншеи начинается сооружение опалубки

Опалубка имеет вид деревянного короба, установленный над всей траншеей. Так как туда будет заливаться жидкий раствор, то должна соблюдаться герметичность. Если этого невозможно достичь только с помощью досок, то можно обшить опалубку внутри рубероидом. Конструкция должна быть достаточно жесткой, чтобы выдержать давления залитого бетона. Для этого стенки опалубки скрепляются между собой перемычками через 2 – 3 метра. Как видим, создание опалубки для ленточного фундамента своими руками дело не такое уж и сложное.

Шаг 4: Создание опалубки для ленточного фундамента своими руками

Полезный совет! Для того, чтобы пиломатериал, используемый при изготовлении опалубки можно было использовать повторно, нужно конструировать ее так, чтобы при разборке не повредить доски.

Какая марка бетона для ленточного фундамента применяется

Перед тем как начать заливать монолит, необходимо задаться вопросом: какая марка бетона для ленточного фундамента наиболее оптимальна. Этот параметр зависит от нескольких факторов:

  • вес всего сооружения;
  • наличие дополнительных нагрузок на основание;
  • какое армирование применяется;
  • тип грунта;
  • климатические условия местности.

Шаг 5: Приготовление цементного раствора для ленточного фундамента с помощью бетономешалки

Для устройства бетонной подушки под основной фундамент вполне будет достаточно марки М100. Под легкие конструкции: щитовые дома, бани и хозпостройки подойдет М200. Строительство деревянного дома или строения из легких блоков требует использование марки М250. Для массивных сооружений и зданий готовится высококачественный бетон марки М350, с прочностью в 327 кг/см². Более высокие марки бетона применяются для строительства геометрически сложных сооружений и на стройках в регионах с суровым климатом. Зная эти характеристики, каждый для себя может определить: какая марка бетона для ленточного фундамента необходима.

Укладка арматуры и заливка фундамента

Определившись с маркой бетона, необходимо подготовить все необходимое под заливку. Некоторые заказывают готовый бетон в специализированных фирмах. Большинство людей самостоятельно готовят раствор. Для этого желательно иметь бетономешалку. В ней смешиваются все компоненты. Их пропорция зависит от того, какая марка бетона для ленточного фундамента была выбрана.

Шаг 6: Армирование ленточного фундамента

На дно траншеи по всему периметру укладывается стальная конструкция, сваренная из прутов арматуры. Чем больше таких прутов используется и чем они толще, тем прочнее будет весь фундамент.

Приготовленный бетон заливается в траншею и опалубку до уровневой отметки и разравнивается, так чтобы его поверхность была строго горизонтальной и ровной.

Шаг 7: Заливка приготовленного бетона в траншею для ленточного фундамента

Полезный совет! При заливке фундаментов большого объема необходимо использовать специальные вибраторы, которые заглубляются в толщу бетона. Они выгоняют воздушные пузырьки, делая монолит более однородным и прочным.

Шаг 8: Обеспечение гидроизоляции фундамента обмазочными материалами

После полной готовности фундамента необходимо обеспечить гидроизоляцию его стен обмазочными материалами. Правильно выполненный фундамент даст долгую и надежную эксплуатацию любого объекта.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Ленточный фундамент своими руками — как сделать +фото, видео

При строительстве загородного дома, дачи, бани, гаража выбирают наиболее подходящий тип фундамента, отвечающий за прочность, устойчивость и состояние всего здания в целом.

Наиболее востребованные — ленточные. Это обусловлено приемлемыми финансовыми затратами на их обустройство и материалы, а также простотой возведения. Ознакомившись с некоторыми технологическими особенностями его обустройства и проведя расчеты, владелец участка может сэкономить часть бюджета, сделав всю работу самостоятельно.

Подготовительные работы для заливки фундамента

Начинать работу следует с разметки. Конструкцию под малоэтажное строение делают шириной 400 миллиметров. Перед выполнением работ изучаются особенности участка, учитываются перепады высот. Если для разметки нет специальных измерительных приборов (теодолита), можно обойтись подручными средствами. Очертив, в соответствии с планом, внешний периметр, по углам в землю забивают колышки или арматуру (стойки), угломером проверяют прямые углы. На стойки по периметру натягивают леску или шнурок. Аналогично производится внутренняя разметка (учитывая отступ на ширину, например, 400мм).

Для обустройства основания роется траншея, ограниченная линиями внутреннего и внешнего периметров. Грунт в траншее тщательно утрамбовывают. Глубину заложения выбирают с учетом особенностей климата в регионе и высотности сооружения. Определяющее значение для выбора имеют проектные стеновые материалы и типы перекрытий.

Мелкозаглубленные фундаменты должны быть глубиной не менее 400 миллиметров. Важно обеспечить опорной плоскости по всему возводимому периметру строгую горизонтальность — пользуйтесь водяным уровнем.

В вырытой траншее устраивается песчаная подушка, её функция смягчение и распределение нагрузки конструкции. Толщина песчаного слоя должна быть около100-150 миллиметров. Все операции контролируются по уровню. Песок обильно смачивают водой и обязательно утрамбовывают. Если фундамент планируется возводить выше 400 мм, то поверх песчаной подушки насыпается и утрамбовывается слой толщиной 100-150 мм из гравия или щебня.

Монтаж опалубки для ленточного фундамента — делаем своими руками +видео

Опалубка ленточного фундамента

Следующий этап — организация опалубки. Для неглубокого основания можно сделать опалубку из подручных материалов. На участке найдутся обрезки фанеры, доски, куски металлочерепицы, гвозди, бруски и другие расходные материалы.

Главное правило — опалубку сбивают обязательно изнутри, а гвозди загибают снаружи. Это делается для облегчения демонтажа опалубки после схватывания раствора. Для несъемного опалубка из фанеры, материал должен быть влагостойким и толщиной не менее 18 миллиметров.

Видео: как сделать опалубку

Армирование и гидроизоляция фундамента

До заливки бетона проводится гидроизоляция конструкции, защищающая от грунтовых вод, разрушающих основание. Богатый и разнообразный выбор гидроизолирующих материалов позволит определиться с подходящим в конкретном проекте.

Для повышения прочности и придания деформационной эластичности хрупкому, по своей природе, бетону, обязательно делается армирование. Для фиксации арматуры дно траншеи укладывают кирпичами. В местах пересечения продольных прутьев арматуры с поперечными, их связывают проволокой. Ячейки делают размерами 300х350 мм. Арматурную сетку иногда фиксируют с помощью сварки: это не правильно — конструкция потеряет гибкость. Сетку заглубляют на 50 миллиметров от поверхности застывающей бетонной массы, она должна находится внутри монолитного слоя.

Вентиляция и коммуникации — грибку и плесени скажем «нет»

После армирования обустраивают вентиляцию и проведение коммуникаций. Кусок трубы (для будущей вентиляции) фиксируют к арматуре, трубу заранее наполняют песком, чтобы в нее не попал при заливке бетон.

Отверстие для ввода в здание других коммуникаций устраивают аналогично, только размещают ниже уровня фундамента.

Заливка фундамента — рекомендации по изготовлению и заливки раствора

Заливка бетона ленточного фундамента

Для бетонирования фундамента используют марку цемента М400. При самостоятельном изготовлении бетонного раствора нужно помнить, что если не получится залить его за один раз, в местах стыка (-ов) могут возникнуть мостики холода. Всё необходимое оборудование, бетономешалку больших объемов надо подготовить заблаговременно. В холодное время (температура ниже 4°C) вводите в раствор специальные пластифицирующие добавки.

Соотношение в бетонном растворе рассчитывают из такой пропорции: цемент/песок/щебень = 1/3/5, вода — 0,5.

Основные рекомендации при изготовлении раствора:

  • Используйте только чистые (отсутствие включений земли, глины и др.) песок, воду и щебень.
  • Соотношение частей для смеси может варьироваться, но марка щебня, используемого в растворе, должна быть в 2 раза больше, чем марка бетона, который рассчитывают получить.
  • Воды — 50 — 60% от массы цемента.
  • При холодной погоде можно вводить подогретую воду, для ускорения схватывания. Летом наоборот используется холодная вода.

После заливки смеси, ее в нескольких местах протыкают щупом для выхода воздуха. Через 3-5 дней опалубку снимают. К следующим этапам строительства приступают не ранее, чем через 30-40 дней (период набора бетоном базовой прочности). Фундамент гидроизолируют (вторичная гидроизоляция стен от фундамента) и обустраивают цоколь.

Видео

Создаем монолитный ленточный фундамент своими руками: пошаговая инструкция + видео

Преимущества и недостатки ленточного фундамента

Ленточный фундамент своими руками

Ленточный фундамент представляет собой монолитную полосу бетонного раствора, проходящую под всеми несущими и внутренними стенками здания либо постройки. Применяется ленточный фундамент в следующих случаях:

  • Для построек, которые создаются из прочных, тяжелых стройматериалов – кирпича, шлакоблока, бетона и т.д.
  • Для построек, которые имеют тяжелое перекрытие
  • На местности, в которой преобладает неоднородный грунт
  • В том случае, когда планировкой здания предусмотрен подземный гараж, подвал либо цокольный этаж

Ленточный фундамент может воспринимать высокие нагрузки, поэтому его часто используют дачники для создания жилого дома, летней кухни, бани, хозблоков, гаражей и других основных садовых построек.

Достоинства ленточного фундамента следующие:

  • Способность выдерживать высокие нагрузки веса постройки
  • Простота создания фундамента своими руками
  • Высокий срок службы фундамента
  • Различие типов ленточного фундамента, которые подойдут под разный размер кошелька
  • Спец техника может не применяться

Среди основных недостатков выделяют:

  • Высокая трудоемкость работ
  • Ленточный фундамент не подходит под все виды грунта
  • Высокий расход материалов

Устройство ленточного фундамента

Ленточный фундамент может иметь различную глубину. Если он строится для коттеджа либо другого «тяжелого» здания, глубина фундамента должна составлять больше глубины промерзания почвы на 20-30 см, такой фундамент еще называют заглубленным.  Для  деревянных построек и внутренних стенок фундамент может быть в пределах 60 см глубиной и данный вид фундамента называется мелкозаглубленным.

Виды ленточного фундамента

Ленточный фундамент разделяется на несколько основных типов:

Монолитный, создаваемый из арматурной перевязки и бетонного раствора. Данный тип ленточного фундамента является наиболее прочным и долговечным, т.к. не состоит из конструктора, подобного на сборный ленточный фундамент. Недостаток монолитного ленточного фундамента это наивысшее материальный затраты на материалы, а так же трудоемкость работы по заливанию фундамента.

Сборный фундамент.  Создается из приготовленных заводом бетонных блоков, которые доставляются на место строительства здания. Блоки устанавливаются в траншею плотно друг к другу и на стыках замазываются раствором, который служит для укрепления фундамента и гидроизоляции материала. Сборный фундамент не рекомендуется устанавливать на пучащих породах, т.к. со временем будет возможен разрыв стыков блоков, в результате чего деформируется весь фундамент (станет похожим на зигзаг) и вся конструкция может разрушиться. Еще один неприятный нюанс сборного фундамента это повышенные материальные затраты на спец технику: кран для опускания блоков. Среди преимуществ блоков выделяют повышенный темп создания фундамента и сокращение материальных затрат на сырье (блоки дешевле чем заливание раствора, к тому же блоки можно устанавливать с оставлением пустот, а это +20% к экономии).

Как сделать бетонный раствор для ленточного фундамента?

От бетонного раствора зависит качество, прочность и долговечность ленточного фундамента, а от самого ленточного фундамента зависит долговечность постройки. Исходя из этого, следует отметить, что ни в коем случае нельзя экономить на бетонном растворе, а тем более укладывать его недобросовестно. Собственно из-за этого рекомендуется создавать фундамент своими руками, т.к. многие фирмы пытаются больше заработать, используя более дешёвый цемент, вырывая менее глубокую траншею и т.д.

Основные составляющие бетонного раствора для любого фундамента это вода, цемент, щебень и песок. Так же можно использовать различные добавки, к примеру, для ускорения схватывания раствора.

Сразу необходимо отметить, что  составляющие бетонного раствора должны так же быть качественными. Вода должна быть чистой, без примесей. Цемент необходимо правильно выбирать: для легких конструкций подойдет М200, для более капитальных сооружений М300 и выше. Песок должен быть без глины, камушков и различного мусора. Лучше всего использовать речной песок, который дополнительно необходимо просеять ситом. К щебню нет особых требований, главное, что бы его размер был оптимальным  — не слишком большой, но и не слишком мелкий.

Что касается соотношения песка/цемента/щебня, необходимо придерживаться следующей пропорции – 3/1/5. Исходя из этого, следует отметить, что щебня должно быть больше чем песка  (примерно в 2 раза, допускается чуть меньше), а воды должно быть больше цемента (60%).

Сам раствор рекомендуется замешивать в бетономешалке, которую необходимо приобрести до начала стройки. Ее цена недорогая, а существует еще и вариант создания своими руками, причем довольно простой.

Существует 3 особенности замешивания бетонного раствора, которые необходимо учитывать:

  • Если заливаете фундамент в холодную погоду, воду необходимо подогреть, так раствор быстрее схватится
  • В жаркую погоду наоборот используйте холодную воду, иначе быстрое схватывание раствора может повлечь за собой образование неблагоприятных трещин
  • Так как ранее уже говорилось, что воды должно быть больше чем цемента, необходимо учитывать, что мокрый песок так же насыщен определённым количеством воды. Многие строители об этом забывает  и в результате получается очень редкий раствор.

С раствором разобрались, переходим к инструкции по созданию ленточного фундамента своими руками.

Технология создания ленточного фундамента своими руками

Технология создания ленточного фундамента своими руками не слишком сложная, но требует выполнения каждого этапа добросовестно. Итак, перейдем к делу:

  1. Создаем чертеж-схему будущего фундамента со всеми точными размерами. Подсчитываем необходимое количество стройматериалов.
  2. Подготавливаем местность: убираем весь садовый мусор, выравниваем холмы и ямы, если это возможно. Размеры зачищенной территории должны превышать периметр фундамента на 2-3 метра с каждой стороны.
  3. Размечаем территорию будущего фундамента при помощи колышков и веревки. Строго соблюдаем все размеры и углы.
  4. Вырываем траншею. Ее ширина может быть различной. Если в дальнейшем будет кирпичная стена – не менее 50 см. Глубина траншеи определяется в зависимости от вида постройки и наличия будущего гаража либо погреба под землей. Если такое сооружение будет присутствовать, фундамент послужит стеной для него, поэтому его нужно будет делать высоким. Траншею можно рыть как собственноручно – лопатой, так и спец техникой – мини-эскалатором.
  5. Как только траншея будет вырыта, тщательно утрамбовываем дно и создаем дренажный слой. Его необходимо создавать из песка (10 см толщина слоя) и щебня (тоже 10 см). Сначала засыпаем песок, заливаем водой и тщательно утрамбовываем и выравниваем. Далее таким же образом создаем подушку из щебня.
  6. После того, как дренажный слой будет создан, переходим к гидроизоляции. Для этого рекомендуется использовать рубероид. Так же рубероидом необходимо застелить стены траншеи, что бы не допустить просыпание почвы на фундамент.
  7. Переходим к постепенному заливанию фундамента. Первый слой (около 10 см) заливаем на дренажный слой с гидроизоляцией. Ждем пока раствор схватиться. Этот первый слой бетона, по сути, так же является гидроизоляцией подстилающей почвы.
  8. Далее собираем опалубку, которая служит для создания ленточного фундамента. Ширина опалубки по внутренним стенам и будет определять ширину фундамента. Для создания опалубки выбирают оструганные с одной стороны доски (внутренней), шириной в 3-5 см. Для того, что бы опалубку не  раздавило действием раствора и грунта, создают специальные распорки. Высота опалубки над земной поверхностью должна составлять не менее 30 см – высотка цоколя.

    Опалубка для фундамента

  9. В созданную опалубку укладывают арматуру. Прутья располагают горизонтально и вертикально по всему периметру фундамента. Арматура скрепляется между собой проволокой либо прихватывается сваркой. Шаг между вертикальными прутьями арматуры должен быть не менее 10 см и не более 25 см. Предназначение арматуры – повышение прочности конструкции.
  10. В опалубку заливаем бетонный раствор. Делать это необходимо правильно. Раствор заливается слоями, каждый из которых не более 20 см. После каждой заливки, бетонный раствор утрамбовывается, его пробивают металлическим прутом в разных местах и дополнительно простукивают по внешним стенам опалубки. Данные мероприятия необходимо для того, что бы убрать воздух, который может образовываться в залитом растворе.
  11. Когда ленточный фундамент будет полностью залит, оставляем его до полного схватывания раствора. Опалубку рекомендуется снимать через неделю после заливки.
  12. После снятия опалубки, внешние стены ленточного фундамента необходимо защитить гидроизоляционным слоем. Для этого фундамент обмазывается битумной мастикой, обладающей хорошими клеящими свойствами, и поверх мастики накладываются листы рубероида.
  13. После того, как листы надежно приклеятся  к фундамента, необходимо произвести финишное действие – обратную засыпку, которая заключается в том, что пространство между грунтом и фундаментом засыпается песчаным слоем, который смачивается и утрамбовывается. На данном, заключительном этапе необходимо следить за тем, что бы случайно не сорвать слой гидроизоляции!

Вот еще несколько наглядных видео-уроков по созданию ленточного фундамента:

Создаем ленточный фундамент за 30 дней

Технология создания ленточного фундамента своими руками

Вот собственно и вся технология по созданию монолитного ленточно фундамента своими руками. Если вы проделаете данные шаги тщательно, и не сэкономив на стройматериалах, фундамент сможет прослужить вам больше полувека! Не забывайте о том, что ремонт фундамента это весьма трудоемкий процесс и к тому же материалозатратный, помните о том, что  скупой платит дважды!

Желаем вам удачи в создании садовых построек  своими руками!

Ленточный фундамент своими руками: инструкция + видео | Своими Руками PRO – сделай сам!

Готовый ленточный фундамент

Готовый ленточный фундамент

Ленточный фундамент

Одним из самых популярных типов фундаментов при строительстве является ленточный фундамент: он состоит из замкнутых по всему контуру железобетонных конструкций (каркас из арматуры и заливка бетоном разных марок).

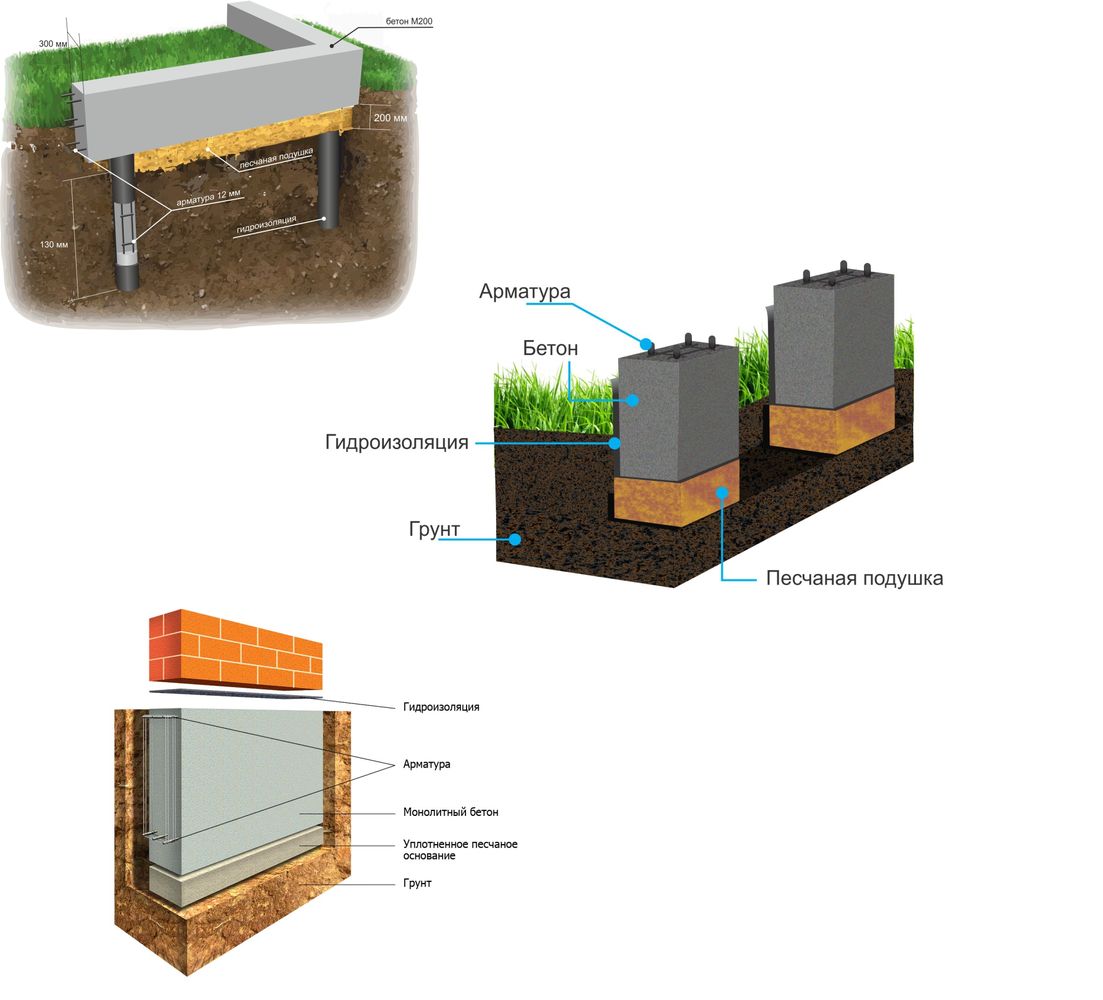

Ленточный фундамент в разрезе

Ленточный фундамент в разрезе

Ленточный фундамент подходит для дома, бани, гаража и даже забора. Популярные размеры фундаментов для дома: 8х8, 10х10 и более метров; для гаража: 4х6 метра; для бани: 3х4 метра.

Одной из разновидностей ленточных фундаментов является набирающий популярность свайно-ленточный или столбчато-ленточный фундамент, которые обладают дополнительными заглубленными укреплениями по углам. Такие фиксирующие элементы помогают мелкозаглубленным фундаментам сохранить стабильность, особенно, если строительство дома производится на склоне.

Свайно-ленточный фундамент в разрезе

Свайно-ленточный фундамент в разрезе

Ленточный фундамент часто называют монолитным, так как в его основе находится связанный армированный каркас, залитый бетоном с обязательным вибрированием.

Над фундаментом часто оборудуют цоколь из кирпича , бетонных блоков или камня. В высоком фундаменте оборудуют так называемые «продухи» — вентиляционные отверстия.

Пошаговая инструкция

Правильный ленточный фундамент соответствует СНиП (СП 22.13330.2016). Устройство ленты фундамента по технологии и проекту после геологических изысканий практически исключает необходимость крайне дорогостоящего ремонта.

Устройство ленточного фундамента своими руками без геологических исследований почвы и архитектурного проекта несет в себе целый комплекс рисков, поэтому соблюдение технологии в данном случае крайне важно.

Разметка

Для разметки фундамента используют лазерные и оптические нивелиры (уровни). Ленточные фундаменты под самые простые сооружения квадратной или прямоугольной формы размечают при помощи равных диагоналей, которые образуют равные стороны строений.

Разметка ленточного фундамента

Разметка ленточного фундамента

В любом случае, корректные измерения на этапе разметки крайне важны, так как в дальнейшем весь строящийся объект зависит от фундамента.

Опалубка

Установка опалубки для ленточного фундамента — трудоемкий, но важный процесс. Опалубка должна не просто выдержать давление нескольких кубических метров бетона, но и сохранить форму.

Опалубка для ленточного фундамента

Опалубка для ленточного фундамента

Опалубка может быть изготовлена из деревянной доски, ламинированной фанеры, ОСП (OSB), металлических конструкций.

Гидроизоляция

Гидроизоляция ленточного фундамента заключается в придании бетонной смеси гидрофобных свойств либо в физической изоляции бетона водонепроницаемыми барьерами в виде пленок, рубероида или других полимерных материалов.

Гидроизоляция ленточного фундамента рубероидом

Гидроизоляция ленточного фундамента рубероидом

Гидроизоляция необходима, чтобы атмосферные осадки пр и попадании в почву не напитывали влагой фундамент и стены, что может привести к их разрушению при многократном повторении.

Армирование

Армирование ленточного фундамента представляет собой вязку арматуры в арматурный каркас при помощи проволок различного диаметра.

Армирование ленточного фундамента

Армирование ленточного фундамента

В итоге арматура должна быть связана в монолитный каркас по всему периметру.

Заливка

Заливка ленточного фундамента производится за один раз: это означает, что весь фундамент должен быть залит бетоном до его застывания, чтобы избежать холодных швов (слоев) бетона.

Заливка ленточного фундамента бетоном

Заливка ленточного фундамента бетоном

Бетон лучше использовать заводской, который будет доставлен автомобилем-миксером и залит при помощи желоба или бетононасосом.

При заливке необходимо использовать вибратор для бетона, чтобы избавиться от пустот в растворе и сделать ленточный фундамент монолитным. Не стоит переусердствовать с вибрирующими установками, иначе весь щебень в бетоне осядет на дно фундамента, а на поверхности останется цементно-песчаное молочко.

Вибрирование бетона в фундаменте

Вибрирование бетона в фундаменте

Застывание бетона

Схватывание бетона происходит в течение первых 24-48 часов в зависимости от марки бетона и присадок к нему, температурным условиям окружающей среды. После схватывания по бетону может пройти человек, но это максимальная нагрузка, которую можно придать этой конструкции.

Марочную прочность бетон набирает от 28 дней. Подробнее указывает в сопровождающих документах бетонный завод.

Снятие опалубки

Если при устройстве ленточного фундамента использовалась съемная опалубка, ее разбирают и снимают. иногда в качестве опалубки используют прочные утеплители вроде Пеноплекса, которые являются также и гидроизолирующим слоем.

Видео

Ленточный фундамент своими руками пошаговая инструкция, полезные советы

Один из самых надежных, долговечных и простых вариантов фундамент под капитальное здание любого типа – ленточный фундамент. Он широко применяется в малоэтажной застройке, так как подходит для любых построек: бани, гаражи, дома и даже под заборы с воротами.

Технология его возведения максимально проста, поэтому возвести его своими руками не так уж и сложно, причем не только небольшой вариант, например, под забор, но и под двухэтажный жилой дома.

Ленточный фундамент имеет несколько вариантов конструкции, но все их можно разделить на две больших группы:

  • заглубленные
  • и мелкозаглубленные

Варианты ленточного фундамента

Мелкозаглубленный вариант ленточного фундамента

Самый простой и недорогой вариант, на возведение которого не требуется большого количества ресурсов, как материальных, так и человеческих.

Используется он для домов небольшой массы и площади из легких строительных материалов, а также на твердых породах грунта: на скальном и близких к нему.

В основном такой фундамент строится под постройки следующих типов:

  • Любые деревянные дома небольшой площади, особенно щитовые и комбинированные. Они не так много весят, чтобы им нужна была полноценное массивное основание, и если грунт на участке достаточно плотный, а также обладает невысоким уровнем пучинистости или строительство идет в теплом регионе, можно обойтись мелкозаглубленным вариантом ленточного фундамента.
  • Небольшие здания из сибита(газобетона) или пенобетонных блоков. Причины в основном те же, что и с деревянными домами: здания в один или два этажа из таких материалов имеют малую массу, поэтому им не требуется глубокое и мощное основание.
  • Кирпичных и каменных построек небольшой площади – гараж на одну машину, семейная баня, какие-то хозяйственные постройки и другие варианты строений. Сам по себе кирпич материал тяжелый, но если здание небольшое, а грунт достаточно плотный, то точно также на основание не будет серьезной нагрузки и можно строить самое простое.

Обычно мелкозаглубленный фундамент по высоте не превышает 80 см, и еще 15-20 может уйти на создание подушки и подошвы, на который фундамент и стоит в траншее.

Единственный недостаток такого основания – отсутствие подвала.

Так как в заглубленном варианте фундамент одновременно играет роль стен цокольного этажа, погреба или подвала, в мелком варианте сделать это не получится.

Для сильно пучинстых или подвижных грунтов с высоким уровнем залегания подземных вод можно использовать комбинированный вариант – свайно-ленточный. В этом случае лента также остается неглубокой и дальше наращивается сваями или «ногами» до более твердых и стабильных слоев грунта.

Заглубленный вариант ленточного фундамента

Полноценной версией ленточного фундамента является заглубленный ниже уровня промерзания почвы, доходящий до твердых пород грунта. Он используется в качестве основания для больших, массивных построек, которым нужна устойчивая и тяжелая опора, чтобы здание не начало проседать и перекашиваться.

Поэтому само основание должно быть глубоким, широким и тяжелым, плотно стоящим в почве и не двигающееся вместе с ее замерзанием, при повышении грунтовых вод и в любых других климатических и геологических изменениях.

Обычно глубина такого фундамента опускается на 30-50 см ниже горизонта промерзания, благодаря чему получается, что фундамент и само здание стоит на твердом грунте, а верхний мягкий слой выполняет функции подушки.

Такой фундамент возводится всегда, если почва на участке глубоко промерзает, является влажной и мягкой. Глубокое основание требует большого количества материалов для своего строительства, поэтому в целях экономии возможно возведение вариантов, в которых массив ленты фундамента расширяется к низу или представляет собой ступенчатую конструкцию. Т

акие варианты сложнее в возведении и проектировании, но позволяют потратить значительно меньше строительных материалов, так как ленточный – самый дорогой фундамент из всех существующих в том, что касается количества бетона, арматуры и сопутствующий расходных материалов вроде песка и стальной проволоки для перевязки армирующего пояса.

Заглубленный ленточный фундамент по конструкции ленты может быть монолитным или сборным.

Сборный ленточный фундамент

Сборный ленточный фундамент представляет собой ленту из готовых железобетонных блоков, соединенных в единый массив при помощи бетона и арматуры. В этом случае опалубка заполняется готовыми блоками, произведенными в заводских условиях, и в итоге получается цельный массив.

Преимуществами такой конструкции можно назвать короткие сроки возведения и возможность строительства в любой сезон и в любую погоду.

Но есть и ряд недостатков: готовые блоки стоят дороже, а в места их соединений проникает влага. Поэтому при строительстве этого варианта требуется создание дополнительной изоляции, и водоотводной системы, которая будет убирать лишнюю влагу.

Монолитная лента фундамента

Монолитная лента фундамента представляет собой армированную траншею, залитую бетоном. В итоге получается единый бетонный массив, то есть монолит. Такой вариант является самым надежным и универсальным, поэтому его конструкция может быть любой.

Преимущества монолитного фундамента: отсутствие необходимости привлечения техники, возможность проведения всех работ своими силами, а также широкий выбор конструкций и вариантов ленты.

Недостаток только один – высокая цена и большой расход материалов, особенно арматуры.

Этапы работ по возведению ленточного фундамента

Шаг 1 — Материал для строительства ленточного фундамента

Строительство ленточного фундамента выполняется при помощи цемента марки 200. Это довольно трудоемкий процесс. Если заливать его не  одновременно, фундаментная конструкция будет не прочной. Лучше для строительства такого фундамента использовать крупнозернистый  песок, цемент и щебень. При этом заводя раствор соблюдать четко соблюдать пропорцию. 2:1:2:5

Кроме этого, для строительства фундамента еще нужны:

  • Доски для опалубки;
  • Арматура или стальная проволока для армирования;
  • Речной песок. Им засыпается подушка под фундамент.
  • По несколько штук лопат, штыковых и совковых.
  • Уровни, маленький и большой.
  • Большое количество ребристой арматуры 10-12 мм для создания поясов и гладкой, диаметром 6-8 мм, для перевязки. Также понадобится стальная проволока для соединения нахлестов арматуры.
  • Доски для опалубки. Можно использовать горбыль, он самый дешевый и доступных из всех пиломатериалов такого типа.
  • Гвозди, молотки, ножовка по дереву, болгарка и желательно вибратор для трамбовки бетона.
  • Бетономешалка на полкуба или куб.
  • Материалы для изготовления бетона.

Шаг 2 — Подготовка к строительству фундамента

Первым делом в любом строительстве идут подготовительные работы, а начинаются они с проектирования. Поэтому сначала нужно выяснить глубину промерзания, выкопав пробную яму и посмотрев на срез слоев грунта, или посмотреть среднее для региона значение в соответствующем СНиПе.

Далее нужно произвести проверку участка и определить тип почвы, глубину ее промерзания и глубину подземных вод.  После проведенного исследования  составляется проект с четким расчетом устройства фундамента.

Исходя из этих данных и планируется глубина ленты. Также важно учесть, что фундамент должен быть чуть шире, чем стена, а если почва мягкая, по наружным стенам нужно оставить пустое место, которое в будущем засыпается песком для создания подушки между лентой и подвижным грунтом.

Следующий этап в строительстве фундамента, это разметка  на участке в соответствии с его размером. После чего на участке нужно навести порядок. Вывезти мусор и освободить его от верхнего шара грунта.

Разметка участка включает в себя:

  • Определение оси дома и расположение его первого угла. В месте разметки устанавливаются колышки, от которых друг к другу натягивают веревку перпендикулярно друг к другу, чтоб установить второй, третий и четвертый угол здания;
  • Получившийся контур прямоугольника, проверяется по диагонали.
  • Таким же способом делается отметка второго контура. Расстояния, между которыми и являются основой фундамента для несущих стен. Точно, так же выполняется разметка для отдельных элементов здания.

Очень важно постараться залить всю ленту фундамента за один рабочий день, так как если растянуть этот процесса, места стыков между уже застывшим бетоном и свежим будут недостаточно прочные, то есть станут местами риска появления трещин и расколов.

Шаг 3 — Разметка траншеи

По всем углам внешнего и наружного периметра будущего фундамента втыкаются колышки на расстоянии с запасом, которого должно хватит на опалубку и создание подушки из песка (если она требуется).

Точный горизонтальный уровень в начале работ выставлять нет необходимости, это можно сделать, когда траншея будет заполнена и подойдет к завершению.

Если натянуть шнур сразу, он в любом случае провиснет под действием влаги или силы натяжения, и уровень собьется.

Шаг 4 — Ленточный фундамент глубина

В зависимости от того, какого фундамент вида, будет изменяться его глубина.

Мелкозаглубленный фундамент: его глубина колеблется от 50 до 70 см. Он отлично подходит для небольших по размеру кирпичных сооружений, домов и построек из дерева и строений из пенобетона. В таком случае лучшим грунтом будет считаться слабопучинистый однородный грунт.

Заглубленный фундамент: глубина такого фундамента должна быть от 1.5 до 2 метров. При этом на 20-30 см ниже уровня промерзания грунта. Это обеспечивает конструкции большую прочность. Такой вид фундамента отлично подходит для многоэтажных кирпичных, каменных и бетонных зданий, которые имеют тяжелые перекрытия, цокольные этажи или же подземные гаражи.

От каких параметров зависит глубина ленточного фундамента:

  • Уровня подземных вод
  • Конструкции будущего сооружения
  • Грунта
  • Степень промерзания грунта
  • Морозного пучения грунта

Если же грунтовые воды проходят больше 2 и больше мета ниже высоты промерзания грунта, то глубина фундамента не больше 1.5 метров.

Если же воды проходят ниже уровня промерзания грунта меньше 2 метров, то глубина фундамента рассчитывается как 75 процентов от глубины промерзания. Но не меньше 0.7 метров.

Если же уровень промерзания сильно больше уровня прохождения грунтовых вод, то глубина должна быть не менее расчетной высоты промерзания грунта.

Шаг 5 — Рытье траншеи и создание подушки с подошвой

Как уже было сказано, траншея должна быть немного шире, чем лента фундамента. Дно траншеи должно быть ровным и утрамбованным, без перепадов и резких выступов или провалов.

Когда она будет вырыта и дно утрамбовано и выровнено, на него насыпает слой песка примерно 10 см. Песок должен быть мокрым и после его засыпания его утрамбовать, а затем сверху засыпать уже гравием, слой в 5 см.

Гравий заливается цементным раствором и таким образом получается подошва, которая будет служить опорой для всего массива фундамента, защищая от воздействия влаги снизу и создавая дополнительную устойчивость.

Если заливать подушку раствором, то ей требуется время, чтобы схватиться, желательно неделя. В случаях, когда времени на это нет, вместо слоя раствора на песок и щебень можно уложить рубероид или полиэтиленовую пленку в несколько слоев для создания надежной гидроизоляции.

Копается канава, четко по разметке под фундамент.

Шаг 6 — Установка опалубки

Опалубка устанавливается из деревянных досок, в соответствии с размером фундамента.

Для опалубки берутся любые доски, у которых струганной является хотя бы одна сторона. Можно использовать старые, главное, чтобы они были достаточно прочными и максимально длинными.

Внутренняя сторона опалубки должна представлять собой ровную поверхность без сильных перепадов и щелей, в которые может начать выливаться раствор.

При этом обязательно выполняют:

  • Установку угловых опор при помощи деревянных брусьев;
  • При помощи обрезных досок собирают конструкцию опалубки, которая крепится металлических уголков и саморезов. При этом шляпки саморезов остаются внутри опалубки, а брусья и уголки снаружи;
  • Внешняя сторона опалубки закрепляется опорами. Это позволит предотвратить деформацию конструкции под весом залитого раствора;
  • Высота опалубки не может быть меньше, чем 30 сантиметров от уровня грунта.
  • Внутри опалубки чертится уровень для уровня заливки бетона.

По всем правилам опалубка для заглубленного фундамента строится от дна траншеи, но в некоторых случаях допускается ее возведение лишь на поверхности почвы.

В этих случаях стены траншеи также должны быть ровными и достаточно плотными, чтобы не деформироваться под массой жидкого бетона, когда она начнет заполняться.

Если досок нет, подойдет любой прочный щитовой материал, даже шифер.

Над поверхностью грунта фундамент должен подниматься минимум на 30 см, поэтому опалубку лучше сделать высотой 50 см на всякий случай. Также нужно не забыть проложить все необходимые трубы, если коммуникации заходят в дом через пол. Для этого используются трубы из асбестоцемента большого диаметра, в которые потом уже будут проложены водопроводные и канализационные.

Шаг 7 — Арматура для ленточного фундамента диаметр

После завершения строительства опалубки вяжется армирующий пояс по всей длине и высоте траншеи. Для продольных поясов требуется арматура максимальной длинны, желательно шесть метров, если длина стороны фундамента не меньше, толщиной 10-12 мм с ребристой поверхностью.

Вертикальные прутья и поперечные смычки можно делать из гладной, 6-8 мм диаметром. Между собой продольные элементы  должны перехлестываться концами не менее 30-40 см, и каждый из рядов вяжется из двух прутьев вместе.

Такие требования вызваны тем, что именно на эту часть фундамента приходится основная нагрузка и если на ней сэкономить, он будет не так надежен, как должен. Связываются все концы стальной проволокой, сварку использовать нежелательно, так как она не дает нужно прочности внутри бетонного блока.

Шаг, с которым устанавливаются вертикальные прутья и перевязываются между собой внутренний и внешний горизонтальные, определяется проектными расчетами, но не желательно делать его менее 50 см.

Металлические прутья не меньше 8-12 мм в диаметре, нарезают на куски до двух метров , но не меньше 45 сантиметров, которые выкладываются в опалубку на глубину не больше 40 сантиметров.

При этом между собой, стальные пруты крепятся методом связки   при помощи проволоки. Некоторые используют для этого сварку. Но так делать не стоит.

Шаг 8 — Заполнение опалубки бетоном

Желательно работы по заливки опалубки бетоном выполнять за один день, так как в местах соединения схватившейся и свежей части прочность фундамента будет ниже, и именно здесь могут появиться большие сквозные трещины.

Для бетона лучше брать щебень средней или мелкой формации, такой вариант прочнее, чем крупные камни.

Если щебень совсем мелкий, нужно уменьшить количество песка, так как в щебне он присутствует изначально. Заливается бетон слоями, по 20-30 см и после заливки каждого слоя его требуется утрамбовать. Лучше всего делать это строительным вибратором для устранения мелких воздушных полостей.

Если вибратора нет, можно сделать трамбовку из досок, главное, чтобы бетон был утрамбован. В случаях, когда покупает готовый бетон и заливается из промышленного миксера, его нужно ворочать при заливке ломом или толстой арматурой, чтобы в нем не образовались полости. Стенки опалубки обязательно нужно простукивать деревянным молотком для лучшей усадки.

Верхняя часть выравнивается также как и при заливке стяжки.

По завершению бетонных работ фундамент нужно накрыть рубероидом или полиэтиленовой пленкой от осадков и оставить схватываться. При нормальной погоде с малым количеством дождей фундамент под дом схватывается примерно за месяц. В случае с забором обычно хватает и пары недель или меньше, в зависимости от его объема.

Какой бетон использовать для ленточного фундамента

Перед выбором бетона для строительства, необходимо обратить свое внимание на следующие немаловажные факторы:

  • Какая будет масса постройки
  • Какая будет нагрузка на опоры
  • Какой будет тип армирования
  • Какой грунт

Очень часто под ленточный фундамент делают бетонную подушку, которая имеет толщину равной 10 см. В таком случае подойдет бетон М100 и выше.

Если же будущие сооружение будет иметь больший вес, к примеру, сборно – щитовой дом, то в таком случае будет достаточно бетона М200.

При строительстве небольшого деревянного дома подойдет бетон М250, если грунтовые воды будут залегать не глубоко.

Если же будущий дом большой – массивный, то в этом случае стоит использовать бетон М350. Именно этот вид бетона относят к особо прочному классу, так как в нем присутствует гранит.

Самым же надежным считается М450, который считается долговечным.

Помните! Если строительство происходит в регионе, где суровый климат, то отдайте свое предпочтение более высокой марке бетона.

Чтобы приготовить бетон понадобятся следующие материалы:

  • Бетономешалка, так как руками месить очень тяжело, в особенности если бетона может понадобится много
  • Лопата
  • Емкость
  • Цемент
  • Песок
  • Щебень
  • И вода

Какой марки бетон нужен для ленточного фундамента

Любой бетон состоит из следующих компонентов:

  • Цемента
  • Наполнителей – это может быть щебень, песок, гравий, другие сыпучие материалы
  • Воды

В результате смешивания этих компонентов получается бетон. Качество же будет зависеть от содержания различных наполнителей в цементе.

Маркировки бетона:

  • М – марка бетона – этот параметр показывает, как застывший фундамент будет переносить нагрузки про прошествии 30 дней
  • В – класс бетона – этот параметр несет в себе информацию о степени сжатия
  • F – устойчивость к морозу – этот показатель показывает, сколько заморозок и разморозок может выдержать бетон
  • W – водостойкость – этот параметр характеризует коэффициент водопроницаемости бетона водой. Обычно значения варьируются от 2 до 12.
  • П – подвижность – этот параметр характеризует жидкость однородной бетонной смеси и коэффициент текучести.

Например:

  • Бетон М100 В7.5 – он очень низкого качества и применяется только в подготовительных работах при строительстве
  • Бетон М150 В12.5 – этот вид бетона не очень хорошего качества. Его применяют в основном при строительстве бетонных дорожек
  • Бетон М200 В15 – этот вид бетона используется при строительстве с малой нагруженностью. Это могут быть лестницы
  • Бетон М300 В22.5 – эта марка бетона считается в России самой популярной. Его используют для заливки фундаментов и при строительстве качественных домой
  • Бетон М350 В25 – эта марка бетона считается очень хорошей. Применяется при строительстве зданий и сооружений, которые требуют крайне высокую прочность.
Заливка опалубки цементным раствором

  • Для этого нужно: приготовить бетонный раствор, довести его при непрерывном  перемешивании до сметанообразной консистенции, после чего в него добавить гравий и снова все перемешать;
  • Заливка раствором опалубки проходит с систематическим утрамбовываем и протеканием по его площади прутом, из метала. Таким образом, удаляется из фундамента воздух. Лучше для этого использовать строительный миксер;
  • Раствор заливается до обозначенного уровня в опалубке;
  • Верхний слой бетонного раствора выравнивается специальным инструментом, то есть правилом. Мастерком этого лучше не делать;
  • Верхний слой залитого бетона нужно притрусить сухим цементом. Лучше это сделать при помощи сита. Это ускорит процесс высыхания верхнего шара бетонного раствора.
  • Готовый фундамент в опалубке, нужно накрыть до полного высыхания. Обычно для этого достаточно 3-4 недели.
  • Если очень жарко, систематически фундамент нужно поливать водой. Это не даст верхнему шару фундамента пересохнуть.

И когда фундамент готов, опалубка снята, можно приступить к строительству стен. Только прежде, чем это сделать, необходимо выполнить гидроизоляцию. Это продлит срок эксплуатации фундаменте, защитит стены от влаги  и сохранит тепло в доме.

Можно ли заливать ленточный фундамент частями

Ответ: да. Заливать частями можно. Такой метод отлично подходит под ленточный фундамент, где тратится наибольшее количество раствора для заливки. При этом, качество работы не понизится, так как современные технологии и умелые мастера позволяют проводить такие работы на отлично.

Что стоит учитывать в таком случае?

Один из главных параметров – это время, так как неправильно выверенные интервалы работы могут снизить качество конструкции в целом. Поэтому, стоит знать, до того, как фундамент становится крепким и надежным, бетон проходит стадии схватыванияи затвердевания. Именно эти два процессы имеют определенные интервалы времени, которые нужно знать и учитывать в работе.

Минимальное время схватывания – 3 часа, если температура на улице 15 градусов. Максимальное время – сутки, если температура ниже выше прописанной. Это считается самым важным процессом, так как в нем происходит связывание всех компонентов, которые входят в раствор.

Поэтому, помните! Если необходимо проводить заливку частями с интервалом в 8 часов, то сами слои должны быть толстыми. Иначе должного эффекта не получится.

Процесс затвердевание проходит до месяца и только после истечения этого срока фундамент будет способен выдержать необходимые нагрузки.

Если же заливать фундамент нужно частями, то следующий слой можно укладывать только через трое суток. Если не соблюсти эти временные интервалы, в итоге фундамент может потрескаться.

Итог:

  • Заливку последующих слоев можно производить по истечению 8 – 10 часов в холодное зимнее время и не меньше 5 часов в осенний и летний периоды
  • Перед тем как приступить к следующими слою, необходимо провести работы над предыдущим – очистить его от пыли.

Свайный фундамент своими руками: пошаговая инструкция, видео

Главная › Фундамент › Обустраиваем своими руками свайный фундамент: пошаговая инструкция, видео и ценные рекомендации

Выбор оптимального вида фундамента для будущего строения напрямую зависит от конструктивных особенностей самого строения, а также типа грунта, на котором он устанавливается.

Применение свайного фундамента актуально для малоэтажного строительства, которое осуществляется на рыхлой почве. Также подобная конструкция идеально подойдет в случае, если требуется создать основу под здание в максимально сжатые сроки и с минимальными материальными затратами. Помогут сделать свайный фундамент своими руками пошаговая инструкция и видео.

Какими достоинствами обладает подобная основа под строение


Перед тем как приступить к обустройству фундамента свайного типа, стоит более детально узнать о том, какими именно преимуществами обладает подобное основание. К их числу можно отнести следующие:

  • Обустраивать свайное основание можно на протяжении всего года и вне зависимости от климатических условий.

  • Заливка такого фундамента возможна даже при условии значительных перепадов на участке высоты.

  • Сегодня такое основание обустраивается быстрее всех остальных видов. Для его создания потребуется не более 2-3 дней.

  • Экономичность, которая обуславливается незначительным расходом материала.

Что касается недостатков, то фундамент свайного типа не позволит обустроить в здании подвал либо цокольный этаж. Также такой вариант не рекомендуется применять для слишком тяжелых и громоздких объектов.

Как выполнить работу своими руками


Как показано на видео, сваи винтовые для фундамента своими руками требуют обустройства специальных скважин. При этом глубина их должна уходить ниже уровня промерзания почвы на 30 см. Также стоит позаботиться о дополнительной изоляции, которая позволит при промерзании грунта исключить вероятность выпячивания свай. Для организации подобной изоляции потребуется действовать следующим образом:

  • Нижнюю часть каждой сваи покрыть солидолом.

  • Далее приступить к сооружению вокруг них щитовой оболочки.​

  • Образованное между обустроенным щитом и самим столбом пространство засыпать такими материалами, как песок либо щебень, который предварительно смачивается водой для получения более плотного слоя.

  • Также можно воспользоваться и иным способом изоляции: пространство можно залить бетонной смесью, засыпав заранее дно щебнем.

Как правило, скважины выполняются шириной от 30 до 40 см. Расположение столбов осуществляется по всему периметру постройки, а также по углам и под несущими стенами конструкции. Что касается расстояния между самими сваями, то оно не должно быть меньше 2 м. Для объединения столбов в единую конструкцию и правильного распределения нагрузки на фундамент нужно использовать ростверки, которые могут быть плитные либо ленточные. Что касается самих свай, то они выполняются из деревянного материала, железобетона либо стали – в данном вопросе выбор будет зависеть от особенностей строения и финансовых возможностей.

Если все рекомендации будут учтены, а расчеты фундамента и подбор материала выполнены правильно, то в результате можно получить очень надежную, прочную и долговечную основу для малоэтажного здания.

Предыдущая запись Следующая запись

Ленточный фундамент своими руками — пошаговая инструкция

Ни для кого не секрет, что ленточный фундамент является наиболее популярным способом устройства основания частных домостроений на сегодняшний день. Пошаговая инструкция по заливке ленточного фундамента своими руками поможет грамотно выполнить поставленную задачу.

Преимущества ленточного фундамента:

  • Во-первых, ленточный фундамент – один из самых надежных и прочных, ведь он представляет собой монолитный армированный кусок бетона.
  • Во-вторых, ленточный фундамент прост в расчете и возведении, как с привлечением спец техники, так и без нее.
  • В третьих, в южных районах, где глубина промерзания менее одного метра, ленточный фундамент можно отнести к наиболее экономичным.

Ленточный фундамент своими руками — пошаговая инструкция.

Ну а теперь рассмотрим каждый этап возведения ленточного фундамента более подробно.

Первым этапом в строительстве любого сооружения является исследование грунтов. Именно на основе геологических изысканий станет понятно, какую несущую способность имеет грунт на участке и какой вид фундамента необходим для строительства того или иного дома.

Если грунт однородный, слабопучинистый с небольшой глубиной промерзания (менее 1.2 метра), то возведение ленточного фундамента будет наиболее оптимальным решением. На практике, более 90% домов в южных и центральных регионах построены на ленточных фундаментах.

Для легких пенобетонных, деревянных и каркасных строений все большую популярность набирает МЗЛФ (мелко заглубленный ленточный фундамент), имеющий глубину залегания 40-60 см на высокой песчаной подушке.

Для тяжелых строений применяют ленточный фундамент, заливаемый на 10-15 см ниже глубины промерзания.

В любом случае, если у вас нет строительного опыта, лучше проконсультироваться со специалистами по поводу глубины залегания и ширины ленточного фундамента. Как правило, в одноэтажном индивидуальном строительстве ширина ленты составляет 30-40 см. Под более узкий фундамент, даже если позволяют расчеты, неудобно копать траншею и проводить армирование.

Для двух-, трехэтажных домов из тяжелых блоков или кирпича ширина фундамента доходит до 80 см и определяется специалистом. В любом случае, фундамент не должен быть уже самой стены.

Пошаговая инструкция по разметке территории под ленточный фундамент.

Когда все расчеты сделаны, можно приступать к разметке территории. Перед разметкой рекомендуется снять плодородный слой почвы и выровнять площадку по уровню.

Для разметки нам понадобятся куски арматуры или деревянные колышки, леска или веревка. Сначала размечаем основной прямоугольник дома.

1. Выставляем первый внешний угол, отступая от границ участка необходимое расстояние. Как правило, первыми выставляются передние углы, чтобы фасад дома был строго параллелен забору и улице. Как будет стоять ваш дом по отношению к боковым границам участка – это не так важно.

Разметка под фундамент — первый угол

2. Затем выставляем второй передний угол, путем откладывания необходимого расстояния от первого угла и передней границы участка.

Разметка под фундамент — второй угол

3. Далее натягиваем нить между первыми двумя углами и на расстоянии 3 метров от первого угла забиваем еще один колышек.

Разметка под фундамент — колышек через 3м

4. Прикрепив край измерительной ленты к первому колышку, на отметке 4 метра прикладываем к ленте другой колышек и очерчиваем им дугу как показано на рисунке ниже.

Разметка под фундамент — колышек через 4м

5. Таким же образом чертим на земле дугу с радиусом 5 метров от дополнительного колышка, который мы выставили на передней линии.

Разметка под фундамент — дуга радиусом 5м от доп. колышка

6. В месте пересечения двух дуг забиваем еще один колышек. Он будет показывать правильное направление боковой стены. Треугольник со сторонами 3, 4 и 5 метров называется египетским, его используют для построения прямых углов в строительстве.

Разметка под фундамент — «египетский треугольник»

7. Далее отмеряем необходимое расстояние от первого угла и выставляем третий угол.

Разметка под фундамент — третий угол

8. Затем чертим дуги с необходимыми расстояниями от второго и третьего углов и на месте их пересечения у нас получается четвертый угол.

Разметка под фундамент — четвертый угол

9. В получившемся прямоугольнике еще раз перемеряем стороны и диагонали. Два диагональных расстояния должны совпадать с точностью до сантиметра. Если есть отклонения, то необходимо подкорректировать положение третьего и четвертого колышков.

Разметка под фундамент — готовый прямоугольник

10. После разметки основного прямоугольника, можно перейти к разметке дополнительных выступающих элементов (если таковые имеются).

Разметка под фундамент — выступающие элементы

11. Когда все углы выставлены с помощью кусков арматуры или колышков, натягиваем между ними веревку. Таким образом, у нас выставлены все внешние стороны стен будущего дома. Если в плане дома присутствуют несущие внутренние стены, размечаем их.

Разметка под фундамент — внутренние стены

12. Если котлован под фундамент собираетесь копать экскаватором, и ширина фундамента совпадает с доступной шириной ковша, то можно обойтись отсыпкой только внешней стороны фундамента.
Если же ковш экскаватора по каким-то причинам уже ширины фундамента или копать котлован собираетесь вручную, то необходимо выставить дополнительные колья для внутренней стороны фундамента и также между ними натянуть веревку.

Разметка под фундамент — ширина фундамента

Копка траншеи под фундамент.

После того, как вся разметка готова, все внешние и при необходимости внутренние стороны ленты фундамента отсыпаем песком или мелом. После отсыпки приступаем к копке. Копать можно вручную ил экскаватором.

При ручной копке верхние края котлована и углы будут заметно ровнее, что позволит избежать перерасхода бетона. Грунт из котлована можно оставить внутри дома.

Когда котлован готов, необходимо на его дне сделать песчаную подушку высотой не менее 10 см. Она позволит равномерно распределить нагрузку на всю площадь основания. Поверхность подушки желательно выровнять по уровню, залить водой и утрамбовать.

Также специалисты советуют для большей прочности и долговечности фундамента проводить его гидроизоляцию путем укладки пленки или рубероида на дно и внешнюю сторону. Но, если вы предполагаете монтаж системы водоотведения (под крышей отливы, внизу отмостка и водостоки), то гидроизоляцию проводить нет необходимости.

Выставление опалубки.

Перед заливкой бетона необходимо провести выставление опалубки для верхней части фундамента и армирование.

Опалубку обычно изготавливают из обрезной доски, но при ее отсутствии можно воспользоваться и другими материалами, например, фанерой или ОСБ-плитой.  Доски предпочтительнее потому, что имеют гораздо большую жесткость и их не будет выпучивать при заливке бетона.

Армирование ленточного фундамента — чертежи и схемы

Далее проводится армирование. Для расчета арматуры существует простое правило, а именно – общее минимальное сечение продольных прутов арматуры должно быть не менее 0,1% от общего сечения фундамента.

Например, если у вас вглубь фундамент уходит на 1 метр + над землей будет выставлена опалубка на 0,5 метра, а ширина фундамента – 0,4 метра, то общее сечение арматуры не должно быть меньше, чем: высота (1+0,5) х ширина 0,4 х 0,1% = 600 кв.мм.

Далее по таблице смотрим, какие варианты у нас есть.

Суммарная площадь арматуры в зависимости от диаметра и количества стержней

Вариант А — 8 прутков 10мм арматуры (628 кв.мм.)

Вариант Б – 6 прутков 12мм арматуры (679 кв.мм.)

Вариант В – 4 прутка 14мм арматуры (616 кв. мм.)

Далее варианты не смотрим, так как минимально удобное количество прутов для армирования – 4 штуки, по два сверху и снизу.

Для фундаментов с высотой ленты до 80 см в качестве поперечной подходит 6мм арматура. Если высота ленты более 80 см, то применяется 8мм арматура.

Шаг поперечного армирования должен находиться в пределах 40-80см. Поперечную арматуру лучше всего сгибать в виде хомута, связывая края вязальной проволокой.

Схема вязки арматуры

Вся арматура должна полностью находиться в бетоне, расстояние от прутьев арматуры до края бетона должна быть не менее 5 см. Схемы размещения продольной арматуры показаны на рисунке.

Схемы размещения продольной арматуры

Для связывания продольной и поперечной арматуры используется вязальная проволока диаметром 1-1,5мм. Для армирования углов и прилегающих стен используйте следующие схемы. В любом случае, на угол не должны припадать только края арматуры. Половина или более подходящих к углу прутков должны загибаться на другую сторону.

Схема армирования углов и прилегающих стен

Перед погружением армировочного каркаса в котлован, не забудьте вставить куски пластиковых труб в места подвода коммуникаций: водопровода и канализации.

Если планируется материал опалубки использовать после заливки фундамента, оберните опалубку пленкой. Заливку фундамента лучше осуществлять заводским бетоном с доставкой автомиксером. Качество заводского бетона в любом случае будет на порядок выше изготовленного вручную, да и по стоимости он обойдется дешевле, чем бетон, замешанный рабочими непосредственно на участке. Перед заливкой по возможности освободите подъездные пути ко всем углам, чтобы потом не перегонять бетон лопатами.

Заливка бетона.

Заливку бетона необходимо осуществлять слоями по 20 см, утрамбовывая каждый слой и протыкая бетон куском арматуры для удаления воздушных полостей.

После заливки бетона до необходимого уровня, разравниваем поверхность бетона мастерком. Если заливка бетона осуществляется летом, во избежание трещин на поверхности от быстрой сушки необходимо периодически поливать фундамент водой. Если такой возможности нет, можно укрыть бетон мокрой бумагой или тряпками, а сверху застелить пленкой.

Рекомендованное время набора прочности бетона – 28 дней.

Если планируется строительство дома из тяжелых блоков или из кирпича, то желательно подождать месяц после заливки фундамента.

Если же дом будет из легких пено- или газосиликатных блоков, из бруса или по каркасной технологии, то возможно начинать строительство уже через 2 недели после заливки фундамента.

На видео можно наглядно посмотреть за процессом заливки ленточного фундамента

Данная пошаговая инструкция поможет вам залить ленточный фундамент своими руками максимально эффективно и обеспечить надежную основу для будущего дома. Ведь возведение фундамента по праву считается одним из основных этапов строительства.

Похожие записи

Как построить фундамент из плит

Фундамент из плит служит основанием для новых домов, гаражей, навесов, беседок и других строительных объектов. Чтобы построить такой фундамент, нужно иметь хотя бы базовый набор строительных навыков. Постройка хорошо сделанного фундамента из плит определит долговечность вашего проекта и, возможно, стабильность вашего дома или другой конструкции. Для его создания требуется много терпения, знаний и навыков. Вот несколько основных шагов, которым нужно следовать.

Шаг 1. Планирование проекта

Определите ширину фундаментной плиты. Его ширина будет зависеть от площади земли, а также от конструкции конструкции, которую он будет поддерживать. Фундамент из плит должен быть таких же размеров, как и планируемая постройка. Вам нужно будет быть точным в этих измерениях и изменить их, если дизайн дома будет развиваться.

Этап 2 — Подготовка земли
