Каркасный гараж своими руками пошаговая инструкция

Содержание

  1. Плюсы и минусы каркасного гаража
  2. Как построить каркасный гараж своими руками
  3. Инструменты и строительные материалы
  4. Какой каркас для гаража выбрать
  5. Каркасный гараж из дерева
  6. Каркасный гараж из профильной трубы
  7. Пошаговая инструкция строительства каркасного гаража
  8. Чертеж каркаса будущего гаража
  9. Фундамент каркасного гаража
  10. Монтаж каркасных стен гаража своими руками
  11. Обустройство крыши каркасного гаража
  12. Отделочные работы
  13. Утепление каркасного гаража своими руками
  14. Другие виды каркасных гаражей
  15. Каркасный гараж на две машины своими руками
  16. Каркасный гараж с мансардой своими руками
  17. Металлический каркасный гараж своими руками
  18. Видео
  19. Заключение

Дом для автомобиля – это важная вещь в жизни любого автолюбителя. Автомобиль должен находиться в теплом сухом помещении, что продлит срок его службы. Каждый хозяин автомобиля мечтает о гараже. Раньше выбор состоял лишь из строительства капитального гаража и железной коробки, сегодня все гораздо проще.

Плюсы и минусы каркасного гаража

Коротко перечислим плюсы:

  • Низкая себестоимость
  • Легкость конструкции
  • Простота изготовления
  • Прочность сооружения

Среди минусов есть один очевидный: сквозь дерево проникает влага и холод. Для того, чтобы этот минус отпал, понадобится материал для гидроизоляции и теплоизоляции.

Бесспорно, самой простой конструкцией на сегодняшний день является каркасное строение. Оно легкое, прочное, не требует огромных вложений и строится за считанные дни. Строительство капитального гаража обойдется дороже. Если вы остановили свой выбор на каркасном строении, начните с выбора места под гараж. Место должно быть открытым.

Как построить каркасный гараж своими руками

Ничего сложного в постройке гаража самостоятельно нет. Это простая конструкция, требующая минимум усилий. Для этого не нужна спецтехника, нет необходимости специально нанимать бригаду, чертить чертежи. Если место под строительство найдено, то определитесь с размерами гаража, расчищайте место от растений и создавайте гравийную подушку. Земля должна быть утрамбована. После этого можно начинать непосредственно строительство. Оно будет состоять из следующих этапов:

  1. Создание фундамента
  2. Сборка каркаса
  3. Сооружение кровли
  4. Обшивка стен
  5. Установка ворот

Инструменты и строительные материалы

Нам понадобятся различные материалы. Зависеть это будет от того, какой каркас для гаража мы выберем.

Из инструментов понадобятся:

  • Молоток
  • Совковые лопаты
  • Уровень
  • Перчатки
  • Опалубка

Это минимум. В качестве строительного материала понадобится дерево. Это может быть осина, липа, лиственница. Понадобятся брусья сечением 100х100, 100х50. Для заливки фундамента понадобится приготовить хороший бетонный раствор.

Какой каркас для гаража выбрать

Выбор каркаса для гаража не велик. Всего из двух наименований придется выбрать один, подходящий именно вам.

  • Каркас из дерева
  • Каркас из метала

Каркасный гараж из дерева

Первый вариант считается экологически чистым, легким в обработке, энергосберегающим. Один единственный минус – это его стоимость. При том что строительство каркасного гаража – это не затратное мероприятие, себестоимость можно снизить за счет использования металлического каркаса. Но последнее слово всегда за хозяином будущего гаража.

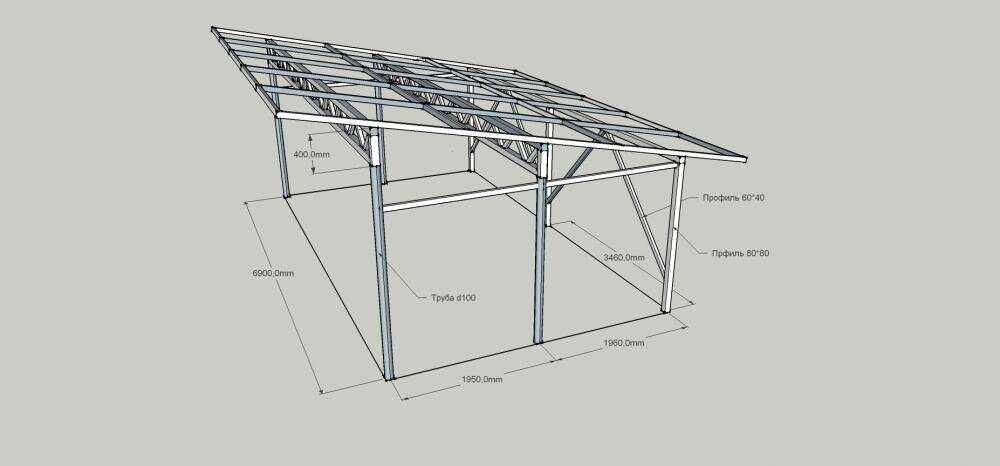

Каркасный гараж из профильной трубы

Помимо того, что строительство подобной конструкции будет несколько дешевле, чем строительство из деревянного бруса, он также обладает достаточной прочностью и легок в изготовлении. Кто-то любит работать с деревом, кто-то напротив, облегчит свою задачу выбором профильной трубы.

Пошаговая инструкция строительства каркасного гаража

Начнем с того, что место под строение готово, создана гравийно-песчаная подушка, которая утрамбована тщательнейшим образом. Теперь необходимо будет воспользоваться данной инструкцией и шаг за шагом проделывать несложную работу. Ну а начинать нужно с чертежа.

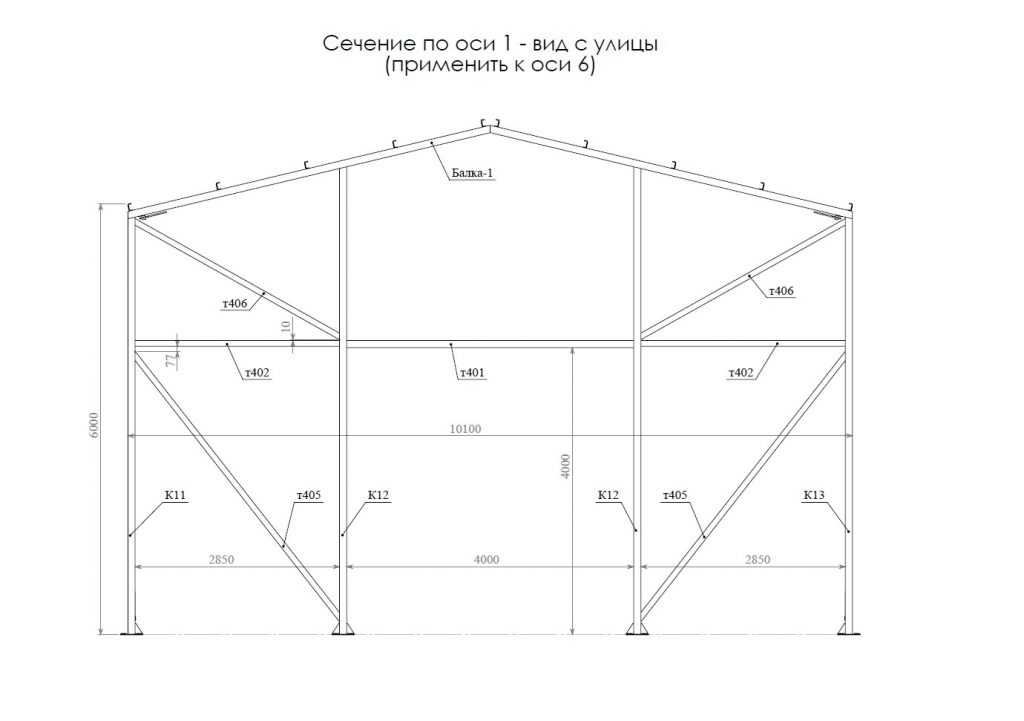

Чертеж каркаса будущего гаража

В принципе, чертеж не является обязательным, но достаточно простой чертеж нужно будет начертить, чтобы иметь представление о будущей конструкции. Определите точные размеры гаража, сделайте предварительный расчет материалов. Заранее зная размер конструкции, можно легко определить расход материала и стоимость готового проекта. Это очень удобно, поэтому не стоит игнорировать такую работу.

Фундамент каркасного гаража

Приступаем к важнейшему этапу – закладке фундамента. Гараж – это не просто строение, это специальный бокс для тяжелого автомобиля, поэтому фундамент должен быть прочным и одновременно служить полом. В качестве фундамента чаще всего выбор останавливают на монолитной плите.

Для ее создания нам понадобится:

  • Опалубка
  • Обрешетка
  • Бетонный раствор

По периметру будущего здания выкапывают траншею. Она не должна быть глубокой. Устанавливаем опалубку с трех сторон гаража. Не выставлять с четырех сторон! Армировать такое бетонное основание нужно будет обязательно. Для этого можно использовать специальную сетку для придания жесткости, а также арматуру. Монолитная плита будет распределять нагрузку равномерно. Заливать нужно качественную бетонную смесь на основе песка или на основе песка и гравия.

Для того, чтобы приступить к дальнейшим работам, необходимо дождаться полного высыхания бетона. Для этого оставляем наше бетонное основание на три недели, иногда поливаем водой, если на улице очень жарко. В случае если дождь пойдет в ближайшие дни, лучше площадку закрывать полиэтиленом.

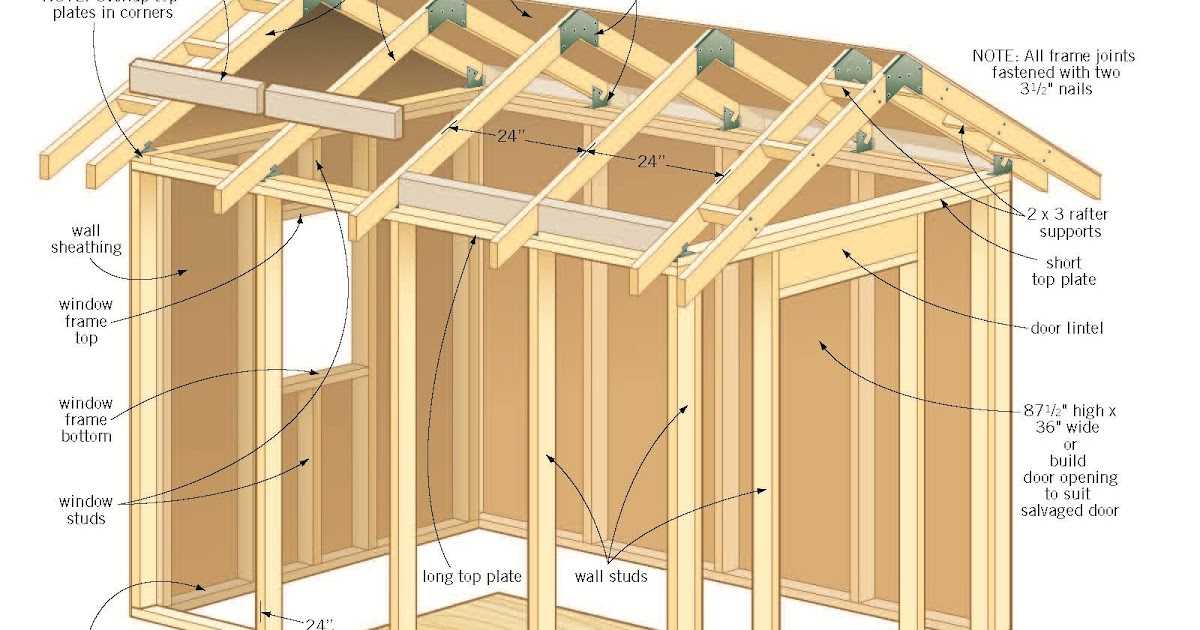

Монтаж каркасных стен гаража своими руками

Итак, наше основание полностью высохло, и можно приступать к дальнейшим работам. Теперь нам понадобится дерево или профильная труба. При использовании профильной трубы.

При работе с профильной трубой в качестве соединения можно использовать:

  • Сварку
  • Болты

Понадобится профильная труба 40х40 и 40х20. Такой каркас изготавливают очень легко, по углам приваривают уголки. Предусмотрите ворота и дверной проем с одной стороны.

Если работать предстоит с деревом, то понадобится брус сечением 100х50 для нижней обвязки. Он должен быть сухим. Предварительно обработайте его антисептиком.

Угловые стойки и ворота нужно собирать из бруса сечением 100х100. Между стойками нижней обвязки нужно выдержать расстояние 120 сантиметров. В углах устанавливают подкосы. Это придаст конструкции прочность. Если понадобится дверь или ворота, предусмотрите для них место. Каркас должен быть прочным.

Обустройство крыши каркасного гаража



Работа по устройству каркаса занимает несколько дней. После того, как каркас готов, приступают к устройству кровли. Нужно сооружать ее по правилам, поскольку кровля должна будет выдерживать ветреную нагрузку и нагрузку от снега.

Приступать нужно к сооружению стропильной системы. Для этого понадобятся доски 100х25 и 100х50. Всю конструкцию, как правило, собирают на земле и только потом устанавливают на гараж и скрепляют с основанием стен. Используйте для этого всевозможные соединительные элементы.

Крышу лучше сделать двухскатной с одинаковыми скатами. Фиксировать ее должен конек. Далее предстоит из меньших брусьев изготовить обрешетку. На нее закрепляется любой удобный для вас материал:

  • Профнастил
  • Черепица
  • Битумный лист

Как такового утепления крыша гаража не требует. Свес крыши должен быть минимум 40 сантиметров. Как только крыша будет закончена, а на это уйдет еще несколько дней, строение будет практически готово. Не забудьте соорудить водосток!

Отделочные работы

Отделка гаража заключается в его облицовке. Ее производят с помощью различных материалов. Чаще всего применяют деревянную вагонку. Обшивать ею легко, стоимость ее невысокая. Итак, рассмотрим все материалы для облицовки:

  • Евровагонка
  • Сайдинг
  • Профилированный лист
  • Облицовочный кирпич

Выбор за вами. Каждый материал обладает прочностью и выглядит в современных условиях очень хорошо.

Утепление каркасного гаража своими руками

Изнутри гараж утепляют. Для этого можно использовать минеральную вату или любой другой материал, что представлен на рынке. При необходимости можно также использовать полиэтиленовую пленку, а далее обшить гараж изнутри. Обшивка изнутри производится различными материалами, которые представлены сегодня в ассортименте. Таким образом, гараж будет теплым и защищенным изнутри и снаружи. А что еще нужно для автомобиля?

Финальная часть – установка ворот, дверей и окон. Окна заказываются отдельно, двери устанавливаются, если они предусмотрены, а вот ворота – это дело более серьезное. Сегодня можно выбрать различные ворота. Все они подойдут для установки в каркасном гараже.

Ворота бывают:

  • Откатные
  • Раздвижные
  • Распашные
  • Секционные

Чаще всего встречаются распашные ворота. Их можно заказать отдельно или же изготовить своими руками из металлического листа и уголков. Для этого понадобится сварочный аппарат.

Итак, все работы сделаны, гараж готов!

Другие виды каркасных гаражей

Каркасные гаражи стали настолько популярны, что встречаются практически на каждом участке. Сегодня можно встретить не только обычные гаражи, но и большие, например, на два автомобиля, или с обустроенной мансардой. Строительство такого гаража – это простое дело, поэтому они и популярны среди дачников и хозяев коттеджей.

Каркасный гараж на две машины своими руками

Данный вид каркасного гаража так же прост, как и гараж на одно авто. Все шаги строительства сохраняются. Отличать такой гараж будет только его ширина. В этом случае поступают следующим образом: обустраивают в гараже стену или же обходятся без нее. В таком случае при устройстве крыши понадобится установка еще одной распирающей балки. Стропильную систему выставляют с единым одинаковым шагом. Тогда давление будет распределяться не на определенные участки, а равномерно.

Каркасный гараж с мансардой своими руками

Каркасный гараж с мансардой утепляется гораздо серьезнее. При его строительстве нужно будет утеплить и крышу, и пол. Также придется установить отопительные приборы. В таком гараже хорошо проводить частные ремонтные работы на дому. Как правило, такие строения встречаются с гаражами на два автомобиля. К внутренней обшивке стен гаража следует подойти более конструктивно. Используйте также гидроизоляционный материал. Нередко создание подобной конструкции на основе металлического каркаса.

Металлический каркасный гараж своими руками

В нашей статье мы уделили внимание строительству металлических гаражей, которые также просты в изготовлении. При их строительстве иногда обходятся и без монолитного фундамента. Можно использовать трубы из метала и соорудить свайный фундамент. В этом случае для сооружения пола придется сделать песчаную досыпку. Такой гараж изготавливается быстрее деревянного.

Видео

Несколько видео-инструкций для полного понимания общей картины строительства каркасного гаража:

[ot-video type=»youtube» url=»https://www.youtube.com/watch?v=MZQKjVR9OI0&feature=youtu.be»] [ot-video type=»youtube» url=»https://www.youtube.com/watch?v=wr-3ypIoNEo&feature=youtu.be»]

Заключение

Для того, чтобы соорудить такое, казалось бы, сложное строение, нам понадобится всего пара недель плюс три недели ожидания пока просохнет фундамент. Сегодня строительство гаражей перешло на новый уровень. Все благодаря прекрасным доступным недорогим материалам. Кроме того, такой гараж смотрится на участке гармонично, уход за ним минимальный, а срок службы довольно велик.

Каркасный гараж своими руками — пошаговая инструкция с фото, схемами и видео

Построить каркасный гараж собственными руками под силу большинству автовладельцев. Достаточно следовать основным требованиям инструкции и соблюдать технику безопасности при работе.

Достоинства и недостатки каркасной постройки

Каждый гараж, как капитальный, так и упрощённый, должен выполнять несколько функций:

  1. Защита автомашины от погодных факторов и несанкционированного доступа.
  2. Проведение текущего ремонта, обслуживания и осмотра техники.
  3. Хранение комплекта инструментов и запчастей.

Каркасный гараж не уступает в функциональности капитальному кирпичному строению и при этом обойдётся намного дешевле.

Каркас здания часто изготавливается из древесины. Её легко обрабатывать, она недорога и не требует мощного фундамента. Обшивка строения выполняется из любого подходящего материала: сайдинга, профнастила, сэндвич-панелей, доски-вагонки.

Среди основных преимуществ гаража, построенного своими руками, можно выделить:

  1. Лёгкость возведения. При наличии основных навыков с работой может справиться даже начинающий строитель.
  2. Нет необходимости в привлечении мощной специализированной техники и оборудования.
  3. Лёгкость и прочность конструкции. Как следствие — не нужно обустраивать заглублённый фундамент.

Основной недостаток — горючесть деревянного каркаса. Чтобы избежать возгораний, он обшивается с обеих сторон негорючими материалами. В качестве утеплителя используется негорючая минеральная вата. Кроме этого, древесина пропитывается антипиренами.

Каркас можно изготавливать и из других материалов, например, металлической профилированной трубы. В качестве обшивки для такого строения используются пятимиллиметровые металлопрофильные листы. Такое здание устойчиво к возгораниям, однако каркас требует дополнительной обработки средствами от ржавчины.

Подготовка к строительству: инструменты и материалы

При выборе древесины для строительства необходимо учитывать несколько факторов:

  1. Брусья могут быть клеёные и цельные. Первый вариант — не деформируется со временем, не требует дополнительных опор. Однако его стоимость в разы превышает цельный.
  2. Использование непрофилированного бруса увеличивает расход антисептиков, антипиренов, окрасочных материалов. Также в процессе обработки могут возникнуть трещины, требующие шпатлевки. У профилированного бруса такие недостатки отсутствуют.

Следует тщательно подходить и к выбору породы древесины. Среди пригодных для строительства каркасного гаража выделяют:

  1. Дуб. Очень прочный и надёжный материал. Высокая прочность приводит к сложности обработки, потому распил может делать поставщик.
  2. Бук. Основные достоинства — практичность, лёгкость в обработке, приятные естественные оттенки.
  3. Ольха — недорогой материал, способный имитировать более ценные породы. Устойчив к повышенной влажности.
  4. Сосна — самый дешёвый и популярный строительный материал. Основные недостатки — слабая устойчивость к влаге, подверженность механическим воздействиям.
  5. Лиственница идеальна для регионов с высокой влажностью. Она прочна и не подвержена гниению.

Также для строительства понадобится комплект инструментов:

  1. Шурупы, шиферные гвозди и другие крепёжные элементы.
  2. Металлические уголки.
  3. Профнастил или другой материал для обшивки.
  4. Строительный отвес.
  5. Шуруповёрт или набор отвёрток.
  6. Ножовка или ножницы по металлу.

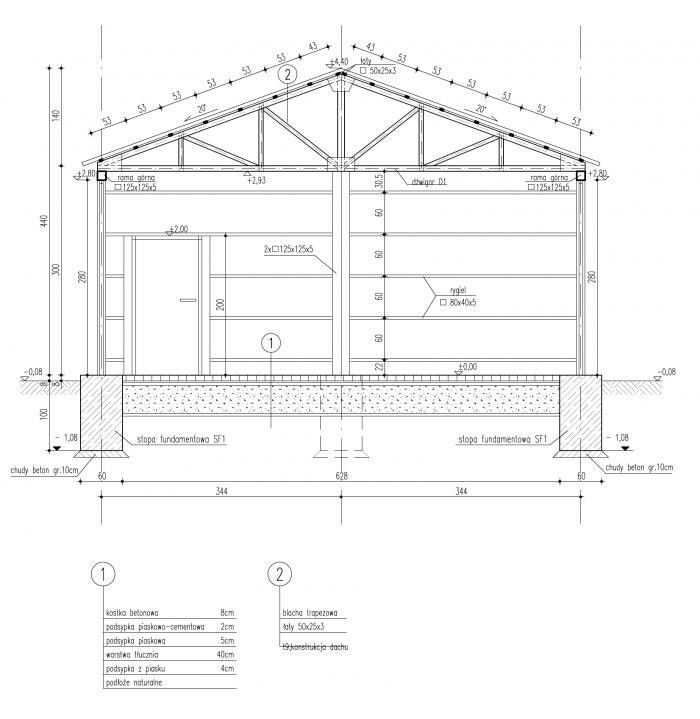

Размеры и подробный чертёж

Ширина стандартного каркасного гаража для одной машины — около четырёх метров. Длина — не менее 5,5, может доходить и до семи. Высота — 2,5–2,7 метра, без учёта кровли. Конкретные размеры выбираются с учётом особенностей конкретного автомобиля. К примеру, высота гаража для бортовой газели — не менее трёх метров. Минимальное расстояние от автомашины до стены — полметра.

На чертеже представлена конструкция, ориентированная на один автомобиль

Все габариты указываются примерно

При строительстве гаража для двух автомобилей плановая ширина строения удваивается.

Пошаговая инструкция по возведению каркасного гаража своими руками

Строительство каркасного гаража проходит в несколько этапов. На каждом соблюдается определённая технология и последовательность действий:

  1. Возведение фундамента.
  2. Сборка каркаса.
  3. Изготовление крыши.
  4. Внешняя и внутренняя обшивка стен.
  5. Монтаж ворот.

Разберём этапы подробнее.

Строительство фундамента

Строительство каркасного гаража начинается с тщательной подготовки территории. Площадку, выделенную под застройку, очищают от растительности и корней деревьев, немного заглубляют. После этого засыпается слой песка, по периметру будущего основания устанавливаются колышки и натягивается строительная нить.

Внешнюю сторону фундамента необходимо гидроизолировать. Для этого используется битумная мастика. Она укладывается несколькими слоями, просушивается, затем засыпается песком до поверхности грунта.

Оптимальный фундамент для каркасного гаража — монолитный. Он будет служить и черновым полом, который впоследствии можно будет обшить нужным материалом.

  1. По периметру будущего строения выкапывается траншея, выравнивается и утрамбовывается.
  2. По бокам устанавливается деревянная опалубка.
  3. На дно траншеи выкладывается песчано-гравийная смесь. Поверхность тщательно утрамбовывается.
  4. На готовую поверхность укладываются две металлические армирующие сетки. Это сделает конструкцию более прочной.
  5. Основание заливается бетоном. После этого фундамент должен просохнуть в течение трёх недель.

    Поверхность тщательно выравнивается

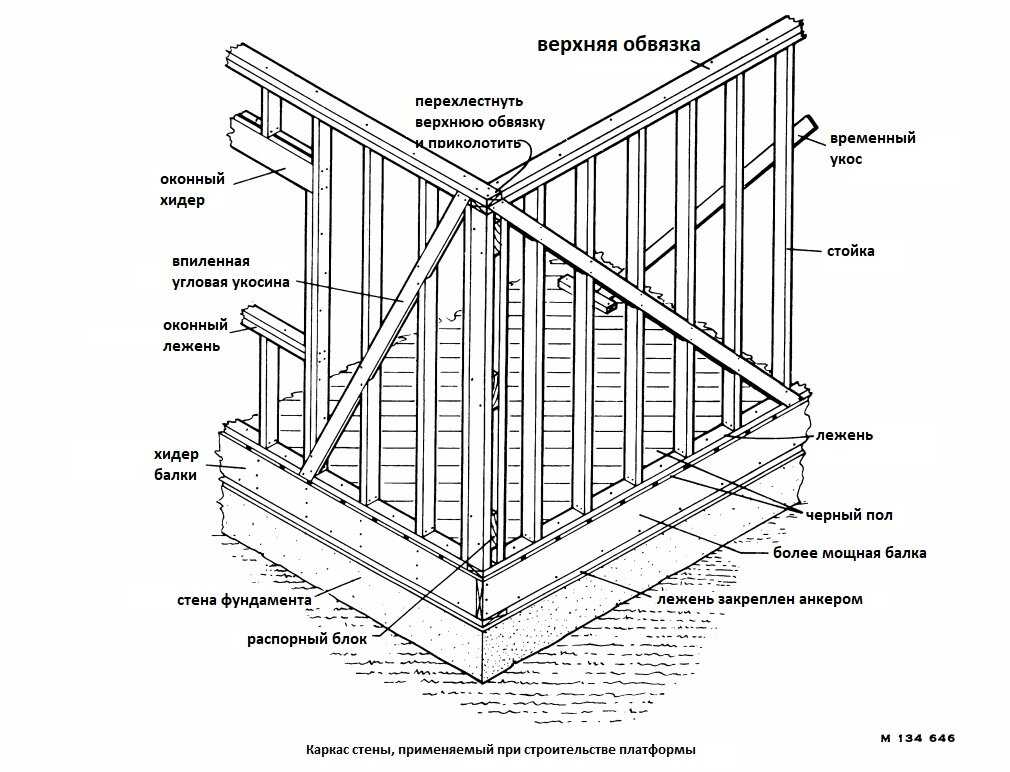

Сбор каркаса

Гаражный каркас изготавливается из тщательно просушенной древесины. Для его обустройства необходимы:

  • Брусья 100*100 мм, из которых оборудуются основные вертикальные стойки и балки перекрытий на потолке и полу.
  • 40-миллиметровые доски, необходимые для обустройства стропильной системы.
  • 20-миллиметровая доска, из которой создаётся обрешётка.
  • Половые доски. Их толщина начинается от 40 мм.

Количество материалов для изготовления каркаса зависит от запланированных размеров строения.

Крыша может быть односкатной или двухскатной

«Скелет» будущего гаража возводится после высыхания фундамента. Процесс сборки происходит следующим образом:

  1. Фундамент гидроизолируется. Для этого используется обычный рубероид, наклеенный на битумную мастику. Эта процедура защищает деревянный каркас гаража от гниения и повышенной влажности.
  2. По периметру гаража укладываются брусья нижней обвязки толщиной 100*100 мм. В углах они соединяются при помощи специальных шпонок и врубок.
  3. На нижнюю обвязку монтируются угловые и промежуточные столбы. Они крепятся к основанию при помощи нагелей. Дополнительную прочность конструкции обеспечивают металлические уголки, закреплённые к обвязке и стойкам при помощи саморезов. При монтаже следует соблюдать расстояние между соседними стойками: оно не должно быть менее двух метров.
  4. Устанавливается верхняя обвязка. Брусья крепятся аналогичным способом, с помощью нагелей и металлических уголков.
  5. Монтируются промежуточные стойки и горизонтальные перемычки. При их креплении стоит ориентироваться на размеры утеплительных матов: это позволит избежать укладки дополнительной обрешётки. В качестве крепёжных элементов используются металлические уголки и саморезы.

Перекрытия пола изготавливаются из доски-«сороковки» и монтируются на внешнюю обвязку. Сверху укладывается напольная доска.

При укладке напольных досок следует избегать щелей и трещин

Установка ворот

Гаражные ворота можно приобрести готовые или произвести их самостоятельно, ориентируясь на размеры автомашины. Габариты конструкции необходимо знать заранее: следует оставить место для ворот в общем каркасе гаража. Стандартная ширина створок — 2,5 метра.

Остов ворот изготавливается из брусков 100*100 мм. Дополнительная жёсткость обеспечивается поперечными деревянными планками. На вертикальные стойки каркаса гаража и ворот прикручиваются петли, после чего можно навешивать дверь.

Обшивка конструкции профнастилом или подобным материалом выполняется одновременно с отделкой стен гаража и после тщательной обработки антипиренами и антисептиками.

Простейшую распашную конструкцию можно изготовить самостоятельно

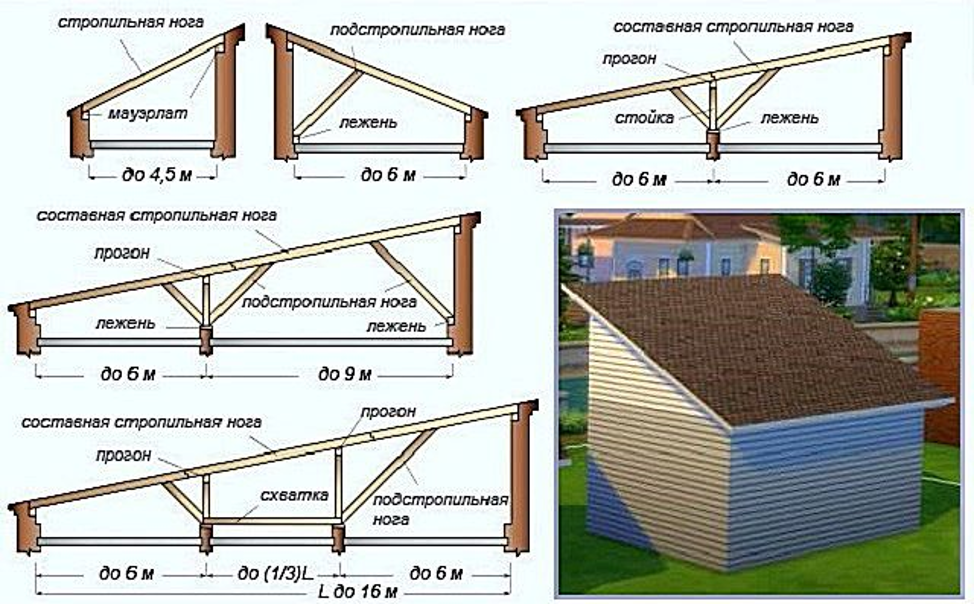

Монтаж стропильной системы и крыши

Самый простой вариант крыши для каркасного гаража — односкатный. Эта конструкция достаточно проста в установке, недорога и прочна.

Стандартная односкатная крыша каркасного гаража состоит из нескольких элементов:

  1. Стропильная система. Это основа, к которой будут крепиться остальные элементы. На неё же приходится вся нагрузка на крышу.
  2. Обрешётка, закреплённая на стропильной системе. Представляет собой опорную поверхность, на которую будет устанавливаться кровельное покрытие.
  3. Изоляционные материалы. Их функция — защита помещения от дождя и снега, а также удержание тепла внутри гаража.
  4. Кровельное покрытие.

При строительстве каркаса одна из стен гаража делается выше остальных. Это требуется для обеспечения оптимального наклона крыши. Как правило, он не превышает 25 градусов.

В первую очередь оборудуется стропильная система. Для небольших гаражей, рассчитанных на одну машину, подойдёт упрощённая конструкция с горизонтальными балками, уложенными вдоль или поперёк гаражного помещения. С точки зрения экономии, наиболее целесообразным будет поперечное размещение: можно укладывать короткие брусья.

Расстояние между стропильными балками не должно превышать метра. В противном случае конструкция будет недостаточно крепкой, и в результате деформируется. После установки на каркасную основу балки фиксируются с помощью металлических уголков и шурупов.

Следующий этап — настил обрешётки. Для этого используется обрезная или необрезная доска, называемая также шалёвкой. Второй вариант считается оптимальным: материал обойдётся намного дешевле, а после окончательной отделки отличить его от аналога достаточно трудно.

Если для создания обрешётки используется шалёвка, её необходимо очистить от коры. Доски укладываются на стропильные бруски, перпендикулярно к ним, и крепятся с помощью шурупов. В процессе работы необходимо следить, чтобы не было больших щелей.

Поверх обрешётки укладывается слой гидроизоляции. Она защищает гаражное помещение от осадков. В качестве гидроизоляционного материала может использоваться рубероид либо подкровельная плёнка (например, гидробарьер).

Рубероид укладывается снизу вверх, внахлёст. Листы должны перекрывать друг друга на несколько сантиметров. Благодаря этому вода, попадающая под кровельное покрытие, будет скатываться с крыши вниз и не проникать на доски. Материал прибивается к обрешётке обычными гвоздями. Подкровельная плёнка укладывается аналогичным образом, для крепления используются нержавеющие скобы или гвозди.

Указаны основные этапы

Заключительный этап — укладка кровельного покрытия. Выбор материала достаточно велик:

  1. Профнастил. Прочен, устойчив к атмосферным воздействиям. Одно из основных достоинств — возможность повторного использования.
  2. Шифер. Прочный материал, срок службы которого достигает 40 лет. Из-за высокой стоимости его использование не всегда оправдано для отделки небольших гаражей.
  3. Металлочерепица — современное кровельное покрытие, чаще используемое для отделки капитальных каменных строений.
  4. Рулонные покрытия. Недорогие материалы, лёгкие в монтаже, прочные и надёжные. Средний срок службы рубероида — 12–15 лет, что компенсируется небольшой ценой.

Монтаж кровельного покрытия начинается с нижнего ряда. Крепление происходит с помощью шиферных гвоздей или шурупов. Листы укладываются внахлёст, в результате на одном гвозде их будет четыре. По краям прибивается ещё несколько гвоздей, чтобы исключить поднятие шифера при сильном ветре.

Утепление и обшивка

Перед проведением работ по окончательной обшивке каркасного гаража, деревянный остов необходимо обработать антисептиками и антипиренами. После этого можно приступать к монтажу.

Внешняя обшивка каркасного гаража чаще всего выполняется с помощью металлопрофиля. Это прочный и долговечный материал, устойчивый к огню и погодным факторам. Для обшивки стен подойдёт металлопрофиль, в маркировке которого присутствуют буквы С или ПС.

Профильные листы крепятся к каркасу при помощи специальных шестигранных саморезов. Работа происходит следующим образом:

  1. Лист металлического профиля прикладывается к угловой стойке, выравнивается по строительному отвесу.
  2. В нижнюю волну профнастила вкручиваются саморезы. Это необходимо для первичного закрепления материала.
  3. Укладывается второй лист. Нахлёст должен составлять одну волну. После этого оба изделия вместе крепятся саморезами к каркасу. На каждый квадратный метр требуется 5–6 саморезов.
  4. При необходимости металлический профиль можно нарезать электролобзиком или ножницами для резки металла. Не стоит использовать болгарку или аналогичные приборы: полимерная поверхность листов обгорает, что приводит к появлению коррозии и снижению полезных свойств материала.

Такие же металлопрофильные листы с маркировкой Н или ПК можно использовать в качестве кровельного покрытия. Монтаж осуществляется снизу вверх, внахлёст на волну, для крепления используются шестигранные саморезы с уплотнительными шайбами.

При желании каркасный гараж можно утеплить. Для этого можно взять каменную вату, изготовленную в виде своеобразных матов. Процесс утепления происходит поэтапно:

  1. На внутреннюю часть стен крепится ветрозащитная плёнка.
  2. В свободное пространство между стойками укладываются маты.
  3. Сверху утеплитель обшивается досками или листовым железом.

Стандартный утеплитель и металлопрофиль можно заменить готовыми сэндвич-панелями. Это сборные конструкции, состоящие из профилированного покрытия с одной стороны, плоского металлического листа с другой и утеплительного слоя между ними.

Видео: Строительство каркасного гаража

При использовании перечисленных правил вы сможете построить каркасный гараж собственноручно. Это не потребует больших затрат финансов, сил и времени. Достаточно заранее определиться с размерами и материалами постройки.

  • Автор: Максим Овсянников
