Дровокол своими руками из стиральной машины

Посидеть возле камина, где трещат сгорающие дрова, одно удовольствие. Прогревшись в баньке, которая топится дровами, получаешь удовольствия не меньше. Единственный неприятный в этих мероприятиях момент – это колоть вручную дровишки. Махать приходиться топором иногда долго, особенно, когда разговор заходит о растопке бани. Чтобы снизить трудоемкость данного процесса, инженеры давно изобрели специальный станок, который называется дровокол. Правда, стоит он не так дешево, как хотелось бы. Поэтому стоит рассмотреть совершенно уникальную конструкцию дровокола из стиральной машинки.

Необходимо отметить, что рубить дрова можно разными способами, используя разные инструменты. Поэтому и дровоколы имеют разные конструкции.

  • У которых приводной механизм основан на технологии гидравлики.
  • В основе которых лежит реечный механизм.
  • И так называемый ступенчато-винтовой дровокольный аппарат.

Третий вариант дровокола, как раз подходит для того, чтобы сделать его своими руками, используя некоторые детали и узлы обычной стиральной машинки.

Детали от стиральной машинки для дровокола

Итак, из нее для дровокола понадобится электродвигатель со шкивом, шкив, который устанавливается на крыльчатке, вращающей воду внутри бака, и ремень, соединяющий два шкива. Кстати, в стиральной машинке всего лишь два шкива и есть, поэтому они оба и понадобятся.

Чтобы все это превратить в дровокол, необходима основа, на которую сборочные детали будут устанавливаться и крепится. Ее сделать можно из металлических профилей (даже б/у) в виде рамы. Важно – чтобы состоялась соосность между используемыми от стиральной машинки шкивами. Приблизительно должно получиться так, как показано на рисунке снизу.

Кроме запчастей от стиралки потребуются еще несколько деталей. Это вал, на который будет насаживаться шкив большого размера и конус с другой стороны. Этот конус и является основным рабочим инструментом дровокола, с помощью которого будет разрубаться деревянная чурка. Чтобы вал находился в горизонтальной плоскости на одном месте и к тому же вращался, необходимы два подшипника, которые устанавливаются на небольшом расстоянии друг от друга и закрепляются тоже к раме.

Самая большая проблема из всех вышеперечисленных изделий, это конус для дровокола. Во-первых, его можно изготовить только на токарном станке, потому что это просто конус. Во-вторых, на нем необходимо нарезать резьбу с небольшим шагом. Опять без станка не обойтись. Поэтому придется искать токаря, чтобы он сделал данную деталь точно под необходимые размеры. В-третьих, его придется закалить, потому что эта деталь должна быть очень прочной. Здесь опять потребуется специалист.

Есть другой более простой вариант. Это купить готовый конус в интернет-магазине, благо такая возможность сегодня предоставляется. Главное – подобрать его по размеру. Кстати, сегодня можно приобрести целый комплект для самодельного дровокола. Останется лишь собрать раму под него. Правда, все это стоит денег, так что дешевле будет разобрать старую стиральную машинку и уже из нее сделать дровокол. И еще один момент – вал также надо будет заказать токарю, при этом предоставить ему подшипники, чтобы он точно под них изготовил деталь.

Сборка дровокола

В первую очередь на раму устанавливаются подшипники и вал. Очень важно соотнести выступ вала за станину, чтобы он по длине соответствовал длине выступающей части вала электрического двигателя. Все дело в том, что на обоих концах двух валов будут устанавливаться шкивы. А они должна располагаться в одной плоскости.

Крепить подшипники придется, используя специальные корпуса, которые в своей конструкции имеют лапки со сквозными отверстиями. На фото ниже это хорошо видно. Хотя вариантов крепления немало, можно выбрать и попроще.

Далее монтируется электродвигатель. Он устанавливается на нижней платформе рамы.

Внимание! Чтобы получить точную соосность двух шкивов, необходимо под крепеж электродвигателя сделать не отверстия, а пазы (продолговатые сквозные канавки), с помощью которых можно перемещать движок вместе с крепежами.

Теперь на шкивы надевается ремень, после чего двигается электродвигатель в направлении, чтобы оба элемента оказались в одной плоскости. Ремень должен встать вертикально. После чего питающий провод от мотора надо включить в розетку. Если все работает, как надо, то после отключения присоединяется и сам рабочий инструмент – конус.

Чтобы деревянные чурки хорошо разделялись, нужно установить под резьбовым конусом металлический клин. Его можно изготовить своими руками из металлической полосы толщиною 3-4 мм, заострив один из концов. Клин приваривается электросваркой к раме прямо под конусом. Кстати, на видео это будет хорошо видно, и будет понятно, как он работает.

Технология рубки дров

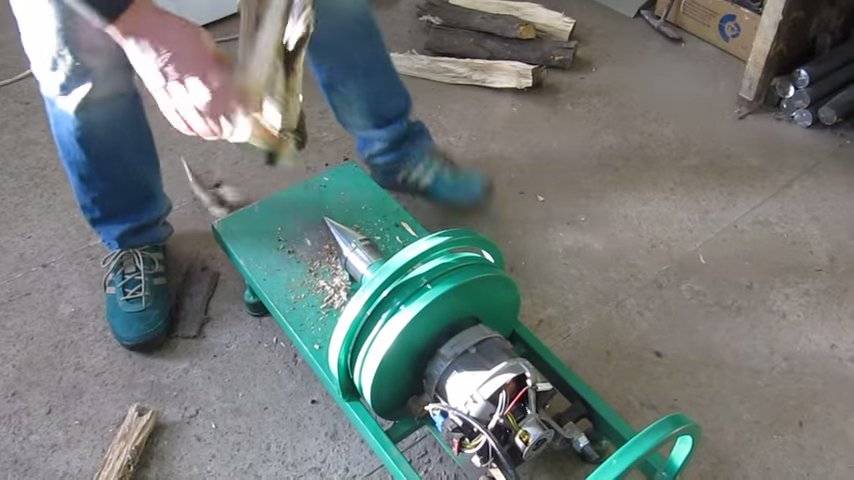

Самодельный дровокол готов к эксплуатации, можно провести тестовую рубку дров. Берется чурка и устанавливается «на попа», то есть на торец. Затем подается к конусу руками боком. Так как конус имеет резьбу, то он моментально начнет врезаться в древесину, натягивая ее на себя. В принципе, станок будет работать практически в полуавтоматическом режиме.

При этом сухое дерево начнет трескаться, а клин врезаться в тело чурки, разделяя ее пополам. Кстати, подносить полено торцом к дровоколу нельзя. Потому что деревянная болванка будет очень длиной и может попасть между конусом и валом. Отчего станок просто заклинит. Хорошо, если не сгорит электродвигатель, но может сломать подшипники или их крепежное устройство.

Заключение

Вот так можно сделать дровокол своими руками из обычной старой стиральной машинки. Несложная конструкция, минимум вложений, зато на участке появится свой собственный станок, с помощью которого можно легко, быстро и много нарубить дров. Вообще, стиральная машинка – это уникальный агрегат, из которого можно сделать большое количество нужных для загородного участка вещей. При этом сэкономив немало денег.

Как сделать дровокол из стиральной машины своими руками?

Рейтинг автора

Написано статей

Просмотров: 356

Опубликована: 15-5-2018

Изменена: 15-5-2018

Время на прочтение: 4 минут

У этой статьи: 0 комментариев(я)

Совместно с газовыми и электрическими котлами часто используются твердотопливные системы отопления. Постоянно подкладывать в топку уголь — занятие дорогое. Поэтому большинство жителей разбавляют его дровами. Чтобы превратить бревна в дрова, можно использовать топор, но это длительная и утомительная работа. Поэтому мы предлагаем изготовить дровокол с двигателем от стиральной машины своими руками.

Что нужно для создания дровокола?

Станок с электромотором подходит для рубки, пилки и заготовки дров в размере 3 кубометров всего за 1–2 часа. Если выполнять работу топором вручную, понадобилось бы 2–3 дня.

Чтобы разобраться с конструкцией дровокола, нужно определиться со сферой его применения и разновидностью. Колющие станки разделяют:

  • По сфере использования. Например, для больших предприятий или частной работы.
  • По типу закладки материала. Это могут быть горизонтальные или вертикальные станки.
  • В зависимости от разновидности мотора: бензиновые, электрические, смешанные.
  • По принципу работы: гидравлический, реечный или конусный.

Повышенным спросом в домашних условиях пользуется конусный или винтовой колун.

Конструкция максимально проста в исполнении, устойчива и надежна. Состоит из таких элементов:

  • Станины (основание).
  • Конуса.
  • Мотора (можно использовать от старой стиральной машины).
  • Приводного ремня.

В основе изделия лежит двигатель, который, запускаясь, приводит в движение привод. Последний передает вращающий момент на шкив, а с него — на вал. На другом конце вала находится винт. Его остроконечное строение завершает резьба на поверхности. Изготавливать конус своими руками — сложная затея. Вам понадобится виртуозное владение токарным станком. Вот пример чертежа:

Шаг резьбы обязательно должен соответствовать скорости вращения вала. В домашних условиях расстояние шага может быть меньше, а резьба мелкой, если крепить конус непосредственно на вал. При использовании редуктора, наоборот, применяется глубокая и широкая резьба. Приобрести деталь лучше в специальном магазине либо заказать у мастера.

Чтобы винт выдерживал возлагаемые нагрузки, важна закалка металла. Сначала изделие нагревается в печи до 860 градусов около 30 минут. А после погружается в соленую воду.

Самодельный прибор для распиловки горбыля требует точных расчетов и замеров.

Как сделать станок для колки дров: чертежи, инструкции

Разработайте чертеж дровокола с точными замерами. Расчеты выводятся исходя из наличия и качества материала. Вот пример:

Определитесь с набором инструментов. Вам понадобится:

  • Сварочный аппарат и электроды (3 мм).
  • Болгарка и дрель.
  • Плоскогубцы.
  • Круг для шлифовки.
  • Набор отверток.
  • Тиски, наковальня.

Материалы для изготовления:

  • Конус (приобретайте заранее).
  • Двигатель (от старой машинки, лучше асинхронного типа).

  • Приводной ремень, вал, шкивы (большой и маленький), подшипники (приобретаются отдельно).
  • Уголок 4,5 м х 40 см.
  • Листовой металл 900 х 450 мм.
  • Кардан (можно с любого автомобиля, например ВАЗ-2101).
  • Колеса для транспортировки (с велосипеда, коляски).
  • Крепежные материалы.

Сборка конструкции начинается со станины:

  1. Используя болгарку, разделите уголок на такие части: 2 куска по 140 см, 4 — по 20 см, 1 — по 45 см.
  2. Две части (140 см) расположите напротив друг друга. Расстояние между ними не менее 45 см.
  3. Скрепите их концы куском (45 см) с помощью сварки.
  4. Отмеряйте от крепления 90 см и прикрепите часть кардана.
  5. Между карданом и основанием уложите металлический лист. Закрепите с помощью сварочного аппарата.
  6. По углам прикрепите ножки (части по 20 см). По желанию к двум опорам закрепите колеса для удобного передвижения.

Рама готова. Приступаем к установке редуктора:

  1. Установите вал в подвесной кардан. На один его конец поставьте большой шкив. Чтобы запрессовать его на основание, вал нагревают паяльником.
  2. На вал мотора закрепите малый шкив.
  3. Установите двигатель под карданом, чтобы малый шкив оказался под большим.
  4. Закрепите приводной ремень.
  5. На другой конец вала (для винта) наденьте подшипники и закрепите их с металлическим листом.

Подключите и проверьте работу мотора. Если механизм исправно работает, не клинит, тогда наденьте конус.

В предыдущей статье мы описывали «Как подключить двигатель от старой стиральной машины».

Важно! Работать с рубильным аппаратом нужно правильно. Полено подается на винт строго вертикально, а не горизонтально. В первом случае полено расколется, а во втором, его часть застрянет между конусом и рамой, что приведет к поломке.

Подробнее о принципе работы с дровоколом смотрите на видео:

Используя подручные материалы, можно изготовить механизм, который пригодится в хозяйстве. Домашний станок для колки дров сэкономит ваше время, силы, а также семейный бюджет.

Дровокол с двигателем от стиральной машины своими руками

И в XXI веке полная газификация России остается уделом далекого будущего. Не только отдаленные села, но многие малые города вынуждены рассчитывать на дровяные печи, для которых нужно каждый год заготавливать много топлива, ведь зима длинная и холодная.

Если есть силы и здоровье, то можно и топором помахать, а если нет сил или не хочется тратить их на тупую однообразную работу по раскалыванию суковатых чурок? Можно включить голову, посмотреть видео или прочитать нашу статью и сделать дровокол с двигателем от стиральной машины.

Выбор конструкции

По сравнению с ручной колкой дров, работать на дровоколе одно удовольствие. Не нужно тратить силы на раскалывание чурок, поднимать тяжелый колун, обливаться потом и проклинать печное отопление. Работая с дровоколом, вы лишь подаете ему чурки, а вся тяжесть труда по их раскалыванию перекладывается на механизм. Прежде чем собирать самодельный дровокол своими руками, необходимо определиться с тем какая конструкция будет вами реализована. Существует как минимум три конструкции дровоколов, принципиально отличающихся друг от друга:

  • дровокол с гидравлическим механизмом;
  • дровокол с реечным механизмом;
  • ступенчато-винтовой дровокол.

Рассмотрев все варианты, наши специалисты пришли к выводу, что лучше начинать изготавливать чертеж винтового дровокола. Его конструкция, проще, компактнее, имеет меньше элементов, а потому дешевле. Благодаря винтовому дровоколу, процесс колки дров значительно ускоряется. Что представляет собой винтовой дровокол?

Данный агрегат состоит из нескольких основных элементов:

  1. рамы;
  2. двигателя от стиральной машины;
  3. приводного механизма;
  4. специального конуса.

Суть его работы сводится к следующему. Двигатель от стиральной машины вращает малый шкив. Посредством ременной передачи работа передается большому шкиву, который надет на вал. На другом конце вала одет специальный острый конус с резьбой. Вал вместе с конусом располагаются параллельно земле и вращаются. Чурку толкают на вращающийся конус строго боком, конус вкручивается в чурку сбоку, быстро раскалывая ее пополам. Вот такую конструкцию нам предстоит воплотить в жизнь своими руками, но прежде давайте подберем необходимые инструменты и материалы.

Важно! Если подать чурку на конус торцом, дерево попадет между рамой и конусом, заклинит и сломает его, приведя дровокол в негодность.

Подбираем все необходимое

Чтобы собрать самодельный винтовой дровокол потребуется сравнительно небольшой набор инструментов, минимальные навыки работы с электросваркой и мультиметром, а также материалы. Что нужно из инструментов?

  • Электросварка с набором электродов 3 мм.
  • Дрель.
  • Болгарка.
  • Пассатижи.
  • Шлифовальный круг.
  • Тиски, наковальня.
  • Разные отвертки, напильники.
  • Линейка, карандаш.

С материалами все сложнее. В настоящее время в сети достаточно много видео, на котором демонстрируется работа винтового дровокола. На этих видео демонстрируется как минимум несколько вариантов сборки агрегата, но суть у всех вариантов одна. Сначала нужно найти главную деталь – конус. Такую вещь в магазине не купишь, и изготовить самостоятельно очень сложно, ведь конус сначала вытачивается, на нем нарезается резьба с коротким шагом. Далее конус раскаляют докрасна и поддерживают в таком состоянии в печи в течение получаса, затем резко охлаждают в теплой подсоленной воде.

С изготовлением конуса могут возникнуть проблемы, но не отчаивайтесь, существуют интернет-магазины в которых можно сравнительно недорого приобрести готовые закаленные конусы, специально предназначенные для самодельных дровоколов. Там же можно купить и все необходимые детали для редуктора, как то: вал, малый и большой шкив, ремень и подшипники. Если вы сами имеете опыт изготовления редукторов и у вас есть запчасти для них, то можно ограничиться покупкой конуса, во всех остальных случаях наши специалисты рекомендуют купить «набор для самодельного винтового дровокола».

Помимо редуктора и конуса нам понадобится прочная и надежная станина, ее мы сварим из стальных уголков, листа, а также некоторых деталей старого советского автомобиля. Заготовьте заранее примерно 4,5 м стального уголка на 40 мм, прямоугольный лист металла 900х450 мм и подвес кардана ВАЗ 2101,02,03,04,05,06 или 07. Если нет в гараже деталей от таких машин, то все что нужно можно взять на разборе за копейки. Также для удобства перемещения дровокола можно приварить к станине два колеса от медицинской каталки, детского велосипеда и т.п., их также нужно приготовить.

К сведению! Для наших целей можно взять часть кардана от любого заднеприводного советского или российского автомобиля.

Остается еще одна деталь, без которой наш винтовой дровокол работать не будет – двигатель. Мы делаем дровокол с двигателем от стиральной машины, поэтому нам нужно разобрать любую старую стиральную машину с коллекторным двигателем, извлечь последний, с помощью мультиметра убедится, что он работает и приготовить его. Ну, вот в общих чертах все. Помимо всего вышеуказанного нам потребуется различный крепеж, но о нем можно отдельно не говорить и так понятно, переходим к самому интересному – изготовлению конусного дровокола.

Собираем изделие

Соберем своими руками конусный дровокол, который превратит заготовку дров из пытки в удовольствие. А начнем мы с изготовления станины. Нарезаем болгаркой уголок, 2 куска по 1400 мм, 4 куска по 200 мм и один кусок 450 мм. Укладываем  два уголка по 1400 мм параллельно на расстоянии 450 мм друг, концы длинных уголков соединяем буквой «П» коротким уголком 450 мм и свариваем соединение. Далее отступаем от сварного соединения 900 мм и привариваем между уголками элемент подвеса кардана. Между подвесом и первым сварным соединением кладем наш прямоугольный стальной лист (он точно подойдет по размеру), и привариваем его.

Теперь нам осталось приварить 4 ножки (4 куска по 200 мм) по краям конструкции, к двум ножкам приделать колеса и станина готова. Далее займемся редуктором. В элемент подвеса вставляем вал, с одной стороны надеваем на него большой шкив.

Важно! Для того, чтобы запрессовать конус и шкив на вал, последний придется сильно нагреть с помощью паяльной лампы.

Следующий этап очень ответственный. Нужно надеть малый шкив на вал двигателя, и закрепить двигатель под приваренным подвесом так, чтобы малый шкив оказался точно под большим. Крепите двигатель как можно надежнее, поскольку конструкция во время работы будет сильно вибрировать. Соединяем шкивы ремнем. Свободный конец вала (предназначенный для конуса) снабжаем «ушастыми» подшипниками, последние нужно надежно прикрутить болтами к металлическому листу.

Далее своими руками подключаем два провода двигателя к автомату, а к нему уже подключаем сетевой провод и проверяем, как будет работать двигатель в паре с редуктором, будут ли проскальзывания, заклинивания. Если все в порядке устанавливаем конус и проверяем, как будет работать наш новый дровокол. Работа окончена. Если двигатель по какой-то причине не работает или возникли проблемы с его подключением, почитайте статью Как подключить двигатель от стиральной машины. Там все расписано, а если и так будет не понятно, посмотрите поясняющее видео.

Обратите внимание! Прежде чем начать использовать новый винтовой дровокол, посмотрите на видео как это правильно делать, не хотелось бы, чтоб вы испортили с трудом изготовленную своими руками вещь.

В заключение, отметим, мы только что привели вам еще один вариант отличного хозяйственного применения двигателя от стиральной машины. Надеемся, вам удастся воплотить эту идею в жизнь и собрать прекрасный винтовой дровокол. Прочитав текст этой публикации, обязательно посмотрите видео размещенное ниже. Удачи!



чертежи как сделать своими руками

Конечно, мы все живем в 21 веке, когда практически везде проведено газовое центральное отопление или есть электрический котел. Однако далеко не до всех уголков нашей необъятной страны докатилась цивилизация, особенно это касается отдаленных регионов и сельской местности. Далеко не во всех деревнях и селениях есть центральное отопление, но зима бывает и там.

Схема

Людям не остается ничего другого, кроме как колоть дрова и топить печь самостоятельно. Определенно – это решение ситуации, только вот рубить дрова – не самое приятное и увлекательное занятие, особенно в холодное время года. Техника и прогресс позаботился и об этом, изобретена такая полезная вещь как дровокол. В общем-то, его можно купить, а для тех, кто не желает тратить средства попусту, мы расскажем, как можно сделать дровокол с двигателем из стиральной машины.

Дровокол из двигателя стиральной машины своими руками

Благодаря такой штуковине вы сможете наколоть несколько кубометров дров всего за час-другой. Для сравнения: если вы категорически отвергаете «дьявольские штучки» и будете орудовать топором вручную, то на это вам понадобится 3-4 дня. В этой статье вы найдете чертежи дровокола с двигателем от стиральной машины, все предельно просто и понятно.

Всего применяется и имеется 3 типа электрических дровоколов, это:

  • конусный;
  • гидравлический;
  • реечный.

Самым экономичным из всех является конусный, но будьте готовы основательно поработать не только руками, но и инструментами. Токарным станком тут не обойтись, если говорить о традиционных методиках изготовления, то люди особо не заморачиваются и обходятся без редуктора, прикрепляя конус на сам двигательный вал. Так, конечно же, делать можно, но только при условии, что шаг будет мелким, а резьба неглубокой.

Если вы планируете потратить на изготовление немного больше средств и времени, то есть именно купить редуктор, то резьба должны быть глубокой, а шаг большим. Все это необходимо для того, чтобы отрегулировать уровень производительности дровокола с учетом скорости вращения вала.

Непосредственно о том, что понадобится. Из названия очевидно, что будет нужен конус, но покупать его нужно только в проверенном месте, чтобы он был качественным. Заготовку для конуса надо нагреть и полчаса держать в печи, чтобы закалить. После этого ее надо отправить в соленую воду и оставить там на несколько минут.

Более подробно все описано в видеоролике о том, как сделать дровокол своими руками.

Пару слов скажем о самой важной части дровокола – его моторе, чаще всего в дело пускается моторчик от старой стиральной машины, которая осталась после ремонта или проработала настолько долго, что весь презентабельный внешний вид потеряла. В крайнем случае такого добра немало у соседей, знакомых или даже на рынке. Внимательно и тщательно изучите все схемы и чертежи, которые приложены к статье, на них максимально понятно и подробно описан процесс создания и сбора дровокола.

Станина

Естественно, держать дровокол в руках в процессе работы вы не будете, да и никто не будет, уж больно это опрометчиво, недальновидно и попросту страшно и опасно. Логично предположить, что, помимо аппарата, надо будет изготовить еще и основание, то есть станину, сварить основание самостоятельно.

Учитывайте, что готовую станину придется поделить на 2 зоны: одна будет силовой, а вторая – рабочей. Силовая сторона будет нужна для того, чтобы превратить ее в держатель двигателя агрегата. Делать все нужно предельно аккуратно, чтобы не повредить руки и не покалечиться. Если вы не уверены, что вы сможете это сделать, то лучше обратиться к тому, кто разбирается в работе такого рода, или купить уже готовое изделие. Собственно, сама рабочая зона – небольшой кусок листа из стали, толщиной всего несколько миллиметров, по линии разделения зон нужно установить постамент, на котором и будет держаться конус. Обратите внимание, если вы приладите сам конус к мотору, ничем хорошим это не кончится, в любом случае понадобятся подшипники, которые будут исполнять роль опоры.

Так мы подошли к самой важной и ответственной части – к моменту подключения мотора от старой или не очень старой стиральной машины. Во-первых, процесс подключения целиком и полностью зависит от того, какой марки была машина при жизни. После того, как мотор поставлен на свое законное место, следует провести тестовое испытание агрегата.

Помните о технике безопасности, важно еще раз проверить надежность крепления всех частей дровокола и только потом давать старт. Следите за тем, чтобы во время работы дровокола поблизости не было детей, одно неосторожное движение может стать причиной серьезной травмы или настоящей трагедии. Используйте аппарат осторожно, малейшая оплошность может и для вас стать роковой!

Если в зоне поражения никого нет, и все детали крепятся надежно, то можно доставать заготовки и включать чудо-машину! Всего несколько секунд и заготовка превратилась в дрова, и все это без лишних усилий и сложностей. Все просто, удобно и автоматически. Дровокол пригодится не только в глухой таежной деревушке, но и на даче, если вы все еще не провели центральное отопление или не сделали свою собственную систему отопления. Полезная в хозяйстве вещь, которая ощутимо облегчит жизнь, а главное, сэкономит массу драгоценного времени, ведь, как известно, на даче или в частном доме всегда есть чем заняться.

Дровокол своими руками из стиральной машины

Многие владельцы частных квартир и домов в современной России вынуждены использовать для отопления дрова или уголь. Деревянные печи сегодня используются довольно широко при обогреве различных помещений. Чтобы зима не оказалась холодной, необходимо заготавливать дрова.

При наличии здоровья и времени можно воспользоваться топором, однако, при отсутствии возможности можно включить воображение и смастерить дровокол из старой стиральной машинки.

Выбор конструкции

В сравнении с ручной колкой дров работать с дровоколом намного проще и удобнее. Для такой работы не потребуется много усилий на поднятие чурок и размахивание тяжелым инструментом. При работе с дровоколом необходимо только подавать пеньки. Вся тяжелая работа выполняется механизмом. Перед сборкой дровокола своими руками следует познакомиться с инструкцией и особенностями работ. Сперва стоит определиться с конструкцией устройства. Существует несколько распространенных вариантов:

  • дровокол, оснащенный системой гидравлики;
  • устройство, имеющее механизм реечного типа;
  • дровокол, обладающий ступенчато-винтовой конструкцией.

После того как все варианты будут рассмотрены, можно прийти к выводу, что более просто и быстро можно выполнить винтовой дровокол. Он отличается компактностью и простотой сборки. В нем не так много элементов, процесс колки характеризуется высокой скоростью. Благодаря наличию винтового дровокола работу можно существенно ускорить. Сперва необходимо разобраться в конструкции дровокола.

Такое устройство имеет в себе несколько основных деталей:

  • рама;
  • конус;
  • мотор, позаимствованный от стиральной машины;
  • приводной механизм.

Принцип работы самодельного дровокола очень прост. Мотор от стиральной машины будет передавать усилие на малый шкив. Пенек толкается на конус боком. В результате она раскалывается пополам. Конструкция легко собирается своими руками. Однако перед началом работы следует подобрать определенные материалы.

Подбор материалов

Для выполнения работ понадобится подготовить небольшой список инструментов. Кроме того, необходимо иметь базовые навыки работы с электросварочным оборудованием. Из инструментов необходимо подготовить:

  • сварочный аппарат и электроды;
  • пассатижи;
  • дрель;
  • наковальню и тиски;
  • линейку;
  • шлифовальный круг;
  • напильники и отвертки.

Найти все подходящие материалы будет сложнее. Одной из главных деталей конструкции является конус. Такой элемент обычно не продают в магазине. Однако и создать его в бытовых условиях довольно проблематично. Сначала эту деталь необходимо выточить, нарезать на конусе резьбу, подержать в печи и остудить в воде. Такая технология создает определенные сложности для изготовления конуса своими руками. Однако существует и другой вариант. В любом городе можно найти магазины, в которых реализуются конусы, предназначенные специально для самодельных дровоколов. Кроме того, там можно найти все необходимые запчасти для такого устройства. Следует приобрести большой и малый шкив, подшипники, редуктор и вал.

Кроме таких элементов, потребуется создать крепкую станину. Ее можно сварить из металлических уголков. Кроме того, для станины понадобится стальной лист и подвес кардана старого автомобиля. Его можно приобрести на разборе за символическую цену. Чтобы дровокол можно было удобно перемещать, понадобится приделать к станине колеса. Лучше, чтобы они быть от каталки или велосипеда. Остается найти еще одну деталь – мотор. Его можно взять из старой стиральной машины. Без двигателя работа устройства невозможна. По этой причине следует найти старую стиралку и вынуть ее электромотор. Чтобы удостовериться, что он работоспособен, следует воспользоваться мультиметром. Кроме того, для скрепления деталей друг с другом понадобится запастись болтами и гайками.

Сборка дровокола

Смастерить дровокол своими руками можно довольно быстро. Благодаря такому устройству можно забыть об изнурительной работе по колке дров. Начинать работу следует с выполнения прочной станины. Для этого при помощи болгарки необходимо нарезать уголок:

  • 2 части – по 1,4 м;
  • 4 части – по 20 см;
  • один кусок – 45 см.

После этого необходимо уложить 2 части по 1,4 на пол параллельно. Их необходимо расположить на расстоянии 45 см. Концы длинных уголков свариваются буквой «П». Затем следует отступить от сварного соединения 90 см и приварить между уголками деталь карданного подвеса. Затем укладывается и приваривается стальной лист. Остается сделать ножки. Их располагают по краям станины. Впоследствии к ним приделываются колеса. После этого можно заняться редуктором. В элемент подвеса следует вставить вал. На него надеваются шкивы.

Наиболее ответственным является следующий этап. Затем малый шкив надевается на вал мотора. Закреплять мотор необходимо таким образом, чтобы он был установлен максимально надежно. Это обусловлено тем, что в процессе работы вибрация дровокола неизбежна. Шкивы соединяются при помощи ремня. На свободный конец вала следует надеть «ушастые» подшипники. И надежно прикручивают к металлическому листу. После этого двигатель подсоединяют к автомату. К нему впоследствии можно подключить сетевой провод. Как только эта работа будет выполнена, следует проверить, как мотор работает в паре с редуктором. Если заклиниваний и проскальзываний не замечено, можно устанавливать конус.

Внимание! Перед началом использования нового дровокольного аппарата следует посмотреть видео, как правильно с ним работать.

Винтовой дровокол является отличным помощником в хозяйстве. Он экономит время и силы. При его использовании можно забыть о тяжелой работе по заготовке дров. Чтобы не запутаться во время сборки, можно нарисовать примерную схему конструкции.

как сделать самодельный с двигателем от стиральной машины, конусный, чертежи, самоделки

Дровокол, или специальный станок, который предназначен для заготовки дров, может быть представлен несколькими конструкциями. Такие установки подразделяются на профессиональное и бытовое оборудование, а также различаются по принципу работы.

Сделать удобный самодельный дровокол или колун, используя уже готовые чертежи и схемы своими руками не слишком сложно, но нужно учитывать особенности изготавливаемой конструкции.

Назначение и принцип работы дровокола

Дровоколы применяются не только в частных домовладениях, но и на промышленных предприятиях:

  • гидравлический агрегат;
  • конусный или винтовой агрегат.

На принцип работы такого оборудования оказывает влияние, как тип ножа, так и способ его действия.

Гидравлический

Для конструкции гидравлического оборудования характерна простота применения и высокие эксплуатационные показатели. Основным преимуществом таких механизмов является плавная работа в сочетании с высокой эффективностью и минимизацией риска выхода из строя. Конструкция представлена:

  • станиной;
  • рабочим цилиндром;
  • упором;
  • ножом или лезвием;
  • масляным баком;
  • насосным оборудованием;
  • распределителем уровня давления;
  • бензиновым или электрическим двигателем.

Принцип работы гидравлического оборудования заключается в передаче энергии через гидроцилиндр на гидравлический шток, после чего начинает движение упор. Плавная работа позволяет лезвию безударно входить в деревянную заготовку, раскалывая её. При недостаточной мощности происходит остановка цилиндра и холостое вращение насоса, что предотвращает поломки оборудования.

Конусный или винтовой

Обладает гаечно-винтовым соединением, что позволяет обеспечить большую мощность и надежность. Для стандартной конструкции характерно закрепление скользящего упора на горизонтально расположенной станине. Движение осуществляется при помощи шарнирной шпильки с электромотором. Для раскола используются не ножи, а конус.

К преимуществам можно отнести простоту механизма, нетребовательность в обслуживании и длительный срок эксплуатации, но к мощности двигателя предъявляются повышенные требования. В зависимости от типа привода, различается электрический и бензиновый колун.Выпускающиеся в настоящее время модели могут быть промышленного и бытового типа.

Делаем самостоятельно винтовой колун

Главной проблемой создания такой самоделки, как винтовой дровокол, является поиск рабочего конуса, который можно приобрести в специализированных магазинах или же сделать своими руками с использованием металлической болванки.

Вытачивание конуса:

  • насадить металлическую болванку на шкив электродвигателя;
  • в процессе свободного вращения снять с болванки лишний металл;
  • нарезать на поверхности болванки левую упорную резьбу.

Финальная сборка заключается в насаживании шурупа на заранее подготовленный вал и фиксации штифтом, после чего с другой стороны вала надевается фланец, оснащенный звездочкой от мотоцикла.

Как сделать электродровокол своими руками (видео)

Самодельный дровокол с двигателем от стиральной машины

В процессе проектирования такого механизма нужно учитывать конструктивную особенность, предполагающую вертикальную установку раскалываемого бревна. Для однофазного винтового колуна используется двигатель от стиральной машины с мощностью 600 Вт. и стабилизатором оборотов.

Технология изготовления:

  • создание станины из металлического профиля 2 х 4 см или 3 х 5 см и последующее разделение площади на рабочую и силовую части;
  • установка и надежная фиксация на поверхности силовой стороны подиума под электрический двигатель;
  • размещение блока управления в пластиковом корпусе на пластине-диэлектрике;
  • выполнить рабочую часть из листовой стали толщиной в 2,5 мм с последующей установкой и креплением вала конуса-колуна;
  • приваривание к станине надежных силовых опор и оснащение вала маховиком подходящего диаметра.

Принципиальных отличий в организации питания и конструкции электродвигателя от стиральной машины нет. Разница может заключаться в схеме подключения, что обусловлено особенностями коллекторных и асинхронных механизмов, а также агрегатов с электронным типом управления, которые функционируют исключительно с индивидуальным управляющим модулем. При использовании современных моторов в применении тахогенератора и термической защиты нет необходимости. В этом случае включение и выключение может быть организовано обычным бытовым автоматом.

Как сделать конусный дровокол: чертежи и этапы работ

Самый простой вариант колуна, имеющего конусную оснастку, представлен следующей конструкцией:

  • нижняя домкратная часть;
  • верхняя конусная часть;
  • П-образная рамка.

Бревно для раскола нужно устанавливать в пространстве между штоком и конусом. Раскол осуществляется в процессе поступательного движения рабочей части. Несколько более сложным вариантом такого оборудования с повышенным уровнем производительности является колун с электромотором или бензиновым двигателем.

Оснастку следует устанавливать на вал электрического двигателя или редуктора, который медленно вращается, со скоростью 80-100 оборотов в минуту. В результате древесина ввинчивается и раскалывается. Основное преимущество такого устройства представлено отсутствием упора и безопасностью работника.

Данное оборудование не приспособлено для раскола березовой и дубовой древесины, а также пород дерева, отличающихся повышенной волокнистостью. К недостаткам можно отнести сложность выполнения конусной оснастки. В этом случае можно использовать уже готовый комплект на основе:

  • вала 350 х 30 мм;
  • шкива с ременной передачей;
  • парой опор вращения в виде подшипников;
  • «шурупа» 220 х 55 мм

Допускается также самостоятельное изготовление оснастки на токарном станке.

Как сделать винтовой дровокол (видео)

Изготовление гидравлического устройства

В такой конструкции самый сложный узел представлен гидравлической частью, состоящей из гидроцилиндра с толкателем, насосной части, а также элементами управления. Для изготовления рамы используется металлический уголок, швеллеры, двутавр или профильная труба. В процессе проектирования предусматривается размещение металлической рамы на колеса. Конструкция такого оборудования не предполагает использование электричества, а раскол древесины осуществляется с применением гидравлического домкрата.

Технология самостоятельного изготовления:

  • изготовления рамы;
  • изготовление устойчивой платформы;
  • приваривание вертикальной направляющей;
  • приваривание косынки с обратной стороны направляющей;
  • изготовление из металлических уголков ползунка;
  • усиление места упора штока гидравлического домкрата;
  • приваривание подошвы из металлической полосы 0,6-0,8 см под пятку домкрата;
  • переделка ручки домкрата для удобства работы;
  • приваривание ролика к основанию рамы и фиксация резинового жгута для возврата педали в исходное положение.

Режущая часть оборудования должна быть представлена металлической полосой толщиной в 3 см, которую нужно заточить клином. Для крепления резака на направляющую нужно использовать три болта М-12.

Механический пружинный дровокол своими руками

Механический топор многим известен как колун на пружине. Такой пружинный агрегат достаточно прост в изготовлении и удобен в использовании. Технология сборки пружинного дровокола следующая:

  • забетонировать вертикальную стойку;
  • навесить горизонтальную балку, представленную шарнирным верхним узлом и нижним амортизатором;
  • закрепить на свободном балочном конце короткую стойку и оснастку;
  • установить рабочую колоду.

Основное достоинство заключается в отсутствии необходимости использовать двигатель, но при этом механический пружинный дровокол имеет очень низкую производительность, а также требуются физические усилия рабочего.

Другие варианты изготовления конструкции

С целью экономии и получения полнофункционального агрегата, может быть изготовлен реечный вариант дровокола. Самодельное устройство учитывает конкретные индивидуальные требования потребителя.

Особенности изготовления конструкции на реечно-зубчатой передаче:

  • на выходном вале понижающего редуктора или шкива монтируется шестерня;
  • движение шестерни вызывает подвижность зубчатой рейки;
  • напрессованная рейка неподвижно фиксируется на станине с уложенным бревном;
  • шестерня получает сцепление с рейкой посредством управляющей рукояти;
  • рабочая часть конструкции монтируется на прочную стационарную раму;
  • к рамному основанию крепится колун;
  • перемещение зубчатой рейки осуществляется по направляющим, которые фиксируются на раму;
  • возврат рейки в исходное положение выполняется при помощи возвратной пружины.

Работоспособность конструкции может быть обеспечена любым электрическим, бензиновым или дизельным двигателем. Преимуществом самодельного реечно-зубчатого дровокола является минимальная стоимость расходных материалов и гибкость параметров. Конструкция не должна раскачиваться, а при постройке мобильного устройства, колесная система должны стабильно выдерживать всю массу устройства. Скорость, с которой осуществляется подача бревна на раскол, должна вычисляться опытным путём.

Как изготовить дровокольную морковку (видео)

При самостоятельном изготовлении дровокола нужно использовать только грамотно составленные чертежи и схемы. Особое внимание требуется уделять подбору качественных и долговечных расходных материалов. Немаловажное значение имеет устойчивость конструкции, что позволит сделать процесс работы не только комфортным, но и максимально безопасным. Следует отметить, что самодельные модели дровоколов обходятся гораздо дешевле, чем заводские конструкции, поэтому прекрасно подходят для домашнего использования. Однако, если колоть дрова требуется в больших объёмах и достаточно часто, то лучше всего приобрести заводской дровокол.

Винтовой дровокол с двигателем от стиральной машины легко сделать своими руками

Несмотря на всеобщую газификацию и наступление электрических котлов – печное отопление по-прежнему востребовано в сельской и пригородной зоне. Малая механизация давно пришла в эту область жизни, и вручную колют дрова лишь консервативные «староверы».

Дровокол с двигателем позволяет наколоть три куба дров за несколько часов, в то время как традиционный способ отнимет несколько дней. К тому же, работа топором, в отличие от дровокола травмоопасна.

Самодельный дровокол с электромотором – популярная конструкция

Существуют три вида дровоколов с электроприводом:

  1. Гидравлический колун. Электродвигатель используется в гидронасосе;
  2. Реечный дровокол;
  3. Дровокол конусный.

На последнем остановимся подробней. Это самый недорогой вариант приспособления, отсюда популярность и массовое применение в домашнем хозяйстве.

Существует множество предложений колунов промышленного изготовления. Ценовая категория зависит от мощности и удобства использования.

Причем именно винтовой (его еще называют – дровокол морковка, из-за характерной формы рабочей насадки) пользуется повышенным спросом. Помимо готовых станков, изготовители предлагают отдельно конус винт, поскольку это самая сложная часть конструкции.

Для оценки сложности изготовления – приводим чертеж конуса. Размеры и шаг резьбы указаны произвольно, это не универсальные показатели.

На простом токарном станке такой инструмент не выточить. К тому же шаг резьбы рассчитывается под обороты вращения вала. Многие самодельщики для удешевления не устанавливают редуктор, и крепят конус для дровокола непосредственно на вал двигателя. При таком исполнении шаг должен быть мелким, а сама резьба неглубокой.

В конструкциях с редуктором напротив, применяется глубокая резьба с крупным шагом.

Это делается для уравнивания производительности конструкций с разной скоростью вращения вала. К тому же без редуктора и с высокими оборотами, крутящий момент на двигателе будет низкий. Соответственно мелкая резьба позволит легко вкручиваться в твердую древесину.

Конус – единственная деталь самодельного дровокола, которую следует приобрести у профессиональных производителей. Помимо правильной формы и рассчитанной резьбы, металл винта должен быть закален по определенной методике. Заготовка нагревается до 840° — 860°, и выдерживается в печи 30 минут.

Затем погружается в подсоленную воду. Повторить процедуру с использованием газовой горелки можно лишь при диаметре конуса менее 50 мм.

После приобретения необходимых компонентов, вы можете изготовить винтовой дровокол своими руками. Сборка станины не представляет особой сложности. Следующий элемент, который вы вряд ли создадите своими руками – электродвигатель.

Обычно используют мотор, который удалось достать бесплатно или недорого купить. Типичный донор в таких случаях – старая стиралка.

Как сделать дровокол с двигателем от стиральной машины

Общие принципы конструкции

Чертеж дровокола выглядит следующим образом:

Рисунки показывают концепцию, точный чертеж выполняется по месту исходя из материалов и выбранного варианта движителя.

ВАЖНО! При проектировании необходимо учесть принципиальную особенность винтового дровокола – а именно, положение бревна относительно конуса. Заготовка устанавливается вертикально, и ни как иначе!

На иллюстрации видно, если под конус попадет часть бревна – он отломится или погнется вал. Для предотвращения такой ситуации (дрова могут попасть под винт случайно), многие производители устанавливают своеобразный киль.

Он гарантированно не позволит затянуть под конус полено, и заодно предотвратит прокручивание при заклинивании. Это убережет оператора от травм. По поводу установки этого элемента единого мнения нет.

Помимо защиты рабочего наконечника – киль выполняет еще одну задачу. Если буравчик попадет в твердые слои дерева, например, сучок – полено может прижать руку к столу, нанеся травму. С другой стороны – рука может попасть между килем и винтом, что также опасно.

Все же лучше будет установить этот элемент, пусть даже для сохранения колуна.

Изготовление станины

Любой станок базируется на основании, вокруг которого собрана вся конструкция. Станина варится из профиля или квадрата. Достаточно размера 2*4 или 3*5см. Площадку надо разделить на две зоны – рабочую и силовую.

На силовой стороне изготавливаем подиум для электродвигателя. Он должен составлять одно целое со станиной, поскольку к этому элементу рамы будет прилагаться основная нагрузка.

Внутри этой зоны размещается блок управления двигателем. Все электрические компоненты размещаются на диэлектрической пластине, по возможности их надо упрятать в отдельный пластиковый корпус.

Рабочая зона представляет собой стол из стального листа 2-3 мм толщиной. В месте разделения зон устанавливается постамент для крепления вала конуса-колуна.

ВАЖНО! Крепить колун непосредственно на вал мотора нельзя. Даже если вы делаете жесткое соединение – у вала должна быть собственная опора в виде подшипников.

Силовые опоры можно взять от подвеса карданного вала заднеприводного автомобиля – например, ВАЗ классики. Они жестко привариваются к станине.

Для демпфирования рывков при работе, а также аккумулирования запаса крутящего момента – рекомендуется оснастить вал маховиком. Подойдет одноименная запчасть от автомобиля. Просто подберите подходящий диаметр.

Силовую часть желательно закрыть кожухом. Для этого к станине приваривается две дуги из профиля. Снизу делаются прочные ножки, высотой не более 20 см. Вопрос высоты стола – предмет непрекращающихся дискуссий между самодельщиками и производителями. Одни считают, что работать нужно на уровне пояса, с прямой спиной.

Противники напротив, утверждают, что поднимать бревна-заготовки на такую высоту – нагрузка для поясницы. Лучше будет работать практически на уровне пола.

Обе концепции имеют плюсы и минусы. Каким будет ваш дровокол шуруп – решайте сами. Если высота будет на уровне живота – необходимо сварить прочное основание с длинными ножками. На это уйдет дополнительное количество профиля, но станок должен быть устойчивым.

Подключение мотора от стиральной машины

Вне зависимости от марки машины донора – принцип организации питания, и конструкция электродвигателя схожие. Принципиально схема подключения разнится лишь на машинках разных поколений.

Вообще существуют три разновидности электромоторов от стиралок:

  1. Коллекторные;
  2. Асинхронные;
  3. С электронным управлением (работают только со своим управляющим модулем).

Наиболее распространены асинхронные моторы. Рассмотрим способы подключения старого и нового поколения.

Старые асинхронные двигатели имеют отдельную обмотку для пуска.
Чтобы определить нужную – замеряйте тестером их сопротивление. У пусковой обмотки показатель будет выше. На схеме видно, как организовать стартовое устройство для асинхронного мотора старого образца.

ПО – пусковая обмотка (создает первичный крутящий момент в нужную сторону).
ОВ – рабочая обмотка (обмотка возбуждения).
SB – кнопка старта (нефиксируемая).

Для запуска мотора кратковременно нажимают на кнопку пуска. Для выключения – разрывают цепь подачи напряжения 220 вольт. Для смены направления вращения следует поменять местами точки подключения пусковой обмотки.

Современные моторы запускаются проще.

На общей схеме показано, какие выводы за что отвечают, и как их коммутировать. Тахогенератор и термозащита в нашем случае не применяется. Включение/выключение можно организовать с помощью обычного бытового автомата.

Заодно и защита от короткого замыкания добавится. Вместо кратковременного подключения пусковой обмотки (как на старых моторах), мы соединяем последовательно две обмотки с помощью перемычки.

Схема включения для прямого вращения:

Перемычка указана зеленым цветом. При необходимости организовать вращение вала в обратную сторону (например, для выкручивания заклинившего буравчика из смолистого сучка), вместо перемычки устанавливается переключатель – коммутатор.

Схема включения обратного вращения.

Так же, как и в асинхронном двигателе – выводы второй обмотки подключаются наоборот.
На видео пример работы конусного дровокола, который легко справляется с березовыми поленьями большого диаметра.

About sposport

View all posts by sposport

Как сделать дровокол из мотора стиральной машины

Устали рубить дрова топором? Предлагаем вам сделать самодельный дровокол с мотором из стиральной машины. Этот простой механизм легко справится с расколом больших поленьев и оперативно заготовит дрова на зиму.

Чтобы сделать машинку для колки дров, вам понадобится минимум деталей. Поэтому на выходе получается производительная и недорогая конструкция.

Содержание материала:

  • 1 Классификация дровоколов
  • 2Что понадобится для создания дровокола из стиральной машины
    • 2.1 Как работает прибор для заготовки дров
    • 2.2 Какие инструменты понадобятся для дровокола
  • 3 Как сделать дробилку древесины: чертежи, инструкция
    • 3.1 Сборка конструкции

Классификация дровоколов

Швейные машинки в домашнем хозяйстве могут значительно облегчить жизнь. Больше не нужно будет сами раскалывать тяжелые колодки - достаточно заменить колоду дровоколом, и он быстро разобьет ее на части.Вам останется только собирать и хранить.

Перед изготовлением необходимо определиться с конструкцией механизма. Для этого проверьте классификацию дровоколов:

  • В сфере эксплуатации их можно разделить на частные или использовать для крупных предприятий.
  • Кстати в дереве есть закладки, устройства делятся на горизонтальные, вертикальные и смешанные.
  • В зависимости от типа двигателя: бензиновый, электрический, смешанный.
  • По способу установки: стационарный и мобильный.
  • Вид работы в зависимости от механизма: гидравлический, винтовой (конус), реечный.

Механизм устройства для распиловки древесины выполнен с электродвигателем или бензиновым двигателем.

В статье мы рассмотрим, как сделать дровокол шуруповертный своими руками. Его конструкция максимально проста в сборке, поэтому устройство будет дешевым.

С помощью такого станка вы за 2-3 часа подготовите несколько кубометров дров, а при ручной работе вы потратите 3-4 дня.

Что понадобится для создания дровокола из стиральной машины

Дровокол с винтовым креплением имеет металлический конус, который раскалывает бревна при вращении. Кроме того, есть каркас (каркас) - к нему крепится вся конструкция. Также двигатель и приводной механизм, который заставляет тесак двигаться.

Как устроен прибор для заготовки дров

Электродвигатель заводится, приводя в движение небольшой шкив. За счет приводного ремня обороты передаются на большой шкив, а от него на вал, где закреплен конус для распиловки и колки дров.Когда вы приносите бревно, конус врезается в него и раскалывает его на части.

Какие инструменты понадобятся для дровокола?

Для изготовления рубильной машины вам понадобятся:

  • сварочный аппарат с электродами на 3 мм;
  • болгарский;
  • дрель;
  • Плоскогубцы
  • ;
  • Набор отверток;
  • Круг шлифовальный
  • ;
  • файл;
  • наковальня и тиски;
  • линейка;
  • карандаш.

При подготовке материалов приобретите конус.Самостоятельно изготовить деталь очень сложно. На его поверхности сделана специальная нить для колки дров. Он не должен быть глубоким и с коротким шагом. Затем конус нагревают в духовке и охлаждают.

Купить конус закаленный в интернет-магазине. Там же можно купить набор для самодельного станка: вал, подшипники, шкивы и ремень.

Если есть возможность, то все детали, кроме конуса, вы можете изготовить самостоятельно.

Перед изготовлением устройства для распиловки плиты необходимо подготовить детальный чертеж с расчетом всех элементов конструкции.Компоненты дровоколов указаны на схеме.

Как сделать дробилку древесины: чертежи, инструкция

Весь механизм должен опираться на раму или раму, которую необходимо изготовить. Вам понадобится:

  • Уголок металлический размером, м на 4 см.
  • Металлический лист размером 90 на 45 см.
  • Подвеска кардана ВАЗ 2102,03 - 07. Или можно найти другую подходящую деталь.

Сборка каркаса:

  1. С помощью болгарки нужно разрезать уголок на такие части: два по 140 см, четыре по 20 см, один по 45 см.
  2. Сварить конструкцию в форме буквы «П» из двух углов 140 см и одного 45 см.
  3. Отступить сверху 90 см и приварить кардан. Между карданным элементом и стыком (кусок 45 см) проложите металлический лист и приварите.
  4. Из оставшихся четырех отрезков по 20 см сделайте ножки. Для удобства передвижения установите колеса.

Платформа кровати разделена на две части - рабочую и силовую. Со стороны питания установлен двигатель и остальная электроника.Рабочая часть - стол из листового металла.

Сборка конструкции

Установите вал на подвеску и поставьте большой шкив на одну сторону. Вал рекомендуется прогреть паяльником в процессе опрессовки - для надежной установки шкивов.

Затем действуйте следующим образом:

  • На валу двигателя сдвиньте малый шкив. Установите и закрепите двигатель под подвеской. Поскольку конструкция будет сильно вибрировать, ее необходимо надежно закрепить.
  • Малый и большой шкивы сочетаются с ремнем.
  • На другой конец вала наденьте подшипники и закрепите их винтами на металлической столешнице.

Перед установкой конической части необходимо подключить и проверить мотор. Желательно выбрать асинхронный двигатель, но можно и коллектор. На схеме ниже показано, как правильно подключить асинхронный электродвигатель старого образца:

Следующая схема включает более современные двигатели:

Для прямого вращения двигателя следуйте схеме ниже:

Если вам нужно, чтобы двигатель вращался в обратном направлении. направление, затем поменяйте провода местами, как показано на картинке:

После подключения мотора к сети вы можете увидеть, насколько хорошо работает самодельный дровокол.Если все в порядке, можно устанавливать конус и приступать к работе.

Примечание! При подаче бревна на конус кладите его вертикально, иначе при горизонтальном движении части дерева могут застрять в механизме, что приведет к заклиниванию.

Таким простым способом можно адаптировать старые детали стиральной машины и построить полезное оборудование. Теперь заготовка дров на зиму не будет для вас обузой. Главное - соблюдать технику безопасности.

10 самодельных схем разделки бревен, которые вы можете легко построить

Если вы любите разводить дрова, то вам нужно разделить бревна, и если вам не хочется размахивать топором, вы можете либо купить разделитель бревен, либо построить его. самостоятельно.

Множество мастеров своими руками построили свои собственные самодельные дровоколы и даже с гордостью представили свои конструкции дровоколов в Интернете бесплатно.

Ниже приводится список этих самодельных дровоколов. Вы можете скопировать их, чтобы создать свой собственный дровокол, или просто использовать планы в качестве вдохновения для вашего собственного уникального дизайна.

1. Самодельный разветвитель бревен с приводом от Honda GX160. Руководство по изготовлению.

. Хотя этот пост на форуме больше касался того, как сделать его второй разветвитель лучше, плакат также добавил изображения первого разветвителя, который он построил, использовал и продано.

Он работает на Honda GX160 мощностью 5,5 л.с. и представляет собой горизонтальный сплиттер, установленный на прочной балке и раме из углового железа. Рама фактически соединяется с осью с помощью пружин, что делает ее идеальной для езды по дорогам.

В конце балки вы видите его клин высотой 12 дюймов, который выглядит довольно острым, и хотя он опубликовал много фотографий этого сплиттера, он не говорит о насосе или баке, или о каких-либо других технических деталях.Если вам нужен этот план, вам нужно будет проделать много вычислений и переделок.

Подробнее здесь

2. Семиступенчатое руководство по самостоятельному разделению бревен Unicorn

Дизайн этого разделителя бревен немного нетрадиционен, но он очень эффективен. Идея состоит в том, чтобы иметь спиральную головку винта в виде единорога, которая ввинчивается в ваши бревна и тем самым раскалывает их.

Вам нужно будет посмотреть прилагаемое видео, чтобы увидеть, насколько умным и эффективным на самом деле является этот дровокол, сделанный своими руками.Фактически, это безопаснее, чем большинство других конструкций разделителей бревен в этом списке.

Основная задача здесь - сделать вращающуюся голову единорога. Есть прилагаемый план, который поможет вам с фрезеровкой, хотя он частично на русском языке.

Если вы можете это сделать, то все, что вам нужно, это подключить эту головку к генератору, как показано на шаге 3 этого руководства, и все готово.

Подробнее здесь

3. Колесо долга DIY Wood Splitter Guide

Сделанное в основном из лома и стоимостью всего 14 долларов США в закупленных материалах, это колесо долга представляет собой устрашающего монстра.У него есть топор, который приварен к большому вращающемуся колесу и разбивает все на своем пути.

Несмотря на то, что она не так хороша, как предыдущая российская машина, она доставляет более чистые дрова, что является плюсом, несмотря на довольно грубую конструкцию.

Для этого проекта вам нужно будет выполнять резку и сварку, а также серьезно относиться к безопасности пользователя. Отлично подойдет защита от отдачи, а также способ убедиться, что топор никогда не слетит с колеса.

Это руководство по разделке бревен, сделанное своими руками, представляет собой только видео, поэтому в нем нет планов, эскизов или пошаговых инструкций, которым нужно следовать, но внимательно присмотревшись за машиной, вы увидите, что вы можете сделать.

Подробнее здесь

4. Saab 900 & Beer Keg DIY Log splitter Tutorial

Ось в этом дровоколе, включая шины, от Saab 900. Он разработан как горизонтальный / вертикальный дровокол изначально имел пивной бочонок в качестве гидравлического резервуара.

Балка оснащена стальной опорной пластиной, когда она используется в вертикальном положении, а ее цилиндр взят от автовышки.

Помимо простой резки и сварки, вы можете также захотеть увеличить порты цилиндра, как это было сделано в этом руководстве для большей мощности.

Для самодельного дровокола клин для колки на этом немного особенный. Вы можете воссоздать его заново или просто довольствоваться тем, что у вас есть.

Подробнее здесь

5. Вертикальный разветвитель для бревен профессионального качества от Ed

Создание собственного разделителя бревен не означает, что он должен выглядеть ужасно. Многие строители делают эту ошибку, но не Эд. Его вертикальный дровокол, сделанный своими руками, выглядит так, как будто он был с завода.

От выбора материала до его компоновки, элементов управления, цветов и дополнительных функций, этот самодельный разделитель бревен покажет вам правильный способ создания разделителя бревен.

Это газовый двигатель Kohler мощностью 12 л.с., который приводит в действие двухступенчатый гидравлический насос диаметром 4 дюйма и длиной 24 дюйма.

Для клина Эд обратился к инструментальной стали и сделал острый, как бритва, разделитель толщиной 1 дюйм. Гидравлический резервуар этой машины представляет собой воздушный компрессор емкостью 13 галлонов, а лучшая часть всего этого - управляемый кнопками загрузочный рычаг, что делает его идеальным делителем для пожилых людей.

Подробнее здесь

6. Станок для обработки дров своими руками

Некоторые люди просто очень креативны, и это видео является тому доказательством.Этот самодельный парень сконструировал дровокол, который включает в себя бензопилу и дровокол.

Управляя бензопилой руками и ножом, он работает во много раз быстрее, чем вручную.

Он включает аварийный выключатель на панели управления и защиту зоны бензопилы, что делает эту машину намного более безопасной. Если вы хотите построить этот самодельный проект разделителя бревен, вам понадобится много времени на предварительное планирование.

Это видео показывает вам гораздо больше, чем просто создание разделителя журналов, хотя на самом деле оно показывает, что можно построить все, что угодно.Если бы вы только могли это представить.

Подробнее здесь

Вот очень простой, но разумный способ разделить дрова. Идея проста и заключается в том, чтобы использовать ногу, чтобы накачать домкрат для бутылок, который продолжает поднимать ваше бревно, пока не достигнет клина и не расколется.

Для этого проекта требуется много резки и сварки, а также необходимо убедиться, что вы используете достаточно прочные металлические детали.

Рама стоит вертикально с клином вверху, а платформа, которая перемещается вверх и вниз по этой раме, затем управляется с помощью домкрата.Вам нужно будет добавить к этому разъему подходящую ножную педаль.

Поскольку это руководство уже показывает вам слабые места и то, что вы можете с ними поделать, было бы целесообразно с самого начала построить свой собственный сплиттер из сверхпрочных материалов.

Подробнее здесь

8. Ручной разделитель журналов DIY планы

Как насчет действительно низкотехнологичного самодельного разделителя журналов? Это руководство прямо здесь показывает вам, как сделать дровокол полностью вручную.

Исходная страница на шведском языке, поэтому здесь вы не получите подробных указаний.Также нет подробных планов разделения журналов, но если вам это нравится, вы можете немного изучить эту технику, а затем приступить к ее созданию.

Требуется сила ваших рук, чтобы сбить тяжелый клин на рычаге, который, в свою очередь, толкается вверх пружиной. Просто и умно.

Подробнее здесь

9. Гидравлический вертикальный разделитель бревен DIY

Если вы хотели построить самодельный вертикальный разделитель бревен, но не знаете, с чего начать, вот руководство, которое может быть помощи.

Здесь нет самодельных планов по разделению журналов, которые можно было бы загрузить и выполнить пошагово. Скорее, вы получите множество объяснений того, что вам нужно делать, а также советы по достижению наилучших результатов.

Например, вам понадобится цилиндр с минимальным диаметром 4 дюйма. Другой совет - генератор мощностью не менее 5 л.с., сверхпрочные клиновые детали, цилиндр лучше всего закрепить на его двух концах, и не используйте стальные водопроводные трубы для гидравлических линий.

Подробнее здесь

10.Скандинавский самодельный 30-тонный дровокол Monster Video

В этом видео вы увидите, как этот огромный дровокол работает где-то в Норвегии. Двигатель трактора приводит в действие его гидравлический насос, а сам цилиндр идет от грузовика-контейнеровоза.

Если вы заинтересованы в создании этого, то помните, что все здесь должно быть сделано из толстолистовой стали, от балки до толкающей головки и 8-головного делителя. Без исключений.

Нет ни планов, ни руководства, но видео показывает вам все необходимые части.

Подробнее здесь

Мы подошли к концу этого списка самодельных дровоколов. Как видите, здесь нет готовых комплектов для разделки бревен, скорее, есть учебные пособия и идеи, которые помогут вам начать строительство.

Вы можете прикрепить любое понравившееся изображение и поделиться этим списком в социальных сетях. Не стесняйтесь оставлять комментарии и сообщать нам, что вы планируете построить. Будем рады услышать от вас!

Кроме того, подумайте о том, чтобы поделиться своими самодельными планами разделителя бревен после того, как вы его закончите.Кто знает? когда-нибудь это может сделать чей-то день.

11 самодельных планов по разделке бревен, которые можно легко сделать своими руками

Вам надоело рубить бревна по старинке топором и бруском, но вы не хотите тратить деньги на дорогостоящий бревна, так что же вам делать? Что ж, для более опытных энтузиастов DIY один из вариантов - создать свой собственный.

Построить самодельный дровокол может быть непросто, и некоторые люди могут не знать, с чего начать.Чтобы помочь вам, мы просмотрели Интернет, чтобы узнать, что пытались другие люди, - и вот сводка самодельных планов разделителя бревен, которые мы раскопали.

1. Дровокол Unicorn

У этого парня не так много письменных инструкций, но по изображениям ясно, что он пытается делать и как работает его сплиттер.

Он соорудил двигатель, который вращает голову, как штопор. Этот штопор - «рог» единорога - врезается в бревно, раскалывая его на ходу.

Если вы можете сделать головку штопора, остальная работа будет легкой. Прилагается схема, как сделать штопор - эта часть обозначена на русском языке, хотя общую идею понять не так уж и сложно.

Нам нравится вся установка - она ​​креативна и оригинальна, а также относительно безопасна. Похоже, это быстрый и эффективный способ работы с большинством типов журналов, и его стоит попробовать, если вы хотите создать собственный разделитель.

Просмотр подробностей

2. Колесо долга

Если вы хотите построить разделитель бревен по самой низкой цене и в основном из кусков металлолома, который у вас, вероятно, валяется, эта штуковина, которую мы нашли в видео на YouTube, должна вас заинтересовать.

Идея проста - режущее лезвие закреплено на большом колесе, прикрепленном к бензиновому двигателю. Двигатель вращает колесо, и бревна помещаются на пути лезвия для разделения.

Преимущества создания чего-то подобного очевидны.Дизайн требует минимальных затрат и может быть легко адаптирован для работы с любыми материалами, которые у вас под рукой.

Однако недостатки также очевидны сразу - если вы не будете предельно осторожны, этот разветвитель - всего лишь рецепт отрубленных пальцев или того хуже.

Небольшая потеря концентрации может легко привести к серьезной травме, и мы дважды подумаем, прежде чем ее построить, но одно можно сказать наверняка: это определенно демонстрирует изобретательность этого парня.

3. Самодельный ручной дровокол - Часть I

https://youtu.be/pwP1StX690Y

Это идея из другого видео на YouTube. Видео дает вам несколько примеров того, как построить такой же дровокол, а также показывает, насколько он может быть эффективным.

Концепция проста. Вы устанавливаете режущее лезвие на конец длинной руки и используете пружину, чтобы возвращать лезвие в исходное положение после каждого использования.

После постройки им может пользоваться любой взрослый.Вы помещаете бревно на путь лезвия, а затем прижимаете лезвие к бревну с достаточной силой, чтобы расколоть его, после чего пружина поднимает голову вверх для следующего выстрела.

Что касается самодельных дровоколов, то этот тоже довольно безопасен - хотя вы, конечно, не захотите позволять им управлять детьми.

Однако, несмотря на все усилия, необходимые для его создания и эксплуатации, мы не уверены, что это намного лучше, чем просто размахивать топором по старинке. Возможно, благодаря этому творению, по крайней мере, каждый удар будет менее резким, чем колоть дрова вручную.

В любом случае решать вам - мы просто предлагаем вам идеи!

4. Ручной разделитель журналов - Часть II

Здесь у нас есть еще один разделитель бревен, который очень похож на № 3 по концепции, но на этот раз с некоторыми чертежами, которые помогут вам его построить.

Опять же, у вас есть лезвие, прикрепленное к руке, которая натягивается на бревно, чтобы расколоть его. Затем рычаг возвращается в исходное положение с помощью пружины.

Один из способов улучшить мощность этого бревна, при условии, что у вас достаточно большая пружина, - это прикрепить к лезвию груз, чтобы увеличить силу, когда вы опускаете его на бревно.

Просмотр подробностей

5. DIY Гидравлический разделитель бревен

Проблема с множеством планов самодельных разделителей бревен состоит в том, что, хотя они могут быть относительно простыми и недорогими в изготовлении, многие из них дают лишь сомнительные уровни производительности и надежности.

Немногие из них могут сравниться с хорошим гидравлическим сплиттером по мощности и удобству, но эта модель отличается.

Здесь этот эксперт по домашнему хозяйству делится своими планами по созданию самостоятельной версии мощного гидравлического сплиттера. Поскольку он режет вертикально, а не горизонтально, он даже утверждает, что он лучше купленных сплиттеров, поскольку вам не нужно так много сгибать и поднимать во время процесса.

Безусловно, для создания этой машины потребуется больше опыта - а компоненты, вероятно, будут стоить больше, чем некоторые из более простых моделей, которые мы упомянули в этом обзоре, - но как только она будет готова, она с легкостью прорежет ваши журналы.

Если вы думаете, что справитесь со своей задачей построить его и можете достать материалы, строительство одного из них все равно будет намного дешевле, чем покупка бревна - так почему бы не попробовать?

Просмотр подробностей

6. Маленький, но мощный DIY Дровокол

Если у вас нет места для чего-то столь же большого и громоздкого, как разделитель журналов в №5, эта уменьшенная версия может быть лучшим вариантом.

Этот парень проведет вас через шаги, которые потребовались для создания его самодельного разветвителя. Нам нравится, как он использует все, что попадает в руки - например, ось от Saab 900 или старый пивной бочонок для гидравлического бака!

Он также объясняет, как развивалась конструкция и как он улучшил свой сплиттер путем экспериментов и опыта.

В результате получился разветвитель, который выглядит очень самодельным, но при этом, похоже, он тоже неплохо работает. Мы ставим этому парню высшие оценки за креативность, находчивость и умение.Сможете ли вы сделать так, чтобы он работал, используя его план?

Просмотр подробностей

7. Большой делитель для минимизации подъема

Здесь мы нашли подробности того, как человек, который хотел избавить свою спину от напряжения изгиба и подъема, которое обычно связано с использованием традиционного бревна, построил машину, отвечающую его собственным требованиям.

Это здоровенная, крупная часть оборудования, которая весит более 2000 фунтов, и если вы хотите скопировать ее, вам нужно быть готовым потратить немного денег на приобретение компонентов.

Тем не менее, это будет стоить вам намного меньше, чем покупка нового бревенчатого станка, и, что наиболее важно, он сделает то, что вам нужно.

Хотя мы не можем быть уверены в его истинной вместимости, разработчик говорит, что никогда не находил бревна, которое нельзя было бы разделить.

Конечно, если вы ищете что-то для более промышленных работ, вам, вероятно, нужно будет подумать о покупке профессионального оборудования, но если вам просто нужен дровокол для домашнего использования, что-то вроде этого будет более подходящим. чем до задачи.

Просмотр подробностей

8. 30-тонный зверь из Скандинавии

Если вы любите все, что связано с домашним хозяйством, а также испытываете страсть к грубой силе и грубой силе, вам обязательно понравится это скандинавское чудовище.

В этой машине нет ничего тонкого - она ​​просто использует свою огромную мощность, чтобы проталкивать бревна через лезвие, разделяя их на несколько частей.

Вы можете выстроить журналы один за другим и протолкнуть их или обработать целые стволы деревьев.Это еще одно видео, которое мы нашли на YouTube, поэтому мы не планируем следить за ним, но если вы захотите скопировать идею, вы сможете увидеть, что нужно сделать.

Это большой и шумный сплиттер, но из видео видно, насколько он эффективен при работе с большими объемами даже самой твердой древесины. В этом отношении он сравним с большим газоделителем .

Если вам нужно расколоть дрова примерно в таком масштабе, и вы не против использовать что-то откровенно грубое, но чрезвычайно эффективное, вы можете попробовать построить что-то в этом роде.

9. Самопровозглашенный разветвитель Redneck

В этом разделителе журналов так много всего, что может понравиться. В соответствии с лучшими проектами «сделай сам», он чрезвычайно прост и состоит из кусочков, найденных дизайнером, а также из нескольких утилизированных хлама.

Он утверждает, что помимо начального этапа построения каркаса, он также не использовал никаких чертежей или письменных планов, предпочитая составлять его по ходу дела.

Он включает хорошие фотографии и четкие объяснения процесса строительства, включая подробности того, как его устройство вышло из строя и что он сделал, чтобы восстановить его.

Этот парень явно талантливый мастеринг, но нам также нравится его чувство юмора. Нам понравилось читать о его ножном дровоколе Redneck - и, возможно, вам тоже понравится его построить и использовать.

Просмотр подробностей

10. Базовый приводной разделитель бревен

Хотя эта машина никогда не станет коммерческой дровоколом , она проста и дешева в изготовлении и избавит вас от изнурительной работы по размахиванию топором.

Как и в случае со многими из этих поделок для бревен своими руками, вам, возможно, придется потратить немного денег на основные компоненты, но если учесть, что покупка разделителя бревен может стоить более 1000 долларов, создание такой машины по-прежнему является очень экономичной альтернативой. .

Это устройство генерирует достаточно энергии, чтобы разрезать дубовые бревна боком, как показано на видео, хотя, похоже, оно несколько их раздавливает.

Однако, используя этот разделитель для разделения бревен вдоль волокон, вы можете увидеть, насколько он будет чрезвычайно эффективным.

Подробностей о том, как это собрать, немного не хватает на сайте, но, по крайней мере, вы можете увидеть основы того, как это делается - и если у вас есть небольшое техническое ноу-хау, вы сможете настроить что-то подобное. .

Просмотр подробностей

11. Внимание к мелочам!

Вот еще один, который мы хотели включить - и по нескольким причинам.

Во-первых, в соответствии с лучшими традициями «сделай сам», он сделан из металлолома и других кусочков, которые есть в доме, поэтому его изготовление будет стоить очень мало.

Во-вторых, видео очень качественное. Это еще одно видео на YouTube, поэтому никаких рисунков или планов, которые могли бы помочь вам, если вы хотите скопировать, но видео настолько четкое и демонстрирует все, что вам нужно сделать, так что больше ничего не нужно.

В-третьих, конечный продукт выглядит чрезвычайно эффективным. Если вы хотите, чтобы у вас дома было что-то, что легко колет дрова для вас, это будет чрезвычайно эффективная машина для этого.

И наконец… нам нравится внимание к деталям при создании этого сплиттера.

В большинстве видеороликов, которые мы видели, показаны устройства, сделанные из ржавых кусков металла, которые, похоже, вот-вот развалятся, но этот парень явно гордится тем, что делает все, что в его силах, даже находит время, чтобы покрыть его слоем. покрасьте, чтобы он тоже выглядел нужным.

Проверьте это - с точки зрения эстетики этот явный победитель.

Слово предупреждения

Проведя поиск в Интернете, чтобы увидеть, какие гениальные изобретения придумывают люди, мы чувствуем, что должны закончить словами предостережения.

Даже купленные дровоколы могут быть опасным оборудованием, и с ними всегда следует обращаться осторожно и внимательно.

Тем не менее, некоторые вещи, которые мы видели в сети - включая, возможно, одну или две, которые мы включили в этот обзор, - немного дотягивают до смертельных ловушек. Если вы все же пытаетесь сделать что-то подобное самостоятельно, прежде всего, убедитесь, что безопасность превыше всего!

В конце концов… пальцы, руки и ноги намного мягче бревен, которые эти машины предназначены для колки.

Оригинальный дизайн, который поможет вам сэкономить

Мы любим DIY и DIYers за креативность и изобретательность, которые машины любят эту витрину. Некоторые из этих планов выглядят очень эффективными, а другие - более сомнительными. Изготовление самодельного разделителя бревен может сэкономить вам много денег, но, как мы уже упоминали, убедитесь, что ваша первая мысль всегда связана с безопасностью.

Не забудьте закрепить!

Построение колки для бревен - Сарай

Монтажный цилиндр

Сначала положите изнашиваемую подкладку вниз, а нож - наверх.Затем я использовал четыре C-образных зажима и зажал вместе нижнюю износостойкую полосу нейлоновых резинок и нижний зажим. Затем в верхней части просверлил отверстия в трех пластиковых полосках. Снимите зажимы и просверлите все отверстия до 12,5 мм. Затем вы можете снова собрать, используя по четыре болта в каждом углу. Мои нейлоновые накладки начинались с толщины 25 мм, и к тому времени, когда я установил узел ножа на плотную скользящую посадку, они были уже 21 мм. Просто используйте для их обработки толстолистовой станок. Теперь, когда нож сидит на месте, прикрепите верхнюю проушину гидроцилиндра (конец вала) к монтажным проушинам с помощью подходящего штифта.Полностью выдвиньте цилиндр, а затем переместите весь узел вперед, пока нож не выйдет из упора на 5 мм. Теперь это определяет, где будет обрезана балка и приварены задние крепления. Это измерение относится к типу цилиндра и величине вашего хода. В моем примере у нас ход 400 мм, а при использовании нашего стандартного цилиндра это измерение составляет 1365 мм. Чтобы найти это измерение точным, я потрудился установить цилиндр с помощью штифта через задние крепления и прижать узел к балке.Только тогда оставалось лишь пометить его и разрезать. Затем были приварены все пластины для переустановки. Я обработал два высокопрочных штифта, приварил их к «рыбьим глазам», и мы были почти у цели.

Защитный кожух

Я решил добавить какой-то защитный кожух, чтобы защитить оператора от раздавливания руки, если бревно застрянет на ноже при обратном ходе. Я вырезал несколько профилей из 10-миллиметровой пластины, чтобы очистить нож. Он был приварен на 400 мм от внутреннего края наковальни.Затем для дополнительной прочности был добавлен элемент жесткости размером 60 x 10 мм. К гарде и наковальне приваривались два крыла толщиной 200 х 5 мм. Они действуют как пара дополнительных рук при работе с более неудобными кольцами.

Клапан

Для удержания клапана я использовал кусок размером 50 x 50 x 3 справа, длиной 480 мм, с концами, обрезанными под углом примерно 20 градусов. Местоположение - это личный выбор, потому что каждый, кажется, использует сплиттер по-своему. Поскольку я правша и большую часть времени буду использовать сплиттер в горизонтальном положении, я решил установить клапан с правой стороны (глядя вперед от наковальни) и на 650 мм назад.Я сделал монтажную пластину, подходящую к типу клапана, который использовал, и приварил ее сверху. На этом сборка основного сплиттера завершена.

Брызговики

Для брызговиков я использовал низкоуглеродистую сталь 3 мм x 200 мм x 1040 мм длиной. Внутренняя часть имеет высоту 180 мм и длину 600 мм. Для косынки использовались диагональные детали, вырезанные из углов спинки. Вам могут потребоваться разные размеры в зависимости от размера вашего колеса и шин. Я использовал 13-дюймовые сверхпрочные низкопрофильные шины. Две рамки для фонарей были изготовлены с вырезом примерно 3 мм, при этом правая часть имела прорезь в верхней части для освещения номерного знака.Пластина устанавливается вертикально на ограждение над ней.

Силовой агрегат

С надетыми ограждениями это почти завершает основное производство, поэтому я смог найти хорошее место для гидроагрегата и двигателя мощностью 7 л.с. Используемый вами двигатель будет определять, как будет выглядеть ваша монтажная пластина. У меня есть верхняя пластина размером 250 x 250 x 6 мм, обе стороны которой сложены на 180 мм и обрезаны по диагонали. Он полностью приваривается к масляному резервуару, а затем просверливается в соответствии с креплениями двигателя.

Фаркоп

Для сцепки фаркопа у меня был кусок 16 мм пластины размером 270 х 95 мм. Это было просверлено для муфты и приварено к дышлу. После завершения изготовления установка окончательного баланса буксировки и погрузочно-разгрузочных работ выполняется двумя людьми. Попросите кого-нибудь удерживать переднюю часть дышла, пока вы поднимаете заднюю стойку. Я обнаружил, что задняя часть была намного тяжелее передней. Поэтому, заблокировав ось и колеса, я прорезал четыре гвоздя дышла и сдвинул всю дышло вперед (с присоединенным главным разделительным узлом), пока не набрал примерно 25 кг веса спереди.Я использовал весы для рыб, чтобы подтвердить это. Затем я проверил, что узел по-прежнему квадратный и центральный на оси, и полностью приварил его. Изготовление завершено, я все разобрал и обработал все края и сварные швы с помощью откидного диска, чтобы удалить острые края и брызги. Все было подготовлено к покраске, грунтовке и окончательному покрытию.

6 лучших дровоколов 2021 года

Наши редакторы самостоятельно исследуют, тестируют и рекомендуют лучшие продукты; вы можете узнать больше о наших процесс обзора здесь.Мы можем получать комиссию за покупки, сделанные по выбранным нами ссылкам.

Трудно превзойти привлекательность ревущего огня, как для тепла, так и для расслабления, будь то в камине вашего дома, на улице, наслаждаясь костром, или даже сидя у костра. Но покупка дров может обойтись дорого.

Если у вас есть доступ к упавшим деревьям или распиленным бревнам, вы можете создать свои собственные дрова идеального размера с помощью колотушки. Эти устройства, которые доступны в ручном, газовом или электрическом исполнении, позволяют быстро распиливать рубленые бревна до кусков дров приемлемого размера.

Выбирая дровокол, вы должны учитывать источник питания: газовые дровоколы являются самыми мощными, электрические дровоколы работают тихо и не выделяют дыма, а ручные дровоколы выполняют свою работу за счет ваших собственных мышц - наряду с движущей силой. инструмента и время, необходимое делителю для выполнения работы.

Здесь лучшие дровоколы.

Окончательный вердикт

27-тонный сплиттер Champion Power Equipment (вид на Home Depot) завоевывает наше первое место благодаря своей надежной работе при раскалывании бревен длиной до 24 дюймов, прочной конструкции, колесной конструкции, позволяющей буксировать его за автомобилем, и его варианты горизонтального / вертикального расположения позволяют без напряжения раскалывать даже очень тяжелые бревна.Но если вас больше всего беспокоит бюджет, то гидравлический бревенчатый дровокол Sun Joe LJ10M (см. На Amazon), который полагается на вашу собственную силу для накачки гидравлики, является очень недорогим и эффективным инструментом.

Источник питания

Дровоколы бывают трех основных типов: газовые, электрические и ручные.

Дровоколы на газе - самый мощный тип. Многие позволяют переключаться между вертикальным и горизонтальным разделением, что может стать серьезной проблемой при работе с очень большими и тяжелыми бревнами.Если вы планируете регулярно использовать дровокол для очень твердой или большой древесины, это лучший вариант.

Электрические дровоколы обычно достаточно мощные, чтобы обрабатывать бревна среднего размера от легкой до средней твердости. Но вы будете привязаны к шнуру питания, поэтому эти инструменты не лучший выбор для колки дерева на ходу. Тем не менее, их относительно легкий вес, отсутствие запаха паров газа и более тихая работа делают их хорошим выбором, если вы будете использовать дровокол только изредка для создания дров дома.

Ручные дровоколы бывают разных форм, но все они по крайней мере частично полагаются на ваши собственные силы, чтобы выполнить работу. Некоторые просто требуют, чтобы вы перекачивали рычаги, которые создают давление, достаточное для того, чтобы проложить колокол через бревно, в то время как другие удерживают бревно на месте, пока вы делаете всю тяжелую работу. Вам не удастся прорезать много древесины ручным дровоколом, вы не сможете прорезать очень большую или твердую древесину, но если вы планируете использовать этот инструмент только изредка для производства растопки или очень маленьких кусков дров, и вы следите за вашим бюджетом, ручной разделитель журналов делает свое дело.

Движущая сила

Чтобы протолкнуть лезвие через бревно, требуется большое усилие, поэтому одним из наиболее важных факторов при выборе колки для бревен является его движущая сила, которая обычно измеряется в тоннах.

Как правило, газовые дровоколы намного мощнее своих электрических аналогов. Вы найдете газовые дровоколы с движущей силой более 30 тонн, но 25 тонн - это примерно средний показатель. Этого достаточно, чтобы расколоть бревна диаметром до 24 дюймов.

Электрические дровоколы обычно имеют движущую силу от 6 до 10 тонн, чего достаточно для раскалывания бревен диаметром до 12 дюймов.

Ручные дровоколы насосного типа обычно могут обрабатывать бревна диаметром до 10 дюймов. Эти инструменты обычно достигают максимума около 10 тонн движущей силы, но добираются до этого гораздо медленнее, чем газовые или электрические дровоколы, и, конечно же, полагаться на свои собственные силы для создания начальной мощности.

Время цикла

Время цикла разделителя бревен определяет, сколько времени требуется инструменту, чтобы разделить бревно.Однако на это число влияет множество переменных, в том числе размер и твердость бревна. Но, как правило, делители партий газа работают быстрее, чем электрические дровоколы, и их среднее время цикла составляет от 10 до 20 секунд, хотя вы можете встретить некоторые мощные модели с временем цикла всего 3 секунды. Однако для большинства людей достаточно 15 секунд при работе с большим количеством бревен.

Эта статья отредактирована и обновлена ​​Мишель Ульман, экспертом по инструментам компании The Spruce.Она имеет большой опыт не только в написании обо всех вещах, связанных с домом, но и в выполнении различных проектов DIY, включая ландшафтный дизайн, покраску, напольное покрытие, оклейку обоев, ремонт мебели и простой ремонт. Для этого обзора она рассмотрела десятки разделителей журналов, оценивая каждого на наличие основных функций, дополнительных функций и оценки клиентов.

10 лучших дровоколов 2020 года

Если вы хотите разрезать бревна на куски подходящего размера, чтобы использовать их в качестве дров, необходимо иметь какой-то разделитель бревен.Я не видел слишком много людей, рубящих бревна голыми руками! 😉 Дровоколы предназначены не только для профессионального или коммерческого использования. Каждый, кто отапливает дом дровами, знает цену хорошему дровоколу.

В свете этого я провел много исследований и сравнил компании, которые продают дровоколы, чтобы найти лучшую из них для использования в нашей усадьбе. Я составил список из 10 лучших разделителей бревен 2020 года по категории CATEGORY, чтобы вы могли легко найти то, что подходит вам и вашим потребностям.В этой статье я поделюсь с вами своим исследованием и в конце предоставлю быструю сравнительную таблицу. Надеюсь, вы сочтете это полезным.

1. Дровокол Champion 25 тонн

Ваш лучший универсальный дровокол

Этот 25-тонный дровокол - мощный, эффективный, портативный и надежный. Champion Power Equipment существует с 2003 года и заслужила репутацию разработчика надежных и долговечных продуктов. Их фирменный черно-желтый дизайн придает изделиям чистый и привлекательный вид.Разработанные и спроектированные в США, они обслуживают как североамериканские, так и мировые рынки.

Плюсы
  • Время цикла. 25-тонный дровокол Champion очень эффективен и не тратит время зря. Время цикла 11 секунд позволяет быстро перебирать дрова.
  • Горизонтальное и вертикальное положение. Вы можете легко и быстро изменить положение для разделения по горизонтали или вертикали. Если у вас очень большие патроны, это облегчит работу вашей спины, просто переведя луч в вертикальное положение.
  • Улавливатели бревен. Champion включает в себя бревноуловители с 25-тонным дровоколом. Это огромный бонус, который некоторые компании не включают в свои модели.
  • Буксируемый. Он помещается в большинство кузовов грузовиков, но также имеет возможность буксировать его со скоростью до 45 миль в час на 2-дюймовом шарнирном сцепном устройстве.
  • Доступность. Вы можете приобрести этот разделитель журналов во многих местах, включая Amazon, и в местном магазине Home Depot.
    • Примечание. Время цикла разделителя журналов, связанного с Amazon, составляет 12 секунд.Эта модель продается как в Канаде, так и в США. Проданный в США 25-тонный бревенчатый станок Champion имеет время цикла всего 11 секунд.
  • Доступно. Цена на этот разделитель бревен на Amazon составляет 1510 долларов США. Я помещаю его в категорию доступных, что, как я понимаю, зависит от бюджета каждого человека. При покупке бревна помните старую поговорку: «Купи дешево, купи дважды». Дровокол Champion на 25 тонн - это качественная машина, которая прослужит вам всю жизнь.
  • Удобный веб-сайт. Аккуратные и организованные, вы легко найдете на их сайте то, что ищете. Они даже показывают вам, какие продукты доступны в США и Канаде.
  • Автоматический возврат. Эта функция экономит ваше время! Клин автоматически возвращается в исходное положение, давая вам обе руки для подготовки следующего бревна.
  • 2-летняя ограниченная гарантия. Champion включает 2-летнюю ограниченную гарантию с бесплатной пожизненной технической поддержкой.
  • Служба поддержки клиентов. Я много раз связывался с Champion, и у них было отличное время ответа!

Минусы
  • Сборка. Если вы купите этот разделитель бревен в Интернете, вам, скорее всего, придется кое-что сделать, когда он появится.
  • Шум. Дровоколы газовые, как правило, намного громче, чем электрические дровоколы. При работе с этой машиной рекомендуется использовать средства защиты органов слуха.
Требования к техническому обслуживанию
  • Каждые 8 ​​часов или ежедневно проверяйте уровни масла в двигателе и гидравлической системе и очищайте воздухозаборник и глушитель.
  • Замените масло после первых 5 часов использования.
  • Каждые 50 часов или каждый сезон очищайте воздушный фильтр и меняйте масло при работе под большой нагрузкой или в жарких условиях.
  • Каждые 100 часов или каждый сезон:
    • Заменить масло
    • Очистить / отрегулировать свечу зажигания
    • Проверить / отрегулировать зазор клапана
    • Чистый искрогаситель
    • Очистить топливный бак и фильтр
    • Заменить масло гидросистемы
    • Замена фильтра гидравлического масла

2.22-тонный лесоруб Swisher

Ваш АМЕРИКАНСКИЙ Дровокол Swisher существует с 1945 года и гордится производством энергетического оборудования американского производства. Вы можете купить этот дровокол во многих местах, но они также предлагают прямые продажи с завода в Миссури, что исключает любого посредника.

Плюсы
  • Бесплатная доставка. Как на Amazon, так и на собственном веб-сайте они предлагают бесплатную доставку 22-тонного бревна.
  • Буксируемый. Включает 2-дюймовую шаровую сцепку, которая позволяет буксировать со скоростью до 45 миль в час.
  • Горизонтальное и вертикальное положение. Этот 22-тонный дровокол Swisher позволяет колоть дрова как в вертикальном, так и в горизонтальном положении. На мой взгляд, вам нужна эта функция, особенно если вы разбиваете очень большие раунды.
  • Время цикла. Я назвал это профессионалом, потому что 13 секунд по-прежнему составляют меньшую часть времени цикла для разделителей бревен.
  • Автоматический возврат. Очень хорошая функция для разделителя бревен. Клин возвращается в исходное положение, освобождая обе руки для подготовки следующего бревна.
  • Доступность. Я раздумывал, стоит ли включать это в качестве «за» или «против», потому что дровоколы Swisher найти немного сложнее, чем некоторые другие бренды, такие как Champion. Но вы можете купить этот 22-тонный дровокол Swisher на Amazon, где большинство людей покупают.

Минусы
  • Улавливатель бревен. В комплект не входят ловушки для бревен, и они не включены в качестве дополнительной опции покупки.Для меня это обман, потому что ловители бревен предотвращают падение бревен на ноги и избавляют от лишней работы со спиной.
  • Доступно. Стоимость этого дровокольника растет. Прямо сейчас вы собираетесь заплатить 1949,95 долларов на Amazon, но следует помнить, что в стоимость входит бесплатная доставка, что является плюсом.
  • Ограниченная гарантия. Гарантия на гидравлическую систему составляет 1 год. На материалы и качество изготовления предоставляется гарантия 3 года.
  • Шум. При работе с этим дровоколом рекомендуется использовать защиту органов слуха. Как упоминалось выше, газовые дровоколы, как правило, намного громче, чем электрические дровоколы.
Требования к техническому обслуживанию
  • Всегда проверяйте уровень масла в гидравлическом бачке перед работой.
  • Меняйте гидравлическую жидкость в бачке через каждые 100 часов работы.
  • Перед хранением полностью слейте топливо из бака.
  • Периодически проверяйте затяжку и надежность всех гаек, болтов, винтов, зажимов и фитингов.

3. 7-тонный электрический дровокол Boss Industrial

Ваш лучший ЭЛЕКТРИЧЕСКИЙ Дровокол

Boss Industrial разработала свой электрический дровокол, заботясь о безопасности и портативности. Этот 7-тонный дровокол имеет легкий вес, а благодаря наличию электродвигателя его можно использовать как в помещении, так и на улице.

Плюсы
  • Облегченный. Он весит всего 117 фунтов, поэтому его очень легко перемещать.
  • Доступно. В зависимости от того, где вы его покупаете, вы можете найти его примерно за 448 долларов США. Это ставит этот дровокол в доступную категорию.
  • Шум. Электрические дровоколы обычно намного тише, чем газовые дровоколы.
  • Доступность. Вы можете приобрести этот 7-тонный дровокол Boss Industrial на Amazon или в местном магазине Home Depot.
  • Двухлетняя гарантия для жилых помещений. Boss Industrial обещает отремонтировать или заменить любую деталь или продукт, в которых будут обнаружены дефекты изготовления или материалов, в течение 2 лет с даты покупки для использования в жилых помещениях.
  • Автоматический возврат. При отпускании рычага подъемник возвращается в исходное положение.
  • 4-ходовой крестовой клин. За дополнительную плату вы можете приобрести поперечный клин с 4 направлениями, который легко надвигается на существующий клин. Это позволяет выполнять больше работы с меньшими усилиями.
  • Время цикла. Время цикла 14 секунд. Вперед на 9 секунд, назад на 6 секунд.
  • В сборе. В отличие от большинства газодробителей, этот дровокол уже собран и готов к использованию.

Минусы
  • Только по горизонтали. Вы можете использовать этот разделитель журналов только в горизонтальном положении.
  • Короткие ножки. Чтобы использовать этот разветвитель, вам нужно либо присесть на корточки, либо поставить его на стол, чтобы использовать его в положении стоя. За дополнительную плату они предлагают подставку для колки бревен.
  • Электричество. Очевидно, что этот 7-тонный дровокол Boss Industrial требует использования электроэнергии. Это затрудняет использование в лесу, если вы не планируете брать с собой портативный генератор.
Требования к техническому обслуживанию
  • Заменяйте гидравлическое масло каждые 100 часов использования.
  • Периодически очищайте машину промасленной тряпкой, чтобы предотвратить образование ржавчины.

4. Дровокол YARDMAX 25 тонн

Ваш FASTEST Log Splitter YARDMAX провозглашает девиз «Работайте умнее, а не тяжелее». Они были созданы в 2015 году и стремятся удовлетворить потребности как подрядчиков, так и домовладельцев.Их 25-тонный бревенчатый станок имеет короткое время цикла, прочную конструкцию и большую нагрузку.

Плюсы
  • Время цикла. Время цикла 9,7 секунды отличает эту машину от остальных. Это быстро и эффективно.
  • 4-ходовой клин. Не нужно тратить лишние деньги! 25-тонный бревенчатый станок YARDMAX включает в себя 4-х ходовой клин. Очень круто!
  • Горизонтальное и вертикальное положение. Он очень универсален и легко перемещается из горизонтального положения в вертикальное для эффективного разделения.
  • Люльки / ловушка для бревен. YARDMAX называет их колыбелями, в то время как другие компании называют их ловушками. Какой бы термин вы ни использовали, 25-тонный дровокол YARDMAX включает их. Я понимаю, что это не дополнительная покупка.
  • Жилая гарантия. Они предлагают 3-летнюю гарантию на материалы и качество изготовления, 2-летнюю гарантию на двигатель / мотор и 1-летнюю гарантию на гидросистему.
  • Буксируемый. Включает 2-дюймовый шар с предохранительными цепями и может буксироваться со скоростью до 45 миль в час.
  • Доступность. Дровокол YARDMAX на 25 тонн найти несложно. Вы можете купить его на Amazon или найти в местном магазине Home Depot.

Минусы
  • Доступно. Я говорю, что цена является мошенничеством для этого разделителя журналов, потому что вы можете купить его на Amazon за 2099,99 долларов плюс доставка или купить в Home Depot за 1062,81 доллара. Это большая разница! Доставка из магазина в магазин в Home Depot бесплатна.
  • Шум. Извините за избыточность, но газовые дровоколы громче, чем электрические дровоколы, и при использовании этого дровокола рекомендуется защита органов слуха. 🙂
Требования к техническому обслуживанию
  • Мне не удалось найти каких-либо конкретных требований к обслуживанию 25-тонного бревенчатого станка YARDMAX.

5. Дровокол Sun Joe 10 тонн

Ваш лучший ручной разделитель журналов

Если вы ищете простой и понятный подход к резке бревен, то 10-тонный делитель бревен Sun Joe - это то, что вам нужно.Вы можете расколоть бревна без хлопот с газом или шнурами. Это гораздо более медленный процесс, чем при работе с газодолом или электрическим дровоколом, потому что время цикла зависит от вашей способности качать рабочие ручки.

Плюсы
  • Портативный. Не требуется ни газа, ни кабелей, а это значит, что вы можете легко взять этот дровокол с собой куда угодно. Он весит всего 87 фунтов и имеет задние колеса для легкого маневрирования.
  • Доступный . Очень доступный. Вы можете купить 10-тонный дровокол Sun Joe примерно за 158 долларов.00.
  • Доступность. Одной из замечательных особенностей этой машины для резки бревен является то, что она продается во многих местах. Вы можете найти его в Home Depot, на Amazon и даже в Walmart.
  • Гарантия. Sun Joe предлагает 2-летнюю полную гарантию на использование в жилых помещениях в США и Канаде.
  • Люльки для бревен. Встроенные люльки для бревен улавливают расколы, что облегчает их уборку.

Минусы
  • Только по горизонтали. У вас есть возможность разбивать бревна только в горизонтальном положении с помощью этого разделителя бревен.
  • Время цикла. Поскольку время цикла зависит от вашей способности качать рукоятки управления, нет надежного способа измерить это. Если вы ищете быстрый способ расколоть бревна, то этот 10-тонный бревна Sun Joe не справится с этой задачей.
Требования к техническому обслуживанию
  • Периодически наносите тонкий слой антикоррозийного масла на пружины, чтобы поддерживать их в надлежащем рабочем состоянии.
  • Ежегодно очищайте и слегка смазывайте детали.

6. Кинетический дровокол Power King, 11 тонн

Ваш лучший КИНЕТИЧЕСКИЙ / НЕ ГИДРАВЛИЧЕСКИЙ Дровокол Этот кинетический дровокол - быстрый и несложный способ колки дров. Power King производится QV Tools и имеет двигатель Колера. Поскольку он кинетический, он потребляет меньше топлива, чем гидравлические дровоколы, а конструкция маховика устраняет необходимость в шлангах, насосах, клапанах и цилиндрах.

Плюсы
  • Время цикла. Кинетический дровокол Power King на 11 тонн имеет невероятное время цикла в 3 секунды! Быстро! Обратите внимание, что он быстрее, чем 25-тонный бревенчатый станок YARDMAX, чем указано выше. Я предпочитаю классифицировать его по негидравлическим свойствам, а не по продолжительности цикла.
  • Портативный. Он имеет 2 задних колеса и весит всего 216 фунтов, что делает его очень удобным для маневрирования вручную.
  • Доступно. В зависимости от того, где вы его купите, вы заплатите от 900 до 1200 долларов. Вы можете найти его как на Amazon, так и в Home Depot.
  • Сборка. Ваш 11-тонный кинетический дровокол Power King к моменту доставки почти полностью собран. Единственные детали, которые вам нужно прикрепить, - это ось, передняя подставка и колеса.
  • Гарантия. На двигатели Kohler предоставляется трехлетняя гарантия для жилых помещений.
  • Хранители журналов. Он предназначен для фиксации журнала.Он удерживает бревно, так что вы можете использовать его обеими руками.
  • Автоматическое втягивание. Разделительный рычаг автоматически втягивается.

Минусы
  • Не буксируемый. Невозможно подсоединить этот дровокол для буксировки.
  • Двуручное управление. Скорее всего, это функция безопасности. Чтобы управлять им, сначала нажмите на рычаг разблокировки и удерживайте его одной рукой, а затем другой рукой быстро нажмите на разделительный рычаг и отпустите.
  • Только по горизонтали. Вы не можете ставить этот дровокол в вертикальное положение.
  • Разъемный клин. Я помещаю это как минус для этого разделителя бревен. Этот разделитель разделяет бревна на конце машины. Мне это очень неудобно. Например, если вам нужно расколоть бревно более одного раза, вам придется извлечь бревно из груды дров на земле.
  • Шум. Как и газовые дровоколы, этот кинетический дровокол работает громко, поэтому рекомендуется надевать средства защиты органов слуха.
Требования к техническому обслуживанию
  • Перед каждым использованием:
    • проверить уровень масла в двигателе
    • проверка общего оборудования
    • смазать зубья стойки
    • ремни проверочные
    • смазать зубья шестерни
  • Каждые 5 часов очищайте двигатель снаружи и систему охлаждения.
  • Через первые 5 часов замените моторное масло.
  • Каждые 25 часов:
    • замена моторного масла
    • заменить воздушный фильтр
  • Каждые 100 часов заменяйте свечу зажигания.

7. 13-тонный трехточечный разделитель бревен Boss Industrial

Ваш лучший Дровокол для ТРАКТОРА

Если у вас уже есть трактор категории 1 или 2, то этот трехточечный бревенчатый бревна навески может идеально вам подойти. Он подключается к гидравлике вашего трактора, устраняя необходимость в дополнительном газе или электричестве. Я считаю, что это очень творческий и альтернативный метод колки дров.

Плюсы
  • Приложение. Этот дровокол предназначен для крепления тракторов категории 1 или 2. Это тип тракторов, которые используются в быту.
  • Двойного действия. Этот разделитель бревен уникален тем, что клин для колки имеет острые края с обоих концов, поэтому он может раскалывать поленья вперед и назад. Это сэкономит вам время, и вам не придется ждать, пока клин вернется в исходное положение, прежде чем выплевывать другое бревно.
  • Лотки для журналов. Некоторые люди называют их уловителями для бревен или люльками, Boss Industrial называет их лотками для бревен.Этот дровокол для установки на трактор имеет 2 очень больших поддона для бревен. Это действительно удобно!
  • Время цикла. Время цикла будет определяться давлением в гидравлической системе трактора. Рекомендуется, чтобы ваш трактор имел давление от 2000 до 3700 фунтов на квадратный дюйм. В переднем положении вы можете рассчитывать на скорость около 3,5 секунд, а в обратном - около 4 секунд.
  • Шланги. В комплект входят 2 шланга 100 ″ для подключения к гидравлике трактора.
  • Гарантия. Boss Industrial предлагает 2-летнюю гарантию при использовании для личного, семейного или домашнего использования.
  • Стоимость. Я добавляю это как профессионал для этого трехточечного бревенчатого бревна, но если у вас еще нет трактора Категории 1 или 2, то его стоимость определенно является недостатком. Прямо сейчас вы можете купить эту машину примерно за 760 долларов в Home Depot.
  • Наличие. Этот разделитель журналов довольно легко найти на Amazon и Home Depot.
  • Буксируемый. Очевидно, что этот трехточечный бревенчатый бревна Boss Industrial можно буксировать, потому что он зацепляется непосредственно за ваш трактор. Если вы собираетесь перемещать эту машину по холмистой или неровной местности, рекомендуется иметь в наличии буксирное транспортное средство и адекватную помощь.

Минусы
  • Трактор. Очевидно, вам понадобится трактор, чтобы пользоваться этим дровоколом! Если у вас еще нет трактора или вы не планируете его покупать, то этот дровокол вам не подходит.
  • Сборка и настройка. Для сборки и настройки этого бревна требуется два или более взрослых человека. Установка этой машины на трактор и ее подготовка к работе занимает около 20 минут.
Требования к техническому обслуживанию
  • Перед каждым использованием:
    • смажьте моторным маслом верх, стороны и низ балки и места, где она соприкасается с раскалывающим клином.
    • удалить воздух из шлангов
    • проверка уровня гидравлической жидкости
    • проверить шланги на предмет трещин и износа

8.Дровокол Troy-Bilt FLEX

Ваш самый КОМПАКТНЫЙ дровокол За этим компактным дровоколом стоит 8 тонн гидроцилиндра, и он плотно складывается, чтобы сэкономить место в гараже или сарае. Troy-Bilt разработал этот дровокол для быстрого прикрепления и отсоединения от базы FLEX Power Base. Вы покупаете Power Base, и тогда вам доступны многие варианты навесного оборудования. В дополнение к их дровоколу, вы можете прикрепить мойку высокого давления, измельчитель измельчителя, косилку для больших площадей, водяной насос и снегоочиститель.

P ros
  • Компактный. Дровокол FLEX складывается, что, на мой взгляд, отличная идея! Используйте его во время сезона бревен, а затем уберите в углу гаража, пока он вам не понадобится в следующем году. С этим дровоколом у вас не будет большого оборудования, занимающего много места.
  • Ограниченная гарантия. Первоначальному покупателю бревна FLEX предоставляется ограниченная гарантия на использование в жилых помещениях.

Минусы
  • Наличие. К сожалению, достать этот компактный разделитель бревен непросто. Мне не удалось найти его на Amazon, и его также не было в моем магазине Home Depot. Однако вы можете заказать его прямо с их веб-сайта.
Требования к техническому обслуживанию
  • После первых 5 часов работы:
  • Перед каждым использованием:
  • Каждые 8 ​​часов работы:
  • Каждый сезон:
  • Каждый сезон или 100 часов работы:

* На момент написания этой статьи (5/2020) мне не удалось найти статистические данные о разделителе журналов FLEX, которые я хотел бы включить в свою статью.Я несколько раз пытался связаться с Troy-Bilt, но, возможно, из-за COVID-19 они не отвечали. Я надеюсь обновить свою статью, как только эти факты станут мне доступны. Спасибо за ваше терпение и понимание.

9. Спиральный делитель Stinger от Eterra

Ваш самый УНИКАЛЬНЫЙ разделитель журналов

Eterra разработала очень креативный продукт! Stinger Spiral присоединяется к приводу шнека и вдавливается в бревно, чтобы «вытолкнуть» их до более удобных размеров.Довольно мощно! Вам просто нужен выходной вал размером 2-9 / 16 ″ круглого или 2 ″ шестигранного и 2100 фунт-футов.

Плюсы
  • Доступно. Вы можете купить это у Eterra за 650 долларов США. Это довольно хорошая цена для разделителя журналов, поскольку все, что вам нужно сделать, это прикрепить его к имеющемуся оборудованию.
  • Размеры. Спиральный делитель Stinger весит всего 52 фунта и имеет общую длину 20 дюймов. Вы можете хранить этот дровокол практически где угодно, и для его перемещения не требуется бригадный подъемник!
  • Время цикла. Невозможно точно измерить это, но чем больше крутящий момент у вашего привода шнека, тем лучше будет работать Stinger.
  • Гарантия. Они предлагают БЕСПЛАТНУЮ гарантию сроком 1 год на спиральный бревенчатый дровокол Stinger.

Минусы
  • Наличие. К сожалению, они не продаются по всей стране, но вы можете сделать заказ прямо с их веб-сайта.
  • Шнек. Вы не можете использовать этот дровокол без дополнительного оборудования.Вам необходимо иметь шнек или одолжить его.
Требования к техническому обслуживанию
  • Нет требований к техническому обслуживанию.

10. Топор-колун Fiskars Super 36 ″

Ваш лучший БЮДЖЕТНЫЙ дровокол Fiskars разработал этот топор для удобного использования благодаря амортизирующей рукоятке FiberComp, сбалансированному соотношению мощности и веса и сверхострым лезвиям. Если вам нужен сдвижной инструмент для раскалывания бревен, то этот 36-дюймовый топор для колки - хороший вариант для вас.Он обеспечивает острый край лезвия для лучшего контакта и более чистых порезов.

Плюсы
  • Наличие. Топор для колки Fiskars продается во многих местах, в том числе в местных магазинах Home Depot и Amazon.
  • Стоимость. Этот самый продаваемый топор-колун можно купить на Amazon за 59,97 долларов.
  • Нескользящая ручка. Рукоятка разработана с нескользящей рукояткой, чтобы уменьшить нагрузку на руки и улучшить контроль.
  • Ножны для лезвия. В комплекте есть ножны для лезвия для защиты лезвия, когда оно не используется.
  • Размер. Он небольшой, и его легко бросить в пикап. Его размеры 9-1 / 4 ″ Ш x 1-3 / 4 ″ Г x 37-3 / 4 ″ В.
  • Газ и электричество не требуются. Очевидный, но важный момент. Решение для разделения бревен без суеты. Не нужно думать о баллонах с газом, удлинительных шнурах или гидравлической жидкости.
  • Гарантия. Пожизненная гарантия.
  • Сборка. Сборка не требуется.Топор готов к использованию.

Минусы
  • Ручное питание. Это очевидный, но тем не менее важный момент. Не всем по силам расколоть бревна вручную топором. Такое разделение бревен требует определенных навыков, времени и энергии.
Требования к техническому обслуживанию

Хотя для топора Fiskars 36 ″ нет особых требований к техническому обслуживанию, следует соблюдать следующие общие правила:

  • Держите лезвие острым.Ваши порезы будут более эффективными, и вы предотвратите травмы, если будете держать лезвие острым.
  • Избегайте ржавчины на лезвии. Не кладите топор грязным или мокрым. Грязь и влага могут вызвать коррозию.

Сравнительная таблица

* Sun Joe 10-тонный ручной сплиттер для бревен, Troy-Bilt FLEX, The Stinger Spiral Splitter от Eterra и Fiskars Super 36 ″ Splitting Axe на своих веб-сайтах не предоставили достаточно информации для включения в мою таблицу или эта статистика к ним не относится.

Заключение

Ух ты, у нас так много вариантов на выбор! Я лично считаю, что все сводится к тому, сколько денег мы хотим потратить и каковы наши конкретные потребности. Пытаясь решить, какой разделитель бревен купить, мы могли бы задать себе следующие вопросы:

  • Какой у меня бюджет?
  • Важна ли для меня портативность?
  • Я предпочитаю газовый или электрический дровокол?
  • Есть место для хранения проблем?
  • У меня уже есть трактор?

Надеюсь, эта статья была для вас полезной и, возможно, вы узнали о типе разделителя журналов, о котором вы никогда раньше не думали. Расскажите, пожалуйста, в комментариях, какой разделитель логов вы выбираете и почему.

Keepsm 🙂 ing!

Связанные

Как построить свой собственный дровокол

Вы устали колоть дрова вручную? От старого доброго топора у вас появляются волдыри и болит спина?

Возможно, пришло время подумать о делителе бревен, чтобы снять часть нагрузки.

Дровоколы могут быть дорогими, и не каждому по карману.Однако есть альтернатива: сделай сам!

Для тех, кто хочет попробовать создать свой собственный разделитель журналов, в этой статье будет изложено все, что вам нужно знать о машине, и как вы можете сделать свою собственную.

В этом посте мы рассмотрим:

  • Что такое разделитель журналов?
  • Каковы преимущества разделителя бревен?
  • Как сделать дровокол?
  • Как безопасно использовать разделитель журналов?

Как сделать дровокол?

Когда дело доходит до изготовления самодельного бревна, у вас есть два варианта:

  • Простая модель, в которой режущее лезвие управляется вручную
  • Более сложный гидравлический разделитель бревен, который сложнее построить, но, вероятно, приведет к лучшая производительность.

Использование разделителя бревен может сэкономить время и энергию, когда вы пытаетесь рубить дрова.

К сожалению, разветвители, купленные в магазине, могут стоить тысячи долларов за приличную машину.

Хорошая новость заключается в том, что вы можете сделать бревна своими руками из своих частей, если вы механически склонны и терпеливы.

Итак, вы хотите знать, как создать свой собственный разделитель журналов?

Главное, что вам понадобится, это база оси колеса, заостренный режущий клин, резервуар для жидкости и некоторые другие детали.

Вы можете использовать ось, чтобы буксировать сплиттер и перемещать его с места на место.

Прежде чем мы перейдем к планам, давайте посмотрим, какие материалы вам понадобятся для выполнения работы.

Какие материалы вам понадобятся, чтобы сделать дровокол дома?

Изготовление бревна в домашних условиях сэкономит вам немало денег. Вам понадобится немало запчастей, но их не так уж и сложно найти, если заглянуть в местные хозяйственные магазины, склады хлама или на Craigslist.

Вот материалы, которые вам понадобятся:

  • Цилиндр диаметром не менее четырех дюймов
  • Двигатель мощностью пять или более лошадиных сил
  • Широкий острый клин необходим при строительстве бревна разветвитель. Острота позволит вам плавно разрезать бревно, а ширина равномерно раздвигает бревно.
  • Гидравлическая система с предохранительным клапаном. Если у вас нет предохранительного клапана, он может очень быстро взорваться или сломаться. Возникающее давление невероятно, поэтому используйте предохранительный клапан, чтобы сбросить давление и обеспечить безопасную работу.
  • Используйте трубы, которые могут выдерживать давление не менее 2500 фунтов на квадратный дюйм (стальные водопроводные трубы не годятся).
  • В качестве масла используйте чистое гидравлическое масло или моторное масло без моющих присадок.
  • Выбирая гидравлический насос, убедитесь, что вы выбрали тот, который является поршневым, это может быть шестеренчатый или пластинчатый насос.
  • Фиксирующие ремни или защелки для постоянного удержания баллона на месте.
  • Удалите воздух из бака, чтобы жидкость не создавала слишком большого давления при запуске делителя бревен.
  • Всасывающая линия должна иметь большую ширину, чем напорная линия, потому что тянуть масло труднее, чем толкать его.

Примечание. Вам не обязательно, чтобы обратная линия была шлангом высокого давления, поскольку она не будет иметь дело со скоплением жидкости.

Где взять эти материалы?

Большинство вышеперечисленных материалов можно приобрести в таких магазинах, как Home Depot, Lowe’s и других универмагах, где есть инструменты и оборудование.

Вы также можете купить многие из товаров на Amazon и в других интернет-магазинах, если хотите, чтобы они были доставлены прямо к вашей входной двери.

К сожалению, вам придется поискать на свалках и в Facebook Marketplace, eBay или Craigslist, чтобы найти аксель и некоторые другие детали.

В общем, все обойдется вам намного дешевле, чем вы бы потратили на новый бензоколонный дровокол. Еще гораздо интереснее сделать это самому!

Бревна делители стоят от 1000 до 10 000 долларов за хороший, но вы можете сделать свой собственный всего за пару сотен долларов. Общая стоимость может быть еще ниже, если у вас уже есть некоторые общие части, которые сохраняются у многих домовладельцев.

DIY Basic Log Splitter

Чтобы построить базовый разделитель бревен, вам необходимо создать систему, которая бросает лезвие на куски дерева с достаточной силой, чтобы оно раскалывалось.

  1. Начните с прикрепления лезвия к длинной руке.
  2. Установите раму с пружиной, которая будет поднимать лезвие в исходное положение после каждого взмаха.
  3. Используйте достаточно большую пружину, чтобы прикрепить к ней груз. Это придаст лезвию большую силу при опускании. Рама также должна удерживать дерево на месте, чтобы оно не сдвигалось под действием лезвия.

Здесь описывается базовая модель разделителя бревен, которой нужно управлять вручную.

Пользователю нужно будет подтягиваться при каждом взмахе, и машина опускает лезвие вниз, чтобы расколоть кусок дерева.

Хотя это может улучшить производительность и, надеюсь, уменьшить нагрузку на вашу спину, вряд ли он будет значительно эффективен для больших куч древесины.

Гидравлический разделитель бревен своими руками

Эту модель гораздо сложнее построить, но если вы упорствуете, то пожнете плоды.Эта конструкция разрезает древесину вертикально, что еще больше сокращает подъем, который вам нужно делать, чтобы расколоть древесину.

  1. Начните с создания прочной рамы, которая имеет место для удержания, чтобы кусок дерева оставался неподвижным.
  2. Создайте педаль, которая будет использоваться в качестве рычага для запуска клапана, который будет передавать мощность на бак.
  3. Затем энергия будет прокачиваться через цилиндр, используя давление, чтобы опустить лезвие на кусок дерева.
  4. Система клапана и пружины вернет лезвие в исходное положение после раскола древесины.
  5. Для использования просто нажимайте на педаль для каждого удара.

Каковы преимущества разделителя бревен?

Использование бревна для резки древесины имеет ряд преимуществ по сравнению с надежным топором. Если вы планируете построить свой собственный дровокол, стоит взглянуть на эти преимущества, чтобы убедиться в его ценности.

Так будет лучше для вашего тела

Колка дерева топором может сказаться на вашей спине и плечах, не говоря уже о твердых мозолях, которые образуются на ваших руках.

Если этого становится слишком много, подумайте о переходе на разделитель журналов. Выполняя всю тяжелую работу, вы снимете большую нагрузку с вашего тела.

Просто убедитесь, что у вас есть разделитель бревен подходящего размера, чтобы вам не пришлось использовать большую физическую силу.

Это будет быстрее

Использование машины для колки бревен намного быстрее, чем ручная колка древесины.

Машина очень эффективно выплевывает полезные куски дров; все, что вам нужно сделать, это управлять им.

С его помощью можно изготавливать куски дерева одинакового размера.

Бревна бывает трудно расколоть, а различные сучки в древесине часто означают, что они ломаются, приобретая уникальные формы и размеры.

Упростите укладку дров с помощью машины для колки дров.

Так получится растопка идеального размера, которую можно легко сохранить для будущего использования.

Можно использовать для древесины твердых пород

Древесину твердых пород практически невозможно расколоть топором. Как следует из названия, это просто твердый материал, который обычно требует большей мощности, чем есть у одного человека.

Здесь действительно пригодится разделитель бревен.

Забудьте о днях, когда вам приходилось бороться с топором, раз за разом размахивая им над головой, просто надеясь оставить вмятину на куске дерева.

Дровокол снимет эти усилия и превратит вашу твердую древесину в небольшие полезные кусочки растопки.

Что такое дровокол?

Дровокол - это машина, которая поможет вам легко распилить дрова.

По сути, он берет куски дерева, предварительно распиленные с помощью бензопилы или пилорамы, и превращает их в полезные дрова и растопку (и все это без использования топора и больших физических нагрузок!).

Процесс раскалывания дров становится намного быстрее и проще, так что можно получить груду дров за долю времени, необходимого для использования топора.

Для тех из вас, кто интересуется механикой всего этого, машины для колки бревен используют гидравлическую энергию для работы.

Чтобы расколоть дрова с помощью бревна, вам сначала нужно поместить кусок дерева в машину. Оператор нажимает кнопку, которая переключает распределитель. Это движение направляет жидкость к концу гидравлического цилиндра, что заставляет поршни двигаться вверх и вниз.

Бревно задействовано в машине, и давление создается за счет движения жидкости, заставляя машину раскалывать древесину.

Каждая машина немного отличается, поэтому всегда следует обращаться к руководству по эксплуатации перед тем, как начать ее использовать.

Некоторые машины работают на бензине, другие - на электричестве.

Выбор машины зависит от ваших предпочтений и требований.

Убедитесь, что вы провели исследование и определите, нужен ли вам большой или маленький разделитель бревен, а также другие критерии.

Как безопасно использовать разделитель журналов?

Эти советы помогут вам и окружающим вас людям оставаться в безопасности при работе с дровоколом.

  • Носить защитное снаряжение. Всегда надевайте защитные очки и перчатки при работе с дровоколом, в том числе в версии для дома.
  • Никогда не работайте в присутствии детей. Перед началом работы проверьте свое окружение и освободите место для детей. Они могут получить серьезные травмы, если они помешают лезвию или столкнутся с летящими обломками.
  • Не работаю в нетрезвом состоянии. Вам следует использовать разделитель бревен только тогда, когда ваш разум ясен и у вас есть способность сосредоточиться.Никогда не прикасайтесь к этой машине, если вы употребили психоактивные вещества, в том числе алкоголь.
  • Всегда сначала проверяйте журналы. Проверяйте каждое бревно, когда вы кладете его в машину. У некоторых есть разные узлы и формы, из-за которых они могут разворачиваться или раскалываться.
  • Работайте с соответствующим освещением. Никогда не работайте на бревенчатой ​​машине в темноте, если вы не видите, что делаете.

Заключение

Вот некоторые из ключевых моментов, которые вы должны вынести из этого поста:

  • Дровоколы - ценные машины.
