Делаем картофелекопалку своими руками

  Лопаты, грабли и прочий ручной инструмент медленно, но верно уходит в прошлое. Большая часть приспособлений для обработки земли и сбора урожая — автоматизированная техника. Частники-фермеры для своих участков используют более простые и адаптированные версии крупной техники для ферм.

    Картофелекопалка — одно из таких приспособлений. Выкапывание картошки вручную отнимает слишком много времени и сил, а такое компактное устройство упрощает сборку урожая, не время при этом клубням. Производители сельхозоборудования предлагают множество моделей картофелекопалок, но в этой статье мы расскажем, можно ли сделать картофелекопалку для мотоблока своими руками.

    Как работает картофелекопалка: насадка с разрыхлителем погружается в землю рядом с кустом картофеля и выходит обратно вместе с клубнями. Такие устройства можно установить на мотоблок или небольшой трактор — отличный вариант для небольших приусадебных хозяйств.

Картофелекопалки делятся на несколько видов:

• пассивные — они снабжаются специальной лопатой вогнутой формы. Она входит в почву примерно на 5-10 см ниже находящихся там клубней и поднимает пласт грунта на поверхность. Его можно сделать и более разрыхленным, если подобрать угол наклона лопаты. Чтобы собрать картофель в ведро, его придется очистить от земли.

• активные — подразумевают максимальную автоматизацию сбора урожая. У этой техники есть специальная рама — на нее устанавливают специальные лопаты, функция которых подъем земли и грохоты (так называют устройства, которые просеивают почву с помощью вибрации). Лопата вынимает пласт грунта вместе с картофелем, затем он перемещается как по конвейеру на решетку, которая приводится в движение механизмом вибрации. Под действие тряски комки земли просеиваются через решетку, а чистая картошка остается сверху или падает на взрыхленную почву.

Делаем пассивную картофелекопалку для мотоблока

    Сделать своими руками полноценное устройство для сборки картофеля сможет только тот, обладает навыками обращения с инструментами: сварочным аппаратом, горелкой на газу, дрелью.

Какие материалы понадобятся:

• железо в листах — для лемеха требуется материал толщиной в 3-5 мм. Советуем выбирать прочную сталь, ведь чем выше ее прочность, тем реже нужно будет затачивать лопату,

• арматура — подойдет для монтажа решетки, просеивающей землю, можно использовать круг из стали с диаметром 8-10 мм,

• швеллер — он пригодится для создания подвеса,

• уголок 30 мм — он способен усилить итоговую конструкцию,

• крепежи.

    Принцип изготовления лемеха прост — это культиватор с формой ласточкин хвост, его приваривают к прутьям с тыльной стороны. Чтобы сделать стойку, понадобится полоса из стали, а для изготовления подвесного устройства нужен швеллер.

    Получается простая и компактная картофелекопалка — удобная и простая в использовании на любом поле.

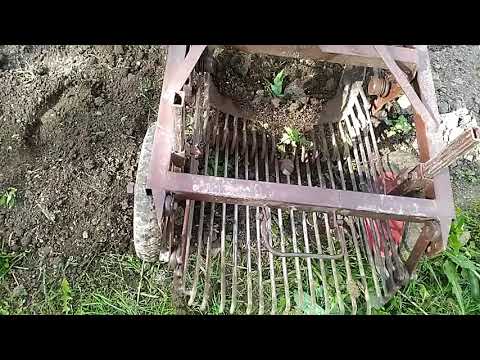

Инструкция по изготовлению грохотной картофелекопалки

    Здесь уже сложнее — устройство этого типа устройства более сложное, зато и производительность ее при сборе урожая выше в 2-3 раза.

Что нужно для монтажа:

• для рамы нужна профилированная труба,

• для ковша — лист стали толщиной в 3-4 мм,

• для решетки — арматура или круг из стали,

• передняя ступица — подойдет деталь от авто с задним приводом,

• редуктор — донором может стать задний мост модели ВАЗ,

• шлицевое соединение от КПП,

• крепежи,

• колесо.

Потребуются и инструменты — аппарат для сварки, болгарка, дрель.

    Грохотная картофелекопалка для мотоблока едет по земле с помощью колеса. На колесо ставят редуктор, а шлица запускает в движение грохот и лемех. В результате работы устройства клубни без земли и стеблей остаются на сетке. Чтобы их ссыпать в ведро, потребуется остановить устройство. Правда, можно установить решетку под определенным углом наклона — тогда картошка будет падать с сетки на мягкую землю. Собрать их в таком случае будет проще и удобнее.

    Как видите, при наличии желания, минимума инструментов и простых материалов можно за несколько часов собрать вполне эффективную картофелекопалку. Правда, насколько это целесообразно? Ведь надежное и функциональное устройство для сбора урожая можно купить в нашем магазине — с гарантией качества, удобной доставкой, по адекватным ценам. На нашем сайте большой выбор подобных устройств для мотоблоков и минитракторов — просто выберите нужный механизм и оставьте заказ. Не знаете, какую картофелекопалку выбрать? Свяжитесь с нашим менеджером, и он поможет вам сделать выбор.

    Сельхозоборудование — дорогостоящая техника, вложение в которую должно окупиться. Не так-то просто выбрать технику с первого взгляда — и отзывы знакомых не всегда могут помочь. Поэтому мы предлагаем для наших клиентов статьи, новости и технические обзоры — с помощью наших советов купить мототехнику, велосипеды, электроприборы и другие виды транспорта и комплектующих для него стало гораздо проще. Для этого раздела сайта пишут опытные специалисты, которые знают толк в технике и способны понятно рассказать о достоинствах устройств разных марок и моделей.

     На нашем сайте вы можете заказать любой товар из этих статей. Предлагаем длительные гарантийные сроки, консультации по использованию, удобную доставку. Покажем все документы на технику, сертификаты соответствия, инструкции и гарантийные талоны вышлем вместе с заказом.

Самодельная картофелекопалка для мотоблока, минитрактора описание с фото

Ежегодная уборка урожая картофеля может пройти быстро и комфортно, если заменить ручной труд на использование специальных картофелекопалок для мотоблоков или минитракторов.

Применение специальных устройств  не просто значительно облегчит и ускорит процесс сбора урожая картофеля, но и существенно сохранит здоровье и хорошее физическое состояние, так как не требует таких титанических физических трудов, как ручная копка картофеля.

Картофельная копалка на трактор или мотоблок представляет собой навесное устройство, которое крепится на мотоблок или мини-трактор. Картофелекопалки имеют зубцы, которые во время движения вскапывают землю. В процессе движения по транспортеру, между зубцов агрегата остаются картофелины. Клубни автоматически либо помещаются  в специальный резервуар, либо выбрасываются в междурядье. Устройство само выкапывает и очищает от земли урожай, его остается только собрать с поверхности земли.

Приспособление позволяет очистить площадь участка от урожая гораздо быстрее и эффективнее, нежели при использовании ручного труда.

Картошка копатель на мотоблок можно приобрести в магазинах дачной или садовой техники, а можно изготовить и самостоятельно. Как сделать картофелекопалку мы обязательно более подробно рассмотрим ниже.

Содержание

• 1 Достоинства и недостатки самодельных картофелекопалок
  • 1.1 Минусы самодельных картофелекопалок:
  • 1.2 Плюсы самодельной картофелекопалки
• 2 Виды картофелекопалок
• 3 Наиболее популярные модели картофелекопалок
  • 3.1 Картофелекопалка простая для мотоблока ККМ-1
  • 3.2 Картофелекопалка простая для мотоблока ККМ-3
  • 3.3 Картофелекопалка простая для мотоблока Garden Scout
  • 3.4 Вибрационная картофелекопалка для мотоблока Нева
  • 3.5 Вибрационная картофелекопалка Полтавчанка
• 4 Как сделать картофелекопалку для мотоблока своими руками
• 5 Инструменты для работы
• 6 Изготовление вибрационной катофелекопалки
• 7 Создание простой картофелекопалки
• 8 Отзывы о картофелекопалках

Достоинства и недостатки самодельных картофелекопалок

Смастерить самодельный агрегат вполне реально и довольно выгодно. Однако, у всего есть обратная сторона медали, поэтому минусы существуют и у самодельных копалок для мотоблока, хотя их и не так много.

Минусы самодельных картофелекопалок:

•  Процесс проектирования требует кропотливой работы, ведь необходимо найти чертежи. Даже готовые чертежи, найденные в сети, иногда требуют доработки и подгона «под себя»;
•  Вес самодельной картофелекопалки, сделанной своими руками, будет больше. Производители готовых копателей максимально картошки оптимизируют свою продукцию,  использую все возможности для уменьшения ее веса;
•  Больше расход горючего мотоблоком/мини-трактором при работе с  картофелекопалкой, сделанной своими руками ручной. Чем больше вес навесной картофелекопалки, тем больше расходуется больше горючего;

Плюсы самодельной картофелекопалки

•  Стоимость агрегата в итоге получается значительно ниже. Приспособление для копки картофеля от производителя стоит недешево, не каждый может себе его позволить. Себестоимость картофелекопалки в разы ниже готового варианта;
•  Индивидуальный проект под конкретный участок, почву и человека, который будет управлять процессом. Как упомянуто выше, даже готовый чертеж копалки, как правило, дорабатывается с учетом особенностей участка, почвы, собственной физической силы и т.д.
•  Усовершенствование в процессе разработки чертежа. Можно модернизировать устройство картофелекопалки, добавив дополнительные детали, которые могут повысить эффективность устройства;

Как видно, недостатки не слишком значительные. По крайней мере они не перевешивают достоинств создания картофеля копалки своими руками. Однако, если речь идет об огромных площадях, картофелекопалка для трактора или мотоблока от производителя все же будет выгоднее. Самодельные устройства больше подойдутдля средних или маленьких участков с относительно небольшой площадью посадки.

Виды картофелекопалок

Рассматриваемые агрегаты подразделяются на два основных вида — стрельчатые и вибрационные (грохотные).

Стрельчатые копалки картофеля, их еще называются веерными, представляют собой лемех, к которому приварены наклонные прутья. Это самый простой вид устройства, способный крепиться к любому мотоблоку или небольшому трактору. Подобная картофелекопалка к мотоблоку делается довольно просто.

Принцип работы простой картофелекопалки заключается в подрезании лемехом пласта земли, вместе с урожаем, после чего земля проваливается между прутьев обратно, а клубни остаются остается на поверхности. Подобная конструкция эффективная только на неплотных грунтах.

Вибрационная или грохотная копалка для картофеля состоит из двух основных частей. Это лемех (плуг) и вибрационное сито, расположенное на опорных колесах. В процессе работы агрегата лемех выхватывает часть земли с клубнями и отбрасывает на просеивающую решетку. Благодаря вибрации, земля просеивается, на решетке остаются только картофелины.

Несмотря на простоту и удобство в использования, а также высокую производительную эффективность, грохотная картофелекопалка для мотоблока своими руками изготавливается сложно и трудоемко. Впрочем, все сложности в процессе изготовления впоследствии с лихвой окупаются.

Наиболее популярные модели картофелекопалок

Сегодня существует несколько наиболее ходовых видов картофелекопалок: обычная ККМ-1, обычная ККМ-3, обычная Garden Scout, вибрационная Нева и вибрационная Полтавчанка. Рассмотрим более подробно каждую из моделей.

Картофелекопалка простая для мотоблока ККМ-1

•        Навес включает в себя лемех и посевную решетку;
•        Устройство хорошо подходит для мягких и средних почв, с уровнем влажности не более 25%;
•        Глубина копания составляет 20 см, а область возделывания — около 35 см;
•        Производительность конструкции колеблется от 0,05 га до 0,2 га в час;
•        ККМ-1 весит в среднем около 40 кг;
•        Скорость передвижения устройства 1-2 км/час;
•        Навес подойдет для мотоагрегатов типа Нева, Каскад, Салют, Фаворит и т.д.

Картофелекопалка простая для мотоблока ККМ-3

Аппарат третьего поколения схож по характеристикам с ККМ-1, однако имеет ряд усовершенствований. Например, по сравнению с ККМ-1, агрегат ККМ-3 имеет увеличенную область обработки — 40 см. Устройство обслуживает одним механизатором. Глубину вскапывания можно менять при помощи опорных колес.

Такая картофелекопалка для минитрактора является наиболее оптимальным вариантом благодаря своему весу — 40 кг.

Картофелекопалка простая для мотоблока Garden Scout

•        Является продуктом китайского завода;
•        Ширина области обработки составляет 40 см, а глубина возделывания — 28 см;
•        Конструкция весит 42 кг;
•        Производительность конструкции Garden Scout достигает 0,2 га в час;

Вибрационная картофелекопалка для мотоблока Нева

•        Эта компактная вибрационная картофелекопалка предназначена специально для мотоагрегатов Нева;
•        Имеет сравнительно небольшой вес — 34 кг;
•        Глубина обработки почвы составляет 20 см, а ширина охвата лемеха — 36 см
•        Производительность конструкции составляет от 0,15 га до 0,2 га в час;
•        Скорость передвижения устройства 1-2 км/час;
•        Конструкция имеет ценовые преимущества перед конкурентами;

Вибрационная картофелекопалка Полтавчанка

•        Конструкция подходит для почвы средней тяжести, уровень влажности которых может достигать 30%;
•        Насадка имеет вес 34 кг;
•        Глубина проникновения в почву всего 18 см, область охвата лемеха составляет 39 см;
•        Скорость передвижения устройства 2-3 км/час;
•        Навес подходит для разных типов мотоблоков и мини-тракторов (Нева, Фаворит и т. д.)
•        Уровень колес устройства может регулироваться;

Как сделать картофелекопалку для мотоблока своими руками

Изготовление копателей картофеля своими руками является довольно трудоемким и кропотливым процессом. Самостоятельно изготовить можно в несколько этапов. Мы подробно остановимся на каждом и расскажем, как сделать картофелекопалку для мотоблока своими руками.

Инструменты для работы

Первоначально необходимо подготовить инструменты, которые понадобятся для создания картофелекопалки на мотоблок своими руками, а также другие расходные материалы.

Рабочие инструменты, без которых не обойтись в процессе сбора картофелекопалки —

•        сварочный аппарат,
•        угловой шлифовальный аппарат,
•        электрическая дрель,
•        угольник,
•        уровень,
•        перфорированные монтажные пластины,
•        стальные болты с гайками.

Изготовление вибрационной катофелекопалки

Для того, чтобы сделать самодельный картофелекопатель для мотоблока на вибрационной основе, нам пригодятся:

•        Опорная конструкция — металлически швеллер;
•        Стальные листы для создания лемеха. Сталь должна иметь толщину не менее 5 мм.
•        Стальные или железные уголки из металлопроката;
•        Стальные или железные прутья, желательно небольшого диаметра;
•        Металлическая труба

Конструкция вскапывателя картофеля содержит раму, подвесную систему, регулирующие тяги, колеса или другие подвижные единицы.

Шаг 1. Основа вибрационного картофелекопателя

Начинать процесс изготовления картофелекопателя для мотоблока своими руками необходимо с создания основания.

Для того, чтобы сварить раму, подойдет профильная труба размером 40*40мм. Берем за основу квадратную трубу длиной 4 метра, отрезаем части по 80 см и 120 см. Длины заготовки хватит на 4 куска, которые и будут выполнять функцию опорных балок.

Опорные балки привариваются под углом 90 градусов, создавая прямоугольную раму со сторонами 0,8м и 1,2м. Рама готова.

Шаг 2. Крепление для тяг

Для создания крепления для тяг мы берем упомянутую прямоугольную основу. К ней необходимо сварочным аппаратом закрепить металлический швеллер на треть или четверть от середины рамы.

С обратной стороны рамы вертикально привариваем трубки для монтажа оси. Впоследствии там будут устанавливаться подвижные элементы.

Электродрелью просверливаем сантиметровые отверстия в месте, удобном для крепления.

Шаг 3. Делаем вертикальные стойки

Взяв отступ от края основы не меньше 5 сантиметров, привариваем стойку. Длина квадратного профиля составляет до 50 сантиметров. Отступив еще 15-20 сантиметров, снова прикрепляем сварочным аппаратом вторую стойку, меньше предыдущей, длиной не больше 40 сантиметров. Далее отмеряется уже 40 сантиметров, последующий профиль составляет уже 30 сантиметров, он также закрепляется сваркой. В конце работы у нас получается устройство, похожее на парную лестницу.

Стойки закрепляются в самом нижнем отсеке устройства металлической полоской. Берем полосу не больше 0,5 миллиметров и соединяем профили сварочным аппаратом под углом 45 градусов.

Шаг 4. Создаем лемех и рало

Сконструировав основную часть самодельной картофелекопалки, мы переходим к производству активной части нашего вскапывателя, лемеху, который будет выполнять основную часть работы по сбору картофеля.

Для создания лемеха, ножа, который будет взрезать почву, нам понадобится металлическая пластина толщиной не менее 0,3 миллиметра. По заранее подобранному чертежу, из пластины вырезаем две лопасти, основные рабочие части. Лопасти скрепляются сварочным аппаратом, закрепляются специальным прутом. Теперь ножу необходимо придать наиболее объемную форму, для удобства работы по вскапыванию и захвату почвы. Для этого в середине лопасти простукиваем молотком.

Шаг 5. Изготавливаем скатную доску

Скатная доска, проще говоря, стальные стержни или прутья, являются необходимой частью рабочей части картофельной копалки. Они прикрепляются к лемеху, путем приваривания к основанию ножа.

Для изготовки скатной доски наилучшим образом подойдут стальные прутья диаметром 10 миллиметров и длинной 1,2 метра. Прикреплять сваркой арматуру к основанию лемеха нужно с интервалом в 4 или 5 сантиметров.

Шаг 6. Тяги для регулировки

Данный элемент присутствует в конструкции далеко не всегда. Он необходим только если потенциально возделываемая почва очень водянистая. Они корректируют угол наклона скатной доски.

Наиболее простой способ сделать тяги для регулировки для картофелекопалки для мотоблока — мастерим подвижную раму, на которой будет находиться арматурная доска.

Шаг 6. Устанавливаем опорные колеса

Приспособление для копки картофеля завершается установкой опорных колес. Конструкция вскапываетелей всегда подразумевает подвижные элементы для более комфортного перемещения на поверхности участка.

Оптимальный вариант — колеса от обычной садовой тачки. Важно то, что колеса нужно использовать с широкой шиной.

Ранее мы уже сделали и закрепили на раме оси. Теперь нам надо закрепить колеса на осях шпилькой, по тому же принципу, что и на садовой тачке.

Создание простой картофелекопалки

Если вариант с вибрационным копателем для вас слишком сложен и трудоемок, можно обратиться к созданию наиболее простой конструкции ручной копалки для картошки.

Изготовление простой картофелекопалки своими руками для минитрактора или мотоблока не требует специальных материалов и даже чертежей.

Для того, чтобы изготовить веерную картофелекопалку своими руками пригодится сошка, которые запросто можно вырезать, допустим, из лопаты. В качестве стержней можно использовать вышедшие из строя виллы.

Дальнейший принцип создания ручного картофелекопателя аналогичен процессу создания вибрационного. Есть множество пособий по созданию  копалок своими руками с видео в открытом доступе в Сети.

Отзывы о картофелекопалках

Агрегат, столь существенно облегчающий работу аграрников-любителей, нашел отклик у многих людей. Интернет хранит множество отзывов о работе выкапывателя картофеля для мотоблока или трактора. Причем отзывы оставляют как о покупных устройствах, так и самодельных картофелекопалках для мотоблока и минитрактора

Например, дачники, открывшие для себя выращивание различных культур, отмечают, что такие агрегаты настоящая находка.

«Несколько лет назад купил мотоблок Нева и к нему приобрел вскапыватель для картофеля марки КВМ-3. Это вибрационное устройство, при помощи которого весь сбор урожая превратился в настоящее удовольствие. У меня проблемы со спиной, так что использовать лопату я не могу. А после работы с картофелекопалкой я не ощущаю никаких неприятных ощущений в больной спине»

Как видно, использование картофелекопалки для мотоблока существенно снижает необходимость в физическом труде человека. Что является немаловажным фактором для дачников, многие из которых уже немолодые люди, имеющие проблемы со здоровьем. Даже люди, не имеющие проблем со здоровьем, признательны картофелекопалкам для минитрактора или мотоблока. Активный труд, которого итак предостаточно на земле, может привести к ухудшению здоровья, даже если оно было до этого идеальным. Так что использование вскапывателей картофеля являеется, своего рода профилактикой здоровья при работе со сбором урожая. Тем более копатель картофеля для мотоблока может использоваться не по назначению, он отлично подходит для сбора разного урожая, не только картофеля.

«Очень доволен покупкой картофелекопалки. Работать с ней невероятно удобно и эффективно. Нет никаких сложностей в том, чтобы разобраться в процессе работы. Нужно просто присоединить  устройство к мотоблоку и спокойно передвигаться по участку. А в это время агрегат все сам сделает за тебя. Собрать всю картошку с участка мне удалось за 2 дня. А вот махать лопатой мне пришлось бы как минимум неделю»

Из этого отзыва становится понятно, что картофеле копалки тракторные и другие берегут не только здоровье, но и другой ценный ресурс — время. Скорость сбора урожая может зависеть от разных факторов. Не каждый может позволить себе потратить недели на то, чтобы убрать весь посаженный картофель. Между тем, копалка картофеля поможет в разы ускорить процесс. Особенно это актуально для тех, кто засаживает картофель в больших объемах.

«Каждая копейка, отданная за мою картофелекопалку себя оправдала. По сути в этом году копкой картошки я и не занимался, за выходной обработал 30 соток, руки никто себе не поотбивал»

Даже если картофельная копалка для мотоблока была приобретена за немалую сумму, практика потребителей показывает, что эти средства были потрачены не впустую. Кроме экономии времени и здоровья, картофелекопалка к мотоблоку дает и материальную экономию. Например, дачникам нет необходимости брать отпуска или отгулы, чтобы успеть  все собрать с участка. Также, устройство налаживает более качественный сбор урожая, что может увеличить его итоговый объем. Наконец, успев собрать весь картофель с участка до заморозков, дождей или других неприятных обстоятельств, аграрий только выиграет. Зная, как сделать картофелекопалку своими руками можно сэкономить еще больше.

Сегодня в виртуальном пространстве есть множество информации по всем видам садовой техники. Можно найти и инструкции для создания или починки картофелекопалки для мотоблока на видео. Найти можно как подробное описание как сделать выкапыватель картофеля для мотоблока своими руками, найти информацию по правильному использованию, возможностях ремонта или замены оборудования и прочим актуальным запросам. Используя глобальный опыт из открытых источников интернета, сделать картофельную копалку для мотоблока своими руками сможет практически каждый человек, необходимо лишь время и минимальные способности к сварке, работе с дрелью, болгаркой и т.д.

размеры и чертежи, как сделать

Содержание:

• Что такое картофелекопалки
• Веерная картофелекопалка
• Ревущая картофелекопалка
• Транспортерная картофелекопалка

Самодельные навесное оборудование для картофелекопалки. Небольшое поле можно обработать картофелекопалкой. Продажа техники на аграрном рынке или в специальном магазине. Однако многие фермеры не покупают готовые копалки, а изготавливают их своими руками. Это просто и бюджетно.

Что такое картофелекопатели

С наступлением осени огородники начинают собирать картошку. Это занимает много времени, так как собирается вручную. Для облегчения работы были придуманы картофелекопалки. Принцип работы устройства заключается в том, чтобы отделить картофель от земли и собрать его, разбрасывая по огороду.

Картофелекопалка

Часто такими устройствами комплектуются машины Т 25, которая относится к тяговому классу под номером 0,6. Это означает, что нагрузка на гидравлику не должна превышать 600 кг. В этом плане отлично подойдет самодельная картофелекопалка. Всего существует 3 основных вида самодельных картофелекопалок для трактора Т 25:

• Просеивающие машины состоят из привода, стола и лемеха. Устройство высокоэффективно. Принцип действия следующий: подбираем землю с картошкой, кладем все на стол, который все время вибрирует, в результате чего почва проходит сквозь щели и высыпается в грядку, а корнеплод остается на поверхность.
• Конвейер — более сложная конструкция. Он включает в себя барабан для очистки содержимого, транспортер, перемещающий картофель внутри устройства, и лопатообразный сошник.
• Веерообразные, представляющие собой заостренные приспособления, хорошо извлекающие картофель из почвы.

Ниже рассмотрим, как сделать картофелекопалку своими руками для Т 25.

Веерная картофелекопалка

Картофелекопалка своими руками

В домашних условиях для работы на огороде часто используют мини-трактор. Для этих целей следует изготовить инструмент для МТЗ, который работает следующим образом:

• приспособление цепляется за трактор;
• землю рыхлят острым лемехом;
• картофель выкапывается, раскладывается на лемехе, перемещается на металлические прутья;
• через них земля высыпается в огород, отделяясь от картошки;
• Продвигаясь дальше, картофель падает на землю, откуда его легко собрать.

Веерная картофелекопалка

Важно! Перед уборкой необходимо скосить ботву картофеля.

Допускается наличие в саду мелкого сорняка, растущего в редких кустах.

Чтобы сделать веерную копалку самостоятельно, вам потребуется взять болгарку, сварочный аппарат, дрель, сверла по металлу. Также необходимы следующие материалы:

• для ножа, сталь в листах толщиной 4 мм;
• болты диаметром более 12 мм;
• для держателя и скобы понадобится стальной профиль прямоугольного сечения или лист толстой стали;
• стальные стержни или негофрированная арматура с круглыми концами. Его диаметр должен быть до 10 мм.

Рулетка для измерений, также пригодится карандаш для рисования по металлу.

Как происходит сбор картофелекопалки своими руками:

1. В середине сошника нужно просверлить два отверстия, чтобы можно было прикрепить его к кронштейну.
2. К концу ножа, где он расширяется, нужно приварить стальные стержни. Они должны раздуваться. Длина каждого до полуметра. Вы также можете согнуть их, как маршевый шаг.
3. Теперь нужно прикрепить подставку к лемеху с помощью болтов. Его высота зависит от того, какой у фермера трактор. Держатель можно приварить к плугу без использования болтов.
4. В кронштейне необходимо просверлить отверстия, чтобы впоследствии соединить его с трактором. Он приваривается к верхнему концу стойки.
5. Чтобы конструкция была более прочной, к нижней части ножа необходимо приварить полосу металла, которая непосредственно входит в землю.

Одним из преимуществ веерного экскаватора является надежность

Одним из преимуществ веерного экскаватора является надежность. Такой агрегат служит много лет. Детали здесь не вращаются, поэтому устройство долго не выходит из строя. Картофель выкапывается легко, качественно, а главное быстро.

Из минусов можно выделить маленький проход — всего 25 см, поэтому урожай теряется на 20%. Еще один недостаток – нож часто повреждает клубни, которые потом неприемлемы для продажи. К тому же такие корнеплоды будут долго храниться, а значит, на зиму не годятся.

Картофелекопалка ревущая

Картофелекопалка своими руками для мотоблока

Картофелекопалка ревущая к Т 25, она же вибрационная, самодельная, или качающаяся копка. Он состоит из ножа, сетки, которая все время находится в движении, и металлического каркаса.

Ревущая картофелекопалка

Изготовление занимает пару часов. Но для этого нужен опыт и умение работать с сельхозтехникой. Придется взять:

• болгарку;
• сварочный аппарат;
• сверло по металлу и соответствующие сверла;
• металлический профиль со стороной 2,5 см; Лист стальной
• толщиной до 5 мм;
• проволока стальная, диаметром 8 мм, возможно негофрированное армирование;
• колеса;
• петли, болты, эксцентрик, рычаги, расходные материалы и рулетка.

Также необходимо иметь под рукой линейку и карандаш. Теперь можно приступать к работе, выполнив следующие действия:

1. Сделать чертеж, перенести его на металлический профиль, вырезать каркас для каркаса.
2. Сварить раму.
3. Внизу приварите стойки, куда будут крепиться колеса.
4. Внутри нужно приварить держатели, на которые цепляются петли, чтобы повесить туда экран.
5. К раме привариваются кронштейны для установки редуктора и механизмов, которыми будет создаваться вибрация.
6. Грохот сварен из стержней. Подвешивается к раме с помощью шарниров.
7. Редуктор теперь крепится к кронштейну, вибрационное оборудование, которое соединяется с экраном. При работе вала мотоблока через рычаг и шатун на просеиватель будет передаваться вибрация, которая будет создавать вращение эксцентрика.
8. Нужно взять лист стали и разрезать, а затем согнуть, придав нужную форму, ножом.
9. Лемех крепится с помощью шарниров к нижней части рамы и просеивателю.
10. Теперь осталось надеть и прикрутить колеса.

Ревущая картофелекопалка своими руками на Т 25 имеет большие размеры

Важно! Лемех или нож может быть любой формы: заостренной и изогнутой, вогнутой и выпуклой.

Как идет процесс копания:

• Лемех нужно воткнуть в землю, откуда он будет доставать с ним клубни.
• Нож все время находится в движении, повторяя их после падения. Подрезая почву, он подбрасывает ее вверх, чтобы клубни попали в просеиватель. Благодаря вибрации уходит ненужная земля.
• В зависимости от того, как агрегат был собран, очищенный картофель падает на землю сзади или сбоку от агрегата.

Важно! Уборочная площадь мала.

Среди преимуществ:

• большой захват до 40 см;
• нож проникает в землю на 25 см;
• выход теряется до 10%.

Недостатками являются:

• вибрация, которая передается на руки фермера, что очень утомляет;
• собирать урожай картофеля нужно только на очищенном от сорняков и ботвы участке.

Ревущая картофелекопалка своими руками на Т 25 имеет большие размеры.

Картофелекопалка Transporter

Картофелекопалка Transporter

Картофелекопалка для тракторного устройства отличается большими габаритами, но можно приобрести и очень маленькое оборудование. Например, используйте конвейерный экскаватор. Для сбора урожая необходимо разрыхлить картофель и почву ножом. После этого почва с клубнями поступает на ленту, которая все время движется, где происходит отделение почвы от картофеля.

Улей своими руками

Лента представляет собой решетку из стержней или трубок, расположенных параллельно друг другу. Стержни или трубки изготовлены из металла. Закрепите их цепочками, чтобы они постоянно двигались, совершая поступательные движения.

Лента движущаяся изготовлена ​​из стали в виде сетки, а также из резины, основой которой является ткань. Именно через такую ​​решетку просыпается земля, чтобы уже чистая картошка отправлялась в приемный бункер или просто попадала в огород.

Важно! Конвейер движется, когда получает крутящий момент от вала трактора. В этом случае используется редуктор, цепь и шестерня с зубьями.

Широкий нож копателя уходит на глубину 18 см. Урожай теряется только до 5%. Чтобы собрать нож, его нужно вырезать из толстого листа стали, а затем прикрепить к раме, которая будет стягивать его болтами.

Блок сложно сделать самому. Для этого нужно изучить чертежи и схемы заводских станков, поэтому необходим опыт выполнения подобных работ.

Самостоятельно сделать агрегат сложно

Для создания конвейерной картофелекопалки необходимо пройти несколько этапов. Отдельные части устройства каждый мастер изготавливает по-своему, поэтому самодельные агрегаты зачастую не похожи друг на друга. Этапы изготовления фурнитуры:

1. Сварить каркас, используя стальной профиль квадратного сечения, а также уголки в наличии.
2. Изготовить лемех или нож из стали в виде листа.
3. Установите ролики или колеса на раму, чтобы конвейерная лента двигалась.
4. Соберите конвейерную ленту, используя цепь, стальные стержни и другие материалы.
5. Соберите кронштейны и крепления, чтобы сформировать редуктор и зубчатую передачу.
6. Установите конвейерную ленту и другие механизмы в раму.
7. Наконец, установите нож и колеса на раму.

Таким образом, вы можете получить конвейерную картофелекопалку. Из всех трех видов этот самый сложный в сборке, но более экономичный в плане уборки урожая.

Выбирая, какой копатель сделать, следует взвесить все за и против. Только после этого можно будет остановить свой выбор на одном из них.

чертежи самодельной копалки для лебедки

Содержание:

• Принцип действия картофелекопалки
• Веерная картофелекопалка своими руками
• Как сделать ревущий картофелекопатель своими руками 90 6
0005 Сделай это Картофелекопалка барабанного типа своими руками

Для изготовления данного приспособления необходимо иметь навыки обращения с металлом. Однако если сделать такую ​​сцепку для мотоблока, она поможет превратить трудоемкую работу по выкапыванию картошки в гораздо менее утомительное занятие. В статье рассказывается о нескольких возможных вариантах того, как можно сделать картофелекопалку своими руками.

Принцип работы картофелекопалки

Почти такой же простой принцип используется для выкапывания картофеля. Лемех погружается в землю и выкапывает корни вперемешку с камнями (если они есть на участке) и землей.

В процессе движения смесь попадает на копалку, которая расчищает почву и постепенно перемещает ее обратно, пока она не упадет на землю. После этого его можно собирать с поверхности земли.

Картофелекопалка

Ниже описано, как можно изготовить основные конструкции самодельной картофелекопалки.

Некоторые делают картофелекопалку из окучника своими руками.

Самодельная веерная картофелекопалка

На заметку. Этот вид устройства выглядит менее сложным, чем другие варианты.

Самодельная картофелекопалка для Т 25

Здесь к лемеху крепятся несколько металлических стержней, которые смотрят назад и вверх. При попадании в них выкопанной картошки они медленно отходят назад, освобождаясь от земли, которая просыпается. Дельфин относится к этому типу.

Планируя, как сделать картофелекопалку, необходимо учитывать, что для ее изготовления потребуются инструменты:

• Болгарка;
• сварочный аппарат;
• Дрель и сверла, предназначенные для работы с металлом.

Вам понадобятся следующие материалы:

1. Вам понадобится листовая сталь, чтобы сделать из нее лемех. Толщина 3-4 мм.
2. Размер болтов должен быть не менее 12 мм.
3. Стальной металлический профиль квадратного сечения.
4. Круглый стальной стержень или негофрированная арматура. Толщина должна быть от 8 до 10 мм.

Чертежи самодельной картофелекопалки, изготовленной своими руками, подразумевают, что процесс изготовления состоит из следующих этапов:

1. Лемех необходимо вырезать из листа стали.
2. В нем просверлены два отверстия для крепления к стойке.
3. Ветки длиной полметра привариваются к задней части лемеха так, чтобы они расходились веером.
4. Стойка прикручена к лемеху.
5. Кронштейн с несколькими просверленными отверстиями прикреплен к верхней части. Он предназначен для присоединения к мотоблоку.
6. Нижняя часть стойки может быть усилена металлической полосой для прочности.

На заметку. Самодельная картофелекопалка на лебедку предусматривает использование этого приспособления для регулировки глубины погружения сошника.

Устройство перемещается с помощью мотолебедки или мотоблока. Например, для этой цели можно использовать «Неву» или МТЗ.

Как сделать ревущий картофелекопалку своими руками

Картофелекопалка самодельная

Картофелекопалка для мотоблока своими руками

Картофелекопалку такого типа еще называют вибрационной. Принцип его действия следующий. Так же, как и в других вариантах картофелекопалок, здесь используется лемех, с помощью которого картофель вынимается из земли и при движении постепенно отодвигается назад. Затем корни, смешавшись с почвой, попадают на решетку, которая постоянно вибрирует. При этом земля осыпается, а картошка движется назад, пока не упадет на землю.

На заметку. Самодельная картофелекопалка подходит для трактора Т 40.

Для изготовления потребуются материалы и инструменты:

1. Вам понадобится заточка.
2. Для создания надежных соединений нужен сварочный аппарат.
3. При создании болтовых соединений вам потребуется просверлить отверстия в металле. Для этого потребуется дрель и соответствующие сверла.
4. Для создания каркаса принято использовать квадратный металлический профиль. Необходимо подготовить один сечением 2,5 на 2,5 см.
5. Стальной лист, толщина которого может быть от трех до пяти миллиметров. Он используется, чтобы сделать долю.
6. Виброкорзину потребуется изготовить из проволоки толщиной 8 мм, относительной прочности которой будет достаточно.
7. Колеса, на которых будет передвигаться картофелекопалка.
8. Болты и другие расходные материалы.

Вот как сделать картофелекопалку своими руками:

1. Для начала нужно вырезать куски металлопрофиля так, чтобы получился прямоугольный металлический каркас.
2. Колесные стойки сварные. Их делают из кусков металлического профиля, которые необходимо прикрепить в вертикальном положении.
3. Корзина для просеивания крепится к специальным шарнирным держателям. На этом этапе их нужно приварить к раме.
4. Теперь нужно установить механизмы, которые будут создавать вибрацию с помощью возвратно-поступательного движения. Крутящий момент будет передаваться от мотора мотоблока.
5. Лемех изготовлен из стального листа. Для этого его необходимо не только вырезать как нужно, но и согнуть.
6. Пришло время прикрепить общий ресурс к структуре. Для этого он крепится на специальных петлях к просеивающей корзине и к раме.
7. На блоке установлены колеса.

] На заметку. При изготовлении лемеха можно выбрать разные варианты: его можно сделать заостренным, выпуклым или вогнутым.

При изготовлении лапы можно выбрать различные варианты

В большинстве случаев ширина рабочей полосы составляет примерно 40 см. Нож погружается в почву на глубину 25 см.

Важно! Глубину погружения сошника в землю можно регулировать. Это можно сделать, отрегулировав высоту колес картофелекопалки.

Потери урожая при таком способе переработки незначительны. В различных ситуациях это значение может составлять от 2 до 10%.

Перед обработкой участка рекомендуется полностью очистить его от картофельной ботвы и сорняков, чтобы они не мешали сбору клубней.

Самодельная картофелекопалка

Грабли-сеноворошилки

Этот тип устройства состоит из лемеха и ленточного конвейера. Лемех опускается на определенную глубину в землю и в процессе движения поднимает корни, смешанные с комьями земли, вверх. В процессе движения эта смесь постепенно движется назад и падает на конвейер. Он движется таким образом, что картофель смещается назад и падает на землю, откуда его собирают в специально подготовленные емкости.

На заметку. Транспортер самодельной картофелекопалки состоит из большого количества параллельных металлических стержней. Основание конвейерной ленты выполнено из резины. Крутящий момент передается от двигателя минитрактора через специальные передающие устройства: редукторы, цепи, зубчатые колеса, при использовании тросов.

В качестве лемеха в таких устройствах используется несколько лопастей, которые расположены в одной плоскости. Обычная глубина погружения сошника в землю не превышает 18 см.

Процесс создания картофелекопалки данного типа включает следующие этапы:

1. Основой устройства является металлический каркас. Изготавливается из квадратного профиля. Для этого нужно отрезать куски нужной длины и при помощи сварки сделать из них прямоугольную конструкцию.
2. Необходимо изготовить лемех. Удобно использовать для этой цели листовую сталь.
3. К раме крепятся ролики, на которых будет вращаться конвейерная лента.
4. Собирается лента, которая переместит картофель обратно.
5. Крепления для механизмов (редукторы, шестерни) устанавливаются.
6. Теперь нужно установить конвейерную ленту.
7. Колеса и лемеха размещаются на раме.

Картофелекопалка барабанная своими руками

Картофелекопалка барабанная

Работает следующим образом. В его схеме предусмотрен лемех; когда механический роторный мотоблок движется вперед, он врезается в землю. При этом его глубина превышает ту, на которой должен находиться картофель. Во время движения картофель, смешавшись с землей, постепенно отходит назад и попадает в барабан, ось которого расположена горизонтально, параллельно линии движения.

Барабан вращается. В этом случае земля просыпается между ветками, а в барабане остаются только корнеплоды. Двигаясь назад, они падают на землю.
