Козырек на дымоход своими руками

Отопительная система состоит из огромного количества конструктивных элементов, обеспечивающих ей качественную работу. Пренебрежительное отношение к ее обустройству просто недопустимо!
[contents]

Это связано с тем, что любые ошибки или некомпетентность могут обернуться не только возникновением пожаров и порчей имущества, но и привести к гибели людей. А поэтому дымоходная система должна быть в первую очередь правильно обустроена, надежна и максимально эффективна.

Далеко неспроста каждый заботливый хозяин старается украсить свою дымоходную трубу элементом, который в строительных кругах называется дефлектор, а в народе – колпак, флюгарка или дымник.

На самом деле роль этого элемента в отопительной системе по-настоящему бесценна и не ограничивается только приданием эстетически привлекательного вида дымоходной трубе.

Для чего нужен колпак на дымоход

В первую очередь дефлектор обеспечивает создание хорошей тяги в дымоходе и не позволяет сильным порывам ветра задувать огонь в очаге.

Несмотря на то, что флюгарка используется при обустройстве системы отвода продуктов горения не одну сотню лет, ее использование продолжает оставаться актуальным и в наши дни. Сегодня можно встретить дефлекторы, которые внешне представляют собой настоящие произведения искусства и просто завораживают своей утонченной красотой.

Установленный колпак на трубу дымохода будет способствовать изменению движения воздушных потоков в его канале, а это усиливает тягу и стабилизирует процесс горения, благодаря чему в доме всегда тепло и уютно.

Помимо этого, правильно установленный колпак на трубе не позволяет проникать в ее просвет дождю и снегу, а также обустраивать в ней птицам гнезда и попадать листве.

Еще одним важным назначением флюгарки является то, что она, благодаря своей конструкции, стягивает конец трубы, чем препятствует ее преждевременному разрушению.

Из всего вышесказанного можно сделать только один вывод: колпак на дымоход – это один из важнейших элементов отопительной системы, обеспечивающий ее нормальное и стабильное функционирование.

Колпак на дымоход будет работать гораздо эффективнее, если установить его не на прямой, а на извилистый канал.
Желательно, чтобы козырек на дымоход был оснащен капельником, необходимым для удаления влаги, которая, так или иначе, будет скапливаться в верхней части конструкции. Капельник предотвратит стекание дождевой влаги по трубе в летнее время и не позволит обледенеть этому элементу зимой.

Если вовремя не установить козырек над дымоходом, то это может привести к преждевременному разрушению верхней части трубы.

Высокая температура в сочетании с вредными веществами, содержащимися в дыме, нарушат структуру кирпича, что рано или поздно приведет к разрушению стенок дымохода, в то время как нижний пояс колпака предупредит это крайне нежелательное явление, стянув верхний ряд кладки.

Установка дымника не только защитит верхнюю часть дымоходной трубы от вредного воздействия окружающей среды и продуктов горения, но и сделает эту часть отопительной системы более привлекательной и оригинальной, что значительно повысит внешние характеристики вашего дома.

Сегодня строительный рынок предлагает нам огромный выбор дымников различных конфигураций и видов. Но несмотря на это, многие владельцы частных домов предпочитают изготовить колпак на дымоход своими руками.

Конструктивные элементы колпака

Зонт или крышка.
Капельник (иными словами – отвод для воды).
Защитная крышка.

Начнем с того, что изготовление флюгарки – задача не самая сложная, и с ней легко можно справиться, если исполнитель является счастливым обладателем элементарных строительных навыков.

При создании колпака необходимо строго соблюдать все пропорции, а также выполнить целый ряд важных требований, предъявляемых к этим конструкциям.

Самыми распространенными материалами для изготовления флюгарок является медь, оцинкованная и нержавеющая сталь. Выбор материала объясняется тем, что дымник должен обладать высокой устойчивостью к коррозии, а также иметь привлекательный внешний вид.

Помимо этого, высокие требования к выбору материала для изготовления колпаков предъявляются еще и по той простой причине, что такие элементы, как правило, располагаются в труднодоступных местах, в связи с чем у владельцев домов фактически нет возможности контролировать их состояние.

По этой причине при выборе материала для изготовления колпака не стоит экономить, ведь, как известно, скупой платит дважды.

Колпак может иметь различную форму: конусообразную, полукруглую, а также этот элемент может быть похож на многощипцовую крышу и даже зонт. Скажем прямо, форма этого элемента мало влияет на его эксплуатационные характеристики и в первую очередь зависит от личных предпочтений хозяина дома.

Для того чтобы изготовить самый простой колпак на дымоход, следует взять металлический оцинкованный лист, имеющий прямоугольную форму и нужные размеры, и четыре стойки. Из металлического листа необходимо будет вырезать козырек, имеющий немного большие размеры, чем сама труба.

На концах стоек, изготовленных из металлического уголка, необходимо будет сформировать отверстия для крепежных элементов. После этого следует изогнуть стойки и зафиксировать их посредством заклепок.

При формировании полукруглого козырька заготовке придается желаемая форма, после этого элемент крепится к стойкам, которые прилегают к стенкам конструкции.

На заключительном этапе все изделие устанавливается в верхней части дымоходной трубы.

Изготовить колпак на трубу дымохода можно и собственными силами. А если еще к этому приложить максимум старания и немного фантазии, так и вовсе можно превратить этот элемент в настоящее произведение искусства.

Рекомендуем это почитать:

Как и из чего сделать козырек для дымохода: фото варианты

Важно, чтобы дымоход был защищён не только от осадков, но и от ветра, мусора, попадания в канал животных и пр. Для этих целей используется козырёк. Его не нужно где-то заказывать, изготовить его просто, потому лучше сделать своими руками.

С чего начать?

На первом этапе подбирается материал. Важно, чтобы козырёк был прочным, так как из-за ветра он может слететь. Сегодня чаще всего его изготавливают из поликарбоната.

Он прекрасно гнётся и отлично поддаётся обработке. Если планируется сделать сложный элемент, то поликарбонат – то, что нужно. Козырёк может быть выполнен и из железа. Хотя этот материал и чувствителен к внешним воздействиям, однако большинство домовладельцев предпочитают именно его.

Если дымоход делается своими руками, необходимо составить проект. Дымоотводящие элементы газовых агрегатов в обязательном порядке оснащаются защитой выходного отверстия. Перед тем как начать работу, необходимо проверить канал, выбрать мусор и пр.

Чтобы сделать козырёк, потребуются направляющие, небольшое полотно и инструменты. Расчёт делается с оглядкой на диаметр дымохода, поэтом сначала производятся замеры. Важно учесть, что защита одевается в дымоход с натягом, она является своеобразной насадкой. Такой подход оптимален тем, что домовладельцу не нужно делать дополнительные крепления, сверлить трубу, нарушать её прочность. Есть и другие способы крепления, но они менее рациональны.

Особенности конструкции

Козырёк можно и купить, сегодня на рынке предложен огромный выбор модификаций на любой вкус. Но сделать своими руками всё же приятнее, да и проблемы с подбором элемента исключаются. Чтобы предупредить не соответствия, нужно вооружиться не только линейкой, но и гибким метром.

Дымоход будет надёжнее, если сделать простую защиту. Она выполняется в виде «домика». Для её изготовления достаточно вырезать из стального листа несколько элементов. Конструкция состоит из

основания, диаметр которого почти равен диаметру газоотводящей трубы;
четырёх прочных подпорок;
«крыши».

Полезные рекомендации

Подпорки должны быть такой высоты, чтобы «крыша» не препятствовала выходу в атмосферу дыма. Но и не нужно их делать слишком длинными, иначе в дымоход периодически будет попадать мусор и даже птицы. Козырёк должен быть на оптимальном расстоянии от дымоотводящего отверстия.

При конструировании учитывается то, что защита закрывает трубу полностью, а по бокам края «крыши» выдвигаются не менее чем на 4 см. Это нужно для того, чтобы снизить объём мусора, который задувается ветром в дымоход.

Для начала вырезается треугольный навес. К нему привариваются опоры. На другом их конце крепится основание.

Козырёк лучше делать в закрытом помещении, чтобы сварить всё по эскизу. Лучше набросать чертёж с размерами. Это поможет исключить ошибки при креплении элементов конструкции. Правильно сделанное основание – половина дела. Именно на ней козырёк держится. Чтобы избежать проблем, рекомендуется перед фиксацией промазать посадочное место специальным строительным клеем. Важно, чтобы он был не восприимчивым к высоким температурам. Так конструкция надёжно зафиксируется в отверстии трубы.

Чисто и безопасно

Людям свойственно откладывать, казалось бы, маловажные дела на потом. В итоге дымоход загрязняется, и в один день происходит пожар. Благо, если без жертв. Чтобы исключить неприятности, стоит потратить несколько вечеров, и сделать простую конструкцию. Для этого не потребуется много сил и навыков, зато в копилку безопасности будет брошена ещё одна монетка!

металлический защитный грибок на круглую трубу своими руками, как сделать

Часто приходится видеть красивые и необычные колпаки, которые владельцы домов размещают над дымоходными трубами. На первый взгляд, кажется, что они выполняют только декоративную роль, однако у них есть функции, которые очень важны, если речь заходит о сохранности дымоходной системы. Рассмотрим, для чего нужен колпак на трубу дымохода, по какому принципу его подбирают, какие разновидности конструкций существуют и как сделать его своими руками.

Колпак на трубу дымохода придает крыше оригинальность, а дымоходу – завершенность

Функция колпака

Перед началом работ нужно точно знать весь спектр функций, которые может выполнять колпак, чтобы учесть все тонкости во время изготовления.
Его устанавливают для того, чтобы:

в пространство трубы не попадал: мусор, снег, дождь, птицы;
долгое время не разрушалась сама труба под воздействием перепада температуры, влаги, обледенения, ведь в большинстве случаев трубу выкладывают из кирпича;
укрепить верхний слой кладки дымохода;
увеличить тягу до 20 %;
создать ветрозащитный отвод отходных газов;
украсить самую высокую точку в сооружении дома.

Атмосферные явления оказывают давление на отходные газы, даже если вентиляционная труба выполнена согласно технологическим требованиям.

Однако, согласно физическому закону аэродинамики, когда поток холодного воздуха соприкасается с колпаком, огибает установку, получается разряженная область, потом воздух начинает двигаться с большей скоростью, что увеличивает тягу в дымоходе и позволяет работать приборам отопления эффективней.

Разновидности

Изобилие форм и видов дымоходов вынуждают производителей выпускать колпаки разнообразных форм, стилей, размеров. В строительных магазинах встречаются изделия следующих видов:

Стандартная флюгарка. Ее зонтик представляет собой пирамидку, изготовленную из листового металла, с помощью кронштейнов прикрепленную к фартуку-капельнику.
Четырехскатная флюгарка. Навершие таких моделей напоминает вальмовую четырехскатную крышу. Как правило, их используют для прямоугольных труб из кирпича.
Флюгарка с полукруглым зонтиком. Ее используют для монтажа на крышах домов в европейском стиле. С точки зрения увеличения тяги она имеет низкую эффективность, однако, красиво смотрится на скате.
Плоская флюгарка. Ее оснащают плоским прямоугольным зонтиком, используют для зданий в стиле минимализм и модерн. Плоская крышка колпака не позволяет скатываться снегу, из-за чего кронштейны таких моделей испытывают повышенную нагрузку, иногда деформируются.
Круглая флюгарка с зонтиком в виде конуса. Из применяют для защиты труб круглого сечения из нержавейки, такие модели не оснащают капельником.

Обратите внимание! Флюгарки снабжают дополнительными функциональными элементами: заслонками, двойными крышами, откидными дверками. Не стоит увлекаться вычурными деталями, ведь главное в выборе дефлектора – долговечность и эффективность. Непродуманная форма может стать причиной возникновения шумов или вибрации в трубе.

Используемые материалы и инструменты

Среди людей колпак называют козырьком, дымником, грибком. По-научному его название — дефлектор.
Кованые дефлекторы очень оригинальные, но их цена не всегда оправдана. Ведь можно изготовить более дешевую конструкцию из следующего металлического материала:

оцинковки;
нержавейки;
стали с лакокрасочными покрытиями;
алюминия;
меди.

Самой удобной, практичной и дешевой является оцинкованная жесть.

Необходимо наличие нужного инструмента. Перечень того, что может понадобиться при работе:

молоток резиновый или деревянный;
маленький железный молоточек;
шуруповерт;
электрическая дрель;
сверла необходимого диаметра крепежа;
заклепки;
крепления;
рулетка;
маркер;
строительный уголок;
гибы;
специальные зажимы;
ножницы по металлу;
металлическая линейка;
железный уголок размером до 1 метра.

В наличии следующие цвета:

RAL 1014

Формы дефлектора

Формы дефлектора или оголовка могут поражать своим разнообразием.
Поэтому нужно определиться, какая форма дефлектора будет идеально подходить для вентиляционной трубы, при этом аккуратно выглядеть.

Они бывают:

круглые,
квадратные;
вальмовые;
конусные;
шатровые;
стандартные четырехскатные;
с плоским зонтом;
с полукруглым зонтом;
остроконечные с четырьмя скатами и высокой крышей;
с флюгерами.

Классификация

Выбирая козырек, учитывайте несколько характеристик.

По материалу

От качества и вида материалов зависит долговечность козырька. При выборе вариантов, обратите внимание на медные приспособления. Такой материал, старея, становится привлекательней и будет надежно служить в течение 50 лет.

Основную деталь – зонтик, лучше выполнять из нержавеющей стали или оцинковки. Или придется ежегодно снимать колпак и снова покрывать его краской.

Уступая медному козырьку по сроку службы на 15-20 лет, нержавеющие детали стоят на порядок дешевле.

Титан – привлекателен своей долговечностью и хорошими свойствами металла, но стоит дороже нержавейки.

Поэтому в этом вопросе (какой колпак лучше?) однозначного совета нет.

Кто-то покупает медный колпак с архитектурной композицией, или простой зонтик из оцинковки – любая конструкция должна надежно защищать дымоход. А внешний вид – это понятие второстепенное.

По форме

Здесь выбор настолько индивидуален, что давать советы невозможно. Просто перечислим формы колпаков, а выбор зависит от предпочтения покупателей или домашних мастеров:

полуцилиндрическая или сводчатая;
четырехскатная, самая простая и востребованная конструкция;
шатровая – ближе к европейскому стилю зданий и крыш;
с двумя скатами, встречается на половине крыш в стране;
выполненная в виде шпиля башни, напоминает колпаки в готических замках;
плоская с небольшим скосом – такую конструкцию принято устанавливать на модерновый стиль архитектуры здания.

Нередко можно встретить колпаки с встроенными флюгерами, с выполненной специальной заслонкой, обеспечивающей достаточную тягу и выход отработанных газов даже при сильных порывах ветра.

Поток воздуха, поступающий в дымоход, создает воздушную пробку и снижает до минимума количество кислорода в топочном отсеке.

По назначению

По назначению защитные устройства подразделяются:

колпак устанавливаемый на дымоход печи, работающей на твердом топливе;
для обслуживания котлов отопления и пиролизных печах, устанавливают козырьки с открытыми соплами;
котлы, работающие на газе, солярке оснащаются дефлекторами с открытым соплом. Такие устройства создают дополнительную тягу и могут служить для вентиляции всего помещения и создания благоприятных условий для сгорания топлива.

Виды вытяжного колпака

Виды вытяжного козырька также имеют разнообразие, но самые популярные:

цаги — это простая модель, которую можно изготовить в мастерской;
Григоровича;
шарообразный «Волпер» изготовить своими руками сложно для новичка, так как необходимы станки;
Н-образный;
форма звезды «Шенар»;
АSТАТО открытый.

В продаже можно встретить пластмассовые вытяжки, их лучше использовать для подвалов, гаражей, для высотных конструкций они непрочные и служат недолго.

Технология изготовление дефлектора «Цаги» с чертежом

Чертеж изготовления дефлектора Цаги. (Для увеличения нажмите)
Для начала нужно определиться с размерами трубы внешнего и внутреннего обхвата. Замеры должны быть точными.

По внешнему диаметру печную вытяжку плотно садят на дымоходную трубу.

Основные детали изготавливают в пропорциональном соотношении ко внутреннему диаметру:

входной патрубок одевают на трубу;
внешний цилиндр — диффузор, его размер должен быть примерно на 30 % больше, чем внутренний диаметр трубы;
крышка, ее размер должен составлять порядка 90% от диаметра трубы.

Для того, чтобы правильно рассчитать размеры дефлектора, приводится таблица.

Изготавливается чертеж на бумаге под форму и размеры колпака.
Лекала наносятся на металлическую поверхность и вырезаются ножницами по металлу.
Получившиеся детали нужно изогнуть, согласно конструкции, соединить заклепками.
Собирают готовые детали дефлектора в мастерской, а на высоте только закрепляют над трубопроводом.

Монтаж козырька на дымоход

Нужно нарисовать план сборки и установки козырька.
Капельник должен иметь юбку, чтобы осадки не попадали на дымовую трубу. Так колпак не даст влаге попасть ни внутрь, ни наружу.
Козырек находится в таком месте, где нет доступа за ним постоянно следить. Поэтому, чтобы он был устойчив к погоде, нужно выбрать качественный материал.

Материалы, подходящие для изготовления козырька

Оцинкованное железо.
Железо из нержавейки.
Сплавы меди.
Медь.
Стальные листы.
Титан.
Сплавы из титана.
Хромированное железо.
Сплавы из цинка.

Инструменты, которые нужны будут для создания козырька

Ножницы, чтобы резать металл.
Деревянный молоток.
Металлические прутки.
Для того чтобы крепить козырек. Уголки.
Молоток специальный.

Чтобы сделать правильные расчеты

, необходимо начертить козырек на бумаге и написать все нужные размеры. И с этого чертежа будет легче сделать козырек своими руками.

По чертежу необходимо

приступить к резке титанового листа и начинать выгибать лист по чертежу.

Технология изготовления прямоугольной вытяжной установки с флюгаркой

Чертеж прямоугольного колпака дымохода. (Для увеличения нажмите)

Вырезают из листа железа прямоугольник с учетом при сгибе, чтобы было 10 см на посадку дымовой трубы.
По сторонам делают косые надрезы на одинаковом расстоянии, при соединении эти надрезы дадут трапециевидные сегменты.
Далее делают четыре стойки, прикрепляют на углах прямоугольника, закрепив заклепками.
Загнуть кончики, получается отверстие, как на чертеже.
Отдельно вырезают прямоугольник: загибают в виде арки, закрепляют — это уже готовая вытяжка, для оригинальности можно изготовить флюгарку.
Готовую конструкцию устанавливают в дымоходную трубу.

Крепление трубы с установкой делают согласно тому, из чего сооружена дымовая труба.

Конструктивные особенности

Колпак на дымоход представляет собой устройство, предназначенное для защиты трубы от попадания влаги. Внешний вид таких козырьков может быть различен, что имеет зависимость как от предпочтений хозяина дома, так и от конфигурации трубы.

Колпаки на трубу дымохода включают в себя:

зонтик – устанавливаемая на вершине колпака защита от осадков, посторонних предметов и проникновения птиц, внешний вид которой имеет форму пирамиды, конуса или соответствует другой геометрии;
фартук – часть колпака, отвечающая за защиту верха трубы от стекающей с зонтика воды. Обычно установка этого элемента производится при оснащении прямоугольной или квадратной трубы. В результате гарантируется увеличение срока службы дымохода, так как удается практически исключить вероятность появления коррозии и грибка;
кронштейны – крепежные элементы, представляющие собой металлические полоски, которые позволяют соединить козырек и фартук. Непосредственное крепление в данном случае производится за счет использования сварки.

Имейте в виду! Собрать колпак для дымохода вполне реально самому, но только в том случае, если вы хотите установить достаточно простой флюгарок. Модели, отличающиеся большей сложностью в плане конструктивных особенностей, гораздо выгоднее заказать или купить.

При наличии выбора лучше всего отдать предпочтение тем моделям, которые оборудованы открывающейся крышкой. Это позволит проводить профилактический осмотр дымохода и его чистку без каких-либо проблем, что связано с комфортом доступа.

Колпак на дымоход долгого срока использования может быть изготовлен только из железа, устойчивого к коррозии: оцинкованная сталь, алюминий и медь. В последнем случае предлагаемый металл обладает ярко выраженным декоративным характером, так как его переливы на солнце могут придать вашем дому определенную респектабельность.

Одевают оголовок на трубу дымохода чтобы гасить искры. Это одно из его предназначений. Поэтому качество железа должно быть хорошим, тем самым оно долго не прогорит.

Колпак на трубу дымохода своими руками: виды, изготовление и установка

Споры о необходимости установки колпака на трубу дымохода сразу утихают после сильного дождя, когда внутри печки появляются грязные лужи. Также многие заметили, что при сильном ветре газовый котёл горит равномернее, если труба надёжно укрыта от непогоды. Несмотря на все доводы в пользу колпака, он не является обязательным элементом, поэтому не все его устанавливают.

Устанавливать колпак или нет – ваш выбор

Разновидности и предназначение

Сколько бы люди ни спорили о необходимости установки колпака на дымоходную трубу, определённая польза от этого устройства всё же есть. Вот лишь некоторые полезные функции крышки над трубой:

Улучшение тяги. Конструкции некоторых колпаков позволяют значительно улучшить качество горения в топке.
Защита от ветра. Иногда огонь может задувать сильный ветер, и тогда без надёжного колпака не обойтись.
Защита от дождя и снега. В тех местах, где часто выпадают обильные осадки, дымоход укрывают от непогоды.
Защита от мусора. Попадание в дымоход посторонних предметов в густонаселённых местах не редкость, поэтому без мер предосторожности никак нельзя.
Эстетическая составляющая. Для многих людей красота внешнего вида здания имеет немаловажное значение, а художественно оформленная «шляпа» на трубе может украсить вид всего здания.

В этом видео вы узнаете, как изготавливаются колпаки на трубу:


Плюсов предостаточно для того, чтобы решиться на установку колпака на печную трубу. Для начала определяются с выбором конфигурации. Существует несколько разновидностей этой детали печного убранства:

Классическая. Самый распространённый вид. Обычно имеет форму двускатного шалаша. Конусы и пирамиды тоже часто можно увидеть над поверхностью крыш.
Европейская. Представляет собой сооружение закруглённой формы.
Многоскатная. В таких завершиях применяют несколько скатов для более надёжной защиты от непогоды.
С флюгером. Часто является настоящим произведением искусства. Лучший выбор для любителей прекрасного.
Съёмная. Где часто надо чистить дымоход, применяют съёмные крышки или открывающиеся конструкции на петлях, специальных шарнирах и т.д.
С дефлектором для дымохода. Распашные створки, открывающиеся снизу, чтобы усилить тягу в печи.

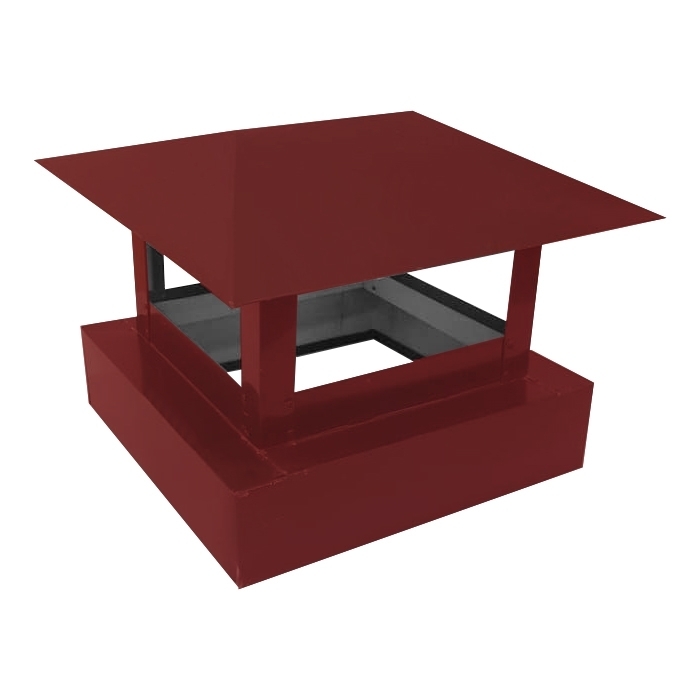

Существует много разных видов и модификаций колпаков на дымовую трубу, поэтому выбрать их бывает непросто. Однако, учитывая личные обстоятельства, домовладелец всегда сможет подобрать оптимальный вариант для своих нужд.

Материалы для изготовления

Определившись с выбором конструкции, заготавливают необходимый материал для работ. Всегда нужно помнить, что крыша находится высоко и часто на неё не заберёшься, поэтому сделать колпак на трубу надо из чего-то очень прочного и долговечного. Вот материалы, которые обычно применяют для этой цели:

Нержавеющая сталь. Очень надёжный материал, но придётся помучиться, чтобы сделать из него то, что пожелает заказчик.
Медь. Легко формируется, однако при соединении с другими металлами быстро окисляется и зеленеет. При правильной обработке со временем примет вид эксклюзивного раритета. Этот материал больше подходит для тех, кто любит старину.
Оцинкованная сталь. Наиболее востребованный материал. Дешёвый, легко гнётся, красиво выглядит и долго служит.
Кровельная жесть, покрытая полимерной термостойкой краской. Хорошо смотрится на крышах из цветной металлочерепицы или профлистов.

Кроме основного материала, готовят крепления, кронштейны, болты, гайки. Из инструментов понадобятся ножницы по металлу, киянка, слесарные тиски, плоскогубцы, линейка и карандаш.

Пошаговая инструкция по созданию

Когда приготовления закончены, приступают к изготовлению колпака на трубу дымохода своими руками. Чертежи подходящего образца делают тоже заранее. Будет лучше, если мастер попробует выполнить для начала модель из картона, чтобы убедиться в правильности расчётов. После этого приступают к основной работе:

Вырезают из жести круг, диаметр которого в 1,5 раза больше диаметра трубы.
По контуру круга отмечают две точки на расстоянии радиуса друг от друга.
Соединяют полученные точки с центром круга.
Получившийся сектор вырезают, оставляя края для фальцовки.
Фальцуют конусообразный колпак.
Из кровельного железа делают три ножки, согнув его вдвое для прочности.
Приклёпывают ножки к конусному колпаку.
Крепят колпак к трубе. Если труба асбестовая, тогда делают металлический хомут и приклёпывают к нему ножки, а потом затягивают хомут на трубе.

Так изготовляют простейший колпак на круглую трубу. Более сложные варианты выполняются по тому же принципу. Главное, ещё до начала работ хорошо продумать последовательность операций. Здесь очень сильно помогает изготовление картонной модели. На ней сразу делают поправки в размерах и конструкции. После того как всё удовлетворяет запросам мастера, он приступает к работе с металлом.

Пусть споры о необходимости укрытия труб продолжаются, но сделанный своими руками колпак всегда будет напоминать хозяину о его мастерстве. К тому же он верой и правдой прослужит многие годы, защищая дымоход от непогоды.

Как сделать дефлектор вентиляции своими руками

Одним из самых популярных видов тюнинга автомобилей среди автовладельцев является установка дефлекторов на окна. Благодаря этим полупрозрачным полосам из прочных полимерных материалов улучшается внешний вид автомобиля, а также предотвращается попадание дождя, ветра и мусора в салон.

Выбор дефлектора

Чтобы установить дефлекторы легко и без проблем, нужно знать, как их правильно выбрать.В первую очередь нужно учитывать, что для каждой конкретной модели авто выпускаются разные дефлекторы. Определить, для какой модели машины они предназначены, можно по специальной маркировке на упаковке или на самих полосах.

Так как все автомобили отличаются друг от друга по дизайну, искать в продаже универсальные дефлекторы не стоит, их просто нет. Также следует знать, что дверные коробки некоторых автомобилей оснащены хромированными накладками. Дефлекторы для таких машин изготавливаются с имитацией хромированных накладок.

Сегодня такие защитные ленты выпускают многие производители, в том числе китайские. Если модель оригинальная, то она будет стоить намного дороже, в то время как у большинства китайских товаров цена более выгодная.

Перед оплатой покупки примерьте каждую полосу к месту, где она должна быть закреплена. Если вы заметили даже небольшое несоответствие в размерах, то от покупки лучше отказаться.

Функциональное назначение

Защитные ленты, установленные на окнах, помогают частично защитить салон автомобиля от солнечных лучей.
Во время движения создается аэродинамический поток, который направляет пыль, мелкие камни и мусор в стороны.
Во время дождя водитель может двигаться с немного опущенными окнами. Таким образом, в салоне поддерживается комфортная температура, а капли дождя не падают на пассажиров.
Сигаретный дым быстро уходит из салона, если кто-то курит на переднем сиденье.

Установка

Существуют следующие способы крепления защитных полос к окнам:

скобы металлические;
приклеивание к внешней части дверной коробки;
установка под уплотнительную резинку.

Крепление скобами применяется редко, так как этот метод считается непрактичным: от скоб на покрытии автомобиля могут образоваться царапины.

Многие дефлекторы уже имеют клейкую ленту, с помощью которой они приклеиваются к дверной коробке. Этот способ считается наиболее простым и удобным, поэтому каждый автовладелец может легко и быстро приклеить дефлекторы своими руками. Однако следует учитывать, что планки защитного козырька должны идеально совпадать на окнах.Если допустить перекос, полосу придется оторвать и снова приклеить, что может привести к недостаточно прочному закреплению дефлектора.

Монтаж должен производиться в сухом месте. Дефлекторы устанавливаются на чистую, сухую и обезжиренную поверхность.

Для обезжиривания можно использовать спирт, обычную водку или специальную салфетку, которая обычно идет в комплекте с полосками.

Клей

Для начала нужно подготовить поверхность, на которую будете прикреплять ветрозащитные ленты — вымыть, просушить и обезжирить.
Снимите защитную ленту с липкого слоя примерно на 3-4 см и поднесите ее концы вверх.
Затем прикрепите полосу с отклеенными концами, убедитесь, что она лежит ровно, и, осторожно потянув за один конец защитной пленки, нажмите на дефлектор по всей ее длине.
Зафиксируйте результат, слегка прижав полоску так, чтобы она максимально плотно прилегала к лакокрасочной поверхности.
Некоторые автовладельцы, устанавливающие дефлектор своими руками, для лучшего эффекта используют фен.После того, как одна полоса приклеена, ее обрабатывают горячим воздухом по всей длине, прижимая рукой или резиновым валиком.
Повторите процедуру для всех остальных окон.

Как правильно выполнить процедуру склейки можно увидеть в следующем видео:

Установка без приклеивания

Некоторые модели дефлекторов продаются без клеевого слоя. Это означает, что они должны быть установлены в герметизирующую полосу, в которой находится стекло.Этот метод даже проще предыдущего, но требует определенных физических усилий.

Перед установкой полностью опустите окно автомобиля.
Снимите уплотнительную ленту с верхней части окна.
Затем вставить дефлектор в отверстие, образовавшееся после демонтажа уплотнения. Продолжайте удерживать ее одной рукой, а другой начинайте возвращать уплотнительную ленту на место.
Уплотнение довольно сложно войдет в канавки, но его необходимо вернуть в то же положение, в котором оно было раньше.В результате дефлектор будет плотно зафиксирован уплотнительной лентой.
В инструкции производителя указано, что правильность установки должна подтверждаться беспрепятственным попаданием стекла в паз пломбы. Однако на практике сначала стекло может довольно сильно подниматься и опускаться, а иногда и вовсе не закрывается. В этом случае рекомендуется открывать и закрывать стакан не менее 20 раз подряд, чтобы он терся о прокладку. Во время эксплуатации автомобиля старайтесь как можно чаще поднимать и опускать стекла, пока они не начнут достаточно легко входить в пазы.

Как правильно установить дефлекторы в уплотнительную резинку показано в следующем видео:

Иногда некоторые автовладельцы сталкиваются с такой проблемой, когда защитные планки для стекол не прилипают, либо очень слабо прилипают. Это может быть связано с просроченным клеевым слоем. В этом случае рекомендуется провести монтаж при помощи двустороннего монтажного скотча, отрезав от него полосу необходимой длины.

На днях купил дефлекторы на свой Chevrolet AVEO… И как понятно, я решил их установить. Вопрос установки дефлекторов действительно очень актуален, и меня часто спрашивают. Поэтому сегодня я решил ответить на все эти вопросы и взял фото- и видеоурок. Не буду откладывать прочтение статьи — как установить дефлекторы …

(2 страницы), (26 фото), (1 видео)

Для начала фото инструкция.

1) Сначала необходимо вымыть тело простой водой и тряпкой / губкой, чтобы удалить крупную пыль или грязь.

2) После того, как мы удалили основную грязь, нужно еще раз протереть ее автомобильной тряпкой. Таких тряпок много, в данном случае у меня самая дешевая автомобильная тряпка.

3) Последний этап — обезжиривание поверхности. Для этого использую бумажную салфетку. Замачиваем в спирте и протираем ту часть, где будем крепить дефлектор.

4) Теперь нужно прикрепить сам дефлектор к верхней части двери и разметить точки крепления карандашом или мелом.Если вы используете карандаш, то вам нужно использовать карандаш с мягкой шейкой, иначе можно повредить лакокрасочное покрытие … Многие задаются вопросом, куда крепить дефлектор? Вы знаете, что все на вкус и цвет … .. То есть многие крепят, в самом верхнем углу двери, кто-то наоборот, в самом нижнем углу … Лично я прикрепляю форточки посередине. Мне кажется, это наиболее рациональный способ крепления.

5) Далее необходимо оторвать защитную пленку двусторонним скотчем и нанести на нее клей момент.Не сплошным слоем, а каплями, через 5-7 сантиметров. Это сделано для того, чтобы дефлектор был прочнее. С таким креплением вашему дефлектору ничего не будет страшно. Ни раковины, ни дождя, ни грязи.

6) Теперь приклейте дефлектор к кузову по отметкам, нанесенным карандашом / мелом. Плотно прижмите по всему периметру, после чего дефлектор нужно дать высохнуть. После того, как клей на мгновение высохнет, дефлектор будет очень прочно закреплен.Это произойдет примерно через 12 часов, но пока желательно не мыть машину, а также не попасть под дождь.

7) Повторите то же самое для всех четырех дверей. Причем с правой стороны нужно будет применить дефлекторы, как и с левой. Для этого достаточно измерить углы на дверях и нанести также на другую сторону.

Дефлекторы крепятся к выходам труб естественной вентиляции над крышами малых предприятий, общественных зданий и жилых домов.Используя давление ветра, дефлекторы создают тягу в вертикальных вентиляционных каналах. Вторая важная функция дефлекторов — защита от дождя и снега, попадающих в вентиляционные шахты. Разработаны десятки моделей дефлекторов вентиляции, некоторые из которых описаны ниже. Самые простые варианты дефлекторов можно изготовить своими руками.

Устройство дефлектора вентиляции

Любой тип дефлекторов вентиляции содержит стандартные элементы: 2 чашки, кронштейны крышки и патрубок. Наружное стекло расширяется вниз, а нижнее ровное. Цилиндры ставятся друг на друга, сверху прикрепляется крышка. Вверху каждого цилиндра расположены кольцевые перегородки, которые изменяют направление воздуха в вентиляционном дефлекторе любого размера.

Отбойники установлены таким образом, что ветер на улице создает всасывание через промежутки между кольцами и ускоряет удаление газов из вентиляции.

Устройство дефлектора вентиляции такое, что при ветре снизу механизм работает хуже: отражаясь от крышки, он направляется в сторону газов, выходящих в верхнее отверстие.Любой тип вентиляционных дефлекторов в большей или меньшей степени имеет этот недостаток. Для его устранения крышка выполнена в виде 2-х конусов, скрепленных основаниями.

При боковом ветре отработанный воздух выпускается одновременно сверху и снизу. Когда ветер сверху, истечение снизу.

Еще одно приспособление для дефлектора вентиляции — те же очки, но крыша в форме зонта. Именно крыша играет здесь важную роль в перенаправлении ветрового потока.

Принцип работы дефлектора вентиляции

Принцип работы дефлектора вытяжной вентиляции очень прост: ветер ударяет его корпус, режется диффузором, давление в цилиндре уменьшается, а значит, увеличивается тяга в выхлопной трубе. Чем большее сопротивление воздуха создает корпус дефлектора, тем лучше сквозняк в вентиляционных каналах. Считается, что дефлекторы лучше работают на вентиляционных трубах, установленных немного под углом.Эффективность дефлектора зависит от высоты над уровнем крыши, размеров и формы кузова.

Дефлектор вентиляции зимний период промерзания на трубах. На некоторых моделях с закрытым корпусом льда снаружи не видно. Но при открытой зоне воздуховода лед выступает из внешней части нижнего стекла и сразу это заметно.

Перегородка правильного размера может увеличить полезную вентиляцию до 20%.

Чаще всего используют дефлекторы при естественной тяговой вентиляции, но иногда они усиливают принудительную вентиляцию. Если здание находится в местах с нечастыми и слабыми ветрами, основная задача устройства — не допустить уменьшения или «переворачивания» тяги.

Типы дефлекторов

Подобрав дефлектор вентиляции, можно запутаться в разнообразии.

Наиболее распространенных типов дефлекторов вентиляции на сегодняшний день:

ЦАГИ;
Григорович;
в виде звезды «Шенард»;
ASTATO open;
сферический «Вольпер»;
H-образный.

Пластиковые дефлекторы вентиляции используются редко, так как они недолговечны и хрупки. Допускается установка пластиковых дефлекторов для вентиляции подвалов, подвалов. Пластиковые дефлекторы широко используются только как автомобильные аксессуары.

Некоторые потребители ошибочно называют дефлекторы дистрибьюторами. Дефлекторы вентиляции устанавливаются только на концах вытяжных каналов. Вентиляция вытяжных потолков обеспечивается диффузорами и диффузорами, через которые воздух поступает в помещение равномерно и в необходимых количествах.

Дефлектор ASTATO

Модель вращающегося вентиляционного дефлектора, использующего как механическую, так и ветровую тягу. При достаточной мощности ветра двигатель выключается, и ASTATO работает по принципу дефлектора вытяжной вентиляции. Электродвигатель запускается в безветренную погоду, что не влияет на аэродинамику в системе вентиляции, но обеспечивает достаточный вакуум (не более 35 Па).

Электродвигатель очень экономичный, включается по сигналу датчика, измеряющего давление на выходе из вентиляционного канала.В принципе, дефлектор вентиляции работает от ветра большую часть года. Устройство дефлектора вентиляции ASTATO включает в себя датчик давления и реле времени, которые автоматически запускают и останавливают двигатель. При желании это можно сделать вручную.

Статический дефлектор с вытяжным вентилятором

Частично вращающийся дефлектор вентиляции — это новый продукт, пользующийся большим успехом в течение нескольких лет. На выходах вентиляционных каналов устанавливаются дефлекторы постоянного тока, чуть ниже расположены вентиляторы низкого давления с пониженной шумоизоляцией. Вентиляторы запускаются датчиком давления. Стекло изготовлено из оцинкованной стали с теплоизоляцией. К нему подключены звукоизолированные воздуховоды и дренаж. Вся конструкция снизу перекрыта подвесным потолком.

Дефлектор-флюгер

Устройство относится к категории дефлекторов активной вентиляции. Он вращается за счет движущихся воздушных потоков. Корпус с крышками вращается за счет подшипникового модуля. При движении между навесами ветер образует зону пониженного давления… Достоинством дефлектора вентиляции является возможность «подстраиваться» под любое направление ветра и хорошая защита дымохода от ветра. Недостатком вращающегося дефлектора вентиляции является необходимость смазывать подшипники и следить за их состоянием. В очень холодную погоду флюгер замерзает и плохо выполняет свою функцию.

Роторная турбина

В безветренную погоду турбодефлектор для вентиляции в виде турбины совершенно бесполезен. Поэтому роторные турбины не так широко распространены, несмотря на их привлекательный внешний вид. Их устанавливают только в районах со стабильным ветром. Еще одно ограничение — такой турбодефлектор нельзя использовать для дымоходов твердотопливных печей, так как он может деформироваться.

Дефлектор вентиляции своими руками

Чаще всего дефлектор Григоровича делают своими руками для вентиляции. Устройство достаточно простое, и работа дефлектора такого типа бесперебойная.

Для изготовления дефлектора вентиляции Григоровича своими руками потребуется:

оцинкованная или листовая нержавеющая сталь;
заклепки, гайки, болты, хомут;
электродрель;
ножницы по металлу;
писатель;
;
;
;
несколько листов картона;
ножницы, бумага.

Шаг 1. Расчет параметров дефлектора

На этом этапе нужно рассчитать размеры дефлектора вентиляции и нарисовать схему. Все первоначальные расчеты основаны на диаметре вентиляционного канала.

H = 1,7 x D ,

, где H, — высота дефлектора, D — диаметр дымохода.

Z = 1,8 x D ,

где Z — ширина цоколя,

d = 1.3 х Д ,

d — ширина диффузора.

На картоне создаем схему элементов дефлектора вентиляции, делаем своими руками и вырезаем.

Если у вас нет опыта изготовления дефлекторов, рекомендуем потренироваться на картонной модели.

Шаг 2. Изготовление дефлектора

Обводим на листе металла писец и с помощью ножниц достаем детали будущего устройства. Соединяем детали между собой небольшими болтами, заклепками или сваркой.Для установки заглушки вырезаем кронштейны в виде изогнутых полос. Закрепляем их снаружи диффузора, к зонту прикрепляем обратный конус. Все комплектующие готовы, теперь весь диффузор собран прямо на дымоходе.

Шаг 3. Установка дефлектора

Устанавливаем на трубу дымохода нижнее стекло и прикручиваем болтами. Сверху надеваем диффузор (верхнее стекло), зажимаем хомутом, к скобам прикрепляем колпачок. Завершаются работы по созданию дефлектора вентиляции своими руками установкой обратного конуса, который поможет устройству работать даже при нежелательном направлении ветра.

Выбор дефлектора вентиляции

Любому хозяину хочется подобрать дефлектор для вентиляции максимально эффективный.

Лучшие модели дефлекторов вытяжной вентиляции:

ЦАГИ дискообразный;
DS;
ASTATO.

Работа дефлектора при расчетах определяется двумя параметрами:

коэффициент расхода;
.

Коэффициенты зависят только от модели, а не от размеров вентиляционного дефлектора.

Например, для ДС коэффициент местных потерь равен 1,4.

Довольно часто можно услышать такое понятие, как дефлектор. Многие автомобилисты точно знают, что это такое и для чего предназначена эта деталь. Однако не многие представляют, что такое дефлектор вентиляции.

В общий корпус дефлектор — это аэродинамическое устройство, которое устанавливается в верхней точке (на трубу) и служит для увеличения тяги вентиляционных систем или дымоходов.

Как это работает

Такое устройство работает очень просто.В его основе лежит явление отражения воздушного потока от плоскости диффузии. Когда воздушный поток встречает этот самый диффузор, сразу начинает действовать закон Бернулли, то есть воздух отсекается, появляется разреженный участок, который увеличивает уровень тяги.

Часто многие люди ошибочно воспринимают дефлекторы вентиляции только как устройства, необходимые для плохой тяги … На самом деле, их рекомендуют даже там, где с системой вентиляции все в норме. Дело в том, что это устройство способно повысить уровень эффективности вентиляционной системы до 20% от существующей.

Разновидности

Сегодня на строительных рынках можно найти огромное количество различных дефлекторов. Все они отличаются друг от друга внешним видом, назначением и материалами изготовления.

Сразу скажу, что дефлекторы могут быть не только вентиляционные, но и другие. Например, такие устройства широко используются в авиастроении, а также в автомобилестроении.

Как уже было сказано, автомобилисты вам точно подскажут, например, что такое дефлектор капота.Все они прекрасно знают, что такое дверные дефлекторы, или как их еще называют «козырьки». Надо сказать, что «козырек» может быть только пластиковый, но аналогичные устройства для дымоходов и систем вентиляции изготавливаются из металлов:

Алюминий;
Нержавеющая сталь;
Цинк Сталь;
Очень редко, но встречаются и изделия из меди.

Итак, если со сферами применения все понятно, то с дизайном не очень хорошо. Исходя из этого, все такие устройства делятся на: дефлекторы Цаги

;
Открытый тарельчатый;
Круглый;
Звезда;
Устройство, работающее по принципу Григоровича;
Изделия Н-образные.

Самым простым и популярным является дефлектор Григоровича.

Среди прочего можно выделить еще два больших класса. Дефлектор может быть:

Поворотный или вращающийся;
Статический, то есть неподвижный.

Стоит немного сказать о технических характеристиках подобных устройств. Их немного. Можно только выделить размер и материал изготовления. При выборе следует обращать внимание, прежде всего, на принцип построения, то есть на дизайн изделия, и только потом из нужного вида выбрать подходящий размер.

Из чего сделано

Как уже было сказано, наиболее распространенным является изделие Григоровича. Поэтому рассмотрим это как пример.

Совет! При изготовлении дефлектора своими руками лучше всего брать за основу конструкцию именно этого типа.

Конструктивно такое устройство состоит из следующих элементов:

Цилиндр нижний;
Патрубок, входящий в нижний цилиндр;
Цилиндр верхний;
Конус;
Кронштейн монтажный в количестве двух штук.

Чертеж такого устройства может выглядеть так:

Сразу скажу, что верхнего цилиндра может и не быть. В этом случае изделие будет состоять из следующих элементов:

Нижний цилиндр, который надевается на дымоход или на трубу системы вентиляции;
Диффузор, перекрывающий воздушный поток;
Конусы обратные и прямые.

В этом случае прямой конус действует как заглушка, защищающая трубу от атмосферных осадков.Чертеж такой конструкции представлен на следующем рисунке:

Самостоятельное изготовление

Итак, сделать дефлектор своими руками не очень сложно.

Для этого потребуются следующий инструмент и материал:

Металл;
Ножницы по металлу;
Болты с гайками или заклепки с заклепками;
Линейка и любой пишущий предмет;
Картон высокой плотности;
Канцелярский нож.

В первую очередь производятся все расчеты, то есть измеряется высота трубы, а также ее диаметр, чтобы можно было установить будущие размеры нашего продукта.

Если не уверены в успехе, то можно сначала сделать макет из картона. Все элементы изготавливаются из этого материала индивидуально.

Для изготовления нужен чертеж, но так как вышеперечисленное вполне подходит, все действия по нему можно проделать своими руками.

Итак, сначала изготавливается нижний цилиндр. Измеряя диаметр трубы, можно также определить диаметр цилиндра.

Внимание! Здесь главное не ошибиться: внутренний диаметр цилиндра должен совпадать с внешним диаметром трубы.

Так проектируются и производятся все детали.

Что касается соединения, то лучше всего делать его самостоятельно с помощью заклепок или болтов с гайками.

Все части соединены между собой согласно схеме.

На следующем изображении показаны дефлекторы вентиляции из картона.

Когда дело доходит до изготовления вращающегося изделия своими руками, то тут все намного сложнее. Нормальное вращение движущейся части требует очень точных расчетов и очень точного изготовления, чего можно достичь только с помощью некоторого оборудования. По этой причине сделать поворотный дефлектор своими руками очень проблематично.

Некоторые типовые размеры

На изображении ниже представлено изделие с обозначением основных размеров:

В таблице указаны соответствующие размеры, которые можно принять за базовые.

Типовые размеры

Обозначение	D, мм	D1, мм	H, мм	h3, мм
D-100	100	200	221	120
Д-125	125	250	246	125
Д-160	160	320	311	190
D-200	200	400	401	240
Д-250	250	480	461	270
Д-315	315	510	511	300
D-400	400	730	711	430
Д-500	500	950	951	550
Д-630	630	1190	980	680
D-710	710	1320	1027	780
Д-800	800	1652	1285	920
Д-900	900	1852	1542	1060
Д-1000	1000	2066	1764	1220
Д-1120	1120	2240	1802	1240
Д-1250	1250	2500	1838	1250

дома активная сила, лежащая в основе работы дымохода и вытяжной вентиляции — тяга. Это физическое явление, основанное на разнице давлений между верхом и низом трубы. При правильном расчете ее длины и диаметра в системе всегда будет хорошая тяга, выводящая наружу продукты сгорания твердого топлива, а также подающая свежий воздух.

Но на практике дымоход / вентиляция не всегда работает достаточно эффективно. Для увеличения производительности и усиления тяги используются дополнительные устройства, в том числе дефлекторы.

Это сопло из оцинкованной или нержавеющей стали, которое устанавливается поверх дымохода или вентиляционного отверстия на крыше.

Работа дефлектора основана на физическом законе Бернулли, согласно которому при сужении просвета дымохода скорость воздушного потока увеличивается. По мере увеличения расхода выхлопные газы разбавляются, создавая в зоне пониженное давление, из-за чего возникает тяга. Подсчитано, что установка дефлектора на дымоход увеличивает эффективность. система отопления на 20-25%.

Дефлектор состоит из нескольких элементов — металлической трубы, которая устанавливается на дымоход, диффузора, внешнего кольца и защитного элемента (зонта).

Важно! Конструкция дефлектора довольно проста, и при необходимости вы можете изготовить его самостоятельно. Для этого требуется лист из оцинкованной или нержавеющей стали и крепежные детали для соединения компонентов между собой. Но можно приобрести и готовые конструкции по диаметру и расположению дымохода.

Для чего нужен дефлектор?

Основное назначение дефлектора — усиление и стабилизация тяги в дымоходе или вытяжной вентиляционной установке.

Из-за разреженности воздуха внутри устройства всегда имеется достаточно сильная тяга, которая выводит дым, золу, углекислый газ, окись углерода и другие побочные продукты сжигания топлива.

Помимо создания тяги, дефлектор предотвращает возврат выхлопных газов по дымоходу в помещение. Иногда ветер на крыше настолько силен, что естественная тяга дымохода не может преодолеть сопротивление ветра, из-за чего выхлоп застревает в дымоходе или попадает в помещение.

Дефлектор на дымоход своими руками

Конструкция дымохода предполагает наличие дефлектора, выполняющего несколько важных функций. Основная задача устройства — обеспечить хорошее сцепление с дорогой, поэтому необходимо знать структуру конструкции.

Содержание

1 Назначение дефлектора
2 Виды «заглушки»

3 Изготовление дефлектора своими руками
4 Видео: изготовление флюгера для дымохода

Назначение дефлектора

Правильная работа дымохода печного отопления обеспечивает хороший обогрев дома.Когда ветер попадает за пределы дымохода, система выходит из строя, то есть дым и тяга значительно уменьшаются. Для предотвращения этого эффекта необходим дефлектор, обеспечивающий нормальную работу системы обогрева печи.

Дефлектор имеет простую конструкцию.

Эффективное тяговое усилие помогает улучшить сгорание топлива до 20%. Это увеличивает эффективность обогрева помещения. Дефлектор, позволяющий достичь этой цели, имеет простую конструкцию.В состав устройства входят следующие элементы:

верхний и нижний цилиндры;
патрубок нижнего цилиндра;
колпачок защитный;
кронштейны.

В некоторых конструкциях верхний цилиндр отсутствует, поскольку это не обязательно. Дефлектор предполагает наличие нижнего цилиндра, диффузора, реверсивного и прямого капота. В этом случае к дымоходу крепится нижний цилиндр, а диффузор нужен для разделения воздушного потока.Комплекс простых элементов позволяет повысить эффективность дымохода за счет увеличения тяги.

Особенности

Дефлектор практичен в эксплуатации, но важно учитывать его назначение. В регионах с сильным ветром устройство удобно, но при постоянном отсутствии движения воздушных масс или при подветре конструкция не способствует усилению тяги, а лишь снижает этот процесс. В этом случае необходимо использовать дефлекторы со встроенным специальным механизмом, который включает ось на подшипниках, полуцилиндрический экран, полотно и крышку.При изменении направления ветра лопатка поворачивается, чтобы защитить дымоход от неправильного движения воздушных масс.

Дефлектор удобен для печного отопления

Дефлектор является обязательным элементом системы дымоудаления для печного отопления. У устройства есть и другие названия: головной убор, коптильня, маховик, а также капюшон и грибок. В некоторых случаях дефлектор называют зонтом или козырьком, но всегда предполагается, что защитное устройство способствует сцеплению. В этом простой зонт, козырек или грибок отличаются от функционального дефлектора тем, что обеспечивают только внешнюю защиту дымохода. Полноценное устройство усиливает тягу, защищает от приземного ветра, препятствует проникновению отложений в трубу. Таким образом, дефлектор выполняет комплекс функций, обеспечивающих эффективное отопление дома.

Типы «заглушки»

Основное назначение дефлекторов любого типа одинаково, но устройства различаются конструктивными особенностями.Поэтому их делят на определенные типы:

сферический дефлектор;
прибор Григоровича;
дисковый вариант;
ЦАГИ вентиляционные;
Н-образное приспособление.

Эти модели классические и эффективные в применении. Варианты «флюгер» или поворотный дефлектор отличаются от них конструктивным исполнением, но работают по тому же принципу, что и обычные. В любом случае прибор должен быть изготовлен из материала, устойчивого к высоким температурам и климатическим осадкам. Оцинкованное железо или медь часто является основой дизайна. Изделия, покрытые эмалевым или полимерным слоем, являются одним из новейших вариантов. При установке элемента на дымоход происходит контакт горячего воздуха. Поэтому нельзя использовать изделия из пластика. Они оптимальны только на вентиляционных каналах.

Шаровидные устройства — это красиво и удобно

При выборе товара следует учитывать качество и надежность крепления всех элементов.Поворотные части должны вращаться плавно и плавно, а параметры нижнего цилиндра должны соответствовать размерам дымохода. Следует отметить, что дефлектор используется только на трубах круглой формы. Квадратные дымоходы из кирпича требуют установки дополнительного переходника.

Принцип конструкции

Внешний прибор для дымохода может быть любой формы, но принцип действия всегда один. Воздушные потоки, двигаясь по крыше здания, ударяются о корпус дефлектора и изгибают его.В результате создается разряженная зона. По закону аэродинамики Бернулли в этой зоне выбрасываются воздушные массы, которые не мешают тяге. Увеличивается сила дымоотдачи и качество выгорания топлива, что делает дефлектор эффективным.

Пластинчатый дефлектор практичный

Любой вариант классического колпака предполагает наличие нижнего цилиндра. Эта деталь крепится к дымоходу. Сверху изделие дополняется «зонтиком», то есть крышкой, защищающей дымоход от дождя.Детали конструкции обеспечивают качественную и правильную работу дефлектора.

Простая конструкция дефлектора лаконична

Все конструктивные элементы дымового устройства должны быть надежно скреплены между собой. Особенно важно определиться с параметрами продукта, ведь от этого зависит его производительность.

Чертежи, размеры и параметры

При создании дефлектора своими руками нужно определиться с габаритами и составить чертеж.Параметры изделия подбираются исходя из внутреннего диаметра готовой дымоходной трубы. По имеющимся данным необходимо выбрать высоту (N) изделия и ширину диффузора (D).

Размеры дефлектора зависят от внутреннего диаметра дымохода

Если в таблице нет нужной трубы, используйте следующие соотношения: для высоты изделия 1,6-1,7 d, а для ширины диффузора 1,2-1,3 д, ширина колпака 1,7-19 д.В данном случае d — это внутренний диаметр существующей дымоходной трубы. Полученные данные служат основой для расчета количества материала. Все показатели должны быть указаны на чертеже, который предполагает детальное изображение деталей конструкции.

Примерный чертеж может быть самым простым

Правильный чертеж или схема облегчают создание дымоходного устройства. На рисунке показаны размеры и крепления всех элементов.

Материалы и инструмент

Сделать своими руками устройство для улучшения тяги дымохода можно простыми инструментами, которые должны быть точными, острыми и качественными. Без этих требований невозможно создать надежное и долговечное изделие. В комплекс инструментов и инструментов входят: рулетка

, линейка;
ножницы для резки металла;
киянку, винты с пресс-шайбой 15 мм;
дрель с комплектом сверл.

Основа конструкции — листовой металл, толщина которого должна составлять 0,3 — 0,5 мм. Для этого идеально подходят такие материалы, как оцинкованный металл, алюминий, нержавеющая сталь.Сделать жесткие крепления легко с помощью металлических полос большей толщины, чем листы для основы. А также для работы можно использовать заклепки, заменив их саморезами.

Подготовка к сборке

Листовой металл необходимо разрезать ножницами на части с учетом необходимых размеров деталей в разложенном виде. Для этого лучше всего сделать шаблоны на плотном картоне, а затем перенести форму на металл. При этом используйте маркер, обеспечивающий четкий след.

Все шаблоны деталей облегчают работу

Элементы для жесткого крепления всех компонентов конструкции необходимо вырезать до необходимых размеров. С помощью таких деталей крепятся нижний цилиндр, защитный конус и верхний цилиндр. Жесткие детали необходимо согнуть до оптимальной формы, чтобы в дальнейшем можно было соединить цилиндры и конус.

Производитель дефлектора с автоподзаводом

Комплекс работ по изготовлению защитного устройства дымохода включает несложные этапы.При этом необходимо следовать чертежу, учитывать схему сборки и тщательно совмещать все детали. Основные этапы сборки следующие:

Необходимо сложить корпус, который является основой диффузора. Края просверливаются и скрепляются заклепками. Далее нужно также приклепать нижний и верхний цилиндры, но диаметр верхнего больше нижнего. Внешний служит для скрепления элементов между собой. По краю верхнего элемента нужно вырезать и сложить 6 полосок-лапок;
Крепления также необходимы для конуса
.В нижнем цилиндре установлены «ножки» для крепления верхнего элемента. Закрепить планки можно заклепками. Все элементы собраны от нижнего цилиндра к конусу; Заклепки
позволяют надежно закрепить элементы
. Монтаж конструкции предполагает установку на дымоходную трубу. Для этого можно снять верх трубы и смонтировать все детали в более удобном месте, а затем установить на крышу.
Сборка осуществляется серийно.

Сборка дефлектора заключается в последовательном креплении элементов с учетом расположения жестких полос.Для фиксации оптимально подходят заклепки или шурупы с пресс-шайбой, но важно аккуратно соединить детали.

Эксплуатация и ремонт дефлектора

Изделие устанавливается на самом верху дымохода, тщательно фиксируя конструкцию. В процессе эксплуатации устройство не требует особых действий, ведь правильно собранная конструкция эффективна и способствует сцеплению. В этом случае требуется регулярная чистка устройства, предполагающая снятие конструкции с трубы.После этого нужно удалить кистью всю грязь, а также покрыть металл антикоррозийным составом или специальной краской.

Дефлектор необходимо поддерживать в чистоте.

Если конструкция повреждена и имеет вмятины или трещины, то все трещины следует заделать, а поверхность выровнять. При очень длительной эксплуатации может потребоваться замена изделия, так как климатические осадки и высокая температура воздуха из дымохода существенно влияют на дефлектор.

Видео: изготовление флюгера для дымохода

Устройство для защиты дымохода и усиления тяги практично и необходимо для эффективной работы системы отопления. Правильный дизайн и правильные габариты изделия — залог его качественной работы.

Изготовление дефлектора для трубы дымохода своими руками. Дефлектор дымохода

Все обратили внимание на вытяжку, возвышающуюся над дымоходом, но не все знают, зачем она там была установлена и каково ее предназначение.Эта деталь называется дефлектором. Это переводится на русский язык как «отражатель».

Это небольшой навес над трубой, служащий для защиты от агрессивных воздействий окружающей среды: ветра, осадков и создания необходимой тяги.

Иногда его называют дымоходом, а выполнен в каком-нибудь стильном виде — флюгером. Дефлектор, установленный на трубе дымохода, — это архитектурный элемент, пришедший к нам из древности, а сегодня он также может украсить крышу любого здания.Кроме декоративной роли, он выполняет еще и важную практическую функцию — усиливает движение воздуха в трубе.

Что это такое и зачем это нужно?

Вне зависимости от того, какое отопительное оборудование используется в доме и какой теплоноситель используется, любая система отопления оснащается дымоходом. Благодаря этому обеспечивается извлечение продуктов сгорания. Как она будет работать, напрямую зависит от качества всей системы.

А вот дымоход, который не всегда бывает красивым и установлен по всем правилам, функционирует отлично.Особенно это заметно при сильном ветре, когда на газы в трубе оказывается сильное давление. Чтобы ничто не могло помешать правильному функционированию всей системы отопления, используется дефлектор, надеваемый на трубу дымохода.

Его основная цель — увеличить тягу за счет препятствования воздушному потоку. Ветер, огибая препятствие, приводит к образованию вокруг трубы зоны низкого давления. Результат — увеличение тяги. Независимо от конструкции дефлекторов, все они участвуют в одном процессе — формировании зоны низкого давления при обтекании препятствия воздухом.Благодаря устройству ветер не уменьшает, а наоборот увеличивает тягу.

Воздушные потоки, соприкасаясь с поверхностью дефлектора, огибают его и начинают двигаться быстрее, создавая зону разрежения. В физике это явление называется эффектом Бернулли. Именно благодаря ему увеличивается тяга в трубе.

Исследования показали, что при использовании дефлектора, даже самого обычного, КПД дымохода увеличивается на 20%.Его полезность также заключается в том, что он защищает трубу от переносимого ветром мусора и осадков в виде дождя, града или снега. Дымоход функционирует одинаково в любых условиях, вне зависимости от особенностей погодных условий на улице.

Типы дефлекторов

За годы создания и проектирования были спроектированы и производятся следующие типы дефлекторных конструкций:

В основном используются дефлекторы ЦАГИ

. Это универсальный тип, который подходит для установки на любую трубу — вентиляционную или дымоходную. Сверху дымоходной трубы прикреплен канал, превышающий его диаметр, этот канал образует диффузор, обтекаемый ветром. В результате появляются зоны высокого давления по бокам, а зоны разрежения спереди и сзади, что способствует увеличению тяги.Чтобы мусор не попал в дымоход, над диффузором крепится колпак.

Однако каждый из перечисленных типов отлично справляется с поставленными перед ними задачами. Основные отличия:

габариты;
восприимчивость к направлению ветра.

Недостаток любого дефлектора в том, что в безветренную погоду это устройство оказывает некоторое сопротивление тяговому усилию.

Для изготовления дефлекторов используются материалы, не подверженные коррозии и выдерживающие высокие температуры.Чаще всего это оцинкованная или нержавеющая сталь или медь.

Конструкция дефлектора

Все дефлекторы имеют практически одинаковую конструкцию.

Типовой дефлектор дымохода состоит из следующих частей:

Патрубок впускной.
Диффузор (верхний внешний цилиндр).
Кожухи дефлектора.
Скобы для крепления шапки — зонта.
Зонт-шапочка конической формы.

Основной материал для изготовления дефлекторов — листы оцинкованного железа.В последнее время на рынке появились дефлекторы, где металл покрывается эмалью или защитным слоем из пластика. Для установки на вентиляционные каналы, где нет выхода горячего воздуха, можно использовать пластиковые дефлекторы.

Расчет дефлектора

Перед тем, как сделать дефлектор дымохода своими руками, необходимо произвести его расчет и нарисовать чертеж, с указанием всех размеров. Расчет основан на внутреннем диаметре дымохода (d) и с помощью специальной таблицы выбирается высота дефлектора (H) и ширина диффузора (D).

Таблица размеров дефлектора

Если в этой таблице нет требуемого размера, то вы можете рассчитать, используя следующие соотношения:

Высота дефлектора должна быть: 1,6 — 1,7 d.
Ширина диффузора: 1,2 — 1,3 д.
Ширина шапочки зонта: 1,7 — 19 d .

Где d — внутренний диаметр дымового канала.

Важно: при изготовлении дефлектора своими руками необходимо придерживаться этих пропорций.Если вы сделаете устройство, не отвечающее этим соотношениям, то дефлектор не будет работать должным образом.

После того, как чертежи готовы, можно приступать к подготовке необходимых инструментов и материалов.

Для того, чтобы сделать дефлектор для дымохода своими руками, понадобятся следующие инструменты и материалы :

рулетка;
ножницы по металлу;
сварочный аппарат;
болгарский;
электродрель;
набор ключей рожковых;
листового железа оцинкованного;
болт с гайками;
зажим;
металлическая полоса.

Производство дефлекторов

После проведения расчетов приступаем к изготовлению всех комплектующих дефлектора:

Карандашом нарисуйте соответствующие детали дефлектора: внешний цилиндр, диффузор и колпак. Рисуем строго по размеру.
Совет: вы можете сделать шаблоны из картона в натуральную величину и просто обвести их по контуру на металле.
Ножницами по металлу вырезаем все детали — нижний цилиндр, диффузор и колпак зонта, обратный конус.
С помощью сварки, заклепок или маленьких болтов все детали должны быть соединены.
Вырезаем из металлической планки скобы для крепления заглушки.
Совет: для экономии материала стальную полосу можно разрезать вдоль на тонкие полосы.
Кронштейны для крепления вытяжки крепятся к внешней поверхности конического диффузора.
К крышке зонта прикреплен обратный конус.

После того, как все основные детали выполнены, можно приступать к сборке дефлектора прямо на дымоходе.

Установка дефлектора

Рассмотрим вариант, когда дефлекторы дымохода устанавливаются на металлический дымоход с внутренним диаметром 120 мм .

Монтажные работы будут проходить в такой последовательности:

Нижний цилиндр установлен на дымоходе и закреплен болтами в фиксированном положении.
Диффузор (верхний цилиндр) крепится зажимом к нижнему цилиндру.
К кронштейнам крепится капюшон зонта обратного конуса.

Совет: Обязательно поместите обратный конус под капот. Это позволяет дефлектору эффективно работать даже в условиях ветра.
Важно: если дымоход имеет большой диаметр, то для надежного крепления к дымоходу необходимо использовать дополнительные распорки из стальной проволоки.

Дымоход и вентиляционные каналы играют очень важную роль (см.). Именно такие устройства, как дефлекторы дымохода, делают работу этих каналов стабильной и снимают проблему отсутствия или слабой тяги.

Для эффективной работы дымохода предусмотрено специальное приспособление, которое монтируется на его головке.

Дефлектор дымохода предназначен для улучшения создаваемой тяги в конструкции. Также обеспечивает надежную защиту трубы от проникновения атмосферных осадков и различных загрязнений.

На рынке представлены различные типы дефлекторов, некоторые из которых вы можете изготовить самостоятельно.

Для чего нужен дефлектор? Функциональные особенности

Дефлектор

(пер. С англ.«Рефлектор») — трубная конструкция, устанавливаемая на головку для защиты верхней части дымохода.

Основное назначение дефлектора — усиление и выравнивание тяги отопительного оборудования (топки или котла) для безопасного удаления продуктов сгорания. При отсутствии дефлектора могут проникать воздушные массы, что еще больше затрудняет или препятствует хорошему сцеплению теплогенератора.

Наличие такого устройства способствует увеличению КПД отопительного оборудования до 20%.

Помимо своего основного назначения — дымоудаления, устройство используется для выполнения ряда важных функций:

Выравнивание тяги … Хорошая тяга обеспечивает подачу кислорода, что приводит к экономии топливного материала — он быстрее сгорает и полностью в теплогенераторе.
Искрогашение. Образование искр происходит в результате повышения температуры горения топлива и тяги в конструкции дымохода, что может стать причиной возгорания. Устройство обеспечивает безопасное выгорание искр.
Защита от негативного воздействия атмосферных осадков … Такое устройство обеспечивает надежную защиту дымового канала от дождя, снега, града и сильного ветра. Это способствует эффективной и безотказной работе отопительного оборудования даже в непогоду.

Как работает дефлектор

Дефлекторы дымохода монтируются в вытяжном канале или на дымоотводной трубе для улучшения внутренней тяги.

Принцип работы устройства следующий:

Ветер с воздушными массами опоясывает стенки внешнего цилиндра конструкции, создавая необходимое сопротивление.
Часть воздушного потока закручивается в вихри и устремляется вверх по дефлектору. Далее воздух объединяется с продуктами горения, которые удаляются из дымохода.
Масса воздуха и дыма приводит к увеличению внутренней тяги в конструкции дымохода.
Независимо от направления воздушных потоков, подобный процесс приводит к улучшению тяги в нагревательном оборудовании.

Верхний цилиндр имеет специальные отверстия для всасывания дыма. Иногда воздушные вихри, образующиеся под колпаком, могут препятствовать удалению продуктов сгорания. Это существенный недостаток конструкции. Проблема решается установкой под зонтом насадки в форме перевернутого конуса, которая предназначена для отражения, рассечения и удаления масс из конструкции дымохода.

Разновидности дефлекторов дымохода

Современные дефлекторы дымохода представлены в самых разных исполнениях, самые востребованные из них:

ЦАГИ.
Дефлектор Григорович.
Вольпер.
H-образная.
Лопатка.
Тарелка.
Вращающийся.
Искрогаситель.

ЦАГИ

Универсальный вариант дефлекторов, разработанный Центральным аэрогидродинамическим институтом. Конструктивными элементами устройства являются патрубок, прикрепленный к дымоходу, диффузор, кольцо и зонт.

Основным преимуществом ЦАГИ является удобное расположение зонта, когда теплые воздушные массы выводятся через вентиляционный канал, что приводит к увеличению тяги. ЦАГИ применяется для защиты систем вентиляции и дымохода.

Эта конструкция эффективно перекрывает входящий воздушный поток для быстрого вывода дыма из дымохода. В этом случае зонт располагается внутри баллона, поэтому обеспечивает максимальную защиту от негативного воздействия атмосферных осадков.

Существенным недостатком конструкции является сложность изготовления, поэтому собрать дефлектор ЦАГИ в домашних условиях достаточно сложно.

Дефлектор Григоровича

Самый доступный вариант устройства, который можно сделать своими руками из подручных материалов.Конструкция состоит из верхнего цилиндра, нижнего цилиндра с фитингами, конуса и монтажных кронштейнов.

Дефлектор Вольперта-Григоровича успешно применяется для защиты вытяжки и дымохода. Основным достоинством устройства является простота конструкции, а недостатком — высокое положение зонта по отношению к диффузору, что приводит к выдуванию дыма с боков.

В целом такое устройство не увеличивает тягу эффективно, но препятствует проникновению атмосферных осадков в трубу.

Круглый Volper

Такое устройство практически идентично дефлектору ЦАГИ, но с той лишь разницей — есть козырек для защиты от атмосферных осадков и загрязнений, расположенный над диффузором.

Н-образное приспособление

Н-образное дефлекторное приспособление предусматривает использование отрезков труб, поэтому оно способно выдерживать экстремальные ветровые нагрузки. Основные элементы конструкции монтируются на букву Н, исключающую попадание атмосферных осадков и загрязнений в трубу за счет горизонтального патрубка.

Боковые вертикальные элементы увеличивают внутреннюю тягу, что приводит к одновременному выбросу дыма в разные стороны.

Лопатка

Еще один вариант дефлектора дымохода, который представлен соединенными между собой козырьками, вращающимися по кругу. Чтобы обеспечить постоянное движение под действием воздушных масс, в верхней части конструкции устанавливается специальная. Многие конструкции оснащены маленькой булавкой со стрелкой, определяющей направление ветра.

Перерезая воздушные потоки, козырьки увеличивают тягу в дымоходе. Кроме того, они защищают котел или печь от возможного загрязнения извне.

Существенным недостатком конструкции является хрупкость подшипника, обеспечивающего движение козырьков.

Дисковый дефлектор

Простой и доступный вариант защиты дымоходной системы, обеспечивающий высокую тягу. Основные элементы конструкции создают специальный козырек для защиты дымохода от загрязнений и атмосферных осадков.

Внизу козырек снабжен заглушкой, направленной в сторону трубы. Воздушные массы, попадающие в дефлектор, создают узкий и разреженный канал, увеличивающий внутреннюю тягу вдвое.

Поворотный дефлектор

Такое устройство может вращаться за счет воздушных масс в одном направлении, поэтому в безветренную погоду оно абсолютно неподвижно. При крепком льду турбоструктура приходит в негодность, поэтому требует подогрева или периодической очистки.

Турбодефлектор надежно защищает дымоходную систему от засорения и негативного воздействия атмосферных осадков.Если в качестве теплогенератора используется газовый котел, то рационально будет использовать такой дымоход.

Искрогаситель

Существуют модели устройств для безопасного тушения искр. Обычно это конструкции, оснащенные цилиндром и зонтом с мелкой сеткой.

В специальных таблицах содержится информация о размерах фитингов для стандартных дымоходов.

Таблица размеров

Высота дефлектора = 1,6 (1,7) × d.
Ширина заглушки = 1,7 (1.8) × d;
Ширина диффузора = 1,2 (1,3) × d.

d — внутренний диаметр дымохода.

Важно! Для получения требуемых значений потребуются предварительные измерения внутреннего диаметра дымохода.

Инструкция по монтажу дефлектора

Дефлектор Григоровича — самый простой и популярный вид защитных устройств. Имеет упрощенную и надежную конструкцию, которую можно сделать самостоятельно.

Для изготовления дымохода из жести или оцинкованной стали толщиной не менее 0.Подходит 5 мм.

Для сборки потребуется следующий набор рабочего инструмента:

Ножницы для резки металла.
Молоток.
Электродрель и дрели.
Сварочный аппарат.
Рулетка.
Карандаш и фломастер.
Картон плотный.
Саморезы.
Болты и гайки.

В основе устройства — стальной оцинкованный лист 0,8 мм и стальные полосы.

Самодельный дефлектор собирается по следующей схеме:

Расчет размеров будущего устройства.Для простоты можно воспользоваться готовой формулой.
Маркировка каждого элемента конструкции нанесена на картон. Готовые шаблоны вырезаются и соединяются между собой, чтобы проверить соответствие размеров требуемым параметрам.
Шаблоны размещаются на стальных листах и обводятся фломастером по контурам. Заготовки вырезаются ножницами строго по контурам.
Из центральной части образован цилиндрический диффузор. По краям проделываются отверстия под саморезы.
Внешний цилиндр создается таким же образом. Колпачок конусовидной формы собирается из двух заготовок.
По краям верхнего конуса сделано 6 надрезов для фиксирующих стоек. Стеллажи длиной 21 см и шириной 5 см вырезаются из стальных полос. Далее нижний конус крепится краем к верхнему конусу с помощью стоек.
Готовая вытяжка соединяется с диффузором и устанавливается во внешний цилиндр.

Важно! Все детали соединяются между собой болтами и гайками или сваркой.

Установка дефлектора

Чтобы дымоход имел надежную защиту, на него необходимо правильно установить готовый дефлектор.

Для крепления агрегата к крыше требуются следующие инструменты и крепеж:

Электродрель со сверлами.
Набор рожковых ключей.
Шпильки с резьбой.
Гайки.
Хомуты соединительные.
Лестницы для подъема и перемещения на крышу.

Кроме того, необходимо подготовить небольшой отрезок трубы с диаметром больше диаметра канала.

Важно! № При установке дефлектора на дымоход большого диаметра рекомендуется использовать стальные скобы для дополнительной фиксации.
№

Следуя пошаговой инструкции, любой владелец ванны легко сможет собрать и установить самый простой и доступный по цене дефлектор дымохода. Такое устройство не только улучшит внутреннюю тягу, но и защитит канал от загрязнения и негативного воздействия атмосферных осадков.

Система вентиляции загородного дома должна обеспечивать нормальную работу в любых условиях.Это необходимо по ряду причин для обеспечения жизнедеятельности жителей, обеспечения нормального горения отопительных агрегатов и удаления из помещения воздуха с низким содержанием кислорода. Для этого создается система вентиляционных каналов, венец которых является дефлектором для выхлопной трубы.

Дефлекторы

предназначены для использования ветровых нагрузок для обеспечения режима нормальной вентиляции жилых, хозяйственных или производственных помещений.

Однако известно, что при определенных направлениях и силе ветра может происходить уменьшение тяги в системе вентиляции вплоть до ее опрокидывания, то есть изменение направления движения воздуха.

Принцип работы дефлектора вытяжной вентиляции

Он основан на создании аэродинамического разрешения воздуха над устьем вентиляционной трубы, что способствует ускоренному движению воздуха в этом направлении снизу вверх из зоны повышенного давления.

Обратите внимание на то, что колпаки на дефлекторах более выпуклые кверху. Это означает, что при огибании такого препятствия в его нижней части создается разрежение, а значит, и образование тяги.

Какой дефлектор лучше подойдет к вытяжке

На строительном рынке представлен широкий выбор различных конструкций такой продукции. Все они имеют определенные особенности эксплуатации, о которых желательно знать при покупке. Наиболее популярны следующие типы:

Конструкции вентиляции поворотные.
Поворотные дефлекторы вентиляции.
Дефлекторы Григоровича.
Разработка макетов ЦАГИ.
Дефлекторы Volpert.
H-образная.

Рассмотрим некоторые из них более подробно.

Роторные турбины для выхлопной системы

Это самые популярные устройства для этой цели. По сравнению с другими конструкциями их производительность на 20-25% выше.

Преимущество использования в том, что они не используют никаких источников энергии во время работы.

Вращаясь всегда в одном направлении под действием ветра, головка турбины создает разрежение внутри вентиляционной трубы, что способствует активному процессу циркуляции воздуха.

Кроме того, элегантно выполненный из стали, он также защищает горловину трубы от атмосферных осадков.

Головная часть изготовлена из алюминиевых полос толщиной до 0,5 мм, а основание — из стального листа, окрашенного в цвета RAL.

Роторные турбины можно использовать на круглых, квадратных или прямоугольных каналах или дымоходах. …

Поворотный дефлектор

Продается как поворотный дефлектор с вытяжным вентилятором. Для увеличения производительности здесь используются форсунки с крыльчаткой на конце.Конструктивно эти устройства несколько сложнее. Вращающаяся головка установлена на вертикальной оси и оснащена двумя не требующими обслуживания герметичными подшипниками.

На этой же оси установлена крыльчатка, подающая воздух через выхлопной канал. Этому способствует постоянное направление вращения головки устройства вне зависимости от направления ветра.

Материалом изготовления чаще всего является лист алюминия, реже — лист нержавеющей стали толщиной 0.4 миллиметра.

Посмотреть видео

Полный размерный ряд представляет собой весь стандартный ассортимент и позволяет использовать дымоходы любого профиля.

Дефлекторы Григорович

Простые по конструкции, такие устройства заслуживают внимания как предметы для ручного изготовления. При этом они достаточно эффективны, увеличивая тягу в вытяжном канале не менее чем на 20%.

Для изготовления своими руками нужно вырезать из оцинкованной стали круг и удалить из него сектор.Таким способом получается коническая крышка, что и является целью проводимых работ. Закрепить его можно в конце дымохода на трех стойках из полос такого же металла.

Наряду со своей основной функцией этот продукт заключается в защите устья выхлопного канала от загрязнения мусором. Для этого боковины устройства прикрываются металлической сеткой с размером ячеек не более 5 миллиметров.

Дефлекторы — флюгер

Конструкция этого устройства основана на том же принципе — изменение расхода воздуха при его огибании диффузора… В результате над выходом дымохода создается зона разрежения, которая способствует ускоренному откачке воздуха из системы.

Но эти устройства являются прародителем и ярчайшим представителем класса дефлекторов — флюгером. Их особенность — возможность ориентироваться на ветру, для чего в конструкции использован специальный киль.

Все устройство установлено на вертикальной оси, но требования к ней намного ниже, чем для поворотных устройств, так как ось используется только для ориентации продукта в пространстве.

Формы флюгера могут быть самыми разнообразными, принцип действия при этом не меняется.

Следует отметить, что разнообразие конструкций устройств повышения тяги безгранично. Комбинация рабочих факторов и смешение структур развита так, что в некоторых случаях невозможно отнести устройство к тому или иному типу. Да, в этом нет необходимости — главное, чтобы он работал исправно. Немаловажным фактором является внешний вид изделия.

Таким образом, выбор дефлектора для вентиляции сводится к чисто эстетической задаче, исходя из личных предпочтений. И, конечно, имеет значение глубина кармана.

Дефлектор на выхлопную трубу своими руками

Смотрите видео

Ставя себе такую задачу, нужно, прежде всего, определиться с ее размерами. От этого будет зависеть выбор материала и необходимость в нем. Для обеспечения работоспособности важно соблюдать соотношение габаритных размеров, которое можно определить по специальной таблице:

Для изготовления дефлектора для выхлопной трубы своими руками необходим чертеж .Предлагаем воспользоваться чертежом, представленным на нашем сайте, но для начала нужно определиться с дизайном изделия. Также рисунок не составит труда сделать своими руками, руководствуясь инструкцией из таблицы ниже.

Инструменты, которые нам понадобятся в процессе изготовления устройства:

Слесарные ножницы для резки металла. Можно использовать ручные, но по возможности лучше механические.

Деревянный молоток для выполнения жестяных работ.
Электродрель для сверления отверстий под заклепки при сборке и установке изделия.
Заклепочник для установки заклепок.

Кернер — для отметки места сверления отверстий в металлическом листе.
Молоток настольный.

Для выполнения жестяных работ вам понадобится верстак с прибоем, представляющий собой стальной уголок размером 50х50 мм, закрепленный по длине по краю.

Необходимые материалы для изготовления дефлектора для дымохода своими руками:

Металлический лист.Вы можете использовать сталь, оцинкованную сталь, медь, алюминий и другие виды по выбору мастера. Толщина материала должна составлять 0,5-1,0 миллиметра.
Заклепки из экструдированного алюминия толщиной около трех миллиметров.
Картон для выкройки деталей и макета изделия.
Скоба для крепления деталей из картона.
Измерительный инструмент: линейка, рулетка, угольник или транспортир (достаточно школы).
Карандаш или маркер для разметки.

Предварительная сборка макета из картона, чтобы избежать ошибок при изготовлении основного изделия и избежать потери основного материала.

Делаем поворотный дефлектор своими руками

Устройства этого типа самые сложные в изготовлении, поэтому чертежи на них желательно разработать самостоятельно. А для изготовления изделия в натуральном виде нужно иметь навыки выполнения сантехнических работ хотя бы на среднем уровне.

Одним из сложных элементов конструкции поворотного вытяжного дефлектора являются ламели — пластинчатые детали, на которые осуществляется воздействие ветрового потока.Они должны быть выполнены точно такими же, чтобы избежать разбалансировки всего агрегата при вращении.

Посмотреть видео

Размеры и форму ламелей необходимо предварительно определить на картонном макете. Их необходимое количество вырезается и с помощью скоб и клея собирается в модель. Рекомендуется установить его на вертикальной оси и проверить в рабочем положении с помощью вентилятора или пылесоса.

В этом случае необходимо следить за балансировкой и работоспособностью устройства.Результатом этой работы должна стать разработка формы ламелей и их эффективность.

Но главная задача — рассчитать истинные размеры основания головки в зависимости от размера и формы воздуховода.

Как известно, основой для установки роторного вентилятора является внешняя часть дымохода.

Но и для мастеров есть хорошие предпосылки. Со сложной сферической формой такого устройства возиться не нужно.В свое время в автопарке, где вентиляция салона является одним из важнейших факторов, массово применялись такие устройства, но с цилиндрическим ротором. Такая форма позволяет легко изготавливать качественную вращающуюся деталь.

Посмотреть видео

Процедура изготовления роторного вентилятора может выглядеть следующим образом:

Изготовьте опорные диски для цилиндрического ротора. Верхний выполнен в виде диска с отверстием для оси по центру, нижний — в виде кольца.
Вырежьте из металлической полосы прямоугольные рейки определенных размеров.
Закрепите их между двумя деталями. Способ крепления зависит от материала, из которого изготовлен ротор. Это может быть сварка стальных деталей и заклепки для элементов конструкций из цветных металлов.
В процессе сборки необходимо предусмотреть установку опорной оси. Изготовление посадочных мест на нем для установки подшипников может оказаться затруднительным, так как их использование для быстро вращающейся массивной детали (ротора) представляется обязательным.
Сделайте посадочную площадку, соединяющую ротор и трубку воздуховода. Его форма зависит от формы внешней части и обеспечивает осевое крепление подшипника.

Сложность исполнения заключается в необходимости изготовления токарных деталей — осей и корпусов подшипников.

Токарного оборудования в хозяйстве, как правило, нет. Изготовление вручную хлопотно и не обеспечивает гарантии качества. Выход один — найти подрядчика и заказать запчасти на стороне.

Монтажные работы

Хорошо, если удалось сделать качественный прибор для выхлопной системы. Но надо понимать, что впереди очень важная операция — его установка по месту применения. И всегда в лучшем виде, что накладывает дополнительную ответственность на установщика.

Установка заглушек на вентиляционные трубы всегда выполняется на завершающем этапе монтажа кровли. Для этого используются кровельные лестницы, устанавливаемые поверх финишного покрытия.Кроме того, перед установкой головы вокруг трубы нужно сделать подмостку, на которой будет производиться установка.

Саморезы используются для установки головки на кирпичную трубу:

Отверстия просверливаются на расстоянии 12-15 сантиметров друг от друга, чтобы не попасть в стык между кирпичами. В зависимости от размера устройства можно использовать сверло диаметром 5-8 миллиметров.
В отверстия устанавливаются пластиковые вставки (дюбели).
Корпус дефлектора надевается на трубу и фиксируется саморезами.

Для воздуховодов часто используются тонкостенные металлические трубы. В этом случае установка осуществляется с помощью металлического хомута, который затягивается винтом.

Работа на высоте требует тщательной подготовки и соблюдения определенных правил безопасности, которые можно резюмировать следующим образом:

Перед началом работы на высоте не принимайте сильнодействующие лекарства, которые могут вызвать головокружение.
Употреблять алкоголь в любых количествах категорически запрещено.
Перед тем, как подняться на высоту, необходимо убедиться, что кровельная лестница надежно закреплена.
При проведении работ необходимо использовать предохранительный фал.
Место на земле непосредственно под трубой необходимо предварительно очистить от строительного мусора, оборудования и других посторонних предметов.
Не работайте на высоте при сильном ветре, дожде или других осадках.

Посмотреть видео

Необходимо помнить, что создавая человека, Господь не удосужился снабдить его запчастями.Я желаю вам успеха!

Записи

Разновидности дефлекторов-отражателей

Имеются отражатели следующих типов:

ЦАГИ. Самая популярная вариация. К устью дымохода прикреплен небольшой канал, который будет выполнять роль диффузора.
Блюдо. Состоит из двух частей, имеющих форму пластин. Верхний играет роль козырька, нижний, обращенный к трубе, по сути, дефлектор.
Дефлектор круглый. Не сильно отличается от ЦАГИ.Крышка круглого отражателя находится над диффузором
Григорович;
H-образный.

Дефлектор — простейшее устройство, позволяющее увеличить тягу, чтобы дым выходил из дымохода быстрее

Отражатели всех типов отлично справляются со своей задачей. Они значительно увеличивают тягу и предотвращают попадание осадков в дымоход. Дефлекторы изготавливаются, как правило, из оцинкованного металла, чтобы выдерживать климатические воздействия.В списке представлены самые распространенные виды дымоходов. Устройство может выглядеть как угодно, главное, чтобы он выполнял свою главную задачу.

Важно: При отсутствии ветра устройство начинает мешать естественному тяговому усилию.

Самостоятельное создание дефлектора

Стоимость данного устройства начинается от 1000 рублей, верхняя отметка намного выше. Целесообразность самостоятельного изготовления и монтажа объяснять не стоит.

Дымоходный конвектор — хорошая альтернатива радиаторным отопительным приборам.Он имеет множество преимуществ и простую конструкцию. Сделать это самостоятельно несложно.

Дефлектор дымохода своими руками желательно собирать из оцинкованной стали. Но недавно ему нашли замену в виде металла, который покрыт защитным полимерным слоем или простой эмалью. В тех случаях, когда дымоход не контактирует с горячими потоками продуктов сгорания, он может быть выполнен из пластика ( Прочтите статью о дополнительно к этому материалу ).

Видео: инструкция по созданию дефлектора дымохода своими руками

Прежде чем приступить к созданию дефлектора, необходимо сделать чертеж, на котором будут нанесены все размеры будущего изделия. При выборе размера следует исходить из диаметра дымохода. Это значение будет определять высоту самого дымохода и ширину диффузора. Есть таблица со стандартными соотношениями размеров дымохода и дефлектора:

Важно: Изготовление дымохода необходимо производить с учетом этих пропорций, иначе КПД устройства будет невысоким.

Чтобы сделать дефлектор для дымохода своими руками, лучше делать чертежи в натуральную величину. Путаница из-за масштаба может значительно замедлить производственный процесс.

Необходимых инструментов, которые потребуются для работы:

Набор чертежей. Рулетка, маркер, линейка.
Ножницы по металлу, деревянный молоток, заклепочное устройство.
Сверла и сверла различного диаметра.

Совет: Если у вашего дымохода много витков, то дефлектор необходимо установить в обязательном порядке.На металлические заготовки размеры лучше наносить по лекалам, это исключит погрешности. Выкройки можно сделать из картона. Если диаметр трубы максимально возможный, используйте растяжку при установке дефлектора.

Этапы работы

Для начала нужно выбрать сорт металла для изготовления дефлектора. После этого, выполнив расчеты и убедившись в их правильности, можно приступать к вырезанию деталей дымохода из металла.Расширитель корпуса диффузора необходимо свернуть в виде пластины, затем через просверленные отверстия скрепить концы заклепками.

Верхний и нижний конусы приклепываются, после чего на нижний конус устанавливаются крепежные детали для соединения устройства с дымоходом. Советуем более подробно изучить на нашем сайте.

Для установки дымохода на дымоход лучше снять его верхний модуль. С помощью верстака конструкция собирается, затем устанавливается на место.

Совет: когда отражатель установлен, он будет подвергаться сильному ветру, поэтому крепеж необходимо хорошо затянуть.

Дефлекторы некоторых типов

Если речь идет об отражателе для камина, то проблем с дизайном изделия нет. Но в случае с подогревателями жидкого топлива вопрос другой. Например, дефлектор на дымоход газового котла должен отвечать определенным требованиям. Его размеры должны идеально подходить к дымоходу.Его нужно подбирать в соответствии с характеристиками газового котла.

Если рефлектор слишком большой, он не создаст необходимой тяги, в результате процесс горения не будет интенсивным. Из-за больших габаритов устройства в дымоход может дуть ветер, который способен потушить пожар в котле. О последствиях можно только догадываться.

Важно! Дымозащитный экран для газового котла должен быть оборудован искрогасителем.

Тяга в дымоходе не всегда поддерживается на необходимом уровне. Он может быть слишком сильным из-за частых ветров или слабым из-за их отсутствия. Для устранения подобных проблем используется пластинчатый дефлектор. Устанавливается на дымоход так же, как и обычный.

В этом дымоходе все тело вращается с лопастями, загнутыми под определенным углом. Лопасти соединены с подшипниковым узлом, поэтому конструкция свободно вращается под напором ветра и позиционирует дефлектор в своем направлении.Благодаря этому выход дымохода постоянно защищен от ветра. А продукты сгорания топлива свободно уходят на подветренную сторону.

Такой флюгер стабилизирует тягу в дымоходе даже при сильном ветре. Сделать такое устройство в домашних условиях не получится. Требуется специальное оборудование.

Важно: не стоит экономить на лопаточном отражателе, так как некачественный металл под воздействием атмосферных воздействий окислится, что приведет к затрудненному вращению лопастей.Снег, дождь и прочие осадки, как правило, идут по направлению ветра, поэтому и от них защитит флюгер. За подвижной частью флюгера необходимо ухаживать. Это, собственно, главный недостаток данного типа. Сильный ветер может деформировать движущееся и, следовательно, слабое соединение.

Производителей

Лидирующую позицию на рынке таких устройств занимает компания WEST. Его продукция пользуется популярностью в последнее время. Компания занимается разработкой инновационных систем дымоудаления и более десяти лет производит флюгеры.

Поделитесь статьей с друзьями:

NASD — Очистка печных труб и дымоходов

С участием постоянно растут расходы на топливо, отопление дровами снова стало очень популярен среди миссурийцев. Но это более широкое использование дровяного отопления оборудование требует постоянного внимательного отношения для обеспечения безопасного и эффективного использования этого источника тепла.Одна область, которую часто игнорируют, — это особый уход, необходимый для дымовая труба. В этом руководстве представлена общая информация по очистке. дымоходы.

креозот накопление, описанное в разделе «Техническое обслуживание дровяной печи. и Эксплуатация », является основной причиной чистки дымохода. Если скопление креозота на внутренней поверхности дымохода возгорается, возникает пожар в дымоходе.Дымоходы нуждаются в чистке, чтобы предотвратить это накопление и, таким образом, снизить вероятность дымоход пожарный.

чрезвычайно высокие температуры (до 2000 градусов по Фаренгейту) дымохода огонь может повредить дымоход. Тепло может деформировать металлические дымоходы и расколоть плиточный футляр на дымоходах кладки.

Никогда используйте воду на очень горячем камине, так как это быстрое охлаждение также может треснуть облицовку плитки или покоробить металлический дымоход.После тушения пожара проверить дымоход. для покоробленного металла или треснувшей облицовки плитки.

Если вы не ремонтировать трещины или дыры в дымоходе, следующий дымоход огонь мог быть еще опаснее. Даже при нормальном использовании искры от огня в печи могут пройти через трещины или дыры на чердаке или в окружающем каркасе дымоход.Это может вызвать серьезный пожар в доме, в результате в случае утраты имущества и, возможно, гибели людей.

Чтобы избежать этой трагедии, вам нужно установить график уборки, который освободит дымоход от скоплений креозота. Это расписание может варьироваться от одного раза в пару недель до не менее раз в год. Как часто вы чистите дымоход, зависит от количество используемого вами печи, тип дров, которые вы сжигаете, тип имеющейся у вас дровяной установки и то, как вы ее эксплуатируете Единица.

Если, однако возникает пожар в дымоходе, выполните следующие действия, чтобы уменьшить ваши потери:

Позвонить немедленно обратитесь в местную пожарную службу и дайте им свой имя и адрес.
Если возник пожар в печи или каминном ящике, тушить с универсальным сухохимическим огнетушителем.Как некоторые химического вещества поднимается по дымоходу, он может погасить дымоход огонь.

Можно почистите дымоход самостоятельно или наймите профессионального дымохода подметать. Трубочисты, которые сделают тщательный и профессиональный работа доступна во многих сообществах. Наблюдая за зачисткой ваш дымоход будет не только образовательным, но и помочь вам решить, браться за работу самостоятельно или нет в следующий раз.

Раньше решая почистить дымоход самостоятельно, подумайте о своем физическом состояние. Чистка дымохода может оказаться утомительным занятием. Тянуть Дымоходная щетка на высоте дымохода может нагружать спину и другие мышцы. Убедитесь, что вы готовы к работе, прежде чем начиная.

Если вы решите почистить дымоход самостоятельно, сделайте эти приготовления перед началом работы по чистке.

Собрать основные инструменты, которые вам понадобятся:
1. Мощный фонарик
2. Капля ткани
3. широкий малярная или изолента
4. Лестница
5. Зеркало (полезно для просмотра дымохода снизу)
6. Ковш
7. Промышленного типа магазинный пылесос (не используйте бытовой пылесос, потому что мелкая пыль может испортить подшипники двигателя; также некоторые пыли может пройти через фильтр пылесоса в комнате.)
8. Очки защитные или щиток для лица
9. Пыль маска
10. Старый одежда и перчатки
Марка убедитесь, что дымоход конструктивно безопасен. Если это не так, это может развалиться при горизонтальной нагрузке, такой как лестница или ваш вес опирается на него.
Если вы чистите дымоход камина, возьмите заслонку из; обычно он крепится к опоре парой шплинты. Будьте осторожны — металл может быть хрупким, потому что воздействия сильной жары.
Использование мощный фонарик, проверьте отверстия сверху и дно для препятствий, например, птичьих гнезд.Также проверьте степень накопления креозота. Самая большая концентрация креозота должно быть в верхней трети дымохода.
Уплотнение закройте проем камина, заклеив его липкой лентой; в противном случае в доме может возникнуть беспорядок. На дровяной печи вынуть дымоход из дымохода и закройте отверстие.На многих дымоходах у вас будет внешняя очистка дна. Убедитесь, что вы можете открыть его перед вы начинаете чистку.

Теперь ваша очередь готовы приступить к чистке дымохода. Лучшее время для уборки это когда дымоход еще теплый, так как креозот отрывается теплая поверхность легче, чем более холодная поверхность. Но убедитесь, что огонь полностью погас.

Ниже приведены некоторые из наиболее распространенных методов очистки. дымоходы:

Проволока дымоходная щетка. Лучший способ чистки дымохода очищает его проволочной щеткой для дымохода. Кисть может показаться дорого, но для людей, которые сжигают много дров и должны чистить дымоход чаще, чем раз в год, щетка дает лучшие результаты.
Вы можно купить щетки в большинстве торговых точек, продающих древесину. горящие печи или каминное оборудование. Кисти есть в наличии разных размеров в зависимости от формы и размера ваш дымоход. Купите щетку, подходящую для вашего дымохода.
Некоторые щетки имеют веревку, прикрепленную к одному концу, чтобы тянуть щетку вверх и вниз по дымоходу.Для этого типа кисти прикрепите какой-то груз на другой конец, чтобы тянуть кисть вниз по дымоходу. Оберните груз тканью, чтобы он не повредить дымоход, если вес отскочит внутрь поверхность.
Другое техники. Есть и другие техники, с которыми вы можете некоторой степени успеха, например, очистить дымоход мешок из мешковины, наполненный соломой или цепями от шин, проволочная сетка свернутый в шар и т. д.Основные недостатки этих альтернативы в том, что они не могут предоставить достаточно абразивный материал для очистки дымохода от креозота.
Система управление. Еще одна техника очистки, заслуживающая тщательное рассмотрение — системное управление. Вы можете устранить большая часть накопления креозота при правильной работе система.Сжигание хорошо выдержанной древесины сокращает креозот построить.
Если у вас есть одна из новых «высокоэффективных» печей, вы можете сталкиваются с особыми проблемами. Эти печи увеличивают эффективность нагрева. позволяя меньше тепла уходить через дымоход. Это результаты при более низких температурах металла в дымоходе. Поскольку креозот конденсируется легче на более прохладных поверхностях, чем на очень горячие поверхности, этот тип печи особенно склонен к накопление креозота.Чтобы решить проблему, сожгите интенсивным топить в плите не менее получаса в день с заслонка открыта. Это должно сжечь накопившийся креозот. в небольших количествах и снизить вероятность образования дымохода Огонь.
Сохранить помните, что вам также необходимо чистить дымовые трубы, используемые с дровяные печи и печи.Осторожно снимите трубу и вынесите на улицу, где будет легче чистить. Лента мешок или ведро на один конец трубы для сбора креозот для утилизации. Проволочная щетка с длинной ручкой будет обычно удаляют большую часть скоплений креозота из дымохода.

Теперь, когда дымоход чистый, пора возвращаться в дом очистить осевшую на дно сажу и креозот дымохода.Если вы чистите камин, тщательно снять уплотнитель с камина и смести копоть и креозот в тару. Убедитесь, что вы подметали скопление на дымовой полке над заслонкой тоже. Это лучше использовать промышленный или магазинный пылесос для эта работа. После этой первоначальной очистки используйте металлическую щетку, чтобы соскребите налет с внутренней стороны камина и вокруг дымовой полки.Приведи в порядок местность, и ты законченный.

Помните, пожары в дымоходах очень опасны и являются основной причиной пожары в домах, связанные с сжиганием древесины. Чем больше вы делаете, чтобы сохранить ваш дымоход в хорошем рабочем состоянии, тем безопаснее и многое другое эффективна будет ваша дровяная операция.

Публикация №: GO1735

Это документ опубликовано Университетским отделением Университета Миссури-Колумбия, Колумбия, Миссури 65211.Дата публикации: октябрь 1993 г.

Давид Э. Бейкер, дополнительный факультет сельского хозяйства Инженерное дело, Университет Миссури и Линкольнский университет, Колумбия, Миссури 65211.

Выдано в соответствии с Законом о кооперативных расширениях от 8 мая и 30 июня 1914 г. в сотрудничестве с Министерством США сельского хозяйства.Рональд Дж. Тернер, временный директор, Кооператив Служба распространения знаний, Университет Миссури и Университет Линкольна, Колумбия, штат Миссури 65211. Институт равных возможностей.

Информация об отказе от ответственности и воспроизведении: Информация в NASD не представляет политику NIOSH. Информация включена в NASD появляется с разрешения автора и / или правообладателя. Более

Сделайте дефлектор для дымохода своими руками.Дефлектор выхлопной трубы

В современных дымоходных системах используются так называемые дефлекторы — специальные устройства, позволяющие увеличить тягу. Они бывают нескольких типов — дефлектор цаги, дефлектор Григоровича, дефлектор Ханженкова и ряд других. Помимо увеличения тяги в дымоходе, устройства гасят искры и предотвращают попадание в дымоход мусора и осадков. К тому же эти устройства имеют приятный эстетичный вид и служат декоративным элементом кровли.Стоят такие устройства в магазинах достаточно дорого, поэтому имеет смысл изготовить дефлектор для дымохода своими руками с достаточной сноровкой и сноровкой.

Дефлекторы на любой диаметр

Как работает дефлектор

Прежде чем приступить к изготовлению и установке дефлектора, познакомимся с его устройством и принципами работы. Устройство состоит из трех основных частей. Цилиндр, диффузор и колпачок (также называемый зонтиком). Также его можно использовать для установки отскоков кольца.Варианты дефлектора очень разнообразны, отличаются друг от друга формой и размером, только все они работают практически по одним принципам. Что это за принципы? Верхний цилиндр останавливает потоки воздуха, они врезаются в него, а затем окружают. Какая-то часть воздушных потоков, поднимаясь вверх по цилиндру, улавливает текущие потоки дыма и всасывает их. Тяга увеличивается. Причем совершенно не зависит от направления ветра. Тяга всегда будет хорошей.

Верхний цилиндр имеет прорези, за счет которых засасывается дымовой поток.Благодаря этим принципам дефлекторы приобрели популярность на рынке дымоходных изделий, а также благодаря другим своим положительным качествам.

Типы дефлекторов

Принцип действия дефлектора основан на усилении или создании дополнительной тяги за счет его конструкции. На сегодняшний день путем экспериментов получено определенное количество типов таких устройств. Самый известный тип — дефлектор цаги, названный по названию учреждения, которое его разработало (Центральный аэрогидродинамический институт им. Жуковского).Принцип его действия заключается в увеличении тяги за счет термического и воздушного давления и перепада давления, возникающего на расстоянии двух метров от крыши. Допускается скрытая установка в канале, поэтому использование дефлектора в большей степени встречается в системах вентиляции. При изготовлении устройства используется нержавеющая или оцинкованная сталь, выпускается он цилиндрической формы. Следующий вид называется Round Volper и похож по конструкции на предыдущий, хотя есть несколько небольших отличий вверху.Материалы для его изготовления — медь, оцинковка и нержавеющая сталь. Используется в банях. Третий тип называется дефлектор Григоровича, он похож на дефлектор цаги. Только было улучшено. Размещается в местах с преобладанием слабого ветра. Тяга такого дефлектора крыши отличная даже в безветренную погоду.

Другой тип дефлектора капота называется «Astato Dish-shape». Отличается оперативностью и простотой конструкции. Тип строительства — открытый.Обеспечивает тягу при любом ветре. Материал изготовления — оцинкованная и нержавеющая сталь. Следующий тип дефлектора дымохода получил название Н-образного из-за его формы. Он отличается надежностью независимо от направления ветра. Изготовлен из нержавеющей стали. Другой вид дефлекторов для дымоходной системы называется дефлектор флюгера. Материал изготовления — нержавеющая или окрашенная углеродистая сталь. И последний вид дефлекторов на трубе дымохода — дефлектор, который из-за своей конструкции называется вращающимся.Он способен вращаться по направлению ветра, эффективно защищает дымоход от мусора и влаги, хорошо подходит для дымохода газового котла, но не работает в безветренную погоду или при обледенении. Мастера, изучив конструкцию таких устройств, уже научились производить их самостоятельно в домашних мастерских.

Дефлектор самодельный

Учитывая немалые цены на заводские устройства, можно попробовать сделать дефлектор вентиляции своими руками, приложив определенные усилия.Оказывается, если сделать дефлектор цаги своими руками, можно сэкономить до 40 долларов! Вам просто необходимо приобрести лист оцинкованной стали, иметь необходимый инструмент, немного материала и желание. Самостоятельное изготовление устройства дефлектора дымохода предполагает использование: линейки, рулетки, набора для рисования, маркера, молотка, ножниц по металлу, сверл, сверл, саморезов или заклепок, пресс-шайб 15 мм. Также вам понадобится лист металла (оцинковка, нержавеющая сталь и др.). Для крепления понадобится подручный металл — алюминий, шпильки и т. Д.

Как рассчитать размеры

Самым важным этапом в работе является расчет дефлектора. Расчеты чертежей будут привязаны к текущему параметру — диаметру канала D. Здесь показан чертеж дефлектора.

Схема устройства дефлектора для самостоятельного изготовления размером

По таблице можно рассчитать простой дефлектор исходя из размера диаметра трубы дымохода (канал D).

Как посчитать эти данные? Допустим, диаметр дымоходной трубы (канал D) составляет 20 см.Отсюда проводим расчеты:

Диаметр нижнего диффузора — 2 D. Отсюда — 2 × 20 = 40 см;

Диаметр верхнего диффузора 1,5 Д. Отсюда — 1,5 × 20 = 30 см;

Высота диффузора 1,5 Д. Отсюда — 1,5 × 20 = 30 см;

Углубление патрубка в диффузор 0,15 Д. Отсюда — 0,15 × 20 = 3 см;

Высота конуса 0,25 D. Отсюда — 0,25 × 20 = 5 см;

Высота зонта 0,25 D. Отсюда — 0.25 × 20 = 5 см;

Высота обратного конуса 0,25 D. Отсюда — 0,25 × 20 = 5 см;

Зазор зонта и диффузора составляет 0,25 Д. Отсюда — 0,25 × 20 = 5 см.

Производство дефлектора

Итак, мы сделали расчеты. Теперь возникает вопрос — как сделать такое устройство? Вырежем из картона конструктивные элементы устройства и попробуем соединить их так, как они будут соединены в готовом устройстве. Если все хорошо соединяется, перенесите картон на листовой металл.Вырезанные детали кладем на лист и с помощью маркера рисуем их на металле. Ножницами по металлу вырезаем детали будущего устройства. В местах, где металл был разрезан, согните его плоскогубцами и постучите по нему молотком. В местах изгибов заклепываем металлический лист, чтобы сделать его тоньше. Диффузор свернут в форме цилиндра, края просверлены и заклепаны. Затем приклепываем верхнюю и нижнюю шишки. Из-за большего размера верхнего конуса по сравнению с нижним конусом, край верхнего конуса используется для их фиксации.Вырезаем в нем шесть ножек и загибаем. Перед сборкой зонта на нижний конус устанавливаем шпильки для крепления к диффузору. Прикрепляя к ножкам, устанавливаем их снаружи на заклепки. Диффузор крепится к зонту с помощью шпилек или алюминиевых пластин. Для шпилек предусмотрены петли корпуса дефлектора. В этом случае шпилька загибается при помощи створки из оцинкованной стали и с ее помощью просверливаются отверстия для установки.

Установка дефлектора

После сборки устройства произведите его установку.Специалисты советуют снять верхнюю часть трубы и установить ее на верстак. Затем установите уже собранную конструкцию на крышу к дымоходу. Крепятся булавками или лапками. Надежно закрепите устройство, так как оно подвергается сильному ветру. При креплении устройства к керамическому дымоходу или из кирпича предусмотрено использование переходных труб. Для дымоходов каминов предусмотрено использование ножек или стальных опор. Применяются для печей, работающих на твердом мазуте. Как установлено устройство? Сначала устанавливаем впускную трубу, просверлив корпус и трубу.Монтируем на заклепки или болты. Воронка диффузора крепится к кронштейнам труб. Есть возможность заменить кронштейны на хомуты. Наконец, прикрепляем кожух дефлектора к усеченному конусу диффузора с помощью болтов или заклепок. Конечно, самодельный дефлектор не будет иметь эстетичного вида. Но он принесет немалую пользу. Во-первых, тяга увеличится на 15-20%. Во-вторых, устройство защитит крышу от искр. Влага и мусор не попадут в дымовое отверстие.В-третьих, дефлектор заменит 1,5-2 м трубы. Возможность установки подобных устройств на дымоходные системы доказана давно. В настоящее время создано много типов таких конструкций. Все они служат для увеличения тяги в дымоходе, предотвращения попадания осадков и мусора в дымоходную систему, а также для обеспечения пожарной безопасности здания. На рынке представлены дефлекторы различных типов. Какой тип устройства выбрать — решать вам. Но какой бы ни была конструкция у вашего дефлектора, преимущества его использования можно будет ощутить уже в ближайшую первую зиму.

Ключевой функцией дымохода является удаление продуктов сгорания из системы. Чтобы система работала надежно, нужно оборудовать дымоход грибком (дефлектором). Он защитит его от попадания внутрь снега, пыли и прочих ненужных элементов. Кроме того, наличие указанной детали улучшает тягу.

Из этой статьи вы узнаете, зачем нужен дефлектор дымохода. Мы дадим вам краткий обзор доступных вариантов ограничения.

У вас будет возможность сравнить их и узнать о плюсах и минусах каждого сорта.Также мы поговорим о том, как сделать грибок своими руками. Кроме того, вы можете посмотреть рисунки и видеоролики по тематике нашей статьи.

Функциональность продукта

Дымоходные грибы — это простые устройства с важной функцией. Воздушные потоки, разделяясь на колокол, проникают в канал, вызывая эффект «всасывания». Это приводит к появлению области, где преобладает пониженное давление. Дым устремляется в этом направлении. Важно учитывать, что воздух может двигаться горизонтально или под углом.

Наличие дефлектора снижает риск возгорания. Для повышения его эффективности следует установить искрогаситель. Это особая сетка. Использование козырька с турбиной позволяет обеспечить достойные тяговые характеристики
.

Виды строений

На сегодняшний день разработаны грибы различных разновидностей. Мы расскажем о самых популярных.

Итак, по отзывам потребителей, наиболее интересными являются:

Дефлектор Вольперт — Григорович.Для него характерна круглая форма и конический зонт. Как правило, он не оборудован капельницей.
Гриб четырехскатный. Имеет прямоугольную форму. Устанавливается на кирпичные дымоходы такой же конфигурации.
Грибок с полукруглой крышей. Дизайн этой разновидности довольно эстетичен. Его часто можно увидеть на крышах домов в европейском стиле. К сожалению, эффективность этого грибка невысока.
Плоский козырек. Имеет плоский прямоугольный навес. Такие изделия характерны для обустройства домов в стиле минимализм.Важно знать, что кронштейны этого изделия зимой подвергаются большим нагрузкам. Это связано с скоплением снега на зонте.
Стандартный гриб. Имеет пирамидальное строение. Эта разновидность изготавливается из листа металла и соединяется с фартуком-капельницей с помощью специальных скоб.

Дефлектор Вольперт — Григорович

Этот вид устройств наиболее эффективен и популярен. Поэтому поговорим о нем более подробно.

Этот дефлектор часто устанавливается на дымовые трубы газовых котлов.Ключевой особенностью такой конструкции является наличие перевернутого конуса под зонтом. Поэтому при боковом обдуве в канале возникает пониженное давление, и продукты сгорания устремляются из газопровода.

При сильном ветре «сверху вниз» давление в зоне дефлектора, наоборот, может возрасти. Этот момент необходимо учитывать при проектировании и установке системы дымоудаления. Но в большинстве случаев обдув происходит именно сбоку. Следовательно, рассматриваемый вид изделия подходит

Для изготовления грибка рассчитайте его размеры и подготовьте чертежи.Для выполнения этой задачи нужно знать точный диаметр дымохода. Обозначается латинской буквой D. Все остальные.

Выглядят они так:

Диаметр диффузора: низ — 2 * D, верх — 1,5 * D;
высота диффузора — 1,5 * D;
погружение канала в диффузор — 0,15 * D;
высота обоих конусов зонта — 0,25 * D;
расстояние между диффузором и вытяжкой 0,25 * Д.

Эти соотношения размеров были получены эмпирически.При изготовлении данной модели обязательно придерживайтесь этих формул.

Изготовление крышки

Сделав все важные расчеты, нужно приступить к резке металла для создания изделия. Лучше всего для этого использовать тонкую нержавеющую сталь. В крайнем случае допустимо использование цинкования.

Рисунок грибка выглядит как изогнутая стальная полоска. Для зонта он представляет собой два круга с вырезанными элементами.

Также важно оставить металлическую полосу размером два или три сантиметра на одном крае для облегчения стыковки.В этом случае зонт должен быть на несколько сантиметров больше обратного конуса.

Чтобы не тратить время на изгибы металла, используйте заклепки и заклепочник. В этом случае уровень герметичности не должен интересовать. Здесь бесполезно. Использование заклепок значительно ускоряет работу.

При выполнении задания удобно использовать оправку от прутка. На него надевается диффузор. Затем нужно проделать дырочки сразу в двух краях. После этого вставляется заклепка и устанавливается с помощью заклепки.

Конусы изготавливаются аналогично. Не собирайте их сразу. Лучше всего использовать стержни с резьбой, чтобы прикрепить зонт к диффузору. Для надежного крепления будет достаточно трех. Шпильки крепятся к диффузору на петлях из металлической полосы. Также они крепятся заклепками. Шпильки нужно просто вкрутить, а затем закрепить гайками. Таким образом, вы сможете быстро и надежно закрепить зонт на нужной вам высоте.

Обратный конус также требует просверливания трех отверстий.Он фиксируется на определенной высоте с помощью гаек и шайб. Далее фиксируется зонт. Он немного больше обратного конуса. Поэтому его обрезают в нескольких местах на один-два сантиметра. Получившуюся полосу необходимо загнуть к нижнему конусу. Эту операцию необходимо проделать несколько раз. Такая система позволит максимально надежно скрепить оба элемента между собой. Благодаря тому, что верхняя часть конструкции больше нижней, дождь или снег не будут способствовать скоплению жидкости внутри пространства между двумя конусами.

Посмотрите видео:

Дефлектор — это устройство, улучшающее сцепление с трубой. Делает он это за счет того, что в результате обтекания дефлектора воздухом непосредственно над трубой образуются области пониженного давления. А это влечет за собой отсос воздуха (или топочных газов) из трубы. Те. есть эффект удлинения, подъем трубы примерно на 15-20%. Но часто этого более чем достаточно для обеспечения хорошего сцепления с короткими (низкими) трубами. Дефлекторы известны давно, с момента открытия законов аэродинамики, но массово они используются только в промышленных системах.И хотя изготовление их очень простое и всем под силу, причина их отсутствия на наших трубах — исключительно незнание и недостаток информации. В результате над крышами нависают «креативные» зонтики — продукт местных печников, много думающих о «неписаной красоте», а уж тем более о сквозняке в дымоходе и качественном сгорании топлива.

Дефлекторных систем много: ЦАГИ, Вольперт-Григорович, Ханженков и др. Но самый распространенный вариант обогрева — дефлектор Вольперт-Григорович.Хотя, по некоторым отзывам, дефлектор ЦАГИ лучше зарекомендовал себя для систем вентиляции.

Схема дефлектора довольно проста. Над трубой устанавливают усеченный конус — диффузор, чтобы труба немного заходила в него. Над трубой в обычном режиме устанавливается защитный зонт. Но для компенсации вреда (зоны повышенного давления под зонтом) под зонтом прикрепляют перевернутый конус. В результате внутри этой конструкции при боковом порыве ветра образуется пониженное давление, и дым с большей готовностью устремляется из трубы.Справедливости ради следует отметить, что при сильном нисходящем ветровом потоке «сверху вниз» давление внутри дефлектора увеличивается (за счет экранирования зонта). Это необходимо учитывать при выборе места установки и высоты трубы. Лучше всего обдув дефлектора сбоку или снизу, а это в 99% случаев.

Прежде чем приступить к изготовлению дефлектора, необходимо рассчитать его габариты. Все они привязаны к диаметру трубы.(Если труба квадратная, то делается квадратный дефлектор, хотя работает хуже из-за угловатости). За начальное значение принимается диаметр трубы D. А все остальные размеры рассчитываются с коэффициентами, соответствующими эскизу. Диаметр диффузора внизу — 2D, вверху — 1.5D, высота диффузора — 1.5D. «Погружение» трубы в диффузор 0,15D. Высота конуса зонта, обратного конуса и расстояние между зонтом и диффузором равны 0.25D каждый. Все эти зависимости получены в результате продувки дефлектора в аэродинамических трубах. Поэтому настоятельно рекомендуется их придерживаться.

Итак, зная размеры, приступаем к расчету и раскрою заготовки. Идеальным материалом для дефлектора будет тонкая нержавеющая сталь. Но подойдет и обычная оцинкованная сталь. Он прослужит долгие годы, а изготовление нового займет несколько часов. В расчете размеров заготовок вам поможет статья «Как рассчитать выкройку конуса».Узор для диффузора представляет собой изогнутую полосу стали, а для зонта — два круга с вырезанными сегментами. Не забудьте оставить на одном из краев полосу металла шириной 2-3 см для стыковки. Делаем зонт на 2-3 сантиметра больше обратного конуса.

Чтобы не морочиться с загибами и поворотами стали, применил заклепки глухие и заклепочник. Так как натяг здесь совершенно не нужен, то гораздо быстрее скрепить края выкройки заклепками.Удобно использовать какую-то оправку в виде подвесной штанги, на которую надевается диффузор. Удерживая деталь, просверливаем отверстия сразу в двух краях, вставляем заклепку и «вытаскиваем» заклепочником. Быстрое и надежное крепление. Слегка отрегулируйте заклепку небольшим молотком.

Конусы зонта и рефлектора делаем аналогично, но пока не соединяем их между собой. Чтобы прикрепить зонт к диффузору на нужной высоте, я использовал кусочки стержня с резьбой.Для устойчивого крепления достаточно 3 звездочек, расположенных с трехконечной звездой. На диффузоре стойки крепятся на специальных петлях из полосы металла и также приклепываются к диффузору. Шпильки просто ввинчиваются в петли и закрепляются гайками. Эта система позволяет очень точно и быстро установить зонт на нужную высоту.

В обратном конусе просверливаются 3 отверстия и обратный конус фиксируется гайками и стопорными шайбами на желаемой высоте.Теперь вы можете прикрепить и защитный зонт. Так как по диаметру он немного больше обратного конуса, по его периметру в нескольких местах выступающий край обрезается до ширины 1-2 см и эта полоска загибается по нижнему конусу. Таких полосок 6-10, и оба конуса скреплены между собой очень надежно. А благодаря тому, что верхний конус — зонт больше нижнего, атмосферные осадки не будут скапливаться внутри этой «летающей тарелки».

Теперь осталось закрепить дефлектор прямо на трубе.Для этого удобно использовать короткий отрезок трубы, чтобы можно было медленно и качественно соединить его в дефлектор, а затем установить всю конструкцию на дымоход.

Разметив и просверлив необходимые отверстия как в диффузоре, так и в трубе, фиксируем дефлектор также с помощью резьбовых стержней, обеспечивая необходимую глубину входа трубы в диффузор. Теперь можно все установить на трубу.

Возможно, конструкция кому-то покажется немного громоздкой.Однако на самом деле дефлектор значительно улучшает тягу в трубе. Даже при легком ветре толчок даже в холодной духовке очень отчетливо ощущается «голой рукой» и на слух. При горении, даже при розжиге топки, увеличивается тяга по мере прогрева трубы. А сильный ветер создает очень значительную тягу, как будто в топку нагнетают воздух, как при наддуве.

По субъективным ощущениям и опыту труба высотой ок. 3 метра работают так же, как 5 метров.Если топка печи не перегружена топливом, и обеспечена хорошая подача воздуха, то высота пламени в топке не более 15-20 см, против обычных 40-50. При этом процесс горения идет очень активно.

Потратив всего несколько часов на изготовление дефлектора, можно значительно улучшить процесс горения в ваших духовках.

Для нормальной работы любой печи или котла необходима хорошая тяга. Чтобы не было проблем с ним, специалисты советуют установить на трубу дымохода дефлектор.Это удобное и простое решение поможет вам избавиться от различных неприятностей, связанных с мусором и плохими погодными условиями. Такое устройство всегда способствует беспрепятственному удалению продуктов сгорания.

Установите дефлектор, чтобы избежать неприятных последствий

Назначение дефлектора

В переводе с английского дефлектор — это отражатель. Он имеет вид трубной конструкции, закрепленной на заглушке, защищающей верх дымохода. Устройство предназначено для выравнивания и усиления тяги отопительного оборудования — газового котла или печи для дачи.Он служит безопасным способом удаления продуктов сгорания.

Если на дымоходную трубу не установить дефлектор, в нее будут проникать воздушные массы. В дальнейшем это приводит к противодействию и блокированию нормальной тяги теплового устройства. При установке такого устройства КПД котла или печи увеличивается на 20%. В дополнение к своей основной функции он обеспечивает:

Уравнивание тяги, что приводит к улучшенному доступу кислорода и экономии топлива.
Искрогашение. При повышении температуры горения топлива и тяги в дымоходе образуются искры, что очень часто служит поводом для возгорания, а дефлектор на дымоходе обеспечивает безопасность.
Надежная защита от воздействия атмосферных осадков в виде сильного ветра, снега, дождя, града, так как установленная конструкция обеспечит бесперебойную работу котла или печи в различных погодных условиях.

Из этого видео вы узнаете о преимуществах дефлектора:

Это простое устройство часто устанавливается для улучшения тяги и защиты плиты или газового котла от мусора и атмосферных осадков.Такие конструкции обычно покупают в специализированных магазинах и прикрепляют к краю дымохода.

Отражатель

Усилитель тяги используется в большинстве домов. Владельцы частных построек хорошо знают, для чего нужен дефлектор дымохода и какие функции он выполняет. Он может состоять из нескольких частей, в зависимости от варианта конструкции. Основные детали в устройстве:

цилиндр нижний;
колпачок;
верхнее стекло.

Нижний цилиндр или входная труба находится в непосредственном контакте с дымоходом.Его почти всегда изготавливают из листа металла. Возможны и другие варианты материала — асбестоцемент или керамика.

Устройство состоит из 3-х элементов

Верхнее стекло в нижней части конструкции расширяется; Для крепления к баллону используются специальные стойки. Вверху и внизу сделаны отверстия для изменения направления ветра. Верхняя часть диффузора может иметь несколько названий — зонт, колпачок. Также отличается по форме и бывает:

плоский;
полукруглый;
фронтон с выщипанной поверхностью;
с крышкой.

Принцип действия

Независимо от размера, количества деталей и формы отражателей, все отражатели работают по одному и тому же принципу. Аэродинамическое устройство установлено в верхней части дымохода. Это создает препятствие для воздушного потока. Когда он ударяется о стенки цилиндра, ветер теряет направленную силу, разбиваясь на множество более мелких и более слабых воздушных потоков.

Остальные струи, поднимаясь по корпусу, частично захватывают дым, выходящий из трубы.Увеличена тяга в дымоходе. Поскольку нет турбулентности, окись углерода и дым не могут попасть обратно в трубу и полностью выбрасываются наружу.

Дефлекторы помимо своего основного назначения часто играют декоративную роль. Однако сам по себе отражатель ничего не даст, если он установлен неправильно. На его эффективность влияет правильно подобранное сечение соединительной трубы, установленный на достаточной высоте дымоход и расположение трубы на крыше.

Основные типы

В специализированных магазинах доступно множество дизайнов. Какой дефлектор лучше выбрать для дымохода, будет зависеть от типа котла. Очень часто простые модели изготавливаются своими руками в целях экономии. К наиболее популярным отражателям относятся следующие:

ЦАГИ считается самым популярным прибором. Он отличается цилиндрической формой. Такой отражатель изготавливают из нержавеющей стали или оцинковывают.Тип подключения — ниппельное и фланцевое. Основное преимущество — удобное расположение отвода воздушных масс через вентиляционные каналы, что улучшает тягу. Через такую конструкцию дым быстро выходит из дымохода. Среди недостатков — сложность изготовления.
Round Volper очень похож на ЦАГИ, но имеет отличия в верхней части. Там установлен защитный козырек от различных загрязнений и атмосферных осадков. Наиболее актуальны модели для ванн, изготовленные из нержавеющей, оцинкованной и медной стали.
Отражатель Григоровича — самый доступный вариант, поэтому его часто изготавливают вручную. Незамысловатая конструкция состоит из верхнего и нижнего цилиндра, конуса, патрубков и скоб для крепления. Простота устройства является его главным преимуществом, а высокое положение зонта считается недостатком, что способствует боковому выпуску дыма.
Н-образный отражатель подходит для установки с отрезками труб, что позволяет выдерживать максимальные ветровые нагрузки.Основные части устройства смонтированы в виде буквы Н. Эта особенность предотвращает попадание загрязнений и осадков в трубу за счет горизонтального расположения патрубка. Вертикально расположенные лонжероны улучшают внутреннюю тягу, в результате чего дым выходит одновременно в разных направлениях.
Флюгер — это устройство с вращающимся телом, закрепленным в верхней части дымохода. Изготавливается из нержавеющей или углеродистой стали. Навесы, рассекающие воздушные потоки ветра, предназначены для улучшения тяги в дымоходе.Они также защищают котлы и печи от внешнего загрязнения. Недостатком устройства является хрупкость подшипников, облегчающих движение козырьков.
Тарелочный отражатель тоже можно отнести к самым простым и доступным по цене дефлекторам. Он хорошо защищает дымоходную систему и обеспечивает сильную тягу. Чтобы в трубу не попадала грязь и осадки, устройство оснащено специальным козырьком. В его нижней части находится заглушка, обращенная к трубе.Внутренняя тяга увеличивается вдвое за счет узкого и разреженного канала, в который входят воздушные массы.

Некоторые модели можно изготовить самостоятельно. Для этого необходимо иметь рабочие чертежи с указанными размерами. Требуемые значения можно получить после измерения внутреннего диаметра дымохода. Если в параметрах будут неточности, то возникнут трудности при установке прибора и в процессе его дальнейшей эксплуатации.

Монтаж изделий осуществляется двумя способами — в отрезок трубы или в дымоход.Первый вариант наиболее удобен, так как предварительные работы можно проводить внизу, а не на крыше, что безопаснее. Заводские изделия чаще всего оснащаются нижним патрубком, что облегчает задачу. Его просто надевают на трубу и фиксируют металлическими хомутами.

Надежный дефлектор создаст хорошую тягу и поможет отопительному оборудованию работать более эффективно. Он обеспечит безопасность и комфортные условия проживания всем жильцам дома в холодное время года при любых погодных условиях.

Как сделать дефлектор на дымоход своими руками

Процесс разработки и сборки дефлектора на дымоход состоит из четырех этапов: черчение, создание заготовок, сборка, установка конструкции и закрепление ее непосредственно на дымоходе .

Необходимые инструменты

Вам обязательно понадобятся:

лист плотной бумаги для черчения и верстки;
маркер для разметки;
заклепочник для соединения элементов конструкции;
ножницы по металлу для резки деталей;
дрель;
молоток.

Выбор основного материала зависит от конструкции и типа устройства. При создании статических дефлекторов на круглой трубе дымохода в домашних условиях лучше всего брать листовой металл. Чаще всего используется оцинкованная сталь, она доступна по цене и долговечна.

Не забудьте про подходящий инструмент, перед установкой дефлектора

Разработка чертежа модели дефлектора ЦАГИ

Есть алгоритм, как сделать дефлектор на трубу дымохода своими руками.Первый шаг рекомендуется делать на бумаге. Для начала нужно рассчитать размеры диаметра патрубка и верхнего купола конструкции, а также рассчитать высоту отражателя.

Для этого используются специальные формулы:

диаметр верхней части дефлектора — 1,25d;
диаметр наружного кольца — 2d;
строительная высота — 2д + д / 2;
высота кольца — 1,2d;
диаметр крышки — 1,7d;
расстояние от основания до края наружного кожуха d / 2.

Где d — диаметр дымохода.

Облегчить задачу поможет таблица, содержащая готовые расчеты типоразмеров металлических труб.

Диаметр печки трубы, см	Диаметр внешний кожух, см	Высота внешний кожух, см	Диаметр выходные отверстия диффузор, см	Диаметр колпак, см	Высота установки внешний кожух, см
100	20.0	12,0	12,5	17,0… 19,0	5,0
125	25,0	15,0	15,7	21,2… 23,8	6,3
160	32,0	19,2	20,0	27,2… 30,4	8,0
20,0	40,0	24,0	25,0	34,0… 38,0	10,0
25.0	50,0	30,0	31,3	42,5… 47,5	12,5
31,5	63,0	37,8	39,4	53,6–59,9	15,8

Если дымоход имеет нестандартную ширину, то все расчеты придется проводить самостоятельно. Но, зная формулы, легко измерить диаметр трубы и определить все необходимые показатели, чтобы использовать их при составлении чертежей.

Дальнейшая простота сборки конструкции будет зависеть от правильности и точности выкройки бумаги. Требуется подготовить чертежи основных деталей: диффузора, воздухозаборника, кольца и зонта.

После изготовления шаблонов рекомендуется предварительно собрать бумажный прототип будущего отражателя. Даже если вы опытный мастер и уверены, что без проблем сконструируете дефлектор для дымохода печи своими руками, пропускать этот этап не стоит, так как именно он поможет выявить возможные ошибки и недочеты, и исправить расчеты или чертеж.Только после создания правильного макета бумаги, подтверждающего правильность схемы дефлектора, можно переходить к следующему шагу.

Пошаговая инструкция по созданию металлических заготовок и сборке конструкции

Есть порядок работ, который необходимо соблюдать, иначе у вас не получится самостоятельно соединить отдельные части дефлектора дымохода своими руками.

Порядок действий следующий:

Используя бумажные заготовки, перенесите шаблон на поверхность металла, из которой вы планируете сделать отражатель.Внимательно обведите очертания бумажных деталей. Для этого можно использовать перманентный маркер, специальный мел и даже простой карандаш.
Ножницами по металлу вырезаем заготовки необходимых деталей конструкции.
По всему контуру на пропилах металл нужно загнуть на 5 мм и осторожно пройтись молотком.
Раскатайте заготовку в форме цилиндра, просверлите отверстия под крепеж, чтобы можно было соединить конструкцию заклепками. Допускается сварка, но не дуговая сварка.Необходимо соблюдать осторожность, чтобы не прожечь металл. Расстояние между основными точками крепления выбирайте от 2 до 6 см, оно варьируется в зависимости от размеров готовой конструкции. Внешний цилиндр закатывается и закрепляется аналогичным образом.
Загнув и соединив края, сделайте остальные детали: зонт и защитный колпак в виде конуса.
Из оцинкованного листа необходимо вырезать крепеж — 3-4 полосы: ширина 6 см, длина — до 20 см. Согните с двух сторон по всему периметру и пройдитесь по ним молотком.С внутренней стороны зонта нужно просверлить крепежные отверстия на расстоянии 5 см от края. 3 балла будет достаточно. После этого заклепками закрепите металлические полосы на колпачке. Затем их нужно согнуть под углом 90 градусов.
Приклепать диффузор и конус к воздухозаборнику.
Сделав своими руками дефлектор для круглой трубы, можно приступать к его установке.

Похожий метод можно использовать для изготовления вольперского дефлектора дымохода. Его конструкция очень похожа на модель ЦАГИ, но есть некоторые отличия вверху.Также они изготавливаются из нержавеющей стали, оцинкованы или меди.

Построить дефлектор флюгера

Дефлектор позволяет уменьшить высоту дымохода, так как увеличивает тягу воздуха. Его можно поворачивать, чтобы постоянно находиться в желаемом положении по отношению к направлению ветра. Работа здесь немного посложнее, но вы можете сделать это сами.

Для начала также необходимо провести расчеты и подготовить чертеж, по которому должны быть изготовлены шаблоны для металлических деталей.

Порядок действий:

Возьмите бумажные выкройки и нарисуйте контуры частей флюгера на листе металла.
Ножницами вырежьте все элементы отражателя.
Соберите корпус отражателя, предварительно просверлив отверстия для сборки конструкции с помощью заклепок. Отдельно подготовьте металлические кронштейны, которые затем можно использовать для крепления деталей к стержню.
Сделайте стержень или шпильку достаточно длинной, чтобы соответствовать подшипникам и закрепить корпус.Используйте матрицу, чтобы нарезать ее на него.
Закрепите 2 подшипника на металлической шпильке. Расстояние должно быть таким, чтобы гарантированно обеспечивать опору при повороте конструкции. Сначала навинтите гайку, затем наденьте подготовленный подшипник на ось и только потом надежно закрепите крепление второй гайкой.
Отрежьте кусок трубы до достаточной длины, а затем просверлите в нем отверстия, где расположены подшипники. Используйте метчик, чтобы нарезать резьбу, чтобы можно было ввинтить подшипники в трубу.Просверлите дополнительные отверстия для установки ножек.
Вырежьте из стальной полосы кольцо, которое будет использоваться для крепления дефлектора к дымоходу.
С помощью специальных крепежных лент установить и закрепить конструкцию на дымоходе.

Для повышения тяги используются различные устройства и технические новинки. Сложность выбранного варианта напрямую влияет на цену. Согласитесь, всегда хочется получать качественную технику по минимальной цене.

Самое выгодное решение — сделать дефлектор для дымохода своими руками.Конструкция предельно проста, а эффективность ее использования сложно переоценить.

Мы расскажем, как работает прибор, и объясним, как оно работает. Также предоставим пошаговую инструкцию по сборке и установке простого дефлектора. Мы дополнили вышеуказанную информацию наглядными фотографиями и видеороликами, демонстрирующими нюансы конструкции и монтажа вытяжки.

Устройство для усиления тяги применяется повсеместно.Конец дымохода, как правило, образует заглушка определенной формы. Причем непростая шапка для защиты от птиц, бабочек, листьев и других представителей флоры и фауны.

Это изделие определенной конструкции, которое действует как усилитель тяги, что положительно сказывается на расходе топлива.

Необходимость использования дефлектора

Предлагаемые на рынке строительных материалов дефлекторы имеют различные формы и размеры. Материал, из которого они сделаны, тоже разный.Это может быть пластик, оцинкованная сталь, нержавеющая сталь и другие сплавы. Сфера применения устройства также очень широка.

Типы тяговых усилителей для установки на дымовые трубы частного и коллективного пользования различаются по внешнему виду, материалу изготовления и стоимости изделия.

Галерея изображений

Выводы и полезное видео по теме

Подробное видео об изготовлении дефлектора дымохода с пояснениями и наглядным представлением каждого действия:

Более подробно изучив вопрос сборки и установки дефлектора , вы можете собственными силами защитить дымоход от нежелательного воздействия ветра и различного рода осадков и мусора.Также это простое приспособление поможет значительно увеличить тягу.

Адриан Винер: «USR cere cazare temporară pentru cadrele medicale» | Критик Арад

ПОЛИТИКА

[СВЯЗАТЬСЯ С ПРЕДПРИЯТИЕМ]

USR cere cazare temporară pentru cadrele medicale

Pentru a-și proteja propriile familii, cadrele medicale участвует в tratarea persoanelor atinse de epidemia de coronavirus au nevoie de spații de cazare dedicate, pe perioada epidemiei.Cerem autorităților locale să soluționeze această nevoie.

Адриан Винер, сенатор USR Arad: «Sunt numeroase semnalele primite, referitoare la teama personalul sanitar de a-i expune familia la virus. Contactul cu bolnavii, ampificat uneori de insuficiența echipamentelor de protecție, crește riscul de îmbolnăvire a medicilor, asistentelor i a celor cu care aceștia intră in contact, în special proprii copii și / sau părinți. Cazul Italiei și nu numai, ne arată că personalul sanitar repzintă o fracție semnificativă în rândul celor care contactează boala (peste 8% на полуострове).Oricât de multe măsuri de protecție luăm, riscul de îmbolnăvire rămâne ridicat. Așadar sunt destul de mari șansele ca cei apropiați și aici vorbim bineînțeles dembri ai familiei, să aibă de suferit. Pentru a reduce pericolul la care aceștia sunt expuși, este nevoie să le asigurăm cadrelor medicale cazare în afara propriilor locuințe, pe perioada în care există un risc ridicat de contagiune. La fel cum statul asigură spații pentru carantină, este necesar ca autoritățile să identify spații și resurse financial pentru a oferi cazare celor care îngrijesc bolnavii.Trebuie menționat că personalul sanitar repzintă una dintre resursele de maximă importanță în lupta pe care întreaga societate o poartă în aceste zile. În acelai timp, un caracter neregenerabil, find foarte greu să înlocuiești un cadru medical atins de boală. Orice măsură care poate să le ușureze activitatea, inclusiv prin securizarea familiilor, trebuie acceptată.

Козырек на дымоход своими руками

Для чего нужен колпак на дымоход

Конструктивные элементы колпака

Как и из чего сделать козырек для дымохода: фото варианты

С чего начать?

Особенности конструкции

Полезные рекомендации

Чисто и безопасно

металлический защитный грибок на круглую трубу своими руками, как сделать

Функция колпака

Разновидности

Используемые материалы и инструменты

В наличии следующие цвета:

Формы дефлектора

Классификация

По материалу

По форме

По назначению

Виды вытяжного колпака

Технология изготовление дефлектора «Цаги» с чертежом

Монтаж козырька на дымоход

Материалы, подходящие для изготовления козырька

Инструменты, которые нужны будут для создания козырька

Технология изготовления прямоугольной вытяжной установки с флюгаркой

Конструктивные особенности

Колпак на трубу дымохода своими руками: виды, изготовление и установка

Разновидности и предназначение

Материалы для изготовления

Пошаговая инструкция по созданию

Как сделать дефлектор вентиляции своими руками

Выбор дефлектора

Функциональное назначение

Установка

Клей

Установка без приклеивания

Устройство дефлектора вентиляции

Принцип работы дефлектора вентиляции

Типы дефлекторов

Дефлектор ASTATO

Статический дефлектор с вытяжным вентилятором

Дефлектор-флюгер

Роторная турбина

Дефлектор вентиляции своими руками

Шаг 1. Расчет параметров дефлектора

Шаг 2. Изготовление дефлектора

Шаг 3. Установка дефлектора

Выбор дефлектора вентиляции

Как это работает

Разновидности

Из чего сделано

Самостоятельное изготовление

Некоторые типовые размеры

Типовые размеры

Для чего нужен дефлектор?

Дефлектор на дымоход своими руками

Назначение дефлектора

Особенности

Типы «заглушки»

Принцип конструкции

Чертежи, размеры и параметры

Материалы и инструмент

Подготовка к сборке

Производитель дефлектора с автоподзаводом

Эксплуатация и ремонт дефлектора

Видео: изготовление флюгера для дымохода

Изготовление дефлектора для трубы дымохода своими руками. Дефлектор дымохода

Что это такое и зачем это нужно?

Популярные виды продукции

Как сделать дефлектор дымохода своими руками

Типы дефлекторов

Конструкция дефлектора

Расчет дефлектора

Производство дефлекторов

Установка дефлектора

Для чего нужен дефлектор? Функциональные особенности

Как работает дефлектор

Разновидности дефлекторов дымохода

ЦАГИ

Дефлектор Григоровича

Круглый Volper
