Делаем козырек на вытяжную трубу дымохода своими руками

На крышах домов, где есть печи или камин, вы обязательно увидите вытяжную трубу. Часто ее оснащают сверху защитным колпаком. Этот старинный архитектурный прием вновь возродился к жизни, ведь с ним постройка становится индивидуальной и неповторимой. В архитектурном отношении такие детали могут быть самого разного вида. Но если вас интересует не столько их красота, а функциональное назначение, предлагаем узнать, как сделать козырек на трубу дымохода своими руками.

Назначение козырьков

Правильное название данного элемента – дефлектор, в быту его называют дымником или флюгаркой. При его устройстве преследуются такие цели:

  1. Усиление тяги, которое происходит за счет отклонения воздушных потоков.
  2. Предохранение дымового канала от попадания мусора, птиц, косого дождя и снега.
  3. Улучшение показателя КПД существующего дымохода.
  4. Укрепление кирпичной кладки.
  5. Украшение кровли.

Обратите внимание! Правильно сконструированный дефлектор поглощает турбулентность и завихрения воздуха, которые создают шум и вибрацию в дымоходе. . Конструктивные особенности элемента

Конструктивные особенности элемента

Конструктивно козырек состоит из двух частей:

  • крышки или зонта для защиты от осадков
  • капельника, который отводит воду, стекающую с верха трубы. Если по трубе сочится вода, то в зимнее время на ней образуется лед. И то и другое разрушает конструкцию.

Заводские дефлекторы оснащаются защитной сеткой и теплоотражающими экранами

Данное защитное устройство было изобретено почти одновременно с печными трубами. В первое время в них постоянно попадали осадки, залетал мусор и даже птицы. С появлением защитных колпаков эта проблема была устранена.

Со временем практическая сторона устройства была дополнена эстетической красотой, и флюгарка стала элементом украшения зданий. Некоторые ее образцы считаются произведениями искусства.

Разновидности колпаков

По своему виду козырьки бывают:

  • с плоским верхом
  • в виде «домика» с четырехскатной крышей
  • в виде «домика», имеющего четырехскатную щипцовую крышу
  • с верхом в виде полусферы
  • с верхом, который имеет открывающуюся крышку
  • с флюгером наверху.

По форме дымники различаются на

  • сводчатые (полуцилиндрические)
  • двускатные
  • четырехскатные
  • четырехщипцовые
  • шпилеобразные
  • шатровые
  • плоские.

Так выглядели печные трубы в недалеком прошлом

Дефлекторы с плоским верхом, выполненные из меди, чаще используют на зданиях, выполненных в стиле модерн. Для европейских построек характерным видом козырька на вытяжную трубу является полусфера.

Щипцовая крыша дымника защищает от снега и обеспечивает хорошее проветривание дымохода.

При устройстве козырька со встроенным флюгером можно сделать специальную заслонку, которая позволит обеспечивать беспрепятственный выход продуктов сгорания во время ветреной погоды. Наличие открывающейся крышки позволяет беспрепятственно производить чистку каналов.

Их засорение происходит это по следующим причинам.

  1. Во время порывистого ветра в дымоход задувается холодный ветер. Он «давит» на выходящие газы, в результате чего падает тяга, и большая часть дыма остается на стенках выводного канала.
  2. Неправильно рассчитан диаметр вытяжной трубы.
  3. Труба дымохода имеет слишком маленькую высоту и размещена на крыше в неподходящем месте.

Корызек простой формы можно сделать самостоятельно

Подготовка к монтажу

Подготовка к монтажу дефлектора  состоит в составлении чертежа на бумаге. Не забудьте о капельнике, который не позволит попасть воде на внешнюю поверхность дымохода (по виду он напоминает юбку). Так козырек на дымоходную трубу будет защищать ее с двух сторон – снаружи и изнутри.

Поскольку месторасположение дефлектора является труднодоступным, его сразу следует сделать надежным и устойчивым к изменениям окружающей среды. Самым стойким материалом для него считается медь, но возможны и другие варианты. Хорошей заменой меди является нержавеющая сталь, имеющая полимерное покрытие, а также оцинкованное железо и алюминий.

Если материал выбран правильно, а конструкция сделана качественно,  то она будет долговечной. Некоторые фирмы дополнительно устанавливают на элемент защитную сетку и теплоотражающие экраны. Их назначение – сохранять от перегрева полимерную поверхность колпака.

Зачем нужен

Возможно, у вас возник вопрос, почему раньше (лет так 50 и более назад) на печные трубы колпаки не одевали? Все дело в доступности материала. В то время в нашей стране достать хороший листовой металл было иногда весьма затруднительно. Конечно, это немного снижало срок службы трубы печи и ее приходилось перекладывать (нередко вместе с самой печью) гораздо раньше, чем если бы дымоход был защищен сверху колпаком.

Другой вопрос – насколько эффективна такая защита? Если мы заглянем в справочники, то обнаружим следующую информацию: для кладки трубы печи рекомендуется применять огнеупорный полнотелый кирпич с показателем морозостойкости не менее 40. То есть тот кирпич, который выдержит без разрушения более 40 вот таких циклов: кирпич помещают на 8 часов (!) в воду, затем – на 8 часов в морозильную камеру; затем дают ему оттаять и повторяют весь процесс.

Чем выше марка по морозостойкости (она прописана в документах, прилагающихся к той партии кирпича с завода-изготовителя, из которой вы покупали себе кирпич для кладки печи и ее трубы), тем дольше прослужит вам вся конструкция.

Понятно, что даже при наших российских суровых зимах и дождливых осени и весне полного намокания кирпича дымохода не происходит. Однако это не означает, что не намокает (а потом не замерзает) какая-либо его часть (в основном верхняя и боковая). Постепенно, год за годом, разрушению подвергаются все более глубокие слои кирпича, что, в конечном итоге, приводит трубу в негодность.

Причины поломок и их устранение

Есть три вида работы и устранение поломок:

  1. Профилактиктический ремонт
  2. Капитальный ремонт.
  3. Частичный ремонт.

Профилактика проводится для чистки от сажи. Помощь профессионала не нужна. Необходимо следить за всеми частями печи, чистить от сажи и пепла.

  • Печь дымит и плохо горит. Необходимо проверить тягу печи и подходит ли топливо для именно этой печи.
  • Плохая отдачи тепла печи. Необходимо проверить, как плотно закрывается поддувало и дверца у топки, нужно использовать специальный жгут.
  • Сильная тяга, будет весь жар уходить на улицу и прогреваться помещение не будет.
  • Если будет хорошая тяга, то газы будут уходить через дымовую трубу, не будет образовываться угарные газы.
  • Печь не прогревается. В дымовой трубе имеются трещины. Необходимо заделать трещины. Основной канал сужен, нужно суженный канал разобрать.
  • Нет тяги. Очистить трубу с помощью гири. Если этим способом не удалось очистить, придется разбирать дымовую трубу, чтобы очистить ее. Если сажа от смолы, то необходимо развести в дымоходе огонь и таким методом очистить, также есть химические средства.
  • Печь начинает дымить. Эта проблема возникает при постоянной топке печки. Нужно разобрать печь и отремонтировать внутреннюю кладку дымовой трубы. Засорился стояк. Необходимо разобрать дымовую трубу ближе к засоренному стояку и прочистить. От сильного ветра. Установить дефлектор.
  • При возникновение мокрых пятен на трубе. Это образование конденсата. Обделать трубу стекловатой, нельзя топить печь сырыми дровами или топливом, сделать топливник более большим, всю дымоходную трубу сделать намного короче.
  • Если после того, как долго топили печь и все равно она не нагревается, необходимо очистить дымовую трубу от сажи.
  • Если появляются трещины, то нужно замазать раствором глины.
  • После того, как долгое время не топили, пропадет тяга. Это означает, что в трубе стоит холодный воздух. Необходимо поджечь листок бумаги, и будет снова тяга.

Эксплуатационные поломки

  • Плохая тяга и накопленная сажа в дымоходной трубе.
  • В конструкции происходит разрушение материала.
  • Происходит разрушение у каналов стенки.
  • Оголовки начинают обмерзать.

Колпак на дымоходную трубу также можно купить, цена на него сравнительно недорогая.

Принцип работы флюгарки и основные ее функции

Функции, выполняемые дефлектором (флюгаркой):

  1. Влагозащита системы (недопущение проникновения осадков). Повышенная влажность и эффект сырости в дымоходе приводят к повышению расходования топлива и созданию благоприятных условий для образования грибка.
  2. Также в трубопровод не проникнет различный мусор (ветки, листья, отходы жизнедеятельности птиц), на нем не будут гнездиться птицы и т.д. Колпак повышает пожарную безопасность всей системы дымоотведения.
  3. Наконец, качественный козырек вызывает прирост производительности системы на 10-15%. Если дополнить систему аэродинамическим дефлектором с турбиной, то можно устранить такую проблему, как отсутствие тяги воздуха.

Классификация

Выбирая козырек, учитывайте несколько характеристик.

По материалу

От качества и вида материалов зависит долговечность козырька

При выборе вариантов, обратите внимание на медные приспособления. Такой материал, старея, становится привлекательней и будет надежно служить в течение 50 лет

Основную деталь – зонтик, лучше выполнять из нержавеющей стали или оцинковки. Или придется ежегодно снимать колпак и снова покрывать его краской.

Уступая медному козырьку по сроку службы на 15-20 лет, нержавеющие детали стоят на порядок дешевле.

Титан – привлекателен своей долговечностью и хорошими свойствами металла, но стоит дороже нержавейки.

Кто-то покупает медный колпак с архитектурной композицией, или простой зонтик из оцинковки – любая конструкция должна надежно защищать дымоход. А внешний вид – это понятие второстепенное.

По форме

Здесь выбор настолько индивидуален, что давать советы невозможно. Просто перечислим формы колпаков, а выбор зависит от предпочтения покупателей или домашних мастеров:

  • полуцилиндрическая или сводчатая;
  • четырехскатная, самая простая и востребованная конструкция;
  • шатровая – ближе к европейскому стилю зданий и крыш;
  • с двумя скатами, встречается на половине крыш в стране;
  • выполненная в виде шпиля башни, напоминает колпаки в готических замках;
  • плоская с небольшим скосом – такую конструкцию принято устанавливать на модерновый стиль архитектуры здания.

Нередко можно встретить колпаки с встроенными флюгерами, с выполненной специальной заслонкой, обеспечивающей достаточную тягу и выход отработанных газов даже при сильных порывах ветра.

Поток воздуха, поступающий в дымоход, создает воздушную пробку и снижает до минимума количество кислорода в топочном отсеке.

По назначению

По назначению защитные устройства подразделяются:

  • колпак устанавливаемый на дымоход печи, работающей на твердом топливе;
  • для обслуживания котлов отопления и пиролизных печах, устанавливают козырьки с открытыми соплами;
  • котлы, работающие на газе, солярке оснащаются дефлекторами с открытым соплом. Такие устройства создают дополнительную тягу и могут служить для вентиляции всего помещения и создания благоприятных условий для сгорания топлива.

Козырек для дымохода своими руками

Первый пример крепления козырька

  1. Необходимо взять 4 металлических прутка, из них получатся стойки.
  2. Из листа титана надо вырезать прямоугольник, но с таким запасом при сгибание листа. Он должен быть больше отверстия, чем в дымоходе.
  3. Прутки надо нагреть и расплющить и сделать дырки для крепления.
  4. Сделанный прямоугольник необходимо закрепить на стойках, лучше всего заклепками.
  5. Лист из титана нужно согнуть в виде дуги. Можно вставлять в дымоход, но стойки должны плотно соприкасаться со стенками дымовой трубы.
  6. На последнем этапе козырек необходимо закрепить на дымовой трубе саморезами.

Второй пример крепления

  1. Необходимо использовать болты и гайки М5 и закрепить стойки, которые находятся в нижнем цилиндре.
  2. Верхний цилиндр нужно прикрепить к нижнему цилиндру.
  3. Заклепками нужно прикрепить конусный колпак. Все это можно собрать самому с помощью сварки.
  4. Чтобы все получалось, необходимо учитывать диаметр трубы и какого размера будет козырек.

Как сделать дымник для дымохода своими руками

Невзирая на то, что конструкция накрывки проста (о чем мы уже неоднократно говорили), сделать подобное приспособление в домашних условиях достаточно сложно. Следовательно, если опыта в данной сфере у вас нет, вначале сделайте точный чертеж и перенесите его на кусок картона соответствующего размера, вырежьте и тщательным образом продумайте возможные способы крепежа и соединений. Затем, как только ситуация более-менее прояснится, вырежьте соответствующие части из металла и можете начинать сборку

Повторимся, очень важно правильно измерить дымоходную трубу, а также четко придерживаться полученных данных в процессе изготовления.

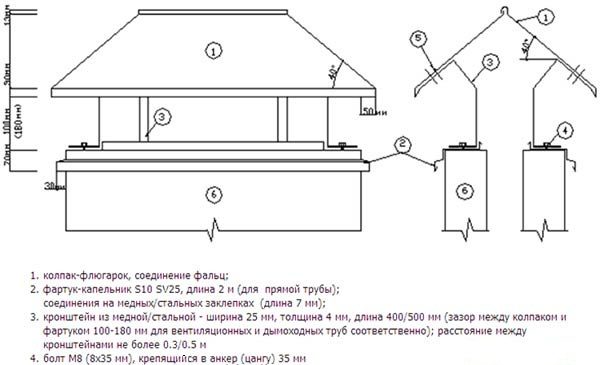

Чертеж колпака на дымоходную трубу

Ниже приведен один из простейших вариантов – чертеж колпака, выполненного с крышей на четыре ската. Для определения правильного угла используйте формулу, указанную на первом рисунке.

Существующие виды колпаков на дымоход

Большое количество разновидностей дымоходных колпаков возникает из-за разнообразия самих труб по форме, стилистике и габаритам.

На сегодняшний день в специализированных строительных магазинах предлагаются следующие виды колпаков:

  • Флюгарка стандартного типа. Это пирамидальный зонтик, производимый из листового металла и закрепляемый на фартуке-капельнике посредством кронштейнов.
  • Флюгарка на четыре ската. Внешне изделия напоминают вальмовую крышу с четырьмя скатами. Идеально такой колпак сочетается с прямоугольной кирпичной трубой.
  • Флюгарка, дополненная зонтиком в виде полукруга. Обычно такое изделие можно встретить на крышах домов, оформленных в европейском стиле. Считается, что такой колпак малоэффективен и выделяется лишь оригинальным внешним видом.
  • Плоская флюгарка. Выглядит как плоский зонт в форме прямоугольника и устанавливается на зданиях таких архитектурных стилей, как минимализм или модерн. Недостатком такой конструкции является то, что снег скапливается на плоском основании и кронштейны деформируются под его весом.
  • Круглая флюгарка с конусовидным зонтом. Чаще всего устанавливается такой колпак на круглую трубу из нержавеющей стали. На данную модель капельник не устанавливается.

Флюгарка к дымоходу

Зонт над дымоходом оформление может иметь самое различное. Самая его главная задача — защищать:

— дом от влажности;
— наружную часть дымоходной трубы от деформации;
— дымоход от проникновения инородных тел (дымник оснащается сеткой).

Применяемый для изготовления навеса материал сказывается на продолжительности эксплуатации. Флюгарка для дымохода может быть стальной, медной, цинк-титановой. Подробнее читайте на .

Медь считается самым востребованным материалом для навесов. Но является металлом химически-активным, потому может с течением времени разрушаться, когда начинает контактировать с другими элементами. Для обеспечения длительности служения (свыше 50 лет) установка медных изделий производится строго с соблюдением требований монтажа.
Устанавливая медный дымовик, его закрепляют с помощью медного же или омедненного элемента крепежа.
Время для медных колпаков только на руку, так как медь покрывается благородной патиной, что наделяет ее уникальным оттенком под старину.

Стальные изделия для крыши существенно уступают колпакам из меди в сроке эксплуатации. Диапазон их существования составляет 10-28 лет, исходя из конфигурации и грамотности монтажа.

Грибок на дымоход конструктивные особенности и различия

Обычный козырек на трубу, как правило, имеет простую конструкцию. По конфигурации она похожа на небольшой домик со скатной кровлей. Существует и ряд других форм колпаков

И здесь важно знать, что зонтик обязательно должен соответствовать конструктивным особенностям крыши, над которой он будет возвышаться. Колпаки с плоскими крышками прекрасно смотрятся на плоских кровлях, построенных из новейших материалов в стиле модерн

А вот на популярных в наши дни домах в скандинавской и европейской стилистике часто можно увидеть зонты с полусферическим навершием.

Грибки для дымохода

Для крыш с классическим недорогим покрытием идеально подойдет самый простой по конструкции грибок. Если же ваш дом сам по себе представляет настоящее архитектурное произведение, колпак на его дымоходе должен быть соответствующим. В подобных ситуациях рекомендуется выбирать оригинальный зонт с декоративными (например, с коваными) элементами – с изображениями сказочных животных либо героев, с какими-либо символами. . Такие стальные колпаки быстро покрываются копотью и становятся абсолютно непрезентабельными.

Специалисты советуют оснащать конструкцию грибков на трубу некоторыми дополнительными элементами:

  • Искроулавливателем. Это устройство обязательно ставить на зонт в случаях, когда в доме есть самодельный либо печь, отапливаемая торфом или дровами.
  • Отверстием для вентиляции. Оно обеспечивает продуктам горения свободный выход в воздух.
  • Крышкой, которую можно в любой момент открыть. Эта деталь дает возможность качественно и без затруднений осуществлять регулярное обслуживание козырька и самой дымовой трубы.

Все указанные элементы делают эксплуатацию колпаков более удобной и безопасной.

Устройство накрывки

Конструкция предельно проста: он состоит из зонта, который защищает дымоходную трубу от атмосферных осадков, и капельника – приспособления, отводящего воду. Благодаря использованию колпака минимизируется образование наледи в зимнее время. Если же говорить о принципе действия, то описать его можно примерно следующим образом:

  1. Потоки воздуха, которые поднимаются по трубе, встречаются с препятствием – дефлектором на дымоходе.
  2. Скользящая по цилиндру струя воздуха поворачивает вверх, вследствие чего дым, выходящий из трубы, как бы подсасывается.
  3. Это приводит к увеличению скорости движения разогретого воздуха по дымоходному каналу.
  4. Колпак в это время защищает дымоходный канал даже во время движения воздуха благодаря тому, что в нем есть небольшие зазоры.
  5. Если ветер движется по низу, то под дымником образуются воздушные вихри (они замедляют вывод дыма). Для устранения этого в конструкции колпака имеется обратный конус.

Что такое дефлектор и зачем он нужен

Сам по себе дефлектор усиливает тягу отклонением воздушных потоков. Здесь ветер попросту наталкивается на препятствие, и перед дымоходной трубой оказывается зона низкого давления. Вот так и усиливается тяга.

Специальные исследования показали, что при использовании даже обычного дефлектора КПД любой дымовой трубы увеличивается на целых 20%! А ведь еще он хорошо защищает трубы от попадания в них снега, дождя и растительного мусора, который может разносить ветер. Причем дефлектор работает хорошо в любых условиях – вне зависимости от того, как именно и куда ветер дует.

Давайте более пристально рассмотрим принцип работы дефлектора. Воздушные потоки ударяются в его наружную поверхность, обтекают его и создают, таким образом, разрежение воздуха. В физике явление называется эффектором Бернулли – когда воздух движется быстро и огибает преграду, то разряжается, и именно это процесс значительно увеличивает тягу в дымоходе.

Монтаж козырька на дымоход

  1. Нужно нарисовать план сборки и установки козырька.
  2. Капельник должен иметь юбку, чтобы осадки не попадали на дымовую трубу. Так колпак не даст влаге попасть ни внутрь, ни наружу.
  3. Козырек находится в таком месте, где нет доступа за ним постоянно следить. Поэтому, чтобы он был устойчив к погоде, нужно выбрать качественный материал.

Материалы, подходящие для изготовления козырька

  • Оцинкованное железо.
  • Железо из нержавейки.
  • Сплавы меди.
  • Медь.
  • Стальные листы.
  • Титан.
  • Сплавы из титана.
  • Хромированное железо.
  • Сплавы из цинка.

Инструменты, которые нужны будут для создания козырька

  • Ножницы, чтобы резать металл.
  • Деревянный молоток.
  • Металлические прутки.
  • Для того чтобы крепить козырек. Уголки.
  • Молоток специальный.

Чтобы сделать правильные расчеты, необходимо начертить козырек на бумаге и написать все нужные размеры. И с этого чертежа будет легче сделать козырек своими руками.

По чертежу необходимо приступить к резке титанового листа и начинать выгибать лист по чертежу.

Конструктивные особенности

Флюгарка такова, что ее крыша всегда является большей площади поперечного сечения дымохода. Благодаря этому она не позволяет осадкам падать внутрь дымового канала.

 Колпаки всегда повторяют форму дымоходов. То есть, если дымоотвод представляет собой трубу, то флюгарка имеет круглое основание и круглую крышу. В таких случаях крыша напоминает собой сферу, конус или может быть просто горизонтальным кругом. Все зависит от того, какие архитектурные особенности имеет сам дом. Если же дымоход сделан из кирпича и является квадратным или прямоугольным в поперечном сечении, то такую форму имеет и козырек. Правда, его верхняя часть может быть иной. Очень часто она напоминает собой скатную крышу. Также эта часть может быть полукруглой, как половина цилиндра. Она выглядит очень красиво. Верх флюгарки может представлять собой плоский лист металла.

Любое основание правильных козырьков имеет капельник. Он всегда находится внизу и не позволяет воде стекать по дымоходу.

Также козырек может отличаться:

  1. флюгером;
  2. крышкой, которую можно открывать;
  3. вентиляционным отверстием или соплом;
  4. искроулавливателями.

 Флюгер часто монтируют на тот колпак, который является цельной конструкцией. Обычно, устройство для определения направления ветра фиксируют на крыше флюгарки. Сам флюгер может представлять собой изображения различных животных, мифических существ, геральдических символов или чего-либо, что может создать человек в своем уме. Этот элемент является чисто декоративным и его монтаж зависит только от желания хозяина.

Открывающая крышка встречается в немногих флюгарках, однако она очень полезна, поскольку позволяет владельцу дома получить доступ к внутреннему пространству дымохода. Многие специалисты рекомендуют провести монтаж на дымоходную трубу именно такого козырька.

Сопло находится в тех флюгарках, которые украшают дымоходы от газовых котлов или печей, сжигаемых газ. В таких колпаках нет крыши.

устанавливают по желанию владельца дома. Эти элементы могут находиться на всех колпаках, за исключением тех, в которых имеется сопло. Искроулавливатели представляют собой металлическую сетку. Производители осуществляют ее монтаж вокруг той части, через которую выходит дым. Этот элемент необходим в домах, через дымоходную трубу которых постоянно вылетает много искр.

Конечно, флюгарка, монтаж которой проводят многие люди, может иметь разнообразные декоративные элементы. Часто они являются коваными. Их вид зависит от фантазии производителя и владельца дома.

Что требуют нормативные документы

Здесь в каждой стране свои правила, объясняется такое положение тем, что даже среди инженеров нет единого мнения относительно целесообразности установки колпаков на дымоходные трубы.

  1. Европейские страны разрешают устанавливать такие колпаки только на вентиляционные трубы, на дымоходы их монтировать запрещается. Аргументация простая – кратковременные проблемы с вентиляцией помещений не становятся причиной опасных последствий для здоровья проживающих. Что касается удаления продуктов горения, то здесь все очень серьезно, из-за нарушения параметров тяги котла могут быть трагические чрезвычайные происшествия.Труба дымохода на фото не закрыта колпаком или дефлектором. Дом в одной из европейских стран
  2. Украина запрещает устанавливать колпаки лишь на дымоходы газовых отопительных котлов, для остальных ограничений нет. Причина такой избирательности простая. Только дым от природного газа не имеет запаха, при отсутствии тяги намного легче отравиться угарными газами. Дым от твердотопливных котлов имеет резкий запах. Кроме того, в нем есть довольно много сажи, что делает его видимым. Такие физические характеристики дают возможность быстро заметить проблемы с тягой и своевременно принять меры по их ликвидации.Частный дом в Киеве. Трубы с колпаками
  3. Россия и Беларусь поступают намного хитрее, у них всегда виноватыми будут пользователи. Почему? В СНиП прописано следующее положение: «Зонты, дефлекторы иные насадки не могут препятствовать выходу из дымоходов продуктов горения». И все. Устанавливать их или нет, решают потребители. Если все в норме – отлично, если есть какие-либо последствия – чиновники не виноваты, виноваты владельцы домов.Частный дом в России. Трубы с колпаками

Как поступать? Однозначного ответа нет, но есть несколько практических советов, которые помогут принять правильное решение.

Устанавливать колпак или нет

Рассмотрим несколько рекомендаций строителей и инженеров, они касаются индивидуальных случаев и учитывают технические параметры отопительных котлов и дымоходов.

Вид дымоходаПрактические рекомендации
Нержавеющие стальные трубы круглого сеченияТакие дымоходы сегодня монтируются с современными высокоэффективными котлами на различных видах топлива. КПД устройств не ниже 85%. Опытные строители настоятельно не рекомендуют их накрывать колпаками. Птицы в любом случае в нержавеющих трубах гнезда не делают, а для конденсата каждая система имеет специальный приемник, туда же попадают и атмосферные осадки. Для уменьшения их количества можно воспользоваться конусной насадкой с открытым соплом. Она никогда не замерзает и уменьшает количество попадающей воды в дымоход.
Одинарные кирпичные дымоходыЭто самые сложные с точки зрения строителей дымоходы, требуют много времени на обустройство. Но по эффективности и эксплуатационным показателям намного уступают современным моделям. Кирпич очень боится влаги, конденсат на его стенках быстро разрушает целостность конструкции. Постепенно кладка сыпется и уменьшает эффективный просвет. Кроме того, одновременно понижаются характеристики стенок – увеличивается сопротивление воздушным потокам и уменьшаются значения тяги. Такие дымоходы рекомендуется накрывать большими колпаками, защищающими максимальную площадь оголовка. Конкретные инженерные решения могут быть различными, но всегда следует выполнять несколько условий. Первое – колпак не должен уменьшать тягу из котла. Второе – если на нем появляется конденсат, то он должен скапывать мимо дымохода. Для этого требуются увеличенные размеры защиты.
Дымоходные блоки, включающие в себя как дымоходные, так и вентиляционные каналыДовольно сложная ситуация, каждое отверстие имеет свои параметры. К таким конструкциям могут подключаться отопительные котлы с различными техническими параметрами и вентиляционные системы. Профессионалы рекомендуют накрывать большие дымоходные блоки двускатными или вальмовыми колпаками. Они должны защищать только верхние плоскости кирпичных сооружений от негативного влияния атмосферных факторов, но никак не влиять на потоки угарных газов или воздушной вентиляции.

Это общие советы, их рекомендуется учитывать во время принятия окончательного решения.

Конструкция колпака

Существует огромное количество различных моделей колпаков, они отличаются функциональными возможностями, геометрическими размерами, материалами изготовления и внешним видом. Но у всех есть обязательные элементы, обеспечивающие устойчивость и работоспособность.

 Устройство стандартного колпака

  1. Зонт (колпак). Это своеобразная крыша дымохода, защищающая его от атмосферных осадков. Кроме того, крыша должна защищать дымоход из-за уменьшения тяги при изменении силы и направления ветра.
  2. Фартук капельника. Монтируется только на кирпичных дымоходах, цементно-песчаная смесь для кладки и сам кирпич негативно реагируют на увеличение влажности – дым отопительных печей, особенно дровяных, имеет большое количество пара. При соприкосновении с колпаком она конденсируется и попадается на кладку, при циклических замерзаниях/размерзаниях он очень быстро крошится. Капельник принимает конденсат и отводит его в сторону, за счет чего конструкция постоянно остается сухой.Чертеж фартука-капельника с разметкой
  3. Кронштейны. Приподнимают и удерживают колпак над дымоходом, в зависимости от размеров укрытия, его веса и дизайнерского вида изменяют свои параметры. Главное техническое требование – обеспечивать устойчивость конструкции при воздействии максимальных ветровых и снеговых усилиях.
  4. Скаты. Имеются только в сложных конструкциях, увеличивают размеры и улучшают внешний вид изделия.

 Варианты дымников со скатами

Что касается внешнего вида, то здесь каждый мастер может быть персональным дизайнером. Но мы не рекомендуем начинать проектирование и изготовление колпака с чистого листа. Надо внимательно изучить имеющуюся информацию, понять назначение и влияние каждого элемента на эксплуатационные характеристики колпака. Лишь тогда вы сможете не только вносить свои изменения в конструкции, но и понимать последствия своих действий. В этой статье мы приведем пошаговую инструкцию изготовления колпака. А для начала надо немного ознакомиться с теорией.

 Декоративный колпак из меди

Простой колпак для дымохода

Устройство и принцип работы

Стандартный прибор состоит:

  • цилиндра;
  • диффузора;
  • зонтика.

В зависимости от вида может оснащаться дополнительными, расположенными в низу прибора и по кругу диффузора кольцевыми отбоями. Принцип работы любого защитного устройства одинаковый:

  1. Сверху печной трубы устанавливается прибор, который препятствует попаданию сильных порывов воздуха в дымоход и создания в нем воздушной пробки.
  2. Поток, ударяясь и распространяясь по стенкам цилиндрической части, теряет свою силу и распадается на небольшие ручейки кислорода. Одна часть таких потоков поднимается вверх, вытягивая из трубы горячие пары. Создается воздушный вихрь выбрасывающий дым вверх. Благодаря этому свойству увеличивается уровень тяги.
  3. Благодаря восходящим воздушным массам создается препятствие попаданию влаги в трубу дымохода, а также повышается производительность работы агрегатов до 20%.

Facebook

Twitter

Вконтакте

Одноклассники

Козырек на трубу дымохода: фото, инструкция

Возможно, многие не знают, но дымоход в системе печи и камина является одной из наиболее важнейших частей. Не менее важной частью является и «колпак» на трубе, благодаря которому обеспечивается правильный и стабильный вывод продуктов сгорания топлива. Наличие козырька над трубой дымохода является еще и архитектурным приемом, используемым для того, чтобы подчеркнуть определенный стиль здания. Фото козырька, который можно сделать своими руками, показано на (изобр. 1.)

На фото — козырек выполнен своими руками (изобр. 1.)

На сегодняшний день козырек на печную трубу можно купить уже в готовом виде, останется лишь установить его на трубу дымохода. В том случае, если вы не сможете найти подходящий вариант для вашего дома, козырек можно соорудить своими руками. В этом случае можно самостоятельно выбрать материалы и дизайн для козырька.

В настоящее время стало очень модно устанавливать в домах отопительные камины с дымоходом. Вместе с этими атрибутами красивой жизни вернулась мода и на эксклюзивные козырьки (изобр. 2).

На фото — эксклюзивный козырек (изобр. 2).

При наличии последовательной инструкции их можно изготовить самостоятельно. Сборка своими руками позволит создать не только уникальный дизайн козырька, но и идеально подобрать подходящие размеры. Такой козырек над трубой своими руками будет свидетельствовать об утонченном вкусе хозяина дома (изобр. 3).

На фото — оригинальный козырек сделан своими руками (изобр. 3).

Предназначение и устройство

На фото — козырек интересного дизайна

Многие могут подумать, что такое устройство необходимо только для красоты, однако это не так. Его предназначение в основном заключается в следующем: козырек помогает усиливать тягу дыма из дымохода при помощи отклонения воздуха. Кроме того, грамотно выполненный козырек позволяет защитить дымоход от дождя и снега (в особенности в зимнее время года). При оснащении дымохода сеткой предотвращается попадание мусора внутрь дымохода, но сейчас не об этом.

Козырек дымохода выполняет следующие основные функции:

  • Предохранение от попадания воды и снега
  • Улучшение тяги дыма
  • Благоустройство внешнего вида
  • Улучшение показателя КПД примерно на 20%
  • Укрепление кирпичной кладки трубы.

Помимо этого, одними из наиболее важных качеств такого устройства является предотвращение турбулентности и завихрений воздуха в дымоходе. Воздушные потоки являются причиной появления шумов и вибрации в дымоходе. Таким образом, получается, что козырек — это очень важная составляющая любого дымохода, к обустройству которого нужно подходить с особой ответственностью.

Устройство колпака довольно просто: он состоит из крышки и отвода для воды. Крышка колпака является защитой от прямого попадания воды, грязи и мусора. Отвод нужен, как можно догадаться по названию, для освобождения колпака от воды. Изготовление такого устройства для козырька не составит большого труда, однако нужно учитывать некоторые нюансы при его сооружении.

Особое внимание нужно уделять капельнику (отвод воды от дымохода). Если вода будет застаиваться, то в зимнее время года это приведет к обледенению и разрушению кладки кирпича дымохода. Кроме того, материалы, из которых будет изготавливаться труба с колпаком, должны соответствовать определенным требованиям.

В данном видео показано, как своими руками изготовить простой колпак для дымохода:

Материалы для изготовления

Для того чтобы изготовить колпак для дымохода, применяются различные материалы. Наиболее распространенными на сегодняшний день являются:

  • Медь
  • Нержавеющая сталь
  • Оцинкованная сталь.

Нетрудно заметить, что все материалы хорошо устойчивы к воздействию воды. Объясняется это тем, что к колпаку предъявляются весьма строгие требования по устойчивости к коррозии. В случае использования других материалов козырек в скором времени придет в негодность. Наиболее предпочтительным материалом для данной работы является медь, так как, помимо красивого, эстетически правильного вида, она обладает самыми лучшими показателями по устойчивости к воде.

Кроме вышеперечисленных факторов, есть еще один, который объясняет, почему следует выбирать только качественные материалы — это труднодоступность козырька. Так как устанавливается он чаще всего на крыше в труднодоступном месте, будет весьма сложно демонтировать его в обычных условиях своими руками. Именно поэтому не рекомендуется экономить на материале для изготовления.

Дополнительные материалы и инструменты

Помимо материала, для изготовления понадобятся:

  • Небольшой молоток
  • Перчатки
  • Резиновая киянка
  • Зажимы специальные
  • Гибы
  • Металлический уголок
  • Металлический брусок
  • Ножницы по металлу/электролобзик
  • Маркер
  • Линейка.

Виды и принцип работы козырька

Существует несколько основных видов козырьков, выступающих в роли навеса для дымохода, которые различаются по виду дымника и форме крыши. Что касается разновидностей дымников, то они делятся следующие виды:

  • Стандартный козырек — чаще всего выполняется в виде домика со скатной крышей
  • Козырек с флюгером
  • Дымник с полукруглым навершием
  • С открывающейся крышкой
  • Козырек с щипцовой крышей.

Особого внимания заслуживает козырек с флюгером, в который помещается специальная заслонка. Она позволяет выходить продуктам сгорания из дымохода даже в самую безветренную погоду.

Помимо этого, очень практичными устройствами являются дымники с открытой крышкой. Они позволяют очищать при необходимости дымоходные проходы.

По форме крыши дымников различают следующие виды козырьков (все их можно выполнить своими руками):

  • Сводчатые
  • Четырехщипцовые
  • Шатровые
  • Плоские
  • Четырехскатные
  • Шпилеобразные
  • Двускатные.

Виды колпаков на дымоход отличаются прежде всего материалом изготовления и своей конструкцией. От степени качества козырька будет зависеть уровень тяги и защиты от внешних воздействий.

Подробно о том, как сделать козырек на дымоход говорится в видео:

Принцип работы

Жильцам частного сектора или владельцам приусадебных участков будет полезно знать, почему нужно устанавливать козырек над трубой дымохода, и каков принцип его работы:

  1. Струи воздуха, которые скользят по поверхности цилиндра, заворачиваются вверх потоком, захватывая при этом дым из трубы.
  2. После установки колпака тяга внутри трубы начинает усиливаться и становится более интенсивной, вследствие чего движение воздуха становится более быстрым.
  3. Ветер, проходя через колпак, попадает в трубу, тем самым создавая дополнительный поток воздуха. Чаще всего воздух в таком случае начинает двигаться вертикально, создавая наиболее благоприятную среду для вытяжки дыма. Когда дует низкий ветер, под крышкой колпака начинают образовываться небольшие вихри воздуха, которые концентрируют направленный поток воздуха из трубы. Это позволяет не допускать беспорядочного движения воздуха по дымоходу и тем самым значительно снизить шум и вибрацию внутри него.

Работы по монтажу: инструкция

Как упоминалось немного выше, существует большое количество дымников, которые можно собрать своими руками. Чаще всего на дома устанавливают следующие виды: сводчатый и шатровый, о сборке и установке которых пойдет речь далее.

Сводчатый дымник. Для изготовления сводчатого дымника своими руками потребуется прямоугольный лист металла и четыре стойки. Собрать такой дымник может даже самый неопытный человек:

  1. Выбрать нужный прямоугольный лист железа, при сгибании которого получится дымник, полностью перекрывающий отверстие дымохода.
  2. Для украшения такого устройства нужно будет сделать надрезы (одинаковые отверстия) на двух противоположных концах прямоугольника. После чего слегка согнуть, чтобы получились трапециевидные элементы.
  3. Заранее изготовить 4 стойки из стальных уголков, а также несколько слоев кровельной стали. Их нужно изогнуть. После чего просверлить в нужных местах отверстия.
  4. Стойки крепятся при помощи заклепок на углах прямоугольника.
  5. Далее металлический лист нужно выгнуть дугой и вставить уже готовый дымник в отверстие. Концы стоек при этом должны плотно прилегать к внутренним стенкам.
  6. В кирпичной кладке нужно будет просверлить отверстия и закрепить дымник штырями.
  7. При помощи плоскогубцев отогнуть нарезанные элементы в разные углы перпендикулярно друг к другу.

Шатровый дымник. Представляет собой пирамиду, каждая сторона которой состоит из одинаковых равнобедренных треугольников. Схема его изготовления не сильно отличается от предыдущей:

  1. Сделать чертеж с зарисованной в масштабе 1:1 заготовкой.
  2. Переложить заготовку на лист металла и очертить.
  3. Вырезать шаблон ножницами по металлу.
  4. Кромки листа согнуть и проковать. Для укрепления конструкции можно в кромку закатать проволоку.
  5. Края развертки соединить фальцем. Он должен находиться в одной плоскости с одной из граней дымника.
  6. После этого можно приступить к креплению металлических стоек, к каждому из скатов крыши козырька.

Остается лишь закрепить при помощи штырей козырек на трубу своими руками. Вот и все, все работы завершены. Можно начинать эксплуатацию.

Козырек на дымоход своими руками | Своими руками



козырек на дымоход своими руками

Козырек на печную трубу своими руками

Вопрос:

Как сделать козырёк собственными руками на печной трубе? Размер наружной части трубы 51 х 51 внутренний 26 х 26. На сколько козырёк должен находиться от конца трубы?

Роберт, Тольятти.

Ответ:

Привет, Роберт из Тольятти!

Если одной фразой — то козырек над печной трубой может находиться на расстоянии примерно от 0,1 до 0,4 метра. А для трубы внешних и внутренних размеров, указанных вами, эти значения колеблются около величины 0,15 метра.

И зависит это от вашей печи прежде всего. Ее параметров, системы каналов, дымоходов и т.п.

Если конфигурация козырька напоминает четырехскатную крышу, то высота, как правило, минимальная. Если двускатную — то по двум сторонам — минимальная, а по двум остальным — максимальная (из указанных размеров). Иной раз вовсе этот размер равен нулю, поскольку козырек представляет из себя просто заглушку, а в самой кирпичной кладке имеются отверстия, через которые и выходит дым и теплые газы, продукт горения топлива.

А если с комментариями, то читайте дальше.

В последнее время люди не заморачивают себе голову изготовлением козырьков над печными трубами. Покупают себе готовое изделие в соответствующем магазине и устанавливают его на трубу. Быстро и просто. А на готовом козырьке все установочные размеры, как правило, фиксированные.

Но если есть руки и желание, но напряжно с деньгами, или хочется проявить себя и показать способности, то козырек над печной трубой можно сделать и самому. Правда для этого необходимо будет приложить максимум старания и, возможно, испортить несколько заготовок из листового железа. Потому что подобная работа вручную, как правило, делается не дилетантами, а выполняется опытным жестянщиком и требует определенного навыка.

Не будем углубляться в теорию сооружения печных труб, а она имеет место быть, и если не соблюдать ее основные принципы, то нарушится тяга и печь будет дымить. Просто немного поговорим о козырьке печной трубы и его влиянии на упомянутую тягу.

Козырек (иначе его нередко называют колпаком, зонтом, дымником, дефлектором) служит в двух ипостасях — защищает внутреннюю полость трубы от атмосферных осадков (и птиц), и создает дополнительную тягу.

Поскольку у вас труба имеет прямоугольное, а вернее квадратное сечение, то и козырек в соответствии с дизайном должен иметь также прямоугольную конфигурацию (хотя в последнее время фантазии заказчиков не всегда ладят с дизайном).

Козырьки делают чаще всего из тонкого листового металла (некрашенного или крашенного оцинкованного железа, нержавейки, меди, иногда из комбинации упомянутых материалов). Нержавейку и медь оставим олигархам, рассмотрим вариант окрашенной промышленным способом оцинковки. То есть полимерное многослойное покрытие. /При ручном окрашивании краска держится зачастую плохо и, несмотря на не очень высокую степень нагрева металла козырька, уже через пару-тройку лет может напоминать пятнистую шкуру леопарда/.

Винилка и оргволокно с битумной пропиткой для изготовления козырьков применяются куда реже.

Поэтому оптимальнее купить в строительном магазине специализирующемся на продаже металлочерепицы обычные окрашенные листы размером 1,25 /2 метра и толщиной около 0, 004 — 0, 005 миллиметра.

После чего замеряете реальные размеры внешней части вашей трубы, берете большой и плотный лист бумаги, откладываете на нем все размеры, изготавливаете бумажный шаблон — образец колпака.

Он состоит из трех основных частей — верхней, в виде крыши маленького дома, средней — в виде металлических полос (толщиной как и основной колпак или из более толстых полос металла) и нижней обечайки, облегающей внешние четыре стороны кирпичной трубы.

Верхняя часть больше сечения кирпичной трубы, средняя часть состоит из восьми полос, которые приклепываются к верхней и нижней частям козырька. Нижняя обечайка делается либо очень точно в соответствии с внешними размерами кирпичной кладки, либо имеет регулировочный болт типа того, что используются в сантехнических хомутах.

Примеряете все составляющие части шаблона на трубе, а затем, с учетом того, что железо толще бумаги и при его гибке допуски должны быть на несколько миллиметров больше размеров бумаги, по шаблону изготавливаете колпак.

Колпак одевается на кирпичную кладку трубы и надежно закрепляется с помощью нескольких анкерных болтов. Чтобы в один, далеко не прекрасный момент, ваш козырек не улетел, оторванный ветром.

Конструкция и конфигурация козырька не должна быть слишком вычурной, потому что модное в последнее время совмещение козырька с флюгером приводит к разбалтыванию и ослаблению крепежа.

Иногда в печных козырьках используют крупноячеистые сетки для того, чтобы в трубу не залетали птицы и не только с попыткой устроить там гнездовье, а просто по случайности. Вспоминаю случай из детства, когда в трубу русской печи залетел соседский голубь. Достать его не смогли, а на следующий день после того, как начали топить печь, которая очень сильно стала дымить, он вывалился, но уже не белый, а черный, и с кучей сажи, на загнеток. После чего выпил стакан воды и был возвращен соседу. И все это из-за отсутствия какой либо защиты на печной трубе.

А так можете пройтись по своей округе и посмотреть на козырьковые творения и выбрать по душе, с чего скопировать. В интернете их изображений тоже предостаточно.

Подробного эскиза колпака не привожу, проявляйте собственную фантазию при его изготовлении.

Все.

Удачи!

Задать вопрос Семенычу (автору материалов)

Для этого, необходимо установить сетку, при помощи которой дым беспрепятственно выходил бы наружу.

Перед тем, как изготовить колпак на дымоход своими руками, следует знать его основные функции и конструкцию.

Основные функции:

  • усиливает тягу
  • увеличивает КПД трубы дымохода
  • защищает от снега, мусора и дождя
  • защищает от разрушения кирпичную кладку дымохода.

Колпак дымоходной трубы состоит из следующих элементов:

  • крышка
  • капельник для воды.

Приступаем к изготовлению

Перед тем, как осуществлять монтаж конструкции, необходимо правильно спланировать все на бумаге.

Видео-инструкция:

Желательно, чтобы капельник имел вид юбки, чтобы атмосферные осадки не смогли попадать на внешнюю поверхность кладки дымохода.

Поэтому кованый колпак на дымоход будет служить защитой для внутренней и внешней стороны трубы .

Как рассчитать колпак на дымоход? За основу в расчете нужно принимать внутренний диаметр дымохода (d), и при помощи специальной таблицы определяется высота дефлятора (H) и его ширина (D)

Таблица подбора размеров дефлектора:

Дефлектор на дымоход: какие конструкции бывают + как соорудить простой вариант самому?

Вы замечали когда-нибудь на крыше у соседей специальный колпак над дымоходом? Это дефлектор. В дословном переводе это слово означает «отражатель». По сути, дефлектор представляет собой короткую трубу, обечайку, которая монтируется обычно на оголовок с зонтом и предназначена для защиты верхнего срезы дымохода от сильного ветра. А еще дефлектор на дымоход еще называют дымником или флюгаркой, #8212 это старинный архитектурный элемент. Некоторые его варианты и до сегодня остаются настоящим произведением искусства. Почему бы не приукрасить им и вашу парную?

Содержание

Что такое дефлектор и зачем он нужен?

Сам по себе дефлектор усиливает тягу отклонением воздушных потоков. Здесь ветер попросту наталкивается на препятствие, и перед дымоходной трубой оказывается зона низкого давления. Вот так и усиливается тяга.

Специальные исследования показали, что при использовании даже обычного дефлектора КПД любой дымовой трубы увеличивается на целых 20%! А ведь еще он хорошо защищает трубы от попадания в них снега, дождя и растительного мусора, который может разносить ветер. Причем дефлектор работает хорошо в любых условиях – вне зависимости от того, как именно и куда ветер дует.

Давайте более пристально рассмотрим принцип работы дефлектора. Воздушные потоки ударяются в его наружную поверхность, обтекают его и создают, таким образом, разрежение воздуха. В физике явление называется эффектором Бернулли – когда воздух движется быстро и огибает преграду, то разряжается, и именно это процесс значительно увеличивает тягу в дымоходе.

Самые популярные виды дефлекторов

Современные дефлекторы бывают:

  • С плоским навершием
  • С открывающейся крышкой
  • С щипцовой крышей – два ската на трубе
  • С полукруглым навершием.

С плоским навершием из меди часто ставят дефлектора на дома, которые строят в стиле модерн. А вот для современных построек больше подходит колпак с полукруглым навершием. С щипцовой же крышей они лучше всего защищают дымоход от снега.

В основном дефлекторы изготовляют из листов оцинкованного железа, хотя в последнее время все чаще можно увидеть в продаже такие дефлекторы, в которых металл покрыт эмалью или даже слоем пластика.

Идем дальше. Конструкторов дефлектора в нашей стране используется немало:

  • Дефлектор ЦАГИ
  • «Дымовой зуб»
  • Дефлектор Григоровича
  • Шаровидный дефлектор с вращением
  • Открытый Астато
  • Круглый дефлектор «Воллер»
  • Звезда «Шенард».

Самый распространенный сегодня – дефлектор ЦАГИ. Давайте рассмотрим его строение:

  • Входной патрубок
  • Диффузор
  • Корпус дефлектора
  • Кронштейны
  • Зонтик.

Также популярна сегодня отечественная модель дефлектора «Дымовой зуб». Вставлять его нужно дверкой в направлении к дымосборнику. Выглядит это вот так: заводим один край на стенку, приподнимаем второй и опускаем на место. Для удобного монтажа снимите футероозные пластины с задней и боковых стенок. Еще вы перед собой видите две ручки – они называются «холодной рукой» и предназначен для управления и регулировки работы печи.

Выбрали модель? А теперь давайте рассмотрим, как можно сделать дефлектор на дымоход своими руками – для вашей парной.

Как самому соорудить дефлектор?

У дефлектора есть свои параметры. Так, его высота должна составлять 1,6-1,7 от внутреннего диаметра дымоходного канала, а ширина – 1,7-1,9. Ширина диффузора – 1,2-1,3. Но сначала давайте определимся с материалом, из которого он будет сделан:

  • Медь
  • Оцинкованное железо
  • Нержавеющая сталь.

Почему медь, если это такой дорогой материал? Дело в том, что дефлектор находится в одном из самых недоступных мест бани, а потому, чтобы его не пришлось ремонтировать, лучше сделать его максимально стойким к атмосферным явлениям. А медь в этом плане – самая лучшая.

И вот как можно сделать дефлектор:

  1. Начертите на картоне развертку всех основных деталей, таких, как колпак, диффузор и внешний цилиндр.
  2. Перенесите все на металл и вырежьте с помощью ножниц по металлу по этим выкройкам.
  3. Соедините детали друг с другом при помощи заклепок, болтов или сварки.
  4. Из полосы металла сделайте кронштейны – ими вы закрепите на поверхности колпак.
  5. К колпаку прикрепите обратный конус.

Сам дефлектор нужно сначала собрать, а только потом – установить на крышу. Ставим сначала нижний цилиндр и фиксируем болтами и гайками. С помощью хомутов закрепляем на нижнем цилиндре диффузор, а на нем – колпак с обратным конусом.

Флюгер-дефлектор: последнее слово техники

Это такое специальное устройство, у которого корпус вращается одновременно с изогнутыми на нем козырьками-дефлекторами. А те – соединены с подшипниковым узлом. В верхней части – флюгер, который позволяет всей конструкции всегда находиться «по ветру».

Как работает эта штука? Довольно просто и гениально: поток воздуха проходит в пространстве между козырьками, ускоряется и создает тем самым зону разрежения. В итоге тяга в дымоходе усиливается, топливо в печи хорошо сгорает, а воздухообмен улучшается – если дополнительно создавалась еще и вентиляция. Такие дефлекторы хороши для предотвращения обратной тяги, искрообразования и срыва пламени.

Сделать такое чудо техники вы можете и сами! Потом просто саму конструкцию прикрепите на срез дымовой трубы с помощью кольца с подшипниковым узлом. Качественный приток свежего чистого воздуха и хороший отвод продуктов сгорания – это самый главный секрет хорошей работы печи и легкого пара!

Источники: http://www.woodmaterial.ru/vopros/488.php, http://kroemsami.ru/kolpak-na-dymoxod-svoimi-rukami.html, http://stroy-banya.com/delaem_pech/deflektor-na-dymoxod.html

Комментариев пока нет!

Как сделать козырек на трубу дымохода своими руками

Козырьки на дымоходы отопительных конструкций



На крышах строений, с установленными внутри отопительными конструкциями, можно всегда встретить кирпичную трубу дымохода. Довольно часто она оснащается колпаком для защиты от осадков. Такой подход довольно старый, но он опять возвращается в обиход. И вовсе не зря, так как он привносит индивидуальность сооружениям. С архитектурной точки зрения такие устройства могут быть самыми разнообразными. Далее в материале рассмотрим, как сделать козырек на трубу дымохода. Изготовить козырек на трубу можно не только внешне красивым, но и довольно функциональным.

козырьки на дымоходы фото

козырьки на дымоходы фото

Назначение козырька над трубой дымохода

Данный элемент называется дефлектором, в простонародье флюгарка или дымник. Основными целями установки является усиление тяги, благодаря отклонению потоков воздуха. Так же важным моментом будет защита канала от атмосферных осадков, либо попадания мусора. С таким устройством улучшается коэффициент полезного действия системы дымоотвода. Меньшее разрушение кладки кирпича и украшение крыши.

Свойства конструкции

Изделие состоит из двух частей:

— Крышка. Защищает от осадков

— Капельник. Отводит воду, которая стекает по трубе

Данная конструкция была изобретена вместе с печными трубами. После того как в первые конструкции попадал снег, дождь и даже птицы, были изобретены защитные колпаки, которые устранили данные проблемы. Спустя время такое устройство стали дополнять эстетичностью. С тех давних пор, дымники не только защищают керамические трубы для дымохода, но и украшают дома.

козырьки на трубу дымохода на крыше

козырьки на трубу дымохода на крыше

Разнообразие конструкций

Козырьки  бывают различных видов, для строений в европейском стиле, присущи полусферические флюгарки. Благодаря крышам колпака, дымоход защищен от осадков, и способствует к проветриванию дымохода. Если крышка открывающаяся, то это позволяет без трудностей проводить чистку канала дымохода.



Материалы для колпака трубы

Изготавливая козырек на трубу дымохода своими руками, можно использовать различные материалы. Самыми распространенными считаются оцинковка, нержавейка и медь. Они достаточно устойчивы к воде и кислотам. Если применять другие материалы, то через некоторое время колпак станет не пригодным для использования. Тем не менее самым прочным материалом для этих целей считается медь. Козырек из такого материала красиво смотрится и имеет самые высокие показатели устойчивости к воде. Козырьки на дымоходы фото и видео будет ниже.

как сделать козырек на трубу дымохода

как сделать козырек на трубу дымохода

Принцип конструкции

Поток воздуха огибает стенки верхнего цилиндра ударяется и скользит по ним, заворачивая вверх высасывает газы, которые идут из трубы. После установки дымника усиливается тяга. При косом ветре, благодаря козырьку тяга тоже увеличивается. Воздух проникает через отверстия верхнего цилиндра, высасывая при этом дым. При движении ветра вниз тяга уменьшается, потому как под дефлектором появляются завихрения воздуха.

Подготовка к установке козырька

Перед тем как сделать козырек на дымоход своими руками, нужно составить чертеж по монтажу на бумаге. Важно не забыть и о капельнике в форме юбки. С помощью его вода не стекает по трубе. Сама флюгарка защищает дымоход со всех сторон.

козырек на дымоход своими руками

козырек на дымоход своими руками

Далее нужно позаботиться о том, чтобы он стойко вел себя при различных атмосферных явлениях. Так как расположение довольно труднодоступное и лазить туда постоянно не очень удобно. Лучшими дымниками считаются медные или из нержавейки. Его можно также выполнить из профильных труб или других доступных материалов, но он будет менее практичен и надежен. При правильном выборе материала прослужит он многие годы.

Колпак на трубу дымохода – самостоятельное изготовление + Видео

Если вы хотите облагородить дымовую трубу, сделайте колпак на дымоход своими руками. Это незамысловатое в изготовлении изделие будет не только украшать крышу вашего дома, но выполнять ряд практических функций.

Зонт на трубу – зачем нужен и из каких материалов делается?

Колпак на дымоход (он же – зонтик, козырек, грибок) придает эстетичный облик наружной части дымовой трубы, увеличивает время ее безаварийной эксплуатации, предохраняет ее внутреннюю полость от разнообразных мелких предметов и мусора. Кроме того, зонт обеспечивает более качественную тягу, что улучшает работу всей системы отопления частного жилища. Сейчас козырек на трубу делают из разных материалов. Чаще всего при этом используют:

  • сплав цинка с титаном;
  • кровельные оцинкованные стали;
  • медь;
  • нержавейку;
  • металл с цинковым и дополнительным порошковым слоем.
Зонт на трубу – зачем нужен и из каких материалов делается?Зонт на трубу – зачем нужен и из каких материалов делается?

Колпак на трубу

Самым простым в изготовлении и дешевым по затратам считается зонт на трубу из 0,8-миллиметровой кровельной стали. В сети имеются чертежи, которые дают возможность домашним умельцам сделать такое изделие буквально за пару часов. Козырек из оцинковки служит порядка 20 лет. Но, к сожалению, он очень быстро теряет свою внешнюю привлекательность. Под влиянием погодных условий кровельная сталь начинает тускнеть. Ее поверхность буквально через пару лет эксплуатации становится неэстетичной.

Дольше сохраняют красивый внешний облик медные конструкции. Они служат до 45–50 лет. Примечательно, что через некоторое время медная поверхность покрывается патиной – особым налетом. Он не только не портит внешний вид колпака, а наоборот, делает его более старинным и благородным. Медный зонт фиксируется специальными крепежными элементами. Для этих целей обычно используют омедненные (либо из чистой меди) метизы. Обычные металлические детали для крепления использовать нельзя. Они будут сильно диссонировать с козырьком. Нержавеющая сталь достаточно часто используется для изготовления описываемых нами изделий на трубу. Гарантированное время их эксплуатации около 20 лет. Но чисто внешне выглядят они не всегда привлекательно. Особенно, когда экстерьер дома и его крыши выполнен в какой-либо современной стилистике.

Более полувека прослужит грибок из сплава цинка и титана, а также из стали с особым цинково-порошковым покрытием. Внешне такие зонтики выглядят великолепно, причем этот замечательный облик изделия практически не теряют с течением времени. Но у них есть серьезный недостаток – объективно высокая стоимость.

Грибок на дымоход – конструктивные особенности и различия

Обычный козырек на трубу, как правило, имеет простую конструкцию. По конфигурации она похожа на небольшой домик со скатной кровлей. Существует и ряд других форм колпаков. И здесь важно знать, что зонтик обязательно должен соответствовать конструктивным особенностям крыши, над которой он будет возвышаться. Колпаки с плоскими крышками прекрасно смотрятся на плоских кровлях, построенных из новейших материалов в стиле модерн. А вот на популярных в наши дни домах в скандинавской и европейской стилистике часто можно увидеть зонты с полусферическим навершием.

Грибок на дымоход – конструктивные особенности и различияГрибок на дымоход – конструктивные особенности и различия

Грибки для дымохода

Для крыш с классическим недорогим покрытием идеально подойдет самый простой по конструкции грибок. Если же ваш дом сам по себе представляет настоящее архитектурное произведение, колпак на его дымоходе должен быть соответствующим. В подобных ситуациях рекомендуется выбирать оригинальный зонт с декоративными (например, с коваными) элементами – с изображениями сказочных животных либо героев, с какими-либо символами. Обратите внимание! Козырек из окрашенного металла нежелательно ставить на дымоходы дровяных котлов отопления. Такие стальные колпаки быстро покрываются копотью и становятся абсолютно непрезентабельными.

Специалисты советуют оснащать конструкцию грибков на трубу некоторыми дополнительными элементами:

  • Искроулавливателем. Это устройство обязательно ставить на зонт в случаях, когда в доме есть самодельный твердотопливный котел либо печь, отапливаемая торфом или дровами.
  • Отверстием для вентиляции. Оно обеспечивает продуктам горения свободный выход в воздух.
  • Крышкой, которую можно в любой момент открыть. Эта деталь дает возможность качественно и без затруднений осуществлять регулярное обслуживание козырька и самой дымовой трубы.

Все указанные элементы делают эксплуатацию колпаков более удобной и безопасной.

Изготавливаем козырек своими руками – как справиться с задачей?

Для того чтобы сделать колпак на трубу самостоятельно, достаточно иметь минимум слесарных умений и, конечно же, большое желание. В интернете есть множество чертежей для изготовления и сложных, и очень простых зонтиков. Выбрать нужный вам вариант будет несложно. А мы поговорим о том, как изготовить элементарный грибок-домик с четырьмя скатами.

Изготавливаем козырек своими руками – как справиться с задачей?Изготавливаем козырек своими руками – как справиться с задачей?

Изготовленный своими руками грибок

Вам необходимо определиться с геометрическими размерами дымовой трубы, нанести их на эскиз, представленный выше, после чего, используя приведенную далее развертку и специальную формулу, рассчитать точные параметры колпака.

Мы рекомендуем делать зонт из 0,5-миллиметрового по толщине металла, покрытого порошковым составом, либо из оцинковки. Чтобы не ошибиться в размерах, вырежьте из плотной бумаги (лучше всего из картона) выкройку будущего колпака. Она должна быть сделана 1 к 1 (в натуральную величину). А затем прикладывайте выкройку к металлическим листам и намечайте на них линии отреза любым острым инструментом.

Обрезайте металл по отметкам и делайте козырек по следующему алгоритму:

  1. Сгибаете заготовку по линиям, отмеченным на выкройке литерой D, после этого – по всем пунктирным черточкам.
  2. Просверливаете участки соединения зонтика дрелью и создаете единую конструкцию при помощи заклепок.
  3. Из оцинковки или окрашенного порошковым составом металла делаете опорные ножки и основание. Опоры также требуется соединить заклепками друг с другом.
  4. Устанавливаете сделанный зонтик на основание, крепите его все теми же заклепками.
  5. Монтируете самостоятельно изготовленный колпак на трубу.

Последний совет. Основание под металлический козырек желательно обработать антикоррозионным составом. В этом случае оно долгое время сможет сопротивляться ржавлению, обусловленному влагой и постоянным перепадом температур.

Как сделать козырек на трубу дымохода

На профильной стороне крыши каждого дома, в котором устроен камин или печь, можно всегда заметить вытяжную трубу. Зачастую сверху она оснащена специальным защитным колпаком. И хотя такой прием довольно-таки старинный, он вновь «возвратился». И совершенно не зря, ведь он придает некую индивидуальность и неповторимость сооружениям. С точки зрения архитектуры, подобные установки над крышей бывают самыми разнообразными. Сделать козырек на трубу дымохода возможно не только красивым, но и функциональным.

Три козырька на трубах дымоходов

Назначение козырьков

Такой элемент именуют – дефлектором. В бытовых условиях его именуют флюгаркой, а также дымником.

Основные цели установки дефлектора:

  1. Усиленная тяга, происходящая благодаря тому, что отклоняются потоки воздуха.
  2. Защита и предотвращение канала выхода дыма от попадания в него различного мусора, снега или дождя.
  3. Улучшаются нормативы коэффициента полезного действия дымохода.
  4. Укрепляется кладка (из кирпичей).
  5. Украшается крыша.

Если дефлектор верно сооружен, происходит нормальное поглощение турбулентности и воздушных завихрений, создающих различные шумы и вибрации внутри дымохода.

Оригинальный козырек на трубе дымохода

Свойства сооружений

Конструкция изделия состоит из 2-х основных частей:

  • Крышки, которая защищает от различных осадков;
  • Капельника, отводящего воду, которая стекает сверху трубы.

Если же по ней будет сочиться вода, то зимой, в морозы, на ней будет образовываться лед. Это разрушительно действует на саму конструкцию.

Изобретена была конструкция в одно время с печными трубами. Поскольку первое время в них регулярно попадал мусор, снега и дожди, а бывало, что даже птицы. После того как изобрели защитные колпаки, данную проблему устранили.

Спустя определенное время довольно-таки практичное устройство было дополнено эстетичностью. С тех пор флюгарки не только выполняют защитные функции, но и украшают крыши домов. А некоторые строительные конструкции являются настоящими искусственными шедеврами.

Кованый козырек на трубу дымохода

Разнообразие конструкций

Козырьки существуют различных видов:

  1. В форме «домиков», в которых плоский верх и четырехскатная крыша.
  2. В той же форме «домика», у которого крыша четырехскатная щипцовая.
  3. С верхом в форме полусферы.
  4. Верх – это крышка, которую можно полностью открыть.
  5. Верх с флюгером.

Формы дефлекторов бывают различными:

  1. Шатровые.
  2. Сводчатые (полуцилиндрические).
  3. Четырехскатные.
  4. Шпилеобразные.
  5. Двускатные.
  6. Четырехщипцовые.
  7. Плоские.

Дефлекторы, в которых плоский верх, выполняются из меди и применяются зачастую на сооружениях в стилевом решении модерн. Для сооружений в европейском стиле характерны флюгарки-полусферы.

Полусферический козырек на трубу дымохода

Благодаря щипцовым крышам дымников, дымоходы надежно защищены от атмосферных осадков, а также способствуют прекрасному проветриванию дымоходов.

Если же устанавливать козырек со встроенным в него флюгером, дополнительно возможно сделать заслонку, позволяющую выход дыма во время ветров совершенно без препятствий.

При наличии открывающейся крышки также без затруднений производится чистка каналов. Причины для их засорения могут быть разными:

  1. В период сильных ветров вовнутрь дымохода попадает ветер, «давящий» на выходящие из него газы. Следовательно, тяга очень падает, а на стенах выводного канала скапливается большое количество дыма.
  2. Изначально неверно рассчитан диаметр трубы.
  3. Высота трубы слишком мала, а размещение ее – совершенно в неправильном месте.

Материалы для дефлекторов

Чтобы сделать дымник, используются различные материалы. Самые распространенные среди них, это: медь, а также сталь (оцинкованная или же нержавеющая).

Они достаточно устойчиво ведут себя по отношению к воде. А ведь для сооружения козырьков для дымоходов предъявлены очень строгие требования относительно устойчивости к коррозионным явлениям. Если использовать иные материалы, спустя некоторое время козырек станет совершенно непригодным.

Тем не менее наиболее прочный материал – это медь. Дефлектор из этого материала выглядит красиво и эстетично, а также обладает самыми высокими показателями устойчивости к воздействию воды.

Принцип флюгарки

Основные принципы конструкций основываются на следующих действиях:

  1. Потоки воздуха во время огибания стенок у верхнего из цилиндров ударяются и, скользя по ним, «заворачивают» вверх и высасывают газы, которые выходят из дымохода.
  2. После того как дымник установлен, в дымоходе более усиленно движется воздух, вследствие чего тяга и вентиляция усиливаются.
  3. Если ветер косой/вертикальный, благодаря козырьку тяга увеличивается. Воздух способен проникнуть через отверстия в верхнем цилиндре, высасывая дым из дымохода.
  4. Направление ветра вниз способствует замедлению выхода дыма, поскольку под самым верхом дефлектора появляются завихрения.

Подготовка к установке козырька

Прежде чем сделать монтажные работы дефлектора, необходимо составить чертеж по его установке на бумажном листе. Важно обустроить и капельник (напоминает форму юбки). Благодаря ему вода не будет стекать по профильной стороне трубы. Соответственно, флюгарка защитит дымоход со всех сторон.

Чертеж козырька на трубу дымохода

Чертеж козырька на трубу

Необходимо предварительно позаботиться о том, чтобы козырек надежно вел себя по отношению к различным атмосферным явлениям, потому что расположение его достаточно труднодоступно.

Наиболее прочный дымник – произведенный из меди, оцинкованной/нержавеющей стали. Также можно сделать его из профильной трубы и иных, более доступных, но менее практичных и надежных материалов.

При верном подборе материала и надежно организованной конструкции, прослужит она очень много лет. Производители для сохранности козырьков от перегрева поверхности, выполненной из полимера, устанавливают специальные теплоотражатели, а также защитную сетку.

Важно, чтобы размер дефлектора в точности был таким же, как и размер дымохода.

Монтаж дефлектора

Сделать козырек можно собственными руками. Существует два варианта.

Упрощенный вариант – производство сводчатого дефлектора. Необходимо подготовить всего пять элементов: 1 металлический лист (меди, оцинкованной/нержавеющей стали) прямоугольной формы и 4 стойки. Далее последовательность такая:

  1. Из листа необходимо вырезать форму отверстия под дымоход, чтобы она полностью закрывала его.
  2. При помощи стального уголка создаются четыре стойки, на каждом конце необходимо просверлить отверстия, чтобы их закрепить.
  3. Предварительно загнутые стойки крепятся посредством заклепок на углах полученного листа прямоугольной формы.
  4. Лист сгибается в форме дуги. Козырек вставляется в дымовой канал. Концы каждой стойки плотно прилегают к стенкам трубы.
  5. В кладке сверлятся отверстия, и фиксируется устройство (при помощи гвоздей).

Мужчина делает козырек на трубу дымохода своими рукками

Необходимо установить козырек на трубу из асбоцемента, диаметр которой двенадцать сантиметров:

  1. Болтами и гайками маркировки «М6» необходимо прикрепить стойки у нижнего цилиндра.
  2. Верхний цилиндр (в нижней части он расширенный) прикрепится к нижнему, используя для крепления хомут.
  3. Обратный конус необходимо собрать на фальцах.
  4. Козырек, имеющий конусообразную форму, необходимо установить и зафиксировать заклепками.

Независимо из какого материала сделан козырек, из меди или профильной трубы, тяга улучшается. Соответственно, обеспечена и безопасность жильцов дома, и надежная работа всей системы отопления.

Автор: С. Розанова

Как сделать козырек на дымоход | Как



как сделать козырек на дымоход

Как сделать козырек на трубу

В доме каждого человека конечно же, что есть дымоход и соответственно есть и дымоходная труба, так как она является необходимым элементом дымоходной системы.

Так же каждый думает и о том,что бы как то защитить дымоходную трубу, которая находится снаружи от различных факторов, в первую очередь #8212 конечно же от погодных условий. По этому поводу многих интересует то, как сделать козырек на трубу.

Сначала и пожалуй это один из главных этапов в этом процессе – нужно определится с материалом,так как далеко не каждый материал способен выдержать нагрузки разного типа сложности.

Хотя конечно же, что правильно подобранный материал это еще не залог успеха – надо и качественно выполнить работу по установке козырька с того или иного материала

Поликарбонат – это самый популярный материал для изготовления козырька на трубу на нынешнее время. Преимуществом этого материала, является то, что он достаточно легкий в использовании, а так же не нужно тратить большие усилия, что бы его согнуть.

Менее популярны, но все же частенько можно увидеть козырки из железа. Надежность у таких козырков так же очень высокая, но в то же время есть огромный минус – это коррозия которой поддается железо спустя некоторое время. Так же при установке козыркев как и с помощью железа, так и с помощью поликарбоната активно устанавливают специальные сетки.

Благодаря этим сеткам можно будет не беспокоится, что в дымоходную трубу будет залетать какой то мусор .

Итак, как сделать козырек на трубу дымохода.   Для этого нужно будет сделать несколько операций и они достаточно разные за уровнем своей сложности .

Главное правильно сделать следующие действия:

1 ) вырезать прямоугольник из небольшого куска метала, желательно из стали – его площадь должна бать такой, которая бы перекривала полностью весь раз мер дымохода

2 ) нужно сделать стойки – 4 штуки из стального уголка, а на концах этих стоек нужно будет просвердлить крепежные отверстивия нужного диаметра

3 ) после этого нужно будет зогнуть все четыре стойки и закрепить заклепки на всех уграх прямоугольника, который уже должен бать готов к этому времени

4 ) согнуть правильной дугой этот металлический лист, в дымоходною трубу вставить дымник. При этом нужно соблюдать то, что бы стойки очень плотно прилегали ко всем без исключения стенкам дымохода

5 ) в кладке с помощью кирпичей нужно просвердлить отверстие, а потом закрепить с помощью гвоздей дымник.

А так же вы можете посмотреть видео Как сделать козырек на трубу дымохода своими руками

Делаем козырек на вытяжную трубу дымохода своими руками

Содержание статьи

На крышах домов, где есть печи или камин, вы обязательно увидите вытяжную трубу. Часто ее оснащают сверху защитным колпаком. Этот старинный архитектурный прием вновь возродился к жизни, ведь с ним постройка становится индивидуальной и неповторимой. В архитектурном отношении такие детали могут быть самого разного вида. Но если вас интересует не столько их красота, а функциональное назначение, предлагаем узнать, как сделать козырек на трубу дымохода своими руками.

Назначение козырьков

Правильное название данного элемента – дефлектор, в быту его называют дымником или флюгаркой. При его устройстве преследуются такие цели:

  1. Усиление тяги, которое происходит за счет отклонения воздушных потоков.
  2. Предохранение дымового канала от попадания мусора, птиц, косого дождя и снега.
  3. Улучшение показателя КПД существующего дымохода.
  4. Укрепление кирпичной кладки.
  5. Украшение кровли.

Обратите внимание! Правильно сконструированный дефлектор поглощает турбулентность и завихрения воздуха, которые создают шум и вибрацию в дымоходе.

Конструктивные особенности элемента

Конструктивно козырек состоит из двух частей:

  • крышки или зонта для защиты от осадков
  • капельника, который отводит воду, стекающую с верха трубы. Если по трубе сочится вода, то в зимнее время на ней образуется лед. И то и другое разрушает конструкцию.

Заводские дефлекторы оснащаются защитной сеткой и теплоотражающими экранами

Данное защитное устройство было изобретено почти одновременно с печными трубами. В первое время в них постоянно попадали осадки, залетал мусор и даже птицы. С появлением защитных колпаков эта проблема была устранена.

Со временем практическая сторона устройства была дополнена эстетической красотой, и флюгарка стала элементом украшения зданий. Некоторые ее образцы считаются произведениями искусства.

Разновидности колпаков

По своему виду козырьки бывают:

  • с плоским верхом
  • в виде «домика» с четырехскатной крышей
  • в виде «домика», имеющего четырехскатную щипцовую крышу
  • с верхом в виде полусферы
  • с верхом, который имеет открывающуюся крышку
  • с флюгером наверху.

По форме дымники различаются на

  • сводчатые (полуцилиндрические)
  • двускатные
  • четырехскатные
  • четырехщипцовые
  • шпилеобразные
  • шатровые
  • плоские.

Так выглядели печные трубы в недалеком прошлом

Дефлекторы с плоским верхом, выполненные из меди, чаще используют на зданиях, выполненных в стиле модерн. Для европейских построек характерным видом козырька на вытяжную трубу является полусфера.

Щипцовая крыша дымника защищает от снега и обеспечивает хорошее проветривание дымохода.

При устройстве козырька со встроенным флюгером можно сделать специальную заслонку, которая позволит обеспечивать беспрепятственный выход продуктов сгорания во время ветреной погоды. Наличие открывающейся крышки позволяет беспрепятственно производить чистку каналов.

Их засорение происходит это по следующим причинам.

  1. Во время порывистого ветра в дымоход задувается холодный ветер. Он «давит» на выходящие газы, в результате чего падает тяга, и большая часть дыма остается на стенках выводного канала.
  2. Неправильно рассчитан диаметр вытяжной трубы.
  3. Труба дымохода имеет слишком маленькую высоту и размещена на крыше в неподходящем месте.

Корызек простой формы можно сделать самостоятельно

Подготовка к монтажу

Подготовка к монтажу дефлектора  состоит в составлении чертежа на бумаге. Не забудьте о капельнике, который не позволит попасть воде на внешнюю поверхность дымохода (по виду он напоминает юбку). Так козырек на дымоходную трубу будет защищать ее с двух сторон – снаружи и изнутри.

Поскольку месторасположение дефлектора является труднодоступным, его сразу следует сделать надежным и устойчивым к изменениям окружающей среды. Самым стойким материалом для него считается медь, но возможны и другие варианты. Хорошей заменой меди является нержавеющая сталь, имеющая полимерное покрытие, а также оцинкованное железо и алюминий.

Если материал выбран правильно, а конструкция сделана качественно,  то она будет долговечной. Некоторые фирмы дополнительно устанавливают на элемент защитную сетку и теплоотражающие экраны. Их назначение – сохранять от перегрева полимерную поверхность колпака.

Что такое колпак на трубу дымохода

Отопительная система состоит из огромного количества конструктивных элементов, обеспечивающих ей качественную работу. Пренебрежительное отношение к ее обустройству просто недопустимо!

Это связано с тем, что любые ошибки или некомпетентность могут обернуться не только возникновением пожаров и порчей имущества, но и привести к гибели людей. А поэтому дымоходная система должна быть в первую очередь правильно обустроена, надежна и максимально эффективна.

Далеко неспроста каждый заботливый хозяин старается украсить свою дымоходную трубу элементом, который в строительных кругах называется дефлектор, а в народе – колпак, флюгарка или дымник.

На самом деле роль этого элемента в отопительной системе по-настоящему бесценна и не ограничивается только приданием эстетически привлекательного вида дымоходной трубе.

Для чего нужен колпак на дымоход

В первую очередь дефлектор обеспечивает создание хорошей тяги в дымоходе и не позволяет сильным порывам ветра задувать огонь в очаге.

Несмотря на то, что флюгарка используется при обустройстве системы отвода продуктов горения не одну сотню лет, ее использование продолжает оставаться актуальным и в наши дни. Сегодня можно встретить дефлекторы, которые внешне представляют собой настоящие произведения искусства и просто завораживают своей утонченной красотой.

Установленный колпак на трубу дымохода будет способствовать изменению движения воздушных потоков в его канале, а это усиливает тягу и стабилизирует процесс горения, благодаря чему в доме всегда тепло и уютно.

Помимо этого, правильно установленный колпак на трубе не позволяет проникать в ее просвет дождю и снегу, а также обустраивать в ней птицам гнезда и попадать листве.

Еще одним важным назначением флюгарки является то, что она, благодаря своей конструкции, стягивает конец трубы, чем препятствует ее преждевременному разрушению.

Из всего вышесказанного можно сделать только один вывод: колпак на дымоход – это один из важнейших элементов отопительной системы, обеспечивающий ее нормальное и стабильное функционирование.

Колпак на дымоход будет работать гораздо эффективнее, если установить его не на прямой, а на извилистый канал.

Желательно, чтобы козырек на дымоход был оснащен капельником, необходимым для удаления влаги, которая, так или иначе, будет скапливаться в верхней части конструкции. Капельник предотвратит стекание дождевой влаги по трубе в летнее время и не позволит обледенеть этому элементу зимой.

Если вовремя не установить козырек над дымоходом, то это может привести к преждевременному разрушению верхней части трубы.

Высокая температура в сочетании с вредными веществами, содержащимися в дыме, нарушат структуру кирпича, что рано или поздно приведет к разрушению стенок дымохода, в то время как нижний пояс колпака предупредит это крайне нежелательное явление, стянув верхний ряд кладки.

Установка дымника не только защитит верхнюю часть дымоходной трубы от вредного воздействия окружающей среды и продуктов горения, но и сделает эту часть отопительной системы более привлекательной и оригинальной, что значительно повысит внешние характеристики вашего дома.

Сегодня строительный рынок предлагает нам огромный выбор дымников различных конфигураций и видов. Но несмотря на это, многие владельцы частных домов предпочитают изготовить колпак на дымоход своими руками .

Конструктивные элементы колпака

  • Зонт или крышка.
  • Капельник (иными словами – отвод для воды).
  • Защитная крышка.

Начнем с того, что изготовление флюгарки – задача не самая сложная, и с ней легко можно справиться, если исполнитель является счастливым обладателем элементарных строительных навыков.

При создании колпака необходимо строго соблюдать все пропорции, а также выполнить целый ряд важных требований, предъявляемых к этим конструкциям.

Самыми распространенными материалами для изготовления флюгарок является медь, оцинкованная и нержавеющая сталь. Выбор материала объясняется тем, что дымник должен обладать высокой устойчивостью к коррозии, а также иметь привлекательный внешний вид.

Помимо этого, высокие требования к выбору материала для изготовления колпаков предъявляются еще и по той простой причине, что такие элементы, как правило, располагаются в труднодоступных местах, в связи с чем у владельцев домов фактически нет возможности контролировать их состояние.

По этой причине при выборе материала для изготовления колпака не стоит экономить, ведь, как известно, скупой платит дважды.

Колпак может иметь различную форму: конусообразную, полукруглую, а также этот элемент может быть похож на многощипцовую крышу и даже зонт. Скажем прямо, форма этого элемента мало влияет на его эксплуатационные характеристики и в первую очередь зависит от личных предпочтений хозяина дома.

Для того чтобы изготовить самый простой колпак на дымоход, следует взять металлический оцинкованный лист, имеющий прямоугольную форму и нужные размеры, и четыре стойки. Из металлического листа необходимо будет вырезать козырек, имеющий немного большие размеры, чем сама труба.

На концах стоек, изготовленных из металлического уголка, необходимо будет сформировать отверстия для крепежных элементов. После этого следует изогнуть стойки и зафиксировать их посредством заклепок.

При формировании полукруглого козырька заготовке придается желаемая форма, после этого элемент крепится к стойкам, которые прилегают к стенкам конструкции. На заключительном этапе все изделие устанавливается в верхней части дымоходной трубы.

Изготовить колпак на трубу дымохода можно и собственными силами. А если еще к этому приложить максимум старания и немного фантазии, так и вовсе можно превратить этот элемент в настоящее произведение искусства.

Рекомендуем это почитать:

Источники: http://dachnoe-delo.ru/kak-sdelat-kozyrek-na-trubu/, http://trubsovet.ru/dop/kozyrek-na-vytyazhnuyu-trubu-dymoxoda.html, http://youspec.ru/dyimohod-2/chto-takoe-kolpak-na-trubu-dyimohoda.html

Комментариев пока нет!
