Что такое коллектор теплого пола? В упрощенном исполнении – отрезок трубы, в которой есть несколько отверстий для присоединения «петель» теплого пола. В просторечии такие изделия называются гребенками. Но для схемы (так как вода циркулирует по замкнутому контуру), их понадобится две – на подачу и обратку.

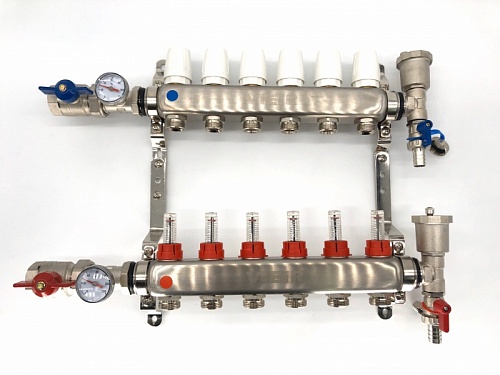

Есть и более «серьезные» образцы – коллекторные сборки и узлы. Они полностью готовы к монтажу, поэтому в установке никаких дополнительных устройств не нуждаются.

Собственник, в зависимости от выбранного для теплого пола схемного решения, может сам (лучше с помощью специалиста) подобрать оптимальный для своей системы вариант. Подробнее с различными модификациями коллекторов и ценами на них можно ознакомиться по этой ссылке.

Почему при монтаже системы ТП желательно ставить именно коллектор? В интернете много статей по самостоятельному обустройству теплых полов. Естественно, все они акцентируют внимание на том, как можно сэкономить на монтаже контура. И одной из составляющих обозначают использование в схеме различных разветвителей и самодельных гребенок, причем не обязательно из металла. Обоснование – полимеры дешевле, вот их и нужно ставить. Следовать подобным рекомендациям – заранее обречь себя на решение множества проблем в дальнейшем. И вот почему.

Водяной теплый пол монтируется лишь в частных строениях. Для квартир такой подогрев – не вариант. А в любом доме всегда несколько комнат, к тому же и на разных этажах.

Вряд ли кто, имея отопительный котел, станет заниматься организацией искусственного подогрева для одной единственной комнаты. В этом случае, если она сравнительно небольшая, а требования к комфортности проживания минимальные, коллектор, может быть, и не нужен. Но ведь такая ситуация – не правило, а редкое исключение.

Собственники всегда обустраивают теплый пол, схема которого включает несколько «петель», каждая из которых отводится в конкретное помещение для подогрева напольного покрытия. Именно потому, что все они отличаются параметрами, без коллектора в системе теплого пола не обойтись.

И самое главное. Этот элемент схемы является связывающим звеном между контурами теплого пола и отопления. Коллектор может и не ставится, но в том случае, если в доме лишь одна линия подогрева пола, и подключается она непосредственно к котлу. Но это скорее из области фантастики.

Почему стоит монтировать коллекторы промышленной сборки? В первую очередь, из-за материала. Лучшим решением считается «нержавейка». Все «полезные советы» по изготовлению гребенок из отрезков полимерных труб не выдерживают никакой критики. Достаточно нескольких аргументов, чтобы понять это.

• Не все пластиковые трубы подходят для монтажа контура ТП. О том, как их правильно выбирать, детально рассказывается здесь.
• Сделать все присоединения своими руками, не имея необходимого оборудования и практического опыта, не получится. Главное в контуре теплого пола – герметичность. Именно поэтому, с учетом температурных расширений, вероятности гидроударов так важна надежность всех стыков.
• В большинстве случаев, для повышения эффективности теплого пола, простейший коллектор дополнительно оснащается различными элементами – клапанами, расходомерами. Самостоятельно рассчитать все параметры технических устройств, в том числе, и стыкуемого смесительного узла, применительно к конкретной схеме не получится. Здесь нужны профессиональные знания. Гораздо проще приобрести готовую (в необходимой комплектации) коллекторную группу.

И последний аргумент. Все «знатоки», дающие советы по самостоятельному изготовлению различных гребенок, умалчивают о таком немаловажном нюансе, как ремонтопригодность. А если поломка произошла в отопительный период? С заводским коллектором вся понятно: поехал – купил – поставил вместо дефектного. А что делать с самодельным образцом? Сначала придется решать вопрос с резервированием по обогреву дома, потом подбирать материалы, изготавливать новый коллектор. Вряд ли такая экономия оправдана, если учесть, с какими проблемами можно столкнуться в перспективе.

Особенности монтажа коллектора теплого пола

В каждом доме – своя планировка, габариты комнат и иные нюансы. Потому и схемы могут разительно отличаться. Но независимо от этого, существует ряд правил, которые рекомендуется соблюдать в любом случае.

• Коллектор не монтируется сам по себе, например, с креплением на стене. Его установка производится в специальном боксе, который располагается в доме так, чтобы доступ к нему был свободным, и в то же время он не диссонировал с внутренним оформлением. Но зачем именно в ящике? Свободный доступ не означает буквально для всех. Настройка коллектора – процесс довольно сложный, требующий грамотного подхода. И если кто-то из любопытствующих гостей или домочадцев где-то что-то «покрутит», то у хозяина добавится проблем. О том, что собой представляют коллекторные шкафы и сколько они стоят – здесь.
• При выборе места необходимо учесть (по возможности), что желательно добиться одинаковой длины всех подключаемых к коллектору «ниток». Это минимизирует риск вероятного появления гидроударов в одной из них (при ошибках в расчетах) и будет способствовать более равномерному прогреву полов в каждом помещении.
• Если на коллекторе установлены расходомеры, то обязательное требование – ориентация гребенок в горизонтальной плоскости. Иначе корректной работы регулирующих устройств из-за неточностей в их настройке не добиться.
• При расположении контуров на разных этажах коллекторный шкаф ставится в верхней «точке» системы. Такая предусмотрительность нивелирует возможность ее завоздушнивания и облегчает уход за ней в процессе эксплуатации.
• При значительных площадях, на которых обустраивается теплый пол с множество «петель», их желательно «развязать». В подобных ситуациях целесообразно монтировать не один, а два коллектора. Это позволит оптимизировать распределение потоков теплоносителя и режим работы котельного оборудования.
• На последнем этапе, после монтажа системы теплого пола, производится ее опрессовка. Так как все «нитки» представляют собой цельные отрезки труб, то основное внимание – коллекторному шкафу. Если протечки и возникнут, то только в нем.

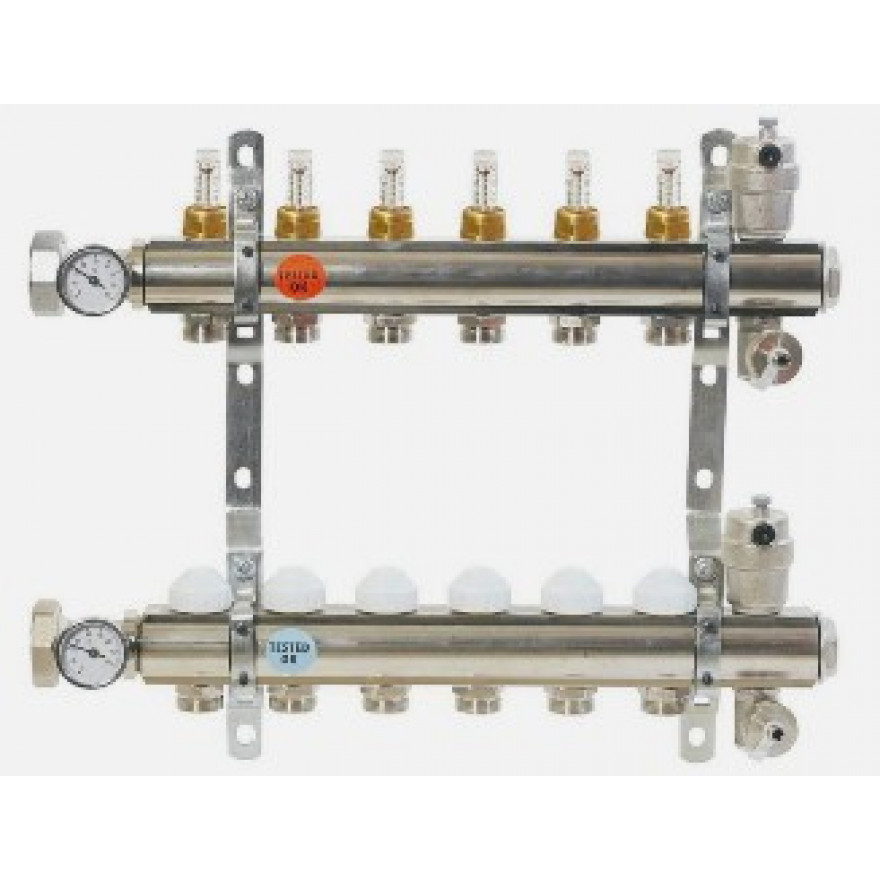

Настройка расходомеров коллектора теплого пола

В принципе, без них можно и обойтись. Но при этом неравномерность распределения теплоносителя по «петлям» обеспечена. Кроме того, что о приемлемом микроклимате во всем доме в этом случае говорить не приходится; отсутствие расходомеров может поставить собственника перед большой проблемой.

В разных помещениях, в зависимости от их специфики, свой тип напольного покрытия. Следовательно, и степень его нагрева должна выбираться индивидуально для каждой комнаты, с учетом материала финишной отделки. Как это отрегулировать без расходомеров, если все контура подключены через коллектор к общей системе отопления? Смесительный узел не поможет – у него совершенно иная функция.

Так как одними из популярных у собственников частных строений являются коллекторы от производителя «Stout» (нержавейка, огромный сортамент). Для информации – в изделиях данной модификации расходомеры ставятся на гребенке.

Алгоритм действий по настройке расходомеров, независимо от их конструктивного исполнения, практически идентичен. Но простота выполнения работы – кажущаяся. Необходимо учитывать все нюансы схемы отопительной системы – возможности насоса, тип котла и его характеристики, параметры контура теплого пола (в том числе, и протяженность «петли») и много иных особенностей. И вот здесь без услуг специалиста не обойтись. Иначе теплового баланса, а значит, и подлинно комфортных условий во всех комнатах с «подогревом» (при самостоятельной настройке) не добиться.

Вывод

Максимальная эффективность теплого пола, оптимизация расхода топлива для котла достигается выполнением ряда условий – грамотное составление проекта, правильный выбор комплектующих и профессиональный монтаж системы. Самостоятельно выполнить все технологические операции с высоким качеством не получится – это подтверждается практикой. Так как речь идет о такой специфической коммуникации, как отопление, лучше не экспериментировать, пытаясь сэкономить по максимуму, а обратиться к специалистам. Хотя бы на отдельных, особо сложных для понимания и реализации этапах.

Проживающим в Подмосковье достаточно набрать номер телефона 8 (495) 109-00-95, и сотрудники компании «АЛЬФАТЭП» дадут исчерпывающие разъяснения и профессиональные рекомендации по вопросу обустройства теплого пола. При желании клиента все выполнят сами – от проектирования до доставки и монтажа необходимого оборудования. Произведут его настройку, опробование в работе, а заодно и обучат собственника жилища всем нюансам эксплуатации и обслуживания системы.

Постройте недорогую солнечную систему отопления — DIY

Вы можете построить недорогую солнечную систему отопления, которая стоит всего 30 долларов из своего кармана.

См. Схемы системы солнечного отопления в галерее изображений.

«Для супер-простой и супер-недорогой солнечной системы отопления, которая действительно работает, — говорят Дон Р. и Джордж Уотерман из Спрингфилда, штат Миссури, — вам нужно следовать только четырем правилам. Первое — глазурь дешевым пластиком. пленка вместо стекла или оргстекла.. . во-вторых, используйте существующую стену здания, обращенную на юг, в качестве задней части вашего коллектора. . . в-третьих, забудьте о попытках сохранить накопленное тепло. . . и, четыре, ищите! »

Если вы действительно хотите, чтобы солнечная энергия работала на вас прямо сейчас с минимальными вложениями денежных средств, вы можете это сделать. Я знаю, потому что прошлой зимой мой отец, Джордж Уотерман, и я поставляли Изолированная мастерская 30 на 40, в которой почти все тепло необходимо для поддержания комфорта внутри здания в течение почти нулевых дней.. . и мы сделали это с помощью солнечной системы отопления, которая обошлась нам в общей сложности всего в 30 долларов.

Мы достигли этого подвига, открыв четырехкратный секрет недорогой конструкции: [1] Мы застеклили наш солнечный коллектор размером 8 на 30 футов недорогой пластиковой пленкой вместо стекла или оргстекла [2], мы использовали существующий юг нашей мастерской. — облицовочная стена для задней части коллектора, [3] мы не встраивали теплоаккумулятор в нашу конструкцию, и [4] мы использовали большое количество материала, который использовался для солнечной системы отопления.

Во многом благодаря четырем пунктам, перечисленным выше, наш обогреватель, работающий на солнечной энергии, также был довольно прост по конструкции и очень быстро стал единым целым. Мы установили всю систему, потратив всего лишь около недели работы (из-за плохой погоды она растянулась почти на две недели). Сравните наши общие затраты времени и денежных средств с 1500, 2000 или более долларами, которые стоили бы эти 240 квадратных футов промышленных коллекторов (конечно, до установки и до того, как прибавить еще одну нелепую цифру для воздуходувок, воздуховодов и т. Д.). . . и я думаю, вы согласитесь, что наши первоначальные вложения были вполне разумными.

Также вы можете подумать, что обслуживание (которое в основном должно включать замену двойного слоя пластиковой пленки нашего коллектора) не будет постоянными расходами. Мы рассчитываем менять нашу пленку не чаще, чем раз в два года (она уже пережила одну зиму и выглядит неплохо для другой). Но даже если нам придется менять оба слоя пластика каждый год, это довольно недорого (рулон полиэтилена толщиной 6 мил и размером 8 футов на 100 футов обошелся нам всего в 17 долларов).При такой цене потребуется 34,5 года ежегодной замены, чтобы добавить к стоимости (400 долларов) одного оригинального двойного набора крышек для стеклянных коллекторов. . . и 69 лет ежегодной замены, чтобы равняться стоимости (800 долларов США) двойного остекления из оргстекла. Мы думаем, что компромисс работает в нашу пользу.

Как мы обрамили и покрасили нашу солнечную отопительную систему

Мы начали наш коллектор с того, что очертили его площадь 8 футов на 30 футов с четырьмя 15 футов длиной и двумя 7 футов 9 дюймов длиной 2 на 4.(Так как наш пластик был всего восемь футов шириной, мы использовали стойки 7 футов 9 дюймов на концах блока, которые, когда они были закрыты сверху и снизу на 1 1/2 дюйма толщиной «2 на 4», в сумме составляли ровно восемь пластиковых Эти 2 на 4 можно было просто прибить ногой (по краю) к южной стене магазина, но мы нашли время, чтобы установить их несколько более сложным (и мы думаем лучше) способом. Что мы сделали, так это сначала прибили полоски пиломатериала размером 3/4 на 2 1/2 дюйма к краям 2 на 4 (см. Деталь, которую я набросал на схемах в галерее изображений).Поскольку так называемые 2 на 4, продаваемые сегодня, на самом деле имеют размер всего 1 1/2 дюйма на 3 1/2 дюйма, это означает, что полоски образовывали выступ размером 3/4 дюйма в глубину и шириной в один дюйм полностью вокруг 8 футов. на 30 футов окружности рамы коллектора. И это сделало ужасно простым прикрепление рамы (прямо через выступ) к стене магазина с помощью шурупов.

Мы сделали уплотнение между рамой 2 на 4 и сайдингом с пазом и пазом на стене мастерской максимально герметичным, набив небольшое количество стекловолоконной изоляции и старого картона в каждую трещину, которую мы могли найти.Хорошая полоса герметика, полностью покрывающая внешнюю часть стыка коллектора и стены, завершила эту часть работы.

Как только мы обрамили наш коллектор, мы прорезали три отверстия в той части стены магазина, которая была ограничена рамой: по одному в центре вверху и по одному в нижних углах. Эти отверстия, конечно же, были сделаны таким образом, чтобы холодный воздух из мастерской мог поступать в коллектор (через два нижних отверстия), где он нагревался, прежде чем выходить обратно в цех (через верхнее центральное отверстие) для обогрева здания.

Размер верхнего отверстия определялся размерами кожуха вокруг воздухозаборника на воздуходувке, которую мы позже установили внутри магазина и над проемом. (См. Раздел «ВОЗДУХОДУВКА» этой статьи для получения более подробной информации об этой части нашей установки.) Однако два отверстия для впуска холодного воздуха были в значительной степени рассчитаны наугад.

Что бы вы предпочли? Пропустите через коллектор немного воздуха и сильно его нагрейте. . . или позволить большому количеству воздуха проходить и нагреваться умеренно? Размер ваших воздухозаборников может так или иначе решить этот вопрос.В целом, однако, лучше делать эти отверстия слишком большими, чем слишком маленькими. . . так как сильно ограниченные всасывания будут «замораживать» нагнетатель в верхнем отверстии, заставляя его работать чрезмерно и, таким образом, ускорять его износ. Вы также обнаружите, что больший объем воздуха, свободно циркулирующий через коллектор, а затем обратно в обогреваемую область, окупается (особенно в больших зданиях) более равномерной температурой во всем отапливаемом пространстве.

42 усеченных треугольника (треугольники с отрезанным концом), которые мы использовали в качестве прокладок внутри коллектора, были вырезаны из оставшихся двух футов длиной 2 на 12, которые мы бесплатно подобрали на местном лесном складе.

Если бы мы не добавили выступ толщиной 3/4 дюйма к раме нашего коллектора, эти усеченные треугольники были бы вырезаны высотой 2 3/4 дюйма. Так как мы добавили губу к раме, мы сделали треугольники высотой 3 1/2 дюйма. (Вся идея, конечно же, состоит в том, чтобы разрезать эти распорки так, чтобы, когда они заканчивались полосами толщиной 3/4 дюйма, составляющими обрамление для передней части коллектора … внешние [передние] поверхности полос будут выходить заподлицо с внешними [передними] поверхностями 2 на 4, которые образуют периметр коллектора.)

Я также должен указать (независимо от того, какую высоту вы используете при создании одного из этих коллекторов), что вам действительно не нужно делать блоки в форме усеченных треугольников. «Ушки» на таких треугольниках ужасно удобны, когда дело касается их прибивания или прикручивания к стене. . . но квадратные прямоугольные блоки длиной около 31 фута и высотой 2 3/4 или 3 1/2 дюйма будут работать так же хорошо, если вы не против пригвоздить их к месту.

Промежуточные элементы в виде усеченных треугольников были поставлены шипами в три равномерно расположенных горизонтальных ряда так, чтобы они находились на расстоянии двух футов друг от друга, от центра к центру, как по горизонтали, так и по вертикали.Когда они были на месте, мы нанесли хороший толстый слой черной морилки на треугольники, всю площадь стены, ограниченную основной рамой коллектора, а также внутреннюю и внешнюю поверхности самой рамки. (Как вы знаете, темные цвета — особенно черный — имеют тенденцию поглощать солнечное тепло, тогда как более светлые цвета отражают солнечные лучи… и мы хотели, чтобы наш солнечный коллектор поглощал их.)

Это хорошее место, чтобы упомянуть, что вы не должны покрывать внутреннюю часть одного из этих коллекторов краской, содержащей свинец или любое другое токсичное соединение.Относительно высокие температуры, иногда возникающие внутри устройства, могут выделять вредные элементы в виде газов, которые затем смешиваются с воздухом, проходящим через коллектор, и извергаются в жилую или рабочую зону, которую нагревает солнечная установка. Даже морилка, которую мы использовали, издавала довольно неприятный (хотя и безвредный) запах в течение первых нескольких недель работы нашего солнечного обогревателя. И это было достаточно плохо. Так что прислушайтесь к совету того, кто знает: окрашивайте внутреннюю часть вашего коллектора только высокотемпературной плоской черной краской или морилкой, которая не содержит абсолютно никаких токсичных соединений и которая — если это вообще возможно — не будет издавать запаха при нагревании до такой степени. как 200 градусов по Фаренгейту или больше на солнце.

Воздуходувка солнечного коллектора

После того, как вы обрамите и покрасите внутреннюю часть коллектора — и до того, как вы добавите облицовочные полосы и пластиковую пленку на его переднюю часть — вы, вероятно, сочтете удобным установить вентилятор на выпускном (верхнем) отверстии вашего обогревателя. (Хотя этот нагнетатель установлен внутри магазина или помещения, которое должно быть отапливаемым, а не внутри самого коллектора, вам вполне может оказаться удобным поставить вентилятор на положение, при котором один мужчина или женщина будут работать внутри, а второй — снаружи. здание.Конечно, после того, как пластиковая пленка будет на месте, это будет невозможно.)

Мы вытащили воздуходувку из старой, неиспользованной газовой печи, которая пылялась в подвале моего отца. Вентилятор «беличья клетка» был идеальным (как и должно быть, поскольку он был предназначен именно для такой работы) для распределения теплого воздуха по площади 30 на 40 футов, которую мы хотели обогреть.

Если у вас нет под рукой старого воздуходувки, как это было у нас, поспрашивайте в местных отделах продаж и снабжения печей.На каждый новый блок центрального отопления, который входит в уже построенный дом, обычно выходит старый. Один дилер, по сути, сказал моему отцу, что он иногда накапливает столько замененных печей, что ему приходится вывозить их — замки, инвентарь и воздуходувки — на свалку. Вот почему он всегда рад удалить некоторых фанатов и продать их за определенную плату. Его цена? Обычно около 3 долларов за вентилятор с работающим мотором. . . хотя мы отговорили его от четырех фанатов с моторами и двух без них, на общую сумму восемь баксов.Поторгуйтесь немного.

И если в результате торга не получится найти пару-тройку настоящих воздуходувок, вы всегда можете использовать вместо них старый оконный вентилятор. Конечно, такой вентилятор, вероятно, займет больше места, чем один из компактных воздуходувок для беличьей клетки, и вы скорее всего, придется проделать в стене отверстие побольше, чтобы обеспечить надлежащую передачу воздуха. Но это ни здесь, ни там. Важно помнить, что у вас есть большая свобода действий, когда дело доходит до уборки воздуходувка для этой солнечной системы отопления.Почти все, что вытянет горячий воздух из коллектора и протолкнет его в нужную вам область, вероятно, будет в порядке.

И вот еще одна возможность: если вы думаете о добавлении одной из этих солнечных систем отопления в кабину или другое здание, которое оказывается где-то за пределами линий электропередач. . . что ж, это можно сделать. Достаньте 12-вольтовый вентилятор автомобильного обогревателя и несколько батареек из старых машин, и вы в деле. Особенно, если у вас есть водяное колесо или ветряное растение «на задворках», чтобы поддерживать заряд аккумуляторов!

Мы построили корпус для нашего воздуходувки для беличьей клетки из оцинкованных кусков фанеры и листового металла.. . и мы не вложили в дизайн много научных исследований. Мы просто позаботились о том, чтобы отверстие в стене, через которое вентилятор забирал теплый воздух из коллектора, было как минимум такого же размера, как выходное отверстие воздуходувки. Затем мы установили вентилятор над этим отверстием и поместили его в коробку. Прямоугольное отверстие, которое точно подходило к выхлопу воздуходувки, было оставлено в стороне корпуса, обращенной в магазин.

Сначала, поскольку все мы знаем, что горячий воздух имеет тенденцию подниматься, мы поместили комплект жалюзи в это выпускное отверстие на корпусе и расположили направляющие потока так, чтобы они направляли поток горячего воздуха вниз к полу.Однако это не сработало, потому что бетон, находящийся непосредственно под воздуходувкой, имел тенденцию впитывать большую часть тепла, а то, что осталось от циркуляции воздуха, казалось, никогда не могло пройти мимо различных скамеек, оборудования и других объектов в помещении. магазин на другой стороне здания. Итак, мы вынули жалюзи и сразу заметили, что температура во всем цехе размером 30 на 40 футов стала намного более равномерной.

При свертывании воздуходувки помните, что работа не будет завершена, пока вы не установите сетку фильтра печи на каждое из впускных отверстий для холодного воздуха в нижних углах коллектора.Вы не хотите, чтобы грязь, опилки и другой мелкий мусор попадали в коллектор, цеплялись за его пластиковую крышку и тем самым уменьшали количество солнечного света (тепловую энергию), которое поглощает устройство. По той же причине рекомендуется обрамить все три отверстия в стене. . . чтобы пыль, частицы изоляции и т. д., которые могут находиться внутри перегородки, не попали в коллектор.

Облицовочные полосы и пластиковая пленка для солнечного коллектора

На передней части нашего коллектора имеется примерно 500 погонных футов 3/4 дюйма на 1 дюйм или 1 1/2 дюйма, и мы вытащили их все из старых пиломатериалов для бокса.Можно получить четыре или пять отрезков этих полос даже из разделенных досок, которые практически бесполезны для каких-либо других целей. Помните также, что многие из этих облицовочных элементов могут быть короче двух футов в длину и при этом работать.

Прибейте самые длинные полоски к вершинам треугольников так, чтобы вы образовали три горизонтальных ряда, которые простираются на всю длину коллектора. Затем отрежьте короткие кусочки, которые помещаются между горизонтальными рядами, чтобы получились вертикальные ряды зачистки. Когда вы закончите, у вас будет очень аккуратная сетка из двухфутовых квадратов, полностью покрывающих лицевую сторону всей единицы размером 8 на 30 футов.Эта сетка (которую вы, вероятно, захотите покрасить) обеспечит отличную поддержку пластиковой пленки, которую вы собираетесь нанести, и предотвратит натяжение гибкого покрытия на заднюю часть коллектора, когда нагнетатель солнечной системы отопления втягивает воздух. от агрегата.

Перед покупкой осмотрите и обратите внимание на различные пластиковые покрытия, доступные в вашем районе. В целом, чем четче покрытие вашего коллектора, тем лучше будет работать агрегат. . . и вы найдете значительный диапазон прозрачности даже в самых дешевых пластиковых пленках.Либо лист толщиной в четыре, либо в шесть милов должен подойти. . . но шестимиловый (хотя он пропускает немного меньше света) несколько более прочен и, следовательно, предпочтительнее. Мы накрыли наш коллектор шестимиллиметровым полиэтиленом, который мы купили в рулоне размером 8 на 100 футов (за 17 долларов) у Sears.

Перед тем, как приступить к нанесению полиэтиленовой пленки (особенно, если вы работаете в холодную погоду), убедитесь, что она нагрелась как минимум до комнатной температуры. Если вы этого не сделаете, вы обнаружите, что невозможно растянуть покрытие достаточно сильно, чтобы компенсировать расширение пластика, когда коллектор начнет нагреваться.И это нехорошо. Помимо плохого внешнего вида, неплотно прилегающее покрытие изнашивается гораздо быстрее, чем натянутое.

Мы прикрепили наш пластик несколькими скобами, чтобы удерживать его на месте до тех пор, пока мы действительно не сможем закрепить его каждые два фута с предварительно просверленными вертикальными деревянными полосками толщиной 3/4 дюйма, шириной 1 дюйм и длиной 8 футов. Эти полоски крепились саморезами. . . которые мы считаем почти необходимыми для последующей простой замены пластикового покрытия.

Второй слой пленки был нанесен прямо поверх полос, удерживающих первый (что, конечно, автоматически создавало изолирующее воздушное пространство толщиной 3/4 дюйма).Это второе пластиковое покрытие также было натянуто максимально плотно и закреплено полосами и винтами. Однако на этот раз вертикальные полосы были разнесены на четыре фута.

Солнечное отопление: одинарное или двойное остекление и другие сюрпризы

Нам было интересно, насколько лучше наш коллектор будет работать с двумя слоями пластика на лицевой стороне вместо одного. Таким образом, мы эксплуатировали солнечную систему отопления с ее коллектором, закрытым одним листом пленки, около недели, прежде чем мы применили второй.Как ни удивительно, «двойное остекление» из пластика подняло температуру внутри коллектора всего примерно на десять градусов. . . что было не так сильно, как мы ожидали. Однако во время испытания однослойного слоя ветер был относительно слабым (хотя было довольно холодно: от 5 до 10 градусов выше нуля), и это, несомненно, имело некоторую разницу. Одиночный лист почти наверняка потеряет гораздо больше тепла в ветреные дни, чем двойной слой пленки.

Мы также были удивлены, узнав, что температура внутри нашего коллектора напрямую не отражает разницу в температуре наружного воздуха.В середине зимы, с выключенным вентилятором, казалось, не имело большого значения, температура на улице пять или 40 градусов выше нуля. Температура внутри коллектора с двойным остеклением обычно достигала 140 градусов примерно к 10:00, поднималась до 150 или 160 где-то между 11:30 и 13:30, а затем упала до 140 к 16:00. При работающей воздуходувке все эти цифры упали примерно на 30 градусов по всей доске. (Помните также, что наш коллекционер находится в Спрингфилде, штат Миссури.Показания будут несколько отличаться для любого построенного вами объекта, если вы живете на другой широте, в вашем районе более или менее облачность и т. Д.)

Таким образом, из наших наблюдений мы пришли к выводу, что температура наружного воздуха практически не влияет на работу нашего вертикально установленного коллектора. Однако угол наклона солнца имеет большое значение для выходной мощности устройства. . . и, что довольно интересно, эти вариации результатов работают исключительно в наших интересах.

То есть: в самые холодные месяцы зимы (температура наружного воздуха от 5 до 40 градусов по Фаренгейту), когда солнце находится ниже всего в небе, наш коллектор, как мы уже заявляли, достигает максимальной внутренней температуры (вентилятор выключен) от 150 до 160 градусов. Однако в мае (температура наружного воздуха 80 градусов), когда солнце намного выше в небе, коллектор прогревается внутри (вентилятор выключен) всего примерно до 120 градусов!

Вертикально установленный коллектор работает именно так, как нам всем хотелось бы, чтобы работала ловушка для солнечной энергии.Зимой он улавливает много солнечных лучей (именно тогда, когда мы этого хотим), и поглощает их все меньше по мере того, как Оле-Соль поднимается выше в небо и согревается погода (это именно то время, когда мы этого не делаем). хотите, чтобы солнечная или любая другая система отопления вообще работала хорошо).

Солнечный коллектор: итоги

Несмотря на наш энтузиазм по поводу солнечной системы отопления, мы добавили. Говоря о мастерской моего отца, мы хотим быть до боли честными и сказать, что наш коллектор размером 8 на 30 футов оказался немного слишком маленьким, чтобы полностью нагреть все здание 30 на 40 футов так, как нам хотелось бы.Однако, если бы изолированную конструкцию повернули в другую сторону (так, чтобы одна из ее 40-футовых сторон была обращена на юг), солнечный обогреватель, вероятно, был бы достаточно большим, чтобы обеспечивать все тепло, которое мы когда-либо хотели, почти в любой зимний день. что мы будем работать в магазине.

Это не означает, что солнечная печь не дает положительных результатов. Безусловно, это так. Без дополнительного обогрева система с питанием от солнца будет поддерживать в мастерской очень комфортную температуру не менее пяти часов в день.. . с 1:00 дня до 6:00 вечера. И если небольшую пропановую горелку включить на 45 минут всего один раз примерно в полдень, чтобы нагреть магазин до 55 или 60 градусов, система солнечного отопления будет поддерживать и повышать эту температуру в течение остальной части дня. . . максимальная температура 70 градусов около 4:30 дня. (Изоляция здания затем предотвращает падение температуры внутри магазина ниже 35-40 градусов в течение следующей ночи. Более низкий показатель нас не беспокоит, поскольку мы используем магазин только днем.)

Мы считаем, что это неплохая производительность при общей стоимости установки 30 долларов. На самом деле, все равно было бы чертовски хорошо работать, если бы мы купили все новое и потратили, возможно, 100 долларов на солнечную систему отопления. Суть в том, что за очень небольшие денежные затраты мы отбираем значительное количество солнечной энергии для использования в нашей семейной мастерской.

В таком случае я хотел бы задать вам следующий вопрос: уверены ли вы, что у вас нет мастерской, игровой комнаты или другого закрытого помещения, которое вам нужно отапливать только в течение дня.. . для чего эта очень простая, недорогая, солнечная система без накопителя, которая может быть в значительной степени сконструирована из разборных материалов, не была бы идеальной?

Как только она заработает, все, что вам нужно сделать, чтобы эта солнечная печь работала годами, — это [A] снабдить вентилятор небольшим количеством электричества, а [B] заменить этот пластик каждые два года. Это довольно недорогой способ согреться в наши дни!

Автоматический контроллер для вашей активной солнечной системы отопления

Некоторое устройство, которое автоматически включает и выключает вентилятор, используемый в соответствующей солнечной системе отопления, — это удобная вещь.Он может гарантировать, что ваш магазин, комната или что-то еще получит от своего коллектора полную дозу тепла в солнечные дни (но не в ночное время или в пасмурные дни).

Возможно, самый простой способ управлять воздуходувкой — это использовать один из доступных на рынке недорогих автоматических таймеров. Просто оцените наиболее эффективный период работы вентилятора (скажем, с 10:00 до 17:00) и установите таймер, чтобы он работал в течение этого времени. Единственная проблема с этой настройкой, конечно же, заключается в том, что она «слепа» к любым внешним изменениям, которые могут иметь место и которые могут повлиять на работу воздуходувки.Если небо сильно затянуто облаками, например, когда таймер тупо включает вентилятор. . . вентилятор так же тупо будет сидеть там семь часов, вдувая в комнату холодный воздух.

Очевидно, что для того, чтобы ваш контроллер был действительно эффективным, ему нужен какой-то датчик температуры. Нет, этот датчик не должен быть дорогим. Фактически, почти каждая газовая печь имеет именно такое устройство где-то внутри, и если немного потренироваться, вы, вероятно, получите его даром. (Мы вытащили нашу из той же старой печи, которая поставляла нашу воздуходувку.)

Один из этих датчиков температуры легко извлечь из старой газовой печи. Откройте панель, закрывающую запальную лампу и камеру сгорания. Внутри вы должны увидеть небольшую коробку с выходящими из нее проводами. Отрежьте или отсоедините эти провода и снимите крышку коробки. Вы должны найти внутри небольшой датчик или циферблат с двумя подвижными указателями, которые можно настроить для включения, а затем выключения горелки при любой температуре, которую вы выберете.

Выверните винты, которые удерживают коробку на месте, и вытащите ее прямо.Сюрприз! Теперь вы держите в руке коробку. . . и у этой коробки есть длинная трубка с дырками, торчащими из задней части. Если вы можете заглянуть в эту трубку, вы увидите спиральную полосу металла, которая расширяется и сжимается при нагревании и охлаждении. Именно это расширение и сжатие приводит в действие простой механизм переключения внутри контроллера. . . тем самым позволяя контроллеру включать и выключать нагнетатель газовой печи — или, в данном случае, нагнетатель солнечной печи.

Нетрудно приспособить один из этих блоков управления к вашей солнечной системе отопления. Просто просверлите отверстие в стене, которое образует заднюю часть солнечного коллектора, воткните зонд в отверстие так, чтобы носик выходил прямо в коллектор для получения точных показаний температуры, а затем электрически подключите «маленький черный ящик». последовательно с двигателем воздуходувки так же, как вы подключаете любой другой простой выключатель.

Теперь, по крайней мере, вентилятор вашей солнечной печи можно настроить так, чтобы он включался только тогда, когда в его коллекторе достаточно тепла, чтобы работа этого вентилятора была оправданной.Но что, если тебе не нужно это тепло. . . что, если в вашей комнате или магазине температура уже достигла (или выше) температуры, которую вы предпочитаете?

Нет проблем. Когда вы подключаете датчик температуры коллектора последовательно к двигателю вентилятора, просто добавьте комнатный термостат высокого напряжения (тот, который используется, когда электрические нагревательные кабели устанавливаются в потолке), как показано на схеме 1. Регулируя настройки на обоих коллекторах. датчик и комнатный термостат (который вы установите где-нибудь в обогреваемой комнате), теперь вы можете отсутствовать на несколько дней.. . всегда уверен, что вентилятор солнечного нагревателя включится — и будет работать только тогда, когда коллектор достаточно горячий, чтобы принести пользу, и в комнате достаточно прохладно, чтобы нуждаться в тепле коллектора.

Довольно аккуратно, да? За исключением, конечно, того факта, что термостат высокого напряжения может обойтись вам примерно в 12-15 долларов. Однако, как и следовало ожидать, специальный скаунджер может выполнить ту же работу за значительно меньшие деньги.

Вернитесь к той мусорной газовой печи, из которой вы собирали детали, и вытащите ее термостат.Да, это термостат низкого напряжения, а это значит, что его нельзя подключить напрямую к цепи вашего вентилятора, как это может сделать термостат высокого напряжения (нагрузка может сжечь его). Но это тоже не проблема. Немного поработав, мы можем заставить и этот работать.

Вам понадобится понижающий трансформатор, который вы можете взять из той старой надежно-ржавой газовой печи, которая так долго служила вам. Вам также понадобится одно из 12-вольтных реле, которые

Radio Shack и другие магазины электроники продаются по цене от 3 до 5 долларов.Реле должно иметь 12-вольтовую катушку и контакты, рассчитанные на 120 вольт при минимальном токе 5 ампер. И попробуйте достать такую ​​с катушкой, рассчитанной на переменный ток. Реле с более чувствительной катушкой постоянного тока (это то, что мы использовали, поскольку это то, что у нас уже было) не будет работать, если вы не добавите диод и конденсатор, как показано на схеме 2 (см. Схемы солнечного коллектора в галерее изображений) .

И поскольку это настолько сложно, насколько мы можем спроектировать нашу схему, давайте перейдем к диаграмме 2 и узнаем, как заставить эту окончательную отлаженную систему работать.

У нас есть схема, в которой термостат низкого напряжения подключает и отключает трансформатор низкого напряжения от катушки реле высокого напряжения. И когда это реле открывается и закрывается, оно, в свою очередь, подключает и отключает вентилятор вашего солнечного нагревателя от 110-вольтового электричества, которое заставляет его работать. Если реле было подключено к катушке переменного тока, все в порядке. Ты дома свободен. Однако, если у него есть катушка постоянного тока, вам придется добавить диод и конденсатор, показанные на схеме 2.

Это подводит нас к последнему элементу электронного ноу-хау, которым вы должны обладать.Конденсатор, достаточно большой для этой работы (100 мкФ или около того), вероятно, будет электролитическим и, следовательно, поляризованным. (То есть у меня будет терминал с положительным + и отрицательным -). Если вы подключите такой конденсатор «задом наперед», вы его сожжете, и поэтому вы должны позаботиться о его правильном подключении.

Но это тоже несложно, ведь есть такой простой способ определить полярность любого источника низкого напряжения. Подключив трансформатор и подключив диод, просто воткните оголенные концы медного провода на расстоянии от 1/4 дюйма до 1/2 дюйма в кусок сырого картофеля.Оставьте их там на полчаса — за это время произойдет электрохимическая реакция, в результате чего картофель станет темно-синим вокруг провода, подключенного к положительному полюсу. Подключите + сторону конденсатора к этой ножке термостата, а отрицательную сторону — к другой. — Д.В.

Первоначально опубликовано: ноябрь / декабрь 1977 г.

Строительство солнечного коллектора своими руками 101

Копаете ли вы просто вниз на 8 дюймов и использовать гликоль для защиты от замерзания, или вы планируете копайте ниже линии заморозков, вы должны тщательно обдумать, что закапывать.Как только он будет похоронен, вы не захотите снова его выкопать!

Один подросток и один взрослый выкопал и засыпал эту траншею глубиной 8 дюймов и 100 футов вручную за один уик-энд.

Вот список того, что входит в 4-дюймовую канализационную трубу из ПВХ. трубопровода:

— 2 ряда 1/2 «Pex-Al-Pex (обернутые изоляцией)
— 6 ниток провода динамика 22 калибра (5 для сращивания проводных термометров) и 1 для датчика дифференциального регулятора)
— 1 прядь электропровода (я поставил наружную электрическую розетку на одну панельных столбов, которые были пригодится на этапе строительства)
— 1 кабель коаксиального кабеля LMR 400 (ничего общего с солнечной батареей, но я Радиолюбитель, и это была отличная возможность получить еще одну серию коаксиального кабеля. обратно в лес).

Если бы мне пришлось делать это снова, я бы поставил 3/4 дюйма pex для лучшего потока.

Как установить термометры для контроля температуры при различных баллы в моей системе?

Независимо от типа солнечной коллекторы, которые мы строим, нам всем нужны датчики температуры, чтобы контролировать, насколько хорошо они работают. Имея несколько датчиков на пути движения вашей жидкости / по воздушному маршруту, вы можете точно определить эффективность работы вашего сборщика (ов), как сколько тепла вы теряете на выходе из коллектора и насколько хорошо ваше тепло передаточная катушка работает.Изолируя производительность коллектора без других влияний мы можем гораздо лучше сравнить, насколько хорошо разные конструкции коллектора работают, а также точно определяют эффекты любых изменений, которые мы вносим в наши системы. Вдобавок ко всему это очень круто и очень весело показать своим друзьям все бесплатное тепло, которое вы улавливаете!

Вот дисплей у меня вдоль моего стола, чтобы я мог контролировать несколько точек температуры в моей системе кратко:

Я рассматривает возможность создания рамы для размещения дисплеев.

Было необычно пасмурно почти всю неделю, поэтому показания ниже нормы. Чтение белые термометры слева направо:

1. Температура резервуара (200 галлон) уже выросла с 66 до 81,5 по состоянию на 10:46.

2. (термометр в форме яйца) жидкость вход в первый коллектор 8 ‘X 8’ составляет 81,3 (минимальные потери при проезде через 100 футов)

3. Жидкость, выходящая из первого коллектора / входящая в коллектор pex 92.3

4. Жидкость, выходящая из коллектора pex, составляет 121,1

5. Внутренний pex температура коллектора> 160.

Итак, мой общий рост температуры с два коллектора вместе взятых составляет около 40 градусов.

Установка датчиков температуры это легко. Поскольку большинство отслеживаемых нами точек находятся на большом расстоянии, мы должны удлинить провод от градусника до датчика. В то время как может возникнуть соблазн приобрести беспроводные термометры, я рекомендую использовать проводные маршрут.Вы не захотите выходить в разгар зимы, чтобы переодеться батареи. Кроме того, вы захотите контролировать несколько точек и беспроводной термометры могут мешать друг другу.

Любой недорогой проводной термометр буду работать. Есть много на выбор до 10 долларов. Они доступны в Target, Walmart, Home Depot и т. д. Вы также можете заказать их онлайн здесь: http://www.partshelf.com/wired-indoor-outdoor-thermometer.html

Вот шаги для установки ваши датчики температуры:

1.Проволока, такая как провод динамика 22 калибра, от места вашего дисплея до места, где вы планируете прикрепить датчик. Если вам нужно много проводов, с небольшим количеством очков вы можете найти 1000 фут-роллов онлайн за 40-60 долларов.

я в мой 100-футовый заглубленный 4-дюймовый канализационный канал из ПВХ включал шесть прядей проволоки.

2. Покупка ваши наружные проводные термометры.

3. Обрежьте провод. от градусника до датчика:

5.Полоска концы:

6. Повторите обработать проводом динамика и скрутить концы вместе:

7. Если уж предпочел бы не паять, вы всегда можете просто накрутить гайки для проводов и перейти к шаг 10. В противном случае держите пайку гладить проволоку так, чтобы она стала достаточно горячей, чтобы принять припой. Если ты никогда не припаял провод раньше, не волнуйтесь, это просто.

8.Прикоснись к своему припаяйте к проводу, а не к кончику утюга. Эти провода маленькие, нагреваются быстро и очень легко паяются. На провод потечет припой:

9. Обернуть изолента:

10. Принять решение место, которое вы хотите контролировать, снимите изоляцию и заклейте датчик против вашей трубы с изолентой:

11.Накрыть изоляцию и обмотайте изоляцию изолентой, чтобы скрепить ее:

12. Повторите шаги 5–9, чтобы подсоединить конец провода датчика к другому концу провода динамика.

Если установить система обратного слива, при которой вода стекает обратно в термальный резервуар для хранения, который не является воздухонепроницаемым (большинство из них нет), ваша система никогда не будет создавайте давление, и вам не о чем беспокоиться.На с другой стороны, если у вас есть система, в которой используется теплообменник, и не место для жидкости расширяться при нагревании, будут некоторые повышение давления.

Вы можете легко приспособиться к этому двумя способами. Самый обычный подход — использовать расширительный бачок. Я начал с одного такого:

Единственная беда с расширительным баком то, что я не мог видеть или контролировать свой расход и что происходило с моей системой.В качестве альтернативы я придумал это подход; который стоит столько же, сколько старая банка для чая со льдом, гарантирует, что ваша система никогда не будет повышать давление и, как дополнительное преимущество, удаляет воздух, который может найти свой путь в вашу систему:

Здесь pex трубка, питающая насос (за сосудом), откачивает воду из емкости. Жидкость возвращается после того, как он прошел через змеевик в резервуаре для хранения тепла, опорожняется обратно в банку. Важно, чтобы оба конца Pex оставались внизу. уровень воды или часть вашей жидкости могут вытечь обратно и перетечь через банку когда насос отключается.Моя банка находится примерно в самой низкой точке в системе, но работает нормально.

Мониторинг ваша скорость потока легкая. Пока ваш насос работает, просто потяните за возвратный трубку pex из банки и время, необходимое для наполнения небольшого стакана.

Пользуюсь этот подход с августа 2009 года, и он работает нормально. Я слежу от объема в банке, который колеблется в зависимости от температуры, но редко требует долива.
