Вальмовая крыша своими руками пошагово + видео
Содержание
- Подготовка к установке вальмовой крыши
- Устанавливаем вальмовую крышу
- Устанавливаем коньковый брус и диагональные стропильные балки
- Установка нарожных и рядовых стропил
- Завершающие работы
- Заключение
Стремление сделать крышу своими руками может только приветствоваться, но даже простая двухскатная крыша требует серьезных навыков в работе с элементами деревянного каркаса. Построить вальмовую крышу своими руками с первой попытки, не имея практического опыта, не менее сложно, чем сделать фундамент двухэтажного дома или сложить коробку здания из силикатного кирпича.
Но, к сожалению, другого способа приобрести ценные навыки, как только своими руками поучаствовать в практическом строительстве вальмовой крыши, не существует. Большинство знаний приходится получать через практику, поэтому сведения, приведенные ниже, помогут не совершать грубых ошибок, прежде всего. Для этого подойдет обычная садовая беседка или небольшой сарай, но лучше все же учиться на вальмовой крыше настоящих объектов у реальных мастеров.
Подготовка к установке вальмовой крыши
Для нормальной работы по установке вальмовой крыши нужно наладить хороший личный контакт с ближайшей приличной строительной фирмой, у которой есть свой столярный цех. Будьте готовы к дополнительным заказам по сосновому брусу и 50 мм доске, так как, скорее всего, брака в порезке балок и стропил при работе своими руками будет достаточно. Перерасход строительной древесины на вальмовой крыше из-за отсутствия опыта работы своими руками составит не менее 5-7% от количества материала, заложенного в смету.
Изготовление вальмовой крыши будем выполнять пошагово примерно в следующем порядке:
- Установим своими руками на стены мауэрлат;
- Уложим балки перекрытия;
- Установим коньковый брус вальмовой крыши на вертикальных опорах;
- Соберем своими руками пары диагональных стропил в вальмовый треугольник и закрепим его на коньковой балке;
- Последовательно установим нарожники на каждую из вальмовых плоскостей крыши;
- Установим рядовые стропила и подкосы;
- Выполним своими руками обрешетку настилов вальмовой крыши.
Почему именно в такой последовательности следует выполнять работы своими руками на вальмовой крыше, можно более детально узнать из видео
Важно! Большинство операций по замеру, нарезанию и установке каждого элемента лучше выполнять от начала до конца своими руками, без разбиения на операции, например — один меряет, а другой режет и устанавливает балку на вальмовой крыше. Только так можно обеспечить надлежащий уровень качества работы.
Устанавливаем вальмовую крышу
Самым распространенным способом построить вальмовую крышу является монтаж ее стропильной системы и каркаса на подготовленное перекрытие из прямоугольного бруса. Набор балок укладывается непосредственно на мауэрлат. Сами доски мауэрлата лучше закрепить своими руками с помощью анкерных болтов на гидроизоляционной мастике.
Брус укладываем своими руками с шагом в 60-65 см. Крайние балки не доходят до стен примерно на полметра, поэтому на стену приходится укладывать дополнительные короткие брусья длиной 110 см.
Для надежной фиксации балок перекрытия из короткого бруса сделаем своими руками небольшое приспособление из уголка. Для этого в стену забиваем короткие куски арматуры, которыми и будем крепить мауэрлат под вальмовую крышу. К выпущенным и загнутым отрезкам металла привариваем своими руками согнутые буквой Г отрезки стального уголка. Ширины полки в 4 см вполне достаточно для надежной фиксации всего набора из балок перекрытия под вальмовую крышу с помощью саморезов и гвоздей. На видео отдельные элементы перекрытия под вальмовую крышу можно рассмотреть более детально.
Для увеличения поперечной жесткости перекрытия вырежем своими руками и вставим в шахматном порядке короткие перемычки между балками. Крепление перемычек лучше сделать с помощью уголков и саморезов. Концы балок по периметру крыши обшиваем доской – сороковкой. Особое внимание обращаем на то, чтобы все четыре угла перекрытия находились в одной плоскости, и не было приподнимания или опускания угловых точек соединений.
Внимание! В каждом из углов мы своими руками вырезаем в размер из бруса и устанавливаем по дополнительному диагональному силовому элементу. В дальнейшем на него будет установлена пятка диагонального стропила вальмовой крыши, поэтому выравниваем его положение и крепим с максимальной тщательностью.
Устанавливаем коньковый брус и диагональные стропильные балки
На следующем этапе необходимо построить так называемую скамейку вальмовой крыши, состоящую из трехметровой коньковой балки, опирающуюся на три вертикальные стойки. Для этого размечаем срединные линии и находим центр стопы здания. Средняя балка будет находиться точно на середине, две другие стойки будут отстоять от нее на расстояние чуть более метра от центра.
На стойки вырезаем и укладываем коньковую балку вальмовой крыши. Сечение бруса выбираем такое же, как и у вертикальных стоек. Такая конструкция достаточно неустойчива, поэтому к каждой стойке прибиваем по две доски, работающие, как подкосы.

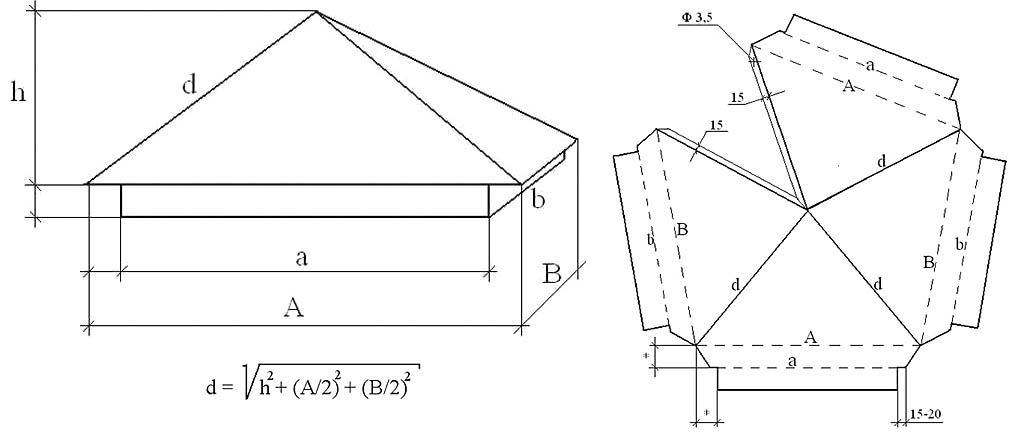

Прежде чем браться за установку угловых или диагональных стропил, выполним небольшой расчет длины накосной стропильной ноги вальмовой конструкции. Для этого своими руками измеряем длину от середины места опоры в угловом секторе перекрытия до ближайшей вертикальной балки «скамейки» и высоту самой опоры. С помощью формулы геометрии получаем «черновую» длину диагональной балки крыши. Процесс расчета сложный, поэтому можно предварительно попробовать свои силы на каркасе вальмовой крыши беседки или аналогичной постройке.
Существует один надежный способ точного определения длины вальмовой стропильной ноги своими руками. Для этого используется строительная шестиметровая рулетка, с помощью которой измеряется расстояние от верхней точки торца конькового прогона до средней точки опоры в углу перекрытия. Далее следует точно, как на видео выполнить своими руками подрез угла на верхней части вальмового стропила так, чтобы она максимально плотно, без зазоров прилегала к коньку.
При этом точность и качество получается намного выше, чем в случае использования шаблона для вальмового стропила.
В обязательном порядке вырезаем и устанавливаем два дополнительных элемента: подпоры на диагональные балки и подкосы, удерживающие пару угловых стропил и коньковый прогон, пока с противоположной стороны не будет собрана и установлена вторая пара угловых стропил вальмовой крыши.
Важно! Прежде чем закрепить диагональные балки, следует точно выровнять углы между ними и соответствие наклона левой и правой вальмы.
Если этого не сделать, у крыши будут несколько разные углы наклона скатов, таким образом, испортим своими руками внешний вид вальмовой конструкции окончательно и бесповоротно. Закрепляем две диагональные балки к коньку с помощью саморезов, гвоздей и металлических накладок. Установленные ранее подпоры под угловые стропила переносим в точку, находящуюся на расстоянии в четверть длины от угла до вертикальной стойки.
Установка нарожных и рядовых стропил
Нарожки устанавливают так же, как и диагональные балки, чередуя опоры в шахматном порядке. Более детально увидеть процесс установки можно на видео:
Несмотря на сведения о длине каждой нарожки, почерпнутые из чертежа, заготовку приходится многократно примерять и подрезать, пока не попадаем в нужный размер и угол надреза.
При монтаже нарожных стропил контролируем уровень прогиба диагональной балки, и если выбранный размер сечения бруса под накосную стропилу оказался мал, обязательно усиливаем ее, набив сверху дополнительную доску — сороковку. Зачастую диагональные балки, из-за значительной длины и большой нагрузки, сразу изготавливают из двух 50-миллиметровых досок.
Далее устанавливаем рядовые стропила. В верней части вырезам опорный паз на каждой из двух парных рядовых стропил и опираем их на коньковую балку. С нижней стороны с помощью угольника и карандаша размечаем угол обреза и подрезаем край балки так, чтобы он беспрепятственно становился на брус перекрытия. Намеченные и вырезанные рядовые стропила попарно выставляем и выравниваем так, чтобы каждый из скатов образовывал практически ровную плоскость. По окончании прихватываем выставленные балки саморезами и начинаем сшивать каркас вальмовой крыши гвоздями и металлическими накладками.
Завершающие работы
После установки рядовых стропил проверяем и убеждаемся, что геометрия диагональных балок, их взаимное расположение и углы наклона не изменились. После этого все точки крепления как на диагональных, так и на рядовых балках вальмовой крыши, еще раз проходим и усиливаем саморезами, гвоздями и накладками из дерева и обрабатываем антикором.
Заключение
Сборка вальмовой крыши, даже если это беседка в саду или парке, требует скрупулезного выравнивания геометрии всех элементов. Без навыка правильно вырезать и выставить каждый элемент каркаса браться за подобную работу только своими руками, без помощи и советов специалиста, – дело бесперспективное.
Все равно это приведет к ошибкам, которые обязательно проявятся в конструкции вальмовой крыши с течением некоторого времени.- Виды крыш частных домов
- Как правильно крыть крышу шифером
- Как крыть крышу профнастилом своими руками
- Устройство кровельного пирога под профнастил
устройство и монтаж своими руками пошагово, видео
Сторонники европейского стиля при строительстве загородной недвижимости в большинстве случаев останавливают свой выбор на вальмовой крыше, преимуществом которой является не только внешняя привлекательность, но и надёжность конструкции. Выбирая даже самый простой для исполнения вариант, вы сможете использовать массу интересных элементов, способных придать сооружению особую изысканность и уникальность.
Что представляет собой вальмовая крыша
Самая незамысловатая вальмовая крыша выполнена в виде каркаса с четырьмя скатами: двумя треугольными торцевыми, называемыми вальмами, и двумя фронтальными трапециевидными плоскостями. Все скаты укладываются от конькового элемента до карниза, при этом большей площадью и длиной ската обладает фронтальная поверхность.
Помимо стандартного исполнения, существуют полувальмовые кровли, применяемые, как правило, для создания дизайна в голландском стиле. Этот вариант предусматривает монтаж карнизов фронтальных скатов существенно ниже торцевых. Такую крышу целесообразно возводить при обустройстве мансардного помещения в качестве жилой площади.
Все четыре ската вальмовой крыши сходятся на коньковом брусе, который имеет меньшие размеры, чем на двухскатных кровлях
Монтаж вальмовой крыши осуществляется на основе сборки узлов и элементов, которые присутствуют и в конструкциях более сложных кровель.
Основной каркас конструкции собирается из следующих элементов:
- Для изготовления боковых стропил и промежуточных систем заготавливаются доски сечением 50×150 мм. При устройстве конструкции следует помнить, что крайние стропила должны иметь в вершине меньший угол, чем промежуточные.
- Установку коротких стропильных ног выполняют к угловому стропилу, а не к коньку, при этом их угол наклона должен быть таким же, как и у промежуточных деталей.
- Для коньковых элементов подбирают материал того же сечения, что и для стропил.
В каркасе вальмовой крыши принято выделять центральные и промежуточные стропила. Центральными называются элементы, стыковка которых выполняется на углах конькового бруса с трёх сторон. Промежуточные стропила находятся между центральными и соединяют конёк с мауэрлатом, образуя карниз.
Центральные стропила сходятся на коньковом элементе с трёх сторон
Дополнительными, но не менее важными при строительстве вальмовой крыши являются следующие факторы:
- Для поддержки конька в местах соединений двух стропильных деталей и коньковой балки обычно ставится стойка. Если под кровлей будут устраиваться жилые помещения, то стойки можно заменить подпорками, а в некоторых случаях вообще убрать.
- Для упрочнения конструкции стропил применяется затяжка, которая, как правило, одновременно является балкой перекрытия.
Затяжки укрепляют стропильную ферму и одновременно являются балками перекрытия
- Верхняя часть стен и промежуток подкровельного пространства надёжно защищается от попадания осадков благодаря увеличенному свесу за счёт монтажа к ногам стропил «кобылок».
- С ветреной стороны постройки к стропилам крепится ветровая балка, при необходимости её монтаж допускается на обоих скатах трапециевидной формы.
- Вальмовая кровля — единственная конструкция, которая оборудуется нарожником или короткой стропильной ногой, установленной к угловому стропилу.
- Мауэрлат, будучи необходимой деталью любой стропильной системы, в вальмовой кровле сооружается в виде бруска и крепится по периметру всего здания.
Мауэрлат закрепляется на верхнем торце несущих стен по всему периметру здания и служит для связи каркаса дома с кровельной системой
- Чтобы снять нагрузку, оказываемую на стены, и придать системе большую жёсткость, между двумя соседними элементами мауэрлата укрепляется диагональная перемычка — шпрендель.
- Угол наклона подкосов выбирается в зависимости от того, будет ли мансардное пространство оборудовано под жилплощадь.
- Диагональные стропила вместе с ребром могут монтироваться как с одного торца кровли, так и с двух её сторон, при этом выбор зависит от возводимой конструкции.
- Прогон — промежуток между точками крепления стропил к коньку, величина которого определяется от вида материала и того, какая нагрузка воздействует от снежных масс на дом в регионе строительства.
Фотогалерея: дома с вальмовыми крышами
- Все своды вальмовой крыши квадратного дома сходятся в одну точку
- На скат вальмовой крыши можно вывести часть конструкции чердачного помещения
- Дом может иметь пристройки, накрытые аналогичной крышей
- Крыши нескольких равноправных частей дома могут объединяться в единую конструкцию
- Скаты вальмовой крыши можно делать из стекла
- Вальмовая крыша отлично смотрится на зданиях в средневековом стиле
Самостоятельное строительство вальмовой крыши: подробная инструкция
Выполнение монтажа кровли своими руками требует чёткого соблюдения этапов строительства, а также наличия навыков аналогичных работ и комплекта специальных инструментов.
Перечень инструментов и материалов для строительства вальмовой крыши
Установка каркаса кровли невозможна не только без качественных пиломатериалов или кровельного покрытия, но и без соответствующих крепёжных элементов.
К металлическим крепёжным изделиям относятся:
- гвозди и саморезы для кровельных работ;
- анкерные болты;
- стальные уголки;
- другие детали, отвечающие за надёжность и прочность возводимой конструкции.
Важным моментом обустройства кровельного каркаса является установка скользящего крепления стропильных ферм как на коньке, так и в местах соединения с мауэрлатом. Такой способ фиксации элементов стропил позволяет исключить возможность повреждения кровельной системы из-за усадки несущих стен и при сезонных деформациях здания.
Скользящее крепление позволяет элементам стропил перемещаться в пределах допустимых отклонений при небольших деформациях каркаса здания
Конструкцию стропил собирают из следующих материалов:
- Мауэрлат изготавливается из бруса сечением 100×150 мм.
- Для конька и стропил выбирается брус сечением 50×150 мм. Специалисты, занимающиеся монтажом стропил, рекомендуют использовать в работе брус или доски с одинаковым сечением, только тогда будет достигнута максимальная прочность и качество конструкции.
- Стропильная система по мере готовности обустраивается деревянной обрешёткой с сечением досок 25×150 мм.
При выборе кровельного материала предлагается несколько вариантов, среди которых наилучшим считается мягкая кровля. Её проще всего крепить к сложным стропильным системам наподобие вальмовой. Перед монтажом покрытия следует уложить слой утеплителя и пароизоляционной плёнки, при необходимости дополнительно может крепиться фанера.
Прежде чем приступать к установке кровельного пирога, следует обработать все деревянные детали стропил антисептическим средством.
Монтаж конструкции будет осуществляться намного быстрее, если под рукой будут необходимые инструменты:
Видео: как сделать запил стропил в вальмовой крыше
youtube.com/embed/OoaLq-rqxBU?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>Что нужно знать при проектировании и составлении сметы на строительство
Конструкция крыши может быть любой в зависимости от запросов и возможностей хозяина дома. Сложность работ будет зависеть от расположения несущих стен. По мере усложнения проекта для его реализации увеличивается расход материалов, трудозатраты, и сроки исполнения заказа.

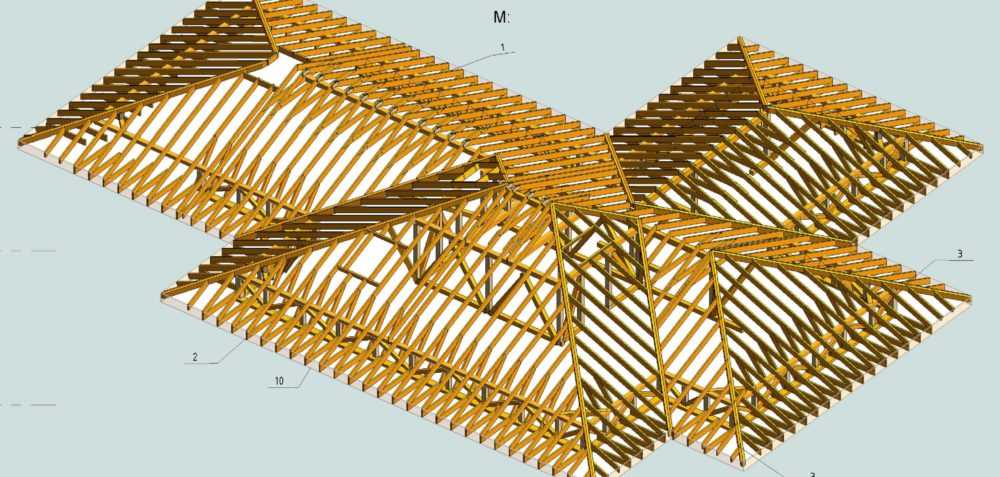

Сложность возведения вальмовой крыши в первую очередь зависит от размеров и конфигурации здания
Возведение сложной вальмовой крыши лучше предоставить профессионалам, которые выполнят точные расчёты всех элементов стропильной системы и смогут изготовить кровлю в строгом соответствии с проектом. Любителям пробовать свои силы в самостоятельном строительстве необходимо учесть несколько факторов:
- Способность строения и фундамента выдерживать нагрузку будущей крыши.
- Особенности стропильной системы — наслонные и навесные конструкции имеют свои тонкости реализации.
- Допустимый размер сечения деревянных элементов конструкции при заданных значениях длины и расстояния между стропильными фермами.
- Соответствие углов наклона скатов и стропильного прогона при сведении их на коньке.
- Необходимость организации дополнительных отверстий и выступов, например, под дымоотводы, вентиляцию, оконные и другие проёмы.
При проектировании стропильной системы для вальмовой крыши необходимо учесть множество разных факторов
Пошаговая инструкция по монтажу стропильной системы
Сначала выполняется подготовка древесины — она хорошо просушивается, обрабатывается антисептическими составами и снова подвергается сушке. По мере готовности материала можно приступать к его монтажу по нижеприведенной схеме:
- По периметру несущего основания укладывается и надёжно крепится мауэрлат с обязательной гидроизоляционной прослойкой из рубероида или аналогичных материалов.
Мауэрлат крыши укладывается на гидроизоляционный материал и крепится при помощи шпилек
- Мауэрлат размечается по вычисленным ранее размерам. Чтобы отметки были хорошо видны, рекомендуется наносить их ярким маркером или даже вбить небольшие маячки. Важно соблюдать идентичность разметок на противоположных плоскостях, в противном случае укладка балок будет неровной.
Разметку необходимо делать очень тщательно, чтобы стропильные фермы и затяжки были установлены ровно
- Монтаж балок перекрытий осуществляется на мауэрлат либо на дополнительный брус, укреплённый чуть ниже плоскости стен.
Балки перекрытий (затяжки) можно крепить на мауэрлат
- Для снижения нагрузки с несущего каркаса мауэрлат скрепляется с помощью поперечных затяжек.
Поперечные затяжки перераспределяют нагрузку от кровли равномерно по всему периметру стропильной системы
- После завершения укладки затяжек поверх балок перекрытия рекомендуется соорудить дощатый настил крепления к балкам. По нему будет удобно и безопасно ходить при выполнении дальнейших работ.
Временный настил служит для безопасного перемещения по всей площади перекрытий при монтаже стропил
- Далее устанавливаются стойки к затяжкам либо к балкам перекрытия.
- Вверху стойки крепятся к коньковой балке. На неё же монтируются и центральные стропила с торца кровли.
- Затем осуществляется разметка и устройство промежуточных стропил со стороны фронтонов.
Промежуточные стропила устанавливаются с фронтальной стороны
- После этого производится укладка диагональных стропил, соединяющих коньковый элемент здания с углами. В случае необходимости возможна установка дополнительных стоек.
Диагональные стропила соединяют коньковый элемент крыши с углами
- К диагональным стропилам фиксируются короткие стропила, называемые нарожниками. Расстояние между ними должно быть таким же, что и между промежуточными элементами.
Нарожники соединяют диагональные стропила с мауэрлатом
- В схеме конструкции могут фигурировать и другие детали поддержки и усиления: подкосы, ветровые балки, система шпренгелей.
- Если стропила оканчиваются на поверхности мауэрлата, их необходимо продлить за пределы каркаса здания при помощи «кобылок», за счёт которых создаются карнизы и кровельные свесы.
Стропильные ноги могут крепиться к мауэрлату разными жёсткими элементами, например:
Стропильные ноги к брусу конькового элемента тоже крепятся несколькими способами:
- Соединение ног друг над другом и над брусом с последующим креплением на болты.
- Создание выемок на стропилах для усиления жёсткости соединения с коньковым элементом.
- Подведение стропил к коньку с последующим их скреплением с помощью деревянных или металлических накладок.
В месте крепления конькового бруса к стропильным ногам тоже получается довольно сложный узел, и только при надёжном сопряжении и фиксации всех частей можно говорить о долговечности вальмовой кровли. В этом случае коньковый брус укладывается поверх стоек, после чего его скрепляют с помощью деревянных накладок по обе стороны. Затем выпиливаются диагональные стропильные элементы, которые крепятся к коньку и промежуточному стропилу. Аналогичным образом выполняется монтаж второго стропила для другого угла дома.
Видео: монтаж стропильной системы вальмовой крыши своими руками
Подготовка крыши для укладки кровельного покрытия
Когда стропильная система будет полностью установлена, можно приступать к подготовке конструкции под укладку кровельного материала:
- Проводится разметка в местах планируемых оконных и дверных проёмов, выходов дымоотводных труб, вентиляционных отверстий с последующим обрамлением выбранных проёмов деревянными рейками.
- Далее монтируется кровельный пирог в приведённой ниже последовательности:
- На стропила натягивается и крепится слой пароизоляционной плёнки.
- Следующим слоем устанавливается обрешётка.
- В промежутки между рейками крепится утеплитель с ветрозащитой по типу полиэтиленовой плёнки.
- Далее устанавливается контробрешетка.
Последний этап перед монтажом покрытия напрямую определяется выбранным кровельным материалом. Так, если выбор пал на металлочерепицу, то она может крепиться сразу к контробрешётке. Если же используется мягкая кровля, то понадобится дополнительный слой из листов фанеры или OSB.
Рекомендуется строго соблюдать правила укладки кровельного материала
Обустройство кровельной вентиляционной системы
Для забора воздуха из подкровельного пространства вентиляционное отверстие делается внизу ветровой подшивки, а для его вывода — в верхней части крыши — ближе к коньковому элементу. При создании подшивки из деревянных досок можно оставить небольшой зазор между ними, что позволит создать лучшую вентиляцию.
При плотной сборке подшивки рекомендуется сделать несколько небольших деревянных решёток и разложить их на всю длину ветровой подшивки шагом в 80 см. Чтобы высверлить нужное отверстие, придётся вооружиться дрелью с насадкой-чашкой. Место для верхнего выхода воздуха оборудуется в самой крыше.
При использовании гибкой черепицы вентиляция выполняется путём проветриваемого конька, керамическая черепица допускает подачу воздуха через кровельный вентиль. Вентиляция шифера, ондулина и других аналогичных покрытий осуществляется через стандартные коньки. Металлочерепица проветривается с помощью конькового уплотнителя.
Видео: вальмовая крыша из металлочерепицы
Беседка с четырехскатной крышей
Беседка с вальмовой кровлей станет эталоном дизайнерского решения, а при условии грамотного расчёта и обустройства будет отличаться надёжностью и долговечностью эксплуатации. Собрать четырехскатную крышу будет несложно собственноручно. Такая конструкция подходит для беседки в виде прямоугольника или квадрата. Первый вариант представляет собой сборку вальмовой конструкции с двумя треугольными и таким же количеством трапециевидных скатов. Второй вариант — это шатровая вальмовая крыша, состоящая из 4 равнобедренных треугольных скатов.
Вальмовая крыша для квадратной беседки состоит из четырех одинаковых треугольных секций
Четырехскатная кровля является прекрасным выбором при строительстве беседки, поскольку она допускает применение любых кровельных покрытий, а удобная конструкция обеспечивает свободный угол обзора, её легко можно обустроить, например, в китайском стиле, добавив свесам длины и несколько изогнутых диагональных стропил.
На подготовительном этапе работы делается чертёж будущей крыши с учётом основных факторов:
- веса всех стропил и их дополнительных элементов;
- массы кровельного покрытия и гидроизоляции;
- уровня климатических нагрузок, слоя снежных масс;
- веса строителей, обслуживающих крышу;
- нагрузки от оборудования, которое планируется установить на стропильной системе.
От того, каким будет наклон скатов и какие материалы выбраны для покрытия кровли, напрямую зависят особенности установки, например, шаг расположения реек обрешётки и стропильной системы. И всё это сказывается на общем весе постройки.
Продлить срок службы деревянной беседки можно, предварительно обработав все её элементы специальными антисептическими пропитками, а также огнезащитным средством. Наносятся все эти составы достаточно просто обычной кистью или валиком.
Опорой для четырехскатной крыши беседки могут быть деревянные, кирпичные стены либо стойки опорного каркаса. Если в работе используется кирпич, то конструкция получится капитальной и потребует возведения прочного фундамента, способного выдерживать большие нагрузки. Строительство вальмовой крыши на такой беседке в целом сходно с установкой кровли на жилом доме или другом крупногабаритном строении.
Небольшие вальмовые крыши можно собирать на опорах из столбов, которые предварительно следует хорошо закрепить
Если же беседка устанавливается на деревянные столбы, то следует предварительно проверить прочность закрепления её опор, они должны стоять строго вертикально, а для жёсткости и устойчивости каркаса снизу их перевязывают перемычками. Сверху тоже монтируются перемычки, которые будут являться обвязкой под скатную конструкцию. Из-за высокой нагрузки опоры могут постепенно разойтись, поэтому рекомендуется заранее скрепить их на верхних концах с помощью диагональных перемычек, а в местах стыковки проложить деревянные или стальные накладки.
Пошаговая инструкция по установке вальмовой крыши для беседки
- Сначала крепят коньковый брус со специальными подкосами и вертикальными опорами.
Строительство крыши начинается с установки конькового бруса на вертикальных стойках
- Далее для формирования кровельных скатов укладывают диагональные стропила. Этот этап предполагает возможность увеличения длины свесов с помощью накладных досок – «кобылок», которые удлиняют накосные стропила.
- Затем выполняют монтаж центральных и промежуточных стропил и нарожников.
Диагональные и промежуточные стропила соединяют коньковый брус с мауэрлатом и образуют каркас для установки обрешётки
- Для защиты деревянных элементов от воздействия влаги поверх стропил укладывают покрытие из гидроизоляционной мембраны.
- На слой гидроизоляции монтируют обрешётку, а при необходимости оборудования дополнительной вентиляции устанавливают и контробрешётку.
Контробрешётка устанавливается для того, чтобы обеспечить вентиляцию подкровельного пространства
- На завершающем этапе работы крепят кровельный материал.
Установка кровельного покрытия завершает процесс постройки беседки

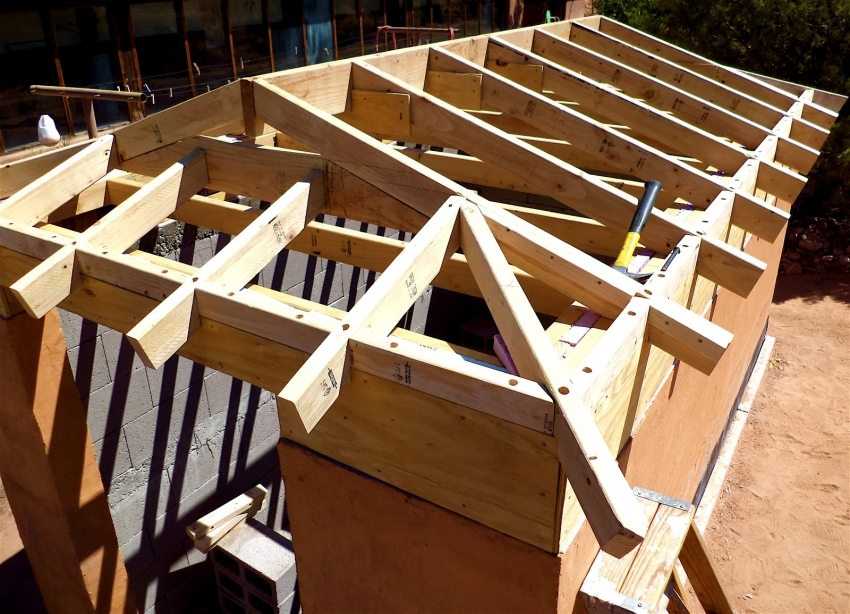

Шатровую крышу собирают так же, как и обычную вальмовую, исключая монтаж конькового бруса. При этом производится связка диагональных стропил в коньковый узел.
Видео: строительство беседки и барбекю своими руками
Недостаток опыта строительства кровельных конструкций может негативно сказаться на качестве будущей крыше и степени защиты всего сооружения, поэтому для выполнения подобного рода работ рекомендуется обратиться к профессиональным строительным бригадам. При правильном подходе вальмовая крыша станет прекрасной архитектурной конструкцией дома, беседки и любых других построек.
- Автор: Анастасия Микитало
- Распечатать
Оцените статью:
(6 голосов, среднее: 3.3 из 5)
Поделитесь с друзьями!
Создание голландской вальмовой крыши
Справочный номер: KB-00749
Последнее изменение: 1 июля 2022 г.
Информация в этой статье относится к:
ВОПРОС
Как создать голландскую вальмовую или голландскую двускатную крышу?
ОТВЕЧАТЬ
Голландская вальмовая крыша, иногда называемая голландской двускатной крышей, представляет собой комбинацию стилей вальмовой и двускатной крыш, в которой фронтон расположен в конце
Автоматическое создание голландской вальмовой крыши
- Откройте план, на котором вы хотите создать голландскую шатровую крышу.
В этом примере используется простое здание размером 20 x 30 футов с высотой потолков 109 1/8 дюйма.
- Выберите стену, над которой вы хотите построить голландское бедро, и нажмите на Открыть объект кнопка редактирования.
- В открывшемся диалоговом окне Спецификация стены щелкните панель Крыша, выберите параметр Голландская двускатная стена , установите Шаг , Начинается на высоте или Значение от базовой линии , затем нажмите OK для подтверждения изменений.
- Если автоматическое перестроение крыш не включено, выберите Build> Roof> Build Roof из меню, отметьте Build Roof Planes в появившемся диалоговом окне, затем нажмите OK , чтобы автоматически создать крышу с голландским вальмом над измененной стеной.
В Home Designer Suite и Home Designer Architectural откройте диалоговое окно Build Roof и нажмите OK , чтобы построить плоскости крыши.
- Выберите 3D> Создать перспективный вид> Полный обзор перспективы , чтобы просмотреть результаты.
Для создания голландской вальмовой крыши вручную
Применяется к главным архитекторам Premier, Chief Architect Interiors и Home Designer Pro.
- Откройте план, на котором вы хотите создать голландскую шатровую крышу.
В этом примере используется простое здание 20 x 30 футов с высотой потолков 109 1/8 дюйма.
- Перейдите к Build> Roof> Build Roof из меню.
- На панели «Крыша» диалогового окна « Построить крышу » снимите флажок «Автоматическое перестроение крыш» , установите флажок «Построить плоскости крыши» , затем нажмите «ОК» , чтобы закрыть диалоговое окно и создать вальмовую крышу.
- Щелкните на одной из боковых кромок плоскости крыши, в которой вы хотите построить голландское вальмовое бедро, чтобы выбрать ее вдоль этой кромки.
- Нажмите кнопку редактирования Add Break , затем щелкните один раз по краю, который вы выбрали, чтобы разместить угловую ручку или «соединение» в этом месте. В настоящее время не беспокойтесь о точном размещении.
- Щелкните маркер редактирования, который отображается на пике плоскости крыши, и перетащите его вниз, чтобы создать отверстие в крыше треугольной формы.
Примечание. . Вы можете щелкнуть новое ребро, чтобы выбрать его, нажать кнопку редактирования «Сделать параллельным», затем щелкнуть стену, на которую опирается плоскость крыши, чтобы убедиться, что плоскость крыши, которую вы только что отредактировали, параллельна ей. та стена.
- Выберите Инструменты > Этаж/Эталонный дисплей > Один этаж вверх , чтобы подняться на чердак.
- Выберите Tools > Floor/Reference Display > Reference Display из меню, чтобы отобразить стены 1-го этажа и плоскости крыши в виде красных линий.
Если ваши плоскости крыши не отображаются как часть эталонного дисплея, перейдите к Инструменты> Этаж/Эталонный дисплей> Изменить эталонную ссылку . В Изменить Этаж/Справочник , нажмите на Define , расположенную рядом со столбцом Layer Set или строкой Reference Display Options. В следующем диалоговом окне Layer Display Options установите флажок в столбце Disp для слоя «Roof Planes», затем нажмите OK . Нажмите OK еще раз, чтобы вернуться на план этажа.
- Выберите в меню «Строительство» > «Стена» > «Прямая внешняя стена» , затем щелкните и перетащите вдоль края края плоскости крыши, созданного на шагах 4–6. Это будет фронтон стены.
Примечание: Вы можете получить предупреждение о размещении объектов на чердачном уровне. Нажмите OK и продолжите создание стены.
- Внешняя поверхность стены должна быть внутри или выше верхнего края вальмовой крыши.
- Если она слишком низкая или слишком высокая, нажмите на стену, чтобы выбрать ее, и используйте ручку редактирования Переместить , чтобы переместить ее в нужное место.
- В качестве альтернативы вы можете переместить край плоскости крыши, чтобы освободить место для фронтона.
- Выберите Инструменты > Этаж/Эталонный дисплей > Вниз на один этаж , чтобы вернуться на этаж 1. Обратите внимание, что фронтон стены, который был размещен на чердаке, имеет красный контур.
- Нажмите на одну из плоскостей крыши по обе стороны от голландского вальма, чтобы выбрать ее, нажмите кнопку редактирования Добавить разрыв , затем щелкните один раз вдоль этого края, чтобы разместить разрыв в этом месте, как в шаге 5 выше.
- Щелкните и перетащите маркер редактирования на гребне, чтобы создать новое ребро, параллельное фронтонной стене.
- Нажмите кнопку редактирования Сделать параллельной и щелкните стену, на которую опирается голландское бедро, чтобы сделать ее параллельной этой стене.
- Отрегулируйте положение края крыши, чтобы создать выступ .
- Щелкните и перетащите маркер редактирования на гребне, чтобы создать новое ребро, параллельное фронтонной стене.
- Повторите шаг 10 с плоскостью крыши на противоположной стороне голландского бедра.
- Выберите 3D> Создать перспективный вид> Полный обзор перспективы , чтобы увидеть результаты.
Как построить вальмовую крышу
Схема вальмовой крыши:
Если это длинная крыша с вальмами на концах, в центре будут общие стропила. Первое, что нужно сделать, это разметить общие стропила, поэтому вам нужно знать длину коньковой доски. Это определяется путем измерения длины здания, вычитания пролета и добавления толщины коньковой доски. Прибейте обычные стропила заподлицо к концам коньковой доски и в 90 градусов к ней в центре пролета.
Когда все подходит, прибейте остальные общие стропила и прилегающие потолочные балки. Ваши стропила должны выглядеть так:
Теперь давайте наденем вальмы. Вальмовое стропило представляет собой диагональ квадрата, образованного двумя общими стропилами и двумя внешними линиями стены. Длина диагонали – это прогон вальмового стропила. Поскольку бедро образует диагональ квадрата с шагом 12 дюймов, диагональ этого квадрата составляет 17 дюймов. Это то, что мы используем на квадрате каркаса в качестве прогона для вальмы, 17 дюймов. На каждые 12 дюймов прогона обычного стропила у нас есть прогон вальмы или ендовы 17 дюймов 9.0004
Обычное обычное стропило изготавливается из бруса 2×6. Таким образом, обычное вальмовое стропило будет сделано из бруса 2×8. Вальма всегда делайте из доски на один размер больше (по ширине), чем обычные стропила.
В третьей колонке стропильной таблицы (см. мою статью: Стропильные таблицы на квадрате стропила) на квадрате стропила указана длина вальмового или ендовного стропила. Для крыши 5/12 мы смотрим на 5 и находим 17,69. Умножьте 17,69-кратный десятичный эквивалент (например, 0,25 вместо 1/4) пробега, чтобы получить расстояние от центра конька до внешней линии стены. Укоротите бедро на половину 45-градусной горизонтальной толщины конька.
Угол бокового среза вальмовых и ендовных стропил также указан в таблице стропильных ног. Для крыши с уклоном 5/12 боковой вырез равен 11,5 дюйма. Используйте это число с 12 дюймами на квадрате каркаса, чтобы найти боковой вырез. Это угол бокового среза, отмеченный на верхней кромке стропила. Отвес для бедра и ендовы использует 5 дюймов и 17 дюймов на квадрате каркаса, который отмечен на стороне стропила. Это составной угол, который лучше всего резать циркулярной пилой или радиальным рычагом. Установите угол бокового пропила на скосе пилы и пилите по отвесу.
Хорошо, теперь давайте перейдем к краю бедра и вырезаем вырез сиденья (также называемый птичьим ртом). Вы должны иметь длину, отмеченную для внешней стороны стены. Вы заметите, что если вальмовая планка или ендова были установлены сейчас, внешние края доски выше, чем центр доски, где будет лежать обшивка. Чтобы компенсировать это, бедро опущено так, что края будут поддерживать обшивку, а не центр, примерно на 1/4 дюйма для доски толщиной 1 1/2 дюйма. Чтобы получить такую высоту опускания, выполните следующую простую процедуру:
С помощью угольника совместите 17 дюймов на корпусе и 5-дюймовую отметку на шпунте (для нашего примера с уклоном крыши 5/12) по нижнему краю вальмового стропила (или любому другому прямому краю, который вы можете найти— мы обычно используем край стропила, потому что он прямо там). Начертите вдоль внешней стороны каркасного угольника, отметив короткую линию от края доски. Отметьте внутренний язык обрамляющего квадрата на краю. Измерьте от шпунта и отметьте расстояние, равное половине толщины стропила (в нашем примере 3/4 дюйма). Теперь сдвиньте угольник вдоль доски, сохраняя отметки 17 и 5 дюймов вдоль края доски, пока язычок каркасного квадрата находится на половине толщины (3/4 дюйма) от первой метки язычка. Как и раньше, нанесите разметку на внешней стороне каркаса. Расстояние между двумя линиями — это величина падения, необходимая для бедра. Это получается около 1/4 дюйма для стропила толщиной 1 1/2 дюйма. Расположите сиденье как обычно, но опустите его на 1/4 дюйма, как в нашем примере.
Отвес для рта птицы также необходимо переместить, чтобы компенсировать 90-градусный угол пересечения наружных стен. Мы будем делать прямой срез вместо надреза под углом 90 градусов. Так что снова переместите этот отвес к хвосту на половину толщины стропила. Отметьте здесь отвес с конфигурацией 5 и 17. Длина хвоста зависит от свеса. Это можно найти, используя таблицу стропил и умножив горизонтальный свес на единицу длины вальмы, которая равна 17,69. «Например, свес 2 фута будет составлять 17,69 x 2 = 35,38 дюйма за вычетом 45-градусной толщины обвязки стропила (подложка для бордюрной доски, обычно того же размера, что и обычное стропило). Отрежьте этот конец от этой отметки на 45 градусов в каждую сторону. Затем, наконец, обрежьте тазобедренный хвост, чтобы он подходил к отделке 2×6, выровняв задний отвес до той же длины, что и на обычном хвосте стропила. Это предотвратит соприкосновение более широкой нижней части бедер с материалом софита. Теперь установите вальмы или ендовы на крыше. Долины вырезаются такими же разрезами, как и бедра, кроме хвоста. Срез седла также не нужно опускать, так как обшивка будет опираться на центр стропила ендовы, а не на края, как на бедро.
Теперь нужно обрезать и установить нарожное стропило. Вальмовой домкрат такой же, как обычное стропило на хвосте, но боковой срез отличается, поскольку он идет от стены к бедру, а не к коньку, как обычное стропило. Когда стропила или стойки идут от квадратной линии к угловой линии (бедро), количество, которое нужно отрезать или добавить, называется общей разницей. Эта общая разница указана в таблице стропил на квадрате каркаса под секционным прогоном. (Для 5/12 в нашем примере до 5 общая разница указана для 16-дюймовых центров на стропилах как 17 5/16 «и для 24-дюймовых центров как 26». напротив друг друга на боковом срезе. Не забудьте начать с центра бедра и снова оставить половину толщины 45 градусов. После того, как этот первый разрез будет отрезан, остальные можно обрезать ровно на общую разницу короче. Сначала проверьте это. хотя. Прежде чем устанавливать потолочные балки на домкраты, посмотрите вдоль вальмового стропила, чтобы убедиться, что оно прямое. Обычно, забивая домкрат сильнее или слабее, бедро можно легко выпрямить. Когда все прибито и закреплено, положите на обшивку. Это должно выглядеть примерно так, как на этом рисунке.
При установке потолочных балок вы заметите, что ближе к концу здания (на чертеже, где расположены домкраты) нет места для балок. Чтобы противодействовать этому, просто удвойте последнюю потолочную балку, затем проложите короткие потолочные балки от этой балки под углом 90 градусов к стене и прибейте гвоздями к боковым сторонам вальмовых домкратов и одного общего стропила. Используйте вешалки для балок на лагах балки. Просто обрежьте любую часть потолочной балки, выступающую над стропилами. В «старые времена» я срезал эти куски топориком. Также очень важный совет: всегда либо перекрывайте и прибивайте потолочные балки вместе в центре длинного пролета, либо стыкуйте их вместе и прибивайте накладку над стыком. Это связывает две стены вместе, чтобы они не выбрасывались, когда груз приходит на крышу. Если есть центральная стена, может быть хорошей идеей поддержать конек стойками 2х4. Также на длинных пролетах используются стяжки с воротником, чтобы укоротить пролет, прибивая гвоздями 2×4 поперек стропил в верхней части. Или стены пони также используются для сокращения пролета. Ваш строительный инспектор сообщит вам об этом. С 19Большинство строителей 70-х используют фермы и избегают стропил. Стропильная крыша может быть сделана так, чтобы соответствовать практически любой конфигурации вальмовых и ендовых крыш. Стропильная крыша, конечно же, не зависит от стен под ней, как стропильная крыша.
следующая статья >
Дэйв
(Спросите Дэйва) (О Дэйве)
Ваш источник советов по строительству, чертежей столярки и мебели, планов домов и советов по строительству непосредственно от Дэйва…
Привет, я Дэйв Осборн. Обладая более чем 50-летним опытом работы подмастерьем-плотником, мастером и подрядчиком в тяжелом строительстве, мне нравилось работать с учениками и делиться секретами ремесла, которыми другие делились со мной. Теперь я получаю электронные письма от участников со всего мира, и мы включаем многие из моих ответов в наши Бесплатные ежемесячные информационные бюллетени . Некоторые из моих ответов включают рисунки и инструкции, относящиеся к конкретному проекту, но могут также отвечать на ваши вопросы. Я использую правильную строительную терминологию, поэтому вы можете с уверенностью сообщить своим дилерам или подрядчикам, что вам нужно.
СПРОСИТЕ ДЭЙВА !
Преимущества членства
Членство дает вам полный доступ к сотням практических статей, планам деревообработки, конвертерам, калькуляторам и таблицам.
