виды электросчётчиков и инструкция подключения своими руками

Для установки счётчика электроэнергии в квартире не требуется знания определённых монтажных технологий, с подобной задачей способен справиться любой хозяин, владеющий элементарным инструментом. В случаях самостоятельной установки приборов не допускаются нарушения порядка установки. Кроме всего, подобные действия сопряжены с правовой составляющей этого мероприятия и должны быть зарегистрированы в ближайшем отделении официального поставщика.

  • Общепринятые нормы
  • Разновидности приборов учёта
  • Особенности монтажа
  • Подключение устройства
    • Необходимая подготовка
    • Подробная инструкция

Общепринятые нормы

Следует всегда принимать во внимание, что указанный прибор, предназначенный для учёта величины потребляемой электрической энергии, является неизменной собственностью организации, предоставляющей свои услуги по энергетической обеспеченности определённого участка жилплощади, в рамках которого разрешено действие счётчика имеющейся мощности.

Использование электрической техники подчинено определённым правилам, ответственность за соблюдение которых возлагается на пользователя, равно как и обеспечение целостности страховочных пломб. Стоит обратить внимание на то, что к монтажу электросчётчика руками потребителя организация, осуществляющая контроль, способна допустить лишь при замене вышедшего из строя оборудования, либо при полной замене начинки электрической сети, или подключении объекта к электроснабжению.

От точности показаний электрического счётчика в прямой зависимости находится размер платежа за пользование электроэнергией в конкретном помещении, находящемся под его контролем. Это создаёт необходимость:

  • Осуществлять проверку наличия холостого хода электроприбора.
  • Подсчёта погрешности счётчика.

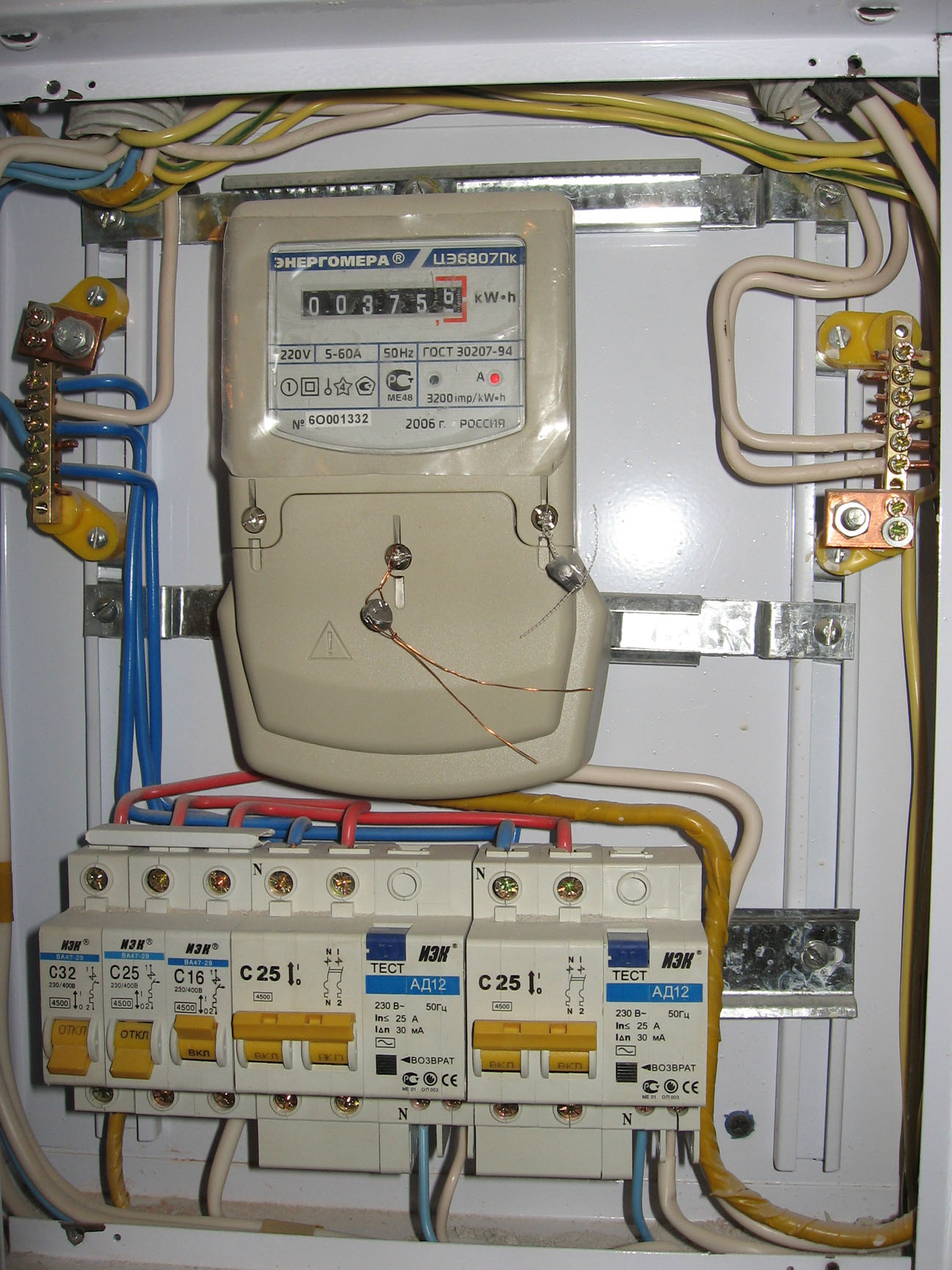

В квартирах электросчётчики размещают в распредщитах, расположенных на лестничной площадке.

Для того чтобы установить электросчётчик внутри квартиры, необходимо иметь предназначенный для этого электрощит.

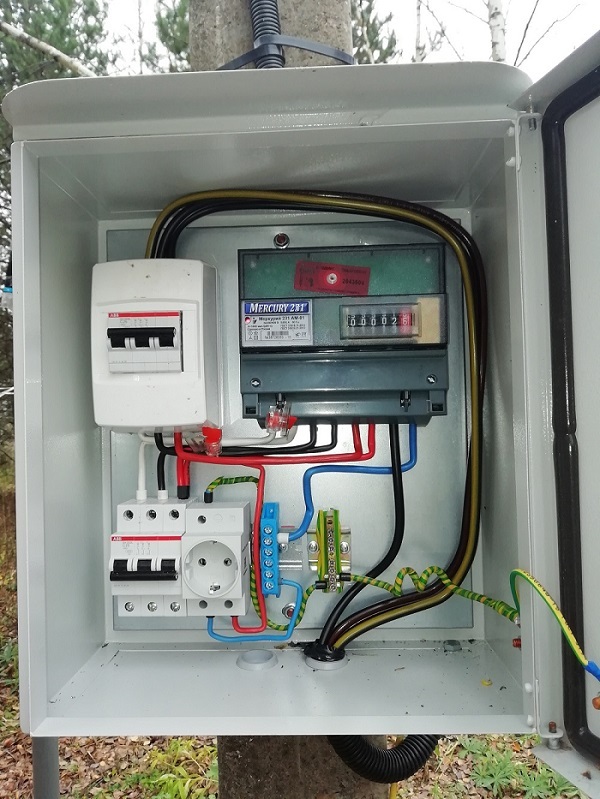

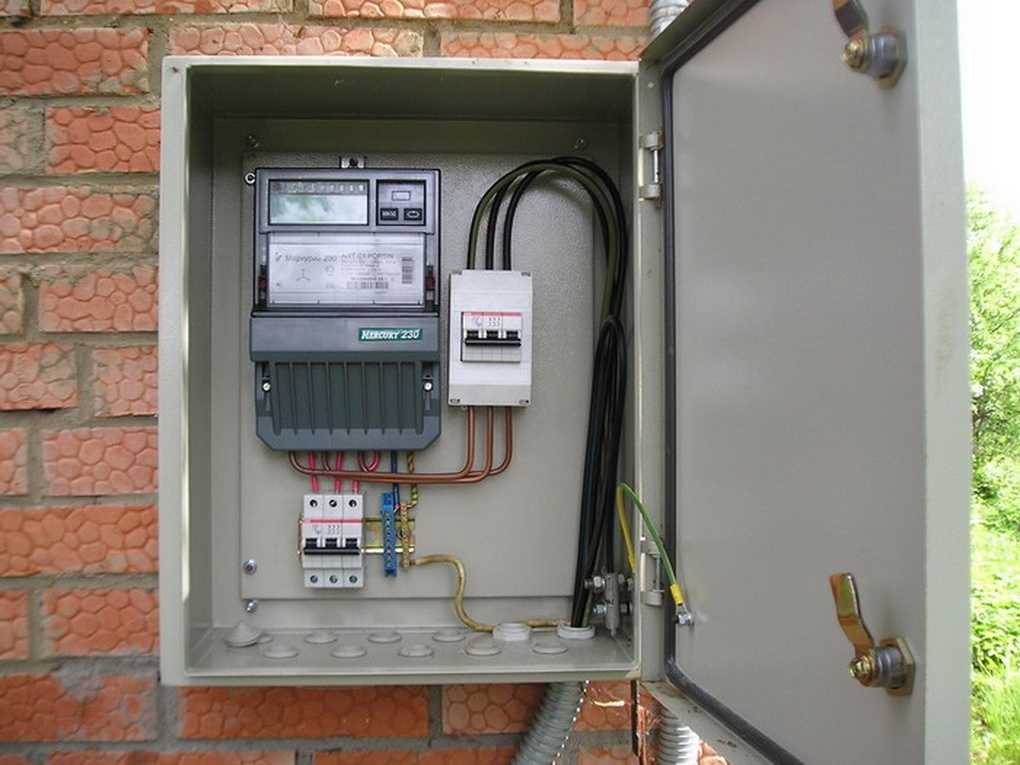

В частном секторе счётчики устанавливают в прихожих или в специальных технических помещениях. По новым правилам электрический счётчик должен устанавливаться в местах со свободным доступом для беспрепятственного снятия показаний с электроприбора без необходимости проникновения за ограждения участка. Эти требования призваны оградить поставщика электроэнергии от мошенничества со стороны потребителей. Помещения, подвергающиеся воздействию мороза, не рекомендуется использовать для установки электросчётчика в квартире своими руками.

Разновидности приборов учёта

Модели электронных счётчиков адаптированы для использования как в условиях однофазных (коммунальных) сетей, так и трехфазных (промышленных) сетей, в зависимости от места их установки. Приборы, предназначенные для установки в условиях однофазной сети, отличаются меньшей ценой и простотой своей конструкции.

Среди пользователей, использующих электроэнергию в бытовых целях, очень редко встречаются подключения к трехфазной сети.

Основным критерием различия электросчётчиков является их принцип действия. На сегодняшний день предоставляются следующие варианты:

  • Индукционные. Принцип работы этих приборов основан на использовании индукции в электромагнитных полях. Этот тип счётчиков был широко распространён в конце XX века. Такую популярность прибору принесла не только его низкая цена, но и способность исчислять показания с минимальной погрешностью, обладая при этом высокой надёжностью и способностью к длительному использованию. Сегодня возможности данных приборов не способны отвечать современным требованиям по осуществлению учёта электрической энергии. Качество их работы снижается, если уклон устройства превышает 10 градусов, они могут изменять свои показания при значительных перепадах температурного режима и проявляют чувствительность к магнитным полям.
    За время их использования недобросовестными потребителями было разработано множество методик, способных искажать показания электросчётчиков индукционного типа. Для этой цели использовались различные трансформаторные устройства или промышленные магниты, обладающие сильным магнитным полем.
  • Счётчики электронного принципа действия. Подобными приборами сегодня повсеместно заменяют утратившие актуальность индукционные устройства. Эта инициатива прежде всего исходит от различных государственных структур. Они устанавливают правила, обязывающие пользователей производить замену индукционных приборов, неспособных на сегодня соответствовать требованиям точности исчисления потребляемой мощности. Основные преимущества приборов электронного действия заключаются в высоких показателях надёжности и предоставлении требуемой точности их показаний. Также следует отметить их компактные размеры и способность производить расчёты, пользуясь одновременно несколькими тарифами, способными изменяться по времени суток.
    Эти устройства устойчивы к различным воздействиям и могут служить гарантией добросовестности потребителя.

Основываясь на положении от 1996 года, требования к погрешности в точности показаний электросчётчиков должны соответствовать установленному пределу 2 — 2.5%. Для чего был установлен ГОСТ, имеющий номер 6570−96, по условиям которого требования точности, предъявляемые к классу приборов, разрешённых для использования в бытовых условиях, обязаны быть не менее 2.

На сегодняшний день нашли применение счётчики, способные вести учёт как активного, так и реактивного вида нагрузки. В коммунальных электросетях, к которым подключены все квартиры, а также частные дома, может допускаться установка электросчётчиков своими руками. Здесь используют устройства для учёта активной составляющей электроэнергии. Поэтому рассмотрению будут подлежать модели, обладающие данными характеристиками.

В случае необходимости установить счётчик электроэнергии двухтарифной модели или трехтарифной по желанию потребителя, возникнет необходимость получения разрешения со стороны поставщика, осуществляющего предоставление услуги по электроснабжению. В этом случае будет составлен определённый договор, предоставляющий потребителю дополнительные возможности. За последние десятилетия величина потребляемой мощности в коммунальных сетях значительно возросла. Этот факт вынуждает поставщиков создавать всевозможные условия для перевода населения на двухтарифные счётчики, которые позволяют производить более точные расчёты.

Особенности монтажа

Установка двухтарифного счётчика приобретает смысл только при условии, что потребитель использует максимальные пределы своих мощностей в часы пик, когда сеть и без того перегружена. Двухзонный счётчик имеет существенный недостаток. Он является довольно дорогим прибором, помимо этого, программирование этого устройства тоже является платной услугой.

Основная область применения трехтарифных моделей счётчиков находится в промышленной зоне, однако имеющиеся на сегодняшний день законы разрешают использование этой техники в бытовых условиях.

Следующим критерием, позволяющим классифицировать электросчётчики, являются показатели напряжения и величины номинального тока.

Подключение приборов, которые необходимы для работы, в условиях превышения показаний номинального тока отметки в 100 ампер производится при помощи непрямого включения с использованием трансформатора тока. Подобные приборы применяются в условиях трехфазных сетей, в которые включены потребители, обладающие большой мощностью. Допуск к установке этих устройств имеют только специалисты, обладающие установленным разрядом квалификации.

Выбирая модель электросчётчика в случае, если он будет устанавливаться самостоятельно, необходимо фиксировать время, в которое была установлена пломба на корпусе прибора. По установленным правилам время установки пломбы, находящейся на корпусе прибора, не должно превышать 1 года.

Подключение устройства

Прежде чем начать подключение прибора учёта к своей электросети, необходимо подготовить место, в которое он будет устанавливаться. Кроме этого, должны быть заранее приготовлены все необходимые инструменты, а также материалы, при помощи которых будет производится установка устройства.

Необходимая подготовка

В современных магазинах, предоставляющих ассортимент электротоваров, можно подобрать электрический щит, подходящий для установки электросчётчика. Здесь можно найти как полностью укомплектованные приспособления, так и любые элементы для их комплектации. В таком магазине можно приобрести счётчик, укомплектованный установочной панелью, что значительно упростит его установку.

При установке электросчётчика на стену необходимо зафиксировать его вертикальное положение. Устанавливать устройство положено в специально предназначенном для этой цели электрическом щите или на установочную панель, которую следует приобрести заранее в магазине электротоваров. Специальных нормативов, определяющих высоту расположения счётчика, не предусмотрено, однако существует положение, запрещающее устанавливать прибор в местах, недоступных для прямого визуального контакта. Рекомендуемая высота расположения счётчика находится на отметке 1 метр 70 сантиметров от уровня пола.

Подробная инструкция

Прежде чем самостоятельно приступить к подключению электросчётчика, необходимо получить точные данные схемы расположения электропроводки в выбранном помещении. Количество устанавливаемых автоматов в электрическом щите определяется количеством образованных групп, мощные потребители (стиральная машина, бойлер) подключаются напрямую в электрический щит к отдельному автомату.

Порядок выполнения работ при самостоятельной установке электросчётчика:

  • В полость электрощита шурупами прикручивается монтажная планка, предназначенная для установки элементов, комплектующих это приспособление.
  • Прежде всего на монтажную планку устанавливают электросчётчик, положение которого определяется конструкцией электрического щита.
  • Если модель электрощита не предусматривает специальных выводов для подведения фазных и нулевых концов, в определённых местах необходимо установить специальные шины, предназначенные для этой цели.
  • Следующим шагом является установка автоматов, количество и параметры которых необходимо определить заранее.
  • После этого устанавливают устройство, предназначенное для аварийного отключения всей сети, величина номинального тока устройства должна соответствовать аналогичному параметру электросчётчика.
  • Концы проводки, поступающие от групп потребителей, крепятся к нижним клеммам автоматов, а верхние клеммы связывают при помощи перемычек, которые можно изготовить из изолированного провода.

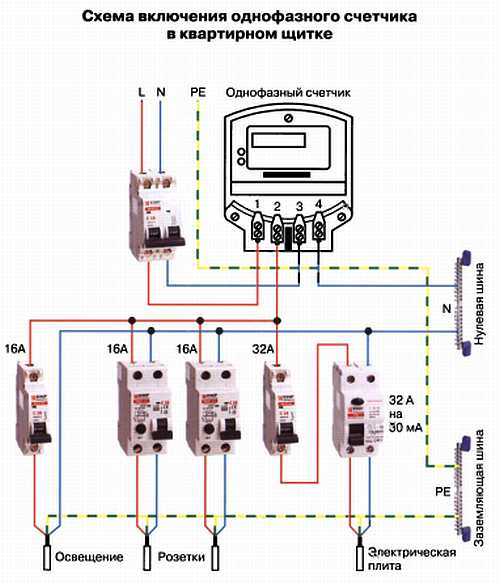

  • К электросчётчику вначале подсоединяют нагрузку, подключив фазный провод к контакту, расположенному на счётчике под номером 2, а нулевой — к аналогичному контакту под номером 4.
  • Фазу вводного провода, обеспечивающего питание сети помещения, подключают к контакту счётчика с номером 1, а его ноль — к контакту под номером 3.

Для комфортной эксплуатации электросети необходимо установить на автоматы указатели, определяющие группы, подключённые к каждому из них.

Самостоятельное подключение однофазного счётчика электроэнергии

Каждый из нас пользуется электричеством. Мы используем электроэнергию везде, где только можно. Телевизоры, электрические плиты, телефоны, чайники и многое другое. Электроэнергия уже стала частью нашей жизни.

У каждого человека в доме есть приборы, подключённые к электросети. Вся электроэнергия, поступающая в квартиры, предоставляется компаниями-поставщиками. Следовательно, за её использование следует платить. Но как можно учесть количество потребляемой электроэнергии?

  • Можно ли самому подключить электросчётчик?
  • Виды однофазных счётчиков
    • Как могут подключаться электросчётчики?
    • Виды конструкции счётчиков электроэнергии
  • Инструменты и комплектующие для установки электросчётчика
  • Установка электросчётчика
  • Как подключить счётчик?

Для этих целей существует особый прибор, который есть в каждой квартире. Он ведёт учёт всего потребляемого электричества, питающего все электроприборы в доме. Его показания и учитываются при выставлении счёта за потребление электроэнергии. Его наличие обязательно в каждом доме и без него просто невозможно подключиться к электросети. Его обязательно нужно подключать для учёта.

Речь идёт об электросчётчике. Читатель уже, наверное, догадался по прошлому абзацу, о каком именно приборе там говорится. Каждый знает, как выглядит электросчётчик, но далеко не каждый имеет представление о том, как подключать однофазный счётчик.

В данной статье будет рассказано о том, как осуществить подключение однофазного счётчика и о том, на что следует обратить внимание при осуществлении его установки. Эта информация точно будет интересна тем читателям, которые занимаются строительством дома или же заняты ремонтом.

Можно ли самому подключить электросчётчик?

Таким вопросом нередко задаются многие пользователи, учитывая тот факт, что не всегда электроснабжающая организация может позволить своим потребителям самостоятельно устанавливать счётчик, опасаясь манипуляций со стороны последних для уменьшения платы за электричество.

В принципе, потребитель может установить электросчётчик, но компания-поставщик электричества всё равно обязательно должна проконтролировать состояние установленного счётчика и затем его опломбировать. Так что у пользователя есть возможность установить электросчётчик самому.

Виды однофазных счётчиков

Прежде чем установить электросчётчик у себя в квартире, пользователь должен сначала определиться с тем, какой счётчик ему больше подходит. Также стоит обратить на тип подключения прибора и на разрешение его эксплуатации. Конечно, всегда можно обратиться именно в электроснабжающую компанию и приобрести электросчётчик у них, ведь это они будут отвечать за проверку прибора и его обслуживание. Но лучше ознакомиться с тем, какие виды счётчиков вообще существуют.

Как могут подключаться электросчётчики?

Итак, электросчётчики могут различаться по типу своего подключения. При выборе счётчика можно обратить на это внимание, так что тут следует остановиться на них поподробнее.

Какие виды подключения электросчётчиков существуют:

  • Прямое подключение. В таком случае электросчётчик включается непосредственно в силовую цепь. Тут стоит отметить, что подавляющее большинство однофазных счётчиков подключается именно таким образом;
  • Трансформаторное подключение. Название этого вида подключения говорит само за себя. В этом случае электросчётчик подключается к сети через специальные трансформаторы. Электросчётчики с таким типом подключения используются больше в промышленных целях, так как рассчитаны на электросети с очень большой нагрузкой.

Виды конструкции счётчиков электроэнергии

Теперь стоит сказать пару слов о том, какие бывают однофазные электросчётчики, если брать во внимание их конструкционные особенности:

  • Электромеханические счётчики, называющиеся также индукционными. Это электросчётчики старого образца. Их ставили ещё в домах наших родителей, бабушек и дедушек. Они имеет весьма низкий класс точности, да и к тому же постепенно уступают место более современным и мощным моделям;
  • Электронные счётчики. Это уже современные модели, которые имеют высокий класс точности. Приходят на смену устаревшим индукционным счётчикам. Тут, кстати, следует отметить существование электронных счётчиков, но с электромеханическим отсчётным устройством.

Инструменты и комплектующие для установки электросчётчика

Перед тем как начать установку электросчётчика, нужно удостовериться в том, что для осуществления процедуры имеются все необходимые составляющие.

Для установки прибора потребуется приобрести следующие комплектующие:

  • Сам счётчик электроэнергии. Стоит сразу же проверить наличие специального штампа ОТК, а также пломбы на его корпусе;
  • В том случае, если устанавливать электросчётчик планируется в имеющийся бокс или электрощит, следует обязательно проверить, есть ли там требуемое крепление. Обычно счётчики электроэнергии крепятся на трёх болтах. В том случае, если в боксе нет DIN-рейки, а на счётчике она имеется, то её можно просто приобрести в магазине;
  • Если старого бокса нет, то придётся приобрести новый;
  • Для общей безопасности рекомендуется установить вместе с электросчётчиком автоматические выключатели. Можно также пойти ещё дальше и установить устройства защитного отключения;
  • В монтаже счётчика потребуется использование монтажного провода;
  • Для того чтобы закрепить бокс или электрощит с установленным туда счётчиком на строительное сооружение, потребуется приобрести набор крепёжных элементов. Речь идёт о дюбелях, саморезах и пластиковых стяжках;

Для того чтобы установить электросчётчика, потребуется позаботиться о наличии под рукой следующих инструментов:

  • Для крепления электрощита на стену строительного сооружения понадобится перфоратор;
  • кусачки;
  • Плоскогубцы;
  • Съёмник изоляции;
  • Строительный нож;
  • Линейка;
  • Набор отвёрток;
  • Рулетка;
  • Строительный уровень;
  • Индикаторная отвёртка — понадобится для проверки наличия напряжения;
  • Может понадобиться и паяльник.

Установка электросчётчика

Для установки электросчётчика потребуется выполнить следующие шаги:

  1. Для начала стоит монтировать защитное оборудование, которое позволит впоследствии избежать различных аварийных ситуаций;
  2. Далее следует позаботиться о монтаже автоматических выключателей с двумя полюсами;
  3. После первых двух шагов устанавливается электросчётчик;
  4. Затем следует установка однополюсных автоматов.

Как подключить счётчик?

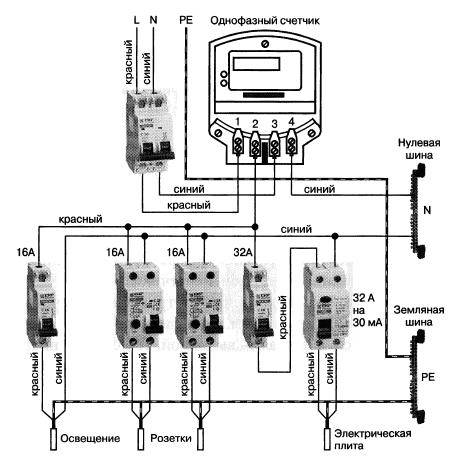

После установки однофазный электросчётчик необходимо подключить. Для этого потребуется позаботиться о выполнении следующих пунктов:

  1. На время осуществления всего процесса по подключению электросчётчика потребуется отключить автомат или пробки. В некоторых ситуациях придётся обесточить всю линию;
  2. Ничего трудного в подключении счётчика электроэнергии нет, так как на обратной стороне любого такого устройства имеется схема, согласно которой можно осуществить подключение прибора;
  3. Наконец, потребуется осуществить подключение проводов к контактам, находящимся на клеммной планке. Если счётчик однофазный, то у него имеется четыре клеммы, которые следует подключать в следующем порядке:
    1. Ввод фазы к квартире от электросети;
    2. Выход фазы внутрь квартиры;
    3. Ввод нуля к квартире от электросети;
    4. Вывод нулевого изолятора внутрь квартиры.

Установка электропроводки — Мелкое жилищное строительство

Краткое содержание: Пошаговое руководство по выбору, определению размеров, расположению и установке основных компонентов — основания счетчика, главного выключателя и панели выключателя — нового жилого дома. электрической системы, включая обсуждение того, как подобрать размеры и установить различные типы кабелей, используемых в системе.

Большинство людей имеют лишь смутное представление о том, как работает главный электрический щит дома, поэтому они благоразумно не касаются его. Но прежде чем электричество будет подключено к новому дому, установка основания счетчика и панели выключателя представляет собой ряд простых задач. Требуется лишь несколько специализированных инструментов, и многие методы аналогичны методам, используемым для прокладки ответвленных цепей (см. «Грубая электрическая проводка»).

Конечно, хитрость заключается в понимании Национального электротехнического кодекса (NEC) — знаниях, которые электрик накапливает за годы ученичества и практики. Я не могу написать статью, чтобы заменить многолетний опыт электрика, но я могу рассмотреть основные этапы процесса вместе с основными аспектами кода. В большинстве юрисдикций домовладельцы могут установить свою собственную электрическую сеть, если они выполняют домашнюю работу, получают разрешение и сотрудничают с инспектором и коммунальной компанией. Однако замена существующей сети, находящейся под напряжением, — это совсем другое дело, и лучше всего доверить ее квалифицированному лицензированному электрику.

Основные детали и детали

Основание счетчика — это место, где коммунальное предприятие устанавливает свой счетчик, а панель выключателей — это место, где автоматические выключатели подключаются к своим отдельным цепям. У утилиты есть спецификации для допустимых баз метров. Их можно настроить несколькими способами, как показано на рисунках ниже. Также ключом является главный выключатель, встроенный либо в основание измерителя, либо в панель выключателя. Я предпочитаю, чтобы главный выключатель был в основании счетчика. В любом случае местные правила часто требуют этого места, потому что в случае пожара в доме спасатели могут легко отключить питание. В показанном здесь проекте основание счетчика и главный выключатель находятся снаружи, а панель выключателя находится в подвале.

Коммунальное хозяйство и строительный отдел уточняют место установки счетчика на доме. Моя местная коммунальная служба хочет, чтобы он находился в пределах 36 дюймов от угла дома, ближайшего к трансформатору, с центром метра на 60 дюймов выше готового уровня. Для NEC требуется чистое рабочее пространство шириной 30 дюймов, глубиной 36 дюймов и высотой не менее 80 дюймов перед любым измерителем или панелью выключателя, внутри или снаружи. NEC также определяет зазоры от земли, крыши и окон до атмосферного напора (вершины мачты, где верхний кабель достигает дома) и кабелей. Основания счетчиков должны быть надежно закреплены, поэтому я привинчиваю их к каркасу.

В идеале панель выключателя монтируется спиной к спине с основанием измерителя, соединенным коротким отрезком металлического канала или фитингом, называемым загонным ниппелем, через который проходят питающие кабели. Однако эта конфигурация невозможна, когда панель выключателя находится в подвале, как показано здесь. В этой ситуации вам необходимо проложить питательный кабель большого сечения от основания счетчика к панели выключателя.

Подключение дома к электросети

Коммунальное хозяйство подключается к проводам, через которые проходит хозяин или электрик 2-в. трубопровод и из погодной головы. Если служба находится под землей, инженерные сети подключаются к основанию счетчика через предоставленный владельцем кабелепровод.

A: Погодная насадка защищает от непогоды, , но не поддерживает инженерные коммуникации. Это работа болта с фарфоровой изоляцией, называемого проволочным бобом, к которому коммунальное предприятие привязывает провода сервисного ввода.

Расширение срезанного конца металлического кабелепровода защищает изоляцию проводника. Жесткая металлическая труба для сервисного стояка отрезается по длине сабельной пилой по металлу, а затем рассверливается, чтобы не повредить изоляцию проводника.

Подключение к основанию счетчика

Когда электроэнергия поступает по воздушной линии, кабелепровод, называемый сервисным стояком, подводит сервисный кабель к основанию счетчика. Для наиболее распространенного размера бытового обслуживания, 200 ампер, я использую 2-в. оцинкованный жесткий трубопровод в качестве сервисного стояка и закрепите его на верхней части основания счетчика с помощью водонепроницаемого фланца, называемого ступицей. Хомуты держат его на стене.

Для обслуживания на 200 ампер я прокладываю три 2/0 (произносится как два должных) медных служебных проводника через стояк от основания счетчика (боковая панель ниже). Эти проводники выходят примерно на 2 фута за пределы атмосферного напора, чтобы утилита могла соединить свои линии подачи (называемые служебным ответвлением). Два из этих проводников, горячие, подают питание на счетчик, а один служит нейтралью. Каждый горячий проводник несет напряжение 120 В относительно нейтрали; объединение их в панели выключателя дает 240 В для приборов с большой нагрузкой, таких как плиты или кондиционеры. Я помечаю нейтраль белой изолентой на обоих концах, прежде чем пропустить ее через кабелепровод, чтобы проводники оставались прямыми. (Если ваша коммуникация проходит под землей, ваша обязанность, как правило, заключается только в том, чтобы проложить указанный коммунальным предприятием трубопровод к основанию счетчика; коммунальное предприятие поставляет провод и прикрепляет его к основанию счетчика при установке счетчика.)

Я снимаю изоляцию с концов «горячих» проводов и подсоединяю их к розетке электросчетчика, где счетчик подключается к базе. Чтобы гарантировать, что эти соединения не ослабнут, очень важно затянуть винты в соответствии со спецификациями, указанными на основании измерителя (боковая панель выше). Нейтраль присоединяется к нейтральной шине (металлический проводник), которая идет к основанию счетчика со стороны дома. Со стороны дома от розетки счетчика по двум шинам подается питание на главный выключатель.

Почти готово к установке счетчика коммунальными службами

Верхняя часть базы счетчика будет доступна коммунальным службам только после установки счетчика. Поскольку главный выключатель находится в основании счетчика, нейтраль и земля должны подключаться к нулевой шине здесь (нижние фотографии). Магнитный уровень освобождает руки автора при закреплении основания измерителя.

A: Для точности пометьте провода. Кабель SER тяжелый и жесткий, поэтому отрезание длины и аккуратное снятие изоляции становятся критически важными.

B: Антиокислительная паста , такая как Noalox (www.idealindustries.com), защищает алюминиевые проводники от коррозии.

C: Разрезать толстый кабель SER сложно. Кусачки для кабеля с храповым механизмом производства Klein Tools (www.kleintools.com) справятся с этой задачей быстро.

Заземление. Голый 4-га. заземляющий провод соединяет основание счетчика и два 8-футовых. длинные заземляющие стержни. Стержни должны находиться на расстоянии не менее 6 футов друг от друга, стыки не допускаются. Зажимы Acorn (справа) выполняют соединение.

От основания счетчика к панели выключателя

Для этой службы на 200 А питающий кабель между основанием счетчика и панелью выключателя в подвале относится к типу SE, стилю SER. Он имеет два алюминиевых проводника 4/0 для «горячих» и один с белой полосой для нейтрали, а также алюминиевый провод заземления 2/0. В служебно-входном кабеле (SER) обычно используются алюминиевые жилы. Медь проводит электричество лучше, чем алюминий. Однако алюминий стоит дешевле, и при правильной установке он отлично работает. Алюминиевые проводники должны быть на два размера больше медных, чтобы пропускать такой же ток без перегрева.

Для такого большого кабеля пригодится кусачка с храповым механизмом (фото справа, стр. 80). Этот тип фрез производится компаниями Ideal (800-435-0705; www.idealindustries.com), Klein (800-553-4676; www.kleintools.com) и другими производителями.

SER зачищается и прикручивается к шинным соединениям на стороне дома основания счетчика, при этом нейтраль и оголенное заземление 2/0 прикрепляются к нейтральной шине. Отсюда SER выходит из основания счетчика через кабельный зажим и входит в дом через отверстие, просверленное в краевой балке. Герметик удерживает элементы.

Также к нейтральной шине подключен голый 4-ga. медный провод, проходящий через нижнюю часть основания измерителя. Этот проводник заземляющего электрода (GEC) прикрепляется с помощью зажимов типа желудей, рассчитанных на прямое заглубление в землю, к двум 8-футовым. длинные омедненные заземляющие стержни, вбитые в землю. По кодексу в GEC не допускаются сращивания.

Насколько туго достаточно?

Все электрооборудование имеет маркировку с указанными производителем значениями в дюймах и фунтах для затягивания клемм на всех проводниках. Эта деталь часто упускается из виду даже профессиональными электриками, но использование динамометрического ключа (фото справа и внизу) или динамометрической отвертки (фото слева) для затягивания всех клемм в соответствии со спецификацией обеспечивает наиболее надежное соединение на протяжении многих лет, поскольку провода расширяются и сжимаются. приливы и отливы электрического тока. Удивительно, насколько плотно должны быть клеммы проводника, а панели, которые принимают отвертки Робертсона (квадратные), облегчают работу. Динамометрические ключи легко доступны в любом магазине автозапчастей, но новые динамометрические отвертки могут стоить 200 долларов. Я нашел свой Klein 57035 по выгодной цене на eBay.

—К. А. П.

Ненадежные соединения могут привести к пожару. Подходящие инструменты позволяют затягивать клеммы проводов с усилием, указанным производителем панели.



Что не так с проволочными датчиками?

Согласно американской номенклатуре калибров проводов (AWG), провода становятся тем больше, чем меньше присвоенный им номер калибра. Итак, 10-га. провод больше, чем 12-ga. проводник. Проволока больше 1 га. обозначается нулями: #0, #00, #000 и #0000. Они записываются как 1/0, 2/0, 3/0 и 4/0, где 4/0 больше, чем 2/0.

—К. А. П.

Панели выключателей большего размера обеспечивают безопасное и надежное обслуживание и простоту добавления.

Панели выключателей измеряются их максимальной допустимой нагрузкой по току, выраженной в амперах, и количеством автоматических выключателей, которые они могут удерживать. Для большинства домов площадью менее 3500 кв. футов, которые не отапливаются электричеством, панель на 200 ампер с 40 или 42 местами для выключателей обеспечивает достаточную мощность с некоторым пространством для расширения (боковая панель выше).

Мне нравятся панели Square D (888-778-2733; www.squared.com). В земле и нейтральных шинах достаточно места для проводов, внутри панели достаточно места, чтобы дотянуться руками, и я знаю, что выключатели все еще будут доступны через 15 лет. Катлер Хаммер (877-932-9322; www.cutlerhammer.com) тоже делает хорошие панели. Для этого дома я выбрал панель с главным выключателем в дополнение к главному выключателю в основании счетчика. Хотя это и не требуется, здесь главный выключатель упрощает жизнь, позволяя домовладельцу отключать электричество изнутри.

Панели выключателей должны устанавливаться как можно ближе к месту входа SER в дом. Здесь я установил панель выключателя прямо под входом SER. При монтаже панели выключателя в подвале я сначала прикрепляю 3 ⁄ 4 дюйма. фанеру или 1х6 к стене, затем прикрепите панель к дереву, чтобы защитить ее от влаги. Древесина также обеспечивает поверхность для скрепления кабелей скобами в пределах 12 дюймов от места выхода из коробки, как того требует NEC.

Подключение панели выключателя к основанию счетчика

Подключение горячих, нейтральных и заземляющих проводов от базы счетчика к соответствующим шинам панели выключателя является первым шагом в подключении панели. Несмотря на то, что в панели выключателей есть второй главный выключатель, земля и нейтраль здесь разделены и подключаются только к первому главному выключателю в основании счетчика.

A: Кабель SER питает панель выключателя. Два «горячих» контакта и нейтральный провод с белой полосой подключаются к клеммам непосредственно над главным выключателем панели. Голая земля замыкается на вершине заземляющего стержня. Все покрыты антиоксидантом, как и основание счетчика.

B: Связывание нейтралов. Плоскогубцы с тонкими губками помогают в труднодоступных местах. Динамометрическая отвертка затянет клеммные винты в соответствии со спецификацией.

C: Бронзовый зажим заземления соединяет водопроводные трубы с заземлением панели выключателя. Соединение пропускает ток из случайно наэлектризованного металлического трубопровода обратно в панель, отключая выключатель.

Выбивные отверстия позволяют установить кабельные зажимы. Концентрические выбивные отверстия подгоняются под кабельные зажимы разного размера. Для большинства ответвлений требуется 1/2-дюйм. кабельный зажим, но размеры зажима должны соответствовать кабелю. При постукивании по отвертке контргайка зажима затягивается. Неиспользованные нокауты должны оставаться закрытыми.

Электропроводка панели выключателя

Для панелей, установленных на стене подвала, я подвожу SER через кабельный зажим, установленный в одном из больших отверстий в верхней части панели выключателя. После обрезки SER по длине я зачищаю оболочку и изоляцию и снова с помощью динамометрического ключа присоединяю проводники к соответствующим клеммам.

В новостройках теперь довольно часто устанавливается один выключатель, который подключается к розетке с защитой GFCI рядом с панелью. После того, как эта часть проводки будет завершена, вы можете вызвать инспекцию панели, а затем попросить коммунальную службу установить счетчик и включить электричество, чтобы обеспечить электричество для завершения дома.

После того, как вся проводка в доме завершена, я могу подключить ответвления к щиту выключателя. Убедитесь, что отключили все питание от панели, включив главный выключатель в основание счетчика, а не только в панель выключателя, прежде чем запускать какую-либо ответвленную проводку.

Проводка ответвления должна вводиться в панель выключателя через кабельные зажимы, установленные в выбивных отверстиях. Использование заглушки, обеспечивающей кратчайший путь к выключателям, значительно упрощает аккуратное размещение всех проводников в коробке. Доступны несколько видов зажимов, в том числе пластиковая вставная модель. Для панели я использую металлические хомуты для прочного соединения. Контргайки на зажимах должны быть затянуты как можно плотнее. Хитрость заключается в том, чтобы затянуть зажим рукой, а затем затянуть контргайки молотком и отверткой. Иногда приходится использовать плоскогубцы, чтобы зафиксировать хомут снаружи.

Когда я подключаю дом, я пишу фломастером название каждой цепи на конце оболочки кабеля. Затем, при подключении панели, я обычно прикрепляю схему цепей к стене и сверяю все кабели с ней. Если схема была забыта или неправильно маркирована, сейчас самое время обнаружить и исправить ее.

Размер службы

Несмотря на то, что для большинства жилых помещений достаточно 200-амперной сети, расчет фактической нагрузки является хорошей идеей, особенно в больших домах или в домах с высоким потреблением электроэнергии, например, в электрическом отоплении. Кроме того, вам, возможно, придется указать в своем заявлении на получение разрешения, как вы пришли к определенному объему услуг.

К сожалению, у меня нет места, чтобы рассказать вам, как это сделать. Однако эта информация легко доступна в NEC,

.

и Code Check Electrical (The Taunton Press, 2002) содержит руководство по оценке услуг. Вы также можете найти информацию от Code Check Electrical на сайте www.finehomebuilding.com.

NEC допускает установку не более 42 автоматических выключателей на одной панели. (Оставьте два места для цепей 240 В, таких как плита или кондиционер.) Если вам нужно более 42 мест или более 200 ампер, вы можете установить одно основание счетчика, рассчитанное на 320 ампер или 400 ампер, а затем подключить две панели выключателя от что.

Следуя формулам NEC, я добавляю не менее 20%, чтобы было место для расширения. NEC разработан для обеспечения безопасности, а не удобства или комфорта. Соблюдение кода не гарантирует достаточного обслуживания. Например, пусковой ток компрессора кондиционера в пять-десять раз превышает нормальный рабочий ток двигателя. Забыть счет

этот внезапный скачок тока при заказе услуги от коммунального предприятия может вызвать сильное мерцание света, когда эти большие двигатели включаются.

—К. А. П.

Онлайн-соединение

Информацию о расчете электроснабжения можно найти в Code Check Electrical на нашем веб-сайте: www.finehomebuilding.com.

Я обрезал каждый кабель достаточно долго, чтобы достать до нижней части панели и пропустить провода в панель через зажимы. Затем я зачищаю кабель, оставляя по крайней мере 1 ⁄ 4 дюйма оболочки, видимой внутри панели, и сохраняю кусок оболочки с маркировкой. Я надеваю вилку на черный (горячий) провод 120 В и перемещаю горячие (цепи 240 В имеют два «горячих» провода, один черный и либо один красный, либо один белый, обозначенный как «горячий» с помощью обмотанной черной лентой) провода в сторону от панель. Это дает возможность работать с фоном (голым) и нейтральным цветом (белым). Зажим должен быть затянут достаточно, чтобы прочно зажать кабель, не повредив изоляцию.

NEC требует, чтобы заземление и нейтраль были разделены, за исключением главного разъединителя (главного выключателя). Поскольку в этой системе первый главный выключатель находится снаружи, нейтраль и земля соединяются только в этой точке, а не на панели выключателя. В некоторых панелях выключателей заземляющая и нейтральная клеммные колодки могут быть соединены соединительной перемычкой. Если главный выключатель находится в основании счетчика, эту перемычку необходимо снять. Информация, которая идет с панелью, говорит о том, нужно ли вам это делать.

Чтобы отличить заземляющие и нейтральные шины на панели, внимательно посмотрите на их соединения с корпусом панели. Стержни заземления привинчиваются непосредственно к металлическому корпусу панели. Нейтральные клеммные колодки изолированы от корпуса панели.

Начиная с верхней части шины заземления, я подвожу каждое заземление к клемме, аккуратно укладывая проводники по мере их накопления и затягивая клеммы в соответствии со спецификацией. На некоторых наклейках на панелях указано, что вы можете прикрепить два или три провода заземления к одному клеммному винту (сначала скрутив их вместе). Когда заземление выполнено, я повторяю процесс для нейтралей, подключая их к отдельной нейтральной шине. На клемму допускается только одна нейтраль.

Склеивание металлических труб для обеспечения безопасности

Металлические трубы для газа и воды в доме должны быть подключены к шине заземления в панели выключателя. Это соединение называется соединением; провод, выполняющий соединение, называется соединительной перемычкой.

Мы склеиваем трубы, потому что, если металлическая труба непреднамеренно находится под напряжением (из-за того, что, например, изоляция выходит из строя внутри прибора, подключенного к трубе), соединительная перемычка обеспечивает легкий путь обратно к источнику, так что протекает достаточный ток для отключения выключатель. Если электрифицированная труба не подключена к шине заземления панели выключателя, она будет сидеть там, ожидая, что кого-то ударит током или ударит током.

Металлические водопроводные трубы я обычно приклеиваю к подающей трубе водонагревателя, а металлические газовые трубы как можно ближе к панели. Для службы на 200 ампер код требует как минимум 6-ga. медь для соединения металлических газовых труб и 4-ga. медь для водопроводных труб; У меня 4-га. медь для обоих. Провод большего диаметра менее подвержен физическому повреждению, и мне приходится носить с собой только одну катушку с медью, чтобы выполнить все соединения и заземление.

Выключатели и выключатели вставляются последними

Выключатели имеют прижимные зажимы, которые защелкиваются на опорах горячих шин. Я предпочитаю сначала устанавливать высокоамперные выключатели в верхней части горячих шин, чтобы путь тока через шины был как можно короче. С помощью динамометрической отвертки я подсоединяю провода к прерывателям только после того, как все выключатели встанут на место. Аккуратно обмотав провод ниже его прерывателя

обеспечивает некоторую слабину на случай, если необходимо переместить выключатель или повторно закрепить провод.

Когда я устанавливаю выключатели, я размещаю их по обеим сторонам панели, чтобы сбалансировать ток между двумя горячими шинами. Балансировка нагрузки позволяет избежать срабатывания главного выключателя за счет снижения нагрузки на каждую горячую шину и минимизирует ток, протекающий через нейтраль служебного ввода. Для достижения этого баланса мне нужно предсказать, какие схемы будут использоваться одновременно и насколько интенсивно они будут использоваться. Я размещаю 20-амперные цепи кухонных приборов на отдельных шинах, потому что они, скорее всего, будут использоваться одновременно. Семейная комната на 15 ампер, кухонное освещение и розетка также проходят по отдельным шинам, потому что они будут использоваться в одно и то же время каждый вечер. Я уравновешиваю нагрузки главной спальни с нагрузками других спален и различными цепями розеток в ванных комнатах друг с другом.

Однако вам не нужно беспокоиться о балансировке цепей 240 В. Каждый выключатель на 240 В имеет две ножки на 120 В и является самобалансирующимся.

Установите выключатели и крышку, затем подайте питание

С подключенным сервисным кабелем и заземлением ответвленной цепи и нейтралью, подключенными к соответствующим шинам, все, что осталось сделать, это установить выключатели, установить крышку и включите питание.

A: Подсоединение проводов к выключателям. После размещения прерывателей автор вставляет в них зачищенные концы отходящих хот. Снова используя динамометрическую отвертку, он закрепляет клеммные винты. B: Установка выключателя на 240 В. Металлические зажимы в нижней части выключателя крепятся к выступам на горячих шинах. Эти выводы чередуются так, что прерыватель вытягивает 120 вольт с каждой горячей шины. Выключатели для цепей 240 В, по сути, представляют собой сдвоенные выключатели на 120 В. Выключатели на 120 В подключаются только к одной горячей шине. Маркируйте кабель. Когда автор прокладывает провода в доме, он маркирует внешнюю оболочку на конце каждого кабеля названием его цепи. При подсоединении к панели он зачищает кабель (оставляя не менее 1/4 дюйма оболочки внутри панели) и надевает маркированную оболочку на горячий провод, чтобы избежать путаницы в дальнейшем.

Готов к включению Когда крышка на панели выключателя и отходящие провода цепи закреплены скобами, пришло время перевернуть главный выключатель и проверить этикетки цепи.

Включите питание и проверьте цепи

После того, как выключатели установлены и крышка установлена ​​на панель, пришло время включить питание и проверить цепи. Всегда есть чувство предвкушения при запуске новой панели, но очень важно помнить о мерах безопасности. Выключив все выключатели, я убеждаюсь, что стою на сухой поверхности. Одной рукой я замыкаю главный выключатель панели, пропуская питание. Другая рука остается в кармане, чтобы я не касался заземленного корпуса панели, если что-то пойдет не так.

Включая автоматический выключатель по одному, я стою сбоку от панели, а не прямо перед ней. Это редко, но есть небольшой шанс, что только что включенный выключатель может взорваться. Если автоматический выключатель не держит, проблема может быть либо в коротком замыкании проводки, либо в неисправном выключателе. Если вам повезет, это легко исправить. Однако, скорее всего, автоматические выключатели выдержат, и последним шагом будет проверка всех розеток, освещения и других устройств и получение удовольствия от наблюдения за их работой.

Для получения дополнительной информации о кодах

Нигде соблюдение местных и национальных правил не является более важным, чем в электромонтажных работах. Иногда, однако, они различаются. Национальный электротехнический кодекс (NEC) пересматривается каждые три года. Местные или государственные электротехнические нормы и правила основаны на конкретном издании NEC и могут содержать дополнительные, более строгие требования, чем NEC. Кроме того, у коммунальных предприятий есть свои требования. Лучше всего ознакомиться с последней версией NEC, которую можно получить в Национальной ассоциации противопожарной защиты (www.nfpa.org), а затем узнать, чем отличается местный код.

Дополнительные ресурсы

Национальный электротехнический кодекс 2002 г. Справочник Марка Эрли и др., Национальная ассоциация противопожарной защиты.

Электропроводка дома , Рекс Колдуэлл, The Taunton Press, 2002.

Electric Wiring , Residential, by Ray C. Mullin, Delmar Publishers, 2002.

Книга Соареса по заземлению , Дж. Филлип Симмонс, Международная ассоциация инспекторов по электротехнике, 2002 г.

Карманный справочник по электроустановкам в соответствии с NEC 2002, том 1: Жилые помещения , Чарльз Р. Миллер, Национальная ассоциация противопожарной защиты, 2001 г.

Code Check Electrical: практическое руководство по электромонтажу безопасного дома Редвуд Кардон, The Taunton Press, 2002.

Разъяснение правил электротехники

Изучив статью Клиффорда А. Попеджоя «Установка электрооборудования» (FHB#150, стр. 78–85), я обнаружил ошибки в его интерпретации Национального электротехнического кодекса (NEC). :

NEC 230.9(A) – Расстояние от проемов зданий. Требования к зазорам для проемов в зданиях — от проемов в зданиях до служебных проводников. Это требование к зазору будет включать проводники в капельной петле. Сервис, показанный на рисунке на с. 79будет установлено нарушение.

NEC 230.24(B)(1) – вертикальное расстояние от земли. 10 футов. расстояние по вертикали до доступных (только для пешеходов) поверхностей измеряется от низа капельной петли. Опять же, это не то, что указано на рисунке на с. 79.

NEC 230.27 – Средства крепления. В то время как изображённый анкерный болт с фарфоровой изоляцией может быть приемлемым в Сакраменто, он, скорее всего, будет неприемлемым для обслуживания перепада в районах со снеговой и/или ледяной нагрузкой. Для этих применений следует использовать более прочную вспомогательную опору, надежно привязанную к элементам каркаса дома, подходящую для потенциального веса и натяжения, создаваемого обледенелыми служебными тросами.

NEC 230.54(C) – Сервисные головки над сервисным отводом. Несмотря на то, что для этого требования существует исключение, «там, где это практически невозможно», оно могло быть выполнено либо за счет удлинения сервисной головки над линией крыши, либо за счет удлинения служебного входного канала вдоль линии крыши до точки над точкой крепления.

— Дин Э. Филипс, ЧП, по электронной почте

Клиффорд А. Попеджой отвечает: Я согласен с тем, что диаграмма на стр. 79 должно быть более четко видно, что зазоры включают капельную петлю. Ваши третий и четвертый комментарии показывают, что обычно существует более одного способа выполнения работы, совместимого с кодом. Методы и материалы, которые вы выбираете, зависят от местных правил и условий, и статья иллюстрирует выбор, который я сделал для одной работы.

Хотел поблагодарить автора «Установки электропроводки» за хорошо продуманную и выполненную статью.

Но одно уточнение дам по поводу склейки металлических труб в доме. В статье 250.52 NEC 2002 года говорится, что «внутренние металлические водопроводные трубы, расположенные на расстоянии более 5 футов от точки входа в здание, не должны использоваться как часть системы заземляющих электродов». В некоторых регионах общепринятой практикой является приклеивание металлических водопроводных труб к водонагревателю. Однако эта практика не одобрена кодексом. В нашей юрисдикции, если водопровод медный, проводник заземляющего электрода должен быть закреплен на водопроводной трубе в пределах 5 футов от точки входа. При отсутствии металлических водопроводных труб необходимо установить два заземляющих стержня на расстоянии не менее 6 футов друг от друга в качестве заземляющих электродов.

— Эндрю С. Боуман, официальный представитель жилищного кодекса, городок Манхейм, Ланкастер, Пенсильвания.

Фотографии Дэвида Эриксона.

Рисунки: Марк Хэннон.

Для получения дополнительных фотографий, рисунков и подробностей нажмите кнопку View PDF ниже.

Из Fine Homebuilding #150

Как считывать показания счетчиков электроэнергии и природного газа в жилых домах

Энергосбережение


Вы можете считывать данные со своих счетчиков, чтобы контролировать потребление электроэнергии или газа. В течение отопительного сезона потребление энергии следует сравнивать с количеством градусо-дней отопления за тот же период времени; в сезон охлаждения сравните потребление энергии с количеством градусо-дней охлаждения.

Градусо-дни отопления и охлаждения — это простая мера влияния погоды на ваши потребности в энергии: при использовании средней температуры за каждый день каждый градус Фаренгейта ниже 65°F считается одним градусо-днем отопления, а каждый градус Фаренгейта выше 65 °F считается за один градусо-день охлаждения. Ваше использование отопления и охлаждения должно быть пропорционально количеству градусо-дней отопления и охлаждения за рассматриваемый период времени. Можно сравнить с аналогичным периодом прошлого года.

Вы также можете связаться с местными коммунальными службами для получения дополнительной информации о показаниях счетчика. Если ежемесячная информация достаточно хороша, ваши счета за коммунальные услуги могут содержать всю необходимую информацию. Просто убедитесь, что счета основаны на фактических, а не расчетных показаниях счетчиков, и помните, когда были сняты показания счетчика, потому что период времени между показаниями может варьироваться. Свяжитесь с местной коммунальной службой, если вы не уверены в этом.

Электрические счетчики

Электромеханический электросчетчик на стене дома. | Фото предоставлено ©iStockphoto/epantha

Основной единицей измерения электроэнергии является ватт. Одна тысяча ватт называется киловаттом. Если вы используете тысячу ватт энергии в час, вы используете киловатт-час (кВтч). Ваша электроэнергетическая компания выставляет вам счета за кВтч.

Стандартный электросчетчик представляет собой устройство, похожее на часы, приводимое в действие электричеством, проходящим через него. Когда дом получает ток от линий электропередач, набор маленьких шестерен внутри счетчика движется. Количество оборотов записывается циферблатами, которые вы можете видеть на лицевой стороне счетчика. Скорость вращения зависит от количества потребляемого тока — чем больше энергии потребляется в любой момент, тем быстрее будут вращаться шестерни.

При считывании показаний электросчетчика прочтите и запишите числа, как показано на циферблатах от  справа налево . Когда указатель находится прямо на цифре, посмотрите на циферблат справа. Если он преодолел ноль, используйте следующее большее число. Если он не преодолел ноль, используйте меньшее число. Запишите показанные числа, сначала записав значение шкалы справа от себя, а остальные по мере приближения к ним. Если стрелка циферблата находится между двумя цифрами, используйте меньшую из двух цифр.

Счетчики природного газа

Счетчик природного газа на дом. | Фото любезно предоставлено ©iStockphoto/fstockfoto

Природный газ обычно измеряется в кубических футах, а счета выставляются в тысячах кубических футов (MCF) или сотнях кубических футов (CCF). Вам также может быть выставлен счет по терме, что примерно равно CCF или 100 кубическим футам. Для измерения количества электроэнергии или газа, которое вы используете, коммунальное предприятие устанавливает счетчик между входящими линиями электроэнергии или газа и точкой распределения в доме.
