Мангал своими руками из металла: фото, чертежи

Незаменимым помощником на дачном участке или в частном доме являются мангалы из металла, сделанные своими руками, чертежи и фото которых мы приведем ниже. Подобные изделия часто используются во время отдыха на природе, но чтобы понять, какое упорство необходимо, стоит внимательно разобраться в их разновидностях. Готовый чертеж металлического мангала с размером опор и короба можете использовать в качестве образца.

Содержание материала:

Самые популярные виды мангалов из металла

Самая простая разновидность металлического мангала представляет собой простой прямоугольный «аквариум» на ножках. В его основание нужно засыпать угли, которые и будут давать жар. Но предлагается много современных образцов мангалов, существенно отличающихся от стандартного. Они более красивые и усовершенствованы.

Стоит выделить несколько вариантов создания мангалов:

• Стационарный. Довольно мощная конструкция, которая устанавливается на жесткое основание. Металлические мангалы могут быть красивым и интересным элементом дизайна участка, в чем Вы можете убедиться, посмотрев фото мангалов, сделанных своими руками. Современные умельцы не прекращают делиться с нашим порталом «Ремонтик» самыми разными формами этих изделий, среди числа которых Вы сможете выбрать лучший вариант для домашнего использования, который может прослужить в течение многих лет.

• Переносной. Главным отличием этих конструкций является их разборность и компактность. Они существенно меньше по весу, в отличие от стационарных собратьев, и удобно размещаются в багажник авто. Единственный недостаток портативных изделий состоит в их недолговечности. Их производят из более тонких листов металла, что уменьшает их вес. Очень тонкий материал нередко прогорает и деформируется.

• Передвижной. Как правило, это достаточно габаритные конструкции, неразборного типа, оборудованные колесиками для удобства, которые перемещаются по участку. Нередко такие мангалы из металла украшают коваными элементами. Фото, размеры таких изделий достаточно разнообразные, и среди огромного количества вариантов Вы легко выберите самый подходящий.

• Электрический мангал. Для удобства использования он предусматривает автоматическое вращение шампуров. На этой жаровне мясо будет прожариваться равномерно. Есть и полностью электризованные экземпляры, которые используют нагревающиеся спирали вместо углей.

Простой подходный металлический мангал своими руками: фото, чертежи

Персональный мангал, самый легкий и простой в изготовлении представляет собой две стойки, выполненные в виде буквы «П», втыкающиеся в землю. Безусловно, места под угли он не имеет, их располагают на земле между стойками.

Недостатки:

• небольшая высота не позволяет стоя жарить мясо;
• открытое пространство – достаточно высокая потеря жара.

Это изделие всегда можно взять с собой в пеший поход. Он занимает немного места и может спокойно поместиться в обычный рюкзак. Для его создания потребуется два уголка, длина которых равна длине мангала, металлические детали и стойки для крепления конструкции. Наши фото мангала из металла, созданного своими руками, демонстрируют простоту этого приспособления.

Внимание! Обычно для стандартного мангала применяют металлический лист толщиной примерно в 2 мм. Естественно, чем больше толщина листа, тем больше долговечность конструкции, поэтому многие мастера применяют металл толщиной 5 мм.

Фото конструкции обычного мангала

Неразборный мангал из металла своими руками: фото, чертежи

Собрать стационарный мангал из листов металла будет несложно. Для создания простой прямоугольной конструкции Вам понадобятся:

• уголки или арматура для стоек;

• стальной лист;

• болгарка с подходящим камнем;

• электро- или газосварочный аппарат.

Также предварительно стоит выполнить чертеж будущей конструкции. Здесь необходимо предусмотреть высоту изделия, его длину и ширину, отметить расстояние между перфорационными прорезями и нахождение фасок для шампуров.

Стандартное расстояние между вентиляционными щелями в металлическом мангале составляет 7-8 см, их нужно установить приблизительно на таком же расстоянии от дна конструкции. Число фасок напрямую зависит от того, сколько вообще шампуров Вы собираетесь использовать. Их стандартное количество – 8.

Мангалы из металла своими руками: фото и чертежи, пошаговая инструкция

Наш сайт «Ремонтик» предлагает Вам схемы, чертежи, фото, видео, которые помогут Вам в таком процессе, как изготовление долговечного и качественного мангала. Размеры металлического изделия всегда выбираются индивидуально, отталкиваясь от желаемого количества шампуров, размещенных в одной закладке:

• Отметьте границы дна и стенок на металле.

• Разрежьте лист по проведенным линиям.

• Выполните дрелью перфорационные отверстия.

• Прорежьте фаски на верхних краях стенок.

• Соедините все детали с помощью сварки.

• Заострите ножки снизу, срезав угол болгаркой.

• Приварите к коробу стойки.

Внимание! Ножки мангала можно сделать из прутьев. Для этого достаточно нарезать резьбу в верхней их части, а ко дну приварить подходящие гайки. Хорошо справляются с нагрузкой стойки, сделанные из уголка, которые фиксируются к основной конструкции с помощью болтов. При необходимости Вы сможете их открутить.

Разборные модели мангалов из металла своими руками: фото, чертежи

Не стоит использовать сварку для создания мангала. Наши чертежи подскажут, как можно собрать конструкцию. Оптимальный размер короба конструкции – 70х30 см. При разрезании листа металла оставляют примерно 4 см на стыки. На самих стенах выполняют незначительные прорезы и сгибают листы так, чтобы можно было состыковать дно и углы конструкции. На каждой из деталей, включая и ножки, нужно высверлить отверстия под шурупы.

Фото конструкции разборного мангала

Этот материал удобно собирать/разбирать, поэтому Вы сможете брать его с собой на природу. Установка такой жаровни отнимет у Вас всего лишь несколько минут.

Внимание! Если соединить детали конструкции мебельными обвесами, то сделанный мангал из металла мангал можно складывать после завершения готовки.

Необычные идеи для мангалов

Достаточно просто изготовить мангал из простой металлической бочки. Он может быть выполнен в двух вариантах: с крышкой или без.

Сделать его своими руками довольно легко. Для этого разрежьте бочку на две неравные части, большая – это основа, меньшая – крышка. Края важно тщательно зачистить от обрезков и заусенцев. К нижней части, используемой для жарки, приваривают ножки из тонкой трубы или уголков. Делаются вентиляционные прорези, а к краям стенок нужно приварить небольшие полочки. На них стоит класть решетку для жарки и шампура.

Фото мангала из бочки

Меньшую часть также обваривают по краям уголком, после чего на обе части крепят петли и делают единую конструкцию. Размеры таких изделий Вы сможете выбрать, сами определившись с лучшей конструкцией, которая будет соответствовать Вашим потребностям.

Неплохо выглядят мангалы с элементами ковки. Их нередко оборудуют следующими дополнительными приспособлениями:

• подставками;
• полками;
• колесиками.

Современные мастера могут создавать впечатляющие конструкции мангалов в виде пиратских сундуков, небольших паровозов или автомобилей. Их украшают цветами или кованными изделиями. Такие мангалы будет прекрасными элементами декора придомового или дачного участка.

Эффективная защита от коррозии

Каждое металлическое изделие важно защитить от коррозии.

Обычно для окраски применяют специализированные составы, отличающиеся высокой устойчивостью к жару. Предлагаются и другие методы защиты. Достаточно распространенным среди них является воронение. В результате такого процесса, на металлическом листе образуется черная плетка, которая защищает изделия от высокой температуры.

Возможно Вам будет также интерестно:

Мангал из металла своими руками + размеры, фото, видео, схемы, чертежи

Любой отдых на лоне природы просто невозможно представить без приготовления шашлыка. В настоящее время существует огромное количество различных мангалов (для дачи и не только), как классической конструкции, так и эксклюзивного проекта, выполненного на заказ с учетом всех особенностей ландшафтного дизайна. Конструкция мангала в классическом стиле очень проста. В основном это металлический ящик, сделанный из листов различной толщины, так как считается, что чем толще будут стенки конструкции, тем дольше он прослужит.

Основные достоинства мангала из металла:

• Простота изготовления. Практически любой человек может изготовить металлический мангал из подручных материалов в самые сжатые сроки у себя на участке.
• Мобильность. Важное достоинство мангала, который, исходя из различных обстоятельств, можно перенести в любое удобное место, спрятать зимой в закрытое помещение.
• Пожаробезопасность. Металл традиционно относится к самым безопасным строительным материалам.
• Ценовая доступность. Стоимость изготовления мангала из металла при использовании подручных и остаточных материалов будет минимальна.

Даже отправляясь на отдых на природу можно изготовить металлический мангал, достаточно найти листовой металл, прямоугольный профиль и с помощью сварки или болтовых соединений закрепить листы между собой. Такой мангал изготавливается очень быстро, он легок в транспортировки, удобен тем, кто регулярно выбирается на природу. Если же вы хотите сделать стационарное сооружение на своем приусадебном участке, чтобы он оригинально и функционально дополнял вид и облагораживал участок, то придется постараться.

В статье мы расскажем как сделать мангал из металла своими руками, какие должны быть размеры, а также предоставим схемы, чертежи, фото и видео инструкции.

Размеры

Расчет конструктивных параметров мангала из металла

Перед тем как сделать мангал из металла, необходимо определиться с его габаритами. Первоначально следует ориентироваться на количество людей, которые традиционно или периодически могут отдыхать одновременно. Если семья небольшая, из четырех или пяти человек, то вполне хватит сооружения небольших размеров, около 500×300 миллиметров.

Если мангал необходим для большой компании, более десяти человек, то посчитать ориентировочное число шампуров, которые будут одновременно на мангале и добавить к расчетному размеру по 100 мм по краям. Если планируется пользоваться решеткой, то можно рассчитать размеры по ширине, исходя из параметров готового изделия (магазинной решетки). Важно не проектировать мангал слишком глубоким, тогда может понадобиться большее количество углей, и мясо будет жариться медленно и неравномерно.

Изготовление простого мангала

Технология изготовления металлического мангала

Очень важно при изготовлении мангала правильно выбрать материал. Итак, какой же металл лучше? Идеально подойдут листы из стали, чем больше ширина, тем лучше. Ножки можно изготовить из того же листа, предварительного согнутого по всей длине уголком, для придания ему жесткости. Отлично, если у вас имеется сварочный аппарат. Тогда размечаются на листе металла все стороны изделия, отрезается лишнее и по разметке сгибаются под углом 90º. По краям поверхности сваривают по всей длине, а потом к готовой заготовке приваривают дно. Ножки можно крепить не намертво к изделию, чтобы в дальнейшем можно было их снимать при транспортировке или длительном хранении.

Мангал из металла собран на болтах

Если в наличии нет сварочного аппарата, то схема будет другая. Еще при разметке каркаса необходимо прибавить 30–40 мм с каждой стороны. Со стороны стыка потом загибают этот излишек, состыковывают с другой стороной и сверлят через стык три отверстия: по краям и посередине. Поверхности прикручивают болтами. Снизу по ребрам делают 4 разреза по 30–40 мм, аккуратно загибают внутрь под прямым углом. Получится по периметру опорная площадка, на которую сверху уже кладем дно. Такой конструкции жесткости хватит с избытком, для того, чтобы выдержать угли и дрова.

После сборки каркаса необходимо сделать отверстия в боковых стенках мангала. Отверстия делают прямо над дном. Оптимальны отверстия диаметром 20–30 мм через каждые 40–50 мм. Чем меньше будет диаметр отверстия, тем необходимо чаще их делать. Эти технологические отверстия необходимы для раздувания углей и подачи воздуха. После этого делают ножки, которые можно прикрепить с помощью болтов. Достаточно четырех болтов на ножку, по два на каждую сторону. Это позволит в дальнейшем снимать их. При желании ножки можно приварить их к основанию мангала.

Сделать простой мангал из металла очень просто. Достаточно при себе иметь слесарный инструмент, листы металла, немного свободного времени и конечно важный элемент – желание! Однако не всех людей устраивает такая простая конструкция, особенно когда готовить приходится при не совсем подходящей погоде. О том, как усовершенствовать металлический мангал, пойдет речь далее.

Делаем мангал с крышей

Кованый мангал с крышей

Для начала нужно определиться, будет ли мангал стационарным или его будете убирать, ведь может случиться так, что после того, как над ним появится крыша, эта конструкция не поместится в сарай.

Переносной вариант

Чтобы мангал можно было куда-то перенести, то он не должен быть слишком громоздким. В таком случае можно сделать съемную крышу. Если вам подходит именно такой вариант, то необходимо учесть, что парусность конструкции повысится, а это значит, что сравнительно небольшой ветер сможет опрокинуть мангал. Чтобы этого не произошло, мангал ставят ножками на металлические уголки (чем больше площадь крыши, тем длиннее должен быть уголок) и прикручивают болтами. Такую конструкцию не составит труда разобрать, а потом вновь собрать.

Обратите внимание! В зависимости от выбранного типа крыши может потребоваться изготовление вытяжной трубы, чтобы дым выходил через нее.

Переносной мангал с несъемным дымосборником perenosnoy-mangal-s-nesemnym-dymosbornikom

Теперь приступим к изготовлению крыши. Для опор можно использовать уголок или трубу, главное, чтобы ее прочности хватило выдерживать ветровые нагрузки. Поскольку речь идет о переносной конструкции, то опоры нужно закрепить винтами на ножках, подальше от жара углей. Если этого не сделать, то раскрутить их станет большой проблемой.

Определившись с местом крепления опор, необходимо продумать форму и просчитать высоту крыши. Это немаловажный фактор, так как высокая крыша не нужна, а об низкую можно разбить голову. В выборе вам помогут размещенные в конце статьи фотографии и чертежи.

Обратите внимание! Можно установить и забетонировать навес, а мангал просто ставить под него.

Стационарный вариант

Стационарный мангал

Если вы предпочитаете пользоваться мангалом в любое время года и есть для него постоянное место, то можно изготовить стационарную конструкцию с крышей.

Начнем с того, что нет четкого определения, что такое мангал с крышей. Крыша бывает небольшой, расположенной прямо над мангалом или же это может быть большой навес и даже беседка. В каждом случае конструкция и габариты подбираются индивидуально, исходя из потребностей и возможностей хозяина.

Обратите внимание! В такой конструкции мангала часто присутствует печь, и предусмотрено место для складирования дров.

Приложив усилия и проявив изобретательность и смекалку, вы сможете сделать шедевр, или хотя бы удобный и практичный мангал, который будет вас радовать долгие годы.

Видео

В этом видео показано, как можно сделать неразборной мангал из листов металла с ножками:

Посмотрите обзор кованых мангалов, изготовленных домашними умельцами:

Схемы и чертежи

Чертеж мангала Разборной мангал Чертеж металлического мангала Чертеж мангала с ножками Чертеж простого мангала Нарисованный от руки мангал с крышей

Фото

В дне нужно просверлить отверстия Металлический мангал с электроприводом Мангал с оригинальной крышей Мангал под капотом старого автомобиля Крыша мангала сделана так, чтобы выходил дым Мангал под одной крышей с печкой Мангал с печкой и крышей Мангал в беседке Мангал украшен элементами ковки Складной металлический мангал

Мангал из металла своими руками в том числе с крышей, чертежами и фото его изготовления (видео)

 Удержаться на тему пролога отдыха выходного дня с шашлыком просто невозможно. И хотя мы вам не расскажем ничего нового, со своей стороны, все же также хотим вас подразнить приятным времяпрепровождение за мангалом, на котором шкварчит маринованное мясо.
 Запах, вкус и быстрота, с которой исчезает мясо, могут поразить любого, но не все и всегда так романтично как на в желаниях. Зачастую, чтобы желаемое превратилось в реальное, необходимо что-то для этого сделать. В нашем случае ключевым предметом, вокруг которого и ведется весь этот разговор, является мангал. Именно о мангале, в нашем случае мангале из металла и пойдет речь в этой статье. В статье будут приведены эскизы для разделки металла под мангал, а также описан процесс его изготовления. Описаны будут даже несколько вариантов. А вот на каком остановться, выбирать вам.

Мангал из металла своими руками: основные материалы и инструменты

 Конечно, чтобы выполнить любую работу требуются определенные средства и возможности. В нашем случае это металл, листовой лучше всего от 2 мм, квадрат — труба для ножек и силовых конструкций, сварочный аппарат любого типа, электроды тройка, дрель, болгарка с диском по металлу и то, что у вас всегда при себе, ваши «золотые» руки.  Сразу скажем о том, что если вы решите купить металл, то постарайтесь его и раскроить на месте. Так часто у организаций реализующих металл имеются гильотины, резка, в общем, все то , что значительно может облегчить ваш труд. Раскроить металл на листы будет не так уж дорого, а вот занимаясь этим самостоятельно не стоит. Вы точно пожалеете о том, что не воспользовались подобным предложением, особенно если возьмете металл 3 и более того.

Мангал из металла своими руками самый простой (1 вариант)

 Прежде всего, необходимо раскроить металл, если вы этого еще не сделали при покупке.

  Далее просверлите отверстия в указанных на рисунке местах. Фактически эти отверстия по бокамм будут выполнять роль вентиляции, поддерживая постоянную тягу и эффективное горение углей и дров в мангале.  Отверстия снизу кроме вентиляции будут выполнять и роль для слива дождевой воды из камеры горения.
 Итак, когда все готово, то необходимо пропилить проточки на металле.

Фактически это канавки пропиленные не в полную толщину листа. Далее по этим канавкам лист свернем под углом 90 градусов. Получится П-образная конструкция.

 Вставляем боковые стенки в торцы и привариваем.  Далее отрезаем трубу такой длины, чтобы выставить мангал на удобной нам высоте. Ножки можно приварить по всей длине стенок мангала, что прибавит ему жесткости, а для ножек увеличить площадь контакта, за счет которого они будут закреплены к корпусу более надежно. Внизу ножки можно связать между собой все той же трубой. «Последним штрихом» в изготовлении мангала из металла станут пропилы, которые можно сделать болгаркой. Такие пропилы очень удобны для удержания шампуров над углями в мангале в определенном положении. Альтернативные опции к мангалу из металла своими руками

Так мы привели, пожалуй, самый простой пример изготовления мангала из металла своими руками.

 В качестве опций к уже имеющемуся мангалу из металла можно предложить крышку  от дождя, полку для посуды. В конце концов, можно просто облагородить мангал коваными изделиями, которые можно просто купить в специализированных магазинах и приварить к корпусу и ножкам мангала.

Незабывайте и еще одном счастном случае изготовления мангала из металла своими руками. Так, мангал можно сделать из газового баллона, более подробно об этом в статье «Мангал из газового балона своими руками».

Мангал из металла с полкой и двойным дном своими руками (2 вариант)

 Второй вариант мангала из металла посложнее. В общем, для тех, кто хочет получить подобное изделие с улучшенными эксплуатационными характеристиками. Основными плюсами этого мангала по сравнению с предыдущим является наличие высоких ножек, полки между ними, ручек для его переноски, а также двойного дна, которое обеспечит более равномерное сгорание углей или дров. Теперь обо всем по порядку. Берем металл и размечаем его на дно и стенки.

… режем металл по размеченным линиям.

Из получившихся деталей варима мангал. В принципе, все что было до настоящего момента можно назвать аналогией предыдущего варианта.

Швы зачищаем от окалины.

Теперь о двойном дне. Двойное дно чуть меньше «родного» дна, которое мы уже установили, так как оно будет вставляться внутрь мангала.

Для того, чтобы обеспечить раномерность тяги воздуха,  по всей площади дна сверлим отверстия, вроде тех что на фото.

Для дистанционного размещения «второго» дна относительного стационарного, привариаем по периметру уголок 20*20 см.

Поверху обвариваем корпус квадрат — трубой и делаем прорези для шампуров. Также в нижней части прорезаем два отверстия, для того чтобы воздух проходил под «второе» дно.

Теперь используя болты и гайки прикручиваем «второе» дно к стационарному в мангале. Дно прикручивается на разборный крепеж, чтобы обеспечить возможность теплового расширения металла, без деформаций. Также открутив болты можно будет почистить «первое» дно и полость между двумя металлическими пластинами.

Привариваем ножки и перемычки между ними.

Собираем ручки из шпильки и гаек.

Привариваем ручки на место.

На перемычки устанавливаем фанеру. Теперь для придания эстетического вида мангалу, можно его покрыть термокраской, а фанеру защитной пропиткой для дерева.

Мангал из металла с крышей с чертежами и фото по его изготовлению своими руками (3 вариант)

А вот этот вариант уже не стыдно будет поставить и на участок. При этом он будет радовать и вас и ваших гостей, а уж соседи наверняка станут вам завидовать. Будем надеяться по-доброму!
 Началось все с того, что однажды посетив федеральную сеть магазинов я засмотрелся на мангал из металла. Сделан он был вроде как даже ничего, но ценник был так себе 🙁 Не то чтобы не было денег на покупку, но очень захотелось попробовать свои силы… Что же смогу я, если попробую сваять нечто подобное? Ну раз решено, значит начинаем работать. Первым делом был нарисован чертеж. Чертежом, конечно, это можно назвать с большой натяжкой. Больше это было похоже на скетч, рукотворный эскиз на листке бумаги. С него была снята копия в гараж, в котором я и делал мангал и скан, который представляю вашему вниманию.

Здесь была прикинута потребность в металле. Все перечислено на листке, но по факту для кратности заказанного профиля получилось следующее. Прилагаю выдержку из счета…

Сам мангал был заказан как для самого первого варианта, то есть из листа 600*900. Толщина 4 мм (см. счет)

Можете смело брать тоже самое количество, обрезки остались, но не много. Теперь, после закупки металла была также закуплена и кованина. Это уже на усмотрение. Счет на нее не прилагаю, так как дело это личное, хотите купите для украшения, хотите нет. Весь вышеперечисленный металл был доставлен в гараж. Там на полу выложил одну сторону мангала. Так как углы на чертеже просчитать было трудно, вернее долго, то было решено сделать резы по месту.

Так вот, для того чтобы сделать резы, можно воспользоваться острым гвоздем или баллонном краски. Поверх наложенного металла из баллона была нанесена краска. После того как я перевернул профиль, то стало видно, как резать детали.

Наиболее сложный рез на схождении ножек мангала. Хотя получился он очень даже удачно и не такой уж он оказался и сложный.

Примеряем ножки между собой.

Теперь примеряем как получились другие резы, согласно тому, что я выложил ранее.

Теперь начинается процесс сварки металла. Берем сварочник, в моем случае самый простой китайский сварочник верно работающий уж не первый десяток лет, и начинаем варить швы электродами — 3 мм. Варим и вторую сторону мангала, при этом зеркально противоположную. Получились две такие части. Еще не соединены между собой.



Теперь берем перемычки и соединяем стороны между собой. Вначале лучше крепите на прихватки, чтобы можно было чуть откорректировать положение одной стороны, относительно другой. Затем уже обвариваем все как положено.

 Приступаем к сторонам мангала. Их я решил сделать в качестве решетки. Вокруг при приготовлении пищи всегда не хватает полочек, то кастрюльку поставить, то тарелку с готовым шашлыком. Именно из-за этого полки будут с двух сторон. Была найден струбцина, единственное приспособление используемое при изготовлении всей конструкции. Ей зажимал перемычки на полке, и соответственно варил.

Получилось нечто такое.

Так как изначально в листе не было сделано отверстий для тяги, то здесь нельзя упускать момент. Они были прорезаны до установки дна мангала.

Далее с помощью рук и угла, были выгнуты дуги на крышу. Тут и трубогиба не понадобилось. Все получилось довольно ровно.

По верхним трубам был размечен металл на стойках, приложив трубы к ним.

После обрезаны стойки по месту, а верхние дуги приварены. Пришло время варить донышко.

Здесь позвонили из ТК и сказали о том, что пришла кованина. Что же, быстро на машинку и скатался до терминала получения. Вот что имеем в наличии.

Все это варим в соответствии со своими художественными представлениями о том, как должен выглядеть идеальный мангал из металла с крышей. У меня получилось следующее.

Далее осталось приварить боковые стенки мангала. Так как мангал планировался к установке на участке и перевозке, то сверху лист металла — профлист я крепить не стал. Решил, что это надо делать непосредственно при установке мангала, чтобы не помять крышу. Вот собственно отографии и с места, где был установлен мангал, а также опробован…

Для устойчиовости, а также чтобы мангал не выдрали вандалы, он был приварен к вбитым металлическим трубкам и забетонирован.

Подводя итог об изготовлении мангала из металла своими руками

 Что хотелось бы сказать в завершении нашей статьи. Во-первых, вариантов мангалов из металла может быть великое множество. Начиная от тех, что мы привели в нашей статье и заканчивая теми, что роятся в ваших мыслях. Во-вторых, если вы хоть раз в жизни держали болгарку, держак сварочника и захолопывали забрало сварочной маски на своем лице, то мангал из металла вам точно под силу.
 Ну, и последнее, но точно не в жизни, а всего лишь в нашей статье, так это то, что сделанный вами мангал из металла станет неким местом паломничества на выходных. Поверьте нам, это занятие приятное и душевное. Посидеть у мангала, который вы сделали своими руками, да еще и самому не спеша и с чувством приготовить любимое блюдо на нем.
 Кстати, к одному из видов варианта мангала из металла можно отнести и вариант мангала из газового баллона, об этом в статье «Мангал из газового баллона своими руками». Если вам нужен компактный вариант, для выезда на пикник, то об этом здесь «Переносной разборный мангал».

Видео мангала из металла своими руками

размеры, чертежи, схемы + фото

В статье дана информация о том, как изготавливается разборный мангал. Каковы его размеры, какие материалы для этого используются. Потребуется ли для изготовления чертеж. Если «да», то на что необходимо обратить внимание, какие параметры важны с учетом удобства использования жаровни под шашлык. Рассмотрено изготовление мангала поэтапно.

Мангал в разобранном видеИсточник notperfect.ru

Размеры мангала

Разбираясь с размерами мангала для шашлыка из железа по чертежам, представленным в интернете, можно сказать лишь одно, что среди них есть только один стандартный параметр – высота бортиков. Она варьируется в диапазоне 13-15 см. Меньше делать не стоит – подгорит шашлык, большая высота – придется подготавливать больше углей, а это расходы и время.

Все остальные размеры на усмотрение заказчика:

• ширина выбирается в зависимости от длины используемых шампуров;
• длина зависит от количества требуемого шашлыка в плане одновременной жарки, к примеру, если между шампурами оставляется зазор в 5 см, плюс ширина самого мяса, то получится в пределах 8-10 см, если надо прожарить 10 палочек, то длина будет в пределах 1 м;
• высота зависит от того, как готовить на мангале: стоя или сидя на корточках, в первом случае это 70-80 см, во втором 20-30 см;
• что касается толщины листового железа, то для разборной конструкции подойдет размер в 2 мм, но для дна лучше использовать трехмиллиметровый металл.

Размеры высокого мангала с крышкойИсточник www.nestsk.ru

Технология изготовления разборной жаровни

В первую очередь набрасывается на бумаге чертеж мангала с обозначением на нем размеров. В чисто конструктивном плане этот прибор представляет собой параллелепипед. То есть у него все противоположные парные стенки равны между собой. Единственная плоскость, которая присутствует в жаровне в единственном виде, это днище.

К разработке чертежей мангалов надо подходить основательно. Потому что это основа будущей конструкции. Именно на ней отображаются пропорции жаровни. И хотя для переносного разборного варианта это имеет небольшое значение, все же некая эстетическая сторона в конструкции должна присутствовать.

На чертеж ниже, где показана полная деталировка конструкции. Именно так мастера и набрасывают его на бумаге. Основная задача – показать размеры каждой детали, потому что они изготавливаются каждая по отдельности. А точные размеры помогут скомпоновать детали в единое целое без подгонок.

Чертеж мангала и его деталейИсточник remontik.org

Если чертеж мангала из металла с размерами готов, мастер переходит непосредственно к изготовлению жаровни.

Материалы

Как уже было сказано выше, в качестве материала потребуется стальной лист толщиною 2 и 3 мм. В качестве ножек можно использовать арматуру диаметром 10 мм. Для соединения частей жаровни потребуется восемь болтом М6 или 8.

Разметка

Согласно чертежу все размеры деталей мангала переносятся на лист железа. Как уже упоминалось, боковых стенок будет две, торцевых тоже, днище одна часть. Парные стенки одинаковые.

Нельзя разбрасывать разметку по всему листу. Многие размеры деталей совпадают, так что края двух частей будут обозначаться одной линией. Так можно сэкономить, уменьшая отходы.

На рынке можно найти обрезанные листы металла. Если правильно скомпоновать (сделать грамотно схему расположения частей) разметку, то можно приобрести не целый лист, а обрезанный. Стоит он в разы дешевле.

Разметка по металлуИсточник setfsb.ru

Теперь важный момент. Соединение деталей мангала производится на болты (как один из вариантов), поэтому под места стыковки делаются бортики, которые отгибаются внутрь от основной плоскости стенок на 90°. При этом на боковых стенках отгиб производится на трех торцах с крепление к торцевым стенкам и днищу, на торцевых только с оной стороны – к днищу. Ширина отгиба:

• если используется для соединение болт М6 – 10 мм;
• если болт М8 – 12 мм.

Этот параметр обязательно прибавляется к размерам деталей. К примеру, если длина мангала равна 50 см, то длина боковых стенок – 52 см, потому что к ней прибавляется отгиб с двух сторон по 1 см.

Резка, подгиб, сверление

Следующий этап – вырезка всех частей мангала точно по линиям разметки. Обычно это делают болгаркой с отрезным алмазным диском. Можно использовать и другие инструменты: плазморез, электролобзик с полотном по металлу. Резка должна проводиться точно по нанесенной разметке. Все должно быть сделано аккуратно.

Резка болгаркойИсточник chrome-effect.ru

В конечном итоге должно получиться пять деталей: боковые стенки – 2 шт., торцевые – 2, днище одно.

Следующая операция – изгиб участков соединения частей мангала. На вырезанных деталях жаровни наносятся отступы для изгибов. Опять используются линейка и маркер. На боковых стенках будет три линии: две параллельные (для соединения с торцевыми стенками), одна перпендикулярная им (для соединения с днищем). На торцевых стенках одна линия. Она должна совпадать по месту расположения с линией для днища.

По нанесенным линиям делается неглубокий прорез, он не сквозной, а с небольшим углублением до 0,5 мм. Это делается для того, чтобы легче и ровнее гнуть отгибы. Обратите внимание на боковые стенки, где прорези перпендикулярных линий создадут в двух углах квадраты. Их срезают полностью.

Теперь производятся загибы с помощью молотка. Заготовку укладывают на край стола, лучше, если он будет отделан стальным уголком, и легкими ударами сгибают кромку отгиба по линии подреза. Угол изгиба – 90°.

Сверление отверстийИсточник grandado.com
Фундамент под барбекю из кирпича: где поставить и этапы возведения

Следующий этап – формирование мест соединения. Для этого в изгибах боковых стенок с отступом от верхнего и нижнего края внутрь по 3 см делается метка маркером. По ним сверлятся сквозные отверстия.

Далее одну торцевую стенку прикладывают к боковой так, как они должны находиться в сборе. Через сделанные отверстия на плоскости торцевой стенки делаются метки, которые также высверливаются.

Сразу надо обозначить, что днище мангала не закрепляется к стенкам. Оно просто лежит свободно внутри короба из боковых и торцевых деталей, упираясь в изгибы с четырех сторон.

Остается только просверлить отверстия во всех частях мангала. Они предназначаются для того, чтобы свежий воздух, насыщенный кислородом, проникал в зону горения углей. Без воздуха угли не смогут отдавать максимального количества тепла, от этого жарка шашлыка до готовности затянется.

В принципе, самодельный мангал готов. Его остается собрать и закрепить болтами.

Простая конструкция мангала готова к использованиюИсточник strodom.ru

Изготовление ножек

Здесь огромное количество вариантов. Нередко их изготавливают из листового железа толщиною 3 мм, сгибая буквой «Z». Для этого только придется в днище мангала и в каждой ножке сделать отверстия для болтов.

Более усиленная конструкция – из арматуры или трубок небольшого диаметра. Главное – выбрать способ соединения ножек с мангалом (разборным). Самый простой – приварить к ножке болт, в днище сделать под него отверстие. Снизу ножка болтом вставляется в мангал и сверху затягивается гайкой.

Есть другой вариант – приваривают к нижним краям торцевых или боковых стенок мангала в местах установок ножек трубки диаметром чуть больше диаметра арматуры. Длина трубок 3-4 см. То есть ножки при сборке жаровни просто будут вставляться в трубки. К днищу приваривать нельзя, потому что этот элемент не закреплен к конструкции мангала. Есть в этом варианте один момент – на ножки приваривают ограничители в виде шайб или перпендикулярных поперечных стержней, изготовленных, к примеру, из катанки диаметром 6 мм. Хотя вариантов здесь много.

Ножки для мангала из гладкой арматурыИсточник chelnyogneupor.ru

Можно разборное устройство для жарки шашлыка дополнить разными удобными приспособлениями. К примеру, ручки для поднятия всей конструкции в виде колец, приваренных электросваркой или присоединенных болтовым соединением к торцевым стенкам. Можно обойтись без ручек, сделав прорези для пальцев рук. Сегодня популярны мангалы в виде барбекюшниц, то есть снабженные крышкой и сеткой, на которой располагают мясо, птицу или рыбу.

В видео представлен раскладной мангал-книжка:

Мангалы для дачи с крышей: стационарные и переносные – преимущества и особенности, этапы монтажа, правила использования, фото

Заключение

В качестве примера был рассмотрен один вид разборного мангала: его чертежи с размерами, технология изготовления и сборки. Основная задача производителя работ – выбрать правильные размеры конструкции и согласовать их с заказчиком. Если у вас есть какие-либо специфические требования, то желательно их обсудить с мастером – от этого зависит удобство дальнейшего использования мангала и качество готовки.

Мангал своими руками: как сделать мангалы из металла.

Чертежи, фото, размеры 14 июня 2018

share.in Facebook share.in Telegram share.in Viber share.in Twitter

Отдых на природе без ароматного мяса или овощей на гриле кажется неполноценным. Владельцы частных и загородных домов устраивают барбекю в любое время года, приготавливая вкусные блюда на мангале. Вы можете купить готовую жаровню или сделать мангал своими руками. На изготовление придется потратить время, но, зато, полученная конструкция будет соответствовать всем Вашим требованиям. Это может быть переносной или стационарный вариант с полочками, подставками, навесом или вытяжкой.

В этой статье мы расскажем, как правильно сделать мангал из готовых деталей или как сварить мангал своими руками, рассмотрев подробную инструкцию по изготовлению, подкрепленную фото и чертежами.

Какие инструменты нужны для изготовления мангала

Изделие должно получится долговечным и практичным, поэтому заранее подберите качественные металлические заготовки и подумайте о размерах мангала. Для изготовления мангала своими руками из металла понадобятся такие инструменты:

• Болгарка и комплект отрезных кругов по металлу, чтобы вырезать заготовку подходящего размера. Вы также можете построить мангал с помощью электролобзика, подобрав к нему специальные полотна.

• Сварочный аппарат понадобиться для надежного соединения заготовок и изготовления стационарного мангала для дачи.

• Дрель используется, чтобы изготовить отверстия, при этом нужно подобрать специальную насадку для сверления металла. Не обойтись без рулетки, а также расходных материалов.

Если Вы не успели обзавестись нужным оборудованием, то на сайте Dnipro-M можете выбрать качественные инструменты по приятным ценам. Это гораздо выгоднее, чем купить готовый мангал. Инструменты и оборудование Dnipro-M прослужит долгие годы, Вы сможете не только изготовить мангал из металла своими руками , но и выполнять строительные и ремонтные работы

Конструкция мангала из металла: стали

Конструкция стандартного мангала очень простая: представляет собой металлический короб и 4 ножки. Но чтобы готовить разнообразные блюда и сделать процесс более комфортным, Вы можете изготовить необычную конструкцию жаровни.

Для любителей летнего отдыха у водоема незаменимым станет разборной мангал, который всегда можно взять с собой.

Дачный мангал с крышей можно использовать в любую погоду. Помимо самой жаровни, конструкция состоит из каркаса, крыши и профильных труб, которые будут держать крышу. Их также можно изготовить в виде полочек, в которые удобно складывать дрова, материалы для розжига или посуду.

Модели со столиком – наиболее практичная конструкция, благодаря которой продукты и посуда всегда остаются под рукой. Это может быть стандартная модель на ножках (в таком случае столик приваривается к мангалу) или каркас в виде стола, внутри которого будет сам мангал.

Мангал с казаном позволяет готовить еще больше блюд и разнообразить стандартное меню. Для начала необходимо изготовить сам казан с крышкой по размеру большой кастрюли. После этого, сваривают основание в виде короба, на которое и устанавливают казан. Простыми словами, казан приваривается поверх мангала, оставив основное место для размещения шампуров или решетки.

При желании, Вы можете соединить все три идеи и создать полноценную зону для барбекю.

Чертежи мангалов из металла

Если вы планируете сделать своими руками стандартный мангал на ножках, предлагаем воспользоваться готовыми фотографиями с чертежами.

Самому сделать мангал и рассчитать размеры под индивидуальную конструкцию, не потратив на подготовку много времени и сил можно с помощью такой схемы мангала из металла.

Простой и понятный чертеж конструкции разборного мангала на дачу, который можно изготовить своими руками представлен ниже.

Также предлагаем рассмотреть несколько других чертежей, чтобы сделать мангал из металла своими руками.

Какие размеры мангала из металла

На начальном этапе особое внимание стоит уделить размерам конструкции. От размера мангала из металла зависит количество готовых блюд и результат самого процесса.

Ширина готового мангала не должна превышать длину шампуров. При слишком широкой конструкции воздух будет прогреваться зря, а дрова гореть дольше. Длина влияет на количество шампуров, которые могут поместиться на мангале. Важно, чтобы расстояние между ними было не менее 8 см. Оптимальная высота стенок – 16 см.

Общая высота конструкции рассчитывается на Ваше усмотрение и должна быть удобной для переворачивания шампуров и приготовления на решетке.

Разборной мангал своими руками пошагово

Как сделать мангал и какие детали Вам понадобятся:

1. Рама – прямоугольная металлическая заготовка из уголков, которая необходима для крепежа ножек. По размеру она должна быть меньше основания. Стандартные габариты: длина – 570 мм, ширина – 230 мм.
2. Для закрепления ножек необходимо прикрепить опорные трубы к раме. В качестве ножек можно использовать водопроводные трубы. Для устойчивости к концам ножек крепят заглушки или круглые металлические заготовки.
3. Дно печи представляет собой металлический лист с выемками для фиксации бортов и круглыми отверстиями для циркуляции воздуха. Основу лучше изготовить из жаростойкой нержавеющей стали, такая конструкция будет долговечной и не деформируется от перегрева.

• Электролобзиком или болгаркой нужно вырезать прямоугольник приблизительно
• 300 на 600 мм.
• Используя дрель, проделайте отверстие, диаметром не более 20 мм.
• По периметру основы, на расстоянии 7 мм, прочертите линию.
• Далее на одинаковом расстоянии по краю и в центре нужно наметить будущие выемки (пазы). Размеры: длина – 20 мм, ширина – 2 мм. Сверлим отверстие диаметром 2,0 мм поближе друг к другу. Соединяем их с помощью электролобзика, а круглым напильником нужно выровнять внутренние края. Получается по три паза с продольных и по два с боковых сторон. Размеры в длину – 20 мм, в ширину – 2 мм.

4. Следующий этап – подготовка продольных (2 шт примерно по 500 мм) и боковых (2 шт по 200 мм) бортика высотой 170 мм. Не забудьте оставить 20 мм для фиксирующих выступов.

• Намечаем будущие борты по левому краю и прикладываем каждый к соответствующему основанию. Напротив пазов нужно сделать метки, получится по два выступа с боковых и по три с продольной стороны.
• С помощью электролобзика нужно вырезать контуры и фиксирующие выступы снизу.
• Выполняем сквозные отверстия в бортиках на одинаковом расстоянии.

Как надежно закрепить бортики?

• Для закрепления понадобятся 4 продольных спицы длиной 300 мм произвольного диаметра и барашковые гайки. Спицы круглого сечения изготавливают из жаростойкого металла. На обоих концах необходимо сделать резьбу.
• Барашковые гайки подбирают под диаметр спицы.
• Спицы крепятся на боковых бортах с помощью сварки. В продольном борте делают два отверстия, которые будут совпадать с выступающими частями спиц.

Сборка мангала

• Каркас соединяем с основанием, продевая болты в основание и уголки каркаса. Для надежности используйте шайбы гравера, а окончательную фиксацию выполните с помощью гайки. Рекомендуем сделать эту часть неразборной.
• На опоры устанавливаем ножки.
• Вставляем бортики в пазы основания, предварительно зафиксировав нижнюю часть бортов. В отверстия в нижней части необходимо вставить металлические шпильки. Если такой способ крепления покажется Вам громоздким – попробуйте выполнить шарнирное соединение бортиков и основания.
• При помощи спиц стяните боковые и продольные борта, наденьте шайбы и барашками стяните продольный борт к боковому. Установите спицы снаружи бортиков. Таким образом, Вы получите дополнительные ручки, а спицы не деформируются под воздействием температуры.
• На дно мангала устанавливаем колосник.

Как правильно сварить мангал своими руками

Перед тем, как сварить мангал, подготовьте такие же детали, как для жаровни ручной сборки. Чтобы правильно сварить мангал, следуйте таким правилам:

• Одинаковые по размеру прямоугольные заготовки привариваются параллельно друг другу. Сварку лучше проводить с внутренней части короба, а чтобы шов получился ровным, используйте проверенное сварочное оборудование.
• Чтобы сварить своими руками качественный мангал, угловые швы усиливают металлическими уголками, благодаря этому конструкция не деформируется от сильного жара. Профили приваривают продольно посередине или в нескольких местах поперек. Для лучшего результата, два профиля можно наложить по диагонали.
• К готовому коробу привариваются ножки. К ним лучше прикрепить металлические круги диаметром примерно 50 мм для устойчивости конструкции.

Стационарный мангал для дачи с крышей и кирпичами

Стационарный мангал – лучшее решение для тех, кто хочет создать красивую уютную зону для отдыха и приготовления барбекю. Прекрасно дополнит садовый ландшафт устройство из кованого металла или кирпича. Такие самодельные мангалы обойдуться гораздо дороже, чем переносные или стандартные металлические жаровни на ножках, однако будут смотреться намного выигрышнее. Не нужно привязываться к определенной модели, дайте волю фантазии и дополните мангал нишами, отверстиями для хранения шампуров или даже раковиной, а украсить его можно с помощью декоративного камня.

Чертеж мангала из металла с размерами, фото

Вряд ли любители отдохнуть на природе будут делать это без приготовления шашлыка. Чтобы приготовление было приятным, а готовый продукт имел восхитительный вкус, нужен как минимум нормальный мангал из металла, ну и, конечно же, опыт в приготовлении лакомства. Если обдув происходит только с помощью ветра, угли будут разгораться неравномерно, жар получится не очень качественным. Шашлык может с одной стороны пригореть, или не дожариться. Не совсем удобно на отдых брать громоздкое изделие. Оптимальным вариантом, если планируется выезд на природу, будет складной мангал.

Вариантов того, как сделать мангал из металла своими руками, может быть несколько. Если планируется не покупать, а изготовить все собственноручно, придется приложить немного усилий. Но сделать что-то своими руками, после чего многократно восхищаться удобством и качеством изготовления – это неоспоримые преимущества, которые заставят домашнего мастера немедленно приступить к изготовлению.

Складной мангал обладает несколькими преимуществами перед обычным аналогом:

• его можно переносить в другое место не опасаясь, что руки будут испачканы в саже;
• мобильность конструкции максимальная: он легко поместится в кузов автомобиля, в отличие от стационарного;
• обеспечивается легкость мытья, разборки изделия.

Изготовление складного металлического мангала своими руками

Перед нарезкой железа и другими действиями требуется составление чертежа изделия. Можно пользоваться уже готовыми вариантами, но, если хочется построить что-то оригинальное, некоторые цифры в предложенных данных можно изменять по своему усмотрению. Чертеж делать несложно, но должна быть предусмотрена каждая деталь.

Чтобы переносной мангал легко разбирался, переносился, он должен состоять из нескольких обязательных частей. Они делаются не очень большими, чтобы, разобрав изделие, его можно было легко перемещать.

После разбора и приготовления чертежей стоит продумать, как он будет перевозиться. Для перевозки можно использовать маленький старый чемодан, дипломат. Некоторые используют сумку, или даже маленький деревянный ящик. Каркас, в котором мангал будет перемещаться, должен не сильно отличаться размерами от самого изделия. Как вариант, можно подогнать размеры самого мангала на чертежах, если имеется уже готовый каркас для его перевозки. Вариант схемы мангала

Стоит знать, как сделать разборный мангал своими руками, но, кроме этого, учесть множество мелочей. Кроме самого изделия, придется перевозить шампура, некоторые предпочитают решетку для гриля. Угли обычно находятся в специальном пакете. Плюс, мясо, посуда, другие дополнительные приспособления. Смысл в том, что чем меньше будет занимать места жаровня, тем лучше.

Если планируется перевозить мангал только в машине, а руками перемещать его придется минимально, длина может быть значительно увеличена. Некоторые делают ее до метра, и это вполне удобно, если продумать все мелочи, связанные с перемещением конструкции.

Схема мангала

Не стоит делать барбекю меньше 60 (по длине) х 30 (по ширине) х 15 (по высоте). Размеры минимальны для помещения туда шести шампуров. Если сделать меньше, в один прекрасный момент может возникнуть неудобство, нехватка места для приготовления мяса. Делать следует из металла, который соответствует следующим требованиям:

1. Должен быть легким, прочным.
2. Не должен покрываться ржавчиной, на нем не должны оставаться следы коррозии.
3. Температура плавления должна быть высокой.
4. Материал не должен быть токсичным.

Подойдет простая нержавеющая сталь, потому что ее характеристики вполне отвечают заявленным требованиям. Толщину листов можно выбирать в 2-3 мм. Материалы тоньше 2 мм будут со временем деформироваться. При повышении толщины конструкция будет слишком тяжелой. Днище будет нагреваться и подвергаться высокой температуре чаще остальных граней. Имеет смысл сделать его 5 мм толщиной. Если такого материала нет, можно воспользоваться листовым железом, сплавами тугоплавких металлов.

Процесс изготовления мангала

Раскладные конструкции получаются не всегда правильно. Чтобы все получилось нормально, следует перенести с чертежа цифры на металл и вырезать необходимые части. Например, если размеры составляют 60х30х15 см на чертеже, на металле получится так:

• 2 части, располагающиеся с боков, размерами 60х15 см;
• 2 части, размеры которых 30х15 см;
• дно, размер которого 60х30 см.

Мангалы своими руками из нержавейки

Стоит продумать, как будут делаться ножки. Некоторые делают их отдельно, можно сделать их продолжением днища или торцевых граней. Для удобства ножки делаются высотой чуть менее метра, чтобы готовое изделие было по высоте около 100 – 120 см. До начала изготовления стоит продумать, какие дополнительные части придется устанавливать в мангал. Например, крепления, которые можно изготовить в форме уголков или навесов (как в форточках). Оно привариваются к основанию корпуса.

Если сварочный аппарат отсутствует, не критично сделать все части составными, то есть так, чтобы они вставлялись одна в другую. На чертеже делается несколько выступов, которые формой будут как буква «Г». Их размеры составляют около 1,5х3 см. На торцах в схеме делаются места, где будут проделаны распилы. Там ставятся крепления. Такие же крепления можно делать, чтобы зафиксировать дно. После решения вопроса с креплениями можно приступать к вырезке частей мангала.

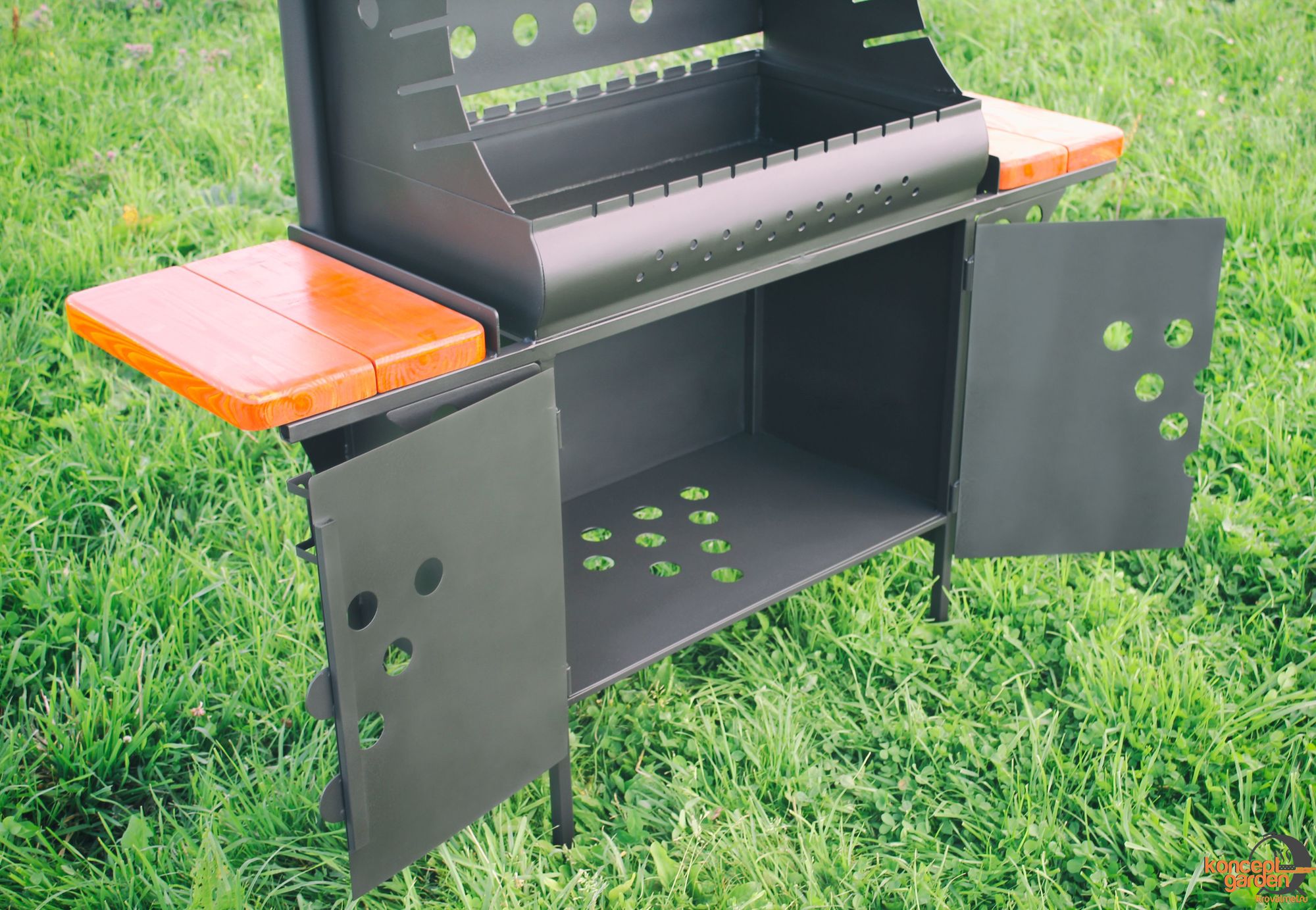

Готовые мангалы

Режется все с помощью болгарки. После вырезания все части обязательно должны шлифоваться. Заусенцы на краях должны быть обязательно убраны, так как об них легко порезаться. В боковых частях проделываются небольшие отверстия, которые послужат как ручки. Они понадобятся, если будет нужно переставить изделие с одного места на другое. Сделать складной мангал своими руками из металла, если чертежи имеются, не так сложно, как кажется – достаточно приложить немного усилий, понять технологию изготовления.

После шлифовки деталей внизу боковых стенок проделываются отверстия для вентиляции, подачи воздуха к углям. Делается 2 ряда, толщина каждого по 1 см. Для красоты проделывать их лучше всего в шахматном порядке. Расстояние между каждой составляет 4 см. Цифры примерны, здесь нет обязательного значения. Пример мангала

Если ножки планируется делать съемными, на днище, в самых уголках, привариваются гайки или уголки, в которые можно будет установить ножки. Стойки делаются из трубок или уголков. После приготовления всех частей их можно сваривать в единую конструкцию или соединять, если изделие планировалось выполнить без сварки. Готовый мангал

Если в качестве материала использовалась нержавейка, его не нужно обрабатывать составами против коррозии. В других случаях необходимо покрыть металл антикоррозийными составами. Защитить можно с помощью воронения или покраски. Стоит помнить, что человек, сделавший мангал сам, будет гордиться своим изделием. Особенно в случае, если у него не раз получилось сделать отменный шашлык.

Мангал из металла своими руками (97 фото): размеры и чертежи, пошаговая инструкция изготовления, как приготовить самому

Мастера барбекю могут приготовить это блюдо даже посреди дремучего леса без единого для этого приспособления. Но все же гораздо приятнее и удобнее пользоваться надежными, проверенными и долговечными устройствами для приготовления пищи на природе. Но чаще всего этот процесс происходит с участием жаровни.


Особенности

Самым распространенным устройством для барбекю является металлический мангал.

Это его основные преимущества

• Простота . Чаще всего мангал представляет собой ящик на ножках, внутрь которого насыпают дрова или угли, разводят костер, а сверху кладут шампуры с мясом или решетку с овощами.
• Мобильность . Некоторые металлические модели можно использовать где угодно: на земле, на бетонной площадке, на террасе и даже на песчаном пляже.
• Функциональность . Даже самые простые изобретения можно украсить витиеватой ковкой, которая может служить дополнительными крючками для подвешивания шампуров или сеток.Можно соорудить конструкцию с крышей или с дополнительными полками.


• Безопасность . Металл не горит, не плавится и не создает горячих точек. И это большой плюс.
• Рентабельность . Даже при отсутствии необходимого материала и желании сделать мангал из металла самостоятельно, на его покупку вы потратите небольшую сумму денег.


К недостаткам можно отнести не всегда эстетичный вид и хрупкость некоторых моделей.Однако все эти нюансы устраняются и настраиваются индивидуально для каждого пользователя и для каждого случая.

Уникальной особенностью металлических мангалов является то, что их легко можно изготовить самостоятельно.


Для этого не нужно иметь никаких специальных знаний или умений. Вам достаточно определиться с моделью и материалами, прислушаться к советам профессионалов или просто знающих людей, а также быть уверенным, что ваша идея реализуется на 100%.


Устройство и принцип действия

Начиная рассматривать устройство снизу вверх, обязательно обратите внимание на ножки.Как правило, это четыре металлических уголка, заостренных вниз, чтобы их можно было воткнуть в землю. Высота этого элемента подбирается индивидуально, если изделие изготавливается на заказ. В строительных и садовых магазинах вам наверняка попадутся стандартные универсальные модели длиной от 80 до 120 см. В качестве этого элемента иногда выбирают металлические арматурные прутья, некоторые умельцы прибегают к кованому исполнению основания мангала.


Встречаются и уникальные самодельные конструкции, устанавливаемые на нижнюю железную часть швейных машин, неприспособленные столы и так далее.Используется практически все, что устойчиво держится на любой поверхности и способно выдержать массу металлического ящика и его содержимого при приготовлении пищи на огне.

Стальной ящик, состоящий из четырех сторон и дна, является основой конструкции барбекю . Часто нижнюю часть этого короба делают усиленной, чтобы увеличить срок эксплуатации всей конструкции. Боковые стенки обязательно перфорированы, чтобы тепло не скапливалось в одном месте и происходила циркуляция воздуха.Таким образом создается своеобразный поддувал, как в печах.


На верхних кромках длинных сторон металлического ящика делаются углубления, в которые потом очень удобно вставляются шампуры. Это сводит к минимуму движение мини-вертелов по металлу.

Принцип работы таких мангалов всем известен . На дно металлического ящика укладываются угли или поленья дров, разжигается костер. Когда огонь утихнет, и в мангале останутся только угли, зола и жар от них, на конструкцию стройными рядами выкладываются шампуры с заранее подготовленным мясом или овощами.Тепло в очаге поддерживается подручными средствами, которые создают мощный поток воздуха внутри конструкции, но не разжигают огонь на золе.


Типы конструкций

Что касается различных конструкций, подразумевающих комфортное приготовление мангала, то здесь в первую очередь следует разобраться с основными видами металлических мангалов.

Всего их четыре типа

• Одноразовый . Мангал на скорую руку. В ход идет все, что можно найти поблизости – от консервных банок до двух П-образных металлических профилей.
• Стационарный . Второй шаг в эволюции металлических жаровен. Простой, экономичный, устойчивый. Можно использовать как на открытом воздухе, так и под навесом. При необходимости может комплектоваться крышей, вытяжкой (или даже дымоходом), прихваткой и двойным дном.


• Складной . Отличается от стационарного способом крепления элементов мангала друг к другу. В первом случае все стыки свариваются точечной сваркой. Во втором они прикручиваются металлическими болтами или петлями, что позволяет разобрать его на то время, когда он не будет использоваться.
• Складной . Оригинальные модели мобильных мангалов из металла, которые очень удобно хранить прямо в багажнике автомобиля на случай внезапной поездки на природу. Представляют собой чемоданы, внутрь которых можно складывать шампура и ножки складной металлической конструкции.


Каждая из модификаций имеет как положительные стороны, так и недостатки. Делая металлический мангал своими руками, вы берете на себя ответственность за его конструкцию и эксплуатацию. И это играет вам на руку.

Решившись на этот ответственный шаг, можно запланировать коптильню или мангал для барбекю.


Некоторые проекты также включают крышку в общий дизайн барбекю . Накрыв мангал-барбекю, вы сможете добиться максимально быстрого приготовления своего блюда и быть уверенными, что в нем сохранятся все самые ценные и полезные свойства и витамины.

Чтобы внутри металлического короба мангала происходила правильная циркуляция воздуха, внизу боковин конструкции лучше сделать прорези, называемые поддувалом.В дне делаются специальные отверстия диаметром 10-12 мм, чтобы кислород, поступающий в эти отверстия, выгорал, тем самым обогащая мясо над огнем.


Для ножек мангалов иногда легко используются металлические прутья или даже трубы. Главное правильно вырезать, приварить или прикрутить к основной конструкции.

Умельцы делают металлические мангалы практически из воздуха.


Итак, есть варианты из бочки, газового баллона и даже из барабана стиральной машины-автомата.


Чертежи и размеры

Перед началом производственного процесса стоит определиться с моделью, размерами, материалом. Следующим шагом будет создание небольшого, но правильного плана проекта, в котором нужно отобразить все нюансы и необходимые цифры. На эскизе нужно схематично изобразить будущую конструкцию.


Рассмотрим основные компоненты и инструменты, которые потребуются вам для работы

• Лист металла или его куски.Толщина материала, по рекомендациям профессионалов, колеблется от 3 до 5-7 мм. Разумеется, чем выше этот показатель, тем дольше будет срок службы самой металлоконструкции. Удобно в этом случае изготовление сборной конструкции, когда дно можно сделать плотнее, а стенки тоньше.
• Металлические уголки или профильные трубы. Первые подходят как для устройства ножек мангала, так и для укрепления тонкостенных бортов короба. Трубы годятся только для создания двух пар ножек, на которых будет стоять вся конструкция.


• Болгарка с дисками по металлу.
• Сверло для сверления вентиляционных или монтажных отверстий.
• Сварочный аппарат, если вы решили сделать стационарную решетку из одного или нескольких листов металла.


Основные размеры стандартного стационарного металлического мангала указаны на схеме . Но для того, чтобы произвести свои замеры, нужно понимать, почему были выбраны именно такие числа.Ширина коробки всегда ориентируется на длину шампуров минус 8-10 см. В среднем это будет где-то 30 см.


Длина зависит от количества шампуров, которые будут одновременно использоваться при приготовлении шашлыка. Здесь также учитывается расстояние от одного полуфабриката до другого, ведь они не должны плотно прилегать друг к другу. Итак, за основу взята цифра – 10 см на одну нанизанную шпажку.

Глубина металлического ящика мангала рассчитана четко и имеет параметры 20-25 см. Этого расстояния достаточно, чтобы поджарить мясо, но не сжечь его. Если глубину сделать более 25 см, увеличится расход топлива и время на шашлык.

Есть и оригинальные мини-модели, все размеры которых придется резать, в зависимости от уменьшения самого макета.


У них обычно короткие ноги, и они расположены близко к земле. Но даже такие конструкции выглядят красиво и практично благодаря системному и тщательному подходу к изготовлению и сборке.


Пошаговые инструкции по изготовлению

Стоит разобраться в пошаговом процессе создания стационарных металлических мангалов своими руками.

Первый шаг — разметка. На цельном листе металла намечаем силуэт будущей конструкции в разобранном состоянии. У вас должен получиться крест.


На втором этапе с помощью болгарки вырезаем нарисованную фигуру. Далее нужно согнуть все стороны и сварить их между собой.Коробка готова.


Затем сверлим в дне отверстия для воздуха и вырезаем в стенках коробки тесемку. Здесь также важно соблюдать определенную систему. Отверстия должны находиться примерно на одинаковом расстоянии друг от друга и от краев коробки. Примерно 60 мм на ряд.


Учитывая, что отверстия расположены в шахматном порядке, расстояние от низа до верха составляет всего 30 мм. Это необходимо для того, чтобы кислород поступал в жаровню равномерно.


Следующим шагом нарезаем пазы для стабильной фиксации шампуров на решетке.Эти «зубья» расположены в верхней части длинных сторон конструкции. Изготовление и крепление ножек планируется сделать в последнюю очередь.

Мангал металлический стационарный готов .К нему можно приделать дополнительные ручки (для удобства перемещения с места на место), крючки, решетки и даже колеса для транспортировки.


Разборный железный мангал для дачи можно сделать своими руками.

Все работы выполняются в четыре этапа

1. Разметка и вырезание стенок и дна. Все элементы должны быть вычерчены с учетом припуска на изгиб швов.
2. Изготавливаем воздуходувки и воздуховоды в стенах и днище.
3. На припусках, оставленных при раскрое элементов, делаются отверстия для крепления их друг к другу.
4. Ножки тоже будут крепиться без сварки. Здесь подойдет металлический уголок, который будет прикручен к коробу огнеупорными шурупами или саморезами. Также отличной идеей будет использовать трубы, на которых нужно сделать резьбу, а к конструкции приварить болты и вкрутить в них трубки-ножки.


Мангал самодельный сборно-разборный железный можно использовать по прямому назначению сразу после завершения всех работ.

№

После приготовления его можно легко сложить и убрать в сарай или гараж. Он не займет много места и не будет мешать.


Чемодан для путешествий также легко сделать в домашних условиях. Для этого нужно сделать чертеж на металлическом листе, где к каждой стороне прибавляется по 4 см. На длинных сторонах делаются отверстия.Дно и стенки скреплены между собой дверными навесами. К днищу приварены болты для крепления ножек. Дополняем конструкцию крючком и петлей, чтобы сам мангал не разложился. Сбоку привариваем ручку, чтобы удобно было носить металлический «чемодан», даже если вы выезжаете на природу на общественном транспорте.


Сделать оригинальный мангал из подручных материалов проще простого. Самыми популярными проектами сегодня признаны мангал из металлической бочки, из газового баллона и барабана стиральной машины.

Конструкция бочки может совмещать в себе сразу две функции: барбекю и коптильни.


Есть как минимум три способа сделать его . При первом ствол кладут на бок, вырезают его верхнюю часть, оставляя концы нетронутыми. Вырезанная крышка крепится к основному корпусу будущего мангала обычными дверными навесами. К концам бочки привариваются ножки, например, металлические прутья. По линии среза верхней части сварочным аппаратом крепятся уголки, на которых делаются насечки для фиксации шпажек.


Второй вариант обрезки ствола — разделить его на две части. Положив основание мангала на ровную поверхность, делаем вертикальный пропил от верхнего торца к нижнему. Процентное соотношение частей может быть разным: от 30/70 до 50/50. Но нижняя часть должна быть больше или равна верхней. Далее весь процесс идентичен.

Сделать идеальную коптильню тоже несложно . Но для этого потребуется две бочки. Один станет основанием для коптильни, внутри которой будет разводиться огонь.Второй разрежется на две части по горизонтали и станет собственно коптильным агрегатом. На дно этой бочки необходимо положить опилки. Крышка должна находиться в закрытом положении на протяжении всего процесса.


Изготовление металлического мангала из использованного газового баллона схематично очень похоже на такой же процесс для бочки.

Главный нюанс, на который стоит обратить внимание, это подготовка использованной тары к работе.


Баллон должен быть объемом не менее 50 литров, чтобы мангал получился качественным.Следующим шагом будет очистка бака от остатков газа.

Для этого нужно сделать три шага

1. выпустите оставшийся газ через вентиль и переверните баллон вверх дном;
2. смочите клапан мыльным раствором, если появились пузыри или соответствующий запах, газ еще не вышел, нужно подождать;
3. промыть пустой контейнер.


Для максимально безопасного выполнения третьего шага рекомендуется выполнять эту процедуру с помощником.

Прежде всего, пока один отпиливает болгаркой кран, другой периодически заливает место среза водой, чтобы искры не попали внутрь и не вступили в реакцию с остатками газового вещества на стенках цилиндра.


В полученное отверстие вставляется шланг, из которого подается вода под хорошим напором . Пока жидкость течет внутрь, цилиндр периодически встряхивают, чтобы тщательно промыть все стенки. Перелейте в полную емкость и оставьте на несколько дней.По истечении отведенного времени вода сливается, но помните, что это уже яд. Чтобы убрать резкий запах газа из баллона, его сжигают внутри перед тем, как начать делать из него мангал. Дальнейшие манипуляции выглядят и производятся так же, как и в случае с металлической бочкой.


Оригинальные конструкции мангалов получаются из старых автомобилей. Используя капот и переднюю часть старого автомобиля, можно получить отличный термостойкий и необычный мангал с крышкой.

Самым простым считается мангал, сделанный из подручных средств.


Самым быстрым и долговечным в этой категории является автоматический барабанный мангал . Среднее время обработки 10-15 минут. Главное условие — найти барабан. Вы можете использовать его полностью, а можете отрезать ненужную часть, если считаете ее слишком высокой. Что касается опоры, то удобство этого варианта в том, что ее можно ставить прямо на землю, кирпичи или камни.А можно сделать ножки специально для него из прутьев арматуры. Оба варианта достойны внимания. Подбирайте индивидуально для себя.


Советы по эксплуатации

Невозможно обойтись только сборкой составных частей металлического мангала. В работе этого устройства есть ряд особенностей, которые необходимо принять и внедрить для улучшения его функциональных качеств и производительности.

После того, как все работы по изготовлению окончены, необходимо очистить готовую решетку от грязи и ржавчины.Для удаления последних используйте болгарку или дрель со специальной насадкой.


Внутренние стенки мангала не нужно очищать от нагара в процессе эксплуатации. Считается, что именно это придает шашлыку особый аромат и «здоровье».


Окрашивать металлоконструкции рекомендуется только термостойкими лакокрасочными материалами. Чтобы вызвать красоту, проводится процесс, называемый воронением.

Проходит в два этапа:

1. обезжиривание поверхности;
2. выдерживание элементов мангала в растворе едкого натра около полутора часов.


Такая обработка позволит не только получить специальную термостойкую пленку, но и защитить металл от коррозии на весь период эксплуатации устройства.


Если в общей конструкции используются деревянные детали, особое внимание следует уделить их обработке различными антисептическими, влагостойкими и теплоотталкивающими средствами.


Место, где планируется расположить мангал, необходимо заранее освободить от сухой травы, веток или других легковоспламеняющихся предметов, а рядом установить емкость с песком, который в случае возникновения пожара будет потушен.

Чтобы едкий дым от костра не мешал готовить и наслаждаться природой, можно самостоятельно соорудить вытяжку для металлического мангала. Он сделан из того же материала, что и приспособление для приготовления пищи на природе. Отличается от стандартных конструкций барбекю, устанавливаемых внутри помещения, тем, что внешне напоминает обрезанную трубу. Площадь колпака вытяжки обычно равна площади самого мангала. Это максимально сводит к минимуму выброс дыма за пределы зоны приготовления пищи.Купол колпака приварен к корпусу мангала. Также важно учитывать массу конструкции, чтобы все вместе стояло устойчиво.


Красивые примеры

Оригинальный стационарный мангал из металла, выполненный с элементами ковки. В данном случае кованые детали представляют собой стол-подставку для мангала. Под столом есть место для заготовки дров или угля, чтобы не бегать далеко за ними. Такой мангал будет непростым, но достаточно мобильным.То есть его не составит труда переставить в удобное место или поставить на зиму в сарай. Кованые изделия около


Металлический мангал с крышей позволяет готовить еду на костре даже в непогоду. Если у вас во дворе нет сарая или беседки, а хочется мяса или овощей, пожаренных на костре, этот вариант — отличное решение. Кроме того, конструкция оснащена подставкой для установки казана, а также удобным местом для размещения топлива.

Необычные модели встречаются и среди стационарных мангалов. К ножкам этой конструкции очень удачно крепятся два больших колеса. Имитируя садовую тачку, устройство легко перемещается по вашему участку и надежно и устойчиво стоит там, где вам это нужно.


Такая конфигурация металлических жаровен в виде сапога довольно распространена. Он сочетает в себе шашлычницу, шашлычницу и даже возможность приготовления мяса на вертеле. Удобный стол-сетка позволяет оптимально расположить все необходимые инструменты и ингредиенты под рукой.

Складной металлический мангал в собранном виде напоминает чемодан. Это позволяет брать его с собой куда угодно и когда угодно. При необходимости внутрь можно сложить шампуры и другие нужные мелочи. Единственным недостатком этой конструкции является высота. Она максимально компактна, а потому готовить на ней придется только в сидячем положении.


Еще один пример чемодана-барбекю, который уже оснащен ножками. Эти дополнительные детали удобно складываются внутрь коробки, которая закрывается на специальную застежку, чтобы ничего не развалилось.На фото также представлены другие модели складных мангалов, которые также имеют компактные размеры и удобны в использовании.

Фото

Вместительный стационарный мангал из листового металла с добавлением кованых узоров. Также он оснащен приспособлением для приготовления пищи в казане, имеет удобный приставной столик и место для дров или посуды под самим ящиком.


Оригинальный способ установки выхлопной трубы над мангалом. Подойдет тем, кто не хочет крепить мангал на одном месте и устанавливать громоздкую вытяжную конструкцию в беседке или на веранде.Здесь уже учтены все нюансы. Некоторые производители даже предлагают скамейки и стулья в одном стиле.

Сказочный мангал в виде кареты с крышей не оставит равнодушным даже самого скептически настроенного покупателя. Однако цена такой кованой модели может оказаться не самым приятным значением. Из особенностей данной конструкции можно отметить наличие крышки на мангале-барбекю.


Оригинальный очаг получается из передней части автомобиля.Это позволяет не только удивить своих гостей, но и получить удобный прибор для приготовления пищи на огне. Благодаря такому нестандартному подходу вы также избавляетесь от ненужного транспортного средства, которое только занимало место.

Шикарный кованый мангал в форме каравана, оснащенный крышей и дымоходом, станет настоящим украшением вашего участка. Конструкция громоздкая, но позволяет готовить сразу на большую компанию как на шампурах, так и на сетке для барбекю.


Есть много красивых и практичных примеров металлических мангалов.Важно помнить о всех важных мерах безопасности при их использовании, чтобы внешняя эстетика не обернулась неприятностями. Изготовление металлических мангалов для собственного пользования своими руками – ответственный и творческий процесс, требующий сосредоточенности, осторожности и индивидуального подхода.

Мангалы из металла своими руками. Размеры, фото, как выбрать

Конечно, отдыхая на даче, или в загородном доме, хочется приготовить что-нибудь вкусненькое, такое, что нет возможности приготовить в квартире.Например, овощи на гриле или мясо, обжаренное на открытом огне, для этого мы или шашлыки. Мангалы металлические своими руками . Из нашей статьи вы узнаете размеры, фото и как выбрать нужный товар сегодня, сделаете правильный выбор.

Какие виды барбекю существуют:

Простые варианты изготовления мангалов своими руками, их фото и размеры, вы сейчас видите на схеме, сделать очень просто, главное правильно подобрать материал и найти грамотного сварщика, или сделать эту конструкцию самому, если у вас есть соответствующие навыки.Принцип работы такого мангала очень прост – в его основание мы насыпаем угли, а на поверхности получаем необходимое тепло для приготовления вкусных блюд.

Стандартные размеры мангала

Мангалы своими руками возможны в нескольких интерпретациях, в зависимости от того, какие цели вы преследуете и хотите ли вы перевозить такое изделие, или оно останется на одном месте.

Стационарные модели:

Чаще всего такие мангалы делают как произведение искусства и элемент декора участка.Это, как правило, массивные конструкции, которые служат очень долго, как вы видите на фото мангал с коптильней выглядит достаточно стильно.

Мобильные грили:

Такие модели отличаются своей легкостью, и как правило они разборные, их легко можно взять с собой в поездку, или просто выбраться с собой в лес или на озеро, речку. Но конечно срок службы таких мангалов, которые вы видите на фото, значительно меньше стационарных, потому что они сделаны из тонкой стали, что делает их легче по весу, но конечно прочность такого материала намного ниже .В отличие от стационарных мангалов, такие переносные чаще покупают, чем изготавливают своими руками.

Мобильный:

Это нечто среднее между первыми двумя вариантами. Такие мангалы достаточно большие, а не разборные, как первые, а с помощью колес такую ​​конструкцию можно перемещать по участку, и она не встраивается в часть здания. Поэтому его можно убрать со двора на зиму и не оставлять на улице, а можно перенести и на задний двор, или в любое другое удобное место для пикника.Такие металлические мангалы тоже изготавливаются своими руками, а их размеры и фото вы можете оценить ниже.

Как видите, это вполне функциональные конструкции, и с их помощью можно приготовить множество различных блюд.

Сейчас в моду вошли электрические мангалы, есть экземпляры, в которых шампуры вращаются самостоятельно, что обеспечивает идеальное и равномерное прожаривание мяса, а есть и полностью электронные, в них вместо угольного жара используются специальные нагревательные трубки.Но такие конструкции больше подходят для квартирного содержания, ведь теряется вся романтика отдыха на природе, тем не менее спрос на такие мангалы есть, фото и размеры вы можете посмотреть ниже.

Если вы новичок в машиностроении и не умеете пользоваться сваркой, предлагаем вам сделать самый простой мобильный мангал по нашим чертежам, с этой задачей справится любой, особенно с нашими советами.

Переносной мангал из металла своими руками:

Это очень простая конструкция, как видите, по своему рисунку она напоминает букву «П», сверху на нее кладем шампуры, а внизу устраиваем жаровню, все очень просто, но достаточно эффектно.Конечно, следует отметить и недостатки данной конструкции:

• Низкая высота конструкции, мясо придется жарить на корточках или сидя.
• Так как отсека для мангала нет, то все тепло будет расходиться равномерно по всему пространству, а не только в нужном направлении, что в свою очередь приведет к потерям тепла, да и находиться рядом с мангалом будет не очень комфортно такой дизайн.

Но конечно же из плюсов следует отметить компактность и легкость такого изделия, его можно брать с собой в поход или на отдых, даже машину брать не надо, можно возить в обычная сумка или походный рюкзак.

Необходимые материалы для изготовления мангала из металла, фото и размеры:

• Два металлических уголка, длина таких уголков будет равна длине вашего мангала.
• 4 металлические стойки.
• Детали крепления.

Листы металла для такой конструкции берут минимум 2 мм, если хотите, чтобы конструкция прослужила дольше, берите металл потолще, часто используются пятимиллиметровые листы.

Стационарный мангал из металла фото и размеры, чертежи как сделать своими руками:

Если вы хотите сделать цельную конструкцию и использовать ее на даче, предлагаем простую реализацию.

Комплектующие для изготовления изделия:

• Сварочный аппарат;
• Стальной лист;
• Дрель;
• болгарский;
• Арматура, если нет арматуры, можно взять уголок для стоек.

Выполнение работ:

В первую очередь вам потребуется набросать эскиз будущего изделия, исходите из того, что пропорции и размеры металлического мангала должны быть следующими:

• Необходимо сделать вентиляционные щели, расстояние между ними должно быть примерно 7 сантиметров. От дна мангала до этих отверстий также должно быть около 7 сантиметров. Если вы рассчитываете сделать конструкцию на 7 шампуров, то и количество фасок должно быть таким же.
• Далее следует изготовить дополнительные съемные подставки, сделайте их по фото инструкции, которую вы видите ниже.

Мангалы из металла своими руками: чертежи и фото. Пошаговая инструкция изготовления

Чтобы сделать отличный металлический мангал, следует правильно подобрать размеры, а фото и схемы, чертежи посмотреть в нашей статье, а также посмотреть полезные видео на эту тему, которые вы найдете в конце нашего рассказа.А теперь предлагаем вам небольшое пошаговое введение в тему.

Что нам нужно сделать:

• Отмечаем на листе металла граничные значения, чтобы указать места для стен;
• Теперь нам нужно разрезать металл по отмеченным линиям;
• Далее сверлом нужно сделать отверстия;
• На верхних кромках стен необходимо нарезать фаски;
• Теперь при помощи сварочного аппарата нужно соединить все детали конструкции воедино;
• Делаем ножки устойчивыми, для этого нужно приварить уголки, либо отрезать стойку под углом, чтобы их можно было вкопать в землю;
• Приварите стойки и ящик друг к другу.

Сборно-разборные мангалы из металла своими руками. Размеры, фото

Если у вас нет сварочного аппарата, и нет возможности нанять человека, который может вам в этом помочь, не беда. Для изготовления разборных металлических решеток вам потребуются только материалы, фото , размеры , которые мы вам предоставим, а также полезные чертежи и схемы. С нашей помощью вы сможете сделать все в лучшем виде.

70х30 см — эталонный размер коробки, который используется в таких конструкциях.Приступая к резке листа металла, оставьте 4 мм на стыки. Когда вы завершите стены, сделайте небольшие входы для соединения деталей будущего строения, как в детском конструкторе. Также на всех деталях необходимо будет просверлить отверстия дрелью, в них мы будем вставлять шурупы, и таким образом скреплять детали между собой.

Правильный мангал из металла видео:

Оптимальные размеры мангала из металла своими руками, видео:

Результат:

Мангалы из металла своими руками.Размеры, фото, помогут вам сделать подходящую для ваших целей конструкцию, если остались вопросы, то посмотрите видео ролики по теме, уверен они прояснят ситуацию, если вы хотите сделать такие коптильни и мангалы у себя загородный дом, то у вас все карты на руках, старайтесь и у вас все получится, желаем вам удачи в ваших начинаниях. Всем добра и до встречи на нашем сайте!

Мангал из металла своими руками: чертежи, размеры, фото

Сегодня мы поговорим о неизменном атрибуте большинства загородных домов.Существует множество вариаций металлических мангалов, отличающихся эргономичностью и декоративным оформлением. Пойдем от простого к сложному и объясним, как сделать мангал удобным, при этом оставив простор для фантазии.

Стационарный или переносной

Особых хитростей в изготовлении мангала нет – это простая железная коробка с отверстиями. Гораздо сложнее сделать его удобным, универсальным для разных задач и условий. А еще лучше уметь снимать железного «монстра» с глаз, когда он не используется, или брать его с собой на реку, при этом он должен легко помещаться с остальными вещами в багажнике.

Стационарные железные мангалы популярны по другим причинам. Если нет необходимости часто переносить их с места на место, соответственно ограничений по весу нет – для изготовления можно использовать более толстый и прочный металл.

Предлагаем конструкцию складного переносного гриля, легкого и компактного в сложенном виде, но всегда можно сделать его цельным, наследуя общие принципы. Подходите к выбору вида мангала разумно и взвешенно. Помните, что переносные мангалы не украшаются ковкой, к тому же их лучше делать из жаропрочной стали.

Правильно выбираем и подготавливаем материалы

Почему? Основная причина – выигрыш в весе и прочности, большая аккуратность. Мангал из углеродистой конструкционной стали подвержен повышенному образованию накипи при сжигании дров, из-за циклического нагрева его стенки быстро «съедаются». Кроме того, черная листовая сталь склонна к изменению своей структуры в описанных условиях, что проявляется в появлении волн, вздутий и плоскостных деформаций на днище и стенках.Так что вполне вероятно, что вы просто не сможете разобрать и собрать переносной гриль из тонкой углеродистой стали.

Учитывая вышеизложенное, можно смело выбрасывать такие «подручные» материалы, как бочки, канистры, корпуса системных блоков и прочее одноразовое железо. А вот 40-литровые баллоны для природного газа можно назвать подходящими благодаря достаточно толстому металлу и радиусной форме, исключающей точки перенапряжения. Но перед использованием их необходимо выжечь, навсегда избавившись от следов газового конденсата.Из особенностей такой заготовки укажем лишь, что малая ширина цилиндров ограничивает длину шампуров. Для изготовления коптильни практичнее использовать баллон.

В среднем кованый мангал из углеродистой стали должен иметь толщину стенки от 4, а неармированный – от 6,5 мм. Для жаростойкой стали армирование почти никогда не требуется: из нее делают стенки (из 13 % хрома и более 10 % никеля, с низким содержанием углерода) толщиной 3.5 мм и более выдерживают очаг практически без изменений.

И крайнее предупреждение: любой гриль будет смотреться пропорционально и эффектно, если мастер уделил должное внимание подготовке деталей:

• вырезать максимально точно с допуском не более 0,5 мм;
• закрепить обрабатываемую заготовку струбцинами к краю стола или в тис;
• используйте угловую шлифовальную машину большего размера – чем больше плоскость диска, тем точнее рез.

Не забывайте о мерах безопасности, обязательно надевайте спецодежду, используйте перчатки и защитные очки.

Изготовление основного ящика

Ширина мангала определяется исходя из длины шампуров, в среднем она составляет 45 см. Длина – в зависимости от объема приготовления, но желательно не меньше полной длины шампуров, их удобно хранить внутри. Оптимальный размер – 800 мм, этого достаточно для приготовления пищи и одновременной подготовки новой порции углей.

С высотой еще сложнее: примерно толстый слой углей на дне должен быть в 1,5 раза больше толщины самого большого куска мяса. А расстояние между мясом и углями не должно выходить за пределы 170-200 мм. В целом высоты 290 мм будет достаточно. Помните, что мясо должно нагреваться не горячим воздухом, а непосредственно тепловым излучением углей.

По установленным размерам из листа 4 мм марки 20Х20х24С2 (или аналогичного) вырезаем:

• днище 412×800 мм;
• две продольные стенки 800×290 мм;
• две поперечные стенки 420×290 мм.

Из «черного» уголка 25х25х4 мм делаем рамку с косыми подрезами по углам. Важны внутренние размеры: 816х429 мм, мерить нужно по наружным поверхностям с учетом толщины стенок, диагонали не забыть проверить.

Модификация боковых (длинных) стен. В центре по длинной стороне делаем пропил глубиной 95 мм и шириной 10 мм, предварительно просверлив деталь для закругления края.На всех стенах с интервалом 30–40 мм делаем в шахматном порядке отверстия по 10 мм для бокового поддува.

К днищу снизу привариваем два-три продольных уголка 20х20 мм или надеваем стальные заклепки, можно из обычной стали. Размещаем их с отступом 120 мм от краев, а еще на 30 мм ближе к центру делаем два ряда 8 мм отверстий для притока воздуха в центральную часть мангала. На лицевую сторону днища привариваем по периметру короткие (50–70 мм) куски уголка, их можно и наклепать.

Оставшаяся часть «коробки» – верхняя рама из уголка 20х20х4 мм, сварная, как и нижняя, но с внешними размерами 412х800 мм. Делаем крючки на наружных полках рамы одним из следующих способов:

1. Делаем пару надрезов на 12 мм и, нагрев шпунты докрасна, отгибаем их наружу.
2. Зажимаем в тиски и привариваем две полосы стали той же толщины, что и стенки, с нахлестом 10 мм и вырезаем из них крючки шириной 20–30 мм.
3. Отрежьте кусочки уголка по 2-3 см и приварите по периметру рамы.

По углам днища по 15 мм с каждой стороны сверлим отверстие 6 мм. Вставляем дно в нижнюю рамку, центрируем и переносим отверстия на уголок. Делаем четыре Г-образных шплинта 50х150 мм из шпилек 6 мм. Приварите стержень 10 мм перпендикулярно центру днища. Завершающим штрихом на полках верхней рамы делаем прямые и косые надрезы для фиксации шампуров.

Ножки и схема сборки

Ножки барбекю изготовлены из уголков 35 мм. Для возможности установки на землю низ каждой ножки обварен «пяткой».

В 35 мм от верхнего края на одной из полок делается надрез на всю глубину. В этой же полке на 250 мм ниже делается второй пропил, затем они оба соединяются продольно. Внизу разрез продолжается еще на 40 мм. Получившийся «язычок» следует загнуть в уголок, выровнять, прихватить снизу сваркой и отрезать торчащие излишки.

Вверху разрез продолжается еще на 15 мм, но здесь его нужно расширить до 7–8 мм, то есть на толщину стенки жаровни и угловой полки верхней рамы. Этот участок детали рекомендуется подпилить вручную напильником, подгоняя пропил так, чтобы ножки плотно прилегали к телу. После установки всех ножек нужно через отверстия по углам днища и рамок перенести на косынки внутри уголков, а затем по отметкам просверлить отверстия 8 мм.Ножки нужно сложить «квадратом» и просверлить одно отверстие 10 мм в центре и два отверстия 6 мм в 150 см от краев необрезанной полки.

Жаровня собирается так:

1. Вставьте дно в нижнюю рамку.
2. Установка стен (короткие перекрывают длинные).
3. Вставляем верхнюю рамку с крючками на стенки мангала.
4. Каждую ножку цепляем крючком к стене, выравниваем и вставляем шплинт в отверстие.

После использования гриль можно собрать в относительно легкую компактную стопку.На нижнюю ставится перевернутая верхняя рамка с небольшим смещением. Поверх нее идут короткие, затем длинные стены, все это прикрывает перевернутая нижняя рама. Теперь нужно поставить ножки сверху, ориентируя выступающую планку между ними.

Вставьте еще один стержень 10 мм в отверстия в центрах ножек, стяните обе пары шплинтами с резьбой. Сверху положите гнет и приварите брусок с резьбой по уголкам к стержню, закрепленному снизу. Теперь, чтобы разобрать мангал, достаточно выкрутить шплинты и оттянуть уголки в сторону, после чего вся стопка останется свободной.

Навороты: зольник, коптильня, гриль

В завершение расскажем о некоторых дополнениях для мангала, упрощающих приготовление и обслуживание. Все модульное, поэтому вы можете использовать только то, что вам нужно.

Прежде всего, если вы все-таки собрали стационарный мангал, сделайте его на 50 см выше запланированного. На дно уложить просечно-вытяжную сетку 8 мм на ножки 50 мм от угла, в центре приварить ручку. Это сделает горение углей и температуру более равномерным, облегчит удаление золы после сжигания..

С помощью системы крючков, как и на верхней раме, можно также оснастить гриль открывающейся крышкой, а если сделать ножки на 30-50 см длиннее по высоте, то получится опора для небольшого навеса от дождя. Если вы любитель готовить мясо на гриле, не поленитесь и приобретите для него квадратный пруток из нержавейки 10–12 мм, приварите с зазором 15–18 мм. Такой гриль будет тяжелым, устойчивым и отлично впишется в верхнюю раму нового мангала.

инструкции, чертежи и фото.Мангал из металла и кирпича. Требования к металлической конструкции жаровни для барбекю

Мангал — удобный кулинарный инвентарь, основа для приготовления пищи в жару. Это функциональное изобретение позволит вам готовить разнообразные блюда, используя чашу из натуральных углей. Хотя изначально он создавался как универсальный инструмент для приготовления пищи, сейчас мангал является основой для приготовления шашлыка и мяса. Вокруг него проводят выезды на природу и на дачу, празднуют приход весны, встречают лето и провожают осень.

Однако покупка мангала стоит дорого. Простая металлическая конструкция иногда стоит огромную сумму, не оправдывая ни внешнего вида, ни качества. Поэтому намного лучше сделать мангал самостоятельно, используя качественный металл и свои навыки.

Жаровня — специальный инструмент для приготовления пищи в жару. У него достаточно простая конструкция, но все его особенности заключаются в нюансах. Именно они позволяют легко и быстро приготовить те самые шашлыки и другие блюда, обеспечивая достаточно тепла для приготовления пищи.

Среди основных нюансов мангала стоит отметить:

• Глубина
• Вентиляционные отверстия
• Подходящие размеры
• Выемки для шампуров

Хотя некоторые из них очевидны, все они необходимы для качественного приготовления пищи. Глубина мангала позволит создать достаточно тепла и разместить мясо на такой высоте, чтобы оно готовилось, а не пригорало. Это также позволит закладывать достаточно дров одновременно.

Вентиляционные отверстия являются важным аспектом таких конструкций.Именно из-за них мясо, приготовленное на гриле, существенно отличается от других приготовлений на природе. Постоянный поток воздуха позволяет поддерживать тепло и температуру углей на полную мощность.

Предварительная проклейка крайне важна для дальнейшего использования конструкции. Ведь приготовление осуществляется на шампурах или решетке, поэтому ориентироваться следует на их средние размеры. Гриль должен обеспечивать достаточное количество тепла, быть достаточно широким, чтобы покрывать всю длину шампура, и в то же время позволять вмещать более восьми порций мяса.

И последний нюанс — выемки для шампуров. Они позволяют располагать мясо в любом положении, равномерно обжаривая его со всех сторон. Такой подход важен для приготовления сочного шашлыка без подгоревших сторон.

Однако эти точки могут различаться в зависимости от типа гриля.

Определяемся с типом мангала

Разновидностей этих рисунков множество. Ведь каждый пытается найти оптимальный вариант, где лучше всего приготовить мясо и другие продукты в жару.Сейчас есть несколько видов мангалов:

Обычный

Мангал обыкновенный квадратной конструкции. Несмотря на то, что он тяжелый, его можно носить с собой. Ножки часто съемные.

Складной

Маленькая и легкая складная версия, которую можно перевозить в автомобиле. Подходит для походов в лес, удобнее и проще.

Стационарный

Массивный мангал из металла. В его основу можно положить кирпичные блоки для большей надежности.Часто такие мангалы дополняются стальными украшениями.

Выбор типа – важный нюанс при строительстве мангала своими руками. Это позволит определиться с задачами и выбрать оптимальный вариант. Но обычный тип все же рекомендуется как наиболее универсальный выбор для дачников.

Чертежи и размеры

Перед началом работы необходимо сделать соответствующие чертежи и выбрать размеры будущего мангала.Для строительства выберем обычный вариант, который используется чаще всего. Необходимо подобрать подходящую высоту и ширину конструкции, а также подходящую длину ножек. Чертеж простого мангала представлен следующим образом:

Размеры указаны в миллиметрах. Здесь видно, что общая высота мангала 95 см при длине ножек 70 см. Глубина жаровни составит 25 см, что является оптимальным расстоянием от жара до шампуров.

Ширина мангала 28 см, что чуть меньше среднего размера шампура. Длина 54 см, необходимая для равномерного распределения девяти порций по мячу.

Верхняя часть конструкции снабжена прорезями для шампуров. Они позволяют равномерно распределить мясо, чтобы оно не касалось друг друга, а также свободно фиксировать его при вращении для равномерной прожарки. Расстояние между щелями 6 см. Между крайними зазорами и стенками необходимо оставлять немного места, чтобы мясо их не касалось и не пригорало.

Подготовка элементов будущей конструкции

Основа мангала – металлические листы. Другие материалы использовать не рекомендуется, ведь именно металл обеспечивает конструкции достаточную теплостойкость и компактность. Толщина металла около 2-3 мм. Для работы вам понадобится:

1. 2 металлических листа 280×250 мм
2. 2 листа металла 240×250 мм
3. 1 лист металла 540×280 мм
4. 4 металлические трубы или уголки длиной 700 мм
5. Дрель
6. Сварочный аппарат
7. Рулетка
8. Шлифовальная машина или пила по металлу

Многие люди предпочитают другой вариант сборки.Разные листы можно заменить одним большим металлическим листом. Сделав несколько разрезов, можно соединить конструкцию с минимумом сварных швов. Это сделает его более надежным.

Стоит подумать о дополнительных элементах, если ваш дизайн отличается от вышеперечисленного. Его можно дополнить ручками для переноски, поддоном, углублениями для ног и прочим.

Для начала идет предварительная маркировка. Размечаются места креплений и сварки, создаются зазоры для шампуров.Для этого используется болгарка или пила. На этом этапе также создаются воздушные отверстия.

Сварка барбекю своими руками

Сварка лучший вариант для мангала. Он хорошо переносит большие перепады температур и намного эффективнее болтового соединения. Для этого используется сварочный аппарат, тип которого выбирается по предпочтениям. После этого конструкцию поочередно закрепляют и приваривают по углам.

По окончании работ необходимо зашлифовать швы и проверить конструкцию на надежность.

Жаровни металлические с навесом

Для приготовления шашлыка в непогоду используется специальная конструкция мангала с навесом. Это скроет мясо и жар от осадков, но такая конструкция не из легких. Здесь есть два варианта:

• Установка дополнительного навеса, не относящегося к мангалу
• Установка навеса на сам мангал

Первый вариант оптимален, так как позволит спрятать и шашлыки, и саму шашлычную. К тому же его конструкция и установка намного проще. Второй вариант требует дополнительных расчетов, чтобы основание выдержало вес навеса.

Рекомендуется крепить конструкцию на металлические уголки. Это лучший вариант, так как он значительно облегчает сборку навеса. Само же полотно для навеса – профнастил. Он пожаробезопасен, не реагирует на перепады температуры и имеет небольшой вес, что немаловажно для такой легкой конструкции.

Сборка навеса ничем не отличается от обычного, нужна только противопожарная защита и удобное расположение основания. Это позволит свободно готовить, не цепляясь за арматуру.

Вариант мангала с навесом в одной конструкции более сложен и выполняется профессиональными сварщиками. Для этого требуется создание надежной конструкции, вес которой равномерно распределяется по основанию. Для стационарных мангалов намного проще сделать навес, ведь для них можно сделать несущий фундамент.

Конструкция с навесом может быть дополнительно украшена металлическими элементами, как видно на фото. Это не только улучшит внешний вид, но и сделает навес более надежным и устойчивым.

Покраска конечного результата

Важным нюансом в создании мангала является покраска. Это просто необходимо, ведь используемый в конструкции металл легко подвержен ржавчине, а копоть и пепел не улучшают его внешний вид.

Для покраски используются специальные составы.К ним предъявляются следующие требования:

• Устойчив к экстремальным температурам
• Термостойкость
• Без вредных паров

Следующие покрытия соответствуют этому требованию:

• Эмали кремнийорганические
• Порошковые термокраски
• Краски термостойкие различного назначения

Второй вариант лучше всего подходит для таких задач, но своими руками применить их сложно. Они требуют специального обжига, после чего получают свои свойства.

Есть еще вариант — оксидирование. Выполнить его довольно сложно, но осуществить своими руками возможно.

В качестве цвета краски лучше выбрать черный. Так как рядом будет много копоти и пепла, другие покрытия быстро загрязнятся. На таком же цвете налет будет незаметен.

Сделать мангал своими руками довольно просто. Для этого достаточно листа металла, сварки и желания. Но придерживаться схемы и плана стоит, ведь мелкие отклонения могут в дальнейшем сказаться на удобстве пользования мангалом.В этом поможет видео, демонстрирующее сборку более сложной конструкции:

Мангал металлический: нюансы технологии изготовления

Мастера барбекю могут приготовить это блюдо даже посреди дремучего леса без единого для этого приспособления. Но все же гораздо приятнее и удобнее пользоваться надежными, проверенными и долговечными устройствами для приготовления пищи на природе. Но чаще всего этот процесс происходит с участием жаровни.

Особенности

Самым распространенным устройством для барбекю является металлический мангал.

Это его основные преимущества.

• Простота. Чаще всего мангал представляет собой ящик на ножках, внутрь которого насыпают дрова или угли, разводят костер, а сверху кладут шампуры с мясом или решетку с овощами.
• Мобильность. Некоторые металлические модели можно использовать где угодно: на земле, на бетонной площадке, на террасе или даже на песчаном пляже.
• Функциональность. Даже самые простые изобретения можно украсить витиеватой ковкой, которая может служить дополнительными крючками для подвешивания шампуров или сеток.Можно соорудить конструкцию с крышей или с дополнительными полками.

• Безопасность. Металл не горит, не плавится и не создает пожаров. И это большой плюс.
• Прибыльность. Даже при отсутствии необходимого материала и желании сделать мангал из металла самостоятельно, на его покупку вы потратите небольшую сумму денег.

К недостаткам можно отнести не всегда эстетичный вид и хрупкость некоторых моделей. Однако все эти нюансы устраняются и настраиваются индивидуально для каждого пользователя и для каждого случая.

Уникальной особенностью металлических мангалов является то, что их легко можно изготовить самостоятельно.

Для этого не нужно иметь никаких специальных знаний или навыков. Вам просто нужно определиться с моделью и материалами, прислушаться к советам профессионалов или просто знающих людей, а также быть уверенным, что ваша идея реализуется на 100%.

Устройство и принцип действия

Начиная смотреть на устройство снизу вверх, обязательно обратите внимание на ножки.Как правило, это четыре металлических уголка, заостренных вниз, чтобы их можно было воткнуть в землю. Высота этого элемента подбирается индивидуально, если изделие изготавливается на заказ. В строительных и садовых магазинах вам наверняка попадутся стандартные универсальные модели длиной от 80 до 120 см. В качестве этого элемента иногда выбирают металлические арматурные прутья, некоторые умельцы прибегают к кованому исполнению основания мангала.

Встречаются также уникальные самодельные конструкции, устанавливаемые на нижнюю железную часть швейных машин, неприспособленные столы и так далее.Используется практически все, что устойчиво держится на любой поверхности и способно выдержать массу металлического ящика и его содержимого при приготовлении пищи на огне.

Стальной короб, состоящий из четырех сторон и дна, является основой конструкции мангала. Часто нижнюю часть этого короба делают усиленной, чтобы увеличить срок службы всей конструкции. Боковые стенки обязательно перфорированы, чтобы тепло не скапливалось в одном месте и происходила циркуляция воздуха.Таким образом создается своеобразный поддувал, как в печах.

Пошаговая инструкция как сделать металлический мангал своими руками

Наличие стационарного очага на участке или мобильного на загородном пикнике резко повышает качество отдыха семьей или большой компанией. Поскольку мангалы, сделанные своими руками из металла, имеют разные размеры, фото различных модификаций в данной инструкции помогут выбрать оптимальный вариант для конкретных условий эксплуатации.

Классификация мангалов с чертежами и фото

Основные эксплуатационные характеристики конфорок для быстрого приготовления:

• периодическое использование, длительное бездействие;
• расположение на открытом воздухе или в беседке;
• высокая температура углей, на которых происходит приготовление пищи.

Оптимальный вариант для загородного дома – это полноценная печь-барбекю из кирпича. Однако он занимает много места, весит более 700 кг, требует плитного фундамента и резко увеличивает бюджет строительства.

Оригинальный мангал из металла, фото которого приведено выше, по качеству конструкции не уступает кирпичной печи-барбекю. Они классифицируются по следующим признакам:

• мобильность — переносная (складная), мобильная (только в пределах площадки) и стационарная;
размеры
• — большие для больших компаний и маленькие для семей;
форма
• — труба, бочка, прямоугольник, архитектурные модификации;
• дополнений — навес, дымоход, каминный отсек.

Пользователю важно понимать, что при сжигании дров происходит повышенный износ металла. Поэтому угли лучше варить в костре или покупать готовые, а тепло сохранять внутри мангала без открытого огня. Тогда техника прослужит дольше.

Стандартные размеры

Чтобы приготовить мангал своими руками из металла, необходимо соответствующее оборудование и навык работы с ним. Домашнему мастеру следует учитывать следующие нюансы:

• стандартной считается шампур длиной 25 см, чтобы на него можно было нанизать порцию из 6 кусков мяса среднего размера, поэтому оптимальная ширина мангала 30 см;
• для семьи рекомендуется длина конструкции 70 — 100 см, если очаг планируется использовать для частого приема друзей, родственников, этот размер увеличивается за счет специального отсека для углей, расстояние должно быть 8 — 10 см между шпажками;
• глубина стального ящика должна обеспечивать расстояние от углей до шампуров 30 см, в этом случае мясо не пригорает, а угли не разгораются от капель жира;
• верхняя сторона мангала, на которую укладываются шампуры, должна находиться на расстоянии 50 — 70 см от земли с учетом высоты варки для разборных типов и 80 — 120 см для стационарных модификаций.

Посмотреть варианты на чертежах:

Внимание: Учитывая изложенное, конструкцию мангалов из горизонтально расположенных бочек на 100 — 200 л необходимо дополнить стальным перфорированным листом — подом. В противном случае толщина углей будет неравномерной и мясо в середине шампуров может подгореть.

Какие они?

Перед тем, как приготовить мангал для стационарной установки, стоит ознакомиться с оригинальными самодельными самоделками.Дымоход резко улучшает качество обслуживания очага. Однако при этом расходуется больше листового металла; при размещении внутри беседки придется делать узел для прохода через крышу, пробить крышу.

Отдельно стоящие металлические мангалы погодозависимы, поэтому обычно оснащаются навесами из оцинкованной стали, профлиста, металлочерепицы. Чтобы в случае кратковременных осадков мясо можно было без проблем прожарить.

На больших участках с зонами отдыха, мангалами солидных размеров, водоемами и другими элементами ландшафтного дизайна сооружаются мобильные мангалы на колесах. Это облегчает сервировку стола, позволяет отодвинуть коптящий очаг от места отдыха гостей.

Для загородного отдыха часто сооружают небольшие разборные или трансформируемые очаги. Они имеют небольшой размер, чтобы поместиться в багажнике автомобиля, простую прямоугольную форму без декоративных изысков.

Из чего они сделаны?

С учетом всех вышеперечисленных нюансов конструкция мангала может состоять из заготовок из листового металла, кованых элементов или в ней частично используются готовые стальные изделия подходящей формы/размера:

1. металлические бочки;
2. швейные машины;
3. обрезки стальных труб большого диаметра;
4. кованые и литые полки, столешницы;
5. баллоны с пропаном;
6. бак стиральной машины.

В любом случае их придется дорабатывать, чтобы они соответствовали стандартным размерам очага и вписывались в существующий ландшафтный дизайн.

Самостоятельное изготовление стационарного барбекю из металла

Наиболее популярны две технологии, как сделать мангал стационарного типа из металла своими руками:

1. из бочки: конструкция почти готова, нужно приварить ножки, вырезать заготовку и добавить внутренние элементы;
2. классический прямоугольный: нужен эскиз или чертеж в графическом редакторе для разметки и резки заготовок, расходуется больше электродов и металла.

По умолчанию изделие из бочки имеет готовую крышку, что позволяет защитить стальную конструкцию от снега зимой, дождя летом. Для удобства домашнего мастера ниже будут рассмотрены оба варианта.

Из бочки с пошаговой инструкцией

Перед тем, как построить мангал из металлической бочки стационарного типа, ее необходимо разметить и вырезать в следующем порядке:

• крышка: бочка либо разрезается пополам вместе с обоими днищами, либо в ней вырезается люк в ¼ окружности, днища остаются целыми, от них необходимо отступить не менее 2 см для обеспечения жесткости структура;
• под: стальной прямоугольный лист для углей с просверленными отверстиями, через которые зола будет высыпаться вниз для обеспечения периодического извлечения золы, крепится съемно;
• опорные элементы: сделаны из уголка, на них будут лежать шампуры, поэтому в одной полке уголка созданы вертикальные прорези, длина этих элементов чуть меньше высоты бочки.

Нижняя часть должна располагаться на 20-30 см ниже шампура, согласно стандартным размерам металлического мангала. Для удобства снятия/установки на место к пластине приварены ручки.

Опорные элементы привариваются в едином горизонтальном уровне, один у вырезанного отверстия люка, второй у противоположной ему дальней стенки. Вместо уголка можно использовать прямоугольную профильную трубу.

Для фиксации круглой бочки в пространстве и обеспечения удобной высоты для приготовления шашлыка, высоты металлического мангала необходимо сделать подставку.Есть несколько вариантов, самые распространенные из которых:

Далее остается только приварить петли открывания крышки, зачистить внутреннюю поверхность изделия, которое хранилось в этой таре, снаружи снять штатный слой ЛКМ (лакокрасочные материалы) и покрасить кузов краской специальная термостойкая краска, способная выдерживать экстремальные рабочие температуры.

Classic с рисунком и видео

Пошаговая инструкция, как правильно приготовить мангал классического типа, выглядит следующим образом:

Пара рисунков например:

Ну и пару фото для примера:

Металлический контейнер должен быть герметичным, поэтому швы должны быть прочными. Если мангал планируется передвигать по участку, одну пару ножек делают короче, оснащают колесиками. Как его правильно приготовить и какие размеры брать, смотрите в следующем видео:

Ну и еще пошаговая видео инструкция как прекрасно можно обойтись без сварки:

Для более комфортной эксплуатации очага рекомендуется оборудовать его полкой для хранения дров (прикрепляется к ножкам на половине их высоты), крышкой (съемной или откидной) и навесом.Стойки навеса обычно приваривают к ножкам мангала или к его корпусу.

Можно (и нужно) украсить очаг коваными элементами, накладками в виде фигурок животных из листовой стали. Эстетическая ценность такой конструкции полностью зависит от фантазии домашнего мастера или творчества дизайнера, разработавшего проект. Например, вот интересная идея с использованием ножек от швейной машинки:

Модификации из бака стиральной машины или вертикальной трубы большого диаметра не подходят для классического железного мангала.В них помещается максимум 3 шампура стандартной длины, поэтому такие камины используют для еще одной технологии приготовления – барбекю. В принципе, любой мангал можно дополнить решеткой из пищевой нержавеющей проволоки и получить барбекю.

Изготовление портативного барбекю

Для загородных пикников стационарный очаг непригоден, поэтому сооружается сборно-разборный или трансформируемый металлический мангал своими руками из листовой стали. Основные нюансы мобильного очага:

• высота и ширина днища и боковых стенок, все размеры торцевых стенок остаются без изменений;
• ножки съемные (реже крепятся на шарнирах), длина зависит от размера багажника автомобиля;
• на боковых и торцевых стенках снизу отгибаются полки, на которые после сборки укладывается дно;
• стенки соединяются пазами напротив друг друга, либо также могут откидываться на петлях в рабочее/транспортное положение.

Подробнее об изготовлении данного вида мангала читайте здесь.

Таким образом, зная размеры для изготовления мангала, примерное количество пользователей, вы сможете сделать мобильный железный мангал. Для строительства стационара потребуется дополнительное сварочное оборудование (хотя можно обойтись и без него), но вся необходимая информация есть выше.

Как сделать мангал из металла своими руками (фото, схемы, чертежи и видео)

Владельцы загородных домов часто проводят время на природе, особенно в теплое время года.Поэтому без шашлыка не обойтись. Если у вас еще нет такой конструкции, то ее можно сделать своими руками из металла. Для начала нужно определиться с типом строения:

• Стационарный. Жаровня установлена ​​на надежном основании. Срок службы может достигать нескольких десятков лет.
• Портативный. Такую конструкцию можно в любой момент разобрать и перевезти в другое место. Однако срок службы такой конструкции невелик.
• Мобильный. Мангал оснащен маленькими колесами, благодаря которым вы можете перемещать его по своему участку.

После этого необходимо разработать чертеж и схему для облегчения работы на всех этапах.

В этой статье мы рассмотрим основные нюансы самостоятельного изготовления такой конструкции.

Оптимальный размер мангала

Размеры конструкции мангала должны обеспечивать комфортное приготовление пищи. Так как шампура нужно постоянно переворачивать, нужно определиться с оптимальной высотой.Для этого нужно измерить расстояние от ладони с согнутой в локте рукой до поверхности земли. Стандартный размер – 1 м, но высота переносных вариантов часто не превышает 70 см.

Чтобы мясо хорошо прожарилось, между шампурами необходимо делать расстояние до 10 см. Поэтому длина конструкции зависит от количества гостей. Шашлык следует готовить не более чем в 3 приема. В противном случае полдня можно провести за шашлыком.В среднем длина конструкции составляет 1 м. Если она длиннее, то придется постоянно бегать по строению, а также обеспечивать достаточное количество угля, а также поддерживать оптимальное тепло.

Стандартная длина шпажек 40 см, на которые можно наклеить до 8 штук. Поэтому ширина мангала должна соответствовать 40 см.

Глубина мангала должна быть не более 20 см. При этом от мяса до углей должно быть около 10 см. В противном случае мясо будет сырым, если высота больше, или пригорит, если меньше.

Как сделать металлический мангал с навесом (с крышей)

Для защиты конструкции для приготовления шашлыка от природных осадков рекомендуется сделать навес. Перед этим необходимо разработать чертеж с указанием основных параметров и деталей.

Крыша может быть изготовлена ​​из шифера, поликарбоната или металлочерепицы. Борта лучше собрать из профильной трубы 40Х40. Чтобы улучшить внешний вид рамы, на нее крепят декоративные элементы.

Компактная конструкция с навесом выглядит так:

Боковые стойки из профильной трубы можно сделать прямыми, но гнутый металл позволяет придать уникальный внешний вид. Своими руками это сделать практически невозможно, поэтому нужно подготовить трубу длиной до 2,5 м и отнести к специалистам, а также показать схему.

Когда профиль будет готов, нужно будет сварить каркас. На следующем этапе изготавливается держатель мангала, а также решетка для дров.

Во избежание перекосов конструкции необходимо иметь опыт сварки, это позволит добиться единой конструкции решеток и каркаса. Поэтому боковые стойки необходимо устанавливать на ровной поверхности и параллельно друг другу. Поэтому рекомендуется обратиться за помощью к другому человеку.

Перед сваркой элементов их необходимо проверить строительным уровнем. После этого поперечные трубы крепятся к крыше.Кровельный материал крепится саморезами.

На последнем этапе изготавливается мангал. Для этого необходимо подготовить металл толщиной от 3 мм. При разработке чертежа мангал должен быть меньше решетки держателя на 3 мм, так как при нагреве металл будет расширяться.

Если вам нужно сделать крышу для большого мангала, то вам необходимо приобрести более профильные трубы. Сделать такой навес не сложнее предыдущего, нужно только подготовить эскиз.

• Отрежьте профиль необходимой длины.
• Закрепите боковые рамы с помощью сварочного аппарата.
• С помощью поперечных труб соедините боковины снизу и сверху.
• Изготовить решетку для держателя горячего бокса и установить на конструкцию.
• Поверх боковых стоек закрепляется изогнутый профиль, для крепления кровли, который крепится саморезами.
• При необходимости раму можно украсить декоративными элементами.

Делаем мангал из металла с дымоходом и казаном своими руками под беседку

Если предполагается, что конструкция будет в беседке, то нужно сделать дымоход. Для этого необходимо знать некоторые особенности самостоятельного изготовления.

Для определения высоты дымохода и его сечения можно использовать формулу, но она настолько сложная, что применяется редко. Площадь канала проще разделить на площадь топки.

На графике показаны трубы разного сечения.

Поскольку учитывается небольшое количество параметров, возможны небольшие ошибки.

Над металлической конструкцией для приготовления шашлыка чаще всего устанавливают специальный дымосборник с дымоходом. Размеры рассчитываются индивидуально. Нужно понимать, что на высоте около 5 см над шашлыком должен собираться дым, который под действием тяги пойдет в дымоход.

Вытяжной колпак на крышу беседки можно закрепить самостоятельно. Мангал с казаном выступит отдельной конструкцией, которую можно передвигать при необходимости.

Существует множество вариантов крепления, отличающихся механизмом изменения положения. Рассмотрим один пример с длинным болтом. Благодаря этому методу капот можно опускать или поднимать при необходимости.

Для начала нужно сделать основу на крышу и закрепить гайку сварочным аппаратом. А к самой шляпке нужно приварить кольцо, диаметр которого чуть меньше головки длинного болта.

К вытяжке должен быть присоединен дымоход, высота которого над уровнем крыши должна быть не менее 50 см.

Под такой дымосборник можно установить мангал, с возможностью использования казана. Если у вас есть опыт сварки, то эта модель – хороший вариант.

Если такой возможности нет, то можно сделать простой гриль из автомобильных дисков. Этот вариант изготовления я описывал в одной из предыдущих статей.

Подводя итоги, можно сказать, что для изготовления металлического мангала нужны определенные навыки работы со сварочным аппаратом.В противном случае рекомендуется изготовить конструкцию из других материалов.

Виды металлических мангалов и их оптимальные размеры

Мангал металлический самый простой в изготовлении. Поэтому он самый распространенный, особенно у тех людей, которые любят что-то делать своими руками и постоянно отдыхают на даче или на природе.

Жаровни металлические бывают:

Portable может быть полностью или частично разборным.

Складные изделия

Первый тип представляет собой единую конструкцию, которую можно сложить в переносной кейс … Эти металлические мангалы предназначены для туристов. Следовательно, их характеристики:

• маленький размер;
• относительно небольшой вес.

Еще одна особенность правильных складных мангалов – особый материал. Для их изготовления используют тонкую огнеупорную нержавеющую сталь . При этом все петли также изготавливаются из нее своими руками. Благодаря этому гриль имеет довольно легкий вес.

Нержавеющая сталь очень легко очищается от копоти … Достаточно протереть его тряпкой, и его зеркальный вид возвращается. Поэтому складной мангал можно положить в рюкзак и не переживать, что внутри что-то испачкается.

Складные мангалы также изготавливаются из листового металла. Они могут быть указанных выше размеров, но могут быть и больше. Изделия немного тяжеловаты и поэтому подходят для коротких поездок. Такие конструкции – хороший вариант, когда в машине очень мало места.

Разборные и стационарные модели

Портативные полностью разборные барбекю также можно компактно сложить. Однако компактность будет хуже, чем у складных. Ведь схема предусматривает крупные детали. Тем более, что создатели используют стойки высотой 1 м … Они намного больше, чем аналогичные элементы складного мангала. Благодаря своим большим размерам и высоте разборные переносные мангалы создают большой комфорт во время приготовления шашлыка.

Стационарные тяжелые и их можно носить только по двору. Их отличает большое количество красивых декоративных элементов.Многие из них подделаны. Такие мангалы имеют жаровню почти такую ​​же, как и в разборных конструкциях. Все остальные элементы красиво оформлены и зависят от фантазии создателя. Часто такие мангалы напоминают сказочных персонажей, паровозик, машинки и любые другие предметы. Многие стационарные мангалы встроены в каркас крыши.

Формы для мангала

Мангал Жаровня может выглядеть так:

1. Коробки топлесс.
2. Широкий вертикальный цилиндр со стойкой в ​​центре.
3. Цилиндр с горловиной вверху.
4. Желоба с закругленным дном.

Наиболее часто используемый мангал с первым типом жаровни. Многие делают последний тип. Название его звучит несколько странно, на практике это разрезанная по длине бочка или газовый баллон.

Идеальная модель

Его особенности зависят от формы жаровни. Каждая форма имеет свой оптимальный размер.

Чертеж идеального классического прямоугольного металлического мангала имеет следующие особенности:

1. Ширина — 250 мм … Этого достаточно для размещения 6-8 кусков мяса. При этом значении все куски, в том числе и посередине, получают тепло от продольных боковых стенок. Это тепло необходимо для образования румяной корочки. Если сделать ширину больше, то серединки будут без корочки.
2. Длина — около 1 м … При этом учитывается, что на одну шпажку должно приходиться 8-12 см. Также учитывается запас в 5 см с обеих сторон. Получается, что в метровый мангал можно поместить 8 шампуров. Этого вполне достаточно для средней компании. Большой длины делать не стоит, потому что повару придется бегать из одного конца в другой. Удобнее стоять на одном месте.
3. Высота — 200 мм … Оптимальная высота 150 мм. Однако дрова бывают разные и выделяют свое количество тепла.
4. Вертикальные вырезы в продольных боковых стенках. Их длина должна быть 50 мм … Это значение позволит подобрать высоту шампуров в зависимости от вида дров.Мясо должно отстоять от углей на 30-70 мм.
5. Отверстия в днище … Их должно быть много. Диаметр каждого отверстия следует делать 10-15 мм … Расстояние между отверстиями и рядами отверстий должно быть до 20-30 мм. Чертежи идеального мангала могут предусматривать сетчатое дно. Это лучше, потому что приток воздуха к углям увеличивается. Сетка должна быть изготовлена ​​из проволоки диаметром более 4 мм.
6. Толщина стенки металла — 2 мм а еще лучше 4-6 мм . .. Это обеспечит долгий срок службы и создаст необходимое тепло для приготовления шашлыка.
7. Высота всей конструкции зависит от роста повара. В большинстве случаев — 1 м.

Как сделать идеальную модель

Сначала необходимо нарисовать рисунок своими руками . При этом соблюдаются вышеуказанные правила. Чертеж позволит определить размеры каждой боковой стенки. При его вычерчивании определяется с реализацией возможности разбора мангала.По возможности длину боковых стенок следует увеличить на 2 см. Эти дополнительные сантиметры будут изогнутыми краями. То есть по 1 см каждой стороны, которая будет примыкать к стойкам, нужно будет загнуть под углом 90°. 1 см нижнего края бортов любого мангала тоже нужно подогнуть. Делается это внутри конструкции.

По составленному чертежу нарежьте подготовленный лист и фасонную трубу или уголки. В днище просверливаются отверстия. В продольных боковых стенках выполнены прорези.В случае полностью разборной конструкции в стойках делают два длинных проема. Их длина должна быть равна высоте мангала. Воображаемые линии, которые будут проходить через проемы, должны образовывать прямой угол.

Если вы создаете неразборный мангал своими руками, то сначала приварите боковые стенки. Далее к ним привариваются стойки. Вам не нужно его сваривать. Это улучшит переносимость конструкции. При этом каждая пара стоек должна быть выполнена в виде буквы «Н».При этом концы стоек должны быть на 1-2 см выше горизонтальной перегородки. Для надежной фиксации к бокам мангала на уровне верха стоек можно приварить 4 выступающих металлических квадрата размерами 2х2 см. Эти квадраты и стойки нужно будет скрепить крючками в форме буквы «П».

Модель горловины

Этот гриль напоминает большую бутылку. Конструкция состоит из трех частей:

1. Широкий цилиндр. Его высота составляет 180-200 мм.
2. Обрезной конус. Высота — 100-150 мм.
3. Узкий цилиндр. Он имеет высоту, равную 100-150 мм.

В нижней части много отверстий. Они встречаются не только в днище, но и в боковых стенках. Верхние изготавливаются на высоте 130 мм. Наличие боковых вентиляционных отверстий — очень интересная особенность. Правильные мангалы не должны иметь таких отверстий, так как через них к мясу поступает много кислорода. Изменяет химические процессы в мясе, и блюдо получается не таким, каким должно быть.

Однако в случае приготовления мяса на этом гриле это не так, потому что в жаровне сжигается столько дров, что боковые отверстия забиваются углями. С постепенным тлением углей отверстия станут свободными, но до тех пор процесс приготовления мяса завершен. В результате часть дров тратится впустую.

Этот гриль используется для приготовления шашлыка по-карски … Блюдо представляет собой большой кусок мяса. Его толщина достигает 3-4 см, а по размеру он напоминает небольшую тарелку.

Конструкция ствола

Жаровня с круглым дном не работает как образец прямоугольной жаровни. Это потому что:

• закругленные стенки отражают тепло обратно на угли;
• в середине угли быстро оседают, а по краям не успевают как следует прогореть.

Поэтому просто разрезать бочку пополам или врезать в нее крышку своими руками для создания правильного мангала недостаточно. Проблему чрезмерного оседания угля можно решить, установив воздуховод.Есть два варианта его создания:

1. Решетка для буржуйки … Размещается на дне. Угли лягут на нее ровным слоем. Кроме того, под ним останется пространство с воздухом. Для притока свежего воздуха нужно сделать отверстия в центре днища.
2. Уголок размерами 85х85 мм … В нем нужно сделать несколько рядов отверстий. Затем его приваривают к днищу. Отверстия можно сделать под ним или в местах расположения его концов.

При создании мангала из бочки нужно придерживаться правила относительно оптимальной ширины. Заготовку следует разрезать не пополам, а на треть или на четверть. Ширина среза должна быть 25 см. В этом случае рекомендация относительно правильного расстояния между мясом и углями не соблюдается.

Однако тестовые зарисовки показали, что шашлык очень даже хорош. Это объясняется тем, что отраженные от стен инфракрасные лучи создают дополнительный нагрев углей и более плотный поток горячего воздуха .

После изготовления мангала следующие шаги таковы:

1. Создание отверстий для шампуров.
2. Приварка петель и установка крышки.
3. Крепление ручки к крышке.
4. Изготовление стеллажей.

Как красиво и аккуратно хранить дрова на даче: самодельный дровяник

Аналогов самоделки

нет

Уютные посиделки на природе у многих из нас ассоциируются с костром и ароматным шашлыком.Процесс приготовления мяса на раскаленных углях создает душевную, но в то же время торжественную атмосферу. Качественный гриль облегчает процесс приготовления вкусного блюда.

Для изготовления данной конструкции используется несколько видов материала. В основном это: кирпич или металл. Как сделать мангал своими руками? Ответ на этот вопрос вы найдете в нашей статье. Здесь представлены подробные схемы и чертежи самодельных конструкций.

Типовой проект

Прежде чем приступить к изготовлению мангала, необходимо определиться, из какого материала будет изготовлено это изделие.Опытные мастера предлагают сделать дополнительную систему защиты от климатических условий.

Уютная беседка с мангалом на даче добавляет частичку тепла и уюта в процесс дружеских посиделок. Здесь также можно укрыться от дождя, ветра и палящего солнца. Частично открытая веранда или терраса идеально подходят для решения этой проблемы.

Более опытные мастера предпочитают сложные мангальные инструкции. Здесь помимо шашлыка можно испечь хлеб, приготовить еду и многое другое.Стандартные параметры таких конструкций:

• высота 1,5м;
• ширина 1,6 м;
• глубина топки от 0,6 до 0,8 м.

Прежде чем приступить к строительству такого сооружения, необходимо сначала сделать ленточный фундамент. Здесь могут присутствовать дополнительные ниши и вместительная система хранения.

Сделать мангал из кирпича своими руками достаточно просто. Начальным этапом будет подготовка детального проекта.Далее приступаем к обустройству нулевой базы. Размер фундамента должен соответствовать габаритам строения.

Если костровая зона будет располагаться на улице, то делать здесь сложные конструкции не рекомендуется. Оптимальным решением будут параметры 0,5 х 0,8 м. Здесь можно расположить от 5 до 10 шампуров с мясом.

В интернете сотни чертежей мангалов, каждый из которых имеет свои характерные черты и внешний вид.Конструкции отличаются типом материала и размером.

Жаровня металлическая

Особенно популярны изделия из железа. Они отличаются долговечностью и эстетичным внешним видом.

Как правило, представляют собой сложную двухъярусную композицию. В верхней части находятся раскаленные угли, а в нижней – система очистки от золы.

Более простой вариант — решетка из баллона. Готовое изделие получается вместительным и просторным.Помимо шашлыка здесь можно приготовить овощи и много всякой еды. С одной стороны цилиндра с помощью электросварочного аппарата привариваются тонкие стержни. В дальнейшем они будут выполнять роль гриля.

Для строительства металлического мангала нам потребуются следующие материалы и оборудование:

• Болгарка;
• тонких металлических стержней;
полуавтоматическая сварка
• ;
электроды
• ;
металлические опоры
• ;
• порошковая краска;
Пистолет-распылитель
• для пигментных составов.

Процесс изготовления железного мангала делится на несколько этапов:

• На поверхности бочки или цилиндра размечаем будущее отверстие.
• Далее по контуру начинаем вырезать верхнюю часть металлической основы. Делаем неглубокие надрезы по бокам. Здесь в будущем будут располагаться шампуры с мясом.
• Для изготовления крышки на отрезанную часть приделываем петли. Далее крепим другой конец механизма сбоку от мангала.Это поможет свободно открывать и закрывать конструкцию во время работы.
• Внизу начинаем крепить опорные ножки. Высота основания от 0,5 до 1 м.
• Когда изделие практически собрано, можно приступать к изготовлению мангала. Для этого к одной из боковых частей цилиндра привариваем тонкие металлические стержни.
• Делаем ручку на крышке. Чем толще металл, тем меньше он нагревается.
• Готовое изделие покрываем черной порошковой краской.В процессе эксплуатации не тускнеет и не выделяет вредных токсичных соединений. На фото мангала показана вся последовательность рабочего процесса.

Фото мангалов своими руками

2

Материал вышлем Вам на почту

Во время отдыха шашлыки пользуются постоянным спросом. Даже заядлые жители мегаполисов хотя бы раз в год жарят шашлык. Металлические мангалы своими руками остаются бюджетным вариантом для дома и удобным способом для загородной поездки. Приведенные ниже размеры, фото и инструкция помогут вам сделать очаг любого типа с минимальным бюджетом. Обо всем этом подробнее в нашем сегодняшнем обзоре.

Мангал самодельный металлический

Разновидности мангалов, материалы, характеристики

Металлический очаг возводится быстрее кирпичной печи-барбекю, не требует доставки стройматериалов, специальных навыков.Существуют различные мангалы из металла своими руками. Размеры, фотографии и дизайн могут существенно отличаться. Так как оборудование для приготовления горячих блюд строится наспех для длительной эксплуатации, следует серьезно отнестись к выбору материалов, габаритов стационарного или мобильного очага.

Классификация

Барбекю стальные традиционно выделяют по нескольким критериям, основными из которых являются:

• мобильность — очаг стационарный, передвижной или переносной;

• конфигурация — бочонок, классическая прямоугольная коробка, сложной формы;

• габариты — для большой компании, семейных посиделок;

• функционал — крышки для защиты углей, отсек для дров сбоку, складная крыша.

Декоративные элементы обычно встречаются в мобильных или стационарных модификациях. Срок службы очага зависит от толщины корпуса. Переносные мангалы делятся на разборные и трансформируемые («чемодан»).

Статья по теме:

Из чего можно сделать?

Бюджетный вариант — конструкции из бывших в употреблении продуктов, произведенных промышленным способом. Например, баллон с пропаном или бочка на 20 литров — это почти готовые корпуса, к которым нужно только приварить ножки.

Старые журнальные столики, швейные машинки, наоборот, предоставляют мастерам литые ножки оригинальной формы, нужно лишь дополнить конструкцию боковыми стенками. Классические мангалы сооружают из листовой стали, металлопроката (уголка или профильной трубы).

Размеры мангала

• длина стандартного шампура на 6 кусков мяса 25 см, значит ширину мангала нужно увеличить до 30 см;
• Самый простой вариант без бокового отсека для углей имеет длину 0. 7 – 1 м для семьи, соответственно для приема гостей, исходя из того, что для нормального прожаривания шашлыка расстояние должно быть 10 см;
• глубина 20 — 25 см позволяет приготовить мясо быстрее, но есть риск пригорания, поэтому от шампура до углей рекомендуется 30 см;
• в зависимости от роста повара, для мобильных очагов удобнее ножки 0,5 — 0,7 м, для стационарных конструкций 0,8 — 1,2 м.

Полезная информация! Если мангал изготовлен из бочки, угли внутри нее расположены неравномерно, конструкцию дополняет очаг — стальной лист на заданной глубине.

Мангал своими руками, инструкция по изготовлению, чертежи, фото

Проще всего выбрать толстостенную (минимум 2 мм) бочку или большой пропановый баллон для мангала из металла своими руками. Размеры, фото поясняют процесс сборки стационарного очага. Важно учитывать высоту очага при изготовлении ножек/подставки, сбоку конструкции добавить трубу.

Вырезанные материалы

Ствол (баллон) можно разрезать двумя способами:

• прорезать люк для доступа во внутреннее пространство топки;

• полностью срезать верхнюю часть (1/3 — 1/2 цилиндра).

В любом случае вам понадобятся петли, чтобы закрыть верхнюю часть для быстрого приготовления пищи или в плохую погоду. Опираться бочка может на крестообразные стойки, обычные ножки из профильной трубы, уголок или специальную раму, внутри которой размещается жаровня.

Из листа вырезается «стручок» с учетом расстояния от него до шампуров 30 см. Для надежного позиционирования жаровни внутри бочки по торцам цилиндра приварены два уголка.

Сборка

Для сборки мангала достаточно прикрутить петли, внутрь нижнего отсека положить лист жаровни.Боковая труба дымохода необходима для нормального сгорания дров при закрытом люке в непогоду или ветреную погоду. Для предотвращения самопроизвольного закрывания крышки ветром монтируется защелка.

Шампуры вставляются в прорези, сделанные УШМ. По концам бочки под жаровней просверливаются отверстия для обеспечения тяги. Возможна работа с закрытым люком без трубы – для этого достаточно добавить отверстия в верхней части (в шахматном порядке, диаметром от 1 см).

Полезная информация! Отделка (окраска) наружных поверхностей выполняется красками Certa, Elcon или аналогичными термостойкими лакокрасочными материалами.

Статья по теме:

Обзор красивых и функциональных беседок с организацией зоны барбекю в разных стилях из разных материалов в специальной публикации нашего интернет-журнала.

Складной мангал своими руками, чертежи, фото

Существуют мобильные мангалы своими руками из металла, размеры очагов и конструкция могут существенно отличаться.Для примера рассмотрим две лидирующие в рейтинге модификации – «чемодан» трансформируемого типа и полностью разборный классический мангал.

Причем домашний мастер может использовать в своей конструкции с десяток вариантов узлов — шарнирное крепление деталей или их полную разборку, съемные, ввинчиваемые, складные ножки по своему усмотрению.

«Чемодан»

Мангалы металлические, трансформирующиеся в переносной чемодан своими руками, сооружают из заготовок следующей конфигурации, размером:

• дно — 2 — 3 мм лист 0. 3 х 0,9 м;
• стены — боковые (длинные) 0,15 х 0,9 м, торцевые (короткие) 0,15 х 0,3 м;
• стойки — труба круглая или профильная 0,6 — 08 м;
• уголок — полка 5 см, длина 2,2 м.

Из уголка сваривается каркас 0,3 х 0,9 м, внутрь него укладывается дно, крепится на прихватки. Длинные боковины крепятся к раме шарнирно (по 2 петли с каждой стороны), имеют два ряда отверстий в нижней части для тяги, прорези вверху для шампуров. Они складываются при транспортировке, откидываются при приготовлении пищи.

Торцевые стенки съемные, убираются внутрь чемодана при переноске, надеваются на угол рамы при приготовлении мангала. Для этого к каждому из них приваривается брусок, жестко защемляющий их внутри конструкции.

Ножки либо вкручиваются в гайки, приваренные к уголкам по углам, либо вставляются в квадратные трубки длиной 3 см. Для переноски сбоку закреплена откидная ручка из бруса; для обеспечения неподвижности длинных стенок через корпус можно продеть болт в специальные отверстия, закрепленные с тыльной стороны гайкой.

Мангал складной

Конструкция этого переносного очага несколько отличается от предыдущей версии:

• жесткая угловая рама, необходимая для укладки мангала, заменена 2-сантиметровыми полками, отогнутыми на 90 градусов на длинных, коротких боковых стенках;
• ножки изготовлены из легкого гнутого уголка.

Для фиксации элементов мангала относительно друг друга в ножках, боковых стенках делается V-образная перфорация, отгибаемая наружу (делается стамеской, отгибается пассатижами).Боковые листы поочередно вставляются перфорированными отогнутыми зажимами в ножки мангала. Окончательная жесткость конструкции достигается только после укладки мангала.

Артикул

Сегодня мы поговорим о неизменном атрибуте большинства загородных домов. Существует множество вариаций металлических мангалов, отличающихся эргономичностью и декоративным оформлением. Пойдем от простого к сложному и объясним, как сделать мангал удобным, при этом оставив простор для фантазии.

Стационарный или переносной

Особых хитростей в изготовлении мангала нет — это простой железный ящик с дырочками. Гораздо сложнее сделать его удобным, универсальным для разных задач и условий. А еще лучше иметь возможность убрать железного «монстра» с глаз, когда он не используется, или взять его с собой на реку, при этом он должен легко помещаться с остальными вещами в багажнике.

Стационарные железные мангалы популярны по другим причинам.Если нет необходимости часто переносить их с места на место, соответственно ограничений по весу нет – для изготовления можно использовать более толстый и прочный металл.

Предлагаем конструкцию складного переносного мангала, легкого и компактного в сложенном виде, но всегда можно сделать его цельным, наследуя общие принципы. Подходите к выбору вида мангала разумно и взвешенно. Помните, что переносные мангалы не украшаются ковкой, к тому же их лучше делать из жаропрочной стали.

Правильно выбираем и подготавливаем материалы

Почему? Основная причина – выигрыш в весе и прочности, большая аккуратность. Мангал из углеродистой конструкционной стали подвержен повышенному образованию накипи при горении дров, из-за циклического нагрева его стенки быстро «съедаются». Кроме того, черная листовая сталь склонна к изменению своей структуры в описанных условиях, что выражается в появлении волн, вздутий и плоскостных деформаций на днище и стенках. Так что вполне вероятно, что вы просто не сможете разобрать и собрать портативный гриль из тонкой углеродистой стали.

Учитывая вышеизложенное, можно смело отбрасывать такие «подручные» материалы, как бочки, канистры, корпуса системных блоков и прочее одноразовое железо. А вот 40-литровые баллоны для природного газа можно назвать подходящими благодаря достаточно толстому металлу и радиусной форме, исключающей точки перенапряжения. Но перед использованием их необходимо выжечь, навсегда избавившись от следов газового конденсата. Из особенностей такой заготовки укажем только, что малая ширина цилиндров ограничивает длину шампуров.Для изготовления коптильни практичнее использовать баллон.

В среднем кованый мангал из углеродистой стали должен иметь толщину стенки от 4, а неармированный — от 6,5 мм. Для жаропрочной стали армирование почти никогда не требуется: стенки из нее (из 13 % хрома и более 10 % никеля, с низким содержанием углерода) толщиной 3,5 мм и более переносят горн практически без изменений.

И крайнее предупреждение: любой мангал будет смотреться пропорционально и эффектно, если мастер уделил должное внимание подготовке деталей:

• отрежьте как можно точнее с допуском не более 0.5 мм;
• зафиксировать обрабатываемую заготовку струбцинами к краю стола или в тис;
• используйте УШМ большего размера – чем больше плоскость диска, тем точнее рез.

Не забывайте о мерах предосторожности, обязательно надевайте спецодежду, используйте перчатки и защитные очки.

Изготовление основной коробки

Ширина мангала определяется исходя из длины шампуров, в среднем она составляет 45 см. Длина – в зависимости от объема приготовления, но желательно не меньше полной длины шампуров, их удобно хранить внутри.Оптимальный размер – 800 мм, этого достаточно для приготовления пищи и одновременного приготовления новой порции древесного угля.

С высотой еще сложнее: грубо говоря, толщина угольного слоя на дне должна быть в 1,5 раза больше толщины самого большого куска мяса. А расстояние между мясом и углями не должно выходить за пределы 170-200 мм. В целом высоты 290 мм будет достаточно. Помните, что мясо должно нагреваться не горячим воздухом, а непосредственно тепловым излучением углей.

По установленным размерам из листа 4 мм марки 20Х20х24С2 (или аналогичного) вырезаем:

• дно 412×800 мм;
• две продольные стенки 800х290 мм;
• две поперечные стенки 420х290 мм.

Из «черного» уголка 25х25х4 мм делаем рамку с косыми подрезами по углам. Важны внутренние размеры: 816х429 мм, мерить нужно по наружным поверхностям с учетом толщины стенки, не забыть проверить диагонали.

Модификация боковых (длинных) стен. В центре по длинной стороне делаем пропил глубиной 95 мм и шириной 10 мм, предварительно просверлив деталь для закругления края. На всех стенах с интервалом 30-40 мм делаем в шахматном порядке отверстия по 10 мм для бокового поддува.

К днищу снизу привариваем или надеваем на стальные заклепки два-три продольных уголка 20х20 мм, можно из обычной стали. Размещаем их с отступом 120 мм от краев, а еще на 30 мм ближе к центру делаем два ряда 8 мм отверстий для притока воздуха в центральную часть мангала.На лицевую сторону днища привариваем по периметру короткие (50-70 мм) куски уголка, их можно и наклепать.

Оставшаяся часть «коробки» — верхняя рама из уголка 20х20х4 мм, сварная, как и нижняя, но с внешними размерами 412х800 мм. Изготавливаем крючки на наружных полках каркаса одним из следующих способов:

1. Делаем пару надрезов по 12 мм и, нагрев язычки докрасна, отгибаем их наружу.
2. Зажимаем в тиски и привариваем две полосы стали такой же толщины, как стенки, с нахлестом 10 мм и вырезаем из них крюки шириной 20-30 мм.
3. Отрезаем кусочки уголка по 2-3 см и привариваем по периметру рамы.

По углам днища по 15 мм с каждой стороны сверлим отверстие 6 мм. Вставляем дно в нижнюю рамку, центрируем и переносим отверстия на уголок. Делаем четыре Г-образных шплинта 50х150 мм из шпилек 6 мм. Приварите стержень 10 мм перпендикулярно центру днища. Завершающим штрихом на полках верхней рамы делаем прямые и косые пропилы для крепления шампуров.

Ножки и схема сборки

Ножки барбекю изготовлены из уголков 35 мм. Для возможности установки на землю низ каждой ножки обварен «пяткой».

В 35 мм от верхнего края на одной из полок делается надрез на всю глубину. В этой же полке на 250 мм ниже делается второй пропил, затем оба они соединяются продольно. В нижней части разрез продолжается еще на 40 мм. Получившийся «язычок» следует загнуть внутрь уголка, выровнять, приварить снизу и отрезать выступающие излишки.

Вверху надрез продолжается еще на 15 мм, но здесь его нужно расширить до 7-8 мм, то есть на толщину стенки мангала и угловой полки верхней рамы. Этот участок детали рекомендуется подпилить вручную напильником, подгоняя пропил так, чтобы ножки плотно прилегали к телу. После установки всех ножек необходимо через отверстия по углам днища и рамок перенести на косынки внутри углов, а затем по отметкам просверлить отверстия 8 мм.Ножки следует сложить «квадратом» и просверлить одно отверстие диаметром 10 мм в центре и два отверстия диаметром 6 мм в 150 см от краев необрезанной полки.

Жаровня собирается так:

1. Вставляем дно в нижнюю рамку.
2. Устанавливаем стены (короткие перекрывают длинные).
3. Вставляем верхнюю рамку с крючками в стенки мангала.
4. Каждую ножку цепляем к стене крючком, выравниваем и вставляем шплинт в отверстие.

После использования гриль можно собрать в относительно легкую компактную стопку. На нижнюю ставится перевернутая верхняя рамка с небольшим смещением. Поверх нее идут короткие, затем длинные стены, все это прикрывает перевернутая нижняя рама. Теперь нужно поставить ножки сверху, ориентируя выступающую планку между ними.

Вставьте еще один стержень 10 мм в отверстия в центрах ножек, стяните обе пары шплинтами с резьбой. Сверху положите гнет и приварите брусок с резьбой по уголкам к стержню, закрепленному снизу.Теперь, чтобы разобрать мангал, достаточно выкрутить шплинты и оттянуть уголки в сторону, после чего вся стопка останется свободной.

Прибамбасы: зольник, коптильня, мангал

Напоследок расскажем о некоторых дополнениях для мангала, упрощающих приготовление пищи и обслуживание. Все сделано модульным, поэтому вы можете использовать только то, что вам нужно.

Прежде всего, если вы все-таки собрали стационарный мангал, сделайте его на 50 см выше запланированного.На днище на ножки 50 мм от угла уложите вставку из просечной сетки 8 мм, в центре приварите ручку. Это сделает горение углей и температуру более равномерным, облегчит удаление золы после сжигания.

С помощью системы крючков, как и на верхней раме, можно также оснастить гриль открывающейся крышкой, а если сделать ножки на 30-50 см длиннее по высоте, то получится опора для небольшого навеса от дождя . Если вы любитель готовить мясо на гриле, не поленитесь и приобретите для него квадратный пруток из нержавейки 10-12 мм, приварите с зазором 15-18 мм.Такой гриль будет тяжелым, устойчивым и отлично впишется в верхнюю раму нового мангала.

Любой отдых на лоне природы просто невозможно представить без приготовления шашлыка. В настоящее время существует огромное количество различных мангалов (для дачи и не только) как классического дизайна, так и по эксклюзивному проекту, выполненному на заказ с учетом всех особенностей ландшафтного дизайна. Дизайн мангала в классическом стиле очень прост. В основном это металлический короб из листов различной толщины, так как считается, что чем толще стенки конструкции, тем дольше она прослужит.

Основные преимущества металлического мангала:

• Простота изготовления. Сделать металлический мангал из подручных материалов в кратчайшие сроки на своем участке может практически каждый.
• Мобильность. Важным преимуществом мангала является то, что, исходя из различных обстоятельств, его можно переместить в любое удобное место, спрятав зимой в закрытом помещении.
• Пожарная безопасность. Металл традиционно является одним из самых безопасных строительных материалов.
• Доступность. Затраты на изготовление мангала из металла с использованием подручных и остаточных материалов будут минимальными.

Даже отправляясь в отпуск на природу, можно сделать металлический мангал, достаточно найти листовой металл, прямоугольный профиль и с помощью сварки или болтовых соединений закрепить листы между собой. Такой мангал делается очень быстро, его легко транспортировать, удобен для тех, кто регулярно выезжает на природу. Если вы хотите сделать на своем приусадебном участке стационарную конструкцию, чтобы она оригинально и функционально дополняла вид и облагораживала участок, то вам придется постараться.

В статье мы расскажем, как сделать мангал из металла своими руками, какие должны быть размеры, а также предоставим схемы, чертежи, фото и видео инструкции.

Размеры (редактирование)

Перед тем, как сделать мангал из металла, необходимо определиться с его размерами. Изначально следует ориентироваться на количество человек, которые традиционно или периодически могут отдыхать одновременно. Если семья небольшая, из четырех-пяти человек, то будет достаточно небольшой конструкции, примерно 500×300 миллиметров.

Если гриль необходим для большой компании, более десяти человек, то рассчитайте примерное количество шампуров, которые одновременно будут находиться на гриле и прибавьте к расчетному размеру по краям по 100 мм. Если вы планируете использовать решетку, то размеры по ширине можно рассчитать, исходя из параметров готового изделия (магазинной решетки). Важно не делать решетку слишком глубокой, иначе может понадобиться больше углей и мясо будет готовиться медленно и неравномерно.

Приготовление простого барбекю

При изготовлении мангала очень важно правильно выбрать материал.Так какой металл лучше? Идеально подходят стальные листы, чем шире, тем лучше. Ножки можно сделать из того же листа, предварительно согнутого по всей длине уголком для придания ему жесткости. Хорошо, если у вас есть сварочный аппарат. Затем на листе металла отмечают все стороны изделия, отрезают лишнее и согласно разметке загибают под углом 90º. По краям поверхности их приваривают по всей длине, а затем к готовой заготовке приваривают дно.Ножки можно свободно прикрепить к изделию, чтобы потом их можно было снять при транспортировке или длительном хранении.

Если сварочного аппарата нет в наличии, то схема будет другая. Даже при разметке каркаса необходимо прибавлять по 30–40 мм с каждой стороны. Со стороны стыка затем этот излишек подгибают, стыкуют с другой стороной и сверлят через стык три отверстия: по краям и посередине. Поверхности скреплены болтами.Снизу по ребрам делаются 4 пропила по 30–40 мм, аккуратно загнутых внутрь под прямым углом. У нас получится опорная площадка по периметру, на которую мы уже сверху кладем дно. Эта конструкция достаточно жесткая, чтобы выдерживать уголь и дрова.

После сборки каркаса необходимо сделать отверстия в боковых стенках мангала. Отверстия делаются прямо над днищем. Отверстия диаметром 20–30 мм оптимальны через каждые 40–50 мм. Чем меньше диаметр отверстий, тем чаще необходимо их делать.Эти технологические отверстия необходимы для надувания углей и подачи воздуха. После этого изготавливаются ножки, которые можно прикрепить болтами. На каждую ногу достаточно четырех болтов, по два с каждой стороны. Это позволит вам удалить их в будущем. При желании ножки можно приварить к основанию мангала.

Сделать простой мангал из металла очень просто. Достаточно иметь слесарный инструмент, металлические листы, немного свободного времени и конечно же немаловажный элемент — желание! Однако не всех устраивает такая простая конструкция, особенно когда приходится готовить в не совсем подходящую погоду.О том, как усовершенствовать металлический мангал, пойдет речь далее.

Делаем мангал с крышей

Сначала нужно определиться, будет ли мангал стационарным или вы будете его убирать, ведь может случиться так, что после того, как над ним появится крыша, эта конструкция не поместится в сарай.

Портативный вариант

Чтобы решетку можно было куда-то переместить, она не должна быть слишком громоздкой. В этом случае можно сделать съемную крышу. Если этот вариант вас устраивает, то нужно учитывать, что парусность конструкции увеличится, а значит, относительно слабый ветер может опрокинуть мангал.Чтобы этого не произошло, мангал ставят ножками на металлические уголки (чем больше площадь крыши, тем длиннее должен быть уголок) и прикручивают болтами. Такую конструкцию не составит труда разобрать, а затем снова собрать.

Внимание! В зависимости от выбранного типа кровли может понадобиться сделать дымоход для выхода дыма через него.

Теперь приступим к изготовлению крыши. Для опор можно использовать уголок или трубу, главное, чтобы ее прочности было достаточно, чтобы выдерживать ветровые нагрузки.Так как речь идет о переносной конструкции, опоры нужно закрепить саморезами на ножках, подальше от жара углей. Если этого не сделать, то их продвижение станет большой проблемой.

Определившись с местом крепления опор, необходимо продумать форму и рассчитать высоту крыши. Это немаловажный фактор, так как высокая крыша не нужна, а о низкую можно и голову сломать. Фото и рисунки, размещенные в конце статьи, помогут вам в выборе.

Внимание! Можно установить и забетонировать навес, а под ним просто поставить мангал.

Стационарный вариант

Если вы предпочитаете пользоваться мангалом в любое время года и для него есть постоянное место, то можно сделать стационарную конструкцию с крышей.

Начнем с того, что нет четкого определения, что такое мангал с крышей. Крыша небольшая, располагается прямо над мангалом, а может быть большим навесом и даже беседкой.В каждом случае дизайн и размеры подбираются индивидуально, исходя из потребностей и возможностей владельца.

Внимание! В такой конструкции мангала часто присутствует печь, а также предусмотрено место для хранения дров.

Приложив усилия и проявив смекалку и смекалку, можно сделать шедевр или хотя бы удобный и практичный мангал, который будет радовать вас долгие годы.

Видео

В этом видео показано как можно сделать неразборный мангал из листов металла с ножками:

Посмотрите обзор кованых мангалов, сделанных домашними мастерами:

Схемы и чертежи

Как развести огонь (с иллюстрациями)

Об этой статье

В соавторстве:

Педагог на открытом воздухе

Эта статья была написана в соавторстве с Бритт Эделен.Бритт Эделен был активным членом своего местного отряда бойскаутов недалеко от Афин, штат Джорджия, в возрасте от 8 до 16 лет. В качестве скаута он совершил десятки походов, изучил и практиковал множество навыков выживания в дикой природе и провел бессчетное количество часов, наслаждаясь природой. . Кроме того, Бритт несколько лет работал вожатым в приключенческом лагере в своем родном городе, что позволило ему поделиться своей страстью и знаниями о природе с другими. Эта статья была просмотрена 2 490 088 раз.

Соавторы: 237

Обновлено: 20 января 2022 г.

Просмотров: 2 490 088

Краткое содержание статьиX

Чтобы разжечь костер, начните с поиска чистой и сухой поверхности.Выберите место на расстоянии не менее 1,8 метра от деревьев и кустов. Затем очистите участок от сухих листьев, веток и других предметов, которые могут воспламениться и привести к распространению огня. Прежде чем разводить огонь, убедитесь, что у вас есть план, как потушить огонь водой, грязью или песком. Чтобы разжечь костер, сначала соберите три типа материалов: трут (сухой материал, такой как измельченная кора, листья и трава), растопку (небольшие палочки и ветки) и топливную древесину (большие бревна). Сделайте шар из трута и поместите его в центр области, где вы хотите разжечь огонь.Затем сложите вокруг него растопку в виде вигвама. Кроме того, вы можете сложить растопку поверх трута крест-накрест. Оставьте зазор с одной стороны, чтобы вы могли легко зажечь трут. После того, как вы сделали основную конструкцию, прислоните друг к другу куски топливной древесины над трутом и растопкой. Теперь вы готовы зажечь свой огонь. Используйте зажигалку или спички, чтобы поджечь трут. Трут должен загореться быстро, но может помочь зажечь его с нескольких сторон, чтобы ваш огонь горел равномерно.Если огонь не разгорается, попробуйте осторожно подуть на него, чтобы помочь ему распространиться, так как для горения огню нужен кислород. Как только трут зажжется, он должен поджечь растопку, которая должна гореть достаточно долго, чтобы дрова также загорелись. Чтобы узнать, как разжечь огонь без зажигалки и спичек, прокрутите вниз!

• Печать
• Отправить фанатскую почту авторам

Спасибо всем авторам за создание страницы, которую прочитали 2 490 088 раз.

Жаровня с шотландским чертополохом — Новости Матери-Земли

Фото Мэтта Кидайша

Согласно легенде, армия захватчиков однажды попыталась подкрасться к лагерю шотландских солдат, когда один из захватчиков наступил на чертополох и закричал от боли, тем самым сорвав атаку. С тех пор чертополох стал национальной эмблемой Шотландии. Эта жаровня отдает дань уважения этому скромному цветку. Это может не испугать вторгшихся скандинавов, но, безусловно, согреет вас прохладными летними ночами.

Инструменты и материалы

• Кислородно-ацетиленовая горелка
• Молоток с поперечным бойком
• Шариковый пробойник
• Круглый перфоратор 3/8 дюйма или сверло с насадкой 3/8 дюйма
• Молоток с шариковым бойком
• Болгарка или напильник
• Квадрат скорости
• Гибочные вилки
• Сварочный или кузнечный станок, опционально
• Клепальный инструмент
• Заклепки 3/8 дюйма

Список вырезов

Из круглого прутка 1/2 дюйма, низкоуглеродистая сталь

• Ножки: Детали длиной 65 дюймов (4)
• Ребра корзины: Детали длиной 40 дюймов (12)
• Нижний обруч: Деталь длиной 32 дюйма

Из плоского прутка 1⁄4 на 1 дюйм, низкоуглеродистая сталь

Фото Мэтта Кидайша

Кузница вперед

Корзина жаровни состоит из 16 ребер, четыре из которых выходят за дно корзины, образуя ножки. Сначала вы сделаете ноги.

Ноги

1. Отрежьте конец одной ножки под углом 45 градусов, нагрейте его и разровняйте с помощью молотка с крестообразным бойком.

2. Изогните ножку в соответствии с шаблоном на стр. 43, начиная с верхней части корзины. Это помогает использовать джиг. Когда вы дойдете до отметки стопы, обозначенной на схеме буквой «F», отмерьте 7 дюймов и отрежьте.

3. Выковать конус на конце ножки и свернуть его в спираль, пока длина не совпадет с шаблоном.Загните закрученный конец под прямым углом к ​​плоскости остальной части корзины.

4. С помощью пробойника сделайте углубление в каждой точке заклепки, отмеченной на схеме буквой «R». Просверлите или пробейте отверстия диаметром 3/8 дюйма в каждом из этих мест.

5. Повторите этот процесс для оставшихся трех ножек.

Ребра корзины

6. Отрежьте конец одного ребра корзины под углом 45 градусов, нагрейте его и разровняйте с помощью молотка со сферическим бойком.

7. Изогните деталь в соответствии с шаблоном на стр. 43, начиная с верхней части корзины.Отрежьте остаток в месте, отмеченном на шаблоне как «реберный срез», и закруглите края болгаркой или напильником.

8. С помощью пробойника сделайте углубление в каждой точке заклепки, отмеченной на схеме. Просверлите или пробейте отверстия диаметром 3⁄8 дюйма в каждом месте.

9. Повторите то же самое с оставшимися 11 ребрами корзины.

Примечание: Клепка без факела будет сложной или невозможной, в зависимости от вашей кузницы. В качестве альтернативы используйте болты вместо заклепок. Используйте головки болтов на внешней стороне детали и отшлифуйте головки, чтобы они соответствовали эстетике ручной работы.

Иллюстрация Марка Колетти

Верхние и нижние обручи

10. Для верхнего обруча нарисуйте круг диаметром 18 дюймов на верхней части верстака. Используйте квадрат скорости, чтобы отметить приращение 22-1/2 градуса вокруг круга. Используя средние гибочные вилки, постепенно согните плоский заготовку до круглой формы. Это можно сделать холодным. Обязательно делайте небольшие изгибы по всей длине ложи, работая на одной и той же длине снова и снова, чтобы избежать перегибов.

11.Если у вас есть доступ к сварщику или вы имеете навыки кузнечной сварки, отрежьте лишний припуск с обоих концов и сварите обруч вместе. В качестве альтернативы, отрежьте один конец с нахлестом на 2 дюйма внутри круга. Нагрейте этот конец, а затем прибейте его к началу обруча, чтобы создать плотный перехлест.

12. Отметьте и пробейте или просверлите каждое из 16 отверстий под заклепки для ножек на расстоянии 3/8 дюйма.

13. Повторите то же самое с кругом диаметром 9 дюймов для нижнего обруча, используя круглый материал 1/2 дюйма, чтобы сделать круглую форму.Используйте дырокол, чтобы увеличить каждое из мест заклепок, прежде чем пробивать или сверлить отверстия. Этот круг лучше всего делать горячим.

Сборка

14. Используйте 3/8-дюймовые заклепки для сборки пожарной корзины. Начните с четырех ножек, а затем перейдите к ребрам корзины. Сначала используйте болты, чтобы собрать всю корзину, заменяя каждый болт заклепкой по мере сборки детали.

Наконечники инструментов

Сварщик. Электросварочный аппарат, возможно, самый экономящий время аппарат, который позволит вам прочно соединять металлы одним нажатием курка.Сварочные аппараты MIG просты в использовании и отлично подходят для обычных работ. Покупайте самое лучшее качество, которое позволяет ваш бюджет, но даже дешевый сварочный аппарат быстро станет незаменимым.

Кислородно-ацетиленовая горелка. Кислородно-ацетиленовая горелка объединяет кислород и ацетилен или пропан в высокотемпературное пламя горелки. Его можно использовать для резки стали, выполнения точных изгибов (нагревая только определенные части стали), изготовления заклепок и даже для сварки.

Гибочные вилки. Гибочные вилки, также известные как «вилки для прокрутки», являются незаменимыми инструментами кузнеца.Если у вас есть доступ к сварочному аппарату, их можно быстро изготовить, приварив два круглых «зубца» к квадратной ручке (квадратные ручки лучше садятся, если их зажать в тисках). Вы также можете сделать простую вилку для тисков, создав букву «U» из куска круглого материала.

Прижим цепи. Удерживающая цепь — отличная дополнительная рука для любого проекта. Его легко установить и снять, и он будет удерживать материал практически любого размера в любой точке наковальни. Старую цепь иногда можно получить бесплатно в мотомагазинах.Чтобы закончить инструмент, прикрепите стремя к концу цепи. Прикрепляя стремя, вставьте крюк цепи в последнее звено цепи мотоцикла и прикрепите конец цепи к основанию наковальни. Цепь должна быть прикреплена таким образом, чтобы стремя, помещенные поперек оголенной поверхности наковальни, находились примерно в 1-1/2 дюймах от земли.

---

Джим Уитсон проектирует и строит ворота, перила и скульптуры ручной ковки на своем предприятии The Blazing Blacksmith в Шотландии. Этот проект взят из книги Николаса Уикса The Everyday Blacksmith (Quarry Books).

Часто задаваемые вопросы

Товары

Насколько толсты MetalPrints?

Толщина MetalPrint без каких-либо вариантов монтажа составляет 0,045 дюйма (3/64 дюйма).

Какая поверхность лучше всего подходит для моего изображения?

У нас 6 поверхностей, так что есть простор для творческого выбора! Как правило, мы рекомендуем наши 4 белые базовые поверхности для получения наиболее точных цветовых результатов — High Gloss, Mid-Gloss, Satin (матовая) и Textured. Для более стилизованного вида на наших двух алюминиевых базовых поверхностях — Sheer Glossy и Sheer Satin — светлые и белые области ваших изображений будут казаться полупрозрачными, чтобы показать алюминиевую зернистость под ними. Если вас беспокоит отражение, мы рекомендуем использовать Mid-Gloss, Satin или Sheer Satin. Если вы хотите отобразить изображение с более глубоким цветовым диапазоном, вам лучше всего подойдут High Gloss или Sheer Glossy. Mid-Gloss — это идеальный компромисс между нашими отражающими High Gloss и ультраматовыми Satin поверхностями.

• High Gloss — Наша самая блестящая, яркая и впечатляющая поверхность с чисто-белой основой, точными цветами
• Mid Gloss — блестящая поверхность с белой основой, точные цвета и меньше бликов, чем у High Gloss
• Satin — точные цвета на белой матовой поверхности для печати без отражений
• Текстурированная — неотражающая поверхность с тонкой текстурой гальки, придающая изображениям мягкий органичный вид
• Sheer Glossy — прозрачная глянцевая поверхность, благодаря которой металлическая основа видна за вашим изображением
• Sheer Satin — прозрачная матовая поверхность, благодаря которой металлическая основа видна за изображением



Какой вариант подвески лучше всего подходит для каждого размера?

У нас есть широкий выбор вариантов подвески, в том числе плавающие крепления, благодаря которым ваш отпечаток будет выглядеть так, как будто он парит со стены, традиционные молдинги рамы и отверстия, просверленные для подвешивания с использованием вашего собственного оборудования. Вот наши стандартные вешалки с разбивкой по стандартным размерам:

• Металлическая поплавковая подвеска — до 8×12/10×10”
• Плавающая подвеска — больше 8×12/10×10 дюймов и до 30×45 дюймов
• Вставная рама 3/4″ — больше 30×45″ и до 48×96″



Как долго прослужит MetalPrints?

MetalPrints на наших стандартных поверхностях служат в 2-4 раза дольше, чем стандартные фотоотпечатки, которые являются архивными (это означает, что они прослужат 100 лет в умеренном климате, вдали от прямых солнечных лучей).Если вы знаете, что ваш MetalPrint будет отображаться под прямыми солнечными лучами, мы рекомендуем выбрать Performance EXT Metal, который, как доказано, прослужит 2-3 года под прямыми солнечными лучами без заметного выцветания.

.
