Межкомнатные двери-купе своими руками чертежи и схемы. Пошаговая инструкция, как установить межкомнатные двери-купе

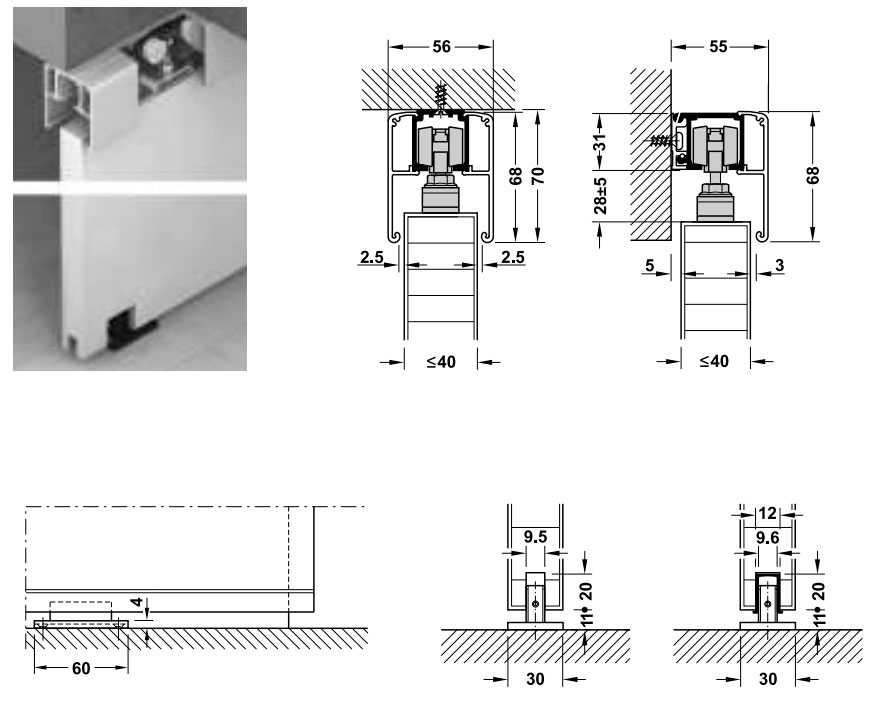

Схема установки межкомнатной двери-купе. Главное – иметь уровень, который позволит сразу отрегулировать правильность положения.

1. Внимательно отметить размещение направляющих. Делать это можно двумя способами:
   • рулеткой померить высоту двери. К полученному результату прибавить максимум 2 см, которые нужны будут для того, чтобы обеспечить свободное передвижение полотна внизу помещения. Уже к этому результату добавить еще ширину верхней направляющей вместе с роликовым механизмом. Сумма всех цифр и покажет, где на стене следует поставить метки для направляющих;
   • к межкомнатному проему вплотную придвинуть полотно. Сверху к нему прибавить ширину направляющей и поставить на стене метки, которые и покажут место ее закрепления.
2. Закрепить направляющую на стене (располагаться она будет под начерченной ранее линией). Сделать это можно дюбелями и шурупами, кронштейнами, или прикрутить основание для двери на деревянный брус (высота его расположения на стене определяется точно также, как и для направляющих).
3. Если установка направляющей производится без бруса, то делать это нужно на небольшом расстоянии от стены, чтобы при движении дверного полотна оно не цеплялось за наличники.
4. Проверить уровнем горизонтальность направляющей с брусом или без него. Именно от правильного выполнения этого этапа работ будет зависеть свободное открывание дверей, а также их строгая симметрия.
5. Используя роликовую каретку и крепежный болт, вставляем внутрь направляющей два роликовых механизма.
6. На верхней части полотна, отступив с двух сторон по 0,3-0,5 мм закрепить скобы для роликовых кареток.
7. Если полотно будет из стекла, изначально крепить к межкомнатному проему следует две направляющие (вверху и внизу), что связано с большой массой данного материала. При этом, чтобы установить нижнюю направляющую, нужно в полу, используя перфоратор, высверлить канавку. Кроме этого, стекло требует особых креплений, напоминающих собой металлические лапы. Полотно вставляется между ними и фиксируется винтами.
8. Приставить дверь купе к дверному проему, приподнять их и прикрутить болтами к скобам.
9. Проверить горизонтальный уровень двери, при необходимости подтягивая или ослабляя болты.
10. К проему прибиваем или прикручиваем наличники и доборы.
11. Роликовый механизм закрываем красивой планкой (она приобретается вместе с комплектом фурнитуры для дверного полотна).

Регулировка межкомнатных дверей купе. Правильная настройка навешанных дверей шкафа купе

Правильная работа механизмов открывания и закрывания шкафа купе будет обеспечена при их периодическом осмотре и регулировке.

Это уменьшит риск их неожиданных поломок и увеличит срок их эксплуатации. На правильность положения дверных полотен шкафа купе указывает плавность их хода.

При их открывании и закрывании – отсутствуют посторонние шумы, и движение производится строго горизонтальное.

Установленный шкаф купе

Основное внимание уделяется правильному вертикальному положению боковых кромок дверных полотен. Наличие подобного дефекта требует немедленного устранения. Для этого регулируют кронштейн с болтом, находящийся внизу дверного полотна рядом с роликовыми механизмами передвижения.

Вращая болт, производится настройка дверного полотна в вертикальное положение. Полный оборот болта по часовой стрелке соответствует спуску кромки дверного полотна на 1 мм, а противоположное вращение – ее поднятию на столько же.

Вращение болта удобнее производить шестигранником 4 мм.

Шестигранник 4 мм

После осуществления данной процедуры регулируют примыкание для более плотного прилегания дверного полотна к боковинке шкафа купе.

Для этого регулируется положение кронштейна, расположенного недалеко от регулировочного места вертикальности дверного полотна или в середине его боковой поверхности.

Вращая регулировочный болт, изменяется положение дверной створки. При этом плотность примыкания дверей постоянно проверяется на их правильное положение.

Регулировка двери шкафа купе

Конфигурация дверных полотен зависит от разновидности самих шкафов- купе. При наличии направляющих профилей в виде рельс положение дверных полотен изменяется в зависимости от поднятием или опусканием данных направляющих. В шкафах купе «СТЕРХ» регулировочный кронштейн расположен в их средней части на затворном механизме уплотнительной рамки.

Откатные двери своими руками. Справочная информация

Откатные двери нередко путают с раздвижными аналогами. Во многом они схожи, так как имеют практически одинаковые системы, позволяющие смещать створки вдоль стены, чем и достигается высвобождение в комнате полезной площади. Но разница между ними есть, и довольно существенная. Механизм откатной двери имеет в своем составе опоры в виде небольших колесиков, которые и обеспечивают легкость ее движения и плавность хода. Плюс к этому, такие модели долговечнее, проще в эксплуатации, им не грозит перекос (заклинивание), они не создают шумов в процессе открывания/закрывания, который при желании можно автоматизировать.

А вот сдвижные двери перемещаются по направляющим, в профиле которых они установлены без дополнительной опоры (иногда это обычные ролики). Подобные модели всегда только двухстворчатые, в то время как откатные аналоги смещаются в любую из сторон, потому и состоят, как правило, лишь из одного полотна. Управлять им под силу даже ребенку, что дает еще одно преимущество таким моделям.

В состав откатных дверей входят:

• опорный механизм (направляющие + колесики). Вариант с монтажом одной «рельсы» (в верхней части) значительно проще в реализации, но есть и минус. Он в том, что при сильном сквозняке полотно двери может «играть», так как жесткого ее скрепления с опорной частью нет. Если направляющие с двух сторон створки (вверху и внизу, на полу), то установка откатных дверей усложняется, хотя и незначительно. Но в этом случае указанного недостатка нет;
• ограничители хода. Без них при крайнем положении створки откатной двери она может соскочить с направляющих;
• стопор. Его задача – зафиксировать полотно в определенном положении и предотвратить его самопроизвольное смещение;
• створка. В простейших конструкциях она одна. Хотя можно приобрести или изготовить своими руками модели с двумя, и даже с тремя фрагментами. По сути, это уже симбиоз складных и откатных дверей. Такие варианты мало кого привлекают из-за повышенной стоимости, сложности установки, и регулирования;
• дополнительная комплектация. На усмотрение хозяина такие модели оснащаются элементами автоматики (эл/двигатель, блокиратор, доводчик, схема дистанционного управления и тому подобное). Установив дверь, несложно понять, что потребуется еще, в зависимости от специфики ее эксплуатации.

Раздвижные двери чертеж. Раздвижные двери своими руками в разных вариантах

Делаем раздвижные двери

Изготовление раздвижных дверей в последнее время набирает обороты. Данная модель довольно популярна по многим причинам. Особенно это касается не больших помещений.

Как сделать раздвижную дверь своими руками мы сегодня и рассмотрим. Хотя это нельзя сказать, что сделать полностью самостоятельно.

Все узлы будет проще и дешевле приобрести в сетях розничной торговли и после этого просто собрать дома. Но надо сделать правильный выбор, ведь есть несколько видов данной конструкции. На

Двери раздвижные или небольшие секреты мастера

Применение раздвижных дверей создает необычный и интересный интерьер нашего жилья. Реализация данного решения позволяет грамотно использовать жилое пространство. Рассказывая о том, как собственноручно сделать раздвижные двери, необходимо понимать, что сложного, в этом ничего нет.

Необходимо небольшое понимание самого действия изготовления и обладать незначительными навыками работы с инструментами. Изначально надо выбрать нужный вариант конструкции и после этого под него подобрать все узлы. Есть даже скрытые варианты.

В галерее вы сможете подобрать нужный вариант:

Деревянный каркас для раздвижных дверей

Применение стекла для изготовления дверей

Вариант установки дверей ПВХ раздвижных

Раздвижные двери из поликарбоната

Раздвижные двери из ДСП

Раздвижные двери из вагонки

Отправляясь в магазин за всеми нужными комплектующими, целесообразно произвести несложные замеры при помощи рулетки, высоты -L и ширины –H имеющегося дверного полотна.

Типовой размер высоты -L обычно 2м, а ширина –H может колебаться в пределах от 0,6 – 0,8м. Обладая этими данными, вы уже можете приобретать следующие необходимые комплектующие.

Основной узел – это раздвижной механизм

Роликовый механизм для раздвижных дверей своими руками без сомнения можно сделать. Но цена его не большая и проще будет приобрести в готовом виде. Без него такие двери не работают. Конечно, вы можете, положится на продавца – консультанта, который окажет содействие в подборе нужного механизма, после того, как вы укажете свои замеры L и H. Минимум, что нужно знать при этом, это то, что длина механизма на два размера должна быть больше размера полотна двери. Не страшно, если конкретного размера нет, можно взять механизм с небольшим запасом по длине, который легко можно будет обрезать.

Второстепенные узлы

Это различная фурнитура для раздвижных дверей своими руками, украшения, защелки и замки.

Всего этого, достаточно уже, для переделки обыденной распашной двери в индивидуальную раздвижную красавицу. Но если делать, то делать капитально и качественно.

• Думаем о новой коробке для двери (используем обычную рейку, размером равную размеру ширины кирпичной кладки дверного проема и длинной 5м), планке, которая закрывает раздвижную систему, строительной пене, наличниках, дюбелях для крепления и опорно-упорной фиксирующей рейки, для дверей, оснащенных устройством закрытия (замком).
• Думаем о новом дверном полотне – в совокупности, всего этого получится сотворить роскошный дверной проем.

На свой вкус, все это можно подобрать и купить, как в магазинах строительных материалов, так и на специализированных рынках.

Виды раздвижных дверей

Устройство раздвижных дверей может быть принципиально разным не только по механизму движения, но и по своей конструкции. Они разделяют по виду открытия и закрытия на три типа:

Купе

Движение осуществляется вдоль стены

Данное типовое оформление дверей аналогично, дверным полотнам установленных в купе поездов, открытие осуществляется параллельно полотну, а не перпендикулярно.

Категории: Межкомнатные двери-купы, Пошаговая инструкция, Межкомнатные двери, Правильная настройка, Откатные двери, Справочная информация, Раздвижные двери, Руки в разных вариантах, Небольшие секреты

Понравилось? Поделитесь с друзьями!

⇦ Установка электрического теплого пола своими руками. Виды электрических полов

⇨ Как приклеить обои на флизелиновые обои. Как клеить обои на обои

Установка дверей купе своими руками: пошаговая инструкция и видео

Как отрегулировать дверь-купе

Последний шаг монтажа — регулировка полотна. Инструкция тут не сложнее, чем по самой установке:

Обратите внимание на нижнюю часть полотна: под пыльниками, с обеих сторон вы увидите парочку болтов. Первый — фиксирующий, с помощью которого закрепляется нужное положение колесиков

Второй — регулировочный, с помощью которого возможно как поднять, так и опустить нужный край.
Регулировка заключается в подкручивании этих двух болтов — процедура позволяет поместить полотно в самое правильное расположение относительно уровня, что и обеспечивает полное открытие/закрытие, не позволяет купейной двери самопроизвольно двигаться.
Отведите полотно до упора, определите, где находится зазор. Если внизу, то правый ролик опустите вниз. Если вверху — наоборот, приподнимите ролик. При регулировке левым роликом выполните процедуру наоборот.
Ослабьте стопор-фиксатор и вращайте регулировочный винт до момента, пока полотно не пристанет плотно к торцу проема по всей своей длине.

Последний шаг — зажмите фиксирующий болт.

Варианты использования раздвижных систем

Раздвижные системы, независимо от конструкционных особенностей, допустимо использовать в качестве:

• Дверей-купе, достаточно на стене закрепить направляющие, по которым двигается дверное полотно.
• Кассетных дверей, когда в стене делается специальная ниша, в которую прячется дверное полотно при открывании.
• Каскадных дверей, которые могут состоять из одной неподвижной двери и нескольких подвижных, которые при открывании прячутся за неподвижной частью.

Двери-купе относятся к самому простому варианту решения проблемы занятости жилого пространства. Такие двери легко монтируются самостоятельно

Очень важно, чтобы подготовительные работы были качественными: стенка должна быть ровной по вертикали, а также надежной, способной выдержать дополнительную нагрузку. О недостатках уже говорилось, поэтому такая система мало подходит для установки, например, во взрослую спальню

Достоинство кассетных дверей в том, что в открытом состоянии они никому не мешают, да и ничему, поскольку находятся в нише. К тому же, такие двери имеют лучшие характеристики по звукоизоляции, так как имеется возможность по периметру наклеить уплотнитель. Недостатки, хотя и неочевидные, но существуют: во-первых, такие двери можно установить лишь на стадии ремонта, а во-вторых, они также отбирают полезное пространство, поскольку приходится монтировать фальшстену. Хотя, как было сказано выше, это не каждый может понять, так как недостатки являются скрытыми.

Каскадные двери отличаются сложностью установки из-за наличия нескольких направляющих элементов и полотен.

Их монтаж требует точного расчета, поэтому такая система дорого обойдется, да и самому ее установить, без опыта, не представляется возможным. Как правило, подобные двери устанавливаются в элитных жилых помещениях, когда вопросы экономии средств уходят на второй план.

Монтаж раздвижной системы из 4 полотен стандартный вариант

Watch this video on YouTube

Как установить межкомнатную дверь своими руками

Рынок межкомнатных дверей пестрит разнообразием, качество и благородность внешнего вида двери зачастую соответствует цене. Наиболее дешёвые двери отличаются от, в первую очередь, дорогих материалом, из которых они изготовлены. Дверное полотно существует в следующих видах:

Из ДВП. Это полотна представляющие собой деревянную раму, обшитую ламинированной древесноволокнистой плитой

К плюсам таких дверей можно причислить лёгкий вес и самую низкую стоимость на рынке, но это сказывается на низкой пригодности в быту: такие двери обладают высокой звукопроницаемостью, они могут деформироваться от влажности, а от неосторожного толчка твёрдым предметом могут остаться с некрасивой дыркой.

Из МДФ (мелко-дисперсионная фракция)

Это двери из древесноволокнистой плиты средней плотности. Они наиболее популярны сегодня на рынке, благодаря своей средней стоимости в сочетании с хорошим качеством: такие двери не разбухают от влаги, являются износостойкими к царапинам и затиранию, обладают хорошей звукоизоляцией и будут служить очень долго. Из древесины. Это тяжёлые и самые дорогие двери, но являющиеся самыми экологичными и красивыми, благодаря богатым декоративным возможностям. Также обладающие и долговечностью, и отличной звукоизоляцией. Выбор породы дерева, из которого изготовляются двери весьма широк, это может быть и дуб, и ясень, и даже экзотическая полисандра.

Дверные коробки изготавливаются в пару к полотнам из тех же материалов и также имеют свои особенности. Например, коробка из ДВП хоть и имеет вполне благонадёжный вид, но очень неудобна и пластична в установке, а от частого открывания и закрывания двери цветная плёнка с неё в местах задевания полотном слезает.

Коробки из древесины продаются без всякой внешней отделки, их придётся красить самому, но зато их можно украсить резьбой по дереву и покрыть лаком.

Материалы для изготовления двери-купе

Надежность конструкции будет зависеть и от качества материалов, из которых она изготовлена, поэтому на этот пункт следует обратить особое внимание. Раздвижная система представляет собой механизм, который состоит из направляющих, рельс и роликов

Он может изготавливаться из различных материалов:

Раздвижная система представляет собой механизм, который состоит из направляющих, рельс и роликов. Он может изготавливаться из различных материалов:

1. Сталь. Именно такие прочные механизмы лучшим образом подходят для установки тяжелых межкомнатных дверей. Они надежно фиксируют полотно, не деформируются при нагрузке. Единственным недостатком является заметный шум при движении дверей.
2. Алюминий. Направляющие из этого металла следует выбирать только в том случае, если вы планируете установить невесомое полотно. Из преимуществ такого механизма можно отметить бесшумное перемещение полотен.

3. Пластик. Механизм из такого материала используют только для простых навесных дверей.

Цены на различные виды направляющих для раздвижных дверей

Направляющие для раздвижных дверей

Таблица №3. Наиболее популярные материалы для изготовления дверного полотна.

Материал	Описание
Древесина	Из натурального массива обычно изготавливают раздвижные двери, которые лучшим образом подойдут под классический интерьер. При этом следует учитывать, что полотно будет иметь большую массу, поэтому и крепления должны быть максимально прочными. Кроме того, в случае самостоятельного изготовления двери из натурального дерева, необходимо позаботиться о защите конструкции от грибка с помощью специальной обработки.
МДФ или ДСП	Такие материалы часто используют для изготовления дверей, ведь они значительно дешевле натуральной древесины, но при этом имеют хорошую устойчивость к температурным перепадам и влажности. Тем не менее, следует отметить, что МДФ намного легче поддается распиливанию — именно из такого материала можно вырезать конструкцию любой формы. К тому же, он безопасен с точки зрения экологии по сравнению с ДСП. Чаще всего мастера предпочитают выбирать ламинированные полотна, ведь такую дверь не потребуется грунтовать, окрашивать. ДСП категорически не рекомендуется использовать для раздвижных дверей детской комнаты, ведь в составе этого материала имеются ядовитые синтетические смолы.
Оргстекло	В данном случае речь идет не о стандартном стекле, а особом органическом материале, который имеет устойчивость к механическим повреждениям. Такие двери имеют необычный внешний вид — они могут быть матовыми, глянцевыми, с различными узорами и без них. Конечно, такое полотно скорее выполняет функцию декорации, нежели защищает от шума или посторонних взглядов. Отличной заменой стеклянной конструкции являются полотна из поликарбоната. Этот материал тоже имеет необычный внешний вид, при этом он достаточно прочный. Еще одним очевидным плюсом поликарбоната считают огромное разнообразие расцветок.

Стеклянные двери часто используют дизайнеры для создания респектабельных интерьеров

При наличии желания и возможностей можно комбинировать перечисленные материалы. Некоторые мастера предпочитают устанавливать в деревянные двери стекла или же зеркала.

Как устроены раздвижные системы?

Дверь-купе устроена таким образом, что ее створки раздвигаются по сторонам. Это может быть как одно, так и два дверных полотна, перемещающихся параллельно перекрытию или задвигающихся внутрь. И если общий принцип работы у таких дверей един, то способы монтажа и открывания – разные. Поговорим об этом подробнее.

Таблица №1. Основные виды раздвижных систем.

Вид	Описание
Навесные	В данном случае полотно фиксируют на направляющих — на потолке или же непосредственно над проемом. Так двери будут перемещаться вдоль стены с небольшим отступом от нее. Рядом с дверью не рекомендуют устанавливать мебель или какие-либо другие предметы – они будут препятствием для дверных полотен.
Подвесные	В этом случае дверное полотно фиксируется на срез проема. Соответственно, дверь перемещается вплотную к стене, что выглядит более аккуратно и эстетично. Подвесные двери позволяют располагать рядом с проемом предметы мебели – они не помешают.

Таблица №2. Разновидности межкомнатных дверей-купе по способу открывания

Вид, иллюстрация	Описание
Купе	Это наиболее примитивный вариант раздвижных дверей, поэтому с изготовлением подобной модели сможет справиться даже неопытный человек. Конструкция бывает как с одним полотном, так и с двумя.
Радиусные	Движение полотна происходит не по ровной направляющей, а по окружности.  Такой вариант идеально подойдет в помещение при наличии изогнутых перекрытий, хороша для угловых шкафов. Конструкция имеет очень оригинальный вид, но с ее изготовлением справится далеко не каждый человек.
Кассетные	Они тоже бывают с одной или двумя створками и перемещаются в разные стороны по такому же принципу, как и двери-купе. Отличие в том, что они задвигаются в специальные углубления в стене, что делает эту конструкцию очень удобной, ведь возле стены можно без каких-либо проблем поставить мебель. Конечно, сделать такую дверь будет немного сложнее, ведь придется предусмотреть наличие ниши в перекрытии.
Телескопические	Конструкция устроена таким образом, что для каждого полотна закрепляется отдельная направляющая. Такие двери часто устанавливают в качестве межкомнатных перегородок и для декора. Их можно собрать в единой части проема — достаточно потянуть одно полотно за край, а другие будут следовать за ним. Конечно, это тоже довольно сложная система такая же, как и радиус, поэтому сделать ее не просто.
Внутрипроемные	Полотна фиксируются в проем и передвигаются навстречу друг другу. Конструкция предполагает возможность открыть только лишь одну половину проема. Тем не менее, к стенам можно ставить различные предметы, которые точно не будут препятствовать открыванию створок.
Гармошка	Это очень простая конструкция навесной двери. Полотно передвигается на роликах, закрепленных сверху. Из минусов можно выделить не самую лучшую звукоизоляцию.

Схема конструкции с верхним механизмом движения

Монтаж системы крепления дверей купе для гостиной комнаты и кухни

Конструкция раздвижных дверей в основном служит для значительной экономии пространства в квартире, особенно актуальной такая конструкция будет в качестве дверей в столовую, кухню или ванную комнату.

Пошаговая инструкция по установке раздвижных дверей своими руками

Рекомендуется проводить установку дверей-купе, на окончательном этапе строительных работ в помещении, уже после того, как будут выполнены все отделочные работы с потолком, стенами и полом.

Крепление откатных дверей

Инструкция по установке:

1. Для начала необходимо провести монтаж верхней направляющей, установить. Для этого необходимо закрепить в заранее намеченном месте монтажный брус на стене.

Рекомендуется предварительно, перед установкой направляющей выровнять стену и провести стяжку.

1. При расчете высоты установки направляющей, необходимо придерживаться простой формулы: высота полотна+79 мм.
2. Используя саморезы, закрепить профиль к стене на расстоянии 24 см, при условии, что в дальнейшем будут установлены плинтус и наличники.
3. Каретки механизма необходимо установить в верхнюю направляющую, а по краям вмонтировать ограничители (стопорные блоки).
4. Далее можно переходить к подготовительным работам с полотном. Необходимо в верней части дверного полотна вмонтировать крепеж, таким образом, чтобы он был повернут к стене.

Если полотно двери выполнено из стекла, скобы можно устанавливать без зазора от края.

1. Нижний профиль закрепляется саморезами к торцу дверного полотна, которое в последствие нужно будет точно отрегулировать. Для этого нужно вешать полотно двери сначала правой скобой, затем левой скобой на регулировочный штырь.
2. Затягиваем и закручиваем крепеж (болты и гайки).
3. Далее необходимо переходить к монтажу нижнего направляющего сектора, установка которого должна проходить после того, как будет удален выступ до общей высоты 10 мм.
4. Необходимо снять полотно и установить напольный сектор, так чтобы в длину его ось находилась на одной линии с осью симметрии дверного полотна, но при этом край отступал от торца на 10 мм.
5. Теперь регулируем основные положения двери «открыто» и «закрыто», поочередно передвигая полотна. При этом необходимо отметить, что ручка должна быть доступна с обеих сторон.
6. Последний этап – установка ручек, которые должны находиться в специально выполненных пазах.

Рекомендации по установке нижней направляющей и роликов

Прежде чем установить дверное полотно необходимо проверить качество установки направляющих или полозьев, по которым раздвижные двери будут передвигаться.

Направляющая снизу достаточно редко используется как самостоятельный крепеж, чаще всего в комплекте с верхней направляющей. Только в исключительных случаях, когда дверное полотно имеет минимальный вес.

Детали нижней направляющей

Также стоит отметить, что одна нижняя направляющая в конструкции подвержена высокой опасности поломки или деформации и при такой ситуации дверь не будет тихо и плавно передвигаться.

Схема монтажа нижней направляющей

Принцип крепления нижней направляющей при самостоятельной установке межкомнатных раздвижных дверей достаточно прост. Для этого необходимо:

• Закрепить рельсу к торцу двери, тем самым образуя специальный паз;
• Поводок нижней направляющей устанавливается на пол.

Ни в коем случае не стоит забывать систематически, в процессе установки направляющей и дверного полотна проверять правильность расположения.

Советы

Существуют некоторые советы специалистов, которые помогут самостоятельно выполнить установку раздвижных межкомнатных дверей грамотно и качественно:

1. Вблизи раздвижных дверей (в обоих положениях) не должно находиться розеток и выключателей.
2. Для того чтобы увеличить уровень шумоизоляци и герметичности необходимо использовать специальный строительный уплотнитель.

   Строительный уплотнитель

3. Перед установкой необходимо просчитать и продумать уровень напольного покрытия.
4. Для установки верхней направляющей рекомендуется использовать отвес, который дает более точные результаты.
5. Рекомендуется на весь крепеж (на резьбу) нанести клей или герметичный состав, для увеличения надежности и прочности.

Как правильно подобрать фурнитуру для дверей на роликах

При использовании дверей, оснащенных подвесной системой на основе роликов, нельзя использовать фурнитуру, обычно устанавливаемую на двери распашного типа. Это обусловлено тем, что дверное полотно должна двигаться, не задевая поверхности стены или ниши, в которую оно смещается, при ее открывании.

Замок, используемый для запирания, должен иметь систему защелкивания вертикального типа.

Кроме этого фурнитура подбирается в соответствии со стилем комнаты где она установлена и личными предпочтениями пользователя.

Навесные двери на роликах своими руками может изготовить каждый пользователь, при этом главными условием успеха в этом деле будут внимательность, а наградой – низкая стоимость и дизайн, в индивидуально разработанном стиле.

Гармошка

Складывающаяся дверь-гармошка удобное решение при небольших габаритах помещения. В открытом состоянии не занимает много места и не препятствует движению или обзору. Складывание двери происходит при движении створок на специальных роликах.

Дверные полотна получили название ламели. Принцип складывания напоминает работу жалюзи. Но если для жалюзи используются мягкие материалы, то для изготовления дверей могут быть использованы деревянные, пластиковые или алюминиевые материалы.

Разновидностью двери-гармошки является дверь-книжка. В этом случае используется две створки. По конструктивным особенностям они больше напоминают ширму, чем полноценную дверь.

Монтирование подвесной конструкции поэтапно

Когда дверное полотно окажется приобретенным или изготовленным самостоятельно, на него закрепятся все элементы конструкции, кроме стекла. Эта деталь устанавливается при завершении монтажа.

Шаг первый. Чтобы врезать ручки, панель размечают с двух сторон. После этого вырезают отверстия. Следует тщательно разметить место расположения ручек. Для этого от края двери нужно отступить на 3-5 см и прочертить вертикальную линию, используя уголок.

Шаг второй. Дальше потребуется определиться с высотой и шириной отверстия, которое планируется вырезать. После измерения дна ручки эти размеры переносят на дверное полотно с учетом вертикальной линии, прочерченной ранее.

Получается прямоугольник. На него прикладывается ручка, ее положение очерчивают карандашом. В результате удается определиться с ровным и правильным размещением ручки. Также эти действия помогают скруглить края прямоугольника с учетом нужного радиуса.

Шаг третий. Скругленные края высверливаются. С этой целью используется круглое сверло-коронка выбранного диаметра. Таким инструментом высверливают 2 отверстия по бокам очерченной формы.

Древесина, что останется, изымается посредством использования молотка и стамески. Эта работа потребует особой аккуратности.

Когда два таких отверстия будут готовы, в полотне закрепляют ручки с двух сторон.

Шаг четвертый. С торца полотна крепят подвесную пластину, имеющую роликовую конструкцию. Подвесные пластины различаются по своим конструкциям. Есть такие, где ролики прикручивают к подвесной пластине. В других же ролики вставляются сбоку, где есть специальный паз.

Саму подвесную пластину прикрепляют саморезами с пресс-шайбами. Учитывается, что от края должно отводиться определенное расстояние.

Шаг пятый. Теперь ролики крепят на низ двери. Конструкции этого элемента также варьируют.

Крепление направляющей рельсы

Шаг шестой. Пришло время заняться монтажом направляющих рельсов, по ним будут ходить ролики. Эти направляющие крепят на стену и пол. Но они могут крепиться только лишь на стену, всё зависит от приобретенной системы.

Опорой становится доска, выровненная идеально. Ее ширина та же, что и нижней направляющей. Под крепления высверливаются отверстия и в полу, и в самой опорной доске — насквозь.

Шаг седьмой. В верхней части опорной доски крепят нижний рельс. По этому элементу будет ходить ролик, который установят на нижнем торце конструкции. Рельс представлен одной или двумя колеями, это зависит от особенностей системы двери купе.

Подвесной механизм

Шаг восьмой. Дверь не должна выскакивать за пределы рельса. Поэтому устанавливают стопор. Сделать это несложно. Здесь главное – выбрать элемент нужной ширины. Стопор проталкивается в колею рельса. Верхние пластины изогнуты и пружинят. Они упираются в рельсовую колею – в ее верхнюю часть.

Отмечается образование зазора между верхними пластинами. Ролик направляется внутрь колеи и наезжает на изогнутую часть стопора. После этого он попадает в пространство, образовавшееся между этими элементами. Вторая изогнутая часть препятствует дальнейшему продвижению ролика, чтобы он не выскочил за пределы рельса. Вот так удается фиксировать на одном месте дверное полотно.

Стопор рельса

Дверь купе легко открывается. Человек прилагает незначительное усилие, чтобы открыть дверь, и она свободным ходом отъезжает по направляющей.

Шаг девятый. Наконец можно заняться монтажом верхнего рельса. Его крепят на брус, что заблаговременно прикреплен к стене анкерными деталями.

Верхний рельс прикручивают саморезами к брусу. В этот рельс будет устанавливаться дверь с подвесной системой. А еще в комплект двери может входить доводчик. Эта деталь не позволит двери произвольно оставаться в открытом состоянии.

Шаг десятый. Чтобы ролики в металлической конструкции ходили более тихо, закрепляется резиновый уплотнитель.

Установка направляющих рельсов шкафа-купе

Шаг одиннадцатый. Когда направляющие рельсов окажутся закрепленными, дверное полотно навешивают на подвесную систему. Сперва в верхнюю направляющую сквозь боковое отверстие заводят верхние ролики. После этого слегка приподнимают дверное полотно, чтобы в колею рельса, расположенного внизу, установить опорные ролики.

Шаг двенадцатый.  При наличии двух створок, поначалу монтируют любую из них, затем следующую. После этого прикручивается ограничитель движения.

Установка уплотнителя

Завершающие действия. Устанавливаются или наличники, или маскировочный короб.

Видео: Как собрать двери купе своими руками

На что нужно обратить внимание при изготовлении своими руками

Чтобы правильно сделать дверь-книжку своими руками, необходимо учесть ряд нюансов. Главный из них состоит в том, что каждая створка имеет 2-3 элемента. Для складывания створок используется шарнирный механизм. Перемещение полотен происходит за счет элементов стандартной раздвижной системы.

Фиксация створок происходит в верхней части конструкции. Проводится укладка бегунка в направляющей, который закрепляется с двух сторон (к створке и ролику).

Для больших размеров дверного проема лучше воспользоваться конструкцией, которая оборудована левосторонними и правосторонними створками. Так сократится нагрузка на всю систему, а также упростится процесс движения полотен.

При создании тяжелых дверей лучше осуществить монтаж усиленной подвесной двери. Использование такой конструкции выдерживает максимальные нагрузки.

Как сделать полотна

После замеров проема проводится сборка полотен. Для их изготовления применяются отдельные секции материала. Из приготовленной древесины вырезается прямоугольник, по размерам совпадающий с габаритами проема.

https://youtube.com/watch?v=Nbh4acogWV0

Созданная заготовка делится на несколько частей, которые могут быть как разными, так и одинаковыми. Поверхность полотен обрабатывается наждачной бумагой и очищается мягкой тряпкой от пыли.

Проводится приклеивание пластмассовой кромки к торцевой части створок. Для более плотного соприкосновения кромку укатывают валиком из резины. Спустя сутки после полного высыхания клея осуществляется крепление фурнитуры книжки.

Для навешивания складной двери книжки своими руками следует воспользоваться стандартными петлями. Осуществляется крепление навесов на полотна, а петель — на блок. Для обеспечения равномерной нагрузки устанавливается не менее 4 петель.

Если заготовки из древесины нет, то для изготовления дверных полотен пользуются брусом и панелями МДФ. Из бруса делается каркас. Брус распиливается. Смежные стойки соединяются с помощью шкантов, на которые наносится клей. Из бруса делаются и ребра жесткости.

После чего берутся панели МДФ. Они разрезаются на заготовки необходимого раз мера, которые соединяются с брусом. После чего панели ламинируются, окрашиваются или покрываются шпоном (все зависит от личных предпочтений).

Как правильно выбрать механизмы для крепления

Выбор качественных механизмов для крепления — залог правильной установки дверей-книжки. Приобретаемая фурнитура должна отличаться повышенной надежность и быть удобной.

Рекомендуется воспользоваться фурнитурой, которая будет максимально прилегать к полотну. Только так можно предотвратить повреждение стены или смежной двери.

Использование доводчиков, с помощью которых книжка плавно закрывается, целесообразно при монтаже большой двери.

Современная дверь сарая своими руками (схема включена!)

Этот сайт содержит партнерские ссылки на продукты. Мы можем получать комиссию за покупки, совершенные по этим ссылкам.

Мой красивый муж, мастер на все руки, недавно спроектировал и изготовил на заказ современную дверь амбара по цене намного ниже розничной.

Эта самодельная дверь сарая отличается от обычной двери, которую можно увидеть во многих домах в стиле фермы. Абстрактное, художественное и асимметричное, это прекрасное чудовище, требующее восхищения.

Не говоря уже о том, что теперь он обеспечивает достаточное уединение и для нашей главной ванной комнаты.

Если вы хотите добавить внутреннюю раздвижную дверь сарая и не знаете, сделать ее своими руками или купить, я собрал наши «почему», «что» и «как» ниже.

Прочитайте до конца подробные схемы, чтобы следовать шаг за шагом, если вы решите воспроизвести этот индивидуальный дизайн!

Причины установить внутреннюю дверь амбара

У нас было несколько причин, по которым мы спроектировали и построили собственную современную раздвижную дверь амбара.

Во-первых, наша главная спальня расположена под углом к ​​нашему главному входу. Французские двери открываются в нашу комнату, а затем арка соединяется с нашей главной ванной комнатой. Любой, кто проходит мимо этих французских дверей, может увидеть, как мы стоим у туалетного столика или даже купаемся в ванне.

Хотя мне нравится открытость моего дома, я также думаю, что время от времени необходимо уединение.

Кроме того, весь открытый воздух вызывает холодок во время купания. Привет, нежелательные мурашки.

Последняя причина, по которой нам нужна раздвижная дверь в ванную комнату, может показаться незначительной. Что я могу сказать? Я не жаворонок.

Наша спальня выходит на юго-восток, а это означает, что ранний утренний свет является само собой разумеющимся. Мы знали, что раздвижная дверь сарая необходима, чтобы сократить количество дней, когда вы просыпаетесь до будильника.

Зачем делать современную дверь амбара своими руками?

Я быстро обнаружил, что основные хозяйственные магазины, такие как Home Depot и Lowe’s, предлагают раздвижные амбарные двери только со стандартными дверными коробками.

Однако, если вы живете в доме на юго-западе, особенно в доме, построенном в начале 2000-х годов, большинство главных комнат и главных ванных комнат выше и изогнуты из-за сводчатых потолков.

По сути, дверь сарая размером 36 x 84 дюйма оставляет неудобный зазор. Этот метод неизбежно потребует еще дополнительных самодельных такелажей, потому что я не смогу справиться с таким уровнем липкости.

Как только мы поняли, что нам нужна нестандартная дверь сарая, я направился к OfferUp и Craigslist. Я думал, что найду кого-нибудь, кто либо изготавливал и продавал раздвижные двери, либо покупал запчасти и детали.

Я нашел кое-что, хорошо. Большинство хотели взимать минимум 600 долларов за размер двери, который нам был нужен. Это был просто базовый дизайн, который вы видите в большинстве объявлений о домах и магазинах. Ориентировочная цена также не включала фурнитуру для установки нашей двери.

Чем больше мы это обсуждали, тем больше я понимал, что хочу чего-то уникального. Внешний вид фермерского дома потрясающий, но я имел в виду современное, эклектичное видение.

Да, в наши дни мне нравятся элементы из натурального дерева в домашнем дизайне. Мне даже нравится тенденция белой краски, но в меру. Но мне также нравятся всплески цвета или узора, которые становятся ярким акцентом. Мне нравятся предметы мебели, которые вдохновляют на творчество или, по крайней мере, на беседу.

Итак, словами, которые зажигают все наши идеи для дома своими руками, я сказал: «Можем сделать сами и сэкономить деньги».

Итак, мы сделали.

Сломайте костяшки пальцев и вытащите рулетку, ребята.

Записывая размеры двери амбара, оставьте на дюйм или два больше, чтобы перекрывать дверную раму. Если вы измеряете до , то только соответствуют ширине кадра, он может показаться слишком коротким или узким. Большинство конструкций внутренних стен изначально не идеально прямые. Обеспечить нахлест с обеих сторон, и верх позаботится об этом.

Например, наша раздвижная дверь сарая должна быть 92 дюйма в высоту x 40 дюймов в ширину, чтобы покрыть нашу арочную дверную раму размером 90 дюймов x 38 дюймов.

Таким образом, одного листа фанеры на саму дверь хватило с лихвой. Эндрю обрезал его до нужных размеров и создал рамку для своего дизайна с помощью настольной пилы. Но мы вырвали (иначе вырезали) решетчатые геометрические части из остатков оригинального листа с помощью торцовочной пилы.

Хорошая причина вырезать эти диагональные полоски шириной 2 дюйма из того же типа фанеры (даже если вам нужен еще один лист) — убедиться, что они не деформированы. Отдельные куски пиломатериала рискуют деформироваться и погнуться под воздействием факторов окружающей среды.

Когда все разрезы были завершены, он использовал разделитель, чтобы расположить эти диагональные части внутри рамки. По одной штуке за раз он предварительно просверлил все отверстия и вкрутил шурупы.

Хотя это утомительно, лучше всего добавлять эти детали к нашей современной двери сарая по одной. Еще чуть-чуть, и дизайн не сработает!

После закрепления каждой детали на все отверстия для шурупов была нанесена шпаклевка по дереву. Хотя на самом деле требуется всего пара часов, чтобы высохнуть, мы оставляем его на ночь. Затем мы взяли легкую шлифовальную губку для любых шероховатостей, которые образовались после затвердевания шпаклевки.

Чтобы загрунтовать и покрасить, я положил современную дверь амбара поверх двух тележек для напольной мебели. Я бросил под него несколько старых полотенец, затем открыл банку с грунтовкой Kilz и принялся за работу с кистью. Этот этап требует осторожных, мягких мазков, чтобы линии кисти не были видны, когда она высыхает.

Трудно было покрыть каждый крошечный край и угол. Однако после примерно двух часов высыхания мне не терпелось покрасить.

Я прокатал как можно больше плоских поверхностей, чтобы получить гладкий и однородный вид. Любая узкая область или щель (содрогание) требовала кисти.

Совет: было проще добавить ручку двери промышленного сарая, пока она была плоской.

Тем временем Эндрю прикрепил 8-футовую доску к стене над дверной рамой нашей ванной, чтобы использовать ее в качестве анкера для рельса раздвижной двери сарая. Инструкции по комплекту фурнитуры для двери амбара говорили сами за себя (не то чтобы он их читал).

Наконец, мы прикрепили свежеокрашенную 100-фунтовую дверь сарая вдоль рельсовой системы. Эндрю прикрутил его к кронштейнам поручня.

Мы осторожно оставили его висеть, а затем отступили, чтобы полюбоваться нашей работой.

Необходимы расходные материалы

Это все расходные материалы, которые мы использовали.

Большинство из них у нас уже есть, и мы настоятельно рекомендуем приобрести их, если вам нравятся домашние проекты своими руками.

Если вы находитесь на рынке, отправляйтесь в Home Depot в магазине или онлайн на этой неделе, чтобы получить скидку до 20% на скидку в День памяти!

• Рулетка
• Толстый карандаш
• Два листа фанеры толщиной ¾ дюйма (обычно размеры 96×48,5 дюймов)
• Настольная пила (но ручная пила может работать, если у вас твердая рука)
• Торцовочная пила Ryobi
• Дрель
• Коробка 1-дюймовых винтов с крестообразным шлицем
• Прокладки 1 ½ дюйма (для выравнивания всех планок; либо вырежьте сами, либо используйте то, что у вас уже есть)
• Замазка для дерева
• Шпатель или скребок
• Шлифовальная губка
• Поддон для краски
• Грунтовка
• Кварта краски
• 2-дюймовая кисть
• 4-дюймовый малярный валик с гладкой поверхностью
6
• 8 футов, доска 1”x2,5” (если основные точки ваших поручней не просверливаются в шпильки)
• Дверная ручка (я купил эту 11-дюймовую черную трубчатую ручку)
• Лестница
• Комплект направляющих для раздвижной двери (например, этот черный, 8-футовый комплект направляющих двери амбара от Amazon)
• Торцевой ключ (примерно 15 мм)

Общая стоимость двери сарая своими руками

Конечно, цены на пиломатериалы резко выросли с тех пор, как мы изначально закупили материалы для двери амбара. Тем не менее, в зависимости от типа фанеры, которую вы выберете, вы все равно сэкономите деньги, выбрав путь «сделай сам», по сравнению с покупкой в ​​розницу.

В то время лист фанеры в Home Depot стоил 57 долларов (плюс налог). В лучшем случае это может быть чуть больше 60 долларов. Не большая разница.

У нас был фанерный лом от предыдущего проекта, поэтому нам понадобился только один лист для двери. Лишние остатки использовались для геометрических планок.

Ручка в индустриальном стиле и соответствующая система раздвижных дверей черного цвета обошлись примерно в 100 долларов.

Поскольку в наши дни мы занимаемся домашними делами, у нас есть все необходимые инструменты. Но не бойтесь арендовать, брать взаймы (попрошайничать по желанию) или просить помощника по пиломатериалам Home Depot помочь с распилом.

Опять же, у меня уже была шпаклевка для дерева, большинство расходных материалов и галлон грунтовки, оставшийся после покраски кухонных шкафов в прошлом году.

За 15 долларов я выбрал суперсветло-зеленый оттенок из той же палитры и образца, что и стены моей спальни, но заказал только кварту Behr’s Scuff Defense Interior Eggshell Enamel.

В целом, наша стоимость этой геометрической раздвижной двери сарая, сделанной своими руками, составила 180 долларов.

Чтобы избавить вас от математики, сэкономьте более 400 долларов! Даже если бы это сэкономило нам всего 200 долларов, оно того стоило бы.

Заключительные мысли о нашей раздвижной двери сарая

Мне нравится смотреть, как наши самодельные творения оживают!

Так как наша современная дверь амбара такая большая и хорошо видна из главного холла, это драматический акцент для нашей спальни. Кому нужна художественная стена, если у вас есть современная геометрическая дверь?

Однако мне еще предстоит покрасить заднюю сторону. Мы так стремились сделать это, что мне было все равно, как это будет выглядеть с точки зрения ванной комнаты. Не то, чтобы это было ужасно — просто голая фанера.

Но я думаю, что покрою обратную сторону черной меловой краской. Даже если мы на самом деле никогда не используем мел, сплошной темный цвет будет приятно нейтральным по отношению к моей красочной, окрашенной в португальском стиле плитке для ванной.

Мы также, вероятно, добавим ручку меньшего размера на задней стороне, чтобы со временем не оставалось жирных отпечатков пальцев.

Итак, каков ваш вердикт? Будет ли современная дверь сарая, сделанная своими руками, добавлена ​​в ваш список обновлений дизайна дома?

Схема

Как и обещал, вот подробная схема, включая ключ для точных измерений.

Все горизонтальные и диагональные разрезы измеряются от верхних линий, а все вертикальные разрезы измеряются до самых длинных точек.

Разрывы между геометрическими сокращениями составляют 1 1/2 «отдельно.

1. 56″
2. 18 «
3. 25 3/8″
4. 22 3/4 «
5. 18″
6. 16 «
8. 34 34 34 34 34 34 34 34 34 34 34 34 34 34 34 34 34 34 34 34 34 34 34 34 34 34 34 34 34 34 34 34 34 34 34 34 34 34 34 34 34 34 34 34 34 1/8″
9. 26 3/8″
10. 8 3/8″
11. 15 1/4″
12. 28 3/8″
13. 23″
14. 11 3/4″
15. 6 11 3/4″
16. 6
17. 25 1/2 дюйма
18. 20 3/4 «
19. 13 5/8″
20. 9 1/8 «
21. 13″
22. 38 1/4 «
23. 41 3/4″
24. 22. 13 1/4 «
7

Подвесные межкомнатные двери Ana White

Ana White

1. Дом
2. Новые сообщения от Аны Уайт

Представлено Ана Уайт на Чт, 01.08.2013 — 04:05

По-видимому, вы МОЖЕТЕ научить старого мастера новым трюкам.

Момплекс

Шаг 1 Схема

Шаг 1

Единственное, что удерживает этот Момплекс от обрезания сейчас, это отсутствие внутренних дверей.

Чтобы опустить обшивку плинтуса, мы сначала должны добавить молдинги к дверям и окнам. И чтобы добавить молдинг корпуса, мы должны сначала установить двери.

Это не курица и яйцо — нет, это просто дверь, затем отделка.

Шаг 2 Схема

Шаг 2 Инструкции

Так как мы установили теплый пол поверх чернового пола, это означает, что наши дверные проемы укоротились примерно на 3/4 дюйма.

Итак, мы должны сначала укоротить дверь.

Шаг 3 Схема

Шаг 3 Инструкции

Затем обрезаются концы дверного косяка

Дверные косяки обрезаются немного меньше общей высоты, чтобы плавающий пол мог перемещаться под ним.

Шаг 4 Диаграмма

Шаг 4 Инструкции

За прошедшие годы мы установили довольно много дверей — как внутренних, так и наружных — и всегда использовали старомодные деревянные прокладки.

Но Баран увидел эти на во время своего последнего визита в Home Depot и забрал их. Они стоят около 5 долларов за дверь, то есть немного больше, чем набор деревянных прокладок, но все же по разумной цене. Они продаются и поштучно.

Шаг 5 Схема

Шаг 5 Инструкции

Этот старый мастер-сделай сам собирается научиться новому трюку!

Шаг 6 Схема

Шаг 6 Инструкции

Как насчет этого, инструкции на коробке!

Выглядит достаточно просто. .. посмотрим!

Шаг 7 Схема

Шаг 7 Инструкции

Со стороны петель двери, возле каждой петли, мы прикрутили крепежные скобы к дверному косяку.

Шаг 8 Схема

Шаг 8 Инструкции

Есть один… этот не испортишь… Обещаю, у тебя получится с первой попытки.

Еще три крепежных скобы привинчены к дверному косяку со стороны ручек, прямо напротив петель.

Шаг 9 Схема

Шаг 9 Инструкции

Затем мы взяли уровень и провели линию примерно 1/2 дюйма на гипсокартоне со стороны петель (я покажу вам это через секунду).

А затем просто вставьте предварительно навесную дверь в проем.0007

Шаг 10 Схема

Шаг 10 Инструкции

Затем мы прикрепили дверь со стороны петель к стене с помощью более длинных шурупов, чтобы добраться до стоек в стене, выровняв кронштейны оборудования по линии, которую мы нарисовали

Шаг 11 Схема

Шаг 11

Таким образом, мы точно знаем, что наша дверь висит прямо, независимо от грубого открывания дверного проема.

Шаг 12 Схема

Шаг 12

Теперь перейдем к дверной ручке. С этой стороны мы видим зазор между дверью и косяком, сохраняя его соответствие верхней части и стороне петель, и прикручиваем кронштейны к стене по одному.

Шаг 13 Диаграмма

Шаг 13

Вы видите, что зазор вокруг двери примерно одинаковый? Кронштейны облегчают регулировку дверного косяка, чтобы зазор был постоянным …

Шаг 14 Диаграмма

Шаг 14

А постоянный зазор означает, что дверь легко открывать и закрывать!

Она работает!

Шаг 15 Диаграмма

Шаг 15

Нам нужно сделать еще много дверей, но прежде чем мы доберемся до них, я решаю одну проблему прямо сейчас, прямо здесь.

Заметили, что под этой дверью нет щели? Это моя любимая мозоль, двери, которые застревают на ковриках. Или сжимайте пальцы ног, когда дети неожиданно раскрывают их перед вами. Ой.

Таким образом, мы вытащили шарнирные булавки и сняли дверь и направились вниз по лестнице

и пробежали дверь через стола

.
