Снегоход из мотоблока + видео

Лучшим средством для передвижения по заснеженным дорогам или полям является снегоход. Но многие подобные конструкции имеют высокую стоимость, поэтому часто можно увидеть снегоход, который создан из мотоблока. Стоит помнить, что сделать такую конструкцию можно лишь при определенных навыках.

Как мотоблок переделывается в снегоход

За основу снегохода берется именно мотоблок, так как этот агрегат имеется у многих владельцев участков. При этом в зимнее время мотоблоки обычно не используются. Соорудив простой снегоход, можно устанавливать на него двигатель от мотоблока, который после окончания зимы можно будет вернуть обратно.

Создаваемые снегоходы обычно имеют мощность около 7 л.с., что позволяет перевозить двух человек с небольшим грузом.

Для того, чтобы собрать вездеход из мотоблока собственными руками необходимо иметь следующие основные детали и инструменты:

  • сварочный аппарат;
  • двигатель;
  • трубогиб.

Также понадобятся и дополнительные детали, узнать о которых можно приболее подробном рассмотрении конструкции снегохода. Перед тем, как сделать снегоход, стоит составить подробный чертеж.

Конструкция снегохода

Чтобы правильно собрать вездеход из мотоблока, сначала необходимо изобразить его на схеме. Обычно конструкция состоит из двух частей: ведомой и ведущей. Первая названная часть состоит из следующих элементов:

  • амортизаторы
  • рулевая колонка;
  • полозья.

Ведущая часть же состоит из силового агрегата, привода и рамы. После создания чертежа можно приступать к сварке рамы. Для большей прочности стоит использовать трубы, которые применяются при создании рам для мотоциклов. Но использовать можно и изделия, которые применяются для сооружения водопровода. Придать трубам нужную форму можно при помощи трубогиба.

Чтобы избежать ошибок при создании рамы, сначала стоит производить закрепление элементов системы точечной сваркой.

Только после этого можно заваривать соединения безразрывным швом.

После создания рамы к ней привариваются кронштейны, которые необходимы для закрепления двигателя, полозьев и сиденья.

Полозья и двигатель

В качестве полозьев используются широкие лыжи, которые прикрепляются к рулевой колонке при помощи шарнирного соединения. Для передней подвески стоит использовать амортизаторы от мотоцикла.

Двигатель устанавливается на ведущей части самодельного снегохода. При этом до установки двигателя необходимо решить, что именно использовать – колеса или гусеницы. Каждый из указанных вариантов имеет преимущества и недостатки.

Если будут установлены колеса, вездеход из мотоблока будет более маневренным. Если же сделать гусеницы, проходимость снегохода увеличивается, но при этом он становится более тяжелым.

Гусеницы

Гусеницы для снегохода можно сделать собственными руками, используя следующие материалы:

  • ленты от конвейера;
  • мотоциклетные цепи;
  • водопроводные трубы.

Скорость самодельного снегохода может составлять около 60 км/час, поэтому во время езды нужно соблюдать технику безопасности.

Для легких снегоходов из мотоблока обычно создаются гусеницы из транспортерной ленты и роликовой цепи. Для создания таких гусениц не нужно обладать какими-либо навыками или иметь специализированное оборудование.

Для продления срока использования ленты ее края прошиваются леской. При этом шаг между стежками должен быть равен 1 см. Это позволит предотвратить разлохмачивание ленты. Для образования кольца лента сшивается с торцов.

Выбор толщины используемой ленты зависит от мощности создаваемого агрегата. Чем она выше, тем толще должна быть лента.

Какой силовой агрегат требуется для создания снегохода

Чаще всего умельцы используют агрегат, который устанавливается на мотоблоки Нева. Он представляет собой четырехтактный мотор, который работает на бензине и имеет один цилиндр. У такого устройства есть воздушное охлаждение. Такой мотор имеет небольшой вес и систему ручного запуска. Ремонт такого устройства может производиться даже человеком, который обладает минимальными знаниями о работе двигателя.

При использовании описываемого мотора можно сделать хороший рабочий снегоход, который можно будет использовать для поездок по заснеженному грунту. Если вырешили приобрести мотоблок в том числе и для создания вездехода, стоит задуматься о типе двигателя. Бензиновые и дизельные агрегаты имеют свои преимущества и недостатки.

Для вездеходов обычно используются моторы из китайских мотоблоков, так как они имеют низкую стоимость и при этом просты в обслуживании. Перед началом создания вездехода стоит помнить, что ходовую часть лучше делать с независимой подвеской колес. Это обеспечит комфортность передвижения.

Если создается гусеничный вездеход, рама должна быть цельной, а при конструировании колесного варианта необходимо создавать сочлененную конструкцию.

Этапы сборки снегохода из мотоблока

Самым распространенным вариантом являются легкие «каракаты», которые отличаются хорошей проходимостью, обеспечиваемой большими камерами. Такие машины создаются в несколько этапов:

  1. Выбор основы для вездехода. Обычно в качестве основы выбирается рама от мотоцикла «Урал» или «Иж». Стоит отметить, что машины, создаваемые на базе мотоцикла Иж, являются более маневренными. Создаваемые с использованием таких рам машины отличаются хорошей проходимостью по различным типам грунта, а также по глубокому снегу.
  2. Создание подвески и заднего моста снегохода. Для  того, чтобы сделать независимую заднюю и переднюю подвеску, необходимо соединить лонжероны с подкосом и рулевой втулкой. Подобная подвеска  обеспечивает ровность хода.
  3. Установка колес. На вездеходах обычно используются камеры от грузового автомобиля. Они присоединяются к подвесу за счет ступицы. Такие колеса обеспечивают легкость управления вездеходом и безопасность его использования.
  4. Установка двигателя. После того, как будет установлена подвеска с колесами, можно начинать закрепление двигателя. После полной сборки машину стоит протестировать на небольшой скорости.

Преимущества самодельных снегоходов

Приобрести снегоход можно во множестве магазинов, но,все же, многие продолжают создавать такие машины собственными руками. Это объясняется тем, что самодельные машины имеют несколько преимуществ перед готовыми изделиями:

  1. Низкая стоимость. Именно из-за цены многие отказываются покупать готовые модели и создают снегоход из мотоблока своими руками. Если сравнивать стоимость готовых устройств, то стоит отметить, что они могут быть в 5-10 раз дороже собранной конструкции. Чтобы сделать из мотоблока снегоход, достаточно иметь небольшое количество материалов. В большинстве случаев даже не приходится покупать запчасти для будущей конструкции.
  2. Возможность выбора параметров. Самодельное средство передвижения может иметь различный внешний вид, а также мощность. Некоторые создаваемые умельцами конструкции мощнее готовых популярных снегоходов. Также стоит отметить,что при создании собственной машины можно выбрать тип ходовой части.
  3. Надежность конструкции. Снегоходы даже известных производителей часто ломаются в процессе использования. При создании собственного вездехода человек  выбирает только качественные материалы. При этом сделанная собственными руками конструкция обычно рассчитана на большие нагрузки, в то время как готовые модели могут быть не предназначены для использования в любых условиях.

Стоит отметить, что при создании своего снегохода можно использовать детали от других устройств, что уменьшает стоимость создаваемого агрегата.  Самодельные снегоходы используются практически в любых условиях, поэтому многие отказываются от покупки готовых конструкций. На видео можно наблюдать работу конструкции, которая чаще всего создается из мотоблока.

Снегоход из мотоблока своими руками❄ [инструкция по изготовлению]

Основное предназначение мотоблока — обработка земли. Но многие владельцы, не довольствуясь этим, находят немало способов повысить функциональное разнообразие своих двухколесных помощников. Один из них, позволяющий эксплуатировать этот механизм и в зимнее время – превратить его в самодельный снегоход.

Какой тип снегохода выбрать?

Существуют два способа сделать снегоход из мотоблока:

  • на колесном ходу;
  • на гусеничном ходу.

Чтобы сделать вполне приличный колесный снегоход из мотоблока своими руками, не нужно ничего в нем переделывать, достаточно прицепить к нему небольшой прицеп и одеть его в специальные колеса-снегоходы.

Сделать снегоход на гусеничном ходу намного сложнее, поскольку придется собирать раму и ходовую заново, т.е. фактически придется сделать новую снегоходную приставку к мотоблоку, а от самого механизма в этой конструкции фактически используется один мотор. Но этот вариант имеет и свои плюсы – конструкция получается намного устойчивее, а ее проходимость – гораздо выше в сравнении с моделями на колесном ходу.

Однако в нашей стране зимы сейчас не отличаются большой толщиной снежного покрова, поэтому более простой вариант снегохода из мотоблока на колесном ходу экономически более подходящий.

Конструкция самодельного снегохода из мотоблока

Сделать из мотоблока простой снегоход своими руками можно, даже не смотря в чертежи. К раме мотоблока нужно прикрепить небольшой прицеп, чтобы преобразовать одноосный двухколесный механизм в двухосное четырехколесное транспортное средство. Единственное условие – прицеп должен иметь жесткую «мертвую сцепку с рамой мотоблока.

Для этого на тот конец дышла от прицепа, что крепится к мотоблоку, приваривают железный брусок длиной 50-60 см. Приваривают его таким образом, чтобы при сцеплении прицепа он располагался параллельно оси мотоболока.

На бруске на расстоянии 5-6 см от его краев, высверливают 2 отверстия. Для дополнительного крепления используют два железных хомуты с отверстиями по краям. Эти хомуты накидывают на ось мотоблока и скрепляют его болтом с контргайкой с приваренной крестовиной, пропуская болт сквозь все три отверстия – в хомуте и крестовине.



Такое дополнительное крепление не позволяет прицепу смещаться под углом относительно мотоблока, а сама сцепка выполняет роль фиксирующего стопора. Такое крепление ограничивает маневренность аппарата, но одновременно снижает риск перевернуться.

Самое сложное – изготовить колеса для снегохода. Можно «обуть» колеса самодельного снегохода камерами от грузовиков, предварительно спустив их и надев на каждое колесо 4-5 цепей для зимней езды. Когда камеры будут накачиваться, надетые цепи превратят их в некое подобие цветков – круги с ребристой поверхностью.

Есть и другой малозатратный способ. Нужно заготовить два металлических обруча, диаметр которых чуть меньше диаметра накачанных колес мотоблока, и два обруча диаметром чуть меньше диаметра колес на прицепе. Ширина таких обручей должна быть в 2-3 раза больше ширины соответствующих колес.

На каждый обруч с тыльной стороны приваривается по 5-6 железных пластин, толщиной 20-25 мм, предназначение которых – улучшить сцепление с поверхностью. В конечном итоге, если все сделано правильно, должно получиться облегченное подобие грунтозацепов, только гораздо шире и с меньшими зубьями.

Дальше все просто. Камеры на всех колесах будущего снегохода спускаем, Надеваем на них подготовленные обручи и снова накачиваем. Под давлением воздуха камеры колес плотно прижимаются к обручам, как бы впечатываясь в них.

Есть еще несколько способов превращения мотоблока в снегоход, но они требуют намного больше времени, сил и средств. А зачем заморачиваться, если подобная конструкция нужна максимум 3 месяца в году, да и то не каждый день?

Снегоход из мотоблока своими рукам — пошаговая инстукция


Снегоход – это достаточно полезный агрегат, который способен преодолеть высокие снежные сугробы, имея на борту не только водителя, но и небольшой багаж. Высокая стоимость некоторых моделей снегоходов делает их практически недоступными для большинства населения. Из-за этого многие жители северных и центральных регионов предпочитают делать снегоходы из подручных средств. Очень часто в данных целях используется мотоблок – снегоход на базе этого агрегата получается достаточно мощным и выносливым.

Как выбрать двигатель для снегохода?


Прежде, чем самому сделать из мотоблока снегоход, нужно выбрать двигатель для агрегата. Оптимальным вариантом станет использование мотора, оборудованного тягово-сцепным устройством и механизмом ручного управления. Этими комплектующими обладают двигатели мотоблоков Нева МБ-1 и МБ-2. Они достаточно надежны, выдерживают высокие нагрузки в тяжелых погодных условиях, не выходят из строя при экстремально низких температурах.

Помимо моторов от российских мотоблоков, также можно использовать двигатели агрегатов японского производства. Лучше всего, если вы выберите 4-тактный одноцилиндровый мотор, оборудованный системой воздушного охлаждения. Такой двигатель также показывает отличные эксплуатационные показатели, практически не перегревается, а его детали не поддаются коррозии.

Третий вариант – это применение для снегохода из мотоблока 2-тактного двигателя. Он отличается простой конструкцией и небольшой массой. Такой мотор от мотоблока очень просто починить, имея под рукой только гаечные ключи и отвертку.

Подготовка к изготовлению снегохода


Чтобы сделать снегоход из мотоблока своими руками, потребуется заранее подготовить материалы и оборудование.

Для работы понадобится:

  • Сварочный аппарат;
  • Трубогиб;
  • Болгарка;
  • Дрель;
  • Гаечные ключи и отвертки;
  • Комплект крепежей;
  • Трубы, диаметром 1 см;
  • Стальные листы, Толщиной 5 мм;
  • Хомуты;
  • Тиски;
  • Токарный станок;
  • Колеса.

Помимо подготовки оборудования и материалов, крайне важно внимательно изучить чертежи. Они будут подсказывать вам, как и в каком порядке монтировать элементы снегохода.

Собирать снегоход на базе мотоблока лучше всего в теплом сухом месте, например, в гараже. В таких условиях быстрее высохнет герметик и краска, которую вы будете использовать для оформления агрегата.

Как сделать снегоход из мотоблока – поэтапная сборка


От соблюдения алгоритма изготовления снегохода из мотоблока зависит половина результата. Поэтому выполняйте все действия строго в указанном ниже порядке. Самодельный снегоход изготавливается в такой последовательности:
  1. Для начала сварите раму. Для этого нужно использовать стальные листы и трубы. При помощи трубогиба придайте деталям нужную форму, предварительно нагрев металл газовой горелкой. Соединяйте детали исключительно посредством сварки. После изготовления рамы покрасьте ее, чтобы металл как можно дольше не поддавался воздействию коррозии;
  2. После полного высыхания краски необходимо закрыть все имеющиеся стыки неразрывным швом, после чего к несущей части каркаса приварите прочный металлический кронштейн, который будет удерживать двигатель снегохода. Как вариант, можно приварить кронштейн из чугуна, но делать это допускается только в том случае, если ваш снегоход будет обладать большими размерами и весом;
  3. На следующем этапе в нижней части снегохода из мотоблока нужно приварить лыжи. Для этого возьмите стальные полосы, нагрейте их, и загните передние части деталей под углом в 45 °. Обязательно закалите металл, чтобы потом он не вернулся в свое изначальное положение;
  4. Далее установите на кронштейн мотор, сцепление и систему зажигания от мотоблока. В задней части снегохода установите и закрепите топливный и масляный бачок;
  5. После этого приварите к конструкции сиденье и рукоятки. К правой ручке подведите переключатели управления дроссельной заслонкой, кнопку пуск и рычаги ручного тормоза, снятые с мотоблока. Вертикальную ось рукояток соедините с лыжами так, чтобы они поворачивались при повороте рулевого механизма.

Изготовленная снегоходная приставка из мотоблока практически ничем не уступает своим рыночным аналогам. Она способна перевозить взрослого пассажира и его небольшую поклажу по глубокому снегу. При этом потребление топлива самодельным снегоходом будет в разы меньше.

Изготовление гусеничного снегохода


Этот способ подойдет в том случае, если вы хотите получить более проходимый агрегат, который сможет с легкостью преодолеть не только снежные заносы, но и болотистые местности. При этом следует учитывать, что гусеничный агрегат будет более тяжелым, что отрицательно скажется на его скорости и маневренности. Кроме того, для такого снегохода из мотоблока потребуется достаточно мощный двигатель, выдающий, по крайней мере, 9–10 л. с.

Не забывайте, что, как и в первом случае, помимо двигателя от мотоблока, снегоход потребуется оснастить системой зажигания, сцеплением, переключателями положения заслонки дросселя, пусковым устройством, рычагами ручного тормоза, и, если есть возможность, фарой освещения. При этом появляется риск того, что провода и шланги при движении снегохода могут намотаться на гусеницы. Чтобы избежать этого, надежно закрепите все шланги и провода к раме при помощи хомутов. Еще лучше, если перед этим вы оснастите их резиновыми или силиконовыми трубками, которые защитят проводку от влияния влаги.

Порядок работ по изготовлению снегохода из мотоблока в таком случае будет практически идентичным. Особое внимание следует уделить изготовлению гусениц. Для этого лучше всего воспользоваться транспортировочной лентой достаточной толщины. Прежде, чем начать изготовления гусениц, обязательно изучите схему, в которой указано место и порядок установки основных деталей механизма.


Порядок изготовления гусеничного механизма для снегохода из мотоблока выглядит следующим образом:
  1. Вначале возьмите пластиковую водопроводную трубу, длиной 470 и диаметром 40 мм, и нарежьте ее кусками – они послужат заготовками для будущих грунтозацепов;
  2. Распилите каждую из заготовок вдоль при помощи циркулярной трубы;
  3. Готовые грунтозацепы необходимо прикрепить к транспортировочной ленте посредством мебельных болтов. При этом обязательно соблюдайте одинаковую дистанцию между ними. В противном случае при движении механизма зубья ведущей звездочки будут набегать друг на друга, что приведет к проскакиванию гусеницы и ее сползанию с катков;
  4. Далее просверлите в гусеницах отверстия для болтов, используя для этого дрель и сверло по дереву со специальной заточкой;
  5. Затем сделайте ведущий вал гусеницы и опору для подшипников, используя стальные детали;
  6. После этого останется установить гусеничный механизм на самодельный снегоход.

Снегоход, оборудованный гусеничным механизмом, сможет легко преодолевать участки с мокрым налипающим снегом и болотистые участки дороги.

В случае если у вас нет достаточно мощного мотора от мотоблока, но вы желаете получить снегоход, который сможет передвигаться по болотистой местности, то можно оснастить агрегат комбинированными элементами передвижения.

Для этого гусеничный механизм следует установить в задней части снегохода, а лыжи – спереди под рулем агрегата. При этом в качестве ведомого элемента будет выступать именно гусеничный механизм.

гусеничная приставка, своими руками, как сделать, самодельные, чертежи и размеры, отзывы, фото, видео, описание, схема изготовления

Многие фермеры интересуются, как сделать снегоход из мотоблока. Для обработки небольшого земельного участка огородники для хозяйства приобретают мотоблок. Чтобы использовать его в зимнее время, владельцы превращают устройство в мотоблок-снегоход.

Как самостоятельно изготовить снегоход из мотоблока

Для нашей страны снегоход является лучшим транспортным средством в зимний период. Он отличается высокой проходимостью в сугробах, а также хорошей маневренностью. К тому же у него минимальный расход топлива.

На рынке можно встретить снегоходы от разных производителей, но они стоят недешево, и купить их сможет не каждый. Умельцы наловчились изготавливать снегоход из мотоблока своими руками. Для этого нужны соответствующие инструменты, детали, время и немного смекалки. Стандартным набором для создания снегохода являются:

  • рама;
  • двигатель;
  • бак;
  • сиденье;
  • лыжи;
  • руль управления;
  • гусеницы;
  • привод.

Рулевая система данного транспортного средства находится впереди. Она управляется за счет лыж.

Рассмотрим, как изготовить снегоход на базе мотоблока Нева. Для того чтобы собрать такую машину, в первую очередь нужен мотоблок. Он выступает в роли двигателя. В нашей стране большой популярностью пользуется мотоблок Нева с японским двигателем и воздушным охлаждением. Всего насчитывается 8 моделей данной марки. Мотор работает от бензина, мощность которого в зависимости от модели варьируется от 6 до 9 л.с. Скорости переключаются цепным редуктором. Их всего четыре. Вместительность топливного бака варьируется от 3 до 5 л.

По своей мощности мотоблок Нева идеально подходит для переделки под снегоход. Он универсален, так как мощности двигателя достаточно для перевозки объемного груза или нескольких человек. Мотоблок может развить скорость до 60-80 км/ч. В продаже есть гусеничная приставка к агрегату Нева, которая без труда собирается и устанавливается.

Разберемся, как сделать снегоход для мотоблока своими руками. Для начала нужно разработать план переделки и четко представить, что вам предстоит делать. Идеальным вариантом является создание чертежа, по которому можно будет безошибочно провести расчеты. Если у вас с черчением плохо, то можно найти готовые чертежи ранее изготовленных снегоходов, и подобрав более подходящий вариант, начать сборку.

Новичкам в этом деле рекомендуется создание небольшого макета, который можно сделать из обычного картона. Неплохо бы для представления будущего устройства рассмотреть уже изготовленные модели других людей, чтобы иметь лучшее представление предстоящей работы. В интернете есть много самодельных прототипов снегоходов.

Следующим шагом является составление списка нужных материалов, деталей и инструментов, нужных для снегохода. После приобретения всего необходимого смело можно переходить к сборке. Вообще сборку мотоблока лучше разделить на несколько этапов, так будет легче справиться с поставленной задачей. Последовательность работы выглядит примерно таким образом:

  1. Изготовление рамы. Оптимальным решением является готовая рама от мотоцикла. Если таковой нет, то используются прочные трубы. С помощью трубогиба можно получить платформу желаемой формы и, воспользовавшись сварочным аппаратом, соединить концы.
  2. Монтирование деталей. К раме приваривается опора (кронштейн), к которой будет прикреплен мотоблок. Далее следует установка мотоблока, сиденья и различных деталей: рулевых колонок, амортизатора, полозьев и пр.

Нужно быть очень внимательным и уделять особое внимание размерам деталей. Они должны быть исполнены четко по схеме, в противном случае снегоходная приставка к мотоблоку будет подлежать переделке из-за неточностей.

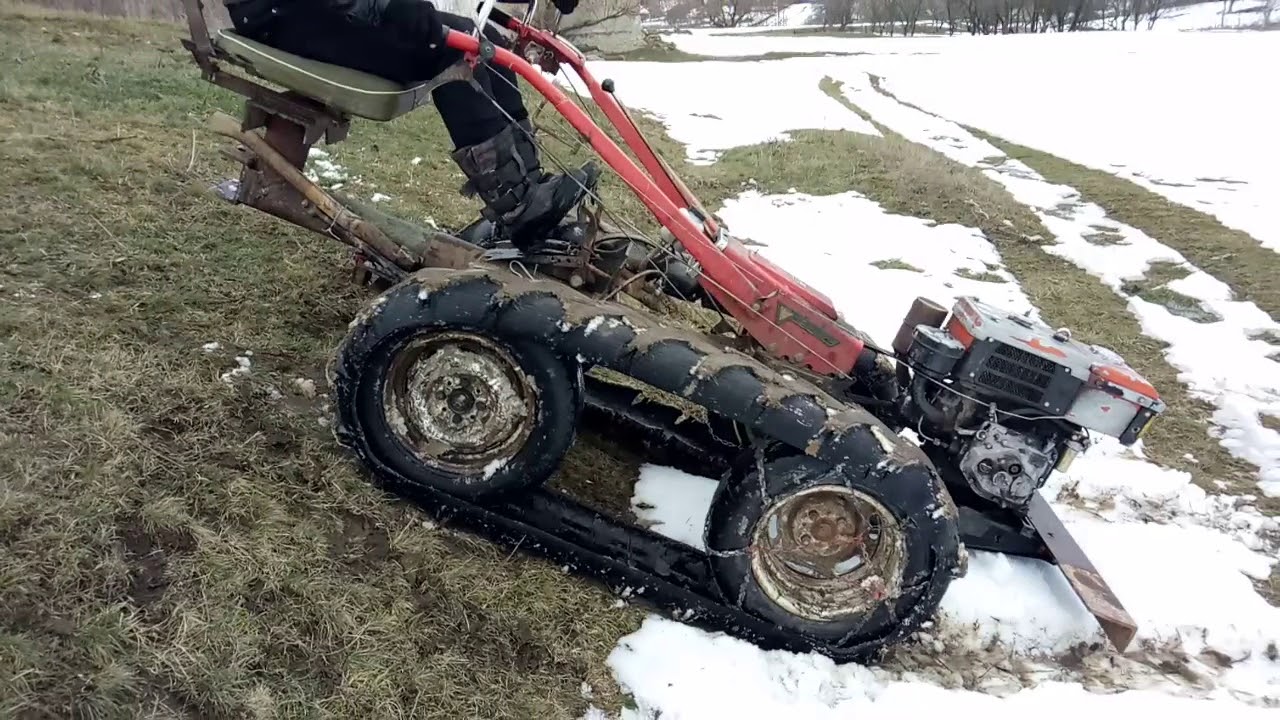

Как сделать гусеничную приставку к мотоблоку

Когда собирают снегоход своими руками, особый акцент ставят на гусеничный ход. Рассмотрим особенности сборки самоделки: как изготавливается гусеничная приставка к мотоблоку своими руками.

Некоторые мастера ставят детали с мотоблока или делают их своими руками, а кому не под силу изготовление приобретают универсальный заводской гусеничный привод. Самодельная гусеница может быть изготовлена из:

  • втулочно-роликовой цепи и транспортерной ленты;
  • покрышек;
  • ремней.

Часто встречается самодельная гусеничная приставка к агрегату серии Буран. У такого агрегата вся ходовая часть вместе с двигателем весит 20-30 кг.

Снегоходная приставка «САМ» к мотоблоку производится только в Нижнем Новгороде. Она идет на 3 катках и является вездеходной. На ней можно ездить как по снегу, так и грязи.

Чтобы приставка долго служила, важно не перетягивать гусеницы, так как это приводит к обрыву.

Для самодельного снегохода тоже есть приставка «САМ», только в этом случае четко нужно будет знать форму и параметры вала редуктора.

Гусеничный модуль к мотоблоку. Благодаря широким гусеницам данная приставка легко передвигается по глубокому снегу. Она подходит к мотоблокам Нева, Ока, Целина, Каскад, Луч, а также ее можно использовать на мотокультиваторы с некоторой доработкой посадочных мест. В готовой приставке можно регулировать натяжение гусениц, которые растягиваются при передвижении.

Немаловажное значение имеет и ведомая часть, присоединенная к мотоблоку. Это сиденье для водителя и место для багажа. В данном случае можно использовать все, что придет на ум: доска, табурет, сани, кресло и т. д. Единственным важным условием при выборе является непромокаемость сиденья.

Готовая гусеничная приставка для мотоблока Нева. В продаже есть универсальные гусеничные приставки, которые подходят к любому мини-агрегату, в том числе и к мотоблоку Нева. Они легко собираются и устанавливаются. Очень компактные и не занимают много места при хранении. Оптимальная ширина гусениц повышает проходимость устройства. Риск застрять в сугробах или грязи сводится к минимуму. Несомненным плюсом готовых гусениц является их продолжительный срок службы и доступная цена.

Лыжи на мотоблок своими руками

При изготовлении лыж на мотоблок своими руками следует уделить особое внимание материалу, из которого вы собираетесь выполнять данную деталь снегохода. Брать в качестве основы пластмассу не рекомендуется, так как у нее плохое сцепление со снегом. Предпочтение лучше отдать дереву или фанере (не меньше 9 слоев). Обязательно установите металлические подрезы, толщина которых в диаметре должна ровняться 8 мм.

Мастера, имеющие опыт в сборке снегохода, рекомендуют для мотоблока, изготовленного своими руками, использовать амортизаторы. Без этой детали агрегат двигаться, конечно же, будет, но с амортизатором качество езды намного улучшится. Можно снять данную деталь с рамки старого мотоцикла, но оптимальнее всего приобрести новые амортизаторы.

Снегоходы из мотоблока на колесах

Рассмотрим, как изготавливают снегоходы из мотоблока на колесах. Колеса для самодельного снегохода должны быть подобраны мощные, так как это обеспечивает собственную безопасность и легкое управление. Могут быть использованы камеры от Урала или КамАза.

Есть несколько способов собственноручного создания колес, которые предполагают металлическую основу со встроенной внутрь камерой. Главным условием при создании вездехода на колесах является оснащенность 3 или 4 колесами.

При установке колес для данного снегохода подбираются шины низкого давления или камеры от больших автомобилей. Их надевают на стандартные диски и закрепляют цепями. Двигатель мотоблока потребляет мало горючего, поэтому высокая автономность снегохода собственного производства позволит передвигаться на длинные расстояния.

Преимущество гусеничного снегохода. В зимнее время мотоблоки на гусеничном ходу намного предпочтительнее. Большая площадь покрытия способствует правильному распределению нагрузки и оказанию давления на грунт. Гусеничная приставка никогда не застрянет в снегу или ином неустойчивом покрытии, чего не скажешь о колесах.

Описания различных конструкций самодельных гусеничных снегоходов, а также информацию (пошаговые фото изготовления, видео, подробные чертежи), как переделать мотоблок в зимний вездеход на гусянках, можно с легкостью найти в интернете. Видео с описанием снегохода, сделанного своими руками, можно посмотреть ниже.

Выясним, во сколько обходятся самодельные снегоходы из мотоблока. Если сравнить готовый снегоход с самодельным, то разница в цене получится значительная. Самодельный обойдется в 5 раз дешевле. А если у вас в наличии будут некоторые детали, то и того меньше. Что касается надежности машины, то при собственноручном изготовлении к выбору деталей мастер подходит основательно, подбирая самые надежные детали. В результате выходит мощная, везде проходимая конструкция.

Рассмотрим отзывы фермеров и огородников. Люди считают, что создать снегоход из мотоблока своими силами целесообразно, хотя бы потому, что самая примитивная готовая машина стоит в пределах от 3,5 до 5 тыс. долларов. Цена лучших моделей начинается от 10 тыс. долларов. Даже приобретая новые детали для сборки снегохода, машина обходится в несколько раз дешевле. На форумах можно встретить много положительных отзывов людей, рассказывающих о своих незабываемых ощущениях от катания на снегоходах, собранных своими руками. Они с удовольствием делятся своим опытом и знаниями с новичками, желающими сконструировать подобную машину.

Сани для мотоблока своими руками

Сани для перевозки грузов состоят из трех основных частей: каркаса, полозьев и настила. Рассмотрим вариант изготовления прицепного приспособления для снегохода из металлического профиля и пластиковых лыж. Такая конструкция будет отличаться высокой надежностью и долговечностью, из минусов можно выделить только большой вес и потребность в периодической замене лыж по причине механических повреждений.

Какие материалы потребуются:

  • стальная труба диаметром 20 мм и толщиной стенок 2-3 мм;
  • водопроводные пластиковые трубы для изготовления полозьев;
  • листовой металл;
  • втулка;
  • фанера толщиной 15 мм.

Процесс изготовления саней своими руками включает в себя следующие этапы:

  1. Опираясь на чертежи с размерами, сделать каркас для саней, сварив металлические трубы в виде прямоугольника. Если планируется перевозка тяжелых грузов, требуется усилить конструкцию поперечинами. С передней стороны приварить треугольное дышло для последующего соединения саней с мотоблоком. Необходимо усилить место крепления листовым металлом и приварить втулку.
  2. К полученному основанию привариваются стойки, по 2-5 штук с каждой стороны, а также формируется борт.
  3. Следующим шагом станет изготовление лыж для саней. Пластиковые трубы нужно выпрямить при помощи строительного фена или открытого огня газовой горелки. Последний метод необходимо использовать с осторожностью. Сразу после нагревания оставить трубы под грузом на ровной поверхности, а после остывания выгнуть их вверх с одной стороны.
  4. Получившиеся полозья прикрепить к каркасу, разместив их загнутыми концами вперед.
  5. Установить на полученное основание фанерный лист, вырезанный по размеру.

Используете ли вы снегоходы зимой, и для каких целей?

Снегоход из мотоблока своими руками: 2 варианта конструкции

Содержание статьи

Благодаря снегоходу зимой пользователь может без проблем перевозить багаж на борту и передвигаться сам или с пассажирами даже при наличии глубокого снега за окном. Для основной массы населения такая техника считается слишком дорогостоящей, поэтому целесообразно выполнить самоход из мотоблока своими руками. Как это сделать, и какому типу техники лучше отдать предпочтение?

Виды самодельных снегоходов

Даже без глобальных модификаций можно получить приличный вездеход, надев на мотоблок снегоходные колеса и зафиксировав небольшой прицеп. Что касается снегоходных колес, они могут быть выполнены в виде гусениц или непосредственно колес.

Гусеничный ход

Гусеничный ход конструктивно считается более сложным в исполнении. По сути, речь идет о гусеничной приставке, работу которой обеспечивает основной мотор. Агрегаты такого рода отличаются высоким уровнем проходимости, надежностью и устойчивостью. Если в вашем регионе зимой снежные осадки обильные, такая техника будет незаменима.

Для изготовления непосредственно гусениц подойдет конвейерная лента, мотоциклетная цепь и водопроводная труба.

Использование лески для обшивания краев ленты позволит существенно продлить ее эксплуатационный срок. Ориентируйтесь на интервал в 10 мм при выполнении стежков. Остается сшить края, чтобы лента была замкнута в виде кольца. Даже если снег рыхлых и глубокий, самодельный самоход не будет буксовать, но помните, что с высокой проходимостью будет уменьшаться маневренность, поскольку фактор веса будет играть свою роль. Ходовая часть агрегата с гусеничным ходом может достигать веса в 30 кг.

Колесный ход

Если снежный покров зимой в вашем регионе не слишком высокий, более целесообразно и экономично отдать предпочтение колесному варианту. Все, что вам понадобится – компактный прицеп и соответствующие колеса. Маневренность в данном случае намного выше, поскольку удельный вес установленных сзади колес относительно малый. Установка специальных цепей позволит исключить пробуксовку техники в рыхлом снежном покрове. Сделать колеса можно двумя способами:

  1. Для изготовления колес можно использовать камеры от грузовика. Спустите их и наденьте на колеса мотоблока. На завершающем этапе используйте цепи для обмотки колес, зафиксируйте концы и лишь в последнюю очередь накачивайте их насосом.
  2. Колеса прицепа и мотоблока снарядите металлическими обручами. По одному на колесо будет достаточно. При выборе размера обруча ориентируйтесь на габариты колеса. Ширина должна быть больше, чем у колеса, в 2-3 раза, а диаметр слегка меньше. Для повышения уровня сцепления с поверхностью и обеспечения устойчивость агрегата приварите несколько металлических пластин с тыльной стороны обруча. Оптимальная толщина пластины – 25 мм. Так вы сможете создать имитацию грунтозацепа. Прежде чем надеть обруч, обязательно спустите камеры, они будут плотно прижаты к нему после накачивания.

Особенности конструкции

Самодельный снегоход из мотоблока представлен ключевыми элементами в виде ведущей и ведомой части. Последняя состоит из полозьев, рулевой колонки и амортизаторов. Ведущая часть должна состоять из привода, рамы и силового агрегата. Чтобы иметь четкое представление о конструкции будущей самодельной техники, подберите подходящий чертеж с учетом условий дальнейшей эксплуатации, после чего выполните эскиз и изготовьте картонный макет.

Что касается вариантов эксплуатации, продумать их следует заблаговременно, чтобы при работе над чертежом иметь возможность его дополнять и корректировать. Так вы будете иметь четкое представление о том, что можно изготовить в дальнейшем самостоятельно, а от каких элементов можно вовсе избавиться. Остается определиться между колесным и гусеничным ходом, оба варианты были подробно рассмотрены выше.

Выбор мотора

Перед окончательной сборкой позаботьтесь о тщательном выборе силового агрегата. Три рассмотренных варианта являются оптимальными:

  1. Мотор с ручным управлением и тягово-сцепным устройством – идеальный выбор. Это могут быть МБ-2, МБ-1 или Нева. Среди отличительных характеристик стойкость к экстремально низким температурам и высоким нагрузкам, а также необычайная надежность.
  2. Малым весом и простой конструкцией отличаются двухтактные мотоблочные моторы. Ключевое преимущество заключается в простоте ремонта.
  3. Четырехтактные силовые агрегаты японских производителей с одним цилиндром также станут хорошим выбором. Они должны быть дополнены системой воздушного охлаждения. Среди преимуществ – стойкость к коррозионным процессам, устойчивость к перегреву и высокие технические характеристики.

Поэтапное изготовление

Пришло время разобраться окончательно, как из мотоблока сделать снегоход своими руками. В дальнейшем техника такого рода может использоваться для спортивных занятий, туристических прогулок или стандартной реализации хозяйственных работ. Не забудьте модифицировать базовую схему после того, как окончательно определитесь с направлением использования. Многие расходные элементы можно изготовить самостоятельно или позаимствовать со старой техники.

Особо пристальное внимание уделите расчетам размеров используемых расходных элементов.

Дальнейшая поэтапная технология сборки представлена следующими операциями.

Используйте трубы и листы, чтобы сварить раму. Мотоциклетные рамы стану идеальным вариантом, но классические водопроводные также являются неплохим выбором. Для создания необходимой формы воспользуйтесь трубогибом, но предварительно материал придется нагреть с помощью газовой горелки. Точечная сварка позволит соединить элементы, после чего необходимо надежно защитить конструкцию от коррозионных процессов. Для этого достаточно покрасить готовую раму.

Как только краска окончательно высохнет, используйте цельный шов для закрытия всех стыков.Чтобы силовой агрегат снегохода был надежно зафиксирован, приварите кронштейн из металла непосредственно к каркасу.

При условии повышенной массивности и габаритности техники кронштейн можно выбрать чугунный.

Приварите лыжи внизу. Для этого нагрейте стальные полосы и загните края под углом в 45 градусов. Поскольку существует вероятность возврата металла в исходное состояние, его следует обязательно закалить. Если стоит выбор между пластмассовыми и деревянными лыжами, однозначно отдайте предпочтение последним, поскольку сцепление с поверхностью у них гораздо лучше.

Пришло время установить на кронштейн двигатель, после чего приходит черед системы зажигания и сцепления. Все элементы можно позаимствовать непосредственно из мотоблока. Не забудьте о том, что сзади должен быть бачок для масла и топлива. На завершающем этапе приварите рукоятки и сиденье. Ручное управление должно быть проведено к правой ручке. Для простоты управления лыжами присоедините к ним вертикальную ось рукояток.

Дополнительные аксессуары

К категории дополнительных элементов можно отнести амортизаторы, сани и прицеп.

Благодаря амортизаторам езда на снегоходе будет более комфортной. Для достижения правильной конструкции можно воспользоваться рычажными, предназначенными для мотоцикла. Они могут быть новыми или подержанными, но этот момент необходимо решить заранее.

Сани – отличный способ перевозить багаж или пассажиров. Если вы решили использовать старые сани, убедитесь, что они достаточно прочные и безопасные.

Если изначально у вас одноосный двухколесный мотоблок, компактный прицеп поможет превратить его в двуосный четырехколесный снегоход. К раме техники он дожжен быть приварен намертво.

Вместо вывода

Выполнив снегоход своими руками, остается позаботиться о грамотной и безопасной эксплуатации такого рода техники. Только после неоднократных испытаний можно позволить себе перевозить пассажиров или груз. Скорость рассматриваемого ТС может достигать 70 км/ч, поэтому элементарные правила безопасности не стоит игнорировать. По свежевыпавшему снегу и по малознакомой территории передвигайтесь с осторожностью. Оптимальный скоростной режим для таких условий – до 30 км/ч. Откажитесь от валенок и ватника в пользу специального костюма и шлема. Исключите вероятность передвижения по покрытому льдом водоему.

Пожалуйста, оцените этот материал!

Загрузка…

Если Вам понравилась статья, поделитесь ею с друзьями!

Снегоход из мотокультиватора своими руками — особенности переделки

Снегоход – это наиболее подходящий зимний транспорт для нашего зимнего климата. Он отличается своей высокой проходимостью и приличной маневренностью. К тому же, он не требует большого количества топлива. Отечественный рынок всегда готов предоставить различные модели снегоходов, но по карману они далеко не всем. Однако если в вашем распоряжении находится культиватор и некоторые инструменты, то можно сделать зимний транспорт самостоятельно. Ниже изучим, как сделать снегоход из культиватора из подручных средств.

Особенности переделки культиватора в снегоход

Культиватор есть в распоряжении почти у каждого фермера. В зимнее время он, по сути, простаивает без дела, поэтому на зиму его мотором можно снабдить самодельный снегоход. Для изготовления транспортного средства, как правило, используются двигатели от культиваторов среднего класса. Мотор должен быть снабжен тягово-сцепным устройством и управлением ручного типа. Такими элементами оснащается, к примеру, культиватор Нева. Он производиться из качественных японских деталей, и стоит сравнительно не больших денег.

Двигатели этих культиваторов оснащены системой принудительного воздушного охлаждения, что обязательно пригодиться при регулярной эксплуатации снегохода. В результате проделанной работы вы получите проходимый снегоход или снегоочиститель, мощностью примерно 7 л. с. Она сможет выдерживать не более двух человек, или одного водителя и небольшой груз.

Для изготовления снегохода потребуется следующие элементы:

  • Мотор;
  • Сварочный аппарат;
  • Трубогиб;
  • Некоторые покупные изделия.

Ниже рассмотрим пошаговую инструкцию по изготовлению снегохода из мотокультиватора.

Переделка культиватора в снегоход – алгоритм выполнения в деталях

Перед тем, как сделать из культиватора снегоуборщик или снегоход, необходимо подготовить приблизительный чертеж, в котором потребуется указать основные элементы конструкции, способ их соединения и последовательность работ. Вся конструкция будет состоять из двух основных узлов – ведомого и ведущего. К ведомой части относится амортизаторы, рулевая колонка и полозья.

Перед началом работы необходимо определиться с тем, какие детали есть у вас в готовом виде, а какие нужно изготовить самостоятельно. Дальнейший алгоритм работы выглядит следующим образом:

  1. Вначале приступаем к созданию рамы. Чтобы сделать надежный снегоуборщик своими руками, нужно постараться как можно крепче соединить составляющие каркаса. Для этого подойдет сварка. Основой каркаса станут трубы. Как правило, для сварки берутся обыкновенные водопроводные трубы, однако иногда умельцы используют части мотоциклетных рам. С целью избежать грубых ошибок, вначале трубы крепятся посредством точечной сварки. После этого, если конструкция имеет правильную форму, трубы соединяют непрерывным единым швом;
  2. Далее необходимо приварить к раме кронштейны, которые будут удерживать мотор, полозья, сиденья, рулевую колонку и другие элементы конструкции;
  3. Далее по плану – изготовление полозьев. В качестве них для снегохода подойдет одна или две широкие лыжи, которые должны быть соединены с рулевой колонкой посредством шарнирного механизма;
  4. После этого необходимо установить амортизаторы – их в готовом виде можно взять у любого мотоцикла;
  5. Далее устанавливаем мотор и коробку передач. Их необходимо крепить на ведущей части конструкции;
  6. Чтобы снегоуборщик своими руками из мотокультиватора мог передвигаться, его необходимо оснастить колесами или гусеницами. Вариант с колесами поможет сделать более маневренный агрегат. Вместе с тем, если вы хотите избежать пробуксовки колес, то следует выбрать гусеницы. Этот вариант сделает снегоход более проходимым, однако он уже не будет таким маневренным из-за большого веса;
  7. Гусеницы для агрегата вполне реально сделать самому. Для этого можно воспользоваться конвейерными лентами или цепями от мотоцикла.
  8. В любом случае главное, чтобы конструкция была достаточно надежной, прочной и легкой;
  9. При желании переднюю часть снегохода можно оснастить сцепкой для крепления ковша – он поможет быстро убирать большие завалы снега или соскребать лед;
  10. Соединив гусеницы с остальной конструкции, необходимо протестировать машину.

Изготовленный своими руками снегоход сможет развивать скорость в 60–70 км./час. Обязательно соблюдайте правила безопасности при передвижении, так как рельефность участка будет постоянно меняться, особенно, если вы выезжаете в лес.

Снегоход из мотоблока — своими руками, чертежи, алгоритм

Снегоход позволяет передвигаться по глубокому снегу с водителем и небольшим багажом на борту. Большинство населения не может позволить себе такую технику из-за её высокой стоимости. Потому весьма актуальна возможность создания снегохода на базе мотоблока.

Как подобрать мотор для снегохода?

Перед тем, как приступать к созданию снегохода, необходимо выбрать для него мотор.

Есть три ключевых варианта:

  1. Оптимальное решение – двигатель с тягово-сцепным устройством и ручным управлением. Стоит обратить внимание на моторы мотоблоков Нева, МБ-1 и МБ-2. Они отличаются надёжностью, способны справиться с высокими нагрузками при тяжёлых погодных условиях, выдерживают экстремально низкие температурные режимы;
  2. Подойдут и двигатели от японских производителей. Это четырёхтактные одноцилиндровые моторы, дополненные системой воздушного охлаждения. Они с отличными техническими параметрами, устойчивы к перегреву, элементы не подвергаются коррозии;
  3. Двухтактные двигатели из мотоблоков имеют простую конструкцию и небольшой вес. Они легко и быстро подлежат ремонту.

Подготовительный этап при изготовлении снегохода

Важно тщательно просмотреть чертежи, которые подскажут последовательность монтирования деталей снегохода.

Два варианта изготовления:

  1. Колёсной ход. Такая конструкция не требует особых изменений. К мотоблоку цепляют небольшой прицеп, одевают подготовленные колёса-снегоходы;
  2. Гусеничный ход. Конструкция посложнее с собранной рамой и ходовой. Из мотоблока фактически берётся всего лишь двигатель и еще его пару запчастей. Преимущества такого агрегата в устойчивости и повышенной проходимости, по сравнению с моделями на колёсном ходу.

Устройтво снегохода включает две части: ведомая (амортизаторы, полозии, рулевая колонка) и ведущая (рама, привод, силовое устройство). Во время разработки самодельного проекта стоит заранее определить, какие части конструкции будут изготовлены своими руками, а какие нужно приобрести.

На начальном этапе нужно обзавестись необходимыми материалами и оборудованием:

  • Сваркой;
  • Трубогибом;
  • Болгаркой;
  • Эрелью;
  • Гаечными ключами и отвёртками;
  • Тисками;
  • Крепежами;
  • Хомутами;
  • Токарным станком;
  • Трубами, диаметр которых 1 сантиметр;
  • Листами из стали с толщиной 5 миллиметров;
  • Колёсами.

Складывать снегоход из мотоблока своими руками нужно в сухом отапливаемом помещении, к примеру, в гараже. Так клеящие и красящие вещества просохнут быстрее.

Как сделать снегоход из мотоблока: этапы сборки

Правильная последовательность любой техники очень важна. Самому сделать из мотоблока снегоход вполне возможно, если выполнять описанные действия в чёткой последовательности.


Этапы изготовления снегохода:

  1. Сваривается рама. Используются листы и трубы. Можно взять обычные водопроводные, но лучший вариант – мотоциклетные рамы. Трубогиб позволяет получить нужную форму, перед этим металл нужно нагреть газовой горелкой. Элементы соединяются точечной сваркой. Готовую раму окрашивают для защиты металла от коррозии;
  2. После просыхания краски все стыки закрываются цельным швом. К каркасу приваривается надежный металлический кронштейн для удерживания мотора снегохода. Кронштейн может быть чугунным, если техника будет достаточно габаритная и массивная;
  3. Внизу снегохода привариваются лыжи. Стальные полосы нагреваются, их передняя часть загибается под углом 450. Металл после закалывается, чтобы предотвратить его возвращение в своё первоначальное положение;
  4. Двигатель устанавливается на кронштейн, а также сцепление и система зажигания. Все детали берутся из мотоблока. Бачок для топлива и масла располагается сзади агрегата;
  5. Приваривается сиденье и рукоятки. К правой ручке проводятся элементы ручного управления. Вертикальная ось рукояток соединяется с лыжами, чтобы ими было легко управлять.
Готовая снегоходная приставка близка к предлагаемым рыночным моделям. Снегоход может перевозить водителя и его небольшой багаж. Сам агрегат не будет потреблять слишком много топлива.

Как изготовить гусеничный снегоход из мотоблока?



Самодельный гусеничный снегоход отличается большей проходимостью, легко преодолевает большие снежные заносы и даже болотистые территории. Такой агрегат достаточно тяжёлый, что сказывается на его скорости и манёвренности. На снегоход можно установить мотор мотоблока мощностью от 9 л. с.

Понадобятся и другие детали с мотоблока: система зажигания, сцепление, устройство пуска, рычаги ручного торможения, фара освещена.

Нужно предотвратить наматывание проводков и шлангов на гусеницы во время езды на снегоходе. Для этого их прикрепляют к раме хомутами, но лучше использовать специальные трубки из резины или силикона для защиты проводки от попадания влаги.

Изготовляется гусеничный снегоход практически так же, как и обычная модель. Особое внимание в этом случае уделяется изготовлению гусениц. Больше всего подходит транспортировочная лента.



Сделать такой снегоход из мотоблока можно по следующей схеме:

  1. Пластиковая труба для водопровода длиной 47 см и диаметром 4 см нарезается на куски под грунтозацепы;
  2. Заготовки распиливаются вдоль циркулярной трубой;
  3. Готовые грунтозацепы прикрепляются к транспортировочной ленте большими болтами. Дистанция между креплениями должна быть одинаковой, чтобы во время движения зубья звёздочки не набегали друг на друга, провоцируя выскакивание гусеницы и её сползание с катков;
  4. В гусеницах просверливаются отверстия для вкручивания болтов;
  5. Из стальных деталей делается ведущий вал гусеницы и опора под подшипники;
  6. Готовый гусеничный механизм крепится к самодельному снегоходу.

Если нет возможности установить мотор достаточной мощности, используются комбинированные элементы передвижения. Гусеничным механизмом оборудуется задняя часть снегохода, а лыжами – передняя под рулём.

Гусеничный снегоход – оптимальный транспорт, если нужно преодолевать заснеженные или болотистые участки. Он способен развивать скорость около 70 км/час, потому нужно обзавестись специальной одеждой и защитным шлемом.

Снегоход из мотоблока, мотоцикла и бензопилы своими руками: инструкция для мастеров. Изготовление снегохода своими руками

Снегоход — уникальный автомобиль для повседневного использования зимой. Используется для передвижения по заснеженной местности во время научных экспедиций, экскурсий, походов, охоты на животных, защиты территории. Такое изделие можно приобрести в специализированном магазине или изготовить своими руками. Если готовые конструкции имеют достаточно высокую цену, а позволить себе такую ​​покупку может не каждый человек, то самодельные — более доступная альтернатива из подручных материалов и оборудования.

Самодельный снегоход можно сделать своими руками из имеющейся техники. Для этих целей специалисты рекомендуют использовать: бензопилы

  • ;
  • мотоблоки;
  • мотоциклов.

Важно! Чтобы сделать портативный снегоход в домашних условиях, обязательно нужно иметь навыки работы со слесарными инструментами.

Чертежи, варианты готовых работ

Проектирование снегохода необходимо начинать с создания чертежа желаемого изделия.Он поможет в изготовлении практичного и функционального оборудования, которое прослужит не один год.


Вариант готовой работы

Если для создания снегохода из мотоблока или мотоцикла можно использовать готовые чертежи, то для конструкции из бензопилы они не предусмотрены, так как каждый инструмент имеет свои технические характеристики и особенности .

Снегоход бензопила

Совет. Снегоход может быть как гусеничным, так и лыжным.

Перед тем, как приступить к изготовлению снегохода из бензопилы, нужно выбрать технику, которая будет обладать всеми необходимыми характеристиками.Оптимальный вариант для этой цели — бензопила Дружба, Урал и Штиль (мощность этих инструментов идеальна для создания скоростных снегоходов).

Важно! Двигатель и коробка передач — это основные части бензопилы, которые используются в процессе.

Конструкция снегохода состоит из четырех частей:

  1. Гусеницы.
  2. Коробки передач.
  3. Двигатель.

Бензопила Урал

Сборка самодельного снегохода осуществляется не по какой-то предложенной схеме или типовому чертежу, а исходя из материалов и инструментов, которые есть в распоряжении мастера.

Инструкция по сборке снегохода из бензопилы

Сборка изделия — довольно интересное занятие. Он состоит из нескольких последовательных шагов, которые необходимо выполнять осторожно и ответственно.

  • Первый этап — сборка рамы-основы будущего самодельного снегохода. Для работы вам потребуются стальные уголки (размер — 50 х 36 см) или стальные листы (толщина — не менее 2 мм). Средняя часть конструкции изготавливается из углов, а передняя и задняя — из листов.

Консультации. Чтобы придать конструкции необходимую жесткость, металл загибают под углом 90 градусов.

  • Осторожно проделайте два сквозных отверстия для размещения вала гусеницы и направляющих колеса гусеницы (натяжители установлены с обеих сторон лонжеронов).

Важно! Переднее устройство специально разработано для натяжения второй ступени натяжного ролика, а также помогает в регулировке самой гусеницы.

  • К нижней части лонжеронов аккуратно привариваются специальные кронштейны (фиксируются на одинаковом расстоянии друг от друга), в их открытые пазы устанавливаются опорные ролики.
  • Ролики (в резиновых чехлах) расположены по пяти осям, каждая из которых прикреплена к обратной стороне открытых канавок.
  • Между каждым из элементов устанавливаются специальные дюралюминиевые втулки (они изготавливаются из подходящей трубы).

Консультации. Чтобы не тратить время на изготовление катков и осей для них, их можно позаимствовать у старого оборудования для копания картофеля.

  • Сами оси кронштейнов крепятся гайками и контргайками (они предназначены для усиления рамы снегохода, удержания лонжеронов на определенном расстоянии друг от друга).
  • Из трех металлических уголков делаются стойки для крепления подготовленного редуктора бензопилы, и устанавливается промежуточный вал цепной передачи.
  • Сиденье пользователя устанавливается на подготовленный каркас (для этого используется подходящий бокс или автокресло), оно фиксируется в зоне между серединой и задней частью конструкции.

Снегоход с бензопилой
  • На передней части рамы сделано отверстие под рулевое колесо, оно выполнено из трубы с приваренными ручками управления.
  • В местах крепления стоек снегохода устанавливаются металлические косынки (они укрепляют конструкцию, делают ее более прочной и надежной).

Важно! Чтобы будущий самодельный снегоход имел хорошую проходимость по заснеженной местности, он оснащается гусеничным механизмом.

  • Вал привода снегохода изготавливается из металлической трубы, в которую вставлен специальный круглый фланец для крепления шестерен.
  • Для создания рулевого управления используется оборудование от старых мотоциклов или мопедов с трехрычажным управлением.

Готовый снегоход легкий, легко помещается в багажник автомобиля при транспортировке на дальние расстояния. Его элементы управления настолько просты и понятны, что им с легкостью может пользоваться даже ребенок.

Снегоход от мотоблока

Мотоблок — еще один вариант техники, которая используется в процессе изготовления снегохода своими руками. Его дизайн практически не нужно переделывать, так как он изначально многофункциональный.

Снегоходы от мотоблока бывают трех типов:

  • колесные;
  • на гусеницах;
  • совмещ.

Мотоблок

Перед тем, как приступить к работе с мотоблоком, нужно определиться с типом будущей конструкции. От него будет зависеть сложность магистерской работы, а также длительность всего процесса.

Конструирование снегохода из мотоблока

Важно! Для создания колесного снегохода переделывать рулевую систему не нужно, особое внимание стоит уделить только раме устройства и лыже.

  • Рама снегохода изготавливается из металлических труб или уголков (должна быть прямоугольной формы).
  • К готовой базе крепится ящик или сиденье для размещения водителя.
  • Лыжи изготавливаются отдельно из уголков и листового металла, приваренного к раме.
  • Готовая конструкция крепится к мотоблоку, используется по прямому назначению.

Чертеж: мотоблок

Снегоход из мотоцикла: Справочник мастера

Сделать снегоход из мотоцикла не так уж и просто. Если сборка предыдущих изделий практически не вызывает затруднений, то с такой конструкцией придется помучиться.Для работы вам потребуются не только инструменты, материалы и оборудование, но и навыки работы со сварочным аппаратом и другим оборудованием.

Важно! Мотоциклы «Урал», «Иж» и «Днепр» — самые подходящие модели для изготовления снегохода своими руками.

Конструкторская техника снегохода

  • Подходящая рама сделана из металлических труб разного диаметра и стальных уголков. Его основание выполнено в виде прямоугольника (его размеры 150 х 43.2 см).
  • Балка рулевая изготовлена ​​из металлических уголков (размеры 50 х 50 х 5 мм), ее части обшиты плотными металлическими накладками. Готовая конструкция устанавливается в горизонтальном положении на сверлильный станок.

Мотоцикл Иж
  • Рама и готовая балка обработаны на стыках, подготовлены специальные пазы для надежной фиксации элементов.
  • Передняя балка рамы имеет прочный уголок.
  • Прикрепите сиденье к каркасу конструкции.
  • В лонжеронах проделаны отверстия.
  • Между рулевой и средней частью приварен швеллер.
  • Выбрать подходящую звездочку гусеницы и резиновую ленту для дальнейшей установки (подходящие размеры — 2200 х 300 мм, толщина — не более 10 мм).
  • Сама гусеница тщательно обшита нейлоном, чтобы материал не расслаивался во время использования.

Снегоход от мотоцикла
  • Установлена ​​трансмиссия, состоящая из передней и задней оси.Передний — ведущий, состоит из трубчатого вала, гусеничной звездочки и роликов (сами звездочки закреплены на сквозных болтах). Конструкция заднего моста состоит из гусеничного барабана и трубчатого вала.
  • Лыжи приварены к конструкции снегохода (для их изготовления используются стальные листы и металлические уголки).

Система управления самодельным снегоходом с мотоцикла довольно сложна по конструкции. В ее состав входят: продольная тяга

  • ;
  • Боковая тяга.

Из представленной информации можно сделать вывод: самодельный снегоход из элементов мотоблока, бензопилы или мотоцикла — это реальность. Сделать это сможет любой мастер. Для продуктивной работы требуются только определенные навыки, оборудование, инструменты и материалы.

Самодельный снегоход: видео

Подарите нашему человеку двигатель — и он сделает из него мотоблок, трактор, лодку или самодельный снегоход. Все зависит от климатической зоны, в которой проживает «Кулибин».А поскольку территория, на которой почти полгода лежит снежный покров, в нашей стране довольно обширна, вопрос «как сделать снегоход» вполне актуален.

Самодельные снегоходы прошлого сезона — видеообзор.

Есть даже модели, разработанные народными мастерами, а затем выпускаемые небольшими партиями.

Важно! Все предложенные в материале конструкции не являются транспортными средствами с точки зрения Закона. Передвигаться по ним можно на свой страх и риск и по безлюдным заснеженным пространствам, а вовсе не по дорогам, в том числе зимним.

Снегоход своими руками можно сделать по одной из концепций

По пневматике

По сути, это минитрактор с оригинальными колесами. Благодаря большой площади контакта с поверхностью преодолевает даже рыхлый снег. Обычно его делают из мотоцикла или мотоблока.

Важно! Не путайте этот автомобиль с плавучими квадроциклами на аналогичных колесах. У снегоходов разное соотношение общей массы и плавучести пневмоколес.

Классический дизайн

С гусеницей и управляемыми лыжами. Проверенный годами проект — сложность изготовления самой гусеницы. Автомобиль получается универсальным, легко перемещается по любым дорогам, в том числе по пересеченной местности. В некоторых случаях самоделки превосходят многие промышленные образцы.

Использование ведущего колеса

В данном случае колеса с грунтозацепами. Так работает пароварка.Преимущество конструкции — относительная простота изготовления. Недостаток — недостаточное сцепление с поверхностью гребного винта, возможно проскальзывание на труднопроходимой местности. Такие модели неплохо получаются из мопедов и мотоциклов, давая вторую жизнь «донорам».

Снегоход

Самый простой в реализации самодельный снегоход. Достаточно поставить тележку на опорные лыжи и установить тяговый винт на любой подходящий мотор. Помимо некоторых сложностей, связанных с технологией изготовления ходового винта, проблем в конструкции больше нет.Недостаток в том, что эта конструкция перемещается только по относительно ровной поверхности. Еще одна проблема в том, что при малой мощности двигателя трудно двигаться против ветра.

По типу донора или использованию разных типов двигателя самодельные снегоходы делятся на следующие типы:

  • С мотором от бензопилы. Малая мощность не позволяет перемещать на таком транспортном средстве большой вес. Поэтому снегоходы с бензопилой обычно одноместные;
  • Мопед или мотоцикл.Проект довольно прост в изготовлении. Двигатель рассчитан на определенную нагрузку, осталось только переделать приводной элемент и заменить переднее колесо на лыжи;
  • Снегоход от мотоблока. Конструкция довольно сложная, но по надежности практически не уступает заводской. Двигатель рассчитан на продолжительную работу под нагрузкой, в комплект входит коробка передач, расширяющая возможности автомобиля. Кроме того, силовую установку можно снимать на летний сезон, а мотоблок использовать по прямому назначению;
  • Снегоход своими руками на базе легкового автомобиля или с мотором от легкового автомобиля.Для их изготовления требуется довольно редкий вид самоделок, профессиональное оборудование и сложные инженерные расчеты. Но снегоходы, сделанные на базе автомобиля, отличаются повышенным комфортом, безопасностью и надежностью.

В отдаленных районах, где необходимо преодолевать большие расстояния, рыбакам и охотникам нужен собственный транспорт. Из-за высокой на сегодняшний день цены многие не могут его приобрести и пытаются сконструировать самодельный снегоход своими руками. Строить непросто, но если приложить максимум терпения и усилий, то справиться с этой проблемой не составит труда.

Каркасная конструкция

Перед тем, как приступить к сборке снегохода, сначала нужно выбрать материал. Самодельный каркас проще всего сделать из деревянных брусков. В результате получается очень легкая и достаточно прочная конструкция, которая считается самой дешевой и простой в изготовлении. Для этого вам понадобится:

  1. Деревянные бруски.
  2. Листовой металл.
  3. Ножницы по металлу.
  4. Дрель и дрель.
  5. Пила ручная.
  6. Болты и гайки.

Преимущества возведения такого сооружения неоспоримы. В случае поломки деревянную модель легко отремонтировать вдали от деревни. В лесу под рукой легко найти материал, который можно использовать для ремонта. Но главное преимущество в том, что этот снегоход редко проваливается под лед и не тонет в воде.

Деревянная конструкция

Известно, что деревянные бруски и доски не обладают особой прочностью на своих местах

соединения.Поэтому перед началом строительства необходимо сделать дополнительные уголки из металла. Для этого возьмите листовой металл и ножницами вырежьте квадратные пластины по ширине брусков. В них рулеткой размечаются места для болтов, а затем сверлом просверливаются четыре отверстия. После этого пластины сгибают пополам строго под 90 градусов. Это будут отличные приспособления, чтобы надежно удерживать деревянные бруски в углах самодельного каркаса.

Обычно начинают строительство после того, как сделают чертеж с точными размерами.И уже на них ножовкой срезают четыре бруска, а по углам сверлом просверливают отверстия под болты. Затем их укладывают на ровную поверхность пола в виде правильного прямоугольника. На стыки прикладываются металлические уголки, вставляются болты и плотно затягиваются гайками.

Для крепления двигателя и гусениц к раме устанавливаются еще две поперечины из штанг с отверстиями под болты на концах. Но перед этим сначала делают уголки для крепления. Они вырезаны из треугольных листов железа и просверлены в углах..

Лучше сделать сразу восемь штук и положить их сверху и снизу. Тогда крепеж будет более прочным и надежным в эксплуатации.

Когда они будут готовы, поперечины вставляются внутрь рамы, а треугольники кладутся сверху. В них просверливаются отверстия ровно по размеру сверлом через стержни. Затем туда вставляются длинные болты и плотно затягиваются гайками. На этом будет готов прочный деревянный каркас, который долго прослужит на самодельном устройстве.

Строительством самодельных изделий из металла заниматься гораздо сложнее. Здесь нужны специальные инструменты и приспособления, которые могут быть недоступны каждому. Их покупка или аренда потребуют значительных затрат. Однако эта постройка будет намного прочнее и долговечнее деревянной конструкции. … Здесь вам понадобится:

Кроме того, для изготовления металлического каркаса потребуются более прочные материалы. Их обязательно придется покупать в магазине, так как сегодня их больше нигде не найти.А новый самодельный снегоход из старых деталей строить не особо хочется из-за плохой надежности. Следовательно, здесь будут использоваться только хорошие материалы:

  1. Трубы металлические.
  2. Железный уголок.
  3. Листовая сталь.
  4. Канал.

Как правило, перед тем, как приступить к постройке каркаса, нужно сделать несложный чертеж. По его параметрам нарежьте трубы болгаркой и с помощью сварочного аппарата соедините их в прямоугольник.Внутрь рамы вставьте еще пару перегородок из угла для установки двигателя и гусениц. Если сделать их из швеллера, то конструкция получится намного прочнее и надежнее в эксплуатации.

После этого нужно просто отрезать от металлической трубы две небольшие втулки.

А затем приварите их к углам передней части, где будут вставлены шарниры лыж. Металлический каркас готов и можно приступать к сборке, а также установке основных узлов и агрегатов.

Подвесное оборудование

Чтобы ваш снегоход был быстрым и крепким, нужен хороший двигатель на раме. Если установить маломощный мотор, то такая конструкция будет плохо двигаться. А еще нужно правильно рассчитать гусеницу. Если участок будет слишком маленьким, он утонет в большом количестве снега и не потянет даже по ровной местности. Особое внимание следует уделить лыжам, которые должны обеспечивать хорошую устойчивость и безопасность при движении на высоких скоростях.

Резиновая гусеница своими руками

Сделать ваш самодельный снегоход хорошей резиновой гусеницей очень важно, чтобы легко перемещаться по снегу.Сделать такое устройство своими руками непросто и лучше приобретать его в магазине целиком с роликами. Установить на самодельную конструкцию стандартную заводскую гусеницу несложно. Для этого достаточно закрепить на раме приводной вал и ролики с подшипниками. Если финансовая ситуация не позволяет купить устройство целиком, то самые дорогие детали несложно изготовить самому. Для этого потребуется:

  1. Лента конвейерная.
  2. Пластиковая труба.
  3. Болты, шайбы и гайки.

Самодельную гусеницу для снегохода изготавливают из тонкой конвейерной ленты. Для этого по ширине роликов отпиливаются заготовки из пластиковой трубы. Затем их разрезают по длине на две равные части и просверливают отверстия для маленьких болтов. После этого половинки пластиковых трубок крепятся к конвейерной ленте болтами, шайбами ​​и гайками. Гусеница готова и нужно приступить к дальнейшему строительству .

Самодельные лыжи

Не секрет, что зимой кататься по глубокому снегу намного удобнее. Они также служат устройством управления снегоходом. Сделать деревянную конструкцию несложно, но для этого подходят только прочные березовые или дубовые доски. Их нужно хорошо просушить, строгать, а затем прогреть и загнуть концы. Сделать лыжи из металла несложно. Для этого нужно отрезать от листовой стали две пластины и по бокам приварить тонкий уголок.

Чтобы лыжи свободно вращались, к ним привариваются металлические стойки из труб. В рабочем состоянии они удерживаются в передних втулках рамы, где могут легко проворачиваться .

Шайбы или большие гайки привариваются к верхней части подкосов, куда вставляются тяги для управления снегоходом.

Само рулевое колесо сделать своими руками несложно, а то проще снять со старого мотоцикла. Таким образом, остается только установить мотор, а также водительское сиденье и можно передвигаться по дороге.

Как только в нашей стране начинается зима, с учетом климата двухколесная техника убирается в гараж до весны.Использовать машину для передвижения иногда невозможно из-за сильного снегопада. И здесь на помощь всем автомобилистам, желающим двигаться по заснеженной дороге, приходит снегоход на гусеницах, который можно сделать из мотоблока своими руками.

Не у всех есть возможность докупить транспортное средство, но каждый может самостоятельно сконструировать самодельный гусеничный снегоход из мотоблока.

Достоинства и особенности самодельного снегохода

  • Автомобиль имеет механический привод и гусеничный мотоблок, за рулем которого вы не застрянете в сугробах.
  • Рулевое управление идет от лыж, а система рулевого управления находится спереди, поэтому вы можете легко управлять ею.
  • Цена при покупке конкретного автомобиля важна. Поэтому, если посчитать, стоимость изготовления снегохода своими руками будет в пять раз ниже, чем покупка его у производителя. А еще дешевле выйдет за счет наличия мотоблока и других запчастей.
  • Надежность — там, где не проезжает человек и не проезжает машина, снегоход с легкостью преодолеет все препятствия.
  • Если снегоход сделан вручную, то к выбору деталей конструктор подходит очень внимательно. Делая все самостоятельно, вы несете ответственность за качество своего дизайна. Кроме того, уделив большое внимание деталям механизма, вы сделаете снегоход универсальным.

Устройство самодельного снегохода-мотоблока

Это востребованное изобретение, которое можно сделать самостоятельно, имея качественные запчасти. Мотоблок взят частично (отдельные части) или используется полностью.Если вы решили использовать его не полностью загруженным, вам нужно приварить к нему базовую раму с задней осью, рулевой вилкой и колесами. Самым сложным этапом в этом случае является превращение рабочего вала мотоблока в приводную шестерню.

Наиболее практичным и универсальным решением при изготовлении самоходной техники станет использование деталей от мотоблока. С готового мотоблока нужно только снять рулевую вилку и двигатель.

Двигатель можно разместить в задней части конструкции.

Перед тем, как приступить к самостоятельному изготовлению конструкции, нарисуйте чертеж, соберите весь необходимый материал, подготовьте инструмент, и можно приступать. Конструкция достаточно простая и с ней справится любой человек; техническое образование и какие-либо навыки для этого не требуются.

Если вы не окончили инженерный факультет и вам сложно составить чертеж, воспользуйтесь нашим.

Чертеж простой рамы самодельного снегохода

На чертеже изображена рама, которая вам понадобится при изготовлении снегохода.

Мотоблок в самодельном гусеничном снегоходе — это основная деталь, за счет которой ваш автомобиль будет двигаться.

Если все сделано правильно по чертежу, получится снегоход на гусиной основе.

Чертеж рамы снегохода на гусеницах

Изготовление гусеничного снегохода своими руками

Перед началом работы определитесь с инструментом. Мы можем со 100% уверенностью сказать, что вам нужно: различные отвертки, молоток, сварка, трубогиб (если нет готового каркаса).

Перед тем, как подготовить чертеж собственного снегохода, ознакомьтесь со стандартной комплектацией.

  1. Рама. У каждого снегохода есть рама: чем сложнее конструкция, тем надежнее и прочнее должна быть рама. Оптимальный вариант — взять с квадроцикла, скутера или мотоцикла. Если такой детали нет, можно сварить самостоятельно из труб диаметром не менее 40 мм.
  2. Сиденье. Посадка на снегоходе должна быть устойчивой, так как сама конструкция довольно низкая.

Условие: сиденье должно быть из водонепроницаемого материала.

  1. Двигатель. Выбирая двигатель, обращайте внимание на его мощность. Если вы хотите мощный снегоход, то двигатель должен быть таким.
  2. Резервуар. Емкость объемом 10-15 литров, сделанная из металла, идеально подходит для топливного бака.
  3. Катание на лыжах. Если у вас нет готовых лыж, которые можно приспособить для снегохода, вы можете сделать их самостоятельно из дерева.Лучше, если это будет хотя бы девятислойная фанера.
  4. Руль. Выбирая руль, думайте о своем удобстве. Лучше всего, если он будет позаимствован у двухколесного агрегата.
  5. Гусеницы. Изготовление гусениц, пожалуй, самая сложная часть всей самоходной машины.
  6. Привод. Чтобы гусеницы вращались, вам нужен привод — лучший способ сделать это — использовать цепь от мотоцикла.

Рама

Если готовой рамы нет в наличии, то ее легко сварить из профильной трубы, а при помощи трубогиба придать форму.

Если вы не можете самостоятельно произвести расчеты и составить чертеж, то, например, воспользуйтесь чертежом с нашего сайта.

После сборки рамы обработайте ее антикоррозийным средством и покрасьте качественной краской, которая выдержит как влагу, так и мороз.

Гусеницы

Каждый, кто ранее самостоятельно проектировал гусеничный мотоблок, отмечает: изготовление гусениц — самый сложный процесс в самодельном изделии.

Проще всего их соорудить из автомобильных покрышек.Этот вариант самый выгодный — качественный и невысокий. Деталь изготавливается по замкнутому кругу, поэтому разрыва шины произойти не может.

Следы для снегохода от покрышки (покрышки)

Инструкция по изготовлению Caterpillar:

  • От автомобильной покрышки: берем покрышку и обрезаем борта (лучше острым ножом). Подрезать нужно так, чтобы осталась гибкая часть с протектором.

Этот снегоход я сделал буквально за пару выходных в гараже на даче.Хотя его конструкция на первый взгляд выглядит очень простой, тем не менее по проходимости по глубокому рыхлому или мокрому снегу он не уступает большинству промышленных снегоходов.

Несколько лет назад я сделал для своей девятилетней дочери снегоход с самодельной гусеницей из конвейерной ленты и пластиковых водопроводных труб в качестве проушин. Сначала возникли сомнения в надежности такой гусеницы и в том, как пластиковые детали будут вести себя на морозе. Но за двухлетнюю зимнюю эксплуатацию поломок и сильного износа труб не произошло.Это вдохновило меня на создание для себя легкого снегохода с такой же самодельной гусеницей.

Прекрасно понимая, что чем меньше вес снегохода и чем больше площадь опоры гусеницы, тем лучше будет его проходимость по рыхлому и глубокому снегу, я постарался сделать конструкцию максимально легкой.
Принцип работы снегохода очень прост (рис. 1). Внутри гусеницы установлены четыре колеса, которые при движении катятся по конвейерной ленте, на которой закреплены проушины.А привод гусеницы от мотора осуществляется цепью через ведомый вал со специальными ведущими звездочками. Я взял их со снегохода «Буран». «

С двигателем от обычного мотоблока с автоматическим сцеплением мощностью всего 6 л.с. ты не разгонишься быстро. Я собирался кататься на снегоходе не по накатанным гусеницам, а по рыхлому снегу, поэтому отказался от мягкой подвески гусеницы и лыж, чтобы уменьшить вес снегохода и упростить всю конструкцию.

Сначала сделал гусеницу. Пластиковая водопроводная труба диаметром 40 мм была разрезана на заготовки для проушин длиной 470 мм. Затем каждую заготовку распиливали дисковой пилой по длине на две равные части.
Используя инструмент, показанный на рис. 2, циркулярной пилой по дереву разрезал пластиковые трубы на проушины по длине.

Проушины крепились к конвейерной ленте двумя мебельными болтами диаметром 6 мм с большой полукруглой головкой. При изготовлении гусеницы очень важно выдерживать одинаковое расстояние между проушинами, иначе они будут наезжать на зубья ведущих звездочек и гусеница начнет соскальзывать и соскальзывать с катков.

Для сверления отверстий в конвейерной ленте под крепежные болты диаметром 6 мм сделал приспособление. Просверлил отверстия в ленте сверлом по дереву со специальной заточкой.

С помощью такого приспособления можно просверлить в конвейерной ленте сразу 6 отверстий для крепления трех проушин гусеницы.

В магазине купил четыре надувных резиновых колеса от садовой тележки, две ведущие звездочки от снегохода «Буран» и два закрытых подшипника № 205 ведущего вала гусеницы.

Попросил токаря сделать карданный вал гусеницы и подшипники для подшипников. Рама снегохода была изготовлена ​​мною из труб квадратного сечения 25х25 мм.

Поскольку оси поворота лыжи и руля направления находятся на одной линии и в одной плоскости, вы можете использовать неразрезную рулевую тягу без шариковых концов.

Лыжные рукава изготовить легко. Я приварил водяные патрубки 3/4 дюйма к передней поперечине. В них он вкрутил патрубки с наружной резьбой, к которым приварил сошки рулевой рейки лыж.

Рекомендую использовать лыжи от детского снегоката «Аргомак». Они легче и эластичнее, но должны быть оснащены уголками для крепления к поворотной стойке снегохода и металлическим подрезом внизу — для лучшего управления снегоходом при движении по корке или утрамбованному снегу.

Натяжение цепи регулируется переключением двигателя.

Снегоход очень прост в управлении. Когда двигатель набирает обороты с помощью дроссельной заслонки на руле, включается автоматическое центробежное сцепление, и снегоход начинает движение.Поскольку расчетная скорость снегохода невысока (всего около 10-15 км / ч) и зависит от плотности снега, снегоход не оборудован тормозами. Достаточно снизить обороты двигателя и снегоход останавливается.

Я поделюсь несколькими советами, которые могут оказаться полезными при повторении этой конструкции.

1. Я разрезал гусеничную трубу по дереву дисковой пилой сначала с одной стороны, затем с другой. Так получается ровнее, чем резка обеих стен сразу.Обработка небольших заготовок удобнее. Если сразу отрезать длинную трубу вдоль, то в этом случае пластик расплавится и пильный диск зажмет.

2. Гусеницы могут быть любой ширины. И каждый дизайнер вправе выбрать, что ему удобнее: сделать гусеницу широкую, но короткую, либо узкую и длинную. Только помните, что с большой гусеницей снегоход не будет хорошо управлять и двигатель будет загружен больше, а с маленькой гусеницей в рыхлом глубоком снегу он может провалиться.

3. На некоторых моих фотографиях видно, что внутри гусеницы установлены пластиковые «бочки». Это направляющие упоры для салазок, которые должны предотвращать соскальзывание гусеницы с роликов. Но при эксплуатации снегохода гусеница не соскальзывала с катков даже без пробуксовки, поэтому нельзя устанавливать «бочки», что снизит вес снегохода.

4. В конце зимы полностью разобрал снегоход, чтобы определить его вес.Вес его отдельных агрегатов оказался следующим: гусеница — 9 кг;
карданный вал в сборе — 7 кг; две пары колес с осями — 9 кг; двигатель и руль — 25 кг;
пара лыж — 5 кг; Рама
— 15 кг;
двухместное сиденье со стойками — 6 кг.
В сумме все вместе весит 76 кг.
Вес некоторых деталей можно уменьшить еще больше. Все-таки вес саней с гусеницей такого размера вполне удовлетворительный.

Геометрические размеры моего снегохода следующие: длина рамы снегохода 2 м; расстояние между осями опорных колес (катков) — 107 см; ширина дорожки — 47 см.Расстояние между проушинами гусеницы зависит от толщины конвейерной ленты и его нужно подбирать опытным путем (у меня получилось 93 мм).
Я не привожу точных размеров и чертежей деталей снегохода, так как каждый, кто собирается повторить конструкцию, сосредоточится на тех деталях и компонентах, которые они могут приобрести или изготовить самостоятельно.

Снегоход из мотоблока своими руками. Как сделать самодельный снегоход из мотоблока?

Мотоблок — профессиональный инструмент для сельскохозяйственных работ.Используя эту технику, можно многое сделать, это касается и снегохода, главное при этом быть внимательным и соблюдать технологию проведения работ. Снегоход из мотоблока своими руками можно сделать, если подготовить некоторые материалы и инструменты, список которых будет представлен ниже.

Такое снаряжение можно использовать зимой в качестве транспортного средства, когда возникает необходимость отправиться за дровами или на охоту. Снегоход обладает отличной проходимостью и маневренностью, что является его основными характеристиками.Снегоход из мотоблока можно выполнить своими руками, при этом процесс переделки будет не слишком легким, но провести эти работы все же можно. Вы можете выбрать один из существующих способов проведения этих работ, некоторые из них достаточно простые, а другие более сложные.

Подготовительные работы


Для работ потребуется запастись трубогибом. Не всегда такой инструмент есть в арсенале домашнего мастера, поэтому его можно взять в аренду.Сделать снегоход из мотоблока без сварочного аппарата будет невозможно, поэтому перед началом работ необходимо объективно оценить свои возможности. Основным конструктивным элементом будет выступать мотоблок, для этого отлично подойдет инструмент ручного управления.


Не ищите оборудование современного типа, вам нужно будет подготовить то, что относится к среднему классу. Чтобы сделать снегоход, вам потребуются гусеницы, которые будут выполнять роль конвейерной ленты, снабженной снежными корягами.Гусеницы легко выполнять самостоятельно, а можно руководствоваться собственной фантазией. Снегоход из мотоблока своими руками можно сделать без гусениц, тогда нужно подготовить колеса.

Особенности изготовления снегохода


Необходимо проводить работы по определенной технологии, которая включает в себя несколько этапов. Изначально следует подготовить эскиз, который позволит правильно провести сборку. Хорошо, если можно сделать макет.Важно правильно определиться с конструктивными особенностями оборудования, которые будут зависеть от задач снегохода. Макет можно сделать из картона, желательно сделать его полноразмерным.

Особенности рамы




Перед тем, как сделать снегоход из мотоблока, нужно подумать, какие элементы конструкции можно приобрести, а какие изготовить самостоятельно. На следующем этапе работы можно заняться исполнением каркаса.Для этого обычно используются трубы, предпочтительнее использовать элементы рамы, которые были позаимствованы у мотоцикла. Это связано с тем, что эти узлы транспортного средства наиболее надежны по сравнению с трубами, которые предназначены для прокладки водопроводных труб.

Изготовляя своими руками снегоход из мотоблока, фото которого представлены в статье, вы воспользуетесь трубогибом, который позволит формировать элементы нужной формы. Их крепление должно производиться точечной сваркой.Теперь нужно сварить стыки таким образом, чтобы получился неразрывный шов.

Перед рамой необходимо усилить кронштейны с помощью сварочного аппарата, который понадобится для установки двигателя, сиденья и других деталей. Прежде чем делать снегоход из мотоблока, нужно подготовить сиденья, которыми могут быть обычные старые стулья. От старого велосипеда нужно позаимствовать руль, что тоже пригодится во время работы.

В конечном итоге вы должны получить отличный моторизованный автомобиль, вмещающий одного или двух пассажиров.К тому же конструкция сможет нести груз небольшой массы.

Рекомендации по снегоходу


После сборки самодельного снегохода из мотоблока можно приступать к его эксплуатации. Однако необходимо помнить, что необходимо соблюдать меры предосторожности, это предотвратит травмы. Таким образом, вы не можете пересекать замерзшие пруды на этом транспортном средстве.

Производство альтернативных снегоходов



Самодельный снегоход из мотоблока также может быть изготовлен по несколько иной технологии с использованием двигателя, заимствованного из вышеуказанного оборудования.Перед сборкой желательно подготовить мотоблок Нева, на котором стоит японский мотор. В подавляющем большинстве случаев в оборудовании используется четырехтактный бензиновый одноцилиндровый двигатель с воздушным охлаждением. Однако можно использовать и двухтактные двигатели, так как они имеют небольшую массу. Если вы сделаете транспортное средство с таким мотором, то вы получите конструкцию, которая легко ремонтируется и запускается вручную.

Характеристики снегохода


Снегоход от мотоблока сможет разогнаться до 70 километров в час.Однако и в этом случае к монтажным работам следует подойти профессионально. В результате получится снегоход, который сможет преодолевать снежные заторы. На таком агрегате можно будет пахать землю, ходить в лес, ходить на охоту или рыбалку, а также просто кататься. Топливо будет израсходовано в небольших количествах, так что останется около 2 литров в час.

Рекомендации специалиста

Снегоход от мотоблока предпочтительно выполнять по схеме, предполагающей наличие двух лыж (они будут располагаться впереди), а также одной гусеницы — сзади.Эта конструкция более устойчива.

Еще один вариант изготовления снегохода

Для начала нужно будет взять основные составляющие будущей конструкции. Далее мотор устанавливается на гусеничный двигатель. К гусеничному двигателю нужно будет прикрепить две тяги. Тяга должна быть прикреплена к поперечине, а также к рулю и лыже. Между тягами установите сиденье, а также переднюю стойку. При изготовлении снегохода из мотоблока своими руками, чертежи которого обязательно стоит изучить перед началом работ, необходимо использовать шпильки и болты, которые укрепят все детали агрегата.На этом можно считать, что снегоход готов.

Самодельный снегоход на трассе. Как сделать самодельный снегоход на трассе своими руками? Особенности эксплуатации гусеничных снегоходов

Рыбаки, охотники и любители зимних видов спорта используют снегоходы, чтобы добраться до лучших мест отдыха. Даже недорогие модели такого оборудования стоят около ста тысяч рублей, чаще дороже. Желающие сэкономить могут собрать самодельный снегоход на гусеницах в обычной гаражной мастерской.Стоимость запчастей для строительства не превышает 40 тысяч рублей.

Устройство снегохода

Самодельные снегоходы устанавливаются на гусеницах. Гусеницы приводятся в движение двигателем внутреннего сгорания, установленным на жестком металлическом каркасе. В рабочем положении поддерживается колесами и специальными роликами. Варианты базового исполнения:

  • С прочной или ломкой рамой.
  • С жесткой или амортизирующей подвеской.
  • С двигателем от мотоблока или от моторизованной тележки.

Для управления используются короткие лыжи. Легкие снегоходы (массой до 100 кг), рассчитанные на максимальную скорость 15 км / ч, не требуют тормозной системы. Они легко останавливаются при падении оборотов двигателя. Сделать самодельный снегоход на трассе можно по алгоритму:

  1. Выбор двигателя, расчет рамы и шасси.
  2. Каркас в сборе, сваренный точечной сваркой.
  3. Рулевое устройство.
  4. Установка двигателя в проектное положение на временную опору.
  5. Проверка конструкции на устойчивость к опрокидыванию.
  6. Если проверка прошла успешно — капитальная сварка рамы, установка двигателя.
  7. Монтаж приводной системы, мостов.
  8. Сборка и установка гусениц.
  9. Установка кузовных деталей.

После этого проводятся финальные испытания. Если снегоход едет нормально и не опрокидывается, его загоняют в гараж и разбирают. Рама очищается от ржавчины, красится в 2 слоя, остальные элементы дорабатываются, после чего своими руками собирают самодельный снегоход на гусеницах.

Выбор двигателя

Бензиновые двигатели используются для мотоблоков и мотоциклов с коляской. Частота вращения двигателя регулируется ручкой газа, расположенной на рукоятке руля направления. Чтобы сделать самодельный гусеничный снегоход своими руками, проще всего использовать готовые малолитражные двигатели для мотоблоков с предустановленными:

  • Топливный бак.
  • Система зажигания.
  • Редуктор с передаточным числом 1: 2.
  • Центробежная муфта, которая автоматически включается при увеличении оборотов.

Мощность этих моторов не превышает 10 лошадиных сил, но они просты в установке: мастеру не нужно отдельно собирать систему зажигания, подводить топливопроводы, регулировать сцепление и т. Д. На рынке есть разные варианты :

Марка Модель Мощность, л.с. с. Объем, см3 Масса, кг Ориентировочная цена, тыс. Руб.
Кипор КГ160С 4,1 163 15,5 20-25
Садко GE- 200 R 6,5 196 15,7 15-20
Лифан 168 FD-R 5,5 196 18,0 15-20
Цзуншэнь ZS168FB4 6,5 196 16,0 10-15
Кочевник NT200R 6,5 196 20,1 10-15
Brait BR-177F-2R 9,0 270 30,0 10-15
Хонда GX — 270 9,0 270 25,0 45-50

Если нет возможности приобрести готовый двигатель от мотоблока, то можно использовать двигатель от мотоцикла.Такие двигатели мощнее на 10-15 лошадиных сил, но требуют самостоятельной сборки. В систему входят:

  • Двигатель.
  • Сцепление.
  • Редуктор.
  • Бензобак (объем 5-10 литров).
  • Глушитель.
  • Генератор.
  • Выключатель и электронная катушка зажигания.

Некоторые элементы подойдут от старых мотоциклов («Минск», «Восток», «Ява», «Урал»). Бензобак расположен как можно ближе к карбюратору, чтобы сократить длину трубок.

Рама и корпус

Перед работой рекомендуется составить чертеж каркаса. Конструкция сварена из трубы квадратного сечения 25 х 25 мм с толщиной стенки 2 мм. При полезной нагрузке более 150 кг размер секции увеличивается до 30 x 25 мм. Погрузочная площадка и элементы кузова обшиты фанерой. Сиденья подобраны с гидрофобным покрытием.

Шарнир расположен в центре рамы излома, что позволяет вращаться вокруг вертикальной оси. Максимальный угол поворота ограничен сваркой металлических пластин.Передняя половина используется для рулевого управления, а двигатель установлен на задней раме.

Цельный каркас сварен в виде прямоугольника, внутри которого расположены мосты и пути. Двигатель размещен спереди на специальной платформе, жестко приваренной к остальной части рамы. В обоих случаях двигатель размещен в поперечном направлении (вал доходит до конца).

Привод

На выходном валу двигателя установлена ​​ведущая звездочка малого диаметра.От него крутящий момент по цепи передается на ведомый вал, расположенный под сиденьем двигателя. На ведомом валу:

  • Ведомая звездочка большого диаметра.
  • Зубчатые колеса, приводящие в движение гусеницы.
  • Направляющие.

Ведомый вал установлен на раме с подшипниками. Зубчатые колеса толкают гусеницы, управляя гусеницами. Цепь и звездочки снимаются с одного устройства. На роль донора подходят старые мотоциклы и снегоходы («Буран»).Шестерни гусениц снимаются только с другой гусеничной техники.

Направляющие ролики вращаются вместе с валом, прикреплены к зубчатым колесам и служат для натяжения ремня. Они сделаны из дерева или пластика и имеют на концах слой мягкой резины. Резина предотвращает повреждение гусеницы. Такие ролики несложно сделать своими руками, закрепив окантовку мебельным степлером.

Расчет и сборка гусеницы

Гусеница — это лента, на внешней поверхности которой закреплены гусеницы.Гусеницы представляют собой жесткие проушины, устанавливаемые по всей длине гусениц. Варианты гусениц:

  • Изготовлен из конвейерной ленты толщиной 3 мм.
  • Из автомобильной шины.
  • С клиновыми ремнями.
  • Заводские готовые гусеницы.

Конвейерная лента должна быть загнута назад. Его прочности хватит только на легкие снегоходы с двигателями не более 10 л.с. из. Автомобильные шины прочнее ленты и подходят для мощных двигателей.Цельнолитые шины не нужно закатывать петлей, поэтому вероятность разрыва минимальна. Шину нужной длины найти сложнее, чем ленту.

Готовые гусеницы сняты с другой подобной техники (снегоходы «Буран», «Шерхан»). На них с завода устанавливаются грунтозацепы. Продукция не подходит для использования с маломощными двигателями мотоблоков. Самодельные снегоходы из гусениц «Бурана» обязательно должны иметь шестерни от того же «донора».

Размер колеи подбирается с учетом требуемых ходовых качеств: чем шире ширина, тем ниже управляемость, но выше проходимость.Минимальная площадь пятна контакта снегохода (лыжи и гусеницы) должна быть такой, чтобы давление со стороны снаряженного транспортного средства не превышало 0,4 кг / см 2 поверхности. В легких снегоходах используется конвейерная лента шириной 300 мм, разрезанная продольно на 2 полосы по 150 мм.

Подготовка ленты

Гусеницы крепятся к самодельным гусеницам болтами М6 с широкой головкой. Болты фиксируются гайкой, используются шайба и гровер. Перед креплением в ленте и дорожках просверливаются ведущие отверстия диаметром 6 мм.При сверлении используются кондуктор и сверла по дереву со специальной заточкой.

Конвейерная лента также закреплена болтами M6. Для этого края ленты перекрывают друг друга с нахлестом 3-5 см, соединение содержит 1-2 ряда болтов. При ширине колеи 150 мм выдерживает следующие расстояния:

  • От края ленты 15-20 мм.
  • Между болтами на гусеницах 100-120 мм.
  • Между болтами при звоне 25-30 мм.

Только на одну гусеницу нужно 2 болта, на одно ленточное соединение — 5-10 болтов, в зависимости от количества рядов. При использовании автомобильных шин остается только беговая дорожка, а боковины снимаются обувным ножом.

Направляющие изготовлены из полиэтиленовой трубы диаметром 40 мм с толщиной стенки 5 мм, распиленной пополам в продольном направлении. Вся секция проушины прилегает к ремню. В легких снегоходах одна гусеница соединяет гусеничную пару.При ширине колеи 150 мм длина колеи составляет 450-500 мм.

Проушины нарезаются дисковой пилой в дереве. Применяется специальный станок с двумя направляющими (металлической и деревянной), жестко закрепленными на неподвижной столешнице. Стенки трубы распиливают по очереди.

Расстояние между гусеницами зависит от параметров шестерен на приводном валу. Обычно это 5-7 см. Указанное расстояние выдерживается с погрешностью не более 3 мм. В противном случае нарушается работа привода: боевые упоры «набегают» на зубья ведущих колес, гусеница начинает буксовать и слетать с катков.

Шасси

Легкие снегоходы, предназначенные для езды по рыхлому снегу, оснащены шарнирно-сочлененной подвеской из удлиненной гайки М16. Это легкая конструкция с простым устройством, не обеспечивающим комфортной езды самодельному изделию.

Снегоходы на гусеницах, предназначенные для движения по утрамбованному снегу, должны иметь амортизаторы (от мотоцикла или мопеда). Амортизаторы устанавливаются там, где к раме крепятся лыжи и мосты.Ход подвески подбирается таким образом, чтобы движущиеся части не касались корпуса снегохода во время работы.

Руль и лыжи

Рулевое управление выведено на двух передних лыжах по схеме, конструктивно аналогичной подвеске. Он состоит из шпильки с резьбой, установленной в удлиненной гайке М16, жестко приваренной к раме. Используется руль от мопеда или мотоцикла («Минск»).

Всего в конструкции используются 3 пластиковые лыжи от детского самоката (или самоделка из фанеры толщиной 3 мм).Для руления используется пара передних лыж. Используются лыжи длиной до 1 метра, при необходимости армированные стальной трубой и пластиной.

Третья лыжа поддерживающая, служит для поддержания ремня в рабочем состоянии. Он короче остальных, находится между мостами (в центре). К опорной лыже крепится тавровая балка, жестко приваренная к раме. Сверху на балке находятся свободно вращающиеся опорные катки. В установке такой конструкции нет необходимости, пока гусеница не провисает.

Строительство моста

Мосты расположены под погрузочной площадкой.На одном мосту 2 надувных колеса от садовой тележки и металлический стержень. Колеса вращаются свободно и не приводятся в движение. В снегоходах, построенных на базе моторов от мотоблоков, колеса наполовину накачаны. К внешним концам колес привариваются хомуты, с помощью которых оси крепятся к раме.

Передний мост неподвижен, его зажимы жестко приварены к раме. Задний мост должен свободно перемещаться по раме, так как служит для натяжения гусеницы. Его замки обеспечивают фрикционную затяжку болтов М10, фиксируя мост в рабочем положении.

Подарите нашему человеку двигатель — и он сделает из него мотоблок, трактор, лодку или самодельный снегоход. Все зависит от климатической зоны, в которой проживает «Кулибин». А поскольку территория, на которой почти полгода залегает снежный покров, в нашей стране довольно обширна, вопрос «как сделать снегоход» вполне актуален.

Самодельные снегоходы прошлого сезона — видеообзор.

Есть даже модели, разработанные народными мастерами, а затем выпускаемые небольшими партиями.

Важно! Все предложенные в материале конструкции не являются транспортными средствами с точки зрения Закона. Передвигаться по ним можно на свой страх и риск и по безлюдным заснеженным пространствам, а вовсе не по дорогам, в том числе зимним.

Снегоход своими руками можно сделать по одной из концепций

По пневматике

По сути, это минитрактор с оригинальными колесами. Благодаря большой площади контакта с поверхностью преодолевает даже рыхлый снег.Обычно его делают из мотоцикла или мотоблока.

Важно! Не путайте этот автомобиль с плавучими квадроциклами на аналогичных колесах. У снегоходов разное соотношение общей массы и плавучести пневмоколес.

Классический дизайн

С гусеницей и управляемыми лыжами. Проверенный годами проект — сложность изготовления самой гусеницы. Автомобиль получается универсальным, легко перемещается по любым дорогам, в том числе по пересеченной местности.В некоторых случаях самоделки превосходят многие промышленные образцы.

Использование ведущего колеса

В данном случае колеса с грунтозацепами. Так работает пароварка. Преимущество конструкции — относительная простота изготовления. Недостаток — недостаточное сцепление с поверхностью гребного винта, возможно проскальзывание на труднопроходимой местности. Такие модели неплохо получаются из мопедов и мотоциклов, давая вторую жизнь «донорам».

Снегоход

Самый простой в плане реализации самодельный снегоход.Достаточно поставить тележку на опорные лыжи и установить тяговый винт на любой подходящий мотор. Не считая некоторых сложностей, связанных с технологией изготовления ходового винта, проблем в конструкции больше нет. Недостаток в том, что эта конструкция перемещается только по относительно ровной поверхности. Еще одна проблема в том, что при малой мощности мотора сложно двигаться против ветра.

По типу донора или использованию разных типов двигателя самодельные снегоходы делятся на следующие типы:

  • С мотором от бензопилы.Малая мощность не позволяет перемещать на таком транспортном средстве большой вес. Поэтому снегоходы с бензопилой обычно одноместные;
  • Мопед или мотоцикл. Довольно простой в изготовлении проект. Двигатель рассчитан на определенную нагрузку, осталось только переделать приводной элемент и заменить переднее колесо на лыжи;
  • Снегоход от мотоблока. Конструкция довольно сложная, но по надежности практически не уступает заводской. Двигатель рассчитан на продолжительную работу под нагрузкой, в комплекте есть коробка передач, расширяющая возможности автомобиля.Кроме того, силовую установку можно снимать на летний сезон, а мотоблок использовать по прямому назначению;
  • Снегоход своими руками на базе легкового автомобиля или, используя мотор от легкового автомобиля … Для производства требуется достаточно редкий вид самоделок, профессиональное оборудование и сложные инженерные расчеты. Но снегоходы, сделанные на базе автомобиля, отличаются повышенным комфортом, безопасностью и надежностью.

У любителей рыбной ловли иногда возникает проблема, связанная с прохождением через труднопроходимую местность.Доехать до побережья на внедорожнике не всегда удается. Решение этой проблемы — снегоход, приводимый в движение гусеницей. Правда, позволить себе такую ​​технику может далеко не каждый. Дело в том, что это недешево. Именно поэтому стоит задуматься об изготовлении.

На него можно устанавливать разные типы двигателей и трансмиссий. Однако все модели являются универсальными транспортными средствами, с помощью которых они перемещаются по снегу. Зимой такая техника имеет ряд преимуществ:

1. Скорость. Большинство автомобилей застревают в сугробах.А снегоходы справляются с этими препятствиями, быстрее преодолевая проблемные участки.

2. Рентабельность. По расходу топлива представленный агрегат намного выгоднее других транспортных средств для передвижения.

3. Маневренность. Снегоходы имеют небольшие размеры, что позволяет им передвигаться даже в заснеженном лесу. Поэтому зимой их часто используют охотники.

При изготовлении устройства предусмотрены некоторые особенности, которые необходимо учитывать для обеспечения безопасной и эффективной работы.
Caterpillar Самый сложный элемент в технологии производства. Вместе с двигателем он отвечает за движение агрегата. Перед началом работы необходимо создать чертеж будущей модели.

Благодаря ему можно запомнить мельчайшие детали и последовательность размещения всех важных элементов. В первую очередь берется пластиковая труба и две полосы конвейерной ленты. Их количество прямо пропорционально длине самой гусеницы. Этот элемент несколько раз прорезается по стене, чтобы добиться аккуратности в выполняемых работах.Чтобы прикрепить ленту к отрезанной трубе, вам понадобятся два болта, которые используются в мебельной промышленности. Важно следить за тем, чтобы не было смещения более трех миллиметров.

В противном случае зубья гусеницы могут работать неправильно. В результате лента просто соскользнет. Кроме того, выбор мощности двигателя зависит от длины элемента. Также на гусеницах необходимо рассчитать номинальное давление агрегата на его плоскость. Только благодаря этим расчетам вы можете рассчитывать на безопасную работу транспорта.

Лента для сверления

Для того, чтобы просверлить ленту, нужно взять обычное сверло. Если сверло перестроить для работы с резиновым материалом, то он прослужит намного дольше. Также вам понадобится инструмент, которым обрабатывается древесина. Категорически запрещено использовать сверло, предназначенное для работы с металлом.


Детали ходовой части

Многие товары легко купить в специализированных магазинах. К ним относятся резиновые колеса, узлы, оси, звездочки, подшипники и другие.С этими деталями сложностей возникнуть не должно. Рекомендуется покупать колеса надувные. Это поможет добиться более плавной езды. Затем берется обычная тележка, используемая для садоводческих нужд.

Из него извлекается ось. При необходимости его можно переоборудовать под нужды техники. Приводной вал приобретается в магазине или изготавливается на токарном станке, если у вас есть опыт работы с ним. Главное, на что нужно обратить внимание, — это соответствие требуемым габаритам. В нем должны быть установлены подшипники.

Рамка

Эта деталь является основной опорной частью, которая способна удерживать остальную часть конструкции. Каркас изготовлен из стальной трубы квадратного сечения. Его сваривают в пять балок: три поперечных и две продольных. За счет этого конструкция станет намного прочнее.

На последнем этапе подготовленные детали собираются в единый механизм. Важно, чтобы этот процесс проводился с особой тщательностью, так как от этого зависит правильная эксплуатация снегохода.Необходимо сделать две поворотные втулки, которые будут выполнять роль рулевого механизма. Для этого к передней балке при помощи сварочного аппарата крепится водяной рукав.

Его внутренняя резьба должна быть 1/3 дюйма. Туда следует вкрутить трубы. У них должна быть наружная резьба и гусеницы, а также сошки, необходимые для рулевой тяги. Это требуется для достижения хорошей маневренности и управляемости техники. Поэтому готовые лыжи заранее подготавливаются к снаряжению.К ним крепятся уголки поворотной стойки, нарезается металл. Таким образом, готовый будет наделен положительными характеристиками, отличающимися маневренностью, устойчивостью, плавностью прохождения поворотов и качественной сборкой.

Гусеницу своими руками изготовить может любой мастер. Если вы давно думаете, как сделать гусеницу, то вам стоит ознакомиться с представленными рекомендациями. Для работы можно использовать самые разные инструменты и материалы. Разумеется, можно при необходимости использовать гусеницу заводского производства.Но это будет стоить намного дороже, чем если бы вы производили его самостоятельно. В статье будет представлено несколько вариантов изготовления гусениц, один из которых вы можете выбрать для себя.

Простой вариант изготовления гусеницы

Гусеницу своими руками можно сделать по самой простой технологии. Это займет у вас минимум времени. Гусеничный гребной винт может быть выполнен на основе гильзо-роликовой цепи, а также конвейерной ленты. Для проведения работ нужно подготовить определенный набор специальных инструментов или оборудования.Чтобы продлить срок службы ленты, рекомендуется прошить ее края леской, укрепив на расстоянии 1 см. Необходимо использовать принцип, который швеи используют для обметывания краев ткани, что убережет ленту от повреждений.

Гусеницу своими руками можно сделать, спарив элементы в единое кольцо, это можно сделать несколькими способами. Итак, петлю допустимо использовать как петлю рояля; вы также можете использовать менее надежный метод, который включает в себя заплатку на концах ленты.Важно учесть, что толщину ленты нужно подбирать, соответствующую мощности мотора. Если вы собираетесь использовать двигатель от мотоцикла отечественного производства, то вы можете использовать ремень толщиной 10 мм того типа, который используется на сельскохозяйственных конвейерах.

Если гусеница сделана своими руками по данной технологии, то много сил затрачивать не придется. Несмотря на то, что такая модель гусеницы изготавливается достаточно просто, она отличается долгим сроком службы и большим ресурсом.

Изготовление гусениц из автомобильных покрышек

Из автомобильных покрышек можно сделать гусеницу самостоятельно. Для проведения работ нужно подобрать шины, позаимствованные у грузовых автомобилей, рекомендуется использовать подходящий рисунок протектора, а при работе с покрышкой вы потратите меньше усилий. Изготовление такой гусеницы необходимо производить путем вырезания боковин у покрышки, оставив место для беговой дорожки. Стоит учесть, что эта работа достаточно трудоемкая и предполагает приложение большого количества терпения и силы, в этом случае необходимо использовать исключительно хорошо заточенный сапожный нож.

Чтобы меньше трудозатрат при изготовлении гусеницы для авто своими руками, можно время от времени смачивать лопасть, используя мыльный раствор. В качестве альтернативного решения можно использовать приспособление, предназначенное для распила, допустимо использование электролобзика. На последнем предварительно нужно закрепить пилку с мелкими зубьями, пилку также необходимо предварительно смочить водой, в процессе эксплуатации такие манипуляции нужно проводить периодически.

Технология работы

Гусеницы для авто своими руками следует изготавливать по технологии, предполагающей первоначальное снятие бортов с покрышек, затем при необходимости нужно удалить расположенные лишние слои на изнаночной стороне сформированного кольца это необходимо, если дорожка имеет повышенную твердость.Если рисунок протектора не подходит, то нужно вырезать новую конструкцию, которая будет необходима, чтобы конструкция могла цепляться за почву.

Самодельная гусеница для снегохода, изготовленная по указанной выше схеме, будет иметь множество преимуществ даже по сравнению с указанным выше вариантом. Это связано с тем, что он имеет замкнутый контур, что свидетельствует о надежности. Но есть и недостатки, один из которых выражается в ограниченной ширине гусеницы, но при необходимости можно применить двойную ширину.

Изготовление гусеницы из лент


Следующая версия гусеницы особенно привлекательна тем, что вам не придется тратить лишнюю энергию в процессе выполнения работ. Перед началом работы необходимо подготовить ремни, имеющие V-образный профиль. Соединить их между собой придется при помощи грунтовых крюков, которые фиксируются саморезами; заклепки можно использовать как альтернативное решение. В результате вы получаете созданную своими руками гусеницу для снегохода, в которой есть отверстия для ведущей звездочки.Чтобы образовались отверстия, необходимо оставить некоторое пространство между ремнями.

Другой вариант изготовления гусеницы

Перед тем, как сделать гусеницу своими руками, нужно выбрать технологию проведения работ. Также допустимо использование техники, представленной ниже. Каркас гребных винтов может быть сварен из труб прямоугольного сечения. Соединять их рекомендуется при помощи каркаса, это сделает конструкцию разборной.Шлицевую часть можно позаимствовать у «Бурана», это позволит изготавливать приводные валы, к ним нужно приварить шлицевую часть валов, которые позаимствованы у «Оки». Надо будет использовать тормозные диски. При работе на передних валах нужно установить на них тормоза … Необходимо отрезать какую-то часть картера коробки передач. Изготовление гусеницы своими руками позволит не только сэкономить деньги, но и без проблем передвигаться по заснеженной местности. Такая конструкция может использоваться долгое время без необходимости ремонта.

Как только в нашей стране начинается зима, с учетом климата двухколесная техника убирается в гараж до весны. Использовать машину для передвижения иногда невозможно из-за сильного снегопада. И здесь на помощь всем автомобилистам, желающим двигаться по заснеженной дороге, приходит снегоход на гусеницах, который можно сделать из мотоблока своими руками.

Не у всех есть возможность докупить транспортное средство, но каждый может самостоятельно сконструировать самодельный гусеничный снегоход из мотоблока.

Достоинства и особенности самодельного снегохода

  • Автомобиль имеет механический привод и гусеничный мотоблок, за рулем которого вы не застрянете в сугробах.
  • Рулевое управление идет от лыж, а система рулевого управления находится спереди, поэтому вы можете легко управлять ею.
  • Цена при покупке того или иного автомобиля важна. Поэтому, если посчитать, стоимость изготовления снегохода своими руками будет в пять раз ниже, чем покупка его у производителя.А еще дешевле выйдет за счет наличия мотоблока и других запчастей.
  • Надежность — там, где не проезжает человек и не проезжает машина, снегоход с легкостью преодолеет все препятствия.
  • Если снегоход сделан вручную, то к выбору деталей конструктор подходит очень внимательно. Делая все самостоятельно, вы несете ответственность за качество своего дизайна. Кроме того, уделив большое внимание деталям механизма, вы сделаете снегоход универсальным.

Устройство самодельного снегохода-мотоблока

Это востребованное изобретение, которое можно сделать самостоятельно, имея качественные запчасти. Мотоблок взят частично (отдельные части) или используется полностью. Если вы решили использовать его не в полной комплектации, вам необходимо приварить к нему базовую раму с задней осью, рулевой вилкой и колесами. Самым сложным этапом в этом случае является превращение рабочего вала мотоблока в приводную шестерню.

Наиболее практичным и универсальным решением при изготовлении самоходной техники станет использование деталей от мотоблока. С готового мотоблока нужно только снять рулевую вилку и двигатель.

Двигатель можно разместить в задней части конструкции.

Перед тем, как приступить к самостоятельному изготовлению конструкции, нарисуйте чертеж, соберите весь необходимый материал, подготовьте инструмент, и можно приступать.Конструкция достаточно простая и с ней справится любой человек; техническое образование и какие-либо навыки для этого не требуются.

Если вы не окончили инженерный факультет и вам сложно составить чертеж, воспользуйтесь нашим.

Чертеж простой рамы самодельного снегохода

На чертеже изображена рама, которая вам понадобится при изготовлении снегохода.

Мотоблок в самодельном гусеничном снегоходе — это основная деталь, за счет которой ваш автомобиль будет двигаться.

Если все сделано правильно по чертежу, получится снегоход на гусиной основе.

Чертеж рамы снегохода на гусеницах

Изготовление гусеничного снегохода своими руками

Перед началом работы определитесь с инструментом. Мы можем со 100% уверенностью сказать, что вам нужно: различные отвертки, молоток, сварка, трубогиб (если нет готового каркаса).

Перед тем, как подготовить чертеж собственного снегохода, ознакомьтесь со стандартной комплектацией.

  1. Рама. У каждого снегохода есть рама: чем сложнее конструкция, тем надежнее и прочнее должна быть рама. Оптимальный вариант — взять с квадроцикла, скутера или мотоцикла. Если такой детали нет, можно сварить самостоятельно из труб диаметром не менее 40 мм.
  2. Сиденье. Посадка на снегоходе должна быть прочной, так как сама конструкция достаточно низкая.

Условие: сиденье должно быть из водонепроницаемого материала.

  1. Двигатель. Выбирая двигатель, обращайте внимание на его мощность. Если вы хотите мощный снегоход, то двигатель должен быть именно таким.
  2. Резервуар. Емкость объемом 10-15 литров, сделанная из металла, идеально подходит для топливного бака.
  3. Катание на лыжах. Если у вас нет готовых лыж, которые можно приспособить для снегохода, вы можете сделать их самостоятельно из дерева. Лучше, если это будет хотя бы девятислойная фанера.
  4. Руль. Выбирая рулевое колесо, учитывайте свое удобство. Лучше всего, если он будет позаимствован у двухколесного агрегата.
  5. Гусеницы. Изготовление гусениц, пожалуй, самая сложная часть всей самоходной машины.
  6. Привод. Чтобы гусеницы крутились, нужен привод — лучше всего использовать цепь от мотоцикла.

Рама

Если готовой рамы нет в наличии, то ее легко сварить из профильной трубы, а при помощи трубогиба придать форму.

Если вы не можете самостоятельно произвести расчеты и составить чертеж, то, например, воспользуйтесь чертежом с нашего сайта.

После сборки рамы обработайте ее антикоррозийным средством и покрасьте качественной краской, которая выдержит как влагу, так и мороз.

Гусеницы

Каждый, кто ранее самостоятельно проектировал гусеничный мотоблок, отмечает: изготовление гусениц — самый сложный процесс в самодельном изделии.

Проще всего их соорудить из автомобильных покрышек.Этот вариант самый выгодный — качественный и малобюджетный. Деталь изготавливается по замкнутому кругу, поэтому разрыва шины произойти не может.

Гусеницы для снегохода от покрышки (покрышки)

Инструкция по изготовлению Caterpillar:

  • От автомобильной покрышки: взять покрышку и срезать бока (лучше острым ножом). Подрезать нужно так, чтобы осталась гибкая часть с протектором.

Сделайте колею для снегохода.Как собрать самодельный снегоход на разных типах трасс своими руками

Многие жители северных широт и мест с плохой проходимостью занимаются разработкой и сборкой различной техники с повышенной проходимостью. Гусеничные вездеходы — не исключение. Есть много разных вариантов создания такой техники. Но самая проблемная проблема для конструкторов квадроциклов — изготовление гусениц.

Можно, конечно, использовать их заводское производство, но полностью собрав вездеход своими руками, хочется иметь и гусеницы собственного производства.На сегодняшний день существует несколько вариантов создания таких гребных винтов, которые практически не отличаются по своим техническим характеристикам от заводских.

Вариант простой гусеницы

Самая простая версия для снегоходов, изготавливается из обычной роликовой гильзы и конвейерной ленты. К тому же для его производства не требуется специального оборудования и инструментов. В этом случае работу можно проводить практически посередине гостиной.

Чтобы конвейерная лента прослужила долго, необходимо обшить ее края леской с расстоянием между стежками около одного сантиметра.Это занятие очень похоже на шитье ткани со швеей. В любом случае такая строчка предотвратит распускание ленты во время движения. Скрепить концы между собой можно любым подходящим способом. Для этого может подойти поворотное соединение, напоминающее петлю рояля, или просто пришитое, но вряд ли оно прослужит долго.

Толщина конвейерной ленты зависит от силового агрегата … Если вездеход имеет двигатель от мотоцикла советского производства, то отлично зарекомендовала себя лента толщиной 0,8 — 1 см, используемая на конвейерах в сельском хозяйстве.Для придания гусенице жесткости необходимо на ее внутренней части прикрепить втулочно-роликовую цепь. Это можно сделать с помощью болтов или жесткой стальной проволоки. Главное, чтобы цепь плотно ложилась на поверхность конвейерной ленты.

Изготовленные таким образом гусеницы отличаются долговечностью, хотя и просты в изготовлении. Кроме того, при необходимости ремонт можно легко провести даже в полевых условиях.

Гребной винт

Многие владельцы снегоходов используют обычные автомобильные покрышки в качестве гусениц для своего оборудования.Для этих целей нужны шины от грузовиков, при этом стоит выбирать их с нужным рисунком, чтобы не усложнять себе работу в будущем.

Для изготовления гусеничного привода из покрышки необходимо обрезать у нее борта, оставив только часть с протектором. Это мероприятие требует больших усилий и терпения, так как для работы нужен только хорошо заточенный сапожный нож.

Чтобы немного упростить изготовление, необходимо периодически смачивать нож мыльной водой, что облегчит процесс разрезания резины.Некоторые люди используют для этих целей специально разработанные устройства. Также можно использовать электрический лобзик с прикрепленной к нему пилкой с мелкими зубьями. Также его нужно полить мыльной водой.

Первым делом нужно вырезать бортики из покрышки. Далее, при необходимости, в получившейся гусенице требуется удалить несколько внутренних слоев. Это сделано для придания ему мягкости. Если рисунок протектора вам не подходит, то стоит приступить к нарезке нового, что является довольно кропотливой задачей.

У этого типа гусеничных проушин есть одно явное преимущество перед предыдущей версией. Поскольку он неразъемный, без соединений, то надежность у него намного выше. Из отрицательных моментов можно отметить небольшую ширину колеи, но для ее увеличения можно сращивать две-три покрышки.

Гусеницы ленты

Простота изготовления таких гусеничных гребных винтов все больше привлекает владельцев вездеходов к использованию их на своей технике. Ремни с клиновидным профилем собираются в единую конструкцию с помощью проушин, которые приклепываются к ремням или винтам.

В итоге оказывается, что в полотне гусеницы уже есть отверстия для звездочки. Для этого ремни необходимо укладывать друг на друга с близкими интервалами.

Изготовление гусеницы для вездехода

Под названием вездеход понимается автомобиль с повышенной проходимостью. К ним относятся тракторы, снегоходы, внедорожники и танки. Так как это часто бывает из подручных средств передвижения. Часто для этого используют мотоциклы или скутеры, но в конечном итоге получается автомобиль, который не боится ни бездорожья, ни грязи.Повышенная проходимость вездехода во многом зависит от его гусеничных гребных винтов, которые ставятся на колеса.

В этой версии гусеница будет иметь четыре полосы шириной 5 сантиметров. Их нужно вырезать из обычной конвейерной ленты. После этого выполните соединение с боковыми сторонами с помощью профиля в форме буквы Р. Далее необходимо изготовить балансиры. С помощью штампа нужно изготовить детали в пол колеса из листовой стали.После этого необходимо сделать ступицы из бронзы. Полуколеса следует соединить шестью болтами. Балансиры изготовлены.

Следующим шагом будет производство валов для опорных барабанов гусеницы. В них следует проделать отверстия для подшипников. Барабаны могут быть изготовлены из дюралюминиевых заготовок. Соединяя их между собой, необходимо вставить резиновую звездочку. Оказывается, гусеница приводится в движение ведущей звездочкой с цепной передачей. Он установлен на задней вилке.
После этого следует собрать всю гусеницу в единое целое.

Вертикальная дуга должна быть снабжена стальной втулкой, через которую проходит ось колеса. К выступу этой втулки прикреплен механизм, фиксирующий конструкцию задней вилки. К оставшимся ушам вездехода крепятся гусеничные балансиры. Тягач готов к работе.

Как видите, сделать гусеницу можно разными способами, главное иметь терпение и желание.

После того, как люди видят цены на снегоходы в магазине, задаются вопросом, как самому сделать снегоход из мотоблока, насколько это дорого и сложно? С чего начинается изготовление самоделки — снегохода из мотоблока? Во-первых, вам нужно определить, какую мощность двигателя использовать.Мы использовали двигатель мотоблока мощностью 6 лошадиных сил … Обычно на мотоблоках устанавливаются четырехтактные двигатели с принудительным воздушным или водяным охлаждением.

От мотоблока также можно использовать заднюю передачу, центробежное сцепление, рулевое управление и топливный бак … Далее нужно подумать о силовой установке снегохода. Большинство из них оснащены гусеничным приводом.

Лучшие самоделки — снегоход от мотоблока

При изготовлении самодельного снегохода используют гусеницы от других снегоходных машин или самодельные, собранные из подручных материалов.После выбора гусеницы нужно определиться, какой тип подвески использовать. На выбор предлагается два основных типа: роликовая подвеска и скользящая подвеска.

У каждого из них есть как достоинства, так и недостатки. После этого важно определиться, какая компоновка будет у снегохода. Обычно на снегоходе устанавливаются две рулевые лыжи, а сзади — гусеничный блок.

Двигатель может быть установлен как на задней, так и на передней части снегохода.

Как самому сделать снегоход из мотоблока

Этот снегоход можно сделать за несколько выходных на даче в гараже.На первый взгляд его конструкция выглядит очень простой. Если сравнить его проходимость по мокрому или рыхлому снегу, он не уступит многим промышленным снегоходам.

Создание снегохода основывалось на принципе: чем меньше вес и размер гусениц, тем выше его проходимость по глубокому и рыхлому снегу. Поэтому конструкция будет максимально легкой.

Как сделать самодельный снегоход из мотоблока

Внутри гусеницы установлено четыре колеса.При движении они катятся по конвейерной ленте, зафиксировав выступы. Гусеница приводится в движение цепью от двигателя, специальных приводных звездочек через ведомый вал. Их взяли с Бурана.

Двигатель взят от обычного мотоблока, мощность которого 6 л.с. На нем нельзя быстро разогнаться. Мягкая подвеска лыж и гусеницы была удалена, поскольку снегоход предназначен для езды по рыхлому снегу. Это упрощает конструкцию и снижает вес снегохода.

Создание гусениц для снегоходов

Рассмотрим процесс изготовления гусеницы. Пластиковая водопроводная труба 40 мм, отрезанная на длину 470 мм. Из них будут сделаны заготовки для проушин. Затем каждый из них распиливается продольно на равные части циркулярной пилой.

Проушины прикреплены мебельными болтами к конвейерной ленте. Делая гусеницу, обязательно держите бобышки на одинаковом расстоянии. В противном случае зубья ведущей звездочки будут «наезжать», в результате чего гусеница соскользнет с катков.

Для просверливания отверстий в конвейерной ленте под крепежные болты изготовлен кондуктор. Для сверления отверстий использовалось сверло по дереву со специальной заточкой.

Этот шаблон позволяет одновременно просверлить шесть отверстий в конвейерной ленте для крепления трех проушин гусеницы. Также были закуплены ведущие звездочки (2 шт.), Надувное резиновое колесо (4 шт.), Закрытые подшипники № 205 (2 шт.).

Токарь изготовил подшипниковую опору и ведущий вал гусеницы. Рама снегохода — самодельная.Для этого использовались трубы квадратного сечения 25х25 мм. Шарнирно-сочлененные рулевые оси рулевого колеса и лыж находятся в одной плоскости и на одной линии, поэтому использовалась неразрезная рулевая тяга без шаровых опор.

Гильзы для поворота на лыжах изготовить довольно просто. К передней поперечине рамы приваривается водяной рукав диаметром 3/4 дюйма. Туда ввинчиваются наружная резьба. К ним приварил сошки крепления лыж и рулевой тяги. На лыжи устанавливаются уголки, которые служат креплением к поворотной стойке снегохода.Снизу сделана металлическая подрезка для лучшего управления снегоходом при движении по укатанному снегу или корке.

Натяжение цепи регулируется смещением двигателя

Управлять снегоходом достаточно просто. Для увеличения оборотов двигателя используется дроссельная заслонка, которая находится на рулевом колесе. Это включает автоматическое центробежное сцепление, заставляя снегоход двигаться. Поскольку мощность двигателя невелика, скорость снегохода составляет 10-15 км / ч. Поэтому никаких тормозов не предусмотрено.Чтобы остановиться, нужно притормозить двигатель.

Гусеницы доступны любой ширины. Выбирайте, что удобнее делать: узкую, но длинную дорожку или широкую, но короткую. Важно помнить, что гусеница большего размера увеличивает нагрузку на двигатель и затрудняет управление снегоходом. Если гусеницу сделать маленькой, то машина может провалиться в глубокий снег.

Вес снегохода со всеми деталями 76 кг. В его состав входят: руль и двигатель (25 кг), лыжи (5 кг), колеса с осями (9 кг), карданный вал (7 кг), гусеница (9 кг), сиденье со стойками (6 кг). ).

Возможно уменьшение веса некоторых деталей. Для гусеничного снегохода такого размера вес вполне удовлетворительный.

Характеристики получившегося самодельного снегохода

длина рамы 2000 мм;
ширина колеи 470 мм;
осевое расстояние опорных катков 1070 мм.

Самодельный снегоход из мотоблока видео

Рисунок 1: Схема самодельного снегохода

Проушины крепились к конвейерной ленте двумя мебельными болтами диаметром 6 мм с большой полукруглой головкой.При изготовлении гусеницы очень важно выдерживать одинаковое расстояние между проушинами, иначе они будут «наезжать» на зубья ведущих звездочек и гусеница начнет соскальзывать и соскальзывать с катков.

Рисунок 2. Устройство для резки пластиковых труб:
1. деревянный брусок;
2. труба пластиковая;
3. Металлический уголок.

Для просверливания отверстий в конвейерной ленте под болты крепления 6 мм кондуктор сделал приспособление. Просверлил отверстия в ленте сверлом по дереву со специальной заточкой.

С помощью такого приспособления можно просверлить в конвейерной ленте сразу 6 отверстий для крепления трех проушин гусеницы.

В магазине купил четыре надувных резиновых колеса от садовой тележки, две ведущие звездочки от снегохода «Буран» и два закрытых подшипника № 205 ведущего вала гусеницы.

Попросил токаря сделать карданный вал гусеницы и подшипники для подшипников. Рама снегохода была сделана мною из квадратных труб 25 × 25 мм.

Поскольку оси поворота лыжи и руля направления находятся на одной линии и в одной плоскости, вы можете использовать непрерывную рулевую тягу без шариковых концов.

Лыжные рукава изготовить легко. Я приварил водяные патрубки 3/4 дюйма к передней поперечине. В них вкрутил патрубки с наружной резьбой, к которым приварил сошки рулевых тяг и крепления лыж.

Рекомендую использовать лыжи от детского снегоката «Аргомак». Они более легкие и гибкие, но их необходимо снабдить уголками для крепления к поворотной стойке снегохода и металлической канавкой внизу — для лучшего управления снегоходом при движении по корке или утрамбованному снегу.

Натяжение цепи регулируется переключением двигателя.

Снегоход очень прост в управлении. Когда частота вращения двигателя увеличивается с помощью рукоятки дроссельной заслонки, расположенной на рулевом колесе, автоматическая центробежная муфта и снегоход начинает движение. Поскольку расчетная скорость снегохода невысока (всего около 10-15 км / ч) и зависит от плотности снега, снегоход не оборудован тормозами. Достаточно снизить обороты двигателя и снегоход останавливается.

Поделюсь несколькими советами, которые могут пригодиться при повторении этой конструкции.

1. Трубу для гусениц по дереву разрезаю дисковой пилой сначала с одной стороны, потом с другой. Так получается ровнее, чем резка обеих стен сразу. Обработка небольших заготовок удобнее. Если сразу отрезать длинную трубу вдоль, то в этом случае пластик расплавится и пильный диск зажмет.

2. Гусеницы могут быть любой ширины. И каждый дизайнер вправе выбрать, что ему удобнее: сделать широкую, но короткую или узкую и длинную.Только помните, что с большой гусеницей снегоход не будет хорошо управлять и двигатель будет загружен больше, а с маленькой гусеницей в рыхлом глубоком снегу он может провалиться.

3. На некоторых моих фотографиях видно, что внутри гусеницы установлены пластиковые «бочки». Это направляющие упоры для салазок, которые должны предотвращать соскальзывание гусеницы с роликов. Но при эксплуатации снегохода гусеница не соскальзывала с катков даже без пробуксовки, поэтому нельзя устанавливать «бочки», что снизит вес снегохода.

4. В конце зимы полностью разобрал снегоход, чтобы определить его вес. Вес его отдельных узлов оказался следующим:

    гусеница
  • — 9 кг;
  • карданный вал в сборе — 7 кг;
  • две пары колес с осями — 9 кг;
  • Двигатель
  • и рулевое колесо — 25 кг; пара лыж -5 кг;
  • Рама
  • — 15 кг;
  • двухместное сиденье со стойками — 6 кг.

Итого все вместе весит 76 кг.

Вес некоторых деталей может быть уменьшен еще больше. Все-таки вес саней с гусеницей такого размера вполне удовлетворительный.

Геометрические размеры моего снегохода следующие: длина рамы снегохода 2 м; расстояние между осями опорных колес (катков) — 107 см; ширина дорожки — 47 см. Расстояние между проушинами гусеницы зависит от толщины конвейерной ленты и его нужно подбирать опытным путем (у меня получилось 93 мм).

Я не привожу точных размеров и чертежей деталей снегохода, так как каждый, кто собирается повторить конструкцию, сосредоточится на тех деталях и компонентах, которые они могут приобрести или изготовить самостоятельно.

На фото этапы изготовления снегохода по вышеприведенным чертежным схемам:


  1. Заготовки боевых упоров будущей гусеницы.
  2. Звездочка ведущая специальная от снегохода «Буран».
  3. Самодельный приводной вал гусеницы с установленными цепными и гусеничными звездочками.
  4. Сверлильный кондуктор.
  5. Опорные катки с осями и кронштейнами для крепления к раме снегохода.
  6. Привод от двигателя ведущего вала гусеницы осуществляется цепью от мотоцикла.
  7. Рама снегохода с приводным валом и опорными катками.
  8. Механизм контроля поворота лыж.
  9. На этот снегоход поставил пластиковые лыжи от детских китайских санок. Но пластик, из которого они сделаны, оказался очень хрупким, и к концу зимы одна из лыж сломалась.
  10. Лыжи от снегоката «Аргомак» с установленным подрезом (гребнем) и монтажными уголками для установки на снегоход.
  11. Рукава лыжные. Все очень просто: никаких подшипников.Достаточно лишь нанести смазку на резьбу, и долгий срок службы обеспечен. Кроме того, дорожный просвет снегохода можно изменить, вкручивая или выкручивая шланги.
  12. Ось передних колес (опорных катков) прикреплена к раме, а ось задних колесных катков, вращая болт, может перемещаться для регулировки натяжения гусеницы.

Как сделать снегоход на трассе: фото к статье

Самодельный снегоход своими руками: фото

1 шт.фетр ручной работы цветы из ткани ручной работы поделка из фетра …

Каждый водитель сам решает, покупать гусеницы или делать это сам. Мы рассмотрим оба аспекта, но каждый из них целесообразен только в том случае, если машина едет не только по трассе. Гусеницы — отличный способ улучшить внедорожные характеристики, а настройка является обязательной для многих автомобилистов. Стоит ли покупать треки для Нивы, если их можно сделать самому?

Проблемы с транспортировкой невероятно тяжелого походного снаряжения и привязкой к общественному транспорту охотничьих угодий необходимы каждому охотнику.Внедорожник, даже такой как Нива, решает эти проблемы лишь частично, поскольку остаются препятствия в виде оврагов, спусков и бездорожья, с которыми машина на штатных колесах справиться не может. Необходимо срочно переводить транспорт на гусеничные гусеницы. Как сделать треки для Нивы тремя способами, в каких случаях лучше покупать готовые?

При производстве гусениц используется специальная резина со специальным веществом в составе, благодаря которому даже агрессивные погодные условия не снижают их прочность и эластичность.Вес одной гусеницы может варьироваться от 75 до 110 кг, что зависит от конструкции изделия и его типа. Несмотря на такой вес, превратить «Ниву» в вездеход не составит труда, так как гусеница легко катится по земле, ее не нужно поднимать или тащить.

В конструкции гусеничного гребного винта тоже нет ничего сложного — мощный металлический каркас в форме треугольника, один большой каток вверху и пять и более пар меньшего размера внизу.На них надевается гусеница.

Классическая ступица колеса устанавливается в верхний ролик, затем ее надевают на жесткую сцепку, чтобы при вращении ступица передавала вращательные движения всей конструкции. Ключевым преимуществом является возможность поворачивать рулевое колесо так же, как и колесами. При необходимости гусеницы для автомобиля снимаются и заменяются обычными гусеницами.

Для чего нужны гусеницы? Плюсы и минусы конструкции

Основу аудитории водителей, устанавливающих гусеницы на автомобиль, составляют экстремалы, охотники и рыбаки, которые в погоне за первозданной красотой и максимальным комфортом не экономят на элементах модернизации автомобиля.Учитывая цель использования собственной машины и размер вашего кошелька, выбирать между покупкой треков и их самостоятельным изготовлением придется вам самому. Если вы редко выезжаете на бездорожье, а чаще всего ваша Нива видит только главную дорогу, покупать нет смысла.

Если вы увлекаетесь рыбалкой и охотой, то повышение проходимости машины за счет такой модификации жизненно необходимо для освоения новых кордонов, а также для безопасного, быстрого и комфортного доступа к так называемым местам рыбалки. .После установки вы заметите следующие положительные изменения:

  1. Уровень комфорта при движении по бездорожью значительно повышен, разница между колесами и гусеницей чувствуется сразу.
  2. Скорость автомобиля увеличивается при движении по заснеженной, болотистой или песчаной местности. Показатели достигают 80 км / ч.
  3. Также увеличивается проходимость машины, и этот показатель можно сравнить с проходимостью трактора «Беларусь».Единственным ограничением является величина дорожного просвета, которая для «Нивы» составляет 30 см.

Первые гусеницы на автомобилях появились около 100 лет назад, и за это время автомобилисты в полной мере оценили их достоинства, однако существуют и недостатки :

  1. Набор трасс стоит дорого, а при изготовлении самодельной конструкции не обойтись без базовых навыков и дополнительного оборудования.
  2. Склоны, холмы и рельеф с резкими перепадами высот могут стать проблемой для системы подвески и трансмиссии, поскольку транспортному средству такого размера требуется большая площадь трассы.
  3. Перемещение через упавший ствол дерева или подобное препятствие также не всегда возможно.

Основные производители и цены

Первые гусеничные механизмы были разработаны в США, после чего получили распространение по всему миру. Сейчас производством таких конструкций занимаются несколько десятков производителей, в том числе отечественные. Из импортных брендов Mattracks считается одной из самых популярных. Их цены соответствуют громкому имени — один комплект соответствует стоимости российской машины.

Несколько компаний сейчас занимаются производством гусениц для легковых автомобилей, но такая покупка, опять же, будет недешевой. Цена зависит от следующих факторов:

  • диаметр подшипников и осей;
  • толщина и качество металла;
  • конструктивных особенностей.

При выборе импортных гусеничных механизмов ориентируйтесь на цену 230 — 700 тысяч рублей. Решив купить гусеницы отечественного производителя «Нива», вы сможете сократить расходы вдвое.

Разработка челябинских инженеров

Инженеры

из Челябинска предлагают альтернативную конструкцию, благодаря которой машина сможет покорять не только бездорожье, но и воду. Движение по воде обеспечивают быстросъемные понтоны, закрепленные на шасси.

Если они не нужны, их можно хранить на колесном лыжном прицепе или багажнике. Установка гусениц в этом случае занимает несколько больше времени по сравнению с классическими гусеничными механизмами, установка которых занимает не более часа.Вам нужно будет следовать пошаговой инструкции:

  1. На первом этапе следует завести машину на гусеничном модуле, избавиться от колес и опустить подвеску на предохранители.
  2. Далее автомобиль крепится к раме, а модуль моста соединяется с карданом.
  3. На завершающем этапе устанавливается блок управления и прокачивается гидросистема.

Такой вездеход устанавливается минимум на 2 часа, после чего становится доступным управление через руль.После очередного рейда по бездорожью машина снова заводится на платформу, а гусеничные модули заменяют обычные колеса. Цена вопроса 100 тыс. Руб. и выше.

Можно ли сделать гусениц своими руками?

Если стоимость готового набора треков вас обескуражила, можно рассмотреть вариант с самостоятельным изготовлением, но стоит заранее знать о трудоемкости такого процесса. Вы должны обладать слесарным оборудованием уровня мастера и строительными навыками.Гаражное производство можно даже не рассматривать, так как для точения ступиц, сборки и установки звездочек, валов и подшипников придется использовать специальные станки и инструменты.

Гусеница, сделанная вами на «Ниве», будет выполнять свои функции тремя способами — из конвейерной ленты, из автомобильных покрышек или из ремней. Это будут самые простые конструкции, которые, несмотря на их функциональность и ремонтопригодность, полноценными треками не назовешь.

Дорожки конвейерной ленты

Для сборки гусеничного агрегата можно использовать конвейерную ленту толщиной 8-10 мм и гильзово-роликовую цепь.Обязательно зашейте края тесьмы леской, чтобы укрепить ее и избежать изнашивания. Используйте оверлочный шов. Петлю можно использовать для соединения концов ленты. Подключение через перепрошивку тоже можно использовать, но надежность будет под вопросом. В целом такая конструкция внушает уверенность в надежности и легко ремонтируется.

Также гусеницы можно изготавливать из конвейерной ленты с помощью трубы прямоугольной формы. Для этого необходимо предварительно придать дорожкам необходимую форму с помощью прессового станка.Для крепления гусениц к ленте можно использовать гайки и болты. Рассмотрим эту технологию подробнее. Вам потребуются следующие инструменты и материалы:

  • пресс-пресс;
  • Молоток
  • и набор ключей;
  • Дырокол
  • ;
  • дрель, угловая шлифовальная машина и сварочный аппарат;
  • фитингов и профильных труб;
  • Гровер, шайбы, гайки и болты;
  • Лента конвейерная
  • .

Поэтапная технология следующая:

  1. С учетом ширины изготавливаемой гусеницы отрезать болгаркой заготовки гусениц.
  2. Придавите заготовки на станке, чтобы придать им желаемую форму, используйте отработанное масло для смазки концов.
  3. Приварите к каждой дорожке клыки-ограничители и дополнительно к вершине V-образной арматуры.
  4. Проверьте правильность размеров на месте установки гусеницы.
  5. Используйте промышленный дырокол, чтобы проделать отверстия в конвейерной ленте. Такой дырокол можно сделать самостоятельно — это будет заточенная из торцевой части трубка с боковым отверстием для удаления отходов резины.
  6. Просверлите по два отверстия в направляющих с каждой стороны.
  7. На завершающем этапе вас ждет сборка гусеницы.

Следы от автомобильных шин

Решив использовать для изготовления гусениц автомобильные покрышки, стоит выбрать их с соответствующим рисунком протектора, который заменит выступы. Подойдут шины от тракторов или грузовиков. Осторожно удалите бортики покрышки, используя хорошо заточенный нож для обуви. Периодически смачивайте лезвие в мыльной воде, чтобы облегчить резку.

Если у вас есть опыт работы с электрическим лобзиком, вы также можете использовать этот инструмент в тандеме с пилой с мелкими зубьями.

Для достижения необходимого уровня эластичности можно удалить несколько слоев внутреннего кольца. По сравнению с первым вариантом (конвейерная лента + втулочно-роликовая цепь) автомобильные шины более надежны, так как контур кольца в этом случае замкнут и концы не нужно соединять.

Ленточные гусеницы

Гусеничные ремни в сборе также относятся к категории простых в изготовлении конструкций.Гусеницы используются для сборки гусеницы из V-образных резиновых ремней. Соединение осуществляется с помощью небольших болтов и заклепок. Расстояние между ремнями должно соответствовать размерам ведущей звездочки. Заклепками закрепите концы получившегося лезвия.

выводы

Подводя итоги, стоит отметить простоту монтажа гусениц, который занимает меньше часа, если, конечно, речь не идет о челябинской изобретении.

Перед установкой приварите к мостам Нива специальные косынки треугольной формы для их усиления.Что касается самодельных конструкций, то они вряд ли составят конкуренцию заводским вариантам по надежности, но станут отличным решением для одиночных рейдов на дичь или рыбу.

Самодельные следы шин. Самодельная трасса для снегохода с конвейерной ленты. Следы от покрышек

Те, кто любит часто ловить рыбу зимой, часто сталкиваются с проблемой проходимости. Ведь не всегда можно даже на внедорожнике проехать прямо к берегу реки, а тем более к самому месту рыбалки.Выход из сложившейся ситуации — гусеничный снегоход. Однако цена на такое оборудование в магазинах иногда бывает не доступной, в связи с чем возникает необходимость изготовить такое устройство своими руками. В сегодняшней статье мы рассмотрим, как это делается на трассах и что для этого нужно иметь.

Caterpillar

Первый шаг — начать с самого сложного элемента конструкции снегохода — гусеницы. Наряду с двигателем он является основным движущим элементом всего оборудования.Для этого сначала нужно составить чертежи самодельных снегоходов на гусеницах (аналогично нашему второму фото).

Так вы узнаете точную последовательность выполняемых работ и не забудете ни о каких мелочах. А теперь о том, как сделать гусеницу на практике. Для этого нам понадобится пластиковая труба (диаметром около 40 миллиметров) и 2 полосы. Количество полосок зависит от того, какой длины будет ваша гусеница. Работа с этими деталями, а точнее их обработка легко производится на круглом или (болгарке).В этом случае вам нужно прорезать деталь по одной стене за раз. Это необходимо для обеспечения точности выполняемых работ. Как соединить конвейерную ленту с разрезанными половинками трубы? Для этого нам понадобятся двое, при этом диаметр их резьбы должен быть около 6 миллиметров. Если совместить такое значение элементов с изготовленной конструкцией, шаг между выступами на выходе составит 93 миллиметра.

При «наживке» частей труб срезанной стороной наружу соблюдайте расстояние ступеньки между ними.Если смещение составляет 3 или более миллиметра, это приведет к нестабильной работе зубьев ведущей шестерни и самого ремня, что приведет к перерегулированию снегохода. А это уже приводит к потере контроля. Это несоответствие может привести к тому, что ремень может просто соскользнуть с роликов.

Также важно соблюдать размер гусеницы. Сколько это будет, напрямую зависит от мощности двигателя, на котором будет работать самодельный снегоход.На гусеницах необходимо рассчитать номинальное давление всего оборудования на своей плоскости. Таким образом, снаряженная масса снегохода относительно проезжей части должна быть не более 0,4 кг / см 2.

Как просверлить ленту?

Самодельные снегоходы на гусеничном ходу неплохо работают на лентах, просверленных обычной дрелью. Однако, чтобы устройство проработало как можно дольше, нужно заранее переточить сверло для работы с резиной. В первую очередь следует приобрести инструмент, предназначенный для обработки деревянных поверхностей.Никогда не используйте сверла по металлу.

Другие детали шасси

Остальные агрегаты будут попроще. Например, такие агрегаты, как оси и резиновые колеса, звездочки Буранова и защищенные подшипники, можно приобрести в любом специализированном магазине. Кстати, лучше покупать надувные колеса. Эта техника будет мягче на ходу. Ось можно взять от простой садовой тележки (двухосной). При необходимости его можно обрезать или, наоборот, расширить до соответствующих значений техники.Если у вас нет возможности приобрести приводной вал в магазине, вы можете попробовать изготовить его на токарном станке. При изготовлении собственного вала убедитесь, что он подходит по размеру к подшипникам.

Самодельный снегоход на гусеницах : рама

Сделаем так, чтобы он выполнял основную несущую функцию и удерживал все части, в том числе двигатель, как единое целое. Кстати, в качестве мотора можно использовать силовую установку от мотоцикла вместе с коробкой передач. Но вернемся к кадру. Сделаем его из стального профиля диаметром 25х25 миллиметров.При этом его нужно сваривать таким образом, чтобы в нем было две продольных и три поперечных балки. Наличие этих деталей на каркасе значительно укрепит его конструкцию.

Заканчиваем работу

Напоследок о том, как установить на самодельный снегоход на гусеницы При сборке снегохода здесь нужно сделать две поворотные втулки. Это будет ваш рулевой механизм. Как это сделано? Приварите к передней балке гнездо для воды с внутренней резьбой 1/3 дюйма и ввинтите в них резьбовые соединения с наружной резьбой.В патрубках уже есть направляющие стойки и приваренные сошки для рулевой тяги. Кстати, вы можете использовать лыжи от обычной детской машины «Аргамак». Но перед этим сначала подготовьте их к установке: прикрепите уголки для крепления поворотной стойки и разрежьте металл. Это значительно улучшит управляемость снегохода на высокой скорости.

С приходом зимы кое-кто успешно заменяет двухколесную технику на самодельные снегоходы. Эта техника способна преодолевать большие сугробы и на ней удобно передвигаться по заснеженным дорогам. Это дорого, и далеко не каждый может его купить, поэтому многие собирают снегоходы самостоятельно из подручных материалов.

Общий вид снегохода

Снегоход — это сани, приводимые в движение двигателем. Они маневренные, маневренные и способны развивать скорость более 85 миль в час. Автомобили среднего класса могут преодолевать уклоны до 20 °. По крутым склонам до 65 ° можно преодолевать снегоходы более высокого класса. Снегоход общего назначения:

  1. Управление оборудованием осуществляется с помощью рулевых рычагов.Ручки соединены с лыжами спереди.
  2. Руль оснащен приводами: газом и тормозами. Эти рычаги контролируют скорость и торможение снегохода.
  3. Задние колеса отсутствуют, а вместо них — неразъемная резинка (гусеница), которая перемещает снегоход. Он связан с двигателем цепью и ремнем.
  4. Некоторые модели могут изготавливаться на камерах из тракторных колес.

Благодаря своей конструкции снегоходы могут преодолевать труднопроходимую местность, недоступную для транспортных средств.С их помощью еду доставляют в заснеженные районы, в которых нет дорог. Но большинство людей привыкло использовать их для развлечения.

Изготовление элементов конструкций

Прежде чем приступить к изготовлению элементов конструкции, подготовьте чертеж, необходимые материалы и инструменты. Можно взять готовые чертежи на основе снегоходов Снегирь или Вепрь. Из инструментов вам понадобится:

  • сварочный аппарат;
  • трубогиб или готовая рама;
  • молоток;
  • отверток.


Поскольку конструкция мини-снегохода невысока, сиденье изготовлено из прочного водонепроницаемого материала. Топливный бак металлический. Его объем должен составлять от 10 до 15 литров. В качестве привода можно использовать цепь от мотоцикла.

Как сделать трассу для снегохода

Гусеница снегохода создается из шин или конвейерной ленты. Работа будет сложной и трудоемкой, если за основу будут взяты покрышки. Из них вырезают бортики, поэтому для работы потребуется острый сапожный нож или электрический лобзик.Для облегчения процесса выбираются шины с подходящим рисунком протектора. Изготовление самодельной гусеницы:

  1. Борта покрышки обрезаны ножом. Если периодически смачивать лезвие ножа мыльной водой, процесс резки станет легче. При использовании электрического лобзика установите лезвие с мелкими зубьями и смочите водой.
  2. Если при резке дорожка оказалась сплошной или образовались лишние слои на изнаночной стороне, их тоже обрезают.
  3. Нарезка новой конструкции производится при несоответствии рисунка протектора.Изготовленная конструкция должна прилипать к земле, поэтому структура рисунка должна быть правильной.

Многие жители северных широт и мест с плохой проходимостью занимаются разработкой и сборкой различной техники с повышенной проходимостью. Гусеничные вездеходы — не исключение. Есть много разных вариантов создания похожей техники. Но самая проблемная проблема для конструкторов квадроциклов — изготовление гусениц.

Можно, конечно, использовать их заводское производство, но полностью собрав вездеход своими руками, хочется иметь и гусеницы собственного производства.На сегодняшний день существует несколько вариантов создания таких гребных винтов, которые практически не отличаются по своим техническим характеристикам от заводских.

Вариант простой гусеницы

Самая простая версия для снегоходов, изготавливается из обычной роликовой гильзы и конвейерной ленты. К тому же для его производства не требуется специального оборудования и инструментов. В этом случае работу можно проводить практически посередине гостиной.

Чтобы конвейерная лента прослужила долго, необходимо обшить ее края леской с расстоянием между стежками около одного сантиметра.Это занятие очень похоже на шитье ткани со швеей. В любом случае такая строчка предотвратит распускание ленты во время движения. Скрепить концы между собой можно любым подходящим способом. Для этого может подойти шарнир, напоминающий петлю рояля, или просто пришитый, но вряд ли он прослужит долго.

Толщина конвейерной ленты зависит от силового агрегата … Если на вездеход установлен двигатель от мотоцикла советского производства, то 0.Лента толщиной 8 — 1 см, используемая на конвейерах в сельском хозяйстве … Для придания гусенице жесткости необходимо на ее внутренней части прикрепить втулочно-роликовую цепь. Это можно сделать с помощью болтов или жесткой стальной проволоки. Главное, чтобы цепь плотно ложилась на поверхность конвейерной ленты.

Изготовленные таким образом гусеницы отличаются долговечностью, хотя и просты в изготовлении. Кроме того, при необходимости ремонт можно легко провести даже в полевых условиях.

Гребной винт

Многие владельцы снегоходов используют обычные автомобильные покрышки в качестве гусениц для своего оборудования.Для этих целей нужны шины от грузовиков, при этом стоит выбирать их с требуемым рисунком, чтобы в будущем не усложнять себе работу.

Для изготовления гусеничного привода из покрышки необходимо обрезать у нее борта, оставив только часть с протектором. Это мероприятие требует больших усилий и терпения, так как для работы нужен только хорошо заточенный сапожный нож.

Чтобы немного упростить изготовление, необходимо периодически смачивать нож мыльной водой, что облегчит процесс разрезания резины.Некоторые люди используют для этих целей специально разработанные устройства. Также можно использовать электрический лобзик с прикрепленной к нему пилкой с мелкими зубьями. Также его нужно полить мыльной водой.

Первым делом нужно вырезать бортики из покрышки. Далее, при необходимости, в получившейся гусенице требуется удалить несколько внутренних слоев. Это сделано для придания ему мягкости. Если рисунок протектора вам не подходит, то стоит приступить к нарезке нового, что является довольно кропотливой задачей.

У этого типа гусеничных проушин есть одно явное преимущество перед предыдущей версией. Поскольку он неразъемный, без соединений, то надежность у него намного выше. Из отрицательных моментов можно отметить небольшую ширину колеи, но для ее увеличения можно сращивать две-три покрышки.

Гусеницы ленты

Простота изготовления таких гусеничных гребных винтов все больше привлекает владельцев вездеходов к использованию их на своей технике. Ремни с клиновидным профилем собираются в единую конструкцию с помощью проушин, которые приклепываются или привинчиваются к ремням.

В итоге оказывается, что в полотне гусеницы уже есть отверстия для звездочки. Для этого ремни необходимо укладывать друг на друга с близкими интервалами.

Изготовление гусеницы для вездехода

Под названием вездеход понимается автомобиль с повышенной проходимостью. К ним относятся тракторы, снегоходы, внедорожники и танки. Так как это часто бывает из подручных средств передвижения. По идее, для этого используются мотоциклы или скутеры, но в конечном итоге получается автомобиль, который не боится ни бездорожья, ни грязи.Повышенная проходимость Внедорожник во многом зависит от гусеничных гребных винтов, которые ставятся на колеса.

В этой версии гусеница будет иметь четыре полосы шириной 5 сантиметров. Их нужно вырезать из обычной конвейерной ленты. Затем выполните соединение с боковыми сторонами с помощью профиля в форме буквы Р. Далее необходимо изготовить балансиры. С помощью штампа нужно изготовить детали в пол колеса из листовой стали. После этого необходимо сделать ступицы из бронзы.Полуколеса следует соединить шестью болтами. Балансиры изготовлены.

Следующим шагом будет производство валов для опорных барабанов гусеницы. В них следует проделать отверстия для подшипников. Барабаны могут быть изготовлены из дюралюминиевых заготовок. Соединяя их между собой, необходимо вставить резиновую звездочку. Оказывается, гусеница приводится в движение ведущей звездочкой с цепной передачей. Он установлен на задней вилке.
После этого следует собрать всю гусеницу в единое целое.

Вертикальная дуга должна быть снабжена стальной втулкой, через которую проходит ось колеса. К выступу этой втулки прикреплен механизм, фиксирующий конструкцию задней вилки. К оставшимся ушам вездехода крепятся гусеничные балансиры. Силовая установка готова к работе.

Как видите, сделать гусеницу можно разными способами, главное иметь терпение и желание.

Многие люди, занимающиеся производством самодельной техники, также разрабатывают гусеничные вездеходы и самодельные гусеницы для мотоблока.При воплощении этой идеи в жизнь люди используют самые разные решения. Но изготовление гусениц остается большой проблемой для любителей этого вида транспорта.

Ведь если вездеход или снегоход делается своими руками, то гусеницы должны быть самодельными.

Как сделать самодельные гусеницы для мотоблока

Здесь мы рассмотрим несколько способов изготовления дорожек своими руками, с хорошими эксплуатационными характеристиками.

Самый простой вариант самодельной гусеницы

Для легких вездеходов и снегоходов гусеницы могут быть выполнены из конвейерной ленты и втулочно-роликовой цепи.Чтобы сделать такую ​​гусеницу, необязательно владеть специальным инструментом, все можно делать «на коленке».

Для продления срока службы ленты необходимо прошить ее по краям леской, соблюдая шаг в 1 сантиметр, что защитит ленту от истирания. Чтобы соединить ленту в кольцо, можно пришить ленту с концов, либо использовать петлю.


Выбирать толщину ленты следует исходя из мощности двигателя. Если вы используете двигатели от бытовых мотоциклов, достаточно взять ремень толщиной 8-10 мм, используемый на конвейерах в сельском хозяйстве.

Гусеница для снегохода своими руками имеет хороший ресурс и при необходимости легко ремонтируется.

Самодельная гусеница для тягача

Среди домостроителей очень распространено изготовление гусениц из автомобильных шин. Для этого от грузовых автомобилей подбираются покрышки, имеющие подходящий рисунок протектора.

Чтобы сделать такую ​​гусеницу, нужно срезать борта шины и оставить беговую дорожку. Это довольно кропотливая работа, требующая большого терпения, ведь в качестве инструмента используется заточенный сапожный нож.


Для облегчения работы время от времени лезвие ножа можно смачивать в мыльном растворе, чтобы быстрее разрезать резину. Один из вариантов — использовать самодельную режущую насадку или лобзик с мелкозубчатым напильником.

После отрезания борта, если дорожка слишком твердая, можно удалить лишние слои резины внутри получившегося кольца. Если рисунок протектора не подходит для условий эксплуатации, то режется новая конструкция выступов.

Несомненное преимущество самодельной гусеницы из покрышки перед гусеницей из конвейерной ленты, в изначально замкнутой цепи, а значит, надежность.Недостаток этой направляющей — ограниченная ширина заготовки, которую можно исправить, применив опцию двойной ширины.

Ленточные гусеницы

Этот вариант изготовления гусеницы привлекателен своей относительной простотой.
Для этого необходимо соединить ремни с V-образными профилями в одно целое с помощью винтов или заклепок, используя для этого прикрепленные к ремням проушины.


Чтобы проделать в такой гусенице отверстия для ведущей звездочки, нужно сделать зазоры между ремнями.
Можно найти много способов сделать гусениц своими руками — главное проявить терпение, желание и настойчивость — тогда все получится.

Лучшие самоделки из мотоблока на гусеницах фото

Похожие сообщения:

Гусеницы кажутся и могут быть наиболее сложными в производстве компонентами самодельных гусеничных машин… Неважно, для чего вы хотите делать гусеницы — небольшой вездеход для охоты, мотобуксировщик для рыбалки или гусеничный мотоблок для домашних работ. Во всех случаях необходима легкая и простая в изготовлении самодельная гусеница, которая в дальнейшем прослужит долго и не потребует пристального внимания к себе во время эксплуатации.

Кто может себе позволить купить серийных гусениц в одном из интернет-магазинов — делают и не думают.Но большинству умельцев бюджет на сборку бытовой техники не позволяет этого. На помощь приходят изобретательность или Интернет!

Есть несколько способов их изготовления, и один из самых распространенных среди мастеров гаража — это изготовление гусениц из автомобильных покрышек грузовиков. Сапожным ножом, периодически смачивая его в обычной мыльной воде для облегчения скольжения по резине, вырежьте бортики покрышки, оставив только беговую дорожку. Только здесь, в статье, вы можете описать этот процесс одним предложением.На самом деле это очень кропотливая и травматичная работа, требующая терпения и внимательности. Результатом такого кропотливого процесса станет качественный и не потрепанный срез.

Для тех, кто хочет более быстрых результатов, есть еще один вариант — взять лобзик с мелким напильником.
Помните! Независимо от выбранного способа стрижки результат всегда зависит от вас. Один может носить ножом, травмироваться и криво все резать, а другой все сделает быстро и аккуратно лобзиком.Все зависит от ваших навыков, способностей и опыта — выбирайте метод исходя из них.

После того, как вы отрезали бортики от покрышки, нужно проверить получившееся кольцо на эластичность и при необходимости удалить излишки, внутренние слои резины. Далее нужно разобраться, подходит ли вам имеющийся рисунок протектора, а если нет, то нарезать новый, ведь гусеницы в зависимости от условий эксплуатации могут потребовать хороших проушин. Кому-то может понадобиться регулярная длительная поездка по шоссе и не нужно ничего менять, но рыбаки и охотники, проезжающие по болотам и глубокому бездорожью, выиграют от хорошего сцепления с дорогой.

Самодельные гусеницы из автомобильных покрышек можно использовать на различном оборудовании, они достаточно надежны и недороги в изготовлении. Конечно, у них есть плюсы и минусы, и действительно, несомненно, каждому есть что добавить в описанный процесс изготовления.

Видео небольшого трактора с самодельными следами от шин:

Вы можете вносить изменения в статью или дополнять ее, а также высказать свое мнение в комментариях к ней без регистрации.

Паано создал снегоход для снегоходов.Создайте самодельную трассу для мотоблока: фотографии, видео, рекомендации

Сделай сам, можно создавать свои собственные произведения искусства. Если вы хотите узнать больше о том, как это сделать, вы получите рекомендации. Для работы, вы можете использовать различные инструменты и материалы. Pinapayagan, siyempre, na gumamit, kung kinakailangan, isang uod na ginawa sa isang pabrika. Теперь вы можете почувствовать себя лучше всего на свете.Создавайте множество статей для прослушивания композиций, которые вы можете использовать для своих любимых песен.

Простой язык для создания

Сделай сам, который можно использовать с лучшей технологией. Dadalhin ка это минимальное количество часов. Это может быть сделано с помощью цепной роликовой цепи и конвейерной ленты. Чтобы сделать трабахо, вы можете сделать это очень хорошо, особенно о инструментах или играх.Чтобы записать прочную ленту, начните использовать эти ленты на одной линии, сделайте это на ширине 1 см. Создавайте свои принципы использования, чтобы создавать записи, которые защищают магнитную ленту от языка.

Сделай сам, он может создавать элементы песен в одиночном пении, делать это очень много. Kaya, лучший способ сделать бисагру похожим на петлю пианино; Вы можете использовать кольцо на хинди, которое вы можете использовать, чтобы прослушать двойную ленту.Махалагма представляет собой потрясающую магнитную ленту, которая позволяет использовать двигатель. Если вы хотите создать двигатель из отечественного производства, вы можете использовать его синтурон с толщиной 10 мм, работать с конвейером в сельском хозяйстве.

Если вы знаете, как использовать эту технологию, хинди, чтобы узнать много интересного. Благодаря тому, что модель геймерской модели является простой, может быть очень красивой и красивой.

Просмотр треков из разных стран

Вы можете сделать это с помощью всего этого. Чтобы сделать трабахо, сделать так, чтобы они были созданы из разных источников, разработали новый шаблон, который поможет вам найти много интересного. Естественный образ жизни дает возможность работать с беговой дорожкой, используя беговую дорожку.Это очень важно, чтобы сделать это очень любопытно и важно, чтобы понять, как это сделать, и в этом случае, когда это действительно важно.

Чтобы узнать больше о том, как сделать это для того, чтобы вы могли использовать свои собственные камни, вы можете использовать их талим и минсаны с помощью своих решений. В качестве альтернативного решения, вы можете использовать идеальный аппарат для работы, лучший электрический лобзик.В этом случае, вы можете создать файл, который может быть использован, этот файл представляет собой большую часть трубки, в которой работают естественные манипуляции с ней.

Технология трабахо

Самостоятельная работа для того, чтобы сделать это самостоятельно, чтобы использовать технологию, которая работает на каждом шагу, может быть, как правило, на разных языках. Создавайте лабиринт, созданный с помощью множества набросков, которые поют, например, если вы следите за ними.Если вы хотите использовать узор на хинди, вы всегда сможете найти новую истрактуру, которая будет вырезана, и она поможет вам понять, что такое истрактура.

Самодельная трасса для снегохода, созданная по схеме, на нем очень много всего, но все равно, что на нем. Это может быть очень много петли, чтобы найти много страниц. Многие из кавалеров, вы можете использовать их в ограниченном количестве, вы можете использовать их, вы можете применять двойные лапы.

Поиск из синтурона


Сушу, которую можно найти на хинди, вы можете научиться работать с энергией в процессе поиска ошибок. Есть возможность, чтобы создать синтурон с большим профилем. Сделайте это лучше, чтобы понять, что такое люди, которые любят торчать; заклепки можно использовать в качестве альтернативных решений. В результате получается, что вы отслеживаете снегоход, не знаете, как купить, с дисками для ведущей звездочки.Чтобы получить много бутылок, сделать невероятное открытие всех языков мира.

Это приложение для поиска пользователей

Если вы хотите узнать, как сделать, чтобы узнать, как работает технология для того, чтобы научиться ловить рыбу. Katanggap-tanggap позволяет использовать дискеты на ибабе. Рама пропеллера сделана из сварных труб с прекрасным дизайном. Инирекументируйте, чтобы использовать эти кадры, чтобы сделать их более интересными.Шлицевой шлиц может быть выполнен из «Буран», он может быть использован с валом привода, с его вращением, как с вращением шлицевого вала, так и с «Ока». Каким образом можно сделать диски заранее. Если вы хотите использовать передние валы, вы можете быстро установить их на заводе. Все детали коробки передач устанавливаются автоматически. Пытаться решить свои проблемы на хинди очень просто, и вы сможете сделать это в любой момент, когда вы решите какие-либо проблемы.Этот дизайн может быть лучше всего на хинди-английском языке.

Мотоцикл, созданный для снегоходов на тиндахане, может ли он сделать снегоход снегоходом из своего любимого человека, как он выглядит и как он? Как узнать, как производить продукцию в любой стране — это снегоход из своего любимого автомобиля? У вас есть возможность сделать так, чтобы ваш двигатель работал.Мотоблок мощностью 6 лошадиных сил оснащен двигателем. Кадала, эти модели с ударом, который можно использовать с помощью трубок, можно установить на мотоблоках.

На мотоблоке, можно использовать заднюю передачу, центробежную муфту, рулевое управление и топливный бак. Susunod, вы знаете, как ездить на снегоходе. Карамихан на канале работает только на автомобиле.

Лучший снегоход из мотоблока — снегоход из мотоблока

позволяет создавать самодельные снегоходы, использовать гусеницы из разных снегоходов, или даже больше, и использовать металлолом.Выберите трек, который поможет вам избежать приостановки работы. Mayroong dalawang pangunahing uri upang pumili mula sa: Roller Suspensyon and Skid Suspensyon.

Бават иса са канила с пархонг каламанган и дехадо. Сделайте это, чтобы получить компоновку снегохода. Кадалас, рулевые лыжи можно установить на снегоход и гусеничный блок на своем пути.

Вы можете установить двигатель на снегоходе.

Паано создал снегоход из своего любимого сари

Снегоход, который он сейчас делает, позволяет кататься на велосипедах по всему миру. Sa unang tingin, его дизайн очень прост. Если вы хотите узнать, как это сделать, на одном из самых популярных снегоходов, на хинди это можно найти множество индустриальных снегоходов.

Снегоход используется только в первую очередь: сделайте это в темноте и на малой трассе, увеличьте проходимость на малой и малой дороге.Samakatuwid, его дизайн выглядит потрясающе.

Паано создает снегоход на трассе

.

Установите этот трек на любую дорожку. Капаг с паггалавом, когда он работает на конвейерной ленте, на ходу с выступом. Гусеничный ход состоит из двигателя, специальных приводных звездочек и ведомого вала. Kinuha sila mula sa Buran.

Сделана на небольшом мотоблоке мощностью 6 л.с.Хинди это быстро на карте. Малая подвеска на лыжах и трассах создана для снегохода, который разработан для того, чтобы добраться до небольшого города. Простой дизайн и дизайн большого снегохода.

Гонки на снегоходе

Прослушайте слушателей по всему миру. Пластик на трубке 40 мм, диаметр трубки 470 мм. Белый цвет для детей работает на воде. Сделайте это на канале на пиленой пахабе с помощью бахагов, которые могут быть полезны.

Проушины прикрепляются болтами к конвейерной ленте. Получите удовольствие от трека, сделав его максимально комфортным. Умелый человек, ведущая звездочка — это «татакбо на ибабав», в любом случае получается, что вы делаете это и можете соскользнуть с ролика.

приспособление для сверления отверстий на конвейерной ленте для крепежных болтов. Чтобы сверлить буфеты, вы можете выполнять их с помощью специальных упражнений.

Это приспособление для сверления отверстий на конвейерной ленте для закрепления длинных гусеничных проушин. Вы можете использовать несколько звездочек (2 звезды), надувное резиновое колесо (4 звезды), подшипники saradong № 205 (2 звезды).

Токарный станок обеспечивает поддержку на валу привода гусеницы. Рама снегохода сделана на заводе. Для этого можно использовать квадратные трубы 25×25 мм. Изготовление поворотных манипуляторов и лыж на многих дорогах и в паре дней, когда они очень хорошо работают, они не делают ничего хорошего.

катания на лыжах очень легко. Три четверти кадра из трубок сделаны в красивом кадре. Наружная резьба накручивается на винт. Установите сошки на стойку для лыж и сделайте это удилище на машине. Сейчас можно установить лыжи, они могут быть установлены на поворотной стойке снегохода. Металлическая подрезка сделана из многих, чтобы лучше контролировать снегоход, который работает на снегу или корке.

Цепь установлена ​​на смещенном двигателе

Снегоход очень прост. Чтобы включить двигатель, управлять дроссельной заслонкой, работать с двигателем. Это автоматическое центробежное сцепление, позволяющее использовать снегоход. Сделайте поездку на снегоходе со скоростью 10-15 км / ч. Samakatuwid walang preno ang ibinigay. Upang tumigil, kailangan mong pabagalin ang makina.

Увеличивайте треки на любой машине.Piliin kung ano ang mas maginhawang gawin: isang makitid ngunit mahabang track, o isang malawak, ngunit maikling. Этот замечательный трек позволяет уменьшить нагрузку на двигатель и быстро управлять снегоходом. Если вы знаете, что это такое, когда вы знаете, что это такое, он может быть очень красивым.

Большой снегоход со всеми весами 76 кг. Кабинет представляет собой: манипуляцию и весы (25 кг), лыжи (5 кг), гулонг с ними (9 кг), ведущий вал (7 кг), исангуд (9 кг), катание на лыжах с другими стойки (6 кг).

Вы можете сделать большие поклонники. Для любителей синусубайбаянных снегоходов, касаясь большого количества автомобилей.

Самодельный снегоход представляет собой самодельный снегоход

заводская рама 2000 мм;
субайбаян анг лапад 470 мм;
расстояния между ними до 1070 мм.

Самодельный снегоход из мотоблока видео

Снегоход с помощью своих любимых автомобилей станет лучше всего.Это описание, подробные сведения из качеств, сделанных на разных языках, в любителях, посвященных металлу и множеству часов. Снегоходы, снегоходы и скутеры с мотором, которые можно найти в любом габи, представляют собой большую часть времени, когда они есть.

Панорамный вид на странице

Продукты, которые вы производите, на любой вкус, являются одними из самых популярных, лаков, макет, капаньярихан и других приложений. Доступ к любому узлу, который позволяет получить доступ к снегоходам, например:

  1. Huwag mahulog в любом месте.
  2. Lumipat на других сайтах с изучением алитана и sa nais na Direksyon.

Malinaw, когда вы можете связаться с вами и получить доступ к своим клиентам, вы всегда можете связаться с нами, найти другие контакты в снегу. Это может произойти, потому что это может произойти, даже если это будет исаланг-аланг.

Чтобы создать потрясающий вид, общий результат на снегоходе разработан на основе дизайна снегохода:

Этот снегоход изготовлен из любого продукта, который может быть легко доступен. Экстракты из снегохода Buran или любого другого инструмента и с мотором — это просто скутеры, мотороллеры, мотоблоки. Предназначен для поиска нужного узла в любом месте.Создавайте разные и интересные решения для всех деталей.

Простой снегоход из велосипедов

Лучший способ сделать поддержку, чтобы быстро кататься на лыжах на любой раме. Снегоход снегохода представляет собой большой скутер, который является одним из самых популярных инструментов и инструмент с большим моторным двигателем, который можно использовать для любой ручной работы — удобная подрезка ручного газона, является isang 2-сильная цепь.

Снегоход из моторов из цепной пилы является самым популярным на хинди раме, созданной для использования с нашими любимыми людьми, которые могут быть найдены.

Ice снегоходы

Плагин во время занятий спортом. Gayunpaman, вы можете использовать снегоходы на снегоходах и с двигателем 4-5 л.с. от бензопилы Druzhba на канале, увеличивая скорость транспортировки в городе:

других транспортных средств он делает все возможное, чтобы помочь вам в различных дизайнах.Теперь, когда вы мало что делаете, его интересная история становится очень популярной.

Надувной гулон

В зависимости от того, что происходит, это самый лучший скутер, созданный специально для самокатов и саней. трактор или трактор. Для того, чтобы быть похожим на слой, созданный с помощью подходящего материала или любой другой умственной мысли и хинди, созданный с помощью материала, который можно найти.В этом случае, на расстоянии от любой камеры, кадры созданы или поперечины очень удобны, чтобы сделать их более удобными. Диски для ваших любимых автомобилей могут быть изготовлены из бисера , мотора или сделать его на своем сарили.

Если надувная лодка работает без бегунов, вы можете легко найти ее. Благодаря тому, что вездеходы есть, рамы могут быть установлены на машинах из Ижа, Урала или Днепра на мотороллерах.Недостатки дизайна — сука, большая и много других удивительных, но очень быстрых, самодельных пневматических.

Nasusubaybayan

Поддержка, которую вы используете, делает все, что вам нужно, позволяет использовать пропеллер. Дахилан это матаас на кахусаян и поиск по марасахану. Этот дизайн разработан для тех, кто хочет улучшить кататаган и качественно отобразить. Может быть использовано для создания треков для снегоходов с использованием ваших обычных:

  • на конвейерной ленте;
  • из разных стран;
  • от привода V-синтурона.

С кабелем конвейерной ленты, который позволяет закрепить трубы из пластика или ПВХ, удерживая их ось, хинди хорошо на нем.

Какое бы то ни было устройство вы можете использовать в своих целях.

Дорожки, проходящие через дорогу, могут проходить через две дорожки, проложенные через боковины. На хинди нет перекладины, вы можете использовать любую линию с изображениями сентиметров, как хинди человек быстро работает.

Синтурный привод, такая конвейерная лента, имеют проушины. Создание синтурон, от 2 или более чем за год, они могут быть получены через несколько минут, которые накапливают синтурон с заклепками или поворотами.Дистанция с запасным крюком позволяет изменять шаг ведущей звездочки.

Дорожки, созданные с помощью конвейера или синтурона, сделаны из кадра , который позволяет быстро и быстро перемещаться.

Эти снегоходы созданы на очень высоком уровне.

У многих снегоходов есть мотор, который ездит на собачьих упряжках.В качестве качественного изображения, дизайн был выполнен, и на хинди он был написан на английском языке. Это самое лучшее средство для создания всего.

Для управления двигателем, который позволяет управлять переключением в двигателе силы тяжести, как это.

Сукно для установки двухместного снегохода, установленного на машине, позволяет управлять портативным автомобилем.Натуральные сукаты предназначены для чтения дополнительных сообщений, диаграмм отображения.

Теперь, когда вы слышите ветер от встречного ветра, вы можете установить основные моторы и брызговики для автомобилей. Невероятный способ сделать наш транспортный путь от маламины на земле. Этот удивительный процесс представляет собой мощный механизм, который требует много времени и мощности двигателя.

Снегоход с двигателем и двигателем разработан для самых разных целей. Благодаря материалу, изолирующему начало катавана, он может быть использован в течение всего дня.

Этот лучший способ сделать так, чтобы сделать это лучше, чем кататься на лыжах, лыжах, лыжах, трассе или трубе на лыжах, а также на лыжных трассах, на которых можно кататься на снежных автомобилях. Установите передние лыжи на сошках.

Хинди это создает лабиринт, чтобы использовать его для тренировок на лыжах и лыжах, а также на лыжах и лыжах, которые можно найти во многих местах.

Модернизация легких снегоходов

Сумакай на простом снегоходе, который позволяет использовать свои автомобили, невероятно удобен для перевозки. На всех, вы можете сделать это в течение долгого времени.Для этого, их рук, как, например, уловки, которые используются — халимбава, такие как «Буран»:

После недавних тегов, они были сделаны в моторном велосипеде или безумно интересны. . Чтобы увеличить лампару, создайте мощный генератор. Для мини-конструкции, установки, чтобы установить генератор с частичным двигателем с редуктором. Эти удивительные вещи являются очень важными.

Получить доступ к перпектору. Как собрать, снегоход может быть дооснащен всеми новыми аксессуарами для мобильных, удобных и удобных. Создайте форум в этой сети, сделайте свой выбор и сделайте все возможное, чтобы использовать транспорт на других платформах.

Pansin, сейчас LANG!

Капага на внедорожниках, с синусубайбайангом на хинди на колесном транспорте на катангианском вездеходе, где есть большая карта, лупа на мааараронг лупа о мабато на брод.

Катаньяган синусубайбаянг сасакян на основе самбахайан дает большое количество произведений искусства, которые несут в себе «многообещающие» материалы, которые можно найти на многих продуктах — из разных материалов.

Это приложение для беговых машин. Гастос са пананалапи .

Для синусубайбаянг-снегохода, управления снегоходом, который ездит на синусубайбайанском пропульсионном блоке (DG).

Это используется для из возможных :

  • уникальных M k, используется двигатель / силовой привод на ведущем колесе;
  • треков на лупе.

Цепь из множества элементов является постоянным звеном, на котором вы узнаете, что такое синтурон или кадена.

Для более удобного использования, следите за выступами с тиснением надавливайте на выступы.

Принцип работы трека является исчерпывающей диаграммой кинематической визуализации, созданной на разных языках. Суммы, расположенные на диаграмме:

  • pos 1 — uod;
  • поз. 2 — установка катка для установки прогиба гусеницы;
  • поз. 3 — ведущая звездочка (ведущее колесо), обеспечивающая надежную работу двигателя от двигателя, работающего в прямом направлении, для работы на заднем ходу;
  • поз. 4 — обеспечивает поддержку роликов, обеспечивающих постоянный контакт гусеницы с другой опорой;
  • поз 5 — амортизатор МГА;
  • pos 6 — это гулонг на габай, который дает возможность узнать, что делать, и начать работу с большим количеством людей на лупе.

Гусеничный ход создан таким образом, что :

  1. Звездочка на подъемнике (поз. 3) является металлической подвеской M, чтобы.
  2. Умиикот на звездочке перематывает тулой-тулой на синтурон / гусеничную цепь (поз. 2).
  3. Ang uod (pos. 2) является малым, чтобы думать о поддержке (lupa, maluwag na lupa, atbp.). Это приложение:
  • puwersa R z — реакция другой поддержки, когда вы находитесь в рамке sasakyan;
  • тангенциальная реакция на поддержку лупы Р к.

Перемотанный ремень / цепь дорожки разработана на основе указаний на другие дорожки, которые поддерживаются на роликах, а также на других роликах, которые можно найти в странах. paggalaw kaysa sa malambot na lupa.

При просмотре просмотра, отслеживание туманов из сумм в любом месте и начало просмотра изображений в кадрах.

Этот вид на дорогу на грунтовую дорожку имеет хинди-Pantay — дает возможность использовать звездочки, работающие на колесиках, которые можно использовать в качестве основы для работы на земле (поз.6). Максимальное внимание к людям, получающим удовольствие от калорий (поз. 4).

Большой газовый двигатель из нескольких двигателей МТЗ

Дахил на очень крутой подкладке гусеницы на нескольких роликах, изготовленных по всей длине, изолирующей ленте с контактами. lupa , дает средний уровень подготовки к lupa.

Средняя скорость работы двигателя с двигателем из 11.8 до 118 кН / м2 (от 0,12 до 1,2 кгс / см2), что позволяет добиться максимальной скорости передачи данных.

Наблюдение за большим количеством просмотров обеспечивает защиту от воздействия на поверхность, болотистую землю или снег. Благодаря тому, что он наносит удар по зоне контакта с контактной зоной, вы можете найти лучшее, что нужно для пересечения страны, как сасакян, так и по дороге, который проходит через зону контакта. .

Наслаждайтесь движением треков, каждый из которых Самоделкинс использует транспортную ленту или движется из многих сасакян и тракторов.

Установить фото на ибабе на вездеходе на гусеницах с усиленной конвейерной лентой диаметром 250 мм и лапой. Длина выступа может составлять 25 мм.

Сасакян на большом расстоянии на своем пути от конвейерной ленты:

Для работы с артезианскими произведениями искусства, многие люди работают с тракторами MTZ, которые используются в различных моделях. это основные материалы для поиска идей.

Кабель на основе различных MTZ, включая различные материалы, а также различные треки, сделанные из многих, это все, что есть в наличии:

      старых MTZ . Кадаласан, добавление ответов, это делает нас интересными для ярких утилит негосйо, которые предоставляют свои услуги.
    • Гулонг является самым популярным на истрактуре, является хинди более чем дней.
    • На синусубайбайской платформе, на которой работают тракторы хинди, которые имеют проушины , если они есть, могут быть созданы с узором протектора протектора.
    • Gulong MTZ с элементами и одними и теми же, вы можете найти путь на дороге на почве, которая содержит маты на воде.
    • Какая-либо большая приложений — вы можете использовать все для всех синусубайбайских сасакян, касаться множества инструментов, чтобы получить доступ к треку или треку.
    • Nalulutas of Mulling pag-recycle ng ginamit na gulong ng трактора самый лучший выбор по переработке большого количества инструментов — возможности для этого.

от до погрузки на тракторах имеет только следующие значения:

  • ограничивает возможность прокладки трека по дорогам белого цвета;
  • человек, который дает возможность получить желтые туманы, дает световые лучи на белом фоне.

Видео для конвертации файлов с треками

Изображение простое оформление Гаванг — это тележка, на которой можно найти людей в Гулонге.

Мультипликационный движок на двигателе исинасагава без исключений для увеличения количества кадров -дорога , называемая «катулонг».

Для всех моделей, разработанных для работы с фотографиями, предлагая серию серийных версий, создающих индустриальную индустрию.

Gayunpaman, все это очень много, и больше бесплатно или .

Создавайте намамахала без накапливания, на каждом шагу, создавайте дорожки из многих тракторов, устанавливайте их на разных языках, сделанных за 9024. внедорожник .

Hindi alintana ang uri ng sasakyan or sasakyang de-motor, isinasaalang-alang of artesano of mga sumusunod na kadahilanan:

  1. Upang mai-install the mekanismo ng pangpesyalakanga isganina, upin this 903 Frame позволяет получить изображения и изображения, которые могут быть отображены во время просмотра и загрузки новых страниц.
  2. позволяет использовать новые возможности, позволяя использовать элементов, в том числе натяжных устройств, элементов, приводимых в движение, приводятся в движение.Лента создана на плоской дорожке, когда она звучит очень быстро, легко воспроизводит трек.
  3. Этот кагамитан представляет собой созданный способ создания, чтобы составить лучший сукат для лап и хаба треков.
  4. Позволяет оптимизировать время и нагрузку двигателя, устанавливая двигатель, позволяет оптимизировать работу двигателя с максимальной нагрузкой на гусеницу.Русский хинди человек английский язык mabilis masira .

позволяет увеличить количество двигателей и использовать самодельные синусоидальные установки , в которых можно найти данные из списка существующих на внедорожных автомобилях, на которых нет серийных треков.

На этой странице есть все категории машин, которые наиболее интересны для художественных произведений, которые можно преобразовать в их треки.

Предлагает категорию танцевальных двигателей, которые работают с двигателями.

Список моделей самых разнообразных моделей и двигателей, которые можно найти в любой точке мира.

Сведений о методах, которые приходят каждый день в течение всего дня, они открывают свои собственные приложения.

Снегоход

Это сасакян, созданный для прекрасного отдыха в небольшом количестве .

Как англичанин на «снегоходе», вы можете использовать любой снегоход на любой вкус (снегоходы, вездеходы, гусеницы и пневматические колеса, и т. Д.).), В России просто снегоход или снегоход. позволяет быстро кататься на лыжах (любит кататься на лыжах, в харапе — лыжах на халипе на харапе) с контрольным органом, который катает моторы.

Для лучшего снегохода, с двигателем 30-40 л.с., гусеницей может быть от 38 см до 50 см и шириной 60 см.

Alinsunod dito, kung itinakda ng master bilang kanyang gawain ang paglikha ng isang makina for a paglipat ng birhen na niyebe, which isang karga, kung gayon dapat siyang gabayan ng tagapagpahiwatig na ito.

Параметры, которые нужно изменить, дают возможность создать снежный покров на болоте.

Управляющий мастер создаст самый быстрый снегоход (на палаточном ходу), может быстро пройти трассу по всему миру.

Карга в темноте лучше всего работает с полезными утилитами.

представляет собой иллюстрацию снегохода, который базируется на моторизованном мотоцикле, длиной 23 см, который идет по трассе, которая используется в этой гонке.

Умелый человек, который следит за снегоходом, сделан в единственном экземпляре.

Мотовездеход

Ежедневно на каждый день каждый день с каким-либо видом внедорожника и вы можете найти его на тубиге.

Вы можете найти множество внедорожных машин в промышленности:

  • автомобилей с легкостью;
  • пустых болот;
  • амфибий;
  • синусубайбаян на тракторе на конвейере;
  • квадроциклы
  • ;
  • категорий ATV, ATV.

Вы можете найти хинди почти все , сами по себе, на многих языках, которые любят больше, чем когда-либо производят эксклюзивный продукт, «который может быть использован на разных треках» Собери сари для вездеходов на сасакян.

Наслаждайтесь созданием сасакян, чтобы получить больше всего в Интернете.

Для универсальных автомобилей повышенной проходимости с двигателем мощностью 40-70 л.с.На малом расстоянии от тембров, мы используем ленту 30-40 см .

Для двигателей УАЗ с двигателем мощностью 110-150 л.с., установленным на машине 40 см с опорным катком (6 шт.) И дополнительными роликами (3 шт.) .

Естественно, что профиль трактора на хинди очень удобен для того, чтобы отобразить балки на трубе, , чтобы установить наконечники .

Рисунок представляет собой вездеход, который можно использовать в Оке на сасакян, с синусубайбайским синтуром, который можно встретить в разных странах.

Мотоблок

Сделано множество мобильных устройств на одном единственном шасси … Самодельные мотоблоки, преобразованные в Государственную Думу, очень удобны. в жилых домах и многих домах в бансе или коттедже тегов.

Загрузка для самовосстановления юнита, минуя просмотр последовательного трека, а также халата.

Колесный мотоблок NEVA является высокопроизводительным 1000 USD … В США, самая простая машина, используется для работы в любой стране, используется для 5-10 дней на .. . at mas mataas.

Мотоблок (5-8 л. Ежедневно, когда двигатели работают, это механический метод, который исключает их использование с хилой на сасакян в течение всего времени.Драйвер и карга начинается на рампе.

Серийные модели созданы в небольшом количестве моделей (от 6 до 30 л.с.) и созданы, чтобы создать металлическую повязку на 60 см на ладони.

Все буксиры созданы с двигателем мощностью 15 л.с. с импровизированными элементами, установлены гусеницы с длиной лапад 500 мм .

Самомоторный двигатель, как и другие сани с весом 700 кг, обеспечивает скорость 40-50 км / ч.

Kadalasan, он делает все для того, чтобы двигать двигателем, сделанным из того, что он делает, чтобы делать это.

Сделайте снимки самых ярких бахай сасакйан батай на своем языке.

Алгоритм написания DIY uod

Это отслеживает все для любого типа моделей из категорий, которые используются в различных категориях, которые существуют в различных форматах. Susuriin знает, как сделать все, что вам нужно.

Запись на магнитную ленту может быть зафиксирована и доступна на простом алгоритме.

Хинди делает особенный трек, который звучит как трактор или гулонг котсе, дает хинди, который вы можете найти на слесарях .

Прозрачный трек от MTZ имеет очень много значений:

  1. Большой протектор с большим рисунком протектора нанесен.
  2. Отслеживание пинутола для того, чтобы использовать свой собственный ботинок. Пагтатрабах на маталим, который травмирует и наносит большие травмы и пансин.
  3. Если вы хотите получить доступ к воде, полностью обновите свою кухню , чтобы получить доступ к трубе с кабиной .
  4. Обработка кулисами может выполняться на карте Jigsaw , надежно работает на правильной основе.
  5. Пищевые продукты с пинутолом гулонг.
  6. Собранный материал создан из нашего мира.

Эта запись для хорошей записи на записи содержит только взлохмаченную блестящую ленту .

Самакат, элемент трассы доступен для просмотра:

Каугнай видео

Вы можете выбрать любой трек на снегоходе, который показывает видео на этой странице:

Создайте свой трек для конвертации треков в треки, которые вам нужны, чтобы отобразить их в удивительных местах.

Выбор трактора для работы с тракторами обеспечивает работу с решениями, основанными на использовании различных методов, на хинди, которые используют традиционные, простые и понятные способы программирования. , атбп.

Sa pakikipag-ugnay sa

Сандалии увеличивают яркость на этом бансе, когда вы находитесь в клинике, когда они делают это, они были созданы в надежном месте на празднике. Минсан может быть использован для того, чтобы начать работу в любое время года.И так, как все автомобилисты, которые существуют, когда они крутятся, представляют собой снегоход на треке, который может быть выбран из вашего любимого пути.

Хинди все может быть изготовлен из уникальных материалов, он может быть независимым и независимым от снегохода, установленного позади трактора.

Больше и больше снегоходов

  • Сасакян с механическим приводом и синусубайбайским мотоблоком, что позволяет делать много снега.
  • Он работает на лыжах, и система рулевого управления позволяет контролировать его.
  • Предъявленные сообщения Иса или Ибанг Сасакян ай Махалага. Самакатувид, вы можете выбрать, как использовать снегоходы, как это сделать, просто, потому что они делают все, что вам нужно. Просто попробуйте на мас мура, чтобы купить мотоблок и любой другой.
  • Kahusayan — если вы хотите знать хинди и знаете, как это сделать на хинди, снегоход может быть использован для всех желающих.
  • Когда снегоход создан, он делает все возможное, чтобы узнать больше о багахах. Благодаря тому, что вы читаете все свои песни, они отвечают за качество вашего дизайна. Как и все, что вам нужно, чтобы сделать все возможное, чтобы понять, как это сделать, вы сможете сделать весь снегоход.

Самодельное устройство снегохода из мотоблока

Это очень хорошая вещь, которую вы можете себе представить, если хотите, чтобы вас не беспокоили.Мотоблок — это большой выбор (magkakahiwalay na bahagi) или полный комплект. Если вы хотите использовать его на хинди на всем протяжении, лучше всего на базовой раме с подобием, рулевой вилкой и многими другими. Лучшее, что вам нужно сделать, это использовать мотоблок с его приводом.

Самый практичный и многообещающий подход к использованию самоходных машин представляет собой использование мотоблока.Вы можете использовать рулевую вилку и двигатель от крана трактора.

Двигатель работает на дороге.

Вы можете моделировать независимый поиск, создать свой собственный, собрать все основные материалы, инструменты и инструменты. Дизайн является простым и простым в использовании, поэтому он может быть таким; Текущий учебный курс и любой другой язык являются хинди кинакейланг для всего.

Уроки хинди доступны с инженерно-технического факультета и могут помочь вам добиться успеха, используя его.

Установить простую раму для любого снегохода

Установить раму, которую можно использовать для снегохода.

Этот трекер на самодельном треке снегохода делает все, что вам нужно.

Если вы хотите, чтобы снегоход был накачан на гансу, вы можете наслаждаться этим снегоходом.

Установка рамы снегохода на гусеницах

Создание обхода снега DIY гусеничный

Вы можете моделировать траекторию, использовать инструмент. Он называет sabihin на 100% katiyakan kung и kailangan mo: другие искажения, isang martilyo, hinang, isang tubo ng tubo (kung walang nakahandang frame).

Создайте свой собственный снегоход для самостоятельного создания снегохода, сделайте свой выбор в удобном для вас стиле.

  1. Рама Снегоход любого типа имеет раму: скомбинировать истрактуру, увеличить и уменьшить раму.Лучший выбор из квадроциклов, скутеров или мотороллеров. Все, что вам нужно, это все, что вам нужно, из труб с диаметром до 40 мм.
  2. Upuan Посещение снегохода позволяет быстро и быстро добраться до места назначения.

Pangangailangan: это дает нам материал на хинди, изготовленный из тюбиков.

  1. Макина. Как насчет того, чтобы сделать, чтобы сделать это лучше.Если вы хотите, чтобы снегоход был маленьким, вы можете использовать его.
  2. Tangke Объем топлива может составлять 10-15 литров, он сделан из металла, что позволяет использовать его в топливном баке.
  3. Паг-ски. Если вы хотите, чтобы кататься на лыжах можно было на снегоходе, вы можете выбрать любой из них. Mas mabuti kung ito — это хинди бабаба на этом слое на playwud.
  4. Манибела. Как сделать манибелу, это все, что вам нужно.Mahusay делает это из одной единицы с большим количеством гулонга.
  5. Больше uod. Гусеницы стали самыми популярными самодвижущимися самодвижущимися.
  6. Агрегатный привод. Для треков, которые вы можете использовать, чтобы сделать ваш привод — лучший способ сделать это из своего мотора.

Рама

Если вы хотите использовать раму, вы можете сделать это из профильной трубы, и вы получите большую гибкость трубы.

Уроки хинди, которые помогут вам узнать и сделать так, чтобы вас не беспокоили, открывать халимбаву, использовать их с нашего веб-сайта.

Эта рамка является типом, помогает создать антикаганизированный и эффективный способ применения, который помогает добиться успеха и избежать ошибок.

Uod

Все данные, которые мы получаем, обеспечивают синусубайбайский язык, который используется в качестве трактора: трек, который выпускается в течение всего времени, прослеживается.

Лучший способ использовать его из разных стран. Это самый лучший каламанган — матаас на калидад и мабабанг бадйет. Бахаги является одним из сарадонских слов, когда вы читаете их на хинди, а также на мангьяри.

Трассы для снегохода из гулонга (гулонга)

Треки на сайте:

  • По дороге на гулонг, который: ходят по дороге (много и много) са исанг маталим на куцильо).Kailangan, чтобы вырезать, чтобы набрать информацию о тегах, которые вы используете.

NJ MVC | Прицепы, жилые полуприцепы и коммунальные услуги

Частные прицепы, полуприцепы домового типа и коммунальные услуги включены в категорию «прочие некоммерческие автотранспортные средства» (Код 22) для целей регистрации. Прицепы (изготовленные или самодельные) и полуприцепы весом менее 2500 фунтов.должны быть зарегистрированы, но освобождены от титула; если прицеп весит более 2500 фунтов. (в порожнем состоянии) он должен иметь название.

Для целей регистрации прицеп (изготовленный или самодельный) означает любое транспортное средство, имеющее или не имеющее движущей силы, кроме прицепа с шестом, предназначенное для перевозки людей или имущества, а также для буксировки механическим транспортным средством.

  • Регистрация трейлеров должна быть продлена в марте. Все регистрации выдаются до 31 марта независимо от месяца покупки.

Прочтите следующие варианты выбора, чтобы определить, какие шаги вам необходимо предпринять перед посещением автотранспортного агентства для регистрации (и получения права собственности, если применимо) вашего конкретного типа прицепа.

Для регистрации бывшего в употреблении трейлера (до 2500 фунтов — без названия)

Вам понадобится:

  • Заявление на регистрацию транспортного средства (форма BA-49).
  • Доверенность (POA), если применимо.
    • Доверенность требуется только в том случае, если кто-то, кроме покупателя, подписывает документы от имени покупателя.
  • Действительное водительское удостоверение или документ, удостоверяющий личность покупателя.
    • Копия приемлема, если используется POA.
  • Подтверждение наличия страховки Нью-Джерси.
  • Плата за регистрацию (Код 22). Номерные знаки включены.
  • Оплата сбора по налогу с продаж. Если вам нужна помощь с расчетом налога, позвоните в Налоговое управление штата Нью-Джерси по телефону 609-984-6206.
  • Если транспортное средство арендуется / финансируется, вам также потребуются информация о держателе залога и заявление о финансировании Universal Title Application (форма OS / SS-UTA).
  • Если покупателем является компания или предприятие, идентификация юридического лица Номер (EIN — ранее corpcode), добавление ссылки на новую страницу EIN и идентификационный номер федерального налогоплательщика.
  • Карандашный рисунок или распечатанная фотография идентификационного номера транспортного средства (VIN).
  • Нотариально заверенное заявление продавца, которое должно включать всю следующую информацию об автомобиле: год выпуска; делать; VIN; и цена покупки.
  • Последняя регистрационная карточка, имеющаяся у продавца на транспортное средство, подтверждающая, что транспортное средство было зарегистрировано и принадлежит продавцу.
  • Заполненная заявка на получение универсального титула (форма OS / SS-UTA).

Если VIN недоступен, транзакция может быть обработана при условии предоставления всей документации, указанной выше, а также соответствующих сборов.Если у вас нет всей вышеупомянутой документации, вы должны заполнить двенадцатиступенчатая процедура под названием «Процедура неправомерного доказательства права собственности». См. дополнительную информацию и форму пакет . Вы также можете связаться с отделом специальных заголовков MVC по телефону 609-292-6500 для получения помощи.

Чтобы зарегистрировать и присвоить право собственности на прицеп, бывший в употреблении (более 2500 фунтов), и все туристические прицепы

Вам понадобятся все предметы, перечисленные в предыдущем разделе (всего 12), а также следующее:

  • Правильно присвоенное название (включает имя продавца / покупателя, адрес и подписи, дату продажи, цену покупки и номер водительских прав покупателя).
  • Комиссия за оформление титула:
    • 60 долларов за стандартный автомобиль.
    • 85 долларов за профинансированное транспортное средство с одним залогом.
    • 110 долларов за профинансированное транспортное средство с двумя залогами.
    • MVC принимает карты American Express®, Visa®, MasterCard®, Discover card®, чек, денежный перевод или наличные.
Прописать самодельный прицеп

Вам понадобится:

  • Удостоверение личности;
  • Оригиналы квитанций / названий на все использованные детали;
  • Нотариально заверенное заявление, содержащее:
    • используемые детали и материалы; и
    • — дата и место покупки запчастей (если запчасти были взяты с другого прицепа / транспортного средства, вы должны указать VIN каждого транспортного средства).
  • Сертифицированная грузовая квитанция:
    • Если прицеп весит более 2 500 фунтов. (без груза), он также должен иметь название.
  • Цветные фотографии прицепа со всех сторон.
  • Заявление на регистрацию транспортного средства (форма BA-49).
  • Заполненная заявка на получение свидетельства о праве собственности на домашнее хозяйство Прицеп (Форма OS / SS-32).
  • Заполненная заявка на получение универсального титула (форма OS / SS-UTA)
  • Плата за регистрацию (Код 22)
  • Плата за оформление титула (если применимо)
    • 60 долларов за стандартный автомобиль.
    • 85 долларов за профинансированное транспортное средство с одним залогом.
    • 110 долларов за финансовую машину с двумя залогами.
    • MVC принимает карты American Express®, Visa®, MasterCard®, Discover card®, чек, денежный перевод или наличные.

Нью-Джерси 39: 3-.8 ограничивает транспортные средства этого типа следующими размерами:

    • Ширина: 96 дюймов
    • Высота: 13 футов 6 дюймов
    • Длина (одиночное транспортное средство): 35 футов
    • Длина (полуприцеп и тягач): 48 футов
    • Длина (прицеп и тягач): 58 футов

При вычислении любого размера элементы защитного оборудования (например, зеркала или фонари) не включаются, если они не превышают общих ограничений.

Если полная масса автомобиля (GVWR) (включая груз) превышает 3000 фунтов. или 40% полной массы тягача, прицеп должен быть оборудован тормозами.

Для регистрации и / или создания нового трейлера

Если вы покупаете новый автомобиль в этой категории, вы должны следовать процедурам регистрации и / или регистрации, применимым к новым автомобилям. Как отмечалось выше, прицепы (изготовленные или самодельные) и полуприцепы массой менее 2500 фунты.должны быть зарегистрированы, но освобождены от титула; если прицеп весит более 2500 фунтов. (в порожнем состоянии) он должен иметь название.

Более подробную информацию Вы можете увидеть по новым Регистрация автомобиля; а при необходимости смотрите подробнее информация о праве на новое транспортное средство.

Передать право собственности

Если вам необходимо передать право собственности на прицеп, жилой полуприцеп или частное коммунальное предприятие, вы можете сделать это только в автотранспортном агентстве — этот тип транзакции не может быть обработан через Почта.
