фото расчета, постройки и установки своими руками

Примерный расчет навеса из профильной трубы

Односкатная крыша своими руками.

Односкатная крыша представляет собой прямоугольную абсолютно плоскую форму, расположенную под углом по отношению к коробке здания. Величина ее наклона может быть разной в зависимости от архитектурного замысла, климатических условий и окружающего ландшафта. При использовании качественных материалов, служит не менее 20–30 лет.

Подобное устройство кровли считается наиболее устойчивым, в том числе и к внешним природным воздействиям, если расположение строения безошибочного по отношению к розе ветров.

Снег на поверхность ложится ровным слоем, что делает нагрузку равномерной и безопасной.

Наклонная односкатная форма лучше, чем двускатная, хотя она не позволяет создать удобное чердачное пространство. Зато проще с системой проветривания: аэраторы и вентилируемый конек просто не нужны.

Подготовка к постройке конструкции

До того, как приступить к проведению работ по установке, следует:

  • произвести расчет предполагаемых нагрузок – в случае необходимости;
  • составить подробные чертежи каркаса навеса из профильной трубы – размеры на них также нужно указать;
  • подготовить набор инструментов;
  • выбрать и приобрести стройматериалы.

Самостоятельно из профильных изделий можно возвести несколько вариантов навесов, а именно:

  • арочный;
  • односкатный;
  • двускатный.

Внешний вид и форма будущей конструкции во многом зависят от личных предпочтений владельца дачи или дома и размера незанятого пространства на земельном участке. Наиболее быстровозводимым и самым компактным относительно занимаемой площади считается навес из профтрубы односкатный.

Выбор угла наклона кровли

Угол уклона кровли определяется по совокупности показателей — ветровой и снеговой нагрузки и типа кровельного материала. Сначала определяются с углом по климатическим условиям (в зависимости от количества осадков и ветровых нагрузок). После смотрят на минимальный рекомендованный уклон для выбранного типа кровельного материала (в таблице ниже).

Если желаемый угол больше, все нормально, если меньше (что бывает очень редко) — его увеличиваете до рекомендованного. Делать крышу с углом, меньшим чем минимальный угол, рекомендованный производителем кровельного покрытия, не стоит однозначно — будет течь на стыках. Чтобы проще было ориентироваться, скажем, что для Средней полосы России рекомендованный уклон односкатной кровли — 20°. Но цифру желательно считать для каждого региона, и даже для разного расположения постройки на участке.

Кстати, имейте в виду, что разные производители одного и того же вида кровельного материала могут требовать разный минимальный уклон. Например, укладка металлочерепицы одной марки может производится на кровли с минимальным уклоном в 14°, другой — в 16°. И это при том, что ГОСТ определяет минимальный уклон в 6°.

Также стоит помнить, что при скате до 12° чтобы обеспечить герметичность любого кровельного материала, необходимо промазывать все стыки материала жидким гидроизоляционным составом (обычно — битумной мастикой, реже — кровельным герметиком).

Преимущества и недостатки односкатной кровли

Прежде чем браться за изготовление какой-либо конструкции, рекомендуется заранее ознакомиться с преимуществами и недостатками. Устройство односкатной крыши имеет следующие положительные стороны:

  1. На такой крыше можно выполнить практически любой вид кровельного покрытия. Градус может изменяться, к примеру: на многоэтажных домах всегда делают крыши практически без угла наклона. Но в таком случае в качестве покрытия применяют наплавляемый рубероид, поскольку другие виды кровли не подходят для таких целей.
  2. При одном скате существенно снижается парусность. Это плюс к эксплуатации в ветреных регионах.
  3. Легкость в возведении конструкции. Такую кровлю в один скат часто возводят своими руками без посторонней помощи.
  4. Не большая масса конструкции не оказывает сильное давление на короб. Для красивого внешнего вида некоторые владельцы домов делают такие крыши в несколько ярусов.
  5. Не потребуется тратить деньги на перерасход материала. Вода стекает только на одну сторону, поэтому можно обойтись установкой желоба только по одной стороне.
  6. Экономия времени на сборку крыши.
  7. Односкатная кровля позволяет обустроить мансарду. Однако размеры этой комнаты будут не большими.

Минусов существенно меньше, но они есть. К ним можно отнести:

  1. Например, двухскатная крыша превосходит по внешнему виду односкатную крышу. Однако если включить фантазию, то этот минус можно скрыть правильным дизайнерским решением.
  2. При маленьком угле наклона конструкции чердачное помещение станет маленьким.

В остальном никаких недостатков не наблюдается. Начинающему строителю проще возвести несложную конструкцию и приобрести навыки в подобной работе. В дальнейшем можно браться за сложные варианты, например, сделать вальмовую или шатровую крышу.

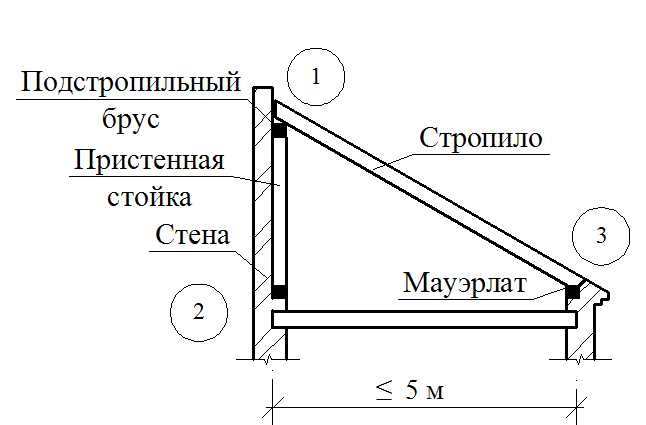

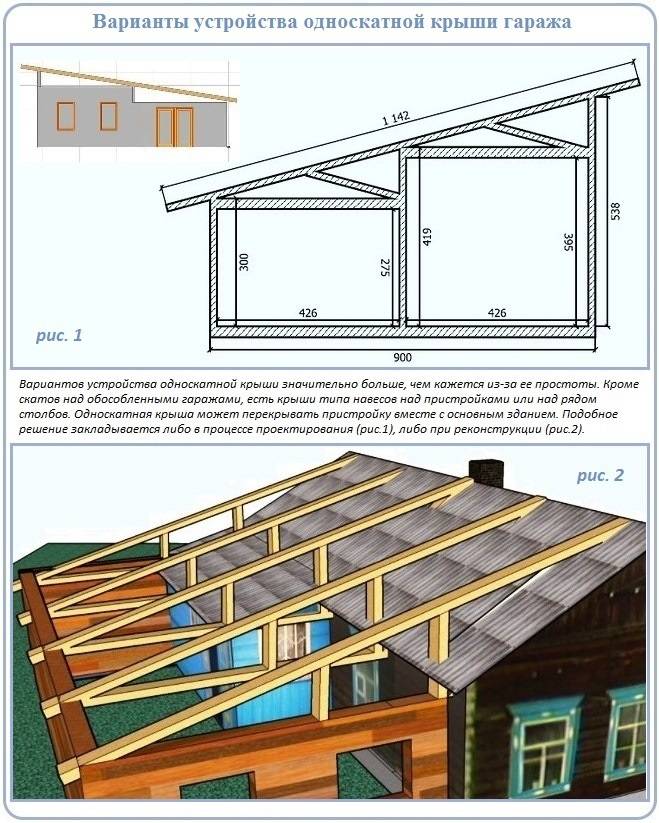

Устройство односкатной крыши

Схема устройства крыши отличается максимальной простотой. Стропильная система должна перекрывать пролёты от торцевых стен сооружения. Угол скатного наклона необходимо определить в соответствии с показателем перепада в высоте стен:

  • выполнение кладки одной несущих стен с большей высотой. Такой вариант чаще всего используется при возведении зданий на основе штучных стройматериалов.
  • монтаж специальных подпорок, на которые будет уложен прогон в качестве опоры верхних стропильных концов. Такой вариант очень экономный в плане расхода стройматериалов, используемых при возведении стен здания.
Односкатная крыша своими руками пошагово: особенности монтажа Односкатная крыша своими руками: как построить, строительство пошагово, установка стропил, как сделать монтаж Односкатная крыша своими руками:устройство, стропильная система + фото отчет строительства, видео Односкатная крыша своими руками пошагово: план, тонкости, монтаж | Крыша, Строительство, Деревянные балки Как сделать односкатную крышу: устройство, конструкция кровли, стропильная система своими руками, монтаж стропил, обрешетки

Устройство стропильной системы односкатной крыши

Уклон кровельной конструкции не должен быть больше 60°. Оптимальное значение – угол наклона в 18-40°. При расчёте стропильной системы учитывается высокая степень внешней нагрузки – ветровой и снеговой.

Как сделать подготовку своими руками

Перед тем, как покрыть крышу гаража профнастилом, нужно оформить несущие стены коробки по верху деревянным брусом. Далее проводится монтаж стропил: при этом необходимо организовать определенный уклон, чтобы дождевая вода естественным образом уходила с крыши. Самый простой способ, как покрыть гараж профнастилом под нужным уклоном — установить стропилины на стены разной высоты. Минимальный показатель угла наклона – 10 градусов, но лучше его увеличить.

Обратной стороной медали является тот факт, что при увеличении угла наклона возрастает степень ветровой нагрузки на крышу

Также важно учесть наличие или отсутствие в регионе обильных снегопадов, так как значительный угол наклона крыши воспрепятствует накоплению снега на ее поверхности. Учет климатических особенностей местности является обязательным условием в проведении расчета крыши для гаража

Поверх стропил проводится укладка гидроизоляционной пленки, которую закрепляют контробрешеткой. Далее из бруса сооружают обрешетку, пропитав ее специальными антисептиками. По завершению этих процедур можно начинать укладывать профнастил.

Важным этапом сооружения крыши гаража из профнастила своими руками является укладка гидроизоляционного материала. Для этого потребуется приобретение поливинилхлоридной мембраны, которую укладывают под стропила

Такая мера предосторожности надежно защитит гараж от попадания внутрь него воды, из-за которой автомобиль может покрываться ржавчиной. После укладки гидроизоляционного материала монтируют теплоизоляцию

Для этого удобно использовать промежутки между брусьями, заполняя их пенопластом или минеральной ватой.

Вывод

Я рассказал, как сделать навес во дворе своими руками на собственном опыте. Прошу не судить меня строго, потому как еще раз повторюсь, все делалось из подручных материалов. Альтернативные варианты от других мастеров вы можете найти на видео в этой статье. Если остались вопросы или хотите что-то добавить от себя, буду рад вас выслушать в комментариях.

Вам также будет интересно почитать

  • Выравнивание стен гипсокартоном без каркаса – 3 рабочих способа Posted in Внутренняя отделка
  • Демонтаж и монтаж канализации своими руками в квартире Posted in Сантехника – канализация
  • Какой слив для крыши лучше и как его смонтировать своими руками Posted in Крыша
  • Современная мозаика для кухни как альтернатива кафелю – виды и технология самостоятельного обустройства Posted in Внутренняя отделка
  • Двери ПВХ – виды, характеристики и ведущие производители Posted in Мир дверей

План подготовки

Давайте попробуем пошагово разобраться, как нам возвести крышу своими руками. В первую очередь, необходимо решить, куда будет направлен скат крыши, для этого вам следует определить, какая сторона является ветреной. Правильное расположение позволит увеличить срок службы кровли и обеспечить надежность всей конструкции.

Уделите особенное внимание стропилам, которые должны быть спроектированы таким образом, чтобы каркас помогал равномерно распределить поступающую нагрузку. При расчете рекомендуется учитывать справочные данные (они для каждого региона свои), обязательно уточните их, чтобы в будущем избежать непредвиденных проблем с крышей. Учтите, что чем больше в регионе осадков, тем наклон кровли должен быть сильнее.

Важно! Помните, что как только вы повышаете угол наклона ската, увеличивается парусность сооружения, а это значит, что кровля будет подвержена большей ветровой нагрузке. Важно найти оптимальный вариант, для обеспечения высокой прочности конструкции.

Следует так же обращать внимание и на эксплуатационные особенности выбранного вами материала. Например, рулонное покрытие лучше всего использовать, когда угол наклона не превышает 10 градусов, а шифер подойдёт, если наклон не более 20 градусов. В случаях, когда уклон составляет 20-35 градусов, то надежнее всего обустроить фальцевую крышу или воспользоваться черепицей. Кроме того, обратите внимание на степень гладкости выбранного материала. Чем она выше, тем меньше градусов должен составлять угол наклона.

Важно! Если вы решили построить крышу своими руками, рекомендуется не пренебрегать советами и не делать наклонный угол больше или меньше, чем необходимо. Ведь есть риск, что в период влажных сезонов крыша будет недостаточно герметичной, и вода будет попадать в важные части конструкции. А зимой это может привести к деформации из-за высокого скопления снежного покрова.

Односкатная крыша может быть построена специалистами, очень много фирм в настоящее время занимается возведением кровель такого типа. Но ведь так приятно осознавать, что крышу над головой вы смастерили своими руками.

Если постройка будет расположена на открытой местности, то следует сделать уклон ската меньше, чтобы снизить парусность. А когда дом окружен большим количеством деревьев, то уклон наоборот, следует увеличить, для того, чтобы осадки сами собой сходили с крыши.

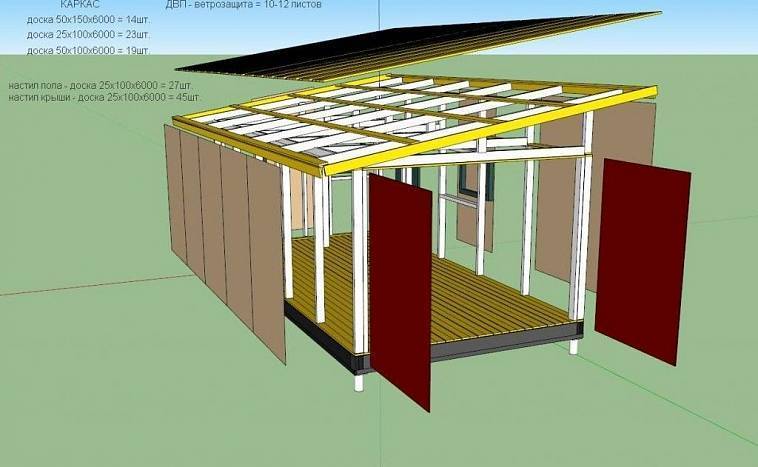

Чертёж односкатной крыши: заказать или составить самостоятельно

Чертёж будущей кровли можно составить самостоятельно или найти в интернете. Если случай сложный, то лучше его заказать у специалистов. Имея на руках готовый чертёж и все необходимые стройматериалы, можно начинать возведение крыши. При монтаже важную роль играет угол наклона кровельной плоскости. От него зависит надёжность и устойчивость кровли.

Каким должен быть угол односкатной крыши

Уклон односкатной крыши высчитывается исходя из нагрузок, которые должна будет выдерживать конструкция. Так, часто на крыше бывают закреплены спутниковые тарелки или обычные антенны, дымоход, также оказывает давление само кровельное покрытие. Существуют нагрузки временного и сезонного характера: снег, сильный ветер, присутствие хозяина при выполнении ремонта или очистки снега.

Уклон односкатной крыши для самосхождения снега составляет 30-35 градусов

Угол наклон односкатной крыши может варьироваться от 6º до 60º. Также на этот параметр влияет климатические условия и личные предпочтения. Чтобы снег и вода не задерживались на крыше, её поверхность должна быть наклонена более чем на 20º. В случае частых сильных порывов ветра рекомендуется делать уклон небольшим или же располагать крышу углом в сторону наиболее частых направлений ветра, иначе из-за парусности её может сорвать или частично повредить.

Минимальный уклон каркаса односкатной крыши для самосхождения снега в средней полосе с умеренными снегопадами составляет 30-35 градусов. Наиболее часто применяются небольшие углы. Но необходимо помнить, что чем меньше угол, тем меньше вероятность самостоятельного схода снега.

Важно! Односкатную крышу с небольшим уклоном в конце зимнего периода нужно обязательно очистить от снега, так как снежный слой с началом весны начинает таять и его масса становится намного тяжелее. Давление на стропильную систему повышается и может привести к обрушению.

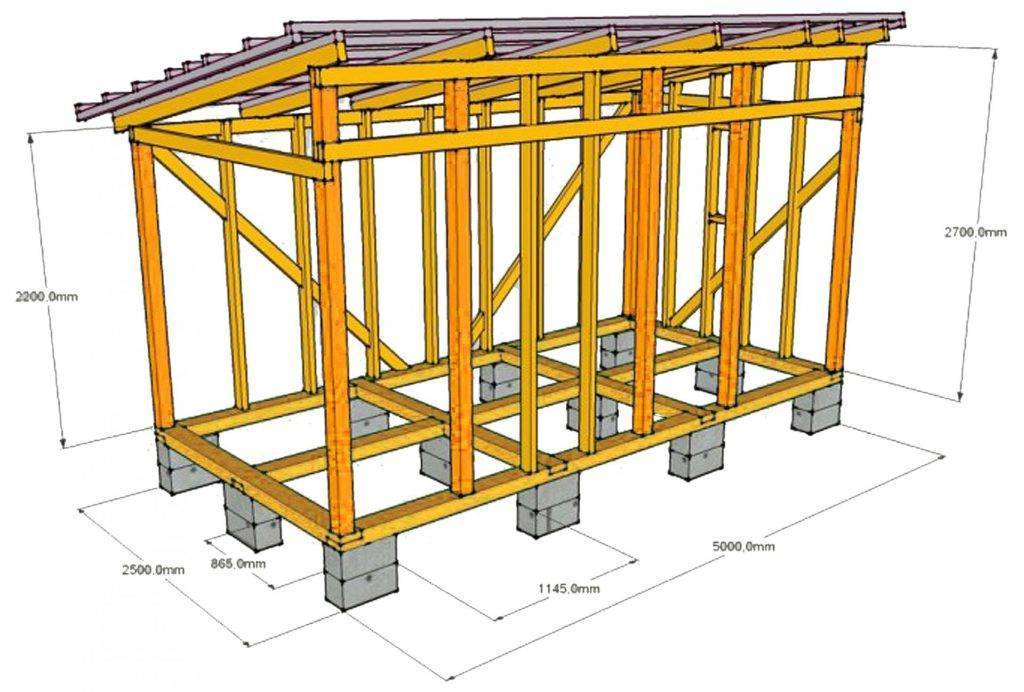

Чертёж односкатной крыши можно выполнить своими руками

Как сделать полный расчёт односкатной крыши

Вычислить, сколько материалов потребуется, какой наклон будет оптимальным, и другие параметры можно с помощью онлайн калькулятора односкатной крыши.

Для расчёта нужно указать несколько исходных данных:

  • тип кровельного материала;
  • ширина основания;
  • длина основания;
  • высота крыши с высокого края;
  • длина свисающей части и другие параметры.

Расчёты происходят согласно нормативам ТКП и СНиП «Нагрузки и воздействия».

Крыша

Отдельно стоящие навесы могут иметь любой тип крыши: плоскую, односкатную или двускатную, купольную, шатровую. Здесь нет ограничений, но наиболее популярны односкатные, двускатные и арочные навесы. Первые два вида наиболее простые, и их легко сделать своими руками.

Виды ферм для навесов

Для арочных навесов в качестве стропильной системы обычно используют готовые гнутые металлические профили или гнутоклеевые деревянные арки, а для кровли — поликарбонат.

Готовые фермы из профиля

Для пристроенных навесов чаще обычно выбирают односкатную крышу, и здесь есть свой нюанс — она принимает повышенную норму осадков (добавляются осадки со ската крыши основного здания). В таком случае для навеса лучше обустроить организованный водосток, даже если его нет у остальной части дома.

Стропильная система

Для жесткости любой каркасной конструкции важна верхняя обвязка.

Если для крыши используют обычные кровельные материалы, то несущую конструкцию проще всего сделать из деревянного бруса и доски. Даже когда в качестве опор используют трубу. Для навеса с кровлей из поликарбоната несущую конструкцию делают из стальной или алюминиевой прямоугольной трубы.

Профильная обвязка для поликарбоната

Алюминиевый профиль дороже, но его легче резать, сверлить и монтировать.

Крыша с деревянными стропилами

Для верхней обвязки столбов используют брус сечением 100х100 мм или доску 100х50 мм, установленную на торец. Для односкатного навеса уклон формируют еще на этапе установки столбов.

Двускатную крышу навеса делают в виде фермы с коньковым прогоном и висячей или наклонной стропильной системой.

Если навес пристраивают к дому, то второй опорный элемент для стропил крепят к стене выше столбов таким образом, чтобы обеспечивался расчетный уклон ската.

Примечание. Крепление обвязочного бруса или доски к трубе проще проводить не по торцу, а сбоку, по внешней плоскости. В этом случае учитывают понижение крыши на толщину бруса (ширину доски).

Стропила крепят с шагом 60-90 см, а вылет стропил или длина кобылки должны обеспечивать расчетный свес крыши относительно линии обвязки. Если крышу навеса делают из профлиста или металлочерепицы, то поверх стропил укладывают гидроизоляционную пленку, сверху крепят дистанционные планки, на которые монтируют обрешетку кровли.

Правильное крепление профнастила

Монтаж кровельного покрытия проходит по правилам конкретного вида, с использованием специального крепежа и аксессуаров, предусмотренных изготовителем.

Крыша навеса из поликарбоната

Обвязку изготавливают из профильной трубы такого же сечения, что и у столбов. Прогоны для фермы и обрешетки делают из трубы сечением 40х40х2 или 40х20х2 (зависит от размеров навеса). Стальные профили крепят с помощью сварки или механического крепежа, алюминиевые профили — винтами с гайками.

Для крыши навеса выбирают сотовый поликарбонат толщиной 6-16 мм. Если крыша арочная, то легче гнуть лист 6-8 мм, но шаг прогонов должен небольшим — 60-90 см. Для скатной крыши берут лист потолще, а шаг прогонов увеличивают до 100-120 см.

Примечание. Прогоны должны лежать поперек внутренних ребер сот поликарбоната.

Для монтажа листов используют стандартную комплектацию: саморезы с термошайбами и соединительные Н-образные профили.

Торцы листов защищают герметиком и специальной лентой.

Какой вариант навеса вы себе присмотрели? Из профилей и поликарбоната 58.7% Из дерева 41.3% Никакой 0% Проголосовало: 46dizlandshafta

Полезно4

Бесполезно

Стоит ли делать частный дом с односкатной крышей?

Не смотря на то, что в большинстве случаев аналогичные задумки не получают одобрения у профессионалов, есть ситуации, когда дом с таким видом кровли — разумное и безопасное решение.

Следовательно, нет осадков — нет проблем, поэтому находясь в местности с сухим климатом эту идею можно смело внедрять в жизнь.

Наклон в такой ситуации нужно установить в пределах 5%. В свою очередь, регионы с холодным или умеренным климатом, который больше или меньше проводят под снежными осадками, не очень подходят для практически плоского крова.

Вот только если 10-20 лет назад географический «диагноз» воспринимался как приговор, сейчас же просто возьмутся за повышение прочности будущей крыши. Если еще добиться наклона в интервале 90-100%, тогда идея действительно целесообразна. В нынешнее время много возможностей в строительной сфере, но будьте готовы к дополнительным расходам.

Устройство односкатной крыши

Схема устройства крыши отличается максимальной простотой. Стропильная система должна перекрывать пролёты от торцевых стен сооружения. Угол скатного наклона необходимо определить в соответствии с показателем перепада в высоте стен:

  • выполнение кладки одной несущих стен с большей высотой. Такой вариант чаще всего используется при возведении зданий на основе штучных стройматериалов.
  • монтаж специальных подпорок, на которые будет уложен прогон в качестве опоры верхних стропильных концов. Такой вариант очень экономный в плане расхода стройматериалов, используемых при возведении стен здания.

Устройство стропильной системы односкатной крыши

Уклон кровельной конструкции не должен быть больше 60°. Оптимальное значение – угол наклона в 18-40°. При расчёте стропильной системы учитывается высокая степень внешней нагрузки – ветровой и снеговой.

Организовывают требуемый уклон односкатной крыши за счет перепада высот противоположных стен. Одна стена здания получается значительно выше другой. Это ведет к увеличенному расходу материалов для стен, но стропильная система получается очень простой, особенно для построек небольшой ширины.

Односкатная крыша для сарая

При достаточной несущей способности стен стропильная система односкатной крыши опирается на мауэрлат, закрепленный к стене. Чтобы распределение нагрузки было более равномерным, верхний ряд кладки стены армируется продольной арматурой (для кирпичных стен, из бетонных блоков) или поверх последнего ряда заливается армопояс (для стен из легких бетонов, известняка, ракушечника). В случае с деревянным или каркасным строением роль мауэрлата обычно выполняет последний венец или верхняя обвязка.

При недостаточной прочности строительного материала стен большую часть нагрузки можно перенести на перекрытие. Для этого устанавливают стойки (шаг — порядка 1 метра), на которые укладываются прогоны — длинные бруски, идущие вдоль здания. На них и опираются тогда стропильные ноги.

Как перенести нагрузку со стен на перекрытие

При заливке армопояса или кладке последнего ряда, в него, с шагом в 80-100 см устанавливаются шпильки, при помощи которых затем мауэрлат крепится к стенам здания. В деревянных домах, если не делать армопояс, заложить шпильки невозможно. В этом случае допускается установка на штифты с шестигранной головкой.

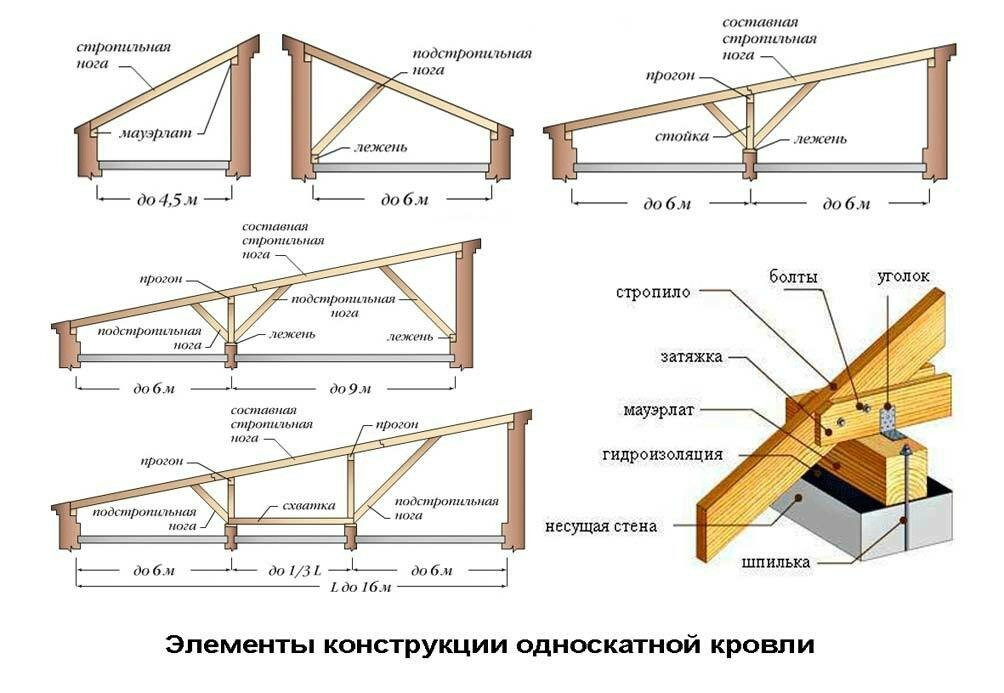

Как и строение любой крыши, качественный состав элементов односкатной зависит от финишного покрытия. Количество основных элементов невелико, но требует к себе внимания.

Армопояс

Снижает распирающую нагрузку стропил и способствует равномерному распределению веса всей конструкции. Необходим в обязательном порядке для строений из газобетона, керамзитобетона и кирпичных стен, если строительство ведется в сейсмоопасном регионе.

Мауэрлат

Располагается на верхних частях стен в виде брусьев. Соединен с армопоясом или, в случае строения из кирпича, закрепляется через уже забитые или замурованные в стенах анкеры прочной проволокой – не менее 6 мм диаметра. Сами анкеры должны находиться на расстоянии 30 см от торца стены. Если дом деревянный, из двойного минибруса, то роль мауэрлата выполняет верхняя обвязка

Фронтон

Редко встречается в строительстве односкатных крыш. Его наличие определяется в зависимости от разницы в высоте между двумя несущими стенами.

Система стропил

Служит основанием для укладки кровли, на нее оказывается основная нагрузка. Важно предусмотреть, чтобы она распределялась равномерно по периметру верхней части всего здания, а давление на узлы не превышало допустимых значений. Для создания используются балки из дерева, сечение которых зависит от площади крыши и количества элементов опоры.

Подбираются после вычисления веса конструкции и определения финишного покрытия. Количество определяется углом наклона и длиной пролета.

Обрешетка

Необходима для укладки и закрепления кровельного покрытия и увеличения несущей способности, чтобы каркас мог выдерживать и собственную тяжесть и противостоять дополнительным нагрузкам: снег, вес человека во время проведения ремонтных работ.

Для битумной черепицы выполняют сплошную обрешетку. Для этих целей используются доски – обрезные или не обрезные, могут применяться панели МДФ. Скат может выступать за границы фронтона, образуя козырек для веранды или террасы.

Изоляция

Обеспечивает защиту от попадания влаги и промерзания. Прокладывается со стороны чердака между стропилами и закрепляется на обрешетке.

Утеплитель

Состоит из рулонных плиточных материалов, которые укладываются изнутри на обрешетку.

Пароизоляция

Пленочные покрытия, которые укладываются поверх утеплителя и закрепляются строительным степлером.

Планка конька

Служит защитой для верхнего ребра крыши, предотвращая попадание влаги и гниение внутренних элементов пирога.

Как сделать крышу односкатную своими руками — варианты + инструкция!

Крыша односкатная – пожалуй, самый простой вариант кровли.

Этот тип конструкции идеально подходит для обустройства гаража, веранды, различных малогабаритных строений, но может быть применен и при строительстве небольшого жилого дома.

Если знать, как сделать крышу односкатную своими руками, какие материалы использовать и как правильно производить монтажные работы, то можно не привлекать к данным работам строителей.

Как сделать крышу односкатную своими руками

Чем хороша односкатная крыша?

Выбирая тип кровельной конструкции, важно знать преимущества и недостатки каждого варианта. Только в этом случае получится определить тот самый, который идеально подойдет в отдельно взятом случае. Но, так как в этом материале речь идет об односкатной кровле, то следует описать ее преимущества и сказать несколько слов о недостатках.

Односкатные крыши

Достоинства односкатной кровли:

  • максимальная простота конструкции – построить ее можно самостоятельно, обладая незначительными строительными навыками;
  • возможность использования любого кровельного материала;
  • незначительная парусность, что позволяет обустраивать такую кровлю даже в ветреной местности;

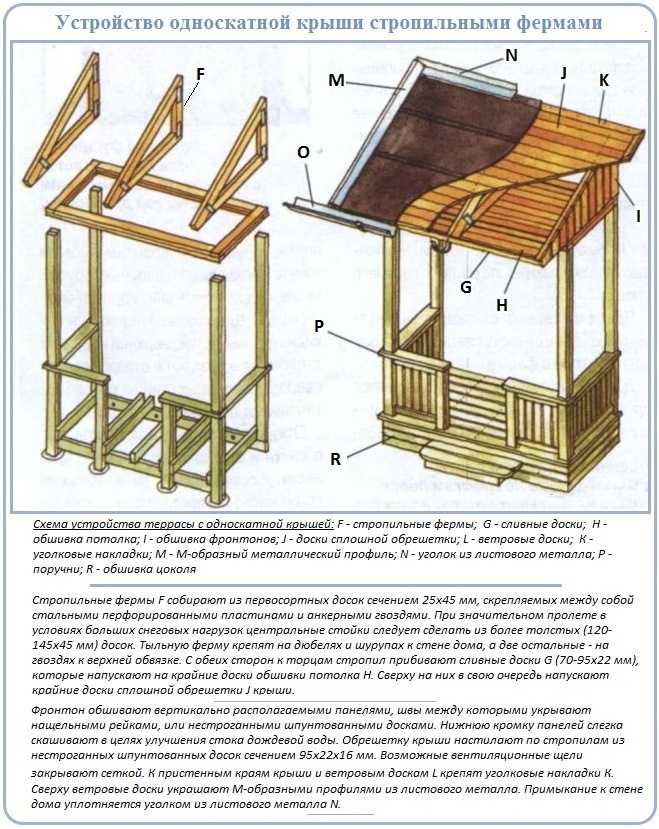

Беседка с односкатной крышей

Важно! При строительстве кровли на ветреных участках важно учитывать розу ветров.

  • небольшой вес;
  • возможность экономить деньги и строительные материалы;
  • при необходимости даже под такой кровлей можно обустроить небольшую мансарду.

Но односкатная кровля не лишена и недостатков. К ним можно отнести:

  • скромный внешний вид, хотя при желании даже такую кровлю можно превратить в настоящее произведение искусства;
  • то, что чердак и мансарда не получатся большими.

Пример односкатной крыши

Особенности проектирования

Несмотря на то, что конструкция односкатной кровли довольно проста, все же необходимо учитывать ряд нюансов при проектировании этого варианта.

В целом, при разработке проекта односкатной крыши самое важное – выбрать правильно направление ската. Для этого достаточно знать розу ветров местности, где происходит строительство.

Если кровля правильно ориентирована, то ей не страшен даже самый сильный ветер. А мусор или снег, скапливающийся на крыше, будет просто унесен им.

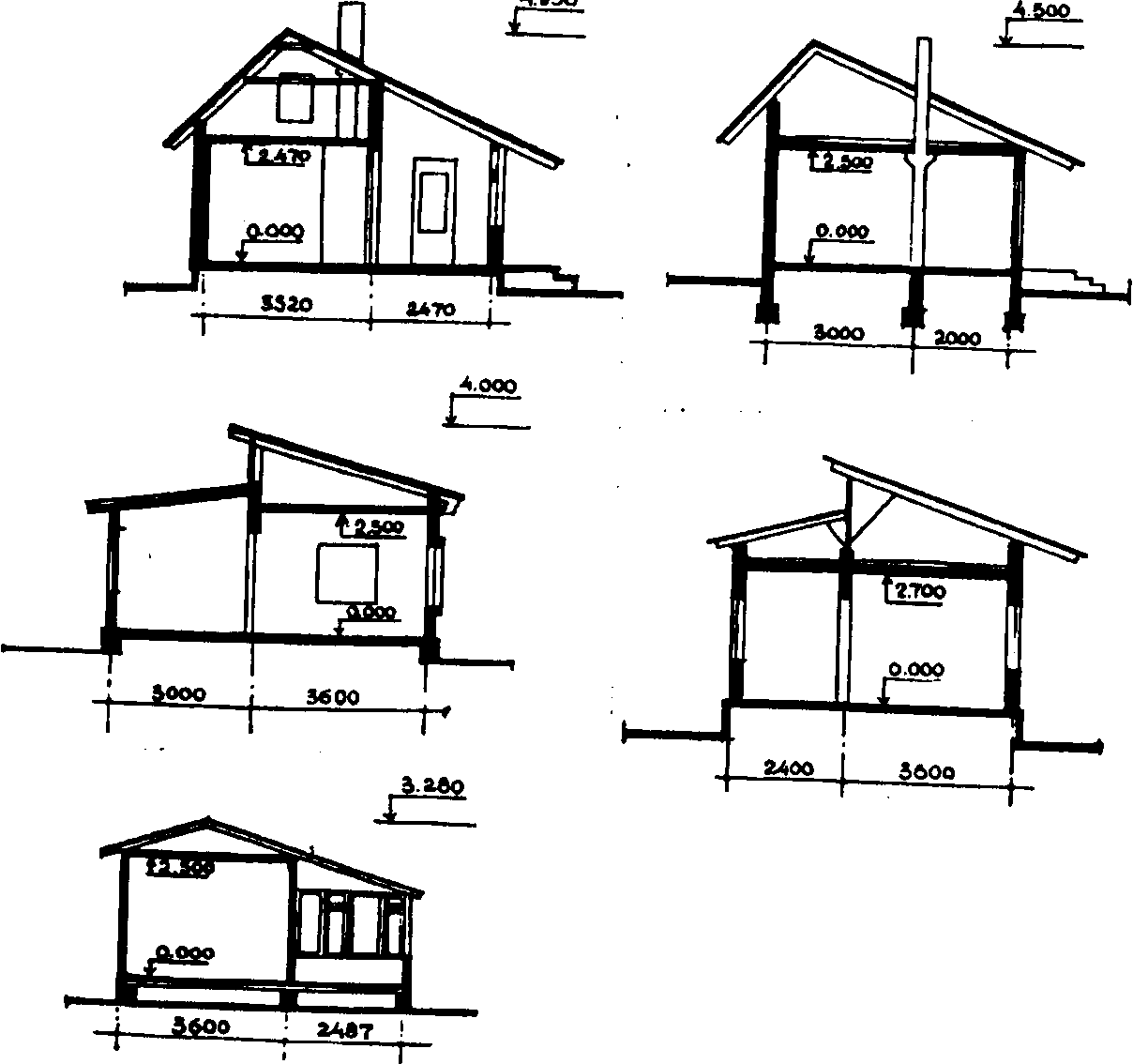

Проект дома с односкатной крышей

Внимание! Если односкатную кровлю относительно направления ветра сориентировать неправильно, то высока вероятность, что ее просто сорвет. Данные относительно розы ветров можно выяснить в метеорологическом центре.

Баня с односкатной крышей

Крыши односкатные могут быть как невентилируемые, так и вентилируемые. Первые часто обустраиваются над навесами, террасами. У них небольшой угол наклона – около 3-6 градусов.

Можно отказаться от необходимости создания ряда дополнительных конструктивных элементов, а значит, упростить и саму конструкцию.

Но ухаживать за такой кровлей нужно внимательнее – недостаточно лишь счищать снег, чтобы снизить снеговую нагрузку, важно следить, чтобы дерево было обработано влагозащитными составами.

Крыша вентилируемая обустраивается на домах или банях. Но тут уже требуется делать кровлю несколько по-другому, так как в таких помещениях нужно обеспечивать особый микроклимат. В этом случае необходимо озаботиться обустройством слоев гидроизоляции и вентиляции.

Устройство вентиляции односкатной крыши из профлиста

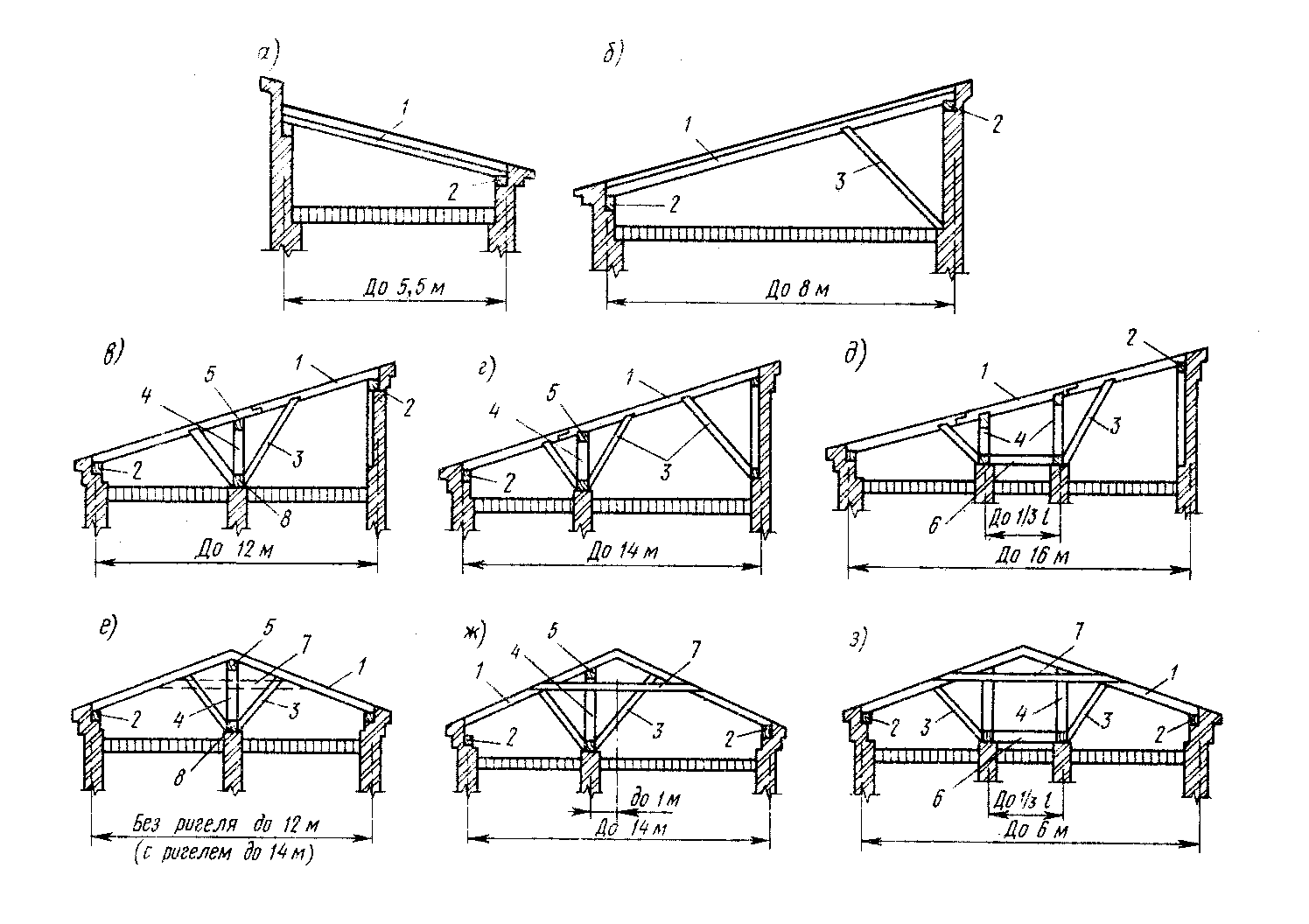

В любом случае, стропильная система у односкатной кровли достаточно простая. То есть в этом случае стропила упираются одним краем в мауэрлат, обустраивается фронтон, который дает возможность сделать определенный угол наклона.

Важно правильно спроектировать односкатную крышу

Конструкция системы стропил будет зависеть от ширины кровли. То есть если расстояние между опорами стропил составляет около 4,5 м или менее, то ноги укреплять дополнительно не нужно. Если же пролет будет больше, до 6 м, то устанавливаются подстропильные ноги.

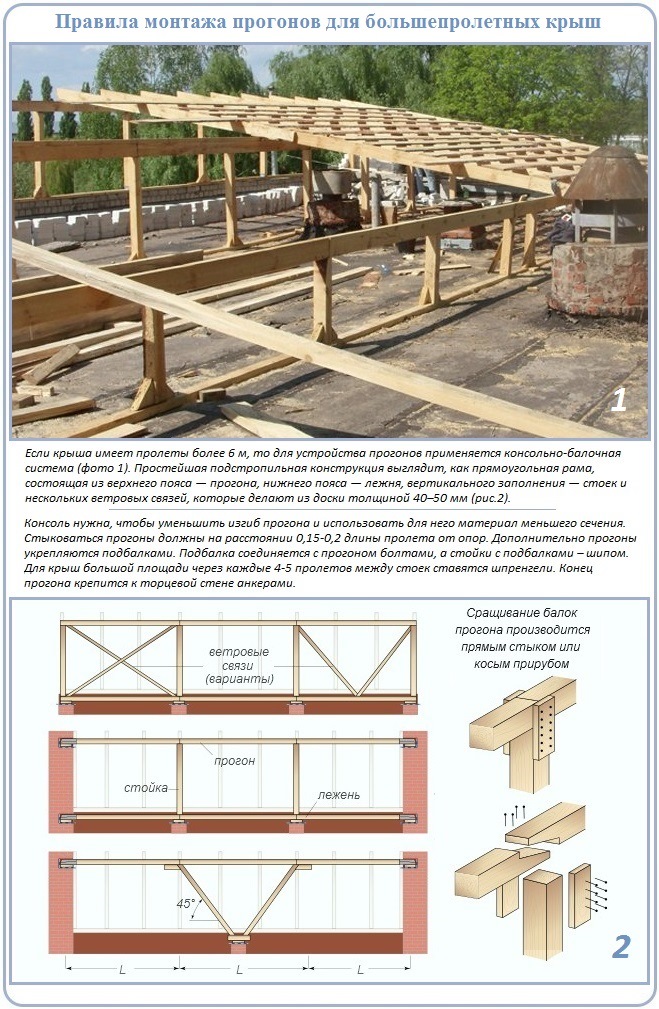

А если пролет составляет 6-12 м, то в середине пролета устанавливается прогон под стропильными ногами, а по обеим сторонам от него монтируются подстропильные ноги. Если же пролет будет достигать 16 м, то потребуется монтаж двух опор из прогона, стоек и лежня.

Калькулятор расчета нагрузки на стропила односкатной крыши

Перейти к расчётам

Калькулятор расчета длины стропила односкатной кровли

Важно! Дополнительные опоры устанавливаются не далее 6 м от стен. А между установленными стойками-опорами не должно быть более 1/3 длины всего пролета, и эти стойки скрепляются специальной схваткой.

Важность параметров уклона скатов

Угол ската, выбор материалов для кровли и многие другие аспекты регламентированы особыми документами:

  • строительными нормами и правилами СНиП , которые носят название «Общественные здания и сооружения»;

Какие могут быть односкатные крыши для сооружения дома?

Перед тем как начинать выполнение работы, нужно сделать расчет и учесть особенности конкретного строения, чтобы правильно выбрать тип стропильной системы. Она может быть в следующих исполнениях:

  • Висячие стропила. Система может применяться при сооружении домов из камня и дерева и является самой сложной для выполнения работы своими руками. Создание крыши с такими конструктивными особенностями требует наличие стен с одинаковой высотой, на которые и устанавливаются фермы, предварительно собранные на земле.
  • Наслонные стропила. Такую технологию сооружения односкатной крыши правильно использовать при строительстве дома из блока или кирпича. Опорным элементом верхней части конструкции является специально завышенная для этих целей стена или стойка, упирающаяся в балку перекрытий. В последнюю также упираются и нижние концы стропил. Для обеспечения высокой устойчивости нагрузке снежной массы дополнительно устанавливают вспомогательные стойки и используют подкосы.
  • Скользящая система. Применяется в большинстве случаев при сооружении бревенчатого дома. Ее основная задача – предотвратить потерю характеристик чердачного покрытия, которые возможны, как последствие усадки дерева после возведения здания. При выполнении работы фиксируется только верхняя часть стропил, а для установки нижней нужно сделать специальные приспособления, по которым будет возможность скользить, что приведет к сохранению целостности крыши.

Одна из разновидностей скользящей опоры

Также стоит выделить такую особенность односкатной конструкции, как наличие вентиляции. Если она не предусмотрена, то существует ограничение по выбору угла расположение ската (до 5 градусов), а также нужно проводить утеплительный процесс материалами, которые обеспечат минимальный уровень теплопроводности. В случае же вентилируемой конструкции скат можно обустраивать практически под любым углом. Проветривание обеспечивают специальные отверстия с противоположных сторон конструкции.

Примерка стропильных ног

Применяя заготовку, замеряется нужная длина стропил, которая берется с запасом, для того чтобы можно было корректировать места соединения с обвязкой. Места стыков отмечаются строительным маркером. Благодаря такой заготовке быстро формируются пары стропильных ног. Изначально устанавливаются элементы по краям каркаса, затем между ними натягивается веревка для точного расположения следующих пар. Закрепляются стропильные ноги друг с другом монтажными скобами и анкерными крепежами, дополнительно укрепляя стропильную пару перемычками ниже конька.

Рассмотрим, какая же стоимость установки стропил на крышу и цена за оказание данных услуг? Зачастую строительные бригады предлагают свои услуги не только за установку стропил (средняя цена 10-20$ за 1 кв. м.), но и за полный объем работ:

  • установка стропильных систем на крышу;
  • монтаж гидроизоляционных и пароизоляционных материалов;
  • укладка кровельных материалов.

Какие выбрать крепежные элементы и профили

Системы профилирования

И все эти профили отличаются по тому материалу, из которого их изготавливают.

Поликарбонатные профили

Такие профили, конечно, не несущие, зато их изгибают так же легко, как и сам поликарбонат. Плюс нагреваются под солнцем они намного меньше, чем алюминиевые, обладая при этом дополнительной ультрафиолетовой защитой.

Алюминиевые профили

К преимуществам профиля из алюминия отнесем его длину – более, чем 6 метров. Это говорит о том, что этот профиль вы легко используете для больших конструкций, без каких-либо стыков.

Специальные термошайбы

Все эти резиновые спейсеры и неопреновые диски необходимы для того, чтобы сотовый поликарбонат не передавливался. Если это произойдет, то внутрь панели легко попадет дождевая или талая влага, а это уже – виток новых проблем.

Причем такие шайбы продаются двух видов:

Конечно, поликарбонатные шайбы больше подходят для строительства крыши из такого же материала. Но и их важно крепить правильно:

А закрепить такую шайбу поможет шуруповерт:

Герметичные ленты

В местах нахлеста следующей панели вдоль волны листа используйте герметизирующую ленту, а также по линиям фиксации нижнего и верхнего нахлеста.

Итак, шаг за шагом:

Вот более подробно:

Крепление утеплителя, пароизоляции, гидроизоляции

После того, как обрешетка готова, необходимо утеплить кровлю. Для этого укладывают слои в последовательности:

  • Гидроизоляционный слой;
  • Утеплитель;
  • Пароизоляция.

Гидроизоляцию крепят степлером внахлест к обрешетке. При этом не следует материал натягивать, он должен слегка провисать.

Далее укладывается теплоизоляционный слой таким образом, чтобы не возникало воздушных зазоров.

Пароизоляция укладывается в конечном этапе перед укладкой покровного материала.

ВНИМАНИЕ!

Если скат имеет минимальный уклон, то в качестве утеплителя можно укладывать керамзит или опилки.

Пароизоляция и гидроизоляция

Особенности односкатной крыши

Односкатная крыша своими руками имеет свои особенности. Их баланс определяет сферу применения таких кровель.

Достоинства

  • простое устройство;
  • конструкция;
  • небольшой вес;
  • низкое ветровое сопротивление;
  • стропильная система односкатной крыши легко монтируется;
  • малое количество материалов;
  • доступна для самостоятельной постройки.

Недостатков односкатная кровля имеет совсем немного, но они довольно существенные.

Недостатки

  • непрезентабельный внешний вид;
  • ограниченная ширина ската;
  • недостаточная вертикальная прочность при больших размерах;
  • отсутствие или ограниченность площади под обустройство чердака или мансарды;
  • повышенная парусность, если направление ветра противоположно направлению наклона.

Особенности стропильных систем

Вариант установки стропил зависит от расположения стен жилого здания. Каждая из конструкций имеет свои стягивающие детали или подпорные элементы.

Рассматриваемая система устройства кровли отличается наличием нескольких дополнительных точек крепления, кроме опоры на несущие стены. Использование такой схемы позволяет снять часть нагрузки из ограждающих конструкций. В качестве дополнительных подпорок здесь используются боковые стойки, а также дополнительные элементы (бабки), которые фиксируют конёк. Брусья применяются в качестве затяжек, что позволяет уменьшить нагрузку на несущие стены здания.

Наслонная система стропил закрепляется на мауэрлате при помощи гибких связей. Это позволяет обеспечить целостность кровли во время усадки или деформации несущих стен. Подобный способ крепления стропил к мауэрлату идеально подойдёт для новых жилых зданий. Ограждающие конструкции новых домов непременно просядут под воздействием грунтовых вод или резких перепадов температуры.

Висячая система получила своё название благодаря отсутствию дополнительных опорных точек. Стропильные ноги опираются на несущие стены. Балки будто нависают над зданием, вся нагрузка от крыши будет равномерно распределена по лежачему брусу, мауэрлату. Висячие стропила закрепляются при помощи жёстких связей, ведь каркас кровельной конструкции опирается только в двух местах здания.

Висячая схема расположения стропил считается распорной, она оказывает значительные нагрузки на несущие стены. Чтобы снять часть усилий, используются дополнительные детали, такие как затяжки, ригели, подкосы или бабки. Элементы позволяют равномерно распределить усилия, подтягивают конструкцию к коньку. Ригели связывают стропильные ноги, их устанавливают в запилы параллельно к балкам перекрытия.

Из чего состоит односкатная крыша

Каркасная баня с односкатной крышей будет тем долговечнее, чем более качественные материалы для ее постройки будут использованы. При этом важно учитывать и условия эксплуатации такого строения.

Возвести односкатную крышу самостоятельно можно из таких материалов:

  • Мауэрлат, который укладывают на стены в качестве основы под стропила, выполняется из хвойных брусьев размером 15×15 см или несколько толще. Чтобы защитить этот элемент от плесени, гнили или паразитов, на него наносят слой мастики для гидроизоляции, либо укрывают его рубероидом.
  • Стропила практически полностью принимают на себя вес кровельных материалов, поэтому для их изготовления используются твердые прочные доски размерами 5×15 см. Этой толщины достаточно, чтобы кровля была крепкой и надежной. Кроме того, есть возможность применить утеплитель 15 см толщины в случае необходимости. По длине стропила вырезают с запасом на свесы, которые предотвращают попадание влаги внутрь помещения. На концах каждого отдельного стропила нужно произвести выпилы для монтажа на мауэрлат, который производится с помощью накладок из металла или гвоздей.
  • Обрешетка служит для того, чтобы тяжесть кровельных материалов равномерно распределилась между стропильными ногами. Если обрешетку выполняют из реек 25-30 мм толщины, то крепятся они перпендикулярно стропилам. Однако если предполагается укладка кровельных материалов, подверженных деформации, решетчатая конструкция не подойдет. В таком случае из влагостойкой фанеры крепят сплошную обрешетку.
  • В каркасной бане односкатная кровля должна изготавливаться из надежных, легких и практически гладких материалов (прочитайте: «Как построить каркасную баню своими руками – инструкция по строительству»). Лучше всего для этих целей подходит ондулин, профнастил, металлочерепица или мягкая черепица.

Рассматривая проекты бань с односкатной крышей, можно остановиться на варианте с чердаком или без него. От того, какой из вариантов вы выберете, будет зависеть необходимость в дополнительном утеплении ската крыши. Итак, крышу без чердака нужно будет утеплить любым рулонным волокнистым материалом, плохо пропускающим тепло. А вот при наличии чердака, дополнительного утепления не нужно.

Тем не менее, в любом из вариантов обязательно наличие пленки для гидроизоляции, антипиренов и антисептических пропиток, крепежей для кровельных материалов, а также необходимых для работы инструментов.

как сделать своими руками пошагово, устройство кровли и стропильной системы частных двухэтажных домов

Для небольших строений, например, сарая или гаража, часто используют односкатную кровлю. Простая в устройстве, она легко изготавливается без привлечения профессиональных строителей и смотрится весьма привлекательно. Для обустройства жилых домов подобное решение применяется реже: зачастую срабатывает сила традиции и небольшой для наших мест опыт ее проектирования и возведения. Наступило время оценить преимущества такой конструкции.

Особенности: плюсы и минусы

Односкатная крыша представляет собой прямоугольную абсолютно плоскую форму, расположенную под углом по отношению к коробке здания. Величина ее наклона может быть разной в зависимости от архитектурного замысла, климатических условий и окружающего ландшафта. При использовании качественных материалов, служит не менее 20–30 лет.

Подобное устройство кровли считается наиболее устойчивым, в том числе и к внешним природным воздействиям, если расположение строения безошибочного по отношению к розе ветров.

Снег на поверхность ложится ровным слоем, что делает нагрузку равномерной и безопасной.

Наклонная односкатная форма лучше, чем двускатная, хотя она не позволяет создать удобное чердачное пространство. Зато проще с системой проветривания: аэраторы и вентилируемый конек просто не нужны.

К преимуществам также относят:

  • Небольшая нагрузка на несущие конструкции из-за сравнительно небольшого веса.
  • Наименьший расход строительных материалов по сравнению с другими видами крыш.
  • Скромные финансовые затраты.
  • Простой и быстрый способ возведения, доступный для выполнения своими руками.
  • Не существует ограничений в выборе кровельных материалов и системе стропил.
  • Доступное планирование и монтаж систем водостока и дымоходов.

Гармоничный красивый проект требует соблюдения многих условий, иногда в ущерб функциональным потребностям.

Недостатков меньше, чем преимуществ, но все же, они есть.

  • Для обустройства жилого пространства мансарды требуется значительная ширина дома и высокий угол наклона кровли.
  • Низкий скос может стать причиной слабой теплоизоляции.
  • Требуется усиленная водосточная конструкция с более широким диаметром труб, так как вся вода стекает в одном направлении. Рекомендованы металлические системы с закреплением кронштейнов на расстоянии не менее 40 см.
  • При наклоне меньше 45 градусов, чтобы снизить нагрузку, зимой придется постоянно очищать крышу от снега.

Устройство кровли

Как и строение любой крыши, качественный состав элементов односкатной зависит от финишного покрытия.

Количество основных элементов невелико, но требует к себе внимания.

Армопояс

Снижает распирающую нагрузку стропил и способствует равномерному распределению веса всей конструкции. Необходим в обязательном порядке для строений из газобетона, керамзитобетона и кирпичных стен, если строительство ведется в сейсмоопасном регионе.

Мауэрлат

Располагается на верхних частях стен в виде брусьев. Соединен с армопоясом или, в случае строения из кирпича, закрепляется через уже забитые или замурованные в стенах анкеры прочной проволокой – не менее 6 мм диаметра. Сами анкеры должны находиться на расстоянии 30 см от торца стены. Если дом деревянный, из двойного минибруса, то роль мауэрлата выполняет верхняя обвязка

Фронтон

Редко встречается в строительстве односкатных крыш. Его наличие определяется в зависимости от разницы в высоте между двумя несущими стенами.

Система стропил

Служит основанием для укладки кровли, на нее оказывается основная нагрузка. Важно предусмотреть, чтобы она распределялась равномерно по периметру верхней части всего здания, а давление на узлы не превышало допустимых значений. Для создания используются балки из дерева, сечение которых зависит от площади крыши и количества элементов опоры.

Опоры

Подбираются после вычисления веса конструкции и определения финишного покрытия. Количество определяется углом наклона и длиной пролета.

Обрешетка

Необходима для укладки и закрепления кровельного покрытия и увеличения несущей способности, чтобы каркас мог выдерживать и собственную тяжесть и противостоять дополнительным нагрузкам: снег, вес человека во время проведения ремонтных работ.

Для битумной черепицы выполняют сплошную обрешетку. Для этих целей используются доски – обрезные или не обрезные, могут применяться панели МДФ. Скат может выступать за границы фронтона, образуя козырек для веранды или террасы.

Изоляция

Обеспечивает защиту от попадания влаги и промерзания. Прокладывается со стороны чердака между стропилами и закрепляется на обрешетке.

Утеплитель

Состоит из рулонных плиточных материалов, которые укладываются изнутри на обрешетку.

Пароизоляция

Пленочные покрытия, которые укладываются поверх утеплителя и закрепляются строительным степлером.

Планка конька

Служит защитой для верхнего ребра крыши, предотвращая попадание влаги и гниение внутренних элементов пирога.

Крепежи

Ригель

Вид горизонтальной опоры для элементов несущих конструкций. Элемент распределяет нагрузку стропил между другими балками.

Распорки

Опоры, которые размещаются в пролетах и увеличивают устойчивость всего каркаса.

Подкосы

Это балки, служащие подпорками для стропильной системы.

Виды

Односкатные конструкции популярны во многих странах и используются при возведении как бюджетного, так и ультрамодного элитного жилья. При высоком наклоне крыши, отказавшись от чердачного помещения, есть возможность оптимизировать планировку. При низком – произойдет увеличение объема жилых помещений.

Плоская кровля часто выступает в паре с другими видами, как элемент разноуровневой системы. Это прекрасное дополнение для ломаной, полукруглой и других разновидностей крыш с разными скатами.

Красиво смотрятся двухуровневые варианты «односкаток» с разными углами наклона, направленными в противоположные стороны. Простые конструкции способны украсить козырьки, служащие частью веранды или выступающей мансарды.

По типу проветривания различают 2 типа:

  • вентилируемые – скос от 5 до 20 градусов, отверстия располагаются в коленчатой стенке;
  • не вентилируемые кровли – угол наклона от 3 до 6.

Стропильная система

Создание проекта и построение системы зависит от масштабности постройки и определяется:

  • климатической зоной и розой ветров;
  • линейными размерами основания – влияет на число стропильных ног, количество дополнительных опор и расстояние между ними;
  • углом наклона – определяет наличие фронтона и способ крепления к опорам;
  • типом материала кровли – диктует выбор характеристик строительного материала и строение обрешетки.

Шаг стропил также зависит от их длины и сечения:

  • при длине, 3 м шаг – от 1100 до 2150 мм, сечение – от 80 х 100 до 90 х 160 мм;
  • при 6,5 м, расстояние – от 1100 до 1400 мм, поперечный срез – не менее 120 х 220 мм.

Часто для больших строений нужна балка длиннее 7–8 м. Чтобы нарастить, ее сшивают, а места стыка усиливают и скрепляют дощечками или металлическими пластинами. Чем габаритнее элементы стропил, там меньше расстояние между ними.

Для обеспечения жесткости конструкции предусмотрены:

  • стойки, ригели и подкосы с минимальным сечением – 50 х 100 мм;
  • лежни и прокладки из бруса – 100 х 150 мм.

Классификация систем по ширине:

  • До 4,5 метра. Простейшие безопорные сооружения – кровля фиксируется на мауэрлате из двух бревен или досок, которые закреплены на стенах.
  • От 4,5 до 6 м. Конструкция усиливается:
    • лежнем – на высоте перекрытия;
    • подстропильной ногой – она служит подпоркой балки по центру основания; уклон ноги определяется шириной дома и высотой лежня над перекрытием.
  • От 6 до 9 м. Предусмотрены два подкоса, которые устанавливаются по обе стороны стропильной ноги.
  • От 9 до 12 м. Обязательно нужна еще одна опора, которая может быть частью выступающей внутренней стены или дополнительной консольно-прогонной конструкции, которая удерживается подкосами.
  • Более 12 метров. Значительно возрастает число подстропильных ног. Увеличение до конца свесов кровли ведет к наращиванию балок по краям специальными элементами – кобылками. Закрепление производится накладками – не меньше 60 см, которые фиксируются с помощью болтов или гвоздей, иногда монтажными пластинами.

Кроме того, стропильные системы различают по типу опор.

Наслонный

Система из стоек и подкосов опирается на брус мауэрлата, который закреплен на внешних стенах, а в некоторых случаях и с внутренней стороны. Дистанция между стропилами – от 600 до 1400 мм. Величина зависит от веса кровельного покрытия и характеристик дерева. Такие простые конструкции доступны для наклона крыши до 26 градусов и пролетом до 5 м. Чаще всего используется для хозяйственных построек: сараев, мастерских, гаражей.

Для эксплуатируемых кровель, то есть угол наклона которых стремится к нулю, стропильные ноги упираются:

  • с одной стороны – на более высокую несущую стену;
  • с другой – в мауэрлат.

Висячие стропила

Применяют, когда невозможно установить дополнительные опоры между боковыми стойками. В таком случае конструкции любых размеров собирают на земле или в мастерской, а уже готовые фермы поэтапно доставляются к месту стройки.

Возможные материалы:

  • металл;
  • железобетон;
  • дерево (сосна), сечением для стропил – 50 х 150 мм, для обрешетки – 50 х 50 мм.

Скользящие системы

Необходимы для обустройства крыши в зданиях со значительной усадкой в первое время после постройки. К ним относятся дома, возведенные из бруса или бревен – неравномерное проседание до 10%. Для деревянных конструкций очень важен и способ крепления стропильных ног.

Принципы устройства усвоить несложно:

  • Монтаж стропил производится на бревно конька.
  • Соединение ног может производиться встык или внахлест (на гвозди, болты и стальные пластины).
  • Шаг и подбор толщины дерева для стропил определяется весом кровельного покрытия. При толщине верхнего слоя 50 мм, выбирается обрезная доска шириной 200 мм.
  • Крепление к мауэрлату особое – слегка свободное, без жесткости. Это обеспечивает своеобразное скольжение, что позволяет избежать деформации крыши во время усадки и уменьшить распирающую нагрузку стен. В качестве крепежей используются специальные кронштейны из стали, толщиной 2 мм, с уголком.

Угол наклона

Чем больше угол, тем выше парусность. Поэтому скос кровли всегда должен быть направлен в сторону наиболее частых ветров. Таким образом снижается нагрузка во время большого шторма. Важно учесть при расчетах и климатическую зону.

Небольшой наклон может стать причиной скопления большого количества снега. Если его вовремя не убрать, дождаться образования наледи, крыша под ее значительным весом в лучшем случае прогнется, а в худшем – проломится.

Для средней полосы России не рекомендуется возводить конструкции более 35 градусов.

Естественный сход по кровле осадков – не менее важная причина при учете поверхности и прочности покрывных материалов. Шершавые виды лучше подойдут для засушливых регионов, гладкие – для мест, славящихся обильными дождями и снежными зимами.

Оптимальные значения для черепицы:

  • металлическая, керамическая и цементно-песчанная – не менее 6 градусов;
  • битумная – не меньше 12.

Предельные значения для листовой кровли:

  • шифер, профнастил, ондулин – минимум 6 градусов;
  • медь, оцинкованные листы (цинк-титановые) – от 17;
  • плиты из асбестоцемента – от 27.

При выборе кровельных материалов стоит перепроверять информацию. Иногда заявленные величины уклона для покрытия, указанные изготовителем, не совпадают с ГОСТом. Сам расчет лучше доверить профессионалам, потому что нюансов много, особенно у габаритных строений.

После определения величины наклона одну из несущих стен доводят до уровня, который обеспечит выполнение проекта.

Необходимые расчеты для выяснения длины стропил без учетов свесов производят по правилам прямоугольного треугольника.

Чтобы обеспечить сток воды и защитить стены от намокания, кровля выносится в среднем на 600 мм. Для технических построек минимум для свеса составляет – на 20–25, для двухэтажных жилых коттеджей и особняков – до 1200 мм.

Значение имеет и эстетика всего здания. Для определения собственных предпочтений, перед созданием проекта, можно воспользоваться компьютерными программами. Это позволит увидеть не только целиком всю кровлю, но и ее гармоничное сочетание с домом.

Материалы

Качество стройматериалов определяет прочность и долговечность всего здания, поэтому кровельные покрытия выбирать стоит внимательно, с учетом характеристик как коробки здания, так и возможностей будущей стропильной системы.

Дерево

Для каркаса подбирается древесина 1–3 сорта с частотой сучков на метр – не более 3, причем их высота не должна превышать 3 см. Трещины могут присутствовать, но неглубокие и небольшой длины – не превышающие половину длины доски.

    Общие рекомендации:

    1. Несущие балки должны иметь толщину от 50 мм.
    2. Длина досок:
      • из хвойных пород – до 650 мм;
      • из лиственных – до 450 мм.
    3. Дополнительные элементы – прогоны, мауэрлат, подушки – изготавливают только из твердых лиственных пород и обрабатывают антисептиком.

    Кровля

    Современный ассортимент покрытий для крыш весьма разнообразен, поэтому несложно подобрать подходящий материал по цвету, форме, необходимой прочности и цене.

    Керамическая черепица

    Материал может быть разных видов: плоская ленточная, пазовая, одно- или двухволновая. Хорошо подходит при угле наклона крыши от 25 до 60 градусов для домов из камня, кирпича или дерева. При меньших значениях скоса требуется усиливать вентиляцию и гидроизоляцию, при больших – понадобится дополнительно укреплять узлы, устанавливать добавочные крепления, ведь черепица весьма тяжелый материал.

    Вес одного фрагмента 30 х 30 см может варьироваться от 2 до 4,5 кг, то есть 1 м2 может потянуть на 50 кг. Для сравнения металлочерепица весит в 10 раз меньше – 5 кг/м2. Поэтому шаг стропил для керамики требуется минимальный и деревянная обрешетка с мелкими ячейками. Зато черепица имеет отличную звукоизоляцию, красивый цвет и фактуру. Прочность одного элемента небольшая, но срок службы всей крыши превышает среднюю продолжительность жизни человека и достигает 150 лет.

    Металлочерепица

    Это рифленые оцинкованные стальные листы, которые с внешней стороны имеют полимерное покрытие. Количество защитных слоев, как и способ крепления между собой элементов, разнится в зависимости от изготовителя. Бывают как с глянцевые, так и матовые. Размеры всевозможные, толщина – от 0,4 мм, вес 1 м2 – от 3 до 5 кг.

    Сборка производится на обрешетку, крепление гвоздями или саморезами, нахлест – в одну волну. Рекомендуемый наклон – от 15 градусов. Если он не превышает 20, то осадки могут слишком медленно стекать, поэтому стыки настилов дополнительно герметизируют.

    В целом металлическая кровля довольно прочная и долговечная. Гарантийный срок – от 5 до 15 лет, но не всегда учитывается износ полимерного слоя. Из недостатков только плохая звукоизоляция и большое число отходов.

    Мягкая черепица

    Ее еще называют битумная. В основе материала – полиэстер, стекловолокно и целлюлоза. Они наносятся на битумные элементы, а сверху покрываются красящим веществом. Особенностью является сцепление, склеивание элементов под воздействием солнечных лучей. Выпускается в виде прямоугольников или полукруглых листов. Срок службы производителями определяется в пределах 15–20 лет без учета стойкости цвета.

    Параметры:

    • длина – 100 мм;
    • ширина – от 300 мм;
    • вес на 1 м2 – 8–12 кг.

    Универсальный материал с хорошей изоляцией в равной степени подходит для жилых и хозяйственных построек. Рекомендуемый угол наклона – от 12 градусов. По технологии предусмотрена гидроизоляционная подложка или подкладочный слой. Роль такого ковра может выполнять старое битумное покрытие. Среди недостатков – горючесть, неустойчивость к ультрафиолету и монтаж только в теплое время года.

    Профнастил

    Выпускается в виде гофрированных оцинкованных листов стали всевозможных размеров. Волны обеспечивают покрытию жесткость и прочность, их высота и форма зависят от конкретной модели. Различают трапециевидные, синусообразные или закругленные.

    Некоторые производители внешнюю сторону покрывают стойкой полимерной пленкой.

    Чтобы обеспечить гидроизоляцию, при укладке используется пергаминовая прокладка. Крепление к обрешетке осуществляется саморезными винтами, места стыков обрабатывают битумным составом. Рекомендованный наклон крыши с профнастилом – от 10 градусов.

    Как и все металлические кровли, материал обладает небольшой звукоизоляцией, поэтому он чаще используется для промышленных объектов и сараев. Гарантийный срок эксплуатации – 15–20 лет.

    Ондулин

    Универсальные покрывной материал, который может применяться даже для облицовки дома. В его основе – целлюлоза, которая пропитана очищенным битумом с добавлением смол и пигментов. Цвет стойкий. Стандартные размеры листа – 2000 х 950 мм, вес – 6,5 кг/м2, что легче традиционного шифера в 4 раза.

    К положительным свойствам относятся:

    • легкость;
    • прочность;
    • влагонепроницаемость;
    • отличная звукоизоляция;
    • высокая устойчивость к температурным перепадам;
    • невосприимчивость к воздействию химических реагентов.

    Хотя минимальный допустимый уровень уклона – 6 градусов, ондулин не рекомендуют применять для крыш с небольшим скосом: отсутствует возможность удерживать длительное время снег. При более высоких значениях и правильной эксплуатации срок службы составит около полувека, гарантия гидронепроницаемости – 15 лет.

    Шифер

    Гофрированные листы из композитного материала на основе портландцемента и асбестового волокна. Форма волнистого листа всегда прямоугольная – 120 х 70 мм, вес – от 10 до 15 кг/м2. Уровень наклона кровли – от 12 до 60 градусов. Технологией при монтаже предусмотрен подкладочный слой из рубероида или пергамина.

    К обрешетке шифер крепится внахлест при помощи гвоздей через мягкие герметичные прокладки.

    Брус для каркаса выбирается:

    • для стандартного листа – 50 х 50 мм, стропильный шаг – от 500 до 550 мм;
    • для усиленного – 75 х 75 мм, длина шага – от 750 до 800 мм.

    Не рекомендован для жилых построек. Гарантийный срок эксплуатации – до 10 лет. Однако стоит учесть его хрупкость, что не всегда дает устоять материалу перед градом.

    Рубероид

    Один из популярных бюджетных вариантов. Представляет собой кровельный картон, пропитанный и покрытый битумом. Чтобы избежать слипания, на верхнюю часть нанесена крупнозернистая присыпка.

    Современная разновидность – еврорубероид, который состоит из стеклоткани или полиэстера, пропитанного битумом. Сверху присутствует полимерный слой. Этим эластичным и водонепроницаемым материалом часто покрывают небольшие участки кровли со сложной формой. Основной недостаток – быстрая воспламеняемость, поэтому проводить полную укладку можно только на технических объектах.

    Как сделать своими руками?

    Перед началом строительства надо создать проект и произвести все расчеты. Затем приобретаются все необходимые материалы с учетом доборных элементов, утепления, вентиляции и водостока. Запас зависит от свойств покрытия и качества древесины. Стоит помнить, что для каждого способа существует своя технология и инструкция.

    Готовится инструмент и оборудование:

    • пила, молоток, строительный нож, топор, отвес, рулетка, уровень;
    • шруповерт;
    • строительный степлер;
    • стропильные гвозди и скотч.

    Этапы монтажа включают в себя одиннадцать шагов

    • Согласно чертежам подготавливаются балки и стропила нужных размеров и в необходимом количестве. Если требуется, строятся фермы.
    • По периметру верхней части здания оборудуется армопояс или мауэрлат.
    • По схемам и рассчитанным величинам поэтапно устанавливаются балки, которые крепятся к элементам мауэрлата. Чтобы правильно произвести работы, учитывается нагрузка на детали с подветренной стороны.
    • Стропила крепятся непосредственно к балкам с опорой на выступающую часть несущих стен. В итоге должен получиться прямоугольный треугольник.
    • Затем проводят установку стропильной ноги, один из ее концов выкладывая на краю балки. Этот элемент конструкции станет основой будущей обрешетки.
    • Вышеперечисленные мероприятия пошагово применяются для всех балок и стропил, следя за идентичностью и равномерностью расположения узлов.
    • После присоединяется деревянная обрешетка.
    • На каркас укладывается кровля. Работы начинают с подветренной стороны. Размещается первый элемент возле фронтального навеса, затем прикрепляются 2 листа покрытия в первом ряду. В следующем ряду выкладывает такое же количество, после возвращаемся на первый ряд и добавляем еще один лист. Следуя этому приему, перекрываем всю крышу.
    • После закрепления внешнего покрытия, к примеру, профлиста, гидроизоляция изнутри пристреливается степлером к обрешетке. Для скромных построек вроде сарая подойдет обычная полиэтиленовая пленка. Ее не натягивают и располагают с нахлестом снизу вверх.
    • Вслед за тем приходит очередь теплоизоляции: минваты, стекловолокна или базальтовых матов.
    • В последнюю очередь укрепляется линия ветрового фронта – досками или кирпичной кладкой.

    Примеры красивых строений

    Частный двухэтажный каменный дом в современном стиле. Отсутствие конька позволяет без проблем возводить многоуровневые системы. Четкие горизонтальные линии фасада прекрасно рифмуются с дуэтом односкатных крыш. Этот же прием прекрасно подойдет для Г-образного основания из пеноблоков.

    Сгладить сложный рельеф порой по силам только односкатке, внешний вид от этого только выигрывает.

    Наклонные кровли прекрасно вписываются в проекты просторных коттеджей и небольших каркасных зданий на 50 кв. м. Эти финские дома в эко-стиле покоряют своим комфортом и элегантностью дизайна.

    Односкатные крыши гармоничны в сочетании с наклонными навесами. Это позволяет выгодно подчеркнуть некоторые части дома, сделать акцент на дизайне входной группы. Стильно смотрятся дополнения в виде козырьков, словно невесомых пристроек, навесов с покрытием из поликарбоната или профнастила.

    Выступающие скосы предоставляют простор для размещения внешнего освещения. Вмонтированные фонари мягко освещают площадку вокруг здания и создают эффект парящей кровли. Вариации на эту тему многообразны.

    Дома из бруса довольно капризны с точки зрения экспериментов со стилем, но и для них придумали оригинальные решения. На фото односкатная крыша необычной формы, покрытая битумной черепицей.

    Чаще один скат используют на рубленых баньках узких форм.

    Эксплуатируемые или эко-кровли имеют небольшой наклон, усиленную гидро- и теплоизоляцию. Правильно подобранный растительный ковер защищает от шума. Впитывая воду, снижает нагрузку на ливневую конструкцию.

    Предложения мини не менее интересны. Садовый домик с забавной ломаной крышей и уютный дачный, с дуэтом двухуровневых скатов, имеют особое очарование.

    О том, как построить односкатную крышу своими руками, смотрите в следующем видео.

    чертежи и фото, как сделать?

    Строить односкатную крышу или нет, надо решать, руководствуясь назначением будущей постройки.

    Вариант с одним склоном наиболее подходит зданиям, где будут проводиться хозяйственные работы.

    Простую конструкцию крыши принято сооружать для промышленных объектов и гаражей. Чтобы создать кровлю с одним скатом, не нужна техника и не требуются особые знания.

    Конструкция и особенности односкатной крыши

    Кровля с единственной наклонной поверхностью, как и любая другая, выглядит как конструкция из нескольких частей.

    Основой крыши является стропильная система, состоящая из элементов, материалом для изготовления которых послужили сосна или ель, очищенная от сучков.

    Древесина должна быть просушена и обработана антисептическим составом и веществами, защищающими от влаги и возгорания в результате воздействия палящего солнца.

    Конструкция односкатной крыши включает в себя гидроизоляционный слой и пласт утеплителя. Материалом, предохраняющим от сырости, может быть пленка из полиэтилена.

    Покрытием, сохраняющим тепло, обычно служит базальтовая вата или стекловолокно.

    Слоем, который располагается выше стропильной системы и является платформой для укладки пленки и утеплителя, является обрешетка, созданная из брусков размером 50×50 мм.

    На самом верху кровли располагается кровельное наружное покрытие, например, профилированные листы или мягкий рулонный рубероид.

    Односкатные крыши отличают некоторые плюсы и минусы. Среди преимуществ конструкции с одним склоном следует отметить экономичность.

    Все-таки на создание кровли с практически прямой поверхностью уходит в несколько раз меньше материалов из древесины, чем того требует строительство крыши с двумя скатами, и небольшое количество профнастила или другого наружного покрытия.

    Другой несомненный плюс односкатной кровли – простота составления проекта и монтажа конструкции.

    Сделав односкатную крышу, фото которой представлено в статье, получившееся под ней обширное пространство можно обустроить как мансарду с большими окнами.

    Единственная наклонная поверхность кровли весит мало, а поэтому становиться идеальным вариантом для дома, которой стоит на облегченном фундаменте. Кроме того, крышей с одним скатом можно закрыть верх крупногабаритного здания.

    К преимуществам практически пологой кровли надо добавить пригодность этого сооружения для строительных работ, ведь мастеру будет несложно перемещаться по ровной крыше с инструментами в руках.

    Поверхность одного ската можно застилать любым материалом, в том числе шифером или мягким полотном. При выборе покрытия следует ориентироваться на угол наклона односкатной крыши.

    Несмотря на все плюсы, некрутой склон характеризуется и определенными недостатками. Конструкцию надо делать такой, чтобы кровельные материалы не повредились под весом снега.

    Это важно предусмотреть еще на этапе, когда выполняется расчет односкатной крыши.

    К минусам можно отнести и необходимость покрывать стропильную систему кровли с одним склоном толстыми слоями утеплителя и гидроизоляционного материала, если крыша имеет небольшой наклон.

    К тому же у кровли с одним скатом отнюдь не шикарный вид, что обязывает хозяина строящегося здания красиво облицовывать фасад.

    Построить односкатную крышу самостоятельно можно, если хозяин будущего строения готов ухаживать за ней. Кровлю с одним склоном полагается периодически очищать от снега.

    Особенно важно залезать на крышу с лопатой в период снегопадов и таяния снега.

    За состоянием конструктивных элементов сооружения, закрывающего верх здания, следует постоянно следить, при необходимости выполняя ремонтные работы.

    Разновидности наклонной поверхности кровли

    При строительстве частных домов крышу, как правило, не делают односкатной не без оснований. Дело в том, что конструкция кровли с единственным склоном нуждается в вентиляционной системе.

    Оснащать жилое здание устройствами удаления отработанного воздуха – задача довольно трудная. Поэтому крышей с одним скатом обычно закрывают свой гараж или террасу, которая может обойтись и без вентиляции.

    Уклон односкатной крыши, предполагающей устройство системы проветривания помещения, составляет от 5 до 200. Кровлю террасы, не требующей вентиляции, необходимо кренить всего на 60.

    Впрочем, крыши с одним скатом, относящиеся к вентилируемому типу сооружения, отличаются от тех, что не нуждаются в проветривании, не только углом наклона.

    Эти конструкции кровли создают так, чтобы между пластом утеплителя и гидроизоляционным полотном оставался промежуток, обеспечивающий свободное прохождение воздуха.

    Установка вентиляционной системы спасает крышу от гниения, тем самым продлевая срок службы кровли в отдельности и всего строения.

    Чтобы проветривать помещение, в крыше требуется просто просверлить дырочки. Лучшее место для создания вентиляционных отверстий – это коленчатые стенки.

    Видео:

    Благодаря такому устройству односкатной крыши своими руками (чертежи и фото конструкции представлены в статье) воздух будет проходить между слоем теплоизоляционного материала и гидроизоляционной пленкой беспрепятственно.

    При этом на процессе проветривания никак не отразятся погодные условия.

    Почти построенный дом можно закрыть крышей комбинированного типа. Чтобы соорудить кровлю такого вида, требуется уложить несколько слоев материалов.

    Главным пластом в получившемся кровельном «пироге» будет утеплитель, способствующий формированию определенного наклона всей конструкции.

    На то, каким образом построить односкатную крышу комбинированного типа, и какой сделать угол наклона кровли, влияет климат местности, где возводится дом.

    Немаловажное значение в этом вопросе имеет и вид материала, который планируется укладывать на крышу.

    Устройство односкатной крыши своими руками должно быть таким, чтобы с наклонной поверхности было легко убирать снег.

    В противном случае созданная на верху здания конструкция может быть очень опасной: под весом толстого пласта снега крыша может покрыться трещинами или вовсе проломиться.

    Поэтому и следует предусмотреть возможность легкого соскальзывания снежной массы со склона кровли и ориентироваться при этом на тип материала, который предстоит класть поверх всех слоев кровельного «пирога».

    Угол наклона поверхности крыши, покрываемой рубероидом или иным материалом, завернутым в рулоны, должен быть в пределах 100.

    Кренить конструкции кровли на 20 градусов принято, если наверх здания предполагается прикреплять листы шифера.

    Сплошное покрытие крыши требует наклона от 18 до 300, а скат кровли, на который планируется укладывать штучную черепицу, должен делаться еще более крутым, то есть с наклоном в 25 – 35 градусов.

    Нюансы обустройства крыши с одним скатом

    Как показывает схема односкатной крыши, вся конструкция кровли опирается на брусья, расположенные и закрепленные на верхних торцах наружных стен.

    Эти деревянные приспособления называются мауэрлатом и выполняют серьезную задачу – удерживают стропильную систему.

    Брусья-опоры фиксируют на своих местах посредством заложенных в кирпичную кладку анкеров.

    Помощником в закреплении мауэрлата служит и проволока диаметром не менее 6 мм. Анкерные болты полагается погружать в основание для брусьев через каждые 30 см.

    При возведении деревянной постройки сооружать мауэрлат не нужно, так как вместо него стропильной системе не позволяет сдвигаться с места верхний венец.

    Получается, что этап закрепления брусьев опоры можно пропустить и приступать к созданию несущей конструкции для крыши.

    Стропильные ноги являются костяком кровли, поэтому эти деревянные элементы важно поставить так, чтобы они равномерно передавали вес крыши на мауэрлат или венец постройки.

    Видео:

    Мучиться вопросом, как правильно соорудить несущую конструкцию, не придется, если еще при создании проекта будущего здания учесть силу ветров и частоту и объем выпадающих осадков.

    Во многом монтаж односкатной крыши, а точнее стропильных ног, зависит от их типа. Висячие стропила обычно используют в том случае, если в пространстве между боковыми опорами нет возможности создать крепление.

    В данной ситуации конструкцию можно собирать прямо на земле, а затем в готовом виде переносить на крайние опоры. Это задача непростая и занимает много времени, когда пролеты особенно большие.

    Обычно стропила выпиливают из сосны, производят из железобетона или сваривают из металла. Они становятся надежными элементами несущей конструкции, если имеют сечение 5х15 см.

    Размер досок обрешетки, прикрепляемой к стропильной системе, дабы выдержать давление кровельного покрытия, должен составлять 5х5 см.

    Иной способ крепления к опорам у стропильных ног наклонного типа. Данные элементы несущей конструкции ставят на торцы наружных стен здания под определенным углом.

    Верхним концом наклонные стропила упираются в брус, который удерживают подкосы и стойки. При этом обрезанные части досок, монтированные под заданным проектом строительства крыши наклоном, стоят ровно благодаря перегородкам.

    Наклонные стропильные ноги, становящиеся полноценной несущей конструкцией поэтапно, могут располагаться на расстоянии от 60 до 140 см друг от друга.

    На этот параметр оказывают влияние вес подобранного покрытия кровли и толщина самих стропил.

    Система, созданная из прочных деревянных элементов, с одной стороны опирается на высокую стену строящегося объекта, а с другой – на низкую.

    Обычно к сооружению несущей конструкции из наклонных стропильных ног прибегают, когда идет строительство односкатной крыши своими руками для помещения, которое будет иметь хозяйственное назначение.

    Видео:

    Иные пункты в руководстве о том, как построить односкатную крышу на основе стропил скользящего вида.

    Несущую конструкцию из подобных элементов возводят для бревенчатых или брусчатых строений.

    Скользящие стропила необходимо прикреплять к верхней части крыши, то есть к коньку, соединяя их внахлест посредством гвоздей, болтов и стальных пластин.

    К мауэрлату элементы стропильной системы монтируют кронштейнами, сделанными из стали.

    Монтаж односкатной кровли

    Инструкция о том, как построить односкатную крышу своими руками, требует, чтобы у хозяина будущего здания был ящик инструментов: молоток, нож с заточенным лезвием, ножовка, топор и строительный степлер.

    Первым этапом сооружения кровли с одним склоном является обустройство мауэрлата – опоры для несущей конструкции.

    Брусом, предназначенным для удержания стропильной системы, должна стать заготовка из древесины с сечением 120 мм.

    Чтобы прикрепить мауэрлат к стенам, нужно пользоваться анкерами, погружаемыми в брус через каждые 120 см.

    Сооружается односкатная крыша своими руками пошагово, и поэтому после монтажа опорного бруса следует переходить ко второму этапу – созданию несущей конструкции.

    Если стена сзади здания не построена ниже той, что находится впереди, то есть не задает угол наклона кровли, то первым делом требуется установить стойки для стропил.

    Затем в пазы, созданные в мауэрлате на расстоянии 60 – 120 см друг от друга, необходимо вставить элементы несущей конструкции. Чаще всего между стропила оставляют промежутки, равные 70 см.

    Стропила должны выступать за края наружных стен здания хотя бы на 50 см, тем самым формируя передний свес.

    Если ширина постройки составляет более 4,5 м, то элементы несущей конструкции могут прогнуться под давлением крыши.

    Видео:

    Чтобы избежать повреждения системы, стропильные ноги обязательно надо подпереть. Между собой части конструкции нужно соединить гвоздями-сотками.

    Следующий шаг, обозначенный в инструкции, как сделать односкатную крышу своими руками, – строительство обрешетки. Эта часть системы сделает всю конструкцию кровли более жесткой.

    Обрешетка создается из досок, прибитых к стропильным ногам перпендикулярно через промежутки в 15 см. Приделанные рейки должны на 10 – 20 см выходить за пределы стен.

    На размер элементов обрешетки влияет утеплитель и кровельный материал, которые планируется приобрести для сооружения крыши.

    На доски поверх стропильной системы положено стелить гидроизоляционную пленку, изготовленную из полиэтилена.

    Данный материал продается по приемлемой цене и долгие годы сохраняет свои качественные характеристики, не позволяя влаге проникать в кровельный «пирог».

    По правилам пленка укладывается вдоль обрешетки, начиная снизу. При этом важно делать напуски в 5 см, дабы обезопасить гидроизоляционное полотно от случайного затекания воды. Пленку необходимо фиксировать к доскам и стропильным ногам с помощью скоб.

    На сделанный гидроизоляционный слой полагается укладывать пласты утеплителя. Затем на крышу можно стелить кровельное покрытие.

    Листы материала необходимо класть снизу, создавая ряды и делая нахлесты в несколько сантиметров.

    Чтобы шифер или профнастил не сорвало с крыши, на выступы несущей конструкции следует прибить ветровую доску. После этого на кровле можно закреплять приспособления для отведения дождевой воды.

    Видео:

    Итак, в создании кровли с одним склоном нет ничего невыполнимого. Соорудив односкатную крышу, любой хозяин заметит, что конструкция имеет немало плюсов.

    Правда, если был построен маленький дом, то на свободном пространстве крыши вряд ли удастся обустроить чердак.

    Построить сарай с односкатной крышей, видео, чертежи

    Приусадебный участок требует наличия хозяйственных построек для хранения садово-огородного инвентаря, инструментов, содержания домашних животных или птицы. Сарай с односкатной крышей – это самое популярное у дачников сооружение, так как его строительство, содержание и пользование требует минимальных затрат и времени.

    Односкатная крыша для сарая выбрана не случайно – в такой конструкции используется самая простая система стропил – стропильные ноги нижним концом упираются на верхнюю балку обвязки сарая, проще – в мауэрлат. Это классика садового хозяйствования, где балки стропил крепятся на стены сарая с разной высотой. Фото деревянного сарая с односкатной крышей (3х6)

    Из-за разницы стен в высоте образуется уклон, который и служит основой обустройства крыши. Уклон также можно получить не разницей в высоте стен, а следующими приемами:

    1. Сделать консольный деревянный каркас над стеной сарая, служащий опорой для коньковой балки, на которую будут укладываться верхние концы стропил.
    2. Сделать балочные фермы в форме треугольника с прямым углом, длинный катет которого крепится к обвязке, а гипотенузой служит стропило. Уклон делается с углом ≤80, поэтому кровельное покрытие можно обустраивать из любых стройматериалов – рулонных, листовых, штучных.

    Если увеличить угол наклона более 80, то возрастут затраты на стройматериалы – брус для стропильной системы и кровельное покрытие. Если угол наклона уменьшить, то вырастут затраты на гидроизоляцию, так как придется настилать несколько слоев влагозащитного покрытия, а также дополнительно защищать от дождя и снега сложные участки крыши.

    Односкатная крыша своими руками пошагово — чертежи — фото — видео

    Односкатная

    крыша собственными руками

    В процессе возведения дачи или дома ключевым моментом считается правильная организация крыши, которая сможет обеспечить зданию прекрасную защиту. Среди разных видов кровли самый обычный в применении считается односкатная крыша. Ввиду ее несложной конструкции сделать крышу такого типа можно лично, не заманивая при всем этом подъемную технику.

    Односкатная крыша собственными руками считается наиболее доступным вариантом для тех, кто собирается стройку без найма рабочих. Данный вариант кровли можно считать очень экономичным в плане затрат и он при этом разнится превосходной практичностью и долговечностью.

    Плюсы односкатной крыши

    Этот тип крыши несложен в исполнении, и поэтому крышу такого типа можно построить собственными силами даже на случай, когда опыт проведения аналогичных работ минимален. Плюсами односкатной крыши считается:

    • Несложность сооружения. За счёт этого можно лично спроектировать и собрать крышу без навыков аналогичных работ;
    • Стойкость к атмосферным факторам. Однако, этого можно достичь только в случае если при установке выбрали хороший наклонный угол ската;
    • Экономность. Этот вид крыши подразумевает в сравнении с прочими видами меньше расходов;
    • Нетяжелый и быстрый ремонт повреждённых участков.

    Если предусматривать все плюсы односкатной крыши, то можно с точностью говорить, что подобная конструкция считается самой подходящей. Следует сказать, что крыша такого типа дает возможность обустраивать помещение чердака под комнату для проживания, даже в том случае, если в постройке несущие стенки имеют различную высоту. При всем этом скат размещается на крыше, подобным образом, что его край как правило выступает вместо кровли для пристройки к дому, пристроенной к дому.

    Проектирование односкатной крыши

    Основой строительства любой крыши считается подготовка и проектная разработка строительства конструкции. Для того чтобы была правильно реализована односкатная крыша собственными руками чертежи и фото считаются принципиальным моментом этапа планирования. На чертежах следует указывать назначение уклона кровли. Во многих случаях необходимо размещать уклон в наветренном направлении. Благодаря этому для того чтобы уберечь настил и выполнить крышу очень надежной важно знать, в каком направлении очень часто дует ветер в этой окрестности. Стропильную ферму необходимо устраивать так, чтобы нагрузка крыши и нагрузка от перепадов погоды, распределялась на опоры одинаково. В процедуре методики конструкции крыши нужно рассчитать такой момент, как выносливость стропильных ног, на случай неимоверно большого числа осадков в зимнее время.

    Крыша односкатная дома собственными руками видео сможет помочь определить принципиальные моменты при приготовлении проекта. Главное по правилам выбрать наклонный угол скатов. Кроме этого, необходимо заранее подобрать материал для перекрытия кровли. Следует выбирать подобный материал, который определенно управится с нагрузками от ветра и снега. Решающий момент: в зависимости от нагрузки нужно наращивать уклон кровли. При всем этом необходимо не забывать, что, чем круче угол ската, тем кроля будет крепче испытывать нагрузку от ветра.

    Для перекрытия односкатной крыши можно применить такие материалы:

    • Асбоцементный лист двух вариантов: плоский и волнистый. При подборе подобного материала нужно выполнять уклон более 20 градусов;
    • Материалы в рулонах. Используя покрытие рулонного типа, необходимо делать уклон ската от пяти до десяти градусов;
    • Черепица различных вариантов. При эксплуатации черепицы в виде материала для перекрытия крыши нужно выполнять уклон 25 – 35 градусов;
    • Фальцевый материал. Уклон должен быть от 18 до 30 градусов.

    Наклонный угол ската меняется в зависимости от подобного показателя, как гладкость подобранного перекрытия. Так, если материал полноценно гладкий, то нужен очень маленький наклонный угол. В случае если строительство делается на открытой территории, то рекомендовано делать маленькой наклонный угол, для того чтобы крыша была меньше предрасположена воздействию ветров. Если же строительство проходит в районе с другими строениями или вокруг высоких насаждений, предлагается держать большой угол ската, так как это даст возможность снегу свободно скатываться вниз.

    Строение односкатной крыши

    Для того чтобы без посторонней помощи построить односкатную крышу нужно понимать ее строение и знать ключевые типы и специфики подобной конструкции. Этот тип крыши разделяется на два варианта: вентилируемые кровли и невентилируемые кровли. Вид кровли необходимо выбирать исходя из направления сооружения.

    Кровля невентилируемого типа может строиться над закрытыми террасами. Угол уклона ската в подобной конструкции в большинстве случаев составляет не больше 6-ти градусов. Однако, следует отметить, что за подобной кровлей нужно всегда наблюдать и в зимнее время ее нужно постоянно чистить от снега. Вентилируемая кровля устанавливается в большинстве случаев над жилыми домами или банями. Это связно с тем, что только вентилируемая крыша можно обеспечить нужный климат в помещениях для жилья. Кроме этого, в силу того, что кровля оборудована вентиляцией (просвет между слоями изоляции и при помощи дырок по обоим бокам кровли), она считается более продолжительной. При всем этом если вентилируемая крыша имеет маленькой уклон ската, то ее также нужно иногда в зимнее время чистить от снега.

    Односкатная крыша разнится простым строением и несложной системой стропильных ног. Благодаря конструкции стропила должны упираться в мауэрлат, который заранее выполняется на поверхности стен сооружения. Все будет зависеть от того, насколько стены различные по высоте, будет делаться наклонный угол ската. В случае если стенки дома не выделяются по высоте, то следует на одной стене выполнить фронтон, который сможет помочь выполнить перепад высоты. Строение системы стропильных ног будет определиться исходя из длины пролета. В случае если зазор от стен, которые считается опорой для стропильной ноги, не более четырех с половиной метров, то стропильные системы не надо крепить при помощи добавочных элементов крепления. Если же это расстояние составляет более четырех с половиной метра — то стропильные системы необходимо закрепить при помощи бруса сделанного из дерева. Снизу брус необходимо упереть для прочности в лежень, который заранее ложится паралельно высокой стены. В случае если же пролет имеет длину от 6-ти до двенадцати метров, то следует упереть стропильные системы на прогон, который устанавливается на стойки.

    Инструменты для строительных работ

    При сооружении односкатной крыши нужно будет широкое многообразие самых разных инструментов и материалов и если приготовить их наличие заблаговременно, то – это намного ускорит весь строительный процесс. В начале строительных работ по возведению крыши необходимо приготовить такой материал:

    • Доски и брус;
    • Антисептик для дерева;
    • Элементы крепежа – гвозди для установки стропильных ног;
    • Материалы для перекрытия кровли;
    • Материалы для теплоизоляции;
    • Материалы для гидроизоляции;
    • Пароизоляцию;
    • Элементы крепежа для установки кровли.

    Кроме этого, нужно при себе иметь следующий инструментальный набор:

    • Скобосшиватель ремонтный;
    • Уровень;
    • Особенный нож для разрезания материала для утепления или материалов для гидроизоляции;
    • Молоток;
    • Ножовка по дереву и острый топор;
    • Рулетка с длинным метражом;
    • Карандаш для размечивания;
    • Валик или кисть для деревообработки особым раствором.

    При приготовлении материала необходимо учесть, что древесина обязана иметь влажность не более чем 22 процента. При всем этом нужно смотреть, чтобы на брусе и досках отсутствовали сучки, синева и иные видимые недостатки, так как это может значить, что древесина начала гнить внутри. Перед тем как приступить к процессу установки крыши следует отделать весь брус особенным антисептиком и огнебиозащитным раствором.

    Монтаж односкатной крыши собственными руками

    Односкатная крыша собственными руками поэтапно предполагает исполнение следующих шагов:

    1. Установка мауэрлата;
    2. Монтаж стропильных ног;
    3. Работа по установке обрешетки;
    4. Исполнение всех слоев кровельного пирога.

    Мауэрлат – это доска, которая улаживается на поверхность стены строения для изготовления опоры для стропильной ноги. Чтобы выполнить мауэрлат для конструкции односкатной крыши подходит брус или доска с размерами сечения 100 на 150 миллиметров. Стропила изготавливаются из бруса с сечением пятьдесят на сто пятьдесят миллиметров. Стоит еще сказать что их можно выбрать, они реализовываются в качестве специально склеенного компонента соответственной длины. В случае если стропильная нога изготовлена из 2-ух частей, то состыковка данных частей должна быть на точке опоры. Для того чтобы обезопасить строение от допустимых осадков, стропильные системы нужно располагать таким образом, чтобы их край выступал за стенку приблизительно на тридцать сантиметров. Для прочности крепления, в стропильных ногах следует приготовить маленькие углубления там, где они состыковываются с мауэрлатом. Крепить стропильные системы нужно при помощи гвоздей. Расстояние между стропильные системы следует выполнять в зависимости от ширины материала для теплоизоляции. Это нужно для того чтобы выполнить очень мало отходов и выполнить процесс укладки материала для утепления очень простым.

    После монтажных работ стропильной фермы, нужно сделать каркас из рамы, которая набивается поперек стропильных ног. Чтобы выполнить обрешетку целесообразно применять брус с размерами сечение пятьдесят на пятьдесят миллиметров. Расстояние между облицовочными планками следует выполнять учитывая то, каким материалом будет перекрываться крыша. Решающий момент: в случае если перекрытие кровли предполагается выполняться при помощи материалов в рулоне, каркас из рамы необходимо делать непрерывный, выполненного из листового материала. При исполнении кровельного пирога сперва ложится гидрозащита, потом оставляется маленькой просвет для проветривания и после устанавливается кровельное покрытие. Дальше, внутри кровли следует провести теплоизолятор и сделать пароизоляцию. В предоставленном видео можно намного подробнее выучить все шаги строительства односкатной крыши собственными руками.

    Односкатная

    крыша собственными руками видео

    фото и чертежи с расчетами и инструкциями

    Тип каркаса

    Практически все сараи являются каркасными конструкциями, то есть собираются из вертикальных и горизонтальных, а также наклонных (стропила) элементов, и далее обшиваются для защиты от ветра и холода. Используют два вида каркаса – деревянный и металлический. При этом с расчетом на легкую (без существенного утепления) крышу применяют:

    • для стоек – брус 100х100 мм, 125х100 мм, 150х100 мм, профилированную трубу 50х50 мм, 60х60 мм, реже 40х60 мм;
    • для поперечной обвязки – брус или трубу с сечением на 15…25% меньше, чем для стоек;
    • для стропил (прогонов) крыши – брус или трубу, уголок с тем же сечением, что и для обвязки.

    Дополнительно для усиления конструкции применяют раскосы, подкосы и крестовины.

    Синим цветом показаны стойки, зеленым – нижняя обвязка с опорами для настила пола, желтым – верхняя обвязка с укосинами и стропилами

    В каркасном сарае не обязательно нужна такая же жесткость и прочность конструкции, как в каркасном доме, но уменьшать приведенные значения сечений бруса или профильной трубы нежелательно (кроме тех случаев, когда будет принята максимально легкая обшивка и крыша – например, из поликарбоната).

    Соединение элементов каркаса выполняется с помощью уголков и пластин (брус), сварки и винтовых соединений на уголках и пластинах (металл).

    Варианты соединения деревянных элементов каркаса

    Соединения металлического каркаса на уголках и болтах

    Соединение сваркой

    Монтаж обрешетки односкатной крыши

    Тип и плотность обрешетки зависит от применяемого материала кровли. Далее описано, как сделать односкатную крышу своими руками для различных кровельных материалов.

    Как построить односкатную крышу с мягкой кровлей

    Для мягкой кровли вместо обрешетки часто используют листовые древесные материалы: листы водостойкого ДСП или фанеры. Подойдет также сплошная обшивка досками, но в этом случае они должны быть прочно сбиты и скреплены снизу брусками между собой. В противном случае — мягкая кровля быстро полопается на стыках обрешетки.

    Если конструкция кровли предусматривает дополнительную теплоизоляцию — утеплитель укладывают в пространство между стропилами и подшивают снизу досками, листами ДСП или ДВП. Сверху утепление защищается пленкой гидробарьера, а снизу — паробарьером.

    Как сделать односкатную крышу с жесткой кровлей

    Тип обрешетки для жесткой кровли определяется требованиями производителя или геометрическими размерами кровельных элементов. Так, шаг реек для шифера составляет половину высоты листа — 85 см. Причем нахлест листов должен приходиться на одну из реек.

    Гораздо меньший шаг требуется для металлочерепицы и классической глиняно-керамической черепицы. Для металлочерепицы шаг реек указан на упаковке. А современная керамическая кровля крепится специальным металлическим креплением, которое прибивается к обрешетке. Поэтому в данном случае роль обрешетки также может играть сплошная деревянная поверхность, укладываемая на стропила односкатной крыши.

    Подготовка к строительству

    Перед началом работ, очень важно составить грамотный чертеж односкатных крыш, адаптированный к климатическим особенностям вашего региона, именно ориентируясь на них, определяется необходимый в каждом конкретном случае угол наклона. После необходимо определиться с кровельным материалом, который будет использоваться в процессе монтажа

    Именно от угла наклона односкатных крыш напрямую зависит подбор этого материала. Так, например, мягкая черепица или рубероидное покрытие смело можно использовать на крышах с углом до 10 градусов

    После необходимо определиться с кровельным материалом, который будет использоваться в процессе монтажа. Именно от угла наклона односкатных крыш напрямую зависит подбор этого материала. Так, например, мягкая черепица или рубероидное покрытие смело можно использовать на крышах с углом до 10 градусов.

    Правильный подбор кровельного материала – очень важный подготовительный этап перед началом строительства. Нужно найти такое покрытие, которое позволит своевременно и благополучно удалять атмосферные осадки с поверхности.

    Расчет конструкции односкатной крыши

    Для того, чтобы составить такую схему, понадобится определить следующие параметры:

    • Общая ширина строения и длина пролетов между несущих стен.
    • Предполагаемый угол наклона ската.
    • Общая длина крыши.
    • Желаемый материал для кровли.
    • Высота и ширина несущих стен.

    Если крыша планируется для дачного дома или сарая, то достаточно переднюю стену постройки сделать несколько выше задней на определенную высоту, чтобы вывести угол ската.

    — От внутреннего расстояния между стенами будет зависеть, насколько должны быть укреплены стропила, и какое количество балок потребуется.

    — Перед выполнением чертежа необходимо определиться с тем, планируется ли в чердачном помещении устраивать жилую комнату — от этого решения будет зависеть угол наклона ската и высота возводимого фронтона.

    — Также угол будет зависеть и от того, насколько планируется вынести козырек крыши впереди и сзади строения.

    — Кроме этого нужно определиться с расположением веранды или террасы, так как впереди или сзади дома крыша может накрывать и ее.

    — Вышеперечисленные факторы напрямую влияют и на длину стропил, а общая длина здания — на их количество.

    — Стропила укладывают поперек строения на расстоянии от 500 до 800 мм друг от друга.Чем шире постройка, тем должны быть длиннее и массивнее стропила. Их сечение варьируется от 80×150 мм и выше. Например, если стропила закрепляются над пролетом в 6-7 метров, то размер в сечении стропил должен быть не менее 110×200 мм.

    — Для изготовления стропил выбирается высококачественный, хорошо просушенный пиломатериал, не имеющий трещин и крупных сучков, особенно в областях их соединения с другими деталями. Стропила делают из толстых досок или бруса.

    — Когда длины заготовок не хватает в связи с большой шириной строения, их приходится стыковать. Соединение двух частей стропила в цельную деталь рекомендовано располагать на опорных балках или, если они состоят из досок, одна из них должна находить на другую не менее, чем на 500 мм.

    При большой длине ската стропила приходится наращивать

    — Иногда стропила составляют даже из трех частей. В этом случае центральная часть стропила выдвигается на крайние также на расстояние в 500 мм.

    Размеры в сечении этих усиливающих элементов должны быть не менее 50×100 мм, а у прокладок и лежней —100×150 мм.

    Усиливающие элементы конструкции односкатной крыши

    — При длине пролета в 12 м, в середине балки перекрытия обязательно устанавливается стойка, которая также служит для поддержки стропильной ноги.

    — Если длина между противоположными стенами превышает 12 м, то, кроме стойки, устанавливают дополнительно подстропильные ноги — они придадут настилу жесткость.

    — При расстоянии между несущими стенами в 15 и более метров, стоек должно быть, как минимум, две, и каждая из подстропильных ног устанавливается насколько можно ближе к середине пролета стропила между фронтонной стеной и подпоркой-стойкой. Дополнительно в центре конструкции стойки скрепляются между собой бруском-схваткой — это расстояние должно составлять одну треть ширины строения.

    — Под каким бы углом ни была устроена односкатная крыша, стропила укладываются на мауэрлат, закрепленный на стенах и на фронтоне.

    Варианты усиления стропил односкатной крыши

    На схемах показаны варианты опор в стропильных системах, с различными по размеру пролетами между стен. По ним можно легко сориентироваться, составляя проект-схему для конкретного здания.

    Выполненный чертеж должен стать наглядным руководством для проведения монтажных работ

    Чертеж крыши должен заключать в себе всю необходимую информацию обо всех размерах элементов конструкции и расстояниях между ними. Имея такую схему под рукой, по ней легко будет проводить работы, поэтому чертеж нужно составлять очень тщательно и точно.

    Основные достоинства односкатных крыш

    Несмотря на то что не всем нравится эстетика здания, над которым смонтирована односкатная кровля (хотя сам по себе вопрос – неоднозначный), многие хозяева загородных участков при возведении построек, а иногда даже — и жилого дома, выбирают именно такой вариант, руководствуясь целым рядом достоинств подобной конструкции.

    Односкатные кровельные системы подкупают своей понятностью, простотой расчетов и монтажа

    • Материалов для односкатной стропильной системы, тем более, если она возводится над небольшой хозяйственной пристройкой, потребуется совсем немного.
    • Самой «жесткой» плоской фигурой является треугольник. Именно он лежит в основе практически любой стропильной системы. В односкатной системе этот треугольник – прямоугольный, что существенно упрощает проведение расчетов, так как все геометрические соотношения известны каждому, кто заканчивал среднюю школу. Но эта простота никак не сказывается на прочности и надежности всей конструкции.
    • Даже если ведущий самостоятельное строительство владелец участка ни разу ранее не сталкивался с возведением крыши, монтаж односкатной стропильной системы не должен вызвать у него чрезмерных трудностей – он достаточно понятен, не столь сложен. Нередко, при перекрытии небольших хозпостроек или иных придомовых сооружений вполне возможно обойтись не то что без вызова бригады специалистов, но даже и без приглашения помощников.
    • При возведении конструкции крыши всегда важна скорость проведения работ, естественно, без потери качества – хочется как можно быстрей обезопасить строение от капризов погоды. По этому параметру односкатная крыша однозначно является «лидером» — в ее конструкции практически нет сложных соединительных узлов, забирающих массу времени и требующих высокоточной подгонки.

    Насколько существенны недостатки односкатной стропильной системы? Увы, они есть, и с ними тоже приходится считаться:

    Чердака при односкатной кровле или не предполагается вовсе, или он получается настолько маленьким, что о его широкой функциональности приходится забыть.

    В подавляющем большинстве случаев односкатная крыша не предполагает наличия «полезного» чердачного помещения

    • Исходя из первого пункта – есть определенные сложности в обеспечении достаточной термоизоляции расположенных под односкатной крышей помещений. Хотя, конечно, это можно исправить – ничто не мешает утеплить сам скат кровли или же расположить под стропильной системой утепленное чердачное перекрытие.
    • Односкатные крыши, как правило, делаются с небольшим уклоном, до 25÷30 градусов. Это влечет за собой два последствия. Во-первых, не все виды кровельных покрытий подойдут для таких условий. Во-вторых, резко возрастает значимость потенциальной снеговой нагрузки, что следует обязательно учесть при проведен расчетов системы. Но зато при таких уклонах значительно снижается влияние ветрового давления на кровлю, особенно если правильно расположить скат – в наветренную сторону, в соответствии с преобладающими ветрами на данном участке местности.

    В сети можно отыскать немало проектов жилых домов, в которых основной акцент делается именно на односкатную системы крыши

    Еще один недостаток, пожалуй, можно отнести к очень условным и субъективным – это внешний вид односкатной крыши. Он может не прийтись по душе любителям архитектурных изысков, дескать, очень упрощает облик постройки. На это тоже можно возразить. Первое – простота системы и экономичность возведения часто играют все же решающую роль при строительстве подсобных сооружений. А втрое – если посмотреть обзор проектов жилых домов, то можно встретить очень интересные дизайнерские варианты, в которых упор сделан именно на односкатной крыше. Так что, как говорится, о вкусах не спорят.

    Односкатная крыша — когда делать выбор в ее пользу

    Решение о монтаже односкатной крыши принимают не только на основании ее внешнего вида и наружного дизайна строения

    Важно учесть множество других нюансов. В каждом случае они индивидуально определяют достоинства и недостатки конструкции

    Достоинства моноскатной конструкции

    Односкатная крыша приобретает все большую популярность у ищущих нестандартные решения дизайнеров, архитекторов. Однако в умах большинства россиян она ассоциируется больше с гаражами, другими хозяйственными постройками, но не с современным индивидуальным жилым домом. Причина этого — недостаточные знания о достоинствах конструкции.

    К ним можно отнести:

    • невысокую стоимость монтажа, малые трудозатраты — по сравнению с двухскатной крышей, нужно меньше пиломатериалов и времени на строительство;
    • простоту конструкции — не требует устройства сложной стропильной системы и расчетов;
    • возможность задать направление схода снега или отвода дождевой воды;
    • оригинальную геометрию внутренних помещений из-за наклона потолка;
    • возможность использовать площадь крыши — в теплых регионах на ней можно установить солнечные батареи;
    • простоту монтажных работ;
    • высокий коэффициент использования ската;
    • малую нагрузку на несущие стены — дело в том, что отсутствие распоров минимизирует давление крыши на строение, к которому в результате предъявляют меньше требований по прочности.

    Отдельно стоит сказать о том, что односкатные крыши каркасных домов являются самыми энергосберегающими. Отсутствие изломов и минимизация поверхностей, контактирующих с холодным уличным воздухом, делает дом теплее.

    Обратите внимание! Если моноскатная конструкция противоречит привычному представлению о внешнем виде жилого дома, то можно смонтировать комбинированную крышу с двумя отдельными скатами

    Недостатки и слабые стороны

    Недостатки у крыши с одним скатом есть, но они не абсолютны. В каждом случае строительства их оценка индивидуальна.

    Основные недостатки:

    • ломаная геометрия потолка — без организации мансарды или чердака пространство у верхнего мауэрлата вызывает вопросы по оформлению и комфортному восприятию интерьера;
    • высокий риск протечек при неправильном монтаже — дождевая вода, стекая только по одной плоскости, оказывает большое давление;
    • угол наклона конструкции тесно связан с видом используемого кровельного материала;
    • необходимость ручной чистки осадков в снежную зиму;
    • эффект паруса — при неправильной оценке розы ветров в месте строительства крыша может не устоять перед мощными потоками воздуха.

    При этом грамотный подход к оформлению интерьера, тщательно продуманная система отвода влаги и планировка дома практически сводят на «нет» все эти недостатки.

    Крепление утеплителя, пароизоляции, гидроизоляции

    После того, как обрешетка готова, необходимо утеплить кровлю. Для этого укладывают слои в последовательности:

    • Гидроизоляционный слой;
    • Утеплитель;
    • Пароизоляция.

    Гидроизоляцию крепят степлером внахлест к обрешетке. При этом не следует материал натягивать, он должен слегка провисать.

    Далее укладывается теплоизоляционный слой таким образом, чтобы не возникало воздушных зазоров.

    Пароизоляция укладывается в конечном этапе перед укладкой покровного материала.

    ВНИМАНИЕ!

    Если скат имеет минимальный уклон, то в качестве утеплителя можно укладывать керамзит или опилки.

    Пароизоляция и гидроизоляция

    Постройка крыши

    Попробуем рассмотреть устройство односкатной крыши на конкретном примере. Будем рассчитывать проект кровли обычного гаража.

    Скат делаем с боковым уклоном. Зачастую для хозяйственных построек и гаражей в роли кровельного материала используется шифер. Поэтому значение уклона примем равным 20 градусам. Ширина нашей постройки составляет 3,5 метра. Исходя из этого, высота крыши в ее крайней верхней точке будет составлять 1,27 м (умножаем половину ширины постройки на тангенс угла ската).

    Таким образом, конструкция односкатной крыши нашего гаража будет состоять из вертикальной стены и уложенного сверху кровельного пирога. Низкую сторону крыши располагаем по направлению, откуда дует преобладающий ветер. Прежде как построить односкатную крышу, на несущие стены кровли укладывают брус мауэрлата, поверх которого будут крепиться стропила. Не забываем о необходимости укладки потолочных плит или балок.



    Дальнейшая схема односкатной крыши имеет следующий вид:

    • через каждые 70-80 см укладываются поперечные наклонные балки стропил. Их фиксируют гвоздями к доске мауэрлата или анкерами к бетону. Для удобства проведения работ на стропила односкатной крыши можно уложить доски, по которым можно свободно перемещаться;
    • под прямым углом к стропилам прибивают рейки обрешетки. Для этих целей используется брус 50*50 мм. Шаг между рейками подбирается с таким учетом, чтобы лист шифера накрыл две соседние рейки и выступал за пределы каждой из них на 15 см. Обрешетка призвана обеспечить жесткость конструкции и стать основой для кровельного материала;
    • поверх реек обрешетки укладывается гидроизоляция. Кладут ее снизу вверх. Это необходимо во избежание затекания воды под пленку. В качестве гидробарьера используется полиэтиленовая пленка. Она отличается долговечностью при отсутствии механических воздействий, низкой стоимостью и полной изоляцией от попадания воды. Пленку крепят к рейкам обрешетки строительным степлером;
    • на обрешетку кладут шифер. Его монтаж начинают снизу вверх с нахлестом следующего листа на предыдущий. В месте, где соединяются 4 листа шифера, прибивают специальный шиферный гвоздь. Края листов материала фиксируются двумя гвоздями;
    • в верхней и нижней части крыши прибивают ветровую доску, которая защитит шифер от срыва ветром и задувания осадков под материал.

    На этом крыша для гаража готова. Как видим, в действительности односкатная крыша чертежи вовсе не требует. Выполнить устройство крыши своими руками не составляет особых сложностей.. Объем работ по обустройству такой кровли действительно небольшой. И строительство под силу даже одному человеку без опыта подобной деятельности.

    Подобную крышу на небольшом здании возводится всего за один день.

    Односкатную крышу можно установить и без обязательного возведения фронтовой стены. Это актуально если у вас уже подняты стены здания. Для организации необходимого угла ската со стороны, где будет находиться верх крыши, прибивают вертикальные стропила. И уже непосредственно к ним крепятся наклонные стропила. Такой каркас односкатной крыши обшивается любым отделочным материалом (подробнее: «Как сделать односкатную крышу гаража — рекомендации»).

    Садовые постройки с односкатными крышами

    Нередко на приусадебных участках возводятся беседки. И односкатные крыши являются одним из лучших решений для них. Простота, эстетичность, легкость монтажа и хорошая защита — вот те основные преимущества такой конструкции.

    Для возведения крытой беседки необходимо с одной стороны возвести более высокие опоры. Так как для такой постройки гидроизоляция подкровельного пространства попросту не нужна, то можно обойтись без использования гидробарьера. Остальные этапы строительства ничем не отличаются от приведенного выше. Основные узлы односкатной крыши являются неизменными вне зависимости от типа и размеров конструкции.

    Для того, чтобы облегчить себе жизнь во время строительства такой крыши, рекомендуем вам просмотреть фото и видеоотчеты, а также инструкции строительства односкатных крыш своими руками. Они помогают понять устройство и подход к работе.

    Виды крыш скатного типа

    При возведении домов частного, либо дачного типа нередко используются скатные крыши. Они состоят из наклонной поверхности, их угол наклона выше десяти градусов. Конструкция может быть совмещенной или раздельной. В раздельной крыше предусмотрено наличие нежилого помещения — чердака. В совмещенном варианте для перекрытия верхнего этажа используются несущие элементы.

    Уклон помогает удалять с поверхности любые атмосферные осадки. Если для кровли используется керамическая черепица, уклон будет иметь соотношение 1:2, металлочерепицы – 1:3. Если уклон составляет 15% и больше, кровля называется крутой, если до 15%, то она называется пологой. В зависимости от того, из чего состоит скатная крыша, она может быть:

    • односкатной;
    • двускатной;
    • вальмовой;
    • многощипцовой;
    • ломаной;
    • купольной и конической;
    • комбинированной.

    Как просчитать уровень наклона?

    Ключевой фактор, определяющий необходимый уровень наклона односкатной крыши – климат региона. Что бы предотвратить скопление снежных масс во время снегопадов, в северных районах рекомендуется проектировать крышу с углом не менее 30 градусов. Это позволит снизить нагрузку на кровлю за счет самопроизвольного схода снега.

    Для географических зон с чрезмерной ветреностью требования кардинально противоположные. Резкий угол наклона усиливает парусность конструкции, снижая ее надежность. К примеру, воздействие ветра и нагрузка на крышу с углом 45 градусов будет в пять раз сильнее, по сравнению с аналогичной кровлей, имеющей наклон 10-11 градусов. Снеговую и ветровую нагрузки региона можно выяснить по специальным картам местности.

    Эта карта помогает достаточно точно рассчитать среднегодовую снеговую нагрузку. Этот показатель важен при разработке проекта односкатной крыши и подборе материалов

    Еще один параметр, влияющий на угол наклона – тип кровельного материала и его вес. Этот показатель регламентируется производителем. Сооружать конструкцию необходимо с учетом указанных рекомендаций. Несоблюдение этого требования может повлечь протекание конструкции.

    Сложив все значения нагрузок, вы получаете финальную цифру расчета. Далее нужно сравнить его с показателями таблицы и подобрать параметры стропильной системы.

    В этой таблице приведен ориентировочный расчет нагрузки, оказываемой на стропила. Изменив указанные данные на свои, вы получите расчетную нагрузку на 1 м2 кровли

    Чем более пологая крыша устанавливается, тем качественнее должна быть гидроизоляция. Все стыки должны быть обработаны жидким влагоотталкивающим составом. Чаще используется битумная мастика или специальный герметик.

    Подготовительные мероприятия

    Сначала приготовьте материалы с инструментами:

    • доски сечением 50х150 мм и деревянные бруски 100х150 мм;
    • гвозди для изготовления стропильной системы и крепеж для устройства односкатной крыши;
    • пропитку для дерева;
    • материал для покрытия;
    • утеплитель, пленка полиэтиленовая для гидроизоляции и пароизолятор фольгированный. Хороший утеплитель — минеральная вата толщиной 150 мм;
    • молоток, топор, ножовку;
    • рулетку, уровень и строительный степлер;
    • нож и плотницкий карандаш.

    Доски и брус выбирайте без дефектов. Перед работой обработайте все деревянные детали специальной пропиткой. Дальше вы ознакомитесь с пошаговой инструкцией непосредственного монтажа кровли.

    Односкатная крыша своими руками.

    Односкатная крыша представляет собой прямоугольную абсолютно плоскую форму, расположенную под углом по отношению к коробке здания. Величина ее наклона может быть разной в зависимости от архитектурного замысла, климатических условий и окружающего ландшафта. При использовании качественных материалов, служит не менее 20–30 лет.

    Подобное устройство кровли считается наиболее устойчивым, в том числе и к внешним природным воздействиям, если расположение строения безошибочного по отношению к розе ветров.

    Снег на поверхность ложится ровным слоем, что делает нагрузку равномерной и безопасной.

    Наклонная односкатная форма лучше, чем двускатная, хотя она не позволяет создать удобное чердачное пространство. Зато проще с системой проветривания: аэраторы и вентилируемый конек просто не нужны.

    Односкатная крыша для пристройки своими руками

    После завершения строительства дома часто оказывается, что места для каких-то хозяйственных нужд в нем недостаточно. Бывает, возникает необходимость оборудовать гараж, соорудить беседку для отдыха на природе, сделать теплицу или оранжерею, но маленькая придомовая территория не позволяет удовлетворить все нужды домовладельцев. Чтобы сэкономить свободное пространство и строительные материалы, жилище расширяют в горизонтальном направлении, пристраивая к нему необходимые помещения. В этой статье мы расскажем, как возводится односкатная крыша пристройки к дому своими руками.

    Стропильная система односкатной крыши

    Такие крыши особенно популярны при строительстве дворовых построек — сараев, гаражей. Просто размеры строений позволяют использовать не очень мощные балки, причем балки требуются в небольшом количестве. При ширине строения до 6 метров, стропильная система односкатной крыши почти не содержит дополнительных усиливающих элементов (подпорок и прогонов), что выгодно. Также привлекает отсутствие сложных узлов.

    Для Средней полосы России для пролета до 5,5 метров берут балки 50-150 мм, до 4 метров достаточно 50-100 мм, хотя по-хорошему, надо считать снеговую и ветровую нагрузку конкретно в вашем регионе, и, исходя из этого, определяться с параметрами балок.

    Стропильная система односкатной кровли с малой величиной пролета (до 6 метров)

    При расстоянии между стенами до 4,5 метров, односкатная крыша состоит из двух брусков мауэрлата, закрепленных на стенах, и стропильных ног, которые на мауэрлат опираются. Действительно очень простая конструкция.

    При ширине пролета от 4,5 метров до 6 метров, требуется еще лежень, закрепленный на более высокой стене на уровне перекрытия и подстропильная нога, которая упирается в балку почти в середине. Угол уклона этой балки зависит от расстояния между стенами и уровня установки лежня.

    Более сложные стропильные системы в односкатной крыше при ширине зданий более 6 метров. В этом случае оптимально, если дом спроектирован так, что внутри имеется еще она несущая стена, на которую опираются стойки. При ширине дома до 12 метров, фермы все еще простые, расходы на устройство кровли минимальные.

    Устройство ферм односкатных крыш при ширине зданий более 6 метров

    Для зданий шириной более 12 метров система становится сложнее — подстропильных ног становится больше. Кроме того, изготовление балок длиной более 6 метров — дорогое удовольствие. Если требуется увеличение только на ширину свесов кровли, балки доращиваются по краям кобылками. Это куски балок такого же сечения, соединенные с балкой и закрепленные по бокам двумя деревянными накладками длиной не менее 60 см, скрепленных болтами или гвоздями, допускают использование монтажных пластин.

    Вариант сращивания стропил

    Если общая длина балки получается более 8 метров, их обычно сращивают. Места стыка дополнительно усиливают, прибив доски или монтажные пластины.

    Варианты крепления стропил к мауэрлату: скользящее слава вверху и жесткое вверху справа. Внизу справа вариант врезки без свесов (применяется очень редко)

    Еще могут быть вопросы по способам крепления стропил односкатных крыш к мауэрлату. Принципиальных отличий нет. Все также в стропильной ноге делают вырез, которым брус упирается в мауэрлат. Чтобы не мучатся с каждой стропильной ногой, выравнивая ее посадку, выпилив первую, из куска доски, толстой фанеры или бруса делают шаблон, точно повторяющий полученный «выпил». Все последующие стропила запиливаются перед установкой. К ним в нужном месте прикладывается шаблон, обводится и выпиливается выемка требуемой формы и размера.

    Это речь шла о жестком креплении стропильных ног к мауэрлату. Оно используется на всех зданиях, которые дают малую усадку. На деревянных домах такой способ крепления использовать нельзя — дом все время оседает или немного приподнимается, из-за чего может появиться перекос. Если кровля будет закреплена жестко, ее может порвать. Потому при устройстве односкатной или любой другой кровли на деревянных домах используют скользящее соединение стропил и мауэрлата. Для этого есть так называемые «скользячки». Это пластины, состояние из уголков, которые крепятся к мауэрлату и подвижно связанных с ними металлических полос, которые крепятся к стропильной ноге. Таких скользячек ставится по две на каждую стропилу.

    Односкатная крыша из профнастила своими руками чертежи и фото

    Главная » Разное » Односкатная крыша из профнастила своими руками чертежи и фото

    Односкатная крыша – особенности конструкции и правила обустройства. Пошаговая инструкция по постройке (125 фото)

    Односкатная крыша будет идеальным решением для монтажа своими руками, её конструкция достаточно проста и незамысловата. Дома с односкатной крышей очень популярны в дачном строительстве, так же такие кровли востребованы при сооружении гаражей, бань, придомовых построек и т.д.

    В данной статье подробно описана технология строительства кровли с одним скатом, приведены основные рекомендации к строительству, представлены фото односкатных крыш, оговорены основные достоинства кровли такого типа и т.д.

    Преимущества односкатной крыши

    Помимо незатейливого, доступного даже непрофессионалу процесса монтажа, такой вид кровли имеет массу дополнительных преимуществ, делающих его востребованным в строительстве. Достоинствами такой кровли считается:

    • относительно небольшая масса;
    • приемлемые издержки на обустройство;
    • имеющаяся возможность использования различных видов строительных материалов;
    • возможность доступного монтирования дымоходов, системы водостока и т.д.

    Несмотря на то, что односкатная кровля отличается простотой и незамысловатостью, её можно интересно обыграть с помощью дизайнерских решений, тем самым украсив свой участок.

    Подготовка к строительству

    Перед началом работ, очень важно составить грамотный чертеж односкатных крыш, адаптированный к климатическим особенностям вашего региона, именно ориентируясь на них, определяется необходимый в каждом конкретном случае угол наклона.

    После необходимо определиться с кровельным материалом, который будет использоваться в процессе монтажа. Именно от угла наклона односкатных крыш напрямую зависит подбор этого материала. Так, например, мягкая черепица или рубероидное покрытие смело можно использовать на крышах с углом до 10 градусов.

    Если угол наклона кровли составляет 20-30 градусов, то в качестве кровельного материала прекрасно подойдет шифер или профнастил. Если наклон достаточно большой, более 35 градусов, то при строительстве лучше использовать металлочерепицу.

    Правильный подбор кровельного материала – очень важный подготовительный этап перед началом строительства. Нужно найти такое покрытие, которое позволит своевременно и благополучно удалять атмосферные осадки с поверхности.

    Приступаем к монтажу

    Для самостоятельного возведения кровли необходимо подготовить все необходимые стройматериалы и инструменты. Все деревянные элементы, которые будут использованы в процессе монтажа, должны отвечать нормам качества, иметь влажность не выше 22%.

    Дополнительно материалы из дерева лучше всего обработать специальными антисептическими средствами. Не стоит забывать о крепежных элементах: ригелях, подкосах, распорках, которые обязательно понадобятся в процессе монтажа односкатной крыши.

    Шаг 1. Монтаж стропильной системы. Она полностью зависит от габаритов планирующегося строения, и от стройматериалов, используемых для возведения стен постройки. Стропила устанавливаются на мауэрлат. Если размеры строящейся конструкции небольшие, а длина пролета не больше 4,5 метров, то устройство стропильной системы окажется несложным, она будет включать в себя мауэрлатный брус и саму стропильную опору.

    В случаях, когда размеры постройки достаточно габаритные, то помимо вышеперечисленного, понадобится установка дополнительных подстропильных ног.

    Важно для обустройства стропильной системы использовать высококачественные материалы, это обеспечить безопасность и долгий срок службы односкатной кровли.

    Шаг 2. После установки стропил, на них постепенно укладывают доски, а сверху дощечек – пароизоляционную пленку. Полоски пароизоляционного материала должны быть уложены внахлест друг на друга и соединены строительным скотчем.

    Шаг 3. Укладка утеплителя. Толщина этого слоя должна быть более 20 см., внимательно следите, чтобы при кладке утеплителя не оставалось щелей.

    Шаг 4. Монтаж гидроизоляционного слоя. Он должен располагаться на небольшом расстоянии от утеплителя, для этого, между слоями подкладываются бруски из дерева. Гидроизоляционный материал прикрепляется с помощью специального строительного степлера.

    Шаг 5. Обрешетка. Сверху получившегося «кровельного пирога» с помощью реек или деревянных брусков возводят обрешетку.

    Шаг 6. Покрытие крыши кровельным материалом.

    Надеемся, что мы смогли ответить на волнующий вас вопрос: «Как сделать односкатную крышу своими руками?». Главное в этом деле – тщательно рассчитанный проект кровли, правильно выбранный угол наклона, качественные материалы. Тщательно подготовьтесь к процессу строительства и у вас все получится!

    Фото односкатной крыши

    Также рекомендуем посетить:

    Как строится односкатная крыша своими руками: пошаговый монтаж и выбор кровельного материала

    Односкатные крыши имеют самую незамысловатую конструкцию и используются чаще всего в проектах хозяйственных построек, гаражей, дачных домиков, для придомовых построек.

    Система односкатной крыши представляет собой плоскость прямоугольной или квадратной формы, противоположные части которой находятся под наклоном.

    Такое расположение возникает за счет разной высоты противоположных стен здания. Односкатную крышу не составит труда соорудить самостоятельно.

    В данной статье вы узнаете, как делается односкатная крыша своими руками — пошагово.

    Кровельный материал для односкатной крыши

    От того, какое кровельное покрытие предусмотрено для внешней отделки крыши, определяют угол наклона односкатной конструкции. Для разного покрытия уклон различен.

    Чаще всего для такого рода крыш используют:

    Кроме того, при выборе покрытия для крыши с одним скатом следует учитывать природные явления (ветряные нагрузки, снеговые осадки, направление порывов ветра).

    Кровельный материал

    Как рассчитать количество материала для односкатной крыши

    Для верного расчета расходного материала для крыши, имеющей один уклон, необходимо знать размеры ската.

    Размеры стропил

    Длина стропильной доски зависит от внешнего покрытия, шаг укладки стропильных досок или брусьев. Так, для металлочерепицы рекомендуемый шаг — 30 см, для шифера — 44 см, для кровли с гибким покрытием — произвольный. Кроме того, для крыши с одним уклоном расстояние между стропильными ногами конструкции не должно превышать одного метра. Если брус тонкий, что расстояние между такими досками должно быть меньше.

    Для каждого покрытия определяются свои особенности стропильной системы.

    Размеры стропил

    Количество материала для ветровой доски

    Расчет заготовок для ветровой доски производится путем определения разности периметра всего ската и нижней части, которая относится к карнизу. Данный показатель и будет являться размером ветровой доски.

    Монтаж ветровой доски

    Количество материалов для утепления, гидроизоляции, пароизоляции

    Количество расходных материалов для обустройства пирога односкатной конструкции рассчитывается, исходя из периметра ската. Если требуется укладывать основу в два или несколько слоев, то, соответственно, количество умножается на число слоев. В зависимости от особенностей укладки того или другого материала, берется небольшой их запас.

    Кроме того, необходимо запастись досками для доборных элементов, чтобы обеспечить вентиляцию, водосток, задерживающие снег элементы.

    Гидроизоляция

    Устройство стропильной системы

    Стропильная система односкатной крыши подразумевает наличие минимума элементов, необходимых для ее монтажа.

    Система может быть устроена с дополнительно установленными опорами или же без них.

    Система с опорами

    Если пролет между крайними стенами больше чем 4,5 м, то целесообразно устанавливать дополнительные элементы (подкосы, стойки, прогоны) для распределения нагрузки по периметру.

    Если пролет более 6,5 метров, то надо устанавливать дополнительные опоры в центре помещения. Односкатная система при таком устройстве более надежная и прочная.

    Система с опорами

    Система без дополнительных опор

    Если пролет составляет менее 4 метров, то устанавливаются наслонные стропильные доски, которые имеют опору только на противоположные стены. Такая конструкция является висячей и опорой служат брусья, уложенные на мауэрлат.

    Система без опор

    Скользящая система

    Система, при которой основная нагрузка падает на мауэрлат. При этом брусья крепятся к стенам с помощью скользящих элементов, допускающих временное проседание здание без изменения конструкции кровли. Такая система наиболее распространена для бревенчатых сооружений.

    Скользящая система

    Устройство односкатной крыши

    Кровельный пирог — внутренние слои кровельного покрытия, которые обеспечивают надежность самой крыши, тепло в здании, сухость и уют. Определяющими факторами обустройства кровельного пирога являются назначение сооружения и внешний покровный материал крыши.

    Более подробно о расчете кровельного покрытия вы можете прочитать здесь.

    Для классической холодной односкатной крыши кровельный пирог состоит их следующих слоев:

    • Стропильная система;
    • Гидроизоляция;
    • Контробрешетка;
    • Финишное покрытие.

    Если проект предусматривает теплое помещение, то схема кровельного пирога выглядит следующим образом:

    • Стропильная система;
    • Гидроизоляционный слой;
    • Утеплитель;
    • Пароизоляция;
    • Финишное кровельное покрытие.

    В зависимости от того, чем будет покрыта крыша, укладывают контробрешетку на слой пароизоляции.

    Устройство кровельного пирога

    Односкатная крыша своими руками: пошаговый монтаж

    Как сделать односкатную крышу? Для правильного монтажа односкатной конструкции следует сделать ее проект, в котором указаны все размеры расходных элементов.

    Также важно определиться, как будет обустроена крыша: с вентиляцией (для бань и жилых помещений) или без нее. При обустройстве вентиляции обеспечивают вентиляционные зазоры между слоями изоляции и боковые отверстия по бокам кровли.

    Если в вентиляции нет необходимости (при постройке гаражей, террас), то угол ската такой крыши минимален и ее обустройство требует минимум усилий.

    Подготовка работ по обустройству крыши включает в себя наличие нужных материалов и инструментов.

    Каркасный дом с односкатной крышей

    Материалы, необходимые для монтажа

    Основные материалы для оборудования односкатной крыши:

    • Бревна (брус). Необходимы для монтажа стропильной системы, мауэрлата. Очень важно, иметь древесину хвойных или лиственных пород и чтоб она не имела показатель влажности более 20%, а брус предпочтительнее выбирать клееный. Диаметр бруса — не меньше 10 см, а бревно не должно быть сечением не меньше, чем 12х12 см. Обязательно все деревянные элементы следует обработать специальными антисептическими препаратами;
    • Доска или брус для обрешетки. Желательно, чтобы материал не имел сучков, обладал хорошими качественными показателями. Сечение бруса или ширину доски определяет финишное покрытие крыши;
    • Доски обрезные. Необходимы для создания планки торца. Если при покрытии используют металлочерепицу, то для торцевой планки можно воспользоваться доборными элементами;
    • Элементы для закрепления. Для крепления всех элементов каркаса используют саморезы, гвозди или анкерные болты. Для каждого вида материала используют разные крепления или совокупность разных креплений для увеличения прочности.

    Кроме того, для обустройства пирога теплой кровли следует приобрести пароизоляционный материал, гидроизоляцию, утеплитель, а также кровельный материал с доборными элементами (по необходимости).

    Порядок работ

    Работы по монтажу односкатной кровли выполняются в порядке:

    • Монтаж мауэрлата;
    • Установка балок для перекрытия и ног подстропильных;
    • Оборудование стропильной системы;
    • Монтаж обрешетки;
    • Последовательный монтаж слоев кровельного пирога;
    • Внешнее покрытие.

    Не следует экономить на материалах, так как односкатная кровля должна служить не один десяток лет и сохраняет при этом все свои характеристики.

    Односкатная крыша своими руками: чертежи и фото.

    Как построить односкатную крышу поэтапно

    Чертеж

    Стропильная система

    Монтаж стропильной системы для односкатной крыши при наличии небольшого пролета подразумевает укладку балок на противоположные стены на расстоянии около 80 см.

    Балки крепят к заранее установленному мауэрлату.

    На закрепленные балки устанавливают стропила, количество которых должно быть равно количеству балок.

    Далее устанавливаются наклонные балки, которые прикрепляют гвоздями к мауэрлату.

    Таким образом, готовая стропильная система имеет опору на заднюю стену здания. При этом угол уклона зависит от того, какое покрытие имеет сооружение.

    Стропильная система

    Крепление мауэрлата

    Мауэрлат относится элементу кровли, который устанавливается на несущую стену или устанавливается между балками перекрытия. Мауэрлат является опорой стропильных ног и передает нагрузку от конструкции кровли на стены здания.

    Для односкатной крыши мауэрлат изготавливается из брусьев, которые крепят анкерными болтами. При заливке стены необходимо заранее ввинтить анкера для монтажа мауэрлата. Перед укладкой брусьев необходимо уложить слой гидроизоляции.

    Следует учесть, что мауэрлат может быть изготовлен из разных материалов, в зависимости от того, из чего сделаны стены. Так, для деревянной конструкции подходят анкерные болты, для пеноблоков — арматура, а для кирпичной стены — отожженная проволока.

    Мауэрлат

    Монтаж обрешетки

    Обрешетка является опорным элементом, на который укладываются все слои кровельного пирога, поэтому необходимо правильно выбрать материал и рассчитать шаг укладки.

    Сечение брусьев должно быть примерно 5х5 см. Брусья укладываются поперек стропильной ноги.

    Стропильная доска должна на полметра выходить за линию стены.

    В зависимости от того, какое кровельное покрытие необходимо укладывать, определяют шаг обрешетки:

    • Если покрытие листовое, то достаточно шага в 1,5 метра;
    • Для шифера шаг следует делать около 1 метра;
    • Под профнастил укладывают сплошную обрешетку.

    Стропила крепят к мауэрлату путем врезки в доску под углом.

    Обрешетка

    Крепление утеплителя, пароизоляции, гидроизоляции

    После того, как обрешетка готова, необходимо утеплить кровлю. Для этого укладывают слои в последовательности:

    • Гидроизоляционный слой;
    • Утеплитель;
    • Пароизоляция.

    Гидроизоляцию крепят степлером внахлест к обрешетке. При этом не следует материал натягивать, он должен слегка провисать.

    Далее укладывается теплоизоляционный слой таким образом, чтобы не возникало воздушных зазоров.

    Пароизоляция укладывается в конечном этапе перед укладкой покровного материала.

    Пароизоляция и гидроизоляция

    Крепление кровельного материала

    Кровельный материал — финишное покрытие крыши.

    Является определяющим показателем всех работ по обустройству односкатной крыши.

    Именно от того, какая кровля, зависит порядок работ, характеристики используемых материалов.

    Кровельное покрытие устанавливается в соответствии с инструкцией и особенностями укладки.

    Разные производители приводят пример укладки в соответствии с основой.

    Кроме того, после укладки покрытия следует монтировать доборные элементы.

    Виды доборных элементов

    Доборные элементы играют существенное значение в оборудовании кровли, поэтому ими не стоит пренебрегать. Элементы для водостоков, планки, флюгеры, элементы для задержания снега должны быть установлены для того, чтобы поддержать функциональность кровли.

    Таким образом, монтаж односкатной кровли можно произвести своими руками довольно качественно.

    Не следует опускать такие показатели, как направление ветра в регионе, количество осадков при расчете проекта конструкции, так как каркас несет основную нагрузку кровли. Кроме того, не следует экономить на комплектующих.

    Доборные элементы

    Полезное видео

    В данном вы увидите строительство односкатной крыши:

    Вконтакте

    Facebook

    Twitter

    Google+

    Одноклассники

    2017-02-18

    Дачный эксперт

    Оцените статью автора:

    1 оценок, среднее: 4,00 из 5

    Загрузка…

    Как сделать крышу односкатную своими руками — варианты + инструкция!

    Крыша односкатная – пожалуй, самый простой вариант кровли. Этот тип конструкции идеально подходит для обустройства гаража, веранды, различных малогабаритных строений, но может быть применен и при строительстве небольшого жилого дома. Если знать, как сделать крышу односкатную своими руками, какие материалы использовать и как правильно производить монтажные работы, то можно не привлекать к данным работам строителей.

    Как сделать крышу односкатную своими руками

    Чем хороша односкатная крыша?

    Выбирая тип кровельной конструкции, важно знать преимущества и недостатки каждого варианта. Только в этом случае получится определить тот самый, который идеально подойдет в отдельно взятом случае. Но, так как в этом материале речь идет об односкатной кровле, то следует описать ее преимущества и сказать несколько слов о недостатках.

    Односкатные крыши

    Достоинства односкатной кровли:

    • максимальная простота конструкции – построить ее можно самостоятельно, обладая незначительными строительными навыками;
    • возможность использования любого кровельного материала;
    • незначительная парусность, что позволяет обустраивать такую кровлю даже в ветреной местности;

    Беседка с односкатной крышей

    Важно! При строительстве кровли на ветреных участках важно учитывать розу ветров.

    • небольшой вес;
    • возможность экономить деньги и строительные материалы;
    • при необходимости даже под такой кровлей можно обустроить небольшую мансарду.

    Но односкатная кровля не лишена и недостатков. К ним можно отнести:

    • скромный внешний вид, хотя при желании даже такую кровлю можно превратить в настоящее произведение искусства;
    • то, что чердак и мансарда не получатся большими.

    Пример односкатной крыши

    Особенности проектирования

    Несмотря на то, что конструкция односкатной кровли довольно проста, все же необходимо учитывать ряд нюансов при проектировании этого варианта. В целом, при разработке проекта односкатной крыши самое важное – выбрать правильно направление ската. Для этого достаточно знать розу ветров местности, где происходит строительство. Если кровля правильно ориентирована, то ей не страшен даже самый сильный ветер. А мусор или снег, скапливающийся на крыше, будет просто унесен им.

    Проект дома с односкатной крышей

    Внимание! Если односкатную кровлю относительно направления ветра сориентировать неправильно, то высока вероятность, что ее просто сорвет. Данные относительно розы ветров можно выяснить в метеорологическом центре.

    Баня с односкатной крышей

    Крыши односкатные могут быть как невентилируемые, так и вентилируемые. Первые часто обустраиваются над навесами, террасами. У них небольшой угол наклона – около 3-6 градусов. Можно отказаться от необходимости создания ряда дополнительных конструктивных элементов, а значит, упростить и саму конструкцию. Но ухаживать за такой кровлей нужно внимательнее – недостаточно лишь счищать снег, чтобы снизить снеговую нагрузку, важно следить, чтобы дерево было обработано влагозащитными составами.

    Крыша вентилируемая обустраивается на домах или банях. Но тут уже требуется делать кровлю несколько по-другому, так как в таких помещениях нужно обеспечивать особый микроклимат. В этом случае необходимо озаботиться обустройством слоев гидроизоляции и вентиляции.

    Устройство вентиляции односкатной крыши из профлиста

    В любом случае, стропильная система у односкатной кровли достаточно простая. То есть в этом случае стропила упираются одним краем в мауэрлат, обустраивается фронтон, который дает возможность сделать определенный угол наклона.

    Важно правильно спроектировать односкатную крышу

    Конструкция системы стропил будет зависеть от ширины кровли. То есть если расстояние между опорами стропил составляет около 4,5 м или менее, то ноги укреплять дополнительно не нужно. Если же пролет будет больше, до 6 м, то устанавливаются подстропильные ноги. А если пролет составляет 6-12 м, то в середине пролета устанавливается прогон под стропильными ногами, а по обеим сторонам от него монтируются подстропильные ноги. Если же пролет будет достигать 16 м, то потребуется монтаж двух опор из прогона, стоек и лежня.

    Калькулятор расчета нагрузки на стропила односкатной крыши
    Перейти к расчётам
    Калькулятор расчета длины стропила односкатной кровли

    Важно! Дополнительные опоры устанавливаются не далее 6 м от стен. А между установленными стойками-опорами не должно быть более 1/3 длины всего пролета, и эти стойки скрепляются специальной схваткой.

    Важность параметров уклона скатов

    Угол ската, выбор материалов для кровли и многие другие аспекты регламентированы особыми документами:

    • строительными нормами и правилами СНиП 2.08.02-89, которые носят название «Общественные здания и сооружения»;
    • строительными нормами и правилами СНиП 3.04.01-87 с названием «Изоляционные и отделочные покрытия».

    Также в качестве руководства могут быть использованы и другие СНиПы. Только на основе рекомендаций, приведенных в них, можно сделать ту кровлю, которая будет надежной и крепкой, сможет выдержать сильные ветровые и снеговые нагрузки, а главное – будет правильно построенной.

    Конструкция пристройки с односкатной крышей

    Чтобы произвести все расчеты, важно знать угол ската кровли, который определяется в зависимости от условий эксплуатации кровли, используемых для ее постройки материалов и ряда других аспектов. Например, снег лучше всего сходит с кровли самостоятельно, если угол ее наклона составляет 45 градусов. А вот при небольших углах самостоятельное схождение снега становится затрудненным. В местностях, где превалируют сильные ветра, важно помнить, что при угле ската в пределах 10-45 градусов давление ветра будет усиливаться в 5 раз.

    На заметку! Кровли с углом ската более 10 градусов считаются скатными, менее 10 – плоскими.

    Таблица. Угол наклона в зависимости от осадков.

    Норма осадковУгол наклона, градусы
    Небольшая30
    Значительная45 и более

    Угол ската крыши зависит от некоторых факторов

    Материалы для односкатной кровли

    Материал для кровли — не важно, для односкатной или любого другого типа — должен быть подобран качественный. От этого будет зависеть ее долговечность и надежность. Рассмотрим, какие материалы могут понадобиться.

    1. Брус, из которого производится монтаж стропильной системы и мауэрлат. Древесина должна быть качественной, с влажностью не более 20%. Идеальный вариант породы – лиственница, но можно рассматривать и другие хвойные. Сечение будет напрямую зависеть от параметров кровли, но должно быть не менее 100 мм. Перед использованием древесина обрабатывается различными защитными составами.
    2. Доска для создания обрешетки. Для этой цели может быть использована менее качественная древесина. Главные качества, на которые следует обратить внимание – влажность (она должна быть незначительной), а также отсутствие большого количества сучков.
    3. Доска для создания торцевой планки. Иногда она может быть заменена специальными доборами, как в случае с металлочерепицей.

      Древесина должна быть качественной

    4. Крепеж. Это могут быть гвозди, саморезы, анкера. Они должны быть устойчивыми к воздействию влаги.
    5. Гидроизоляционный материал, утеплитель.
    6. Материал кровельный. Обычно выбирается в зависимости от бюджета и климатических особенностей региона.

    Кровельные материалы

    На заметку! Перед тем как покупать материал, нужно посчитать необходимое количество. И это – задача не из простых. Лучше всего попросить помощи у опытных сметчиков и строителей либо использовать онлайн-калькуляторы.

    Количество бруса для стропильной системы зависит от параметров ската. Например, длина каждой стропильной ноги будет влиять на его длину и высоту. Важно учитывать, что шаг между стропилами будет варьироваться в пределах 60-100 см. И он сильно зависит от толщины брусового материала. Доски для обрешетки выбирают в зависимости от типа кровельного покрытия, рекомендуемого шага. Если говорить о ветровой доске, то здесь важно учесть периметр ската.

    Общая схема устройства края кровельного ската

    Количество утеплителя и гидроизоляции будет зависеть от площади всего ската. От этого же зависит и количество кровельного материала. Важно учитывать запас, который местами может быть использован для создания нахлестов.

    Цены на брус

    Брус

    Кровельное покрытие может быть использовано разное, однако бездумно покупать его все же не стоит. Выбор стоит сделать еще на этапе проектирования. Учитывать нужно следующие аспекты.

    1. Тип строения. В зависимости от того, на каком строении создается кровля, будет зависеть и ряд ее конструктивных особенностей.
    2. Эксплуатационный срок материала. Каждый вариант имеет свои показатели качества, надежности, долговечности и т. д.
    3. Стоимость покрытия. Пожалуй, в современных экономических условиях – один из важнейших показателей.
    4. Простота/сложность монтажа. Ряд материалов требует особых навыков монтажа.
    5. Внешний вид. Материалы могут отличаться внешним видом в значительной степени – какие-то смотрятся дорого, какие-то – банально и дешево.

    Выбор кровельного покрытия для односкатной крыши

    Для оформления односкатной крыши могут быть использованы такие материалы как ондулин, металлочерепица, профлист, битумная черепица, мембранное покрытие, рубероид, шифер и т. д. Чаще всего применяются профлист, обычный шифер, ондулин. Они отличаются невысокой ценой, простотой монтажа, долговечностью, что сказывается на выборе в их пользу.

    Таблица. Зависимость выбора материала и уклона кровли.

    МатериалУгол ската, градусы
    Мембранная крыша2-5
    Профнастил8-12
    Гибкая черепица на основе битумаМенее 11
    Шифер20-35
    Фальцевая кровля18-30
    Металлочерепица20-30
    Рубероид5
    Керамическая черепица22 и более
    Калькулятор расчета количества шифера на кровлю
    Перейти к расчётам
    Цены на различные виды шифера

    Шифер

    Пошагово рассмотрим процесс создания кровли пристройки, имеющей один скат, самостоятельно.

    Шаг 1. Определившись с проектом и решив, какой будет создаваться односкатная кровля, можно приступать к ее монтажу. Первым делом требуется уложить мауэрлат, на который и будет опираться система стропил. В данном случае мауэрлат нужно закрепить на несущей стене пристройки и на параллельной ей несущей стене. Для начала следует в тело стены установить болты.

    Вначале устанавливаются болты

    Шаг 2. Далее нужно просверлить в брусе, подобранном для мауэрлата, отверстия под болты. Чтобы нанести отметки на брус, по которым будут выполняться отверстия, можно уложить его поверх болтов и постучать в области них молотком. На дереве останутся отпечатки. Вот по ним и изготавливаются отверстия нужного диаметра.

    В брусе сверлятся отверстия

    Шаг 3. После этого мауэрлат нужно установить на его законное место, надев отверстиями на болты. А в области верхней части отверстий нужно сделать выемки для гаек, которыми мауэрлат будет притягиваться к торцу стены.

    Установлен мауэрлат

    Проделываются выемки для гаек

    Шаг 4. Требуется закрутить все гайки на болтах, держащих мауэрлат.

    Закручиваются гайки

    Шаг 5. На мауэрлате нужно сделать разметку по местам крепления стропил в соответствии с выбранным шагом. Для этого используются карандаш и угольник.

    Нанесение разметки

    Шаг 6. Также на стене дома, противоположной предыдущей, крепится второй брус на болты, только закрепляется он выше в соответствии с выбранным углом ската. И на него также наносится разметка для установки стропильных ног.

    Крепление второго бруса

    Шаг 7. Стропильные ноги нужно подготовить к установке – обработать деревозащитными составами, а затем – сделать необходимые спилы, которые позволят их установить.

    Создание спилов на стропильных ногах

    Шаг 8. В соответствии с нанесенной разметкой стропильные ноги нужно установить. Один край упирается на мауэрлат, а второй – на доску, закрепленную на стене. Доски важно зафиксировать при помощи крепежного элемента.

    Установка стропильных ног

    Процесс установки стропил

    Шаг 9. Далее останется только сделать обрешетку – перпендикулярно стропильным ногам. И закрепить на ней выбранный кровельный материал.

    В данном случае отмечается значительная экономия материалов, так как не нужно отдельно изготавливать фронтон – его заменит стена дома. В противном случае понадобится сделать подъем стены до требуемого уровня крыши или же создать фронтона кровли. Но и расход материалов будет больше.

    Схема сооружения стропильной системы односкатной крыши над пристройкой

    Также монтаж односкатной крыши, если она слишком большая, подразумевает установку дополнительных опор – подстропильных ног. Они одним концом должны упираться в балки перекрытия, давая опору стропилам. Это позволит избежать прогиба кровли под своим собственным весом. Если этой мерой пренебречь, то брус, использованный для создания стропил, со временем начнет провисать и может деформироваться, что отрицательно скажется и на состоянии остальных элементов кровли, в том числе и самого кровельного покрытия.

    Если нужно укладывать теплоизоляционные материалы, а также гидроизоляцию, то они монтируются на этапе, следующим за созданием обрешетки. К ней сначала фиксируется гидроизоляционный материал (для крепления можно использовать строительный степлер), после чего укладывается слой утеплителя. Но понадобится смонтировать и уровень контробрешетки, к которой непосредственно будет прикрепляться сам кровельный материал.

    Утепление односкатной крыши

    На заметку! В качестве утеплителя можно использовать разные материалы. Но лучше всего себя показала базальтовая вата.

    Процесс укладки кровельного покрытия будет зависеть от того, какой материал был выбран. Важно максимально придерживаться технологии укладки того типа материала, который используется. Обычно инструкции по монтажу предоставляет производитель покрытия.

    Цены на доски строительные

    Доски строительные

    Односкатная крыша – прекрасный вариант простой кровли, который позволит сэкономить деньги и время. С задачей ее возведения справиться сможет любой, даже начинающий строитель. Это – наилучший вариант для обустройства беседок, пристроек и простых сооружений на приусадебном участке или возле частного дома.

    Односкатная крыша своими руками: чертежи и фото, виды кровельных материалов

    Односкатная крыша не так популярна в наших краях как классическая двускатная, однако она имеет ряд собственных преимуществ. Монтаж такой конструкции позволяет не только сэкономить на материалах, но и уменьшить парусность кровли, а также придать постройке оригинальный вид. В интернете можно найти все необходимое для того, чтобы возвести такую конструкцию, как односкатная крыша своими руками: чертежи и фото, видео-инструкции и многое другое.

    Односкатная крыша легкая в монтаже и экономная по расходу материалов

    В первую очередь стоит учитывать нюансы конструкции, на которую монтируется кровля. Например, если вы планируете построить беседку с односкатной крышей, то ее можно делать невентилируемой. Это значит, что нет необходимости в специальных конструкционных особенностях, которые будут позволять воздуху проходить через кровельное покрытие. Невентилируемую конструкцию достаточно своевременно чистить от мусора и снега, чтобы нагрузка на опоры не превышала допустимую норму.

    Вентилируемая крыша устанавливается в жилых помещениях или там, где необходима естественная циркуляция воздуха. Вентиляция обеспечивается за счет использования воздухопроницаемых материалов для утепления, паро- и гидроизоляции, а в кровельном материале по краям крыши делаются специальные вентиляционные отверстия. Такая конструкция требует более тщательного ухода, так как в нее легче проникнуть влаге.

    Для жилого дома необходимо сооружать вентилируемый тип крыши

    Если вы планируете односкатную крышу для бани или другой постройки, то очень важным моментом является направление ската. Оно выбирается исходя из направления, в котором чаще всего дует ветер в вашей местности. При правильном расположении ската, а также оптимальном угле его наклона, ветер сам будет сдувать с крыши мусор, воду и снег. Если же данный параметр рассчитан неправильно, то при большой скорости ветра кровлю может сорвать.

    Учитывать направление и среднюю скорость ветра необходимо еще на этапе проектирования кровельной конструкции. Узнать эти данные можно в местном метеорологическом центре.

    Особенности конструкции односкатной крыши в зависимости от размера постройки

    Угол наклона односкатной крыши для гаража, бани, жилого дома или хозяйственной постройки зависит не только от силы и направления ветра, но также и от типа кровельного материала, который вы решили использовать. Современные строительные нормы рекомендуют придерживаться следующих параметров:

    • для шифера, металлочерепицы, профнастила или ондулина угол наклона должен быть более 12°. Допускается угол в 6-12°, но тогда вам придется позаботиться о высоком уровне герметичности горизонтальных и вертикальных стыков между листами материала. В противном случае в них будет просачиваться влага, что негативным образом скажется на сроке службы всей конструкции, а также уровне ее гидро- и теплоизоляции;
    • угол наклона для черепицы должен быть не меньше 10°, для цементно-песчаной или керамической, и не меньше 12° – для битумной. Если же вы делаете своими руками односкатную крышу гаража из стальных листов, то угол должен быть не меньше 17°;

    Хозяйственная постройка на участке с односкатной металлической крышей

    • для сланца или асбестоцемента оптимальным углом наклона является тот, который превышает 27°;
    • для всех остальных кровельных материалов данное значение варьируется в пределах от 20 до 30 градусов.

    Полезный совет! Если вы не хотите, чтобы кровлю продавил выпавший снег, сдуло ветром или затопило дождем, то наклон стоит делать более 30°, выбирая для этого соответствующий материал.

    По фото домов с односкатной крышей хорошо видно, что для такой конструкции можно использовать самые разнообразные типы кровельных материалов. При выборе оптимального варианта нужно учитывать определенные критерии.

    Чертеж монтажа односкатной крыши с покрытием из черепицы

    Тип постройки. Требования к крыше во многом зависят от целевого назначения строения. Между жилым домом, баней или гаражом существуют значительные различия в особенностях конструкции, которые нужно учитывать при проектировании кровли. К примеру, для жилых помещений нужно обустраивать долговечную, надежную и привлекательную крышу, а хозяйственные постройки можно покрыть дешевым материалом без особых эстетических изысков.

    Статья по теме:

    Срок службы строительного материала. Конечно, долговечность кровли в большинстве случаев зависит от качества ее монтажа, но и выбранный кровельный материал также имеет значение. При выборе стоит учитывать, что средний срок службы, к примеру, натуральной черепицы составляет 100 лет, а гибкой – 20-40. Если вы планируете сделать своими руками дровенники с односкатной крышей, то можно использовать ондулин, долговечность которого находится в пределах от 15 до 25 лет.

    Форма кровли. Если планируется делать обычный прямой скат, то для этих целей можно использовать любой тип материала. Для реализации проектов односкатных крыш с большим количеством надстроек в виде башенок, смотровых окон или ступеней не следует использовать обычную черепицу, так как расход материала будет слишком велик. Если вам нужна сложная форма ската, то для ее покрытия лучше приобрести битумную черепицу или другой похожий материал с большим количеством мелких элементов.

    Гараж из металла и поликарбоната с односкатной крышей

    Финансовые возможности. При учете этого фактора нужно считать не только стоимость самого кровельного материала, но и стропильной системы для него, крепежных элементов и монтажа. Самыми экономными вариантами традиционно являются профнастил, ондулин или металлочерепица. Для монтажа кровли из керамической или цементно-песчаной черепицы понадобится сложная система стропил, а также достаточно непростой монтаж, поэтому данные материалы обойдутся куда дороже.

    Сложность укладки покрытия. Проекты, фото домов с односкатной крышей всегда смотрятся привлекательно, однако не стоит забывать о том, что, скорее всего, монтажом занимались профессиональные строители. Если у вас нет специализированных строительных навыков, то этот процесс может быть гораздо сложнее, а результат – хуже, чем на фото. Поэтому не стоит выбирать с ходу самый сложный для укладки материал.

    Если вы хотите, чтобы кровля выглядела привлекательно с эстетической точки зрения, а также обладала высокими эксплуатационными характеристиками, то уделяйте большое внимание сложности укладки того или иного кровельного покрытия.

    Чертеж оформления конька односкатной крыши: 1 — кровельная сэндвич-панель, 2 — стеновая сэндвич-панель, 3, 4 и 5 — фасонные элементы, 6 — уплотнительная лента, 7 и 8 — самосверлящие шурупы, 9 — базальтовый утеплитель

    Внешний вид. Этот параметр целиком и полностью зависит от ваших эстетических предпочтений, а также общего стиля, в котором выполнена постройка. Как можно увидеть на фото, гаражи с односкатными крышами тоже могут выглядеть очень привлекательно, не говоря о жилых домах. Главное здесь – правильно подобрать фактуру и цвет кровельного материала.

    После того, как вы ознакомились со всеми вышеописанными параметрами, можно приступать непосредственно к покупке материала. Современный строительный рынок предлагает следующие варианты:

    • профнастил;
    • ондулин;
    • металлочерепица;
    • битумная черепица;
    • керамическая черепица;
    • алюминиевые листы;
    • шифер;
    • кровельная сталь;
    • мембранное покрытие.

    Под любой тип кровельного покрытия необходимо смонтировать обрешетку

    Если вы задаетесь вопросом о том, как сделать односкатную крышу на сарае или другой подобной постройке, то стоит учитывать достоинства и недостатки каждого из типов материалов.

    Чем хороша металлочерепица

    Металлочерепица – это листовой кровельный материал, толщина листа которого составляет до 0,6 мм. В разрезе лист черепицы имеет слоистую структуру, а верхний слой покрыт специальным полимерным покрытием. Благодаря таким конструкционным особенностям, материал характеризуется высоким уровнем надежности и долговечности.

    Срок службы, который указывается производителем, составляет около 15 лет, но при правильно монтаже и уходе он может быть в два раза больше. Кроме того, материал может похвастаться следующими преимуществами:

    • хорошо выдерживает большие нагрузки – до 1500 кг/м²;
    • характеризуется привлекательным внешним видом и широким многообразием вариантов дизайна;

    Металлочерепица — прочный и износостойкий кровельный материал

    • отличается простотой в монтаже, что позволяет использовать его даже новичкам в сфере строительства;
    • не редко можно увидеть на фото частных домов односкатные крыши из металлочерепицы, которые наглядно показывают, что поверхность материала имитирует натуральную черепицу;
    • в комплекте с материалом находятся все необходимые для монтажа крепления и компоненты;
    • обладает небольшим весом, что позволяет снизить нагрузку на стропильную систему;
    • стоит относительно недорого.

    Существенных недостатков у данного типа кровельного материала не так уж много, что делает его очень востребованным на рынке. Особенности его конструкции могут усиливать шумовые эффекты от ветра, града или дождя, а при сложной конфигурации крыши получается слишком большой расход материала.

    Схема обустройства кровли из металлочерепицы поверх старого покрытия: 1 — битумная черепица, 2 — стропила, 3 — обрешетка, 4 — металлочерепица, 5 — водосточная система

    Полезный совет! Для кровли из металлочерепицы актуально обустройство усиленной шумоизоляции, так как барабанящий по крыше дождь придется по душе далеко не каждому.

    К особенностям монтажа данного типа материала можно отнести то, что оптимальный угол наклона ската для него должен быть не меньше 12°. Также при монтаже утеплителя обязательно нужно делать слой пароизоляции, иначе на внутренней стороне листов черепицы будет образовываться конденсат. Обрешетка, согласно большинству проектов каркасных домов с односкатной крышей из металлочерепицы, делается из бруса.

    По итогам, можно сказать, что металлочерепица – один из самых неприхотливых в монтаже кровельных материалов, который обладает большим количеством достоинств.

    Монтаж односкатной крыши из металлочерепицы

    Профнастил – это гофрированные металлические листы. Односкатная крыша из профнастила выглядит не так привлекательно, как из металлочерепицы, но сам материал обойдется вам дешевле, поэтому он является хорошим вариантом при ограниченном бюджете. К достоинствам материала можно отнести следующие:

    • длительный срок службы – при правильно монтаже он составляет около 20 лет;
    • небольшой вес листов материала, что облегчает его монтаж своими руками;
    • высокий уровень прочности;
    • простата в монтаже и неприхотливость в эксплуатации;
    • широкий выбор цветовых решений для реализации ваших дизайнерских задумок;
    • большой выбор размеров листов.

    Односкатная кровля из профнастила небольшого дома на 1,5 этажа

    Хороший вариант возведения односкатной крыши из профнастила – на гараж и прочие хозяйственные постройки. При этом стоит учитывать, что у материала есть также свои недостатки:

    • усиление шумовых эффектов от дождя, града или порывов ветра. От этого можно избавиться, только установив толстый слой шумоизоляции и качественно смонтировав весь кровельный пирог;
    • подверженность воздействию коррозии. Если вы делаете односкатную крышу из профнастила своими руками, то нужно следить за целостностью полимерного покрытия материала. В местах, где оно отсутствует, быстро образуется ржавчина, поэтому такие участки нужно сразу же покрывать специальным составом;
    • невзрачный внешний вид по сравнению с другими кровельными материалами.

    Схема монтажа кровли из профилированных листов

    Что касается особенностей монтажа такой кровли, то они состоят в том, что при укладке нужно действовать предельно осторожно, а наступать следует только на дно волны, иначе вы рискуете деформировать лист. Если вы хотите знать, как сделать односкатную крышу на гараже или хозяйственной пристройке так, чтобы она прослужила максимально долго, то угол наклона должен составлять 20-45 градусов. В таком случае на крыше не будет скапливаться снег или мусор, благодаря ровной и скользкой поверхности материала.

    Стропильная система для крыши из профнастила делается так же, как и для других видов кровельных материалов. Для этого используются сухие доски и брусья, лучше всего, если они будут из древесины хвойных пород. Сам материал характеризуется очень небольшим весом, поэтому дополнительное укрепление стропил и подстрпильные балки можно не делать.

    На фото беседок с односкатной крышей из профнастила видно, что для подобного типа конструкции не нужна гидроизоляция и утепление, достаточно просто одного слоя материала. Конечно, если вам нужно построить сарай с односкатной крышей из данного материала, то тут не обойтись без минимального кровельного пирога.

    Профлист идеально подходит для оформления крыши небольшого дачного домика

    Закрепляется профнастил при помощи саморезов. Крепить листы друг к другу следует внахлест на 25-30 см, а передвигаться при закреплении нужно снизу вверх. Шаг между крепежами зависит от типа листа и величины волны, поэтому данный параметр следует уточнять при покупке.

    Полезный совет! Не стоит вкручивать саморезы слишком туго, иначе вы повредите изоляцию и верхний слой покрытия. Для того чтобы места креплений не подвергались воздействию коррозии, их рекомендуется покрывать специальной краской или лаком.

    Как видно, профнастил монтируется так же просто, как и металлочерепица, обладая при этом чуть меньшей эстетической привлекательностью, но и меньшей стоимостью. Хороший вариант для хозяйственных построек и нежилых сооружений.

    Чертеж обустройства односкатной крыши из профнастила

    Ондулин также называют еврошифером, а выглядит он как гофрированные листы из целлюлозных волокон, которые пропитаны битумом. Верхний слой ондулина представляет собой специальное покрытие, которое защищает от воздействия влаги и других негативных явлений. Если вы планируете сделать из ондулина односкатную крышу пристройки к дому, то вам следует знать о его положительных и отрицательных качествах.

    К первой категории можно отнести следующие:

    • высокий уровень устойчивости к разного рода негативным климатическим воздействиям, например, к дождю или снегу;
    • большая продольная гибкость, что позволяет ему не ломаться под действием больших нагрузок, а всего лишь прогибаться;
    • очень небольшой вес листов – всего 4 кг/м²;
    • можно монтировать сверху на старую кровлю в качестве вторичного покрытия;
    • отличается длительным сроком службы – около 50 лет;
    • может похвастаться высокой водонепроницаемостью.

    Листы ондулина изготавливаются из волокон на основе целлюлозы с битумной пропиткой

    Недостатки материала:

    • не особо привлекательный внешний вид, разнообразия цветов и оттенков практически нет (обычно на рынке представлены всего три варианта), рисунок рельефа слабый;
    • теряет свой цвет примерно через 5 лет после начала эксплуатации;
    • при низкой температуре становится хрупким и легко может сломаться под давлением.

    На фото односкатных крыш частных домов из ондулина хорошо видно, что для данного типа кровельного материала характерен относительно небольшой угол наклона ската – от 6 градусов. К слову, тип обрешетки для этого материала во многом зависит именно от наклона ската.

    Ондулин хорош тем, что его можно использовать для строительства любых типов построек. Он применяется в частном строительстве, сельском хозяйстве, при возведении промышленных сооружений и хозяйственных пристроек к дому. Его цена не слишком высока, так что такой выбор не ударит по вашему кошельку.

    Схема монтажа односкатной крыши с использованием ондулина

    В основе так называемой битумной черепицы лежит стеклохолст или органическая целлюлоза. Листы этих материалов пропитываются битумом (откуда и название), а внешняя сторона покрывается базальтовым гранулятом. Стоит данный тип кровельного покрытия гораздо дороже, чем предыдущие, однако это с лихвой компенсируется его преимуществами:

    • при монтаже битумной черепицы получается очень небольшой процент отходов;
    • ее можно укладывать на скаты со сложной геометрией и большим количеством надстроек;
    • может похвастаться отличными звуко- и гидроизоляционными характеристиками;
    • вес квадратного метра материала составляет до 20 кг;
    • хорошо переносит перепады температур, а также высокие и низкие температуры;
    • не горит, а также характеризуется самозатуханием;
    • отличается привлекательным внешним видом и широким спектром цветов и вариантов дизайна;

    Монтаж битумной черепицы не вызывает особых трудностей

    • долговечна – до 60 лет службы;
    • устойчива к механическим воздействиям;
    • может имитировать рисунок других разновидностей черепицы.

    Для одноэтажного дома с односкатной крышей битумная черепица является практически идеальным выбором, если вам хватает на это финансов. К недостаткам материала можно отнести следующие:

    • повышенная хрупкость материала при низких температурах;
    • для монтажа необходима сплошная обрешетка и оборудование системы вентиляции;
    • высокая стоимость.

    Проект одноэтажного дома с односкатной крышей из битумной черепицы подразумевает угол наклона ската от 18 градусов.

    Чертеж обустройства односкатной крыши из битумной черепицы

    Основное достоинство такого кровельного материала, как шифер – это его срок службы. При правильном монтаже и уходе он превышает 50 лет, а это очень хороший показатель. Кроме того, шифер характеризуется следующими преимуществами:

    • очень недорого стоит;
    • не проводит электричество;
    • устойчив к коррозии и высоким температурам.

    К минусам можно отнести большой вес листов, вследствие чего их сложно монтировать в одиночку, а также хрупкость шифера, вредность асбестовой пыли для здоровья и непревлекательный внешний вид.

    Полезный совет! Если вы выбираете шифер в качестве покрытия для кровли, то серость его дизайна можно разбавить, покрасив поверхность листов специальными красками.

    Срок службы кровли из шифера — более 50 лет

    По стоимости кровельная сталь вполне может конкурировать с шифером и другими недорогими материалами. К ее достоинствам можно отнести простоту монтажа и эксплуатации, небольшой вес и возможность покрытия скатов со сложной конфигурацией. Последний параметр достигается за счет большой гибкости стальных листов.

    К сожалению, есть у данного материала и ряд существенных недостатков. Основной из них – это очень высокий уровень шума при осадках. При дожде или граде от шума стальных листов не спасает даже самая качественная шумоизоляция, поэтому данный тип материала используется в основном для хозяйственных построек.

    Еще один минус – скромный внешний вид. Из кровельной стали так красиво сделать односкатную крышу для бани как из металлочерепицы – не получится при всем желании, поэтому стальные листы применяются там, где на первом месте стоит экономия, а не дизайн.

    Придать эстетический внешний вид стальной или алюминиевой крыше можно с помощью окрашивания

    Кровля из алюминиевых листов характеризуется практически теми же преимуществами и недостатками, что и из стальных. Единственное существенное отличие – это способ монтажа. Алюминиевая кровле крепится к обрешетке при помощи специальных кляймеров – язычков, которые позволяют листам двигаться при перепадах температур, исключая, таким образом, их деформацию.

    Керамическая черепица – приверженность традициям

    Проект двухэтажного дома с односкатной крышей из керамической черепицы считается классическим уже не одну сотню лет. В наше время данный материал может изготавливаться из обожженной глины или же из смеси песка и цемента. Свойства обоих вариантов очень схожи, но второй характеризуется большей толщиной и грубым дизайном.

    К преимуществам черепицы можно отнести следующие качества:

    • высокий уровень тепло- и шумоизоляции;
    • устойчивость к разного рода климатическим воздействиям;
    • экологичность;
    • очень высокий срок службы – более 100 лет;
    • большой выбор вариантов дизайна и цветов.

    Керамическая черепица отличается большим весом и высокой стоимостью

    Если говорить о минусах черепицы, то это большой вес, из-за которого придется монтировать усиленную стропильную систему, сложность в монтаже и достаточно высокая стоимость. С другой стороны, крыша из черепицы придаст вашему дому аристократичный вид, а за это стоит заплатить.

    Как смотрятся на фото односкатные крыши из разных материалов

    Если вы хотите, чтобы ваш дом или другая постройка выглядели максимально привлекательно, то для обустройства кровли стоит использовать не самые дешевые материалы. К примеру, натуральная черепица классического красного цвета сразу скажет гостям о вашем хорошем вкусе и благосостоянии.

    Простая односкатная крыша, сооруженная для садовой беседки

    Если же вы используете бюджетные варианты кровельных материалов, то старайтесь подбирать их таким образом, чтобы они представляли ваш дом в самом выгодном свете. Перед выбором материала рекомендуется посмотреть в интернете фотографии построек с ним, так вы подучите более полное представление о его эстетических качествах.

    REMOO В ВАШЕЙ ПОЧТЕ

    Устройство односкатной крыши – расчет и схемы

    Односкатные крыши с успехом используют в строительстве сооружений хозяйственного назначения: гаражей, сараев, навесов, террас и беседок. Это практичный и экономичный способ защитить постройку от атмосферных осадков, ветра и холода. Однако, устройство односкатной крыши подходит и для частных домов.

    С помощью этого строительного решения архитекторы создают смелые дизайн-проекты с несколькими разновысокими скатами. Огромный плюс крыш, состоящих из одного ската заключается в ее доступности для широких масс домовладельцев благодаря низкой цене используемых материалов и простоте монтажа.

    Эта статья расскажет о том, как выглядит конструкция стропильной системы односкатной крыши, как выполнить расчет уклона ската и возвести своими руками.

    Состав односкатной крыши

    Чаще всего под термином «односкатная» подразумевают крышу, имеющую один скат. Скат, уклон которому задает простая стропильная система, опирается на несущие стены постройки и внутренние перегородки, если они есть.

    В качестве кровельного материал используют мягкую черепицу, ондулин, профнастил, металлочерепицу или еврошифер. Различают два типа односкатных крыш:

    1. Вентилируемые. Конструкция вентилируемой кровли подходит для оборудования террас и беседок открытого типа, используемые в летний период. Наклон ската такой крыши варьируется в пределах 3-6 градусов. Устройство односкатной крыши вентилируемого типа не подразумевает утепление, а иногда и обшивку фронтона.
    2. Невентилируемые. Уклон кровли с одним скатов невентилируемого типа составляет 2-25 градусов, в зависимости от вида используемого кровельного материала. Этот вариант применяют для перекрытия помещений, эксплуатируемых всесезонно, жилых домов, отапливаемых гаражей. Невентилируемую кровлю тщательно утепляют, герметизируют для снижения теплопотерь.
    Проект крыши из одного ската для жилого дома Проект крыши из одного ската для жилого дома

    Особенность односкатных типов крыш в том, что один пологий скат не обеспечивает самостоятельный сход снежных масс в зимнее время, особенно если в строительстве использовали кровельный материал с шероховатой структурой. Поэтому не исключено, что в особо снежные зимы домовладельцу придется взяться за лопату.

    Сильные стороны односкатной крыши

    Все чаще дизайнеры и застройщики отказываются от сложных проектов в пользу построек с односкатной крышей. Это легко объяснить ее преимуществами:

    • Низкая стоимость. Благодаря экономии строительных материалов, устройство односкатной крыши в 2-2,5 раза дешевле, чем двухскатной такого де размера.
    • Простота. Конструкция стропильной системы крыш с одним скатов достаточно проста для самостоятельного монтажа. Даже при условии малого опыта в строительстве начинающий умелец в одиночку справится с работой, имея чертеж и необходимый инструмент.
    • Высокая сопротивляемость порывистому ветру. Односкатная крыша – самый безопасный вариант, если место строительство находится в районе с постоянной розой ветров, главное, правильно определить наветренную сторону и сориентировать по ней скат.
    • Сокращение затрат на обогрев. Так как между скатом и потолочным перекрытием в односкатной кровле расстояние меньше, чем у остальных видов, отапливаемые помещения не выхолаживаются, а значит теплопотерь при отоплении дома становится меньше.
    • Доступность проектов. Даже если вы не в состоянии сделать чертеж самостоятельно, в интернете и строительной литературе есть огромное количество готовых, обсчитанных проектов с подробными схемами стропильной системы и узлов.
    • Простота обслуживания. Конструкция односкатной крыши позволяет в любой момент оценить состояние стропильной системы, заменить поврежденные части, укрепить кровельный материал самостоятельно, без привлечения наемных кровельщиков, услуги которых стоят недешево.

    Виды стропильной системы

    Система стропильных элементов крыши – каркас, который несет на себе и распределяет вес крыши по периметру несущих стен, придавая устойчивость конструкции. В зависимости от размещений опор выделают два типа стропил:

    1. Наслонная. Этот способ организации стропильной системы подразумевает использование внутренних перегородок для того, чтобы получить дополнительную опору. На несущую стену, расположенную посредине помещения, устанавливают стойки, которые поддерживают стропильные ноги в середине. Если задействовать две несущие внутренние перегородки, можно таким образом перекрыть постройки с шириной до 16 м.

    2. Висячая. Это более сложная стропильная система, которая опирается только на внешние стены, поэтому для ее стабилизации требуется больше вспомогательных элементов. Наибольшая ширина постройки, которую можно оборудовать висячими стропилами, составляет 7,5 м, причем для этого потребуется довольно сложная конструкция из двух подкосов, бабки и затяжки. Чтобы правильно рассчитать висячую стропильную систему требуются глубоки знания и опыт.

    Основа для строительства стропильной системы висячего или наслонного типа – подробный чертеж, отражающий точные размеры и взаимное расположение элементов и способ крепления основных узлов.

    Схема крепления стропил к мауэрлату

    Состав стропильной системы

    Схема односкатной крыши для сооружения шириной до 4,5 м наслонного типа включает в себе ограниченное количество элементов. Основой для стропильной системы служит мауэрлат, изготовленный из прочного бруса 150х150 мм.

    Его закрепляют на верхнюю обвязку постройки вдоль стен, на которые монтируют скаты. Чтобы сформировать уклон крыши, стены возводят разной высоты. Также крыше требуются стропильные ноги, из изготовляют из досок размером 50х150 мм.

    С обои концов доски выполняют запилы для крепления стропил к мауэрлату. Ноги устанавливают на мауэрлатный брус, вставляя его в запилы, фиксируя с помощью металлических уголков.

    Конструкция стропильной системы Конструкция стропильной системы

    Чтобы равномерно распределить вес кровельного материала на все стропильные ноги, требуется монтаж обрешетки. Для мягких видов кровли, не способных самостоятельно держать форму, используют сплошной тип обрешетки из влагостойких фанерных листов.

    Если же используется профнастил или черепица, достаточно приколотить рейки 25х50 мм поперек стропил с шагом 20-13 см. В усложненную стропильную систему односкатной крыши входят затяжка, подкосы, стойка и бабка.

    Все элементы изготавливают из древесины первого сорта, просушенной до оптимальной влажности 15-18%, ошкуренной и обработанной антисептической пропиткой глубокого проникновения.

    Важно соблюдать баланс между сложностью стропильной системы и сечением ее элементов — усложняя конструкцию, вы увеличиваете ее вес. Рекомендованный размер стропил вычисляют, исходя из временных и постоянных нагрузок, действующих на крышу или определяют по таблицам готовых значений, учитывающих длину и шаг между ногами, вид древесины.

    Расчет угла наклона ската

    Односкатная крыша хороша тем, что, если ее правильно сориентировать по розе ветров и выбрать оптимальный уклона, она выдержит сильный шквалистый ветер, который бы разрушил двухскатную. Чтобы выбрать угол наклона скатов, нужно учесть 2 параметра:

    1. Используемый кровельный материал. Если вы до начала проектирования выбрали материал для кровли, то главным критерием в выборе уклона, станут рекомендации производителя по его монтажу. Металлочерепицу устанавливают на скаты под углом 30 градусов, шифер – 20-30 градусов, профнастил – от 8 градусов, рулонные кровли – от 5 градусов.

      Рекомендованные углы наклона скатов для кровельных материалов

    2. Климатические условия. Если строительство идет в регионе с большим количеством осадков, то лучше заложить скат 20-25 градусов, по которому самотеком стекает вода, соскальзывают снежные массы. Для ветреных районов, напротив, лучше подходят пологие скаты с крутизной 3-10 градусов, обладающие низкой парусностью.

      Рекомендованной сечение стропил для односкатной крыши

    3. Обратите внимание, что увеличение уклона крыши приводит к удорожанию строительства за счет более сложной стропильной системы и расхода кровельного материла. Зная размеры коробки дома и определив угол наклона скатов, нужно составить схематичный чертеж, по которому легко определить площадь крыши, длину стропил и разницу между высотой стен с помощью геометрических формул.
    Расчет площади ската и длины стропильных ног

    Строительство монтажной крыши – отличный вариант, если вы хотите быстро и недорого перекрыть надворные постройки или пристроить навес к дому. К тому же это отличный повод отточить строительные навыки, не рискуя испортить кровлю из-за некачественной работы.

    Видео-инструкция

    Как сделать односкатную крышу

    Крыши с одним скатом обладают довольно простой конструкцией. Это обеспечивает их востребованность у частных застройщиков. Односкатные кровли довольно часто устраивают при сооружении гаражей и различных хозяйственных построек.

    Кроме того, конструкции, имеющие один скат, могут устраиваться своими руками без лишних усилий. Они имеют форму прямоугольника, расположенного на одной плоскости. Удобнее монтировать такую кровлю и по причине небольшого расхода строительных материалов. Создается односкатная крыша своими руками пошагово, в соответствии с заранее подготовленным планом.

    Преимущества

    Достоинств у односкатных кровель довольно много. Чтобы понять, насколько выгодно монтировать такую крышу, следует рассмотреть каждое из них:

    • небольшая масса;
    • простота монтажа;
    • доступность создания дымохода и системы водостока;
    • невысокая итоговая цена;
    • широкие возможности при выборе материалов.

    Многие односкатные кровли обустраиваются довольно интересно, что позволяет сделать их дизайн более привлекательным. Угол наклона таких конструкций выбирают в зависимости от климата региона. В случае со снежными зимами градус наклона кровли выполняется больше. При расположении дома в ветреном регионе его, наоборот, нужно сделать меньше.

    Подобные кровли могут выполняться вентилируемыми и невентилируемыми. Первый вариант используется при строительстве жилых домов. Уклон кровли при этом находится в диапазоне 8-25 градусов. Воздухообмен происходит благодаря выполнению специальных отверстий, устроенных по бокам кровли.

    Крыши невентилируемого типа монтируются на гаражах, придомовых пристройках и сараях. Угол наклона у них довольно мал и составляет 3-6 градусов. Чертежи и фото сделанной своими руками односкатной крыши можно найти в данной статье.

    Проектирование и конструкция

    Разобраться, как сделать односкатную крышу, поможет заранее подготовленная схема конструкции кровли. Начинать работу без чертежа не имеет смысла, поэтому необходимо сначала составить проект. Благодаря этому можно выбрать оптимальный угол наклона ската. Его рассчитывают в соответствии с различными нагрузками. Односкатная крыша хороша тем, что диапазон ее уклона довольно велик – от 3 до 45 градусов.

    Важно! Выбор материала покрытия для кровли сказывается на ее долговечности. При обшивке крыши металлочерепицей выбирается угол наклона 14 градусов.

    Устройство односкатной крыши довольно простое. Конструкция включает:

    • кровельный материал;
    • обрешетку;
    • систему стропил;
    • слой гидроизоляции;
    • теплоизоляцию.

    Менее затратно покупать шифер. Часто выбирают металлочерепицу и ондулин. Если здание находится на территории с порывистыми ветрами, следует выбирать односкатную крышу.

    Выбор кровельного материала

    Важно правильно сделать чертеж. Начинать работу следует с выбора материала покрытия. Еще нужно определиться с углом наклона кровли. Для односкатных кровель следует использовать рубероид, профнастил или металлопрофиль. Часто на крышу монтируют ондулин и шифер.

    Если для кровли выбрана мягкая черепица, стоит помнить, что ее поверхность подходит для кровель не более 10 градусов уклона. При использовании профнастила или шифера необходимо выбирать средние показатели уклона – от 20 до 30 градусов. В случае с металлочерепицей необходимо сделать уклон не меньше 35 градусов.

    При выборе кровельного материала необходимо учитывать его способность своевременно устранять осадки с крыши. Учитываются и тонкости взаимодействия покрытия с различными видами осадков. Например, легче всего снег сходит с профнастила и шифера.

    Сооружение односкатной крыши

    Для устройства кровли пошагово необходимо иметь определенные инструменты и материалы. Деревянные элементы должны иметь влажность не больше 22%. Кроме того, перед установкой их обрабатывают антисептиком. Устройство односкатной крыши не отличается сложностью, поэтому соорудить ее не составит труда.

    Важно! В запасе должны быть подкосы, распорки и ригели. Благодаря их установке можно повысить прочность крыши.

    Каждый из этих элементов выполняет свои функции:

    • Подкосы представляют собой балки, на которые опирается система стропил.
    • Распорки являются разновидностью опор, расположенных в пролетах. За счет них обеспечивается большая устойчивость конструкции.
    • Ригель – это элемент конструкции, подпирающий несущие элементы. Благодаря ей распределяется вес конструкции на другие балки.

    Каждый из этих элементов выполняет важную функцию в создании прочной и надежной крыши. Поэтому их установке следует уделять особое внимание. Перед постройкой стропильной системы необходимо подготовить определенные материалы:

    • деревянный брус сечением 100х150 мм;
    • материал гидроизоляции;
    • укладочные доски;
    • стандартные инструменты;
    • стропильные гвозди;
    • строительный скотч – понадобится при соединении гидро- и пароизоляции;
    • теплоизоляция.

    Стропила всегда устанавливаются на мауэрлат. Если строение небольшое, а пролет имеет длину не больше 4,5 м, конструкция односкатной кровли максимально проста. Подобные системы включают стропильную опору и мауэрлатный брус. Такие элементы являются основными в односкатной конструкции.

    Стропила следует устанавливать согласно определенным правилам, иначе спустя несколько лет ее службы могут быть неприятные последствия. Необходимо установить крепкий временный настил. По нему рабочие будут перемещаться в процессе выполнения работ. Настил должен выдерживать минимум 100 кг веса. Это позволит обеспечить безопасность рабочих.

    Монтаж стропил

    Устройство односкатной крыши имеет некоторые тонкости, поэтому стоит рассмотреть рабочий процесс ее создания в подробностях:

    • Монтаж поперечных стропил. Эти элементы необходимо зафиксировать на мауэрлате. На эту основу опирается все стропильная система.
    • На стропила крепят обрешетку. Выполняется она из реек 50х50 мм. Благодаря обрешетке повышается жесткость всей конструкции, а кровельный материал монтируется на нее. Обрешетку укладывают под прямым углом.
    • Строительным степлером к обрешетке крепят материал гидроизоляции. Фиксация осуществляется без натяжки. Нахлест должен быть снизу вверх.
    • Затем выполняется теплоизоляционный слой. Для этого могут быть использованы базальтовые маты.
    • В завершение работ монтируется кровельный материал. Его выбор зависит от особенностей эксплуатации кровли.

    Знание этих этапов поможет понять, как правильно и быстро провести монтаж. Кроме того, важно знать некоторые особенности создания односкатных конструкций. Это позволит сделать крышу максимально прочной и долговечной.

    Особенности сооружения односкатной крыши

    Процесс создания односкатной кровли делится на несколько этапов. При выполнении каждого из них следует учитывать такие тонкости:

    • Поскольку мауэрлат является опорой для всей системы стропил, его главной функцией является рассредоточение веса кровли по всем деталям конструкции. Для таких целей применяется брус 10х10 см. Его устанавливают на несущие стены.
    • Между стеной и брусом укладывают рулонную гидроизоляцию, к примеру, рубероид. Чем более сильным является уклон, тем толще следует выбирать мауэрлатный брус. Во время работы обязательно пользоваться уровнем. При создании односкатной кровли следует крепить брус к стенам на анкера. Крепежные элементы должны находиться в метре друг от друга.
    • Укладка стропильных досок тоже является довольно ответственным процессом. Нужно пилить доски таким образом, чтобы они были длиннее пролета на 50 см. Выбор покрытия влияет на ширину между досками. Если используется листовой материал, то расстояние выполняется 150 см. При выборе черепицы или шифера следует сделать между досками расстояние от 100 до 120 см. Лучше, если доска будет уложена торцом кверху. Благодаря этому конструкция станет намного прочнее.
    • На мауэрлатном брусе необходимо сделать пазы, в которые будут врезаны стропила для односкатной крыши. Пазы следует сделать такого размера, чтобы они были шире устанавливаемых досок на 2-4 мм. Угол наклона пазов должен соответствовать уклону кровли. Это позволит сделать конструкцию более устойчивой.
    • При установке крыши частного дома особое внимание уделяется помещению стропильных балок в пазы. Каждая доска должна быть установлена по одной схеме. Для удобства сначала монтируют крайние стропила. Затем между ними натягивается бичевка. Благодаря этому получится ориентир, а процесс сооружения систем стропил крыши пройдет быстрее. Чтобы скрепить брусья друг с другом, понадобится использовать гвозди большого размера. Стропильные балки с одного конца крепятся к вертикальной стойке, а другого – на край стены.
    • Если дом большой, а между пролетами расстояние более 4 м, следует монтировать подкосы для каждого стропила. Если использовать этот метод при строительстве крыши, она будет надежно усилена.
    • На стропильные балки монтируется обрешетки, а на нее крепят пароизоляцию. Пленка не должна быть натянута. Располагать полоски необходимо внахлест. В местах состыковки фрагментов их склеивают строительным скотчем.
    • На пароизоляцию необходимо уложить утеплитель. Сверху на материал утепления укладывают гидроизоляцию. Это обеспечит защиту утеплителя от влаги.
    • На полученный пирог монтируется обрешетка. Чтобы ее создать, понадобятся бруски 50х50 мм. Их следует укладывать поперек стропильных досок.

    После создания обрешетки необходимо уложить кровельный материал. Его следует монтировать с учетом индивидуальных особенностей материала покрытия. Зная такие особенности сооружения кровельной системы, можно оборудовать ее максимально качественно.

    Технология установки кровли разнится в силу конкретных условий. Пленка гидроизоляции крепится к брускам гвоздями, которые имеют широкую шляпку. Может использоваться и строительный степлер. Частота шага при этом может составлять 20 см. От надежности крепления гидроизоляционной пленки зависит долговечность службы всей конструкции.

    Креплению краев гидроизоляционной пленки следует уделить особое внимание. Пленку следует завести под свес кровли на 20 см. Затем этот отрезок подбивают гвоздями снизу. Лучше для крепления края пленки использовать деревянную рейку. Этот метод является наиболее распространенным. В этом случае можно не сомневаться, что потоки воздуха не задует под гидроизоляцию. Это обеспечит сохранность кровельного пирога.

    Односкатная крыша для пристройки к дому

    Для бань, сараев и гаражей часто выбирают односкатную кровлю. Такой тип крыши является самым удобным для подобных построек. Благодаря своей конструкции односкатная кровля обладает рядом преимуществ. С ними стоит познакомиться перед тем, как начать ее обустройство.

    При создании кровли над пристройкой выполняется соединение стропильной системы со стеной здания. Она обустраивается отдельно от дома. Нижними концами стропила упираются на фасадную стену. Верхние при этом закрепляются на стене здания.

    При этом важно соединить стену основной конструкции и систему стропил крыши придомовой пристройки. Если соединение будет слишком жестким, во время усадки крыша пристройки может деформироваться. Такой ситуации нельзя допускать.

    Лучше укладывать балки на каркас из бруса, расположенный рядом со стеной здания. Промежуток, образованный между брусом и поверхностью стены, заделывают специальным герметиком. Это исключит появление сквозняков.

    Чтобы пристройка смотрелась привлекательно на фоне дома, следует покрыть ее тем же кровельным материалом. Если решено построить отдельно стоящий сарай, технология возведения кровли будет немного отличаться. Это обусловлено отсутствием соединения крыши постройки со стеной основного строения.

    Иногда сараи строят из бруса. В таких ситуациях верхняя часть сруба является мауэрлатом. В остальном такая крыша не отличается от кровель других построек. При создании крыши для гаража она выполняется аналогично. При наличии кирпичных стен гаража балки монтируют в заранее сделанные ниши.

    Их заранее выполняют в стенах. Перед установкой деревянные элементы следует обернуть в гидроизоляционный материал. Стропила должны находиться на расстоянии друг от друга в 60-70 см. Фасадная часть гаража при этом является высокой стеной. Скат от нее идет вниз к задней части строения. Ворота следует располагать именно в фасадной стене.

    Учитывая такие правила создания односкатной кровли, можно создать надежное и долговечное покрытие. Этот вариант кровли довольно удачен и практичен. Его конструкция довольно проста, а также функциональна. Такая кровля окажется прочной и теплой благодаря небольшой площади для попадания воздушных масс. Если сконструировать ее правильно, она сможет прослужить довольно долго.

    Выводы

    Как видно, односкатные крыши просто монтировать и обслуживать. Их часто выбирают для хозяйственных пристроек, и строений, расположенных у дома. Перед созданием стропильной системы нужно начертить схему расположения всех элементов. Это поможет рассчитать количество материалов определиться с их видом. К примеру, сечение брусьев меняется в зависимости от длины пролета между стенами и уклона кровли. Кроме того, необходимо подобрать нужный кровельный материал. Это позволит сделать кровлю более долговечной.

    Важным этапом устройства односкатной крыши является создание обрешетки. Ее делают из реек 50х50 мм. При утеплении крыши придется монтировать полноценный кровельный пирог, включающий пароизоляцию, утеплитель и гидроизоляционный слой. Разобраться в устройстве односкатной крыши помогут различные видео.

    Кровельный материал выбирают в соответствии с особенностями ветровых и снеговых условий региона. Для придомовых построек часто выбирают металлочерепицу, ондулин и шифер. Такие покрытия долго служат, а также не портятся под действием солнца и погодных явлений.

    Планы сарая 8×12 | Скачать PDF

    Этот пошаговый проект содержит около бесплатных планов сарая 8×12 . Я спроектировал этот садовый сарай, чтобы вы могли хранить все свои садовые инструменты, включая газонокосилку. Большие двойные двери, расположенные в передней части сарая, и боковые окна делают его идеальным практически для любого заднего двора. Взгляните на остальную часть моих чертежей деревообработки , если вы хотите получить больше вдохновения для строительства. Помните, что вам нужно внимательно выбирать место для сарая и соблюдать некоторые правовые нормы.Премиум-планы для этого проекта доступны в магазине .

    Вы должны помнить, что все мои планы деревообработки сопровождаются 3D-схемами, пошаговыми инструкциями и полными списками раскроя и покупок. Кроме того, вы можете бесплатно распечатать или загрузить планы в формате PDF, чтобы взять их с собой в магазин. Я сделал свою работу, теперь ваша очередь создавать удивительные предметы мебели!

    При покупке пиломатериалов следует тщательно выбирать доски, следить за тем, чтобы они были ровными и без видимых дефектов (трещин, сучков, перегибов, гнили).Инвестиции в кедр или другие устойчивые к атмосферным воздействиям пиломатериалы — хорошая идея, так как они окупятся в долгосрочной перспективе. Используйте спиртовой уровень, чтобы отвесить и выровнять компоненты, прежде чем вставлять оцинкованные винты, иначе проект не будет иметь симметричный вид. Если у вас есть все материалы и инструменты, необходимые для проекта, вы можете выполнить работу примерно за день.





    Проекты, сделанные из этих планов





    Планы навесов 8×12

    Здание-8×12-фронтон-сарай



    Вырезать + Списки покупок

    • A  – 3 пиломатериала 4×4 – длина 144 ″ ЛАЗИИ
    • B  – 2 шт. пиломатериала 2×6 – длина 144″, 10 шт. – длина 93″ РАМА
    • C  – 3 куска фанеры 3/4″ – длина 48″x96″ ПОЛ
    • D  – 2 шт. пиломатериала 2×4 – длина 8 1/2″, 1 шт. – длина 89 ″, 1 шт. – длина 96 ″, 6 шт. – длина 78 1/2″ ПЕРЕДНЯЯ СТЕНКА
    • E  – 2 шт. пиломатериала 2×4 – длина 89″, 1 шт. – длина 96″, 5 шт. – длина 78 1/2″ ЗАДНЯЯ СТЕНКА
    • F  – 2 шт. пиломатериала 2×4 – длина 144 ″, 1 шт. – длина 137 ″, 10 шт. – длина 78 1/2 ″, 2 шт. – длина 36 ″, 3 шт. – длина 31 1/2″ , 4 доски 2×6 – длина 39″ 2xSIDE  СТЕНКА
    • G – 4 шт. сайдинга Т1-11 – длина 48″x81 1/2″, 6 шт. – длина 48″x83″ САЙДИНГ

    Инструменты

     Молоток, рулетка, угольник для обрамления, уровень

    Торцовочная пила, Дрель, Отвертка, Шлифовальный станок

     Защитные перчатки, защитные очки

    Время

     Один день

    Связанные









    Шаг 1: Как построить пол для сарая 8×12

    напольная рама-8×12-навес

    Первым этапом проекта является изготовление каркаса пола.Вырежьте все балки из пиломатериалов 2×6, а затем положите их на ровную поверхность. Убедитесь, что вы размещаете балки через каждые 16 дюймов по центру, чтобы получить профессиональный результат. Просверлите направляющие отверстия в краевых балках и вставьте винты 3 1/2″ в перпендикулярные балки. Убедитесь, что углы прямые для профессионального результата.

    Установка полозьев

    Выберите место для сарая, а затем выровняйте его должным образом. Уплотните слой гравия на месте и уложите полозья 4×4. Установите раму пола на полозья, а затем плотно соедините их стяжками.

    Монтаж пола

    Положите листы фанеры толщиной 3/4″ на каркас пола и выровняйте края заподлицо. Просверлите направляющие отверстия каждые 8 ​​дюймов вдоль рамы и вставьте винты 1 5/8 дюйма. Не оставляйте зазоров между листами для профессионального результата.



    Шаг 2: Сборка каркаса стены

    Рама боковой стенки

    Соберите рамы боковых стен для сарая 8×12, используя пиломатериалы 2×4. Просверлите направляющие отверстия в пластинах и вставьте винты 3 1/2″ в шпильки.Как вы можете легко заметить на схеме, вам нужно разместить двойные шпильки с обоих концов стен. Убедитесь, что углы прямые и выровняйте края заподлицо.

    Кроме того, к боковым стенкам необходимо прикрепить раму 3’x3’. Вы можете отрегулировать размер настенных рамок в соответствии с вашими потребностями.

    Каркас передней стенки

    Построить переднюю стену сарая тоже из бруса 2х4. Просверлите направляющие отверстия в пластинах и вставьте винты 3 1/2″ в шпильки. Установите двойную пластину на верхнюю часть стены и закрепите ее винтами 2 1/2″.Вы можете отрегулировать размер дверного проема в соответствии с вашими потребностями.

    Каркас задней стенки

    Постройте заднюю стенку из бруса 2×4, используя те же методы, что и выше. Поместите шпильки через каждые 24 дюйма по центру, а затем убедитесь, что углы прямые.

    Сборка каркаса сарая

    Установите каркасы стен на пол сарая. Выровняйте края заподлицо и отвесьте их вертикально с помощью спиртового уровня. Просверлите направляющие отверстия в нижних пластинах и вставьте винты 3 1/2″ в пол.



    Шаг 3: Монтаж боковых стен

    Боковая стенка – Сайдинг

    Установите листы сайдинга T1-11 по бокам навеса. Выровняйте края заподлицо и плотно зафиксируйте их гвоздями 6-8d. Вставьте гвозди через каждые 8 ​​дюймов вдоль каркаса и не оставляйте зазоров между листами. Вырежьте оконный проем и зачистите края наждачной бумагой.

    Передняя стенка – Сайдинг

    Прикрепите панели к передней стене. Сделайте надрезы на листах, чтобы вы могли разместить их вокруг двойного дверного проема.Используйте гвозди 6-8d, чтобы прикрепить листы к каркасу. Как вы можете заметить на диаграмме, вам нужно вставить листы 1 1/2 ″ винтами из верхней пластины.

    Задняя стенка – Сайдинг

    Прикрепите листы к задней части навеса, убедившись, что вы вставляете их на 1 1/2″ от верхней пластины.

    Планы навесов 8×12

    Обязательно ознакомьтесь с ЧАСТЬЮ 2 проекта, где я покажу вам, как построить крышу для сарая. Взгляните на ЧАСТЬ 3 проекта, где я покажу вам, как построить двойную дверь и как установить наличники.

    Планы сарая 8×12 Бесплатно

    Этот навес 8×12 с двускатной крышей — хороший выбор, если вы хотите совместить пространство для хранения с удобством доступа и внешним видом. Этот сарай может добавить большую ценность собственности с небольшими инвестициями. Отдача потрясающая, особенно если вы строите ее сами! Премиум-планы для этого проекта доступны в магазине .





    Этот проект по деревообработке стоил около планов сарая 8×12 бесплатно .Если вы хотите увидеть больше наружных планов, ознакомьтесь с остальными нашими пошаговыми проектами и следуйте инструкциям, чтобы получить профессиональный результат.





    6 вариантов программного обеспечения Top Shed Design (бесплатные и платные)

    Конечно, вы можете купить сарай, но поскольку это не сложная конструкция, если у вас есть некоторый опыт строительства, почему бы не спроектировать собственный сарай и не построить его самостоятельно? Таким образом, вы получите именно то, что хотите, и, возможно, сэкономите немного денег.

    Отправной точкой является набросок некоторых идей, а затем составление надежного плана сарая. Хотя вы можете сделать это с ручкой и бумагой, вы можете получить лучшие результаты, используя программу для проектирования навесов.

    Ниже мы приводим 5 вариантов программного обеспечения для проектирования навесов, которые предлагают опции для конкретных навесов. Некоторые предлагают бесплатный доступ и функции; другие являются платным программным обеспечением (т. е. за них нужно платить).

    К вашему сведению, если вы впервые знакомитесь с концепцией программного обеспечения для проектирования дома, есть варианты практически для каждого аспекта дома и сада.

    Родственный: Типы навесов | Правильно безопасный сарай на заднем дворе | Красивые сараи на заднем дворе | Варианты дизайна программного обеспечения гаража | Варианты программного обеспечения архитектора | Программное обеспечение для проектирования палуб | Дизайн программного обеспечения Playhouse | Программное обеспечение для крошечного дома

    1. Программное обеспечение для 3D-дизайна сарая Home Stratosphere (бесплатно)

    Нажмите здесь, чтобы использовать это программное обеспечение.

    Мы рады предложить бесплатное программное приложение, полностью доступное онлайн (нечего скачивать).

    Вы начинаете с выбора базового дизайна, а затем можете настроить его разными способами.Есть 9 шаблонов для начала. Оттуда небо является пределом.

    Особенности конструкции:

    • Индивидуальный размер
    • Навесы и веранды
    • Дверь (различные типы)
    • Мансардные окна
    • Множество конфигураций стен
    • Настройка цвета

    Попробуйте здесь.

    2. Дизайнерский набор для дома

    Home Designer Suite — это среднее из многих программных продуктов от Chief Architect.Он обновляется новой версией каждый год и может быть загружен с веб-сайта.

    Являясь программным обеспечением для 3D-дизайна дома, предназначенным для домашних энтузиастов, оно пытается воспроизвести процессы и соображения, принимаемые профессионалами при планировании дома. При правильном выполнении результат может быть сравним с профессиональной работой. Хотя это должно быть отличной новостью для новичков и простых мастеров, не имеющих опыта работы с САПР, у этого также есть свои недостатки.

    Чтобы разобраться с инструментами, кнопками и элементами управления, нужно время.Не ожидайте, что вы изучите программу за ночь и уж точно не за час.

    Как только вы начнете проект сарая, программа не позволит вам просто взяться за дело и сразу творить. Чтобы начать с нового плана, вам сначала придется иметь дело с мастером строительства дома, который задаст вам множество вопросов о важных деталях, таких как стиль дома, минимальная площадь в квадратных футах, параметры каркаса по умолчанию, внешний сайдинг и т. д. Это программное обеспечение, безусловно, требует терпения, чтобы быть добродетелью.

    Отличие Home Designer Suite от других программ для проектирования заключается в том, что он начинается не с чертежа или эскиза, а со стены, которая строится по одной за раз.

    Итак, чтобы создать садовый сарай, перейдите в раскрывающееся меню «Строительство», «Стена» и «Прямая внешняя стена». На его сайте есть подробная инструкция, как это сделать.

    Характеристики

    • 2D- и 3D-проекты с автоматическим 3D-рендерингом
    • Автоматизированные инструменты
    • Встроенные шаблоны стилей и более 6000 элементов библиотеки
    • Инструменты для обширного ландшафтного дизайна
    • Калькулятор стоимости
    • Виртуальный 3D тур
    • Приложение для 3D-просмотра
    • Поворот символов в 3D
    • Home Designer Suite 2019 стоит 99 долларов США с 30-дневной гарантией возврата средств
    • Совместимость с MAC и ПК
    • Сохранение дизайнов в облаке

    Плюсы

    • Сложные функции
    • Инструменты САПР профессионального качества

    Минусы

    • Количество инструментов может быть огромным
    • Требуется обучение
    • Ограничено только одним компьютером одновременно

    Скриншоты/Видео:

    Home Designer Suite Video

    Нажмите здесь, чтобы получить Home Designer Suite

    3.Приложение Shed Boss

    Приложение

    Shed Boss — это инструмент для проектирования, созданный Shed Boss как средство для клиентов и домашних мастеров, позволяющее легко спроектировать сарай своей мечты прямо у них под рукой. Это простое приложение с простыми и очень простыми инструментами и функциями.

    Для начала просто нажмите на кнопку, указывающую на то, что вы хотите начать создание сарая. Затем вы перейдете к основному пользовательскому интерфейсу приложения. Инструменты и функции находятся в левой части экрана. Приложение не позволит вам пропустить процесс, поэтому вам придется строить сарай по порядку элементов, которые вы видите.

    Сначала вам будет предложено выбрать один из нескольких типов зданий, а затем ввести размеры и шаг. Чтобы увеличить или уменьшить масштаб, используйте колесо прокрутки мыши или сведите пальцы на экране, если вы используете мобильный телефон или планшет.

    Чтобы построить сарай, нужно просто выбрать одну из доступных функций приложения. Основные инструменты, основной сарай.

    Характеристики

    • Настраиваемое 3D-представление вашего проекта
    • Обширные конструктивные особенности, включая окна, двери, линии крыши, изоляцию, антресольные этажи и световые люки
    • Подробная информация о технических деталях, чтобы сделать ваше здание безопасным, прочным и соответствовать стандартам
    • Фоторежим позволяет вам получить представление о том, как будет выглядеть ваш новый сарай в том месте, где вы хотите, с помощью дополненной реальности
    • Поделиться на Facebook или Twitter
    • Доступно в Apple Store и Google Play

    Плюсы

    • Очень прост в использовании
    • Информационные советы об идеальном месте для сарая

    Минусы

    • Невозможно разработать или настроить
    • Ограниченные возможности
    • Функция измерения не распознает десятичные точки, поэтому не может установить точные измерения

    Скриншоты:

    Нажмите здесь, чтобы скачать приложение Shed Boss

    4.Fair Dinkum Sheds Designer

    Приложение Fair Dinkum Sheds Designer создано Fair Dinkum Sheds, австралийским дистрибьютором стальных зданий. Приложение позволяет пользователям спроектировать собственный сарай, сарай, гараж или навес для машины. При желании пользователи также могут запросить расценки на свои проекты.

    Функции находятся в левой части экрана. Пользователи могут сразу перейти к другим функциям, но первым шагом будет выбор типа здания для работы. В отличие от других приложений, оно дает пользователям больше свободы действий, когда дело доходит до настройки размеров, и имеет большое количество цветов и вариантов облицовки.Но, как и в большинстве приложений для дизайна сарая, все, что вам нужно сделать, это нажать на доступную опцию, чтобы увидеть, нравится ли вам результат.

    Нет возможности увеличить или уменьшить масштаб. Чтобы увидеть под другим углом, просто удерживайте и перетаскивайте курсор.

    Характеристики

    • 3D проект
    • Расширенные конструктивные особенности
    • Установить точные размеры
    • Поделиться результатом в Facebook, Twitter или по электронной почте
    • Доступно в Apple Store и Google Play

    Плюсы

    Минусы

    • Ограниченные инструменты и функции
    • Невозможно увеличить или уменьшить масштаб

    Скриншоты/Видео:

    Демонстрационный ролик Fair Dinkum Sheds

    Щелкните здесь, чтобы ознакомиться с дизайном сарая Fair Dinkum

    5.СкетчАп

    SketchUp — это программное обеспечение для 3D-моделирования, используемое для различных приложений для рисования, таких как дизайн интерьера, архитектура, гражданское строительство и машиностроение, дизайн фильмов и видеоигр. Это позволяет вам создавать практически все с нуля и быть максимально дотошным. Бесплатное программное обеспечение называется SketchUp Make, и его можно загрузить с веб-сайта. Платная версия называется SketchUp Pro и используется многими профессиональными архитекторами.

    В отличие от многих программ для проектирования, пользователи SketchUp начинают с работы в 3D.Еще одно отличие SketchUp в том, что он позволяет создавать все и вся с нуля. Это означает, что у вас есть много места для творчества, когда вы настраиваете и добавляете детали. С другой стороны, это также может означать, что работа со SketchUp может быть сложной.

    Поначалу его пользовательский интерфейс может показаться пугающим, но на самом деле он довольно прост. Наиболее часто используемым инструментом является карандаш и инструменты толкания и вытягивания. Таким образом, техника в основном заключается в рисовании, а затем в толчке и вытягивании. Именно так создается большинство 3D-моделей.Это упрощает обучение даже тем, у кого нет опыта работы с САПР. В течение часа вы обнаружите, что создаете формы и модели домов.

    В SketchUp вы начинаете с рисования произвольного прямоугольника. Вы толкаете и тянете, вводите нужные размеры и создаете половицу.

    Чтобы немного вернуться назад, работа со SketchUp может быть сложной, но это потому, что она позволяет создавать 3D-копии реальной вещи. Неудивительно, что профессиональные архитекторы используют это программное обеспечение. Вам решать, хотите ли вы ссутулиться и создать сарай только с ракушками снаружи или создать копию с изображениями фанеры, шпилек, черепицы и т. д.

    Характеристики

    • 2D-модели
    • 3D модели
    • Это самая большая в мире библиотека бесплатных 3D-моделей 3D Warehouse
    • Световые эффекты
    • Текстуры
    • Менеджер слоев
    • Добавить вид модели, масштаб чертежа, толщину линий, размеры, выноски и графику
    • Анимация
    • Точные размеры
    • Экспорт в PDF, изображения и файлы САПР
    • Автосохранение и сохранение вручную в формате Sketchup
    • Импорт файлов JPEG, планов CAD, PDF и файлов других типов
    • Работает под Windows и MAC OS
    • Доступно на 10 языках

    Плюсы

    • Есть бесплатная версия
    • Умное и интуитивно понятное программное обеспечение
    • С ним можно строить и создавать что угодно
    • Позволяет добавлять сложные детали
    • Обширная библиотека бесплатных 3D-моделей, а также вариантов эстетичного дизайна
    • Множество видеоуроков
    • Планшетная версия для андроидов и айфонов

    Минусы

    • Бесплатная версия не позволяет импортировать файлы
    • Только платная версия позволяет экспортировать файлы
    • Доступно только в 3D-моделях
    • Тенденция перестать отвечать на запросы, когда файл становится слишком тяжелым

    Скриншоты/Видео:

    Видеоруководство по SketchUp

    Демонстрационный видеоролик SketchUp

    Щелкните здесь для SketchUp

    6.Udesignit 3D Гараж Сарай

    Udesignit 3D Garage Shed не сильно отличается от большинства приложений для проектирования навесов. Он имеет простой пользовательский интерфейс и множество подсказок из меню «Справка», облегчающих использование. В этом аспекте меню «Помощь» приносит несколько баллов для Udesignit 3D Garage Shed. Однако управление не всегда работает. Может быть сложно попытаться отменить действие или просто выбрать цвет по вашему выбору.

    Для создания сарая выберите нужный системный блок, задайте внешние размеры и выберите 3D.Вы можете снова настроить направления с помощью значка «Размеры» в правой части экрана. Функции отображаются в виде значков и расположены слева, справа и над экраном.

    Характеристики

    • Установка размеров
    • Анимация 3D-вида
    • Выбор сайдинга
    • Выбор кровли
    • Выбор дверей
    • Выбор Windows
    • Краска sico color
    • Оценка стоимости материалов
    • Посмотреть типовой план
    • Можно установить только на андроид

    Плюсы

    • Простота использования
    • Имеет функцию оценки стоимости материалов

    Минусы

    • Ограниченные возможности и варианты дизайна
    • Невозможно установить внешние размеры

    Скриншоты/Видео:

    Демонстрационный видеоролик Udesignit 3D Garage Shed

    Доступ к БЕСПЛАТНОМУ программному обеспечению для 3D-дизайна дома

    Как построить навес за 5 простых шагов

    Взгляните на свой гараж, а затем на задний двор… Набиты ли они инструментами, садовым и садовым инвентарем, спортивным инвентарем, дровами и несезонной уличной мебелью? В этой статье мы расскажем вам, как построить навес за 5 простых шагов.Узнайте больше для получения дополнительной информации.

    Если на лужайке и в гараже вы, ваши дети, домашние животные и машины толпятся всякой всячины, вам нужен навес-навес.

    Это означает, что конструкция прислоняется к дому, гаражу или даже к забору для поддержки, обеспечивая надежное убежище для вашего снаряжения. Навесные навесы функциональны, незаметны и в то же время могут предложить значительное пространство для хранения.

    Совет для профессионалов:   Планируйте заранее — получите максимальную отдачу от своего навеса с системой стеллажей для навесов (нажмите здесь, чтобы увидеть различные типы).

    Еще лучше то, что простая форма сарая этого типа означает, что его может сделать за выходные любой человек, обладающий базовыми навыками столярного дела, с минимальными затратами и правильным планом. Наше удобное пошаговое руководство расскажет вам, как построить навес.

    Имейте в виду, что в самом начале проекта вам нужно будет проверить местные правила зонирования и строительства. В некоторых районах могут быть исключения для небольших навесов, но, скорее всего, любое строение, добавленное к вашему дому или гаражу, потребует разрешения на строительство, прежде чем вы сможете начать строительство.

    Познакомьтесь с местным инспектором по строительству — это ценный ресурс. Часто они содержат простые раздаточные материалы, содержащие требования к различным задачам и структурам.

    И, если можете, пригласите друга или члена семьи — чем больше, тем веселее, и это помогает иметь дополнительную пару рук, чтобы удерживать компоненты на месте во время работы.

    Необходимые материалы

    Вам не понадобится ничего особенного на газоне или в гараже. Скорее всего, у вас уже есть большинство основных столярных инструментов, которые вам понадобятся для этого проекта.Все материалы доступны в магазине по ремонту дома.

    Вот отличный список с примерными ценами, конкретными брендами и количеством. Весь проект в этом случае стоил около 800 долларов.

    Как построить навес за 5 простых шагов

    Однако, скорее всего, у вас уже есть некоторые материалы на складе, поэтому стоимость для вас, скорее всего, будет ниже.

    Совет для профессионалов: тщательно выбирайте пиломатериалы для получения профессионального результата. Обязательно приобретайте пиломатериалы, специально предназначенные для использования на открытом воздухе.

    Пошаговые инструкции

    1. Выясните свой след.

    Первое, с чего нужно начать, это определить местонахождение и размер вашего сарая. Ищите место, где на пути нет окон или дверей, например, сбоку или сзади гаража.

    Используйте длину опоры — будь то гараж, сторона вашего дома или часть забора — для определения длины. Например, вы можете взять длину своего гаража, а затем рассчитать ширину около 8 футов и потолок 7 футов.Конечно, эти размеры могут отличаться в зависимости от желаемого размера сарая и/или пространства для работы.

    Затем определите уклон крыши, чтобы убедиться, что она находится примерно на фут ниже карниза вашей конструкции или забора. Несколько расчетов подскажут вам расстояние, которое вам потребуется от гаража, чтобы разместить 5 обработанных давлением стоек 4×4 с держателем балки 2x8x16:

    Как построить навес с навесом за 5 простых шагов

    Совет для профессионалов: обязательно уберите весь мусор или растительность в пределах площади сарая.Идеальный участок — ровный, с небольшим уклоном от гаража.

    2. Отметьте место

    Используйте веревку на колышках, чтобы обозначить форму вашего сарая. Тщательно измерьте расстояние между несущей конструкцией и первым внешним углом. Если длина вашего дополнения будет охватывать всю длину вашей конструкции, вы можете просто натянуть веревку через стену здания.

    Как построить навес за 5 простых шагов

    Затем выкопайте ямы для столбов — глубиной около 3 футов должно быть достаточно.Вы можете измерить расстояние между отдельными опорными столбами и отметить его вдоль линии струны, чтобы точно знать, куда должен идти каждый из них.

    Бросьте несколько лопат, наполненных готовой бетонной смесью, в каждое отверстие для фундамента, затем установите в него столб 4×4 после того, как бетон затвердеет. Заполнив отверстия землей, обязательно выровняйте и выровняйте стойки в отверстиях.

    Затем прикрутите держатель балки 2X8 к стойкам с помощью шурупов 4 x 5/16.

    3.Построить платформу

    Сначала прикрепите 4 стрингера 2×6 длиной 16 футов к боковой стороне конструкции. Используйте шурупы 6 x 5/16 дюймов, утопленные в древесину.

    Два из них понадобятся для крепления балок крыши, а два других — для опор балок крыши. Опоры балок должны быть прикреплены на расстоянии около 2 футов друг от друга.

    Попробуйте прикрепить стрингеры к стойкам, обрамляющим ваш гараж или опорную конструкцию (аналогично тому, как вы подвешиваете очень тяжелую картину с помощью крюка, прибитого к стойке).При необходимости вы также можете использовать большие куски лома в 2 раза больше пиломатериалов, чтобы сделать винты с запаздыванием еще более прочными.

    4. Заполните рамки

    Затем с помощью гвоздей и металлических L-образных скоб прикрепите балки крыши 2×4 с интервалом 2 фута к стене сарая. Используйте стяжки и гвозди, чтобы сделать то же самое на стороне столба.

    Затем прикрепите опоры для балок крыши 2×4 с помощью гвоздей и металлических скоб между нижним стрингером на стене конструкции и балками крыши.Чтобы эффективно использовать пиломатериалы, выберите длину опор балок, чтобы вы могли получить две опоры из одной 8-футовой доски 2×4.

    Совет: убедитесь, что вы обеспечили достаточную поддержку крыши, если вы живете в более холодном климате и ожидаете снега на крыше навеса.

    5) Завершение

    Используйте гвоздезабивные гвозди 2×4, чтобы прикрепить кровельные панели, прибив их гвоздями к верхней части балок крыши; 2 фута друг от друга должны сделать это.Затем добавьте несколько отрезков угловой кромки 3 × 3 к концам балок крыши, чтобы защитить их от непогоды.

    Совет для профессионалов. Если вы живете в заснеженной местности, добавьте обломки 2 x 4 в места, где ожидается попадание снега, сползающего с крыши гаража:

    .

    Наконец, прикрутите 11 кровельных панелей из оцинкованной стали размером 3×8 футов к гвоздезабивателям 2×4 с помощью шурупов с шестигранной головкой #10 1-1/2 дюйма с внешним шестигранным фланцем (с резиновыми шайбами). Накройте фронтонные концы крыши металлическим рубероидом.Обязательно добавьте алюминиевые прокладки между конструкцией/стеной гаража и крышей сарая.

    Профессиональный совет: если вам нужно разрезать гофрированную металлическую кровлю, используйте ручную шлифовальную машину и нож для резки металла. Обязательно наденьте очки и перчатки.

    Это руководство, включая изображения, опубликовано с разрешения jimmar57 .

    Другие соображения по навесу

    Если вы хотите привести в порядок и отделать свой навес, попробуйте отшлифовать всю поверхность, чтобы удалить все шероховатости, а затем используйте краску и грунтовку, предназначенную для наружных деревянных поверхностей, или морилку.

    Имейте в виду, что нет строгих требований строить навес у стены, но он обеспечивает большую прочность и поддержку и значительно упрощает проект. Если вы решите построить отдельно стоящий сарай, вам нужно будет добавить обычную каркасную стену сзади и обшить ее фанерным сайдингом.

    Кроме того, вы можете построить навес на бетонной плите или салазках и лагах, обработанных давлением. Это дает более постоянную структуру, но потребует больше навыков и усилий.

    Помните, что каждая область имеет уникальный климат и требования к зданию. Подумайте не только о снеге, но и о любых сильных ветрах, сильных грозах или землетрясениях, которые могут повлиять на ваш район — вам могут понадобиться специальные анкеры для металлического каркаса, чтобы связать все это вместе.

    Навес-навес даст вам много места для хранения с минимальными затратами и усилиями, и он гораздо более удобен и надежен, чем любой заранее купленный ящик. Вы можете оставить план очень простым или добавить больше постоянства со стенами и полом — или даже просто использовать брезент, чтобы покрыть снаружи зимой.

    Дайте нам знать, если это помогло вам вдохновиться или направить вас, и не стесняйтесь добавлять его в список «сладких дел» или делиться с другими друзьями, которые любят делать что-то своими руками!

    Сохранить

    Сохранить

    Сохранить

    Сохранить

    Сохранить

    Сохранить

    Сохранить

    Сохранить

    Планы садового сарая 12×16 | HowToSpecialist

    Этот пошаговый проект по деревообработке составляет около 12×16 планов двускатной крыши . Это ЧАСТЬ 2 проекта садового сарая 12×16, где я покажу вам, как построить двускатную крышу для сарая.Двускатная крыша имеет уклон 22,5 градуса и придает сараю неповторимый шарм. Мои планы сопровождаются пошаговыми инструкциями, и вы можете легко настроить все размеры в соответствии со своими потребностями. Смотрите мои другие проекты DIY ЗДЕСЬ .

    Мы рекомендуем вам инвестировать в лучшие материалы, которые вы можете себе позволить. Поэтому следует покупать атмосферостойкие пиломатериалы, например, сосну или кедр. Всегда делайте точные измерения, прежде чем регулировать размер компонентов до нужного размера. Просверлите направляющие отверстия в компонентах перед тем, как вставлять шурупы, чтобы предотвратить расщепление древесины.





    Сделано по этому чертежу





    План садового сарая 12×16

    Строительство сарая 12×16



    Материалы

    • H – 4 шт. сайдинга Т1-11 – длина 34 1/2″x48″, 2 шт. – 48″x55 1/4″, 2 шт. – 24″x48 1/4″ САЙДИНГ
    • I – 26 штук бруса 2×4 – длина 88″, 13 штук – длина 144″, 13 штук – длина 26 1/4″, 4 штуки – длина 17″ ФЕРМЫ
    • J  – 4 шт. бруса 2×4 – длина 88 дюймов, 14 шт. – длина 4 1/2 ″ 2x КОНСТРУКЦИЯ
    • K — 4 куска фанеры 3/4″ — длина 8″x88″, 4 куска — длина 48″x96″, 4 куска — длина 40″x48″, 2 куска — длина 40″x96″ КРЫША
    • L  – 4 шт. пиломатериала 1×6 – длина 89 дюймов, 2 шт. – длина 208 ″ ОБИВКИ
    • M — 300 кв. футов толя, 300 кв. футов битумной черепицы КРОВЛЯ

    • 13 пиломатериалов 2×4 – 12 футов
    • 40 пиломатериалов 2×4 – 8 футов
    • 2 шт. сайдинга Т1-11 – 48″x96″
    • 1 кусок фанеры 1/2″ – 48″x96″
    • 9 кусков фанеры 3/4″ – 48″x96″
    • 2 куска 1 × 6 пиломатериалов – 18 футов
    • 4 пиломатериала 1×6 – 8 футов
    • 300 кв. футов толя, 300 кв. футов битумной черепицы
    • гвозди 8d, винты 2 1/2″, винты 3 1/2″
    • наполнитель для дерева, клей для дерева, морилка/краска

    Инструменты

    Время





    Как построить двускатную односкатную крышу 12х16

    Строительство ферм

    Первым этапом проекта является строительство ферм для сарая.Используйте доски 2×4 для стропил и сделайте угловые разрезы, как показано на схеме. Положите компоненты на ровную поверхность, например, на каркас сарая, и сделайте приспособление, чтобы вам было легче собрать все фермы. Не оставляйте зазоров между стропилами, а затем выровняйте края заподлицо.

    Для стропил установите торцовочную пилу на 22,5 градуса (после пропила угол стропила будет 67,5 градуса).

    Для нижнего пояса установите угол скоса 67,5 градусов (после разрезов углы будут 22,5 градуса).

    Установка косынок

    Используйте фанеру толщиной 1/2″ для косынок. Отметьте линии разреза на листе фанеры, а затем выполните работу с помощью циркулярной пилы. Положите косынки на стыки, а затем закрепите их на месте винтами 1 5/8″.

    Монтаж ферм

    Прикрепите фермы к верхней части сарая через каждые 16 дюймов по центру. Используйте спиртовой уровень, чтобы отвесить фермы, а затем закрепите их на месте стяжками для стропил.

    Торцевые опоры

    Установите опоры 2×4 на фронтоны навеса.Сделайте надрез под углом 22,5 градуса к одному концу опор, как показано на рисунке. Сделайте угловые надрезы на опорах, просверлите карманные отверстия на обоих концах, а затем плотно закрепите их на месте винтами 2 1/2″.

    Торцевые панели фронтона

    Прикрепите сайдинг T1-11 к концам фронтона, как показано на схеме. Используйте циркулярную пилу, чтобы сделать надрезы на листах, а затем закрепите их гвоздями 6-8d вдоль каркаса.

    Сборка свесов

    Соорудить свесы для сарая из стропил и бруска 2х4.Помните, что вы можете легко отрегулировать размер выступов в соответствии с вашими потребностями. Просверлите направляющие отверстия в стропилах и вставьте винты 2 1/2″.

    Установка выступов

    Установите свесы спереди и сзади навеса. Выровняйте края заподлицо и просверлите направляющие отверстия, прежде чем вставлять винты 2 1/2″, чтобы плотно зафиксировать их на месте.

    Листы односкатной крыши

    Следующим шагом проекта является прикрепление 3/4-дюймовых фанерных листов к верхней части сарая.Выровняйте края заподлицо и закрепите их на месте винтами 1 5/8″ через каждые 8″ вдоль рамы. Убедитесь, что вы не оставляете зазоров между листами для аккуратного результата.

    Боковые накладки на крышу

    Установите планки 1×6 по бокам крыши. Отрежьте планки нужных размеров, а затем плотно закрепите их 2-дюймовыми гвоздями.

    Передняя и задняя накладки

    Соберите переднюю и заднюю обшивку крыши из бруса 1×6. Сделайте угловые надрезы на планках, а затем закрепите их на месте 2-дюймовыми гвоздями.

    Монтаж кровли

    Следующим этапом работы по дереву является покрытие крыши войлоком. Как вы можете видеть на изображении, вам нужно убедиться, что полосы толя перекрываются не менее чем на 2 дюйма. Кроме того, вы должны зафиксировать толь на фанерных листах скобами. Прикрепите битумную черепицу к крыше, следуя инструкциям производителя.

    Бесплатный план сарая 12×16 — вид сзади

    Вам действительно нужно просмотреть ЧАСТЬ 1 и ЧАСТЬ 3 проекта сарая для хранения 12×16, где я покажу вам, как построить каркас сарая и как прикрепить двери на место.

    Бесплатные чертежи сарая 12×16

    Этот проект сарая очень легко реализовать от земли до крыши, используя мои бесплатные чертежи. Этот сарай идеально подходит для любого заднего двора, так как вы можете использовать его как для хранения, так и в качестве мастерской. Вы можете починить свои инструменты, велосипеды и многое другое в этом красивом и функциональном сарае.

    Умный совет:  Не забывайте делиться со мной своими проектами, так как мне нравится видеть, над чем вы, ребята, работаете. Пришлите мне фото СЮДА . Кроме того, взгляните на остальные мои проекты DIY ЗДЕСЬ .





    Спасибо, что прочитали наш проект о бесплатных планах двускатной крыши 12 × 16 , и я рекомендую вам ознакомиться с остальными проектами. Не забывайте ставить НРАВИТСЯ и ПОДЕЛИТЬСЯ нашими проектами с друзьями с помощью виджетов социальных сетей. ПОДПИСЫВАЙТЕСЬ, чтобы получать наши последние проекты первыми.



    << Предыдущая  | Следующий >>



    Как рисовать высоты

    Этот учебник по рисованию фасадов покажет вам, как рисовать планы фасадов, необходимые вашему местному отделу планирования для вашего нового проекта дома.

    Мы объясним, как делать эти чертежи от руки. Если вы используете программное обеспечение для домашнего дизайна, в большинстве программ есть инструмент для создания планов фасадов на основе вашего дизайна.

    Чертежи фасадов домов создаются после того, как вы создали чертежи плана этажа. Инструкции по созданию подробных планов этажей см. в нашем учебном пособии по созданию собственного чертежа. Если вы только начинаете заниматься дизайном дома, ознакомьтесь с нашим бесплатным учебным пособием по дизайну дома.

    Что такое планы высот и как они используются?

    После того, как вы закончите рисовать подробные планы этажей, вам все равно нужно будет создать еще несколько строительных чертежей.В дополнение к планам этажей вам необходимо предоставить строителю и местному отделу планирования чертежи фасадов и чертежи в разрезе.

    Фасадные планы представляют собой чертежи в масштабе, на которых показаны все четыре стороны дома с плоской перспективой. Эти планы используются, чтобы дать строителю представление о том, как будет выглядеть готовый дом, и о типах материалов для внешней отделки. Он также предоставит информацию о высоте земли на различных сторонах дома.Эти чертежи потребуются местному отделу планирования, чтобы обеспечить соблюдение местных строительных норм и правил.

    Вы создадите четыре вида фасада, по одному для каждой стороны дома (независимо от того, имеет ли ваш дом обычную форму или нет). Обычно эти чертежи выполняются в масштабе 1 фут : 1/4 дюйма. Уточните у своего строителя и в отделе планирования, в каком масштабе они предпочитают эти чертежи.

    Для каждой стороны дома на чертежах фасада должно быть указано:

    • Каждая длина стены и ее высота,
    • Ширина и высота крыши,
    • Видимая часть фундамента,
    • Любые внешние элементы (например, террасы, веранды и лестницы),
    • Отделка окон и дверей,
    • Карнизы,
    • Наружная отделка стен и крыши (например,г. деревянный сайдинг на наружных стенах, битумная черепица на крыше)
    • Готовый цокольный этаж.

    Необходимые материалы

    Список необходимых чертежных материалов см. на нашей странице, посвященной составлению строительных чертежей дома. Помимо хорошей линейки, очень пригодится строительный масштаб.

    Начало работы

    Чтобы составить планы фасадов, вы начнете с планов первого этажа вашего дома. Самый простой способ — нарисовать фасады в том же масштабе, что и планы этажей.Чтобы сделать процесс немного проще:

    • Прикрепите чертеж основного плана этажа к поверхности рабочего стола лицевой стороной дома к себе.
    • Приклейте лист бумаги для чертежа фасада чуть ниже или выше плана этажа.

    С помощью этого метода вы перенесете каждую черту фасада дома на другой лист бумаги.

    На рисунке справа показан завершенный чертеж фасада и план этажа, с которого он был взят.Пунктирными линиями показаны места, где стены упираются или выпирают.

    Пошаговое руководство по рисованию фасадов дома

    Рисование базовой линии стены основного этажа

    Чтобы нарисовать исходную линию основного этажа,

    1. Используя чертежи плана этажа и начиная с крайнего левого конца любой стены на этой стороне дома на первом этаже, измерьте горизонтальное расстояние до этой стены. Убедитесь, что вы включили толщину любого сайдингового материала для внешних боковых стен для этого уровня.Этот сайдинг может быть очень тонким в случае паргинга или толстым в случае камня или кирпича.
    2. Нарисуйте слабую линию той же длины, что и эта стена, по направлению к нижней левой трети страницы. Эта слабая горизонтальная линия впоследствии будет стерта, так как ее не будет видно снаружи дома (если только в этом месте не изменится внешняя отделка дома). Теперь он рисуется только как ориентир, от которого можно измерить верхнюю часть следующего этажа или линии крыши.
    3. Сделайте небольшую отметку вверх в конце этой стены.
    4. Если на той же высоте справа от этой стены есть еще одна внешняя стена (например, стена, которая выступает или отступает от этой первой стены), измерьте эту стену так же, как и первую.
    5. Нарисуйте следующую линию как продолжение первой. Не стирайте галочку, обозначающую разделение между этими стенами.
    6. Продолжайте отмечать стены таким образом, пока не дойдете до конца стен с этой стороны дома.

    Определение и чертеж высоты стен

    Далее вы начертите вертикальные линии для внешних стен на этой стороне.Для каждой из настенных оснований:

    1. Определите, насколько высока будет стена над высотой незавершенного пола. Для этого вам нужно будет учитывать высоту потолка комнат в этой части дома и добавить к этому высоту любого пола или потолочных балок над ним. Также добавьте высоту любого чернового пола, если есть этажи выше.
    2. Нарисуйте тонкие вертикальные линии вверх от каждой базовой линии стены до высоты, которую вы определили на предыдущем шаге.(Позже вы нарисуете более темную линию, которая включает готовый материал снаружи дома.)
    3. Нарисуйте слабую горизонтальную линию на уровне верхних балок потолка или чернового пола выше этого уровня.
    4. Если над этим уровнем есть еще один этаж, перейдите к шагу 5. В противном случае перейдите к следующему разделу, Нарисуйте контуры окон и дверей.
    5. Используя планы этажей для следующего уровня, повторите шаги с 1 по 3, отметив места, где вам нужно нарисовать вертикальные стены.Еще раз определите высоту этих стен, затем нарисуйте слабую горизонтальную линию, чтобы показать уровень верхней части чернового пола или потолочных балок для следующего уровня.
    6. Продолжайте повторять описанные выше шаги, пока у вас не останется этажей выше текущего уровня. Затем перейдите к следующему разделу, Нарисуйте контуры окон и дверей.

    Рисование контуров окон и дверей

    Для всех ваших окон и дверей отмерьте от горизонтальных линий пола, чтобы расположить наружные двери и окна.Ваши строительные чертежи, обычно поперечные сечения, будут детализировать высоту, на которой должно быть размещено каждое окно. В отдельной таблице окон и дверей указаны размеры всех ваших окон и дверей.

    На этом этапе, используя для точности шкалу вашего архитектора, нарисуйте только контуры окон и дверей с внешними размерами в том же масштабе, что и ваши стены, полы и крыша. Позже вы нарисуете внешнюю отделку окна и двери.

    Рисование крыш

    Линии крыши могут быть разных стилей: двускатная, односкатная, вальмовая, вальмовая и т.д.

    Чтобы нарисовать крышу для каждого вида фасада, сначала подумайте, будет ли ваша крыша нависать и опускаться ниже внешней стены на плане фасада, который вы сейчас составляете. Для односкатной или двускатной крыши с карнизом крыша с двух сторон будет опускаться ниже места соединения со стеной. С точки зрения двух других сторон он останется на одном уровне. Взгляните на возвышения в самом верху этой страницы, чтобы увидеть иллюстрацию этого.

    Падающие крыши

    Если на этом уровне есть нависающая крыша, которая наклоняется над стеной, вам нужно будет выполнить некоторые расчеты для свеса крыши, прежде чем рисовать горизонтальную линию для верха стены.

    Если на этом уровне есть свес крыши, который опускается на стену, подсчитайте, насколько крыша будет опускаться в фактической площади свеса. Для этого

    1. Возьмите уклон или угол наклона вашей крыши, который обычно описывается как подъем над прогоном в виде 5:12, 6:12, 14:12 и т. д. Первое число означает, сколько дюймов (или сантиметров) крыша поднимется (или опустится) на расстояние по горизонтали, указанное вторым числом (которое в Северной Америке обычно составляет 12 дюймов).
    2. Возьмите горизонтальный свес крыши, чтобы определить, каким будет вертикальный свес крыши. Например, если у вас есть уклон крыши 5:12 и горизонтальный свес крыши 12 дюймов, крыша опустится в общей сложности на 5 дюймов. Если бы ваш горизонтальный свес крыши составлял 18 дюймов, крыша упала бы на 18/12 x 5 = 1,5 x 5 дюймов = 7,5 дюймов.
    3. Теперь вам нужно будет вычесть этот перепад из высоты стены, которую вы рассчитали ранее, так как на чертеже фасада эта линия крыши будет опускаться ниже вершины высоты стены.Используя эту новую рассчитанную высоту, нарисуйте линию, показывающую нижний край линии крыши.
    Неспадающие линии крыши

    Для торцевой фронтонной стены или стены навеса определите самую высокую точку стены под крышей. Для этого нужно знать уклон крыши. Сначала прочитайте раздел выше, посвященный уклону крыши, затем рассчитайте высоту самой верхней точки вашей крыши над текущим полом следующим образом.

    1. Измерьте расстояние по горизонтали от одной из боковых стен дома на этом виде сверху до того места, где будет пик крыши.Для некоторых домов это будет центр дома, для других стилей крыши это может не быть центром. Мы назовем это расстоянием до пика.
    2. Затем рассчитайте расстояние до пика x уклон крыши, где уклон крыши представляет собой подъем/спуск. Например, для уклона крыши 5:12 и расстояния 13 футов высота пика крыши (над текущим полом) будет: 12 футов x 5/12 = 5 футов.
    3. Отметьте галочкой поверхность пола, чтобы указать место, над которым будет располагаться козырек крыши. Протяните тонкую вертикальную линию вверх от этой точки.
    4. Измерьте эту линию до высоты, которую вы только что рассчитали выше.
    5. Теперь соедините эту вершину крыши с внешним краем дома.
    6. Если крыша спускается прямо к другой стороне дома, вы можете провести еще одну линию от пика крыши до другого края дома.

    Затем определите толщину вашей фактической крыши, включая весь каркас и саму крышу, и нарисуйте ее на чертеже фасада.

    Убедитесь, что вы включили все крыши, видимые с фасада этого дома.Обратите внимание на возвышение выше, видна небольшая часть односкатной крыши, которая закрывает выступ с правой стороны.

    Подвалы, фундаменты и дымоходы

    Затем добавьте подвал, подвальное помещение или фундамент. Для видов фасада вам нужно показать только те части этого уровня, которые видны над землей. Другие чертежи, называемые поперечными сечениями, предоставят дополнительные детали здания для этой части дома.

    Для нижнего уровня или фундамента сначала определите, будет ли нижняя стена без каких-либо отделочных поверхностей, таких как сайдинг или штукатурка, выступать из верхней стены.Затем продумайте, какой вид отделки будет на фундаменте и какой будет на верхних уровнях. Для некоторых домов бетонный фундамент может иметь шпаклевку или штукатурку, а верхний уровень (я) может иметь другую отделку. Если весь дом будет иметь один и тот же тип отделки, надеюсь, ваш проект дома таков, что нижняя стена фундамента находится на одном уровне с верхней стеной (стенами). Если нет, сейчас самое время скорректировать планы фундамента, чтобы они были на одном уровне.

    Если сайдинг будет меняться, подумайте, хотите ли вы, чтобы он был заподлицо, готовая стена фундамента выступала или была встроена.Не существует правильного способа сделать это, но в целом встроенная фундаментная стена может придать вашему дому несколько неустойчивый вид. Если вы строите традиционный дом с деревянным каркасом, у вас есть немного свободы в отношении того, где на толстой стене фундамента вы установите деревянный каркас для этажа выше. Таким образом, вы можете точно решить, как ваши верхние готовые стены будут или не будут выровнены.

    После того, как вы определили, где будет располагаться фундаментная стена, проведите слабую линию от основного этажа вниз до уровня, который, по вашему мнению, будет окончательной высотой земли.

    Теперь можно добавлять любые дымоходы. Как и в случае с нарисованными вами стенами, убедитесь, что вы указали толщину любых отделочных материалов, которые могут быть на дымоходе, будь то деревянный сайдинг, кирпич или камень.

    Деталь внешней отделки

    1. Если у вас будет деревянный или другой тип сайдинга (горизонтальный, вертикальный или кедровый), нарисуйте эти линии, чтобы указать отделку. Для оштукатуренной стены не нужно рисовать какую-либо поверхность. Для кирпичной или каменной стены следует провести отделку.Удостоверьтесь, что вы включили все декоративные полосы, линии пояса и т. д.
    2. Используя масштаб вашего архитектора, начертите все оконные и дверные наличники, а также детализируйте любые оконные или дверные элементы, а также наружные ручки или ручки.

    Палубы, крыльца и перила и готовый уровень земли

    1. Теперь нарисуйте любые террасы или веранды, их перила и лестницы. Это может быть кропотливой работой, особенно рисование перил. Используйте свой масштаб, чтобы убедиться, что ваш рисунок точен.
    2. Затем добавьте любые другие архитектурные элементы, такие как фасция, желоба или водосточные трубы.
    3. Затем сделайте точные измерения того, что вы планируете иметь, как разницу между высотой вашего основного этажа и окончательным уровнем озеленения вокруг дома. Это может быть довольно плоско вокруг всего дома, или часть подвала или фундамента может оставаться полностью над землей, а другая часть почти полностью заглублена.
    4. Нарисуйте эту законченную линию ландшафта вдоль стен на этом виде фасада.
    5. Наконец, четко обозначьте чертеж, чтобы указать точные отделочные материалы, которые будут использоваться на наружных поверхностях, включая кровельные материалы и сайдинг.

    Повторите этот процесс для трех других сторон дома.

    Как и в случае с чертежами плана этажа, необходимо включить на страницу основную надпись, в которой указано название дома, дата и используемый масштаб. Основная надпись обычно находится в одном углу чертежа.


    Руководство по рисованию конструкции Next House

    Ознакомьтесь со следующим учебным модулем по чертежам: Рисование поперечных сечений.

    Никакая часть этого веб-сайта не может быть воспроизведена или скопирована без письменного разрешения.Нелегальные интернет-копии будут обнаружены Copyscape.

    Рисование слухового окна сарая вручную

    Информация в этой статье относится к:

    ВОПРОС

    Как я могу вручную создать большой навес слуховое окно крышу в моем плане?

    ОТВЕЧАТЬ

    Эта статья шаг за шагом проведет вас через создание базового плана с нарисованным вручную слуховым окном сарая. После того, как вы закончите обучение, вы можете взять эту информацию, а затем применить ее к своим собственным проектам.

    Для создания базовой конструкции


    1. Начните с создания базовой конструкции размером 40 x 30 футов на первом этаже.
    2. С помощью инструмента Select Objects выберите 30-футовую стену слева и нажмите кнопку редактирования Open Object .
    3. На панели «Крыша» диалогового окна Спецификация стены выберите параметр Полный фронтон Стена и нажмите OK .

    4. Повторите этот процесс для правой стены, чтобы обе 30-футовые стены были отмечены как Full Gable Walls .

    Как только вы это сделаете, вы будете готовы создать второй этаж, где будет создано слуховое окно, нарисованное вручную.

    Для создания второго этажа

    1. Выберите Build> Floor> Build New Floor , выберите Получить новый план 2-го этажа из плана 1-го этажа , затем нажмите OK для отображения диалогового окна Floor 2 Defaults .
    2. Не внося никаких изменений, нажмите OK в диалоговом окне 2-й этаж по умолчанию , чтобы создать второй этаж на основе стен первого этажа.

    Теперь вы готовы создать стены колена в своем плане.

    Коленные стены немного похожи на чердачные стены в том смысле, что они не предназначены для создания полной высоты потолка. Вместо этого они строят вверх, пока не столкнутся с плоскостью крыши. Однако, в отличие от чердачных стен, коленные стены используются внутри здания, как правило, для отделения неиспользуемых зон от комнат на верхнем этаже полутораэтажного строения.

    Home Designer не будет автоматически определять стены как стены с коленом.Таким образом, если внутренняя стена нарисована в месте, где крыша ниже высоты потолка, вы должны указать ее как стену с коленом в диалоговом окне «Спецификация стены».

    Для создания коленных стенок

    1. Выберите Build> Wall> Straight Internal Wall  , затем щелкните и перетащите две внутренние стены, как показано на рисунке ниже.

      • Для целей этого примера внутренние стены были созданы на расстоянии 5 футов от внешних стен.
    2. Затем с помощью инструмента Select Objects выберите одну из внутренних стен и нажмите кнопку редактирования Open Object   .
    3. На панели «Крыша» диалогового окна « Спецификация стены » выберите параметр « Колено стены » и нажмите OK .

    4. Повторите этот процесс для противоположной внутренней стены, чтобы обе они были отмечены как Коленные стены .

    Теперь, когда вы определили стены коленей, вы готовы создать стены для слухового окна сарая.

    Для создания мансардных стен

    1. Выберите Build> Wall> Straight Exterior Wall   и нарисуйте прямоугольную рамку по часовой стрелке снаружи нижней внутренней стены, как показано на следующем рисунке.

      • Расположите нижнюю стенку слухового окна на расстоянии 1 фута от нижней стены и отредактируйте коробку так, чтобы она также находилась на расстоянии 1 фута от каждой вертикальной боковой стены.
    2. Затем выберите Build> Wall> Break Wall   и щелкните вдоль нижней внутренней стены, чтобы разместить разрывы стен, как показано каждым овалом на следующем изображении.

    3. Удалить верхнюю горизонтальную часть поля.

    4. Затем, поскольку вы хотите, чтобы это слуховое окно было слуховым навесом, выберите левый сегмент наружной стены слухового окна, откройте диалоговое окно «Спецификация» и также пометьте его как Full Gable Wall .
    5. Повторите этот процесс для правой стены слухового окна, чтобы обе они были отмечены как Полный фронтон Стены .
    6. Наконец, на передней стене слухового окна откройте диалоговое окно «Спецификация» и задайте уклон меньше, чем у обычной крыши, которую вы создадите по проекту, затем нажмите OK , чтобы применить изменение.

      • Для целей этого примера определите эту стену как имеющую шаг 4 дюйма из 12.

    Теперь вы готовы определить верхние и нижние помещения как чердачное пространство, так что эти области будут игнорироваться автоматическим генератором крыши программы.

    Чтобы определить чердачные помещения

    1. Используйте инструмент Select Objects  , чтобы выбрать самую северную часть комнаты на 2-м этаже, и нажмите кнопку редактирования Open Object  .
    2. На панели General диалогового окна Спецификация помещения укажите тип помещения как Чердак , затем нажмите OK .

    3. Повторите этот процесс для нижнего чердака

      Вы можете получить диалоговое окно с предупреждением о стенках колен. Если это так, нажмите «ОК» и перейдите к разделу «Крыша».



      Теперь и верхняя, и нижняя области комнаты должны быть определены как чердак, а средняя часть пока не определена.

    Для регулировки крыши


    1. Чтобы настроить параметры крыши, выберите в меню Build> Roof> Build Roof .
    2. В открывшемся диалоговом окне Построить крышу убедитесь, что установлен флажок Построить плоскость крыши или Автоматически перестроить крышу , указать желаемый шаг (в 12) , затем нажать OK .
      • Для целей данного руководства значение шага (в 12) установлено на 12 дюймов.

      Примечание: Эти спецификации использовались специально для плана в этом руководстве. Если вы проектируете здание и обнаруживаете, что оно не соответствует ожидаемому, вам может потребоваться увеличить уклон крыши или уменьшить высоту помещения, чтобы приспособиться к высоте крыши.


    3. Затем создайте 3D-вид камеры , чтобы увидеть результаты.

      • Обратите внимание на небольшие зазоры в боковых стенках слухового окна.Эти зазоры вызваны разницей между положением коленных стен и точкой, в которой потолок пересекает плоскость крыши. Это место отмечено черной пунктирной линией на плане этажа.
    4. Выберите Окно > Мозаика по вертикали  , чтобы вы могли видеть изображение 3D-камеры рядом с 2D-видом плана этажа.
    5. На плане этажа выберите каждый из сегментов стены колена, связанных со слуховым окном, и переместите их назад, чтобы они были выровнены с плоскостью потолка.

      • Стены встанут на место, когда они окажутся близко к линиям потолка.
    6. Затем еще раз взгляните на вид 3D-камеры и убедитесь, что пробелы закрыты.
      • Вы можете переместить внутренние стены ближе или дальше от наружных стен, чтобы изменить высоту слухового окна, или изменить наклон крыши, чтобы сделать слуховое окно длиннее.
      • Если над мансардным окном есть чердачное помещение, может потребоваться изменить стены мансарды на этаже А, а также стены слухового окна на этаже 2.

    Вы можете создавать слуховые окна в более сложных планах таким же образом, но вы можете поэкспериментировать с размещением стен и уклоном, чтобы добиться желаемого эффекта.

    Чтобы добавить окна

    1. Выберите Build> Window> Window   и нажмите на переднюю стенку слухового окна, чтобы разместить окно.
    2. Выберите окно, нажмите кнопку редактирования Центрировать объект   и щелкните рядом со стеной, содержащей окно, чтобы отцентрировать его на стене.

    3. Затем нажмите кнопку редактирования Открыть объект   и в появившемся диалоговом окне Спецификация окна укажите Тип окна , Ширина , Высота и другие свойства по своему вкусу.

      Для целей данного руководства для параметра Тип окна установлено значение Фиксированное стекло, для ширины установлено значение 35 футов, для высоты — 48 дюймов, а для числа литров в поперечном направлении — 8, а для вертикали — 2 литры.

    4. После завершения внесения изменений нажмите OK , чтобы закрыть диалоговое окно и применить их.

    Планы Lean to Sher | Схемы строительства сарая своими руками

    ПЛАНЫ ДЛЯ СОЗДАНИЯ САРАЯ ДЛЯ ВАШЕГО ДВОРА ПЛЮС БЕСПЛАТНЫЕ ЧЕРТЕЖИ.

    Садовый инвентарь, несезонная садовая мебель, надувной бассейн для ваших детей (наполнение заняло несколько часов, но они использовались только один раз) …вам кажется, что ваш гараж притягивает все на свете?!

    И это не первый случай, когда вы спотыкаетесь о снегоуборочную машину, когда вытаскиваете газонокосилку для первой стрижки в этом сезоне.

    Пришло время расставить приоритеты в том, что вам нужно, реорганизовать то, что у вас есть, и создать лучшее решение для хранения.

    В последнее время мы пробовали много больших проектов, для которых не чувствовали себя достаточно квалифицированными. Но даже с некоторыми неровностями на пути мы их преодолели, и результаты нас удивили!

    Одним из наших самых успешных проектов «сделай сам» было строительство навеса с нуля.

    Это дополнение позволило нам переместить наиболее часто используемые предметы в центральное место, чтобы мы могли получить к ним доступ в любую погоду.

    Это большой проект, поэтому я разобью процесс на несколько постов. В этом посте будет рассказано о том, как создать план или чертеж сарая.

    Пожалуйста, помните, что мы НЕ профессионалы, но после некоторого планирования и исследований мы смогли построить собственный сарай, так что я знаю, что вы тоже можете. Тем не менее, мы не несем ответственности за результат вашего проекта, поэтому, пожалуйста, внесите необходимые изменения в соответствии с вашими потребностями.

    Навес, примыкающий к вашему дому, идеален, если у вас есть небольшое, труднодоступное место для его размещения.

    К сожалению, это было одним из самых больших препятствий, с которыми мы столкнулись при строительстве этого сарая, — он находился рядом с другим строением.

    Это немного усложнило задачу при возведении стен, потому что нам нужно было полностью собрать стену (покрасить наружную обшивку), прежде чем ее можно было установить. Если у вас есть другие варианты, я бы посоветовал НЕ строить его рядом с другим строением.

    Раскрытие информации: этот пост содержит несколько партнерских ссылок или реферальных ссылок для вашего удобства. Это способ для этого сайта зарабатывать комиссионные за рекламу, рекламируя или ссылаясь на определенные продукты и/или услуги, нажмите здесь, чтобы прочитать мою полную политику раскрытия информации .

    ПЛАН ВАШЕГО ХОЗЯЙСТВА

    Во-первых, вам понадобится план размера и конструкции сарая.

    Пожалуйста, помните, что эти чертежи относятся к навесу . Размер нашего сарая составляет примерно 6 футов x 10 футов и 8 футов на самой высокой вершине ( это вся комната, которая у нас была во дворе, поэтому не стесняйтесь регулировать, если у вас есть больше места ).

    Мы также хотели включить несколько старых деревянных окон, которые были у нас под рукой ( мы хранили их годами!) .

    Вот схема фасада нашего сарая:

    Но хватит о наших — давайте поговорим для вас о сарае!

    Вот несколько вопросов, на которые вам нужно ответить, чтобы создать план:

    1. Каков размер места, которое у вас есть в настоящее время? Или, может быть, вы хотите определенный размер для сарая.
      • Вы должны проверить местные строительные нормы и правила для наружных конструкций.Большой сарай потребует от вас получения разрешения на строительство, поэтому проверьте местные строительные нормы и правила, чтобы узнать, для какого размера сарая требуется разрешение на строительство.
    2. Какой высоты вы хотите на самом высоком пике и самом низком? Например, мы хотели иметь возможность добавить дверь, чтобы самый высокий пик был 8 футов, а самый низкий 7 футов
    3. Какой размер двери вы хотите?
    4. Какой длины свес крыши вы хотите? Все стороны должны иметь выступ, но навес должен быть не менее 12 дюймов.Наша навесная часть имеет только один выступ, потому что другая сторона закрыта. Этот свес составляет 12,5 дюймов, но с других сторон свес составляет всего пару дюймов (7 дюймов).
      • Еще одно замечание: мы использовали металл для крыши. Если вы решите использовать металлическую кровлю, металл поставляется в размерах 3 фута х 8 футов, 10 футов или 12 футов ( или длиннее ).
    5. Вам нужны окна и если да, то каких размеров? Это может увеличить стоимость проекта, если вы не сможете найти несколько бывших в употреблении окон.
      • Размер всех наших окон примерно 14″ x 29.5″
    6. Хотите обшить стены? Обшивка представляет собой фанеру, нанесенную на наружные стойки для усиления конструкции и использования в качестве поверхности для нанесения других материалов ( сайдинг ). Для дома вы бы использовали это, но с навесом это не всегда нужно ( зависит от сайдинга ). Например:
    7. Теперь мы должны спросить, какой сайдинг вы будете использовать?
      • Я бы порекомендовал LP Smartsiding. Он режется обычной пилой и прост в установке.Более того, это то, что мы использовали!
    8. Какой тип кровли вам нужен? Черепица или металл? Если у вас нет хорошего уклона на крыше и в вашем районе много снега или дождя, я бы рекомендовал металл.
    9. Наконец, как далеко вы хотите, чтобы дверь сарая была над землей? 4,75″ или 6,75″?
      • Мы использовали 6-дюймовый обработанный пиломатериал для основания сарая и 3/4-дюймовую фанеру для пола.

    БАЗОВЫЙ ЭСКИЗ

    Теперь у вас должно быть хорошее представление о том, как должен выглядеть ваш сарай.Пришло время создать эскиз этого сарая.

    Чтобы помочь вам в этом проекте, я создал несколько бесплатных печатных форм. Вам нужно будет подписаться на мою рассылку, чтобы получать БЕСПЛАТНЫЙ PDF-файл, просто заполните форму ниже, если вы заинтересованы. Или, если у вас есть вопросы, посетите страницу вопросов и ответов о бесплатных печатных формах/планах.

    Распечатайте нужные вам страницы ( читайте инструкцию на второй странице ) и начните заполнять все размеры на странице 4.Вы также должны добавить, где вы хотите двери и окна. Чтобы все было организовано, поместите север, восток, юг и запад на ту сторону, к которой он относится.

    ПРОДВИНУТЬ ЭСКИЗ НЕМНОГО ДАЛЬШЕ

    Теперь, когда у вас есть набросок, давайте добавим заклепки.

    ПРИМЕЧАНИЕ: Двери и окна нуждаются в дополнительном креплении (2×4 вокруг проема) .

    СОВЕТ: Вы будете строить одну стену за раз.

    Вы заметите, что на странице 4 распечаток сарая есть несколько примеров — обязательно просмотрите их, прежде чем делать набросок.

    ПРИМЕЧАНИЯ:

    • У вас будет верхняя и нижняя пластины с деревянными прокладками между ними ( шпилька ). Верх и низ будут длиной этой стены, как показано на печатной форме.
    • Стены с низкой и высокой точками будут иметь шпильки для другой стены с этой стороны ( они охватывают ) – см. рисунки.
    • Шпильки должны быть 16 дюймов в центре. Это означает, что расстояние от одного центра 2×4 до другого составляет 16 дюймов; иногда отделка стены будет меньше.
    • После того, как будут построены более короткие стены, есть несколько двойных пластин 2×4, которые будут скреплять стены вместе. Смотрите эскизы для двойной пластины!

    Вот примеры еще одного из наших эскизов.

    СОЗДАТЬ ЧЕРТЕЖ САРАЯ

    После того, как вы создали чертеж, у вас должно быть очень хорошее представление о том, какие материалы вам нужны ( по крайней мере, для дерева! ). Во всех других постах, которыми я буду делиться, будет список материалов, чтобы вы могли точно увидеть, что мы использовали для создания нашего сарая.

    Я надеюсь, что этот план сарая поможет вам чувствовать себя более подготовленным к созданию собственного сарая! Но обязательно следите за всем процессом, потому что дальше нужно построить пол и стену сарая!

    Вы пропустили еще один шаг этой сборки?

    .
