Сложить голландскую печь(голландку) своими руками
Голландские печи успешно отапливают небольшие квартиры и дома ещё с XVIII века. Популярны они и сегодня, ведь такой полноценный отопительный объект может сложить даже человек, весьма далёкий от печного дела. И это только одно из преимуществ, коими обладает голландская печь.
Отличительные особенности печи
Так как в Нидерландах города всегда были густо населены, то большинство квартир делали совсем крохотными по современным меркам. Чтобы не загромождать дефицитное пространство объёмными печами, пришлось придумать высокие, но «стройные» печи голландки. Причём, одна такая печка могла греть жилища сразу на 3-х этажах.
Примечание: Классическая голландская печь не имела колосников и поддувала, воздух, необходимый для поддержания пламени, заходил через немного открытую дверцу топки.
Чуть позже это изобретение было усовершенствовано и оснащено колосниковой решёткой и зольной камерой с дверцей.
Устройством печи голландки предусматриваются длинные ходы для продуктов горения, за счет чего греющая поверхность вытягивается в высоту, а габариты получаются небольшими.

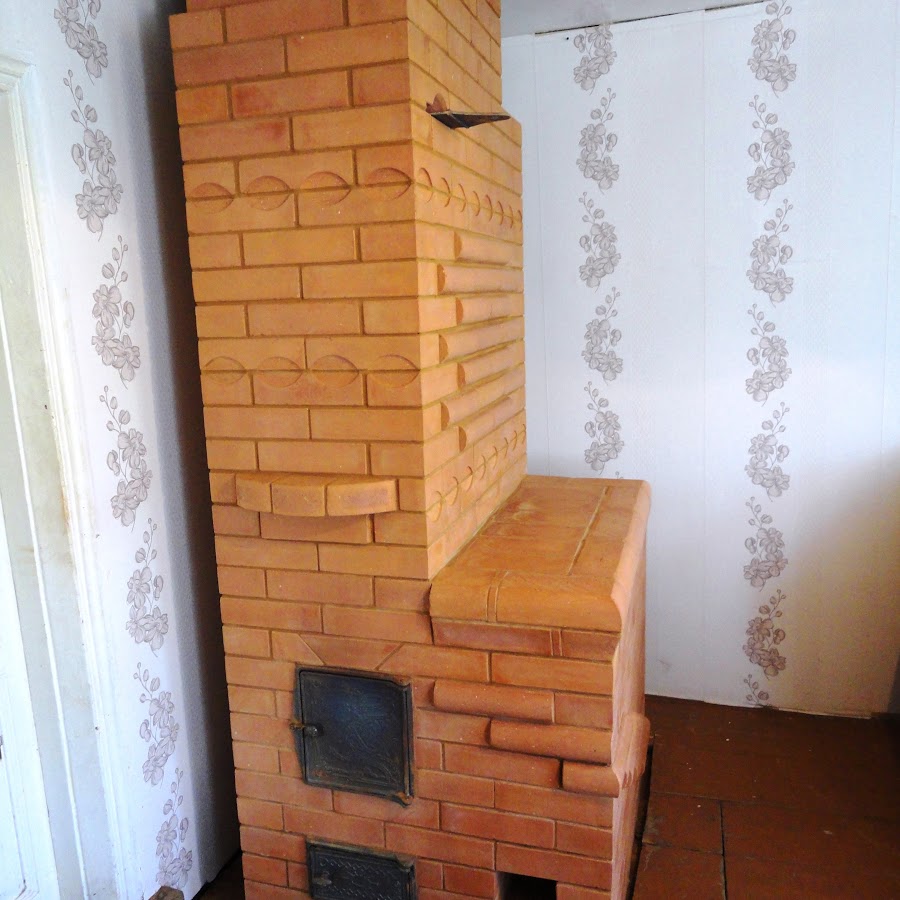

Компактный и привлекательный вариант голландской печиПримечание: Самые маленькие печки голландки с размерами 520 х 520 мм вполне способны обогреть комнату до 20 м².
Дымовые газы, поднимаясь по длинному каналу, почти всё своё тепло отдают стенкам и выходят наружу. В отличие от русской печи, голландскую конструкцию можно изменять, просто придерживаясь основных пропорций и сохраняя принцип работы.
Преимущественные особенности и недостатки
У печек голландок, как и у других отопительных сооружений, есть свои плюсы и минусы. Только ознакомившись с ними, можно сделать собственные выводы. Счастливые хозяева домов, в которых есть такое отопительное сооружение, говорят о многочисленных достоинствах:
1. Возможность внесения в конструкцию различных функциональных дополнений: лежанки, варочной плиты, духовки, водогрейного бака и т. д. Все эти изменения никоим образом не снижают эффективности работы печки.
2. Малые габариты. Такая печь прекрасно подойдёт для отопления дачных построек и компактных частных домов, так как она не будет загромождать собой комнаты.
Компактный вариант печи по голландской технологии3. Низкие финансовые расходы на сооружение. Для примера: на постройку самой маленькой русской печи требуется около 1300 кирпичей, а самую большую голландскую печку можно сложить из 650 кирпичей. Причём, греть эти две печи будут совершенно одинаково.
4. Идеально подходит для помещений в многоэтажных домах, так как при строительстве её на верхних этажах нагрузка на перекрытия будет минимальной.
5. Высота печи не влияет на уменьшение коэффициента полезного действия.
6. Тонкие стенки и рациональная конструкция печки голландки делают ее совершенно невосприимчивой к перепадам температур и несклонной к деформации.
7. Кирпич высокого качества, по сути, нужен только для обкладывания топки. Остальные части конструкции можно сложить из пустотелых кирпичей или из половинок.
8. Голландская печь после длительного неиспользования не нуждается в предварительной протопке, её можно сразу же полностью загружать.
Но не стоит пренебрегать и некоторыми достаточно существенными минусами:
- Печь голландка имеет довольно низкий показатель КПД — около 40%. Русская печь куда более успешная в этом показателе.
- Печь может мгновенно остыть только лишь из-за того, что не будет вовремя закрыта вьюшка. Конструкция каналов подобно сифону затягивает с улицы холодный воздух.
- Не получится хорошо растопить эту печку мелким быстросгораемым топливом, потому как её оптимальный режим работы — тление.
Камыш, хворост или солома не подойдут.
- Топить печь голландку придётся не менее 2 раз в день.
- Есть высокий риск попадания угарных газов внутрь помещения.
Кладка кирпича для изготовления голландской печи
Распространённые модификации голландских печей
Колпаковая голландская печка
От классической модели эта печь отличается наличием специального колпака, который задерживает нагретые газы. У колпаковой голландки КПД существенно выше, чем у простой канальной. Она может функционировать не только на толстых дровах, но и на более низкосортном топливе.
Круглая печь
Эта модель была изобретена в Германии, человеком по имени И. Г. Утермарк. Круглая голландская печь имеет несколько дымовых каналов: от 3 до 12. Также она оснащена металлическим кожухом, что позволяет при строительстве экономить и выполнять кладку в ¼ кирпича. Небольшая стоимость, малый вес и прекрасная теплоотдача сделали круглую печь голландку весьма популярной и востребованной среди небогатого населения. Такие печи часто устанавливали в казённых госпиталях, бараках для рабочих, сиротских приютах и т. д.
В более обеспеченных домах круглая голландская печь не прижилась, так как выделяла слишком много копоти и плохо чистилась.
Еще один вариант круглой голландской печиИзготовление печи-голландки своими руками
Печи голландки Грум-Гржимайло
Такие печи тоже отличаются закруглённой формой, при строительстве они выкладываются поясами. Ряды кладут внутри кожуха, который выполняет функцию опалубки. Кожухи изготавливают чаще всего из кровельного металла. Чтобы конструкция получилась правильной и не разрушилась, кожухи нужно установить максимально ровно. Сейчас многие производители стройматериалов предлагают уже готовые к использованию кожухи для печей Грум-Гржимайло. Они продаются комплектом вместе со всеми необходимыми элементами, крепежами, схемами порядовки и техническими расчётами. При строительстве обязательно нужно сооружать фундамент и обеспечивать надёжную гидроизоляцию. В верхней части печи, чуть ниже колпака обычно делают две дверцы для проведения регулярной очистки дымового канала.
Множество модификаций и большое количество достоинств, явно перевешивающих недостатки, привело к повсеместному распространению голландских печей. Соорудить их можно быстро и успешно, поэтому печь голландка своими руками — это достаточно распространённое явление.
Как выглядит и работает голландская печь
Печь-голландка своими руками: полная информация
Немного истории
Существует несколько версий появления в России голландки. Но все они сходятся в одном — кладка таких печей началась в XVIII веке, когда Петр I издал указ об устройстве печей по типу голландских. Конкретных инструкций по строительству указ не предписывал, поэтому обычные русские печи часто только облицовывали привозимым из Голландии кафелем или изразцами. Отсюда и возникло другое ее название — галланка. Некоторые ученые придерживаются мнения, что печь называлась галланкой, если имела типичное для голландской печки устройство дымохода.
Печь-голландка
Интересно: Высокий дымоход — наследие голландцев.
В целях экономии территории здания в Голландии строились в высоту. Чтобы не платить большие налоги на дымоходы и отапливать большее количество помещений, голландцы и начали строить печи с дымоходом в несколько этажей.
В энциклопедиях понятие «печь — голландка» определяется как отопительный прибор прямоугольной формы, имеющий канальную систему вертикального дымооборота и боковой выход в дымоход, облицованный изразцами.
Отличительные особенности голландки
Как уже упоминалось выше, в настоящем понимании голландка отличается от обычной печи тем, что декорируется плиткой, кафелем, штукатуркой или другими элементами. Но классическая печка — голландка имеет ряд характерных для нее черт:
- печь — голландка достаточно проста в кладке, и возвести ее под силу даже новичку, имеющему небольшой опыт, усердие и аккуратность;
- наличие даже незначительных огрехов в конструкции не скажутся на функциональной составляющей печки;
- настоящая голландка не имеет варочной панели или плиты;
- в печи отсутствует колосниковая решетка и поддувало.
Главная отличительная черта галланки — канальная система дымоотвода.
Плюсы и минусы голландки
Достоинства голландской печи
- Галланка — очень многофункциональна. Она выполняет функции обогревательного прибора. Также может быть рассмотрена в качестве интерьерного декора — камина. Для этого достаточно всего лишь открыть дверцы топки. Несмотря на то, что классическая голландка кладется без плиты, при желании можно добавить и варочную поверхность для приготовления пищи (рисунок 2).
Советуем изучить материал о том, как сварить печь для бани или сауны самостоятельно.
Схема печи-голландки с варочной панелью
- Дифференциальные размеры печи. Голландки встречаются различных размеров. Но даже самая маленькая галланка площадью в 0,25 кв. м. без труда обогреет помещение. Высокая надтопочная часть печки только повышает КПД галланки и позволяет выстроить печь на два этажа. Реже встречаются голландки трех и четырехэтажные.
- Минимальное количество строительных материалов. На кладку голландской печи уходит практически в два раза меньше кирпича, чем на строительство обычной русской печи. К примеру, на большую голландку понадобится 700 штук кирпичей, а на маленькую русскую печь уйдет около 1400 штук. Кроме того, небольшие размеры и устойчивая конфигурация печки позволяют использовать в качестве ресурсов пустотелый кирпич или уже бывший в употреблении. Хороший огнеупорный кирпич кладется только в топочной области.
- Высокая теплопроводность позволяет использовать минимальное количество топлива. Такая печь быстро нагревается и медленно остывает. Растопка после долгого перерыва проходит быстро, и не появляются ненужные трещины.
- Голландка с водяным контуром обогревает большее количество помещений и обеспечит горячей водой весь дом.
Недостатки печи-голландки
Несмотря на явные преимущества голландской печи, есть у нее и свои недостатки:
- Каким бы ни был у галланки коэффициент полезного действия, а он составляет примерно 40%, с теплоотдачей русской печи ей не сравниться.
- Для топки используется только топливо, способное долго гореть и тлеть. Быстро сгораемые ветки, хворост, солома и другие ресурсы тепло дают, но все оно быстро вылетает в трубу.
- Если вьюшка после топки останется открытой, печь остывает моментально. Канальная система дымовой трубы работает словно вытяжка.
- При использовании высокозольного топлива скапливается много сажи, что повышает вероятность возгорания и возникновения пожара.
Круглая голландка утермарковка
Этот вид голландской печи изобрел в XIX веке немец русского происхождения Утермарк. Главным отличием утермарковки является глухой топливный отсек без колосника и поддувала. Очень часто круглая печь-голландка обернута стальным футляром. Выкладывается утермарковка в четверть кирпича, что значительно снижает ее стоимость и вес. Чаще всего бывает трехканальная. На рисунке 3 представлен чертеж утермарковки.
Чертеж печи Утермарка
Есть у нее и свои недостатки. За счет глухой топки утермарковка часто чадит. Стальной футляр создает неудобства при чистке дымохода, скопление сажи повышает пожароопасность печи. К тому же принцип циркуляции горячего воздуха в круглых печах не способствует хорошей теплоотдаче. Рекомендуем изучить: чертежи печи с водогрейным котлом.
Устройство и элементы голландской печи
Основными элементами голландской печи являются топливник, канальная система дымохода и дымовая труба. Рассмотрим каждую часть печи более подробно. На рисунке 4 представлены главные элементы печи.
Топливник
Какого бы размера ни была выкладываемая печь, топливная камера всегда должна быть просторной и иметь прямоугольную форму. Такая простая конструкция повышает теплоотдачу печи. В топку также можно монтировать и систему водяного отопления.
Канальный дымоход
Элементы печи-голландки
Как правило, голландская печь имеет шестиканальную систему дымохода, то есть 3 восходящих и 3 нисходящих каналов. Горячий дым, образующийся в результате горения топлива, перемещается по восходящему каналу, нагревая стены печи. Остывая, он опускается вниз к топливнику, снова нагревается и поднимается. Через последний канал дым уходит в трубу (рисунок 5).
Такая система дымохода позволяет печи равномерно прогреваться и защищает ее от резких перепадов температур. Появление трещин, возникших в результате температурных колебаний, может привести к попаданию углекислого газа в жилое помещение.
Системы дымооборотов печи-голландки
Дымовая труба
Обязательным элементом голландской печи является дымовая труба. Обычно имеет боковое соединение с дымоходом. Соединительным звеном часто бывает металлическая трубка. Дымовая труба предназначена для вывода отработанных газов на улицу. При открытой заслонке помогает быстро остудить печь, если печь топится нерегулярно.
Стандартная схема печи-голландки показана на рисунке 6.
Стандартная схема печи-голландки
Материалы для строительства голландки
Чтобы сложить голландскую печь своими руками понадобятся следующие материалы: базовый набор строительных инструментов, связующий раствор, сырье для обустройства фундамента, кирпич огнеупорный и обычный полнотелый, печные дверцы, металлические листы, стальная проволока, асбестовый шнур.
В набор строительных инструментов входят:
- мастерок для укладки раствора;
- молоток или кувалда для трамбовки;
- болгарка для скашивания кирпичей;
- уровень и отвес для соблюдения пропорций и выравнивания углов;
- рулетка для проведения измерений.
Советуем подробнее изучить информацию по ремонту старой печи своими руками на нашем сайте.
В качестве связующего вещества используется глиняный раствор. Для его изготовления понадобятся песок, глина и вода.
В качестве основы фундамента может быть использована плита или щебень. Также понадобятся песок, бетон, прутья арматуры, гидроизоляционные материалы.
Подготовительные этапы
Прежде чем приступить непосредственно к укладке печи, нужно залить фундамент и подготовить связующий раствор.
Обустройство фундамента
Если в помещении уже имеется напольное покрытие, его необходимо снять. В идеале, место для голландской печи рассчитывается еще на этапах строительства дома. От основного фундамента печной отделяется песчаной подушкой. Схема стандартного фундамента для кирпичной печи изображена на рисунке 7.
Схема фундамента для кирпичной печи
Подготавливается котлован подходящего размера. Размеры его определяются просто: каждая сторона печи + 15–25 сантиметров. Глубина котлована должна составлять минимум 50 сантиметров. Дно засыпается слоем песка в 15 сантиметров, далее укладывается плита или кирпич. Все заливается густым раствором из цемента и песка, смешанного в пропорциях 3:1.
Пока раствор не затвердел, поверхность армируется прутьями. Выкладывается сетка из арматуры. Рекомендованный размер ячеек — 10×10 см. В местах пересечений также вертикально устанавливаются прутья арматуры. Соединительные узлы фиксируются с помощью стальной проволоки.
На арматуру высыпается слой щебня в 10 см. Затем подготавливается опалубка фундамента. Каждая сторона опалубки оборачивается рубероидом или гидроизолом. Поверхность щебенки заливается слоем бетона и разравнивается. Влажная поверхность фундамента посыпается сухим цементом и оставляется до полного высыхания.
В идеале, фундамент должен настаиваться месяц. Минимальный срок застывания фундамента — неделя. Когда фундамент полностью застыл, поверхность засыпается слоем песка в 3–5 сантиметров и укрывается слоем рубероида для полной гидроизоляции.
Замешивание глиняного раствора
Как уже говорилось ранее, в качестве связующего вещества при кладке печи используется глиняный раствор. Цемент не обладает высокой термостойкостью, поэтому он не подойдет. Для раствора разбитая на маленькие кусочки глина заливается водой, излишки которой обязательно нужно слить. В течение нескольких часов глина впитает в себя воду, и можно добавлять просеянный песок из расчета 2:1. В хорошо размешанную смесь добавляется 1/8 воды от общего объема. Готовить раствор необходимо за два — три дня до начала укладки.
Интересно: Проверить качество раствора можно просто. Мастерком раствор сдвигается в сторону. Если след рваный, раствор слишком густой. Если за мастерком смесь «плывет», значит нужно добавить еще немного глины. Если отпечаток гладкий, а бортик хорошо держит форму, раствор смешан идеально.
Подробная кладка голландской печи
Стандартная схема печи-голландки
Тем, кто кладет печь впервые, следует заранее запастись подробными схемами. У опытных печников можно взять чертежи печи-голландки с подсчитанным количеством кирпичей. Прежде чем приступить к непосредственной кладке голландки, мастера советуют новичкам сначала сложить всю печь без раствора, сделать необходимые пометки и надсечки на кирпичах. Если есть желание, можно пронумеровать каждый кирпич поштучно. Чтобы печь не перекосилась необходимо натянуть вертикальные отвесы и постоянно пользоваться строительным уровнем. Рассмотрим кладку стандартной небольшой голландки размером 52×52 см. Стандартная схема печи-голландки показана на рисунке 8.
Порядовка печи-голландки
Подробный план порядовки для печи-голландки размером 52×52 представлен на рисунке 9.
Важно: Перед укладкой каждый кирпич рекомендуется окунать в воду на несколько секунд, чтобы он не впитывал влагу из раствора.
Порядовка печи-голландки размером 52×52 см.
- На рубероид, покрытый полумиллиметровым слоем песка, выкладывается первый ряд из 12 кирпичей сухим способом. Кирпич располагается плашмя. На поверхность наносится раствор и разглаживается.
- Ряды 2 и 3 кладутся, как и все остальные, на раствор. Начиная с 3 ряда по 8-й, кладка ведется из огнеупорного кирпича.
- Монтируется колосниковая решетка. В четвертом ряду и далее кирпич кладется на ребро.
- Устанавливается топочная дверца (рисунок 10). Для этого она обматывается асбестовым шнуром. Стальная проволока вставляется в коробку, скручивается вдвое. В верхней части кирпича делается надсечка, в нее вставляется проволока и сливается с кладкой. С 4 по 7-й ряд кирпич на задней стенке голландки кладется на сухую, чтобы впоследствии печь удобно было чистить.
Установка топочной дверцы
- Точно так же выкладывают и 5 и 6-й ряды.
- 7-й ряд голландки кладется плашмя из ¾ части кирпича для более надежной перевязки швов. Задняя стенка ряда кладется на ребро.
- 8-й ряд выкладывается из скошенного кирпича. Или можно использовать обычный кирпич, но укладывать его наискосок. На этом этапе топливный отсек формируется полностью. Кирпич кладется плашмя этот и все последующие ряды.
- Девятый ряд немного отодвигается назад, чтобы расширить площадь дымохода.
- В десятом ряду формируется дымоход. Устанавливается основание для металлической трубы.
- Кладка ведется согласно порядовке. В 16-м и 17-м рядах выкладывается прочистное отверстие. Прочистная дверца монтируется так же, как и топливная.
- С 18-го по 24-й ряд формируются оборотные каналы голландки. Важно: Необходимо следить, чтобы на этих этапах при укладке кирпичей не было выступов.
- 25-28-й ряды кладется перекрытие каналов. Кирпичи немного сдвигаются в сторону. В 28-м ряду оставляется отверстие для дымохода.
Установка заслонки и дымоотводной трубы
- В 29-м ряду устанавливается заслонка (рисунок 11).
- 30-ряд — дымоход выкладывается полностью.
Затем выводится дымовая труба. Схема и порядовка дымовой трубы показана на рисунке 12.
Важно: Укладывать кирпичи нужно в четком соответствии с порядовкой, чтобы избежать возможных дефектов конструкции печи.
Схема и порядовка дымовой трубы
Эксплуатацию печи-голландки можно начинать через две недели, когда она полностью просохнет. В это время топочная дверца должна быть открыта. Для проверки тяги в печи сначала рекомендуется сжечь лист бумаги. И если дым выходит нормально, то можно полноценно топить голландку.
Пожарная безопасность
Обязательные нормы противопожарной безопасности при строительстве печей в жилых домах показаны на рисунке 13.
Хотя печь-голландка и отличается высокой пожароустойчивостью, при ее монтировании обязательно нужно учитывать все правила техники безопасности.
Для предотвращения возгорания от случайно упавших углей перед печью укладывают предтопочный стальной лист.
Систематический осмотр и чистка протопочных каналов предотвращает скопление сажи и снижает риск возникновения пожара.
Запрещена растопка печи топливом, не помещающимся в топку. По торчащим поленьям огонь может перекинуться на близкорасположенные предметы. Мебель и другие предметы интерьера расставляются на расстоянии не менее 50 сантиметров от печи.
Обязательные нормы противопожарной безопасности
Заключение
Стать счастливым обладателем печи-голландки совсем несложно. Выложить печь-голландку своими руками доступно даже новичкам. Но процесс этот достаточно кропотливый и не терпит суеты. Если возникают вопросы, лучше решать их на начальном этапе. Не бойтесь обратиться за помощью к специалистам и прислушивайтесь к советам умелых мастеров.
пошаговые инструкции и этапы работ
В этот раз, pechnoy.guru поможет разобраться в изготовлении круглой голландской печи, ее установке и особенностях устройства. Конструкция голландской печи округлой формы за свою большую историю претерпела немало изменений, благодаря чему эта отопительная система имеет высокий КПД и быстро нагревается. Европейцы использовали эту конструкцию из-за её маленьких габаритов и мощности не сопоставимую с ними на первый взгляд.
Устройство и элементы
Принцип работы этой отопительной системы основывается на длинном извилистом дымоходе, который позволяет обогревать несколько этажей при использовании единственной конструкции.
Голландка состоит из топки и длинного извилистого дымохода. Так же в конструкции продумано поддувало и несколько дверок. Всего в голландке используется несколько элементов:
- Поддувало и поддувальная дверка;
- Топка и топочная дверка;
- Камера для сбора сажи и прочистная дверка;
- Дымоход;
- Задвижка;
Каждый элемент выполняет свою роль и позволяет круглой конструкции достигать максимального уровня мощности посредством распределения небольшого количества дыма по всей отопительной системе в равномерном количестве.
Конструкция голландки предусматривает так же соблюдение определенных правил, для сохранения пожарной безопасности и обеспечения комфортной эксплуатации.
Пример конструкции
к содержанию ↑Правила пожарной безопасности
Перед строительством изучите ППБ
Ознакомьтесь со схемой выше, в которой подробно и точно указаны все особенности установки голландки в помещении стандартного размера. Для обеспечения пожарной безопасности между печью и полом нужен асбестовый или металлический лист, который предотвратит неожиданное возгорание в помещении от искр или упавших углей.
Мнение эксперта
Павел Круглов
Печник с 25-летним стажем
Если система будет устанавливаться в деревянном доме, то между стеной и печью так же необходим лист для защиты от возгораний. Так же следует знать, что нельзя чтобы около печи находилась какая-либо мебель или легко возгораемые предметы.
к содержанию ↑Материалы и их количество
Наименование | Кол-во |
Поддувальная дверца | По 1 штуке |
Прочистные дверки | 2 штуки |
Шамотный кирпич | 50-100 штук |
Обычный кирпич красного цвета | 200-500 штук |
Задвижки/Шиберы | 2 штуки |
Колосниковая решетка | 1 штука |
Глина | 90 килограмм |
Песок | Полкуба |
Все дверцы можно приобрести в специализированных магазинах или на складе строительных материалов в вашем городе. Многие заказывают авторские дверцы у местных мастеров, чтобы их печь стала дизайнерским элементом помещения.
Мнение эксперта
Павел Круглов
Печник с 25-летним стажем
Если вы решили установить металлический кожух на конструкцию и при этом изготовить его самостоятельно, то кроме вышеперечисленных материалов вам понадобится несколько листов оцинкованного или кровельного металла. Их количество зависит от высоты печи и её ширины, обычно хватает 2-3 листов на изготовление железного футляра для голландки высотой 3 метра.
к содержанию ↑Необходимые инструменты
Для легкого и быстрого монтажа нужно заранее подготовить определенный перечень инструментов, которые пригодятся вам в работах по возведению голландки:
- Кирка или гильотина;
- Измерительные инструменты: уровень, рулетка, угольник;
- Таз для разведения раствора;
- Ведро и лопата для удобства;
- Мастерок каменщика.
Если металлический кожух вы будете изготавливать самостоятельно, то вам так же понадобятся инструменты для его сборки: ножницы по металлу, заклепки и устройство для клепки, либо сварочный аппарат.
к содержанию ↑Этапы изготовления круглой голландки
к содержанию ↑Фундамент
Как и в любой другой конструкции, чтобы печь голландка круглая была устойчивой и могла правильно функционировать, для начала необходимо изготовить фундамент:
- Для этого нужно выкопать углубление, в которое будет установлено основание для печи.
- Сначала проведите измерения и разберите напольное покрытие, заранее определившись с будущим местоположением системы.
- Выкопайте углубление и залейте в него цементный раствор такой консистенции: 1 ведро цемента, 3 ведра песка.
- Сверху на получившееся будущее основание нужно положить арматурную стяжку, чтобы фундамент лучше держал конструкцию голландки.
- Дайте просохнуть раствору 10-15 дней, перед началом работ по возведению печи.
Изготовление металлического кожуха
Устанавливать металлический кожух на голландскую печь было придумано в Российской Империи немецким конструктором Утенмарком, зачастую именно в честь него называют подобные системы – «утенмарковка».
Сегодня на рынке отопительных систем и товаров к ним существует широкий ассортимент уже готовых металлических кожухов для голландских печей. Продаются они готовыми размерами, поэтому если вы решили использовать «утенмарковку» приобретенную в магазине, то следует заранее сопоставить её с размерами печи. Выглядят готовые сборные металлические кожухи так:
Металлический кожух
Если же было решено изготовить кожух из металла своими руками, то в виде материала можно использовать обычный оцинкованный лист или кровельное железо:
- Заготовки лучше подготовить к монтажу заранее, предварительно сделав отверстия для топки, задвижки, поддувала и дверки для прочистки. Важно понимать, что кладку формируют размеры кожуха, поэтому учтите это при его изготовлении.
Заготовки для кожуха
- Скрепляется лист железа в округлую формочку при помощи клепок, в крайнем случаем можно конструкцию сварить, если позволяет это сделать толщина металла.
Кладка и порядовка
Важной особенностью в кладке голландской печи, является порядок её рядов, не каждый мастер готов взяться за установку подобных конструкций, поэтому решение делать круглую голландскую печь своими руками является рискованным. Но если вы уверены в своих умениях, то важно использовать специально изобретенную порядовку данной конструкции.
Внешний вид
В разрезе печь голландка круглая в кожухе выглядит так:
Схема круглой голландки в разрезе
Особенность кладки кирпичей
Монтаж кожуха производится одновременно с укладкой голландки. Участок системы до перекрытия топки кладут в пол кирпича – то есть первые три ряда. Затем при помощи отвеса и уровня устанавливается кожух – его первое, нижнее кольцо. Расстояние между стенкой футляра и кладкой заливается готовым полужидким глиняным раствором.
Теперь производится формирование топки, при этом важно соблюдать порядовку и перевязку, чтобы конструкция имела хорошую устойчивость и высокий КПД. Когда топка сформирована можно приступать к кладке последующих частей голландской системы.
Первые ряды
Не смотря на кажущуюся простоту конструкции, главным здесь является порядовка системы, без неё каменщик не сможет установить всю систему правильно. Первые двенадцать рядов начинаются так, на схеме указаны размеры и вся порядовка голландки:
1-12 ряды
С 13 по 29 ряд и схема трубы изображены на следующей порядовке конструкции:
13-29 ряды
30-32 ряды
Обратите внимание, что если неправильно сложить один ряд, не говоря уже о большем количестве ошибок, то дым будет валить в дом, и система не сможет функционировать правильно.
к содержанию ↑Первая тестовая топка печи
Важно произвести первую топку в соответствии с определенными правилами:
- Производить тестовую протопку отопительной системы нужно после полного высыхания всей конструкции, в том числе кладочного и облицовочного раствора. Преждевременный тест печи может привести к растрескиванию конструкции, что ухудшит её технические характеристики и приведет к нарушениям в работе.
- Первая топка производится с использованием 1/5 частью топлива. Сначала необходимо заложить щепку, стружку, а затем можно уже подкладывать поленья побольше. При этом все задвижки и заслонки должны быть открыты.
Мнение эксперта
Павел Круглов
Печник с 25-летним стажем
Если у вас установлен термометр, то следите чтобы температура в системе не достигла 600 градусов по Цельсию – проводить тестовую топку нужно осторожно, постоянно осматривая всю конструкцию на наличие повреждений в системе.
к содержанию ↑Вывод
Голландская печь с металлическим кожухом станет отличной отопительной системой для двухэтажных дачных построек, к которым нельзя подвести газовые трубы и установить классическую котловую отопительную систему. Так же круглые голландки служат отличным выбором для любых сельскохозяйственных построек – они не обладают огромной мощностью, но способны нагревать помещение для достаточно комфортной жизнедеятельности.
Конструкция круглых голландок с металлическим кожухом является основным достоинством данных отопительных систем – не смотря на сложность в монтаже, сделать кладку печи может каждый, если будет пользоваться обязательной порядовкой и правильно приготовит раствор.
Конечно если вы не уверены, что сможете правильно произвести кладку печи, то лучше прибегнуть к помощи специалистов-печников, которые смогут произвести монтаж всей конструкции правильно, и печь будет функционировать как нужно.
Печь голландка своими руками, кладем правильно
История и происхождение печки-голландки. Особенности её конструкции. Как сделать голландку своими руками.
Многие, кто бывал на экскурсии в домах-музеях известных личностей прошлых веков, да и просто в зданиях старинной постройки, которых в наших городах еще немало, наверняка видели очень красивые печи, украшенные изразцами. А еще многие наверняка слышали такое название – печь-голландка. Так вот эта изукрашенная плиточками высокая конструкция – это она и есть!
Как это все начиналось…
Кстати говоря, печь-голландка называется еще и галанка, и галланка, и гуланка – кому как нравится, но это все название одного вида печной конструкции. Несмотря на то, что по имени печь голландская, корни у нее самые что ни на есть русские. Ее распространению послужил указ Петра Первого о запрещении строительства печей без дымохода – а именно такими раньше были русские печки, которые топились «по-черному». В результате появилась конструкция, прекрасно справляющаяся с задачей отопления сразу нескольких смежных комнат и имеющая вполне симпатичный вид.
Что же это такое — голландка?
Особенностью данного вида печей является наличие длинных дымооборотов – каналов, по которым проходит горячий воздух, прежде чем «вылететь в трубу», именно поэтому печка-голландка такая высокая. Благодаря этому эффективность отопления значительно повышается.
Печь строится на стыке нескольких комнат, в результате тепла хватает на всех.
Печь-голландка может иметь разную форму – круглую, прямоугольную или квадратную, может быть облицована плиткой или «одета» в металлический кожух. В угоду современным веяниям, ее топка может иметь форму камина, чтобы не только согревать своих хозяев, но и добавлять эстетики интерьеру.
Благодаря сравнительно несложной конструкции, печь-голландка своими руками – вполне выполнимая задача, и те, кто хоть немного знаком с технологией кирпичной кладки, сможет с ней справиться, зная всего лишь несколько тонкостей строения этого отопительного прибора.
Как кладется наша «голландская» печь
Прежде всего, нужно сказать, что, как и русская «сестра», печка-голландка строится на собственном фундаменте, который устраивается одновременно с обустройством основания всего дома. Перед кладкой фундамент гидроизолируется двумя слоями рубероида, периметр основания должна быть на 15-20 см больше размеров печи.
Порядовки
- Первый ряд печи выкладывается без раствора, на смоченный слой песка. Начиная с четвертого ряда, используют огнеупорные кирпичи.
- В пятом ряду устраивается отверстие зольника. Дверца закрепляется при помощи пережженной проволоки к кладке.
- В седьмом ряду отверстие зольника перекрывается, в восьмом весь зольник перекрывается сверху, оставляется отверстие для топочной решетки.
- 9-13 ряды формируют топочное отверстие и стенки топки. Дверка топки укрепляется аналогично дверце зольника. В 14-м ряду топка перекрывается сверху, у задней стенки оставляется отверстие дымооборотов.
- 15-й ряд укладывается, как и предыдущий.
- 16-й ряд: формируется отверстие прочистной дверцы. Ее можно заменить «вышибным» кирпичом, который укладывается без раствора, а затем вытаскивается из кладки, когда возникает необходимость прочистить ходы дымооборотов.
- 18-й ряд: начинают формироваться каналы дымооборотов, которых в данной печи три. Они идут от топки, доходят до верха печи, потом спускаются вниз, к перекрытию топки и снова поднимаются вверх, к дымоходу. Такая конструкция позволяет рациональнее использовать тепло, идущее из топки.
- 25-й ряд: перегородка дымооборота завершается.
- 27-й ряд: кладка дымооборотов завершена. В результате получилось три вертикальных канала, идущих внутри печи, подобно змеевику.
- 28-й ряд перекрывает дымообороты, оставляя отверстие для дымохода. Этот ряд выкладывается с напуском кирпичей на 5 см наружу от контура предыдущего ряда.
- 29-й ряд выкладывается по контуру печи – без выпуска кирпичей. Продолжается формирование дымохода.
- 30-й ряд: выкладывается дымоход, в который вставляется задвижка, регулирующая тягу.
- Далее дымоход выкладывается на необходимую высоту.
Такая печь имеет высоту около 200 см, она может быть выше или ниже, по необходимости: для этого нужно увеличить или уменьшить высоту дымооборотов. Она прекрасно справляется с задачей отопления помещений; если же есть необходимость использования ее для приготовления пищи, в конструкцию вносятся соответствующие изменения.
как сложить голландскую печку, как устроена отопительная печка из кирпича, схема кладки, сколько нужно кирпича, как класть
Содержание:
С каждым днем сверхмодные отопительные устройства лишь набирают популярность, а потому очень многие потребители предъявляют им все больше и больше требований с точки зрения эргономики и функционала. К одному из таких устройств относится печь голландка, которую все чаще устанавливают в дачных домиках, а также в дорогих коттеджах. Она имеет уникальные качества, среди которых простота конструкции и высочайшая эффективность. В этой статье речь пойдет о том, как сложить печь голландку своими руками, а также расскажем об ее положительных и отрицательных качествах.
У печки голландки – минимальные габариты и более тонкие стенки, чего нельзя сказать о классической русской печи. В результате, она способна значительно быстрее прогреваться. Благодаря этому такая печь вызывает большой интерес у держателей современных коттеджей, целями которых является не только правильное распределение бюджета, но и желание обустроить все помещения, следуя всем современным правилам эргономики. Так как за свои услуги профессионалы требуют значительных денег, отличным решением будет обустройство голландской печи своими силами.
Немного истории
О существовании отопительной печи голландки нам известно еще от Колумба, однако пика своей популярности она достигла только в XVI веке – период, когда Нидерланды обрели независимость. С наступлением XVIII века голландские печи ни у кого уже не вызывали удивления, а в период XIX века эта печь обрела такую популярность, что она стала главным отопительным прибором.
В средневековье печи украшали изразцами с картинами известнейших художников, поэтому с того времени голландская печь и изразцы считаются неразделимыми понятиями. Сегодня же такое декорирование более не актуально, однако, оно остается важной частью истории.
Отличие голландской печи от традиционной
Печи голландки для дома могут иметь круглую, овальную или квадратную форму, в то время как классический вариант отличается строгими прямоугольными формами. Если возводимая вам печь будет иметь нестандартные формы, вы должны учитывать, что форма топливника должна оставаться прямоугольной. Голландская печь отличается тем, что у нее нет колосниковой решетки.
Печка голландка своими руками из кирпича керамического имеет следующие компоненты:
- Топливник – его еще называют топкой – печная ниша, находящаяся у основания печи и необходима для подачи угля или дров.
- Дымоход – вместе с выхлопной трубой формирует шестиканальную систему, в которую входит 3 подъемных и 3 опускных канала. Они расположены друг под другом для обеспечения последовательной транспортировки газов по системе.
- Так как в системе печки галанка отсутствует поддувало и колосниковая решетка, дрова в такой печи сгорают с малой скоростью, потому что кислород для смешивания с топливом подается лишь через дверцу топливника – этого крайне мало для создания интенсивного горения.
- По причине того, что такая печь имеет малые габариты, она легко дополнит любой интерьер, ее можно сделать частью водяного и газового отопления.
- Печь оснащена дверцей для удаления из печных труб копоти.
- В отдельных случаях голландские печи оснащаются камином, духовкой и варочной поверхностью.
- Опытные мастера для небольших конструкций советуют возводить стены в один кирпич, а для больших – в два кирпича. Эти толщины позволят обеспечить наилучшую теплоотдачу при минимальных затратах на топливо.
Плюсы и минусы голландской печи
Стоит более подробно обсудить положительные и отрицательные качества голландки.
К плюсам можно отнести следующие моменты:
- Вариативность конструкции. Если не делать грубейших технических ошибок, любая форма печи никоим образом не повлияет на прочность и эффективность готовой печи.
- Достойная функциональность. Хотя изначально печь служила только для отопления, в настоящее время печь голландка для дома из кирпича может быть обустроена варочной поверхностью для приготовления пищи.
- Малые габариты печи – не более 0,5×0,5 м.
- Для сооружения печи требуется меньше материала в сравнении с традиционной печью – менее 650 кирпичей. Для того чтобы построить русскую печь, вам понадобится 1300 кирпичей, плюс к этому русская печь небольших размеров будет обогревать помещение не так эффективно.
- Такую печку можно монтировать даже на верхних этажах дачных домов, не боясь, что перекрытия не выдержат нагрузку. Это возможно благодаря небольшой массе печи, поскольку для ее строительства используется небольшое количество материалов.
- Главный плюс печи данной конструкции состоит в том, что она нетребовательна к используемым для ее строительства материалам. Ее строение и малая толщина стенок позволяют печи сохранять форму даже под воздействием термических нагрузок. Например, основную конструкцию можно собрать даже из полого кирпича, причем своих функций печь не потеряет. Тем не менее, нельзя использовать дешевые материалы для топки – ее можно сооружать только из огнеупорных кирпичей.
- Регулярное использование печи голландки из кирпича позволяет ощутимо сэкономить на топливе, поскольку она остывает медленно, а нагревается достаточно быстро.
- У печи голландки очень хорошая теплоотдача, которая позволяет ей качественно отапливать помещение в 60-70 м2.
Стоит упомянуть и о некоторых недостатках печей данной конструкции:
- Эффективность печи голландки с котлом не очень высока, поскольку значительное количество тепла теряется через дымоход, сделанный из набора каналов, из-за чего печь остывает довольно быстро.
- Для растопки печи голландки нежелательно применять быстро прогорающее топливо, такое как хворост, солома или сухой камыш, поскольку она просто не успеет прогреться. Наилучшим образом подходит топливо, которое может долго тлеть, тогда печь будет работать максимально эффективно.
- Данные печи чувствительны к качеству используемого топлива. Так, если сжигать материалы низкого качества, дающие большое количество золы, на стенках дымохода начнет собираться сажа. Однажды она может спровоцировать возгорание.
- Поскольку перегрев печи приводит к выделению угарного газа, ее нежелательно перетапливать.
Обратите внимание, что наиболее приемлемой температурой для печи голландки с камином считается 50-60 ℃. Такую температуру можно почувствовать, если прикоснуться к поверхности печи – ладошка может терпеть, а тыльную сторону сильно жжет.
Если рассмотреть, как устроена печь голландка, то можно увидеть, что разогретые в топливнике газы сначала поступают в первый подъемный канал дымохода. Дойдя до холодного верха канала и отдавая тепло стенкам печи, газы поступают во второй проход, по которому попадают в топку. Из нее вновь нагретые газы поступают в третий канал, попутно нагревая его стенки. Аналогичным образом происходит прохождение тепла через четвертый и пятый каналы. В самом конце газы по шестому проходу вновь достигают топливника и выводятся наружу через дымовую трубу.
Практические советы по обустройству отопительной печи голландки
Если вы новичок и никогда не занимались печным делом, то перед тем как сделать печь голландку, стоит выложить ее без раствора с учетом всех особенностей конструкции. Этот процесс называется «сухой кладкой». Таким образом, можно будет увидеть все недостатки и ошибки и вовремя их исправить.
Безусловно, качественная укладка печки получится лишь в том случае, если вы будете следовать чертежам, изготовленным профессионалами. Не стоит экспериментировать и допускать неточности в кладке – это может негативным образом сказаться на эффективности печи.
Какие понадобятся инструменты и материалы
Прежде чем начинать какие-либо печные работы, нужно определиться, где она будет расположена. Легче всего найти место для печи на этапе проектирования дома. После этого придется подумать, какие инструменты вам понадобятся для работы и сколько нужно кирпича на печь голландку. Читайте также: «Сколько нужно кирпича на печь – как правильно рассчитать».
Для возведения типовой печи, рассчитанной на отопление 40 м2 площади, понадобятся:
- огнеупорный кирпич – 200 штук;
- просеянный речной песок;
- гибкая проволока;
- синяя глина для хорошего сцепления раствора и гравийная крошка;
- цемент;
- гидроизоляционный материал – например, рубероид;
- дверца топливника, желательно фабричная;
- сухой огнеупорный клей для печной кладки;
- инструменты – мастерок, лопата, рулетка, уровень и прочие.
Инструкция по строительству
Желательно перед началом работ составить подробную схему кладки печи голландки с плитой. По ней будет удобно ориентироваться в процессе монтажа всей конструкции.
Сначала под печку нужно выкопать яму примерно 50×50 см на 75-80 см глубины. На дно ямы засыпаем слой песка в 10 см толщины и такой же слой щебня. Далее на всю высоту до верха ямы размещают армированную сетку. Смешиваем раствор бетона из песка и цемента в пропорции 1:3. Далее собираем опалубку из фанеры или досок и заливаем все раствором, после чего оставляем конструкцию сохнуть на неделю.
Когда фундамент полностью застынет, на него стелют гидроизоляцию из рубероида, уложенного в два слоя. Далее берем предварительно замоченную на 2 суток глину (8 литров), 900 г термостойкого печного клея и 2 ведра песка, все тщательно перемешиваем. Полученную смесь, по консистенции похожую на густую сметану, наносим поверх рубероида.
Кладка печи голландки — как сложить правильно
Если вы являетесь новичком в строительной сфере, лучше последовать советам настоящих специалистов, и начать строительство печи с сухой кладки. Более подробно рассмотрим возведение печи небольших размеров.
Стартовый ряд кирпича укладывается на влажный песок, который располагают по всему основанию бетонного фундамента. Не забывайте о том, что до заливки раствора должен быть проконтролирован уровень. Два первых ряда кирпичей должны быть сплошными. Порядок кладки нужно производить с учетом правил связки между кирпичами.
Дойдя до третьего ряда, начинают выкладывать зольную камеру, позже она будет соединяться с горизонтальным каналом. В процессе формирования зольной камеры производят монтаж предназначенной для нее дверцы.
С четвертым рядом происходит наращивание печи, при этом монтируют дверцу для топки, а также стальную проволоку для возможности закрепления дверцы. Кладку на этом этапе осуществляют таким образом: если первые три ряда кирпичей ложились плашмя, то четвертый и последующие ряды укладывают на ребро, пока не будет достигнута верхушки дверцы.
При достижении пятого ряда кладки встраивают зольник, а на шестом продолжают возведение голландской печи.
После завершения обкладки дверцы зольника, начиная с 7 ряда, кирпичи опять начинают укладывать плашмя. Это касается и 8 ряда.
Если планируется установка печи голландки с варочной плитой порядовка 9-го и 10-го уровней должна быть смещена немного назад для освобождения пространства под варочную поверхность. Далее обустраивают отверстие под топку. Поверх 9-го ряда укладывают негорючий асбестовый шнур, а уже на него устанавливают саму поверхность. На 10-м ряду начинают создавать основание под дымоход. В печь голландку с варочной плитой встраивают металлическую дымоходную трубу, а не кирпичную, так как последняя сделает конструкцию более тяжелой.
На уровне 11-го ряда нужно ставить задвижку с асбестовым уплотнителем. Кирпич укладывают в четверть, потому что именно на такой высоте находится стык дымохода и печи.
14-й ряд отличается тем, чтоб на этой высоте перекрывается топка, а в стене, расположенной сзади, проделывают отверстие для отвода лишнего дыма. Такую же операцию проделывают и на пятнадцатом ряду кладки.
С 16-го по 17-й ряд воссоздают дверцу для прочистки, которую довольно часто заменяют простым кирпичом, уложенным без раствора.
В процессе укладки 18-го ряда формируется основание под дымоход печи. Его устанавливают после укладки основы, при этом можно приобрести уже готовый вариант или сделать дымоход из такого же кирпича.
Советы начинающим мастерам от профессионалов
Чтобы лучше разобраться в том, как класть печь голландку и совершить как можно меньше ошибок, стоит прислушаться к следующим советам мастеров со стажем:
- Если площадь помещения, в котором будет устанавливаться голландская печь, равняется 40 м2, то есть возможность определить оптимальные размеры печи. Для печи, высота которой равняется 210 мм, приемлемыми считаются размеры 780×580 мм.
- Для того чтобы кладка получилась как можно качественнее, перед укладкой кирпичей специалисты рекомендуют каждый из них опустить на несколько минут в воду – за это время из них удаляться лишние пузырьки воздуха. Это поспособствует тому, что во время кладки кирпич не будет впитывать слишком много влаги, вследствие чего она получится более качественной.
- По причине того, что монтируемые во время кладки дверные рамки боятся высоких температур, перед установкой их в печь они либо покрываются лаком, либо оборачиваются в асбестовый шнур. Эти материалы, как известно, обладают огнеупорными качествами.
- Чаще всего во время ремонта печи, которая была в эксплуатации, откалывается кирпич на торцах и углах, который потом придется восстанавливать. Чтобы такая проблема не возникала, во время кладки кирпича желательно провести отделку особыми пластинами всевозможных форм.
- Есть еще один достаточно важный показатель качества, гарантирующий продолжительную эксплуатацию голландской печи. Специалисты рекомендуют соблюдать расстояние между дымоходом и кровельным перекрытием. Нужно стремиться к тому, чтобы оно было более 150 мм.
Выводы
Не стоит думать, что строительство печи голландки является совсем простым и может быть с легкостью выполнено без наличия навыков и опыта. Скорее, наоборот – это процесс, который потребует от мастера не только технических знаний, но и внимательности к деталям, аккуратности и усердия. В нашей статье мы постарались привести как можно больше практических рекомендаций от опытных печников, чтобы облегчить вам процесс изучения данного процесса. Надеемся, что она поможет вам избежать распространенных ошибок и сделать качественную и функциональную печь своими руками. Стоит отметить, что все рекомендации продиктованы не только опытом, но и техникой безопасности. Поэтому не стоит экспериментировать со строительством печи, иначе не избежать серьезного риска не только для здоровья, но и для жизни.
Печь из кирпича своими руками: «голландка»
Устройство и элементы голландской печи
Основными элементами голландской печи являются топливник, канальная система дымохода и дымовая труба. Рассмотрим каждую часть печи более подробно. На рисунке 4 представлены главные элементы печи.
Какого бы размера ни была выкладываемая печь, топливная камера всегда должна быть просторной и иметь прямоугольную форму. Такая простая конструкция повышает теплоотдачу печи. В топку также можно монтировать и систему водяного отопления.
Канальный дымоход
Как правило, голландская печь имеет шестиканальную систему дымохода, то есть 3 восходящих и 3 нисходящих каналов. Горячий дым, образующийся в результате горения топлива, перемещается по восходящему каналу, нагревая стены печи. Остывая, он опускается вниз к топливнику, снова нагревается и поднимается. Через последний канал дым уходит в трубу (рисунок 5).
Такая система дымохода позволяет печи равномерно прогреваться и защищает ее от резких перепадов температур. Появление трещин, возникших в результате температурных колебаний, может привести к попаданию углекислого газа в жилое помещение.
Системы дымооборотов печи-голландки
Дымовая труба
Обязательным элементом голландской печи является дымовая труба. Обычно имеет боковое соединение с дымоходом. Соединительным звеном часто бывает металлическая трубка. Дымовая труба предназначена для вывода отработанных газов на улицу. При открытой заслонке помогает быстро остудить печь, если печь топится нерегулярно.
Стандартная схема печи-голландки показана на рисунке 6.
Стандартная схема печи-голландки
Конструкционные особенности голландки
Голландская печь отличается предельной простотой. Вооружившись инструментами и необходимыми материалами, её сможет собрать даже начинающий печник. Традиционная печка-голландка лишена поддувала, что обеспечивает неторопливое длительное горение. То есть закладываем в большую топку дрова, разжигаем их, после чего прикрываем дверцу и на протяжении многих часов наслаждаемся теплом.
Современная голландская печь делается с поддувалом и колосниковой решёткой. В оригинале этих двух элементов не было, они появились позднее. Наличие поддувала обеспечивает удобную регулировку интенсивности горения. Например, в самом начале розжига желательно получить мощное пламя, чтобы прогреть печку и помещение. После этого закрываем дверцу поддувала – интенсивность горения снижается, экономя дрова. Что касается колосниковой решётки, то она необходима для более удобной уборки.
Большая топка – ключевая особенность кирпичной печи-голландки для дома. Некоторые печки, как и многие современные отопительные котлы, отличаются небольшими топочными камерами. Много дров сюда не поместится, также существуют ограничения на максимальную длину поленьев. Сооружая в доме полноразмерную печь-голландку, потребители получают в своё распоряжение отопительные агрегаты с большими топками.
Печь-голландка отличается вертикальной конструкцией. Она занимает минимум свободного места, а большая теплоотдача обеспечивается за счёт её площади, образуемой вертикальными стенками.
Преимущества большой топки:
- Длительное горение – решает основную проблему дровяного отопления, связанную с частой закладкой горючего.
- Удобная закладка топлива – в том числе удобно работать с крупногабаритными дровами.
- Лёгкость в уборке золы и несгоревших головешек – лишнее пространство обеспечит удобство очистки печи-голландки.
Если говорить про теплоотдачу, то печь-голландка обладает удивительной эффективностью. Она отдаёт тепло по максимуму. Здесь нет каких-то непонятных ухищрений, противоречащих законам физики. Всё дело в многоканальном отводе продуктов сгорания. Они действительно отводятся через множество вертикальных дымовых каналов. Проходя через них, раскалённые газы отдают подавляющую часть тепла в кирпич. Этим обеспечивается максимальная эффективность печей-голландок.
Необходимые материалы и инструменты
Печь выкладывается кирпичами двух видов.
Стенки топки — шамотный кирпич
Имеет жёлтый цвет, может выдерживать температуру до 1600 градусов.
Шамотный кирпич
Размеры шамотного кирпича могут меняться в зависимости от марки. Так, кирпич марки ШБ-8 имеет те же габариты, что и обычный строительный кирпич — 250х124х65 мм. Шамотный кирпич марки Ш-5 несколько уменьшен: 230х114х40 (65) мм.
Признаками качественного шамотного кирпича являются:
- мелкозернистая структура;
- отсутствие видимых пор и включений;
- чёткий звонкий звук при простукивании молоточком;
- при падении разбивается на крупные куски (низкокачественный рассыпается на мелкую крошку).
Что касается внешности кирпича, то более тёмный цвет не всегда означает более высокое качество. Тут все зависит от месторождения глины: бывает и так, что более светлый шамотный кирпич обладает лучшими характеристиками.
Следует заметить, что поскольку тепловой режим голландской печи не является напряжённым, её топочную часть можно выкладывать печным керамическим кирпичом марки М150, способным выдерживать температуры до 800 градусов (не путать с обычным строительным кирпичом).
Стенки топки можно выкладывать из клинкерного кирпича, обладающего высокой прочностью и жаростойкостью. По стоимости он гораздо более доступен, чем шамотный.
Тело печи
Остальные части печи кроме топки можно выложить керамическим печным кирпичом, а можно и кирпичом среднего качества с небольшой трещиноватостью.
Керамический печной кирпич
Допускается применение б/у материала.
Материалы для глиняного раствора
Песок
Можно использовать речной песок с зёрнами размером 1 мм, желательно угловатыми. Но если вы хотите получить долговечную печь, способную отслужить более 10 лет, следует использовать песок без органических примесей. Раньше таким качеством обладал только очень дорогой горный песок, но сегодня вместо него можно применить более доступный кирпичный. Он представляет собой молотый шамотный или керамический кирпич.
Первый вариант используется в растворах для шамотной кладки, второй — для керамической.
Глина
Растворы для кладки шамотного кирпича лучше всего готовить на основе белого каолина или шамотного мергеля. Керамический кирпич можно класть на раствор из любой молотой глины с огнеупорными свойствами, наиболее подходящими считаются кембрийская глина (синяя или серая) и серый каолин.
Предпочтительными являются сорта глины со средней жирностью.
Инструменты
Из инструментов следует отметить порядовку — ровную рейку сечением 50х50 мм, на которой нанесены риски, соответствующие рядам кирпичей. Четыре порядовки закрепляются по углам в строго вертикальном положении (в них вбиты гвозди, которые нужно вставить в швы), после чего кладку очень легко будет сделать ровной.
Инструменты
Прочие инструменты — обычный набор строителя: молоток-кирочка, кельма, уровень и отвес.
Подготовительные работы
Печи объёмом до 500 кирпичей можно класть без фундамента, если только полы в помещении являются достаточно прочными (способны нести нагрузку до 250 кг/м2). Малая дачная печь-голландка с варочной плитой, возведение которой мы будем далее подробно рассматривать, этому условию удовлетворяет.
Но если пол в помещении явно не обладает требуемой прочностью, то и её необходимо устанавливать на железобетонный фундамент.
Схема устройства фундамента под тяжелую печь
Его глубина обычно составляет 400–600 мм, а края должны выходить за очертания печи хотя бы на 100 мм с каждой стороны. Связывать конструкцию с фундаментом здания нельзя — из-за различной усадки может возникнуть перекос.
После заливки фундамента его нужно подвергнуть железнению — присыпать цементом.
Залитый бетоном фундамент
Когда бетон созреет — на это требуется примерно 1 месяц, его нужно накрыть двумя слоями гидроизоляции (рубероид или толь), после чего можно будет приступать к строительству печи.
Гидроизоляция фундамента
Перед тем как приступить непосредственно к установке кирпичей на место, нужно приготовить глиняно-песчаный раствор. Правильное соотношение песка и глины зависит от жирности последней. Чтобы определить его, поступают следующим образом:
- Замочив глину на сутки, размешивают её до состояния теста, после чего готовят 5 порций раствора с различным содержанием песка: 10, 25, 50, 75 и 100% от объёма глины.
- Скрутив из каждой порции 30-сантиметровую колбаску диаметром 10–15 мм, её оборачивают вокруг болванки диаметром 40–50 мм и оставляют подсыхать при комнатной температуре в течение 2-х недель.
Один из способов определения качества глины
При наличии:
- мелкой сеточки трещин или полном их отсутствии раствор считается пригодным для любой части печи;
- крупных трещин, но не превышающих по глубине 2 мм: раствор подходит для элементов печи с температурой не выше 300 градусов;
- более глубоких трещин и разрывов раствор считается непригодным.
Определив оптимальное соотношение песка и глины, готовят раствор в нужном объёме. Глину также замачивают на сутки, только после этого её ещё перетирают через сито. Песок просеивают и моют. Готовый раствор должен иметь консистенцию сметаны.
Этап 2. Строительство фундамента
Вначале стоит отметить, что с конструктивной точки зрения возводимый фундамент не должен соединяться с основным фундаментом дома. Дальнейшая последовательнос ть действий должна быть следующей.
Фундамент под кирпичную печь
Вначале необходимо обрисовать контур будущего основания
Важно, чтобы ширина и глубина основания были на 8-10 см больше по сравнению с планируемыми габаритами печи. Параллельно нужно проверить, совпадает ли фундамент с местом подведения дымоходной трубы
Вырывается яма соответствующих размеров, ее глубина должна составлять примерно 60 см.
Дно ямы покрывается 15-сантиметровой «подушкой» из щебня. Щебень тщательно трамбуется, его поверхность выравнивается при помощи монтажного уровня.
Затем нужно соорудить опалубку фундамента печи. Для этого можно использовать дерево, ДСП и даже плотный картон.
Внимание! Если выбранный для строительства опалубки материал поглощает влагу, то изнутри его необходимо обшить рубероидом (хотя для этого подойдет любой другой гидроизоляционны й материал). Замешивается бетонный раствор
Для этого сухой цемент смешивается с песком в пропорции 1:3 и заливается необходимым количеством воды. Раствор тщательно перемешивается
Замешивается бетонный раствор. Для этого сухой цемент смешивается с песком в пропорции 1:3 и заливается необходимым количеством воды. Раствор тщательно перемешивается.
Опалубку нужно залить раствором и подождать полного его высыхания. Зачастую для этого требуется максимум неделя.
Разновидности и модификации
Существует несколько распространенных модификаций голландских печей:
- Отопительные (классические). Оптимальны для отопления жилых помещений небольшой площади.
- Колпаковые. Отличаются самыми компактными размерами, существующие схемы укладки позволяют возводить миниатюрные голландки треугольного сечения для углового размещения.
- Калориферные. Действие основывается на принципе принудительной циркуляции воздуха. Оптимальны для зданий с высокими потолками.
- Отопительные с котлами водяного отопления. Применяются при невозможности размещения печи в центральной части дома. Установка голландки со встроенным отопительным котлом проводится на кухне или в коридоре, после чего разводят отопительный контур.
Важно! Эксплуатация голландок со встроенными котлами для отопления больших площадей требует применения каменного угля в качестве топлива. Кроме использования голландки в качестве сугубо отопительного сооружения, существуют возможности дополнительного оснащения печи варочной плитой, камином или лежанкой
Для этого на подготовительном этапе важно внести в выбранную схему укладки требуемые поправки. Возможно использование готовых схем, имеющихся в открытом доступе
Кроме использования голландки в качестве сугубо отопительного сооружения, существуют возможности дополнительного оснащения печи варочной плитой, камином или лежанкой
Для этого на подготовительном этапе важно внести в выбранную схему укладки требуемые поправки. Возможно использование готовых схем, имеющихся в открытом доступе
Отопительная голландская печка
Принцип функционирования классической голландки заключается в увеличении времени циркуляции дыма внутри корпуса за счет устройства извилистых дымооборотных каналов. Прежде чем выйти в дымоход, дым от сгоревшего топлива передает собственную тепловую энергию корпусу. Печь выступает в роли теплового аккумулятора: тепло накапливается в корпусе и планомерно расходуется для обогрева помещений.
Справка. Классические голландки не требуют постоянной топки и быстро разогреваются после длительных периодов простоя.
Кроме общих особенностей конструкции, отличия голландок от прочих разновидностей печей варьируются в зависимости от схемы укладки и наличия дополнительного оснащения. Разница заключается как в коэффициенте полезного действия, так и в наборе функций.
С котлом водяного отопления
Принцип функционирования голландок со встроенным котлом водяного отопления похож на классический вариант.
Наличие отопительного контура повышает эффективность печи за счет обеспечения равномерного распределения тепловой энергии в пределах отапливаемых помещений.
Печь из источника тепла, реализующего принцип воздушного отопления, превращается в центральный элемент жидкостной отопительной системы.
Обустройство фундамента
Несмотря на сравнительно небольшой как для кирпичной печи вес, голландка все равно нуждается в качественном и надежном основании. Отличный вариант – монолитная плита. Важный нюанс: фундамент должен быть армирован как по площади, так и по объему, т.е. вглубь. Размеры подобного основания должны быть не менее 1,2х1,2 м. Фундамент голландки нельзя связывать с основанием главного строения.
Как сделать фундаментФундамент под кирпичную печь
Порядок работы по обустройству фундамента следующий.
Первый шаг. Намечаем границы обустраиваемого основания.
Второй шаг. Роем котлован глубиной примерно 60 см.
Котлован для отливки фундамента
Третий шаг. Засыпаем дно котлована 15-сантиметровым слоем щебенки. Тщательно разравниваем и утрамбовываем засыпку.
Щебень
Четвертый шаг. Укладываем сетку из арматурных стержней. Рекомендованный размер ячеек такой сетки – 100-120 мм.
Котлован под фундамент с опалубкой и арматурой
Пятый шаг. В местах пересечения прутков устанавливаем вертикальную арматуру. Связываем все стыки элементов опорной системы проволокой.
Шестой шаг. Устанавливаем опалубку для заливки фундамента. Каждую стенку опалубки укрываем рубероидом либо обрабатываем смолой для гидроизоляции.
Седьмой шаг. Заливаем бетон.
Залитый бетон
Восьмой шаг. Производим «железнение» поверхности основания. Для этого посыпаем заливку небольшим количеством сухого цемента.
Даем фундаменту набрать прочность. Лучше оставить его на месяц, но многие мастера приступают к кладке уже через неделю. В этом моменте решение за вами.
Порядовка
До чистого пола делается 2 ряда кирпича с перевязкой швов, и только потом начинается кладка первого ряда.
Первый ряд считается от отметки чистого пола. Два средних кирпича скашиваются в сторону зольника. Пространство между стенкой зольника и задней стенкой печи заполняется сухим песком с первого по третий ряд включительно.
Во втором ряду вставляется поддувальная дверка с зазором 3–5 мм, заполняемым асбестовым шнуром. Стальные лапки или проволока дверцы заделываются в кладку.
Третий ряд повторяет кладку второго, учитывая перевязку швов в 1/2 кирпича. Перевязка укороченного кирпича допускается меньше.
Четвертый ряд предполагает частичное перекрывание зольника. Под кирпич для перекрытия зольника укладывается стальная полоса 35х4 мм. В задней части печи песок закрывается кирпичом.
Пятый ряд. На открытую часть зольника укладывается колосниковая решетка прозорами вдоль топливника и зазором в 5 мм, который уплотняется песком, либо золой. Кирпичи здесь скашиваются согласно порядовке.
В шестом ряду укладывается топочная дверца с зазором, заделываемым асбестовым шнуром. Кирпичи задней стенки скашиваются.
С седьмого по двенадцатый ряд делается кладка топливника с перевязкой швов согласно порядовкам.
С тринадцатого по пятнадцатый ряд перекрывается топливник и выкладывается задний дымовой канал.
Шестнадцатый ряд предполагает установку прочистки.
С семнадцатого по двадцатый ряд ведется кладка каналов.
Двадцать первый, двадцать второй ряды объединяют два канала: подъемный и опускной.
Двадцать третий и двадцать четвертый ряды предполагают перекрывание среднего и заднего канала.
В двадцать пятом и двадцать шестом ряду устанавливается прочистка.
С двадцать седьмого по тридцатый ряд ведется кладка каналов. В двадцать восьмом ряду укладывается задвижка.
На тридцать первом ряду кирпичи кладутся с выпусками для будущей перекрыши.
В тридцать втором ряду делается перекрыша, и устанавливается задвижка.
Тридцать третий, тридцать четвертый ряды продолжают кладку перекрыши и дымового канала.
Немного истории
Существует несколько версий появления в России голландки. Но все они сходятся в одном — кладка таких печей началась в XVIII веке, когда Петр I издал указ об устройстве печей по типу голландских. Конкретных инструкций по строительству указ не предписывал, поэтому обычные русские печи часто только облицовывали привозимым из Голландии кафелем или изразцами. Отсюда и возникло другое ее название — галланка. Некоторые ученые придерживаются мнения, что печь называлась галланкой, если имела типичное для голландской печки устройство дымохода.
Интересно: Высокий дымоход — наследие голландцев. В целях экономии территории здания в Голландии строились в высоту. Чтобы не платить большие налоги на дымоходы и отапливать большее количество помещений, голландцы и начали строить печи с дымоходом в несколько этажей.
В энциклопедиях понятие «печь — голландка» определяется как отопительный прибор прямоугольной формы, имеющий канальную систему вертикального дымооборота и боковой выход в дымоход, облицованный изразцами.
Отопительно-варочные голландские печи
Принцип работы всех печей голландок элементарен — разогретый воздух идет по искусственно удлиненному пути до дымохода, но схемы конструкций различаются:
- Формами — прямоугольник, круг.
- Размерами.
- Присутствием дополнительного оборудования (плита, духовка, лежанка).
- Системами распределения газов: многоканальная и колпаковая. Последняя — более эффективна, так как имеет высокий КПД — при сгорании топлива, тепло остаётся в камерах. Холодный воздух, попавший в разогретую печь, проходит насквозь, минуя камеры. Многоканальная система, в свою очередь, проще в возведении, количество каналов может достигать шести.
С плитой
Такая конструкция отличается от типовой тем, что оснащена варочной поверхностью на 3—5 ряду от топки. Наилучший материал для такой части — чугунная плита толщиной 5—8 мм.
Плита может быть сплошной, только для разогрева пищи, или с установленными в ней конфорками для приготовления еды. Конфорок может быть несколько.
С варочной поверхностью и духовкой
Эта конструкция голландки оснащена еще и духовым шкафом. Духовка может устанавливаться над плитой или сбоку от топки.
Первое положение предпочтительнее, поскольку горячий воздух в этом случае равномерно огибает всю площадь духового шкафа. Находясь сбоку от топки, конструкция нагревается преимущественно с одной стороны.
Конструктивные особенности голландки
Основными элементами печи голландки своими руками являются:
- Дымовая труба – обязательный элемент
- Три отпускных и три впускных канала (их число может быть различным) – благодаря им происходит быстрый обогрев помещения
- Вместительная топка – ниша для закладки палений
Печку возводят самых различных форм: от округлых до прямоугольных. Дым, проходя по первому дымовому каналу, отдает свое тепло стенкам печи. Затем он остывает и посредством перевалов по второму каналу опускается к топочной. Около нее он снова греется и уже поступает по следующему каналу вверх. Дойдя до последнего, дым уходит в дымоходную трубу.
Приступаем к работе
Начинать работу возводя печь голландка своими руками, как и любую другую подобную конструкцию, нужно с подготовки всего необходимого. Потребуется стандартный печной набор инструмента (мастерок, молотки, киянки, ведро и т. д.), а также болгарка со специальным кругом по бетону, на который нанесено алмазное напыление, рулетка, уровни и отвес.
Также для работы понадобятся строительные и расходные материалы:
- Глина и песок, цемент
- Кирпичи огнеупорные
- Набор дверок (поддувальные, топочные, для прочистных каналов)
- Решетка колосниковая
Кирпичная кладка
Чтобы отопительная конструкция не поглощала большое количество влаги, перед кладкой необходимо смочить каждый кирпич. Для этого его нужно опустить на пару секунд в воду. Если его долго держать в жидкости, то будет плохое сцепление. и швы будут слишком толстыми. Ко всему прочему на печи появятся разводы, и она будет иметь грязный цвет .
- Предполагается, что фундамент уже подготовлен. Чтобы исключить попадания влаги, нужно сложить рубероид в два слоя и уложить его на фундамент .
- Сверху засыпается слой песка, толщина которого должна быть не больше 50 миллиметров. Для этого рекомендуется воспользоваться строительным уровнем.
- После этого можно выкладывать первый ряд кирпичей без использования подготовленной смеси. Общее количество рядов должно быть одиннадцать. Порядовка позволит правильно сделать выкладку. Раствор необходимо наносить небольшим слоем на первый ряд.
- Для кладки последующих двух рядов используется приготовленный раствор и красный кирпич.
- Затем кирпич необходимо укладывать ребром. Шов не должен превышать 5 миллиметров. В остальных рядах толщина не должна быть больше 8 миллиметров, проверить поможет порядовка. Излишки смеси можно убрать обычным мастерком.
- Чтобы печь голландка легко, задняя стенка должна быть разборной. Поэтому не нужно использовать раствор. Еще одним способом является установка небольшой дверцы, однако в этом случае, увеличится потеря тепла.
- Дверца крепится стальной проволокой. Также ее необходимо отделать огнеупорным материалом. Для этой цели может подойти асбест .
- Пока дверца не будет полностью обложена, нужно продолжать выкладывать ребром кирпичи. Примерно с восьмого ряда, кирпич снова кладется плашмя, не ошибиться в размерах поможет порядовка и строительный уровень.
- Последующие ряды выкладываются плашмя, только вот сзади кирпич кладется также ребром.
- Восьмой ряд полностью закрывает топливник. Этот уровень необходимо выкладывать косо, в этом поможет порядовка.
- Девятый ряд необходимо немного назад сместить, сверху уложить асбест для варочной плиты.
- На следующем уровне подготавливается основание для дымохода .
- На последнем ряду нужно сделать заслонку и сход.
- Печь голландка отделывается изразцами. также ее можно побелить или покрасить .
- Зазор между поверхностью пола и конструкцией закрывается плинтусами.
Перед началом эксплуатации печи, ее необходимо полностью высушить. Для этого понадобится две недели. При этом нужно открыть дверцы конструкции. Дома необходимо открыть все окна, чтобы ускорить сушку. Использовать печь для отопления помещения можно только в том случае, если на ней нет влажных мест. Если кирпичная конструкция строилась в зимнее время года, то просушить можно при помощи розжига небольшого огня.
Самостоятельно построенная печь будет длительное время отапливать дачный домикили загородный коттедж
Важно отметить, что печь голландка сочетается с любым стилем интерьера и может стать изюминкой оформления помещения. Если этой инструкции недостаточно, то можно посмотреть видео по строительству конструкции для частногодома
Печь Малютка Как обложить металлическую печь кирпичом в доме Садовая печь: выбор и установка Шведская печь: особенности и изготовление
Подготовительные работы
Вес у печи немалый, поэтому делают полноценный бетонный фундамент с использованием опалубки:
- Размечают место сооружения печи. Нужно проследить, чтобы дверь и окно не находились на одной линии и предусмотреть вывод дымохода. Размер фундамента будет больше габаритов печи на 15-20 см. Используя болгарку выполняют демонтаж покрытия деревянного пола.
- Устраивают опалубку и заливают фундамент бетоном (верхний уровень не должен доходит до поверхности пола на 2 кирпича). Бетон армируют не только по периметру, но и вглубь. Чтобы сэкономить на материалах при устройстве фундамента, его иногда делают бутовым (используют битый камень, кирпич или любой крупный строительный мусор).
- Далее делают перерыв в работе от 20 до 25 суток, чтобы схватился бетон.
- Укладывают слой сложенного в несколько раз рубероида для гидроизоляции. Слои рубероида соединяют степлером. Это очень важный этап, так как голландка способна часть тепла отдавать в пол.
На заметку. Если климатические условия таковы, что грунт промерзает до полутора метров, рекомендовано применять для теплоизоляции пласт базальтового картона.
- Устраивают отвесы для того, чтобы печь получилась строго вертикальной. Для этого натягивают нити или верёвку, которые будут выполнять роль маяков. Если этого не сделать, каждый ряд нужно будет контролировать не только по горизонтали, но и угломером с вертикальным отвесом. Если конструкция «уйдёт в сторону», эксплуатационные характеристики печи ухудшатся.
- Отбирают кирпичи для кладки, и выполняют кладку на сухую. Замешивают раствор на основе глины в количестве, достаточным для того, чтобы воспользоваться им за один раз. На вторые сутки этот раствор потеряет свои качества. В корыто кладут глину, заливают водой и дают время для размокания около 2 суток. Раствор размешивают, разбивая комки. До нужной пластичности доводят с помощью песка. Для повышения качества смесь замешивают строительным миксером.
Как выложить печь голландку качественно, если нет опыта каменщика? Есть одна хитрость: перед тем, как выкладывать печь на растворе, следует потренироваться «на сухую».
