Печь Булерьян (Бренеран) своими руками (чертеж, фото, инструкция)

Никто не будет спорить с тем, как же важно иметь хорошую печь для отопления дома, гаража, мастерской, да неважно чего.  Здесь определяющими все же являются слова — иметь печь, а не для чего. Особенно это актуально в холодный период года, кто в курсе как неприятно мерзнуть, тот поймет.  А вот как стать обладателем такой печи и что для этого надо мы и поговорим в данной статье.

  На самом деле, на нашем сайте уже довольно много альтернативных вариантов печей, это и обычные печи на дровах и газогенераторные печи (пиролизные котлы), работающие по принципу пиролиза. Но все же  еще имеются альтернативы,  а именно печь Булерьян (Bullerjan ) или как ее еще называют Бренеран. Фактически такую печь еще можно назвать конвекционной. Все дело в том, что в печь по ее бокам вмонтированы проходные трубы, у которых захват холодного воздуха организован внизу трубы, а выход вверху трубы. Трубы прогреваются из топочной камеры печи, в итоге, как известно, горячий воздух имеет свойство подниматься вверх.

Воздух начинает циркулировать по трубам снизу вверх, забирая тепло из труб и нагревая помещение. Затем воздух снова затягиваясь снизу и так далее, то есть в помещении появляется искусственно созданный без активных элементов (вентилятора и т.д.) конвекционных поток теплого воздуха. За счет такого потока помещение с печью Булерьян прогревается намного быстрее и интенсивнее, то есть КПД у такой печки очень высокий.
 Окончательно вы поймете принцип работы печи  Булерьян, взглянув на рисунок.

Сколько стоит печка Булерьян

На настоящее время на рынке представлено множество печек подобного типа. Цена на печку начинается примерно с планки в 200$ в принципе это не так уж дорого, но все же. Далее с увеличением размеров топочной камеры, диаметра труб, применяемого материала, бренда, амбиций продавца, печки могут быть и гораздо дороже. Но как мы уже говорили, наша статья не об этом. Для тех, кто решился все же сделать такую печь своими руками, мы и продолжим повествовать далее.

Что надо для того, чтобы сделать печку Булерьян своими руками

 Еще немного до того как вы решились начать делать Булерьян своими руками мы расскажем о трудностях которые перед вами встанут. Во-первых, это инструменты и материалы. Если с инструментами все понятно (болгарка, дрель, диски, сверла, струбцины, сварочник и т.д.) то вот с материалами придется сложнее. Самой большой проблемой здесь станет поиск котловой жаропрочной стали. Именно такая сталь должна применяться при изготовлении печек из металла, именно она обеспечит длительную и безпроблемную эксплуатацию вашего Булерьяна. И, во-вторых, это ваше мастерство, умение, терпение, место производства  и что немаловажно время. Если мы вас не отговорили, то продолжим.

Как сделать Булерьян своими руками

И так для печки вам потребуется все то, о чем мы говорили выше, плюс листовая сталь 4 мм (1*2 м), лист толщиной 6мм размером 0,4х0,7м,  труба 110 мм (4м), труба наружным диаметром 57*4 мм (10м), металл для фурнитуры печки (запоры, петли, ручки), отрезки трубы 350 мм, другое железо (по месту).

 Прежде всего если у вас труба 57 мм прямая, что скорее всего, то необходимо загнуть ее трубогибом.  Трубу обрезаем в размер 1,2 м, далее гнем с радиусом 225 мм. В итоге, получаем 8 трубок, по 4 с каждой стороны в шахматном порядке, то есть глубина печки составит 456 мм.

 Далее делаем Т-образный отвод, который будет стоять за печкой. Это и дымовая труба для вытяжки газов от горения и коллектор для сбора конденсата. Вверх идет дым, вниз стекает вода (конденсат).

Внизу установлен кран, когда конденсат накопится, то его достаточно открыть и слить из дымохода, при постоянно открытом кране возможна излишняя тяга, которая ни к чему.

 В отводе печки установлен заслонка, при помощи нее можно регулировать тягу и соответственно горение в печке.

 Аналогичная, но глухая заслонка установлена в поддувале на входной дверке.

Для фиксации заслонок на их ось установлен пружина, которая более поджимает заслонки внутри трубы и более надежно фиксирует их в определенном положении. Ход заслонок 90 градусов.
 Из трубы 350*4 мм отрезаем два отрезка по 40 мм. Один из отрезков разрезаем и растягиваем, разворачиваем трубу наружу. Вставляем в получившийся зазор шинку 40*40 мм. В итоге имеем два кольца, одно диаметром 350 мм и второе диаметром порядка 360 мм. Смысл это всего, чтобы одно кольцо входило в другое, так как одно будет на крышке Булерьяна,

второе на самой лицевой стенке печки.

Привариваем кольца на свои места. Большое кольцо используется для дверки. Далее, из шинки в 40 мм (толщина 2мм) изготавливаем третье, внутренне кольцо на дверке. Оно в итоге должно встать внутрь кольца на дверке  и на стенке печки. В зазор между кольцами на дверки вставим уплотнитель, асбестовый шнур.

 Плотность дверки будет обеспечивать возможность процесса газогенерации. Да, конечно основным достоинством Булерьяна является наличие конвекционных труб, но плотная дверь и контролируемая, дозируемая подача кислорода позволит добиться режимов газогенерации, то есть еще на порядок повысить эффективность печки. Именно поэтому есть резон делать дверку с должным уплотнением.
 К дверце на трех проставках, привариваем тепловой экран, а  к нему уголок. Уголок будет равномерней распределять воздух, при его подаче и не допустит прохождение дров в крышку при закрытии.
 В первых двух трубах «скелета» делаем прорези и вставляем в них инжекционные трубки. (длиной 150мм, диаметром 14мм) Такие трубки будут постоянно сообщаться с пространством топливной камеры, через конвекционные трубы, тем самым обеспечивая процесс горения.

Варим каркас из труб, как мы уже говорили первые трубы с инжекционными трубками, далее без них.

 Далее делаем перегородку. Лучше всего брать очень толстое железо (от 6 мм), т.к. оно будет подвергаться очень высоким температурам непосредственно в камере горения печи и может быстро сгореть, в случае, если будет тонким. Для лекала используйте картон, подогнанный по месту.



После, провариваем пространство между конвекционных трубок. Лекала также лучше первоначально делать из картона, а после вырезать детали из металла.

 Замок дверки печи представляет из себя эксцентрик, который захватывается за петлю на стенке печки и при прокручивании дожимает дверку к стенке.

Замок не легок в изготовлении, так как потребует токарный и фрезерный станок, но эффективен в применении. Петли дверки сделаны из старых токарных резцов, в принципе подойдет любой аналогичный материал.
 В верхнюю часть передней стенки вставляем воздушный инжектор. Фактически это еще один способ регулировки процесса горения в топочной камере Булерьяна. Инжектор открывается и закрывается за счет смещения (поворота) сквозного отверстия в двух трубках.

Привариваем к печке ножки, на которых она будет стоять.

 Производим монтаж дымохода. Более подробно о монтаже дымохода можно узнать из статьи «Монтаж дымохода своими руками». Загружаем печку Булерьян дровами,

затапливаем и пользуемся.

Вот в принципе и все о том, как можно сделать печку Булерьян своими руками. Конечно процесс не легкий и не быстрый, но печка получается, как мы уже говорили с высоким КПД (порядка 70-80% против буржуек не более 10 %), что позволяет очень эффективно обогревать площади в любом помещении, где она установлена.

Печь булерьян своими руками

Оглавление:

1. Общие сведения про печь
2. Принцип работы печи
3. Применение булеряна
4. Экономичность печи
5. Безопасность эксплуатации
6. Иное применения булерьяна
7. Изготовление булерьяна своими руками

Часто при строительстве того или иного подсобного помещения возникает вопрос его отопления. Причём такой же вопрос часто возникает, когда речь идёт и о жилых помещениях, например, дача. Иногда чтобы не мёрзнуть люди ставят в гаражах буржуйки, однако их КПД малый, поэтому они не совсем эффективны.

В таком случае самодельный булерьян будет наилучшим выходом. Выгодным отличием таких печей от тех же буржуек состоит ещё и в том, что они не сжигают весь кислород, создавая душное помещение, а нагревают его.

Через печь воздух проходит и нагревается от 60 до 150 градусов, а потом нагретым, отдаётся во внешнюю среду.

Общие сведения про печь

Эта печь представляет собой цельную металлическую конструкцию, которая имеет достаточно большое количество трубок.

За счёт этих трубок происходит принудительная конвекция, которая приводит к быстрому и эффективному нагреванию воздуха. Самодельный булерьян работает по очень простому физическому закону, который всем известен ещё со школьной скамьи:

1. Тёплый воздух поднимается вверх;
2. Холодный воздух опускается вниз.

Таким образом, получается, что тёплый воздух выходит с верхних трубок, а с пола постоянно подтягивается холодный, который потом тоже нагревается и выходит через верхние трубки. Даже самая маленькая печь способна пропускать через себя порядка 4-5 кубических метров воздуха за одну минуту. Если взять в рассмотрение стандартный гараж, то можно легко увидеть эффективность такой печи. Допустим, что гараж имеет следующие размеры:

• Длина 6 метров;
• Ширина 4 метра;
• Высота 2,5 метра.

Легко можно посчитать его объём, то есть объём отапливаемого воздуха. Объём равен:

6*4*2,5=60 кубических метров. Если принять в расчёт то, что за одну минуту даже самая маленькая печь отапливает порядка 4 метров кубических воздуха, то такой гараж она протопит всего за 15 минут. Как видно эффект на лицо!

Принцип работы печи

Самодельный булерьян не только очень эффективен, но при умелом использовании ещё и очень безопасен. Работает такая печь на твёрдом топливе, то есть фактически на всём что горит – на дровах, на угле, на брикете и так далее.

Вообще же принцип работы очень простой, он подобен принципу работы газового генератора. Сначала в камеру сгорания забрасываются дрова, или любой другой вид топлива, а потом происходит горение. При этом идёт активное выделение газов, которые поступают в эжекторы для полного сгорания. Именно за счёт этого достигается очень большой КПД, который равен в среднем порядка 80 процентов.

Поскольку гараж это всё-таки не жилое помещение и высокие температуры там не всегда нужны, то была придумана специальная система регулировки температуры нагревания воздуха. Самодельная печь булерьян имеет две такие системы регулировки:

• Регулятор мощности, который закреплён на дверце;
• Регулятор степени подачи кислорода, который находится на дымовой трубе.

В общем случае и самодельные печи булерьян могут работать в двух основных режимах:

1. Интенсивный нагрев воздуха;
2. Режим газификации.

Работа в первом режиме заключается в том, что помещение нагревается в очень короткий срок, потом постепенно остывает, потом его отапливают снова, то есть принцип обычной домашней печи. Второй режим позволяет нагреть помещение и поддерживать температуру на постоянном уровне. Второй режим отличается от первого не только по своему характеру, но и по способу топки.

Если в первом случае нужно постоянно подбрасывать топливо, чтобы достичь заданной температуры, то во втором режиме нужно просто забросит топливо один раз и оно достаточно медленными темпами будет прогорать полностью, не оставляя больших несгоревших частей. Такой режим топки позволяет держать температуру на практически одном уровне 12 и более часов.

Для гаража подходит как тот, так и другой режим.

Применение булеряна

Как уже говорилось, печь такого типа может быть применена практически везде.

Она предназначена для отапливания одного помещения. Её можно устанавливать в гаражах, в домах, на складах, в теплицах. Булерьян стала настолько распространена, что её поставили на промышленные колёса. Печь булерьян промышленного производства имеет срок годности порядка двух лет, однако как показывает многолетняя практика, она может служить не то что несколько лет, а несколько десятков лет. Точно так же можно сказать и про печь булерьян своими руками.

Экономичность печи

Печь является очень экономной в плане использования топлива. За счёт своей эффективности и высокого уровня КПД его и так много не надо для того, чтобы отопить гараж, но и то, что требуется, сгорает полностью и без остатка. Самодельный булерьян, как и промышленный аналог имеет две стадии сжигания топлива. То есть существует всего две камеры. Первая камера предназначена для тления топлива и образования газов. Вторая камера нужна для того, чтобы эти газы сгорели полностью, что происходит по средствам вторичного воздуха, который попадает в камеру через специальные форсунки.

В результате такого двойного сгорания достигается так называемое чистое горение топлива, то есть горение без отходов, остаётся только зола и пепел. Таким образом, достигается КПД, как уже отмечалось ранее, в 80 и выше процентов. Всего печь может работать порядка 12 часов на одной порции топлива. Это значит, что за сутки нужно всего лишь дважды подкинуть в камеру сгорания топливо, а остальное он сделает сам.

Безопасность эксплуатации

Нередко случаются возгорания гаражей и других построек по причине применения неисправных отопительных элементов и самодельных печей. Гараж часто загорается по той причине, что температура используемой в нём буржуйки очень высока и до её поверхности касаться не стоит.

Так как в гараже постоянно присутствуют различные легко воспламеняемые вещества, то поддерживать пожарную безопасность в нормальном состоянии очень сложно в таких условиях. Что касается булерьяна, то можно сказать обратное. Его крышка закрывается герметично, даже в самодельной печи – такая у неё конструкция, а температура поверхности очень низкая по сравнению с другими отопительными агрегатами. Это позволяет сделать вывод, что такая печь самая пожаробезопасная из всех ныне существующих подобных отопительных элементов.

Иное применения булерьяна

Нередко случается так, что выходит из строя отопительное оборудование дома, работающее например на газу.

Так как сам газовый котёл работает от электричества, то простое его отключения оставит дом без отопления, а если котёл ещё и сломается, то такая ситуация может продержаться не один день.

Чтобы избежать подобной ситуации часто булерьян подключают к основному отоплению, то есть просто выводят его дымовую трубу в основную.

Если её нет, то можно такую трубу сделать, только следует учесть некоторые особенности, например, достаточно холодный дым от булерьяна, отсюда и способ кладки с некоторыми отличиями.

Изготовление булерьяна своими руками

Для того чтобы изготовить булерьян собственными руками потребуются некоторые инструменты и некоторые материалы. Сам котёл можно сделать из старого водяного котла, если его нет, то можно его сварить из какого либо железа. Такие котлы часто устанавливались в тех домах, где было паровое отопление. Они нужны были для постоянной подачи воды в батареи, и поэтому находились на чердаках домов.

Так вот,дальше снизу такого котла необходимо вырезать стенку, чтобы постоянно в котёл поступал свежий воздух. Сверху также стоит вырезать несколько круглых отверстий, которые будут служить для вывода тёплого нагретого воздуха в отапливаемое пространство. К этим отверстиям можно потом приварить патрубки, то есть короткие цилиндры такого же диаметра, как и проделанные отверстия. Позже на эти трубки можно одеть гофрированные трубы.

Для того, чтобы газ дожигался в верхней части камеры, так как он уже тёплый, нужно установить внутри самого котла специальный патрубок. Он нужен для того чтобы в принудительном порядке обеспечить поступление прогретого воздуха наверх и тем самым как бы засасывать холодный воздух из вне, то есть обеспечивается принудительный газовый обмен.

Что касается дыма, то его нужно выводить. Дымоход можно сделать из обычного красного кирпича, можно из металлической трубы небольшого диаметра, а можно и из асбестоцементной трубы. Обычно при установке асбестоцементной трубы она начинает лопаться и осыпаться, так как выходящий дым очень горячий. В случае с булерьяном этого не происходит, так как дым имеет маленькую температуру.

Следует отметить и тот факт, что, не смотря на безопасность использования такой печи, принимать дополнительные меры защиты всё же стоит. Одной из таких мер будет постановка печи в нужное место, а именно не ближе 1-1,5 метров от деревянных поверхностей и легко воспламеняющихся веществ.

Также следует позаботиться о какой либо не горящей подставке для печи, так как она должна располагаться не меньше чем на 20 сантиметров выше уровня пола, но лучше, чтобы было порядка полуметра. Это обеспечит и достойный уровень безопасности и улучшит обмен воздуха между печью и окружающей средой. В качестве такой подставки можно использовать кирпичную кладку, а в гараже всегда можно найти металлический диск от автомобиля.

Печь булерьян своими руками

В последнее время все более остро встает проблема качественного и экономного отопления загородных домов. Современные технологии постоянно развиваются и предлагают достаточно разнообразные методики, которые существенно отличаются от классических. Но они, во-первых, сложные по конструкции, а во-вторых, достаточно дорогие и малоэффективные. Поэтому стоит применять разработки, которые имеют высокий КПД и их достаточно просто изготовить из подручного материала.

Печь булерьян своими руками



К эффективным нагревательным установкам относятся печи длительного горения, которые позволяют экономить значительные финансовые средства на топливо и рационально использовать излученное тепло. Их называют булерьяном. Конструктивно они представляют собой цельнометаллическую структуру цилиндрической формы, на корпусе которой выполнено большое количество трубок, способных обеспечить конвекцию и нагреть воздух быстро и равномерно. Принцип работы основан на поднятии теплых воздушных масс вверх по трубам, нагреваемым от печи, а со стороны пола поступления холодного воздуха. При этом поверхность не раскаляется и не сжигается кислород в помещении. Даже самая малая по размерам печка может обеспечить качественный нагрев помещения за полчаса и поддержания его в течение нескольких часов. Поэтому есть смысл изготавливать печь булерьян своими руками.



Подготавливаем материалы для печки



Для изготовления булерьяна понадобятся следующие материалы:

1. Листовая сталь с толщиной 5 ± 1 мм либо готовая бочка с определенным объемом для изготовления основной камеры сгорания. Можно в качестве основы взять бак от поломанного котла для нагрева воды.

2. Трубы с диаметром около 50 мм и толщиной стенок 1-2 мм для формирования воздуховодов и ножек для конструкции.

3. Готовую дверцу с замком для обычной печи, которую можно переделать под особенности булерьяна.

4. Листовой металл для изготовления заслонок для поддувала, формирования камеры сгорания внутри топки, а также для проварки межтрубного пространства.

Также понадобится режущий инструмент по металлу и сварочный аппарат.

Самостоятельное конструирование и сборка булерьяна



Сначала изготавливаются трубы, которые будут использоваться для нагрева воздуха. Их понадобится восемь штук. Берется труба и при помощи трубогиба изгибается на 80⁰ таким образом, чтобы она имела округлую форму. Если имеется готовый бак, то можно трубы аккуратно изогнуть по боковой форме его поверхности и обеспечить плотное прилегание. Остальные трубы изгибаются аналогичным образом. После этого они укладываются в шахматном порядке так, чтобы выгнутые части смотрели наружу, а относительно оси не было смещений и перекосов. Полученная конструкция временно прихватывается сварочным аппаратом, чтобы было удобно с ней дальше работать.

В верхней части конструкции ввариваются две металлические пластинки с расстоянием между ними в 50 мм таким образом, чтобы верхняя не касалась передней стенки, а нижняя задней. В результате должен получиться проход для окончательного сжигания газов. После этого герметично завариваются стальными пластинками боковые промежутки между трубами. В задней стенке необходимо установить фланец по размеру диаметра, образованного трубами, с прорезанным сверху отверстием под выходную трубу с размером 120 мм. После этого задняя стенка вваривается в основной корпус, а к ней в свою очередь крепится вытяжная труба, выступающая на расстояние около 500 мм по горизонтали, а затем меняющая свое направление под прямым углом. Там следует приварить трубу, но так, чтобы она имела небольшое пространство ниже уровня вытяжки примерно на уровне пола. Оно предназначено для того, чтобы туда высыпалась сажа при горении. Снизу она закрывается съёмной крышкой. В трубе выше уровня печи делается заслонка, которая предназначена для регулирования тяги, но полностью не перекрывала дымоход.

Далее, приступают к изготовлению передней стенки печи опять-таки по диаметру передней части. Снизу стенки вырезается отверстие с диаметром 350 мм под дверцу. Внутри него вваривается кольцо, которое с внутренней стороны крепится вровень, а с передней части выступает на 40 мм. После этого делают дверцу с размером равным диаметру отверстия на лицевой части печи. С обратной стороны приваривается кольцо, которое имеет длину 35 мм, а диаметр равный внутреннему диаметру отверстия в передней стенке. В результате дверца должны плотно закрываться. С внутренней стороны дверцы вваривается еще одно чуть меньшее кольцо, а в пространство между двумя уплотняющими кольцами вставляется асбестовый шнур. По диаметру кольца приваривается уголок, а на него металлическая пластинка с меньшим диаметром и усеченное на 30%, расположенное пустым пространством снизу конструкции. В нижней части дверцы с наружной стороны приваривается труба с диаметром 40 мм и длиной 50 мм. Внутрь трубы вставляется заслонка, а к ней прикрепляется ручка для регулировки. Затем стенка вставляется в печь и герметично приваривается. Для дверцы привариваются петли и крепление под замок, которые должны обеспечить максимально плотное прилегание двери, в значительной мере влияющее на общий КПД.

На финальной стадии изготавливаются ножки. Они должны обеспечить высоту расположения печи на высоте от пола не менее 30 см, чтобы конвекционные трубы смогли эффективно работать.

Заключение



Печь булерьян своими руками представляет собой выгодное решение для отопления дома. Его конструкция не сложна, но требует опыта сварочных работ. Следовательно, потребуются услуги сварщика. Остальную работу можно выполнить самостоятельно. В итоге будет получена экономная печь неприхотливая в эксплуатации, которая способна прослужить более 10 лет.

















РЕКОМЕНДУЕМ ПОЧИТАТЬ

Facebook

Twitter

Вконтакте

Google+

Печь булерьян своими руками. Устройство и принцип работы

Печь Булерьян своими руками

Содержание статьи:

Печи Булерьян были изготовлены и сконструированы совсем недавно, но уже за достаточно короткий период времени, они полюбились пользователями и получили от них самые положительные отзывы.

Связано это прежде всего с удобством эксплуатации печи Булерьян. Имея небольшие размеры и абсолютно неприхотливы к сжигаемому виду топлива, печи

Булерьян с охотой используются на стройках для обогрева объекта, на промышленных предприятиях и в жилых помещениях

Итак, о том, что представляют собой печи Булерьян, об их конструктивных особенностях, монтаже и облицовке и будет рассказано в данной статье. Также большое внимание уделено  переделке печи Булерьян для работы от воды. То есть печь Булерьян можно с успехом использовать и для отопления жилого дома водой. О том, как это сделать читайте ниже.

Печь булерьян своими руками. Устройство и принцип работы

По своим конструктивным особенностям печь Булерьян очень напоминает собой хорошо зарекомендовавшую себя систему стального воздушного котла. Имея широкую и полностью герметичную топку, печь Булерьян в тоже время не лишена и поддувала со специальной поворотной заслонкой, при помощи которой, кстати, можно легко регулировать тягу, тем самым, увеличивая или уменьшая мощность печи Булерьян.

Почти на половину всего диаметра топки в печи Булерьян установлены металлические трубы теплообменника, которые обеспечивают соответствующий прогрев воздуха в помещении. Многие умельцы переделывают самостоятельно воздушный теплообменник печи Булерьян под водяной теплоноситель, в итоге получается Булерьян с водяным контуром.

Печи Булерьян с водяным контуром, также неплохо себя зарекомендовали, а для того чтобы переделать печь Булерьян под водяное отопление не понадобиться много знаний и инструментов, необходим будет, прежде всего, сварочный аппарат.

Облицовка печи Булерьян

После переделки Булерьян под водяное отопление, выполняется облицовка печи Булерьян, например камнем или другим огнеупорным материалом. В итоге за небольшую стоимость, можно получить экономный вариант твердотопливного котла, который сможет работать как на дровах, так и на угле.

При отделке Булерьяна важно понимать, до какой высокой температуры нагревается печь, поэтому материал для её отделки обязательно должен иметь определённую способность к выдерживанию высоких температур. Также за счёт, например того, если обложить Булерьян «диким» камнем, получиться несколько, сэкономить на отоплении в зимний период года.

Достигается это из-за лучшей теплоотдачи печи Булерьяна в данном случае. Поскольку нагретые самим же устройствам камни впоследствии, когда печь уже погашена, будут отдавать своё тепло её стенам.

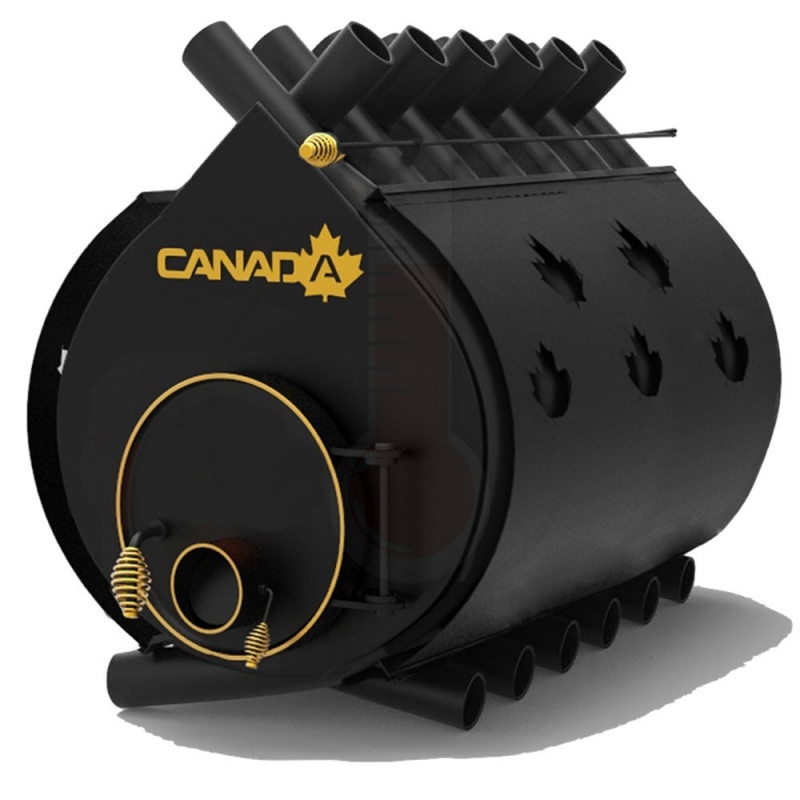

Булерьян печь можно купить как на рынке, так и через официальный сайт. Единственное отличие первого варианта в том, что на рынке печи Булерьян продаются с уже несколько накрученной стоимостью, поэтому лучше всего найти печь Булерьян и приобрести её через интернет-магазин.

Также в таком случае вы будете уверены в том, если приобретете, печь Булерьян от производителя в том, что купили не какую-нибудь подделку с тонкими металлическими стенками, а настоящую и качественную печ Булерьян.

Оценить статью и поделиться ссылкой:

Отопление булерьянской печью. Печи Булерьян: цены, отзывы, особенности, недостатки

Печь Булерьян (буллерян, буллер, буллер, брандеран) изобрели вовсе не обычные канадские ребята, как говорят кое-где, а достаточно грамотные теплотехники. Остальное в истории буллера правда: его действительно изобрели в Канаде для нужд лесорубов и многого другого на догадке, без лишних слов. Получилось неплохо, смотрится эффектно, и желающих сделать буллер своими силами хоть отбавляй.В этой статье рассказывается о некоторых препятствиях и тонкостях, которые можно встретить на этом пути.

Немного истории

Лес в Канаде вырубают не блоками, а выборочно, и бригады лесорубов ведут кочевой образ жизни. Лесопилка больше вырабатывается в холодное время года, когда растительность не вегетирует, жизнь в лесу подмерзает и ущерб лесным биоценозам от рубок минимален.

Климат в канадской тайге даже суровее сибирского, и даже при 4-часовой смене рабочие замерзали в сосульках.Комфорт и цивилизованность в глуши — ноль. Поэтому требовались дровосеки, которые можно было бы нести с собой, не загромождая тело, а руками доставить в живой вагончик. А жилья на 20-30 кубометров эта печка должна была прогреть максимум 20 минут. Отходы топлива: ветки, щепа. Топка большая, так что можно влепить кусками толстые корявые гряды. Время работы от одной топливной закладки не менее 8 часов. Где встать и затопить ночью, когда у них разболелась костная боль днем.

В зависимости от погоды и сезона необходимо регулировать тепловую мощность. Регулировка должна быть простой, чтобы ее мог выполнить необученный человек или после одноразового вводного инструктажа.

При этом печь должна была быть недорогой и достаточно технологичной. Электроника, требующая электроснабжения, да и автоматизация в целом, были исключены: малейшая поломка в тайге могла стоить жизни целому коллективу. Также исключалось использование дорогих и специальных сплавов, требующих специального оборудования: булерьян должен был быть доступен для изготовления в любой ремонтной мастерской.

Были выдвинуты дополнительные требования по безопасности эксплуатации. Во-первых, следует исключить образование дыма в любом режиме топки и в любых положениях контролирующих органов. Во-вторых, температура корпуса печи не должна превышать 60-70 градусов, чтобы, случайно натолкнувшись на нее спящей и «с похмелья», не обжечься до потери работоспособности. Говорят, канадские дровосеки умеют гонять самогон из шишек. Это называется стерно.

Устройство Buller

Канадские инженеры взяли за основу давно известную и отработанную схему стального конвекционно-трубчатого воздушного котла медленного горения; в просторечии — утеплитель-обогреватель. Так появилась конструкция, схема которой представлена ​​на рис. Широкая герметичная дверца топки снабжена нагнетателем в виде трубы с поворотной заслонкой — дросселем. Индуктор регулирует мощность печи. Иногда его рукоятка снабжена шкалой, градуированной по градусам внешней температуры, и подвижным упором-ограничителем.При этом дроссель можно плотно закрыть, если топку нужно потушить или подавить тягу, чтобы в помещении не остыло.

Далее следует обширная топка с изогнутыми стенками. Батареи трубок теплообменника утоплены в них на 2/3 диаметра. В этих 2/3 первая изюминка Буллера. При таком соотношении 70% тепла, выделяемого в печи в режиме тления, передается воздуху в трубах. Еще 10% распределяются по металлическому сварному корпусу печи и нагревают рядом с собой воздух.При комнатной температуре 20-25 градусов и тепловой мощности 10-20 кВт для этого потребуется температурный градиент 40-45 градусов, т.е. корпус печи будет нагреваться до 60-65 градусов. 5 градусов дадут некоторый запас прочности.

На 1/4 высоты топки от дна расположена горизонтальная решетка из стали толщиной не менее 4 мм или решетка из чугунных решеток. Сверху, также на 1/4 высоты топки, но уже сверху в топку вваривается неполная горизонтальная перегородка, не доходящая до ее передней стенки на 1 / 4-1 / 5 длины топки. .В перегородке были сделаны отверстия, точно откалиброванные по диаметру, местоположению и общей площади (примерно 7% площади пода).

Воздух для дожигания забирается из камеры сгорания. Отдельных форточок для вторичного воздуха не предусмотрено. Доля воздуха, забираемого камерой дожига из топки, автоматически изменяется в зависимости от свойств топлива и режима топки. Это второе отличие буллеров от классических конструкций с совмещенными или раздельными потоками воздуха.

Пространство, ограниченное верхней перегородкой, образует дожигатель при работе в режиме тления. Дымовые газы из камеры дожигания попадают в «боров» или «слиток» — горизонтальную часть дымохода длиной 0,8–1 м. Боровик для булерьяна обязателен, он несколько замедляет сгорание выхлопных газов. Зачем это нужно, будет сказано ниже.

Сразу после переворачивания дымохода в него устанавливается заслонка (дымовая заслонка), с помощью которой переключается режим горения.Поскольку теплоемкость корпуса буллера, напротив, мала и практически не влияет на теплопередачу в помещение, вид, полностью закрывающий дымоход (и создающий риск возгорания при неосторожном или неквалифицированном использовании), не предусмотрен. .

Диаметр дымохода равен или на 10-20% больше диаметра нагнетательного патрубка, а в задвижке вырезается четверть (см. Рис.) Поэтому как ни крути дроссель с задвижкой , тяга не прекратится и отходы, даже если они образовались, не попадут в помещение, пойдут, а полетят в трубу.При указанном соотношении диаметров воздуходувки с дымоходом и 25% площади холостого отверстия в заслонке буллер безопасен, даже если вы забыли закрыть дверцу топки. Правда, в этом случае почти все тепло улетит.

Над воротами расположен третий по важности элемент буллера — экономайзер. По сути, экономайзер — это устройство, которое нагревает рабочую жидкость — воду, воздух — поступающую в котел с остаточным теплом дымовых газов. Но в этом случае роль экономайзера другая.

Буллер-экономайзер представляет собой вертикальный участок дымохода длиной 1,5–3 м, хорошо теплоизолированный: 40–50 мм асбестового или базальтового картона, или 30–40 мм базальтовой ваты, или 10–15 мм вспученного вермикулита. В экономайзере окончательно догорают дымовые газы: ядро ​​газового потока в борове не успевает слишком остыть, ИК, отраженный от стенок экономайзера, увеличивает концентрацию тепловой энергии в потоке, и газ вспыхивает. Пожарные знают этот эффект как прыжок пламени.

Газ, попавший в экономайзер, стремится расшириться, но до некоторой степени ему некуда деваться. Образуется газовая пробка, которая тоже хорошо известна строителям и владельцам неграмотных печей. Горение в топке затухает, пробка остывает, проскальзывает, горение снова усиливается — булерьян, давая чаще, реже, автоматически подстраивается под качество топлива и положение дроссельной заслонки.

Говорят, эта идея осенила одного из разработчиков, глядя на коллегу, который усиленно затягивал трубку.Коллектив конструкторов постарался решить проблему стабильности режима горения при низкой температуре в топке. Было невозможно оставаться на грани тления и пламени, пока не был введен автоколебательный режим горения. Итак, каноэ, если гребет попеременно одним веслом, то с одной, то с другой стороны, движется по прямой. Общий КПД буллера в 80% достигается только с экономайзером. Без него — от силы 60% с чем-нибудь.

Иногда, даже часто, из-за некоторых особенностей буллера (о которых будет сказано позже), он работает без экономайзера, увеличивая сгорание и терпя пониженный, но все же хороший КПД. Но тогда хорошая фирменная плита живет всего 2-3 года. Почему? Это также обсуждается далее.

О трубчатых батареях

При тепловой мощности до 20-25 кВт трубы в батареях выполняются в виде технологически простых полукругов, как слева на рис.Причем диаметр труб 60-100 мм, а их количество составляет 3-4 на батарею.

При большей тепловой мощности невозможно пропорционально увеличивать диаметр труб, из-за низкой теплопроводности воздуха КПД упадет. Надо увеличить «трубчатость» аккумуляторов. Но с батареями из 6 и более труб КПД тоже снижается, к заправке уже применяется закон квадрата-куба.

До мощности 100–120 кВт конструкторы выходят из положения, делая трубы изогнутыми в виде синусоидальных дуг и слегка наклоненными вершиной дуги вниз.При этом топка в сечении приобретает сечение каплевидной или яйцевидной формы, как справа на рис. При еще большей мощности уже требуется компьютерное моделирование булерьяна с оптимизацией, и положительный результат длительного сложного и дорогая эксплуатация не гарантируется.

Как греется булерьян

Сначала при необходимости быстрого прогрева помещения в топку укладывают сухое и быстро горящее топливо, даже бумагу или картон. С тех пор, как в продаже появились пеллеты, канадцы, отправляясь в очередной лесной рейс, берут с собой 2-3 мешка; хватит на сезон.

Дроссельная заслонка и заслонка открываются полностью, поджигают топливо, закрывают дверцу топки. При этом горение пламенное, с «буржуазным» КПД 20-40% (а не 5-7%, как для сравнения пишут рекламщики булерьянов). При этом из 4-х ламповых батарей он сбрасывает 4-6 кубометров воздуха в минуту, нагревается до 130-140 градусов, и комната быстро прогревается.

Укладка форсажного топлива такая, что до углей догорает за 3-4 минуты до окончания прогрева, тогда нужен некоторый опыт.Если в люк пули встроено термостойкое стекло, то через него контролируется горение. Но вы можете, что неудобно, сделать это, просто заглянув в воздуходувку.

Как только он сгорел дотла, на них кладут большие поленья. Чем крупнее, тем лучше. Вы можете получить один, просто чтобы попасть в топку. Можно укладывать торфяные брикеты или такие же пеллеты, они универсальное топливо. Теперь дроссельная заслонка закрыта до желаемого положения или полностью до подвижного ограничителя шкалы мощности.Ворота закрываются до упора, т. е. на 3/4.

Buller одновременно переходит в режим тления с частичным пиролизом и газификацией. Воздух выходит из батарей с температурой 60-70 градусов, а корпус печи остывает до 50-55. Даже упав ночью на буллера в костюме Адама, ругаешься, но не обожжешься.

Буллер часто неправильно называть духовкой или газогенератором. Соотношение тепла, передаваемого воздуху непосредственно от тлеющей массы топлива и дожигаемого пиролизного газа, непрерывно изменяется во время сгорания одной закладки при открытых дроссельной заслонке и заслонке.

Особенности топки

Во-первых, теплопроводность воздуха мала даже по сравнению с его, также невысокой, теплоемкостью. Поэтому «разоблачать» буллера нет смысла: воздух не успевает впитать лишнее тепло, и ему ничего не остается, как вылетать в трубу.

Оптимальная температура в тлеющей массе буллера 550-650 градусов. Это обеспечивает достаточно высокую долговечность печи, свариваемой их обычной конструкционной сталью толщиной 4-10 мм в зависимости от мощности. Но пиролиз при этой температуре идет слабо и не до конца, что приводит к каким-то ненужным и неприятным эффектам. Далее мы поговорим о них более подробно.

Если поднять температуру в топке до 800 градусов и выше, то упадет не только КПД. Причем сталь корпуса не только выгорит, но и подвергнется термохимической коррозии из-за наличия в дымовых газах углеводородных радикалов и оксидов азота. Избежать их образования можно, подавая воздух отдельно в топку и дожигатель, но это будет не буллер, а другая топка.Сложен в эксплуатации и может быть опасен.

Именно поэтому производители булерьян категорически запрещают топить их углем и коксом. Углерод не горит, если остынет ниже 800-900 градусов. И дать побольше воздуха, чтобы не погас — упадет не только КПД, но и дотла за сезон-два сгорит дорогая печка из спецстали. Претензия не будет принята, случай не гарантирован.

Сделай сам?

Прежде чем переходить к особенностям установки и эксплуатации булерьян, их доработкам и разновидностям, нужно остановить вопрос: стоит ли делать буллер своими руками? Причина — это, прежде всего, отпускная цена на сборные. Буллеры очень технологичны: нулевой цикл их производства сводится к изготовлению пары гибочных шаблонов и сварочных кондукторов. Материал изделия — минимум металлолом.

Очень хороший булерьян 10-15 кВт можно купить за 200-250 долларов. При этом обычная для выездной ремонтной мастерской техника не хранится дома, в гараже или на даче хотя бы из-за отсутствия подходящих площадей. А заказывать кусочно-гнутые довольно крупные детали из толстого металла обойдется гораздо дороже.

Пожалуй, единственное исключение, если мастер работает на провинциальной провинциальной фабрике, где большая часть технологического оборудования все еще простаивает. А руководство «по-советски» позволит ему в свободное время пользоваться машинным парком и даже позволит порыться на свалке, забрать заготовки. Хотя при нынешних ценах на металлолом это маловероятно.

В этом случае дадим совет: не соблазняйтесь батареями с узкими водопроводными трубами. Минимальный диаметр воздуховодов — 60 мм; он определяется соотношением теплоемкости и вязкости воздуха. Буллер с частоколом вряд ли будет экономичнее любой другой печи медленного горения, но сделать его сложнее. Чертеж неудачной в этом отношении конструкции показан на рис. Ниже, а пример правильно выполненного самодельного буллера — на рис. В самом начале раздела.

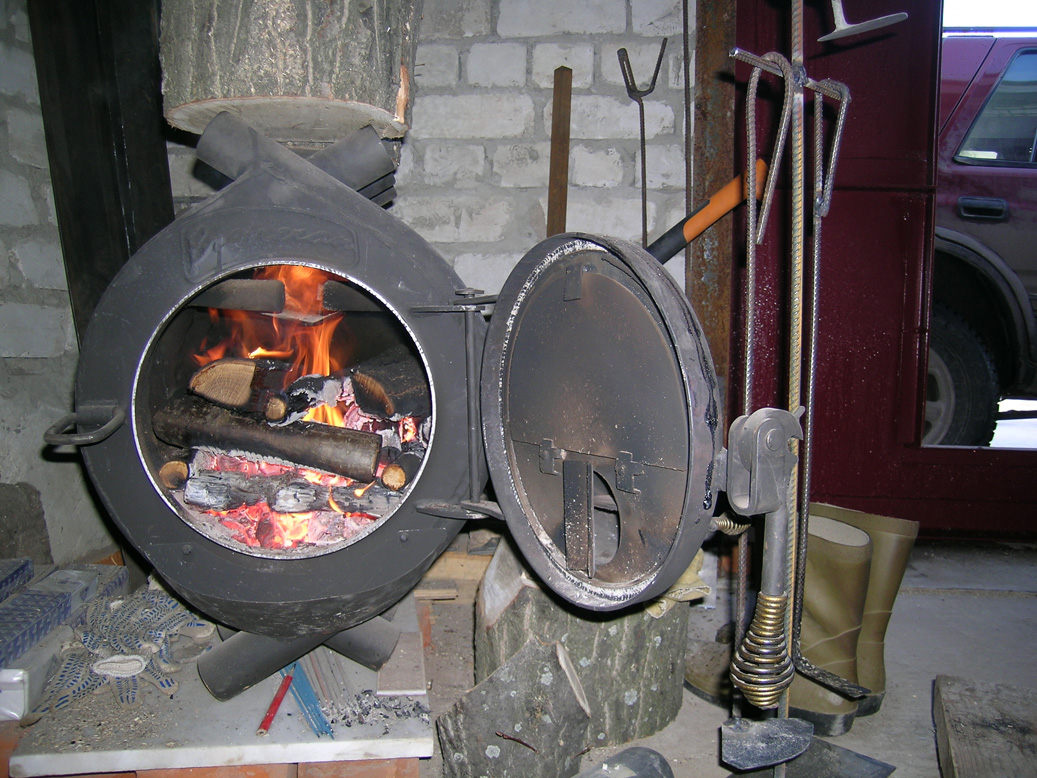

Видео: обзор самодельного булерьяна

Готовая

Установка буллера в отапливаемом помещении тоже имеет некоторые особенности. Посмотрите на картинку. Слева — вариант не совсем удачный.И не только потому, что бетонные полы необходимо забивать, для чего требуется проект с разрешением, несущие конструкции.

Во-первых, для устройства дымохода, проходящего через чердак и крышу, потребуется собрать много бумаг, чтобы получить разрешение от пожарных. А также выполнить все требования пожарной безопасности, что будет сложно и дорого.

Во-вторых, конденсат, выпавший из дымовых газов буллера (конденсат шлама), обладает удивительными физическими и химическими свойствами.Им будет посвящен специальный раздел, а пока отметим следующее: хотя отдельных санитарных правил для этого вещества нет, лучше себе от него держаться подальше. И в этом случае в помещении остается иловой конденсат.

Вариант справа уже хорош, потому что сверлить нужно не бетон, а кирпичную стену. Конечно, он тоже несущий, но нагруженный меньше перекрытия. На проем в нем диаметром до 150 мм контролирующие органы закрывают глаза.А стандартный диаметр дымохода буллера — 100 мм. А получить разрешение на возгорание уличного дымохода намного проще. И отстой будет снаружи.

В любом случае фундамент под Булерьян не нужен, достаточно огнеупорной подставки. Прочие общие условия следующие:

• Расстояние от обычной стены не менее 1000 мм.
• Если стена покрыта огнестойкой штукатуркой (например, вермикулитом) слоем не менее 25 мм, можно от буллера передвинуть на нее 800 мм.
• В радиусе 1200 мм от центра дверцы топки противопожарный настил, как и у других печей: сталь от 1,5 мм на асбестовой подушке.
• Выход клети за контур печи составляет не менее 300 мм во всех направлениях.
• Если буллер аттестован пожарной службой для работы без подставки, оборудован штатными несъемными противопожарными ножками и карманом-уловителем перед дверцей зольника, вы можете поставить его без подставки прямо на пол, за исключением деревянная или фанерная доска. На ламинате или мармолеуме можно.

Гидравлические барабаны

А можно ли такую ​​действительно хорошую печь приспособить для нагрева воды? Можно и поливать булерьями, производимыми промышленностью. Но, глядя на этот (см. Рис.), Невольно вспоминаешь высказывание выдающегося советского подводного строителя о проекте гигантского атомного ракетоносца типа «Акула», известного также как «Тайфун»: «Это яркий пример победы техники над здравым смыслом.”

Авторы «водяных буллеров» забывают или игнорируют, исходя из требований рынка, что булерьян изначально создавался как воздушная печь. А теплоемкость воды в 800 раз больше, чем у воздуха. Чтобы выхлопные газы передавали ему свое тепло, они должны быть запутаны в лабиринте водонагревателя. А вот в Булерьяне с его боковым обогревом теплообменника это в принципе невозможно, иначе придется создавать совсем другую печь.

Нагреть воду для отопления буллером можно только путем интенсификации горения в топке. Но при этом, как уже говорилось выше, неизбежно упадет эффективность.

Однако приспособить любой булерьян для ГВС очень просто. Допустим, у нас есть 2 батареи по 4 трубы, а вся топка 10 кВт. Как видно на тепловизионном изображении (см. Рисунок слева внизу), и при интенсивном нагреве для быстрого нагрева температура воздуха в соплах аккумуляторов не выше 160 градусов.

Теперь наденем на две трубы самые обычные металлофоры и подключим их к трубам, проходящим через водогрейный котел.По горизонтали, по вертикали — все равно. 2,5 кВт уйдет в воду. Если бак на 80-100 л утеплить ЭПС толщиной 40-50 мм, то за полчаса вода в нем нагреется до 60-70 градусов, и тогда эта температура будет поддерживаться. Для сравнения: в бытовые 100-литровые электрокотлы ставят ТЭНы на 3,5-5 кВт.

Такая система хороша еще и тем, что без всякой автоматики кипячение воды совершенно исключено. Напомним школьную задачу по физике для особо одаренных и сообразительных (без кавычек): как нагреть воду ровно до 100 градусов, не дав ей закипеть?

Ответ: возьмите горшок, положите в него деревянные бруски для теплоизоляции. Поставьте на них другую кастрюлю, поменьше. В обе кастрюли налить воды, поставить на огонь. Вода во внешнем поддоне закипит, но ее температура не поднимется выше 100 градусов, потому что тепло огня пойдет на передачу воде скрытой теплоты испарения воды.

Вода во внутренней кастрюле также нагреется до 100 градусов, но не будет разницы температур между ней и внешней, а тепло, необходимое для испарения воды, не сможет пройти во внутреннюю кастрюлю. Вода в нем нагревается ровно до 100 градусов без каких-либо признаков кипения.

Применительно к корпусу с «бустером воды» в воздухе с температурой 140 градусов, обеспечивающем закипание воды, отсутствует запас тепла. Когда его температура приближается к 100 градусам, воздух в теплообменнике быстро охлаждается, градиент температуры приближается к 0, а вода никогда не закипает.

Об отоплении частного дома

Что ж, скажет читатель, но нагреть нужно! Да, но печное отопление используется в основном в частных домах, а есть водяное — чистое предубеждение, стереотип «централизованного» мышления. Для эффективности центральной ТЭЦ, действительно, первостепенное значение имеет теплоемкость теплоносителя, иначе он будет остывать, пока не дойдет до абонентов.

А? Что, тянуть ствол из кухни или топку по всему участку в гостиную / спальню? Не проще ли разогнать теплый воздух по комнатам, который буллер подает, как говорится, верхом? Судите сами:

1. Воздуховоды можно сделать простым инструментом из дешевых материалов: жести, гипсокартона, фанеры, просто из картона, а трубы дороги их нужно гнуть, кипятить, паять.
2. Не нужны регистры, расширительный бак, аксессуары, автоматика.
3. О свищах и протечках можно раз и навсегда забыть.
4. Воздуховоды с вентиляторами и жалюзи не требуют проекта или разрешения. Достаточно разобраться, какую секцию в какую комнату занести.
5. Теплопередача к стенам (что составляет до 15% теплопотерь на воду) равна нулю; здесь налицо плохая теплопроводность воздуха.
6. Ставить регулируемые жалюзи на выходах — здесь у вас есть легкая и быстрая регулировка температуры в комнатах. Лучше не сравнивать с настройкой водяного отопления.
7. Если разместить выходные жалюзи на стенах, наиболее удаленных от окна над полом, то воздух, пока не достигнет места, где он может обогреть улицу, будет отдавать тепло в комнату. А как все увеличивают энтропию вселенной батарей в подоконниках, знают все.
8. Эта же техника даст теплый пол без дополнительных затрат и трудозатрат.
9. Стены плоские, безобразия не видно — оформляйте интерьер как хотите.

Видео: булерьян и отопление гаража

Буллеры без патрубков

Профессор Иннокентий Николаевич Бутаков (не путать с Александром Владимировичем Бутаковым, тоже профессором, но юристом) в 20-х годах прошлого века фактически изобрел булерьян, прикрепив сверху форсажную камеру с теплозащитным экраном. Сегодня печи типа «Бутаков», «Профессор Бутаков», «Студент» в современном исполнении (см. Рис.) На отечественном рынке успешно конкурируют с булерьями.Их технические характеристики и принцип действия похожи, как у однояйцевых близнецов, но сделать «Бутакова» самому намного проще, как видно из рисунка.

Компьютер булерьян

Первый буллер был рассчитан почти на логарифмическую линейку. Как ни странно, первые догадались, как его смоделировать на компьютере и оптимизировать в Новосибирске, в Термофоре. Теперь их печи Fire Battery различных размеров являются одними из хитов рынка. И неудивительно: правильно просчитав все процессы, можно было разместить контур горячего водоснабжения для горячего водоснабжения и варочную панель с конфоркой в ​​одной точке, см. Рис.

Пожарная батарея печи

Духовки

Fire Battery сразу же вызвали залп критики. Но тут вспоминаются жалобы классиков литературы: «Все те же мелкие выпады по шрифту, виньетки, опечатки …»

«Она не соответствует моему представлению о плитах …» Простите, сударь, о вкусах не спорят. «Вредно для здоровья». Кем, когда и где это доказано или хотя бы замечено? «Не топка, а какой-то котел для разрушителя.«Сэр, вы льстите разработчикам. Уже над котлами для эсминцев и крейсеров работали лучшие умы теплотехники. 70 000 кВт в объеме 8 м куб. с КПД 97% — если это не совершенство, то что такое вообще совершенство?

А что в нем плохого?

Да, видимых изъянов у буллеров нет. Их так и называют: печь без изъянов. Но есть еще одно скрытое, и серьезное.

Любое органическое топливо выгорает с выделением т. Н.реакционная вода. Это полный аналог метаболической воды, вырабатываемой в живых организмах: она выделяется при распаде органических молекул. Из-за низкой температуры в топке реакционной воды в выхлопе содержится больше булерьяна, чем в других медленных печах; в них эта вода частично участвует в пиролизе.

Второй момент — это минеральные составляющие древесины. Продавцы буллеров преподносят в качестве достоинства то, что дрова в буллере горят, даже не оставляя золы.Но в дереве изначально зола, а у буллеров частички золы вылетают в дымоход.

Третий — углеводородные радикалы. Это химически очень активные остатки органических молекул, которые не разложились полностью. Все это в совокупности снижает КПД буллера всего на 5-7% и по объему составляет такую ​​же долю его выхлопа. Но для бытовых булерьян эти проценты поистине смертельны.

Вспомните формулу Карно. Если взять пиролизный котел с 1500 градусами в камере сгорания и 300 на выхлопе, то он покажет КПД 80%.В булерьян те же 80% получается при 600 и 120 соответственно.

Реакционная вода из пиролизного котла не успевает конденсироваться в дымоходе и полностью рассеивается в атмосфере. Пепел оседает под топкой. Откуда это взялось время от времени грабить. В его составе — чисто минеральные соли, пригодные для удобрения. Котел также образует органические радикалы в небольших количествах, но они уже в 1-2 м от устья дымохода окисляются кислородом воздуха до углекислого газа и воды, потому что они образуются при высокой температуре и очень легкие, с небольшой молекулярной массой

Не так в пуле.Реакционная вода сразу после экономайзера попадает в конденсат. Каждая его капля представляет собой тонкую пленку, свернутую в комок, и физическая химия тонких пленок сильно отличается от таковой для массивных агрегатов вещества. А здесь — частицы золы, тяжелые органические радикалы. В результате в отстойнике оседает не просто грязная вода, а коктейль чудовищной токсичности, канцерогенности и черт знает чего еще.

Эту хрень (без кавычек) нужно куда-то положить. Если оставить открытым конец «трубы, уходящей в землю», фундамент будет постепенно мыть, и вы не сможете есть овощи с огорода.Медленно вынуть и вылить — свойства конденсата булерьянского ила таковы, что это не скрывается от СЭС и экологов, со всеми вытекающими.

Поэтому буллеры еще называют тепличными печами. Чаще всего сажают в теплицах без экономайзера (см. Рис.) Цветы, ранние и всесезонные овощи — высокодоходная продукция, выставить не только худший КПД, но и всю печку за год-два или три.

Правда выхлоп у такого буллера все равно пахнет, но теплицы с самими теплицами в том же ключе выделяют метан, этилен и так далее.Поэтому по санитарным правилам их нельзя строить рядом с жилыми домами, поэтому дым от буллера даже не требует отдельного «решения проблемы».

Некоторые хитрые цветоводы, особенно в местах с маловодьем, судя, что тюльпаны, розы и гвоздики не едят, а многие растения с роскошными цветками ядовиты сами по себе, ставят буллеры по полной схеме, и конденсат ила, слегка отфильтровав , попадете в системы капельного орошения. Однако подобные томатно-клубничные эксперименты всегда заканчиваются реанимацией покупателей, расследованием и громкими скандалами с санкциями и даже тюрьмой.

Что лучше для себя

Методы утилизации конденсата шлама еще не разработаны ни с технической, ни с коммерческой, ни с организационной точек зрения. Поэтому хотя в законодательстве и санитарных правилах ничего специально не прописано о печном шламе, тепличную печь лучше поставить в теплицу. А дома для себя подтянитесь и смонтируйте котел двухконтурный, пиролизный или газовый. Дорого, кто спорит. Но здоровье дороже.

Видео: Обзор печи Булерьян

Печь Булерьян часто называют печкой без изъянов. И это действительно так. За одним исключением, которое не относится к дизайну, производительности или рентабельности. Единственный недостаток: выделяется очень едкий конденсат, который невозможно утилизировать и сложно понять, куда его девать. Все. Больше нет недостатков.

Устройство и принцип работы «Булерьяна»

Этот обогревательный элемент был разработан специально для мобильных бригад канадских лесорубов, которые кочуют с места на место в сезон (зима).Поэтому изначально к безопасности и эффективности предъявлялись высокие требования: печь должна нагреть комнату за считанные минуты.

При этом никаких сложных настроек и регулировок, возможность получения ожогов должна быть сведена к минимуму, попадание угарного газа в помещение должно быть исключено. Ко всему прочему — небольшой вес. Вот такой набор.

И надо сказать, что «Бюлер» (одно из названий этой конструкции) им полностью соответствует, за что канадским теплотехникам нужно сказать огромное «спасибо».

Конструкция печи Булерьян — много интересных и эффективных решений

Корпус печи имеет форму цилиндра у менее мощных моделей и каплевидную (в поперечном сечении) форму у агрегатов для больших отапливаемых площадей. В корпус встроены изогнутые по синусоиде трубы. В основном они расположены внутри корпуса, выступая из него всего на 1/3.

Это сделано для оптимальной теплоотдачи: холодный воздух всасывается в нижние трубы, движущийся по трубам нагревается и выходит уже горячим.В фазе активного горения мощность может быть 120 ° C или немного выше.

В минуту перекачивается от 4 до 6 кубометров, поэтому помещение очень быстро нагревается.

Печь разделена на 3 части. Вверху и внизу разделены: внизу решетки из чугуна или решетки из толстой конструкционной стали (толщиной не менее 4 мм). Верхняя четверть печи отделена стальным листом с отверстиями, которые занимают около 7% ее площади.

Эта перегородка устанавливается горизонтально и не достигает двери примерно на ¼ части длины.В этой вторичной камере происходит частичное сгорание газов, выделяющихся при сжигании древесины. Воздух для этого процесса выходит из топки через отверстия в перегородке. Следовательно, сгорание топлива неполное (пока).

Но не весь процесс происходит в топке, оставшаяся часть газов сгорает в трубе.

В трубы снизу всасывается холодный воздух, который нагревается через трубу

Дверь широкоформатная, пригонка плотная, на ней есть форсунка со встроенным поворотным дросселем, выполняющая роль нагнетателя.Регулируя его положение, меняется интенсивность горения. Некоторые производители поставляют этот дроссель с градуированной шкалой в градусах.

Но это еще не все особенности. Основная из них заключается в том, что часть продуктов сгорания древесины попадает в трубу. Из верхней части топки несгоревшие газы выходят в горизонтальный участок дымохода длиной до 1 метра. Эта площадка обязательна для Булерьяновых, она замедляет горение газов, они немного остывают.

Потом поднимается дымоход.И здесь у оригинального Булерьяна есть экономайзер — устройство, завершающее процесс сжигания пиролизных газов. С ним КПД топки находится в районе 80%, а без него — около 60%, что тоже неплохо, но . .. На участке дымоходной трубы длиной 15-30 см, происходит вторичное горение газов.

Горение не постоянное, а периодическое: то вспыхивает, то гаснет.

Бренд Блерджан с экономайзером. Устанавливается на заводе-изготовителе и дает подробные рекомендации по установке дымохода, поэтому ничего придумывать не нужно

Для достижения этого эффекта трубу тщательно изолируют.Для этого используйте теплоизоляторы, хорошо переносящие высокие температуры (базальтовая вата, минеральный картон и др., Слой 3-5 см в зависимости от характеристик материала).

В этот участок попадают не полностью охлажденные газы в горизонтальном участке трубы, где из-за хорошей теплоизоляции аккумулируется большое количество тепловой энергии. Температура газов повышается, они снова вспыхивают.

Объем сжигаемого газа увеличивается, но из-за ограниченного объема он забивает просвет трубы.Образуется газовая пробка. Все газы выгорают, остывают и рассасываются. Затем процесс повторяется.

Его интенсивность и частота зависят от качества древесины и положения дроссельной заслонки. Сам «Булерьян» подстраивается под эти параметры без дополнительных настроек.

Задвижка на выходе из топки

На выходе из топки установлена ​​шиберная заслонка для регулирования силы тяги. Диаметр ворот меньше диаметра дымохода примерно на 10-20%.От диска заслонки вырезан сектор размером около четверти круга.

Заглушка приваривается к металлическому стержню, с помощью которого она подвижно крепится к трубе. Вот с этой заслонкой и дросселем на дверке выставлен режим горения. Как часто топка «дыхает», зависит от топлива и их положения.

Стоит согласиться, что прибор Булерьянова оригинален и целесообразен во всем. Очень интересные и необычные решения обеспечили этим печкам высокую популярность.

Причем, даже без последнего дожига в трубе, аппарат берут, и нареканий нет: его КПД намного выше, чем у воздухонагревателей других конструкций. К этому добавляется высокая безопасность: даже оставив дверь открытой, невозможно сжечь.

Как и ожоги на раскаленном корпусе: в нормальном рабочем режиме его температура составляет всего 50-60 ° С, что для ожога явно недостаточно.

Как отапливать

Основным режимом работы «Булерьяна» является режим гниения (дрова, пеллеты, щепа, брикеты).Интенсивное горение — только сначала для быстрого обогрева помещения. Если горение будет постоянно активным, металл быстро выгорит: он для такого режима не создавался.

Для начала нужно зажечь плиту. Для этих целей можно использовать бумагу, картон, пеллеты, сухую щепу и т. Д. Главное требование — сжигание сухого топлива на большой скорости. Объем закладки — на 20-30 минут горения. Здесь нужно адаптироваться: топливо должно превратиться в уголь в тот момент, когда помещение практически полностью прогрето.

Сначала закладывается сухое быстросгорающее топливо.

Пожар горит при открытых заслонке и дроссельной заслонке, дверь закрыта. Топливо активно горит, и помещение быстро нагревается: в это время по четырем трубам в минуту проходит от 4 до 6 кубометров воздуха, а температура на выходе находится в районе 140 ° С. Так что даже в приличном помещении много не нужно. время.

Процесс надо соблюдать: через стекло в двери или через открытый дроссель, однако второй способ очень неудобен.Когда топливо превращается в уголь, в топку кидают крупно порубленные дрова. Можно даже поленья целиком, просто протолкнуть … Можно брикеты укладывать. Что нельзя использовать, так это уголь. Духовка не предназначена для таких температур. Буллерьян — это чисто дровяная печь.

Перевести дроссельную заслонку в нужный режим (можно до крайнего положения до ограничителя), заслонку в положение «закрыто» (остается от сечения дымохода). В этом положении топливо тлеет, и процесс идет поэтапно.Из труб выходит воздух, нагретый до 60-70 ° C, при этом температура корпуса печи около 50 ° C.

Как не надо топить: не надо «разгонять» печь до сверхвысоких температур. И дело не только в том, что металл будет гореть. Просто при такой конструкции большая часть тепла не может передаваться воздуху по трубам отопления: его теплопроводность ограничена.

А все лишнее через дымоход просто улетит на улицу.

Поэтому производитель категорически не рекомендует использовать уголь или кокс: пустая трата денег, к тому же оборудование быстро выйдет из строя, а завод претензий не примет — нарушены условия эксплуатации.

Установка «Булерьян»

При установке необходимо выдерживать расстояние до стен, рекомендованное пожарной службой. Примеры защиты стен и расстояние до печи в зависимости от материала:

• деревянный неоштукатуренный — не менее 1000 мм;
• слой теплоизолятора 7 мм, а сверху металлический 1 мм — расстояние 500 мм;
• штукатурка негорючая со слоем 25 мм и керамической плиткой — 700 мм;
• кладка одинарная (55 мм) — 500 мм;
• двойная кирпичная кладка (110 мм) — 300 мм;
• щит из двух листов металла толщиной 1 мм, собранный с использованием негорючих вставок, расстояние между листами 30 мм; конструкция монтируется на стене, защищенной слоем теплоизоляции — расстояние до стен 300 мм.

Печь Булерьян должна быть установлена ​​на негорючем основании. Это могут быть четыре ряда плоско уложенных кирпичей. В качестве раствора используется глиняная смесь. Размеры основания на 30 см больше параметров печи в любую сторону.

Для экономии кирпичей в двух нижних рядах можно оставить пустоты. Еще один вид негорючей основы — металлическая подставка для «Булерьяна» из труб. Его высота 150-300 мм.

При любом способе монтажа на горючем полу перед топкой должен лежать металлический лист: его ширина — 500 мм, длина — 700 мм.

Правила установки Булерьянова на горючий пол

При установке печи Булерьян своими руками важно правильно сделать дымоход. К ним предъявляются общие требования (разве что все должно быть утеплено, но это не требование пожарных, а технологические нюансы). Дымоходная труба может быть:

• Кирпич. Толщина стенки 120 мм.
• Бетон со стенкой 60 мм.
• Металл (включая бутерброд).

Параметры дымохода зависят от модели. Для печей Булерьян типов 00 и 01 минимальная высота 4 м, сечение 120 мм; для моделей типа 02, 03 и 04 — свыше 5 м, сечение от 150 мм. Дымоход необходимо загерметизировать, стыки заделать термостойким герметиком.

Допускаются оба типа вывода дымохода: через крышу или в стену

Разрешены оба метода удаления дымохода — через стену и потолок. Вывод на стену проще, особенно если этажей несколько.При выводе через потолок необходимо оборудовать проходной блок через потолок и крышу с соблюдением всех мер пожарной безопасности. Высота дымохода над коньком не менее 0,5 м.

Как видите, в установке нет лишних требований: подготовили место, построили герметичный утепленный дымоход и можно выносить первую топку. Так что установка печи Булерьян своими руками — дело возможное.

Модели

Нагревательные печи «Булерьян» производятся разными заводами в разных странах.Есть завод в Украине. Изготавливают отопительные «буллеры» и печи для бани, есть и тепловые аккумуляторы, совместимые с некоторыми моделями.

Украинская версия. «Буллерс»

Технические характеристики печей конвекционного типа «Булерьян ». данного производителя сведены в таблицу.

Технические характеристики «Булерьянова» украинского производства (нажмите для увеличения)

Тепловые аккумуляторы используются в основном в теплицах, где почти нет стен, которые в обычных зданиях аккумулируют тепло.

Навесные панели из окрашенных стальных листов полностью повторяют форму печи, поэтому для каждой модификации существует свой теплоаккумулятор. Устройство навешивается на трубы теплообменника и упирается в их нижние концы.

Их можно заполнять любым твердым жаропрочным материалом: битым кирпичом, крупным щебнем, галькой и др.

Канадский Булерьян. Модели разной мощности

Канадские печи «Булерьян» также представлены в России.Их характеристики сведены в таблицу. Как видите, производительность другая, но характеристики такие же.

Канадский Булерьян. Технические характеристики (нажмите, чтобы увеличить размер изображения)

Как отапливать несколько комнат

Котлы длительного горения «Булерьян» можно использовать для отопления нескольких помещений. Для этого необязательно как-то переделывать или модернизировать агрегат. Возможна сборка воздуховодов и термокамеры. Такая система воздушного отопления не менее эффективна, чем система водяного отопления, а на ее организацию уходит в разы меньше денег и времени.

Соберите тепловую камеру, как показано. Можно использовать оцинкованные профили для гипсокартона и оцинкованные листы. Из профиля собрать каркас. В оцинкованных листах прорежьте отверстия для решеток и ревизионной дверцы, затем закрепите их на раме. Снаружи покрыть оцинковкой теплоизоляцией (маты из минеральной ваты). Далее камеру можно декорировать или нет — по желанию.

Термокамера позволит аккумулировать тепло от печи. Из него уже можно разводить воздуховоды по комнатам

.

К верхним выходам нагретого воздуха подключаются воздуховоды. Их можно сделать из гипсокартона, а можно использовать металлические трубы соответствующего диаметра или квадрата, как в стандартных воздуховодах.

Это решение намного эффективнее, чем гофра на теплопередающих трубах. В термокамере вы собираете все тепло от плиты, а затем распределяете его по воздуховодам. Как правило, при проектировании или планировании системы помните, что чем короче воздуховоды, тем эффективнее отопление.

Есть один нюанс: некоторые очень хотят адаптировать эту печь для нагрева воды.У Бренерана и некоторых других производителей таких печей даже есть варианты Aqua.

Но принцип работы не подходит для нагрева воды: он имеет большую теплоемкость, чем воздух. КПД таких агрегатов не будет большим.

Хотите водяное отопление — купите водогрейный обычный котел длительного горения или пиролизный. Так будет эффективнее.

Отзывы о «Булерьянах»

.

С отзывами все очень просто: все, кто пользуется печкой, довольны, очень довольны или «безумно счастливы» (последняя поговорка — это цитата из одного сообщения). Единственное, что активно обсуждают, — это эффективная схема распределения тепла для обогрева большого количества помещений.

С чем сталкиваются при эксплуатации: зарастание копотью из дымоходов, которые необходимо время от времени чистить.

Еще один момент, который стоит запомнить (опять же из опыта эксплуатации): нельзя сузить дымоход, тогда настроить Булерьян будет либо очень сложно, либо невозможно (это регулировка положения заслонки и индуктора для стабильного горения и высокого КПД) .

Источник: http://teplowood.ru/pechi-bullerjan.html

Устройство и принцип работы печи Булерьян: особенности конструкции, схема

Технологический прогресс влияет на все сферы жизни. Не остаются без внимания системы отопления, использующие для работы твердое топливо.

Канадские печи типа Булерьян пользуются спросом, так как можно выбрать вариант, оптимальный для определенных размеров помещения. Мощность и функционал, внешний вид и устройство зависят от модели.

Чтобы использовать печи Булерьян с максимальной эффективностью, необходимо знать принцип работы и устройство устройства.

Конструкция печей «Булерьян» рассчитана на использование твердого топлива — дров, реже угля или прессованных древесных отходов. Устройство таких печей предельно простое, что позволяет собрать их самостоятельно, используя минимальный набор инструментов.

Печь — буржуйка типа Булерьян внешне представляет собой стальную бочку с трубами, которые могут располагаться сверху и / или снизу конструкции.Он сочетает в себе пиролизный тип горения и функции конвекционного нагревателя. Тепло, выделяемое при сгорании топлива, сразу уходит в трубы (воздуховоды), что увеличивает его производительность до 80-85%.

Устройство печи Булерьян на фото (в разрезе)

Конструктивное устройство печи Булерьян:

• На самой большой части конструкции — отсеке для сжигания размещенного твердого топливного элемента (занимает 85% объема) — происходят процессы первичного зажигания и образование продуктов пиролиза.
• Отсек дожигания топлива (25% внутреннего объема агрегата) — принимаются продукты пиролиза, после чего остаточное топливо сжигается с образованием пламени, процесс сопровождается выделением высокой температуры.
• Форсунки — трубки для подачи воздуха в камеру дожигания (необходимы для проведения реакции горения продуктов пиролиза).
• Трубы конвекционного процесса — этот элемент печи пиролиза «Булерьян» изготавливается из толстых металлических труб.Они получают тепло, выделяющееся при горении, которое через отверстие в трубах поступает в помещение в виде потоков теплого воздуха.
• Регуляторы — эта часть печи состоит из двух основных элементов, необходимых для регулирования работы агрегата — заслонки и дросселя на дверце. Реализована функция, позволяющая регулировать подачу воздуха на форсажную камеру. Температура выходящего воздуха контролируется.
• Дымоход (с емкостью для сбора конденсата или без) — функция отвода продуктов сгорания.
• Зольник (находится внизу конструкции).

Современная буржуйка Булерьян применяется в различных сферах — для отопления жилых домов, промышленных или садоводческих построек. Сложное устройство Булерьяна позволяет получить максимальную тепловую отдачу от твердого топлива. Дровяная печь Булерьян работает по следующему принципу:

• В топку загружается необходимое количество дров (можно добавить немного бумаги или запальной смеси, чтобы облегчить процесс охвата пламенем).
• После того, как пожар уверенно разгорелся, необходимо ограничить поток воздуха.
• Происходит процесс пиролиза — возгорания под действием вторичного притока воздуха.

Схематическое изображение принципа действия

Тепло, выделяемое в процессе активного тления и остаточного сгорания древесного топлива, продуктов пиролиза, затем поступает в воздушный теплообменник. Для обеспечения полной герметичности камеры сгорания трубы у основания теплообменника, если печь собирается своими руками, нужно сварить листы между собой.

Важно! Количество тепла, выделяемого агрегатом, достаточно для создания полноценной трассы трубопровода, отапливающей другие комнаты или помещения.

Нагретые огнем газы отдают тепловую энергию (до 90%) изогнутым трубам конструкции. Если правильно рассчитать мощность топки и площадь обогреваемого ею помещения, то топливо нужно класть 2-3 раза в сутки.

Размеры

Канадские печи Булерьян имеют следующий размерный ряд:

• Высота — 71-96 см.
• Ширина — 49-75 см.
• Глубина — 69-150 см.

По группам:

• Группа 00 — высота 71 см, ширина — 49 см, глубина — 69 см.
• Группа 01 — высота 75 см, ширина — 56 см, глубина — 82 см.
• Группа 02 — 85 см, ширина — 85 см, глубина — 99 см.
• Группа 03 — высота 90 см, ширина — 62 см, глубина — 112 см.

Булерьян Тип 01 (Ванкувер)

Выбор группы зависит от индивидуальных особенностей конструкции, в которой предполагается реализация устройства. Также есть две группы, которые рекомендуется устанавливать в производственных помещениях:

• Группа 04 — высота 96 см, ширина — 71 см, глубина — 134 см.
• Группа 05 — высота — 96 см, ширина 75 см, глубина — 150 см.

Пример Булерьяна из группы 04 (Торонто)

Еще надо учитывать мощность. В зависимости от модели выдают 6-45 кВт. Объем помещения, которое можно отапливать с помощью агрегата (м3) -100-1300. Количество трубок 7-16.Самый маленький булерьян способен отапливать небольшой коттедж (до 100 м3) или теплицу.

О гидравлических машинах

Булерьян может одновременно нагревать и нагревать воду. Котлы, оборудованные водяным контуром, используются в домах и на производстве. Булерьян — печь с совмещенными функциями по схеме и устройству аналогична обычной модификации, в которой для полноценного нагрева используется конвекция воздуха.

Пример водяного булерьяна

Характеристики устройства:

• Вокруг камеры сгорания есть трубы.
• Основной принцип работы — химические процессы: пиролиз или газообразование.
• Трубы заполнены не горячим воздухом, а нагретым жидким теплоносителем.

Эксплуатация топки системы Булерьян с водяным контуром осуществляется по следующей схеме:

• Трубы (конвекционные) в нижней части имеют коллектор (нижний и верхний).
• На нижнем из коллекторов специально монтируется ответвление, которое необходимо для возврата жидкости в систему.
• На верхнем элементе находится патрубок, который требуется для подачи теплоносителя в систему.
• Вода или другой жидкий теплоноситель, используемый в системе, постепенно нагревается. Это происходит во время печного процесса.
• Создано желаемое давление (выбирается настройкой).
• Имеется циркуляция жидкости под действием физико-химических факторов и подъем ее на высоту 7-8 метров.
• Жидкий теплоноситель движется по трубам и поступает в отопительные приборы (батареи, конвекторы), которые находятся в помещениях (жилых комнатах, производственных цехах или теплицах).

Охлажденный жидкий источник тепла возвращается обратно в систему через слив на нижнем коллекторе.

В этом случае газ, образующийся при сгорании твердого топлива, принимает участие в процессе нагрева. Для этого в конструкции топки предусмотрены две камеры сгорания, в одной сжигается основное топливо (дрова, прессованные опилки или угольные брикеты), во второй — дожигание газа.

Схема подключения водяного буллера

После обогрева помещения для сжигания дров котел рекомендуется переключить на газогенераторный режим.На этом этапе работы топливо не горит, а тлеет. Это позволяет увеличить время теплопередачи, но при этом система будет работать автономно.

Особенность — эффективность остается такой же, как при сжигании дров или другого твердого топлива. Домашняя печь Булерьян с системой водяного отопления позволяет получать горячую воду для хозяйственных нужд, если трубы подсоединить к специальной емкости.

Вода нагревается до 100 градусов за 30-40 минут в зависимости от выбранной модели, для чего требуется около двух. 5 кВт энергии.

Буллеры без патрубков

Что такое печь Булерьян без труб? Это модификация обычной печи с теплозащитным экраном, к которому добавлен дожигатель. Изобретатель — профессор И. Бутаков. Система устройства и принцип работы печей Бутакова аналогичны обычным булерьянским, но конструкция лишена сложных узлов и элементов, что позволяет уменьшить габариты и габариты.

Что такое эффективность и можно ли ее улучшить?

КПД Булерьяна в зависимости от габаритов и мощности, а также от правильности настроек составляет 70-90%.Увеличить эти показатели на 3-5% можно, установив не более 6 труб на единицу.

Важно: КПД можно снизить, если мощность топки будет меньше предельно допустимой площади дома или другого сооружения для выбранной модели.

Печь Булерьян имеет следующие недостатки, которые могут негативно повлиять на этот показатель:

• Использование угля снижает выработку тепла.
• КПД соответствует обещанному только при использовании сухой древесины.
• В дымоход уходит 60% газов.
• Необходимо правильно отрегулировать процесс подачи-ограничения доступа воздуха.

Если учесть все недостатки булерьяна, то эффективность повысится. Установка стекла для печи Булерьян (в дверце топочной камеры) создаст в доме эффект камина.

Заключение

Канадская технология, по которой котлы отопления и их аналоги производятся в других странах, является эффективным источником тепла при невысокой стоимости твердого топлива.Правильно настроенная система позволит поддерживать оптимальную температуру в помещениях любой площади.

Важно придерживаться правила: соотношение мощности агрегата и размера помещения, чтобы КПД был оптимальным. Для обогрева сразу нескольких помещений и / или воды для бытовых нужд рекомендуется выбирать специальные системы, использующие для своей работы жидкостный теплообменник и процесс газогенерации.

Кроме того, печь Булерьян для теплицы или дома с водяным контуром отопления использует в своей работе принцип пиролиза.

Источник: https://pechnoy.guru/pechi/otopitelnye/buleryan/ustrojstvo-buleryana.html

Печь Булерьян — особенности конструкции и монтажа, достоинства и недостатки, как правильно топить

Печь способна сохранять тепло и уют в доме при любых погодных условиях. Многие владельцы домов и дач знают, как важно найти лучший способ отопления.

Печь «Булерьян

» поможет отапливать жилье в отопительный сезон, она легко выдерживает даже суровый канадский климат.Владельцы одноэтажных домов, производственных помещений отдают предпочтение этому способу воздушного отопления.

Агрегат считается самым надежным, экономичным, простым в эксплуатации.

Что такое печь Булерьян

История гласит, что устройство было разработано технологами, и оно предназначалось для мобильных бригад лесорубов. Печь Булерьян — твердотопливный прибор конвекционного типа для автономного отопления. Печь Bullerjan производится в Германии.

Есть еще российский аналог — бренеранская печь. Функциональной разницы нет, конструкция идентична. Существуют вариации плиты с варочной панелью для приготовления пищи, что делает ее еще более комфортной для домашнего использования.

Устройство подходит для отопления жилых частных домов, бань, гаражей.

Широкая герметичная дверца топки имеет воздуходувку (дроссель) для регулировки мощности.

Камера имеет криволинейные стенки, в которых размещены трубчатые батареи на 2/3 диаметра (трубы могут быть круглыми, квадратными). Такой прибор Булерьяна обеспечивает высокую теплоотдачу в режиме тления.

В нижней части печи установлен поддон в виде решетки из чугуна или стали. Верхняя перегородка имеет проемы.

Пространство над верхней перегородкой — дожигатель в режиме тления. Дымовые газы из этой полости выходят в горизонтальную зону дымохода — борова.

Дымоход для булерьян имеет калитку; он устанавливается там, где трубы загнуты вверх. Дымовой индуктор может управлять режимом горения.

Прогорание всегда вылетает по трубе и не попадает в помещение из-за того, что дроссель и заслонка не способны перекрыть тягу.

Экономайзер кондиционера расположен над заслонкой. Эта вертикальная секция имеет хорошую теплоизоляцию, рассчитана на сжигание дымовых газов. В экономайзере газ вспыхивает и образует пробку — интенсивность пламени в топке спадает.

Когда пробка остывает, скользит — горение снова усиливается. Наличие экономайзера увеличивает КПД печки до 80%, без него этот показатель не превышает 65%. С помощью схем, чертежей можно самому сделать печь из баллона.

Принцип работы

Печь может работать в двух режимах: растопка и газификация. Принцип действия Булерьяна напрямую зависит от режима. В первом режиме печь быстро прогревается до максимальной температуры при минимальном количестве топлива.

Помещение отапливается быстро, так как печь способна производить 4 кубических метра горячего воздуха в минуту. В режиме газификации воздух прогревается равномерно, а твердое топливо тлеет. В этом случае закладывается максимальное количество топлива, а заслонка закрывается на минимальную.

В этом режиме духовка может проработать до 12 часов.

Представленный агрегат можно использовать для нагрева воды, тогда в теплообменнике будет не воздух, а жидкость. Котел Булерьян имеет такой же КПД, как и газовые приборы для отопления. Печь Булерьян с водяным контуром актуальна как в коттеджах, так и в производственных помещениях. Основные характеристики аква булерьян:

1. Поверхность печи с водяным контуром не сильно нагревается, поэтому ее можно установить в небольшом помещении.
2. Котел можно эксплуатировать при условии естественной циркуляции теплоносителя.
3. Для большинства моделей под монтаж делается бетонное основание.
4. Внутри кожуха находится камера сгорания. Трубы с жидкостью плотно прилегают к камере, за счет этого происходит быстрый прогрев.

Достоинства и недостатки

Преимущества булерьян:

• Воздух быстро нагревается и распространяется по воздуховодам.
• Помещение прогревается равномерно.
• Простота эксплуатации и монтажа, минимальный расход топлива.
• Печи высокой производительности.
• Печь способна работать на полной закладке до 12 часов.
• Корпус печи нагревается меньше, чем у других типов печей.

Минусы булерьян:

• Обязательное наличие изолированной трубы.
• Требования пожарной безопасности затрудняют размещение. От корпуса до стены должно быть не менее 1 метра.
• На трубах образуется конденсат из сажи, воды и смолы.При горении в комнату проникает неприятный запах.

Достоинства и недостатки Булерьяна говорят о том, что нужно следить за действенным прибором. Трубы необходимо очищать от конденсата не реже одного раза в год.

Особенности размещения печи конвекционного типа не вызовут особых затруднений при установке. Благодаря быстрому прогреву помещения и невысокой цене многие готовы купить печь булерьян.

Канадская печь — недорогой вариант, вписывается в любой интерьер.

Как утопить Булерьян

В качестве топлива производитель рекомендует использовать топливо из липы или тополя, торфяные брикеты, картон или стружку. Влажность дров не должна превышать 25%. Интенсивное горение не является приоритетным режимом работы, актуально только для быстрого нагрева.

На первом этапе воздух прогревается до 120 ° C и происходит интенсивный обогрев помещения. После начала тления корпус конструкции остывает до 55 ° C, а из аккумуляторов выходит воздух с температурой до 70 ° C.

Не пытайтесь повысить температуру горения углем или коксом, это не только повредит металл, но и снизит КПД.

Обогрев Булерьяна производить по инструкции:

1. Разжигаем топку легковоспламеняющимся топливом: картоном, бумагой, стружкой. Объема закладки должно хватить на 15-20 минут. Топливо должно превратиться в уголь за 2-3 минуты до полного прогрева помещения, здесь понадобится сноровка.
2. При горении нужно закрыть дверь, но дроссельная заслонка и заслонка остаются открытыми.
3. Дрова уложены до углей. Можно положить целые логи.
4. Выставляем дроссельную заслонку в нужное положение, а заслонку нужно закрывать до упора.

Булерьян — это не просто название печи, а известный канадский бренд. В 1993 году была изобретена первая печь, которая была одной из лучших в мире по эффективности и производительности. В принципе, и по сей день у печи Булерьян практически нет конкурентов.

Печь Булерьян часто сравнивают с печью и обычной дровяной печью длительного горения.Можно сказать, что устройство вобрало в себя элементы от них обоих.

Работа печи основана на принципе конвекции. К объемной вторичной камере подсоединяются трубы для теплообмена, в которых происходит процесс горения дров. Принцип их действия очень прост. Холодный воздух попадает в трубу у основания печи Булерьян, а затем выходит уже разогретым в верхней части конструкции.

Корпус печи может быть двух форм. Для небольших помещений чаще всего делают цилиндрические печи Булерьян. При большой площади обогрева печь приобретает каплевидную форму. Снаружи на конструкцию кладут трубы. Для максимальной теплоотдачи они впаяны в конструкцию и выступают только на треть.

Печь топочная состоит из трех частей. Внизу топки есть колосниковая решетка или огнеупорная сетка. Они могут быть из чугуна или стали толщиной не менее 4 миллиметров. В верхней части топки есть специальный отсек. Получается благодаря перегородке, для изготовления которой используется стальной лист.Этот отсек также называют дополнительной камерой. Он сжигает газы, которые выделяются при горении древесины. Само сгорание топлива в топке не полное. Выброшенные продукты горения попадают в дымоход. Длина дымохода около 1 метра. Процесс горения за счет этой части топки замедляется, продукты сгорания остывают. Дымоход выполнен криволинейным, имеет экономайзер. Благодаря такому устройству происходит вторичное горение газов.Такая конструкция печи увеличивает теплоотдачу по сравнению с другими печами на 20%.

Процесс сжигания дров регулируется с помощью калитки. Затвор представляет собой заслонку возле выхода из топки, регулирующую интенсивность тяги. Он крепится к трубе с помощью специального металлического стержня. На дверце, меняя положение заслонки, можно регулировать интенсивность топки.

Печи «Булерьян» достаточно для обогрева помещения объемом 100 м3. На это уйдет не более 3 часов. Крупные конструкции печи Булерьян подходят даже для обогрева больших помещений, до 400 м3.Не каждая печь справится с такой задачей.

Поддерживать тепло тоже несложно. Булерьян — экономичная печь, требующая закладки дров всего два раза в день.

Достоинства и недостатки печи «Булерьян»

Печь «Булерьян» впервые применили лесоводы в канадской тайге. С собой нужно было возить компактную печь, в которую редко нужно было кидать дрова, а также очень быстро греться от ее тепла. Булерьянская печь легко справилась с этой задачей.Преимущества печи Булерьян:

• Компактность. Печь, способная обогреть 100 м3, весит всего 50 кг.
• Быстрый обогрев помещения. Небольшое помещение объемом 30 м3 можно обогреть духовкой Булерьян менее чем за полчаса.
• Низкое энергопотребление. Печь постепенно сжигает дрова, поэтому часто нет необходимости бросать в топку новый горючий материал. Достаточно один раз прогреть комнату, чтобы на 10-12 часов забыть о забрасывании дров.

Несмотря на то, что печь очень продуманная конструкция, все же есть несколько недостатков:

• Сажа.Из-за того, что в топке остаются не все продукты сгорания, сажа уходит в дымоход. Из-за этого длина трубы относительно топки должна подниматься минимум на 3 метра. Также из-за этого при растопке может возникать неприятный запах.
• Необходимость постоянной регулировки. Чтобы температура в помещении не падала, а дрова медленно тлели, необходимо постоянно регулировать положение заслонки. Это требует навыков и времени.
• Пыль горения.Теплоотдача в модели Булерьяна происходит с поверхности топки. Металл нагревается, отчего оседающая на нем пыль горит. Из-за этого воздух становится несвежим, а также может появиться неприятный запах.

Если сравнить достоинства и недостатки печи, все же недостатки Булерьяна не существенны. Если научиться правильно пользоваться конструкцией и установить печь по рекомендациям, она эффективно обогреет любое помещение.

Популярные модели печей Булерьян

Воздухотрубные печи выпускаются под двумя торговыми марками: Булерьян и Бренеран.Первое организованное производство печей было организовано, как ни странно, не в Канаде, а в Германии. С 1993 года печи начали производить в России. Приобрести печь Бренеран можно с 2005 года. В этом году официальный производитель печей, российская компания Лаотерм, решила переименовать печи Булерьян. Это произошло за счет доработки конструкции печей и увеличения гарантийного срока до 2,5 лет. На данный момент существует множество популярных печей известной марки.

Breneran AOT-14

Эта модель одна из самых громоздких, но способна обогреть большое помещение до 400 м3. Модель Breneran AOT-14 весит соответственно 130 кг. Хотя стоит отметить, что многие печи, рассчитанные на меньшие по площади помещения, весят на порядок больше.

Печь изготовлена ​​из конструкционной стали. Продолжительность горения до 10 часов. Камера сгорания рассчитана на 100 литров топлива. Длина полоски не должна быть больше 80 сантиметров.Дымоход подключается к задней части топки.

Такая печь подойдет для обогрева всего коттеджа.

Aqua Breneran

Модель Aqua-Breneran является улучшенной версией печи, поскольку нагрев происходит за счет нагрева циркулирующей жидкости.

Печь подходит не только для отопления частных домов и гаражей, но и устанавливается в мастерских и цехах. Такой духовой шкаф может обогреть помещение объемом 600 м3. Правда, полную кладку горючих материалов нужно проводить каждые 6-8 часов.

Конструкция сделана из стали и покрыта термостойкой краской. В отличие от классических печей, в ней есть дополнительный резервуар для воды. Печь имеет два регулятора. Один стоит на двери и контролирует интенсивность тепла. Второй — на трубе дымохода. Это регулятор газификатора.

Aqua Breneran — отличное решение для отопления самых больших помещений.

Бренеран АОТ-08 тип 005

Булерьянские печи можно использовать не только для отопления дома, но и для приготовления пищи.Для этих целей компания выпустила линейку печей с варочной панелью.

Это газогенераторная печь, которая выручит, если в помещении нет печи. Подходит для отопления помещения объемом 100 м3. При этом совмещать две функции — приготовление пищи и обогрев помещения — к сожалению, невозможно. В режиме тления Breneran AOT-08 будет нагревать помещение в течение получаса. А во время горения следует пользоваться варочной панелью. Варочная панель состоит из двух конфорок. Еда на таком аппарате готовится довольно быстро.Например, 6-литровый резервуар для воды закипит за 30 минут.

Breneran-AQUATEN

Модель AQUATEN — уникальная печь, аналогов которой не найти. По конструкции печь похожа на другие модели Булерьянова, но все же имеет важные отличия в конструкции.

К радиаторам подключаются трубы топки, по которым течет вода. Устройство труб такое же, как и в воздушных вариантах печи Булерьян. Вода поднимается по сливу в трубы самотеком.Коллектор давления собирает жидкость до 8 метров.

Как и другие модели Breneran, AQUATEN имеет несколько регуляторов теплоемкости в топке. Печь изготовлена ​​из высокопрочной стали, которая защищена от коррозии слоем специальной краски.

Зимой, если нет возможности разместить твердые горючие материалы в баке печи, для обогрева можно использовать электронагреватель мощностью 1 кВт.

Можно ли самому сделать печь Булерьян?

Уже более 20 лет секреты создания булерьянских печей держатся в секрете.Производители не разглашают чертежи и параметры используемых материалов. Но специалисты печного дела давно замерили печь, чтобы сделать аналог известной торговой марки. Купить печь Булерьян можно не только у Лаотерм, но и у других производителей. Правда, по качеству такие печи будут намного уступать. Также можно самостоятельно сконструировать печь Булерьян.

Печь изготовлена ​​из трубы для конвекционных теплообменников и стальных листов. Делать булерьян печь самостоятельно следует в несколько этапов:

1. Трубу необходимо разделить на 8 одинаковых частей длиной не более 140 сантиметров.Трубогиб нужен для придания изделию изогнутой формы. Радиус закругления не должен превышать 23 сантиметра. Все трубы должны быть изогнуты одинаково.
2. В двух трубках нужно проделать прорези и вставить в каждую из них небольшую трубку длиной 20 сантиметров. Большая часть трубки должна быть снаружи. Стык нужно тщательно заварить. Эти трубы нужно будет использовать у дверцы топки.
3. Трубы накладываются друг на друга, причем первая труба заканчивается слева, вторая — справа, третья — слева и т. Д.Делают стальную стенку и устанавливают ее внизу конструкции, оставляя низ труб снаружи. Расстояние между трубами заделывают листами металла. Передняя и задняя стенки с проемами для дымохода и двери соответственно также выполнены из этого материала.
4. Дымоход нужно делать с учетом приспособления для отвода конденсата. Следует сделать калитку с небольшим отверстием и металлической ручкой. А также дуть, который будет прикреплен к двери. Все эти детали можно изготовить самостоятельно из листового металла.

Делая печь своими руками, убедитесь, что все детали конструкции идеально подходят друг к другу. Необходимо предварительно рассчитать габариты топки и обязательно подключить ее к дымоходу перед проверкой работы.

Булерьян — печь проверенная временем. При невысокой стоимости уровень КПД такой печи один из самых высоких в мире — он достигает 80%.

Система отопления «Булерьян» представляет собой цельносварную стальную конструкцию с множеством труб по бокам.С пола идет холодный воздух, он проникает через сопла нижних патрубков и нагревается. А затем движется по трубам, прижатым к топке каменки.

Из верхних патрубков выходит уже нагретый воздух, который равномерно распределяется по помещению. Уже через 15 минут после розжига печи воздух достигает температуры 120 ° C.

Обзоры основных преимуществ

Отзывы пользователей о печи Булерьян позволят вам понять, из чего состоит описываемая конструкция.Он достаточно компактен, но легко справляется с обогревом помещения площадью до 100 м 2. Если приобрести оборудование большей мощности, то оно сможет обогреть помещение до 400 м 2. Между закладками дров в этом случае достигает 12 часов. По словам пользователей, во время работы нужно всего лишь несколько раз в день класть дрова в топку, чтобы печь поддерживала в помещении постоянную температуру.

Если вы хотите купить отопительную печь Булерьян, вам обязательно стоит прочитать отзывы о ней.По ним можно узнать, что дрова выгорают с определенной скоростью, на которую влияет установленная мощность. На это также влияет порода дерева. Всего за 3 часа после начала работы устройство прогревается, и воздух в нем достигает приемлемой температуры.

Если площадь внушительная, рекомендуется установить несколько печей или приобрести один агрегат, размер которого удовлетворит ваши требования. Такая печь, по мнению пользователей, не только удобна, но и универсальна.Он не образует в помещении дыма и копоти, экономит дрова, а также имеет удобную дверцу для укладки дров, что упрощает эксплуатацию.

Основные недостатки

Если вы решили установить печь Булерьян в гараже, специалисты рекомендуют прочитать отзывы о ней. Среди них следует выделить способность оборудования работать исключительно за счет дров. Нельзя не отметить тот факт, что большой объем генераторного газа не горит, летя в дымоход.

Дрова полностью не сгорают, при этом дымится печка, а сажа уходит в трубу дымохода. Это влечет за собой необходимость удаления трубы на 3 м от высоты топки. Все это дополнительные затраты, к которым необходимо добавить то, что труба нуждается в теплоизоляции. Неважно, сделана конструкция из металла или кирпича.

Отзывы о печи длительного горения «Булерьян» также свидетельствуют о том, что в дымоходе при эксплуатации скапливается конденсат из воды, сажи и гудрона.Это потому, что топливо полностью не выгорает. Труба закоксовывается, и при растопке образуется неприятный запах, особенно это актуально после длительного простоя.

Потребители выделяют еще один минус, который выражается в том, что на раскаленном металле конструкции пригорает пыль. Атмосфера помещения не улучшается. Принцип работы нагревательного прибора приводит к таким последствиям: конструкция рассчитана на отвод тепла с поверхности. На одной вкладке долгое горение и максимальную теплоотдачу обеспечить не так-то просто.Для этого вам придется освоить навыки регулировки закрылков. Отзывы о печи для дачи «Булерьян» говорят о том, что горение гниением вызывает множество побочных эффектов.

Отзывы об аналоге «Булерьяна»

Читая отзывы о отопительной печи «Булерьян», самое время изучить Бренеран. Это оборудование является аналогом конвекционного устройства и является разработкой профессора Бутакова. Аппарат идентичен Булерьяну, но последний является результатом немецких разработок, а Бренеран впервые был выпущен в России.

Конструкция отличается от «Булерьяна» большим сечением воздуховодов и их внушительным количеством. Они спрятаны в корпусе, а забор воздуха происходит под прямым углом. По словам пользователей, корпус выполнен в виде параллелепипеда. Дымоход вводится в верхнюю плоскость.

Для ясеня в конструкции есть встроенный ящик, система дополнена решеткой. Именно вход в дымоход делает использование печи не очень удобным. При изменении положения заслонки на трубе можно легко обжечься об корпус или основание трубы.Как подчеркивают потребители, поворотная заслонка не имеет защелки, и при попытке настроить воздуходувку самостоятельно она сдвигается под тяжестью ручки.

В топке дрова сгорают практически полностью, остается лишь минимальное количество. В конвекционных печах российского производства по мнению потребителей можно найти недостатки, они выражаются в отсутствии элементов, а также плохо сделанных швах. Если вы прочитали отзывы о дровяной печи Булерьян, то поймете, что таких недостатков у нее нет.Самые маленькие модели агрегатов стоят около 9000 рублей.

Отзывы об особенностях эксплуатации «Булерьяна» в жилом доме

Для домов временного проживания и загородных домов «Булерьян» — идеальное решение. Однако многие потребители, по их словам, сомневаются, стоит ли устанавливать такое оборудование в жилых помещениях. Здесь мнения покупателей расходятся, поэтому к изучению этого вопроса стоит подойти более серьезно.

Прочитав отзывы о печи Булерьян, вы сможете понять, что такая установка может негативно сказаться на здоровой атмосфере дома.С порцией воздуха внутри конструкции втягивается обычная пыль, которая сначала нагревается, а затем начинает гореть. Термическое разложение не требует слишком высокой температуры. Покупатели подчеркивают, что продукты сгорания пылевых частиц присутствуют в воздухе и могут оказать негативное влияние.

Чтобы выйти из этой ситуации, необходимо приобрести «Булерьян» и обычную духовку. Первый будет обогревать дом, а второй поддерживать постоянную температуру. Специалисты подчеркивают, что при правильном расположении «Булерьяна» и соблюдении элементарных правил и периодичности использование подобной установки в жилом доме допустимо.

Отзывы пользователей

Вы останетесь довольны использованием печи, если будете осторожны в ее эксплуатации. Производители заявляют, что описываемая конструкция универсальна. Иногда его даже сравнивают с твердотопливным котлом. Однако это мнение не совсем верно.

Лучшее топливо для печи — дрова. Рекомендуются несмолистые породы. Это должно включать:

Поддоны и брикеты отличные. Для растопки, по мнению потребителей, лучше всего использовать бревна, а для процесса сжигания лучше всего подходят брикеты.При розжиге запрещается использовать легковоспламеняющиеся вещества. Отзывы о печи Булерьян свидетельствуют о том, что перед закладкой дров их рекомендуется просушить на плите, тогда их сжигание будет более эффективным.

Вышеуказанный период работы на одной закладке топлива будет актуален только при полной загрузке топки. Не делайте дымоход короче рекомендованного. Для успешного горения необходима хорошая тяга, которая возможна только при общей высоте дымохода 5 м и более.

Потребители подчеркивают, что труба должна монтироваться против, а не в направлении движения газа. Это предотвратит попадание смолы в пол, которая вытекает из печных отверстий. При правильной установке дымохода смола вернется и сгорит. Владельцы частных домов, успешно применяющие Булерьян, отмечают, что проверять курильщика следует дважды в год. Это исключит проблемы с отопительным оборудованием.

Особенности установки Отзывы

Печь Булерьян 100, отзывы о которой вы могли прочитать выше, по мнению потребителей, следует устанавливать на некотором удалении от легковоспламеняющихся предметов и материалов.Расстояние должно составлять 1 м. Если поверхности покрыты штукатуркой, то этот параметр можно уменьшить до 75 см.

«Булерьян» обычно устанавливается на постаменте, который выполняет роль декора и играет роль функционального элемента. Внутри потребители советуют сделать нишу для дров. Обычно основание делается из свай.

Отзывы об особенностях уборки

Ознакомившись с отзывами и недостатками печи Булерьян, вы можете определиться, стоит ли приобретать такую ​​технику для дачи или дома.Но если вы уже сделали выбор, то вам нужно больше узнать о том, как проводится уборка. Каким бы качественным ни было отопительное оборудование, время от времени оно требует профилактического обслуживания. «Булерьян» со временем начнет проявлять признаки загрязнения. По мнению потребителей, они выражаются в следующем:

• отсутствие тяги;
• плохое плавление;
• трудности с закрытием ворот.

Для очистки можно использовать одну из нескольких технологий. Главное, чтобы она была в безопасности.Отзывы и недостатки печи Булерьян говорят о том, что такое оборудование может стать источником повышенной опасности. Потребителям не рекомендуется использовать такую ​​популярную очистку от ожогов. Этот метод опасен, но эффективен. Некоторые смельчаки решаются на этот крайний шаг.

Суть его в том, чтобы нагреть трубу до температуры, когда металл станет красным. В таких условиях смола просто выгорает, а дымоход очищается. Очистка, по мнению покупателей печи, также может быть механической.Для этого используется специальный стержень, с помощью которого нужно попасть в трубу с крыши.

Длина дымохода над поверхностью должна быть примерно 3 м, поэтому без страховки такой подход не менее опасен. Зимой таких манипуляций не стоит. Прочитав отзывы владельцев о печи Булерьян, вы выделите для себя еще один способ — через стакан. Если коптильня засорилась основательно, и очистить ее сверху невозможно, то можно постучать по трубе.Однако при этом часть смолы все равно останется на своем месте.

Коптильню иногда чистят изнутри, хотя этот вариант довольно сложен. Из подручных материалов следует сделать что-то вроде складного метра с ершиком на конце. Можно использовать алюминиевый уголок или трубу. Конструкция должна быть достаточно легкой. Высота трубы приличная, а если прибор тяжелый, то чистка, по словам владельцев Булерьяна, будет довольно сложной.

Более экономично и проще использовать жесткий, но гибкий провод или кабель.Его конец необходимо загнуть кольцом по диаметру трубы и прочистить дымоход через емкость для конденсата. По мнению домовладельцев, где установлен Булерьян, у этой процедуры есть один минус. Выражается это в том, что в процессе образуется много грязи, но на уборку придется потратить не более часа.

4276 0 0

Многие видели металлическую печь Булерьяна, но не все знают, что это такое, как устроено и почему так диковинно. Решил исправить это досадное недоразумение и дальше мы подробно разберем устройство печки и принцип ее действия.А для тех, кто собирается покупать такой агрегат, будет дан обзор цен и советы по эксплуатации своими руками.

Особенности печей Bullerjan

Такие печи часто называют передовыми современными печами. Это верно лишь отчасти, потому что от своих предшественников они взяли только металлический корпус и дымоход

.

Несколько слов об истории создания

Считается, что канадские дровосеки спроектировали Bullerjan, когда проводили долгие вечера на зимовке в лесу, но это всего лишь красивая легенда, придуманная для увеличения продаж.

На самом деле конструкция была создана американским изобретателем Эриком Дарнеллом в 1975 году. Произошло это в Вермонте на самой границе с Канадой. Печь была сделана для дома, и первые серийные экземпляры действительно вышли в Канаде под торговой маркой Free Flow.

Примерно в 1982 году немецкий бизнесмен Эрхард Кнофлер, путешествуя по Канаде, увидел печь и согласился в Дарнелле выкупить права на нее. После этого немец регистрирует торговую марку Bullerjan и начинает серийное производство таких печей под ней.

Как работает дизайн

Принцип работы здесь основан на элементарных законах физики:

• Корпус печи сварен из гнутых труб диаметром около 50 мм;
• Нижняя часть такой трубы находится недалеко от пола, а верхняя поднимается над плитой;
• Холодный воздух всасывается снизу и, проходя по трубам, нагревается до температуры 100–150 ºС.

Чем больше сварено таких труб, тем выше производительность печи.Кроме того, трубы можно подключить к вентиляции и обогревать сразу несколько помещений одной духовкой.

Отчасти такую ​​конструкцию можно сравнить с пиролизным твердотопливным котлом длительного горения. Дело в том, что помимо самой топки монтируется еще и камера, в которой происходит горение газов, в результате значительно повышается КПД топки.

Подсчитано, что при хорошем топливе КПД этой конструкции может достигать 80%, что по-прежнему остается рекордом для автономных металлических печей без турбонаддува.

Булерьян позиционируется как печь, работающая исключительно на дровах, но это скорее рекомендация, если в нее положить уголь, она будет работать еще эффективнее, однако при регулярных угольных «атаках» металл печи будет быстро прогорать.

Температура в топке и камере дожигания регулируется двумя заслонками, одна из которых установлена ​​на дверце, а вторая — на дымоходе.

Печь может работать в 2-х режимах:

1. Быстрый нагрев — это когда все заслонки открываются и печь доводится до максимального прогрева.В результате за считанные минуты температура воздуха, выходящего из верхних труб, достигает 150ºС, что позволяет отапливать помещение максимум на час;
2. Стабильная газификация — при достижении необходимого максимума в помещении печь переводится в режим стабильной газификации. Для этого топка полностью заполняется сухими дровами, а створки частично перекрываются. В режиме газификации Булерьян дает температуру 60–80 ºС.

Такая печь хорошо подходит для дачи, к тому же сейчас есть модели, разработанные специально для бани с водяным контуром, потому что обогрев сауной каменкой намного ниже по эффективности, с Булерьян в парилку можно принести температура до максимума менее чем за час.

Обзор цен

Если говорить о настоящих немецких печах Bullerjan, то цена там начинается от 50 тысяч рублей, а стоимость элитных моделей достигает четверти миллиона. Однако есть прекрасный выход из этой ситуации, наши предприимчивые люди скопировали принцип Bullerjan и выпустили на рынок целую линейку печей под брендом Breneran.

Поверьте, если накрыть логотип, то немецкую «буржуйку» не отличишь от отечественного аналога, плюс качество наших устройств не хуже немецкого, а главное цена начинается от 12 600 руб. .

Стоимость печей варьируется в зависимости от объема помещения, в котором планируется установка агрегата, а также от наличия дополнительных опций, например, таких как варочная панель или водяной контур. Цены в статье актуальны на лето 2017 года.

Фото	Характеристики отечественного аналога Bullerjan
	АОТ-06 . Самая популярная модель, рассчитанная на 100 м³, сварена из стали и стоит 14 100 руб. Точно такая же модель, но без стеклянной вставки в двери стоит 12 600 руб. Объем 200 м³ — 19 350 руб . ; Объем 400 м³ — 24 300 руб .; Объем 600 м³ — 36 350 руб .; Объем 1000 м³ — 44 850 руб.
	АОТ-06 с жарочной поверхностью . Модель, рассчитанная на помещение 100 м³ с одной горелкой, стоит 17 250 руб., При объеме 120 м³ с двумя кольцами стоит 18 750 руб.
	Духовой шкаф Бренерана с водяным контуром . Aquatine 100 м³ — 18 900 руб .; Aquatine 200 м³ — 27 900 руб .; Aquaten 400 м³ — 32 350 руб .; Aquaten 600 м³ — 54 450 руб .; Aquaten 1000 м³ — 65 850 руб.
	Каменка для бани . В данной модели сверху предусмотрена сетка, в которую закладываются камни.Цена на него обычно колеблется в районе 14 300 рублей.

При выборе в первую очередь смотрите на толщину металла печи, ни один уважающий себя производитель не поставит на корпус такой конструкции чугун тоньше 5 мм.

• Для таких конструкций лучше всего устанавливать дымоходы из утепленных сэндвич-труб, они выполнены из гладкой нержавеющей стали, а значит, чистить придется гораздо реже;
• Если говорить о недостатках Bullerjan и его аналогов, то их всего 2: во-первых, топить печь углем нежелательно, во-вторых, любую «буржуйку» можно сжечь, поэтому любой парапет вокруг точно не будет лишним;
• Топка должна быть установлена ​​на асбестовом или подобном щите, и по периметру агрегата должно быть не менее 1 м свободного пространства на случай, если из топки выпадет горящее полено;
• Теоретически в печь можно заложить любые дрова, но если постоянно топить свежеспиленным необработанным деревом, особенно хвойных пород, то раз в месяц придется чистить и саму печь, и дымоход.

Заключение

Печь Bullerjan и ее аналоги действительно очень удобная и эффективная «буржуйка», из описанных выше моделей вы обязательно сможете выбрать себе подходящую. Видео в этой статье дает практический обзор работы такого агрегата. Если возникнут вопросы, смело стучите в комментарии, буду рад помочь.

Печи «Булерьян»: отзывы. «Булерьян» с водяным контуром: отзывы пользователей

Компания «Булерьян» основана в 1993 году.Раньше он назывался «Лаотерм», а затем — «Бреннер». На сегодняшний день компания «Булерьян» занимается производством печей, а также каминов. Кроме того, изготавливаются ванны и газогенераторы. Вся продукция этого бренда проходит строгие испытания. В результате получается очень качественный товар, на который дается большая гарантия.

Внешний вид печей «Булерьян» с водяным контуром

Первая печь «Булерьян» с водяным контуром отзывы получила хорошо.Во многом это было связано с тем, что она могла спокойно обогревать комнату общей площадью до 100 кубометров. м. Чаще всего их использовали на крупных предприятиях и фабриках.

Специалисты компании отмечают, что коэффициент полезного действия в этих устройствах иногда достигает 70%. Также следует учитывать высокий уровень производительности печей «Булерьян» с водяным контуром. Некоторые модели этой марки способны работать непрерывно более 6 часов.

Печь с водяным контуром

Печи с водяным контуром работают исключительно в помещениях с открытой системой отопления.Также следует учитывать, что увеличение теплоносителя происходит само по себе. Как правило, духовой шкаф с водяным контуром состоит из двух камер. Внизу устройства находится секция газификации. Форсажная камера, в свою очередь, расположена сверху.

Дополнительно есть два регулятора мощности печи. Теплообменные трубки расположены над камерой газификации. Они подключены к вторичному отделению. При этом на боковой панели находится патрубок дымохода с контроллером.Внизу двойная задняя стенка печи. Основная камера устройства подключена к зольнику. При этом выдувная печь соединяется с ручкой регулятора мощности. Также есть специальная загрузочная дверца. Инжектор расположен за передней стенкой топки.

Модель Aqua-Bresenan

Эта модель «Bulerjan Aqua» отзывов от покупателей пока не получала, так как еще не очень известна. Создан для отопления жилых домов, а также промышленных объектов.Его особенность — использование разных видов твердого топлива. Чаще всего такие печи загружают углем или обычными дровами.

При этом на одной вкладке он способен непрерывно работать более 7 часов, поэтому котел «Аква-Бринаран» («Булерян») получил положительные отзывы специалистов.

Отзывы покупателей о печи «Булерьян Кантри» (тип 00)

Отзывы «Булерьян Кантри» хороши. Большинству покупателей эта модель понравилась своей универсальностью. В него можно смело загружать дрова, а также уголь.При этом такая печь имеет хорошие характеристики и способна обогреть помещение до 100 кубометров. м. Дополнительно учтите, что мощность данной модели составляет 6 кВт.

Этот котел «Булерьян» отзывается еще и хорош тем, что у него очень удобные дверцы. Кроме того, многих порадовала компактность модели. Его высота составляет 700 мм, ширина — 480 мм, а глубина — 685 мм. Общий вес печи 65 кг. Диаметр дымохода, в свою очередь, довольно большой и составляет целых 120 мм.Сам корпус печи выполнен из прочной стали. Помимо дров и угля в камеру можно загружать опилки, брикеты, торф. Учитывая это, эта печь «Булерьян» отзывы покупателей в основном получает хорошие.

Мнение специалистов о печи «Булерьяны Кантри» (тип 00)

Об этой печи «Булерьян» отзывы специалистов разные. Как отмечают некоторые специалисты, корпус этой модели довольно прочный. В этой печи производители использовали сталь марки 08КП. К тому же многих радует, что отводная труба идет без овализации.Также на нем нет мест с перетяжками. Диаметр трубы 57 мм, что обеспечивает высокую производительность.

Также специалисты отметили высокое качество сварки на печи. По заявлению производителей, все детали устройства были изготовлены на специальном станке для плазменной резки. Если печь загружать дровами или углем, то их хватит примерно на 7 часов. Топка устройства полностью закрыта. Теплообменник также выполнен из стали. В целом модель считается недорогой, поэтому все печи серии «Булерьян 00» отзывы в основном положительные.

Печь «Буглериан Классика» (тип 00)

Отзывы «Булерьян Классика» хороша тем, что очень похожа на предыдущую модель. Его мощность находится на довольно высоком уровне и составляет 6 кВт. В этом случае печь способна построить дом общим объемом до 100 кубометров. м. Также многих радует тот факт, что производитель может заказать у нее абсолютно любой цвет.

Для загрузки в топку брикетов и дров. Однако некоторые предпочитают только древесные отходы.Как бы то ни было, КПД данной модели составляет 75%. Во многом это связано с использованием двухфазного сжигания топлива. Вначале топливо просто тлеет, а при этом выделяются газы. На втором этапе газы полностью уходят. Все это дает возможность производить погрузку примерно за 8 часов. Кожух печи выполнен из нержавеющей стали. Кроме того, покупатели отметили, что в комплекте идет удобная подставка.

Экспертиза печи «Булерьян Классика» (тип 00)

Дана печь «Булерьян» с водяным контуром отзывы большинства специалистов.Как утверждают специалисты, его габариты вполне приемлемы для столь мощного устройства. Высота модели составляет 700 м, ширина — 480 мм, а глубина — 685 мм. Общий вес печи с водяным контуром 65 кг. Диаметр дымохода 120 мм.

Дополнительно эксперты оценили качество погрузочной камеры. Ручки достаточно тугие, дверь легко открывается. Также многие с положительной стороны описали механизм регулирования мощности печи. Во время нагрева все можно легко регулировать и заодно следить за внутренней камерой.Все трубы имеют правильную овализацию и при этом изготавливаются без микродефектов на специальном оборудовании.

Швы по краям стыков хорошо сглажены, что говорит о высоком качестве сварки. Кроме того, специалисты отметили удобство загрузки топлива. Диаметр входной камеры довольно большой, и это позволяет быстро производить кладку.

Отзывы о печи «Булерьян МАКСИ» (тип 00)

Отзывы о «Булерьян МАКСИ» заслуживают положительных отзывов. По заявлению покупателей, мощности этой печи хватит на то, чтобы в тихом помещении было более 125 кубометров. м. При этом напряжение устройства составляет целых 7 кВт. Этот показатель уже выше, чем у предыдущих моделей. Также потребители отметили, что при увеличении мощности у топки габариты остались прежними. Высота 700 мм, ширина 480 мм, глубина 685 мм.

КПД на достаточно высоком уровне. Можно легко использовать торфяные брикеты и древесные отходы.Непосредственно переделана печь устройства.

Что говорят специалисты о печи «Булерьян МАКСИ» (тип 00)?

Эта печь «Булерьян» по отзывам специалистов, в большинстве своем хороша. Как утверждают специалисты, эта модель больше всего подходит для различных промышленных объектов. Его мощности с избытком хватает для обогрева складов, а также крупных заводов.

Так как размеры печи стандартные, вес прибора не изменился и составляет 75 кг. Также отметим, что в комплект входит специальная подставка для духового шкафа, которую очень удобно устанавливать. Диаметр дымохода тоже стандартный — 120 мм, и это многих радует.

Отзывы о печи «Булерьянский Кантри» (тип 01)

Отзывы «Булерьянский Кантри» имеют разнообразие. Как говорят некоторые покупатели, эта модель имеет большие габариты и подходит не многим. Высота печи 845 мм, ширина 560 мм, глубина 810 мм. В общем, пользоваться им довольно приятно. Дрова или уголь загружать очень удобно. При этом двери в камеру открываются хорошо. Его ручка удобная и сделана из стали.Корпус печи, как и прежде, очень прочный. Толщина металла ровно 4 мм. В этом случае КПД составляет 75%. Регулировать мощность очень удобно.

Экспертное заключение на печь «Булерьян Кантри» (тип 01)

Экспертная буржуйка «Булерьян» заработала себе хорошо. Многие специалисты считают, что мощности печи в 11 кВт достаточно для обогрева помещения площадью 200 кубометров. Однако они согласны с покупателями, что габариты этой модели очень большие.

Среди прочего многие отметили качество изготовления теплообменных трубок. Все они лежат плотно, и следов сварки практически нет. Гибка самого металла производится с соблюдением всех требований. Пока деформации на внутренней поверхности не обнаружено. Кроме того, многие оценили работу вторичной камеры. Его дымоход имеет правильную форму и исправно работает.

Когда у этого нагнетателя хороший диаметр. Также специалисты определили заднюю панель устройства, которая состоит из двух пластин.Учитывая все вышесказанное, отопление от «Булериан» вызывает только хорошие отзывы специалистов.

Печь «Булерьян Классик» (тип 01)

Потребители в целом оценивают удобство использования данной печи. В загрузочную камеру можно свободно загружать до 6 кг древесины. Этого должно хватить, чтобы обогреть комнату площадью 80 квадратных метров за 9 часов. м. Также следует учитывать высокую эффективность. В целом эта модель очень экономичная. Если вы используете уголь, то одной загрузки хватит, чтобы отапливать комнату в течение 12 часов.Также печь «Булерьян» получает хорошие отзывы пользователей за прочную конструкцию.

Мнение специалистов о печи «Булерьян Классик» (тип 01)

В целом специалисты считают данную модель удобной и мощной. В то же время он обладает всеми преимуществами, отображаемыми в предыдущих моделях. Вторичная камера устройства довольно прочная. Толщина металла в этом месте достигает 4 мм. Также специалисты отметили удобство багажного отделения. Его дверца плотно прилегает и обеспечивает хорошее уплотнение.

Передняя стенка довольно прочная и хорошо защищает инжектор. Все регуляторы мощности легко настраиваются. Ручка дымохода в свою очередь надежно закреплена. Кроме того, многие специалисты с положительной стороны отметили работу нагнетателя, который спрятан за задней панелью. В целом данную модель можно охарактеризовать как практичный и мощный прибор для отопления больших домов.

Печей Бутакова: Студент, инженер, профессор. Печь профессора Бутакова

В России большим спросом пользуются печи разработки профессора Бутакова. Отличительной особенностью отопительного прибора является то, что он за короткое время нагревает комнат с большой площадью , при этом расход топлива минимален. Техника имеет хорошие эстетические характеристики, поэтому не испортит внешний вид помещения. Данную конструкцию можно сделать самому .

Конструкция

Топка состоит из конвективных труб, которые устанавливаются по схеме. В отличие от аналогов печь Бутакова отличается высокой теплоотдачей.

Аппарат состоит из простых частей :

• зольник;
• топливный отсек;
• решетка;
• дымоход;
• трубы для циркуляции воздуха .

Для максимального использования тепловой энергии топливный отсек выполнен в форме параллелепипеда. Трубу для этого участка следует закреплять только вертикально. На патрубке для циркуляции воздуха на высоте 12 сантиметров от подножек нужно сделать горизонтальные пропилы. Это необходимо для того, чтобы воздух поступал в генератор.

Также в печи должен быть зольник , в котором собираются отходы сгорания. Одной закладки хватит примерно на 10 часов обогрева помещения.Также продолжительность работы зависит от конкретного нагревательного блока модели .

Топливо

По сравнению с другими отопительными аналогами данная печь имеет ряд преимуществ. Прежде всего, следует отметить, что расход топлива почти вдвое по сравнению с кирпичной конструкцией. А если сравнивать, расход в двенадцать раз меньше … Печку можно топить любым видом: картоном, бумагой, торфом, углем.

Разновидности духовок

Аппараты Бутакова выпускаются в нескольких моделях.Важно отметить, что все варианты печей работают по одному принципу, а также имеют такую ​​же конструкцию, … Модели различаются по мощности, габаритам, количеству труб. Поэтому вы легко сможете подобрать агрегат для любого помещения. Существующие модели:

• «Старшеклассник». Эта конструкция больше не доступна в промышленных масштабах, , поскольку она неэффективна .
• «Студент». Печь может обогреть помещение площадью 150 м3… Отличный вариант для жилого помещения.
• Инженерная модель. Конструкция способна обогреть 250 м3 .
• «Доцент» рассчитан на помещение с площадью 500 м3 .
• «Профессор» отапливает 1000 м3.
• «Академик».

На некоторых конструкциях устанавливается варочная панель для приготовления пищи.

Читайте также: Шведская духовка: особенности и изготовление

Печь «Студент»

Этот обогревательный прибор — лучший вариант для жилого помещения, так как имеет небольшие размеры, привлекательный внешний вид , и способен обогревать комнату с большой площадью. Вес конструкции кг 70 кг, топливный отсек равен 60 литрам .

Традиционные агрегаты имеют двойную дверцу топки, внешняя служит защитой. В конструкции «Студент» предусмотрена специальная чугунная дверь со смотровым окном из огнеупорного стекла. Стоит отметить, что окно со временем станет черным, поэтому устанавливать его не нужно.

Аппарат можно купить готовым с необходимыми комплектующими … В зависимости от магазина эта плита может стоить , примерно 20 000 рублей .

Монтаж духового шкафа «Студент»

Конструкцию можно собрать вручную, в несколько этапов :

• В первую очередь рекомендуется подготовить сборочный чертеж или скачать готовый вариант на Интернет. Это облегчит работу.
• Затем следует подготовить место для конструкции. Поверхность пола и стен необходимо отделать огнеупорными материалами.
• Определитесь с выходным участком трубы … Затем проделайте отверстие в потолке, которое залите негорючими материалами.
• Затем установка устанавливается на подготовленный стенд .
• С помощью герметика монтируют все трубы в последовательности … Рекомендуется приобретать сэндвич-трубы, препятствующие образованию конденсата и проникновению дыма в помещение.
• Снаружи на трубе нужно сделать специальную «юбку».

Если ученик установлен на небольшом расстоянии от деревянных деталей и поверхностей , то стены должны быть покрыты асбестовым картоном. Сверху рекомендуется закрепить оцинкованные листы.

Нужно аккуратно проделать отверстие для трубы в потолке. Он должен быть на несколько сантиметров больше диаметра дымохода. Проделанное отверстие также необходимо закрыть огнеупорным материалом, так как эта зона опасна. Печь «Студент» не содержит резервуара для воды, но если вам нужна горячая вода в доме, вы можете докупить необходимую емкость.Для этого нужно аккуратно соединить трубы, емкость и затвор. Все стыки необходимо тщательно загерметизировать.

После того, как все аксессуары устройства « Студент» будут собраны, нужно проверить духовку и зажечь ее. Следует отметить, что первое возгорание подразумевает большой внутренний дым , так как краски и различные масла будут Поэтому рекомендуется первый запуск обогревателя проводить на открытом воздухе . .. Если дефектов не обнаружено, то можно установить конструкцию «Студент» в помещении.

Читайте также: Печи металлические для дровяного дома

Печь «Инженер»

В начале века профессор Бутаков разработал новую модель отопительного прибора. Этот агрегат пользуется спросом у населения. Печь способна отапливать помещение площадью до 2500 м3. В качестве топлива можно использовать дрова, картон, торф и уголь … Духовка работает в диапазоне температур -55 — +40 градусов … Небольшие габариты позволяют установить конструкцию в любом удобном месте.

«Инженер» применяется для отопления жилых помещений, гаражей, теплиц, промышленных складов, малых станций … Следует отметить, что данная модель печи имеет высокую цену — более 30 000 рублей … Сделать такую ​​печь можно своими руками.

Конструкция печи:

• шкаф с двумя камерами;
• необходимое количество встроенных труб;
• решетка;
• топка;
• зольник;
• подводка для глаз.

Важно отметить, что топливо в аппарате не горит, а медленно тлеет, что экономит его расход и увеличивает степень теплоотдачи. Внутренняя температура не должна превышать 350 градусов. Первый запуск в режиме горения должен занять около двух часов.

Преимущества аппарата «Инженер»:

• обогревает большое помещение;
• одной закладки топлива хватает на 10 часов;
• конвективные трубы повышают КПД;
• прогревается равномерно;
• Благодаря зольнику ящик можно опорожнить в любой момент.

Минусы агрегата:

• лишний воздух попадает в топку через зольник;
• очистить трубу своими руками , нужно ее разобрать на секции;
• лицевая панель со временем деформируется .

Процесс установки печи:

1. Найдите подходящее место для установки и покройте пол асбестом и металлическим листом толщиной 10 мм.
2. Если рядом есть стены, то их тоже нужно утеплить.
3. Поместите лист перед машиной из металла.
4. Заизолируйте проем в потолке.
5. Печь рекомендуется устанавливать на кирпичную основу.
6. Соедините все секции труб и выведите их наружу.
7. Дымоход должен располагаться на крыше на высоте не менее 50 сантиметров.

Духовка с водяным контуром

Собирать печь своими руками не обязательно, можно приобрести готовый вариант у разработчика Бутаков .

Достоинства:

• Несмотря на то, что с водяным контуром придется повозиться, такая плита стоит намного дешевле автономного отопления.
• Устройство можно подключить к другой системе отопления.
• Использование различных видов твердого топлива.
• Отличные эстетические качества.

Как ни странно, некоторые до сих пор отапливаются дровами и углем. И это не экзотика, не желание увидеть настоящий «живой» огонь, а самая банальная необходимость.Не во всех регионах России установлен природный газ, и для большинства дачников это несбыточная мечта. Поэтому остро стоит вопрос о твердотопливной аппаратуре с минимумом средств, дающей максимум эффективности.

Одним из таких примеров является печь профессора Бутакова, основанная на принципе газообразования (пиролиза), что позволяет во много раз снизить расход топлива. Так, например, дом 100 кв.м. можно согреть день всего тремя закладками дров.В этой статье мы расскажем, как сделать печь Бутакова своими руками и что для этого нужно, ведь по сравнению с тем же Булерьян эта печь выглядит намного презентабельнее. А стеклянная дверь с танцующими языками пламени придает особый шарм.

Высокая теплоотдача, экономичный расход топлива и внешний вид — три сравнения, которые показывают, насколько печь Бутакова эффективнее и востребована потребителями.

Преимущества

За счет чего экономия топлива при аналогичной теплоотдаче и почему такая печь рациональнее? Для этого есть 4 основные причины:

• Принцип пиролиза — это процесс медленного горения, даже тления, топлива с минимальным доступом кислорода. При этом выделяется большое количество дымовых газов, которые после смешивания с воздухом выгорают, выделяя дополнительное количество тепловой энергии;
• 3-5 конвективных трубок, за счет которых увеличивается коэффициент теплоотдачи от каждой точки подключения;
• выход патрубка для подключения трубы, выводящей продукты сгорания — при нагревании смолы смола и другой конденсат собираются в топке, где сжигаются;
• решетка сменная.

Использование дополнительного выходного патрубка позволяет решить основную проблему пиролизных печей — сток конденсата.

Чтобы наглядно показать главное достоинство печи — экономию топлива, приведем пример. При равном объеме топлива печь горит 1 час, стандартный твердотопливный котел — 3-4 часа, печь Бутакова — 10-12 часов.

Примечательно, что в основе печи лежит усовершенствованная конструкция буржуйки, наиболее распространенной среди владельцев дачных участков и.

недостатки

Среди основных недостатков данного типа агрегатов — неудобная механическая очистка трубопровода. Чтобы попасть в трубу, необходимо очистить ее с крыши с помощью специальных тросов. В некоторых конструкциях для экономии тепла дымоход делают витками, что в разы затрудняет чистку. Выход из сложившейся ситуации — установка готовой или самодельной печи Бутакова на высокий фундамент, чтобы ее можно было снять, а трубопровод открыть.

Второй, не менее проблемный недостаток — металлические стенки печи при работе нагреваются если не докрасна, то до опасного состояния. Во время эксплуатации необходимо соблюдать правила пожарной безопасности.

Особенности конструкции

Духовка состоит из следующих элементов:

• 2 камеры сгорания — для твердого топлива и пиролизных газов;
• решетка, разделяющая камеры и способствующая конвекции воздуха;
• зольник;
• трубы конвективные;
• труба дымоходная;
• плита похожа на духовку.

Выдвижной зольник позволяет избавиться от продуктов сгорания, даже не останавливая топку.

Конвективные трубы обеспечивают дополнительный выход теплого воздуха в помещение, что увеличивает коэффициент теплопередачи.

Дымоход устанавливается строго вертикально, чтобы все продукты сгорания стекали обратно в топку и сгорали до конца.

Дверь топки оборудована конвектором и также выделяет тепло.

Сменная решетка — если нужно быстро прогреть помещение или повысить температуру нагрева, установите решетку увеличенного размера.Штатный применяется в штатном стабильном режиме равномерного отопления дома.

Избыточная конденсация воды — проблема всех печей пиролиза. Чтобы уменьшить количество, используйте только полностью сухую древесину.

Принцип работы духовки

Этот параметр во многом аналогичен другим пиролизным котлам. Холодный воздух засасывается через отверстия в кожухе в пространство между кожухом и камерой сгорания. Проходя через всю конструкцию, он нагревается и через форсунки выходит в помещение.Затем воздух остывает, опускается и снова втягивается в котел.

Фото 4 Принцип работы

В это время в топке горит твердое топливо. Это может быть древесина, евродревесина, пеллеты, связки, уголь и т. Д. При ограниченном доступе воздуха топливо не горит, а тлеет. Далее он разлагается на твердый осадок и дымовой газ, при этом осадок выгорает, газ переходит в другую камеру (над топкой) и, смешиваясь с воздухом, выгорает до конца, выделяя дополнительную тепловую энергию.

То есть тепло в печи Бутакова идет сразу от трех источников — топлива, газа и конвекции.

Несмотря на то, что этот принцип дублирует основу работы большинства пиролизных установок, профессор Бутаков устранил основные недостатки, благодаря которым теплотворная способность достигла высокого возврата 90%.

Классификация

Всего будет выделено 4 основных типа агрегатов, каждый из которых работает на идентичной основе и вырабатывает одинаковые 90% тепловой энергии. Отличие заключается в размерах и, соответственно, возможности обогреть соответствующую площадь комнаты.

Фото 5 Типы печей «Профессор Бутаков»

• Гимназия — мощность 6 кВт, площадь обогрева 100 кв. М;
• Студент — 9 кВт; 150 кв.м .;
• Инженер 15 кВт; 250 кв.м;
• доцент 25 кВт; 500 кв.м;
• Профессор 40 кВт; 1000 кв.м;
• Академик 55 кВт, от 1200 кв.м.

Фото 6 Технические показатели разных моделей

Так как Бутаков был учителем (предмет — теплотехника), он разделил все свои печи по студенческим категориям.

При этом некоторые модели, в частности Engineer и Student, выпускаются одновременно в трех модификациях:

• воздушное отопление дровяное;
• водогрейный дровяной;
• угольный.

Для того, чтобы сделать конвекционную печь своими руками, вам понадобится обычная железная бочка. Лучше, конечно, использовать металлический лист диаметром 10 мм, который приваривается к баллону.

Фото 7 Чертеж печи Бутакова (увеличено при нажатии на картинку)

Необходимые инструменты и материалы:

• дуговая сварка и электроды;
Болгарка
• и 1 круг по металлу;
Долото
• ;
• металлический лист 4 и 10 мм;
• шпилька с резьбой;
• труба диаметром 100 мм;

Итак, из листа толщиной 10 мм вырезаем прямоугольник и свариваем его в цилиндр.Далее на этой трубе будут наращиваться все элементы.

А теперь перейдем к регулятору тяги.

Собираем обе форсунки форсажной камеры.

Закройте переднюю сторону аналогичной крышкой и проверьте давление. Барабан должен быть полностью герметичным.

Приварите боковины под патрубки боковой конвекции + дефлекторы задней трубы.

Приварите лист задней конвекционной трубы.

Приварите из трубы переднюю опорную раму для двери, болгаркой вырежьте окна.

На дверях сделать прокладку из асбеста и приварить светоотражающую пластину. Если этого не сделать, то со временем дверь заведет и не закроется плотно.

Нажим на ручку идет по центру, а не по краям, как предлагают некоторые мастера.

Ящик для золы, в котором предусмотрена регулировка продувки.

Конвекционная печь Бутакова своими руками готова.

Если все сделать так, как указано, то стенки духовки не будут нагреваться — они станут очень теплыми, но не горячими. Обратите внимание на фото — насколько близко бутылка к стене без риска обжечь выключатели или отделку

1. Для корпуса печи следует использовать лист толщиной 10 мм, а для передней и задней стенок — 4 мм
2. Не рекомендуется использовать огнеупорные клеи и другие составы для крепления асбестового шнура. Достаточно вставить его в подготовленный разъем загнутыми внутрь краями. И он выдержит отлично.
3. Уже готовую топку баллон следует поставить на высокий постамент, чтобы было удобно чистить дымоход — при снятии труба открывается.

Как видите, сделать печь Бутакова своими руками не составляет большого труда. В общем, на это можно потратить 2-3 дня и получится сэкономить 200-300 долларов.

Осенне-зимний период для жителей частного сектора и дачников традиционно считается сложным временем года.И главная проблема при отсутствии центрального отопления — это обязательно подготовка к отопительному сезону.

Комфорт и тепло морозными и долгими зимними вечерами обеспечат экономичные и эффективные отопительные приборы — печи профессора Бутакова.

Общая информация

Ассортимент обогревателей представлен пятью видами:

1. Доцент.
2. Старшеклассник.
3. Профессор.

По многочисленным отзывам жителей, отопительный котел «Профессор» является самым выгодным в своей категории.

Печь «Профессор» непревзойденной конструкции предназначена для обогрева воздуха в больших помещениях: дачных участках, производственных, складских помещениях.

Конструктивные особенности

Данная модель относится и состоит из следующих элементов:

1. Камера сгорания. Он спроектирован из двух камер — форсажной и газификационной.
2. Ясень дет. Здесь скапливаются остатки топлива.
3. Решетка — подает воздух в зону горения газов.
4. Трубы конвекционные. Еще они нагревают воздух. Они дают старт свободной циркуляции воздушных масс.

Важно знать: печь «Профессор» приспособлена только для работы в состоянии тлеющего топлива. Категорически запрещается нагревать подающие тепло поверхности прибора выше 350 ° С.

С помощью теплоносителя можно направить нагретый поток воздуха из конвекционных трубок духового шкафа в камеру. смежные комнаты.Распределение теплого воздуха осуществляется с помощью алюминиевой гофры. Отвод тепла устанавливается сбоку на каменке.

Правила установки

Монтаж отопительного прибора следует доверить специалистам, но при соблюдении определенных инструкций монтаж печи может быть осуществлен и своими силами.

Последовательность действий по монтажу каменки следующая:

• место, где будет установлена ​​печь, застелить металлическими листами на 10 мм асбестовом картоне;
• секции стен, расположенные рядом с котлом, отгородить картоном на асбесте или оштукатурить на высоту 25 см над уровнем агрегата;
• металлическая пластина (70.0 х 50,0 см) укладывается перед топкой;
• вырезать и заизолировать отверстия дымохода;
• дымоход должен превышать уровень кровли на 50,0 см;
• Часть дымохода, которая выходит наружу и зимой будет взаимодействовать с холодным воздухом, должна быть обернута теплоизоляционным материалом.

Технические характеристики

Из всей линейки каменок Бутакова печь «Профессор» является самой мощной.

Технические параметры говорят сами за себя:

• объем отапливаемого помещения около 1000 м³;
• максимальная мощность — 40 кВт;
• КПД — 85%;
• габариты (Д х Ш х В) — 1110х670х1250 мм;
• вес единицы — 57 килограмм;
• запас топки — 400 литров;
• диаметр дымохода — 20 см;
• минимальная высота дымохода 8.0 мин.

Средняя стоимость данной модели в зависимости от разновидности составляет примерно 32,5 тысячи рублей.

Примечание: Дровяные конвекционные печи Бутакова легко справляются с образующимся конденсатом — он стекает по соплу в топку и там сгорает.

Достоинства и недостатки конструкции

Как и все технические устройства, печь «Профессор» имеет свои определенные достоинства и недостатки.

К неоспоримым преимуществам данного обогревателя можно отнести:

1. Отсутствие негативного воздействия на окружающую среду и человека.Конструктивная особенность топливной камеры создает условия для полного выгорания используемого топлива. Следовательно, никаких вредных веществ и отходов сгорания не наблюдается.
2. Любая деталь конструкции такой печи наделена высокой функциональностью и способствует повышению КПД.
3. Высокая пожаробезопасность основана на двух обстоятельствах — отсутствии открытого огня и тлеющем топливе (неполное сгорание).
4. Высококачественные материалы, из которых изготовлен корпус каменки, и герметичное устройство топки обеспечивают высокую надежность.
5. Одна порция топлива обеспечивает длительный рабочий цикл — от 8 до 12 часов.
6. Эти обогреватели занимают мало места в помещении из-за своих оптимальных размеров.
7. Увеличенный срок службы в сочетании с доступной ценой — хорошая рекомендация при покупке и использовании духовки.

Детище Бутакова, печь «Профессор», имеет определенные недостатки, не оказывающие существенного влияния на процесс обогрева помещения:

1. Существует опасность получения ожогов от сильно горячего жилья.
2. Повышенное осушение воздуха в помещении при обогреве требует искусственного, принудительного увлажнения воздуха в помещении.
3. Кратковременное охлаждение камеры сгорания приводит к резкому снижению температуры в помещении.

Решение отапливать собственный дом или производственное помещение отопительным прибором «Профессор» не позволит Вам испытать разочарование при выборе данной модели. А неприхотливость печи к видам топлива позволит не заморачиваться ни с одним видом топлива.

Посмотреть видео, в котором пользователь делится своими впечатлениями от работы печи Профессор Бутаков Доцент:

Сегодня существует широкий спектр современного отопительного оборудования, работающего на энергии газа и земли (тепловые насосы) — это, пожалуй, самые экономичные способы обогрева дома. Однако старые добрые дровяные и угольные печи по-прежнему занимают достойное место среди отопительных приборов. Одним из самых экономичных устройств в своем классе является отопительная печь профессора Бутакова.

Водогрейный котел «Профессор Бутаков» студенческого образца.

Печь уникальной конструкции предназначена для эффективного воздушного отопления различных помещений: частных домов и дач, гаражей, теплиц, производственных, складских помещений и подвальных помещений.

История печи Бутакова

Первый образец данной конструкции изготовлен во второй половине 2002 года в Новосибирской области. Спустя несколько месяцев образец получил все необходимые сертификаты, а в конце 2004 года был получен патент на изобретение (патент № 2242679).Автор проекта — теплотехник Е.Ю. Зубкевича, назвавшего свою конструкцию в честь брата деда, доктора технических наук, профессора С.Е. Бутаков.

Год спустя, в октябре 2003 года, Зубкевич заключил договор с компанией «Термофор», которая взяла на себя производство и продажу продукции. Однако в 2008 году сотрудничество было приостановлено.

Устройство и принцип работы

Принцип действия отопительных печей профессора Бутакова основан на процессе конвекции (теплый воздух всегда поднимается вверх). Принцип такой же, как у печи, с той лишь разницей (кроме внешнего вида), что печи Бутакова имеют колосниковую решетку (колосниковую решетку). Именно печь Булерьян была взята за основу при создании новой конструкции.

Решетка из жаропрочного чугуна защищает низ топки от преждевременного выгорания, именно она наиболее подвержена возгоранию. Если решетка перегорела, ее легко заменить на новую.

Примечание! Для Буреряна роль колосниковой решетки играет зола, которая должна находиться на дне топки.Дрова горят прямо на золе.

Решетка обеспечивает равномерное горение по всей площади топки, а также регулирует подачу воздуха. Благодаря этому можно увеличить подачу воздуха в топку, тем самым ускорив обогрев помещения.

Остаточные продукты сгорания попадают через решетку в зольный отсек, откуда очищаются. Очистку можно проводить непосредственно во время работы печи, что позволяет использовать топливо с высоким образованием сажи.Для выжигания скопившейся сажи используется интенсивное горение.

Зольный отсек снабжен защелкой, благодаря которой можно регулировать объем воздуха, поступающего в топку.

Важно! Печь предназначена для работы в режиме тления. Не допускается длительная работа агрегата при температуре выше + 350 ° С.

Конструкция нагревательных печей Бутакова представляет собой сварной стальной корпус со встроенными трубами, которые играют ключевую роль во всей конструкции, именно через них осуществляется процесс конвекции.Холодный воздух всасывается через нижнюю часть труб, затем, проходя по корпусу, нагревается, и уже горячий воздух выходит через верхнюю часть труб. Нагретый воздух быстро распространяется по отапливаемому помещению, что позволяет в короткие сроки довести температуру до комфортного уровня. Для большей эффективности конвекционные трубы также расположены спереди и сзади корпуса духовки.

В качестве топлива используются дрова, а также различные брикеты и пеллеты.

Верхняя часть корпуса может использоваться для приготовления пищи и нагрева воды. В среднем 1 литр воды нагревается за 10-15 минут.

Совет! Корпус печи покрыт силиконовой краской и индустриальными маслами, которые при нагревании выделяют неприятный запах. Поэтому первый прогрев рекомендуется проводить во всех помещениях (1-2 часа в режиме горения). При последующем растопке неприятный запах не появится.

Вся линейка печей Бутакова имеет красивый дизайн, который впишется практически в любой интерьер.

Старшеклассник

Модель «гимназист»

Отличительной особенностью данной модели является то, что это нагревательно-варочный агрегат.В верхней части корпуса установлена ​​специальная плита (модификации «Гимназист-2» (с варочной панелью, общим весом 49 кг, мощностью 8 кВт) и «Гимназист-3» (с кружкой для заваривания и общий вес 34 кг)), которого нет в других моделях. Однако отсутствие варочных панелей не означает, что другие модели нельзя использовать для приготовления пищи и кипячения воды.

Выход дымохода расположен в верхней части корпуса, что позволяет экономить место в помещении. Однако такая конструкция имеет существенные недостатки: конденсат и сажа сбрасываются прямо в топку;

чистить дымоход неудобно, ведь каждый раз приходится вынимать его из духовки, что довольно проблематично.

В модификации «Гимназист-1» реализована конструкция без варочной панели.

Технические характеристики:

• Мощность — 5 кВт
• КПД — 85%
• Размер отапливаемого помещения — 50-100 м³
• Масса — 34 кг
• Размеры — 400x500x500 мм
• Толщина стенки — 2,5 мм
• Объем камина — 60 л
• Диаметр дымохода — 115 мм
• Стоимость в зависимости от модификации от 4800 до 6800 руб.

Модель «Студент».

Студент

Одна из самых распространенных моделей, идеально подходит для дачи и небольших частных домов, а также для больших частных домов с хорошей теплоизоляцией. Отопительная печь профессора Бутакова Студент имеет увеличенный диаметр труб, а также меньшую толщину их стенок, что дает возможность увеличить теплоотдачу, т. к. «живое» сечение для движения воздуха по трубам увеличивается в этом случае от От 35% до 70%.

Выход дымохода находится в задней части корпуса и крепится через тройник. Такое конструктивное решение позволяет не отключать его от духовки. Чтобы приступить к чистке, вам нужно всего лишь отсоединить съемную нижнюю часть тройника. К тому же конденсат и копоть попадают в тройник, а не в саму духовку, как в «Гимнастике». Тройник снабжен клапаном, благодаря которому можно регулировать тягу. Низ тройника оборудован специальным штуцером для отвода конденсата.

Технические характеристики:

• Мощность — 9 кВт
• КПД — 85%
• Размер отапливаемого помещения — 150 м³
• Масса — 57 кг
• Размеры — 370x545x650 мм
• Объем камина — 74 л

Существует 3 модификации данной модели:

• дровяной с металлической дверцей, цена — 11 900 руб .;
• уголь с металлической дверцей, цена 12 800 руб . ;
• с чугунной дверцей со встроенным стеклом, цена 13 900 руб.

Инженер

Инженер модель

Это самая популярная модель из всей линейки, потому что идеально подходит для частных домов и дач, а также для небольших производственных помещений. Как и в «Студенте», конструкция «Инженер» состоит из конвективных труб увеличенного диаметра с меньшей толщиной стенки, что также значительно увеличивает теплоотдачу печи.

Технические характеристики:

• Мощность — 15 кВт
• КПД — 85%
• Размер отапливаемого помещения — 250 м³
• Масса — 75 кг
• Размеры — 440x645x800 мм
• Объем камина — 120 л
• Диаметр дымохода — 120 мм
• Стоимость — дерево: 16 000 руб .; уголь: 16 700 руб .; со стеклянной дверцей: 17 700 руб.

Доцент

Модель «Доцент»

Данная модель в основном используется для обогрева складских и производственных помещений, а также больших частных домов.

Технические характеристики:

• Мощность — 25 кВт
• КПД — 85%
• Размер отапливаемого помещения — 500 м³
• Масса — 143 кг
• Размеры — 570x800x1000 мм
• Объем камина — 250 л
• Диаметр дымохода — 150 мм
• Стоимость — от 28000 руб.

Профессор

Модель «Профессор»

Самая мощная духовка из всей линейки.

Технические характеристики:

• Мощность — 40 кВт
• КПД — 85%
• Размер отапливаемого помещения — 1000 м³
• Масса — 57 кг
• Габаритные размеры — 670х1110х1250 мм
• Диаметр дымохода — 200 мм
• Стоимость в зависимости от модификации от 32 500 руб.

Как выбрать?

Выбирая модель отопительной печи Бутакова, следует обратить внимание на следующие моменты:

• Площадь отапливаемого помещения.Если у вас небольшой загородный дом или небольшая теплица соответственно, лучше взять модель «Гимназия» или «Студент». Нет смысла переплачивать и за саму печку, и за топливо при ее использовании.
• Оборудование. У каждой модели есть модификации, которые немного отличаются друг от друга: вид топлива; наличие термоманометра или термостойкого стекла на двери.
• Диаметр дымохода.

Крепление

Особых сложностей в установке печи профессора Бутакова нет, однако необходимо соблюдать определенные правила, в первую очередь связанные с пожарной безопасностью.Главное внимание следует уделить дымоходу, который должен быть герметичным, ровным и теплоизолированным, а также расположению котла и его изоляции от горючих материалов. Во многом установка похожа на Булерьян.

Итак, установка проводится в следующей последовательности:

Важно! Все стыки дымохода необходимо «посадить» на термостойкий герметик.

• Определите расположение прохода в крыше.
• Сделайте отверстие в крыше и установите остальную часть дымохода. Дымоход должен подниматься над коньком на 500 мм. Причем часть дымохода, находящаяся вне отапливаемого помещения (находящаяся в отрицательных температурах), должна быть теплоизолирована материалом, выдерживающим температуру + 400 ° С. Идеальный вариант — установка т.н.
• Заизолируйте отверстие в крыше базальтовой ватой.
• Пространство вокруг печи можно облицовывать кирпичом или другим негорючим материалом.

Видео

Зима всегда была очень тяжелым временем года для дачников или людей, которые живут в частных домах. В первую очередь нужно позаботиться о подготовке к отопительному сезону, если центрального отопления нет. Хорошая печь для дачи не промерзнет холодными зимними вечерами. Но старые обыкновенные печи для отопления дома уже давно служат своему предназначению. Пора заменить их новыми эффективными отопительными средствами, и печи профессора Бутакова в этом помогут.

Кто такой профессор Бутаков?

Профессор Бутаков ранее успешно преподавал в Уральском политехническом институте. Его работы в основном были направлены в области теплоснабжения и вентиляции. Он опубликовал несколько работ и монографий по этим темам. Он знаменит тем, что благодаря своим знаниям профессор смог создать практически идеальную печь для дачи или загородного дома, которая могла бы долго и эффективно обогревать помещение.

Что такое печь Бутакова?

Что такое печь Бутакова и почему ее так назвали? Все печи профессора Бутакова работают по одному принципу.Из-за этого все они были отнесены к одному классу газогенераторных печей.

Бутаков не является создателем того самого принципа, по которому работает его изобретение. Этот закон был известен еще раньше. Так почему же печь была названа его именем? Профессор много работал и изучал процессы, происходящие при горении. Он исследовал множество других примеров тех же печей и собрал вместе все достоинства. Печи профессора Бутакова переняли у других только положительные стороны, что делает их такими эффективными и популярными среди населения.

Чем хороши «бутаковцы»?

Самое главное преимущество — это, конечно же, экономичность этого класса. Расход топлива газогенераторных печей намного ниже, чем у обычных. В некоторых моделях коэффициент полезного действия (COP) достигает восьмидесяти пяти процентов. При всей своей эффективности и экономичности этот духовой шкаф также имеет скромные параметры. Все эти качества делают ее очень популярной.

Где можно установить печь Бутакова?

Возможности печи профессора Бутакова практически безграничны.Единственное, что его нельзя установить в квартире, потому что для этого нужна хорошая вентиляционная труба. Полноценную вентиляционную трубу, типа на даче, установить нельзя.

Дачи, дачи, производственные помещения, склады — все это можно отапливать «бутаком». Также можно использовать небольшие модели для обогрева теплицы (чтобы растения плодоносили круглый год), сарая или курятника. Его можно установить где угодно, важно, чтобы была хорошая вытяжка.

Во что можно загрузить духовку?

Очень важный показатель — на каком топливе работает топка. Если он приспособлен для отопления газом, а в селе, например, нет газа, то что делать? Здесь необходимы твердотопливные печи. Идея Бутакова сделать экономичную твердотопливную печь распространилась на весь модельный ряд. Все духовки этой серии работают исключительно на твердом топливе. Если планируется угольное отопление, то нужно уточнить у продавца, ведь есть некоторые модели, не приспособленные для работы на угле или торфе.Для отопления можно использовать дрова или остатки деревообрабатывающей промышленности. Хорошо идут картон и другие изделия из бумаги.

Расход топлива, экономия

Расход топлива — важный показатель, влияющий на выбор печи для дачи. В наше время топливо для заправки печки стоит не так уж и дешево. И его еще нужно доставить. Газогенераторные печи очень экономичны по своей природе, поэтому они очень экономичны. На одной загрузке топлива средняя печка может проработать около восьми часов. Это главный показатель эффективности печей Бутакова. При этом тепла выделяется не меньше, чем на обычной печи или другой топке.

Положительные стороны печи Бутакова

Самый главный плюс — экономичность и хорошая нагревательная способность. Немаловажны и небольшие габариты этой печи, ведь для нее тоже нужно найти место.

Как было сказано выше, средняя духовка может работать на одной вкладке около восьми часов, что является значительным плюсом.Максимальное количество часов горения зависит от модели духовки. Чем крупнее сама топка, тем больше печь поддерживает процесс внутри себя.

Печи Бутакова имеют одно полезное свойство: систему сбора продуктов пиролиза. Пиролиз — это процесс горения органических или неорганических веществ с минимальным участием кислорода. После пиролиза остается неприятный запах, а на трубе и стенках духовки остается много копоти и копоти. Уникальная система сбора этих продуктов предотвращает накопление этих веществ.Они собираются в трубку и через нее попадают в топку, где затем сжигаются.

Еще кое-что осталось от твердого топлива: зола или очень мелкие угли. В прошлом, особенно в старых громоздких печах, было очень сложно убрать этот мусор. В топках профессора Бутакова есть специальный ящик, в который по мере горения засыпают золу, пыль или мелкий уголь. Теперь пепел можно удалить одним движением, что значительно облегчает уход за печью.

Что касается самой печи, то внутри нее много трубок, по которым циркулирует воздух: с одного конца идет холод, а с другого выходит тепло. Так происходит процесс конвекции. По задумке профессора, в этом процессе участвует и поверхность печи, нагреваясь до достаточно высоких температур. Это и хорошо, и плохо. На нем, конечно, можно готовить, но это малоэффективно, так как он не предназначен для варки, и этот процесс займет много времени.А вот разогреть себе борщ или кашу всегда приветствуется. Еще один способ сэкономить — не нужно тратить газ из баллона (если он есть), проще поставить на духовку Бутакова сковороду и на ней разогреть. Но нужно помнить о технике безопасности. Стоит соблюдать осторожность возле плиты, чтобы не обжечься.

Принцип действия печи Бутакова

Принцип работы духовок профессора Бутакова был открыт давно.Топливо внутри камеры сгорания не горит, оно тлеет. Из-за низкого содержания кислорода внутри топки дрова или уголь начинают тлеть, а не гореть. Вот почему вы можете так долго обходиться одной вкладкой. Кстати, при тлении выделяется почти столько же тепла, что и при простом горении, так что эффективность этой системы очевидна.

Модельный ряд печей Бутакова

Существует целый ряд печей Бутакова: «Гимназист», «Студент», «Инженерная» печь (одна из самых известных), «Доцент», «Профессор», » Академик».Все они различаются по размеру и теплопроизводительности. Самая маленькая и наименее мощная — это гимнастка, а самая большая и самая мощная — духовка Академик. Каждый сможет выбрать себе подходящий вариант.

Печи профессора Бутакова: цены на разные модели

Модели различаются по мощности. Например, «Гимназист» выделяет шесть киловатт тепла, а плита «Студент» уже девять. В этом разница между ними. Плита «Студент» стоит около четырехсот долларов (если покупать «Инженер», она стоит на сотку дороже).

Печка «Доцент» обойдется хозяину в шестьсот пятьдесят долларов. Такая топка уже может хорошо обогреть большой двухэтажный загородный дом. Эта мощная печь способна обогреть около пятисот кубометров жилой площади.

Обзор и способы установки Печь длительного горения профессор Бутаков моделист

При выборе печи возникает вопрос о лучших вариантах, дающих высокий КПД и потребляющих минимальное количество топлива. Одна из таких разновидностей — печь профессора Бутакова.

Конструкция печи Бутакова по принципу действия и внутренним элементам очень похожа на канадскую печь Булерьян. Именно эта зарубежная печь стала образцом для создания отечественной модели. Основное отличие двух моделей отопления — наличие колосниковой решетки у печи Бутакова.

В конструкцию печей Бутаковского входят:

• зольник для сбора отходов процесса горения;
• трубы конвективные;
• решетка;
• рабочие по эвакуации дыма;
• топливный отсек двухкамерный.Газ может быть подключен в одну камеру, в другую камеру для твердого топлива;
• корпус состоит из сварных листов из высококачественного металла.

В некоторых моделях варочная панель может быть расположена сверху духовки.

Принцип работы

Принцип работы печи Бутакова состоит из двух процессов:

1. Конвекция — холодный воздух всасывается в отверстие под духовкой. Попадая в конвекционные трубы, воздух проходит через всю духовку, нагревается и через отверстия в верхней части духовки попадает в отапливаемое помещение.После остывания воздух опускается и снова поступает в духовку.
2. Пиролиз — это процесс, который происходит в топке. Само топливо медленно тлеет, выделяя газ, который попадает во вторую камеру, где смешивается с кислородом и полностью сгорает.

Достоинства и недостатки

Печь профессора Бутакова имеет гораздо более выраженные достоинства, чем недостатки, а именно:

1. Одно из главных достоинств — экономичность. Благодаря процессу пиролиза одной закладки твердого топлива может хватить на 8-12 часов автономной работы печи.
2. Еще одно главное преимущество — высокий процент КПД (около 80%). В основном этот показатель зависит от количества конвекционных трубок. Чем больше труб, тем больше коэффициент теплопередачи.
3. Благодаря полному сгоранию топлива печь Бутокава считается экологически чистой.
4. Для установки такой печи не потребуются дополнительные навыки и умения.
5. Благодаря конструктивной особенности происходит быстрый и равномерный обогрев помещения.
6. Толстые металлические стенки печи повышают пожарную безопасность.
7. Низкая цена.
8. Внешний вид подойдет для разных типов интерьера.
9. Прочность. Печь Бутакова изготовлена ​​из качественных материалов, которые прослужат долгие годы. Однако стоит помнить о своевременной очистке топки от золы. Для этого есть специальная емкость, которую можно мыть даже в процессе горения.
10. Возможность разогрева и приготовления пищи на верхней поверхности духовки.

Но у этой конструкции есть и недостатки:

1. После полного сгорания топлива печь очень быстро отдает тепло.
2. Этот духовой шкаф сильно сушит воздух во всем отапливаемом помещении. Чтобы устранить эту проблему, необходимо сделать хорошую вентиляционную систему.
3. Стенки духовки нагреваются до высокой температуры. При аккуратном использовании можно избежать ожогов.

Модельный ряд печей Бутакова

Профессор Бутаков выбрал интересные названия для моделей своих печей.

Шесть основных моделей печи Бутакова:

1. Старшеклассник — самая маленькая модель. Выходная мощность достигает 6 кВт. С помощью такой печи можно обогреть комнату до 100 кв. В дальнейших апгрейдах (Гимназист-2 и Гимназист-3) есть панель для готовки.
2. Студент — самая популярная модель, мощностью до 9 кВт. Площадь отапливаемого помещения не более 150 кв.м. В такой печи появляется возможность регулировать тягу.
3. Инженер идеально подходит для частного дома. Мощность повышается до 15 кВт, а площадь отапливаемого помещения до 250 кв. М.
4. Доцент — хороший вариант для больших домов и небольших производственных помещений. Выходная мощность не более 25 кВт. Возможность отапливать помещения до 500 кв.м.
5. Professor — подходит для обогрева больших складских и производственных помещений. Мощность этой печи достигает 40 кВт. Площадь отапливаемых помещений до 1000 кв.м.
6. Академик — самая мощная модель печей Бутакова, вырабатывающая 55 кВт.Вы можете отапливать до 1200 кв.м.

Все модели различаются количеством загружаемого топлива, габаритами, массой, толщиной стенки самой топки и диаметром дымохода.

Духовка Бутакова своими руками

Чтобы сделать печь Бутакова своими руками, вам потребуются соответствующие чертежи. С их помощью сборка печи своими руками не доставит особых хлопот и не потратит много времени.
Образцы чертежей самодельной печи Бутакова:

Изготовление можно разделить на несколько этапов:

• Шаг 1.Первым делом сварите металлический цилиндр. Для этих целей идеально подойдет ствол с толщиной металла не менее 10 мм. Если его нет, нужно сварить лист до нужной формы.
• Шаг 2. Следующее, что нужно сделать, это вырезать из листа металла такой же толщины круг, который будет на 2 см меньше диаметра главного цилиндра. В центре этого круга нужно вырезать круглое отверстие диаметром от 5 до 10 см.
• Шаг 3. Теперь нужно взять трубу того же диаметра, что и центральное отверстие на металлическом круге, и приварить к ней саму трубу.Снизу на металлический диск нужно приварить металлические швеллеры в горизонтальном положении.
• Шаг 4. Сверху цилиндра необходимо установить металлическую крышку с отверстием для патрубка, выходящего из внутреннего диска. Выведите трубу и приварите крышку.
• Шаг 5. На исходящей трубе нужно сделать заслонку, которая будет задерживать дым.
• Шаг 7. Вверху самого баллона нужно проделать отверстие диаметром примерно 15-20 см под дымоход.
• Шаг 8.Внизу цилиндра необходимо проделать два отверстия. Одно будет играть роль топливного окна, а через другое топку можно будет очищать от золы. В отверстиях должны быть дверцы с ручками.
• Шаг 9. Завершающий этап изготовления печи Бутакова своими руками. Печь устанавливается на прочный фундамент (кирпич, бетон), дымоход приваривается, а все отверстия заделываются для получения необходимой герметичности.

После установки самодельной печи к соседним стенам можно прикрепить специальный отражатель для повышения эффективности и пожарной безопасности.

В России большим спросом пользуются печи разработки профессора Бутакова. Отличительной особенностью отопительного прибора является то, что он за короткое время нагревает комнат с большой площадью , при этом расход топлива минимален. Техника имеет хорошие эстетические характеристики, поэтому не испортит внешний вид помещения. Данную конструкцию можно сделать самому .

Конструкция

Топка состоит из конвективных труб, которые устанавливаются по схеме.В отличие от аналогов печь Бутакова отличается высокой теплоотдачей.

Аппарат состоит из простых частей :

• зольник;
• топливный отсек;
• решетка;
• дымоход;
• трубы для циркуляции воздуха .

Для максимального использования тепловой энергии топливный отсек выполнен в форме параллелепипеда. Трубу для этого участка следует закреплять только вертикально. На патрубке для циркуляции воздуха на высоте 12 сантиметров от подножек нужно сделать горизонтальные пропилы.Это необходимо для того, чтобы воздух поступал в генератор.

Также в печи должен быть зольник , в котором собираются отходы сгорания. Одной закладки хватит примерно на 10 часов обогрева помещения. Также продолжительность работы зависит от конкретного нагревательного блока модели .

Топливо

По сравнению с другими отопительными аналогами данная печь имеет ряд преимуществ. Прежде всего, следует отметить, что расход топлива почти вдвое по сравнению с кирпичной конструкцией.А если сравнивать, расход в двенадцать раз меньше … Печку можно топить любым видом: картоном, бумагой, торфом, углем.

Разновидности духовок

Аппараты Бутакова выпускаются в нескольких моделях. Важно отметить, что все варианты печей работают по одному принципу, а также имеют такую ​​же конструкцию, … Модели различаются по мощности, габаритам, количеству труб. Поэтому вы легко сможете подобрать агрегат для любого помещения. Существующие модели:

• «Старшеклассник».Эта конструкция больше не доступна в промышленных масштабах, , поскольку она неэффективна .
• «Студент». Печь способна обогреть помещение площадью 150 м3 . .. Отличный вариант для жилого помещения.
• Инженерная модель. Конструкция способна обогреть 250 м3 .
• «Доцент» рассчитан на помещение с площадью 500 м3 .
• «Профессор» отапливает 1000 м3.
• «Академик».

На некоторых конструкциях устанавливается варочная панель для приготовления пищи.

Читайте также: Шведская духовка: особенности и изготовление

Печь «Студент»

Этот обогревательный прибор — лучший вариант для жилого помещения, так как имеет небольшие размеры, привлекательный внешний вид , и способен обогревать комнату с большой площадью. Вес конструкции кг 70 кг, топливный отсек равен 60 литрам .

Традиционные агрегаты имеют двойную дверцу топки, внешняя служит защитой. В конструкции «Студент» предусмотрена специальная чугунная дверь со смотровым окном из огнеупорного стекла.Стоит отметить, что окно со временем станет черным, поэтому устанавливать его не нужно.

Аппарат можно купить в готовом виде с необходимыми комплектующими . .. В зависимости от магазина, такая плита может стоить примерно 20 000 рублей .

Монтаж духового шкафа «Студент»

Конструкцию можно собрать вручную, в несколько этапов :

• В первую очередь рекомендуется подготовить сборочный чертеж или скачать готовый вариант на Интернет.Это облегчит работу.
• Затем следует подготовить место для конструкции. Поверхность пола и стен необходимо отделать огнеупорными материалами.
• Определитесь с выходным участком трубы … Затем проделайте отверстие в потолке, которое залите негорючими материалами.
• Затем установка устанавливается на подготовленный стенд .
• С помощью герметика монтируют все трубы в последовательности … Рекомендуется приобретать сэндвич-трубы, препятствующие образованию конденсата и проникновению дыма в помещение.
• Снаружи на трубе нужно сделать специальную «юбку».

Если ученик установлен на небольшом расстоянии от деревянных деталей и поверхностей , то стены должны быть покрыты асбестовым картоном. Сверху рекомендуется закрепить оцинкованные листы.

Нужно аккуратно проделать отверстие для трубы в потолке. Он должен быть на несколько сантиметров больше диаметра дымохода. Проделанное отверстие также необходимо закрыть огнеупорным материалом, так как эта зона опасна.Печь «Студент» не содержит резервуара для воды, но если вам нужна горячая вода в доме, вы можете докупить необходимую емкость. Для этого нужно аккуратно соединить трубы, емкость и затвор. Все стыки необходимо тщательно загерметизировать.

После того, как все аксессуары устройства « Студент» будут собраны, нужно проверить духовку и зажечь ее. Следует отметить, что первое возгорание подразумевает большой внутренний дым , так как краски и различные масла будут тускнеть.Поэтому рекомендуется запускать обогреватель впервые. проводить на открытом воздухе … Если дефектов не обнаружено, то можно установить конструкцию «Студент» в помещении.

Читайте также: Печи металлические для дровяного дома

Печь «Инженер»

В начале века профессор Бутаков разработал новую модель отопительного прибора. Этот агрегат пользуется спросом у населения. Печь способна отапливать помещение площадью до 2500 м3.В качестве топлива можно использовать дрова, картон, торф и уголь … Духовка работает в диапазоне температур -55 — +40 градусов … Небольшие габариты позволяют установить конструкцию в любом удобном месте.

«Инженер» применяется для отопления жилых помещений, гаражей, теплиц, промышленных складов, малых станций … Следует отметить, что данная модель печи имеет высокую цену — более 30 000 рублей … Сделать такую ​​печь можно своими руками.

Конструкция печи:

• шкаф с двумя камерами;
• необходимое количество встроенных труб;
• решетка;
• топка;
• зольник;
• подводка для глаз.

Важно отметить, что топливо в аппарате не горит, а медленно тлеет, что экономит его расход и увеличивает степень теплоотдачи. Внутренняя температура не должна превышать 350 градусов. Первый запуск в режиме горения должен занять около двух часов.

Преимущества аппарата «Инженер»:

• обогревает большое помещение;
• одной закладки топлива хватает на 10 часов;
• конвективные трубы повышают КПД;
• прогревается равномерно;
• Благодаря зольнику ящик можно опорожнить в любой момент.

Минусы агрегата:

• лишний воздух попадает в топку через зольник;
• очистить трубу своими руками , нужно ее разобрать на секции;
• лицевая панель со временем деформируется .

Процесс установки печи:

1. Найдите подходящее место для установки и покройте пол асбестом и металлическим листом толщиной 10 мм.
2. Если рядом есть стены, то их тоже нужно утеплить.
3. Поместите лист перед машиной из металла.
4. Заизолируйте проем в потолке.
5. Печь рекомендуется устанавливать на кирпичную основу.
6. Соедините все секции труб и выведите их наружу.
7. Дымоход должен располагаться на крыше на высоте не менее 50 сантиметров.

Духовка с водяным контуром

Собирать печь своими руками не обязательно, можно приобрести готовый вариант у разработчика Бутаков .

Достоинства:

• Несмотря на то, что с водяным контуром придется повозиться, такая плита стоит намного дешевле автономного отопления.
• Устройство можно подключить к другой системе отопления.
• Использование различных видов твердого топлива.
• Отличные эстетические качества.

Обновлено:

19.09.2016

Печь Бутакова — отличное решение для тех, кто ищет качественное оборудование для отопления дома. Современные технологии и грамотный подход инженеров позволили избавиться от двух типичных недостатков традиционных отопительных печей — низкого КПД и повышенного расхода топлива.

Фотография печи Бутакова

Многие инженеры работали над повышением эффективности печей и увеличением их функциональности.

Советский инженер С.Е. Бутаков. Свою авторскую печь он создал в Уральском институте еще в 60-х годах прошлого века. Принцип его развития был аналогичен принципу аналогичных печей.

Но главные особенности печи Бутакова — это повышение эффективности работы оборудования и уменьшение тепловых потерь. Внеся изменения в конструкцию своего творения, Бутаков сумел поднять КПД традиционной печи до невероятного по тем временам уровня — 85%.Это позволяет им достойно конкурировать с газовым отопительным оборудованием.

Проект

Конструкция печи Бутакова предусматривает наличие нескольких основных элементов.

1. Корпус печи. Это цельносварной элемент из высококачественной стали.
2. Трубы конвекционные. Воздуховоды позволяют распределять получаемое от печи тепло по всем отапливаемым помещениям. Их ставят посередине конструкции, а наверху перекрещивают. Концевые элементы воздуховодов открыты.
3. Топливная камера. Он разделен на две зоны. Один отвечает за газификацию топлива, а второй — за дожигание. В основе печи лежит эффект пиролиза, который обеспечивает более эффективное и длительное сгорание твердого топлива.
4. Ящик для золы. Он необходим для сбора продуктов сгорания твердого топлива. Причем конструкция позволяет снять ее самостоятельно, даже если в этот момент плита продолжает работать.
5. Решетка. Эта заслонка разделяет топливную камеру и зольник.
6. Дымоходные системы. В печи инженера Бутакова предусмотрены вертикальные трубы для отвода дыма. Это позволяет образовавшемуся конденсату стекать обратно в печь и испаряться. Эта особенность существенно влияет на производительность печи и решает общую проблему негативного воздействия конденсата.

Как работает печка

Собрать печь Бутакова своими руками несложно, так как к оборудованию прилагается подробная инструкция с четким указанием последовательности ваших действий.Но если вы приобретаете систему отопления в специализированном магазине, есть смысл обратиться к их специалистам. Большинство фирм, продающих печное оборудование, предоставляют услуги по монтажу, обслуживанию и ремонту.

Но прежде чем приступить к сборке и вообще отдать предпочтение духовке Бутакова, стоит изучить принцип работы этого приспособления.

• Работа печи Бутакова во многом напоминает принцип работы циклонной печи;
• В процессе нет ничего сложного.Холодный воздух поступает в топку снизу, нагревается до определенной температуры и начинает двигаться вверх. Для этого предусмотрены конвекционные трубы;
• Через отверстия в трубах нагретый воздух попадает внутрь отапливаемых помещений;
• Все печи Бутакова твердотопливные. При этом топка не особо прихотлива к используемому типу топлива. Это позволяет использовать уголь, дрова, отходы бумажного производства или деревообработки;
Конструкция Бутакова
• отличается тем, что топливо не сгорает полностью, а постепенно тлеет.Это стало возможным из-за ограниченного поступления воздуха внутрь камеры;
• Отзывы потребителей и визуальный опыт показывают, что одна кладка дров обеспечивает бесперебойную работу печи Бутакова в течение 12 часов. Модели Gymnasium или Student могут работать автономно 8 часов без дозаправки.

Диапазон

Самое интересное в печах Бутакова — это названия, которые он использовал при создании модельного ряда отопительного оборудования — Студент, Гимназия, Инженер, Профессор, Доцент и др.Познакомимся с каждым из них по отдельности.

1. Старшеклассник. Параметры мощности — 6-7 кВт. Сейчас он не пользуется большим спросом, покупается в основном под заказ. Ученик гимназии способен отапливать площадь до 20 квадратных метров, затрачивая при этом 20 литров топлива.
2. Студент. Мощность печи Студент 9 кВт, а вес всего 70 килограмм. Модель Student довольно старая, но наиболее распространенная. Отапливаемая площадь не превышает 100 квадратных метров.При этом у Студента есть чугунная решетка и удобный выдвижной зольник. Студент позволяет отапливать дом и готовить еду.
3. Инженер. Инженер весит 113 кг, но мощность — 15 кВт. Модель «Инженер» предназначена для обогрева помещений площадью до 250 квадратных метров. Максимальная загрузка печи 40 литров. Печь Engineer отличается наличием стеклянной перегородки на дверце. Сама дверь стальная и чугунная. Инженер пользуется внушительным спросом на частные дома.
4. Доцент. Внушительные 164 килограмма веса дают 25 кВт мощности. Топка этой модели печи вмещает 100 литров топлива. Но и доцент способен отапливать внушительную площадь — 500 квадратных метров.
5. Профессор. Высокоэффективная духовка Professor весит 235 кг, но при этом выдает мощность 40 кВт. Модель «Профессор» способна обогревать помещения площадью до 1200 квадратных метров. Для обогрева такой площади Профессору потребуется 240 литров твердого топлива, которое необходимо загрузить в топку.
6. Академик. Самый мощный представитель серии духовых шкафов Бутакова. При весе 300 кг мощность оборудования 55 кВт. В отличие от модели «Профессор», «Академик» отапливает до 1000 квадратных метров, расходуя 200 литров топлива.

Достоинства и недостатки

Что общего у моделей «Студент», «Профессор», «Гимназия» и других печей в исполнении Бутакова? Их достоинства и недостатки.

К сильным сторонам печей советского разработчика можно отнести:

• Высокий уровень пожарной безопасности.В печах Стьюдента и других моделях горения не происходит, но происходит процесс гниения. Следовательно, нет открытого огня;
• Функциональность. При небольших размерах та же модель ученика имеет возможности нагрева и приготовления пищи. Благодаря высокому КПД мощности достаточно для эффективного выполнения каждой функции;
• Экологичность. Топливо сгорает практически полностью, поэтому опасных для человека отходов нет;
• Длительный срок службы.При привлекательной стоимости оборудование Бутакова гарантирует долгую работу.

Но у бутаковских печей есть и недостатки.

1. Корпус печи активно нагревается, поэтому прикосновение к поверхности печи может привести к ожогам. Просто нужно быть осторожным при использовании плиты.
2. Когда процесс сгорания завершен, камера достаточно быстро остывает. Это вызывает падение температуры в помещении. Но поскольку печь способна работать 8-12 часов, это сложно назвать серьезным недостатком оборудования Бутакова.
3. Во время работы топки воздух внутри помещения сильно осушается. Чтобы этого избежать, необходима система увлажнения или эффективная вентиляция.

Печи Бутакова нельзя назвать идеальными во всех отношениях. Но у этих печей есть свои неоспоримые преимущества, позволяющие им на равных конкурировать с объективно более привлекательными для многих газовыми котлами.

Изготовить печь Бутакова своими руками непросто. При изготовлении потребуется опыт выполнения электросварочных и сантехнических работ, но наградой за работу станет производительный, экономичный комнатный обогреватель.Это снижает количество заправок топливом.

Свернуть

Что делать?

Разработано несколько вариантов конструкций печей. Это может быть простая бочка, в которую сверху кладут дрова, а заборт воздуха перекрывается шиберной заслонкой. Больше времени уйдет на изготовление аналога промышленного образца с системой конвекционных труб и отдельной камерой сгорания.

Самая простая и незамысловатая схема — плита Бутакова из газового баллона.В этом варианте можно обойтись без конвекционных труб или сделать 2-3 конвекционные вставки.

Разберем более подробно изготовление аналога промышленного образца прямоугольной формы и полную схему конвекционных труб и системы пиролиза для длительного сжигания дров. Эта конструкция наиболее производительна и экономична.

Но в процессе изготовления необходимо будет выполнить токарные и сверлильные работы. Из промышленного образца можно убрать размеры и угол изгиба труб.Количество материала, необходимого для работы, зависит от выбранного варианта и габаритов печи.

Габаритные размеры и компоновка

Берем за основу габариты печи:

ширина
• — 670 мм;
• высота — 1110 мм;
• толщина — 950 мм.

В зависимости от площади комнаты и возможностей мастера габариты могут отличаться.

Схема печи Бутакова с размерами

Инструменты

Для работы вам потребуется подготовить инструменты и оборудование:

• аппарат сварочный и электроды;
• болгарка с запасом отрезных и зачистных дисков;
• сверлильный станок или дрель;
• защелка дверная с эксцентриком;
• рулетка, стержень и другие слесарные инструменты.

Подготовка труб и деталей

Духовка имеет выход для 14 конвекционных труб. Диаметр дымохода — 200 мм, приобретается в готовом виде из гофрированной вентиляционной трубы.

Для изготовления нам необходимо подготовить несколько деталей. Вырезать из листовой стали толщиной 4 мм:

• 2 боковины 800/950 мм. Второе измерение — это высота конструкции;
• для передней и задней стенок болгаркой вырезаем детали 1110/670 мм.После окончательной сборки выступающий металл обрезается и может использоваться как усиление основания;
• для верха вырезаем кусок размером 350/950 мм. В нем необходимо разметить 6 отверстий, по три штуки на узких сторонах и просверлить или вырезать их сваркой. У них будут трубы диаметром 40 мм;
• для 2-х боковых укосин отрезаем заготовку размером 200/950 мм;
• для цоколя можно использовать уголок с полкой 100 мм или швеллер.2 штуки 950 мм и 2 перемычки по 470 мм. В основании необходимо проделать отверстия для труб, которые должны быть соосны с верхними;
• для конвекционных труб мы используем стальные детали толщиной 40 мм. 6 из них прямые, проходят по передней и задней стенкам. На укосинах проделано 4 отверстия. 8 труб нужно будет согнуть под определенным углом. Лучше делать это на трубогибе.

Также нужно оставить лист для изготовления двери и зольника. Для изготовления решетки можно использовать лист толщиной 10 мм, проделав в нем продольные бороздки болгаркой.Можно сварить решетку из арматуры или прутка диаметром 8-10 мм.

Для установки решетки подготовим несколько частей уголка. Решетку лучше не закреплять жестко, это облегчит ее замену и уход за печкой. В верхней части размечается отверстие для подсоединения к отводной трубе. Вам потребуется подготовить отрезок сечением 180-190 мм и длиной 170 мм.

Инструкция по изготовлению

Вся работа разделена на несколько основных этапов:

1. Сначала подготавливаем основу.Для этого угол с полочкой поместите внутрь и возьмитесь за детали. Важно разместить заготовки на ровной поверхности и проверить диагональ. Проделываем дырочки в полочках и обнажаем трубную заготовку. Он должен стоять в плоскости, хватаем за трубы.
2. Еще раз проверив их правильное расположение, ошпариваем стыки. После сварки обязательно сбивают шлак и проверяют качество шва. Для пор или ожогов потребуется второй шов. Вверху трубки можно связать вместе для большей устойчивости.
3. Дно закрывается листом металла, который укладывается по краю основания и ошпаривается.
4. Теперь переходим к обшивке конструкции листами. На основание устанавливаем боковины заподлицо по внешней поверхности и захватываем их.
5. Затем устанавливаем заднюю стенку. При этом важно ухватиться не только за основание, но и за боковины.
6. Закрепляем куски уголка на расстоянии 100 мм от основания и укладываем решетку.
7. Закрепляем укосины и вставляем в них конвекционные трубы. Для удобства сварки они должны немного выступать за пределы листов. К боковинам и задней стенке приклеены укосины.
8. Надеваем верхнюю часть на 6 торцевых трубок, соединяем и цепляемся за укосины и заднюю стенку. Делаем сразу 3 прихватки к трубам.
9. Стыковываем переднюю часть, захватываем со всеми деталями. У нас есть закрытый ящик. В передней части у нас будет зольный ящик и дверца для хранения дров.Вырезаем для них окна болгаркой. Дверь может крепиться на самодельных или дверных петлях и оснащаться эксцентриковым замком. Для зольного ящика можно использовать металл толщиной 2 мм. Крепим ручку на лицевую часть.
10. При помощи болгарки срезаем косынки на стыке укосин с передом и задом. Переворачиваем духовку и фиксируем косынки на стыке углов основания.
11. Можно приступать к сварке конструкции. Учтите, что стыки необходимо герметизировать.Обнаружив прогорание или поднутрение, эти места необходимо переварить. Не стоит готовить всю конструкцию, сразу полностью проходя один из швов и только потом переходя к следующей грани. Лучше сварить хаотично. Прокипев на одной части небольшой участок, переходим на противоположную сторону и так готовим всю конструкцию. Эта сварка вызовет меньшую деформацию.
12. На верхнюю часть привариваем деталь для подключения к дымоходу. Делаем в нем небольшое отверстие с края и вставляем стержень диаметром 8-10 мм.Сделаем задвижку из листа толщиной 6-8 мм, вырезав в нем небольшую бороздку. Ворота приваривают к брусу, который гнут под прямым углом.

После розжига топки, закрыв заслонки, мы обедняем воздух в топке кислородом. В этом случае дрова будут гореть дольше, обеспечивая всего 2-3 закладки в день. Можно полностью закрыть заслонку, паз позволит воздуху поступать в топку для тления.

Духовка профессора Бутакова своими руками готова.Осталось зачистить стыки и окалину болгаркой с чистящим камнем. В труднодоступных местах окалину можно удалить стамеской или напильником. Рекомендуется прикрепить асбестовую веревку к двери и крышке зольника для герметизации и предотвращения попадания дыма в комнату.

При желании духовку можно покрасить термостойкой грунтовкой или краской. Еще раз проверив качество сварки и сборки печи, можно переходить к ее монтажу.

Установка и подключение

Установить плиту несложно, но важно правильно расположить ее в помещении.Для этого следуйте простым рекомендациям:

• при переноске и установке каменки помните, что плита тяжелая;
• при выборе места нельзя устанавливать духовку в узком коридоре и других помещениях, где она будет мешать свободному проходу;
• не рекомендуется устанавливать в жилых помещениях. Лучшим местом станет кухня или отдельная ниша в коридоре или прихожей;
• наименьшее расстояние до стены от самоделки не менее 1250 мм, минимальный зазор между потолком и верхней частью топки — 1200 мм;
№
• , если печь необходимо установить у деревянной стены, расстояние до нее должно быть не менее 500 мм и она должна быть покрыта дополнительной защитой от деформации от нагрева;
• при установке утеплителя в здании со стенами из огнеупорных материалов зазор можно уменьшить до 350 мм;
• для установки топки рекомендуется сделать бетонный фундамент, если она будет размещена на легковоспламеняющемся полу. Дополнительно он накрывается листом из негорючего материала и зазор между полом и золоулавливающим отсеком должен быть не менее 140 мм.

Если печь необходимо закрепить на фундаменте, то при изготовлении необходимо будет приварить уголок с отверстиями на основании и закрепить его на саморезах или анкерах.

При подключении к дымоходу следуйте основным инструкциям:

• если труба выводится сразу вертикально через перекрытия на крышу — минимальное расстояние от низа топки до верхней части дымохода составляет 5000 мм;
• используя для извлечения гофрированную трубу, ее необходимо закрепить на хомутах с растяжками в точках поворота;
• при прохождении трубы через перекрытия и крышу важно надежно изолировать эти места от теплопотерь и прохождения воды.В таких котлах не образуется конденсат. Его незначительный слой стекает в топку и испаряется. В качестве изоляторов можно использовать промышленные рукава или плотно обернуть кожух минеральной ватой или заполнить полость пеноизолом.

После того, как печь профессора Бутакова изготовлена ​​и смонтирована своими руками, необходимо провести ее пробный розжиг. Убедившись в наличии достаточной тяги, закладываем дрова в топку. Укладываем их плотно, но не закрываем полностью верхнюю полость.Ворота открыты, зажигаем печку.

Убедившись, что пламя набрало силу, можно закрыть шиберную заслонку. В этом случае начинается постепенное тление древесины и выделение тепла по конвекционным трубам. Поначалу из труб может выходить дым, не бойтесь этого. Это сжигает масло из полости трубы.

Для более наглядного пособия о том, как сделать печь Бутакова своими руками, схема и рисунок не могут дать полной информации. Помогут в этом видеоролики с инструкциями по пошаговому изготовлению печи.

Заключение

Работа непростая, требует времени и денег на закупку материалов. Но сделав такую ​​печь своими руками, вы получите не только опыт выполнения сложных работ, но и надежную и экономичную печь для своего помещения, которая прослужит долго.

← Предыдущая статья Следующая статья →

Буржик длительного горения своими руками. Как сделать сам буржуйк в домашних условиях лучше сделать бордового

В России тогдашняя буржуазия СССР применялась там, где не было централизованного отопления: перед пельменями и землянками времен Великой Отечественной войны, в госучреждениях того же времени, в Вагон-Теплушках.Фото буржуйцев, сделанных своими руками, рассмотрите на сайте.

Кто авторы самоделки?

Многие россияне уверены, что это всего лишь российское некоммерческое изобретение. И в чем-то ошиблись. В США в том же веке использовались такие же самоделки, которые назывались «Толстобушки», в Японии — Дарумами.

Возрождение буржуазии произошло в России во второй половине ХХ века в связи с массовым появлением гаражей, садовых участков, где они были единственным теплоносителем тонкостенных построек.

После усовершенствования этих мини-печей — и для готовки: кастрюлю или сковородку ставили на прикрепленную сверху тарелку.

Пока они не были заменены централизованной подачей метана, газонаполненными пластинами или резчиками по дереву. Также он пригодился в кризисные 90-е годы из-за перебоев с подачей газа, других видов топлива. Ну хоть дрова ругали.

Чем привлекательного буржитого?

Главная особенность — простота конструкции.Даже с учетом множества дополнений в ней принцип работы металлической печи остается прежним: все горит под рукой и греет дачи.

Хотя при этом половина тепловой энергии уходит через прямоточную трубку. Но даже источник тепла никто не списывает время от времени.

Такую плиту несложно сделать день — два. Но предварительно сделайте буржуазные рисунки своими руками. Через него проходит многое из того, что хранится у чуланов в сельских домах, коттеджах.Это молочные и водные металлические (не дюралюминиевые) бидоны, бочки из-под дизельного топлива, растительных масел, трубы, стержни, уголки.

Ничего дорогого, включая инструмент — он в селах у каждого хозяина под рукой. Качественная сборка газовой или электросваркой.

Но в этом помогут соседи, у которых есть агрегаты. Сварочные аппараты Обеспечивают большую надежность и жесткость сборки. О том, как сделать бургулы своими руками, пошаговая инструкция ниже.

Мастерство буржуйское из стального бидона

Топливный бак с заказанным зубилом, молотком, дымоходом, куском стержня диаметром 0,6 — 1,0 см. Приготовьте электрическую дверь дрелью до одного сантиметра в диаметре. Если будет болгарка, то сборку ускоришь вдвое.

В одной части крышки, в самом низу, просверлите 5-7 отверстий под будущую тягу. Согните длинный стержень змейкой и с ног, не менее четырех. Буду признателен, когда вставите их в бидон.

Змейка расправляется изнутри так, чтобы она располагалась горизонтально и плотно сразу над отверстиями. На такой решетке дрова будут гореть, а хорошая тяга воздуха будет проходить через отверстия и с помощью дымохода. Это будет катализатор горения.

Для дымохода приспособьте отрезок водопровода, даже используемый, диаметром 7-8 дюймов. Рядом с днищем или на самой Дете, строго перпендикулярно шлифовке к стамеске или попилу болгарки.

Вставляем в нее трубу на несколько сантиметров, а снаружи крепко зацепляем болтами или разводим на бидон. Бидон-печь рассчитана на горизонтальное положение.

Добро пожаловать на ее ножки и поставьте там, где буржуйка будет согревать дом, гараж. Это очень легковоспламеняющееся устройство, поэтому ставьте его на металлический лист и не менее полуметра от деревянных конструкций.

Отсутствие печки: На ней даже чайник не греется — ставить нечего.А еще получится эффектная буржуйка своими руками, а об улучшениях читайте ниже.

Бочковая печь

Она исправит ситуацию, и на этом бургере и борщ, и выпивка, и котлеты жарится. Не только старый бочонок, но и лучше, если это будет списанный газовый баллон на 50 л.

У него стенки толще, они немного дольше будут греть, но больше сохранят тепло. Это идеальная печь-каменка для бани.А если положить морскую или речную гальку, другие прочные камни, в помещении будет легко поднять пар.

Он будет стоять вертикально. Места тоже будет достаточно, чтобы места хватило, а в топку над ней можно уложить много дров. Выхлопную трубу можно сделать не прямой, а коленями для большей отдачи тепловой энергии в парилке.

Если буржуйка нужна для дачи, то приветствуйте металлическую площадку сверху, на ней будете есть, и варить чай.

Сохранение тепла в буржуазии

Для этого необходимо две трети ее части обставить огнеупорным кирпичом, положив на горизонтальные выступы, оставив свободный доступ к топке и размышлениям. Это будет тепловой экран, намного дольше сохраняющий произведенную энергию. В кирпичах необходимо просверливать отверстия для лучшей теплоотдачи.

Вариант второй: Бурзуйка плюс полив. Облегчить газовый баллон, из которого сделана печь, листовой сталью толщиной не менее трех миллиметров.

Для того, чтобы в получившейся емкости было не менее 30 литров воды. Его приваривают к трубопроводам входа и выхода воды, подключают трубопроводы отопления соседнего помещения. Для лучшей конвекции подключите небольшой циркуляционный насос.

Бургейская на пропане

Идеальная плита газовая буржуйка, сделанная своими руками. Она не нужна дымоходу, потому что дым при горении газа не выделяется. Аналог ей — комнатная газовая плита с духовкой.

Сделать несложно — возьмите … Готовый Буржик, войдите в стальной трубопровод с насадкой от старой газовой плиты. Подключаем его к штатному газовому шлангу с коробкой передач от бытового газового баллона.

Нет точного расхода на буржуйк, можно перемещаться по кухонной плите на 4 конфорки. Емкости баллона (50 литров) с 21 кг пропанобутана хватит на 34 часа работы такой печки.

Фото буржуйка своими руками

Часто домовладельцы предпочитают собирать простые и полезные самоделки из первичных и ненужных материалов, а не покупать готовые.И буржуйка — одно из таких полезных приспособлений.

Основная особенность буржуйки в том, что она также быстро нагревается, как и остывает. Поэтому сфера его использования сужается в основном к тем помещениям, где необходимо обеспечить быстрый обогрев, а внешний вид пользовательских устройств зачастую совершенно не важен.

Сделано можно печь-буржуйку своими руками, а при желании модернизировать для достижения более эффективной теплоотдачи.

Вы тоже задумывались о сборке такой самоделки и не знаете с чего начать? Мы поможем вам в реализации поставленной задачи — в статье рассматривается порядок сборки.Приведены разные варианты Автоспуск печей, чертежи и схемы.

Также детально разобраны способы улучшения самодельной буржуйки, в результате чего КПД печки станет заметно выше.

Выбор конструкции печи зависит от того, какой материал используется в качестве топлива. Каждый пользователь сам определяет степень доступности и экономической целесообразности.

Это горючий материал, имеющий разную температуру и характер горения, что диктует принципы создания различных модификаций устройства.

Форма буржуйки может быть разной, зачастую это зависит от наличия подходящего материала. Это может быть старый бидон, газовый баллон, металлическая емкость — все, что делается под рукой. Главное при его выборе — толщина металла и форма, требующая минимум переделок.

Галерея изображений

Внизу камеры размещена решетка из сетки (ее можно сварить из арматуры), под которой будет скапливаться зола. Также можно организовать варочную поверхность.Упростить работу с горизонтально расположенным цилиндром, приварив к нему с двух углов кормы.

Хорошо, если ствол изначально имеет ножки. Если нет, нужно с ними бороться или установить печь на кирпичи.

Буржуйка из газового баллона также может быть использована как основа для дальнейшего строительства водяной колонны, так как ее еще называют «Титан». Для этого сверху на плиту устанавливается нержавеющая емкость, через которую проходит труба дымохода.

Вода в дровяном котле быстро нагревается, а дров расходуется мало — летом достаточно одной закладки в небольшой топке.

Для буржуйки также есть металлическая емкость со стенками, толщиной не менее 3 мм. Открытый верх емкости закрывается кружком из металлического листа и заваривается.

В крышке или стене прорезать отверстие под дымоход. Его диаметр должен быть не менее 100-150 мм. Верх в такой буржуйке будет нагреваться настолько, что можно будет готовить еду теплой водой.

Еще у нас на сайте есть подробные инструкции с производственными схемами и чертежами.

Особенности буржуйки на опилках

Если в хозяйстве нет дефицита опилок, то этот вид топлива полностью оправдает свое использование. Такой буржитого не требует частой загрузки — утрамбованные опилки внутри не зажигаются, они медленно разбиваются, постепенно выделяя тепловую энергию и давая тепло надолго.

Буржуйка на опилках, сделанная своими руками, работает по принципу длительного горения. Медленный процесс горения экономит ресурсы — тепло не улетает мгновенно в трубу, нагревая атмосферу

Основой топки может служить металлическая бочка с открытым верхом (если емкость герметична, то верх срезается) или труба диаметром от 300 до 600 мм.

Затем из листа толщиной три и более миллиметра вырежьте металлический круг, который должен быть меньше внутреннего диаметра ствола. В его середине прорублено отверстие диаметром 100 мм под конус для разбрасывания опилок.

Препарат приваривается к стенкам ствола. С помощью этого круга выколачивается аштар — в нем с помощью стружки или сколов будет вестись зажигание. Высота ролика должна составлять 100-200 мм.

Ниже сварного круга вырезано окно, которое будет служить толкателем. К резному куску металла привариваем шторы, проделывая дверцу под такое же отверстие.

В крышке емкости сделать выход в дымоход. Крышка должна плотно прилегать к буржуйку и быть из достаточно толстого листа, иначе быстро промерзнет.

Чтобы опилки сгорали постепенно, необходимо обеспечить ограниченную подачу кислорода в топливный отсек. Для этого конусообразный стержень вставляется внутрь топки, опилки и до засыпания. Конус аккуратно вынимается, прокручивается, на ствол надевается колпачок

Эту же модель можно улучшить, добавив дополнительный цилиндр.В этом варианте опилки будут находиться во внутренней камере, а пространство между двумя отсеками будет служить для уцелевших газов и увеличения площади нагрева. В этом варианте выход дымовых газов устраивается внизу печи.

Как можно улучшить буржуйство?

Обычная буржуйка имеет массу положительных качеств, но также имеет много существенных недостатков. Он не может накапливать тепло и обогревать комнату, пока горит огонь. Требуется постоянная подача топлива, в среднем — каждые 30-40 минут.

Кроме того, большое количество тепла улетает через дымоход в атмосферу без пользы. Поэтому работы по совершенствованию буржуйки не прекращаются.

В типовой конструкции печки-бургеры много модернизированных конструкций, позволяющих:

• экономить топливо;
• повышение КПД печи;
• увеличить тепловую мощность;
• уменьшить частоту закладки топлива.

Наиболее распространенные методы повышения эффективности работы буржуйки — создание режима медленного горения, системы газов, установка термостойкой облицовки внутренних стен.

Также возможно улучшить качественные характеристики печи за счет увеличения площади теплоотдачи за счет сварных труб и установленного вентилятора, который будет прогонять через них потоки воздуха.

Индустриальный образец такого буржуйка называется «Булерьян», но, кроме нее, существует еще много различных конструкций, выполненных вручную. Рекомендуем посмотреть подробный мастер-класс домашнего изготовления.

Увеличить время теплоотдачи можно, если поставить печь кирпичной кладкой. Такой буржуйк будет медленнее нагреваться, но и дольше отдавать тепло, поддерживая температуру в помещении некоторое время после тлеющего огня.

Вас интересует кирпичная кладка? У нас на сайте есть подробный гид Своими руками со схемами и чертежами.

Вариант №1 — печь с увеличенной укладкой топлива

Данная модель предназначена для увеличения КПД и времени непрерывного горения. За основу возьмем горизонтальные буржуйки прямоугольной формы на массивных устойчивых ножках и дополним кассетой глухого герметичного цилиндра. Такие конструктивные дополнения значительно повышают его эффективность.

Фланец приварен к баллону-кассете высотой около 400 мм.После установки баллона его край следует опустить на 5-10 мм ниже плиты печки. Для удобства установки и снятия баллона к его корпусу привариваются ручки.

Баллон заправлен дровами таким образом, чтобы между ними оставалось какое-то пространство и при установке на печь они могли сразу упасть в горящие угли

Как работает буржуйка:

1. Нижняя часть дров, упавших на угли подготовительного розжига, вспыхнули. При этом в кассете верхняя часть не будет гореть из-за недостатка кислорода, но высохнет под действием горячего дыма.
2. Под тяжестью собственной массы и по мере того, как дрова горят, дрова постепенно попадают в топку.
3. Горячий газ, находящийся некоторое время в баллоне, отдает ему тепло, тем самым увеличивая площадь перекачки тепла в помещении. В этом случае крышка цилиндра может быть варочной поверхностью.
4. При этом температура выходящего дыма снижается, а значит теплоемкость и КПД буржуйки растет.

В результате такой модернизации увеличивается временной интервал между кладкой дров и увеличивается КПД печи.

Вариант №2 — Буржик длительного горения «Букет»

Низкая эффективность рядовых буржов — давно известный и проверенный многими пользователями факт.

Одним из способов его увеличения является замедление процесса горения за счет ограничения подачи воздуха в топочную камеру. Это усовершенствование можно встретить в таких печах, как «Букет», «Филиппинская».

Использование данной модели буржуй в нежилых помещениях — цехах, теплицах, других хозяйственных постройках. Для работы 9-12 часов происходит разовая кладка мелких дров, щепы, опилок. В данной модели отопительного прибора нельзя использовать крупно мак и сырые дрова.

Буржехока может быть создана из любого металлического резервуара. Чаще всего используется бочка от ГСМ или старый баллон.

Производство ведется в такой последовательности:

• Из имеющихся цилиндрических емкостей готовят дымоходную камеру, в верхней части которой вырезается отверстие под дымоход.
• Из металла (толщиной не менее 10 мм) вырежьте круг, немного меньше внутреннего диаметра ствола.
• В центре круга проделайте отверстие диаметром 100-150 мм (точный размер зависит от диаметра трубки, используемой для стержня).
• На одной из плоскостей окружности привариваются ребра высотой до 50 мм.
• К центру окружности приваривается труба. Его длина рассчитана таким образом, чтобы поршень в опущенном состоянии забрасывался над крышкой резервуара примерно на 100 мм. Если оставить трубу дольше, чем нужно, она в ней встанет, задымится.
• Далее строится крышка, которая плотно одевается на ствол и прорезает в нем отверстие, подходящее для поршневой трубы

Еще больше повысить КПД данной модели за счет организации притока воздуха с улицы. Таким образом, нагретый воздух из помещения не будет залетать в дымоход.

Вариант №3 — Печь с вторичным обжигом Довжига «Филиппинка»

В печи используются два способа повышения КПД, основанные на принципах длительного горения и пиролиза.Для его изготовления вам потребуются два газовых баллона, которые будут обслуживать камеры первичного и вторичного сжигания.

Последовательность действий при изготовлении буржуйки такова:

1. Баллоны подготавливают к работе, выделяя из них остатки газа и заполняя их водой. Без этой процедуры резать их категорически нельзя, иначе искры, которые образуются при работе болгар, могут спровоцировать взрыв газа, определенное количество которого всегда остается в баллоне.
2. В первом цилиндре, который будет служить камерой для топки и ролика, снимаем кран и срезаем верх (он используется для изготовления дверцы), вырезаем отверстие для установки дымохода.
3. Напротив дымоходного отверстия приваривается труба, другой конец которой не должен упираться в крышку второй камеры, оставляя свободное пространство для выхода дыма.
4. На выходе трубы из первого цилиндра приваривается металлическое кольцо, оно будет служить опорой для установки верхнего цилиндра.В нем просверливаются отверстия.
5. Ко второму цилиндру в месте осветления также приваривается металлическое кольцо, в котором есть места для отверстий, ориентируясь на уже проделанные отверстия в первом кольце.
6. Перед окончательной установкой второго цилиндра в него втачивают патрубок.
7. Одевают верхнюю камеру на трубу, совмещая отверстия, между кольцами наматывают термостойкий жгут, закрепляют соединение саморезами.
8. Выход дымохода сделан из нижней вторичной выживаемости.

Для получения устойчивой конструкции к нижней камере привариваются надежные ножки. Установите дверь на навес. Его можно еще улучшить, добавив возможность регулировать воздух, поступающий в топку.

Многие из нас наверняка слышали о такой печи, как буржуйк. По своему исполнению он представляет собой металлическую конструкцию с дымоходом. Такие печи были очень популярны в первой половине 20 века. Но через некоторое время, когда в домах стали устанавливать газовые печи и центральную систему отопления, о них стали забывать.

Впоследствии о них вспомнили во время Великой Отечественной войны: в те годы, когда не было квартир и учреждений, центральное отопление помогало поддерживать тепло в помещениях. Эти кустарные печи чаще всего используют для сушки землянок , самосвалов и более тяжелых автомобилей. В 50-х годах 20 века об этих печах вспомнили владельцев дачных участков, которые установили в их садовых домиках. В наши дни они по-прежнему популярны в первую очередь как средство обогрева подсобных помещений площадью 10-15 квадратных метров. м. Они прекрасно справляются со своей задачей при использовании в гаражах, дачных участках, теплицах и т. Д.

Высокая популярность шлифовальных машин обеспечила их преимущества , которые они имеют в достаточном количестве:

Однако буржуйки нельзя считать идеальным нагревательным устройством. Поэтому, знакомясь с их преимуществами, необходимо также обратить внимание на недостатки. Хотя разогрев такой печи и занимает минимум времени, достигает , но температуру они держат не долго .По этой причине в них необходимо регулярно заливать топливо. В этом плане они заметно уступают печали длительного горения, на которую не нужно обращать внимание в течение дня. Количество тепла, выделяемого буржуйкой, недостаточно для обеспечения комфортной температуры в большом помещении. Для него характерен довольно небольшой КПД, равный 5-10%. По этому показателю он проигрывает большинству современных отопительных установок.

Как повысить КПД печи?

Эта проблема актуальна для многих мастеров промышленного производства и простых мастеров. Чтобы составить представление об этом процессе, следует сначала узнать, как устроен буржуйк, и ознакомиться с некоторыми важными моментами.

Диаметр дымохода

При использовании буржуйка главное, чтобы через этот дымоход проходило меньшее количество дымовых газов по сравнению с объемом, создаваемым объемом. В случае успешного решения этой проблемы газы останутся в трубе и несколько раз пройдут по пространству топки. Это приведет к циркуляции воздуха, что является обязательным условием сгорания топлива.В результате, уходя через дымоход, эти газы уже будут иметь более низкую температуру.

Эту задачу можно решить путем определения оптимального диаметра дымохода. Такими можно считать размер печи в три раза превышающий объем печи в кубометрах. Однако в случае циркуляции газа в металлическом ящике он быстро теряет температуру.

Чтобы избежать быстрого охлаждения газов и обеспечить их полное сгорание, необходимо изменить процесс горения топлива так, чтобы оно шло в режиме пиролиза. Вы можете создать его при высокой температуре. Более того, даже если вы попытаетесь использовать в качестве топлива сухую мебель, необходимого эффекта не получится.

Можно попробовать регулярно закладывать уголь, но невозможно создать это сырье. оптимальные условия для процесса пиролиза. Это возможно только в том случае, если печь будет работать в этом режиме и будет естественным образом переходить из одного режима работы в другой. Теперь мы подошли к следующему важному пункту.

Стальной трехсторонний защитный экран

Его следует размещать в таком месте, чтобы он отделялся от корпуса маркировки на расстояние 50-60 мм.Благодаря ему в сторону печи будет отражаться более половины инфракрасного излучения, что позволит обеспечить температуру, в которой печь нужна. Очень важно выбрать правильное расстояние между топкой и экранирующим элементом, так как это может заметно повлиять на экономическую составляющую конструкции. Использование в самом начале процесса сжигания дров и угля обеспечивает производство тепловой энергии в большом количестве.

Помня, что запаса дров и угля постоянно не хватает, важно, чтобы самые первые порции тепла находились в помещении, а не уходили в трубу.

Среди известных на сегодняшний день технологий нет равных по эффективности конвекции. Практически реализовано, что после нагревания воздуха около духовки он должен распространяться по комнате. Эту задачу можно решить с помощью экрана.

Хотя температура нагрева нижнего слоя не такая уж и высокая, все равно от нее идет вниз. Из-за этого есть опасность появления в очаге пожара. По этой причине в качестве основы, на которой будет размещаться буржуйк, необходимо использовать металлический лист. вынос 30-40см от печки . Причем под ней необходимо разместить дополнительный лист, который может быть асбестовым или базальтовым.

Стоит отметить, что буржуйк не в состоянии поддерживать режим пиролиза на 100%. Это связано с тем, что, войдя в дымоход дымохода, Газа покидает его, не успев отдать свое тепло. Добиться этого можно, если грамотно подойти к устройству дымоходной трубы, выбрав для нее наиболее оптимальную конструкцию.

Данная задача решается следующим образом: в конструкции дымохода должна быть предусмотрена вертикальная часть, достигающая в высоту не менее 1 метра. Также следует предусмотреть слой теплоизоляции, в качестве которого можно использовать базальтовую вату.

От него должна идти труба, расположенная под небольшим углом и имеющая такой же диаметр. У нее особое имя — Боров . С его помощью будут созданы условия, при которых можно обеспечить горение газов, в результате тепло, передаваемое за их счет в помещение, увеличится на 30%.В длину такие бруски могут достигать 2,5-4,5 метра. Его следует размещать не ближе 1 метра от стен и потолка. Между нижней частью топки и холмом должно быть пространство шириной 2 метра. Мы не сможем обеспечить защиту на основе металлической сетки.

С момента появления и популяризации буржуйки в их дизайн было внесено изменений. . В результате сегодня это печи длительного горения, отличающиеся простотой в эксплуатации и высоким КПД. Современный вариант. В этих печах больше нет колосниковой решетки, а вместе с тем появился воздушный дроссель, основное назначение которого — регулирование тепловой мощности и режима горения. Для обеспечения длительного горения воздух попадает в топливо сверху.

Среди различных вариантов буржака наибольшую энергоемкость демонстрирует чугунная печь. Такие устройства могли работать даже без экрана. Эта особенность была учтена при решении использовать для обогрева армейских казарм .У нас они занимались изготовлением армейских буржуй, и к их работе претензий нет. Эти настройки различаются по многим параметрам, в том числе по габаритам.

Собираем печь бубжуйку своими руками

Конструктивно аналогичная печь включает в себя топку с зерном, неаккуратный свечной коллектор и дымоход. В качестве места установки буржуйки подходят к любой конструкции, главное, чтобы была возможность вытягивать дымоход.Если у вас есть пустой газовый баллон без дела, избавляться от него не стоит. Можно найти ему применение, если сделать из него буржуйское жилище.

Материалы для сборки печки

Для изготовления бордового цвета своими руками потребуются следующие материалы:

• решетка стальная;
• уголки стальные;
• труба дымоходная;
• лист стальной;
• дверь.

Необходимо возьмите баллон с газом И отметьте место вверху, где краном находится железный обод.Его необходимо удалить, для чего можно использовать молоток.

Затем необходимо вырезать отверстие под дверью, заранее рассчитав ее размеры.

Уголки послужат вам для коробки под дверь, для изготовления которой вам понадобится сварка.

После того, как каркас приварен к баллону, нужно установить дверь на болты, для чего нужно будет проделать для них необходимые отверстия.

В месте, соответствующем дну топки, следует прорезать отверстий под решетку , после чего ее нужно приварить.С трех других сторон необходимо установить стальные листы с помощью сварки. Они послужат стенками для будущей печи. В итоге должен получиться ящик с дверцей, у которой нет верха. Ящик нужно готовить дном, причем делать это нужно так, чтобы открытая сторона прилегала к дверце. Далее необходимо установить заслонку, с помощью которой можно изменить режим подачи воздуха в топку топки.

Для придания устойчивости буржуйской топке к газовому баллону необходимо провести ножки.С обратной стороны проделывается отверстие, через которое будет идти газ из дымохода. После этого начинают собирать дымоход, вводя в него по очереди, что позволит теплу уходить из помещения с небольшой задержкой.

Показанная схема применима для изготовления буржуйских печей своими руками. на основе 40-литрового молочного бидона .

Как сделать буржито из листов стало своими руками

Конструкция топки подобной топки должна включать в себя перегородки, которые избавят вас от необходимости тратить большое количество топлива на содержание топки.

Материалы для сборки духового шкафа

Для изготовления аналогичного варианта буржуйки вам потребуются следующие материалы:

Первое, что нужно сделать для построенной буржуйки своими руками — чертеж, который упростит задачу задача для вас изготовить. Далее необходимо взять листы и вырезать элементы корпуса печи и двух перегородок. Последние должны быть установлены в верхней части топок, в будущем они будут снабжены сложным извилистым трактом для дымовых газов, что обеспечит более высокий КПД печи отвода тепла.

Вверху необходимо выполнить отверстие для дымохода диаметром 110 мм . Также необходимо расположить и отверстие под хобстер, диаметр которого должен быть 150 мм.

Далее берем боковины и прикрепляем их сваркой к нижней части корпуса. К стенам необходимо приварить стальные полосы толщиной 30 мм. Они будут служить решеткой. Он также может быть изготовлен из стального листа, в котором предусмотрено проделать отверстие диаметром 20 мм.Для создания решетки можно использовать стержни арматуры или приобрести готовую продукцию в магазине.

Вывод

Хоть печь-буржуйка и является довольно устаревшим вариантом устройства для отопления, но все же она остается востребованной . В магазинах можно найти массу вариантов современных печей буржоке, но будет лучше, если вы сами сделаете для нее рисунок. Это позволит вам создать своими руками такую ​​печь, которая полностью вас устроит по всем параметрам. К тому же с этим проблем не возникнет, учитывая, что такая печь отличается простой конструкцией, а для ее изготовления требуются доступные материалы, которые можно найти практически в каждом хозяйстве.

Многие сталкиваются с необходимостью организации отопления в небольших хозяйственных помещениях. Важно, важны экономичность, компактность и экономичность. Долго горение бургейтового — отличный вариант Для обогрева бытовок и гаражей, и своими руками наша инструкция вам в этом поможет.

Дело: Сделать или отрегулировать

Дрова в буржайтогоне длительного горения не зажигают, а очень медленно разносят. При этом сильно нагретый пиролизный газ объединяется в соседнюю камеру, что формирует термическое разложение топлива.При такой «потной» работе печь не вырабатывает очень высоких температур, поэтому металл может быть довольно тонким — около 2,5 мм. Естественно, при полной подаче воздуха топка будет греться до горячего, поэтому, если хотите режима повышенной мощности — делайте корпус массивным.

Продолжительность топки печи между закладками зависит от двух факторов: массы уложенного топлива и активности его сгорания. Поэтому не стоит рассчитывать, что компактная гаражная печь проработает до трех суток, на такой срок ей просто не хватит топлива.Значение также играет температуру окружающей среды: чем она ниже, тем активнее проходит процесс горения.

Листовая сталь идеально подходит для изготовления корпуса. Также есть возможность использовать любой профиль проката, сложенный вертикальными рядами в кольцо или прямоугольник. Упорядочить все швы есть проблема, но духовка в этом случае получает несколько ребер жесткости и наиболее эффективно отдает тепло.

Корпус буржуйки очень прост: глухие герметичные стенки и днище.Загрузка может быть вертикальной и горизонтальной, в последнем случае роль топливного люка выполняет верхняя крышка. Мы рассмотрим оба пространственных положения буржуйки, но для каждого корпус будет унифицирован. Для примера возьмем баллон для пропана на 50 литров с обрезанной верхней частью — цилиндрический корпус имеет преимущество в более равномерном нагреве.

Схема работы буржитогона длительного горения с горизонтальной камерой сгорания. 1. Заслонка дымохода. 2. Дверной клапан.3. Камера горения. 4. Камера дожигания пиролизного газа. 5. Дверь печка

Схема работы буржитогона длительного горения с горизонтальной камерой сгорания. 1. Заслонка для подачи воздуха. 2. Клапан дымохода. 3. Трубка подачи воздуха. 4. Камера горения. 5. Крышка печки. 6. Камера дожигания пиролизного газа. 7. Поршень

Как устроены камеры сгорания

Для получения заветного пиролизного газа необходимо практически полностью ограничить поступление кислорода в основную топку, где формируется высокотемпературный очаг, приводящий к переходу углеродного топлива в газообразное состояние.Минимум воздуха, который необходим для медленной бирки, попадает в печь из-за различных протечек.

Ставя баллон по горизонтали, делим круг по высоте на 4 части, прикладываем к обрезанному краю этикетки и отмечаем длину верхнего и нижнего пояса. По полученному размеру вырезаем стальную пластину толщиной 3 мм. Его длина должна быть меньше 150 мм глубины корпуса.

От короткого края пластины 100 мм, привариваем поперечную перегородку высотой 150 мм и подгоняем ее по форме к цилиндрическому корпусу так, чтобы пластина была направлена ​​в центр печи.Устанавливаем на место и привариваем пластину, формируя остаточную камеру сгорания.

У

Bourgeisters с вертикальной загрузкой другой принцип работы. Направление горения противоположно естественному — сверху вниз. Сама печь имеет шприцевое устройство, поршень которого изготовлен из листовой стали, либо крышку от бочки, либо баллон с загнутыми краями. Важно, чтобы «поршень» входил в корпус как можно ближе.

С нижней стороны к пластине приваривается несколько удаленных кромок от условного угла 50 или 75 мм.В центре плиты прорезают отверстие и пропаривают трубку диаметром 75 мм, через которую будет пропускаться необходимый минимум воздуха. Принцип действия понятен: поршень работает под своим весом, как дрова горят, оставляя небольшое пространство для разложения пиролиза. Расход воздуха регулируется заслонкой на конце трубы.

Простой и удобный «Рольник»

В буржитогоне длительного горения ашник не нужен, небольшое количество светлой золы после сгорания остается прямо в топке.Но вы все равно можете приспособить печь для облегчения очистки, особенно если вы планируете добавлять в дрова каменный уголь.

1. Останавливается из-за угла. 2. Решетка над «ясенем»

При горизонтальном расположении бургеры должны вырезать ту же пластину, что и верхняя камера. Вместо перегородки в ней обычный уголок 35 мм, сваренный крест-накрест. Перед тонким стержнем делается ручка. Пластина установлена ​​на двух направляющих уголках, приваренных вдоль корпуса. Для плотного прилегания плиты и исключения сильных утечек воздуха рекомендуется делать так:

• срезать углы под днищем тарелки полками вверх на небольших прихватках, которые легко оттолкнуть;
• вписываем пластину в корпус и приветствуем углы к стенкам, хорошо заполняя толстый сварной шов;
• ввести лом в нижнюю камеру и подорвать плиту, по возможности очистить гусеницы от сварки.

Через маленькие щели в камере будет падать минимум кислорода, необходимый для горения.

1. Диск. 2. Держатель из арматуры. 3. Фрайт «Сольник»

Для вертикальных бургеров необходимо вырезать еще один плоский диск и приварить к нему по центру кусок толстой стальной арматуры. По периметру круга загибается и сбоку приваривается стальная полоса. В обоих случаях удаление золы производится после остывания буржуйтра: зольник снимается, очищается и устанавливается на место перед новым вкладышем.

Установка топочной дверцы

За корпус горизонтальной буржуйки цепляем стальную полосу и поворачиваем ее, образуя кольцо. Края нужно подрезать несколько раз, чтобы после сварки такой оправкой стыковался край корпуса очень плотно. Кольцо приваривается к вырезанной крышке из бочки или баллона, либо к стальному листу, затем шов осторожно охлаждается снаружи. Лента должна выполняться над плоскостью крышки примерно на 12-15 мм, этого достаточно для плотной пятки, при этом печь будет открываться относительно легко.

С внутренней стороны дверцы приварено несколько стальных пластин, образующих пазы для внутренних перегородок печи. Саму дверь из-за кольцевой подачи нужно устанавливать на выносной навес, соответственно, фиксатор прижима тоже нужно ставить на 40-60 мм.

1. Крышка. 2. Воздуховод с заслонкой. 3. Песня

При вертикальной загрузке крышка выполняет роль внешней стенки камеры автомобиля, поэтому не требует тщательной герметизации.Края вертикального корпуса загибаются внутрь молота, сторона крышки должна легко разрушаться. Важно не прогонять саму крышку, тогда прилегающая будет плотной под собственным весом. Центр раскатывает отверстие для трубы подачи воздуха большего диаметра на 1-2 мм.

Дымоходный канал и регулировка тяги

Распространение продуктов горения горизонтальный буржуйк Выполняется вверху и как можно ближе к крышке топки. Для дымохода рекомендуется использовать трубу диаметром не менее 150 мм.Подача воздуха осуществляется через приваренную к двери втулку, которая в нижней камере может составлять 70-100 мм. Для регулировки подачи воздуха лучше использовать готовые блоки с заслонкой. Быстро и на месте можно провести небольшой болт с внешней стороны от трубы к трубе, на которую будет затягиваться дисковый вентиль.

Дымоход вертикальной буржуйки врезался в том же месте корпуса, но теперь, соответственно, расположен горизонтально. Если просверлить проход и провести через него подпорную пластину, на которой закреплена круглая пластина, можно получить демпфер для регулировки тяги и полного контроля процесса сгорания топлива.

Буржуйка — идеальное решение в условиях, когда необходимо обеспечить обогрев малогабаритных помещений (гараж, направление, баня с подогревом), затратив минимальную сумму денежных средств. Экономия допускает возможность использования практически любых материалов, а также простоту изготовления своими руками. Далее продумайте, из чего можно сделать буржуйк и дайте конкретные рисунки.

Какой инструмент нужен?

Независимо от выбранного чертежа или конструктивных особенностей Буржестера, для проведения работ по его изготовлению из других материалов необходимо подготовить следующие инструменты и оборудование:

• Молоток.
• Болгарский.
• Сварка.
• Сверло.
• Сверло.
• Кисть.
• Долото.
• Плоскогубцы.
• Рулетка.

Подразумевается, что каждый из перечисленных инструментов предназначен для работы с металлами.

Выбираем вид и начинаем работу

Буржик можно сделать своими руками из:

• Металлический лист.
• Трубы.
• Бидона.
• Баллон газовый.

Вид выбирается исходя из наличия материалов, а также предпочтительной сложности выполняемых работ.

Металлические листы

Приведем особенности изготовления печей из металлических листов с использованием различного сырья для отопления: работы и дров.

Духовка на отработке

Для начала работы своими руками заготавливается металлический лист около 5 мм (именно такая ширина позволяет печи быстро утеплить и эффективно обогреть гараж) и трубы (нужны для дымохода и некоторых других элементы). Более точное представление о принципе изготовления смотрите на чертеже:

Приступаем к работе:

1. По габаритам листа необходимо вырезать элементы, из которых будет изготовлена ​​печь.Постарайтесь как можно больше очистить обрезанные края.
2. Подготовлена ​​деталь для крепления компонентов бургера — труба с отверстиями.
3. Детали верхнего бака подготовлены для монтажа дымоходной трубы. Для этого необходимо, согласно данным, приведенным на чертеже, проделать смещенную влево лунку по цене. Также внизу бака проделывается еще одно отверстие (смещено вправо) — оно предназначено для установки соединительной трубки.
4. Детали свариваются друг с другом и получается готовый бак.
5. Нижний бачок собирается аналогично. Делается только отверстие для установки трубы по центру. Еще нужно проделать с небольшим смещением еще одно отверстие — в него будет заливаться обработка. Над отверстием для заправки делается специальная крышка.
6. Бачок нижний крепится к верхнему (они привариваются к соединительной трубке). Прижимать прочность конструкции следует с помощью скоб.
7. Не забудьте К. опустить бакинское копье ноги.
8. Для увеличения срока службы печь чистят и окрашивают.

Прикрепите бордовый к дымоходу и попробуйте сбросить гараж. Для этого заправьте топливный бак и подожгите его. Когда он треснет, вам понадобится отверстие для рециркуляции, чтобы закрыть крышку.

Важно: Для окрашивания дизайна используйте специальные термостойкие краски.

Прямоугольная буржуйка на дровах

Такой вариант подойдет, когда нужно выделить гараж или комнату для бани, предназначенную для отдыха.

Особенности модели, изготовление которой своими руками мы расскажем далее, заключается в большой теплоотдаче и возможности регулировки силы тяги.

Наша духовка будет иметь размеры 45x45x80. Таких габаритов достаточно, чтобы обогреть среднюю комнату. В него поместятся длинные дрова, и его легко перемещать.

В данном случае мы не будем приводить конкретный рисунок, а постараемся максимально подробно объяснить словами. Перед началом работы закупаем:

• Сталь толщиной 3-4 мм. Листа хватит на полтора-два метра.
• Отрезок трубы. Выбирайте диаметром от 90 до 100 мм. Длина: 0,4 м.
• Арматура 16 мм.Вам нужно ровно 6,2 м.
• Пять килограммов электродов.
• Четыре дверные петли.
• Пруток стальной, полметра и диаметром около 10 мм.
• Семиметровый угол с 40-миллиметровой полкой. Стены должны иметь толщину 5 мм.

Когда все необходимое подготовлено, приступаем к работе своими руками в такой последовательности:

1. Из листов вырезают будущие стеновые конструкции.
2. Уголок приваривается таким образом, чтобы получился каркас.Выполняя этот и первый пункт, нужно помнить указанные выше размеры печки (45х45х80).
3. Арматура нарезается и приваривается к каркасу с интервалом 2 см.
4. Готовый каркас отваривается в жестяных банках.
5. По диаметру гладкого стержня на участке трубы, который будет дымоходом, нужно проделать 2 отверстия. К каркасу приваривается труба (предварительно это нужно сделать под ней).
6. Изогнутая планка вставляется в отверстия дымохода. Он должен иметь форму прямого угла.В него сваривается кусок жести формы, по размеру чуть меньше внутреннего диаметра дымохода — будет использоваться для регулировки.
7. У буржака должны быть двери. Они вырезаны прямо из корпуса. На отводимый металл приваривается петля, с помощью которой крепятся к топке.
8. На дверях есть наборы и ручки, с помощью которых можно сделать любой удобный вид. Главное, чтобы они гарантировали максимальную фиксацию двери (если не хотите сжечь гараж).
9. Когда работа будет завершена, можно своими руками проверить результат работы и приступить к перетяжке гаража.

Важно: Для обеспечения тяги двери крепятся так, чтобы оставались небольшие зазоры.

Буржуй из трубы

Этот вариант подразумевает простоту выполнения работ своими руками и эстетичный внешний вид, который утеплит не только гараж, но и небольшие помещения на даче.

Алгоритм работы:

1. Берется труба и отрезается до нужной длины.
2. В боковой части прорезано 2 отверстия: под ясеневый брус и топку.Расстояние между ними примерно 15 см.
3. Резные детали из металла служат дверям. Их размер увеличивается с помощью сварки сверху металлических полос. Также нужно сразу установить ручки, фиксирующие дверь.
4. Угловые кронштейны ввариваются внутрь будущей печи (они будут держать решетку руками из фурнитуры или купленной в магазине).
5. Устанавливается с решеткой.
6. В металлическом круге, который закроет отверстие патрубков (верх буржитого), нужно проделать отверстие для крепления патрубка (дымохода).
7. Низ и верх плиты завариваются.
8. Труба сварная.
9. Петли приварены и установлены двери.
10. Печь в местах сварочных соединений очищена и окрашена специальной краской.
11. Последний этап — подключение к вытяжному помещению.

Если все сделать правильно — буржуйка сможет полностью отсыпать гараж или другое помещение небольших размеров.

Печь бидон

Из любого старого бидона буржуй может сделать своими руками.Для этого вам потребуется:

• Бидон.
• Отрезок трубы.
• Арматура или проволока.

Приступаем к работе:

1. На бидоне, установленном в горизонтальном положении, размечаем место заливки прямоугольника. Его нужно поместить под крышку.
2. Вырежьте отверстие для дымохода. Он может быть внизу или у стены.
3. Изготовление решетки. Проще изготовить из стальной проволоки, которую в гнутом виде вводят в середину будущей печи и расправляют.Расставлять зигзаг нужно так, чтобы дрова буржуйки было удобнее всего заправлять.
4. Ножки накладные.
5. Привариваем дымоход.

Конструкция подразумевает минимум производственных затрат и не требует профессиональных навыков для выполнения работ. С его помощью можно смело проклинать гараж и другие подсобные помещения.

Газовая баллонная печь

Если на участке валялся газовый баллон — используйте его для создания буржуйки.

Порядок работы:

1. Разрежьте кран и сделайте пробку отверстия.
2. Внизу прорежьте отверстие под дверцу. Из получившегося куска днища с помощью его лезвия металлической полосы делают дверцы.
3. Дверной замок крепится к дверям, и они крепятся к цилиндру с помощью приваренных петель.
4. В той части цилиндра, которая будет днищем, нужно сделать решетку. Для этого достаточно проделать дырочки.
5. Под нижними отверстиями приваривается оловянный ящик, в который будет выводиться сажа и отходы.В передней части коробки также нужно сделать дверцы — они будут использоваться для регулировки тяги.
6. Печь следует поднимать с земли на ножках. Для их изготовления подойдет обычная труба.
7. В верхней части баллона закипает дымовая труба.
8. При необходимости на поверхности поверхности можно организовать варочную поверхность.

Такая печь сбрасывает гараж или небольшой дом на даче.

Буржуйка — довольно простое устройство для обогрева помещений.Выполняя работы, помните, что печь должна не только утепляться, но и соответствовать минимальным требованиям пожарной безопасности.

предметов интерьера, декора и предметов интерьера от дизайнеров и своими руками, дома и дачи, поделок

На даче под костром у вас наверняка есть место-кострище, возможно, есть мангал, мангал или еще какая-то мангала для приготовления мяса и рыбы на огне. Предлагаем отличную идею, как сделать чашку для костра своими руками из барабана сломанной стиральной машины.«Не было бы счастья, но помогло несчастье» — эту пословицу можно применить и к нашему проекту. Владельцы безнадежно сломанной стиральной машины могут повторно использовать барабан для самодельного разведения костра. Если ваша машина, к счастью, находится в отличном рабочем состоянии, старый барабан можно поискать в ремонтных мастерских, на барахолках, у знакомых или на свалке бытовой техники. Чтобы получить чашу для костра своими руками, вам понадобится:

• угловая шлифовальная машина;
• насадка-щетка на шлифовальный станок;
• уголки стальные;
• термостойкая краска.

Снимите все пластиковые детали с барабана, центральной оси, тщательно очистите от накипи, грязи, остатков мыла. Для этого удобно использовать жесткую щетку и машинку, но, конечно, вы можете очистить ее вручную. Собственно, можно закончить эту работу, поставить во двор и попробовать. Необязательный шаг, но все же можно поднять барабан над землей. Таким образом, огонь в чаше будет подавать кислород снизу. Для этого к нижней части барабана авторы проекта приварили стальные ножки с плоским квадратным основанием, чтобы очаг не закопался в землю.При желании можно просто поставить на камни чашу для костра. Также возможно покрытие барабана специальной термостойкой краской для металла любого оттенка. Днем яркий барабан будет выглядеть как оригинальный садовый орнамент. Ну а вечером огненная чаша превратится в перфорированный пламегаситель. Через отверстия в стенах и днище беспрепятственно проникает воздух, разжигая огонь. При желании можно сверху положить пару шашлыков с мясом или овощами, а на углях запечь традиционный картофель! Использовать этот самодельный очаг-мангал можно только на улице, для обогрева помещения лучше канадских печей-булерьян.Булерьян просты, удобны в эксплуатации, очень эффективны и экономичны, посмотреть можно здесь — http://samsad.kiev.ua/bulterjany-novaslav.html.

Комментарии

комментария

Какую плиту лучше купить? Дровяное отопление

Домашние печи используются в тех случаях, когда нет центрального отопления. Газовая, дровяная, электрическая и универсальная конструкции придают помещению тепло и уют.

Как правильно выбрать и купить отопительную печь? В чем особенности разных типов отопительных агрегатов? Их преимущество — невысокая стоимость и экологичность топливного материала и длительное время удержания тепла.

Виды печей для дома

По функциональному назначению топку можно разделить на:

• отопление;
• домохозяйство;
• спец.

Рассмотрим нагревательные конструкции на дереве, разберемся в особенностях их устройства. Отопительные приборы следует рассматривать с таких позиций:

1. мощность;
2. тип аппарата;
3. топочный материал;
4. тип теплопередачи;
5. тип двери;
6. декор

Мощность и тип аппаратов

Вместимость печи — главный показатель.Вам необходимо выбрать такое отопительное устройство, которое сможет обогреть комнату деревянного дома или коттеджа. Установка мощного агрегата в небольшом доме приведет к перегреву воздуха и ненужному расходу топлива. Устанавливать печь малой мощности в больших деревянных коттеджах не имеет смысла: она не справится с отоплением.

Для обогрева небольшого деревянного дома можно рассмотреть вариант модели камина. Отдать предпочтение модели с варочной панелью.

Например, модель компании Теплодар «Печурка Плюс» идеально подходит для отопления деревянного загородного дома.Цена на такое изделие недорогое — от 6 000 руб. Отзывы покупателей о работе устройства очень теплые: плита пользуется заслуженной популярностью.

Плита Плюс компании «Теплодар» имеет варочную панель, на которую легко помещаются кастрюли и чайник. Также в конструкции предусмотрены съемные кольца разного диаметра, пригодные для варки казанов разной вместимости. Печь Теплодар не имеет дымоходной конфигурации. Однако компания «Теплодар» производит собственные дымоходные системы, которые можно купить отдельно.

Установка печки не занимает много времени, а ремонт хозяина не разоряет. Стоит отметить, что продукция компании «Теплодар» разработана с учетом российских особенностей: системы отопления абсолютно безопасны для деревянного дома. Если вам интересно, какую печь выбрать для дачи, смело приобретайте Печурка Плюс Теплодар.

Для элитных деревянных домов с большой площадью необходимо выбирать мощные агрегаты.Для отопления дома в 300 квадратов хорошо подойдет модель Куппер от Теплодара. Это универсальный отопительный прибор, работающий на твердом и жидком топливе, а также от сети. Ремонт и установка горелок на твердое и жидкое топливо выполняется без сварочных и сантехнических работ.

Есть модели с водяным контуром. С помощью системы водяного отопления можно отапливать удаленные от отопительного аппарата помещения деревянного дома.

Из какого материала делают топки?

• нержавеющая сталь;
Конструкционная сталь
• ;

Какую печь выбрать — стальную или чугунную? У нержавеющей стали есть свои преимущества: легкий вес и устойчивость к перепадам температур.Также нержавеющая сталь не подвержена окислительным процессам.

Тонкая сталь дает более быстрый обогрев деревянного коттеджа, а монтаж таких устройств значительно упрощается. Однако при повышенных температурах стальная топка деформируется.

Конструкционная сталь

менее подвержена деформации из-за высоких температур: сталь обладает высокой пластичностью. Однако образования накипи не избежать, и печь из конструкционной стали может прогореть. Монтаж систем отопления со стальной топкой желателен в деревянных домах загородного типа.

Чугун для топки не должен иметь пористой структуры. Расширение пор при высоких температурах приводит к образованию трещин. При всей своей массивности чугун — материал довольно хрупкий.

Чугунный сплав не переносит резких перепадов температур. Но преимущество чугуна в аккумуляции тепла само по себе неоспоримо. Сталь мгновенно нагревается и быстро остывает. Всем известно свойство железа удерживать тепло.

Для сохранения тепла в стальных конструкциях камнем или шамотом облицовывают стены печи в загородных деревянных коттеджах. Каменные материалы аккумулируют тепло и постепенно отдают его в комнату. В результате повышается экономичность стальной конструкции.

Тепловая эффективность

• конвекционного типа;
• излучающего типа.

Для отопления дачи и деревянного коттеджа используйте конвекционную печь. Теплоизлучающие обогреватели обладают малой теплоотдачей: зона их действия ограничена.

Камины и масляные обогреватели построены по этому принципу. Для отопления частного деревянного коттеджа этот вид излучения не подходит. Камин можно установить в комнате как источник дополнительного тепла.

Конвекционный радиатор обеспечивает равномерный обогрев всего объема помещения за счет циркуляции потоков холодного и теплого воздуха. Для увеличения теплоотдачи конвекционные печи облицовывают керамикой или камнем. Такой агрегат утепляет всю площадь деревянных коттеджей.Для небольшого коттеджа может подойти и простой излучатель каминного типа.

Тип двери

Отопительные агрегаты должны иметь трехслойные металлические двери. Такая трехслойная конструкция не позволяет двери нагреваться до опасных температур. Особенно это касается деревянных домов. На даче тоже нужна толстая трехслойная дверца для печки. Дверей можно расположить:

• во фронтальной плоскости;
• на верхней плите;
• сбоку.

Отзывы о конструкции боковой двери: она позволяет сразу сделать большую закладку дров, что значительно увеличивает время горения топлива и повышает экономичность.

Красиво смотрятся вставки из встроенного стекла. Однако дело не только в красоте: стекло позволяет видеть количество топлива, не открывая дверцу. Специальное огнеупорное стекло самоочищается и всегда выглядит чистым.

Дизайн

Хотите выбрать стильную отопительную печь? Современные модели обогревателей могут красиво вписаться в интерьер и стать его украшением. Недорогой монтаж и обслуживание модельного ряда «Теплодар», а также привлекательная внешняя схема позволяют купить любой прибор для деревянного коттеджа.

Отопительная печь Теплодар выполнена в стиле минимализм. Четкая геометрия линий, компактность габаритов, панорамное остекление дверей привлекают своей практичной и качественной красотой. Такие изделия не внесут разлад в общую гармонию интерьера дома. Но если вам нужно улучшить общий вид изделия, всегда можно сделать накладку на плиту.

Своими руками

Можно ли выложить печь отопления своими руками, например, на дачу или в гараж? Как построить печь в доме? Складную самодельную печь можно сделать из подручных материалов: бочки, газового баллона.Самодельная система отопления классифицируется следующим образом:

• агрегат отработанного масла;
• народная печь Бубафоня из старой железной бочки.

Эти два дизайна невероятно популярны в народе. Обогревать гараж на отработанном масле очень выгодно! Почитайте или послушайте отзывы владельцев гаражей — и вы все поймете.

Народное печное отопление складывается и устанавливается очень быстро. Кстати, отопительную систему тоже можно подключить к самодельному агрегату на отработанном масле.

Установка агрегата проста: такая конструкция быстро собирается и разбирается. Подогреватели отработанного масла можно перевозить в багажном отделении автомобиля. Духовка самодельного отопления полностью пожаробезопасна: пары отработанного масла не образуют пламени.

Как сделать печь на отработанном масле? Для этого потребуется газовый баллон или бочка со сварочным аппаратом. У самодельного печного отопления есть один недостаток: необходимость постоянно чистить дымоход и маслобак.

Комбинированная система отопления для дома — видео

Правила сборки

1. Воздушная крышка и масляная крышка должны быть скреплены вместе болтами для облегчения поворота.
2. Монтаж дымохода — не менее четырех метров в строго вертикальном положении.
3. Для охлаждения верхнего бака необходимо установить электровентилятор.
4. Диаметр трубы для сжигания паров масла может быть любым.

Установка для отработанного масла экономно расходует топливо: 2 литра масла сгорает за час (максимум). В штатном режиме расходуется всего 0,5 литра.

Правила установки

• Запрещается установка агрегата на слитое отработанное масло.
• Во избежание возгорания запрещается ставить какие-либо предметы на плиту.
• Не устанавливайте рядом с легковоспламеняющимися предметами.
• Свободное пространство вокруг аппарата с отработанным маслом должно быть не менее 0,5 метра.

Как построить печь в доме? Отзывы о самодельных обогревателях отличные: топить такую ​​печь выгоднее, чем нагрев производственными агрегатами. Ремонт и обслуживание самоделки затрат не требует. К тому же корпус газового баллона надежно прослужит долгие годы: он не прогорает.

Ремонт, обслуживание и установка

В состав обслуживания и ремонта печей входят:

• чистка дымохода;
• чистка и ремонт вентиляции;
• обследование и ремонт дымовых труб;
• ремонт печей — от 50 000 руб.

Ремонт системы отопления бывает нескольких видов:

1. Косметические;
2. Комплекс;
3. Capital;
4. Восстановление.

В состав установки системы отопления входят:

• подключение дымоходной системы;
• герметизация всех сквозных отверстий;
• изоляция полов и стен.

Стоимость

• Средняя стоимость услуг по установке оборудования 15 000 руб.
• Стоимость монтажа дымоходной системы — от 30 000 руб.

Монтажные работы лучше доверить специалистам.При установке отопления могут возникнуть непредвиденные обстоятельства.

Проверенный временем способ отопления дома не подведет в самую холодную погоду

Подключение садово-дачных хозяйств к центральным коммуникациям далеко не так широко, как хотелось бы помещикам. И если с некоторыми усилиями можно будет подвести электричество, то о газификации загородного дома остается только мечтать. Поэтому вопрос с обогревом каждый решает в меру своих возможностей.Однако и без электричества вполне можно провести систему отопления. Чаще всего для отопления загородного дома используют разные вариации печей. Их можно классифицировать по разным критериям:

• по видам топлива — творческое, топливное, газовое, электрическое, комбинированное;
• по производству материалов — кирпич, чугун, металл;
• по конструкции — отопление, приготовление пищи, камины, пиролиз;
• по способу тепловыделения — топочный прямого нагрева и с помощью теплоносителя;
• по производителям и маркам.

Из всего возможного разнообразия мы рассмотрим самые распространенные и популярные виды печей для проблемного отопления. Выбор следует делать только после изучения особенностей разных моделей, анализа всех плюсов и минусов.

Коттеджи дровяные

Дровяные печи, наверное, самый распространенный вариант. Объясняется это просто — дрова — самый доступный источник тепла на большей части территории нашей страны. Кроме того, дровяные печи для обогрева дачи вполне могут работать на садовом «мусоре»: ветках, сучках, опилках, оставшихся после обрезки или распиловки садовых насаждений.А продукт горения, а именно — древесная зола — станет отличным удобрением для садовой почвы. Конструктивно дровяные печи могут существенно отличаться друг от друга. Ведь отапливать дачный домик дровами можно и с помощью классической русской печи, и с помощью современного Булерьяна. А многие модели позволяют использовать другие виды твердого топлива: уголь, пеллеты или торфяные брикеты. Остановимся подробнее на некоторых конструкциях твердотопливных печей для отопления загородного дома.

Так как дачные домики у всех разные, как по размерам, так и по материалу, конструкцию для отопления нужно подбирать индивидуально в каждом конкретном случае.

Традиционная кирпичная печь для отопления дачи

Традиционная кирпичная печь согреет зимними вечерами или в непогоду

Классической русской печи с лежанкой и места для чугуна больше нет. Однако его вариации по-прежнему популярны. Проверенная временем кирпичная печь — отличный вариант для отопления загородного дома. Правда, сделать это самостоятельно сможет далеко не каждый. Печь — довольно сложная задача, и умелые печники редкость. Но если вы все же найдете такого мастера и решите построить русскую печь в своем загородном доме, то вам не страшны никакие морозы.В доме можно будет переночевать даже в самые суровые зимы. Конечно, если сам дом предутеплен и подготовлен. Кирпичная печь долго нагревается, но и долго сохраняет тепло, постепенно отдавая его в комнату, в которой находится.

Иметь кирпичную печь на специально возведенном фундаменте. Поскольку это довольно тяжелая и громоздкая конструкция, ее значительный вес может ударить по фундаменту дома и сломать его. Именно поэтому при строительстве дома желательно соорудить печь из кирпича.Для лучшего обогрева печь ставят в центре загородного дома или между двумя комнатами, так что одна из боковых поверхностей становится внутренней стеной. Не рекомендуется располагать кирпичную печь в углу или у внешней стены, потому что в этом случае для обогрева улицы будет затрачено значительное количество тепла.

Обычно в хорошей кирпичной печи есть плита. Однако приготовление пищи на открытом огне требует определенных навыков — не всегда удается быстро отрегулировать мощность огня. Для приготовления на плите нужна специальная посуда.Однако получить его несложно.

Для повышения комфорта в дачные топки часто встраивают камин для обогрева. Живое пламя принесет в любую комнату еще больше тепла и уюта. Но беда с такими печами немалая. Помимо хранения топлива и организации его хранения, нужно постоянно заботиться о состоянии топки и дымохода, вовремя очищать зольник, убирать скопившуюся сажу из дымохода. Большое скопление продуктов сгорания препятствует выходу дыма наружу, а также снижает теплопроводность стенок дымохода.

Металлоконструкции

Печи просты в установке и эксплуатации.

Для отопления загородного дома часто используют всякие металлические печи. Самый известный из них — печи. Мощность таких печей невелика, и обогревать они могут только пространство в радиусе нескольких метров вокруг себя, но есть ряд преимуществ. Буржуйки поистине «всеядны». Их можно зажечь и на дровах, и на сухой траве, и даже на бытовом мусоре.Они очень быстро нагреваются и отдают в комнату максимально возможное количество тепла. Правда и охлаждают такие печи очень быстро. Поэтому они не подходят для постоянного использования. Но для кратковременного обогрева, например, в непогоду они очень подходят.

Современные модели металлических печей изготавливаются из нержавеющей стали. Как правило, это легкие конструкции, вес которых позволяет устанавливать их в любом помещении без специального фундамента. Достаточно подложить под установленную конструкцию лист асбеста или металла, чтобы защитить пол от упавшего угля или искр.Также есть модели, работающие на жидком топливе. Такие печи лучше устанавливать вне жилого помещения, а тепло в помещение доставлять с помощью воздуховодов. В целом использование горных выработок, мазута или мазута для отопления — это, конечно, экономичный вариант, но не самый чистый с точки зрения экологии. Жидкое топливо обычно содержит примеси, которые при сгорании не выделяют в воздух самые полезные вещества. Да и само хранение такого топлива довольно трудоемкое — нужны специальные емкости, герметично закрытые и защищенные как от перегрева, так и от замерзания.

Печи чугунные для отопления коттеджа

Современные чугунные печи могут не только обогревать, но и украсить интерьер.

По сравнению с металлом, выгоднее. Они дольше сохраняют тепло и позволяют загружать больше топлива за один раз. К тому же есть варианты дизайна, которые прекрасно могут вписаться в интерьер загородного дома. В остальном подготовка и эксплуатация чугунных печей ничем не отличается: нужно подготовить и организовать хранение твердого топлива, установить конструкцию на лист огнеупорного материала, вывести дымоход и после загрузки топлива насладиться теплом в помещении. несколько минут.В целом можно сказать, что чугунная печь — вполне приемлемый вариант отопительной проблемы.

Современные и инновационные виды печей

Технологии не стоят на месте, и в наше время можно организовать отопление дачи не только дровами. Индивидуальное решение зависит от возможностей домовладельцев и от экономической целесообразности. Поскольку каждый собственник стремится минимизировать стоимость эксплуатации жилья, решение о выборе способов отопления всегда принимается индивидуально.

Газовое отопление

Даже если ваш дом нельзя подключить к газопроводу, вы легко можете использовать его для отопления. баллонный газ. Во многих случаях, особенно при разовых посещениях и ночевках в холодное время года, это более экономически выгодно. Можно не заниматься хранением газа в загородном доме, а просто взять с собой нужный баллон. Объем можно рассчитать опытным путем. Так как расходы будут зависеть от того, какое оборудование вы планируете использовать, сколько времени у вас есть на обогрев дома, предполагается ли готовить еду.На сегодняшний день доступно самое разнообразное газовое оборудование, которое можно использовать для отопления коттеджа: тепловые пушки, совен , котлов. Выбирайте исходя из своих потребностей, но не забывайте рассчитывать стоимость эксплуатации.

Печи пиролизные

Особенностью печей пиролиза является их конструкция. Вкратце принцип их работы таков: в нижней части топки загруженное топливо тлеет с выделением газа, а в верхней камере этот газ сжигается при более высоких температурах, а следовательно, с большей эффективностью.Характерной особенностью таких печей является низкий расход топлива, характерный шум при розжиге и относительно большое время между загрузками топлива. Этот принцип применяется как в самодельных, так и в инновационных котлах Stropuva. Последние получили свое название от имени разработчика.

Как видите, вариантов отопления на твердом топливе довольно много. Однако в этой статье рассматриваются далеко не все, а только самые популярные. Существует гораздо больше разнообразных конструкций и видов печей, которые можно использовать для обогрева коттеджа.Решив, какой вид топлива для вас предпочтительнее, вы можете более глубоко изучить этот вопрос.

Каждый хозяин загородного дома осенью, зимой беспокоится о его сохранности, особенно после свежего ремонта. Ведь когда помещение не отапливается, то холод, влага сделают свое плохое дело — в помещении появится сырость, плесень и другие неприятные моменты. Поэтому перед проведением ремонта следует продумать установку топки для дачного дома, правильно подобрав модификацию с доступным топливом.Вариант «нравится, не нравится» здесь не подходит — при выборе учитывают множество разных нюансов.

Печь, установленная на даче

К источнику тепла, которым отапливается дом, предъявляются особые требования. Это связано со значительными различиями условий эксплуатации в обычном доме на даче. С учетом конкретных условий эксплуатации они могут отличаться, но основные требования следующие:

• Дачная печь должна быстро растапливаться, отдавать тепло — в холодную, дождливую погоду это главное желание хозяина при входе в помещение.Дачные дома часто имеют небольшие габариты, поэтому источник тепла также используется компактный, небольшой. Для ночлега на даче желательно, чтобы печь долго сохраняла тепло, не нуждалась в частых загрузках топлива — могла работать в режиме непрерывного горения.
• Для удобства желательно, чтобы была варочная панель для разогрева, приготовления пищи.
• Чтобы на даче была горячая вода, в отопительном приборе встроили контур для нагрева воды.

Внимание! Обогреватель должен соответствовать всем правилам пожарной безопасности.

• Удобной особенностью печи будет ее мобильность. Такую печь используют летом на улице для приготовления пищи, заготовок на зиму. При выезде из дачи ее забирают с собой.

Существует масса модификаций печи для загородного дома, но более популярны модели из металла, кирпича. Для их оформления приглашаются специалисты, а если будет выбран более простой вариант, то все можно устроить самостоятельно.

Виды печей для отопления дачного дома

Ассортимент печи для отопления небольшого загородного дома на дровах имеет несколько модификаций.

Печи длительного горения

Отлично подходит для домовых печей длительного горения. У них варочная панель, элегантный дизайн. Используемое топливо — древесина. Конструкция безопасна, удобна в уходе. Обладает высокой теплоотдачей. Благодаря характеристикам большой популярностью пользуются теплосберегающие модели.

Аккумуляторная печь

Имеются различные модификации каменки: прямоугольная, аккумуляторная, компактная цилиндрическая. Такие печи отапливают комнату, дают возможность готовить пищу.

Печи на дровах кирпичные

Дрова считаются доступным топливом для эффективного отопления дома. В последнее время изобретено множество систем отопления, но нет более эффективной и простой конструкции, чем кирпичная печь. Нагревается постепенно, но долго сохраняет тепло.

Правильно подобранная печь из кирпича, не сложная в установке, имеет компактный вид, варочная поверхность, есть духовой шкаф. Более того, некоторые модификации позволяют установить змеевик теплообменника. Выбирая печь для дома, останавливают выбор на 3 типах моделей.

• «Голландский» — компактный, с максимальной утилизацией газов. Он предназначен для обогрева, поддержания микроклимата на площади 50 квадратных метров. метров Для дачника, экономичен в строительстве, расходах на топливо.

Простота конструкции подходит для придания голландке в виде колонны 52 * 52 см. Если расширить плиту, можно устроить варочную поверхность. Правильно расположив плиту, отапливаем 4 небольших помещения. Это дешевое решение, но долго нагревается, требует топлива (только дрова, уголь), теплообменник встроить невозможно.

• Русский — обогревает большие площади, есть грядка, есть место для готовки. Размеры у него громоздкие: 200 * 1500 см. Отопление русской печью считается красочным, комфортным и традиционным.

Применяются только в больших коттеджах. У нее высокий КПД — 70%. Печи для отопления небольшого загородного дома не терпят длительного перерыва между растопками, сырости, так как сокращается срок их службы. Они уместны в загородных домах, где зимуют жители с топкой.На улице его не вынесешь. Требуется отдельный фундамент.

Печь шведка на даче

• Шведский — используется для отопления, приготовления пищи. Он большой по длине, маленький по ширине. Его преимущества: эффективность, практичность, универсальность.

Духовка шведской печи предназначена для быстрого нагрева — воздух нагревается с момента растопки. Можно установить змеевик, есть ниша для сушки вещей. Отапливает печное помещение общей площадью 45 кв.м. Вместо печи мастер устраивает камин.

Рассмотрев модель кирпичной печи для отопления дачи дровами, наиболее приемлемым вариантом считается шведский вариант с рубанком для варки, теплообменником.

Духовки металлические

Камины металлические изготавливаются из чугуна и проката. Изделия из чугуна обладают высокой теплоотдачей, прочностью, хорошим внешним видом. Печи подходят тем, кто желает построить дачный камин или печь без конструкции.

Есть много моделей печей из металла, но не все подходят для дома на даче. Например, аппарат длительного горения «Слабый человек» хорош по продолжительности работы, своей подвижностью. Однако не получится, если нужно срочно уехать, а топливо не сгорело. Также нет варочной поверхности.

Буржуйка на даче

Для дачного дома печь — отличный вариант. Сделать это несложно при наличии сварочного опыта.Это самый дешевый вариант и не требует много времени для установки. На рынке много разных вариантов.

Металлические печи имеют массу положительных качеств:

• Перерывы между растопками не влияют на работу печи, а наоборот продлевают срок ее службы.
• Помещение нагревается из-за быстрой теплопередачи.
• Маленькие размеры.
• Есть варочная панель, можно установить змеевик.
• При необходимости металлическую печь выносят на улицу.
• Стоимость изготовления, монтажа вполне приемлемая.

У буржуйки КПД 50%, при правильной установке достигает 70%. В топке можно сжигать не только дрова. Никакой документации не требуется, не нужно обустраивать под нее фундамент. Можно применить самодельную модель или изготовленную в заводских условиях. Правда греет только в период горения, топлива нужно много.

Камины подарить

Обойтись обогревом дома без больших затрат на установку отопительного прибора можно, установив камин.Готовые печи, камины требуют устройства дымохода, цементного фундамента.

Камин на даче

Готовый камин имеет преимущества в загородном доме:

• Быстрая и простая установка;
• Низкий расход топлива;
• Экипировать можно в любой момент;
• Обладает эстетической привлекательностью.

Помимо положительных качеств камины имеют и недостатки: помещение отапливается только на время сжигания топлива, площадь обогрева 30 кв.камин не справляется с сыростью

Внимание! Чугунные, металлические печи имеют теплоотдачу выше, чем печи из блока, кирпича.

Печи, из которых делают схему системы отопления

Если дом используется круглый год, то отличным вариантом отопления считается установка бойлера, который нагревает воду в баке, обогревает помещение 30 квадратных метров. м

Печной котел на даче

Внимание! Покупая печь-котел для дачи, остановите свой выбор на моделях с варочной поверхностью.

Котлы работают на различном топливе. И следует выбрать наиболее подходящий тип по эффективности, стоимости, доступности. Примерный расход древесного топлива на обогрев площади 60 кв. м за 4 месяца составляет 5 куб. Однако следует учитывать мощность, утепление дома, климатические условия на улице, поэтому закупка дров производится с запасом. Обогрев такой площади углем стоит 1 тонну топлива. Еще топить торфом, опилками, газом. Выбирайте самый дешевый вид топлива в регионе.

Особенности выбора печи дачного дома

Выбирая печь для отопления в загородном доме, учитывают различные аспекты использования конструкций, топлива в регионе проживания, климата и предназначения печи. Помимо отопления, печь выполняет дополнительные функции, например, нагрев воды для бытовых нужд. Поэтому к выбору отопительного прибора подойдем с большой ответственностью, обратите внимание на:

• Площадь дома, печь имеет мощность, соответствующую метражу.Если меньше — в помещении сыро, холодно, больше — будет большой расход топлива. Обоснованная погрешность — 5 кв. м
• Вид топлива для топки.
• Чтобы остаться в деревне, аренда генератора выгодна, когда в регионе не хватает топлива (дрова, уголь, газ).
• Если дом используется в летний период — необязательно приобретать оборудование для отопления с функцией нагрева воды — это ненужные траты.
• Внешний вид занимает не последнее место при выборе модели каменки: популярным считается декор в стиле «кантри».
• Размеры печи важны, так как загородные дома могут быть тесными, но не просторными.
• Оборудование нагревательного блока варочная панель — избавляет от необходимости устанавливать отдельную плиту.

Внимание! Место установки печки определяется заранее для обустройства выходного патрубка. Располагается на 100 см выше крыши, имеет хорошую тягу.

Вариантов печей достаточно, поэтому необходимо выбрать наиболее приемлемую модель для конкретного помещения, обращая внимание на особенности выбора, взвешивая все за и против.Проанализировав каждый вариант печи, выбирают выгодный по всем вопросам и наслаждаются эффектом и комфортом на даче летом и зимой. Чтобы соблюсти все правила пожарной безопасности, для его установки приглашается специалист. При правильной установке и эксплуатации прослужит долго.

Печка на дровах:

Если вы планируете посещать загородный дом не только летом, но и осенью и даже зимой, то отопительные печи для дома и дачи — не роскошь, а вполне необходимый элемент.Конечно, было бы неплохо иметь коттедж с центральным отоплением, но в большинстве случаев эта мечта остается недостижимой. Так что вопросами отопления решать вам самому!

При выборе источника тепла необходимо учитывать ряд факторов. И связано это, в первую очередь с тем, что на рынке представлено множество моделей отопительных приборов, и определить модель можно только в том случае, если вы точно знаете, что ищете.

Общие сведения о печном отоплении

Применение каминов и печей для отопления дачных домов

В качестве источника отопления дачных помещений можно использовать самые разные варианты.К наиболее часто используемым устройствам относятся:

• , обеспечивающие нагрев воды. Вне зависимости от источника энергии, на котором работает котел (а они могут быть электрические, газовые, твердотопливные и т. Д.), Принцип работы остается неизменным. В специальной емкости нагревается вода, которая по трубам разносится по дому, и, попадая в радиаторы отопления, нагревает комнату.
• — устройства открытого типа, которые в основном предназначены для обогрева небольших помещений.
• Отопительные дачные печи, в которых за счет сжигания топлива нагревается не вода, а воздух.Трубы с подогревом воздуха расположены во всех комнатах и ​​обеспечивают поддержание комфортной температуры.

У каждого вида обогревателей есть свои достоинства и недостатки, но в этой статье мы опишем только один из них — дачные отопительные печи.

Выбор источника энергии

Отопительные печи для дачи могут использовать самое разное топливо. При выборе модели необходимо проанализировать, какой вид топлива самый доступный в вашем регионе, и только потом приобретать устройство.Иногда имеет смысл купить для дачного отопления более дорогую печь, но сэкономить на покупке. «Припасы» !

К традиционным видам топлива, наиболее часто используемым для печного отопления, относятся:

• Природный газ.
• Уголь.
• Дрова.
• Пеллеты (специальные гранулы из прессованных древесных опилок с различными пропитками).
• Электричество.

Примечание! В последнее время стали популярны отопительные печи для дачи, использующие биогаз.Этот вид топлива получается в результате специальной переработки органических отходов и считается одним из самых экологически чистых.

Как правило, в большинстве районов нашей страны печное отопление домов и дач рассчитано именно на использование дров (или, как вариант, пеллет). Это оправдано с экономической точки зрения, и работают они достаточно эффективно.

Разновидности конструкций

Только для отопления

Абсолютное большинство моделей печей можно разделить на две большие категории: конструкции, предназначенные исключительно для отопления, и конструкции, которые, помимо отопления как такового, позволяют готовить.

• Для загородных домов и бань идеальным вариантом будет установка отопительного прибора средней или малой мощности (в зависимости от площади отапливаемого помещения). В больших коттеджах нужно установить достаточно мощные конструкции или сделать систему из нескольких тепловых пунктов.
• Классическим вариантом здесь является устройство каминного типа или небольшой металлический духовой шкаф с воздушным контуром. За счет разводки дымохода обеспечивается эффективная передача нагретого воздуха, а в прилегающих помещениях поддерживается высокая температура.
• Альтернативой наиболее распространенным моделям может стать печь с водяным контуром. Они работают по принципу отопительного котла: вода в контуре нагревается, которая поступает в радиаторы, размещенные в помещениях. При этом одним из самых существенных отличий от котлов является внешний вид устройств: актуальные модели выполнены в разных стилевых решениях и могут стать настоящим украшением дачи и дома.

Примечание! Технология монтажа и подключения печей показана на видео в соответствующих разделах нашего сайта.

Также для приготовления пищи

В отдельных случаях проекты дачных домов с печным отоплением предусматривают установку конструкции, объединяющей варочную поверхность и печь для обогрева. Выбирая такие комбинированные модели, нужно обращать внимание на такие нюансы:

• Выбор во многом определяется тем функционалом, который вы считаете приоритетным. Если хотите, чтобы печь эффективно обогревала дом — выбирайте модель с небольшой варочной панелью.
• Для профессионального приготовления можно подобрать дополнительные функциональные элементы.К ним относятся сушилка или духовка, гриль и т. Д.
• Что касается самой плиты, то она тоже может быть разной. Есть печи, у которых нагревательная часть рассчитана на дрова, а варочная поверхность — электрическая или индукционная.

Примечание! В отдельную группу входят модели, в которых есть специальная ниша для выпечки хлеба. Конечно, цена у них довольно высока, но вы можете баловать своих близких свежей выпечкой все время пребывания на даче!

Выбор материала

Кирпич

Традиционным материалом для изготовления отопительных печей является кирпич.И если несколько лет назад все архитекторы отдавали предпочтение более мобильным стальным или чугунным изделиям, то сегодня кирпичная отопительная печь снова становится популярной.

Основными преимуществами кирпича являются:

• Высокая теплоемкость пористого материала обеспечивает стабильную теплопередачу в течение длительного времени. Конечно, сначала нужно топить плиту, но тогда не нужно будет каждые два-три часа закидывать свежую партию дров.
• Качественный кирпич, используемый для кладки печей, не должен содержать посторонних примесей.При соблюдении этого правила токсины не попадают в воздух, а сама конструкция обеспечивает равномерный прогрев.

Главное отличие кирпичной печи в том, что ее нельзя купить целиком. В любом случае вам придется построить конструкцию в загородном доме, которая называется с нуля.

В то же время кладка печи — сложная задача, с которой может справиться только опытный мастер. И даже если у вас под рукой есть подробная инструкция, мы не советуем начинать укладку своими руками с самого загородного дома.В качестве тренировки можно попробовать сложить во дворе небольшую печь-мангал — и «руку набьешь», да и ошибки будут не так критичны.

Совет! Печь для кирпичной печи можно приобрести заранее. Это снизит стоимость строительства и ускорит работу. Да и металлическая дверца топки закрывается плотнее кирпичной.

Чугун

Наряду с кирпичными, широкое распространение получили чугунные печи для отопления дачи. Эти модели изготовлены из высокопрочного чугуна, а потому надежно защищены от механических повреждений и растрескивания при понижении температуры.

Конструктивные особенности чугунных печей следующие:

• Как правило, топка этих конструкций имеет значительную высоту, что позволяет эффективно прожигать твердое топливо на большом пламени.
• Теплообмен осуществляется конвекцией, для чего в конструкцию чугунных печей вводятся дополнительные элементы.
• Небольшие размеры некоторых чугунных печей позволяют устанавливать их в удаленных помещениях дома без фундамента.Благодаря этому можно значительно сэкономить топливо, прогревая только те помещения, где находятся люди.
• Высокая теплопроводность чугуна обеспечивает достаточно быстрый нагрев воздуха в помещении. Жар начинает ощущаться уже через 10-15 минут после растопки.

Также необходимо учитывать расчетный коэффициент. Современные модели чугунных печей выпускаются в различных декоративных корпусах, поэтому вы можете выбрать отопительный прибор как для интерьера в стиле «кантри», так и для современного помещения.

Сталь

Еще один вариант, о котором стоит упомянуть, — это сталеплавильные печи. Их история намного меньше, чем у кирпича и чугуна, потому что они происходят из подручных конструкций военных лет.

При этом, несмотря на простоту, стальные модели обладают вполне ощутимыми преимуществами:

Духовка из стали — легкая и компактная

• Сталь обладает прекрасной теплопроводностью, ведь помещение можно очень быстро обогреть. По скорости воздушного отопления не сравнить даже с чугунной печью, не говоря уже о кирпичной.
• Небольшой вес (средний вес модели — до 200 кг) позволяет устанавливать отопительные приборы в любом помещении без фундамента.
• Компактность не означает снижение мощности: даже небольшие модели имеют мощность порядка 5-7 кВт, чего вполне достаточно для поддержания температуры в загородном доме.
• В линейке есть как модели исключительно для обогрева, так и конструкции с варочной панелью.

Должен признать, что выбор отопительной печи отдать ей — процесс непростой.Но если вы сможете учесть все факторы и выбрать наиболее подходящую модель, то в самые лютые морозы в вашем загородном доме будет тепло и уютно.

.
