как сделать печь с водяным отоплением

Содержание:

Преимущества печей-буржуек с водяным контуром
Самостоятельное изготовление печки-буржуйки с водяным контуром
Создание печи с нуля
Как добавить водяной контур в печку-буржуйку
Видео

Система отопления в городских квартирах способствует созданию комфорта и уюта. Для многих регионов отопление – это самая важная часть жизнеобеспечения. Жильцы частных домов в этих областях решают проблему такого типа с помощью печей. Самым популярным видом отопительной системы в частном доме можно назвать буржуйку с водяным контуром.

В ее конструкции имеются батареи отопления, что позволяет обогревать все строение. Приобрести готовую конструкцию можно в специализированном магазине, но стоит отметить, что ее стоимость довольно высокая. При небольшом бюджете можно самостоятельно сделать систему водяного отопления от буржуйки.

Преимущества печей-буржуек с водяным контуром

Буржуйка с водяным отоплением внутри имеет полость для подогрева воды, которая омывается горячим воздухом со всех сторон.

В результате высокая температура держится продолжительное время. Кроме того буржуйка обладает следующими преимуществами:

• Высокая производительность печей-буржуек с водяным контуром и низкая стоимость в плане монтажа и использования по сравнению с конструкциями аналогичного типа.
• Возможность разжечь печку любым доступным топливом: углем, дровами и различными растительными отходами.
• Отсутствие необходимости в электропитании для работы буржуйки с водяной рубашкой, теплоноситель циркулирует в печи естественным путем.

Самостоятельное изготовление печки-буржуйки с водяным контуром

Отопление в виде печи-буржуйки с водяным контуром вполне можно сделать своими руками. Для этого есть два варианта изготовления: встроить котел для теплоносителя в готовую конструкцию или сделать печку самостоятельно от начала до конца.

Создание печи с нуля

Создание любой конструкции начинается с чертежа или рисунка, на котором указаны все размеры, в этом плане водяное отопление от буржуйки в гараже не является исключением.

Кроме того перед началом работ следует подготовить набор необходимых инструментов. В частности речь идет о сварочном оборудовании, болгарке, молотке и плоскогубцах. В обязательном порядке нужно приобрести защитную одежду. Другими словами потребуется все, что необходимо для работы с металлом.

В соответствии с чертежом из листов металла вырезают основные элементы, после чего выполняют следующие действия:

• С помощью сварки соединяют боковые части и заднюю стенку с дном. При этом следует контролировать, чтобы между соединяемыми элементами выдерживался прямой угол.
• В промежутке между поддувалом и топкой следует расположить перегородку с несколькими продольными отверстиями. Они необходимы для удаления золы, образующейся в процессе горения твердого топлива.
• В передней части вырезают два отверстия для дверок и приваривают ее к основной конструкции.
• Приваривают навесы, и устанавливают дверцы.
• К верхней части приваривают трубу для отведения продуктов горения.
• Проводят проверку качества сварных швов. При отсутствии дефектов приступают к добавлению водяного контура.

В процессе сборки буржуйки с водяным контуром своими руками не стоит забывать о пожарной безопасности, поэтому важно снизить воздействие высокой температуры на поверхность пола, в частности это относится к деревянным покрытиям. Для этой цели донную часть печки размещают на высоте 0,25-0,3 метра, используя специально сконструированные металлические ножки.

Как добавить водяной контур в печку-буржуйку

Особенностью печей с водяным контуром является наличие теплообменника, для изготовления которого могут использоваться стальные листы или трубы. Кроме того для такой конструкции нужно приготовить следующее:

• Готовую печь-буржуйку.
• Приборы отопления.
• Трубы.
• Листы металла.

Сборка проводится по следующей схеме:

В зависимости от предпочтений хозяина металлическая печка-буржуйка с водяным контуром может иметь разный внешний вид. Ее можно покрасить или обложить кирпичом.

Буржуйка с водяным контуром, собственного изготовления позволяет получить существенную экономию расходов, связанных с отоплением частного дома. Благодаря такой конструкции можно обеспечить теплом любое жилое строение, повышая комфорт и уют внутри помещения.

виды, особенности, выбор и изготовление своими руками

Централизованное отопление для большинства гаражей, которые находятся далеко от дома, технологически не предусмотрено. Зимой обычный электрический обогреватель с проблемой почти не справляется: счета за электричество растут, а количество тепла остается практически неизменным. Существует только один выход из ситуации — сделать печь для гаража на дровах.

Такая печь отлично согреет в зимнюю стужу

Правила гаражного отопления

Гаражи почти никогда не утепляются с внешней стороны по одно причине — это довольно дорогостоящее мероприятие для помещения, в котором не часто находятся люди.

Да и это не всегда можно сделать, к примеру, в кооперативах гаражи размещают довольно близко друг к другу, расстояние не дает возможности произвести монтаж теплоизоляции.

Но и внутренне утепление этого строения также может быть очень проблематичным. Во время монтажа теплоизоляции на металлических стенах на участке контакта появляется «точка росы», то есть место, где начинает скапливаться конденсат. Почти всегда во время контакта с влагой теплоизоляция очень быстро портится.

Да и непосредственно для гаража эта ситуация может негативно отразиться. В металлическом строении можно сделать теплоизоляцию, но желательно устанавливать утеплитель на определенной дистанции от стены, приблизительно на 3-6 см. От пола необходимо отступить на 6-8 см. В качестве профиля желательно выбрать шайбы, чтобы не допустить под полом замкнутого контура.

В этом видео вы узнаете об оригинальном способе изготовления буржуйки длительного горения:

Читать так же: как сделать и установить буржуйку для гаража своими руками.

Во время этого способа монтажа конденсат все равно начнет скапливаться, однако за счет воздушной циркуляции влага постепенно начнет испаряться, не причиняя значительного вреда помещению. Но для регулярно отапливаемого гаража этот способ не подойдет, так как влажность внутри строения основную часть времени будет очень высокой. Это может подвергнуть риску как здоровье человека, так и состояние транспортного средства.

В роли материала для «вентилируемой» теплоизоляции советуют применять плиты, к примеру, ДСП или ДВП, то есть древесные самозатухающие материалы. При этом толщина плит должна составлять не менее 5 мм. Великолепно подходит ондулин или его аналоги. Эти плиты имеют способность не пропускать инфракрасное излучение, это и обеспечивает качественный обогрев помещения.

Но вот пластик, который даже обладает эффектом затухания, устанавливать в гараже запрещается. Этот материал во время пожара выделяет токсичное испарение, из-за чего люди, находящиеся в помещении, могут отравиться. Также нельзя применять в качестве теплоизоляции плиты, в составе которых находится асбест.

Во время теплоизоляции холодного гаража из кирпичной кладки рекомендуется вначале поштукатурить стены для защиты их от влаги. Металлические стены строения необходимо покрасить в несколько слоев, прогрунтовав перед этим поверхность.

Способы обогрева помещения

С учетом особенностей системы отопления гаражей, к печи предъявляется ряд характеристик, которым она обязана соответствовать.

Дровяная печь является наиболее экономной

Основные требования к отопительному оборудованию следующие:

• использование жидкого и твердого топлива;
• печь обязана быть небольшого размера;
• способность поддерживать высокую температуру продолжительное время;
• иметь быстрый разогрев;
• недорогая стоимость;
• простота конструкции;
• удобство в обслуживании;
• легкость в эксплуатации.

С учетом этих требований печи классифицируют на разные виды.

В основе этого деления находится тип используемого теплоносителя:

1. Электрическая печка. По эффективности обогрева к этой печи вопросов нет, но стоимость тепла для гаражного помещения обойдется довольно дорого.
2. Печь на твердом топливе. Имеет невысокие затраты на изготовление и создает отличный тепловой эффект.
3. Газовое оборудование. Удобней всего использовать в случаях, если рядом есть центральная газовая магистраль.

Оптимальным решением, которое пользуется популярностью у многих автолюбителей, является печь, отапливаемая дровами. Эту печку можно купить в магазине или изготовить своими руками.

Сделаем экономную печь своими руками:

Разновидности печей на дровах

Существуют различные способы изготовления своими руками печки на дровах в гараж. Для этого строения, как правило, выбираются следующие варианты отопительного оборудования:

• буржуйка;
• кирпичная кладка;
• печь на отработке;
• печь длительного горения.

В любом из способов изготовления гаражных печей на дровах есть определенные достоинства и недостатки. При этом нужно не забывать, что некоторое отопительное оборудование можно комбинировать друг с другом, чтобы увеличить возможность обогрева гаража и сделать это более выгодно и комфортно.

Основные преимущества:

1. Универсальность прибора отопления во время эксплуатации. Можно применять дровяную печь для гаража в качестве подогрева или приготовления пищи.
2. Относительно недорогая стоимость топлива.
3. Для изготовления можно применять подручные материалы.
4. Простой монтаж печи.
5. Небольшие размеры отопительного устройства делают его универсальным во время установки в гараже.
6. При эксплуатации не потребуется установка дополнительных приборов.
7. Установка печи для отопления гаража на дровах не требует дополнительного источника энергии (электричества).

Кирпичная печь прослужит очень долго

Кирпичная кладка

Для того чтобы соорудить дровяную печь, будет необходим шамотный и огнеупорный кирпич. В раствор для кладки необходимо добавить шамотный порошок и огнеупорную глину. Топку устанавливают на второй-третьей кладке, при этом непосредственно кладок, как правило, не более десяти. Естественно, нужно устройство дымохода.

Его тоже выкладывают из шамотного кирпича, а внутрь устанавливают металлическую втулку. Дымоотвод необходимо вывести через крышу. Устанавливая для гаража кирпичную печь, необходимо не забывать, что регулярные перепады влажности в помещении через определенное время смогут ухудшить вязкость уложенного раствора, то есть оборудование прослужит непродолжительное время.

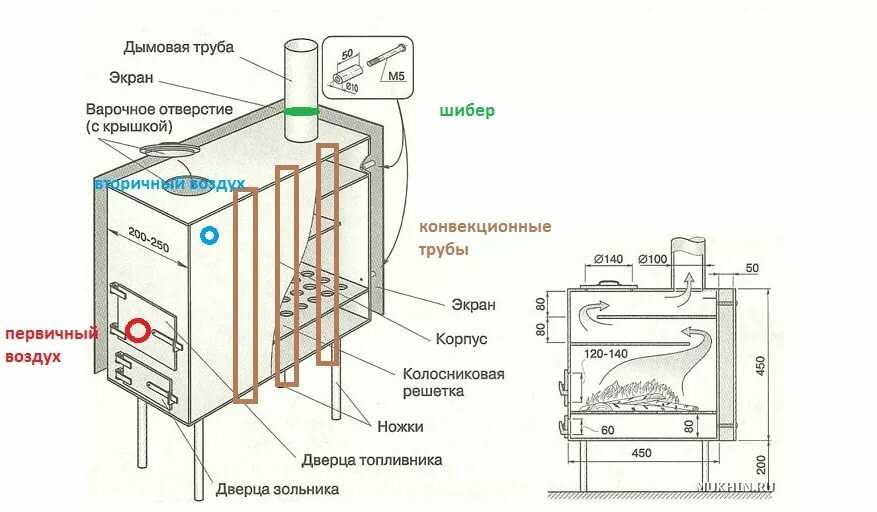

Конструкция буржуйки

Буржуйка — это простейший способ обогрева. Эту печь можно с легкостью сделать из подручных материалов. Можно использовать и пустой баллон, и листовую сталь, и металлическую бочку. Самое важное, чтобы толщина стенок была не менее 4 мм. Если применяются изделия в форме цилиндра, то диаметр обязан быть не меньше 450 мм.

Буржуйка станет вашей незаменимой помощницей в обогреве гаража

Эта простая конструкция состоит из следующих элементов:

• колосник;
• топка;
• металлическая дверка;
• зольник;
• поддувало;
• дымоотвод.

Для дымоотвода желательно использовать трубу с толщиной металла не менее 4-5 мм и диаметром не меньше 130 мм. Из заготовки вырезают камеру для топки. На дне делается решетка для закладки дров, а под ней устанавливают емкость для сбора золы.

Сверху камеру накрывают и устанавливают дымоотвод. Остается лишь закрепить ножки из металлической трубы. Чтобы увеличить эффективность теплоотдачи, можно приварить сбоку печи маленькие металлические «крылья». Это повысит площадь соприкосновения раскаленного металла с воздухом.

Для буржуйки необходимо подготовить ровную поверхность, которую покрывают огнестойкими материалами. Близ находящиеся поверхности стен тоже необходимо защитить от вероятного возгорания. Помимо этого, в близости печи нельзя хранить какие-то посторонние предметы.

Поверхность печи может прогреваться до значительных температур. Нужно не забывать об опасности получить ожог во время соприкосновения с ней. Во время работы с ненужным газовым баллоном также необходимо быть аккуратным. Отмечались случаи взрыва остатков газа во время эксплуатации этой емкости. Профессионалы советуют вначале заполнить баллон водой, чтобы жидкость смогла вытеснить остатки газа.

Пользуясь буржуйкой, необходимо помнить о правилах безопасности

Использование отработанного масла

Конструкция этой печи чуть сложнее буржуйки, но эффективность этого агрегата неоспорима. Отработанное масло есть у любого автовладельца, а если этого мало, то купить топливо можно почти в каждом СТО. В отличие от буржуйки, эта печка изготавливается из нескольких отделов, которые соединяются перфорированной стальной трубкой.

В нижней части сгорает масло, дающее незначительное тепло, превращаясь в газ. Через трубу этот газ переходит в верхнюю топку, одновременно смешиваясь с незначительным количеством кислорода. Эта смесь во время сжигания создает огромное количество тепла.

Нижнюю часть, где горит масло, можно изготовить из листового металла либо емкости любой конфигурации. Чтобы процесс сгорания топлива проходил правильно, в емкости необходимо сделать заслонку для регулировки объема входящего в камеру кислорода.

Внизу нужно приделать ножки из толстой арматуры, самое важное, чтобы они были очень прочными, так как вся конструкция очень тяжелая. Сверху необходимо сделать отверстие и установить в него перфорированную трубу. Как правило, эта труба является опорой для верхнего отсека, а также она подвержена действию повышенных температур от горящего масла.

Потому потребуется конструкция с довольно толстыми стенками, чтобы она смогла выдерживать и температуру, и общий вес. Чаще всего верхний отсек изготавливают в форме широкого и короткого цилиндра. Сверху необходимо установить дымоотвод, боковая установка трубы для выведения продуктов сгорания в этом случае запрещается.

Требования к это печке приблизительно такие же, как и для буржуйки: ровная поверхность, защита близ находящегося пространства от значительного нагрева. Сжигать в этом отопительном оборудовании можно почти все отработанные масла: солярку, мазут, трансмиссионные смеси, керосин, дизтопливо.

Но необходимо воздержаться от экспериментов с горючими жидкостями, для которых характерно легкое возгорание, то есть от сжигания в этой печи бензина либо разного рода растворителей. Небольшое количество бензина можно добавить для розжига масла.

Печь длительного горения обеспечит тепло надолго

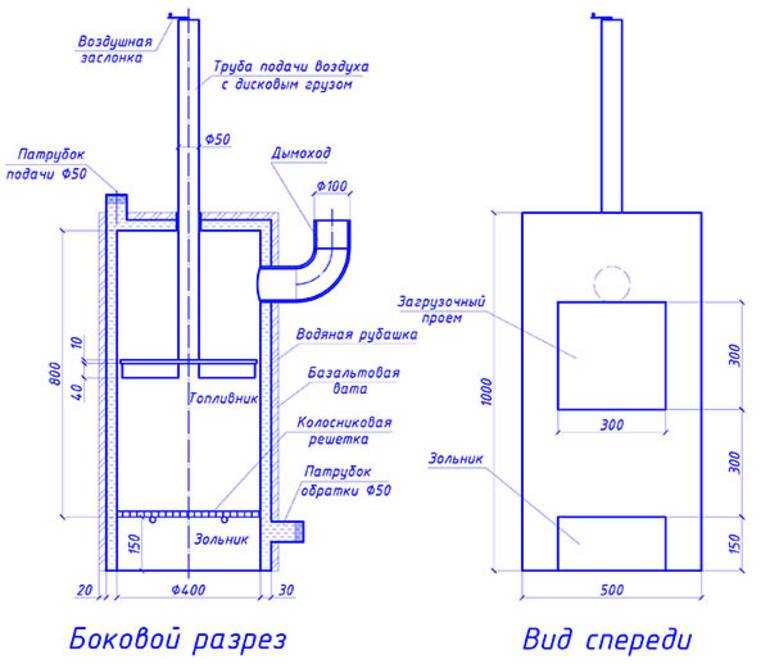

Печь длительного горения

Особенность работы печки дает возможность получить максимум тепла при использовании дров. Древесина загружается в топку, в нее же подается незначительное количество воздуха. В этих условиях топливо не моментально сгорает, а постепенно тлеет, превращаясь в газ.

Непосредственно газ сгорает в верхней части топки при повышенной температуре, этим и обусловлен высокий эффект печи. Загружать дрова в топку необходимо не больше 2 раз в день, потому это оборудование больше подойдет для постоянного обогрева гаражного помещения.

Легче всего сделать это отопительное устройство из металлической бочки. Емкость объемом приблизительно 250 литров является оптимальной для этой задачи. Сверху необходимо сделать крышку с дымоотводом и отверстием для воздуха, который требуется для процесса горения.

Диаметр дымохода обязан составлять не менее 170 мм, а трубы для воздушной подачи — 130 мм. Немаловажный элемент этой печки — груз, придавливающий тлеющее топливо. Чтобы его сделать, необходим металлический круг немного уже диаметра бочки, а также несколько кусков швеллера, выполняющих роль утяжелителя.

Такую печь можно сделать самостоятельно из газового баллона или трубы

В этом элементе также надо сделать отверстие для поступления кислорода, после к отверстию приваривают трубу диаметром 130 мм. Труба обязана быть чуть длиннее высоты корпуса печи. Сбоку надо сделать отверстие с дверкой для загрузки дров, а внизу установить решетку и бак для сбора золы.

Дрова в этой печке сгорают практически полностью, оставляя незначительное количество отходов, потому зольник большого размера не требуется. Для того чтобы запустить печку, необходимо сверху уложить дрова, придавить их грузом, а после накрыть крышкой, продев в отверстие трубу для подачи кислорода. С учетом тления количество дров снижается, при этом груз начинает опускаться.

Варианты различных самодельных печей для гаража довольно разнообразны, и конструкции этих отопительных приборов не очень сложны в изготовлении. Понадобится опыт работы с металлическими изделиями, аппарат для сварки и подручные материалы. Правильно сделанная своими руками печка сможет проработать долго и эффективно.

Как сделать печь своими руками:

Чертежи водонагревателя для дровяной печи «Сделай сам» – Новости Матери-Земли

Следуйте этим советам, чтобы сконструировать комплект для нагрева водяного змеевика на дровяной печи и сэкономить на счетах за коммунальные услуги. Включает в себя схему и схемы водонагревателя на дровах, которые вы можете установить в своем собственном доме.

Одним из преимуществ отопления на дровах является разнообразие потребностей, которые может удовлетворить одна печь. Помимо того, что дровяник согревает нас, он может приготовить ужин, высушить одежду и поджарить остывшие пальцы ног. Но разве не было бы здорово, если бы этот черный ящик еще и привлекал горячую ванну?

На самом деле в бытовом водяном нагреве на дровах нет ничего нового. . . многие кухонные плиты имели приспособления для резервуаров для воды более века назад. Появление «герметичных» дровяных горелок и систем подачи воды под давлением оставило на обочине большинство этих старых методов периодического нагрева, и были разработаны новые методы, основанные на закрытой циркуляции.

Водяное отопление Modern Woodstove

В большинстве насадок для нагрева воды используются теплообменники, которые устанавливаются внутри топки или дымохода прибора. Лучшие коммерческие образцы этого подхода действительно работают очень хорошо. Если печь работает большую часть дня, они могут обеспечить горячей водой всю семью. Однако в целях безопасности эти устройства обычно изготавливаются из нержавеющей стали (дорогой товар) и должны быть испытаны под давлением, чтобы убедиться, что они способны выдерживать очень высокие температуры, с которыми они могут столкнуться внутри системы отопления. Как следствие, качественные внутренние теплообменники имеют довольно высокую цену. Самодельные внутренние устройства , с другой стороны, приобрели неприятную репутацию из-за обжигающих паровых взрывов.

Кроме того, отвод тепла из топки или дымохода дровяной печи может иметь неприятные побочные эффекты: Отвод Btu непосредственно от огня (с теплообменником топки) может снизить эффективность сгорания. . . и если продукты неполного сгорания охлаждаются ниже температуры, при которой они конденсируются (топкой или дымоходным теплообменником), может произойти накопление большого количества креозота. Несомненно, нет необходимости упоминать, что сочетание пожара в дымоходе и внутреннего теплообменника, заполненного водой, может привести к катастрофе.

Чертежи водонагревателя для дровяной печи

Признавая тот факт, что не существует безвозмездной трапезы в полдень, мы выбрали консервативный подход к разработке собственного водонагревателя для дровяной печи. Вместо случайного размещения теплообменника внутри нагревателя или дымовой трубы мы прикрепили его снаружи топки. Приняв этот подход, мы избежали каких-либо серьезных модификаций нагревателя, который поддерживает сертификацию Лаборатории андеррайтеров. Более того, несколько критериев безопасности, о которых мы уже упоминали, соблюдены: температуры, возникающие вне кожуха нагревателя, не приводят к кипению воды (пока эта жидкость продолжает циркулировать), а тепло, используемое для нагрева воды, — это то, что нагреватель все равно излучал бы, поэтому из топки не отводится лишнее тепло.

Наше водонагревательное приспособление состоит всего лишь из примерно 50 футов медных труб диаметром 1/4″, свернутых в гипсовую панель. Материал на основе гипса помогает равномерно распределять тепло по змеевикам и позволяет теплообменнику находиться в прямом контакте с корпусом печи, не допуская перегрева. (Мы хотели бы поблагодарить Эда Уолкинстика за это предложение.) Узел крепится болтами к боковой части нагревателя и вставляется в утилизированный 42-галлонный водонагреватель (мы использовали один с сгоревшим элементом, но прочным резервуаром) в почти так же, как и солнечный подогреватель.

Насос производительностью 10 галлонов в минуту, установленный на сливном отверстии нагревателя, обеспечивает циркуляцию воды через змеевик и обратно к тройнику чуть ниже клапана сброса давления в верхней части бака (клапан сохранился из соображений безопасности). Холодная вода поступает в сосуд через обычный вход, а подогретая дровами вода подается к обычному электронагревателю через стандартный горячий выход. Все линии хорошо изолированы пенопластом высокой плотности толщиной 1 дюйм.

Конечно, если бы вода циркулировала постоянно, тепло могло бы быть потерял в печке, когда огонь не горел. Чтобы этого не произошло, исследователь Деннис Буркхолдер сделал автоматическое управление включением/выключением с помощью термостата кондиционера, подключенного к линии электропитания насоса. (Вы также можете использовать более распространенную комбинацию управления отоплением/кондиционированием воздуха, установленную на режим охлаждения.) Термостат крепится к стене в трех футах от обогревателя и примерно в футе над его верхней частью. Когда температура воздуха достигает 80°F, 120-вольтовое управление включает насос, и вода начинает нагреваться. Встроенный дифференциальный выключатель снова отключает циркуляционный насос, когда температура падает до 76°F.

Советы по сборке

Компоненты системы теплообменника показаны на прилагаемой иллюстрации, но, конечно, каждая установка потребует некоторого изменения основных размеров. Например, если ваша печь больше, чем наша, вы можете увеличить панель настолько, чтобы получить полный 60-футовый виток 1/4-дюймовой трубки из мягкой меди внутри увеличенного каркаса теплообменника. Однако тем из вас, у кого обогреватели меньшего размера, придется использовать меньшую длину линии.

В любом случае проще всего работать с трубкой, свернутой для транспортировки. Мы просто вложили изогнутую леску в раму и аккуратно согнули трубку, чтобы заполнить прямоугольную форму. Гибкий материал можно согнуть по дуге примерно до 1-1/2″ радиуса без перегибов, так что его нетрудно втиснуть в любые потенциальные «горячие точки». Мы работали от внешних краев внутрь, проводя катушки к опорной пластине по мере продвижения. (Без проволоки, удерживающей внешние кольца трубок на месте, все это хотело выскочить из рамы.)

Как только вы равномерно распределите медные трубки внутри рамы, размешайте тонкую порцию гипса и залейте смесью раму. Выровняйте поверхность, проведя линейкой по уголку, и дайте материалу высохнуть в течение нескольких дней. Затем панель можно прикрепить к боковой стороне вашей печи, а линии 1/4 дюйма можно подключить к трубкам бака подогревателя 1/2 дюйма.

Безопасность и производительность

Мы провели расширенные тесты, чтобы определить наиболее эффективную конфигурацию теплообменника и убедиться, что устройство будет работать безопасно. Например, чтобы увидеть, что произойдет, если из-за сбоя питания отключится наш насос, мы загерметизировали трубы, выходящие из бака подогревателя, и установили манометр на предохранительный клапан. Максимальное давление, которое мы смогли создать в системе, составляло 3 фунта на квадратный дюйм. . . и это после того, как поток остановился в течение восьми часов при максимально возможной скорости горения для нашего катализатора Atlanta Stove Works!

Кроме того, чтобы определить, не поощряется ли кондуктивный теплообмен через стенку печи в нездоровой степени, мы каждый день проверяли внутреннюю часть топки дровяной печи на повышенное накопление креозота. Мы не обнаружили различий во внешнем виде или глубине отложений ни на одной из четырех стенок, что свидетельствует о том, что теплообменник получал в основном лучистую энергию от внешней стены печи. (Керамика могла оказывать некоторое изолирующее действие, уравновешивая повышенную проводимость.)

Сколько горячей воды будет производить теплообменник? Что ж, во время типичного семичасового цикла мы загружали от 55 до 60 фунтов древесины в Atlanta Catalytic, что повышало температуру 42-галлонного бака почти до 140 ° F. Эта скорость горения 8 фунтов в час вероятно, несколько выше, чем у большинства людей, поэтому объем горячей воды, который вы можете получить от аналогичного устройства, может быть немного меньше. Конечно, если вы поддерживаете сильный ожог в течение всего дня, общая сумма за 24-часовой период все равно должна составлять более 100 галлонов в день большого количества горячей воды. И даже если вы часто эксплуатируете печь в «закрытом» состоянии, система значительно сократит ваши счета за коммунальные услуги.

В зависимости от размера вашей семьи и количества воды, потребляемой каждым человеком, система может исключить счет за горячую воду в зимнее время. Следовательно, если вы можете получить древесину по цене, которая существенно ниже, чем цена эквивалентного количества электроэнергии или газа, энергия, которую вы тратите на нагрев воды из дровяной печи (которая, конечно, будет вычтена из тепло, которое мог бы дать прибор) будет стоить вложенных средств. Кроме того, вы будете удовлетворены тем, что сделали еще один шаг к замене невозобновляемых источников энергии.

Список материалов

• насос (Richdel R798)
• термостат (Dayton DE158)
• (50 футов) 1/4″ медные трубки типа L ′) 1/8″ X 1″ железный уголок
• предохранительный клапан
• (14) 1/4″-20 X 3/4″ болты с гайками
• (3 кварт) парижский гипс
• (6 ′) вязальная проволока
• разная сантехника

Как обогреть гараж с помощью наружного дровяного котла и радиатора старого автомобиля

14 мая 2022 г. 23 октября 2019 г. Практик выживания

Этот проект включает в себя сборку уличного дровяного котла для отопления вашего гаража с использованием старой бочки и автомобильного радиатора. Первый шаг – сделать дровяную печь из старой бочки. Здесь мы превращаем бочку в печь с помощью комплекта печи Vogelzang.



ШАГ 1: ПОДГОТОВКА БОЧКИ

Начнем с вырезания отверстия для дверцы, используя дверную насадку из комплекта в качестве направляющей. Поместите дверь сбоку от бочки и отметьте четыре угла. Начинайте вырезать отверстие болгаркой, сабельной пилой или плазменным резаком.



ШАГ 2: УСТАНОВКА ДВЕРИ И НОЖЕК

Совместите дверь с отверстием и просверлите отверстия для винтов. Теперь дверь закреплена на месте.

Следующим шагом будет установка ножек, которые шли в комплекте. Установите бочку на ножки и выровняйте их, чтобы все было ровно. Намечаются места, сверлятся отверстия и крепятся ножки.

ШАГ 3: УСТАНОВИТЕ ФЛАНЕЦ

Чтобы контролировать поток воздуха и температуру горения печи, мы устанавливаем фланец и заслонку в зоне дымохода. Отцентрируйте фланец, который входит в комплект, рядом с краем и сделайте круг для вырезания отверстия. Также отметьте отверстия для болтов, ориентируясь на фланец. Затем фланец вместе с демпфером надежно прикручивается.



ШАГ 4: ПРЕОБРАЗОВАНИЕ В ВОДОНАГРЕВАТЕЛЬ

Следующим шагом является преобразование этой бочки в водонагреватель. Начните с того, что просверлите два отверстия по обеим сторонам ствола и вставьте пару 38-дюймовых резьбовых стержней по бокам. Это создает основу, в которую вставлены 30-футовые спиральные медные трубы для циркуляции теплой воды.

30-футовая полудюймовая медная катушка с входным и выходным прямыми концами помещается внутрь цилиндра поверх основания с двумя резьбовыми стержнями 3/8, которое мы установили ранее. В задней части ствола просверливаются два отверстия, чтобы входной и выходной концы медной катушки можно было соединить с трубой или гибким шлангом.



ЭТАП 5 : УДЛИНЕНИЕ СОЕДИНЕНИЯ КАТУШКИ

Входной конец медной катушки , выходящий в задней части корпуса , дополнительно соединяется с другим контуром медной катушки снаружи корпуса . Змеевик намотан на ствол, так что поступающая вода предварительно нагревается с помощью внешнего змеевика, прежде чем она попадет в ствол, и далее нагревается змеевиками внутри.



ШАГ 6: ПОДСОЕДИНЕНИЕ ТРУБ К ГАРАЖУ

Концы змеевиков подключены к двум трубам, отходящей и обратной. Затем эти трубы изолируются с помощью изоляционной пены толщиной в полдюйма, чтобы предотвратить любую утечку. Выкапывается небольшая траншея и протягивается утепленная труба до гаража.



ШАГ 7: УСТАНОВКА АВТОМОБИЛЬНОГО РАДИАТОРА И ПОГРУЖНОГО НАСОСА

Трубы циркуляции воды теперь подключены к старому автомобильному радиатору внутри гаража. Входящая труба горячей воды подключается в верхней части радиатора, а обратная – в нижней.

Для циркуляции воды мы используем дешевый погружной насос. Насос погружен в ведро. Насос будет откачивать через нагреватель холодную воду, горячая циркулирует по радиатору, остывает, собирается в ведро и снова циркулирует.

В верхней части ковша просверлены два отверстия. Один на патрубок, выходящий из насоса, другой на патрубок, идущий от радиатора. Дюймовые и четвертьшланги радиатора регулируются для соединения с трубопроводом шланга pex с помощью полиэтиленовой трубки из ПВХ с резьбовым концом.

Другая сторона полиэтиленовой трубки с резьбовым концом присоединена к переходнику из ПВХ и шлицевому фитингу с втулкой. Это поможет нам соединить трубу pex с радиатором. Чтобы вода не закипела, подмешивают раствор антифриза.

Оконный вентилятор используется как задний вентилятор для радиатора. Расположенный сразу за радиатором, он пропускает через него горячий воздух в гараж.
