Схема электропроводки в гараже — как своими руками провести электропроводку в гараже

Каждый гараж, расположенный на загородном участке, должен иметь электропроводку. Она крайне необходима для освещения и подключения всевозможных приборов для ремонта автомобиля, а также в случае, если в помещении располагается и мастерская. Обустройство проводки желательно делать на стадии строительства сооружения.

Как начертить схему электропроводки своими руками?

Этот план должен включать места расположения всех кабелей, электрических проводов, нанесение выключателей и розеток. Это необходимо для грамотного монтажа. Прежде всего, нужно четко наметить порядок размещения приборов освещения, распределительных коробок. Все элементы должны соединяться между собой напрямую. При этом электрика в гараже должна начинаться со щита.

В обязательном порядке отмечаются методы подключения отдельно взятого элемента. Помните, что между проводами и потолком нужно сделать расстояние не менее 100 мм , полом и розеткой – 500 мм

. Главный выключатель должен находиться справа от ворот, и его высота должна составлять 1500мм . Далее электросхема переносится на стены, принимая во внимание то, что розетки должны располагаться перед выключателями. Важно учитывать факт – чтобы  провести электропроводку в гараж вам потребуется получить разрешение от соответствующих органов. И выполнять работы своими руками можно только при наличии соответствующего образования или опыта.

Выбирая ту или иную схему прокладки, нужно приобрести провода, исключающие поражения током. При электрификации гаража следует избегать скрутки кабелей разных сечений. В случае необходимости применяйте соединительные колодки.

Планирование схемы разводки

Основополагающие принципы планирования схемы разводки электроснабжения гаражного помещения сводятся к следующему:

• наметить месторасположение щита и обозначить на бумаге места, где будут размещаться светодиодные светильники
• заранее продумать установку розеток у рабочего стола или в любой другой точке, где будут подключаться электроинструменты. Выключатели в гараже сообразно ставить возле двери
• электрический щиток должен находиться возле входа для удобства подключения при входе и обесточивания после выхода из постройки
• над выключателями устанавливаются наружные распределительные коробки
• если нажатием одной кнопки будут включаться несколько лампочек, то кабель тянется до первой, а затем перемычками от неё к остальным
• при распределении розеток на автоматы своими руками, учитывайте, что медный провод сечения 1,5 кв.мм способен выдержать нагрузку до 3.2 Кв

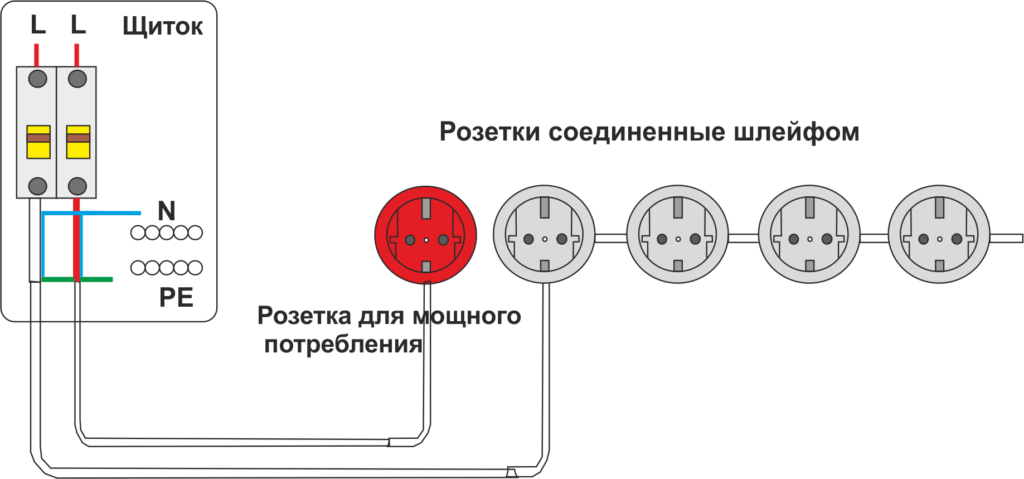

Подключение всех линий розетки можно производить от одной к другой, но лучше предпочесть вариант монтажа распределителей под потолком. Используйте УЗО с автоматом для предохранения от ударов током. Если проводка открытая, то она должна быть с не дымящим изолятором. Для оснований из дерева или бумаги электрический кабель выбирают в металлических трубах.

Как сделать проводку электричества своими руками?

Перед тем как начинать работу, подготовьте молоток, зубило, пассатижи, дрель с набором из нескольких свёрл. Вам также понадобится изоляционная лента и гипс для строительства, перфоратор, дюбеля, саморезы и электроизмерительные приборы. Основной элемент подключения – провод. Специалисты рекомендуют с прожилками из меди, но можно воспользоваться и алюминиевыми, хотя их теплопроводность намного ниже. Потребуется купить трубы из гофра, короба для установки, розетки, светильники, трансформаторы, выключатели и переходники.

Провести электропитание в гараж можно двумя путями – воздушным или подземным. Чтобы определить, как лучше сделать, проанализируйте расположение строения по отношению к линиям электропередач. Если расстояние больше

25 метров , то возникнет необходимость поставить дополнительный столб. Ввод воздушки производится через стену. Рекомендуемая высота – 2.75м.

При высверливании в стене отверстия своими руками, не забывайте делать уклон наружу, чтобы исключить проникновение воды внутрь. Провода перед вводом заизолируйте трубками из пластика или резины. После все отверстия надёжно замажьте алебастром или цементом. Если постройка невысокая, то устанавливается трубостойка с приёмным изолятором, конец которой загнут. Крепится приспособление к крышным стропилам.

Подключение подземной электропроводки

Что касается подключения подземной электропроводки, то кабель размещается в земле под защитой стального короба. Для ввода проводов внутрь в фундаменте потребуется сделать отверстия. Вводимый провод изолируют трубой. По окончанию работы электрик тянет проводку к вводному коробу с электрическим счётчиком и предохранительным устройством. Далее хозяин своими руками осуществляет обустройство освещения гаража.

Внутренняя электрика может быть открытого или закрытого типа. В первом случае провода фиксируются в плинтусах или коробах из пластмассы или металла. Идеально подойдёт плоский кабель или небронированный. На стенах они крепятся при помощи скоб из жести, дюбелями или гвоздями, отступая 0,4м. Разводят по горизонтали от потолка, коробки привинчивают шурупами.

Если здание каменное или из кирпича, то весьма уместной является скрытая проводка. Данную процедуру лучше проводить заранее, пока штукатурка не нанесена на стены. Иначе придётся проделывать канавки для укладки проводов. Главной особенностью этой операции становится необходимость спайки концов проводов, подлежащих соединению. Эта процедура позволит избежать их раскручивания и окисления. Точки стыков покрывают изолентой.

Практически каждый хозяин авто устраивает смотровую яму, поэтому без подключения освещения не обойтись и здесь. Напряжение должно быть не более 42 вольт , следовательно, придётся приобрести трансформатор для понижения напряжения. Запомните! Работы проводите только с помощью специализированных инструментов, рассчитанных на небольшую силу тока.

Правила безопасности при электрификации

Проводя электрификацию своими руками, соблюдайте следующие правила по технике безопасности:

• электроинструмент используйте исправный, наличие оголённых проводков недопустимо
• форма одежды должна быть свободной
• инструменты для проведения работы используются с изолированными рукоятками
• работы производите только при отсутствии напряжения в сети. Для этого выключаются автоматы в доме или откручиваются пробки
• для установки энергоснабжения нельзя пользоваться стульями, пеноблоками. Для этого используют козлы или особые помосты
• нельзя спешить. И самое главное – необходимо думать о собственной безопасности

И относитесь к делу с максимальной ответственностью. Если всё сделано грамотно, то срок эксплуатации составит до 30 лет. Поэтому любой неверный шаг при самостоятельной электрификации способен вывести из строя всю сеть и повлечь сложнейший ремонт.

Как сделать электропроводку в гараже своими руками, не нарушая ПУЭ

Технология монтажа электропроводки в гараже хоть отличается от электромонтажа в квартире или доме, но не существенно. Отличия заключаются в основном в особенностях вашего конкретного гаража. Если у вас постройка во дворе, нужно проложить к ней питание, а если в гаражном обществе или кооперативе, то, скорее всего, придется подключаться к линии, проложенной по опорам.

Для этого обязательно обращаться к электрику, который обслуживает это общество. Стоимость монтажа электричества, выполненного специалистом, может заметно ударить по Вашему карману, но в большинстве случаев вы можете проложить или заменить проводку сами. В этой статье вы узнаете, как может быть проведена электропроводка в гараже своими руками.

Если у вас мало опыта, то внимательно следуйте советам, описанным в статье, а после окончания работ – проконсультируйтесь со специалистом и попросите его проверить правильность монтажа.

• Создание схемы
• Расчет количества материалов
• Основной процесс
• Подготовительные работы
• Уличные работы
• Прокладка внутри помещения

Создание схемы

Перед тем как Вы перейдете к подготовке стен, необходимо тщательно составить схему монтажа электропроводки в гараже. На схеме обязательно указывается место ввода силового кабеля внутрь, место установки электрощитка, а так же места установки лампочек, светильников и розеток.

Гараж – это пожароопасное место, автомобилисты всегда хранят в них горюче-смазочные материалы, да и саму машину. Кстати для определения класса пожароопасности гаража можете воспользоваться пунктами ПУЭ с 7.3.38 по 7.3.53., а также СП 12.13130.2009, так как Р 3107938-0301-89 уже устарел. При составлении схемы нужно помнить:

• Электропроводка должна проходить строго вертикально и горизонтально по стенам. Поворот осуществляется только под прямым углом.
• Если в гараже есть отопление, хоть центральное, хоть буржуйка, то провод нужно прокладывать на расстоянии не менее чем 10 см от отопительных труб при параллельной прокладке, согласно ПУЭ 2.1.57. При этом при прокладке к трубопроводу ближе чем 25 см – кабель должен быть дополнительно защищен от повреждений, то есть, проложен в трубе, например.
• Выключатель рекомендуется крепить на расстоянии 10-15 см от дверного косяка, на высоте 1,5 метра от земли.
• Установка розеток осуществляется на высоте 60 см от пола.
• В отличии от квартиры в гараже нет необходимости размещать розетки в каждом углу. Установите группу розеток возле рабочего места, возле каждого из станков, если таковые имеются, а также розетку в электрощите.
• Частое расположение розеток опасно тем, что вы можете повредить и розетки с выключателями, и проводку к ним при выполнении каких-то работ в гараже, и при переносе тяжелых предметов снести электроточку.
• Во многих случаях лучше обзавестись удлинителем на барабане и разматывать его до того места, где будет проводиться работа.
• В смотровой яме розетки 220В не устанавливайте. В яме может скапливаться вода, в целях электробезопасности нельзя устанавливать и светильники 220В.
• В яме лучше использовать 12В лампы (в стационарных светильниках), использовать переносные светильники или разместить розетку 12В для их подключения, подробнее см. ПУЭ 6.1.16, 17.
• Отдельно на освещение и розетки рекомендуется установить автоматические выключатели и УЗО. Если вдруг придётся чинить розетку, делать это можно будет при включенном свете.

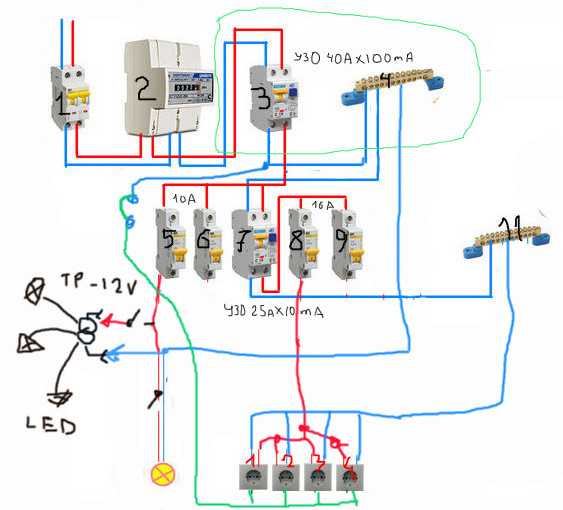

• Понижающий трансформатор 220/12 для освещения смотровой ямы и переносок установите в электрощите.
• Если это возможно, то обязательно сделайте в гараже трёхфазный ввод. Он понадобится при подключении трёхфазных асинхронных двигателей, а именно они установлены в большинстве станков, как самодельных, так и фирменных. Вам не придется покупать конденсаторы (недешевое удовольствие), или выходить из положения поиском однофазных, например, коллекторных двигателей. Также это позволит подключить нагрузку большей мощности, при том же токе вводного автомата.

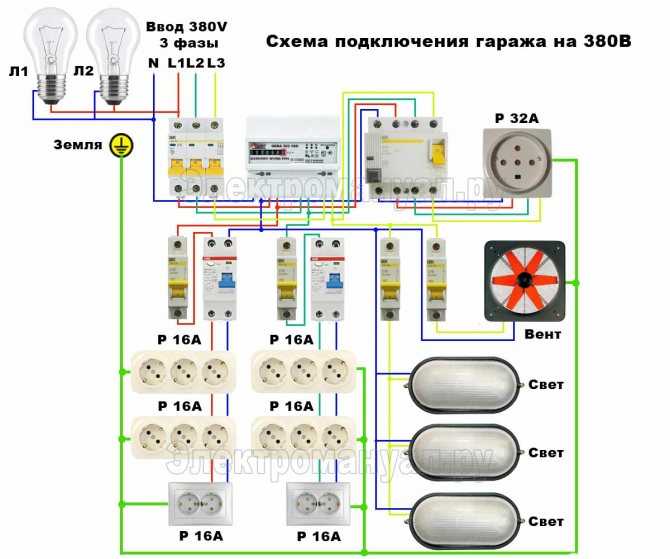

Схема трёхфазного электрощита для подключения однофазного и трёхфазного оборудования:

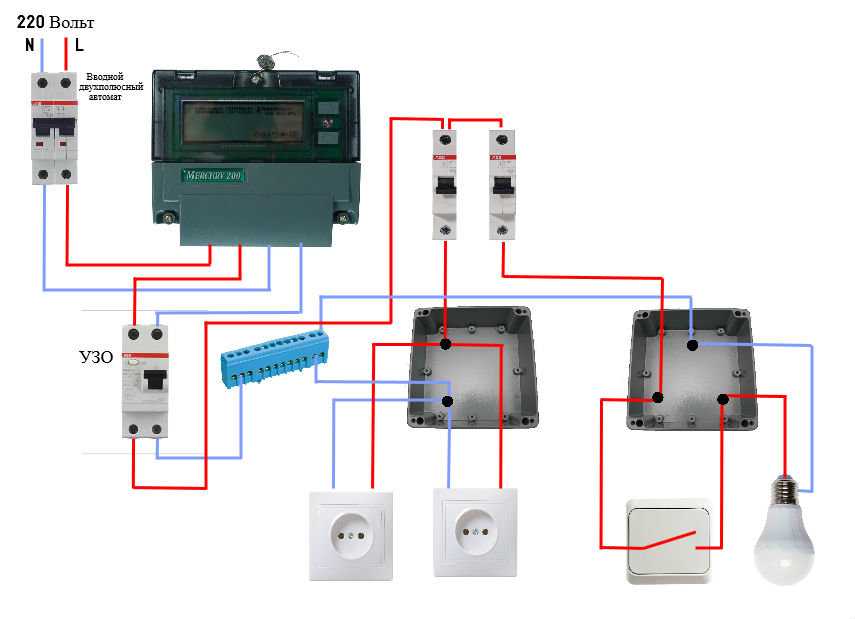

Общая схема электропроводки в гараже:



Последний вариант монтажа мы более подробно рассмотрели в статье: схема проводки в гараже!

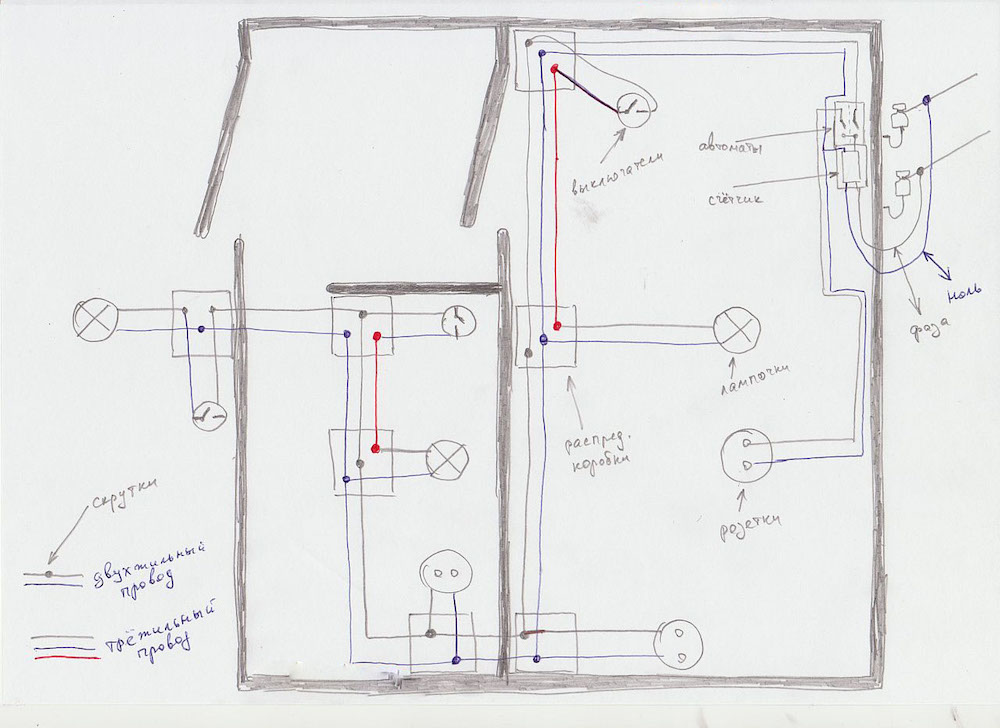

Следует отметить, что лучше всего для создания схемы использовать план постройки (если таков имеется). В данном документе чертеж соблюден со всеми точными размерами, что будет удобно для создания правильного проекта.

Расчет количества материалов

После создания схемы необходимо переходить к следующему этапу – подсчету количества материалов для электромонтажа. Для начала считайте количество кабеля. Учтите, что электропроводка в гараже будет как внутренняя, так и наружная (для прокладки от столба к счетчику и ввода), поэтому приобрести потребуется материалы для всех видов работ. От столба обычно прокладывают провод СИП, его сечение вам укажут в техусловиях на подключение, при этом согласно ПУЭ 7.1.34 и в таблице 2.4.2 «Наименьшее сечение или диаметр проводов ответвлений от ВЛ к вводам», сечение алюминиевых жил разрешено использовать не меньше чем 16 кв. мм, либо больше 2.5 кв. мм, если это питание отдельного электрооборудования (гараж таковым не является).

На основании выше сказанного (ПУЭ 7.1.34) проводка внутри гаража должна быть выполнена медным проводом или кабелем. Для прокладки проводки внутри гаража используйте ВВГнг-LS.

Чтобы правильно рассчитать сечение кабеля необходимо точно определить, какие электроприборы будут установлены внутри помещения. Суммарную мощность всех электроприборов нужно умножить на коэффициент «1,2» (запас мощности в 20%), на основании чего по таблице выбрать подходящее значение. На розетки прокладывайте кабель сечением токопроводящих жил в 2.5 кв. мм, к отдельным приборам – рассчитывайте по мощности.

Что касается длины, то ее обязательно берем с запасом, т.к. проводник будет разрезаться на части (от розетки к щитку, от выключателя к светильнику и т.д.). На каждое соединение проводов необходимо брать запас в 10-15 см.

Просчитайте точное количество розеток в гараже. Их должно быть не менее 2х. Одна для удлинителя (на случай ремонта машины), а вторая для стационарного электроприбора (к примеру, компрессора либо сварочного аппарата). Выключателя будет два: один для смотровой ямы, второй для главного освещения. При необходимости можно добавить еще выключатели для управления светом на каждой из стен, например.

Отдельное внимание необходимо уделить светильникам. В наше время популярностью пользуются светодиодные и люминесцентные светильники. Первый вариант более экономичный и долговечный, но в то же время и более дорогой.

При этом будет отлично, если сам светильник будет иметь высокий класс пылевлагозащиты – IP54 и выше. Это особенно важно, если гараж неотапливаемый и может скапливаться конденсат.

Если будет осуществляться монтаж открытой электропроводки в гараже, необходимо также просчитать количество креплений, гофры либо кабель-каналов. Согласно СНиП 3.05.06-85 (таблица 2) шаг крепления открытой проводки в трубах диаметром 20 мм – не более 1 м, 32 мм – не более 1,4 метра Такие требования можно применить к прокладке кабеля в гофре. При этом есть требования для крепления кабеля без труб и гофр при открытой проводки, они описаны в ВСН 180-84. п.7.2., где сказано: «Расстояние между точками крепления проводов и кабелей должны быть не менее 500 мм при горизонтальной прокладке и 1000 мм — при вертикальной». В данном случае нужно учитывать требования, но фактически нужно крепить гофру каждые 0,3-0,7 метра, так, чтобы она не провисала.

Монтаж проводки скрытым способом мы не рекомендуем использовать, т.к. он более трудоемкий и вряд ли улучшит интерьер помещения. После того как все элементы будут рассчитаны, переходим к основному процессу.

Основной процесс

Монтаж проводки в гараже состоит из трех основных этапов:

• подготовка;
• уличная прокладка;
• внутренняя разводка кабеля.

Рассмотрим подробно каждый из этапов в виде пошаговой инструкции, чтобы Вы знали как провести электропроводку в гараже своими руками.

Подготовительные работы

Подготовительные работы заключаются в нарезке кабеля и подготовке стен. Нарезка осуществляется с учетом запаса длины (как мы уже говорили, не менее 10 см на каждое соединение). Далее стены размечаются согласно созданной схеме. Для разметки можно использовать разметочный шнур. Разметка шнуром наиболее проста и эффективная. Необходимо закрепить шнур в начальной точке (как показано на фото ниже), после чего протянуть его до следующего разветвления либо концевой точки электропроводки. Далее шнур натягивается вдоль стены, отводиться в сторону и резко отпускается. В результате на стене должен остаться окрашенный отпечаток, который и будет являться разметкой. Главная задача – натянуть шнур строго вертикально (либо горизонтально), чтобы след соответствовал пометкам на схеме. Для этого можете использовать отвес и строительный уровень. Также есть вариант сделать лазерный уровень своими руками, что поможет осуществить разметку стен под электропроводку в гараже.

После разметки стены необходимо подготовить штробы под проводку (при внутреннем способе укладки).

Обычно такой вариант используют при монтаже электропроводки в бетонном гараже. Следует отметить, что линию можно так же пустить по технологическому проему между плитами перекрытия, но не всегда такой вариант существует.

Для штробления стен рекомендуется использовать болгарку с диском по бетону либо перфоратор. Если же данного инструмента не найдется под рукой, зубило и молоток Вам в помощь. Глубина штробы должна составлять не более 2 см, толщина выбирается в соответствии с сечением жилы, но так же не более 2 см. Когда вся трасса будет представлена штробами, можно переходить далее.

Обращаем Ваше внимание на то, что в кирпичном гараже можно спрятать электропроводку в швах между рядами (как показано на фото), чтобы не заниматься созданием штроб!

Так же в процессе подготовительных работ необходимо сделать заземление.

Уличные работы

Прокладку внешней электропроводки необходимо передать в руки электрика-специалиста. Для начала выбирается способ внешней прокладки кабеля. Рекомендуется использовать воздушный способ, т.к. он менее затратный и трудоемкий. Если расстояние от уличного столба до гаража составляет больше 25 метров, согласно ПУЭ 2.4.12. позаботьтесь о создании промежуточной опоры во дворе.

К воздушной разводке электропроводки предъявляются некоторые требования:

• высота над проезжей частью – не менее 6 метров;
• высота над пешеходной зоной — не менее 3,75 метров;
• высота ввода в помещение – не менее 2,75 метров.

Последнее требование может создать некоторые проблемы, т.к. гараж является невысокой постройкой, а при заведении кабеля через крышу может образоваться множество проблем (сложность гидроизоляции помещения, высокий риск механического повреждения и т.д.).

В этом случае рекомендуется устанавливать рядом трубостойку – стальную трубу, немного изогнутую вверху (как показано на картинке).

При подземной прокладке электропроводки к гаражу таких сложностей не возникает. Необходимо всего лишь вырыть траншею (от центральной линии электропередач к распределительному щитку) и поместить в нее бронированный медный кабель, например ВБбШв. Главное заранее в фундаменте оставить входное отверстие для ввода внутрь. Чтобы защитить кабель от механических повреждений, рекомендуется поместить его в специальный стальной короб, поверх которого дополнительно укладывается резиновая лента с надписью «Не копать, ниже кабель». Под фундаментом линию необходимо защитить трубой, диаметр которой в два раза больше сечения жилы. Снаружи труба должна выходить не больше, чем на 5 см.

Недостаток подземного монтажа проводки в гараже: высокая стоимость бронированного кабеля, а так же трудоемкость работ. Несмотря на затраты такой способ более долговечный.

Прокладка внутри помещения

Внутренний монтаж гаражной электропроводки не представляет сложностей. Рассмотрим прокладку проводки скрытого и открытого типа.

Скрытый способ

При разводке скрытым способом необходимо в штробы поместить кабель и закрепить его. Для крепления используются специальные пластиковые хомуты либо металлические скобы.

Рекомендуется использовать дедовский способ крепления кабеля с помощью алебастра. Раствором прихватывается трасса через каждые 25-30 см.

После этого необходимо установить распределительные коробки, а так же подключить розетки и выключатели. Далее все жилы соединяются, и осуществляется прозвонка электропроводки в гараже мультиметром. Обращаем Ваше внимание на то, что соединение должно осуществляться с помощью обжимки гильзами, сваркой, пайкой или клеммными колодками. Если проблем не возникнет и проводка разведена по правилам, необходимо заштукатурить стены и подождать, пока они высохнут.

Настоятельно рекомендуем Вам сфотографировать проводку перед отделкой стен. Это позволит Вам быстро найти места прохождения неисправного участка сети (хотя для этого лучше использовать самодельный металлоискатель).

Наружный способ

Если Вы решили провести электропроводку в деревянном либо железном гараже, то линию необходимо вести открытым способом. Это намного проще и удобнее, ведь при необходимости подключения новой розетки не нужно долбить стену от установочной коробки к новой «точке».

Открытая проводка, как правило, тянется в специальных кабель-каналах. Они не портят внешний вид помещения и являются безопасными (если материал изготовления каналов самозатухающий). Также можно использовать крепление на изолированных опорах, но в этом случае эстетический вид помещения немного пострадает, да и безопасность снизиться.

Если у вас деревянный гараж или из СИП-панелей, или вы собираетесь обшивать стены другим горючим материалом, необходимо использовать правила прокладки электропроводки по сгораемым покрытиям, их можно найти в Главе 2. 1 ПУЭ (пункты 2.1.31-2.1.51), таблице 2.1.3 и главе 7.

Там сказано, что при прокладке по сгораемым покрытиям необходимо открытую проводку помещать в трубы. Можно прокладывать и в стальных и медных трубах. Нужно использовать кабели с негорючей изоляцией, на практике используют изделия с приставкой в маркировке FR, -нг-LS. Также можно выполнять монтаж в серой ПВХ-гофре не поддерживающей горение. Расстояние между проводом и сгораемой поверхностью должно быть не менее 10 мм. При прокладке кабеля в оболочке из сгораемых материалов (без приставок –нг-LS и пр.) без трубы необходимо также подкладывать несгораемую (металлическую, например) полосу.

Вот и вся технология монтажа электропроводки в гараже своими руками. Не забываем по окончанию работ вызвать электрика, чтобы он все проверил.

Как, вы видите, процесс монтажа проводки в гараже трудоемкий, но не представляет ничего сверхъестественного, поэтому может стать под силу даже Вам, электрику-новичку! Можете также ознакомиться с видео ролики, в которых все виды работ предоставлены более наглядно:

Вот таким образом может быть проведена проводка в гараже. Надеемся, предоставленная нами пошаговая инструкция, схема и советы помогли выполнить электромонтаж.

Опубликовано 24.07.2014 Обновлено 03.02.2021 Пользователем Александр (администратор)

Как подключить электропроводку в гараже (незаконченный) (сделай сам)

Обновлено: 22 декабря 2022 г.

Как добавить розетки и свет в недостроенный гараж.

Следующий проект›

Семейный мастер на все руки

Недовольны тем, что в вашем гараже слишком мало розеток? Освещение слишком тусклое? Или, может быть, вы просто хотите установить устройство для открывания гаражных ворот и вам нужен подключаемый модуль поблизости.

Если да, то эта статья для вас. Гаражная электропроводка имеет особые правила. Поэтому, прежде чем устанавливать эти дополнительные розетки, прочитайте подробности в этой статье, чтобы убедиться, что вы делаете это безопасно и в соответствии с Электротехническими нормами и правилами.

от специалистов по DIY в журнале Family Candyman

Время

A Full Day

Сложность

Промежуточный

Стоимость

$ 51–10023

$ 51–10023

долл. гараж.

Проведите электропроводку в недостроенном гараже, чтобы получить необходимое освещение и розетки.

Независимо от того, заменяете ли вы электропроводку или добавляете проводку в старый гараж или прокладываете провода в новом гараже, вам нужно принять решение. Планируете ли вы оставить стены открытыми или закрыть их гипсокартоном? Если вы намерены оставить стены и потолок открытыми, вы должны следовать специальным правилам, которые мы здесь показываем. То же самое касается сараев, мастерских или других сооружений с незавершенными стенами вне жилого пространства дома.

В доме или готовом гараже электрический кабель защищен от повреждений постоянными стеновыми покрытиями, такими как гипсокартон, штукатурка или даже дерево, но это не так в недостроенном гараже. Ключом к безопасной открытой проводке, соответствующей нормам, является использование элементов каркаса для защиты и поддержки проводов. Это означает, что проволока не должна охватывать стойки или балки. Держите все кабели плотно прилегающими к стойкам, пластинам и потолочным балкам, чтобы они не подвергались неправильному обращению (см. «Опасные ошибки при подключении» в конце этой статьи).

В этой статье мы покажем вам распространенный, экономичный и одобренный нормами способ прокладки открытого электрического кабеля. Но у этого метода есть один недостаток: если вы когда-нибудь решите закончить участок, вам придется полностью перемонтировать проводку, потому что кабели, монтируемые на поверхности, сделают гипсокартон невозможным. Кроме того, узнайте, нужно ли вам нанять профессионала, чтобы переустановить проводку в вашем доме.

В недостроенном гараже нужно следовать каркасу. Вместо того, чтобы соединять коробки выключателя, освещения и розетки, перекрывая пространство каркаса, проложите кабель вдоль стоек, верхних пластин и потолочных балок (Фото 3), вдоль любого элемента каркаса, ведущего к следующей коробке (см. иллюстрацию). Это означает, что вы будете использовать намного больше кабеля, потому что пути редко бывают прямыми. Но кабель дешевый и быстрый. Держите все кабели открытыми и легко видимыми, и никогда не прокладывайте кабели по верху стен; держите их на вертикальных поверхностях. Таким образом, на провода никогда не будет опираться что-либо вроде крючков или садовых инструментов (Фото 6).

Установите коробки и проложите провода

Фото 1. Вставьте провода в коробку

Снимите пластиковую оболочку с одного конца кабеля не менее чем на 8 дюймов и проденьте провода через кабельный ввод в распределительной коробке. Убедитесь, что около 1/2 дюйма пластиковой оболочки у основания оголенных проводов выступает внутрь коробки. Скрепите кабель скобами в пределах 8 дюймов от коробки. Проложите тросы на расстоянии не менее 1-1/4 дюйма от передней и задней частей каркаса.

Фото 2: Просверлите отверстия для прокладки кабеля

Проложите кабель вдоль и по центру шпилек, просверлив отверстия в блоке как можно ближе к раме, чтобы продолжить прокладку кабеля

Фото 3. Согните кабели по углам кабель.

Фото 4. Скрепите кабель скобами рядом с коробками

Скрепите скобами в пределах 12 дюймов от коробок со встроенными кабельными зажимами. Скобы укладчика позволяют укладывать кабели в центре стоек.

Фото 5. Проложите кабель по бокам раскосов

Проложите кабель по потолочным балкам, используя стороны (а не верх) существующих раскосов. Это может укоротить некоторые участки кабеля.

Фото 6: Проложите кабель по концам фронтона.

Прокладывайте кабель по нижним граням обрамления фронтона, но никогда не прокладывайте его поверх стеновых пластин, где его не будет видно. Если вы прокладываете кабель по лицевой стороне пластин, не вешайте туда инструменты

Начните с планирования схемы электропроводки и закрепите все электрические коробки гвоздями. Чтобы провести кабель от одной коробки к другой, стяните кабель с катушки, очистите провода как минимум на 8 дюймов от оболочки и проденьте провода и около 1/2 дюйма оболочки через отверстие для проводов в коробке. Раскрутите кабель и прикрепите его скобами по крайней мере через каждые 4 фута к каркасу, вплоть до следующей коробки, не обрезая его по длине. Когда вы дойдете до следующей коробки, протяните кабель и отметьте точку входа на кабеле, отрежьте кабель длиной около фута, зачистите оболочку и введите провода в коробку. Затем прибейте скобы рядом с коробкой.

Кодекс требует, чтобы все провода удерживались на расстоянии не менее 1-1/4 дюйма (фото 1) от задней и передней поверхностей стоек и балок. При каркасе 2×4 это означает, что вам нужно удерживать два кабеля, идущих рядом друг с другом, плотно друг к другу. Если вы прокладываете три или более кабелей, вам потребуются специальные скобы для укладки (фото 4), чтобы вы могли соединить кабели друг с другом. Скобы для укладчика не всегда продаются в домашних центрах, но вы можете найти их в магазинах электротоваров. Иногда эти скобы являются единственным вариантом из-за количества проводов в пространстве для стоек.

Кабель должен быть скреплен скобами по крайней мере через каждые 48 дюймов между коробками, но, как правило, чем больше скоб, тем лучше. Избегайте провисания кабелей и держите витки натянутыми, используя столько скоб, сколько необходимо. Электрические коробки могут иметь встроенные металлические или пластиковые кабельные зажимы. Многие дуплексные коробки имеют только выбивные отверстия. Кабель должен быть закреплен в пределах 8 дюймов от коробок без зажимов и в пределах 12 дюймов от коробок с зажимами (Фото 4).

Как прокладывать проводку по сплошным стенам

Фото 7. Защитите кабели на твердых стенах с помощью кабелепровода.

Защитите поверхностные кабели на стенах с твердым покрытием, поместив их в кабелепровод из ПВХ или металла. Используйте соединители, коробки и хомуты, совместимые с каждым типом кабелепровода. При прокладке кабеля через открытый конец кабелепровода обязательно используйте соединительный фитинг.

Многие гаражи имеют одну или несколько стен, сделанных из бетона или уже покрытых гипсокартоном. Кабель, установленный на этих открытых поверхностях, должен быть защищен кабелепроводом. Мы показываем ЭМТ (электрическая металлическая трубка; фото 7), но вы также можете использовать жесткую трубу из ПВХ.

Используйте 1/2 дюйма. трубки для одного кабеля (14-2 или 12-2) и 3/4 дюйма. на два кабеля. Какой бы тип кабелепровода вы ни использовали, выбирайте коробки, хомуты и соединители, специально предназначенные для этого типа кабелепровода. Привинтите коробки к стенам через заднюю часть в прочную основу и используйте хомуты, по крайней мере, через каждые 4 фута, чтобы прикрепить кабелепровод к стене. Проложите кабелепровод, пока не дойдете до открытых пространств для стоек, а затем продолжите проводку, как мы описали. Никогда не выводите провода через обрезанные концы кабелепровода, так как острые металлические края могут врезаться в оболочку. Всегда выводите кабель через разъемы.

Опасные ошибки при подключении

Избегайте прокладки кабелей, как показано на фотографиях ниже. Кабели, которые охватывают места для стоек или потолочные балки, постоянно находятся под угрозой зарубок или порезов от острых лопат, открытия автомобильных дверей или почти всего, что вы найдете в гараже. Как будто этого недостаточно, слишком заманчиво использовать их для складывания, подвешивания или захвата всевозможных принадлежностей, чтобы поднять их с пола и убрать с дороги.

Необходимые инструменты для этого проекта

Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом работы — вы сэкономите время и нервы.

• Отвертка 4-в-1
• Беспроводная дрель-шуруповерт
• Молоток
• Инструмент для зачистки проводов/резак

Необходимые материалы для этого проекта

Избегайте походов за покупками в последнюю минуту, заранее подготовив все необходимое . Вот список.

• Кабельные скобы
• Электрические коробки
• Электрический кабель
• Электрические кабели и фитинги
• Скобы для укладчика

Первоначально опубликовано: 20 июня 2017 г.

Похожие проекты

Популярные обучающие видео

Как подключить электропроводку в гараже: пошаговое руководство

Опубликовано: Electric City 15 декабря 2021 г.

Об авторе полный спектр других услуг для жилых и коммерческих клиентов в Миннеаполисе, Сент-Поле и прилегающих районах. Как семейный бизнес, мы будем относиться к вашей семье так же, как к своей — с вежливостью и уважением.

Теги:

Процесс электропроводки в гараже обычно занимает один день у опытного специалиста, но может занять до трех дней, если вы делаете это самостоятельно.

В этом посте будет подробно рассказано о том, как подключить электропроводку в гараже, чтобы проект прошел гладко, эффективно и безопасно.

Зачем вам подключать гараж?

Гаражи не получают такого же внимания, как остальная часть вашего дома, когда дело доходит до электромонтажных работ. Таким образом, вы можете обнаружить, что в вашем гараже слишком мало розеток для того, что вам нужно, или он слишком темный и требует больше света, или он пришел незаконченным, и у вас есть возможность подключить его так, как вы хотите. Однако независимо от того, в какой ситуации вы находитесь, к электропроводке в вашем гараже предъявляются особые требования.

На что следует обратить внимание перед подключением электропроводки в гараже

Во-первых, способы подключения электропроводки в гараже, пристроенном и непристроенном, сильно различаются. Пристроенный гараж, который, скорее всего, у вас есть, можно легко подключить к собственной цепи и соединить с остальной частью дома.

С другой стороны, для отдельно стоящего гаража потребуется совершенно отдельная система. Многие люди могут просто срезать углы и протянуть удлинитель к своему отдельному гаражу, но это небезопасно. В какой-то момент домовладельцы могут захотеть подумать о том, чтобы их отдельный гараж был соответствующим образом подключен. Но сегодня мы будем строго говорить о пристроенных гаражах.

Перед тем, как заняться электропроводкой в ​​гараже, вам необходимо кое-что знать и учитывать.

Открытая электропроводка по сравнению с покрытием гипсокартоном

Если вы прокладываете электропроводку в недостроенном гараже, вы определенно можете провести ее, не укладывая гипсокартон или другие настенные покрытия. Но это означает, что вашей проводке не хватает защиты электрической системы вашего дома, и вам необходимо устанавливать провода и розетки особым образом, чтобы они соответствовали требованиям. Мы изложим эти особенности ниже.

Сколько розеток вам нужно?

Розетки должны быть расположены на расстоянии 6 футов друг от друга и на высоте не менее 4 футов от земли. Если вы устанавливаете верстак или хотите разместить на потолке розетку для освещения или открывания гаража, вам необходимо стратегически спланировать, где они будут располагаться.

Начните с отметки места, где вы хотите установить главные розетки, и продолжайте дальше. Затем отмерьте 6 футов от этих отметок и поместите «x» или ленту там, где вы можете разместить другие розетки. Прежде чем приступить к работе, важно провести измерения. Как только вы врежетесь в стену или перережете кабели, вы не сможете вернуться назад.

Вы устанавливаете механизм открывания гаражных ворот?

Если вы планируете установить систему открывания гаражных ворот, лучше всего использовать провод 14-го калибра. Чем больше мощности требуется устройству открывания гаражных ворот, тем толще должен быть кабель (стандартный калибр 12). И если вы планируете установить розетку на потолке, где еще не установлена ​​розетка для верхнего освещения, убедитесь, что ваши провода также выдерживают эту мощность.

У вас есть или вы планируете иметь верстак?

Для вашего верстака потребуется по крайней мере одна розетка для питания ваших инструментов и освещение для рабочего места. Вы также можете подключить некоторое освещение, чтобы громоздкие провода не мешали.

Наконец, вы должны быть уверены, что у вас есть все необходимое для выполнения работы. Последнее, что вам нужно, — это продолжать бегать в хозяйственный магазин, потому что у вас закончилась проволока или не хватает скоб. Кроме того, учитывайте свой уровень знаний. Домовладельцы, работающие своими руками, могут со многим справиться, но электромонтажные работы сложны и опасны, поэтому обращайтесь в Electric City, если вам нужна помощь профессионала для подключения вашего гаража.

Инструменты и материалы, необходимые для этого проекта

• Многофункциональная отвертка 4-в-1
• Аккумуляторная дрель
• Ручной фонарь
• Молоток
• Степлер (для кабелей)
• Рулетка
• Инструмент для зачистки проводов/нож
• Кабельные скобы
• Скобы укладчика
• Электрические коробки
• Электрические кабели (используйте наружный кабель, если вы оставляете их открытыми в неотапливаемом гараже)
• Электрические кабели и фитинги

Пошаговое руководство по прокладке электропроводки в гараже

Теперь, когда вы сделали замеры, отметили места для розеток и приобрели все необходимые материалы, пора приступать! Мы проведем вас через каждый шаг от начала до конца, чтобы подключить ваш недостроенный гараж.

Шаг 1. Разместите электрические коробки

Начните с установки электрических коробок в шпильки. Если вы планируете использовать розетки для поверхностного монтажа, измерьте места, где они будут располагаться, и отметьте их карандашом или маркером, прежде чем ставить коробку.

Шаг 2. Просверлите отверстия в шпильках для кабелей

Предварительное сверление отверстий для прокладки кабелей через каждую шпильку сэкономит массу времени и энергии. Имейте в виду, что отверстия должны быть просверлены как можно ближе к каркасу. Рама — это то место, где вы будете прокладывать все свои кабели, избегая приклеивания их к случайным балкам или плоским стенам (где вам нужно будет использовать кабелепровод).

Шаг 3. Протяните провода кабеля через каждую коробку

Чтобы провести кабель от одной коробки к другой, вы сначала снимаете с проводов не менее 8 дюймов оболочки, затем протягиваете провода и полдюйма оболочки через отверстие для проводов в коробке.

Электротехнические нормы и правила гласят, что вы должны держать все провода на расстоянии не менее 1-1/4 дюйма от задней и передней поверхностей стоек или балок. Большинство рам имеют размер 2×4, поэтому вы будете прокладывать два кабеля бок о бок. Если вы протягиваете три или более кабелей через электрическую коробку, обязательно используйте скобы для укладки, чтобы закрепить их на месте.

После того, как провода протянуты через коробку, прикрепите скобами нескрученный кабель снаружи коробки по крайней мере через каждые 4 фута к раме, пока не дойдете до следующей коробки. Когда вы дойдете до следующего ящика, отрежьте кабель примерно на фут длиннее, чем длина ящика, и повторите те же шаги для каждого, пока не закончите.

Шаг 4. Проложите кабели вдоль балок, углов, фронтонов

При прокладке кабеля по гаражу к каждой электрической коробке или розетке обязательно скрепите скобами не менее чем через каждые 48 дюймов. Вам нужно будет туго натянуть кабели в углах и вокруг балок и фронтонов, чтобы обеспечить плотное прилегание, особенно если вы планируете установить поверх него гипсокартон.
