Что такое турбодефлектор цаги на дымоход и как его сделать своими руками

Дефлектор – это кусок металлической трубы с прикрепленным к нему своеобразным зонтом из сталей. Оголовок, в свою очередь, надевается на конец дымоходной трубы. Такие приспособления можно увидеть почти на всех современных дымоходах и вентиляционных каналах.

  • Назначение дефлектора цаги
  • Устройство дефлектора дымохода
  • Изготовление дефлектора своими руками
    • Размеры изделия
    • Конструкция вентиляционного дефлектора
  • Как работает вентиляционный дефлектор?
  • Разновидности дефлекторов
  • Как изготовить дефлектор Григоровича своими руками

Назначение дефлектора цаги

По законам физики теплый или горячий воздух имеет меньший вес, чем холодный. В отопительной системе дым, поднимающийся от горящих дров, имеет высокую температуру. Сверху в дымовом канале находится холодная масса воздуха, которая под действием тяжести опускается, а горячий дым поднимается. Таким образом, возникает воздухообмен или тяга. На своем пути холодный поток создает противодействие горячему дыму.

Оголовок предназначен для снижения давления холодного воздуха и рассечения потока. Что такое дефлектор можно понять, если перечислить все выполняемые им функции:

  • защищает отверстие дымохода от листьев, снежных заносов, атмосферной влаги, других случайных предметов;
  • усиливает действие принудительной вытяжки;
  • о тягу в дымоотводе или вентканале;
  • уменьшает возможность возникновения обратного потока угарного газа, направленного внутрь помещения.

Тяга играет основную роль в процессе горения топлива и отведения дыма и газов. Если увеличить этот показатель, то коэффициент полезного действия очага увеличится на 17–20%. Это значит, что использование отопительного агрегата происходит в экономичном режиме и перерасхода дров, угля или газа не происходит.

Некоторые дефлекторы выполнены в виде цаг ротационного действия.

Их отличие в том, что центральная деталь вращается, от этого происходит сильную разреженность воздуха, что позволяет вытягивать из жерла топки большую часть продуктов горения. Если такой ротационный дефлектор ставится на конец вентиляционной вытяжки, то они могут служить в качестве принудительной вытяжки или усиливать работу уже существующей. Дефлектор рассекает воздушный поток над трубой, тем самым создавая на выходе из дымохода область низкого давления, куда стремится нагретый дым.

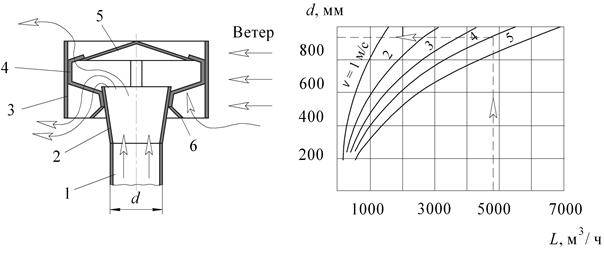

Устройство дефлектора дымохода

Для изготовления оголовка трубы своими руками нужно определиться с конструкцией и назначением каждой детали или узла дефлектора цаги:

  • патрубок или нижний цилиндрический участок, предназначен для надевания на конец трубы дымохода и служит креплением для диффузора;
  • диффузор представляет собой конус, узким концом крепящийся на патрубке, а широкой частью подходящий к верху изделия;
  • внешняя оболочка называется обечайка;
  • конус или колпак располагается сверху всей конструкции и служит защитой;
  • опоры для установки колпака;
  • кронштейны для укрепления всего дефлектора.

Все вышеназванные детали легко изготавливаются своими руками из нержавеющих сталей, оцинковки или простого металла.

Изготовление дефлектора своими руками

Для начала нужно произвести расчет, затем выполнить чертеж, только потом приступить к изготовлению отдельных деталей для последующей сборки. Определяют показатели:

  • форма и вид дефлектора;
  • из какого материала будет сделано изделие;
  • диаметр и размеры оголовка.

Для описания последовательности работ берем стандартную конструкцию, описанную ранее. Если говорить о форме, то она будет определена по сечению трубы дымохода. Варианты могут быть овальные, круглые, квадратные и прямоугольные. В качестве материала берут сталь или оцинкованный металл.

Размеры изделия

Размеры дефлектора зависят от параметров дымохода или вентиляционной трубы. Для упрощения применяют типовые зависимости от размеров:

  • при внутреннем диаметре 120 мм высота составит 144 мм, ширина диффузора будет 240 мм;
  • диаметр 140 требует дефлектора высотой 168 мм и шириной диффузора 280 мм;
  • дымовая труба с размером внутри 200 мм работает с оголовком высотой 240 мм, диффузором шириной 400 мм;
  • крупные дымоходы диаметром 400 и 500 мм защищаются дефлектором 480 и 600 мм, соответственно при ширине 800 и 1 тыс. мм.

Проводя расчет для изготовления оголовка своими руками, нужно принять во внимание несколько правил определения размеров:

  • приемлемой высотой считается та, которая составляет размер внутреннего диаметра, умноженный на коэффициент 1,6–1,7;
  • диффузор выполняется шириной в диапазоне от 1,2 до 1,3 от диаметра;
  • ширина колпака принимается с коэффициентом 1,7, к внутреннему диаметру трубы.

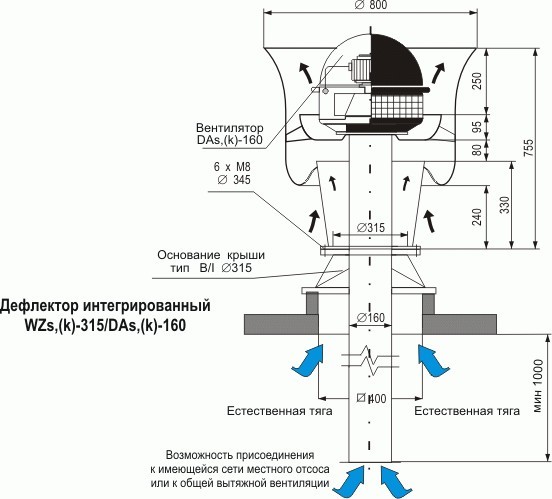

Конструкция вентиляционного дефлектора

Любой вид оголовка для вентиляции состоит из двойных стальных стаканов, соединительного патрубка и кронштейнов крепления крышки. Наружная оболочка расширена внизу, внутренний стакан выполнен одного диаметра по всей длине. Цилиндры вставляются один в другой, крышка устанавливается над верхним стаканом. В верхней части цилиндров ставят кольцевые стопоры для изменения направления потока.

Кольцевые отбои ставят таким образом, что через них идет подсос воздуха, для которого используется ветер в окружающем пространстве, так ускоряется вывод вредных веществ из вентиляции. Если ветер дует снизу, то механизм работает не в полной мере, воздух отражается от крышки и поступает немного внутрь трубы. Для устранения конус делают двойным, со скрепленным основанием.

У некоторых дефлекторов крышку вместо конуса делают в виде зонтика, это дает возможность по-другому направлять воздушный поток.

Как работает вентиляционный дефлектор?

Ветер отражается от корпуса дефлектора и рассекается при помощи диффузора, это ведет к снижению давления, что дает усиление тяги. Увеличение сопротивления потоку ветра позволяет пропорционально увеличивать вытяжение дыма из трубы. Для эффективности рекомендуется устанавливать дефлекторы на вентканалах, немного наклонив. Хорошо подобранный дефлектор позволяет увеличить КПД вентиляции на 20%.

Разновидности дефлекторов

Видов оголовков дымохода или вентиляционного канала существует множество, но часто применяемые устройства называются:

  • дефлектор Григоровича;
  • по типу звезды Шенард;
  • открытый оголовок ASTATO;
  • Н-образная конфигурация.

Дефлекторы из пластика используются очень редко из-за ненадежности материала в вопросе прочности, он хрупкий и не выдерживает сильных порывов ветра. Их применяют для установки на вентиляционные каналы подвала или цокольного этажа.

Как изготовить дефлектор Григоровича своими руками

Часто хозяева частных домов задумываются об установке дефлектора, после того как в трубе дымохода начинает скапливаться мусор, труба часто забивается, на величину тяги влияет влажность воздуха, в вентиляционный канал попадают атмосферные осадки и образовывается конденсат, а печь начинает дымить.

Для изготовления изделия понадобятся:

  • разметочный инструмент и картон;
  • инструмент для резки металла, метизы для крепления;
  • сверла по металлу и дрель.

В качестве материала используют металл толщиной 0,5 мм, оцинкованный или нержавейку. Для крепления и кронштейнов применяют шпильку, полосу, уголок небольшого размера. После того как произведен расчет размеров и выбрана высота, ширина, выполняется чертеж с нанесением всех технических параметров. Если резать металл без шаблонов, то можно ошибиться, тем более что изготовление конуса требует опыта и определенной сноровки.

Чертеж деталей делают на картоне в готовую величину и вырезают их. После этого делают примерку, приставляя детали одну к другой, и собирая оголовок дымохода вначале из картона. После этого макет, собранный своими руками, разбирается, и картонные шаблоны используют для перенесения контуров уже на металлические листы.

Детали вырезают при помощи ножниц по металлу, можно воспользоваться пилой «болгарка». Диффузор сворачивают в требуемую форму и после высверливания отверстий на краях применяют саморезы для их соединения. По такому же типу делают наружный цилиндр. Колпак сворачивают и скрепляют между собой края. Следующий шаг – соединение двух конусов. Его делают, вырезая шесть язычков на верхней тарелке, и крепят их саморезами по металлу к нижнему.

Перед этим действием на диффузор

крепят опоры для установки. Полученный зонт соединяют с диффузором при помощи лапок, и все устройство помещают в наружный корпус. Чтобы поставить дефлектор на металлическую трубу дымохода, нужно в просверленные предварительно отверстия в количестве трех штук, вставить болты и затянуть гайки.

На кирпичную или асбоцементную трубу дефлектор крепится посредством дюбелей или анкеров. Их вставляют в отверстия металлических полос, затем сверлят в кирпич и забивают дюбеля, а в них саморезы. Другим способом является установка стягивающего хомута из металла, который плотно стягивается после установки оголовка трубы болтами и гайками.

Изготовление и установка дефлектора своими руками сэкономит хозяину деньги, ведь такое простое устройство несложно сделать самостоятельно.

Ротационный дефлектор для вентиляции: чертежи и схема

Перейти к содержимому

Содержание

Набор необходимых коммуникаций для обеспечения комфортных условий в здании любого предназначения предполагает, в том числе, устройство системы вентиляции. В идеале, она должна быть энергонезависимой – это очень актуально в современных условиях без остановки растущих цен на энергоресурсы. Именно поэтому еще на этапе проектирования коммуникаций в первую очередь рассматривается естественная вентиляция. При этом правильный подход к технологическому решению системы – интегрированный в вентканал ротационный дефлектор.

Проблем с тягой быть не может

Готовый к установке ротационный дефлектор

Смысл любой вентсистемы – отвод из помещений загрязненного воздуха, излишней влаги, то есть обеспечение нормального воздухообмена. Это будет иметь место, если вентиляционный канал функционирует эффективно и правильно – тяга в нем отличная. Если в этом плане имеются проблемы, то часто они провоцируются попаданием в шахту канала дождя, снега, ветровых масс. Также плохая тяга может быть вызвана некорректным расположением вентиляционной трубы, ее недостаточной высотой или неправильно подобранным диаметром воздуховода. Такие недочеты естественной вентиляции и призвана устранить установка ротационного дефлектора.

Справка. Ратационный дефлектор имеет еще другие наименования – турбодефлектор или ротационная турбина. Это сложный механизм с вращающейся частью – активной головкой, снабженной специальной системой лопастей. Также в конструкции имеется статичная часть – основа, к которой крепится головка и соединяемая с вентиляционной трубой.

Достоинства ротационного дефлектора

Активная головка движется при помощи подшипников
  • Независимо от направления ветра вращательные движения активной головки происходят в одном и том же направлении. В результате, получается эффект «частичного вакуума» в вентканале – воздух разрежается, сила движения потока увеличивается, а риск возникновения обратной тяги приближается к нулю.
  • Ротационные модели полностью исключают влияние на эффективность вентиляции внешних факторов – осадков и порывистого ветра.
  • Автономность функционирования механического устройства, увеличивающего производительность системы воздухообмена – один из важнейших его плюсов.
  • Невысокие затраты на модернизацию вентиляции.
  • Быстрая окупаемость инвестиций на установку дефлектора с турбинами.
  • Защита вентшахты от попадания мусора, птиц, пр.
  • Декоративная законченность выведенной на крышу трубы – любой фасад от наличия такого шарообразного объекта выигрывает.

Важно! Ротационный дефлектор увеличивает эффективность стандартной естественной приточно-вытяжной вентиляционной системы в 2-4 раза. При этом «усиление» не требует подключения к электропитанию, что соответствует современным тенденциям энергоэффективности зданий и строений.

В чем недостатки турбодефлектора

Если нет ветра, устройство не работает

Ротационная конструкция погодозависима – это фактически единственный, но очень важный его минус. В тихую погоду турбодефлектор по сути ничем не отличается от обычного защитного козырька на трубе воздуховода.

Можно ли изготовить ротационный дефлектор своими руками

Более простые виды дефлекторов, применяемые на практике давно, мастеровитые домохозяева нередко изготавливают самостоятельно. В принципе, технически подкованный человек с этой работой справиться сможет. Правда, для этого потребуется разработать рабочий чертеж будущей конструкции, грамотно снять замеры, разработать схему монтажа дефлектора.

Сборка конструкции кустарным образом проблематична

Касательно турбированной вариации не все так просто – она технически более сложная конструкция. Поэтому, практически всегда, приняв решение использовать именно ротационную модель, приобретают ее в виде профессионально изготовленного изделия.

Что предлагает рынок

Турбовент

Модельный ряд роторных дефлекторов этой торговой марки представлен моделями разных геометрических форм, в части недвижимого основания:

  • А – круглая труба;
  • В – квадратная труба;
  • С – квадратное плоское основание.

Маркировка изделий в сортаменте представлена, как ТА-315, ТА-355, ТА-500. Цифровой индекс указывает на диаметр круглого или параметры прямоугольных оснований. Именно по ним можно судить о габаритах механизма, а также сфере его применения. К примеру, ТА-315 и ТА-355 актуальны при организации воздухообмена в подкровельном пространстве. А вот ТА-500 – это устройство универсальное и может интегрироваться в вентиляцию жилого дома.

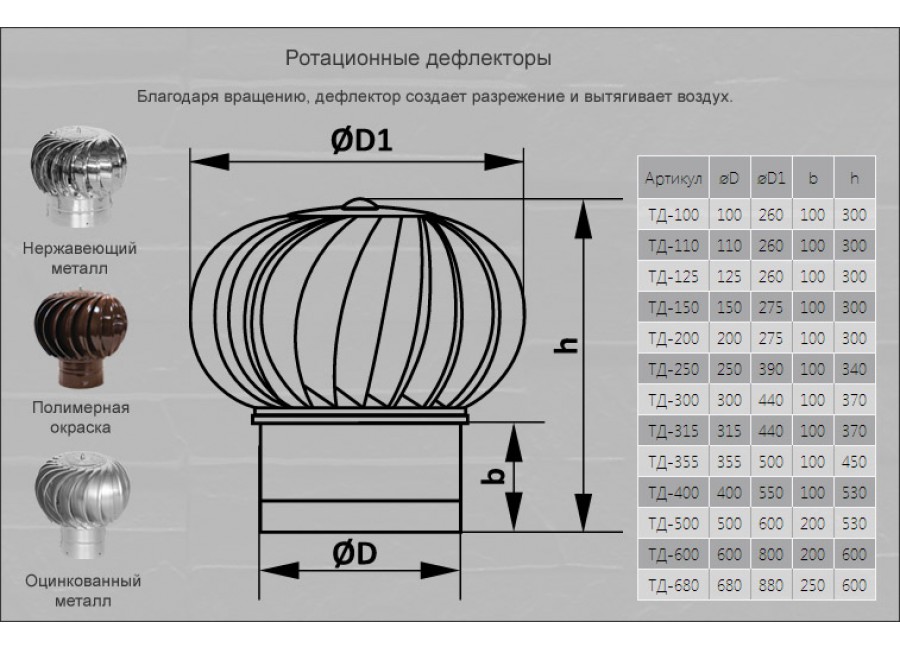

На схемах указаны параметры, которые нужно учитывать при выборе модели

Производят ротационный дефлектор «Турбовент» в России – в Нижегородской области, в городе Арзамасе.

Rotowent

Дефлекторы из нержавеющей стали польского производства. Применимы для крыш любых конфигураций. Изделия изготавливаются из высококачественной нержавеющей стали. Устройства универсальные – подходят и для вентиляционных систем, и для дымоходов. Граничный показатель рабочей температуры – 500 С.

Турбомакс

Ротационный дефлектор, выпускаемый компанией из республики Беларусь. Производитель позиционирует свою продукцию, как вращающийся дымоотводной колпак Turbomax1. Но подходит он и для вентиляций также. Без опасений можно применяться на территориях с II и III зонами ветровой нагрузки. Компания акцентирует внимание потребителей на том, что готовы изготовить изделие под заказ по параметрам для конкретного объекта.

Особенности монтажа

Заводской турбодефлектор – конструкция цельная, уже готовая к установке. В ней есть активная подвижная верхняя часть и основа, включающая подшипники с нулевым сопротивлением. Изделие продумано таким образом, что даже при сильном порывистом ветре его не наклонит и не снесет вниз.

Дефлектор с полимерным защитным покрытием

Внимание! При монтаже важно учитывать, что дефлектор любой модификации должен возвышаться над крышей на 1,5-2,0 м. При соблюдении этого устройства тяга в вентиляционном канале еще усилится.

В завершение хотим отметить, что ротационные дефлекторы в своем сегменте являются самыми дорогостоящими. При этом потребителю предлагается выбрать подходящую конструкцию из нержавейки, оцинковки или конструкционной стали с защитным полимерным покрытием, цвет которого может подбираться под фасадное оформление. Безусловно, вид материала из которого произведен дефлектор отражается на его стоимости.
