Приспособление для заточки сверл своими руками: чертежи, видео

При сверлении отверстий в деталях, изготовленных из металла, используемый инструмент подвергается активному износу, что приводит к интенсивному нагреву сверл и, как следствие, к их выходу из строя. Чтобы избежать этого, необходимо регулярно восстанавливать их геометрические параметры, а сделать это максимально точно и качественно помогает специальное приспособление для заточки сверл. Это нехитрое устройство, которое можно изготовить своими руками, позволяет быстро и качественно затачивать затупившиеся сверла и не тратить деньги на приобретение новых.

Заточка сверла на самодельном приспособлении

Особенно актуальным приспособление, предназначенное для заточки сверл, является в тех случаях, когда этими инструментами приходится часто работать по металлу, в результате чего они быстро изнашиваются и требуют регулярного восстановления. При обработке древесины используемое для этих целей сверло практически не изнашивается, соответственно, требует минимального внимания к параметрам своей заточки.

Для сверл, режущая часть которых оснащена твердосплавными пластинами, такое приспособление тоже не особенно значимо, так как они практически не подвергаются переточке и используются мастерами до полного износа или поломки.

Многие опытные специалисты вообще не применяют приспособления для заточки, полностью полагаясь на свой опыт и глазомер. Однако, как показывает практика, в таких случаях лучше все же использовать устройства, позволяющие механизировать данный процесс. Это обеспечит максимальную точность и требуемое качество результата.

Для изготовления высокоточного приспособления требуются металлообрабатывающие станки

На современном рынке предлагается множество приспособлений для заточки сверл, позволяющих быстро, качественно и точно восстановить геометрию режущего инструмента даже в том случае, если вы не имеете опыта выполнения подобных процедур. Между тем можно не тратить деньги на приобретение таких приспособлений, а изготовить простейший станок для заточки сверл своими руками.

Варианты изготовления

На каком бы приспособлении или станке ни выполнялась заточка сверла по металлу, ее качество необходимо контролировать. Для этого используется специальный шаблон, который также может быть серийным или изготовленным своими руками. Этот шаблон необходим прежде всего для контроля точности углов режущей части, которые формируются в процессе заточки сверла. Инструменты, используемые для работ с различными материалами, отличаются друг от друга в том числе величинами таких углов. Узнать точные значения последних можно из справочной таблицы.

Таблица 1. Углы заточек сверл

Работая с разными материалами и зная величины углов режущей части сверл для таких материалов, можно изготовить сразу несколько шаблонов и использовать их для контроля правильности заточки одного и того же сверла, выступающего в данном случае в роли универсального инструмента.

В качестве простейшей приспособы для заточки сверл можно применять втулку с внутренним диаметром, соответствующим поперечному размеру сверла, жестко закрепленную на надежном основании под определенным углом. Подбирая втулку для такого приспособления, необходимо следить за тем, чтобы диаметр ее внутреннего отверстия строго соответствовал поперечному размеру затачиваемого сверла. Нельзя допускать, чтобы обрабатываемый инструмент болтался в таком отверстии, так как даже 1–2° отклонения его оси от требуемого значения может серьезно снизить качество и точность выполняемой заточки.

Приспособление-держатель для заточки сверла

Самодельное приспособление для заточки сверл лучше сразу оснастить обоймой из медных или алюминиевых трубок, внутренние диаметры которых соответствуют типовым размерам чаще всего используемых вами сверл. Можно поступить проще и дополнить такое приспособление, применяемое для заточки сверл, деревянным бруском. В бруске надо просверлить отверстия, соответствующие размерам инструментов различного диаметра. Важнейшим элементом конструкции такого приспособления является подручник, который одновременно решает несколько важных задач:

• обеспечивает правильную фиксацию сверла и его точное перемещение по отношению к поверхности точильного круга;
• выступает в качестве надежного упора для обрабатываемого инструмента.

Схема простейшего приспособления из деревянного бруска

Подобным приспособлением на основе дубового бруска с отверстиями разного диаметра пользовались еще наши деды, которые с его помощью выполняли качественную и точную заточку сверл. Основная задача, которую должен решать самодельный станок или приспособление, используемые для заточки сверл, – правильно ориентировать режущую часть обрабатываемого сверла по отношению к рабочей поверхности точильного круга.

Чтобы изготовить самодельный станок для заточки сверл, можно использовать различные конструктивные исполнения подобных приспособлений. Соответствующие чертежи несложно найти в интернете. Более того, если понять принцип работы такого устройства, то свой заточный станок можно изготовить и по собственной конструкции.

Довольно серьезное приспособление, обеспечивающее хорошую точность заточки

Чертежи деталей приспособления

Существует важное правило, которое необходимо соблюдать при работе с таким приспособлением: в процессе его использования затачиваемое сверло не должно проворачиваться вокруг своей оси. Если инструмент провернется даже на небольшой угол, заточку придется выполнять заново.

После заточки сверла ему следует дать остыть. Затем надо проверить его восстановленные геометрические параметры при помощи шаблона. Необходимо иметь в виду, что режущие кромки инструмента могут отличаться друг от друга по длине не более, чем на десятые доли миллиметра. Особенно важно соблюдать это требование для сверл, отличающихся небольшим диаметром.

Среди ошибок, допускаемых при заточке сверл с использованием такого приспособления, выделяются две наиболее типичные.

1. Длина режущих кромок даже при их симметричности и правильно подобранных углах является неодинаковой, соответственно, центр сверления смещен относительно оси инструмента. Сверло, при заточке которого допущена такая ошибка, будет создавать сильное биение в процессе сверления, а попасть им в центр будущего отверстия на поверхности заготовки будет достаточно сложно. Заточенный таким образом инструмент с большой долей вероятности сломается в процессе дальнейшей эксплуатации.
2. При точной центровке сверла углы, под которыми располагаются его режущие кромки, несимметричны. Поскольку из-за этого будет работать только одна режущая кромка, сверление будет происходить медленно, при этом наконечник инструмента будет активно нагреваться. Это приведет к отпуску металла, из которого изготовлено сверло, а создаваемое отверстие окажется разбитым (будет иметь диаметр, превышающий поперечный размер самого инструмента).

Как изготовить станок для заточки спиральных сверл

В качестве основы для изготовления заточного станка для сверл спирального типа можно использовать любой серийный точильный агрегат, способный работать без биения и выдерживать значительные нагрузки. При оснащении такого станка дополнительными приспособлениями необходимо соблюсти следующие требования.

• Ось подручника должна совпадать с осью вращения точильного круга, при этом она может располагаться с ней в одной горизонтальной плоскости или быть выше нее.
• Все элементы создаваемой конструкции должны быть надежно зафиксированы, чтобы обеспечить безопасность выполнения заточных работ.
• Конструкция приспособления должна допускать возможность выполнения заточки сверл как в ручном, так и в полуавтоматическом режиме.
• Устройство подручника должно предусматривать возможность расположения хвостовика сверла под любым углом.

Приспособление для заточки сверл в сборе

При изготовлении данного приспособления для заточки сверл не требуются сложные технические устройства и дефицитные материалы, которые придется приобретать дополнительно. Все комплектующие можно найти практически в любой домашней мастерской или в гараже. В качестве оборудования и инструментов, при помощи которых такие комплектующие будут дорабатываться перед сборкой приспособления, можно использовать обычную болгарку и сварочный аппарат.

Поскольку упор такого приспособления должен быть качающимся, что необходимо для заточки сверл в полуавтоматическом режиме, для его фиксации следует использовать петлевое соединение. Подбирая трубку, кронштейн и болт для крепежного узла, следует иметь в виду, что в приспособлении должны отсутствовать люфты. Самоделка предложенной конструкции обладает двумя степенями свободы.

Детали приспособления

Площадка такого приспособления, на которой фиксируется обрабатываемое сверло, имеет возможность вращаться по вертикальной оси, предоставляя возможность изменять угол заточки инструмента. Кроме того, подручник, опирающийся на горизонтальную ось, может совершать колебательные движения, что обеспечивает верную артикуляцию в процессе выполнения заточки.

Для изготовления конструктивных элементов такого приспособления используется листовой металл различной толщины, а именно:

• опорная пластина – 4 мм;
• направляющая пластина для сверла – 5 мм;
• остальные элементы конструкции – 3 мм.

Подручник приспособления, на верхней части которого устанавливается опорная пластина, необходимо надежно зафиксировать на корпусе точильного станка. Для этого используется дополнительная металлическая «щека», соединяемая с кронштейном устройства.

Направляющая пластина, на поверхности которой необходимо выполнить треугольный паз, предназначенный для размещения обрабатываемого инструмента, фиксируется на опорной пластине при помощи винтового соединения.

Направляющий паз пластины

Устройство и конструктивные особенности рассматриваемого приспособления для заточки сверл позволяют ему поворачиваться на угол до 90°. Благодаря такой возможности выполнять заточку сверл при помощи данного приспособления можно практически любым из используемых сегодня методов.

Сверло, затачиваемое при помощи такого приспособления, укладывается в направляющую канавку и может свободно перемещаться в ней в продольном направлении. При этом угол заточки инструмента не изменяется.

Установка сверла в направляющий паз пластины

Поскольку верхняя поверхность опорной пластины располагается несколько выше оси вращения точильного круга, при использовании такого приспособления достигается оптимальная форма заточки задней поверхности сверла.

Сам процесс заточки сверл с помощью такого приспособления выглядит следующим образом.

• Инструмент выставляется в направляющей канавке приспособления таким образом, чтобы его режущая кромка располагалась параллельно краю направляющей пластины.
• После регулировки положения сверло медленно подается к рабочей поверхности вращающегося точильного круга.

Хорошо демонстрирует процесс работы с таким приспособлением видео, которое несложно найти в интернете.

Несмотря на простоту конструкции, такое приспособление обеспечивает высокую точность выполняемой заточки, для контроля качества которой можно даже не использовать шаблон. Если закрепить качающуюся пластину данного приспособления на фиксированный угол, его можно использовать и для заточки сверл, оснащенных твердосплавными пластинами.

Несколько рекомендаций по выбору наждачных кругов

Для того чтобы успешно затачивать сверла по металлу, большая часть которых изготавливается из быстрорежущей стали, необходимо использовать достаточно твердый точильный круг. В этом качестве можно применять абразивный инструмент, выполненный из карбида кремния. Такие круги, которые можно узнать по зеленому цвету и маркировке 64С, должны иметь зернистость, находящуюся в диапазоне 8Н – 16Н. Используя диски из этого материала, необходимо иметь в виду, что они сильно нагреваются при работе, поэтому не следует допускать, чтобы затачиваемое сверло находилось в длительном контакте с абразивным инструментом. Чтобы не допустить перегрева сверла при его заточке на таком диске, инструмент необходимо регулярно охлаждать, используя для этого водный раствор соды.

При заточке сверл с помощью точильного круга очень важно следить за тем, чтобы рабочая поверхность абразивного инструмента набегала на обрабатываемое сверло, то есть двигалась сверху вниз, а не наоборот.

Станок для заточки сверл своими руками | Лучшие самоделки своими руками

У меня в мастерской скопилось много свёрл которые затупились или поломались но заточить сверло выдерживая нужный угол вручную довольно сложно, тем более когда нужно заточить сразу несколько свёрл. Подумав решил сделать специально под это дело специальный станок для заточки сверл, где бы уже был установлен упор выставленный под нужным углом и оставалось бы вставить туда сверло и заточить его.

Станок для заточки сверл своими руками

Станок для заточки сверл своими руками

Что нам понадобится чтобы сделать станок для заточки сверл:

— Электродвигатель 555, купить можно тут — http://ali.pub/3q5pb8;

— Кронштейн для двигателя 555 — http://ali.pub/3q5pno;

— Переходник шпиндель для вала двигателя 555 с резьбой M3 — http://ali.pub/3q5puv;

— Выключатель;

— Джек 5.5mm;

— Алмазные отрезные диски 40 мм — http://ali.pub/3q5qgg;

— Адаптер питания 12-24V — http://ali.pub/3q5qrq;

— Фанера, деревянная доска;

— Шурупы;

— ПВХ труба с внутренним диаметром 45 мм.

Как сделать заточной станок для свёрл, процесс изготовления:

Из деревянной доски отрезаем один брусок с размерами – 60х40х10 мм, из фанеры вырезаем два прямоугольника: 70х55х10 мм. Затем нужно из них сделать держатель под двигатель 555, для этого скручиваем шурупами их вместе, получаем такую фигуру.

Станок для заточки сверл своими руками

Станок для заточки сверл своими руками

Также из куска фанеры вырезаем основу для станка для заточки свёрл.

Станок для заточки сверл своими руками

Затем прикручиваем основу к держателю для двигателя.

Станок для заточки сверл своими руками

Далее к корпусу прикручиваем угловой кронштейн для двигателя 555, предварительно просверлив тонким сверлом в корпусе отверстия под шурупы, чтобы не расколоть деревянный брусок.

Станок для заточки сверл своими руками

К кронштейну прикручиваем сам двигатель.

Станок для заточки сверл своими руками

На вал двигателя прикручиваем муфту-переходник под отрезные диски.

Станок для заточки сверл своими руками

В боковой стенке корпуса заточного станка для свёрл проделываем отверстия под разъём питания и выключатель.

Станок для заточки сверл своими руками

А также делаем внутреннюю проводку, припаивая провода к двигателю через выключатель и к джеку питания.

Станок для заточки сверл своими руками

Берём ПВХ трубу внутренним диаметром 45 мм и длиной 86 мм и делаем в нём вырез под деревянный корпус станка. Я это делал с помощью узкого жала паяльника но можно это сделать и другим способом.

Станок для заточки сверл своими руками

Далее надеваем трубку на корпус и я приклеил её к нему со всех сторон с помощью цианокрилатного суперклея.

Станок для заточки сверл своими руками

Также в трубке я с одной стороны ранее сделал прямоугольный вырез чтобы можно было через него вставить гаечный ключ.

Станок для заточки сверл своими руками

Станок для заточки сверл своими руками

На этом этапе я сразу прикрутил алмазный отрезной диск с диаметром 40 мм.

Станок для заточки сверл своими руками

Из куска фанеры я вырезал держатель под свёрла и прикрутил его посредине основы станка.

Станок для заточки сверл своими руками

Станок для заточки сверл своими руками

Взял кусочек небольшого алюминиевого уголка и приклеил на суперклей к держателю для свёрл.

Станок для заточки сверл своими руками

Для питания двигателя станка для заточки свёрл я использовал универсальный импульсный адаптер питания 12-24 В.

Станок для заточки сверл своими руками

Наш заточной станок для свёрл готов, давайте теперь испытаем его, подсоединяем в разъём питания штекер от адаптера питания, включаем тумблер и можно затачивать свёрла. После заточки я испробовал эти свёрла как при сверлении дерева так и металлов и всё сверлится очень хорошо, в точности как новыми.

Станок для заточки сверл своими руками

Станок для заточки сверл своими руками

Станок для заточки сверл своими руками

Заточный станок своими руками | Строительный портал

Наличие заточного станка дома, решает множество проблем с заточкой металлического оборудования, но, увы, стоимость такого станка довольно высока. О том, как сконструировать самодельный заточной станок рассмотрим далее.

Оглавление:

1. Функциональные особенности работы и устройство заточного станка
2. Преимущества и сфера использования заточного станка
3. Основные виды заточных станков
4. Универсальный заточный станок своими руками
5. Заточный станок для сверл своими руками
6. Заточный станок для ножей: инструкция по изготовлению

Функциональные особенности работы и устройство заточного станка

С целью затачивания разнообразных изделий стального характера используется заточный станок. Данный агрегат состоит из станины, к которой прикреплен электрический двигатель. Крепление двигателя осуществляется со сдвигом оси на 1,5°. К валу двигателя прикреплен узел с устройством, осуществляющим шлифовку. Если перемещать узел вручную, то возможно осуществление заточки детали в горизонтальном и вертикальном направлении.

Направляющая, которая располагается на двух колонных частях, осуществляет горизонтальную подачу. Она движется благодаря наличию передачи червячного типа, которая располагается на станине. На конечной части червячного вала крепится устройство лимба, выполняющего непосредственное движение шлифовального круга.

Продольную подачу следует выполнять вручную, посредством перемещения детали, поддающейся заточке. Оправка — это еще одна деталь заточного станка, которая крепится на стойки. Фиксация узлового держателя происходит благодаря наличию зажимов-винтов.

Держатель содержит рукоятку, которая позволяет детали проходить по станку. Для осуществления круговой заточки детали, имеется отверстие, к которому прикрепляется приставка, позволяющая затачивать ножи. На удерживающем устройстве располагается компонент подручного типа, при помощи которого происходит заточка инструмента.

В соотношении с типом работы, которая выполняется на заточном станке, есть несколько принципиальных различий в способе заточки инструментов. Выделяют:

• заточку с применением удерживающего устройства;
• радиусный вариант заточки с приставкой;
• заточку с подручником.

Первый вариант, позволяет обрабатывать абсолютно плоское полотно, с наличием прямой кромки. Он включает наличие:

• рубанка ручного типа,
• фуганки,
• металлических пластин фуганки,
• рубил,
• долот.

Перед началом работы следует обратить внимание на расположение ползуна. Он должен быть установлен в крайнем левом положении. Далее происходит закрепление детали при помощи скобы в виде буквы П, фиксации и зажимных винтов. Кромка, которая снимает фаску, должна располагаться параллельно по отношению к рабочему концу шлифовального круга. Промежуток между этими деталями должен составлять 0,1-0,2 см.

Затем следует включение устройства и произведение заточки. Человек, который работает с деталью, должен обеспечить ее легкое соприкасание с шлифовальным кругом. При этом левая рука отвечает за вращение поперечной передачи, а правая — продольно перемещает деталь. Перемещение детали происходит исключительно по рабочей конечной части круга для шлифовки.

Во время заточки радиусного типа используется деталь приставки, позволяющая обеспечить получение неординарной заточки на инструменте с наличием кромок режущего типа.

Если заточка производится с помощью приставки, то происходит отсоединение скоб прижима и винтов фиксации. Ось приставки устанавливается на центр станка и затем фиксируется винтом зажима.

Если вращение приставки происходит легко, значит она установлена правильно. Далее нужно зафиксировать держатель и переместить ползун к середине шлифовального станка.

Преимущества и сфера использования заточного станка

Заточные станки электромеханического типа обладают большим количеством преимуществ, по сравнению с устройствами ручного типа:

1. Возможность осуществлять множество операций по заточке различного инструмента самостоятельно, без привлечения специалиста.

2. Длительный срок эксплуатации позволяет использовать заточный станок на протяжении 10-15 лет.

3. Механизация процесса заточки позволяет сэкономить время и делает этот процесс более легким.

4. Простота использования заточного станка позволяет выполнять разнообразные операции по заточке и шлифовке металлических деталей даже непрофессионалу.

5. Еще одним достоинством данного устройства является возможность его самостоятельного изготовления: это позволит значительно сэкономить на покупке этого устройства.

6. Заточные станки универсального типа отличаются высокой производительностью и эффективностью работы.

Существуют заточные станки, которые способны затачивать только один инструмент, и универсальные заточные станки — которые подходят для заточки практически любого оборудования.

Заточные станки способны заточить нож, бензопилу, сверла, фрезы, долбняки, резцы, протяжки. Также они проводят внутреннее и наружное шлифование металлической поверхности.

Заточка любого инструмента требуется практически в любом месте, а потому сфера использования заточного станка довольно широкая. Их используют, как в частной сфере, в гаражах, на СТО, в мастерских и в крупных промышленных установках.

Основные виды заточных станков

В соответствии со способом и предметом заточки выделяют станки:

• универсального типа,
• специализированного типа.

Универсальный заточный станок позволяет обрабатывать детали, разных видов. Они имеют в комплектации обычные и специальные приспособления, которые закрепляют и фиксируют разнообразные инструменты. Такие станки способны шлифовать: развертки, фасонные резцы, фрезы, сверла, плашки и т.д.

Специализированный заточный станок, отличается  от универсального, способностью затачивать детали только одного вида. Они отличаются высокой производительностью, так как не требуют постоянной замены конструктивных элементов. Специализированные станки характеризуются более точным качеством обработки деталей. Такие станки используют на предприятиях, которые вытачивают детали или запчасти или в том случае, когда заточка на универсальном станке является неточной.

Станки универсального типа отлично справляются с заточкой лезвиенного оборудования, такого как долбняки, фрезы и развертки. Они предоставляют возможность в обработке зуборезных головок, резцов или червячных фрез.

Специализированные заточные станки разделяют на станки:

• для бензопил,
• для сверл,
• для ножей и т.д.

Заточные станки для бензопил разделяются на два вида: электрические и ручные. Заточка на ручном станке предполагает точную заточку цепи. Есть возможность фиксации положения напильника, поэтому все зубья получаются острыми и имеют одинаковый размер.

В мастерских специализирующихся на заточке бензопил используют оборудование электрического типа. Оно включает точильный диск, который с помощью настройки точно обозначает угол для заточки.

Универсальный заточный станок своими руками

Для изготовления заточного станка потребуется электрический двигатель, мощность которого не превышает 1 кВт, два шкива, подшипники с валом.

Эти детали монтируются на станину, которую легче всего изготовить из стальных уголков.

Для подручника нужно соорудить поворотную планку, которая регулирует наклон детали по отношению к шлифовальному кругу.

В процессе заточки следует установить деталь так, чтобы она минимально соприкасалась с кругом. Постепенно подводите ее поближе.

Схема заточного станка основывается на правильности расчетов по установке шлифовального круга и подручника.

Рекомендации по изготовлению данного устройства:

1. С помощью защитного кожуха следует закрыть зазорный круг.

2. При работе со станком пользуйтесь защитными очками, чтобы обезопасить себя от попадания осколка в глаза.

3. Максимальное расстояние между плитой и шлифовальным кругом составляет 0,3 см.

4. Длина фланцев, отвечающих за прижим, должна быть не меньше, чем четвертая часть диаметра круга.

5. В гаечно-фланцевом пространстве следует установить прокладку из паронита, она обеспечит затягивание гайки на валовом участке.

Заточный станок для сверл своими руками

Чтобы сэкономить на покупке станка для заточки сверл, попробуйте его изготовить самостоятельно.

Для этого понадобится наличие:

• тумблера,
• точильного круга,
• заглушки,
• мощного электродвигателя,
• подставки,
• электропроводов,
• оси.

Чтобы обезопасить себя в процессе работы, рекомендуется установить станок на станину, которая будет закрытой, снаружи будет видно только точильный круг и ось.

Данный агрегат будет работать от электросети. Наилучшее место для установки такого станка — стальной стол.

Инструкция заточного станка:

1. Зернистый диск оденьте на вал электродвигателя. В том случае, если диаметр диска не совпадает с диаметром вала, воспользуйтесь шайбой.

2. Потом закрепите их с помощью крепежной гайки или воспользуйтесь специальной насадкой, которая обеспечит надежное затачивание сверла.

3. В том случае, если размер вала меньший за размер диска, необходима втулка. Она крепится к валу болтом, в предварительно подготовленное отверстие.

Совет: При выборе электродвигателя отличным вариантом станет устройство от старой стиральной машины.

4. Следующий этап включает подсоединение двигателя к проводам и розетке. Возможно использование проводов от старых ненужных электроприборов.

5. Произведите подсоединение провода к пусковому устройству. Оно должно обладать тремя разомкнутыми контактами. Соедините их таким образом, чтобы при помощи кнопки с легкостью включать и выключать станок.

6. Для защиты электрического двигателя от грязи и пыли следует сделать для него защитную коробку.

Заточный станок для ножей: инструкция по изготовлению

Рассмотрим несколько вариантов изготовления самодельных заточных станков, при помощи которых можно заточить нож.

Первый вариант — ручной станок. Для изготовления которого понадобятся:

• деревянные планки или доски,
• винты,
• брусок для заточки.

Возьмите два деревянных угольника и скрепите их при помощи винтов, а между ними вставьте брусок. Он должен надежно фиксироваться в устройстве. Размер угла вычисляется в соотношении с требуемым углом заточки ножа.

Основным недостатком такого прибора является то, что угол наклона бруска невозможно отрегулировать. Требуется разбирать всю конструкцию.

Еще один вариант состоит из резьбовой шайбы, которая удерживает брусок в надежном положении. Для закрывания резьбы используйте трубку термоусадочного типа.

Воспользуйтесь двумя зажимами для бумаги и с их помощью закрепите подставку на нужную высоту. Таким образом, удерживая брус в руке самостоятельно выберите необходимый уровень наклона и произведите заточку.

Еще один вариант ручного станка позволит затачивать не только ножи, но и стамески и рубанки. В брусок закрепите устройство, которое нужно заточить. Выбор угла заточки зависит от того, под каким углом будет располагаться брусок по отношению к инструменту. Чтобы обеспечить удобство заточки и предохранить поверхность от наличия повреждений, подложите под этот прибор деревянную доску или стекло.



Чтобы сверла были острыми – как сделать станок для заточки своими руками. Самодельные приспособления для заточки сверл Заточное для сверл своими руками

Если сверлить приходится только древесину, то об остроте сверла можно не задумываться, так как сверло может исправно служить месяцы и годы без заточки. Но когда доходит дело до сверления металла, острота сверла становиться очень важна, другими словами, просверлить металл можно только острым сверлом. Разницу легко почувствовать, взяв абсолютно новое сверло. Начав довольно резво врезаться в металл, с каждой минутой сверло будет погружаться в металл все медленнее, а давить на него придется все сильнее. Скорость затупления сверла зависит в частности от оборотов, скорости подачи, охлаждения и других факторов, однако как ни старайся, время работы сверла до неудовлетворительной работоспособности измеряется минутами. Если объем работы значительный, постоянно покупать новые сверла получится накладно, поэтому лучше научиться их затачивать. Хотя все равно стоит иметь несколько сверл одного диаметра (3-10, в зависимости от ох диаметра и соответственно цены) чтобы возвращаться к заточке только когда затупились все сверла.

На периферии сверла скорость резания максимальна, и, следовательно, максимален нагрев режущих кромок. В то же время отвод тепла от уголка режущей кромки сильно затруднен. Поэтому затупление начинается с уголка, потом распространяется на всю режущую кромку. Ясно видно ее закругление. Затем истирается задняя грань. На ней появляются штрихи, риски, идущие от режущей кромки. По мере износа риски сливаются в сплошную полоску вдоль режущей кромки, более широкую у периферии и сужающуюся к центру сверла. Поперечная режущая кромка при износе сминается.

В начале затупления сверло издает резкий скрипящий звук. Если сверло вовремя не заточить, количество выделяемого тепла будет возрастать и процесс износа пойдет быстрее.

Чтобы облегчить контроль геометрии сверла, главное, что следует сделать — это шаблон описанный ниже. С его помощью, даже если заточка выполняется без приспособлений, всегда можно проверить, где ещё нужно снять металл, и, в конце концов, получить то, что и должно получиться (не может быть чтобы не получилось, даже если придется сточить половину длинны сверла). Для соблюдения симметрии старайтесь, чтобы время заточки каждого участка и сила нажима были постоянные.

Заточка спиральных сверл

Заточку сверла производят по его задним граням. Очень важно, чтобы оба пера (зуба) сверла были заточены совершенно одинаково. Выполнить это вручную очень трудно. Не просто также вручную создать требуемую форму задней грани и заданный задний угол (где какой угол см. ниже).

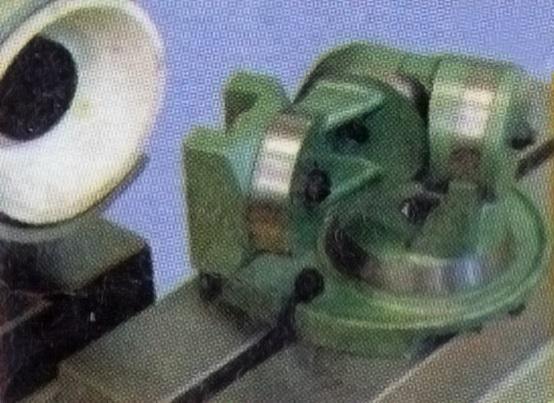

Для заточки существуют специальные станки или приспособления. Если есть возможность, то лучше затачивать сверла на специализированном оборудовании. Но в условиях домашней мастерской такой возможности, как правило, не бывает. Сверла приходится затачивать вручную на обыкновенном точиле.

В зависимости от того, какую форму придают задней поверхности, существуют разные виды заточки: одноплоскостная, двухплоскостная, коническая, цилиндрическая, винтовая.

При одноплоскостной заточке заднюю поверхность пера выполняют в виде плоскости. Задний угол при такой заточке должен быть 28-30°. При одноплоскостной заточке велика опасность выкрашивания режущих кромок. Этот способ, самый легко выполнимый при ручной заточке, рекомендуют для сверл диаметром до 3 мм.

Универсальные сверла диаметром больше 3 мм обычно подвергают конической заточке. Для того, чтобы были понятны особенности такой заточки, рассмотрим схему конической заточки на станке сверла с углом 2φ в 118°. На рисунке ниже показан шлифовальный круг и прижатое к его торцу режущей кромкой и задней поверхностью сверло.

Представим себе конус, образующая которого направлена вдоль режущей кромки и торца шлифовального круга, а вершина отстоит от диаметра сверла на 1,9 его величины. Угол при вершине равен 26°. Ось сверла пересекается с осью воображаемого конуса под углом 45°. Если вращать сверло, вокруг оси воображаемого конуса (как бы катать конус по торцу шлифовального круга), то на задней грани сверла образуется коническая поверхность. Если ось сверла и ось воображаемого конуса находятся в одной плоскости, то задний угол будет равен нулю. Чтобы образовался задний угол, нужно сместить ось сверла по отношению к оси воображаемого конуса. На практике это смещение будет равным 1/15 диаметра сверла. Качание сверла по оси воображаемого конуса при таком смешении обеспечит конусную заднюю грань и задний угол 12-14°. Чем больше величина смещения, тем большим будет задний угол. Следует напомнить, что задний угол вдоль режущей кромки меняется и увеличивается к центру сверла.

Понятно, что выполнить все эти условия заточки вручную очень сложно. Сверло, предназначенное к заточке, берут левой рукой за рабочую часть, возможно ближе к заборному конусу, а правой за хвостик.

Режущей кромкой и задней поверхностью сверло прижимают к торцу шлифовального круга и, начиная от режущей кромки, плавными движениями правой руки, не отрывая сверла от камня, покачивают его, создавая на задней грани пера конусную поверхность. Затем повторяют ту же процедуру для второго пера.

При заточке желательно как можно точнее повторить ту форму задней поверхности, которая была после заводской заточки, чтобы не потерять требуемые задние углы.

Другой способ заточки, широко применяемый домашними мастерами, заключается в следующем. Как и в предыдущем случае, сверло берут левой рукой за рабочую часть возможно ближе к заборному конусу, а правой за хвостик. Режущей кромкой сверло прижимают к торцу шлифовального круга и плавным движением правой руки, не отрывая сверла от камня, поворачивают его вокруг своей оси, затачивая заднюю поверхность. Очень важно сохранить при вращении сверла нужный угол его наклона к торцу шлифовального круга. Для этого часто при заточке используют специальные втулки.

В результате такой заточки на задних поверхностях обоих перьев получится конусная поверхность, но не будет образован задний угол. При работе трение задней поверхности о стенки отверстия и, следовательно, нагрев будет больше.

Из-за трения о шлифовальный круг, при заточке происходит нагрев инструмента. Это вызывает отпуск закаленной части инструмента. Металл мягчеет, теряет твердость. Неумелое затачивание приводит лезвие инструмента в негодность. Поэтому заточку следует вести с многократным охлаждением сверла в воде или в водно-содовом растворе. Это требование не касается твердосплавных сверл. Нельзя при заточке пользоваться для охлаждения маслом. Если по каким бы то ни было обстоятельствам инструмент затачивают всухую, то:

• за один проход снимают незначительный слой металла;
• скорость вращения абразивного круга должна быть как можно ниже;
• сверло никогда не должно нагреваться до такой степени, чтобы этого не терпела рука.

Практика показывает, что заточку инструмента следует вести против движения шлифовального круга. Тогда режущая кромка более долговечна, реже ее сминание и обламывание.

Для заточки используют шлифовальные круги из электрокорунда (марок 24А, 25А, 91А, 92А) зернистостью 25-40, твердостью М3-СМ2, на керамических связках.

В производстве обычно за заточкой следует доводка. Доводка делает поверхность глаже, убирает мелкие зазубринки. Сверло, подвергнутое доводке, более стойко к износу, чем сверло после заточки. Если у вас есть возможность выполнить доводку, воспользуйтесь ею.

Для доводки применяют шлифовальные круги из зеленого карбида кремния марки 63С зернистостью 5-6, твердостью М3-СМ1 на бакелитовой связке или круги из эльбора ЛО, зернистостью 6-8 на бакелитовой связке.

Одно из основных условий правильной заточки сверла — сохранение его осесимметричности. Обе режущие кромки должны быть прямолинейны и иметь идентичную длину, тождественную величину углов при вершине (и углы заострения) по отношению к оси сверла.

Правильность заточки проверяют специальным шаблоном.

а — шаблон; б — проверка угла при вершине и длин режущих кромок; в — угла заострения; г — угла между перемычкой и режущей кромкой.

Его делают самостоятельно из листа меди, алюминия или стали толщиной приблизительно 1 мм. Самый долговечный шаблон, конечно, из стали. Шаблоном проверяют угол при вершине, длину режущих кромок, угол между перемычкой и режущей кромкой. Вместо заднего угла, который весьма сложно измерить, шаблоном измеряют угол заострения. Шаблон целесообразно сделать перед началом использования нового сверла, чтобы с последнего перенести нужные углы.

Неравномерная длина режущих кромок и наклон их к оси сверла приводят и к неодинаковой нагрузке. Сверло быстрее выйдет из строя из-за интенсивного износа перегруженной режущей кромки.

а — клины режущих кромок неодинаковы, середина перемычки не совпадает с осью сверла; б — режущие кромки заточены под различными углами к оси сверла, середина перемычки совпадает с осью сверла.

Неравномерная нагрузка на части сверла вызовет его биение в процессе резания и, как результат, увеличение диаметра полученного отверстия.

Самый простой способ проверки правильности заточки — пробное сверление. Если перья сверла заточены неодинаково, то у менее нагруженного будет меньше стружки из соответствующей канавки. Иногда стружка выступает лишь через одну канавку. Диаметр отверстия может быть преувеличен в сравнении с диаметром сверла.

Приспособление состоит из неподвижного основания и съемной державки с отверстиями для сверл разного диаметра.

1 — рейка; 2 — сверло; 3 — наждачный круг; 4 — основание; 5 — державка.

Основание выполняют из строганной доски толщиной 30-40 мм, к которой под углом 30-32° (зависит от угла 2φ, см. ниже, 30° для 2φ=120°, 32° для 2φ=116°) пришивается (прибивается, приклеивается) деревянная рейка со скошенной под углом 25-30° (для одноплоскостной заточки) боковой гранью. Эта рейка и ориентирует под нужным углом державку с затачиваемым сверлом относительно шлифовального круга. Державку изготавливают из прямоугольного деревянного бруска, одну из боковин которого состругивают под углом 60-65° (зависит от угла боковой грани рейки). Этой боковиной державку прижимают к рейке на доске основания, что обеспечивает заточку переднего угла сверла в требуемых пределах (25-30°). На другой боковине державки размечают и высверливают перпендикулярно плоскости этой боковины сквозные отверстия для каждого сверла того или иного диаметра. Длину державки выбирают такой, чтобы ее было удобно держать при заточке сверл.

На обычный подпятник (подлокотник) приспособление не установишь, так что придется придумывать для него какой-то столик или полку, можно перенести заточной станок на стол где будет место и для этого приспособления. На основание уложите вплотную к рейке державку с вставленным в нее сверлом, подлежащим заточке. Сверло в гнезде державки поверните так, чтобы затачиваемая кромка была сориентирована горизонтально. Левой рукой держите сверло у затачиваемой кромки, правой — хвостовик сверла. Прижимая державку к скошенной рейке, подведите сверло к наждачному кругу и заострите одну кромку. Затем разверните сверло и так же обработайте вторую кромку.

Можно сделать и проще:

Углы заточки и другие характеристики сверла

Спиральное сверло представляет собой стержень, имеющий для облегчения выхода стружки две винтовые канавки. Благодаря канавкам на сверле образуются два винтовых пера, или, как их иначе называют, зуба.

Спиральное сверло состоит из рабочей части, шейки, хвостовика и лапки.

А — с коническим хвостовиком; В — с цилиндрическим хвостовиком; а -рабочая режущая часть; б — шейка; в — ширина пера; г — лапка; д — поводок; е — канавка стружечная винтовая; ж — перо; з — хвостовик; и — перемычка; L — общая длина; L 0 — длина «рабочей режущей части»; D — диаметр; ω — угол наклона «канавки стружечной винтовой»; 2φ — угол при вершине; f — ширина ленточки спиральной; ψ — угол наклона перемычки.

Рабочая часть разделяется на режущую и направляющую. Все режущие элементы сверла расположены на режущей части — заборном конусе. Направляющая часть служит для направления во время резания и является запасной при переточке сверла. На перьях направляющей части по винтовой линии расположены цилиндрические фаски-ленточки. Ленточка служит для направления сверла в отверстии, а также для уменьшения трения сверла о стенки отверстия. Она не должна быть широкой. Так, ширина ленточки сверла диаметром 1,5 мм составляет 0,46 мм, диаметром 50 мм — 3,35 мм. Хвостовик сверла и лапка служат для закрепления сверла в шпинделе станка или патроне. Сверла могут быть выполнены как с шейкой, так и без нее.

Диаметр сверла, измеренный по ленточкам, неодинаков по длине сверла. У заборного конуса он несколько больше, чем у хвостовика. Это уменьшает трение ленточек о стенки отверстия.

Для того чтобы понять устройство режущей части сверла, рассмотрим основные принципы работы любого режущего инструмента (в том числе и сверла). Одно из важнейших требований к режущему инструменту состоит в том, чтобы отделяемая стружка свободно отходила от места резания. Поверхность инструмента, по которой сбегает стружка, называют передней гранью. Эту грань отклоняют назад под некоторым углом от вертикальной плоскости.

1 — клин; 2 — обрабатываемый предмет; γ (гамма) — угол передний; α (альфа) — угол задний; δ (дельта) — угол резания; β (бета) — угол заострения.

Благодаря этому углу для инструмента облегчено врезание в металл и стружка свободнее сходит по передней грани. Угол между передней гранью инструмента и плоскостью, проведенной перпендикулярно к поверхности резания, называется передним углом и обозначается греческой буковой γ.

Поверхность инструмента, обращенную к детали, называют задней гранью. Ее отклоняют на некоторый угол от поверхности обрабатываемой детали, чтобы уменьшить трение инструмента о поверхность резания. Угол между задней гранью инструмента и поверхностью резания называют задним углом и обозначают греческой буквой α.

Угол между передней и задней гранью инструмента называют углом заострения и обозначают греческой буквой β.

Угол между передней гранью инструмента и поверхностью резания называют углом резания и обозначают греческой буквой δ. Этот угол представляет собой сумму угла заострения β и заднего угла α.

Передний и задний угол — это те углы, которые необходимо соблюдать при заточке.

А теперь найдем описанные выше грани и углы на сверле, которое совсем не похоже на инструмент, изображенный на рисунке выше. Для этого рассечем режущую часть сверла плоскостью АБ, перпендикулярной его режущей кромке.

Режущая кромка — это линия пересечения передней и задней граней инструмента. Передний угол γ у сверла образует винтовая канавка. Угол наклона канавки к оси сверла определяет величину переднего угла. Величина углов γ и α вдоль режущей кромки переменна, о чем будет рассказано ниже.

Сверло имеет две режущие кромки, соединенные между собой перемычкой, расположенной под углом ψ к режущим кромкам.

Получив общее представление о геометрии режущей части сверла, поговорим подробнее о ее элементах. Передняя грань спирального сверла представляет собой сложную винтовую поверхность. Грань — это название условное, так как слово «грань» предполагает плоскость. Винтовая канавка, поверхность которой образует переднюю грань, пересекаясь с заборным конусом, создает прямые режущие кромки.

Угол наклона винтовой канавки к оси сверла обозначают греческой буквой ω. Чем больше этот угол, тем больше передний угол и тем легче выход стружки. Но сверло с увеличением наклона винтовой канавки ослабляется. Поэтому у сверл с малым диаметром, имеющих меньшую прочность, этот угол делают меньше, чем у сверл большого диаметра. Угол наклона винтовой канавки зависит также от материала сверла. Сверла из быстрорежущей стали могут работать в более напряженных условиях, чем сверла из углеродистой стали. Поэтому для них угол ω может быть больше.

На выбор угла наклона влияют свойства обрабатываемого материала. Чем он мягче, тем угол наклона может быть больше. Но это правило применимо в производстве. В домашних условиях, где одно сверло используют для обработки разных материалов, угол наклона обычно связан с диаметром сверла и изменяется от 19 до 28° для сверл диаметром от 0,25 до 10 мм.

Форма канавки должна создавать достаточное пространство для размещения стружки и обеспечивать легкий отвод ее из канавки, но при этом не очень ослаблять сверло. Ширина канавки должна быть приблизительно равна ширине пера. Глубина канавки определяет толщину сердцевины сверла. От толщины сердцевины зависит прочность. Если канавку сделать глубже, стружка будет лучше размещаться, но сверло будет ослаблено. Поэтому толщину сердцевины выбирают в зависимости от диаметра сверла. В сверлах малого диаметра толщина сердцевины составляет большую долю диаметра сверла, чем в сверлах большого диаметра. Так, для сверл диаметром 0,8-1 мм ширина сердцевины 0,21-0,22 мм, а для сверл диаметром 10 мм ширина сердцевины 1,5 мм. С целью повышения прочности сверла толщину сердцевины увеличивают по направлению к хвостовику.

Переднюю грань у сверла не перетачивают.

Конструкция винтовых канавок такова, что по мере приближения от края сверла к центру их угол наклона уменьшается, а значит, уменьшается и передний угол. Условия работы режущей кромки у центра сверла будут труднее.

Задний угол, так же как и передний, изменяется по величине в разных точках режущей кромки. В точках, расположенных ближе к наружной поверхности сверла, он меньше, в точках, расположенных ближе к центру, больше. Задний угол образуется при заточке заборного конуса и на периферии сверла равен приблизительно 8-12°, а в центре 20-25°.

Перемычка (поперечная кромка) расположена в центре сверла и соединяет обе режущие кромки. Угол наклона перемычки к режущим кромкам ψ может быть от 40 до 60°. У большинства сверл ψ=55°. Перемычка образуется пересечением двух задних граней. Ее длина зависит от толщины сердцевины сверла. Так как толщина сердцевины увеличивается по направлению к хвостовику, длина перемычки возрастает в результате каждой заточки. В процессе сверления поперечная кромка только мешает внедрению сверла в металл. Она не режет, а скребет или, вернее, давит металл. Недаром ее когда-то называли скребущим лезвием. С уменьшением длины перемычки вдвое усилие подачи можно снизить на 25%. Однако уменьшение длины перемычки за счет уменьшения толщины сердцевины приведет к ослаблению сверла.

Большое влияние на работу сверла оказывает угол при вершине 2φ. Если угол при вершине мал, стружка своим нижнем краем будет задевать за стенку отверстия и условий для правильного образования стружки не будет.

На рисунке ниже показано сверло с нормальным углом заборного конуса.

Край стружки в этом случае хорошо укладывается в канавку. Изменение угла при вершине изменяет длину режущей кромки и, следовательно, нагрузку на единицу ее длины. При увеличении угла при вершине нагрузка на единицу длины режущей кромки растет, при этом увеличивается сопротивление внедрению сверла в металл в направлении подачи. При уменьшении угла при вершине возрастает усилие, необходимое для вращения сверла, так как ухудшаются условия образования стружки и возрастает трение. Но при этом нагрузка на единицу длины режущей кромки уменьшается, толщина срезаемой стружки становится меньше и теплота от режущих кромок отводится лучше.

Обычно угол при вершине (2φ) стандартных универсальных сверл из углеродистой, хромистой и быстрорежущей стали равен 116-118° и считается пригодным для многих материалов. Но для того, чтобы обеспечить наилучшие условия работы, его меняют, как показано в таблице.

При использовании содержания данного сайта, нужно ставить активные ссылки на этот сайт, видимые пользователями и поисковыми роботами.

Если говорить о тех сверлах, которые используются мастерами в домашних условиях, то стоимость их в магазинах невысока. Но даже в этом случае не стоит использовать их как расходный материал для одноразового применения. Ведь обновление сверла до самого хорошего рабочего состояния не составит большого труда, если мастер имеют сноровку или специальные приспособления.

Есть фабричные станочки, которые предназначаются для затачивания, но это отдельная статья расходов, поэтому чаще всего мастера создают такие устройства своими руками.

Больше всего проблем создают сверла по металлу, а деревянные заготовки не так скоро снижают остроту режущих кромок.

Чтобы изготовить станок для восстановления остроты режущих элементов, необходимые средства контроля (шаблон), который используется для поверки инструмента.

Обычно инструменты по черному металлу, твердосплавной бронзы, стали или чугуна – с углом кромки 115-125 градусов. Длина другого материала эти параметры иные.

для мягкой бронзы, красной меди – 125, для латунных сплавов – 135;

для алюминия и мягких алюминиевых сплавов, гранита, керамики и древесины – 135 градусов;

для магния и его сплавов – 85 градусов;

для пластика, текстолита и силумина – от 90 до 100 градусов.

Мастера при необходимости делают шаблоны соответственно указанным выше данным. Кстати, теоретически единичный экземпляр сверла может подойти для всех этих металлов и других материалов, если каждый раз точить разные рабочих поверхностей.

Элементарное кустарное приспособление, которое часто применяется, втулки, приделанные к основанию. В интернете много чертежей для самостоятельного изготовления. Нужно учесть, что инструмент должен быть хорошо зажат, точность зависит от 1 градуса.

При желании можно изготовить значительных размеров обойму, применив алюминиевые или медные трубки соотносительное с типовыми характеристиками сверл или в заготовке из мягкого металла просверлить много дырок. Необходимо, чтобы у точилки был комфортный подручник, чтобы перемещать устройство и удерживать упор.

Этот примитивный станок для заточки легко установить на верстак или столик.

Практический пример работы с чертежом

Суть проблемы: есть свёрла, их надо точить.
Будем использовать один из методов заточки, близкий к заводским. Ловить руками лень. Лучше обезьяний способ – поставил и готово. На изготовление приспособления по готовому чертежу ушел приблизительно 1 час времени.

Немного сварочных работ по шаблону. Был сделан уголок. Надели шайбу, она просто напрессована.

Попробуем первые заточки, если всё собрано правильно, будем дорабатывать и окультуривать, делать приспособление на скорую руку.

После заточки сверла проводим тест. Видны две литьевые стружки, значит, заточка проведена правильно.

Единственный недостаток – одна стружка длиннее другой, значит промазали по длине кромок. Надо сделать упор, который станет регулировать длину , обеспечит симметричность кромок. Для этого сделаем упорную шайбу, которая будет выставляться и протачиваться. Или подрежем, чтобы появилась возможность обрабатывать более короткие сверла.

Сверла по металлу всегда подвергаются закалке, но изделия со временем могут затупиться. Естественно, это не повод их выкидывать. При желании можно заточить сверло своими руками, используя профессиональное оборудование или самодельные устройства.

Основные виды заточки

Опытные мастера знают о том, что заточка сверла по металлу бывает разной в зависимости от диаметра и особенностей применения .

• Одноплоскостная заточка предназначена для сверл с максимальным диаметром в 3 мм. В процессе выполнения работы возможно «выкрашивание» кромки, поэтому необходимо быть очень аккуратным. Чтобы правильно заточить изделие, его следует приложить к кругу и перемещать параллельно поверхности.
• Коническая процедура предназначена для более крупных инструментов по металлу. В данном случае инструмент необходимо держать обеими руками, производя последовательное затачивание.
• Доводку выполняют после окончания заточки. Благодаря подобной процедуре удается отшлифовать режущую кромку и устранить даже самые мелкие зазубрины.

Чтобы заточить сверло своими руками правильно, необходимо использовать соответствующие станки. Подобные устройства делятся на 2 группы .

Если вас интересует вопрос, как заточить сверло по металлу, то обязательно приобретите соответствующий станок. Для домашних условий подойдет недорогая модель со средней мощностью. Она позволит заточить небольшие сверла по металлу.

Естественно, при покупке необходимо обращать внимание на уровень шума , а также конструкцию модели. Оптимальным вариантом станет простой станок, ведь подобрать для него нужные детали будет несложно.

Покупать подобные приспособления необходимо только в специализированных местах, поскольку здесь в комплекте предусмотрено наличие технического паспорта. Более того, вам выдадут гарантийный талон.

Использование станков в домашних условиях

Как уже упоминалось ранее, в домашних условиях целесообразно использовать бытовые станки. С их помощью удается затачивать различные виды сверл. При этом важно помнить, что для некоторых разновидностей придется докупать соответствующие круги.

Чтобы самостоятельно заточить сверло, стоит отдать предпочтение станку, оборудованному универсальным патроном. Он позволяет зажимать элементы различных диаметров.

В комплекте часто идут:

• ключи;
• цанги;
• запасные детали;
• светильник для рабочей зоны.

Наибольшей популярностью пользуется оборудование от Drill Doctor и GS. Подобная продукция предназначена для заточки сверл диаметром в 2–13 мм и 14–34 мм. К сожалению, это оборудование не позволяет заточить слишком тонкие сверла. Для такой цели придется докупить специальный станок.

Все оборудование, предназначенное для заточки сверл в домашних условиях, имеет ряд преимуществ:

• возможность работы от электросети;
• высокая производительность;
• простота использования;
• функциональность;
• точность заточки;
• доступная цена;
• компактные габариты;
• небольшой вес;
• удобная система управления, благодаря которой можно отрегулировать интенсивность заточки и ее скорость.

Самодельные приспособления для заточки

Если у вас нет соответствующего станка, то выполнить заточку можно с помощью других приспособлений. Речь идет об электродрели либо самодельном оборудовании, созданном по чертежу . Лучше всего отдать предпочтение второму варианту, в противном случае вы можете испортить множество сверл, прежде чем освоите правильную заточку.

Создать подходящее приспособление своими руками можно даже из древесины. Так, на горизонтальной поверхности закрепляется брус с отверстиями, соответствующими диаметру сверл. Упомянутые отверстия выполняют под небольшим наклоном, чтобы получился необходимый угол заточки.

Некоторые мастера отдают предпочтение электродрели, оборудованной соответствующими насадками. Естественно, ассортимент подобных элементов небольшой , что усложняет выполнение заточки своими руками. Как правило, в комплекте с насадками идет камень и поводок. Если вы планируете затачивать сверла, используя конкретную дрель, поводок стоит сразу же укоротить.

При желании можно самостоятельно сделать подобную насадку для дрели, руководствуясь рекомендациями, данными в соответствующем видео. Подобные приспособления необходимо оборудовать крепежом для фиксации сверла.

Особенности процесса заточки

Если вы впервые решили заточить деталь своими руками, выполняйте работу в строгой последовательности .

1. В первую очередь обрабатывают заднюю поверхность. Так, сверло плотно прижимают и постоянно следят, чтобы угол заточки оставался одинаковым. В результате обработки кончик сверла будет напоминать правильный конус.
2. Далее наступает черед режущей части.
3. Последний этап предполагает доводку задней поверхности. При этом необходимо убедиться в том, что размер перемычки составляет не более 0,4 мм. Естественно, для крупного сверла по металлу такой параметр должен быть чуть больше.

Если с первого раза что-то не вышло правильно, не стоит отчаиваться. Лучше всего начать практиковаться с инструментов, которые вряд ли понадобятся. Главное – научиться правильно надавливать и выдерживать угол. При этом необходимо учитывать тот факт, что за сверление отвечают боковые части сверла, а не наконечник. Соответственно, кромки обязательно подлежат заточке.

Важно помнить о том, что в процессе заточки образовываются мелкие частицы . Из-за нагревания они разлетаются в виде искр. Именно по этой причине необходимо придерживаться техники безопасности. Речь идет об использовании защитных очков и рукавиц. Также при заточке стоит убедиться в том, что сверло надежно зафиксировано. В противном случае оно может случайно вырваться из рук.

Если вы решили использовать для заточки соответствующий станок, обязательно подготовьте рабочее место. В частности, речь идет о хорошем освещении. Также нужно надеть защитные рукавицы и очки .

Чтобы правильно заточить сверло своими руками, необходимо воспользоваться подходящим приспособлением . Это может быть бытовой или промышленный станок, а также электродрель со специальной насадкой. Если вы ранее не пробовали заточить сверло, для начала ознакомьтесь с соответствующим видео.

Технологический процесс механической обработки материалов включает множество разнообразных операций, для проведения которых требуется качественный и острый инструмент. Так, в механическом цеху на любом машиностроительном предприятии может использоваться набор из токарных, фрезерных, сверлильных и более сложных станков. В них используется свой тип инструмента, для каждого из которых есть и определенный способ заточки.

Особенности работы сверл

Механическая обработка металла связана с огромными нагрузками на инструмент. Вообще, он состоит из трех основных частей: присоединительной, корпусной и режущей. Так вот режущая часть — это небольшой клинообразный элемент, предназначенный для проникновения в металл и снятия его части с заготовки.

Если, например, в токарном резце или дисковой фрезе с формой и конструкцией режущей части все понятно, то при обработке отверстий на сверлильном станке все намного интереснее и сложнее, поэтому нужно знать, как правильно заточить сверло. Это инструмент, предназначенный для осевой обработки металла. То есть движение подачи направлено строго вдоль оси. Это следует учитывать перед тем, как заточить сверло по металлу, ведь неправильный угол резания приведет к появлению вибраций и поломке.

Основные элементы режущей части сверла

Перед тем как заточить сверло по металлу, следует ознакомиться с конструкцией его режущей части, которая включает следующие элементы:

1. Основная режущая кромка.

2. Вспомогательная винтовая режущая кромка (ленточка).

3. Перемычка.

4. Передняя поверхность.

5. Задняя поверхность.

Что понадобится для заточки?

На предприятии все необходимое для реставрации инструмента всегда под рукой. А вот домашнему мастеру приходится искать альтернативу качественным заводским приспособлениям в более простых решениях, которые можно использовать в условиях обычного гаража. И все же перед тем, как заточить сверло по металлу, запаситесь минимальным набором:

1. Точильный круг. Он должен быть установлен на вращающийся вал. Устройство в народе известно под названием «наждак». В гараже встречается очень часто.

2. Емкость для охлаждающей жидкости.

3. Охладитель (вода или машинное масло).

Для того чтобы выдержать угол заточки сверла, может быть недостаточно такого набора. Ведь контролировать процесс придется «на глазок», что вряд ли получится без наличия определенного опыта. В таком случае в базовый комплект нужно включить еще и приспособление для заточки сверла, которое можно купить или смастерить самостоятельно.

Контролируемые параметры

Когда все готово, необходимо ознакомиться с некоторой теорией, чтобы иметь представление об основных параметрах осевого режущего инструмента. Перед тем как правильно заточить сверло, нужно знать его углы:

1. Передний . Определяется в главной секущей плоскости (проходит перпендикулярно главной режущей кромке) как угол между передней поверхностью и основной плоскостью (перпендикулярна вектору скорости резания). Он направлен по касательной к окружности сверла.

2. Задний . Также определяется в главной секущей плоскости как угол между задней поверхностью и плоскостью резания (проходит через вектор скорости и режущую кромку).

3. Угол при вершине находится между двумя главными режущими кромками, если посмотреть на сверло сбоку.

Оптимальное значение переднего угла — 18-20 градусов, заднего — 10-12. Угол при вершине в сверлах по металлу имеет стандартное значение — 118 градусов.

Процесс заточки

Теперь давайте поговорим о том, как заточить сверло по металлу на обычном наждаке. Основная заточка данного осевого инструмента производится по задней поверхности. Для этого включите наждак, крепко возьмите сверло в руку таким образом, чтобы главная режущая кромка была направлена навстречу вращению точила. Теперь подводим кромку к точилу, после чего поворачиваем сверло за хвостовик так, чтобы режущая кромка расположилась параллельно поверхности круга. Проделываем такую же операцию со второй режущей кромкой. В результате получается так называемая простая заточка сверла, которая оптимальна для большинства режимов обработки металлов.

Простая заточка используется для сверл диаметром до 10 мм. При увеличении этого параметра можно дополнительно выполнить подточку передней поверхности. В результате передний угол уменьшается, а значит, увеличивается толщина лезвия (так называемый угол режущей кромки) и, соответственно, период стойкости сверла.

Заточка с помощью приспособления или станка

Описанный выше способ можно назвать кустарным, так как точного контроля параметров сверла непосредственно во время заточки добиться просто невозможно. В лучшем случае вы проверите углы после окончания заточки, а в худшем — просто проверите, насколько лучше стало работать сверло. А как правильно заточить сверло?

Конечно, для этого лучше использовать более продвинутые варианты, которые позволят заранее настроиться на определенные углы. В таком случае понадобится приспособление или станок для заточки сверл.

Если масштаб работ в вашей мастерской достаточно большой, и переточка инструмента требуется постоянно, то оптимальным будет приобретение станка. Он позволит значительно упростить процесс, особенно в том случае, если требуется перетачивать твердосплавные сверла по металлу. Основное преимущество его использования — точное соблюдение заранее заданных параметров. При большом объеме работ недопустимо использование неправильно заточенного инструмента, так как это приведет к снижению производительности. Современные заточные станки позволяют получать различные типы заточек сверла:

1. Х-тип. Используется по большей части для засверливания в глухих отверстиях. Предназначен для снижения осевого усилия резания.

2. XR-тип. Используется для универсальных сверл. Врезание в материал происходит несколько хуже, чем в первом типе, однако такие сверла имеют повышенную прочность и период стойкости.

3. S-тип. Здесь используется описанная выше подточка, которая также позволяет увеличить срок службы сверла при обработке различных материалов (от чугуна до нержавеющей стали).

4. N-тип. Также используется подточка, однако меньшей величины. Сверла с такой заточкой применяются для глубокого сверления.

Конструкция приспособления

Как уже стало понятно, ручная заточка сверла — это дело профессионала, который не просто знает правильные углы, но и чувствует процесс резания. К сожалению, приходит такое чутье только после многолетней практики работы со сверлильным станком или дрелью. Не стоит экспериментировать, так как можно смастерить самостоятельно или приобрести приспособление для заточки. В обоих случаях оно будет включать одинаковые конструктивные элементы и работать по одному принципу.

Итак, основная задача приспособления — правильная ориентация сверла относительно плоскости шлифовального круга. Для этого в его конструкцию входит опорная плита, на которой желательно располагать как само приспособление, так и электродвигатель, на валу которого расположено точило. На плите также находится поворотная колонка, на которой закрепляется сверло. Она должна иметь возможность не только поворачиваться, но и перемещаться по направлению к шлифовальному кругу.

В качестве колонки можно использовать любой подшипниковый узел с валом, например от старой дрели. На колец вала приспосабливается ложе для сверла (можно использовать переходную втулку), к которому оно прижимается винтами. После фиксации сверла включается привод точила, колонка подводится к шлифовальной поверхности и поворачивается для придания задней поверхности сверла правильной формы. Важно, чтобы при изначальной настройке приспособления выдерживался угол при вершине сверла в 118 градусов.

Заточка насадками

Еще один простой и удобный способ предусматривает использование такого приспособления, как насадка для заточки сверл. Основное преимущество его заключается в универсальности и простоте использования. Устройство имеет цилиндрическую форму. С одной стороны расположен присоединительный узел, посредством которого насадка устанавливается на шпиндель дрели. С другой стороны расположены отверстия для установки сверл определенного диаметра. Для заточки сверло вставляется в отверстие, после чего заточной механизм приводится в движение двигателем дрели.

Меры безопасности

Заточка сверла связана с образованием мелких частиц, которые отрываются от точила в процессе износа. Они нагреваются и разлетаются в разные стороны в виде огненных искр, поэтому для безопасности стоит использовать защитные очки и перчатки.

При заточке сверла без приспособления проследите за тем, чтобы надежно фиксировать его положение. В противном случае при контакте с точилом его может просто вырвать у вас из рук.

Сверление металлов или дерева – работа, которую вы проделываете регулярно. Качественная насадка не требует заточки довольно долго, однако есть некоторые ошибки, при которых затупление происходит раньше положенного срока:

1. Применение сверла, не соответствующего обрабатываемому материалу. Это не означает обязательно сверление железобетона сверлом по дереву, хотя в этом случае вы моментально превратите режущий инструмент в пруток с округлым концом. Для сверления различных видов металла и твердых пластмасс существуют специально изготовленные сверла. При несоответствии – режущая кромка быстро приходит в негодность;
2. Неправильный угол заточки. Эта величина так же должна соответствовать типу материала, в котором проделывается отверстие;
3. Перегрев. Самая распространенная причина. При работе с прочным материалом, хочется побыстрей закончить сверление, и мы часто забываем о такой мелочи, как охлаждение зоны работ. Если нет возможности обеспечить подачу к инструменту охлаждающей жидкости – необходимо делать перерывы для остывания режущей кромки. Можно макать раскаленное сверло в емкость с водой.

Механизм горячего затупления простой: Раскаленная кромка «отпускается», то есть теряет твердость. Режущие свойства ухудшаются, что приводит к повышенному трению. Нагрев увеличивается сильней, и процесс усугубляется в арифметической прогрессии.

В результате мы можем потерять хороший и возможно дорогой инструмент. Если под рукой есть точильный станок для сверл – проблема решается на месте, если нет – приходится изобретать свои способы заточки.

Ручная заточка без приспособлений

Слесаря с большим опытом точат сверла руками, используя лишь точило с подручником. Но далеко не все домашние мастера могут похвастаться такими навыками.

К тому же, таким способом можно восстановить остроту лишь изделиям большого диаметра. Тогда легче контролировать угол. Наиболее популярный размер (3-5 мм) таким способом не наточишь. Даже шаблон тут не поможет.

Мастеров, которые регулярно проводят сверлильные работы – заинтересует разнообразие заточных станков для сверл, предлагаемое в магазинах электроинструмента.

Однако подобные приспособления (несмотря на очевидное удобство использования), достаточно дорогое удовольствие. Вот и бегут «самоделкины» в магазин за очередным китайским наконечником. А ведь домашние мастера с опытом, до сих пор используют инструмент времен СССР, который соответствует ГОСТам по прочности и долговечности.

Секрет прост – у многих слесарей старой закалки имеется в запасе самодельный станок для заточки.

ВАЖНО! Для большинства домашних работ, вполне можно обойтись несложными приспособлениями для заточки. Особенно если вас пугает слово «станок».

Простейшие приспособления для правки режущей кромки сверла

Для понимания процесса ознакомимся с составными частями наконечника.

Затем поворотом ложа формируется плоскость (точнее конус) затыловки.

Заточка проверяется на шаблоне и оценивается визуально. Все плоскости соответствуют стандарту.

К нижней (тыльной) части ложа-уголка приваривается направляющая для упора хвостовика сверла. Сам упор сваривается из муфты и уголка.

Фиксация производится при помощи винта. Упором выставляется предельная величина стачиваемой кромки, и благодаря этому, оба режущих элемента сверла стачиваются симметрично.

Острение рабочей кромки производится против хода вращения наждачного круга. В этом случае образующийся заусенец автоматически удаляется набегающей поверхностью наждака. Для заточки достаточно двух-трех качаний ложа по радиусу конуса затыловки.

Данный тип сверл затачивается по внешней поверхности наждачного камня, при необходимости использовать боковую (радиальную) плоскость – приспособление можно развернуть на любой угол.

Точильный станок для сверл крепится к верстаку при помощи струбцины. Можно зафиксировать основание стационарно – но в этом случае потеряется возможность точной регулировки.

Рекомендуем также

Приспособления для заточки сверл своими руками из металла. Как заточить сверло по металлу своими руками – самодельные чертежи и приспособа для заточки, как просто и правильно точить инструмент на станке Заточной станок для сверл своими руками

Современный рынок насыщен множеством видов различного оборудования, предназначенного для заточки сверлильного инструмента. При его использовании не требуется иметь специальных навыков и подготовки. Например, к таким устройствам относят промышленные приспособления riss 8100v, имеющие высокую стоимость. Чтобы сэкономить средства, можно изготовить инструмент для заточки сверла по металлу своими руками.

Специфика работы устройств

В домашнем хозяйстве часто используются электродрели и шуруповёрты для сверления различных материалов из дерева, бетона, металла и керамики. Многие пользователи подобного оборудования неоднократно сталкивались с проблемой, вызывающей во время работы затупление рабочей части сверлильного инструмента.

Во время работы с металлом может возникать интенсивный нагрев режущей части сверла, что подвергает его к быстрому износу и дальнейшей непригодности в эксплуатации. Во избежание этого необходимо периодически проверять геометрические нормы режущей части и по возможности подтачивать её до требуемых параметров. Для сверления металлов, как правило, применяются спиральные свёрла. Дополнительная проверка инструмента перед выполнением работ продляет срок его эксплуатации.

При работе с древесиной режущая часть практически не поддаётся износу, а буры по бетону оснащаются твёрдыми победитовыми пластинами, которые в заточке не нуждаются и используются до полнейшего износа.

Инструменты для заточки свёрл

Как на промышленном устройстве, так и на приспособлении для заточке свёрл, сделанном своими руками, рекомендуется применять специализированный шаблон, необходимый для соблюдения требований к инструменту. Использование шаблона даёт возможность выставлять необходимый угол режущей части сверла, что обеспечивает высокую точность при работе. Во время проведения сверлильных работ необходимо индивидуально подбирать угол заточки инструмента, в зависимости от используемых материалов.

При работе с металлами можно использовать справочные данные, предоставляющие информацию о необходимых нормах при установке угла заточки. Параметры углов заточки для свёрл по металлу:

• Сталь, чугун и твёрдая бронза — 116−118;
• Латунь, мягкая бронза — от 120 до 130;
• Медь — 125;
• Алюминий — 140.

В простом приспособлении для заточки свёрл можно использовать втулку с внутренним диаметром, которая должна совпадать с поперечным сечением сверла и фиксироваться на жёстком основании под необходимым углом. Втулка подбирается с высокой точностью — так, чтобы её внутренний диаметр совпадал с поперечным сечением затачиваемого инструмента. Категорически нельзя допускать слабой фиксации: это резко снижает качество заточки.

Можно использовать деревянный брусок, в котором должны быть просверлены отверстия разного диаметра, что сделает приспособление универсальным.

Важным узлом является подручник, выполняющий следующие функции:

• обеспечивает правильное фиксирование обрабатываемого объекта и его перемещение относительно заточного круга;
• является отличным упором во время выполнения заточных работ.

Чертежи приспособления для заточки свёрл могут оказать существенную помощь при его сборке. Их можно найти в различных источниках информации. Изучая принцип работы подобных конструкций, можно разработать свой вариант, который может отличаться от базового своими индивидуальными особенностями.

При работе с заточными устройствами необходимо выполнять следующие правила:

• Обрабатываемый инструмент во время проведения работ должен быть крепко зафиксирован, что предотвращает его проворачивание вокруг своей оси;
• По окончании заточных работ необходимо дать сверлу остыть, после чего измерить его углы при помощи шаблона. Рабочие поверхности режущих частей не должны отличаться друг от друга.

Даже при правильно выбранных углах и совпадении их симметричности может появиться сильное биение, вызванное из-за разницы длины режущих кромок, что чревато поломкой сверла. При несимметричности режущих частей происходит замедление процесса сверления и перегрев режущей части инструмента. Это делает отверстие разбитым и увеличенным в диаметре.

Приспособление для шуруповёрта

Для заточки свёрл можно использовать традиционные устройства: точило, электродрель или шуруповёрт, с добавлением к ним дополнительных доработок.

В продаже имеется готовое промышленное приспособление для шуруповёрта и электрической дрели, которое используется как мини-точило и позволяет осуществить заточку под разными углами.

Чтобы заточить режущую часть инструмента на самодельном приспособлении, необходимо выполнить ряд условий:

Для затачивания свёрл и буров применяются наждачные круги. Самым распространённым в бытовых условиях является белый круг из электрокорунда, предназначенный для затачивания лопат, топоров, ножей, тяпок и другого домашнего инвентаря.

Для твердосплавных победитовых буров по бетону используются абразивные круги маркировки 64С. Зернистость заточного диска рекомендуется использовать марки 25Н. При заточке рапида используют марку диска от 8H до 16H. При работе с наждаком из карбида кремния рабочая поверхность сверла, нагревается до высоких температур, поэтому рекомендуется охлаждать металл при помощи воды с содой.

Вы легко можете изготовить приспособление для заточки сверла по металлу своими руками. Для этого потребуется немного времени и несколько основных элементов для будущей конструкции.

Приспособления, используемые для заточки сверл по металлу, дереву, пластику и другим материала, делятся на два типа:

1. Специализированные. Они могут заточить только один конкретный тип режущего инструмента;
2. Универсальные. С их помощью затачиваются всевозможные резаки, сверла по металлу, дереву и пр.

Если мы говорим про изготовление приспособления своими руками, здесь обычно умельцы пытаются сделать универсальную модель. Устройство получается удобным в эксплуатации и эффективным для заточки сверла малого и среднего диаметра. Для бытовых целей подойдет идеально.

Элементы приспособления

Чтобы сделать устройство для заточки, вам потребуется наличие некоторых элементов и инструментов:

• Подставка;
• Тумблеры для включения/выключения точилки;
• Диск для точильника;
• Электродвигатель;
• Электрический кабель для подключения устройства к сети;
• Заглушки;
• Материал для корпуса.

Все составляющие элементы вашего станка для заточки сверл будет располагаться внутри корпуса. Так вы сумеете повысить собственную безопасность при работе с точильным оборудованием.

Собирая конструкцию, доступными оставьте шкив от электродвигателя, поскольку на него надевается диск для заточки. Желательно предварительно выбрать стационарное место для станка, поскольку его следует зафиксировать на верстаке или рабочем столе.

Сам процесс сборки точильного устройства выглядит следующим образом.

1. Установите электродвигатель на заранее выбранное место.
2. На столе, где будет располагаться приспособление для точения металлических сверл, нанесите разметку под крепления.
3. Электродрелью сделайте отверстия по разметке под крепежные болты.
4. Закрепите металлическими хомутами электродвигатель на его законном месте.
5. Зафиксируйте кожух, который будет играть роль защиты.
6. На шкив электродвигателя установите точильный диск.
7. Сам двигатель должен иметь удлиненный шкив, поскольку это будет удобнее при эксплуатации точильного приспособления. Не забудьте перед установкой круга на шкив надеть шайбу.
8. Если диаметр шкива и круга не совпали, можете использовать переходную втулку. Сбоку втулки просверливается отверстие под резьбу, на которое затем монтируется вспомогательный крепежный болт.
9. Выбирать слишком мощный двигатель не нужно. Высокие обороты только навредят вашим сверлам по металлу. Большинство умельцев адаптируют под точильный агрегат двигатель, изъятый из старых стиральных машин.
10. После завершения сборки подключите тумблеры, соедините двигатель и всю электрику через кабель к розетке.

Вспомогательные устройства

Если вам удалось своими руками собрать достаточно полезное точильное устройство для различных сверл по металлу, дереву или пластику, советуем не останавливаться на достигнутом.

Есть несколько дополнительных элементов, оснастив которыми точильное приспособление, вы существенно расширите его функциональные возможности и повысить уровень собственного комфорта при работе над сверлами.

• Проверочный шаблон. Чтобы определить правильные углы при заточке сверла, вам пригодится специальная таблица или же шаблон. Шаблон будет всегда под рукой. С его помощью вы определите, насколько правильно выполнены углы заточки, какова продолжительность рабочих кромок, какие углы между перемычками и рабочими кромками. Шаблоны делают из тонкого мягкого металла на основе нового сверла до его первого использования;
• Направляющие. Своего рода небольшие приставки, изготавливаемые из металлических полосок. Их болтами крепят на корпус точильного приспособления. При работе вам потребуется положить сверло на эти направляющие, постепенно подводя затачиваемый инструмент к абразивному камню;
• Угломеры. Самый простой вариант — взять обычный металлический транспортир, отрезать часть приспособления и закрепить на подставке. Отрезайте ту часть транспортира, где находится шкала более 30 градусов. Это обусловлено тем, что заточка сверл под меньшим углом не осуществляется.

Многозадачное приспособление

Если изготовить подобное устройство, точность и удобство заточки сверл по металлу существенно повысится. При этом собрать конструкцию довольно просто. Чтобы сделать механизм, вооружитесь следующими компонентами:

• Роликовыми салазками;
• Направляющими;
• Валом;
• Транспортиром;
• Сверлильным патроном.

1. Направляющую рекомендуется сделать широкой и закрепить на ней транспортир.
2. В роли поворотной оси будет выступать болт, который вставляется в заранее выверенное отверстие.
3. На поворотной части располагается направляющая и подвижная металлическая пластина.
4. На поверхности пластины монтируется ось и трубка.
5. Один конец оси служит для установки сверлильного патрона, а другой применяется под рукоятку.
6. Упорная пластина будет перемещаться за счет резьбовой оси.
7. Внизу пластины располагается ограничитель. Он выполняет две функции одновременно — фиксирует механизм в требуемом положении и указывает нужный угол.

Процесс работы устройства выглядит так:

• Режущее сверло устанавливается в патроне;
• Пластина фиксируется в требуемом положении для создания угла заточки;
• Устройство вращается по продольной оси ручкой;
• Отмечается угол;
• Резак переворачивается на 90 градусов, после чего происходит обработка своими руками второй половины сверла по металлу.

Правила эксплуатации

Поскольку речь идет о работе на самодельном точильном приспособлении для сверл, здесь следует обязательно соблюдать некоторые правила. Они уберегут вас от травм, а также позволят правильно заточить сверла.

1. При заточке сверл следите за тем, чтобы плечики были одинаковыми. Так вы убедитесь, что сверло аккуратно, ровно вошло в устройство и после заточки сможет качественно сверлить отверстия.
2. Прежде чем запустить станок, удостоверьтесь, что точильный диск плотно зафиксировать на шкиве электрического двигателя.
3. Первый этап заточки сверла выполняется крупноабразивным точильным диском. В момент, когда на сверле по металлу начнут появляться заусенцы, поменяйте точильный диск на более деликатный, чтобы завершить заточку.
4. Выполняя заточку своими руками, четко придерживайтесь заданного угла.
5. Вращение точильного круга должно осуществляться строго в направлении по лезвию. При противоположном движении вам не удастся дольным образом выполнить работу.
6. Следите за тем, чтобы сверло не перегревалось при заточке. Периодически останавливайтесь, давайте сверлу по металлу остыть. Но ни в коем случае не остужайте путем опускания в холодную воду, поскольку из-за этого металл потеряет свою прочность.

Посмотрите наглядные видео о сборке точильных устройств. Обязательно учитывайте диаметр резаков, которые вам предстоит затачивать на станке, чтобы собираемый механизм обеспечит качественную и эффективную обработку изделий.

Для улучшения качества своей работы мастера часто делают станок для заточки сверл своими руками. При использовании сверл нужно обращать внимание на их остроту и отсутствие повреждений – от этого зависит качество сверления. Раньше заточку делали вручную, но сегодня можно купить специальный станок или сделать его своими силами по индивидуальным параметрам.

Особенности процесса сверления, влияющие на остроту сверл

Сверление повсеместно встречается в условиях домашнего и производственного пользования. В этом процессе режущие кромки создают углубления в поверхности при вращении. Их мощностей достаточно, чтобы воздействовать на большинство материалов, и даже металл. Наличие спирального канала выводит отходы работы и пыль, поэтому сверлить можно без остановок. Но эти частицы стирают устройство сверла, приводя к его изнашиванию. Предотвратить это может периодическая заточка.

Износ сверла напрямую зависит от длительности его использования.

Быстрее всего повреждение наступает при работе с металлом и деревом. Проблему можно заметить при обнаружении специфического скрипучего звука. В результате не только ухудшается качество сверления, но и повышается нагрев инструмента, что может вывести его из строя. При сильном износе сверла ухудшение остроты можно ощутить даже касанием.

Виды заточки:

• Одноплоскостная – используется для больших сверл. Это сильная заточка, способная крошить материал, поэтому нужно быть осторожным. Деталь нужно перемещать на круговой поверхности, не смещая положение, чтобы не повредить поверхность.
• Коническая – применяется для крупных сверл. Их нужно удерживать обеими руками, так как при воздействии на деталь она может соскользнуть.
• Доводка – это заключительный этап, который выравнивает единичные неровности и шлифует поверхность.

Чаще всего используются спиральные легированные сверла, имеющие укрепляющие напайки. Бывают и плоские модели, для больших отверстий. Независимо от параметров и диаметра им требуется заточка, предотвращающая износ.

Что понадобится для сборки станка для заточки сверл?

Не только шлифовка отвечает за режущие способности сверла, но и угол лопастей – чем он меньше, тем лучше сверление. Оптимальным углом считается 90°, для дерева требуется 100°, а пластмассе подойдет и 30°. Заточка улучшает угол режущей кромки и центрирует ее. Это выполняется наждачным покрытием, которое используется и в специализированном оборудовании или при ручной заточке. Станки могут быть промышленными или бытовыми, что определяет их габариты и мощность. Многие мастера создают собственное оборудование для заточки – это дешевое решение, часто не хуже производственной модели.

Лучше всего выполняется на специальных станках. Современный рынок предлагает большой выбор таких устройств, но не всегда их параметры соответствуют ожиданиям или же стоимость оказывается слишком высокой. В этом случае можно сделать станок своими силами, это требует только начальных технических навыков. Несмотря на меньшую мощность домашнего станка, он имеет ряд преимуществ по сравнению с промышленными аппаратами:

• использование однофазного потока электричества на 220В;
• индивидуальная настройка производительности;
• мобильность оборудования при установке ограниченного функционала;
• высокая производительность для необходимого типа сверл;
• простота ремонта и небольшие затраты сборки.

Правильный подход к созданию станка позволит получить эффективный аппарат для заточки. Для его сборки необходим тумблер, заглушка, точильный круг, достаточно сильный мотор, набор проводов, подставка и ось. Важно соблюдать технику безопасности, поэтому станок лучше укрыть в защитный корпус, видимым оставив только круг для вытачивания и ось. Для работы устройства используют как сеть постоянного питания, так и аккумулятор – для большей мобильности.

Сборка деталей в единый аппарат и обустройство элементов безопасности

Нужно предусмотреть поверхность для крепления станка. Для этого подходит стол из металла, на котором делают отметки под болты. Дальше нужно взять зернистый диск, который крепится на электродвигатель будущего станка. При несовпадении диаметров вала и диска их необходимо выровнять подручными инструментами. При совпадении же шайбу помещают на вал, после чего диск и, повторно, шайбу. На валу нужно предварительно сделать резьбу. Дальше устанавливают гайку крепления, а на круг надевается насадка против раскачки.

Можно добавить втулку, если у вала диаметр меньший за камень. В ней проделывается отверстие, которым она крепится к валу, так как втулка улучшит фиксацию и будет проворачиваться вместе с диском. Если не удается правильно подобрать электродвигатель, можно воспользоваться мотором со стиральной машины. С нее же могут устанавливаться провода, если у них три контакта в пригодном состоянии. Дальше подключается обмотка на линию фаз двух кнопок, отвечающих за включение и выключение станка. Таким образом, устройство будет срабатывать от простых команд кнопок.

Электродвигатель не представляет опасности в открытом виде, но ему стоит предусмотреть защиту. Мотор можно скрыть в металлический корпус, чтобы в нем не скапливалась пыль и не приникала влага. Поскольку при заточке свёрл выделяется много стружки, это создает опасность. Нужно соорудить защитный экран из стекла, который убережет глаза. Конечно, можно использовать и очки, но частицы металла могут отлетать в лицо. Также желательно сделать защитный кожух. Для этого подойдет покрышка, часть которой будет на треть закрывать точильный диск.

Затачиваем детали на самодельном станке

Если нет возможности достать электромотор, можно обойтись простой дрелью. Необязательно покупать новое устройство, подойдет и старый аппарат, в котором функционирует двигатель. Для создания станка ее нужно закрепить на поверхности, а в патрон установить универсальный диск (можно заменить точильным кругом) или втулку. При включении дрели она будет пригодной для работы над сверлами. Чтобы добиться наилучшей эффективности, нужно правильно подходить к процессу заточки. Поскольку в сверлах имеется две резьбы, при их обработке важно сохранить одинаковые размеры, чтобы ось вращения соответствовала центру сверления.

Перед началом заточки нужно проверить надежность крепления диска и защитных элементов. Понадобится от получаса для качественного результата. Каждый материал сверла имеет свои особенности заточки и сторону вращения, что необходимо изучить перед работой. В настольный станок устанавливается точило (абразивный диск или наждак) самого грубого формата. Это позволит выровнять основные повреждения. После этого нужно перейти на мелкий абразив, который будет шлифовать поверхность. Важно придерживаться одного угла заточки, хотя сверло и съезжает в процессе. Если это упустить, существует риск соскока и появления травм.

Важно избежать перегрева сверл. Это разрушает их пластины, поэтому нужно периодически опускать их в воду (этого нельзя делать, если сверло уже накалилось). В остальном же для заточки сверл достаточно простого мастерства. Соблюдение процедуры и правил безопасности позволит быстро затачивать сверла на самодельном станке и обойтись без дорогостоящего оборудования.

Как сделать приспособление для заточки сверл. Приспособление для ручной заточки спиральных свёрл. Некоторое время назад случайно наткнулся (имеется ввиду автор статьи, см. источник) в сети на весьма полезные видеоуроки В. Леонтьева по ручной заточке спиральных свёрл:

Но тут же возникла идея, как сделать заточку свёрл ещё более простой и удобной. В результате раздумий и опытов появилось нижеописываемое приспособление. Сначала потребовалось модернизировать — довести до ума имеющееся фабрично-китайское (типа немецкое) точило. Потому как работать с ним используя приёмы В.Леонтьева было практически невозможно.

Электроточило фабрично-китайского изготовления.

Хлипкий штатный кронштейн подручника.

Непригодная для работы конструкция подручника.

Вопервых кронштейн крепления подручника к кожуху диска слишком хлипкий, сделан из металла 2 мм толщины. При небольшом усилии гнётся. Поэтому, естественно, углы заточки получаются +/- километр! Да и форма подручника абсолютно не позволяет делать нормальный задний угол по методе В.Леонтьева, так как сверло при опускании хвостовика упирается в угол кронштейна. Тем более, что и сам подручник установлен НИЖЕ оси диска. То есть вообще никак не получить нормальный задний угол, если только не использовать торцевую поверхность диска.

Плоскость площадки подручника гораздо ниже оси вращения диска.

Новый кронштейн крепления подручника.

Для нормального кронштейна был использован кусочек металла толщиной 4 мм, большего размера и дополнительные крепёжные винты. Старый кронштейн крепился на двух заклёпках, которые пришлось срезать. Теперь новый кронштейн гораздо жёстче, чем ранее. Также из кусочков уголка и полосы была сварена горизонтальная полка подручника с дополнительными крепёжными отверстиями. Её положение можно регулировать в некоторых пределах.

Сравнение толщины металла в новом и старом подручниках.

Новый кронштейн крепится в 5 точках.

Детали приспособления. Кронштейн. Подручник. Поворотная пластина…

Далее было изготовлено непосредственно само приспособление. Оно представляет из себя поворотную пластину с приваренной втулкой, которая может качаться на оси, закреплённой в проушине, которая в свою очередь крепится к подручнику. Сверху к поворотной пластине крепится направляющая пластина для свёрл, в которой выбран треугольный паз.

Приспособление в сборе. Пластина в горизонтальном положении.

Приспособление в сборе.

Приспособление для заточки.

Сначала вместо этой пластины была опробована направляющая в виде кусочка уголка (как на видео у В.Леонтьева), но этот вариант совсем не годится — сверло трудно нормально зафиксировать (оно пытается убежать вправо при касании с диском), тем более что его требуется ещё и подавать вперёд при формировании заднего угла. В общем уголок (он есть на фото) совершенно не годится.

Приспособление в нижнем положении.

Работа с приспособлением напоминает движения автора видеоуроков, только вместо пальца и глазомера используется ось качания и установленный угол заточки сверла. Значительно удобнее с приспособлением контроль параллельности диску обрабатываемой режущей кромки сверла. Нужно просто повернуть пластину вниз и прижать сверло в пазу таким образом, чтобы линия режущей кромки была параллельна плоскости пластины — оси качания пластины. Этот момент показан на фото.

Установка сверла на подручник к точильному камню.

Сначала формируется сама кромка. При обработке заднего угла необходимо одновременным движением опускать пластину вниз и подавать само сверло вперёд к диску. Нужно стараться не допускать вращения сверла вокруг своей оси при формировании кромки и обработке заднего угла. Симетрию кромок контролирую точно также, как и в видеоуроках. Кстати, вместо качающейся пластины можно установить на подручник кусочек уголка с фиксированными углами — заточки и задним — это для заточки твердосплавных буров. Нужно только по месту определить необходимую длину сторон уголка для получения нужного заднего угла заточки, так как он зависит и от диаметра диска и местоположения подручника относительно оси вращения диска.

Установка сверла в направляющий паз пластины.

Контроль установки сверла. Режущая кромка сверла параллельна поверхности пластины.

Конфигурация направляющего паза.

Приспособление для ручной заточки спиральных свёрл.

При сверлении отверстий в деталях, изготовленных из металла, используемый инструмент подвергается активному износу, что приводит к интенсивному нагреву сверл и, как следствие, к их выходу из строя. Чтобы избежать этого, необходимо регулярно восстанавливать их геометрические параметры, а сделать это максимально точно и качественно помогает специальное приспособление для заточки сверл. Это нехитрое устройство, которое можно изготовить своими руками, позволяет быстро и качественно затачивать затупившиеся сверла и не тратить деньги на приобретение новых.

Особенно актуальным приспособление, предназначенное для заточки сверл, является в тех случаях, когда этими инструментами приходится часто работать по металлу, в результате чего они быстро изнашиваются и требуют регулярного восстановления. При обработке древесины используемое для этих целей сверло практически не изнашивается, соответственно, требует минимального внимания к параметрам своей заточки. Для сверл, режущая часть которых оснащена твердосплавными пластинами, такое приспособление тоже не особенно значимо, так как они практически не подвергаются переточке и используются мастерами до полного износа или поломки.

Многие опытные специалисты вообще не применяют приспособления для заточки, полностью полагаясь на свой опыт и глазомер. Однако, как показывает практика, в таких случаях лучше все же использовать устройства, позволяющие механизировать данный процесс. Это обеспечит максимальную точность и требуемое качество результата.

На современном рынке предлагается множество приспособлений для заточки сверл, позволяющих быстро, качественно и точно восстановить геометрию режущего инструмента даже в том случае, если вы не имеете опыта выполнения подобных процедур. Между тем можно не тратить деньги на приобретение таких приспособлений, а изготовить простейший станок для заточки сверл своими руками.

Варианты изготовления

На каком бы приспособлении или станке ни выполнялась заточка сверла по металлу, ее качество необходимо контролировать. Для этого используется специальный шаблон, который также может быть серийным или изготовленным своими руками. Этот шаблон необходим прежде всего для контроля точности углов режущей части, которые формируются в процессе заточки сверла. Инструменты, используемые для работ с различными материалами, отличаются друг от друга в том числе величинами таких углов. Узнать точные значения последних можно из справочной таблицы.

Работая с разными материалами и зная величины углов режущей части сверл для таких материалов, можно изготовить сразу несколько шаблонов и использовать их для контроля правильности заточки одного и того же сверла, выступающего в данном случае в роли универсального инструмента.

В качестве простейшей приспособы для заточки сверл можно применять втулку с внутренним диаметром, соответствующим поперечному размеру сверла, жестко закрепленную на надежном основании под определенным углом. Подбирая втулку для такого приспособления, необходимо следить за тем, чтобы диаметр ее внутреннего отверстия строго соответствовал поперечному размеру затачиваемого сверла. Нельзя допускать, чтобы обрабатываемый инструмент болтался в таком отверстии, так как даже 1–2° отклонения его оси от требуемого значения может серьезно снизить качество и точность выполняемой заточки.

Самодельное приспособление для заточки сверл лучше сразу оснастить обоймой из медных или алюминиевых трубок, внутренние диаметры которых соответствуют типовым размерам чаще всего используемых вами сверл. Можно поступить проще и дополнить такое приспособление, применяемое для заточки сверл, деревянным бруском. В бруске надо просверлить отверстия, соответствующие размерам инструментов различного диаметра. Важнейшим элементом конструкции такого приспособления является подручник, который одновременно решает несколько важных задач:

• обеспечивает правильную фиксацию сверла и его точное перемещение по отношению к поверхности точильного круга;
• выступает в качестве надежного упора для обрабатываемого инструмента.

Подобным приспособлением на основе дубового бруска с отверстиями разного диаметра пользовались еще наши деды, которые с его помощью выполняли качественную и точную заточку сверл. Основная задача, которую должен решать самодельный станок или приспособление, используемые для заточки сверл, – правильно ориентировать режущую часть обрабатываемого сверла по отношению к рабочей поверхности точильного круга.

Чтобы изготовить самодельный станок для заточки сверл, можно использовать различные конструктивные исполнения подобных приспособлений. Соответствующие чертежи несложно найти в интернете. Более того, если понять принцип работы такого устройства, то свой заточный станок можно изготовить и по собственной конструкции.

Чертежи деталей приспособления

Промопора Площадка промопоры Подвижная площадка
Крепление сверла и упорный винт Поворотная площадка Болты, гайки, штифты и шайбы

Существует важное правило, которое необходимо соблюдать при работе с таким приспособлением: в процессе его использования затачиваемое сверло не должно проворачиваться вокруг своей оси. Если инструмент провернется даже на небольшой угол, заточку придется выполнять заново.

После заточки сверла ему следует дать остыть. Затем надо проверить его восстановленные геометрические параметры при помощи шаблона. Необходимо иметь в виду, что режущие кромки инструмента могут отличаться друг от друга по длине не более, чем на десятые доли миллиметра. Особенно важно соблюдать это требование для сверл, отличающихся небольшим диаметром.

Среди ошибок, допускаемых при заточке сверл с использованием такого приспособления, выделяются две наиболее типичные.

1. Длина режущих кромок даже при их симметричности и правильно подобранных углах является неодинаковой, соответственно, центр сверления смещен относительно оси инструмента. Сверло, при заточке которого допущена такая ошибка, будет создавать сильное биение в процессе сверления, а попасть им в центр будущего отверстия на поверхности заготовки будет достаточно сложно. Заточенный таким образом инструмент с большой долей вероятности сломается в процессе дальнейшей эксплуатации.
2. При точной центровке сверла углы, под которыми располагаются его режущие кромки, несимметричны. Поскольку из-за этого будет работать только одна режущая кромка, сверление будет происходить медленно, при этом наконечник инструмента будет активно нагреваться. Это приведет к отпуску металла, из которого изготовлено сверло, а создаваемое отверстие окажется разбитым (будет иметь диаметр, превышающий поперечный размер самого инструмента).

Как изготовить станок для заточки спиральных сверл

В качестве основы для изготовления заточного станка для сверл спирального типа можно использовать любой серийный точильный агрегат, способный работать без биения и выдерживать значительные нагрузки. При оснащении такого станка дополнительными приспособлениями необходимо соблюсти следующие требования.

• Ось подручника должна совпадать с осью вращения точильного круга, при этом она может располагаться с ней в одной горизонтальной плоскости или быть выше нее.
• Все элементы создаваемой конструкции должны быть надежно зафиксированы, чтобы обеспечить безопасность выполнения заточных работ.
• Конструкция приспособления должна допускать возможность выполнения заточки сверл как в ручном, так и в полуавтоматическом режиме.
• Устройство подручника должно предусматривать возможность расположения хвостовика сверла под любым углом.

При изготовлении данного приспособления для заточки сверл не требуются сложные технические устройства и дефицитные материалы, которые придется приобретать дополнительно. Все комплектующие можно найти практически в любой домашней мастерской или в гараже. В качестве оборудования и инструментов, при помощи которых такие комплектующие будут дорабатываться перед сборкой приспособления, можно использовать обычную болгарку и сварочный аппарат.

Поскольку упор такого приспособления должен быть качающимся, что необходимо для заточки сверл в полуавтоматическом режиме, для его фиксации следует использовать петлевое соединение. Подбирая трубку, кронштейн и болт для крепежного узла, следует иметь в виду, что в приспособлении должны отсутствовать люфты. Самоделка предложенной конструкции обладает двумя степенями свободы.

Площадка такого приспособления, на которой фиксируется обрабатываемое сверло, имеет возможность вращаться по вертикальной оси, предоставляя возможность изменять угол заточки инструмента. Кроме того, подручник, опирающийся на горизонтальную ось, может совершать колебательные движения, что обеспечивает верную артикуляцию в процессе выполнения заточки.

Для изготовления конструктивных элементов такого приспособления используется листовой металл различной толщины, а именно:

• опорная пластина – 4 мм;
• направляющая пластина для сверла – 5 мм;
• остальные элементы конструкции – 3 мм.

Подручник приспособления, на верхней части которого устанавливается опорная пластина, необходимо надежно зафиксировать на корпусе точильного станка. Для этого используется дополнительная металлическая «щека», соединяемая с кронштейном устройства.

Направляющая пластина, на поверхности которой необходимо выполнить треугольный паз, предназначенный для размещения обрабатываемого инструмента, фиксируется на опорной пластине при помощи винтового соединения.

Устройство и конструктивные особенности рассматриваемого приспособления для заточки сверл позволяют ему поворачиваться на угол до 90°. Благодаря такой возможности выполнять заточку сверл при помощи данного приспособления можно практически любым из используемых сегодня методов.

Сверло, затачиваемое при помощи такого приспособления, укладывается в направляющую канавку и может свободно перемещаться в ней в продольном направлении. При этом угол заточки инструмента не изменяется.

Поскольку верхняя поверхность опорной пластины располагается несколько выше оси вращения точильного круга, при использовании такого приспособления достигается оптимальная форма заточки задней поверхности сверла.

Сам процесс заточки сверл с помощью такого приспособления выглядит следующим образом.

• Инструмент выставляется в направляющей канавке приспособления таким образом, чтобы его режущая кромка располагалась параллельно краю направляющей пластины.
• После регулировки положения сверло медленно подается к рабочей поверхности вращающегося точильного круга.

Хорошо демонстрирует процесс работы с таким приспособлением видео, которое несложно найти в интернете.

Несмотря на простоту конструкции, такое приспособление обеспечивает высокую точность выполняемой заточки, для контроля качества которой можно даже не использовать шаблон. Если закрепить качающуюся пластину данного приспособления на фиксированный угол, его можно использовать и для заточки сверл, оснащенных твердосплавными пластинами.

Для того чтобы успешно затачивать сверла по металлу, большая часть которых изготавливается из быстрорежущей стали, необходимо использовать достаточно твердый точильный круг. В этом качестве можно применять абразивный инструмент, выполненный из карбида кремния. Такие круги, которые можно узнать по зеленому цвету и маркировке 64С, должны иметь зернистость, находящуюся в диапазоне 8Н – 16Н. Используя диски из этого материала, необходимо иметь в виду, что они сильно нагреваются при работе, поэтому не следует допускать, чтобы затачиваемое сверло находилось в длительном контакте с абразивным инструментом. Чтобы не допустить перегрева сверла при его заточке на таком диске, инструмент необходимо регулярно охлаждать, используя для этого водный раствор соды.

Чтобы сверла были острыми – как сделать станок для заточки своими руками. Простое приспособление для заточки сверл своими руками Как сделать заточной станок для сверл

Для быстрого и качественного просверливания отверстий нужны острые сверла, которым свойственно со временем притупляться. Лучше всего этот инструмент оттачивает станок для заточки сверл. В домашних условиях можно также использовать специальные приспособления.

1

Станок для заточки сверл – это автоматизированное оборудование узкой специализации, предназначенное только для оттачивания сверл. По сфере использования различают следующие виды этих устройств:

• Промышленные – имеют большую мощность, на них затачивают различные сверла с диаметром от 20 мм и больше. Основное назначение такого оборудования – интенсивная работа на крупных предприятиях с высокой степенью профильной специализации. В промышленном оборудовании сверло затачивается в полностью или частично автоматическом режиме под нужным углом с помощью узла закрепления (специального зажима).
• Бытовые – используются исключительно на небольшом производстве или в домашних условиях. Устройство этих станков отличается небольшой мощностью, компактностью и мобильностью. На них возможно затачивать сверла среднего и маленького размера, которые используются в быту чаще всего.

Бытовой станок для заточки сверл перед всеми прочими устройствами и приспособлениями, используемыми для восстановления остроты инструмента, обладает массой важных преимуществ, среди которых в первую очередь стоит отметить следующие:

• работает от электрической сети со стандартным напряжением;
• высокая степень производительности;
• простота эксплуатации;
• высокий уровень точности заточки и функциональности;
• доступная цена, находящаяся в допустимых пределах возможностей любого домашнего мастера;
• имеет небольшой вес и компактный размер;
• удобная эргономичная система управления обеспечивает регулирование скорости и интенсивности заточки.

2

Все бытовые станки рассчитаны на заточку из быстрорежущей стали определенного, конструктивно заложенного в устройство оборудования, диапазона диаметров. На многих станках можно затачивать инструмент, оснащенный твердосплавными пластинами – для этого в комплекте поставляется или дополнительно докупается алмазный круг. Обычно их возможности предусматривают заточку сверл с углом конуса при вершине в диапазоне 90–140 о по задней поверхности с выполнением затыловки и подточки режущей поперечной кромки. Но выпускаются также специализированные модификации для сверл по металлу:

• левых;
• с двухплоскостной затыловкой;
• высокопроизводительных;
• трехзубых;
• других.

Наиболее удобны в домашней эксплуатации станки с универсальным патроном для зажимания сверл различного диаметра в пределах технически допустимого диапазона размеров, а также устройства, комплектующиеся набором съемных патронов, которые крепятся на корпусе самого станка и всегда под рукой.

Такое оборудование как правило оснащено окном, через которое можно наблюдать за центрированием сверла в рабочей зоне станка. В комплекте со станком идут стандартные принадлежности: эльборовые круги, комплект цанг, ключи, запасные детали. Также могут поставляться дополнительные принадлежности: алмазные круги, дополнительный набор цанг, светильник для рабочей зоны и другие. Наиболее известные типы подобных станков: Drill Doctor , GS и их китайские аналоги.

По диапазону размеров обрабатываемых сверл эти станки выпускают двух основных видов (с различными крайними значениями диаметров): от 2 мм до 13 мм и от 13 мм до 34 мм. Их недостатки: плохая заточка тонких сверл (точность станков не рассчитана на это) и невозможность оттачивания очень тонких. Для инструмента малых диаметров потребуется специальный станок для заточки сверл – например, ВЗ-389СП, предназначенный для заточки инструмента размером 0,4–4 мм и оснащенный для контроля за процессом оттачивания 30-кратным оптическим устройством.

3

Прежде чем подбирать станок для заточки сверл необходимо определить для него будущий фронт работ, потому что при покупке требуется руководствоваться определенными эксплуатационными параметрами. Если устройство предполагается использовать в домашних условиях (к примеру, на даче или в гараже), то можно приобрести маломощную, недорогую модель – учитывая, что станок не будет эксплуатироваться постоянно, оборудование большой мощности будет совершенно ни к чему. Кроме того, промышленные устройства предназначены для затачивания сверл больших диаметров и потребляют гораздо большее, чем бытовые модели, количество электроэнергии.

При покупке станка следует обратить особое внимание на наличие специального регулятора, предназначенного для настройки вращения шпинделя. Такая опция позволит сделать работу максимально эффективной и безопасной.

Еще один немаловажный параметр – размер сверл, который должен определяться спектром предполагаемых работ. Выбираемый бытовой станок должен иметь достаточно низкий уровень производимого шума, особенно когда оборудование планируется использовать не в каком-то отдельном помещении, а непосредственно в жилой зоне.

Необходимо также обратить внимание на конструкцию приглянувшейся модели – лучше всего, если она будет максимально простой. В этом случае какая-либо поломка не доставит больших хлопот – не составит труда подыскать и приобрести нужную новую деталь и поставить ее вместо вышедшей из строя. Нельзя не отметить, что большинство зарубежных моделей в плане их технического обслуживания довольно дорогие, а найти нужную деталь на замену порой бывает непросто. И последняя рекомендация: выбирать станок для заточки сверл следует только в специализированных торговых точках и магазинах, где будет выдан гарантийный талон и технический паспорт.

4

На предприятиях в некоторых случаях сверловщик затачивает сверла сам вручную на обычных заточных станках, которые оборудованы для этой цели специальным приспособлением. Для этого он предварительно должен изучить правила затачивания сверл и пройти специальные подготовительные курсы. Используемое приспособление для заточки сверл представляет из себя стальную конструкцию, оснащенную подвижным зажимом для сверла с регулируемым углом наклона относительно вращающегося шлифовального круга и имеющее крепление для фиксации на корпусе заточного станка.

Также нередки случаи, когда на предприятии при затачивании вручную на обычном заточном станке вовсе не используют никаких приспособлений. При этом сверло правой рукой держат за хвостовик, а левой – насколько возможно ближе к режущей части. Режущую кромку инструмента прижимают к боковой поверхности абразивного круга и одновременно правой рукой плавно покачивают сверло, стремясь добиться, чтобы задняя его поверхность приняла нужную форму и приобрела правильный наклон. Снимать металл нужно небольшими слоями, слабо прижимая инструмент к кругу. Надо следить, чтобы у сверла режущие кромки были одинаковой длины и имели одинаковые углы заточки.

Ошибки, допущенные во время ручной заточки, могут привести к следующим недостаткам сверла:

• режущие кромки неравной длины;
• углы, образуемые режущими кромками с осью инструмента, разные;
• у поперечного лезвия односторонняя выточка.

В результате этих дефектов сверло будет:

• бить;
• неправильно, односторонне нагружаться на режущих кромках – может сломаться;
• просверливать отверстия большего диаметра, чем само сверло.

После заточки у инструмента следует проверять для поперечной кромки ее ширину и правильность положения относительно режущих кромок, длину последних, угол: в плане φ, наклона поперечной кромки, задний угол α, двойной заточки φ1, при вершине 2φ. Для проверки всех этих параметров на предприятиях используют специальные шаблоны. Правильность расположения перемычки выясняют с помощью оптического прибора. На предприятиях в ряде случаев проверяют биение сверла – используют для этого специальное приспособление.

Сверла по металлу из быстрорежущих сталей затачивают на кругах для шлифования из электрокорунда белого и нормального на керамической связке зернистостью 16–40, твердостью СМ, а также на кругах из эльбора. При заточке инструмента, который оснащен твердосплавными пластинами, применяют из синтетических алмазов, а также из зеленого карбида кремния зернистостью 16–40.

5

Не имея специального станка, в домашних условиях можно использовать для заточки сверл следующее оборудование:

• обычный заточной станок;
• электродрель;
• самодельные аппараты для заточки.

Для использования простого заточного станка лучше приобрести специальное приспособление, потому что прежде, чем самостоятельно научиться правильно оттачивать инструмент без него, можно испортить не один десяток сверл. Это приспособление для заточки сверл имеет примерно такое же устройство, как и описанное выше промышленное. Есть варианты не с креплением на корпус станка, а с отдельной установкой на горизонтальную поверхность вблизи вращающегося шлифовального круга. Подобное приспособление может быть самодельным. Оно может быть выполнено из дерева: на его основании крепят брус с несколькими отверстиями под диаметр нужных сверл, просверленными под наклоном, обеспечивающем нужный угол заточки. Можно предусмотреть изменение наклона – угла заточки.

В случае с электродрелью используется специальная насадка для заточки сверл. К сожалению, в продаже попадаются только для заточки под углом 118 о и только для размеров инструмента 3,5–10 мм (отечественные) и 2,5–10 мм (импортные). Причем и те, и другие только для дрелей с шейкой шпинделя диаметром 43 мм. В корпусе этих насадок есть 15 отверстий под сверла разных диаметров. Насадки комплектуются камнем, затачивающая поверхность которого расположена под определенным углом, и поводком для него, вставляемым в патрон дрели.

Изменив один раз длину поводка (укоротив его), насадку настраивают для работы с одной конкретной дрелью. Работают с ней следующим образом: поводок с камнем на конце вставляют в патрон дрели; насадку одевают на шпиндель и фиксируют винтом; запускают дрель и вставляют сверла в отверстие корпуса насадки соответствующего диаметра. Подобное приспособление тоже можно сделать самостоятельно. В самодельной насадке можно будет предусмотреть нужные углы заточки и диаметры инструмента.

Самодельные аппараты могут быть выполнены в виде обычных заточных станков. На них лучше сразу предусмотреть способ крепления и заточки сверл, чтобы не придумывать дополнительные приспособления для этого.

Приспособление для заточки свёрл своими руками понадобится домашнему мастеру при периодическом выполнении сверловки с выдерживанием определённой точности по диаметру, жёсткой привязки размеров по осям отверстий.

Заточной станок – купить или сделать?

Сделать своими руками. Покупка оборудования сэкономит время. Но возникает масса вопросов по совмещению и монтажу дополнительных приспособлений. Экономные китайские мастера на бытовых приборах ставят неремонтопригодные корпуса, ограждения из хлипких жестянок.

Станок для заточки свёрл своими руками начнём с подбора двигателя. Постарайтесь приобрести электродвигатель 0,5–08 кВт. Величина мощности ориентировочная. Свёрла до Ø 20 при заточке большой нагрузки не создают. Применим даже малооборотистый мотор выпуска 60-годов: долговечность гарантирована — тогда делали на века.

Смущает вес? Зато верстак и кронштейн, если смонтируете на стену, будут в меньшей степени ощущать вибрацию. Не гонитесь за оборотами. Заточка твёрдосплавных свёрл требуется редко, а привычные, из сплава Р6М5 и подобных, на камне с вращением менее 900 оборотов точно не подгорят.

Требования к устройству для заточки свёрл:

• Точная центровка вала двигателя без радиального биения.
• Возможность установки дополнительного защитного кожуха.
• Предусмотрите установку несъёмного массивного основания для крепления двигателя, дополнительных приспособлений.
• Установка подручника с регулировкой высоты, изменением угла расположения в горизонтальной плоскости, регулировкой зазора с камнем.
• Озаботьтесь установкой откидного предохранительного экрана из небьющегося прозрачного материала.

Собираем станок для заточки свёрл своими руками

Отнеситесь критично к заявлениям: «Собрал наждак из отходов, что валялись в гараже под ногами». Универсальную втулку с посадочным местом под точильный круг Ø 32 закажем токарю-профессионалу. Деталь изготовим из легированной стали.

Точность скользящей посадки исключит биение нового абразива. Шпонку не ставим. Винт М4 со спиленной головкой войдёт в шпоночную канавку через резьбовое отверстие во втулке. Надёжность фиксации проверена.

Резьба фиксации камня левая, самозатягивающаяся. Опорный бортик со стороны двигателя и прижимная шайба выполняются Ø 50–60 мм. В целях безопасности, с обеих сторон абразива ставятся предохранительные прокладки из паронита, пластика, берёзовой фанеры.

Вращение круга допускается только сверху вниз относительно подручника.

Боковые поверхности наждачного круга не предназначены для обработки, истончение грозит разрывом круга.

Подручник, кроме функции опоры, будет удерживать приспособление для заточки свёрл, горизонтальный движок — для устранения биения, выравнивания цилиндрической поверхности шарошкой, угловые направляющие — для заточки ручного инструмента под нужным градусом.

Кожух при обилии режущего инструмента и многофункциональном использовании наждака желательно установить с откидной боковой крышкой на шарнирах: установка чашки потребует большей ширины, смена точильных кругов иной зернистости и твёрдости не должна отнимать время.

Не обойтись без приспособления для заточки свёрл

Обработка сталей, вязких материалов на большую глубину ведёт к затуплению режущей кромки сверла. Снижается скорость резания, идёт перегрев рабочей части, нарушается извлечение стружки. Поломка инструмента случается чаще на выходе из детали.

Заточник полагается на опыт и твёрдость рук. Наша задача — научиться копировать заводскую заточку сверла с помощью немудрёной оснастки. Снимать затылок — наука нехитрая. Восстановление способности резать начнём с дублирования плоскости режущей кромки.

Самодельное приспособление для заточки свёрл должно быть простым в исполнении и удобным в использовании. Необходимые условия для заточной оснастки:

• Сохранение ориентации сверла при свободной коррекции положения.
• Произвольное изменение угла пространственного положения инструмента.
• Простота установки и демонтажа конструкции.
• Безопасность использования.

Заточное устройство своими руками

Поворот приспособления на 90 0 осуществляется только по направлению к себе. В отношении оси набегающего цилиндра абразива отрицательный угол направляющей пластины недопустим. В качестве ограждающего упора выступает площадка подручника.

Направляющая пластина подбирается из листовой стали толщиной 5–8 мм. Вдоль верхней плоскости выфрезеровываем угловую канавку. Углубление, где будет покоиться сверло, выполняется на станке.

Самодеятельность с подручным инструментом допустима в случае замены материала на толстый текстолит. Тогда подойдёт ручной фрезер. Требуется выборка без отклонения глубины и направления, иначе не добьёмся точности выполнения операции по восстановлению режущей кромки сверла.

Удобство в том, что при продольном движении сверла по пазу площадь опоры увеличивается за счёт контакта ладоней с направляющей пластиной. Проворачивание сверла при контакте с точилом, произвольное изменение угла заточки не грозит.

Опорная пластина несёт снизу втулку. Обычно это обрезок трубы. После сварки внутренний диаметр калибруется развёрткой. По размеру трубки подбираем кронштейн и болт. Закажем выточить 2 гайки с цилиндрической поверхностью со свободной посадкой в трубку.

Проверка и самоконтроль

Прикручиваем кронштейн в последнюю очередь. Его положение предопределит функциональность заточного устройства для спиральных свёрл. Пора провести пробную заточку. Касаясь абразива выше центра оси точильного круга, подправляем режущую часть, подъём за счёт шарнира – обработка затылка.

Распространённые ошибки при заточке:

• Биение сверла вследствие разницы в длине режущих кромок.
• Несимметричность режущих кромок.

В первом случае вследствие смещения оси сверла усложняется попадание в точку кернения. Диаметр отверстия превысит диаметр сверла. Тонкое сверло сломается. Разноугольность режущих кромок ведёт к преждевременному износу задействованной кромки при замедлении работы.

Как сделать правильно повторную заточку. Закажем токарю бобышку с внутренним конусом. Крепим её на стальной лист. Упираем хвостовик в конус, оставляем риски на металле плечиками боковых кромок. Не совпали? Дорабатываем до оптимума.

Видео: Приспособление для заточки сверл

Сверла по металлу закаливаются при производстве, однако постепенно они все равно затупляются. Разумеется, не стоит их сразу же выбрасывать. Осуществить заточку сверла по металлу вы можете самостоятельно, применяя специальное оснащение.

Типы устройств для затачивания

Чтобы правильным образом выполнить затачивание сверла, нужно применить специальные устройства. Они подразделяются на две категории:

• промышленное оснащение. Располагает большой мощностью. Посредством него возможно осуществлять заточку сверл, имеющих радиус от одного сантиметра. Данные устройства ставятся на больших предприятиях. Затачивание выполняется полуавтоматически/автоматически;
• бытовое оснащение. Предназначается для применения в домашних условиях. Кроме того, его используют на маленьких предприятиях. Это оснащение мобильно, компактно, обладает стандартной мощностью.

При приобретении станка нужно учитывать шумность, конструктивные особенности прибора. Оптимально покупать обычный станок, потому как для него легко найти подходящие запчасти.

Приобретать точильные устройства нужно лишь в специальных местах, потому как в них к станку прилагается технический паспорт. Кроме того, покупатель получает гарантийный талон.

Применение точильных аппаратов в бытовых условиях

Для дома наилучшим вариантом считаются бытовые станки. Посредством них возможно точить разные типы сверлильных инструментов. Стоит учесть, что для определенных видов сверл понадобится покупать специальные круги.

Для того чтобы собственноручно осуществить затачивание, необходимо выбрать станок, который оборудован универсальным патроном. Он дает возможность выполнять зажим деталей, имеющих разный размер.

Покупателю вместе с точильным устройством зачастую предоставляются:

• эльборовые круги;
• ключи;
• цанги;
• сменные запчасти;
• осветительный прибор для рабочего места.

Наиболее распространены такие приспособления для заточки сверл, как «Дрилл Доктор», GS. Данные станки предназначаются для затачивания сверлильных инструментов радиусом в 0,2-3,4 см. Подобное оснащение неспособно подточить чересчур тонкие предметы. Для этого понадобится покупать особый станок.

Все оснащение, которое предназначается для затачивания инструментов в бытовых условиях:

• может работать от электрической сети;
• высокопроизводительно;
• просто в эксплуатации;
• функционально;
• обеспечивает точное затачивание;
• стоит недорого;
• компактно;
• мало весит;
• удобно управляется. Возможно менять интенсивность затачивания, его быстроту.

Как самостоятельно сделать точильный станок

Прежде всего, нужно приобрести контрольное приспособление. Оно требуется для того, чтобы проверять, насколько точно выполнена работа.

Для сверл, предназначенных для обработки различных металлов, нужно делать разный угол кромки. Ниже приведен перечень обрабатываемых деталей и соответствующих углов кромок:

• стальные, чугунные, бронзовые – 115;
• латунные, медные – 125;
• алюминиевые, керамические, гранитные, деревянные – 135;
• магниевые – 85;
• силуминовые, пластиковые, текстолитовые – 90.

Ознакомившись с данным списком, возможно изготовить несколько шаблонов и, соответственно с ними, собственноручно осуществлять затачивание. Один и тот же сверлильный инструмент возможно использовать для разных деталей. Нужно только изменить угол вершины рабочей области.

Простой, но весьма эффективной приспособой для заточки сверла считается основание, на котором закреплены втулки различного размера. Помните, что предмет не должен трястись во втулке. Малейшее отклонение приведет к значительному уменьшению качества сверлильной обработки.

Желательно иметь обойму трубок из алюминия/меди. Также можно сделать в брусочке из мягкого материала нужное число отверстий. Монтируйте на точильном круге удобный подручник, позволяющий перемещать под требуемым углом самодельное приспособление для заточки сверл, служащий упорным элементом.

В настоящее время есть различные чертежи точильных устройств. Можете использовать существующий либо создать собственный. Не забывайте, что при затачивании инструмента нельзя допускать прокручивания сверла вокруг собственной оси.

По завершении затачивания позвольте инструменту остудиться. Измерьте точность работы посредством шаблона. Кромки должны располагаться симметрично. В особенности это значимо для инструментов небольшого радиуса.

Использование электрической дрели

Определенные люди предпочитают использовать в качестве основы для точильного приспособления электрическую дрель, которая оборудована специальными насадками. Разумеется, количество насадок ограничено. Следовательно, собственноручное затачивание затрудняется. В наборе с насадками поставляется камень и поводок.

Если хотите, можете сами изготовить насадку. Данный элемент точильного устройства нужно оснастить крепежной деталью для фиксирования инструмента.

Особенности затачивания

Если вы приняли решение собственноручно подточить инструмент, используя приспособления для заточки, осуществляйте процедуру по такому алгоритму:

1. Выполните обработку задней части. Крепко прижмите инструмент, контролируйте, чтобы угол затачивания не менялся. По окончании обрабатывания конец инструмента станет похож на конус.
2. Теперь заточите режущую поверхность.
3. На финальной стадии осуществляется доводка задней части. Удостоверьтесь, что величина перемычки не превышает четырех десятых миллиметра. Разумеется, для большого инструмента данный показатель должен быть немного выше.

Если у вас что-то не получилось, не расстраивайтесь. Желательно тренироваться на сверлах, которые, скорее всего, не пригодятся. Главное – обучитесь правильному надавливанию и выдержке угла. Помните, что отверстия сверлят бока инструмента, а не его кончик. Следовательно, кромки нужно затачивать в обязательном порядке.

Не забывайте, что при обработке сверла появляются мельчайшие частички. Из-за нагрева они летят в разные стороны. Ввиду этого нужно соблюдать правила безопасности. Используйте специальные очки, рукавицы. Кроме того, проверяйте надежность фиксации инструмента, иначе оно вылетит из ваших рук.

Если вы хотите воспользоваться приспособлением для заточки сверл своими руками, в обязательном порядке приготовьте рабочую зону. Позаботьтесь о нормальном освещении. Кроме того, не забудьте надеть специальные рукавицы, защитные очки.

1. Прежде всего, рассчитайте нужный угол затачивания.
2. Ваша стойка для заточки должна быть такой, чтобы круг для шлифования располагался с правой стороны.
3. Осуществляйте центровку. Для этого большим и указательным пальцами возьмите рабочую область, а другой рукой удерживайте хвостовую кромку.
4. Сверлильный инструмент требуется вращать так, чтобы режущая поверхность была расположена параллельным образом.
5. Не забывайте устранять зазубрины и иные неровности.
6. Все движения нужно проделывать в некотором порядке. К примеру, левую руку необходимо двигать к низу от левой стороны, а правую – по часовой стрелке.

Заключение

Приобретать промышленное оборудование для заточки сверл не слишком рационально, так как стоит оно дорого. Для домашних нужд оптимально подойдет обычный бытовой станок либо изготовленное вами точильное приспособление.

Чтобы не допустить ошибок при собственноручном затачивании металлического сверла, требуется использовать специальное устройство. Это может быть бытовой/промышленный станочный аппарат, электрическая дрель с особой насадкой. Насадка надевается прямо на дрель для заточки сверл. Если вы раньше не делали попыток выполнить заточку сверлильного инструмента, посмотрите обучающее видео, которое есть ниже.

В обязательном порядке соблюдайте технику безопасности. Игнорирование простых правил, неиспользование защитной одежды может довести вас до больничной койки. Искры, попавшие в глаз – это далеко не шутки. Есть большая вероятность полностью лишиться зрения. Согласитесь, лучше просто надеть специальные рукавицы и защитные очки, чем подвергать себя риску получить серьезную травму.

Технологический процесс механической обработки материалов включает множество разнообразных операций, для проведения которых требуется качественный и острый инструмент. Так, в механическом цеху на любом машиностроительном предприятии может использоваться набор из токарных, фрезерных, сверлильных и более сложных станков. В них используется свой тип инструмента, для каждого из которых есть и определенный способ заточки.

Особенности работы сверл

Механическая обработка металла связана с огромными нагрузками на инструмент. Вообще, он состоит из трех основных частей: присоединительной, корпусной и режущей. Так вот режущая часть — это небольшой клинообразный элемент, предназначенный для проникновения в металл и снятия его части с заготовки.

Если, например, в токарном резце или дисковой фрезе с формой и конструкцией режущей части все понятно, то при обработке отверстий на сверлильном станке все намного интереснее и сложнее, поэтому нужно знать, как правильно заточить сверло. Это инструмент, предназначенный для осевой обработки металла. То есть движение подачи направлено строго вдоль оси. Это следует учитывать перед тем, как заточить сверло по металлу, ведь неправильный угол резания приведет к появлению вибраций и поломке.

Основные элементы режущей части сверла

Перед тем как заточить сверло по металлу, следует ознакомиться с конструкцией его режущей части, которая включает следующие элементы:

1. Основная режущая кромка.

2. Вспомогательная винтовая режущая кромка (ленточка).

3. Перемычка.

4. Передняя поверхность.

5. Задняя поверхность.

Что понадобится для заточки?

На предприятии все необходимое для реставрации инструмента всегда под рукой. А вот домашнему мастеру приходится искать альтернативу качественным заводским приспособлениям в более простых решениях, которые можно использовать в условиях обычного гаража. И все же перед тем, как заточить сверло по металлу, запаситесь минимальным набором:

1. Точильный круг. Он должен быть установлен на вращающийся вал. Устройство в народе известно под названием «наждак». В гараже встречается очень часто.

2. Емкость для охлаждающей жидкости.

3. Охладитель (вода или машинное масло).

Для того чтобы выдержать угол заточки сверла, может быть недостаточно такого набора. Ведь контролировать процесс придется «на глазок», что вряд ли получится без наличия определенного опыта. В таком случае в базовый комплект нужно включить еще и приспособление для заточки сверла, которое можно купить или смастерить самостоятельно.

Контролируемые параметры

Когда все готово, необходимо ознакомиться с некоторой теорией, чтобы иметь представление об основных параметрах осевого режущего инструмента. Перед тем как правильно заточить сверло, нужно знать его углы:

1. Передний . Определяется в главной секущей плоскости (проходит перпендикулярно главной режущей кромке) как угол между передней поверхностью и основной плоскостью (перпендикулярна вектору скорости резания). Он направлен по касательной к окружности сверла.

2. Задний . Также определяется в главной секущей плоскости как угол между задней поверхностью и плоскостью резания (проходит через вектор скорости и режущую кромку).

3. Угол при вершине находится между двумя главными режущими кромками, если посмотреть на сверло сбоку.

Оптимальное значение переднего угла — 18-20 градусов, заднего — 10-12. Угол при вершине в сверлах по металлу имеет стандартное значение — 118 градусов.

Процесс заточки

Теперь давайте поговорим о том, как заточить сверло по металлу на обычном наждаке. Основная заточка данного осевого инструмента производится по задней поверхности. Для этого включите наждак, крепко возьмите сверло в руку таким образом, чтобы главная режущая кромка была направлена навстречу вращению точила. Теперь подводим кромку к точилу, после чего поворачиваем сверло за хвостовик так, чтобы режущая кромка расположилась параллельно поверхности круга. Проделываем такую же операцию со второй режущей кромкой. В результате получается так называемая простая заточка сверла, которая оптимальна для большинства режимов обработки металлов.

Простая заточка используется для сверл диаметром до 10 мм. При увеличении этого параметра можно дополнительно выполнить подточку передней поверхности. В результате передний угол уменьшается, а значит, увеличивается толщина лезвия (так называемый угол режущей кромки) и, соответственно, период стойкости сверла.

Заточка с помощью приспособления или станка

Описанный выше способ можно назвать кустарным, так как точного контроля параметров сверла непосредственно во время заточки добиться просто невозможно. В лучшем случае вы проверите углы после окончания заточки, а в худшем — просто проверите, насколько лучше стало работать сверло. А как правильно заточить сверло?

Конечно, для этого лучше использовать более продвинутые варианты, которые позволят заранее настроиться на определенные углы. В таком случае понадобится приспособление или станок для заточки сверл.

Если масштаб работ в вашей мастерской достаточно большой, и переточка инструмента требуется постоянно, то оптимальным будет приобретение станка. Он позволит значительно упростить процесс, особенно в том случае, если требуется перетачивать твердосплавные сверла по металлу. Основное преимущество его использования — точное соблюдение заранее заданных параметров. При большом объеме работ недопустимо использование неправильно заточенного инструмента, так как это приведет к снижению производительности. Современные заточные станки позволяют получать различные типы заточек сверла:

1. Х-тип. Используется по большей части для засверливания в глухих отверстиях. Предназначен для снижения осевого усилия резания.

2. XR-тип. Используется для универсальных сверл. Врезание в материал происходит несколько хуже, чем в первом типе, однако такие сверла имеют повышенную прочность и период стойкости.

3. S-тип. Здесь используется описанная выше подточка, которая также позволяет увеличить срок службы сверла при обработке различных материалов (от чугуна до нержавеющей стали).

4. N-тип. Также используется подточка, однако меньшей величины. Сверла с такой заточкой применяются для глубокого сверления.

Конструкция приспособления

Как уже стало понятно, ручная заточка сверла — это дело профессионала, который не просто знает правильные углы, но и чувствует процесс резания. К сожалению, приходит такое чутье только после многолетней практики работы со сверлильным станком или дрелью. Не стоит экспериментировать, так как можно смастерить самостоятельно или приобрести приспособление для заточки. В обоих случаях оно будет включать одинаковые конструктивные элементы и работать по одному принципу.

Итак, основная задача приспособления — правильная ориентация сверла относительно плоскости шлифовального круга. Для этого в его конструкцию входит опорная плита, на которой желательно располагать как само приспособление, так и электродвигатель, на валу которого расположено точило. На плите также находится поворотная колонка, на которой закрепляется сверло. Она должна иметь возможность не только поворачиваться, но и перемещаться по направлению к шлифовальному кругу.

В качестве колонки можно использовать любой подшипниковый узел с валом, например от старой дрели. На колец вала приспосабливается ложе для сверла (можно использовать переходную втулку), к которому оно прижимается винтами. После фиксации сверла включается привод точила, колонка подводится к шлифовальной поверхности и поворачивается для придания задней поверхности сверла правильной формы. Важно, чтобы при изначальной настройке приспособления выдерживался угол при вершине сверла в 118 градусов.

Заточка насадками

Еще один простой и удобный способ предусматривает использование такого приспособления, как насадка для заточки сверл. Основное преимущество его заключается в универсальности и простоте использования. Устройство имеет цилиндрическую форму. С одной стороны расположен присоединительный узел, посредством которого насадка устанавливается на шпиндель дрели. С другой стороны расположены отверстия для установки сверл определенного диаметра. Для заточки сверло вставляется в отверстие, после чего заточной механизм приводится в движение двигателем дрели.

Меры безопасности

Заточка сверла связана с образованием мелких частиц, которые отрываются от точила в процессе износа. Они нагреваются и разлетаются в разные стороны в виде огненных искр, поэтому для безопасности стоит использовать защитные очки и перчатки.

При заточке сверла без приспособления проследите за тем, чтобы надежно фиксировать его положение. В противном случае при контакте с точилом его может просто вырвать у вас из рук.

Качество и точность сверления зависит от остроты рабочего инструмента. Кроме того, в отличие от столового ножа, сверло должно быть заточено правильно. Бывалые слесари могут ровнять режущую кромку на обычном точильном станке, просто удерживая сверло в руках (по крайней мере, с их слов). Но для такого способа нужна сноровка и многолетний опыт. Даже если у вас твердая рука, и отличный глазомер – без понимания процесса, вы просто испортите инструмент.

Несколько базовых правил заточки (на примере спиралевидных сверл по металлу):

Для лучшего восприятия материала, вспомним устройство сверла.

• Нельзя прижимать острие к наждаку дольше 2-3 секунд за один подход. Металл раскаляется и происходит так называемое «отпускание», то есть лишение закалки. Соответственно теряется необходимая твердость металла. Первый признак – наличие температурных побежалостей на кромке.
• Для сверл диаметром до 4 мм: при каждом касании плоскости наждака сверло удерживается в одном положении: вращение вокруг своей оси недопустимо. Для большего диаметра, геометрия заточки несколько иная.
• На спиралевидных сверлах затачивается только задняя поверхность режущей части.
• Режущая кромка должна быть направлена навстречу вращению точила (при механической заточке).
• Основной угол (на иллюстрации — 2φ) зависит от типа обрабатываемого материала.

Какие сверла точить, и как часто?

Перьевые и другие специальные сверла по дереву в домашних условиях не восстанавливают, да и тупятся они не так быстро. Победитовые наконечники для бетона не точатся в принципе. Остается самый популярный инструмент – спиральные сверла по металлу. Разумеется, их используют и для обработки дерева (пластика, резины и даже камня), но это к теме не относится.

Спиральное сверло. Режущая кромка имеет небольшой размер, поэтому при работе быстро нагревается от трения (нет площади рассеивания). Основная причине затупления – именно перегрев. При правильном использовании износ происходит не так интенсивно. Характерные признаки тупого сверла:

• При работе слышен скрип.
• Вместо завитой стружки из отверстия выходят опилки.
• Моментальный нагрев инструмента без продвижения в глубину.

Важно: Не следует работать тупым сверлом, износ от перегрева будет только прогрессировать.

Итак, пришло время точить инструмент. Вы не желаете испортить сверло, и хотите механизировать процесс.

К вашим услугам мини станки для заточки:

Все приспособления разделены на два вида: насадки или упоры для универсального инструмента, и самостоятельные устройства узкой специализации. Рассмотрим самые популярные из них, от простого к сложному:

Это как раз приспособление для тех, у кого твердая рука и глаз-алмаз. Фактически оно позволяет лишь удерживать сверло в заданном положении, не опасаясь поранить пальцы. Контроль угла визуальный, согласно положению «крыльев» относительно любого ориентира. Преимуществ немного: моментальная готовность к работе, компактность и цена. Недостатки очевидны: ручной контроль за процессом не добавляет точности.

По сути, этот элемент не является специальным приспособлением для сверл. Он просто позволяет зафиксировать инструмент под определенным углом. Точность будет выше, чем в предыдущем варианте. Большинство упоров позволяют устанавливать угол наклона, и даже имеют шкалу разметки. И все же приходится полагаться на твердость рук.

Есть и более продвинутые подставки: со сменными элементами и регулировкой не только угла, но и высоты. Приспособления монтируются не на корпус наждака, а на верстак: что делает их более универсальными.

Фактически, такой упор можно приспособить под любое электро-точило. Дополнительный бонус – с помощью такой подставки можно точить ножи, фрезы, отвертки, стамески, и пр.

Полупрофессиональные направляющие для любых типов сверл

Это довольно продвинутый инструмент, который позволяет контролировать характеристики заточки с точностью до микрон. Все линейные параметры надежно фиксируются, значения выставляются по разметке. Сверло крепится в желобе, случайное смещение или поворот вокруг своей оси исключен.

Для заточки предусмотрена возможность как линейного перемещения, так и движения кромки по траектории дуги (для конической заточки сверл большого диаметра). Линейное движение (вдоль оси) может контролироваться мастером, или устанавливается ограничительный упор.

С точки зрения качества обработки – недостатков у приспособления практически нет. Но для правильной заточки оператор должен знать параметры сверла. То есть, автоматика отсутствует: поэтому инструмент относится к разряду профессионального.

Как развитие линейки – направляющая с собственной точильной установкой. Нет необходимости устанавливать упор на верстак и менять диски. Фактически – вы имеете полуавтоматический настольный станок для заточки.

Важное замечание: Все перечисленные приспособления предназначены для работы со стандартными электро-точилами. Поэтому перед началом обработки сверл, желательно установить специальный наждачный диск.

Представляют собой специализированный электроинструмент для выполнения единственной задачи: заточка спиральных сверл.

Пользоваться станком может даже человек, далекий от техники (хотя, зачем ему острые сверла?). От оператора требуется лишь определить диаметр сверла и погрузить его в соответствующее отверстие. Работать удобно, ошибки практически исключены. Однако все сверла точатся «под одну гребенку». Расплата за простоту использования – отсутствие гибкости в настройках. Для домашнего применения – лучший выбор: особенно если имеется дополнительная насадка для заточки ножей и ножниц.

Есть версии для мастеров. Сверло устанавливается с учетом параметров заточки, процесс может контролироваться оператором.

Выбирается угол заточки, способ обработки кромки (линейная или конусная), глубина снятия металла. Сверло располагается не в общей обойме, а в индивидуальном картридже.

Промышленное заточное оборудование для металлообрабатывающего цеха

При интенсивной эксплуатации сверлильных станков, требуется отдельный пост для восстановления работоспособности инструмента. Профессиональные стенды для заточки сверл любого диаметра, экономят время и силы, но стоимость такого оборудования слишком высока для домашнего применения.

Полученная информация поможет вам подобрать приспособление для заточки, без лишних финансовых затрат. Кроме того, существуют сменные насадки на ручной электроинструмент (например, дрель). Но это уже тема другой статьи.

Приспособление для заточки сверл на точильном станке. Станок для заточки сверл своими руками – затраты копеечные, прибыль – рублевая. Самодельный заточной станок – основные принципы конструкции

В процессе обработки твердых изделий сверла подвергаются быстрому износу. Тупой рабочий элемент значительно нагревается и утрачивает свои прочностные показатели. Происходит это из-за «отпускания» металлического сплава. Инструмент время от времени необходимо точить. Впрочем, этот момент касается не только приспособлений для сверления.

Сверла — это довольно дешевые изделия. По крайней мере вариации, используемые в домашних условиях. Так или иначе, но приобретать новую насадку сразу после ее затупления как минимум неразумно.

Есть и фабричные средства для заточки, однако при этом происходит нарушение концепции целесообразного применения домашнего инструмента.

Сверла, предназначенные для обработки древесины, почти не затупляются. Изделие можно лишь «загнать» в смолистой конструкции и на повышенных оборотах. Наконечники из победита, необходимые для обработки камня и бетона, как правило, не подвергают заточке. Остается лишь заточка приспособлений по металлу. Некоторые опытные слесари делают эту работу своими руками, не прибегая к использованию дополнительных средств.

Но в этом случае точность и качество работы могут вызывать сомнения. Да и не каждый домашний умелец обладает хорошим глазомером.

Как самостоятельно сделать точило для сверл

Для начала нужно сделать шаблон , который позволит вам контролировать точность обработки.

Обыкновенные сверла, предназначенные для работы с черным металлом, характеризуются углом кромки от 115 до 120 градусов. Если же вы постоянно работаете с различными материалами, то следует ознакомиться со следующей информацией:

• текстолит и пластмасса — от 90 до 100 градусов;
• любая древесина — 135;
• гранит и керамика — 135;
• чугун, твердосплавная бронза и сталь — от 115 до 120;
• мягкая бронза и сплавы на основе латуни — от 125 до 135;
• алюминиевые сплавы — 135.

На базе этих данных можно сделать несколько полезных шаблонов, которые помогут сделать максимально качественную и точную заточку сверла.

Самый простой вариант заточки — разные втулки, которые закреплены на надежной и крепкой основе.

Рекомендуется сделать обойму из алюминиевых и медных трубочек, подобрав их под самые распространенные диаметры сверл. Можно также насверлить в брусочке из нетвердого материала несколько отверстий. Самое важное — поставить на точило комфортный подручник, служащий опорой и позволяющий перемещать затачивающее приспособление под необходимым углом.

Этот способ активно применялся нашими дедами. А для материала уголка (заточного станочка) они использовали крепкий дубовый брус.

По сути, достаточно расположить верстак или стол сбоку наждака — и приспособление для заточки сверл своими руками готово. При этом уровень точности и качества заточки будет крайне высоким.

Существует множество чертежей для изготовления конструкции затачивающих приспособлений. Можно прибегнуть к уже готовым вариантам или же сделать их своими силами. Самое важное — уяснить принцип обработки.

При обработке не стоит допускать того, чтобы сверло вращалось вокруг собственной оси. В том случае, если инструмент будет провернут хоть на миллиметр, он испортится и вы будете вынуждены стачивать определенную длину для дополнительной обработки.

Ошибки

К самым распространенным ошибкам самостоятельной заточки сверл относятся следующие:

Для того, чтобы самостоятельно сделать приспособление для заточки сверл, следует придерживаться следующих правил:

Все средства для создания такого приспособления можно отыскать даже у себя дома или в гараже. Обрабатывать их следует болгаркой, сваркой и точилом.

Современный рынок насыщен множеством видов различного оборудования, предназначенного для заточки сверлильного инструмента. При его использовании не требуется иметь специальных навыков и подготовки. Например, к таким устройствам относят промышленные приспособления riss 8100v, имеющие высокую стоимость. Чтобы сэкономить средства, можно изготовить инструмент для заточки сверла по металлу своими руками.

Специфика работы устройств

В домашнем хозяйстве часто используются электродрели и шуруповёрты для сверления различных материалов из дерева, бетона, металла и керамики. Многие пользователи подобного оборудования неоднократно сталкивались с проблемой, вызывающей во время работы затупление рабочей части сверлильного инструмента.

Во время работы с металлом может возникать интенсивный нагрев режущей части сверла, что подвергает его к быстрому износу и дальнейшей непригодности в эксплуатации. Во избежание этого необходимо периодически проверять геометрические нормы режущей части и по возможности подтачивать её до требуемых параметров. Для сверления металлов, как правило, применяются спиральные свёрла. Дополнительная проверка инструмента перед выполнением работ продляет срок его эксплуатации.

При работе с древесиной режущая часть практически не поддаётся износу, а буры по бетону оснащаются твёрдыми победитовыми пластинами, которые в заточке не нуждаются и используются до полнейшего износа.

Инструменты для заточки свёрл

Как на промышленном устройстве, так и на приспособлении для заточке свёрл, сделанном своими руками, рекомендуется применять специализированный шаблон, необходимый для соблюдения требований к инструменту. Использование шаблона даёт возможность выставлять необходимый угол режущей части сверла, что обеспечивает высокую точность при работе. Во время проведения сверлильных работ необходимо индивидуально подбирать угол заточки инструмента, в зависимости от используемых материалов.

При работе с металлами можно использовать справочные данные, предоставляющие информацию о необходимых нормах при установке угла заточки. Параметры углов заточки для свёрл по металлу:

• Сталь, чугун и твёрдая бронза — 116−118;
• Латунь, мягкая бронза — от 120 до 130;
• Медь — 125;
• Алюминий — 140.

В простом приспособлении для заточки свёрл можно использовать втулку с внутренним диаметром, которая должна совпадать с поперечным сечением сверла и фиксироваться на жёстком основании под необходимым углом. Втулка подбирается с высокой точностью — так, чтобы её внутренний диаметр совпадал с поперечным сечением затачиваемого инструмента. Категорически нельзя допускать слабой фиксации: это резко снижает качество заточки.

Можно использовать деревянный брусок, в котором должны быть просверлены отверстия разного диаметра, что сделает приспособление универсальным.

Важным узлом является подручник, выполняющий следующие функции:

• обеспечивает правильное фиксирование обрабатываемого объекта и его перемещение относительно заточного круга;
• является отличным упором во время выполнения заточных работ.

Чертежи приспособления для заточки свёрл могут оказать существенную помощь при его сборке. Их можно найти в различных источниках информации. Изучая принцип работы подобных конструкций, можно разработать свой вариант, который может отличаться от базового своими индивидуальными особенностями.

При работе с заточными устройствами необходимо выполнять следующие правила:

• Обрабатываемый инструмент во время проведения работ должен быть крепко зафиксирован, что предотвращает его проворачивание вокруг своей оси;
• По окончании заточных работ необходимо дать сверлу остыть, после чего измерить его углы при помощи шаблона. Рабочие поверхности режущих частей не должны отличаться друг от друга.

Даже при правильно выбранных углах и совпадении их симметричности может появиться сильное биение, вызванное из-за разницы длины режущих кромок, что чревато поломкой сверла. При несимметричности режущих частей происходит замедление процесса сверления и перегрев режущей части инструмента. Это делает отверстие разбитым и увеличенным в диаметре.

Приспособление для шуруповёрта

Для заточки свёрл можно использовать традиционные устройства: точило, электродрель или шуруповёрт, с добавлением к ним дополнительных доработок.

В продаже имеется готовое промышленное приспособление для шуруповёрта и электрической дрели, которое используется как мини-точило и позволяет осуществить заточку под разными углами.

Чтобы заточить режущую часть инструмента на самодельном приспособлении, необходимо выполнить ряд условий:

Для затачивания свёрл и буров применяются наждачные круги. Самым распространённым в бытовых условиях является белый круг из электрокорунда, предназначенный для затачивания лопат, топоров, ножей, тяпок и другого домашнего инвентаря.

Для твердосплавных победитовых буров по бетону используются абразивные круги маркировки 64С. Зернистость заточного диска рекомендуется использовать марки 25Н. При заточке рапида используют марку диска от 8H до 16H. При работе с наждаком из карбида кремния рабочая поверхность сверла, нагревается до высоких температур, поэтому рекомендуется охлаждать металл при помощи воды с содой.

Заточка бурава может производиться вручную, на станках или специальных абразивных дисках.

Если вы затачиваете сверло вручную, то его необходимо:

• крепко держать за хвостовик, а другой рукой направлять его спиральную часть;
• режущую кромку сверла прижать к боковой поверхности абразивного круга;
• после заточки одной стороны необходимо плавно повернуть сверло, при этом режущие кромки обязательно должны иметь правильный наклон к оси и принять нужную конфигурацию.

Сверло затачивают с обеих сторон поочередно. При этом обязательно контролируйте режущие кромки.

Помните! Острие бурава должно находиться ровно по центру.

В противном случае при работе он будет отклоняться. Стоит отметить, что на сверло ни в коем случае нельзя сильно давить, иначе оно может получить дефекты (изгиб).

Например, если после заточки вы заметили, что режущие кромки неодинаковы и наклонены под разными углами к оси, то это значит, что середина поперечной кромки находится не в центре сверла, и оно будет неправильно работать.

Во время заточки обязательно обратите внимание на изначальный угол инструмента. Именно он в дальнейшем станет вашим ориентиром. Затем осмотрите буравчик на предмет повреждений:

• если вы обнаружили серьезные дефекты, то можно воспользоваться грубой наждачной бумагой;
• если дефекты маленькие и сверло затуплено совсем чуть-чуть – воспользуйтесь доводочным кругом. Эта операция необходима для тонких буравов;
• если сверло по бетону имеет дефекты конуса хвостовика – обработайте верхнюю часть инструмента, аккуратно прижимая его к точильному кругу;
• после обработки ещё раз тщательно осмотрите заднюю поверхность бура;
• если вы заметили, или определили шаблоном, что у вас получился идеальный конус – вы правильно заточили инструмент.

После этого обработайте режущую кромку сверла. Размер перемычки при рациональном обтачивании инструмента должен быть 1-1,7 мм.

Какие особенности у точильных станков

Самодельное устройство для затачивания сверл рассчитано на сквозные и глухие буравчики из сталей, чугунок и различных твердых сплавов. В зависимости от типа, станки могут быть наделены разными функциями. На некоторых из них во время работы можно варьировать угол.

Станки для заточки бывают:

• универсальные – применяются для различных режущих инструментов;
• специализированные – для одного вида.

Именно к универсальным станкам относят устройства для заточки сверл, ведь на них можно обрабатывать:

• метчики;
• фрезы;
• долбняки;
• зенкеры.

Станки подразделяют на две категории:

1. Промышленные – имеют высокую мощность и рассчитаны на заточку инструмента большого диаметра. Мощность зависит напрямую от двигателя.
2. Бытовой точильный станок для сверл – достаточно компактный и используется зачастую для домашнего пользования. С его помощью можно обрабатывать даже буры малых диаметров.

Различают семь методов заточки:

1. Одноплоскостной.
2. Сложно-винтовой.
3. Фасонный.
4. Эллиптический.
5. Конический.
6. Двухплоскостной.
7. Винтовой.

Как изготовить приспособление для заточки сверл

Для изготовления самодельного станка вам потребуются:

• тумблер;
• абразивный круг;
• заглушка;
• двигатель;
• подставка;
• провода.

Следуйте нашим советам:

1. В целях безопасности поместите самодельный станок в корпус, снаружи оставьте только ось и абразивный круг. Помните, прибор будет работать от сети.
2. Заранее выберите место, где будет стоять ваше приспособление для заточки сверл. Желательно, чтобы оно находилось на металлическом столе.
3. Далее поставьте электродвигатель на столешницу с помощью креплений (струбцин) и отметьте места отверстий для болтов, если у него есть лапки.
4. После этого уберите электромотор и сделайте 4 отверстия.
5. Позже снова установите двигатель и аккуратно закрепите его с помощью болтов.

Совет : Если у двигателя нет лапок – можно укрепить его с помощью металлических полос (хомутов).

Электродвигатель для нашего будущего станка должен быть оснащен специальным удлиненным валом, на который следует надеть зернистый диск. Для этого:

1. Установите крепежную гайку, предварительно нарезав на конце вала правую резьбу.
2. Закрепите диск с помощью шайбы и гаек.

Если диаметр вала и отверстия диска совпадают, то установите на вал шайбу, а затем абразивный диск. Если диаметр вала и отверстия не совпадают, то вам необходимо добавить втулку.

Предварительно сделайте в ней специальное боковое отверстие с резьбой для болта, чтобы иметь возможность плотно закрепить её на вал. После этого вы можете надеть втулку.

Если вы не можете определиться с электродвигателем, то просто возьмите мотор старой стиральной машинки. Он идеально подойдет для самодельного устройства заточки.

Стоит отметить, что вы должны заранее приготовить пускатель и провода, которые впоследствии нужно будет соединить. Очень важно, чтобы пускатель имел как минимум три-четыре разомкнутых контакта. Его обмотка должна подключаться с помощью двух кнопок к фазной линии.

Внимание! Электродвигатель будет небезопасным, независимо от типа – при работе вращающийся вал может случайно намотать шнур, провод, волосы.

Совет : Изготовьте металлический короб для защиты станка от пыли, абразивных частиц, а вас – от случайных травм.

Как правильно заточить сверло на станке

1. При заточке необходимо следить за тем, чтобы два плечика сверла были одинаковые. Если вы достигнете такого соответствия – значит ось вращения сверла полностью совпадет с центром отверстия.
2. Перед началом заточки обязательно убедитесь в том, что абразивный диск плотно закреплен.
3. Всегда начинайте процесс более грубым абразивом. После того, как на вашем сверле появится заусенец, вы можете сменить абразив на более мелкий.
4. Следите за углом заточки.
5. Не допускайте переключением обмоток, чтобы абразивный диск крутился наоборот. Он должен всегда двигаться только в направлении лезвия.

Учтите, что сверла не выносят излишнего перегрева. Во время заточки регулярно охлаждайте буравчик. Но ни в коем случае не опускайте в воду раскаленное докрасна сверло, так как в нем могут появиться каверны.

Дополнительные приспособления

1. Направляющая

Чтобы не держать сверло в процессе заточки на весу (это может привести к травме) предусмотрите подложку или направляющую в виде маленькой приставки. Она выполняется из полосы металла, изгибается, как показано на рисунке и прикручивается к станине (основанию). Сверло опирают на нее и подводят к кругу под нужным углом.

1. Угломер

Сделайте на направляющей, описанной выше, риски (отметки) под необходимые углы заточки. Пользоваться ей станет намного удобнее.

Если это для вас сложно – отрежьте верхнюю часть обычного транспортира и приклейте на направляющую.

Углы менее 30 0 для заточки не применяются, поэтому жертвуем ими.

1. Универсальное приспособление

Для облегчения заточки инструмента, в частности сверл, разработан механизм, состоящий из сверлильного патрона, вала, роликовых направляющих (салазки) и транспортира.

Основную подложку, описанную выше, делают широкой. На нее приклеивают транспортир. Высверливают отверстие, в которое вставляют болт, служащий осью для поворотной поверхности.

На нее устанавливают на роликовых салазках пластину, на которой закреплена труба с патроном на оси. Сама пластина движется вперед/назад с помощью обычного механизма подачи (ось с резьбой).

В нижней части поворотной пластины укреплен указатель-ограничитель смещения. Он служит для поворота устройства на нужный угол и для его стопора.

Работа с приспособлением

Технологический процесс механической обработки материалов включает множество разнообразных операций, для проведения которых требуется качественный и острый инструмент. Так, в механическом цеху на любом машиностроительном предприятии может использоваться набор из токарных, фрезерных, сверлильных и более сложных станков. В них используется свой тип инструмента, для каждого из которых есть и определенный способ заточки.

Особенности работы сверл

Механическая обработка металла связана с огромными нагрузками на инструмент. Вообще, он состоит из трех основных частей: присоединительной, корпусной и режущей. Так вот режущая часть — это небольшой клинообразный элемент, предназначенный для проникновения в металл и снятия его части с заготовки.

Если, например, в токарном резце или дисковой фрезе с формой и конструкцией режущей части все понятно, то при обработке отверстий на сверлильном станке все намного интереснее и сложнее, поэтому нужно знать, как правильно заточить сверло. Это инструмент, предназначенный для осевой обработки металла. То есть движение подачи направлено строго вдоль оси. Это следует учитывать перед тем, как заточить сверло по металлу, ведь неправильный угол резания приведет к появлению вибраций и поломке.

Основные элементы режущей части сверла

Перед тем как заточить сверло по металлу, следует ознакомиться с конструкцией его режущей части, которая включает следующие элементы:

1. Основная режущая кромка.

2. Вспомогательная винтовая режущая кромка (ленточка).

3. Перемычка.

4. Передняя поверхность.

5. Задняя поверхность.

Что понадобится для заточки?

На предприятии все необходимое для реставрации инструмента всегда под рукой. А вот домашнему мастеру приходится искать альтернативу качественным заводским приспособлениям в более простых решениях, которые можно использовать в условиях обычного гаража. И все же перед тем, как заточить сверло по металлу, запаситесь минимальным набором:

1. Точильный круг. Он должен быть установлен на вращающийся вал. Устройство в народе известно под названием «наждак». В гараже встречается очень часто.

2. Емкость для охлаждающей жидкости.

3. Охладитель (вода или машинное масло).

Для того чтобы выдержать угол заточки сверла, может быть недостаточно такого набора. Ведь контролировать процесс придется «на глазок», что вряд ли получится без наличия определенного опыта. В таком случае в базовый комплект нужно включить еще и приспособление для заточки сверла, которое можно купить или смастерить самостоятельно.

Контролируемые параметры

Когда все готово, необходимо ознакомиться с некоторой теорией, чтобы иметь представление об основных параметрах осевого режущего инструмента. Перед тем как правильно заточить сверло, нужно знать его углы:

1. Передний . Определяется в главной секущей плоскости (проходит перпендикулярно главной режущей кромке) как угол между передней поверхностью и основной плоскостью (перпендикулярна вектору скорости резания). Он направлен по касательной к окружности сверла.

2. Задний . Также определяется в главной секущей плоскости как угол между задней поверхностью и плоскостью резания (проходит через вектор скорости и режущую кромку).

3. Угол при вершине находится между двумя главными режущими кромками, если посмотреть на сверло сбоку.

Оптимальное значение переднего угла — 18-20 градусов, заднего — 10-12. Угол при вершине в сверлах по металлу имеет стандартное значение — 118 градусов.

Процесс заточки

Теперь давайте поговорим о том, как заточить сверло по металлу на обычном наждаке. Основная заточка данного осевого инструмента производится по задней поверхности. Для этого включите наждак, крепко возьмите сверло в руку таким образом, чтобы главная режущая кромка была направлена навстречу вращению точила. Теперь подводим кромку к точилу, после чего поворачиваем сверло за хвостовик так, чтобы режущая кромка расположилась параллельно поверхности круга. Проделываем такую же операцию со второй режущей кромкой. В результате получается так называемая простая заточка сверла, которая оптимальна для большинства режимов обработки металлов.

Простая заточка используется для сверл диаметром до 10 мм. При увеличении этого параметра можно дополнительно выполнить подточку передней поверхности. В результате передний угол уменьшается, а значит, увеличивается толщина лезвия (так называемый угол режущей кромки) и, соответственно, период стойкости сверла.

Заточка с помощью приспособления или станка

Описанный выше способ можно назвать кустарным, так как точного контроля параметров сверла непосредственно во время заточки добиться просто невозможно. В лучшем случае вы проверите углы после окончания заточки, а в худшем — просто проверите, насколько лучше стало работать сверло. А как правильно заточить сверло?

Конечно, для этого лучше использовать более продвинутые варианты, которые позволят заранее настроиться на определенные углы. В таком случае понадобится приспособление или станок для заточки сверл.

Если масштаб работ в вашей мастерской достаточно большой, и переточка инструмента требуется постоянно, то оптимальным будет приобретение станка. Он позволит значительно упростить процесс, особенно в том случае, если требуется перетачивать твердосплавные сверла по металлу. Основное преимущество его использования — точное соблюдение заранее заданных параметров. При большом объеме работ недопустимо использование неправильно заточенного инструмента, так как это приведет к снижению производительности. Современные заточные станки позволяют получать различные типы заточек сверла:

1. Х-тип. Используется по большей части для засверливания в глухих отверстиях. Предназначен для снижения осевого усилия резания.

2. XR-тип. Используется для универсальных сверл. Врезание в материал происходит несколько хуже, чем в первом типе, однако такие сверла имеют повышенную прочность и период стойкости.

3. S-тип. Здесь используется описанная выше подточка, которая также позволяет увеличить срок службы сверла при обработке различных материалов (от чугуна до нержавеющей стали).

4. N-тип. Также используется подточка, однако меньшей величины. Сверла с такой заточкой применяются для глубокого сверления.

Конструкция приспособления

Как уже стало понятно, ручная заточка сверла — это дело профессионала, который не просто знает правильные углы, но и чувствует процесс резания. К сожалению, приходит такое чутье только после многолетней практики работы со сверлильным станком или дрелью. Не стоит экспериментировать, так как можно смастерить самостоятельно или приобрести приспособление для заточки. В обоих случаях оно будет включать одинаковые конструктивные элементы и работать по одному принципу.

Итак, основная задача приспособления — правильная ориентация сверла относительно плоскости шлифовального круга. Для этого в его конструкцию входит опорная плита, на которой желательно располагать как само приспособление, так и электродвигатель, на валу которого расположено точило. На плите также находится поворотная колонка, на которой закрепляется сверло. Она должна иметь возможность не только поворачиваться, но и перемещаться по направлению к шлифовальному кругу.

В качестве колонки можно использовать любой подшипниковый узел с валом, например от старой дрели. На колец вала приспосабливается ложе для сверла (можно использовать переходную втулку), к которому оно прижимается винтами. После фиксации сверла включается привод точила, колонка подводится к шлифовальной поверхности и поворачивается для придания задней поверхности сверла правильной формы. Важно, чтобы при изначальной настройке приспособления выдерживался угол при вершине сверла в 118 градусов.

Заточка насадками

Еще один простой и удобный способ предусматривает использование такого приспособления, как насадка для заточки сверл. Основное преимущество его заключается в универсальности и простоте использования. Устройство имеет цилиндрическую форму. С одной стороны расположен присоединительный узел, посредством которого насадка устанавливается на шпиндель дрели. С другой стороны расположены отверстия для установки сверл определенного диаметра. Для заточки сверло вставляется в отверстие, после чего заточной механизм приводится в движение двигателем дрели.

Меры безопасности

Заточка сверла связана с образованием мелких частиц, которые отрываются от точила в процессе износа. Они нагреваются и разлетаются в разные стороны в виде огненных искр, поэтому для безопасности стоит использовать защитные очки и перчатки.

При заточке сверла без приспособления проследите за тем, чтобы надежно фиксировать его положение. В противном случае при контакте с точилом его может просто вырвать у вас из рук.

Вы легко можете изготовить приспособление для заточки сверла по металлу своими руками. Для этого потребуется немного времени и несколько основных элементов для будущей конструкции.

Приспособления, используемые для заточки сверл по металлу, дереву, пластику и другим материала, делятся на два типа:

1. Специализированные. Они могут заточить только один конкретный тип режущего инструмента;
2. Универсальные. С их помощью затачиваются всевозможные резаки, сверла по металлу, дереву и пр.

Если мы говорим про изготовление приспособления своими руками, здесь обычно умельцы пытаются сделать универсальную модель. Устройство получается удобным в эксплуатации и эффективным для заточки сверла малого и среднего диаметра. Для бытовых целей подойдет идеально.

Элементы приспособления

Чтобы сделать устройство для заточки, вам потребуется наличие некоторых элементов и инструментов:

• Подставка;
• Тумблеры для включения/выключения точилки;
• Диск для точильника;
• Электродвигатель;
• Электрический кабель для подключения устройства к сети;
• Заглушки;
• Материал для корпуса.

Все составляющие элементы вашего станка для заточки сверл будет располагаться внутри корпуса. Так вы сумеете повысить собственную безопасность при работе с точильным оборудованием.

Собирая конструкцию, доступными оставьте шкив от электродвигателя, поскольку на него надевается диск для заточки. Желательно предварительно выбрать стационарное место для станка, поскольку его следует зафиксировать на верстаке или рабочем столе.

Сам процесс сборки точильного устройства выглядит следующим образом.

1. Установите электродвигатель на заранее выбранное место.
2. На столе, где будет располагаться приспособление для точения металлических сверл, нанесите разметку под крепления.
3. Электродрелью сделайте отверстия по разметке под крепежные болты.
4. Закрепите металлическими хомутами электродвигатель на его законном месте.
5. Зафиксируйте кожух, который будет играть роль защиты.
6. На шкив электродвигателя установите точильный диск.
7. Сам двигатель должен иметь удлиненный шкив, поскольку это будет удобнее при эксплуатации точильного приспособления. Не забудьте перед установкой круга на шкив надеть шайбу.
8. Если диаметр шкива и круга не совпали, можете использовать переходную втулку. Сбоку втулки просверливается отверстие под резьбу, на которое затем монтируется вспомогательный крепежный болт.
9. Выбирать слишком мощный двигатель не нужно. Высокие обороты только навредят вашим сверлам по металлу. Большинство умельцев адаптируют под точильный агрегат двигатель, изъятый из старых стиральных машин.
10. После завершения сборки подключите тумблеры, соедините двигатель и всю электрику через кабель к розетке.

Вспомогательные устройства

Если вам удалось своими руками собрать достаточно полезное точильное устройство для различных сверл по металлу, дереву или пластику, советуем не останавливаться на достигнутом.

Есть несколько дополнительных элементов, оснастив которыми точильное приспособление, вы существенно расширите его функциональные возможности и повысить уровень собственного комфорта при работе над сверлами.

• Проверочный шаблон. Чтобы определить правильные углы при заточке сверла, вам пригодится специальная таблица или же шаблон. Шаблон будет всегда под рукой. С его помощью вы определите, насколько правильно выполнены углы заточки, какова продолжительность рабочих кромок, какие углы между перемычками и рабочими кромками. Шаблоны делают из тонкого мягкого металла на основе нового сверла до его первого использования;
• Направляющие. Своего рода небольшие приставки, изготавливаемые из металлических полосок. Их болтами крепят на корпус точильного приспособления. При работе вам потребуется положить сверло на эти направляющие, постепенно подводя затачиваемый инструмент к абразивному камню;
• Угломеры. Самый простой вариант — взять обычный металлический транспортир, отрезать часть приспособления и закрепить на подставке. Отрезайте ту часть транспортира, где находится шкала более 30 градусов. Это обусловлено тем, что заточка сверл под меньшим углом не осуществляется.

Многозадачное приспособление

Если изготовить подобное устройство, точность и удобство заточки сверл по металлу существенно повысится. При этом собрать конструкцию довольно просто. Чтобы сделать механизм, вооружитесь следующими компонентами:

• Роликовыми салазками;
• Направляющими;
• Валом;
• Транспортиром;
• Сверлильным патроном.

1. Направляющую рекомендуется сделать широкой и закрепить на ней транспортир.
2. В роли поворотной оси будет выступать болт, который вставляется в заранее выверенное отверстие.
3. На поворотной части располагается направляющая и подвижная металлическая пластина.
4. На поверхности пластины монтируется ось и трубка.
5. Один конец оси служит для установки сверлильного патрона, а другой применяется под рукоятку.
6. Упорная пластина будет перемещаться за счет резьбовой оси.
7. Внизу пластины располагается ограничитель. Он выполняет две функции одновременно — фиксирует механизм в требуемом положении и указывает нужный угол.

Процесс работы устройства выглядит так:

• Режущее сверло устанавливается в патроне;
• Пластина фиксируется в требуемом положении для создания угла заточки;
• Устройство вращается по продольной оси ручкой;
• Отмечается угол;
• Резак переворачивается на 90 градусов, после чего происходит обработка своими руками второй половины сверла по металлу.

Правила эксплуатации

Поскольку речь идет о работе на самодельном точильном приспособлении для сверл, здесь следует обязательно соблюдать некоторые правила. Они уберегут вас от травм, а также позволят правильно заточить сверла.

1. При заточке сверл следите за тем, чтобы плечики были одинаковыми. Так вы убедитесь, что сверло аккуратно, ровно вошло в устройство и после заточки сможет качественно сверлить отверстия.
2. Прежде чем запустить станок, удостоверьтесь, что точильный диск плотно зафиксировать на шкиве электрического двигателя.
3. Первый этап заточки сверла выполняется крупноабразивным точильным диском. В момент, когда на сверле по металлу начнут появляться заусенцы, поменяйте точильный диск на более деликатный, чтобы завершить заточку.
4. Выполняя заточку своими руками, четко придерживайтесь заданного угла.
5. Вращение точильного круга должно осуществляться строго в направлении по лезвию. При противоположном движении вам не удастся дольным образом выполнить работу.
6. Следите за тем, чтобы сверло не перегревалось при заточке. Периодически останавливайтесь, давайте сверлу по металлу остыть. Но ни в коем случае не остужайте путем опускания в холодную воду, поскольку из-за этого металл потеряет свою прочность.

Посмотрите наглядные видео о сборке точильных устройств. Обязательно учитывайте диаметр резаков, которые вам предстоит затачивать на станке, чтобы собираемый механизм обеспечит качественную и эффективную обработку изделий.

КАЖДЫЙ может затачивать сверла с помощью этого приспособления

Когда вы думаете о заточке сверл, это похоже на работу для опытных людей.

По этой причине я до сих пор не решался сам точить сверла.

Благодаря этому самодельному приспособлению для заточки сверл для настольного точильного станка, которое я сделал, теперь это изменится.
Теперь я обнаружил, что с этим приспособлением для заточки сверл заточка сверл на самом деле очень проста, и любой может это сделать.

С бесплатными планами для заточки сверл и пошаговым руководством, приведенным в этой статье, вы тоже можете сделать это приспособление для своей мастерской.
Также в этой статье вы узнаете, как правильно затачивать сверла, не пропустите!

Сделайте это приспособление для заточки сверл, почувствуйте, как легко затачивать сверла самостоятельно, и с этого момента всегда сверлите острыми как бритва сверлами.

Кроме того, вы можете сэкономить деньги, избавившись от необходимости постоянно покупать новые сверла.

Абсолютно ДА! На самом деле, есть несколько причин, по которым вы должны начать точить сверла самостоятельно.

• С острым сверлом вам потребуется меньше усилий для сверления отверстий.
• Заостренное сверло оставит более чистые отверстия
• С острым сверлом вы просверлите более точно
• Острое сверло с меньшей вероятностью захватит заготовку, что повысит безопасность работы.
• Вы можете сэкономить много денег на новых сверлах

Из этой статьи вы узнаете все о том, как затачивать сверла!

Чтобы подготовить вас к созданию этого приспособления для заточки сверл, я составил несколько полезных списков.

В дополнение к нескольким средствам индивидуальной защиты, которые я использую *, я также перечисляю материалы, а также (силовые) инструменты, которые вам понадобятся для изготовления этого кондуктора для заточки сверл.

* Безопасность — всегда ваша личная ответственность!

Безопасность прежде всего! Защитите себя!

Материалы Я использовал для этого

(питание) Инструменты Я использовал для этого

Прежде чем вы продолжите читать эту статью о том, как сделать это приспособление для заточки сверл, посмотрите это видео!
Я покажу вам, как у меня есть приспособление для заточки сверл на настольном шлифовальном станке.

Посмотрев это видео, вы сможете узнать все подробности о том, как сделать приспособление для заточки сверл и как затачивать сверла.

Шаг 1 | Нижняя пластина настольного шлифовального станка

Для этого приспособления для заточки сверл я начал с изготовления нижней пластины, которая устанавливается под настольным шлифовальным станком.
Эта нижняя пластина также будет служить связующим звеном между кондуктором и настольной шлифовальной машиной.
На этой нижней пластине начертано место, где есть отверстия в ножке настольного шлифовального станка.
Кроме того, я определил 2 точки в нижней пластине, чтобы приспособление можно было легко подключить к этой нижней пластине позже.

Чтобы соединить кондуктор для заточки сверл с нижней пластиной, я буду использовать самодельные ручки со стержнем с резьбой M8.

Вы можете прочитать об этом позже в этой статье.

Чтобы резьбовой стержень ручек мог соединяться с нижней пластиной, я сделал две резьбовые вставки.

Шаг 2 | База кондуктора

Поскольку лучше всегда иметь приспособление для заточки сверл как можно ближе к шлифовальному кругу, я хотел, чтобы приспособление скользило вперед или назад.
Вот почему я сделал прорезь в соединительной пластине, чтобы она могла свободно перемещаться по болтам, соединяющим зажимное приспособление с нижней пластиной.

Чтобы сделать этот слот, я использовал свой карманный маршрутизатор.

Болты, которые я использовал, имеют диаметр 8 мм, и, чтобы упростить перемещение зажимного приспособления вперед и назад, я сделал этот паз с помощью 10-миллиметровой прямой фрезы.

Как только это было сделано, пришло время сделать стороны кондуктора для заточки сверл.
Эти изделия имеют треугольную форму, с приплюснутой верхней и передней частью.

Чтобы сделать два одинаковых куска, я скрепил два куска фанеры двусторонним скотчем, прежде чем разрезать их по размеру.

После того, как я отрезал две другие части, чтобы соединить стороны друг с другом, я смог приступить к сборке.

Чтобы соединить все части вместе, я использовал столярный клей и гвозди.

Я использую гвозди, чтобы временно удерживать детали на месте, пока клей для дерева может высохнуть.
Это дает мне возможность немедленно продолжить работу.

Чтобы иметь возможность наклонять стол этого приспособления для заточки сверл, я сделал 2 детали в форме четверти круга.

Благодаря приспособлению для резки круга, которое я сделал ранее, я смог вырезать полукруг из фанеры.

Я разрезал этот полукруг пополам, после чего прикрепил две части четверти круга друг к другу двусторонним скотчем.
Это позволило мне обрезать эти две части так, чтобы они в точности отображали друг друга.
Я намеренно сделал угол немного меньше 90 °, чтобы эти детали не выступали слишком далеко сзади, когда стол нужно наклонять максимально при заточке сверл на 25 градусов.

Нарисовав радиус от кончика четверти круга к внешней стороне круга, я смог определить точку, в которой я мог бы разместить винт.
Этот винт служит точкой поворота, чтобы можно было наклонять стол кондуктора для заточки сверл.
После просверливания пилотного отверстия в этом месте эти две части четверти окружности можно прикрепить к зажимному приспособлению.

Я использовал продолговатый кусок фанеры, чтобы прикрепить к вершине этих четвертей окружностей.
Я снова сделал это с помощью столярного клея и гвоздей.

Эта деталь позже будет служить своеобразной рейкой, по которой стол можно будет сдвигать сбоку.

На этом этапе я просверлил отверстия под разными углами, на которые стол должен наклоняться для заточки сверл.

Для заточки сверл требуются два разных угла:
Режущая часть сверла должна быть заточена под углом примерно 12 градусов.
Если вы ищете это, некоторые говорят, что угол должен быть меньше (10 градусов), другие говорят, что он должен быть больше (14 градусов).
За режущей частью поверхность сверла должна немного подниматься вверх.
Поэтому я сделал второй угол 25 градусов.

Шаг 3 | скользящая вершина кондуктора

Верхняя часть приспособления — это подвижная часть, которая скользит по столу.
Для этого я взял кусок фанеры, к которому я прикрепил две длинные деревянные полоски внизу.
Когда он был закончен, он идеально поместился на столе.

Важен не только угол режущей части, но и угол головки сверла также должен быть правильным при заточке сверл.

Чтобы всегда сохранять один и тот же угол при заточке, я сделал своего рода направляющую, которую также можно регулировать в зависимости от необходимого угла.
Из МДФ 6 мм я сделал треугольную деталь, которую закрепил винтом на верхней части кондуктора.

Наиболее распространенные углы головки сверла составляют 118 градусов и 135 градусов.
Итак, я отметил эти размеры на зажимном приспособлении и просверлил небольшое отверстие, чтобы я мог закрепить эту деталь с помощью кнопки, подробнее об этом позже.

Чтобы разместить эту деталь под правильным углом, все, что вам нужно сделать, это разделить номер нужного угла на два и сделать отметку на этом углу.Как вы можете видеть на картинке ниже, здесь я сделал отметку для затачивания сверл под углом 118 градусов (118/2 = 59).

Понравилась статья?

Не пропустите ни одного блога с бесплатными планами или советами и рекомендациями на будущее!

Подпишитесь на мою рассылку новостей

Шаг 4 | Блок зажима

Вы можете идеально использовать этот зажим, сдвигая сверло вместе с направляющей, но для лучшего захвата, когда я хочу затачивать сверла, я сделал этот блок, в котором можно зажать сверло.

В этом блоке отверстие больше, чем у самого большого сверла, которое я хочу заточить.
Самое большое сверло, которое я хочу заточить, — 12 мм, поэтому я сделал отверстие с помощью сверла Форстнера 14 мм.

Вверху я просверлил отверстие меньшего размера перпендикулярно отверстию, в которое вставлялись сверла.
Затем я ввернул резьбовую вставку в это отверстие.
Эта резьбовая вставка позволяет вставить в нее болт, чтобы иметь возможность зажимать сверло на месте.

Шаг 5 | 2 вида самодельных ручек

Для этого приспособления для заточки сверл я сделал самодельные пуговицы двух видов.

Самые большие пуговицы, которые я сделал с помощью приспособления, которое я сделал ранее.
Вы можете прочитать более подробную информацию и скачать бесплатные шаблоны для заточки сверл, чтобы сделать это приспособление самостоятельно, в моем блоге, как сделать дешевые деревянные ручки дешевыми и быстро, быстро и легко.

Второй тип ручки, которую я использовал для фиксации приспособления под правильным углом, намного меньше.
Для их изготовления я взял дюбель, распил его пополам и просверлил отверстие в центре дюбеля.
Затем я взял гвоздь и прикрепил его к отверстию с помощью эпоксидного клея.
Когда эпоксидный клей высох, я смог слегка закруглить кончик ручки.
При этом ручка легко входит в просверленные отверстия кондуктора.

Создав самодельное приспособление для заточки сверл для настольного шлифовального станка, точить сверла станет очень просто.

Ниже я объясню шаг за шагом, как затачивать сверла с помощью вашего нового приспособления для заточки сверл, сделанного своими руками. Я также дам вам идеальные углы заточки сверл для этого.

Первым шагом при заточке сверл является установка стола кондуктора под углом 12 градусов.
Теперь вставьте сверло в зажимной блок и убедитесь, что срез сверла расположен горизонтально.
Отрегулируйте угол заточки сверла до 118 градусов или 135 градусов (большинство сверл имеют угол 118 градусов).
Теперь позвольте сверлу просто скользить по шлифовальному кругу и регулярно проверяйте, достаточно ли вы заточили сверло.
Затем поверните сверло на 180 градусов и повторите весь процесс.
При заточке сверл убедитесь, что обе стороны сверла равны, острие сверла должно быть точно отцентровано.

После заточки режущей стороны сверла вы можете установить угол наклона стола на 25 градусов.
Это позволяет обновить заднюю часть сверла.
Повторите все шаги, как при заточке сверла.

При заточке сверл регулярно проверяйте, чтобы ширина режущих сторон всегда была одинаковой.

Когда вы закончите затачивать сверло, оно должно выглядеть, как показано на рисунке ниже.

Строительство мастерской может быть трудным и требует большого количества проб и ошибок.
Я знаю, потому что я тоже был там.
Благодаря знанию идеального небольшого магазина, которого я больше нигде не видел, я лучше понял, как построить мастерскую.
Так я мог более эффективно расходовать свой бюджет и экономить сотни.

Настоятельно рекомендую всем моим коллегам-мастерам и мастерам!

ВЫ МОЖЕТЕ ПОТРАТИТЬ БЮДЖЕТ ТОЛЬКО ОДИН РАЗ

Перестаньте тратить свой бюджет на неправильные вещи!
Позвольте этому фантастическому обучению направлять вас и начните экономить деньги уже сегодня.
Я уже лично купил этот а у меня никогда не видел ничего лучше этого .

Розничная торговля $ 129

Ограниченная цена: $ 39

У вас есть дополнение к этому блогу или конструктивный комментарий?
Не стесняйтесь сообщить мне об этом в комментариях ниже.

Вносите свой вклад в наше сообщество и делитесь своим опытом и знаниями с другими, чтобы мы все могли учиться друг у друга.

Прочтите другие блоги, связанные с этим здесь:

Надеюсь, эта информация о том, как сделать приспособление для заточки сверл, была полезной и вдохновит вас на самостоятельную заточку сверл.
Дайте мне знать в комментарии под .

Не стесняйтесь, поделитесь этим блогом на Facebook, Pinterest или в других социальных сетях .
Вы можете сделать это с помощью кнопок внизу или вверху блога.
Будем очень признательны.

Я с нетерпением жду встречи с вами в другом блоге или видео.

Привет,
Кристоф, основатель Christofix.com
Деревообработка | Сделай сам | Украшение дома

Скачать планы здесь

Бесплатно навсегда.

Проверьте параметры файла 3D.

Бесплатно
€ 0 / мес

Введите здесь свое имя и адрес электронной почты и получите планы на свой почтовый ящик.

ПРИМЕЧАНИЕ. Автоматическая система отправит ваши планы в течение часа. В зависимости от ваших настроек они могут попасть в ящик для спама.
Убедитесь, что вы это проверили!

Вы можете скачать только один раз за 24 часа!

Получите планы приспособления для заточки сверл, заполнив эту форму.

Спасибо!

Проверьте свой почтовый ящик, чтобы получить планы.

Стать участником

8,99–10,5 долл. США / мес

• Смотрите все подробности.
• Адаптируйте под свои нужды.
• Проведите точные измерения.
• Изменение с метрической системы на британскую.
• 3D-модели всех планов, загруженных во время вашего членства.

Как затачивать сверло »Молоток для рукоделия

Сверла — полезный режущий инструмент.Они бывают самых разных размеров, форм и назначения. Так удобно владеть несколькими разными видами сверл для несложного домашнего ремонта и делать проекты своими руками. Но чтобы они были эффективными, они должны быть острыми. С тупыми битами опасно работать. Они не выполняют свою работу и становятся причиной несчастных случаев. Вот почему вы должны научиться затачивать сверло.

Какой угол лучше всего затачивать сверло?

Любой опытный пользователь сверл может заточить стандартное сверло вручную.Для достижения наилучшего результата его следует держать так, чтобы хвостовик был повернут влево примерно на 59 градусов. Когда сверло коснется шлифовального круга, наклоните хвостовик одновременно дальше влево и вниз, поворачивая его по часовой стрелке.

Заточка сверл

Вложение в буровые коронки может быть дорогостоящим, но это хорошее решение. Однако они тоже изнашиваются после нескольких использований. Вы сэкономите деньги, если будете затачивать сверла, а не заменять их новыми.

Чтобы облегчить работу, вы можете приобрести инструмент для заточки с направляющей для заточки.Не беспокойтесь, если у вас есть сверла разного профиля. Большинство коммерческих инструментов для заточки подходят для сверл разного профиля.

Найдите точилку для сверл на Amazon.

Вот несколько советов, которые можно использовать при заточке сверл с помощью инструмента для заточки.

1) Установите направляющую для заточки соответственно

Если у вас есть сверла с профилем 59 градусов на режущей кромке, используйте направляющую для заточки и установите ее на такой же угол. Затяните эскиз.

2) Заточить края

Инструмент для заточки имеет небольшой наконечник, предназначенный для краев канавок сверла. Прижмите к нему флейты. Возможно, вам придется опустить или поднять наконечник инструмента напротив канавки биты, чтобы убедиться, что края подходят правильно.

3) Отрегулируйте угол в соответствии с вылетом режущей кромки

Сверла имеют разные режущие кромки и вылет. Вы должны начать с того, что вылет должен быть равен радиусу сверла.Это имеет значение, потому что, если вы не отрегулируете соответствующим образом, вы можете повредить инструмент для заточки, и сверло может стать слишком плоским.

Идеальный угол режущей кромки — это как можно более короткая режущая кромка. Между нижними точками канавки кромка должна проходить между ними. Если сверло близко к идеальному, оно будет резать сталь более эффективно.

4) Зажмите сверло в инструменте для заточки

После установки вылета поверните винт, фиксирующий сверло в желобе заточного инструмента.

5) Настройте инструмент для заточки сверла на длину

Установите направляющую заточки в соответствии с длиной сверла, которое вы хотите затачивать. Убедитесь, что конец биты подвижен в желобе инструмента, а не просто висит в воздухе. Найдите цветную металлическую гайку и ослабьте ее. Отрегулируйте заднюю гайку и затяните металлическую гайку.

6) Совместите высоту сверла с шлифовальным кругом

Наконечник сверла должен совпадать с центром вала двигателя.Для шлифования можно использовать пилу с радиальным рычагом.

7) Закрепите инструмент для заточки на столе

При заточке сверло лучше целовать шлифовальный круг. Помните, если он будет слишком близко, вы потеряете больше материала, чем необходимо. Заточить будет очень сложно, и сверло станет горячим. Основание инструмента для заточки должно быть перпендикулярно точильному камню.

8) Отшлифуйте сверло

Запустите шлифовальный двигатель и поверните наконечник сверла вправо.Продолжайте поворачивать и вращать инструмент, чтобы заточить биту. Заточите сначала одну сторону, а затем другую.

9) Подождите, пока двигатель выключится и колесо остановится

В целях безопасности убедитесь, что двигатель и колесо выключены. При необходимости повторите процесс. Убедитесь, что канавка сверла опирается на наконечник направляющей для заточки.

10) Готовое сверло

Правильно заточенное сверло не должно иметь закругленных изношенных краев. Он должен быть резким и четким.

Вы можете делать деревянные бруски, которые будут служить вам ориентиром при заточке небольших сверл.

Шлифовка сверл на настольном шлифовальном станке

Если у вас в гараже или на рабочем месте стоит настольный шлифовальный станок, вам не нужно покупать инструмент для заточки. Вы можете затачивать сверла от руки.

1. Удерживая сверло, убедитесь, что режущая поверхность параллельна шлифовальному кругу.
2. Приведите сверло к колесу как можно прямо.
3. Пятка сверла должна быть отшлифована немного больше, чем край.
4. Приготовьте рядом с собой таз с водой, чтобы охладить сверло, когда оно станет слишком горячим во время шлифования.
5. Как только вы получите желаемую остроту режущей кромки, проверьте, одинакова ли ширина. Две кромки должны почти пересекаться, образуя точку в центре диаметра коронки.

Настольный шлифовальный станок WEN. Найдите настольные шлифовальные машины на Amazon.

Если обе режущие кромки вашего сверла острые, отцентрированные и одинаковой ширины, значит, вы хорошо поработали! Теперь вы можете затачивать собственные сверла в будущем.Если вам нужно проверить, держите наконечник сверла напротив деревянного бруска. Медленно поверните его вручную. Он должен легко проделать отверстие, не оказывая при этом большого давления.

Советы профессионалов

• Удаляйте стружку и стружку из канавок так часто, как вы сверляете. Если вы этого не сделаете, сверло станет слишком горячим, что приведет к его более быстрому затуплению.
• В целях безопасности используйте перчатки и очки.

Посмотрите это короткое видео, чтобы лучше понять, как затачивать сверло.

Когда вы научитесь затачивать сверло, вам не придется тратить много денег на замену изношенных сверл. Вы можете использовать коммерческий инструмент для заточки или настольный шлифовальный станок. Просто будьте осторожны, чтобы избежать несчастных случаев.

Почему следует затачивать сверла

Как и большинство режущих инструментов, сверла со временем тупятся. Будь то длительное использование или сложный проект, не нужно много времени, чтобы немного отточить.Затупившееся сверло может стоить вам времени и денег, не говоря уже о возможности получения травмы. Имея это в виду, вот несколько причин, по которым вы должны сохранять свои сверла острыми после каждой работы.

Основы работы со сверлами

Важно понять, как работает сверло, прежде чем затачивать его. Немного прорезает материал острым углом. Для мягких материалов используется крутой угол при вершине, тогда как для твердых материалов требуется более плоский угол. Например, стандартные биты имеют угол наклона 118 градусов, в то время как биты, изготовленные для более твердых материалов, имеют угол наклона 135 градусов.

В сверле используется острие долота для прохождения сквозь материал. По мере того, как острие долота протыкает объект, режущие кромки переносят стружку через канавки в сверле, выводя излишки материала из отверстия. Острый край расширяет отверстие до нужного размера, в зависимости от типа используемого сверла.

Поврежденные инструменты и материалы

Сверла изнашиваются в момент начала резания. Износ происходит в нескольких местах сверла, но обычно он сосредоточен на режущей кромке.Буровое долото также может изнашиваться в острие долота, которое может деформироваться под воздействием высокой температуры и давления сверления. Где бы ни происходило потускнение, чрезмерный износ вызывает больше тепла и происходит с повышенной скоростью.

Затупившееся сверло требует большего крутящего момента и усилия для выполнения работы. В свою очередь, это создает больше тепла и увеличивает вероятность отказа. Когда сверло выходит из строя или ломается, оно может нанести удивительно большой ущерб самому материалу. Это не только стоит вам нового сверла, но также может испортить весь проект.

Безопасность

Самая большая опасность затупившегося сверла — это телесные повреждения. Всякий раз, когда бит сломается, чрезмерное количество крутящего момента и тепла может отправить бит в любом направлении, включая близлежащие руки и конечности. Это создает серьезную опасность травм, к которым нельзя относиться легкомысленно. Всегда рекомендуется проверять остроту сверла перед началом бурения, чтобы избежать ненужных травм.

Экономия времени и денег

Затупившееся сверло может стоить не только телесных повреждений, но и драгоценного времени.Даже если установка выйдет из строя, не повредив материал или посторонних, это, скорее всего, приведет к потере некоторого времени. Тупое сверло, которое не выходит из строя, также требует больше времени и усилий для просверливания материала. Напротив, острое сверло на самом деле сэкономит ваше время на проекте, не беспокоясь о риске материала.

Сохранение остроты сверл в долгосрочной перспективе сэкономит вам много денег. Вам не только не придется беспокоиться о порче материалов, но вы можете быть уверены, что работа будет выполнена без поездки в больницу.Заточка сверл также снизит вероятность поломки и необходимости покупки замены (и повторного похода в строительный магазин).

Вы действительно можете продлить срок службы сверла, оставив его острым. Это избавит вас от необходимости постоянно покупать новые биты для замены сломанных и позволит вам сэкономить на других расходах, таких как покупка точилки.

Заточка

Сохранение остроты сверл без правильных инструментов может оказаться сложной задачей.К счастью, Drill Doctor предлагает несколько точилок, которые делают процесс простым и эффективным. Будь то затачивание твердосплавных, кобальтовых или даже каменных коронок, Drill Doctor может предложить подходящую точилку, которая поможет выполнить работу и сэкономит ваше время и деньги на следующем проекте.

При заточке сверла убедитесь, что вы правильно выровняли его, чтобы геометрия оставалась неизменной с обеих сторон. Помните, для какого материала будет использоваться сверло, и выберите правильный угол для заточки сверла.Вы также можете выбрать после повышения резкости добавить точку разделения — функцию, которая помогает сверлить при контакте без риска ходьбы или отклонения от выбранного места. Точки разделения могут уменьшить нагрев, помочь вам быстрее сверлить и сохранить центрирование отверстий.

инструментов торговли! — Drill Doctor Bit Sharpener

Сверла дорогие, и я склонен относиться к ним несколько оскорбительно. Их дешевле затачивать, чем заменять, особенно для больших сверл. Узнайте больше, чтобы узнать о моем опыте использования точилки для сверл Drill Doctor.

Всем привет! Я очень люблю ROI (возврат инвестиций), поэтому обычно, покупая инструменты, я стараюсь быть уверенным, что получу обратно свои деньги взамен. В этом случае, держу пари, я вложил сотни долларов в сверла, и за последние 10 лет или около того я использовал их и злоупотреблял ими. Большинство из них тупые или сломанные и расстраивают меня, когда я пытаюсь их использовать.

Вместо того, чтобы покупать все новые сверла, я хотел поэкспериментировать с заточкой собственных. Я пробовал это в прошлом с помощью настольного точильного станка, но безуспешно.Итак, я пошел и купил доктора-дрели.

Бур др. утверждает, что это простое решение для заточки старых сверл. Учитывая, что некоторые из более крупных сверл стоят до 20 долларов и более, мои деньги быстро вернутся.

Единственное различие между DD750X и DD500X заключается в том, что 750 может затачивать сверло диаметром до 3/4 дюйма и устанавливать MTO (вынос материала). Если у вас уже есть DD500X или вы нашли его по дешевке, не бойтесь, вы можете купить патрон большего размера в качестве дополнения. Вы также можете приобрести патрон, который подходит для сверл с левосторонней (обратной) спиралью.

Приблизительно по цене 130 долларов, если я заточу около 15 сверл большего размера, я окуплю все свои вложения.

У меня есть много битов, на которых можно попрактиковаться:

Моя огромная куча тупых и сломанных сверл

Достаем дрель dr. И инструкция

Первым делом нужно слегка вставить сверло в держатель и вставить его в приспособление для центровки на сверле-докторе

Два рычага на кувшине помогают выровнять сверло по самой узкой части сверла.Этот шаг очень важен.

Если у вас действительно плохое сверло, на 750x есть настройка отбора материала MTO. Когда вы регулируете съем материала, он перемещает головку болта внутрь и наружу, как показано в нижней части рисунка выше. Этот параметр настраивается на более или менее агрессивную резкость. Более агрессивный для сильно изношенных или поврежденных бит и менее агрессивный для тех, которым просто нужна легкая заточка.

Ручка MTO — черная в правом нижнем углу изображения.

После выравнивания ослабьте зажим, вытащите зажимной патрон и полностью затяните его.

Затем совместите белую линию на патроне со штифтом на отверстии для заточки, затем начните вращать по часовой стрелке, пока не прекратится шлифовальный шум.

Это может занять от 4 пол-оборота или до 20+ пол-оборота, в зависимости от того, насколько агрессивно вы устанавливаете MTO. На действительно плохих или сломанных сверлах вам, возможно, придется снова вставить их в кондуктор и настраивать несколько раз, пока они снова не станут острыми.Это действительно несложно и занимает всего пару минут на бит.

УБЕДИТЕСЬ, ЧТО НЕТ — берите из коробки любые левосторонние (обратные) спиральные сверла, если вы не приобрели дополнительный левосторонний патрон! Я случайно сделал это и полностью испортил один из своих битов. Это поправимо, но я потратил кучу времени.

Точки разделения используются для более быстрого бурения и уменьшения времени обхода, если вы не пробурите пилотное отверстие.

Чтобы создать точку разделения с помощью Drill Dr.750x оставить сверло в патроне после заточки. Снимите крышку с бокового порта. Совместите белые линии и вставьте патрон в разъем. Затем поверните на 180 градусов и повторите с другой стороны. Если все сделано правильно, линии разделения должны быть почти прямыми, если смотреть на кончик.

Расщепление острия сверла.

Вот вид долота в порте разделения.

Сверло заостренное и разрезное. Именно здесь вы можете видеть, что линия от разделения с обеих сторон почти прямая.

ДА, но это требует времени.

У меня есть сверло диаметром 3/4 дюйма, которое я сломал пополам много лет назад. Слишком зол на потраченные впустую вложения, я не мог заставить себя выбросить их. Решил попробовать и посмотреть, сможет ли Drill Doctor его спасти.

Сломанное сверло 3/4 ″…

Здесь затачивается (после установки MTO на максимум и переустановки в приспособлении примерно 5 раз) и точка разделения.

Одна из самых крутых особенностей Drill Doctor — теперь я не попаду в затруднительное положение, если сломаю сверло в середине проекта.Я могу просто взять точилку с полки и минут через 5 вернуться к работе. Больше не нужно бегать в магазин поздно ночью и надеяться, что у них есть бит определенного размера на складе.

Надеюсь, это поможет, я определенно порекомендую Drill Doctor всем, у кого есть много тупых, сломанных или иным образом изношенных сверл, лежащих вокруг, которые могут использовать второй шанс.

А теперь ВЫ, выходите в гараж и над чем-нибудь поработайте!

Связанные

Рецепты приспособлений для заточки сверл своими руками

Рецепты приспособлений для заточки сверл своими руками

Люди также искали

Подробнее о «рецептах для заточки сверл своими руками»

СТАНДАРТ ДЛЯ ЗАТОЧКИ ПОВОРОТНЫХ СВЕРЛО — ОТ ТЯЖЕЛЫХ ДО ОСТРЫХ — YOUTUBE

2020-05-27 · #plywoodworking #Twistdrill #sharpeningdrillЕсли вам нравится Видео, пожалуйста, подпишитесь и поделитесь этим каналом !! НЕ ЗАБЫВАЙТЕ присоединяйтесь к Plywoodworking Tips & Trick Gr…
Из youtube.com
Автор фанерные работы Просмотров 169K Подробнее »

---

ПРИЖИМ ДЛЯ ЗАТОЧКИ ДРЕЛИ — YOUTUBE

2014-04-17 · Приспособление для заточки сверл своими руками. Отец купил сверло и отнес его старому товарищу, чтобы он заточил. Эту джигу использует Ленни (приятель папы), чтобы убедиться, что у него есть …
Из youtube.com
Автор Pop’s Shack Просмотры 30K Подробнее »

---

САМОСТОЯТЕЛЬНАЯ ЗАТОЧКА СВЕРЛО | EHOW

От ehow.com

• Выровняйте длинный край металлического уголка так, чтобы он был перпендикулярен поверхности отрезного круга настольного шлифовального станка, опираясь на опору для инструмента.
• Вставьте спиральное сверло во внутренний край уголка. Расположите биту так, чтобы одна площадка — режущая кромка на наконечнике — находилась прямо над другой.
• Ослабьте барашковую гайку на упоре для инструмента. Отрегулируйте угол опоры для инструмента так, чтобы нижняя поверхность сверла ровно прилегала к поверхности шлифовального круга.
• Сдвиньте сверло вниз по уголку примерно на дюйм. Запустите верстачную шлифовальную машину. Убедитесь, что одна площадка по-прежнему находится прямо над другой, затем продвигайте коронку вперед, пока она не начнет шлифовать нижнюю из двух площадок.
• Осмотрите обе площадки, чтобы убедиться, что они имеют одинаковую длину. Если одна земля короче другой, переточите более короткую площадку до тех пор, пока обе площадки не станут одинаковой длины, чтобы сверло резало ровно и плавно.

Подробнее »

---

ЗАТОЧИВАЙТЕ СВЕРЛА, ИСПОЛЬЗУЯ ИННОВАЦИОННУЮ ЗАЖИМУ И…

2018-10-09 · Сделай сам; Знания и развлечения. Жизнь; Знания; Выживание; Благоустройство дома; Зеленая энергия; Жизнь . Заточите свои сверла с помощью инновационного кондуктора и шлифовального станка для пьедестала. 9 октября, 2018 9 октября, 2018 админ 0 комментариев Заточите свои собственные сверла. Сверла — удобный инструмент, особенно когда дело касается прокалывания материалов или создания отверстий. Но, используя их с течением времени…
Из brilliantdiy.com
Расчетное время чтения 1 мин Подробнее »

---

ЗАТОЧКА СВЕРЛА HAROLD HALL | ХОББИ-МАШИНИСТ

2018-07-10 · Шаблон для заточки сверл Harold Hall.Автор темы HBilly1022; Дата начала 20 апреля 2018 г .; H. HBilly1022 Зарегистрировано. Зарегистрировано. Присоединился 22 дек. 2015 г. Сообщения 543. 20 апр. 2018 г. № 1 Я использую Drill Doctor для моих небольших сверл и считаю, что он работает нормально с большинством долот, но не с некоторыми из моих пронумерованных долот, и он ограничен максимумом 1/2 дюйма. Я пробовал затачивать большие биты вручную, но не могу добиться согласованности …
С сайта hobby-machinist.com
Счетчик взаимодействий с пользователем 5 Расчетное время чтения 5 минут Подробнее »

---

НАСТОЛЬНЫЙ ШЛИФОВАЛЬНЫЙ СТАНОК ЗАТОЧКА СТАНКОВЫХ ПЛАНОВ DIY КАК…

2015-05-22 · Шаблон для заточки настольных шлифовальных машин своими руками. Планы PDF Скачать шаблон для заточки станков Dakota. планы деревообработки кровать мерфи скамейка шлифовальный станок заточка сверл приспособление деревянные планы колодцев композитные планы качелей крыльца планы скамейки для хлеба своими руками деревообработка деревообработка люнет бесплатный план садовая скамейка. Заточка настольного точильного станка как сделать дверцу книжного шкафа
Из необычный64ijy.wordpress.com
Расчетное время чтения 2 минуты Подробнее »

---

ПРИСОЕДИНИТЕЛЬ ДЛЯ ЗАТОЧКИ СВЕРЛА СВОБОДНЫМИ ПЛАНАМИ, 3D МОДЕЛЬ И…

2020-09-29 · Сегодня я покажу вам, как сделать шаблон для заточки сверл для точной заточки сверл с требуемыми углами. Части; Инструменты; Материалы; Болт М6 х 80 х 1; Крепежный винт с плоской головкой M6x20 x 2; Шайба плоская 6 х 2; Гвоздь х 1; Гайка М6 х 2; Резьбовая вставка M6 x 2; Подставка для угловой шлифовальной машины DIY; Саморез по дереву 3,5 × 38; Фанера 10 мм ИЛИ 12 мм; Фанера 18 мм или 20 мм; Точилка для сверл…
От mazaydiy.com
Обзоры 3 Количество взаимодействий с пользователем 3 Подробнее »

---

УДИВИТЕЛЬНЫЙ УДАР ДЛЯ ЗАТОЧКИ СВЕРЛА — СДЕЛАЙТЕ: ПРОЕКТЫ DIY И…

2015-09-17 · Тщательно заточите сверло с помощью настольного шлифовального станка, соблюдая особую осторожность, чтобы не быть слишком тяжелыми. После всего лишь нескольких моментов заточки снимите сверло и проверьте два болта с шестигранной головкой, как показано на изображении. После прикосновения к каждой режущей стороне сверла ваше сверло должно точно соответствовать углу двух головок болтов.
Из makezine.com
Расчетное время чтения 4 мин. Подробнее »

---

КАК ЗАТОЧИТЬ СВЕРЛО ТОЛЬКО А… — BRILLIANT DIY

2017-10-20 · Однако, если в вашей мастерской есть простой настольный шлифовальный станок, вы можете затачивать сверла самостоятельно — от руки, без использования каких-либо приспособлений для заточки сверл, таких как кондукторы или дрели. Все, что вам понадобится для этого процесса, — это настольный шлифовальный станок и две гайки с болтами, которые будут служить в качестве направляющей угла. Это руководство по заточке сверл своими руками покажет …
От brilliantdiy.com
Расчетное время чтения 1 мин Подробнее »

---

ССЫЛКА ДЛЯ ЗАТОЧКИ СВЕРЛА

2016-09-14 · Следующий этап — заточка режущей кромки.Вы должны сохранить угол. Тщательно сформируйте перемычку сверла (формирование перемычки). Его размер не должен превышать 0,4 мм (0,016 дюйма) для сверл диаметром около 8 мм (5/16 дюйма) или меньше. Размер перемычки больших сверл может быть…
От bestdrillbit.com
Подробнее »

---

СТАНОК ДЛЯ ЗАТОЧКИ СВЕРЛА (ДЛЯ СВЕРЛО 118 ° …

2016-11-06 · Шаблон для заточки спиральных сверл (для долот 118 °) 5,00 из 5 на основе 7 оценок клиентов. (7 отзывов клиентов) Добавьте ваш отзыв! 69 долларов.00. Быстро и точно затачивайте спиральные сверла всех размеров и марок. Возможно, вы видели видеоролики AskWoodMan, в которых показано, как сделать приспособление для заточки сверл (еще в 2013 году) из обрезков фанеры.
От vsctools.com
Подробнее »

---

ДОМАШНЯЯ СВЕРЛИЛЬНО-СВЕРЛО — ЗАТОЧИТЬ ИНСТРУМЕНТ ДО ДЛИННОЙ …

2013-03-19 · Это вид самодельного зажимного приспособления, который я отмечал в предыдущей части этого поста, для заточки больших бит, когда потребуется только одна грань на каждую сторону.Достаточно немного попрактиковаться, и DBS-22 отлично заточит биты и заточит их под разными углами. По цене Cadillac вы получаете продукт Cadillac. Для нерегулярного использования есть несколько недорогих или бесплатных вариантов. Хорошо …
От tormek.com
Подробнее »

---

18 ИДЕЙ ДЛЯ ЗАТОЧКИ СВЕРЛО | ЗАТОЧКА СВЕРЛА …

16 сентября 2019 г. — Изучите доску Дэвида Зигфрида «Заточка сверл» на Pinterest. Ознакомьтесь с другими идеями по заточке сверл, советами по работе с деревом, инструментами для деревообработки.
От pinterest.com
Подробнее »

---

ДОПОЛНИТЕЛЬНАЯ ИДЕЯ ДИЗАЙНА ДОПОЛНИТЕЛЬНОЙ ЗАТОЧКИ СТАНОЧНЫЙ СТАНОК — …

2018-07-06 · Я обдумывал идею, как сделать приспособление для заточки прецизионных сверл для моего настольного шлифовального станка, используя сделанную мной подставку для шлифовального станка. У остальных есть контроль переднего угла и необходимый паз для скоса, ему просто нужен способ удерживать сверло и индексировать сверло, подавать его и устанавливать угол вершины. В конструкции используется цанговый блок ER32 для удержания сверл и возможность поворота на 180 градусов для второго…
От bbs.homeshopmachinist.net
Подробнее »

---

ЛУЧШИЙ ЭСТЕТИК В МИРЕ | ПОДАРКИ ЭСТЕТИКА, ПОДАРКИ ЭСТЕТИКА …

22 декабря 2016 г. — Потрясающие идеи подарков для косметологов. Все дизайны доступны в различных стилях, цветах и ​​изделиях. Просто нажмите на понравившийся дизайн и перенесите его в один из 1000 предметов. Покупка для вашего персонала? Проверьте количество. скидки. …
Из pinterest.ca
Подробнее »

---

ФАЙЛЫ ДЛЯ ЗАТОЧКИ СВЕРЛА — БИБЛИОТЕКА 3D-МОДЕЛЕЙ САПР…

Файлы САПР и визуализации, размещенные на этом веб-сайте, создаются, загружаются и управляются сторонними членами сообщества. Этот контент и связанный с ним текст никоим образом не спонсируются или не связаны с какой-либо компанией, организацией или реальным товаром, который они могут изображать.
От grabcad.com
Подробнее »

---

МАЛЕНЬКАЯ ЗАТОЧКА ДРЕЛИ — ПРАКТИЧЕСКИЙ СТАНК

2016-06-08 · 2 «x 3» x 1/16 «. Имеет только две фаски, но одинаково хорошо работает. На больших сверлах я обычно даю им больше рельефа на шлифовальном станке.Обычно для заточки сверла требуется десять движений с каждой стороны. Чтобы установить сверло, правильно выровнять его в приспособлении и затачить сверло, требуется около 1 минуты.

---

СВЕРЛА ДЛЯ ЗАТОЧКИ — WOODGEARS.CA

Заточка сверл Один читатель недавно спросил меня, как затачивать сверла. Это то, что трудно объяснить словами, и, оглянувшись, я понял, что в сети нет никаких советов по заточке спиральных сверл, которыми я счел нужным поделиться.Так что я решил сделать несколько фотографий и видео, чтобы объяснить, как я это делаю от руки. Вот спиральное сверло, потерявшее лезвие (щелкните изображение, чтобы …
Из woodgears.ca
Подробнее »

---

10 ПРИБОР ДЛЯ ЗАТОЧКИ НОЖЕЙ СДЕЛАНО СДЕЛАТЬ ЛЕГКО СДЕЛАТЬ

2020-02-25 · Винты, используемые в этом самодельном приспособлении для заточки ножей, сконструированы таким образом, что угол наклона инструмента можно регулировать. Видеоурок содержит пошаговый процесс создания этого приспособления.Однако у него нет голосовых или письменных инструкций, поэтому вам нужно внимательно следить, чтобы выяснить, что дизайнер делает в каждый момент. Проверьте учебник. 2. Нож ручной работы …
От littleloveliesbyallison.com
Подробнее »

---

СТАНОК ДЛЯ ЗАТОЧКИ СВЕРЛО | БИБЛИОТЕКА 3D-МОДЕЛЕЙ САПР | GRABCAD

Присоединяйтесь к 9 320 000 инженеров с более чем 4 830 000 бесплатных файлов САПР Присоединяйтесь к сообществу
От grabcad.com
Подробнее »

---

СТАНОК ДЛЯ ЗАТОЧКИ СВЕРЛА ДЛЯ ШЛИФОВАЛЬНОЙ МАШИНЫ TWINBEE — THINGIVERSE

Это приспособление для заточки сверл на 118 градусов (наиболее распространенных) с помощью настольного шлифовального станка.Как вариант, вы можете использовать угловую шлифовальную машину в тисках. Вы можете найти видео в Интернете, чтобы получить правильную технику. Это потребует некоторой практики, но я считаю, что это приспособление помогает мне быть более точным. Он предназначен для использования с канавками вверх. Удерживая сверло в одной из канавок и по длине …
От thingiverse.com
Подробнее »

---

11 ИДЕЙ ДЛЯ ЗАТОЧКИ СВЕРЛО НА САМОМ ДЕЛЕ | СВЕРЛО …

2 сентября 2017 г. — Изучите доску Джеймса Р. Эдвардса «Самодельная точилка для сверл» на Pinterest.Смотрите больше идей о точилках сверл, сверлах, металлообрабатывающих инструментах.
От pinterest.com
Подробнее »

---

СТАНОК ДЛЯ ЗАТОЧКИ СВЕРЛА DIY CRAFT

2020-03-09 · Бесплатный набор приспособлений для заточки сверл своими руками 2 приспособления самодельная скрутка для 118 лучших точилок направляющая dbs 22 многострочный точильный диск и ленточная шлифовальная машина Самодельный приспособление для заточки сверл Бесплатные планы Модель и размеры Комплект для заточки сверл 2 приспособления Verysupercool Инструменты Самодельное приспособление для заточки сверл Самодельный инструмент Сеть […]
От diy.tntuservices.com
Подробнее »

---

НАБОР ДЛЯ ЗАТОЧКИ СВЕРЛ (2 КОНДИЦИОНЕРА) — ИНСТРУМЕНТЫ VERYSUPERCOOL

Комплект для заточки сверл (2 кондуктора). Добавьте ваш отзыв! 128,00 долларов США. Быстрые, надежные результаты каждый раз! Быстро и точно затачивайте спиральные сверла всех размеров и марок на 118 ° и 135 °. Получите максимальную отдачу при покупке обоих приспособлений для заточки. Заточка 118 °…
От vsctools.com
Подробнее »

---

ПРОСТОЙ КОНДИЦИОНЕР ДЛЯ ЗАТОЧКИ СВЕРЛА — TORMEK

2019-04-13 · Поэтому я решил сделать простой кондуктор для заточки сверл.Как вы наверняка знаете, в сети есть десятки видеороликов о заточке спиральных сверл. На прилагаемом изображении вы можете видеть, что мой шаблон для сверл состоит из пертинаксовой пластины, которая скользит по основанию зажимного приспособления для ножниц. Алюминиевый L-профиль используется в качестве ориентира для ориентации сверла. Профиль навигации, показанный на картинке, следующий …
От tormek.com
Подробнее »

---

2 РЕЗУЛЬТАТА ДЛЯ ЗАТОЧКИ СВЕРЛА — EBAY.CA

Суммы, выделенные курсивом, указаны для товаров, перечисленных в валюте, отличной от канадских долларов, и являются приблизительными преобразованиями в канадские доллары на основе преобразования Bloomberg
из ebay.ca
Подробнее »

---

ЗАТОЧКА СВЕРЛА • СДЕЛАЙТЕ ЭТО САМО — ИЗГОТОВЛЕНИЕ СОЕДИНИТЕЛЯ …

2013-10-06 · VSC Tools теперь имеет версию этого приспособления для производства стали. Http://vsctools.com/shop/drill-bit-sharpening-jig/Playlist с новым приспособлением для заточки …
Начиная с youtube.com
Подробнее »

---

Вы в настоящее время на диете или просто хотите контролировать питание и ингредиенты своей пищи? Мы поможем подобрать рецепты по способу приготовления, питанию, ингредиентам…

Проверить это »

Связанный поиск

---

Top

Drill Doctor — DD750X 750X Точилка для сверл для сверл с покрытием из быстрорежущей стали, каменной кладки, карбида, кобальта и TiN, с регулируемым углом от 115 ° до 140 °, точит серые сверла на 3/32 дюйма — 3/4 дюйма / черный — Drill Mills

Это работало чуть больше года. Потом стали лажать углы. Я часами перечитывал руководство, пробовал различные настройки, возился со всем.Многие люди рассказывают эту историю на форумах, в видеороликах на YouTube и на других сайтах. Самое смешное, что количество сверл, которые я успешно заточил за год, близко к стоимости станка. Поэтому я сожалею о его покупке и рекомендую вам не повторять ту же ошибку, что и я.

Проблема в том, что в этом продукте НИЧЕГО нет точного. С самого начала пластик очень рыхлый, и весь механизм шаткий. Со временем на нем появятся зазубрины и зазубрины, и он станет еще хуже, до такой степени, что он просто испортит ваши сверла, и вам придется начинать с нуля на настольном шлифовальном станке.Можно подумать, из-за высокой цены этого инструмента они могли покрыть хотя бы несколько компонентов, но нет. Оставьте его во влажной среде на несколько дней, и некоторые детали начнут ржаветь. Многие компоненты этой машины должны были быть изготовлены из алюминиевых заготовок. Эта компания неэффективна и не заботится о стоимости, если вы посмотрите на некоторые из их других «профессиональных» машин, они начинаются с 4000 и растут. С каких это пор точилка для сверл должна стоить столько же, сколько токарный или фрезерный станок?

Вот где это становится забавным.Итак, одна положительная вещь, которая появилась после нескольких часов переточки сверл, чтения руководства и пробования всех возможных настроек на станке, я, по крайней мере, узнал немного больше об углах сверла. Из-за разочарования и нужды я решил отказаться и просто заточить одно из больших сверл, которые у меня были, вручную на ленточной шлифовальной машине. В самый первый раз, когда я пытаюсь это сделать, после 2-3 минут корректировки углов и наблюдения за ним, я был готов. Я попробовал свое собственное сверло, и оно прорезало сталь, как масло, лучше, чем даже в первый день, когда я затачивал сверла новым сверлом, когда я думал, что это потрясающе.Теперь я чувствую себя еще более обманутым этим мусорным продуктом, чем когда-либо. Жаль, что я не могу его вернуть. В целом, исходя из всего, что я видел внутри и снаружи на этой машине, я бы сказал, что это продукт в лучшем случае за 40-50 долларов, ЕСЛИ он работал.

Лучшие точилки для сверл в 2021 году

Что следует учитывать при покупке лучшей точилки для сверл?

Характеристики

Когда вы находитесь на рынке в поисках лучшей точилки для сверл, которую можно забрать домой, первое, на что вам следует обратить внимание, — это тип сверл, которые вам нужно затачивать.Если вы мастер, который берет на себя множество проектов, то самым разумным решением будет покупка такого, которое поможет вам затачивать самые разные сверла.

Размер

Точилки для сверл бывают любой формы и размера. Хотя это почти всегда хорошо, иногда бывает утомительно перебирать все размеры, чтобы выяснить, какой из них вам нужно купить. Но не волнуйтесь, ответ довольно прост. Вы всегда должны выбирать размер станка для заточки сверл, который можно легко разместить на рабочем месте.Однако, если вы в конечном итоге приобретете заточку для сверл увеличенного размера, которая также будет иметь избыточный вес, вы потеряете драгоценное рабочее пространство; то, что не может вынести ни один серьезный мастер.

Хотя большинство станков для заточки сверл оборудованы для работы с долотами малого и среднего класса, вам понадобится специальный инструмент, если у вас есть большие сверла, требующие заточки. Поскольку биты более ½ дюйма могут быть довольно тяжелыми для кармана, вы должны убедиться, что выбранная вами точилка действительно предназначена для работы с ними.

Кроме того, вам также следует обратить внимание на точилки, которые были специально разработаны для небольших бит. Поскольку маленькие сверла имеют тенденцию тупиться, теряя свои характеристики в течение короткого периода времени, вы должны инвестировать в лучшую заточку сверл для ваших нужд, чтобы максимально эффективно использовать свои деньги.

Универсальность

Вы можете быть удивлены, узнав, но универсальность играет огромную роль в выборе точилки для сверл, которую вам следует приобрести. Тот, который достаточно способен затачивать, а также перетягивать другие домашние инструменты, такие как ножи, ножницы и стамески, лучше, чем тот, который может затачивать только сверла.Если вы выберете тот, который можно отрегулировать под несколько углов, у вас будет идеальное универсальное устройство для заточки для любого проекта.

Долговечность

Часто упускается из виду долговечность инструмента. Хотя мощные инструменты имеют тенденцию к большей вибрации, это также означает, что их компоненты прочные и прочные. В противном случае ваше устройство может развалиться через определенный период времени. А этого никто из нас не хочет, не так ли?

Источник питания

Источник питания устройства для заточки сверл — еще один вопрос личных предпочтений.Скорее всего, у всех разные мнения о том, что для них лучше; ручная точилка для сверл или электрическая.

Когда дело доходит до заточки сверл, электрические более быстрые из двух, поскольку их можно подключить к любому стандартному источнику питания на 120 В, что означает, что вам не нужно ждать, чтобы использовать инструмент.

Зачем вам нужна точилка для сверл?

Качество

Если вы — ремесленник, нанятый для выполнения строительных работ, то вы бы хотели, чтобы весь ваш тяжелый труд нашел отражение в завершенном проекте.Это означает, что ваша работа должна быть качественной, и тупые сверла могут этому помешать. Они могут не только поставить под угрозу качество вашей работы, но и запятнать репутацию вашей компании.

Повреждения и разрывы, которые происходят со сверлами со временем, приводят к изменению угла при вершине, что в конечном итоге влияет на проникновение наконечника в стену или дерево. Тепло, возникающее в результате трения между сверлом и поверхностью, через которую вы проходите, может в конечном итоге смягчить острые кромки и повлиять на кольца режущей кромки сверла.Когда происходит что-то подобное, обычно требуется больший крутящий момент, чтобы пробить сталь или дерево. Когда рабочий оказывает дополнительное давление на плоское сверло на строительстве, у него больше шансов сломать сверло прямо у него в руках.

Expense

Использование инструментов вручную для пробивания новых отверстий, когда ваше сверло вышло из строя, вы можете потерять драгоценные ресурсы. Вам придется не только нести дополнительные расходы на покупку новых материалов, через которые вы проникаете, но вам также придется платить за ненужный дополнительный труд.Не говоря уже о времени, которое потребуется для повторного бурения новых скважин, что в конечном итоге приведет к задержке в завершении вашего проекта, что приведет не только к необходимости платить вашей команде за то, чтобы они оставались дольше, но и к огромной потере изображения Ваша компания.

Безопасность

Не секрет, что строительная площадка может быть опасным местом для жизни. Поэтому лучше всегда оставаться начеку и следить за тем, что может увеличить риск и опасность для вас и вашего сооружения.

Когда вы оказываете давление на затупившееся сверло, чтобы с силой пропустить его сквозь материал, оно выделяет много тепла, которое может привести к поломке сверла. А когда сверло ломается, крошечные кусочки металла имеют свойство летать во всех направлениях. И вы можете только представить себе угрозу получения травм от этого для рабочих. Не говоря уже о том, насколько рискованным может быть использование ручного сверла, поскольку оно может легко застрять в пальцах и лицах рабочих, когда оно разбивается.

Часто задаваемые вопросы

Какой самый стандартный угол при вершине сверла?

Обычно угол при вершине 58 или 118 градусов лучше всего подходит для вашей дрели.Однако существует множество других вариаций в зависимости от материала.

Можно ли затачивать титановые сверла?

Поскольку титан является только покрытием сверла, следует помнить, что при его заточке поверхность не останется прежней.

Нужно ли чистить станок после заточки?

Да, вы всегда должны помнить о чистке станка после каждого использования, так как это может помочь продлить срок службы устройства для заточки сверл. Кроме того, старайтесь не подвергать точилку воздействию внешних факторов, таких как дождь и ветер.Хороший совет — использовать пылесос, чтобы удалить мельчайшие частицы пыли из внутренних частей точилки.

.
