Строительство барбекю своими руками: чертежи и пошаговая инструкция изготовления, кладка и строительство, проекты

Содержание

Строительство барбекю своими руками | Зона барбекю на даче

Уже давно прошли времена, когда загородное барбекю предназначалось лишь для одной цели – для приготовления на огне мяса. Возросшие требования к дизайну заставляют отыскивать новые идеи и в оформлении печей барбекю. В результате эволюции данного устройства оно из простенького металлического мангала превратилось чуть ли не в главный элемент садового дизайна. В статье мы опишем этапы создания не простого барбекю, а выполненного в стиле средневековья. Итогом вашей работы должно стать место для приготовления шашлыков, чем-то напоминающее один из средневековых замков.

Выбор места

Любые строительные работы начинаются с выбора места для будущего строения, а также с тщательной разработки эскиза либо продуманного плана. Возведение барбекю исключением из этого правила не является. При наличии подробного эскиза вы легко сможете подсчитать требуемое количество материалов.

Фундамент

Начинать такой объект надо, конечно же, с обустройства фундамента. Учитывайте тот факт, что общая масса данного сооружения будет составлять около пяти тонн. То есть фундамент вам понадобится довольно крепкий.

Копать, а также заливать этот фундамент необходимо на глубину, не меньшую, нежели глубина промерзания почвы в вашем регионе. В качестве наполнителя в раствор бетона можно добавить бутовый камень. Когда залитый бетонный фундамент полностью схватится, его верхнюю часть обкладывают камнем и кирпичом.

Особое внимание хочется уделить кирпичу, использованному при возведении этого «средневекового» барбекю. Данный кирпич в народе называют «царским». Купить его невозможно, можно только достать его с развалин старых построек. К характерным чертам данного стройматериала относят его чрезвычайную твердость и хорошую жаростойкость. Благодаря тому, что в девятнадцатом столетии кирпич прессовали вручную, он намного крепче современных аналогов и способен выдерживать температуры до 5500С.

Кроме того, в те времена на кирпичи ставили клеймо, что с дизайнерской точки зрения делает данный кирпич уникальным.

Возведение барбекю

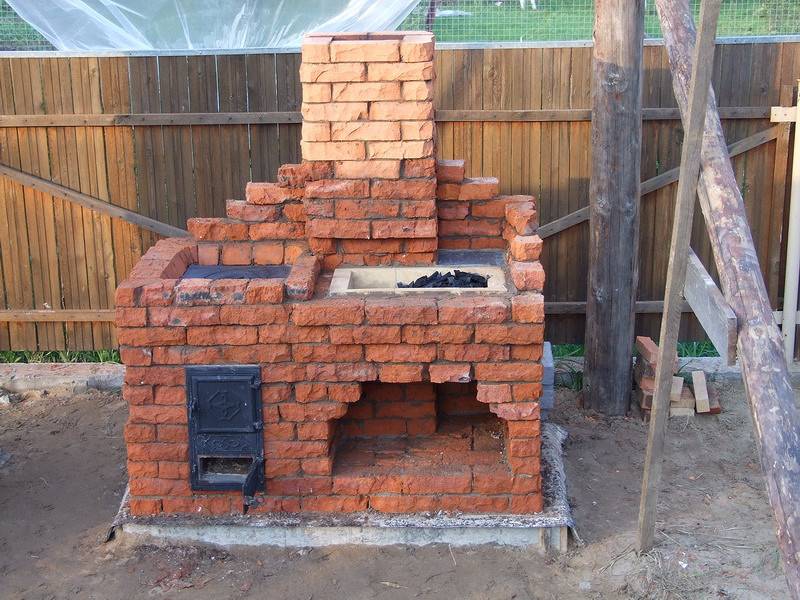

После окончания работ над устройством фундамента приступают к возведению самого барбекю. При кладке пользуются песчано-цементным раствором (2:1) с добавлением пластификатора для бетона.

В соответствии с предложенным проектом у вас должна получиться конструкция, в которой:

по бокам будут две дровницы,
в центре – мангал.

Для обустройства тех частей барбекю, что будут контактировать с огнем, необходимо использовать специальные жаростойкие смеси (бетон при сильном нагревании будет лопаться). Такие смеси можно приобрести либо сделать самостоятельно. Я применяю обычный песчано-цементный раствор с пластификатором, к которому добавил полтора килограмма кухонной соли на одно ведро раствора. Эта смесь способно выдерживать очень высокие температуры.

Выбираем камень для барбекю

Вначале оговоримся, что те места, которые непосредственно контактируют с топкой камина, называют футеровкой.

Итак, для футеровки, т.е. для облицовки топки барбекю либо камина, желательно использовать пористые камни (ракушечник, песчаник). Благодаря своему невысокому коэффициенту теплопроводности они способны выдерживать высокую температуру.

Так же хороши для использования доломиты и базальты.

Бутовый гранит контактирует с теплом хуже всех – его нельзя устанавливать в тех местах, где температура может превысить 800С.

Если минералогия не ваш конек, то просто проверьте камень:

Для этого возьмите охапку дров и поставьте сверху автомобильную покрышку.

Потом на покрышку положите два-три образца камней, подожгите дрова.
Если покрышка сгорела, но камни не посыпались, тогда из них смело можно возводить камин либо барбекю – они высокие температуры выдержат.

Арка

Арочные перемычки выполняют посредством специального шаблона, который можно самостоятельно выполнить.

Для этого, надо:

Из досок соорудить щит по габаритам проема.
Потом вырезать внутри него полукруг.
К выпиленному полукругу прибивают полосу хорошо гнущегося материала (жесть, пластик, фанера).

И все – арочный шаблон готов.

Чтоб построить арку, шаблон надо слегка приподнять и подставить под него клинья. Помните, что самый последний камень либо кирпич в арке (так называемый «замковый камень») должен войти в свое место максимально плотно. Ведь именно он будет выполнять функцию клина. Когда арка будет выполнена, клинья из-под шаблона выбивают, а сам шаблон опускают и вытягивают. Грамотно возведенная арка должна стоять самостоятельно, без шаблона.

Завершающие работы

Пространство площадки, расположенное над дровницей, выкладывают плиткой. Поверхность над одной из дровниц может служить в качестве разделочного стола, а полка над другой – хорошо подойдет для размещения на ней декоративных элементов.

«Шапку» самого барбекю надо выполнить в виде конуса. Хорошо, если еще будет присутствовать дымовой конус. Так вы добьетесь большего сходства со средневековым замком.

Кирпич либо камень по прошествии трех недель после кладки покрывают лаком для камня. В этот же период можно приступать и к приготовлению шашлыков на своем архитектурном шедевре.

Видео. 30 идей как обустроить зону барбекю на даче

Видео. Барбекю на даче

Статьи о барбекю, мангалах

Как построить барбекю своими руками?

Строительство барбекю из кирпича на своих участках можно расценивать как дань моде, однако, многие блюда, например, стейки или колбаски, приготовленные на гриле, дадут фору изысканным ресторанным деликатесам. Поэтому строительство такой конструкции скорее необходимость, чем прихоть.

Приняв решение возводить барбекю, нужно выбрать модель. Самая простая — это небольшая коробка с отсеком для закладки углей. Устанавливается она прямо на земле либо же монтируется внутри беседки. Сложно назвать такую конструкцию многофункциональной, однако, она занимает минимум площади и материалов для нее нужно немного.

Выбор места под барбекю

отсутствие близко растущих насаждений;
приличная удаленность от соседей;
расстояние до дома, позволяющее провести воду и свет;
ровная поверхность грунта;
близость участка, который можно благоустроить для отдыха (поставить беседку).

Выбирая даже самую простую конструкцию барбекю, учитывайте — вписывается ли она в ландшафт участка. Шедевр архитектурной мысли с гордостью можно выставить на всеобщее обозрение, а скромную постройку без изысков можно «спрятать» куда-нибудь подальше.

Закладка фундамента

Чаще всего закладывается фундамент ленточного типа — он недорогой и вполне надежный. Поэтому все фантазии по поводу основания барбекю обычно сводятся к тому, чтобы можно было соорудить именно такой фундамент. Сделав на выбранном месте разметку, роют траншею глубиной ориентировочно до полуметра. На дно затем помещается смесь из гравия и щебня, поливается, трамбуется и ставится деревянная опалубка. Следующим этапом монтируется арматура и заливается бетон. Далее нужно произвести контрольный замер площадки уровнем, чтобы не было уклона. Теперь фундамент должен застывать 72 часа. Затем опалубка снимается и можно переходить к возведению стен.

Кладка кирпича

Можно использовать печной кирпич или полнотелый керамический кирпич — он несколько дешевле. Берется глиняно-песчаная смесь, в которую добавлен цемент — для прочности. Для дилетантов в этой области лучше запастись готовой смесью для печей, только не жаростойкой. Толщина шва не должна превышать 5 мм. Для нормальной эксплуатации барбекю в дальнейшем важно контролировать вертикальность стен, кладка должна быть горизонтальной.

Установка решеток

В шестом и десятом рядах задняя стенка выкладывается из кирпича, поставленного на ребро — это под решетку. Чтобы сохранить толщину стены, нужно положить два ряда со смещением швов. Готовой конструкции дают подсохнуть при теплой погоде пару суток, а если температура более низкая, то понадобится до 5 дней.

Постройка сложной барбекю с трубой

Место должно соответствовать требованиям ТБ и в тоже время обеспечивать удобство для приготовления пищи и отдыха. Зона отдыха не должна близко находиться к капитальным постройкам из-за опасности возгорания, а также из-за попадания дыма в помещения через окна. В тоже время, беседка с печью не должна находиться в слишком отдаленном месте, так как придется совершать долгие пешие прогулки за продуктами и посудой.
Под деревьями также размещать печь не стоит. Горячий воздух высушит листья и шансы на возгорание резко возрастут.
Близкое расположение воды либо же подведение водопровода прямо к печи или в беседку.
Это очень удобно.

Постройка печи внутри беседки — практичное решение. Можно дополнительно построить поверхности для кухонных девайсов, хранения продуктов, готовки, мытья и прочие полезные приспособления. Таким образом, любая погода будет подходящей для пикника, процесс приготовления блюд будет сопровождаться комфортом. Само собой, затраты существенно увеличатся на строительные материалы, к тому же придется подводить водоснабжение.

Фундамент

Определившись с проектом и закупив нужные материалы, можно начинать устройство фундамента. Именно для такой печи подойдет монолитная армированная основа на основании, уплотненном щебнем. Когда фундамент высохнет, на него выстилают в два слоя гидроизоляцию, после чего можно начинать кладку.

Кладка

В случае, если печь собирается в беседке, первый ряд делается на уровне пола, а если вдруг уровень фундамента ниже, то нужно положить дополнительный ряд или даже два. После чего делается основная кладка по стандартной схеме — используются половинки и резаный кирпич поочередно.

Требуется постоянный контроль вертикальности стен и толщины раствора (не более сантиметра), плюс горизонтальность кирпичной кладки.

Для контроля толщины швов удобно использовать прут арматуры — диаметр должен быть соответствующим. Он кладется на край, поверхность ряда заполняют раствором, излишки срезают. Далее кирпичи укладываются и простукиваются, а прут перемещают выше, на другой шов.

Когда кладка всех рядов завершена, можно начинать кладку трубы. С 22 ряда кладки начинает формироваться свод топки. К 30 ряду свод сформирован полностью и переходит в дымовую трубу. Затем можно чередовать 30 и 31 ряды, пока нужная высота не будет достигнута. Далее проводится кладка трубы, которая должна возвышаться не менее, чем на полметра над кровлей. Вокруг трубы находится гидроизоляция. Когда сложен дымоход, можно устанавливать на него металлический зонт — благодаря ему влага и мусор не будут попадать внутрь печи.

После того, как печь возведена, можно переходить к следующему этапу — обжигу. В топку и мангал помещаются дрова (уголь) и поджигаются. Так выполняется обжиг внутренней поверхности. После обжига требуется сушка. Если погода теплая (лето) — то будет достаточно 5 дней, а вот осенью при сырой пасмурной погоде понадобится до трех недель. Если планируется украшение печи, то оно производится в самом конце — можно убрать излишки раствора и нанести краску, чтобы сделать швы более заметными.

Окончание строительства печи барбекю своими руками

Продолжение и окончание строительства барбекю своими руками должно производиться в строгом соответствии с чертежами порядковой кладки. Малейшее отклонение может нарушить эксплуатационные характеристики очага и даже привести к тому, что приготовление блюд в нем станет невозможным. Чтобы не сбиться и не запутаться, рекомендуется каждый уложенный ряд отмечать мелом.

Кроме того, каждый ряд следует проверять на горизонтальность кладки строительным уровнем, отвесом на вертикальность, а также, измерять шнурком диагонали на проверку прямоугольности.

(До такой вот печи барбекю нам осталось совсем немного).

Если какой-то кирпич будет положен неудачно, не стоит пытаться его выровнять постукиванием, нужно его снять, счистить раствор, окунуть в воду, нанести новую порцию раствора и только тогда уложить в ряд.

Все внутренние поверхности барбекю должны быть идеально ровными, без малейших выступов и впадин, которые будут препятствовать движению газов и могут ухудшить работу печи. Все углы и повороты необходимо закруглять, а сужения или расширения делать очень плавными.

Через каждые пять-шесть рядов кладки, внутреннюю поверхность печи нужно обрабатывать мокрой тряпкой – швабрить, заглаживая и затирая тем самым швы и удаляя выступивший раствор. Толщина швов в кладке барбекю огнеупорным кирпичом не должна превышать 3 мм, в обычном – быть не более 5 мм. Нужно помнить одну прописную истину: чем тоньше швы, тем лучше печь.

Руководствуясь вышеизложенной информацией, продолжаем строить печь барбекю непосредственно своими руками. Первый ряд кирпича плотно укладывается на ребро, сплошным слоем заполняя плиту, для этого нам потребовалось 114 штук.

И конечно, мы не забыли проверить ряд на горизонтальность.

Постепенно барбекю начинает приобретать какие-то очертания и не за горами тот ответственный день, когда потребуется выкладывать топочное перекрытие барбекю, которое у нас будет иметь вид арки.

Нужно знать, что перекрытие в стене называется арочной перемычкой или аркой, а перекрытие между двумя стенками называется сводом барбекю. Так вот, знающие люди утверждают, что количество кирпичей в арке должно быть нечетным, также нечетным должно быть и количество рядов в своде. Средний, нечетный, кирпич в арочной перемычке называется замком.

Для устройства свода, подготавливаем, так называемую, пяту – срезаем кирпичи под углом 45° и укладываем их вдоль боковых стенок.

Для устройства красивого пологого свода, из фанеры изготавливаем кружало, которое устанавливается на нужной высоте на подставку из шлакоблоков.

По кружалу своими руками выкладывается первый ряд свода. Начинать кладку следует от крайних кирпичей, постепенно подвигаясь к центру, последним устанавливается замок.

Кладку начинаем вести от задней стенки печи. На один ряд у нас уходит примерно час времени. Параллельно, чтобы окончательно не отстать от жизни пока идет строительство барбекю, слушаем радио.

Кружало можно вытаскивать только после того, как раствор схватится. Так у нас выглядит первый ряд свода.

Так уже выглядит наша печь через несколько дней.

Когда выложен свод, приступаем к устройству фасада – это, так сказать, «лицо» нашей чудо-печки и нужно особо постараться, чтобы сделать его максимально красивым.

Также, используя кружало, выкладываем изящно-изогнутую арку.

Закладываем снаружи топливника все щели.

Обматываем конструкцию сверху фольгой, отчего она тут же начинает напоминать космический корабль.

Затем обмазываем бетоном и она снова превращается во вполне земное сооружение.

Для хорошей теплоизоляции, слой бетона должен быть достаточно толстым, примерно 8-10 см. Оставляем конструкцию на две недели для затвердевания.

Пока процесс приостановлен, не сидим без дела, а ломаем голову над дизайном дымохода, и рисуем эскизы, наброски, чертежи — воплощаем, так сказать, идеи на бумаге.

Ну и, конечно, потихоньку строим фасад.

От фасада, по периметру печи, возводим стены из шлакоблоков. Перевязка с нижней частью конструкции производится за счет оставленных арматурных штырей.

Пространство между топливником и стеной заполняется огнеупорным раствором.

Этим же раствором обмазывается полусфера топливника.

Для того, чтобы тяга в печи была оптимальной, крайне важно оставить в дымоходе отверстие нужного размера и конфигурации. Ничего своего не придумываем, а строго руководствуемся чертежами. Так выгладит наш дымоход, если смотреть через него внутрь печи.

Вставляем трубу подходящего размера и фиксируем ее.

Теперь самое время проверить барбекю на работоспособность. К нашему радостному удивлению, огонь превосходно горит.

Продолжаем эксперимент, разогреваем печь до рабочей температуры.

Она нагревается через два с половиной часа, пытаемся что-нибудь приготовить, например, испечь пиццу.

Эксперимент превосходно удается, пицца получилась на славу. Это говорит о том, что конструкция получилась вполне функциональной, хотя над отделкой еще придется немало потрудиться.

Для начала, обкладываем некрасиво выступающую трубу дымохода кирпичом.

Затем штукатурим стены печи и декорируем их кафельной плиткой.

Глиняную плитку вначале рекомендуется замочить в воде на несколько часов.

Чтобы плитка не сползала с гладкой поверхности и укладывалась ровными рядами, можно использовать шаблон из фанеры.

Огнеупорную мастику наносят на поверхность тонким слоем ребристым шпателем и вдавливают в него плитку.

Шаблоны рекомендуется снимать не раньше, чем через сутки после облицовки. Но и после этого лучше закрепить элементы между собой клейкой лентой до полного высыхания мастики.

Все, на этом работу по строительству барбекю своими руками можно считать законченной. Неимоверно гордимся собой, созываем гостей на барбекю и наслаждаемся их завистливо-восхищенными взглядами. Им-то ведь наверняка слабО такое сотворить!

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации — нам интересно ваше мнение 🙂

Статьи, которые Вам будут интересны:

Строительство барбекю своими руками — 150 фото и инструкций как построить правильно барбекю на участке | Landshafblog — все о ландшафте!

С наступлением дачного сезона большинство людей, живущих в городе, переезжают на свои дачные владения. Жизнь на природе чаще всего ассоциируется с рыбалкой, пикниками и просто посиделками в компании. Для приготовления пищи дачники обычно используют легкие в сооружении грили или мангалы.

В последнее время приобрели большую популярность стационарные печи барбекю, которые могут собрать за собой всю семью. Да и строительство этого красивого приспособления для готовки рыбы, мяса, овощей и т.д. довольно простое, главное только придерживаться определенных советов и четко определить, какая именно барбекюшница подойдет для вашей дачи, загородного дома.

Основные этапы: с чего начать

Барбекю – дело тонкое. Прежде чем распылять свою фантазию насчет того, как будет выглядеть будущая садовая печь, необходимо составить план работы. Он состоит из нескольких фаз:

Выбор места для установки;
Определение конструкции барбекю;
Фундамент;
Материалы для постройки.

Где устанавливать печь

Сама постройка, как правило, занимает около двух квадратных метров территории, но для обеспечения пожарной безопасности лучше увеличить параметр как минимум втрое.

Конструкция обязана находится на расчищенной площадке, вдали от огня хотя бы на 3 метра.

Для того чтобы обезопасить от воздействия природы (дождь сильный ветер и т.д.), строят обычно в небольшом на весе или беседке.

С точки зрения практичности она может быть близко к кухне, ведь удобнее сделать два шага от места готовки до обеденного стола, чем сто. Также располагайте жаровню с подветренной стороны, чтобы никто не дышал дымом во время готовки или еды.

Виды конструкций

Подразделение здесь происходит по 2 параметрам:

простота установки;
дополнительные «плюшки».

Одной из самых простых установок будет барбекю, выложенное из кирпича в форме буквы П. Высота может варьироваться, обычно 1,5 метра, где посередине ставиться гриль-решетка и поддон для угля. Толщина боковых стен может быт различной, стандартов здесь нет.

Более сложной печкой будет полноценный комплекс, представляющий собой небольшую башню с отсеками. Ей уже необходим более крепкий и надежный фундамент, более крепкий материалы, и денег в нее нужно вложить больше.

Главное — чертеж

Видовой выбор – это не самое главное. При строительстве барбекю своими руками необходим чертеж – его фото можно найти в Интернете, различных журналах.

Минус поиска в том, что не каждая барбекюшница будет соответствовать ландшафту вашей территории размером, высотой. Так что, если ваш участок особенный по структуре, чертите схему самостоятельно.

Многофункциональность

После того как чертеж жаровни сделан, можно приступать к выбору дополнительных частей. В основном это варочная плита, дымоходная труба, отдельный стол, раковина и т. д. все зависит от вашей фантазии, главное соблюдать пропорции и учитывать прочность кирпича (если кирпич будет недостаточно крепким, или его будет мало, он провалится от тяжести «плюшек»).

Фундамент – основа всего

Установка барбекю начинается с основания, так как жаровня имеет большой вес, и ей необходима опора. Учтите, что площадь фундамента должна быть больше, чем барбекюшницы хотя бы на пятнадцать сантиметров.

Главная (лицевая) сторона может иметь больший отступ, около пятидесяти сантиметров. Виды фундамента для печи можно использовать любые – плитный, монолитный, но первый вариант лучше.

Составляющие работы

Далее все делается как обычно. Роется котлован (40 см), ложится подушка (пятнадцать сантиметров). Все засыпается гравием или щебенкой. В общем вся часть, которая заливается, должна занимать около 25 сантиметров.

Ставится опалубка. Он должна быть тщательно выровнена и выступать на десять, пятнадцать сантиметров. Следующий этап – установка арматуры. Она должна быть в виде сетки десять на десять сантиметров. Готовится раствор (цемента и песка в соотношении 1:3), которым заливают опалубку.

Материалы

Один из главных вопросов, который возникает при попытке узнать, как сделать печь барбекю: из чего строить? Тут выбор довольно большой. Кирпич бывает разного состава – шамотный, гиперпрессованный, керамический и силикатный.

Здесь можно выбирать как угодно. Если делить по применению: обычный, облицовочный и огнеупорный. Обращать внимание нужно на марку. Она должна быть от М-250 и выше.

По устойчивости к огню нужно выбирать от F-30 и дальше по возрастанию. Облицовка – это на ваш вкус. Керамика, камень, изразцы и т.д.

Фото барбекю своими руками

Источник: https://landshaftblog.ru/stroitelstvo-barbekyu-svoimi-rukami/

Барбекю из кирпича — строительство своими руками, фотографии, размеры

Отдых на свежем воздухе – один из самых распространенных. С наступлением первого тепла мы начинаем делать вылазки на природу для того, чтобы приятно провести время в кругу семьи или друзей. Для городских жителей становятся актуальными поездки на загородные дачи, а владельцы частных домов, пусть даже с небольшим приусадебным участком, с удовольствием принимают у себя гостей, особенно, если есть какой-то повод собраться вместе. Но, одно дело, если все эти сборы проходят в полевых условиях, когда лихорадочно устанавливается мангал, рубятся дрова, выносятся столы и стулья, и совершенно другое, когда на участке есть специально облагороженное место для проведения мероприятий подобного плана – место, в котором все всегда готово для встречи друзей.

Одним из таких мест может стать крытая беседка или навес с лавочками и столом. Они надежно укроют как от дождя, так и от солнца. Но, зачастую, одной беседки недостаточно. Нет, конечно, если речь идет об обыкновенном застолье, для него все подготавливается заранее и кроме стола, на который можно поставить блюда, и мест для сидения больше ничего и не надо. Но, если вы, например, хотите пожарить мясо, шашлык, сосиски или еще что-нибудь – вам понадобится место, где можно разжечь угли. Можно для этих целей использовать готовый мангал и каждый раз устанавливать и убирать его после использования (чтобы не ржавел), а можно построить барбекю самостоятельно, на котором можно и сосиски, и стэйки, и шашлык приготовить.

Стационарное барбекю из кирпича очень удобно тем, что в нем можно предусмотреть ячейки для шампуров, посуды, дров и прочей мелочи так, что в будущем вы не будете лихорадочно бегать и искать их. Все будет лежать на своих местах в барбекю.

Если вам понравилась идея постройки своими руками, то необходимо разобраться с тем, как воплотить ее в жизнь. Начинать нужно с эскизов того, что хотелось бы получить. Однако тем, у кого хорошо развита фантазия, зарисовки можно и не делать. В нашем примере мы рассмотрим самое простое барбекю из кирпича.

Как видно на рисунке, в конструкции нет никаких полочек, дверочек и прочих мелочей. Есть, собственно, «барбекю» (поддон для углей и сетка гриля) и столешница (на нее можно поставить посуду с маринованным мясом и пр.)

Как выбрать место и фундамент для барбекю

Место для установки барбекю можно выбрать любое. Его можно построить в тени деревьев, возле беседки в саду и т.п. Существует масса вариантов, но мы остановимся на барбекю, на крыльце у дома. Во-первых, такое местоположение очень удобно с той точки зрения, что вам не придется много бегать от дома к грилю, а во-вторых, у вас появится повод сделать навес над крыльцом.

Необходимо понимать, что, поскольку, наше барбекю будет сделано из кирпича, оно будет оказывать определенное давление на грунт, на котором будет стоять. Поэтому, во избежание просадок и разрушения стенок с течением времени, под кирпичной конструкцией необходимо сделать надежный фундамент.

Барбекю не займет много места, поэтому фундамент под него можно и нужно делать в виде монолитной плиты, а чтобы при этом ушло меньше бетона, необходимо использовать армирующую сетку.

Под фундамент необходимо выкопать яму глубиной около 30-35 см. Длина и ширина могут колебаться в зависимости от того, какое по размерам барбекю вы будете для себя делать. Когда яма будет готова, необходимо сделать подушку (10-15 см) под фундамент из мелкого щебня вперемешку с песком и тщательно ее утрамбовать. Установить деревянную опалубку. После этого в яму можно залить немного бетона и уложить армирующую металлическую решетку. Заливая фундамент, позаботьтесь о том, чтобы он возвышался над землей хотябы на 5 см.

Возводим стены

Когда фундамент выстоится минимум 48 часов (лучше дать выстоятся неделю) можно начинать строить барбекю. Для возведения стен необходимо использовать жаростойкий красный кирпич, который используют при строительстве печей, ведь барбекю, это своего рода тоже печь. Количество кирпича посчитать несложно – это сможет сделать любой взрослый человек, зная его габаритные параметры и размеры конструкции. Замесите немного раствора, и ряд за рядом выкладывайте кирпичи.

Стены возводятся рядами, при этом необходимо проверять каждый ряд уровнем.

Когда стены будут выложены до уровня установки поддона для углей, а это примерно 60-80 см в высоту, необходимо сделать полочки, на которые будет уложен поддон.

Сделать это не сложно. Достаточно всего лишь уложить несколько кирпичей не вдоль стены, а поперек, как показано на рисунке ниже.

После того, как полочки для поддона с углями готовы, необходимо сделать полочки для сетки гриля. Чтобы сделать их, необходимо поверх ряда с полочками уложить один нормальный ряд кирпича, а на следующем сделать полочки для гриля.

Не стоит забывать о том, что у нашего гриля есть небольшая пристройка для стола, столешницу которого необходимо на что-то положить. Для этого делаем полочку в промежуточной стенке и для столешницы. Одним краем столешница будет опираться на наружную стенку, а другим на получившуюся полочку.

Часть, на которой будет установлена столешница мы больше не трогаем, а в отделении гриля можно сделать еще несколько полочек для того, чтобы регулировать жар, перемещая с уровня на уровень сетку гриля. Сделав еще 1-2 полочки строительство можно заканчивать.

Верхний ряд можно уложить декоративным кирпичом, а при желании им можно отделать и все наружные стенки кирпичного барбекю.

Когда работа по кладке будет окончена, дайте барбекю выстояться пару дней, установите на свои места столешницу, сетку гриль и поддон для угля. Позовите гостей и испытайте свое творение в действии.

Если вы не планируете выполнять дальнейшую отделку барбекю, удалите лишний раствор, который вылез за рамки швов.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Видео «Кладка печи-барбекю своими руками из газоблока и Whitehills. Часть 2-я»

Мы облицуем мангал декоративным камнем WhiteHills, выложим топку декоративным кирпичом, а после пожарим шашлык.

Огнеупорный кирпич необходимо укладывать на шамотную глину. Это защитит всю конструкцию от сильного жара. Для облицовки мангала мы выбрали декоративный камень Torn Brick бренда White Hills, а для стен крупно-форматный камень Huntly.

Приготовьте клеевой раствор в соответствие с инструкцией производителя, указанной на упаковке. Основание для укладки должно быть прочным, ровным, чистым, твердым, не подвергаться усадке или деформации. Предварительно разметьте поверхность — горизонталь. Нанесите клеевой раствор, втирая его гладкой стороной шпателя в основание облицовываемой поверхности, чтобы заполнить им микротрещины, неровности и обеспечить наиболее полный контакт клея с основанием. Затем нанесите клеевой раствор на облицовываемую поверхность зубчатым шпателем. При нанесении клея шпатель необходимо держать под углом 60 градусов к основанию. После этого нанесите клеевой раствор тонким слоем не более 1- 6 мм на тыльную поверхностью камня, втирая его гладкой поверхностью шпателя так, чтобы вся площадь облицовочного материала была равномерно покрыта клеем. Не следует наносить излишнее количество клея, это приведет к скольжению камня. Избегайте попадания излишков клея на лицевую поверхность облицовки. Разделить рабочую поверхность на участки, примерно по 5 рядов камня каждый. Декоративный камень можно укладывать с расшивкой и без нее. В зависимости от выбранного вида камня отсчитайте расстояние на шов. Обычно расстояние между элементами составляет от 1.5 см до 2 см. но ширина шва может варьироваться в зависимости от вида и типа кладки. Укладка камня снизу вверх исключит его скольжение. Укладывайте камни меньшей толщины рядом с камнями большей толщины и подбирайте элементы, различные по цвету. Камень хорошо поддается механической обработке, его легко обрезать, придать нужный размер, используя болгарку с диском для резки камня. Расколотые камни можно использовать в местах их примыкания к дверным и оконным проемам, элементам декора, предварительно подрезав сколотую грань. При необходимости обрезанные или отколотые края можно обработать затиркой либо с помощью спец. красителей. Желательно при установке камней с обрезанными краями сверху расположить их выше уровня глаз, а с обрезанными краями снизу — ниже.

Для укладки камня вам понадобится:

рулетка или метр для измерения расстояний,
строительный уровень,
угольник,
шнуры для установки горизонтальных маяков,
проверки прямых углов,
отвес для установки вертикальных маяков,
металлическая щетка для очисткиповерхности,
емкости под замес клея и затирки,
электродрель,
миксер для приготовления клеевого и затирочного растворов,
малярная кисть для увлажнения камня,
мастерок для нанесения и разравнивания клея,
резиновый молоток и деревянный брусок для подгонки и осадки элементов,
болгарка с диском для резки камня,
кулек и шпатель для заполнения швов затиркой,
щетка для выравнивания и зачистки шва,
валик,
кисти,
распылитель для нанесения гидрофобизатора,
рейка для выявления неровности,
гвозди,
шурупы для крепежа вспомогательных материалов,
молоток для забивания гвоздей и другое.

Теперь мангал полностью готов к эксплуатации, будем жарить шашлык.

Если понравилось видео, ставьте лайки и подписывайтесь на наш ютуб канал YTONG Россия.

Выложить печь барбекю из кирпича. Строим простой мангал из кирпича своими руками

Итак, вы хотите сделать у себя на участке барбекю из кирпича. Чертежи и фотографии этого устройства помогут вам выбрать себе исполнителя работ, поскольку вы будете представлять, что вам именно нужно.

И уж точно они вам помогут, если решили сделать своими руками барбекю из кирпича. Чертежи и фотографии в этом случае вам просто необходимы. Только они дадут вам возможность видеть конечный результат своих действий.

Какой выбрать барбекю из кирпича

Что же, вы решили, что в вашей рядом с домом должен стоять кирпичный барбекю. Чтобы выбрать мастера, который сложит вам это сооружение, вы должны заранее представлять тот вариант, который будет стоять именно у вас.

Ведь при заказе вам нужно показать мастеру хотя бы эскиз / набросок, чтобы он мог представлять себе объем работ. И соответственно смог назначить вам цену.

А для этого как раз и нужны фото и схемы, которые здесь вы сможете использовать.

Как сделать барбекю из кирпича своими руками

Некоторые барбекю из кирпича, чертежи и фотографии которых представлены на этой странице, сделаны собственноручно их владельцами. В общем-то, все эти устройства для жарки мяса и рыбы могли бы быть сделаны именно их владельцами.

Ведь выкладывать печь / мангал такого типа довольно просто. Достаточно посмотреть порядовки барбекю для самых простых вариантов, и вы поймете о чем я говорю.

Самые простые варианты выкладываются в полкирпича и имеют простую геометрию. А значит даже новичок, никогда не державший в руках мастерка или шпателя сможет выложить такой барбекю из кирпича.

Порядок кладки барбекю

Чтобы выложить нормальную печь для жарки мяса на открытом воздухе, вам нужно смотреть порядовки и просто следовать по шагам вот этой инструкции:

Заливаем фундамент под будущую печь. Достаточно толщины в 10-12 см и использования арматурной сетки. Толщина зависит, конечно же, от размера барбекю.
Выкладываем последовательно, согласно порядовок, ряды кирпича. Кирпич лучше всего подойдет .
Монтируем рабочую поверхность. Подбирать для садового барбекю лучше чугунный вариант, особенно если барбекю стоит под крышей.
Далее выкладываем кирпичный дымоход либо используем металлический вариант дымовой трубы.

Порядовка № 1. Большой барбекю.

Порядовка № 2. Комбинированный барбекю с местом под казан.

Порядовка № 3. Самый простой барбекю.

После затвердевания раствора следует сделать две предварительных протопки. После этого можно использовать эту замечательную печь на открытом воздухе по назначению.

Барбекю из кирпича – фото галерея

А вот вам несколько фотографий, как можно оформить кирпичный барбекю во дворе собственного дома.

Для приготовления пищи на открытом воздухе идеально подойдет барбекю из кирпича. Чтобы сделать барбекюшницу на даче понадобится совсем немного времени и нет необходимости в наличии строительных навыков. Мы расскажем о том как работает печь для барбекю, какие выбрать для нее материалы, а также поделимся необходимыми чертежами и схемами для строительства.

Наряду с мангалами барбекю также считается одним из популярных методов приготовления пищи на открытом воздухе. Так же как и приготовление на открытом огне, этот способ позаимствован от наших предков, а все технологические тонкости готовки тесно переплетаются с особенностями конструкции и, связанным с ней, особым распределением тепла от горящих углей. Термин барбекю имеет одновременно два значения: это и особый метод приготовления еды, и сама конструкция очага для данного метода.

Современные инструкции часто смешивают проекты мангалов и барбекю, описывая их в виде конструкции для получения локального тепла от открытого огня с целью термической обработки сырых, преимущественно мясных, продуктов. На самом же деле гриль и барбекю отличны между собой настолько, что даже одни и те же продукты, приготовленные этими двумя способами, имеют различный вкус и аромат.

Принцип работы печи для барбекю, её отличия от мангала

Опытные мангальщики, через чьи руки прошли многие килограммы приготовленного мяса, хорошо знают, что на мангале продукт жарится только снизу за счет довольно горячего инфракрасного излучения тлеющего древесного угля. Верхний слой мяса на шампуре обдувается свежим воздухом и поэтому шампуры с продуктами нужно постоянно поворачивать.

Совсем по иному приготавливаются продукты в печи барбекю. Решетка, на которую они укладываются, размещается на 20-25 см ниже уровня боковых стенок и это имеет большое значение. В отличие от мангала, поддон для угля в печи для барбекю делается сплошным, без отверстий для получения тяги.

Уголь тлеет, а не горит. Продукты постепенно «доходят» в нежарком излучении тлеющего угля и тепла, отраженного от стенок конструкции. Причем копоть на стенках конструкции, словно зеркало, отражает назад все тепловое излучение, и продукты равномерно прогреваются со всех сторон. Благодаря высоте стенок над продуктами создается теплая воздушно-дымовая подушка, придающая пище особый подкопченный аромат.

Если для шашлыка подходит только самое мягкое мясо, то для приготовления в барбекю ограничений гораздо меньше. Да и блюда, как правило, получаются более нежными и сочными, однородно пропеченными на всю толщину. Даже старая жесткая говядина, правильно приготовленная в печи барбекю своими руками, под хрустящей запеченной корочкой скрывает нежнейшее мясо, которое получается за счет поджаривания и одновременно запекания в собственном соку.

Казалось бы — всего 25 см, совсем незаметная разница в конструкции, но в кулинарном отношении она играет колоссальную роль. Видимо поэтому для организации легких пикников на даче или для оборудования места отдыха во дворе загородного дома в последние годы чаще выбирают барбекю, а не печи мангалы. Тем более что конструкций каменных барбекю сегодня настолько много, что выбрать подходящую среди них — не составляет труда. Да и по своему функционалу эти конструкции уже могут соперничать с традиционными кирпичными печами.

Строительство барбекю своими руками

Несмотря на сложность обеспечиваемых процессов, конструкция самого простого каменного барбекю совершенно элементарна и доступна для повторения любому человеку, включая того, кто никогда не держал в руках кирпич. По сути, нужно просто организовать три кирпичных стенки и предусмотреть место установки поддона для угля и крепления решетки для приготавливаемых продуктов.

Но следует заботиться не только о функциональности, но и о внешнем виде конструкции. Поскольку на небольшом дачном участке каменное барбекю играет еще и роль ландшафтного украшения.

Конструкционные особенности барбекю

Простейшая конструкция барбекю представляет собой обычную кирпичную кладку, напоминающая в плане букву «П». Получается простой, но функциональный камин барбекю, своими руками сделать который можно очень быстро, и он идеально подойдет для отдыха на открытом воздухе.

Как видно из фото, на внутренних стенках кладки обустроено несколько выступов для крепления металлического листа для угля и решетки для приготавливаемых продуктов. Вес такого каменного барбекю совсем невелик и поэтому он не нуждается в массивном капитальном основании. Фундаментом могут служить обрезки бетонных столбиков для ограды или виноградной подпорки. Высота конструкции определяется с точки зрения удобства приготовления.

Для универсальности в верхней части кладки есть еще выступы для шампуров, на которых можно жарить шашлыки. В этом случае и поддон для угля также ставится выше — на место решетки для барбекю.

Выбор материалов для барбекюшницы

Отсутствие высокотемпературной топочной камеры как таковой и низкая рабочая температура тления угля позволяет использовать для строительства обычный красный обожженный кирпич. Но, учитывая уличные условия эксплуатации, традиционный «печной» глиняный раствор для кладки не подойдет. Кирпичная кладка барбекю выполняется с применением строительной цементно-песчаной смеси с цементом хорошего качества.

Делаем защитный колпак и вытяжку

Поскольку барбекю из кирпича строится на открытом воздухе, для защиты от ветра и непогоды имеет смысл организовать защитный колпак и невысокую вытяжку из-под него. Высота дымоходной трубы должна составлять не более полуметра, иначе возникающая тяга превратит барбекю в обычный мангал. Барбекю с колпаком и трубой можно устанавливать в летней беседке или на открытой веранде дома.

Колпак будет собирать дым и отводить его в дымоход, чем и обеспечит комфортное приготовление еды. Причем совсем необязательно выкладывать колпак с трубой из камня, с этой ролью прекрасно справится и железная конструкция. Только, для защиты от ветра, металл нужно надежно укрепить в кирпичной кладке на этапе строительства.

Как сделать профессиональную печь барбекю

Простую печь барбекю своими руками собрать очень просто, но по своей функциональности она может не удовлетворять опытных и уверенных в себе мастеров. Если планируется постройка более сложной конструкции — объединить ее с барбекю в одной конструкции очень просто. На сельских подворьях и дачных участках часто можно встретить полноценные печи для летнего приготовления пищи, расположенные практически под открытым небом.

В качестве примера рассмотрим порядовку универсальной уличной печи с плитой и барбекю. Но следует учитывать, что вес этой конструкции уже достаточно большой и, соответственно, под нее нужно закладывать отдельный ленточный армированный фундамент. На месте стыка плиты и жаровни рекомендуется усилить фундамент дополнительной поперечной связью.

Высота слоев фундамента:

подушка из песка и гравия — 25 см;
армированный бетон — 50 см;
высота поднятия фундамента над уровнем земли — 10-15 см.

Ширина фундамента — 70 см, причем он должен выступать за пределы кладки на 10-15 см.

После застывания бетона снимаем слой земли фундамента и заполняем его глиняно-гравийной смесью. Причем глина может быть не самого высокого качества, даже накопанная в соседнем овраге. Главное, чтобы она могла схватиться и образовать более или менее прочный слой.

Чтобы создать индивидуализируют экстерьер вместо кирпича кладку можно выложить из природного камня. Учитывая простоту конструкции — все это реально сделать своими руками, даже не имея достаточно опыта.

Итог

Барбекю мангалы и печи — идеальный вариант для приготовления вкусной пищи на даче и проведения семейных выходных или пикника на открытом воздухе. К тому же, уличные печи камины барбекю считаются очень интересным и стильным украшением участка.

Сегодня трудно представить отдых на свежем воздухе без организации пикника. И обязательным атрибутом такого отдыха стал мангал. Из нашей статьи вы узнаете как сделать печь, барбекю и мангал из кирпича на даче своими руками. С их помощью вы не только сможете приготовить отличное угощение для гостей, но и удачно украсить свой участок.

На даче, в процессе приготовления

Уличные печи и мангалы из кирпича – фото, п реимущества и недостатки

Перед тем, как непосредственно приступить к процессу возведения на вашем приусадебном участке данного сооружения, рассмотрим преимущества и недостатки печи-мангала из кирпича.

Среди основных преимуществ, которыми неоспоримо обладает печь мангал из кирпича на даче, можно назвать следующие:

универсальность. Печь-мангал удачно подойдет для приготовления не только шашлыка из мяса, но позволит искусно приготовить рыбу, овощи, птицу;
большие размеры. Одним из неоспоримых преимуществ является большая площадь жаровни. Ее задняя стенка позволяет распределить равномерно жар по всей площади, что способствует равномерному приготовлению пищи;
возможность варьировать режим приготовления блюд. В данном случае используемые продукты не нанизываются на шампуры, а могут быть равномерно распределены на решетке. При этом в зависимости от того, что в печи готовится, можно варьировать ее высоту в поисках лучшего варианта приготовления;
возможность использования различных типов топлива. В данной печке-мангале из кирпича могут быть использованы как дрова, так и уголь;
конструкцией в мангале предусмотрена вытяжка;
в более совершенных моделях может быть установлен индикатор уровня температуры, что позволяет обеспечить больше удобства при приготовлении блюд;
при использовании печи-мангала не требуется предварительное маринование мяса.

Уличные печи и мангалы из кирпича – фото на участке

Несмотря на ряд преимуществ, можно отметить и один существенный недостаток:

сооружение является довольно дорогостоящим мероприятием.

Как сделать печь, барбекю и мангал из кирпича на даче своими руками

Далее подробно расскажем как сделать печь, барбекю и на даче. Выбирая материал для постройки кирпич, вы можете быть уверены, что не потребуется никаких дополнительных специальных навыков, как например при использования металла. Также немаловажный плюс заключается в значительной экономии средств, ведь вы делаете все самостоятельно, не привлекая при этом специалистов со стороны.

В данной статье мы подготовили для вас пошаговую инструкцию, которая поможет в строительстве печи-мангала из кирпича на вашем приусадебном участке. При этом можно выделить следующие основные этапы:

проведение подготовительных работ;
возведение мангала;
декорирование.

Подготовительные работы

Как сложить кирпичную печь-мангал на даче своими руками и что для этого вам потребуется, мы решим на первом этапе.

Подготовительные работы должны включать следующие этапы:

выбор места, где будет установлен мангал;
изготовление проекта;
подбор инструментов и материалов.

Определяем место для установки на участке

Первоначально необходимо определить место для установки вашей будущей уличной печи и мангала из кирпича, фото ниже.

Обязательно необходимо помнить, что в месте установки печи-мангала из кирпича рядом должны отсутствовать высокие насаждения, близость которых может привести к возникновению пожара. Также место не должно сильно продуваться ветрами.

При выборе места следует учесть ряд требований:

на этапе проектирования следует учесть, чтобы дым от мангала не доходил до основных строений;
рассмотреть возможность защиты от ветра и непогоды;
для предохранения газона лучше всего место установки мангала выложить кирпичом или камнем;
предусмотреть возможность установки освещения в данном месте.

Кстати, и идеи – все это описано в специальной отдельной статье на нашем сайте.

Проект, чертеж и схема на бумаге

Для того, чтобы правильно определить, как сделать печь-мангал из кирпича на даче, вам потребуется проект или схема на бумаге. На данному этапе вы сможете набросать эскиз самого сооружения, на котором будут отмечены все ключевые элементы. После этого можно приступать к изготовлению чертеже, где само сооружение примет более реальные очертания с размерами. С его помощью мы сможем рассчитать требуемый расход материалов.

Инструменты и материалы

Сейчас необходимо определиться, какие инструменты и материалы вам потребуются для сооружения печи-мангала. Из материалов вам пригодятся:

Плитка для отделки

Штукатурка

Жаростойкая краска

Клей плиточный

Гидроизоляционная пленка

Количество материалов, которые вы затратите напрямую зависит непосредственно от вашего проекта.

Шпатель

Бетономешалка

Удлинитель

Перчатки

Порядовка печи мангала из кирпича

Порядовка представляет собой схему, которая шаг за шагом отмечает последовательность действий при кладке печи, последовательность кладки с описанием требуемых материалов. Этапы, которые помогут ответить на вопрос как сделать печь, барбекю и мангал из кирпича на даче своими руками :

изготовление фундамента;
подготовка раствора для кладки;
кладка цоколя;
установка жаровни;
кладка стен и дымосборника;
декоративная отделка.

Порядовка требуется и опытному мастеру. Знание точного количества кирпичей, последовательности их кладки, а также последовательности работ, значительно упрощает сам процесс возведения печи-мангала.

Фундамент под кирпичный мангал с печкой

Для сооружения фундамента печки-мангала из кирпича потребуется выкопать яму, глубиной около 30 см, что является вполне достаточным для веса мангала.

Необходимо помнить, что глубина выемки грунта зависит в первую очередь от веса самой конструкции.

Размеры закладываемого фундамента должны быть больше размеров самого мангала

Фундамент должен быть на 10 см больше самой постройки, что позволит сделать вокруг мангала бетонированную площадку в целях повышения пожарной безопасности.

Используйте обрезную доску, чтобы зафиксировать опалубок. Полученный котлован засыпаем смесью гравия и песка и тщательно утрамбовываем, периодически подливая воду в раствор.

Раствор для кладки

Для его подготовки нам потребуются::

цемент;
песок;
глина.

Для кладки потребуется приготовить две разновидности строительного раствора.

В первую очередь потребуется сделать раствор для тех участков, которые не будут непосредственно соприкасаться с огнем. Качество смеси напрямую зависит от марки цемента. Лучше всего использовать цемент марок М25, М50 и М75. Для приготовления раствора также потребуется песок. Оптимальными будут следующие пропорции:

песок к цементу марки М25 — 5:1;
песок к цементу марки М50 — 4:1;
песок к цементу марки М75 — 3:1.

Для изготовления самой топки лучше всего использовать шамотную глину. У нее лучшие показатели огнеупорности, которые подходят для высоких температур. В магазинах она также называется “каолин”.

Следующим этапом, чтобы построить кирпичный мангал с печкой на даче, является укладка цоколя.

Для этого подготовленный опалубок заливается раствором, на приготовление которого потребуется два мешка цемента. После чего дается дня два для того, чтобы цемент застыл. Далее укладывается гидроизоляция.

В качестве материала для изоляции для печи-мангала лучше всего подойдет рубероид.

Перед тем, как начать возведение стен, в соответствии с проектом необходимо рассчитать количество требуемых цельных кирпичей, а также их кусков. Если вы используете при строительстве ранее использованный материал, необходимо предварительно его очистить от накопившейся грязи и остатков раствора.

Первые два ряда выкладываются в виде сплошного прямоугольника. Это позволит предотвратить перегрев рубероида у основания. Углы мангала выравниваются с помощью строительного уровня. В процессе кладки тщательно убираются излишки раствора. Только при кладке третьего ряда кирпичей начинает формироваться объем и форма самой печки.

Во время строительства совмещенных мангала и печи из кирпича необходимо в обязательном порядке предусмотреть поддувало для вашей печи-мангала. Для этого лучше всего воспользоваться материалами, которые могут выдерживать высокие температуры.

Между кирпичной кладкой и дверцей необходимо оставить зазор, так как при нагревании металл имеет свойство расширяться.

От размеров дверцы также будет зависеть и высота поверхности для варки: оптимальным ее значением будет 84 см.

Для беспрепятственного проникновения тепла в жаровню в конструкции необходимо предусмотреть наличие зазора, величина которого будет составлять два кирпича. его наличие поможет вам в дальнейшем без труда убирать угли после приготовления блюд.

Если правильно сделать кладку, то можно быть уверенным, что дверца надежно зафиксирована. Для организации дровника обычно формируется отдельная стенка. Для придания конструкции эстетичного вида, лучше всего воспользоваться ¼ кирпичей. Для более надежного крепления дверки применяется проволока, которая дополнительно крепится с помощью кирпичей.

На следующем этапе формируется арка дровника и крыша. В качестве точки опоры лучше всего внутри возвести дополнительную стенку.

В центральной части оставляем место для укладки решетки.

Все швы при этом скрепляются с помощью цементного раствора. После этого можно возводить стенки жаровни. На конечном этапе все швы затираются.

Дровник может быть перекрыт с помощью оцинкованного листа.

Половина дела сделано, теперь самое время подумать про стены и дымосборник. После формирования жаровни и дровника продолжаем выкладывать кирпичом заднюю стенку. Параллельно выкладывается несколько рядов для формирования арки дровника – это придаст мангалу законченный вид.

На следующем этапе нужно сделать шесть ходов, которые будут способствовать удалению дыма из жаровни.

Возводим перекрытия топки, используя при этом настил.

Поверх топливника укладывается слой изоляции и варочная поверхность.

В завершении, с помощью кирпичей формируется дымовая труба.

Декоративная отделка

Заключительным этапом является придание вашей кирпичной печи-мангалу декоративного вида, чтобы она гармонично сочеталась с остальными строениями на участке. Для этого можно использовать декоративные камни, керамический кирпич и другие материалы на выбор. Рассмотрим вариант отделки с помощью декоративного камня.

Для отделки вам понадобятся:

кельма;
мастерок;
ведро;
строительный уровень;
болгарка с диском для резки бетона.

Перед укладкой камня необходимо тщательно выровнять поверхность, оштукатурив ее. Далее используйте специальный раствор для камня для его укладки.

В данном случае силикон лучше не использовать, так как итоговое качество работы уступает подобному с использованием раствора

Казан мангал из кирпича своими руками (чертежи и фото)

Прежде чем приступать к возведению барбекю из кирпича своими руками, следует сделать чертежи и рассчитать с их помощью количество необходимых стройматериалов. При этом схема должна быть создана самостоятельно, поскольку универсальных конструкций барбекю не существует.

Составление плана мероприятий

При строительстве надо руководствоваться общими указаниями, которые действуют для любых типов барбекю:

гриль следует делать не ниже 70-80 см, с учетом роста хозяина;
плита традиционно располагается на 10 см ниже уровня гриля;
следует предусмотреть нишу для дров и шкафы, крюк для щипцов.

При этом надо учесть все мелкие детали, чтобы впоследствии было удобно пользоваться сооружением. Когда будут готовы чертежи, следует сделать расчет, составить план мероприятий и подготовить список строительных материалов (в том числе – для фундамента).

В списке материалов для основных работ должны быть:

шамотный и облицовочный кирпич;
глиняный и обычный раствор;
пруток из металла d-30 мм;
лист из стали 5 мм;
дверцы для топки и поддувала;
колосниковая решетка.

А для обустройства основания:

строительная смесь;
арматурные прутья;
доски для сооружения опалубки;
щебень и песок.

Строительство печи происходит на плитном основании, каркас возводится из шамотного кирпича. После чего он облицовывается камнем. Подойдет гранит, песчаник, доломит, бутовый камень. Можно проявить фантазию и придать камину любую причудливую форму.

Почему из кирпича?

Очень часто мангалы и барбекю для дачи создают из подручных материалов: бочек и , чуть реже можно увидеть сварные конструкции (от самых простых до художественного литья). Значительно реже делают барбекю из кирпича своими руками. Многие убеждены, что они практически ничем не отличаются от переносных конструкций.

Но схема распределения тепла в конструкциях из кирпича совершенно иная. Жар от углей в открытых мангалах направляется вверх, делая термическую обработку только одной стороны мяса. Поэтому при обработке приходится периодически переворачивать продукт на другую сторону для обеспечения его равномерного обжаривания.

Кирпичная конструкция барбекю действует как духовой шкаф, только без дверцы. Тепло, отражаясь от его внутренней поверхности, воздействует одновременно на всю поверхность продукта, обеспечивая его равномерную обработку.

Это значительно улучшает вкусовые качества блюд, делает их более сочными и нежными.

В связи с этим можно отметить следующие преимущества кирпичного барбекю по сравнению с мангалом из металла:

равномерная обработка пищи;
возможность построить сложные конструкции с дополнительной варочной поверхностью, коптильней, грилем и мойкой;
барбекю можно сделать одной из самых привлекательных частей участка.

Как сделать садовое барбекю

Как и любое другое сооружение, барбекю для дачи возводится на фундаменте. Павильон должен гармонично вписываться в дизайн участка. Поскольку такому павильону предстоит круглогодичное использование, лучше построить садовый тип очага.

Устройство камина должно соответствовать основам техники безопасности, на кровлю следует вывести трубу. Строительство такой конструкции имеет довольно сложную технологию. Внешне и функционально он представляет собой камин, который используется для украшения внутреннего интерьера дачи.

Тематический материал :

Беседку или павильон с камином можно стилизовать под сказочную избушку для приема гостей или обустроить как летний домик с кухонной утварью, столовой мебелью, диванчиком и телевизором. Если барбекю будет расположен в павильоне, лучше доверить его строительство специалистам, но если есть небольшой опыт, можно попробовать построить самостоятельно.

Основу элементарной конструкции барбекю составляет четырехугольный каркас, в него кладется уголь, над которым размещается решетка. Такое сооружение, как камин, желательно сделать многофункциональным: внизу построить дровницу, над ним – посудную полку, выше – непосредственно сам барбекю, а над ним может располагаться коптильня.

В этом случае сооружение будет многоэтажным. Следует определиться, какой должна быть конструкция будущего камина для дачи, а затем сделать чертежи, и наметить план строительства.

Варианты барбекюшниц

Рассматривая проекты барбекю из кирпича, иногда возникает желание дополнить чертежи своими элементами в соответствии с личными предпочтениями. Некоторые будущие владельцы, при возведении барбекю из кирпича своими руками, обустраивают его дополнительно мангалом и плитой.

Барбекю могут быть весьма разнообразны:

барбекю-камин;
барбекю-гриль;
многофункциональное сооружение;
барбекю с одни очагом;
барбекю с мангалом и казанком;

Дополнительные приспособления для таких печей весьма разнообразны. Например, духовка, вертел, тандыр, казан и другие. Среди сложных конструкций есть ручной кладки и сборные.

Интересная идея – комплекс . Стационарные сооружения можно построить в виде трехэтажной конструкции. Полуфабрикаты располагают в камере на решетках или подвешивают. Для холодного копчения внутрь камеры помещают жаровню с углями и противень со щепой, а для горячего – в топку кладут поленья соответствующих пород дерева.

Такая коптильня имеет только один минус: она сильно впитывает запахи. Поэтому, если обрабатывать мясо следом за рыбой, то оно приобретет специфический запах, а порой даже привкус. В этом случае лучше сделать это устройство из железа.

Возведение барбекю из кирпича

Положительные стороны установки печи барбекю заключаются в ее декоративном внешнем виде и функциональности. Лучше устанавливать такое сооружение не на открытом воздухе, а в павильоне или летней кухне.

Рассмотрим пошаговый план возведения барбекю для дачи.

Шаг 1: Обустройство фундамента

Первоначально избирается место под постройку. При размещении барбекю в сооружении необходимо подготовить для него фундамент. Вместе с ним делается основание для печи барбекю, оно аналогично плитному фундаменту.

Котлован делают на 0,3 м больше габаритов конструкции, а глубиной около метра. Устанавливается опалубка и на ее дно укладывается песочно-гравийная «подушка». Накрывается первым слоем раствора (0,2 м), а затем подобно решетке укладываются стальные прутья. От окончания заливки до полного застывания раствора должно пройти 1-3 недели.

Шаг 2: Подготовка

Перед началом строительства следует выбрать стройматериалы для возведения. Следует помнить, что для строительства печи необходимо две разновидности кирпича: основной огнеупорный и для облицовки. При этом, в районе топки укладывается только устойчивый к воздействию высоких температур шамотный кирпич, обладающий к тому же прекрасными теплосберегающими качествами и длительной теплоотдачей. А в качестве наружной отделки допустима стандартная огнеупорная марка кирпича.

Шаг 3: Возведение

В строительстве конструкции используется схема порядовки (см. ниже). В ней учтены обычные размеры кирпича – 230*114*65. Для топки и печи укладка кирпича должна вестись только на глиняный раствор, а в местах, не контактирующих напрямую с огнем, разрешен к применению обычный.

Для шамотного раствора, замешиваемого предварительно, требуется красная глина, цемент, песок и вода.

Шаг 4: Обжиг

После возведения печи в топку и мангал закладываются дрова или уголь, а затем поджигаются. Это необходимо для обжига внутренней поверхности стенок печи. Жар доводится до максимально возможного.

Это одна из наиболее функциональных печей для дачи. Для маленьких участков подойдет упрощенная схема. Выбирая тип садового барбекю надо принять во внимание все его параметры: функциональность, размеры, место размещения на дачном участке. Для удобства и долговечности конструкции целесообразно будет построить беседку или павильон.

Шаг 5: Сушка

После протапливания печи следующим этапом станет сушка. Она должна осуществляться в летнюю пору при ясной погоде – не менее 5 суток, а осенью при пасмурной – до 20 дней. При этом ее следует накрыть от возможного дождя защитной пленкой.

Завершающим этапом будет украшение печи. Следует освободить кирпичики от излишков раствора, нанести в нужных местах краску, чтобы выделить швы. После чего печь барбекю полностью готова к использованию по назначению.

Владея своим собственным домом и просторным участком около него, можно поразмыслить о месте для отдыха и обустроить на нем печь барбекю своими руками. Это многофункциональная и удобная конструкция не только принесет пользу, но и станет прекрасным дополнением для ландшафта.

Вариантов возводимых конструкций огромное множество, выбор между которыми зависит от двух следующих факторов:

Финансовые возможности – чем функциональнее и массивнее будет печь-барбекю, тем больше для нее необходимо качественных стройматериалов
Кем именно будет выполнена работа – простому хозяину-любителю будет труднее возвести сложную и многофункциональную конструкцию в короткие сроки, чем профессиональному мастеру

Варианты изготовления и кладки печи барбекю:

Для увеличения кликните по изображению

Подготовка к работе

Барбекю – это печка, которую располагают на открытом воздухе и используют для приготовления пищи. Несмотря на большое разнообразие моделей, принцип действия у них один. Комбинируя с другими печами, можно возвести конструкцию, используемую не только для жарки шашлыков на шампуре, но и на сковороде, для варки и т.д.

Подготовительный этап проведения работ можно поделить на три части:

Выбор конструкции
Выбор удобного расположения
Закупка материалов и подготовка рабочего инструмента

Читайте так же, пошаговое руководство о том как сделать своими руками

Выбираем конструкцию

Чтобы возвести простую и функциональную печь барбекю своими руками, в первую очередь руководствуются своими вкусами и предпочтениями, материальными возможностями. Если конструкция будет эксплуатироваться практически повседневно, необходимо рассмотреть один из наиболее основательных вариантов, включающий барбекю и другие жарочные конструкции, разделочные столы, место для хранения охапки дров и т. д.

Пользуясь печью один-два раза в месяц, смысла устраивать грандиозную стройку нет. Достаточно возвести небольшую по размеру и площади печь с отделением для жарки.

Выбор удобного расположения

Выбирая оптимальное место, необходимо учесть расположение деревьев и прочей растительности на участке. Над печью не может быть веток, которые быстро обгорят. Свободное пространство должно позволить организовать прилегающую зону отдыха.

Кирпич очень сильно нагревается, поэтому задняя стенка не должна прилегать к другим строительным конструкциям. Весьма оптимальный вариант – обустроить позади альпийскую горку.

Закупка материалов и подготовка рабочего инструмента

Выкладывать печь барбекю своими руками можно из шамотного и керамического кирпича. Если их комбинировать между собой, следует обращать внимание на разницу температурного расширения, возводя ими обособленные друг от друга участки или обустраивая компенсационные швы.

Классический раствор для печей – песчано-глиняный. Масса на основе цемента не выдержит резкого изменения температур и начнет трескаться. Соотношение песка и глины бывает различным и зависит от качества и свойств последнего компонента. Наиболее распространенная смесь:

1-2 части песка
1 часть глины
0.25-0.3 части воды

Помимо основных строительных материалов для работы потребуются: цемент и рубероид для возведения фундамента, крупные камни, доска для опалубки, металл, рабочий инструмент.

Приступаем к работе

Возвести печь барбекю своими руками из кирпича не сложно. Весь рабочий процесс делится на три этапа:

Подготовка чертежа, эскиза и подсчет требуемого строительного материла, поход по магазинам за всем необходимым
Возведение фундамента, способного выдержать вес будущего барбекю
Кирпичная кладка

Завершив работы, можно подумать о надежной защите конструкции от капризов природы, соорудив небольшой навес.

Подготовка чертежа

Барбекю следует расположить на бетонном основании. У большинства конструкций присутствуют минимум 2 отделения – разделочный стол и просторная жаровня. В первый появится возможность врезать мойку. Жаровня оснащается трубой и сводом, чтобы не допустить задымления.

Чертеж должен сдержать каждый из размеров. Если что-то будет корректироваться, нужно исходить из габаритов закупаемого кирпича (как правило, 25х12х6 см).

Основание для печи барбекю

Прежде чем обустраивать опалубку под печь барбекю своими руками, необходимо подготовить участок. Веревками размечаются габариты конструкции (плюс 10-15 см) и снимается слой плодородных почв. Если рядом будет располагаться деревянная беседка, спереди обустраивается бетонное основание шириной 60-70 см.

Наиболее оптимальное основание – армированная монолитная плита толщиной более 0.3 м. Под него кладется гравийно-щебенчатая подушка (10-15 см) и обустраивается гидроизоляция (стелется обычный рубероид), чтобы не допустить деформирующих воздействий зимой.

Затем обустраивается опалубка из досок, возвышаемая над землей около 10-15 см. Если грунт осыпается – она устанавливается на всю глубину. После делается арматурный каркас, предпочтительно из металла 10-14 мм. Прутья укладываются решеткой с размером ячейки 20х20 см и перевязываются проволокой. Нужно две таких сетки: первая кладется на дно, вторая – 5 см ниже верха основания.

Раствор готовят из морозостойкого цемента марки М200 или выше. Залив и утрамбовав вибратором, необходимо дождаться полного высыхания фундамента (до 2-3 недель). Его накрывают пленкой и в жаркие дни сбрызгивают водой. Демонтировать доски можно спустя 5-7 дней.

Возможно вас так же заинтересует руководство о том как из кирпича

Видео руководство по кладке садовой печи барбекю из кирпича с мангалом

Порядовка и схема кладки

Сняв опалубку и дождавшись покуда бетон окрепнет, настает самый ответственный из этапов – кладка кирпичей. На плите наносят разметку, обозначив габариты будущей конструкции. Нужно еще раз приложить уровень и убедиться, что поверхность горизонтальная. В случае обнаружения существенных погрешностей, их устраняют.

Ряды с первого по четвертый необходимо укладывать ложковой перевязкой. Перед пятым рядом кладется уголок 40х40 мм с фронтальной стороны – он будет выполнять роль своеобразной опоры. Чтоб получились основания для поддона и полки, бока пятого ряда кладутся тычковой перевязкой.

Ложковой перевязки следует придерживаться, укладывая ряды с шестого по восьмой. Ряд под номером девять делается аналогично пятому, чтобы образовались опоры под столешницу и решетку.

На этом можно считать завершенным возведение стола. Далее печь барбекю своими руками будет строиться лишь со стороны жаровни. Снова ложковой перевязкой укладываются кирпичи с десятого по четырнадцатый ряды. Перед пятнадцатым рядом вновь кладется металлический уголок с фронтальной стороны, выполняющий роль опоры для печного свода. Кладется пятнадцатый ряд.

Затем нужно обустраивать постепенно сужающийся свод. Сделать его можно чередую тычковую и ложковую связку, постепенно смещая в центр. У шестнадцатого ряда тычковая вязка делается с фронтальной стороны, ложковая – по бокам. У семнадцатого – наоборот, в восемнадцатом ряду вновь меняем. Образовавшиеся выступы можно обустроить по своему назначению.

С девятнадцатого по двадцать первый ряд укладывают ложковой кладкой.

Двадцать вторым ядом начинается труба. В двадцать третьем ряду делается необходимое сужение и работу продолжают в той же последовательности до желаемой высоты. Чем выше – тем лучше будет тяга.

В предпоследнем ряду делаются окошки для удаления дыма. Последний ряд будет закладываться полностью.

Отделочные работы

Необходимо смонтировать полки, отделочную столешницу, сетку для жарки и поддон под угли. Последний выполняют из листа стали, у которого подогнуты края. Минимальная высота борта – около 5 см.

Решетку можно забрать из старой духовки или купить новую хромированную модель. Главное, чтоб она подходила по размерам. Столешницы и полки делаются из влагостойкого материала.

Сверху труба должна закрываться крышей из нержавеющей стали. Это защитит дымовые окошки от дождей. Монолитную плиту обкладывают плиткой или керамогранитом, чтобы не допустить проникания внутрь влаги.

Вокруг печи-барбекю можно обустроить полноценную беседку, навес которой будет накрывать конструкцию. Очень важно, чтобы легко воспламеняющие предметы и материалы располагались подальше от кирпичных стенок, которые сильно разогреваются.

Сварив коптильную камеру, расширится функциональность печи.

Видео инструкция

Заключение

Построить печь барбекю своими руками не трудно, если грамотно и не спеша спланировать каждый из этапов и хорошо подготовиться к работе. Самый важный из этапов – кладка. От качества ее выполнения будет зависеть долголетие службы всей конструкции.

Постройте барбекю на заднем дворе! : 13 шагов (с изображениями)

Введение: Постройте барбекю на заднем дворе!

создайте отличную площадку для барбекю и обеденную зону на открытом воздухе, которая повысит ценность вашего дома!
** обновлены новыми изображениями на последнем этапе **
