Стул стремянка трансформер: деревянный, своими руками, чертежи

Содержание

  • 1 Используемые инструменты и материалы
  • 2 Простая модель
    • 2.1 Этапы изготовления простого стула-лестницы
  • 3 Складной стул-трансформер

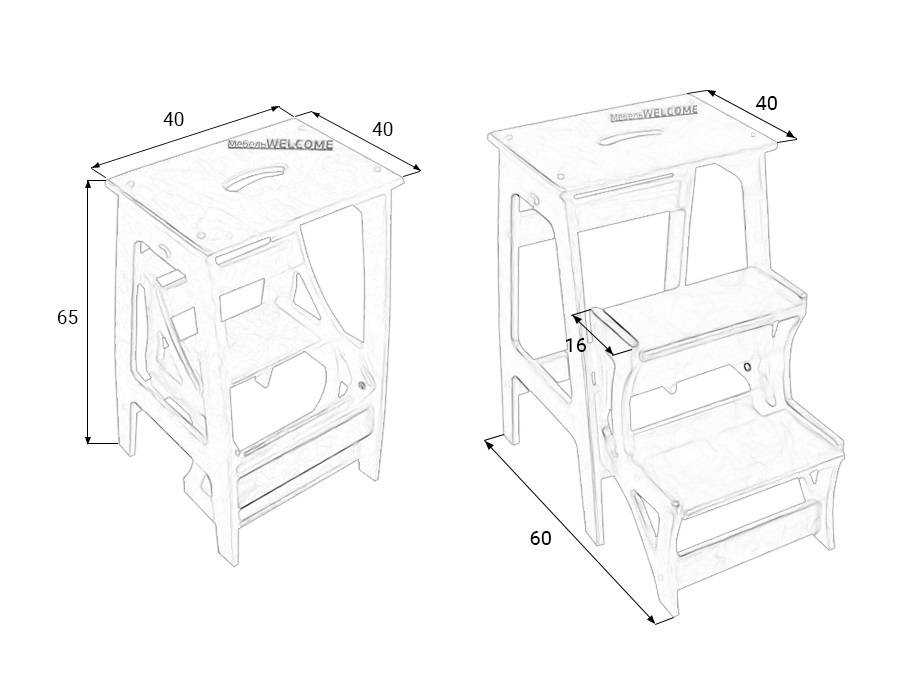

Стул стремянка трансформер из дерева – невероятно удобная и практичная вещь. Он всегда может пригодиться для бытовых нужд, если будет под рукой. Функциональный, компактный, эстетичный и приятный на ощупь, он станет незаменимым помощником при выполнении множества домашних дел. Вы можете самостоятельно сделать табурет лестницу своими руками используя чертежи из нашей статьи.

Используемые инструменты и материалы

Стул стремянка своими руками – вещь достаточно не сложная. Чтобы сделать такой чудо-стул, вам сначала понадобятся доски. Также вы можете дополнительно использовать фанеру.

Чтобы лестница могла выдерживать нагрузку, необходимо использовать твердую древесину. Обычная сосна по истечении времени может высохнуть и расколоться.

Для монтажа конструкции воспользуйтесь следующими инструментами: лобзиком, дрелью, шлифовальной машиной, молотком.

Также понадобятся крепежные элементы в виде столярного клея, гвоздей, петель и углов. В работе может потребоваться специальный шаблон для создания правильного угла.

Простая модель

Простейший вариант — стационарная лестница. Чтобы изготовить такой стул стремянку трансформер своими руками, вам не понадобится много деталей.

Итак, вам потребуются:

  • две длинные и две короткие планки для ножек;
  • планки-поперечники;
  • доски для сидения;
  • болты для стяжки или гвозди.

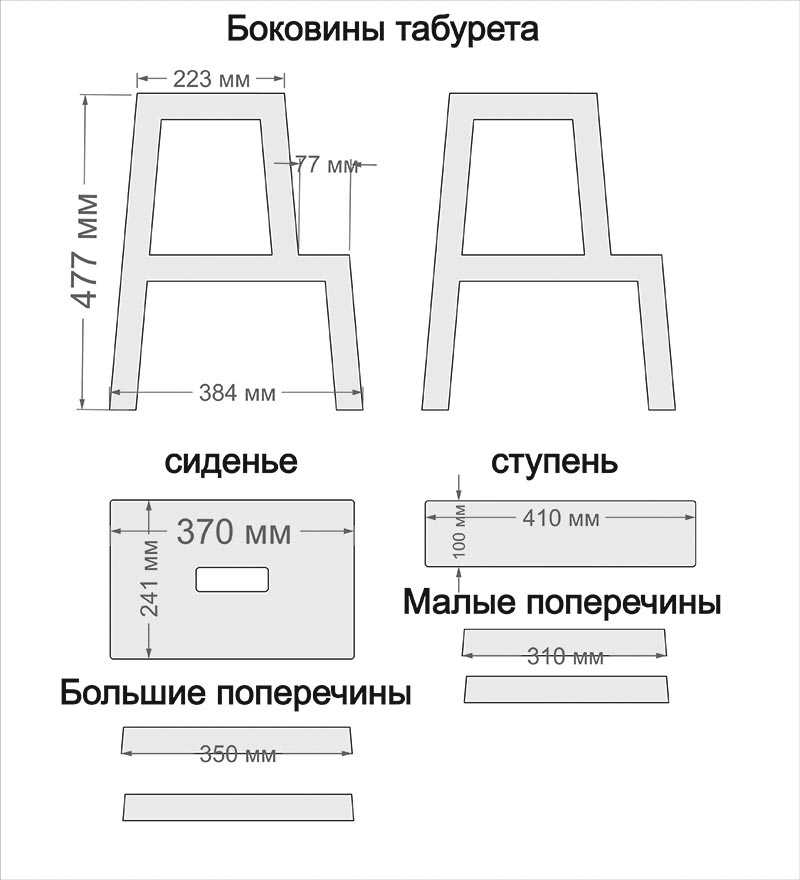

Отмерьте длину ножек, они должны располагаться таким образом, чтобы короткие бруски упирались в пол перпендикулярно поверхности, а удлиненные были установлены с наклоном 70-80 градусов.

Этапы изготовления простого стула-лестницы

Длинные ножки соединяются друг с другом тремя рейками при помощи клея и гвоздей.  После этого нужно соединить короткие ножки с поперечными планками. Далее вся конструкция соединяется, как показано на рисунке. Сверху крепится сиденье на двух поддерживающих поперечных брусках.

Если вы используете не гвозди, а болты и петли для крепления поперечных диагональных планок, вы получите вариант со сгибающимся механизмом.

Складной стул-трансформер

Стул стремянка трансформер деревянный своими руками также изготавливается достаточно не сложно. Мы предлагаем вам несколько вариантов такой конструкции. Для подготовки составляющих элементов рекомендуем использовать стандартные размеры, указанные на чертежах.

  • Библиотечный стул-лестница.

  • Высокий табурет-стремянка.

  • Винтовая конструкция.


Все элементы аккуратно вырезаются из дерева по заранее изготовленным по чертежам лекалам и тщательно шлифуются с торцов.


Перед сборкой примерьте друг к другу все элементы с целью проверки на предмет точного прилегания. Далее осуществляется сборка деталей на клей, шканты, шурупы, саморезы. Библиотечный стул изготавливают следующим образом:

  • Спинку и высокие боковины стягивают, используя саморезы.
  • Стяжка сиденья и ступенек с маленькими боковинами осуществляется в пазы на клей и шурупы.
  • Вся конструкция скрепляется при помощи рояльных петель.


В конце изделие обязательно шлифуется и обрабатывается финишным покрытием. В первую очередь осуществляется грунтовка и шпатлевка по дереву в местах, где это необходимо. Затем наносится трехслойное лаковое покрытие. Каждый из слоев накладывается лишь после полного высыхания предыдущего. При желании вы можете покрасить изделие.

Поделиться с друзьями:

Твитнуть

Поделиться

Поделиться

Отправить

Класснуть

Adblock
detector

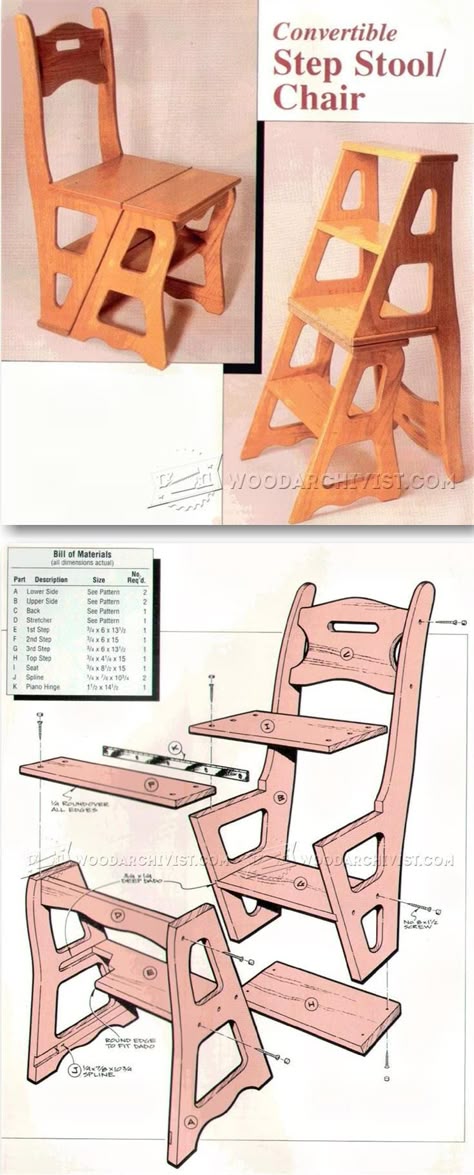

Чертежи и сборка стула-стремянки из дерева – деревянный трансформер своими руками

Первоначально разработанный Бенджамином Франклином, этот стул упоминался как стул-библиотека, стул-лестница, раскладное кресло и т. д. Какое бы имя ему не давалось, назначение стула было одинаковым — быстро превратиться в стремянку. Это фантастическая мебель, которая будет полезна каждому, не говоря уже о случае, когда у вас в квартире мало свободного места!

Хотя сборка конструкции стула-стремянки своими руками и выглядит сложной, если при проектировании вы будете придерживаться простых чертежей, она будет достаточно проста.

Я хотел собрать деревянный стул стремянку трансформер своими руками, и мне не терпелось его опробовать. Я закончил табурет за 3 дня, занимаясь сборкой всего по несколько часов в день. Если вы сможете собрать весь необходимый материал, то сборка займёт один полный день.

Шаг 1: Материалы

Материалы:

  • Твердая древесина толщиной 2 см или фанера. Не используйте для этого проекта мягкую древесину.
  • шурупы
  • гвозди
  • петля для фортепиано
  • шлифовальная машинка
  • циркулярная пила
  • лобзик
  • дрель
  • Шаблон стула взят отсюда

Я использовал шаблон из журнала и скорректировал его, чтобы сделать сборку более простой для начинающих. Вы можете легко нарисовать шаблон на миллиметровой бумаге, как я. Если вам нужны вырезы на боковых панелях, вы всегда можете нарисовать для этого еще один шаблон, и вырезать этот участок с помощью лобзика. Поскольку это был мой первый опыт сборки, я не хотел экспериментировать, поскольку чувствовал, что это скажется на прочности стула.

Для удобства я разделил стул на Секцию A и Секцию B – так будет меньше путаницы.

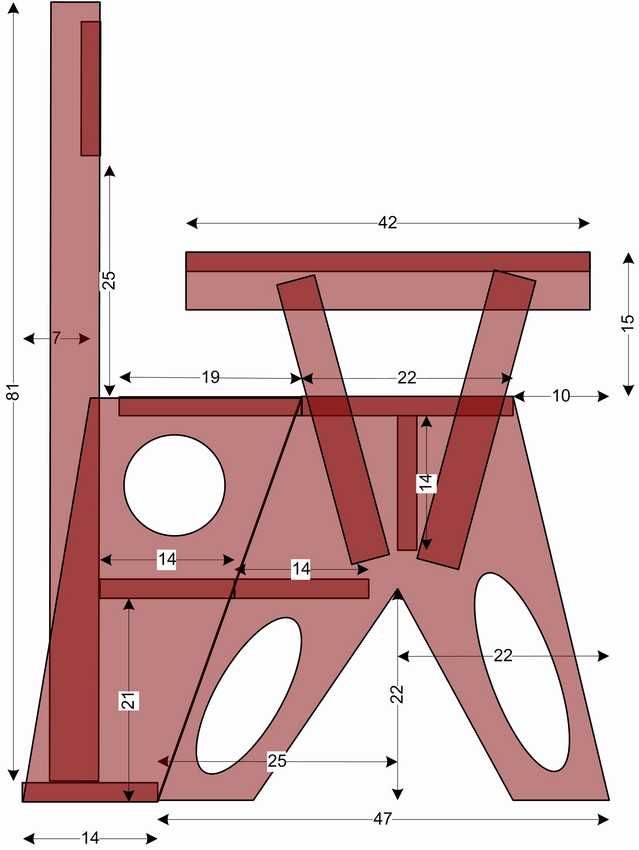

В дополнение к схеме сторон, я включил схему других частей стула. Небольшая разница в габаритах может произойти из-за разницы в толщине древесины.

Для сиденья и ступеней, я использовал твердую древесину, так как фанера была слишком тяжелой, и я также чувствовал, что шурупы лучше вкручивать в твердую древесину.

Шаг 2: Сделайте направляющую

Это мой первый опыт работы с циркуляркой. Поэтому у меня не было уверенности в том, как непосредственно с помощью пилы делать прямые распилы, и я сделал направляющую.

У меня была полоска фанеры толщиной 1,3 см, у которой был заводской край. Я склеил и скрепил её скобами с полосой МДФ на 0,3 см.

Шаг 3: Перенесите шаблон на материалы

Я нарисовал шаблон на бумаге и перенёс его на фанеру. Затем, с помощью своей направляющей, я вырезал нужный кусок фанеры. Далее я просверлил участки, которые не будут срезаны, и вбил в них гвозди, чтобы зажать дерево. Затем я начал резать. Поскольку лезвие было круглым, я не доходил полностью до края среза с одной стороны. Чтобы закончить срез, я использовал лобзик.

Также оставьте спинку стула длинной. Обрежьте её только на последнем этапе, когда вы закончите стул и вам останется лишь сбалансировать его.

Использование направляющей было превосходной идеей, так как она сделала распиловку очень простым делом. Для небольшого зажима я просто использовал мебельный степлер. Для меня крепление степлером было легким выходом, так как в наличии у меня было много скоб, и они уходили в древесину лишь наполовину, так что вытащить их обратно было довольно легко!

Шаг 4: Делаем паз

Показать еще 3 изображения

Так как я никогда ранее не делал пазы, то сначала просто собирался добавить полоски дерева толщиной 0,6 мм в качестве поддержки для ступеней. Но так как я хотел разобраться, на что способна моя циркулярная пила, я решился пойти на этот шаг.

Я отрегулировал глубину лезвия до 0,6 мм, поместил направляющую на линию и сделал разрез. Затем я поместил деревянную планку на линию и отметил её ширину. Дальше я сделал разрез по линии, отмечающей ширину. Теперь нужно сделать несколько проходов в пределах между двух линии и очистить внутреннее пространство от древесины, делая паз.
Измерьте высоту паза, переверните доску и сделайте отметку на другой стороне. Теперь вырежьте паз на этом месте.

Шаг 5: Разделяем половинки

Теперь, когда вы сделали боковые прорези, пришло время разделить фанеру на части. Поместите направляющую под углом 70 градусов и сделайте разрез. Так как для зажима направляющей вы использовали винты, вам не нужно беспокоиться о том, что секции развалятся.

Измерьте длины обоих пазов для определения ширины ступеньки. Теперь вы можете начать вырезать её.
В фанере после резки было много отверстий, поэтому, пока она была зажата, я заполнил их наполнителем, и отшлифовал.

Шаг 6: Сверлим и режем

В то время как разделенные части все еще зажаты, отметьте, где будет находиться спинка, и просверлите отверстие. Таким образом, она будет располагаться равномерно с обеих сторон.

Поместите четвертую ступеньку рядом с секцией A и отметьте её толщину, а затем вырежьте эту ступеньку.

Далее поместите четвертую ступеньку под секцией А. Надавите на неё, чтобы она ушла заподлицо с секцией B. Отметьте прямой угол и сделайте распил. Я сделал этот распил, чтобы между ступенькой и секцией А не было разрыва. Также вы можете обрезать длинную сторону ступеньки под углом 20 градусов, но это не будет проще.

Теперь откручиваем винты и разделяем секции.

Шаг 7: Прикрепляем ступеньки

Поместите сторону секции В, которая находится под углом в 70 градусов, на пол, а затем приклейте, зажмите и привинтите первую ступеньку. Измерьте внутреннюю ширину, это расстояние будет необходимо для вашего подрамника и спинки.

Приклейте, зажмите и прикрутите ступеньку к секции А. Убедитесь, что ширина равна ширине секции B.

Шаг 8: Вырезаем сиденье

Обрезка одной стороны сиденья под углом не обязательна и вы можете пропустить это действие. Я думал, что так будет лучше, но после завершения стула обнаружил, что это не имело большого значения.

Установите угол лезвия на 20 градусов и обрежьте доску по длине. Теперь обрежьте две 16-дюймовые (40-сантиметровые) доски. Поставьте одну из них на секцию А и отметьте, где будет находиться спинка. Убедитесь, что вы устанавливаете доску так, чтобы она соответствовала углу 70 градусов. Отметьте спинку и обрежьте. Если все в порядке, внутренняя ширина должна соответствовать длине подрамника. После того, как прорези будут готовы (добавьте небольшой зазор, необходимый для петли от фортепиано), проденьте доску сиденья и закрепите её гвоздями. У вас должен остаться небольшой зазор, чтобы при установке петли от фортепиано, она была заподлицо, когда стул находится в собранном и разобранном состоянии.

Отметьте ширину сиденья в секции B и сделайте прямой разрез. Далее прибейте сиденье, не забывая о том, что оно должно соответствовать углу и должен остаться зазор для петли.

Шаг 9: Прикрепляем спинку и подрамник

Я временно собрал стул, привязав его нитями. Затем я приклеил и прикрутил спинку. Также приклейте и прибейте подрамник под сидением секции B.

Шаг 10: Прикрутите петлю

  1. Переверните секцию A над секцией B, чтобы стул принял форму лестницы. Зажмите половинки сиденья.
  2. Измерьте и обрежьте петлю фортепиано, убедившись, что отверстия с её боков будут находиться на равном расстоянии. Установите петлю заподлицо с частями сиденья, просверлите отверстия и прикрутите петлю.
  3. Положите стул ножками на ровную поверхность. Проверьте, что все 6 точек находятся на одном уровне. Поскольку мы оставили спинку необрезанной, нам придётся укоротить ее сейчас. Выровняйте линейку по ножкам стула и отметьте точки среза. Срежьте и отшлифуйте нужные части. Если ножки не выровнялись, то вам нужно шлифовать все шесть точек, пока они не будут находиться по уровню.

Для того, чтобы стул сохранял форму, он должен фиксироваться. Для этого я сделал пару простых замков, которые разместил по сторонам стула.

Вы можете просто купить несколько крючков и прикрутить их, но я чувствовал, что мой дизайн был более крепким, поэтому для создания замков я использовал несколько планок.

Просверлите 2 отверстия примерно на расстоянии 10 см друг от друга. Отметьте расстояние от одного отверстия до нижней части планки. Обрежьте планку по нужной длине и сделайте паз, затем отшлифуйте планку. Теперь прикрутите планку к секции A и вкрутите винт в секцию B так, чтобы когда защелка была опущена, она соединяла обе секции.

Так как эта фанера была не новой, мне пришлось залатать множество дырок и повреждений наполнителем. После высыхания наполнителя, отшлифуйте и покрасьте стул. Теперь он готов!

Шаг 11: Удобно, не правда ли?

Слово «удобный» — не может описать, насколько полезным будет этот стул. Представьте, что у вас есть стул, и в любое время, когда вы захотите добраться до высокой книжной полки или заменить лампочку, вы можете использовать его в качестве стремянки. При этом стул выглядит хорошо, а не режет глаза.

Кресло-лестница своими руками: как сделать складной стул-ступеньку

автор: Скотт

  • Facebook
  • Твиттер

Соберите стул-лесенку своими руками — комбинация складных стульев-стремянок, первоначально изобретенная Бенджамином Франклином (иногда называемая стулом Франклина или лестницей Франклина). Эта продуманная комбинация стульев-стремянок идеально подходит для небольших помещений.

Другие схемы деревообработки смотрите здесь.



Привет, моделоголики, это Скотт из Saws on Skates. Мне нравится проектировать и создавать многофункциональную мебель. (Взгляните на мой самодельный кошачий туалет и журнальный столик на открытом воздухе с четырьмя скрытыми боковыми столиками.) Моя версия кресла-лесенки Бенджамина Франклина имеет обновленный современный вид, но намекает на его оригинальный дизайн.

Первоначальный стул-лестница должен был быть сконструирован с помощью врезных и шиповых соединений, но благодаря столярным изделиям с карманными отверстиями этот стул-лестница своими руками легко собирается.

Распечатайте планы стульев-лестниц ЗДЕСЬ

Как сделать стул-лестницу своими руками



Этот пост содержит партнерские ссылки для вашего удобства покупок. Узнайте больше здесь.

Табурет-ступенька Материалы и инструменты

Щелкните здесь, чтобы загрузить план здания для печати.

Преобразованный метрический план здания доступен здесь. * Метрические измерения являются нашими лучшими приближениями.

Расходные материалы

  • (3) 5/4x2x8 (см. примечания ниже)
  • (1) 5/4x3x8
  • (1) 1x2x8
  • (1) 1x2x8
  • (1) 1x3x6
  • (1) 1x4x6
  • (1) 1x5x6
  • (1) 1x6x6
  • Винты с потайной головкой 1-1/4″
  • Винты с потайной головкой 1-1/2″
  • Шурупы для дерева 1-1/4″
  • Шурупы для дерева 2″
  • Клей для дерева
  • Петля для пианино 1-1/2″x12″

Примечания: 5/4x2x8 имеет размеры 1-1/8″ в толщину x 1-1/2″ в ширину x 96″. Мне не удалось найти 5/4×2 в моем местном крупном магазине. Вместо этого я разорвал 5/4×4 на 1-1/2″.

Инструменты

  • Рулетка
  • Дрель
  • Крег Джиг
  • Торцовочная пила
  • Электролобзик, циркулярная или ленточная пила
  • Настольная пила
  • Сверло с зенковкой
  • Нож для заглушек карманных отверстий (дополнительно) или заглушек карманных отверстий

Заинтересованы в комбинации стульев-стремянок, которую проще собрать? Наша табуретка-стремянка Hoosier может быть собрана новичком менее чем за 20 долларов!

Стул-лестница Инструкции по сборке

Щелкните здесь, чтобы загрузить план сборки для печати.

Преобразованный метрический план здания доступен здесь. * Метрические измерения являются нашими лучшими приближениями.

Этот стул-лестница Бенджамина Франклина состоит из 4 основных секций: передние ножки/поручни, передние ступени/упоры и переднее сиденье, задние ножки/поручни и перекладины, средние ножки и утки, ступеньки/сиденье и поручни для заднего сиденья.

Печатный план сборки включает приведенный выше список материалов, подробный список вырезов и инструкции по сборке, а также советы по точной установке и фиксации во время сборки.

Поскольку вам предстоит много резать под углом, а точность важна для этой конструкции, я настоятельно рекомендую вам ознакомиться с моими советами по настройке торцовочной пилы для точных резов и лучшим способом регулировки полотна настольной пилы для точности. порезы.

СОВЕТ: Для индивидуального профессионального вида я использовал свой карманный нож для заглушек, чтобы сделать заглушки для заполнения отверстий. Нанесите клей на отверстия кармана и вставьте заглушки. После высыхания обрезать. Затем отшлифуйте и отшлифуйте по желанию.

Спасибо, что заглянули посмотреть на мое кресло-лестницу, сделанное своими руками. Пожалуйста, зайдите на Saws on Skates, чтобы ознакомиться с некоторыми другими моими планами и проектами по изготовлению мебели своими руками!
