Теплица из поликарбоната своими руками из профиля чертежи: Чертежи теплицы из поликарбоната своими руками из профильной трубы

Содержание

размеры, чертежи, фото и видео

Поликарбонатные теплицы в торговой сети представлены широко — на любой вкус и размер. Но многие предпочитают делать их самостоятельно. Потому что теплица из поликарбоната своими руками получается в разы прочнее и надежнее. При этом, затраты меньше или такие же.

Содержание статьи

1 Как выбрать конструкцию
2 Теплица из поликарбоната своими руками: материал для каркаса
- 2.1 Древесина
- 2.2 Профилированные трубы и стальной уголок
- 2.3 Оцинкованные профили
3 Фундамент
- 3.1 Ленточного типа
  - 3.1.1 Бетонно-кирпичный (бетонно-брусовый)
- 3.2 Брусовый фундамент для теплицы из поликарбоната
  - 3.2.1 Свайно-ростверовый
4 Какой поликарбонат выбрать
- 4.1 Виды поликарбоната
- 4.2 Выбираем сотовый поликарбонат
- 4.3 Особенности монтажа

Как выбрать конструкцию

Если вы решите строить теплицу из поликарбоната своими руками, желательно выбрать конструкцию, которая позволяет использовать основное преимущество этого материала — его способность гнуться. Это два вида с изогнутыми крышами с опорами в виде дуг.

В одной конструкции дуги идут от самой земли. Если выгнуты они в виде радиуса, теряется много площади по краям, так как работать там очень неудобно из-за небольшой высоты.

Если радиальную теплицу из поликарбоната сделать по такому чертежу, можно будет работать и возле стен

Решает эту проблему другая конструкция — с составным каркасом, сваренным из нескольких кусков. Из грунта/от основания выходят прямые стойки, которые поднимаются на высоту не менее полутора метров. К ним приваривается дуга. При таком устройстве крыша получается округлой, стенки — прямыми. Даже вдоль стен работать можно без проблем, выпрямившись во весь рост.

Вариант с составным каркасом

Но у округлой крыши теплицы есть несколько минусов. Первый — в ней сложнее, чем в прямой, сделать форточки для проветривания. Решить проблему можно, если сделать фрамуги в стенах, а не в крыше. Второй минус округлой крыши в теплице из поликарбоната — снег с нее сходит хуже, чем с ровных наклонных поверхностей. Если живете в регионе со снежными зимами, или придется делать усиленные фермы, или крышу делать скатную — с одним или двумя скатами.

Если сварить две полудуги под углом, снег будет сходить лучше

Есть и третье решение — сделать скругленную часть крыши из двух дуг, сваренных под углом, который образует своеобразный конек. При таком строении снег сходит неплохо а конек можно защитить широкой полосой металла. Это и улучшит сход снега, и защитит стык от протечек.

Теплица из поликарбоната своими руками: материал для каркаса

Выбор материалов для каркаса не очень велик. Подойдут профилированные (прямоугольные) трубы, металлический уголок и деревянный брус. Также используют оцинкованные профили для гипсокартона.

Древесина

Брус используют для небольших тепличек, причем конструкцию выбирают с односкатной или двухскатной крышей, так как гнуть дуги из древесины сложно и долго. Сечение бруса зависит от размеров теплицы и снеговых/ветровых нагрузок в регионе. Наиболее ходовой размер — 50*50 мм. Такие опоры ставят в Средней Полосе. Для большей надежности угловые стойки можно сделать из бруса 100*100 мм.

Причем, для экономии, можно не покупать брус, а сделать составной — из досок. Берут две доски шириной 50 мм и толщиной 25 мм, три доски толщиной 15 мм. Складывают, сбивают с двух сторон гвоздями. Полученные стойки более крепкие, лучше переносят нагрузки, меньше подвержены кручению, так как волокна древесины направлены в разные стороны.

: Из бруса чаще всего делают теплицу из поликарбоната домиком

: Усиление стропил тепличной крыши

: Общее устройство теплицы домиком

: Вариант теплицы с деревянным каркасом и разноуровневой двускатной крышей

: Порядок сборки деревянного каркаса своими руками для теплицы из поликарбоната

: Чертеж с размерами: односкатная теплица

: Еще один вариант — большего размера

Если строится теплица из поликарбоната своими руками на деревянном каркасе, все доски/брус надо обработать/пропитать антисептиками, причем такими, которые предназначены для улицы. Концы, которые закапываются в землю, обработать составами для непосредственного контакта с землей. Без такой обработки древесина во-первых, будет быстро разрушатся, во-вторых, может стать источником болезней растений.

При соединении стоек с обвязкой (нижней планкой) для большей жесткости и надежности используйте стальные усиленные монтажные уголки. Они есть в строительных магазинах. Для повышения несущей способности кровли устанавливают дополнительные перемычки.

Подробнее про двускатные крыши можно прочесть тут, про односкатные — тут.

Профилированные трубы и стальной уголок

Большая часть каркасов теплиц из поликарбоната выполняется из профилированной трубы. Если есть сварочный аппарат, навыки работы с ним, несложно все сделать самостоятельно — варить квадрат или прямоугольник проще, чем круглые трубы. Еще один плюс — при помощи трубогиба несложно сделать дуги самостоятельно.

: Профильная труба хороша тем, что имеет высокую жесткость, но при этом ее можно согнуть в дугу

: Такой теплице не страшны даже сильные снегопады

: Тонкостенные трубы, даже с удвоенными арками, часто зиму не перживают

: Стойки большого сечения перемежаются с менее мощными

Сечение снова-таки зависит от размеров и природных условий. Чаще всего делают из прямоугольной трубы 20*40 мм. Но возможны и варианты. Для того материала важен еще такой параметр, как толщина стенки. Желательно чтобы металл был 2-3 мм. Такой каркас выносит значительные нагрузки.

Стальной уголок тоже неплохой вариант, но гнуть его — задача сложная, потому собирают теплицы в виде домика — с двускатными или односкатными крышами. Размеры полочек — 20-30 мм, толщина металла — от 2 мм.

Оцинкованные профили

Теплица из поликарбоната своими руками с каркасом из профилей — самый ненадежный вариант. Он хорош в местностях с малоснежными зимами, да еще без сильных ветров. Плюс этого варианта в том, что не нужна сварка. А минус — не самая большая несущая способность.

: Соединения старайтесь делать как можно надежнее

: Один из каркасов

: Укосины и упоры — не лишние

Технология используется стандартная — как для устройства стен и перегородок из гипсокартона. С той лишь разницей, что обшивается каркас с одной стороны и крепится поликарбонат. Стойки желательно делать двойные — сращивая два несущих профиля, развернув их «спина к спине» и скрутив саморезами. Для большей жесткости каркаса, делать укосы, соединяя наклонными перемычками соседние стойки. Крышу желательно делать скатную, а не округлую, фермы усиливать.

Фундамент

Если вы задумываетесь, нужен или нет фундамент для теплицы из поликарбоната, ответ один — нужен. Причем надежный. Очень хорошо они летают. Потому основание должно хорошо «якорить» постройку.

Для нормальной эксплуатации лучше поставить теплицу из поликарбоната на фундамент

Ленточного типа

Этот фундамент для построек, которые планируются не на один год. Самый дорогой, но и самый основательный вариант. Если планируется использовать теплицу круглый год, фундамент делают заглубленый — на глубину чуть ниже промерзания грунта. Для сезонного использования подойдет бетонно-кирпичный или просто из бруса.

Бетонно-кирпичный — один из самых распространенных

Бетонно-кирпичный (бетонно-брусовый)

Чаще всего делают бетонно-кирпичный вариант. Он оптимален по затратам, сложности и длительности. Работы проводят так:

Есть варианты фундамента этого типа. Можно в подготовленную траншею установить фундаментные бетонные блоки малых размеров, пространство между ними заполнить раствором. Устанавливать их надо так, чтобы их край был ниже уровня земли. Поверх заливается слой бетона, выравнивается. Закладные закрепляются в швах.

В качестве строительного материала можно использовать пустые бутылки. Их укладывают рядами, заливают бетоном. Получается очень экономный и теплый фундамент. Несущей способности его вполне хватит и на более серьезную постройку.

Брусовый фундамент для теплицы из поликарбоната

Этот вариант пригоден в качестве временного решения — прослужить может два-три года. Это зависит от влажности на участке, качества древесины и обработки. Брус используют большого сечения — 100*100 или больше (можно сделать составным, из нескольких досок). Его обрабатывают составами для древесины, контактирующей с землей. Порядок работ такой:

Этот вариант подходит только для сухих участков с низким расположением грунтовых вод. В этом случае можно надеяться, что проживет основание хотя-бы несколько лет.

Свайно-ростверовый

Еще один тип фундамента, который не защитит от мороза. Зато он надежен и будет служить долго. Полное описание технологии изготовления свайно-ростверкового фундамента читайте тут, а мы приведем короткий перечень работ.

Далее можно крепить обвязку, а можно надстроить пару рядов кирпича и только после этого устанавливать каркас. После этого можно сказать, что теплица из поликарбоната своими руками почти готова. Осталось закрепить поликарбонат.

Какой поликарбонат выбрать

Как долго прослужит теплица из поликарбоната, купленная или построенная своими руками, насколько хорошо будет она «работать», зависит от параметров и качества поликарбоната. К его выбору надо отнестись ответственно — сумма получается немалая.

Такая теплица из поликарбоната своими руками делается проще всего. Но это сезонный вариант

Виды поликарбоната

Есть три вида этого материала:

Какой вид поликарбоната лучше использовать для строительства теплиц? Зависит от режима эксплуатации теплицы. Если она будет отапливаемой, нужен сотовый. Если это вариант исключительно на теплое время года, больше подойдет рифленый (или монолитный). Монолитный тоже неплох, но рифленый имеет большую жесткость. Для теплиц, которые планируется использовать с ранней весны или на протяжении всей зимы, ставят сотовый поликарбонат. За счет своего строения он имеет бол% против ее высокие теплоизоляционные характеристики — лучше удерживает тепло, хоть и хуже пропускает свет (86% против 95%).

Выбираем сотовый поликарбонат

Выбрать рифленый или монолитный несложно — ориентируемся по заявленным характеристикам. Важно только чтобы была защита от ультрафиолета. Других подводных камней нет. А вот с сотовым есть множество нюансов. Надо обратить внимание на следующее:

Проще всего проверить качество сотового поликарбоната попытавшись сжать его между пальцами. Если он не продавливается, даже если вы приложите значительные усилия — можно брать. Если сдавливается легко — ищите другой.

Особенности монтажа

По технологии поликарбонат монтируется при помощи стартовых и соединительных профилей. Сначала на каркас устанавливаются профили, в них вставляется лист сотового поликарбоната, который фиксируется к саморезами со специальными пресс-шайбами, которые одновременно защищают место крепления от протечек. Профили, кроме удержания на месте листов, еще и защищают срезы от попадания в низ пыли, грязи. Система имеет аккуратный вид, хорошо работает, но все составляющие стоят приличных денег.

Вот такая правильная системе крепления

Эстетика для теплицы — не самое нужное свойство, потому, если надо сэкономить, предпочитают крепить по-простому, без профилей и пресс-шайб. Вот как поступают:

Это то, что касается непосредственно крепления сотового поликарбоната. Есть еще один момент, который выяснился в процессе эксплуатации теплиц из поликарбоната. Поликарбонат не стоит располагать близко к земле. Желательно чтобы он начинался хотя-бы в полуметре от поверхности. Почему? Потому что во-первых, он все равно загрязняется и через него почти не проходит свет, так что на общую освещенность он не влияет. Во-вторых, он начинает портиться — чернеть расслаиваться. Непонятно, что вызывает такую реакцию, но она встречается часто. Так что разрабатывая макет теплицы из поликарбоната своими руками, предусмотрите полуметровые стенки из другого материала — кирпича, строительных блоков. Не важно.

Март 2023 ᐈ 🔥 (+63 фото) Теплица из поликарбоната своими руками чертежи

Содержание

Как выбрать конструкцию
Как сделать теплицу из поликарбоната своими руками чертежи
Выбор конструкции
Составление чертежа
Подготовка фундамента
Изготовление каркаса из металлического профиля
Арочная теплица из поликарбоната своими руками: чертежи, фото-материалы, эскизы
Чертежи каркаса теплицы с двускатной крышей
Проекты сезонных теплиц
Особенности конструкции теплицы-хлебницы
Какой поликарбонат выбрать
Виды поликарбоната
Выбираем сотовый поликарбонат
Особенности монтажа
Определяемся с размерами
Коротко о главном
Выполнение парника в форме треугольника
Выводы

Как выбрать конструкцию

В одной конструкции дуги идут от самой земли. Если выгнуты они в виде радиуса, теряется много площади по краям, так как работать там очень неудобно из-за небольшой высоты.

Даже вдоль стен работать можно без проблем, выпрямившись во весь рост.

Если живете в регионе со снежными зимами, или придется делать усиленные фермы, или крышу делать скатную — с одним или двумя скатами.

Как сделать теплицу из поликарбоната своими руками чертежи

Если вы решили собрать теплицу из поликарбоната самостоятельно вам потребуется план конструкции и определённые материалы, со списком которых вы можете ознакомиться далее.

Выбор конструкции

Для начала вам нужно определиться с типом и материалом каркаса для будущей теплицы. Существует огромное множество как типовых решений, так и индивидуальных проектов.

Также немаловажен выбор материала. В строительных магазинах продаются готовые наборы из металлического профиля, которые собираются как конструктор.

В качестве материала также могут выступать ПВХ трубы. Они отлично поддаются изгибу, легкие и просты в монтаже.

Ну и конечно нельзя не отметить древесину, которая также служит отличным каркасом для данных построек, доступна, дешева и позволяет монтировать конструкции различных форм и размеров.

Составление чертежа

Теплица своими руками из поликарбоната, составить чертеж которой не займет много времени, получится большой и удобной, при условии, что будут соблюдены все необходимые правила.

В первую очередь вам нужно определиться с размерами конструкции. Зависеть они будут от площади приусадебного участка, что и в каком количестве вы собираетесь выращивать, ну и, конечно, от стоимости материалов.

Подготовка фундамента

Прочность и надежность теплицы будут зависеть от того, насколько качественный фундамент вы подготовите под нее. Вариантов здесь может быть несколько. Самый распространенный – это деревянное основание. Для его возведения вам понадобится брус, уровень, шуруповерт, лопата, рулетка 7 метров, строительный нож. Необходимо напилить 2 штуки по 3 метра и 2 штуки по 3,85 метра.

Собирая коробку из бруса, ставим брус для удобства на узкую часть для дальнейшего удобства монтажа поликарбоната, для того, чтобы он зашел внахлест на брус. Трехметровые брусья должны закрывать торец бруса 3,85 м.

Но наиболее надежным будет бетонное основание. Если вы собираетесь делать большую теплицу и использовать для каркаса металлический профиль или деревянные бруски, то фундамент из бетона будет необходим ввиду значительного веса всей конструкции.

Для монтажа цементного фундамента изготавливаем опалубку, соответственно размерам предполагаемого фундамента. Закидываем ее цементом и даем цементу затвердеть и укрепиться.

Изготовление каркаса из металлического профиля

Если вы собираетесь сделать каркас самостоятельно, то вам понадобится: металлический профиль: квадратная труба 25 х 25 мм, трубогибочный станок, сварочный аппарат, угловая шлифовальная машинка.
А для дальнейшей сборки теплицы: листы поликарбоната, металлические ленты, металлические уголки, саморезы, в том числе кровельные.

Вы сможете без труда сделать теплицу из поликарбоната своими руками, чертежи которой готовы. Берем квадратную металлическую трубу 25х25 мм, желательно оцинкованную, прокатываем ее через трубогибочный станок, в результате чего получаем дугу необходимого размера.

Нарезаем трубу в размер конструкции и привариваем к ней дуги, шагом 0,65-1,0 м. Изготавливаем 7 дуг: две на торцы, 5 на промежутки.

Делаем торцы – соединяем концы дуг трехметровой квадратной трубой 25х 25 мм, привариваем дверную коробку и форточки. Либо такой каркас можно купить в специализированном магазине.

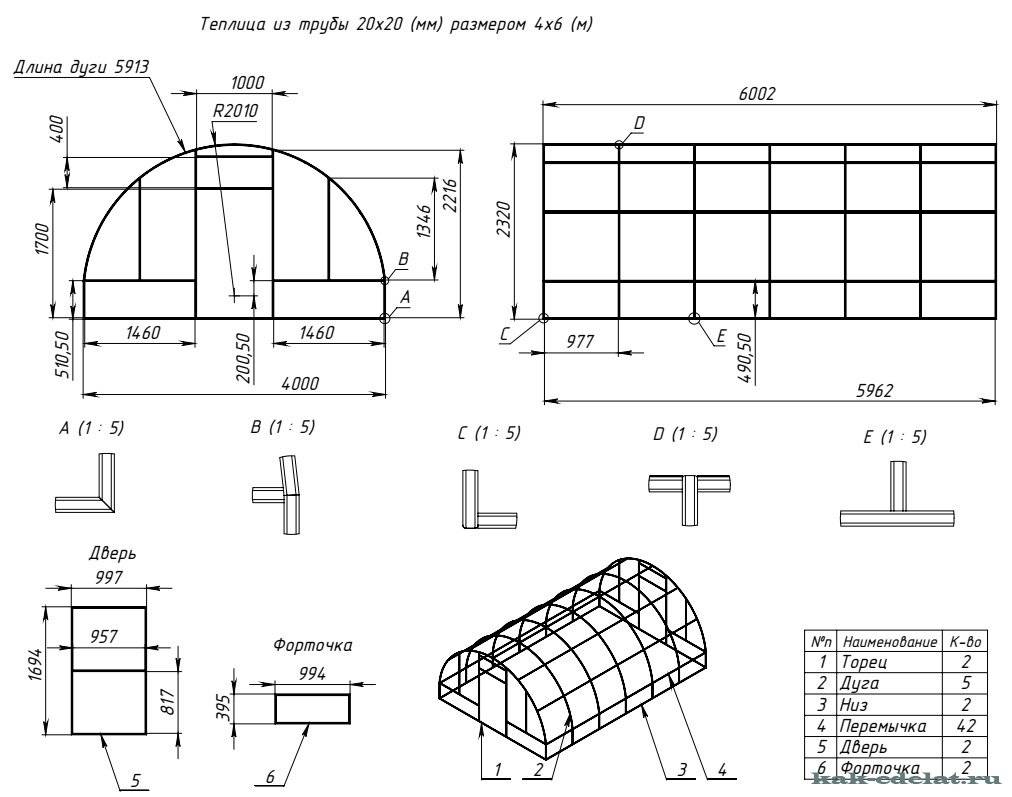

Арочная теплица из поликарбоната своими руками: чертежи, фото-материалы, эскизы

Арочные сооружения отлично подходят как для небольших дачных парников, так и для массивных теплиц, предназначенных для коммерческих целей.
Отвечая на вопрос как сделать теплицу из профильных труб своими руками, можно смело утверждать, что первостепенным является разработка чертежей и составление корректных расчетов. Теплицы из труб в форме арки имеют свои конструктивные особенности. Основными определяющими моментами являются высота конструкции и размеры стандартных листов покрытия.
Листы поликарбоната традиционно реализуются с параметрами 6 х 2,1 м. Длина листа в 6 м будет ограничивать высоту арочной конструкции.

Чтобы получить дугообразную форму, лист кладется в поперечном (по отношению к каркасу) положении.

В таком случае радиус полукруга будет составлять 1,90 м, а ширина конструкции 3,80 м. Учитывая геометрические формулы, высота теплицы будет равна радиусу, т. е. 1,90 м. Такая высота теплицы подойдет далеко не для всех.

Для того чтобы теплица арочной формы имела высоту, удовлетворяющую вашим запросам, можно прибегнуть к обустройству цоколя. Причем, остановившись на высоте цоколя в один метр, можно получить ширину теплицы до 2,4 м, а общую высоту всего сооружения увеличить до 2,2 м.

Правильно задав основные габариты теплицы, вы можете разработать чертежи и эскизы для изготовления теплиц из профильной трубы своими руками.

Еще одной особенностью арочных форм каркасов является то, что профиль требуется изогнуть в нужную форму. Если в наличии нет специального станка для изгиба труб, можно приобрести готовые дугообразные профили или создать арочную форму из небольших по длине отрезков, соединенных между собой металлическими пластинами.

Для проектирования небольшого (4-5 м) арочного парника вполне достаточно будет двух дугообразных рамок: начальной и конечной. В случае когда длина теплицы 6 м и более, рассчитывается необходимое число опорных рам, которое должно быть кратно толщине листа поликарбоната. В отдельной схеме указываются размеры оконного и дверного проема.

Полезный совет! При выборе ширины теплицы необходимо учитывать количество грядок, планируемых в ней, и устройство дорожки между ними. Удобная ширина для обработки — до 0,7 м.

Дальше разрабатывается чертеж, уточняющий особенности монтажа покрытия теплиц из поликарбоната своими руками (видео помогут подробно разобраться с процессом) с указанием шага креплений.

Он должен учитывать, что панели поликарбоната в теплицах арочного типа должны располагаться ребрами вдоль дуги.

Также необходимо учесть, что радиус изгиба листов поликарбоната не должен быть меньше предусмотренного производителем для данного материала. Листы поликарбоната с торцов должны закрываться перфолентой. Для наглядности можно использовать подборку фото теплиц из поликарбоната.

Чертежи каркаса теплицы с двускатной крышей

Проекты теплиц с двускатной крышей предусматривают выполнение каркаса теплицы своими руками из профильной трубы 40*20 мм. Такой профиль сможет выдержать значительную нагрузку в виде снеговой шапки или порывистого ветра.

В чертежах отображается схема несущего каркаса, включающая размеры стен, угол наклона крыши, в которой традиционно устанавливаются вентиляционные форточки. Если планируется теплица небольших размеров, можно предусмотреть вариант с односкатной крышей, один край которой будет располагаться выше другого, обеспечивая сток воды и сход снега.

Угол наклона стропил в крыше двускатной конструкции составляет 25-30 градусов. Такой уклон будет способствовать сходу осадков с поверхности. Крыша считается довольно пологой и не требует обустройства стропильной системы вспомогательными укосами.

В конструкциях такого типа предполагается использование более прочного профиля (20х40) для основных стоек и основания, стропил и коньковой балки. Для горизонтальных перемычек можно применить профильную трубу 20х20. Чертежами предусматривается расположение вертикальных стоек с шагом в один метр. Также следует учитывать, что в случае покрытия теплицы листами поликарбоната, стыковочные линии должны приходиться на профиль.

Стропила также располагают на расстоянии не более одного метра друг от друга.

Конструкция теплицы с двускатной крышей отличается некоторыми особенностями. Здесь необходимо будет внимательно подойти к раскройке листов поликарбоната под фронтоны. Если все размеры будут выдержаны согласно чертежам, это приведет к экономичному расходованию поликарбоната.

Проекты сезонных теплиц

К сооружениям теплиц сезонного типа не предъявляют конкретных требований по надежности и прочности. Чертежи этих конструкций легки в разработке и не сопряжены со сложными расчетами. Каркасы таких теплиц могут быть построены из легких профильных труб, а материалом для покрытия может служить полиэтиленовая пленка или листы тонкого поликарбоната.

Как правило, легкие парники и теплицы не обустраиваются фундаментом.

Тип каркаса сезонной теплицы не имеет большого значения — основными критериями являются простота сборки и бюджетная стоимость конструкции. Несколько рекомендаций помогут избежать ошибок при постройке небольших теплиц:

при разработке чертежей и эскизов следует учесть наличие вентиляционных люков на различных уровнях. Это будет способствовать качественному проветриванию теплицы;
крепление листов поликарбоната следует осуществлять посредством крепежных профилей, которые не повреждают поверхность пластика. Кроме того, их можно будет легко демонтировать в конце сезона, исключая возможность деформации легкого каркаса теплицы;

проектом должен быть предусмотрен вариант простой разборки каркаса для переноса на другое место или хранения на зиму.

Особенности конструкции теплицы-хлебницы

Основными преимуществами теплицы-хлебницы являются:

необычная эргономичная конструкция;
минимальное количество стыковочных линий;
регулирование проветривания теплицы за счет открытия крышки на необходимый угол до 90 градусов;
простота сборки и полноценное использование площади теплицы.

Чертеж такой теплицы предусматривает конструкцию верхней части каркаса из двух полудуг, которые фиксируются к основе на шарнирах. Каркас теплицы выполняется из профильной трубы небольшого сечения. Радиусы крышек подобраны с учетом того, что они могут спокойно открываться, не мешая друг другу.

Разница в диаметре равна ширине листа поликарбоната — это обеспечивает отсутствие зазоров в закрытом состоянии.

Полезный совет! Учитывая тот факт, что небольшие парники применяют обычно для разведения рассады, которая нуждается в специальном микроклимате, рекомендуется использовать для покрытия поликарбонат с защитой от УФ-излучения. Процент удерживания тепла у такого материала гораздо выше, чем у полиэтиленовой пленки.

Размеры парника подбираются индивидуально. Длина может быть от 3 до 4 метров, высота составляет не более одного метра. Ширина принимается с учетом того, как будет открываться парник — с одной или двух сторон.

Для одностороннего открывания парника целесообразно выбрать ширину 0,7-1,2 м, чтобы было комфортно ухаживать за рассадой.

Какой поликарбонат выбрать

Виды поликарбоната

Есть три вида этого материала:

Монолитный. По виду похожа на стекло, но лучше пропускает свет, в два-четыре раза легче, в разы (а 100-200) прочнее. Толщина — от 0,75 мм до 40 мм. Недостаток — высокая цена. Применяют этот материал, если есть риск повреждения — часто идет град, теплица стоит так, что на нее могут падать сосульки, сходить снег. Бывает многослойный монолитный поликарбонат. Листов может быть до 3-5 штук, они могут иметь разные свойства. Например, для теплиц обычно используется двойной — первый слой отличается повышенной прочностью, второй — не пропускает ультрафиолет.

Рифленый (профилированный). Появился относительно недавно. Формируется из листового монолитного, на котором формируется рельеф. Есть виды, похожие на профнастил, шифер. Толщина этого вида поликарбоната 0,8-1,2 мм. При такой небольшой толщине он выдерживает удары града до 20 мм в диаметре, хорошо гнется, нормально переносит морозы до -50°С.

Сотовый (ячеистый, структурированный). Состоит из двух (или больше) листов поликарбоната, соединенных перемычками. Форма, размеры, толщина перемычек — все это влияет на качества и эксплуатационные характеристики. Толщина сотового поликарбоната — 4, 6, 8, 10, 16, 20, 24 и 32 мм. Для теплиц лучше брать не тоньше 10 мм, многослойный.

Для теплиц, которые планируется использовать с ранней весны или на протяжении всей зимы, ставят сотовый поликарбонат.

Выбираем сотовый поликарбонат

Выбрать рифленый или монолитный несложно — ориентируемся по заявленным характеристикам. Важно только чтобы была защита от ультрафиолета. Других подводных камней нет. А вот с сотовым есть множество нюансов. Надо обратить внимание на следующее:

Толщину наружных слоев и их количество. Листы должны быть одинаковой толщины без наплывов и более тонких мест.
Расположение перемычек и их толщину.

Такие виды сотового поликарбоната могут быть

Наличие слоя, защищающего от ультрафиолета.

Особенности монтажа

Профили, кроме удержания на месте листов, еще и защищают срезы от попадания в низ пыли, грязи. Система имеет аккуратный вид, хорошо работает, но все составляющие стоят приличных денег.

Эстетика для теплицы — не самое нужное свойство, потому, если надо сэкономить, предпочитают крепить по-простому, без профилей и пресс-шайб. Вот как поступают:

Края каждого листа замазывают силиконом. Их надо закрыть обязательно, иначе внутри скопиться конденсат, в котором со временем разовьются плесень и грибки, поликарбонат потеряет прозрачность. Так что заделывать края надо тщательно, не оставив возможности для проникновения воздуха и влаги.
Листы укладывают с нахлестом в несколько сантиметров, сверху прижимают полосой жести. Крепеж устанавливают в «нахлест», через жестяную полосу.

Под шляпки саморезов можно подложить обычные широкие шайбы.

Слой защиты от ультрафиолета при монтаже должен быть обращен наружу. Это важно. В противном случае он не работает.

Почему? Потому что во-первых, он все равно загрязняется и через него почти не проходит свет, так что на общую освещенность он не влияет. Во-вторых, он начинает портиться — чернеть расслаиваться.

Непонятно, что вызывает такую реакцию, но она встречается часто. Так что разрабатывая макет теплицы из поликарбоната своими руками, предусмотрите полуметровые стенки из другого материала — кирпича, строительных блоков. Не важно.

Определяемся с размерами

Чтобы лучше представить себе, как сделать теплицу из профиля своими руками, нужно сначала определиться с размерами. А чтобы не столкнуться с перерасходом материала и большим количеством его отходов, эти размеры желательно соотнести со стандартными габаритами профтрубы и поликарбонатных листов.

На строительных рынках и металлобазах профильная труба продается 6-метровыми хлыстами. В магазинах можно встретить другую длину – 2 или 3 метра. Для самостоятельной транспортировки она удобнее, но из коротких отрезков сложнее собрать арочную конструкцию: возникает необходимость в изготовлении дополнительных стыков.

Если у вас нет проблем с тем, как согнуть профильную трубу в домашних условиях для теплицы, лучше приобретать стандартные хлысты. Из каждого получится арка высотой около 2 метров и с расстоянием между ножками 3 метра. Этого достаточно для размещения внутри двух грядок и центрального прохода.

Если ширину нужно увеличить до 3,6-3,8 м для устройства трех грядок, то высоту придется уменьшать до 1,8-1,9 м, что при высоком росте садовода может создать неудобства.

Казалось бы, длину арки можно без проблем увеличить, приварив нужный отрезок трубы. Но длина листов сотового поликарбоната тоже составляет 6 или 12 метров, и такое увеличение приведет к перерасходу этого недешевого покрытия, необходимости его стыковки и снижению надежности.

Поэтому высоту в таких случаях увеличивают за счет фундамента либо выбирают другую форму теплицы.

Например, высота боковых стенок скатной конструкции для удобства работы должна быть 1,5-2 метра. Эти размеры прекрасно соотносятся с габаритами профтруб и листового материала, которые нарезаются без отходов.

Коротко о главном

Такую задачу, как сварить теплицу из стальных профильных труб, простой не назовешь. Нужен как минимум сварочный аппарат и умение с ним обращаться. Но можно обойтись и без него, если использовать оцинкованные профили, которые соединяются болтами и специальными накладками.

Обычные трубы потребуют дополнительной антикоррозионной обработки. Ещё один необходимый инструмент для создания арочных конструкций – трубогиб.

Но и он не понадобится, если вы выберете теплицу со скатной крышей или используете описанные в статье способы гибки своими руками. Перед началом работы необходимо определиться с размерами сооружения, ориентируясь на стандартные параметры профтрубы и поликарбоната.

Выполнение парника в форме треугольника

Для изготовления формы правильной арки лучше всего вставить трубы при заливке фундамента. Затем на них необходимо сделать надрезы (болгаркой или ножовкой) примерно на 1-2 м длины. После изгиба и вставки дуг их закрепляют в трубах винтами, просверлив насквозь или залив цементом.

Закреплять поликарбонат можно разными способами:

просверлить сквозные отверстия в пластике и профиле и закрепить винтами (этот способ не очень надежен) – материал может треснуть;
сделать в листах по две дырки на ширину профиля и закрепить их проволокой, хомутами или скобами.

Вырезают боковые стенки, вставляют двери, окна.

Выполнить дуги можно из ПВХ труб, ведь они отлично гнутся. Но прицепить на них поликарбонат намного труднее. Надо будет крепить его хомутами или через каждые 50-80 см привинтить продольные элементы каркаса.

Выводы

Долговечная и имеет ряд преимуществ пред пленочными и стеклянными теплицами.

Простая в монтаже, при выборе несложной конструкции; можно осуществить изготовление и сборку самостоятельно.

Возможность приобретения комплектации в определённых организациях.

Ключи темы

1. теплица схема чертеж расчеты
2. теплицы из поликарбоната своими руками чертежи фото
3. теплицы из поликарбоната схемы чертежи
4. теплица из поликарбоната чертеж
5. чертеж теплицы из поликарбоната
6. теплица из поликарбоната схема
7. теплицы чертежи
8. конструкции теплиц из поликарбоната
9. схема теплицы из поликарбоната
10. схема каркаса теплицы
11. варианты теплиц из поликарбоната своими руками
12. чертежи теплицы из поликарбоната своими руками
13. теплица чертежи с размерами
14. теплица чертежи
15. теплица проект чертежи
16. теплица своими руками чертежи и размеры
17. схемы теплиц
18. чертежи теплицы из поликарбоната
19. теплица 2 на 4 чертежи размеры
20. теплица из поликарбоната чертежи
21. проект теплицы в чертежах
22. схема теплицы
23. проекты теплиц из поликарбоната
24. теплицы из поликарбоната своими руками чертежи
25. теплица своими руками чертежи проекты
26. схема теплиц
27. чертеж теплицы из поликарбоната своими руками
28. теплицы из поликарбоната чертеж
29. теплица чертеж
30. размеры теплицы из поликарбоната чертеж
31. теплица схема чертеж
32. эскиз теплицы
33. теплица из поликарбоната своими руками чертежи
34. теплицу своими руками из поликарбоната
35. конструкция теплицы из поликарбоната
36. конструкция теплицы из поликарбоната на металлическом каркасе
37. теплицы из поликарбоната конструкции
38. теплица своими руками чертежи с размерами
39. теплица своими руками из поликарбоната чертеж
40. теплица своими руками чертеж
41. проект теплица в чертежах
42. теплица домиком из поликарбоната своими руками чертежи
43. парники из поликарбоната своими руками чертежи
44. конструкции теплиц из поликарбоната своими руками
45. теплицы своими руками чертежи
46. макет теплицы
47. теплица из поликарбоната своими руками цена
48. парники из поликарбоната своими руками фото
49. схема теплицы с размерами
50. чертежи теплицы

89 фото примеров удачного строительства

Отличным подспорьем для дачников может стать теплица из поликарбоната. С помощью такой теплицы можно получить хороший урожай ранних овощей, защитить рассаду весной и даже организовать в ней цветочную теплицу.

Тем более, что самостоятельный монтаж и сборка теплицы из поликарбоната не займет много времени и не потребует специальных знаний и навыков при сборке.

Для того чтобы собрать теплицу своими руками, вам потребуется комплект сборных элементов, состоящий из алюминиевого профиля и самих листов поликарбоната.

Содержание отзыва:

Подготовительные работы
Как установить теплицу из поликарбоната
Теплица из поликарбоната своими руками

Подготовительные работы

Собрать теплицу из поликарбоната своими руками несложно руки, однако, для того, чтобы это чтобы прослужила длительный период, необходимо залить фундамент для теплицы, на котором будет стоять конструкция.

Очень важно правильно установить базу. Поскольку такая теплица относится к разряду легких, справиться с задачей можно, если залить под теплицу ленточное, цементное основание.

При заливке фундамента важно, чтобы он был ровным, иначе теплица не будет стоять ровно и есть риск механических повреждений.

Что касается толщины фундамента, то основание теплицы должно превышать толщину нижнего профиля.

Как установить теплицу из поликарбоната

Прежде чем приступить к сборке теплицы, необходимо разобрать отдельно все детали данной конструкции, а также внимательно изучить чертеж теплицы из поликарбоната.

Это необходимо для правильного соединения элементов конструкции. Монтаж теплицы начинается с установки основания, в которое входят нижние профили.

Если рассматривать подробнее, то сначала на цементное основание выкладываются такие конструктивные элементы теплицы, как опоры стеновых поверхностей и углы.

После этого все детали соединяются и прочно фиксируются перемычками. Далее на закругленные углы вертикально устанавливаются опорные профили и болтами прикручиваются к горизонтально стоящим основаниям.

При установке опорных профилей необходимо учитывать, что их должно быть по 2-3 штуки на каждой поверхности стены. Их не следует крепить к нижним опорам очень плотно, потому что в эти пазы впоследствии будут вставлены листы поликарбоната.

Далее монтируются верхние опорные профили, что позволяет дополнительно закрепить каркас, чтобы он стал надежным основанием для монтажа кровли. Кроме того, они наделены дополнительной функцией слива воды.

Далее в пазы, расположенные на вертикально стоящих основаниях, монтируются листы поликарбоната, как на фото теплицы из поликарбоната. Профили должны быть плотно прикручены к основанию.

Теперь нужно установить края стропил для крыши. Их не нужно плотно прикручивать к опорным профилям. Затем нужно установить коньковую опору.

И только после этого их аккуратно введут, а конечным результатом будет прочно зафиксированный стык с коньком, можно прикручивать стропила к верхним горизонтально стоящим опорам.

После этого устанавливаются дополнительные стропильные опоры. Для этого их прикручивают к закрепленному коньку.

Листы поликарбоната дополнительно усилены тонкими стойками. Фиксация, которая должна происходить по диагонали.

Стойки вставляются в пустые пазы опоры. Затем с листов закрепленного поликарбоната необходимо снять специальную защитную пленку.

На крыше необходимо установить отдельное подъемное окно. Для этого в свободный зазор между опорами устанавливается собранное окно.

Крыша теплицы дополнительно крепится скобами. Кронштейны устанавливаются в зазор между стропилами и опорами стенового профиля.

Затем все стыки, расположенные между поликарбонатом и пазами опор, промазываются специальным герметиком. А стыки между двумя опорами необходимо закрыть еще одной тонкой опорой.

На этом этапе работ в свободные пазы опор устанавливается поликарбонат. Далее монтируются оба дверных элемента, и дверь устанавливается в специальный проем. Дверь висит на петлях.

После этого собранное из профиля основание крепится к готовому цементному фундаменту скобами.

С помощью подробного описания, как сделать теплицу из поликарбоната своими руками, вы легко справитесь с этой задачей. При этом нужно обратить внимание на прочность соединения всех частей конструкции. Кроме того, каждый стык должен быть ровным, ведь в дальнейшем это обеспечит прочность и долгий срок службы всех конструкций теплицы.

Завершающим этапом сборки установки теплицы является установка переходников на профильные водостоки, закрепляющие трубы, которые будут отводить осадки.

Отдельно устанавливаемые крепления для открывания окон.

Теплица из поликарбоната своими руками

90 002
