Теплый пол под плитку в ванную своими руками в доме: Инструкция +Видео

Вы решились на ремонт в ванной комнате и перед вами встал давний вопрос, теплый пол в ванной комнате под плитку- это необходимость или роскошь? Ответ на него не столь очевиден. Начнем с того, что теплый пол в ванной – это не система отопления вашего помещения, это, скорее, дополнительный комфорт в вашей ванной.

Содержание:

Многие говорят, что теплый пол гарантирует защиту от образования плесени и грибка во влажном помещении, но при отсутствии хорошей вентиляции особой разницы в данном вопросе вы не увидите.

Конечно, выходить расслабленным и распаренным из горячей ванны на ледяную кафельную плитку ситуация неприятная, но и ее можно решить другими способами.

Можно точно рекомендовать оснастить пол вашей ванной комнаты обогреваемым полом в том случаи, если в вашем доме живут либо маленькие дети, либо, наоборот, пожилые люди, так как этот факт напрямую может влиять на состояние их здоровья.

Итак, решение принято – тёплому полу быть в вашей ванной.

Возникает следующий вопрос – какую конструкцию выбрать?

Принципиально различаются две технологии – водный или электрический обогрев.

Водяные теплые полы

Следует сразу оговориться, что данный вид запрещен в домах с централизованной системой отопления, поэтому если у вас квартира отапливается городскими коммунальными службами – это не ваш вариант.

Если же вы обладатель квартиры или частного дома с индивидуальной системой отопления, то вы можете рассматривать данную технологию как приемлемую.

Рассмотрим основные этапы монтажа водяных теплых полов:

1. Требуется определить местоположение питающего коллектора, смонтировав и подключив его к системе отопления вашего дома. Это важно, так как всю систему труб придется ориентировать на подключение к месту монтажа коллектора.
2. Подготовить пол к укладке труб, для этого необходимо обеспечить максимальную ровность пола, возможно, придётся сделать тонкую выравнивающую стяжку. Затем следует уложить пленку гидроизоляции с небольшим нахлёстом на стенки. По периметру стены необходимо закрепить демпферную ленту, которая предназначена для компенсации теплового расширения стяжки.
3. Поверх гидроизоляции укладывается теплоизоляционное полотно из вспененного полиэтилена с фольгированным внешним покрытием. Затем монтируется армирующая сетка, предназначенная для закрепления водных трубок и в дальнейшем упрочнения бетонной стяжки.

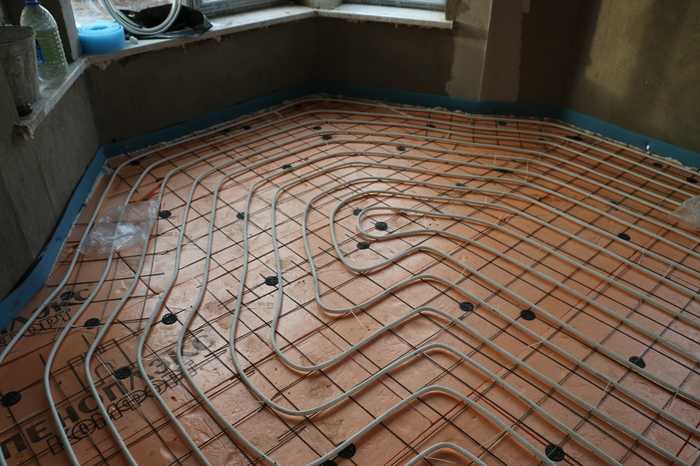

4. На армирующую сетку производится монтаж трубок водяного теплого пола. Самыми распространенными схемами монтажа трубопровода, это «змейкой» и «спиралью». В целях экономии следует воздержаться от укладки трубопровода в местах, где планируется монтаж сантехники и установка мебели. Расстояние между трубами может колебаться от 10 до 15 см. Трубы не должны проходить ближе 8 см от стен.
5. После окончания монтажа труб и подключения системы к коллектору необходимо осуществить тестовый запуск теплого пола, что бы убедиться в его работоспособности.
   Система должна проработать без протечек и сбоев не менее 5 часов. После этого система отключается.
6. На следующем этапе поверх системы водяного теплого пола необходимо уложить бетонную стяжку. Застыть она должна естественным образом, без дополнительного обогрева. После окончательного застывания стяжки можно приступать к укладке керамической плитки. При покупке плиточного клея необходимо убедиться в том, что он предназначен для укладки плитки на теплый пол.

Следует отметить, что после монтажа всех элементов водного теплого пола высота пола поднимитесь минимум на 40мм. Так же надо иметь в виду, что система управления и сам коллектор займет значительное место. Если вы планируете иметь несколько независимых контуров обогрева, то контрольное и распределительное оборудование для дополнительного контура потребует так же дополнительного места для монтажа.

Электрический теплый пол

Монтаж электрического теплого пола во многом идентичен монтажу водяного пола.

Но электротехнические компоненты такой системы гораздо компактнее – система управления представлена небольшой коробкой терморегулятора и подключенного к нему термодатчика, а трубопроводы заменены на рулонные маты, в которые уже вмонтирован термопровод.

 Монтаж такой системы значительно проще и займет меньше времени.

Подготовка к укладке и монтаж системы отопления, так же аналогична монтажу водяного обогрева:

• Требуется очистить и выровнять плоскость пола.
• Затем необходимо уложить термопокрытие вверх стороной, на которую нанесена фольга.
• Далее следует расстелить маты с термопроводом с учётом покрытия площади необходимой для обогрева. Наши маты необходимо зафиксировать на термопокрытии. Это можно сделать специальным скотче.
• После монтажа системы обогрева необходимо протестировать всю систему, что бы убедиться в ее работоспособности, и только затем приступать к укладке чистового пола.
• Чистовой пол в виде керамической плитки может быть уложен непосредственно поверх нагревательных матов, а можно сначала сделать цементную стяжку, а затем, поверх нее уложить плитку.

Как уже было сказано выше, монтаж электрического теплого пола гораздо проще водяного. Это связано ещё и с тем, что многие производители продают свою продукцию в комплекте, так что покупателю не потребуется тратить время и силы, что бы подбирать и подгонять разные детали системы. К отрицательным факторам стоит отнести относительную дороговизну такого пола.

Инфракрасный теплый пол

Следующим этапом развития систем отопления полов можно считать пол с инфракрасными элементами обогрева. В основе технологии этого пола лежит такой же принцип как им у электрического теплого пола.

 Отличием являются нагревательные маты, которые в данном случае представляют собой полотно с нанесенной на него термопленкой.

Эта пленка выполнена в виде карбоновой мембраны, под которой находятся медные провода. Такие маты можно разрезать на более мелкие фрагменты, так как технология позволяет в дальнейшем соединить фрагменты в целостное полотно.

Монтаж инфракрасного теплого пола аналогичен монтажу электрического обогреваемого пола. Стоимость такого пола ещё выше, чем электрического, но простота монтажа и удобство дальнейшей эксплуатации делают данную технологию все более популярной у потребителей.

При определенных навыках, вы сможете своими руками смонтировать любой из описанных теплых полов в своей ванной комнате.

Водяной теплый пол в ванной своими руками + видео

Главная » Пол

Сложно говорить о том, какое из помещений квартиры или дома более значимо, но важность хорошо оборудованной ванной комнаты переоценить сложно. Вообще, с точки зрения условий эксплуатации, материалам отделки в ванной комнате приходится несладко.

Повышенная влажность и перепады температур вносят свои коррективы в вопрос выбора материалов и оборудования. Так в качестве напольного покрытия для этого помещения традиционно применяется, например, кафельная плитка, для работы с которой требуются некоторые навыки. Она обладает целым рядом положительных качеств, таких как водостойкость, невосприимчивость к воздействию химических веществ и прочих. Но есть один существенный минус – такой пол, как правило, очень холодный. Особенно это актуально, когда в доме есть дети.

Однако развитие строительных технологий позволило найти выход из этой ситуации, которым являются теплые полы. В данной статье мы расскажем как сделать водяной теплый пол в ванной своими руками, а также продемонстрируем видео в котором показан весь процесс монтажа.

Содержание

1. Общее описание технологии
2. Процесс монтажа
3. Правила выбора отдельных элементов пола
4. Видео

Общее описание технологии

Вообще, технологий производства так называемых тёплых полов существует несколько, и водяные являются не самыми простыми с точки зрения монтажа. Но при этом они являются весьма эффективными и безопасными. Для наиболее полного понимания стоит описать суть технологии более подробно.

Система тёплых водяных полов представляет собой систему трубок, вмонтированных в сам пол, по которым циркулирует горячая вода, в результате чего достигается нагревание поверхности. Циркуляция теплоносителя достигается за счёт использования специальных насосов, входящих в состав системы.

Целесообразность применения технологии в ванной комнате обусловлена тем, что таким образом достигается целый ряд положительных моментов.

• Пол помещения всегда остаётся тёплым при тактильном контакте. Это особенно важно, когда в доме есть дети.
• Пол будет не только тёплым, но и сухим. Здесь имеется в виду, что при нагревании будет происходить более интенсивное испарение неизбежно попадающей на поверхность влаги, а значит, снизится и риск образования плесени.
• Тёплые полы будут выступать в качестве дополнительного элемента отопления помещения.

Процесс монтажа

Как было сказано выше, технология тёплых полов не самая простая в монтаже и без некоторых навыков правильное его осуществление крайне затруднительно. В любом случае ознакомиться с некоторыми аспектами проведения работ будет нелишним.

Работы по монтажу водяного тёплого пола в ванной следует проводить в несколько этапов.

• Сначала необходимо демонтировать старое покрытие. Причём речь здесь идёт не только о том, чтобы убрать напольное покрытие, но и снять саму бетонную стяжку до основания. Работы предстоят довольно трудоёмкие и очень пыльные, поэтому необходимо позаботиться о средствах защиты дыхательных путей.
• После того как покрытие и стяжка будут демонтированы, основание необходимо максимально выровнять. Для этого лучше всего подходят самовыравнивающиеся смеси. Однако такое выравнивание требуется только в случае перепада высот свыше 10 мм на м². В остальных случаях будет достаточно просто заделать трещины и сколы, если они будут.

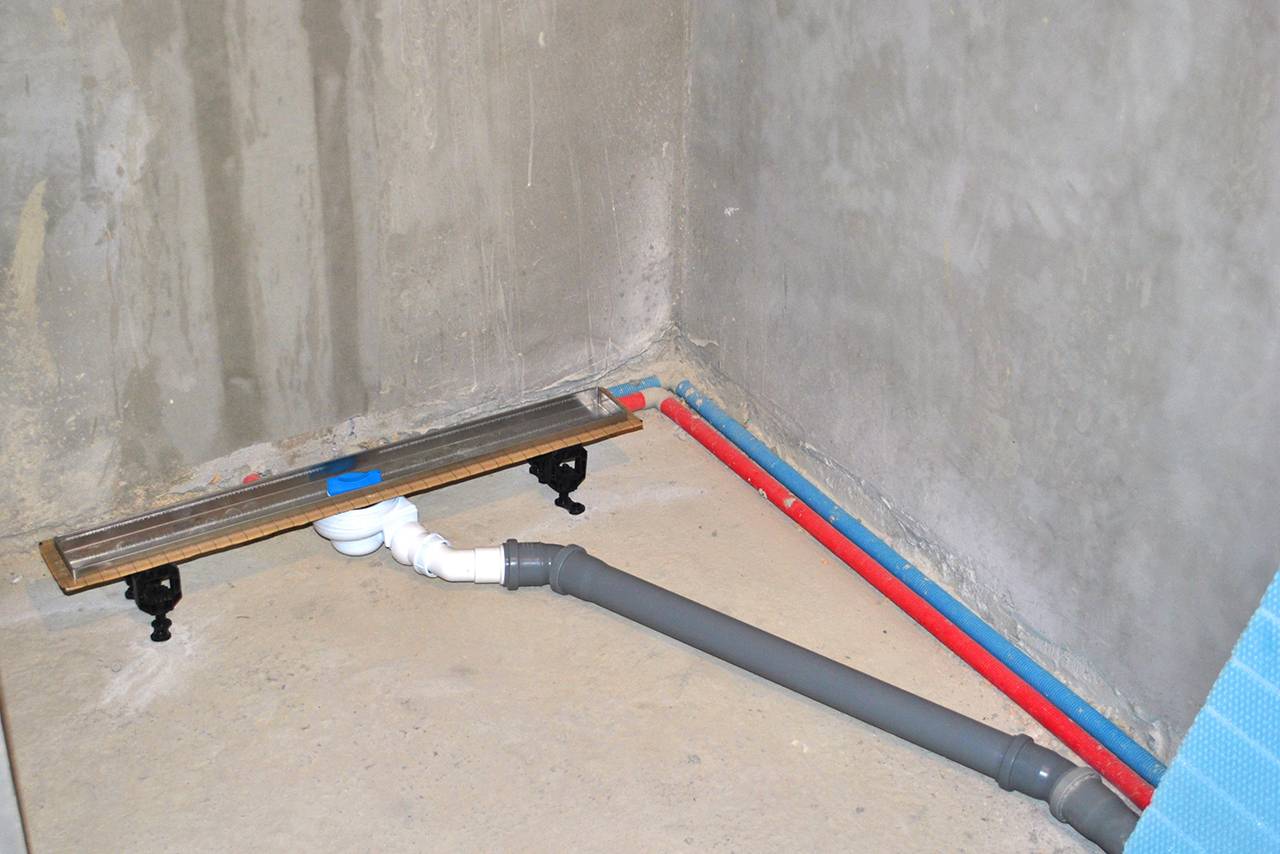

• Далее стоит определиться с местом расположения коллектора и прочих элементов управления всей системой. К этим элементам должен обеспечиваться свободный доступ. В то же время, следует расположить трубы таким образом, чтобы не допустить их случайного повреждения во время эксплуатации ванной. Также должна быть составлена схема всей системы. Таким образом, будет не только проще рассчитать количество необходимого материала, но и станет наглядно видно, как будут расположены трубы, а значит, появится возможность более тщательно всё обдумать.
• Затем на поверхность основания укладывается гидроизоляция. Обычно используются рулонные материалы, листы которых укладываются внахлёст по всей площади. Особое внимание стоит уделять герметичности стыков, которые лучше дополнительно проклеить специальной лентой. А также не следует забывать делать напуск на стены. Вполне достаточно будет 10 см.
• Чтобы тепло от труб системы не уходило вниз, поверх гидроизоляции необходимо уложить слой утеплителя. В качестве оного можно использовать и сыпучий керамзит и плиты полипропилена. При этом стоит помнить, что толщина теплоизолирующего слоя должна быть не менее 10 см, если речь идёт о первом этаже многоквартирного дома или частного домовладения и 5 см, в случае, когда тёплый пол монтируется в комнате, расположенной над отапливаемым помещением.
• Поверх утеплителя укладывается армирующая сетка. Она будет служить для более прочного соединения стяжки с поверхностью основания.

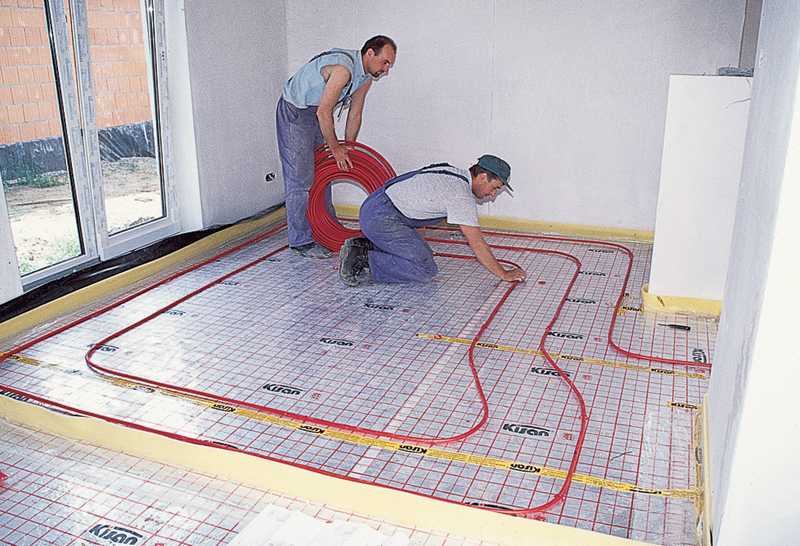

• Далее на специальных опорных элементах, на некотором возвышении от армирующего слоя, укладываются сами трубы системы тёплого пола. Начинать укладку рекомендуется от дальней стены. Расстояние между трубами высчитывается индивидуально, исходя из площади поверхности конкретного помещения, но в большинстве случаев будет достаточно 30–50 см. Важно добавить, что расстояние между крайними трубами системы и стенами помещения не должно быть менее 8 см.
• Затем трубы подключаются к коллектору, и вся система проверяется на работоспособность. Если выполненные работ не вызывают нареканий и всё функционирует, то можно переходить к дальнейшим этапам.
• После проведения предыдущих этапов работ можно переходить к выполнению бетонной стяжки пола. Для этого лучше всего подходят специальные бетонные смеси, но можно её изготовить и самостоятельно. Для этого 1/3 смешивается цемент и песок, которые необходимо разбавить водой и перемешать до получения однородной массы вязкой консистенции. Стяжка выполняется по маякам и должна иметь толщину не менее 7 см, иначе появится риск её растрескивания.
• Далее поверх стяжки укладывается финишное напольное покрытие.

На этом основные этапы работ по монтажу системы водяных тёплых полов можно считать завершёнными.

Правила выбора отдельных элементов пола

В заключение сказанного можно добавить лишь несколько правил выбора, как отдельных элементов, так и всей системы в целом.

• Системы водяных тёплых полов отличаются по мощности, которая обусловлена толщиной труб и некоторыми технологическими особенностями монтажа. Расчёты необходимой мощности должны проводиться с учётом расположения квартиры, её размеров, типа напольного покрытия и прочего. Для более точного ответа на вопрос рекомендуется консультация специалиста.
• При выборе нагревательного котла и коллектора системы стоит учитывать, что они тоже могут быть разными. Например, коллектор может быть как с функцией регулировки циркуляции жидкости, так и без неё, что будет заметно по цене на этот элемент. Если не планируется тонкая настройка системы, то и переплачивать за ненужные функции не стоит.

Водяные тёплые полы в ванной – это наилучший выбор. Конечно, это потребует дополнительных финансовых вложений, но разница будет заметна сразу же, и оно того стоит.

Если вы еще не определились относительно конструкции теплого пола, то можете прочитать статью о том, каким еще может быть теплый пол в ванной.

Видео

В этом видео показан монтаж водяного теплого пола на арматурную сетку:

Пол с подогревом в ванной | Термостат для ванной комнаты

Откройте для себя преимущества теплой плитки, экономической эффективности и длительного комфорта с подогревом пола. Идеально подходит для всех ванных комнат, влажных помещений и душевых.

Мгновенное ценообразование

Почему пол с подогревом в ванной?

Ванная комната изначально задумывалась как чисто функциональная, но теперь это важное место для отдыха и расслабления.

Пол с подогревом в ванной или даже в душе добавит роскоши, когда вы захотите побаловать себя и избавиться от холода холодным утром. Это личное убежище, которое задает тон как в начале, так и в конце дня.

Наличие системы подогрева пола также широко считается ключевым преимуществом при продаже, повышающим ценность вашего дома.

Лучшая система для выбора?

Полы с подогревом становятся все более популярными в ванных комнатах и ​​подходят как для новостроек, так и для ремонта. Электрический теплый пол можно установить в ванных комнатах, мокрых помещениях и душевых для дополнительного комфорта, что делает его популярным при ремонте ванных комнат.

Независимо от формы и размера вашей ванной комнаты, широкий ассортимент продукции Warmup охватывает системы, специально разработанные для удовлетворения ваших требований. Узнайте больше о различных системах, чтобы найти лучшее решение.

Система напольных ковриков с подогревом или «StickyMat» идеальна для укладки на участках правильной формы, где можно быстро раскатать маты шириной 20 дюймов или 3 фута по черновому полу. Нагревательный кабель в системе StickyMat настолько тонкий, что установка его под плитку лишь незначительно поднимет высоту пола. Узнайте больше о коврике с подогревом

Система развязки DCM-PRO — это новый электрический нагреватель для пола от Warmup с уникальными характеристиками, разработанный специально для обогрева под плиткой. DCM-PRO легко и быстро укладывается на черновой пол, а его запатентованный самовосстанавливающийся развязывающий слой защищает отделку пола от сезонных изменений, которые могут вызвать трещины в отделке пола. Узнайте больше о системе DCM-PRO

Система напольных ковриков с подогревом или «StickyMat» идеально подходит для укладки в помещениях правильной формы, где маты шириной 20 дюймов или 3 фута могут быть быстро раскатаны по черновому полу. Нагревательный кабель в системе StickyMat настолько тонкий, что установка его под плитку лишь незначительно поднимет высоту пола.

Разъединительная система с подогревом DCM-PRO — это новый электрический теплый пол от компании Warmup с уникальными характеристиками, разработанный специально для обогрева под плиткой. DCM-PRO легко и быстро укладывается на черновой пол, а его запатентованный самовосстанавливающийся развязывающий слой защищает отделку пола от сезонных изменений, которые могут вызвать трещины в отделке пола.

Наши гидроизоляционные материалы являются ответом на гидроизоляцию ванной комнаты при установке системы подогрева пола DCM-PRO. Обязательно проверьте соответствие требованиям местного кодекса.

Гидроизоляционная лента и уголки Warmup рекомендуются для помещений с повышенной влажностью. Они состоят из 2 внешних полипропиленовых слоев и одного внутреннего гидроизоляционного слоя из полиэтилена и превышают требования испытаний по ASTM 118.10. Ленту следует накладывать под швы мембраны DCM-PRO и вдоль стен, а также использовать внутренние и внешние углы. Отметьте места, где будет стыковаться мембрана DCM-PRO, и наклейте ленту с тонким слоем непосредственно на основание.

Ассортимент включает 35-футовый рулон мембраны шириной 5 дюймов, а также внешние и внутренние углы для полной гидроизоляции. Наслаждайтесь полами с подогревом с полным спокойствием благодаря гидроизоляционному комплекту Warmup для жилых ванных комнат.

Перед установкой теплых полов прежде всего необходимо убедиться, что ваш пол устойчив и жесток, желательно с изоляцией, чтобы предотвратить потерю тепла вниз и сохранить тепло в помещении дольше. Если изоляция отсутствует, можно легко установить изоляционные плиты, лишь незначительно подняв уровень пола.

Установка теплых полов в ванной комнате намного быстрее, чем установка традиционных систем отопления, таких как радиаторы; провод можно прокладывать непосредственно под отделкой пола. Помимо квалифицированного электрика, не требуется никаких многочисленных рабочих, таких как сантехники, чтобы закончить работу, прежде чем вы сможете завершить установку нагревателя. Теплый пол можно легко установить до укладки напольного покрытия.

Стоимость установки электрического подогрева пола в ванной комнате, как правило, дешевле, чем более традиционные формы отопления. Напольные обогреватели также гораздо более энергоэффективны, чем системы центрального отопления, они работают при более низких температурах, распределяя при этом тот же уровень тепла по всему помещению. При использовании системы Warmup в вашей ванной комнате с одним из наших интеллектуальных термостатов вы также можете рассчитывать на значительную экономию на счетах за отопление.

Регуляторы нагрева и аксессуары 9№ 0007

Теплый пол можно точно регулировать с помощью термостата в отдельных комнатах, что снижает эксплуатационные расходы по сравнению с централизованными системами отопления. Термостаты Warmup предназначены для измерения температуры пола не только для эффективной работы системы, но и для обеспечения идеальной температуры и комфортных условий, когда это необходимо. Интеллектуальный WiFi-термостат Warmup 6iE поставляется с приложением, которое можно бесплатно загрузить на смартфон и которое может гарантировать полностью автоматизированный процесс обогрева и сократить ваши счета за отопление.

Получите бесплатную мгновенную смету сегодня

Измените то, как вы отапливаете свой дом, с помощью Warmup, самого продаваемого в мире бренда напольного отопления.

Монтаж теплых полов — Brooks & Stone

DIYРемонт кухни

11 марта

Автор Лекс Брукс

Когда-то… мы установили теплый пол на кухне (еще в мае 2020 года, правда)! И потом, мы не включали его еще 9месяцы!! Наконец-то мы его включили, и произошло короткое замыкание (#facepalm), значит, еще месяц ждать нашего электрика. Ну что, друзья мои, это наконец-то , официально , тут жарко! И наши маленькие пальцы очень подрумянены на том, что раньше было очень холодным каменным полом!

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Этот пост спонсируется, т. е. мы получили бесплатный продукт в обмен на то, что написали этот пост и поделились нашим процессом и опытом в Instagram. Мы получили WarmlyYours нагревательные маты и термостат, но все остальные материалы мы закупили сами. Мы НЕ сотрудничаем с компаниями, в которые мы не верим всем сердцем, поэтому, когда мы принимаем продукт, у нас есть веская причина, исследования и реальный жизненный опыт. Подробнее о принципах нашего сотрудничества читайте здесь. Мы не получаем никаких комиссионных или партнерских платежей, если вы покупаете продукт после прочтения этого поста.

Еще в мае я рассказал о нашем партнерстве с замечательным WarmlyYours и об этапах планирования, которые мы прошли, вплоть до получения наших ковриков для электрического подогрева пола для кухни. Проверьте этот полный пост для фона! Это вторая часть рассказа о том, как проходила фактическая подготовка и установка матов, а также пошаговое руководство по нашему процессу, в том числе, как обычно, где мы немного ошиблись и должны были исправить курс. В третьей части последует пост о том, как мы на самом деле укладывали плиткой сложный узор «опус» (в этой части были вопросы о браке!!), а затем запечатывали, затирали и снова запечатывали.

Мы взяли небольшой перерыв в работе и устроили целую 4-дневную феерию полов для этих двух частей, превратив нашу кухню из неряшливого беспорядка на черновом полу в красивое кафельное и отапливаемое помещение за один очень долгий уик-энд. Это были 12-часовые, без шуток, потные, ноющие в спине трудовые дни. Но мы это сделали!! Может быть, это какая-то самодельная пластинка?! Так что пристегнитесь, это еще один содержательный информационный пост, ребята!

НЕКОТОРЫЕ ССЫЛКИ ДЛЯ БЫСТРОГО ПЕРЕХОДА:

ДЕНЬ 1: Подготовка чернового пола

ДЕНЬ 2: Установка нагревательных матов / укладка цемента

Инструменты и изделия

Кухня перед отоплением и плиткой

Кухня после нагрева и грунтовки (перед цементированием)

Кухня после укладки плитки

Итак, приступим….

Прежде чем углубиться во весь этот процесс, мы убедились, что все материалы готовы и ждут, чтобы нам не приходилось каждый день ходить в хозяйственный магазин. В общем, все получилось, как и планировалось, за одним большим исключением — но до этого еще дойдем! 😉 Было 4 основных компонента, которые мы рассмотрели здесь в первые два дня: (1) обеспечение того, чтобы наш план был разумным и взвешенным, (2) укладка границы из цементных плит вокруг нашего пространства нагревательного мата, чтобы действовать как барьер для само- выравнивание цемента, который проходит по нагревательным матам, (3) укладка нагревательных матов и (4) заливка цемента. Прямо вперед, верно? Читай дальше….

ДЕНЬ ПЕРВЫЙ (ЧЕТВЕРГ): Подготовка поверхности

Мы застряли прямо здесь! Как взволнованные школьники, у нас поначалу было легкое головокружение, но это довольно быстро прошло…

Первая часть была очень быстрой, и это заполнило пятна на нашем черном полу. Мы купили один лист стандартной подложки толщиной 5 мм, обрезали его по размеру и прикрутили на место. Остальная часть чернового пола прибита гвоздями, но мы, честно говоря, просто не удосужились достать гвоздомет и компрессор для двух крошечных секций, так что это были шурупы 1 1/2 дюйма!

Затем мы убедились, что черновой пол максимально очищен от мусора и липкой массы, чтобы у нас не возникло проблем с укладкой цементной плиты Hardi-backer и/или нагревательных матов. Это означало, что мне пришлось потратить около часа на очистку пола от старой плиточной мастики, которую мы соскоблили со стен несколько месяцев назад. Предыдущая столешница и фартук из формики были приклеены к стенам мастикой, и от этого материала чертовски грязно! Так что мастичная жижа, по цвету и консистенции напоминающая детские какашки, все еще была на полу в углах, и ее нужно было полностью оторвать. Йик!

Третья часть заняла у нас больше всего времени. Мы измерили и отметили все, прежде чем нарезать какие-либо материалы, просто чтобы убедиться, что у нас есть надежный план и что мы продумали все надоедливые детали. В этом не было особой необходимости, но я считал, что использование этого времени заранее означало бы, что фактическая резка материалов и укладка матов происходили бы намного быстрее, если бы мы не измеряли каждый шаг 2-3 раза. Итак, первым делом мы отметили малярным скотчем места, где будут стоять наши шкафы. Затем мы отметили фломастером, где мы собираемся разместить нашу рамку Hardie-backer, которая будет выступать над шкафами на пару дюймов и содержать самонивелирующийся цемент на последнем этапе. И наконец, мы нарисовали на полу весь макет нагревательного мата WarmlyYours, дюйм за дюймом. Как только это было завершено, я думаю, что это было около 3 часов дня! Мы мысленно отметили, что если бы мы сделали это снова, мы бы закрыли этот день здесь.

Посмотреть в полном размере

Зеленая лента = позиции шкафа

Посмотреть в полном размере

Черный маркер = позиционирование теплового коврика WarmlyYours

Посмотреть в полном размере

Треугольники + квадраты = Где маты начинаются и заканчиваются

Однако, никогда не отступая в течение долгого дня, мы перешли к вырезанию, укладке и закреплению 1/4-дюймового Hardiebacker. Небольшое примечание: есть две распространенные марки цементных плит, которые вы можете использовать: Durock или Hardiebacker. Мы выбрали Hardiebacker, потому что он легче по весу (поскольку в нем используется волокно, а не стеклокомпозит), с ним легче манипулировать из-за наличия «сетчатого» шаблона для резки на каждом листе, а также он имеет хороший уровень водонепроницаемости для кухни. Тем не менее, если бы нам снова пришлось заниматься этим проектом, в следующий раз мы бы выбрали Durock. В то время как Durock делает больше беспорядка (мы использовали его раньше при установке ванной в городском фермерском доме), мы по-прежнему обнаружили, что Hardiebacker гораздо труднее резать, особенно если вы вырезали между 1-дюймовыми линиями сетки (как мы часто делали). Вообще говоря, мы положили Hardiebacker на плоскую устойчивую поверхность (желательно приподнятую над землей), использовали большой Т-образный угольник для гипсокартона, чтобы отметить, где мы хотели разрезать, и надрезали бумагу для подложки канцелярским ножом. Оттуда мы выровняли край Hardieboard с краем нашего стола и не очень осторожно прикладывали давление и вес, пока бумага не согнулась. Покачивая его туда-сюда, он в конце концов вырвался на свободу. Ключ, как мы обнаружили, заключался в медленном надавливании, так как если бы вы попытались отломить его быстро, доска порвалась бы не в том месте. Но медленно и уверенно выигрывает гонку! Потребовалось около 4-5 досок, которые нужно было разрезать, и немалое количество слегка кровавых царапин на наших руках, прежде чем мы осознали этот ключевой факт. Итак, урок усвоен, не будьте нами – медленно и уверенно!

Преимущество заключалось в том, что, предварительно проделав обширный процесс измерения, мы создали основной список размеров, необходимых для Hardibacker, и отправились в город, чтобы вырезать их все для нашей головоломки. После того, как мы убедились, что охвачены все разделы, мы перемешали наш тонкий набор, чтобы все это уложить. Учитывая количество разбавленного материала, которое мы будем использовать за эти 4 дня, мы купили мешки и сами смешали его с помощью перфоратора Dewalt + насадки для бетономешалки. Как только вы получите желаемую консистенцию густого теста для торта, дайте ему постоять 10 минут и снова перемешайте, мы были готовы укладывать наши доски. Эта часть была очень простой, Стью затер тонкий слой, используя 1/2-дюймовый шпатель под углом 45 градусов, а я уложил Hardiebacker сверху. После того, как мы все это уложили, мы закрепили его каждые 8 ​​дюймов с помощью винтов Backer-On (особый тип винтов, необходимых для цементной плиты), следя за тем, чтобы мы оставались на 2 дюйма от каждого угла и края. После того, как все шурупы были закручены, я положил цементную сетку поверх всех швов и замазал их очень минимальным слоем тонкой замазки.

Завершающим этапом ночи было замазывание силиконом границы между тонким слоем/Hardiebacker и черновым полом. Цель этого состояла в том, чтобы гарантировать отсутствие зазоров или каналов на полу, когда мы заливали самовыравнивающийся цемент. Учитывая, что цемент в основном представляет собой жидкость, которая вытекает через мельчайшие отверстия, вам необходимо убедиться, что каждое отверстие и возможность утечки заглушены. К счастью, Алекс из @oldtownhome совершил эту ошибку раньше нас, и мы смогли узнать из его сообщения в блоге, как предпринять этот превентивный шаг.

И в 11 вечера мы закончили все это и объявили об увольнении. Вау! Мы были ле устали .

Посмотреть в полном размере

Hardiebacker Cutting – Резка в сетке

Посмотреть в полном размере

Разделочная доска с земли

Посмотреть в полном размере

Вырезание профилей для газовых труб

Посмотреть в полном размере

Смешанный тонкий набор, укладочная доска

Посмотреть в полном размере

Бордюр Hardiebacker — готово!

Посмотреть в полном размере

Швы досок — проклеенные и замазанные

Посмотреть в полном размере

Добавление силикона во все зазоры и трещины

Посмотреть в полном размере

Нанесите силикон + установите винты Backer-On

ДЕНЬ ВТОРОЙ (ПЯТНИЦА): Давайте погреемся!

Вернувшись к 9 утра следующего дня, несмотря на то, что мы были измотаны, мы были очень взволнованы, так как это была самая захватывающая часть, но также чертовски нервничали. Этот шаг мог пойти либо очень-очень правильно, либо очень-очень неправильно, но наше ощущение ребенка в кондитерской снова вернулось, и на этот раз… не исчезло, пока мы не добрались до цементной части.

WarmlyYours делает эту часть процесса безумно простой — они не только предоставляют очень подробные инструкции на своем веб-сайте, которые мы изучали до выходных, но и само руководство по установке без вопросов проведет вас через каждую минуту. Пока вы точно следуете плану и правильно измеряете, все пройдет гладко.

Этап 1

Мы осмотрели и проверили, соответствуют ли наши коврики техническим характеристикам: коврик длиной 60 футов мы развлекались, раскладывая его от одного конца столовой через коридор до самого конца 25-футовый салон, чтобы проверить правильность длины! ХА! Второй мат размером чуть более 5 футов измерить было намного проще. Мы проверили проводку на ковриках, чтобы убедиться, что ничего не порвано, не сломано и не выглядит поврежденным (хотя они довольно прочные, с проводкой нужно обращаться осторожно). Затем мы сняли показания Ом с каждого мата (мы использовали этот мультиметр) и сравнили его с номиналом в Омах на этикетке нагревательного мата. Каждый мат должен был иметь отклонение от показаний в пределах 10%, прежде чем мы продолжим, и мы уложились в этот предел. Это был наш первый раз, когда мы использовали мультиметр, это очень просто!

Посмотреть в полном размере

Инструкция по эксплуатации WarmlyYours

Посмотреть в полном размере

Измерение тепловых матов правильной длины

Посмотреть в полном размере

Испытание номинального сопротивления

Посмотреть в полном размере

Проверка сопротивления и сравнение с этикеткой мата

Шаг 2

Поскольку мы уже измерили и разметили всю карту нагрева на полу (буквально нарисовали ее маркером), укладка матов стала невероятно быстрой. и простой. Мы начали с того, что посередине, нашего 6-футового мата с одним разрезом. Положите начало мата на треугольную форму, которая указывает на начало мата, отмерьте 2 фута 8 дюймов по плану, а затем очень осторожно сделайте наш самый первый разрез. Я, вероятно, потратил целую минуту, чтобы разрезать этот кусочек сетки, потому что я так нервничал и боялся перерезать проволоку. Но это НАСТОЛЬКО просто, вы разрезаете зеленую сетку, к которой прикреплен провод, но не резать проволоку – затем перевернуть сетку и провести ее обратно к жирному квадрату, обозначающему конец мата. Один разрез и два точных куска размером 2 фута 8 дюймов. Простые!

Чувствуя себя хорошо, но не дерзко, мы покатились (каламбур, смотрите видео!) на втором нагревательном мате, закрывающем остальную часть комнаты. Раскатайте мат, вырежьте сетку, разверните и скатайте следующую секцию. Области, в которых мы нашли это немного более сложным, были, когда вам нужно вырезать сетку и освободить провод. В большинстве случаев, когда было сказано обрезать 3 дюйма или 6 дюймов, мы заканчивали тем, что отрезали дополнительные полдюйма или около того, медленно работая вверх, чтобы убедиться, что направление проволоки было правильным для следующей части плана. Мы также старались как можно дольше стоять или стоять на коленях на нашей гранитной цементной плите, чтобы убедиться, что мы не наступаем на проволоку и не причиняем никакого ущерба. Мы точно следовали плану и в итоге получили примерно на 3 дюйма меньше, чем требовал план, но в нашем сценарии это было нормально.

Посмотреть в полном размере

Посмотреть в полном размере

Посмотреть в полном размере

Этап 3

Предпоследний этап также был простым и быстрым – во-первых, прикрепление нагревательных матов к черновому полу. Используя стандартный строительный степлер и стараясь избежать проволоки любой ценой, я прикрепил степлером зеленую сетку к основанию, устанавливая скобу примерно через каждые 4 дюйма. Только когда мне было около 4 матов, я понял, что мне нужно натянуть сетку более туго, чтобы она лежала как можно более плоско. Это стало небольшой проблемой, когда дело дошло до цемента, так как части моей сетки немного торчали, но, к счастью, вся проволока была покрыта, что является важной частью. Исправив это, я натянул сетку более туго и закончил сшивание примерно через 30 минут. Во втором раунде мы использовали пистолет для горячего клея, чтобы скрепить проволочные части, которые не были прикреплены к зеленой сетке, когда мы обходили углы. Я обнаружил, что это труднее всего застрять, и в итоге я приклеил горячим способом вдоль линии, которой я хотел следовать, примерно на 3 дюйма за раз. Местами следовали обожженные пальцы, как всегда бывает с горячим клеем (по моему опыту), а с дополнительными каплями клея сверху, чтобы сделать небольшой канал, все, казалось, в конечном итоге осталось. Именно в этой части мы также разместили датчик между проводами на сетке. К сожалению, у меня нет фотографий этого шага (извините, не знаю почему!), но это так просто, как кажется. Кроме того, полное раскрытие, я использовал степлер Dewalt и пистолет для горячего клея, потому что мы не могли найти наш степлер Stanley или пистолет для клея постфактум… но последние намного лучше (и дешевле!!). Dewalt производит отличные продукты… но их нет в этом списке. Наколенники однако, палочка-выручалочка!! Я продолжал следить за тем, чтобы стоять на коленях только на задней доске или осторожно ходить на цыпочках по матам между проводами.

Шаг 4

Последним этапом работы с нагревательными матами является проверка сопротивления в последний раз, чтобы убедиться, что оно все еще находится в пределах допустимых значений. Мы были на этом этапе, пока я отсутствовал, чтобы пообедать, и Стью ТАК ГОРДИЛСЯ своим пунтастическим текстом (см. рис.). Затем на проверку схемы, сначала подключаем провода в обратном порядке, чтобы сигнализация действительно звучала (вы тестируете саму сигнализацию), а затем правильно подключаете провода, где скрещиваете все пальцы рук, ног и любую другую конечность, чтобы молитесь, чтобы вы никогда больше не слышали сигнал тревоги. Если это звучит сейчас, значит, что-то сломалось. Забавная история — я публиковал все это в режиме реального времени в Instagram в течение дня и воспроизвел видео, на котором Стью проверяет схему. Он почему-то был наверху, услышал сигнал тревоги и прибежал, думая, что провода повредились, ха-ха!! #соррихабы

Посмотреть в полном размере

Посмотреть в полном размере

Посмотреть в полном размере

Посмотреть в полном размере

Посмотреть в полном размере

Шаг 4. 5

Этого шага не было бы в обычном процессе, но это было обучение. Мы учли каждую циновку, где будет проложен датчик и т.д., но забыли предусмотреть себе канал для подвода силовых проводов к стене, где будет находиться термостат. Поэтому нам пришлось отступить и просверлить отверстие в цементной плите постфактум (не легко), используя сверло на ½ дюйма, чтобы аккуратно вырезать канал, который подходил бы для толстых проводов. Затем нам пришлось запечатать и этот канал, поэтому в конце было добавлено больше силиконового герметика. На каждом этапе этого процесса мы проверяли сопротивление и цепь, чтобы убедиться, что провода не повреждены.

Посмотреть в полном размере

Высверливание канала в опорной доске

Посмотреть в полном размере

Провода в канале и зонде датчика

Посмотреть в полном размере

Проверка сопротивления и повторная проверка цепи

Шаг 5

После того, как все электрооборудование было подготовлено, мы нанесли грунтовку подстилающего слоя. С помощью валика, прикрепленного к длинной малярной ручке, я налил жидкую, похожую на клей жидкость в стандартную емкость для краски и раскатал ее по секции нагревательных матов. Предпосылка заключается в том, что это помогает бетону должным образом прилипать к любой поверхности, на которую вы заливаете сверху. Имея только один предыдущий опыт работы с бетоном, когда я не использовал грунтовку, и, следовательно, поверхность теперь быстро отслаивается, было легко включить это как часть процесса. Я попытался раскатать его довольно тонким слоем в соответствии с инструкциями, но из-за сетки и разной степени ровности пола он естественным образом слипся в нескольких местах. Что я не мог получить ясности из предыдущих исследований, так это то, как долго вы должны были дать ему высохнуть. В инструкциях на бутылке сказано: подождите от 1 до 3 часов, а ЗАТЕМ заливайте бетон, в то время как в некоторых блогах, которые я читал, говорится, что вы должны залить в течение 2 часов после нанесения грунтовки. Таким образом, мы подстраховали свои ставки и пошли на 2,5 часа сушки (когда на самом деле она выглядела полусухой, но все же немного влажной) и продолжили. Нет никакого реального способа узнать, было ли это правильно, пока мы не получим или НЕ получим трещины в напольной плитке / затирке в следующие несколько лет. Скрестим пальцы, это было правильное решение, а?

Посмотреть в полном размере

Sikalevel Primer

Посмотреть в полном размере

Грунтовка применяется повсеместно

Посмотреть в полном размере

Нанесена грунтовка, время высыхания 2,5 часа. Я читал множество ужасных историй о заливке самовыравнивающегося цемента, потому что он такой жидкой консистенции (как молоко), что он может легко провалиться в крошечные отверстия, затопить каналы между деревянными панелями, попасть под опорную доску и т. д. Знай, что у тебя в подвале лужа цемента. Поэтому мы приняли все возможные меры предосторожности: загерметизировали подложку, чтобы закрыть этот зазор, заполнили края материалом Great Stuff там, где это было необходимо, и убедились, что в черновом полу нет дыр. Мы также подумали, что правильно рассчитали необходимое количество цемента, так как я также читал, что вам действительно нужно выливать весь цемент сразу, чтобы обеспечить надлежащую ровную поверхность после его высыхания. Если вы заливаете партиями, партии не смешиваются, и эффект самовыравнивания также перестает работать. Мало того, цемент чертовски тяжелый — около 50 фунтов на полностью перемешанное ведро. Несмотря на то, что мы поднимались всего на 4 ступени и расстояние между микшерной станцией и полом составляло около 20 футов, это все равно требовало усилий!

Итак, мы приступили к делу, и, покрыв примерно треть пола, мы поняли, что у нас осталось только два мешка цемента (всего 6), и мы не сможем покрыть его весь. Начинайте безумную панику, так как в этот момент было 19:00, а наш местный хозяйственный магазин закрывается в 20:00 из-за ограничений, связанных с COVID. Все лицо ладонями!! Оказалось, что мы рассчитали нашу глубину, основываясь только на опорной доске (1/4 дюйма) и не учли дополнительный тонкий слой под ней (еще 1/4 дюйма), поэтому нам фактически нужно было удвоить количество. Я бросился в магазин, загрузил в тележку еще 8 мешков цемента, а затем встал в очередь из 70 человек (шутка!!), волнуясь, что уже залитый цемент полностью застынет, прежде чем я вернусь. .

Он не застыл полностью, но его было определенно труднее смешать на полу, и когда он высох, вы, безусловно, могли видеть приливы и отливы в разных партиях, которые мы наливали. Не идеально, но мы подумали, что сможем компенсировать это, когда будем класть следующий слой тонкостенной плитки (в общем, это было хорошо). Одна часть, которая беспокоила нас, заключалась в том, что мы могли видеть несколько небольших 2-3-дюймовых участков сетки, которые я не натянул достаточно сильно перед сшиванием. К счастью, проволока все еще была в цементе. На следующий день я связался с командой WarmlyYours, и они заверили меня, что, пока провод не закопан, мы можем продолжать. Слава Богу за отзывчивую и замечательную команду обслуживания клиентов!

Посмотреть в полном размере

Посмотреть в полном размере

Вот и подошли к концу наши два дня феерии теплых полов. Подробные, сложные, математические навыки всегда наготове, но определенно простые и понятные! Мы также видели, как кто-то еще через несколько месяцев после этого использовал только Great Stuff в качестве границы для самовыравнивающегося цемента вместо полного слоя подложки, что очень умно и уменьшает дополнительную высоту под вашим полом … пища для размышлений, если мы когда-нибудь сделаем это снова (что мы действительно собираемся сделать . .. в нескольких ванных комнатах наверху!).

Нам потребовалось еще 2 месяца, прежде чем наш электрик, наконец, подключил и установил для нас термостат… и еще 8 месяцев после этого, прежде чем мы действительно включили систему. Единственное, в тот момент, когда мы это сделали, в нем произошло короткое замыкание … поэтому вернулся электрик и переключил его с двухполюсного на однополюсный, и теперь он работает отлично!

Следующая настройка самого термостата с сенсорным экраном nSpire была очень простой, просто следуя инструкциям на экране. Полное видео процесса, который занял всего 1 минуту, лол! Мы не были уверены в нашей «нагрузке на пол», но сослались на оригинальные этикетки с нагревательных матов и наш план WarmlyYours, и, конечно же, напечатанные прямо в легенде. На рисунке ниже также показан график отопления, который нам очень нравится, так как он уже настроен на стандартный корпоративный график включения на несколько часов утром и вечером. Теперь, когда мы почти постоянно дома, мы держим температуру около 80 градусов с 8:00 до 20:00, когда чаще всего используем кухню. На самом деле, детям это так нравится, что это их новое любимое место для пикника.

Посмотреть в полном размере

Настройка термостата

Посмотреть в полном размере

Настройка графика нагрева

Посмотреть в полном размере

Термостат включен — непосредственно перед установкой полок

Посмотреть в полном размере

Все установлено!

ЛЕ ФИН!

Уф, я знаю, что это было долго! Надеюсь, это будет полезно и продемонстрирует, что этот проект очень прямолинеен. Дайте нам знать, если у вас есть какие-либо вопросы, если вы приступите к этому проекту самостоятельно — это действительно не так сложно, как может показаться на первый взгляд, и с ним определенно может справиться любой мастер среднего уровня!

И ОГРОМНОЕ спасибо замечательной команде WarmlyYours, которая была лучшим брендом для работы от начала до конца, включая терпение, пока мы закончили некоторые другие ремонтные работы, переехали, все уладили и написали этот пост много месяцев спустя.
