Теплый пол под плитку в ванную своими руками в доме: Инструкция +Видео

Вы решились на ремонт в ванной комнате и перед вами встал давний вопрос, теплый пол в ванной комнате под плитку- это необходимость или роскошь? Ответ на него не столь очевиден. Начнем с того, что теплый пол в ванной – это не система отопления вашего помещения, это, скорее, дополнительный комфорт в вашей ванной.

Содержание:

• 1 Выбор теплого пола для ванной комнаты
  • 1.1 Водяные теплые полы
  • 1.2 Электрический теплый пол
  • 1.3 Инфракрасный теплый пол

Многие говорят, что теплый пол гарантирует защиту от образования плесени и грибка во влажном помещении, но при отсутствии хорошей вентиляции особой разницы в данном вопросе вы не увидите.

Конечно, выходить расслабленным и распаренным из горячей ванны на ледяную кафельную плитку ситуация неприятная, но и ее можно решить другими способами.

Можно точно рекомендовать оснастить пол вашей ванной комнаты обогреваемым полом в том случаи, если в вашем доме живут либо маленькие дети, либо, наоборот, пожилые люди, так как этот факт напрямую может влиять на состояние их здоровья.

Итак, решение принято – тёплому полу быть в вашей ванной.

Возникает следующий вопрос – какую конструкцию выбрать?

Принципиально различаются две технологии – водный или электрический обогрев.

Водяные теплые полы

Следует сразу оговориться, что данный вид запрещен в домах с централизованной системой отопления, поэтому если у вас квартира отапливается городскими коммунальными службами – это не ваш вариант.

Если же вы обладатель квартиры или частного дома с индивидуальной системой отопления, то вы можете рассматривать данную технологию как приемлемую.

Рассмотрим основные этапы монтажа водяных теплых полов:

1. Требуется определить местоположение питающего коллектора, смонтировав и подключив его к системе отопления вашего дома. Это важно, так как всю систему труб придется ориентировать на подключение к месту монтажа коллектора.
2. Подготовить пол к укладке труб, для этого необходимо обеспечить максимальную ровность пола, возможно, придётся сделать тонкую выравнивающую стяжку. Затем следует уложить пленку гидроизоляции с небольшим нахлёстом на стенки. По периметру стены необходимо закрепить демпферную ленту, которая предназначена для компенсации теплового расширения стяжки.
3. Поверх гидроизоляции укладывается теплоизоляционное полотно из вспененного полиэтилена с фольгированным внешним покрытием. Затем монтируется армирующая сетка, предназначенная для закрепления водных трубок и в дальнейшем упрочнения бетонной стяжки.
4. На армирующую сетку производится монтаж трубок водяного теплого пола. Самыми распространенными схемами монтажа трубопровода, это «змейкой» и «спиралью». В целях экономии следует воздержаться от укладки трубопровода в местах, где планируется монтаж сантехники и установка мебели. Расстояние между трубами может колебаться от 10 до 15 см. Трубы не должны проходить ближе 8 см от стен.
5. После окончания монтажа труб и подключения системы к коллектору необходимо осуществить тестовый запуск теплого пола, что бы убедиться в его работоспособности.
   Система должна проработать без протечек и сбоев не менее 5 часов. После этого система отключается.
6. На следующем этапе поверх системы водяного теплого пола необходимо уложить бетонную стяжку. Застыть она должна естественным образом, без дополнительного обогрева. После окончательного застывания стяжки можно приступать к укладке керамической плитки. При покупке плиточного клея необходимо убедиться в том, что он предназначен для укладки плитки на теплый пол.

Следует отметить, что после монтажа всех элементов водного теплого пола высота пола поднимитесь минимум на 40мм. Так же надо иметь в виду, что система управления и сам коллектор займет значительное место. Если вы планируете иметь несколько независимых контуров обогрева, то контрольное и распределительное оборудование для дополнительного контура потребует так же дополнительного места для монтажа.

Электрический теплый пол

Монтаж электрического теплого пола во многом идентичен монтажу водяного пола.

Но электротехнические компоненты такой системы гораздо компактнее – система управления представлена небольшой коробкой терморегулятора и подключенного к нему термодатчика, а трубопроводы заменены на рулонные маты, в которые уже вмонтирован термопровод.

 Монтаж такой системы значительно проще и займет меньше времени.

Подготовка к укладке и монтаж системы отопления, так же аналогична монтажу водяного обогрева:

• Требуется очистить и выровнять плоскость пола.
• Затем необходимо уложить термопокрытие вверх стороной, на которую нанесена фольга.
• Далее следует расстелить маты с термопроводом с учётом покрытия площади необходимой для обогрева. Наши маты необходимо зафиксировать на термопокрытии. Это можно сделать специальным скотче.
• После монтажа системы обогрева необходимо протестировать всю систему, что бы убедиться в ее работоспособности, и только затем приступать к укладке чистового пола.
• Чистовой пол в виде керамической плитки может быть уложен непосредственно поверх нагревательных матов, а можно сначала сделать цементную стяжку, а затем, поверх нее уложить плитку.

Как уже было сказано выше, монтаж электрического теплого пола гораздо проще водяного. Это связано ещё и с тем, что многие производители продают свою продукцию в комплекте, так что покупателю не потребуется тратить время и силы, что бы подбирать и подгонять разные детали системы. К отрицательным факторам стоит отнести относительную дороговизну такого пола.

Инфракрасный теплый пол

Следующим этапом развития систем отопления полов можно считать пол с инфракрасными элементами обогрева. В основе технологии этого пола лежит такой же принцип как им у электрического теплого пола.

 Отличием являются нагревательные маты, которые в данном случае представляют собой полотно с нанесенной на него термопленкой.

Эта пленка выполнена в виде карбоновой мембраны, под которой находятся медные провода. Такие маты можно разрезать на более мелкие фрагменты, так как технология позволяет в дальнейшем соединить фрагменты в целостное полотно.

Монтаж инфракрасного теплого пола аналогичен монтажу электрического обогреваемого пола. Стоимость такого пола ещё выше, чем электрического, но простота монтажа и удобство дальнейшей эксплуатации делают данную технологию все более популярной у потребителей.

При определенных навыках, вы сможете своими руками смонтировать любой из описанных теплых полов в своей ванной комнате.



Как сделать теплый пол в ванной: инструктаж устройства своими руками

Теплые полы все еще считаются редкостью в ванных комнатах, но ими уже не удивить. Они дарят уют и комфорт. С каждым годом число желающих установить такую систему подогрева растет. Все знают, насколько неприятно стоять босиком на ледяной плитке, а рядом с ванной или душем пол к тому же постоянно бывает мокрым.

Мы расскажем о том, как лучше сделать теплый пол в ванной, укажем и предупредим, на что требуется обратить пристальное внимание. В предложенной нами статье разобраны способы сооружения всех приемлемых электрических и водяных типов. Самостоятельные мастера у нас найдут подробные руководства по устройству и подключению систем.

Содержание статьи:

• Разновидности теплых полов + их особенности
• Шаги сооружения электрического пола
  • Мощность электропола в ванной
  • Инструкция по монтажу кабелей и матов
  • Советы по укладке инфракрасной пленки
• Сооружение водяной системы
  • Основательная теоретическая подготовка
  • Поэтапное руководство по монтажу водяного пола
• Выводы и полезное видео по теме

Разновидности теплых полов + их особенности

Что предпочесть — системы отопления водяные или электрические? Нет смысла сжигать киловатты электроэнергии для нагрева пола в доме с мощным отопительным котлом. Более рациональным будет внесение некоторых изменений в имеющуюся систему отопления, чтобы направить горячий теплоноситель в трубы, расположенные в полу.

Конечно, лучше всего задуматься над подключением теплого пола еще на этапе проектирования отопления. Но и в рабочей системе легко найти точку, в которой можно будет разорвать трубопровод для врезки дополнительной распределительной гребенки.

Она распределяет потоки теплоносителя и в среде инженеров именуется коллектором. Каждый поток направляется в отдельный отопительный контур, пол нагревается несколькими такими контурами. Все они подсоединены к коллектору, теплоноситель в коллектор подается с помощью специального циркулярного насоса.

Если площадь пола в ванной небольшая (до 5 кв. метров), то от распределительной гребенки и насоса можно отказаться и использовать краны-отсекатели и терморегулятор. В больших помещениях без этого оборудования не обойтись: котел будет потреблять слишком много энергоносителя, и нагрев пола придется признать неэффективным.

Аргументы выбора наиболее подходящего , которую чаще всего применяют в обустройстве гигиенического помещения, приведены в рекомендуемой нами статье.

В ванной допускается стелить на пол не всякое покрытие, а водяной пол еще более ужесточает этот отбор. Материал должен быть с показателем сопротивления теплопередаче до 0,15 м кв.*К/Вт. Этому соответствует керамическая и каменная плитка. Смотрите на этикетке продукции значок, обозначающий совместимость с теплыми водяными полами

В электрополах нагревательной «сердцевиной» служат:

• нагревательные кабели, маты;
• инфракрасные карбоновые излучатели.

Нагревательный кабель или мат? Принципиальное отличие видится в трудоемкости укладки и высоте, на которую пол приподнимается.

Для нагревательного мата достаточно слоя тонкого плиточного клея над собой в 3-4 мм, благодаря чему кафельная плитка на полу мгновенно теплеет. Кабель в мате зафиксирован на сетке из капрона с заданным шагом.

Эксплуатация теплого электрического пола (как и любого другого электроустройства) подразумевает соблюдение мер безопасности. Чтобы кабель можно было использовать в ванной комнате, у него должен быть стандарт защиты IP67. Терморегулятор можно вынести в соседнее помещение

Если используется кабель, а не маты, то его приходится укладывать на полу вручную, шаг укладки задается произвольно. Сверху кабель заливается слоем ЦПС толщиной 30-50 мм. Чем меньше шаг, тем более холодное помещение можно обогреть.

Кабель дольше прогревает пол, но такое отопление можно использовать не только как дополнительное, но и как основное. Маты с этой задачей не справляются. К тому же у них более высокая цена.

Однако промышленность производит и тонкий нагревательный кабель, который не нужно покрывать раствором до 30-50 мм. На такой кабель, как и на маты, можно сразу накладывать плиточный клей, но при этом есть возможность регулировать шаг укладки. В итоге собираются воедино преимущества и кабеля, и нагревательных матов.

Теперь про инфракрасное тепло… Если об электрических кабелях все мы и ранее имели представление, то инфракрасное тепло — новинка. Речь идет в данном случае о двухслойной тонкой пленке, внутрь которой заложена еще более тонкая кристаллическая решетка углерода, излучающая в инфракрасном диапазоне.

Пленочные теплые полы не лучше и не хуже электрокабельных. У них своя сфера применения.   лучше подходит для сухого монтажа под паркетную доску, ламинат без использования раствора и клея, которые плохо схватываются с ее гладкой поверхностью.

Поэтому в ванной — очень сомнительное решение, несмотря на то, что производители разрешают использовать ее во влажных помещениях (ванных, душевых).

Если применять пленочное инфракрасное полотно в ванной комнате для полного обогрева, то надо покрыть им не менее половины пола или дополнительно установить такие же настенные панели

Есть и другие доводы не в пользу пленки. Ширина площади, на которую ее кладут, должна быть кратной ширине самой пленки. Иначе или не будет прогреваться вся площадь, или придется укладывать пленку кусками, подавать напряжение на каждый кусок отдельно, соединять множество контактов вручную. Все это снижает надежность конструкции.

У нагревательных матов тоже стандартная ширина, но ими гораздо проще закрыть площадь любого размера и формы, разрезая сетку, к которой прикреплен кабель, но не повреждая его. По электробезопасности тоже выигрывают кабельные теплые полы, потому что они имеют контур заземления, а нагревательные пленки — нет.

Итак, если делать электрический подогрев полов в ванной комнате, то на основе кабеля или матов. Собрать такую отопительную систему легко, достаточно владеть основами электротехнических знаний. Смонтировать водяной пол намного сложнее.

А что еще дает нам ? Вмонтированная в стяжку отопительная система с циркулирующей по трубам водой запрещена к использованию в многоквартирных домах из-за солидного веса и риска аварий. Возможно устройство лишь в первых этажах, и то после получения кучи разрешительных документов.

Подключение к центральной отопительной системе — тоже не выход даже для квартир на первом этаже. Где можно взять теплоноситель в этом случае? Из отопительного стояка.

Но проделав дополнительный путь по ванной, вода вернется в тот же стояк охлажденной. Квартиры, расположенные этажами ниже, недополучат свое тепло, их хозяева справедливо начнут выражать недовольство. Да и летом полы греть не будут.

В ванной рекомендуется использовать в электрическом полу двужильный провод. Одножильный двумя концами подключается к сети, а двужильный – одним. На второй конец надевается изолирующая муфта. Раскладывать двужильный кабель на полу можно как угодно, а одножильный нужно вернуть в исходную точку

По таких запретов нет. Раз в системе отсутствует вода, то исключаются и подтопления — казусы, приносящие немало хлопот и виновникам, и пострадавшим. При устройстве не используется настолько же мощная и тяжелая стяжка, какая требуется водяным разновидностям.

И снова вернемся к необходимости поднятия высоты пола. В варианте с электрическим полом его уровень, как было сказано выше, поднимается на 30-50 мм. А с водяным — на 80-100 мм. Сооружать слишком высокий подиум не хочется, но зато водяной теплый пол более экономичен в ходе эксплуатации по сравнению с альтернативным электрическим вариантом.

Шаги сооружения электрического пола

Перед покупкой греющего кабеля или мата ориентируемся на свободную площадь ванной комнаты. Не учитываем площадь под чашей с экраном, душевой кабинкой, сантехнической мебелью, стиральной машиной, умывальником и унитазом. Под эти предметы нагревательные элементы подводить нет смысла. Более того, кабель будет в таких местах перегреваться и выходить из строя.

Мощность электропола в ванной

Нормативная мощность пола для ванных комнат — 170-180 вт/кв. метр. Этот норматив умножаем на площадь укладки. Например, общая площадь ванной комнаты равна 5,5 кв. метров. За минусом площади, занимаемой различными предметами, получаем, допустим, свободных 3 кв. метра.

Умножаем среднее нормативное значение 175 на 3, к результату добавляем резерв до 10% и получаем 525-575 вт/кв. метр. Это и есть требуемая мощность нагревательных элементов пола.

Инструкция по монтажу кабелей и матов

Проведенные предварительно расчеты дают возможность купить комплектующие и расходный материал в требующемся объеме, после чего можно без опасений приступать к устройству системы.

Шаг 1. Вычищаем основание от мусора, удаляем пыль пылесосом, сглаживаем неровности (1-2 выравнивающих наливных слоя достаточно).

Шаг 2. Укладываем теплоизоляцию. Теплоизоляционные листы нужно класть на пол отражающей поверхностью вверх и проклеивать стыки между ними монтажным скотчем (клейкой лентой).

Для теплоизоляции подходит пенофол, а на первых этажах теплоизоляционный слой рекомендуется делать толще, используя пенополистирол, пенопласт. Но в любом случае лицевая поверхность должна быть отражающей, чтобы тепловая энергия уходила в нужном направлении

Шаг 3. Гидроизоляция. Раскатываем пленку или рулонную гидроизоляционную мембрану, тщательно разравниваем ее и прижимаем к основанию, поднимаем края на стены (20 см). Если приходится использовать несколько полотнищ, то кладем их с нахлестом в 10 см, стыки скрепляем скотчем.

Разрешено использовать и обмазочную, и литую гидроизоляцию в несколько слоев. Каждый предыдущий слой надо тщательно просушивать перед нанесением следующего.

Шаг 4. Обработка кромок. По периметру крепим вдоль стен демпферную (кромочную) ленту. Она нужна для создания «плавающей» стяжки во избежание появления на ней трещин, вздутий. Ленту следует брать до 20 см шириной, чтобы ее хватило на высоту пола, включая плиточное покрытие.

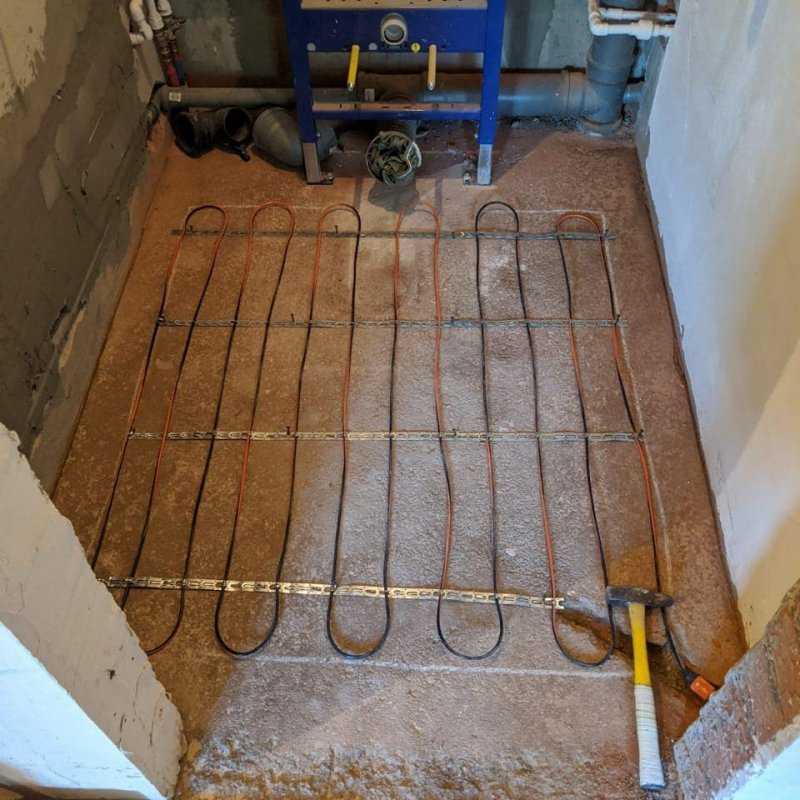

Шаг 5. Укладка кабеля (или матов). Проверяем рабочее состояние кабелей и начинаем укладку. Нагревательный кабель размещают на подложке, к которой его можно будет прикрепить.

В этом качестве подходит металлическая сетка. Помимо фиксации она не даст кабелю погрузиться в стяжку и обеспечит прочность. Наблюдаем, чтобы кабель не перекрещивался. Обращаемся с ним осторожно во избежание даже мельчайших повреждений.

Конец нагревательного кабеля соединяем с электрической муфтой. Ее надо будет утопить в стяжку, расположив при этом как можно ближе к терморегулятору (термостату), но сохранив расстояние между стеной и соединением не менее 20 см.

Намного проще расстелить на полу электрический мат. Процесс чем-то напоминает раскрой ткани.

Если электрический мат упирается в препятствие (стену и пр.), его можно разрезать ножницами или ножом по несущей сетке и развернуть под любым углом или в обратном направлении. Секцию от секции при этом нужно отодвигать на расстояние не менее 5-6 см

Шаг 6. Устанавливаем с датчиком. В нужном месте на стене в метре над полом сверлим отверстие, руководствуясь габаритами терморегулятора.

От него вертикально вниз бурим продольную штробу и продолжаем ее по полу по направлению к месту расположения датчика. Желательно разместить датчик между кабелями, а не близко к одному из них, чтобы он показывал температуру достоверно. Расстояние от стены — полметра.

Датчик с проводом помещаем в гофрированную трубу. Гофра будет защищать оборудование. В эту же гофротрубку заводим провод от нагревательных матов и направляем оба провода к терморегулятору.

Для этого протягиваем гофрированную трубу по полу, выводим в штробу на стену, стараемся не сгибать ее сильно на стыке пола и стены, чтобы не повредить провода. Когда будет залита стяжка, гофротрубка с датчиком должны немного выступать из нее.

При укладке теплого пола сопротивление мата проверяется мультиметром. Допускается отклонение на 5-10% от заводских цифр. Также нужно проверить сопротивление изоляции. Если на мегаомметре не менее 10 Мом, мат надежный

Шаг 7. Стяжка. Монтаж движется к завершению, поэтому еще раз осматриваем все элементы кабельного пола, убеждаемся в отсутствии дефектов и приступаем к заливке. Готовим цементный раствор и распределяем его по поверхности тщательно и ровно минимальной толщиной 3 см. В стяжке не должно быть пустот. Если были уложены маты, этот этап пропускаем.

Шаг 8. Остается последний штрих — приклеить плитку на стяжку или непосредственно на маты плиточным клеем.

Далее следует продолжительный период сушки. Включить электрический пол можно будет не ранее 28-30 дней после завершения работы. Нужно обязательно дождаться полного высыхания раствора и клея, чтобы стяжка не растрескалась.

Советы по укладке инфракрасной пленки

Подготовительные работы — как в предыдущем варианте. Инфракрасная пленка укладывается параллельными листами на теплоизоляционный материал. Класть внахлест листы запрещается категорически. Далее следует установить терморегулятор с датчиком и убедиться в работоспособности системы.

Собранная конструкция накрывается полиэтиленом и армирующей сеткой. Закрепляют монтажную сетку саморезами, но осторожно, чтобы не задеть контакты. Сетку сверху нужно залить цементно-песчаной стяжкой и еще раз протестировать систему. После того как стяжка высохнет, на нее укладывают плитку на клей.

Инфракрасное полотно в ванной комнате раскладывают на полу, отступая не менее 20 см от стен и с интервалом от 30 до 50 мм между полосами

Инфракрасный пол можно испытать не ранее, чем через 28 дней, когда он гарантированно высохнет.

Сооружение водяной системы

Изготовить своими руками в ванной комнате — задача посложнее, но почему бы не попытаться с ней справиться… Нам предстоит собрать конструкцию из труб и соединить их с источником горячей воды.

Для трубопровода подходят трубы металлопластиковые и полиэтиленовые. Оба материала обладают гибкостью и низким гидравлическим сопротивлением.

Основательная теоретическая подготовка

Одним отопительным контуром можно покрыть площадь до 20 кв. метров, что для ванной комнаты достаточно, но если пол планируется разделить на автономные зоны, то подавать воду в них надо через .

Сборка коллектора состоит в том, чтобы соединить все его секции с насосом и смесителем, установить термометры, краны, воздухоотводчики. После этого собранный распределитель можно закреплять на стене и подводить к нему трубы

Коллектор должен быть с регуляторами расхода. При одинаковой подаче воды в разные по длине контуры, греть они будут неравномерно. Хуже нагреваться будет более протяженный контур. Более того, ток воды в нем может даже остановиться из-за сильного сопротивления. Для устранения этих неприятностей используются регуляторы расхода в коллекторе.

Смеситель — также необходимая вещь. Максимальная температура нагрева в полах — 50°C, в отопительные радиаторы вода подается при более высоких температурах. Если отводить воду из общей системы отопления в пол, то ее надо разбавить холодной водой до нужной температуры, что и делает смеситель

Ряд строгих условий для того, чтобы приступить к монтажу:

1. Наличие отопительной системы закрытого типа с использованием циркуляционного насоса.
2. У двухконтурного котла должен быть запас мощности.
3.  Все работы выполняются при полностью отключённой системе отопления.

Трубы нужно освободить от теплоносителя.

В толще теплого пола можно выделить обязательные функциональные прослойки:

• основание;
• гидро- и теплоизоляция;
• трубопровод из ;
• бетонная стяжка или гипсоволокно;
• декоративное покрытие пола.

В деревянных домах тоже можно , но следует  побеспокоиться о надежной гидроизоляции. Ее нужно произвести в несколько слоев, только так деревянная основа пола прослужит многие годы без ремонта.

Поэтапное руководство по монтажу водяного пола

Сооружение водяной системы является циклом, включающим стандартные виды работ.

Этап 1. Очищаем пол, в случае необходимости демонтируем старое покрытие.

Этап 2. Гидроизоляция пола. На пол настилаем гидроизоляционную пленку. Желательно одним куском, но если полос несколько, то их надо укладывать внахлест и швы соединять паяльной лампой. Водоизоляционный материал должен захватывать и поверхность стен (до 10 см вверх).

Этап 3. Заливаем смесью керамзита и цемента черновую стяжку (толщина 3-5 см). Тщательно высушиваем (до недели), в первые дни сбрызгивая поверхность водой, чтобы не допустить трещин.

Этап4. Утепляем поверхность пенопластом, полистиролом или другим аналогичным материалом. Поверх расстилаем полиуретан с фольгированным отражающим покрытием. Стыки проклеиваем скотчем. Теперь тепло от труб будет направлено только в сторону помещения.

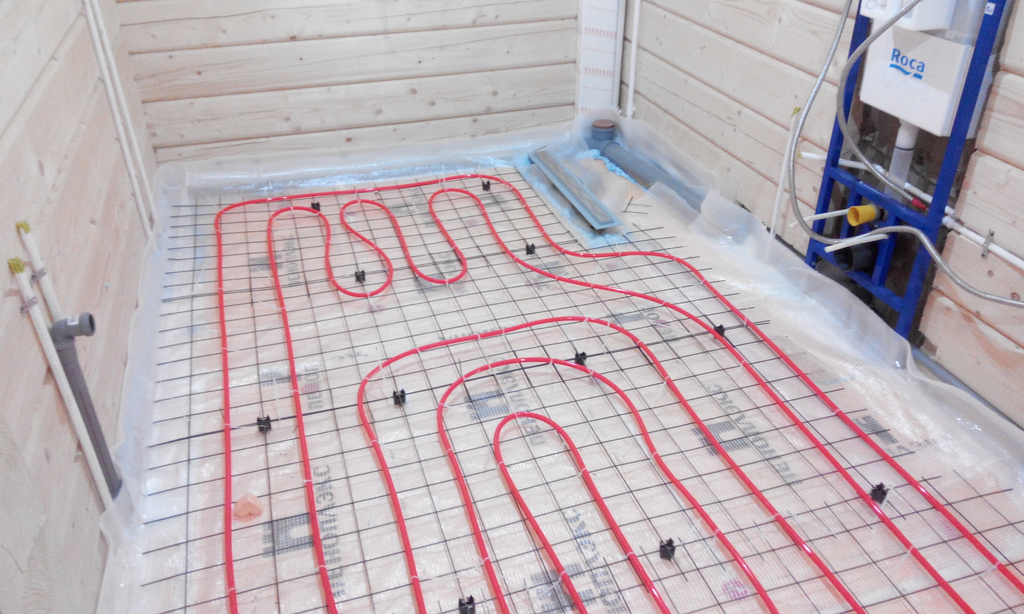

Этап 5. Укладываем трубы.  Изгибаем их согласно разработанной схемы, выдерживаем в промежутках между трубами по 15-20 см. Полученную изогнутую конструкцию крепим. к распределяющему потоки коллектору.

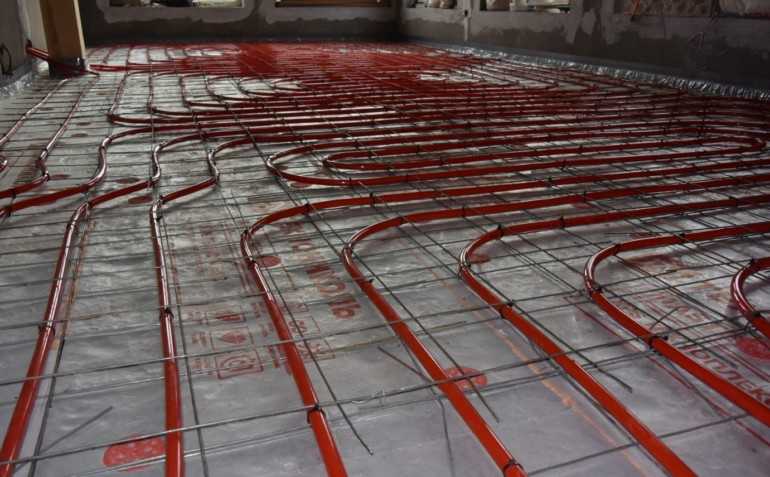

Укладка труб «змейкой» наиболее распространена. Альтернативой является укладка «улиткой». Первый вариант более прост в укладке, но дает неравномерный обогрев. Во втором варианте обогрев в целом более равномерный, но могут быть холодные участки пола, так как между подающими витками лежат витки обратного хода

Этап 6. Включаем подачу теплоносителя и проверяем, нет ли в системе утечки воды.

Этап 7. Делаем вторую стяжку тем же раствором, что и черновую. Если в черновой стяжке допускались неровности до 5 мм, то сейчас предварительно устанавливаем рейки-маяки, чтобы идеально выравнять поверхность.

Одно из предназначений стяжки теплого пола — накопление тепла. С толстой стяжкой у водяного пола аккумуляция тепла выше

Чистовой слой стяжки сохнет 5-7 дней — столько же, сколько и черновой. После полного высыхания можно приступить к отделке пола и уложить половую плитку.

Выводы и полезное видео по теме

Видео #1. Наглядная демонстрация шагов установки электрического мата:

Видео #2. Процесс устройства и подключения электрического кабельного пола:

Видео #2. Правила и этапы монтажа труб для водяного теплого пола:

Каждой семье сегодня сделать теплые полы доступно, ванная комната с такими полами преобразится и станет более комфортной. Система обогрева в полу прослужит длительный срок, если своевременно выполнять технический осмотр и профилактику.

А какой греющий пол устроен в вашей ванной? Расскажите о том, как выбирали оптимальный для вас вариант, как укладывали и подключали систему. Пишите, пожалуйста, комментарии в расположенном ниже блоке, размещайте фото и задавайте вопросы по теме статьи.

9 лжи, в которые вы верили о теплых полах | Warmup

Если вы ищете правду о напольном отоплении, не ищите дальше! Мы собрали 9 самых распространенных заблуждений о теплых полах, которые мы слышали за 25 лет нашей работы, чтобы вы могли ознакомиться с ними

1. Теплые полы — это дорого

я сделал это дальше, чем большинство. У многих людей нет полов с подогревом, потому что это даже не приходит им в голову.0013 может себе позволить . Может быть, они испытали это в отеле или в доме друга, но в своем собственном доме? В рамках их бюджета? Ни за что! Подумайте еще раз.

Теплые полы прошли долгий путь, и новые системы на рынке эффективны и просты в установке. Стоимость покупки системы и ее установки зависит от размера и масштаба вашего проекта. Водные системы дороже в покупке и установке, но обеспечивают более низкие долгосрочные эксплуатационные расходы, тогда как электрические системы имеют конкурентоспособную цену, но полагаются на электричество, которое обычно имеет более высокие эксплуатационные расходы.

Стоимость материалов для электрической системы Warmup DCM-PRO с интеллектуальным термостатом WiFi в ванной комнате площадью 80 кв. футов будет стоить около 765 долларов США. Затраты на установку будут добавлены вашим установщиком напольных покрытий и обычно составляют 5 долларов США за квадратный фут. Размер и масштаб вашего проекта могут повлиять на стоимость установки, а также на выбор между водой и электричеством.

Тенденции приходят и уходят быстро. Комфорт от лучистого пола с подогревом гарантирован на всю жизнь и обязательно останется в моде. Это 1000 долларов, которые вы вряд ли пожалеете, потратив на ремонт своей ванной комнаты!

2. Электрические теплые полы обходятся дорого

Несмотря на то, что электричество считается дорогим, системы можно зонировать и программировать так, чтобы они были рентабельными. Хотя электрическая система не может быть правильным выбором для всех: (1) электричество эффективно на 100%, (2) теплые полы потребляют электричество только в течение ограниченного периода времени (затем излучают тепло) и (3) электрические системы могут быть запитаны с возобновляемыми источниками энергии, такими как солнечные батареи.

Чтобы дать вам представление о стоимости, средняя система для ванной потребляет около 300 Вт, поэтому для некоторых людей это примерно столько же, сколько освещение над зеркалом с пятью 60-ваттными лампочками. В долларах и центах это стоит около 5 долларов в месяц, чтобы эксплуатировать эту систему в ванной в течение нескольких часов утром и вечером. В более крупном масштабе система для всего дома на площади 3000 кв. Футов будет стоить около 150-200 долларов в месяц в зимние месяцы.

3. Теплые полы нельзя использовать в качестве основного источника тепла

Хотя некоторые системы теплых полов действительно могут обеспечить только дополнительное тепло, это не относится ко всем системам теплых полов. С расчетом теплопотерь можно спроектировать систему напольного отопления, которая обеспечивает достаточное количество тепла, чтобы быть единственным источником тепла. Благодаря гибким опциям, таким как система DCM-PRO, можно легко изменять тепловую мощность от 11 до 20 Вт на квадратный фут в зависимости от потребностей в отоплении путем изменения расстояния между кабелями. Warmup также обеспечивает изоляционные слои, которые могут еще больше снизить энергопотребление, но при этом обеспечить достаточное количество тепла в помещении.

4. Обогрев возможен только под плитку

Несмотря на то, что плитка и бетон являются наиболее популярными типами полов для обогрева, теплый пол можно установить под любой тип пола .

Плитка и бетон популярны тем, что нуждаются в тепле, чтобы избавиться от холода, но забавный факт заключается в том, что ковер и плитка на самом деле имеют одинаковую температуру. Ни один из них не холоднее другого, и то же самое верно для любого типа напольного покрытия! Плитка — просто лучший проводник, быстрее отнимающий у нас тепло тела (через босые ноги), что создает у нас впечатление холода. В доме, нагретом до 70F, любой пол будет 70F. Таким образом, жалоба заключается не в том, что ковер холодный, а в комнате, и система подогрева пола может решить эту проблему при любом типе напольного покрытия. (Узнайте больше на нашем вебинаре по этой теме!)

Интеллектуальные термостаты, представленные на рынке, такие как 4iE, могут нагреваться в определенных пределах. Предустановленные пределы существуют для плитки, ковра, винила и ламината. Если у вас есть максимальная температура нагрева пола, указанная производителем вашего напольного покрытия, этот параметр можно настроить в контроллере Warmup.

5. Теплые полы только для новых домов

Есть два основных направления теплых полов: водяные и электрические. Это правда, что водяные теплые полы лучше подходят для новостроек , но электрические теплые полы отлично подходят для новых зданий или проектов реконструкции, когда пол заменяется. Думая: «Ни за что! Это поднимет пол!»? Пожалуйста, продолжайте читать.

6. Нагрев полов увеличивает высоту пола

Поскольку напольные обогреватели устанавливаются непосредственно под отделкой пола, может быть некоторое влияние на высоту пола, но во многих случаях эта высота пола будет составлять 3/8. ” или меньше , так как утеплитель может быть установлен непосредственно в слой клея для плитки или встроен непосредственно в черновой пол. Если вы добавляете подогрев пола в рамках проекта реконструкции, рассмотрите возможность установки одного из 9 обогревателей Warmup.0003 низкопрофильные электрические системы как StickyMat .

7. Полы с подогревом могут выйти из строя и привести к серьезному повреждению

Хотя не все системы созданы одинаково, на рынке есть варианты, которые предлагают удобство без обслуживания и пожизненную гарантию. Ключ к получению этой пожизненной гарантии (и никогда к ее использованию) — простое следование инструкциям! Редкие отказы кабелей, которые мы наблюдаем, часто связаны с ошибками при установке или повреждением продукта на стройплощадке. 3 основные ошибки установки, которые мы видим, легко избежать. Их:

• Отсутствие проверки кабеля до, во время и после установки (см. видео о тестировании)
• Неправильное размещение заводского стыка — либо в стене, либо не заглублено под пол в тонком укладке/выравнивателе (см. наше замедленное видео по установке с советами)
• Система подключена к неправильному напряжению (см. наше видео по подключению)

8. В случае выхода из строя кабеля теплого пола я должен разобрать весь пол

В тех редких случаях, когда кабель все-таки выходит из строя, компания Warmup предлагает бесплатный инструмент напрокат для обнаружения обрыва до удаления любого напольного покрытия. При таком подходе к повреждению кабеля можно найти и отремонтировать разрыв с минимальным удалением напольного покрытия. Обладая знаниями о системе, установленной под полом, и необходимыми инструментами на месте, компания Warmup будет рада помочь в выявлении сбоя системы. После обнаружения вам понадобится квалифицированный электрик для выполнения ремонта. У нас есть видео, чтобы предложить ему / ей поддержку, но если вы следовали совету № 7, вы можете вообще этого избежать!

9. Я не могу самостоятельно установить полы с подогревом

Поскольку многие люди считают, что «теплые полы могут выйти из строя и причинить серьезный ущерб», они даже через миллион лет не подумают установить его в своем доме самостоятельно. Подумайте еще раз! Некоторые системы напольного отопления можно сделать своими руками. От крошечных домов до домов площадью 1600 кв. футов — мы видели, как клиенты Warmup устанавливали свои собственные установки, выдержавшие испытание временем. Беспокоитесь, что у вас возникнут вопросы по пути? Мы доступны 24/7, чтобы поддержать вас.

Как самостоятельно установить электрические теплые полы

Электрические теплые полы очень популярны, потому что они не занимают много места и, следовательно, при установке задним числом не слишком поднимают уровень пола. Узнайте, как установить электрический теплый пол в помещении, как правильно разместить каждый нагревательный мат, как установить необходимый датчик, как проложить электрические кабели от нагревательного мата к контроллеру термостата и протестировать систему, а также какие общие вопросы .

Предупреждение об электробезопасности для матов и кабелей электрического теплого пола

Предупреждение : Для выполнения электромонтажных работ необходимо соблюдать правила электротехники. Щелкните здесь для получения дополнительной информации. Пожалуйста, ознакомьтесь также с нашим проектом о новых цветах проводки и кабелей.

Кабели для теплого пола можно приклеить к мату для ускорения монтажа или разложить по помещению. В свободном состоянии он обычно находится под стяжкой пола, а сам кабель имеет больший размер.

В некоторых местах с высокими потерями тепла, таких как зимние сады, может быть проложен кабель мощностью 200 Вт на кв. м, поэтому, пожалуйста, убедитесь, что вы точно понимаете, что делаете, или обратитесь к квалифицированному электрику, чтобы установить пол для вас.

Имея это в виду, для окончательного подключения к сети потребуется квалифицированный электрик, а если вы работаете на большой площади, кабели и маты потребуют дополнительного планирования из-за расчетов нагрузки, необходимых для обеспечения безопасности. Для некоторых крупных установок может потребоваться полностью отдельный источник питания.

Теплые полы Затраты на техническое обслуживание и распределение тепла

Теплые полы быстро становятся наиболее популярным видом отопления. В большинстве случаев они недороги в установке, экономичны в эксплуатации, не требуют обслуживания и, прежде всего, обеспечивают полное распределение тепла.

Используя термостаты в отдельно контролируемых зонах по всему дому, вы можете легко регулировать подачу тепла в каждую комнату и свести расходы на отопление к абсолютному минимуму.

Преимущества использования мата и системы электрического теплого пола

Электрические нагревательные маты невидимы, так как не видны радиаторы или обогреватели. Они могут использоваться как в жилых, так и в коммерческих объектах как в новостройках, так и в объектах, находящихся в процессе ремонта, реконструкции и реконструкции. №

Коврики можно укладывать практически под любой тип пола, в том числе под дерево, плитку и ламинат, что делает его идеальным для ремонта.

Даже уложенный поверх существующего пола и покрытый плиткой, высота пола не превышает 20 мм. Это означает, что переход из одной комнаты в другую осуществляется с помощью небольшого шага, который можно сделать привлекательным с помощью небольшого деревянного молдинга, приклеенного к поверхности только что отапливаемого пола.

На изображениях ниже вы можете увидеть преимущества и простоту установки по сравнению с обычным радиаторным отоплением. Самостоятельная природа электрических напольных ковриков, особенно с использованием доступных комплектов для подогрева пола своими руками, делает их идеальными для большинства целей обогрева в большинстве домов.

Как работают электрические нагревательные маты?

Сам по себе мат для теплого пола представляет собой просто транспортное средство, с помощью которого одиночный электрический провод может быть проложен по комнате без скручивания или перекручивания, что может привести к разрыву кабеля и цепи. Кабель приклеивается к мату, а нижняя часть мата приклеивается к полу в той комнате, в которой вы его уложите.

Как показано на видео ниже, кабель должен начинаться и заканчиваться в одной и той же точке, чтобы обеспечить возможность подключения к блоку управления и термостату.

Электрический ток протекает по кабелю, вызывая выделение тепла. Количество тепла полностью зависит от возможной мощности кабеля и настроек нагрева, которые вы используете на термостате.

Датчик, подключенный к термостату, также размещается под полом вместе с ковриком. Датчик измеряет температуру пола и дает команду блоку управления включать и выключать нагрев, чтобы обеспечить поддержание заданной температуры.

Важно, чтобы вы выбрали правильный тип нагревательного мата с правильной тепловой мощностью для типа пола, под которым вы хотите уложить нагревательный мат.

Установка мата с электрическим подогревом

Справочник по типам матов с подогревом, необходимых для различных напольных покрытий

Обратитесь за независимой консультацией к поставщику или установщику относительно типа мата с электрическим подогревом, который вам нужен для того или иного типа напольного покрытия. . Этот раздел представляет собой просто руководство по различной мощности нагревательных матов и их обычному использованию.

Поговорите с поставщиком о наилучшей форме изоляции под нагревательным матом, если это возможно. Если все тепло может быть направлено вверх с помощью отражающей теплоизоляции под полом, то можно сэкономить даже деньги на руду.

Type of floor	Maximum Wattage per sq meter
Laminate flooring	130W/sqm
Carpet (on levelling compound or screed)	160W/sqm
Vinyl sheet or vinyl tiles (on – as above)	160W/sqm
Tiles or slabs	200 W/sqm
50mm screed floor	160W/sqm (обычно в кабеле 7 мм)

Нужна ли мне изоляция под моим электрическим теплым полом?

Не обязательно, особенно если вы устанавливаете нагревательный мат в небольшом помещении, например, на кухне или в ванной. Тем не менее, изоляция пола в первую очередь остановит любое тепло, идущее вниз, и отразит его обратно вверх, что даст вам большую ценность за деньги. Подобные решения иногда зависят от того, какой шаг вы готовы сделать в комнате.

Утепленные подложки для плитки могут быть толщиной до 6 мм и приклеиваться к полу обеспечивают отличную изоляцию и очень прочное основание. При правильной установке и приклеивании каждого края к соседнему, эти подкладочные доски могут заменить фанерные усиливающие панели на деревянных полах. Это дает вам жесткость, которую вы требуете от деревянного пола плюс изоляция. Это очень важно при укладке плитки на деревянный пол с подогревом.

Изоляция под нагревательными матами сэкономит ваши деньги

Традиционные системы отопления или теплые полы – что лучше?

Римляне изобрели пол с подогревом, так что в этом нет ничего нового! Однако при правильной установке с правильно рассчитанными нагрузками это наиболее эффективная форма отопления.

Первый довод в пользу напольного отопления заключается в том, что для его работы требуется очень мало энергии. Отопление покрывает (почти) всю площадь поверхности пола, чтобы обогревать помещение наверху очень естественным образом, поскольку тепло в любом случае поднимается вверх.

Однако радиатор покрывает очень небольшой процент поверхности стен и должен действительно очень много работать, чтобы выделять достаточно тепла для объема помещения.

Визуально полы с подогревом выигрывают на много миль. Кто действительно хочет смотреть на радиатор на стене, каким бы современным он ни был? Полы с подогревом во всех форматах оставляют стены свободными для вещей, на которые действительно стоит обратить внимание.

Последним пунктом, который выводит напольное отопление на первое место, является аспект чистоты. Радиаторы пылятся, прячут носки и приглашают людей повесить на них мокрую одежду и полотенца. Это приводит к образованию конденсата, который, в свою очередь, приводит к плесени.

Как установить электрическую систему обогрева пола

Во-первых, вам нужно решить, насколько вы готовы поднять свой пол. Если это не проблема, рекомендуется сначала найти и установить несколько изоляционных плит на пол. Эти доски предотвратят потерю тепла в полу. Вы можете увидеть различные виды изоляции в изоляции для вашего проекта теплого пола.

Пример ступени, которая создается после установки теплых полов и как ее можно отделать деревянной планкой

Измеряется площадь, на которой будет установлен теплый пол. Делается эскиз пола, чтобы определить размер необходимого мата теплого пола, и маркируется место, где его следует разместить, включая положение подключений к источнику питания.

Напольная плитка может быть уложена поверх электрического теплого пола

Коврик должен начинаться и заканчиваться в одном и том же месте, как показано на видео ниже. Коврики обычно имеют ширину 500 мм, и когда достигается конец комнаты, мат разрезается и поворачивается, чтобы спуститься по полу в другую сторону.

Коврики не должны размещаться под кухонным гарнитуром или такими приборами, как стиральные и посудомоечные машины, и укладывать его прямо до края плинтуса бессмысленно, поэтому держите его на 150 мм внутри этой линии. Это уменьшит количество необходимого коврика и, конечно же, снизит стоимость. Кроме того, никогда не обрезайте красный нагревательный кабель, только мат

. Обратите особое внимание на то, куда вы собираетесь подключать кабели, и убедитесь, что вы можете добраться до розетки, не слишком сильно повредив пол или стены. Вам также нужно будет разместить датчик в полу для термостата, поэтому убедитесь, что вы понимаете из инструкций, куда должны идти все кабели.

Все коврики и проводка разложены и спланированы там, где они должны быть установлены перед приклеиванием, включая всю проводку для контроллера и датчика. Нанесите клей на обратную сторону мата для теплого пола и убедитесь, что покрытие плотное. Сам клей будет годен примерно для 10-20 подъемов, поэтому, если вы допустили ошибку, вы можете просто поднять коврик и переключить.

Мат для теплого пола, уложенный на фанерное основание и измеренный таким образом, чтобы он не упирался в плинтус

Используйте мультиметр, чтобы убедиться в непрерывности тока по всему греющему кабелю и в том, что сопротивление кабеля находится в допустимых пределах. Эти пределы будут показаны в инструкциях по установке, и вы можете увидеть, как работает мультиметр, из видео о теплом полу ниже.

Проверка нагревательных матов на электрическую целостность с помощью мультиметра

Как упоминалось выше, вы должны были определить, где будут начинаться и заканчиваться кабели, включая кабель датчика, до того, как вы начнете приклеивать мат. Как только вы подтвердите их размещение, выйдите на этаж, чтобы получить их. Прежде чем идти к контроллеру, кабели должны заканчиваться ниже уровня фактического нагревательного мата.

Свободный кабель питания должен быть врезан в пол, чтобы он не мешал и не двигался

Датчик температуры должен быть размещен до конца не выше верха мата и в В случае датчика кабель должен иметь конечную высоту прямо под ковриком. Кабели будут скручиваться, пока вы их прокладываете, поэтому, чтобы они не мешали, пока вы не уложите напольное покрытие, вы можете приклеить или приклеить их скотчем, чтобы они не мешали.

Следующее задание — выяснить, где будет располагаться датчик пола. Он должен располагаться посередине между двумя трассами кабеля теплого пола.

Датчик температуры пола подключается к термостату и сообщает системе о достижении необходимого уровня тепла. После этого термостат выключит нагрев.

Убедитесь, что вы определились с тем, где будет располагаться термостат и как вы проведете к нему датчик и силовые кабели. Провод датчика будет находиться в небольшом отрезке кабелепровода, конец которого должен быть заклеен лентой, чтобы не повредить сам датчик. Ознакомьтесь с инструкциями, чтобы узнать, насколько далеко в пол следует поместить датчик.

Чтобы не повредить датчик температуры, заклейте конец кабелепровода лентой.

Когда весь обогрев проложен, самое время проверить его, чтобы убедиться, что ток доступен и непрерывен на протяжении всего участка, а сопротивление находится в допустимых пределах. Посмотрите внимательно видео, чтобы увидеть, как это делается. Непрерывность следует проверить еще раз, чтобы убедиться, что кабель не поврежден, и проверить сопротивление (см. наше видео о законе Ома, чтобы узнать больше о сопротивлении).

Регулярно проверяйте сопротивление при укладке мата для теплого пола

Что касается тестирования коврика, используйте клочок бумаги, чтобы регулярно записывать показатели сопротивления на протяжении всей установки, сначала когда разворачивается коробка и снимается коврик, затем когда коврик разворачивается и укладывается и, наконец, когда все застряло. Также рекомендуется периодически проверять его во время укладки. Если что-то изменится, по крайней мере, вы можете что-то с этим сделать, пока не стало слишком поздно.

Когда вы довольны тем, что коврик уложен правильно, пришло время уложить на него плитку или другую поверхность, которую вы кладете. Опять же, прежде чем вы начнете укладывать пол, в последний раз проверьте всю цепь на сопротивление и непрерывность тока.

Если вы укладываете плитку, используйте эластичный клей для пола, а если вы укладываете плитку на фанерный пол, убедитесь, что ваш клей подходит для деревянных полов. Мы покрыли наш пол тремя слоями разбавленного (30 % воды/70 % ПВА), чтобы обеспечить герметичность плиты и улучшить сцепление как с матом для теплого пола, так и с клеем для плитки.

Когда пол уложен и высох ( Например, плитка), отключите электричество в сети.

Протяните кабель датчика и конец нагревательного кабеля до блока термостата. У вас есть несколько вариантов, как это сделать:

• размещение кабелей в наземном коробе, ведущем к блоку термостата, скрытие их внутри короба
• Высверливание отверстия в стене и прокладка кабеля в стене, а затем протягивание или ловля кабелей через заднюю часть Коробка корпуса термостата через отверстие, просверленное в стене
• Прокладывая проход в стене от уровня пола до коробки термостата

Мы предпочитаем прокладывать провода через стену, так как при этом все кабели остаются вне сайта и приводит к гораздо более аккуратной работе.

Используйте комплект для протяжки проводов и кабелей через стены. Доступен здесь, в нашем интернет-магазине. Если вы нажмете на ссылку, вы попадете в наш магазин инструментов, где вы сможете посмотреть видео о том, как используется комплект для доступа к кабелю, прежде чем покупать его.

Питание от сети теперь можно получать либо от подходящей розетки, либо от блока питания, если этого требуют ваши инструкции. Сетевое питание должно сначала подаваться на двухполюсный выключатель, который в выключенном состоянии разделяет фазу и нейтраль, а от двухполюсного выключателя питание подается на блок управления или термостат, где оно встречается с кабелями датчика и элемента от нагревательного мата.

Устройство подключается в соответствии с инструкциями производителя.

При подключении к системе «теплый пол» блок термостатического управления позволит вам установить температуру системы «теплый пол», а также позволит вам экономить электроэнергию.

Обратите внимание: цвета могут не соответствовать нашим цветам. Блоки датчиков обычно подключаются без соблюдения полярности, но, пожалуйста, проверьте каждую деталь вашей проводки у специалиста-электрика. Мы настоятельно рекомендуем вам проверить вашу проводку у профессионала, и если у вас есть какие-либо сомнения относительно того, как ее следует подключить, обратитесь к профессиональному электрику, который сделает это за вас.

После того, как все подключено, вы должны быть готовы к работе. Включите отопление и подождите, пока оно не включится. Если все в порядке, через несколько минут вы получите хороший теплый пол.

Некоторые общие вопросы и ответы о матах с подогревом пола

Вопрос:

Почему существует два разных типа матов: один для деревянных полов, а другой для бетонных полов?

Ответ: Все нагревательные маты протестированы в соответствии с европейским стандартом IEC335/EN60335, рекомендуется устанавливать на деревянный пол не более 150 Вт/м2. Бетон поглощает тепло быстрее, чем древесина, и можно использовать мощность 200 Вт/кв. м.

Вопрос: Почему одни кабели на сетчатом коврике, а другие нет?

Ответ:  Маты для подогрева пола (на сетке) очень просты в использовании, но их способность нагревать пол ограничена, когда покрытие (например, бетон или глубокие плиты) толстое. Более толстые полы требуют больше энергии для их обогрева, поэтому используются более крупные кабели (до 7 мм). Нецелесообразно приклеивать их к коврику, так как они не такие гибкие и, вероятно, в любом случае просто оторвутся во время установки. Кабели большего размера поставляются в рулонах и вручную укладываются в помещение, зажимая их через равные промежутки времени.

Вопрос: Можно ли использовать нагревательные маты для всех типов полов?

Ответ: Да. Найдите систему подогрева пола, рекомендуемую для вашего типа пола, и посетите нашу страницу, посвященную теплоизоляции пола с подогревом.

Вопрос: Насколько безопасны электрические теплые полы?

Ответ: Очень безопасно. Убедитесь, что вы проверили свои кабели на всем пути установки и попросите электрика подключить вас к сети. Тогда у вас не должно быть никаких проблем с безопасностью.

Вопрос: Дорого ли эксплуатировать электрические теплые полы?

Ответ:

Большинство производителей скажут вам, что стоимость эксплуатации системы подогрева пола в любой комнате примерно такая же, как и стоимость эксплуатации лампочек, используемых в этой комнате. Правда, он немного дороже (около 20%), но многое зависит от того, как долго вы держите его каждый день и правильно ли используете термостаты.

Вопрос: Кто может установить?

Ответ: Любой человек может на законных основаниях самостоятельно установить маты для подогрева пола, он может даже предоставить розетки и выключатели в стене. На кухне и в ванной необходимо пригласить квалифицированного электрика для подключения к сети, а если вы проводите отопление от потребительского блока по отдельному контуру, то это также должен делать квалифицированный электрик. Короче говоря, любой электрический теплый пол должен быть установлен лицом, компетентным в этом, в соответствии с действующими правилами IEE

9.0004 и утвержденный документ части «P» строительных норм.

Вопрос: Гарантируется ли пол с подогревом?

Ответ: Большинство производителей предлагают 10-летнюю гарантию. При этом (обычно) на кабель дается гарантия десять лет, если он установлен в соответствии с инструкцией по установке.

Вопрос: Повлияет ли на плитку нагрев и охлаждение полов с подогревом?

Ответ: Плитка должна быть уложена на эластичный клей, который, если укладывать в соответствии с инструкциями и оставлять 10 мм поверх нагревательных кабелей, никак не пострадает.

Вопрос: Опасно ли прокладывать кабель теплого пола по деревянному полу?

Ответ: Нет. Нет, если используются кабели правильной мощности и соблюдаются инструкции производителя.
