Условия монтажа водяного пола

Устройство дополнительного обогревательного контура рекомендуют включать в проект еще до начала строительства – так проще производить расчеты.

В готовом новом доме или здании, где давно функционирует радиаторная система, монтаж водяного пола также возможен, но при определенных условиях.

Преимущества водяного подогрева давно оценили жители Европы и России: он эффективно обогревает помещения, экономит дорогие энергоносители, создает максимально комфортную обстановку в спальнях, ванных и детских комнатах

Если желание утеплить пол возникло после возведения дома, следует установить, подходит ли здание для этого. Одно из главных условий – заранее выполненная теплоизоляция дома, так как теплопотери выше 100 Вт/м² сделают монтаж пола бесполезным.

Обратите внимание на высоту потолков: монтажный «пирог» с трубами отнимает около 15 см, а то и больше от общей высоты комнаты. После внедрения системы должны сохраняться габариты дверных проемов, высота от 210 см и более.

Особые требования предъявляются к основанию. Оно должно быть прочным, ровным, чистым. Неустойчивое основание приведет к неровностям, а те – к деформации труб с теплоносителем

Если дом новый, то перед началом монтажа необходимо полностью закончить строительство – возвести стены и потолок, вставить окна, произвести оштукатуривание.

Правила проектирования и сборки

Решение выбрать именно водяной пол, а не требующий скрупулезного монтажа электрический аналог, оптимально для систем отопления на .

Такие схемы признаны наименее энергозатратными, максимально эффективными и недорогими в эксплуатации. Варианты с твердотопливными котлами также допустимы.

Безупречная работа системы возможна только при двух условиях: профессионально выполненных проектных расчетах и грамотно проведенном монтаже.

Следовательно, первыми шагами на пути к устройству  водяного теплого пола на даче или в частном доме являются разбор конструкции, выбор материалов, составление проекта.

Нюансы устройства теплого пола

Конструкция возведения водяного пола сложна и проста одновременно. Она многокомпонентна по составу, поэтому главное – соблюсти порядок укладки всех слоев.

Универсальной признана схема «мокрого» типа, при которой контуры водяного пола укладываются на теплоизолирующий слой, а сверху заливаются цементной стяжкой

Каждый элемент «пирога» выполняет особую функцию. Основанием для конструкции служит грунт или бетонная плита. На него укладывают тонкую пленку (но не менее 0,1 мм толщиной) – обычный полиэтилен или более дорогой аналог.

Затем покрывают пол теплоизоляционным материалом. Один из лучших вариантов –  – прочный, относительно недорогой, с низкой теплопроводностью.

Минимальные требования:

• плотность – от 40 кг/м³;
• толщина – от 300 мм.

Главный слой – , внутри которой будут располагаться трубы с теплоносителем. В раствор добавляют пластификаторы, чтобы сделать его более подвижным и удобным для укладки.

Для прочности стяжку усиливают армирующей сеткой с ячейкой 50*50 мм или более крупной 100*100 мм и толщиной стержня 3-5 мм.

Финишный слой – термостойкое напольное покрытие. Лучшим материалом признана керамическая плитка, которая отлично проводит тепло. При покупке линолеума или ламината следует выбирать продукцию со специальной маркировкой «теплый пол» (+)

От выбора финишного покрытия будет зависеть тепловой режим, который можно регулировать автоматически или вручную посредством смесительных узлов – коллекторов.

Каких принципов укладки придерживаться?

Сначала требуется . Это отдельная и сложная тема, однако для самостоятельных быстрых подсчетов можно воспользоваться онлайн-калькулятором, забив в нужные графы индивидуальные параметры.

Если теплыми полами занимается строительная компания, то и расчетные операции производят ее специалисты.

В качестве расчетной основы берутся стандартные проверенные цифры, которых необходимо придерживаться вне зависимости от способа укладки и конкретных условий монтажа.

Галерея изображений

Фото из

Температура ТВП на кухне должна быть в пределах 22-27 °С, в коридоре или холле – 30 °С, в гостиной, детской или спальне – 29 °С, в ванных комнатах или бассейнах самая высокая – 32-33 °С

Если в отопительные приборы теплоноситель подается с температурой 85-90 °С, то для теплых полов достаточно нагрева воды до 60 °С, причем на обратке температура падает до 30-45 °С

На разницу между параметрами температуры на входе/выходе влияет длина контуров. Общепринятые значения зависят от диаметра труб: Ø 16 мм – длина петли до 90 м, Ø 17 мм – до 100 м, Ø 20 мм – 120 м, хотя контуры более 80 м делать не рекомендуют

Расстояние между изогнутыми трубами зависит от зоны укладки: в центре комнаты – 20-30 см, в краевых зонах, у стен и порогов – 10-15 см, в банях, санузлах, ванных, бассейна – везде 15 см

Теплые полы в детской комнате

Трубы с теплоносителем в комнате

Водяные контуры на полу

Шаг раскладки между трубами

Обычно для монтажа применяют PEX трубы, которые укладывать ближе, чем 10-15 см друг от друга не получится, так как велик риск заломов. Если тепловая нагрузка на пол небольшая, например, многие любят отдыхать в прохладных спальнях, то допускается шаг раскладки до 60 см.

Еще несколько полезных советов:

• один контур не распределяют на два помещения;
• для помещения 35-40 м² недостаточно 1 контура, минимум – 2;
• одна сторона контура – не более 8 м;
• демпферная лента компенсирует деформацию при тепловом расширении.

Бывают и исключения. Например, если туалет и ванная невелики по площади и находятся по соседству, то для их обогрева достаточно одного водяного контура.

Способы монтажа водяных контуров

Давно придуманы наиболее эффективные виды монтажа труб – «улитка» и «змейка», поэтому экспериментировать с устройством контуров не придется.

Существует множество разновидностей двух популярных способов, выбор зависит от конфигурации помещения, длины контура и температурного режима. Иногда оптимальны комбинированные схемы

«Змейка» — самый простой для воплощения вариант. Минус его – большая разница температур теплоносителя на входе/выходе. Следует учитывать, что вторая половина контура будет отдавать меньше тепла.

«Улитка» равномерно распределяет тепло по всему помещению, но она сложнее в исполнении. Если владельцы не желают делить комнату на теплую и прохладную зоны, то лучше использовать именно этот способ.

Для экономии труб и повышения энергоэффективности часто используют комбинацию двух вариантов: в центре укладывают «улитку», вдоль стен – «змейку». Если правильно расположить петли и рассчитать шаг укладки, то температура пола будет максимально комфортной для жильцов.

Грамотно выбираем материалы

Теплые водяные полы заливаются стяжкой, а это значит, что их планируется эксплуатировать не годами, а десятилетиями.

С учетом длительного срока использования к выбору материалов следует подходить ответственно: исключить дешевую и неликвидную продукцию, отобрать качественные трубы, утеплитель, крепежи с максимальным сроком службы.

№1 — подбираем оптимальный вариант труб

Сейчас используются два вида труб — PE-X и PERT, оба изготовлены из сшитого полиэтилена. Преимущество у изделий PE-Xa, так как благодаря 85-процентной плотности сшивки они обладают эффектом памяти.

Полезный эффект заключается в том, что растянутые теплоносителем с высокой температурой или деформированные трубы всегда возвращаются в изначальное положение.

PE-Xa трубы вместе с аксиальными фитингами можно смело замуровывать в цемент, тогда как альтернативные изделия PERT с цанговыми фитингами следует оставлять в открытом доступе

Применение труб PERT оправдано, если в стяжке будут находиться цельные отрезки, а фитинги установлены только для крепления к коллектору.

Опытные строители не рекомендуют применять композитные трубы с алюминиевой фольгой – всегда существует риск отслоения металлизированного слоя. Если нужна максимальная надежность и изолированность, то лучше использовать продукцию с усилением из поливинилэтилена, расположенным внутри изделий.

Для водяных полов применяют три стандартных типоразмера изделий: Ø 16 мм, 17 и 20 мм с толщиной стенки 2 мм. Диаметр указан на маркировке, нанесенной по всей длине трубы

Строительные компании обычно работают с проверенными производителями, отвечающими за эксплуатационные качества своей продукции. Хорошо себя зарекомендовала продукция раскрученных марок Rehau и Valtec, а также менее известных Tece, KAN, Uponor.

Подробнее о выборе труб для укладки водяного теплого пола читайте в .

№2 — определяемся с утеплителем

Основное назначение утеплителя – отделить стяжку с трубами от основания, чтобы отдача тепла проводилась вверх, а не уходила напрасно в землю. Теплоизоляционный слой обязателен, без него монтаж теплого пола теряет смысл.

Сейчас применяют два , так как остальные проигрывают им по всем показателям. Это экструдированный пенополистирол в виде плит и профильные маты из пенополистирола с монтажными выступами.

Экструдированный полистирол популярен благодаря механической прочности и низкой теплопроводности. Он практически не пропускает влагу, что важно для бассейнов, санузлов, бань

Плиты ЭППС удобны для монтажа и имеют стандартные размеры: 600*1250 мм, 500*1000 мм. Толщина – от 20 до 100 мм, выбор ее зависит от необходимой степени утепления. Благодаря крепежным боковым пазам на стыках соседних плит не возникают зазоры.

Профильные маты значительно облегчают укладку труб, однако многие отказываются от их покупки по причине высокой стоимости, особенно известных брендов. Толщина листов меньше, чем у ЭППС – 1-3 мм

Как определить необходимую толщину утеплителя? Все зависит от условий укладки в конкретном частном доме: на грунт кладут 10-сантиметровые плиты, над подвалом или цоколем достаточно 5 см, а если внизу расположено отапливаемое помещение, то достаточно 3-сантиметровой теплоизоляции.

Для крепления плит к полу используют тарельчатые дюбели, а для фиксации труб – гарпун-скобы. Расстояние между соседними скобами – от 30 см до полуметра, в местах поворотов трубы – 10 см.

№3 — покупаем комплектующие для коллектора

Центр распределения теплоносителя и пункт контроля функционирования теплого пола — . С его помощью направляют горячую воду из магистрали в отдельные контуры, следят за расходом теплоносителя, регулируют температуру.

В сборе коллекторы не продаются, так как каждая система имеет свои особенности. Покупку комплектующих лучше поручить специалистам, а для самостоятельного приобретения следует помнить обо всех необходимых элементах:

Галерея изображений

Фото из

Основу конструкции составляют сами распределительные узлы, которые для удобства регулировки оснащены вентилями, термостатическими и балансировочными клапанами

Фитинги выбирают, ориентируясь на трубы для нагревательных контуров: важен как материал изготовления, так и размеры

Автоматический воздухоотводчик входит в группу безопасности и служит для удаления воздуха из контура. При его отсутствии могут возникнуть воздушные пробки, парализующие работу системы

Обычно коллекторно-смесительный узел монтируют в коридоре или нише, закрепляют его на стене болтами или кронштейнами. Возможна установка на полу

Если воду из контуров потребуется слить, используют дренажный сливной кран. С помощью него также удаляют воздух из труб при заполнении их теплоносителем

Чтобы обслуживать ВТП было удобно, а открытые элементы системы были защищены и выглядели аккуратно, коллектор заключают в специальный металлический шкаф

Дополнительный узел необходим, если для ВТП не выделен отдельный стояк. В узле должны присутствовать такие элементы, как байпас, насос и термостатический вентиль

Контролировать температуру в контурах можно с помощью термометра. Если вода в магистрали горячее, чем нужно, то рекомендуется установить ограничитель

Коллекторы с клапанами

Фитинги для соединения труб

Автоматические воздухоотводчики на коллекторе

Кронштейны для фиксации на стену

Дренажные краны для слива

Металлический коллекторный шкаф

Смесительный узел с насосом

Термометр или ограничитель температуры

Место установки часто зависит от нюансов обслуживания: одним удобнее выполнять регулировку ВТП в котельной, вместе с котлом, другим – из коридора. Теоретически коллекторный шкаф можно установить в любой комнате дома, но желательно, чтобы длина всех контуров была примерно одинаковой.

Руководство по монтажу ТВП

Перед укладкой конструкции теплого пола следует произвести подготовительные работы: закупить комплектующие, наметить место установки шкафа, продолбить в стенах отверстия для коммуникаций. Затем можно приступать к первому этапу.

Шаг #1 — устройство чернового пола

Если теплый пол планируется оборудовать прямо по грунту, рекомендуется выбрать один вариант из двух:

• сделать «черновую» стяжку из цементной заливки;
• вместо стяжки насыпать, уплотнить и разровнять слой песка.

Слой песка потребуется в любом случае, так как он служит основанием и для стяжки. На него кладут слой гидроизоляции, самый элементарный вариант – толстая полиэтиленовая пленка.

Уплотнение и выравнивание песчаного слоя очень важны. Допускаются небольшие впадины глубиной до 5 см, но для монтажа труб лучше, если он будет идеально гладким

При расчетах следует помнить, что теплопотери при устройстве системы по грунту выше, следовательно, температура теплоносителя в трубах должна быть больше обычной.

Шаг #2 — укладка теплоизолирующего слоя

Утеплитель укладывают на чистый, ровный пол. Перед началом работ на стенах отбивают полосу – уровень чистого пола, небольшие впадины, если они образовались в процессе строительных работ, засыпают чистым сухим песком.

Монтажная инструкция:

1. Расстелить гидроизоляцию – листы пленки плотностью 150-200 мкм уложить с нахлестом не менее 10 см и завернуть на стены.
2. Уложить плиты экструдированного пенополистирола маркировкой вверх, стыкуя пазами между собой. Начинать лучше с дальнего угла.
3. При необходимости вырезать фрагменты строительным ножом.
4. Закрепить плиты тарельчатыми дюбелями на углах, по средней части стыков и по центру плит.
5. Заклеить швы строительным скотчем.

Если потребуется укладка второго слоя, то направление верхних плит лучше изменить, то есть класть их перпендикулярно нижним.

При укладке следует избегать больших зазоров и щелей. Если они все же образовались, пустоты можно задуть пеной или закрыть обрезками пенополистирола

Для передвижения по плитам во время монтажа рекомендуют подкладывать тонкие доски или куски фанеры – структура плит, несмотря на плотность,  может деформироваться.

Шаг #3 — разметка и размещение труб

На поверхность плит наносят разметку, используя маркер или малярный шнур. Если вместо ЭППС применяются профильные маты, разметка не потребуется.

Существует риск залома и закручивания трубы при размотке, поэтому лучше использовать специально устройство для раскручивания бухты. Вручную разматывать придется дольше

Перед началом также советуют установить коллекторы и подготовить места для соединений.

Монтажная инструкция:

1. Отмотать от трубы 15-20 м, надеть на конец теплоизолирующий рукав и фитинг для присоединения.
2. Подключить к коллектору.
3. Аккуратно уложить трубу согласно разметке.
4. Закрепить контур гарпун-скобами.
5. Подвести трубу к коллектору, присоединить второй конец.

Длину каждой петли необходимо зафиксировать, и не просто запомнить, а записать около фитинга на стене.

По краям укладывают демпферную ленту или какой-либо ее заменитель – например, кусочки пенопласта 1,5-2 см в толщину. Они хорошо держатся на жидких гвоздях

Транзитные трубы, проходящие через стены или переходные зоны, максимально утепляют рукавами. Вместо дорогих импортных изделий можно использовать обыкновенный утеплитель – вспененный полиэтилен.

Шаг #4 — монтаж армирующей сетки

Правильно уложенная арматура должна находиться над трубами, а не под ними и не между ними. Приемлемый вариант – металлическая сетка с ячейкой 10*10 см из 3-миллиметровой проволоки.

Неправильно и фиксировать контуры к металлической сетке, она в таком случае будет выполнять функцию подставки, а не армирования. Грамотная укладка – когда сетка над трубами

Сейчас многие вместо проволочной сетки используют пластиковую. Такой вариант также подходит, так как полимер создает необходимую жесткость.

Шаг #5 — тестирование системы

Пока не проведены гидравлические испытания для проверки герметичности системы, стяжку заливать нельзя. Обычно контуры проверяют по очереди.

Сначала к трубе подключают магистраль и насос, подают воду. Для отвода используют шланг, подключенный к сливному патрубку коллектора.

Опрессовочный насос – лучшее приспособление для проверки системы. Его можно взять в аренду. Также для испытаний можно нанять специалиста, у которого обычно есть необходимый инструмент

Во время проверки могут отлетать скобы, так как труба под давлением стремится к выпрямлению. Отлетевшие гарпуны крепят в 5 см от прежнего места, после заливки стяжки он уже не отлетят.

Шаг #6 — укладка цементной стяжки

Трубы оставляют под давлением 5 бар и начинают производить укладку стяжки. Обычно применяют традиционный маячковый способ. В качестве маячков можно использовать металлический профиль для гипсокартона.

Обычный раствор для стяжки не подходит, в цемент необходимо добавить пластификаторы и фибру, так как нагрузка будет не только механическая, но и температурная

Укладку выполняют частями, начиная с дальнего угла. Каждый фрагмент сразу после заливки необходимо выровнять, устранить провалы и наплывы.

По истечении 2 суток проводят зачистку поверхности, обрезают демпферную ленту, опрыскивают стяжку водой и накрывают пленкой (последнее два действия повторяют 10 дней).

Ввод в эксплуатацию

Полное созревание цементной стяжки происходит через месяц, именно тогда и нужно производить балансировку с помощью коллекторных расходомеров.

С помощью балансировочных вентилей регулируют расход теплоносителя, во всех контурах он должен стать одинаковым. Если опыта самостоятельной балансировки нет, лучше пригласить специалиста

После манипуляций с холодной водой, если система работает правильно, можно провести испытания с нагретым теплоносителем. На этом монтаж теплого пола считается законченным.

Выводы и полезное видео по теме

Общие правила монтажа для экономных хозяев:

Практические рекомендации опытных строителей:

Каких ошибок следует избегать:

При устройстве теплого пола существуют десятки решений, благодаря которым можно сэкономить на комплектующих или выбрать оптимально подходящую схему.

Если вы больше времени уделите проектированию и подбору материалов, то готовая отопительная система 100% выполнит свои функции и не будет нуждаться в ремонте на протяжении долгих лет.

У вас есть личный опыт проектирования и обустройства теплого водяного пола? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Теплые полы водяные в частном доме своими руками. Плюсы и минусы

Главная » Новости » Теплые полы водяные в частном доме своими руками. Плюсы и минусы

08. 12.2019 в 16:29

Новости

Содержание

1. Теплые полы водяные в частном доме своими руками. Плюсы и минусы
2. Электрический теплый пол в частном доме. Монтаж водяного теплого пола
3. Технология теплого пола в доме. Водяной теплый пол своими руками — инструкция и Видео
   • Устройство водяного теплого пола
4. Теплый пол в частном доме по грунту. Какой «пирог» должен быть под тёплым полом
5. Видео как сделать тёплый пол своими руками.

Теплые полы водяные в частном доме своими руками. Плюсы и минусы

Теплый пол водяной своими руками имеет хорошие и плохие стороны. До того, как сделать теплый пол в частном доме, нужно учесть их все.

В чем плюсы водяного отопления:

• Подобная система обеспечивает комфортные тепловые условия. Тепло поднимается снизу вверх. Это прогревает все помещение. Особенно это актуально в частных домах с высокими потолками.
• Когда ноги находятся в тепле, понижение температуры окружающего воздуха незаметно находящимся в помещении людям.
• Поскольку теплый пол от отопления – низкотемпературный обогреватель, он не сушит воздух.
• В роли обогревателя используется вода температурой гораздо ниже, чем нужно радиаторам. Применение такой системы для отопления в частном доме хорошо совмещается с конденсационными котлами или тепловыми насосами.
• Существует возможность отключения части контуров от системы.
• Нагретый бетон долго сохраняет температуру и в помещении поддерживается стабильный тепловой режим. Это хорошо работает при использовании твердотопливных котлов.
• Вся укладка водяного теплого пола спрятана в полу и не нарушает общую картину комнаты.

Все элементы пола входят в напольное покрытие

Однако существует и ряд недостатков, на которые следует обратить внимание, устраивая водяные теплые полы в частном доме:

• Требуется качественное выполнение всех этапов монтажа до того, как залить теплый пол. Исправление ошибок или неисправностей по окончании работы – дело материально затратное, а иногда и невозможное.
• Теплый водяной пол в квартире может быть сделан только с разрешения соответствующих органов правления.
• Медленная и незначительная регулировка теплого водяного пола. Используя отопительный котел, можно настроить теплый пол на небольшой диапазон, в квартире с центральным отоплением нельзя регулировать вовсе.
• Не всякие покрытия совмещаются с теплыми поломи. На них не рекомендуется устанавливать громоздкую мебель или стелить ковры.
• Толщина теплого пола около 10 см. Это необходимо учитывать при проектировке комнаты в целом.
• Утепление межэтажных перекрытий увеличивает нагрузку на балки.
• Установка циркуляционных насосов и терморегуляторов обязательна.
• Устройство таких полов довольно недешево.

Взвешивая все за и против, нельзя сказать, что сделать теплые полы, – это повысить комфорт за небольшую доплату. Хотя многие мастера могут сделать водяной теплый пол в доме своими руками. Выполняя ряд важных правил, можно добиться положительных результатов.

Электрический теплый пол в частном доме. Монтаж водяного теплого пола

Водяной теплый пол в частном доме укладывается по следующей технологии:

1. Монтаж коллектора . Коллектор устанавливается в коллекторный шкаф или предназначенную для него нишу в стене, после чего выполняется его подключение к отопительному оборудованию.
2. Установка демпферной ленты . Лента укладывается по всему периметру здания или вокруг того участка, где будет находиться отопительный контур. Наличие ленты не только компенсирует температурное расширение, но и позволяет снизить теплопотери.
3. Армирование . На слой теплоизоляции нужно уложить арматурную сетку, которая фиксируется анкерами и соединяется между собой обычной проволокой.

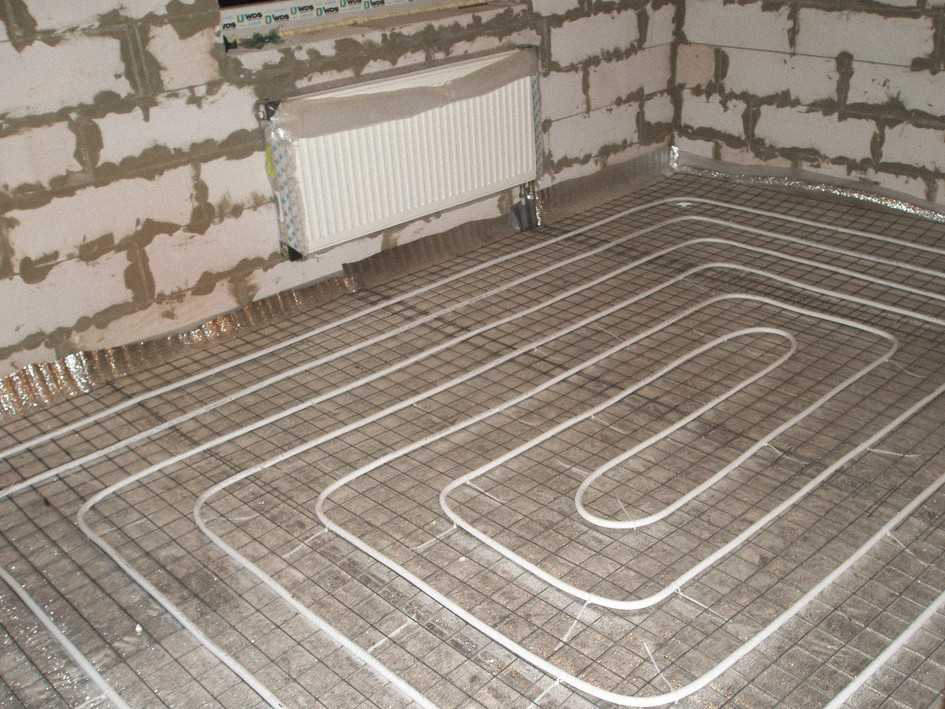

4. Монтаж труб . Трубы водяного контура разматываются, причем нужно следить, чтобы они не выкручивались по своей оси. Трубопровод укладывается в соответствии с выбранной схемой и фиксируется при помощи кронштейнов или хомутов.
5. Подключение к коллектору . Все контуры подключаются к соответствующим выводам, после чего систему можно заполнять теплоносителем. Водяной контур нужно оставить на двое суток в рабочем состоянии для проверки на предмет протеканий.
6. Заливка стяжки . Поверх заполненной водой системы заливается обычная цементная стяжка, которую нужно оставить до полного застывания (обычно на это требуется около месяца). Когда раствор окончательно высохнет, можно будет запускать отопление в рабочем режиме. Преждевременный запуск системы с большой вероятностью приведет к повреждению бетонного слоя.

Технология теплого пола в доме. Водяной теплый пол своими руками — инструкция и Видео

Водяные теплые полы – самое экономичное решение для полного или частичного обогрева частных домов, отапливаемых с помощью котла.

При обогреве пола распределение температуры происходит по вертикали снизу вверх, что создает наиболее комфортные условия в различных зонах: у пола воздух получается теплее в среднем на 5 градусов, а в зоне дыхания – более прохладным. Это улучшает общее самочувствие и позволяет сэкономить энергоресурсы.

Устройство водяного теплого пола

Чтобы выполнить теплый водяной пол, который будет служить долгие годы без протечек, необходимо строго соблюдать технологию и все этапы монтажа. Водяной теплый пол состоит из нескольких слоев:

• Гидроизоляция, предотвращающая намокание утеплителя и бетонной стяжки. Обычно для этих целей применяют полиэтиленовую пленку;
• Все стыки со стенами в обязательном порядке изолируют от стяжки с помощью демпферной ленты – она необходима, чтобы амортизировать расширение бетона при нагреве. Если помещение слишком большое или имеет сложную форму, а теплый пол состоит из нескольких контуров – с помощью демпферной ленты необходимо также сделать деформационные швы.
• Теплоизоляция – ее задача не допустить утечек тепла через перекрытия. В качестве теплоизоляции водяных полов могут служить как минеральные теплоизолирующие маты, так и полистирольные плиты;
• Еще один слой гидроизоляции из полиэтиленовой пленки, предотвращающий вытягивание влаги утеплителем из бетонной стяжки. В случае утепления полистиролом достаточно проклеить стыки плит монтажным скотчем;
• Арматурная сетка или специальные модули для укладки труб;
• Трубы, уложенные в контур определенной формы;
• Бетонная стяжка толщиной не менее 5 см;
• Финишное декоративное покрытие.

Теплый пол в частном доме по грунту. Какой «пирог» должен быть под тёплым полом

Схема устройства пола по грунту несколько отличается от обычного пирога, используемого для монтажа системы отопления по уже готовому основанию. Выполняются следующие этапы работ:

• Присыпка – изначально на основание засыпается песок. Толщина слоя приблизительно 15 см. осуществляется уплотнение грунта виброплитой. Тщательная трамбовка необходима, чтобы избежать дальнейших просадок грунта. Песок утрамбовывается мокрым способом. В случае близкого расстояния до грунтовых вод, изготавливается дренажная система.
• Слой щебня – на утрамбованный слой засыпается щебень или любой другой похожий материал. Выполняется трамбовка. Толщина слоя керамзита или щебня вместе с песком должна быть не менее 30 см.
Черновая стяжка – толщина 10-15 см. Перед заливкой бетона изготавливается армирующая сетка. Если фундамент будет иметь большую площадь, обязательно изготовление компенсационных расстояний между зонами. В промежутке укладывается демпферная лента.
Монтаж на грунтовое основание без использования отделов для компенсирования нагрузки, приводит к растрескиванию стяжки в процессе высыхания. Предотвратить появление трещин можно также воспользовавшись старым проверенным способом. После заливки стяжка накрывается пленкой и поливается водой каждый день по нескольку раз в течение недели.
• Гидроизоляция – стелется по всей площади плиты. Концы изоляции должны находить на стены, приблизительно на 15 см. Остатки которые будут выступать после окончания работ, срезаются малярным ножом.
• Теплоизоляция – утепление пола на грунте обязательно. В отличие от обычной стяжки, в процессе монтажа теплых полов необходимо обеспечить экран для минимизации тепловых потерь. В качестве изоляционного материала используют полистирольные плиты или пенопласт. Теплоизоляция грунта выполняется таким образом, чтобы плиты полностью закрывали поверхность стяжки, а по бокам выступали над поверхностью пола на 10-15 см. Оптимальная толщина полистирола 5-10 см.
• Армирование и водяной контур – устройство водяного теплого пола по грунтовому основанию выполняется с применение армирующей сетки, уложенной на черновую стяжку. Арматура одновременно служит двум целям: основанием для укладки водяного контура и армирующим слоем, препятствующим разрыву финишного слоя стяжки.
• Финишная стяжка – устройство тёплого водяного бетонного пола по грунту заканчивается чистовой цементной стяжкой. Предварительно выставляются маяки, по которым раствор стягивается и расправляется правилом. Так как финишная стяжка является основанием для напольного покрытия, предъявляются высокие требования относительно плоскости.

Видео как сделать тёплый пол своими руками.

Категории: Дом по грунту

Понравилось? Поделитесь с друзьями!

⇦ Газоблок или пеноблок, что лучше. Сравнение блоков

⇨ Фанера влагостойкая для пола. Влагостойкая фанера для пола

как сделать стяжку и пол своими руками, схемы разводки для монтажа в деревянном доме

Владельцы частных загородных домов часто задаются вопросом какие теплые полы монтировать, чтобы помещение хорошо прогревалось, и выбранное отопление система отвечает необходимым требованиям для работы.

Особенности

В частных домах обычно устанавливаются теплые полы двух конструкций:

• вода;
• электрический.

Водяной теплый пол в последнее время стал очень популярен. Представляет собой жидкостную систему отопления, напольную конструкцию с системой трубопроводов и специально оборудованным теплоносителем. Водяной пол состоит из полимерных труб, по которым циркулирует теплая вода. Следует отметить, что нижний слой воздуха прогревается больше и лучше, чем верхний. Это способствует созданию комфортных условий проживания.

Такую систему отопления можно использовать не только как основной источник тепла, но и как дополнительный. В том случае, если отапливаемое помещение отличается небольшими размерами, предпочтительнее будет работа от электросети.

Теплый водяной пол разрешается устанавливать только в частных домах, т. к. при протечке любой из труб, в многоэтажке квартиру будет заливать снизу. Данная система отопления рекомендуется для использования в холодное время года, когда необходим полноценный обогрев помещений.

Теплый электрический пол представляет собой кабельную систему для обогрева помещений. , эксплуатируемый как для основного отопления, так и для дополнительного. Эта система проста в монтаже, кроме того, она очень популярна при выборе отопления в ванную комнату, на лоджию, в баню или на веранду. Эксплуатация теплого электрического пола предполагает постоянное ощущение комфорта и тепла. Такая система обогрева чаще всего находит свое применение в определенных зонах, однако хорошо подходит и для обогрева всего жилища. При определенных условиях работа теплого электрического пола может быть достаточно экономичной и не уступать этой системе водяного отопления.

Достоинства и недостатки

Достоинства водяного пола:

• Одним из основных достоинств теплого пола с водяным обогревом является экономичность. Можно легко экономить энергию за счет индивидуальной регулировки температуры воздуха.
• При использовании водяного теплого пола воздух прогревается таким образом, что тепло в отапливаемом помещении распределяется равномерно.
• Так как контакт с теплоносителями исключен, риск ожогов и травм низкий. Таким образом, отапливаемое помещение абсолютно безопасно даже для маленьких детей.
• Отсутствие видимых частей конструкции не может негативно сказаться на выбранном интерьере, вследствие чего внешний вид может быть максимально эстетичным. Также возможны любые проекты перепланировки помещений, так как это не касается этой системы отопления.

Теплый водяной пол, помимо очевидных на взгляд профессионала плюсов, есть и некоторые недостатки, например:

• Монтаж конструкции водяного отопления процесс трудоемкий, требующий достаточного количества сил, времени и навык.
• Трубопровод может дать течь, в результате чего придется полностью демонтировать напольное покрытие, чтобы устранить возникшую проблему.
• В результате эксплуатации водяного теплого пола может снизиться общее давление в тепловом центре дома.
• Кроме того, причиной недостаточного нагрева может быть то, что после прохождения по контурным трубам в другое отапливаемое помещение вода охлаждается.
• Если открыть окно, чтобы проветрить комнату, холоднее не станет.
• Данная система обогрева не лучший вариант для помещений, в которых постоянно находятся люди, так как ноги не всегда стоит держать в тепле.

Плюсов электрического пола множество:

• Может использоваться как в качестве основной системы отопления, так и в качестве дополнительной.
• Эксплуатируется с любым видом напольного покрытия.
• Обеспечивает равномерный прогрев поверхности всего пола.
• Необходимые элементы инсталляции не портят внешний вид, так как скрыты от глаз.
• В случае поломки электрического пола определение причины не заставит себя долго ждать.
• При правильном обращении с системой она прослужит долго.
• Поскольку кабель не предполагает прямого контакта с атмосферой, воздух в помещении не осушается.

Минусы тоже имеют место быть:

• Будьте готовы к тому, что обслуживание теплого электрического пола будет стоить дорого.
• Напольное покрытие может деформироваться.
• Необходима мощная проводка при использовании данной системы отопления в качестве основной.
• Очень негативное воздействие на организм человека оказывает создание электромагнитного поля.
• При устройстве электрического пола в преимущественно влажном помещении имейте в виду, что вероятность поражения электрическим током довольно высока.

Делаем расчеты

Расчеты для водяного теплого пола и для электрической системы немного отличаются.

Водяной пол

Для успешной работы данной системы рекомендуется оборудовать каждый этаж одним насосом и сделать прокладку своими руками. Расчеты количества плитки и мощности теплого пола с водяным отоплением следует начинать с подготовки гостиных, при этом не забывая о фактическом расположении оконных рам и дверей. Далее можно переходить к расчету шага и диаметра труб, а затем переходить к расчету количества подложки, для чего нужно знать площадь помещения. Для каждого помещения необходимо сделать отдельный расчет длины трубы и шага ее установки.

Для наиболее точного расчета следует ориентироваться на такие важные параметры как:

• Материал из которого потолок, стены.
• Напольный материал.
• Размер отапливаемого помещения.
• Теплоизоляция под сам пол.
• Диаметр труб трубопровода в системе и материал, из которого изготовлены трубы.

Не забывайте про настройку и настройку — показатели, которые являются самыми важными среди всех остальных.

Особенно это актуально, если в доме живут дети. Кроме того, при расчетах всегда следует помнить о этажности, типе напольного покрытия. Также важно, чтобы максимальная температура воды в трубах не превышала 50 градусов. В доме необходимо поддерживать максимально комфортные условия проживания.

Электрический пол

Перед установкой любой системы отопления рекомендуется рассчитать потери тепла. Для этого нужно учесть множество факторов: от географического положения до площади существующих окон. После этого можно приступать к расчету площади комнаты, расчеты можно произвести с помощью специальной программы на компьютере. Желательно, чтобы площадь, нуждающаяся в обогреве, составляла более 50% от общей площади помещения.

На этапе планирования электрического теплого пола следует определиться с мощностью нагревательного элемента. В случае использования электрического пола в качестве основной системы отопления важно, чтобы теплопотери в помещении были больше, чем определенная ранее мощность.

Затем следует решить, какие нагревательные элементы будут использоваться. Например, если вы выбрали нагревательный мат, имейте в виду, что оптимальным вариантом будет размер 7 кв. м. При укладке мата следует резать саму сетку, но ни в коем случае не кабель.

Установка

Не стоит забывать, что сухой теплый водяной пол будет эффективнее в частном доме, а электрический – в городской квартире, но многое зависит от правильности выполнения монтажных работ. не обязательно иметь какие-либо специальные знания; достаточно ознакомиться с определенной литературой.

Монтаж теплого водяного пола процесс, выполняемый по классической схеме , — укладка трубопровода в цементную стяжку. Перед прокладкой трубопровода необходимо подготовить непосредственно изоляционный слой. Если у вас возник вопрос по креплению трубопровода к основанию, вы всегда можете обратиться за помощью в магазин, где вам помогут подобрать необходимые ленты для крепежа и клипсы. Стоит учесть, что если монтировать трубопровод с проволокой, он может деформироваться уже через несколько лет.

При наличии всех необходимых элементов и материалов для устройства водяного теплого пола можно переходить к креплению трубопровода, а затем приступать к укладке контура. Далее подсоедините конец используемого трубопровода к коллектору, а затем залейте бетонной стяжкой, слой которой должен быть не более 7 см.

Если вы хотите, чтобы теплый водяной пол служил безотказно долгие годы, старайтесь проводить его профилактику каждые 12 месяцев.

В процессе устройства теплого электрического пола, основу которого составляют нагревательные маты, первым делом необходимо установить в стену специальный терморегулятор, подготовить пазы для проводки, а также трубки для датчика температуры . Канавка в полу понадобится для прокладки соединительного провода между системой и датчиком температуры.

После монтажа электродатчика приступайте к установке специального нагревательного мата. Имеет клейкую сетчатую сторону, с помощью которой легко приклеивается к поверхности. Кроме того, может пригодиться алюминиевая самоклеящаяся лента. Рекомендуется убедиться в исправности всех элементов, проверив установленный датчик температуры и нагревательный мат. Далее необходимо установить терморегулятор, после чего можно переходить к заливке мата раствором для закрепления на нем плитки; раствор также понадобится для заделки паза в стене. После полного высыхания раствора уложите на него плитку.

Советы по выбору

Если ваша цель обогреть целый деревянный частный дом значительных размеров, то лучше выбрать теплый водяной пол с подогревом, а не электрический. Несмотря на относительную дороговизну и сложность система отопления, водяное отопление – лучший вариант. Имейте в виду, что подключение теплых водяных полов возможно только к центральному отоплению, а не к горячей воде: это категорически запрещено. Также установка такой системы подразумевает множество сложностей, связанных с работой терморегуляторов.

Если вам необходимо обогреть небольшую площадь помещения, оптимальным вариантом будет теплый электрический пол.

Производители и отзывы

Следует отметить, что выбор производителя, у которого можно купить качественные детали для установки, не всегда простая задача, особенно при наличии каких-либо индивидуальных предпочтений. Однако если говорить о марках, выпускающих теплые водяные и электрические полы, то следует отметить несколько наиболее популярных, таких как Rehau, Sanext и Aquatherm, 9.0003

• Немецкая компания Rehau Компания существует уже около 70 лет и считается известной своими инновационными разработками в области полимеров. Rehau выпускает не только теплые полы, но и двери, мебель, окна. Кроме того, компания производит все необходимые для работы элементы, используемые в процессе устройства теплых водяных и электрических полов.

• Sanext — популярная в России итальянская фирма. Основной упор сделан непосредственно на выпуск продукции в виде труб из сшитого полиэтилена, как и в случае с маркой Rehau. Продукция Sanext имеет отличные эксплуатационные характеристики и может прослужить более 50 лет (с гарантией до 10 лет). Помимо теплых водяных полов, Sanext производит качественные коллекторы и коллекторные шкафы.

• Если говорить о лидерах среди компаний, производящих необходимые комплектующие для монтажа теплых полов, то на первом месте однозначно немецкая фирма. Aquatherm дата основания которого 1973 год. Отличительной особенностью данного предприятия является то, что оно специализируется в основном на производстве трубопроводных систем.

• Компания Uponor из Финляндии существует уже 60 лет. Uponor пользуется успехом в европейских странах, а не только в России. Следует отметить, что одной из причин стремительного роста спроса на продукцию этой компании является то, что она предлагает комплексные решения для комфортного обустройства теплого электрического пола в доме или квартире.

• Компания, основанная в 1976 году в Италии и имеющая свои устоявшиеся традиции, имеет номер Emmeti . Продукция этой марки ориентирована на любые элементы, необходимые для монтажа теплых полов, которые могут понадобиться в процессе работы. Это включает в себя все, от коллекторов и фитингов до котлов и термостатов. Компания предлагает широкий ассортимент продукции.

• Немецкая фирма Oventrop не молода, так как была основана еще в 1851 году. Если в самом начале своего существования эта фирма специализировалась на производстве мебельной фурнитуры, то позже она стала выпускать в основном продукцию для отопления и водоснабжения . За долгие годы работы, накопив достаточный опыт в этой сфере и значительно расширив ассортимент, предлагаемый на рынке, компания стала одной из самых известных. Продукция компании совершенствуется, вовремя вносятся необходимые изменения.

• Kermi — компания из Германии. Наряду с технологией, используемой для отопления, Kermi также производит душевые уголки. Стоит отметить действительно широкий ассортимент выпускаемой данной компанией продукции. Это несомненное преимущество, особенно если вы хотели бы приобрести все детали для монтажа теплых полов у одного производителя.

• Хенко Индастриз – это компания, которая начала свою историю в Бельгии в 1948 году. Спрос на продукцию этой компании всегда рос достаточно быстро. На сегодняшний день трубопроводы от Henco Industries, выпускаемые для водяного теплого пола, признаны одними из лучших. Помимо труб, эта компания активно занимается производством такой продукции, как коллекторы, термометры, сетки и многие другие элементы, необходимые при монтаже.

• Компания Purmo основана в 50-х годах в Финляндии. Сначала выпускал только панельные радиаторы, но позже ассортимент сильно увеличился, расширился. Сегодня эту компанию знают во всех странах мира. Основным направлением до сих пор является производство радиаторов, с чего и началась история этой компании. Purmo дает 10-летнюю гарантию на всю выпускаемую продукцию, соответствующую самым строгим мировым стандартам качества.

• Продукция известной фирмы Valtec , активно эксплуатируемой в России. Основные производственные мощности компании расположены в Италии. В этой организации всегда самое новое и современное оборудование, благодаря чему производство никогда не стоит на месте, а уверенно идет вперед. Кроме того, Valtec предлагает комплексные решения по созданию разных видов водяных полов на даче, в коттедже.

• Компания Compipe основана относительно недавно – в 2006 году она активно расширяет ассортимент всей своей продукции. Compipe предлагает потребителям весь спектр необходимых товаров и монтажных элементов для полного обустройства теплых водяных и электрических полов. Таким образом, вы можете приобрести любые необходимые детали для установки.

• Нельзя не сказать отдельно о такой известной фирме, как «Миллениум» . Соотношение цены и качества делает продукцию этой компании достойной внимания не только российских потребителей, но и европейских. «Миллениум» предлагает бюджетные варианты, которые производятся по передовым технологиям, имеют хорошее качество и отличаются длительным сроком службы.

Удачные примеры и варианты

Еще раз следует отметить, что устройство, устройство теплых водяных полов в доме подразумевает эстетическое покрытие, так как никакие, даже самые мелкие детали конструкции не будут видны глазу, такие как на этих картинках. Качественно смонтированный теплый водяной пол позволяет хорошо прогреть помещение.

Правильно уложенные полы не портят внешний вид помещения. Это же правило относится и к электрическим системам.

О том, какие плюсы и минусы у разных видов теплых полов, смотрите в следующем видео.

Открытая прямая система обеспечивает тепло и горячую воду от ОДНОГО водонагревателя

«Открытая прямая лучистая система» представляет собой значительный прорыв в дизайне лучистого отопления. Система Open Direct Radiant предлагает беспрецедентная эффективность с очень доступной первой стоимостью и наша любимая система из всех систем лучистого отопления. Это одна система, которая работает двумя разными способами . Когда требуется обогрев пола, включается насос, и вода вытекает из бака, проходит через зону теплого пола и возвращается в бак. Когда требуется горячая вода, вода вытекает из бака и направляется в прибор. Вся вода в системе остается пригодной для питья.

Возможно, это самая энергоэффективная и экологически чистая система отопления в мире.

Это одно из немногих исключений из правила, согласно которому лучшие вещи стоят дороже. Вы буквально получаете гораздо лучшую систему за гораздо меньшие деньги.

Преимущества энергоэффективности открытой прямой системы.

• «Открытая прямая система» использует лучистое отопление, которое в принципе более энергоэффективно .
• Конструкции двойного назначения имеют менее ½ потерь в режиме ожидания по сравнению с двумя независимыми методами. Один набор устранен, а другой уменьшен из-за эффективного использования.
• Более низкие первоначальные затраты дает возможность купить более качественную и эффективную единицу.
• «Открытая прямая система» совместима с солнечной батареей .
• Бытовые водонагреватели потенциально более эффективны, чем бойлер . Они могут работать при низких температурах и позволяют конденсировать дымовые газы. Имейте в виду, что эти преимущества доступны только с качественными водонагревателями и не могут быть реализованы с дешевыми моделями.
• Предварительный нагрев холодной воды обеспечивает ограниченное естественное охлаждение за счет того, что холодная замещающая вода проходит через трубы в полу, прежде чем попасть в резервуар.
• Бак позволяет установить огромный теплообменник для дымохода.

Экологические преимущества системы Open Direct.

• Снижение расхода топлива
• ЕСЛИ КОНДЕНСАТИРОВАТЬ ПАР В ВЫХЛОДЕ ДО ВОДЫ, ВЫ МОЖЕТЕ ПОВЫШИТЬ ЭФФЕКТИВНОСТЬ НА 10%. Значительное количество загрязняющих веществ растворяется в воде и безвредно уходит в канализацию, а не загрязняет воздух.

Другие преимущества системы «Open Direct»

Наша система Open Direct исключительно доступна по цене

• Наш дизайн простой и элегантный
• В конструкции используется водонагреватель двойного назначения
• Никакой бойлер не экономит тысячи долларов
• В нашей конструкции используется на деталей меньше
• Простая установка экономит трудозатраты
• Energy Efficiency снижает расходы на топливо.

Простота установки

Наша открытая прямая система имеет простую конструкцию и меньшее количество деталей по сравнению с другими системами.

Простота в работе

Простота нашей конструкции и легкость, с которой вы можете найти наши детали в любом хозяйственном магазине , делают эту систему легкой для мастера на все руки или мастера «Сделай сам» .

Простота обслуживания

Наш дизайн прост для понимания. Наша излучающая система работает при гораздо более низкой температуре, чем у печи, поэтому работать с ней безопаснее, а наши материалы служат долго, поэтому им не требуется постоянный уход.

Легко получить детали для

Наша конструкция проста, а наши детали стандартны . Это может звучать не очень хорошо, но это так! Детали, которые мы используем, можно найти в любом хорошем хозяйственном магазине, специального заказа не требуется.

Меньше деталей

Поскольку наша конструкция проста и мы используем водонагреватель для отопления и горячего водоснабжения, наша система менее сложна и использует меньше деталей .

Более надежный

Наша система имеет меньше движущихся частей , работает при более низких температурах, чем котельные системы, и обеспечивает качество нержавеющей стали.

Долговечность

Низкие рабочие температуры, конструкция из нержавеющей стали и высококачественные трубки делают систему долговечной и долговечной .

Энергоэффективный

Лучистое отопление естественно энергоэффективно. Наша система работает при более низких температурах, поэтому для нагрева воды требуется меньше топлива , а наши водонагреватели конденсируют дымовые газы для получения максимального нагрева от вашего топлива .

Экологически чистый

Поскольку мы используем конденсационные водонагреватели, наши системы имеют более низкий уровень выбросов, чем другие. Наши системы также потребляют меньше топлива, чем котельная система , и совместимы с солнечными батареями.

Совместимость с солнечной батареей

Наша открытая прямая система совместима с солнечной батареей . Вы можете запланировать установку солнечных панелей изначально или в любое время в будущем. Ознакомьтесь с нашей библиотекой солнечной энергии для получения дополнительной информации о том, как интегрировать солнечные панели в вашу систему лучистого отопления.

Сделай сам дружественный

Наша открытая прямая система представляет собой простую и элегантную конструкцию , в которой используются легко находимые общие детали. Многие из наших клиентов решили воспользоваться нашей бесплатной помощью в проектировании и установить систему самостоятельно, сэкономив при этом .
Подробнее об установке своими руками читайте здесь.

Соответствует коду

Наши системы соответствуют коду . Обратитесь к своему техническому специалисту за дополнительной информацией о вашем конкретном приложении, но в целом вот некоторая важная информация:

• Системы Radiantec соответствуют строительным нормам
• Мы предоставляем письмо для вашего официального кода

Сейф

Наша система работает при более низких температурах, чем системы с бойлером , что делает ее более безопасной при установке, использовании и обслуживании.

ПРЕДОСТЕРЕЖЕНИЕ, НЕГАТИВ

Здесь следует отметить, что инновации не всегда приветствуются теми, кто особо заинтересован в статус-кво. Вы должны учитывать источник, когда оцениваете комментарии тех, кто наживается на продаже котлов. Низкая стоимость и простота не всегда приветствуются. Вы не можете получить прибыль в 5000 долларов от системы за 5000 долларов. Использование водонагревателей в системах лучистого отопления разрешено всеми основными нормами. Никогда не было ни одного случая болезни легионеров, связанной с открытой прямой системой.

Не позволяйте лжи недовольных конкурентов лишить вас того, на что вы имеете право.

Открытая прямая система представляет собой единую систему , которая работает двумя различными способами :

• Работа в режиме обогрева – в этом режиме он обогревает ваш дом.
• Работа в режиме ГВС – в этом режиме подается горячая вода.

Эта оригинальная система полностью автоматическая . Это
без какого-либо участия домовладельца. Вам вообще не нужно делать никаких отдельных действий или настроек, чтобы использовать его. Вот как работают два разных режима, начиная с режима обогрева:

Когда термостат определяет потребность в тепле, он включает насос. Теплая вода перекачивается из водонагревателя по трубам внутри пола, излучая тепло через систему обогрева пола в жилые помещения. Теплая вода достигает конца контура трубопровода значительно более холодным, чем в начале, и возвращается к нагревателю для повторного нагрева.

Примечание: Холодная вода не поступает в систему в режиме отопления , если только кто-то не заберет горячую воду, потому что система уже заполнена.

ОПИСАНИЕ ПОТОКА – Работа в режиме обогрева

• Когда требуется нагрев, включается насос, и вода вытекает из верхней части бака, проходит через зону нагрева и возвращается на дно бака, чтобы быть снова нагревается.
• Эта система невероятно эффективна . Летом ограниченное естественное охлаждение используется , что позволяет сэкономить на счетах за кондиционирование воздуха. Тепло поглощается зданием по мере того, как вода в системе теплого пола нагревается до комнатной температуры. Эта вода комнатной температуры всасывается в резервуар для горячей воды, поскольку горячая вода используется в доме, и заменяется в трубке излучающего под полом холодной водой. Вода комнатной температуры, подаваемая в резервуар для горячей воды для бытового потребления из вашей излучающей системы, также требует меньше затрат на нагрев, что снова экономит ваши счета за газ!

Теплая вода выходит из бака и поступает в ваши приборы, такие как раковина, душ и т. д. Холодная вода из колодца или из городского водопровода должна заменить использованную воду. Эта холодная вода проходит через излучающую трубу под полом на пути к водонагревателю. Этот предотвращает застой воды в трубах летом и обеспечивает естественное охлаждение.

ОПИСАНИЕ ПОТОКА – ГВС

• При использовании горячей воды для бытовых нужд (в раковине, душе и т. д.) вода вытекает из верхней части бака к месту использования. Холодная вода заменяет объем горячей воды , которая использовалась , поступая в верхнюю часть системы, через систему отопления, а затем в нижнюю часть резервуара . Причины этого следующие:
• Возможность застоя, особенно летом, когда нет отопления, полностью исключена .
• В зимнее время эта схема потока отдает приоритет использованию горячей воды для бытовых нужд, если одновременно требуется и отопление, и горячая вода (чтобы человек в душе не выбегал). Зимой потери КПД нет; любое тепло, отведенное от пола, возвращается в бак, поэтому в системе нет чистых потерь энергии .

Компания Radiantec сыграла ведущую роль в разработке этих систем, и они соответствуют большинству основных строительных норм и правил . Как и в случае любого строительного проекта, вы должны убедиться, что система Radiantec любого типа соответствует вашим местным строительным нормам.

Проверьте свои местные коды и при необходимости обратитесь за помощью в компанию Radiantec. Официальный представитель вашего кода может позвонить нам с любыми вопросами.

ОТКРЫТАЯ ПРЯМАЯ СИСТЕМА

ПРЕИМУЩЕСТВА

• Эта система очень низкая стоимость .
• Это механически очень простой , элегантный и надежный.
• Исключительная энергоэффективность , особенно при использовании водонагревателя Polaris.
• Проблемы с диффузией кислорода не являются фактором, поскольку все материалы пригодны для питья.
• Использование наружного крана для полива газонов, мытья автомобилей и т. д. еще больше улучшит охлаждение.
• Вы можете установить добавку солнечной энергии с самого начала или добавить ее в любое время в будущем.

ОТКРЫТАЯ ПРЯМАЯ СИСТЕМА

ПРОБЛЕМЫ

• Вода во всех частях системы должна быть пригодной для питья и пригодной для употребления. Детали потока в наших инструкциях и в анимации здесь должны быть выполнены . Все материалы, используемые в системе, должны быть пригодны для питья.
• Вам может понадобиться расширительный бак, если обратные клапаны или устройства предотвращения обратного потока препятствуют возврату расширительной воды в остальную часть системы водоснабжения.
• Вы должны быть уверены, что давление в системе совместимо с температурой и пределами давления в трубке.

OPEN DIRECT — ЛУЧШАЯ СИСТЕМА

Мы считаем эту систему лучшей альтернативой . Он прост по конструкции, эффективен в эксплуатации, имеет скромные начальные затраты и может использовать экологически чистую солнечную технологию. Когда и где местные правила разрешают подачу тепла и горячей воды для бытовых нужд через единую систему, мы рекомендуем открытую прямую систему. Вот почему:

Эффективность

В системе Open Direct используется один нагреватель воды для бытового потребления для отопления помещений и горячего водоснабжения , что устраняет необходимость в бойлере. Низкие рабочие температуры лучистого отопления позволяют использовать современные «конденсационные» бытовые водонагреватели с КПД 95 процентов. Функция охлаждения в летнее время предоставляется бесплатно и фактически снижает затраты на нагрев горячей воды для бытовых нужд (см. схему).

Первоначальная стоимость

Наша открытая прямая система чрезвычайно проста, а простота стоит дешевле. Рассмотрим, например, дом площадью 2500 кв. футов с двумя зонами. Материалы для пола, насосы и элементы управления обойдутся вам примерно в 4300 долларов. Добавьте высокоэффективный водонагреватель Polaris (бойлер не требуется), и общая стоимость составит 7500 долларов США, что является непревзойденной ценой для высококачественной системы.

Простота

Помимо снижения первоначальных затрат, более простая система обеспечивает большую надежность .

Долговечность

Все основные компоненты изготовлены из нержавеющей стали или полиэтилена и рассчитаны на весь срок службы . Кроме того, на наши компоненты распространяется исключительно серьезная гарантия.

Энергоэффективность

Этот тип системы может быть изначально разработан для использования солнечной энергии или может быть преобразован в солнечную энергию в любое время. Если вы хотите приготовить теплую воду для поверхностного отопления или ГВС, 9Солнечные тепловые панели 0026 будут эффективнее и дешевле .

Щелкните здесь, чтобы узнать, как открытая прямая система может использовать солнечную энергию.

Наши клиенты предпочитают систему Open Direct. Нажмите здесь, чтобы узнать, почему.
