Теплый пол водяной своими руками в частном доме. Как сделать теплые полы от водяного отопления в частном доме правильно?

Чтобы организованная система при эксплуатации не стала разочарованием и тратой средств, нужно на этапе ее проектирования учесть следующие моменты:

• водяные теплые полы дадут тепло в дом, если в бетонной стяжке будет минимум (лучше полное отсутствие пузырьков воздуха). Воздушные камеры ухудшают отдачу тепла;
• избежать растрескивания стяжки можно при добавлении в нее пластификаторов;
• изучая вопрос, как сделать теплые полы от водяного отопления в частном доме, измерьте площадь в каждой комнате, где будет обустраиваться система. Если площадь поверхности свыше 40м2, тогда бетонная стяжка укладывается частями. Если вы не знаете, как правильно сделать теплый пол большой площади от отопления в частном доме, напомним, что между швами обязательно прокладывают демпферную ленту;
• с типом чистового покрытия нужно определиться заранее. От его эксплуатационных условий и толщины будет зависеть допустимый шаг и толщина стяжки. Если устройство водяного теплого пола в частном доме по схеме выполняется с применением паркета, тогда шаг делают не менее 200 мм, иначе покрытие быстро потеряет свои внешние и физико-технические качества. А толстая напольная отделка может поднять настолько уровень пола, что дверной проем придется уменьшать;
• заливать своими руками стяжку теплого пола в доме нужно только после проверки системы. Значит, первый ее запуск придется проводить после укладки труб и подключения их к коллектору;
• чем толще труба, тем больше расход воды и затраты на организацию, поскольку подключать теплый пол своими руками в частном доме придется с использованием фитингов и переходников. Да и изогнуть толстую трубу будет крайне непросто;
• марка бетона М200 и выше. На этом материале не стоит экономить, поскольку стяжка должна обладать высокой несущей способность — принимает нагрузки от мебели, техники, людей;
• интересуясь вопросом, как правильно сделать теплый водяной пол в частном доме, нельзя забывать о том, что внутри петли и контура трубы должны быть цельными. Отрез изделия выполняют возле коллектора, которых разумнее разместить по центру.

Как подключить теплый пол к отоплению в частном доме. Вариан. Подсоединение контура через отопление с использованием термомонтажного модуля

Данная схема применяется, когда дом уже эксплуатируется и хозяин не хочет принципиально менять систему отопления, переделывая её полностью, а тёплый пол нужно сделать только в одном небольшом помещении: кухне, санузле, в тамбуре на входе в дом.

1. При использовании такой схемы теплоноситель поступает в контур пола не от котла, а из радиатора. Его температуру в данном случае снизить невозможно, поэтому придётся довольствоваться той, что есть в существующем отоплении, если оно центральное (правда, делать это в квартирах многоэтажных домов не разрешается), или настраивать работу котла так, чтобы избежать перегрева пола.

   Подключение теплых полов к центральному отоплению напрямую

2. Для регулирования температуры пола на обратной трубе устанавливается вот такой, как на фото, автономный модуль, состоящий из клапана с воздухосбросом и терморегулирующей головкой, который можно купить в готовом варианте или собрать из отдельных деталей. Под него в стене делается выемка, которая потом закрывается пластиковой крышкой, а на виду остаётся только головка регулятора.

   Автономный модуль для регулирования температуры пола

3. Принципиальное отличие этой схемы от прочих заключается в том, что горячая вода из радиатора заходит в обособленную петлю пола, остывает там до нужной температуры, а затем продвигается далее, уступив место новой порции теплоносителя.
4. Этот способ не слишком комфортен, так как вероятность перегрева пола всё же остаётся. Однако для маленьких помещений типа ванной или лоджии, в которых люди не находятся длительное время, вполне подходит. Во всяком случае, по цене такая схема наиболее выгодна, да и монтируется очень просто.

Как сделать теплый пол в деревянном доме. Электрический теплый пол в деревянном доме

В отличие от водяного пола в деревянном доме – электрический намного проще обустроить, так как его можно смонтировать как по лагам, так и по стяжке. Стоит заметить, что при укладке электрического теплого пола используется слой фольги, который защищает провода от нагревания и предотвращает попадание влаги.

Обустройство теплого электрического пола в деревянном доме имеет множество преимуществ, таких как экологическая безопасность, простота в установке и эксплуатации, бесшумность работы. В отличие от водяного пола – электрический теплый пол работает бесшумно.

Отсутствие необходимость специального ухода за теплым полом, как и отсутствует испарение воды. Это преимущество является одним из самых важных.

При работе водяных полов вода из системы может испаряться, тем самым повреждая характеристики напольного покрытия. Электрический теплый пол не влияет на сохранность и характеристики напольного покрытия.

Как укладывать теплый электрический?

Электрический теплый пол может выступать как основное средство обогрева, так и дополнительный источник обогрева помещения. В среднем система электрического теплого пола может отопить помещение размерами от 10 до 25 м2.

Этапы укладки теплого электрического пола с подложкой

Сперва производится укладка утеплителя на бетонный или деревянный пол. Можно обойтись без этого этапа, он необходим для улучшения теплоизоляционных качеств пола.

Далее происходит укладка фольги. Слой фольги будет защищать нагревательный кабель теплого пола от перегрева и деформации.

Следом монтируется металлическая сетка. Укладка металлической сетки – необходимый этап установки теплого электрического пола. Металлическая сетка выполняет несколько функций, к ней прикрепляется нагревательный кабель и она обеспечивает защиту от возгорания.

Далее укладывают нагревательный кабель. При укладке электрического пола по лагам в них проделывают отверстия. Укладывать кабель теплого электрического пола рекомендуется способом «змейка». Таким образом, можно сэкономить материал, а также упростить процесс укладки.

Следом выполняется присоединение к системе теплого пола терморегулятора и температурного датчика, которые позволят регулировать температуру в помещении.

Наконец производится укладка подложки и чистового пола, который представляет собой доски ДСП или ДВП плиты. Этот этап укладки необязателен. Напольное покрытие можно устанавливать сразу после укладки подложки на кабель теплого электрического пола.

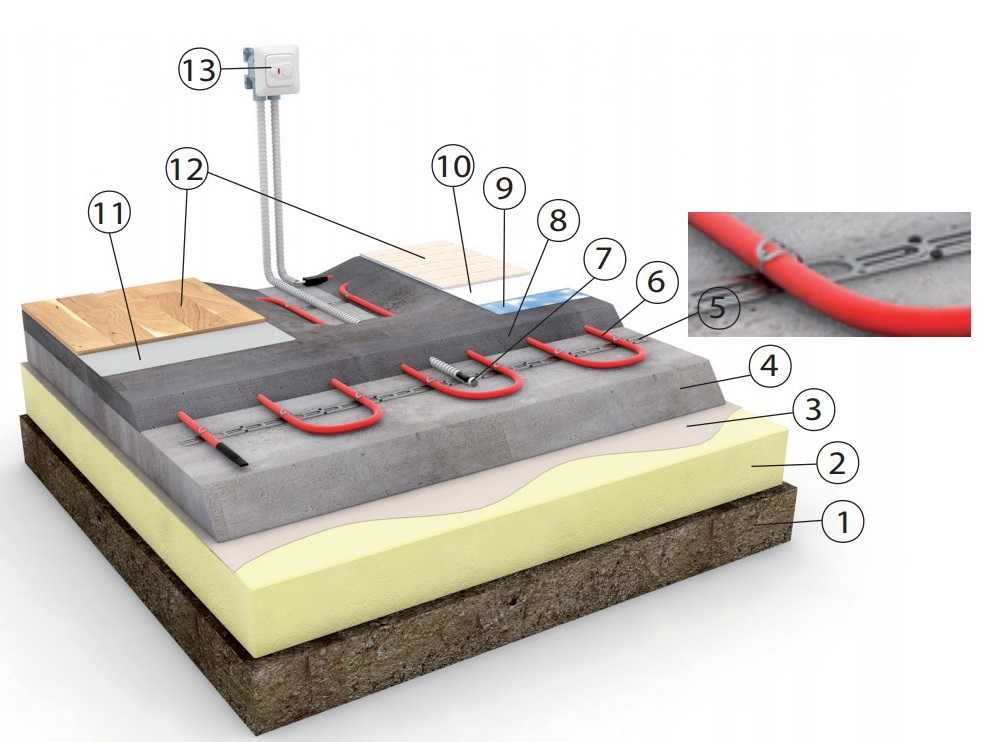

Укладка теплого электрического пола на стяжку

Укладку теплого электрического пола можно легко и просто с помощью стяжки.

Первым делом производится установка теплоизоляции. В качестве теплоизоляции может выступать пенопласт, его рекомендуется уложить в 1 слой. Толщина пенопласта не должна превышать 15 см. Если вы собираетесь укладывать в качестве напольного покрытия паркет или ламинат, то можно обойтись без теплоизоляционного покрытия, заменив его на гидроизоляционное, например, полиэтиленовую пленку.

Далее производится укладка слоя фольги, установка арматурной сетки и закрепление труб на ней. Укладывать трубы рекомендуется змейкой или любым другим способом.

После вышеописанных манипуляций, производится заливка бетонного раствора. Для того, чтобы добиться идеально ровной поверхности, можно использовать дополнительный слой нивелир-смеси. Стоит заметить, что идеальным пол должен быть только для некоторых видов напольного покрытия, например, ламината. В конце производится укладка напольного покрытия.

Как сделать теплый пол в доме. Устройство водяного теплого пола

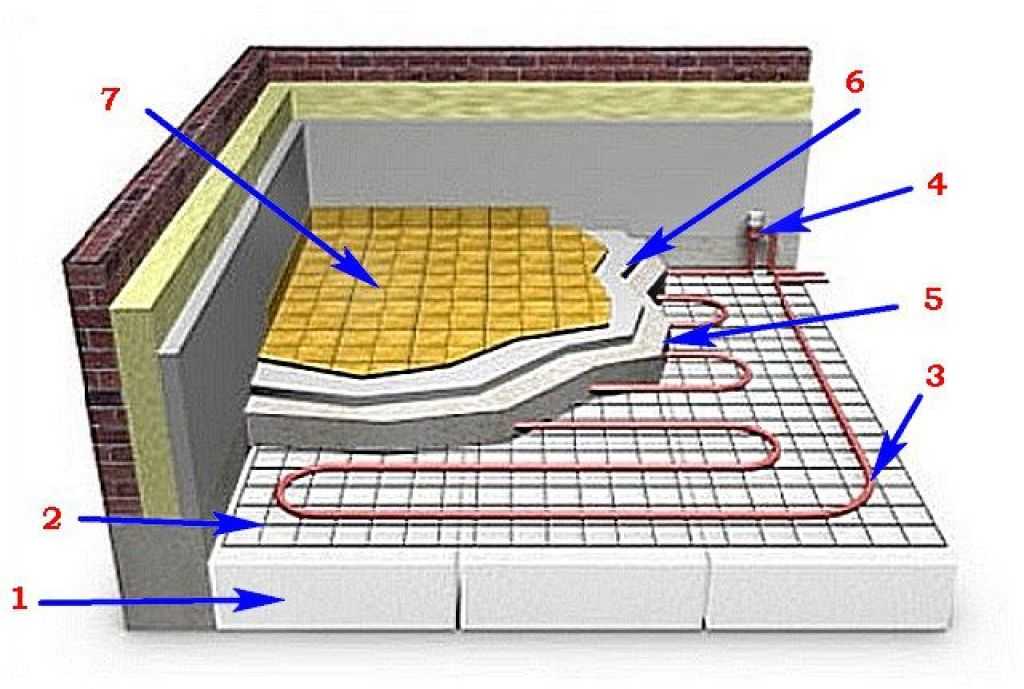

Теплый водяной пол является сложной многокомпонентной системой, каждая часть которой выполняет свою функцию. Рассмотрим его устройство на следующем рисунке.

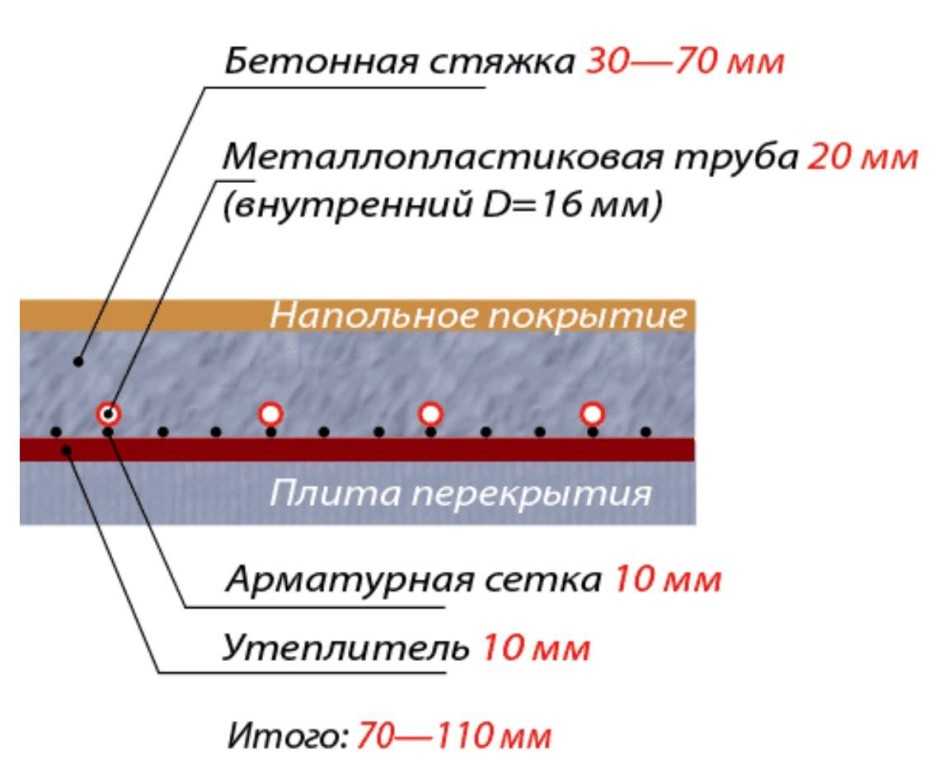

Типовая конструкция «пирога» теплого водяного пола

Такой вид напольного отопления называется «мокрым» потому, что в его обустройстве используются «мокрые» строительные процессы, а именно заливка цементно-песчаной стяжки. Существуют еще так называемые сухие теплые полы, но они делаются в основном в домах с деревянными полами . В рамках этой статьи мы будем рассматривать именно «мокрые» теплые водяные полы, так как они гораздо лучше, хоть их монтаж и сложнее.

Теплый водяной пол монтируется на устойчивом и прочном основании, которым может быть бетонная плита или грунт. На основание укладывается пароизоляция из полиэтиленовой пленки толщиной не менее 0,1 мм. Следующим слоем «пирога» является утеплитель в качестве него лучше всего использовать экструдированный пенополистирол , который имеет очень низкий коэффициент теплопроводности, высокую механическую прочность и разумную стоимость. Поверх утеплителя оборудуется цементно-песчаная стяжка, в которую обязательно добавляется пластификатор – для подвижности смеси, легкости укладки и снижения водоцементного соотношения. Стяжку желательно армировать металлической проволочной сеткой с шагом ячейки 50*50 мм или 100*100 мм. Там же внутри стяжки проходят трубы теплого пола с циркулирующим в них теплоносителем. Высоту стяжки над трубами рекомендуется делать не менее 3 см, однако, практика подсказывает, что лучше 5 см, так и прочность будет выше и распределение тепла по полу будет более равномерным.

В месте примыкания стен к стяжке, а также на границах контуров теплого водяного отопления прокладывается демпферная лента, которая компенсирует тепловое расширение стяжки при ее нагреве. Финишное покрытие пола должно быть предназначено именно для работы с теплыми полами. Лучший выход – это керамическая плитка или керамогранит, но некоторые другие виды покрытия – ламинат, ковролин или линолеум тоже могут применяться с теплыми полами, но в их маркировке должен стоять специальный значок.

Так обозначаются напольные покрытия способные работать с теплыми полами

Такие покрытия, правда, требуют четкого соблюдения теплового режима пола, что достигается применением автоматики — специальных смесительных узлов.

Теплый пол в доме плюсы и минусы. Какие плюсы и минусы теплого пола: давайте разберемся

1.
2.
3.
Уют в доме зависит не только от интерьера, но и от температуры. В холодном помещении находиться не комфортно, к тому же это грозит простудными заболеваниями. Также зимой можно столкнуться с проблемой холодных полов – если в комнатах ее удается решить, положив на поверхность ковер, то по напольной поверхности в ванной и на кухне ходить не совсем приятно. Пригодится система пола с обогревом и в детской комнате. Казалось бы, лучше такой системы обогрева не может быть ничего. Но стоит учитывать, что имеет теплый пол плюсы и минусы. Как он выглядит, можно посмотреть на фото.

Достоинства теплого пола

Имеет такие теплый пол преимущества:

• комфортная температура поверхности пола;
• равномерный обогрев помещения;
• повышение температуры воздуха в комнате.

Нужно сразу сказать, что система пола с обогревом не может заменить обычное отопление. Традиционные батареи обеспечивают основной нагрев воздуха в помещении. Теплые полы могут использоваться лишь в качестве дополнительного обогрева комнаты. Это — минусы теплого водяного пола. Он обычно используется для прогрева именно пола – все же ходить по теплой поверхности гораздо комфортнее, чем по холодной. Но в то же время, благодаря этой системе, помещение будет обогреваться лучше, поскольку к традиционным батареям присоединяется и другой источник отопления. Вдобавок ко всему, тепло будет распределяться равномерно, так как комната станет нагреваться по всей площади.

особенности систем теплых полов

оптимальная температура поверхности пола – 25-28 градусов. при установке системы стоит учитывать, что наибольшая температура будет наблюдаться в самом начале водяного теплого пола – по мере продвижения по трубам, она будет падать. с электрическими полами такой проблемы не возникает.
Но имеют и электрические теплые полы плюсы и минусы. Прежде всего, обогреву могут мешать мебель и некоторые напольные покрытия. Также не рекомендуется делать электрический теплый пол под покрытия, подверженные возгоранию, например, паркет. В принципе, дерево выдержит нагрев до 30 градусов, но если основного отопления не будет, и по датчику температуры воздуха в помещении нужно будет достигнуть 20 градусов, не исключено, что этот материал загорится. Читайте также: » Как сделать теплый пол на кухне – монтаж электрического или водяного пола отопления «.

Что касается того, есть ли вред теплых полов, то температура их поверхности будет выше, чем воздуха. Но это не может способствовать возникновению простуды – напротив, больше шансов заболеть, передвигаясь по холодному покрытию. Установив систему теплого пола в ванной, кухне, детской комнате, можно не переживать о болезнях – как известно, простуды часто возникают при переохлаждении ног (прочитайте: » Теплый пол для ванной комнаты: правильное решение «).

Имеет теплый пол недостатки, среди которых, например, невозможность полного управления температурой. Это в основном относится к водяным системам. Уровень нагрева электрических полов можно настраивать, если, конечно, приобрести хороший датчик, качественно измеряющий температуру. Специалисты советуют устанавливать программируемые электронные приборы – с их помощью можно выставить желаемый уровень температуры воздуха или поверхности пола, а при достижении данного показателя система будет автоматически отключаться. Читайте также: » Как выбрать мобильный теплый пол под ковер – виды. характеристики, преимущества и недостатки «.
Плюсы и минусы теплого пола, подробно на

устройство теплого пола

нагревательный элемент укладывают на теплоизоляционный материал при устройстве теплых полов , сверху заливают стяжку и настилают напольное покрытие. насчет того, вредны ли теплые полы, то это утверждение абсолютно неверно.

Удельное тепловыделение – основной параметр системы теплого пола. Он колеблется в пределах 15-25 Вт/м. Для укладки пола нужно выбирать изоляционный материал, который сможет выдержать температуру выше 100 градусов. Иначе при эксплуатации системы могут возникнуть проблемы. Читайте также: » Какие бывают электрические полы с подогревом – виды, особенности, правила укладки «.

Что касается того, что теплые полы вредны для здоровья, то это абсолютно неверно – подогрев напольной поверхности может сказаться на здоровье только положительным образом. Но чтобы такая система прослужила долго, ее нужно правильно установить.

Технология теплого пола в доме. Сферы применения водяных теплых полов

Основным и самым важным недостатком теплых полов водяного типа является невозможность их использования в многоквартирных домах с централизованным отоплением. Конечно, всегда можно попытаться согласовать такую ситуацию с местными управляющими компаниями – но в подавляющем большинстве случаев итогом будет отказ.

Вся проблема заключается в возможностях и характеристиках централизованной отопительной системы. Она характеризуется высоким давлением и температурой – и эти показатели слишком велики для теплого пола. Любые ошибки, допущенные в процессе монтажа, могут привести к протеканию контура, в результате которого нижняя квартира будет залита горячим теплоносителем, а верхние квартиры попросту останутся без отопления. Поэтому, если уж есть необходимость обустройства теплого пола в квартире, то нужно выбирать электрические варианты (разумеется, при этом нужно учесть все возникающие нюансы).

В частных домах ситуация выглядит совершенно иначе. Здесь уже нет ограничений по применению, поэтому технология водяного теплого пола может раскрыться в полой мере. Благодаря рациональному распределению тепла в помещении (тепло по большей части остается на нижнем уровне) достигается значительная экономия. Помимо частных домов, теплые полы можно использовать и в других постройках – например, в гараже или мастерской.

Наиболее эффективными теплые полы оказываются в том случае, если напольное покрытие выполнено из плитки или ламината – эти материалы нагреваются и удерживают тепловую энергию. При использовании в качестве напольного покрытия ковролина эффективность обогрева помещения будет снижена из-за низкой теплопроводности данного материала.

Теплый пол в частном доме по грунту. Теплый пол по грунту в частном доме. Устройство, монтаж и подключение к сети

Существуют разные методики укладки панельного отопления. Одной из них является теплый пол по грунту. Особенность в том, что делается такой обогрев во время строительства здания, а не впоследствии его эксплуатации, вследствие желания модернизировать жилье.

Запланировав сделать тёплый пол по грунту в частном доме, следует разбить всю работу на два этапа: на нижние слои заливается черновая стяжка, далее выкладываются все остальные слои пирога. Это железное правило для укладки, продиктованное возможной усадкой грунта.

Что собой представляет теплый пол на грунте

Конструкция теплого пола, которая укладывается в помещениях, напоминает своеобразный «пирог», поскольку состоит из нескольких слоев.

Заливка теплого пола по грунту напрямую зависит от характеристик почвы. Она должна отвечать определенным требованиям и нормативам.

Так, подземные воды должны находиться не выше, чем 5–6 метров от уровня верхнего слоя. Важно, чтобы почва участка не имела высокое значение рыхлости и воздушности. Потому не допускаются строительные работы на песчаниках и черноземе. Важно также учитывать нагрузку, которая будет приходиться на конструкцию в процессе эксплуатации. Устройство пола должно обеспечить следующее:

• надежную тепловую изоляцию комнаты;
• не дать грунтовым водам затопить помещение;
• устранить внешние шумы;
• не допустить проникновения водяного пара;
• обеспечить комфорт жителям.

Водяной тёплый пол по грунту

Конструкция панельного отопления – превосходное решение для жилых комнат и рабочих помещений с крупной площадью (более 20 м2). Здесь можно использовать электрический обогрев или водяной. В мелких помещениях (санузел, балкон или лоджия) трубы разместить достаточно сложно. Потому допускается (и даже рекомендуется) использование электрических теплых полов. Как правило, все стремятся обеспечить уют в первую очередь в больших помещениях. Стоит рассмотреть водяной пол по грунту, его особенности.

Важно знать! В многоэтажках запрещена укладка водяной панельной системы обогрева совместно с централизованным источником тепла. Это обусловлено разгерметизацией системы, внесением дополнительных сопротивлений в рассчитанный заранее проект, что помешает корректной работе.

Исходя из этого, стоит понимать, что для подключения обогрева стоит рассмотреть наличие автономного источника тепла. А для этого нужно обратиться в соответствующие государственные структуры за разрешением.

Существует несколько методик монтажа водяных систем. Но для каждой из них нужно предусмотреть следующее:

1. При укладке на грунт стоит позаботиться об организации своеобразной «подушки». Первым укладывается слой песка (толщина 5–7 см), далее идет камень мелкой фракции (толщина слоя – 8–10 см).
2. Второй этап – гидроизоляция. Использовать можно практически все доступные материалы. Подходит битумно-резиновая или битумно-полимерная мастика. В качестве альтернативы можно применять оклеечный тип. Такой вариант имеет армирование в виде стекловолокна.
3. Не обойтись и без тепловой изоляции. Можно использовать пенополистирол. Толщина этого слоя вариативная и зависит от проводимых расчетов.
4. Можно использовать дополнительный слой теплоизоляции рулонного типа с покрытием из фольги (это вспомогательная конструкция, потому данный шаг можно пропустить).
5. Укладка труб теплого пола по грунту.
6. Поверх трубопровода делается стяжка. Потребуется и ее армирование сеткой. Высота такой конструкции вместе с нагревательными элементами должна составлять 50–70 мм. Это делается для быстрого прогрева покрытия. Армирование проводится над конструкцией теплого пола. Это делается с целью равномерного распределения нагрузок на систему.
7. Финишное покрытие. Здесь разрешено применять материалы, которые не поддаются тепловому воздействию напольной системы отопления.

Видео теплый пол в частном доме. Как сделать теплый пол правильно.

Как подключить теплый пол к отоплению в частном доме

Теплый пол — распространенный и удобный способ отопления комнаты, при этом затраты регулируются в зависимости от того, какая схема подключения выбрана. Применяют водяные трубы из металлопластика, полипропилена или ставят нержавеющие коллекторы. Помимо труб в системе есть много других конструктивных узлов и элементов, которые подключают к источнику тепла различными методами.

Содержание

1. Особенности обустройства водяного теплого пола
2. Схемы подключения теплого пола
3. Как подключить теплый пол к отоплению в частном доме
4. Монтаж от трехходового клапана
5. Разводка от смесительно-насосного узла
6. Подключение от радиатора

Особенности обустройства водяного теплого пола

Основа — трубы с нагретой водой, обогревающие поверхность пола. Степень обогрева зависит от теплопроводности покрывающих материалов. Предусмотрены некоторые ограничения по подключению водяного теплого пола к котлу, чтобы предупредить протечки и опасные ситуации. Специалисты не рекомендуют ставить теплые водяные трубы в полу выше первого этажа, поэтому такие варианты разрешены только в частном доме и на начальном уровне многоэтажек.

Подключение теплого пола к системе отопления в частном доме имеет преимущества:

• Можно обогревать помещение значительной площади, при сниженных затратах, если технологически правильно организовать схему и вариант подключения к источнику тепла.
• Теплые полы ставят в качестве дополнительного отопления, но иногда такую систему рассматривают как основную.
• Отмечают равномерный прогрев основания по всей плоскости, отсутствие перегрева отдельных участков.
• Водяные полы работают в системе пола около 30 лет без нарушения функциональности.
• Водяной теплый пол можно совместить с разными отопительными системами и котлами (газовым, на твердом и жидком топливе).
• Терморегулятор и современные датчики координируют температуру и время отключения.

Основное

25%

Есть пара радиаторов

12.5%

Дополнительное

62.5%

Проголосовало: 8

Водяные полы полностью безопасны при соблюдении технологии подключения. В комнате отсутствует сырость, не развивается плесень, грибок. Теплые полы легко мыть и убирать.

Недостаток обогреваемых полов в том, что системы нельзя устанавливать в многоэтажном секторе, кроме первого этажа. Для функционирования в заданном режиме не стоит полагаться на напор в существующей сети подачи воды, поэтому в системе положено ставить насос.

Если полы монтируют на первом этаже многоквартирного дома, плиты перекрытия над подвалом обязательно утепляют минватой, пенополистиролом, пенопластом и другими современными материалами.

Перед монтажом рассчитывают длину труб и расположение:

• Одна ветка по правилам не должна быть длиннее 120 м (трубы 20 мм в сечении), и 100 мм (труба 16 мм диаметром) — такие ограничения создают неудобство при проектировании системы теплого пола.
• Коллекторы лучше рассчитывать так, чтобы основная ветка проходила по центру помещения.
• Учитывают поперечное сечение коллекторов при расчете.
• Между витками труб по перпендикуляру должно быть не менее 140 мм, если система пола низкотемпературная, промежуток уменьшают до 100 мм, а диаметр труб принимают на уровне 16 – 18 мм.

Электро-водяной теплый пол

Водяной греющий пол бывает двух типов:

• электро-водяной, когда нагревательный кабель располагается в трубах;
• классическая конструкция в виде нагревательного котла с подключенными к нему коллекторами.

В электро-водяном трубы не подсоединены к источнику общего отопления. Нагреватель располагается внутри полости коллектора на всей протяженности, а источником тепла служит электричество. Спираль нагревает воду внутри коллекторов.

В классической системе тепло подается в трубы жидким энергоносителем, а температура его повышается от котла центральной отопительной системы. Подключают к городской теплоцентрали, возможно подключение коллектора теплого пола к системе отопления автономного типа в собственном доме. Водяные трубы укладывают в бетонную стяжку либо коллекторы располагают в каркасно-навесной системе полов. Во втором случае применяют схему деревянного реечного или модульного типа.

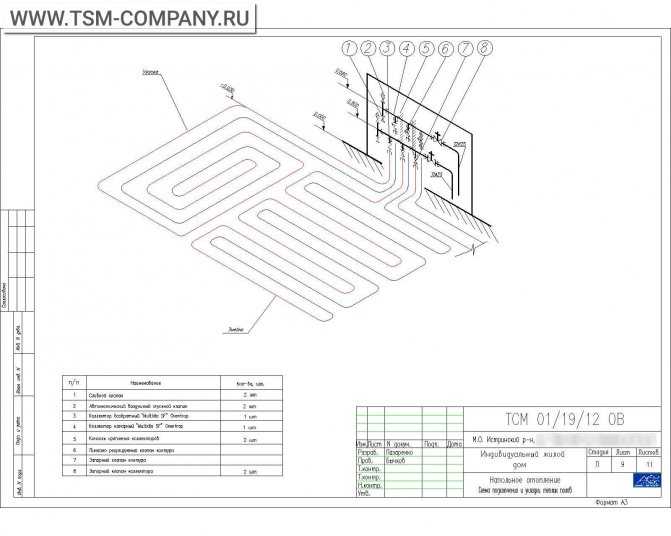

Схемы подключения теплого пола

В отопительную трубу пола вода подается нагретой до +50° — +55°С. Энергоноситель остывает в контуре, отдавая часть тепла стяжке и напольному покрытию. После этого теплоноситель покидает ветку теплого пола охлажденным и поступает в коллектор. Здесь происходит повторное смешивание с горячей водой, температура устанавливается на заданном уровне в +55°С. Теплоноситель снова полается в контур теплого пола.

Схема установки системы:

• в доме разрешается несколько контуров, для каждого из них может быть смонтирован коллектор;
• разрешается прокладывать трубы по системе «улитка», «змейка» и в комбинированном варианте.

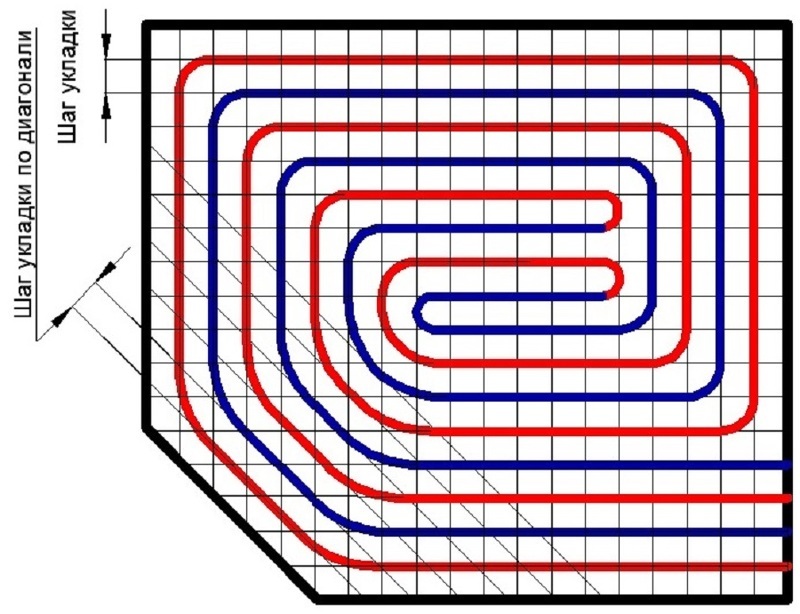

Схема «улитка» распределяет тепло более равномерно. Трубу устанавливают от края к центру по кругу, затем коллектор раскручивают по окружности в обратном направлении. При раскладке по основному пути нужно предусматривать промежуток, где можно будет установить обратную ветку.

При схеме «змейка» трубу раскладывают волной в одну сторону (прямую), после окончания ее просто подключают для возврата в обратный контур. В начале волны температура всегда выше, а при окончании движения в «змейке» понижается — из-за неравномерного нагревания площади такую схему применяют редко.

Валера

Голос строительного гуру

Задать вопрос

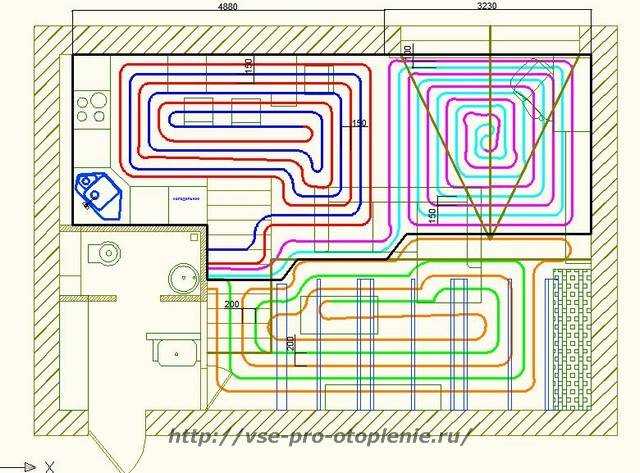

Для расчета системы обогреваемого пола определяют место установки труб, например, в центре. Схематично составляют планировку, потом по эскизу находят длину коллекторов. В идеале нужен теплотехнический расчет строения. Если потери энергии в комнате не превысят 100 Вт на каждом квадрате, теплый пол можно подсоединить к существующим отопительным приборам, и дополнительных затрат на перевооружение не потребуется.

Как подключить теплый пол к отоплению в частном доме

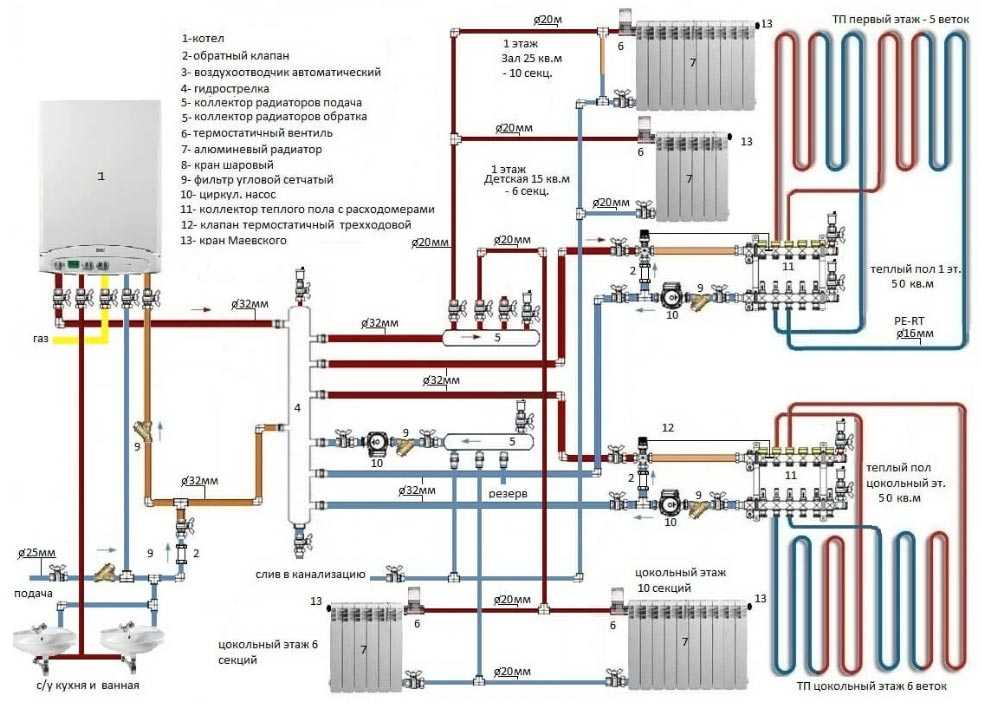

Схема теплого пола водяного от котла с насосом

Энергоноситель от котла идет в коллектор распределения, после этого расходится по отопительным веткам. Отопительный агрегат настраивают на температуру воды в системе теплого водяного пола.

Нюансы подключения теплого пола к котлу:

• Лучше применять конденсационный отопительный котел, чтобы он мог функционировать в низкотемпературном режиме (самый выгодный КПД). У агрегата другого типа в таком температурном режиме быстро износится теплообменник. К твердотопливному котлу нужен буферный резервуар для регулировки температуры.
• Нужна тепловая помпа для подсоединения теплого пола.

У котла есть 4 выхода:

• подача в отопительную систему;
• вывод в контур ГВС;
• подводка из системы ХВС;
• обратка из отопительной ветки.

Стыки делают разъемные, применяют накидные гайки. Предусматривают подпитку с помощью кранов от водоснабжения, регулируют объем поставленной жидкости манометром (1 – 1,5 атм) на входе. На обратке устанавливают насос, между помпой и агрегатом ставят расширительный бак. Схема подключения теплого пола к котлу описывается производителем в паспорте, поэтому все подсоединяют по инструкции.

Монтаж от трехходового клапана

Обычно применяют комбинированную систему подогрева, при этом в комнате есть отопительные радиаторы (около +80°С) и система подогреваемого пола (+40°С). Чтобы уравновесить температуру в обеих ветках, используют термостатический клапан.

Особенности подсоединения:

• Клапан ставят на подающей ветке, после него врезают циркуляционный насос.
• С обратки подогреваемого пола подмешивают остывший энергоноситель к жидкости из котла.
• Трехходовой клапан снижает температуру воды из котла до нужной температуры (+40°С).
• Монтаж системы простой и требует недорогого оборудования.

Недостаток системы в сложности дозировки горячего и остывшего энергоносителя, поэтому в трубы пола поступает перегретый или недостаточной температуры теплоноситель. Такое обстоятельство понижает комфортность. При открывании трехходового клапана питается нагревательный контур пола, а давление в системе может снижаться.

Разводка от смесительно-насосного узла

Относится к категории смешанного подсоединения, в этом случае есть ветка радиаторов, контур теплого пола, действие которых объединено использованием коллекторного узла. В нем смешивается охлажденный энергоноситель и подающийся от котла.

Особенности системы:

• У насосно-смесительных устройств присутствует клапан балансировки, который дозирует объем остывшей воды при смешивании с нагретой. Можно четко контролировать требуемую температуру жидкости, поступающей в систему подогреваемого пола.
• Разные модели узла предполагают другие детали: байпас с клапаном, балансировочный затвор котловой ветки, шаровые вентили на двух сторонах от помпы.

Валера

Голос строительного гуру

Задать вопрос

Экономии достигают, собирая самостоятельно смесительный узел с насосом. Коллектор также несложно собрать своими руками. Можно разместить трехходовой клапан или заменить его комплектом балансировочного и двухходового. В первом случае в коллектор подается вода постоянного нагрева, но применение ограничено площадью пола 200 м². Второй вариант позволяет использовать неограниченную квадратуру, но температура скачет.

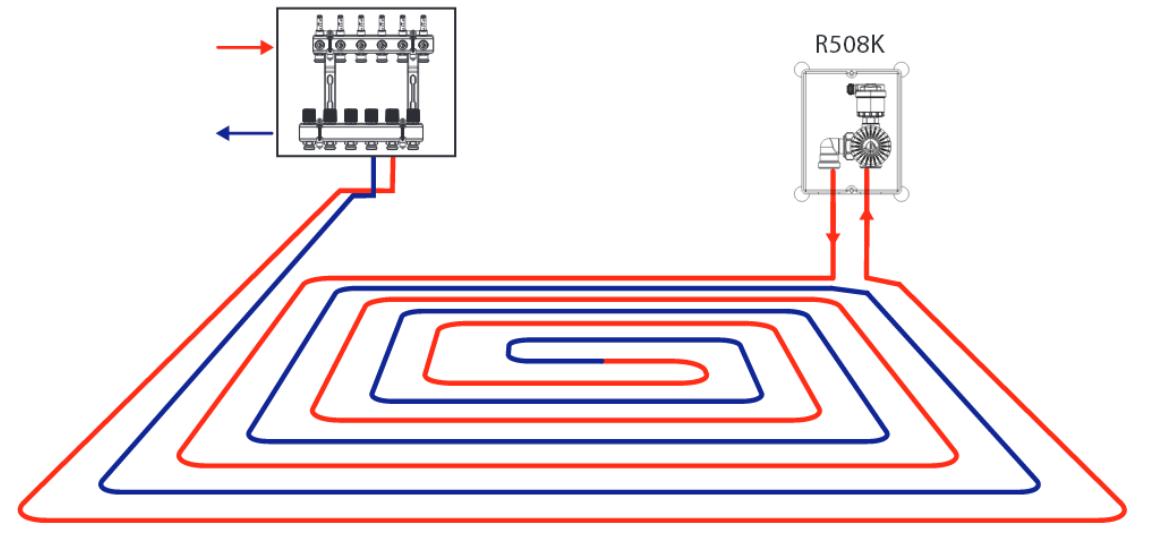

Подключение от радиатора

Вариант предусматривает подключение одной ветки на площадь размера комнаты не больше 20 м². Соединительный комплект представлен в форме пластиковой коробки, внутри которой стоят датчики, терморегуляторы, ограничители и отводчики воздуха из системы.

Энергоноситель поступает из высокотемпературной магистрали (+70°С), охлаждается в контуре теплого пола, дальше поступает в коробку, где смешивается с вновь поступившим горячим. В этой системе не нужен насос, т. к. для такой квадратуры достаточно котловой помпы.

В системе отмечаются участки перегрева пола, поэтому комфортность снижена. Систему применяют для коридоров, кухонь, санузлов, но в детских и спальнях лучше не применять. Плюсом является то, что подсоединение простое и доступное для неопытного пользователя.

Open Direct System обеспечивает тепло и горячую воду от ОДНОГО водонагревателя

«Open Direct Radiant System» представляет собой значительный прорыв в дизайне лучистого отопления. Открытая система прямого излучения предлагает беспрецедентную эффективность при очень доступной себестоимости и является нашей предпочтительной системой из всех систем лучистого отопления. Это одна система, которая работает двумя разными способами . Когда требуется обогрев пола, включается насос, и вода вытекает из бака, проходит через зону теплого пола и возвращается в бак. Когда требуется горячая вода, вода вытекает из бака и направляется в прибор. Вся вода в системе остается пригодной для питья.

Возможно, это самая энергоэффективная и экологически чистая система отопления в мире.

Это одно из немногих исключений из правила, согласно которому лучшие вещи стоят дороже. Вы буквально получаете гораздо лучшую систему за гораздо меньшие деньги.

Преимущества энергоэффективности открытой прямой системы.

• «Открытая прямая система» использует лучистое отопление, которое принципиально более энергоэффективно .
• Конструкции двойного назначения имеют менее ½ потерь в режиме ожидания по сравнению с двумя независимыми методами. Один набор устранен, а другой уменьшен из-за эффективного использования.
• Более низкие первоначальные затраты дает возможность купить лучшую и более эффективную единицу.
• «Открытая прямая система» совместима с солнечной батареей .
• Бытовые водонагреватели потенциально более эффективны, чем бойлер . Они могут работать при низких температурах и позволяют конденсировать дымовые газы. Имейте в виду, что эти преимущества доступны только с качественными водонагревателями и не могут быть реализованы с дешевыми моделями.
• Предварительный нагрев холодной воды обеспечивает ограниченное естественное охлаждение за счет того, что холодная замещающая вода проходит по трубам в полу перед подачей в резервуар.
• Бак позволяет установить огромный теплообменник для дымохода.

Экологические преимущества системы Open Direct.

• Снижение расхода топлива
• ЕСЛИ КОНДЕНСАТИРОВАТЬ ПАР В ВЫХЛОДЕ ДО ВОДЫ, ВЫ МОЖЕТЕ ПОВЫШИТЬ ЭФФЕКТИВНОСТЬ ЕЩЕ НА 10%. Значительное количество загрязняющих веществ растворяется в воде и безвредно уходит в канализацию, а не загрязняет воздух.

Другие преимущества системы «Open Direct»

Наша система Open Direct исключительно доступна по цене

• Наш дизайн простой и элегантный
• В конструкции используется водонагреватель двойного назначения
• Никакой бойлер не экономит тысячи долларов
• В нашей конструкции используется на
  деталей меньше
• Простая установка экономит трудозатраты
• Energy Efficiency снижает затраты на топливо.

Простота установки

Наша открытая прямая система имеет простую конструкцию и меньшее количество деталей по сравнению с другими системами.

Простота в работе

Простота нашей конструкции и легкость, с которой вы можете найти наши детали в любом хозяйственном магазине , делают эту систему легкой для мастера на все руки или мастера «Сделай сам» .

Простота обслуживания

Наш дизайн прост для понимания. Наша излучающая система работает при гораздо более низкой температуре, чем у печи, поэтому работать с ней безопаснее, а наши материалы служат долго , поэтому они не нуждаются в постоянном уходе.

Легко получить детали для

Наша конструкция проста, а детали стандартны . Это может звучать не очень хорошо, но это так! Детали, которые мы используем, можно найти в любом хорошем хозяйственном магазине, специального заказа не требуется.

Меньше деталей

Поскольку наша конструкция проста и мы используем водонагреватель для отопления и горячего водоснабжения, наша система менее сложна и использует меньше деталей .

Более надежный

Наша система имеет меньше движущихся частей , работает при более низких температурах, чем котельные системы, и обеспечивает качество нержавеющей стали.

Долговечность

Более низкие рабочие температуры, конструкция из нержавеющей стали и высококачественные трубки делают систему долговечной и долговечной .

Энергоэффективный

Лучистое отопление естественно энергоэффективно. Наша система работает при более низких температурах, поэтому для нагрева воды требуется на меньше топлива , а наши водонагреватели конденсируют дымовые газы до получения максимального нагрева от вашего топлива .

Экологически чистый

Поскольку мы используем конденсационные водонагреватели, наши системы имеют более низкий уровень выбросов, чем другие. Наши системы также потребляют меньше топлива, чем котельная система , и совместимы с солнечными батареями.

Совместимость с солнечной батареей

Наша открытая прямая система совместима с солнечной . Вы можете запланировать установку солнечных панелей изначально или в любое время в будущем. Ознакомьтесь с нашей библиотекой солнечной энергии для получения дополнительной информации о том, как интегрировать солнечные панели в вашу систему лучистого отопления.

Дружелюбный сделай сам

Наша открытая прямая система представляет собой простую и элегантную конструкцию , в которой используются легко находимые общие детали. Многие из наших клиентов решили воспользоваться нашей бесплатной помощью в проектировании и самостоятельно установить систему, сэкономив .
Подробнее об установке своими руками читайте здесь.

Соответствует коду

Наши системы соответствуют коду

. Обратитесь к своему техническому специалисту за дополнительной информацией о вашем конкретном приложении, но в целом вот некоторая важная информация:

• Системы Radiantec соответствуют строительным нормам
• Мы предоставляем письмо для вашего официального кода

Сейф

Наша система работает при более низких температурах, чем системы с бойлером , что делает ее более безопасной при установке, использовании и обслуживании.

ВНИМАНИЕ, НЕГАТИВ

Здесь следует отметить, что инновации не всегда приветствуются теми, кто особо заинтересован в статус-кво. Вы должны учитывать источник, когда оцениваете комментарии тех, кто наживается на продаже котлов. Низкая стоимость и простота не всегда приветствуются. Вы не можете получить прибыль в 5000 долларов от системы за 5000 долларов. Использование водонагревателей в системах лучистого отопления разрешено всеми основными нормами. Никогда не было ни одного случая болезни легионеров, связанной с открытой прямой системой.

Не позволяйте лжи недовольных конкурентов лишить вас того, на что вы имеете право.

Открытая прямая система представляет собой единую систему , которая работает двумя различными способами :

• Работа в режиме обогрева – в этом режиме он обогревает ваш дом.
• Работа в режиме ГВС – В этом режиме подается горячая вода.

Эта оригинальная система полностью автоматическая . Это
без какого-либо участия домовладельца. Вам вообще не нужно делать никаких отдельных действий или настроек, чтобы использовать его. Вот как работают два разных режима, начиная с режима обогрева:

Когда термостат определяет потребность в тепле, он включает насос. Теплая вода перекачивается из водонагревателя по трубам внутри пола, излучая тепло через систему обогрева пола в жилые помещения. Теплая вода достигает конца контура трубопровода значительно более холодным, чем в начале, и возвращается к нагревателю для повторного нагрева.

Примечание: Холодная вода не поступает в систему в режиме отопления , если только кто-то не заберет горячую воду, потому что система уже заполнена.

ОПИСАНИЕ ПОТОКА – Работа в режиме обогрева

• Когда требуется нагрев, включается насос, и вода вытекает из верхней части бака, проходит через зону нагрева и возвращается на дно бака, чтобы быть снова нагревается.
• Эта система невероятно эффективна . Летом можно воспользоваться
  ограниченным бесплатным охлаждением , что позволяет сэкономить на счетах за кондиционирование воздуха. Тепло поглощается зданием по мере того, как вода в системе теплого пола нагревается до комнатной температуры. Эта вода комнатной температуры всасывается в резервуар для горячей воды, поскольку горячая вода используется в доме, и заменяется в трубке излучающего под полом холодной водой. Вода комнатной температуры, подаваемая в резервуар для горячей воды для бытового потребления из вашей излучающей системы, также требует меньше затрат на нагрев, что снова экономит ваши счета за газ!

Теплая вода выходит из бака и поступает в ваши приборы, такие как раковина, душ и т. д. Холодная вода из колодца или из городского водопровода должна заменить использованную воду. Эта холодная вода проходит через излучающую трубу под полом на пути к водонагревателю. Этот предотвращает застой воды в трубах летом и обеспечивает естественное охлаждение.

ОПИСАНИЕ ПОТОКА – ГВС

• При использовании горячей воды для бытовых нужд (в раковине, душе и т. д.) вода вытекает из верхней части бака к месту использования. Холодная вода заменяет объем горячей воды , которая использовалась , поступая в верхнюю часть системы, через систему отопления, а затем в нижнюю часть бака . Причины этого следующие:
• Возможность застоя, особенно летом, когда нет отопления, полностью исключена .
• В зимнее время эта схема потока отдает приоритет использованию горячей воды для бытовых нужд, если одновременно требуется и отопление, и горячая вода (чтобы человек в душе не выбегал). Зимой потери КПД нет; любое тепло, отводимое от пола, возвращается в бак, поэтому в системе нет чистых потерь энергии .

Компания Radiantec сыграла ведущую роль в разработке этих систем, и они соответствуют большинству основных строительных норм и правил . Как и в случае любого строительного проекта, вы должны убедиться, что система Radiantec любого типа соответствует вашим местным строительным нормам.

Проверьте местные коды и при необходимости обратитесь за помощью в компанию Radiantec. Официальный представитель вашего кода может позвонить нам с любыми вопросами.

ОТКРЫТАЯ ПРЯМАЯ СИСТЕМА

ПРЕИМУЩЕСТВА

• Эта система очень низкая стоимость .
• Это механически очень простой , элегантный и надежный.
• Исключительная энергоэффективность , особенно при использовании водонагревателя Polaris.
• Проблемы с диффузией кислорода не являются фактором, поскольку все материалы пригодны для питья.
• Использование наружного крана для полива газонов, мытья автомобилей и т. д. еще больше улучшит охлаждение.
• Вы можете установить добавку солнечной энергии с самого начала или добавить ее в любое время в будущем.

ОТКРЫТАЯ ПРЯМАЯ СИСТЕМА

ПРОБЛЕМЫ

• Вода во всех частях системы должна быть пригодной для питья и пригодной для употребления. Детали потока в наших инструкциях и в анимации здесь должны быть выполнены . Все материалы, используемые в системе, должны быть пригодны для питья.
• Вам может понадобиться расширительный бак, если обратные клапаны или устройства предотвращения обратного потока препятствуют возврату расширительной воды в остальную часть системы водоснабжения.
• Вы должны быть уверены, что давление в системе совместимо с температурой и пределами давления в трубке.

OPEN DIRECT — ЛУЧШАЯ СИСТЕМА

Мы считаем, что эта система является лучшей альтернативой . Он прост по конструкции, эффективен в эксплуатации, имеет скромные начальные затраты и может использовать экологически чистую солнечную технологию. Когда и где местные правила разрешают подачу тепла и горячей воды для бытовых нужд через единую систему, мы рекомендуем открытую прямую систему. Вот почему:

Эффективность

В системе Open Direct используется один нагреватель воды для бытового потребления для отопления помещений и горячего водоснабжения , что устраняет необходимость в бойлере. Низкие рабочие температуры лучистого отопления позволяют использовать современные «конденсационные» бытовые водонагреватели с КПД 95 процентов. Функция охлаждения в летнее время предоставляется бесплатно и фактически снижает затраты на нагрев горячей воды для бытовых нужд (см. схему).

Первоначальная стоимость

Наша открытая прямая система чрезвычайно проста, а простота стоит дешевле. Рассмотрим, например, дом площадью 2500 кв. футов с двумя зонами. Материалы для пола, насосы и элементы управления обойдутся вам примерно в 4300 долларов. Добавьте высокоэффективный водонагреватель Polaris (бойлер не требуется), и общая стоимость составит 7500 долларов США, что является непревзойденной ценой для высококачественной системы.

Простота

Помимо снижения первоначальных затрат, более простая система обеспечивает большую надежность .

Долговечность

Все основные компоненты изготовлены из нержавеющей стали или полиэтилена и рассчитаны на весь срок службы . Кроме того, на наши компоненты распространяется исключительно серьезная гарантия.

Энергоэффективность

Этот тип системы может быть изначально разработан для использования солнечной энергии или может быть преобразован в солнечную энергию в любое время. Если вы хотите приготовить теплую воду для поверхностного отопления или ГВС, 9Солнечные тепловые панели 0003 будут эффективнее и дешевле .

Щелкните здесь, чтобы узнать, как открытая прямая система может использовать солнечную энергию.

Наши клиенты предпочитают систему Open Direct. Нажмите здесь, чтобы узнать, почему. Вопросы и ответы об Open Direct System.

Посетите наши страницы о соответствии строительным нормам здесь!

СДЕЛАЙТЕ ХОРОШУЮ СИСТЕМУ ЕЩЕ ЛУЧШЕ!
ДОПОЛНИТЕ СВОЮ СИСТЕМУ ИЗЛУЧЕНИЯ СОЛНЕЧНОЙ ЭНЕРГИЕЙ
НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ УЗНАТЬ ОБ ЭТОМ

Полное руководство по лучистому теплу в нашем автономном доме Cordwood

Раскрытие информации: иногда я зарабатываю продукты или комиссионные от партнерских ссылок или партнерских отношений в своем блоге. Я рекомендую только те продукты и услуги, которым доверяю. Учить больше.

Системы лучистого отопления могут быть удобным и эффективным способом отопления дома. Мы познакомим вас с основами и покажем, как наша система лучистого отопления работает в нашем дровяном доме.

Когда мы находились на стадии планирования нашего проекта по строительству дома из дров, мы рассмотрели широкий спектр способов обогрева и охлаждения нашего дома. Мы знали, что существует значительная вероятность того, что наша собственность будет «отключена от сети», поэтому мы исключили системы, потребляющие большое количество энергии, такие как электрические печи с принудительной подачей воздуха.

Идея установки системы лучистого отопления внутри бетонной плиты становилась все более и более привлекательной по мере того, как мы дорабатывали наш проект. Теперь, когда мы сами установили его и прожили с ним несколько зим, как он себя показал? Вот что вам следует знать, если вы планируете использовать лучистое тепло для своего дома.

БЫСТРАЯ НАВИГАЦИЯ

Что такое лучистое тепло?

Почему вы выбрали лучистое тепло?

Сколько стоила ваша система?

Как устроена ваша система?

Кто-то другой устанавливал или сам делал?

Откуда вы взяли свою систему?

Ваши полы теплые?

Насколько теплым на самом деле является тепловое излучение в вашем доме?

Почему вы не выбрали солнечный водонагреватель?

Почему вы не выбрали электрический водонагреватель?

Сколько пропана он использует?

Как вы экономите пропан И солнечную энергию с помощью вашей системы?

Какой совет вы можете дать тем, кто хочет сделать свою систему лучистого отопления своими руками?

Должен ли я работать с компанией или покупать детали самостоятельно, чтобы получить их дешевле?

Что такое лучистое тепло?

Лучистое тепло означает «использование источника тепла в полах (или стенах) для излучения тепла наружу через воздух», в отличие от системы принудительной вентиляции, которая продувает теплый воздух через ряд вентиляционных отверстий. Источником излучения могут быть электрические элементы, но количество энергии, необходимое для работы такой системы вне сети, было для нас непомерно высоким, поэтому мы выбрали «гидроническую» или водяную систему.

Вот краткий обзор:

Да, это выглядит безумно. Да, это в нашей главной ванной. Нет, мы недостаточно тщательно спланировали, куда это пойдет. Вы можете прочитать все о том, как заранее спланировать такие вещи здесь.

Почему вы выбрали лучистое тепло?

Во-первых, имело смысл установить трубку до заливки плиты, просто чтобы иметь ее в качестве опции. Очевидно, что вы не можете вернуться и установить что-либо в свою плиту после того, как это будет сделано, поэтому мы ухватились за эту возможность, пока она у нас была.

Во-вторых, Марк был непреклонен в том, что не нагнетал воздух. Системы принудительной вентиляции выдувают аллергены и другие неприятные вещества через вентиляционные отверстия. Они также довольно громкие. Большинство людей привыкли слышать свист воздуха в воздуховодах и звуки печи. Я не понимал, насколько мы привыкли к этому фоновому шуму, пока мы не переехали в наш дом и не обнаружили, насколько тихим является лучистое тепло!

Я заметил, что аллергия у Марка почти исчезла, когда он жил в доме без принудительной вентиляции. Это не то, с чем я лично боролся, но я заметил, насколько легче стало дышать. Воздух кажется «чище».

В-третьих, это помогает нам, когда мы не можем использовать дровяную печь. Первоначальная мысль заключалась в том, что однажды мы состаримся и не захотим иметь дело с дровяным отоплением. Реальность такова, что СЕЙЧАС гораздо больше ситуаций, когда мы не можем использовать дровяную печь. Когда зимой мы уезжаем за город, лучистое тепло поддерживает в доме стабильную температуру, чтобы избежать замерзания труб. Это также помогает, когда мы возвращаемся домой совершенно измученными и не испытываем никакого желания разводить огонь.

Мы находим, что дровяная печь дает нам более агрессивный тип тепла, но что излучение дает нам больше свободы. Нам нравится иметь оба варианта.

Сколько стоила ваша система?

Все вместе это около 7500 долларов. Это включает в себя каждый отдельный компонент, включая безбаковый водонагреватель. Вы можете прочитать больше о различных затратах на нашу домашнюю сборку в этом посте.

Как настроена ваша система?

Наша лучистая система состоит из вода в трубке PEX, которая проходит через нашу бетонную плиту . Мы уложили трубы на место, используя продукт под названием Crete-Heat , который представляет собой изоляцию, пароизоляцию и замковую систему, удерживающую трубы на месте без необходимости привязывать их к арматуре. Использование этой системы позволило нам полностью отказаться от арматуры и использовать фибробетон для нашей плиты.

Система лучистого отопления с использованием труб PEX, размещенных на острове Крит. Теплоизоляция

Это замкнутая система , что означает, что вода на нашем полу не взаимодействует с нашей питьевой водой. В нашем регионе открытая система была невозможна.

Мы нагреваем систему с помощью безрезервуарного пропанового водонагревателя мощностью 180 000 БТЕ и прокачиваем воду с помощью электрических насосов AC .

Мы выбрали две зоны обогрева : одна для передней половины дома (гостиная, кухня) и одна для задней половины (спальни и ванные комнаты) . Наличие двух зон означает, что мы можем установить в спальнях температуру, отличную от температуры в передних комнатах.

Кто-то устанавливал вашу систему или делал ее самостоятельно?

Мы установили систему сами и никоим образом не отдавали эту часть в аренду. Скажу, что это проект НЕ для начинающего рукодельника, но и не невозможный. Самой сложной «технической» частью было создание макета и сборка труб и других деталей коллектора.

Тем не менее, на самом деле самой трудной частью было разматывание безбожного количества труб PEX в 3:00 утра, потому что мы упрямы. Оставайтесь с нами, чтобы послушать ЭТУ забавную историю.

Откуда вы взяли свою систему?

Вместе с Radiantec , компанией, которая специализируется на системах лучистого отопления, мы собрали комплект для самостоятельной установки. В целом, мы были очень впечатлены их уровнем обслуживания, компетентностью и доступностью.

Мы отправили им план нашего дома, и они прислали нам макет установки и ценовое предложение. Поскольку наша сборка была разнесена, мы смогли оплатить первую половину системы, когда установили ее в 2016 году:

Первая партия материалов для нашей излучающей системы своими руками выглядела так в нашем пикапе.

А потом заплатите за вторую половину, когда мы его установили в 2017 году:

У вас теплые полы?

Это, вероятно, самое большое заблуждение людей о нашем лучистом тепле. Представьте это как бассейн: если температура воды показывает 76, и вы входите, вы ощущаете, что вода очень холодная, потому что температура вашего тела больше похожа на 9.8. Наши полы такие же. Если мы установим напольный термостат на 76, он по-прежнему будет холодным на ощупь, но окружающий воздух согреется и станет более комфортным.

Насколько тепло становится в помещении за счет лучистого тепла?

Используя предыдущий пример, если мы установим температуру пола на 76, для нас более вероятно, что воздух будет примерно на 10 градусов или около того ниже, около 66 градусов. Поскольку наши стены из дров, они имеют огромную тепловую массу, и я держу пари, что наша излучающая система должна как бы «бороться» с влиянием стен. Я не могу говорить о том, как бы работала та же самая излучающая система, если бы наши стены были на каркасных стойках.

Термостат поддерживает температуру воды до 82 градусов, но мы обычно не доводим ее до такой высокой, потому что не хотим использовать так много пропана.

Почему вы не выбрали солнечную горячую воду?

В то время это был вопрос стоимости и практичности системы. Мы не были полностью уверены, что сможем создать множество солнечных нагревателей, достаточно больших в нашем бюджете, чтобы обеспечить горячую воду по требованию для нашего лучистого И регулярного использования (например, купание, мытье посуды и т. д.). Пропан был для нас довольно недорогим способом обеспечить удовлетворение наших потребностей.

Конечно, поскольку наша усадьба развивается, и мы ищем более устойчивые варианты, я, конечно же, не могу исключить солнечное отопление!

Почему тогда не выбрали электрический водонагреватель?

Любой прибор с электрическим нагревательным элементом потребляет ТОННУ энергии. Мы могли бы использовать электрический водонагреватель, электрическую печь и электрическую плиту без подключения к сети, но нам пришлось бы установить огромную систему солнечной энергии. Проще говоря, у нас не было денег для того, чтобы начать.

У нас есть планы по расширению нашей системы в будущем, и со временем мы можем перейти на большее количество электроприборов. До тех пор пропан прекрасно работает.

Обновление: осенью 2020 года мы расширили нашу систему солнечной энергии, но не настолько, чтобы полностью перейти на электричество. Подробнее о том, как и почему, читайте ЗДЕСЬ.

Сколько пропана он потребляет?

Трудно сказать, потому что у нас есть один большой баллон для обслуживания дома и несколько пропановых приборов. Мы используем пропан, чтобы нагреть воду для стирки, нашу лучистую воду, привести в действие нашу кухонную плиту и запустить наш холодильник.

Наш бак на 500 галлонов. «Полный» на самом деле означает только 80% емкости или 400 галлонов. Мы заполнили его в начале августа (2018 г.), и на момент написания этой статьи (март 2019 г.) он был чуть ниже 40%. Это означает, что нам удалось использовать около 200 галлонов для ВСЕХ этих приборов всего за 8 месяцев. Это в среднем 25 галлонов в месяц.

В этом году мы включили нашу систему примерно в первую неделю ноября и отключили ее в середине марта. В прошлом году часть апреля у нас выпал снег, что удлинило отопительный сезон. Каждый год будет другим, поэтому наше использование будет меняться.

Как с помощью этой системы вы экономите пропан И солнечную энергию?

Это уже довольно эффективная система, но мы хотели посмотреть, сможем ли мы сделать нашу вторую зиму здесь еще более «эффективной», чем нашу первую.

В этом году мы настроили нашу излучающую систему на таймер , чтобы она работала только в пиковые солнечные часы, примерно с 9:30 до 15:30. Это означало, что мы могли избежать использования дополнительного заряда батареи для системы в ночное время. Огромная тепловая масса нашего дровяного дома имеет тенденцию удерживать лучистое тепло в течение ДОЛГОГО времени.

Мы установили термостаты примерно на 76 (реальная температура воздуха около 66) и позволили системе работать до этого. Как правило, как только термостат достигает установленной температуры, система переходит в режим ожидания. Если бы это был очень холодный день с минусовой температурой, система могла бы включаться и выключаться чаще, но в большинстве дней стандартной зимы KY система могла бы даже не включаться снова, пока таймер не отключил бы все это.

Нашим распорядком в этом году было сияние днем ​​и огонь ночью и ранним утром. Эта процедура, похоже, сэкономила нам солнечную энергию, пропан и дрова.

Какой совет вы можете дать тем, кто хочет установить систему «сделай сам»?

1. Выделите специальное место для коллектора, водонагревателя и других элементов.

Ваша система займет много места на стене в вашем доме. Если вы проектируете дом с нуля, вам следует посмотрите на макеты, которые обеспечивают выделенное пространство для ваших домашних систем . Это одна из проблем, на которые я указываю в этом посте о создании идеальной планировки усадьбы. Потратьте некоторое время, пытаясь получить визуальное представление о красивой чистой установке radiant, и оставьте больше места, чем вы считаете необходимым.

2. Дважды проверьте наличие необходимых материалов.

Это верно независимо от того, закупаете ли вы материалы самостоятельно или работаете со специализированной компанией, как мы. Вот история, иллюстрирующая почему:

Пока мы устанавливали утеплитель Crete-Heat, дошли до конца и поняли, что нам этого мало. И тем не менее, Radiantec заверила нас, что все было доставлено именно в том количестве, в котором мы нуждались, так что же произошло? Короче говоря, они предположили, что мы пошли по стандартному маршруту, укладывая синие доски под стены из дровяной древесины, поэтому Crete-Heat, который они нам прислали, покрыл только область внутри стен.

Мы никогда не думали перепроверить это с Radiantec, и мы заплатили за эту оплошность. Нам не хватило около 150 квадратных футов, и мы усердно работали, чтобы закончить установку системы, чтобы инспектор мог осмотреть ее рано утром следующего дня!

Рядом с нами был только ОДИН дилер, который продавал Crete-Heat, и они были в 2,5 часах езды.

С учетом проезда, погрузки и проезда к обеду мы опоздали почти на 6 часов. Но мы ДОЛЖНЫ его закончить. Так что мы работали до темноты ночи, укладывая изоляцию. Сонные и совершенно измученные, мы начали разматывать трубу PEX около часа ночи. Обычно это довольно утомительная работа, но уровень разочарования, который у нас был в этот момент, был запредельным. Мы наконец сдались около 3:30 утра, завершив только одну зону нашей системы отопления.

Я пробрался к этой фотографии, потому что знал, что захочу ее запомнить, но мы все время были измотаны и злы.

На следующее утро Марк вышел очень рано (примерно через 2 часа сна) и начал устанавливать следующую зону. Этот небольшой сон был ключом к тому, чтобы найти способ заставить PEX лежать ровно в Crete-Heat. При этом он установил большую часть остального PEX. Появился наш инспектор и сказал: «О, вы молодец! Просто закончи другую зону, как ты сделал первую, и все будет хорошо». Раньше он устанавливал излучающие системы и проводил время, сочувствуя сложности развертывания PEX.

Вот и все. Нет прохождения/непрохождения. Просто поощрение.

Это была одна из многих причин, почему работать со строительным инспектором было не так уж и плохо. На самом деле, это было довольно хорошо.

Вы бы порекомендовали купить набор для самостоятельной сборки или пытаться найти детали самостоятельно?

ДА. Если вы сами не обладаете огромным опытом в проектировании такой системы отопления, оставьте это профессионалам. Есть определенное утешение в том, что вы знаете, что у вас есть все необходимое для того, чтобы автономная система просто РАБОТАЛА.

Если вы собираетесь пойти по пути «сделай сам», работайте с компанией, которая имеет богатый опыт и качественное обслуживание клиентов . В нашем случае нам очень понравилось работать с Radiantec. И нет, они не платили мне, чтобы сказать это. На самом деле, я почти уверен, что они понятия не имеют о существовании этого поста… пока.
