инструкция по прокладке ПП, установка труб из полипропилена

Содержание:

Все чаще при прокладке трубопроводов для отопительных и водоснабжающих систем вместо традиционных металлических труб используют пластиковую трубную продукцию, к которой в том числе относятся полипропиленовые изделия (сокращенно ПП).


Прежде всего, возрастающая популярность их применения объясняется тем, что установка полипропиленовых труб делается легко и выполнить эту работу можно без проблем своими руками. Для этого не требуется владение особыми навыками и специальными познаниями.

Положительные характеристики ПП труб

Трубная продукция, изготавливаемая из полипропилена, имеет ряд преимуществ:

  • продолжительный срок эксплуатации, который составляет минимум 25 лет;
  • устойчивость к агрессивному влиянию окружающей среды;
  • широкий ассортимент соединительных фитингов и других комплектующих элементов;
  • отсутствие на внутренней и наружной поверхности конденсата и различных отложений;
  • незначительный вес изделий;
  • устойчивость к коррозийным процессам;
  • простота проведения монтажных работ;
  • достаточная прочность;
  • низкий уровень издаваемого шума.

Предельно допустимой рабочей температурой жидкости, перемещающейся по полипропиленовым трубопроводам, принято считать 90ᵒС (ограничение касается продукции марки 20 и 21). В случае обустройства магистрали для подачи холодной жидкости, температурный режим которой чаще всего не превышает 20 градусов, прокладывают трубы марок с 11 по 16.

Основные особенности монтажных работ

Выполняется прокладка труб из полипропилена с использованием фитингов, как резьбовых, так и нерезьбовых. Изделия, имеющие резьбу, бывают:

  • разъемными;
  • неразъемными.

На выбор способа проведения монтажных работ, прежде всего, влияют условия, в которых будет эксплуатироваться трубопровод. Все комплектующие, изготовленные из полипропилена, необходимо защищать от огня.

Когда нужно врезать в систему водомер или накопительную емкость, используют резьбовые изделия разъемного типа. Помимо этого неразъемное соединение применяют только при работе с гибкими шлангами. Запрещено задействовать грязные или подвергшиеся деформации элементы. Также не разрешается самостоятельно наносить резьбу.


Если предстоит соединять ровные участки или обустраивать переход отрезка трубопровода на диаметр другого размера, пользуются муфтами. Для поворотов задействуют специальные угольники, а для создания разветвлений в системе – тройники. Перегиб труб не допускается.

После того, как изучена вся необходимая информации, приступают к монтажу полипропиленовых труб, который выполняется в несколько этапов (детальнее: "Виды, свойства, монтаж пропиленовых труб своими руками").

Разработка проекта магистрали

Всегда перед началом проведения монтажа составляют проект будущей системы. Основным критерием считается эргономичность – по этой причине необходимо, чтобы в магистрали количество поворотов трубопроводов и соединительных элементов было сведено к минимуму.

Если планируется обустройство системы теплоснабжения, важно грамотно составить проект, в котором должно быть точно указано расположение следующих элементов:

  • отопительное оборудование;
  • крепежные изделия;
  • различные переходники и муфты;
  • уголки.

Теплоснабжающую магистраль подсоединяют к батареям сбоку или снизу одним из двух способов – однотрубным или двухтрубным.

При разработке проекта нужно учитывать вероятность термального расширения материала изготовления труб, которым в данном случае является полипропилен.


При необходимости прокладки водопроводной разводки трубопровод подключают к централизованным коммуникациям. При проектировании водоснабжения учитывают, что предстоит подсоединение таких сантехнических приборов как унитазы, нагревательные агрегаты, раковины и т.д.

На практике используют один из двух способов обустройства разводки:

  1. Открытый вариант.  Трубы, устанавливаемые горизонтально размещают выше уровня напольного покрытия, а вертикальные изделия – только по углам. Благодаря такому монтажу, можно сделать трубопровод не таким заметным.
  2. Закрытый вариант. Данный метод установки сложен в реализации, так как для этого потребуется предварительное проведение точных расчетов. Трубы, вмуровываемые в стены, должны быть цельными, а к каждому стыку нужно обеспечить беспрепятственный доступ.

Разводка водопроводной сети бывает трех типов:

  • последовательного. Этот бюджетный способ прост в реализации;
  • коллекторного - подача воды организуется с применением специального оборудования – коллектора;
  • с проходными розетками – его задействуют редко.

Выполнение сварки ПП труб

Чтобы приступить к данному этапу, необходимо иметь в своем распоряжении электрический лобзик для резки полиэтилена и оборудование, предназначенное для сварки.

Перед началом выполнения работы на прибор нужно надеть насадки (гильзы) определенного диаметра. Потом при помощи терморегулятора задать нужную температуру, которая должна составлять около 260 – 265 градусов и подождать, пока прибор разогреется. Существует пошаговая инструкция от производителя сварочного оборудования, подробно описывающая все нюансы, в том числе время разогрева. Читайте также: "Как выполняется монтаж отопления из полипропиленовых труб – теория и практика с примерами".


Последовательность осуществления сборки определяют до начала работы:

  1. Пока агрегат разогревается, выполняют все нужные замеры труб, которые потом размечают и разрезают.
  2. Торцы отрезков, которые предстоит между собой соединить, зачищают и обезжиривают.
  3. Используя карандаш, отмечают глубину вхождения каждого из участков трубы в гильзу. При этом следует оставлять зазор, равный минимум 1 миллиметру, поскольку нужно не допустить, чтобы изделие упиралось в соединительную муфту фитинга.
  4. Трубу из полипропилена вместе с фитингом надевают на гильзу, принимая во внимание ранее нанесенные отметки. Нагрев всех элементов выполняют одновременно. Если насадка одного из компонентов выполнена плохо или она получилась слишком свободной, его тут же отбраковывают. Продолжительность нагрева в основном зависит от глубины сварки и сечения трубы.
  5. Изделия через определенное время снимают и соединяют, с усилием насаживая одно на другое. Элементы нельзя поворачивать относительно осевой линии.
  6. В течение только нескольких секунд после завершения соединения можно выполнить первичную корректировку, после чего происходит окончательная фиксация. Читайте также: "Как правильно сделать монтаж водопровода из полипропиленовых труб – пошаговое руководство".


Выполнение соединения отрезков ПП труб можно считать сделанным качественно, если в месте сварки отсутствуют малейшие зазоры.

Как самостоятельно сделать сварочный аппарат

Поскольку хороший прибор для сварки стоит недешево, лучше будет взять его в аренду или изготовить своими руками.

Когда выбор сделан в пользу второго варианта, тогда нужно заранее подготовить:

  • электрическую дрель;
  • насадку (гильзу) требуемого диаметра;
  • утюг устаревшей модели;
  • шайбу и болт для него;
  • термальную пасту для компьютеров.


Очередность действий будет следующей:

  1. Чтобы увеличить степень теплопередачи подошву старого утюга обрабатывают пастой, после чего нужно зафиксировать тефлоновую гильзу. Ее положение  определяют заранее – располагают широкой частью к низу или к верху.
  2. Спиливают у утюга носик, чтобы было удобнее с ним работать в непосредственной близости от стен.
  3. Нагревают гладильный прибор, пока он не выключится повторно.
  4. Наличие у утюга термодатчика позволяет более точно определить, до какой температуры нагрелся агрегат. Существует и более простой метод узнать степень нагрева прибора при помощи свинца.
    Дело в том, что этот металл начинает плавиться при 230 градусах, что почти совпадает с температурой, требуемой для выполнения сварки.

Последующие действия, касающиеся пайки, аналогичны описанной выше сборке.

Монтаж полипропиленового трубопровода

Для создания магистрали будут нужны:

  • трубы ПП;
  • пластиковые хомуты;
  • фитинги с резьбой;
  • муфты и тройники;
  • разъемные соединительные элементы;
  • отводы и переходники;
  • краны шаровые; заглушки.

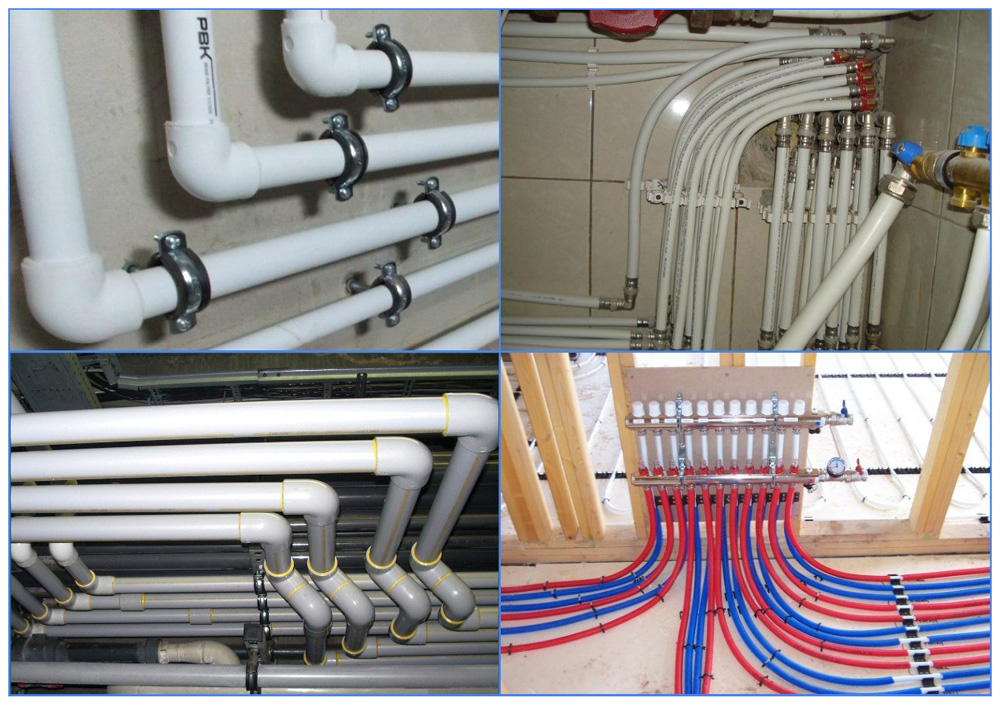

Сначала устанавливают главные элементы системы, к которым относятся сантехнические приборы, радиаторы, нагревательные агрегаты и прочее. На основании проекта размечают места прокладки магистрали. Монтаж труб из полипропилена осуществляют при помощи муфт. При необходимости собрать труднодоступные участки магистрали - это делают по отдельности.


При прокладке коммуникаций для конструкции теплоснабжения или горячего водоснабжения учитывают коэффициент термального расширения. С целью его компенсации рекомендуется использовать соединительные детали подвижного типа.

Когда осуществляется монтаж ПП труб для прокладки закрытого трубопровода, сначала штробируются стены, для чего в определенных местах делают канавку, ширина которой равна двум диаметрам трубы. Наполнять магистраль жидкостью можно только через час после окончания монтажных работ, а гидравлические испытания проводят по истечению суток.

Обустройство канализационной системы из полипропиленовых труб

При создании канализации часто применяют канализационные ПП трубы. Процесс их укладки имеет особенности, которые следует учитывать.

Оборудовать своими руками канализационную систему в собственном доме поможет внимательное изучение правил и инструкции монтажа полипропиленовых труб:

  1. Трубопровод прокладывают под небольшим, примерно 3-сантиметровым, уклоном в сторону расположения стока.
  2. Когда трубы будут находиться в холодном помещении, их следует дополнительно утеплить минеральной ватой.
  3. Не допускается выполнение резких поворотов коммуникаций, а точнее - под прямым углом. Вместо них применяют полуотводы.
  4. Обязательным элементом канализации является фановая вентиляционная конструкция, предотвращающая проникновение неприятных запахов в помещения.
  5. Унитаз нужно подключать после установки раковины, иначе срыва водяного затвора не избежать.


Наружную линию канализации прокладывают в определенной последовательности с учетом некоторых нюансов:

  1. Определяют диаметр ПП труб, который зависит от количества людей, которые проживают в домовладении.
  2. От канализационного стока роют траншею в направлении септика или выгребной ямы, соблюдая уклон, размер которого зависит от глубины промерзания почвы или же трубопровод утепляют.
  3. На дно укладывают песчаную «подушку», минимальная ее толщина должна составлять 20 сантиметров.
  4. Прокладывают трубопровод, не допуская провисания его участков – в противном случае места соединения в скором времени разрушатся.

В процессе монтажа системы швы не требуется герметизировать, поскольку в полипропиленовых трубах для наружной укладки есть резиновые уплотнители.

Самостоятельный монтаж канализационной магистрали поможет значительно сэкономить, но только при условии, что он будет грамотно выполнен.

Беседка из пластиковых труб своими руками: виды материала, монтаж соединений

Если вы не готовы платить серьезные деньги за кованное железо или профильную трубу, то альтернативой могут быть классические пластиковые трубы. Благодаря фитингам можно добиться надежных соединений, а применив некоторые хитрости к фундаменту, можно зафиксировать пластиковую беседку не хуже классической постройки.

Идея для беседки из труб, укрытых полиэстером и тканью

ПВХ трубы — дешевый и лёгкий материал, имеющий как свои недостатки, так и преимущества перед другими строительными материалами.

При соблюдении всех требования монтажа, можно соорудить очень неплохой каркас, а обшивку вы уже выберете по своему желанию.

В данной публикации мы рассмотрим многообразие пластиковых труб, а также варианты беседок из этого материала. Затем будет показан процесс строительства полипропиленовой беседки, где основной акцент мы сделаем на соединениях между её частями.

Варианты пластиковых труб

Полипропиленовые (ПВХ)

Разная толщина полипропиленовых труб

Изначально пластиковые трубы задумываются как часть водопроводной и отопительной системы. Монтаж происходит с помощью специального паяльника (мы его ласково называем «утюжок») и муфт.

Полипропилен обладает потрясающими характеристиками, которые также подходят для нашего дачного строительства:

  • Прочность.
  • Гибкость.
  • Низкий вес.
  • Не требует дополнительной обработки.
  • Низкая цена.

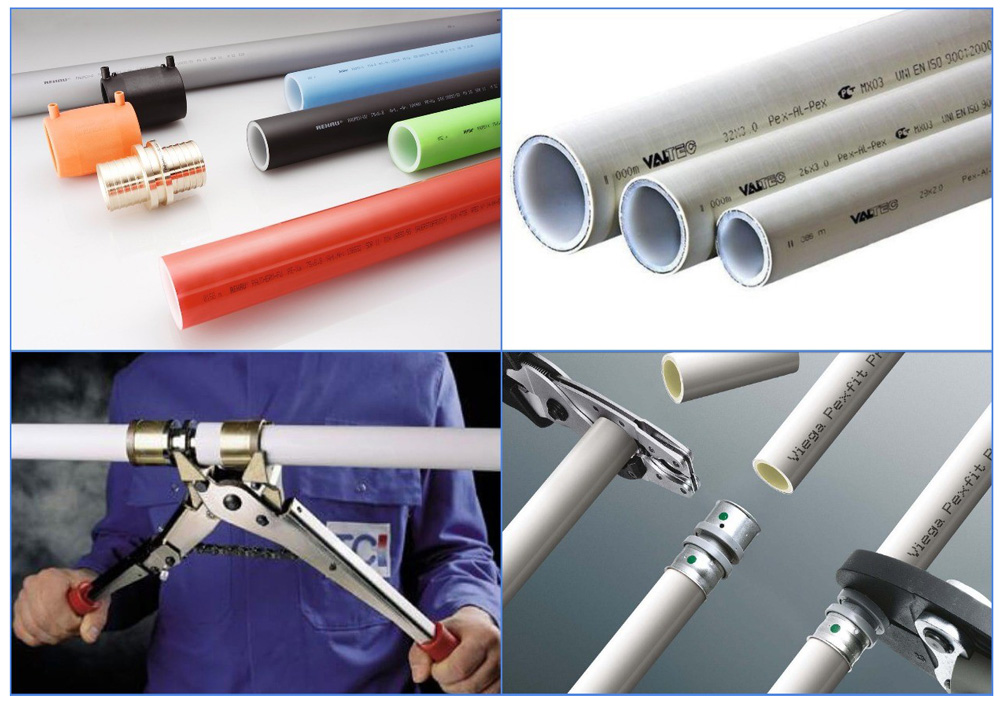

Металлопластиковые

По сравнению с полипропиленом, металлопластик более дорогой и надежный в плане трубопровода. Благодаря алюминиевой фольге внутри, не происходит расширения материала при высоких температурах, что положительно сказывается на сроке эксплуатации.

Конструкция металлопластика (отличие от классического полипропилена в алюминиевой прослойке)

Так как нам по барабану, расширяется он там или нет, мы смотрим на способы его монтажа и технически характеристики. Соединения заметно отличается от полипропилена, так как используется прессовой и обжимной фитинг.

Для обжимного варианта нам понадобится дополнительный инструмент, а в случае с прессовым будет достаточно двух разводных ключей.

Разнообразие беседок из пластиковых труб

С закрепленными столбами

Если взять довольно толстые трубы и зафиксировать их в фундаменте, то можно сделать некое подобие навеса и шатра. Крышу лучше всего обшить максимально лёгким материалом, например, тканью или полиэстером, чтобы каркас не деформировался при порывах ветра.

С дугами

Благодаря гибкой форме, из пластика можно сделать достойную дугообразную беседку с обшивкой из листов поликарбоната. Такое сооружение прекрасно подойдёт для сада, чтобы в перерывах между хлопотами передохнуть.

Беседка с дугообразной крышей


Переносные

Лёгкость материала позволяет сделать очень лёгкую беседку, с массой которой справится даже один человек (при отсутствии тяжелой кровли или обшивки). Если не зафиксировать беседку в грунт с помощью фундамента, тогда её вполне можно переставлять с места на место, в зависимости от потребности.

Монтаж полипропиленовых соединений через муфты

Для работы нам понадобится следующий инструмент и строительные материалы:

  • Полипропиленовые трубы.
  • Муфты (прямые, угловые и тройники).
  • Ножницы специальные.
  • Паяльник специальный.
Прямой
Угол 90
Тройник

Инструкция по монтажу представлена на картинке ниже. По такому принципу собирается весь каркас пластиковой беседки.

Монтаж полипропиленовых соединений

Монтаж металлопластиковых соединений через фитинги

Работа с металлопластиком потребует дополнительный инструмент — пресс-клещи. Цена на каждое соединение будет ощутимо выше, нежели простые полипропиленовые муфты. Поэтому если вы планируете строить подобную беседку, старайтесь делать как можно меньше соединений, чтобы сэкономить на этом моменте.

Монтаж металлопластиковых соединений

Установка столбов

Для придания устойчивости каркаса, необходимо максимально плотно зафиксировать вертикальные столбы (стойки). Для этого можно использовать металлические штыри либо полноценные фундаментные столбы из бетона (роется ямка и заливается раствором).

В любом случае этот момент нужно продумать заранее. Если металл можно свободно уложить на плитку и он никуда не денется за счёт своей массы, то пластик вполне может «убежать» от порыва ветра.

Труба для вставки столба
Установка опорного столба


Возведение крыши

Стропильную систему не получиться изготовить по типу деревянной или металлической крыши. Необходимо использовать форму усеченного конуса с несколькими стропильными ногами, которые создадут прочный каркас для дальнейшей обшивки. Пример данной крыши представлен на фотографии ниже.

Каркас и стропильная система беседки из пластиковых труб

Обшивка поликарбонатом

Конструкция из труб получается прочная, но крайне неустойчивая. Чтобы надежно зафиксировать всё строение, необходимо чем-то обшить каркас. На помощь нам придёт поликарбонат, который по массе и прочности идеально подходит для монтажа.

Обшивка каркаса поликарбонатом

Защита беседки от солнца и ветра

Интересный вариант летней беседки представлен в виде шатра. Изготавливается обыкновенный каркас из шестнадцати труб (шесть на столбы, четыре на верхнюю обвязку и шесть на стропила), а поверх него вешается легкая ткань или полиэстер, который выполняют декоративную и защитную функции.

По моему мнению, данный проект заслуживает внимания, так как его себестоимость является копеечной, а выглядит он очень цивильно.

Шатёр из пластиковых труб

Видеоинструкция по изготовлению навеса из труб

По правде говоря, найти более-менее адекватную инструкцию по строительству подобной беседки не удалось, но вот про создание навеса рассказывалось даже на Первом канале.

Ведущая подробно расскажет и покажет из каких пластиковых труб делается конструкция, а также каким образом она скрепляется.

Монтаж системы отопления из полипропиленовых труб своими руками

Содержание:

1.  Основы производства полипропиленовых труб для отопления
2. Достоинства отопительных контуров из полипропилена
3. Сварка и монтаж системы отопления из полипропиленовых труб
4. Правила сварки труб между собой

Чтобы грамотно сделать систему теплоснабжение в постройке любого типа, важно не только соблюсти все процедуры установки, но и предварительно выбрать оборудование, которое будет использовано для такой работы, в частности, материал, из которого будут изготовлены трубы. Сегодня широкую популярность приобрел монтаж системы отопления из полипропиленовых труб, а также медных изделий и труб из металлопластика.

Классический вариант отопительного контура, выполненного из черного металла, сегодня применяется все реже. Предпочтение же чаще отдается монтажу системы отопления из полипропилена.
Конструкция этих труб включает в себя следующие структурные элементы:
  • непосредственно сами трубы;
  • тройники;
  • фитинги;
  • муфты;
  • отводы.
О том, как следует оборудовать отопление полипропиленовыми трубами своими руками, а также о технических особенностях и достоинствах таких систем далее и пойдет речь.

Основы производства полипропиленовых труб для отопления

Основным материалом для изготовления труб такого типа выступает пропиленовый полимер, который обрабатывается экструзионным способом. Такая обработка делает возможным хорошее сцепление структурных частей трубы. Если говорить о специальной арматуре запорного типа, а также фитингах, то эти элементы полипропиленовых труб для отопления производятся путем инжекционного прессования.
Монтаж системы отопления полипропиленовыми трубами может быть выполнен с применением не только однотонного материала (прочитайте также: "Монтаж систем отопления дома по правилам"). Современный строительный рынок предлагает широкую цветовую гамму таких изделий, что позволяет удачно вписать отопительный контур в тот или иной интерьер.
Для того чтобы выбрать желаемый оттенок трубы, всегда можно обратиться к специалистам по установке, которые готовы предоставить многочисленные фото вариантов этих труб самых разных цветов.

Система отопления из полипропиленовых труб часто предусматривает использование армированных деталей, обработка которых выполняется посредством алюминия или стекловолокна.

Специалисты не рекомендуют применять трубы без армирования, они подойдут лишь для устройства системы водоснабжения, так как показатель их температурного расширения является очень высоким. Это значит, что стояк отопления из полипропиленовых труб обязательно должен быть предварительно обработан специальным покрытием, предотвращающим увеличения объема всей конструкции под воздействием высокой температуры.

Стандартная армированная полипропиленовая труба включает в себя три слоя:

  • внутренний, состоящий непосредственно из полипропилена;
  • слой, основу которого может составлять либо фольга на алюминиевой основе, либо стекловолокно;
  • внешний слой, также включающий в себя полипропилен.

Достоинства отопительных контуров из полипропилена

Использование полипропиленовых труб в отоплении обусловлено массой преимуществ, среди которых можно отметить следующие:
  • срок службы полипропиленовых труб отопления составляет от 25 до 50 лет;
  • благодаря особому составу внутренние стенки таких труб не подвержены образованию коррозии;
  • даже в условиях высоких температур полипропилен стойко переносит химические воздействия;
  • теплоноситель в отопительном контуре из полипропилена не издает неприятных шумов;
  • надежность стыков этих элементов позволяет оборудовать надежную и целостную конструкцию;
  • выполняя такую процедуру, как пайка отопления полипропиленовыми трубами, не потребуется использовать сложное строительное оборудование, так как достаточно будет лишь воспользоваться стандартным аппаратом для сварки или паяльником;
  • стоимость труб из полипропилена доступна для рядового потребителя;
  • благодаря особым свойствам такого материала, он не пропускает сквозь себя кислород, что позволяет защитить систему от образования в ней ржавчины и от порчи деталей из металла;
  • прочность полипропиленовых труб весьма высока;
  • не менее важное свойство этих изделий – их экологичность и безвредность для жильцов.

Сварка и монтаж системы отопления из полипропиленовых труб

Смонтировать отопительную систему из полипропиленовых труб собственноручно вполне реально, причем для выполнения такой работы нет необходимости обладать специальными строительными навыками. Важно лишь четко соблюдать весь алгоритм действий, предписанный инструкцией по установке, и грамотно выполнять все процедуры.
Как уже упоминалось, чтобы оборудовать такую систему теплоснабжения, потребуется наличие самих труб, фитингов, а также инструментов для сварки. Что касается последних, то здесь важно использовать определенный ряд строительного оборудования.
Так, к сварочным инструментам, предназначенным для соединения частей полипропиленовых труб, принято относить следующие:
  • оборудование, именуемое сварочным аппаратом и представляющее собой нагреватель или паяльник;
  • насадки на трубы;
  • специальное устройство – шейвер, которому отводится роль удаления фольги на основе алюминия;
  • инструмент для разрезания труб, например, кусачки или труборез;
  • фаскосниматель.
Если пренебречь данным списком инструментов и попытаться воспользоваться оборудованием, имеющимся тут же под рукой, качественно соединить между собой части труб из полипропилена не получится.

Правила сварки труб между собой

Порядок работы при соединении труб из полипропилена между собой путем сварки должен быть следующим:
  1. Для начала следует насадить фитинг на специально предназначенный для этого нагревательный штырь, а с обратной стороны вставить трубу в гильзу.
  2. После этого детали следует продержать на паяльнике такое количество времени, чтобы они в достаточной степени размягчились и были готовы для скрепления между собой (как правило, это время зависит от толщины трубных стенок). При желании фото с параметрами сроков выдержки изделий на паяльнике всегда можно найти у специалистов по монтажу такого оборудования.
  3. Далее, сняв детали с нагревателя, их требуется быстро и плотно соединить друг с другом путем сжатия.
Подобные вышеописанные действия являются единственно правильными при обустройстве отопительный системы из полипропиленовых труб, поэтому их соблюдение является основным критерием того, будет ли такая система функционировать нормально и качественно или нет.


Установка теплицы своими руками из пластиковых труб

Теплица из полипропиленовых труб, своими руками сделанная, встречается на приусадебных участках не часто. Это связано с тем, что постройки такого типа появились в обиходе садоводов сравнительно недавно. Они не годятся для круглогодичного и промышленного использования, однако, как вариант на лето они совсем не плохи.

В пользу пластиковых сооружений говорит простота монтажа, долговечность, небольшой вес каркаса. Из этой статьи вы узнаете, как построить такой парник самостоятельно.

Invalid Displayed Gallery

Строительство полипропиленовой теплицы

Построить теплицу своими руками из пластиковых труб проще, чем установить аналогичную конструкцию из металла. Это связано с тем, что пластиковые трубы легко сгибаются, – чтобы изготовить из них арки для парника трубогибочный станок не требуется.

Проектирование конструкции из пвх труб

Собственно, проектированием этот процесс назвать можно с натяжкой: конструкцию теплица из полипропиленовых труб обычно имеет простую. За образец возьмем несложный вариант арочного парника, состоящего из деревянного основания и пластикового каркаса. Тут можно обойтись без эскиза – просто берем подходящее фото теплицы из интернета и дополняем его пометками, содержащими примерные размеры и информацию об особенностях крепления деталей между собой.

Готовая пвх теплица

Теперь нужны чертежи теплицы из полипропиленовых труб, своими руками это сделать несложно. Все как обычно: несколько проекций по числу различающихся сторон + точные размеры. Дополнительно помечаем места стыков деталей, точки вхождения саморезов и т. д. После делаем смету на расходные материалы. Не забываем добавить 5% на брак и потери в процессе монтажных работ. Дополнительно можно расписать, какие инструменты понадобятся.

Чертеж пвх теплицы

Сборка основания парника

Теплица из полипропиленовых труб, своими руками создаваемая, в фундаменте не нуждается. Однако какое-то основание, на котором будут фиксироваться дуги все равно необходимо. Его можно сделать из обрезной доски (прим. 150 х 25 мм). Собираем своего рода раму прямоугольной или квадратной формы, в углах скрепляем стальным уголком с саморезами. При этом уголок должен располагаться с внешней стороны рамы.

Самодельная теплица из полипропиленовых труб, как любой крупный предмет, будет парусить. А небольшой вес полимерной конструкции усугубляет проблему смещения ее под порывами ветра. Чтобы этого не случилось, во внутренних углах деревянного основания устанавливаем вертикально, а затем вгоняем в землю вровень с краями доски отрезки (30 см) стального прутка.

Процесс строительства теплицы из полипропиленовых труб своими руками, на фото показан способ фиксации деревянного основанияОбратите внимание:  большинство пород дерева боятся продолжительного воздействия влаги. Кроме того, доска всегда может подвергнуться поражению плесневым грибком или гнилью. Чтобы основание теплицы из пвх профиля прослужило дольше, доски обязательно надо пропитать гидрофобным и антисептическим составами.

Монтаж дуг к основанию

Полиэтиленовая труба для теплицы фиксируется в два приема. Сначала в землю строго вертикально вгоняем отрезки (по 60 см) стального прутка: 30 см заглубляются, 30 см остаются на поверхности. Расстояние между этими арматуринами должно равняться планируемому расстоянию между дугами. Далее берем пвх трубы, насаживаем их концами на прутки, примерно на 5 см утапливая в землю. Принцип работ хорошо понятен из следующего фото.

Как делается теплица из пластиковых труб своими руками, фото установки дуг

Второй шаг – затяжка металлическими хомутами. Алюминиевый их вариант можно приобрести в любом магазине строительных товаров. Также отличные хомуты получаются из разрезанной жестяной банки. Полоски металла крепятся к деревянной доске гвоздями или саморезами. Пвх труба должна охватываться очень плотно, чтобы дуги не «гуляли» в петлях. Дополнительно можно ввернуть саморез в трубу насквозь.

Крепление дуг на деревянное основание

Фиксация каркаса

Способ фиксации элементов каркаса теплицы из пластиковых труб зависит от его конструкции. Если горизонтальные трубы, выполняющие роль ребер жесткости, собираются из небольших отрезков, то узлы креплений оформляются пластиковыми фитингами: крестовинами, тройниками, двойниками. Чтобы профиль не выскальзывал из гнезд, делаем жесткое крепление посредством вкручивания маленьких саморезов через стенки фитингов.

Ниже представлен альтернативный, без использования саморезов, вариант сборки теплицы из полипропиленовых труб своими руками, видео содержит советы по подгонке и сварке профилей.

Обратите внимание:  на схеме ниже виден третий вариант крепления дуг к основанию – «стакан». К доске вначале закрепляем его, а затем внутрь вставляем пвх трубу и прикручиваем ее саморезом. Используется такой узел преимущественно для сборки небольших тепличек, где нагрузка на каркас для теплицы из полипропиленовых труб невелика.  Фитинги, скрепляющие отдельные детали парника

Следующий вариант фиксации дуг более примитивен. Для него понадобится несколько метров деревянного бруса сечением примерно 20 х 35/40 мм. На боковины брус прикручивается к пвх трубам саморезами, горизонтально относительно земли. По торцам делаем своего рода укосины, идущие под углом. Результат получится мене эстетичным, чем в предыдущем случае, а по эксплуатационным характеристикам, уступающим совсем немного.

Как строится теплица из полиэтиленовых труб своими руками, фото сооружения с брусом в качестве горизонтальных ребер жесткости

А теперь о фиксации продольной пвх трубы в вершине кровли. Она может делаться двумя способами:

  • При помощи фитингов, как это описано выше для горизонтальных ребер жесткости.
  • Путем затяжки двумя пластиковыми хомутами крест на крест. Крепление в этом случае получится надежным, но плавающим. Как бы туго не были затянуты хомуты, всегда есть вероятность небольшого смещения дуг по продольной трубе пвх вперед-назад.

Также есть вариант замены продольного ребра жесткости кровли деревянным брусом прямоугольного сечения (ок. 20 х 35 мм). Этого лучше не делать, так как дерево менее устойчиво на изгиб и разрыв чем пвх труба. Нагрузка же на кровлю, особенно в период снегопадов, достаточно велика.

Теплица из пластиковых труб, на фото отображен процесс фиксации продольного пвх профиля хомутом

Еще немного о том, как собирается теплица из пластиковых труб своими руками, видео рассказывает об особенностях крепления элементов между собой

Монтаж укрывного материала

Сначала поговорим о монтаже полиэтиленовой пленки, так как она наиболее распространена в качестве укрывного материала для небольших пвх теплиц. Чаще всего пленка фиксируется следующим способом:

  • Полотнище перекидывается через каркас пвх теплицы, выравнивается. Иногда сверху накидывается веревочная сетка с мелкой ячейкой.
  • По нижнему краю материал накручивается на обрезки деревянного бруса, имеющие длину, равную длине парника. Для проветривания пленка вместе с брусом и сеткой, если она есть закатывается до высшей точки крыши и укладывается там.
Обратите внимание:  иногда, если теплица из пвх труб совсем небольшая, брус не используется. Края пленки просто присыпаются землей или прижимаются камнями, обрезками досок. Для проветривания край полотнища высвобождается и закидывается на каркас.

Для дополнительной фиксации пленки используются специальные зажимы. Их можно купить в магазине для садоводов. Также делаются эти фиксаторы для теплицы своими руками из пластиковых труб, прорезанных вдоль или толстого шланга для полива. Вариант со шлангом предпочтителен для маленьких парничков, где пвх дуги имеют изгиб практически по всей длине – фиксатор легко его повторит.

Как укрывается теплица из пвх труб, своими руками можно сделать зажимы для пленки

Поликарбонат как укрывной пвх парника материал используется редко, в основном для крупных сооружений. Фиксируется он на пластиковом каркасе так же, как на деревянном или металлическом, с помощью термошайб. Дополнительно используется фурнитура: соединительный профиль, торцовочный профиль с перфолентой. В процессе монтажа обязательно следим, чтобы отверстия под саморезы делались не менее, чем в 40 мм от края поликарбонатного листа. Термошайбы должны быть затянуты плотно, ровно.

Правильный установки термошайб

Как сделать забор из пластиковых труб своими руками

На сегодняшний момент пластик является достаточно популярным материалом, из которого легко можно сделать надежный, оригинальный и недорогой забор. Пластиковые заборы имеют большое количество преимуществ, и поэтому они превосходят по популярности другие типы, такие как металлические, бетонные и деревянные заборы. Наверное, каждый дачник хотел бы установить на своей даче надежный, но в то же время красивый и дешевый забор. Основным элементом конструкции любого заграждения являются столбы, именно поэтому выбирать их нужно очень тщательно.

Пример устройства ограждения из пластиковых труб


Естественно, можно пойти в строительный магазин и приобрести деревянные столбы, но лучше поберечь природу и отдать предпочтение пластиковым трубам. Конечно, у каждого из них есть какие-то свои положительные и отрицательные качества, но все же пластиковые заборы превосходят все остальные виды ограждений по своим техническим характеристикам. Вернуться к оглавлению

Пластиковый забор: надежно и просто

Достаточно весомым преимуществом является тот факт, что пластиковый забор изготовляется из поликарбоната.


Этот материал за достаточно короткое время успел зарекомендовать себя в качестве отличного основания для различного рода сооружений на открытой местности, потому что он не нуждается в регулярном окрашивании, легко устанавливается, не склонен к коррозии и гниению, а также не выгорает на солнце.

К тому же к пластиковым столбам легко можно прикрепить не только панели из пластика, но и пластиковою сетку, деревянный штакетник и многое другое. Вдобавок к этому пластиковый забор не нуждается в обязательном фундаменте, но при большом желании столбы можно и укрепить. Для укрепления вполне достаточно залить столбы бетоном, которые располагаются по углам, а оставшиеся просто обсыпать не очень крупным гравием.


Что касается стоимости, то пластиковые столбы могут обойтись вам намного дешевле заборов, изготовленных из более традиционных материалов. Естественно, стоимость будет зависеть от технических параметров, таких как длина, высота и нагрузка, которую они способны выдержать. Вернуться к оглавлению

Где можно устанавливать пластиковый забор

На самом деле, пластиковый забор может послужить ограждением абсолютно для любого участка земли, например, им можно укрыть ваш участок от посторонних глаз или просто оградить клумбы с цветами на даче.

Вернуться к оглавлению

Положительные и отрицательные стороны пластиковых заборов

От того, насколько ответственно вы подойдете к выбору столбов для вашего будущего забора, будет зависеть его надежность и долговечность.

Как известно, металлические изделия быстро подвергаются коррозии, деревянные могут гнить, плесневеть или же быть атакованы различными насекомыми, поэтому изделия из таких материалов нуждаются в дополнительной покраске и грунтовке, что связано с дополнительными денежными затратами.

Бетонные столбы достаточно сложно устанавливаются и плохо поддаются транспортировке. Именно поэтому лучше отдавать предпочтение забору, изготовленному из пластика, но и его тоже нужно выбирать грамотно. При выборе пластиковых труб обязательно нужно учитывать их технические характеристики, так как именно от них будет зависеть надежность и долговечность вашего будущего ограждения. Кроме всех вышеперечисленных положительных качеств, пластиковый забор обладает еще рядом преимуществ.

Небольшое заграждение для дома из пластиковых труб


Итак, все основные преимущества установки пластикового забора своими руками:
  1. Безвредность для окружающей среды. Материалы, из которых изготавливаются пластиковые трубы, не способны выделять и не могут накапливать в себе какие-либо вредоносные вещества в процессе их использования. То есть пластиковый забор абсолютно безопасен для окружающей среды и людей, а, значит, его можно устанавливать в любом необходимом для вас месте и вы никоим образом не пострадаете от этого.
  2. Простая установка. Забор из пластиковых столбиков абсолютно спокойно можно сделать своими руками, не вызывая целой бригады специалистов. К тому же для его установки совершенно необязательно делать фундамент.
  3. Достаточно большой ассортимент. Сегодня в строительных магазинах и супермаркетах можно встретить огромнейший выбор пластиковых труб, а, значит, вы без особого труда подберете подходящий для себя вариант.
  4. Невысокая стоимость. Пластиковые трубы могут обойтись вам намного дешевле, нежели деревянный, бетонный или металлический забор.
  5. Длительный срок службы. Так как пластиковые столбы почти не реагируют на какие-либо раздражители извне, не подвергаются влиянию влаги, различных грибков и плесени, не склонны к коррозии и не атакуются насекомыми, то они могут служить вам несколько десятков лет. Но это возможно при условии, что температура будет не ниже 25 и не выше 50 градусов по Цельсию. К тому же пластиковые заборы могут прослужить вам намного дольше по сравнению с другими типами ограждений.
  6. Простота декорирования. Забор из пластиковых столбиков достаточно просто задекорировать, так как он легко красится обычной краской с добавлением пластификатора, и к нему можно прикрепить различные украшения, которые, несомненно, привлекут внимание к вашей даче.

    Декорирование забора из пластиковых труб

  7. Минимум затрат. Установленный забор из пластиковых столбиков не нуждается в каком-либо регулярном обслуживании, его всего-навсего нужно будет изредка мыть напором чистой воды из шланга, а, значит, вам не придется тратить средства на его содержание.

Но, как и любые изделия, пластиковые трубы имеют не только преимущества, но и недостатки, хотя их не так уж и много. Итак, в чем же заключается недостаток пластиковых труб? Единственным их минусом таких труб является то, что они сделаны не из натуральных материалов, а, значит, людям, отдающим предпочтение только природным материалам, они не подойдут. Исходя из небольшого списка недостатков, можно сделать вывод, что пластиковые заборы являются идеальным вариантом для ограждения вашей дачи или частного дома.

Вернуться к оглавлению

Установка пластикового забора

В первую очередь вы должны понимать, что, насколько качественными и прочными не были бы пластиковые трубы, надежность и срок службы сделанного своими руками забора зависит от правильности его установки. Больше всего внимания при монтаже забора своими руками нужно уделить глубине погружения труб в землю, а это напрямую зависит от силы ветра и почвы на том или ином участке земли.

Для соблюдения ровности ограждения необходимо воспользоваться нитью, которую нужно будет натягивать по контуру размещения будущей ограды.

Вариант соединения пластиковых труб при монтаже ограды


Как же сделать пластиковый забор своими руками? Итак, разберем поэтапно.
  1. Для начала необходимо правильно спланировать размещение ограждения, а также его размеры.
  2. После разработки плана расположения нужно натянуть шнур по контуру размещения будущего ограждения.
  3. Помечаем места, в которых будут устанавливаться столбы. При этом обязательно необходимо учитывать размещение калитки, ворот и особенности расположения вашего дома.
  4. В ранее отмеченных местах проделываем отверстия, которые должны превосходить по величине диаметр труб, а глубина должна равняться третьей части длины столбов.
  5. Установите столбы в проделанные отверстия и проверьте уровень наклона при помощи уровня, а после засыпьте эти отверстия гравием.
  6. Разводим цемент, а после заливаем его в проделанные отверстия и оставляем все на 24 часа для полного застывания.
  7. Соберите пластиковые части вашего забора и прикрепите их к закрепленным столбам.

Как вы видите, установить пластиковый забор своими руками не так уж и сложно.

Способы, которым соединяют пластиковые трубы без пайки

В квартирах и в частных домах нередко можно увидеть пластиковые трубы. Востребованность подобных изделий в последнее десятилетие обосновывается их низкой ценой, долгим эксплуатационным периодом и принципиальной невозможностью заржаветь.

Соединять пластиковые трубы между собой можно не только паяльником, но и альтернативными методами — с помощью фланцев, фитингов, муфт или путём склейки.

Особенности соединений без пайки

Соединение пластиковых труб без пайки не потребует больших финансовых расходов. И доставать где-то дорогостоящее паяльное оборудование (очевидно, что оно есть далеко не у каждого) тоже не придётся.

Стоит признать, что сам процесс пайки кажется некоторым очень сложным. Человек должен уметь правильно обращаться с паяльным аппаратом, устанавливать нужное давление и температуру, подбирать припой. В общем, чтобы качественно спаять трубы, нужно знать действительно много нюансов.

Есть ещё и такой вариант, как пайка полипропиленовых труб без паяльника. Для этого просто берётся паяльная паста (это продающаяся уже в готовом виде смесь флюса, порошка припоя и смазки), наносится на место соединения и разогревается. Причём вместо паяльника предлагается использовать газовую горелку или зажигалку. Но и этот способ у некоторых может вызвать отторжение, так как здесь приходится иметь дело с открытым огнём.

Представим форс-мажорную ситуацию: случился прорыв пластикового водопровода. На то, чтобы вернуть ему герметичность методом пайки, может уйти много времени. А восстановление герметичности труб, соединённых без пайки, может быть осуществлено гораздо быстрее — это действительно важное преимущество.

Соединение фитингами

Для соединения пластиковых труб без пайки очень часто используются пресс-фитинги (они же компрессионные фитинги) либо новые бельгийские пуш-фитинги, которые фактически фиксируются сами.

Стандартные пресс-фитинги обычно делаются из стального сплава или чугуна. И лучше всего их использовать для полипропиленовых или других пластиковых труб малого диаметра. Достоинством данных сантехнических изделий является то, что с их помощью можно выстраивать переходы между элементами трубопровода и соединять их под разным углом.

Чаще всего фитинги ставят на поворотах и ответвлениях пластикового трубопровода. Обыкновенный пресс-фитинг состоит из основного корпуса, крышки, втулки и двух колец: зажимного (оно расположено в специальном гнезде) и фальцевого (с его помощью осуществляется фиксация пластиковой трубы).

Если речь идёт о фитингах диаметром меньше пятидесяти миллиметров, то их допускается монтировать вручную, без дополнительных приспособлений и оборудования. И ещё одно важное правило. Пластиковую трубу следует предварительно, перед установкой фитинга, подготовить — обрезать, удалить заусенцы, очистить от пыли и обезжирить. Такая подготовкадолжна проводиться в любом случае, вне зависимости от выбранного способа соединения.

После того как пластиковое изделие будет приведено в приемлемое состояние, на него нужно установить гайку, предварительно снятую с фитинга. Далее на эту гайку надевается зажимное кольцо. Теперь можно вставить трубу в фитинг до упора и зафиксировать. Те же самые действия нужно проделать и со второй соединяемой трубой.

С использованием фланцев

Можно соединить пластиковые трубы фланцами без пайки. Такое сочленение считается очень надёжным — металлические фланцы могут стойко переносить огромную плюсовую температуру и высокое давление.

Сегодня даже в крупных по диаметру трубопроводах ставятся фланцы. Они обеспечивают действительно прочное соединение.

Фланцы для сборки бытовых пластиковых трубопроводов всегда имеют резьбу только на одной стороне. Как правило, они рассчитаны на давление 1,6 МПа. При этом в магазинах можно найти варианты фланцев с разным сечением — от 20 до 1200 мм.

Алгоритм соединения при помощи фланцев достаточно прост. В первую очередь нужно аккуратно натянуть фланец на трубу и надеть уплотнительную прокладку из резины. Прокладка должна заходить за край пластиковой трубы не больше чем на один сантиметр. Затем на эту прокладку аккуратно надвигается фланец.

На следующем этапе осуществляется стыковка с точно таким же фланцем другой пластиковой трубы. И затягивать болты здесь следует очень аккуратно. Если прикладывать слишком большие усилия, пластиковая поверхность может треснуть.

С использованием муфт

Обыкновенная муфта для пластиковых трубопроводов — это достаточно простая по своему устройству деталь. Она состоит из:

  • чугунного корпуса;
  • двух гаек;
  • прокладок из резины;
  • четырёх металлических шайб.

Муфту можно найти в ближайшем магазине сантехники, либо, если есть определённые навыки и знания, сделать своими руками. При этом характеристики муфты должны строго соответствовать размерам соединяемых изделий. Обыкновенные муфты подойдут как для напорных пластиковых трубопроводов, так и для трубопроводов без напора. С их помощью обеспечивают надежное соединение полипропилена без применения паяльника.

В муфту для формирования соединения необходимо вставить концы труб так, чтобы они соприкасались в середине. Концы должны проходить через шайбы, прокладки и гайки. Потом надо плотно затянуть гайки, так, чтобы давление на прокладки оказалось достаточно сильным.

Стыковка пластиковых труб муфтой стопроцентно даёт герметичный шов даже без применения пайки. Но в определённых случаях, например, если труба имеет малую длину или примыкает непосредственно к полу (или иной горизонтальной поверхности), установить обыкновенную муфту не представляется возможным.

Для таких сложных случаев придумана зажимно-соединительная муфта. Как её использовать? Сначала нужно очистить край пластиковой трубы. Потом надо развинтить муфту и надеть на пластиковое изделие в правильной последовательности все детали крепления. Причём уплотнительное кольцо должно в итоге располагаться на расстоянии как минимум один сантиметр от края изделия.

Затем в торец пластиковой трубы нужно вставить сам корпус зажимно-соединительной муфты. А потом к этому корпусу нужно придвинуть все имеющиеся кольца и закрутить болт. А к резьбе, расположенной с другой стороны муфты, необходимо будет прикрепить фитинг «американку» с подсоединённой к нему пластиковой трубой.

Для контроля прочности соединения необходимо осторожно потянуть муфту на себя, придерживая свободной рукой трубу, к которой он прикреплён. Муфта должна оставаться неподвижной. Если же она движется, это означает, что была выбрана деталь не того размера. Именно поэтому она так плохо держится на трубопроводе. Впрочем, исправить это легко — следует лишь потуже затянуть резьбу.

Метод склейки

Трубы из пластика можно и клеить, хотя многие сантехники считают такой способ крайне ненадёжным. И поэтому на практике клей для соединения труб применяется только в комбинации с фитингами.

Перед нанесением клея трубу обрезают и избавляются от заусенцев на ней. Также с неё нужно убрать пыль и провести тщательное обезжиривание тех участков, на которые предполагается наносить клей (то есть придётся купить специальное средство для обезжиривания). Затем нужно завести трубу в фитинг, чтобы проверить, насколько хорошо они совмещаются друг с другом.

Теперь можно тонким слоем наносить клей на место будущего контакта. Сразу же после этого трубу до упора вставляют в фитинг и держат в таком положении около двух минут, чтобы клей схватился. А остатки клея, появившиеся на наружной поверхности, удаляются тряпочкой.

Клей высохнет примерно в течение 15-20 минут. Однако пускать через трубопровод воду (или что-либо другое) нужно только не ранее, чем через 24 часа.

Некоторые виды пластика (допустим, тот же полипропилен) клеятся с большим трудом. Чтобы полипропиленовые детали хорошо соединялись между собой, придётся приобретать качественный клей, специально предназначенный для этого материала.

Можно сделать вывод, что способов соединения труб из пластика без применения пайки предостаточно. Самым надежным из них считается муфтовый метод, а склейка помогает только в экстренной ситуации, и применять ее нужно с осторожностью.

Монтаж полипропиленовых труб своими руками. Как паять полипропиленовые трубы?

Среди общей массы производимых современной промышленностью трубопроводов значительно выделяются канализационные полипропиленовые (пластиковые) трубы – их используют для создания водопроводных и отопительных систем практически повсеместно. Такой популярностью сравнительно недавно появившийся полипропилен обязан массе своих достоинств, которые в совокупности сделали этот материал самым востребованным в среде профессиональных монтажников.

Фото: depositphotos.com

Технические характеристики полипропиленовых труб

Исключительная надёжность соединений

Монтаж водопроводных пластиковых труб выполняется с помощью специального паяльника – труба и соединительный элемент разогреваются и склеиваются в разогретом состоянии. Получаемый стык по своей надёжности и прочности ничем не уступает сварному металлическому стыку и способен выдерживать давление до 12 атмосфер. В централизованном водопроводе, к примеру, давление не превышает 5 атмосфер.

Долговечность

При правильно выполненном монтаже полипропиленовые трубы способны прослужить более 70-ти лет. Производитель устанавливает на них гарантию от 40 до 55 лет – фактический срок их эксплуатации намного больше.

Приемлемая стоимость

Если сравнивать в этом отношении полипропилен с металлопластиком и медью, то он находится где-то посередине, хотя его качество и надёжность можно сравнить с медью, которая считается вечным материалом для водопровода.

Способность противостоять воздействию блуждающих токов и коррозии

Даже если кто-то из соседей занимается воровством электроэнергии с помощью заземления счётчика на водопроводные трубы через трансформатор, водопроводным пластиковым трубам это не страшно – электрический ток не причинит им никакого вреда. А о стойкости любого пластика к коррозии и говорить нечего.

Сравнительная простота монтажа

Вооружившись теоретическими знаниями, которые мы рассмотрим чуть ниже, научиться паять полипропиленовые трубы ничего не стоит. Более сложным является освоение принципов монтажа и создания разветвлённых систем водопровода. Кроме этого, чтобы приобрести необходимый для монтажа инструмент, много денег не потребуется – все расходы с лихвой окупятся на экономии оплаты профессиональных сантехников.

Отсутствие процесса зарастания труб

Свойства полипропилена и глянцевая внутренняя поверхность не способствуют оседанию на ней известкового осадка и мусора. Единственная проблема такого плана может возникнуть только при неправильной пайке и перегреве полипропиленовой трубы.

Шумоизоляционные свойства

В отличие от металлических труб, трубы из полипропилена не шумят и не вибрируют.

Разновидности пластиковых труб для водопровода и их комплектующие

По своему назначению и конструкции полипропиленовые трубы делятся на три вида:

  • Трубы для холодной воды. Они отличаются толщиной стен (эти трубы тонкие) и предназначены для небольших температур. В принципе, на горячей воде они тоже стоят нормально, только значительно расширяются и их очень сильно выкручивает. Маркируется такая труба PN16 или синей полосой.
  • Трубы для горячей воды. Для их изготовления используется всё тот же полипропилен – никаких добавок и модификаторов. Необходимые свойства выдерживать высокие температуры достигаются исключительно за счёт толщины стен трубы. Маркируется такая труба как PN20 или красной полосой по всей её длине.
  • Труба для отопления, другое её название «стабилизированная». Для уменьшения коэффициента температурного расширения эта труба была снабжена металлической прослойкой. В некоторых магазинах она реализуется под названием «композитная». Она имеет минимальный коэффициент температурного расширения и достаточно неплохо выглядит даже при наружной разводке.

Все полипропиленовые трубы для ванной реализуются длиной 4м – по желанию покупателя могут быть порезаны по 2м. Это необходимо учитывать при покупке материала.

Дополнительные элементы для монтажа полипропиленовых труб своими руками

Повороты. Здесь всё ясно из названия – плсатиковые трубы довольно жёсткие и просто так согнуть их не получится. Именно для этих целей и сделаны элементы, позволяющие поменять направление трубы под углом 45º и 90º.

МРВ. Расшифровывается эта непонятная аббревиатура как «муфта резьбовая наружная». Используется это изделие для перехода с любой другой трубы на полипропиленовую или для вставки внутрь водопровода таких сантехнических изделий, как счётчики воды, насосы и пр.

МРН. Практически то же самое изделие, что и предыдущее, только в отличие от него, оно имеет не наружную резьбу, а внутреннюю.

Колено МРВ и МРН. Это изделие совмещает в себе поворот трубы и резьбовую вставку. Они бывают трёх видов – просто поворотные резьбовые колени для соединения полипропилена с другим типом трубы, колени настенные для установки приборных кранов и подключения к ним сантехнических приборов (они имеют ушки для крепления дюбелями) и настенные колени для установки в гипсокартон. Кроме первого типа резьбовых поворотов два других используются исключительно для подключения потребителей воды.

Муфта соединительная. Представляет собой небольшой пятисантиметровой длины кусочек уширенной трубки для соединения прямых участков трубопроводов. Очень часто используется в ремонтных целях для соединения разрезанного участка водопровода. Также с помощью муфты уже в существующий водопровод из полипропилена можно легко добавить дополнительный элемент, например, впаять ещё один тройник.

Обводки. Изогнутый в заводских условиях небольшой кусочек трубы, который применяется для обводки труб в местах их пересечения.

Клипсы. Используются для крепления трубопровода к стене. Бывают двух типов – одиночными и соединяемыми в блок по несколько штук. Соединяемые клипсы очень удобны при прокладке нескольких труб рядом.

Мерилон. Этот специальный утеплитель предназначен для борьбы с конденсатом и температурным расширением полипропиленовой трубы. При скрытой прокладке водопровода без него не обойтись.

Как паять полипропиленовые трубы?

Как и говорилось выше, при знании необходимой теории пайка полипропиленовых труб – дело совсем несложное. На паяльник устанавливается двухсторонняя насадка необходимого диаметра, одна сторона которой разогревает трубу снаружи, а другая – соединительный элемент изнутри. Разогретые трубы соединяются друг с другом и надёжно фиксируются руками до полного застывания полипропилена.

Фото: depositphotos.com

Теперь о тонкостях монтажной премудрости. Существуют такие вещи, игнорировать которые при монтаже полипропиленовых труб своими руками просто нельзя. Итог окажется одним – стык даст протечку. Итак:

  • Во-первых, необходимо чётко выдерживать время разогрева полипропилена – если слабо нагреть, стык не спаяется как надо, если перегреете, то рискуете запаять внутреннее отверстие. Здесь всё придётся определить опытным путём – установив трубу на насадки паяльника, вдавливаем трубу в них и после того, как она полностью войдёт туда, отсчитываем 2-3сек. и можно соединять стык. Это правило справедливо для трубы тонкого диаметра, для более толстых труб время разогрева немного увеличивается.
  • Во-вторых, необходимо правильно соединять разогретые трубы. Делается это только прямо, без каких-либо перекосов. После того как труба вставлена в соединительный элемент, стык необходимо сильно сжать (вдавить трубу в соединитель) и закрепить в этом положении секунд на 10. В это время шевелить и поправлять соединение нельзя – если потревожите застывающий полипропилен, стык потечёт.
  • В-третьих, никакой влаги во время пайки в полипропиленовых трубах не должно быть – попадёт хоть капля воды, стык опять же потечёт. Если в трубах имеется вода или прокапывает из существующего водопровода, то в трубу необходимо затолкать хлебный мякиш – он какое-то время удержит воду и даст спаять стык без проблем. После подачи воды мякиш размокает и свободно выходит через любой кран.
  • В-четвёртых, никакой грязи и пыли на спаиваемых участках труб быть не должно. Весь этот мусор, влияющий на качество и прочность стыка, необходимо удалить.

Ну вот, в принципе, и всё. Теперь, вооружившись этой теорией, можно отправляться в магазин за необходимым материалом, смело брать в руки паяльник и начинать монтаж водопровода из полипропиленовых труб в ванной комнате. Как говорится, глаза боятся, а руки делают.

Руководство по сантехнике для труб и фитингов своими руками

Думаете об установке новых водопроводов? Начните здесь! Мы расскажем вам о важных вещах, которые помогут вам решить, стоит ли делать сантехнику своими руками!

Установка новых водопроводов

Как проверить существующие водопроводы

Хотя ваши трубы в основном находятся за стенами и прочными материалами, есть способы определить вероятное состояние ваших водоводов, не разрушая стены и не дожидаясь утечки. Вот что вы можете сделать, если считаете, что вам нужно заняться прокладкой новых водоводов.

Проверка существующих линий водоснабжения

Сначала оцените, из какого материала сделаны ваши трубы, а затем сравните его с их возрастом и ожидаемой продолжительностью жизни этого типа. Например, медные трубы могут прослужить более 50 лет, латунь - 40-е годы, оцинкованная сталь - от 20 до 50 лет, а трубы из ПВХ - бесконечно. Срок службы вашей системы водоснабжения во многом зависит от уровня химических веществ в водопроводе, которые могут вызвать коррозию из-за кислотности.Если ваша вода хорошо себя чувствует, не бойтесь! Ваши трубы прослужат намного дольше. Также учитывайте все фитинги и соединения, которые установлены с вашими трубами. Если какой-либо из них выйдет из строя, вы можете быть подвержены засорению и утечкам.

Низкое давление воды, дребезжание или бульканье, деформированный пол, ржавчина, влажные участки вокруг раковин и сырость или плесень в закрытых помещениях, где проходят трубопроводы, могут указывать на проблемы с водопроводом. Если дело в напоре воды, простым решением может быть прочистка медленного водостока водопроводной змеей.Утечки могут потребовать сноса и более сложного ремонта.

Подготовка к установке новых линий водоснабжения
Ремонт существующих линий водоснабжения

Трубки разных типов можно соединять друг с другом, но это ненадежно! Медные трубы можно соединить с трубами из ПВХ, приклеив переходник к ПВХ, а затем прикрутив его к медному переходнику. Перед сборкой убедитесь, что у вас есть правильный переходник с наружной или внутренней резьбой и правильный размер для каждой трубы, которую вы подключаете.Поскольку металлы могут взаимодействовать друг с другом, если вы соединяете медь со сталью, для предотвращения коррозии следует использовать диэлектрическое соединение из латуни с резиновой шайбой, разделяющей два металла. Какие бы материалы вы ни соединяли, всегда помните, как разные материалы взаимодействуют друг с другом, и соответствующим образом планируйте свои соединения.

Установка новых водопроводов в вашем доме

Установка новых водопроводов в вашем доме

Когда вы поймете, что настало время для установки новых водопроводов в вашем доме, вы можете подумать о том, чтобы сделать это самостоятельно, но сначала проведите исследование! Понимание типов труб, навыков и инструментов, которые вам понадобятся, а также других советов может иметь значение для выполнения работы.Большинство домовладельцев обращаются к специалисту по сантехнике для выполнения таких работ, но если у вас есть возможность и решимость, вы можете воплотить этот проект в жизнь самостоятельно!

Исследования для установки новых водопроводов
Трубы и фитинги: за и против

Когда дело доходит до труб, существует несколько вариантов. Труба PEX - это очень гибкий тип пластика, который легко режется, стоит недорого и может быть соединен с медными трубами. Несмотря на то, что все эти особенности делают ее идеальной для использования в домашних условиях, труба PEX не подлежит вторичной переработке, требует специальных инструментов и настолько нова, что трудно сказать, как долго она прослужит. Труба из ПВХ - это еще один более легкий тип гибкой трубы, более хрупкий и недорогой. При установке новых водопроводов с трубой из ПВХ стыки необходимо склеить клеем, что делает ее склонной к протеканию, а для того, чтобы вывести ее обратно, ее необходимо разрезать.

Хотя жесткие и гибкие медные трубы дороже и их сложнее установить самостоятельно (их нужно спаять вместе), медь очень хорошо переносит тепло и давление. Он также сохраняет свою ценность и может быть переработан, когда придет время для новой установки.Тем не менее, если вы выбираете металлические трубы, следует помнить о правилах безопасности, связанных с использованием свинца и меди.

Стальные оцинкованные трубы раньше часто использовались для прокладки новых водопроводов в домах. Несмотря на то, что он чрезвычайно прочен, его трудно разрезать, и в конечном итоге он может подвергнуться коррозии до такой степени, что блокирует поток воды или даже иногда допускает попадание свинца в водопровод. Его можно заменить при установке новых водоводов с пластиковыми трубами типа АБС или ПВХ.

Инструменты для установки новых водопроводов
Полная установка новых водопроводов

При прокладке новых водопроводов по всему дому сначала проверьте строительные нормы и правила в вашем городе, чтобы убедиться, что вы используете правильные размеры и материалы.

  1. Первое, что нужно сделать, это проложить медную трубу возле водонагревателя и отвести ее к каждой области, в которой она должна будет пройти. Вам понадобится труборез, предназначенный для любого типа трубы, которую вы используете, чтобы отрезать каждую длину до их фитингов.
  2. Перед установкой новых водопроводов на постоянной основе смонтируйте трубы всухую, чтобы убедиться в правильной длине, а затем нанесите клей или припой, чтобы зафиксировать. Перед пайкой всегда «промывайте стыки», чтобы убедиться, что трубы и стыки чистые и готовы к правильной герметизации.Теперь вы можете нагреть с помощью горелки и соединить части.
Позвоните в Garden City для установки новых линий водоснабжения

Позвоните специалистам и сделайте это правильно

В большинстве случаев установка новых водопроводов - это работа, которую лучше доверить профессионалам. Если вы не уверены в этом или точно знаете, что вам нужна помощь сантехника, позвоните в местную сантехническую компанию. У них будет не только опыт, необходимый для избежания ошибок, но и инструменты и время! Учитывая преимущества гарантий и опыта, лучше нанять сантехника, чем пытаться сделать это самостоятельно.

Мы - специалисты по сантехнике в штате Миссула, штат Монтана

Позвоните в отдел сантехники Garden City и позвольте нам заменить, отремонтировать или установить новые водопроводы в вашем доме или офисе. Наши сантехники привезут инструменты, предоставят запчасти и без проблем соединят все вместе. Если вы живете в Миссула Монтана, рассчитывайте на Сантехнику и отопление в Гарден-Сити!

Советы и рекомендации по работе с пластиковой трубой

Безопасная, прочная и дешевая пластиковая труба является стандартом для водопроводных сетей, а DWV & lpar; слив & дефис; отходы & дефис; вентиль & rpar; система.Традиционно чугун, медь и сталь использовались во всех жилых и коммерческих зданиях, но в последние 50 лет или около того эти материалы были заменены ПВХ и поливинилхлоридом. и его пластиковых собратьев ХПВХ & lpar; Хлорированный ПВХ & rpar; и ABS & lpar; акрилонитрил-бутадиен-стирол & rpar ;. Различные трубы имеют разные «графики», которые относятся к толщине трубы и тому, какое давление она будет выдерживать.

Использование пластиковых труб:

  • ПВХ используется как для водоснабжения, так и для водостока, но для трубопроводов водоснабжения, только если они рассчитаны на давление.В некоторых юрисдикциях он используется для подачи в здание, но не для распределения внутри здания. Никогда не используется для горячей воды. ПВХ поставляется по разным графикам в зависимости от области применения - наиболее распространенными являются & двоеточие; график 35 для канализации, график 40 для водоснабжения и DWV и график 80 для высокого давления. ПВХ и АБС, используемые для DWV, также доступны с пенопластом.
  • CPVC используется как для водоснабжения, так и для распределения, и, если это одобрено местными юрисдикциями, может использоваться для распределения горячей и холодной воды внутри здания.ХПВХ выпускается с медными трубками размером & lpar; CTS & rpar;, сортамента 40 и сортамента 80.
  • ABS обычно используется только для DWV.

Трубы из ПВХ, ХПВХ и АБС обычно соединяются с использованием одних и тех же методов склеивания растворителем, также известного как сварка растворителем. Если это звучит немного пугающе, не волнуйтесь & двоеточие; это безопасно и просто & искл; Если вы собираетесь приступить к собственному пластиковому проекту, у нас есть несколько советов, которые помогут вам добиться успеха.

Стоит отметить, что эти трубы также могут быть соединены с использованием механических методов, таких как компрессионные фитинги, переходники с наружной и внутренней стороны, резиновые втулки с зажимами и фитинги с толкающими и дефисами так же надежно, как и приклеивание & rpar ;.Чаще всего эти альтернативные методы используются для ремонта, а не для первичной прокладки сантехники.

Перед тем, как начать

  • Если вам не нужно снимать застрявший фитинг или решать какую-либо другую случайную проблему, вам, скорее всего, понадобятся только основы, чтобы приступить к работе с пластиковой трубкой и толстой кишкой; резаки и ножницы для пластиковых труб, грунтовка для ПВХ и ХПВХ, а также клей для клея на основе растворителя. И не забудьте свое полотенце и искл.
  • В случае разреза, отличного от & дефис; так & дефис;, вам также может понадобиться инструмент для удаления заусенцев, сделанный для пластика, вы также можете использовать напильник, наждачную бумагу & sol; ткань или универсальный нож & rpar ;.Трубы большого диаметра часто лучше разрезать ножовкой, и в этом случае удаление заусенцев является абсолютной необходимостью.
  • Если у вас есть устойчивая поверхность для установки контейнеров, вы можете сэкономить время, открутив крышки для грунтовки и цемента. К крышкам следует прикрепить аппликатор или «мазок», который можно оставить внутри контейнера & двоеточие; вместо того, чтобы поворачивать и открывать контейнер при каждом использовании, вы можете просто быстро вытащить мазок. Просто не забудьте закрыть все, когда закончите & excl;
  • При соединении пластмасс нужно работать быстро, но также нужно быть в безопасности.Хотя на самом деле вам не придется напрямую контактировать с кожей с грунтовкой или цементом & lpar ;, благодаря малярке & rpar ;, но рекомендуется носить нитриловые или другие химически стойкие перчатки. Убедитесь, что рабочая зона хорошо вентилируется, и не работайте вблизи источников высокой температуры или открытого огня.

Осторожно и искл; Существует множество различных цементов на основе растворителей & lpar; "клеи" & rpar; там, так что не забудьте внимательно прочитать этикетку того, что вы получаете.ПВХ, ХПВХ и АБС требуют разных цементов и полуфабрикатов; они не взаимозаменяемы. Существуют также переходные цементы для соединения различных материалов, а некоторые цементы специально разработаны для холодной погоды, быстрого высыхания и т. Д.

Рекомендации по измерению и резке трубы

Конечно, первый необходимый шаг к склейке труб - это отрезать куски нужной длины. Во всех типах пластиковых труб кусок должен быть отрезан под прямым углом, без заусенцев, с фаской & lpar; или со скосом & rpar; по внешнему краю перед приклеиванием.Удаление заусенцев позволит обеспечить плавный поток воды через водопроводный трубопровод или плавный поток отходов через дренажную трубу, а снятие фаски упростит вставку трубы в фитинг и предотвратит выталкивание всего цемента. примерки. & lpar; При использовании механического фитинга снятие фаски предотвратит повреждение прокладки или уплотнительного кольца. & rpar;

Теперь вы, вероятно, думаете в этот момент, что можете собрать все вместе для своей спринклерной системы или другого проекта, чтобы вы точно знали , сколько нужно отрезать, сделать надрезы, а затем склеить все вместе навсегда.Отличная идея, верно & quest; К сожалению, это не работает - если вы установите пластиковые водопроводные соединения всухую с целью их измерения, вы получите неверные измерения.

Сухая труба пройдет только часть пути в фитинг - цемент на основе растворителя & lpar; и небольшое скручивание & rpar; необходим для того, чтобы труба прошла до дюйма, где она упирается в выступ или выступ, называемый «ступицей». Загляните внутрь пластикового фитинга, и вы увидите ступицу чуть дальше середины отверстия.Это расстояние называется глубиной раструба.

  • Пластиковые фитинги предназначены для соединения с пластиковой трубой с помощью посадки с натягом, также известной как прессовая посадка или посадка с трением. Это означает, что фитинг спроектирован так, что он не точно соответствует трубе - ступица фитинга на самом деле немного сужается, чтобы обеспечить максимально плотное прилегание, чтобы не было зазоров для заполнения клея и цемента.
  • Клей для пластиковой трубы, несмотря на название, вовсе не клей. На самом деле это растворитель, который разжижает пластик, поэтому труба и фитинг будут плавиться вместе.Думайте об этом как о сварке металла - та же идея, но с использованием химикатов вместо горелки. После затвердевания соединения труба и фитинг больше не являются отдельными частями, что делает правильно зацементированное соединение практически герметичным.
  • Если вам нужно точно знать, какую длину трубы вам нужно будет отрезать для вашего проекта, просто измерьте расстояние от ступицы фитинга до внешнего края, чтобы определить точную глубину раструба.

Pro Наконечник и двоеточие; У разных производителей может быть немного разная глубина гнезда, поэтому, если вы приобретаете фитинги у разных поставщиков и вам нужна высокая степень точности, вы можете измерить каждый фитинг.Если вы закупаете все фитинги от одного производителя, вам не нужно проверять каждый фитинг, но мы рекомендуем проверять хотя бы один фитинг каждого размера и типа.

Подготовка трубы и фитингов к склеиванию

Подготовка к приклеиванию труб у каждого типа немного отличается. Тем не менее, ВСЕ необходимо очистить от грязи, жира, масла, воска или любых других посторонних веществ, и ВСЕ должны быть сухими и помещенными через дефис.

  • Трубу и фитинги можно очистить наждачной бумагой или химическим очистителем.Учтите, что очиститель не заменяет грунтовку. Грунтовка начинает химическую реакцию трубы и фитинга, поэтому может иметь место надлежащее соединение. После очистки ПВХ и ХПВХ грунтуются и склеиваются. Приклеивается только АБС & полу; грунтовка не используется.
  • Чтобы обеспечить надежное клеевое соединение, трубопровод и фитинг должны быть установлены сухими и соединенными дефисом. После того, как труба будет очищена и снята фаска, вставьте ее в раструб фитинга на глубину от одного дефиса до одной половины раструба.
  • Если труба выходит за пределы дна & lpar;, то есть доходит до глубины раструба & rpar ;, тогда трубу и фитинг необходимо оценить, чтобы определить, какая из них выходит за пределы допуска, а затем снова начать с другой трубы или другого фитинга.

Примечания к грунтовкам

Некоторые клеи ПВХ и ХПВХ содержат грунтовку, а некоторые грунтовки содержат чистящие средства. Некоторые виды клея вообще не требуют грунтовки, обычно используемой для труб из АБС-пластика. И грунтовка, и цемент должны наноситься с соблюдением всех мер предосторожности и процедур производителя, чтобы гарантировать безопасность рабочего и герметичное соединение.

Следует проконсультироваться с местной юрисдикцией относительно их конкретных требований. Если специалист по ремонту или профессиональный сантехник использует продукт, для которого не требуется грунтовка на трубе из ПВХ или ХПВХ, им может потребоваться капитальный ремонт трубы, если инспектор сочтет, что грунтовка была необходима, но не была использовал.

Праймеры

могут быть фиолетового или прозрачного цвета. В некоторых юрисдикциях требуется, чтобы грунтовка была пурпурной и чтобы цвет был виден во время осмотра.Если допускается использование прозрачной грунтовки, у сантехника должна быть баллончик с грунтовкой на рабочем месте, чтобы инспектор мог ее оценить.

Как подсоединить трубы и фитинги

Фактический процесс соединения труб и фитингов из ПВХ, ХПВХ и АБС называется «сварка растворителем». Это довольно простая процедура - нужно просто двигаться быстро и стараться не навести беспорядок & excl;

  • Шаг 1 и двоеточие; Перед нанесением грунтовки и цемента всегда проверяйте, чтобы ваши срезы были квадратными и без заусенцев, даже при использовании резака для труб.Неровные порезы и случайные кусочки пластика делают сварные швы слабыми и могут вызвать проблемы на стыке в будущем. Труба должна быть сухой и очищенной от грязи и мусора.
  • Шаг 2 и двоеточие; Убедитесь, что срок годности клея и грунтовки не истек. Срок годности большинства чистящих средств, грунтовок и клея составляет три года. Срок годности клея ХПВХ составляет два года. Дата изготовления проставляется на банке. Цемент должен быть жидким, а не густым, как желе.
  • Шаг 3 и двоеточие; ТОЛЬКО для ПВХ и ХПВХ & lpar; ABS не использует грунтовку & rpar; - Нанесите грунтовку как на внутреннюю часть фитинга, так и на внешнюю поверхность трубы, начиная с фитинга.Вы захотите покрыть каждый на глубину гнезда. Не будьте скупы, но не используйте столько, чтобы он слишком сильно забрызгал лужи. Удерживайте фитинг или трубу так, чтобы в случае капания грунтовки он капал вниз и из трубы фитинга, а не внутрь.
  • Шаг 4 и двоеточие; Когда вы закончите наносить грунтовку, быстро нанесите цемент на фитинг и трубу, пока грунтовка еще влажная. & lpar; Грунтовка иногда выглядит сухой, но она все равно будет влажной, если соединение будет выполнено в течение пяти минут.Это период, когда химические вещества в грунтовке испаряются. & Rpar; Нанесите большой ровный слой цемента прямо на загрунтованные участки.
  • Шаг 5 и двоеточие; Вставьте трубу в фитинг, медленно повернув ее на четверть оборота. Это приведет к растеканию цемента и созданию более прочного сварного шва. Полоса цемента должна образоваться вокруг нового шва, при этом излишки цемента будут вытеснены.
  • Pro Наконечник и двоеточие; Если ориентация фитинга имеет значение - например, в случае колена или тройника - вставьте трубу фитингом на четверть или дефис от ее окончательного положения.Таким образом, фитинг будет идеально выровнен, когда вы повернете его для распределения цемента.
  • Шаг 6 и двоеточие; Крепко удерживайте новое соединение в течение 30 секунд, чтобы все оставалось на месте, пока растворитель делает свое дело. Через 30 секунд два куска пластика «расплавятся» в достаточной степени, чтобы их оставили в покое для полного отверждения. Осторожно сотрите излишки цемента и грунтовки сразу после 30 секунд & полутвердого; оставив его включенным, можно повредить трубу.
  • Шаг 7 и двоеточие; Время схватывания см. В инструкциях производителя цемента.Большинству потребуется не менее двух часов, прежде чем соединение будет запущено.

Соединение пластика с другими материалами

Трубы из ПВХ и ХПВХ можно соединять друг с другом и с другими материалами трубопроводов, такими как медь и полиэтиленгликоль. Это можно сделать с помощью переходников «папа» и «мама». Если при использовании этого метода один из переходников металлический, рекомендуется, чтобы пластмассовая сторона соединения была наружной стороной. Если вы примените переходник с металлической вилкой к переходнику с пластиковой розеткой, фитинг с внутренней резьбой будет подвергаться нагрузке, может сломаться и потребовать замены.

ПВХ и ХПВХ могут соединяться с помощью компрессионных муфт и нажимных фитингов. Рекомендации производителей по сборке и ограничения в отношении расположения & lpar; т. Е. Внутри или снаружи зданий & rpar; следует строго соблюдать.

Трубопровод DWV из ПВХ и АБС

можно соединять с чугунным, медным DWV и оцинкованным вентиляционным трубопроводом с помощью гибких муфт. Муфты для типов материалов, которые могут быть соединены, будут проштампованы на фитингах. Некоторые экранированы лентой по периметру и закреплены несколькими дефисами для обеспечения стабильного перехода.Пластиковые трубы могут быть присоединены к разнородным металлическим фитингам с помощью прокладки типа "толкающий дефис", вставляемой в чугунный фитинг.

Как приклеить пластиковую трубу & lpar; Видеоурок & rpar;

Узнайте, как быстро и правильно загрунтовать и приклеить пластиковые трубы & lpar; PVC, CPVC, ABS и т. Д. & Rpar; для прочных стыков без протечек и дефисов.

Выполнение соединений из ПВХ - Extreme How To

Присоединение к самому популярному трубопроводу

ПВХ везде.Поливинилхлорид (ПВХ) является наиболее часто используемым материалом для пластиковых трубопроводов. Он устойчив к коррозии, экономичен и обещает долгий срок службы. Его можно использовать под землей или даже на открытом воздухе, если труба содержит стабилизаторы и УФ-ингибиторы и окрашена латексной краской на водной основе. Материалы ПВХ также устойчивы к обычным химическим веществам, таким как кислоты, щелочи, соли и окислители. Трубы из ПВХ изготавливаются в соответствии с различными стандартами ASTM для применений как под давлением, так и без давления, в том числе для систем слива-сточных вод (DWV), канализационных сетей, водоснабжения, орошения и трубопроводов.

Цветовая кодировка

Компоненты системы трубопроводов из ПВХ

могут быть изготовлены в различных цветах, что позволяет легко идентифицировать трубопровод для предполагаемого применения. По данным Ассоциации пластиковых труб и фитингов, общая цветовая схема (хотя и не универсальная):

.
  • Белый для DWV и некоторых приложений низкого давления.
  • Белый, синий и темно-серый для трубопроводов холодной воды.
  • Зеленый для канализации.
  • Темно-серый для промышленного применения под давлением.

Однако у этой цветовой схемы есть исключение: большая часть труб из белого ПВХ имеет двойные характеристики как для DWV, так и для давления.

Простая установка

Еще одна приятная особенность трубопроводов из ПВХ заключается в том, что они просты в установке и доступны для самостоятельного монтажа. Следующие шаги подробно описывают процесс соединения стыков труб из ПВХ.

Измерение. Концы труб из ПВХ будут проходить внутрь фитингов труб до заплечика фитингов.По этой причине при измерении трубы всегда измеряйте расстояние между плечами фитингов на каждом конце и переносите это измерение на трубу.

Разрез. Сделайте разрез как можно более прямым и квадратным. Пилы можно делать стандартной ножовкой. На фото я использую циркулярную пилу для резки труб от Porter-Cable.

Удаление заусенцев. Используйте канцелярский нож или напильник, чтобы удалить заусенцы внутри стыка труб.

Чистый. Для обеспечения хорошей адгезии и прочного соединения без протечек я использую мелкозернистую наждачную бумагу, чтобы слегка потереть концы ПВХ, чтобы удалить блеск и очистить всю грязь. Затем протираю чистой тряпкой, чтобы удалить следы пыли.

Сухая посадка. Соберите компоненты, чтобы убедиться, что они имеют правильную длину. Ориентация некоторых фитингов, например колен, имеет решающее значение для конструкции водопроводной системы. Сделайте направляющие метки на сопрягаемых деталях для облегчения совмещения во время окончательной сборки.Кроме того, отметьте глубину трубы, которая будет скрыта фитингом, чтобы определить место нанесения грунтовки и ПВХ-цемента.

Обязательно. Для соединения требуется грунтовка ПВХ / ХПВХ, а также ПВХ-цемент. Банки с продуктом обычно включают в себя кисточку-аппликатор в колпачке.

Prime. Нанесите ПВХ-грунтовку на весь конец трубы, а также на внутреннюю часть фитинга. Грунтовка временно смягчает тонкий слой материала ПВХ, что позволяет цементу ПВХ создавать прочное соединение без протечек между трубой и фитингом.

Цемент. Затем нанесите поливинилхлоридный клей на конец трубы и внутри фитинга, полностью покрывая контактные поверхности соединения.

Подключиться. Вставьте трубу в фитинг так, чтобы она плотно прижалась к заплечику. Придайте трубе или фитингу 1/4 дюйма. поверните, чтобы нанести клей, и убедитесь, что он полностью герметизирует стык. Убедитесь, что контрольные метки на трубе и фитинге правильно совмещены. Удерживайте соединение не менее 30 секунд, пока цемент застынет.

Другие статьи по теме труб из ПВХ


Рекомендуемые статьи

Работа с пластиковыми трубами и нажимными фитингами

За последние несколько лет появилось несколько замечательных инноваций как в пластиковых трубах, так и в нажимных фитингах. Эти новые сантехнические изделия упростили, чем когда-либо, среднему мастеру самостоятельно прокладывать водопроводные линии и подсоединять фитинги на профессиональном уровне.Больше не нужно вызывать сантехника или вспотевшего медика с фонариком. Все, что для этого требуется, - это подходящие продукты и несколько полезных советов от местного независимого продавца товаров для дома.

Сегодня мы собираемся показать вам, как сваривать трубки из ХПВХ растворителем. Мы собираемся познакомить вас с революционной сантехнической системой под названием PEX, и мы собираемся показать вам новейшие нажимные фитинги, которые объединят все это воедино. Итак, приступим.

Пластиковая труба из ХПВХ предназначена для хлорированного поливинилхлорида.Это золотой стандарт пластиковых труб благодаря своей прочности и надежности под давлением… давлением воды. Термин, используемый для соединения труб и фитингов из ХПВХ, называется сваркой растворителем, которую можно представить как склеивание.

Первым шагом к сварке труб из ХПВХ растворителем является отрезание трубы до нужной длины с помощью ножовки или резака для ПВХ. После обрезки удалите все заусенцы и вытрите грязь или мусор с участка трубы, которая будет подключена к фитингу. Напильник - лучший инструмент для этого.

Затем нанесите пурпурный грунт на конец трубы и на фитинг, к которому он будет присоединяться.Это очищает трубу и фитинги и подготавливает поверхность для склеивания цементного раствора. Нанесите ровный слой цемента на основе растворителя поверх фиолетовой грунтовки как на трубу, так и на фитинг, затем соедините конец трубы с фитингом, вставив трубу в фитинг и повернув его на четверть оборота. Удерживайте трубу и фитинг в этом положении 30 секунд и все. Стык запломбирован. Это было достаточно просто.

Хотя трубка PEX впервые была использована в Европе в 1960-х годах, она является относительной новинкой в ​​области водопровода.PEX означает сшитый полиэтилен высокой плотности. Он известен тем, как легко соединять фитинги с помощью сжатия, а также своей гибкостью, что обеспечивает гибкость при длительных пробегах и сокращает количество фитингов, необходимых при пробеге.

Для присоединения трубок из полиэтиленгликоля к фитингу требуется специальный инструмент для обжима полиэтиленгликоля, подобный этому, и обжимные кольца, которые надеваются поверх трубки и фитинга. Присоединить трубку к фитингу так же просто, как вставить фитинг в трубу, надеть обжимное кольцо на стык и обжать его с помощью обжимного инструмента.Это проще простого.

Но подождите, я поправлюсь. Пожалуй, самый простой и универсальный фитинг в мире сантехники - это нажимной фитинг, который я держу здесь. Хотя он может выглядеть как обычный локоть или латунный Т-образный фитинг, это далеко не так. Эти нажимные фитинги так же просты в использовании, как и набор для сборки, с которым вы играли в детстве. Все, что вам нужно сделать, это вставить конец трубки в фитинги, пока он не встанет на место, и все. Пайки нет. Без сольвентной сварки.Обжимной инструмент не требуется. И самое приятное то, что вы можете использовать эти фитинги для соединения медных трубок, трубок из ХПВХ или даже полиэтиленгликоля (PEX) ... и все это в один фитинг, как вы видите здесь.

Толкающие фитинги работают благодаря крошечным зубцам внутри фитинга, которые зажимают трубу и прижимают ее к пластиковому кольцу круглого сечения внутри фитинга. И в отличие от меди или ХПВХ, вам не нужно сушить водопровод перед использованием этих фитингов. Они даже позволяют фитингу поворачиваться после соединения, что может быть полезно в некоторых случаях.А если вам нужно снять фитинг, просто используйте этот инструмент для снятия, и труба выйдет сразу. Их даже можно использовать снова и снова, что отлично подходит для временного ремонта. И хотя они могут стоить больше, чем ваш стандартный фитинг, в некоторых случаях модернизации или ремонта они того стоят.

Ну вот и все. С этими продуктами даже новичок может получить готовый результат как профессионал, и для этого не требуется много времени на обучение.

Закрыть стенограмму

5 способов ремонта труб из ПВХ

Трубы из ПВХ

(трубы из поливинилхлорида) известны своими прочными и легкими свойствами, которые делают их надежным решением для канализации, водопровода и ирригации.Трубы из ПВХ, обычно идентифицируемые по их белому или кремовому цвету, соединяются с помощью муфт и цемента на основе растворителя, который плавит поверхностный слой труб, склеивая материал.

ПВХ чаще всего используется в качестве дренажного трубопровода, известного своей простотой использования и доступностью. Для большинства повреждений ПВХ можно отремонтировать существующую трубу, чтобы держать утечку под контролем. Однако, если повреждение слишком велико, может потребоваться полная замена трубы. Чтобы помочь вам сориентироваться в ремонте или замене труб из ПВХ, мы подробно описали пять способов ремонта или замены трубы.

Распространенные причины утечек из ПВХ

Вот некоторые из наиболее частых причин ремонта и замены труб из ПВХ:

  • Неправильная установка —Если фитинг из ПВХ неправильно установлен на соединительную трубу, может произойти утечка. Обычно это происходит из-за неплотного крепления, через которое просачивается вода.
  • Неправильный клей — Убедитесь, что вы покупаете правильный ПВХ-цемент, чтобы он не испортился преждевременно. Перед выбором клея прочтите этикетку, чтобы убедиться, что он предназначен для приклеивания к ПВХ.Даже если вы выберете правильный клей, со временем он испортится и потребует ремонта.
  • Температура замерзания —Хотя ПВХ устойчив к замерзанию, он все же может становиться хрупким и повреждаться в экстремальных зимних погодных условиях. Если вы живете в районе с низкими температурами, изолируйте трубы, чтобы предотвратить замерзание.

Как отремонтировать поврежденные трубы из ПВХ

От эпоксидной смолы и резиновой ленты до хомутов для шлангов и стекловолокна - вот пять способов отремонтировать или заменить вашу трубу из ПВХ.

1. Лента или ткань из стекловолокна

Если вы ищете временный ремонт протекающей трубы из ПВХ, лента из стекловолокна может замедлить повреждение. Лента из стекловолокна упрощает ремонт за счет использования водоактивной смолы, которая затвердевает вокруг трубы и замедляет протекание. Перед тем, как наклеить ленту на трубу из ПВХ, очистите поврежденный участок трубы влажной тряпкой. Пока она еще влажная, оберните ленту вокруг поврежденного участка и дайте смоле затвердеть в течение 15 минут.

Ткань из стекловолокна может использоваться для более длительного ремонта.Как и при ремонте полимерной лентой, начните с очистки области вокруг утечки или повреждения, а затем слегка отшлифуйте поверхность, чтобы создать более липкую поверхность. Затем смоляную ткань можно накрыть поврежденное место. Чтобы начать отверждение смолы, направьте ультрафиолетовый свет прямо на трубу или выведите часть трубы на улицу под прямыми солнечными лучами.

2. Эпоксидная смола

Эпоксидная смола для ремонта - это замазка или вязкая жидкость, которую можно использовать для устранения утечек в трубах из ПВХ и его стыков. Чтобы отремонтировать трубу или стык с помощью эпоксидной смолы, сначала очистите и высушите поврежденный участок, убедившись, что вода не может попасть на пораженный участок.

При необходимости смешайте замазку или жидкость в соответствии с указаниями производителя. Затем нанесите эпоксидную смолу и дайте ей высохнуть в течение десяти минут. После отверждения дайте воде пройти по трубе и проверьте, нет ли утечек.

3. Ремонтная лента из резины и силикона

Если вы имеете дело с незначительной утечкой, резиновую и силиконовую ремонтную ленту - простое решение. Как и лента из стекловолокна, резина и силиконовая лента входят в рулон, который можно обернуть непосредственно вокруг трубы из ПВХ. Однако вместо того, чтобы приклеиваться к трубе, ремонтная лента приклеивается непосредственно к самой себе.

Чтобы исправить повреждение, оберните ленту вокруг места утечки, слегка прикрыв ее слева и справа от пораженного участка. Лента использует сжатие для устранения утечки, поэтому перед повторным использованием труб убедитесь, что она плотная и надежная.

4. Резиновая лента и хомуты для шлангов

Подобно резиновой и силиконовой ремонтной ленте, этот метод ремонта использует сжатие для устранения небольших утечек в трубах из ПВХ. Оберните резину вокруг поврежденного участка, затем разъедините хомуты и поместите их вокруг пораженного участка, затягивая, чтобы остановить или замедлить утечку.Этот ремонт должен быть временным, так как резиновая лента и хомуты для шлангов станут неэффективными по мере роста утечки.

5. Замена

Иногда труба ПВХ слишком повреждается для простого ремонта. В этом случае вам необходимо заменить поврежденный участок на новую трубу из ПВХ. Чтобы заменить трубу, сначала убедитесь, что вода в трубу отключена. Это можно сделать, используя локальный выключатель подачи воды, расположенный рядом с трубой, или отключив воду в основном водопроводе.

  1. Обрежьте трубу примерно на один дюйм слева и справа от поврежденного участка с помощью трещотки или ножовки.
  2. Дайте воде вытечь из трубы и вытрите насухо чистой тканью.
  3. После того, как поврежденная труба будет отрезана, установите новую трубу всухую в отверстие, убедившись, что фитинг трубы надежно закреплен вокруг существующего ПВХ.
  4. Нанесите растворитель для грунтовки ПВХ на внутреннюю часть фитингов заменяемой трубы и на внешнюю сторону существующей трубы.
  5. Затем нанесите клей на имеющуюся открытую трубу из ПВХ и вокруг внутренней части заменяемого фитинга.
  6. Вставьте имеющуюся трубу в запасные фитинги, скручивающими движениями закрепив трубу клеем.
  7. Удерживайте трубу в течение 10 секунд, чтобы обеспечить прочное соединение.

Работа с пластиковой трубой - BestLife52

Работа со старым чугуном и оцинкованной трубой с резьбой в домашних условиях, безусловно, может стать низкой точкой в ​​карьере домашнего мастера.Трубы сложно разъединить и, что еще хуже, повторно соединить, потому что у вас никогда не бывает точной длины, которая вам нужна. Медная труба облегчает работу, хотя вам придется освоить необходимые навыки пайки.

Потом появилась пластиковая труба - какой идеальный материал для поделок! Вы можете вырезать и собрать его без специальных инструментов, и вы можете освоить процесс соединения за время, необходимое для чтения этой статьи. Более того, пластиковые трубы недороги, не ржавеют, служат почти бесконечно, а их гладкая внутренняя поверхность позволяет воде и отходам течь лучше, чем по металлическим трубам.Это отборный материал для рукоделия.

А, но есть еще кое-что, что вам нужно знать. В этой статье вы узнаете, как разрезать, соединять и поддерживать пластиковую трубу, чтобы можно было установить долговечные и безотказные водопроводные трубы.

Следование коду, планирование и исполнение

Имейте в виду, что установка пластикового слива или водопровода относительно проста, а вот планирование - нет. Чтобы спланировать один из них, вы должны определить размеры труб, уклоны, расположение вентиляционных отверстий и другие важные факторы.Эти детали здесь не рассматриваются.

Также имейте в виду, что местные правила водоснабжения иногда запрещают использование некоторых типов пластиковых труб в некоторых ситуациях. Всегда уточняйте свои планы у местного сантехнического инспектора, прежде чем начинать проект.

Типы пластиковых труб и их применение

Обычно в домах используются пластиковые трубы любого из четырех типов (см. Таблицу ниже). Мало кто может вспомнить свои назойливые химические названия, поэтому они используют свои более знакомые инициалы - АБС, ПВХ, ХПВХ и ПБ.

  • АБС . Жесткая черная труба, используемая для дренажа и вентиляции; доступны в размерах от 1-1 / 2 дюйма до 4 дюймов; соединения, сваренные сольвентной сваркой.
  • ПВХ . Жесткая белая труба, используемая для слива и вентиляции, а также для линий холодной воды, но не горячей; доступны в размерах от 1/2 дюйма до 4 дюймов; требуется грунтовка (фиолетовая) для соединений, сваренных растворителем.
  • ХПВХ . Жесткая труба кремового цвета для линий горячего и холодного водоснабжения; обычно используется в размерах 1 дюйм.и меньше; требуется грунтовка (фиолетовая) для соединений, сваренных растворителем.
  • ПБ (полибутилен) . Гибкая, обычно серая труба, используемая для линий горячего и холодного водоснабжения; обычно используется размером 1 дюйм и меньше; соединяются специальными компрессионными фитингами. Поскольку PB менее распространен, чем CPVC, и поскольку вы присоединяетесь к нему не так, как остальные три, я расскажу только о PB вкратце.

Вероятно, вы также найдете несколько других типов пластиковых труб в своем местном магазине.Полиэтилен, гибкая черная труба, обычно используется для орошения газонов и растений. «Напорная» труба из ПВХ - это та же труба из ПВХ, что и выше, но ее фитинги более тяжелые для таких применений, как подключение насосов для бассейнов. Мы не будем здесь рассматривать ни один из этих двух типов.

Если у вас возникли проблемы с определением какого-либо типа пластиковой трубы или фитинга по цвету, поищите его инициалы, напечатанные или выбитые где-нибудь на пластике.

Резка и установка пластиковых труб

Пластиковая труба готова для мастера.Все фитинги имеют точно сформированные «ступицы», увеличенные концы, в которые вы вставляете трубу (Фото 8). Просто не забудьте указать глубину ступицы при измерении длины каждой секции трубы (Фото 1).

Отмерьте правильную длину трубы с помощью ленты или удерживайте участок на месте и отметьте его. В любом случае не забудьте указать глубину ступицы.

Пластиковую трубу можно легко разрезать с помощью мелкозубой (около 14 зубьев на дюйм) ручной пилы. Однако не пытайтесь резать его ножовкой с узким лезвием; ваш разрез будет отклоняться от квадрата.

Делайте разрезы точно под прямым углом, чтобы при соединении двух отрезков не оставалось внутренних зазоров, которые могут замедлить поток воды или собрать мусор. Используйте квадратный вырез, чтобы вырезать квадрат (Фото 2).

Отрежьте трубу точно под прямым углом, используя угловую коробку и ножовку с мелкими зубьями (хорошо работает около 14 зубьев на дюйм).

Торцовочная пила идеальна. Сантехники обычно делают квадратные пропилы от руки (без угловой коробки) и делают это достаточно аккуратно, потому что у них много практики.

Наконечник : полностью прорежьте трубу, чтобы не сколоть последние 1/16 дюйма. Используйте полукруглый напильник или наждачную бумагу, чтобы слегка скосить края, чтобы труба вошла в ступицу более точно (фото 3 и 8 )

Удалите заусенец, оставленный пилой, напильником или наждачной бумагой. Слегка скосите края для более гладкой посадки. Соберите фитинги и трубу без клея («сухая посадка»). Отметьте правильное положение фломастером. Если стыки слипаются при разборке троса, постучите по ним молотком и деревянным бруском.

Обрежьте и установите без клея трубу и фитинги до тех пор, пока не закончите весь цикл. Затем отметьте трубы и фитинги, чтобы убедиться, что они снова совпадают, когда вы их склеиваете (фото 4).

Будьте осторожны: иногда при сухой установке трубы и ступицы подходят так точно, что невозможно полностью установить трубу в ступице. Это может нарушить ваши измерения дальше по длине участка трубопровода. Если ваши суставы не полностью прилегают, отрежьте, подгоните и приклейте по три или четыре штуцера за раз, вместо того, чтобы пытаться смонтировать весь участок за один раз.

Совет : Трубы и фитинги с сухой посадкой могут слипаться друг с другом так плотно, что вам может понадобиться немало времени, чтобы их разъединить. Если это так, постучите по арматуре деревянным бруском и молотком (фото 4).

Склеивание пластиковых труб

Процесс склеивания правильно называется «сварка растворителем». Растворитель плавит пластик, поэтому, когда вы сдвигаете трубу и ступицу вместе, эти две части плавятся по мере испарения растворителя.

Совет : Для каждого типа пластика используется свой растворитель.Хотя некоторые растворители работают с несколькими типами пластика, лучше покупать тот тип, который предназначен исключительно для пластика, с которым вы работаете.

Чтобы растворитель работал, соединяемые поверхности должны быть чистыми - без грязи, жира и влаги. Протрите внутреннюю часть ступицы и концы трубы чистой тканью. Затем нанесите на ПВХ и ХПВХ специальный пурпурный очиститель / грунтовку (Фото 5). ABS не требует грунтовки.

Нанесите специальный пурпурный грунт на ступицы и концы труб из ПВХ и ХПВХ.В случае трубы из АБС этого не требуется.

Затем обильно смажьте соединяемые поверхности подходящим растворителем (Фото 6).

Обильно нанесите соответствующий растворитель на внутреннюю часть ступицы и внешнюю поверхность трубы.

Хорошо проветрите воздух или наденьте респиратор для удаления органических паров, так как этот материал выделяет сильные пары. Быстро вставьте трубу в фитинг, повернув трубу на четверть оборота, чтобы убедиться, что труба вошла в ступицу на всю глубину (Фото 8).

Быстро сдвиньте ступицу и трубу вместе, сделав четверть оборота за один, чтобы труба полностью вошла в ступицу. Совместите установочные метки и крепко держите в течение 15 секунд.

Совместите отметки при скручивании соединения, потому что соединение затвердеет за секунды. Соединение будет хотеть разъединиться, поэтому подержите его примерно 15 секунд, чтобы убедиться, что он остается плотным.

Готовый шов должен полностью прилегать, чтобы вода текла плавно и беспрепятственно.

Не волнуйтесь, если вы ошиблись. Пластиковая арматура и труба стоят недорого, а плохой стык легко распилить. Однако, возможно, вам придется удлинить трубу с помощью дополнительного фитинга, если позиционирование имеет решающее значение.

Вы можете купить растворители, чистящие средства, грунтовки и все другие расходные материалы в домашних центрах и хозяйственных магазинах с полным спектром услуг, но я предпочитаю использовать магазин сантехники, чтобы получить лучший выбор материалов и дать хорошие советы.

ПВХ также является отличной альтернативой для создания собственной системы пылеулавливания для вашего небольшого дома.

Присоединение к ПБ

В отличие от трех типов пластмасс, указанных выше, соединения ПБ (полибутилен) выполняются с помощью специальных компрессионных фитингов (Фото 9).

Затяните специальные фитинги PB с помощью плоскогубцев или гаечного ключа, чтобы обеспечить герметичность соединений. Стыки должны быть легко доступны.

Эти фитинги стоят дороже, чем фитинги из ХПВХ, но, поскольку вы можете сгибать трубы из ПБ так же, как садовый шланг, вы можете делать более длинные участки с меньшим количеством фитингов.

Однако сантехнические нормы требуют, чтобы все компрессионные фитинги были легко доступны в случае утечки.Это может быть неудобно, потому что для доступа к ним вам придется оставить панели доступа в стенах и потолках.

Другие инструкции и советы по работе с пластиковой трубой

Поддержка

Все трубы должны иметь опоры, а пластик требует большей опоры, чем металл. Поддерживайте АБС, ПВХ и ПБ через каждые 32 дюйма, когда он движется горизонтально, и каждые 4 фута, когда он движется вертикально (Фото 10).

Поддержите пластиковую трубу с помощью пластиковых подвесов, размер которых соответствует длине трубы. Или используйте гибкую пластиковую или стальную ленту.

Поддерживайте CPVC каждые 3 фута. Подтвердите эти расстояния у местного сантехнического инспектора, потому что коды различаются. Шпильки и другой каркас считаются опорой, когда через них проходит труба.

Защита

Каждый раз, когда труба проходит сквозь дерево и оказывается в пределах 1–1 / 4 дюйма от ее края, закройте эту область трубкой диаметром 1/16 дюйма. толстая стальная пластина (фото 11).

Добавьте 1/16 дюйма. защитная стальная пластина всякий раз, когда труба проходит в пределах 1–1 / 4 дюйма от поверхности деревянного каркаса.Просверлите большие отверстия в каркасе, чтобы трубы не скрипели при расширении и сжатии.

Защищает трубу от заблудившихся гвоздей и винтов.

Движение трубы

Вырежьте отверстия небольшого размера в деревянных элементах, чтобы пластиковые трубы могли легко расширяться и сжиматься при прохождении через них горячей и холодной воды. Это позволяет избежать скрипа или «тиканья» при движении трубы.

Переходы

Для перехода с оцинкованной трубы или медных водоводов на пластик используйте специальные пластиковые переходные фитинги с одной резьбой (Фото 12).Убедитесь, что вы покупаете нужный размер!

Купите специальные резьбовые фитинги для перехода с пластиковых на медные и оцинкованные трубы с резьбой. Используйте резиновые переходники для больших оцинкованных и чугунных труб.

Для перехода на большие оцинкованные водостоки или вентиляционные отверстия используйте резиновые переходные муфты со стальной втулкой (Фото 12). Для безводного чугуна используйте также резиновые и стальные переходные муфты.

Шум

Пластик почти не приглушает звук сливаемой воды, чем чугунная или стальная труба.Уменьшите это раздражение, заправив изоляцию вокруг пластиковых водосточных труб, прежде чем закрывать стену или потолок.

Работа со старым чугуном и оцинкованной трубой с резьбой в домашних условиях, безусловно, может стать низкой точкой в ​​карьере домашнего мастера. Трубы сложно разъединить и, что еще хуже, повторно соединить, потому что у вас никогда не бывает точной длины, которая вам нужна. Медная труба облегчает работу, хотя вам придется освоить необходимые навыки пайки.

Потом появилась пластиковая труба - какой идеальный материал для поделок! Вы можете вырезать и собрать его без специальных инструментов, и вы можете освоить процесс соединения за время, необходимое для чтения этой статьи.Более того, пластиковые трубы недороги, не ржавеют, служат почти бесконечно, а их гладкая внутренняя поверхность позволяет воде и отходам течь лучше, чем по металлическим трубам. Это отборный материал для рукоделия.

А, но есть еще кое-что, что вам нужно знать. В этой статье вы узнаете, как разрезать, соединять и поддерживать пластиковую трубу, чтобы можно было установить долговечные и безотказные водопроводные трубы.

Следование коду, планирование и исполнение

Имейте в виду, что установка пластикового слива или водопровода относительно проста, а вот планирование - нет.Чтобы спланировать один из них, вы должны определить размеры труб, уклоны, расположение вентиляционных отверстий и другие важные факторы. Эти детали здесь не рассматриваются.

Также имейте в виду, что местные правила водоснабжения иногда запрещают использование некоторых типов пластиковых труб в некоторых ситуациях. Всегда уточняйте свои планы у местного сантехнического инспектора, прежде чем начинать проект.

Типы пластиковых труб и их применение

Обычно в домах используются пластиковые трубы любого из четырех типов (см. Таблицу ниже).Мало кто может вспомнить свои назойливые химические названия, поэтому они используют свои более знакомые инициалы - АБС, ПВХ, ХПВХ и ПБ.

  • АБС . Жесткая черная труба, используемая для дренажа и вентиляции; доступны в размерах от 1-1 / 2 дюйма до 4 дюймов; соединения, сваренные сольвентной сваркой.
  • ПВХ . Жесткая белая труба, используемая для слива и вентиляции, а также для линий холодной воды, но не горячей; доступны в размерах от 1/2 дюйма до 4 дюймов; требуется грунтовка (фиолетовая) для соединений, сваренных растворителем.
  • ХПВХ . Жесткая труба кремового цвета для линий горячего и холодного водоснабжения; обычно используется размером 1 дюйм и меньше; требуется грунтовка (фиолетовая) для соединений, сваренных растворителем.
  • ПБ (полибутилен) . Гибкая, обычно серая труба, используемая для линий горячего и холодного водоснабжения; обычно используется размером 1 дюйм и меньше; соединяются специальными компрессионными фитингами. Поскольку PB менее распространен, чем CPVC, и поскольку вы присоединяетесь к нему не так, как остальные три, я расскажу только о PB вкратце.

Вероятно, вы также найдете несколько других типов пластиковых труб в своем местном магазине. Полиэтилен, гибкая черная труба, обычно используется для орошения газонов и растений. «Напорная» труба из ПВХ - это та же труба из ПВХ, что и выше, но ее фитинги более тяжелые для таких применений, как подключение насосов для бассейнов. Мы не будем здесь рассматривать ни один из этих двух типов.

Если у вас возникли проблемы с определением какого-либо типа пластиковой трубы или фитинга по цвету, поищите его инициалы, напечатанные или выбитые где-нибудь на пластике.

Резка и установка пластиковых труб

Пластиковая труба готова для мастера. Все фитинги имеют точно сформированные «ступицы», увеличенные концы, в которые вы вставляете трубу (Фото 8). Просто не забудьте указать глубину ступицы при измерении длины каждой секции трубы (Фото 1).

Отмерьте правильную длину трубы с помощью ленты или удерживайте участок на месте и отметьте его. В любом случае не забудьте указать глубину ступицы.

Пластиковую трубу можно легко разрезать с помощью мелкозубой (около 14 зубьев на дюйм) ручной пилы.Однако не пытайтесь резать его ножовкой с узким лезвием; ваш разрез будет отклоняться от квадрата.

Делайте разрезы точно под прямым углом, чтобы при соединении двух отрезков не оставалось внутренних зазоров, которые могут замедлить поток воды или собрать мусор. Используйте квадратный вырез, чтобы вырезать квадрат (Фото 2).

Отрежьте трубу точно под прямым углом, используя угловую коробку и ножовку с мелкими зубьями (хорошо работает около 14 зубьев на дюйм).

Торцовочная пила идеальна. Сантехники обычно делают квадратные пропилы от руки (без угловой коробки) и делают это достаточно аккуратно, потому что у них много практики.

Наконечник : полностью прорежьте трубу, чтобы не сколоть последние 1/16 дюйма. Используйте полукруглый напильник или наждачную бумагу, чтобы слегка скосить края, чтобы труба вошла в ступицу более точно (фото 3 и 8 )

Удалите заусенец, оставленный пилой, напильником или наждачной бумагой. Слегка скосите края для более гладкой посадки. Соберите фитинги и трубу без клея («сухая посадка»). Отметьте правильное положение фломастером. Если стыки слипаются при разборке троса, постучите по ним молотком и деревянным бруском.

Обрежьте и установите без клея трубу и фитинги до тех пор, пока не закончите весь цикл. Затем отметьте трубы и фитинги, чтобы убедиться, что они снова совпадают, когда вы их склеиваете (фото 4).

Будьте осторожны: иногда при сухой установке трубы и ступицы подходят так точно, что невозможно полностью установить трубу в ступице. Это может нарушить ваши измерения дальше по длине участка трубопровода. Если ваши суставы не полностью прилегают, отрежьте, подгоните и приклейте по три или четыре штуцера за раз, вместо того, чтобы пытаться смонтировать весь участок за один раз.

Совет : Трубы и фитинги с сухой посадкой могут слипаться друг с другом так плотно, что вам может понадобиться немало времени, чтобы их разъединить. Если это так, постучите по арматуре деревянным бруском и молотком (фото 4).

Склеивание пластиковых труб

Процесс склеивания правильно называется «сварка растворителем». Растворитель плавит пластик, поэтому, когда вы сдвигаете трубу и ступицу вместе, эти две части плавятся по мере испарения растворителя.

Совет : Для каждого типа пластика используется свой растворитель.Хотя некоторые растворители работают с несколькими типами пластика, лучше покупать тот тип, который предназначен исключительно для пластика, с которым вы работаете.

Чтобы растворитель работал, соединяемые поверхности должны быть чистыми - без грязи, жира и влаги. Протрите внутреннюю часть ступицы и концы трубы чистой тканью. Затем нанесите на ПВХ и ХПВХ специальный пурпурный очиститель / грунтовку (Фото 5). ABS не требует грунтовки.

Нанесите специальный пурпурный грунт на ступицы и концы труб из ПВХ и ХПВХ.В случае трубы из АБС этого не требуется.

Затем обильно смажьте соединяемые поверхности подходящим растворителем (Фото 6).

Обильно нанесите соответствующий растворитель на внутреннюю часть ступицы и внешнюю поверхность трубы.

Хорошо проветрите воздух или наденьте респиратор для удаления органических паров, так как этот материал выделяет сильные пары. Быстро вставьте трубу в фитинг, повернув трубу на четверть оборота, чтобы убедиться, что труба вошла в ступицу на всю глубину (Фото 8).

Быстро сдвиньте ступицу и трубу вместе, сделав четверть оборота за один, чтобы труба полностью вошла в ступицу. Совместите установочные метки и крепко держите в течение 15 секунд.

Совместите отметки при скручивании соединения, потому что соединение затвердеет за секунды. Соединение будет хотеть разъединиться, поэтому подержите его примерно 15 секунд, чтобы убедиться, что он остается плотным.

Готовый шов должен полностью прилегать, чтобы вода текла плавно и беспрепятственно.

Не волнуйтесь, если вы ошиблись. Пластиковая арматура и труба стоят недорого, а плохой стык легко распилить. Однако, возможно, вам придется удлинить трубу с помощью дополнительного фитинга, если позиционирование имеет решающее значение.

Вы можете купить растворители, чистящие средства, грунтовки и все другие расходные материалы в домашних центрах и хозяйственных магазинах с полным спектром услуг, но я предпочитаю использовать магазин сантехники, чтобы получить лучший выбор материалов и дать хорошие советы.

ПВХ также является отличной альтернативой для создания собственной системы пылеулавливания для вашего небольшого дома.

Присоединение к ПБ

В отличие от трех типов пластмасс, указанных выше, соединения ПБ (полибутилен) выполняются с помощью специальных компрессионных фитингов (Фото 9).

Затяните специальные фитинги PB с помощью плоскогубцев или гаечного ключа, чтобы обеспечить герметичность соединений. Стыки должны быть легко доступны.

Эти фитинги стоят дороже, чем фитинги из ХПВХ, но, поскольку вы можете сгибать трубы из ПБ так же, как садовый шланг, вы можете делать более длинные участки с меньшим количеством фитингов.

Однако сантехнические нормы требуют, чтобы все компрессионные фитинги были легко доступны в случае утечки.Это может быть неудобно, потому что для доступа к ним вам придется оставить панели доступа в стенах и потолках.

Другие инструкции и советы по работе с пластиковой трубой

Поддержка

Все трубы должны иметь опоры, а пластик требует большей опоры, чем металл. Поддерживайте АБС, ПВХ и ПБ через каждые 32 дюйма, когда он движется горизонтально, и каждые 4 фута, когда он движется вертикально (Фото 10).

Поддержите пластиковую трубу с помощью пластиковых подвесов, размер которых соответствует длине трубы. Или используйте гибкую пластиковую или стальную ленту.

Поддерживайте CPVC каждые 3 фута. Подтвердите эти расстояния у местного сантехнического инспектора, потому что коды различаются. Шпильки и другой каркас считаются опорой, когда через них проходит труба.

Защита

Каждый раз, когда труба проходит сквозь дерево и оказывается в пределах 1–1 / 4 дюйма от ее края, закройте эту область трубкой диаметром 1/16 дюйма. толстая стальная пластина (фото 11).

Добавьте 1/16 дюйма. защитная стальная пластина всякий раз, когда труба проходит в пределах 1–1 / 4 дюйма от поверхности деревянного каркаса.Просверлите большие отверстия в каркасе, чтобы трубы не скрипели при расширении и сжатии.

Защищает трубу от заблудившихся гвоздей и винтов.

Движение трубы

Вырежьте отверстия небольшого размера в деревянных элементах, чтобы пластиковые трубы могли легко расширяться и сжиматься при прохождении через них горячей и холодной воды. Это позволяет избежать скрипа или «тиканья» при движении трубы.

Переходы

Для перехода с оцинкованной трубы или медных водоводов на пластик используйте специальные пластиковые переходные фитинги с одной резьбой (Фото 12).Убедитесь, что вы покупаете нужный размер!

Купите специальные резьбовые фитинги для перехода с пластиковых на медные и оцинкованные трубы с резьбой. Используйте резиновые переходники для больших оцинкованных и чугунных труб.

Для перехода на большие оцинкованные водостоки или вентиляционные отверстия используйте резиновые переходные муфты со стальной втулкой (Фото 12). Для безводного чугуна используйте также резиновые и стальные переходные муфты.

Шум

Пластик почти не приглушает звук сливаемой воды, чем чугунная или стальная труба.Уменьшите это раздражение, заправив изоляцию вокруг пластиковых водосточных труб, прежде чем закрывать стену или потолок.

Сделай сам для борьбы с радоном. Пошаговое руководство по созданию безрадонового дома

Введение

Системы снижения уровня радона - отличный способ удалить радон из вашего дома, но их сложно установить. Снижение радона своими руками - это немалый подвиг, но для тех, кто достаточно уверен в своих силах, мы предоставляем пошаговые инструкции по установке системы самодельного подавления радона.

Зачем нужно бороться с радоном?

Установка системы снижения уровня радона может быть дорогостоящей, и если у вас есть радон, вам может казаться, что вы не сможете избежать этих расходов. Вы, конечно же, не должны обходиться без системы смягчения в долгосрочной перспективе, если знаете, что в вашем доме высокий уровень радона. Итак, как уменьшить расходы, а также радон? Выполните установку по уменьшению радона своими руками.

Мы намекали на это выше, но стоит повторить: установка системы смягчения радона - серьезная задача.Ознакомьтесь с инструкциями в этой статье, чтобы узнать, готовы ли вы для этого. Если какой-либо этап установки вызывает у вас дискомфорт, наймите кого-нибудь для установки вашей системы. Вы сэкономите себе много времени, головной боли и, возможно, денег. Нет ничего хуже, чем потратить бесчисленные часы и доллары на установку по уменьшению радона своими руками только для того, чтобы проверить свои уровни радона и увидеть, как они остаются прежними!

Базовый обзор самостоятельного устранения радоновых отложений

Установка системы смягчения воздействия радона включает несколько этапов.Основная цель системы - удалить радон из дома. Радон выходит из земли, поэтому для этого нужно просверлить отверстие в фундаменте дома и активно всасывать воздух из земли и выводить его из дома через крышу. Вы правильно поняли: воздух должен выходить из-под земли под домом, через фундамент, вверх по трубам, которые проходят через внутреннюю часть дома, вверх и через крышу.

Итак, система потребует прокладки трубы из ПВХ через несколько этажей или, по крайней мере, через бетонную плиту и через вашу крышу.Он также включает в себя просверливание отверстий в фундаменте подвала и в крыше, которые должны быть должным образом герметизированы, чтобы радон не попал вокруг трубы в фундаменте и влага не попала через крышу.

Другой важный элемент для установки - вентилятор. Вентилятор создает всасывание в трубе, вытягивая воздух из почвы под домом и выталкивая его над домом, позволяя ему рассеиваться. Вентилятор расположен на чердаке или обычно наверху системы. А если труба проходит через чердак, ее следует изолировать, чтобы теплый воздух из нижней части дома не попадал на холодный воздух из верхней части дома и не приводил к конденсации влаги.Было бы стыдно решать одну проблему, радон, только создавать другую, сырость и плесень на чердаке.

Последний элемент, который вы захотите иметь в своей системе смягчения радона, - это манометр (манометр), обычно просто датчик жидкости, который сообщает вам, что вентилятор работает: он создает перепад давления в трубе и, следовательно, вытягивает воздух из земля.

Конечно, после того, как ваша система будет установлена, вы захотите использовать детектор радона, чтобы регулярно контролировать систему и убедиться, что он действительно снижает количество радона в вашем доме.

В следующей части статьи вы узнаете, что именно вам нужно и что нужно делать, чтобы установить в доме систему смягчения воздействия радона.

Чтобы получить полную пошаговую информацию со ссылками на необходимые вам продукты, продолжайте читать это руководство DIY Radon Mitigation.

Шаги по устранению радона своими руками

1. Получите начальное показание радона

Первый шаг к снижению уровня радона в вашем доме - это понять, где уровень радона в вашем доме высок и насколько он высок.Для этого вам понадобится детектор радона. Детектор, который вы покупаете, зависит от вашего бюджета, но мы рекомендуем детектор для длительного использования. Они дороже, чем детекторы краткосрочного действия, но они годами показывают уровень радона в вашем доме. Кратковременные детекторы дают вам показания только в течение нескольких дней, а затем они снимаются; их нельзя использовать повторно. Для получения дополнительной информации о различиях между типами радоновых тестов прочтите нашу сравнительную статью здесь.

Более того, вам нужно будет контролировать уровень радона до, во время и после установки системы, поэтому долгосрочный тестер на самом деле более экономичен, чем покупка нескольких краткосрочных тестов.

2. Возраст постройки

Знание того, сколько лет вашему дому, поможет вам спланировать установку системы уменьшения радона своими руками. Если дом был построен до 1970-х годов, заливка, используемая под фундаментом из цементной плиты, вероятно, не идеальна. Идеальный наполнитель - пористый, что означает, что он позволяет газу дышать. Это позволит вам относительно легко высасывать воздух. Неидеальная заливка - это плотная либо очень влажная земля, либо камень. Это требует больших усилий, так как вам нужно выяснить, как всасывать воздух через эту плотную землю и выходить через вашу систему.

3. Структура

Перед тем, как проложить трубу через фундамент, дом и крышу, вам следует проанализировать структуру своего дома и найти пару ключевых деталей.

Во-первых, дополнения. Если части вашего дома были добавлены после первоначального строительства, вам может потребоваться снизить уровень радона в нескольких частях вашего дома. Это будет иметь место, если ваша фундаментная плита не является полностью непрерывной, что означает, что под вашим домом есть карманы с воздухом, каждый из которых потребует различных систем смягчения, что усложняет установку системы подавления радона своими руками.

Во-вторых, действующие дренажные системы. Есть ли у вас в доме дренажная канализация или дренажная плитка, из которой можно выводить радон? Если это так, возможно, вам не потребуется просверливать фундаментную плиту.

В-третьих, состав почвы. Возможно, вы сможете позвонить строителю вашего дома, чтобы узнать, какой тип заливки был использован под фундаментной плитой. Если нет, можно просверлить отверстие и проверить. Вам нужна заливка, похожая на гравий, потому что она способствует циркуляции воздуха. Влажный песок или земля пропускают гораздо меньше воздуха.Если у вас влажная земля, вам нужно будет просунуть руку в отверстие, которое вы просверлили в фундаменте, и выкопать фут или два в каждом направлении. Это должно позволить трубе, расположенной значительно выше дна ямы, всасывать достаточное количество воздуха.

Последний, текущий фундамент компромиссов. Проверьте, где трубы проходят через фундамент, чтобы убедиться, что они полностью герметичны, и заделайте трещины, даже микротрещины, в плите. Эти усилия сделают плиту герметичной, что позволит системе смягчения воздействий получить хороший уровень всасывания.

4. Планирование трубопровода

Вам нужно использовать трубы из ПВХ диаметром от 3 до 4 дюймов (на Amazon нет хороших вариантов). Это означает, что вам нужно будет просверлить отверстия диаметром 3–4 дюйма на разных уровнях дома. Опять же, есть пара конкретных деталей, которые следует учитывать в вашем конкретном доме.

Во-первых, избегайте прокладки трубы через жилые помещения, так как она выглядит плохо. Итак, есть ли путь, по которому вы можете избежать посещаемых мест? Общие решения включают в себя запуск его из подвала в пристроенный гараж и с крыши гаража или через чулан внутри дома.Вы действительно хотите, чтобы ПВХ работал внутри дома, чтобы уменьшить конденсацию и ограничить воздействие элементов - это поможет системе прослужить дольше.

Во-вторых, труба должна выходить из вашей крыши на расстоянии не менее 10 футов от окон в горизонтальной плоскости. Это связано с тем, что труба выводит газ радон, и, если он находится слишком близко к окну, он может вернуться в ваш дом через окно.

Труба, которая часто представляет собой несколько разных кусков трубы, соединенных вместе с необходимыми коленами или другими соединениями и цементом из ПВХ, также должна выступать на 1 фут над поверхностью крыши.

Вам понадобится наждачная бумага и ножовка (или аналогичная), чтобы разрезать трубопровод и удалить с него заусенцы (что необходимо для плотного уплотнения).

5. Размещение вентилятора

Вам необходимо разместить вентилятор так, чтобы он находился за пределами жилой зоны вашего дома: на чердаке, в гараже или снаружи (наименее предпочтительно). Это требуется от системы уменьшения воздействия радона, поскольку она защищает вас от утечки в месте установки вентилятора, что может привести к скоплению радона, поскольку вентилятор вытягивает радон вверх, но затем не может удалить его из дома.Вот почему также важно постоянно контролировать радон, если у вас установлена ​​система смягчения последствий. Размер впускного / выпускного отверстия вашего вентилятора для снижения уровня радона будет определять размер трубы из ПВХ, которую вы должны купить.

6. Просверливание отверстий

Найдите подходящее место в фундаменте для бурения. Идеальное место - возле стены, к которой можно прикрепить трубы из ПВХ.

Когда вы будете готовы сверлить, измерьте отверстие немного больше диаметра вашего ПВХ. Используя отбойный молоток, просверлите фундамент до тех пор, пока не дойдете до заливки ниже.Примите необходимые меры, если эта заливка густая. Вы, вероятно, захотите использовать роторный бурильщик, который поможет создать начальную скважину под отверстием в фундаменте.

Вам понадобится ножовка или дрель большого диаметра, чтобы пройти через различные стены, перекрытия и крыши, участвующие в прокладке трубы от фундамента до крыши.

7. Укладка трубы

Проведите трубу от крыши до подвала. Начните с крыши и убедитесь, что вся система трубопроводов герметична и скреплена скобами от крыши до подвала.В рамках этого процесса вам нужно будет прикрепить вентилятор к конструкции трубопровода, в идеале на чердаке. Если трубопровод действительно проходит через пространство, температура которого может отличаться от температуры в остальной части дома (чердаки и гаражи), изолируйте трубопровод в этом пространстве. Это поможет избежать образования конденсата на трубопроводе. Вставьте последнюю трубу в отверстие, которое вы просверлили в фундаменте, и загерметизируйте ее в систему. Теперь вы готовы сделать все герметичным.

8. Уплотнительные отверстия

Вам понадобится герметик и гидравлический цемент для герметизации крыши и фундамента соответственно.У вас также должен быть запасной стержень, чтобы заполнить пространство между трубой из ПВХ и отверстием в фундаменте перед нанесением гидравлического цемента на шов.

9. Тестирование системы

Наконец, вы должны убедиться, что ваша система снижает уровень радона. Для этого включите вентилятор и сделайте небольшое отверстие в другой точке фундамента (просверленное для тестирования), используя дымящийся кусок горящей бумаги, чтобы проверить, не всасывается ли воздух в это отверстие. Это говорит о том, что система запущена и работает, всасывая воздух через фундамент в место, где проложен трубопровод для смягчения последствий.Наконец, установите манометр на трубопроводе подвала, который покажет вам, создает ли система перепад давления, необходимый для всасывания воздуха из земли.

Список продуктов для устранения радона своими руками:

  • ПВХ 3-4 дюйма (в зависимости от впускного / выпускного отверстия вашего вентилятора)
  • Локтевые суставы в зависимости от конструкции вашего дома
  • Изоляция трубопроводов (зависит от размера вашего ПВХ)
  • Кронштейны для труб (зависит от размера вашего ПВХ)
  • ПВХ цемент
  • Вентилятор для нейтрализации радона
  • Манометр
  • Гидравлический цемент
  • Опорный стержень
  • Ножовка по металлу
  • Наждачная бумага для снятия заусенцев с трубы
  • Отбойный молоток (рекомендуется арендовать, а не покупать)
  • Роторная дрель (рекомендуется арендовать, а не покупать)
  • Базовая пила

Резюме

Вам есть о чем подумать при установке системы подавления радона своими руками.Если вас устраивают все эти шаги, вы можете выполнить работу самостоятельно.

Однако чаще всего люди должны получить профессиональную установку системы. И после установки вашей системы уменьшения радона важно продолжать тестирование на радон. Вы бы не хотели прекращать проверять радон, доверять системе, а затем не замечать неисправности системы. Таким образом, долгосрочный детектор радона также является хорошей инвестицией при установке системы смягчения последствий радона.

.
