Схема вентиляции подпола в частном доме

Содержание

  1. Для чего нужна вентиляция погреба
  2. Виды вентиляции
  3. Краткая инструкция монтажа вентиляции погреба своими руками
  4. В заключение

Погреб или подвал в частном доме – это особое помещение. Там обычно хранится большое количество овощей, консервации и прочих продуктов питания. Поэтому вентиляция имеет огромное значение. Она способствует нормализации сухости воздуха. Особенности вентиляции погреба должны знать все хозяева частных домов, поэтому будем разбираться.

Для чего нужна вентиляция погреба

Кроме того, что подвал – это место хранения зимних заготовок, это еще и помещение под основанием дома. Климат в подвале, излишняя сырость могут отрицательно сказаться на помещении в общем. Особенно важна вентиляция подпола в деревянном доме, который может сильно пострадать от излишней влаги и плесени.

Правильно сконструированная система вентиляции позволяет создать положительный микроклимат, нужную температуру, что приводит к надежности всех конструкций, как подвального помещения, так и всего частного дома. Важно организовать и вентиляцию подпола бани, поскольку баня может передавать излишнюю влагу в подвальное помещение.

В большинстве случаев вентиляция присутствует на стадии строительства и заложена в плане. Но иногда подвал строят сами хозяева и не планируют ее в проекте. В любом случае провести вентиляцию можно даже в готовом доме.

Виды вентиляции

Сложность системы вентиляции может быть различной. Есть 4 способа, как сделать вытяжку из подпола:

  1. Простейшая, естественная. Осуществляется при помощи отверстий в фундаменте помещения. Продухи в фундаменте – самый простой вариант и самый распространенный. Со стороны помещения в отверстия необходимо вмонтировать сетки, которые не позволят проникнуть в дом грызунам и насекомым. Необходимо уточнить, что работа продухов зависит от внешней среды. Если на улице нет ветра, и температура не отличается от таковой в подвале, то и вентиляции не будет. Не подходит для больших домов по площади и для подвалов, где хранятся овощи.
  2. Приточно-вытяжная, естественная. Основывается на перепаде температур между входом в вентиляцию и выходом из нее. Для этого вида необходима приточная труба, которая крепится в 50 см от пола в подвале, и выступает на метр над землей, а также вытяжная, которая располагается гораздо выше. Чем больше разница в размерах труб, тем лучше вентиляция. Вытяжка из подпола в частном доме делается, чаще всего, по этому принципу.
  3. Приточно-вытяжная, принудительная. Функционирует при помощи специальных вентиляторов с воздухозаборниками и воздухоотводниками. Принудительная вентиляция подпола подходит для больших помещений.
  4. Комбинированная. Подходит не только для прогона потоков воздуха, но и для контроля температуры и влажности.

При выборе конструкции необходимо обращать внимание на простоту монтажа, а также цену и цели, для которых используется подвал. Чаще всего используется  приточно-вытяжная естественная вентиляция. Она недорога в монтаже, подходит для помещений, где осуществляется хранение овощей.



Краткая инструкция монтажа вентиляции погреба своими руками

Монтаж вентиляции зависит от выбранного вида. Как сделать вытяжку из подпола с минимальными затратами, хочет узнать любой хозяин.

Рассмотрим самые простые варианты:

  1. Простейшая вентиляция. Две трубы диаметром 15 см. Решетки этого диаметра, а также козырьки и теплоизоляция. Легко сооружается своими руками.

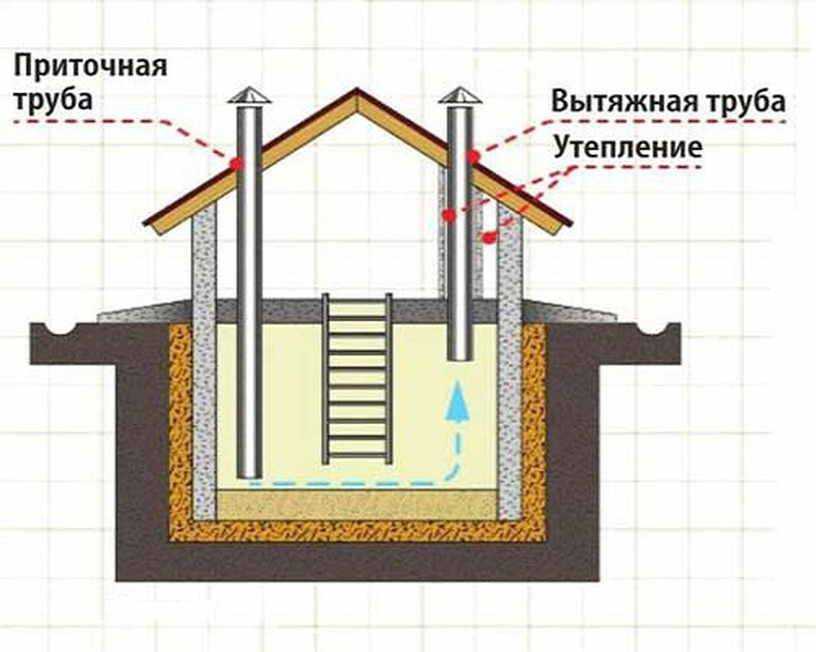

  2. Приточно-вытяжная вентиляция. Понадобятся две трубы диаметром 10-15 см. Вытяжная труба устанавливается таким образом, чтобы располагаться на крыше подвала. Ту часть, что выходит наружу, необходимо утеплить. Приточная труба должна располагаться ниже. При этом если в подвале хранятся овощи, то приточную трубу необходимо размещать над ними. Если вентиляция подпола в частном доме проводится своими руками, в схеме необходимо пометить, что трубы располагаются по разным концам подвала.
  3. Принудительная вентиляция. Установить ее самому сложнее, поэтому лучше пригласить специалиста. Необходимо правильно рассчитать мощность вентиляторов.

В любом случае, начинать установку вентиляции необходимо с чертежа. Схема поможет рассчитать размеры, количество деталей. Потом пробиваются отверстия и каналы. Закрепить трубы при помощи хомутов. Также необходимо на трубу закрепить специальный краник, для слива лишнего конденсата.

В заключение

Вентилируемый подвал может служить долгое время. В нем не будет образовываться плесень, сохранится сухость и нормальный запах. Такой подвал прослужит долго и без проблем.

Если организовать качественную  вентиляцию, то из подвала можно сделать даже жилое помещение или кабинет для досуга. При этом монтаж несложных вентиляционных систем можно произвести своими руками, главное – правильно рассчитать движения воздуха и расположение дома по отношению к воздушным массам.

Вентиляция подпола частного деревянного дома

Главная » Вентиляция » Дома и квартиры

На чтение 2 мин Просмотров 246 Опубликовано Обновлено

Подпольное пространство частного дома обязательно нужно вентилировать. Особенно это касается домов на ленточном фундаменте. В современном коттеджном строительстве вариант ленточного фундамента с открытым подполом практически не применяется. Чаще всего пространство подпола засыпается песком или керамзитом. Вентиляция пола дома должна быть оборудована согласно существующим СНиП.

Содержание

  1. Виды вентиляции подпола дома
  2. Требования к вентиляции подпола дома
  3. Когда можно обойтись без продухов

Виды вентиляции подпола дома

Существует два вида вентиляции подпола дома: естественная и принудительная.

Естественная вентиляция пола в деревянном доме – это самый дешевый метод. Оборудуется с помощью продухов. Если дом построен на пригорке, чаще всего этого вполне достаточно. Однако как сделать вентиляцию подпола дома, расположенного в низине? К продухам пристраиваются патрубки с наветренной стороны.

Принудительная вентиляция в подполе частного дома обеспечивается монтажом нескольких вентиляторов.

Требования к вентиляции подпола дома

Как правило, при возведении домов на ленточном фундаменте, диаметр продухов делается слишком маленьким, поэтому качественная вентиляция в подполе частного дома не работает. Так, для обеспечения вентиляции в подполе дома площадью 100 кв. метров необходимо проделать двадцать пять продухов круглой формы диаметром по 10 см каждый. Чаще всего же хозяева удовлетворяются всего 5 – 7 отверстиями, поэтому перед тем, как сделать вентиляцию подпола, следует рассчитать площадь продухов.

Согласно требованиям Строительных Норм и Правил для жилых зданий в подпольях технических и подвалах, не оборудованных вентиляцией, следует проделывать продухи площадью 1\400 от площади помещения.

Вентиляционные продухи

Распределять отверстия нужно равномерно по всему периметру здания. Площадь каждого отверстия от 50 кв. сантиметров. Если район неблагополучен по уровню радона в почвах, площадь всех продухов должна быть 1\100 от площади помещения. Согласно международным нормам строительства, для вентиляции подпола дома площадь отверстий должна рассчитываться исходя из 90 кв. сантиметров на 14 кв. метров площади фундамента. От угла фундамента до продухов должно быть не больше 90 сантиметров, в противном случае в подполе будут непродуваемые углы.

Когда можно обойтись без продухов

Согласно международным строительным нормам вентиляцию подпола деревянного дома можно не делать специально, если:

  • Почва в подполе прикрыта паронепроницаемым материалом, который уложен внахлест (15 см), а края его приклеены;
  • В подполе действует вентиляция, обеспечивающая воздухоподачу 500 мл. в секунду на 5 метров площади подвала, а фундамент утеплен;
  • Подпол сообщается с верхними комнатами и применяется в качестве склада.

Популярный материал:

Кнопки на пульте кондиционера сплит-системы: перевод на русский, температура, инструкция на обогрев и тепло
Установка вытяжки на кухню в частном доме или квартире с воздуховодом в вентиляционную шахту
Влажность воздуха в комнате помещения: сколько норма, когда устанавливать приточно-вытяжной вентилятор
Как сделать трубы для инверторного кондиционера своими руками: таблица размеров, расчёт под фреон
Как включить газовый котёл в ванной или гараже правильно: подключение клапана, проверка температуры, работы и мощности
Монтаж внутреннего блока кондиционера: схема, высота от пола, режим работы, крепить в кирпич или плиту перекрытия

Что лучше всего делать с Crawl Space Air?

Если у вас есть дом с подпольем — или вы строите или покупаете его — у вас есть несколько вариантов того, что делать с этим конкретным типом фундамента. Большинство подпольных помещений вентилируются наружу, но за последнее десятилетие инкапсуляция подпольного пространства (как показано ниже) завоевала популярность среди строителей экологически чистых и энергоэффективных домов. Это часто рассматривается как лучший способ устранить проблемы с влажностью, которые часто возникают из-за вентилируемых пространств для ползания. Но что делать с воздухом внизу?

Однако, прежде чем мы ответим на этот вопрос, позвольте мне отметить, что герметичные подвальные помещения отлично подходят для влажного климата, например, на юго-востоке США. В сухом климате инкапсуляция может стоить или не стоит. Так что, как всегда, делайте то, что наиболее подходит для вашего климата.

По сути, вы можете сделать одно из следующих действий:

  • Проверенный и неверный метод выведения подполья наружу
  • Подача небольшого количества приточного воздуха из системы HVAC в подполье
  • Использование вытяжного вентилятора для перемещения воздуха из подполья наружу
  • Установка осушителя

Давайте рассмотрим каждый из этих методов.

1. Вентилируйте подполье наружу

Делайте это во влажном климате, и вы напрашиваетесь на неприятности. Наружный воздух, который вы приносите в кроль, на самом деле содержит больше влаги, чем воздух из подполья, который вы выпускаете наружу большую часть времени. Хотя психрометрическая диаграмма математически показывает, почему это не работает, изучение практически любого вентилируемого пространства на юго-востоке США доказывает, что вентиляция наружу часто приводит к катастрофе.

На фото выше дом, которому всего год или два. Хотя строитель дома установил изоляцию из распыляемой пены с закрытыми порами во всех надземных стенах и на чердаке, он оставил подполье вентилируемым наружу. В результате в системе отопления, вентиляции и кондиционирования воздуха образовалась плесень.

Давайте просто скажем, что это ваш худший вариант, если вы не находитесь в засушливом климате, и быстро перейдем к лучшему выбору.

Вывод: Это худший вариант для влажного климата. Вероятно, для большинства климатических условий хуже всего, если системы отопления, вентиляции и кондиционирования воздуха и воздуховоды расположены в подвальном помещении.

2. Подача воздуха из системы HVAC

Если вы герметизируете подполье, добавление небольшого количества воздуха из системы HVAC, вероятно, является наиболее распространенным методом. Если там уже есть система воздуховодов, это легко и недорого сделать. Воздух из системы помогает осушать воздух в подполье.

Но он также создает в подполье небольшое положительное давление, а в доме — небольшое отрицательное давление. Это проблема? Не согласно Advanced Energy’s Закрытые подвальные помещения Руководство :

В полевых испытаниях Advanced Energy воздушный поток в малом подвальном помещении вызывает пренебрежимо малое влияние давления, которое намного превосходит последствия утечки воздуховодов, давления дымовой трубы или ветрового давления в здании.

Сколько приточного воздуха нужно добавить в подполье? Advanced Energy рекомендует 1 кубический фут в минуту (куб. фут/мин) на каждые 30 квадратных футов площади пола. Международный жилищный кодекс (IRC) рекомендует 1 куб. м на 50 квадратных футов:

Подача кондиционированного воздуха, рассчитанная на подачу со скоростью, равной 1 кубическому футу в минуту (0,47 л/с) на каждые 50 квадратных футов (4,7 м 2 ) площади под полом, включая канал возвратного воздуха к зона общего пользования (например, воздуховод или передаточная решетка) и стены по периметру изолированы

Если вы пойдете по этому пути, он может хорошо работать летом, если кондиционер правильно подобран. Если система работает достаточно долго, она может обеспечить достаточное количество сухого воздуха в подполье, чтобы поддерживать относительную влажность ниже 70% там, где это необходимо.

Однако в сезон перемен и в домах с большими кондиционерами этот метод может не сработать. Еще одна вещь в этом методе, от которой я не в восторге, заключается в том, что вы настраиваете пространство для обхода на основе условий в готовом пространстве выше. Тем не менее, пространство для обхода имеет свои собственные условия и может или не может хорошо реагировать на элементы управления в другом месте.

Заключение: Несмотря на то, что это наиболее распространенный метод обработки воздуха в закрытых помещениях, он может работать или не работать.

3. Вытяжка воздуха наружу

Во-первых, обратите внимание, что я не говорю о безумной идее разместить большие вентиляторы в подвальном помещении для обмена большим количеством воздуха между улицей и подвальным помещением. (Да, компании действительно продвигают это, и это быстрый способ сгнить в подвале.) Я говорю о небольшом вытяжном вентиляторе, описанном в IRC. Вот формулировка кода:

Непрерывно работающая механическая вытяжная вентиляция со скоростью, равной 1 кубическому футу в минуту (0,47 л/с) на каждые 50 квадратных футов (4,7 м 9 ).0054 2 ) площади пола подполья, включая воздуховод в общую зону (например, воздуховод или передаточная решетка) и изолированные стены по периметру

Таким образом, подполью площадью 2000 кв. футов потребуется вытяжной вентилятор мощностью 40 куб. футов в минуту. Он вытягивает немного воздуха из подполья. Проблема в том, что вы на самом деле не знаете, откуда поступает свежий воздух для подполья. Да, код указывает путь для воздуха, который попадает в подполье из дома, но воздух не всегда следует стрелкам на диаграммах. Например, если ленточная балка плохо герметизирована, она может забирать много воздуха снаружи, а это не совсем то, что вам нужно.

Вывод: Может работать, но менее надежен, чем подача воздуха из системы HVAC.

4. Установите осушитель

В этом методе вы используете автономный осушитель для подполья. (Опять же, мы говорим только об инкапсулированных подвальных помещениях; хотя некоторые люди и пытаются, вы не можете осушить все снаружи.) Это контролируется условиями в подвальном помещении, а не в доме наверху, поэтому этот метод подойдет лучше всего. работа по поддержанию пространства для ползания в сухости.

Брэд Бринке из The Crawlspace Company в Вирджиния-Бич ответил на мой вопрос по этой теме на нашей странице в Facebook: «У нас очень хороший опыт работы с осушителем здесь, в Вирджинии. Мы устанавливаем гигростат и систему вентиляторов, чтобы осушитель работал эффективно. Мы пытались использовать приточный воздух из дома, но это не сработало». (Полное обсуждение см. здесь.)

Если вам нужен сухой воздух в подвальном помещении, вам подойдет осушитель. Да, у них есть недостатки. Приходится покупать дополнительное оборудование. Они требуют обслуживания. Если слив не работает, у вас может быть проблема с большой водой в подполье.

Если это небольшое пространство для ползания, может быть достаточно стандартного осушителя, который можно купить за 200-300 долларов. Однако для средних и больших подвальных помещений лучше всего использовать более надежную модель, например, сделанную Therma-Stor. Их линия Santa Fe предназначена для подвалов и подвальных помещений. На фото выше показана более старая модель Santa Fe, созданная специально для закрытых подвальных помещений.

Вывод: Несмотря на то, что это дороже, установка осушителя является лучшим методом очистки воздуха в герметизированном подполье.

Следует ли соединить подполье с домом переходной решеткой?

Обе цитаты из строительных норм и правил, которые я упомянул выше, содержат следующую формулировку:

…включая возвратный воздуховод в общую зону (например, воздуховод или передаточная решетка)

Что они говорят что, если вы нагнетаете подполье с помощью приточного воздуха или сбрасываете в нем давление с помощью вытяжного вентилятора, они хотят, чтобы подполье могло сообщаться с домом наверху для сброса давления. Проще всего это сделать с помощью передаточной решетки прямо в полу, как вы видите ниже.

Advanced Energy не является поклонником этого метода, вместо этого рекомендуя, чтобы весь пол был герметизирован, чтобы изолировать подполье от дома. Для этого есть несколько веских причин. Если, например, цель отверстия состоит в том, чтобы воздух в доме двигался вниз (как в случае с вытяжным вентилятором), эффект дыма может победить, если подполье не полностью изолировано снаружи.

Еще одна потенциальная проблема – загрязняющие вещества из воздуха подполья, попадающие в дом. Это могут быть почвенные газы, такие как радон, или пары красок, пестицидов или топлива, хранящиеся в подполье. Кроме того, если дверца доступа в подполье остается открытой, ее можно не обнаружить в течение некоторого времени. Между тем, дом напрямую связан с внешней средой через эту переходную решетку.

Можно ли установить передаточную решетку? Конечно. В доме, где я сделал фото выше, нет доступа к подполью снаружи, и владелец не хранит там опасные химические вещества (если только вы не считаете вино опасным).

Практический результат

Лучший способ справиться с воздухом в подполье — это герметизировать его и установить осушитель. Добавление приточного воздуха из системы HVAC является сложной задачей и может привести к тому, что влажность в подполье станет слишком высокой весной и осенью.

А теперь иди и преврати эти мерзкие подвалы в чистые, сухие мини-подвалы!
Эллисон А. Бейлс III, доктор философии, спикер, писатель, консультант по строительным наукам и основатель компании Energy Vanguard в Декейтере, штат Джорджия. Он имеет докторскую степень по физике и ведет блог Energy Vanguard. У него также есть книга по строительной науке, которая выйдет осенью 2022 года. Вы можете следить за ним в Твиттере по адресу @EnergyVanguard .

Похожие статьи

3 причины, по которым в вашем подполье высокая влажность и растут растения

Врач, специалист по вентиляции и кондиционирования и подполье

Красивая система воздуховодов в прекрасном подвальном помещении! Я мечтал?

Внешние ресурсы

Advanced Energy Space Spaces Page

Therma-Stor Dehumidifiers

Правила для организации воздушной системы в «раме»

во время строительства рамки. очень важно своевременно наладить полноценный воздухообмен в помещении. Правильно оборудованная вентиляция поможет сформировать внутри здания оптимальный микроклимат, соответствующий санитарным нормам. Система предотвратит и исключит распространение грибка на отделке и строительных конструкциях.

О том, как монтируется вентиляция в каркасном доме своими руками, вы узнаете из нашей статьи. Мы расскажем вам все о типах систем, обеспечивающих регулярную смену воздушных масс в замкнутом пространстве. Мы подскажем, какой тип лучше выбрать для монтажа в здании каркасного типа.

Наши рекомендации пригодятся домашним мастерам, решившим самостоятельно собрать систему вентиляции для оснащения загородного дома надежной и надежной системой.

Содержание статьи:

  • Устройство системы вентиляционной системы
  • Опции устройства вентиляционного устройства
  • Осуществимость самостоятельной конструкции
  • Шаги строительства системы
    • Выбрать тип вентиляции
    • Расчеты проектирования
    • Установка. Установка
    • . Шаги
    • Проверка установленной вентиляции
  • Выводы и полезное видео по теме

Устройство системы вентиляции

Герметичность здания, являющаяся неоспоримым преимуществом и обеспечивающая тепло- и водонепроницаемость здания, одновременно является препятствием для проникновения свежего воздуха. Это также затрудняет отток лишней влаги и углекислого газа, образующихся в процессе жизнедеятельности проживающих в доме людей.

Любая вентиляционная система состоит из 3-х основных частей, независимо от наличия или отсутствия дополнительных устройств и механизмов, это:

  1. Приточные воздуховоды и/или отверстия.
  2. Выхлопные каналы и/или отверстия.
  3. Перелив, переливные решетки, отверстия, зазоры.

Приточные каналы обеспечивают приток свежего воздуха с улицы в дом, который подается непосредственно в жилые помещения. Со стороны улицы на каждый канал устанавливается решетка. В случае механизации его заменяет приточный клапан, оснащенный воздушным фильтром и шумоизоляцией.

По типу организации вентиляция в каркасе бывает канальной и бесканальной. По канальным схемам подача и отвод воздуха осуществляется по воздуховодам. В бесканальной системе все происходит через вентиляционные отверстия, зазоры и отверстия

Воздуховоды вытяжные предназначены для удаления застоявшегося «вытяжного» воздуха, насыщенного углекислым газом, влагой и другими вредными летучими компонентами. При этом пары, образующиеся в доме, где проживают люди, утилизируются.

Правильно спроектированная вытяжка, устраиваемая в каркасном доме, должна находиться в подсобных и подсобных помещениях, таких как кухня, кладовая, ванная, кладовая, душ, туалет.

Перелив в системе вентиляции Необходим для того, чтобы воздух, поступающий в дом, мог свободно распределяться по всем помещениям.

Система вентиляции включает в себя системы притока, вытяжки и притока воздуха. Каждый компонент играет важную роль.

При необходимости основные каналы движения воздуха оборудуются дополнительным оборудованием — вентиляторами, рекуператорами, калориферами, вытяжками, измерительными приборами.

Вентиляторы устанавливаются для достижения необходимого воздухообмена. Их выбирают по техническим характеристикам после проведения необходимых расчетов с учетом объема помещения, количества проживающих людей и других важных вводных замечаний.

Рекуператоры используются для повышения температуры поступающего воздуха. Внутренний холодный воздух нагревается от стенки приточного канала, соприкасающегося со стенкой канала, который удаляет нагретый отработанный воздух из помещения.

Применение рекуператоров значительно повышает энергоэффективность каркасного дома.

Обогреватели в системах вентиляции применяются в основном в северных районах, где зимние температуры часто достигают -40 градусов

Кроме вентиляции помещений в каркасном доме в обязательном порядке должна быть устроена вентиляция пола. Для этого в подпольном пространстве устраивают форточки, а в самом полу вырезают отверстия диаметром 0,04 м2. Вентиляция пола может осуществляться как через воздуховоды, так и без них

Варианты вентиляционных устройств

По принципу создания движения воздуха все системы вентиляции делятся на два типа — естественные и принудительные (они же механические).

Термин «естественная вентиляция» подразумевает, что циркуляция воздуха внутри дома происходит естественным путем, без привлечения посторонних устройств и механизмов. Движение воздуха при таком способе вентиляции обеспечивается за счет разного давления снаружи и внутри помещений.

Приток и отток воздуха в схемах естественной вентиляции происходит без участия механических средств — вентиляторов

В свою очередь естественную вентиляцию также можно разделить на 2 группы — она ​​может быть организованной и неорганизованной.

Вентиляция неорганизованная осуществляется через естественные отверстия и щели в стенах дома, полу, фундаменте, оконных проемах и рамах. С появлением герметичных пластиковых окон и дверей обеспечивается естественный приток воздуха через открытые окна, форточки, балконные двери.

Данный вид вентиляции не требует затрат на устройство, но не обеспечивает полноценного проветривания каркасного дома, что приводит к значительным потерям тепла в холодное время года.

Установка вентилятора в вытяжку на кухне или в ванной переводит естественную вентиляцию в категорию комбинированной. Воздух будет поступать в обычном режиме, а вытягиваться с помощью механизма

Организованная естественная вентиляция осуществляется через предназначенные для этого каналы, оборудованные приточными клапанами. Отличным примером организованной естественной вентиляции являются многоэтажные жилые дома, находящиеся в эксплуатации еще с советского периода.

Приток воздуха в них через щели в окнах и форточках, вытяжка через вентиляционную шахту и соединенные отводы, расположенные на кухне и в туалете.

Как организованные, так и неорганизованные системы естественной вентиляции зависят от разницы давлений внутри и снаружи объекта. Однако при организованном типе необходимо учитывать и гидравлические потери в изгибах воздуховодов

В современных каркасных домах этот способ проветривания недостаточно эффективен из-за повышенной влажности в помещениях, из-за герметичности строительство, кроме того, слишком зависит от погодных условий и других сопутствующих факторов.

В отличие от естественной, принудительная (механическая) вентиляция является управляемым процессом, позволяющим экономить тепло и регулировать поступление воздуха в скелет.

Принудительную вентиляцию можно разделить на 3 группы:

  1. Вытяжная.
  2. Поставка.
  3. Приточно-вытяжная установка.

Принцип каждого вида понятен из самого названия. Вытяжная приточная вентиляция основана на естественном поступлении свежего воздуха в здание, а вытяжка использованного воздуха осуществляется с помощью крышных или настенных вентиляторов.

В вытяжных системах воздух течет естественным образом и выдувается с помощью вентилятора

Принудительная принудительная вентиляция устроена по обратному принципу — приток воздуха внутрь каркаса обеспечивается встроенными в стены или воздуховоды вентиляторами. Отработанный воздух удаляется естественным путем через вытяжные отверстия в кухнях и ванных комнатах.

Механический способ вентиляции обеспечивает стабильный, независимый от погодных данных приток и вытяжку воздуха, такое устройство системы позволяет добиться максимально комфортной атмосферы внутри помещения, но требует точных расчетов при проектировании и последующей настройке готового система.

Механическая система вентиляции намного дороже и сложнее в использовании, чем естественная. А в процессе эксплуатации потребует затрат на энергоснабжение и обслуживание. при этом абсолютно не зависит от плотности и температуры воздуха на улице

Помимо указанной классификации, системы вентиляции можно разделить по конструкции, они могут быть канальными или бесканальными.

Возможность самостоятельного строительства

Обычно система воздухообмена каркасного дома закладывается в проект и монтируется в процессе строительства. Такой способ обустройства вентиляции предпочтительнее, так как все необходимые расчеты и чертежи на плане делает проектировщик, а возведением системы занимается бригада, работающая на строительной площадке.

Прокладку воздуховодов канальной вентиляции выполняют в пространстве между конструктивными элементами каркаса. Затем их вместе с уложенным утеплителем зашивают вагонкой, ГВЛВ или OSB

Но опыт показывает, что довольно часто возникают ситуации, когда в доме уже нет системы вентиляции или ее мощность недостаточна, в результате чего в помещениях создается некомфортная атмосфера.

Отсутствие каркасной вентиляции можно определить по нескольким ярко выраженным признакам:

  • жильцы ощущают нехватку кислорода;
  • запахи плохо выветриваются;
  • На стенах появляется грибок.

В таких случаях владельцы каркасных домов часто принимают решение об установке своими руками. Для человека с багажом знаний и навыков в строительстве, наличием инструмента соорудить вентиляцию в каркасном доме – достаточно простая задача.

Для этого необходимо произвести необходимые расчеты, составить проект, закупить материалы и выполнить монтаж. Но если владелец скелета не уверен в своих силах и правильности результатов расчета, ему лучше нанять для работы бригаду строителей.

Ступени строительства системы

Если владелец каркасного дома решил построить систему вентиляции самостоятельно, он должен придерживаться определенной последовательности действий.

Выбор типа вентиляции

Система вентиляции выбирается в зависимости от того, как вы планируете использовать каркасный дом. Если хозяин собирается жить в нем только в теплое время года, достаточно будет установить естественную организованную вентиляцию.

Самотёк, это тоже естественно, система вентиляции не сможет летом обеспечить нормальный приток воздуха через все помещения каркаса. Но это самый простой и дешевый в строительстве вариант

Если каркасный дом будет эксплуатироваться круглогодично, естественная организованная вентиляция не сможет удовлетворить потребности жильцов.

В этом случае необходимо установить систему принудительной вентиляции, которая сможет подавать внутрь дома необходимое количество свежего воздуха, удаляя при этом отработанный воздух, содержащий вредные испарения.

Проектные расчеты

Установлены санитарные нормы потребности людей в свежем воздухе, в соответствии с которыми владелец каркасного сооружения перед установкой системы вентиляции должен производить расчеты:

  • режим отдыха или сна 20 м 3 /ч;
  • работа без нагрузки 40 м 3 /ч;
  • повышенная активность или физическая работа 60 м 3 /ч

Зная количество жителей дома и их распорядок дня, нетрудно рассчитать количество воздуха, которое должно обновляться в заданную единицу времени .

Также при расчете параметров воздуха для помещений каркасного дома необходимо руководствоваться следующими нормами:

  • СНиП 31-01-2003;
  • ГОСТ 30494.

Обычно расчет необходимого количества воздуха производят обоими способами — по количеству человек и по кратности. Необходимые методики легко найти в Интернете. Для взять большее из 2 значений.

Нормы устанавливают минимальную кратность воздухообмена для различных помещений жилого дома. Для того чтобы система могла подавать необходимый объем воздуха, рассчитывается сечение воздуховодов и вентиляционных отверстий

Помимо расчета количества воздуха, вам потребуется рассчитать сопротивление сети воздухораспределения — Этот показатель полезен при выборе вентиляторов.

Особенности конструкции

Если владелец каркасного дома решил обустроить комбинированную систему вентиляции, ему потребуется конструкция оконная или для забора воздуха. Установка оконных клапанов намного сложнее, чем стеновых, так как вам придется вырезать отверстия для клапанов в оконной раме или створке.

Даже при наличии навыков работы со стеклом установить оконный клапан будет непросто. Гораздо проще вырезать отверстие для вентиля в стене помещения, куда планируется направлять приток воздуха с улицы. Обычно их размещают в жилых комнатах.

Если включить в схему естественной вентиляции приточные или вытяжные клапаны, то получится недорогой, но эффективный вариант комбинированной системы

Помимо приточных клапанов, необходимо будет обустроить вытяжную вытяжку их технических помещений. Для этого проектируется вытяжной канал с выходом на крышу, при этом наружная вытяжная труба должна быть выше конька крыши не менее чем на 0,5 м. Если в доме есть дымоход от камина или печи, его также можно включить в систему в качестве вытяжного канала.

При выборе владельцем принудительного типа системы вентиляции схема воздуховодов должна быть максимально рациональной, чтобы избежать ненужных теплопотерь. Выходы воздуха не должны быть слишком длинными, это снижает эффективность вентиляции.

Вентиляторы, рекуператоры и другое необходимое оборудование выбирают по техническим условиям с учетом произведенных расчетов, потребности в свежем воздухе и сопротивления сети воздухораспределительной вентиляции.

Помимо системы воздуховодов, владелец каркасного дома должен спроектировать вентиляцию пола, которая предотвратит скопление конденсата и появление пятен плесени.

Все конструкции каркасного строения должны быть обеспечены системой вентиляции. Обязательно необходимо обеспечить приток свежего воздуха в подвал через форточки и его отток через воздуховоды или вентиляционные решетки

При проектировании вентиляции каркасного дома необходимо учитывать некоторые нюансы:

  1. Все вентиляционные каналы должны быть из негорючих материалов с гладкой внутренней поверхностью, чтобы не препятствовать движению воздуха. Внутренние неровности могут вызвать снижение тяги, что приведет к закупорке воздушной массы.
  2. При монтаже вентиляционных каналов при обустройстве каркасного дома нежелательно использование металлических компонентов, так как в результате взаимодействия металла с материалом стеновых панелей снижаются теплоизоляционные показатели.
  3. Вытяжное оборудование, особенно удаляющее из помещений воздух с неприятным запахом, следует устанавливать в разных помещениях с характерными колебаниями температуры, парообразованием, повышенной влажностью.
  4. Транзитные вентиляционные отверстия не должны проходить через жилые помещения и кухню.
  5. Воздуховоды, в которых предполагается оседание конденсата, должны быть спроектированы с уклоном и дренажом.
  6. При установке вентилятора воздуховод с изгибом значительно снизит уровень шума.
  7. Вытяжной вентилятор рекомендуется оборудовать клапаном, предотвращающим попадание холодного воздуха в помещение при выключенном вентиляторе.

Для прокладки вентиляционных каналов лучше всего подходят легкие по весу и обладающие достаточной пластичностью для придания воздуховоду нужного направления. Также для этой цели часто используют канализационные пластиковые трубы.

Для того, чтобы иметь возможность рассчитать кратность воздухообмена, подобрать и рассчитать необходимое оборудование для устройства вентиляции, необходим план каркасного дома и проект. Он составляется с учетом всех нюансов, присущих данному типу строения.

Вентиляционные каналы рекомендуется размещать между элементами каркаса дома или между балками. В любом случае вентиляционный канал должен иметь сечение не менее 100×100 мм и длину не менее 6 м, чтобы поступающий воздух двигался с нужным ускорением.

Этапы монтажа

При качественной подготовке монтаж вентиляционной системы осуществляется без каких-либо затруднений в несколько последовательных этапов:

  • Приточные клапаны оборудуются путем сверления отверстий нужного диаметра в стенах и в пол.
  • В каждое отверстие вставляется подготовленная труба воздуховода, снабженная снаружи мелкой решеткой, препятствующей попаданию мусора в канал, и внутренним вентилятором воздуховода.
  • Стыки герметизируются пеной.
  • После затвердевания пены воздушный фильтр и оборудование для звукопоглощения.
  • После расположения подающей арматуры монтируется канальная разводка с герметизацией всех стыков и креплений. Вентиляционную установку удобнее всего расположить на чердаке.
  • Перед тем, как зашить каналы в коробе и приступить к внутренней отделке, рекомендуется проверить систему. После доработки ремонт и отладка будут проблематичными.

Монтаж системы вентиляции должен производиться в строгом соответствии с проектом.

Проверка установленной вентиляции

После установки вентиляции в каркасном доме необходимо проверить ее работоспособность и при необходимости провести дополнительную отладку и настройку.

Проверить систему вентиляции можно несколькими способами:

  1. Проверить все помещения на наличие запахов, затхлости и духоты. Если все вышеперечисленное отсутствует, система установлена ​​правильно.
  2. Осмотреть технические помещения на наличие плесени и грибка, особенно ванную комнату и кухню. Наличие плесени свидетельствует о том, что вентиляция не удаляет лишнюю влагу в нужном количестве.
  3. Обратите внимание на оконные стекла. При плохой вентиляции на них будет скапливаться конденсат.

Тягу в вытяжной системе проверяют, поднеся бумажное полотенце к решетке в один сгиб. Если она ее прижимает к капоту, то все работает нормально. Если нет, то тяги не происходит. Проверка производится, когда окно составляет около -5 около С.

Не стоит подносить зажигалку или спичку к вентиляционному каналу на кухне с газовым оборудованием. Если произошла утечка, может произойти взрыв. В любом случае, перед испытанием нужно открыть окно: и для проветривания, и для установления гравитационной тяги.

Выводы и полезное видео по теме

С самым простым в реализации и доступным способом организации вентиляции в каркасе познакомлю видео ролик:
