Вентиляция в погребе сделать самому своими руками: схема, установка и рекомендации

Выращенные фрукты и овощи необходимо сохранять до следующего сезона, чтобы обеспечить себя продуктами на круглый год. Требуется сухое и прохладное помещение. Только погреб, сделанный в соответствии со всеми требованиями, справится с подобной задачей.

Зачем нужна вентиляция?

Для хранения овощей устанавливается вентиляция в погребе своими руками. Схема должна обеспечивать функционирование за счет создания температурного перепада снаружи и внутри. Теплые воздушные потоки уходят вверх, а холодные поступают снизу. Как сделать вентиляцию в подвале и погребе? Для этого требуется создание устройств для притока сухого и оттока влажного воздуха, для чего обычно применяются трубы.

Повышенная сырость не подходит для погреба или подвала. В них следует удалять влагу прежде всего за счет создания герметичности и предупреждения течей в подземных коммуникациях. Чем больше в подвале воды, тем выше потери продуктов при хранении. Кроме того, сырой погреб оказывает негативное влияние на микроклимат в доме.

Естественная и принудительная вентиляция

С целью регулировки влажности воздуха давно изобретена вентиляция в погребе. Подробная схема включает естественную циркуляцию воздуха и принудительную, хотя они могут существовать и раздельно.

Первый вариант системы естественного притока и вытяжки не требует затрат энергии и пользуется большой популярностью. Не требуется особого профессионализма и навыков, чтобы была изготовлена вентиляция погреба своими руками. Как сделать ее, решают еще при проектировании постройки. В цоколе фундамента любого здания предусматривают отдушины.

Это делается просто и является эффективным решением, не требующим затрат. От грызунов их закрывают сетками из металла, а при необходимости прикрывают.

Каким образом обустроить вентиляцию?

Вентиляция погреба или подвала своими руками делается в помещениях больших размеров, с высотой потолка более 2 м. Вытяжной короб входит в погреб под потолком, а выходит через крышу дома, гаража, сарая, поскольку теплый и влажный воздух скапливается наверху и требуется удалять его.

Размещение воздуховодов

Трубы лучше всего расположить рядом с камином или печью. Тогда тяга будет значительно больше. Приточная труба также выходит на крышу, но ее нижняя часть располагается в противоположном углу. Тяга будет лучше, если труба короче или имеет больший диаметр. Ее делают высотой на 50-60 см от нижнего уровня помещения. Тогда холодный воздух снаружи будет поступать в нижнюю часть погреба. Если трубы расположить рядом, вентилироваться будет ограниченный участок, а в остальном помещении будет сыро. У них должно быть как можно меньше поворотов и изгибов. На воздуховоды монтируют заслонки для регулирования теплообмена и влажности. Как должна быть обустроена вентиляция погреба своими руками? Схема установки приведена на изображении ниже.

Размеры труб

Размеры труб определяются габаритами погреба или подвала. На 1 м2 площади должно приходиться 26 см2 поперечного сечения воздуховода. Тогда для помещения площадью 6х8 м и высотой более 2 м диаметр коробов составит 40 см. Кроме того, с увеличением глубины погреба сечение трубы должно возрастать. Для небольшого подвала может хватить одного воздуховода. Он может быть выполнен из дерева и разделен на две части — приточную и вытяжную. Наличие двух труб для него также будет эффективным решением. Сверху они закрываются козырьками от попадания осадков.

Водяные пары, проходя через вытяжную трубу, зимой замерзают, уменьшая проходную площадь. Ее стараются утеплить, особенно в местах засыпки грунтом и выхода на крышу. Будет лучше, если снаружи надеть еще одну трубу или кожух с прокладкой между ними теплоизоляции, например, минеральной ваты. Бюджетным вариантом будет применение асбестоцементной трубы, обладающей необходимой прочностью и низкой теплопроводностью. Также на ней меньше конденсируется влага. Во время холодов проходное сечение вытяжной трубы прочищают во избежание закупоривания. Для лучшей тяги ее делают как можно выше.

Принудительная вентиляция может быть сделана без дополнительных энергозатрат. Для этого на вытяжную трубу сверху устанавливают дефлектор. При появлении ветра внутри трубы образуется разрежение, способствующее дополнительному воздухообмену.

Как управлять циркуляцией воздуха в подвале?

Принудительная вентиляция погреба своими руками устанавливается дополнительно к естественной, если последняя не может в полной мере выполнять свои функции.

Система проверяется на качество работы поднесением зажженной спички к нижнему отверстию вытяжки. Если она не будет гореть, значит, в погребе отсутствует циркуляция и много углекислого газа. Уменьшить его количество можно, если установить приточную трубу с большим диаметром. Наличие на воздуховодах заслонок позволяет регулировать интенсивность воздухообмена и температурный режим в помещении. При этом там не должно быть застоя или его выхолаживания за счет интенсивной циркуляции. Показателем неправильной организации вытяжки является наличие конденсата на стенах.

Качественная регулировка температуры обеспечивается только при наличии теплоизоляции. Кроме того, без нее на бетонном потолке и стенах скапливается конденсат. Бюджетным решением будет обшивка пенопластовыми листами. При этом следует уделить внимание стыкам, где может образоваться влага.

Для обустройства вентиляции понадобится следующее:

  • трубы ПВХ;
  • хомуты;
  • болты, гайки.

Легкие трубы надежно держатся на стенах. Если они из металла, здесь лучше подойдет сварка и крепления в стенах. Деревянные воздуховоды обрабатываются специальными составами от гниения.

В вытяжной трубе (20-30 см от нижнего конца) делается отверстие для слива конденсата. К нему присоединяется патрубок, связанный с емкостью для сбора жидкости.

Требования к условиям хранения продуктов в погребе

Чтобы помещение соответствовало функциональным требованиям, в нем должны быть следующие условия:

  1. Полное затемнение. Окон внутри быть не должно, а искусственное освещение используется только при посещении помещения.
  2. Температура внутри в теплый период года должна быть ниже, чем снаружи.
  3. Содержание влаги в воздухе погреба не должно превышать 90%.
  4. Постоянный воздухообмен создается правильной естественной циркуляцией воздуха в погребе. Необходимо предупреждать застой воздуха, но при этом излишне не нагревать или не охлаждать его.

Как делается вентиляция в погребе своими руками. Схема установки

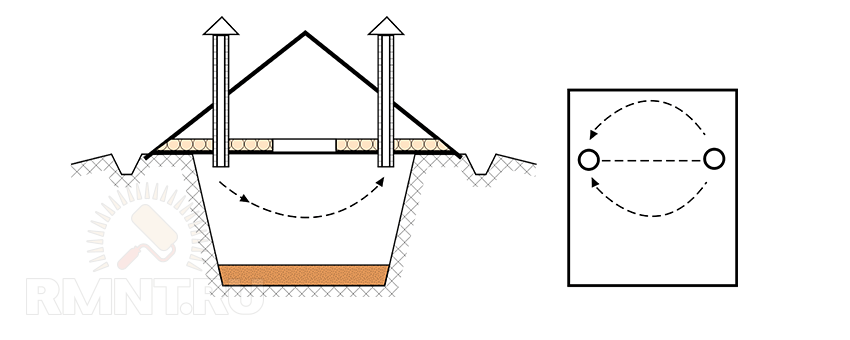

Если подвал уже перекрыт, сверху по противоположным углам пробиваются отверстия для монтажа воздуховодов из расчета 26 см2/м2 площади. Вытяжной воздуховод опускается через отверстие внутрь, чтобы нижний конец был под самым потолком, с отступом не более 100-150 мм. Его верхнюю часть выводят наружу через крышу на высоту 150 см. Приточный воздуховод проводят в другое отверстие на расстояние 20-25 см от пола подвала. Затем щели заделываются цементным раствором.

Вентиляция в погребе: устройство, схема поддерживания микроклимата

  1. Проведение периодических проветриваний. В теплый период, а также перед закладкой овощей открывается все, что можно: люки, двери и заслонки на трубах. В результате происходит просушивание погреба.
  2. Когда помещение сильно пропиталось влагой, из него убирают все дерево и сушат его под солнцем. Погреб можно дополнительно продувать вентиляторами 3-5 дней перед осенней закладкой.
  3. Лишняя влага удаляется, если в погреб поставить емкость с негашеной известью. Если зажечь свечу перед вытяжной трубой, усилится тяга и улучшится проветривание. Эффективным является использование электронагревателей или домашних вентиляторов, устанавливаемых посередине погреба.

После просушивания стены и потолок покрывают пропиткой глубокого проникновения, которую наносят слоями. Образуется водонепроницаемая поверхность, пропускающая только воздух и пар.

Когда вытяжка нормально работает, поскольку сделана вентиляция в погребе своими руками, схема предусматривает обычное проветривание. Его вполне хватает для создания необходимого микроклимата.

Полезные рекомендации

Как правильно сделать вытяжку в погребе гаража? Советы специалистов сводятся к следующему:

  1. В холодный период вытяжку приходится прикрывать, чтобы не остудить подвальное помещение. При этом в нем образуется много влаги, что отрицательно сказывается на сохранности продуктов. Для проветривания на лаз кладется стальная или деревянная решетка и закрывается старыми одеялами и прочим тряпьем. Теплый воздух и пар выходят через поры, не образуя наледи. При этом сырость в погребе снижается и овощи сохраняются лучше. Материалы с низкой пористостью для укрытия не подходят (синтетика, брезент, пленка).
  2. Излишне пересушивать погреб не рекомендуется, поскольку это негативно сказывается на сохранности продуктов. Иногда требуется повысить влажность. Для этого пол посыпают влажными опилками или песком.
  3. Приточно-вытяжная вентиляция не справляется со своими обязанностями, если температура воздуха в погребе и снаружи одинаковая. Тогда в вытяжную трубу устанавливают электрический вентилятор, при включении которого затхлый воздух принудительно выгоняется из помещения. Большая мощность для этого не требуется. Дополнительное устройство не должно мешать естественному воздухообмену. Для этого диаметр вытяжной трубы подбирают больше расчетного.

Заключение

Можно сделать удобное помещение с оптимальными условиями хранения овощей, если оборудована естественная вентиляция в погребе своими руками. Схема предусматривает наличие двух коробов — приточного и вытяжного, которые должны быть правильно рассчитаны и установлены с возможностью регулирования проходных сечений.

Как сделать вентиляцию в погребе? (фото, видео)

Когда мы начинаем строительство загородного дома, то предусматриваем наличие продуманного погреба, поскольку в зимнее и летнее время года необходимо будет хранить продукты. В таком случае важно, чтобы вентиляция была продумана наилучшим способом. Выполнение организации правильного воздухообмена можно доверить опытным специалистам, а можно выполнить своими руками.

Что такое вентиляция

Вырастить какие-то овощи или фрукты – это половина дела, а вот сохранить продукты в целости на длительно время — это дело правильной вентиляционной системы. Как сделать вентиляцию в погребе грамотно могут подсказать большое количество научных пособий и специально обученных людей. Важность правильного воздухообмена в том, что если помещение будет плохо проветриваться или, наоборот, сильно плотно закрыто от попадания свежего воздуха, то может возникать сырость или затхлость, что приведет к пропаданию всех продуктов. Так или иначе, стоит рассмотреть доступные варианты вентиляционной системы.

Оптимальные условия в погребе

Для сохранности продуктов длительное время необходимо придерживаться определенных правил, а погреб должен обладать при этом следующими условиями:

  • приглушенный свет только в то время, когда находятся в помещении люди;
  • погреб должен быть подвальным помещением, температура которого будет значительно ниже чем на поверхности;
  • правильная вентиляция обеспечит циркуляцию чистого и свежего воздуха внутри подвала;
  • важно, чтобы влажность была до 90%. В таком случае продукты будут сохранять свежеть и не будут подвержены гниению.

Схема вентиляции

Для грамотной организации работы погреба иногда можно воспользоваться доступными схемами и сконструировать вентиляцию своими руками. Стоит отметить тот факт, что организация воздухообмена осуществляется за счет двух входов:

  • приточный;
  • вытяжной.

Важно правильно продумать охватываемую площадь и подобрать асбестовую или оцинкованную трубы требуемого диаметра сечения.

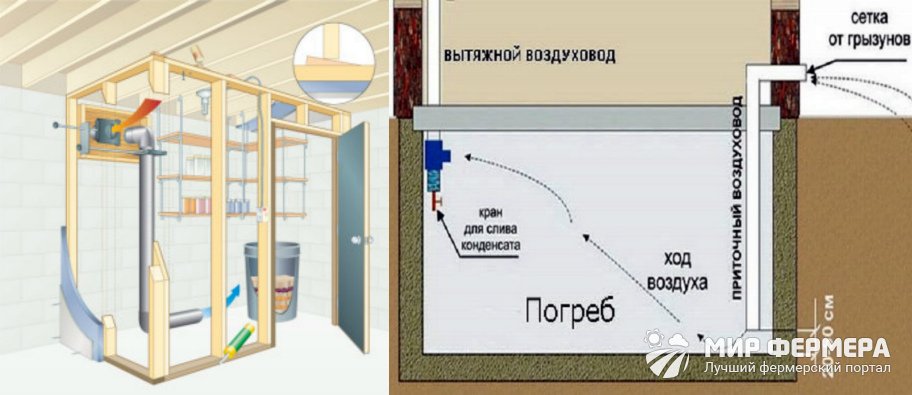

Схема вентиляционной системы

Требования к установке труб

  • вытяжная труба обеспечивает удаление загрязненного или затхлого воздуха из помещения. Ее необходимо устанавливать непосредственно под потолком вдоль одного из углов подвала. Воздуховод в таком случае будет устанавливаться в вертикальном положении и край его будет выходить за пределы крыши как минимум на 50 см. Стоит отметить, что в зимнее время может возникать попадание снега или может возникать конденсат. В таком случае стоит поместить внутрь трубы еще одну с меньшим диаметром сечения, а между ними задуть минеральную вату, таким образом, обеспечив утепление ее;

Вентиляционные трубы

  • приточная труба устанавливается для попадания чистого и свежего воздуха в помещение. Ее необходимо организовать с противоположной стороны от вытяжной и таким образом, чтобы открытый край канала был на 60 см выше от пола. Кроме этого, нужно продумать решетки и сетки, защищающие от проникновения мошек.

Любое движение воздуха по приточной или вытяжной трубах происходит по-разному, поскольку различный удельный вес чистого и затхлого воздуха в погребе. Когда происходит смена климата и температура может колебаться, то в подвале возникает сквозняк, который приведет к сильному выхолаживанию помещения. В данном случае, необходимо установить задвижки-шибера, которые будут контролировать и регулировать поток воздуха в вытяжной и приточной трубах.

Как проверить функциональность вентиляции

После установки приточно-вытяжной системы вентилирования воздуха в погребе, стоит рассмотреть, как правильно можно проверить ее работу. Способы проверки:

  • необходимо воспользоваться тонкими листами бумаги, которые стоит поднести к каналам вентиляции. Когда происходит движение воздушных масс правильно, они будут слегка двигаться;
  • воспользоваться подожженной спичкой. Она будет легко покачиваться от движения воздуха. Таким же образом можно воспользоваться дымом.

Если вентиляционная система продумана неправильно, то образование сырости, плесени, грибка или затхлости воздуха неминуемо.

Дополнительное оснащение

После установки вентиляционной системы можно столкнуться с необходимостью повышения эффективности приточно-вытяжной вентиляционной системы. Способы дополнительного оснащения вентиляционных каналов:

  • если в погребе чувствуется излишняя влажность и сырость, то стоит подкорректировать вытяжную трубу и немного уменьшить приточную, таким образом, может улучшиться воздухообмен;
  • выполнить регулировку задвижек на вытяжной трубе;
  • оснастить дополнительным вентилятором, с мощностью до 100 Вт. Данное приспособление может регулироваться снаружи и помогать вытяжной трубе вытягивать застоявшийся воздух на улицу. Таким образом будет достигаться разряжение воздушных масс быстрее;
  • если вышеперечисленные способы весьма затратны или нет возможности их организовывать, то стоит воспользоваться известью. Поставить небольшую емкость с материалом, а она, в свою очередь, будет впитывать излишнюю влажность в помещении.

Правильно установить вентилятор

Говоря о вентиляторе, стоит указать как правильно его установить, чтобы он выполнял свои функциональные особенности:

  • его установка производится прямо под потолком, таким образом, чтобы можно было соединить вытяжную трубу с двух сторон. Крепиться прибор прямо к потолку с помощью шуруповерта и саморезов;
  • после того как корпус надежно присоединен, стоит подключить провода от прибора к электросети;
  • соединить две половинки вытяжной трубы к установленному вентилятору.

Для того чтобы работа вентилятора проходила бесшумно, можно воспользоваться специальными устройствами, которые будут добавлять шумоизоляцию устройства.

Если приточно-вытяжная вентиляционная система организована правильно и по схемам, то продукты никогда не будут портиться, а воздушные массы правильно высвобождаться из погреба.

Организация вентиляционной системы погреба

Вытяжка в гараже: учимся делать качественную вентиляцию

Гаражное помещение – особое пространство, к которому следует предъявлять повышенные требования. Здесь надо обеспечить не только достойную теплоизоляцию и гидроизоляцию, но и эффективную вентиляцию. Это имеет огромное значение для сохранности автомобиля, защиты металла от коррозии. Крайне важно предотвратить образование конденсата. И для этого нужна хорошая вытяжка в гараже.

Вентиляция позволит всегда вовремя устранять излишки влаги. Сегодня мы рассмотрим, как сделать вытяжку в гараже своими руками, чтобы все работало эффективно и экономично, без сбоев. Узнаем, какие типы вентиляционных систем бывают, как все обустроить качественно. Особое внимание уделим вытяжкам в гараже, расположенным над покрасочным участком и в погребе.

Можно ли оставить гараж без вытяжки?

Некоторые автолюбители, к сожалению, не уделяют должного внимания вентиляционной системе. И они считают, что вполне можно обойтись без нее, вытяжка в гараже не нужна, особенно, если помещение хорошо отапливается, имеется достойная гидроизоляция.

  • На самом деле в гаражном помещении необходимо установить эффективную вытяжку, позаботиться о бесперебойной работе вентиляционной системы в целом. Обозначим только наиболее существенные факторы.
  • Когда автомобиль длительное время находится в гараже, высока вероятность коррозии металла. Только вентиляция поможет вовремя устранять все излишки влаги, особенно, в зимний период.
  • Если на улице идет дождь, просто высок уровень влажности, либо там достаточно холодно, из-за чего наблюдается сильная разница температур снаружи и внутри гаража, машина оказывается влажной. Крайне сложно все идеально протереть. Когда хорошо работает вентиляция, влага испаряется самостоятельно.
  • Безусловно, в гараже хранятся горючие материалы, предметы, которые могут спровоцировать испарения токсичных веществ. Кроме того, гаражники могут красить свои автомобили, проводить ремонтные работы. И здесь без хорошей вытяжки для обеспечения безопасности и комфорта просто не обойтись.

Вывод однозначный: вытяжка для гаража необходима.

Схемы вентиляции в гараже

Если вы решили самостоятельно сделать вытяжку в вашем гараже, для начала нужно определиться с типом вентиляционной системы. Сейчас наиболее часто используют три распространенных варианта.

  • Можно обустроить вытяжку, используя механические устройства. Такая вентиляция будет принудительной.
  • Некоторые стараются сделать естественную вентиляционную систему.
  • Хорошее решение – сконструировать комбинированную вентиляцию.

Естественную вытяжку делают довольно быстро, а процесс монтажа не такой сложный, не требует существенных вложений. Правда, эффективность подобной вентиляции тоже не так высока. Работает вытяжка только благодаря разности температур снаружи и внутри гаражного помещения. Такая система не очень подходит для строений из кирпича и пеноблоков, а также погребов.

Механическая вытяжка работает благодаря установленному вентилятору. Ее эффективность уже будет значительно выше. Когда используется комбинированный вариант, можно обеспечить эффективный отток воздуха благодаря монтажу вентилятора, а вот приток воздушного потока уже стимулировать естественным путем.

Механическая вытяжка: делаем самостоятельно

Рассмотрим, как сделать вытяжку в гараже, используя механический вентилятор. Таким образом обустраивается принудительная вентиляция с достаточно высоким уровнем эффективности. Все пространство будет хорошо проветриваться, воздух станет чистым и свежим, что в гараже особенно важно. Кроме того, нормальная атмосфера установится и в смотровой яме, в погребе.

Опытные гаражники отмечают, что такую принудительную вентиляцию можно очень удачно сочетать с обогреванием помещения. Для этого устанавливают тэны на приточные отверстия. И в помещение поступает не только свежий, но еще и нагретый воздушный поток.

Здесь необходимо принять во внимание два существенных фактора.

  • К вытяжным отверстиям надо заранее подвести защищенные электрические кабели, чтобы обеспечить бесперебойное питание вентилятора.
  • Приточное отверстие нужно обязательно монтировать сверху. А вот вытяжку располагают на противоположной стороне.

Механическая принудительная вентиляция – отличный вариант для повышения эффективности.

Делаем в гаражном помещении естественную вентиляцию

Теперь узнаем, как правильно сделать вытяжку в гараже, если выбирать естественную систему вентиляции. Понадобится обеспечить нормальную циркуляцию воздуха, а для этого постоянно должна соблюдаться разница в давлении между холодными и теплыми воздушными потоками. Нужно обустроить два вентиляционных канала в соответствии с определенными правилами. И лучше всего организовать такую вентиляционную систему еще на этапе строительства гаража. Запомните важные рекомендации.

  1. Отверстие для притока потока воздуха с улицы располагают на расстоянии в 100 мм от пола. Сама вытяжка должна быть на расстоянии 300 мм от пола.
  2. Очень важно оградить вентиляционную систему от попадания различных грызунов, насекомых, всевозможного мусора. Для этого на вентиляционные отверстия устанавливаются специальные частые решетки, сеточки.
  3. Можно дополнить систему дефлектором. Он позволит обеспечить разницу в давлении, заметно повысить эффективность вентиляции. Дефлектор обязательно дополнительно теплоизолируют, чтобы на нем не скапливался конденсат.

К сожалению, у естественной вытяжки есть несколько существенных минусов, о которых не стоит забывать.

  • Когда люди находятся в гаражном помещении, может сильно ощущаться сквозняк, образующийся между двумя отверстиями для оттока и притока воздуха.
  • В жаркие дни такая вентиляция практически не функционирует, поскольку нет нужной разницы температур, а иногда в гараже даже прохладнее, чем снаружи.
  • Вентиляцию приходится регулярно тщательно очищать от скопившейся пыли, мусора.

Узнайте больше и о других возможностях для вентилирования гаража, чтобы выбрать оптимальный вариант.

Принудительная вентиляция

Разумеется, именно принудительная вентиляция позволяет повысить эффективность воздухообмена в гаражном помещении. Чтобы обустроить функциональную, действенную систему, нужно запастись следующим оборудованием.

  • Нужен приточный механизм. Понадобится вентилятор, калорифер и фильтр.
  • Обязательно надо использовать оборудование для вытяжки. Можно сделать один канал для оттока воздуха, либо две вытяжки сразу.

Воздушная масса в приточном механизме нагревается, после чего очищается фильтром. Потом воздух распределяется по системе. Осевой вентилятор сумеет вывести грязный воздух на улицу, а уже очищенный – в гаражное помещение. Можно обеспечить равномерное распределение воздуха по гаражу благодаря канальным воздуховодам.

Комбинированная вентиляция: делаем в гараже эффективную вытяжку

Если остановиться все-таки на комбинированной вентиляционной системе, можно быстро сгладить все минусы естественной вентиляции и при этом уложиться в скромный бюджет. Понадобится использовать вытяжной электрический вентилятор. Можно сделать кровельные вентиляторы, установив их на крыше. Другой вариант – прикрепить вентиляторы на стенах, сделав их осевыми.

Есть интересное решение: некоторые практичные гаражники устанавливают на конструкции ветряки. Тогда, при наличии ветра, можно и вовсе выключать электрический вентилятор, добиваясь максимальной экономии.

Хорошее решение – дополнить систему таймером для постоянной регулировки ее работы. Это позволит обеспечить безопасность и экономию.

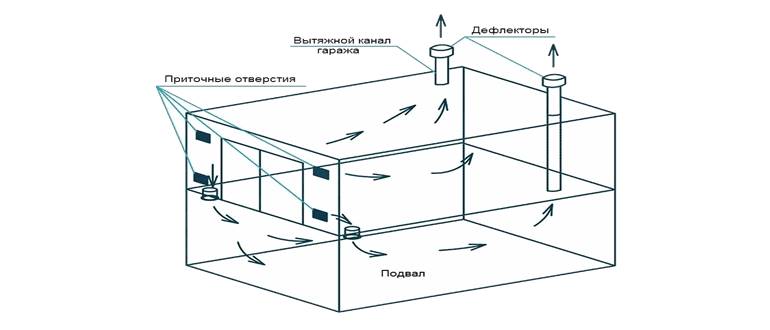

Вытяжка в подвале гаража

Важно позаботиться о хорошей вентиляции в подвале, погребе гаража. Это позволит предотвратить образование грибка, плесени, конденсата. Поскольку у погреба в гараже обычно маленькая площадь, автолюбители предпочитают ограничиться естественной вентиляционной системой. Вытяжку устанавливают сверху, а канал для притока воздуха – внизу.

Обязательно нужно сделать и воздуховоды для притока и оттока воздуха. Конец трубы, опущенной в подвал гаража, должен быть на расстоянии максимум 20 см от пола. Другой конец трубы выводят наружу. Отработанный воздух выводится на крышу: там воздуховод должен выступать над кровлей.

Специалисты отмечают, что при монтаже вентиляции, вытяжки в погребе подвала необходимо до минимума сократить количество поворотов и колен. Каждый изгиб снижает эффективность вентиляционной системы. Кроме того, помните о защите вытяжек решетками.

Вентиляция над покрасочной зоной

Автолюбители зачастую занимаются в гараже ремонтом, покраской машин. Конечно, в процессе окрашивания выделяется достаточно много токсических соединений, потенциально опасных для здоровья. Важно обеспечить данный участок дополнительной вытяжкой. При этом специалисты и более дальновидные гаражники отмечают, что вентиляционную систему над покрасочной зоной следует также оснастить фильтрами.

Обратите внимание: над зоной покраски вытяжку необходимо делать принудительную. Естественной вентиляции в таком опасном месте будет недостаточно, поскольку у нее достаточно низкая эффективность. Воздух обязательно нужно очищать от вредных химических соединений как можно быстрее.

Наиболее удачное решение – установить принудительную систему вентиляции с двумя вентиляторами. Один вентилятор будет усиливать отток загрязненного воздуха, а другой будет обеспечивать активное нагнетание чистого воздуха. Фильтры лучше установить на обоих воздуховодах, для оттока и притока.

Важно также обеспечить нормальные условия для самой работы в гараже. Например, когда идет окрашивание кузова, на свежей краске моментально выделяется любая мельчайшая соринка, попавшая из воздуха. Именно поэтому пол в гаражном помещении надо увлажнить перед работой, а приточное отверстие должно быть надежно защищено фильтром. Тогда частички сора и пыль не проникнут в помещение.

Когда вытяжка с фильтром будет правильно установлена, она не позволит попасть в атмосферу вредным токсичным испарениям. Помните и о грамотном расположении воздуховодов. Вытяжной канал располагается внизу, а вот отверстие для притока свежего воздуха монтируют под потолком гаражного помещения. Тогда вредные пары будут опускаться вниз и сразу же быстро устраняться из гаража.

Видео: больше полезной информации о вытяжке в гараже

Вы хотите получить более полное представление об обустройстве вентиляции в гаражном помещении? Тогда вам точно пригодится данный материал на видео. Здесь собрано много полезной информации, есть хорошие советы от опытных автолюбителей, которые делали вытяжки в гаражах.

Особого внимания, безусловно, заслуживает вентиляция в подвале или погребе гаража. Там тоже обязательно должна быть установлена эффективная вентиляционная система. Постарайтесь запомнить все ценные рекомендации, важные сведения из следующего ролика на видео.

Конечно, материал хорошо воспринимается и запоминается, когда все представлено в формате видео. Изучайте также наши фото, схемы. И вам непременно удастся сделать качественную вытяжку для гаража.

схема, установка и рекомендации

Растущие фрукты и овощи необходимо консервировать до следующего сезона, чтобы обеспечить себя продуктами на весь год. Требуется сухое и прохладное помещение. С подобной задачей справится только погреб, выполненный по всем требованиям.

Какая польза от вентиляции?

Для хранения овощей в погребе своими руками установлена ​​вентиляция. Схема должна обеспечивать функционирование за счет создания перепада температур снаружи и внутри.Теплый воздух поднимается вверх, а холодный — снизу. Как сделать вентиляцию в погребе и погребе? Это требует создания устройств для притока сухого и оттока влажного воздуха, для чего обычно используются трубы.

Повышенная влажность не подходит для подвала или цокольного этажа. В них необходимо удалять влагу в первую очередь за счет создания герметичности и предотвращения протечек в подземных коммуникациях. Чем больше в подвале воды, тем больше потери продуктов при хранении.К тому же сырой погреб негативно сказывается на микроклимате в доме.

Естественная и принудительная вентиляция

Для регулирования влажности воздуха давно изобретена вентиляция в погребе. Подробная схема включает естественную циркуляцию воздуха и принудительную, хотя могут существовать и раздельные.

Первый вариант системы естественного притока и вытяжки не требует затрат энергии и пользуется большой популярностью. Не требует особого профессионализма и навыков, чтобы вентиляция погреба производилась своими руками.Как это сделать, решайте еще при проектировании здания. В подвале любого здания предусмотреть вентиляцию.

Это делается просто и является эффективным решением, не требующим затрат. От грызунов их накрывают сетками из металла, а при необходимости укрывают.

Как оборудовать вентиляцию?

Вентиляция погреба или подвала своими руками производится в помещениях больших размеров, с высотой потолков более 2 м. Ящик входит в подвал под потолком, а выходит через крышу дома, гаража, сарая, так как теплый и влажный воздух скапливается наверху и его необходимо удалить.

Устройство воздуховодов

Трубы лучше всего размещать рядом с камином или печью. Тогда тяга будет намного больше. Подающая труба тоже выходит на крышу, но ее нижняя часть находится в противоположном углу. Тяга будет лучше, если труба будет короче или имеет больший диаметр. Делается на высоте 50-60 см от нижнего уровня комнаты. Тогда холодный воздух с улицы будет поступать на дно погреба. Если трубы поставить рядом, будет вентилироваться ограниченное пространство, а остальная часть помещения будет влажной.У них должно быть как можно меньше поворотов и изгибов. На воздуховодах устанавливаются заслонки для регулирования теплообмена и влажности. Как сделать вентиляцию погреба своими руками? Схема установки представлена ​​на изображении ниже.

Размеры труб

Размеры труб определяются размерами подвала или подвала. На 1 м площади 2 должно приходиться 26 см 2 поперечного сечения воздуховода. Тогда для комнаты площадью 6х8 м и высотой более 2 м диаметр ящиков будет 40 см.Кроме того, с увеличением глубины погреба должно увеличиваться сечение трубы. Для небольшого погреба может хватить одного воздуховода. Он может быть деревянным и разделен на две части — приточную и вытяжную. Наличие двух труб для него также будет эффективным решением. Сверху они закрыты пиками от осадков.

Водяной пар, проходящий через дымоход при зимнем морозе, уменьшает площадь входа. Его стараются утеплить, особенно в местах засыпки землей и выхода на крышу.Лучше бы снаружи поставить другую трубу или кожух с прокладкой между ними из теплоизоляции, например, из минеральной ваты. Бюджетным вариантом станет использование асбоцементной трубы, имеющей необходимую прочность и низкую теплопроводность. Также на нем меньше конденсируется влага. В холодную погоду проходной участок выхлопной трубы очищается, чтобы избежать засорения. Для лучшего сцепления сделайте его как можно выше.

Принудительная вентиляция может выполняться без дополнительных энергозатрат.Для этого поверх выхлопной трубы устанавливается дефлектор. При появлении ветра внутри трубы возникает разрежение, способствующее дополнительному воздухообмену.

Как управлять циркуляцией воздуха в подвале?

Принудительная вентиляция погреба своими руками устанавливается дополнительно к естественной, если последняя не может полноценно выполнять свои функции.

Проверку качества работы системы проводят путем поднесения зажженной спички к нижнему отверстию вытяжки.Если не горит, то в погребе нет циркуляции и много углекислого газа. Уменьшить его количество можно, если установить подающую трубу большого диаметра. Наличие заслонок на воздуховодах позволяет регулировать интенсивность воздухообмена и температурный режим в помещении. При этом не должно быть застоя или его охлаждения за счет интенсивной циркуляции. Показателем неправильной организации вытяжки является наличие конденсата на стенах.

Качественный температурный контроль обеспечивается только при наличии теплоизоляции.К тому же без него на бетонном потолке и стенах скапливается конденсат. Бюджетное решение — укрыть листами пенопласта. В этом случае следует обратить внимание на стыки, на которых может образовываться влага.

Для устройства вентиляции потребуется:

  • трубы ПВХ;
  • зажимы;
  • болты, гайки.

Световые трубы надежно держатся на стенах. Если они металлические, лучше использовать сварку и крепление в стенах.Деревянные воздуховоды обрабатывают специальными составами от гниения.

В выхлопной трубе (20-30 см от нижнего конца) делается отверстие для слива конденсата. К нему подсоединен патрубок, связанный с емкостью для сбора жидкости.

Требования к условиям хранения в подвале

Для того, чтобы помещение соответствовало функциональным требованиям, оно должно иметь следующие условия:

  1. Полное затемнение. Окна внутри быть не должны, а искусственное освещение используется только при посещении комнаты.
  2. Температура внутри в теплый период года должна быть ниже, чем на улице.
  3. Влажность воздуха погреба не должна превышать 90%.
  4. Постоянный воздухообмен обеспечивается правильной естественной циркуляцией воздуха в подвале. Необходимо не допускать застоя воздуха, но не перегревать и не охлаждать его без надобности.

Как вентиляция в погребе делает своими руками. Схема установки

Если цоколь уже перекрыт, отверстия для монтажа воздуховодов пробивают сверху под противоположными углами из расчета 26 см 2 / м 2 площади.Вытяжной канал спускается через отверстие внутрь, так что нижний конец оказывается под потолком, с отступом не более 100-150 мм. Его верхняя часть выведена через крышу на высоту 150 см. Приточный воздуховод выводят в другое отверстие в 20-25 см от цокольного этажа. Затем щели заделываются цементным раствором.

Вентиляция в подвале: устройство, схема поддержания микроклимата

  1. Периодическая вентиляция. В теплый период, а также перед закладкой овощей все, что можно открыть: люки, дверцы и заслонки на трубах.В результате погреб высыхает.
  2. Когда комната сильно пропитана влагой, из нее вынимают все деревья и сушат на солнце. За 3-5 дней до осенней закладки погреб можно дополнительно проветрить вентиляторами.
  3. Избыточная влага удаляется, если погреб залить негашеной известью. Если зажечь свечу перед выхлопной трубой, тяга увеличится и вентиляция улучшится. Эффективно использование электрических обогревателей или бытовых вентиляторов, установленных посреди погреба.

После высыхания стены и потолок покрываются пропиткой глубокого проникновения, которая наносится послойно. Образуется водонепроницаемая поверхность, пропускающая только воздух и пар.

При штатной работе вытяжки, так как вентиляция в погребе производится вручную, схема предусматривает нормальную вентиляцию. Достаточно создать необходимый микроклимат.

Полезные рекомендации

Как правильно сделать вытяжку в погребе гаража? Совет специалистов таков:

  1. В холодный период вытяжку необходимо накрывать, чтобы не охлаждать подвал.При этом в нем образуется много влаги, что негативно сказывается на сохранности продукции. Для вентиляции на люк кладут стальную или деревянную решетку и накрывают старыми одеялами и другой тряпкой. Теплый воздух и пар выходят через поры, не образуя льда. При этом в погребе уменьшается сырость и овощи лучше хранятся. Для укрытия не подходят материалы с низкой пористостью (синтетика, брезент, пленка).
  2. Не рекомендуется сушить погреб без надобности, так как это негативно сказывается на сохранности продуктов.Иногда нужно повысить влажность. Для этого пол присыпают влажными опилками или песком.
  3. Приточно-вытяжная вентиляция не справляется со своими обязанностями, если температура воздуха в погребе и снаружи одинакова. Затем в вытяжную трубу устанавливают электровентилятор, при включении затхлый воздух принудительно выталкивается из помещения. Для этого не требуется большой силы. Дополнительное устройство не должно мешать естественному воздухообмену. Для этого диаметр выхлопной трубы больше расчетного.

Вывод

Сделать комфортное помещение с оптимальными условиями хранения овощей можно, если оборудовать естественную вентиляцию в погребе своими руками. Схема предусматривает наличие двух коробок — приточной и вытяжной, которые необходимо правильно спроектировать и установить с возможностью регулирования сечений прохода.

p>

Как сделать вентиляцию в погребе своими руками. Инструкция по установке вытяжки с фото.

Способы борьбы с ветерком: как сделать вентиляцию в погребе?

Любой продуктовый магазин должен быть хорошо защищен от сырости, холода и затхлости.В связи с этим погреб тщательно гидроизолирован, утеплен и обеспечен хорошей вентиляцией. Постоянный свежий ветерок не даст задерживаться в подсобке лишней влаге и вредным газам, обеспечит правильное «дыхание» овощей и фруктов и убережет их от преждевременного гниения.

Идеальная схема вентиляции погреба основана на полностью автоматизированном регулировании интенсивности приточных и вытяжных потоков воздуха. Всем управляет «умный» прибор, чувствительный к малейшим колебаниям микроклимата в помещении.Но не каждый может позволить себе купить устройство стоимостью 1,5–2 тысячи долларов (климат-контроль, модуль, моноблок). ..

Не переживаем, , объясняем, как вентиляция погреба устраивается своими руками, не покупая дорогостоящее оборудование. Возможны два варианта:

  • естественная система вентиляции погреба;
  • комбинированная схема с принудительным отводом отработанного воздуха.

Не менее популярны среди владельцев подземных хранилищ, поэтому мы расскажем, как сделать каждый из этих видов вентиляции для погреба своими руками.

Доступно и просто — естественная вентиляция в подвале

Принципы естественной вентиляции в частном доме известны всем. Из одного отверстия выходит отработанный воздух, а из другого — свежая «порция» ветра. Аналогично устроен естественный воздухообмен в погребе:

  • Выхлопная труба проходит по углу помещения для удаления грязного воздуха, а ее нижний открытый конец расположен над полом на высоте 1.40-1,50 мес. Далее канал переходит на крышу и поднимается над ее коньком (на 40-50 см).
  • Трубка для подачи свежего воздуха монтируется в углу подвала, противоположном вытяжке. Открытый его конец устанавливается над полом на высоте 45-55 см. Канал пронизывает перекрытие и выступает над нулевым уровнем пола на 80-100 см.

Асбестовые трубы обычно используются для прокладки каналов, но их диаметр определяется из соотношения:

на 1 м2 погреба = 26 см2 участка воздуховода

Например, у вас подвал площадью 8 м2.Следовательно, площадь поперечного сечения трубы должна быть 208 см2. Из школьного курса математики мы знаем, что площадь круга S = πR2. В итоге нам понадобятся трубы диаметром 16 мм. см (округленное значение).

Схема естественной вентиляции работает только при наличии разницы температур на улице и в помещении. Как только каркает солнце, ваши принадлежности больше не будут «омывать» свежий воздух. Это существенный недостаток данной системы, ведь период простоя в некоторых случаях превышает 6 месяцев! Решить эту проблему можно, немного улучшив схему.

Усиление контура или как правильно сделать вентиляцию погреба?

Речь, конечно же, пойдет о комбинированной системе вентиляции погреба, которая является усовершенствованной моделью предыдущей схемы. Режим его эксплуатации — круглогодичный, так как не зависит от перепада температур. Бриз возникает из-за падения давления, вызванного механическим способом. В вытяжную трубу вставлен вентилятор, который помогает быстро избавиться от работы в помещении и создает благоприятные условия для естественного заполнения «пустоты» свежим воздухом.

Если вентиляция в гараже организована таким образом (под ней погреб), то системы можно подключать с помощью форсунок. Только помните, что угол наклона труб не должен быть меньше 45 °, иначе сила естественного вихря будет значительно ослаблена.

Комбинированная вентиляция погреба в доме — лучший вариант обустройства. Вентилятор недорогой, потребляет небольшое количество электроэнергии (до 100 Вт). Некоторые народные умельцы и вовсе сокращают затраты до минимума, подключив к устройству ветряную мельницу, чтобы использовать не ветряную, а электрическую.

Вентиляция погреба зимой работает в усиленном режиме. Тяга очень сильная, что может привести к чрезмерному охлаждению продуктов. Чтобы этого избежать, клапаны снабжены клапанами для регулировки силы воздушных потоков.

Используйте сетку и коническую крышу для защиты внешних концов труб. Их также следует тщательно утеплить.

Естественная вентиляция | WBDG — Руководство по проектированию всего здания

Введение

Почти все исторические здания вентилировались естественным путем, хотя многие из них были повреждены из-за установки перегородок и механических систем. С ростом осведомленности о стоимости и влиянии энергопотребления на окружающую среду естественная вентиляция становится все более привлекательным методом снижения энергопотребления и затрат, а также для обеспечения приемлемого качества окружающей среды в помещении и поддержания здорового, комфортного и продуктивного климата в помещении, а не более преобладающий подход к использованию ИВЛ. При благоприятном климате и типах зданий естественная вентиляция может использоваться как альтернатива установкам кондиционирования воздуха, что позволяет сэкономить 10–30% от общего потребления энергии.

Системы естественной вентиляции основаны на разнице давлений для подачи свежего воздуха через здания. Разница в давлении может быть вызвана ветром или эффектом плавучести, создаваемым разницей температур или разницей влажности. В любом случае количество вентиляции будет в решающей степени зависеть от размера и расположения отверстий в здании. Систему естественной вентиляции полезно рассматривать как контур с одинаковым вниманием к приточной и вытяжной вентиляции.

Проемы между комнатами, такие как окна с фрамугой, жалюзи, решетки или открытая планировка, — это методы создания контура воздушного потока через здание.Требования кодекса в отношении передачи дыма и огня создают проблемы для проектировщиков систем естественной вентиляции. Например, в исторических зданиях лестница использовалась в качестве вытяжной трубы, что во многих случаях запрещено правилами.

Описание

Естественная вентиляция, в отличие от принудительной вентиляции с помощью вентилятора, использует естественные силы ветра и плавучести для подачи свежего воздуха в здания. Свежий воздух необходим в зданиях для устранения запахов, обеспечения дыхания кислородом и повышения теплового комфорта.При внутренней скорости воздуха 160 футов в минуту (фут / мин) воспринимаемая внутренняя температура может быть снижена на целых 5 ° F. Однако, в отличие от настоящего кондиционирования, естественная вентиляция неэффективна для снижения влажности поступающего воздуха. Это накладывает ограничения на использование естественной вентиляции во влажном климате.

A. Типы воздействия естественной вентиляции

Ветер может продувать воздух через отверстия в стене с наветренной стороны здания и высасывать воздух из отверстий с подветренной стороны и крыши.Разница в температуре между теплым воздухом внутри и холодным воздухом снаружи может привести к тому, что воздух в комнате поднимется и будет выходить через потолок или выступ и попадать через нижние отверстия в стене. Точно так же плавучесть, вызванная разницей влажности, может позволить сжатому столбу плотного, охлаждаемого испарением воздуха наполнять пространство, а более легкий, теплый и влажный воздух выходить ближе к верху. Эти три типа эффектов естественной вентиляции описаны ниже.

Ветер

Ветер вызывает положительное давление с наветренной стороны и отрицательное давление с подветренной стороны зданий.Чтобы выровнять давление, свежий воздух будет поступать в любое наветренное отверстие и выходить из любого отверстия с подветренной стороны. Летом ветер используется для подачи как можно большего количества свежего воздуха, а зимой вентиляция обычно снижается до уровня, достаточного для удаления излишней влаги и загрязняющих веществ.

Выражение для объема воздушного потока, вызванного ветром:

Qwind = K x A x V, где

Qwind = объем воздушного потока (м 3 / ч)
A = площадь меньшего отверстия (м 2 )
V = скорость ветра снаружи (м / ч)
K = коэффициент полезного действия

Коэффициент полезного действия зависит от угла ветра и относительного размера входных и выходных отверстий.Он колеблется от 0,4 для ветра, падающего в отверстие под углом 45 °, до 0,8 для ветра, падающего прямо под углом 90 °.

Иногда ветровой поток преобладает параллельно стене здания, а не перпендикулярно к ней. В этом случае по-прежнему возможно вызвать ветровую вентиляцию архитектурными особенностями или способом открытия створчатого окна. Например, если ветер дует с востока на запад вдоль стены, выходящей на север, первое окно (которое открывается наружу) будет иметь петли с левой стороны, которые будут действовать как совок и направлять ветер в комнату.Второе окно будет открываться с правой стороны, чтобы отверстие было направлено вниз по ветру от открытого стекла, а отрицательное давление вытягивало воздух из комнаты.

Важно избегать препятствий между наветренными впускными и подветренными выпускными отверстиями. Избегайте перегородок в помещении, ориентированных перпендикулярно потоку воздуха. С другой стороны, принятый дизайн позволяет избежать входных и выходных окон, расположенных прямо напротив друг друга (вы не должны видеть сквозь здание, в одном окне и в другом), чтобы способствовать большему перемешиванию и повысить эффективность вентиляция.

Плавучесть

Плавучевая вентиляция может быть вызвана температурой (вытяжная вентиляция) или влажностью (градирня). И то, и другое можно объединить, если охлаждающая башня будет поставлять воздух, охлаждаемый испарением, низко в помещении, а затем полагаться на повышенную плавучесть влажного воздуха, когда он нагревается, для выпуска воздуха из помещения через дымовую трубу. Подача холодного воздуха в помещение осуществляется под давлением столба холодного воздуха над ним. Хотя и градирни, и дымовые трубы использовались отдельно, автор считает, что градирни следует использовать только в сочетании с вытяжной вентиляцией помещения, чтобы обеспечить стабильность потока. Плавучесть возникает из-за разницы в плотности воздуха. Плотность воздуха зависит от температуры и влажности (холодный воздух тяжелее теплого воздуха при той же влажности, а сухой воздух тяжелее влажного воздуха при той же температуре). Внутри самой градирни влияние температуры и влажности действует в противоположных направлениях (температура понижается, влажность повышается). Внутри помещения тепло и влажность, исходящие от людей, а также другие внутренние источники имеют тенденцию поднимать воздух. Несвежий нагретый воздух выходит из отверстий в потолке или крыше и позволяет свежему воздуху поступать в нижние отверстия, чтобы заменить его.Ступенчатая вентиляция — особенно эффективная стратегия зимой, когда разница температур в помещении и на улице максимальна. Вентиляция с эффектом стеклопакета не будет работать летом (предпочтительнее использовать ветровые установки или источники влажности), поскольку для этого требуется, чтобы в помещении было теплее, чем на улице, что нежелательно летом.

Дымоход, нагреваемый солнечной энергией, может использоваться для управления эффектом дымовой трубы без повышения температуры в помещении, а солнечные дымоходы очень широко используются для вентиляции компостных туалетов в парках.1/2, где

Qstack = объемная скорость вентиляции (м 3 / с)
Cd = 0,65, коэффициент расхода.
A = свободная площадь входного отверстия (м 2 ), равная площади выходного отверстия.
г = 9,8 (м / с 2 ). ускорение свободного падения
h = расстояние по вертикали между средними точками входа и выхода (м)
Ti = средняя температура воздуха в помещении (K), обратите внимание, что 27 ° C = 300 K.
To = средняя температура наружного воздуха (K)

Вентиляция градирни эффективна только при очень низкой наружной влажности.Следующее выражение для воздушного потока, создаваемого столбом холодного воздуха, нагнетающего давление в источнике воздуха, основано на форме, разработанной Томпсоном (1995), с коэффициентом по данным, измеренным в Центре посетителей национального парка Зайон
