Водяной теплый пол в частном доме своими руками, фото, схемы, расчеты

Хочется, чтобы в доме было уютно и комфортно. Этого можно достичь только когда во всех его жилых помещениях будет достаточно тепло. Для повышения комфортабельности, кроме традиционной системы отопления используют и другие схемы.

Отличия теплых водяных полов от обычных систем обогрева

От стандартных систем отопления они отличаются своей конструкцией, предусматривающей установку нагревательных элементов во внутреннем пространстве полов. Если взять обычные радиаторы, традиционно устанавливаемые под окнами, то весь воздух, нагретый ими, стремится сразу же уйти под потолок по самому короткому пути. В результате, нагреваются только верхние воздушные слои, а не все помещение.

Постепенно воздух начинает остывать и спускаться на более низкий уровень. Здесь он вновь нагревается от батарей и поднимается в сторону потолка. Следовательно, тепло распределяется таким образом, что нагретый воздух присутствует только возле радиатора и вверху под потолком. Центр помещения остается непрогретым и ноги начинают мерзнуть из-за недостаточного количества тепла на нижнем уровне. Теплые полы, в том числе и водяные, работают совершенно по другому. В этой конструкции нагревательные элементы равномерно распределяются по всей площади полов, и тепло также излучается со всей поверхности. Поэтому наиболее теплый воздух будет находиться преимущественно у поверхности полов, не поднимаясь выше двух метров. После окончательного распределения воздушных потоков, самая холодная температура окажется под потолком, а теплая – в районе пола. При таком разделении человек испытывает наиболее комфортные ощущения.

Благодаря своим конструктивным особенностям, водяные полы чаще всего используются в качестве основного отопления. Этим они отличаются от электрических систем, эксплуатация которых обходится значительно дороже из-за высокой стоимости электроэнергии.

Особенности укладки теплого пола

Прежде чем начинать работы по созданию пола с подогревом, необходимо демонтировать старое покрытие. Причем, удаляется она полностью, до плит перекрытия.

По правилам техники безопасности сборка пола с водоциркуляционным функционированием должна проходить на полностью сухой и чистой основе. Максимальный перепад высоты на всей поверхности не должен превышать 0,5 см. Если этот показатель больше, то придется провести выравнивание поверхности до начала монтажа. Это делается при помощи еще одного слоя стяжки.

После того, как бетон застынет, основание устилается гидроизоляционным слоем. Лучше всего для этой цели подходит пленка не менее 250 мкм. Чаше всего ширины материала не хватает, чтобы закрыть весь периметр комнаты и приходится укладывать его рядами, каждый из которых должен заходить с нахлестом в 10 см на предыдущий. Для прочности конструкции соединительные швы проклеиваются скотчем.  Припуски делаются и на стены. Излишки пленки срезаются ножом.

Укладка полиэтиленовой пленки на черновую бетонную стяжку

Для создания замкнутой системы, конструкция в местах соприкосновения теплого пола со стенами приклеивается специальная лента. Это позволит убрать так называемые «мостики холода».

Кроме того демпферная полоса защитить созданную своими руками систему от повреждений и предотвратит ее разрыв в результате расширения стяжки.

Устройство водяного теплого пола на первом этаже требует наличия более толстого теплоизоляционного слоя. По расчетам специалистов его размер должен составлять более 50 мм. На других этажах достаточно всего 20 мм толщины.

Самым популярным теплоизоляционным материалом у строителей считается пенофол. Он объединил в себе лучшие качества вспененного полистирола и алюминия. Кроме того этот материал устойчив к возгоранию, практически не впитывает воды, и не выделяет вредных веществ.

Оклеивание периметра комнаты демпферной лентой

Однако для проведения установки своими руками можно использовать более простые материалы, такие как изготовленные из полимеров плиты. Они устойчивы к деформации и выдерживают довольно большие нагрузки. Их схема сборки не требует крепежа, так как соединение ведется замковым методом.

Укладка листов пенофола

Подготовка поверхности

Поверхность под укладку теплого пола (ТП) готовят в несколько этапов:

Устройство основания

Основание, на котором будет уложена система внутрипольного подогрева, должно быть ровным и строго горизонтальным. Поэтому нужно полностью демонтировать старую стяжку и залить очищенную плиту перекрытия самовыравнивающей смесью.

Укладка теплоизоляционного слоя (после высыхания смеси)

Ее материал и толщина будут зависеть от конкретной ситуации.

Если ТП используется в качестве дополнения к обычному радиаторному отоплению, то есть тепловая мощность системы невелика, в качестве теплового барьера можно применить материал типа Пенофола (вспененный полиэтилен, нанесенный на фольгу).

Если внутрипольный подогрев является основной системой, но укладывается он на междуэтажном перекрытии (над отапливаемым помещением) – теплоизоляционный слой набирают из пенопластовых листов общей толщиной от 30 до 50 мм. При наличии лишних средств можно применить более прочную модификацию пенопласта – экструдированный пенополистирол.

Если же ТП сооружается на первом этаже или над неотапливаемым помещением, тепловой барьер следует делать особенно мощным: делается засыпка из керамзита, поверх которой укладывают слой пенопласта толщиной от 70 до 100 мм.

Обратите внимание на выпускаемые современной промышленностью специальные теплоизолирующие материалы для ТП.

Стоят они дороже обычного пенопласта, но зато имеют уже готовые пазы для труб, наличие которых сильно упрощает работы по монтажу.

Завершающие операции

На теплоизоляцию укладывается гидроизоляционное покрытие (подойдет полиэтиленовая пленка).

На стенах по всему периметру помещения прямо над теплоизоляцией крепится демпферная лента.

Она даст возможность бетонной стяжке свободно менять размеры при перепадах температур, без чего та может растрескаться. Как устроен водяной теплый пол?

Нетрудно догадаться, что гидравлическое сопротивление у такого контура, представляющего собой тонкую изогнутую трубу длиной до 90 м, значительно выше, чем у радиатора.

Этим обусловлены два отличия ТП от радиаторного отопления:

• контуры можно подключать только по параллельной схеме;
• теплоноситель в системе может циркулировать только принудительно, то есть в обязательном порядке должен использоваться циркуляционный насос.

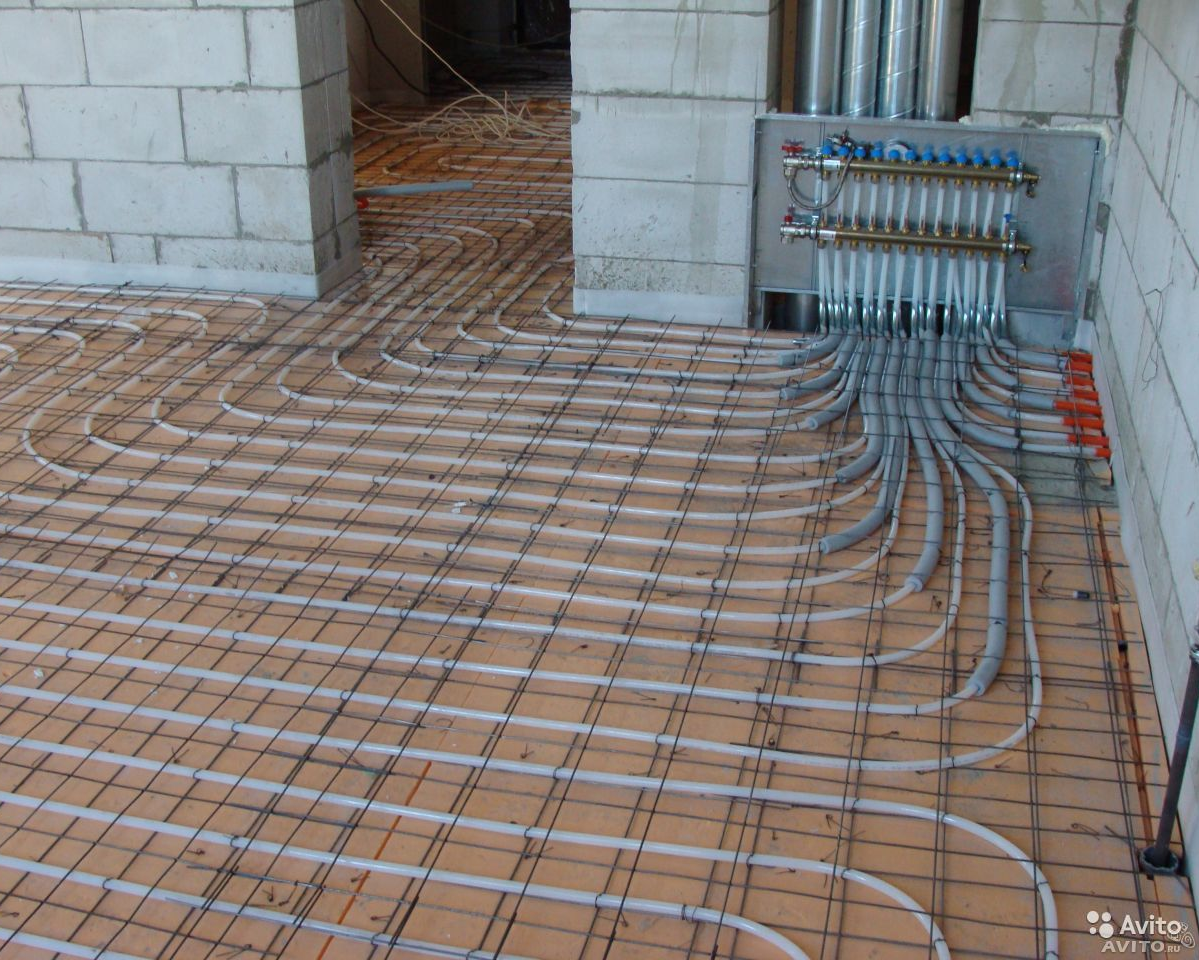

Параллельный способ подключения контуров предусматривает наличие коллекторов. Их должно быть как минимум два: на линии подачи и на «обратке».

Структура теплого водяного пола

Необходимость применения насоса делает систему ТП энергозависимой, то есть при отсутствии электроснабжения работать она не сможет. Это единственный недостаток данного вида отопления. Однако, он с лихвой перекрывается преимуществами:

• Величина теплопотерь является минимальной (в 1,4 – 1,7 раза меньше, чем у радиаторного отопления), поскольку, во-первых, нагретый воздух не контактирует со стенами, а во-вторых, благодаря значительной площади контуров-радиаторов ТП может работать в низкотемпературном режиме (теплопотери пропорциональны разности температур).
• Нагретый воздух сразу поступает именно туда, где он нужен, а не улетучивается вдоль стен под потолок, как это происходит в случае с обычным радиаторным отоплением.

Поскольку контуры ТП проложены скрытым способом – в конструкции пола, интерьер помещения становится безупречным.

Эксплуатационные и физические характеристики теплых полов

При организации напольного отопления к нему предъявляют следующие требования:

• Температура поверхности пола должна находиться в диапазоне от 26 до 31 °С.
• Температура теплоносителя должна располагаться в границах от 35 до 50 °С., его максимальное значение — 55 °С.
• Максимальная разница между температурами подачи и обратки — 10 °С, оптимальным считается показатель в 5 °С.
• Максимальная скорость движения теплоносителя — 0,6 м/с. Стоит отметить, что чем выше скорость рабочего тела, тем равномернее прогревается пол.
• При укладке трубопровода обычно используют спиральную схему улитка, обеспечивающую более равномерный прогрев площади в сравнении с змейкой. При этом расстояние между витками может располагаться в диапазоне от 100 до 300 мм.
• Обычно для теплых полов применяют трубы из сшитого, термостойкого полиэтилена, металлопласта или меди. Наиболее часто используемый при прокладке диаметр труб — 16 мм.

Рис. 3 Автоматический воздухоотводчик и принцип его работы

Способы установки

Монтаж водяного теплого пола может производиться одним из доступных способов:

• бетонная стяжка — заливка должна быть выполнена не менее чем 3 см над трубами;
• укладка труб в заранее подготовленные пазы пенополистирола. После укладки труб производится стяжка;
• укладка в деревянные пазы — чаще всего используется в деревянных домах с полом из дерева.

Укладка теплого пола под бетонную стяжкуУкладка труб теплого пола в деревянные пазыУкладка труб теплого пола в пазы пенополистирола

Структура пола и необходимые материалы

Как устроен теплый водяной пол? В качестве нагревательного элемента в таком покрытии выступает бетонная пластина – трубы, по которым циркулирует горячая вода, вмонтированы прямо в цемент. Слои покрытия располагаются в определенном порядке. Сначала делается цементно-песчаная стяжка, обязательно с ровной поверхностью, затем на нее укладывается слой термоизоляции. Изоляционный слой должен быть сопровожден алюминиевой пленкой. Пленка выполняет важную функцию: она не дает теплу уходить в основание пола и стен, то есть снижает уровень потери тепла. На теплоизоляцию выкладываются сами трубы, которые должны быть хорошо прикреплены к основанию.

Технология установки теплых покрытий, применяемых на водяных полах, включает в себя заливку конструкции цементным раствором, на который уже настилается декоративное покрытие в виде ламината, ковролина или других материалов. Для функционирования всей такой системы отопления необходимо специальное оборудование, обеспечивающее циркуляцию горячей воды по трубам внутри стяжки: насос, распределители контуров и блок управления.

Монтаж на деревянное основание.

Установка водяного пола может производиться не только с использованием бетонной стяжки, существуют и другие варианты. Теплый пол может быть смонтирован без цементной стяжки: этот способ используется в случаях, когда помещением имеет небольшую высоту или когда есть ограничения уровня нагрузки на перекрытия. Чем этот вариант отличается от стяжки? Цементная стяжка здесь отсутствует. Отделочный материал стелется на слой из алюминиевых листов, на которые предварительно была прикреплена гидроизоляция из влагопоглощающих материалов.

Другой вариант монтажа теплого пола – применение деревянной системы, когда пол монтируется на лаги или перекрытия. Деревянные системы могут быть реечными и модульными, их используют чаще всего при проведении работ в щитовых домах модульного типа.

Качественный водяной пол получится только в том случае, если все его компоненты будут подобраны правильно. На что обратить внимание при выборе основных материалов: труб, изоляции и бетона для стяжки?

Трубы, используемые для сборки теплых полов, делают из полимерных материалов и металлов, не подверженных коррозии. При выборе труб для водяного пола обратите внимание на трубы из полибутена, полипропилена и металлопластика. Трубы – основной рабочий элемент водяного пола, поэтому к их качеству предъявляются самые высокие требования.

Маты теплоизоляционные.

Изделия из черных металлов не могут быть использованы, так как такой материал нельзя вставлять в бетон – это требования ГОСТ. Трубы для холодного или горячего водоснабжения также не применимы, для теплого водяного пола подойдут только отопительные трубы. Среди основных характеристик труб следует отметить их 100% герметичность, наличие защитного слоя, исключающего диффузию, внешний диаметр в диапазоне 1,6-1,8 см и способность изгибаться вручную.

Для пола в конкретном помещении требуется цельный кусок трубы, только в этом случае можно гарантировать длительный срок службы теплого пола. Срок службы самой трубы должен соответствовать сроку эксплуатации самого здания и составлять несколько десятков лет.

В качестве термоизоляции подойдет любой материал с пористой структурой, можно использовать даже пенопласт. Если вы решили уложить в своей квартире теплые полы, то лучше всего обратить внимание на специальный материал с наклеенной фольгой. На ней уже имеется разметка, благодаря которой легче уложить трубы. Для исключения образования теплового моста от нагревательной пластины к стенам предлагается использовать демпферную ленту или все тот же пенопласт.

Технология укладки теплых полов с бетонной стяжкой имеет еще одну особенность: обычный бетон здесь использовать не рекомендуется. В смесь для стяжки необходимо добавлять пластификатор – исключительно в рекомендуемых количествах, он обеспечит наилучший контакт с трубами.

Для декоративного покрытия теплого можно использовать ковролин, ламинат, паркет – материалы, которые выдерживают температурные нагрузки. При их покупке обратите внимание на значение теплового сопротивления, не любой материал подойдет для водяного пола. Текстильные и деревянные покрытия дополнительно должны обрабатываться термоустойчивым клеем.

Расчет длины и сечения трубы

График зависимости

Расчет контуров рекомендуется доверить профессионалам, чтобы избежать критичных ошибок, которые скажутся на эффективности работы системы. Также можно воспользоваться специальными программами  (к примеру, Audytor CO от Sankom).

При расчетах важно учитывать следующие факторы:

• контур монтируют с отступом в 20 см от стен
• в местах, где будет установлена сантехника или постоянная мебель, трубы не прокладывают
• максимальная длина контура зависит от сечения трубы (для 16 мм – 100 м, для 18 мм – 120 м, для 20 мм – 125 м), превышение рекомендованных значений помешает поддерживать необходимый уровень давления в системе
• в больших помещениях монтируют два или более контуров
• разница между длиной контуров не должна превышать 15 м
• шаг между соседними витками составляет 10-30 см (в зонах, требующих усиленного обогрева, выбирают минимальный шаг, в остальной части помещения промежуток между витками можно увеличить)

Для точного расчета требуется принимать во внимание мощность системы отопления, уровень теплопотерь в помещении, для которого проектируется контур, толщину стяжки, а также плотность теплопотока.

График позволяет наглядно увидеть, как плотность теплового потока зависит от диаметра трубы и средней температуры теплоносителя. При увеличении толщины стяжки плотность теплопотока будет снижаться на 5-8% на каждый дополнительный сантиметр. Использование вместо керамической плитки паркетной доски или ламината также снизит теплоотдачу пола.

Для расчета длины контура активную площадь обогрева следует разделить на шаг укладки (обе величины – в метрах). К полученному результату прибавляют длину загибов и расстояние между контуром и коллектором.

Однотрубная разводка и подключение к ней

Когда в системе находится всего одна труба, по которой течет теплоноситель, она называется однотрубной или «ленинградкой». Раньше таким манером подключали все дома, но сейчас разработаны более эффективные рабочие схемы.

Однотрубная разводка

Для «ленинградки» характерна безотказная работа и высокая надежность. Главный ее недостаток – это падение температуры по ходу движения теплоносителя. Первые радиаторы намного горячее последних. Температуры для отдаленных от котла комнат может не хватать. Если к такой разводке подключить контур теплого пола, температура упадет еще сильнее, плюс возрастет гидравлическое сопротивления, что потребует установки дополнительного насоса.

Бухта трубы для теплого пола

Чтобы более-менее сбалансировать такую систему, вам потребуется соблюсти следующие требования.

1. Чтобы температура на радиаторах не падала, врезку нужно сделать на обратном участке магистрали, после всех батарей.
2. Использовать для этого нужно трубу DN
3. Такое подключение допускается лишь к контуру, в котором не более 5-ти радиаторов.
4. Чтобы поддерживать температуру пола на одном уровне нужно включить в систему трехходовой смесительный клапан.
5. Этот клапан устроен таким образом, что постоянно подмешивает к остывшей воде горячую, сохраняя температуру на одном уровне.
6. Вместе с ним в контур нужно включить насос для принудительно циркуляции. За счет него вода будет двигаться, даже когда клапан полностью перекрывается.

Трехходовой клапан для смешения теплоносителя

Как не колдуй, а результат всегда будет в чем-то отрицательным, если не делать изначально все как положено. Эта система тоже используется редко, так как стабильной ее работу назвать не получится. Работающий насос создает некоторое давление внутри контура, чтобы заставить теплоноситель течь в нужном направлении. При открытии клапана это давление передается и на радиаторы, создавая дополнительное гидравлическое сопротивление. Это вызывает разбалансировку радиаторов и меняет расход воды.

Когда отопление работает в таком режиме, нередко случаются аварии. Поэтому перед подключением задумайтесь, может дешевле будет протянуть трассу нормально от котла, через смесительный узел.

Используемые материалы и технология проведения работ

Гидроизоляция

Система подогрева пола по своей сути не решает полностью проблемы отопления дома. Она скорее усиливает ту систему, которая уже есть, дополняя ее в наиболее критичных местах. Исходя из этого, все мероприятия по подготовке имеют цель. Кроме всего прочего, сделать качественное утепление пола здания. Независимо от основания пола делается расчистка и уплотнение существующего бетонного или земляного основания. Дальше идет формирование многослойного пирога. Первым слоем будет укладываться гидроизоляция. Независимо от  того, где находится помещение слой гидроизоляции должен обеспечить не только защиту от проникновения влаги из грунта, но и не дать пролиться теплоносителю. Это очень актуально для помещений на втором этаже. Поэтому первое, что понадобится – это качественный материал для гидроизоляции.

Стяжка

Второй момент заключается в том, что под прокладку труб необходимо жесткое и одновременно, обладающее хорошими теплоизоляционными свойствами основание. Это может быть основание из бетонной стяжки с керамзитовым наполнителем. А также может быть армированная бетонная стяжка поверх экструдированного пенополистирола. Толщина стяжки может колебаться от 8 до 10 см. При использовании армированной сварной сетки цементно-гравийная стяжка может иметь толщину около 5 см, этого достаточно, чтобы основание получилось прочным и твердым. Поэтому необходимо рассчитать и объем пенопластовой подложки, и армированной сварной сетки, и объем раствора.

Материал трубопровода

• Полимерная труба;
• Гофра из нержавейки;
• Медная труба.

Полимерная труба самый распространенный материал, он легок, прост в обращении, не требуется большой квалификации, чтобы самостоятельно уложить его. Минус этого материала заключается в том, что есть определенные трудности с подключением его к радиатору или магистральному трубопроводу системы. Полимер использует специальные фитинги, работа с которыми требует определенной сноровки.

Гофра из нержавейки отлично переносит перепады давления и легко устанавливается, она более подвижная да и радиус изгиба у нее позволяет сделать петли более аккуратно. Но при подсоединении необходимо использовать специальные гайки и переходники. Да и цена такого материала значительная.

Медь обладает самой лучшей теплоотдачей, внутри трубки имеют гладкую поверхность и почти не имеют сопротивления движению жидкости. Но условия монтажа и дороговизна материала существенно сказываются на популярности материала.

 Подложка

Металлические экраны

Еще один материал, применяемый при монтаже это специальные металлические экраны для увеличения площади нагрева. Эти экраны вставляются в каналы пластин и фиксируют трубы.

Чтобы правильно рассчитать необходимое количество материала нужно не только измерить размеры комнаты, но и учесть, как будет прокладываться сама труба. Вариантов прокладки немного – змейка, улитка, при этом нужно помнить и о радиусах изгиба трубы. Помочь правильно рассчитать материал поможет калькулятор длины контура труб теплого пола. Для работы с ним достаточно ввести в окна размеры комнаты, тип используемых труб и указать, как будет делаться прокладка в помещении. Все расчеты сделает машина. Останется просто распечатать готовый результат с указанными размерами и планом прокладки.

Как сделать теплый пол своими руками в частном доме

Первые водяные теплые полы появились на территории нынешней Швеции около 6000 тысяч лет назад. Однако, как утверждают историки, в Древнем Риме существовало более совершенное устройство такого вида пола.

Довольно редко в наши дни можно встретить такой способ обогрева помещения и при возведении домов в проект они не вносятся. По этой причине организуется водяной теплый пол своими руками в частном доме или квартире.

При соблюдении технологии укладки теплого пола в итоге можно получить теплое и комфортное помещение.

Изготовление

Существует большое количество разнообразных систем подобного вида, которые обладают собственными характеристиками и особенностями установки. Поэтому крайне важно, перед тем как делать теплые полы в частном доме очень внимательно ознакомиться с прилагаемой к контролирующим узлам и системам инструкцией, или же составить свой собственный проект.

Выполняется монтаж водяного теплого пола в частном доме с соблюдением следующих основных этапов:

А теперь о каждом подробно.

Подготовка поверхности

Сначала выравнивается поверхность. Для этого выполняется цементно-песчаная стяжка. Чтобы обеспечить правильную работу системы лучше всего воспользоваться специальной смесью для выравнивания полов. Она способна почти полностью ликвидировать все неровности.

Поверхность следует обработать антибактериальной грунтовкой, это предотвратить появление грибка и плесени.

Далее по периметру стен на уровне пола приклеивается кромочная лента. При нагреве пол будет увеличиваться в размерах и чтобы не произошло его растрескивания и повреждения требуется установка данного материала.

Далее укладывается слой утеплителя. Это необходимо для экономии энергии нагревательных элементов, в противном случае будет отапливаться неиспользуемое пространство. Для таких целей лучше других утеплителей подходит пенополистирол, так как он очень прочный – способен выдерживать более 35 кг/см3.

Если площадь помещения в доме больше 50 м2, то водяной теплый пол необходимо делать с двумя контурами. Чтобы избежать действия расширения контуров друг на друга между ними следует закрепить кромочную ленту.

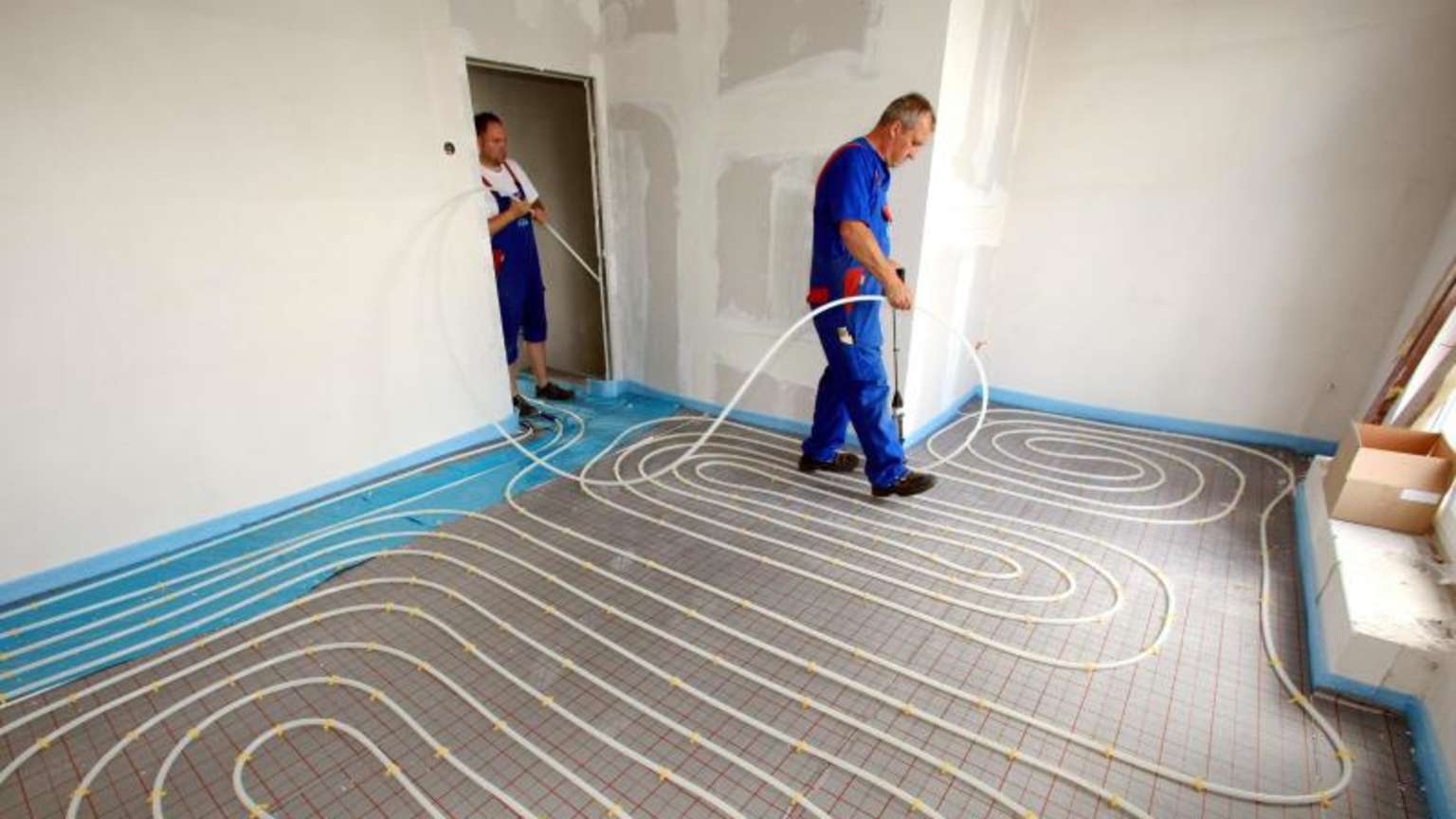

Укладка труб

На поверхность укладывается армирующая сетка. Она необходима для того, чтобы будущая бетонная стяжка имела надежное сцепление с поверхностью. Также к армирующей сетке можно крепить трубу в нужном положении, для этого используются пластиковые затяжки.

Нагревательные элементы могут быть уложены двумя способами, дающими наибольшую эффективность:

1. змейка;
2. улитка (укладка производится по принципу спирали).

В пользу какого вида принять решение зависит только от индивидуальных предпочтений того, кто занимается этой работой.

Установка основных узлов

Технология обустройства теплого водяного пола на этом этапе требует прокладки труб, необходимых для подведения теплоносителя к системе и вывода его на отопительный аппарат. При необходимости монтируются коллекторные шкафы, установка которых может осуществляться сразу или немного позже, после монтажа пола. Если в доме два или более этажей, то гребенки ставятся на каждом уровне.

Готовая система состоит из:

• Узла смесительного
• Коллектора
• Контуров отопления.

Основным компонентов системы является смеситель, он не только готовит теплоноситель, но и обеспечивает его бесперебойную циркуляцию. Распределение потоков происходит благодаря коллекторам. Непосредственный нагрев пола осуществляется подачей теплой воды в трубы системы. Вот об этом поговорим немного поподробнее.

Монтаж всей конструкции

Существует несколько возможных схем установки с образованием греющей петли, вот некоторые из них:

• Змейка
• Спираль

При использовании первого варианта подача теплоносителя направлена от наружной стены, так как рядом с ней тепловые потери больше, чем в центре комнаты. В этом контуре тепло распределяется неравномерно. Чтобы это исправить используют одну из приведенных выше схем. Вдоль наружных стен шаг укладки элементов контура делают меньше, это поможет компенсировать потери энергии.

Технология укладки водяного теплого пола предполагает, что на 1 метр квадратный поверхности пола должно расходоваться около пяти метров трубы. Чтобы обогрев осуществлялся равномерно, следует придерживаться некоторых правил.

Так, к примеру, уложенный контур должен быть в длину не более 90 метров, шаг укладки при этом равен 20 см. Если монтаж пола осуществляется в помещениях с большой площадью, то ложится несколько отдельных петель.

Опрессовка системы

После окончания основных работ по укладке труб, установке распределительного коллектора и подключению к нему греющего контура, следует обязательно провести гидравлические испытания для проверки системы на герметичность и прочность. В трубы подается вода под давлением немного большим, чем обычное рабочее. Допускается снижение давления не более чем на 0,02 Мпа, при этом температура воды измениться не должна.

Опрессовку системы следует производить как минимум на протяжении суток и под давлением в 3-4 бар. Для этого используют гидравлический пресс или воздушный компрессор. Выявленные недоработки устраняются до покрытия труб стяжкой.

Бетонная заливка – все достоинства

Этот вид стяжки самый широко используемый, но следует иметь в виду, что в этом случае обычный бетон не подойдет. Современная технология водяных теплых полов требует использование раствора с маркой цемента не ниже М-300 и добавление в него пластификатора в количестве 0.6 – 1л/м2.

Толщина бетонной стяжки обычно выполняется выше уложенных труб на несколько сантиметров, но не более 15 см.

Ровность укладки обеспечивается заранее выставленными маяками. Важно производить заливку на теплые трубы, пока они находятся в расширенном состоянии, чтобы потом при нагревании не порвали бетон.

Стяжку оставляют на 28 суток для высыхания. После полного высыхания покрытия можно включать систему, повышая температуру в ней постепенно, а максимальное значение возможно только на третий день обогрева. И в заключение обустройства пола на него укладывается керамическая плитка или другое покрытие.

Деревянная система

Перечислим положительные и отрицательные моменты монтажа, который осуществляется при помощи деревянных брусков.

Плюсы

• дополнительный слой теплоизоляции на полу.
• небольшой вес конструкции.
• небольшая толщина конструкции.
• быстрый монтаж.
• простой монтаж.

Минусы

• влагобоязнь деревянного покрытия. При попадании на пол большого количества воды ее необходимо тут же удалить. Если этого не сделать, то финишное покрытие набухнет. Его придется заменить.

Монтаж

Как правило, применяется в домах из аналогичного материала: теплый пол монтируется сразу на деревянное перекрытие.

1. На черновой деревянный пол укладывается подложка из вспененного полиэтилена с отражающей пленкой.
2. Сверху монтируются бруски, между которыми будет располагаться греющая труба. Расстояние между брусками должно быть равно 20 мм. Для четкого измерения можно использовать металлическую пластину с пазами (ту же, которая использовалась в предыдущем варианте).
3. Крепим бруски, используя саморезы, утапливая шляпки на 2 мм. Закрепив бруски, укладываем металлические пластины с пазами под трубы.
4. Укладываем трубы в пластины.
5. После этого укладываем гипсоволокнистые листы.
6. Прикрепляем гипсоволокнистые листы при помощи саморезов к брускам. При монтаже стоит быть очень внимательным, чтобы случайно не просверлить нагревательную трубу.
7. Трубы системы соединяем с коллектором.
8. Теперь все можно завершить финишным покрытием, например, ламинатом, плиткой или паркетом.

Выбор нагревательного котла

Выбор котла в первую очередь определяется его мощностью. Он должен справляться с нагревом воды в пиковые моменты загрузки системы и иметь некоторый запас по мощности. Ориентировочно это значит, что мощность котла должна равняться суммарной мощности всех теплых полов плюс запас в 15-20%.

Для циркуляции воды в системе необходим насос. В современных котлах, как электрических, так и газовых, имеется встроенный насос. В большинстве случаев его хватает для отопления одно- и двухэтажных жилых домов. Только если квадратура отапливаемого помещения превышает 120-150 м², может понадобиться установка дополнительных вспомогательных насосов. В этом случае их устанавливают в отдаленные коллекторные шкафы.

Прямо на входе и выходе котла устанавливаются запорные клапаны. Это поможет отключить котел на случай ремонта или профилактики без необходимости сливать всю воду из системы.

Важно: Если коллекторных шкафов несколько, то на основной трассе подвода теплой воды устанавливается разветвитель, а после него – сужающие переходники. Это необходимо для равномерного распределения воды по системе.

общий вид всей системы (подключение радиаторов можно исключить)

Достоинства

Система подогрева на основе воды имеет массу достоинств. К ним можно отнести:

• достижение нужного уровня комфорта, так как полы будут всегда теплыми, а воздух в помещении будет прогрет равномерно;

Таблица решений для выбора системы водяного теплого пола

• безопасность, но только в частном доме. Такие полы не ударят током, и самое страшное, что может случиться – это протечка. Но в частном доме она не так критична, как в многоквартирном. Притом даже если произойдет протечка, то пострадает максимум имущество владельца, но никак не он сам, так как риска обжечься горячей водой просто нет;
• экономию – тоже одно из достоинств. Водяные полы позволят сэкономить немало природных и денежных ресурсов, так как вода будет использоваться в качестве теплоносителя одна и та же. Также можно быстрее прогреть помещение, используя водяные полы, если высота потолков очень велика;
• совместимость со всеми напольными покрытиями – тоже плюс. Действительно, лишь в редких случаях нельзя укладывать поверх нагревательной системы какие-то определенные покрытия. И то, если сделать все грамотно, то поверх водяной системы можно уложить любые покрытия;

Можно совмещать водяной теплый пол со всеми напольными покрытиями

• стоимость водяной системы невелика, что позволит сэкономить некоторую сумму денежных средств при монтаже.

Но у такой системы есть и недостатки. Так, например, при монтаже не обойтись без заливки стяжки, а это достаточно тяжелая работа, требующая определенных навыков. Плюс стяжку перед эксплуатацией придется просушить, а это – плюс 28 суток к длительности ремонта. И на протяжении этого срока делать в ремонтируемом помещении ничего нельзя. Еще один недостаток – это сложность ремонта самой системы при необходимости. Так что важно все делать качественно изначально, чтобы потом избежать неприятностей на протяжении длительного времени.

Совокупные затраты на системы отопления теплыми полами за 5 лет

Что лежит в основе технологии

Для того чтобы произвести установку необходимого оборудования правильно, следует ориентироваться на такие принципы:

• в документации к оборудованию должно быть зафиксировано давление в 8,5 атмосфер, и не больше;
• температурный режим должен быть таковым, чтобы теплоноситель прогревался не более чем на 55°С;
• коллекторные узлы подключаются непосредственно к радиаторам.

Рабочие параметры обогреваемой поверхности просчитываются еще на подготовительном этапе. От этого будут зависеть базовые характеристики всего устройства. Для начала следует определиться, будет ли теплый водяной пол двухтрубным или однотрубным. У первого в наличии два трубопровода (для разогретого теплоносителя и для уже остывшего, который возвращается обратно по направлению к котлу для нагрева). При наличии одного трубопровода, вода циркулирует только по нему.

В этом случае понадобится дополнительная процедура подключения коллектора теплого пола. Установка производится вслед за прибором отопления, который позволит самостоятельно, без установки дополнительного оборудования, в нужный момент снизить температуру горячей воды или другого используемого теплоносителя. Применение гравитационного принципа перемещения теплоносителя не имеет смысла, так как таким образом добиться оптимального функционирования всего устройства невозможно. Возникнет гидравлическое сопротивление при прохождении воды из трубы большего диаметра к более маленькому. Самостоятельно вода его преодолеть не сможет.

Процесс подключения через розетку.

Все работы выполняются по следующему алгоритму:

1. Установить терморегулятор. Для этого используется несколько способов монтажа: скрытый либо накладной;
2. Провод, предназначающийся для заземления, подводят к распределительному щитку;
3. Нагревательный кабель и провод от термодатчика помещают в штробу;
4. Все провода подсоединяются согласно схеме, которая идет в комплекте с термостатом;
5. Подключают пол.

Важно! Перед проведением монтажных работ рекомендуется учесть особенности подключения.

Теплый пол водяной. Пошаговая инструкция по монтажу

Редкий новый современный дом сегодня обходится без системы  теплых полов. Активно используются как электрические разновидности, так и водяные. В этой же статье вы получите подробную инструкцию по монтажу водяного теплого пола  своими руками с данными не просто взятыми «от фонаря», а полученными путем регулярных расчетов в специализированных теплотехнических программах. Прислушиваться к полученной информации или нет, уже решать вам. А мы приступаем к подробному инструктажу!

Теплый водяной пол. Стоит ли делать сегодня?

Если лет 10 тому назад толковых специалистов по монтажу водяного пола в частном доме было найти довольно проблематично, то сегодня ситуация в корне иная. Практически каждая мало-мальски толковая бригада без проблем справится с монтажом. Особенно если ей предоставить толковую инструкцию. Само собой в остальные особенности отопления их лучше не посвящать, но на раскладке труб вы вполне можете сэкономить.

Теплый пол безусловно стоит монтировать в своем доме, если позволяет бюджет и сама конструкция дома. За счет равномерного распределения тепла создается приятный микроклимат в доме и большинстве случаев исключительно теплых полов хватает для обогрева дома. С чего же стоит начать монтаж?

Заложите полы в проект

Первым шагом рекомендуем еще на этапе проекта учесть наличие системы водяного пола в вашем доме. Для этого нужно дать четкую инструкцию проектировщику, чтобы он учел необходимые высоты у потолков и дверных проемов. Закладывать в идеале нужно минимум 14 см дополнительной высоты. По возможности пусть так же заложит схему установки теплого пола, чтобы было ясное понимание, как его правильно сделать.

Частой проблемой невозможности грамотного монтажа пола как раз и являются неучтенные моменты по высоте.

Подготовьте основание

В идеале в качестве основания нужна черновая стяжка, которую нужно привести в ровное состояние. А именно сбить бугры и наплывы, если они образовались в ходе заливки. Нужно это для того, чтобы вы в дальнейшем без труда могли уложить пенополистирол. Иначе он будет «гулять» и неплотно прилегать к поверхности.

В принципе можно укладывать пирог теплого пола и на грунт, но при этом его нужно тщательно утрамбовать, чтобы не было просадки того же полистирола.

Гидроизоляция

С гидроизоляцией дела обстоят не столь серьезно. Ее в принципе можно не делать и в редких инструкциях по устройству и монтажу теплого пола о ней идет упоминание. Здесь совет скорее из разряда местоположения вашего дома. Если наблюдаются какие-то проблемы с поступлением воды, то по уму гидроизоляцию надо бы сделать еще на этапе строительства.

Сама же система теплого пола под стяжкой не дает течи, если вы осознанно не проткнете его чем-нибудь.

Укладка теплоизоляции

После подготовки основания следующим шагом будет укладка теплоизоляции. В качестве основного теплоизолятора выступает пенополистирол. Использовать вы можете любую марку, главное чтобы соблюдалась плотность в районе 30-35 кг/м3.

По нашему опыту, чем толще вы положите пенополистирол, тем лучше. Особенно на первом этаже. Минимально рекомендованная толщина составляет 5 см. Но и при ней наблюдаются потери тепла вниз, хоть и несущественные. Если есть возможность уложить 10 см на первом этаже, то лучше так и сделать. Желательно так же листы пенополистирола склеить между собой (если используете два слоя). Для этого у каждого бренда вместе с теплоизоляцией зачастую продается и специальный клей.

Если вы используете полистирол с бобышками, то после можно сразу приступать к укладке теплого пола. Если же нет, то читаем дальше

Укладка полиэтилена

Есть множество сторонников и противников укладки полиэтилена на пенополистирол. Кто-то считает это бессмысленной тратой денег, кто-то наоборот укладывает полиэтилен для дополнительной пароизоляции и избегания контакта с щелочной средой стяжки.

Наш совет будет таков: Если есть возможно уложить полиэтилен, воспользуйтесь ею.

Демпферная лента

На этом этапе инструкции по монтажу и устройству мы рекомендуем проклеить по периметру стены, где будут водяные теплые полы, демпферную ленту. Она служит для компенсации теплового расширения стяжки.

Все тела имеют свойства расширятся. Тоже самое касается и стяжки. Если не учесть это расширение, то стяжка может потрескаться, либо вздуться.

Высота ленты обычно не превышает 10 см. Проклеиваете ее, либо крепите к стене. Заливаете стяжку и лишнее отрезаете

Укладка армирующей сетки

После всех процедур, на полистирол укладывается армирующая сетка. Но служит она уже не для армировки, а для того, чтобы можно было без труда крепить трубу. Само собой если вы пользуетесь другими способами крепления трубы, то сетку вам укладывать не нужно, а нужно сразу приступать к раскладке контуров пола. Но если же вы укладчик-любитель или альтернативных вариантов нет, то проще сетки ничего не найти.

Подбирать ее следует с размером ячейки того шага, который вы будете чаще всего использовать при раскладке (о шаге ниже). По опыту можем сказать, что толщина прутка в 4 мм для укладки теплого пола в частном доме будет идеальной. При такой толщине и сетка лежит спокойно на изоляции и крепить ее нужно не так часто.

Постарайтесь найти максимально ровную сетку. Ведь чем ровнее сетка, тем точнее будет ваша укладка пола.

Укладка трубы теплого пола

Это самая интересная часть нашей инструкции. Укладывать водяной теплый пол можно несколькими способами. Про них и поговорим ниже.

Способ укладки спираль или улитка

Самый популярный и разумный способ раскладки теплого пола. Позволяет достичь равномерного распределения тепла в каждом контуре за счет того, что трубы чередуются по принципу одна теплее, другая холоднее. Если вы посмотрите на проектные схемы водяного пола, то там как раз чаще всего отображают улитку.

Раскладываются довольно просто. Сначала  вы по периметру помещения (или условного контура) начинаете раскладывать трубу, заворачивая все ближе и ближе к центру. При этом нужно оставлять пространство для того, чтобы в дальнейшем из центра вернуть трубу к основанию периметра и затем уже подключить ее к обратке коллектора.

Поэтому, если шаг укладки у вас составляет 15 см, то начинаете вы раскладывать контур с шагом 30 см до центра, а затем возвращаете трубу как раз между разложенными ранее трубами и шаг получается уже 15 см. Звучит сложно, но картинка отражает суть понятнее.

Рекомендуем в большинстве случаев придерживаться именного этого способа укладки.

Способ укладки змейка

Этот способ укладки менее равномерно прогревает пол, но идеально подходит для использования в небольших пространствах. Часто применяется в ситуации, когда вы раскатали контур улиткой и вам  этим же контуром нужно захватить часть небольшого пространства. Тогда вы уже прибегаете к монтажу змейкой.

Есть так же способ укладки теплого пола «двойная змейка». Этот вариант по распределению тепла близок способу «спираль». Его так же можно применять в практике

Шаг укладки трубы теплого пола

Расстояние между трубами теплого пола может быть в целом любым, при условии, что оно грамотно просчитано в проекте. У нас бывают местами шаги и по 25-30 см и с таким шагом помещение отлично прогревается.

Но если у вас проекта отопления нет (что чаще всего и происходит), то укладывать трубу теплого пола нужно с шагом 15 см в основных зонах дома, а в краевых (около наружных стен) нужно усиливать шагом 10 см. В подавляющем большинстве сценариев данного шага хватит за глаза

Длина контура теплого пола

Длина трубы теплого пола может быть опять же любой, если эта длина рассчитана в проекте. В ином случае придерживайтесь размера контура в 80-90 метров. Если длина будет превышена, то ничего страшного. Но лучше все же не превышать. Так же старайтесь рассчитать контуры теплого пола так, чтобы они были схожи по длине. Тогда и балансировать их не придется.

Диаметр трубы теплого пола

Вы удивитесь, но вы можете использовать так же и любой диаметр трубы, но 16 мм вам уже хватит за глаза. При всем при этом с небольшой трубой довольно просто работать. К другим диаметрам смысла прибегать не видим.

Опрессовка полов

Важный пункт в нашей инструкции. После того, как уложите трубу, все контура нужно опрессовать. Делается это для того, чтобы убедиться окончательно в герметичности труб и отсутствия в нех деффектов.

Опрессовать систему можно как воздухом, так и водой. Если вы уверены, что до зимы въедете в дом, то можно прибегнуть к опрессовке водой. В иных случаях следует опрессовывать воздухом. Давление закачивайте в районе 4 бар и наблюдайте за его «удержанием». Если немного давление спадет, то ничего страшного. Зачастую это связано с изменением температуры. Но если спад будет существенным, то следует искать место утечки.

Заливка стяжки

После того, как с трубой будет покончено, следует приступать к заливке стяжки. Стяжку лучше использовать «мокрую», ведь она имеет наибольшую теплоотдачу. Марка бетона может использоваться м200-м300.

Перед заливкой стяжки рекомендуем уложить армирующую сетку поверх трубы для дополнительной армировки.

Заливать стяжку многие производители рекомендуют минимум 5 см от верха трубы. Зачастую льют 7-8 см. Если вы будете заливать меньшим слоем, то у вас может возникнуть эффект «зебры». Это когда явно ощущаются холодные и теплые участки на чистовом покрытии.

После того, как залили стяжку, теплыми полами нельзя пользовать в течении 3 недель. Стяжка должна равномерно просохнуть. После вы уже полноценно можете пользоваться водяным полом.

В итоге, если вы с умом подойдете к нашей инструкции, то теплые полы с таким устройством будут радовать вас в вашем доме не один десяток лет. Надеюсь этот материал был вам полезен. Не забудьте ознакомиться и с другими!

Читайте так же:

Теплый пол в частном доме и его эффективность

Поставьте лайк, поблагодарите автора за его труд!

(водяной см ниже)

Электрический теплый пол в частном доме

   Теплый пол в частном доме имеет некоторые особенности, которые нужно учесть, и, в первую очередь, это первый этаж которые примыкает непосредственно к земле. В таких случаях стоит уделить большое внимание гидроизоляции и утеплению. Гидроизоляция может быть любая, она имеет большое значение, так как при включении греющего пола он может втягивать влагу в бетон (все, что влажное обладает большей теплопередачей, чем сухое). Далее позаботьтесь о теплоизоляции, это может быть минеральная вата, керамзит или подобный материал иди экструдер (обычно толщина 3-5 см, обязательно плотность не ниже 35)

Узнайте как приобрести надежный теплый пол

Мощность для 1 этажа любого электрического теплого пола должна быть не ниже 150 Вт м2

Обязательно делайте тепло и гидроизоляцию, если теплоизоляцию позволяет иметь высоту 5 см и более берите пенопласт 35 плотности, если менее — экструдированный пенополистирол.

Устанавливая напольное отопление в частном доме на большие площади позаботьтесь о том, чтоб у вас хватило общей электрической мощности, так как напольное отопление на 30 м2, к примеру, потребует мощности нагрузки 4,5 кВт , хотя потреблять будет 1-1,5 кВт (так как после нагрева от будет работать 20-25% времени в активном режиме)

    Обеспечив надежную тепло и гидроизоляцию, выбирайте системы обогрева не ниже 150 вт. на м2 для первого этажа. Это может быть кабель в стяжку, нагревательные маты, стержневой или пленочный пол. Также не забывайте об отступах от стен 10-15 см, а в местах, где есть радиаторы, камин и т.п. – 15-20 см. Греющий пол в частном доме может прекрасно служить как основное или дополнительное отопление,

занимая не менее 65% от общей площади помещения.  Температура, поднимаясь снизу вверх отапливает именно ту зону, которая необходимая, а не потолок. На больших площадях, используя терморегулятор, можно так же существенно сэкономить  электроэнергию.



ВНИМАНИЕ!

Для уменьшения теплопотерь обязательно позаботьтесь об утеплении и гидроизоляции. Наиболее популярная теплоизоляция — экструдированный пенополистирол плотностью 35 и толщиной 5 см.

Если у Вас есть собственная котельная или котел, то стоит воспользоваться водяным теплым полом.



Водяной теплый пол в частном доме

     Устройство напольного отопления в частном доме предполагает подключение низкотемпературной системы отопления от индивидуального источника тепла (электрический, газовый или твердотопливный котел). Лучше всего теплый пол подключать к газовому котлу, так как современные газовые котлы имеют терморегулятор и позволяют напрямую

выдавать температуру 45-55 °С, которая идеальная для напольного отопления. Электрический котел, также как и газовый, хорошо подходит под напольное отопление, особенно если есть возможность использования электроэнергии по ночному тарифу. Подключение теплого пола от твердотопливного котла, в отличии от предыдущих вариантов, требует некоторых важных деталей.



    В первую очередь, это защита водяного теплого пола от перегрева. Для этого обязательно устанавливается коллектор со смесительным узлом и отсекающей термоголовкой, и в случае попадания жидкости выше 60°С, коллектор смешивает горячий теплоноситель с холодным, который возвращается с контуров напольное отопления, предварительно отдав температуру на обогрев пола. Для отопления помещения гидравлическим греющим полом необходимо покрыть не менее 65% площади помещения. Вам понадобятся: коллектор в сборе (насос, гребенка, смесительный узел, термоголовка, спукник воздуха, евроконуса, термометр), трубы для водяного пола, подложки и комплектующие, ну и, само собой, любой подходящий котел (рекомендуем твердотоп или газовый кондинсационный)

      Для эффективной и бесперебойной работы водяного напольное отопление в частном доме нужно обязательно обезопасить систему от длительных перебоев электроснабжения, ведь замерзание воды в трубе для теплого пола является недопустимым. Если же частный дом эксплуатируется только по сезонам (дача, в которой зимой никто не живет), то лучше всего вместо воды заливать в систему незамерзающую гликолиевую или антифризную жидкость, в противном случае на зиму придется сливать воду с напольное отопление , а весной закачивать заново.



Часто задаваемые вопросы

1. Насколько долговечный теплый пол?

— Теплый пол может прослужить 50-70 лет без проблем.

2. Какой теплый пол лучше использовать?

— Для маленьких площадей локально – электрический, для отопления дома – водяной.

3. Можно ли управлять теплым полом дистанционно?

— Да, теплым полом можно управлять через WiFi и подключать к умному дому.

Если эта статья оказалась для Вас полезной, сделайте себе репост.

Полезная информация по теплому полу

1. Heattherm — теплый пол двужильный кабель и мат
2. ThermoPEX для теплого пола — оптимальный вариант для дома
3. Бобышки для теплого пола. Маты с бобышками что это?
4. Боится ли теплый пол воды. Может ли ударить током?
5. Виды электрических теплых полов
Показать больше
6. Во сколько обойдется отопление теплым полом в месяц
7. Водяной теплый пол в деревянном доме
8. Водяной теплый пол под ламинат. Стоит ли?
9. Водяной теплый пол. Преимущества и недостатки.
10. Время монтажа теплого пола. Сколько займет?
11. Выбор электрического и водяного теплого пола
12. Где установить гребенку или коллектор теплого пола?
13. Для какого теплого пола подходит инфракрасная пленка?
14. Для чего нужен кислородный барьер?
15. Для чего нужен насос в коллекторе?
16. Для чего нужна демпферная лента в теплом полу
17. Для чего нужны расходомеры в теплом полу?
18. Зачем нужны расходомеры, смесительный узел и евроконус?
19. Как выбрать мощность теплого пола
20. Как выбрать нагревательный мат теплого пола
21. Как выбрать насос для водяного теплого пола?
22. Как выбрать насос теплого пола. База насоса
23. Как делать первое включение теплого пола?
24. Как дешево, экономно сделать теплый пол?
25. Как заменить датчик теплого пола если он замурован?
26. Как купить надежный теплый пол?
27. Как надежны терморегуляторы? Ремонт и замена регулятора
28. Как отличить стержневой теплый пол от подделки?
29. Как подключить датчик теплого пола?
30. Как проверить роботу монтажников по теплому полу?
31. Как работает система водяного теплого пола? Принцип работы
32. Как рассчитать количество контуров гребенки?
33. Как рассчитать количество контуров коллектора?
34. Как рассчитать количество трубы на квадратный метр?
35. Как рассчитать материалы на водяной теплый пол?
36. Как сделать теплый пол если нельзя сделать стяжку!?
37. Какая должна быть стяжка для теплого пола
38. Какие бывают виды теплого пола?
39. Каким должен быть бетон и стяжка теплого пола?!
40. Какого цвета выбрать трубу теплого пола?
41. Какое напольное покрытие можно использовать для теплого пола?!
42. Какое напольное покрытие можно использовать для теплого пола?!
43. Какое напольное покрытие можно использовать для теплого пола?!
44. Какой должна быть температура теплого пола
45. Какой кабель подходит под плитку, а какой в стяжку?
46. Какой котел лучше использовать для теплого пола?
47. Какой крепеж используется в водяных теплых полах
48. Какой теплый пол лучше выбрать под плитку?!
49. Какой теплый пол лучше? Какой выбрать водяной или электрический
50. Какой шаг укладки делать в теплом полу 7, 10, 12, 15 или 20 см?
51. Какую подложку для теплого пола выбрать?
52. Калькулятор теплого пола
53. Когда целесообразен монтаж водяного теплого пола ?
54. Контура теплого пола, какие бывают?
55. Куда девать остаток нагревательного кабеля . Можно ли резать?
56. Латунь или нержавейка? Какая гребенка лучше?
57. Лучшие водяные теплые полы и их рейтинг
58. Лучшие электрические теплые полы и их рейтинг!
59. Маты с бобышками для водяного теплого пола. Что это?
60. Минусы и недостатки водяного теплого пола
61. Можно ли … теплый пол? Ответы!
62. Можно ли подключить радиатор к коллектору?
63. Можно ли ремонтировать теплый пол, нагревательный мат и кабель?
64. Монтаж
65. Монтаж ламината на теплый пол своими руками
66. Монтаж стержневого теплого пола?
67. Монтаж электрического и водяного теплого пола своими руками
68. Обзор стоимости теплых полов за м2, стоимость монтажа
69. Основание под водяной теплый пол. Виды и способы укладки.
70. Основные составляющие водяного теплого пола.
71. Особенности конструкции бойлеров Ento
72. Отличие двужильного от одножильного нагревательного кабеля?
73. Отличие механического терморегулятора от программируемого
74. Отличие сплошной пленки от классической полосочной?
75. Отопление дома теплым полом. Стоит ли?
76. Отопление теплым полом
77. Отчет об отправке
78. Официальный сайт теплого пола
79. Перегревается ли стержневой теплый пол?
80. Плиточный клей для теплого пола, какой использовать?
81. Плюсы и минусы электрических и водяных теплых полов
82. Подключение электрического и водяного теплого пола
83. Подложка под водяной теплый пол. Для чего она нужна?
84. Почему мат теплого пола, не кабель?
85. Почему электрический теплый пол не греет
86. Правильный водяной и электрический теплый пол
87. Правильный шаг укладки водяного и электрического теплого пола
88. Преимущества водяного теплого пола перед радиаторным отоплением.
89. Преимущество стержневого теплого пола
90. Прогреет ли теплый пол 5-6 см стяжки?
91. Проектные работы
92. Расчет теплого пола водяного и электрического
93. Ремонт нагревательного кабеля теплого пола
94. Ремонт электрического и водяного теплого пола
95. С чего состоит система водяного теплого пола
96. Система водяных и электрических теплых полов
97. Система управления водяным теплым полом. Что такое сервопривод?
98. Сколько потребляет нагревательный кабель? Его мощность.
99. Сколько потребляет теплый пол?
100. Сколько энергии потребляет пленочный теплый пол?
101. Способен ли терморегулятор экономить электричество?
102. Справочная
103. Стандартная пленка Felix Excel и ее конструкция
104. Стоит ли экономить на терморегуляторе?
105. Схема укладки теплого пола
106. Сшитый полиэтилен для теплых полов. Какие трубы выбрать?
107. Сшитый полиэтилен или металлопластик? Какую трубу выбрать?
108. Тепло инфракрасного от инфракрасного теплого пола Felix Excel
109. Теплоизоляция под плитку для теплого пола
110. Теплые полы в гипермаркете
111. Теплый пол 27 ua или 24 на 7, длительность работать?
112. Теплый пол без стяжки
113. Теплый пол в бане и сауне, как реализовать?
114. Теплый пол в ванной и санузле. Как реализовать?
115. Теплый пол в ванную электрический и водяной
116. Теплый пол в стяжку водяной и электрический
117. Теплый пол в частном доме
118. Теплый пол и его эпицентр температуры
119. Теплый пол из металлопластиковых труб
120. Теплый пол на балконе и лоджии. Как осуществить?
121. Теплый пол на кухне. Где можно размещать?
122. Теплый пол от печки или камина, как сделать?
123. Теплый пол от Розетки
124. Теплый пол от центрального отопления или котла
125. Теплый пол под деревянный пол
126. Теплый пол под ковролин
127. Теплый пол под ламинат
128. Теплый пол под линолеум
129. Теплый пол под линолеум на деревянный пол
130. Теплый пол под плитку
131. Теплый пол своими руками
132. Теплый пол, цена на 2020 год. Обзор цен теплых полов
133. Терморегулятор водяного теплого пола. Какой выбрать?
134. Типы изоляции теплого пола. Фторопласт, тефлон, эластомеры
135. Труба для теплого пола 16 диаметра
136. Труба теплого пола 14, 16, 17, 18, 20 диаметра, какую выбрать?
137. Укладка теплого пола, как осуществить? Как правильно сделать
138. Управление теплым полом. Какие бывают системы?!
139. Устройство теплого пола водяного и электрического
140. Утепление и подложки под теплый пол
141. Чем гребенка отличается от коллектора?
142. Чем зафиксировать трубу теплого пола?
143. Чем и как закрепить нагревательный кабель теплого пола
144. Чем отличается нагревательный мат от кабеля?
145. Что лучше водяной теплый пол или электрический?
146. Что подобрать для теплого пола без стяжки?
147. Шаг укладки теплого пола электрического и водяного?! Расчет
148. Электрический теплый пол плюсы и минусы
149. Консультация
150. Тестовая статья
151. Доставка и оплата
152. Сотрудничество теплый пол оптом
153. Документация
154. Водяной теплый пол в многоэтажном доме и в квартире. Подключение
155. Как сделать замер площади под теплый пол самостоятельно?
156. Можно ли укорачивать нагревательный кабель или мат теплого пола?
157. Связаться с нами

Теплый водяной пол своими руками

Если вы решили уложить водяной пол своими руками, скажем сразу, эта задача не из простых, но в любом случае, справиться можно абсолютно с любой поставленной перед собой задачей, достаточно быть осведомленным в том, как ее реализовать. Если вы имеете достаточно средств, чтобы заказать установку у специалистов, то рекомендуем воспользоваться их профессиональными услугами. Но в период кризиса, когда каждая копейка на счету, целесообразнее будет использовать свои силы. В связи с этим очень актуальной стает тема возможности создания теплого водяного пола своими руками.

Сразу стоит отметить, что теплые водяные полы лучше устанавливать в загородном или частном доме. В квартире достаточно проблематично подсоединить систему теплого пола к стояку, да и сама возможность у собственников квартир в многоэтажках появилась только с началом строительства так называемого «элитного жилья», где предусматривается проектом система теплых полов.

В обычной «хрущевке» или панельном доме разрешение на установку вы скорее всего не получите, вы можете все узнать, обратившись в ваше ЖКО. Совсем другое дело, если вы уже используете автономное отопление и сами принимайте решение, как и в каком объеме необходимо отапливать свою квартиру.

Устройство пола

Теплый пол по типу установки можно разделить на 2 вида:

• настильный;
• бетонный.

Настильный монтаж делится на деревянную систему установки и полистирольную, а бетонная укладка подразумевает, что будет залита бетонной стяжкой поверхность пола. Настильный вид – отличается от бетонного тем, что все мокрые процессы полностью исключает, благодаря чему в несколько раз увеличивается скорость выполнения работ по установке теплых полов.

Монтаж теплого пола

Прежде чем начать самостоятельную установку теплого пола, нужно ознакомиться с максимум информации. Для начала давайте рассмотрим возможные системы установки такого пола немного подробнее. В современном строительстве такая система является наиболее распространенной системой монтажа, трубопровода контуров закрываются бетонным раствором и уже не требуется дополнительных разделителей тепла.

Технология установки руководствуется следующими этапами, которыми необходимо обязательно следовать:

• Покрытие изоляционным материалом черновой поверхности;
• Монтаж арматурной сетки и установка контуров трубопровода;
• Проведение опрессовки работ системы;
• Заливка бетонного раствора;
• Чистовое покрытие пола.

Разделение комнаты на участки

Помещение делится на участки. Количество таких участков будет зависеть от геометрии и площади помещения. Предельная площадь одного отапливаемого участка не должна быть более 40 м², помимо этого соотношение всех сторон помещения должно быть не менее 1:2. К разметке подобные требования связаны с тем, что стяжка будет существенно расширяться под воздействием температуры и, чтобы избавиться от растрескивания бетонной стяжки, это обязательно необходимо компенсировать.

Покрытие поверхности изоляционным слоем

На предварительно очищенное основание нужно положить теплоизоляционный слой. Благодаря такому теплоизоляционному слою не допускаются потери тепла, излучающего полом. Тепло будет идти в отапливаемом помещении только вверх. При устройстве теплоизоляции в строительстве могут использоваться разнообразные материалы, которые разрешены для использования в этих целях. Наиболее распространенным строительным теплоизоляционным материалом является пенопласт. Должен иметь такой теплоизоляционный слой плотность толщину до 15 см в зависимости от теплового режима комнат и количества теплопотерь.

Между секторами и по всему периметру помещения обязательно помещается демпферная лента, служащая для возмещения теплового расширения используемой бетонной стяжки. Сверху теплоизоляционного материала помещается полиэтиленовая пленка.

Рекомендуем к прочтению:

Арматурная сетка и монтаж трубопровода

Укладывают арматурную сетку с сечением прутка 0,4-0,5 см., с размерами ячейки 15×15 см. Есть возможность двойного армирования, при котором второй слой сетки устанавливается поверх смонтированного трубопровода.

Далее начинаем монтаж трубопровода теплого водяного пола. В зависимости от используемого проекта трубопровод устанавливается с шагом не более 30 см и подбирается схема установки контуров трубопровода. С помощью специальных пластиковых хомутов крепим трубопровод к арматурной сетке, на компенсационных швах на трубопровод надевается гофрированная труба для защиты от повреждений.

Допустимы несколько стандартных схем укладки контуров: двойная змейка, спираль со смещенным центром, змейка и обыкновенная спираль. При укладке трубопровода вдоль наружной стены, надо снизить расстояние между трубами, чтобы избежать перепадов температур на поверхности, должна проходить основная часть контура вдоль стены т.к. там выше теплопотери. Ориентировочный расход трубопровода на 1м² монтируемого на поверхности при шаге в 20 см составит приблизительно 5 п.м.

По завершению установочных работ необходимо произвести опрессовку систему под рабочим давлением на обнаружение механических повреждений. После опрессовки проводится заливка бетонной стяжки, при этом система находиться должна под рабочим давлением минимум в течение суток.

Во время всех остальных монтажных работ по заливке бетонного раствора система также должна находиться под давлением.

Раствор заливают толщиной до 70 мм, употребляя для этого специальные смеси для водяных теплых полов или песко-бетон М-300. После того, как высохнет бетонный раствор можно приступать к укладке чистового покрытия пола линолеумом, ламинатом или керамической плиткой, обладающей отличной теплопроводностью.

Опрессовка системы

Испытания гидравликой труб систем напольного отопления совершаются в соответствии с существующими требованиями.

Перед проведением таких испытаний, контуры трубопроводов должны быть заполнены водой, а воздух полностью вытеснен. Испытания необходимо проводить перед началом заливки бетонного раствора.

Во время заливки бетонным раствором, трубопровод должен находиться под давлением не менее 3 бар. На герметичность испытания необходимо проводить давлением, превышающим рабочее в 1,5 раза.

Предварительно происходит визуальный осмотр всех имеющихся соединений, при этом необходимо полностью удостовериться в том, что все запорные элементы закрыты за коллекторами и перед ним. При испытании воздухом нужно время, которого будет достаточно для возвращения к температуре окружающей среды температуры сжатого воздуха. Все манометры, используемые в системе, должны передавать достоверные показания с точностью до 0,1 бара.

Подключение системы

Для подключения трубы к общему трубопроводу подачи горячей воды или к котлу нужно установить распределительные узлы для каждого помещения или один большой узел для нескольких комнат. Безусловно, необходимо сделать так, чтобы этот узел не мешал в расстановке мебели и передвижении. Один из способов спрятать такой узел — утопить его в стене.

Рекомендуем к прочтению:

Для того чтобы установить теплый водяной пол своими руками к коллектору необходимо сделать нишу в стене непосредственно для самого коллектора или в этой же нише поместить коллекторный шкаф. В этот шкаф вмещаются две гребёнки и подводятся все контуры, использующиеся для обогрева помещений. Гребенки бывают различными. Некоторые продаются с имеющимися в них кранами. К распределительной гребенке самое главное требование это ее компактность.

Не стоит забывать, что перед каждым трубопроводом на входе на гребёнке обязан стоять кран.

Такие краны предназначаются двум целям. Первая цель: полное перекрытие какого-либо отдельного контура системы; вторая цель: для регулирования подачи горячей воды, что дает возможность изменять температуру в каждой отапливаемой комнате.

Температуру в секторах не обязательно изменять вручную. Авторегулировку температуры в секторе разрешают совершать специальные регулировочные теплостатические вентили. Принцип их работы довольно прост. Вентилем выставляется необходимый температурный режим, а термоголовка определяет нужные градусы. Совершается это благодаря использованию термобаллона с парафином. Парафин расширяется и сужается под воздействием температуры, увеличивая или уменьшая у крана пропускную способность.

Заливка стяжки

Когда установлен водяной теплый пол можно производить монтаж верхней стяжки. Перед заливкой трубопровода, заполнять его водой необязательно. Он достаточно жесткий благодаря своим отличным характеристикам, но обязательно нужно подать давление во всю систему перед заливкой. Для второй бетонной стяжки необходимо установить специальные маяки.

Если слой бетонной стяжки, которую заливаете поверх трубопровода, не превышает 7 см, то можно установить маяки на раствор из цемента. Если будет выше этого значения, то установить маяки на такой бетонный раствор будет весьма трудно, так как бетонный раствор будет «плыть».

Сравнительные характеристики теплых полов и радиаторной системы отопления

Достаточно все просто с радиаторами — при источнике тепла, который расположен на стене, в комнате образуется довольно заметная и не очень приятная разница температур. Давайте разберемся почему. Как мы еще учили в школе, теплый воздух вверх поднимается, в то время как стремительно опускается вниз холодный воздух.

Боковое местоположение нагревательных элементов приводит к тому, что самое теплое место в комнате оказывается только вблизи от источника тепла, потом нагретый воздух уходит наверх, а уже остывший опускается к основанию пола.

Вот и получается, что ноги мерзнут, а наверху дышать нечем, да еще постоянная циркуляция воздуха по помещению разносит пыль и образовывает противные сквозняки. А все это ведет к бесчисленным проблемам со здоровьем.

Если вы установите водные теплые полы своими руками, теплый воздух удачно распределится по всему помещению, начиная с нижних слоев. Ноги укутаны наиболее комфортным теплом — 25-30 градусов. К тому же такой неизменный приток теплого воздуха от пола избавляет нас от сильных и резких движений воздуха.

Итак, подведем некоторые итоги. Установить теплый пол самостоятельно вполне реально. Необходимо только внимательно ознакомится со всей информацией, необходимой для наиболее точной установки, а также проконсультироваться со специалистами в специализированных магазинах, где вам могут посоветовать какие именно комплектующие более или менее подойдут для вашей системы обогрева.

Как установить теплый пол — советник Forbes

От редакции. Советник Forbes может получать комиссию за продажи по партнерским ссылкам на этой странице, но это не влияет на мнения или оценки наших редакторов.

• Время работы: от 2 до 4 часов
• Общее время: До 3 дней
• Уровень квалификации: Средний
• Стоимость проекта: От 300 до 600 долларов США за 100 квадратных футов материалов

Сравните предложения лучших местных подрядчиков по напольным покрытиям

Бесплатно, без обязательств Оценка

От пола мерзнут ноги? Лучистые теплые полы — это как раз то, что сделает ваши холодные полы комфортно теплыми.Для использования как в качестве основных, так и дополнительных систем отопления, лучистые полы с подогревом могут быть установлены во время строительства дома, но обычно добавляются к существующим полам с умеренной легкостью и всего несколькими инструментами. В этой статье мы обсудим, как установить теплый пол двумя способами, чтобы покрыть 100 квадратных футов существующего пола.

Типы теплых полов

Есть два типа теплых полов. Это гидравлические системы (горячее водоснабжение) и электрические системы.Внутри этих двух типов существует несколько способов установки. Ниже вы найдете инструкции по установке самых простых способов дооснащения обоих полов в существующем полу. Оба являются экономически эффективным способом сделать полы более удобными и привлекательными.

Когда устанавливать теплые полы

Установка лучистого тепла в существующие полы — обычное дело, особенно во время реконструкции. Если у вас есть возможность, лучшее время для установки лучистого отопления — до завершения строительства дома или постройки новой пристройки.Однако укладывать теплый пол можно в любое время, следуя этим рекомендациям.

Меры безопасности

Стандартные меры предосторожности являются правилом при использовании электроинструментов. Для установки электрического теплого пола потребуется работа с электропроводкой на 110 В. Соблюдайте все правила электробезопасности.

Для систем водяного теплого пола требуется водопроводное соединение с вашим бойлером или водонагревателем. Эти соединения под силу квалифицированному домашнему мастеру, но большинству домовладельцев лучше доверить это профессионалам.

Инструменты

• Защитные очки
• Маркер
• Электродрель
• Степлер для тяжелых условий эксплуатации
• Различный ручной инструмент

Гидравлические тепловые инструменты для теплых полов

• Инструменты для сантехники PEX
• Сверло 7/8 дюйма (лопата или форстнер)

Гидравлические теплые материалы для теплых полов

• Трубка PEX с кислородным барьером (приблизительно 150 погонных футов на 100 кв. Футов площади пола)
• Сантехническая арматура PEX
• Алюминиевые пластины теплообмена
• Стекловолоконные изоляционные ватины

Электроинструменты для обогрева полов

• Смесительная насадка для дрели
• Емкость для смешивания на пять галлонов
• Электромонтажные инструменты

Электроэнергетические теплые полы

• Электрические кабели или маты для лучистого тепла
• Состав для выравнивания полов (пять мешков по 50 фунтов)
• Термостат, совместимый с теплом пола

Инструкции по установке водяных лучистых полов

Для следующего метода требуется доступ к пространствам балок под полом, которые необходимо отапливать.Лучше всего для домов с недостроенными подвалами. Вы можете снять потолочный гипсокартон для доступа, но его замена может быть сложной или дорогой.

1. Схема расположения

Из-под пола в подвале отметьте маркером план на потолке. Сделайте отметки с шагом от шести до восьми дюймов в том месте, где будет размещаться тепловая трубка. Также отметьте места, где трубы будут проходить через балки пола.

2. Просверлить отверстия

Просверлите отверстия диаметром 7/8 дюйма в балках, через которые будет проходить труба.Обязательно следуйте местным строительным нормам относительно количества и расположения отверстий. Пропустите этот шаг, если у вас есть балочные перекрытия ферменного типа, которые обычно используются в более новых постройках.

3. Установите трубку PEX

По очереди вставляйте трубки из полиэтиленгликоля в алюминиевые теплообменные пластины. Прикрепите их к нижней стороне пола с помощью прочных скоб, следуя отмеченному вами рисунку. По ходу проденьте трубку PEX через просверленные ранее отверстия. Оставьте около двух футов дополнительных трубок на обоих концах для подключения к горячей воде позже.

4. Установите изоляцию

Установите термоизоляцию и закрепите скрепками изолирующий войлок лицевой стороной к себе. Оставьте лишние два фута тепловых трубок открытыми.

5. Подключение водопровода к источнику тепла

Подключите водопровод к вашей котельной или специальному водонагревателю. Это хорошее время для вызова специалиста, если вы не знакомы с контурами водяного отопления.

Инструкции по установке электрических лучистых полов

Этот метод лучше всего подходит для домов, где доступ к пространству под полом ограничен или отсутствует.Для достижения наилучших результатов любой существующий пол необходимо удалить до чернового пола.

1. Подготовьте рабочее пространство

Удалить существующее напольное покрытие до чернового пола и подметать.

2. Прокладка электрических нагревательных матов или кабелей

Разложите электрические нагревательные маты или кабели так, чтобы покрыть как можно больше площади пола. Не перекрывайте коврики ни на одну из частей. Прикрепите коврики или кабели к основному полу скобами или приклейте их в соответствии с инструкциями производителя.

Разместите термопару с матами на расстоянии не менее 12 дюймов от стен и как можно ближе к центру пола.

Соберите провода от термопары и от каждого мата. Проведите их вдоль стены до места, где будут выполнены электрические соединения. Изолируйте три фута каждого провода, прикрепив их к стене над полом. Это будет важно для следующего шага.

3. Выровняйте пол

Следуя инструкциям на пакете, смешайте и равномерно нанесите выравнивающий состав по всему полу.Продолжайте добавлять, чтобы достичь толщины дюйма или пока маты или кабели не будут полностью погружены в воду. Дайте составу полностью затвердеть в течение 24-72 часов.

4. Подключить электричество

Подключите провода от всех ковриков к электрической схеме дома в соответствии со строительными нормами и правилами. Подключите провод термопары к термостату, следуя прилагаемым инструкциям по подключению. Это хорошее время, чтобы вызвать специалиста, если вы не знакомы с процедурами электромонтажа.

5. Установить новый пол

Ваш пол готов к новому покрытию. Плитка, ламинат, винил, линолеум, даже ковролин с плотным покрытием — все это хорошие варианты. Покрытия можно укладывать непосредственно на выравнивающую смесь после ее отверждения. Избегайте проникновения в новый черновой пол прихваток или других креплений, чтобы не повредить электрические компоненты.

Опция

Кабели и маты для электрического лучистого обогрева можно также установить в пространствах между балками под черным полом.Прикрепите кабели или маты скобами к нижней части пола и закрепите провод как обычно. Следуйте приведенным выше инструкциям, чтобы изолировать пространство между балками.

Когда звонить профессионалу

Выполнение большей части работы самостоятельно снизит расходы на лучистое отопление пола примерно вдвое. Но большинство домовладельцев предпочитают нанять профессионала для подключения нового водяного отопления к существующему источнику горячей воды. Подключение компонентов электрического теплого пола к существующей проводке — простой процесс, если у вас есть опыт электромонтажа.В противном случае наймите электрика для окончательного подключения.

В старых домах помните о возможном наличии асбеста в старых напольных покрытиях. Если есть подозрение на асбест, вызовите специалиста, чтобы он проверил и при необходимости удалил напольное покрытие.

Сравните предложения лучших местных подрядчиков по напольным покрытиям

Бесплатно, без обязательств Оценка

Плюсы и минусы лучистого тепла для пола

Система лучистого отопления в полу использует электрические змеевики или водопроводные трубы с подогревом, установленные под полом.Тепло от змеевиков или трубок излучается вверх и нагревает жилое пространство. В отличие от систем отопления с принудительной воздушной печью, которые нагревают воздух в доме, система лучистого тепла в полу работает за счет излучения тепла, тем самым нагревая предметы над полом. Ниже перечислены некоторые из общих преимуществ и недостатков, связанных с покупкой, установкой и использованием систем лучистого отопления для пола.

Обзор систем лучистого отопления на Amazon

Преимущества лучистого тепла

Система лучистого отопления в полу намного долговечнее, чем обычная печь.Высококачественная система лучистого отопления может прослужить более 35 лет при правильном уходе и обслуживании. Для сравнения, печь может прослужить не более двух десятилетий.

Системы лучистого отопления для пола доступны в 2 версиях — гидравлические системы, в которых используется вода с подогревом, и электрические системы, в которых используются электрические змеевики. Гидравлические системы более дороги в установке, но подходят для установки в новых домах и для проектов целого дома. Системы электрического отопления дешевле в установке, но могут иметь более высокие эксплуатационные расходы.

По сравнению с системами принудительного воздушного отопления, используемыми в большинстве домов, система лучистого отопления для пола обычно имеет более высокий КПД и лучшее удержание тепла. Это связано с тем, что тепло сохраняется в нижней части комнаты, в отличие от систем с приточным воздухом, где тепло поднимается. В результате большинство людей чувствуют себя комфортно при более низкой температуре, используя лучистое тепло в полу. Это также может привести к значительной экономии энергии.

У аллергиков часто возникают серьезные симптомы, когда воздуховоды и вентиляционные отверстия в доме загрязнены.Таким образом, внутрипольная система лучистого отопления подходит для людей, склонных к аллергии, потому что нет зависимости от каналов или вентиляционных отверстий, которые выдувают теплый воздух для обогрева дома.

Больше свободы в расстановке мебели, потому что нет вентиляционных отверстий, которые можно было бы оставить открытыми.

Системы лучистого отопления для пола работают тихо и эффективно. Трубы или змеевики под ними не издают звука, в отличие от печей, которые могут быть шумными.

Если вы живете в старом доме, вы можете установить внутрипольное лучистое отопление только в определенных частях дома.Электрические системы лучистого отопления требуют меньше работы по установке по сравнению с гидравлическими версиями.

Недостатки лучистого тепла

Излучающая система в полу может медленно нагревать жилое пространство. Гидронная система может занять несколько часов, тогда как электрическая система может занять около часа. Бетонные полы также очень долго нагреваются. Однако, поскольку удержание тепла превосходно, большинству домовладельцев может быть полезно включать систему в непиковые часы.

Установка внутрипольной излучающей системы требует больших начальных затрат по сравнению с традиционной топочной системой.Большинство людей считают эти затраты слишком высокими и предпочитают печь для обогрева.

Системы лучистого обогрева пола не требуют особого ухода или обслуживания. Однако любое повреждение системы, особенно если она гидравлическая, может привести к дорогостоящему ремонту. Также сложно обнаружить проблемы в трубах или змеевиках из-за расположения под полом.

Когда вы совершаете покупки по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.

Сделай сам из лучистого теплого пола | Krell Distributing

ПРОСТОЙ ЛУЧШИЙ НАПОЛЬНЫЙ ОТОПИТЕЛЬ СОВЕРШЕННО С ПОМОЩЬЮ KRELL DISTRIBUTING

Другие решения для самодельного лучистого напольного отопления могут быть настолько сложными, что отпугивают многих домовладельцев.Существует лучший способ. Krell Distributing — это не только ваш универсальный магазин для всех необходимых инструментов и материалов, но и наши специалисты справятся с наиболее сложными частями настройки проекта.

Наши специалисты по проектированию систем создают индивидуальный сборный насосный модуль, соответствующий уникальной планировке вашей собственности. Мы индивидуально проектируем вашу систему лучистого теплого пола своими руками, позволяя вам справиться с ее установкой. В результате становится более комфортно жить с этим полезным чувством выполненного долга, которое ищут домашние мастера.

Запросите индивидуальное системное предложение

ПОЛУЧИТЕ БЕСПЛАТНОЕ РУКОВОДСТВО ПО УСТАНОВКЕ ЛУЧЕВОГО НАПОЛЬНОГО ОТОПИТЕЛЯ своими руками

При реализации проекта самодельного лучистого теплого пола нужно учитывать множество факторов. Мы упрощаем сложный процесс, предоставляя подробные инструкции по установке системы лучистого теплого пола своими руками.

Получите бесплатное руководство по установке

Если вы хотите обогревать полы, система обогрева полов от Krell Distributing сделает домашний комфорт более простым, чем когда-либо прежде.В дополнение к решениям электрического лучистого отопления, Krell Distributing предлагает все необходимое для завершения проекта лучистого теплого пола своими руками независимо от источника топлива, включая газовое лучистое отопление, лучистое отопление природным газом, пропановое лучистое отопление, масляное лучистое отопление, дровяное лучистое отопление и многое другое. .

УПРОЩАЙТЕ СВОЙ ЛУЧШИЙ НАПОЛЬНЫЙ ОТОПЛЕНИЕ ПРИ РАБОТЕ С KRELL DISTRIBUTING

В последнее время люди становятся более независимыми и могут самостоятельно устанавливать полностью электрические системы лучистого тепла и все типы систем лучистого тепла.С Krell Distributing стало проще использовать лучистые полы с подогревом своими руками! Вместо того, чтобы отправлять все материалы и детали для лучистого отопления подрядчику или домовладельцу, мы собираем для вас детали для лучистого теплого пола своими руками в Сиракузах, штат Нью-Йорк.

Мы предлагаем полные комплекты лучистого теплого пола для дома, специально разработанные в соответствии с вашими потребностями — будь то проект электрического теплого пола или любой другой тип решения излучающего теплого пола. Мы можем адаптировать систему лучистого теплого пола своими руками для обогрева одной комнаты или всего дома.У нас также есть потрясающие ресурсы и советы на нашем веб-сайте, которые помогут вам пройти весь процесс лучистого тепла.

Когда вы получаете то, что вам нужно для лучистого теплого пола своими руками от дистрибьюторской компании Krell, вы получаете бесплатную неограниченную техническую поддержку от наших опытных профессионалов.

Если вы ищете системы теплого пола, не ищите дальше.

Получить расценки

ВСЕ, ЧТО НЕОБХОДИМО ДЛЯ СВОБОДНОГО ЛУЧЕВОГО ОТОПЛЕНИЯ ПОЛОВ Сделайте это проще для себя!

В дополнение к пакетам для электрических систем обогрева пола, мы предоставляем все необходимое для любого типа систем лучистого обогрева пола, включая газовое лучистое отопление, лучистое отопление природным газом, пропановое лучистое отопление, масляное лучистое отопление, деревянное лучистое отопление и многое другое. .Мы также предоставляем постоянную техническую поддержку, если у вас когда-либо возникнет вопрос о наших системах электрического обогрева пола. Миссия нашей команды — помочь вам правильно и эффективно установить электрическую систему обогрева пола. Мы с вами на каждом этапе пути.

«Я хотел бы поблагодарить Мэтта Крелла за его помощь в разработке системы лучистого теплого пола для моего подвала. Мэтт нашел время, чтобы разобраться в проекте, порекомендовать компоненты, которые мне нужны, и проработал меня, обдумывая, как система будет работать.

Система работает отлично, и мы очень довольны. Они отправили заказ очень быстро и точно — когда вы в последний раз слышали такое о компании.

Если вы рассматриваете их в качестве поставщика для своего проекта, не беспокойтесь о том, насколько надежна Krell Distributing, продолжайте и размещайте свой заказ ».

— Дэвид О’Коннор, довольный клиент из Меррисвилля, Пенсильвания

Подробнее от наших довольных клиентов

Несмотря на то, что мы имеем большой опыт в области производства электрических систем обогрева полов, наши профессионалы рекомендуют использовать электрические лучистые полы с подогревом для небольших помещений, таких как отдельная комната.В дополнение к электрическому обогреву пола, Krell Distributing — ваш помощник для всего, что вам нужно для системы лучистого теплого пола, сделанной своими руками. Наши системы лучистого теплого пола, изготовленные своими руками, могут быть адаптированы к вашим потребностям, позволяя обогревать весь дом или определенную его часть.

Экономьте с лучистым теплым полом «сделай сам»

Лучистое напольное отопление «сделай сам» имеет много преимуществ. Лучистое напольное отопление, сделанное своими руками, не только более комфортно, но и может стать отличным способом повысить энергоэффективность вашего дома, что поможет вам сэкономить деньги на счетах за электроэнергию.

Благодаря этому, лучистые полы с подогревом, сделанные своими руками, также могут быть более экологически чистой системой отопления.

Благодаря лучистому напольному отоплению, сделанному своими руками, ваш дом станет более комфортным, часто с меньшими затратами на электроэнергию.

Теплый пол «сделай сам» может быть полезен для вашего здоровья

Другие системы отопления могут способствовать размножению загрязнителей воздуха, таких как пыль и аллергены. Лучистое напольное отопление, сделанное своими руками, сделает воздух в вашем доме чище. Это делает теплый пол своими руками предпочтительным методом обогрева для улучшения здоровья дыхательных путей, а также общего самочувствия.

Стоимость лучистого теплого пола «сделай сам»

Мы не считаем, что необходимо оставлять на усмотрение собственника дома / владельца здания оценку стоимости материалов для своего проекта электрического теплого пола или любого другого проекта лучистого теплого пола «сделай сам».

Существует слишком много переменных, связанных с конструкцией системы лучистого теплого пола, сделанной своими руками, чтобы владелец дома мог получить точную оценку систем электрического обогрева пола или любого типа системы лучистого обогрева пола.

Krell Distributing занимается разработкой самодельных систем лучистого теплого пола, а также всех других типов систем отопления / кондиционирования воздуха в течение 47 лет.

Поскольку мы бесплатно предлагаем наш опыт нашим клиентам, использующим лучистое тепло, настоятельно рекомендуем вам воспользоваться этой бесплатной услугой.

Однако, если вам нужна смета бюджета для систем теплого пола, хорошее практическое правило — от 2,00 до 4,00 долларов за квадратный фут отапливаемой площади.

Как только мы получим поэтажный план вашего здания, можно будет получить гораздо более точную расчетную цифру для вашего проекта системы обогрева пола.

Получить смету

Лучистое отопление пола «сделай сам» универсально

Лучистое напольное отопление «сделай сам» имеет множество применений.Это делает системы лучистого теплого пола отличным вариантом обогрева пола, так как там, где вы устанавливаете систему, вы обеспечиваете комфорт там, где вам это нужно больше всего, в вашем доме. Независимо от того, хотите ли вы установить электрическую систему обогрева пола или любую другую систему обогрева пола своими руками, такую ​​как газ, природный газ или пропан, наши специалисты предоставят вам все необходимое для выполнения работы.

Krell Distributing предлагает несколько решений для лучистого теплого пола своими руками. Узнайте больше о применениях лучистого отопления, таких как потолки с лучистым обогревом и паркетные полы с подогревом.

Деревянный пол с подогревом стал возможным благодаря системам теплого пола

Популярным применением систем теплого пола является деревянный пол с подогревом. Деревянный пол с подогревом — это обычная потребность домовладельцев, которые ищут более комфортную жизнь.

При установке систем теплого пола с подогревом необходимо учитывать особые требования.

Например, некоторые породы дерева более долговечны, чем другие, что делает некоторые виды древесины проблематичными для деревянного пола с подогревом.Однако при правильной установке электрического или другого типа лучистого тепла эти проблемы можно легко преодолеть, обеспечивая комфорт с деревянным полом с подогревом на долгие годы.

Какой вид древесины лучше всего подходит для деревянного пола с подогревом с использованием лучистого электрического тепла, лучистого газового тепла, лучистого тепла природного газа или лучистого тепла пропана?

В нашем руководстве по установке систем лучистого теплого пола содержится подробная информация о том, какие породы древесины лучше всего подходят для лучистого электрического отопления и всех типов систем лучистого отопления, и каких видов древесины следует избегать при установке лучистого электрического отопления или любой другой формы лучистого теплого пола. .

Получите бесплатное руководство по установке

«Информация становится более ценной, когда она подкреплена опытом»

Компания Krell Distributing работает уже 47 лет, занимаясь проектированием систем и оборудованием для обогрева воздуха, системами электрического подогрева полов, системы теплого пола с газом, системы теплого пола с использованием природного газа, системы теплого пола с пропаном, системы водяного теплого пола и системы теплого пола с деревянным полом.

Если вы предпочитаете профессиональную помощь, а не лучистые полы с подогревом своими руками, Krell Distributing может соединить вас с надежным подрядчиком по отоплению для установки вашего проекта!

Если вы хотите установить лучистое электрическое отопление, лучистое газовое тепло, лучистое тепло природного газа, лучистое тепло пропана, лучистое масляное тепло или лучистое тепло дров, наши специалисты готовы помочь вам в этом.

Мы с радостью предлагаем решения для лучистого отопления по всей стране.

Свяжитесь с нами сегодня для начала работы

Теплый водяной пол в частном доме. Как сделать полы в частном доме и залить их, чтобы было тепло? Что такое теплый водяной пол

В качестве дополнительного или основного источника отопления для частного дома часто используются полы с водяным подогревом, позволяющие эффективно отапливать здание. Однако есть некоторые особенности, связанные с монтажом отопительного контура и последующей эксплуатацией системы.

Устройство водяного теплого пола в частном доме имеет как свои положительные, так и отрицательные стороны, которые важно учитывать.

Можно ли обогреть загородный дом водяным полом?

Водяной теплый пол в частном доме можно использовать как основной или дополнительный источник тепла. Особенностью системы является обогрев помещения снизу вверх. Этот способ наиболее эффективен, так как позволяет добиться полного отсутствия холодных неотапливаемых участков.

Преимущество водяных полов также заключается в том, что помещение нагревается быстрее и с меньшими затратами энергии.

Существуют определенные ограничения, связанные с использованием теплых полов. Так, например, максимальная интенсивность нагрева зависит от выбранного напольного покрытия.

Ламинат и паркетные доски можно нагревать до температуры 30 ° C, после чего материал начинает выделять вредные и ядовитые пары. Оптимальным будет установка систем отопления в загородных домах с использованием керамической плитки в качестве финишного покрытия. Керамика устойчива к перепадам температур, хорошо нагревается и долго сохраняет тепло на поверхности.

Имеется коллектор для автоматического регулирования этажа. Блок смешивания позволяет включать систему отопления в отсутствие хозяев, а также контролировать степень и интенсивность обогрева помещения.

Как правильно сделать водяной пол

Конструкция системы настолько проста, что позволяет укладывать водяной пол в частном доме своими руками. При этом крайне важно соблюдать определенные нюансы, связанные с поэтапным монтажом и эксплуатацией отопления.

Работы выполняются в следующем порядке:

• Делается черновая основа — если вы планируете укладывать на землю, сначала проводят присыпку, используя песок и щебень, утрамбовывая их виброплитой. После укладки гидроизоляции заливается черновая армированная стяжка.
  Устройство водяного теплого пола в частном доме невозможно осуществить без использования гидроизоляционного материала. Для использования сварных материалов или мастик. Битумный материал на стыках обрабатывается строительным феном или паяльной лампой.Поверх стяжки необходимо поставить пароизоляцию.
• Утеплитель — эффективность обогрева частного дома теплыми водяными полами во многом зависит от качественно выполненного теплоизоляционного слоя. Таким образом создается экран, снижающий тепловые потери и предотвращающий размораживание труб. Можно использовать экструдированный пенополистирол или пенопласт. Минеральная изоляция в этом случае малоэффективна.
• Прокладка трубопровода — предварительно прорабатывается схема прокладки водяного теплого пола в частном доме.Вы можете составить план самостоятельно или обратиться к профессионалам. При расчете отопления учитывается количество зон нагрева, длина каждого водяного контура и тип укладки труб.
  Самостоятельная установка теплых водяных полов в частном доме осуществляется следующим образом. Укладывается армирующая сетка, по ней раскладывается труба и фиксируется хомутами. Если используется система полистирола, то трубопровод прокладывается в специальных пазах, расположенных в матах, либо в отверстиях, расположенных на теплоотражающих пластинах.

• Заливка чистового пола — укладка водяного теплого пола в загородном доме своими руками подходит к концу. На этом этапе крайне важно сделать максимально ровное основание. Выставлены маяки. В раствор добавляют пластификатор и добавки для прочности бетона.
  Категорически запрещается использовать обычный цементный состав. Если используется система из пенополистирола, сверху укладывается фанера или гипсокартон.
• Петли подключены — изначально присоединены, к ней подключаются водяные контуры.При установке соблюдайте следующие правила установки. Подача теплоносителя к радиаторам подключена к нижнему выходу коллектора, обратка — к верхнему. Водяные контуры подключаются в обратном порядке, подача вверху, обратка внизу. Коллектор регулирует температуру пола и регулирует расход теплоносителя.
• Укладка финишного покрытия — теплый водяной пол в загородном доме облицовывают любым из рекомендованных отделочных материалов: паркетной доской, линолеумом.В последнее время популярны и наливные полы.
• Первый пуск — обогрев коттеджа водяными полами можно проводить не ранее, чем через 28 дней после заливки стяжки. Перед первым запуском системы необходимо провести обслуживание контуров: наполнить водой и.

На технологию укладки во многом влияет выбранный способ укладки полов. Система из полистирола дороже, но требует меньше времени на установку. Монтаж с бетонной стяжкой обходится дешевле, но может занять около 1 часа.5 месяцев от начала ремонта до ввода в эксплуатацию.

К чему лучше подключить систему теплого пола (теплоноситель источника отопления)

Согласно инструкции по эксплуатации оптимальной температурой для непрерывной работы теплого пола является диапазон температур от 25- 30 ° С.

Вода в системе отопления радиаторного типа, нагревается до 60-70 ° С. Соответственно, можно просто подключить отопление коттеджа с помощью теплых водяных полов прямо от котла, но не эффективно.Достаточно просто попробовать подержать руку под струей горячей воды с температурой 60 ° С. Ходить босиком по полу с такой интенсивностью нагрева будет просто невозможно.

Таким образом, при проектировании системы отопления с водяным полом предусмотрена возможность подключения к следующим источникам тепла:

1. Котел с заданным контуром для теплого пола.
2. Котел подключен к смесительному узлу.
3. Котел косвенного нагрева.
4. Проточный водонагреватель.

У каждого варианта есть свои недостатки и преимущества. Производительности для каждого способа отопления должно хватить, чтобы отапливать дачный дом всего с одним водяным полом без использования радиаторов.

При подключении важно строго придерживаться инструкций по установке, предоставленных производителем. Часто в документации есть рекомендации по подключению.

Плюсы и минусы использования водяных полов

Как и любая система отопления, теплый пол имеет свои преимущества и недостатки.К плюсам можно отнести:

• Радиаторы не требуются — водяные теплые полы в частном доме смогут полностью удовлетворить потребность жилого дома в тепле. При достаточной теплоизоляции каркасного загородного дома или любого загородного дома потребление энергии даже ниже, чем у традиционного отопления с помощью радиаторов.
• Система автоматизации — принцип работы водяного теплого пола позволяет использовать программаторы и блоки управления, позволяющие управлять работой системы удаленно.
• Не требует дополнительных разрешений.
• Стоимость — водяной теплый пол для дачного строительства по сравнению с системой отопления радиаторами будет стоить немного дороже. Итак, по предварительным расчетам на 1 м² потребуется около 1000 рублей на выполнение всех ремонтных и отделочных работ, включая стоимость работ.
• Универсальность — возможны различные варианты оформления водяного пола, позволяющие учесть все особенности конструкции дома.Дополнительно можно отметить, что можно использовать не только традиционный теплоноситель (воду), но и специальные антифризы.

Теплые полы — лучшее решение для обогрева загородного дома. При относительно небольших вложениях можно создать систему отопления для создания комфортной атмосферы для проживания в доме.

При проектировании и строительстве частного дома вы можете самостоятельно выбрать схему отопления для своего дома. Одним из самых популярных в последнее время способов создания отопления в частном доме является теплый пол.Он может выступать в роли автономного отопления и позволяет избавиться от громоздких радиаторов отопления.

Кроме того, использование теплых полов в качестве самостоятельного вида отопления может существенно изменить дизайн вашего дома. Итак, теплый пол позволяет создавать высокие окна во французском стиле.

Создание теплого водяного пола в частном доме также позволяет существенно сэкономить на отоплении. Дело в том, что система водяного теплого пола позволяет включать каждый отопительный контур отдельно.То есть неиспользуемые помещения просто не будут отапливаться.

Водяной теплый пол — самый экономичный вид отопления, поэтому рассмотрим вопрос, как это сделать в частном доме.

Перед началом работ по устройству теплого водяного пола нужно составить план, на котором необходимо обозначить все элементы будущей системы отопления.

Применяемые материалы

Для устройства теплого водяного пола в частном доме потребуются следующие материалы:

Подготовка поверхности

Необходимо следить за тем, чтобы на поверхности не было резкого перепада высот и строительного мусора. вашего дома.

Чтобы начать установку системы теплого водяного пола в частном доме, сначала необходимо подготовить поверхность. На нем необходимо провести гидроизоляционные работы, а затем разместить на нем монтажную сетку.

Плотный полиэтилен можно использовать в качестве гидроизоляции, перекрывая его полосы.

Демпферную ленту необходимо прокладывать по краям помещения. Он изготовлен из вспененного полимера и предотвращает линейную деформацию.

Уложить демпферную ленту — фото

Лента крепится к стене саморезами с широкими шляпками.

Крепление демпферной ленты саморезами со шляпками — фото

Затем на гидроизоляционный слой укладывается теплоизоляционный слой.

Обычно для таких целей используется вспененный полимерный материал.

Поверх слоя теплоизоляции укладывается арматурная сетка. Служит для крепления труб с теплоносителем, а также для армирования бетонной стяжки.

Монтаж отопительных контуров

Трубки теплоносителя крепятся к монтажной решетке с помощью пластиковых хомутов, согласно выбранной схеме расположения.Между зажимами крепления выдерживают расстояние 30-40 сантиметров.

Прокладка труб для теплого пола — фото

Трубы для теплого пола поставляются змеевиками, и в процессе монтажа вы можете постепенно выбирать любую необходимую длину.

Контуры теплого водяного пола укладываются согласно выбранной схеме планировки.

Схема укладки труб методом улитки

Подключаем контур отопления

В том месте, где трубы теплого водяного пола будут выходить из бетонной стяжки, их необходимо защитить с помощью специальных уголков или гофрированного трубка.

Так выглядят контуры теплого водяного пола, подключенного к водораспределительному коллектору.

Перед подключением труба разрезается перпендикулярно, а затем присоединяется к коллектору.

На конец трубы надевается разборная соединительная арматура.

Трубка крепится к коллектору накидной гайкой. Которая затягивается гаечным ключом.

Балансировка коллектора

Рабочие контуры системы теплого пола могут иметь разную длину.В результате в каждый контур добавляется теплоноситель — то есть горячую воду нужно подбирать с индивидуально подобранным давлением. Требуемое давление устанавливается системой балансировки водяного коллектора. Для этого с коллектора снимаются защитные колпачки и регулируется рабочее давление.

Испытание системы водяного теплого пола

Перед тем, как приступить к укладке бетонной стяжки, необходимо проверить систему теплого водяного пола на герметичность.

Если вы устанавливаете теплый водяной пол в частном доме зимой, то герметичность системы можно проверить с помощью компрессора и сжатого воздуха.

Убедившись в герметичности системы, можно приступать к укладке бетонной стяжки. В этом случае водяной пол должен оставаться под рабочим давлением.

Устройство бетонной стяжки

Поверх уложенной системы водяного отопления бетонную стяжку или после укладки выравнивают по выставленным маякам длинным правилом.

Изготовление бетонной стяжки — фото

При этом минимальная толщина бетонной стяжки не может быть меньше 50 миллиметров.

Большинство домовладельцев выбирают пол с подогревом в качестве дополнения к радиаторной схеме. При этом используются различные схемы подключения водяных полов в частном доме. Такая система отопления эффективна в комнатах, где живут дети, а также для ванной комнаты. Схемы подбираются при проектировании дома индивидуально или во время ремонтных работ.

Вариант проектной схемы в частном доме

Электросхемы водяных теплых полов в частном доме: особенности и разновидности

Монтаж теплого пола осуществляется с помощью цементной стяжки.Его выполняют для защиты конструкции от различных нагрузок. Теплые трубы должны контактировать не с воздухом, а с элементами стяжки, передавая тепло поверхности.

Электросхемы водяных полов с подогревом, применяемых в частном доме, спланированы и разработаны в соответствии с расчетами теплопотребления и теплопотерь и имеют следующие особенности:

• Необходимое количество тепла рассчитывается с учетом габаритов конструкции стен и способы утепления различных поверхностей.Также учитываются особенности определенной климатической зоны.
• Элементы пола не укладываются под всю поверхность пола. Есть свободные места для установки тяжелой мебели, а также отступы от стен.
• Помещения площадью более 30 квадратных метров разделены на секторы. Каждая отдельная секция обогревается отдельным контуром, подключенным к коллектору.
• Расстояние между трубами должно быть одинаковым.
• Для этой конструкции требуются циркуляционные насосы.
• Схемы монтажа теплого пола зависят от габаритов помещения и способов обогрева. Если устройство используется в качестве дополнительного обогрева, то шаг петли должен составлять 0,2-0,3 метра, а если в качестве основного, то спирали следует монтировать на расстоянии 0,1-015 м.
• Длина линий и шаг зависят от диаметра выбранной трубы.
• При проектировании оконных и дверных проемов учитывается высота конструкции.

Артикул по теме:

Получить качественную систему отопления без грамотного проекта практически невозможно.Изучив данную публикацию, вы легко сможете рассчитать необходимую мощность, диаметр и шаг труб. Удачи!

Базовые схемы укладки полов включают: спиральную, зигзагообразную и зигзагообразную. Выбор зависит от специфики помещения, типов труб и других особенностей. Например, для больших помещений использовать простую змейку не совсем правильно, так как вода в контуре остывает, и образуются «холодные» зоны. При спиральной установке подающий и обратный патрубки чередуются, что обеспечит более равномерный нагрев.

Полезная информация! Диаметр трубы должен быть не более 20 мм. Если сечение больше, то увеличиваются затраты на воду и отопление.

Две технологии укладки труб (видео)

Устройство для строительства теплого пола

Система теплых полов состоит из проложенных труб, по которым циркулирует нагретая вода. Устанавливаются на бетонные или деревянные поверхности, сверху покрываются выбранным финишным покрытием.

Горячая вода подается по трубам. Кормление осуществляется с помощью основного. Температура воздуха под полом повышается, передавая тепло внешней поверхности напольного покрытия. При этом прогревается вся комната.

Особенности конструкции в зависимости от материала финишного покрытия

Нюансы монтажа

Технология монтажа схем водяных полов в частном доме определяется характеристиками конкретного отопительного контура.

Монтажные работы конструкции имеют следующие отличительные особенности:

• Основа для оборудования подбирается с учетом напольного покрытия.

1 — балка перекрытия; 2 — продольная балка; 3 — лаги; 4 — закладные трубы; 5 — труба; 6 — финишное покрытие

• По периметру помещения устанавливается демпферная лента. Амортизирующий элемент снижает потери тепла в стыках между полом и поверхностями стен.

• Сама система монтируется на бетонных плитах в стяжке.

• На основание укладывается гидроизоляция, армирующая сетка и слой утеплителя.

• Трубы крепятся к раме с помощью хомутов или стальной проволоки.

Для теплого пола используются специальные бесшовные трубы. Схема собрана из сплошной линии. Материал трубы должен быть устойчивым к коррозии и высоким температурам.

Полезная информация! Профильные маты из экструдированного пенополистирола могут использоваться в качестве каркаса и утеплителя.Затем полотна покрывают слоем гидроизоляции.

Особенности подключения конструкции к источнику тепла

В напольном контуре чаще всего средняя температура 35-40 градусов. Электросхемы воды в частном доме функционируют за счет принудительного смешения потоков. Часть теплоносителя из обратки попадает в контур подачи.

Газовые котлы оснащены специальной автоматикой. Установки на твердом топливе требуют более сложного устройства.Они оснащены циркуляционными насосами и специальной буферной емкостью. В этом случае используется более сложный контроль горения.

Электрокотлы считаются оптимальным вариантом для системы теплого пола. Специальная автоматика позволяет поддерживать нужную температуру без потери тепловой мощности.

Полезная информация! Для отопления небольших домов используется прямое подключение к электрокотлу. В больших коттеджах используется специальный распределитель-гребень.

Преимущества и недостатки схем

Схемы подключения водяных полов в частном доме имеют следующие преимущества по сравнению с другими:

К недостаткам можно отнести большое количество времени на установку системы.При возникновении протечек большую часть напольного покрытия, в том числе и стяжку, придется удалить.

Проектирование схемы теплого пола в квартире

Разработка схемы установки водяного теплого пола в частном доме отличается от квартирного проекта. После установки никаких изменений в компоновку радиатора вносить нельзя. Монтаж перекрытий с централизованным отоплением осуществляется на этапе строительства специальными организациями.

В квартирах теплоноситель течет по трубам через отдельный стояк, а не из стояка радиаторного отопления.Вода нагревается в специальном теплообменнике. Если изначально в проекте нет данных по устройству теплого пола, то подключение нового контура необходимо согласовать с управляющей компанией.

Полезная информация! После утверждения проекта и получения разрешения устанавливается теплообменник, а также циркуляционный насос и группа безопасности. С несколькими контурами используется коллектор в сборе.

Цены на монтажные работы теплых полов

Электросхемы водяных полов с подогревом, сделанные в частном доме, могут иметь разную стоимость.В него войдут материалы, подготовительные и монтажные работы, а также проверка соединений и прочности цепей. Стоимость работ за квадратный метр варьируется от 1500 до 3000 рублей. Также на цену влияет тип базы и качество оборудования.

Полезный совет! Рекомендуется приобретать готовые комплекты оборудования для теплого пола. При этом многие производители предлагают бесплатный расчет всей системы.

Плотность трубопровода определяется требуемым уровнем отопления помещения.Более плотная кладка выполняется у стен и входных дверей. В этом случае расстояние от магистрали до стены должно быть более 12 см. Длина одного контура не должна превышать 100 метров. Кроме того, стыки линий выполняются с помощью металлических гильз. Коллекторы помещаются в специальный распределительный шкаф, место для которого необходимо выбрать заранее.

Полноценный обогрев помещения и создание благоприятного микроклимата в доме зависит от качества монтажных схем.Удачи с ремонтом!

Водяной теплый пол своими руками (видео)

Вопрос организации отопления — самый важный для каждого, кто строит свой дом. Конечно, если исключить обитателей тропиков, где проблема диаметрально противоположная. Подсчитано, что водяной пол может сэкономить до 20% затрат на отопление. Но только если вы все сделаете правильно!

С чего начать процесс устройства теплого пола?

Конечно, с расчетами! И очень подробно — неправильный выбор шага укладки или диаметра трубы приведет к навсегда холодным помещениям или полосам тепла на полу.А учитывая, что система буквально «встраивается», стоимость переделки превысит установку нового теплого пола.

Как правильно рассчитать теплый пол?

Сделать это вручную довольно сложно, поэтому лучше использовать одну из специальных программ, например Valtec. Это многофункциональная программа для расчета отопления, водоснабжения и гидравлики.

• точные данные по помещению — площадь пола и стен, размер дверных и оконных проемов;
• материалов для стен, пола и даже потолка;
• расположение мебели, которая не сдвинется с места — гардеробы, кухонные гарнитуры, душевые кабины и т. Д.;
• желаемая температура в помещении;
• наличие и толщина ковра.

Преимущество использования программ — простота расчетов. Просто введя необходимую информацию в соответствующие ячейки, можно получить расчет на выходе:

• теплопотери в каждой комнате;
• тепловая нагрузка — приток тепла, который даст теплый пол в каждой комнате;
• гидравлическое сопротивление всей системы в частном доме;
• количество всех материалов, необходимых для теплого пола.

Что нужно знать, чтобы организовать теплый пол?

Перед тем, как приступить к покупке материалов, нужно учесть все нюансы. Во-первых, это диаметр труб. Не берите слишком большие, 16 мм вполне достаточно. Труба такого диаметра позволяет сделать шаг не менее 10 см без складки на изгибе при укладке змейкой. Но максимальная длина трубы не может превышать 90 м.

Во-вторых, это шаг прокладки труб — в идеале он должен быть в пределах 10-20 см и должен быть кратен 5.У внешних стен и окон шаг меньше, а у внутренних — больше.

Под тяжелой мебелью, стоящей близко к полу и установленной у внутренних стен, петли можно начинать укладывать на расстоянии 1 м от стен. Также не стоит прокладывать трубы под напольным унитазом — просверливание отверстий под крепеж может повредить напольную систему.

В-третьих, это длина труб. Он должен быть одинаковым для всех цепей, подключенных к одному коллектору.Конечно, на практике добиться этого нереально, поэтому разницу нужно уменьшить максимум до 10 м. Так, в больших помещениях придется укладывать два контура, в маленьких — уменьшать шаг укладки. При этом к одному коллектору не рекомендуется подключать более 9 цепей длиной 90 м — лучше разделить их на два устройства.

Трубы не могут подняться вверх, поэтому придется установить второй коллектор на втором этаже. Если коллектор находится на внешней стене, отходящие трубы необходимо изолировать.

Укладка теплого пола в бетонную стяжку

1. Монтируется коллекторный шкаф и сам коллектор, к которому будут подсоединяться трубы. При необходимости просверливаются отверстия для вывода труб.
2. Демпферная лента наклеивается на стены по всему периметру, а также между контурами, если они находятся в пределах одного помещения. Он компенсирует тепловое расширение пола и изолирует холодную стену. Ширина должна быть 15 см и более — в зависимости от толщины «пирога» теплого пола.
3. Утеплитель укладывается на бетонное основание. Для первого или цокольного этажа без обогреваемого подвала он должен быть толщиной от 5 см, на остальных этажах — от 3 см. Бетонную плиту второго этажа необходимо утеплить, чтобы снизить затраты тепла на обогрев именно этой плиты. Все равно теплый воздух поднимается вверх и потолок не нагреет нижние помещения.
4. На утеплитель укладывается гидроизоляция и укладывается армирующая сетка.
5. Теперь можно приступать к укладке труб — от внешней стены к внутренней, если выбран метод «змейка», или от стен к центру, если трубы укладываются «по улитке».
6. Катушки могут быть прикреплены к арматуре с помощью специальных креплений или обычной пластиковой конструкционной стяжки. В последнем случае его нельзя сильно затягивать!
7. После подключения всех контуров проводится пробный пуск системы отопления — она ​​должна работать при максимальном давлении и рабочей температуре в течение 24 часов.
8. При отсутствии протечек или других неисправностей стяжка заливается. Под плитку ее можно делать толще — до 5 см, а под ламинат, который плохо накапливает и проводит тепло, не следует делать больше 2 см. В этом случае стяжку армируют вторым слой сетки, уложенный поверх труб.
9. Важно не забывать поливать бетон каждый день, потому что он становится твердым при контакте с водой. Полы укладываются через 28 дней, после полного затвердевания стяжки.

Если дом деревянный или каркасный, а несущие перекрытия не рассчитаны на вес бетонной стяжки, можно устроить теплый пол. Его преимущество — отсутствие «мокрого» процесса, поэтому сразу после установки системы вы можете наслаждаться теплом в доме.

Еще одно несомненное преимущество такого решения — небольшая толщина торта и возможность его укладки на старый деревянный пол. Как это сделать просто, наглядно показано на видео:

Утеплить пол в частном доме — задача не из легких.Если в многоэтажных домах утепление полов происходит за счет нижнего этажа, то в частном доме ситуация с точностью до наоборот. От земли исходит холодный воздух, что значительно усложняет задачу владельцев частных домов. Поэтому владельцы частных домов уделяют особое внимание вопросу утепления пола в своем доме.

Конечно, современные технологии решили эту проблему, причем разными способами. Существует трех видов утепления полов в частных домах:

• стяжка;
• утепленные деревянные полы;
• различные системы теплого пола.

Самый простой и дешевый способ сделать пол — это залить его поверхность стяжкой. Смесь песка и цемента намного дешевле других строительных материалов, но у этого типа пола есть самый большой недостаток — это то, как от него исходит холод. Зимой ходьба по бетонной стяжке без тапочек совершенно невозможна. Но сегодня современные технологии решили эту проблему. Под слой стяжки укладывается утеплитель, что хоть и немного решает эту проблему.В качестве изоляционных материалов подходят керамзит, гранулированный шлак и полистирол. Современные мастера в основном отдают предпочтение пенопласту.

По своей структуре наша бетонная стяжка будет напоминать многослойный пирог. Сначала на поверхность пола укладывается пенопласт для утепления, а затем заливается стяжка. Процесс заливки бетонной стяжки проходит примерно в пять этапов:

• Первый этап — это гидроизоляция поверхности. Лучше всего стелить на земле специальные гидроизоляционные материалы, чтобы избежать появления плесени и различных грибков.Для этой задачи подойдет такой материал, как плотная полиэтиленовая пленка, которую раскладывают прямо на поверхности почвы. Но лучше всего использовать специальный водостойкий барьер, который изготовлен из битумной мастики;
• Второй этап — приклеивание пористого пенополиэтиленового материала по всему периметру вдоль стен на высоте до 15 см. Этот материал обеспечивает пластичность пенопласта при перепадах температур и защищает его от растрескивания;
• Третий этап — укладка самой пены.Пенопласт должен плотно прилегать друг к другу. Если бетонный раствор попадет в образовавшиеся трещины, то оттуда может проникнуть холод, что делает нашу работу совершенно бесполезной. Поэтому появляющиеся зазоры заполняют пенополиуретаном;
• Четвертый этап — усиление стяжки. Бетонная стяжка без пенопласта не прослужит и года. Достаточно нескольких месяцев, чтобы бетонная стяжка начала трескаться, а менее чем через год она просто рассыпется на куски.Следовательно, подкрепление, можно сказать, является необходимым условием;
• Пятый этап — сама стяжка. После этапа армирования заливается сам бетонный раствор. Толщина бетонной стяжки должна быть более 50 мм. Бетонный раствор должен быть прочнее, чем должен быть, то есть обычное соотношение 1: 4 не подходит, лучше использовать соотношение 1: 3. Также во избежание растрескивания стяжки используются пластификаторы. добавлен в бетонный раствор.

Процесс утепления бетонной стяжки проходит примерно так.Хотя бетонная стяжка — самый дешевый и доступный вид пола, ее недостаточно, чтобы сделать ваш дом уютным и комфортным. Для этого также прибегают к использованию различных систем отопления.

Бетонный теплый пол в частном доме

Вариантов теплого пола в частном доме много. В основном, существует три типа обогрева:

Лучше всего подходит для обогрева бетонной стяжки водяной теплый пол … Эта система довольно проста в использовании, поэтому вы можете сделать это самостоятельно.Но расчет и проектирование такой системы лучше доверить профессионалам. Если продумать такую ​​систему до мелочей и не сэкономить на стройматериалах, то она может прослужить не один десяток лет.

Достоинств этой системы более чем достаточно, первое из которых — абсолютная экономия энергии за счет подключения системы к центральному отоплению. У вас есть не только пол с подогревом, по которому можно ходить босиком, но и безопасная система обогрева.Во-вторых, установка и установка водяного теплого пола не требует больших трудозатрат и затрат, поэтому также можно установить такую ​​систему своими силами.

Как работает система теплых полов?

Основными элементами водяного теплого пола являются полимерные трубы , по которым циркулирует горячая вода. Система подключается к центральному отоплению или к отдельным котельным, которые отапливаются жидким или твердым топливом.

Температура в трубах контролируется термостатом, который подключен к трубам.На стенах устанавливаются термостаты, и для работы системы достаточно выставить в них необходимую температуру. Автоматические термостаты наиболее удобны в использовании. По достижении заданной температуры система автоматически охлаждается.

Монтаж водяного теплого пола происходит в три этапа.

Сначала готовится сам грунт, в который будут складываться трубы. Весь периметр очищен от мусора, все перепады и откосы будут выровнены.

Во-вторых, , подложки подкладываются под трубы … Это поможет направить тепло вверх и равномерно распределить его по комнате. Для этой задачи отлично подходят теплоизоляционные плиты, которые также играют роль хомутов для труб.

В-третьих, заливается сама бетонная стяжка. Толщина наливной стяжки должна быть не менее 3 см.

Один из недостатков водяного теплого пола — он категорически несовместим с деревом. Эта система эффективна только в том случае, если ваша комната залита бетонной стяжкой.

Деревянная система теплого пола в частном доме

Нагрев деревянного пола не требует особых усилий, так как дерево — теплый материал, не нуждающийся в дополнительном обогреве. Единственное, что можно сделать, это повысить его эффективность за счет дополнительных систем обогрева. Но, уложив утеплитель, мы можем лишить наш пол обычной вентиляции, из-за чего деревянный материал деформируется. Поэтому нужно рассчитать систему гидроизоляции и чем внимательнее обо всем подумаете, тем лучше.

Для утепления деревянного пола достаточно уложить под паркет минеральный утеплитель. Не рекомендуется использовать пенополистирол, так как он не пропускает воздух. И в результате нарушается естественная вентиляция помещения. Все, что можно сделать в этом случае, — это оставить зазора между деревянным полом и изоляцией. Пространства в 50 мм будет достаточно, чтобы не нарушить естественную вентиляцию.

Заключение

Напоследок можно сказать, что сделать теплый пол в частном доме не такая уж и сложная задача.При ответственном подходе к делу и тщательном проектировании системы все работы можно выполнять самостоятельно. Но в современных домах уже просчитана система теплого пола и ее счастливые обладатели не задумываются о такой проблеме.

Расчет длины труб Устройство теплых полов в частном доме

Теплый пол в частном доме, коттедже. Какой вид отопления лучше: водяное, электрическое или инфракрасное? Водяной теплый пол в частном доме под плитку своими руками: расчет длины труб Устройство теплых полов в частном доме

Иногда это единственное решение для комфортного и уютного проживания в частном доме, особенно в северных регионах.В осенне-весенний и зимний период основа под ногами может достаточно быстро остыть, и ходить придется в теплых носках, иначе ноги сильно мерзнут. Также в некотором роде можно считать плюсом дополнительный обогрев самого здания изнутри … В объектах индивидуального жилого строительства часто делают теплые водяные полы. Электросхемы в частном доме у них могут быть самые разные, но суть одна — такая система отопления была и остается наиболее часто оборудуемой в доме.Давайте разберемся, в чем особенности водяных полов, как их можно сделать своими руками.

Теплые полы давно уже не новость. Уже несколько десятилетий они используются для создания комфорта и уюта в доме и особенно популярны в частных домах, где внизу нет соседей, а есть только подвал или фундамент. И, конечно же, в холодное время года пол под ногами будет прохладным, если не ледяным (многое зависит от того, насколько хорошо были утеплены полы).

Водяной теплый пол довольно часто рекомендуют для теплого пола в любом частном доме, хотя бывают и электрические, и.Последние часто селяются в квартирах, так как не несут опасности затопления помещения, а также просты в установке — в частности, им не нужна строительная цементная стяжка … А вот водяные полы, пожалуй, идеальный вариант. для частного дома, особенно если в нем стоит котел отопления.

На заметку! Водяное отопление нельзя считать единственной системой отопления в доме. Он может выступать только в качестве дополнительного вместе с радиаторами отопления и другими обогревателями.Но сделать жизнь в доме комфортной — только ее задача.

Несложно понять, что, в отличие от электросистемы, вода играет роль утеплителя в воде, которая поступает в проложенные и залитые стяжкой трубы. Подача теплоносителя осуществляется через специальный коллектор, который подключается к системе отопления (центральная, отопительный котел и т. Д.). Тепло поступает от нагретой воды, циркулирующей по трубам к бетонной стяжке, нагревает ее, а она, в свою очередь, отдает тепло в комнату и нагревает пол… Поэтому ходить по такому полу будет приятно.

Внимание! Водопроводные системы используются, как правило, в частных домах. В квартире редко бывает возможность подключить систему к центральному отоплению, а еще есть возможность затопить живущих внизу соседей в случае поломки системы.

Преимущества

Система водяного отопления имеет много преимуществ. К ним относятся:

• достижение желаемого уровня комфорта , так как полы всегда будут теплыми, а воздух в помещении будет прогреваться равномерно;

• охрана , но только в частном доме.Такие полы не будут шокировать, а самое страшное, что может произойти, — это протечка. Но в частном доме это не так критично, как в многоквартирном доме. Более того, даже если произойдет протечка, то пострадает максимум имущество хозяина, а не он сам, так как риска обжечься горячей водой попросту нет;
• экономия — это тоже одно из плюсов. Водяные полы сэкономят много природных и денежных ресурсов, так как вода будет использоваться как тот же теплоноситель.Также можно быстрее прогреть комнату с помощью водяных полов, если высота потолка очень высока;
• совместим со всеми напольными покрытиями — тоже плюс. Действительно, только в редких случаях некоторые покрытия нельзя укладывать поверх системы отопления. И тогда, если все сделать правильно, то поверх водопровода можно укладывать любые покрытия;

• Стоимость водопровода невысока , что позволит сэкономить определенную сумму денег при установке.

Но и у этой системы есть недостатки. Так, например, установка незаменима, а это довольно тяжелая работа, требующая определенных навыков. Плюс к этому стяжку перед использованием придется просушить, а это плюс 28 дней к продолжительности ремонта. И в этот период в ремонтируемом помещении делать ничего нельзя. Еще один недостаток — сложность ремонта самой системы при необходимости. Поэтому важно изначально все делать качественно, чтобы потом можно было надолго избежать неприятностей.

Виды водяных полов и особенности устройства

Основным элементом такой системы теплого пола являются трубы, по которым циркулирует теплоноситель. Они могут быть как металлическими, так и из полимерных материалов. Первые отличаются высокой ценой и сложностью соединений, вторые гораздо проще прокладывать и дешевле. Помимо труб вам потребуются и другие элементы этой системы. Это основание в виде бетонной плиты или пенопласта, гидроизоляционный слой, слой теплоизоляции, бетонная стяжка… Поверх этого коржа непосредственно укладывается финальное покрытие. В целом толщина всей конструкции получится порядка 7-15 см.

В зависимости от того, как устраивается теплый пол, различают несколько основных типов конструкции.

Стол. Виды водяных полов.

Тип	Описание
Тяжелый	Это наиболее распространенный и высоконадежный вариант.Здесь важно тщательно подготовить черновую поверхность (черновой пол или полы), затем уложить тепло- и гидроизоляционные слои, а затем слой армирующей сетки, к которой хомутами будет крепиться сам контур отопления из труб. После остается все залить стяжкой, просушить, и теплый пол готов к эксплуатации. Полы из тяжелой воды также называют бетонными или мокрыми. Последнее связано с тем, что требуется провести работы по заливке стяжки. Важно понимать, что слой стяжки над самими трубами не должен быть меньше 3 см.
Легкие	В этом случае в качестве основы для труб используется специальная плита из пенополистирола. Продается в готовом исполнении … При укладке ее необходимо уложить на черновой пол и уложить по нему в соответствии со схемой труб теплого пола. В дополнительной фиксации они не нуждаются, так как на самой плите есть специальные выступы, позволяющие надежно закрепить трубы. Затем сверху кладутся специальные теплораспределительные пластины, поверх которых выполняется установка финишного покрытия…Это хороший вариант устройства водяного пола в условиях невозможности его установки по стандартной схеме из-за высокой степени тяжести стандартной стяжки.

Есть еще один вариант устройства системы теплых полов — на деревянных ресках. То есть за основу такого пола будет дерево, к которому крепятся трубы, а сверху закрываются гипсоволокном и финишным покрытием … Такой вариант применяется крайне редко и ненадежен.

Электросхемы

Выше уже было сказано, что схемы укладки теплого пола могут быть разными. В зависимости от схемы и соблюдения правил монтажа будет происходить и распределение тепловой энергии в помещении. Существует три основных схемы расположения труб, но все их объединяет то, что трубы обязательно устанавливаются от стен в сторону центральной части.

Стол. Схемы монтажа водяного пола.

Тип схемы	Характеристика
	В этом случае трубы укладываются по спирали от стены к центру, а затем возвращаются в исходную точку.Причем конструкция постепенно сужается к центру комнаты. При расчете схемы и ее укладке не забудьте оставить свободное пространство между трубами, чтобы их можно было «забрать» обратно к источнику питания. Отмечается, что такая схема позволит добиться максимально равномерного прогрева полов, и благодаря этому можно снизить гидравлическое сопротивление. Количество труб также используется меньше, чем в других случаях. Главный недостаток — сложность монтажа.
	В этом случае трубы укладывают по стенам петлями в одном направлении, а затем в обратном.Глядя на такую ​​схему, можно заметить волнистость окончательного рисунка. Укладывать трубы таким способом несложно, но из-за частого шага укладки труб добиться равномерного прогрева полов без скачков температуры вряд ли удастся.
	В этом случае совмещаются обе схемы укладки труб. Такой вариант используют, если стены в комнате достаточно холодные. Трубы укладываются таким образом, что кое-где лежат в виде петель, а кое-где под прямым углом.

Особенности установки

Прежде чем мы поговорим непосредственно о процессе устройства водяного пола, стоит рассказать о некоторых особенностях этого процесса. Итак, важно учитывать, что во многом тепловая нагрузка любого помещения будет напрямую зависеть от того, из каких материалов сделаны стены, как все утеплено, насколько велики оконные проемы, а также от ряда факторов. другие факторы. Придется попробовать рассчитать теплоотдачу.Если она больше 100 Вт / м 2, то водяные полы нельзя использовать в качестве основной системы отопления, а только непосредственно в качестве теплого пола.

Длина труб тоже не может быть никакой. Это будет зависеть от размеров помещения и схемы установки. Возможно, придется уложить два и даже больше контура в одной большой комнате. В первую очередь это касается помещений площадью более 30 м 2. И каждый контур будет обогреваться независимо от другого, хотя все контуры могут быть подключены к одному коллектору.Однако диаметр труб, шаг между ними и длина должны быть одинаковыми, если трубопроводы подключены к одной и той же системе. А длина и шаг контура, в свою очередь, зависят от диаметра труб. Чем он больше, тем длиннее может быть контур.

Совет! Если в комнате встроенная мебель, то площадь пола под ней не нужно учитывать при расчетах. От теплого пола все равно толку не будет, да и трубы там можно не прокладывать.

Необходимо сделать небольшой отступ от каждой стены (примерно 10-15 см от внешних и до 30 см — от внутренних). Шаг между трубами может варьироваться в пределах 20-30 см, если они используются как дополнительная опция для обогрева помещения.

Водяной пол — идеальный вариант обогрева для больших помещений площадью более 20 м 2. Но в маленьком помещении лучше выбрать какой-то другой вариант, так как прокладывать водопроводы будет очень неудобно.Также стоит по возможности остановиться на тяжелом варианте теплого пола, то есть смонтировать его с помощью бетонной стяжки. Это самый надежный, хоть и самый долговечный вариант, но он идеален для частного дома. Кстати, сама стяжка очень хорошо защищает трубы контура от риска повреждения и сама по себе способна долго сохранять тепло, а значит, поможет сэкономить.

Вопрос организации отопления — самый важный для каждого, кто строит свой дом.Конечно, если исключить обитателей тропиков, где проблема диаметрально противоположная. Подсчитано, что водяной пол может сэкономить до 20% затрат на отопление. Но только если вы все сделаете правильно!

С чего начать процесс устройства теплого пола?

Конечно, с расчетами! И очень подробно — неправильный выбор шага укладки или диаметра трубы приведет к навсегда холодным помещениям или полосам тепла на полу. А учитывая, что система буквально «встраивается», стоимость переделки превысит установку нового теплого пола.

Как правильно рассчитать теплый пол?

Сделать это вручную довольно сложно, поэтому лучше использовать одну из специальных программ, например Valtec. Это многофункциональная программа для расчета отопления, водоснабжения и гидравлики.

• точные данные по помещению — площадь пола и стен, размер дверных и оконных проемов;
• материалов для стен, пола и даже потолка;
• Расстановка неподвижной мебели — шкафы-купе, кухонные гарнитуры, душевые кабины и др.;
• желаемая температура в помещении;
• наличие и толщина ковра.

Преимущество использования программ — простота расчетов. Просто введя необходимую информацию в соответствующие ячейки, можно получить расчет на выходе:

• теплопотери в каждой комнате;
• тепловая нагрузка — приток тепла, который даст теплый пол в каждой комнате;
• гидравлическое сопротивление всей системы в частном доме;
• количество всех материалов, необходимых для теплого пола.

Что нужно знать, чтобы организовать теплый пол?

Перед тем, как приступить к покупке материалов, нужно учесть все нюансы. Во-первых, это диаметр труб. Не берите слишком большие, 16 мм вполне достаточно. Труба такого диаметра позволяет сделать шаг не менее 10 см без складки на изгибе при укладке змейкой. Но максимальная длина трубы не может превышать 90 м.

Во-вторых, это шаг прокладки труб — в идеале он должен быть в пределах 10-20 см и должен быть кратен 5.У внешних стен и окон шаг меньше, а у внутренних — больше.

Под тяжелой мебелью, стоящей близко к полу и установленной у внутренних стен, петли можно начинать укладывать на расстоянии 1 м от стен. Также не стоит прокладывать трубы под напольным унитазом — просверливание отверстий под крепеж может повредить напольную систему.

В-третьих, это длина труб. Он должен быть одинаковым для всех цепей, подключенных к одному коллектору.Конечно, на практике добиться этого нереально, поэтому нужно уменьшить разницу максимум до 10 м. в больших комнатах придется укладывать два контура, в маленьких — уменьшать шаг укладки. При этом к одному коллектору не рекомендуется подключать более 9 цепей длиной 90 м — лучше разделить их на два устройства.

Трубы не могут подняться вверх, поэтому придется установить второй коллектор на втором этаже. Если коллектор находится на внешней стене, отходящие трубы обязательно утепляют.

Укладка теплого пола в бетонную стяжку

1. Монтируется коллекторный шкаф и сам коллектор, к которому будут подсоединяться трубы. При необходимости просверливаются отверстия для вывода труб.
2. Демпферная лента наклеивается на стены по всему периметру, а также между контурами, если они находятся в пределах одного помещения. Он компенсирует тепловое расширение пола и служит утеплителем холодной стены. Ширина должна быть 15 см и более — в зависимости от толщины «пирога» теплого пола.
3. На бетонное основание укладывается утеплитель. Для первого или цокольного этажа без обогреваемого подвала он должен быть толщиной от 5 см, на остальных этажах — от 3 см. Бетонная плита второго этажа необходима для того, чтобы снизить затраты тепла на обогрев этой самой плиты. Все равно теплый воздух поднимается вверх и потолок не нагреет нижние помещения.
4. На утеплитель укладывается гидроизоляция и укладывается армирующая сетка.
5. Теперь можно приступать к укладке труб — от внешней стены к внутренней, если выбран метод «змейка», или от стен к центру, если трубы укладываются «по улитке».
6. Катушки могут крепиться как специальными креплениями, так и обычной пластиковой конструкционной стяжкой к арматуре. В последнем случае его нельзя сильно затягивать!
7. После подключения всех контуров проводится пробный пуск системы отопления — она ​​должна работать при максимальном давлении и рабочей температуре в течение 24 часов.
8. При отсутствии протечек или других неисправностей стяжка заливается. Под плитку ее можно делать толще — до 5 см, а под ламинат, который плохо аккумулирует и проводит тепло, не следует делать больше 2 см.В этом случае стяжку армируют вторым слоем сетки, уложенной поверх труб.
9. Важно не забывать поливать бетон каждый день, потому что он становится твердым при контакте с водой. Полы укладываются через 28 дней, после полного затвердевания стяжки.

Если дом деревянный или каркасный, а несущие перекрытия не рассчитаны на вес бетонной стяжки, можно устроить теплый пол.Его преимущество — отсутствие «мокрого» процесса, поэтому сразу после установки системы вы можете наслаждаться теплом в доме.

Еще одно несомненное преимущество такого решения — небольшая толщина торта и возможность его укладки на старый деревянный пол. Как это сделать просто, наглядно показано на видео:

Для частного дома полы с подогревом идеальное решение … Они создадут прекрасный микроклимат в помещении даже в самые суровые зимы. При правильной организации теплый пол можно использовать как основной источник тепла.Для этого следует знать, как сделать теплый пол в частном доме. В этой статье вы узнаете о возможностях реализовать теплый пол в своем доме своими руками.

Перед тем, как оборудовать теплый пол, важно произвести все необходимые расчеты. Например, вы должны определить, сколько тепла теряет ваш дом. Как это сделать? При расчете тепловых потерь необходимо учитывать следующие параметры:

• Толщина стенки и материал.
• Толщина и из чего сделаны фундамент и крыша.
• Толщина и тип утеплителя, используемого при строительстве дома.
• Общая площадь дверей и окон, а также уровень их утепления.
• Толщина и материал перекрытия.
• Особенности климата вашего района и многое другое.

Если вы решили создать проект теплого пола в специализированной проектной организации, то вам стоит заранее подготовить все эти и другие данные.Однако вы можете произвести такие расчеты самостоятельно, но погрешность будет больше. Например, есть два метода:

1. По объему.
2. По площади.

Лучшим вариантом для проведения расчетов считается — по объему помещения.

При расчете теплого пола для частного дома важно определить количество получаемой от него тепловой энергии. Как показывает практика, теплые полы выдают 60-80 Вт / м 2. На самом деле это немаленький показатель, как может показаться на первый взгляд.Если умножить ее на площадь комнаты, то в результате получится высокий показатель тепловой энергии.

Здесь важно не ошибиться. Мы будем обсуждать отапливаемую площадь, а не общую. Например, нет смысла топить пол под шкафом или другими громоздкими предметами. Поэтому расчет производится выборочно.

Отапливаемая зона — это место, где проложены труба и отопительный контур. Чтобы определить эту площадь, вычтите площади всех установленных на полу объектов.Только после этого можно переходить к точным расчетам теплого пола. Для этого полученную площадь умножьте на 60 или 80 Вт / м 2. Если в качестве напольного покрытия будет использоваться керамическая плитка, то умножьте на 80, а для других покрытий на 60.

Полы с подогревом в качестве основного отопления — возможно ли?

Перед тем, как приступить к монтажу кабельного теплого пола, обязательно составьте проект. Это позволит вам произвести точный расчет.необходимый материал, а также определите зоны, которые не будут нагреваться. Также укажите в проекте расположение датчика температуры и место подключения к электрической сети. Этот проект понадобится вам при ремонте, так что сохраните его.

Для определения точного расстояния между нагревательными кабелями можно использовать следующую формулу: L1 = P × 100 / L2

L1 — необходимое расстояние в см.

· P — общая свободная площадь, м 2.

· L — длина кабеля в м.

Для предотвращения потерь тепла рекомендуется устанавливать нагревательный кабель на теплоотражающий материал. Также убедитесь, что соединение между шнуром питания и нагревательным кабелем не изгибается. Что касается расположения датчика температуры, то он должен быть на расстоянии 50-100 см от стены.

Сначала необходимо установить теплоизоляцию и светоотражающую пленку, а затем приступить к установке кабеля. Благодаря специальному креплению кабель фиксируется через каждые 30 мм.Линии не должны пересекаться друг с другом. Расстояние до границ мебели и других стационарных предметов должно быть не менее 400 мм.

На высоте 1,2 м от пола установите термостат, который будет контролировать уровень температуры в помещении.

Когда кабель полностью собран, остается заделать его стяжкой. При изготовлении цементно-песчаного раствора не добавляйте в состав крупные фракции гальки. Стяжка теплого пола должна быть не менее 50 мм.При заливке стяжки следите, чтобы внутри не осталось воздуха, иначе это может привести к выходу из строя отопительного контура. Запрещается включать нагревательный кабель во время высыхания стяжки. Он должен высохнуть максимально естественным образом. Это может занять около месяца.

Также есть технология укладки нагревательных матов. Их установка происходит намного быстрее, так как кабель уже закреплен на специальной монтажной сетке с необходимым шагом. Принцип их установки практически не отличается от технологии, описанной выше.Единственное, что нужно — это измерить рабочее сопротивление. Он должен соответствовать указанным в инструкции к товару показателям.

Что касается эффективности, водяные полы с подогревом не имеют себе равных по эффективности. Однако монтировать его намного сложнее, к тому же стоимость такого пола очень высока. Однако по сравнению с радиаторной системой вы будете платить на 20% меньше энергии. Итак, для создания водяного отопления необходимо:

• Котел.
• Трубы.
• Теплоноситель.
• Циркуляционный насос.
• Смесительный блок.
• Коллектор.

Это по части оборудования. Кроме того, потребуется приобрести теплоизоляцию, залить стяжку и уложить пол. Следовательно, в результате у вас будут приличные расходы.

В большинстве случаев водопроводные трубы прокладываются в стяжке пола. В раствор добавляется пластификатор, что увеличивает технические характеристики готовой стяжки, а также ускоряет процесс высыхания.В такой системе отопительный «пирог» — отличный аккумулятор тепловой энергии. Он может долгое время поддерживать необходимую температуру в помещении. Даже после выключения отопления в помещении какое-то время будет тепло.

Если ваш частный дом построен из дерева, то стяжка здесь не подойдет. Это сильно повлияет на перекрытие. По этой причине практика использования системы полов, которая выполняется из дерева или пенополистирола. Он легкий и очень простой в установке.

Если вы выбрали водяной теплый пол, то помните, что его можно уложить в пол при строительстве дома.

Итак, какое отопление лучше всего использовать для частного дома? Если у вас ограниченный бюджет, вы можете установить электрическое отопление, но его обслуживание будет очень дорогостоящим. С другой стороны, водяное отопление требует больших финансовых вложений на этапе его монтажа. Однако при эксплуатации довольно экономичен.Существует множество рабочих схем, которые можно использовать при устройстве теплого пола. Оставляйте свои комментарии, если вы уже реализовали в своем доме теплые полы.

Видео

В предоставленном видеоматериале более подробно рассказано о создании теплого пола в частном доме:

Живя в загазованном городе, все больше и больше наших сограждан задумываются о смене места жительства на более экологически чистое.С некоторых пор хозяева загородного дома могут наслаждаться тишиной и чистым воздухом.

Однако такая жизнь обеспечивает несколько иной уровень комфорта, чем проживание в городской квартире. К наиболее актуальным проблемам отдельного жилого дома следует отнести недостаточную температуру пола.

Сегодня есть решения, позволяющие устранить этот недостаток. Речь идет о системе водяного теплого пола, которую может устроить своими руками любой домовладелец. Добиться желаемого результата можно при наличии необходимых навыков и опыта.

Типы теплых полов

Сегодня у хозяина загородного дома есть два пути решения проблемы обогрева помещения: устройство водяного отопления и использование электроэнергии.

Электричество сегодня используется инфракрасных пленочных конструкций … Но, учитывая его дороговизну, этот вариант не может быть использован для решения проблемы отопления дома с позиции целесообразности.

По этой причине большинство владельцев загородных домов все чаще выбирают систему водяного отопления .

Однако на фоне водяного пола электрические системы имеют важное преимущество, которое заключается в отсутствии затруднений при установке . Выполнить укладку электрического кабеля под силу любому человеку. Но не всем удается с первого раза справиться с монтажом труб и подключением их к отопительному котлу.

При этом необходимо помнить, что при использовании электрических систем отопления отмечается отрицательное влияние со стороны электромагнитных волн на здоровье людей, проживающих в частном доме.

Принципиальное устройство водяного пола с подогревом в частном доме

Действие системы водяного пола основано на движении нагретой воды, которая содержится в трубах , проложенных под напольным покрытием. Излучаемое им тепло распространяется на напольное покрытие, и оно уже начинает нагревать воздух в помещении.

Монтаж трубопровода требует соблюдения определенного шага. Выбор этого параметра основан на теплотехнических расчетах, при выполнении которых необходимо учитывать ряд факторов:

• толщину материала стенки;
• мощность котла, используемого для отопления;
• материал, из которого изготовлены трубы;
• тип цоколя пола;
• площадь помещения, которое планируется отапливать;
• высота потолка;
• климатические особенности той или иной местности.

Обычно при устройстве теплого водяного пола в частном доме хозяева выбирают трубы из пластика или металлопластика .

Причина такого решения — доступная цена … Также нет трудностей с установкой, при этом они имеют длительный срок службы, который может составлять до 50 лет.

После того, как трубы проложены, подсоединяется к отопительному котлу … Тепло по трубам может распределяться не только с простой водой, но и с другими незамерзающими жидкостями.

Подготовительные работы

Еще до устройства водяного теплого пола в частном доме следует обратить внимание на основание, которое должно быть прочным и не иметь неровностей.

Для приведения его в необходимый вид проводятся подготовительные мероприятия, которые заключаются в устройстве гидроизоляции, укладке утеплителя и создании цементно-песчаной стяжки.

Также необходимо убедиться, что в помещении установлено окон и дверей , стены оштукатурены, определены места подключения отопления, канализации и водопровода.

Подготовка плиты перекрытия

Нередко теплый пол в загородном доме приходится укладывать на перекрытие железобетонной плиты. В таких ситуациях первым делом необходимо нанести пароизоляционный слой .

При устройстве гидроизоляции можно использовать специальные составы с битумной основой, либо обклеить основу такими материалами, как рубероид , стекловолокно, стекловолокно … Для их крепления необходимо использовать составы на аналогичной основе.

Что касается пароизоляции, то она отлично справится с этой ролью. полиэтиленовая пленка с минимальной толщиной 0,2 мм. Устройство гидро- и пароизоляции — обязательное требование, выполнение которого позволяет обеспечить защиту изоляционного слоя от влаги.

Риск возникновения последнего увеличивается на фоне образования конденсата, когда плита теплого пола соприкасается с холодной землей.

При установке пленочной пароизоляции или гидроизоляции на основе оклейки материалов используется материал в виде полос, которые следует укладывать с нахлестом 10-15 см.При работе с пленкой необходимо закрепить лентой .

Если приходится иметь дело с листами клеевой гидроизоляции, то для крепления используются битумные составы. Независимо от типа используемого утеплителя, он должен быть размещен на вертикальной поверхности над слоем утеплителя и прикреплен к стенам.

Подготовка основания

Распространены ситуации, когда процесс строительства частных домов происходит без использования плиты перекрытия. Подобный вариант выбирают в тех случаях, когда в проекте не предусмотрено подвал.

Подготовительные работы сводятся к созданию первичного слоя на основе песка и щебня … Причем выкладываются в виде отдельных слоев друг на друга, выдерживая высоту не более 10 см. Обязательная процедура, которую должен пройти каждый слой, — это увлажнение и утрамбовка.

Далее приступаем к заливке бетонной смеси площадь помещения, выбранная для укладки водяного теплого пола. Нелишним будет разместить арматурную сетку, что повысит надежность конструкции.Необходимо обеспечить горизонтальность поверхности, используя для проверки строительный уровень.

При заливке бетона необходимо ориентироваться на маяковые рельсы … Их преимущество заключается не только в упрощении соблюдения горизонтальности, но и в выполнении ими роли компенсаторов. Соблюдая строительные нормы и правила, необходимо следить за тем, чтобы перепады по горизонтали не превышали 1 сантиметр.

Утеплитель пола

При устройстве теплого водяного пола в загородном доме своими руками важную роль играет теплоизоляция.Его основная задача — ограничить доступ тепла, идущего из труб с горячей водой, в нижнюю часть подземного пространства, которым может быть земля или подвал.

Эффективная работа системы будет достигнута только тогда, когда тепло будет направлено только вверх в жилое пространство.

Особое внимание стоит уделить правильному выбору материала по теплоизоляции и его толщине. Это сильно повлияет на то, насколько вы сможете снизить расходы на отопление.

Правила создания теплоизоляции

При выборе толщины изоляционного слоя учитываются следующие параметры:

1. Характеристики материала стены.
2. Климатические условия.
3. Выровнять грунтовые воды при отсутствии плит перекрытия.
4. Объем помещения, в котором планируется установка теплого пола.

Если следовать нормативам, то изоляционный слой, на котором в будущем будет возводиться стяжка, создаваемая над грунтовым основанием или холодным подвалом, должен иметь толщину 50 мм. В случае укладки на плиты перекрытия этот параметр можно уменьшить.

В большинстве случаев роль теплоизолятора выполняет пенополистирол , имеющий покрытие на основе фольги с одной стороны.Работа с этим материалом сопряжена с некоторыми неудобствами, так как для фиксации труб придется использовать подручные средства, например, хомуты.

Однако избавиться от подобных трудностей можно, купив более современные плиты на основе пенополистирола, обеспечивающие ускоренный монтаж и более высокий уровень качества монтажа.

Благодаря особой конструкции эти пластины обеспечивают прочное соединение , чему значительно способствует использование запорных устройств.Поэтому если использовать такие конструкции, то задача создания прочного, прочного и ровного основания решается довольно просто.

Используемый материал обладает высокими плотностными характеристиками и пароизоляционным слоем в виде пленки на основе жесткого полистирола. Помимо этого, в конструкции плит предусмотрены специальные каналы , предназначенные для размещения труб отопления.

Технология крепления таких плит в загородном доме не требует использования рулетки или других измерительных приборов.Наличие линейной разметки по краям избавляет от этой необходимости.

Благодаря этому монтажные работы выполняются быстрее. Это преимущество не единственное, что присуще данным плитам, однако уже с учетом этого можно понять, что такой выбор не будет ошибочным.

Следите за тем, чтобы плиты из пенополистирола были уложены по всей площади пола. При таком варианте монтажа может гарантировать высокий уровень прочности бетонной стяжки и надежность всей системы отопления.

Особенности теплого пола

Несмотря на то, что вы обладаете определенными знаниями относительно монтажа труб в квартире, лучше всего, чтобы эту работу выполняли квалифицированные специалисты. Только в этом случае можно гарантировать эффективную работу. систем теплого пола.

При прокладке таких систем отопления необходимо соблюдать ряд правил:

• Частота укладки труб напрямую влияет на уровень нагрева напольного покрытия, от которого зависит поддерживаемый температурный режим в помещении.
• При прокладке труб вплотную к наружным стенам необходимо стремиться располагать их как можно плотнее, чем посередине помещения. Это нужно делать с учетом того, что на их нагрев уйдет определенное количество тепла.
• При укладке труб петлями их необходимо укладывать с шагом 10-25 см.
• Недопустимо укладывать элементы системы отопления по схеме, при которой стыки плит перекрытия будут перекрываться. Если нет возможности разместить их на разных плитах, то первым делом необходимо уложить стальной кожух на пересечении плит, в котором должны быть размещены трубы.
• Лестницы, тамбурные входные двери и другие помещения, не отличающиеся большой площадью, утеплять теплым полом нежелательно.

Среди всех доступных сегодня вариантов отопления подземные системы являются наиболее предпочтительными, превосходя по своим характеристикам радиаторные и воздушные аналоги. Но необходимо помнить, что не все хозяева способны правильно выполнить устройство водяного теплого пола своими руками.

При этом многие справятся с подготовкой фундамента.Этой работой нельзя пренебрегать, она поможет. экономия денег на установке системы теплого пола в загородном доме.

В отличие от электрического теплого пола на жидком теплоносителе, требует более сложных расчетов для интеграции в систему отопления. Срок службы и эффективность системы напрямую зависят от правильного выбора материалов, фурнитуры, монтажа и схемы работы отопления.

Подбор труб для теплого пола

Вопреки расхожему мнению, выбор труб для установки теплообменника в пол не такой уж и широкий.Всего существует два варианта: XLPE и медь. Наиболее очевидные преимущества специальных материалов — это прочность, устойчивость к деформации, низкий коэффициент линейного расширения. Но главное преимущество — кислородный барьер, который в конечном итоге предотвращает образование осадка на внутренней поверхности труб.

Значение использования меди в высокой теплопроводности трубок и коррозионной стойкости. Очевидный недостаток — сложность монтажа и высокий риск выхода из строя при наличии твердых частиц (песка) в теплоносителе.Несмотря на то, что для пайки требуется только недорогая газовая лампа и флюс, правильно согнуть катушку — задача непростая. И это при том, что витков медной трубки может быть несколько десятков, а одна ошибка, в результате которой возникает обрыв, приводит к браку всего сегмента или необходимости дополнительной пайки.

Полимерные (полиэтиленовые) трубки

имеют более высокий коэффициент теплового расширения, кроме того, они теряют прочностные свойства при нагревании выше рабочих температур, однако при теплом полу в принципе теплоноситель не нагревается выше 40 ° С.Несомненный плюс — легкость установки. Легко сгибается и укладывается в спираль или катушку. Труба поставляется бухтами по 200 м каждая, что позволяет без единого стыка установить теплый пол во всем объеме будущей стяжки. Большинство фирменных полиэтиленовых трубок подразумевает использование специальных инструментов для опрессовки и сварки.

Обеспечение обращения

Системы водяного отопления с подогревом пола не работают по гравитационному принципу и всегда остаются нестабильными.Из-за этого происходит перегрев: сбои в системе циркуляции и рециркуляции могут подавать 70-80 ° С, поэтому средства от экономии на использовании полимерных труб следует хотя бы частично потратить на совершенствование автоматики и вспомогательных механизмов.

Расход теплоносителя в трубках строго регламентирован производителем; возложение этой задачи на общую циркуляцию системы означает увеличение риска неисправностей. Перед коллекторным блоком необходимо установить устройство принудительной циркуляции, после чего каждый из контуров настраивается на требуемый расход.Это определяет максимальную длину петель каждого контура и разницу температур в его начале и конце.

Для перекачки воды в системе используются циркуляционные насосы, предназначенные для систем радиаторного отопления. Диаметр форсунок определяется необходимой пропускной способностью трубы, с помощью которой насос подключается к коллектору. Высота подъема (или давление нагнетания) определяется общим гидродинамическим сопротивлением труб, заявленным их производителем для различных конфигураций петель и радиусов изгиба.Каждое соединение требует увеличения высоты подъема. Регулировка скорости для насосов теплого пола не требуется, однако при ускоренной циркуляции возможна более интенсивная прокачка системы для быстрого входа в режим.

Коллектор в сборе

При использовании более одного ответвления для теплого пола наличие коллекторного блока (гребенки) обязательно. Самостоятельная пайка коллектора даже на две петли не даст желаемого результата; Балансировать магистрали при отсутствии равномерного распределения и клапанных регуляторов практически невозможно.

Коллектор выбирается как по количеству ответвлений, так и по общей пропускной способности. По сути, это многоканальный регулятор расхода. Из материалов корпуса наиболее предпочтительны нержавеющая сталь и высококачественная латунь. Для теплого пола можно использовать два типа коллекторов. Если разница в длине контуров меньше 20-30 метров, подойдут обычные латунные краны с шаровыми кранами. При большем разбросе гидродинамических сопротивлений необходим специализированный коллектор с регуляторами расхода на каждом ответвлении.

Обращаем ваше внимание, что покупать двойной (подача + возврат) коллектор не обязательно. На подающей линии можно установить качественный смеситель с расходомерами, а на обратке подешевле с вентильными (не шаровыми) кранами. Отдельно стоит обратить внимание на то, на какой тип труб рассчитан коллектор. Самые дешевые изделия предполагают подключение труб МП, которые плохо подходят для теплого пола и поэтому используются все реже. Для полиэтиленовых цепей лучше потратиться на надежные и проверенные коллекторы REHAU, для систем из медных труб — Valtec и APE.Присоединение медных трубок рекомендуется к коллектору через раструб и / или резьбовой фитинг; прямая пайка не рекомендуется из-за низкой ремонтопригодности таких соединений.

Блок подготовки температуры

Сам по себе коллектор — это не весь коллектор. В собранном виде смесительный узел комплектуется специальной арматурой, обеспечивающей регулировку температуры воды перед поступлением в систему. Смешивать можно как горячую, так и холодную воду, что в корне определяет специфику работы двух типов смешивания.

Простая схема включения теплого пола. 1 — трехходовой клапан; 2 — циркуляционный насос; 3 — шаровой кран с термометром; 4 — распределительный коллектор с расходомерами; 5 — обратный коллектор с регулирующими клапанами; 6 — контур теплого пола. Регулирование температуры в контуре осуществляется вручную и сильно зависит от температуры теплоносителя на входе.

Первый тип использует замкнутый цикл циркуляции, смешивая горячую воду с трехходовым клапаном по мере необходимости.Недостатком системы является то, что при сбоях в работе автоматики или использовании твердотопливных котлов большое количество горячей воды негативно влияет на полимеры, а также напольное покрытие и микроклимат в помещении. Поэтому перекачка горячей воды практикуется в основном в системах с медными трубами.

Готовый смесительный агрегат для теплого пола. Контроль температуры и степени перемешивания теплоносителя осуществляется полностью автоматически

Для полиэтиленовых контуров предпочтительнее более дорогие коллекторы, смешивающие холодную воду с обратной линии для снижения температуры на входе.Сложность таких смесительных агрегатов обусловлена ​​наличием дополнительного рециркуляционного насоса. Регулировка может осуществляться либо с помощью регулируемого двухходового клапана, либо с помощью электронного термостата, который регулирует скорость двигателя насоса. Последнее является примером борьбы за точность и снижение инерции системы, кстати, весьма успешной. Однако такие системы непостоянны.

Брать ли коллектор в сборе — вопрос спорный. Конечно, наличие гарантии — очевидный плюс, но не всегда удается найти модель с необходимой обвязкой и количеством отводов, в таких случаях придется собрать устройство самостоятельно.

Изоляционный и накопительный слой

Пирог водяного теплого пола выглядит следующим образом: пенополимерная изоляция, трубы отопления и теплоаккумулирующая стяжка в порядке снизу вверх. Толщина и материалы, используемые для основных слоев, должны выбираться в соответствии с рабочими параметрами системы.

Утеплитель подбирается с учетом планируемой температуры обогрева, а точнее разницы температур между теплым и черным полом.В основном используют плиты EPS или PPU с стыковкой кромок. Этот материал практически несжимаем при распределенной нагрузке, при этом сопротивление теплопередаче одно из самых высоких. Ориентировочная толщина полимерной изоляции — 35 мм на перепад температур 30 ºС и затем 3 мм на каждые 5 ºС.

Способы устройства теплого пола в частном доме. Предлагается три варианта крепления и разводки труб: А — Использование специальных монтажных матов для теплого пола. Б — Установка на армирующую сетку с шагом 10 см при помощи пластиковых стяжек.C — Укладка труб в подготовленных желобах в изоляции с помощью световозвращающих экранов. Конструкция теплого пола: 1 — бетонное основание черного пола; 2 — изоляция; 3 — демпферная лента; 4 — бетонная стяжка; 5 — напольное покрытие; 6 — армирующая сетка.

Стяжка не только защищает трубы от повреждений, но и регулирует инерцию системы отопления и сглаживает разницу температур между участками пола непосредственно над трубами и между ними. Если котел работает в циклическом режиме, то нагретый бетон будет отдавать тепло даже при временном отсутствии горячей воды.При случайном перегреве теплопоглощающая стяжка обеспечит отвод температуры, исключив повреждение труб. Средняя толщина стяжки составляет 1 / 10–1 / 15 расстояния между соседними трубами. Увеличивая толщину, можно избавиться от эффекта термической зебры с помощью разреженной окантовки. Естественно, что расход материалов, а также инерционность и время выхода системы в режим работы в этом случае увеличиваются.

При устройстве теплого пола на землю необходимо залить 15-20 см несжимаемого слоя ПГС.Щебень можно заменить керамзитом для дополнительной теплоизоляции. Для утепленных каркасных полов Полы с подогревом можно укладывать непосредственно поверх гидроизоляционного материала, которым покрывается черновой пол, во избежание выхода цементного молока из стяжки. В лучшем случае под трубками устраивают термоотражающий слой из пенополиуретана или ВПСП толщиной 20-25 мм. Даже такого тонкого слоя достаточно, чтобы устранить мостики холода, создаваемые несущей конструкцией пола, а также распределить нагрузку от стяжки.

Нюансы установки

Монтаж водяного теплого пола должен происходить по заранее запланированной схеме. Коллектор требует оборудованного места для установки, это может быть как котельная, так и скрытый в стене отсек. Обоснование установки промежуточных коллекторов зависит от того, будет ли достигнута экономия по сравнению с прокладкой труб от центрального распределительного устройства и допустимо ли такое увеличение длины самой большой петли. Подводить трубы к зонам отопления рекомендуется в помещениях, не нуждающихся в целевом подогреве полов: кладовых, коридорах и им подобных.

Крепить трубы теплого пола только к специальной монтажной системе. Перфорированная лента или сетка обеспечивает точную регулировку шага укладки, надежную фиксацию при застывании смеси и необходимые для температурного раствора зазоры.

Крепление инсталляционной системы к полу осуществляется через утеплитель без значительного давления. В отверстия, образовавшиеся после загибания лепестков, нужно закрепить его, чтобы обжать трубочки.Таким образом, места крепления расположены максимально близко к нагревательным элементам, что исключает их всплытие, смещение или подъем всей системы при заливке бетона.

Что следует учитывать перед установкой системы лучистого отопления — Бруни и Кампизи

Содержание:

1. Что такое лучистые полы с подогревом?
2. Разница между радиационной теплопередачей и конвекцией
3. Современные системы лучистого отопления
4. Различные типы лучистого теплого пола (RFH)
5. Экономичная установка для водного лучистого отопления
6. Электрические системы водяного теплого пола
7. Плюсы и минусы систем лучистого обогрева

Ваши друзья сердечно приглашают вас посетить их новый дом.Вы так много слышали об этом, и они очень рады это продемонстрировать. Он находится в прекрасном месте, и когда вы подъезжаете, вы будете очарованы его потрясающим фасадом и поразительным ландшафтом. Первые впечатления надолго, и уже оставляет отличное.

Они открывают дверь, улыбаясь. Смотришь по сторонам, восторгаясь отделкой. Отличная концепция комнаты с высокими сводчатыми потолками и окнами в стиле Палладио. Великолепная люстра. Широкие плинтусы и толстые плинтусы. И эти этажи! Темный сланец в фойе и лиственные породы золотистого цвета повсюду.

Они берут ваше пальто, и вы выходите из обуви, готовясь к экскурсии. Тогда ты остановишься. Что-то ударяет вас, когда вы стоите на камне, а затем приближаетесь к деревянному полу. Они такие теплые! Ваши друзья продолжают улыбаться, наблюдая за вашей реакцией. Прежде чем вы сможете спросить, они ответят за вас. «Это лучистый пол с подогревом». Вы сразу же почувствуете себя влюбленным в тепло и начнете задумываться об установке системы лучистого отопления в собственном доме.

Существует так много информации о различных типах систем лучистого теплого пола — так много вариантов на выбор, так много доступных продуктов и так много причин, почему следует использовать систему лучистого теплого пола.Вы можете зайти в Интернет, чтобы ознакомиться с вашими вариантами. Может быть, вы посетите домашнюю выставку и поговорите с подрядчиками о расходах на установку лучистого тепла в доме и преимуществах лучистого теплого пола.

Однако легко потеряться. Вы знаете, зачем использовать лучистый пол, преимущества лучистого теплого пола и взвесили плюсы и минусы лучистого тепла. Получить необходимую информацию об установке системы лучистого отопления в вашем доме может быть непросто.

Если это звучит знакомо, то прочтите и узнайте о различных типах систем лучистого теплого пола, установке системы лучистого отопления в вашем доме и о том, как пользоваться преимуществами лучистого теплого пола.

Что такое лучистые полы с подогревом?

Системы лучистого отопления используются еще со времен римлян, когда они проложили сеть труб под мраморными полами и подключили их к системе горячего водоснабжения. Римляне использовали дровяной котел, за которым ухаживали рабы, и элементарную насосную машину для циркуляции горячей воды, которая согревала их каменные полы. В свою очередь, однородность тепла пола передавала тепло другим предметам в комнатах, в том числе людям, находящимся в помещении.

За столетия сформировались и многие другие формы лучистого тепла.Некоторые из них работали хорошо, например, отдельно стоящие радиаторы для горячей воды, обычные в викторианских домах, а некоторые потерпели колоссальные неудачи — например, электрические излучающие панели 1980-х годов, встроенные в потолки и сожгшие их конструкции дотла.

Камины и отдельно стоящие дровяные печи являются примерами излучаемого тепла, как и те неприглядные электрические обогреватели для плинтусов, которые сильно ударяют по лодыжкам. Широко использовались и другие устройства излучающего тепла, такие как керосиновые напольные устройства, которые назывались «обогревателями», и маленькие керамические коробки с электрическим приводом, которые до сих пор находятся под столами и держат пальцы ног поджаренными.

Но лучшей системой лучистого домашнего тепла всегда было эффективное использование полов в доме за счет использования широкой нижней поверхности в качестве единого нагревательного элемента. Это позволяет теплу естественным образом подниматься и нагревать другие объекты с помощью научного процесса излучения.

Разница между радиационной теплопередачей и конвекцией

Есть большая разница между теплопередачей излучения и другой распространенной формой отопления дома — конвекцией. За последнее столетие большинство домов в более холодном климате отапливались за счет конвекции, а не радиации.Конвекция — это процесс нагрева воздуха и обдува им помещения теплым воздухом для поддержания тепла полов, стен и потолков. В свою очередь, предметы в комнате, такие как мебель и люди, будут оставаться теплыми благодаря температуре воздуха.

Эти конвекционные обогреватели до сих пор широко используются и обычно называются «системами с принудительной подачей воздуха» — когда в печи есть центральный нагревательный элемент, через который обдувается воздух. Этот нагретый воздух затем распределяется по дому вентилятором по «воздуховодам» и циркулирует обратно в более холодном состоянии по другим воздуховодам, называемым «возвратным холодным воздухом».”Процесс повторяется и включается и выключается предварительно установленным термостатом. Топливом для этих печей с принудительной конвекцией обычно является нефть или природный газ, но некоторые из них также работают от электричества.

Системы лучистого обогрева становятся все более популярными, особенно в последнюю четверть века, по мере того, как технологии развиваются, и системы доказали свою надежность и экономичность. В отличие от конвекционного отопления, системы лучистого тепла не имеют воздуховодов и циркуляции воздуха. Излучающие системы зависят от теплопередачи по инфракрасному научному принципу, используемому солнцем, который называется «линия обзора».Эти невидимые электромагнитные инфракрасные волны исходят от нагретой тепловой массы. В замкнутой системе, такой как дом, более теплые предметы естественным образом нагревают более холодные до тех пор, пока не будет достигнут баланс.

Современные системы лучистого отопления

Современные домашние системы лучистого отопления в полной мере используют инфракрасное излучение. Безусловно, наиболее распространенным источником радиатора в доме является масса пола. Радиаторы могут быть локально расположены в одном месте, например, на полу в ванной комнате, или могут быть установлены по всей подповерхности пола в доме.Другие радиаторы все еще используются, такие как настенные панели или обогреватели для плинтусов, хотя потолочные радиаторы почти всегда используются в коммерческих целях, таких как склады.

Причина сохранения низкого уровня тепла проста. Тепло поднимается, поэтому имеет смысл расположить источник тепла на уровне пола. Это позволяет теплу естественным образом проходить через «горячую» зону, то есть от пальца ноги человека до области головы. Все объекты в горячей зоне достигают равновесия по температуре после того, как система лучистого тепла проработает некоторое время, включая людей.Исчез этот прилив горячего воздуха, когда топка включается, и внезапная вспышка прохлады, когда она выключается.

Инфракрасный принцип лучистого теплого пола прост, и причины, по которым следует использовать лучистую систему теплого пола, ясны. Однако понимание различных типов систем лучистого отопления для вашего дома и установка лучистого тепла в доме немного сложнее.

Различные типы лучистого теплого пола (RFH)

Существует две основных формы лучистого теплого пола, или RFH, как его называют в домашнем отопительном бизнесе.Один из них — гидронный, когда вода или определенная жидкость, такая как гликоль, нагревается каким-либо типом топливного котла, а затем циркулирует по системе трубопроводов под поверхностью пола. Во-вторых, электрические радиаторные панели, где электрические провода или кабели, проложенные под полом, вынуждены сопротивляться току, который затем выделяет тепло.

Эти две формы лучистого теплого пола просты по своей концепции. Однако обе системы имеют широкий спектр различных компонентов для разных приложений, а также различные марки и особые требования к установке.Одно из важнейших соображений при выборе той или иной формы лучистого напольного отопления заключается в том, используется ли оно в новом строительстве или при ремонте.

Модернизация систем лучистого отопления

Для всего дома сложно, если почти невозможно, модернизировать систему лучистого отопления в существующем доме, особенно гидравлическую систему. Локальные системы лучистого теплого пола для использования в одной или нескольких комнатах, таких как ванные комнаты, кухни или прачечные, легко ремонтируются с помощью электрического лучистого обогрева пола.Это намного более рентабельно в меньшем масштабе. Более крупный ремонт, например, пристройка дома, может подойти для крупномасштабной и более дорогой гидравлической системы.

Выбор типа системы лучистого теплого пола зависит от области применения. Во-первых, необходимо знать, как работает каждый тип системы лучистого обогрева пола, прежде чем принимать решение об установке лучистого тепла в доме.

Системы водяного теплого пола

Из двух основных систем RFH покупка и установка водяных или водяных излучающих полов является самой дорогой из двух систем.Это в первую очередь связано с количеством компонентов и количеством квалифицированного персонала, необходимого для создания и установки гидравлической системы RFH.

Гидравлическая система водяного отопления для пола работает путем нагрева воды или гликоля в бойлере и перекачивания ее через лабиринт труб, установленных под полом или прямо на поверхности пола. Тепло от горячей воды передается массе пола, а затем излучается посредством теплопередачи к другим предметам с твердой массой, таким как стены, потолки, мебель и люди.Он не полагается на нагрев или движение воздуха для передачи тепла.

Гидравлическое напольное отопление обычно устанавливается во время нового строительства, так как техническая проблема прокладки системы под существующим полом во время ремонта огромна. Кроме того, в долгосрочной перспективе гораздо более экономично установить гидравлическую систему по всему дому, а не выделять ее на более мелкие участки.

Экономичная установка для водного лучистого отопления

Основными компонентами системы водяного водяного теплого пола являются:

• Котел — это металлический резервуар, содержащий нагревательное устройство, обычно называемое горелкой.Гидравлические баки бывают разных емкостей в зависимости от размера дома.
• Жидкость — жидкая среда, которая должна нагреваться и циркулировать в качестве источника теплопередачи. Обычно используется свежая водопроводная вода из-за ее стоимости и доступности. В некоторых системах используется некоррозионная и незамерзающая жидкость, например гликоль.
• Топливо , которое требуется сжигать для получения энергии, которая может быть передана жидкости. Обычные источники топлива — природный газ, нефть и электричество.Древесина иногда используется в сельской местности, где ее много, а иногда дровяные котлы подключаются к вспомогательному электрическому блоку.
• Трубопровод — протянутый по всему полу в качестве распределительной системы. Металлические трубы используются редко из-за длительного воздействия коррозии. Практически во всех водяных системах обогрева полов сегодня используются пластиковые трубы диаметром ½ дюйма, изготовленные из полиэтилена PEX или сшитого полиэтилена. PEX очень гибкий, не ржавеет и выпускается большой длины, что позволяет плести трубы PEX с минимальным количеством стыков или без них.
• Насос — необходим для создания давления в системе и поддержания постоянного низкоскоростного потока теплой жидкости по всему дому. Большинство, если не все, насосы — электрические.
• Коллектор — это распределительный центр для труб, позволяющий независимо отапливать различные зоны дома. Эта функция энергосбережения позволяет уменьшить поток воздуха в определенные части дома, чтобы в незанятых помещениях было прохладнее.
• Термостат — это регулятор температуры для водяного водяного теплого пола.Обычно каждая зона имеет независимый термостат, подключенный к коллектору. Программируемые термостаты часто используются в качестве энергосберегающих устройств.

Помимо компонентов системы водяного теплого пола, существует три различных метода установки распределительных труб:

• Трубопровод в плите устанавливается непосредственно внутри пола и залит бетоном. Это обычное явление для цокольных этажей или одноэтажных перекрытий и лучше всего подходит для нового строительства.Между землей и трубами и поверхностью бетонной плиты помещается жесткая изоляция. Затем поверх плиты кладется окончательная отделка пола. Это может быть керамическая плитка, линолеум, ламинат, ковер или искусственная древесина твердых пород.
• Трубопровод в стяжке также заключен в бетон, хотя это приложение работает в сочетании с существующим основанием, таким как другая бетонная плита или система деревянных балок пола. Трубопровод PEX укладывается в виде плетеной ткани, а затем поверх труб заливается тонкая, не относящаяся к конструкции стяжка из легкого бетона специальной конструкции.
• Трубопровод под деревянным покрытием — это трубопровод, в котором гидравлический трубопровод устанавливается в системе деревянных балок пола, под деревянным основанием и финишной отделкой пола. Это обычно используется на втором или третьем этаже и использует полости в балках пола, избегая при этом затрат, веса и дополнительной толщины заливки бетона в стяжке. Чтобы сделать водяную систему обогрева полов под деревянным покрытием эффективной, области балок изолированы стекловолокном, а фольговые отражатели установлены под трубами, чтобы направлять тепло вверх.

Системы электрического теплого пола

Другая распространенная и популярная форма системы лучистого теплого пола основана на сопротивлении электрическому току. Это гораздо больше подходит для изоляции определенных областей дома, таких как ванные комнаты и кухни, поскольку стоимость установки электрической системы по всему дому будет непомерно высокой, не говоря уже о постоянных расходах на эксплуатацию.

Электрические системы водяного отопления

Системы электрического лучистого отопления лучше всего подходят для деревянных полов, а не для установки на бетонные плиты.Если плиты не изолированы очень хорошо, энергия, требуемая от электрического сопротивления, может быть настолько значительной для нагревания бетонной массы, что эффект масштаба исчезнет.

Электрические системы лучистого теплого пола хорошо подходят для ремонта, хотя они обычно используются при строительстве новых домов. Электрические системы бывают самых разных применений и сложности. Некоторые из них такие же простые, как тонкие электрические коврики. Они похожи на электрическое одеяло, которое можно положить на поверхность существующего пола и подключить к розетке.Затем сверху кладут другой коврик или коврик для эстетики.

Другие электрические лучистые напольные обогреватели устанавливаются прямо в пол, а над ними размещается другой готовый продукт. Керамическая плитка — самый распространенный материал, за которым следует ламинат. Большинство систем постоянного электрического лучистого теплого пола предназначены для конкретного применения. Изготавливается шаблон и передается поставщику, который разрабатывает продукт для точного размера и формы обогреваемой площади.

Все электрические системы лучистого обогрева пола используют один и тот же принцип сопротивления электрическому току для создания тепла, а затем передачи его тепловой массой на готовый пол.Затем тепло распространяется на окружающие предметы. Не все электрические системы лучистого отопления используют одинаковый подход к дизайну или материалам.

Самыми популярными электрическими системами водяного теплого пола являются:

• Электрические коврики — это тонкие пластины или гибкие одеяла, которые содержат плетеный узор из крошечных проводов сопротивления, обычно из нихрома или меди. Эти прокладки уже существуют в размерах для стандартных областей, но обычно изготавливаются на заказ для конкретной области установки.Это может включать точные углы, изгибы и карманы в зависимости от формы пола.
• Кабели с неизолированной жилой — Кабели с неизолированной жилой поставляются в предварительно отмеренных рулонах определенной длины. Их подают через небольшие пластиковые опоры, прибитые к полу, а затем покрывают тонким слоем раствора.
• Изолированные кабели — Изолированные кабели также поступают заранее подготовленной длины, затем укладываются прямо на пол и заливаются тонким бетоном.

Независимо от типа системы электрического лучистого теплого пола, все они изготавливаются на заводе и остаются цельными, а не разрезанными, сломанными или измененными.Любое вмешательство или прерывание подачи электроэнергии делает систему неработоспособной. Это один из недостатков установки системы электрического лучистого отопления. Однако при условии, что они установлены правильно и о них должным образом позаботились, вероятность возникновения проблем мала.

Электрические системы лучистого теплого пола содержат меньше компонентов, чем водяные системы лучистого отопления. Компоненты системы электрического лучистого теплого пола:

• Провода сопротивления — Электричество течет по этим проводам, встречает сопротивление и нагревает их.Размер, длина и конструкция проводов зависят от производителя и конкретного применения. Как правило, в небольших приложениях используются провода меньшего размера, и их дешевле покупать, устанавливать и эксплуатировать.
• Коврик или закрепка — это то, что разделяет провода сопротивления и удерживает их на равном расстоянии. Маты поставляются с этим типом готовой системы, тогда как кабели или провода, проложенные на полу, покрываются обычным бетонным раствором, который смешивается и наносится на стройплощадке.
• Температурный датчик — Температурный датчик обычно устанавливается на конце проводов и посылает сигнал обратно по проводам на термостат.
• Термостат — Регистрирует заданную температуру и регулирует поток электроэнергии, регулируя температуру в соответствии с настройками помещения. Электрические термостаты системы лучистого теплого пола подключаются отдельным проводом к кабелю или подкладке и монтируются на стене. Некоторые модернизированные электрические системы лучистого тепла имеют дистанционные и программируемые термостаты.

Плюсы и минусы систем лучистого обогрева

Если вам все еще интересно, зачем использовать системы лучистого теплого пола, важно изучить плюсы и минусы лучистого тепла. Преимущества лучистого теплого пола намного перевешивают недостатки, особенно в системах лучистого отопления, установленных по всему дому на начальном этапе строительства. Установка лучистого отопления в вашем доме — это серьезная инвестиция, которая должна быть рассчитана на долгосрочную прибыль. Сюда входят как водяные, так и электрические системы водяного теплого пола.

Преимущества систем лучистого теплого пола:

• Комфорт — Несомненно, самым большим преимуществом лучистого тепла для пола является равномерное распределение тепла и комфорт, который он обеспечивает для людей. Здесь нет горячих и холодных точек, и равномерное тепло не отнимает естественное тепло тела.
• Экономичный — В долгосрочной перспективе лучистое отопление пола обходится дешевле в эксплуатации, если начальные капитальные вложения окупятся.
• Quiet — Теплый пол без шума.Здесь нет вентиляторов, порыва воздуха или рычания печи.
• Clean — Благодаря отсутствию движущегося воздуха для распределения пыли и взвешенных в воздухе частиц, лучистое тепло для пола обеспечивает исключительно чистую среду. Он идеально подходит для людей, страдающих аллергией или затрудненным дыханием.
• Без воздуховодов — В то время как конвекционные печи с принудительной подачей воздуха должны работать вместе с воздуховодами для теплого и холодного воздуха, излучающие системы полностью размещены в полу. Здесь нет коробок или подвесных потолков, за которые можно было бы нырнуть или попытаться замаскировать.
• Низкие эксплуатационные расходы — У излучающего теплого пола мало или совсем нет движущихся частей, которые нужно обслуживать или выйти из строя. Сюда входят фильтры, которые нужно заменить, и воздуховоды, которые нужно очистить.
• Лучшее размещение мебели — Нет напольных или настенных регистров, с которыми нужно было бороться, что делает расстановку мебели более универсальной.

Если посмотреть на плюсы и минусы лучистого тепла, то у системы лучистого теплого пола практически нет недостатков, кроме первоначальной стоимости установки.Это скоро компенсируется меньшим потреблением энергии и гораздо большим комфортом.

Свяжитесь с Bruni & Campisi для установки системы лучистого отопления

Если вы планируете установку системы лучистого теплого пола или нуждаетесь в услугах комплексного поставщика сантехники и систем отопления, вентиляции и кондиционирования, свяжитесь с Bruni & Campisi. Мы профессионалы, на которых можно положиться и которым можно доверять, в поиске экономичных и экологичных решений, включая информацию о водяном и электрическом водяном отоплении.С 1979 года мы обслуживаем потребности удовлетворенных жилых и коммерческих клиентов по всему Гринвичу, штат Коннектикут, Стэмфорд, Коннектикут, округу Вестчестер, штат Нью-Йорк, и его окрестностям.

Наша знающая, внимательная команда с радостью ответит на все ваши вопросы. Свяжитесь с нами для бесплатной оценки сегодня.

35 мероприятий на свежем воздухе в Орландо, которыми можно заняться вместе до лета

Ваш роман уже достаточно горячий! Прежде чем наступит дикая летняя жара в Центральной Флориде, отправляйтесь исследовать одни из лучших мест на свежем воздухе и мероприятий, которые может предложить Орландо.

Обновление , ноябрь 2021 г .: Мы обновили этот пост для пар, которые ищут безопасные развлечения на свежем воздухе. Каждый список ниже содержит подробную информацию о мерах безопасности, где это применимо, и включает в себя некоторые новые возможности, а также некоторые старые избранные.

1. Остров Векива

Остров Векива предлагает множество развлечений на свежем воздухе и является идеальным местом для отдыха на берегу реки. Сплав на каяках, паддлборд, поиграйте в пляжный волейбол или подберите стул в баре на открытом воздухе или в винном баре и послушайте живую музыку.Воспользуйтесь всем, что может предложить лучшая купальня Центральной Флориды, включая освежающее купание в родниковой реке Векива.

Чтобы получить личный опыт, арендуйте одну из беседок на острове Векива на послеобеденное время. Также доступен новый опыт, известный как The Perch. На этом балконе второго этажа есть обед и вино на двоих. Вы можете арендовать The Perch за 90 долларов в будние дни или 150 долларов по выходным. Выходные быстро заполняются, поэтому бронируйте заранее.

2. Городская тропа Орландо

Орландо гордо носит название «Красивый город» отчасти из-за прекрасных парков и мест отдыха, разбросанных по всему городу.Городской маршрут Орландо проходит через одни из лучших мест Орландо, включая деревню Айвенго, Мид-Гарденс и парк Лох-Хейвен.

Изображение предоставлено: Арлин Лабой

3. Посетите местную ферму

Когда-то Центральная Флорида была в основном сельскохозяйственными угодьями. Очевидно, что это изменилось, но вы все еще можете найти несколько процветающих ферм, если знаете, где искать. Запланируйте посещение Lake Meadow Naturals в Окои, чтобы запастись свежим мясом, продуктами и местными товарами в фермерском магазине. Оставайтесь рядом, чтобы поздороваться с животными на ферме и полюбоваться окрестностями.Или отправляйтесь на обед в бистро под открытым небом (среда-суббота) в Bountiful Farms и на еженедельный фермерский рынок по средам.

Другой вариант, Long and Scott Farms, расположен недалеко от горы Дора, что делает его отличной однодневной поездкой. Начните день с посещения фермы, где вы можете исследовать большую часть территории и отведать свежие продукты из кафе, а также забрать домой свежие продукты и другие товары с рынка. Затем отправляйтесь на гору Дора за покупками и красивыми пейзажами. И ферма, и город очаровательны и полны забавных возможностей сфотографироваться.

В Апопке на ферме Fox Valley и Hop Yard вы можете купить местные товары, включая семена, мед, свечи, кофе и чай, а также хмель. Мой муж любит время от времени варить домашнее пиво, поэтому мы очень рады скоро заглянуть в это место. В настоящее время они открыты только по субботам с 9:00 до 14:00.

Одна из моих любимых живописных дорог находится в Овьедо в районе Черного гамака. Вы окажетесь на этой живописной дороге, если отправитесь на фермы Black Hammock Bee Farms. Эта пчелиная ферма спасает пчел со всей Центральной Флориды, пчел, обитающих там, где они нежелательны.На их небольшом рынке вы можете найти множество продуктов из мёда и меда. Эта пчелиная ферма расположена среди ряда лесных ферм, поэтому после обеда можно провести живописный день. В настоящее время они закрыты по воскресеньям, пожалуйста, проверьте их веб-сайт или данные в Google в течение нескольких часов.

Хотите другого опыта? Посетите ферму для козьей йоги! Alaska Farms предлагает этот уникальный опыт несколько раз каждую субботу и воскресенье по цене 27 долларов с человека. Класс включает 30-35 минут козьей йоги, много времени для игр и фотосессий, а также экскурсию по сараю.Или отправляйтесь на ферму, чтобы собирать собственные ягоды и выращивать их.

К востоку от центра Орландо находится небольшая усадьба, известная как Ферма диких цветов. В определенное время года они также проводят занятия йогой козочек и другие мероприятия. Проверьте их веб-сайт, чтобы узнать расписание и информацию.

4. Сады Леу

Leu Gardens — это пышный ботанический сад с множеством дорожек и прекрасных мест. Это также ворота в Орландо, район Одубон-Парк-Гарден, красивый маленький район, изобилующий кафе, пекарнями и пивоварнями.Посещайте сады в обычные часы или проверяйте календарь событий, чтобы узнать о ежемесячных фильмах на открытом воздухе, концертах и ​​распродажах растений.

5. Келли Парк

Примерно в 30 минутах езды к северу от Орландо, Келли Парк является домом для одного из лучших источников Центральной Флориды. Многие любят кататься на тюбингах по свободно текущим водам. Есть павильоны для пикника, если вы хотите устроить пикник со своей конфеткой, а также уступки, если вы хотите, чтобы готовил кто-то другой. Летом этот парк быстро заполняется, так что вперед!

Изображение предоставлено: Стефани Паттерсон @traveltasteclick

6.Посетите фермерский рынок

Еженедельный фермерский рынок на озере Эола — это обязательное место в Орландо. Вы можете найти отличные находки для своего дома, а также купить продукты и попробовать еду у всех уникальных продавцов еды и напитков. Присоединяйтесь к утреннему уроку йоги на открытом воздухе (по воскресеньям в 11:00; 5 долларов наличными) или прогуляйтесь по всему озеру в хорошую погоду. Рынок вновь открылся, и требуются маски.

Кроме того, отправляйтесь в очаровательный Зимний сад в центре города на еженедельный Субботний фермерский рынок Зимнего сада.Часы работы: с 8 до 13 часов круглый год. Вы найдете десятки продавцов, продающих свежие цветы, органические продукты, сладости и многое другое. Мы также полюбили фермерский рынок Уиндермира по пятницам с 9 до 14 часов.

7. См. Пешеходная экскурсия Art Orlando

Один из способов убедиться, что вы видите художественные достопримечательности центра Орландо, — это отправиться в самостоятельную пешеходную экскурсию See Art Orlando. Девять уникальных постоянных художественных скульптур расположены вокруг озера Эола и за его пределами. Карты можно получить в офисе для посетителей в центре Орландо или в Интернете.

8. Черный гамак

Флорида обладает множеством природных благ, в том числе гамаками, которые представляют собой возвышенности среди водно-болотных угодий. До Черного Гамака в округе Семинол легко добраться из Центральной Флориды, но при этом он чувствует себя совсем далеко. Насладитесь пейзажем во время захватывающей прогулки на воздушном судне в «Черном гамаке», затем насладитесь напитками в баре Lazy Gator и рыбными блюдами в ресторане на территории отеля.

9. Gatorland

Еще до того, как «Мир Уолта Диснея» создал империю тематических парков в Орландо, Флорида была домом для множества придорожных и простых аттракционов.Gatorland восходит к тем временам. Простая и веселая достопримечательность, вы обнаружите, что легко увидеть все экспонаты и шоу в течение беззаботного дня. Для дополнительных приключений загляните на зиплайнер Screamin ’Gator!

10. Набережная Сэнфорда + ужин и прогулка по пабам

Весна и осень — приятное время года для прогулки вдоль реки Сент-Джонс по живописной набережной Сэнфорд. Вы сможете насладиться красивой прогулкой по берегу реки мимо парусников, понтонных лодок и исторического собора Св.Джонс Ривершип. После прогулки отправляйтесь на 1-ю улицу или на Сэнфорд-авеню, где вы можете прогуляться по таким известным местам, как Tennessee Truffle, The Old Jailhouse, The Imperial, The District, Sanford Brewing Company, Wops Hops, Deviant Wolfe Brewing и многие другие.

11. Экскурсии на байдарках

От рек и озер до захватывающих дух сверкающих источников — в Центральной Флориде есть множество водных путей, которые стоит исследовать. Экскурсии с гидом, предлагаемые компаниями, занимающимися каякингом, снимают напряжение от попыток ориентироваться самостоятельно, делая свидание более расслабляющим для вас и вашего любимого.Вот несколько наших любимых сезонных туров.

12. Туры с паддлбордом

Неудивительно, что серфинг с веслом (SUP) — популярный способ насладиться водными видами спорта Центральной Флориды. Рядом с Орландо есть Paddleboard Orlando, популярное место, предлагающее экскурсии и аренду по всей Центральной Флориде в Винтер-парке, Рок-Спрингс-Ран и вдоль реки Векива. Новички могут принять участие в различных турах по цепочке озер Зимнего парка или присоединиться к экологическому туру, который включает время, чтобы искупаться в родниковой воде или насладиться походом вдоль реки Векива.

13. Верховая езда

Верховая езда может быть романтичной и увлекательной. Необязательно ехать слишком далеко, чтобы заняться верховой ездой в Центральной Флориде. Попробуйте Hidden Palms Ranch в Сэнфорде (доступны частные поездки) и Tri-Circle-D Ranch в Disney’s Fort Wilderness Resort.

14. Зиплайн и парк приключений «Каньоны»

Хотите объединить множество занятий в одно посещение? Зиплайн и парк приключений Canyons Zip Line — это настоящее приключение во Флориде среди природных красот Центральной Флориды.Верховая езда, зиплайнинг, винные и шоколадные туры, а также каякинг — вот лишь некоторые из предлагаемых мероприятий.

15. Революция приключений на бездорожье

В Клермонте вы найдете Revolution Off Road Adventures, который имеет один из самых длинных списков приключений во всей Центральной Флориде. Вы можете водить прочный квадроцикл, порыбачить или попробовать себя в стрельбе из лука и стрельбе из глины. Кроме того, вы можете исследовать пустыню во время экскурсии по территории площадью 230 акров на 20-местном грузовике с навесом Myakka с видом на вершины деревьев или прокатиться на собственном Mucky Duck, 8-колесном автомобиле-амфибии.

16. Застежка-молния в зоопарке Центральной Флориды

Зоопарк Центральной Флориды, расположенный недалеко от реки Сент-Джонс в Сэнфорде, это интересное место для самостоятельного посещения, но недалеко от входа находится Seminole Aerial Adventures. Чтобы посетить этот парк на верхушках деревьев, не нужно платить за вход в зоопарк. Застежка-молния соединена с веревочным курсом среди красивых верхушек деревьев, и есть варианты для всех уровней квалификации. Билеты с ограниченным доступом в настоящее время доступны ежедневно в 10:00 и 13:00. Билеты на время входа требуются заранее.Узнайте больше о местах для зиплайна здесь.

17. Парк приключений Orlando Tree Trek

В Киссимми, недалеко от достопримечательностей, парк приключений Orlando Tree Trek Adventure Park предлагает веревочный курс и молнию для взрослых и детей. По мере вашего продвижения курсы усложняются.

18. Аренда лодки в Walt Disney World

Мир Уолта Диснея — это больше, чем тематические парки. На 47 квадратных милях, охватывающих самое волшебное место на Земле, есть фантастические возможности для отдыха.Совершите круиз по водному пути между Эпкотом и голливудской студией Диснея, известной как Озеро Полумесяца. Или насладитесь спокойствием Бэй-Лейк, прежде чем отправиться в знаменитую лагуну Семи морей возле Волшебного Королевства. В настоящее время можно арендовать только понтонные лодки.

19. Поле для гольфа Disney’s Oak Trail FootGolf

Предоставьте Уолту Диснею возможность использовать существующее поле для гольфа и гениально его переделать. На 9-луночном поле для гольфа Oak Trail теперь есть 18-луночное поле для гольфа FootGolf. Как бы то ни было, FootGolf сочетает в себе точность гольфа и футбол.Это новое занятие набирает популярность во всем мире и идеально подходит для двойного свидания.

К сведению: на входе есть контрольно-пропускной пункт для проверки температуры. С информацией о бронировании и протоколами безопасности можно ознакомиться по ссылке выше.

20. Царство животных Диснея

Возможно, самый роскошный тематический парк Мира Уолта Диснея, «Царство животных» Диснея, полно растительности и чудес природы. Именно поэтому посещение летом затруднительно из-за высокой влажности.Избегайте высокой влажности летом и наслаждайтесь меньшим скоплением людей. Обязательно прогуляйтесь по тропе Махараджи по джунглям, а также по исследовательской тропе Пангани.

Поход Махараджи в джунгли в Царстве животных Диснея. Изображение предоставлено: @lovecentralfl

21. Прогулка на лодке по живописному зимнему парку

Один из самых продолжительных забегов в Центральной Флориде (с 1938 года), тур по живописной лодке в Винтер-парк — обязательное место, если вы новичок в Центральной Флориде или уже давно здесь. Во время неторопливой прогулки на понтоне вы совершите круиз по цепочке озер Зимнего парка по живописным каналам, соединяющим озера.Экскурсии отправляются каждый час с 10 до 16. Тур наиболее приятен в прохладные месяцы.

Примечание. Требуются маски для лица. Лодки дезинфицируются после каждого тура.

22. ДеЛеон Спрингс и Даунтаун ДеЛенд

На северной окраине Центральной Флориды в округе Уэст-Волусия расположены парк штата ДеЛеон-Спрингс и Деланд. Начните свой день в государственном парке, приготовив себе завтрак из блинов на Старой сахарной фабрике, совершите прогулку на лодке, а затем завершите свой визит освежающим купанием в источниках.Посетите веб-сайт парка, чтобы получить самую свежую информацию.

Затем отправляйтесь по дороге в Деланд, где находится одна из лучших центральных улиц штата. Наслаждайтесь обедом, бокалом авторских коктейлей или покупками во многих уникальных кафе, барах и бутиках, расположенных вдоль главных и боковых улиц.

23. Купание в государственном парке Блю Спринг

Не путать с парком штата Блю-Спрингс в Марианне, парк штата Блю-Спринг находится в северной части центральной Флориды и славится тем, что каждую зиму сюда приезжают сотни изящных ламантинов.Если вы собираетесь посмотреть на ламантинов зимой, обязательно приезжайте туда как можно раньше. Парк обычно заполняется по выходным. Весной ламантины возвращаются в прибрежные воды, но Голубой источник по-прежнему стоит посетить тем, кто любит плавать в воде. Вода кристально чистая и окружена природной красотой. Посетите теплый весенний день до прихода летних толп.

24. Пообедайте на площади Ганнибала

Площадь Ганнибала — скрытая жемчужина по сравнению с неизменно популярной Парк-авеню.Этот компактный уголок Зимнего парка объединяет множество ресторанов и бутиков на одной очаровательной площади. Это делает его идеальным для прогрессивного ужина, особенно на свежем воздухе в мягкую весеннюю погоду. Попробуйте начать с VINIA Wine & Kitchen для приложений и основного блюда, а закончить французскими десертами в Chez Vincent. Если вас интересует более непринужденная обстановка, посетите оригинальный ресторан Pepe’s Cantina, где можно попробовать тако и гуакамоле.

Не хотите обедать вне дома? Подумайте о том, чтобы взять еду на вынос в одном из местных ресторанов и насладиться им в стиле пикника в близлежащем Shady Park.В этом местном парке также находится рынок SOKO, который проводится в первое воскресенье каждого месяца.

25. Прогуляйтесь по Зимнему саду в центре города

Неудивительно, что Зимний сад пользуется огромной популярностью. Этот город, когда-то популярный среди снежных птиц, предлагает очаровательную главную улицу с магазинами, ресторанами и кафе, каждое из которых обладает своим неповторимым шармом.

26. West Orange Trail

Уэст-Орандж Трейл когда-то был железнодорожными путями, а теперь это 22 мили развлекательных развлечений.У тропы есть несколько входов, но нам нравится начинать со станции Килларни и ездить на велосипеде в Зимний сад в центре города, чтобы сделать остановку на рынке Плант-стрит. Альтернативный маршрут: начните со станции Чапин и на велосипеде дойдите до мирного буддийского храма на заставе Апопка-Вайнленд-Роуд.

27. Cross Seminole Trail

-й 23-мильный Кросс-Семинол-Трейл проходит через большую часть графства Семинол. Есть пять маршрутов / точек доступа, что делает его довольно удобным для бега, езды на велосипеде или прогулки по живописной местности с вашим партнером.

28. Самостоятельная экскурсия по фреске

Яркие фрески

Орландо полностью доступны и всегда выставлены на обозрение. Мы создали комплексный маршрут «Орландо фрески + меню на целый день», посвященный искусству и еде, в котором освещены некоторые из наших любимых стрит-артов по всему «Прекрасному городу». Если вы хотите посмотреть, что вы можете открыть для себя самостоятельно, в районе Mills 50 есть десятки фресок, расположенных в нескольких минутах ходьбы друг от друга.

29. Сады Башни Бок

За пределами аттракционов, у ворот озера Уэльс в Центральной Флориде, места, где находится одна из старейших и красивых достопримечательностей Флориды.Посещение садов Башни Бок — это восхитительное переживание как для глаз, так и для ушей. Сады великолепны, особенно весной, когда азалии и камелии находятся в пике цветения. Приятные музыкальные перезвоны от колоколов карильона в Поющей башне в течение всего дня. Принесите пикник (вы даже можете принести свою бутылку вина) или пообедайте в симпатичном кафе на территории отеля.

Примечание: маски требуются у въездных ворот, при взаимодействии с персоналом и в помещении.

30.Водные виды спорта в Буэна-Виста в Paradise Cove

Lake Bryan находится всего в пяти минутах от Всемирного центра отдыха Уолта Диснея. Арендуйте водные мотоциклы, понтонные лодки, каяки и доски для серфинга или возьмите уроки вейкборда и водных лыж с профессиональными инструкторами в Buena Vista Water Sports. Вы тоже можете взять с собой собаку! Когда вы арендуете или берете уроки, у вас также есть доступ к тихой пляжной зоне и пляжному волейболу.

31. Витрина цитрусовых

Погрузитесь в день знакомства с фирменными фруктами Флориды и посетите цитрусовую ферму.В Showcase of Citrus вы можете насладиться свежим воздухом и старомодными развлечениями, включая выбор цитрусовых, дегустацию вин, рыбалку и самое большое в мире приключение с грузовиком 4 × 4.

32. Фильмы на открытом воздухе

Орландо — лучшее место для просмотра фильмов на открытом воздухе. Почти в каждом городе Центральной Флориды есть хотя бы одно место для просмотра фильмов на открытом воздухе. Летние ночи могут быть немного жаркими, поэтому воспользуйтесь весенней погодой и посмотрите голливудские фильмы под чистым и прохладным вечерним небом. Вот наш круглогодичный гид по фильмам на открытом воздухе.

Вы также можете посетить ближайший кинотеатр для автомобилей, чтобы посмотреть классические фильмы и фильмы в первый раз.

33. Парк Большого Дерева

Вернитесь в прошлое и прогуляйтесь по променаду, петляющему через густой лес и гамак в парке Big Tree Park. Хотя главная достопримечательность парка, «Сенатор» — самый старый лысый кипарис в мире — была потеряна в 2012 году из-за поджога, здесь все еще есть что увидеть и отпраздновать, включая сестринское дерево сенатора, «Леди Свобода», около 2000 человек. летний лысый кипарис.Парк также является отправной точкой для 23-мильной Кросс-семиноловой тропы.

34. UCF Дендрарий

Рядом с оживленным кампусом UCF расположен тихий дендрарий. Вам не нужно быть студентом, чтобы воспользоваться этим райским уголком для любителей природы. Любой желающий может посетить природные тропы или запланировать экскурсию. Если вы увлекаетесь геокешингом (а это отличное занятие вдвоем), вы отлично проведете время, исследуя дендрарий.

35. Питомник Лукас и фермы южных семинолов

Питомник Лукаса — это больше, чем просто место, где можно собрать красивые цветы для вашего сада, это прекрасное место для прогулок по живописным местам и встречи с бабочками.Вход на встречу с бабочками стоит 6 долларов с человека.

Если вам нужна другая местная медсестра, также в графстве Семинол, отправляйтесь в Южные фермы семинолов и питомник. Каждую субботу с 9:00 до 10:00 проводятся бесплатные занятия по садоводству. Это прекрасное место для прогулок с 11 акрами пышного ландшафта и растениями для изучения. Кроме того, в их сарае можно приобрести местные органические продукты.

Изображение предоставлено: каньоны Zip Line и приключенческие туры

.
