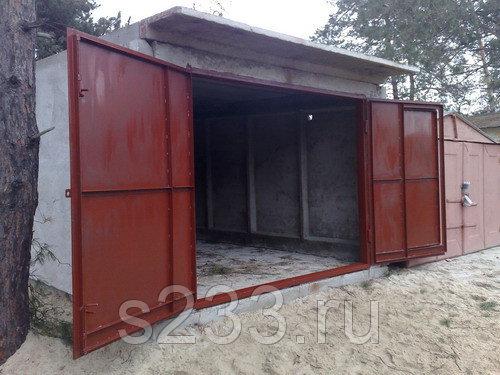

Установка в гараже распашных ворот — оптимальный способ защитить помещение без использования громоздких конструкций. Ворота легко устанавливаются, несмотря на высокую прочность и надежность. Монтировать створки возможно самостоятельно, следуя пошаговой инструкции. Большое количество вариаций позволяет подобрать разновидность с требуемыми размерами и дизайном.

Содержание

  • 1 Конструктивные особенности
  • 2 Составление чертежа и расчет размеров
  • 3 Подбираем материалы
  • 4 Какие инструменты потребуются
  • 5 Основные этапы изготовления
    • 5.1 Изготовление рамы
    • 5.2 Полотно и силовые петли
    • 5.3 Петли и фиксаторы ворот
  • 6 Проводим монтажные работы своими руками
  • 7 Утепление гаража

Конструктивные особенности

Распашные ворота — классический вариант конструкции для гаражей, расположенных рядом с жилыми массивами или на загородных участках. В перечень особенностей и преимуществ распашных конструкций относятся следующие:

  1. Конструкция обеспечивает надежную защиту от несанкционированного проникновения в случае сооружения ворот из толстого металла с дополнительными ребрами жесткости.
  2. Створки очень легко открываются и закрываются. Угол открытия может меняться в зависимости от типа используемых петель.
  3. Монтаж не требует специальной подготовки. Для установки достаточно предварительно подготовить схему и последовательно выполнить ряд действий.
  4. Использование дополнительного утеплительного слоя позволяет сделать помещение теплым, чтобы использовать его в качестве мастерской.
  5. Распашная конструкция отличается длительным периодом эксплуатации и устойчивостью ко внешним воздействиям.

Составление чертежа и расчет размеров

Перед непосредственным выполнением монтажных работ требуется подготовить чертеж и рассчитать габариты конструкции.

Размеры определяются на основании ширины самого гаража и автомобиля. При этом необходимо учитывать следующие рекомендации:

  1. Минимальное расстояние между рамой и автомобильным корпусом составляет 30 см с каждой стороны. Меньший промежуток повышает риск повреждения машины, а увеличение расстояние обеспечивает более комфортный заезд.
  2. Стандартная ширина конструкции варьируется в пределах от 2,5 до 3 м. Между перпендикулярной стеной и рамой оставляется промежуток не менее 0,8 м.
  3. Высота ворот на схеме отмечается в пределах 2-2,2 м. Владельцам микроавтобусов рекомендуется оставить проем высотой от 2,5 м.
  4. При желании установить ворота со встроенной калиткой необходимо определить, на какой из створок она будет монтироваться.

Подбираем материалы

Следующим шагом после подготовки чертежей является подбор необходимых материалов. Конструкция может быть выполнена из сэндвич панелей либо утолщенных металлических листов. Второй вариант более дорогой, но данные конструкции отличаются повышенной прочностью и небольшим весом, что упрощает процесс монтажа.

Многослойные сэндвич панели имеют большую массу за счет дополнительного утепления и толщины.

При выборе материала необходимо определить подходящую толщину металла. Чем толще будут железные ворота, тем больше станет общая масса конструкции. Чаще всего владельцы гаражей выбирают листовую сталь толщиной 1,5-3 мм. Для рамы потребуется уголок из стали толщиной 6,5 см. Каркас производится из более тонких листов, поэтому для него достаточно уголка либо профиля толщиной 5 см.

Какие инструменты потребуются

Для установки стальной конструкции потребуется определенный перечень инструментов и приспособлений. Запланировав самостоятельный монтаж конструкции, необходимо подготовить:

  • рулетку, строительный уровень и маркер для выполнения замеров и проставления отметок;
  • болгарку для резьбы материала;
  • перфоратор;
  • угольник;
  • сварочный аппарат;
  • краскопульт либо малярную кисть для обработки створок.

Основные этапы изготовления

Чтобы установленная конструкция прослужила долгие годы, свободно открывалась и закрывалась, а также не разрушалась из-за негативного внешнего воздействия, необходимо соблюдать последовательность монтажа. Процесс изготовления распашных ворот на каркасе предполагает выполнение нескольких ключевых этапов.

Изготовление рамы

Прежде чем приступить к изготовлению рамы, важно найти подходящее рабочее место. Поверхность рабочего пространства должна быть гладкой, а масштаб больше габаритов конструкции на метр со всех сторон. Допускается выполнять работу, закрепив на кирпичных столбиках плотный материал. Создание рамы начинают после возведения фронтальной стены.

Металлическая рама монтируется из внешней и внутренней составляющих. Сначала из металлического уголка вырезается 8 деталей, одна половина которых равняется высоте, а вторая — ширине въездного проема. Получившиеся заготовки раскладывают на ровной поверхности для измерения углов.

Если каждая деталь обладает прямым углом, необходимо соединить элементы при помощи сварочного шва, наложив друг на друга. Если в ходе приваривания произошло нарушение угла, исправить погрешность возможно рычагом, изготовленным из обрезков. В проблемных местах дополнительно привариваются уголки. После устранения дефектов проводится шлифовка, чтобы обеспечить плотное прилегание створок.

Полотно и силовые петли

Основным элементом распашных ворот является полотно, которое состоит из двух створок. Полотно из металлических листов крепится на профильный каркас. Процесс подготовки полотна требует выполнения следующих действий:

  1. Лист металла размечается согласно определенным габаритам створок. Левая створка должна быть шире на 10-20 мм, чтобы накладываться внахлест.
  2. Створки вырезаются с помощью болгарки и привариваются к раме с нижней стороны для предварительной фиксации.
  3. Когда створки выровнены, необходимо закрепить их сваркой по всему периметру. Чтобы во время рабочего процесса полотна не сдвигались, рекомендуется начать сварку с углов.
  4. После приваривания элементов требуется установка петель.

Петли и фиксаторы ворот

Фиксирующие петли для ворот необходимо приобрести и подготовить заранее. Петли состоят из двух частей. Одна деталь крепится на цилиндре и обеспечивает возможность вращения конструкции. Вторая часть выполняет функцию крепежа. Для установки ворот потребуется 4 петли. При использовании конструкции с повышенной массой и крупными габаритами можно увеличить количество крепежей до 6.

Во время монтажа нижняя часть петель приваривается к внешней стороне рамы, а верхний элемент фиксируется с обратной стороны. Для повышения прочности крепления разрешается приварить с каждой стороны петли по металлической полоске.

Проводим монтажные работы своими руками

Подготовив все составные детали распашных ворот, можно приступать к их установке на постоянное место. Сначала проводится монтаж наружной и внутренней рамы. Конструкцию устанавливают в проем и сверяют совпадение вертикальных и горизонтальных линий, после чего скрепляются друг с другом. Для скрепления элементов используются полоски металла шириной около 4 см, которые фиксируются с расстоянием 60 см.

Следующим шагом идет оформление фронтальной стены помещения. Образовавшееся между рамами свободное пространство заполняется кирпичами. Для надежной фиксации рам в проеме задействуются арматурные пруты длиной около 25 см. Один край закрепляется на металлическом каркасе, а оставшаяся часть замуровывается в кирпичную стену. Верхнюю часть рамы перекрывают бетонной либо стальной балкой.

При необходимости обеспечить дополнительную защиту гаражные ворота оснащаются замками. Оптимальным вариантом является замок, штыри которого расходятся в 3 стороны и скрепляют створки не только между собой, но и обеспечивают фиксацию к потолку и основанию.

Утепление гаража

В процессе монтажа рекомендуется оснастить распашные ворота теплоизоляционным слоем, чтобы поддерживать внутри помещения более высокую температуру и продлить эксплуатационный период конструкции. Правильно смонтированная обшивка ворот обеспечивает снижение потери тепла до 60%.

Существует несколько различных способов отделки конструкции.

Наиболее распространенным утеплительным материалом являются пенополистирольные экструдированные листы, которые подходят для внутренней и внешней обшивки.

Материал равномерно распределяют внутри каркаса и покрывают фанерным листом либо деревянной вагонкой. В качестве утепляющего материала не рекомендуется использовать бюджетные ватные материалы, поскольку они за короткий период утрачивают свои первоначальные характеристики.

Во время обшивки створок важно отслеживать, чтобы между теплоизоляционным слоем и металлической конструкцией не оставалось воздушных промежутков, поскольку это увеличит потери тепла. Для качественного утепления слой внутреннего материала должен иметь толщину свыше 15 см.

Закончив процедуру утепления распашных ворот, следует придать готовой конструкции привлекательный внешний вид. Для этого достаточно обработать покрытие лакокрасочным материалом. Сначала с ворот удаляют остатки сварки, после чего грунтуют и красят.

Автоматические распашные ворота для гаража

  • Главная
  • Строим дом
  • Своими руками
  • Гараж

«Сердцем» устройства любых автоматических ворот является приводной механизм. Это железная «рука», перемещающая по команде водителя дверцы ворот в нужную позицию. Привод может быть линейным либо рычажным, чаще всего он электрический (гидравлические модели применяют для более жестких условий эксплуатации и тяжелых конструкций).  Мощность механизма подбирают индивидуально в зависимости от линейных, а также технических характеристик всей конструкции.

«Телом» автоматических въездных ворот является дверное полотно, которое выполняет помимо защитной еще и декоративную функцию, позволяя эффектно оформить гараж. Способ и тип подъема данного элемента – основные характеристики, по которым эта продукция классифицируется. В них отображается суть работы механизма ворот. Ниже мы подробно рассмотрим одну из разновидностей автоматических ворот, а именно распашные ворота.

Устройство распашных ворот

По сути, это привычные для всех двухстворчатые двери.

Конструкция автоматических распашных ворот состоит из:

  • цельных полотен (стальных либо алюминиевых),
  • рамы,
  • петель крепежных,
  • электропривода.

В случае, когда гараж является отапливаемым, створки дополнительно обшивают утеплителем.

Чтобы подобрать требуемый для ворот электропривод, необходимо знать следующие параметры:

  • Общий вес ворот.
  • Линейные размеры створок.
  • Длина от боковой стены до середины дверной петли.

Автоматические приводы, предназначенные для распашных ворот, могут передвигать створки наружу либо внутрь. Однако из-за ограниченного внутреннего пространства гаражей, предпочтение чаще отдается первому способу.

Какой-либо особой разницы в технических характеристиках рычажной и линейной моделью механизма нет. Сам автоматический привод, предназначенный для распашных ворот, спрятан внутри гаража. В связи с этим его внешний облик не важен. Более компактный и элегантный линейный механизм обычно подбирают для въездных дверей на сам участок.

Стоимость

Вполне естественно, что для большинства покупателей, подбирающих автоматические ворота, основным аргументом является стоимость модели.

В выигрышной ситуации здесь как раз оказались распашные двери, т.к. они являются наиболее доступными в данном отношении. Стандартная не утепленная конструкция размерами 2м х 4м обойдется покупателю от 800$.

Необходимо учитывать, что стоимость гаражных автоматических ворот данного типа напрямую зависит:

  • от веса конструкции,
  • от декоративности оформления полотна,
  • от мощности привода.

Если в одной из створок вы захотите устроить калитку, то такие распашные автоматические ворота обойдутся на 20%-30% дороже.

Преимущества и недостатки

Преимущества данного типа дверей:

  • универсальность,
  • надежность,
  • долговечность.

Механизм распашных автоматических ворот не «капризен» и прост, скорость открывания створок составляет 12с-15с.

Если же говорить о недостатках данной системы, то если на пути перемещения полотен возникает малейшее препятствие, это может привести к запиранию дверей. Чтоб предупредить поломку привода и обеспечить корректную работу въездных автоматических ворот, необходимо хорошенько следить за отсутствием каких-либо препятствий в данной «красной» зоне.

Видео. Изготовление распашных гаражных ворот. Установка автоматики

Видео. Автоматические распашные ворота своими руками

Статьи о гаражах

  • Планировка гаража на дачном участке
  • Типы гаражей
  • Гараж на даче из железобетонных конструкций
  • Строительство мини-гаража на даче
  • Возведение фундамента гаража
  • Обустройство цоколя гаража
  • Возведение стен гаража
  • Установка окон в гараже
  • Устройство пола гаража
  • Строительство смотровой ямы
  • Обустройство крыши гаража
  • Гидроизоляция гаража
  • Вентиляция гаража
  • Теплоизоляция гаража для дачи
  • Выбор гаражных ворот
  • Автоматические откатные ворота для гаража
  • Автоматические подъемно-поворотные и рулонные ворота
  • Автоматические секционные гаражные ворота
  • Критерии выбора секционных гаражных ворот
  • Установка распашных гаражных ворот
  • Изготовление и установка автоматических ворот своими руками
  • Безопасность вашего гаража
