чертежи и проекты, как их сделать своими руками

Каждый собственник земли хочет обустроить и спланировать дачный участок: обязательно должно быть уникальное место, где будет приятно проводить время. Если сделать беседку, тогда в ней можно проводить время. Сооружение, возведенное своими руками, станет привлекательной изюминкой стиля ландшафтного дизайна, если это будет восьмиугольная беседка.

Проект восьмиугольной закрытой беседки из дерева

Приглашенные друзья смогут оценить постройку со всеми ее многочисленными достоинствами.

Вернуться к оглавлению

Содержание материала

• 1 Лучше купить восьмиугольную беседку или построить
• 2 Причины выбрать восьмиугольную беседку для своего сада
• 3 Поэтапное строительство восьмиугольной беседки своими руками
  • 3.1 Деревянная крыша для восьмиугольной беседки

Лучше купить восьмиугольную беседку или построить

Есть три варианта поставить у себя на участке беседку:

• Купить;
• Заказать чертеж дачной беседки и сделать ее своими руками;
• Самостоятельно выполнить эскиз помещения и поэтапно построить его.

Готовое сооружение бригада строителей установит за считаные часы. Главной задачей владельца земли станет определить участок, где беседка будет располагаться, а также выбрать вид самого строения. Однако цена сооружения в этом случае может оказаться высокой.

Если финансовое положение у владельца дачи стабильное, тогда он может себе позволить воспользоваться первым вариантом. Когда у дачника средний достаток, ему, кроме функциональности сооружения, важна и его цена. Практичный вариант — продумать дизайн будущего строения и заказать строительной компании только чертеж восьмиугольной беседки.

Подробный чертеж с размерами восьмиугольной беседки

Все необходимые работы сделать самостоятельно. Приняв такое решение, дачник получает возможность сэкономить. Если хозяин земельного участка сам сможет начертить план и выполнить необходимые расчеты, то его затраты на строительство станут еще меньше. Однако следует помнить, что успех проекта во многом зависит от правильно составленных чертежей.

Вернуться к оглавлению

Причины выбрать восьмиугольную беседку для своего сада

Когда собственник дачного участка хочет обустроить у себя на земле помещение для комфортного отдыха, прежде всего ему предстоит позаботиться о выборе типа постройки. В зависимости от предпочтений хозяина беседка может быть в едином стиле с домом и другими хозяйственными постройками или резко отличаться по дизайну. Такое решение создает на территории сада отдельную смысловую зону.

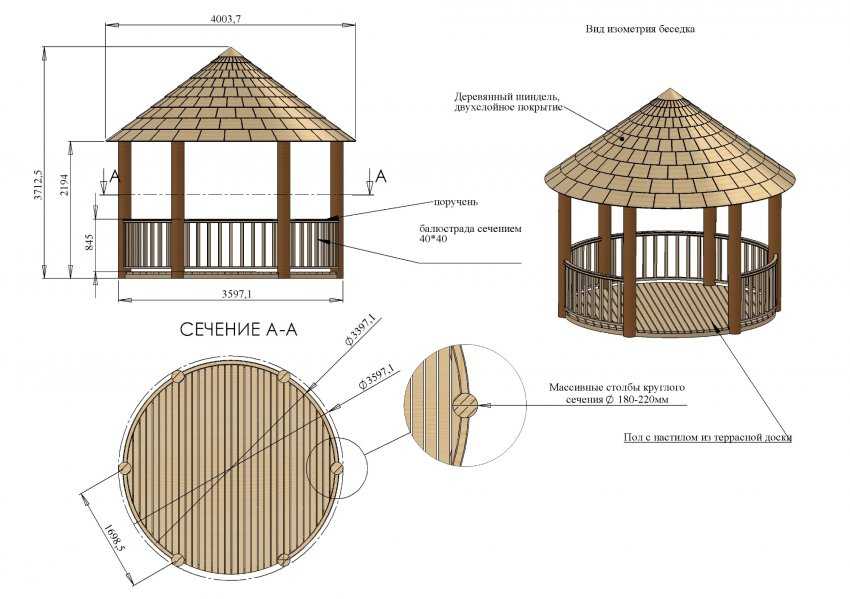

Оригинальный проект восьмиугольной беседки с фундаментом из натурального камня

Своими руками вы можете возвести оригинальное сооружение, которое благодаря простой конструкции и доступности строительных и отделочных материалов будет смотреться не хуже готовых изделий. У этой постройки есть следующие положительные свойства:

• эстетичность;
• вместительность;
• прочность;
• комфорт.

Деревянная восьмиугольная беседка — великолепное сооружение. Оно идеально вписывается в ландшафтный проект участка, где бы ее ни разместили. Конструкция одинаково хорошо смотрится на отдаленном участке или на возвышенности. Внутри сооружения поместится много людей: все члены большой семьи или целая компания неразлучных друзей. Конструкционное решение позволяет обеспечить минимальное воздействие нагрузок: снеговых или ветровых. Неблагоприятные погодные явления не смогут нанести никакого вреда прочной постройке.

Чертеж конструкции крыши беседки

Круговое размещение позволяет всем гостям комфортно общаться между собой. Если сделать беседку из брусьев, то в ней легко создать оптимальный микроклимат для человека. Когда жарко, беседка хорошо продувается и практически не нагревается солнцем. Натуральная древесина — экологически чистый материал, используемый в строительстве. Дерево не вызовет аллергических реакций. Оно не выделяет вредных веществ. Кроме того, многие деревья обладают положительной биоэнергетикой. Такая способность — только у некоторых пород:

• дуба;
• сосны;
• березы;
• клена;
• липы;
• ясеня.

Вернуться к оглавлению

Поэтапное строительство восьмиугольной беседки своими руками

• Основание. Чтобы возвести своими руками деревянную конструкцию, заливают основание из ленточного фундамента. Перед заливкой делают разметку. Для этого используют рулетку, колышки и шнур. Сначала отмечают квадрат 3х3 м. Фигуру делят на восемь частей. Установка лаг пола беседки на столбчатом фундаменте

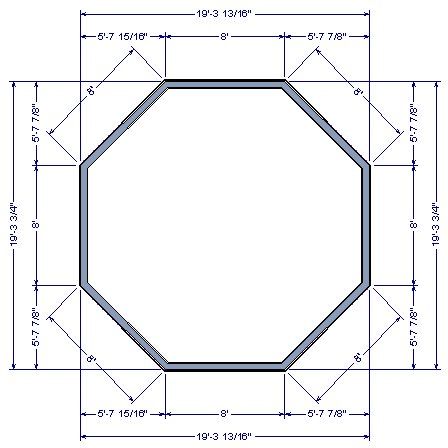

  Для получения восьмиугольника срезают углы. Нарисовать восьмиугольник поможет и круг. В середину вбивают столбик, к основанию которого привязывают веревку. Она не должна растягиваться. На другой конец прикрепляют колышек. Круг рисуют самодельным циркулем. Фигуру делят на восемь частей, а точки пересечения соединяют прямыми линиями;

• Устройство траншеи и песчаной подушки. Натянутая бечевка для разметки служит ориентиром, где копать траншею. Ее ширина должна быть не менее 15 см, а глубина — 40 см. В траншею устанавливается деревянная опалубка. Доски по углам скрепляются саморезами. В траншею насыпают песок для устройства подушки. Его тщательно утрамбовывают и закладывают арматуру. В каждый угол будущего строения необходимо сделать монтаж анкера;

  Залитый в опалубку ленточный фундамент под беседку

• Сборка каркаса. После подготовки основания устанавливают вертикальные опоры и верхнюю поперечную обвязку. Необходимо, чтобы у будущей беседки была жесткая конструкция. В качестве материалов для опор используют брусья 100х100 мм. После выполнения заготовок по углам своими руками на 10 мм снимается фаска:
• Кровельное покрытие. Красивая крыша может быть спроектирована из разнообразных материалов:
  • гибкой черепицы;
  • металлической черепицы;
  • ондулина;
  • дерева;
  • шифера.

У каждого варианта свои характеристики. Любой из вышеупомянутых материалов можно уложить своими руками.
Изготовление крыши — трудоемкий момент, при этом работы выполняются на высоте.

Деревянная крыша для восьмиугольной беседки

Весьма оригинально смотрится крыша из дерева. Можно применять для строительства доску 25 х 150 мм.

1. Выпилите восемь элементов с размером 1060 мм. С двух сторон внутрь отложите 20 градусов. Для крыши потребуется подготовить 104 доски, при этом элементы последующего ряда короче предыдущего на 80 мм.
2. Доски первого ряда укладываются следующим образом. Первая укладывается так, чтобы края оказались на центральной части стропил. Все элементы первого ряда фиксируются одним гвоздем. Под эти доски требуется подкладка с толщиной 25 мм.
3. Завершив укладку первого ряда, зафиксируйте доски с помощью гвоздей или саморезов. Закрепите оставшиеся ряды. Над ступицей верхнюю часть закрывают кровельным покрытием.

Восьмигранная беседка радует глаз. Крыша, возвышающаяся над сооружением, привлекает всеобщее внимание.

Прохожие замечают ее издалека.

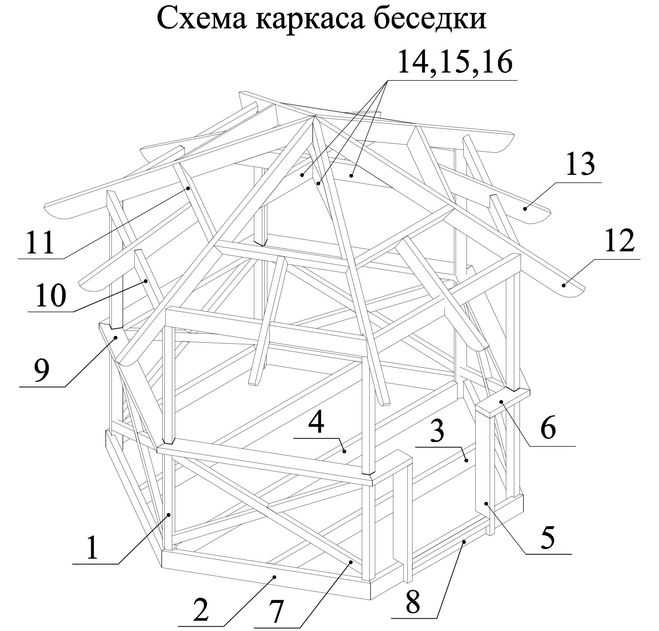

Схема устройства каркаса и крыши беседки

Если за крышей правильно ухаживать, тогда можно рассчитывать на продолжительную эксплуатацию. Самобытную конструкцию легко укладывать своими руками. Доски обладают небольшим весом. Их легко удерживать в руках во время работы. Если убирать с верхней конструкции снег, тогда можно продлить срок ее службы. Хозяин должен проводить текущий ремонт вовремя своими руками.

Осмотр поможет выявить изъяны. Если в покрытии появились щели, их следует заделать своевременно.

Нет необходимости применять паро- или гидроизоляцию. Если перекрыть доступ воздуха, можно испортить древесину. Строительство восьмиугольного сооружения из экологичных материалов всегда остается в тренде. Хозяин участка в любой момент сможет отдохнуть в ней и даже вздремнуть.

Для внутреннего убранства сооружения отлично подходит садовая деревянная мебель. Если украсить изделия резьбой, они приобретут особую привлекательность. Внутри строения всегда будет комфортно и тепло. С дизайном внешнего оформления беседки можно экспериментировать на свое усмотрение. Декоративные элементы в виде резных деревянных украшений передадут строению очарование восточного стиля. Вход в помещение могут охранять фигуры мистических зверей.

Восьмиугольная летняя беседка своими руками

Главная / О беседках / Восьмиугольная беседка

С конструкцией основания под беседку все очень просто. Для легкой деревянной постройки вполне подойдет мелко заглубленный ленточный фундамент. Выбрав место на участке, с помощью колышков и бечевки намечают квадрат со стороной 3 м, у квадрата срезают углы. Получается правильный восьмиугольник, обозначающий внешний контур постройки (смотреть рисунок).

По натянутым шнурам выкапывают траншею глубиной 40 см и шириной 15 см. По этим же шнурам устанавливают опалубку из досок шириной 12 см, скрепленных по углам саморезами).

При установке опалубки нужно проследить, чтобы верх досок был в одной горизонтальной плоскости.

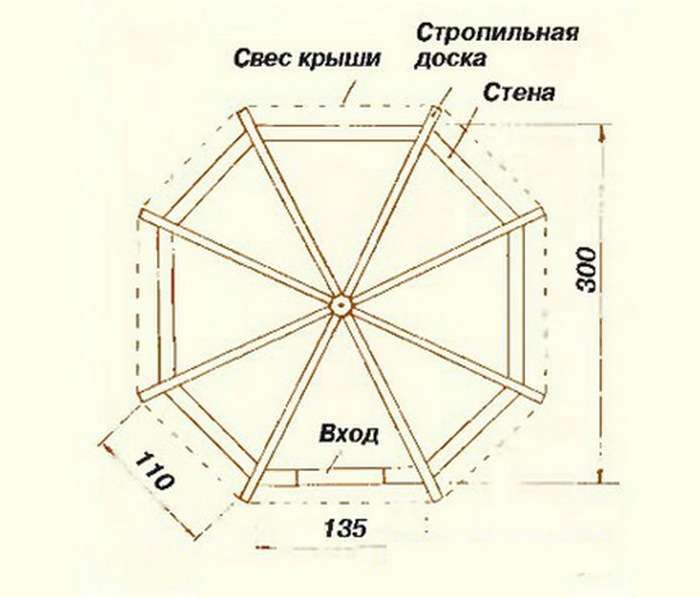

Вид беседки в плане: 1 — свес крыши; 2 — стропильная доска; 3 — стена; 4 — вход

В опалубку укладывают песчаную подушку, тщательно трамбуют, затем устанавливают арматуру и заливают бетонной смесью. В качестве щебня можно использовать бой кирпича. На изготовление фундамента указанных размеров потребуется примерно два мешка цемента М-400. В ленту желательно вмуровать несколько анкеров из обрезков арматуры для фиксации нижней обвязки беседки. Чтобы впоследствии не сверлить отверстия для арматурных прутьев, фиксирующих стойки, их можно забетонировать.

Если у вас есть свой участок, вы можете заказать готовую продукцию, например, здесь: вашему вниманию беседка квадратная.

После первичного схватывания бетона, но не раньше чем через неделю после заливки, можно начинать строительство беседки. В качестве гидроизоляции используют рубероид, настеленный в два слоя. На стороны фундамента укладывают куски бруса такой длины, чтобы они выступали за края фундамента на несколько сантиметров. Сверху укладывают брус, формирующий боковые грани.

Рис. 40. Изготовление фундамента: 1 — бетон; 2 — анкер; 3 — арматура; 4 — опалубка; 5 — укосины; 6 — песчаная подушка

Затем карандашом проводят линию на нижнем брусе. Дисковой пилой, установленной на глубину резания 50 мм, надпиливают заготовки по очерченной линии. Долотом делают выборки на концах бруса, подчищая стамеской поверхности пазов. В верхнем брусе выбирают такие же пазы, только снизу. Установив заготовку на место, спиливают выступающие концы ножовкой, формируя ровный, аккуратный угол. По этой технологии, венец за венцом, возводят стены. При сборке венцов нужно обязательно следить за их горизонтальностью. Между собой брусья скрепляются длинными гвоздями (не менее 150 мм) с обязательным утапливанием шляпок.

Когда стенка поднимется на проектную высоту, нужно установить подоконники. Их вырезают из гладко строганной доски 50 х 150 мм. К стене подоконники крепят оцинкованными гвоздями.

Каркас беседки: 1 — восьмигранный вкладыш; 2 — стропила; 3 — стойка; 4 — стеновой брус; 5 — подоконник; 6 — гидроизоляция; 7 — фундамент

Вертикальные стойки сечением 100 х 100 мм и высотой 170 см устанавливают в каждом из восьми углов. Порядок операций при этом следующий. Если прутья для монтажа стоек не были забетонированы заранее, то в каждом углу сверлят отверстие диаметром 12 мм и глубиной 15—20 см. В отверстие до упора забивают обрезок арматуры длиной 35—40 см (в любом случае на поверхности должно остаться 15—20 см). В торце стойки сверлят отверстие такого же диаметра; стойку надевают этим отверстием на стержень арматуры.

Далее следует очень важная операция — разметка стропил. Чтобы держать стойки строго вертикально, нужна помощь. Для этого нужно соединить верхние концы стропил друг с другом и с помощью отвеса выставить их точно над центром беседки. Затем размечают пазы в стойках. Первая пара стропил и стоек с точно подогнанными пазами будет служить шаблоном для изготовления оставшихся элементов каркаса.

При установке стропилесть еще одна хитрость. В местах их стыковки в вершине шатра нужно установить восьмиугольный элемент, сделанный из обрезка бруса 100 х 100 мм. Стропила крепятся саморезами в заранее просверленные отверстия. При монтаже необходимо контролировать вертикальность стоек.

Кровлю можно сделать практически любую, но битумная плитка может быть не всем по карману. Обшитая гонтом (тесом) крыша будет выглядеть ничуть не хуже, а расход дерева при этом будет вполне сопоставим (чуть больше) с расходами на сплошную обрешетку под мягкую кровлю. У строганой обрезной доски с одной стороны с помощью дисковой электропилы выбирают четверть 10 х 10 мм. Клж дую доску размечают по месту ус таиоики, аккуратно обрезают И Прибивают к стропилу оцинкованными гвоздями.

Укладку производят снизу вверх; щель между секторами должна быть минимальной. Эту щель нужно обязательно закрыть коньковым элементом, который можно сделать из бруска сечением 50 х 50 мм. Верх шатра закрывают колпаком из оцинкованного кровельного железа.

Почти готовая беседка: 1 — коньковый элемент; 2 — дощечки гонта; 3 — карниз; 4 — шпалеры; 5 — фундамент

Шпалеры — это решетки из реек, прибитых крест-накрест и образующих рисунок из квадратов или ромбов. Они придают беседке романтический, изысканный вид и служат опорой для вьющихся растений. Для изготовления шпалер нужно большое количество реек сечением 10 х 25 мм; их можно купить, а можно нарезать циркулярной пилой из доски тол-щиной 25 мм. Для крепления реек к стойкам прибивают брусок сечением 25 х 25 мм, а вверху — брусок 50 х 50 мм с выбранной четвертью. Для шпалер лучше использовать оцинкованные гвозди, поскольку обычные быстро поржавеют и испортят потеками внешний вид строения. Деревянные конструкции, находящиеся на улице, обрабатывают красками и лаками для наружных работ, которые надлежащим образом защитят древесину от воздействия неблагоприятных атмосферных и механических факторов. Небольшие фрагменты деревянного основания можно очистить наждачной бумагой вручную, а для больших поверхностей лучше использовать шлифовальную машину. После шлифовки поверхность обязательно нужно обеспылить и нанести соответствующую пропитку. В идеале все деревянные детали нужно покрыть защитным составом еще до сборки, а затем, когда вся конструкция будет в сборе, пропитать повторно.

Пол в такой беседке лучше делать из тротуарной плитки или брусчатки. Дело в том, что деревянный пол придется каждый год красить заново, а через несколько лет заменять новым — как бы ни были пропитаны доски, близость к земле сделает свое дело. Плитка же прослужит намного дольше. Нужно снять дерн, насыпать песчаную подушку толщиной 10 см, утрамбовать ее. Подсыпая или убирая песок под очередной плиткой, можно добиться идеально ровной поверхности. Подрезать плитку при необходимости можно с помощью болгарки со специальным отрезным кругом по камню. Щели между плитками засыпают просеянным песком.

Примерный расход материалов для строительства восьмигранной беседки приведен в таблице.

Материалы, необходимые для строительства беседки

Материалы	Количество
Цемент	100 кг
Брус 100×100 мм	1м3
Доска стропильная 50 х 150 мм	0,5 м3
Оцинковка 1 х 2,5 м	1 лист
Брусчатка тротуарная	8 м2
Гвозди и саморезы разные	10 кг
Антисептик	В зависимости от марки и расхода

Садовые беседки — Мастерская столяров

Садовые беседки

В этом списке проектов беседок «Сделай сам» представлена ​​коллекция бесплатных чертежей DIY для постройки беседок с веб-сайтов, связанных с деревообработкой. Информация о деревообработке, найденная на этих сайтах, варьируется по количеству и качеству. Пожалуйста, свяжитесь с отдельными веб-сайтами, если у вас есть вопросы об этих проектах по деревообработке.

Рекламная реклама

Ресурсы

1-30

31-39

Беседка

Это ссылка на рисунок Google 3D SketchUp для беседки в восточном стиле. Вам понадобится программное обеспечение SketchUp, чтобы загрузить этот чертеж, и он находится в свободном доступе в Интернете. Мы не предоставляем поддержку для этого программного обеспечения. Не на всех чертежах отображаются размеры, но вы можете использовать инструмент измерения в SketchUp, чтобы легко и точно определить размеры каждой детали пиломатериала. Большинство чертежей не имеют инструкций, предполагается, что вы можете построить их на основе предоставленного завершенного чертежа.

Сообщить о неработающей ссылке

Беседка

Это ссылка на рисунок Google 3D SketchUp для садовой беседки из дерева и стекла с внутренним сиденьем. Вам понадобится программное обеспечение SketchUp, чтобы загрузить этот чертеж, и он находится в свободном доступе в Интернете. Мы не предоставляем поддержку для этого программного обеспечения. Не на всех чертежах отображаются размеры, но вы можете использовать инструмент измерения в SketchUp, чтобы легко и точно определить размеры каждой детали пиломатериала. Большинство чертежей не имеют инструкций, предполагается, что вы можете построить их на основе предоставленного завершенного чертежа.

Сообщить о неработающей ссылке

Беседка

Это ссылка на 3D-чертеж Google SketchUp для простой беседки. Вам понадобится программное обеспечение SketchUp, чтобы загрузить этот чертеж, и он находится в свободном доступе в Интернете. Мы не предоставляем поддержку для этого программного обеспечения. Не на всех чертежах отображаются размеры, но вы можете использовать инструмент измерения в SketchUp, чтобы легко и точно определить размеры каждой детали пиломатериала. Большинство чертежей не имеют инструкций, предполагается, что вы можете построить их на основе предоставленного завершенного чертежа.

Сообщить о неработающей ссылке

Беседка

Это ссылка на чертеж Google 3D SketchUp для беседки. Вам понадобится программное обеспечение SketchUp, чтобы загрузить этот чертеж, и он находится в свободном доступе в Интернете. Мы не предоставляем поддержку для этого программного обеспечения. Не на всех чертежах отображаются размеры, но вы можете использовать инструмент измерения в SketchUp, чтобы легко и точно определить размеры каждой детали пиломатериала. Большинство чертежей не имеют инструкций, предполагается, что вы можете построить их на основе предоставленного завершенного чертежа.

Сообщить о неработающей ссылке

Беседка

Это ссылка на чертеж Google 3D SketchUp для беседки. Вам понадобится программное обеспечение SketchUp, чтобы загрузить этот чертеж, и он находится в свободном доступе в Интернете. Мы не предоставляем поддержку для этого программного обеспечения. Не на всех чертежах отображаются размеры, но вы можете использовать инструмент измерения в SketchUp, чтобы легко и точно определить размеры каждой детали пиломатериала. Большинство чертежей не имеют инструкций, предполагается, что вы можете построить их на основе предоставленного завершенного чертежа.

Сообщить о неработающей ссылке

Беседка

Это ссылка на рисунок Google 3D SketchUp для беседки с защитой от комаров. Вам понадобится программное обеспечение SketchUp, чтобы загрузить этот чертеж, и он находится в свободном доступе в Интернете. Мы не предоставляем поддержку для этого программного обеспечения. Не на всех чертежах отображаются размеры, но вы можете использовать инструмент измерения в SketchUp, чтобы легко и точно определить размеры каждой детали пиломатериала. Большинство чертежей не имеют инструкций, предполагается, что вы можете построить их на основе предоставленного завершенного чертежа.

Сообщить о неработающей ссылке

Беседка

Это ссылка на рисунок Google 3D SketchUp для садовой беседки. Вам понадобится программное обеспечение SketchUp, чтобы загрузить этот чертеж, и он находится в свободном доступе в Интернете. Мы не предоставляем поддержку для этого программного обеспечения. Не на всех чертежах отображаются размеры, но вы можете использовать инструмент измерения в SketchUp, чтобы легко и точно определить размеры каждой детали пиломатериала. Большинство чертежей не имеют инструкций, предполагается, что вы можете построить их на основе предоставленного завершенного чертежа.

Сообщить о неработающей ссылке

Беседка

Это ссылка на чертеж Google 3D SketchUp для беседки. Вам понадобится программное обеспечение SketchUp, чтобы загрузить этот чертеж, и он находится в свободном доступе в Интернете. Мы не предоставляем поддержку для этого программного обеспечения. Не на всех чертежах отображаются размеры, но вы можете использовать инструмент измерения в SketchUp, чтобы легко и точно определить размеры каждой детали пиломатериала. Большинство чертежей не имеют инструкций, предполагается, что вы можете построить их на основе предоставленного завершенного чертежа.

Сообщить о неработающей ссылке

Беседка

Это ссылка на чертеж Google 3D SketchUp для беседки шириной 12 футов. Вам понадобится программное обеспечение SketchUp, чтобы загрузить этот чертеж, и он находится в свободном доступе в Интернете. Мы не предоставляем поддержку для этого программного обеспечения. Не на всех чертежах отображаются размеры, но вы можете использовать инструмент измерения в SketchUp, чтобы легко и точно определить размеры каждой детали пиломатериала. Большинство чертежей не имеют инструкций, предполагается, что вы можете построить их на основе предоставленного завершенного чертежа.

Сообщить о неработающей ссылке

Беседка

Это ссылка на чертеж Google 3D SketchUp для беседки. Вам понадобится программное обеспечение SketchUp, чтобы загрузить этот чертеж, и он находится в свободном доступе в Интернете. Мы не предоставляем поддержку для этого программного обеспечения. Не на всех чертежах отображаются размеры, но вы можете использовать инструмент измерения в SketchUp, чтобы легко и точно определить размеры каждой детали пиломатериала. Большинство чертежей не имеют инструкций, предполагается, что вы можете построить их на основе предоставленного завершенного чертежа.

Сообщить о неработающей ссылке

Рекламная реклама

Беседка

Это ссылка на чертеж Google 3D SketchUp для беседки с дополнительными местами для сидения по периметру. Вам понадобится программное обеспечение SketchUp, чтобы загрузить этот чертеж, и он находится в свободном доступе в Интернете. Мы не предоставляем поддержку для этого программного обеспечения. Не на всех чертежах отображаются размеры, но вы можете использовать инструмент измерения в SketchUp, чтобы легко и точно определить размеры каждой детали пиломатериала. Большинство чертежей не имеют инструкций, предполагается, что вы можете построить их на основе предоставленного завершенного чертежа.

Сообщить о неработающей ссылке

Беседка

Это ссылка на чертеж Google 3D SketchUp для беседки. Вам понадобится программное обеспечение SketchUp, чтобы загрузить этот чертеж, и он находится в свободном доступе в Интернете. Мы не предоставляем поддержку для этого программного обеспечения. Не на всех чертежах отображаются размеры, но вы можете использовать инструмент измерения в SketchUp, чтобы легко и точно определить размеры каждой детали пиломатериала. Большинство чертежей не имеют инструкций, предполагается, что вы можете построить их на основе предоставленного завершенного чертежа.

Сообщить о неработающей ссылке

Беседка

Это ссылка на чертеж Google 3D SketchUp для открытой беседки. Вам понадобится программное обеспечение SketchUp, чтобы загрузить этот чертеж, и он находится в свободном доступе в Интернете. Мы не предоставляем поддержку для этого программного обеспечения. Не на всех чертежах отображаются размеры, но вы можете использовать инструмент измерения в SketchUp, чтобы легко и точно определить размеры каждой детали пиломатериала. Большинство чертежей не имеют инструкций, предполагается, что вы можете построить их на основе предоставленного завершенного чертежа.

Сообщить о неработающей ссылке

Беседка

Это ссылка на чертеж Google 3D SketchUp для беседки. Вам понадобится программное обеспечение SketchUp, чтобы загрузить этот чертеж, и он находится в свободном доступе в Интернете. Мы не предоставляем поддержку для этого программного обеспечения. Не на всех чертежах отображаются размеры, но вы можете использовать инструмент измерения в SketchUp, чтобы легко и точно определить размеры каждой детали пиломатериала. Большинство чертежей не имеют инструкций, предполагается, что вы можете построить их на основе предоставленного завершенного чертежа.

Сообщить о неработающей ссылке

Беседка

Это ссылка на 3D-чертеж Google SketchUp для беседки размером 15 x 12 футов с деревянным каркасом на бетонной плите. Вам понадобится программное обеспечение SketchUp, чтобы загрузить этот чертеж, и он находится в свободном доступе в Интернете. Мы не предоставляем поддержку для этого программного обеспечения. Не на всех чертежах отображаются размеры, но вы можете использовать инструмент измерения в SketchUp, чтобы легко и точно определить размеры каждой детали пиломатериала. Большинство чертежей не имеют инструкций, предполагается, что вы можете построить их на основе предоставленного завершенного чертежа.

Сообщить о неработающей ссылке

Беседка

Это ссылка на чертеж Google 3D SketchUp для беседки, которую можно построить своими руками. Вам понадобится программное обеспечение SketchUp, чтобы загрузить этот чертеж, и он находится в свободном доступе в Интернете. Мы не предоставляем поддержку для этого программного обеспечения. Не на всех чертежах отображаются размеры, но вы можете использовать инструмент измерения в SketchUp, чтобы легко и точно определить размеры каждой детали пиломатериала. Большинство чертежей не имеют инструкций, предполагается, что вы можете построить их на основе предоставленного завершенного чертежа.

Сообщить о неработающей ссылке

Беседка

Это ссылка на 3D-чертеж Google SketchUp для простой уличной беседки. Вам понадобится программное обеспечение SketchUp, чтобы загрузить этот чертеж, и он находится в свободном доступе в Интернете. Мы не предоставляем поддержку для этого программного обеспечения. Не на всех чертежах отображаются размеры, но вы можете использовать инструмент измерения в SketchUp, чтобы легко и точно определить размеры каждой детали пиломатериала. Большинство чертежей не имеют инструкций, предполагается, что вы можете построить их на основе предоставленного завершенного чертежа.

Сообщить о неработающей ссылке

Беседка

Это ссылка на чертеж Google 3D SketchUp для беседки. Вам понадобится программное обеспечение SketchUp, чтобы загрузить этот чертеж, и он находится в свободном доступе в Интернете. Мы не предоставляем поддержку для этого программного обеспечения. Не на всех чертежах отображаются размеры, но вы можете использовать инструмент измерения в SketchUp, чтобы легко и точно определить размеры каждой детали пиломатериала. Большинство чертежей не имеют инструкций, предполагается, что вы можете построить их на основе предоставленного завершенного чертежа.

Сообщить о неработающей ссылке

Беседка

Это ссылка на чертеж Google 3D SketchUp для беседки с металлической крышей. Вам понадобится программное обеспечение SketchUp, чтобы загрузить этот чертеж, и он находится в свободном доступе в Интернете. Мы не предоставляем поддержку для этого программного обеспечения. Не на всех чертежах отображаются размеры, но вы можете использовать инструмент измерения в SketchUp, чтобы легко и точно определить размеры каждой детали пиломатериала. Большинство чертежей не имеют инструкций, предполагается, что вы можете построить их на основе предоставленного завершенного чертежа.

Сообщить о неработающей ссылке

Садовая беседка

Это ссылка на чертеж Google 3D SketchUp для беседки для вашего двора. Вам понадобится программное обеспечение SketchUp, чтобы загрузить этот чертеж, и он находится в свободном доступе в Интернете. Мы не предоставляем поддержку для этого программного обеспечения. Не на всех чертежах отображаются размеры, но вы можете использовать инструмент измерения в SketchUp, чтобы легко и точно определить размеры каждой детали пиломатериала. Большинство чертежей не имеют инструкций, предполагается, что вы можете построить их на основе предоставленного завершенного чертежа.

Сообщить о неработающей ссылке

Рекламная реклама

Беседка

Это ссылка на чертеж Google 3D SketchUp для деревянной беседки. Вам понадобится программное обеспечение SketchUp, чтобы загрузить этот чертеж, и он находится в свободном доступе в Интернете. Мы не предоставляем поддержку для этого программного обеспечения. Не на всех чертежах отображаются размеры, но вы можете использовать инструмент измерения в SketchUp, чтобы легко и точно определить размеры каждой детали пиломатериала. Большинство чертежей не имеют инструкций, предполагается, что вы можете построить их на основе предоставленного завершенного чертежа.

Сообщить о неработающей ссылке

Беседка

Это ссылка на чертеж Google 3D SketchUp для беседки. Вам понадобится программное обеспечение SketchUp, чтобы загрузить этот чертеж, и он находится в свободном доступе в Интернете. Мы не предоставляем поддержку для этого программного обеспечения. Не на всех чертежах отображаются размеры, но вы можете использовать инструмент измерения в SketchUp, чтобы легко и точно определить размеры каждой детали пиломатериала. Большинство чертежей не имеют инструкций, предполагается, что вы можете построить их на основе предоставленного завершенного чертежа.

Сообщить о неработающей ссылке

Беседка на пирсе

Увеличьте жилое пространство на открытом воздухе, используя готовый набор для беседки. Сборка выполняется довольно быстро, и, как мы видим в этом проекте, ее можно легко настроить в соответствии с имеющимся у вас пространством.

Сообщить о неработающей ссылке

Беседка, Восьмиугольная

Это ссылка на рисунок Google 3D SketchUp для восьмиугольной беседки. Вам понадобится программное обеспечение SketchUp, чтобы загрузить этот чертеж, и он находится в свободном доступе в Интернете. Мы не предоставляем поддержку для этого программного обеспечения. Не на всех чертежах отображаются размеры, но вы можете использовать инструмент измерения в SketchUp, чтобы легко и точно определить размеры каждой детали пиломатериала. Большинство чертежей не имеют инструкций, предполагается, что вы можете построить их на основе предоставленного завершенного чертежа.

Сообщить о неработающей ссылке

Беседка с площадкой

Решетчатые панели из красного дерева придают очарование свежести этой декоративной беседке с настилом, на котором удобно укрыться от сырой лужайки.

Сообщить о неработающей ссылке

Павильон

Это ссылка на чертеж Google 3D SketchUp для павильона под открытым небом. Вам понадобится программное обеспечение SketchUp, чтобы загрузить этот чертеж, и он находится в свободном доступе в Интернете. Мы не предоставляем поддержку для этого программного обеспечения. Не на всех чертежах отображаются размеры, но вы можете использовать инструмент измерения в SketchUp, чтобы легко и точно определить размеры каждой детали пиломатериала. Большинство чертежей не имеют инструкций, предполагается, что вы можете построить их на основе предоставленного завершенного чертежа.

Сообщить о неработающей ссылке

Гамак Беседка

Всего за несколько простых шагов вы можете построить себе беседку с гамаком на заднем дворе. отличное место, чтобы скоротать день в тени. Следуйте бесплатным планам по ссылке, чтобы создать свой собственный.

Сообщить о неработающей ссылке

Викторианская беседка

Это ссылка на рисунок Google 3D SketchUp для викторианской беседки. Вам понадобится программное обеспечение SketchUp, чтобы загрузить этот чертеж, и он находится в свободном доступе в Интернете. Мы не предоставляем поддержку для этого программного обеспечения. Не на всех чертежах отображаются размеры, но вы можете использовать инструмент измерения в SketchUp, чтобы легко и точно определить размеры каждой детали пиломатериала. Большинство чертежей не имеют инструкций, предполагается, что вы можете построить их на основе предоставленного завершенного чертежа.

Сообщить о неработающей ссылке

Павильон

Постройте открытый павильон, используя эти бесплатные чертежи по дереву. Станет отличным местом сбора на заднем дворе.

Сообщить о неработающей ссылке

Ресурсы

1-30

31-39

Рекламное объявление

Рекламное объявление

Gazebo планы бесплатно | HowToSpecialist

Эта пошаговая статья о планах беседки бесплатно . Строительство восьмиугольной беседки на открытом воздухе — это увлекательный и простой проект, если вы используете правильные планы, методы и материалы. Если у вас большой сад и вы хотите внести в его дизайн индивидуальный штрих или просто хотите уединиться, мы рекомендуем вам подумать о строительстве простой беседки. Восьмиугольная беседка украсит ваш задний двор и станет отличным местом для ужина в жаркие летние дни. Выбор правильных планов для ваших нужд может быть сложной задачей, но в этой пошаговой статье мы покажем вам, как построить восьмигранную деревянную беседку.

Расположение уличной беседки очень важно, поэтому необходимо уделить внимание этому аспекту, иначе вы не сможете в полной мере использовать ее преимущества. Обратитесь в местный строительный отдел, чтобы убедиться, что вы соблюдаете правовые нормы. Просто представьте, что вы читаете книгу, наблюдая, как ваши дети веселятся в саду. С другой стороны, как и в случае с любым деревообрабатывающим проектом, необходимо делать точные замеры, иначе детали могут не подойти друг к другу должным образом

Крайне важно использовать правильные материалы для работы, иначе ваша уличная беседка не выдержит дождя или снега. Поэтому мы рекомендуем вам использовать строительное или палубное красное дерево, кедр или обработанные под давлением пиломатериалы, так как они предназначены для использования на открытом воздухе. И последнее, но не менее важное: убедитесь, что вы покупаете крепеж из нержавеющей стали, так как обычные винты и гвозди оставляют пятна.



Сделано по этому чертежу



Для того, чтобы построить восьмиугольную беседку , вам потребуется следующее:

Материалы

• A – Пиломатериал 4×4 длиной 9 футов – СТОЛБЫ
• B – гвозди/шурупы длиной 4 дюйма – ВИНТЫ
• C – трубчатые формы, бетон – ФУНДАМЕНТЫ
• D – Пиломатериалы 2×6 – БАЛКИ
• E – Пиломатериалы 2×4 – НАСТИЛ
• F – Винты 2 1/2” – ВИНТЫ ДЛЯ НАСАДКИ
• G – Пиломатериал 2×4 – СТРОПИЛА
• H – Фанера 3/4 дюйма, черепица – КРОВЛЯ
• I – Пиломатериалы 2×4 – РЕЛЬСЫ
• J – Пиломатериал 2×2 – БАЛЯСТЕРЫ

Инструменты

• Защитные перчатки, очки
• Циркулярная пила
• Молоток, спиртовой уровень, столярный карандаш
• Копатель ямы, лестница
• Мощный миксер

Подсказки

• Выложите контур беседки профессионально, используя доски и шпагат
• Используйте регулируемые анкеры для стоек, чтобы закрепить стойки на месте
• Отвесьте стойки, используя зажимы уровня стойки (уровень, который считывается в обоих направлениях одновременно)

Время

• Два выходных

Похожие

• Как построить квадратную беседку
• Как сделать прямоугольную беседку





Убедитесь, что вы  следите за мной на YOUTUBE и Facebook  , чтобы быть первым, кто получит наши последние планы и другой эксклюзивный контент. Кроме того, подпишитесь на меня в Pinterest , чтобы получить много идей для вашего двора со всего Интернета! Узнайте, как вы можете  ПОДДЕРЖИТЕ МЕНЯ  без дополнительных затрат.



Чертежи восьмиугольной беседки

Бесплатные чертежи беседки



Строительство восьмиугольной беседки — прекрасный проект, поскольку это прекрасная возможность улучшить внешний вид вашего сада, а также изучить новые методы столярного дела. Спланируйте все с самого начала, начиная с размеров беседки и заканчивая необходимыми для проекта материалами.

Умный совет:  Просверлите направляющие отверстия в компонентах, прежде чем вставлять винты, чтобы предотвратить расщепление древесины. Кроме того, прикрепите промежуточные балки к основным балкам с помощью металлических подвесов. Отвесьте стойки, прежде чем закрепить их шурупами.





Установка деревянных стоек

Закрепление стойки в бетоне

Существует множество типов фундамента, которые можно использовать при строительстве беседки, от прочной бетонной плиты до использования салазок. В то время как первое решение идеально подходит для постоянных построек, второй вариант рекомендуется, если вы хотите переместить беседку.

Таким образом, вы должны установить салазки на бетонные основания, как показано на рисунке. Для дополнительной жесткости вы можете вырыть ямы глубиной 2 фута, заполнить их бетоном и установить соответствующие анкеры.

Фундаменты беседки

Прежде всего, на строительной площадке необходимо установить планировку восьмигранной беседки. Поэтому мы рекомендуем вам использовать тестовые доски и шпагат. Хотя настройка макета может показаться сложной, на самом деле это проще, чем вы думаете.

Следовательно, восьмиугольник можно рассматривать как 12-футовый квадрат со срезанными углами. Используйте правило 3-4-5, чтобы убедиться, что углы прямые, а диагонали равны.

Прокладка деревянных столбов

Затем выкопайте глубокие ямы (не менее 3-6 дюймов ниже линии промерзания), насыпьте слой утрамбованного гравия толщиной 3 дюйма и установите трубчатую форму. После этого вы должны подготовить небольшое количество бетона и заполнить форму, убедившись, что вы также установили регулируемые анкеры для столбов. Используйте линейку и спиртовой уровень, чтобы убедиться, что все основания выровнены.

Умный совет:  Выровняйте стойки с помощью спиртового уровня и зафиксируйте их с двух сторон, прежде чем вставлять винты.

Установка восьмиугольных стоек беседки

Установите все восемь стоек так же, как описано выше. Важно правильно их закрепить, иначе уличная беседка будет выглядеть не очень хорошо. Поэтому вы должны использовать спиртовой уровень и закрепить стойки, прежде чем вкручивать винты длиной 3 дюйма.

Умный совет: Если вы используете регулируемые анкеры для стоек, их будет легче установить на одном уровне, поэтому это оптимальное решение для ваших нужд.





Бесплатный план беседки

Установка деревянных балок

Построить пол беседки несложно, если использовать правильные планы. Поэтому необходимо установить лаги пола 2х6, как на картинке. Используйте металлические балки, чтобы зафиксировать их на месте, и вкрутите несколько винтов. Если у вас нет металлических вешалок, вам следует прибить балки (просверлить направляющие отверстия и установить 4-дюймовые винты).

Умный совет: Установите бетонное основание в центре беседки, чтобы выдержать вес пола. Используйте спиртовой уровень, чтобы пол был идеально горизонтальным.

Установка настила на балки

После этого необходимо установить доски настила 2×4 или 2×6 поверх каркаса пола. Основных лаг недостаточно для поддержки настила, поэтому мы рекомендуем устанавливать бортики и промежуточные лаги посередине основных лаг. Обрезает доски с углом 22 1/2º.

Зафиксируйте ободья и промежуточные балки на месте, закрепив их 6-дюймовыми длинными винтами. Все должно подходить легко, без приложения слишком большого усилия.

Установка настила

При использовании гвоздей рекомендуется просверлить направляющие отверстия, иначе древесина может треснуть. Вставьте два гвоздя/винта на обоих концах досок, как показано на рисунке. Помните, что доски настила должны соединяться ровно посередине балок, как показано на рисунке.

Умный совет: Сделайте надрезы в первом ряду настила, чтобы он подходил к деревянным стойкам беседки. Используйте обычные доски для размещения досок (чтобы оставить зазор 1/8 дюйма между досками настила).

Строительный фриз беседки

После того, как вы установили пол уличной беседки, используя наши бесплатные чертежи, вы должны построить фриз. Этот декоративный элемент является необязательным, но мы рекомендуем вам подумать о строительстве фриза из бруса 1х4 или 2х4, если вы хотите получить неповторимый вид и незабываемый дизайн.

Умный совет:  При проектировании фриза вам следует черпать вдохновение в элементах вашего дома или пытаться сочетать его с перилами беседки.

Фриз беседки

Используйте деревянные доски 2×4, чтобы построить нижнюю и верхнюю перекладину фриза, и 1×1 красное дерево, чтобы построить небольшие балясины. Работайте с большой осторожностью и вниманием, следя за тем, чтобы все встало на свои места и имело аккуратный вид.

Чтобы закрепить балясины, необходимо вбить гвозди в нижнюю и верхнюю перекладины балясин. В качестве альтернативы вы также можете прибить их гвоздями, но вам придется заполнить отверстия для винтов шпатлевкой по дереву.

Планы фриза беседки

Для того, чтобы выполнить работу профессионально и быстро, мы рекомендуем вам собрать фриз на уровне земли (после того, как вы сделали точные измерения), а затем установить их на место, прибив верхнюю и нижнюю направляющую к 4× 4 сообщения.

Фриз может быть разных форм, дизайнов и размеров, но вы должны выбрать тот, который лучше всего соответствует вашим потребностям и вкусам.





Планы крыши открытой беседки

Установка стропил

Соберите стропила из бруса 2×4, обрезав концы примерно под углом 25º. После этого прикрепите две стропила к противоположным сторонам шкворня. Отцентрируйте эту сборку, убедившись, что стропила размещены поверх стоек. Просверлите направляющие отверстия в стропилах и вставьте 4-дюймовые винты в стойки и в шкворень.

После установки стропил на место можно раскосы от стоек.

Чертежи крыши беседки бесплатно

Используйте настольную пилу, чтобы отрезать восьмиугольный шкворень с помощью стойки 4×4, или купите ее в местном магазине товаров для дома. Затем используйте стропила 2×4 и установите их в положение, как показано на изображении. Техника проста: сначала установите две стропила на противоположных сторонах шкворня, затем остальные стропила.

Просверлите направляющие отверстия и установите несколько 4-дюймовых винтов. Как вы можете видеть на изображении, стропила должны выступать примерно на 6-10 дюймов.

Установка кровельных листов

Затем установите на место фанерные листы толщиной 3/4 дюйма. Разрежьте листы с помощью хорошей циркулярной пилы (используйте диск с мелкими зубьями) и прикрепите их к стропилам через каждые 6 дюймов (используйте 2-дюймовые винты).

С другой стороны, вы также можете добиться цели, установив доски 2×6, как в планах. Если вы выберете это решение, вам вообще не придется устанавливать черепицу. Просто не забудьте обработать планки соответствующими средствами против гниения.

Укладка битумной черепицы

После выполнения этого шага вы должны установить битумную черепицу. Поэтому начинайте монтаж с нижней части крыши, предварительно установив отливы. Прибейте черепицу несколькими кровельными гвоздями, оставив около 1 дюйма от края.

Будьте внимательны при установке коньков, так как неправильная установка может привести к повреждению кровельного покрытия водой. Разрежьте столы из гонта резаком, чтобы построить гребни.

Установка нижних направляющих

После этого нужно построить перила беседки. Как вы, наверное, догадываетесь, перила могут иметь множество форм, дизайнов и размеров, поэтому вы должны спланировать их так, чтобы они соответствовали вашим потребностям и вкусам.

Во-первых, вы должны установить нижнюю направляющую, используя красное дерево 2×4. Чтобы зафиксировать их на месте, вы можете либо прибить их 4-дюймовыми винтами, либо использовать угловые скобы.

Установка верхних перил

Затем, используя доски красного дерева 2×4, соорудить верхнюю балку уличной беседки. Работайте с большой осторожностью, чтобы снять точные размеры и вырезать их с помощью настольной пилы или циркулярной пилы. Поместите верхнюю направляющую на расстоянии 28-32 дюйма от нижней направляющей в соответствии с вашими потребностями и вкусами.

Умный совет: При установке верхней перекладины обязательно используйте спиртовой уровень, иначе перила будут иметь неаккуратный вид.

Перила беседки

Используйте красное дерево 2×2, чтобы построить балясины, как показано на рисунке. Во-первых, вы должны обрезать их до нужных размеров, а затем зафиксировать их на месте. Балясины должны быть размещены через каждые 2-4 дюйма, и они должны быть на одинаковом расстоянии друг от друга (используйте кусок дерева в качестве прокладки, чтобы получить одинаковые зазоры).

Чтобы закрепить их, вы можете либо вкрутить шурупы в балясины через направляющую, либо прибить их шурупами 3-4 дюйма.

Бесплатные чертежи беседки

Продолжайте устанавливать балясины, пока не закончите работу. Работайте с большой осторожностью и здравым смыслом, чтобы предотвратить любую ошибку. Если вы хотите придать индивидуальность беседке на открытом воздухе, мы рекомендуем вам рассмотреть возможность использования планок 2 × 6 для изготовления перил вместо балясин 2 × 2.

Как мы уже говорили, очень важно, чтобы дизайн балясин соответствовал дизайну фриза, иначе деревянная беседка не будет иметь опрятного вида.

Чертежи восьмиугольной беседки

Если вы не хотите забивать гвозди через верхние перила, вы также можете использовать молдинг из красного дерева 1×1 в качестве планок для гвоздей. После этого не забудьте заполнить отверстия шпатлевкой по дереву. Дайте составу как следует высохнуть, прежде чем шлифовать детали вдоль волокон древесины.
