чертежи и схемы, технология по шагам, ошибки

Процессы, происходящие в грунте, например, морозное пучение, растягивают ленточный монолитный фундамент в разные стороны. Бетон без армирования не выдерживает такие нагрузки, так как он удлиняется без разрыва только на 0,2‒0,4 мм. Сталь растягивается на 4‒25 мм без ущерба, поэтому железобетонная конструкция гораздо прочнее. Для качественной работы этой системы важно рассчитать схему и правильно выполнить армировку. Сделать это можно самостоятельно, главное — не нарушать требований инструкции.

Оглавление:

1. Инструкция по армированию
2. Рекомендации специалистов
3. Распространенные ошибки

Пошаговое руководство по армированию

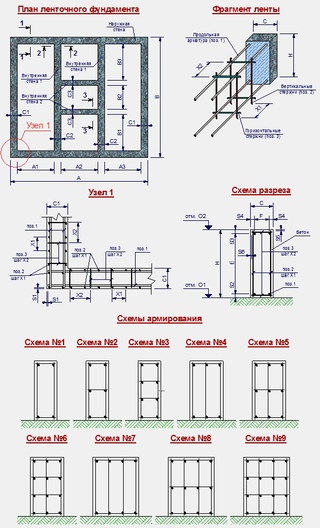

1. Рисуют чертеж.

Перед расчетом материалов составляют схему, которая соответствует строительным нормам. Арматура для фундамента делится на рабочую и конструкционную. Первая группа работает на растяжение, а вторая сохраняет форму каркаса во время заливки.

Для мелкозаглубленного ленточного фундамента хватит двух рядов продольной рабочей арматуры вверху и внизу, в середине вставляют для прочности при бетонировании. Заглубленную ленту армируют равномерно, максимальное расстояние между продольными стержнями — 40 см. В обоих случаях основная роль вертикального армирования — поддержка каркаса, поэтому для него выбирают пруты с меньшим диаметром. Если высота ленты двухэтажного дома больше 70 см, для прочности связывают бетонную подготовку и фундамент.

Минимальные расстояния между элементами:

• Между вертикальными прутьями — не более 50 см.
• Защитный слой бетона — 3‒5 см, если под основанием есть бетонная подготовка; 7 см, когда ее нет.
• Расстояние между продольной арматурой — не менее 3‒6 см, в зависимости от количества стержней в ряду, и не более 20 см.

Углы и места соединения внешней и внутренней ленты испытывают большие нагрузки. Внимательно изучите чертежи и схемы армирования ленточного фундамента. Для углов используют П- и Г-образные схемы. Чтобы их выполнить, стержни предварительно сгибают, так как вязка отдельных элементов в этих местах приводит к расслаиванию бетона и сколам. Поперечную арматуру в таких зонах ставят в 2 раза чаще.

2. Выбирают и рассчитывают материалы.

Чаще всего используют класс A-III (А400‒А500) ребристой арматуры с диаметром 6‒16 мм, так как она лучше схватывается с бетоном. Для вертикальных хомутов в ленточном фундаменте иногда берут гладкие A-I‒A-II. Диаметр зависит от веса и конструкции фундамента, ниже приведены минимальные размеры сечений для каждой цели. Если вы делаете схему армирования тяжелого строения, поручите выполнение расчетов проектировщикам. Правильно рассчитать нагрузки и выбрать оптимальный диаметр и количество стержней самостоятельно сложно.

Вид арматуры	Минимальный диаметр, мм
Продольная до 3 м	10
Продольная больше 3 м	12
Поперечная до 0,8 м	6
Поперечная больше 0,8 м	8

3. Очищают поверхность основания от лишнего мусора, размечают месторасположение каркаса.

4. Сгибают стержни для хомутов и углов.

Нет единой последовательности укладки арматуры, выбор зависит от площади и количества работников. Для небольших оснований элементы сначала связывают, а потом частями размещают их в траншее. Но так устанавливать каркас своими силами тяжело, особенно если предстоит выполнить армирование ленточного фундамента большой площади. Поэтому дальше мы разберем порядок укладки, который часто используют небольшие строительные бригады.

5. Устанавливают хомуты на бетонные подставки или фиксаторы-лягушки. Чтобы каркас не смещался, через него пропускают туго натянутую веревку или привязывают каждый элемент к опалубке.

6. В конструкцию вставляют продольные стержни и фиксируют их на лягушках.

7. Выполняют армирование углов, если для этого используют дополнительные элементы.

8. Вяжут или спаивают всю конструкцию. Подробнее о способах соединения — в разделе рекомендации.

9. Устанавливают фиксаторы между стенками опалубки и арматурой.

10. Проверяют прочность и отклонения от осей, чтобы ленточный фундамент не покосился со временем.

Нюансы работ

1. Расчет материалов армирования.

Предусмотрите, чтобы арматуры хватило на нахлест (30‒50 мм). Стандартная длина стержня 11,7 м. Не заказывайте обрезки, так как трудоемкость работы повысится, а рассчитать нужное количество будет невозможно, ведь арматуру продают в килограммах.

2. Соединение.

Стержни спаивают, вяжут или скрепляют муфтами. Лучше вязать элементы армировки, а не паять, так как прочность каркаса падает, особенно если оставить его без бетона во влажную погоду. Чтобы сократить расход арматуры для ленточного фундамента, применяют муфты, так как для пайки рекомендуется соединять пруты с нахлестом 10‒15 см, в зависимости от диаметра. Если их вяжут, длина места скрепления составляет 10 диаметров для марок бетона от М300 и 15 — для М200.

Вязать можно с помощью крючка, специального пистолета и шуруповерта или дрели с насадкой из гвоздя. ПроцСхема усиления ленточного основанияесс ручной вязки крючком занимает много времени.

3. Сгибание стержней.

В продаже есть станки, чтобы согнуть арматуру, но они стоят дорого, поэтому мастера придумали разные способы для изготовления хомутов самому. Например, приваривают два уголка к ровной вертикальной поверхности, вставляют туда прут и гнут, надевая на него трубу. Арматуру с диаметром 6‒8 мм осилят тиски. Если у вас есть смекалка, реализовать идею с двумя параллельными уголками будет легко. Главное, чтобы все углы были прямые, а стороны хомутов находились в одной плоскости, иначе ленточное основание не будет надежным.

4. Подготовка элементов армировки.

Стержни слегка намачивают за пару дней до заливки, чтобы увеличить сцепление стали с бетоном, но перед этим обязательно удаляют отслоившуюся ржавчину металлической щеткой.

Возможные ошибки

Когда люди без опыта армируют конструкцию своими руками, часто они не смотрят руководство и совершают типичные просчеты, это приводит к печальному результату.

Ошибка	Почему нельзя
Нагревать стержни перед сгибом.	Армирование получается непрочным.
Паять арматуры без литеры «С».	Каркас не выдержит высоких температур и быстрее разрушается.
Вставлять поперечную арматуру в песчано-грунтовую подушку.	Сталь быстро ржавеет в таком положении.
Использовать в армировании одни обрезки.	Каркас не будет функционировать. Максимальная доля соединений в конструкции — 50 %.
Соединять параллельные стержни без разбежки.	Такая арматура не будет работать. Минимальная длина между скреплениями соседних стержней — 61 см.
Не загибать на углах.	Бетон быстро отслоится от этих мест, так как нагрузка на них выше.
Заливать кривой армокаркас.	Ленточный фундамент тоже со временем покосится.

Чтобы железобетон работал, обязательно выполнять армирование монолитного фундамента по правильно составленному чертежу. Это важно для ленточного мелкозаглубленного основания, так как она находится в зоне постоянного движения грунта.

Если вы выполняете армирование своими руками, внимательно следуйте инструкции, даже если вам помогают специально нанятые работники. Контролируйте процесс, так как иногда компании нанимают людей, которые не знают элементарные стандарты строительства или просто халтурят.

Армирование ленточного фундамента чертежи — с особым упором на сложные участки каркаса

Любое здание, независимо от его предназначения, немыслимо без надежной основы. Возведение фундамента – одна из наиболее важных и естественных задач всего цикла строительства в целом, и этот этап, кстати, часто является одним из самых трудоемких и затратных – нередко до трети сметы уходит именно на него. Но вместе с тем здесь должны быть абсолютно исключены какие-либо упрощения, неразумная экономия на качестве и количестве необходимых материалов, пренебрежение действующими правилами и технологическими рекомендациями.

Армирование ленточного фундамента чертежи

Изо всего разнообразия фундаментных конструкций максимальной популярностью пользуется ленточная, как наиболее универсальная, подходящая для большинства возводимых в сфере частного строительства домов и хозяйственных сооружений. Такое основание отличается высокой надёжностью, но, естественно, при качественном его исполнении. А ключевым условием прочности и долговечности является грамотно спланированное и правильно проведённое армирование ленточного фундамента чертежи и основные принципы устройства которого и станут вопросами рассмотрения в настоящей публикации.

В статье, помимо схем, будет приведено несколько калькуляторов, которые помогут начинающему строителю в выполнении этой достаточно непростой задачи создания ленточного фундамента.

Важные особенности ленточного фундамента

Общие понятия. Преимущества ленточного фундамента

Итак, вкратце, несколько общих понятий об устройстве ленточного фундамента. Сам по себе он представляет сплошную бетонированную полосу, без разрывов на дверные или воротные проёмы, становящуюся основой под возведение всех внешних стен и капитальных внутренних перегородок. Сама лента заглубляется на определенное расчётное расстояние в грунт и одновременно выступает сверху своей цокольной частью. Ширина ленты и глубина ее заложения, как правило, выдерживается единой на всём протяжении фундамента. Такая форма способствует наиболее равномерному распределению всех выпадающих на основание здания нагрузок.

Из общего разнообразия фундаментов для индивидуального строительства чаще всего выбирается именно ленточный

Ленточные фундаменты тоже могут подразделяться на несколько разновидностей. Так, их не только заливают из бетона, но и делают сборными, применяя для этого, например, специальные фундаментные железобетонные блоки, или используя бутовое наполнение. Однако, так как наша статья посвящена армированию, в дальнейшем будет рассматриваться только монолитный вариант фундаментной ленты.

Ленточный фундамент можно отнести к универсальному типу оснований. Такой схеме обычно отдается предпочтение в следующих случаях:

• При возведении домов из тяжелых материалов – камня, кирпича, железобетона, строительных блоков и им подобных. Одним словом, когда требуется равномерно распределить весьма значительную нагрузку на грунт.
• Когда в планах застройщика получить в свое распоряжение полноценный подвал или даже цокольный этаж – только ленточная схема может это позволить.
• При строительстве многоуровневых зданий, с применением тяжелых межэтажных перекрытий.
• Когда участок под застройку характеризуется неоднородностью верхних слоев грунта. Исключение составляют лишь совершенно не устойчивые грунты, когда создание ленточного фундамента становится невозможным или нерентабельным, и есть смысл обратиться к другой схеме. Невозможен ленточный фундамент и в регионах с вечной мерзлотой.

Монолитный ленточный фундамент обладает немалым количеством других преимуществ, к которым можно отнести долговечность, оцениваемую многими десятками лет, относительную простоту и понятность возведения, широкие возможности в плане прокладки инженерных коммуникаций и организации утепленных полов первого этажа. По свои прочностным качествам он не уступает монолитным плитам, и даже превосходит их, требуя при этом меньших затрат материальных средств.

Наглядный пример допущенных грубых ошибок в проектировании фундамента – еще даже не испытав расчетной нагрузки, лента превратилась в гору строительного мусора

Однако, не следует думать, что ленточный фундамент является абсолютно не уязвимой конструкцией. Все перечисленные достоинства будут справедливы лишь в том случае, если параметры возводимого основания для дома будут соответствовать условиям района строительства, расчётной нагрузке, иметь заложенный резерв прочности. А это, в свою очередь, означает, что к проектированию фундамента (любого, кстати) всегда предъявляются особые требования. И армирование ленты в череде этих проблем занимает одну из ключевых позиций.

Ширина ленты фундамента и глубина ее заложения

Это – два ключевых параметра, от которых будет зависеть и сама схема армирования будущей фундаментной ленты.

Цены на арматуру

арматура

Базовыми величинами для строительства ленточного фундамента будут являться ширина ленты и глубина её заложения в грунт

Но степени заглубления в грунт ленточные фундаменты можно разделить на две основных категории:

• Малозаглубленный ленточный фундамент подойдет для строительства каркасных сооружений, небольших загородных домов и хозяйственных построек, при условии достаточно стабильного, плотного грунта на участке. Подошва ленты располагается выше границы промерзания грунта, то есть обычно не опускается ниже 500 мм без учета цокольной части.
• Для зданий, возводимых из тяжелых материалов, а также на участках, где состояние грунта не отличается стабильностью, требуется лента глубокого заложения. Ее подошва уже опускается ниже уровня промерзания грунта, как минимум на 300÷400 мм, а при наличии в планах строительства еще и цокольного этажа (подвала) – еще ниже.

Понятно, что высота фундаментной ленты в целом, в том числе и глубина ее залегания – отнюдь не произвольные величины, а параметры, которые получаются в результате тщательно проведенных расчетов. При проектировании учитывается целый массив исходных данных: тип грунтов на участке, степень их стабильности как в поверхностных слоях, так и изменение структуры по мере углубления; климатические особенности региона; наличие, расположение и другие особенности грунтовых водоносных горизонтов; сейсмические характеристики местности. Плюс к этому накладывается специфика планируемого к возведению здания – общая нагрузка, как статическая, создаваемая только массой конструкции (естественно, с учетом всех ее составляющих элементов), так и динамическая, вызываемая и эксплуатационными нагрузками, и всевозможными внешними воздействиями, в том числе ветровыми, снеговыми и другими.

Правильный расчет ленточного фундамента – вопрос слишком серьёзный, чтобы, не имея соответствующей подготовки, проводить его самостоятельно

Исходя из вышесказанного уместно будет сделать одно важное замечание. Принципиальная позиция автора этих строк заключается в том, что расчет базовых параметров фундаментной ленты – не терпит дилетантского подхода.

Несмотря на то что в интернете можно отыскать немало онлайн-приложений для проведения подобных расчетов, вопрос проектирования фундамента все же правильнее будет доверить специалистам. При этом нисколько не оспаривается корректность предлагаемых программ расчета – многие из них в полной мере соответствуют действующим СНиП и способны действительно выдать точные результаты. Проблема лежит в несколько иной плоскости.

Суть в том, что любая, даже самая совершенная программа расчета, требует внесения точных исходных данных. А вот в этом вопросе без специальной подготовки обойтись невозможно. Согласитесь, что правильно оценить геологические особенности участка под строительство, учесть все нагрузки, выпадающие на фундаментную ленту, причем – с разложением их по осям, предусмотреть все возможные динамические изменения – непрофессионалу просто не по силам. А ведь каждый исходный параметр имеет значение, и недооценка его вполне может затем «сыграть злую шутку».

Правда, если планируется возведение небольшого дачного домика или же хозяйственной постройки, то приглашение специалиста-проектировщика может показаться избыточной мерой. Что ж, на свой страх и риск хозяин может возвести малозаглубленный ленточный фундамент, воспользовавшись, например, примерными параметрами, которые приведены в таблице ниже. Для легких построек сильно заглубленная лента не требуется (большое заглубление может сыграть даже отрицательную роль, из-за приложения касательных сил при морозном вспучивании грунта). Как правило, в таких случаях ограничиваются максимальной глубиной расположения подошвы в 500 мм.

Тип возводимого здания	Сарай, баня, хозяйственные постройки, небольшой гараж	Одноэтажный дачный домик, в том числе — с мансардой	Одно- или двухэтажный коттедж, рассчитанный на постоянное проживание	Двух или трехэтажный особняк
Среднее значение нагрузки на грунт, кН/м ²	20	30	50	70
ТИПЫ ГРУНТОВ	РЕКОМЕНДУЕМАЯ ГЛУБИНА	ЗАЛОЖЕНИЯ ЛЕНТЫ	(БЕЗ УЧЕТА ЦОКОЛЬНОЙ	ЧАСТИ ФУНДАМЕНТА)
Выраженно каменистый грунт, опока	200	300	500	650
Плотная глина, суглинок, не распадающийся после сжатия усилием ладони	300	350	600	850
Слежавшийся сухой песок, супесь	400	600	Обязателен профессиональный расчет фундамента	Обязателен профессиональный расчет фундамента
Мягкий песок, илистый грунт или супесь	450	650	Обязателен профессиональный расчет фундамента	Обязателен профессиональный расчет фундамента
Очень мягкий песок, илистый грунт или супесь	650	850	Обязателен профессиональный расчет фундамента	Обязателен профессиональный расчет фундамента
Торфяник	Требуется иной тип фундамента	Требуется иной тип фундамента	Требуется иной тип фундамента	Требуется иной тип фундамента

Еще раз подчеркнём –это лишь усредненные значения, которые нельзя рассматривать как истину в последней инстанции. В любом случае, если самодеятельный строитель пользуется подобными источниками, определенный риск он принимает на свою ответственность.

Теперь – о ширине фундаментной ленты.

Здесь также есть свои особенности. Во-первых, для обеспечения жёсткости конструкции фундамента принято придерживаться правила, что общая высота ленты должна как минимум вдвое превосходить ее ширину – но это правило соблюсти несложно. А второе – ширина ленты в области подошвы должна быть такой, чтобы распределенная нагрузка была меньше рассчитанных параметров сопротивления грунта, естественно, еще и с определенным конструктивным запасом. Одним словом, фундаментная лента с полной нагрузкой должна стоять стабильно, не проседая в грунт. В целях экономии материалов нередко для повышения площади опоры подошву ленточного фундамента делают с уширением.

Наверное, нет смысла приводить здесь формулы и табличные значения сопротивления грунтов для проведения самостоятельных вычислений. Причина – та же: не столько сложность в выполнении расчетов, сколько проблемы с корректным определением исходных параметров. То есть опять же лучше по таким вопросам обратиться к профессионалам.

Ну а если строится легкое сооружение или дачный домик, то можно руководствоваться тем, что ширина ленты должна быть как минимум на 100 мм больше толщины возводимых стен. Как правило, при самостоятельном планировании фундамента берут круглые значения, кратные 100 мм, обычно начиная от 300 мм и выше.

Армирование фундаментной ленты

Если проектированием ленточного фундамента занимается специалист, то готовый чертеж будет, безусловно, включать не только линейные параметры самого бетонного пояса, но и характеристики армирования – диаметр арматурных прутов, их количество и пространственное расположение. Но в том случае, когда принимается решение о самостоятельном возведении основания под здание, при планировании конструкции необходимо учитывать определенные правила, установленные действующими СНиП.

Цены на цемент

цемент

Какая арматура подойдёт для этих целей?

Для правильного планирования необходимо хотя бы немного разбираться в сортаменте арматуры.

Существует несколько критериев классификации арматуры. К ним можно отнести:

• Технология производства. Так, арматура бывает проволочной (холоднокатаной) и стержневой (горячекатаной).
• По типу поверхности арматурные пруты различаются на гладкие и имеющие периодический профиль (рифление). Профильная поверхность арматуры обеспечивает максимальный контакт с заливаемым бетоном.

Арматурные пруты с периодическим профилем (сверху вниз): кольцевым, серповидным, смешанным

• Арматура может быть предназначена для обычных или предварительно напрягаемых железобетонных конструкций.

Для создания армирующей конструкции ленточного фундамента, как правило, применяют арматуру, выпускаемую в соответствии с ГОСТ 5781. Этот стандарт включает горячекатаные изделия, предназначенные для армирования обычных и предварительно наряженных конструкций.

В свою очередь, эта арматура распределяется по классам, от A-I до A-VI. Различие главным образом заключается в сортах используемой для производства стали и, стало быть, в физико-механических свойствах изделий. Если в арматуре начальных классов применяется низкоуглеродистая сталь, то в изделиях высоких классов параметры металла приближаются к легированным сталям.

Все характеристики классов арматуры знать при самостоятельном строительстве необязательно. А самые важные показатели, которые будут влиять на создание арматурного каркаса – приведены  в таблице. В первом столбце показаны классы арматуры по двум стандартам обозначения. Так, в скобках вынесено обозначение  классов, цифровое обозначение которых показывает предел текучести применяемой для производства арматуры стали – при приобретении материала в прайс-листе могут оказаться и такие показатели.

Класс арматуры по ГОСТ 5781	Марка стали	Диаметры прутов, мм	Допустимый угол изгиба в холодном состоянии и минимальный радиус кривизны при изгибе (d – диаметр прута, D – диаметр оправки для изгиба)
A-I (A240)	Ст3кп, Ст3сп, Ст3пс	6÷40	180º; D=d
A-II (A300)	Cт5сп, Ст5пс	10÷40	180º; D=3d
-«-	18Г2С	40÷80	180º; D=3d
AC-II (АC300)	10ГТ	10÷32	180º; D=d
A-III (A400)	35ГС, 25Г2С	6÷40	90º; D=3d
-«-	32Г2Рпс	6÷22	90º; D=3d
A-IV (A600)	80С	10÷18	45º; D=5d
-«-	20ХГ2Ц, 20ХГ2Т	10÷32	45º; D=5d
A-V (A800)	23Х2Г2Т, 23Х2Г2Ц	10÷32	45º; D=5d
A-VI (A1000)	22Х2Г2АЮ, 20Х2Г2СР, 22Х2Г2Р	10÷22	45º; D=5d

Обратите внимание на последний столбец, в котором указаны допустимые углы изгиба и диаметры кривизны.  Это важно с той точки зрения, что при создании армирующей конструкции приходите изготавливать гнутые элементы – хомуты, вставки, лапки и т.п. При изготовлении кондукторов, оправок или иных приспособлений для гнутья необходимо ориентироваться на эти значения, так как уменьшение радиуса изгиба или превышение угла может привести к потере арматурой своих прочностных качеств.

Пруты класса A-I выпускаются в гладком исполнении. Все остальные классы (за некоторыми исключениями, которые, впрочем, больше зависят от индивидуальных требований заказчика) – с периодическим профилем.

Для ленточного фундамента в частном строительстве оптимальным выбором будет арматура класса A-III, в крайнем случае — A-II, диаметром 10 мм и выше.

Гладкие пруты класса A-I – отлично подойдут для изготовления хомутов, необходимых для придания объемности создаваемой арматурной конструкции

Для конструкционных элементов армопояса (хомутов, перемычек) удобно использовать гладкий прут класса A-I, диаметром 6 или 8 мм. Применение арматуры более высоких классов – невыгодно, по причине большой её стоимости при явной невостребованности в столь высоких физико-технических показателях.

«Классическая» схема армирования фундаментной ленты. Количество продольных прутов

Для начала – рассмотрим типовую схему армирования прямых участков ленты фундамента.

Наиболее часто применяемая схема армирования прямых участков ленточных фундаментов неглубокого заложения

В основе лежит прямоугольник, с обязательными уровнями армирования сверху и снизу, выполненными из продольной арматуры (поз. 1), которые соединены между собой горизонтальными поперечными (поз. 2) и вертикальными арматурами, создающими тем самым своеобразную «коробчатую» конструкцию. Такое расположение поясов позволяет максимально компенсировать две основные разнонаправленные силы: от общей нагрузки, создаваемой зданием, и от морозного вспучивания грунта. При этом центральная часть ленты нагружается меньше всего, и если фундамент имеет общую высоту до 800 мм, то двух поясов чаще всего бывает достаточно.

При более высоких лентах применяют расположение продольных поясов в три и более ярусов. Но, как уже говорилось, подобные фундаменты рассчитывать самостоятельно – довольно рискованное занятие.

На иллюстрации показано увязывание продольных прутов в объемную конструкцию с использованием отрезков арматуры. Такой подход – вполне допустим, однако, не отличается удобством. Работа пойдет намного быстрее и качественнее, если заранее на кондукторе готовить хомуты по размерам армопояса, а потом уже увязывать все детали в общую конструкцию.

Использование заранее подготовленных хомутов примерно такого типа существенно упростит сборку объемного арматурного каркаса

Обратите внимание на иллюстрацию, на которой стрелками показаны два размера: Н – высота пояса армирования и К – его ширина. Следует правильно представлять, что это вовсе не высота и ширина ленты. Металлические детали фундамента в обязательном порядке должны быть защищены от кислородной коррозии слоем бетона. Согласно СНиП минимальный слой составляет 10 мм, но для ленточного фундамента оптимальным будет 50 мм до края бетонной конструкции. Это необходимо учесть при планировании, а уже в ходе монтажа соблюсти необходимые просветы между арматурой и опалубкой помогут нехитрые приспособления. Так, задать нужное расстояние от донной части опалубки можно, подложив обломки кирпичей или установив под нижние прутья специальные пластиковые стойки.

Такие пластиковые стойки задают необходимый просвет от дна опалубки до пояса армирования

А требуемый просвет от боковых стенок опалубки можно соблюсти, если использовать специальный фиксаторы-«звездочки» которые просто надеваются на арматурные прутья.

Фиксатор-«звездочка», задающий положение арматурного прута относительно стенок опалубки

Теперь – плотнее к вопросу, сколько все же потребуется прутов продольной арматуры, и какого диаметра они должно быть.

Некоторые рекомендации по применению арматуры того или иного диаметра приведены в таблице:

Участок применения арматуры	Минимальный диаметр арматуры
Продольные рабочие арматуры на прямолинейных участках длиной не более 3 метров	10 мм
То же, но при длине участка, превышающей 3 метра	12 мм
Поперечная арматура и хомуты сжатых элементов конструкции.	Не меньше 0,25 от диаметра рабочей арматуры, и при этом – не менее 6 мм
Поперечная арматура и хомуты в районе изгибаемых вязаных каркасов	6 мм
Хомуты для ленточного вязаного каркаса высотой не более 800 мм	6 мм
То же, но при высоте вязаного каркаса более 800 мм	8 мм

Ну а количество продольных прутов, необходимое для обеспечения расчетной прочности фундаментной ленты, напрямую зависит от ее размеров и от диаметра используемой арматуры. В соответствии с действующими требованиями СНиП, общая площадь сечения прутов продольного армирования должна составлять не менее 0,1% от площади поперечного сечения ленты. Исходя из этого, несложно произвести необходимый расчет. Чтобы читателю это было сделать еще легче – ниже размещен соответствующий калькулятор.

Калькулятор расчета минимально необходимого количества прутов продольного армирования фундаментной ленты

Перейти к расчётам

После проведения расчетом может оказаться, что для армирования достаточно даже двух или трех прутьев. Однако, при ширине фундаментной ленты более 150 мм и высоте более 300 мм рекомендуется все же размещать два пояса продольного армирования по два прута в каждом – так, как показано на схеме. При этом калькулятор поможет определиться с минимальным значением диаметра – возможно, увеличивая количество прутьев до 4-х штук, можно в целях экономии применить более тонкую арматуру. Правда, не забываем при этом рекомендации размещенной выше таблицы.

Если получилось четное значение, превышающее 4 прута, то арматуру рекомендуется распределить на три пояса, расположив средний по центру между верхним и нижним. Если же получено нечетное количество, пять и более штук, то непарным прутом есть смысл усилить нижний ярус армирования – именно там к фундаментной ленте прикладываются самые высокие изгибающие нагрузки.

Еще одно правило: требованиями СНиП установлено, что расстояние между соседними элементами продольного армирования не должно превышать 400 мм.

Связывание прутов продольного армирования в объемную конструкцию производится с помощью заготавливаемых хомутов. Для их изготовления обычно сооружается специальное приспособление – его несложно собрать на верстаке или на отдельной подставке.

Хорошему мастеру собрать такое или подобное ему устройство для гибки арматуры – не составит большого труда

Шаг установки хомутов тоже подчиняется определенным правилам. Так, он не должен быть более ¾ высоты фундаментной ленты, и вместе с тем – не превышать 500 мм. На участках усиления – на углах и примыканиях стен, хомуты устанавливаются еще чаще – об этом будет рассказано ниже.

Если на прямом участке есть необходимость соединения двух прутов арматуры, расположенных по одной линии, то между ними делается нахлест величиной не менее 50d (d – диаметр арматурного прута). В приложении к наиболее часто используемым диаметрам, 10 и 12 мм, такой нахлест составит от 500 до 600 мм. Кроме того, на этом участке желательно установить и дополнительный хомут.

Соединение арматуры и хомутов в единую конструкцию производится путем увязывания с использованием стальной оцинкованной проволоки.

Монтаж арматурного каркаса производится путем связывания с помощью проволочных скруток

Даже если в личном распоряжении есть сварочный аппарат, а сам хозяин считает себя достаточно опытным сварщиком, все равно армирующая конструкция должна выполняться путём проволочных скруток. Плохо проваренное соединение, а еще хуже – перегрев арматуры приведут к резкому снижению прочностных характеристик создаваемой конструкции. Недаром к свариванию армирующих конструкций в промышленном строительстве допускаются только специалисты высшей квалификации. А кроме того, необходимо еще и использование специализированной арматуры, в обозначении класса которой присутствует индекс «С» — сварочная.

На вопросах практической вязки арматурного каркаса в данной публикации останавливаться не будем – эта тема заслуживает отдельного рассмотрения.

Армирование сложных участков каркасной конструкции

Если с монтажом каркаса на прямых участках армирующего пояса ленточного фундамента все достаточно понятно, то на сложных участках очень часто многие допускают ошибки. Свидетельство тому – многочисленные фотографии, опубликованные в интернете, на которых хорошо видно, что два сходящихся в углу или примыкающих друг к другу каркаса просто связаны проволочными скрутками в точках пересечения арматуры.

К сожалению, подобные демонстрации явно ошибочно армированных углов и примыканий «гуляют» по интернету, и многими  неопытными строителями воспринимаются в качестве образца для подражания

Неправильно смонтированные узлы соединения или примыкания арматурных поясов ведут к тому, что нарушается равномерность распределения по осям выпадающей на фундамент нагрузки, что в дальнейшем вполне может закончиться появлением трещин или даже разрушением ленты на этих участках. Существуют определённые схемы армирования подобных узлов – они будут рассмотрены ниже в таблице.

Основные схемы армирования углов и участков примыкания

(На схемах бордовым цветом показана граница ленты фундамента, темно-серым – пруты продольной арматуры, голубым – хомуты каркасной конструкции. Дополнительно различными цветами будут выделяться отдельные специфические элементы узла усиления, что оговаривается в текстовой части. Все иллюстрации даны в миниатюре, которые можно увеличивать кликом мышкой).

Схема армирования углов и примыканий	Краткое описание схемы
УСИЛЕНИЕ НА УЧАСТКАХ ТУПОУГОЛЬНОГО ИЗМЕНЕНИЯ НАПРАВЛЕНИЯ ФУНДАМЕНТНОЙ ЛЕНТЫ
	При необходимости выполнить тупоугольное изменение направления ленты фундамента, при условии, что угол превышает 160 градусов, особого усиления можно не предусматривать. Продольные арматуры изгибаются под нужным углом. Шаг установки хомутов (S) практически не изменяется. Единственная особенность – два хомута ставятся рядом в точке изгиба арматуры, расположенной на внутреннем контуре пояса.
	Схожая, казалось бы, ситуация, но угол изменения направления хоть и тупой, но составляет менее 160 градусов. Схема усиления уже иная. Арматурный прут, идущий по внешнему обводу каркаса, просто изгибается в соответствии с нужным направлением. Сходящиеся же но внутреннему контуру к углу прутья делаются длиннее, так, чтобы они пересеклись между собой, достигли противоположной стороны пояса армирования, и закончились на нем изогнутыми под нужным углом лапами (выделены красным цветом). Длина этой изогнутой части-лапы составляет не менее 50d (d – диаметр продольного арматурного прута). Лапы увязываются с внешним прутом армирования, причем шаг установки хомутов на этом участке уменьшается вдвое. В вершине угла на внешнем обводе дополнительно устанавливается вертикальный отрезок арматуры (показан оранжевой стрелкой).
УСИЛЕНИЕ НА ПРЯМЫХ УГЛАХ АРМИРУЮЩЕГО КАРКАСА
	Схема с одним большим захлестом и двумя «лапками». Сходящиеся по внутреннему контуру каркаса продольные арматуры пересекаются между собой, доходят до противоположных стенок опалубки, где изгибаются с образованием «лапок» (показаны красным цветом), расположенных в расходящихся направлениях. Минимальная длина «лапок» — от 35 до 50d. Одна арматура на внешнем контуре обрезается в углу, а вторая, перпендикулярная ей – изгибается с образованием большого нахлеста (показан фиолетовым цветом), который должен иметь такую длину, чтобы по крайней мере полностью перекрывать «лапку». Вся конструкция увязывается с помощью хомутов, шаг которых не должен превышать половину расчетного – 1/2S. Вершина угла изгиба дополнительно усиливается вертикальной арматурой.
	Схема, схожая с предыдущей. Продольные арматуры так же заводятся и изгибаются «лапками», а вместо нахлеста по внешнему контуру армирования установлена L-образная вставка (показана зелёным цветом). Длина каждой из сторон этой вставки – минимум 50d. Увязка узла – с применением хомутов, установленных с уменьшенным вдвое шагом. Остальное – понятно по схеме.
	Схема, удобная в том случае, когда каркасы на каждую сторону вяжутся отдельно, а затем укладываются в опалубку. В данном случае пересечение и увязка каркасов в общую конструкцию производится с помощью U-образных вставок (показаны темно-синим цветом). Длина «рогов» каждой из таких накладок – не менее 50d. Традиционно на участке усиления шаг установки хомутов уменьшается в два раза от расчетного. Обратите внимание на дополнительное усиление области пересечения U-образных вставок вертикальной арматурой.
УСИЛЕНИЕ НА УЧАСТКАХ БОКОВОГО ПРИМЫКАНИЯ ФУНДАМЕНТНОЙ ЛЕНТЫ
	Продольные арматуры основной фундаментной ленты на участке примыкания не прерываются. Продольные арматуры примыкающей ленты пересекаются c внутренним контуром армирования, достигают внешней стороны опалубки и изгибаются «лапками» (красный цвет), которые располагаются в сходящихся направлениях. Увязка хомутами с уменьшенным вдвое шагом, и плюс к этому дополнительно увязывается участок пересечения сходящихся «лапок» с внешней продольной арматурой основной ленты. Длина «лапок» – минимум 50d.
	Схема, удобная при отдельной сборке примыкающих друг к другу арматурных каркасов. Каркас основной ленты не прерывается, а каркас примыкающей – заканчивается по линии пересечения.   Связывание в единую конструкцию осуществляется с помощью L-вставок (зеленый цвет), которые соединяют продольные арматуры примыкающей ленты с внешним контуров основной. Длина стороны такой вставки – минимум 50d. Все хомутовые соединения устанавливаются и увязываются с уменьшенным вдвое шагом.
	Схема усиления участка примыкания с использованием U-образной вставки. Как и в других случаях, каркас основной ленты фундамента не прерывается. Продольные арматуры примыкающего каркаса доведены до внешнего контура и изогнуты «лапками» (красный цвет), которые располагаются в расходящихся направлениях. Длина стороны такой лапки – от 30 до 50d. Основное усиление выполняется U-образной вставкой (темно-синий цвет) с длиной каждого из «рогов» минимум 50d.  Увязка – с традиционно уменьшенным в два раза шагом установки хомутов. Дополнительная увязка с установкой вертикальных арматур – на участке прилегания нижней части U-образной вставки к внешнему контуру армирования основной ленты.

Следует правильно понимать еще один нюанс. На предложенных в таблице схемах показана увязка верхнего яруса арматурного пояса. Но точно такое же усиление должно предусматриваться и в нижнем поясе, тем более, что на нижнюю часть фундаментной ленты обычно выпадают максимальные нагрузки.

Полезные приложения для расчета количества необходимых материалов

Ниже читателю будут предложены три калькулятора, которые помогут в вопросах расчёта количества материала, необходимого для реализации выбранной схемы армирования ленточного фундамента.

Калькулятор расчета количества основной арматуры

Для расчета необходимого количества основной продольной арматуры каркаса ленточного фундамента необходимо знать несколько исходных величин:

• В первую очередь – это общая длина создаваемой фундаментной ленты. Безусловно, сюда должны войти не только внешний периметр, но и все внутренние перемычки, если они предусмотрены проектом.
• Второй параметр – число прутьев продольного армирования. Как определиться с этим количеством – было рассказано выше в данной публикации, с приложением соответствующего калькулятора.
• Третий параметр – это число участков усиления, также рассмотренных выше. Сюда входят все углы и узлы примыкания фундаментных лент. Естественно, на этих участках расход арматуры повышается.

Программа учета, кроме того, учтет необходимость выполнения нахлестов арматурных прутов на прямых участках ленты. Длина нахлеста принимается равной 50d, то есть для наиболее часто используемых диаметров арматуры она составит от 500 до 600 мм.

Калькулятор выдаст результат в штучном количестве арматурного прута стандартной длины (11,7 метров). Иногда сложности транспортировки «длинномеров» вынуждают покупателей приобретать пруты, разрезанные надвое (5,85 метров). С одной стороны – транспортировка упрощается, но с другой – при этом неминуемо возрастает количество нахлестов арматуры при монтаже каркаса, то есть и общий необходимый метраж. В программе расчета предусмотрено и второе итоговое значение, выраженное в количестве «располовиненных» прутов. Это позволит произвести срвнение и сделать последующий выбор в пользу первого или второго варианта.

Цены на хомутатель

хомутатель

Калькулятор расчёта арматуры для изготовления хомутов каркаса

Итак, оптимальным материалом для изготовления хомутов становятся гладкие арматурные пруты класса A-I, диаметром 6 (при высоте ленты до 800 мм) или 8 (при большей высоте) миллиметров.

Шаг установки хомутов, придающих объёмную форму каркасной конструкции – не более 0,75 от высоты ленты (суммарно – и подземный, и цокольный участки), и при этом – не более 500 мм. Кроме того, шаг уменьшается вдвое на участках усиления. Все это учтено в программе предлагаемого калькулятора.

Стандартная форма выпуска арматуры A-I диаметром 6 и 8 мм – пруты длиной 6 метров. Учитывая то, что хомут должен быть цельным, часть прута очень часто уходит в обрезки, которые, впрочем, могут понадобиться на иных участках строительства.

Калькулятор после ввода значений выдаст минимально необходимое штучное количество 6-метровых прутов, которое потребуется для изготовления целых хомутов для всего каркаса ленточного фундамента.

Калькулятор пересчёта количества стандартных арматурных прутьев в весовой эквивалент

Наконец, еще один вспомогательный калькулятор. Дело в том, что некоторые торговые организации, занимающиеся реализацией металлопроката, публикуют свои расценки, выраженные в рублях за килограммы или тонны продукции. Чтобы такое обстоятельство не поставило потребителя в тупик, можно провести быстрый и точный пересчёт необходимого количества арматурных прутов, которое было получено в предыдущих калькуляторах, в его весовой эквивалент. Для этого в программу расчета заложена удельная масса одного погонного метра стандартной арматуры разных диаметров.

• Калькулятор вначале предложит определиться с направлением проведения вычислений – для гладких прутов класса A-I, или для арматуры периодического профиля класса A-III.
• Поле этого необходимо будет указать, соответственно, диаметр гладких или рифленых прутов.
• Далее, с помощью «бегунка» слайдера указывается ранее рассчитанное необходимое количество прутов.
• После нажатия на кнопку расчета будет выдан результат в тоннах и килограммах.

Перейти к расчётам

*   *   *   *   *

Итак, в настоящей публикации были подробно рассмотрены схемы армирования ленточного фундамента, с особым упором на правильную обвязку сложных участков, требующих обязательного усиления. Вопросам практической работы по увязке арматурного каркаса будет посвящена отдельная статья.

Не исключено, что у некоторых читателей остался невыясненным вопрос – а возможно ли для создания армирующего каркаса фундаментной ленты применять современный стеклопластиковый тип арматуры? На это можно ответить так: безусловно, за подобными материалами видится большое будущее. Подобная композитная арматура не подвержена коррозии, она не утяжеляет конструкцию, с ней проще решаются вопросы транспортировки, да и по общей стоимости она может выйти дешевле. Однако, целый ряд специфических особенностей все же ограничивает ее применение, в том числе – и в области возведения фундаментов. Кроме того, ее использование пока что еще не нормировано, то есть определенных строгих правил, базирующихся на точных инженерных расчетах, не существует. А стало быть, самостоятельное применение композитной арматуры для каркаса ленточного фундамента – это весьма рискованное мероприятие, которое неизвестно чем может закончиться.

И в завершение публикации, традиционно – видеосюжет, в котором наглядно показан процесс армирования ленточного фундамента.

Видео: армирование и установка опалубки для заливки малозаглубленной фундаментной ленты

Армирование ленточного фундамента чертежи и видео

Фундамент является несущей опорой здания, воспринимающей нагрузку от конструкций и распределяющей ее равномерно на грунт. Самый распространенный тип фундамента – ленточный, железобетонные или бетонные блоки объединены в замкнутый контур. У сборной конструкции есть ряд недостатков, поэтому чаще всего устраивается монолитное основание. Правильное армирование ленточного фундамента – важная для параметров прочности категория, соблюдение которой необходимо для возведения зданий согласно положениям строительного регламента и техники безопасности.



Доводы в пользу укрепления фундамента

На фундамент при эксплуатации приходится нагрузка от основного каркаса здания, от перемещения внутренних объектов и сила морозного пучения из грунта. Морозное пучение игнорировать ни в коем случае нельзя, оно способно разрушить любое основание. От деформации опоры начинают расшатываться стены, здание может быстро выйти из строя, утратить свои первичные характеристики.

Место армированного каркаса в разрезе фундамента на ленте



Расчет армирования позволяет многократно усилить несущую способность ленточного основания. Бетон принимает на себя сжатие, нагрузка на растяжение ложится на арматуру. Основной упор при закладке армирующих элементов необходимо делать на самую нижнюю и верхнюю части опоры, средняя часть фундамента испытывает незначительное давление и в армировании не нуждается.



Описание процедуры

Для армирования используется материал с продольным размещением. Чаще всего – это изделия из горячекатаной стали класса А3. При высоте основания здания выше 15 см конструкция нуждается сразу в поперечном и вертикальном армировании. Вертикально устанавливаются стержни из гладкой арматуры А1-класса диаметра от 6 до 8 мм. Связка прутьев перпендикулярных плоскостей едиными хомутами обеспечивает более высокую жесткость каркасу.



При формировании единого каркаса расчет делается таким образом, чтобы продольные стержни размещались внутри. Для определения шага для армирования ленточного фундамента необходимо обращаться к СНиПу 52-01-2003, который предписывает в продольном армировании учитывать следующие факторы:

• диаметр арматурных прутьев
• фракция наполнителя в бетонном растворе
• направление и плоскость размещения арматуры
• способ бетонирования.

Исходя из вышеперечисленных требований, расстояние от одного стержня армирующего каркаса до другого не может быть меньше диаметра этих элементов (нижний предел – 25 мм). При поперечном размещении прутьев в каркасе шаг не может превышать 300 мм.

Внешний вид армированного каркаса





При соединении фрагментов армированного каркаса фундамента не рекомендуется пользоваться сваркой. Причина – нагревание прутьев снижает их прочность.



Важно: сваркой можно пользоваться, если требуется соединить арматуру с маркировкой «С» (пример – А500С). Все остальные марки материала лучше вязать проволокой.

При армировании фундаментной конструкции важно не только грамотно произвести расчет прутьев для каркаса, но и не допустить их соприкосновения с опалубкой или почвой. Такое нежелательное соседство может привести к развитию коррозии. Слой защиты должен превышать толщину в 5-8 см.

На угол здания приходится максимальная нагрузка, поэтому к устройству каркаса в этих местах стоит подойти внимательнее. Чтобы угловое армирование фундамента соответствовало качеству данного типа работ, из прутьев А3-класса гнут специальные узлы. Ни в коем случае углы перекрытий не армируются отдельными элементами, не связанными с общей конструкцией.

Важно: Т-образные перекрытия ленточного фундамента нужно не только армировать, но и дополнительно усиливать для обеспечения высокой прочности опоры здания.

Несколько важных нюансов

Чтобы украсить фасад здания, нередко устраивается эркер. Для его строительства требуется создание тупого угла. Такие декоративные элементы требуют Г-образного арматурного усиления и размещения дополнительных хомутов на поперечных деталях каркаса.



Человек, производящий расчет фундамента в первый раз, нередко забывает о необходимости его армирования. Но даже при наличии опыта и определенных познаний в этом вопросе используемые схемы укрепления основания часто выбираются неграмотно. Выполненное не по строительным нормативам армирование приводит к появлению сколов на фундаменте, образованию трещин (в первую очередь – по углам здания).



Все стыки арматурных прутьев стоит тщательно перевязывать и укреплять Г- или П-образными хомутами. По углам будущего строения шаг размещения хомутов-креплений становится чаще, нежели на прямой линии ленты.

Расчет фундамента – сложный с технологической точки зрения процесс, который при устройстве ленточного основания немыслим без  армирования.

Армирование ленточного фундамента — чертежи и примеры расчета

Невзирая на объемы и трудоемкость процесса установки и большое количество расходуемых материалов, все же, технология ленточного фундамента характеризуется простотой.

Ленточный фундамент” width=”400″ height=”300″ />

Полоса из железа и бетона, охватывающая строение по всему его периметру, зовется ленточным фундаментом. Эта лента закладывается абсолютно под все стены здания: как под внутренние, так и под внешние.

Ленточный фундамент одинаково хорошо подходит и под бетонный, и под каменный, и под кирпичный, и даже под дом, в основе которого лежат масивные перекрытия. Более того, ленточный фундамент – идеальное решение для обустройства цокольного этажа или подвала.

Закладывание ленточного фундамента следует производить ниже уровня промерзания почвы, примерно на 20 см. При этом, не следует превышать отметку в 50-70 см в глубину. Толщина фундамента прямо пропорциональна толщине стен, строительному материалу, и примерно рассчитанной силе давления несущей конструкции.

Существует 2 типа ленточного фундамента:

1. Мелко углубленный.
2. Заглубленный.

Первый, как правило, используется для возведения здания из дерева и камня с невысоким удельным весом конструкции. Прокладывать мелко заглубленный фундамент можно только на не сыпучих грунтах. Максимальная глубина заложения 50-70 см. Углубленный фундамент служит основой для больших домов с тяжелыми стенами или перекрытиями.

Армирование проводится для того, чтобы придать фундаменту дополнительную прочность в виде внедряющихся во внутрь сооруженной опалубки металлических стрижей или арматуры. После этого послойно заливают бетон.

Заключительным этапом является гидроизоляция при помощи рубероида или мастики. Это действие значительно повышает эксплуатационные характеристики всей конструкции.

Подобная технология строительства дает фундаменту возможно выдерживать более высокие нагрузки, давящих сверху сложных архитектурных решений.

Чертежи

Чертеж ленточного фундамента

Использование чертежей для армирования ленточного фундамента обязательно, если вы хотите соорудить надежную долговечную конструкцию. Используя чертежи можно вычислить все необходимые параметры, расход материалов, а также произвести армирование конструкции в соответствии с технологией.

На примере чертежей можно подробно рассмотреть схему армирования фундамента или любой другой конструкции.

В основном в них отображаются:

1. Возможные нагрузки действующие на фундамент дома.
2. Правильную схему армирования фундамента с обозначением всех пересечений и узлов.
3. Правильное армирование перекрытий и углов.

Схема монтажа фундамента должна отображать:

1. Фрагмент фундамента в поперечном сечении с обозначением всех параметров.
2. Наличие песочной подушки.
3. Уровень заглубления фундамента в грунт.
4. Фрагмент арматуры с обозначением ее параметров.

Как правильно начертить?

Пример чертежа котлована

Любое строительство фундамента начинается с рытья котлована. Именно этот начальный этап следует учитывать при проектировании конструкции. Комплект чертежей должен включать и чертеж котлована под фундамент. Разберем, как правильно вырыть котлован под фундамент.

Для каждого типа фундамента существуют определенные данные установленные СНиП по технике безопасности. Подобную таблицу легко найти в интернете.

Рассмотрим вариант задачи рытья котлована и пошаговую инструкцию как нарисовать чертеж.

Задача. Участок без перепадов высот, значение абсолютной отметки существующего грунта 51,3. Отметка 0,000 в условном значении – 52,07. Отметка низа плиты фундамента -3,000. Бетонная подготовка предусмотрена для размещения под плитой, толщиной в 100 мм. Участок под стройку не стеснен хозяйственными строениями, почва – суглинок.

Следует обратить внимание на то, что относительные отметки на чертеже как правило указываются с двумя знаками после запятой, а относительные – с тремя:

1. Производим вычисление абсолютной отметки низа плиты фундамента: 52,07 – 3,0 = 49,07 м.
2. Производим вычисление абсолютной отметки дна котлована: 49,07 – 0,1 = 48,97 м.
3. Глубина котлована: 51,30 – 48,97 = 2,33 м.

Удобнее всего за угол откоса котлована принять значение в 45 градусов.

Ознакомимся с поэтапным примером выполнения чертежа котлована:

1. Выполняем нанесение на бумагу сетки состоящей из крайних осей и контура фундамента котлована.
2. Выполняем отступ наружу на 100 мм от контура фундамента. Получаем контур подготовки.
3. Выполняем отступ наружу на 500 мм от контура подготовки. Эта цифра служит допустимым минимумом откоса, оговоренного нормами (в предыдущей редакции он составлял 300 мм). Это будет линия дна котлована.
4. Далее следует выполнить отступ от границы дна котлована, 2,33 мм. Поскольку откосы находятся под наклоном в 45 градусов, то их высота, в плане, равна глубине котлована. Этот отступ послужит линией верха откоса. По ней следует нанести условное обозначение для откосов в виде штрих пунктира из длинных и коротких черточек, пролегающих перпендекулярно контуру.
5. После предыдущего шага, все, уже лишние, линии следует удалить. К ним относятся: линия фундамента и контура подготовки. Нанесите отметку дна котлована и отметку уровня земли.
6. Выполняем нанесение недостающих размеров: привязки углов котлована к отстоям.
7. Вносим правки и примечания об соответствии относительных отметок абсолютным.
8. По желанию выполняем зарисовку макета фундамента в поперечном разрезе с обозначением всех необходимых отметок.

Плюсы и минусы

Плюсы:

1. Укладываемые в конструкции различного типа бетонные смеси имеют хорошую жесткость.
2. Устойчивость конструкции к большим нагрузкам, при которых она способна принимать различные формы.
3. Долговечность конструкции.
4. Устойчивость к резким перепадам температур.
5. Приобретение материалов высокого уровня жесткости.
6. Армирование проводится в том случае, если необходимо уберечь фундамент от сильных нагрузок, механических повреждений, растяжений, проседаний.
7. Благодаря армированию фундамента, образование трещин, которые могут образоваться при усадке дома, сводится к минимуму.

Минусы:

1. При проектировании необходимо взять во внимание увеличение веса конструкции за счет армирования фундамента.
2. В процессе укрепления уже готовой конструкции, при выполнении работ по ее перестройке могут возникнуть проблемы.

Сегодня, армированию подлежат фундаменты для:

1. Конструкций монолитных зданий.
2. Частных жилых коттеджей.
3. Перекрытий.

Расчет расхода материалов

ленточного фундамента” width=”531″ height=”219″ />

Для того, чтобы рассчитать необходимое количество материалов, следует знать некоторые параметры:

1. Ширину фундамента.
2. Его длину.
3. Высоту отливки.
4. Ширину пояса.

Рассматривать на примере будет удобнее, поэтому в нашем примере ширина фундамента составит 5 м, длина 10 м, высота отливки 0,3 м, ширина пояса 0,2 м.

В первую очередь, необходимо вычислить полный объем отливки. Для этого, при использовании нехитрых формул, узнаем периметр основания, а потом полный объем отливки умножив периметр на ее высоту и ширину пояса.

По формуле это будет выглядеть так:

• Р = АВ + ВС + СD + АD = 5 + 10 + 5 + 10 = 30;
• V = 30 х 0,3 х 0,2 = 1,8;

Но на этом подсчеты не заканчиваются. Узнав самый главный параметр – объем отливки, занимающий 1,8 квадратных метров, следует рассчитать объем внутренней части фундамента, конкретнее говоря, того, что находится внутри фундаментной ленты.

Для этого, необходимо умножить ширину и длину основания на высоту отливки, в итоге у нас получается: 5 х 10 х 0,3 = 15 кубометров – это общий объем.

Объем отливки: 15 – 1,8 = 13,2 метров кубичных.

В итоге, следует узнать количество арматуры, которое потребуется для армирования.

К примеру, диаметр составляет 13 мм, в отливке – 2 горизонтальные нити, т.е. 2 прута, по вертикали прутья будут располагаться через каждые полметра. Поскольку периметр фундамента заранее известен – 30 м, то 30 х 2 (горизонтальные прутья) = 60 м. Расчет вертикальных прутьев: 60 х 2 + 2 = 122 прута (120 интервалов по 0,5 м и два по краям).

К данной сумме следует прибавить еще по одному пруту на угол здания. В общем получится 126 прутьев.

К примеру, высота прута составляет 60 см. В итоге: 126 х 0,6 = 75,6 м.

В конце расчетов производим вычисление материалов на опалубку.

Вообразим, что опалубка будет сооружаться с досок толщиной в 3 см, длиной в 7 м и шириной 25 см. Узнаем площадь боковых поверхностей: периметр следует умножить на высоту отливки, а затем на 2 (это запас без учета уменьшения внутреннего примера против наружного): 30 х 0,3 = 9 метров квадратных.

Площадь доски для опалубки: 7 х 0,25 = 1,75 квадратных метров; 9/1,75 = 5,14. Округлим вычисленное число 5,14 к 6. Это и будет необходимое количество досок – 6 досок длинной в 7 метров.

После проведения вычислений вы получите округленное количество необходимых материалов.

Статья была полезна?

5,00 (оценок: 1)

Схема армирования ленточного фундамента, чертежи, расчет, видео

Фундамент – основа дома. В частном и многоэтажном строительстве практикуется укладка ленточного основания. Почему выбирают именно такой тип фундамента? Он доказал на практике свою долговечность (150 лет), универсальность и надежность. При правильном исполнении ленточная основа не деформируется, тем самым сохраняя целостность и первоначальный внешний вид постройки. Если за целостность нижней части дома отвечает качество и марка бетона, то армирование ленточного фундамента обеспечивает его прочность.

Для чего необходимо армирование ленточного фундамента?

Фундамент в ходе своей эксплуатации подвержен совокупности нагрузок. Это давление самой конструкции дома (вес строительных материалов). Они действуют на сжатие верхней части фундамента, с чем может справиться бетон. Нижняя часть основания дома под тем же весом конструкции испытывает нагрузки на растяжение. Бетон не отличается достаточной пластичностью, а потому может растрескаться. Здесь вступает в силу армировка ленточного фундамента. Сталь, на которую основывается армирующий каркас, отлично переносит нагрузки, потому что она пластична. Она спокойно воспринимает подобное действие внешних факторов на себя и препятствует растрескиванию конструкции.

Армирование ленточного фундамента, видео организации которого от профессионалов сможет многому научить новичков строительного дела, проводится и для восприятия нагрузок во время перемещения и возмущения грунтов под действием низких температур. Если движение грунта оказывает боковую нагрузку на растяжение, пытаясь завалить фундамент набок, то пучения замерзшей земли действуют на основу дома снизу вверх, тем самым выталкивая ее на поверхность. Правильная схема армирования ленточного фундамента выступит хорошим противовесом всем нагрузкам и сохранит первоначальное положение основания здания.

Из чего состоит армирующий каркас?

У новичков и непрофессионалов строительного дела может возникнуть вопрос о том, чем и как армировать ленточный фундамент.

Любой каркас фундамента состоит из:

• продольной арматуры – она призвана воспринимать на себя все нагрузки на растяжение. Она укладывается понизу и поверху основания дома. Для ее организации используется стальной, горячекатаный стержень марки не ниже А3. Материал имеет рельефную поверхность;
• поперечная и продольная арматуры – они организовываются, если высота фундамента более 150 мм. Это стальные, горячекатаные стержни класса А1 и они имеют гладкую поверхность. Из поперечных и вертикальных стержней получаются хомуты. Они не участвуют в распределении нагрузок на расширение. Однако когда проводиться армирование ленточного фундамента, фото организации стального каркаса существенно помогут при решении многих проблем, хомут препятствует распределению трещин в бетоне и удерживает продольные стержни в первоначальном положении.

Как рассчитать расстояние между армирующими стержнями каркаса?

Данный вопрос регулируется нормами, которые содержит СНиП 52-01-2003 про фундаменты ленточные. Армирование. В них прописано следующее:

• расположение стержней зависит от размеров фракции заполнителя бетона, диаметра используемого стального материала, способа укладки заполнителя, его трамбовки и др.;
• основная арматура укладывается в армирующий каркас на таком расстоянии друг от друга, которое оптимально соответствует типу возводимого элемента, его ширине, высоте. Расстояние между элементами армирующего каркаса фундамента не должно быть более величины, которая обеспечивает эффективную работу каркаса. При этом, проводя армирование ленточного фундамента, чертежи указывают на расстояние между основными стальными элементами, которое не превышает две высоты самого элемента, но не более 400 мм;
• поперечная арматура укладывается на расстоянии, которое будет не более половины высоты сечения самого фундамента (но не более 300 мм).

Совет!!! Армирование фундамента проводится по периметру всего здания. Без внимания нельзя оставлять ни перемычки, ни межкомнатные перегородки. Для соединения стальных стержней в цельный армирующий каркас используется вязальная проволока. Сварке можно подвергать арматуру с пометкой «С», например, А500С.

Непосредственное проведение армирования

Как правильно армировать ленточный фундамент? Любой специалист скажет, что это многостадийный процесс и каждый его этап должен подробно описываться в технологической карте еще на стадии проектирования. Однако выходной стадией всего действа является не само армирование ленточного фундамента. Расчеты необходимого количества материалов и нужного диаметра арматуры – с этого начинается профессиональная укладка основания под строение.

Расчет количества расходного материала при организации армирующего каркаса проводится следующим образом:

• определяется количество продольных элементов и их диаметр, основываются при этом на СНиП 52-01-2003, где указано, что общий диаметр стальных стержней должен приравниваться 0,1% от площади сечения фундамента. Например, сечение фундамента 2800 см кв., общее сечение арматуры будет 2,8 см кв. Диаметр прута зависит от количества поясов, которые будут закладываться в фундамент. Общее сечение стальных стержней делим на 2, а затем на количество поясов. Получаем диаметр арматуры;
• вычисляем непосредственное количество арматуры для фундамента. Например, наш дом имеет размеры5 м на 6 м с одной несущей стеной в 5 м длиной. Нужно найти периметр здания: 2*(5+6) = 22 м, плюс 5 м длина внутренней стены, все приравнивается 27 м. У нас будет 4 армирующих пояса, следовательно 27*4=108 м стального стержня. Еще нужно учесть на хлест при недостаточной длине стального изделия. Это еще 4 раза по 1 м, и того 112 м продольной арматуры.

После проведения расчетов и закупки нужного количества материалов, приступают к монтажным работам. Организовывается котлован нужно размера, укладывается опалубка, затем конструируют непосредственно каркас арматуры.

Как армировать ленточный фундамент (видео в полевых условиях) укажет соответствующий свод правил. Однако следует помнить о том, что стальной стержень не должен располагаться ближе, чем на 8 см к краю бетонной составляющей фундамента.

Итак, ленточный фундамент под действием нагрузок на растяжение сохраняет свою целостность, благодаря армирующему каркасу. Он состоит из продольной арматуры и хомутов. Схема армирования, расчет необходимого количества конструкционных элементов и непосредственно монтаж армирующего каркаса проводится в соответствие с нормами СНиП.

Видео-обзор армирования ленточного фундамента:

требования СНИП, стыковка в углах, чертежи и схемы

Ленточный фундамент потому и получил такое название, что он непрерывной железобетонной лентой лежит в качестве основания под сооружением. Если бы армировки в виде закладных в нем не было, то бетонная масса не выдержала и разрушилась бы под действием механических, температурных, гидравлических атак.

Оглавление:

1. Особенности усиления фундамента
2. Руководство по шагам
3. Рекомендации и возможные ошибки

Что следует учесть?

Выполнение строительных работ требует соблюдения некоторых инструкций и норм. Их знание позволяет сделать грамотный чертеж или схему и на основании этого произвести расчет для выяснения количества прутьев, их сечения и формы каркаса. При этом учитываются такие факторы:

• тип почвы;
• глубина заложения;
• материал возводимого сооружения;
• этажность;
• назначение постройки и другое.

Отсюда вытекает что самому, своими силами, без специальной помощи с предварительной проектной подготовкой и расчетом материалов справиться трудно. Но и пренебрегать данным этапом работы не допустимо. А если на руках имеется чертеж или схема, а также подсчитано необходимое количество закладных элементов, то можно приступать к монтажу.

Технология по шагам

Армирование ленты начинается после предварительных работ. То есть:

• имеется траншея нужной ширины;
• организована опалубка, обеспечивающая гладкие стены основанию;
• выполнена запроектированная подсыпка песчано-гравийной смеси.

Это сложный процесс, требующий кропотливости и применения физической силы. С учетом того, что сечение основного хлыста должно быть не меньше 10 мм и с рифленой поверхностью, а вспомогательного стержня – 0,5–1,0 мм, в бетон может уходить 3–4 пояса армирования. Это с условием высоты заливки 0,7 м или когда основание имеет значительную ширину. Если высота ленточного фундамента меньше 0,15 м, то двухэтажное усиление нецелесообразно.

Поэтому осуществить эту работу самостоятельно, исключительно своими руками вряд ли удастся. Необходимо дополнительно как минимум 2 человека в помощь, независимо от того, какой будет выбран вариант сборки каркаса. Его можно собирать рядом с траншеей или, если позволит ширина, непосредственно в котловане.

В первом случае придется укладывать готовую часть каркаса в форму, что довольно тяжело. А для второго последовательность армировки выглядит так:

• В опалубке укладываются куски кирпичей (они наиболее популярны у строителей) и на них пристраивают продольные хлысты, которые требуется располагать от стен формы в 5 см.
• Поперечные стержни скрепляются проволокой с продольными на дистанции друг от друга, указанной в схеме или чертеже.
• Если уже имеется связанный верхний контур, то его привязывают к нижнему. Если нет, то начинают вязку вертикальных перемычек и после их фиксирования занимаются устройством следующего пояса из продольных хлыстов.

Имеется еще один популярный вариант для самостоятельного формирования каркасной конфигурации ленточного фундамента.

• Вначале по углам на глубину 2 метра забиваются вертикальные опоры на расстояние чуть меньше длины горизонтальных хлыстов. Диаметр этих стоек – 1,6-2,0 см, от опалубки они отстоят на 5 см.
• Затем через 30 см, опять же в углах ленты, вбиваются вертикальные стержни заданного расчетом диаметра.
• К вертикальным опорам привязывают нижние продольные хлысты конструкции. В их местах пересечения вяжут еще и горизонтальные.
• Затем идет формирование следующего пояса каркасного тела так, чтобы самый верхний был утоплен на 5-7 см в бетон.
• Привязывание горизонтальных перемычек.

Один из лучших вариантов армирования, когда используются уже готовые собранные заранее квадратные или прямоугольные контуры. Для этого вначале сгибается стержень, создающий прямоугольник заданной ширины. Такая технология гарантирует правильную ориентацию осей, а само каркасное тело получается устойчивым и крепким.

В соответствии со строительными инструкциями ширина фигуры должна быть равна половине высоты. А так как лента длинная и неширокая, то это влечет экономию вертикальных и поперечных прутьев. Подобные заготовки способствуют сокращению сроков возведения фундамента.

Наиболее оптимальный вариант фиксации элементов каркасного тела – это вязка, которую можно выполнять специальным пистолетом, шуруповертом или дрелью с гвоздем. Для этого используется мягкая вязальная проволока сечением 0,8-1,0 мм, длиной примерно 30 см, которая складывается пополам и приставляется к точке фиксации стержней.

Советы и возможные ошибки

1. Приобретение материалов. При закупке важно учитывать тот факт, что армирование выполняется с нахлестом в 30-60 мм. Количество килограммов (прутья продаются только на вес), указанное в проекте, нужно увеличить на 10-15 %, и проконтролировать, чтобы заказ укомплектовали хлыстами стандартной длины 11,7 м. Наличие коротких обрезков повышает трудоемкость работы. Допускается не более 50 % соединений.

2. Подготовка. За 2 дня до монтажа стержни необходимо очистить металлической щеткой от ржавчины и замочить для увеличения сцепления металла и бетона. Вместо популярных кирпичей в качестве подкладки под каркас целесообразно применять специальные промышленные пластиковые держатели.

Не допускается при возведении зданий использовать для армирования другие металлические предметы. Эти посторонние включения не придадут ленточному фундаменту должной крепости, не выдержат расчетных нагрузок, и неизбежен факт разрушения.

3. Монтажные работы. Необходимо придерживаться требований СНиП 52–01–2003, где регламентируются минимальные расстояния между:

• продольными хлыстами – до 0,5 м;
• поперечными и вертикальными – до 0,3.

Если при выполнении монтажа своими руками эти инструкции не соблюдаются, то возводимому зданию грозит быстрое разрушение. Горизонтальные и вертикальные пруты необходимо располагать друг к другу строго перпендикулярно, под 90⁰. Для гарантированной прочности и надежности основания армирование строится так, чтобы один ряд располагался по отношению к другому под прямым углом. Кривизны в конструкции не допускается, так как по истечении времени фундамент покосится. Нагревать стержни перед сгибом противопоказано, так как в результате система оказывается непрочной.

Запрещено контактирование деталей с грунтом и элементами опалубки. Их должен разделять пласт бетона больше 5 см. Сооружая каркасную фигуру своими руками, согласно разработанным чертежам и схемам, необходимо следить за натяжением хлыстов по всему периметру основания и не допускать их провисания и ослабления. При этом необходимо соблюдать одинаковость сечения продольного хлыста по всей длине ленты. Если случится замена диаметров, то прутья с большим сечением следует располагать внизу, в углах и где перегибаются хомуты.

Крайне важно при создании армирования монолитного фундамента правильно сделать угловую стыковку. Для этого используются П- и Г-образные схемы, которые создаются с помощью предварительного сгибания. Поперечные прутья в этих зонах устанавливаются в 2-3 раза чаще, и здесь не разрешаются стыковка или укладывание их внахлест. Первый от угла должен быть выполнен не ближе 60-70 см. Стержни обязательно нужно согнуть на 90°.

4. Крепление. Соединение элементов каркасной фигуры осуществляется паянием, вязанием проволокой или муфтами. Паять допускается арматуру только с литерой «С». Не рекомендуется применять сварку, так как она способствует ослаблению конструкции, в местах швов становится более хрупкой. Использование муфты для ленточного монолитного фундамента позволяет сократить расход прутьев. При спаивании выдерживается нахлест в 10-15 см, при вязании длина места фиксации должна быть около 10 диаметров стержня при заливке бетоном М300, 15 – при М200.

Муфта и спаивание – не дешевые технологии. В последнем случае места фиксации нужно до покрытия бетоном защищать от попадания влаги. Наиболее оптимальный вариант – это вязка, которую можно выполнять специальным пистолетом, шуруповертом или дрелью с гвоздем.

Армирование ленточного фундамента – основа прочности здания

Правильно построенный фундамент – гарантия прочного, сухого, теплого дома. Из разновидностей фундаментов ленточный средний по затратам материалов и трудоемкости. Использованный арматурный каркас делает из бетонной ленты жесткую раму, выдерживающую значительные нагрузки от стен, перекрытий, кровли, внутреннего наполнения дома.

Для чего нужно армировать ленточный фундамент?

Особенностью мелкозаглубленного облегченного ленточного фундамента является обязательность его армирования. Известно, что бетонные изделия очень прочные на сжатие, менее прочные на сдвиг, и малопрочные на изгиб и разрыв. Компенсируют такие недостатки бетона традиционным способом – созданием композитного материала, в котором одно вещество прекрасно работает на сжатие, а другое – на разрыв. Хорошо сжимаемое вещество дополняют волокнами или стержнями из материала плохо рвущегося и получают новый материал, свойства которого расчетом можно изменять в больших пределах.

Поэтому тонкий слой бетона, известного людям уже более 3 тыс. лет только в XIX веке придумали упрочнить стальной сеткой. Хотя строители знали, что хорошо разрывающаяся глина прекрасно армируется прочной на разрыв соломой.

В случаях, когда на участке неоднородные грунты, армирование ленточного фундамента обеспечит жесткость его рамной конструкции, берущей на себя всю нагрузку от здания и равномерно ее распределяющую.

Общая высота ленточного фундамента обычно от 0,7 – 0,8 м до 1,5 м при ширине от 0,3 до 0,5 м. При длине стены здания от 7 – 10 м такая полоса бетона рассматривается как бетонная балка. Она будет работать на прогиб, когда ее края нагрузить значительно больше, чем середину или наоборот. Т. е. бетон будет нагружен изгибающими усилиями. Защитить балку от разрушения можно поместив в ее толщу в верхней и нижней части продольные стальные или композитные стержни с регулярной профилировкой поверхности. Они за счет профилировки воспримут на себя разрывающие усилия и не дадут растрескаться бетону.

Особенности конструкции армирующего каркаса

Ленточный фундамент фактически состоит из монолитных длинных балок, работающих на изгиб при неравномерных нагрузках сверху от элементов здания и неравномерных просадок снизу от разной плотности грунта.

Поэтому и армируются они в двух зонах балки:

• сверху, под защитным слоем из бетона – от нагрузок на концах балки, когда середина находится на опоре;
• снизу, чуть выше нижнего защитного слоя – при нагрузке на середину полосы ленты и опорах под углами здания.

В схеме армирования ленточного фундамента несколько продольных стержней нижнего ряда удерживаются на определенном расстоянии от слоя стержней верхнего ряда вертикальными поперечными стержнями, идущими с шагом от 300 до 500 – 700 мм.

По ширине продольные пруты арматуры удерживаются горизонтальными поперечными стержнями, расположенными с тем же шагом, что и вертикальные.

Поперечные стержни арматуры предназначены:

• воспринимать поперечные усилия, прилагаемые к балке;
• ограничивать увеличение образовавшихся трещин;
• удерживать положение продольных стержней по требованиям чертежа;
• удерживать стержни от выпучивания в любую сторону.

Стержни связываются проволокой или свариваются в объемный каркас. Его высота и ширина меньше на удвоенную толщину защитного слоя бетона.

Основные функции защитного слоя бетона:

• сохранение арматуры от внешнего, в т. ч. и агрессивного воздействия, в основном, воды или водяного пара;
• передача нагрузок от бетона на арматуру;
• обеспечение анкеровки, т. е. «зацепляемости» арматуры в толще бетона;
• обеспечение стыка элементов арматуры;
• обеспечение стойкости арматуры в пламени пожара.

Обычно толщина защитного слоя от 25 – 30 мм до 50 – 60 мм.

Требования к арматуре для ленточного фундамента

В качестве продольной арматуры для мелкозаглубленных фундаментов используют стальную или композитную арматуру с профилированной поверхностью. Профили на стержнях обеспечивают передачу большей нагрузки от изгибающегося бетона на арматурный стержень, чем при гладкой поверхности стержня.

Обычно используют стержни диаметром от 10 до 16 – 18 мм.

Для поперечного армирования обычно берут гладкие стержни диаметром 6 – 8 мм.

Количество стержней, их диаметр, шаг арматуры при установке, толщину защитного слоя, способы и конструкции для армирования углов фундамента и мест пересечения с внутренними несущими стенами должен рассчитывать профессиональный строитель, имеющий высшее образование и практику в этом деле. Он же и отразит принятые решения в чертежах ленточного фундамента, в т. ч. и разработает схему армирования ленточного фундамента.

В СНиП 52-01-2003 по бетонным и железобетонным конструкциям в п. 5.3 изложены требования к арматуре как стальной, так и композитной.

Стальная арматура может быть гладкая и профилированная, горячекатаная, профилированная упрочненная термомеханически, холоднодеформированная, т. е. упрочненная механически без нагревания.

Правильное армирование углов ленточного фундамента

Угловые участки ленточного фундамента – зоны концентрации разнородных напряжений. Две сходящиеся под углом «балки» монолитной конструкции могут иметь в этой зоне нагрузки противоположного направления. Кроме того может быть разная по величине нагрузка от разных стен. На угол могут действовать напряжения растяжения от одной стены и сжатия от другой. Разнородные напряжения должна выдерживать каркасная конструкция угла. Для этого должно быть обеспечено сопряжение каркасов.

Поэтому армирование производится усилением арматурного каркаса как минимум в 2 раза. Для этого поступают следующим образом:

• арматурный продольный стержень первого каркаса, являющийся внутренним по отношению к наружной части фундамента пропускается вперед и загибается под прямым углом, так, чтобы отогнутая длина была не менее 50 диаметров стержня;
• стержень передвигается, пока он не примкнет к наружному стержню перпендикулярного второго арматурного каркаса, образуется первый нахлест;
• наружный стержень перпендикулярного второго каркаса тоже сгибается и подводится к наружному стержню первого каркаса, образуется второй нахлест;
• внутренний стержень второго каркаса сгибается, сгиб передвигается к наружному стержню первого каркаса и прикладывается ко второму нахлесту;
• первый и второй нахлесты и перекрест внутренних стержней перевязываются проволокой или свариваются, обвязываются (свариваются) и вертикальные и горизонтальные поперечные стержни.

Как вариант – наружные стержни не сгибаются, а гнется кусок арматуры в виде Г-образного хомута, оба конца которого перевязываются с обоими наружными стержнями.

Для стыковки балок для несущих внутренних стен с наружными балками вязку делают так, как указано на рисунках.

Идея та же, что и при армировании в углах – перевязка или сварка внутренних стержней с наружными или с добавочными элементами в виде Г- или П-образных элементов или петель из арматуры. Ни в коем случае не делать простое пересечение стержней.

Этапы строительства ленточного армированного фундамента

Этапы строительства такие:

• Выкапывание котлована или траншей. Глубина должна учитывать глубину тела фундамента и противопучинистой подушки.
• Разметка. (см. статью «Как разметить ленточный фундамент своими руками»).
• Засыпать в траншею песчаную подушку и утрамбовать ее, потом – щебневую.
• Установить и закрепить щиты опалубки. Уложить на дно и стены слой гидроизоляции в виде полиэтиленовой пленки.
• Связать и подготовить продольные куски арматурных каркасов. Установить их в опалубку и проверить равенство расстояний от опалубки до каркаса с обеих сторон. В качестве дистанционных элементов использовать заранее заготовленные бруски из бетона или специальные пластиковые стойки-«стульчики». Те же расстояния обеспечить и в нижней части каркаса. Куски кирпича не использовать.
• Правильно связать угловые части каркасов и места пересечения с несущими стенами.
• Проверить установку каркасов – защитные расстояния, высоту, горизонтальность, правильность и полноту увязки, и другие требования, изложенные в чертеже фундамента.
• Залить бетонный раствор одним заходом и тщательно провибрировать его. Выждать 10 – 15 дней и можно снимать опалубку.
• Основа дома будет готова на 10 – 15 день после заливки, ее можно понемногу нагружать строительством стен. Полная готовность будет на 28 – 30 день после окончания бетонирования.

Основные ошибки при армировании

Ошибок делается много и разных, но главные из них такие:

1. Для арматурного каркаса не делается защитный слой бетона или делается недостаточной толщины. Как дистанционные прокладки используются куски керамического или даже силикатного кирпича, хорошо пропускающие воду.
2. Не используется пленка для предотвращения вытекания жидкого цементного «молочка» через деревянную опалубку. Или большие щели в опалубке – через них тоже течет.
3. Нет гидроизоляции между подошвой и стенками ленточного фундамента – при высокой водопроницаемости бетона коррозия его разрушит за 10 – 15 лет, в т. ч. его будет «рвать» ржавеющая арматура.
4. Песчано-щебневая смесь под подошвой имеет крупный щебень и не закрыта сверху гидроизоляцией от бетона.
5. Бетон при заливке подается порциями через день или реже – получают две или три балки с независимым армированием. Интервалы – не более 1,5 – 2 часов.
6. Укладка стержней в углах с обычным поворотом

наружных и внутренних стержней или, что еще хуже с их простым перекрещиванием.

Проектирование фундаментов зданий

Проектирование фундаментов зданий

Проектирование фундаментов зданий

Основное назначение фундамента здания или другого сооружения — безопасная передача нагрузки на грунт. Собственная нагрузка на крышу, пол и несущие стены, а также действующая на эти элементы нагрузка передаются сначала на фундамент, а затем на слои грунта, поддерживающие здание.Чтобы обеспечить устойчивость и безопасность конструкции, безопасная несущая способность грунта должна быть больше, чем напряжение в грунте из-за нагрузки здания.
Для жилых, промышленных и коммерческих зданий используются несколько типов фундаментов, выбор конкретного типа зависит от таких факторов, как:

• Форма постройки дома
• Строительная нагрузка
• Тип недр
• Близость существующих построек, если таковые имеются.
• Экономика

Самыми распространенными типами фундаментов для жилых и легких коммерческих зданий являются ленточный и блочный фундамент соответственно. В этом разделе будет обсуждаться конструкция этих двух фундаментов.
На рис. 4-1 показан узкий ленточный фундамент, представляющий собой длинную полосу бетона, поддерживающую стены малоэтажного жилого дома. Его также можно использовать для других построек, если факторы благоприятствуют такому выбору. От стены нагрузка распределяется на фундамент под углом 45 °, как показано на Рисунке Приложение7.1а. Плоскости, по которым распределяется нагрузка, называются плоскостями сдвига. Фундамент должен быть спроектирован таким образом, чтобы плоскости среза проходили через нижние углы полосы. Если расчетная ширина фундамента слишком велика, как в случае более слабых грунтов, обычная бетонная полоса может прогнуться и потрескаться, как показано на рисунке Приложение 7.1b. Бетон можно сделать более прочным при растяжении, обеспечив стальную арматуру в зоне растяжения.

Согласно СНиП конструкция ленточного фундамента должна удовлетворять следующим условиям *:
i) Выступы бетонной полосы по обе стороны от стены должны быть одинаковыми.
ii) Толщина бетонной полосы должна быть равна выступу (D = P) или 150 мм, в зависимости от того, что больше. Это означает, что минимальная толщина ленточного фундамента составляет 150 мм.
Пример 1:
Проектировать ленточный фундамент жилого дома с учетом следующих условий:
i) Стены представляют собой полые стенки толщиной 275 мм.
ii) Строительная нагрузка, включая статическую нагрузку на фундамент, составляет 40 кН / м.
iii) Безопасная несущая способность грунта 80 кН / м2
Решение:
Поскольку стены и фундамент очень длинные, расчеты основаны на длине стены / фундамента 1 м.Площадь фундамента можно определить по формуле:
Площадь фундамента здания =
= = 0,5 м2
Площадь ленточного фундамента = ширина × 1 м длина = 0,5 м2
Следовательно, ширина фундамента = 0,5 м2
Это минимальное требование.
Обычно используется фундамент шириной 600 мм. Каждая проекция будет:
(600 — 275) ÷ 2 = 162,5 мм
Плоскости сдвига нанесены под углом 45º из точек c и d, как показано на Рисунке App7.2, и вертикальные линии, проведенные из точек a и b. Эти линии пересекаются в точках e и f, которые соединяются для завершения проектирования фундамента.
Толщина бетонной полосы в этом случае составляет 162,5 мм, которую можно увеличить до 170 мм.
Падовый фундамент
Падовый фундамент, также известный как изолированный фундамент, используется для колонн мало- и среднеэтажных каркасных зданий. Для легких конструкций может использоваться обычный или железобетон, а для более тяжелых — железобетон.

Неармированные опорные площадки рассчитаны на то, чтобы в бетоне не возникало напряжения. Толщина определяется, как указано в конструкции ленточного фундамента. Номинальное армирование по-прежнему требуется для контроля термического растрескивания бетона.
Пример 2:
Разработайте подушечный фундамент для колонны 300 × 300 мм, выдерживающей нагрузку 500 кН. Безопасная несущая способность грунта — 200 кН / м2.
Решение:
Площадь подушечного фундамента =
= = 2.5 кв.м
Квадратная площадка обычно предусмотрена для квадратной колонны.
Сторона квадратной площадки = 1,6 м или 1600 мм
Толщина подушки может быть определена путем нанесения плоскостей сдвига под углом 45º, как показано на рисунке Приложение7.3. Чтобы плоскости среза проходили через нижние углы подушки, толщина D должна быть равна выступу P.
Выступ P = (1600 — 300) ÷ 2 = 650 мм.
Толщина подушечного фундамента D = P = 650 мм.

* Выдержка воспроизведена из Строительных норм (2000 г.), Утвержденный документ A — Структура, Департамент по делам сообществ и местного самоуправления в соответствии с Лицензией открытого правительства v 1.0. Веб-сайт: www.nationalarchives.gov.uk

Источник: http://www.wiley.com/legacy/wileychi/virdi/supp/others/design_of_building_foundations.doc

Веб-сайт для посещения: http://www.wiley.com/

Автор текста: указан в исходном документе указанного текста

Если вы являетесь автором приведенного выше текста и не согласны поделиться своими знаниями для обучения, исследований, стипендий (для добросовестного использования, как указано в авторских правах США), отправьте нам электронное письмо, и мы удалим ваши текст быстро.Добросовестное использование — это ограничение и исключение из исключительного права, предоставленного законом об авторском праве автору творческой работы. В законах США об авторском праве добросовестное использование — это доктрина, которая разрешает ограниченное использование материалов, защищенных авторским правом, без получения разрешения от правообладателей. Примеры добросовестного использования включают комментарии, поисковые системы, критику, репортажи, исследования, обучение, архивирование библиотек и стипендии. Он предусматривает легальное, нелицензионное цитирование или включение материалов, защищенных авторским правом, в работы других авторов в соответствии с четырехфакторным балансирующим тестом.(источник: http://en.wikipedia.org/wiki/Fair_use)

Информация о медицине и здоровье, содержащаяся на сайте , носит общий характер и цель, которая является чисто информативной и по этой причине не может ни в коем случае заменять совет врача или квалифицированного лица, имеющего законную профессию.

Проектирование фундаментов зданий

Тексты являются собственностью соответствующих авторов, и мы благодарим их за предоставленную нам возможность бесплатно делиться среди студентов, преподавателей и пользователей Интернета, их тексты будут использоваться только в иллюстративных образовательных и научных целях.

Вся информация на нашем сайте предназначена для некоммерческих образовательных целей

Проектирование фундаментов зданий

Пример конструкции опоры полосы

— PDFCOFFEE.COM

Пример проектирования 3: Армированный ленточный фундамент. | Инженер-строитель Страница 1 из 6 Дом инженера-строителя Сообщения RSS SE

Просмотры 200 Загрузки 7 Размер файла 759KB

Отчет DMCA / Copyright

СКАЧАТЬ ФАЙЛ

Рекомендовать истории

---

Предварительный просмотр цитирования

---

Пример проектирования 3: Армированный ленточный фундамент.| Строитель

Страница 1 из 6

Строитель Главная

Сообщений RSS

Поиск

Комментарии RSS

Пример проектирования 3: усиленный ленточный фундамент. Twittear

2

0

Echo The Concrete Experts Универсальный предварительно напряженный бетон Позвоните нашему эксперту

Me gusta

Всего просмотров страниц

564,755

7

Несущая стена одноэтажного здания опирается на широкий армированный ленточный фундамент.Исследование участка выявило рыхлые и средние зернистые почвы от уровня земли

Feed

до некоторой значительной глубины. Почва меняется с

Введите свой адрес электронной почты:

безопасная несущая способность

в диапазоне 75–125 кН / м2. Также были выявлены некоторые слабые места,

, где нельзя было полагаться на несущую способность

Subscribe

.

Поставлено FeedBurner

Здание может поддерживаться на грунтовых балках и сваях, снятых до прочного основания, но в этом случае было выбрано решение спроектировать широкий усиленный ленточный фундамент, способный перекрывать мягкую зону номинальной ширины.Чтобы свести к минимуму перепад оседания и учесть мягкие участки, допустимое давление в опоре будет ограничено до na = 50 кН / м2 на всем протяжении. Мягкие участки, возникшие во время строительства, будут удалены и заменены тощей бетонной смесью; Кроме того, основание будет спроектировано таким образом, чтобы охватить предполагаемые впадины шириной 2,5 м. Это значение было получено из указаний по местным впадинам, приведенным позже на фундаментах плотов. Плита пола предназначена для подвешивания, хотя она будет залита с использованием земли в качестве несъемной опалубки.Нагрузки

Если фундамент и надстройка проектируются в соответствии с принципами ограниченного состояния, нагрузки должны храниться как отдельные нефакторные характеристические мертвые и заданные значения (как указано выше), как для расчета давления на опору фундамента, так и для проверок работоспособности. Затем, как обычно, нагрузки следует учесть при расчете отдельных элементов конструкции в предельном состоянии. Для фундаментов, подверженных только статическим и приложенным нагрузкам, коэффициент нагрузки для расчета арматуры лучше всего выполнять путем выбора среднего коэффициента частичной нагрузки, γP, для покрытия как статических, так и приложенных нагрузок надстройки из рис.11.22 (это копия Рис. 11.20 Армированная

Поиск

бетонных полос по расчетным условиям.). Поиск

Следуйте @Engineershrb

http://www.abuildersengineer.com/2013/01/design-example-reinformed-strip.html

5/7/2015

Пример проекта 3: Усиленный ленточный фундамент. | Builder’s Engineer

Страница 2 из 6

Найдите нас на Facebook

The Builder Мне нравится

145 людям нравится The Builder.

Социальный плагин Facebook

Рис.11.22 Комбинированный частичный коэффициент безопасности для статических + приложенных нагрузок.

Этикетки ФУНДАМЕНТЫ

(134) СВАИ (61) ГИДРОИЗОЛЯЦИОННЫЕ (58) КОНСТРУКЦИИ (57) ПОЧВЫ (47) ФУНДАМЕНТЫ (30) ИССЛЕДОВАНИЕ ПЛОЩАДКИ (30) ЗДАНИЕ (29) ФУНДАМЕНТЫ (18) ПОЛОСА На рис. комбинированный частичный коэффициент запаса прочности по нагрузкам надстройки γP = 1,46.

ФУНДАМЕНТЫ

(18)

БЕТОН

(15)

ПЛОТ

ФУНДАМЕНТЫ (14) БУРЕННЫЕ ФУНДАМЕНТЫ (13) Вес основания и обратной засыпки, f = средняя плотность × глубина

НАКОНЕЧНИК (10) ЭККАВАЦИИ (9) ПОВЕРХНОСТЬ

= 20 × 0.9 = 18,0 кН / м2. Это все статическая нагрузка, следовательно, комбинированный коэффициент частичной нагрузки для нагрузок на фундамент γF = 1,4. Определение ширины фундамента. Новые уровни земли аналогичны существующим, поэтому (вес) нового фундамента не требует дополнительной платы и может быть проигнорирован. Минимальная ширина фундамента указана в

Популярные столбы. КОМПОНЕНТЫ ЗДАНИЯ: основание и надстройка. Здание состоит из двух основных частей: (i) основание или фундамент и (ii) надстройка. Подконструкция или фундамент — нижняя п… Пример проектирования 3: Армированный ленточный фундамент. Несущая стена одноэтажного дома должна опираться на широкий армированный ленточный фундамент. Исследование места показало … Пример: конструкция свайной шапки.

Принять армированный ленточный фундамент шириной 1,2 м и глубиной 350 мм из бетона марки 35

Для передачи нагрузки требуется свайный колпак

(см. Рис. 11.23).

от колонны 400 мм × 400 мм до четырех свай диаметром 600 мм, как показано на рис. 14.30.Шапки … МЕТОДЫ РАССТОЯНИЯ — ИССЛЕДОВАНИЕ ОБЪЕКТА. Обычно используются следующие различные методы растачивания: (i) Шнековое растачивание. (ii) Растачивание шнеков и гильз. (iii) Мыть скучно. (iv) Ударные … ОСНОВЫ ДЛЯ ЧЕРНЫХ ХЛОПКОВЫХ ПОЧВ. Черно-хлопковые и другие экспансивные почвы имеют типичные характеристики усадки и набухания из-за движения влаги через них. Du … ОБРАБОТКА ТРАНШЕЙ — ПОЧВЫ. При большой глубине траншеи или при рыхлом грунте стороны траншеи могут обваливаться.Проблему можно решить, приняв … Пример конструкции 5: Основание колодки — осевая нагрузка плюс изгибающий момент (небольшой эксцентриситет). Основание подушки колонны подвергается осевой нагрузке в 200 кН (статическая) плюс 300 кН

http://www.abuildersengineer.com/2013/01/design-example-reinformed-strip.html

5/7 / 2015

Пример проектирования 3: Армированный ленточный фундамент. | Инженер-строитель

Страница 3 из 6

(наложенный), и изгибающий момент 40 кНм. Подходит для … БЕЗ ЦЕНТРИЧНО НАГРУЖЕННОЙ ФУТБОЛКИ.Опоры имеют такую ​​конструкцию и пропорции, что C.G. наложенной нагрузки совпадает с C.G. площади основания, так что … ЖИВЫЕ НАГРУЗКИ В ЗДАНИИ: на перекрытиях, на крышах. Живые нагрузки, также называемые сверхналоженными нагрузками, состоящими из движущихся или переменных нагрузок, создаваемых людьми или жильцами, их мебелью, временными … Фундаменты ростверка — Описание. Фундамент ростверка состоит из ряда слоев балок, обычно уложенных под прямым углом друг к другу и используемых для распределения большой точечной нагрузки… Работает на Blogger.

Архив блога ► 2015 (6) ► 2014 (29) Рис. 11.23 Пример расчета усиленного ленточного фундамента — нагрузки и опорные давления.

▼ 2013 (158) ► Декабрь (4)

Реактивное расчетное давление вверх для расчета боковой арматуры ► Ноябрь (4) ► Октябрь (4) ► Сентябрь (5) ► Август (4) ► Июль (5) ► Июнь ( 5) ► май (8) ► апрель (9) ► март (17) ► февраль (31) ▼ январь (62) Пример конструкции: прямоугольный сбалансированный фундамент. Уравновешенные фундаменты (прямоугольные, консольные, тр… Боковой изгиб и сдвиг = 1000 мм.

Пример конструкции: основание рамы связанного портала. Связанные основы — Дизайн. Связанные и сбалансированные основы. Связанные и сбалансированные основы. Конструкция — Подъемный плот Конструкция — Плавучесть. Конструкция — Плот балочно-полосовой. Дизайн — сотовый плот с крышкой. Дизайн — сотовый плот. Пример конструкции: плот для сэндвичей скольжения. Дизайн — Slip Sandwich Raft. ОТКАЗЫ ТРУБОПРОВОДОВ ПРИ ПОРЕЗАХ ПЕСКА. СОЕДИНИТЕЛЬНЫЕ ПОРЕЗЫ.

http://www.abuildersengineer.com/2013/01/design-example-reinformed-strip.html

07.05.2015

Пример проектирования 3: усиленный ленточный фундамент. | Инженер-строитель

Страница 4 из 6

АНКЕРНОЕ УСТРОЙСТВО БЕЗОПАСНЫХ ИЗДЕЛИЙ. Crust Raft — Дизайн. Пример расчета: номинальный размер корки. Конструкция — Номинальная основа для корки — Полугибкие полужесткие плоты: расчетный пролет для местных депрессивных … Конструкция несущего давления — Полугибкие плоты. Проектирование макетов полужестких плотов Принципы проектирования — полужесткие плоты. Пример конструкции: плавающая плита. Калибровка плиты. Проектные решения — плавающие плиты.Плавающие плиты (грунтовые плиты). Размеры конструкции: балки сплошные. Проектные решения: балки сплошные. Прямоугольные и тавровые балки сплошные полосы. Пример проектирования 5: Основание подушки — осевая нагрузка плюс изгиб … Фундаменты подушки с осевыми нагрузками и изгибом … Пример конструкции: усиленное основание подушки. Пример проектирования 3: Армированный ленточный фундамент. Проектные решения — Определение размеров проекта — Укрепление … Железобетонные опоры и полосы. Полосы неармированные бетонные. Таким образом, vu

Пример конструкции: Основание из массивного бетонного основания.

Нагрузка для перекрытия углублений

Пример конструкции: Фундамент полосы заполнения траншеи.

В местах локального углубления фундамент действует как подвесная плита. Предельная нагрузка, вызывающая изгиб и сдвиг в фундаменте, — это общая нагрузка, то есть нагрузка на надстройку + нагрузка на фундамент, которая дается согласно

Решения по проектированию фундамента для засыпки траншеи. Полоски для заполнения траншеи. Неармированные бетонные площадки и полосы. Основы: Общая методика проектирования. Конструктивное проектирование членов фонда.Проектирование фундамента: расчет установленной опоры … Конструкция фундамента: определение опоры

Продольный изгиб и сдвиг из-за впадин

Давления ….

Предельный момент из-за перекрытия фундамента — предполагается, что он просто поддерживается — на локальном участке 2,5 м депрессия

ПОРЯДОК РАСЧЕТА ПРОЕКТИРОВАНИЯ ФУНДАМЕНТА. Эксплуатация жесткости фундамента и в результате … Выбрать фонд: подвергнуть сомнению информацию и … Общий подход к выбору фундамента.Сбор / оценка информации — Structural Co …

Ширина для расчета арматуры b = B = 1200 мм.

Выбор подходящего фундамента. Фундаменты ростверков — Описание. Поддерживающие стены. Фундаменты из опор и балок. Плавающие грунтовые плиты перекрытия.

http://www.abuildersengineer.com/2013/01/design-example-reinforced-strip.html

5/7/2015

Пример проектирования 3: усиленный ленточный фундамент. | Инженер-строитель

Страница 5 из 6

Подвесные плиты первого этажа.Свайные заглушки и фундаментные балки. Анкерные блоки — Описание. Анкерные сваи — Описание. Стальные сваи — Описание. Деревянные сваи — Описание.

► 2012 (304)

Таким образом ву

Рис. 11.24 Пример расчета армированного ленточного фундамента — арматура. Категории: ЛЕНТОЧНЫЕ ФУНДАМЕНТЫ

Связанное сообщение: ЛЕНТОЧНЫЕ ФУНДАМЕНТЫ Определение размеров конструкции: Непрерывные балочные полосы. Проектные решения: балки сплошные. Прямоугольные и тавровые балки сплошные полосы. Проектные решения — Градуировка проекта — Железобетонные площадки и полосы.. Прокладки и полосы железобетонные. Полосы неармированные бетонные. Пример конструкции: опорная плита с засыпкой траншеи.

http://www.abuildersengineer.com/2013/01/design-example-reinforced-strip.html

5/7/2015

Пример проектирования 3: усиленный ленточный фундамент. | Инженер-строитель

Страница 6 из 6

Решения по проектированию фундамента с засыпкой траншеи. Полоски для заполнения траншеи.

1 комментарий: Сатья сказал … действительно полезно … четко и по делу 2 апреля 2015 г., 22:39

Добавить комментарий

Введите свой комментарий…

Комментарий как:

Опубликовать

Следующее сообщение »

Выбрать профиль …

  

Предварительный просмотр

На главную

« Предыдущее

Builder’s Engineer | По дизайну Tricks-Collection | Неограниченные развлечения, такие как телешоу и коллекции фильмов

http://www.abuildersengineer.com/2013/01/design-example-reinforced-strip.html

5/7/2015

Как построить ленточный железобетонный фундамент

Самая важная часть армирования в ленточном фундаменте — это арматура между фундаментом и стеной фундамента в случае, если стена фундамента построена из железобетона.В этом случае бетонная арматура может быть арматурой фундаментной стены. Армирование фундаментной стены в этой ситуации напоминает армирование бетонной балки, которая равномерно распределяет нагрузки по основанию и предотвращает разрыв фундамента под действием горизонтальных сил; и фундамент может быть построен из бетона или без него, при условии, что наверху, вдоль его средней оси, подготовлена ​​канавка для предотвращения скольжения фундаментной стены по опоре.

Фундаментная стена должна быть залита деревянной опалубкой.

Самая простая форма армирования получается размещением двух стальных стержней (стержней арматуры, стержней, стержней арматуры) внизу опалубки, отделенных на несколько сантиметров (около 3) от нижней части опалубки и примерно на 2 см от боковых сторон. .

Стержни должны быть прочными во время укладки бетона, привязав их к маленьким бетонным блокам, связанным стальной проволокой, образующей основу.

Необходимо следить за тем, чтобы арматурные стержни не смещались при укладке влажного бетона в опалубку.

Самый простой способ конфигурирования стержней — это следующий, но он может быть поврежден.

Но наиболее правильной конфигурацией стержней является следующая, при которой никогда не бывает стержней, непрерывных под углом, угол которого меньше 180 ° градусов.

Наиболее продуманное и надежное решение для усиления фундамента — это строительство целого арматурного стального каркаса для балки с четырьмя продольными стержнями в бетоне (двумя внизу и двумя вверху) и стальными стержнями меньшего диаметра. согнуты поперечно продольным стержням на расстоянии около 30 см.

Бетон всегда должен содержать и покрывать арматурные стержни, чтобы он защищал их от ржавчины, оставаясь при этом рядом с углом бетонной секции, чтобы противостоять изгибу.

Еще более эффективное решение — укрепить весь фундамент. В этом случае можно выполнить описанную выше процедуру для усиления системы, состоящей из опор и фундамента. Это также самое затратное решение.

Есть два случая. В растворе железобетонные фундаменты и стены железобетонного фундамента отливаются раздельно, в два раза.Это решение проще, но на его создание уходит больше времени, и оно слабее последнего.

В последнем варианте фундамент и фундаментная стена усилены, так что клетка между ними является непрерывной.

Также можно использовать железобетон для равномерного распределения нагрузок на неармированные ленточные фундаменты.

Авторские права: Джан Лука Брунетти, 2016 г. ([email protected]).

Армирование ленточного фундамента (75) | Tekla User Assistance

Добавлено 4 Май 2021 г. от Tekla User Assistance [email protected]

Используйте вкладку Изображение для определения толщины бетонного покрытия и смещения хомута.

Толщина крышки

	Описание
1	Толщина покрытия (концы ленты)
2	Смещение хомута
3	Толщина крышки (верхняя и нижняя)

Используйте вкладку «Основные полосы», чтобы определить свойства верхней, нижней, левой и правой полос.

Длина крепления основных стержней

Длина связки определяет, насколько далеко основные стержни заходят в соседние конструкции на концах ленточных фундаментов. Используйте поля Bond Length 1 для первого конца опоры (с желтой ручкой) и поля Bond Length 2 для второго конца опоры (с пурпурной ручкой).

Длину облигаций можно определить отдельно для:

Используйте вкладку «Хомуты», чтобы определить свойства хомутов и тип шага.

Тип отвода

Выбрать место нахлеста хомутов в ленточном фундаменте.

Размеры хомута

	Описание
1	Толщина крышки (по бокам)
2	Наружное расстояние между основными стержнями и внешними боковыми стержнями
3	Длина двойного хомута внахлест
4	Длина внахлест двойной U-образной балки

Форма торца стержней с двойным хомутом

Если выбраны стержни с двойными хомутами, можно выбрать формы концов стержней из списка.

Опция	Примеры
135 градусов По умолчанию
90 градусов
Перекрытие Если вы выбираете перекрытие, вы можете ввести длину перекрытия.

Используйте вкладку Атрибуты, чтобы определить процесс нумерации для присвоения номеров позиций деталям, отлитым элементам, сборкам или армированию.

В Tekla Structures номера позиций, назначенные в нумерации, отображаются, например, в метках и шаблонах.

свойства стержней и хомутов.

Опция	Описание
Префикс	Префикс для номера позиции детали.
Стартовый номер	Начальный номер для номера позиции детали.
Имя	Tekla Structures использует это имя на чертежах и в отчетах.
Класс	Используйте «Класс» для группировки арматуры. Например, можно отображать арматуру разных классов разными цветами.

Подробное сообщение: Подробная информация о фундаменте — впервые в архитектуре

Примечания из Строительных правил для фундаментов

Общие требования — Основы

Здание должно быть построено таким образом, чтобы:

: совокупная статическая, наложенная и ветровая нагрузки поддерживаются и передаются им на землю, безопасно и без каких-либо отклонений / деформаций здания или движения грунта, которые могут повлиять на устойчивость любой части здания.

Движение грунта, вызванное набуханием, усадкой или промерзанием грунта, оползнем или проседанием, не повлияет на устойчивость какой-либо части здания.

(Утвержденный документ A)

Стены и полы здания должны надлежащим образом защищать здание и людей, которые используют здание, от вредных воздействий, вызванных влажностью почвы, ветровыми брызгами атмосферных осадков, промежуточной и поверхностной конденсацией, а также разливом воды из сантехнической арматуры или связанной с ним или фиксированная техника.Все этажи рядом с землей, стены и крыша не должны быть повреждены влагой с земли, дождем или снегом и не должны переносить эту влагу к любой части здания, которая может повредить.

(Утвержденный документ C2)

Подготовка площадки и устойчивость к загрязнениям и воде

Земля, покрываемая зданием, должна быть в разумной степени свободна от любых материалов, которые могут повредить здание или повлиять на его устойчивость, включая растительные вещества, верхний слой почвы и ранее существовавшие основания.

Должны быть предприняты разумные меры предосторожности, чтобы избежать опасности для здоровья и безопасности, вызванной загрязнителями на или в земле, покрытой или подлежащей покрытию, зданием и любой землей, связанной со зданием.

Должен быть обеспечен надлежащий дренаж грунта, если это необходимо для предотвращения: попадания грунтовой влаги внутрь здания; повреждение здания, в том числе повреждение в результате переноса переносимых водой загрязняющих веществ на фундамент здания

(Утвержденный документ C1)

Дождевая канализация

Системы отвода дождевой воды должны гарантировать, что дождевая вода, впитывающаяся в землю, распределяется в достаточной степени, чтобы не повредить фундамент предлагаемого здания или любое прилегающее строение.

(Утвержденный документ h4)

Различия между ленточными и подкладными опорами

Фундамент конструкции, естественно, является центральным элементом любой строительной площадки, поэтому вы должны понимать различные варианты, имеющиеся в вашем распоряжении, чтобы сделать наиболее практичный выбор для конкретного проекта.

Ленточные и подкладные фундаменты на сегодняшний день являются наиболее распространенными решениями, а это означает, что они должны быть первыми в вашей повестке дня.

Вот все, что вам нужно знать как о ленточных, так и о подушечных фундаментах, в том числе о характеристики каждого типа фундамента, а также их отличия и большинство подходящее использование.

Ленточные опоры

Ленточные фундаменты, также известные как ленточные фундаменты, представляют собой фундамент неглубокого заложения, обычно с уровнем основания не более 3 м от поверхности земли.

Как следует из названия, формация представляет собой полосу линейной структуры, которая в конечном итоге служит для распределения веса по всей площади почвы.

Это вариант, который подходит для большинства типов почв, если они обладают подходящей несущей способностью.

Ленточные опоры, таким образом, могут обеспечивать непрерывную опору, которая обычно бывает ровной, но также может быть ступенчатой, для поддержки линейных конструкций, таких как несущие стены.

Источник изображения: DesigningBuildings.co.uk

Ленточные опоры — гораздо лучшее решение, чем подкладные опоры при работе с близко расположенными колоннами из-за способа их визуализации.

Ленточные фундаменты также считаются лучшим вариантом для легких нагрузок, например, в жилых домах с низкой и средней высотой подъема, поскольку ленточные фундаменты могут использоваться в качестве массивного бетонного фундамента.

Размер и положение ленточных фундаментов обычно пропорциональны ширине конструкции стены.

Глубина полосы обычно равна ширине стены или превышает ее.

Ширина опорной полосы часто в три раза больше ширины опорной стены, что обеспечивает угол 45 градусов между основанием стены и почвой.

Ленточные опоры также должны быть достаточно глубокими, чтобы избежать замерзания, хотя при работе с более мягкими почвами может потребоваться увеличение ширины.

Тем не менее, когда необходимо поддержать линейную стену за счет распределения точек напряжения, ленточный фундамент часто является лучшим решением.

Подкладки

Падовые фундаменты, также известные как подушечные фундаменты, также часто являются неглубокими фундаментами.

Однако, если почва и тип почвы будут сочтены подходящими, их можно сделать намного глубже.

Это сразу дает им контраст по сравнению с ленточным фундаментом, несмотря на то, что в конечном итоге они выполняют аналогичную функцию.

С точки зрения конструкции, одно из существенных отличий состоит в том, что опорные площадки не состоят из полос.

Вместо этого, как следует из названия, они образованы «подушечками».

Это куски бетона, которые могут иметь форму прямоугольников, кругов или квадратов, которые впоследствии выдерживают одноточечные нагрузки, включая несущие колонны или каркасные конструкции.

Намерение выдерживать сосредоточенные нагрузки от одноточечной нагрузки означает, что метод опоры отличается от аналогов с ленточным фундаментом.

Это также делает подкладочные опоры хорошим вариантом для опоры балки грунта.

Верхняя поверхность этих конструкций может быть наклонной, но большинство подушек будут иметь одинаковую толщину.

Хотя эта толщина должна быть достаточной, чтобы поддерживать форму в плане, которая сама определяется нагрузками и несущей способностью нижележащих слоев грунта.

«Ленточные и подкладные опоры являются наиболее распространенными решениями, то есть они должны быть первыми в вашей повестке дня.”

Опоры, помимо самых маленьких, могут быть усилены, чтобы уменьшить потребность в земляных работах.

Подушки из-за своего образования могут использоваться в нескольких схемах.

В то время как в одном проекте может использоваться серия хорошо разделенных пэдов, в других могут использоваться непрерывные пэды или сбалансированные базовые пэды.

Их самые большие падения часто связаны с ветром и / или подъемными силами.

Какие еще существуют типы фундаментов?

Существует несколько альтернативных типов фундамента, которые можно использовать во время вашего следующего проекта, и руководителям проектов и строителям рекомендуется провести необходимые исследования, проконсультировавшись с вашим инженером, чтобы узнать больше о каждом из применимых решений.

Плотный фундамент является наиболее вероятной альтернативой и характеризуется как большая бетонная плита, которая простирается над загруженной областью.

Целью этого является распределение веса груза на большей площади для уменьшения нагрузки на грунт основания.

Он также может предотвратить дифференциальную осадку, чего не могут достичь ни блочный, ни ленточный фундамент.

Заключение

Хотя основные функции подушек и ленточных фундаментов сильно различаются, использование единой ленточной конструкции будет подходить в различных ситуациях для концепции подушек и конструкций с одинарной нагрузкой.

Если вы все еще не уверены, какой фундамент можно использовать для поддержки стеновой конструкции, обратитесь к инженеру.

В конце концов, неправильное решение может обернуться катастрофой для всего проекта.

Ленточно-опорный фундамент — AMERICAN GEOSERVICES

КОЛОРАДО Denver, CO 191 University Blvd # 375 Denver, CO 80206 (303) 325-3869 Наберите полный номер Boulder, CO 2810 E.College Ave # 102 Boulder, CO 80303 (303) 325-3869 Полный номер набора Fort Collins, CO 1281 E Magnolia St D250, Fort Collins, CO 80524 (303) 325-3869 Набрать весь номер

КОЛОРАДО Colorado Springs, CO 738 Synthes Ave, Monument, CO 80132 (719) 344-8177 Наберите полный номер Pueblo, CO 140 W. 29th St # 311 Pueblo, CO 81008 (719) 344 -8177 Наберите весь номер Glenwood Springs, CO 1338 Grand Avenue # 316 Glenwood Springs, CO (970) 436-7050 Наберите весь номер

OREGON Portland, OR Salem, OR Lincoln City, OR Newport, OR Eugene, OR Bend, OR 6312 SW Capitol Hwy # 231 Portland, OR 97239 (503) 922-3432 Набрать весь номер

ВАШИНГТОН Seattle, WA 24 Roy Street # 727 Seattle, WA 98109 (206) 418-6634 Набрать весь номер Vancouver, WA Longview, WA 41105 NE Cedar Ridge Rd Amboy , WA 98601 (360) 437-6369 Набрать весь номер

ФЛОРИДА Jacksonville, FL 6001 Argyle Forest Blvd, Suite 21 Jacksonville, FL 32244 (904) 512-0085 Набрать полный номер Orlando, FL 10524 Moss Park Rd, Suite 204 # 701 Orlando, FL 32832 (407) 362-1940 Набрать весь номер

ФЛОРИДА Tampa, FL 701 S Howard Ave # 106, Tampa, FL 33606 (813) 569-7704 Наберите полный номер Miami, FL 3725 W. Related Articles Ламинат какой фирмы лучше выбрать для квартиры отзывы форум: Ламинат какой фирмы лучше выбрать для квартиры: отзывы и цены alexxlab 30.05.202315.04.2023 Рецепт соленых грибов под гнетом: как солить грибы на зиму разными способами – рецепты засолки грибов на зиму в кастрюле alexxlab 21.10.202005.02.2020 Печи с теплообменником: Печи-камины с теплообменником купить по цене интернет-магазина в городе Екатеринбурге alexxlab 30.06.198006.11.2021 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
