Перед началом возвеления стен у прораба должен быть как минимум кладочный план, а лучше рабочий проект на строительство. Предварительное проектирование позволит избежать возможных ошибок и получить оптимальное соотношение цены и качества возводимого объекта. В проекте для определения требуемой толщины стен выполняется теплотехнический расчёт, а также учитываются все возможные нагрузки на стены.
Начинать процесс кладки следует с
На углах здания рекомендуется устанавливать стойки-шаблоны с отвесами для контроля верикальности углов кладки из газобетона. По завершении кладки очередного ряда его поверхность выравнивается рубанком или теркой для устранения перепадов между смежными блоками. Прошлифованная поверхность блоков газобетона обеспылевается и смачивается водой.
| №№ | Материал | Содержание в процентах |
| 1 | портландцемент м-400 | 27 |
| 2 | мелкий кварцевый песок | 20 |
| 3 | жидкое натриевое стекло плотностью 1.34 | 46 |
| 4 | натрий фтористый | 7 |
- Такой клей можно применять при режиме температур не ниже +10°.
- Начало схватывания клея — через 20 минут после нанесения.
- Завершение схватывания – 240 минут.
- Жизнеспособность состава – 25/30 минут.
- Затраты клея – 4/8 кг на 1 метр квадратный.
| №№ | Материал | Содержание в процентах |
| 1 | портландцемент м-400 | 22 |
| 2 | мелкий кварцевый песок | 48 |
| 3 | карбоксиметилцеллюлоза | 1 |
| 4 | эмульсия поливинилацетатная | 5 |
| 5 | супер пластификатор ОП/7 | 1 |
| 6 | вода | 23 |
- Этот состав можно применять при режиме температур не ниже +10°.
- Жизнеспособность его равна 180/240 минут, поэтому он более удобен в работе.
- Расход клея – 4/8 кг на 1 метр квадратный.
Виды кладки
Жесткое сопряжение слоев газобетона.
Однослойная кладка стен из газобетонных блоков может производиться следующими способами.
Касается это как несущих, самонесущих, так и ненесущих конструкций.
- Монтаж в «один блок». Ряды кладутся с цепным перевязыванием.
- Укладка в «два блока». Осуществляется вертикальное перевязывание рядов. Делается это не менее чем на одну пятую толщины стен. Альтернативный вариант — перевязка элементов тычковыми рядами через каждые 2/3 ряда ложковых.
- Монтаж в «два блока» без их вертикального перевязывания. Ряды скрепляются дополнительно анкерными пластинками либо дюбелями. Меж слоями блоков при таком способе кладки часто прокладывается паропроницаемая теплоизоляция. В случае нужды осуществляется алмазное бурение отверстий в бетоне.
Связующие элементы должны быть произведены из стальной арматуры класса Вр-I или A-III и обработаны антикоррозионным покрытием. Допустимо использование креплений и из других видов материалов: стеклопластика, базальтопластика и пр.
Они должны быть предназначены для работы в условиях сжимающих и растягивающих нагрузок.
- Внешние стены построек, имеющие толщину до 30 сантиметров, кладутся в «один блок». Если отделка их не предусмотрена, газобетон должен иметь марку морозостойкости не меньше F-35.
- Кладка внутренних стен из газобетонных блоков также производится только в «один блок».
Обратите внимание! Когда есть вероятность деформации фундамента больше, чем на 20 мм, усадки стен больше, чем на 100 мм либо их крена больше, чем на 50 мм, кладку следует усилить монолитными ж/б поясами. Альтернативный вариант — армировать кладку через каждые 3/4 ряда.
Инструкция озвучивает нижеследующие требования к перевязыванию блоков.
- Штучный материал перевязывается по рядам. При этом должно происходить смещение элементов верхнего ряда по отношению к блокам, расположенным ниже.
- При сооружении стен в один блок осуществляется перевязка цепного типа. При использовании блоков, имеющих высоту до 25 см, смещать их надо не меньше, чем на 0.4 высоты блока. При монтаже материала высотой больше 25 см, элементы следует смещать не менее чем на 0,2 их высоты.
- При возведении стен в «два блока» перевязывать их можно тычковыми рядами, через каждые три ряда ложковых. Если блоки имеют разную толщину, можно применять плашковую перевязку. Глубина ее должна составлять не меньше 0.2 толщины стен.
Обратите внимание! Отдельный случай – это кладка, осуществляемая путем соединения двух слоев блоков (без их перевязки) сетчатыми, стержневыми либо полосовыми креплениями. Она считается многослойной с гибким типом соединения слоев.
Кладка блоков
Технология кладки стен из газобетонных блоков предусматривает, что основание для их кладки должно быть абсолютно ровным. Перепад высот между самой низкой и самой высокой точками основы не должен превышать 0.5 см.
Начальный ряд
- Если кривизна, перепад высот, локальные неровности основы для кладки составляют свыше 5 см, начальный ряд блоков следует класть на песчано-цементный раствор. Он даст возможность уложить шов нужной толщины. Она не должна быть более 2 см.
- Перед установкой начального ряда газобетонных блоков на фундаменте следует обустроить отсечную гидроизоляцию горизонтального типа. Для этого можно использовать материалы на основе битума – мастики либо рулонные аналоги, гидроизоляционный раствор и пр.
- Кладку из штучных камневидных материалов всегда начинают от углов строения и продолжают ее законченными рядами.
Проверяйте правильность работы уровнем.
- Правильность установки каждого элемента (по горизонтали и по вертикали) проверяется уровнем. Следить за высотой каждого ряда блоков лучше всего по растянутому на грузиках шнурку (причалке).
Правила осуществления работ

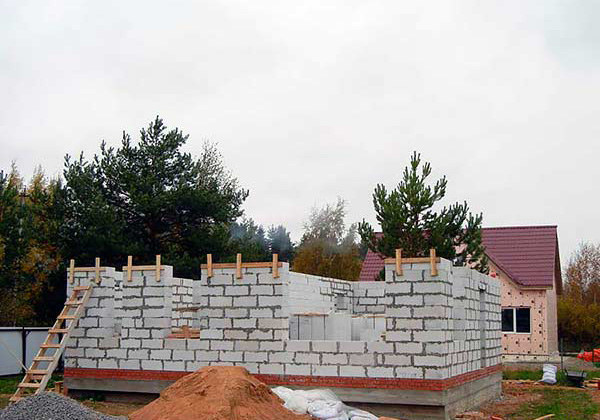

- По углам постройки рекомендуется поставить стойки-порядовки с отвесами. Они позволят следить за вертикальностью углов кладки.
Выравнивание плоскости стены.
- После монтажа очередного ряда его плоскость надо выравнивать специальной теркой для удаления высотных перепадов между соседними элементами. С обработанных блоков убирается пыль, затем они увлажняются водой.
- Если нужно получить неполный блок, применяется резка железобетона алмазными кругами.
- Толщина кладочных швов из клея может колебаться от 0.5 до 3 мм.
- На горизонтальные стороны блоков клеевая смесь должна наноситься зубчатым шпателем или ковшом, сплошным слоем. Делать это надо так, чтоб при постановке блока излишки клея выдавливались.
- Элемент кладки опускать на клей следует строго вертикально. Горизонтальных его смещений происходить не должно. Расположение блока можно корректировать при помощи резиновой киянки.
- Излишки раствора не растираются по стене, а отрезаются после его схватывания.
Обратите внимание! При укладке блоков на легкий песчано-цементный раствор, имеющий плотность меньше 1.5 т/м 3 (допустимо для перегородок) горизонтальные швы должны иметь толщину 10/15 мм. Вертикальные стыки можно делать меньше – 8/12 мм.
- Теплотехническую однородность блочной кладки на тяжелых растворах (при рассчитанном обосновании ее несущей способности) можно повысить. С этой целью швы делаются в виде двух полосок, располагаемых вблизи внешних граней блока, с промежутком меж ними. Он заполняется упругим теплоизоляционным материалом.
- Вертикальные швы должны быть заполнены полностью, продувания стен сквозь них происходить не должно.
- Если блоки имеют профилированные торцы, вертикальные швы кладки следует заполнять по всей их высоте и не меньше, чем на 40% ширины элемента.
- Когда кладка армируется то вертикальные швы меж блоками (на изгибаемом месте) следует полностью заполнять, даже если их торцы профилированы.
Вывод
Элементы из газобетона – это современный технологичный стройматериал. Благодаря своим размерам, они дают возможность осуществлять сооружение зданий очень быстро. При этом дом получается теплым, прочным и комфортным (узнайте здесь, как сверлить бетон).
Видео в этой статье позволит вам получить дополнительную информацию.
Поделиться с друзьями:
Твитнуть
Поделиться
Поделиться
Отправить
Класснуть
СНИП кладка стен из газобетона Ссылка на основную публикацию
Adblockdetector
Загрузка…
Сохранить себе в: СНИП кладка стен из газобетона
Ссылка на основную публикацию
wpDiscuzAdblockдиаметр, какую арматуру использовать, через сколько рядов.
При адекватной стоимости газобетонные блоки обладают отменными теплоизоляционными свойствами, легко монтируются и поддаются ручной обработке. Однако из достоинств поризованного бетона проистекают и недостатки. В частности, это слабая устойчивость к изгибающим нагрузкам, из-за которой в результате естественной осадки фундамента на кладке стен появляются трещины. Армирование газобетона арматурой помогает избежать этого — а отнюдь не компенсирует низкую прочность, как ошибочно думают многие.
Рассмотрим все нюансы усиления кладки и разберёмся, какую арматуру использовать для газобетонных блоков.
Армирование газоблока арматурой сводит к минимуму риск образования в кладке трещин — и это главная причина, по которой оно применяется. Такая операция не является обязательной и одинаковой для всех объектов, целесообразность её выполнения оценивается в каждом конкретном случае.
- Чаще всего проекты предусматривают усиление зон, на которые опираются перемычки, перекрытия и стропильная система.
- Для опоры стропил и плитных перекрытий обычно устраивается кольцевая монолитная балка с внутренним каркасом. Она охватывает все стены по периметру, включая и фронтоны, поэтому конструкцию и называют поясом.
- Дополнительного усиления требуют и подоконные зоны – здесь укладка арматуры в газобетонные блоки производится в нарезанные заранее в горизонтальной поверхности кладки штрабы.
- Армирование остальных зон стены может быть необязательной, а целесообразность его применения должна быть доказанной.
Мнение эксперта Виталий Кудряшов
строитель, начинающий автор
На заметку: В некоторых случаях выполняется вертикальное армирование – например, когда строительство ведётся в сейсмически неустойчивом регионе. Тогда через определённые промежутки в кладке, с помощью блоков со сквозными пустотами, устраивают вертикальные каналы. В них устанавливают стальные стержни диаметром 12-14 мм, а затем заливают обычным тяжёлым бетоном. Точно так же поступают и при выкладке колонн.
Расчет арматуры для армирования газобетона выполняется на основании размера сечения кладки. Минимальная площадь применяемых стержней составляет 0,02% от площади рабочей поверхности кладки.
Например, армировка газоблока 300 мм производится арматурой сечением 7,5 мм². Обеспечить это могут два продольно уложенных стержня диаметром 8 (класс АIII). Когда нет возможности осуществления двухрядного армирования, усиление можно сделать в один ряд. Просто диаметр арматуры для армирования газобетона в этом случае должен быть больше – 10АIII.
В монолитных поясах под перекрытием, особенно при строительстве на слабых грунтах, нужно использовать арматуру 12АIII. Там, где опираются ж/б плиты, она закладывается в бетонную подушку. В ненесущих стенах пруты периодического профиля просто укладывают в прорезанные штрабы.
Именно для того и существует проект, чтобы застройщику ничего не приходилось додумывать. В нём указываются все места, в которых конструктивное армирование необходимо. Однако случается и такое, что в проекте информация об армировке отсутствует – ошибки ведь не исключены. К тому же многие частные застройщики возводят свои дома и вовсе без проекта.
В любом случае необходимо знать, где конструктивное армирование обязательно:
- Армирование первого ряда газобетона арматурой — по всей ширине пролёта стены.
- Уровень опирания перекрытий и кровли – здесь сооружается обвязочный пояс по периметрам всех стен.
- Подоконные зоны. Важно чтобы пруты были заведены в толщу простенков не меньше чем на 60 см от вертикального обреза кладки.
- Точки опоры перемычек: армировка газоблока арматурой производится в швах под последним рядом, на ширину не менее 50 см с каждой стороны проёма.
- Над проёмом, если он устроен без перемычек. Это допустимо, когда расстояние от верха проёма до перекрытия составляет менее 2/3 ширины проёма. В этом случае, армирование газобетонной кладки арматурой производится в двух последующих за проёмом рядах.
- Все случаи, когда высота кладки между перекрытиями составляет больше 3-х метров.
- Когда длина стены превышает 6 метров, её усиление производится в каждом четвёртом ряду.
Теперь более подробно рассмотрим, какую арматуру использовать для армирования газоблока.
До сих пор мы вели речь только про армирование газобетонных блоков стальной стержневой арматурой. Тем не менее, для этой цели могут использоваться и другие материалы – например, сетка из той же стали или базальтопластика, металлическая перфолента, стеклопластиковые стержни. Они также обладают рядом преимуществ, поэтому предлагаем для ознакомления краткий экскурс по каждому варианту отдельно.
Все виды сеток, используемых для армирования газобетонных блоков и других видов каменных материалов, изготавливаются по российскому стандарту Р 57265 — он же европейский EN 846. Сетки применяются только для усиления горизонтальных швов, а так же при нанесении штукатурного слоя при отделке. Сетки могут применяться и в качестве связи с облицовочной кирпичной стенкой.
Стальную сетку классифицируют по диаметру используемой для сваривания проволоки или стержней. Сетчатая арматура для газобетонных блоков может изготавливаться не только из стальной оцинкованной проволоки, но и из предварительно покрытой цинком стальной полосы либо листа.
Мнение эксперта Виталий Кудряшов
строитель, начинающий автор
Примечание: Выпускаются и более дорогие и долговечные виды сеток, в производстве которых используют аустенитную нержавеющую сталь — сплавы хрома и никеля, иногда с добавкой молибдена.
Перед тем, как армировать газобетонную кладку, необходимо определиться с вариантом арматуры. Если это стальная сетка, то берут вариант с прямоугольными ячейками размером 50*50 мм, диаметр проволоки не более 3 мм – чтобы не увеличивать толщину шва.
Мнение эксперта Виталий Кудряшов
строитель, начинающий автор
Внимание: При покупке сетки убедитесь, что она предназначена для усиления кладочных швов, а не для штукатурки.
Композитные сетки изготавливают по тому же ГОСТу, который упоминался выше. Их классифицируют по типу наполнителя (базальтовых, стеклянных, угольных или арамидовых волокон). Для армирования предназначены только базальтовые стеки, которые соответствуют показателям, обозначенным стандартом. Это:
- поверхностная плотность не менее 100 г/м²;
- разрывная нагрузка на продольные и поперечные нити минимум 20 кН/м;
- удлинение при разрыве – не более 4%;
- потеря прочности при замораживании-оттаивании не более 10%.
Размеры ячеек у базальтовых сеток варьируются в пределах 4-200 мм. Толщина базальтовой арматуры для газобетона подбирается точно так же, как и в случае со стальной. Главным достоинством такого варианта усиления кладки является малый вес и устойчивость материала к коррозии. К тому же, коэффициент теплопроводности композита ближе к аналогичному показателю газобетона, поэтому и мостиков холода не будет.
Рассказывая, какой арматурой армировать газобетон, нельзя не упомянуть про стальную перфоленту. У неё множество сфер применения, и одна из них – это усиление кладки без необходимости её штрабления. При монтаже она крепится саморезами или гвоздями к поверхности бетона, а при необходимости может применяться и для связи с кирпичной облицовкой. Главное – высокая прочность перфорированной полосы на растяжение, которая составляет не менее 100 МПа.
В её производстве используется низкоуглеродистая сталь, поверх которой термодиффузионным способом наносят цинковое покрытие. Полоса выпускается в разных типоразмерах и с различными типами перфорации. Для кладки обычно используют вариант с круглыми или продолговатыми отверстиями, шириной полосы 30 и толщиной 1,5 или 2 мм. Длина рулона стандартная – по 10, 25 и 50 метров.
Армирование стен из газобетонных блоков можно выполнить и стеклопластиковой арматурой с периодическим профилем, специально предназначенной для усиления бетонных конструкций. Её изготавливают по стандарту 31938, впервые введённому в 2012 году.
- В составе стеклопластика полимерная матрица, состоящая из отверждённой смолы и армирующего наполнителя, роль которого в данном случае исполняют гибкие стеклянные волокна. Как и в случае с сетками, профильная арматура может изготавливаться на основе разных наполнителей.
- Кроме стекловолокна это базальт, уголь, арамид и комбинированные композиции. У стеклопластика и базальта одинаковый предел прочности на растяжение (не менее 800 Мпа) и модуль упругости (50 ГПа). Остальные виды композитов отличаются более высокими характеристиками, а потому и стоят дороже.
- Диаметр арматуры для армирования газоблоков подбирают, исходя из свойств материала. У композита в 7 раз меньше, чем у стали, коэффициент удлинения, и выше предел прочности на растяжение. Коэффициент линейного растяжения, наоборот, ниже.
- Поэтому там, где металлические пруты по расчёту должны иметь диаметр 10 мм, толщина стеклопластиковой арматуры для армирования газобетонных блоков составит всего 7-8 мм. Цена 1 м/п стеклопластика выше, но так как полимерный композит намного легче стали, в тонне арматуры будет раз в десять больше.
Из достоинств материала можно ещё отметить высокую коррозионную стойкость и полное отсутствие электропроводности. Длина стержней не ограничена, благодаря чему можно делать меньше соединений, когда пролёт стены превышает 12 м. Процесс усиления кладки так же связан с предварительной нарезкой штроб.
Какой арматурой армировать газобетонную кладку, решать заказчику – важно только делать это по технологии.
Какие зоны необходимо усиливать арматурой — через сколько рядов и в каких зонах закладывать, рассказывалось выше. Теперь рассмотим, как это правильно делать.
- Чтобы уложить в горизонтальный шов прут диаметров 8 или 10 см, приходится предварительно нарезать пазы. Делается это с помощью инструмента, называемого «штроборез». Борозда должна получиться достаточно глубокой, чтобы стержень в неё погрузился полностью.
- Когда производится однорядное армирование дома из газобетона, пазы нарезают по оси стены (по центру кладки). Чаще это перегородки. При двухрядном усилении (оно выполняется, когда толщина стены превышает 200 мм) важно соблюсти расстояние 6 см от фронтальной грани блока до борозды, чтобы избежать откалывания бетона.
- Для улучшения адгезии закладываемого в швы раствора, пыль, образовавшаяся в штрабах в результате пиления, обязательно должна удаляться. Использовать пылесос было бы очень удобно, но чаще всего каменщики просто сметают мусор щёткой.
Поверх уложенных стержней наливается кладочный раствор. Очень важно, чтобы находящаяся в пазах арматура была полностью в нём утоплена, а не выпирала над плоскостью блоков.
Перед тем, как армировать кладку из газобетона арматурой, необходимо выполнить несложный расчет. Формула довольно проста: R = 2LH/4h.
Значения расшифровываются так:
- L — длина стены;
- H – высота стены;
- 2 – двухрядное армирование;
- 4 – порядковый номер ряда, в который закладывается арматура;
- h – высота ряда (блока).
В итоге получаете количество стержней, необходимых для армирования данной стены. Все значения вводятся в единой единице измерения.
Чтобы определить, сколько арматуры уйдёт на усиление проёмов, их количество просто умножается на число пазов, в которые она должна закладываться. К итоговой цифре добавляется на каждый элемент по 10 см для нахлёста.
Для удобства обработки блоков и выполнения кладочных работ, необходимо иметь такой перечень инструментов:
| Вид инструмента | Назначение |
| Кельма для газобетона | Инструмент может представлять собой каретку или ковш с удобной ручкой и зубцами на рабочей кромке. Благодаря ему, кладочный раствор точно дозируется и расходуется без потерь. |
| Рубанок | Приспособление изготавливается на металлической или деревянной основе, на которой укреплены полотна пилы с мелким зубом. Посредством использования рубанка, по форме похожего на полутёрок, очень удобно срезать с поверхности наплывы раствора или бугры. |
| Штроборез | Именно этот инструмент и нужен для того, чтобы нарезать борозды для укладки арматуры в горизонтальных швах кладки. Штроборез может быть как ручным, так и работать от сети. Если учесть, что на объектах не всегда подведено электричество, каменщики чаще пользуются ручным. Он не создаёт шума, немного весит и вполне удобен для работы. |
| Ножовка по газобетону или пила | Ячеистый бетон хорошо поддаётся пилению, но для этого нужен специальный инструмент. Ручная ножовка для газобетона отличается от плотницких моделей увеличенной длиной и толщиной полотна. Так же на её зубьях имеется твердосплавная или победитовая напайка, а сами зубья отличаются более крупными размерами. При выполнении больших объёмов работ легче пользоваться электрическим инструментом. Удобнее всего сабельная пила. Если в наличии имеется цепная пила, то для распила газобетона нужна специальная цепь с напайками победита. |
| Киянка | Молоток с резиновым бойком используется для корректировки блока в кладке. Обычный металлический вариант может нарушить целостность блока. |
Чтобы добиться хорошего качества любых строительных работ, необходимо неукоснительно следовать технологиям, разработанным производителем материала, и прописанным в СНиПах и типовых технологических картах. Но не менее важно соблюдать технику безопасности, ведь охрана труда – одна из главных задач для любого подрядчика.
Комплекс мер, направленных на организацию производства безаварийных работ, выглядит так:
- Заказчик должен выдать подрядчику разрешение на выполнение работ и проектную документацию. В том числе, на кладку из газобетонных блоков составляется проект производства работ.
- Должны быть назначены люди (бригадир или прораб), отвечающие за безопасность, и контролирующие качество производимых операций. Ответственное лицо производит инструктаж каждого рабочего по технике безопасности.
- Инструменты хранят в отведённых для этого подсобно-бытовых помещениях. Оборудование и механизмы должны быть в исправном состоянии, подготовлены к работе и заранее опробованы.
- Члены бригады должны быть обеспечены не только инструментами и спецодеждой, но и индивидуальными средствами защиты – рукавицами, касками, очками, предохранительными поясами (для работы на высоте).
- Для безопасного перемещения из одной рабочей зоны в другую, необходимо устроить удобные переходные мостки или натянуть страховочные канаты.
- На стройплощадке обязательно наличие средств сигнализации и связи, инвентаря для борьбы с возгораниями. Объект должен быть ограждён и качественно освещён.
- Для складирования материалов следует отвести специальную площадку. Качество перемычек и газоблоков, клеевой смеси и арматуры для них должно подтверждаться сертификатами соответствия и паспортами.
Выполнив все эти условия, остаётся только устроить временное освещение, установить подмости, подать на место инструменты и материалы, разбить фронт работ на захватки — и можно приступать к возведению стен из газобетона.
Конструктивное армирование кладки из газобетонных блоков
При этом общие положения, проливающие свет на то, зачем нужно армирование кладки, какие бывают виды армирования и что это в итоге дает, изложены отдельно. А в целом схема конструктивного армирования стен из ГСБ может выглядеть так:
Армирование нижней грани оконного проема
Рисунок 410.1. Варианты армирования нижней грани оконных проемов в стенах из ГСБ, согласно СТО НААГ 3.1–2013 (стр.73)
Где 1 — кладка из ячеистобетонных блоков
2 — арматура.
Диаметр арматуры, а также длина запуска арматуры в кладку простенков определяются согласно п.2.3.12 приложения Г, который гласит:
2.3.12. Конструктивное горизонтальное армирование суммарной площадью не менее 0.5 см2 выполняется по нижней грани оконных проемов. При этом арматуру следует заводить за грани проемов на величину ≥ 0.5 м и ≥ 1/3 ширины простенка.
Например 2 стержней диаметром 6 мм, имеющих суммарную площадь сечения 0.57 см2, для такого армирования вполне достаточно. А если ширина простенков составляет по 3 метра, то арматуру в каждый из простенков следует заводить не менее, чем на 1 метр.
А теперь несколько слов о том, зачем это армирование нужно:
Нагрузка на простенки как правило значительно больше, чем на подоконную часть стены, поэтому в поперечных или наклонных сечениях стены могут возникать значительные касательные напряжения и как следствие — возможно появление трещин. Таким образом арматура, устанавливаемая в подоконной части, минимизирует риск появления таких трещин.

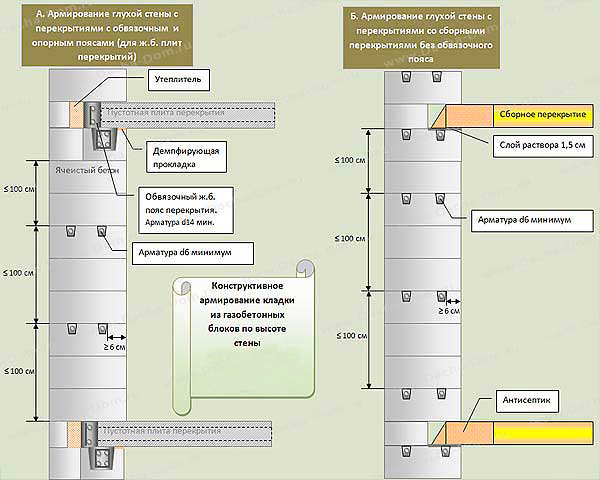

Конструктивное армирование по высоте стены
Рисунок 410.2. Конструктивное армирование кладки по высоте глухой стены из ГСБ, согласно СТО НААГ 3.1–2013 (стр.74)
Сразу скажу, что такое армирование рекомендуется для глухих стен, т.е. не имеющих дверных и оконных проемов, при этом сами стены имеют достаточно большую протяженность.
В общем случае необходимость подобного армирования кладки определяется, исходя из положений раздела 6.4 указанного СТО:
6.4.1. Температурно-усадочные швы в стенах устраиваются в местах возможной концентрации температурных и усадочных напряжений, что может привести к разрывам кладки (трещинам), недопустимым по условиям эксплуатации.
6.4.2. Если условиями эксплуатации допускается наличие трещин с шириной раскрытия до 2 мм, то расстояние между температурными швами принимается согласно СП 15.13330.2012, таблицы 33, как для силикатного кирпича и бетонных камней.
Принимаемое в этом случае без расчета расстояние между температурно усадочными швами не должно превышать 50 м.
Приведу здесь эту таблицу:
Таблица 33
Из этой таблицы следует, что например для Москвы, средняя температура наиболее холодной пятидневки для которой составляет около -29°С, максимально допустимое расстояние между температурно-усадчными швами может составлять до 50 м при допуске ширины раскрытия трещин до 2 мм.
6.4.3. В остальных случаях выполняется расчет на образование сквозных трещин согласно Приложению 11 к Пособию по проектированию каменных и армокаменных конструкций к СНиП II-22-81. При этом расстояние между температурно-усадочными швами, сечение и расположение арматуры определяются по результатам расчета.
Приводить здесь указанное приложение и вариант расчета согласно данного приложения я не буду (это отдельная очень большая тема). Скажу лишь, что если подобный расчет вызывает у вас определенные трудности, то лучше сразу принять рекомендуемую схему армирования кладки, как для глухих стен.
6.4.4. Арматура, препятствующая раскрытию температурно-усадочных трещин, должна размещаться в горизонтальных швах кладки (как показано на рис. 410.2) или в бетонных поясах, параллельных горизонтальным швам кладки.
Часто такой бетонный пояс называют обвязочным поясом или армопоясом. На рисунке 410.2 армирование обвязочного пояса не показано.
При этом армируются ряды кладки, примыкающие к горизонтальным деформационным швам с шагом не более 1 м по высоте сечения стены (см. рис.410.2). Площадь сечения арматуры должна составлять не менее 0.02% от площади сечения кладки.
Например, для стен шириной 30 см при армировании через каждый метр площадь сечения кладки составляет 30·100 = 3000 см2. Соответственно 1% = 3000/100 = 30 см2, а 0.02% = 30·0.02 = 0.6 см2. В этом случае для армирования следует принять 2 стержня диаметром не менее 8 мм.
Примечание: Если расчет фундамента дома делался не на основании геологических изысканий, а так, на глаз или так, как у соседа (что по нормативным документам недопустимо, но в современных реалиях частного малоэтажного строительства — обычное дело), то я рекомендую принимать для армирования бетонных поясов (армопоясов) арматуру большего диаметра. Насколько большего — решать вам. Здесь лишь добавлю, что минимальная ширина обвязочного пояса должна составлять не менее 5 см.

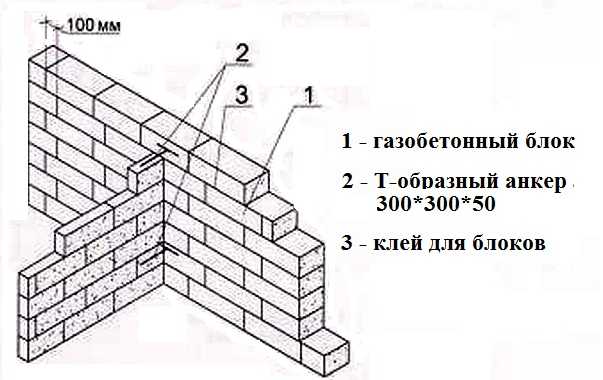

Армирование в местах примыкания стен
Вообще-то в указанном стандарте организации армирование в углах здания или в местах сопряжения наружных стен с внутренними отдельно не оговаривается. Тем не менее мне хотелось бы отдельно остановиться на этом с моей точки зрения достаточно важном пункте.
Часто для упрощения расчетов часть несущей наружной стены рассматривается как некая колонна шириной 1 м. Это в свою очередь означает, что такая колонна под действием внецентренно приложенных нагрузок будет изгибаться. Соответственно в местах примыкания к такой условной колонне другой перпендикулярной стены велика вероятность образования трещин. А чтобы уменьшить риск образования трещин, сопряжения наружных и внутренних стен, а также сопряжения наружных взаимно перперндукулярных стен следует армировать.
Для этого достаточно арматуру, рассмотренную в предыдущем пункте, в местах сопряжения стен сгибать. Т.е. при армировании кладки в углах и в местах сопряжения внутренних стен с наружными будет нахлест арматуры. Исходя из общих положений по расчету армированных конструкций длина нахлеста должна составлять не менее 30 диаметров используемой арматуры.
А если по стенам (как наружным, так и внутренним) будет делаться обвязочный пояс (армопояс), то арматура этого пояса позволит как минимум частично соблюсти требования п.7.3.1:
Соединение стен перевязкой допустимо при относительной разнице нагрузок на стены не более 30% или при устройстве распределительных поясов, рассчитанных на распределение вертикальной нагрузки.
Примерно так.
виды кладки, стоимость, нормы расхода, цены
Газобетон пользуется большой популярностью – это легкий, добротный и прочный материал, позволяющий возводить конструкции с минимальной нагрузкой на фундамент. Газобетон обеспечивает отменные теплоизоляционные свойства, позволяет добиться значительной шумоизоляции и делает возводимую конструкцию прочной и долговечной. Этот строительный материал дает возможность быстро возвести проектируемый объект, а также позволяет воплотить в жизнь самые смелые дизайнерские решения.
Кладка стен из газобетона – основные принципы
Перед началом возвеления стен у прораба должен быть как минимум кладочный план, а лучше рабочий проект на строительство. Предварительное проектирование позволит избежать возможных ошибок и получить оптимальное соотношение цены и качества возводимого объекта. В проекте для определения требуемой толщины стен выполняется теплотехнический расчёт, а также учитываются все возможные нагрузки на стены.
Для кладки обычно используется ячеистый вид бетона с автоклавным твердением. В зависимости от предназначения стен, их можно условно разделить на несущие, ненесущие и самонесущие виды.
Нормы СНиП по кладке стен из газобетона – виды и способы
Для кладки внешних конструкций в России действуют нормы СНиП №3.03.01-87. Для ненесущих стен, осуществляется монтаж одним рядом, где блоки газобетона укладываются с перевязыванием, что обеспечивает дополнительную прочность и последующую устойчивость возводимой конструкции. Укладывать в «два блока» следует с использованием вертикального принципа вязания рядов. Данное условие следует выполнять с частотой не менее, чем на пятую часть общей толщины стенки.
Другим вариантом может стать перевязка с использование тычковых рядов, чередующимися с ложковыми рядами в соотношении 2/3.
Еще одним видом кладки считается монтаж «два блока», но без использования вертикального способа перевязывания. В данном случае ряды между собой скрепляются дополнительными элементами — анкерные пластины, проволока, дюбеля. Особенностью подобной кладки является теплоизоляция, которую прокладывают между рядами уложенных блоков. При необходимости установить крепежные элементы, применяют алмазное бурение бетона.
Другие нормы, применяемые для кладки
Любое строительство здания предполагает соблюдение необходимых нормативов кладки. Чаще всего подразумевается норма временного промежутка, требующаяся для укладки материала на определенной площади. В данную норму также включаются такие показатели как время, использование рабочей силы на данный вид работ, включающий непосредственно укладку и перемещение строительных материалов.
Кладка газобетона зимой пропорционально влияет на норматив и зависит от температурных показателей и погодных условий.
Процесс кладки газобетонных блоков
Начинать процесс кладки следует с подготовки основания. Необходимо добиться идеально ровной поверхности, где разность перепада высот должна быть минимальной. Если существует разница отметок, превышающая 5 мм, то первый слой следует укладывать не на клеевую основу, а на цементный раствор, добившись тем самым ровной поверхности. Сама толщина раствора, используемого в качестве слоя для выравнивания должна находиться в пределах 20мм.
Укладка первого слоя газобетона предполагает размещение гидроизоляции, в качестве которой могут использоваться материалы на битумной основе или мастики.
Кладка начинается с углов здания, после чего блоки укладывают до полного заполнения ряда. Каждый уложенный блок проверяется в горизонтальной и вертикальной плоскостях уровнем, высота контролируется с помощью натянутого шнура. На каждом углу рекомендуется установить стойку с отвесом, с помощью которой можно осуществлять контроль правильного вертикального расположения углов.
Толщина слоев клея составляет 0,5-3 мм, а среднюю толщину шва принято принимать в 2 мм. На поверхности газобетона клеящие составы наносятся зубчатым инструментом, что способствует последующему выдавливанию излишков клеящего раствора при укладке следующего блока.
Особенности кладки стен
Наружная кладка домов выполняется преимущественно в «один блок». Если в последующем не предусмотрена защитная декоративная штукатурка стен здания, следует использовать блоки газобетона морозостойких марок от F35 и выше. Внутренние стены допускается укладывать в один ряд блоков, однако при этом следует учитывать возможности усадки здания с последующей деформацией стен и их растрескиванием. Для обеспечения высоких показателей надежности кладка должна соответствовать следующим требованиям:
- Должны соблюдаться правила порядного перевязывания блоков, что обеспечит дополнительную прочность конструкции;
- При укладке в один блок следует соблюдать цепную рядную перевязку;
- Для двухрядного способа укладки можно использовать перевязку с использованием тычковых рядов.
Клеящие растворы и инструменты, применяющиеся для кладки газобетона
Укладка газобетона требует определенной подготовки, использование специализированного инструментария позволит существенно облегчить работу с данным строительным материалом:
- Пила с твердыми зубьями предназначена для резки блоков газобетона, в случае получить блок нестандартного размера. Допускается также использование стандартной ножовки по дереву, разделение блока не отражается на характеристиках его качества и долговечности;
- Приспособления для нанесения клеящих составов способствуют равномерному нанесению и распределению клея по всей поверхности;
- Резиновый молоток предназначается для более точной укладки и подгонки блоков;
- Штроборез предназначается для прорезывания в блоках специальных канавок (штроб) для укладки связующей арматуры;
- Дрель с насадкой применяется в качестве миксера для приготовления клеящих растворов;
- Терка позволяет удалять возможные выступы, выравнивая верхние грани блоков;
- Уровни для обеспечения точной подгонки и соответствия блоков между собой, применяют стандартные и водные уровни.
Для обеспечения качественной укладки газобетона применяют клеящие смеси, что позволяет сделать шов тоньше, а соединение более прочным.
Особенности кладки в зимний и летний период
В зимний период предполагается использование специальных клеящих смесей с особыми добавками-пластификаторами. Отрицательные температуры негативно отражаются на качестве раствора. Свободная вода превращается в лед, что после оттаивания существенно отражается на прочности. Использование специальных присадок позволит избежать подобных проблем.
Нормы расхода при кладке стен из газобетона
В сравнении с кирпичной кладкой, стоимость постройки из газобетона приблизительно на 40-50% ниже. Стоимость самой кладки также значительно дешевле и проще, что существенно удешевляет себестоимость готового объекта. Расход клея в отношении раствора меньше в 5 раз. Низкий вес блоков значительно снижает нагрузку на фундамент, что позволяет сэкономить на его устройстве.
Существует несколько различных типоразмеров блока, в зависимости от которых будет рассчитываться расход на один квадратный метр площади. К примеру, для размера 150х200х600 соответственно будет 6,7 штук, а для стандартного 250х200х600 — 4 блока газобетона. То есть норма расхода на 1м3 кладки зависит от размера блока.
Сколько стоит кладка газобетона?
Цена кладки определяется в каждом случае индивидуально. На нее влияют сложность постройки, количество подрезок, этажность здания, время года и ряд других факторов. Однако общая стоимость дома из газобетона существенно ниже кирпичных построек, что снижает затраты на стройку объекта в целом.
Снип на перегородки из газоблоков. Нормы СНиП по кладке стен из газобетона – виды и способы. Перекрытие проемов и U-образные блоки
Часто в процессе ремонта требуется поставить перегородки, и все чаще для этого используют газобетон (газосиликат). Он легкий — в разы меньше весит, чем кирпич, стенки складываются быстро. Потому перегородки из газобетона ставят в квартирах и домах, независимо от того, из чего сделаны несущие стены.
Толщина перегородок из газобетона
Для возведения перегородок внутри помещений выпускаются специальные газосиликатные блоки, имеющие меньшую толщину. Стандартная толщина перегородочных блоков 100-150 мм. Можно найти нестандарт в 75 мм и 175 мм. Ширина и высота при этом остаются стандартными:
- ширина 600 мм и 625 мм;
- высота 200 мм, 250 мм, 300 мм.
Марка газобетонных блоков должна быть не ниже D 400. Это минимальная плотность, которую можно использовать для возведения перегородок высотой до 3 метров. Оптимальная — D500. Можно брать и более плотные — марки D 600, но их стоимость будет выше, зато они имеют лучшую несущую способность: можно будет навешивать на стену предметы при помощи специальных анкеров.
Без опыта марку газобетона определить практически невозможно. Можно «на глаз» увидеть разницу между теплоизоляционными блоками плотность. D300 и стеновыми D600, а вот между 500 и 600 уловить сложно.
Чем меньше плотность, тем крупнее «пузыри»
Единственный доступный способ контроля — взвешивание. Данные по размерам, объему и массе перегородочных блоков из газобетона приведены в таблице.
Толщину газобетонных перегородок подбирают по нескольким факторам. Первый — несущая это стена или нет. Если стена несущая, по-хорошему, требуется расчет несущей способности. В реале же их делают той же ширины, что и наружные несущие стены. В основном — из стеновых блоков 200 мм ширины с армированием через 3-4 ряда, как у наружных стен. Если перегородка не несущая, используют второй параметр: высоту.
- При высоте до 3 метров используют блоки 100 мм шириной;
- от 3 м до 5 м — толщина блока уже берется 200 мм.

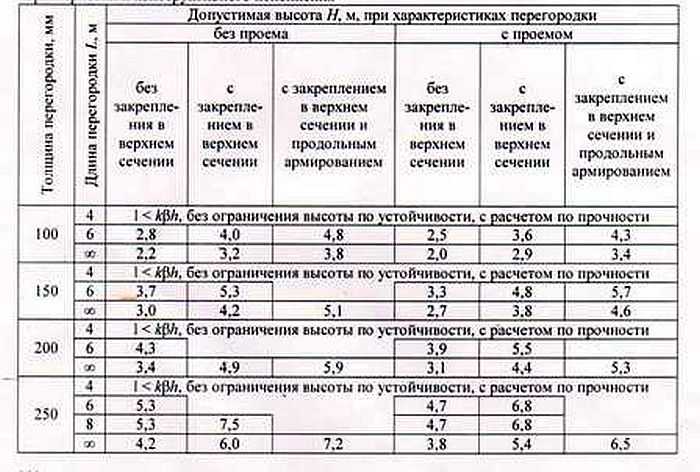

Точнее выбрать толщину блока можно по таблице. В ней учитываются такие факторы, как наличие сопряжения с верхним перекрытием и длинна перегородки.
Устройство и особенности
Если газобетонные перегородки ставят в процессе ремонта и или домов, сначала необходимо нанести разметку. Линию обивают по всему периметру: на полу, потолке, стенах. Проще всего это сделать имея лазерный построитель плоскостей. Если его нет, лучше начинать с потока:
- На потолке отмечают линию (две точки на противоположных стенах). Между ними натягивают малярный шнур, окрашенный синькой или другим каким красящим сухим веществом. С его помощью отбивают линию.
- Линии на потолке отвесом переносят на пол.
- Потом линии на полу и потолке соединяют, проводя вертикали по стенам. Если все сделано правильно, они должны быть строго вертикальны.
Следующий шаг возведения перегородки из газобетона — гидроизоляция основания. Пол очищают от мусора и пыли, укладывают гидроизоляционный рулонный материал (любой: пленка, рубероид, гидроизол и т.п.) или промазывают битумными мастиками.
Виброгасящие полосы
Чтобы уменьшить возможность образования тещин и повысить звукоизоляционные характеристики, сверху расстилают виброгасящую полосу. Это материалы с множеством мелких пузырьков воздуха:
- жесткая минеральная вата — минеральноватный картон;
- пенополистирол высокой плотности, но небольшой толщины;
- мягкий ДВП.
На коротких пролетах — до 3-х метров — армирование не делают совсем. На более длинных укладывают армирующую полимерную сетку, перфорированную металлическую полосу, как на фото, и т.п.
Примыкание к стене

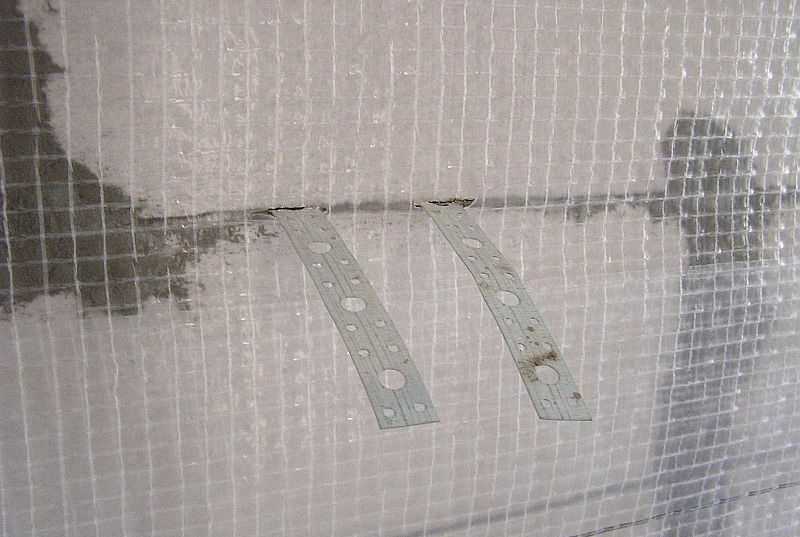

Чтобы обеспечить связь с примыкающими стенами на стадии кладки в швы закладывают гибкие связи — это тонкие металлические перфорированные пластины или Т-образные анкера. Их устанавливают в каждом 3-м ряду.
Если перегородка из газосиликата ставится здании, где такие связи не предусмотрены, их можно закрепить на стене, согнув в виде буквы «Г», заведя одну часть в шов.
При использовании анкеров связь со стеной жесткая, что в данном случае не очень хорошо: жесткий стержень от вибраций (ветровых, например) может разрушить прилегающий клей и тело блока. В результате прочности примыкания окажется нулевой. При использовании гибких связей все эти явления не будут так сильно влиять на блоки. В результате прочность связи окажется более высокой.
Для предотвращения образования трещин в углах, между стеной и перегородкой, делают демпферный шов. Это может быть тонкий пенопласт, минеральная вата, специальная демпферная лента, которую используют при укладке теплого пола и другие материалы. Чтобы исключить «подсос» влаги через эти швы, их после кладки обрабатывают пароне проницаемым герметиком.
Проемы в газосиликатных перегородках
Так как перегородки не несущие, нагрузка на них передаваться не будет. Потому над дверьми нет необходимости укладывать стандартные железобетонные балки или делать полноценною перемычку, как в несущих стенах. Для стандартного дверного проема в 60-80 см можно уложить два уголка, которые будут служить опорой для вышележащих блоков. Другое дело, что уголок должен на 30-50 см выступать за проем. Если проем шире, потребоваться может швеллер.
На фото для усиления проема стандартной двери использованы два металлических уголка (справа), в проеме слева замурован швеллер, под которые выбраны пазы в блоках.
Если проем неширокий, и блока стыкуется в нем всего два, желательно подобрать их так, чтобы шов был почти посредине проема. Так вы получите более стабильный проем. Хотя, при укладке на уголки или швеллер, это не стол важно: несущей способности более чем достаточно.
Чтобы металл, пока сохнет клей, не прогибался, проемы усиливают. В нешироких проемах достаточно прибить доски, в широких может потребоваться поддерживающая конструкция, опирающаяся на пол (сложить колонну из блоков под серединой проема).
Еще один вариант того, как можно усилить дверной проем в перегородки из газобетона — сделать армированную ленту из арматуры и клея/раствора. В проем строго горизонтально набивают ровную доску, прибивая ее гвоздями к стенкам. По бокам прибивают/прикручивают боковины, которые будут удерживать раствор.
На доску сверху укладывается раствор, в него — три прутка арматуры класса А-III диаметром 12 мм. Сверху кладут перегородочные блоки, как обычно, следя за смещением швов. Снимают опалубку через 3-4 дня, когда цемент «схватиться».
Последний ряд — примыкание к потолку
Так как при нагрузках плиты перекрытия могут прогибаться, высоту перегородки рассчитывают так, чтобы она на 20 мм не доходила до перекрытия. При необходимости блоки верхнего ряда распиливают. Получившийся компенсационный зазор можно заделать демпферным материалом: тем же минеральноватным картоном, например. При таком варианте меньше будут слышны звуки с верхнего этажа. Более легкий вариант — смочить шов водой и залить его монтажной пеной.
Звукоизоляция газобетона
Хоть продавцы газосиликатных блоков и говорят о высоких показателях по звукоизоляции, они сильно преувеличивают. Даже стандартный блок толщиной в 200 мм хорошо проводит звуки и шумы, а уж более тонкие перегородочные блоки и подавно.
По нормам звуковое сопротивление перегородок не должно быть ниже 43 дБ, а лучше, если оно выше 50 дБ. Это обеспечит вам тишину.
Чтобы иметь представление, насколько «шумны» газосиликатные блоки, приведем таблицу с нормативными показателями звукового сопротивления блоков разной плотности и разной толщины.
Как видите у блока, толщиной 100 мм он немного не дотягивает до самого низкого требования. Потому, при , можно увеличить толщину отделочного слоя, чтобы «дотянуть» до норматива. Если же если требуется нормальная звукоизоляция, стены дополнительно обшивают минеральной ватой. Этот материал не является звукоизоляцией, но, примерно, на 50% снижает шумы. В результате звуки почти не слышны. Лучшие показатели имеют специализированные звукоизоляционные материалы, но выбирая их, нужно смотр
Стандартные ошибки при строительстве домов из газобетонных блоков
В этом разделе мы рассмотрим ошибки при строительстве малоэтажных домов из мелких блоков автоклавного газобетона, как наиболее распространенного стенового материала из ячеистых бетонов на украинском рынке.
Все ошибки при строительстве домов из газобетонных блоков можно разделить на следующие группы:
- Ошибки, приводящие к нарушению целостности конструкций здания.
- Ошибки, ухудшающие эксплуатационные характеристики здания.
- Ошибки, приводящие к избыточным трудовым и финансовым затратам при строительстве без нарушения целостности конструкций и эксплуатационных характеристик здания.
Ошибки, приводящие к нарушению целостности конструкций
Эта наиболее опасная группа ошибок при строительстве домов из газобетонных блоков, так как в результате неверного проектирования здания, пренебрежения технологиями строительства целостность несущих конструкций дома может быть нарушена. Диапазон негативных последствий этой группы ошибок может простираться от образования относительно стабильных трещин в стенах здания из газобетона до обрушения конструкций.
А. Ошибки при проектировании и строительстве фундаментов домов из газобетона
Прочность блоков из автоклавного газобетона на излом стремиться к нулю. Неармированная кладка из газобетонных блоков обладает несколько лучшими свойствами, но в целом деформация основания 2 мм на метр, крен фундамента 5 мм на метр способны вызвать образование трещин в газобетонной кладке.
Движения фундаментов и изменения их формы возможны под воздействием движений грунта (при замерзании, оттаивании, изменении влагонасыщения), при осадке под нагрузкой, на просадочных грунтах. Также возможны деформации фундаментов из-за неправильно выбранной конструкции под приложенной нагрузкой. Поэтому к фундаментам для зданий из газобетонных блоков предъявляются повышенные требования к стабильности положения и сохранения геометрической формы. Конструкция фундамента должна обеспечивать совместность деформаций расположенных на нем стен здания при линейных и угловых перемещениях.
Оптимальным фундаментом для дома из газобетонных блоков является монолитный железобетонный фундамент, конструкции наиболее соответствующей грунтовым условиям (свайно-ростверковый фундамент, заглубленный или малозаглубленный ленточный фундамент, заглубленная или поверхностная плита). Грунтовое основание под таким фундаментом должно быть правильно подготовлено для снижения возможных движений: фундамент должен опираться на утрамбованные или неразрыхленные слои слежавшегося грунта, грунт должен быть дренирован до постройки фундамента, в непосредственной близости с фундаментом не должны расти крупные лиственные деревья, вокруг фундамента должен быть утеплен на достаточную для снижения морозного пучения величину.
Непонимание механики движения грунтов и основных свойств газобетонных блоков приводит к тому, что для домов из газобетона применяют сборные фундаменты из фундаментных блоков (с устройством армированного пояса или без него). Такие фундаменты допустимы лишь на непучинистых и условно допустимы на слабопучинистых грунтах. На грунтах подверженных пучению, сборные фундаменты для домов из газобетонных блоков не рекомендуются.
Иногда встречаются попытки построить здания из газобетона на свайных фундаментах с обвязкой (высоким ростверком) из стальных конструкций (швеллер, уголок, двутавр) вместо монолитного железобетонного ростверка. Ростверк из металла не в состоянии обеспечить стабильность положения стен из мелких блоков газобетона и обладает значительными температурными колебаниями геометрических размеров.
При устройстве ростверков, некоторые самостоятельные строители, руководствуясь популярной строительной литературой раннего постсоветского периода, экономят на армировании верхнего ряда железобетонного ростверка свайно-ростверкового фундамента, не выполняют требуемую анкеровку арматурных стержней в углах ростверков и уменьшают допустимую высоту сечения ростверка (она должна быть не менее 40 см). В результате, такой «экономичный» ростверк не способен противостоять всем возникающим нагрузкам, что приводит к деформациям и раскрытию трещин в самом ростверке, и к образованию трещин в стенах.
Недопустимо сочетание различных видов фундаментов под единой постройкой из газобетонных блоков из-за возможной неравномерности возникающих нагрузок при движениях грунтов. Любое сочетание разнородных фундаментов, выполнение пристроек возможно только при устройстве деформационных швов в газобетонных стенах по месту сочленения разнородных конструкций.
Б. Ошибки при кладке газобетонных блоков
Нарушение правильной перевязки блоков в порядовой кладке, неправильное выполнение проемов, неправильное сопряжение наружных и внутренних стен, отсутствие или недостаточное армирование стен, отсутствие армированных железобетонных поясов могут привести к образованию трещин в стенах газобетонных домов.
Цепная перевязка блоков при кладке обеспечивает восприятие изгибающих и срезающих усилий, действующих на кладку. При кладке блоков высотой 25 см и более в один ряд минимальная перевязка должна быть 40% от высоты блока, но не менее 10 см.
Основные правила цепной перевязки газобетонных блоков при кладке стен
Распространенной ошибкой является отсутствие перевязки или гибких связей при сопряжении стен из газобетонных блоков. Соединение стен из газобетонных блоков может быть жестким или с помощью гибких связей.
Жесткое сопряжение возможно, если разница нагрузок на стены не превышает 30% (то есть сопрягаются стены одного вида – несущие с несущими, самонесущие с самонесущими или ненесущие с ненесущими). Если сопрягаются стены разного назначения (несущие с ненесущими или самонесущими), с разницей нагрузок, превышающие 30%, то сопряжение выполняется исключительно гибкими связями, допускающими деформации. Распространенными ошибками является отсутствие связей между сопрягаемыми стенами, либо использование жестких связей, таких как забитый в стену обрезок арматуры, в разнонагруженных стенах.
Првильные варианты соединения наружных и внутренних стен из газобетона
В местах возможной концентрации температурных и усадочных деформаций газобетонных блоков, которые могут вызвать недопустимые по условиям эксплуатации разрывы кладки из блоков в стенах должны устраиваться температурно-усадочные швы. Практически такие швы должны устраиваться каждые 35 метров кладки, что, пожалуй, может встретиться только при строительстве ограждений (заборов) из газобетона. Осадочные швы должны предусматриваться в местах изменения высоты здания более чем на 6 м, а также между секциями здания с углом поворота более 30°, либо при сочленении частей здания на отдельных фундаментах.
При строительстве из газобетонных блоков часто забывают выполнять конструкционное армирования стен и особенно армирование проемов в стенах из газобетонных блоков. Такое армирование не повышает несущую способность газобетонной кладки, а лишь снижают риск возникновения температурно-усадочных трещин, и снижает раскрытие трещин при подвижках и деформациях основания постройки, превышающих допустимые пределы. Конструкционное армирование кладки из газобетона применяется для предупреждения усадочных трещин при строительстве из «свежего», только что выпущенного газобетона, который заведомо будет подвержен усадке, которая длится до двух лет и составляет до 0,3 мм/м при уменьшении влажности газобетона от 35% до 5% по массе.
Схема конструкционного армирования стен из газобетона.
Для горизонтального армирования кладки из газобетонных блоков используется стальная арматура переменного профиля диаметром минимум 6 мм (по требованию некоторых производителей газобентона – 8 мм), заглубляемая в штробы и закрепляемая клеем для газобетона или пластичным цементным раствором. Нельзя использовать для конструкционного армирования гладкую проволоку («катанку»), так как она не обладает свойствами стержневой арматуры.
Проволока не может выполнять функции арматуры: она не предупредит возникновение
усадочных трещин в углах под и над проемами в газобетонных стенах.
Для всех построек из газобетонных блоков без несущего железобетонного каркаса необходимо выполнять конструкционное горизонтальное армирование для предупреждения образования трещин вокруг оконных, дверных и иных проемов в стенах из газобетонных блоков. При этом армируются ряды не только ряды кладки над проемом (при отсутствии надпроемной перемычки в проемах до 120 см), но и ряды кладки рядом с проемом и под проемом (см. схемы армирования).
Армирование проемов в газобетонных стенах
При определенных условиях ряде условий строительства домов из газобетонных блоков необходимо выполнять и вертикальное армирование стен:
1. Вертикально армируются стены, подверженные или потенциально подверженные боковым (латеральным) нагрузкам (заборы, отдельностоящие стены, подземные этажи зданий, подвалы, стены зданий на крутых склонах, стены зданий в зоне схода селей, лавин, в регионах с сильными ветрами, ураганами и торнадо, в сейсмоопасных районах).
2. Увеличение несущей способности стен здания из газобетона. Например, использование вертикального армирования позволяет применять при кладке стен газобетон минимальной плотности, отличающийся меньшей теплопроводностью.
3. Вертикальное армирование позволяет организовать восприятие и передачу нагрузки от значительной сосредоточенной нагрузки (например, от длиннопролетной балки).
4. Усиление перевязки кладки сопрягаемых стен и углов вертикальным армированием.
5. Усиление проемов в стенах.
6. Усиление небольших простенков.
7. Вертикальное армирование колонн из газобетона.
Схема вертикального армирования стен из газобетона
Вертикальное армирование может устраиваться в специальных О-блоках, поставляемых многими зарубежными производителями изделий из газобетона. Также О-блоки можно изготовить самостоятельно, используя бур с коронкой диаметром 12-15 см. Вертикальное армирование выполняется арматурой d14. Арматура должна быть размещена не далее 61 см от проемов, свободных концов стен из газобетона.
Ошибки, ухудшающие эксплуатационные характеристики здания.
В основном, к этой группе относятся ошибки наружной отделки, наружного утепления стен из газобетона, приводящие к увеличению теплопроводности стен, ухудшению микроклимата в доме и росту затрат на отопление.
Самой распространенной ошибкой в строительстве, проистекающей из игнорирования особенностей открытой ячеистой структуры газобетона и ее свойств проницаемости для газов и водяного пара, является создание с внешней стороны стены из газобетона паронепроницаемых слоев или слоев с паропроницаемостью ниже, чему у газобетонной кладки. Такие конструкции противоречат требованиям к паропроницаемости многослойных стен, изложенным в ДБН В.2.6-31:2016 «Теплова ізоляція будівель» которые предусматривают, что каждый слой такой стены, расположенный кнаружи от предыдущего, должен иметь более высокую паропроницаемость. При несоблюдении этого правила внутренние слои стен, обладающие гигроскопичной проницаемой структурой могут постепенно отсыревать, так как не весь водяной пар будет выводиться наружу, что приведет к повышению теплопроводности стен (утеплителя). Это правило применимо к отапливаемым зданиям для постоянного проживания. В неотапливаемых зданиях такая проблема не возникает, а в зданиях, отапливаемых время от времени (дачные дома, отапливаемые только во время приездов в отпуск или на выходные) актуальность проблемы зависит от индивидуальных условий. Смотрите пример разрушения стены из газобетона от промерзания во влажном состоянии.
Из газобетона были построены многие «сталинские» дома, первые «хрущевки». Наружные панели многоквартирных «брежневок», «кораблей» (серия ЛГ-600, усовершенствованная серия 600.11), домов 137-й «ГБ» серии также представляют собой газобетонные панели. Хорошая идея утепления внешних стен газобетонным панелями споткнуласть о традиционное для СССР низкое качество производства: наружные стены газобетонных многоэтажек трескаются и требуют регулярной реставрации. Кроме того никто не догадался защитить газобетонные панели изнутри от проникновения влагонасыщенных паров, а снаружи окрашивать их паропроницаемой краской. Из-за этого газобетнные панели отсыревают и увеличивают свою теплопроводность. Традиционно «корабли» считаются одними из самых холодных и потому дешевых домов. В настоящее время в США активно развивиается технология наружной обшивки каркасных домов тонкими армированными газобетонными панелями.
Чем же строители любят «запечатывать» снаружи проницаемые для газов и паров газобетонные блоки? На этом поприще есть два абсолютных лидера: кирпичная кладка и экструдированный пенополистрол (ЭППС). Обычно строители совершают эти ошибки под самыми благовидными предлогами: «защитить» нежный газобетон от атмосферных воздействий «крепким» кирпичом и как следует «утеплить» газобетон с помощью ЭППС и заодно защитить его от наружной влаги и промерзания.
Хотя основное условие долговечности для дома из газобетонных блоков точно такое же как и для деревнного дома: пористый материал стен должен иметь возможность высыхать, отдавая влагу в атмосферу.
Подобное наружное «утепление» с помощью ЭППС за дестяок лет эксплуатации приведет
к обратному эффекту: дом станет «холоднее», чем был бы без утепления.
А на рубеже 5-7 дестяков лет такие стены начнут расслаиваться внаружной трети блоков.
Встречаются и комбинированное использование ЭППС с обкладкой его кирпичом. Близки по эффекту блокирования паропереноса и облицовка фасадов из газобетона термопанелями из пенополиуретана и клинкерной плитки «под кирпич». Кирпичная кладка, как и ЭППС обладают практически нулевой паропроницаемостью. К конструктивным решениям, значительно ухудшающим паропроницаемость многослойных стен с использованием газобетона, относятся наружное утепление со слабо паропроницаемым пенополистролом, и устройство кирпичных фасадов с невентилируемым воздушным зазором между газобетоном и кладкой.
Если домовладелец хочет непременно видеть свой газобетонный дом с кирпичными фасадами, то ему нужно не идти на поводу у строителей, которым кончено же проще обложить газобетонные стены кирпичом без всяких вентиляционных зазоров. Для устройства кирпичного фасада газобетонного дома придется выполнить требования пункта 8.14 СП 23-101-2004: для стен с вентилируемой воздушной прослойкой (стены с вентилируемым фасадом) воздушная прослойка должна быть толщиной не менее 60 мм и не более 150 мм. Кирпичная кладка должна быть соединена с газобетонной стеной связями из нержавеющей стали или стеклопластика. Кирпичная облицовка должна иметь вентиляционные отверстия, суммарная площадь которых определяется из расчета 75 см2 на 20 м2 площади стен, включая площадь окон. Нижние вентиляционные отверстия нужно делать с уклоном ниже поверхности дна воздушного зазора, чтобы отводить скапливающуюся в воздушном зазоре влагу (конденсат).
Облицовка газобетона кирпичом без вентилируемого зазора придает дому «богатый» вид, но через 7-10 лет заставит домовладельца платить за отопление такого дома значительно больше, чем в первые годы эксплуатации здания. А детям или внукам такого домовладельца вполне возможно придется реставрировать дом и фасад из-за разрушения наружных слоев кладки газобетонных блоков [Кнатько М.В., Горшков А.С., Рымкевич П.П. Лабораторные и натурные исследования долговечности (эксплуатационного срока службы) стеновой конструкции из автоклавного газобетона облицованного силикатным кирпичом.// Инженерно-строительный журнал.-2009,- №8,- С.20].
При строительстве из газобетонных блоков встречаются ошибки, приводящая к избыточным расходам на отопление: образование мостиков холода. Чаще всего, это отсутствие или недостаточное утепление надпроемных железобетонных перемычек, железобетонных поясов, неоправданное применение железобетонных каркасов при строительстве малоэтажных домов из конструкционно-теплоизоляционных газобетонных блоков из-за недоверия к прочности материала.
Надпроемные перемычки в доме из газобетонных блоков: прежде всего, следует знать, что проемы шириной до 120 см над которыми высота кладки составляет не мене 2/3 ширины проема не нуждаются в перемычках, а лишь в горизонтальном армировании ряда над проемом. Проемы до 3 метров могут быть перекрыты монолитными железобетонными балками в несъемной опалубке из специальных U-образных газобетонных блоков, которые не нуждаются в дополнительном утеплении. Также не нуждаются в утеплении специальные газобетонные армированные балки, которыми можно перекрыть проемы до 174 см.
Однако в реальном строительстве чаще всего проемы перекрывают монолитными железобетонными балками, отливаемыми по месту. Такие балки требуют наружного утепления, которое иногда забывают утеплить.
Кроме утепления надоконных перемычек в доме из газобетонных блоков, также требуется утеплить
и торцы плит межэтажных перекрытий или обвязочный железобетонный пояс.
Самые распространеннее на рынке марки газобетонных блоков имеют класс прочности на сжатие B2,5 и могут иметь плотность от D350 до D600. Из таких газобетонных блоков можно возводить несущие стены суммарной высотой до 20 м. Однако некоторые строители не доверяют прочности «легкого и пористого» материала и сооружают массивные хорошо проводящие холод железобетонные каркасы даже для двухэтажных конструкций.

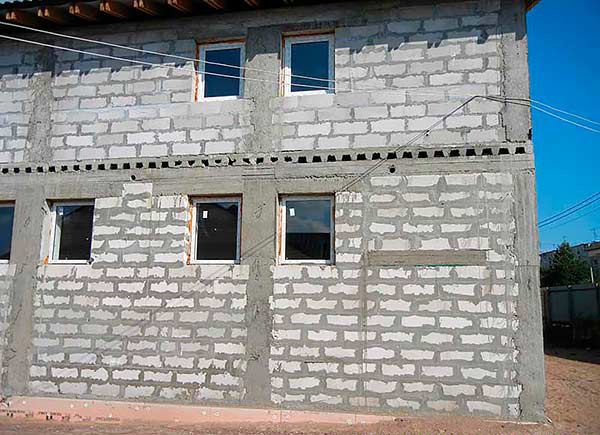

Избыточно усложненная конструкция пострйоки из газобетона: при возведении двухэтажных зданий вне сейсмоопасных зон и не требуется усиление конструкции железобетонным каркасом. Для укладки плит перекрытий достаточно устройство железобетонного разгрузочного пояса между этажами.
Еще одна странная привычка строителей увеличивает теплопроводность кладки из газобетона: во многих случаях, строители не наносят клей на торцевые поверхности газобетонных блоков.
В газобетонной кладке не должно быть сквозных щелей: должен наноситься на все грани газобетонного блока.
Между тем, во всех случаях исполнение вертикального шва должно предотвращать сквозное продувание стен. Вертикальные растворные швы при кладке блоков с плоскими гранями должны заполняться раствором полностью. При использовании блоков с профилированной поверхностью торцевых граней в кладке, к которой предъявляются требования к прочности на сдвиг в плоскости стены вертикальные швы должны заполняться по всей высоте и не менее чем на 40 % по ширине блока, а в иных случаях шов должен быть заполнен снаружи и изнутри полосами клея или раствора.
Кстати, недопустимо размазывать избыток клея или раствора по шву и поверхности блока: в этом случае неоднородное основание в дальнейшем чревато проявлением микротрещин в наружном штукатурном покрытии. Избыток клея необходимо оставлять для подсыхания, и обрезать шпателем.
Избыток клея или раствора аккуратно подрезается
и удаляется со швов после подсыхания, а не размазывается
по стенам, чтобы уменьшить паропроницаемость газобетона.
Кладка газобетонных блоков на цементный раствор формально не является строительной ошибкой. Однако следует знать, что кладка газобетонных блоков на цементном растворе на 25-30% лучше проводит тепло (толстые швы являются «мостиками холода»), и, следовательно, для достижения нормативного сопротивления теплопередачи такой стены, толщину кладки придется делать существенно больше, что сведет на нет «экономию» на клее для газобетона.
Ошибки, приводящие к избыточным трудовым и финансовым затратам при строительстве без нарушения целостности конструкций и эксплуатационных характеристик здания.
К этой группе относятся всевозможные самодеятельные «усовершенствования» технологии строительства домов из газобетонных блоков. Одной из самых распространенных, равно как и безобидных ошибок является желание «усилить» газобетонную кладку исполнением первых рядов из «более прочного» керамического кирпича. На самом же деле предельные деформации на излом и сдвиг у керамического кирпича и газобетонных блоков близкие, и таким образом невозможно уберечь стену от образования трещин при неправильно выполненном фундаменте или при отсутствии горизонтального конструктивного армирования.
Конструктивно избыточный пояс кладки из керамического кирпича. Изначально рекомендация по испрльзованию кирпичной кладки содержалась в каталоге советского времени ЛЕНЗНИИЭП «Малоэтажные дома из ячеистых бетонов» (Л.-1989 С. 176) и была аргументирована «защитой газобетона от отраженных от земли брызг от осадков». На заднем плане критическая ошибка: дом из газобетонных блоков, утепленный ЭППС.
Мы надеемся, что наш краткий обзор убережет вас от совершения основных критических ошибок и поможет сэкономить силы и средства как при строительстве дома из мелких блоков ячеистого бетона, так и при его эксплуатации.
