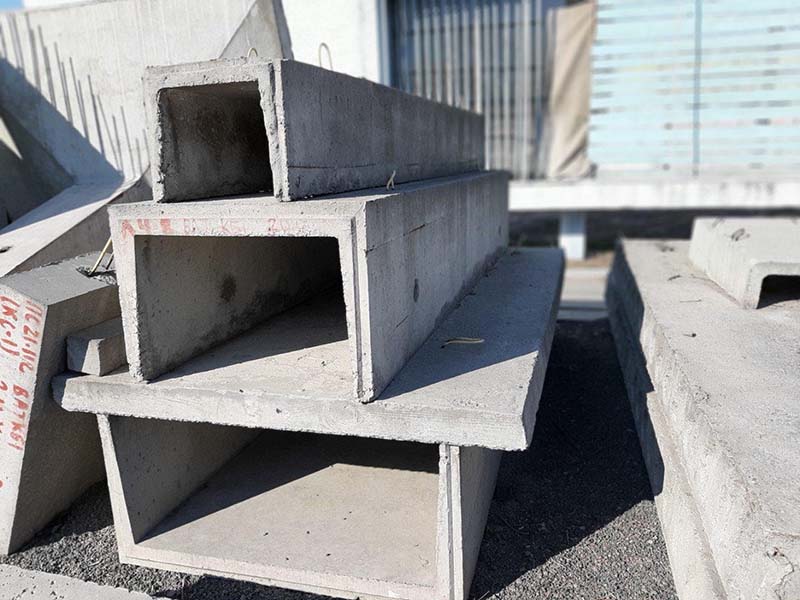

Если говорить о водоотводных лотках из бетона, то они также являются идеальным решением для всех проблем дренажных систем. Основными преимуществами бетонных лотков являются следующие:

• Эти изделия можно использовать на тех территориях, где показатель поверхностных вод довольно высок.
• Лотки водоотводные бетонные характеризуются высокой прочностью, высокопрочный материал изделий позволяет выдерживать динамические и статические нагрузки до 60 тонн.
• стойкость к влиянию агрессивных факторов, а также разнообразных химических веществ, следовательно, такие лотки можно использовать на территориях химических предприятий разнообразного предназначения.
• Также следует отметить и высокую морозостойкость.

Не смотря на достоинства водоотводных желобов из бетона, все же системы водоотведения из пластика применяются значительно шире. В настоящее время их использование не ограничивается лишь коттеджным и городским строительством, также они с успехом применяются в дорожном, промышленном строительстве, при возведении паркингов, автозаправочных комплексов. Как и многие другие материалы для дорожного строительства, пластиковые лотки можно эксплуатировать в зонах передвижения тяжелого грузового транспорта. Отметим, сегодня в продаже появились лотки водоотводные с решеткой, которые способны задерживать мусор, не пропуская его в канализационные системы.

Гипермаркет stroitelnye-materialy-v-irkutske.ru реализует разнообразные строительные материалы по самым демократичным ценам. В нашем структурированном каталоге вы обязательно найдете необходимую вам высококачественную продукцию.

Водоотводный лоток – устройство, размеры, разновидности дренажных желобов, монтаж каналов

Содержание:

1. Что такое водоотводной лоток
2. Область применения
3. Виды водоотводных лотков
4. Особенности конструкции
5. Классификация нагрузок
6. Пропускная способность
7. Государственные стандарты
8. Монтаж поверхностных водостоков
9. Что учесть при выборе лотков
10. Лотки ACO

Тающий снег и осадки образуют скопления воды, приводящие к затоплению подвалов и цокольных этажей, разрушению фундаментов, покрытий дорог, тротуаров, вымыванию грунта на садовых участках.

Для устранения этих проблем прокладывают системы поверхностных дренажей, в состав которых входят водоотводные лотки.

Функции лотков заключаются в приемке и отводе поверхностных сточных вод в ливневую канализацию, канавы или водоемы.



Устройство поверхностного водоотвода.

Что такое водоотводной лоток

Лотки представляют собой сборные конструкции в виде П- или U-образного желоба.

Изделия комплектуются решетками или плитами, которые устанавливаются поверх лотков и играют роль первичного фильтра.

Решетки защищают от попадания крупного мусора, листвы, веток, которые могут стать причиной засора ливнестоков. Плиты устанавливаются по лоткам на проезжей части дорог. В местах, где требуется повышенная безопасность, изделия снабжаются замками или задвижками.

Водоотводные лотки устанавливаются под определенным уклоном, обеспечивающим движение жидкости самотеком.

Значительно продлить срок эксплуатации водоотводных систем, и предотвратить их засоры помогут пескоуловители.

Поверхностный водоотвод автотрассы

Канал ACO EUROLINE Н=10 см полимербетонный с чугунной решеткой 1,0 м.

Канал дренажный EUROLINE Н=10 см полимербетонный с нержавеющей решеткой 1,0 м.

Водоотводный лоток пластиковый HEXALINE, с оцинкованной решёткой 1,0 м.

Водоотводный лоток Drain Multiline V100 из бетонополимера Н=15 см + чугунная решетка

Область применения

Устройство поверхностного водоотвода является обязательным условием при строительстве жилых домов, производственных и административных зданий, дорожной инфраструктуры.

Желоба применяются для отвода воды от различных объектов:

• транспортных терминалов и складов;
• скоростных автострад и городских дорог;
• площадей и проездов;
• аэропортов и железнодорожных объектов;
• пристаней и морских причалов;
• промышленных площадок и транспортных терминалов;
• садовых дорожек и парков;
• подземных паркингов, гаражей и автостоянок;
• заправок и станций технического обслуживания;
• открытых террас, бассейнов, эксплуатируемых кровель.

Водоотводные лотки принимают стоки по всей своей длине и отводят их в ливневую канализацию.

Проектирование поверхностных дренажей выполняется на этапе планирования строительства любого объекта.

Виды водоотводных лотков

Выпускается широкий ассортимент изделий для отвода воды, различающихся по материалам, назначению, месту установки и габаритам.



Водоотводные лотки

По материалам

При изготовлении лотков используют пластик, оцинкованную или нержавеющую сталь, чугун, железобетон, полимербетон.

• Пластиковые лотки изготавливают из морозоустойчивых полипропиленов. Для стыковки отдельных элементов имеются специальные выемки и пазы.

Лотки из композитного полипропилена отличаются легким весом, простотой сборки, высокой пропускной способностью и доступной стоимостью. Резать их можно обычной ножовкой. Изделия не разрушаются под действием воды и ультрафиолета.

Могут эксплуатироваться при температуре от минус 50 до плюс 50°С.

Устанавливают пластиковые желоба на эксплуатируемых кровлях, в парках, дворах загородных домов и прочих зонах с малой интенсивностью движения. Срок службы композитных изделий может достигать 30 лет.

Пластиковый лоток для пешеходных зон.

• Железобетонные лотки изготавливают методом литья или вибропрессования. Для повышения прочности изделия армируются стальными стержнями или сетками из проволоки ВрI.

Лотки из армированного бетона отличаются большим весом и стойкостью к механическим нагрузкам. Срок службы железобетонных изделий не превышает 10 лет.

Железобетонные лотки предназначены для установки в зонах с большими нагрузками: грузовых терминалах и СТО, производственных и складских территориях. При монтаже требуют использования грузоподъемной техники.

Каналы из бетона

• Лотки из полимербетона в своем составе содержат гранитно-мраморную крошку, песок и связующие полимерные смолы.

Полимеры делают изделия гладкими, достаточно гибкими, устойчивыми к воздействию влаги и механическим повреждениям. Они отличаются меньшим весом, чем железобетонные изделия, поэтому их легче перевозить и монтировать.

Полимербетонные лотки имеют высокую стоимость, но это компенсируется износостойкостью и длительным сроком службы, составляющим не менее 50 лет.

Полимербетонные изделия.

• Чугунные лотки отличаются высокой прочностью, надежностью и долговечностью. Способны выдерживать большой вес строительной техники и большегрузных машин. Устанавливаются в местах, предполагающих большие нагрузки: аэропорты и железнодорожные переезды, грузовые терминалы и автомагистрали.
• Желоба из оцинкованной или нержавеющей стали отлично впишутся в парковые зоны или приусадебные участки. Подойдут для установки на внутридомовых территориях многоэтажной застройки, в бассейнах, на эксплуатируемых кровлях.

Решетки водоотводных лотков изготавливают из чугуна, стали или композитных полимеров.

По назначению

Водоотводные лотки подразделяются на две большие группы:

1. Дорожно-коммуникационные — используются для отвода ливневой и тающей воды от автомагистралей, городских дорог, железнодорожных переездов. Дорожные лотки могут быть бетонными, стальными или чугунными, с повышенными показателями прочности. Монтируются вдоль дорог, тротуаров, на въездах в гаражи.
2. Инженерно-коммуникационные — отводящие воду от зданий и сооружений. Предотвращают подтопление фундаментов, затопление подвалов, цокольных этажей ливневыми и талыми водами.

Лотки монтируются под водосточными трубами и отводят воду от дождеприемников в ливневую канализационную систему.

Для отвода воды от зданий подходят композитные, чугунные и стальные желоба.

По месту установки

Водоотводные лотки могут устанавливаться как внутри помещений, так и снаружи.

Водосборный лоток в бассейне.

Внутренние водоотводы устанавливаются:

• в бассейнах и душевых;
• станциях технического обслуживания;
• подземных гаражах и паркингах;
• предприятиях общественного питания, фармацевтических, пищевых и перерабатывающих производств;
• объектах коммунального хозяйства (тепловые пункты, бойлерные, прачечные).

Системы для внутреннего водоотведения изготавливают из пластика, полимербетона, оцинкованной или нержавеющей стали.

Наружные поверхностные водоотводы устанавливают непосредственно под ливневыми водостоками, вдоль дорог, скоростных автомагистралей, садовых дорожек и тротуаров.

Водоотводный лоток Drain Multiline V100 из бетонополимера Н=15 см + чугунная решетка

Дренажный лоток Drain Multiline V100 из бетонополимера Н=10 см с реш. из чугуна, класс нагрузки. ..

Дренажный лоток Civicline CL100 из бетонополимера Н=15 см с реш. из чугуна, класс нагрузки С250 и…

Водоотводный лоток Drain Multiline V100 полимербет. Н=25 см с реш. из чугуна, класс нагрузки С250…

По размерам

Стандартные габариты лотков:

• наружная ширина(В) может быть от 116 мм до 650 мм;
• глубина (Н) выполняется в пределах 150 – 650 мм;
• стандартная длина лотка — 6000 мм.

Выпускаются укороченные изделия, длиной 3000, 2000 и 1000 мм.

Бетонные лотки выпускаются стандартной длиной — 1000 мм.

Особенности конструкции

Для сбора поверхностной ливневой и талой воды выпускаются сборные желоба, которые подразделяются на телескопические, прикромочные и дренажные.

• телескопические лотки обеспечивают отвод воды самотеком со склонов садовых и парковых зон;
• прикромочные изделия предназначены для удаления стоков с автомобильных дорог, железнодорожных переездов, тротуаров велодорожек;
• дренажные желоба устанавливаются в подвалах и цокольных этажах, бассейнах и прочих помещениях, где требуется отвод воды.

Производители лотков обычно указывают направление потока воды. Для объединения желобов в единую герметичную систему, изделия оснащаются специальными пазами.

Выпускаются модели лотков, имеющие заводской уклон. Такие изделия применяются на участках, где нет возможности создания искусственных уклонов.



Конструкция водоотводного лотка.

Системы поверхностного водоотвода оснащаются пескоуловителями для сбора попадающего в ливневые системы мелкого мусора и песка, дождеприемниками, для сбора воды с крыш.

Важным элементом поверхностного водоотвода являются дренажные решетки, которые изготавливаются из различных материалов: нержавеющей или оцинкованной стали, композитных материалов и чугуна:

• полимерные решетки хорошо выглядят и обладают противоскользящими свойствами;
• оцинкованные изделия легкие и долговечные;
• решетки из чугуна отличаются высокой прочностью, выдерживают большие нагрузки;
• изделия из нержавейки имеют презентабельный внешний вид, на них не задерживается грязь.

Решетка с противоскользящим покрытием

Для благоустройства объектов с высокими требованиями к эстетике, выпускаются решетки с щелевыми решетками. Они создают практически невидимый водоотвод, полностью выполняющий свои гидравлические функции.

Такие решетки используют для установки на территориях бизнес-центров, в школьных дворах, на железнодорожных перронах, городских площадях и тротуарах.

Щелевая решетка

Классификация нагрузок

Все элементы поверхностной дренажной системы подвергаются нагрузкам от движущихся по ним пешеходов, велосипедистов, различной техники и транспорта.

Каждый тип водоотводных лотков рассчитан на определенный класс нагрузок.

Водоотводные лотки классифицируются на основе европейского Стандарта EN1433 и российского ГОСТ 32955-2014.

Различают шесть основных классов, где цифрами обозначается максимальный вес, выдерживаемый изделиями.

Соотношение классов и допустимых нагрузок для лотков различного применения.

Класс нагрузок (согласно EN1433)	Допустимые нагрузки кН /тн	Области использования
A 15	15/1.5	Бассейны, предприятия общественного питания, перерабатывающих производств, приусадебные участки, скверы
A 125	125/12.5	Частные гаражи, индивидуальные дома, тротуары, велосипедные дорожки, парковые зоны
C 250	250/25	Автостоянки, городские и дворовые проезды с малой интенсивностью движения легкового транспорта
D 400	400/40	Автомойки, территории АЗС, промышленные зоны и транспортные терминалы, дороги с неинтенсивным движением
E 600	600/60	Склады, территории промышленных предприятий, городские и магистральные автотрассы
F 900	900/90	Грузовые терминалы, военные объекты, взлетно-посадочные полосы, объекты с значительными нагрузками на покрытие

Для территорий, где предполагаются большие нагрузки, предназначены чугунные, бетонные и полимербетонные решетки. На приусадебных участках, в парках и пешеходных зонах можно использовать решетки из пластика, нержавеющей или оцинкованной стали.

Классификация нагрузок поможет правильно выбрать лотки, избежать проблем при их эксплуатации.

Пропускная способность

Главным показателем эффективности отвода воды является пропускная способность лотков.

Самостоятельно рассчитать необходимое сечение можно по формуле: Q = q20 × F × ф.

где Q — объем воды.

q20 — коэффициент интенсивности осадков, л/с на 1 га, в данной местности (берется по таблице из СНиП 2.04.03-85).

F — площадь, с которой собираются талые и дождевые воды.

ф — коэффициент влагопоглощения, соответствующий:

• 1,0 — для кровельных покрытий;
• 0,95 — для асфальтобетона;
• 0,85 — для бетонных поверхностей;
• 0,6 — для гравийных и щебенчатых поверхностей с битумной обработкой;
• 0,4 — для покрытий из щебня и гравия без обработки вяжущими материалами.

Водоотводные лотки и решетки подбираются исходя из требуемой пропускной способности и необходимого класса нагрузки.

Неверные расчеты могут привести к преждевременному выходу из строя из-за чрезмерных нагрузок, или перерасходу средств на устройство не оправдано мощных водоотводящих систем.

Чтобы избежать ошибок в расчетах, следует воспользоваться услугами специализированных организаций.

Государственные стандарты

Классы нагрузок водоотводных лотков зарубежных производителей регламентируются международным стандартом EN1433.

Для изделий российского производства устанавливаются технические требования, обозначенные в ГОСТ 32955-2014 — Лотки дорожные водоотводные.

Для выборочного контроля фактической несущей способности водоотводящих лотков используются правила и нормы:

• ГОСТ 13015-2012 — для бетонных изделий;
• ГОСТ 25621-83 — для лотков из композитных полимеров;
• ГОСТ 22472-87 для изделий из стали.

Устройство наружных водоотводящих сетей и сооружений регламентируются требованиями СНиП 2.04.03-85 и СП 32.13330.2018.

Монтаж поверхностных водостоков

Конструкция желобов позволяет собирать  отдельные элементы в единую дренажную систему.

До начала работ следует разработать схему прокладки водоотводных лотков, определить глубину трассы, с учетом естественного уклона участка и существующих ливневых канализационных систем.

Устройство дренажных систем включает следующие этапы:

• расчистку и планировку участка;
• разработку грунта в траншее;
• засыпку щебенчатой подготовки:
• устройство песчаной подушки;
• бетонирование основания под лотки и комплектующие элементы систем;
• установку пескоуловителей и лотков, с использованием соединительных пазов;
• герметизацию стыков;
• соединение желобов с дождеприемниками, канализационными трубами или колодцами;
• бетонирование и засыпка пазух канала.

Рекомендуется использовать бетонный раствор не только для устройства основания лотка, но и укрепления его стенок, для предотвращения деформаций под действием давления грунта.

Отвод воды с лотков в системы ливневой канализации может осуществляться по трубам, проложенным в земле, ниже глубины промерзания.

При монтаже дренажных систем следует учитывать, что решетки лотков должны быть ниже поверхности дорожного покрытия, тротуарной плитки или грунта не менее 3-5 мм.

Эффективность работы системы и ее долговечность зависит от уклона лотка, который должен составлять не менее 10 мм/м.п, с понижением в сторону канализационного коллектора.

При устройстве тротуарной плитки так же важно выдерживать уклон, чтобы вода, не задерживаясь, стекала в лоток по всей его протяженности.

Схема монтажа водоотводного лотка

Водоотводные лотки всегда устанавливаются с уклоном, не менее 10 мм/м.п в сторону канализационного коллектора.

При отсутствии уклона вода будет застаиваться, грязь накапливаться, что приведет к засорам и прекращению функционирования водостока.

Водоотводный лоток EUROLINE полимербет. + щелевая нерж решетка 1,0 м.

Водоотводный лоток EUROMINI Н=5,5 см полимербет. с щелевой реш. из нерж стали 1,0 м.

Водоотводный лоток EUROLINE полимербет. с решеткой цвет «Антрацит» из оцинкованной стали 1,0 м.

Канал дренажный EUROMINI Н=5,5 см полимербетонный с нержавеющей решеткой 1,0 м.

Что учесть при выборе лотков

Долговечность водоотводных лотков зависит от правильного выбора изделий.

Важно учитывать предполагаемые нагрузки на 1м2 изделия, особенность грунта и степень его подвижности, рельеф местности и максимальное количество осадков для данного региона.

Пропускную способность желоба выбирают с запасом, из расчета максимального объема воды, образующейся при интенсивном таянии снега или сильном ливне.

При выборе лотков следует оценивать эксплуатационные свойства лотков:

• Гладкие поверхности водоотводных лотков из пластика или полимербетона увеличивают их пропускную способность.
• Для мест с высокой интенсивностью движения и высокими нагрузками следует выбирать лотки с ребрами жесткости, повышающими прочность и несущую способность изделий.
• Лотки из бетона тяжелые, что затрудняет их транспортировку и монтаж, но самые дешевые по стоимости.
• Полимербетонные изделия отличаются износостойкостью и длительным сроком службы. Хорошо переносят экстремально низкие температуры. Подходят для устройства в регионах с холодным климатом и местах с высокой сейсмической активностью.
• Для отвода воды с низинных территорий и участков, расположенных на склонах необходимо использовать желоба с высокой пропускной способностью.
• Для отвода воды от скоростных магистралей, аэропортов и железнодорожных объектов следует учитывать статические и динамические нагрузки, создаваемые движущимся транспортом.

Важно правильно рассчитать протяженность ливневой канализации. Это поможет определить нужное количество лотков.

Грамотно выполненная система водоотвода защитит фундаменты от разрушения, продлит срок службы дорожных покрытий, предотвратит заболачивание участков.

Лотки ACO

Ведущий мировой производитель систем водоотведения — немецкий холдинг ACO Group поставляет в Россию широкий спектр качественных и надежных водоотводных лотков марки ACO.

Изделия изготавливаются из композитного полипропилена или полимербетона, адаптированы к российскому климату.

Имеют высокую пропускную способность, устойчивость к коррозии, воздействию химических реагентов.

Решетки лотков изготавливаются из композита, оцинкованной или нержавеющей стали, чугуна. Изделия выпускаются в различных цветовых решениях и имеют защиту от скольжения. Могут комбинироваться с любым типом каналов.

Преимущества лотков ACO:

• небольшой удельный вес, позволяющий выполнять монтаж без использования грузоподъемной техники;
• доступная стоимость;
• простота обслуживания;
• износостойкость и долговечность;
• влагостойкость и герметичность;
• стойкость к химическим воздействиям и температурным перепадам;
• ремонтопригодность.

В случае выхода из строя, любой элемент дренажной системы легко меняется на новый.

Изделия из полимерного бетона могут использоваться в зонах с высокой сейсмической активностью.

В комплектацию входят угловые элементы, торцевые заглушки, различные отводящие патрубки, пескосборники и корзины для улавливания листьев.

Большой ассортимент моделей водоотводных лотков позволяет выбрать изделия для различных объектов — от приусадебных участков и бассейнов, до скоростных трасс или аэропортов.

Как сделать бетонный водосточный желоб

Нас часто спрашивают, как сделать бетонный водосточный желоб. Люди часто думают, что они сэкономят много денег, формируя залитую бетонную траншею. Старая добрая бетонная траншея ручной формовки трудоемка, но очень гибка с точки зрения дизайна. Подрядчик может легко отрегулировать ширину, глубину, наклон и добавить практически любую желаемую функцию. Недостатком ручного формирования бетонной траншеи является то, что для ее правильного выполнения требуются навыки и время. На этой странице я дам некоторые основы того, как формировать бетонную дренажную траншею. Мы также продаем рамы и решетки, чтобы сделать траншейный водосток ручной формовки. Если вы не уверены, что у вас есть навыки для формирования бетонной траншейной воронки, рассмотрите одну из наших сборных траншейных воронок или систем формирования траншейных воронок. Эти сборные дренажные системы траншей позволяют легко получить качественный траншейный дренаж.

Поскольку вы дошли до этого места, мы предполагаем, что вы обладаете навыками столярного дела, чтобы сформировать и залить собственную дренажную траншею из бетона. Давайте начнем с того, как сформировать бетонную дренажную траншею. Начните с проектирования бетонной траншеи. Выберите раму и решетку желоба, исходя из ваших критериев проектирования. Это нужно сделать до того, как вы сформируете слив. На самом деле, у нас есть много звонков от подрядчиков, которые построили монолитный траншейный водосток и теперь не могут найти решетку, соответствующую размерам траншейного водостока, который они построили. В конце концов, это будет стоить вам больше, потому что вам понадобится изготовленная на заказ решетка для слива траншеи. Кроме того, может быть трудно достичь требуемой грузоподъемности из-за неправильно подобранного размера гнезда для траншеи.

Бетонный желоб ручной формовки может иметь формованную бетонную решетку или встроенную раму. Мы рекомендуем встроенную рамку. Без рамы решетки сидят прямо на бетоне. Это может создать чрезмерную нагрузку на бетон и привести к тому, что бетонный выступ со временем оторвется. Верхняя кромка рядом с решеткой также не имеет опоры, в результате чего верхний край дренажной траншеи подвержен растрескиванию и разрушению при сдвиге. Хорошая траншейная встраиваемая рама даст вашим решеткам надлежащий выступ, на котором можно будет сидеть, что обеспечит длительный срок службы бетонного желобного водостока, изготовленного вручную.

После того, как выбрана рама и решетка траншейного водостока, необходимо определить ширину водостока. Седло решетки — это выступ, на котором сидит решетка, чтобы она не упала в траншею. Этот выступ должен быть правильной ширины и должен быть копланарным (имеется в виду одинаковая высота — подробнее об этом, когда мы будем обсуждать фактическое формирование). Ширина седла решетки обычно равна ширине решетки плюс 1/4″. Это должно определять ширину вашей опалубки для дренажа траншеи. Формы будут установлены таким образом, чтобы внутренняя поверхность рамы траншейного водостока была на 1/4 дюйма шире, чем решетка. Если отверстие слишком узкое, траншейные решетки не войдут в отверстие, и их будет трудно снять для очистки. Если отверстие слишком большое, решетки будут скользить, выглядеть неприглядно или упадут в отверстие.

Теперь давайте обсудим основы ручного формирования бетонной желоба. Сначала выкопайте канаву на глубину дренажа плюс толщину бетона. Затем установите всю необходимую арматуру. Обратите внимание, что для залитого на месте бетонного водосточного желоба у вас должна быть U-образная арматура, чтобы скреплять стенки водосточного желоба и нижний колонтитул. Затем вам нужно установить высоту верхней части бетона нижнего колонтитула. В конечном итоге это будет напорная линия дренажа бетонного канала. Это можно сделать с помощью лазера на уклоне или можно разместить формовочные пиломатериалы за пределами каркаса арматуры и установить на правильном наклоне, чтобы показать вам, на какой высоте заливать бетон. Обратите внимание, что нижний колонтитул водосточного желоба из бетона ручной формовки обычно на 6 дюймов шире с каждой стороны, чем общая ширина стен траншеи. Это делается для того, чтобы опалубку для стен траншеи можно было установить поверх бетонного основания.

Затем залейте бетоном основание дренажной траншеи. Если траншейный водосток находится глубоко или внутри здания, необходимо установить гидрозатвор. Если вы решите использовать гидрозатвор из ПВХ, вы можете установить его в бетон до того, как он затвердеет. Если вы используете ограничитель вздутия, его можно установить после затвердевания бетона. Обратите внимание, что внутреннюю часть бетона необходимо затереть шпателем. Внутренняя часть будет линией стока бетонной дренажной траншеи, сформированной вручную, и должна быть очень гладкой, чтобы улучшить поток и уменьшить количество мусора. Внешняя сторона должна быть достаточно плоской, чтобы можно было разместить формы, но не обязательно идеально гладкой. Снаружи арматурного каркаса можно использовать простую затирку.

Далее вам нужно будет сформировать внутреннюю часть бетонной дренажной траншеи. Установите две формы гладкой стороной наружу (в сторону арматурного каркаса). Обычно они прибиваются гвоздями или привинчиваются к нижней части траншеи. Теперь соедините эти формы от одной к другой по внутренней стороне желоба. Обязательно перекиньте распорку от нижней части одной формы к верхней части другой. Это предотвратит смещение опалубки во время укладки бетона. Это критический шаг, потому что любое смещение опалубки приведет к тому, что решетка дренажа траншеи не сядет должным образом.

Теперь установите верхнюю часть рамы желоба на конечной отметке (верх бетона). Для этого вам понадобится деревянная полоса толщиной с решетку и шириной с раму. Прибейте это к формам на заданной высоте. Важно, чтобы обе стороны имели одинаковую высоту. Если они этого не сделают, то решетки водостока будут раскачиваться и дребезжать, когда их пересекает транспортное средство. Это очень распространенная проблема для дренажных каналов из бетона ручной формовки. Такое раскачивание решеток создает дополнительную нагрузку на дренаж бетонной траншеи и может привести к преждевременному выходу из строя. После того, как они установлены правильно, дважды и трижды проверьте ширину от внутренней части рамы до внутренней части рамы, чтобы убедиться, что она равна ширине решетки плюс 1/4″. Также убедитесь, что формы не двигаются, не изгибаются, не скручиваются и не совершают каких-либо других движений, когда вы нажимаете и тянете их. Сливные стены траншеи, сформированные вручную, должны быть полностью устойчивыми, прежде чем вы даже подумаете о заливке бетона.

Следующим шагом является установка форм внешних краев. Лучше всего установить верх этих форм точно на высоту финишного сорта. Обратите внимание, что они должны быть немного выше верхней части водосточной рамы траншеи. Это гарантирует, что вода стекает в слив и не задерживает воду за сливом канала. Бетон должен иметь уклон к дренажным решеткам траншеи с минимальным уклоном 1/8″ на фут (предпочтительно 1/4″ на фут). Закрепите эти формы, чтобы они не сдвинулись во время заливки бетона. Лучше всего прикрепить их к земле сзади, чтобы не было распорок, доходящих до опалубки траншеи. Любые распорки в этой области будут препятствовать отделке бетона.

Наконец пришло время залить сформированный вручную водосток. Прежде чем заказать бетон, мы рекомендуем вам сделать последнюю проверку ширины рам и высоты этих рам. Это критическая часть, и если они слишком широкие или слишком узкие, водосточные решетки не подойдут. Отмерьте 3 раза и налейте один раз. Дважды проверьте, чтобы все формы были очень жесткими и не могли двигаться. Как только все будет проверено, закажите бетон и поместите его на верхнюю часть рамы. Не забудьте хорошо провибрировать бетон, чтобы удалить любой захваченный воздух. Любой захваченный воздух обнаружится на внутренней стороне стенок водостока, как только формы будут удалены. Когда бетон затвердеет, снимите все опалубки и установите дренажные решетки. Теперь ваша ручная траншейная водосточная труба готова.

Эта траншея подготовлена ​​для заливки нижнего колонтитула залитой бетонной траншеи.

Нижний колонтитул на месте и устанавливаются бетонные опалубки траншеи. Обратите внимание на U-образную арматуру, которая связывает заливку нижнего колонтитула и стены водостока траншеи вместе.

Чтобы связать вход или выход трубы с бетонной желобом, изготовленным вручную, просто приложите трубу к опалубке встык. Также рекомендуется заклеить конец трубы лентой, чтобы предотвратить попадание бетона во время укладки бетона.

Установлены и закреплены железобетонные опалубки водосточных желобов. Обратите внимание на поперечную распорку, которая удерживает опалубку при стеллаже или перемещении во время укладки бетона. Также обратите внимание на закладные уголки, прикрепленные к опалубке. Это прекрасный пример залитой на месте дренажной траншеи из бетона.

Этот подрядчик использовал фанеру, чтобы опалубка не шаталась на бетонном желобе, изготовленном вручную.

Бетон был уложен на залитую на месте дренажную траншею. Теперь нужно снять опалубку и установить траншейные водосточные решетки.

Обратите внимание, что на внутренних стенках этого монолитного желоба нет сот или воздушных карманов. Это связано с тем, что траншейный дренаж был должным образом провибрирован.

Траншеи и желоба | Реликс Вибро

Сортировать по: Имя Цена По умолчанию

Заказ по: АСК DESC

Показать: 12 24 36 48

Канальный слив 17,5/15/50 см

7,55 лв без НДС

Желоб-лоток для решетки 18/20/50 см

7,75 лв без НДС

Канальный слив 35/35/75 см

26. 51 лв без НДС

Желоб бетонный 16/8/26 см

1,32 лв без НДС

Желоб бетонный 40/12/100 см

20.58 лв без НДС

Желоб бетонный итальянский 50/40/5 см

6,92 лв без НДС

Канальный слив 40/39/100 см

43,93 лв без НДС

Водосточный желоб для решетки/плиты 70/30/100 см

41.
