При обустройстве крыши с одним или более скатов, возникает необходимость установки стропильной системы. Однако укладывать стропила прямо на стены нельзя – для этих целей используют мауэрлат, который перераспределяет нагрузку. Если стены здания возведены из такого пористого материала как газобетон, уложить армирующий пояс под мауэрлат не всегда возможно.

В настоящей статье мы расскажем о том, как закрепить мауэрлат к газобетону без армопояса с использованием различных методов, подробно опишем технологию и тонкости данного процесса.


Для чего нужен мауэрлат

Итак, мауэрлат является очень важным элементом конструкции, который принимает основной вес стропильной системы на себя и равномерно распределяет его по всей плоскости несущих стен.

Как правило, его изготавливают из материала, аналогичного стропилам – чаще всего деревянного бруса. Тем не менее для стальной стропильной системы потребуется мауэрлат из двутавра или швеллера.

Для изготовления мауэрлата используют такие материалы:

  • Брусья из дерева сечением 100х100 мм, 150х150 мм, а также 200х300 мм. В данном случае можно брать дерево лиственных пород, которое прошло антисептическую обработку. Брус укладывается по периметру здания. Стыкуются бревна замковым методом или с помощью гвоздей. Деревянные каркасы для крыш возводят чаще всего в частном строительстве.
  • Прокатные профили – двутавры в форме буквы Н или швеллеры в форме буквы П используются несколько реже. При этом высота стальных профилей может колебаться в пределах 7-12 см.


Какой бы материал вы ни выбрали, выполняется его крепление на поверхность стен. Способов крепления мауэрлата к газобетону может быть несколько. После фиксации данного элемента производится установка стропильных ног.

Стоит отметить, что мауэрлат не только перераспределяет нагрузку, но и предотвращает смещение стропильной системы в горизонтальной плоскости.

Поскольку газобетон является достаточно хрупким материалом и плохо переносит повышенную нагрузку, многие мастера предпочитают залить по верхнему краю стен армирующий пояс. Чтобы сократить расходы и трудовые затраты, существуют некоторые методы, как закрепить мауэрлат без армопояса. Также стоит знать, нужен ли мауэрлат если есть армопояс, какие есть преимущества и недостатки.

Обратите внимание, что от перекрытия до верхней грани мауэрлата должно быть, как минимум, 30-50 см, чтобы пространство под крышей могло хорошо вентилироваться, а также был обеспечен доступ к несущим конструкциям кровли для проведения профилактики и ремонта.

Методы крепления к газобетону

Стоит отметить, что выполнить укладку мауэрлата на газобетон гораздо сложнее, чем, скажем, на кирпичную стену. Обычно его укладывают с отступом от внешнего края стены на 5 см.

Для укладки и фиксации мауэрлата могут быть использованы такие элементы:

  • проволока из стали;
  • анкерные болты;
  • химические анкеры;
  • шпильки из стали.

Фиксацию мауэрлата на армирующем поясе или на кирпичной стене выполняют с помощью анкерных болтов.


После того как брус будет установлен, к нему притягивают стропильную ногу и приматывают ее стальной скрученной проволокой сечением 3 мм. В 6 см ниже бруса нужно установить коротыш, на котором будет закреплен остаток проволоки. Как вариант, для надежной фиксации проволоку можно обернуть вокруг плит перекрытия.

Если речь идет о крыше сложной конструкции, то крепление мауэрлатного бруса к газобетону рекомендуют выполнять все-таки на пояс из армированного бетона. Он обеспечит не только большую надежность конструкции, но и позволит равномерно распределить нагрузку.

Между собой брусья из мауэрлата закрепляют с помощью косого прируба с дальнейшей фиксацией на гвоздях или болтах. Скобы или стальные пластины придают угловым соединениям дополнительную жесткость.

Фиксация мауэрлата с применением проволоки

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Перед тем как закрепить мауэрлат к газобетону с помощью стальной проволоки, ее нужно предварительно зафиксировать в толще стены. Сделать это следует во время укладки последних рядов газовых блоков – проволоку располагают под ними.

Техника выполнения монтажа таким способом выглядит так:

  1. За пару рядов до окончания кладки между блоками помещают скрученную из нескольких более тонких проволоку, сечением в 6 мм.
  2. В толще кладки в данном случае будет размещен центральный отрезок проволоки, а концы будут свисать с обеих сторон от кладки. Длину концов делают такой, чтобы их хватило на свободную обкрутку вокруг бруса.
  3. Отрезков проволоки должно быть столько, чтобы хватило для обвязки всех стропильных ног.

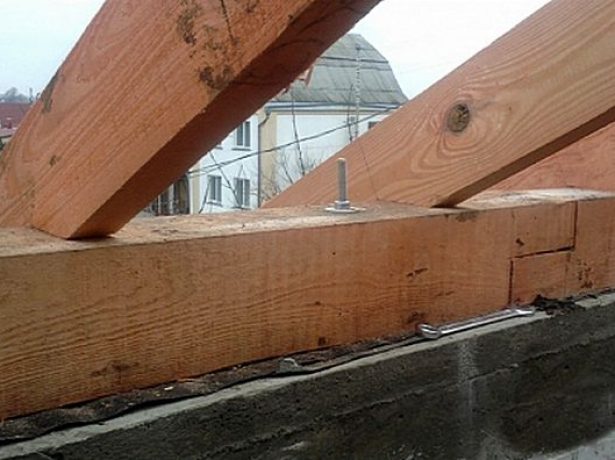

Как закрепить шпильками

Целесообразным будет крепление мауэрлата к газобетону без армопояса на шпильках лишь в тех случаях, когда для перекрытия планируется использование легких кровельных материалов в домах небольшой площади. Следовательно, ожидаемая нагрузка на стены будет невелика.

К тому же, в данной ситуации собственно мауэрлатный брус будет служить армопоясом. Хотя существуют противоречивые мнения относительно данного типа установки мауэрлата на газобетон, все-таки практика показывает, что он вполне имеет право на жизнь. Такая методика обеспечивает достаточный уровень надежности и устойчивости кровельных конструкций.


Для работы понадобятся такие комплектующие:

  • металлические шпильки СРТ-12, которые еще называют «ласточкин хвост»;
  • брус из дерева сечением 20×30 см – хотя, толщина зависит от размеров возведенной стены здания.

Последовательность работ по укладке мауэрлата на газобетон без армопояса выглядит так:

  1. По всей протяженности несущей стены в ее верхней части высверливают выемки на расстоянии 100-150 см.
  2. В готовые отверстия помещают шпильки для мауэрлата, и закрепляют их безусадочным раствором или цементным молочком.
  3. На стену из блоков настилают гидроизоляцию из двойного слоя рубероида. В местах расположения шпилек в материале прокалывают дырки, чтобы он плотно охватил поверхность металла. Этот этап позволяет защитить древесину от гниения из-за влаги.
  4. Далее в мауэрлате высверливают углубления по диаметру шпилек с шагом, совпадающим с их расположением.
  5. Теперь мауэрлатный брус надевают на шпильки и фиксируют гайками с шайбами.
  6. После установки брусьев, стыкуемые торцевые части стягивают металлическими скобами.
  7. Далее выполняется монтаж непосредственно стропильных ног.

Несколько иначе будет выглядеть процесс крепления крыши к газобетону, если шпильки будут вмонтированы в армирующий пояс.

Последовательность действий такова:

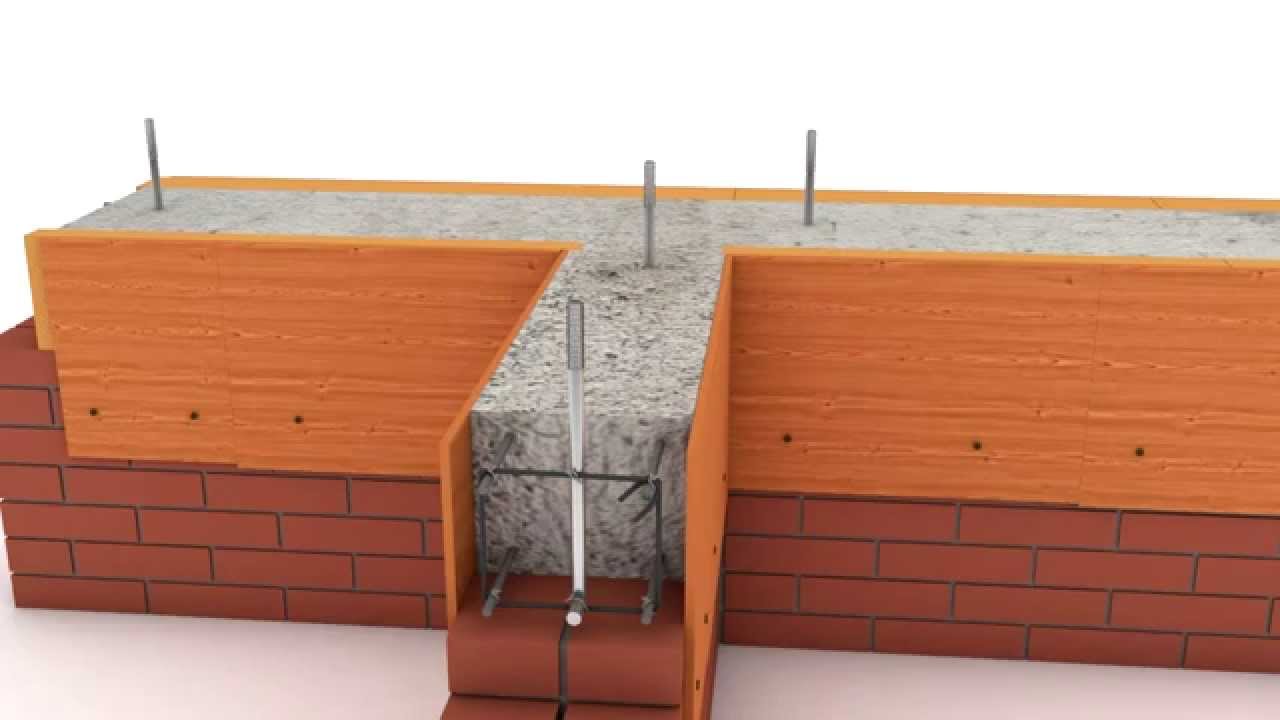

  1. Перед заливкой цементной смеси в опалубку, под армопояс устанавливают шпильки с шагом до 1 м.
  2. Фиксируют их к каркасу вязальной проволокой или пластиковыми стяжками.
  3. Выравнивают расположение шпилек по всем осям.
  4. Опалубку с армированием и шпильками заливают цементным составом.
  5. После полного застывания армирующего пояса на выступающие шпильки надевают брус мауэрлата и затягивают его гайками.

Применение химических анкеров

Под химическим анкером подразумевается жидкая инжекционная масса, изготовленная на основе полимерной смолы, которая быстро застывает и прочно фиксирует металлические стержни в толще мауэрлата.

Преимуществом данного материала является отсутствие распирающего напряжения, поэтому хрупкий газобетон не разрушается. Если механические анкеры фиксируют детали за счет распирания дюбеля, то клеевой состав химического анкера заполняет поры газобетона и удерживает стержень неподвижно.


Процесс крепления жидких дюбелей выглядит так:

  1. В газоблоке высверливают углубление для анкера. Размер углубления должен быть больше, чем под обычный анкерный болт.
  2. Из ямки удаляют пыль и мусор, например, пылесосом.
  3. В отверстие заливают клеевой состав.
  4. Далее в клей вставляют металлический стержень с резьбой – шпилька М 12-14 или кусок арматуры.
  5. Полная кристаллизация полимерного состава происходит за 1/3 часа, если температура среды выше 20 ℃.
  6. Как только клей застынет, шпилька будет надежно зафиксирована. Примечательно, что такой крепеж прочнее, чем механический.

Установка мауэрлата для крыши на стену из газобетона с помощью жидких дюбелей имеет ряд несомненных преимуществ:

  • Крепление не утрачивает прочности в течение более 50 лет.
  • Благодаря полимерной структуре клея такой способ фиксации широко используется на краях стен, где есть риск раскалывания газоблока.
  • Химический анкер отличается хорошей химической устойчивостью.
  • Даже сырая погода и влажная поверхность стыкуемых элементов не препятствует монтажу данных креплений.
  • Установку мауэрлата крыши на газобетонные блоки можно осуществлять без заливки армопояса, так как надежность крепления химического анкера намного выше, чем у механического.
  • Химический состав анкера идеально сочетается с пористой структурой газоблоков.
  • Для установки жидких дюбелей требуются отверстия меньшей глубины, чем в случае с механическими анкерами – там глубина составляет 2-3 ряда.

Тем не менее на установленных данным методом анкерах нельзя проводить сварочные работы – перегрев металлического стержня приведет к нарушениям в полимерной структуре материала, от чего он утратит прочность.

Крепление на анкерах механического типа без армопояса

Наконец, последний способ, как крепить мауэрлат к газобетону, представляет собой использование традиционных механических анкерных болтов.

Анкер состоит из:

  • внутреннего стального стержня с нанесенной резьбой;
  • внешнего корпуса – распорной части механизма.


Принцип действия анкера состоит в постепенной деформации внешнего корпуса по мере затягивания гайки на болте. Таким способом болт прочно закрепляется в просверленном отверстии.

Установка анкерных креплений происходит так:

  1. По последнему ряду блоков вдоль стен раскладывают брусья.
  2. По всей протяженности бруса с шагом в 1 м проделывают отверстия для монтажа болтов. Обратите внимание, чтобы анкеры обязательно попали на углы здания и места стыковки двух отрезков бруса.
  3. Специальным буром сквозь уложенный мауэрлат в газоблоке проделывают отверстие на глубину вхождения анкера. При этом глубина отверстия должна быть не меньше толщины 2-3 рядов кладки.
  4. В проделанное углубление вставляют анкерный болт. Желательно использовать продукцию длиной не менее 50 см и резьбой М 12-14.
  5. В конце на болт надевают шайбу и затягивают гайку как можно плотнее. В результате сжатия корпус анкера сжимается и распирает материал. Так что болт надежно закрепляется в толще стены.

односкатную, двухскатную, как закрепить мауэрлат

Содержание

  1. Типы крыш
  2. Монтаж
  3. Если есть армопояс
  4. Без армопояса
  5. Заключение

Пенобетонные блоки являются прекрасным выбором для строительных работ. В них совмещены конструкционные функции и теплоизоляционные возможности. Но наличие пор в материале придает блокам отличие от плотных кирпичей или прочного бетона. Из-за этого у многих возникает вопрос – как крепить крышу к стенам из пеноблока. Попытаемся разобраться в существующих способах выполнения данного строительного узла.

Типы крыш

Для возведения крыш на пеноблоках используют все известные варианты. Пожалуй, их разделим на два типа – плоские и скатные.

С первым вариантом проблем нет. На стены укладывают плиты перекрытий, устраивают кровельный пирог. Нагрузочное воздействие равномерно делится по всем стенам.

Блоки, на которые опирают кровлю, будут в тех же условиях, если бы кладка стен возводилась дальше, и на них давили бы верхние этажи.

Вариантов скатных кровель больше:

  • односкатная;
  • двухскатная;
  • мансардная;
  • вальмовая либо четырехскатная;
  • пуловальмовая.

Есть более сложные неклассифицированные формы. Но это не так важно, потому что они подразумевают устройство стропильной конструкции, поддерживающей перекрытие.

Нагрузочные воздействия от стропильных ног, если они укреплены сразу к стенам, будут точечными, по этой причине и создаются проблемы обустройства крепежных узлов крыши к пеноблочному материалу. Но сначала следует разобраться с особенностями стропильных систем.

Уже ясно, что основная деталь – стропила, соединенные обрешеткой и удерживающие кровлю. Их разделяют на две группы:

  • наклонные – оперты обоими концами на стену, стойки или мауэрлаты;
  • висящие – опираются только нижними концами, а верхние висят свободно. В комплексе с другими элементами могут образовать ферму.

Монтаж

Разберемся с последовательностью выполнения работ.

Если есть армопояс

С его наличием конструкция получается надежной.

Монолитный пояс представлен лентой из железобетонного материала, расположенной по верхнему периметру стен. Его можно устраивать по блокам и другим штучным материалам.

Основное предназначение – связать кладку и распределять нагрузку равномерно на все имеющиеся стены. Устроенный по ячеистому бетону, он создает дополнительную защищенность поверхности от продавливаний.

Монолитное армирование можно выполнить в опалубочной конструкции, но чаще всего укладывают с двух сторон стены блочные ряды, чтобы создать лоток. Внутрь устанавливается арматура, которая потом заливается бетонной смесью.

Заливка пояса несколько усложняет общую конструкцию объекта, но придает ему надежность и делает более прочным. Стоимость работ увеличивается, но незначительно, потому что стального материала и бетонного раствора много не требуется.

Если строится большой объект, или предполагается тяжелая кровля, то устройство армированного пояса считается обязательным.

Мауэрлат на пеноблок можно не устраивать, стропила к армопоясу закрепятся и без него. Но будет лучше, если этот элемент присутствует, так как в древесину крепежный элемент вставляется проще.

Как же закрепить мауэрлат к пеноблоку? Монтаж элемента выполняется двумя вариантами:

  1. В момент заливки бетонной смеси закладываются анкера. Для них в мауэрлате высверливают отверстия, чтобы притянуть к бетону гайками. Способ надежный, но подразумевает точную разметку центров отверстий.
  2. Засверливают под шпильки мауэрлат уже после того, как уложат его на бетон. Сверло должно пройти через древесину и бетон. Шпильки дополнительно фиксируются клеевым составом, либо придется применять анкера распорного типа.

Следует заметить, что между стеной и мауэрлатом в обязательном порядке устраивается гидроизоляционный слой.

Теперь в стропильных ногах необходимо выбрать угол, которым они упрутся в мауэрлат, в качестве дополнения по краям можно выставить уголки. Некоторые мастера в мауэрлате выбирают паз, чтобы создать более надежное крепление и исключить вероятность того, что они сместятся вдоль стены при разрушении уголка.

Желающие могут связать мауэрлат и стропильную ногу проволокой, что тоже разрешено.

На стропила стальными пластинами укрепляют опорный брусок, которым он упрется в мауэрлатный брус. Дополнительно вдоль всей поверхности укрепляется металлический угольник, для которого выбирают в стропилах поперечные пазы. Можно такой упор закрепить не металлической пластинкой, а еще двумя брусками, которые создадут дополнительный упор.

На торцевом участке каждой стропильной ноги можно устроить выемку в виде буквы «V», которой она упрется в мауэрлат. Но в таком случае стропилина дальше стены не выйдет.

Следует помнить, что пенобетон легко впитывает воду. По этой причине рекомендуется делать приличные кровельные свесы, под которые подразумевается выпуск стропильных ног.

В качестве дополнения можно использовать хомуты, изготовленные из проволоки, металлической ленты и иного материала. Ими охватывается стропило, притягивается к низу. Хомут фиксируется дюбелями на внутреннюю поверхность стены. Такая мера хороша, когда необходимо создать дополнительный запас прочности соединения кровли и стены.

Без армопояса

Как крепить крышу к пеноблоку в этом случае?

Здесь необходимо отметить, что данный способ легче – кровельные детали укладываются на поверхность стен. Такой вариант хорош для хозяйственных построек, возводимых собственными силами.

Выполняя устройство кровли, следует особое внимание уделить мауэрлату. Без него крепление стропил к пеноблочным стенам не рекомендуется. Элемент равномерно разделит нагрузочные усилия на стены, ширина его должна равняться размеру стены.

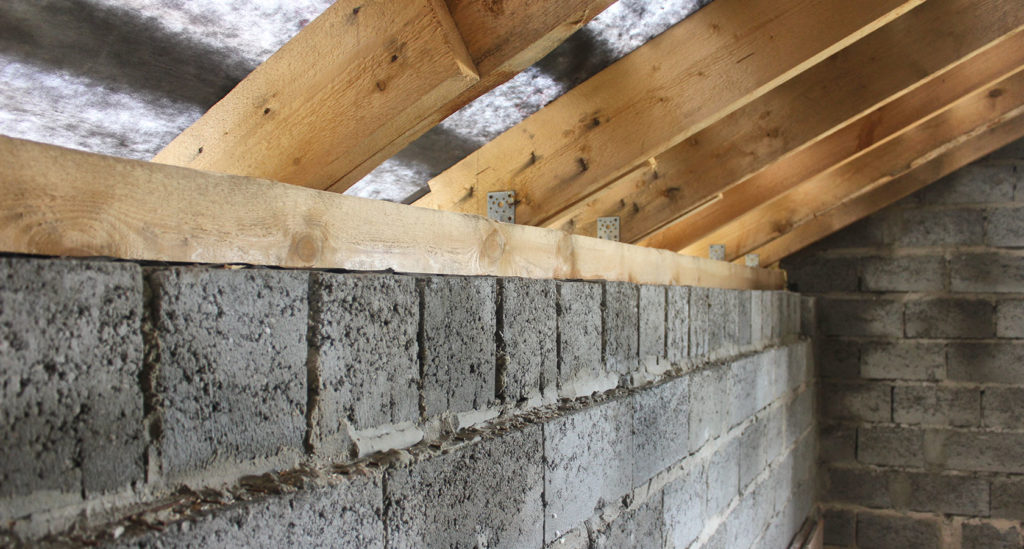

Фиксируется мауэрлат к блочной кладке нагелями или шпильками. Лучше всего сажать их на растворную массу либо вклеивать. Диаметр элементов крепежа должен быть не менее трех сантиметров, чтобы не возникало расшатывание.

Когда стойки либо верхние торцы наклонных стропильных ног опирают на перегородку из пеноблочного материала, то сверху необходимо уложить прогон, распределяющий нагрузку по всей имеющейся площади.

Если висячие стропила не будут иметь затяжек, то они «разъедутся» в разные стороны, и единственным препятствием этому будет только стенка. Если она из пеноблока, то от нагрузки крепежные шпильки начнут расшатываться. Поэтому затяжки считаются обязательными, и лучше не приподнятого типа.

Эта же причина не позволяет устанавливать мансардный тип крыши, боковые стропильные ноги которой передают нагрузку горизонтально. Но такие ограничения возможно обойти, если устроить дополнительные крепления стропил, выведенные за габариты стен к балкам перекрытий, выполняющих роль затяжек.

Заключение

Наверное, стало понятно, как сделать односкатную крышу на пеноблок или иную, более сложную кровельную конструкцию. Помните, что по всей поверхности блочной кладки следует разместить деревянный брус – мауэрлат, который воспримет на себя все нагрузки от перекрытия и распределит их равными долями на стены. С помощью такого элемента вы сможете своими руками смонтировать кровлю любого хозяйственного объекта и даже жилого дома, если чувствуете в себе уверенность.

вариантов и узлов. Как самостоятельно прикрепить мауэрлат к газобетонной стене Кровля в газобетонном доме

Мауэрлат – это специальный деревянный, реже металлический, конструктивный элемент кровли. Необходим для равномерного распределения давления кровли на несущие опоры, а также для крепления каркаса кровли к бетонной стене. От того, насколько точным и прочным будет соединение опоры, зависит надежность и долговечность всей конструкции.

Мауэрлат должен быть правильно выполнен из бревна или бруса размером не менее 10х10 см, обработанных асептическими растворами, просушенных, без трещин и сучков. Если используется сырая древесина, то обязательным условием является наличие регулировочной анкерной гайки, которую в последующем необходимо подтягивать раз в год в течение 5 лет подряд.

Редко допускается использовать для строительства швеллер или брус, но в этом случае стропила должны быть металлическими, а нагрузка на газобетон возрастает в разы, и крепеж в основном нужно усиливать, а стоимость таких проект не впишется в рамки каждого бюджета.

Направляющая монтажная

Изначально для равномерного распределения давления на каркас здания, во избежание продавливания газобетона, сооружается железобетонный обвязочный пояс. Представляет собой бетонную ленту размерами 20х15 см, проложенную по всему периметру газобетонной стены.

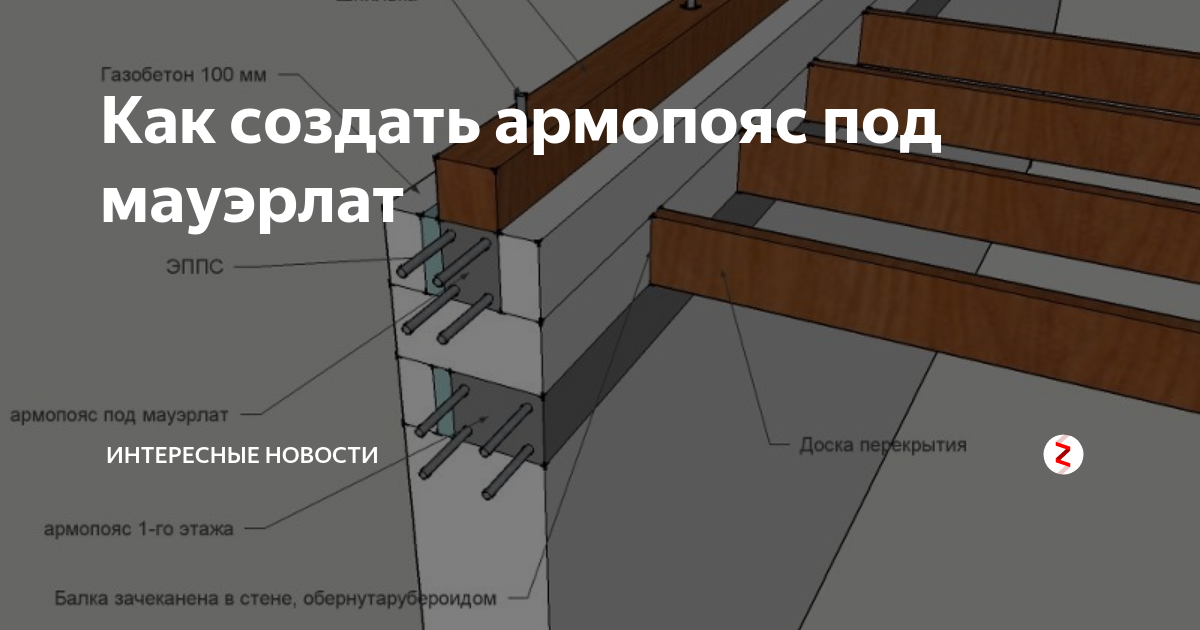

Армирующий пояс сооружается по следующей схеме:

  • Сборка опалубки по верху стены.
  • Размещение U-образных блоков внутри деревянной рамы.
  • Армирование стержнями 10 мм.
  • Связанная установка в арматурный каркас резьбовых шпилек диаметром 14 мм для надежного крепления мауэрлата на расстоянии 1 м друг от друга.
  • Заливка форм бетонным раствором марки М-200.

Важным моментом в технологии подготовки креплений является расчет количества шпилек и их расположение. Количество стропильных ног и креплений должно быть одинаковым. Установите их таким образом, чтобы они не пересекались со стыком мауэрлата со стропильной системой. Высота выбирается с учетом размера бруса плюс 4 см.

Через неделю опалубка снята и лента готова к дальнейшей работе. Крепеж заделывается в бетон, соприкасаясь с арматурным каркасом, обеспечивая максимально надежное соединение из возможных. На шпильки накладывается брус, а на последних ударами кувалды отпечатываются места крепления. Просверливаются отверстия необходимого диаметра. Мауэрлат плотно надевается на крепеж и фиксируется шайбами ​​и гайками.

Возможны варианты, когда вместо армирующего пояса собирается так называемая монолитная подушка. Его длина, как правило, не более 40 см, а также содержит арматурный каркас с прикрепленным анкером, залитый бетонной смесью. Эта особенность характерна в основном для кирпичных стен.

Как правильно крепить мауэрлат без армопояса?

Если сооружение армирующего пояса практически невозможно, то крепление к стене одноэтажного дома из газобетона осуществляется без него.

Есть несколько видов креплений, которые вполне реально сделать своими руками, используя:

  • стальная проволока;
    • анкеры
  • ;
  • шпильки;
  • булавки.

Также последующее крепление мауэрлата к газобетону может осуществляться двумя способами:

1. Механический — с помощью болтов с резьбой М 12-14 и дюбелей со специальными гарпунами. После вкручивания элементов в основание дюбельные части расширяются в ячеистых газобетонных блоках, прочно схватываясь внутри. Отрицательная сторона этого метода — высокая стоимость оборудования.

2. Химические – используются специальные капсулы с клеем из полимерной смолы. Этот вариант более доступный. Суть метода заключается в том, что химический реагент, растекаясь в порах газобетона, прочно схватывает металлический стержень со стенкой. При этом подготовленная яма должна быть глубиной в 2-3 слоя кладки.

Химический анкер обеспечивает более прочное соединение по сравнению с механическим. Они подходят для использования в тонкостенных конструкциях, так как не дают трещин. Таким образом обеспечивается дополнительная гидро- и теплоизоляция газобетона. Единственным недостатком является невозможность проведения при необходимости сварочных работ из-за разрушения полимерной смолы под воздействием высоких температур.

Лучший вариант крепления без армопояса и самый простой — стальная проволока. В этом случае схема действий следующая: 3-4 ряда блоков до края стены, он складывается пополам и продевается под кирпичи так, чтобы концы свободно выходили наружу. Длину струны рассчитывают с запасом, чтобы ее хватило пройти через просверленные отверстия в бруске на расстоянии 25-30 см и как можно плотнее скрутить между собой. Количество обвязок должно соответствовать количеству стропил.

Анкеровка применяется при отсутствии армирующего пояса, но чаще всего используется в комплексе с его конструкцией. Тогда технология монтажа будет отличаться заменой забетонированных шпилек установкой анкеров с гарпунными дюбелями после схватывания раствора или с затяжкой в ​​арматурный каркас.

Крепление шпильками выполняется при небольших размерах конструкции и кровли, а давление на опору не предполагает больших нагрузок. Этот процесс осуществляется самостоятельно с помощью болтов или специальных металлических Г-образных или Т-образных стержней длиной не менее 1 м и диаметром 8-24 мм. Такие стальные элементы заделываются в стену на 2-3 ряда кладки до верхнего края.

Важно: заглубление стержня выполняется на величину, равную двум высотам мауэрлата. После застывания кладки надевается брус и притягивается к газобетону гайками.

Инструкция по креплению опоры дюбелями подразумевает использование деревянных дюбелей, предварительно обработанных влагозащитными средствами. Такие устройства монтируются в стену из газобетона или закрепляются под самой брусом. Мауэрлат фиксируется металлическими скобами. Количество креплений должно быть равно количеству стропил.

Советы и общие указания

1. создание дополнительной оси жесткости;

2. препятствие деформации и нарушению геометрии конструкции при сезонной усадке;

3. выравнивание поверхности стен по горизонтали, например, при неровной кладке;

4. равномерное распределение статической нагрузки на каркас здания.

При использовании шпилек и анкеров важно правильно подготовить отверстия. Выровняйте строгую вертикаль для надежной фиксации. Особенно для закрепок химическим способом, где после сверления необходима тщательная очистка и промывка отверстий для лучшего схватывания реагента. В некоторых случаях сверло создает конусообразное расширение для ввода большего количества клеевой массы и, соответственно, более прочного соединения.

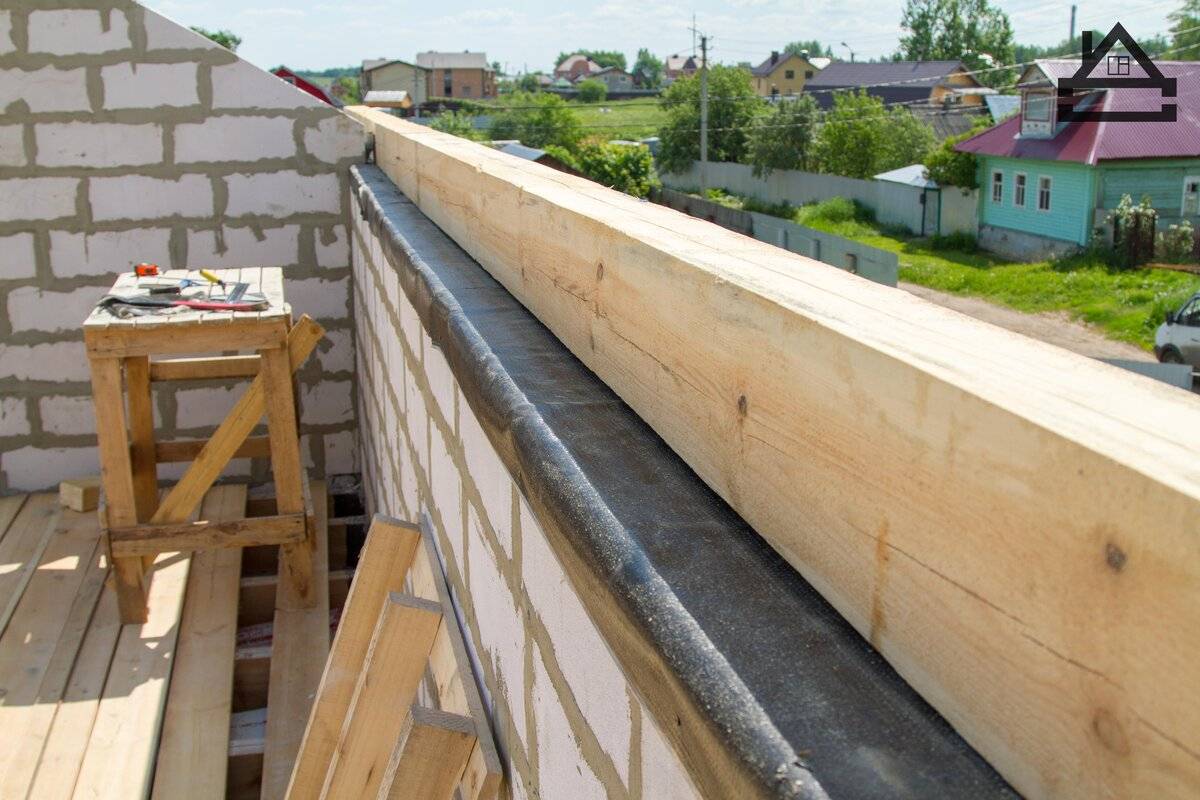

Одно из важных условий: перед креплением деревянной опоры укладывается гидроизоляция из битумно-полимерного материала. Рубероид в этом случае используется реже, как и полиэтиленовая пленка. Дело в том, что при контакте материалов дерево – бетон происходит активный процесс гниения деревянной составляющей. Из-за этого мауэрлат рекомендуется укладывать современными гидроизоляционными материалами в два слоя.

Работы по устройству кровельной системы, надежному креплению конструкции к стене из газобетона достаточно проблематично провести самостоятельно, особенно при отсутствии должного опыта в строительстве. Поэтому подобные мероприятия, начиная с проектирования будущей кровли, лучше доверить профессиональным подрядчикам.

Коньковая балка в свою очередь опирается на капитальные конструкции стен (фронтоны) и (дополнительно) на стойки. Ламинированные стропила не нуждаются в поперечных затяжках и раскосах, что позволяет значительно уменьшить полезный объем. мансардный этаж под крышей. При ширине двускатной крыши дома от 8 до 10 метров применяют либо стропильную конструкцию с дополнительными прогонами, подкосами, либо в виде трехшарнирных ферм. Однако установка наслонных стропил требует определенного опыта и правильного проектирования во избежание появления распирающих нагрузок. Большинство самостроев, напарников и гастарбайтеров в России обычно предпочитают обустройство классических распорных схем стропил, где верх и низ стропил соединяются шарниром с одной степенью свободы (или жестким защемлением), тогда основной нагрузка передается на наружный счетчик стен дома из газобетона, и, соответственно, к стенам приложены разрывные нагрузки. В этом случае необходимо установить жестко закрепленный мауэрлат, непосредственно связанный в единый контур по периметру здания, или жестко привязанный к единому контуру несущего монолитного железобетонного контура обвязки. Поэтому мы рекомендуем при самостоятельном проектировании и строительстве дома из газобетона во всех случаях выполнять по верхнему краю газобетонных стен (не только наружных, но и всех внутренних стен) монолитный железобетонный обвязочный пояс, в по внешнему контуру с шагом 1 метр уложены Т- или Г-образные анкеры с резьбой М12 для жесткого соединения с деревянным брусом мауэрлата (100 х 150 мм, или 150 х 150 мм), на который опираются стропила.

Эта конструкция позволит избежать проблем с расширением стен, даже если вы или ваши строители неправильно смонтируете стропильную систему, и создаст распорные нагрузки на стены. Ниже мы рассмотрим, как правильно устроить стропильную систему, не создающую распирающих нагрузок на стены дома из газобетона.

Схема устройства монолитного железобетонного обвязочного пояса для крепления мауэрлата

Перед установкой мауэрлат обрабатывается антисептиками (ХМ-11, НМББ) и укладывается на гидроизоляцию из битумно-полимерного рулонного гидроизоляционного материала (не рубероид). В мауэрлате сверлятся отверстия согласно шагу анкеров и мауэрлат устанавливается на место. На резьбовые шпильки анкеров надевают шайбу и гайку, которая затягивается до упора. Если используется обычная для России «древесина естественной влажности» (то есть сырая — которую уважающий себя потребитель ни в одной цивилизованной стране не купит), то должен быть обеспечен доступ к креплению мауэральта, чтобы один раз закрутить эту гайку в год в течение 5 лет (наиболее интенсивная усушка наблюдается в первый год), при этом усыхание и усыхание влажного дерева продолжаются. В случае распорной конструкции стропил, или если вы не знаете, распорной или безраспорной будет конструкция стропил, имеет смысл устроить на внешней стороне газобетонного блока пиленый контрфорс из мауэрлата (через гидроизоляционная прокладка). На приведенной ниже схеме показано, как крепятся стропила для традиционной распорки с одной степенью свободы для конца стропильной ноги.

Что это значит? стропильная нога в этой фиксируется двумя стальными накладками (стальным уголком и ленточным соединительным элементом) и проволочной стяжкой, исключающими проворот в мауэрлатно-стропильной петле. Скольжение в этом шарнире также невозможно из-за жесткого крепления стропил уголком и плоским металлом, сопряженным с опорным брусом, подшитым снизу стропил. Если верх стропил при таком узле крепления жестко защемлен, или стропила упираются друг в друга, то при такой конструкции распирающая нагрузка будет передаваться на стены дома.

Конструктивные способы крепления мауэрлата на стене дома из газобетона

Добрый день или вечер!

Вижу, что вы внимательно подходите к решению задач каждого выпуска, мне очень понравилось, вот и решил обратиться!
Так что такой проблемы нет, но есть психологический дискомфорт (о нем чуть позже), из-за того, что нет армопояса.
Подробнее.
Дом устроен следующим образом.

  1. Грунт, на котором стоит фундамент, песчано-глинистый (потому что при бурении свай вышла эта смесь (легкая в виде песка).
  2. По грунтовым водам вода летом где-то 4 метра (со слов человека, который продавал участок), но когда забивали сваи на глубину около 2,4 м, воды не было; за участком вырыт ров для сбора родниковой воды и выхода на дорогу глубиной 1,5 метра.
  3. Участок ровный (небольшой уклон 10-5см на 8м), но впереди гора 300м, а за ней 200м Железная дорога(шоссе на Москву через Пермь) иногда бывает небольшая вибрация чувствовал себя.
  4. Фундамент 7,15 м на 8,12 м с перемычкой в ​​виде креста внутри дома, ростверк 60 см (высота) * 40 (ширина) см (40 в земле + 20 над ней), сваи сделаны через 1,1-1,3 друг от друга (от края до края сваи) диаметром 40 см на 2 м от нижней точки ростверка, не исключая перемычки (примерный вид фундамента прилагается), применялась арматура 10″.
  5. Залито в октябре прошлого года (2012), марка бетона М200, (схема прилагается).
  6. В этом году начал строить стены (июнь 2013).
  7. Далее был выложен кровельный материал в 2 слоя, цоколь в три кирпича М150 (по 2 штуки воздуховодов на комнату).
  8. Далее пошел газоблок (600*188*300). Первый этаж 13 рядов где-то 2,4 м, на них уложены балки перекрытия (10 штук), так как первый этаж 5 стен, балки располагались так: тыльная сторона дома (где нет эркера) балки 150*150 где-то по 4 метра, опирающиеся на стену и перегородку по 30 см (на всю ширину блока), фасад дома (с эркером) балки 100*150 по 5 метров, ну один от эркера до перегородки 6 м, каждый упирается с каждой стороны по 30 см (обмотан рубероидом).
  9. Далее возвели мансарду, боковые стены по 1,2 метра, и высокий фронтон по 2,3 метра.
  10. Блоки склеены.

Вот и самая развязка.
Начал думать, как поставить мансардную крышу, к чему ее пристроить, ну и полез в интернет читать что и как. Читал, что нужен армопояс (раньше о таком не слышал, думал, что газоблок кладется как кирпич, поэтому в интернет не лазил и строители сказали, что дом простоит 100 лет) а соседи не дожили и прикрутили балку к блоку, а тут на тебе, армопояс нужен был между первым и вторым этажом и на уровне 1,2 от второго этажа до возведения фронтонов, усиление багажника между рядами газоблока. Что за чудо-материал, как раскачать ребенка. Но уже поздно, все построено. «Вот он локоть, а не укусишь» Ну я стал спрашивать на форумах что да как, но мне все кричат, развалится, разбери все и делай заново. Решил спросить у вас совета. Нет лишних денег, чтобы все сломать и сделать все заново.

Вот психологический момент. Пугали меня всякими страшилками. Думал соорудить ломаный армопояс (по скатным поверхностям стен фронтонов) в 3 стеклопластиковых арматуры 8 с перевязкой 1 м, ширина пояса 25 см и высота 20 см, балка 100 * на нем 150 мм с шагом стоек 1,5 метра, затем возводят чердак с шагом стропильных ног 600-700 мм (доска 50*150). Прилагается вид стропил и примерный вид крыши. Что вы можете сказать об этой ситуации, может быть, что-то нужно усилить, а может, и нет? Как построить мансарду из газоблока 600*188(высота)*300(ширина)?

Эксплуатационный срок кровли напрямую зависит от прочного и хорошо закрепленного мауэрлата, который не только принимает на себя нагрузку кровли, но и способствует ее перераспределению на несущие стены конструкции. Для монтажа на газобетон целесообразно использовать традиционный деревянный мауэрлат. Особенно важно тщательно подготовить все составляющие, в том числе деревянные бруски, крепеж, арматурный каркас и качественную гидроизоляцию.

Подготовка газобетонных стен

Подготовка основания – это первый шаг, который необходимо сделать перед креплением мауэрлата. Стены из газобетона нуждаются в установке армирующего пояса, который будет препятствовать продавливанию газобетона и равномерно распределять динамические и статические усилия. Варианты минимального размера бетонной ленты составляют 200 х 150 м., а местом крепления является внутренняя поверхность стен.

Основные этапы подготовки стен:

  • устройство опалубки по периметру здания с обязательной обработкой фронтонов;
  • Создание железобетонного пояса из П-образных блоков;
  • сборка каркаса из арматуры толщиной один сантиметр с выступом четыре сантиметра;
  • установка резьбовых шпилек диаметром 14 мм с выдержкой шага в метр, что позволяет увеличить жесткость крепления;
  • Блоки заливочные бетоном серии М-200.

На затвердевание уходит не менее недели, после чего опалубка снимается и можно крепить мауэрлат.

Подготовка мауэрлата

В качестве мауэрлата стандартно используется деревянный брус или бревно сечением 10 х 10 см или 15 х 15 см. Древесина требует обработки антисептиками, которые предотвратят процессы гниения и продлят срок службы древесины. После обработки необходимо обмотать брус битумно-полимерной гидроизоляцией.

Должна использоваться только качественная древесина, не имеющая сучков и трещин, с влажностью, соответствующей строительным нормам. Если используется «сырая» древесина, то необходимо установить анкерную регулировочную гайку, с помощью которой раз в год подтягивается конструкция.

Правильное крепление мауэрлата

Для выполнения правильного и надежного крепления используются Т- и Г-образные анкеры с шайбами ​​и гайками. Стандартная резьба может быть М12 или М14. При обустройстве конструкции в условиях сейсмоопасности необходимо выдерживать шаг крепления на уровне метра.

Механическая застежка типа

  • установка дюбелей в заранее подготовленные отверстия;
  • вкручивание крепежа;
  • сильное вдавливание зубьев гарпуна в газобетон;
  • расширение поверхности;
  • надежная фиксация конструкции.

Данный способ крепления относится к разряду высокозатратных, ввиду значительной стоимости анкеров и специальных дюбелей с гарпуном.

Химическая застежка типа

Менее затратный способ крепления мауэрлата, позволяющий выполнить качественное и надежное крепление к бетонным стенам. Основан на использовании капсулы с химическим веществом, которое проникает через поры материала и прочно фиксирует структуру. Поверхность газобетона с этим типом крепления получает дополнительную теплоизоляцию и гидроизоляцию.

Способы монтажа

Завершающим этапом работ является монтаж и крепление конструкции крыши одним из двух способов.

Первый способ монтажа прост в исполнении и состоит из нескольких последовательных действий:

  • исполнение в досках запиленных на глубину треть толщины доски;
  • пару оцинкованных гвоздей забивают крест-накрест с боковых частей;
  • крепление конструкции дополнительным гвоздем, который забивается сверху;
  • использование крепежных уголков для окончательной фиксации стыков.

Гвозди, используемые для крепления, а также металлические уголки должны быть Качественными, что позволит выполнить надежное крепление стропильной системы.

Применение для крепления вторым способом несколько усложняет процесс, однако такую ​​работу можно выполнить и самостоятельно, при соблюдении технологии. Главное преимущество в том, что в стропильных ногах нет необходимости запила, а все действия выполняются в два этапа:

  • подшивка снизу специальной опорной планки длиной метр, которая должна надежно упираться в мауэрлат;
  • пара оцинкованных гвоздей вбивается крест-накрест и дополняется третьим гвоздем, который фиксируется сверху конструкции.

Этот вариант крепления целесообразно использовать для стропил небольшой высоты. Для правильного крепления обвязочного бруса необходимо использовать только качественные пиломатериалы, а также выполнять предварительные расчеты.

Подробнее об установке смотрите в видео.

Подведение итогов

Все работы по установке и креплению мауэрлата должны выполняться на основании точных расчетов и с использованием качественных строительных материалов, а также крепежа. Использование бруса ненадлежащего качества или имеющего повышенную влажность может спровоцировать нарушение прочности всей конструкции.

Для крепления мауэрлата к газобетонным стенам требуется использование анкеров со специальными видами дюбелей или химический вариант монтажа. Обязательным требованием является выполнение теплоизоляции армирующего пояса экструдированным пенополистиролом. Строгое соблюдение всех технологических требований позволяет выполнить прочное крепление мауэрлата и создать максимально надежную стропильную конструкцию.

Бесподкосные стропильные конструкции: Существуют три основные схемы сочетания видов крепления стропил к коньковому прогону и к мауэрлату, защищающие стены газобетонного дома от передачи на них распирающей нагрузки от стропильной системы. Кроме того, наслонные стропила позволяют увеличить полезную высоту мансардного этажа: при такой схеме стропил не нужны ригели-затяжки.

1 вариант крепления нерасширяющихся наслонных стропил. «Жесткий» низ — «свободный» верх.

Низ стропила на данной схеме закреплен жестко (с одной степенью свободы): стропильная нога опирается на мауэрлат насечкой (зубом), либо врубкой с подгибкой опорного бруса, либо с упор опорного бруса в мауэрлат. Вариант с выпиливанием стропил хуже, так как в этом случае ослабляется вынос стропильной ноги за пределы мауэрлата. Вариант с подпиливанием снизу опорного (подкосного) бруса лучше, так как сечение стропильной ноги в этом случае не уменьшается. Опорный брус, гвоздевое крепление которого будет испытывать сдвигающие нагрузки, лучше закрепить дополнительно к стропилам боковыми металлическими зубчатыми пластинами или деревянными накладками. У мауэрлата стропильная нога дополнительно стягивается проволочной петлей, которая крепится либо к мауэрлату, либо к анкеру в опорном поясе, либо к анкеру в перекрытиях. Эта петля предохраняет крышу от подъема при сильных порывах ветра. Стропила крепят гвоздями через стальные уголки с обеих сторон, либо через деревянные бруски.

Верх стропила при такой схеме имеет две степени свободы: поворот и сдвиг. Стропильная нога опирается на коньковый прогон через опорный брус с горизонтальной опорной поверхностью, подшитой и закрепленной с двух сторон металлическими зубчатыми пластинами. Крепление стропил с коньковым прогоном (балкой) осуществляется с помощью стальных скоб (выгнутых с жалами в разных плоскостях), либо с помощью петельных пластин (ползунков). Между собой в этом варианте конструкция стриппоила не скреплена! Стропила располагаются рядом друг с другом и ни в коем случае не должны упираться друг в друга. Недостатком данной конструкции является раскрытие конькового узла под нагрузкой на стропила. Эта схема в виде закрепления одного ската может быть использована в конструкциях односкатных крыш с пролетом до 5 метров.

Конструкционные пеноблоки: 7 примеров их использования

Конструкционные пеноблоки представляют собой легкий наполнитель, обеспечивающий высочайший уровень стабильности при транспортировке, коммерческом строительстве и ландшафтном дизайне.

Пенополистирол (EPS) Geofoam составляет 1% от веса грунта и поставляется в виде удобных в обращении блоков, которые можно штабелировать и адаптировать для различных нужд проекта. Это снижает стоимость строительства за счет уменьшения количества необходимой рабочей силы, сокращения стоимости специального и тяжелого движущегося оборудования, а также за счет возможности установки в ненастную погоду.

Geofoam также можно разрезать, чтобы заполнить любое пространство и обойти ранее существовавшее оборудование, такое как трубы, кабели или механизмы.

Давайте рассмотрим три типа проектов, которые выигрывают от использования пеноблоков.

Парковочные конструкции

Geofoam значительно снижает статическую нагрузку на подземные конструкции, такие как парковки. Во многих случаях грунт, окружающий заглубленное сооружение, оказывает на него слишком большое давление, что приводит к деформациям и даже разрушению конструкции.

Но легкие пеноблоки снижают это напряжение и обеспечивают структурную целостность подземных зданий и парковочных сооружений. Блоки Geofoam также уменьшают постоянные нагрузки на конструкцию при использовании в качестве замены почвы и могут использоваться для преобразования крыш гаражей в парки и общественные центры или поля, созданные для имитации окружающего ландшафта.

Конструкционные пеноблоки помогают поглощать воздействие гравитации, землетрясений и других природных сил, поэтому конструкция остается стабильной и прочной.

Автомагистрали и дороги

Спрос на новые автомагистрали и дороги всегда растет, но мягкий грунт часто мешает проектам и замедляет процесс расширения. Тем не менее, конструкционные пеноблоки являются идеальным решением для заполнения, чтобы уменьшить нагрузку на слабый грунт и ограничить степень сжатия.

Наполнитель из структурной пены также обеспечивает защиту от суровых климатических условий. Он впитывает очень мало воды и не расширяется во время дождя.

Также решает проблему морозного пучения на шоссе. При размещении полистирола под проезжей частью мороз не может проникнуть и заморозить земляное полотно, а пеноблоки останутся на месте. Дорога остается ровной и неповрежденной с равномерным тепловым потоком.

Конструкционные пеноблоки идеально подходят для расширения и реконструкции дорог. Он устраняет необходимость в уплотнении и тестировании заполнения и работает, даже если сама почва недостаточно выдерживает дополнительные транспортные нагрузки. Любые ранее существовавшие газопроводы, водопроводы и кабели связи могут оставаться на месте и в эксплуатации во время и после строительства, поскольку для их размещения можно разрезать пенопласт.

Подъем стадиона

Блоки Geofoam

легко настраиваются в соответствии с потребностями любого пространства. Каждый блок может быть предварительно обрезан или обрезан на месте до требуемых точных размеров. Затем его можно удобно перенести в конечное положение. Блоки Geofoam значительно сокращают время и трудозатраты, необходимые для строительства стояков стадиона.

Пенополистирол также обладает шумоизоляционными характеристиками, которые улучшают качество звука в традиционно большом и наполненном эхом пространстве.

Посмотреть в действии: Little Caesars Arena в Детройте

Легкий наполнитель Atlas Geofoam был неотъемлемым компонентом успеха Little Caesars Arena в Детройте. Они предложили гибкое, адаптивное и легкое решение, когда традиционная заливка была неприемлема.

Значительное количество блоков Geofoam было использовано в фундаменте, чтобы уменьшить боковую нагрузку на стены фундамента и на площади, чтобы уменьшить нагрузку на подземный каток. Пешеходные зоны, цветочные горшки и зона бара на открытом воздухе также использовали Geofoam как легкое и экономичное решение для поднятия высоты, где другие альтернативы заполнения были бы менее эффективными или слишком тяжелыми.

Легкий наполнитель Atlas Geofoam

Geofoam от Atlas обладает рядом уникальных преимуществ, которые делают его идеальным конструкционным блоком для заполнения вашего следующего проекта.

Предсказуемое инженерное качество

Благодаря своим стабильным свойствам пена Atlas Geofoam разработана для стабильной работы в любой ситуации.

Существует предсказуемое сопротивление сжатию при деформации всего в 1%, что означает, что вы можете точно предсказать, сколько Geofoam вам понадобится, исходя из прочности на сжатие.

Настраиваемый

Geofoam поставляется в блоках стандартных размеров 32 дюйма, 36 дюймов или 40 дюймов x 48 дюймов x 96 дюймов, но Atlas также предлагает блоки нестандартных размеров до 50 дюймов x 72 дюйма x 288 дюймов.

Блоки Geofoam можно легко разрезать на месте. Итак, если вам нужен блок для индивидуального соответствия пространству, вырезания припусков для уже существующих элементов, таких как трубы или кабели, или создания уникального дизайна, Atlas Geofoam — это полностью настраиваемое решение.

Экономичный

Geofoam не только разработан с высочайшим качеством и может быть адаптирован к уникальным потребностям вашего проекта, но и является одним из самых экономичных решений на рынке.

Блоки легкие, их вес составляет 1/100 веса почвы. Их легко перемещать, и для их установки требуется лишь небольшая бригада, что избавляет ваш проект от значительных трудозатрат.

Также их можно устанавливать в любых климатических условиях, даже в дождь. Таким образом, нет необходимости останавливать строительство каждый раз, когда возникает угроза ненастной погоды, чтобы ваш проект соблюдался в соответствии с графиком и бюджетом.

Экологичность

Усилия по обеспечению устойчивого развития становятся все более необходимыми в строительной отрасли. Мы в Atlas с гордостью можем сказать, что наши продукты Geofoam являются одним из самых экологически безопасных доступных вариантов заполнения.

Блоки Geofoam не содержат каких-либо гидрофторуглеродов (ГФУ) и подлежат 100% вторичной переработке в конце срока службы. Пенополистирол на 98% состоит из воздуха, обеспечивая экологически чистое решение с низким потенциалом глобального потепления (GWP) и нулевым потенциалом разрушения озонового слоя (ODP).

Выберите Atlas для вашего следующего проекта

Atlas Geofoam — идеальный выбор для всех ваших потребностей в структурном заполнении.
