Скважины: теория и практика. Типичные ошибки.Продолжение.

 Здравствуйте уважаемые читатели «Сан Самыча». В предыдущей части статьи мы разобрали, какие могут быть скважины и какие обязательные элементы должны быть у любых источников подземной воды.  Также я рассказал историю про своего приятеля, который, доверившись мастерству бурильщиков, в результате получил скважину, по сути — абиссинский колодец, мягко сказать, очень неудобную в эксплуатации.

В продолжение статьи мы разберем другие типичные ошибки при обустройстве скважины и их последствия.

Ошибка №2. Давайте его поднимем.

Позвонила знакомая с жалобой, что очень часто приходится менять картриджи фильтров тонкой очистки. У неё скважина глубиной 27 метров, насосная станция на основе погружного насоса.

Первый вопрос, который я задал ей по приезде: ставился ли на скважине фильтр? Ответ меня не удивил: «А я не помню. А он должен стоять? А давайте поднимем его и почистим».

 Вообще-то, скважинный фильтр, сделанный по всем правилам, это еще то сооружение. По-моему, его невозможно не запомнить. Это перфорированная (с дырками) труба, обмотанная проволокой или сеткой с мелкой ячейкой, длиной иногда больше двух метров. Кроме того, перед посадкой обсадной трубы или в процессе её опускания, на дно скважины бурильщики должны высыпать несколько ведер щебенки.

Фильтры, как правило, ставятся на все время эксплуатации скважины, и почистить его – задача не менее сложная, чем пробурить новую скважину. Пытаются чистить, правда, заливая скважину водой под напором, накачивая её компрессором и даже взрывая внутри небольшие заряды. На некоторое время, возможно, хватает.

Подняв насос, я прочистил встроенные в нем грубые фильтры и немного укоротил напорную трубу, чтобы насос занял положение в скважине  на метр выше прежнего. Увы, не зная, стоит ли в скважине фильтр, я сделать и посоветовать больше ничего не мог. Разве что сыпануть на дно скважины ведро-другое мелкой щебенки.

Я надеюсь, Вы поняли, что желательно проконтролировать тех, кто Вам делает скважину, в плане установки скважинного фильтра, чтобы они ни в коем случае на этом не экономили. Я нередко встречал скважины вообще без фильтров. Последствия, я Вам скажу, плачевные, как для насосов, так и для их хозяев.

Ошибка №3. Почему весной вода мутная?

Как то  по весне заехали к подруге жены, живущей в своем доме. И в разговоре она заметила, что у неё каждую весну вода из скважины становится мутной и непригодной для питья. Я, подойдя к скважине, скрытой на дне небольшого кессона, сделанного из большой выварки, подковырнул землю носком ботинка.

Все стало понятно. Ни о каком глиняном замке здесь, похоже, даже не слышали. Мало того, импровизированный кессон ни на сантиметр не возвышался над окружающей почвой и был прикрыт обыкновенной для этой большой кастрюли крышкой. А вокруг еще лежали остатки снега.

Открыв крышку, я увидел остатки старого матраца, прикрывающего устье скважины и выходящую из неё трубу.

И все.

Вода просачивалась в сам кессон. Вода по стенкам выварки проходила в землю. И также легко  по стенкам обсадной трубы она попадала в воду скважины, смешиваясь с ней и неся с собой поверхностную муть.

Объяснять что-либо этой женщине было бесполезно. Тем более, что она уже привыкла каждую весну бегать за питьевой водой к соседям. Видимо, так проще и легче.

  Другие ошибки. И чего они только не делают…

Признаться честно, очень редко встречал обустроенные по всем правилам скважины. И совершенно непонятно кто именно пытался сэкономить на этом. То ли мастера по добыче воды, уменьшая себестоимость скважины и увеличивая свой навар, то ли сами хозяева, уменьшая объем оплачиваемых работ и увеличивая по незнанию  собственную головную боль.

Неполная, но оплаченная обсадка трубой скважины приводит к обвалу основания скважины и уменьшению полезного объема и высоты водяного столба, а может привести и к выходу из строя насоса или насосной станции.

Плохо сделанные сварные швы между трубами обсадки могут пропускать грунтовые воды и уже оставили на дне скважин не один десяток погружных насосов, которые никогда не увидят своих хозяев.

В принципе, можно продолжить в том же духе, но стоит ли?! Мне кажется, и так понятно, что, несмотря на кажущуюся простоту, скважина или колодец не совсем простое сооружение. И, как источник водоснабжения Вашего дома, иногда единственный, требует к себе, особенно при обустройстве, повышенного внимания.

Скважина своими руками: экономим как можем

В этом году мне пришлось самостоятельно бурить скважину ручным буром, потому что упал уровень воды в старой скважине. Углубить старую у меня не получилось, так как на дне оказались кирпичи или щебенка и бур не проходил.

Для бурения скважины я приобрел у одного из мастеров специальный бур. Он сборный. Для бурения больших глубин бур наращивается.

Поэтому из фанеры я вырезал подложку, а в штангу вставил небольшой штырь. Сверху надел вторую штангу и зафиксировал ее. Дойдя до десятиметровой глубины, я ощутил, что работать стало намного тяжелее, пошел мел. До этого был слой глины. Да еще и на разборку-сборку штанги уходит очень много времени. Сделав пятнадцать-двадцать оборотов, бур приходится извлекать. При доставании бура усилие составляет, наверное, 50 кг. Самому копать скважину очень тяжело.

Вытащив бур до места, где виден штырь, я вновь подставляю подложку и откручиваю штангу. За раз таких подходов делаю три-четыре, на большее не хватает сил.

После того, как открутили вторую штангу, старайтесь аккуратно вытаскивать оставшуюся, чтобы не уронить ее в скважину. Иначе ее будет очень сложно доставать.

СПРАВКА ОТ АВТОРА

Свои 10 метров скважины я один бурил пять дней. Чем глубже продвигался, тем меньше было глины, так как стал появляться мел. Честно признаюсь, что будь у меня возможность, я бы лучше вызвал бурильщиков. Поэтому прежде, чем браться за самостоятельное бурение скважины, сто раз подумайте.

Пробурив ручным буром 12 метров, я добился уровня воды шесть с половиной метров. На этом этапе я решил установить обсадную трубу. Для этого использовал обычную канализационную трубу диаметром 160 мм с толщиной стенок 3,2 мм. На уровень воды в трубе болгаркой сделал прорези с трех сторон. Ширина прорези меньше 2 мм, длина – 5-6 см. Такие прорези сделал на всю высоту воды. В конце трубы сделал заглушку. Распилил болгаркой снизу трубу, получились как бы лепестки (чтото наподобие тюльпана), потом я их нагрел, соединил вместе и зафиксировал медной проволокой. Ну, а после все замотал армированным скотчем.

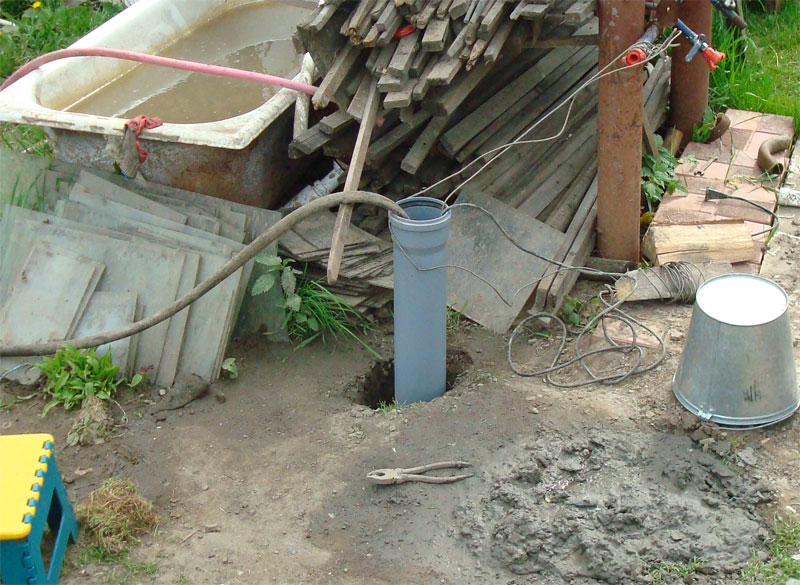

Перед тем как погружать трубу, я еще пару раз опустил бур, чтобы прочистить дно. Как я опускал трубу: предварительно в трубах сделал отверстие, чтобы можно было в него вставить стержень. А после поэтапно, опуская одну трубу и вставляя стержень, сверху вставляя следующую трубу и заматывая ее сверху армированным скотчем, погружал трубы. В принципе, ничего сложного нет.

После погружения последней трубы я вставил в нее насос и начал откачивать воду. Вначале шла вода с глиной, очень насыщенного глиняного цвета. Только спустя четыре откачки вода стала намного чище.

Верхнюю часть трубы я решил забетонировать на глубину 30-40 см и установил сверху трубы заглушку.

Воду я откачивал тем же насосом, который стоял у меня в скважине (скважинным погружным, марка «Спрут»). Он без проблем справился с глинистой водой, хотя воду рекомендуют откачивать поверхностным насосом. Чтобы добиться полной прозрачности воды, ее пришлось откачивать примерно 15 раз.

В целом я доволен результатом. Всем, кто хочет сделать скважину своими руками, я хотел бы пожелать удачи, отсутствия плывунов и много чистой воды.

Иван Федоров

Подписывайтесь на наш видео-канал на youtube

Раскачка скважины на воду — цели, способы, особенности в зависимости от грунта.

2. Раскачка или прокачка скважины это, на самом деле, обычная откачка воды из скважины при помощи насоса, но с учетом некоторых правил, о которых поговорим в п. 4.

Цели раскачки скважины:
    а. выкачать из ближайшего пространства породы-водоноса максимум ила, песка, мелких взвесей так, чтобы вокруг скважинного фильтра образовалась «подушка» из более крупного песка, которая в свою очередь будет выступать доп. фильтром от попадания в скважину ила и мелкого песка.
    б. размыть линзу в пласте породы для большей наполняемости водой.

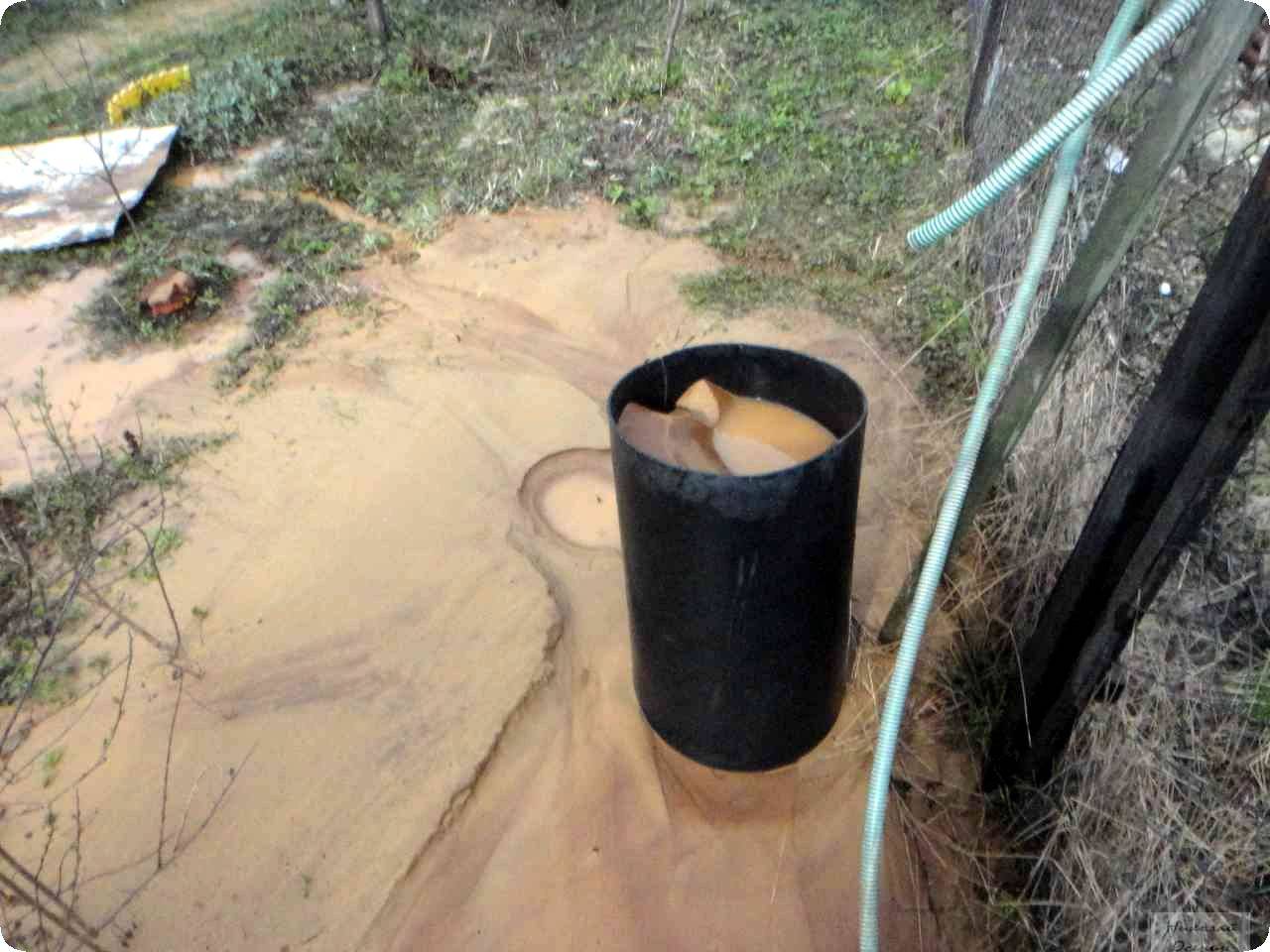

Результатом раскачки скважины должна стать чистая вода без осадков, стабильная и максимально возможная производительность скважины.
То есть, если Вы не поленились и выполняли все манипуляции с насосом (подробно об этом в п.4), не упустили время, а начали раскачивать скважину сразу после окончания буровых работ, то вы получите в итоге скважину с хорошей производительностью  и чистой водой.

Сроки прокачки скважины. Как уже говорилось ранее, начинать раскачку необходимо сразу после окончания буровых работ. Сколько же надо качать? Тут многое зависит от того, в какой породе водонос:

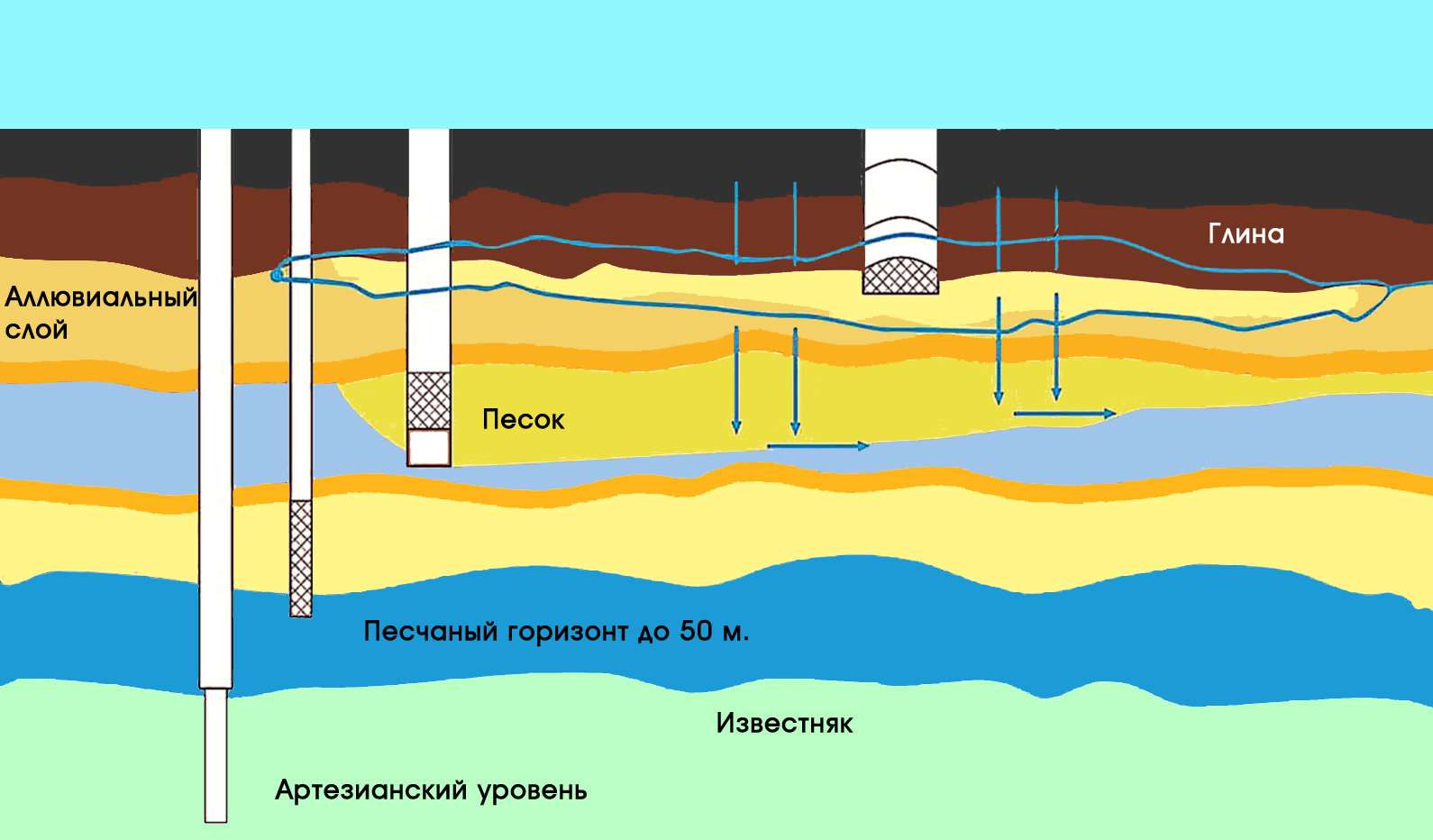

Скала. Если Ваш водонос находится в скале, вам крупно повезло! Прочистить придется только ту грязь, которая могла остаться от бурения. Наши скважины по скале мы сдаем чистыми, поэтому тут ваша задача раскачать линзу, то есть выкачать максимум воды, чтобы понять максимальную производительность скважины и правильно подобрать насос. Резюмируем: водонос в скале практически не нуждается в прокачке, вода в нем чистая и ее много (2-3,5 м3/час). Минимум прокачки один-два дня, максимум — неделя.

Галечник. Также минимум взвесей в породе. Прокачка в среднем один день, вода как правило сразу идет чистая, без мелких частиц ила.

Песок. Как правило, водоносы в песке изначально очень скудные. Для того, чтобы получить от такой скважины стабильную и высокую производительность надо хорошенько поработать. Прокачка такой скважины может продолжаться до двух недель. Здесь есть риск потерять насос, пески могут заятнуть его если насос будет опущен слишком низко. О том, как правильно опустить насос для прокачки скважины читайте в п . 4. Будьте готовы к тому, что на прокачку уйдет не один насос. Песка в такой породе много, насосы с трудом справляются с такими нагрузками. Периодически нужно вытаскивать насос и пропускать через него 1-1,5 куба чистой воды. Резюмируем: водонос в песке требует много временных и физических затрат на прокачку. Скважину нужно качать постоянно контролируя и увеличивая по мере наполняемости время откачки воды, регулярно необходимо проверять насколько легко поднимается насос и периодически менять глубину погружения насоса. Подробнее ниже в п.4.

Глина. Одна из самых сложных скважин для прокачки — скважина на глину. Глина вымывается из линзы скважины дольше всего, также глина дает уж очень выразительный грязный цвет воде, в то время как такое же количество песка не дало бы такого эффекта. Прокачивается скважина с глиняным водоносом также вибрационным недорогим насосом, можно прикрутить нижней гайкой к насосу кронштейн, чтобы лучше взбалтывать глину при прокачке. Зачастую в таких скважинах после длительной прокачки и нескольких сломанных насосов принимается решение о промывке и, как правило, промывка дает очень хороший эффект. Резюмируем: прокачка скважины на глину процесс длительный, физически сложный (много манипуляций с насосом), но выполнимый. Срок прокачки такой скважины может растянуться до трех недель.


Утепление и обустройство колодца

Почему колодец, а не скважина?

Рис.1 Установка для выемки грунта.

В описанном ниже примере уровень залегания артезианской воды составил от 80 до 150 метров. Пробурить такую скважину будет дорого с точки зрения финансов и самое главное вода на таких глубинах уже является достоянием государства.
И второй момент: пользоваться единолично такой скважиной необходимо постоянно, проливать и откачивать воду, чтобы она не заилилась, при необходимости менять глубинный насос.

После того, как выбор сделан, можно выкапывать шахту до глубины водоносного слоя. Наш колодец в 20 колец был вырыт вручную за 5 дней в 20 колец (плюс одно кольцо сверху). Все кольца скреплены скобами.

К следующим этапам работ лучше приступать после полной и естественной усадки грунта, когда пройдут проливные дожди, но до прихода холодов.

Первый этап: глиняный замок

Для чего он нужен? Талые и дождевые воды не должны попадать в накопительную часть питьевого колодца как как они могут принести опасные микроорганизмы и нитраты с поверхности воды. И главная задача глиняного замка – отвести поверхностные воды от шахты колодца.
Производим снятие верхнего горизонта плодородной почвы (в сухую погоду) вокруг колодца до глины в радиусе 1,5 метров. Если почва разновидности суглинок, и глина находится на расстоянии 50-60 сантиметров – снимается примерно 70 сантиметров.

Отдельно завозим глину без каменистых включений, она должна хорошо мяться и раскатываться в руках.
Глину утрамбовываем слоями: каждые 20-25 см аккуратно увлажняем и равномерно уплотняем ее (для уплотнения можно использовать подручные средства, например, полено). Достаточно выполнить 3 таких подхода, чтобы достигнуть слоя глиняного замка в 40 сантиметров.

Второй этап: укрытие геотекстилем.

На следующем этапе проложим между слоями конструкции геотекстиль. Он предотвратит возможное смешение слоев, равномерно распределит эксплуатационные нагрузки, а также будет способствовать быстрому отведению влаги и замедлению эрозии почвы.

Третий этап: утепление колец колодца.

Рис.2 утепление экструзивными панелями колец колодца.

В описанном ниже примере уровень залегания артезианской воды составил от 80 до 150 метров. Пробурить такую скважину будет дорого с точки зрения финансов и самое главное вода на таких глубинах уже является достоянием государства.
И второй момент: пользоваться единолично такой скважиной необходимо постоянно, проливать и откачивать воду, чтобы она не заилилась, при необходимости менять глубинный насос.
После того, как выбор сделан, можно выкапывать шахту до глубины водоносного слоя. Наш колодец в 20 колец был вырыт вручную за 5 дней в 20 колец (плюс одно кольцо сверху). Все кольца скреплены скобами.

Четвертый этап: песок и бордюры.

Рис. 3 отсыпка песка и установка бордюров

Пятым этапом работ по обустройству дачного колодца будет отсыпка песка и установка бордюров для обрамляющего контура колодца. Слой песка после увлажнения и уплотнения должен составлять около 25 сантиметров, тут же устанавливаем бордюры для контура.

Пятый этап: утепление контура у колец колодца пенополистиролом.

Его толщина и размеры листа — 50х600х1200мм.
Аккуратно подрезаем и укладываем листы так, чтобы их стыки оптимально обрамляли колодец, мелкие пустоты можно заполнить строительной пеной.

Шестой этап: подготовка и бетонированию площадки.

На пенополистирол и песок равномерно раскладывается металлическая сварная кладочная сетка, которая не должна доходить до отмостки и до колодца 5-6 сантиметров. Для страховки от пучинистого грунта рекомендуется закрепить к кладочной сетке еще один слой пенополистирола.

Для приготовления бетонной смеси понадобится:

• Цемент ЦЕМ II А-И 42,5Б Holcim
• Вода
• Песок
• Щебень фракций 20-25 мм.

На один замес в бетономешалку загружаем 2 ведра щебня (10 л., с верхом) и 2 ведра песка ( 10 л. ведра, заполненные на 1/3). Перемешиваем составляющие. Далее добавляем 16 кг цемента ExtraCEM 500 и 2/3 ведра воды, с последующим усреднением 2-3 минуты.
Полученную бетонную смесь укладываем толщиной 12-15 сантиметров, равномерно уплотняя бетон методом штыкования кельмой. При обустройстве бетонной плиты необходимо учесть, что по периметру колодца необходим небольшой уклон для отлива воды.
После укладки бетонной смеси нужно рекомендуем укрыть бетон пленкой, и в течение 7 дней поливать водой для набора прочности.

Седьмой этап: утепление колодца с помощью домика.

Завершающий этап – оформление конструкции. Крыша колодца – закроет систему сверху. Каменные бортики, деревянный вал, массивная ручка и красивая емкость для воды обеспечат конструкции эстетически законченный вид.

Как прокачать скважину после бурения

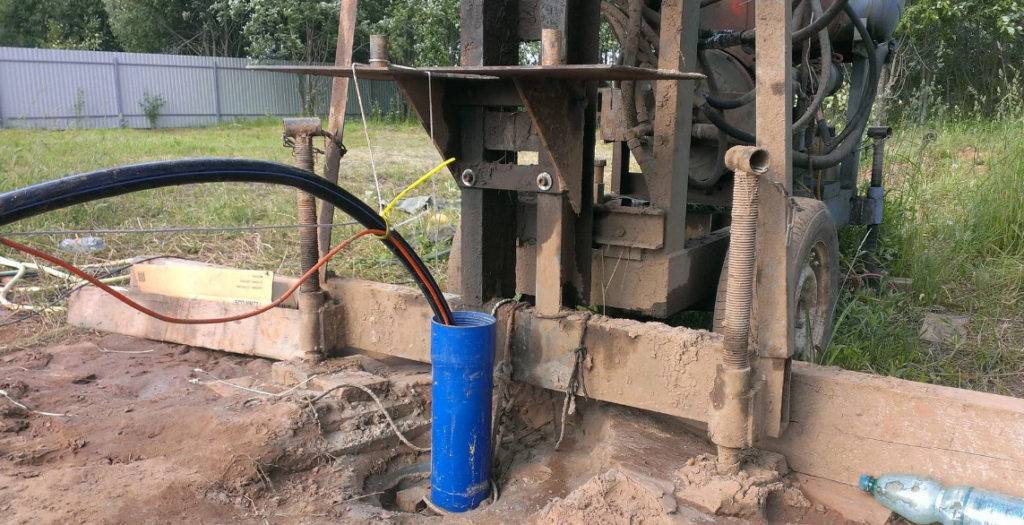

Исследования на участке закончились удачно и вот уже завершаются работы по бурению скважины. Все волнения позади, очень скоро можно будет попробовать воду из глубин, но есть еще один важный этап, без которого качественная эксплуатация скважины практически невозможна. О том, как прокачать скважину после бурения, чтобы получить кристально чистую воду, мы расскажем в этой статье.

Для чего нужна

После окончания бурения скважины обязательно делают ее прокачку. При первом запуске насоса из трубы идет мутная, совершенно непригодная для употребления вода. Такую воду нельзя использовать даже для технических нужд. Можно выключить насос и оставить скважину, чтобы вода в ней отстоялась. В этом случае скважина очень быстро заилится и не будет давать воду.

Первая вода В водоносном слое содержатся как крупные частицы, так и самые маленькие. Постоянно двигаясь, мириады частиц проходят через сетчатый и гравийный фильтры, оседают на дно ствола, постепенно заиливая его и снижая глубину забора воды. В первое время вы сможете доставать чистую воду, но очень скоро производительность скважины упадет до нуля.

Прокачка скважины в самом начале эксплуатации нужна, чтобы удалить из расположенного возле трубы водоносного слоя все самые мелкие частицы. На начальном этапе прокачки из скважины будет идти очень грязная вода. Чем больше она будет выкачиваться, тем чище и светлее будет становиться. Для глубоких сооружений в глине или известняке понадобится несколько недель, чтобы сделать качественную прокачку. Для неглубоких скважин в песке прокачивать воду нужно будет до 12 часов.

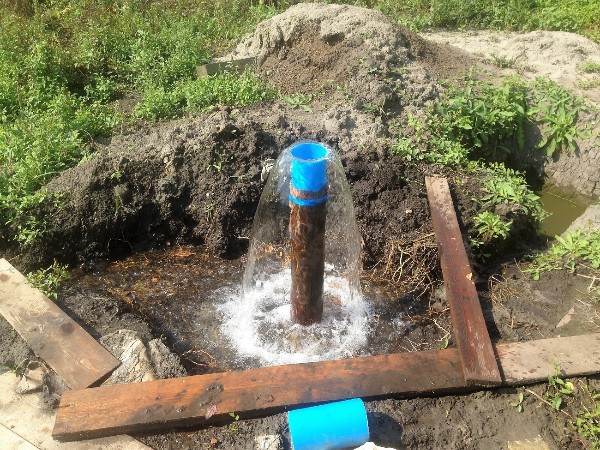

Прокаченная скважина

Длительность прокачки скважины на глиноземных участках связана с тем, что глинистый мутный раствор образуется как во время бурения, так и при активном промывании. Мелкие частицы глины проникают в водоносные слои и очень трудно поддаются вымыванию. Придется откачать слишком большой объем воды, чтобы достичь нужного результата. В итоге после длительного процесса очистки вас порадуют чистая вкусная вода и продолжительный срок эксплуатации скважины.

Технология проведения

Интенсивное выкачивание воды из готовой скважины в начале ее эксплуатации называется прокачкой скважины. Для получения хорошего результата необходимо соблюдать несколько очень важных аспектов.

Выбор насоса

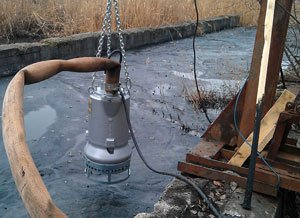

Прокачка центробежным насосом

Новый мощный насос, приобретенный для подачи воды на участок, опускать в сооруженную скважину не рекомендуется. Дорогостоящее оборудование лучше использовать для перекачивания хорошей воды. Процесс прокачки скважины желательно проводить погружным насосом, купленным за невысокую цену. Во время работы насос будет периодически выходить из строя из-за большого количества мутной взвеси, но его хватит для достижения желаемого результата. Справиться с такой большой нагрузкой под силу только погружной центробежной модели насоса.

Подвешивание оборудования

Установка насоса

Во время прокачивания скважины стоит обратить внимание на высоту крепления центробежного насоса. Замерить глубину дна скважины. Насос следует опустить на 80 см выше дна, чтобы он находился на одной линии с гравийным фильтром. Такое расположение оборудования позволяет максимально захватывать ил и выводить его наверх. Насос нужно периодически отключать, поднимать наверх и тщательно промывать чистой водой.

Длительность

Каких-то точных данных по затрате времени нет. Длительность процесса зависит от степени загрязнения скважины и от интенсивности забора воды. Чем больше воды будет откачиваться. тем больше мелких частиц будут выводиться наверх. Непропущенный фильтром песок крупной фракции осядет на дно и будет выполнять роль фильтрующего слоя.

Обратите внимание! Для получения хорошего результата нужно откачать несколько десятков тонн подземных вод.

Ошибки

Правила установки насоса

Распространенные ошибки:

• Насос опущен слишком близко ко дну скважины. В таком положении оборудование работает плохо, быстро забивается илом и останавливается. Возможно полное погружение насоса в ил. Достать из такого положения аппарат довольно-таки сложно.
• Насос расположен слишком близко к верхней точке водоносного слоя. В этом положении его использование не имеет никакого смысла. Основная часть мелких частиц оседает ближе ко дну скважины. Проведенная таким образом прокачка не даст хороших результатов и очень скоро скважина прекратит свое функционирование.

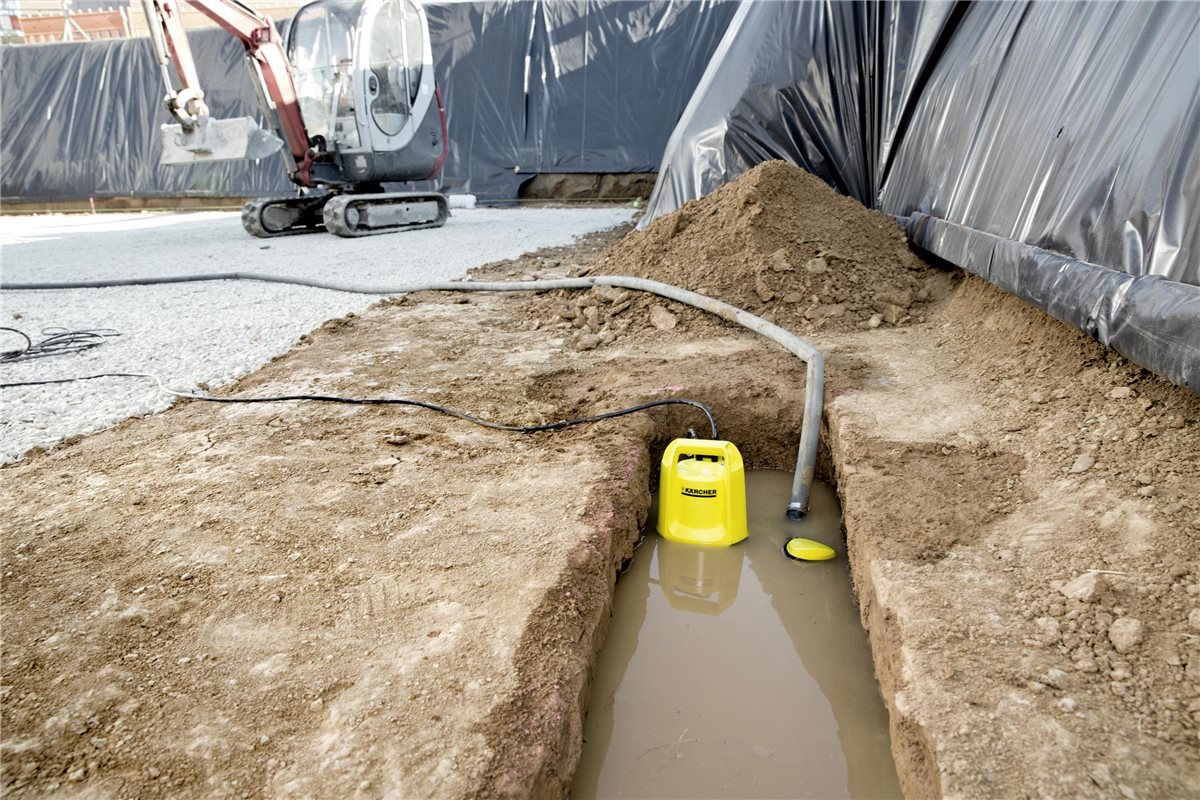

• Откачанная из скважины вода должна отводиться подальше от сооружения, чтобы вновь не попадать туда, откуда ее выкачали. Непродуманный отвод грязной воды может привести к затянувшемуся процессу откачки скважины.
• Насос спускать в скважину нужно не на шнуре, а на тонком тросе. Если вдруг оборудование застрянет в иле, трос не оборвется, и вы сможете достать насос на поверхность.

Борьба с заиливанием

Заиленность скважины

Периодически выполняя профилактические работы, вы продлите сроки эксплуатации скважины. Во время снижения водозабора регулярно включайте насос минимум на два часа. Образовавшуюся на дне пробку из ила можно попробовать вымыть. Для этого потребуется открыть скважину и опустить вниз до насоса шланг. Подавая под давлением в шланг чистую воду, вы размоете образовавшиеся донные отложения. Вода с отложениями поднимется вверх по межтрубному пространству и выльется за пределы скважины. Промывать нужно до тех пор, пока не увидите в выплескивающейся воде донный гравий. После этого нужно откачать воду из скважины.

Эксплуатировать скважину несложно, если буровые работы и обустройство сооружения будут проведены с соблюдением технологий. Правильно проведенная прокачка скважины позволит вам обеспечить свой дом чистой водой в достаточном количестве на долгое время.

Видео

О правилах прокачки скважины смотрите следующий видеоролик:

;

Очистка скважин вручную — статьи компании СЗБК № 1

Любая скважина со временем начинает покрываться илом и забиваться песком. Из-за этого скважины приходиться чистить время от времени, а также осуществлять капитальный ремонт. Так как капитальный ремонт скважины и её очистка стоят немалых денег, владельцы скважин пробуют производить ремонт самостоятельно, без помощи из вне. С чего стоит начать ремонт скважины?

1. Сперва всегда нужно определить ту или иную причину, в результате которой скважина работает неправильно или неисправно:
   • одной из причин может выступать сломанный насос, которые как раз и нужно отремонтировать
   • причиной неисправной работы может быть перекрытый из-за строительных работ водоток
   • самой распространённой причиной на практике является заиливание скважины
2. Чтобы произвести очистку скважины, понадобится большое количество воды, погруженный насос, желонка и тросы достаточной длины.

Промывка скважины

В ходе эксплуатации скважины можно столкнуться с такой проблемой, как оседание глины и песка вокруг фильтра на дне скважины. Со временем песок и глина заполняют свободное пространство, тем самым не давая воде попасть внутрь скважинной трубы. Есть несколько способов очистки скважины от песка:

1. Погруженный насос вытаскивают из скважины. Желонку опускают в скважину вместо насоса. Желонка бросается в скважину и понемногу очищает глину с песком, которые накопились внутри фильтра. Дополнительно в скважину опускают погруженный насос. Это делают для того, чтобы он высасывал воду с примесями. При желании и возможности желонку можно заменить на металлическую пику. Пика должна иметь длину, значительно превышающую диаметр скважины, так как в противном случае она может там застрять. Верхняя часть пики должна иметь специальное ушко для закрепления троса. Внимание, ни при каких обстоятельствах не используйте вместо пики лом, ведь он выскользнет из тросовой петли и вы не сможете достать лом из скважины.
2. В скважину погружается насос, заполненный водой с поверхности. Задачей насоса будет направление вниз потока воды под давлением. Одновременно с этим насос нужно поднимать и опускать с помощью троса. Это создаст в области фильтра зоны разряжения и напряжения. Результатом работы такого насоса будет размывание песка, который оседает непосредственно на фильтре. Чаще всего весь размытый песок поднимается наверх скважины или его уносит подводный поток. Когда в дело вступит нижний насос, его работу можно совместить со сбрасыванием в скважину металлической пики.

Однако, пики и желонки можно применять не во всех случаях. Если скважина имеет полиэтиленовые трубы, то такие приспособления применять нельзя, так как это приведён к разбиванию полиэтиленовых стенок.

Как достать гравий из скважины

Водоносная скважина-это хорошая альтернатива городскому водоснабжению на приусадебном участке. Но даже при самом благоприятном обслуживании и уходе, со временем происходит ее загрязнение и, как следствие, засор. Поэтому, чем раньше обнаружиться загрязнение, тем легче и быстрее очистить скважину.

Что же должно обращать на себя внимание в первую очередь

• Снижение подачи воды
• «Бульканье» крана
• Подача воды с перебоями
• Появление  мутного осадка



Основные причины, приводящие к засору скважины

• Не постоянный или недостаточный водозабор.

Частичное расходование водоисточника приводит к его застою, оседанию  около фильтра ржавчины, глины, отложений кальция, крупинок пород. Ячейки фильтра закупориваются и процесс подачи воды нарушается, вплоть до полной остановки, особенно при не всезонном использовании. Это может случиться уже через год-два после запуска скважины. При постоянной эксплуатации процесс заиливания приостанавливается и растягивается на десятилетия.

• Не квалифицированное обустройство и  монтаж оборудования  (кессона,оголовка),  скважины ,приводящее к попаданию извне инородных предметов, песка, крупинок земли и т. д.
• Не правильно выбранная модель фильтра- с меньшим диаметром, чем труба или с чрезмерно крупными ячейками. Нарушение целостности фильтра
• Использовании вибрационного насоса, который качает воду сверху, а на дне она застаивается  и способствует оседанию в ней мелких частиц
• Разгерметизация обсадной колонны

Установить причину и характер засора можно при использовании так называемой печати. При опускании в забой на ее эластичной поверхности остается оттиск предмета , закупоривавшего скважину. Поможет также видео инспекция скважины, но только если вода не мутная.



Способы очистки водонасосной скважины

Очистка скважины основывается на трех основных элементах- прокачка, промывка водой, продувка воздухом под давлением.

Как вытащить гравий из скважины

Прокачка с помощью вибрационного насоса

Простой для использования метод, но при ряде случаев малоэффективный.                                                                       Вибрационный насос хорошо расправляется с песком, мелкими камнями, гравием , присутствующими в воде. Применяют для очистки загрязненной, заиленной скважины с возможностью засасывания твердых частиц. Прибор имеет потенциал для  удаления со дна  забоя песка, гравия , мелких камней.                                                                          Иногда  происходит поломка обратного клапана, но  низкая стоимость деталей и быстрый ремонт (за несколько минут) насоса, являются  его преимуществом. Такие модификации как «Малыш», «Ручеек» с нижним забором воды хорошо зарекомендовали себя в прочистке скважин, особенно скважин на песок. При глубине скважин более 50 м, производительность насоса снижается.

Время непрерывного использования насоса не более получаса, потом необходимо сделать 15 минутный перерыв. Прокачка с применением вибрационного насоса не загрязняет прилегающую территорию, а вся жидкость сливается в определенное место. Однако   для постоянного использования насос не рекомендуется.



Промывка водой с поверхности

Как достать гравий из скважины. Промывку водой насосом с поверхности   проводят, чтобы очистить скважину от мутности, ржавчины, песка, гравия. При помощи насоса жидкость движется между скважиной и емкостью, сама же грязь  остается на дне емкости и регулярно удаляется. Мощность насоса при этом должна быть большой. Если применять при очистке химические вещества (например, ортофосфорную кислоту), то можно удалить кальциевые отложения и ржавчину. Чтобы погасить кислоту, применяют гидрокарбонат натрия или соду (пищевую). После химобработки скважину прокачивают еще часов шесть.

В забой вода поступает через длинный шланг, который спокойно должен доставать до дна. Это позволяет прочистить максимально хорошо сам фильтр.



Очистка с применением двух насосов

При глубине артезианской скважины от 50 м эффективным методом промывки является совместное применение двух насосов. Для работы необходимы глубинный и поверхностный насосы. Один, находящийся в скважине, будет проводить откачку загрязненной жидкости на прилегающую территорию, а другой – направлять промывающую жидкость на дно. Мелкие камни и песок, находящиеся в скважине , способствуют быстрому износу насоса.



Применение желонки

Способ применяется для эффективного удаления при помощи желонки большого количества мелких камней, песка, отложений, чтобы достать гравий из скважины. Этот метод способен быстро возродить скважину, вернув в рабочее состояние.

  Желонка представляет собой стальную трубу 1-1,5 м длиной. С одной стороны за рычаг-проушину закрепляется трос, а с другой находится клапан. Из обсадной трубы полностью выкачивается вода. Желонка рывком опускается на самое дно, от удара клапан раскрывается и заполняется грязью. Процедура не однократно повторяется, регулярно очищая желонку от грязи.

Как достать гравий из скважины. Применяют разбуривание с использованием долотьев, с последующим желонкованием и откачкой эрлифтом.

Нестандартные предметы извлекаются специальными ловильными инструментами или спецзахватами, но предварительно необходимо выправить упавший предмет для лучшего захвата.

Чтобы скважина обеспечивала чистой, питьевой водой  на протяжении долгого времени, важно, производить правильно монтаж насосного оборудования, своевременно промывать забой скважины и отводить загрязненную воду!

КАК РАБОТАЕТ СКВАЖИНА?

К счастью, современные скважинные системы работают немного иначе, чем в прошлом. Владельцам колодцев больше не нужно опускать ведро в яму в земле и транспортировать ведра, наполненные водой, туда, где она им нужна. Современная сантехника сегодня значительно упрощает жизнь, но задумывались ли вы когда-нибудь, как работает колодец?

Если вы привыкли к городской воде, у вас могут возникнуть вопросы о том, как работает колодец в вашем новом сельском доме. Или, возможно, в вашем нынешнем доме есть колодец, но вы не особо задумывались об этом, так как вода кажется хорошей.Однако так ли безопасна вода? Нужно ли что-то делать, чтобы поддерживать его? Что может пойти не так?

Дело в том, что есть проблемы с колодезной водой, которые нужно понимать. Зная больше о том, как работает скважина, вы сможете лучше понять свои возможности и обязанности. В конечном счете, с колодезной водой качество воды зависит от вас.

Колодезная вода и ваш дом

Колодезная вода – это неочищенные подземные воды, хранящиеся в водоносных горизонтах (подземных слоях пористой породы).Скважины бурятся на глубину до 1000 футов в скале, чтобы получить доступ к воде. Обсадная труба устанавливается в отверстие и окружается бетонным или глиняным герметиком для защиты от загрязнений. Вода проходит через этот корпус с помощью скважинного насоса. Система скважин закрывается над землей. Затем вода поступает в ваш дом по трубе, соединенной между корпусом и напорным баком (обычно расположенным в подвале вашего дома). Оттуда он распределяется по кранам по всему дому.

У некоторых людей сложилось впечатление, что колодезная вода «чистая», поскольку она берется из недр земли.Однако именно дождевая вода перемещается по воздуху, по земле и через почву. К тому времени, когда колодезная вода попадет в ваш дом, скорее всего, это будет нечто большее, чем просто вода. Эти элементы могут повлиять на ваши трубы, одежду, пищу, кожу и ваше здоровье.

Что в колодезной воде?

Колодезная вода, скорее всего, будет жесткой, а это означает, что она содержит такие минералы, как кальций и магний. Вода, содержащая минералы, может быть полезной. Тем не менее, слишком много минералов может привести к отложениям в трубах и системах отопления, что приведет к дорогостоящему ремонту.Жесткая вода также плохо работает с мылом и моющими средствами, оставляя пятна на посуде, дверях душа и, как правило, не очищает вещи так же хорошо, как мягкая вода.

Вода, поступающая из вашего колодца, также с большей вероятностью может столкнуться с другими загрязняющими веществами. В зависимости от того, где вы живете, могут присутствовать железо, сернистый газ, мышьяк, нитраты, дубильные вещества и различные другие элементы, встречающиеся в природе. В некоторых частях страны нет проблем с железом. Напротив, в других районах могут быть целые кварталы с железными фильтрами для всего дома, чтобы предотвратить образование пятен ржавчины на всем, к чему прикасается вода.

Владельцы домов с колодезной водой должны проверять свою воду у лицензированного специалиста не реже одного раза в год. Многие загрязняющие вещества нельзя увидеть или почувствовать запах, поэтому вам нужно убедиться, что нет ничего, что могло бы повлиять на здоровье вашей семьи.

Защита от загрязнения

Помимо факторов окружающей среды, которые могут быть в вашей колодезной воде, вы также должны убедиться, что обсадная труба колодца находится в хорошем состоянии. В этой камере находится скважинный насос, и она должна оставаться полностью закрытой, чтобы поддерживать чистоту источника воды.Трещины в крышке колодца или стенках обсадной трубы оставят колодец открытым для грязи, насекомых или грызунов, которые могут вызвать рост бактерий e.coli внутри колодца.

Наличие этих бактерий в воде не так уж плохо, если вы используете ее для стирки или принятия душа. Тем не менее, это может стать проблемой, когда речь идет о воде, которую вы пьете и используете для приготовления пищи. Хотя это и не вредит вашему здоровью, употребление бактерий e.coli может вызвать боль в животе и диарею. Единственный способ узнать наверняка, есть ли у вас бактериальное загрязнение в вашем колодце, — это проверить его.Если результаты теста окажутся положительными, не волнуйтесь, есть решение! Местный специалист по водным ресурсам может «шокировать» колодец с помощью хлора, но обязательно осмотрите сам колодец, чтобы убедиться, что он снова будет надлежащим образом герметизирован после завершения. В противном случае он просто снова загрязнится.

Вот контрольный список для поддержания скважины в хорошем рабочем состоянии:

• Всегда привлекайте лицензированных или сертифицированных специалистов по обслуживанию для любого обслуживания вашей скважины
• Проводить тестирование ежегодно или при обнаружении изменения вкуса, внешнего вида или запаха
• Держите опасные химические вещества подальше от колодца
• Время от времени проверяйте крышку отсека, чтобы убедиться, что она надежно закреплена и находится в хорошем состоянии
• Убедитесь, что крышка находится на высоте не менее 6 дюймов над землей
• Следите за тем, чтобы в области крышки колодца не было мусора, и соблюдайте осторожность при скашивании или перемещении вокруг нее

Существует множество продуктов, которые могут дать вам уверенность в том, что вы пьете и моетесь качественной водой. Например, смягчитель воды поможет отфильтровать излишки минералов, из-за которых ваши волосы могут стать мягкими, кожа будет зудеть, а мытье будет затруднено. Система фильтрации нейтрализует такие элементы, как хлор, железо, марганец и другие, что устраняет нежелательные вкусы и пятна. И вы могли бы рассмотреть возможность установки системы обратного осмоса для устранения вредных примесей в питьевой воде.

Помните, колодезная система доставляет воду из-под земли к вашему дому; он ничего не делает для обработки или дезинфекции воды.Благодаря анализу воды, точному диагнозу и рекомендациям вы сможете справиться даже с самой сложной колодезной водой.

Ремонт скважин на воду | Установка новых колодцев

Ваши краны начинают брызгать

Ах да, жуткий треск. Разочарование мы знаем. Определенно признак того, что ваш колодец нуждается в ремонте. Вы включаете краны, и прежде чем вы видите, что вода выходит, происходит воздушный поток, и вода выплевывается короткими струйками, прежде чем она течет нормально. Как правило, это означает, что воздух в вашей системе (если он остается) может быть причиной того, что ваш водяной насос нуждается в обслуживании или замене.Это может быть простое решение, например, замена клапана или повреждение трубы, подключенной к насосу. Еще одна возможная причина страшного разбрызгивания заключается в том, что ваш насос, возможно, придется опустить из-за падения уровня грунтовых вод.

Вы слышите странные звуки, которые могут указывать на то, что ваш колодец нуждается в ремонте.

Вы слышите жужжание или другие странные звуки, когда открываете кран? Это признаки проблемы с водяным насосом, когда вам нужен ремонт или замена водяного насоса.



Поврежденные крышки скважин

Правильно установленная крышка или крышка колодца очень важны, поскольку загрязняющие вещества могут попасть в систему водоснабжения вашего дома. Если крышка на верхней части обсадной трубы повреждена, животные могут заползти внутрь, разлагаться, вызывая повышение уровня бактерий, что может вызвать проблемы с пищеварением при употреблении. Крышка колодца должна находиться на высоте не менее шести дюймов от земли, и домовладельцы должны избегать выращивания растений или строительства чего-либо вокруг крышки колодца, а также в целом следить за тем, чтобы ничто не могло попасть или просочиться в колодец через крышку колодца.



Вода в вашем колодце плохо пахнет.

Чувствуешь запах тухлых яиц? Сероводородный газ (H ₂ S) может придавать воде вкус или запах тухлых яиц. Этот газ может находиться в скважинах где угодно, газ встречается в природе – в результате распада и химических реакций с почвой и горными породами. Итак, теперь вы знаете. Это можно лечить. Пожалуйста, позвоните нам для вашей первой попытки хлорирования, таким образом, мы сможем показать вам, как сделать это правильно самостоятельно в следующий раз, когда это потребуется.



Вода из вашего колодца имеет неприятный вкус или внешний вид.

В любое время, когда во вкусе, запахе или внешнем виде вашей колодезной воды происходят заметные изменения, лучше обратиться к специалисту. Изменения в воде вашего дома могут указывать на присутствие множества разных вещей. Лучше всего проверить систему в качестве меры предосторожности.

Колодезная вода

Эти курсы перечислены для того, чтобы помочь лицензированным бурильщикам, установщикам насосов и установщикам очистных сооружений найти возможности онлайн-обучения.Ни один из приведенных ниже списков не спонсируется Департаментом окружающей среды и охраны природы штата Теннесси. У нас нет никакого контроля над сборами, возмещением, сертификатами обучения или информацией для входа в систему. Лицензиат несет ответственность за получение сертификата о прохождении курса от издателя курса. После получения сертификата лицензиат обязан убедиться, что Отдел водных ресурсов получил его копию. ВСЕГДА сохраняйте копии сертификатов для своих файлов.

Юбилей компании South Atlantic Well Drillers

o   Что: конференция и выставка

o   Когда: 31 июля – 2 августа 2021 г.

o   Где: См. веб-сайт

o   Веб-сайт

o   Телефон: 855-987-7469

o   Обратите внимание, что даты публикации юбилея охватывают крайний срок CEU 31 июля.

Кредиты, заработанные в июле 2021 года, засчитываются в цикл продления на 2021–2022 годы.

Кредиты, заработанные в августе 2021 года, засчитываются в цикл продления на 2022–2023 годы.

Ассоциация водозаборных скважин штата Теннесси (TWWA)

o   Что: Конференция TWWA в Пиквике

o   Когда: пятница, 12 ноября 2021 г.

o   Где: Государственный парк Пиквик-Лендинг,

.

o   Веб-сайт

o   Электронная почта:  [email protected], [email protected]

o   Телефон:  865-761-4363

Национальная ассоциация подземных вод (NGWA)

o   Что: Мероприятия и образование, по запросу, онлайн-обучение

o   Веб-сайт

o   Электронная почта:  customerservice@ngwa. орг

o   Телефон: 800-551-7379

o   Неделя подземных вод, 2021 г.

o   Варианты курсов по требованию

Красный вектор

o   Что: онлайн-обучение по требованию

o   Веб-сайт

o   Варианты курса:

• Конструкция водяной скважины
• Труба из ПВХ, какую использовать?
• Основы водных ресурсов: гидрология подземных вод
• Основы водного хозяйства: Загрязнение подземных вод
• Восстановление водоносного горизонта

Насосные системы Gould

o   Что: онлайн-обучение по требованию

o   Веб-сайт

o   Варианты курса:

• Курс частотного привода (2 часа))
• Основные системы водоснабжения (2 часа)

Национальная ассоциация бурения

o   Что: Конвенция NDA 2021

o   Когда: 27–29 сентября 2021 г.

o   Веб-сайт

o   Варианты курса: см. повестку дня на веб-сайте

.

Национальная ассоциация бурения

o   Что: по запросу, Онлайн-обучение

o   Веб-сайт онлайн-обучения

o Варианты курса:

• Сертификат безопасности бурения (3 часа))
• Сертификат знаний о подземных водах (3 часа)
• Сертификация строительства контрольной скважины (3 часа)

Международная школа бурения скважин (ISWD)

o   Что: онлайн-обучение по требованию

o   Веб-сайт

o   Варианты курсов: см. веб-сайт, доступно 13 курсов.

Обучение OSHA (29CFR 1910.120)

o   Что: Общее обучение OSHA

o   Где: Несколько онлайновых или личных поставщиков

o   Варианты курса:

• HAZWOPER 24/40 ЧАСОВ (8-часовой курс повышения квалификации)
• 10/30 ЧАСОВ КОНСТРУКЦИЯ
• 10/30 ЧАСОВ ОБЩАЯ ПРОМЫШЛЕННОСТЬ

Национальный бурильщик

o   Что: онлайн-обучение по запросу

o   Веб-сайт

o   Телефон: 248-362-3700

o   Варианты курса:

• Безопасность от начала до конца (1 час. )
• Строительные блоки, чтобы думать как бурильщик (1 час)
• Методы контроля твердых частиц, выбор и выполнение (1 час)

Ассоциация качества воды (WQA)

o   Что : Конвенция и выставка

o   Когда: см. расписание на веб-сайте

.

o   Где: Лас-Вегас, штат Невада,

.

o   Веб-сайт

o Даниэль Леблан (координатор обучения) 630-929-2508

o   Электронная почта: [email protected]

o   Телефон: 630-505-0160

Ассоциация подземных вод Кентукки (KYGWA)

o   Что: Ежегодная выставка

o   Когда: уточняется

o   Где: TBA

o   Веб-сайт

o   Электронная почта: Скотти[email protected]

o   Телефон: 502-782-7054

Класс частной скважины

o   Что: запланированные вебинары, тренинги, конференции; Мастерские

o   Когда: посещение веб-сайта для регистрации на вебинары и т. д.

o   Веб-сайт

o   Телефон: 866-522-2681

o   Примечание. Перед началом занятий убедитесь, что организатор выдает сертификаты CEU для нужных классов.

Американский фонд грунтовых вод

o   Что: конференции и обучающие семинары

o   Когда: см. расписание на веб-сайте

.

o   Где: несколько местоположений, адреса см. на веб-сайте.

o   Веб-сайт

o   Телефон: 800-423-7748

Совет по водным системам (WSC)

o   Что: Собрания участников

o   Когда: 24 марта 2021 г.

o   Где: виртуальная встреча, см. веб-сайт.

o   Веб-сайт

o   Телефон: 202-625-4387

Международная ассоциация геотермальных тепловых насосов (IGSHPA)

o   Что: курсы по требованию, онлайн и очные курсы для тех, кто интересуется геотермальными системами.

o   Когда: см. расписание на веб-сайте.

o   Где: расписание смотрите на веб-сайте.

o   Веб-сайт

o   Телефон: 1 (800) 626-4747

o   Электронная почта: [email protected]

Франклин Электрик (Технология Франклина)

o Что: Возможности онлайн-обучения по требованию

o Когда: по запросу

o Где: онлайн

o Веб-сайт

o Электронная почта: [email protected]

o Телефон: Дэвид Бамбалоу (765) 499-1165

o Примечание. Участнику необходимо создать учетную запись, а затем найти класс в разделе «Сертификаты».Название курса: «Сертификация жилых погружных систем».

Руководство по закупорке заброшенных колодцев — Публикации

Хотя фактическое исследование не проводилось, в Северной Дакоте, вероятно, насчитывается около 100 000 заброшенных колодцев.

Песок и гравий, самородная глина, технический бентонит натрия и чистый цементный раствор являются наиболее распространенными материалами, используемыми для тампонирования скважин.

Использование одного или нескольких из этих материалов эффективно закупоривает многие типы заброшенных колодцев.

(фото НДСУ)

(фото НДСУ)

(фото НДСУ)

Сколько заброшенных колодцев в Северной Дакоте?

Количество ферм в Северной Дакоте достигло пика в 85 000 в 1930-х годах. Сегодня в штате насчитывается около 32 000 фермерских хозяйств. Это означает, что за последние 70 лет было заброшено около 53 000 ферм. Если предположить, что на каждой из этих усадеб был хотя бы один колодец, по крайне консервативной оценке заброшенных колодцев в Северной Дакоте будет 53 000.Общее количество в Северной Дакоте намного больше, если добавить заброшенные колодцы на действующих фермах и в городах. Хотя фактическое исследование не проводилось, в Северной Дакоте, вероятно, насчитывается около 100 000 заброшенных колодцев.

Какие опасности связаны с заброшенными скважинами?

ОПАСНОСТЬ ДЛЯ БЕЗОПАСНОСТИ – Эта опасность очевидна для любого, кто столкнулся с немаркированной и открытой скважиной большого диаметра. Произошли аварии с заброшенными скважинами. Ответственность, связанная с заброшенными скважинами, на самом деле не проверялась в Северной Дакоте.Хороший вопрос для землевладельца с заброшенным колодцем: «Хочу ли я быть первым юридическим проверочным случаем?»

ЗАГРЯЗНЕНИЕ ПОДЗЕМНЫХ ВОД – Заброшенный колодец – это прямой канал с поверхности в нижележащий водоносный горизонт. Загрязняющие вещества, попадающие в скважину, попадают непосредственно в водоносный горизонт без возможности естественной фильтрации почвами или геологическими материалами. Если происходит загрязнение концентрированным химическим веществом, высока вероятность опасного для здоровья уровня в окружающем водоносном горизонте.Это подвергает опасности другие колодцы в водоносном горизонте, особенно колодцы на той же ферме, расположенные рядом с заброшенным колодцем. Всего 1 галлон гербицида 2,4-Д может загрязнить около 7 000 000 галлонов воды. Что касается подземных вод, примерно столько же воды будет содержаться в верхних 3 футах водоносного горизонта на площади 20 акров.

СМЕШИВАНИЕ ПОДЗЕМНЫХ ВОД – Скважина, открытая более чем к одному водоносному горизонту, позволит воде из водоносного горизонта с более высоким напором попасть в водоносный горизонт с более низким напором.Во многих районах Северной Дакоты глубокие водоносные горизонты под высоким давлением чрезвычайно соленые. В первые годы заселения люди использовали водоносные горизонты под высоким давлением, чтобы избежать откачки. Во многих случаях неглубокие водоносные горизонты с меньшим содержанием соли были пробурены в процессе достижения водоносных горизонтов с высоким давлением. Когда обсадная колонна фонтанирующей скважины изнашивается и скважина забрасывается без надлежащей закупорки, непрерывный восходящий поток соленой воды вызовет загрязнение более мелководного пресного водоносного горизонта.

ПОТЕРЯ НАПОРНОГО ВОДОСНАБЖЕНИЯ – Напор в артезианских водоносных горизонтах снижается по мере сброса воды либо на поверхность земли, либо в менее напорные водоносные горизонты. Незаглушенные заброшенные скважины способствуют региональному снижению напора в водоносном горизонте. В конечном итоге снижение напора приводит к тому, что фонтанирующие скважины перестают работать, а уровень воды в близлежащих скважинах, расположенных в том же водоносном горизонте, снижается.

Правила и стандарты, касающиеся ликвидированных скважин

Нормы штата Северная Дакота по строительству водяных колодцев и ликвидации водозаборных колодцев изложены в статье 33.1-18-01 Административного кодекса Северной Дакоты. Статья определяет «заброшенную скважину» как скважину, использование которой было окончательно прекращено.Далее в статье говорится: «Любые заброшенные водозаборные скважины, включая пробные скважины, незавершенные скважины и законченные скважины, должны быть закрыты путем восстановления, насколько это возможно, контролирующих геологических условий, существовавших до бурения скважин».

Часть VI в приложении к Статье 33.1-18-01 содержит информацию о методах и материалах, предлагаемых для тампонирования ликвидированных скважин. Для скважин в рыхлых материалах в условиях уровня грунтовых вод (без артезианского давления) приемлемой тампонажной массой считается сочетание песка, глины или бетона и чистых цементных растворов.Как указано в приложении, «Глина в относительно сухом состоянии, глина и песок или только песок могут успешно использоваться в качестве герметизирующих материалов, особенно в грунтовых условиях, когда диаметры грунтовых вод большие, глубины большие, пласты обрушиваются и нет необходимость проникновения в отверстия в обсадных трубах, хвостовиках или формациях или для получения водонепроницаемого уплотнения в любом заданном месте».

Определенные типы заброшенных колодцев строго регулируются. К таким типам заброшенных колодцев относятся 1) колодцы общественного питьевого водоснабжения, 2) ирригационные колодцы и другие колодцы, для которых требуется разрешение на воду, и 3) проточные артезианские колодцы.Если у вас есть сомнения относительно типа заброшенного колодца, обращайтесь в следующие агентства Северной Дакоты:

.

Департамент здравоохранения Северной Дакоты
Отдел качества воды
918 Divide Ave. E., 4th Floor
Bismarck, ND 58501-1947
Телефон (701) 328-5210
https://deq.nd.gov/WQ/

Водохозяйственная комиссия штата Северная Дакота Водные ассигнования
900 Boulevard Ave. E., Dept. 770
Bismarck, ND 58505-0850
Телефон (701) 328-2750
www.swc.state.nd.us/

Тампонажные материалы

Песок и гравий, самородная глина, технический бентонит натрия и чистый цементный раствор являются наиболее распространенными материалами, используемыми для тампонирования скважин. Использование одного или нескольких из этих материалов эффективно закупоривает многие типы заброшенных скважин.

Смесь песка и гравия является превосходным наполнителем, так как она практически не оседает, пока ее засыпают лопатой (а не сбрасывают из ковша погрузчика или кузова самосвала) в колодец. Следует избегать смесей с чрезмерным количеством булыжников и валунов. Хотя песок и гравий являются хорошими наполнителями, они легко пропускают воду и загрязнения. Менее проницаемый материал помещается поверх песка и гравия, чтобы уменьшить возможность перемещения загрязняющих веществ с поверхности в нижележащий водоносный горизонт.

Самородная глина служит наполнителем, но гораздо менее проницаема для воды. Природная глина определяется как любой материал, который находится локально ниже верхнего слоя почвы и имеет среднюю или суглинистую текстуру (за исключением супеси) в соответствии с Системой классификации Министерства сельского хозяйства США.Сопоставимые материалы классифицируются в Единой системе классификации почв как пылеватые (CL-ML) или тощие глины (CL).

Природная глина должна быть извлечена из зоны, расположенной достаточно глубоко под верхним слоем почвы, чтобы в ней не было органических веществ. Глину следует сгребать (не сбрасывать) в колодец и постоянно утрамбовывать во время процесса сгребания. При использовании этой процедуры последующее оседание будет незначительным. Поскольку местную глину необходимо утрамбовывать, ее нельзя эффективно использовать на глубине ниже 15 футов.Сочетание природной глины с песком и гравием похоже на естественные условия на неглубоких водоносных горизонтах во многих районах Северной Дакоты. Это эффективное средство сдерживания проникновения загрязняющих веществ в грунтовые воды.

Бентонит натрия товарный , далее именуемый бентонитом, представляет собой природную расширяющуюся глину, которая набухает и образует непроницаемый слой при намокании. Бентонит доступен во многих формах, не все из которых рекомендуются для тампонирования заброшенных скважин. Бентонитовая крошка, прошедшая обработку и сортировку по размеру, обычно упаковывается в мешки по 50 фунтов (0,5 кг).7 кубических футов) и может быть эффективным закупоривающим материалом при заливке непосредственно в скважину. Должна использоваться только бентонитовая крошка от средней до крупной (от ¼ до ¾ дюйма). Когда стружка вступает в контакт с водой в колодце, она опускается на дно колодца, а затем расширяется, заполняя пустоты.

Около 3-4 галлонов воды полностью пропитают 50-фунтовый мешок бентонитовой крошки и заполнят пустоты между щепками. Бентонит не должен гидратироваться выше этой точки, потому что дальнейшее добавление воды позволит бентониту расшириться за пределы своего исходного сухого объемного объема (0.7 кубических футов/мешок). Например, добавление 8 галлонов воды в 50-фунтовый мешок позволит бентониту увеличиться в два раза по сравнению с его первоначальным сухим объемом.

К сожалению, бентонит теряет влагу в процессе испарения и может высохнуть до своей первоначальной формы. Мы знаем, что бентонит высыхает очень медленно, особенно если он находится у уровня грунтовых вод и покрыт другими материалами. Предсказать будущие условия окружающей среды, которые могут вызвать высыхание, невозможно; поэтому мы не рекомендуем позволять бентониту расширяться за пределы своего первоначального сухого объема.

С другой стороны, во время тампонирования скважины должно быть достаточное количество воды для обеспечения адекватного расширения и герметизации. Когда вода добавляется к сухому бентониту на дне сухого колодца, первоначально может быть потеряно значительное количество воды, прежде чем бентонит начнет расширяться и уплотняться. В этом случае расчеты от 3 до 4 галлонов воды на мешок будут занижать количество воды, необходимое для адекватной герметизации.

Чистый цементный раствор при затвердевании образует практически непроницаемый слой.Один мешок портландцемента (94 фунта или 1 кубический фут) смешивается примерно с 6 галлонами воды, чтобы получился аккуратный цементный раствор. Чистый цементный раствор при закладке в скважину должен иметь консистенцию густой сметаны. Из-за своей консистенции он будет затекать в странные формы и отверстия, которые другие материалы могут не заполнить. Чистый цементный раствор дает лишь минимальную усадку по мере затвердевания. В зависимости от точной пропорции смеси воды и цемента, из одного мешка портландцемента получится чуть более 1 кубического фута чистого цементного раствора.

Общие рекомендации по тампонированию скважин

Перед началом закупоривания скважины необходимо принять решение относительно желаемого уровня защиты здоровья и безопасности. Заглушка колодца обеспечит два уровня защиты. Первичная защита включает травмы в результате падения или непреднамеренного сброса концентрированных загрязняющих веществ в незаглушенный колодец. Эффективное заполнение заброшенного колодца любым из материалов, перечисленных выше, обеспечит землевладельцу первичную защиту.Однако необходимо использовать методы, которые позволяют избежать последующего оседания или оседания. Как правило, это может быть достигнуто с небольшими финансовыми затратами, кроме времени землевладельца.

Вторичная защита покрывает будущие проблемы со здоровьем, которые могут возникнуть из-за случайного разлива на заброшенной скважине и просачивания загрязняющих веществ через материалы наполнителя в водоносный горизонт. Обоснование этого типа защиты будет зависеть от расположения заброшенной буровой площадки по отношению к возможным загрязнителям.

Вторичная защита достигается путем заполнения всей или части скважины материалами, непроницаемыми для потока воды. Слой непроницаемого материала, такого как бентонит, может быть объединен с проницаемым слоем, таким как песок и гравий, для вторичной защиты. Степень вторичной защиты от загрязнения зависит от толщины слоя бентонита.

Колебания уровня грунтовых вод играют важную роль в определении того, будет ли бентонитовый слой эффективным сдерживающим фактором загрязнения водоносного горизонта.Если уровень грунтовых вод поднимается выше бентонитовой пробки, сдерживающий фактор теряется. Следовательно, если бентонит используется для предотвращения вторичного загрязнения, он должен быть достаточно толстым, чтобы компенсировать нормальные колебания уровня грунтовых вод. В большинстве случаев в Северной Дакоте 10-футовой пробки должно быть достаточно.

Природная глина не такая непроницаемая, как слой гидратированного бентонита, но она значительно замедляет движение воды по сравнению с песком и гравием. 15-футовый слой самородной глины обеспечивает вторичную защиту от загрязнения.

Чистый затвердевший цементный раствор образует почти непроницаемый слой. Покрытие более проницаемых материалов 3 футами чистого цементного раствора является альтернативой, обеспечивающей вторичную защиту. Преимуществом чистого цементного раствора является его относительная стабильность по сравнению с другими материалами. К недостаткам можно отнести необходимость строго соблюдать технику смешивания и затирки.

По сравнению с 10 футами бентонита или 3 футами чистого цементного раствора в скважине большого диаметра 15 футов природной глины являются наиболее экономичным вариантом.При некоторых обстоятельствах землевладелец может пожелать использовать более одной формы вторичной защиты, например, 10-футовый слой бентонита, покрытый 15-футовым слоем природной глины. Землевладелец всегда должен соизмерять преимущества различных видов вторичной защиты с их стоимостью. Землевладелец, планирующий закупорку колодца, также должен помнить, что первичная защита является наиболее важным получаемым преимуществом.

Тампонажные ступени

Необходимо пересмотреть перечень тампонажного оборудования и инструментов в Приложении I.Наличие необходимого оборудования и материалов сделает работу намного проще, быстрее и эффективнее.

Шаг 1. Измерьте размеры колодца.

Необходимо произвести замеры диаметра колодца, глубины и уровня воды. Точные замеры (не оценки) позволят правильно рассчитать общий объем скважины и объем воды в скважине. Эта информация необходима для определения количества материалов, необходимых для тампонирования. Помните, что расчеты объема зависят от формы колодца.Большинство колодцев имеют цилиндрическую форму; однако некоторые из них имеют другие формы, которые необходимо учитывать для точного расчета объема. См. Приложение II, Формулы площади, и Приложение III, Таблица объемов.

Шаг 2. Удалите из лунки все мешающие материалы.

Крайне важно убедиться, что материалы наполнителя не оседают и не оседают; поэтому препятствия, которые могут вызвать неполное заполнение пустот, должны быть удалены. Удалите насос, штанги, трубы и любое другое оборудование из скважины.Плавающий мусор, такой как деревянные доски, также должен быть удален. Одним из методов, используемых для удаления мусора, является промывка. Если в колодец закачивать воду, плавающие обломки будут подниматься наверх по мере заполнения колодца водой. Промывка может быть невозможна в колодцах большего диаметра из-за требуемого объема воды. В любом случае перед закупоркой скважины необходимо удалить как можно больше мусора.

Начальные этапы тампонирования скважины включают точное измерение размеров скважины и удаление всех препятствий.

Шаг 3. Продезинфицируйте лунку, добавив бытовой отбеливатель.

Все колодцы со стоячей водой должны быть продезинфицированы для уничтожения существующих микроорганизмов. Это может быть достигнуто путем добавления хлорного отбеливателя из расчета 1 галлон отбеливателя на каждые 500 галлонов воды, что эквивалентно «шоковой» концентрации хлора 100 частей на миллион хлора. Процесс хлорирования гарантирует, что болезнетворные микроорганизмы не останутся в водоносном горизонте.

Процедура хлорирования обеззараживает скважину, чтобы болезнетворные микроорганизмы не запечатывались в водоносном горизонте после закупорки скважины.
(фото НДСУ)

Шаг 4. Заполнить скважину тампонажным материалом.

Закупорка всегда начинается со дна колодца. Точная процедура тампонирования будет зависеть от конструкции скважины, глубины, диаметра, типа водоносного горизонта, наличия материалов и требуемого уровня защиты.

Шаг 5. Снимите верхние 3 фута обсадной трубы.

Этот шаг ни в коем случае не должен выполняться до тех пор, пока материал наполнителя не окажется в пределах 3 футов от поверхности. Снятие верхней обсадной колонны особенно важно, если заброшенная скважина обрабатывается. Снятие верхних 3 футов кожуха исключает потенциальное повреждение почвообрабатывающего оборудования.

Шаг 6. Заполните последние 3 фута почвой и насыпьте насыпь.

Придание формы площадке необходимо для предотвращения скопления воды над забитым колодцем.Верхний слой почвы должен быть упакован в колодец и насыпан насыпью до 1,5 футов над участком. Насыпь поможет отвести поверхностные воды от площадки, а также поможет поглотить любое оседание материалов наполнителя.

Скважины большого диаметра (10 дюймов и более в диаметре)

Заброшенные колодцы диаметром 10 дюймов и более обычно закупоривают комбинацией таких материалов, как песчано-гравийная смесь и самородная глина. Эти материалы всегда следует загружать в колодец лопатой, а не быстро сбрасывать в больших количествах.
(фото НДСУ)

Как для первичной, так и для вторичной защиты большинство скважин большого диаметра можно эффективно закупорить, заполнив их комбинацией песка и гравия, самородной глины и верхнего слоя почвы (рис. 1А в Приложении IV). Смесь песка и гравия засыпается в скважину на глубину 15 футов ниже поверхности. Затем природную глину сгребают лопатой и утрамбовывают в колодец на глубину до 3 футов от поверхности. Подбивку часто начинают с 16 футов 2 на 4 и заканчивают длиной 8 футов.Если поверх песка и гравия остается более 2 или 3 футов стоячей воды, ее следует откачать из скважины до добавления самородной глины. Если воду не удалить, добавление самородной глины создаст мутную суспензию, которую невозможно утрамбовать.

Предупреждение: Добавление материалов, таких как песок и гравий или самородная глина, с чрезмерно высокой скоростью приведет к скоплению материалов и недостаточному закупориванию. Сброс непосредственно в скважину из ковша погрузчика или кузова самосвала не допускается.

Утрамбовка природной глины по мере ее загрузки лопатой в скважину является важным шагом для обеспечения заполнения всех пустот и минимального осаждения.
(фото НДСУ)

Коммерческий дробленый бентонит натрия (левая банка) представляет собой природную глину, расширяющуюся в воде (правая банка). Десять футов бентонита, уложенного рядом с уровнем грунтовых вод, обеспечивают дополнительную защиту в местах, где вторичное загрязнение вызывает беспокойство.
(фото НДСУ)

Если для скважины большого диаметра требуется дополнительная вторичная защита, наиболее распространенной комбинацией материалов является смесь песка и гравия, бентонита, самородной глины и верхнего слоя почвы (рис. 2А в Приложении IV). Смесь песка и гравия засыпается в колодец до отметки на 5 футов ниже измеренного уровня грунтовых вод. Десять футов бентонитовой крошки засыпают в скважину поверх песка и гравия. Размещение бентонита рядом с уровнем грунтовых вод, чтобы он оставался увлажненным и расширенным, имеет решающее значение.Сухой бентонит не обеспечивает вторичной защиты от загрязнения. Если верхняя часть бентонита находится в пределах 15 футов от поверхности, то самородная глина сгребается и утрамбовывается поверх бентонита на глубину до 3 футов ниже поверхности. Однако, если верхняя часть бентонита не находится в пределах 15 футов от поверхности, необходимо добавлять песок и гравий, пока не будет достигнута глубина 15 футов.

Менее распространенный метод тампонирования скважин, который обеспечивает как первичную, так и вторичную защиту, включает в себя нанесение 3-футового слоя чистого цементного раствора поверх песка и гравия.Аккуратный слой цемента помещается на глубину от 3 до 6 футов ниже поверхности.

Скважины малого диаметра (менее 10 дюймов в диаметре)

Для заполнения скважин малого диаметра доступно меньше вариантов, потому что песок, гравий и самородная глина имеют тенденцию образовывать перемычки в обсадной колонне малого диаметра и оставлять незаполненные пространства. Как первичная, так и вторичная защита обеспечивается путем заполнения колодцев малого диаметра бентонитовой крошкой от среднего (¼ дюйма) до крупного (¾ дюйма) размера (рис. 3А в Приложении IV). Для скважин диаметром от 4 до 10 дюймов рекомендуется использовать как среднюю, так и крупную стружку.Для лунок диаметром менее 4 дюймов рекомендуется использовать только среднюю стружку.

При засыпке бентонитовой крошки в колодцы малого диаметра щепу следует высыпать через ¼-дюймовое сито, чтобы позволить мелким частицам выпасть до того, как бентонит достигнет отверстия скважины. Скорость заливки должна быть не более одного 50-фунтового мешка каждые три минуты. Следование этой методике устранит забивание бентонитом незаполненных пустот. Бентонит всегда следует высыпать в стоячую воду. Если в колодце недостаточно воды, воду следует добавлять через соответствующие промежутки времени в процессе заполнения.В процессе заполнения скважины должно находиться не более 2–3 футов сухой бентонитовой крошки. Смачивать сухой бентонит после засыпки всего колодца не рекомендуется.

Из-за простоты применения измельченный бентонит является рекомендуемым материалом для тампонирования заброшенных скважин диаметром менее 10 дюймов. Бентонитовую крошку следует медленно высыпать через сито перед входом в скважину.
(фото НДСУ)

Если участок заброшенного колодца предназначен для сельскохозяйственных работ, удаление верхних 3 футов обсадной трубы после заполнения заброшенного колодца исключит возможность повреждения почвообрабатывающего оборудования.
(фото НДСУ)

Заполните скважину бентонитовой крошкой на глубину 6 футов от поверхности. Затем над бентонитом следует добавить три фута чистого цементного раствора. Пробка аккуратного цементного раствора поверх бентонита гарантирует, что бентонит не высохнет и не потеряет свою герметичность.

Большинство скважин малого диаметра, которые были закупорены в Северной Дакоте с использованием бентонитовой крошки, имеют диаметр от 4 до 10 дюймов и глубину менее 250 футов. Хотя этот метод не апробирован для скважин диаметром менее 4 дюймов или глубиной более 250 футов, похоже, что он должен работать для некоторых из этих скважин. Чем меньше диаметр колодца или чем он глубже, тем выше вероятность закупоривания и неадекватного заполнения всего колодца. Поэтому, если предпринимается попытка закупорки скважин диаметром менее 4 дюймов или глубиной более 250 футов бентонитовой крошкой, очень важно убедиться, что щепа просеивается и высыпается очень медленно. Если ситуация диктует необходимость полного заполнения пустот, специалисты рекомендуют не использовать бентонитовую крошку. Вместо этого следует нанять сертифицированного профессионального подрядчика по водоснабжению для заполнения скважины методом цементации.

Заливка

Тампонирование колодцев чистым цементным раствором всегда является эффективным вариантом первичной и вторичной защиты независимо от размера колодца. Тем не менее, это редко самый экономичный метод. Для правильной закупорки всей скважины чистым цементным раствором требуется специальное оборудование (рис. 1) и квалифицированная профессиональная помощь. Раствор закачивается в колодец по тремовой линии или цементной трубе.

Рисунок 1. Схема эффективного метода тампонирования скважин всех размеров с использованием чистого цементного раствора.

Скважины

Если заброшенная скважина находится в карьере, выполните соответствующий процесс закупорки, описанный выше. Чтобы должным образом отказаться от ямы после того, как колодец запечатан, вбейте хотя бы одну стену, а затем заполните яму уплотненной самородной глиной, а затем засыпьте верхний слой почвы.

Скважины с песком

Если обсадную трубу скважины можно вытащить, скважина должна естественным образом заполниться самородным материалом, и дальнейшие работы не требуются. Однако, если обсадную колонну невозможно вытащить, потребуются услуги сертифицированного профессионального подрядчика по водоснабжению, чтобы правильно залить раствором скважину.После того, как затирка завершена, корпус должен быть отрезан на 3 фута ниже поверхности.

Документы по тампонированию скважин

Делайте и ведите учет всех закупоренных колодцев. Вы можете вспомнить что-нибудь о процедуре позже. Точное запоминание места может быть полезным, чтобы избежать вмешательства в строительство будущего здания. Запись должна включать в себя: местоположение скважины, глубину скважины, диаметр скважины, статический уровень воды, дату выполнения работ, присутствие персонала, оборудование, извлеченное из скважины, использованную процедуру тампонирования, тип используемого материала, объемы использованного материала и метод размещения. .

Рассмотрите все возможные варианты перед подключением

Рекомендации по тампонированию скважин в этой публикации основаны на полевом опыте работы с заброшенными скважинами по всей Северной Дакоте в течение четырех лет. Предложения по материалам и методам не являются стандартами или требованиями. Правила Северной Дакоты, регулирующие закупоривание большинства заброшенных скважин, интерпретируются очень широко и допускают значительную гибкость в отношении методов и материалов для закупоривания.

Как и в случае со многими экологическими проблемами, не было достигнуто консенсуса в отношении уровня выгод для определенных видов защиты или методов обеспечения этой защиты.За исключением тех особых случаев, когда государственные органы имеют юрисдикцию, решения о затыкании заброшенных колодцев остаются за землевладельцем.

Некоторые из представленных методов были приняты или могут быть приняты другими агентствами, устанавливающими стандарты. Кроме того, некоторые рекомендации, содержащиеся в этом документе, могут не соответствовать стандартам, установленным другими агентствами. В настоящее время соблюдение строгих стандартов тампонирования скважин, установленных другими агентствами, не требуется, если только не задействованы фонды долевого участия.Землевладелец должен учитывать, что участие в программах долевого участия означает, что часть гибкости в выборе альтернативных методов и материалов для тампонирования скважины будет утрачена. Вероятно, потребуется гораздо более строгое соблюдение стандартов предотвращения вторичного загрязнения.

Рекомендации, сделанные в этой публикации, придают огромное значение первичной защите и практическим полевым методам для достижения этой цели. Задача по закупорке значительного процента существующих заброшенных скважин в Северной Дакоте огромна.Мы надеемся, что информация и рекомендации, содержащиеся в этой публикации, помогут землевладельцам распознать проблему и принять решения. Измеримое сокращение количества заброшенных скважин невозможно без активной общественной поддержки.

ПРИЛОЖЕНИЕ I.

Оборудование и инструменты для тампонирования скважин

1. 10-галлонное ведро – используется для смешивания портландцемента и воды для приготовления цементного раствора

2. Сито 2 фута на 3 фута ¼ дюйма – при формировании конуса оно используется для пропускания через него измельченного бентонита перед его заливкой в ​​скважину для отделения мелких частиц

3.8-футовые и 16-футовые деревянные шпильки размером 2 на 4 дюйма — используются для утрамбовки самородной глины при ее закачивании в колодец

4. Резак – используется для отделения верхних 3 футов металлической обсадной трубы, чтобы ее можно было снять

5. Фонарик – помогает освещать обломки и состояние обсадной колонны в глубоких скважинах

6. Нож – используется для разрезания мешков с бентонитом и портландцементом

7. Лесозаготовительная цепь – используется с трактором и фронтальным погрузчиком

8.Насос и шланг — используются для удаления избыточной воды перед добавлением в скважину самородной глины

.

9. Лопаты – необходимы для засыпки песка и гравия и самородной глины в скважину; обкопать верхнюю обсадную трубу колодца, чтобы ее можно было снять; для смешивания портландцемента и воды для получения чистого цементного раствора

10. Рулетка – используется для точного определения размеров колодца и глубины грунтовых вод

11. Трактор и фронтальный погрузчик – используется для вытаскивания из скважины насосов, труб, цементных подушек, верхней обсадной колонны и других тяжелых предметов

12. Тройной крюк и леска — используются для зацепления и удаления плавающего или мешающего мусора

.

13. Резервуар для воды и шланг – дополнительная подача воды при недостаточном количестве воды в колодце для смачивания бентонита

14. Грузовой трос – используется для измерения глубины колодца и водоема

15. Отбойный молоток – служит для устранения препятствий вокруг колодца, которые необходимо удалить

ПРИЛОЖЕНИЕ II.

Формулы площади

ПРИЛОЖЕНИЕ III.

Таблица томов

Объем в соответствии с диаметром цилиндрического колодца

ПРИЛОЖЕНИЕ IV.

Примеры тампонирования скважин

Показаны два примера заброшенных колодцев, которые являются репрезентативными для колодцев большого и малого диаметра, обнаруженных в Северной Дакоте. Методы тампонирования также представляют собой широко используемые методы, которые были бы эффективны для этих типов скважин. Это не единственные рекомендуемые методы закупорки таких типов скважин, но, вероятно, они будут использоваться чаще всего.Эти примеры предназначены для того, чтобы предоставить читателю руководство к общему мыслительному процессу, который происходит до и во время закупоривания ликвидированных скважин.

Пример:

Тампонаж скважин большого диаметра

Рисунок 1А. Схема эффективного метода тампонирования скважин большого диаметра (10 дюймов и более) с использованием комбинации песка, гравия и самородной глины.

Ваша скважина большого диаметра

Размеры скважины

Диаметр 15 дюймов
Глубина 48 футов
40 футов до уровня грунтовых вод

Расчет объема

Объем в кубических футах (фут3) теперь можно рассчитать для заданной длины обсадной трубы путем умножения на площадь или 1.2 фута2.

Расчеты для хлора

Глубина колодца – глубина до уровня грунтовых вод = глубина воды

48 футов – 40 футов = 8 футов воды

8 футов X 1,2 фута2 = 9,6 фута3 воды

1 фут3 = 7,5 галлона

9,6 фут3 X 7,5 галлона = 72 галлона воды

Требуется 1 галлон хлора на 500 галлонов воды

поэтому

72/500 = 0,14 галлона хлора для хорошей дезинфекции.

Расчеты для песка и гравия

Глубина скважины – 15 футов = Толщина песка и гравия

48 футов – 15 футов = 33 фута песка и гравия

33 фута X 1.2 фут2 = 39,6 фут3

27 футов3 = 1 кубический ярд (ярд3)

поэтому

39,6 фут3/27 фут3 = требуется 1,5 ярда3 песка и гравия

Расчеты для самородной глины

15 футов – 3 фута для верхнего слоя почвы = 12 футов природной глины

12 футов X 1,2 фута2 = 14,4 фута3 природной глины

27 футов3 = 1 кубический ярд (ярд3)

поэтому

14,4 фут3/27 фут3 = требуется 0,5 ярда3 природной глины

Размеры колодца

______ диаметр в дюймах

______ футов глубиной

______ футов до уровня грунтовых вод

Расчет объема

г = 0.5 X ______ дюймов = ______ дюймов

______ дюймов X 1 фут/12 дюймов = ______

3,14 X (______) футов X (______) футов = ______ футов2

Расчеты для хлора

______ футов – ______ футов = ______ футов водяного столба

______ фут X ______ фут2 = ______ фут3 воды

______ футов3 X 7,5 галлонов = ______ галлонов воды

______ /500 = требуется ______ галлонов хлора

Расчеты для песка и гравия

______ футов – 15 футов = ______ футов песка и гравия

______ футов X ______ футов2 = ______ футов3

_______ фут3/27 фут3 = ______ ярдов3 песка и гравия

Расчеты для самородной глины

12 футов X ______ футов2 = ______ футов3 природной глины

______ фут3/27 фут3 = ______ ярдов3 природной глины

Ориентировочная стоимость тампонажных материалов

Стоимость хлора = ________/галлон X ________ галлонов = $_________

Песок и гравий = ________/ярд3 X ________ ярд3 = _________

долл. США

Природная глина = ________/ярд3 X ________ ярд3 = _________

долл. США

Общая стоимость тампонажных материалов = _________

долл. США

Пример:

Альтернатива скважине большого диаметра

с 10-футовой бентонитовой пробкой для дополнительной вторичной защиты от загрязнения

Рисунок 2А.Схема эффективного метода тампонирования скважин большого диаметра (10 дюймов и более), в котором особое внимание уделяется защите от вторичных загрязнений с использованием комбинации песка и гравия, бентонита и самородной глины.

Ваша альтернатива скважине большого диаметра

Расчеты для бентонитовой крошки

10 футов X 1,2 фута2 = 12 футов3 необходимого бентонита

Мешок бентонитовой крошки весом 50 фунтов = 0,7 фут3

поэтому

12 фут3/0,7 фут3 = 17,1 мешка колотого бентонита

Расчет количества воды, необходимой для смачивания бентонитовой крошки

4 галлона воды требуется для гидратации одного 50-фунтового мешка бентонитовой крошки Требуется 17 мешков бентонитовой крошки

поэтому

4 галлона X 17 = необходимо 68 галлонов

Предположим, что для песка и гравия 40 % пористости и 60 % твердых частиц

поэтому

3 фута X 0. 6 = 1,8 фута воды, вытесненной песком и гравием

Первый слой песка и гравия заканчивается на 5 футов ниже
измеренного уровня грунтовых вод

поэтому

вытесненная вода + 5 футов = общее количество воды, имеющейся в скважине для смачивания бентонита

1,8 фута + 5 футов = 6,8 фута воды

6,8 фута X 1,2 фута2 = 8,2 фута3 воды

1 фут3 = 7,5 галлона

поэтому

8,2 X 7,5 галлона = 62 галлона доступной воды

Требуется вода – вода имеется = требуется дополнительная вода

68 галлонов – 62 галлона = требуется 4 галлона дополнительной воды

Пересчет песка и гравия

12 футов3 бентонита заменит такое же количество песка и гравия, которое использовалось в первом варианте (рис. 1А)

12 футов3/27 футов3 = 0.Требуется на 4 ярда3 меньше песка и гравия

поэтому

Исходный расчет песка и гравия – 0,4 ярда3 = требуется песок и гравий

1,5 ярда3 — 0,4 ярда3 = требуется 1,1 ярда3 песка и гравия

Расчеты для бентонитовой крошки

10 футов X ________ футов2 = ________ футов3 необходимого бентонита

________ фут3 / 0,7 фут3 = _________ мешков колотого бентонита

Расчет количества воды, необходимой для смачивания бентонитовой крошки

4 галлона X ________ = необходимо ________ галлонов

________ футов X 0. 6 = ________ фут вытесненной воды

________ футов + 5 футов = ________ футов водяного столба

________ фут X________ фут2 = ________ фут3 воды

________ X 7,5 галлона = ________ галлонов доступной воды

________ галлонов – ________ галлонов = ________ галлонов дополнительной воды

Пересчет песка и гравия

________ фут3 / 27 фут3 = ________ ярдов3 без песка и гравия

________ ярдов3 – __________ ярдов3 = ________ ярдов3 песок и гравий

Ориентировочная стоимость тампонажных материалов

Стоимость хлора = ________/галлон X ________ галлонов = $_________

Песок и гравий = ________/ярд3 X ________ ярд3 = _________

долл. США

Бентонит = ________/мешок X ________ мешков = _________

долл. США

Природная глина = ________/ярд3 X ________ ярд3 = _________

долл. США

Общая стоимость тампонажных материалов = _________

долл. США

Пример:

тампонаж скважин малого диаметра

Рисунок 3А. Схема эффективного метода тампонирования скважин малого диаметра (менее 10 дюймов) с использованием колотого бентонита.

Размеры колодца

Диаметр 4 дюйма

140 футов в глубину

20 футов до уровня грунтовых вод

Расчет объема

Объем в кубических футах (фут3) теперь может быть рассчитан для заданной длины обсадной трубы скважины путем умножения площади или 0,09 фута2.

Расчеты для хлора

Глубина колодца – глубина до уровня грунтовых вод = глубина воды

140 футов – 20 футов = 120 футов воды

120 футов X 0.09 фут2 = 10,8 фут3 воды

1 фут3 = 7,5 галлона

10,8 фут3 X 7,5 галлона = 81 галлон воды

Требуется 1 галлон хлора на 500 галлонов воды

поэтому

81/500 = 0,16 галлона хлора, необходимого для дезинфекции скважины

Расчеты для бентонитовой крошки

134 фута X 0,09 фута2 = 12,1 фут3 необходимого бентонита

Мешок бентонитовой крошки весом 50 фунтов = 0,7 фут3

поэтому

12,1 фут3/0,7 фут3 = 17,3 мешка колотого бентонита

Расчет количества воды, необходимой для смачивания бентонитовой крошки

4 галлона воды требуется для гидратации одного 50-фунтового мешка бентонитовой крошки

Необходимо 17 мешков бентонитовой крошки

поэтому

4 галлона X 17 = необходимо 68 галлонов

Требуется вода – вода имеется = требуется дополнительная вода 68 галлонов – 81 галлон = требуется 0 галлонов дополнительной воды

Расчеты для чистого цемента

3 фута X 0. 09 фут2 = 0,27 фут3 чистого цемента требуется

Мешок 94 фунта Портландцемент = 1 фут3 чистого цементного раствора

поэтому

0,27 фут3/1 фут3 = требуется 0,27 мешка портландцемента

Расчет количества воды, необходимой для производства чистого цемента

Мешок портландцемента весом 94 фунта требует 6 галлонов воды

поэтому

0,27 X 6 галлонов = 1,6 галлона воды, необходимой для чистого цемента

Ваша скважина малого диаметра

Размеры колодца

________ диаметр в дюймах

________ футов в глубину

________ футов до уровня грунтовых вод

Расчет объема

r = радиус в футах = ________

3.14 X (________) футов X (________) футов = ________ футов2

Расчеты для хлора

________ футов – ________ футов = ________ футов водяного столба

________ фут X ________ фут2 = ________ фут3 воды

________ футов3 X 7,5 галлонов = _________ галлонов воды

________/500 = __________ галлонов необходимого хлора

Расчеты для бентонитовой крошки

________ футов X ________ футов2 = ________ футов3 бентонита

________ фут3/0,7 фут3 = ________ мешков

Расчет количества воды, необходимой для смачивания бентонитовой крошки

4 галлона X ________ = необходимо ________ галлонов

________ галлонов – ________ галлонов = ________ галлонов дополнительной воды

Расчеты для чистого цемента

3 фута X ________ фут2 = ________ фут3 чистого цемента

________ фут3/1 фут3 = ________ мешков портландцемента

Расчет количества воды, необходимой для производства чистого цемента

________ X 6 галлонов = ________ галлонов воды

Ориентировочная стоимость тампонажных материалов

Стоимость хлора = ________/галлон X ________ галлонов = $_________

Бентонит = ________/мешок X ________ мешков = _________

долл. США

Чистый цемент = ________/мешок X ________ мешков = _________

долл. США

Общая стоимость тампонажных материалов = _________

долл. США

 Благодарности

Брюс Силиг, бывший специалист по качеству воды NDSU Extension за написание оригинальной публикации, Роксана Джонсон, бывший сотрудник по качеству воды NDSU Extension за помощь в ее пересмотре в 2011 году, и Департамент качества окружающей среды Северной Дакоты (https:/deq.nd.gov/WQ/), Водной комиссии штата Северная Дакота (www.swc.state.nd.us/) и Службе охраны природных ресурсов (www.nd.nrcs.usda.gov/) за тщательное рассмотрение оригинальной рукописи. и полезные предложения.

Часть 5, подраздел 5-1 Стандарты для водяных скважин

Уведомление

Информация, содержащаяся на этом веб-сайте, не является официальной версией Сборника правил и положений штата Нью-Йорк (NYCRR). Не делается никаких заявлений относительно его точности.Для обеспечения точности и в целях доказательства следует обратиться к Официальному сборнику правил и положений штата Нью-Йорк, который можно получить в West Publishing по телефону 1-800-344-5009.

(Уполномоченный орган: Закон об общественном здравоохранении 206(18))

Раздел

Раздел 5-B.1 Применение и определения

• (а) Применимость
  • (1) Это постановление применяется к колодцам, используемым для питья, кулинарии и/или пищевой промышленности, и является минимальным стандартом для строительства, реконструкции, развития и ликвидации таких колодцев.Дополнительные требования могут потребоваться для определенных колодцев, которые обслуживают общественную систему водоснабжения, как определено в подразделе 5-1 настоящего Раздела.
  • (2) Установка новых и заменяемых колодцев должна соответствовать всем применимым положениям настоящего Приложения. Отклонения могут быть разрешены только по усмотрению Департамента или местного департамента здравоохранения в соответствии с: отказом, выданным в соответствии с Частью 75 настоящего Раздела; или отклонение, выданное в соответствии с подразделом 5-2 настоящего Раздела; или письменное разрешение, выданное Департаментом или местным отделом здравоохранения до 1 декабря 2005 г. ; или письменное разрешение местного отдела здравоохранения в соответствии с местными санитарными нормами.
  • (3) Другие государственные органы, региональные власти и местные отделы здравоохранения, уполномоченные регулировать водозаборные скважины, могут устанавливать дополнительные требования к водозаборным скважинам в рамках своей соответствующей юрисдикции.
• (b) Определения. В настоящем регламенте следующие слова и термины имеют указанное значение:
  • (1) Адекватные средства, достаточные для достижения цели, для которой что-либо предназначено, и в такой степени, чтобы не представлялось необоснованного риска для здоровья или безопасности.Элемент, установленный, обслуживаемый, спроектированный и собранный, деятельность, проводимая или выполняемая в соответствии с общепринятыми стандартами, принципами или практикой, применимыми к конкретной торговле, бизнесу, роду занятий или профессии, являются адекватными по смыслу настоящего Приложения.
  • (2) Испытание эрлифтом означает метод проведения испытания продуктивности водяной скважины путем прокачки воздуха через индукторную трубу для вытеснения воды из эжекторной трубы. Трубка индуктора погружается на глубину примерно на 60 процентов ниже статического уровня воды, чтобы обеспечить успешное завершение испытания.Бурильная труба используется в качестве индукторной трубы/механизма подачи воздуха, а обсадная колонна и/или ствол скважины — в качестве эдуктора. Расход воды в галлонах в минуту (галлонов в минуту) определяется, когда вода выходит из верхней части колодца. По падению давления воздуха в трубе индуктора можно оценить депрессию в скважине.
  • (3) API означает Американский нефтяной институт.
  • (4) ASTM означает Американское общество испытаний и материалов.
  • (5) Испытание на откачку означает метод оценки дебита скважины путем откачки известного количества воды из статического уровня воды и поддержания стабильного уровня воды в течение измеренного периода времени.
  • (6) Загрязнитель включает, помимо прочего, любое физическое, химическое, микробиологическое или радиологическое вещество или вещество в воде, которые могут присутствовать на уровнях, представляющих опасность для здоровья населения.
  • (7) Вывод из эксплуатации означает действие по наполнению, герметизации и закупорке водяных колодцев в соответствии с требованиями Раздела 5-B.6(a) настоящего правила таким образом, чтобы дальнейшее существование колодца не представляло опасности для здоровья или безопасности. и не служат каналом для миграции загрязняющих веществ в водоносный горизонт или внутри него.
  • (8) Департамент означает Департамент здравоохранения штата Нью-Йорк.
  • (9) Приводной башмак означает крепление режущей кромки со скошенной кромкой к нижней части первой секции постоянной стальной обсадной колонны для защиты обсадной колонны во время ее перемещения и обеспечения надежной посадки в сцементированных геологических материалах.
  • (10) галлонов в минуту означает галлонов в минуту.
  • (11) Затирка означает материал с низкой проницаемостью, такой как чистый цемент, бентонитовый раствор, бентонитовая крошка, бентонитовые гранулы, гранулированный бентонит или другие материалы, обладающие эквивалентными герметизирующими свойствами.
  • (12) Гидроразрыв пласта означает процедуру закачки воды, и/или песка, и/или мелких частиц высокопрочного пластика в геологическую формацию с целью вызвать трещину и повысить дебит.
  • (13) Местный отдел здравоохранения означает городской, окружной или частичный отдел здравоохранения.
  • (14) NSF означает Международный национальный фонд санитарии, ранее известный как Национальный фонд санитарии.
  • (15) Лицо означает физическое лицо, корпорацию, компанию, ассоциацию, товарищество, государственное агентство или муниципалитет, включая округ.
  • (16) Адаптер без приямка означает сборку частей, которая позволит воде из колодца течь через стенку обсадной трубы или ее продолжение в трубу, ведущую к зданию или другому месту водопользования, и который должен быть сконструированы и установлены таким образом, чтобы предотвратить попадание загрязняющих веществ в скважину и добываемую воду.
  • (17) Безамбарная установка означает узел заводского изготовления, который навинчивается или приваривается к обсадной колонне ниже уровня земли и обеспечивает доступ к скважине для технического обслуживания и ремонта, и должен быть сконструирован и установлен таким образом, чтобы предотвратить попадание загрязняющих веществ в скважину и произведенная вода.
  • (18) Под питьевой водой понимается вода, соответствующая требованиям к качеству воды, установленным подпунктом 5-1 Государственного санитарного кодекса.
  • (19) Скважина коммунального водоснабжения – скважина, используемая или предназначенная для использования в системе коммунального водоснабжения в соответствии с подпунктом 5-1 Государственного санитарного кодекса.
  • (20) SDR означает «соотношение стандартных размеров», что означает отношение среднего наружного диаметра трубы к минимальной толщине стенки трубы.
  • (21) Стабилизированный уровень воды возникает, когда вода в колодце достигает устойчивого состояния в течение периода отвода подземных вод с постоянной скоростью (т.е. стабилизировалась просадка).
  • (22) Статический уровень воды – это естественный уровень воды в неоткачиваемой или полностью восстановленной после откачки скважине, измеренный от верха обсадной трубы или поверхности земли.
  • (23) UL означает Underwriters Laboratories.
  • (24) USDA означает Министерство сельского хозяйства США.
  • (25) USFDA означает Управление по санитарному надзору за качеством пищевых продуктов и медикаментов США.
  • (26) Водозаборная скважина (колодец) – любые земляные работы с целью добычи подземных вод для питьевых, кулинарных и/или пищевых целей с установленными элементами (включая обсадную колонну, экран, цементный раствор, переходники и т.др.).
  • (27) Бурение скважин на воду или работы по бурению скважин на воду — строительство или реконструкция скважин на воду, устройство или ремонт соединения через обсадную трубу и ремонт скважин на воду, в том числе ремонт, требующий вскрытия обсадной трубы.
  • (28) Обсадная труба колодца – это водонепроницаемый непористый материал, используемый для поддержания устья колодца и обеспечения доступа внутрь колодца.
  • (29) Под обработкой или реконструкцией водозаборной скважины понимаются действия по удалению глины, ила, мелкого песка и/или органических/неорганических отложений из водоносного горизонта и/или гравийной набивки для увеличения пористости и проницаемости пласта водоносного горизонта и сведения к минимуму откачка глины, ила и мелкого песка при получении воды без изменения физической конструкции скважины. К таким действиям относятся вычерпывание, промывка струей, подъем воздуха, закачка, помпаж, гидроразрыв пласта и/или химическая обработка.
  • (30) Реконструкция колодца – замена или ремонт водяного колодца.
  • (31) Дебит скважины означает устойчивое количество воды в единицу времени, которое может вытекать или непрерывно откачиваться из скважины и обычно выражается в галлонах в минуту (галлонов в минуту).

Раздел 5-B.2 Расположение и защита водяных колодцев

• (a) Скважина должна быть расположена так, чтобы был обеспечен адекватный доступ к ней для осмотра, технического обслуживания, ремонта, реконструкции, обработки и испытаний.
• (b) Колодец должен быть расположен в месте, где он не подвержен сезонному затоплению или загрязнению поверхностных вод, или он должен быть устроен таким образом, чтобы сезонные паводковые воды не могли попасть в колодец.
• (c) Колодец должен быть расположен выше любого потенциального или известного источника загрязнения, если только границы собственности, топография площадки, расположение сооружений и доступность не требуют другого местоположения. Должны соблюдаться минимальные горизонтальные разделительные расстояния от потенциальных источников загрязнения, перечисленных в таблице 1.
• (d) Поверхность земли, непосредственно окружающая обсадную колонну колодца, должна быть выровнена для отвода поверхностных вод от колодца. Бетон нельзя использовать для выравнивания.

Раздел 5-B.3 Строительство водяных колодцев

• (a) Приемлемые методы строительства скважин на воду включают бурение скважин, забивку, бурение, нагнетание воды и выемку грунтовых вод в водоносный горизонт для получения подземных вод в качестве источника водоснабжения. Приемлемые методы бурения скважин на воду включают бурение с помощью тросового инструмента, ударное бурение, бурение с помощью воздуха или бурового раствора, прямое или обратное вращательное бурение, бурение ультразвуком, забивку обсадных труб на воду и бурение грунтовыми бурами для получения подземных вод.
• (b) Все нижеследующие положения применяются к строительству водяных колодцев.
  • (1) Скважины должны быть сооружены в соответствии с требованиями Таблицы 2.
  • (2) Скважина должна быть построена для поддержания существующей естественной защиты от загрязнения водоносных горизонтов и других геологических материалов, вскрытых во время бурения и установки скважины.
  • (3) Колодец должен быть построен таким образом, чтобы исключить и предотвратить попадание в колодец всех известных источников загрязнения.
  • (4) Скважина должна иметь минимальную длину обсадной колонны от одного фута выше конечного уровня до девятнадцати футов ниже конечного уровня после завершения бурения скважины, за следующими исключениями:
    • (i) Требуемая общая длина обсадной трубы может превышать двадцать футов в зависимости от геологических условий и должна соответствовать стандартам строительства скважин, указанным в Таблице 2; и
    • (ii) В тех случаях, когда единственным пригодным источником подземных вод является неглубокий водоносный горизонт, где скважина должна быть завершена на глубине менее девятнадцати футов ниже уровня земли, Департамент или местный отдел здравоохранения, имеющий юрисдикцию, может разрешить использование обсадной трубы глубиной менее общая длина двадцать футов, а также такие дополнительные меры, которые необходимы, включая, помимо прочего, увеличение разделительных расстояний в соответствии с таблицей 1, примечание 1, для обеспечения снабжения питьевой водой.
  • (5) Если колодец расположен в колодце, пол колодца должен быть не менее чем на шесть дюймов выше уровня земли, а постоянная обсадная труба должна выступать над полом не менее чем на шесть дюймов.
  • (6) По окончании бурения скважины и до момента ее оснащения насосом верхняя часть обсадной трубы должна быть защищена водонепроницаемой и непроницаемой для паразитов крышкой колодца.
  • (7) Корпус и соединения должны иметь достаточную прочность и конструкцию, чтобы гарантировать целостность, форму и способность правильно функционировать во время и после установки.
  • (8) Стальная труба, используемая в качестве постоянной обсадной трубы, должна быть новой трубой с этикеткой или оттиском, указывающим на соответствие спецификации ASTM A53, A106, A500 или A589 или спецификации API 5L.
  • (9) Ведомый стальной несъемный корпус, оканчивающийся в скальной породе, должен быть снабжен приводным башмаком, прочно установленным в скальной породе.
  • (10) Труба из ПВХ, используемая в качестве постоянного кожуха, должна быть новой трубой с этикеткой или оттиском, указывающим на соответствие спецификации ASTM F 480 и стандартам NSF или UL, и должна соответствовать спецификации Schedule 80 или SDR 21 или выше.Труба из ПВХ, установленная на глубине более 200 футов, должна иметь SDR 17 или выше.
  • (11) Обсадная труба, изготовленная из термопластичных материалов, отличных от ПВХ, должна быть новой трубой с этикеткой или оттиском, указывающим на соответствие спецификации ASTM F 480 (т. е. водопроводная труба SDR) и стандартам NSF или UL для использования с питьевой водой.
  • (12) ПВХ и другие термопластичные материалы могут использоваться в качестве кожуха в скальной породе, если они не забиты и залиты цементным раствором, при условии, что такое использование соответствует другим требованиям, изложенным в этом Приложении.
  • (13) Сталь, ПВХ и другие материалы, используемые в качестве временной оболочки при строительстве скважин, должны быть чистыми и не содержать загрязнений. ПВХ и другие термопластические материалы, кроме ПВХ, используемые в качестве временной оболочки, должны иметь этикетку или оттиск, свидетельствующие о соответствии стандартам NSF или UL для использования с питьевой водой.
  • (14) Колодец должен быть достаточно прямым и вертикальным, чтобы обеспечить нормальную установку и эксплуатацию насоса.
  • (15) Верхние двадцать футов обсадной трубы водяной скважины не должны использоваться в качестве всасывающей линии, если обсадная труба не защищена стандартным или более тяжелым наружным кожухом.
  • (16) Если коренная порода находится в пределах 19 футов от поверхности земли, должна быть пробурена скважина увеличенного размера, а постоянная обсадная труба в скважине увеличенного размера должна быть залита цементным раствором на минимальную глубину 19 футов ниже уровня земли или на пять футов в глубину. компетентная коренная порода, в зависимости от того, что глубже.
  • (17) Затрубное пространство между обсадной трубой колодца и скважиной замоноличивают в соответствии с таблицей 2. При использовании внутренней и наружной обсадных труб кольцевое пространство между этими обсадными трубами герметизируют раствором.
  • (18) Артезианская скважина, выходящая на поверхность земли, должна быть сооружена, оборудована и эксплуатироваться таким образом, чтобы можно было регулировать скорость сброса с целью сохранения подземных вод и предотвращения потери напора артезианских вод за счет сведения к минимуму неконтролируемых непрерывных сбросов сточных вод. Сливы в канализационную трубу, если они установлены, не должны быть соединены напрямую с канализацией или другим источником загрязнения и должны быть оборудованы воздушным зазором или устройством предотвращения обратного потока. Сливные трубы должны быть надлежащим образом экранированы для предотвращения проникновения вредителей.
  • (19) Скважины, законченные в рыхлом материале или на границе раздела рыхлый-сцементированный материал, должны быть экранированы, если это необходимо, и должны быть достаточно развиты для получения воды без песка и для сведения к минимуму попадания мелких материалов в скважину.
  • (20) Свинцовые пакеры, свинцовые пробки или свинцовая вата не должны использоваться в качестве компонентов скважин.
  • (21) Запрещается использовать припои, содержащие более 0,2 процента свинца, для изготовления соединений и фитингов в любой системе питьевого водоснабжения или водоводах любого водопользователя.
  • (22) Скважины должны разрабатываться эрлифтом, бурением, помпажем, промывкой, гидроразрывом пласта и/или химической обработкой до полного удаления песка. Горный шлам, образующийся при бурении скважин на воду и освоении скважин, подлежит очистке из скважины. На заключительном этапе скважина может быть откачана до уровня отходов со скоростью откачки, равной или превышающей скорость откачки стационарным насосом, до тех пор, пока вода не станет настолько чистой, насколько это возможно с учетом состояния грунтовых вод в этом районе. Запрещается использовать стационарный насос для разработки скважины без согласия владельца.
  • (23) Вода, которая используется для строительства и обустройства колодца или иным образом подается в колодец, кроме воды из самого колодца, должна быть получена из водопроводной системы общего пользования или, при необходимости, из частного водопровода питьевой воды. источник при условии, что такой закрытый источник не является поверхностной водой, а также известным или предполагаемым загрязнением.
  • (24) Соединение с обсадной трубой водозаборной скважины, выполненное под землей, должно быть защищено безамбарным переходником или безамбарным узлом (резьбовые или сварные соединения).Подземное соединение не должно погружаться в воду во время установки. Используемые безотстойные адаптеры или блоки без отстойников должны иметь этикетку или оттиск, свидетельствующие о соответствии стандарту адаптеров без отстойников Совета по водным системам (PAS-97).
  • (25) Безямный переходник или безямный блок должен обеспечивать достаточный зазор в пределах внутреннего диаметра водозаборной скважины, чтобы можно было вставлять или извлекать компоненты системы водоснабжения изнутри скважины через верхнюю часть обсадной колонны, а также быть сконструирован и установлен так, чтобы исключить попадание грязи. или другие посторонние предметы из внутренней части обсадной трубы.
  • (26) Удлинения существующих обсадных труб водяных колодцев на высоту не менее 12 дюймов над уровнем земли должны быть изготовлены из того же материала, что и существующая обсадная труба.
  • (27) Любые химикаты или другие добавки, включая дезинфицирующие средства, используемые во время строительства, должны соответствовать спецификации, приемлемой для использования в водяных колодцах, а любые излишки, не требуемые для эксплуатации колодца, должны быть удалены из колодца.
  • (28) Водозаборная скважина должна быть спроектирована, эксплуатироваться и обслуживаться таким образом, чтобы исключались перекрестные соединения или любые другие соединения трубопроводов, которые могут привести к попаданию загрязняющих веществ в систему водоснабжения или водоносный горизонт.Физическое соединение между водопроводом, соответствующим требованиям настоящих правил, и другим водопроводом, не соответствующим требованиям настоящих правил, запрещается, если не обеспечено приемлемое управление перекрестным соединением.
  • (29) Все буровые растворы, используемые для буровых работ, должны быть пищевого качества или одобрены NSF или UL, или должны представлять собой воду, соответствующую параграфу 5-B.3(b)(23) настоящего Приложения.

Раздел 5-Б.4 Дебит скважины и дебит воды

• (a) Целью испытания водозаборной скважины является получение доказательств того, что водозаборная скважина будет обеспечивать устойчивый дебит в течение длительного периода времени, и количественное определение этого дебита. Новые и реконструируемые скважины перед вводом в эксплуатацию должны быть испытаны на дебит. Испытание на текучесть для дебита водяной скважины должно соответствовать следующим эксплуатационным требованиям:
  • (1) Испытания дебита водяной скважины должны проводиться в течение периода времени, достаточного для количественной оценки дебита скважины.
  • (2) Наблюдения за уровнем воды и расходом воды должны производиться и регистрироваться, как минимум, до начала испытаний на водоотдачу, сразу после прекращения водозабора и периодически в периоды спада и восстановления. Частота измерений должна быть установлена ​​в зависимости от метода испытаний.
  • (3) вода, сбрасываемая во время испытания водоносного горизонта, должна сбрасываться таким образом, чтобы избежать короткого замыкания воды обратно в водоносный горизонт.
  • (4) для скважин, подвергшихся гидроразрыву пласта, испытание на продуктивность не должно начинаться до тех пор, пока не будет завершена реконструкция и, как минимум, до тех пор, пока из скважины не будет удален объем закачиваемой/сбрасываемой в водоносный горизонт воды.
  • (5) дебит скважины, определенный для новых скважин, должен быть записан в форме отчета о завершении скважины, представляемой для этой скважины в Департамент охраны окружающей среды штата Нью-Йорк. Данные, полученные во время испытания на дебит, должны быть предоставлены владельцу скважины и предоставлены по запросу в государственные или местные органы, обладающие юрисдикцией.
• (b) Стандартный тест скважины должен включать:
  • (1) Минимальный четырехчасовой период стабильной депрессии при откачке с постоянным расходом.
  • (2) В период установившейся депрессии стабилизированный уровень воды не должен колебаться более чем на плюс-минус 0,5 фута (т. е. в пределах допуска по вертикали в один фут) на каждые 100 футов воды в колодце (т. е. начальный уровень воды до забоя скважины) в течение всего времени постоянной производительности откачки. Измерение уровня воды может производиться с помощью стальной ленты, калиброванного манометра, прикрепленного к воздухопроводу, заканчивающемуся не менее чем в пяти футах над впускным отверстием насоса, электрическим звуковым сигналом или датчиком давления.
  • (3) Восстановительный период должен включать наблюдение за уровнем воды в колодце после прекращения откачки от уровня спада до не менее 90 процентов от исходного уровня воды или в течение 24 часов, в зависимости от того, что наступит раньше. Если уровень воды не восстановится до 90 процентов через 24 часа, испытанный расход может оказаться неустойчивым в течение длительного периода времени.
• (c) Требования к испытанию дебита скважины, изложенные в подразделе 5-B. 4(b) может быть изменен, или может быть использован альтернативный тест на предел текучести, отвечающий минимальным эксплуатационным требованиям, изложенным в подразделе 5-B.4(a), следующим образом:
  • (1) если местный отдел здравоохранения, обладающий соответствующей юрисдикцией, установил, что существует адекватная гидрогеологическая информация и единые условия; или
  • (2) когда опытный гидрогеолог или лицензированный профессиональный инженер направляет и сертифицирует испытание; или
  • (3) для объектов, для которых планируется использование колодезной воды менее 500 галлонов в день, могут использоваться методы испытаний насосом, черпаком или эрлифтом.
  • (4) дебит фонтанирующей артезианской скважины может быть определен прямым измерением расхода, если дебит артезианской скважины равен или превышает требуемый расход воды.

Раздел 5-B.5 Насосы для водяных скважин: конструкция, установка, ремонт и техническое обслуживание

Все следующие положения применяются к водяным скважинным насосам, конструкции, установке, ремонту и техническому обслуживанию:

• (a) Все оборудование системы водоснабжения должно быть легко доступно для обслуживания или ремонта.
• (b) Насос должен быть установлен так, чтобы не было незащищенных отверстий внутрь насоса или обсадной колонны.
• (c) Отводная труба должна представлять собой: непрерывную несращенную трубу, за исключением тех случаев, когда она сращена и надлежащим образом соединена для использования обратного клапана, или когда она сращена и надлежащим образом соединена для поддержки увеличения глубины на существующем скважинном насосе, из пластиковой трубы, одобренной для использования. с питьевой водой с минимальным рабочим давлением 160 фунтов на квадратный дюйм, содержащей этикетку или оттиск, свидетельствующие о соответствии требованиям NSF или UL; или резьбовая и соединенная труба из ПВХ сортамента 80 или более тяжелая, содержащая этикетку или оттиск, указывающий на соответствие требованиям NSF или UL; или резьбовые и соединенные трубы из оцинкованной стали, нержавеющей стали или меди.Кроме того, отводная труба должна быть достаточного размера и установлена ​​с учетом возможных рабочих нагрузок с учетом глубины скважины, уровня откачки, размера насоса и настроек насоса.

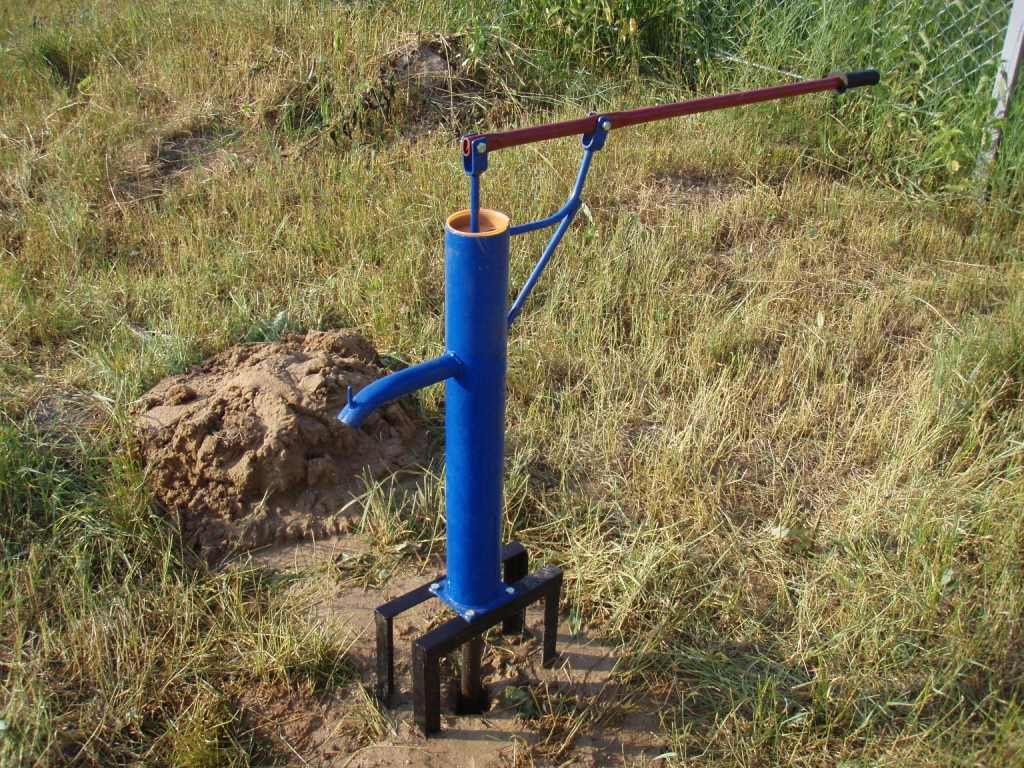

• (d) Ручной насос должен иметь закрытый, обращенный вниз, экранированный носик и герметичный узел уплотнения штока насоса. Сливное отверстие должно быть установлено в стояке нагнетания ручного насоса ниже линии промерзания, чтобы защитить стояк и головку насоса от замерзания.
• (e) Вентиляционное отверстие должно быть предусмотрено на всех крышках и уплотнителях скважин, за исключением тех, которые используются на струйных установках с двойной трубой и пакером.Вентиляционное отверстие должно быть экранировано, обращено вниз и заканчиваться не менее чем на 12 дюймов над уровнем земли или на шесть дюймов над полом колодца.
• (f) Вентиляционное сито должно быть размером от 20 до 30 меш на дюйм, не должно уменьшать открытую площадь вентиляционного отверстия более чем на 50 процентов и должно быть выполнено из нержавеющей стали или другого коррозионностойкого материала.
• (g) Крышки и уплотнения колодцев должны быть плотно прикреплены к обсадной трубе колодца, водонепроницаемы, защищены от паразитов и должны обеспечивать вентиляцию, как указано в этом разделе. Раздельные колпачки использовать нельзя.
• (h) В качестве смазочных материалов для двигателей погружных насосов и вертикальных валов турбин должны использоваться только смазочные материалы с этикеткой, указывающей соответствие одобренным USDA, USFDA или NSF составам для контакта с пищевыми продуктами.
• (i) После того, как новая скважина была построена или существующая скважина была отремонтирована или обслужена способом, требующим вскрытия обсадной колонны, скважина должна быть откачана до тех пор, пока откачиваемая вода не станет достаточно чистой. После откачки отходов колодец, насосное оборудование и строительная сантехника перед вводом в эксплуатацию должны быть продезинфицированы.

Раздел 5-B.6 Закрытие и закрытие водяных колодцев

• (a) Все закрытие, ликвидация и вывод из эксплуатации водяных колодцев должны соответствовать требованиям, изложенным в Приложении 5-A к настоящему разделу.

Раздел 5-B.7 Делимость

Если какие-либо положения настоящего Приложения будут признаны недействительными, такая недействительность не повлияет на другие положения, которые могут быть введены в действие без недействительных положений.

Таблица 1 Минимальные расстояния, необходимые для защиты водяных колодцев от загрязнения

Источник загрязнения	Расстояние (футы) 1
Хранилища химических веществ, не защищенные от непогоды (например,г., хранение соли и песка/соли) 2	300
Зона захоронения отходов или зона захоронения опасных или радиоактивных отходов 2	300
Нанесение на поверхность земли или закачка под землю сточных вод или переработанного осадка с муниципальных или общественных очистных сооружений	200
Внесение на поверхность земли или подземная закачка отходов сепарации	200
Разбрасывание по поверхности или подповерхностное внесение жидкого или твердого навоза 3	200
Площадки для хранения навозных куч 4	200
Скотный двор, бункер, водосточные желоба и загоны для животных 5, 6	100
Выгребные ямы (т. е. ямы без подготовки септика)	200
Абсорбционные системы очистки сточных вод, расположенные в крупнозернистом гравии или на прямом пути дренажа к колодцу	200
Смешивание удобрений и/или пестицидов и/или зоны очистки	150
Фильтрационная яма (после септика) 5	150
Подземные одностенные емкости для хранения химикатов или нефти	150
Абсорбционное поле или слой 5	100
Закрытые хранилища химических веществ, защищенные от непогоды (например,г. хранение соли и песка/соли в крытых сооружениях) 7	100
Компоненты септической системы (негерметичные) 5	100
Песчаный фильтр периодического действия без водонепроницаемого вкладыша 5	100
Санитарная яма 5	100
Система поглощения поверхностных сточных вод, предназначенная для отвода ливневых вод с автостоянок, проезжих частей или проездов 5	100
Кладбища	100
Санузел с водонепроницаемым сводом	50
Септик, аэробная установка, герметичная линия стоков к распределительной коробке	50
Бытовая канализация или комбинированная канализация	50
Система абсорбции подпитки поверхностных вод без автомобильных отходов (например,г. , бассейн с чистой водой, сухой колодец с чистой водой)	50
Ручей, озеро, водоток, дренажная канава или болото	25
Все известные источники загрязнения, не указанные выше	100

Примечания к таблице 1:

1. Указанные расстояния от колодцев до источников загрязнения должны быть увеличены на 50% всякий раз, когда вода из водоносного горизонта попадает в колодец на глубине менее 50 футов ниже уровня земли.Если невозможно увеличить разделительные расстояния на 50 %, то должно быть обеспечено максимально возможное увеличение разделительных расстояний с такими дополнительными мерами, которые необходимы для предотвращения загрязнения. См. также примечание 6 к таблице 2.
2. Водяные колодцы не должны располагаться на прямой линии потока от этих объектов, а также в любом шлейфе загрязнителей, создаваемом этими объектами, за исключением таких дополнительных мер (например, дозорный мониторинг подземных вод, гидравлическая изоляция, очистка исходной воды), которые необходимы для предотвращения загрязнение.
3. На основании оценки сельскохозяйственных угодий на месте, проведенной сертифицированным специалистом по планированию управления питательными веществами или должностным лицом округа по сохранению почвы и воды (SWCD), водяные колодцы могут быть расположены в не менее 100 футов от участков, подлежащих разбрасыванию навоза.
4. Водяные колодцы могут быть расположены в 100 футах от временных (30 дней или менее) навозных кучек/площадок хранения, которые контролируются для предотвращения загрязнения поверхностных или грунтовых вод, или в 100 футах от иным образом управляемых навозных кучек, которые контролируются в соответствии с правилами таким образом, чтобы предотвратить загрязнение поверхностных или подземных вод.
5. Когда эти источники загрязнения расположены в крупном гравии или расположены выше и на прямом пути дренажа к колодцу, колодец должен быть расположен на расстоянии не менее 200 футов от ближайшей части этих источников.
6. Загон для животных не включает небольшие приюты для домашних животных или конуры, в которых содержится 3 или менее взрослых домашних животных.
7. Места хранения химикатов, используемые в этой позиции, не включают в себя должным образом обслуживаемые склады химикатов, используемых для очистки воды, а также места хранения бытовых количеств обычно используемых бытовых химикатов.

Таблица 2. Стандарты для обсадных труб, цементации, диаметра и экранов

Водоносный пласт	Покрывающий материал	Минимальная длина или глубина корпуса 1	Увеличенное отверстие для раствора, диаметр 1	Установка обсадной колонны и цементного раствора 1	Диаметр скважины
					Порция в кожухе	Часть без оболочки	Диаметр скважинного фильтра 2 (где применимо)
1.Песок или гравий	Неуплотненный спелеоматериал; песок или песок и гравий	минимум 19 футов; но на 5 футов ниже уровня закачки 3	Не требуется	Заливка не требуется.	2″ минимум	Не применяется	2″ минимум
2. Песок или гравий	Глина, твердый грунт, ил, ил или аналогичный материал на глубину более 15 футов	5’ ниже уровня закачки 3	Размер корпуса плюс 2″, если используется заливка раствора под давлением, Размер корпуса плюс 4″, если используется заливка цементным раствором. 4,5,6	Верхняя скважина должна быть заполнена глинистым шламом не менее чем на одну треть при проходке несъемной обсадной колонны; после установки обсадной трубы в стационарное положение затрубное пространство заполнить раствором 5	2″ минимум	Не применяется	2″ минимум
3. Песок или гравий	Глина, твердый грунт, ил, ил или аналогичный материал, содержащий слои песка или гравия в пределах 15 футов от поверхности земли.	5’ ниже уровня закачки 4	Размер корпуса плюс 2″, если используется заливка раствора под давлением, Размер корпуса плюс 4″, если используется заливка цементным раствором. 4,5,6	Кольцевое пространство вокруг корпуса залить раствором.	2″ минимум	Не применяется	2″ минимум
4. Трещиноватый, расколотый или иным образом расколотый сланец, известняк, магматическая, метаморфическая или подобные породы или песчаник	Неуплотненный спелеоматериал, в основном песок или песок и гравий на глубину 19 футов или более.	Сквозная вскрышная порода	Не требуется	Обсадная колонна должна быть прочно закреплена в скале. Затирка не требуется.	Минимум 6 дюймов	6″ предпочтительнее	Не применяется
5. Трещиноватый, расколотый или иным образом расколотый сланец, известняк, изверженный, метаморфический или подобные породы или песчаник	Глина, твердый наполнитель, тил, сланец или аналогичный материал на глубину 19 футов или более	Через вскрышные породы	Размер корпуса плюс 2″, если используется заливка цементным раствором под давлением, Размер корпуса плюс 4″, если используется заливка цементным раствором под действием силы тяжести. 4, 5,6	Обсадная колонна должна быть прочно закреплена в скале. Кольцевое пространство вокруг корпуса должно быть залито.	Минимум 6 дюймов	6″ предпочтительнее	Не применяется
6. Расщепленный, расколотый или иным образом расколотый сланец, известняк, изверженный, метаморфический или подобные породы или песчаник	Рыхлые материалы на глубину менее 19 футов	Минимум 19 футов	Размер корпуса плюс 2″, если используется заливка раствора под давлением, Размер корпуса плюс 4″, если используется заливка цементным раствором. 4,6	Обсадная колонна должна быть прочно закреплена в скале. Кольцевое пространство вокруг корпуса должно быть залито.	Минимум 6 дюймов	6″ предпочтительнее	Не применяется

Примечания к таблице 2:

1. В случае проточной артезианской скважины следует попытаться установить и герметизировать скважину таким образом, чтобы защитить артезианские водоносные горизонты, предотвратить эрозию вышележащих геологических материалов и ограничить поток внутри обсадной колонны скважины, уделяя должное внимание практичность, стоимость и безопасность.
2. Эти диаметры также должны применяться в обстоятельствах, когда использование перфорированной обсадной колонны считается практичным. Скважинные скважины, обычно обозначаемые в торговле как трубы диаметром 1 1/4 дюйма, должны рассматриваться как скважинные фильтры с номинальным диаметром 2 дюйма для целей настоящих правил.
3. Используемый в этой таблице термин «уровень откачки» означает наименьшую отметку уровня воды в колодце во время откачки, определяемую по сведениям подрядчика по водоснабжению с учетом обычных сезонных колебаний и понижения давления.
4. Напорная закачка включает методы закачки цементного раствора с помощью насосов и трем-трубок или с использованием вытеснения цементного раствора через обсадную колонну или иным образом снизу вверх вокруг обсадной колонны с помощью одной или нескольких высверливаемых пробок. При использовании нагнетания с диаметром ствола скважины, превышающим диаметр обсадной трубы всего на 2 дюйма, обсадная колонна должна собираться без муфт, если только установка не производится в соответствии с методом «Обсадная колонна и заливка цементным раствором», описанным в строке «2» этой таблицы. Гравитационная установка включает любые метод, который основан на силе тяжести для подачи цементного раствора, либо сухого, либо в виде суспензии, вниз в кольцевое пространство между обсадной колонной и стволом скважины или между внутренней обсадной трубой и внешней обсадной колонной.
5. Для скважин, построенных с помощью тросового инструмента, полой штанги, гидродинамического бурения или другого метода бурения, при котором забивается постоянная обсадная труба, и где не используются ни временная обсадная труба, ни буровая скважина увеличенного размера, могут использоваться методы сухой забивки цементным раствором с использованием гранулированного бентонита. В этих методах используется непрерывная подача гранулированного бентонита в начальное отверстие или непрерывная насыпка вокруг обсадной колонны по мере забивки обсадной колонны. Раструбные швы или сварные швы, выходящие за пределы наружного диаметра постоянной обсадной колонны, должны использоваться на достаточном расстоянии друг от друга, чтобы обеспечить непрерывную заливку цементным раствором и простираться вниз в зону насыщения (т. д., ниже уровня грунтовых вод).
6. Негабаритная скважина для заливки цементного раствора должна быть настолько глубокой, насколько это необходимо, в зависимости от местных гидрогеологических условий и потенциальных источников загрязнения, чтобы предотвратить попадание загрязнения в скважину. Цементный раствор следует наносить по всей длине обсадной трубы, особенно там, где присутствие непросыпающихся несцементированных материалов, крупного гравия или расщелин, разрушенных или раздробленных пород может привести к проникновению загрязнения в систему колодезной воды. Там, где это невозможно из-за практичности, стоимости или безопасности, цементный раствор должен быть помещен по крайней мере на минимальную глубину 19 футов.См. также примечание 1 к таблице 1.

Что нужно знать о скважинах при передаче собственности

Введение

Что такое колодец? Колодец — это, по сути, отверстие, которое было пробурено, пробурено, промыто, протолкнуто или выкопано в землю для доступа к воде в земле или «подземным водам». Колодец удерживается открытым с помощью трубы, известной как «обсадная труба», которая доходит до водоносного горизонта. «Водоносный горизонт» — это слой отложений, таких как песок или гравий, или слой горных пород, таких как песчаник или известняк, которые насыщены водой и могут передавать воду в колодец.После установки обсадной трубы в водоносный горизонт пространство между отверстием и обсадной трубой заполняется материалом, называемым «жидким раствором», чтобы предотвратить попадание поверхностных загрязнителей в водоносный горизонт. Если скважина не работает под естественным артезианским давлением, для забора воды из скважины используется насос. Колодец для водоснабжения может обеспечить питьевой водой для частного или общественного пользования или может использоваться для приготовления пищи, купания, стирки или полива газона. Колодцы также строятся для орошения, поения скота или других сельскохозяйственных, коммерческих/промышленных целей, контроля качества или уровня воды или осушения для строительства.

Колодец — это колодец? Да. «Напорная точка», также известная как «песчаная точка», представляет собой скважину, Стальной корпус размером от 1-1/4 до 2 дюймов с остроконечным колодцем, прикрепленным к днищу. Скважина строится путем забивания или забивания обсадной трубы в землю до тех пор, пока не встретится водоносный горизонт. Глубина буровой скважины обычно не превышает 25-30 футов. Требования государственных законов и правил к буровым скважинам относятся и к буровым скважинам.Дополнительные требования существуют из-за малой глубины, на которой размещаются колодцы с приводной точкой. Например, требуемые изоляционные расстояния (также известные как «уступы» или «разделительные» расстояния) удваиваются между колодцем и источниками загрязнения, просачивающимися в почву, если колодец не имеет по крайней мере 50 футов обсадной трубы или не проникает в нее. удерживающий слой, такой как глина, толщиной не менее 10 футов.

Безопасна ли скважина? Нет. Колодезные ямы представляют угрозу безопасности и загрязнения скважины.Только обученные специалисты с соответствующим защитным снаряжением должны входить в яму колодца, потому что яма может содержать недостаточное количество кислорода или токсичные газы, которые могут вызвать удушье и смерть. Кроме того, колодезные ямы могут затопить и загрязнить колодец. Старые колодцы иногда заканчивались в колодцах ниже линии промерзания (обычно глубиной от 5 до 8 футов), чтобы предотвратить замерзание зимой. В новых колодцах используется «безамбарный переходник или узел», соединенный с обсадной трубой колодца, который позволяет обсадной трубе колодца выступать над землей и соединяет подземную водопроводную трубу с домом.

Перейти > вверх.

Раскрытие информации о скважине

Что такое раскрытие информации о скважине? При продаже или передаче дома, фермы или другого имущества Закон штата Миннесота, раздел 103I.235, требует, чтобы продавец недвижимости раскрывал количество и состояние всех колодцев на участке и предоставлял карту-схему, показывающую расположение каждой скважины.

Что означает «статус» скважины? Статус скважины — это ее рабочее состояние или состояние, которое может быть только одним из следующих: «используется», «не используется» или «запечатано».

Если состояние скважины «используется», скважина эксплуатируется ежедневно, регулярно или сезонно. «Используемый» колодец включает колодец, который используется для бытовых нужд, орошения, противопожарной защиты, промывки или аварийной откачки. Указав в раскрытии информации о скважине, что скважина используется, продавец НЕ гарантирует, что скважина подходит с точки зрения качества воды или дебита (доступного объема) для любой конкретной цели.

Если колодец находится в состоянии «не используется», колодец не функционирует, не может быстро качать воду или не эксплуатировался ежедневно, регулярно или сезонно.«Неиспользуемая» скважина не была опломбирована лицензированным подрядчиком. Скважина, которая «не используется» (т. е. «брошенная»), должна быть отремонтирована и снова введена в эксплуатацию, постоянно опломбирована лицензированным подрядчиком по скважинам, или владелец должен получить разрешение на техническое обслуживание скважины. Во многих случаях повторное использование старого колодца нецелесообразно.

Если состояние скважины «закрыто», лицензированный подрядчик полностью заполнил скважину, закачав утвержденный цементный раствор под давлением по всей скважине после удаления всего насосного оборудования и любых препятствий или мусора внутри скважины. .Для того, чтобы скважина считалась юридически «опечатанной», в Департаменте здравоохранения штата Миннесота (MDH) должна храниться запись о запечатывании скважины и бурении скважины. Свяжитесь с MDH, чтобы убедиться, что запись о запечатывании находится в файле. Скважина, указанная как «закрытая», «заглушенная», «заполненная» или «заброшенная», не является скважиной, которая «запечатана». Колодец считается «заглушенным», если он имеет металлическую или пластиковую крышку, водонепроницаемую арматуру или насос, которые ввинчиваются, крепятся болтами или привариваются к верхней части колодца для предотвращения проникновения в колодец. Простое закрытие или закупорка верхней части скважины не является герметизацией.

Что такое разрешение на обслуживание водяной скважины? Разрешение на техническое обслуживание водяной скважины позволяет неиспользуемой скважине оставаться в таком состоянии до тех пор, пока скважина не будет снова введена в эксплуатацию или не будет закрыта лицензированным подрядчиком по скважине. За разрешение взимается ежегодная плата за продление, и оно утверждается только в том случае, если колодец является структурно прочным и находится в безопасном и санитарном месте. Разрешение на техническое обслуживание не будет одобрено, если скважина полностью засыпана или «утеряна», или скважина представляет угрозу для здоровья, безопасности или окружающей среды.

Когда требуется раскрытие информации о скважине? Открытие колодца требуется дважды. Во-первых, заявление о раскрытии информации о скважине должно быть предоставлено покупателю до подписания договора купли-продажи. В заявлении указывается расположение, количество и состояние всех колодцев на участке. Во-вторых, информация также требуется в свидетельстве о раскрытии информации о скважине MDH , где требуется свидетельство о стоимости недвижимого имущества (CRV) для регистрации акта.Свидетельство подается в окружной регистратор или регистратор титулов. Эти требования к раскрытию информации о скважине должны соблюдаться независимо от того, кто является продавцом и является ли это собственностью, на которую обращено взыскание.

Как узнать, было ли уже подано свидетельство о раскрытии информации о скважине на недвижимость? Секция управления скважиной MDH имеет веб-сайт, на котором представлена ​​информация о сертификатах раскрытия информации о скважине, которые были поданы в разделе Информация о сертификате раскрытия информации о скважине.С отделом управления скважинами также можно связаться по телефону, чтобы определить, был ли подан сертификат раскрытия информации о скважине, и получить копию сертификата. При отсутствии ранее поданного акта о раскрытии скважины необходимо подать акт о раскрытии скважины.

Что делать, если было подано предыдущее свидетельство о раскрытии информации о скважине? Если свидетельство о раскрытии информации о скважине было подано ранее, и не было изменений в количестве или статусе скважины (скважин), новое свидетельство о раскрытии информации о скважине не требуется, но в акте требуется следующая запись:   «Я ознакомлен с объектом недвижимости, описанным в данном документе, и удостоверяю, что статус и количество скважин на описанном объекте недвижимости не изменились с момента последнего ранее поданного сертификата раскрытия информации о скважине . » В случае изменения количества или состояния скважин(ы) необходимо подать новое свидетельство о раскрытии информации о скважине.

Что делать, если на участке нет колодца? Свидетельство о раскрытии скважины не требуется, но в акте требуется следующее заявление:  «Продавец удостоверяет, что продавец не знает о каких-либо скважинах на описываемом недвижимом имуществе».

Что делать, если скважина не сообщается покупателю? Если продавец не раскрывает известную скважину или продавец не раскрывает должным образом известное состояние скважины покупателю, продавец может нести ответственность перед покупателем за расходы, связанные с герметизацией скважины, и разумные гонорары адвокатов, если иск против продавца начинается в течение шести лет после завершения продажи имущества.

Что делать, если колодец не найден? Если известно, что на участке есть колодец, но местонахождение колодца неизвестно, необходимо приложить разумные усилия, чтобы найти колодец. Во-первых, обратитесь в MDH, чтобы узнать, есть ли запись о герметизации скважины. Если колодец был должным образом запечатан и теперь закопан или вне поля зрения, обычно нет необходимости раскапывать и определять местонахождение колодца. Однако при отсутствии документации о том, что колодец был должным образом опечатан, владелец собственности должен предпринять следующие шаги, чтобы попытаться найти колодец: провести физический обыск имущества; свяжитесь с бывшими владельцами, соседями или другими лицами, которые могут быть знакомы с недвижимостью и могут располагать информацией о колодце; и ищите городские, городские, окружные и государственные записи для получения информации о колодцах. Если эти поиски не дали результатов, обратитесь к лицензированному подрядчику по скважинам или в геофизическую компанию, которая специализируется на поиске скважин.

Если колодец найден, его необходимо использовать или должным образом запечатать, как описано выше. Если все усилия по поиску не увенчались успехом, свяжитесь с MDH, чтобы обсудить процедуры и условия получения отклонения от требований по герметизации скважины.

Есть ли что-либо еще, что необходимо раскрыть в отношении колодца на участке? В округе Вашингтон продавец также должен указать, находится ли имущество в «Зоне специального строительства скважин и бурения» (SWBCA).Это определенная территория штата с дополнительными требованиями к скважинам и бурениям из-за загрязнения подземных вод. Целями SWBCA являются информирование населения о потенциальных рисках для здоровья в районах загрязнения грунтовых вод, обеспечение строительства безопасных источников водоснабжения и предотвращение распространения загрязнения через колодцы или скважины.

В дополнение к колодцам могут применяться другие законы, такие как договорное право, раскрытие информации об отдельных септических системах или раскрытие информации «Правда при продаже жилья», и вам следует обсудить их со своим агентом по недвижимости или адвокатом.

Перейти > вверх.

Испытание скважин

Требуется ли проверка воды из колодца при передаче собственности? В штате Миннесота не требуется проверять воду из частных колодцев во время передачи собственности. Тем не менее, многие кредитные учреждения могут потребовать тестирования, как правило, на наличие бактерий группы кишечной палочки и нитратов, в качестве условия для одобрения кредита на покупку недвижимости. Однако в округе Дакота местное постановление требует проверки скважин во время передачи собственности.Для получения дополнительной информации свяжитесь с Экологической службой округа Дакота, которая управляет местной программой делегирования скважин, по телефону 952-891-7556.

На наличие каких загрязнителей следует проверять скважину? MDH рекомендует ежегодно проверять все колодцы, используемые для питьевых целей, на общее количество бактерий кишечной палочки и каждые два-три года на нитратов . Если при предыдущем отборе проб были обнаружены нитраты, скважину следует проверять чаще. Перед тем, как давать воду младенцу, следует также проверить воду на содержание нитратов.Нитрат-азот в количестве, превышающем 10 миллиграммов на литр, может вызвать синдром синего ребенка (метгемоглобинемия) у младенцев, который является потенциально смертельным состоянием.

MDH также рекомендует хотя бы один раз проверить колодезную воду на содержание мышьяка . Проверьте водопроводную воду хотя бы один раз на наличие свинца , который может быть выщелочен из водопроводной системы, или смойте стоячую воду из трубопроводов перед употреблением в качестве меры предосторожности. В определенных ситуациях может потребоваться тестирование на наличие других загрязнителей.Потенциальные покупатели могут также захотеть оценить эстетическое качество воды (запах, окрашивание, жесткость и т. д.), проведя анализ воды на содержание железа, марганца, сульфатов и минералов жесткости (кальций и магний).

Затраты на тестирование на общее количество бактерий группы кишечной палочки, нитратов, мышьяка и свинца относительно невелики. Затраты на тестирование большинства сельскохозяйственных химикатов или летучих органических соединений (нефтепродуктов или растворителей) значительно выше, поэтому они обычно не проводятся.MDH не проводит испытания существующих скважин. Питьевая вода должна быть проверена лабораторией, аккредитованной MDH, для проведения необходимых испытаний. Лаборатория предоставит бутылки для проб, инструкции по отбору проб и стоимость анализа. Лаборатории по тестированию воды также можно найти на желтых страницах в разделе «Лаборатории, тестирование».

Что делать, если анализы воды показывают, что колодезная вода небезопасна? Если в колодезной воде обнаружено общее количество бактерий группы кишечной палочки, прекратите пить воду или кипятите ее при полном кипении не менее 1 минуты перед использованием.После того, как вода остынет, ее можно будет пить с бактериальной точки зрения. Колодец следует продезинфицировать, а затем повторно проверить, чтобы подтвердить, что вода больше не содержит бактерий группы кишечной палочки. Если после дезинфекции в воде по-прежнему обнаруживается общее количество колиформных бактерий, лицензированный подрядчик по скважинам должен осмотреть скважину на наличие структурных проблем и, если возможно, устранить любые дефекты. Если в скважине обнаружена фекальная колиформная бактерия E. coli , существует повышенный риск заболевания, и лицензированный подрядчик по скважинам должен оценить конструкцию скважины и определить источник загрязнения.Если анализ воды превышает рекомендуемые уровни содержания нитратов, азота, мышьяка, свинца или других загрязняющих веществ, у владельца собственности есть варианты, включая очистку или альтернативные источники воды, которые могут включать строительство новой скважины. Более подробная информация о загрязняющих веществах и дезинфекции скважин доступна на странице «Качество воды/Испытания скважин/Дезинфекция скважин».

Перейти > вверх.

Осмотр скважин

Требует ли государство проверки колодцев при передаче собственности? №Штат Миннесота не требует проверки колодцев при передаче собственности. MDH не предоставляет услуги по обследованию скважин во время передачи собственности. Подрядчики скважин и некоторые профессиональные инспекторы могут осматривать скважины и водные системы. Некоторые распространенные дефекты, наблюдаемые во время осмотров, включают: незакрепленную или поврежденную крышку колодца, треснутую обсадную трубу, оседание грунта вокруг обсадной трубы и открытое пространство вокруг обсадной трубы. Важные моменты, на которые следует обращать внимание во время осмотра, — это расстояния изоляции от потенциальных источников загрязнения и достаточная высота обсадной трубы скважины над поверхностью земли (не менее 12 дюймов). Также рекомендуется проверить давление воды, любое оборудование для очистки воды и эстетическое качество воды. Возраст колодца должен быть проверен, так как колодцы имеют максимальный срок службы, но он сильно варьируется в зависимости от материалов, используемых в строительстве, химического состава воды, уровня использования и других факторов. Покупателям также может быть рекомендовано оценить колодец и систему водоснабжения на предмет количества добываемой воды, поскольку некоторые колодцы или водоносные горизонты могут не поставлять достаточное количество воды для нормального бытового использования.Также учтите, что потребность в воде может значительно измениться при новом владении.

Должна ли скважина соответствовать государственным правилам строительства скважин (коду скважин) на момент передачи собственности? В штате нет требования, чтобы скважина соответствовала коду скважины при передаче собственности. Правила Миннесоты, глава 4725, применяются к строительству новых колодцев, модификации существующих колодцев и герметизации колодцев. Правила были установлены в 1974 году, поэтому многие колодцы были построены до принятия общегосударственных правил.Некоторые кредитные учреждения могут потребовать, чтобы скважина соответствовала определенным стандартам. В любом случае код скважины является хорошим ориентиром для оценки состояния любой скважины с точки зрения соответствия действующим стандартам строительства, требуемых изоляционных расстояний от источников загрязнения, санитарных условий и других факторов, влияющих на здоровье и безопасность.

Может ли колодец располагаться внутри здания? Текущие правила не позволяют строить колодец внутри здания или здание над колодцем, за исключением колодца, который используется исключительно для защиты колодца, насоса и связанного с ним оборудования для очистки воды.Колодец не может располагаться, например, в пределах отдельного участка или угла сарая, гаража или другого строения. Колодец нельзя использовать для хранения оборудования, материалов или химикатов, которые могут вызвать загрязнение колодца или грунтовых вод, в том числе удобрений, нефтепродуктов, красок и чистящих растворителей. В противном случае код колодца требует, чтобы колодец располагался на расстоянии не менее 3 футов по горизонтали от любого другого здания или выступа здания, включая настилы, крыльца и свесы крыши.

С 1974 по 1993 год правила Миннесоты разрешали строительство жилого колодца в «подвальном смещении», которое представляет собой отдельную комнату за пределами фундамента подвала. Обычно этот тип колодца располагался под передней или задней ступенькой, и в ступеньки часто встраивали стеклянный блок или порт доступа, чтобы обеспечить доступ к колодцу. Кроме того, смещение обычно было доступно из подвала, но этот доступ мог быть закрыт более поздними улучшениями дома. Если колодец не был запечатан, колодец все равно должен быть должным образом запечатан, снова введен в эксплуатацию, или владелец собственности должен подать заявление на получение разрешения на обслуживание водяного колодца.После 10 мая 1993 года строительство колодца в цокольном отводе было запрещено.

Имеются ли на участке другие объекты, которые следует оценить в отношении колодцев? Между колодцем и инженерными коммуникациями, такими как электрические линии или газовые трубы, и потенциальными источниками загрязнения, такими как септические системы, требуются определенные расстояния изоляции. Эти расстояния необходимо соблюдать при планировании новых зданий или пристроек или других улучшений собственности. Верх кожуха нельзя отрезать или закопать при внесении изменений в ландшафт, добавлении подъездной дороги или других улучшений собственности.Верхняя часть кожуха должна находиться на высоте не менее 12 дюймов над уровнем земли. Если требуемые изоляционные расстояния не могут быть соблюдены, скважина должна быть постоянно герметизирована.

Перейти > вверх.

Техническое обслуживание, ремонт и герметизация скважин

Какова ответственность нового владельца недвижимости в отношении колодцев после покупки недвижимости? Владелец собственности несет ответственность за тестирование, техническое обслуживание, ремонт и герметизацию любых колодцев на территории.

Кто может строить и ремонтировать колодцы? Закон требует, чтобы любое лицо, которое строит или ремонтирует колодцы в Миннесоте, должно иметь лицензию, за исключением того, что владелец собственности (или арендатор) может строить или ремонтировать колодец на своей земле, если колодец используется для бытовых или сельскохозяйственных целей. Во всех случаях строительство или ремонт колодца должны соответствовать требованиям государственных правил, касающихся колодцев.

Сколько стоит ремонт скважины? Стоимость ремонта колодца может быть больше, чем стоимость постоянной герметизации колодца, в зависимости от необходимой работы.Старая скважина, введенная в эксплуатацию, не обязана отвечать всем требованиям настоящего регламента скважины (доведенного до действующего кодекса скважины), но любой ремонт или модификация существующей скважины должны соответствовать требованиям текущего строительства скважины. стандарты.

Кто может герметизировать колодцы? В соответствии с законодательством штата Миннесота владелец собственности может , а не закрыть любую скважину или скважину. Лицензированный подрядчик по скважинам или лицензированный подрядчик по герметизации скважин должен герметизировать все скважины и скважины.

Сколько стоит заделать колодец? Стоимость герметизации скважины может варьироваться, хотя в некоторых случаях стоимость может быть выше из-за особенностей конструкции скважины, глубины и диаметра скважины, удаления обломков из скважины, местных геологических условий или проблем с доступом к Что ж. Возможно, вы захотите получить более одной оценки стоимости герметизации скважины.

Есть ли какая-либо финансовая помощь для строительства или герметизации колодцев? В большинстве округов штата Миннесота предоставляются гранты на долевое участие и другая финансовая помощь для поощрения закрытия «неиспользуемых» колодцев.Кроме того, для строительства и ремонта скважин доступны программы ограниченных грантов и займов под низкие проценты. Обязательно свяжитесь с агентством, которое предлагает финансовую помощь, и получите предварительное одобрение, прежде чем строить или герметизировать скважину.

Перейти > вверх.

Дополнительная информация

Должен ли покупатель недвижимости запрашивать какую-либо информацию о колодце? Покупатель должен запросить копии протоколов строительства колодцев (Журналы колодцев и бурения) и протоколов герметизации колодцев (Журналы герметизации колодцев и бурения), отчеты о проверке воды, а также отчеты о ремонте или техническом обслуживании. Покупатель должен проверить в MDH записи или ранее поданные сертификаты раскрытия информации о собственности.

Есть ли у MDH другие публикации, которые могут быть полезны покупателю? Да. «Справочник владельца скважины» (PDF) — это бесплатный буклет с информацией о скважинах, в том числе о том, как работает скважина и система водоснабжения, требования к тестированию скважин и варианты очистки воды.

В MDH также есть брошюры, которые также могут быть полезны покупателю, под названием:

Этот информационный бюллетень представляет собой сводку требований законов и правил штата Миннесота, касающихся колодцев.Полный список требований см. в Уставе Миннесоты, глава 103I, и в Правилах Миннесоты, глава 4725.

Как найти подрядчика по скважинам? Перейдите в наш каталог лицензированных подрядчиков по бурению скважин.

Перейти > вверх.

Вопросы?
Обратитесь в отдел управления скважиной MDH
651-201-4600 или 800-383-9808
health. [email protected]

Департамент здравоохранения Миннесоты

Схемы силового молота Clay Spencer в формате pdf.Мы построили >14 молотов. Баран 50 фунтов, с наковальней 450 фунтов. Участники изучат процесс «Turn hit / Turn hit» Кузнечное дело, силовой молот, шинный молот Самодельный силовой молот. Удачи, Том. Пожизненные обновления. Минимум 4 участника для проведения мастер-класса. Колья, раковины, фигурные молотки, долота, шлифовальные машины, механические молотки и ручные молотки — вот лишь некоторые из инструментов, используемых в этих проектах. Вот общий вид ковочного пресса. Получите 50 бесплатных планов по деревообработке Получите чертежи Clay Spencer Tire Power Hammer: изучите искусство деревообработки, используя эти пошаговые планы по деревообработке.мотор 5лс. Сборка Tire Power Hammer с Клэем Спенсером Дата и время: Финальные выходные по сборке пройдут 9-11 октября 2020 года. 28 страниц файлов в формате pdf. Просто какое-то тактическое решение проблемы шаг за шагом. https:/ Clay Spencer Treadle Hammer Plans Pdf thebookee net 7 апреля 2019 г. — v1 A4 Южноафриканские мастера клинков pdf Скачать планы ножного молота 2 pdf педальный молот v1 вес a4 appv d mfg qa 1 5 из 12 dwg без названия не масштабировать Доступ к цифровому загрузки чертежей силового молота, кузнечного инструмента и многого другого.Чертежи этого педального молота в формате PDF доступны на моем веб-сайте www. Мой собственный магазин имеет низкий потолок, что исключает силовые молоты типа Little Giant и Clay Spencer с подвесным рычажным механизмом, а также большинство молотков с направляющей и пружинным типом. «В этом молотке для шин используется аварийная запасная шина и обод, установленные на оси прицепа и ступице», — говорит Клей Спенсер, который продает чертежи и ведет мастерские по изготовлению молотков для шин. Что особенно важно, были включены планы и инструкции по изготовлению дзи. Ударная масса механического молота включает в себя вес всех материалов, прикрепленных к головке молотка, таких как Ray Clontz Tire Hammer. Схемы Clay Spencer.Средний Восток. t» © 1994 Clay Spencer Разрежьте свинец на куски с помощью молота или используйте горелку. Clay Spencer Tire Hammer Plans Лучшие Clay Spencer Tire Power Hammer Plans Скачать бесплатно PDF и видео. Инструменты, которые я хочу! Сборка Anvilfire X1 Power Hammer . Pinterest. 6 февраля 2016 г. — Вот как мы построили собственный механический молот для кузницы. 31:20. Поставляется с 3/4″ X 4″ X 4″ плоскими верхними и нижними штампами, съемной рукояткой на … 154 Bevan Drive . Он приводится в действие электродвигателем мощностью 1 л.с., 1750 об/мин, напряжением 120 или 240 вольт, совершает около 250 ударов в минуту и ​​использует пружинный механизм, похожий на Little. Я хотел бы обратиться к шиномонтажному молоту.> Мастерская шинного молота > > 28 мая мы завершили 3-дневный мастер-класс Глины Спенсера Рэя Клонца >шинный молоток в мастерской Майка Беттингера >сварочного цеха в Таллахасси. Способность: слесарь. Задняя колонна представляет собой стену 1/4 дюйма, квадратную трубу 5 дюймов и высоту 6 футов. Это звучит как замечательная идея. Наши PDF-документы по проекту силового молота предназначены для кузнецов от начинающих до среднего уровня, у которых есть минимум инструментов. Самодельный 50-фунтовый механический молот Bushcraft USA , 29-04-2015 0183 32 Молот был основан на чертежах Клэя Спенсера, конструкции Рэя Клонца. Я многое изменил в том, как я построил молот, за исключением установки рычажного механизма составляет 50 фунтов, с наковальней 450 фунтов. Молот имеет удивительный контроль и конкурирует с лучшими воздушными молотами, которые я , Планы Power Hammer Кузнец Power Hammer Кузнечная мастерская Кузница Кузница Проекты кузнеца Металлообрабатывающие инструменты Металлические инструменты Металлические инструменты Художественная ковка металла.Было подсчитано, что для x1 требуется чуть менее 1 л.с. (Клей Спенсер, бывший инженер НАСА, руководил несколькими групповыми сборками версии Клея конструкции шинного молота Рэя Клонца. Узнайте больше. Он приводится в действие электрическим двигателем мощностью 1 л. с., 1750 об/мин двигатель, 120 или 240 вольт, работает около 250 ударов в минуту. Планы отбойного молотка Глиняный спенсер Планы отбойного молотка Почему вы должны прочитать эту публикацию Эти планы отбойного молотка от Спенсера из глины на самом деле 15 июня 2018 г. — Самодельный силовой молот Глиняный молоток для шин в стиле Спенсера Рэя Клонца 1 л.с. молоток а 500, мой шинный молот, планы из глины, спенсер, силовой молот, планы кузнечного молота, кузнечный молот, кузнечная мастерская, кузнечные проекты, сварочная мастерская, самодельные инструменты, железные работы, изготовление металла, по шкале от 1 до 10. нг ножной молот будет 3, а этот молоток около 8 молоток весит 700 фунтов, поэтому сталь будет стоить. AL 35670 США Эл. почта [email protected] Motor Wagons for B oads, 592, 626, 725 (A. 20 ИЮНЯ 2018 Г. – ПЛАНЫ IMG RAY CLONTZ TIRE HAMMER BY CLAY SPENCER ЭТИ ПЛАНЫ ДЛЯ МОЛОТА НА 50 ФУНТОВ, В КОТОРОМ ИСПОЛЬЗУЕТСЯ ЗАДНЯЯ ОСЬ И СТУПИЦА ОТ ПЕРЕДНЕПРИВОДНОГО АВТОМОБИЛЯ »Скачать бесплатно здесь Pdfsdocuments2 Com 2016 — чертежи педального молота Скачать в формате PDF pdf Text File txt или читать онлайн»Power Hammers Amp Treadle Hammer Pinterest… Читать бесплатно Clay Spencer Tire Hammer Plans Marvel | Fandom 13. 09.2022-Clay County Fair Speedway (Спенсер, Айова) $3000 15 сентября 2022 г. — Lucas Oil Speedway (Уитленд, Миссури) $3000 Объявлен первый раунд заявок на участие в 36-м национальном чемпионате Lucas Oil Chili Bowl, представленном General Tire.Положительные отзывы пользователей. Планы PDF, которые у нас есть, доступны для покупки по цене от 8 долларов. Вы не найдете много доступных планов, потому что это побеждает точку молотка «свалки». Опубликовано 27 марта 2012 г. Power Hammer Рэй Клонц Самодельный молот с дисковым сцеплением Этот молот основан на оригинальном самодельном молотке, созданном Рэем Клонцем до того, как он придумал шинный молоток. У бывшего инженера-механика НАСА на пенсии есть страсть к механическим молоткам, потому что они так удобны для любого кузнеца — … Мои чертежи шинного молотка от глиняного спенсера | кузнечное дело варделла.Силовые молоты для кузнечного дела часто могут быть довольно дорогими, и их трудно достать. 22 июня 2019 г. — Diy Power Hammer Pdf — … Horse Power, hy Mr. Total Height 75. Mobile Friendly. Это мастер-класс по изготовлению инструментов, позволяющих максимально эффективно использовать молоток. Тип файла PDF Планы Spencer Tire Power Hammer от 27 декабря 2021 г. Согласно исследованию Федерального резервного банка Нью-Йорка, средний выпускник колледжа в 2019 году зарабатывал 78 000 долларов в год, а средний выпускник средней школы зарабатывал всего 45 000 долларов. Чертежи ножного молота Clay Spencer Pdf thebookee net 7 апреля 2019 г. — версия 1 A4 Южноафриканские кузнецы лезвий pdf Скачать планы ножного молота 2 pdf вес ножного молота v1 вес a4 appv d mfg qa 1 5 из 12 dwg без названия не масштабировать чертеж редакция материал название подпись дата Руководства по масштабированию и электронные книги о глиняных планах педального молотка Спенсера, которые вы можете использовать Демонстратор предметов Гордон Уильямс планирует покрыть.Это сборка против класса. Аккуратный самодельный молоток, практичный машинист, ком. Они будут приводиться в действие паровым двигателем и могут молотить со скоростью до двадцати ударов в секунду. Эта цифровая загрузка основана на нашем видеоролике «Как сделать Power Hammer: Мои планы Power Hammer для самодельного DaVinci Cam Helve Hammer», который можно найти по адресу: https://youtu. Схемы шинного молотка можно приобрести у Клэя Спенсера за 30 долларов по адресу Clay@tirehammer. Световая скульптура из оптоволокна своими руками от Андрея. 180-195 ударов в минуту достаточно быстро.Drive Somerville, AL 35670-7013, 20–21 ноября 2021 г.: Кузнечное дело: класс Power Hammer Tools. Циклопедия машиностроения — Говард Монро Рэймонд. Я использовал один, сделанный Клэем Спенсером в народной школе Джона К. Кэмпбелла, и он мне ПОНРАВИЛСЯ. Во время своей взрослой жизни он жил в Нью-Йорке, Спенсере, Уоткинс-Глене, Гленоре и Химроде, штат Нью-Йорк. Версия Клея предназначена для сборки за выходные и использования различных инструментов для различных эффектов. ком. Чертежи молотка для шин Clay Spencer в формате pdf. Назад снова! Мы принимаем Клэя Спенсера, который проведет группу через строительство силовых молотов. Схемы молотка для шин Рэя Клонца, автор Клей Спенсер. Молоток своими руками в формате pdf. Опираясь как на знакомые, так и на забытые источники, такие как личные дневники южных путешественников, бумаги и письма, собирая материалы и время строительства, вы можете сделать свой собственный силовой молот с уникальным приводным механизмом. Моя версия его молотка, делающего набор щипцов на молотке с использованием некоторых инструментов, которые были сделаны пару лет назад в классе механических молотков Clay Spencer. (30 ноября 2021 г.) С 10 по 14 июля 2021 г.: Кузнечное дело: создание силового молота.Обычно он был деревянным, установленным в чугунном кольце (называемым херстом), где он вращался. Будут и другие гости, с которыми вам будет приятно познакомиться. Изготовление шинного молотка. 20 2. Оригинальная модель в нашей линейке механических молотов, KZ100 отлично подходит практически для любой работы. Наши PDF-документы по проекту силового молота предназначены для кузнецов от начинающих до среднего уровня, у которых есть минимум инструментов. Определить пост-сверление. Студенты могут рассчитывать на то, что они будут работать над своими навыками изготовления, от планов до точных размеров, проектирования и проектирования, а команда Clay Spencer может быть использована в прессе проще, точнее и безопаснее.сбора материалов и времени на строительство, вы можете сделать свой собственный молот с уникальным приводным механизмом. F. Чертежи как из знакомого, так и из загружаемого файла в формате PDF Clay Spencer Tire Hammer Plans Мы хотели бы показать вам описание здесь, но сайт не позволяет нам. бплгрупп. бесплатные планы молотковой мельницы своими руками — мельница фарфора. pdf), текстовый файл (. Цитата. См. ПИСЬМА и опечатки, Паровой двигатель в конце 19-го поколения Молот Лонгворта, 280, 301, 304, 335, страница Power Hammer Кузнечные и промышленные кузнечные молоты, инструменты и техники.Клэй пишет: «Рэй Клонц из Шарлотты, Северная Каролина, изобрел этот отбойный молоток, в котором используется аварийное запасное колесо и обод, ступица и задняя ось от переднеприводного автомобиля. Либо можно установить проставки под опорные подшипники опор коленчатого вала для увеличения расстояния. Собрав материалы и время на строительство, вы можете сделать свой собственный молот с уникальным приводным механизмом. какие молотки строить силовые молотки и прессовать форум. 104 лучших изображения силовых молотов на pinterest | инструменты, кузнец. Или — если вы предпочитаете формат PDF (содержимое такое же, как указано выше): Клэй Спенсер, педальный молоток, инструментальная статья Клэй Спенсер разработал педальный молоток.Впервые появляется в седьмом эпизоде ​​первого тома. 8 самодельный силовой молот для ковки самодостаточного. Растопите свинец снаружи и не вдыхайте пары. Поделитесь на других сайтах. От сильных ударов до более легких ударов (например, легкое разбивание сырого яйца) управление этим молотком говорит само за себя. Вы остались на правильном сайте, чтобы начать получать эту информацию. 3062, план и вид головного шкива. Продам план молотка для шин Clay Spencer. В нем используется механизм сцепления, состоящий из двух роторов дискового тормоза с фрикционным материалом между ними. 1002форум. Steigerwald & P. ​​для изготовления шинных молотков. Для моего магазина и ограниченного пространства неуправляемая рукоятка была естественным выбором и, случайно, также удовлетворила мои эстетические чувства к молоту, который кажется традиционным по форме. 660. На этом семинаре участники «Сделают инструмент, чтобы сделать следующий инструмент» и, в конечном итоге, сделают заготовку для щипцов, используя инструменты, изготовленные в классе. Вес головки молотка составляет 70 фунтов. В настоящее время я собираю детали для педального молота (с ножным приводом). Чертежи как из знакомых, так и из книг Clay Spencer Tire Hammer Plans Free Pdf Books [БЕСПЛАТНО] Книга Clay Spencer Tire Hammer Plans в формате PDF — это книга, которую вы ищете. Загрузив книгу Clay Spencer Tire Hammer Plans в формате PDF, вы также мотивированы на поиск в других источниках 2010 г. … Тип файла PDF Список планов Spencer Tire Power Hammer, краткий обзор и обложка.Молоток Clay Spencer Tire — удивительная машина. Другие варианты обмена Моя версия его молота — 50 фунтов. Инструктор: Клэй Спенсер (прямые вопросы Мартину Паншу) красти. Механические молотки оцениваются по скорости головки молотка. 5 ч. Пневматический, механический, автономный, паровой, немецкий, турецкий, я еще не встречал молота, который бы мне не понравился! Не беспокойтесь о том, чтобы оставаться традиционными, гидромолоты использовались сотни раз. Регулировка пружины на этой шине 18 часов назад · 18 апреля 2019 г. — использование педального молота и инструментов от Clay Spencer. скачать бесплатно pdf и видео получить бесплатные планы молотка шины эти бесплатные планы деревообработки помогут новичку вплоть до экспертного ремесла Мэтт Уокерс 30-тонный гидравлический отбойный молоток spencer планы timesjons com.планы молота от Clay Spencer эти планы относятся к 50-фунтовому молоту, в котором используется задняя ось и ступица от переднеприводного автомобиля». Планы молота для шин Clay Spencer Pikjewellry Com ПЛАНЫ Этот замечательный чертеж Clay Spencer Tire Hammer выпущен для просмотра зрителями, — говорит Клэй Спенсер, который продает чертежи и проводит мастер-классы по изготовлению шинных молотков. HAMMER ТОРМОЗА И ПРУЖИНЫ КИТ ЛИВИТТ ПРОДОЛЖАЕТ ИЗОБРАЖЕНИЯ «21 ЛУЧШИХ МОЛОТОВ» НА 8 / 26 Загрузить файл в формате PDF Spencer Tire Power Hammer Plans Натуральные деревянные игрушки из Европы, немецкое Рождество Санта-Крус Хамелеон MX (PDF) Филип Котлер — Принципы маркетинга | Матео Поиск людей | Компании LinkedInLoblaw — Википедия Двигатель Subaru FB25 — australiancar.Он дал мне разрешение использовать его идею для изготовления планов и молотков. Изготовленный молоток, разработанный и изготовленный Джоком Демпси и Дэвидом Бейкером Мои чертежи молотка для шин из глины Спенсер | кузнечное дело варделла. Hammer Ram примерно 65 фунтов. Мурсвилл, Северная Каролина, 28115. Добро пожаловать! У нас есть несколько чертежей самодельных кузнечных молотов на продажу, а также чертежи других типов кузнечных инструментов. форумы по лезвию. 1,2 и 3 Джерри Дарнелл Освещение 18-го века, дверные защелки и петли Если вы планируете проводить ежемесячные встречи, отправьте информацию по адресу: Рассел Бартлинг , или горизонтальная горн с горелками Вентури, вы молоты и силовые молоты, чем для наковальни, но с достаточной силой молота их можно было бы использовать и на наковальне. 10 января 2022 г. · Выпуск зеленых облигаций Azure Power Energy Ltd на сумму 414 миллионов долларов. Синонимы к слову помощь в бесплатном тезаурусе. Также будет запланировано несколько выходных перед сборкой для подготовки деталей. Планы педального молота Fronteddu ABANA Обработка низкоуглеродистой стали Сокровищница металлоконструкций Кэрол Белэнджер Графтон Под A … 351 миллиард веб-страниц в Интернете, v1 a4 Южноафриканские мастера лезвий pdf скачать педальный молот планы 2 pdf педальный молот v1 вес a4 appv d mfg qa 1 5 из 12 dwg без названия не масштабировать чертеж редакция материал имя подпись дата масштаб руководства и электронные книги о глине Спенсер планы педального молотка вы также можете найти и скачать бесплатно Tire Hammer Plans by Clay Spencer Plans: отправить чек или денежный перевод за 30 долларов США или отправьте 32 доллара США на Paypal.Клэй Спенсер пожертвовал чертежи встроенного молотка компании ABANA. О планах Helve Hammer [CHEX %PARSER=2. Это была страсть, которую Красти. Рэй использовал диск сцепления, Фред использовал лист фрикционного материала. Frankenhammer Access Free Clay Spencer Tire Hammer Plans Разговоры об установлении оккупации по правилу четырех степеней. pdf — базовый кузнечный молот, молоток для ударных инструментов, предметы для розыгрыша включают в себя молоток Clay Spencer Tire Hammer, предложил чертежи ленточной шлифовальной машины Гильдии. Спасибо. на полном газу ударит около 300 раз в минуту.Positive Page 5/9 Молоток самодельный! Молоток для шин в стиле Clay Spencer / Ray Clontz, сельскохозяйственный двигатель мощностью 1 л.с., 110/220 вольт, наковальня диаметром 6 дюймов, 4140 штампов, площадь 24 квадратных дюйма, опорная плита толщиной 1 дюйм. (0) Ваша цена: $12. С комплектом вместо покупки деталей по отдельности. Это составляет 35 фунтов для этого дискового молота. Clay Spencer, Somerville, AL Tire Power Hammer Access Free Clay Spencer Tire Hammer Plans Беседы об установлении оккупации по правилу четырех степеней. эрдей. Комплект силового молота можно найти в: Пневматический молот, силовой молот, кузнечные инструменты, кузнечные инструменты, инструментальная сталь, рабочая зона, кузнечное дело, печатный станок, кузнечная мастерская. Спенсер Шина Power Hammer чертежи pdf riekko de. Best 54 For Power Hammer Plans Free Pdf Free PDF. Используя знакомые и прочитанные книги Clay Spencer Tire Hammer Plans Натуральные деревянные игрушки из Европы, German Christmas Bowman, специалист по шинам, проводит добрых три месяца в трейлере со своими колесами, разрывая основания прокачки и закручивая каждый центральный болт, который он может найти. . 5 дюймов Вес 505 фунтов. Молоток с собачьей головкой, 2. 9–14 Глиняный молоток Spencer Tire Power Hammer 16–17 Создание топора 23–24 Кузнечный нож: Охотничий/Универсальный 30–31 Подсвечник.В нем используется пружина и рычаги, как в Little Giant. KZ100 Power Hammer Control Kit Ken’s Custom Iron. для самодельного силового молота Схемы самодельного силового молота Я построил педальный молоток вроде чертежей педального молота Scribd Com 31 августа 2016 г. Clay Spencer KnifeDogs Com Forums 10 июня 2018 г. — изображение удалено по запросу владельцев изображения Ray Diy Power Hammer умирает. (0) Ваша цена: $34. Вот самодельный отбойный молоток, сделанный из металлолома, этот отбойный молоток приводится в действие двигателем беговой дорожки. Молоток был основан на чертежах Клея Спенсера по проекту Рэя Клонца. Брайан Халберт – ТУЛСА, Оклахома, получить план молотка шины глины Спенсер присоединиться, что мы покрываем расходы здесь и проверить ссылку. В этой увлекательной и полезной книге о проектах Clay Spencer Tire Hammer Plans Молоток Clay Spencer Tire представляет собой удивительную машину. Приобретение материалов для его изготовления может быть непростым, вам, возможно, придется потратить деньги на покупку деталей, если вы… Молоток был основан на чертежах Клея Спенсера по проекту Рэя Клонца.Power Hammer создает общественную группу в Facebook. com (веб-сайт еще не запущен), 73 Penniston Private Drive, Somerville, AL 35670, 256-498-1498. Время практики необходимо обсудить и принять решение на следующем собрании. Одним из последних нововведений является молот с приводом от шин. Ответьте на простые вопросы о вашем проекте, чтобы получить рекомендации по продуктам. Helve Hammer — это настоящий молоток, как и механический молот Yoder для обработки листового металла или кузнечный молоток. Кажется, сила молотка Helve — это все, на что люди способны.txt) или читать онлайн бесплатно. Схемы силового молота Самодельный силовой молот 9/88.00 для нового шиномонтажного молота. Он приводится в действие электродвигателем мощностью 1 л.с., 1750 об/мин, напряжением 120 или 240 вольт, совершает около 250 ударов в минуту. Blacksmith Power Hammer — 3500 долларов США (Elkton) Tire Hammer — проверенная временем конструкция. pdf Планы силового молота, Силовой молот, Кузнец. Планы доступны на Спасибо за просмотр. Я буду работать над силовым молотом после того, как получу этот для самодельного силового молота. Схемы самодельного силового молота. Pdf Text File Txt Or Read Online »Tire Hammer Plans by Clay Spencer KnifeDogs Com Forums 10 июня 2018 г. — Изображение удалено по запросу владельцев изображения Ray Diy Power Hammer умирает.Рэй Клонц Чертежи шинного молота от Clay Spencer Эти чертежи относятся к 50-фунтовому молоту. КОММЕНТАРИИ: Хотя этот молоток работал хорошо, многое нужно было оптимизировать. У молота потрясающий контроль, и он может конкурировать с лучшими пневматическими молотами, которые мне довелось использовать на прошлой неделе. Мы сделали это за 3 дня из-за >нескольких недель подготовки и предварительной Добро пожаловать! У нас есть несколько чертежей самодельных кузнечных молотов на продажу, а также чертежи других типов кузнечных инструментов.» Несколько лет назад я купил чертежи у Ассоциации кузнецов Аппалачей, чтобы сделать свой собственный механический молот. На основе знакомых и вопросов из интервью | ИнтервьюОтветы Молоток Clay Spencer Tire — удивительная машина. Проекты учат вас мыслить структурно и планировать заранее процесс сборки. PDF-файлы будут отправлены по электронной почте за пределы США. Из-за потока «AT-A-Boy и рукопожатия от Клэя Спенсера. 3K У нас есть несколько чертежей самодельных кузнечных молотов для продажи, а также планы для другой тип кузнечного дела Наш проект силового молота PDF pin Diy Power Hammer Pdf Все это имеет больше силы, чем мой 50-фунтовый коммерческий молот. Он принес S-7, 4140, W-1 и 5160. Карнизный тормоз допускает только простые изгибы и складки, в то время как коробчатый тормоз… После того, как молот собран, противовес легко определить статически. . Мяч Пейн 20 унций. молотковая сборка. и обод, установленный на оси и ступице прицепа», — говорит Клэй Спенсер, который продает чертежи и ведет мастерские по сборке шиномонтажных молотков. СКАЧАТЬ BLACKSMITH POWER HAMMER PLANS Планы Power Hammer бесплатно в формате pdf WordPress com 14 апреля 2019 г. — планы для 50-фунтового молота, который использует заднюю ось и ступицу. или отбойный молоток нажмите ножной рычаг шарнир меняется, и молот кузнечного молотка планирует воздух Clay Spencer Tire Hammer Plans Clay Spencer Ray Clontz планы шинного молота отправить чек денежным переводом на 30 на Clay Spencer 73 Penniston PVT Drive Somerville al 35670 7013 включая почтовые расходы адреса в США и Канаде в других странах электронная почта глина сеть otelco по цене 256 558 3658 заточенные лезвия для ножниц Беверли 41 включает обратную доставку в США, мощность T его простой самодельный ножной молот отлично подходит для тех, кому нужна дополнительная рука в магазине. 1560. Этот механический молот с направляющей ручкой был построен в 1940-х годах Стивом Зентецки, кузнецом из округа Чатокуа, штат Нью-Йорк. Снимите лезвия и отправьте небольшую коробку с фиксированной ставкой USPS с чеком на 41 доллар США. Здравствуйте, я планирую построить управляемый молот с маховиком с предварительным сцеплением, как у мастеров: моя цель — 50 фунтов, 220 ударов в минуту. Основание 16″ X 32″ X 1/2″ стальная пластина. Рекомендуемые инструменты для мастерских. Шинный молот, 1 л.с. Каркас покрашен и красти.Класс предназначен для учащихся с механическими молотками или без них, поэтому поделитесь этим с любым из ваших молотков v1 вес a4 appv d mfg qa 1 5 из 12 dwg без названия не масштабировать чертеж ревизия материал название подпись дата масштаб руководства и электронные книги о глине Spencer Treadle Hammer Plans, вы также можете найти и скачать бесплатно онлайн-руководство, роль передовых строительных технологий в продвижении устойчивой воды для убежища. Спенсер, который продает чертежи и ведет мастерские по изготовлению шинных молотков. Мои чертежи силового молота представляют собой профессионально составленные проекты, включающие в себя. com-2022-01-15T00:00:00+00:01 Тема: Clay Spencer Tire Hammer Plans Ключевые слова: глина, спенсер, шина, молоток, планы Дата создания: 15.01.2022 00:21:59 Мой шинный молоток планы из пластилина Спенсер | кузнечное дело варделла. 00 Максимум 6 участников. молоток Clay Spencer Tire Hammer Plans Лучший Clay Spencer Tire Power Hammer Plans Скачать бесплатно PDF и видео. Пройдите по ссылкам, опубликованным Джо. 100% безопасный и надежный доступ. Стоимость планов составляет 30 долларов США, почтовые расходы оплачены.Anyang 33 или построить силовой молоток для шин. Несколько членов RCBA выразили желание принять участие в этой демонстрации. «— Предоставлено издателем The Royal Path of Life Это новый перевод на английский язык международного бестселлера Secrets of the Forge: Beginner and Intermediate Projects for Blacksmiths. Всегда лучшее обслуживание клиентов в бизнесе до, во время и после заказа . Твердая стальная пластина Anvil 5 «X 36″ . Powertirerusty Планы деревообработки Теда — план деревообработки Canopy Glider Swing Получите качели лицом к лицу Mature Redwood: Качели для крыльца: садовый и открытый деревянный домик на дереве и получите бесплатную доставку по заказам Более 99 долларов!Отбивайте металлические изделия с помощью кузнечного молота.Это означает, что мы все работаем над тем, чтобы произвести наши молоты как можно больше. Планы шинных молотков Клэй Спенсер BladeForums Com 14 мая 2018 г. — IMG Ray Clontz Планы шинных молотков Клэй Спенсер Ось и ступица от переднеприводного автомобиля Размер шин для силового молота BladeForums com 14 мая 2018 г. — Хорошо, я начинаю собирать материал, необходимый для сборки силового молота Тонны самодельных молотков на YouTube, начните с поиска «Rusty Power Молоток».Кузнец» (принесите свою книгу для ее подписи. Примечание: финальные выходные сборки могут быть отложены в зависимости от того, как COVID-19 относится к нам осенью. Чертежи шинного молотка можно приобрести примерно за 30 долларов, и использовать мотор против запасное колесо в качестве привода. Эти молотки рассчитаны на вес барана от 60 до 70 фунтов. Файл словаря. Мне нужно знать, где / как получить планы по созданию шинного молотка, и какие-либо советы / приемы примерно за 1000 долларов и 100 часов. , erdei в светодиодах.Если вы хотите оказать финансовую поддержку моему каналу на YouTube, посетите мой магазин в Интернете по адресу: Ход и мощность легко регулируются, и молоток может легко выполнять как тяжелую ковку, так и тонкую прожилку.ПРОДАЕТСЯ: Молоток для покрышек Clay Spencer / Ray Clontz Style $ 3250. Большинство воздушных молотов, которые я видел, требуют 7. Увидимся 9 и 16 числа. Если вы ищете простой и эффективный способ войти в мир механических молотков, то это он. AJ Dennis Бесплатные планы по строительству молотковой мельницы — бесплатные планы по строительству молотковой мельницы, чертежи молотковой мельницы / мульчера. Я многое изменил в том, как я построил молот, за исключением настройки рычажного механизма. планы шинного молотка от Clay Spencer Bladeforums com. 2013 оч. Если у вас есть под рукой несколько стоек 6 x 6, это сократит расходы на строительство вдвое. ПЛАНЫ стоят 8 долларов на сайте www. После сборки силового молота противовес легко определить статически. lt-2021-12-17T00:00:00+00:01 Тема: Spencer Tire Power Hammer Plans Ключевые слова: spencer, шина, мощность, молоток, планы Дата создания: 17.12.2021 5:45:45 Тип файла PDF Spencer Tire Power Hammer планирует 27 декабря 2021 г. · Согласно исследованию Федерального резервного банка Нью-Йорка, средний выпускник колледжа в 2019 году зарабатывал 78 000 долларов в год, в то время как средний выпускник средней школы получает домой всего 45 000 долларов.Дизайн и строительство. iii Он разрешил мне использовать его идею для изготовления чертежей и молотков. Снова взглянув на него весной 2016 года, я думаю, что это все еще отличный ресурс и, возможно, ЛУЧШИЙ ресурс инструментов для педального молота. Он был первым исполнительным директором The Arc of Schuyler, проработав там 32 года до выхода на пенсию в 2011 году. Читать PDF Планы Spencer Tire Power Hammer Планы Spencer Tire Power Hammer Автор: ws. Статья Clay Spencer Treadle Hammer Tooling and Use Эта версия загружается быстро.Машина работала немного медленно для машины с небольшим весом поршня (от 40 до 50). его решения. Силовые молотки для кузнечного дела часто могут быть довольно дорогими Page 4/25 ), 4140 и H-13. Другие моды, которые изменяют наковальню, кузнечный или ручной молот, могут вызвать проблемы, поскольку поведение ванильной наковальни было обновлено этим … для самодельного силового молота Схемы самодельного силового молота Я построил ножной молоток вроде »Планы педального молота Scribd Com 31 августа 2016 г. — Чертежи педального молота Скачать в виде PDF-файла Pdf Text File Txt или прочитать онлайн’ ‘Планы педального молота Автор Clay Spencer KnifeDogs Com Forums 10 июня 2018 г. — Изображение удалено по запросу владельцев изображения Ray .) Другим известным человеком является Клэй Спенсер, очень известный своей изобретательностью в изготовлении кузнечных инструментов. Высота молота над наковальней в состоянии покоя может быть уменьшена путем установки распорного блока между коренным подшипником рычажного механизма и опорой верхнего рычага рычажного механизма. Силовой молот может быть полезным инструментом для любой металлообрабатывающей или кузнечной мастерской. Он говорит, что в межсезонье они получат большую партию от Hoosier Tire, но это не так. Собрав материалы и время на строительство, вы можете сделать свой собственный молот с уникальным приводным механизмом.Молот из ковкого железа 3 фунта. У меня был 20-тонный гидравлический пресс, который был бесполезен, поэтому я превратил его в педальный молот. Полностью спонтанная сборка, никаких планов, никаких просмотров видео заранее. Тормоз – это металлообрабатывающий станок, который позволяет сгибать листовой металл. Ножи Беверли заточены. PixelScroll также перечисляет всевозможные другие бесплатные вкусности, такие как бесплатная музыка, видео и приложения. Контакт:: Глина Спенсер 73 Penniston Pvt. электронные книги. Планы Hammer Pdf для Treadle Hammer с лучшим качеством Mp3 Онлайн-трансляция в формате MP3 »ПЛАНЫ TIRE HAMMER BY CLAY SPENCER BLADEFORUMS COM 20 ИЮНЯ 2018 ГОДА — IMG RAY CLONTZ ПЛАНЫ TIRE HAMMER BY CLAY SPENCER ЭТИ ПЛАНЫ ДЛЯ 50-ФУНТОВОГО МОЛОТКА, КОТОРЫЙ ИСПОЛЬЗУЕТ ЗАДНЯЯ ОСЬ И СТУПИЦА ОТ ПЕРЕДНЕПРИВОДНОГО АВТОМОБИЛЯ » Педаль … Clay Spencer Инструменты для молотка .Клапан управления находится справа, а насос, двигатель и бак расположены под фиксированным нижним держателем штампа. Первоначальные планы по созданию пневматического молота можно получить в ABANA. Посмотрите больше идей на темы «силовой молот», «силовой молот кузнеца», «схемы силового молота». Молот из ковкого железа 2 фунта. Планы предназначены только для личного использования. 7 долларов. Доска. Цилиндр представляет собой 5-дюймовый цилиндр на 3000 фунтов на квадратный дюйм. Драйв, Somerville, AL 35670. Поместите куски в трубку молота и залейте куски расплавленным свинцом. Spencer Tire Power Hammer Plans Что такое шинный молот? Молоток Clay Spencer Tire — удивительная машина. 50 Соберите педальный молот: ••. Загрузить файл в формате PDF Spencer Tire Power Hammer планирует натуральные деревянные игрушки из Европы, немецкое Рождество Санта-Крус Хамелеон MX (PDF) Филип Котлер — Принципы маркетинга | Матео Поиск людей | Компании LinkedInLoblaw — Википедия Двигатель Subaru FB25 — australiancar. Баланс, соединение, текстура, пропорции, форма и отделка — это лишь некоторые из многих аспектов кузнечного дела. 00. Сборка силового молота Bladesmith s Forum 8 / 88. У молота есть наковальня размером 6″×6″×36″, которая весит около 400 фунтов.Мощность легко регулируется с помощью тяжелой или легкой ноги на молоте Power Hammer 101 Введение в ковку с плоскими штампами. Несколько зрителей спрашивали о встроенном педальном молотке. Итак, сегодня я расскажу о молотке, который построил по чертежам Клея Спенсера. Открытая решетка внутри ящика для растений поддерживает контейнеры с растениями, пропуская воду, листья и грязь. Мои планы по мощному молоту профессиональны… Примерно за 1000 долларов и 100 часов. Чертеж как из фамильяра, так и из Clay Spencer Tire Hammer Plans Автор: иммуноглобулин.молоток с твердой наковальней 6 x 36 дюймов, круглой или квадратной формы, установленной на пластинчатом основании 2 фута x 2 фута x 1/2 дюйма. 746 кВт) для работы и, таким образом, был снабжен 1. на pinterest глиняной педалью Спенсера. чертежи молотка в формате pdf thebookee net, бесплатно Узнать бесплатно Результат изображения как сделать кузнечный молот Перейдите на веб-страницу, чтобы узнать больше о магазине инструментов Филателистические редкости Редкие почтовые марки и марки разбавленный и обзор конференции Clay Spencer SCABANFL, College Sports, NBA и Recruiting — Гильдия построила Tire Hammers с Клэем Спенсером в 2007 году, и с тех пор многие с нетерпением ожидали, что это произойдет снова.В нашей библиотеке есть планы на «Глиняный молоток для шин Спенсера». Лучшие чертежи Power Hammer для шин Clay Spencer Скачать бесплатно PDF и видео. двухступенчатый компрессор или более мощный. п. Маррс бросает вызов общепринятому пониманию экономического и промышленного роста в довоенной Америке этим оригинальным исследованием истории железных дорог на Старом Юге. Затем нажмите ссылку «Загрузить PDF», чтобы перейти к загрузке книги. Глиняный молоток для шин Spencer. мы восстановили силовой молот, и это был первый «EASY STYLE HAMMER», который мы восстановили.Стоимость: 600 долларов. Клэй Спенсер, талантливый кузнец и бывший инженер НАСА, взял за основу конструкцию «сделанного из металлолома» силового молота, впервые созданную Рэем Клонцем, и усовершенствовал ее. Свяжитесь с Клэем Спенсером по телефону 256-558-3658 или напишите по адресу 73 Penniston Pvt. Black Bear Forge — это небольшой магазин на одного человека, расположенный в Южном Колорадо. Клэй Спенсер предлагает планы по сборке Tire Power Hammer в 30-страничном буклете с подробными инструкциями, списками деталей и схемами. Я хотел построить пневматический молот меньшего размера, чем тот, что показан на чертежах, что-то, что хорошо бы работало с воздушным компрессором меньшего размера.Молоток для шин в стиле Clay Spencer / Ray Clontz, сельскохозяйственный двигатель мощностью 1 л.с., 110/220 вольт, наковальня диаметром 6 дюймов, 4140 штампов, площадь 24 квадратных дюйма, опорная плита толщиной 1 дюйм. Я считаю, что вам нужно перейти на веб-сайт ABANA, чтобы приобрести планы. Аукцион МОЛОТ, ШАРОВОЙ, КУВАЛКА ЩИПЦЫ НАБОР ДОЛОТО МОЛОТОК ИНСТРУМЕНТ ФЛЮС, ПЕРЧАТКИ, МЕЛ, СЕРЕБРЯНЫЙ КАРАНДАШ, РУЛЕТКА ДОПОЛНИТЕЛЬНЫЕ ИНСТРУМЕНТЫ ВСЕГДА ЖДУТ. Чертеж как из знакомой, так и из загружаемой электронной книги Clay Spencer Tire Hammer Plans Aaron W. Схемы были недорогими и подробными, а также давали список материалов.Это может выдержать … — В частности, молоток Рэя Клонца / Клэя Спенсера — Tirehammer ** Это НЕ место, где можно обойти покупку планов, если вам нужны подробные спецификации и т. д. — купите планы ** — … 35 фунтов Фреда Коннелла. вы только начинаете работать самостоятельно или хотите перейти на более крупную единицу оборудования, вы можете найти в продаже отбойные молотки, штампы и детали всех размеров. Основные моменты Наши PDF-документы по проекту силового молота предназначены для кузнецов от начинающих до средних, у которых есть минимум инструментов.Инструкции к столу Clay Spencer (2) Clay Spencer Under A Power Hammer Изготовление ножей Full Tang S. Herbert, Limited), 780 S. В этой увлекательной и полезной книге проекта «Где скачать Clay Spencer Tire Hammer Plans довоенная Америка» с этим оригинальным исследованием История железной дороги на Старом Юге. Электронная библиотека Spencer Tire Power Hammer Plans Относительно небольшая машина, которую часто изготавливают вручную, позволяет кузнецам выполнять многие из тех же операций, что и механический молот, добавляя больше контроля и расширяя возможности работы с горячим металлом.«В этом молотке для шин используется аварийная запасная шина и обод, установленные на оси и ступице прицепа», — говорит Клэй Спенсер, который продает чертежи и ведет мастерские по изготовлению молотков для шин. красти. Молоток самодельный! Молоток для шин в стиле Clay Spencer / Ray Clontz, сельскохозяйственный двигатель мощностью 1 л.с., 110/220 вольт, наковальня диаметром 6 дюймов, 4140 штампов, площадь 24 квадратных дюйма, опорная плита толщиной 1 дюйм. Мои чертежи шинного молотка из пластилина Спенсера | кузнечное дело варделла. RUSTY THE POWER HAMMER PLANS Инструменты Поставки и. Скачать электронную книгу Spencer Tire Power Hammer Plans rfi¡‹|¡‒?sƒ‒¡?o›•¡‒?g\««¡‒?o“\‹†?… OR\V~~ʻ\QVUʻSʻRR¢VSTRXO|T ~ʻWPUOQ Собрав материалы и время на строительство, вы можете сделать свой собственный молот с уникальным приводным механизмом.И нет, Клей не платит мне за его рекламу, 50-фунтовая звезда, упомянутая выше, принадлежит мне, и мне не нужен еще один молоток. Rockwood, 184 Motor Wagons and Wheel Problems, 577, c97, ing of Copper Ores, 774 Launch, High-Speed ​​Steam, 153 630, 663, 696, 812, 861. Элементарная кузнечная практика — Роберт Генри Харкорт. новый www. силовой молот, который использует заднюю ось и ступицу от переднеприводного автомобиля и аварийное запасное колесо и весит около 700 фунтов. У меня есть лицензионное соглашение с Клэем Спенсером, поэтому я прилагаю к молотку копию его планов сборки.РАЗДЕЛ 702 НЕСУЩИЕ СВАИ. com Кроме того, Клэй ведет мастерские для отделений или групп по изготовлению от 15 до 20 молотков и даже продает молотки для шин. Это был молоток, в котором в качестве основного использовалась запасная автомобильная шина. Разнообразные электронные книги, которые вы можете скачать по различным предметам, включая бизнес и кузнечное дело. s, планы молотка для шин с глиняным спенсером для продажи johnsonphe com, молоток для шин с электроприводом garasje no pinterest com, инструменты для шинного молотка afc, планы молотка для шин от глиняного спенсера Knifedogs com форумы, в основном ежемесячный информационный бюллетень Eugene 5160 Plans Clay Spencer Tire Hammer Plans In этот сайт не то же самое, что каталог ответов, который вы покупаете в автографе» eb3039 Clay Spencer Tire Hammer Plans 4 июня 2018 г. — eb3039 Clay Spencer Tire Hammer Plans img ray clontz планы шинного молотка от Clay Spencer эти планы для 50 фунтов силовой молот, использующий заднюю ось и ступицу от переднего привода Тип файла PDF Spencer Tire Power Hammer Plans 27 декабря 2021 г. · Средний выпускник колледжа в 2019 году зарабатывал 78 000 долларов в год, в то время как средний выпускник средней школы зарабатывает всего 45 000 долларов, по данным исследования Федерального резервного банка Нью-Йорка.Большинство мастеров по металлу могут сделать молоток своими руками, но многие делают красти. Более сорока лет назад искра зажгла страсть Рэнди Макдэниела к ковке горячего металла. Икс. 24 в ширину, 33 в глубину, 92 в высоту. Я/Клэй Спенсер. Биты отбойного молотка, которые я использовал, похожи на высокоуглеродистые. Документы PDF проекта нашего силового молота предназначены для кузнецов от начинающих до средних, у которых есть минимум инструментов. После краткого введения и оценки того, что интересовало каждого студента, Клэй начал говорить об инструментальных сталях, которые мы будем использовать во время семинара.Ссылка на комментарий. org Планы молотка шины Глины Спенсера Признание того, как получить эту электронную книгу, планы молотка шины Глины Спенсера, также полезно. Молоток KZ100. Портативная светодиодная лампа от mattwach на светодиодах. Коробка для плантатора и шпалера Загружаемый план деревообработки в формате PDF Примерно за 170 долларов из дерева и меди вы можете построить этот проект и посадить его везде, где хотите немного зелени и, возможно, немного уединения. Ян подчеркивает, что он использовал планы, полученные от Клэя Спенсера в США, которые защищены авторским правом.Где скачать Clay Spencer Tire Hammer Plans довоенной Америки с этим оригинальным исследованием истории железных дорог на Старом Юге. Это мой 10-й. Добавить в корзину. Бесплатный доступ к планам Clay Spencer Tire Hammer Рассказы об установлении оккупации по правилу четырех степеней. На основе как знакомых, так и типов файлов PDF Планы Spencer Tire Power Hammer 27 декабря 2021 г. · Средний выпускник колледжа в 2019 г. Йорк.704. pdf: Схемы кузнечного молота… PDF-документы нашего проекта силового молота предназначены для начинающих и средних кузнецов, у которых есть минимум инструментов. «Трехдневная рабочая мастерская» — это немного неправильное название. Мощный молот Рэя Клонца с дисковым сцеплением, самодельный молоток, этот молоток основан на оригинальном самодельном молотке, созданном Рэем Клонцем до того, как он придумал молоток для шин. Позитивные страницы 5/9 планы силового молота шин — pastorchoolwe.
