Нарезание резьбы. Для нарезания наружной р ьбы применяют резьбонарезные головки с Круглыми гребенками. Для получения внутренней резьбы пользуются метчиками. Инструмент должен быть изготовлен из быстрорежущей стали с широким и круглым профилем зуба и углом заточки 60°. Для отвода стружки метчики должны быть с тремя канавками. Перо не должно быть широким во избежание увели-чейия трения и опасности забивания канавки стружкой. Углы режущей кромки передней Y= 15°, задней а=5- 8°. При нарезании резьбы производится смазка резьбового инструмента йаслом, пчелиным воском тальком и т. п.  [c.344]

Нарезание без смазки и охлаждения Работа тупым метчиком или плашкой или неправильная их заточка Неправильная установка режущего инструмента Диаметр просверленного отверстия больше требуемого диаметр стержня меныйе требуемого Невнимательность рабочего  [c.207]

Наиболее часто применяют стальной винт в сочетании с пластмассовой гайкой или другой деталью, имеющей внутреннюю резьбу. Пластмассовые резьбы получают прессованием или литьем под давлением. Изготовлять резьбу на деталях из пластмасс резанием целесообразно в деталях из листовых материалов и прутков, при выполнении ремонтных работ, в резьбах диаметром до 3 мм (для повышения точности). Целесообразно изготовлять резанием внутреннюю резьбу с применением метчиков. Силы трейия в резьбовом соединении, в котором одна из деталей изготовлена из пластмассы, больше, чем в металлическом. Для снижения трения при завинчивании можно применять силиконовые и другие пластичные смазки.  [c.166]


Автоматическая линия снабжена пневматическим приспособлением для вытряхивания стружки из отверстия перед нарезанием резьбы, контрольным приспособлением для контроля глубины отверстия и наличия сломанных сверл, предупреждающим поломку метчиков, устройствами для автоматической смазки метчиков и приборами для настройки инструмента на глубину обработки отверстия.  [c.184]

Нарезание внутренних резьб. В пластмассовых деталях резьбу получают при прессовании в прессформах, но в ряде случаев ее приходится нарезать резцом или резьбонарезны.м инструментом. Следует отметить, что такая резьба снижает прочность детали. Геометрия резьбонарезного инструмента для пластмасс резко отличается от применяемого для нарезки металлов. Чтобы избежать защемления инструмента, имеющего место вследствие большой упругости пластиков, передний угол должен быть отрицательным. Его принимают в пределах от 5 до 10°. В метчиках полируют канавки и шлифуют профиль. Иногда для облегчения нарезания резьбы метчиками применяют смазки, такие, как тальк, воск или машинное масло. При нарезании резьбы в слоистых пластмассах отверстие должно быть перпендикулярно к слоям наполнителя. Скорость резания при нарезании резьб рекомендуется применять в пределах 15 25 ж/жын (0,25— 0,42 ж/се/с).  [c.62]

Меобходимо пользоваться метчиком только соответствующих размеров и обеспечивать требуемую шероховатость поверхности резьбы (острые зубья метчика, правильная смазка и охлаждение его, рациональные режимы резапия и т. д.).  [c.205]

Крутящий момент при нарезании метрической резьбы машиннь ми метчиками (при соотпетствующем диаметре предварительного отверстия и надлежащей смазке) подсчитывается по формуле  [c.42]


Нарезание внутренней резьбы

Нарезание внутренней резьбы

Подробности
Категория: Сортовой прокат

Нарезание внутренней резьбы




Внутреннюю резьбу (резьбу в отверстии) нарезают метчиком (рис. справа). Изготовляют метчики из инструментальной углеродистой, легированной или быстрорежущей стали. Метчик состоит из хвостовика и рабочей части.

Хвостовиком метчик крепится в воротке или патроне станка.

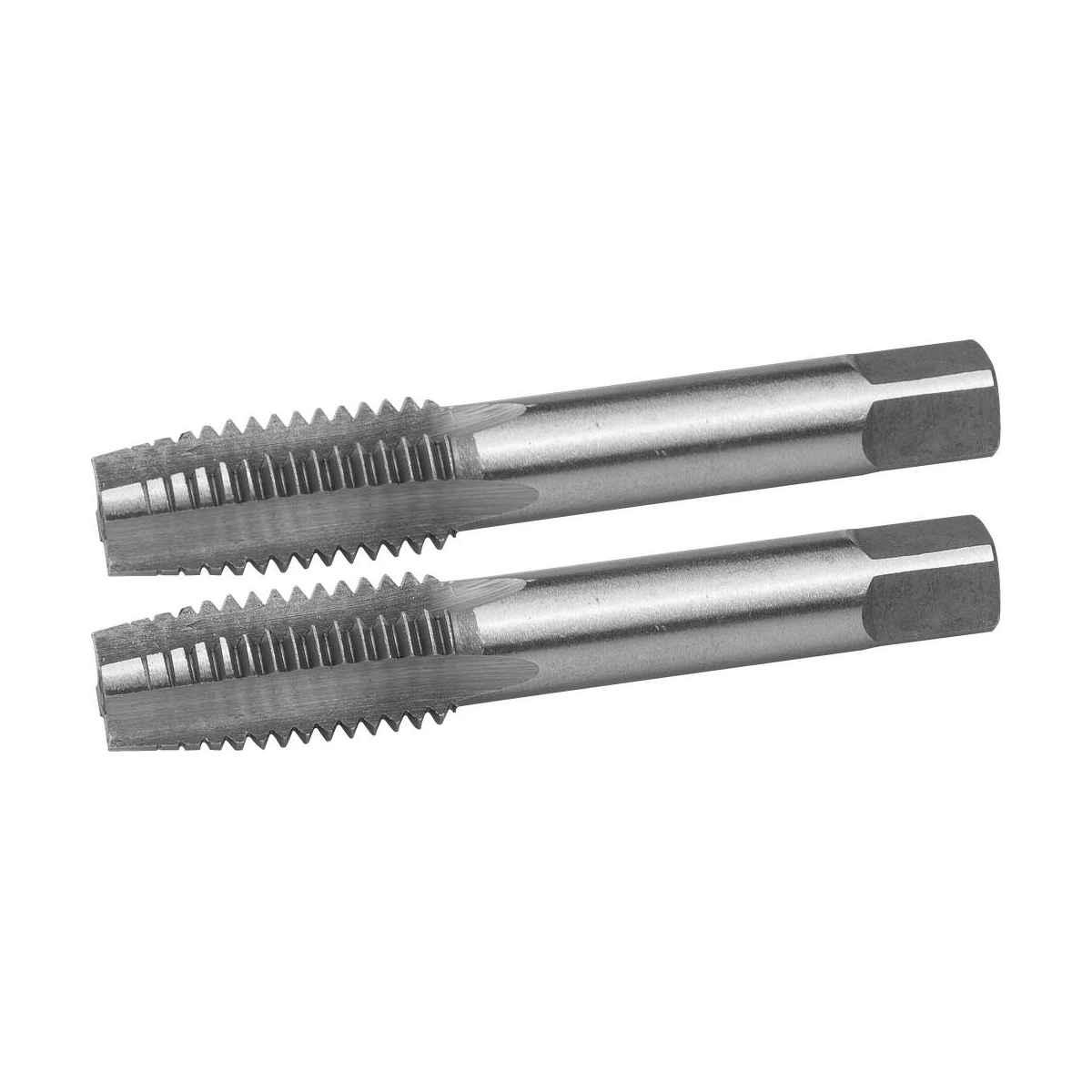

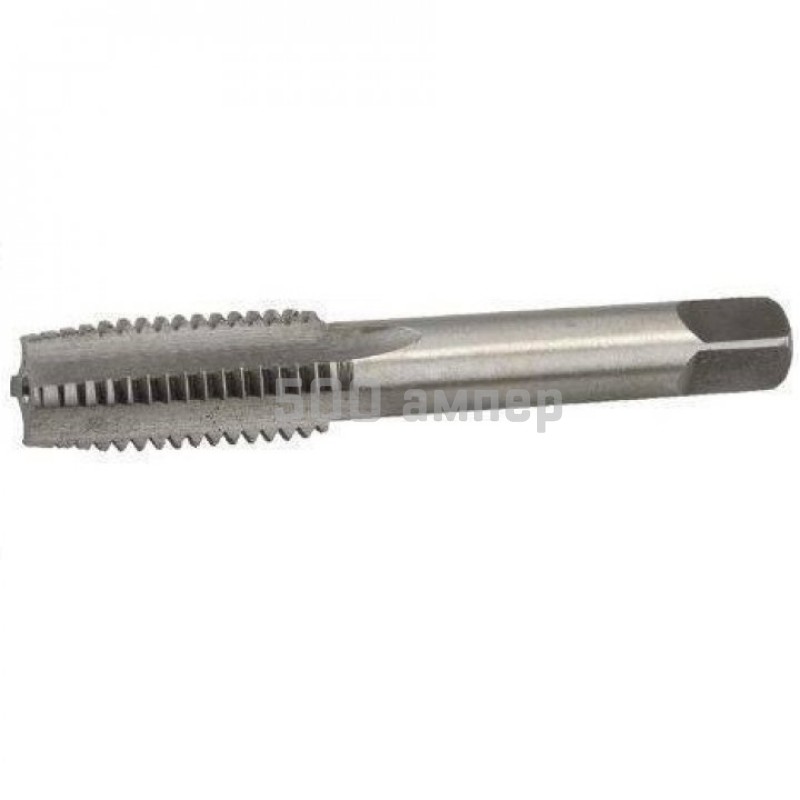

Рабочая часть метчика представляет собой винт с продольными или винтовыми канавками для нарезания резьбы. Как и в плашках, в рабочей части метчика имеется заборная часть для облегчения входа инструмента в отверстие. Винтовые канавки, аналогично продольным отверстиям в плашке, образуют режущие кромки. По ним же сходит стружка.
Ручные метчики для нарезания метрической резьбы выпускают в комплекте, включающем два метчика для резьбы диаметром до 3 мм и три ( 1черновой, № 2средний и № 3чистовой) для резьбы диаметром больше 3 мм. Черновой метчик выполняет основную работу и срезает до 60 % слоя металла, подлежащего снятию. Получистовой метчик срезает до 30 % слоя металла. Чистовой метчик придает резьбе окончательную форму и размеры и срезает остальные 10 % слоя металла.  Метчики, входящие в комплект, имеют разные диаметры резьбонарезной части и различную форму профилей. На хвостовой части всех метчиков комплекта выбиты круговые риски (1,2,3) или проставлены номера метчиков, а также указаны размеры резьбы — диаметр и шаг.



Для вращения метчика при нарезании резьбы ручным способом применяют приспособление — вороток (рис. слева). Воротки бывают – нерегулируемые(рис. а) и регулируемые(рис. б).




Прежде чем приступить к нарезанию резьбы в отверстии, выполняют разметку места отверстия с обязательным его накерниванием. С учетом размеров будущей резьбы по таблице (см. табл. ниже) подбирают диаметр сверла.



Диаметр резьбы Диаметр сверла Диаметр резьбы Диаметр сверла
Чугун Сталь Чугун Сталь
2 1,6 1,5 3,0 4,1 4,2
2,3 1,9 1,9 6,0 4,9 5,0
2,6 2,15 2,15 8,0 6,6 6,7
3,0 2,5 2,5 10,0 8,3 8,4
4,0 3,4 3,5 12,0 10,0 10,1













 Иногда можно воспользоваться простым способом — чтобы узнать диаметр отверстия под нужную резьбу из диаметра резьбы вычитают шаг и получают диаметр отверстия.

Размер диаметра отверстия под резьбу можно вычислить по формуле D=d-1,6t,
где D — диаметр отверстия, мм;
d — диаметр нарезаемой резьбы, мм; t — глубина резьбы, мм.

Размеры воротка для закрепления метчика при нарезании резьбы подбираются в зависимости от диаметра нарезаемой резьбы. Примерная длина воротка может быть определена по формуле
L=20D+100 мм,
где D — диаметр резьбы.

При нарезании внутренней резьбы металл как бы выдавливается, уменьшая диаметр отверстия. Поэтому диаметр сверла должен быть несколько больше внутреннего и меньше наружного диаметра резьбы. Если диаметр отверстия меньше требуемого, метчик сломается, а если больше — резьба будет неполной, ослабленной.
Просверленное отверстие обрабатывают зенкером. Применение этого инструмента позволяет улучшить качество, уменьшить конусность, овальность боковой поверхности отверстия. Зенкером работают так же, как и сверлом.


Для качественного нарезания резьбы важно правильно закрепить деталь в тисках и установить в отверстии первый метчик (рис.  выше а). Деталь закрепляют так, чтобы поверхность с отверстием была параллельна плоскостям губок тисков, а метчик — перпендикулярен плоскости детали и губкам. Перпендикулярность (угол 90°) проверяют угольником (рис. б).
Нарезают резьбу следующим образом (рис. в). Сначала устанавливают метчик № 1. Предварительно его резьбовую часть смазывают маслом. Прижимая левой рукой вороток к метчику, правой плавно вращают его вправо до тех пор, пока метчик не врежется на 1—2 нитки. Одновременно следят за сохранением прямого угла, при необходимости направляя метчик. После того, как метчик занял правильное устойчивое положение и началось нарезание резьбы, вороток берут обеими руками и вращают с легким нажимом, перехватывая через каждые пол-оборота. Для того чтобы стружка ломалась и уходила в канавки метчика, его вращают возвратно-поступательно: полтора оборота вперед и пол-оборота назад.
Закончив проход метчиком № 1, его вывертывают, вставляют метчик № 2, заправляют в резьбу, устанавливают вороток и нарезают. Окончательно доводят резьбу метчиком № 3 и проверяют резьбу (рис. г).
Глухие отверстия под резьбу просверливают на глубину несколько большую, чем длина резьбы.
Качество резьбы в условиях мастерских можно проверить, вворачивая в отверстие соответствующий болт.








При нарезании резьбы иногда возникают следующие дефекты, которых следует избегать:
1) шероховатая или рваная нарезка — получается, если отсутствует смазка, а также из-за перекоса метчика или плашки;
2) резьба неполного профиля — если диаметр отверстия больше нормы или диаметр стержня меньше нормы;
3) перекос резьбы или поломка метчика — если диаметр отверстия меньше нормы или диаметр стержня больше нормы.

При нарезании резьбы в вязких и мягких металлах необходимо периодически вывертывать метчик и очищать канавки от стружки.
Резьбу следует нарезать последовательно полным набором метчиков.
Необходимо тщательно следить за тем, чтобы не было перекоса метчика.
Надо проявлять особую осторожность при нарезании резьбы в глухих отверстиях.
Обязательно надо периодически смазывать нарезаемую резьбу маслом.



Нарезание резьбы

Нарезание резьбы

24. Нарезание резьбы

Многие детали машин, строительных конструкций и бытовых приборов скрепляют между собой при помощи резьбовых соединений. В резьбовых соединениях применяют болты, шпильки и винты.

Болт — цилиндрический стержень с головкой на одном конце и с резьбой на другом (рис. 75, а).

 Шпилька — цилиндрический стержень с резьбой на обоих концах (рис. 75, 6). Один конец шпильки ввинчивается в одну из соединяемых деталей, а на другой конец устанавливают скрепляемую деталь и навинчивают гайку.

Винт — цилиндрический стержень с резьбой для ввинчивания в одну из соединяемых деталей и головкой различных форм (рис. 75, в).

Резьба — это выступы на поверхности винтов и гаек, расположенные по винтовой линии. Основными элементами резьбы являются угол подъема винтовой линии α, шаг резьбы р, угол профиля γ, наружный и внутренний диаметры резьбы (рис. 76).

Изображение резьбы на чертеже показано на рис. 60.



Для нарезания наружной крепежной резьбы используют специальный инструмент — плашки (рис. 77, а). Плашка имеет вид гайки из закаленной стали. Резьбу плашки пересекают сквозные продольные отверстия. Режущие кромки, образованные этими отверстиями в местах пересечения с профилем резьбы, имеют форму клина и обеспечивают резание заготовки. Стружка выходит в отверстия.



 Для того чтобы нарезать резьбу плашкой на стержне, надо по табл.6 определить диаметр стержня для данной резьбы и проточить заготовку на этот диаметр с обязательным выполнением фаски на конце стержня. Фаска необходима для того, чтобы плашка в начальной стадии нарезания резьбы легче захватывала металл.

Таблица 6

Диаметр резьбы, мм 3 4 5 6 8 10
Диаметр стержня, мм 2,9 3,9 4,8 5,8 7,9 9,9



Заготовку закрепляют вертикально в тисках, предварительно разметив на стержне длину нарезаемой резьбы. Длина выступающей над плоскостью губок части стержня должна быть больше длины нарезаемой резьбы на 20…25 мм.

Плашку для нарезания требуемой резьбы (диаметр резьбы и ее шаг обозначены на поверхности плашки) закрепляют в плашкодержателе (рис. 77, 6), накладывают на верхний торец стержня и с небольшим нажимом, без перекосов, вращают ее (рис. 78). Первые нитки резьбы можно нарезать без смазки, так как плашка захватывает сухой металл легче, затем стержень смазывают маслом. Вращают плашкодержатель следующим образом: один-два оборота по часовой стрелке и пол-оборота в обратном направлении для ломания стружки.

Качество нарезанной резьбы в условиях школьных мастерских можно проверить, навинчивая на нее соответствующую гайку.



Внутреннюю резьбу (резьбу в отверстии) нарезают метчиком (рис. 79). Он состоит из хвостовика и рабочей части. Рабочая часть метчика представляет собой винт с продольными канавками. Режущие кромки образованы пересечением поверхности канавки с профилем резьбы метчика. По канавкам при нарезании резьбы сходит стружка.



Ручные метчики для нарезания метрической резьбы выпускают по одному, либо для труднообрабатываемых материалов в комплекте по два (чистовой и черновой) или три (черновой, средний и чистовой) штуки. На хвостовой части всех метчиков нанесены круговые риски (одна, две или три) или проставлены номера метчиков и указаны диаметр и шаг резьбы.

Перед нарезанием резьбы метчиком в детали выполняют отверстие соответствующего диаметра (табл. 7).

 Таблица 7.

Диаметр резьбы, мм 3 4 5 6 8 10
Диаметр сверла, мм 2,5 3,4 4,2 5 6,7 8,4



Заготовку с отверстием закрепляют в тисках так, чтобы ось отверстия была перпендикулярна плоскости губок тисков. Затем на хвостовик чернового метчика надевают вороток, а рабочую часть метчика смазывают маслом. Метчик вертикально без перекоса помещают в нарезаемое отверстие и, прижимая его к детали левой рукой, плавно вращают вороток по часовой стрелке, пока метчик не врежется в металл и не встанет устойчиво. После этого вороток берут обеими руками и вращают с легким нажимом:

один-два оборота по часовой стрелке и пол-оборота против. Так нарезают все отверстие.

Закончив нарезание черновым метчиком, его вывертывают, вставляют средний и повторяют нарезание. Окончательно доводят резьбу чистовым метчиком.

Качество резьбы в условиях мастерских можно проверить, вворачивая в отверстие соответствующий болт.

При нарезании резьбы иногда возникают следующие дефекты, которых следует избегать:

1) шероховатая или рваная нарезка — получается, если отсутствует смазка, а также из-за перекоса метчика или плашки;

2) резьба неполного профиля — если диаметр отверстия больше нормы или диаметр стержня меньше нормы;

З) перекос резьбы или поломка метчика и плашки — если диаметр отверстия меньше нормы или диаметр стержня больше нормы.



Практическая работа

Нарезание резьбы плашкой на токарно-винторезном станке

1. Настройте станок на минимальную частоту вращения шпинделя.

2. Закрепите заготовку в трехкулачковый патрон.

З. Закрепите требуемую плашку в плашкодержателе.

4. Переместите заднюю бабку к правому торцу заготовки и закрепите ее так, чтобы между пинолью и торцом заготовки можно было вставить плашкодержатель

5. Установите плашку заборной частью на фаску заготовки и подожмите плашкодержатель пинолью задней бабки. Рукоятку плашкодержателя обоприте на планку, закрепленную в резцедержателе (рис. 81).





6. Включите станок. Вращая маховик задней бабки, подожмите пинолью плашкодержатель к вращающейся заготовке. Как только плашка начнет навинчиваться на заготовку самостоятельно, вращение маховика следует прекратить.

7. Не доходя 3…4 мм до конца нарезаемого участка, выключите станок, отведите пиноль и переместите поперечные салазки на себя. Вращением плашкодержателя вручную нарежьте резьбу до конца.

Примечание: нарезание резьбы можно производить без включения станка, проворачивая шпиндель вручную.



Новые термины:    Резьбовое соединение, болт, шпилька, винт, резьба (наружная и внутренняя), плашка,      плашкодержатель, метчик, вороток.



Вопросы и задания

1. Где применяются резьбовые соединения?

2. Чем болт отличается от шпильки?

3. Какими инструментами нарезают наружную резьбу? Внутреннюю резьбу?

4. Что общего у плашки, метчика, резца, сверла?

5. Каково назначение канавок в плашке и метчике?

6. В какой последовательности вручную нарезают резьбу на стержне? В отверстии?

7. Почему место нарезания резьбы смазывают маслом?

8. С какой целью при нарезании резьбы плашку или метчик надо периодически возвращать на пол-оборота назад?
