Способы герметизации трубы на крыше

При всех стараниях кровельщиков уложить кровельный материал поближе к трубе, он все равно примыкает к ней неплотно, с зазорами. Если их не заделать, то вода через подобные стыки будет просачиваться под крышу. Поэтому все зазоры между кровлей и периметром дымовой трубы необходимо заделать.

Кирпичная труба на крыше с жесткой металлической кровлей

Чем заделать крышу вокруг трубы на кровле из металлочерепицы, фальцевой кровли или профнастила?

Рассмотрим способ заделки для кирпичной трубы прямоугольного сечения.

• Традиционный способ заделки предполагает устройство вокруг трубы фартука из четырех специальных Г-образных элементов из оцинкованной стали. Готовые примыкания прикладывают к трубе и строймаркером прямо на ее стенках размечают, где будут проходить штробы под верхние отгибы примыканий.
• Чтобы образовать штробы, по отмеченным линиям проходят отрезной машиной с диском по камню. Монтаж фартука начинают с установки нижнего примыкания, заводя при этом его верхний отгиб прямо в штробу.
• Аналогично и с нахлестом: устанавливаются боковые и верхнее примыкания. При этом нижние горизонтальные части примыканий крепятся к обрешетке саморезами.
• Штробы на трубе герметизируются силиконовым герметиком.
• Затем устраивают т. н. «галстук» из гидроизоляционного материала, устанавливаемого прямо на нижнее примыкание и так, чтобы влага стекала в водоотводящие элементы кровли.
• Поверх примыканий и «галстука» монтируется кровельный материал.

Круглая труба на крыше с жесткой металлической кровлей

1. Многими изготовителями печей выпускаются круглые многослойные дымоходы. Для заделки такого дымохода на крыше имеются готовые фартуки-колпаки, которые представляют собой металлический лист с отверстием, закрытым колпаком в виде наклонного (по отношению к плоскости листа) усеченного конуса. Лист крепится к обрешетке, труба пропускается через колпак.
   Верх колпака прижимается к трубе стальным хомутом с термостойкой прокладкой.
2. Кроме жестких металлических фартуков-колпаков на рынке имеется и специальная гибкая трубная заделка, называемая Мастер Флеш. Это эластичное приспособление, позволяющее заделывать трубы на крыше быстро и с хорошим качеством. Областью ее применения является герметизация не только дымовых труб, но и различных других дополнительных элементов крыш, как-то: антенн, вентиляционных труб, светильников.

Внешне Мастер Флеш выглядит как ступенчатая пирамидка. Материалами для его производства являются силикон или резина, основание делается из алюминия. Следует помнить, что диапазон рабочих температур резинового Мастер Флеш равен – 50°С−(+ 130°С). Более подробно о печной трубе, расскажет эта статья.

Силиконовая модель работает в диапазоне температур – 70°С−(+ 250°С) и может эксплуатироваться на любой кровле и в любом климате.

Описываемый материал легок в монтаже и имеет долгий срок службы.

• В основание его следует прорезать отверстие с диаметром чуть меньшим диаметра трубы.
• Натянуть Мастер Флеш на трубу, придать ему правильную форму, под основание уложить прокладку.
• Под основание нанести слой спецгерметика вдоль его края, и прикрепить к кровле из профнастила спецшурупами.
• Если швы между кровлей и трубой все же протекают, то их хорошо заделывать алюминиевой или медной самоклеющейся лентой с клеящим слоем на основе битума, модифицированного полимерами и закрытого защитной пленкой. Такой слой не нуждается в предварительном разогревании, он хорошо скрепляется с деревом, металлом, пластиком, цементной стяжкой и другими материалами. Предварительно место, где будет крепиться лента, очищается, а сама она после снятия защитной пленки сильно прижимается к поверхности. Ею можно проклеить места крепления фартука-колпака к обрешетке крыши.

Круглая труба на крыше с кровлей из натуральной черепицы

На такой кровле вокруг трубы обустраивается т. н. «выдра» из цементно-песчаного раствора в следующей последовательности:

• В зазор между трубой и черепицей закладывают «подворотнички» из оцинковки.
• В подготовленный зазор закладывают цементно-песчаный раствор, образующий вокруг трубы выступающий над кровлей воротник. Нижней расширенной частью воротник должен плотно сопрягаться с черепицей, а верхней – с трубой.
• Для водоотвода на воротнике со стороны конька формируют выступ, имеющий две наклонные плоскости.

Эта работа должна выполняться со всей возможной тщательностью для предотвращения растрескивания.

Круглая труба на шифере

При расположении трубы близко от конька, она заделывается в следующей последовательности:

• Один из стальных листов, которым оформляется конек, опускается вплоть до перекрытия сечения трубы.
• В листе делается круглая прорезь под трубу с отбортовкой ее края на два сантиметра вверх.
• На трубу надевается асбоцементное кольцо.
• Чтобы зафиксировать кольцо по высоте трубы, вставляют штырек в ее боковое отверстие.
• Кольцо при помощи клина устанавливают параллельно скату.
• Края прорези в стальном листе заводят внутрь кольца.
• Замазывают стык смесью цемента с асбестом распушенным (1:2).

Этот способ является отличной защитой крыши от дождя, но в зазоре между шифером и трубой скапливается снег. Можно узнать о герметичности крыши с печной трубой.

Чтобы труба и шифер стыковались герметично, выполняют следующее:

1. В зазор между шифером и трубой вставляют картонный цилиндр, обернутый в полиэтиленовую пленку.
2. На стальном листе формуют глиняный или пластилиновый бортик ограничительный. Расстояние между бортиком и картонным цилиндром не должно быть более 10 мм.
3. Полученный промежуток заполняют асбоцементной смесью.
4. После затвердевания смеси цилиндр с ограничительным бортиком убирается;
5. На трубу надевается асбестовое кольцо (см. выше).

Гидроизоляция места выхода трубы (видео)

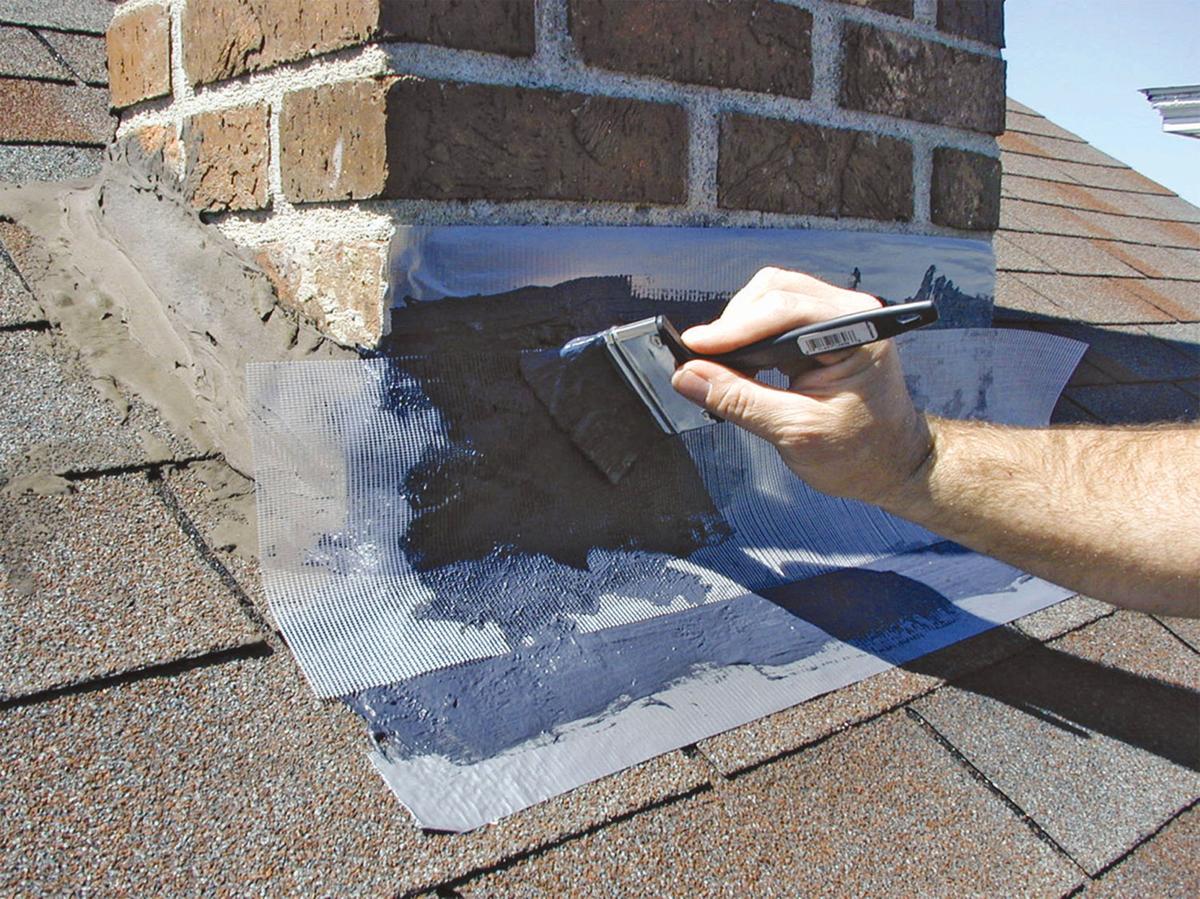

Заделка трубы на мягкой кровле

Вокруг кирпичных труб на мягкой кровле выполняется разделка в виде фартука из готовых примыканий, выполненных из мягкого кровельного материала (например, ондулина). Примыкания крепятся к обрешетке гвоздями, а к стенам трубы кровельной лентой Вакафлекс или Ондуфлеш-супер. Такой же лентой проклеиваются и места соединений примыканий с обрешеткой.

Круглые трубы на мягкой кроле заделывают при помощи готовых фартуков-колпаков. Места соединения листов-оснований фартуков с кровлей также проклеивают кровельными лентами.

Как видите, способов как заделать трубу на крыше довольно много. Общим в них является одно: все эти работы должны делаться качественно. Только таким образом вы получите надежную защиту крыши от протекания.

Раствор для печной трубы на крыше: состав

Кирпичная или каменная кладка невозможны без применения какого-либо связующего состава. В зависимости от типа сооружения и условий его эксплуатации подбирается и строительный раствор – легкий, отделочный, специальный и так далее.

Составы для печной кладки

Одной из особенностей печей является большая разница в условиях эксплуатации ее частей. Так, труба из кирпича внутри здания подвергается действию горячего воздуха – дыма, конденсата, некоторых кислот, образующихся при сгорании топлива. На стенки со временем оседает копать и сажа, что способствует еще большему накоплению конденсата и уменьшению тяги и так далее. Однако снаружи на стенки трубы никакие разрушительные силы не действуют.

Дымоход над крышей помимо всего перечисленного становится жертвой погодных факторов: ветра, дождя, снега, и, самое главное – температуры. Разница между температурой отводимого газа и температурой воздуха может достигать сотню градусов. Такое воздействие выдерживает далеко не всякий материал.

Разновидности печных строительных смесей

Раствор состоит из какого-либо вяжущего вещества, наполнителя и растворителя.

• Первый компонент выполняет основную задачу – при затвердевании образует прочное соединение, удерживающее элементы кладки. Наполнитель необходим, чтобы уменьшить усадку, так как при переходе из вязкого в твердое состояние объем вещества уменьшается. Наполнитель же сохраняет первичный объем и не дает полученному соединению выкрошиться.
• Растворителем, в абсолютном большинстве случаев выступает вода. Она испаряется при затвердевании, не образуя никаких дополнительных соединений.

В самом простом случае смесь составляет одно вяжущее вещество и один род заполнителя. В смешанных вариантах состав бывает куда более сложный.

По своему назначению смеси разделяются на 3 группы:

• кладочные – то есть, используемые при кладке самой печи, фундамента, дымохода и так далее;
• отделочные – применятся при облицовке печи кирпичом или изразцами;

специальные.

Для сооружения трубы из кирпича употребляются кладочные растворы. Разделяют их по характеру вяжущего компонента:

• известковые – вяжущим служит гашеная известь. Такая смесь для укладки требует использования инструментов;
• цементные – основой служит цемент или портландцемент;
• гипсовые – для сооружения печной трубы не используются;
• смешанные – то есть, включающие несколько вяжущих компонентов: известково-цементные, известково-шлаковые и так далее.

Для сооружения части трубы под крышей можно использовать растворы на основе глины, цемента или смеси глины и песка. Для части над крышей – известковый, цементный или цементно-известковый, так как здесь одним из главных требований является большая водостойкость, а глиняный состав размывается.

Как приготовить глиняную смеси для печной кладки

Используется смесь для строительства внутри здания. Для дымоотводов на крыше его применять нельзя. Оптимальными пропорциями считаются такие: соотношение долей глины и песка как 1:1 или 1:2, а объем воды как 1:4. На практике все определяет жирность глины.

Для проверки сырья применяют один из тестов. Например: из 500 г глины замешивают своего рода тесто и скатывают шарики радиусом в 20–25 мм. Шарик размещают между двумя плашками и сдавливают до тех пор, пока на комке глины не появятся трещинки. Шарик из тощей глины, разваливается на части даже при небольшом давлении. Из бедной – при уменьшении объема на ¼ или 1/5. Нормальная дает трещинки при уменьшении до 1/3 диаметра, а жирная – при ½.

Лучшей является нормальная глина. При ее использовании нет нужды добавлять песок. Если жирная, то речной, тщательно просеянный песок добавляют в пропорции от 0,5 до 5 объемных долей. Результат проверят описанным выше тестом. Если бедная – отмучивают: заливают водой и вымывают лишний песок.

Для получения раствора своими руками, предпринимают следующие действия.

1. Глину укладывают на настил из досок размерами в 1,5*1,5 м. Накладывать нужно послойно и смачивать водой.
2. Если нужно добавить песок, то он укладывается слоем поверх смоченной глины.
3. Как только глина размокнет, ее перемешивают и сгребают в гряду высотой около 30 см. Затем гряду рубят ребром лопаты на пластинки, измельчают кромки и комки. Затем снова собирают в гряду.
4. Перемешивание повторяют 3–5 раз, пока в полученной смеси не останется сгустков. Готовый раствор сползает с железной лопаты, но не растекается. Образец можно увидеть на представленном фото.

Как приготовить известковую смесь для печной трубы

Известковый раствор необходим для сооружений на крыше. Компонентами его являются песок, вода и известковое тесто. Последнее готовят гашением извести.

1. Метод приготовления зависит от качества извести. Если используется быстрогасящаяся известь, то в специальную тару ящик – гасильный ящик, наливают воду – 1/2 высоты, а затем добавляют известь. Когда образуется пар, интенсивно перемешивают, а после окончания гашения – поцеживают через сито с размерами ячеек в 5*5 мм.
2. Среднегасящаяся засыпается в ящик на 1/4 высоты и заливается водой наполовину, при появлении пара перемешивается. Вода добавляется небольшими дозами до полного гашения.
3. Медленногасящаяся засыпается в ящик на 1/4 высоты и смачивается водой. После появления трещин, начинается перемешивание с постепенным добавлением воды маленькими порциями, пока консистенция смеси не достигнет состояния известкового молока.
4. Сливают вещество в творильные ямы, где оно хранится под слоем земли в 50 см. Рекомендуется выдерживать вещество до употребления около месяца.
5. Полученное известковое тесто своими руками процеживают через сито с более мелкими ячейками – 3*3 мм, и смешивают с песком. При необходимости разводят водой.

Готовый состав должен удерживаться на деревянном весле слоем в 2–3 мм.

На видео подробно рассматривается процесс изготовления смесей для печных труб на крыше.

Кладка кирпичной дымоходной трубы — Еврогиб

В этой статье мы обратим внимание на сложные моменты кладки дымоходной печи из кирпича. Наша продукция (дымники, кожухи) защищает оголовок трубы от разрушения, но надёжно работает только тогда, когда сама труба выложена правильно.

Самым надежным дымоходом станет труба из красного обожженного и полнотелого глиняного кирпича, выложенная при помощи пористого и теплого известкового раствора. Швы такого дымохода дышат внутри, не запотевают, хорошо пропускают воздух, обеспечивая тем самым долгий срок службы кирпичной трубы.

Привычный многим цементно-песчаный раствор не годится для кладки дымоходных труб под кровлей. Он сравнительно легко трескается от перепадов температуры, не пропускает воздух и очень плотен. Из-за того что раствор запотевает, образуются потеки, которые при смешивании с сажей проникают сквозь швы печных стенок и портят побелку, а также издают неприятный запах. Вместо извести в раствор может добавляться глина. А вот оголовок трубы (над кровлей) часто выкладывают с помощью цемента и это правильно.

Эффективность трубы зависит от силы тяги, которая, в свою очередь, зависит от высоты дымохода.

Минимальная высота должна составлять 5 м. Чем ближе головка изделия расположена к коньку крыши, тем больше высота дымохода и тем меньше сама головка. Тяга в дымоходе создается потоками воздуха, идущими снизу вверх. Такое движение воздушных масс создает небольшое разрежение, и в стояке конструкции возникает тяга.

Схема кирпичного дымохода и основные термины

Выбор материала для кладки кирпичного дымохода

Важный момент при строительстве дымохода – выбор кирпича. На разных этапах возведения дымоотводящего канала можно использовать разные виды кирпича:

1. Красный полнотелый шматочный или керамический кирпич – хорошо обожженный. Материал имеет ровные края и четкую прямоугольную форму. При простукивании красного кирпича слышен характерный «металлический» звук. Этот тип кирпича рекомендован к кладке любого участка дымохода. Минимальный показатель марки – 200.
2. Кирпич розового цвета – недожженный. Во время стука по такому кирпичу раздается глухой звук. Обычно его применяют для кладки менее важных участков.
3. Темно-коричневый кирпич (пережженный) – оптимальный вариант для кладки фундамента дымохода.
4. Размер кирпича для обустройства дымохода – 25*12*6,5 см.

Важно! Пористый, облегченный и пустотелый кирпич запрещен к применению при возведении дымохода.

Кладка разных частей конструкции отмечается использованием рабочего раствора отличного по составу:

• область дымохода выше кровли выкладывается на цементно-песчаную смесь;
• кладка под кровлею осуществляется известковым или цементно-известковым раствором.

Устройство фундамента дымохода

Отдельный фундамент требуется только для труб, относящихся к группе коренных. Например, фундамент под дымовую трубу котельной.

Фундамент кладётся аналогично фундаменту под печь, теми же способами и с учётом таких же требований.

А собственно монтаж дымовой трубы котельной осуществляется согласно предварительно рассчитанной порядовке.

Кладка печной конструкции

Дымовой канал печи не может быть меньше 130х130 мм. Такое сечение дымохода соответствует печи, имеющей теплоотдачу до 3500 Вт. Для печей большей мощности сечение дымохода должно быть 260х260 мм. В зависимости от размера сечения дымового канала, кладку ведут несколькими способами:

1. «Четверик» – в 4 кирпича.
2. «Пятерик» – в 5 кирпичей.
3. «Шестерик» – в 6 кирпичей.

Перед тем как выкладывать дымоход из кирпича обустраивается насадная труба. Она возводится с обязательным соблюдением кирпичных перевязок. Насадная труба выкладывается прямо над камином или на печке в форме прямоугольника размером примерно в 4-6 кирпича. Внутри конструкции оставляется полость – дымовой колодец. Заканчивается насадная труба, не доходя пяти-шести рядов до перекрытия.

Вывод кирпичного дымохода над крышей

Кладка дымовой трубы из кирпича начинается с шейки печи (находится на перекрыше). Шейка не доводится до перекрытия чердачного на несколько рядов (2 – 4) . Здесь устанавливается задвижка. Далее проводится кладка с расширением.

Полученное утолщение на трубе именуется «распушкой» и выполняется на уровне нахождения перекрытия. От неё до кровли, через весь чердак (по высоте) проходит часть трубы, именуемая стояк. С внешней стороны крыши (кровли) имеется второе утолщение (выдра).

Для защиты от проникновения влаги внутрь чердачного помещения в том месте, где труба проходит через кровлю, делается гидроизоляция дымовой трубы на крыше.

Выдра на 100 мм от трубы нависает над поверхностью крыши по всему периметру трубы и отводит осадки на крышу.

Чуть выше внешней части крыши, над выдрой, идёт шейка трубы, площадь которой в плане равна площади стояка. На верхнем конце шейка расширяется. Здесь выполняется оголовок.

Над ним, в целях защиты трубы от попадания в неё влаги (дождь, снег и т.п.) и улучшения тяги ставится дымник (флюгарка).

Распушка и выдра – наиболее сложные в техническом плане элементы дымовой трубы. Они кладутся, удлиняясь от ряда к ряду на 60-70 мм по длине и ширине.

Распушку кладут, отступив от перекрыши на небольшое расстояние. Типовой вариант порядовки распушки:

Порядовка выдры (вариант):

Существуют варианты изготовления выдры из армированного железобетона и распушки со специальными заполнителями.

Но, если вами выполняется кладка дымовой трубы из кирпича, выбирать их советуем только в том случае, если вы имеете необходимый опыт работы.

Контроль вертикали производят по строительному отвесу. Кладка кирпича ведется со смещением швов (т. е. делается перевязка).

Основные критерии кладки

Дымоходная труба в установке практически не отличается от печной кладки. Отдельные затруднения вызывает монтаж в месте перехода через устройство уширения, расположенное выше кровли и чердачного перекрытия.

Главными требованиями кладки являются: плотное заполнение швов, вертикальность массива, гладкая поверхность дымоходных каналов.

Монтаж насадной трубы является продолжением кладки печи, потому что она стоит на перекрыше, и до места перехода через чердачное покрытие используется аналогичный печной кладке раствор. В месте, где труба переходит через потолок, устанавливается горизонтальная разделка, иными словами — уширение стенок, этот прием производится для обеспечения противопожарной безопасности. Одновременно с перевязкой швов производится монтаж трубы и разделки, внутренний канал делается с одним сечением, а наружная стена медленно расширяется — этот фактор достигается путем напуска наружной кладки в каждом ряду (на 4 см).

Между деревянными балками и разделкой необходимо устанавливать огнеустойчивую теплоизоляцию, к примеру — базальтовые маты. В пределах чердачного помещения монтаж стояка ведется по маячку, таким образом, над разделкой выкладывается 2-3 ряда дымоходной трубы. От площади крыши на один из углов опускается отвес, для этих целей в точку обрешетки крыши, из которой этот отвес опущен, вбивается гвоздь.

После чего к гвоздю привязывается капроновая нить, нижний конец этой нити также прикрепляется к забитому в угол гвоздю, который располагается в шве кладки дымовой трубы. По этому углу и ведется кладка, которая проверяется угольником либо промером диагоналей через 3-4 ряда. Кладка дымоходной трубы выше кровли представляет некоторые затруднения, в этом месте кладка производится на сложном глино-цементном растворе.

Типичные ошибки при возведении дымохода

В работе отопительного прибора могут быть сбои, связанные с дефектами, которые были допущены при кладке дымохода:

1. Плохой фундамент или основа
2. Неподходящий кирпич
3. Недостаточная высота трубы относительно крыши дома влияет на снижение тяги.
4. Некачественный раствор, применяемый при кладке, разрушается под воздействием различных температур – прочность и герметичность дымохода ухудшаются.
5. Неравномерность внутреннего канала провоцирует появление завихрений – на стенах откладывается сажа/копоть.
6. Допустимое отклонение по вертикали – 30°С на отрезке 2 м.

Защита оголовка трубы

Со временем кирпичная труба разрушается от перепадов температуры и осадков. Защитить, а иногда и восстановить её помогают наши изделия – дымник и чехол на трубу:

Основные функции дымника на трубу:

• Защита от попадания в трубу осадков и мусора
• Защита от птиц (они могут устроить в трубе гнездо)
• Усиление тяги
• Защиты дымоходной трубы от разрушения.

К тому же дымник на крыше это просто красиво – составляя с кровлей единое целое, дымник придаёт трубе законченный вид.

Заказать дымник или защитный кожух на трубу можно отправив эскиз на [email protected]

Страница не найдена | Браунстонер

Оглядываясь на списки, которые привлекали читателей в 2021 году, становится ясно, что их привлекали не крупные билеты.

В то время как истории о коронавирусе доминировали в списке популярных историй в прошлом году, в 2021 году читатели были привлечены к детализированным домам на рынке и ремонту домов с помощью взлома Ikea от Brownstone Boys.

Это был спокойный год для обозначений в районе, когда был утвержден только один отдельный ориентир.

Самые популярные предложения на Браунстонере на этой неделе включают кондоминиум в Вильямсбурге, рядный дом на Парк-Слоуп и коричневый камень Бед-Стуй.

Бруклинское Рождество 1899 года ничем не отличалось от сегодняшнего: сказка о бедных и бедных.

Популярные новости на этой неделе включают в себя бывшую квартиру Бигги Смоллз в Форт-Грин, проданную по вышеуказанной цене, кооператив Crown Heights на рынке и другие новости.

Просторная квартира на верхнем этаже с высокими потолками, паркетными полами и французскими дверями, но только одна ванная комната.

Квартира на верхнем этаже здания из коричневого камня не ремонтировалась с 1970-х годов, и ее атрибутами были неровные полы и тесная унылая кухня.

Знаменитые предприятия, расположенные вдоль знаменитой набережной Кони-Айленда, вздохнули с облегчением, поскольку им было предоставлено 10-летнее продление аренды, а также дополнительная помощь в аренде до 2029 года.

В уединенном историческом районе Бэй-Ридж этот известняк начала 20-го века все еще имеет особенность, которая определяла дома на этом участке Бэй-Ридж-Паркуэй: кабинет врача в английском подвале.

Самым заметным недостатком нашего недавно приобретенного дома были проседшие полы. Вместо ходьбы это было больше похоже на подпрыгивание по полу, когда вы переходите из одной области комнаты в другую.

Защитите кровельные вентиляционные отверстия, быстро и легко

Стюарт Хэнсон

Кажется, что почти у каждого DIY’er есть две общие черты; они чрезвычайно гордятся своим домом и всегда любят экономить деньги, когда дело доходит до его улучшения, обслуживания или ремонта. И неудивительно, что профилактическое обслуживание крыши требуется независимо от сезона, чтобы поддерживать крышу в идеальном состоянии и чтобы в кошельке оставалось больше денег. Даже опытные профессионалы знают, что холодная зима, влажная весна и знойное лето могут привести к обострению кровли и быстро превратить мелкие дефекты в дорогостоящие счета за ремонт; Фактически, в самом последнем отчете Remodeling Magazine «Стоимость по сравнению с ценностью» средняя стоимость замены кровли оценивается в более чем 20 000 долларов.

Особое внимание к одному, казалось бы, небольшому аспекту крыши, который часто упускают из виду многие домовладельцы (и кровельные подрядчики, если на то пошло), на самом деле является одним из наиболее вероятных мест повреждения крыши: вентиляционные трубы крыши.Удивительно, сколько проницательных домовладельцев просто оставляют белую пластиковую трубу торчащей из своей крыши без защиты от непогоды и животных (кроме того, что она неприглядно контрастирует с большинством черных или коричневых крыш).

Пластиковые или неопреновые вентиляционные крышки на крыше являются дешевой альтернативой, но через несколько лет после установки они легко и быстро выходят из строя из-за погодных условий и солнца, в результате чего они становятся хрупкими и трескаются. Другие некачественные покрытия для труб содержат свинцовые и / или свинцовые крышки, которые со временем разъедаются, что оставляет следы ржавчины на крыше и, что еще хуже, привлекает белок и других тварей, которые безжалостно прогрызают дыры и пробираются в ваш дом.

Варминты, проникающие в дом через домкраты для труб и бахилы с некачественным свинцовым верхом, могут привести к дорогостоящему повреждению крыши от дождя, мороза и снега. «Заражение белками — очень большая проблема во многих районах США, особенно в старых домах», — объясняет Аманда Уильямс, менеджер по маркетингу Quarrix. «Установка высококачественной крышки вентиляционной трубы защищает уязвимое место на крыше от протечек, которые возникают из-за растрескивания, коррозии и даже протечек».

Один из набирающих популярность и рентабельный вариант покрытия вентиляционных труб — Pipe Boot, выпускаемый Quarrix, производителем высококачественных кровельных решений.Совместимый с ПВХ и другими материалами вентиляционных труб, Pipe Boot предлагает подрядчикам по кровельным, сантехническим и ремонтным работам прочный, но простой в установке способ элегантно маскировать, закрывать и защищать вентиляционные трубы сантехники, а также выдерживать отрицательные температуры и надоедливые варминты.

Pipe Boot изготовлен из полностью стальной конструкции и спроектирован так, чтобы выдерживать низкие температуры и повреждения от мороза, благодаря запатентованной конструкции, которая позволяет воздуху циркулировать должным образом, при этом сопротивляясь замерзанию. Quarrix прошел интенсивные испытания на скорость 110 миль в час под воздействием ветра и дождя, что является еще одним доказательством долговечности ботинок Pipe Boot.

Кроме того, установка проста, так как Pipe Boot просто надвигается на существующую вентиляционную трубу, прибивает на место, а затем скручивает верхнюю часть, чтобы сформировать водонепроницаемое уплотнение. Никаких специальных инструментов не требуется… просто поместите его, поверните и готово. Телескопическая втулка позволяет изменять высоту труб, ширину труб и уклон крыши, и она доступна в четырех цветовых вариантах (и ее можно покрасить для согласования с любым цветом крыши).

Обычно привлечение сертифицированного профессионала в области кровли для ремонта любых проблем, связанных с кровлей, является разумным решением, но замена и установка трубного башмака на самом деле довольно проста, недорога и доступна для способных мастеров DiYer.

Подготовьте вентиляционную трубу крыши, удалив до трех рядов черепицы над существующим окладом трубы, чтобы гарантировать, что задний фланец покрыт черепицей. Кроме того, удалите и утилизируйте существующий гидроизоляционный слой трубы и весь старый кровельный цемент. Нанесите кровельный цемент вокруг трубы и подложки, поскольку он проникает в крышу и создает водонепроницаемое уплотнение.

При необходимости установите новую черепицу до прохода трубы и надрежьте черепицу вокруг водопроводной трубы.

Удалите защитный пластиковый слой (если окрашен кожух трубы), затем поместите кожух трубы рядом с водопроводной трубой и визуально проверьте выравнивание шага. Если требуется регулировка шага, зажмите передние углы, чтобы увеличить шаг, или надавите на переднюю часть сапога трубы, чтобы уменьшить шаг до вертикального положения. Примечание. Сантехническая труба должна выступать на 2–3 дюйма выше базовой втулки, чтобы обеспечить надлежащее расширение и сжатие крыши. Базовые размеры трубных башмаков доступны как в стандартном, так и в большом размере (3/12 — 14/12), если требуется индивидуальная подгонка.

Затем нанесите полоску полиуретанового герметика на край водопроводной трубы.

Наденьте кожух на водопроводную трубу, прикрепив запатентованный верх TightLOCK к трубе. Поверните TightLOCK Top по часовой стрелке на 1/8 дюйма, чтобы убедиться, что она надежно закреплена.

Прибейте основание к крыше с помощью рельефных направляющих и вставьте два гвоздя во фланец на обратной стороне основания.

Продолжайте укладывать черепицу, накладывая ее на боковые и задние фланцы (при необходимости делая надрезы на черепице).

Нанесите каплю герметика на открытые шляпки гвоздей на основании.

Для вентиляции труб высотой от 15 до 24 дюймов доступна дополнительная удлинительная втулка для адаптации кожуха трубы. Просто наденьте расширенный конец удлинителя на внутреннюю втулку патрубка трубы. Сантехническая труба должна выступать достаточно (на 2–3 дюйма) над удлинителем, чтобы учесть расширение и сжатие крыши, а удлинительную втулку можно обрезать на месте до нужного размера. Затем TightLOCK устанавливается на повторитель.

Как видите, для установки Pipe Boot не требуются ни основные инструменты, ни глубокий опыт кровли. Однако, если вам потребуется дополнительная информация или вы просто захотите ознакомиться с подробным контрольным списком сезонного обслуживания крыши, посетите Quarrix. com/Checklist.

Рекомендуемые статьи

Какие трубы на моей крыше?

Мы много чего видим на крыше дома. Желоба, дымоходы, иногда солнечные батареи и трубы. Очевидно, что делают водостоки, дымоходы и солнечные панели, но как насчет труб? Это может заставить вас задуматься, что это за трубы на моей крыше? Эти трубы — вентиляционные отверстия.Он следит за тем, чтобы водопровод работал должным образом и не допускал попадания метана в дом. Это есть во всех домах, так как это помогает предотвратить попадание в дом задников, засоров и запахов канализации.

Давайте посмотрим, почему вам нужно знать о трубах на вашей крыше, о том, как работает водоотводчик, о том, что выпускное отверстие не забивается, о признаках засорения, о других трубах, которые можно увидеть на крыше, о техобслуживании на крыше и когда звонить профессионалу.

Зачем нужно знать о трубах на крыше

Обязательно нужно знать, что на крыше могут быть разные трубы, они имеют важное назначение, а не для украшения. В этой статье пойдет речь о водоотводе. Важно не допускать попадания в трубы мусора и засорения, чтобы в доме не было запасных частей и запахов.

Как работает водоотвод

Вентиляционное отверстие — это труба, которая проходит вертикально вверх через стены дома и выходит из крыши. Присоединяя дренажную трубу водопровода в доме, труба выходит из дома и ведет к трубе канализации. Затем канализационная труба подключается к септику или общественной канализационной системе.Это будет зависеть от того, есть ли у вас септик или канализация.

Вентиляционное отверстие позволяет воздуху попадать в дренажную систему. Таким образом поддерживается равномерное давление и сточные воды могут вытекать. Вентиляционная труба на крыше помогает регулировать давление в водосточных трубах, что позволяет сточным водам из дома вытекать в канализацию. В конце концов, это исключает риск попадания метана обратно в ваш дом.

Не забивать вентиляционное отверстие

Важно, чтобы вентиляционное отверстие не забивалось. Если это произойдет, то в доме будет неприятный запах и грязь. Вот несколько причин, по которым засоряется вентиляционное отверстие, и способы устранения проблемы:

Листья и мусор забивают вход в вентиляционное отверстие. — Удалите все листья и мусор, которые находятся внутри, на или рядом с вентиляционным отверстием трубы. Если вы этого не сделаете, они забьют вентиляцию и вызовут неприятный запах в доме.

Птичьи гнезда или грызуны могут свить гнезда или засорить вход. — Убедитесь, что эти животные не создают гнезда и не застревают внутри вентиляционного отверстия.Если есть, попробуйте удалить его или обратитесь к профессионалу. Также профессионал может помочь прочистить вентиляционное отверстие, если оно застряло внутри.

Люди могут блокировать вентиляционное отверстие. — Вы уже работали на крыше? Мягкое напоминание рабочим о том, что нельзя закрывать вентиляционное отверстие, — отличная идея.

Коррозия трубы — труба может подвергнуться коррозии и начать разваливаться от разрыва. Это хорошее время, чтобы позвонить профессионалу, чтобы исправить это или добавить новый.

Признаки засорения вентиляционного отверстия

Признаки забитой вентиляции очень похожи на те, которые вы обнаружите, когда в доме есть сломанные или забитые трубы.Вот почему так важно провести расследование и, возможно, вызвать специалиста, если вам потребуется помощь.

1. Журчащий туалет

Бульканье в туалете — один из признаков засорения трубы на крыше. Это происходит потому, что количество поступающего воздуха в трубах уменьшается. Когда вы смываете воду из унитаза, давление в трубопроводе конкурирует с давлением, и унитаз начинает булькать. Вот отличный способ подумать об этом:

Если вы попытаетесь опорожнить кувшин для молока, полностью перевернув его, вы обнаружите, что он булькает и требует времени, чтобы стекать. С другой стороны, если вы позволите воздуху пройти, добавив отверстие или медленно наливая молоко, молоко легко стечет. В конце концов, вы можете увидеть, как течет вода, когда воздух может попасть за молоко, по сравнению с тем, когда воздух не может попасть за текущее молоко. В этом помогают вентиляционные трубы.

2. Медленный сток в раковине или ванне

Так вот, медленный слив в раковине или ванне может вызывать засорение многих вещей, например, волос или других вещей. Однако, если вы прочистите стоки и обнаружите, что это все еще происходит, это может быть признаком неисправности вентиляционных труб.

3. Сухие ловушки фосфора

Наличие сухих или отсутствующих ловушек фосфора приведет к утечке метана в дом, что может быть опасно для вашего здоровья. Этот сифон находится под раковиной, а также в сливном отверстии для душа в ванной комнате. В результате он хорошо предотвращает попадание канализационных газов в дом. Сифон Dry P может быть вызван утечкой сифона раковины, поэтому рекомендуется проверить соединение под раковиной. Может, пахнет сливной душевой кабиной? Это также может быть связано с отсутствием ловушек фосфора, высыханием или биопленкой в ​​душе. Как бы то ни было, забота об этом может решить вашу проблему. Если это не так, то это может быть другое место в доме, которое вызывает засорение вентиляционного отверстия.

Вы также можете увидеть сухие P-ловушки в доме, который какое-то время пустовал. Это связано с тем, что в системе не проходила вода.

Если есть протечка вокруг трубы, вот отличное видео о том, как это исправить:

Другие трубы на крыше

В зависимости от того, где вы живете, на крыше дома часто бывают другие трубы.Вот некоторые из них:

1. Вентиляционная труба HVAC

Предназначена для выпуска топлива, которое горит в камине, горелке, бойлере или водонагревателе.

2. Вентиляционное отверстие малого ящика

Маленькая вентиляционная труба предназначена для вентилятора или сушилки в ванной. Очистка защитного вентиляционного экрана важна при обслуживании этого вентиляционного отверстия; подумайте о добавлении клапана, чтобы сделать его более доступным. Добавьте к своему техническому обслуживанию чистку вентиляционного отверстия сушилки один раз в год. Кроме того, существуют различные способы очистки вентиляционного отверстия сушилки, которое идет на крышу. здесь.

3. Вентилятор для чердака

Это вентилятор, который вытягивает горячий воздух вместе с конденсатом из чердака. Вентиляторы для чердаков работают лучше в южных штатах , чем в более холодных и северных штатах. Тем не менее, в более прохладных погодных условиях, вентилятор для всего дома — лучший выбор, так как его можно использовать круглый год.

Обслуживание крыши

Следя за вентиляционными отверстиями на крыше, есть и другие вещи, на которые вы можете обратить внимание. Если у вас есть солнечные батареи, убедитесь, что они на месте, особенно после сильных штормов.

Если у вас есть дымоход, осмотрите его, чтобы убедиться, что счетчик фартука установлен правильно. Вам также необходимо выполнять техническое обслуживание дымохода в теплые месяцы, , чтобы убедиться, что камин и дымоход готовы к предстоящим холодным сезонам.

Если у вас на крыше битумная черепица, она прекрасно сочетается с кровельной обшивкой, обеспечивая защиту от протечек. .Наконец, при обслуживании важно убедиться, что в доме не пропала черепица или нет ли протечек.

Когда звонить специалисту

Позвоните специалисту, если у вас есть вопросы о трубах на крыше вашего дома или вы обнаружите, что в вашем доме есть запасная часть. Поставить диагноз может быть непросто, и профессионал может помочь. Наконец, не позволяйте проблеме слишком долго ждать, решите и исправьте ее быстро!

Заключение

Кровельные трубы необходимы для дома и должны содержаться в чистоте и чистоте, чтобы они функционировали должным образом.Эти трубы контролируют многие вещи в доме, поэтому важно поддерживать их работоспособность. Многие вещи могут перестать работать в доме, поэтому важно выяснить, почему, и исправить их. Меньше всего вам нужен большой счет за ремонт. Домашний осмотр Вундеркинды могут проверить ваши кровельные трубы при проведении домашнего осмотра в районе Чикаго.

Сантехнические вентиляционные отверстия и ваша крыша: возможные проблемы

Сантехнические вентиляционные отверстия — одна из наименее заметных, но наиболее важных частей жилой водопроводной системы.Хотя вы можете увидеть их на крышах (вместе с вентиляционными отверстиями на чердаках и дымоходами), обычно вентиляционные отверстия просто выглядят как узкие трубы, направленные в воздух.

Для работы вашей водопроводной системы необходимы две важные вещи: 1. Место для выпуска канализационных газов и 2. Место для поступления кислорода. Сантехнические отверстия обеспечивают и то, и другое одновременно. Когда канализационные газы скапливаются в трубах, они естественным образом поднимаются. Затем газы выделяются возле вашей крыши (где их никто не чувствует). Что было бы, если бы газы не выпускались? Эти газы заблокируют и повредят трубы, сделав вашу сантехнику непригодной для использования.«Стопка» или труба, ведущая к вашей крыше, также втягивает воздух по той же причине: вашей канализационной системе нужна помощь в расщеплении отходов. Вашим трубам нужен воздух, чтобы поддерживать нейтральное давление, которое позволяет воде течь по дому.

Не у всех есть водопроводная труба (есть альтернативные вентиляционные отверстия для выпуска газов). Кроме того, не у всех есть один, расположенный на крыше, однако они все еще очень распространены. На самом деле, они настолько распространены, что если вы прямо сейчас выйдете на улицу и обыщете свою крышу, вы найдете ее.

Требуется ли техническое обслуживание вентиляционных отверстий?

В большинстве случаев вентиляционные отверстия не требуют обслуживания. У них простая работа, не требующая особого внимания. Большое исключение из этого правила возникает в случае засорения вентиляционного отверстия водопровода. Поскольку эти вентиляционные отверстия часто открыты для воздуха и находятся недалеко от поверхности крыши, они могут забиваться разными способами. К распространенным виновникам засорения относятся:

• Мусор: Скопление листьев и грязи может забивать вентиляционные отверстия (особенно осенью или если поблизости есть деревья).
• Птичьи гнезда: Птицы меньшего размера иногда строят свои новые гнезда в вентиляционных отверстиях. Этот блок может вызвать засорение.
• Снег и лед: Если вокруг вашей крыши скопится слишком много снега, он может закрыть вентиляционное отверстие.
• Мертвые животные: Это неприятно распространенное явление, поскольку в вашей трубке могут исследовать и грызуны, и птицы. Если они попадут в ловушку и умрут там, они заблокируют трубу, и газы не смогут легко пройти.
• Случайные предметы: Это менее распространено, но иногда кусочки строительных материалов и другие предметы могут застрять в вашей трубе.

Проблемы с водоотводом: каковы признаки?

Признаки засора аналогичны признакам неисправности канализационной системы. Ваши трубы могут издавать странные звуки, и ваши стоки будут ненадежными. Слив из раковин, душевых и ванн может занять много времени, даже если вы не обнаружите засор, или они могут время от времени пузыриться вонючими канализационными газами.

Имейте в виду, что в вентиляционных отверстиях могут возникнуть засорения, поэтому простое поднятие на крышу и осмотр трубы не всегда поможет вам определить причину проблемы.Профессионалы используют инспекционные камеры, дренажные змейки и ряд других специализированных инструментов для поиска и удаления засоров. Наймите кого-нибудь, кто знает, как правильно лазить по вашей крыше. У них будет гораздо больше шансов решить проблему с вентиляционным отверстием, не нанося никаких новых повреждений!

Источник фото: Flickr

Сверхпрочная и универсальная крышка вентиляционной трубы крыши Выбор рекомендуемых поставщиков


 Профессионально и профессионально завершите свои проекты сантехники с крышкой  вентиляционной трубы крыши , предлагаемой в Alibaba.com, способный соответствовать различным размерам и формам трубопроводов и трубок. Вне зависимости от того, используется ли оно в линиях подачи питьевой воды или в системах отопления, крышка вентиляционной трубы на крыше   долговечна и стабильна и отлично справится с вашей работой. Обязательно ознакомьтесь с невероятной крышкой  для вентиляционной трубы на крыше , производимой мировыми гигантами сантехнической промышленности, чтобы предоставить надежные решения для сантехники.

 Крышка вентиляционной трубы на крыше  , изготовленная из сверхпрочных материалов, таких как нержавеющая сталь, медь, ПВХ, латунь и черный цвет, спроектирована так, чтобы сделать ваши водопроводные системы более надежными и эффективными. Выберите из огромного ассортимента  крышки вентиляционной трубы крыши , включая фитинги с нажимной посадкой, резьбовые, гибкие, щетки, соединения, тройники, компрессионные соединения, муфты, колена, редукторы и многое другое. Крышка вентиляционной трубы   проста в установке, проста в обслуживании, прочна и гибка.

 Alibaba.com предлагает высококачественные крышки для вентиляционных труб   различной длины и размеров, от коротких 5-футовых частей до 500-футовых рулонов. Найдите  Крышка вентиляционной трубы на крыше , обладающая повышенной химической стойкостью и способная выдерживать высокие температуры, идеально подходит для обработки холодной и горячей воды, промышленных жидкостей и сточных вод.Крышка  вентиляционной трубы крыши  может быть прикреплена химическим способом, с резьбой, сваркой или механическим соединением для создания герметичных соединений.

 Вы - домашний мастер или профессионал, стремящийся к эффективному выполнению своих сантехнических проектов? На Alibaba. com вы найдете широкий ассортимент прочных крышек  для крышных вентиляционных труб  и предложения для оптовых продаж. Откройте для себя оцинкованные изделия различных размеров, специально созданные для различных целей, в том числе для монтажа коллекторов насосов с внутренним диаметром и бытовых трубопроводов.


Пришло время защитить вентиляционные отверстия канализации от замерзания — Extension and Ag Research News

Прошлая зима была долгой и холодной. Это была идеальная погода, чтобы во многих домах замерзли вентиляционные трубы.

«Теперь, когда хорошая погода и на крыше нет снега, самое время изолировать или удлинить вентиляционные трубы, чтобы они не покрылись снегом и не замерзли этой зимой», — сообщает сельскохозяйственная служба Университета Северной Дакоты. — говорит инженер Том Шерер.

Вентиляционные трубы канализационные на крышах домов и других построек. Диаметр вентиляционной трубы варьируется от 1 1/2 до 6 дюймов. Как правило, короткие вентиляционные трубы меньшего диаметра (менее 4 дюймов) могут замерзнуть. Канализационные вентиляционные трубы на северной стороне крыши также могут быть более подвержены замораживанию, чем трубы на южной стороне крыши.

Сантехнические системы дома включают канализационные трубы, вентиляционные трубы и водоотделители. В доме может быть одна или несколько вентиляционных труб. Все это важно и необходимо для исправной работы канализационной системы дома.

Канализационные трубы должны быть вентилированы, чтобы воздух попадал в трубу для нормального потока. Канализационная труба и вентиляционные трубы соединены таким образом, что сточные воды стекают вниз, а канализационные газы поднимаются. В течение продолжительных периодов очень холодной погоды канализационный газ, содержащий водяной пар, будет конденсироваться, а затем замерзать, образуя слой инея на незащищенном неизолированном конце вентиляционной трубы. Этот слой инея может частично или полностью закрыть трубу, образуя пробку. Твердый, занесенный снегом, также может забить концы вентиляционных труб.

Если конец вентиляционной трубы закупорен, нормальный дренаж будет затруднен, и воздух будет втягиваться в трубопровод, который опорожняет ловушки водяной арматуры.Это позволяет канализационному газу проникать в дом. Газ, в основном состоящий из метана и окиси углерода, будет иметь явный «канализационный» запах; однако некоторые вредные газы не имеют запаха.

«Первым признаком неисправности может быть бульканье туалета или неправильный смыв, поскольку вода вытягивается из сифонов, чтобы заменить существующий поток воды и воздуха», — говорит Шерер. «Канализационный газ может вызывать у людей такие симптомы, как головная боль, тошнота и / или головокружение».

Замерзшие вентиляционные каналы были проблемой во многих новых домах, потому что пластиковые трубы в этих домах не отводят тепло изнутри дома, как и чугунные вентиляционные трубы в старых домах.Кроме того, чердаки в новых домах очень хорошо изолированы и не имеют тепла в этой области, поэтому в вентиляционной трубе холоднее вглубь дома. Кроме того, во многих новых домах есть две, три или даже четыре ванные комнаты, а также посудомоечные машины и гидромассажные ванны, которые увеличивают количество водяного пара в канализационной системе.

На рынке представлено множество продуктов, помогающих решить эту проблему. Распространенным методом является прикрепление изолированного рукава к внешнему концу вентиляционной трубы. Эти втулки не только изолируют вентиляционную трубу, но и поднимают ее выше в воздух.Цель состоит в том, чтобы удерживать водяной пар и газы выше точки замерзания до тех пор, пока они не выйдут из конца вентиляционной трубы. Во многих магазинах бытовой техники и товаров для дома есть готовые изолированные блоки, которые можно легко прикрепить к вентиляционной трубе.

«Даже если погода хорошая и на крыше нет снега, с которым нужно бороться, будьте осторожны». Шерер предостерегает. «Если вы не чувствуете себя в безопасности, забираясь на крышу, найдите кого-нибудь, кто это сделает, и используйте подходящие лестницы и другие средства защиты».

Прикрепить изолированный рукав к вентиляционной трубе канализации несложно, а некоторые из них можно надевать без инструментов.Однако для того, чтобы они работали должным образом, вы должны знать диаметр вентиляционного отверстия, прежде чем покупать изолирующую втулку. Для этого потребуется сначала подняться на крышу, чтобы измерить вентиляционные отверстия.

По словам Шерера, известно, что даже вентиляционные трубы канализации с изолированными рукавами могут замерзать, что может быть связано с оголенными трубами на чердаке. Если вы можете попасть на чердак изнутри дома, оберните вентиляционную трубу на чердаке тканью из стекловолокна. Другой вариант — обернуть изолентой открытую вентиляционную трубу канализации на чердаке, а затем изолировать ее.

Тепловая лента — это длинный шнур с нагревательным элементом и термостатом, который определяет, когда труба подвергается воздействию отрицательных температур. Термостат на ленте не должен быть изолированным, потому что он предназначен для измерения температуры окружающего воздуха в помещении, где используется лента. Оставьте его подключенным к сети на всю зиму, но проверяйте его работоспособность перед каждой осенью.

«Помните, унция профилактики сейчас поможет предотвратить проблемы с вентиляцией канализации этой зимой», — говорит Шерер.

NDSU Agriculture Communication — окт.24, 2014

Pro Systems, Inc. Что за трубы торчат из моей крыши?

Вентиляционные трубы для сантехники — важная часть вашей водопроводной системы. Они несут ответственность за безопасный отвод канализационных газов из вашего дома или здания. Это сделано для того, чтобы газы не скапливались или не скапливались, что могло привести к заболеванию.

За исключением сливов в полу, почти все сантехнические устройства нуждаются в вентиляционных отверстиях. Отвод воздуха в канализацию помогает создать нейтральное или уравновешенное давление воздуха во всей канализационной системе.Отверстия в трубах позволяют воздуху попадать в канализационные трубы, предотвращая сифонирование водопроводных ловушек. Вентиляционные отверстия также позволяют газам безопасно выходить через крышу. Без вентиляции канализационный газ будет просачиваться через воду в водоотводчике. Это вызовет неприятный запах в здании и может стать причиной болезни некоторых людей.

Почему эти вентиляционные отверстия выходят через крышу, а не в стену или под землю? Вентиляционные отверстия должны находиться над сантехникой, иначе они заполнятся водой, и под землей не получится.Если вентиляционные отверстия проходят через стену, вероятно, сработает, если они находятся над приспособлением, но газы, выходящие из вентиляционного отверстия, воняют. Было бы плохо, если бы запах проникал через окно, дверь или что-нибудь в этом роде. Так форточки проникают сквозь крышу. Это позволяет канализационным газам выходить, не вызывая неприятного запаха из здания, и одновременно предотвращает наполнение вентиляционных труб водой.

На вентиляционные трубы водопровода, проходящие через крышу, установлены башмаки.Это верно независимо от того, является ли крыша наклонной или плоской, но тип сапога для трубы зависит от типа крыши. Независимо от типа, износ или повреждение кожуха трубы может привести к протечке крыши. Также существует вероятность того, что вентиляционная труба может забиться листьями, мусором, животными, льдом или снегом, что приведет к проникновению газов и запахов в ваше здание.

Лучший способ убедиться, что вентиляционные отверстия ваших труб чисты, а сапоги исправны, — это регулярно их проверять либо опытным кровельщиком, либо самостоятельно.Позвоните в Pro Systems, Inc. по телефону (757)506-5019 или напишите нам по электронной почте, если вы заметили, что ваши башмаки повреждены, есть протечка в крыше или вы просто хотите осмотреть крышу.

.
