как сделать своими руками, расчеты и чертежи с видео

Конструкция гаража металлического, в отличие от капитального, возводится гораздо быстрее, для его монтажа не нужны сложные механизмы и долговременные затраты времени. Данные факторы иногда способны повлиять на окончательный выбор варианта. Почему гараж из железа легко построить за несколько дней. В чем достоинства его конструкции и вероятные минусы, станет понятно дальше по тексту.

Содержание

  • 1 Особенности металлических гаражей
  • 2 Преимущества и недостатки
  • 3 Выбор конструкции гаража из металла
  • 4 Чертежи и схемы
  • 5 Необходимые инструменты
  • 6 Возведение фундамента под гараж
    • 6.1 Изготовление плитного фундамента
    • 6.2 Изготовление ленточного фундамента
  • 7 Монтаж металлического каркаса
    • 7.1 Установка несущих балок
    • 7.2 Монтаж перемычек
    • 7.3 Монтаж крыши
  • 8 Обшивка гаража
  • 9 Установка ворот
  • 10 Напольные покрытия в металлический гараж
    • 10.
      1 Цементная поверхность
    • 10.2 Бетонный настил
    • 10.3 Кирпичный пол
    • 10.4 Деревянное покрытие
  • 11 Утепление гаража
  • 12 Устройство вентиляции

Особенности металлических гаражей

Железные гаражи относятся к решениям, которые имеют право на существование там, где по ряду причин невозможно возвести сооружение из кирпича или бетона. Для реализации не понадобится серьезно заниматься рытьем котлована, проводить дорогостоящий монтаж конструкций гаража: в данном случае используются распространенные материалы, сборка выполняется на сварке или метизах.

Сооружение каркасного гаража легко утеплить, за его конструкциями несложно ухаживать. Он дешев, и оправдает себя уже в первые годы эксплуатации.

Преимущества и недостатки

Особенности монтажа металлоконструкции гаража заключаются в соблюдении условия обеспечения жесткости: нужен каркас и обшивка.

Остов изготавливается из прокатного профиля достаточного сечения – это основа сооружения. Зато стены и потолок в гараже можно создать из сравнительно тонкого по конструкции листа.

Главные достоинства состоят в следующем:

  • небольшой вес конструкций;
  • легкость сборки, монтажа;
  • малая стоимость материалов, работ;
  • отсутствие необходимости устройства капитального фундамента.

Вроде бы сооружение из металла удовлетворяет главным требованиям заказчика – скорость возведения, прочность, низкие затраты на монтаж конструкций и комплектующие. Но есть и минусы. Стальные конструкции не очень устойчивы к коррозионному износу, нуждаются в уходе и обслуживании. Такой гараж «гремит», зимой в нем ощутимо холодно, его придется утеплять и обесшумливать дополнительно.

Полноценную электропроводку в сооружении проложить тоже нельзя. А еще металлические конструкции гаража относятся к трудносгораемым, но все-таки подверженным действию огня.

Выбор конструкции гаража из металла

Гаражи из металлических конструкций, несмотря на унификацию и стандартизацию, имеют явные различия. По видам они делятся на:

  1. Изготовленные в заводских условиях. Детали и отдельные блоки гаража останется собрать вместе, воспользовавшись инструментами и прилагаемой схемой монтажа. По сути, это гаражный конструктор Лего, только специфичный и для взрослых. Его достоинство – быстрый монтаж, главный недостаток – высокая стоимость.
  2. Самодельные гаражи. Сооружение проектируется в индивидуальном порядке, адаптируется под конкретные нужды. Достоинство гаража заключается в оптимизации конструкции, поскольку она собирается для отдельного заказчика. Это же одновременно и недостаток, ведь каждое решение воспроизводится для монтажа в единственном экземпляре.

С типовыми гаражными конструкциями все просто и понятно: они жестко привязаны к определенной схеме, подчинены требованиям унификации, но легко собираются. С другой стороны, они не учитывают все обстоятельства, тонкости строительства, местности.

А индивидуальные проекты гаражей могут быть какой угодно формы, этажности – это зависит от средств и идей заказчика. Но при их возведении необходимо обеспечить жесткость монтажа и надежность, качество сварки (сборки) конструкции. Частным случаем будет типовой заводской гараж, бывший в употреблении: в нем, прежде всего, привлекает цена.

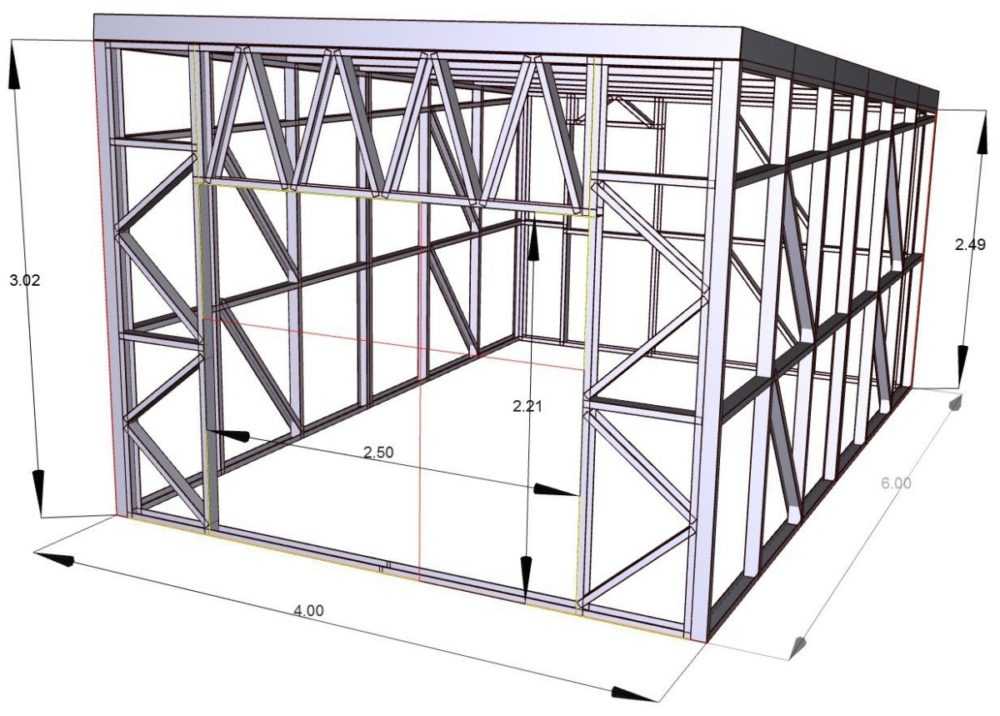

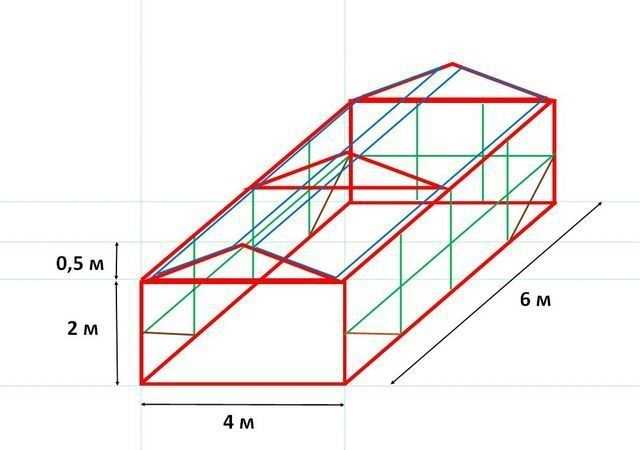

Чертежи и схемы

Чтобы построить гараж из листового железа, потребуются расчеты, эскизы или чертежи, план монтажа. Без них не обойтись, иначе всегда есть вероятность совершить ошибку, упустить какие-то мелочи. Обязательно необходимо знать размеры (длину, ширину, высоту), площадь будущего сооружения.

Если нет желания возиться с графикой, готовые чертежи конструкций гаражей можно найти ниже. В качестве точки отсчета выбирают габариты машины, для которой требуется соорудить гараж. При этом учитывают стандартные подходы к проектированию стальных конструкций, чтобы будущее сооружение стало комфортным в эксплуатации, настоящим домом для автомобиля.

Необходимые инструменты

Поскольку предстоит работа с металлом, для монтажа понадобится электроинструмент – угловая шлифмашина, дрель или шуруповерт. Кроме того, могут потребоваться ключи (набор головок), насадки для метизов различной конфигурации (биты), уровень, рулетка, отвес. Конкретная оснастка зависит от ситуации: для сборки каркаса допускается использовать электросварку, и тогда будет нужен сварочный аппарат.

Удобно, если сначала выполняется планирование работ и выбор для этого инструмента, материалов. Тогда возможна корректировка ситуации, исправление мелких ошибок и недочетов монтажа.

Возведение фундамента под гараж

Прочное основание конструкции – залог успеха. Ошибочно полагать, что для облегченного гаража фундамент не нужен. Это не так. Для металлоконструкций применяют монолитную железобетонную плиту (иногда ленточный фундамент).

До начала работ нулевого цикла определяют глубину промерзания грунта, расположение водоносных горизонтов. Желательно, чтобы место будущего строительства не было заболоченным, с плохим водоотводом. Когда вырыт котлован, выполняется устройство песчаной подушки и щебеночной подготовки, а уже поверх них устраивают фундамент. Не забывают и про гидроизоляцию – она защитит основание от разрушения.

Изготовление плитного фундамента

Котлован вырыт, отсыпан и уплотнен щебень, можно приступать к закладке плиты. Сначала выставляется опалубка: для нее используются прочные, без дефектов, сосновые доски, плотно подогнанные в «коробку» без зазоров и щелей. Далее укладывается армокаркас. Это стержни заранее определенного диаметра, размещенные крест-накрест с шагом 100-150 миллиметров и перевязанные проволокой (готовая сварная сетка).

Очень важно, чтобы между каркасом и днищем плиты был зазор, образующий защитный слой бетона. Смесь для фундамента гаража готовят самостоятельно или заказывают на заводе, здесь важен фактор минимизации затрат. Но в первом случае понадобится приобрести щебень, цемент, песок, а потом приготовить бетон по всем законам, дозируя воду.

А в последней ситуации бетоновоз доставит смесь с требуемыми характеристиками, гарантированного качества.

Изготовление ленточного фундамента

Более «дешевый» вариант создания основания гаража.

Широко применяется в массовом строительстве, в сборном виде, допускается использовать его и в частном. Если выбрать такую схему, понадобится использовать дорогостоящую технику для монтажа, что в итоге повлияет на общую стоимость строительства гаража.

Возможно изготовить (залить) фундамент по месту. Для этого по периметру гаража роют траншею шириной 500-600 миллиметров и такой же глубины, точно по контуру его стен и перегородок. Затем укладывается арматура и заливается бетон. В отличие от плитного типа, расход металла и бетонной смеси будет меньше. Необходимо предусмотреть посадочные места (анкера) для монтажа металлокаркаса.

Монтаж металлического каркаса

При сборке стального остова своими собственными руками потребуется аккуратность, соблюдение последовательности операций, проверка углов, вертикальности стоек и надежная фиксация. При использовании сварки элементы каркаса сначала выставляются по посадочным местам, выполняются замеры расстояний и углы, затем окончательно закрепляются.

Аналогично производится монтаж на метизах, только при этом необходимо воспользоваться контактными площадками на фундаменте и заранее вмурованными в него анкерами. Допустимо использовать в монтаже комбинацию обоих методов, временно фиксируя элементы каркаса на метизах, а затем обваривая их. Для обеспечения жесткости вертикальные фрагменты обязательно перевязываются горизонтальными (балками), применяются наклонные связи.

Установка несущих балок

Балки по конструкции могут быть сварными, прокатными, это зависит от выбранного вида проекта гаража. При возведении каркаса соблюдают аккуратность, следуя схеме сборки, устанавливая все части крепежа, тщательно затягивая болтовые соединения.

Пропускать данный этап нельзя, поскольку сочетание вертикальных и горизонтальных участков позволяет добиться требуемой жесткости остова, создать монолитную пространственную конструкцию.

Монтаж перемычек

Монтаж дополнительных горизонтальных связей (перемычек) обеспечивает образование жестких рамных конструкций. Поскольку для изготовления (сборки) каркаса используется облегченный профиль, требуемая устойчивость достигается использованием большого количества связей. Так одновременно удается не превысить стоимость готового проекта без снижения надежности.

Монтаж крыши

Когда завершены все работы по монтажу каркаса, выполнена проверка углов, вертикальности, горизонтальности, приступают к устройству покрытия. Чтобы атмосферные осадки не причиняли вреда металлоконструкциям, не приводили к коррозии, необходимо обеспечить их беспрепятственное удаление с поверхности крыши, соорудить скатную кровлю. Угол наклона составляет до 30 градусов, в большем потребности нет, да и возводить такую конструкцию сложнее.

Метод монтажа – сварка или болтовые соединения, допустимо использовать и то, и другое. В конце работы производят обшивку каркаса профлистом, плоским прокатом. Из-за того, что металлический гараж «холодный» по умолчанию, устройство пароизоляции не выполняется – в этом нет надобности.

Обшивка гаража

Монтаж обшивки производится уже на финальном этапе. Для этого используются листовой прокат, профлист (желательно с оцинкованным покрытием). Конкретный тип выбирается на стадии проектирования, чтобы затем не пришлось спешно менять схему монтажа, крепеж. Самый распространенный способ – на саморезах. Но для этого потребуется заранее рассчитать их количество, подготовить монтажный инструмент.

Для профлиста крепление производится на спаде волны, отверстие сверлится диаметром чуть меньшим, чем размер самореза. Обязательно нужно подкладывать под головку специальную шайбу, препятствующую проникновению влаги, разрушению металла под действием коррозии.

Установка ворот

Для комфортного въезда в гараж потребуется соорудить ворота. Какие они будут – распашные, шторные или сдвижные – решать заказчику. Для монтажа гаражных ворот понадобятся стойки, которые способны выдержать вес створок. При этом важно, чтобы общая масса ворот, их надежность не превышали подобные показатели основных конструкций.

Обязательно выполняются замеры рамы по диагонали (расхождение должно быть минимальным), проверяется правильность углов. Успех предприятия (монтажа) зависит от точности расчета. Для створных ворот главным требованием является полное перекрытие проема, прилегание к ответным поверхностям гаражных конструкций. При закрытии навешенных (смонтированных) ворот не должны прилагаться значительные усилия, перекосы также не допустимы.

Напольные покрытия в металлический гараж

Когда снаружи все работы окончены, гараж обшит металлом и представляет собой полностью готовое сооружение, можно приступать к устройству напольного покрытия. Основные требования к нему следующие:

  • устойчивость к истиранию;
  • прочность;
  • надежность;
  • низкая стоимость.

Крайне важно, чтобы затраты на отделку гаража «не потянули» из бюджета серьезные суммы, превышающие затраты на создание самого сооружения. Из наиболее часто применяемых вариантов предлагаются заливной (цементный) пол, мощеный кирпичом, из деревянных досок.

Цементная поверхность

Простейший способ изготовить устойчивый и крепкий пол в гараже. Для этого понадобятся: цемент марки М200-400, карьерный (не речной) песок, доступ к водопроводу и материал для маяков. Последнее условие необходимо, если площадь заливки значительная, а возможности заполнить поверхность за один раз нет. Маяки помогают сориентироваться по высотным отметкам, избежать заметных переходов между фрагментами напольного покрытия гаража.

Для заливки понадобится бетономешалка: в ней получится равномерно соединить компоненты раствора, приготовить качественную смесь. После укладки не помешает провибрировать залитый участок с помощью виброрейки.

До начала заливки на стены выносят отметки (уровень пола), они должны совпадать с одноименными снаружи гаража, чтобы не получился порожек. Недостаток такого пола гаража – склонность к выкрашиванию, необходимость ремонта.

Бетонный настил

Самая мощная, но при этом трудоемкая конструкция. Следует подготовить себя к тому, что минимальная толщина бетонного пола составляет 150-200 миллиметров, данный параметр учитывается при строительстве гаража.

Обязательно понадобится арматура – без нее устройство покрытия не имеет смысла. К другим необходимым материалам относятся цемент марки М400, щебень мелкой фракции и песок. Компоненты смешиваются в бетономешалке, это позволит добиться их равномерного распределения.

Уплотнение и вибрирование при укладке – непременное условие, иначе песок и жидкий раствор осядут вниз, а щебень останется сверху. К тому же в таком случае велика вероятность образования скрытых пустот, раковин. Нагружают пол через 28 суток после заливки, не раньше.

Кирпичный пол

Пол из кирпича в гараже достаточно прочен, надежен, если его изготовить по всем правилам. Но для этого нужно иметь целые, не битые камни, тщательно следовать технологии укладки. Допустимо использовать клинкер – это искусственный кирпич, отлитый так же, как и тротуарная плитка. Швы между отдельными элементами обязательно затираются цементно-песчаным раствором.

Нагружать пол гаража можно после окончательно схватывания смеси. Серьезным недостатком считается плохая восприимчивость к неравномерно распределенным воздействиям: кирпич может раскрошиться, со временем отдельные камни неизбежно расшатаются, их придется заново укреплять.

Деревянное покрытие

Старый испытанный способ одновременно утеплить пол и настелить покрытие поверх черновой поверхности. Доски должны быть ровные, без выпавших сучков, желательно шпунтованные и хорошо просушенные. Лучше всего положить пол на лаги – специальные бруски, но тогда уровень «поднимется» на значительную высоту (это нужно учесть при проектировании гаража).

Перед укладкой дерево не помешает пропитать специальным раствором для предотвращения гниения, а также поместить под пол подстилающий слой из пленки (для гидроизоляции). Крепятся доски обычными гвоздями, шурупами, которые вгоняются в дерево под небольшим углом и утапливаются.

Потом пол в гараже окрашивается любым возможным способом, можно даже закрыть края досок по периметру плинтусом – будет эстетично и функционально.

Утепление гаража

Главный и серьезный недостаток металлических конструкций состоит в том, что они «холодные», не приспособленные для длительного пребывания людей, особенно зимой. Чтобы исправить ситуацию, гараж можно утеплить.

Для этого используют пенопласт, базальтовую вату или рулонный материал – все, что заказчик сочтет нужным применить. По теплоизоляционным свойствам лидирует вата, зато пенопласт выигрывает по низкой стоимости и доступности. При утеплении конструкций гаража важно обеспечить устройство пароизоляции – пленки, проложенной между теплоизоляционным слоем и металлом.

Крепление осуществляется с помощью специальных анкеров, саморезов подходящей длины с крупными шляпками. После монтажа готовый утепляющий слой можно накрыть пластиковой вагонкой – это экономически оправдано для общего «бюджетного» характера конструкции гаража.

Устройство вентиляции

Вентиляция в гараже важна и необходима. Дело не только в воздухообмене, но и в обеспечении перемещения теплых и холодных масс, своевременном удалении конденсата с поверхности металлических конструкций, чтобы в будущем он не привел к образованию очагов коррозии.

Простейшим решением проблемы будет монтаж в здании гаража двух патрубков: через нижний будет осуществляться приток, а через верхний, выведенный на крышу и закрытый грибком, отток воздуха. При желании в гараже можно устроить принудительную вентиляцию, но она обойдется дороже, с учетом расходов на электроэнергию для питания мотора вентилятора.

Решение должно быть максимально эффективным и экономически выгодным, чтобы затраты на его реализацию, монтаж не повлияли на бюджет заказчика стройки.

Гараж своими руками из металлопрофиля чертежи

Построить гараж своими руками можно из разных стройматериалов, но именно они обеспечивают надежность и долговечность сооружения. Так, гараж из легких щитовых материалов можно смонтировать за 2-3 дня, и даже утеплить его на случай холодов, но будет ли такая постройка надежной, долговечной и удобной в эксплуатации? Поэтому, прежде, чем строить гараж, необходимо разработать проект с привязкой к местности и конкретным материалам, оформить чертежи и продумать все необходимые функции и удобства, которые гараж должен выполнять. После заготовки материалов, выбора строительных инструментов и выбора технологии строительства можно начинать работы. Гараж из металлопрофиля

Содержание

  1. Размеры самодельного гаража
  2. Типы кровли для гаража
  3. Гараж-пристройка
  4. Расчет бетона для заливки фундамента
  5. Строительство гаража
  6. Возведение свайного фундамента
  7. Как заливается бетонная лента
  8. Пол в гараже настилается в несколько заходов
  9. Обшивка каркаса профлистом

Размеры самодельного гаража

Строительные нормы и правила № 2.07.01-89 и № 21-01-97 регламентируют строительство отдельного или пристроенного гаража согласно его размерам и местоположению объекта:

  1. Расстояние до соседнего гаража или земельного участка ≥1 метр, расстояние от стоящего рядом жилья ≥ 6 метров;
  2. Гаражные ворота нельзя располагать на одной линии с «красной линией», минимальное расстояние от нее отступ ≥5 метров. «Красная линия» разделяет границы земельных участков. Это условная граница, которая на карте обозначается красной линией и отделяет конкретный участок от соседних кварталов и микрорайонов, улиц, дорого и проездов, площадей и централизованных инженерных коммуникаций;
  3. Стандартный гараж для одной машины имеет габариты 3 х 5 метров, для двух машин – больше по всем сторонам на 4,5-5 метра. Высота гаража должна быть не меньше 2-2,5 метров, свободное расстояние вокруг автомобиля – 1 метр.
Стандартные габариты гаража для одной машины

Размеры будущего гаража влияют на комфортность его эксплуатации. На небольшом земельном участке все поневоле стремятся сэкономить пространство, но минимальные размеры гаража не должны уходить от следующих требований:

  1. Минимальная высота гаража должна быть на 50 см выше среднего роста человека;
  2. Минимальная ширина гаража должна отталкиваться от ширины автомобиля с добавленными 80 см;
  3. Минимальная длина гаража должна соответствовать длине автомобиля, умноженной на 1,5.

Самый дешевый проект самодельного гаража – из металлопрофиля. При соответствующем наружном и внутреннем утеплении, антикоррозийной защите и надежном фундаменте такое сооружение будет служить достаточно долго – несколько десятков лет. Любой чертеж гаража из металлопрофиля опирается на основы каркасного строительства, то есть, сначала создается металлический каркас, который затем обшивается профлистом или другим листовым металлическим прокатом, утепляется и декорируется (также снаружи и внутри). Монтаж каркаса проводится по одной технологии для всех сооружений на основе металлических каркасных элементов. Стандартные габариты гаража для разных легковых автомобилей

Типы кровли для гаража

Кровля такого гаража обычно делается односкатной, так как это – самая простая, но надежная и дешевая конструкция. Нижний скат крыши проходит параллельно одной из стен гаража таким образом, чтобы покатом он был повернут к наветренной стороне. Уклон ската крыши должен обеспечивать беспрепятственный сход снега, талой или дождевой воды. Чтобы правильно рассчитать угол уклона ската, следует принимать во внимание следующие факторы:

  1. Климатическая и географическая зона. Односкатная кровля с уклоном 5-7° широко применяется в регионах с умеренными среднегодовыми осадками или в регионах с сильными ветрами;
  2. Вид кровельного покрытия. Профнастил можно укладывать на крышах любого типа;
  3. Архитектура объекта и соответствие гаража общему виду архитектурного комплекса, если есть рядом стоящие гаражи или другие постройки.

Важно! Уклон односкатной крыши гаража из металлопрофиля должен быть не больше 30°.

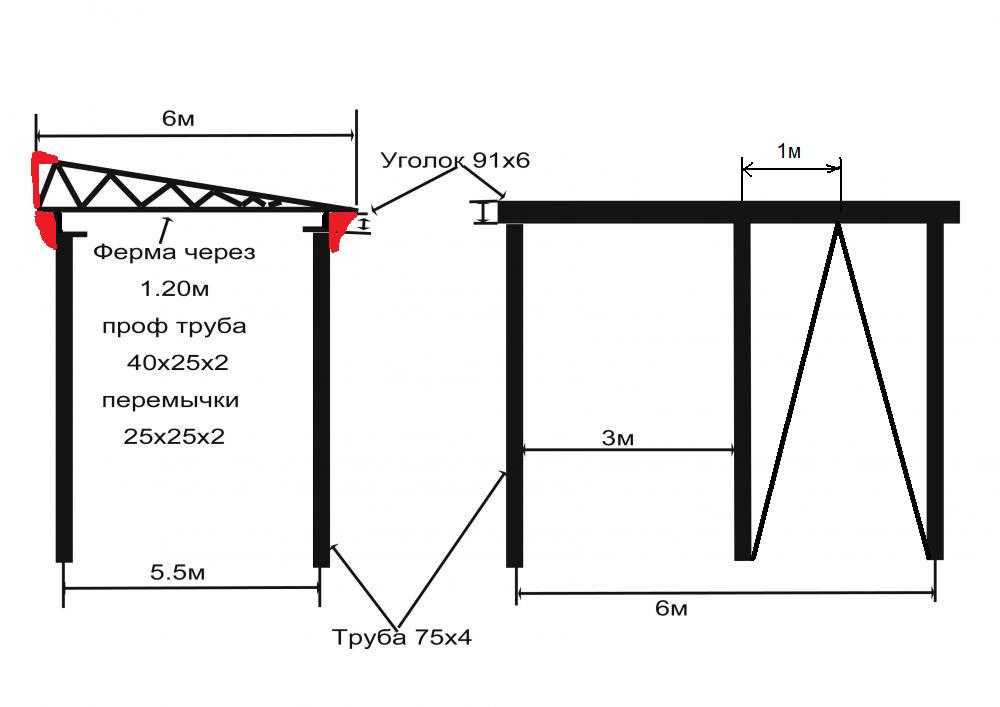

Схема гаража из металлопрофиля с односкатной крышей приведена на рисунке ниже: Чертеж металлического гаража с односкатной крышей

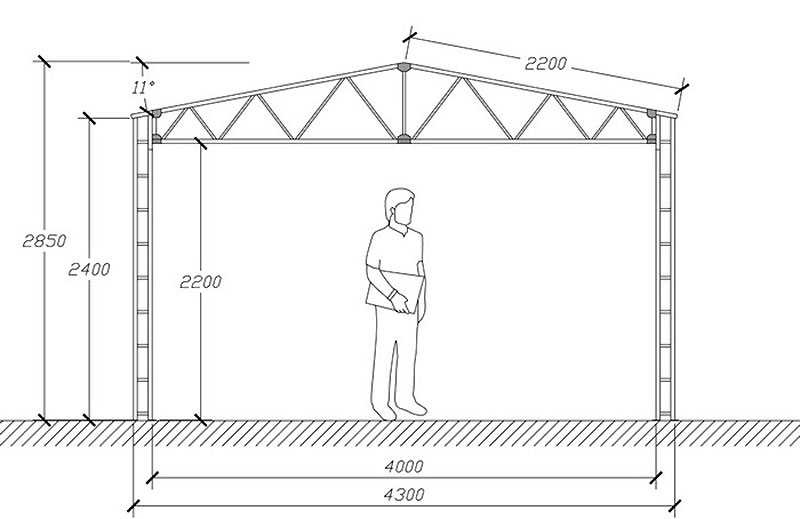

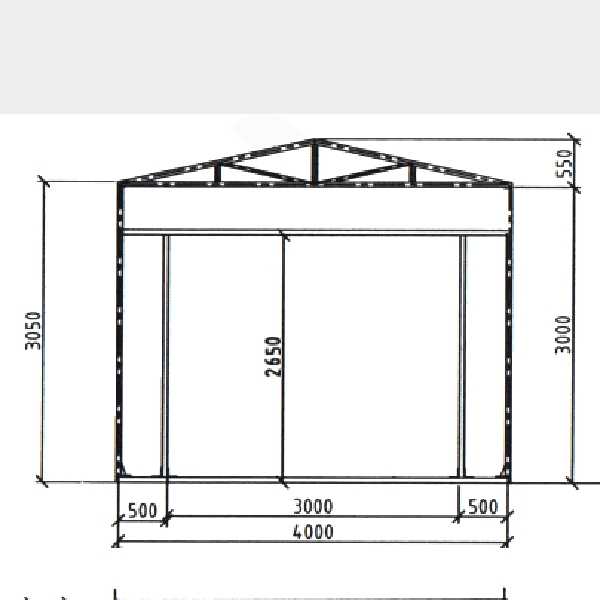

Двускатную крышу делают на гаражах с большой площадью или если односкатный вариант не подходит по климатическим условиям.

Важно: В регионах с обильными снегопадами уклон двускатной кровли должен быть больше 45°.

Преимущества гаражей с двухскатной крышей:

  1. На чердаке двухскатной крыши есть много места для чердачного помещения;

Недостатки:

  1. Необходимость конструировать стропильную систему, что представляет определенные сложности при самостоятельном строительстве гаража и крыши;
  2. Большой по сравнению с односкатной расход строительных материалов и увеличение времени строительства.

Стропильная система для двухскатной гаражной крыши делается по наслонной или навесной схеме. Чертеж гаража с двухскатной крышей

  1. Наслонная стропильная система использует деревянные балки-опоры для стропил. Нижняя часть конструкции крепится к вертикальным балкам, верхняя часть опирается на прогоны. В такой схеме сначала монтируется рама крыши, затем – конек. Стропила крепятся с противоположных сторон парами и крепятся к раме;
  2. Навесная стропильная схема делается с упором стропил на стены гаража, вся система собирается из ферм треугольной формы – деревянных или металлических. Так как сам гараж будет собираться из металлопрофиля, то кровельную систему тоже рекомендуется собирать из металлических элементов для надежного сочленения.

Важно: Наслонная стропильная система собирается, если в гараже будут стоять два и больше автомобиля, а в самом боксе будут дополнительные опоры или внутренняя перегородка. Наслонную конструкцию оптимально монтировать для гаражей с пролетами до 5 метров.

Металлические стропильные фермы

Гараж-пристройка

Металлический гараж к дому из любых стройматериалов пристраивается нечасто, но при необходимости осуществления такой комбинации следует знать некоторые особенности:

  1. Общая стена должна изолироваться негорючими материалами, так как гараж, даже металлический, увеличивает риск пожара;
  2. Фундамент гаража должен быть такой же глубины, что и основание дома. Это необходимо, чтобы не вызвать деформаций основного фундамента при пристраивании гаража;
  3. Скат гаражной крыши должен находиться ниже крыши дома. Чтобы фундамент гаража не затопило талыми или дождевыми водами, вокруг гаражного основания делается отмостка с гидроизоляцией. Также гидроизолируется стык кровельных материалов дома и гаража;
  4. Угол наклона гаражной крыши должен быть больше угла крыши дома;
  5. Декоративная отделка гаража-пристройки должна соответствовать декоративному покрытию наружных стен дома.
Гараж-пристройка

Для строительства гаража из металлопрофиля понадобится до двух месяцев – такой достаточно большой срок получается из-за необходимости заливать мелкозаглубленный ленточный фундамент, который будет схватываться и затвердевать не менее 28 суток. Сборка каркаса и обшивка профлистом занимают гораздо меньшее время.

Проект гаража из профнастила включает в себя следующую информацию:

  1. Чертеж гаража в четырехмерной проекции. Основной чертеж содержит:
    1. Наружные и внутренние размеры гаража;
    2. Угол наклона кровли;
    3. Тип ворот – распашные, раздвижные, с вертикальным открыванием, и т. д;
    4. Тип кровельных материалов;
    5. Параметры металлического каркаса.

Расчет бетона для заливки фундамента

При возведения ленточного и столбчато-ленточного фундамента расчеты производятся разными способами. При расчете свайного фундамента используется следующая формула:

  • V = π * r2* h;

Где:

  • V – объем бетонной сваи;
  • r – радиус бетонной опоры;
  • h – длина бетонной опоры;
  • π – математическая постоянная величина = 3,14.
Ленточный фундамент гаража

Для расчета бетона ленточного фундамента нужно знать длину (L), высоту (H) и ширину (B) ленты. Общий объем бетона рассчитывается так:

  • V= L * H * B

При расчете количества профнастила вся площадь кровли раскладывается на простые геометрические фигуры, и отдельно вычисляется площадь каждой из них:

  1. Площадь прямоугольного треугольника – S= ½ x a * b, где a и b – катеты треугольника;
  2. Площадь остроугольного, тупоугольного, разностороннего, равнобедренного или равностороннего прямоугольника – S = ½ * а * h, где а– стороны треугольника, h– высота, опущенная на сторону треугольника;
  3. Площадь прямоугольника – S= a * b, где a и b – стороны прямоугольника.

Строительство гаража

Инструменты для строительства металлического гаража

Для строительства фундамента и монтажа металлического каркаса нужны такие инструменты:

  1. Емкость для замешивания раствора или бетономешалка;
  2. Ручной или электробур, сварка и шуруповерт;
  3. Лопата, деревянные колья и строительный шнур;
  4. Пассатижи, ножницы по металлу или шлифмашинка;
  5. Отвес и уровень;
  6. Метизы: саморезы, гвозди, винты, болты, шайбы и гайки, заклепки;
Свайный фундамент

Участок подготавливается следующим образом:

  1. Места закладки фундамента расчищается и выравнивается;
  2. По наружному и внутреннему периметру фундамента натягивается шнур на колышках;
  3. Размечается смотровая яма.
Возведение свайного фундамента
  1. По разметке роется траншея шириной 0,4 м, дно траншеи трамбуется;
  2. Бурятся скважины глубиной 0,4 м и 0,4 м для заливки свай, дно скважин трамбуется;
  3. Дно скважин закрывается песчаной подушкой слоем 0,1 м, увлажняется и трамбуется;
  4. В скважины устанавливаются бетонные или асбестоцементные сваи;
  5. Вяжется и сваривается арматурный пояс для свай из арматуры 12-14 мм, устанавливается в каждую скважину;
Армирование свай

Далее сваи заливаются бетонным раствором:

  1. Первая свая заливается наполовину, опора приподнимается на 10-15 см, чтобы раствор залил дно скважины. После этого сваю можно заливать бетоном до конца;
  2. Таким же образом заливаются остальные сваи;
  3. Опоры закрываются гидроизолятором, верх сваи поливается водой 2-3 дня, чтобы раствор при затвердевании не растрескался.
Как заливается бетонная лента
  1. Монтируется деревянная опалубка выше уровня основания на 8-10 см, стенки опалубки гидроизолируются;
  2. Вяжется или сваривается армокаркас высотой 0,4 м, шириной 0,2 м, устанавливается на дно траншеи на подкладки высотой 4-5 см;
  3. Траншея заливается бетоном, который затвердеет через 28 суток, после чего опалубка разбирается, и на ленте формируется металлический каркас гаража.
Ленточный фундамент и смотровая яма
Пол в гараже настилается в несколько заходов
  1. Черновой пол защищается от влаги несколькими слоями рубероида;
  2. Вдоль стен гаража прокладывается демферная лента;
  3. Смотровая яма обносится опалубкой, пол заливается слоем бетона 0,3 м;
  4. После затвердевания чернового бетонного пола делается чистовая стяжка толщиной 4-5 см.
Бетонный пол в гараже

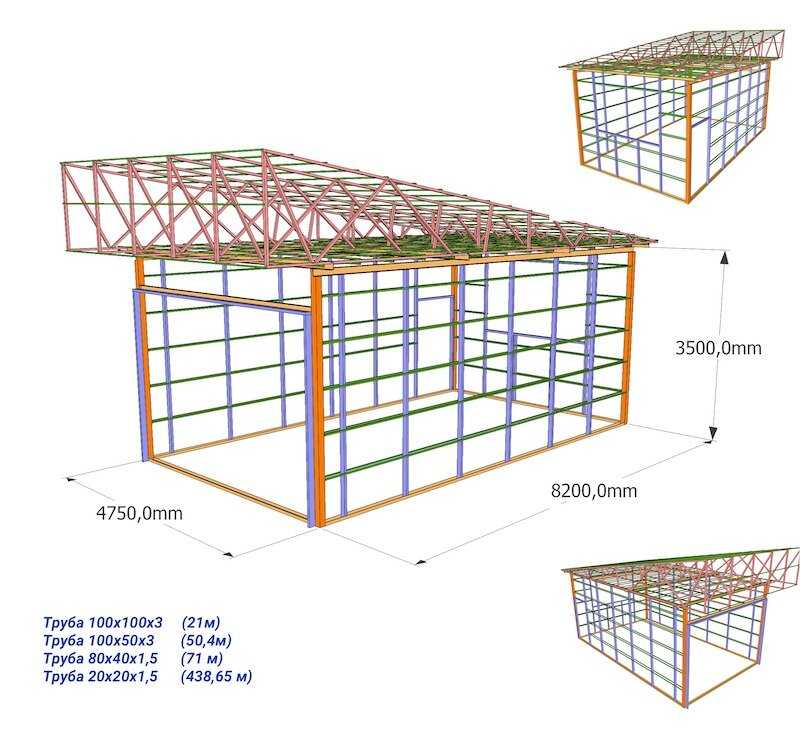

Металлический каркас можно собрать отдельно на грунте из разных деталей или смонтировать сразу на фундаменте. Опорные несущие трубы режутся в размер и соединяются сваркой или метизными соединениями. Периметр фундамента обносится стартовым профилем, к которому крепятся металлические углы и промежуточные опорные трубы. Все стены гаража усиливаются стальными поперечинами.

Далее собирается рама для обустройства крыши гаража. Стропильная система собирается на земле, затем конструкция поднимается и крепится к стенкам гаража. Параллельно монтажу крыши производится задел для сборки ворот: сваривается рама, к которой привариваются петли для навешивания створок ворот. Металлический гаражный каркас и стропильная система

Обшивка каркаса профлистом
  1. Первый лист крепится на заклепки или болты на углу каркаса;
  2. Второй лист монтируется внахлест на одну волну профнастила. Перехлест герметизируется, стыки скрепляются болтами. Таким образом обшивается весь каркас;
  3. Рама для воротных створок закрывается стеновым профнастилом;
  4. Стропильная система крыши застилается гидроизоляцией, монтируется водосточная система;
  5. По кровельной обрешетке крепятся ветровые планки.
Обшивка гаража профлистом

Обшивка кровли листами профнастила:

  1. Первый лист крепится сверху боковой ветровой планки, профнастил выравнивается и крепится саморезами с силиконовыми прокладками через волну на расстоянии 40-50 см друг от друга;
  2. Остальные листы профнастила укладываются внахлест с расстоянием 7-10 см.

Результатом самостоятельной работы будет гараж из металлопрофиля, который нужно будет утеплить изнутри.

Наборы для сборки стальных конструкций своими руками | Построй собственное металлическое здание
