1. Найти проект двухэтажного жилого дома. Воспользоваться можно сервисом z500proekty.ru. Или придумать проект самостоятельно.

2. В программе Компас 3D Строитель выполнить чертеж планов первого и второго этажей, а также главного фасада. При этом толщину наружной стены принимаем 510 мм, толщину внутренней — 380 мм, толщина перегородок — 200 мм.

1. Выбор проекта. Для примера возьмем следующий проект (z297GF).

Это двухэтажный жилой дом общей площадью 127,5 м2 со скатной крышей и гаражом.

Главный фасад (тот фасад, где располагается главный вход в здание) выглядит следующим образом:

План первого этажа:

Обратите внимание, что в данном проекте предусмотрена котельная, находится она между холлом и гаражом, что очень удобно с точки зрения эксплуатации здания.

План второго этажа:

2. Перейдем к основному заданию. Нам необходимо вычертить паны первого и второго этажа, а также главный фасад нашего здания. Толщина стен по заданию: наружные — 510 мм, внутренние — 380 мм, перегородки — 200 мм. Ширина дверных проемов: главный вход 1210 мм, межкомнатные двери — 910 мм, двери санузлов — 710 мм.

Произведем настройки формата рабочей области чертежа в Компас 3D.

Вызываем контекстное меню и в Параметрах текущего чертежа производим настройки.

Параметры первого листа — Формат — А3 — горизонтальная.

Начинаем мы с плана первого этажа, а именно с сетки координационных осей. В данном здании мы имеем 7 продольных и 4 поперечные оси, так как координационные оси располагаются вдоль наружных и внутренних капитальных стен.

Заходим в раздел СПДС-помощник и выбираем инструмент «Сетка прямых координационных осей».

Расстояние между осями должно быть «круглым». По выбранному Вами проекту прикиньте, на каком расстоянии друг от друга должны располагаться оси.

Цифровые оси. Указываем шаг в мм и количество шагов.

Аналогично буквенные оси.

Нажмем ОК, и сетка примет следующий вид:

Перейдем к вычерчиванию наружных стен. Включим необходимые нам инструменты:

Запустим менеджер библиотек.

В разделе Архитектура и строительство поставим галочку на инструменте Архитектура: АС/АР.

Нижнее поле Менеджера библиотек можно закрыть. У нас появилась новая панель. Выберем инструмент «Стена».

Толщина наружных стен по заданию 510 мм.

Вспомним правила привязки наружных стен к координационным осям. Внутренняя грань наружной совпадает с координационной осью или располагается на расстоянии 100 мм от нее. Начнем вычерчивать стены. Привязки настраиваются здесь:

Кнопка со стрелочками меняет расположение грани.

Меняя конфигурации привязки внутренней грани, выполним чертеж наружных стен.

Перейдем к вычерчиванию внутренних стен. Правила привязки внутренних стен к координационным осям следующие: внутренняя стена совпадает с координационной осью и совмещается по центру, либо одна из граней внутренней стены совпадает с координационной осью. Толщина внутренних стен по заданию 380 мм. Изменим толщину. И, соблюдая правила привязки, вычертим внутренние стены.

Вычертим перегородки. Толщина перегородок по заданию 200 мм.

Расставим двери. Ширина дверных проемов по заданию: 1210 мм — входная, 910 мм — межкомнатная, 710 мм — двери санузлов.

Выберем инструмент Дверь. После чего укажем размер двери, к примеру входной. 1210 мм — ширина, высоту оставим по умолчанию — 2070 мм. Четверти уберем.

Поставим дверь в проектное положение. Укажем сторону открывания двери. По нормам противопожарной безопасности двери открываются наружу.

Далее расставляем межкомнатные двери и двери санузлов.

По аналогии расставляем окна. Выбираем инструмент Окно.

В зависимости от Вашего проекта, расставляем окна. Остекление современных стеклопакетов тройное. Четверти не нужны. Ширину окон принимаем по проекту или выбираем из списка.

Расставляем все окна по аналогии.

Выполним лестницу.

Укажем площади помещений. Используем инструмент Помещение.

Сделаем следующие настройки:

После чего наводим на необходимое помещение, и программа сама высчитает его площадь в м2.

Укажем площади всех помещений.

Расставим внутренние размеры.

Подпишем план. Это План первого этажа. В панели инструментов Обозначения выберем Ввод текста. В поле ввода напишем «План первого этажа» и нажмем на синюю стрелочку в левом нижнем углу.

Выровняем изображение на формате.

Итоговый чертеж на данном этапе выглядит так:

Переходим к вычерчиванию плана второго этажа. Выполним сетку координационных осей.

Вычертим стены, согласно правилам привязки к координационным осям. Поставим лестницу.

Расставим двери и окна. Проставим площади помещений. Нанесем внутренние размеры. Итоговый чертеж будет выглядеть так:

Заполним основную надпись чертежа.

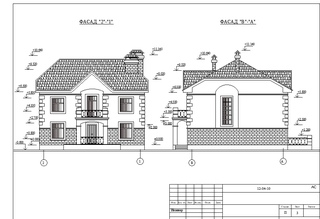

Вычертим главный фасад здания.

Выполним его на новом листе. Для этого вызовем контекстное меню и выберем пункт «Параметры текущего чертежа».

Параметры новых листов — Формат — А4 — вертикальная ориентация. Нажмем ОК.

Теперь создадим новый лист. Вставка — Лист.

Новый лист сразу вставился в наш документ. И основные графы основной надписи уже заполнены.

И на новом листе начнем чертеж фасада нашего здания. Перенесем крайние оси главного фасада.

Вычертим фасад. Высота этажа 3 м. Для этого используем инструменты «Отрезок», «Вспомогательная линия», «Измерить».

Расставим высотные отметки. Для этого используем инструмент СПДС-помощник, а в нем «Автоматический массив отметок уровня». Чертеж фасада примет следующий вид.

Лист с планами будет выглядеть так:

Сохраним оба листа в формате .PNG в черных линиях. Разрешение 300 точек на дюйм.

Планы.

Фасад.

Выполненную работу показать преподавателю.

на что обратить внимание, особенности проектирования своими руками

Проектирование чертежа коттеджа или частного дома начинается с планировки. В первую очередь выбирается участок, на котором необходимо определить ориентацию здания соответственно сторонам света.

Важно! Создавая чертеж дома, необходимо исходить из количества человек, которые будут в нем проживать. Желательно предусмотреть также одну или две гостевых комнаты.

Самостоятельная планировка дома может быть выполнена в следующих вариантах:

• Наиболее простой вариант. План здания рисуется на листе от руки. В таком случае нужна миллиметровая бумага. Если ее нет, то можно использовать лист, имеющий клетчатую разлиновку.

Совет! Вышеописанный вариант подходит для людей, имеющих навыки черчения. В противном случае планировка будет иметь огрехи и неточности.

• Наиболее точный вариант. Наиболее очевидным вариантом для создания планировки дома является использование проектировочной компьютерной программы. Такие программы позволяют не только сделать основные наброски, но и создать полноценный чертеж двухэтажного дома, соответствующий всем строительным нормам.

Совет! Во избежание возможных ошибок в расчетах желательно пользоваться только лицензионным софтом.

• Наиболее творческий вариант — это использование 3D-редактора. Такой проект получается трехмерным и отлично передает не только размеры и расположение комнат, но и дизайнерские идеи автора.

Видео-инструкция о поэтапной самостоятельной планировке жилого дома в одной из специализированных программ

Как выглядит полный проект дома

Полный проект дома предполагает не только внешний вид и планировку, но и полное описание всех параметров постройки, инженерные коммуникации и характеристики стройматериалов. Иными словами — это полное руководство к действию для строителей, которое может дать знающему человеку полную информацию о будущей постройке.

Таким образом, полные проекты домов включают в себя:

• Архитектурное описание строения. Сюда входят чертежи фасада дома с размерами внутренних помещений. Здесь обозначаются размеры и расположение окон, дверей, присутствуют все хозяйственные и жилые помещения.
• Расчет конструктивных нюансов, включая стропильные конструкции, коробку дома, фундамент и кровлю. Все эти элементы должны быть изображены на чертежах схематично с приложением расчетов и подробной разметки.

Обработка фасада гидрофобизатором

• Схема электросети. Здесь максимально подробно описывается подключение дома, особенности электрической разводки со схемами прохождения электропроводки, расположением розеток и т. д.
• Инженерные нюансы. Сюда входит план этажа с прокладкой жизненно важных коммуникаций — вентиляции, водопровода, канализации, отопления, газа и т. д.

Таким образом, проекты домов не ограничиваются одним лишь чертежом, как предполагают некоторые люди, неосведомленные во всех нюансах данного процесса. Поэтому отказавшись от услуг профессионального проектировщика, следует понимать, что перед строительством дома необходимо полное составление проектной документации.

Как создается план дома

Планировка здания базируется на рукописных или электронных чертежах, для правильного выполнения которых необходимо соблюдать такую последовательность действий:

Чертеж дома на бумаге

• На миллиметровой бумаге задается необходимый масштаб.
• Чертятся оси дома.
• Далее необходимо начертить стены.
• Чертим внутренние перегородки.
• Теперь необходимо разместить на чертеже окна и двери.
• Для каждого помещение указывается название и площадь.

Совет! Разработка плана инженерных коммуникаций, схема расположения электросети и т. д. должна осуществляться специалистом. Поэтому при отсутствии знаний в этих отраслях необходимо проконсультироваться с опытным проектировщиком, который позволит избежать грубых ошибок. Наиболее неприятной является ситуация, когда проект был допущен к строительству, дом построен, и лишь потом начинают проявляться технические недочеты, устранить которые очень сложно.

Использование программы для проектирования дома

На сегодняшний день существует множество компьютерных программ, предназначенных для проектирования зданий. Встречаются среди них как любительские, которые нельзя рассматривать в качестве серьезного инструмента, так и профессиональные программы, используемые специалистами по всему миру. К ним относятся: AutoCad, Компас 3D и прочие.

Комплект чертежей, разработанный в такой программе, обладает целым рядом преимуществ:

• Более быстрый процесс создания плана.
• Программа минимизирует возможные неточности в расчетах.
• Возможность создания трехмерной модели дома.

Создание чертежа в программе Автокад

Трехмерный план дома в Компас 3D

• Виртуальное планирование не только помещений, но и инженерных сетей.
• Быстрое освоение даже теми пользователями, кто не знаком с азами черчения.
• Широкая функциональность и большой набор инструментов для воплощения любых технических и дизайнерских решений.
• Множество уроков и полезных советов по работе программ в интернете.
• Наличие встроенных библиотек, в которых содержится мебель, архитектурные элементы и даже отделочные материалы, что позволяет не только создать чертеж, но и представить внешний вид будущего дома. Это очень важно для того, чтобы рассмотреть проект с точки зрения удобства, уюта и т. д.

Некоторые советы по планировке дома

Создавая чертеж дома, следует учесть следующие рекомендации от специалистов:

• Количество помещений, учитывая их функциональное назначение и расположение относительно друг друга. Здесь следует предусмотреть не только основные комнаты, отведенные для каждого члена семьи и функциональные помещения (ванная, туалет, кухня), но также и комнату, где будет собираться вся семья (зал, гостиная), прихожую, веранду, кладовую и т. д.
• Увлечения каждого из членов семьи также следует учитывать при планировке дома. К примеру, в некоторых домах имеется свой бассейн, тренажерный зал, отдельная библиотека, сауна, мастерская и т.  д.
• Личные комнаты лучше делать небольшими и уютными, а зал, где собирается вся семья, напротив, должен быть просторным.
• Детскую следует расположить рядом с родительской спальней.

Как сделать хороший дизайн-проект? Подготовка 3D-модели и секреты грамотного проектирования. Видео от Алексея Земскова

Совет! Если в семье есть маленькие дети или пожилые люди, это также следует учитывать при планировке дома. Возможно в таком случае лучше будет отказаться от второго этажа или же установить наиболее безопасные лестницы с удобными перилами и глубокими ступенями. Не допускаются конструкции типа «гусиный шаг».

• Для компактного размещения водопровода и канализационной системы желательно располагать кухню, бойлер и занузел в одну линию.
• Для эффективного сохранения тепла в зимнее время желательно наличие в доме утепленной веранды или тамбура.
• Осуществляя расчет площади здания, необходимо учесть, что на одного взрослого человека должно приходиться минимум 8 м2 жилого пространства.

План дома с мансардой и гаражом

Совет! Молодым семьям следует продумать вероятность пополнения семейства еще на этапе проектирования дома.

• Желательно, чтобы расположение окон было южным или восточным.

Заключение

Многие люди интересуются тем, как сделать план или чертёж самостоятельно, однако далеко не все понимают, насколько ответственным является этап проектирования. Выше были рассмотрены основные нюансы создания полного проекта дома. Здесь следует понимать, что проектирование дома требует комплексного подхода и внимания к целому ряду особенностей.

Вконтакте

Мой мир

Одноклассники

Фэйсбук

Твиттер

Гугл+

10 программ для проектирования фасадов

Программа  для разработки 3D дома

Среди графических редакторов для 3D-дизайна свое почетное место занимает Envisioneer Express.
Envisioneer Express представляет собой набор 3D CAD (Computer Assisted Design) инструментов. Если нужно простое приложение для трехмерного моделирования, не требующее специального образования или обучения, то это – самый подходящий вариант. Она подойдет людям, не имеющим навыков проектирования, или имеющим маленький опыт работы в этой сфере. С одной стороны, программа настолько проста, что не имеет многих дополнительных функций, которыми обладают новые приложения для 3D-моделирования. Однако это совсем не плохо, когда нужно выполнить конкретные простые задачи. Envisioneer Express отлично подходит для домашнего дизайна – создания набросков проекта собственного дома.

Данное приложение позволяет вначале нарисовать двухмерный план строения, включая стены, двери, окна, лестницы и крышу, а затем преобразовать его в трехмерную модель. Кроме “строительства” стен, доступна расстановка и некоторых элементов внутренней обстановки интерьера. С помощью программы можно легко создать план собственного дома, в том числе и из нескольких этажей, и украсить его по собственному вкусу. Программа прекрасно подходит, чтобы разработать небольшой дизайн-проект интерьера или «примерить» возможную расстановку мебели в новой квартире.

Присутствует возможность изменения внешнего вида применяемых строительных материалов, а именно возможность изменять цвета и текстуры отделки. Нарисовав двухмерный план строения, одним щелчком мыши (3D-рендеринг) его можно преобразовать в трехмерную модель, которую можно рассматривать с разного угла обзора, с разной высоты и в разном виде (например, прозрачный каркас или приближенный к реальному дом с внутренней и внешней отделкой).

Готовый проект можно распечатать и сохранить в формате, который поддерживается подобным программным обеспечением для объемного дизайна. И сама Envisioneer Express поддерживает многие форматы, благодаря чему может быть использована для просмотра дизайнов, созданных в других популярных программах, таких как CFM 3D Comfort Zone, The Home Depot 3D Landscape Designer, The Home Depot 3D Home Designer, IMAGINiT Builder 3D, The Carey Bros 3D Deck and Landscape, 3D Home Architect Series (versions 5-8) и т.д.

Архитектурные обмеры фасадов методом лазерного сканирования и подготовка точных обмерных чертежей здания на Страстном бульваре в Москве

Специалисты компании ОАО «Союзгипрозем» в августе–сентябре 2016 года выполнили проект по архитектурным обмерам и подготовке комплекта точных обмерных чертежей фасадов здания в центре Москвы по адресу: Страстной бульвар, дом 6, строение 1. Обмерные работы на данном объекте проводились по технологии лазерного сканирования. Инженерные изыскания были произведены для целей подготовки проекта реконструкции этого здания.

Здание, расположенное по адресу Страстной бульвар, дом 6 строение 1, было построено в 1799 году и принадлежало статскому советнику И.И. Бенкендорфу. Оно перестраивалось в 1838, 1849 и в 1930 годах. В конце XVIII — начале XIX веков здесь жил и работал знаменитый русский поэт и баснописец И.А. Крылов. В 1813 году сюда из сгоревшего дома Гагарина, расположенного по соседству, на некоторое время переехал московский Английский клуб. В доме находится вестибюль станции «Чеховская» Московского метрополитена, которая открылась 31 декабря 1987 года.

Самой эффективной технологией проведения архитектурных обмеров фасадов зданий, позволяющей быстро выполнить обмерные работы, зафиксировав при этом все элементы объекта съёмки с высокой точностью и гигантской плотностью точек, является лазерное сканирование. Для выполнения точных обмеров фасадов пятиэтажного здания на Страстном бульваре в Москве архитекторы-проектировщики выбрали специалистов компании ОАО «Союзгипрозем», которые имеют многолетний опыт проведения обмерных работ на различных архитектурных объектах.

Полевой этап работ, включивший в себя архитектурные обмеры фасадов здания методом лазерного сканирования, был выполнен нашими специалистами всего за один рабочий день. Для проведения обмерных работ нашими специалистами был использован наземный лазерный сканер Trimble TX8, который даёт возможность быстро производить съёмку даже на больших расстояниях до 340 метров, не теряя при этом в точности, со скоростью в миллион точек в секунду.

На камеральном этапе работ, который занял около двух недель, была выполнена обработка полученных в результате съёмки облаков точек лазерного сканирования, их сшивка и очистка от посторонних шумов, а также произведено построение по этим данным точных обмерных чертежей фасадов здания. Таким образом, в довольно сжатые сроки Заказчик получил от наших специалистов обмерные чертежи фасадов здания в формате AutoCAD, необходимые ему для подготовки проекта реконструкции.

Компания ОАО «Союзгипрозем» обладает значительным опытом проведения инженерных изысканий и обмерных работ как на объектах историко-культурного наследия и памятниках архитектуры, так и на объектах современного строительства. Наши специалисты выполняют архитектурные обмеры методом лазерного сканирования, по данным которого, в зависимости от требований Заказчика, составляются обмерные чертежи или создаются трёхмерные модели.

архитектурных чертежей: 10 этажей с великолепными фасадами

Архитекторы: Продемонстрируйте свои работы и найдите идеальные материалы для вашего следующего проекта с помощью Architizer. M производителей: Чтобы связаться с крупнейшими архитектурными фирмами мира, зарегистрируйтесь сейчас.

Архитектурные фасады — это классический способ общения архитекторов, третий в трехстороннем, наряду с планами и чертежами разрезов. Эти ортографические проекции отображают внешний вид конструкции, обычно в виде плоского изображения одного фасада.Типичный чертеж фасада показывает то, что можно увидеть с уровня земли вверх, но он больше похож на диаграмму, чем на реальное представление здания, поскольку в нем отсутствует перспектива. Как правило, качество трехмерности выражается в изменении толщины линий и графическом добавлении теней.

Elevations может отображать различную информацию, от размеров и материалов до сборок и конструкции. Все чаще архитекторы исследуют потенциал фасада как способа проверки формальных и пространственных идей.Следующая коллекция архитектурных фасадов показывает взаимосвязь между ортогональными проекциями и построенными проектами. Они собраны со всего мира и представляют собой обзор современных проектов, направленных на переосмысление традиционных фасадов, ограждений и ограждающих конструкций зданий.

The Imprint , MVRDV, Сеул, Южная Корея

MVRDV’s The Imprint является частью более крупного комплекса Paradise City, состоящего в общей сложности из 6 зданий, которые обеспечат полный набор развлечений и гостиничных аттракционов менее чем в километре от крупнейшего аэропорта Южной Кореи.Учитывая предложенную программу двух зданий — ночного клуба и крытого тематического парка — заказчику требовался проект без окон, но одно, которое все же интегрировалось бы с другими зданиями в комплексе. Таким образом, дизайн The Imprint возникает из простого вопроса: может ли дизайн иметь выразительный фасад, который соединяется с окружающей средой, даже если в нем нет окон? В результате фасады приподняты, как занавеска у входа, открывая зеркальные потолки и стеклянные полы.

VIA 57 West by BIG — Bjarke Ingels Group

VIA 57 West от BIG — Bjarke Ingels Group, Нью-Йорк, Нью-Йорк, США

VIA 57 West — это гибрид европейского квартала по периметру и традиционной высотки Манхэттена, сочетающий в себе преимущества обоих: компактность и эффективность дворового здания с воздушностью и обширным видом на небоскреб.Удерживая три угла квартала низко и поднимая северо-восточный угол вверх к его пику 450 футов, внутренний двор открывает вид на реку Гудзон, проникая в низкое западное солнце глубоко в квартал и любезно сохраняя виды на реку из соседней башни Хелены. . На фасаде использованы системы затемнения Mecho, а форма здания меняется в зависимости от точки обзора зрителя. Со стороны West-Side-Highway он выглядит как пирамида, а с West 58th Street превращается в стеклянный шпиль.

Эллинг WMS в парке Кларк by Studio Gang, Чикаго, Иллинойс, США

Конструкция конструкций эллинга переводит покадровое движение гребли в архитектурную форму крыши. Помимо визуального интереса, эта форма также предлагает пространственные и экологические преимущества. В проекте использовано стекло вдоль фасада, изготовленное Guardian Industries Corp. Благодаря структурным стропильным формам, чередующимся между перевернутой буквой «V» и «M», крыша достигает ритмической модуляции, которая пропускает южный свет в верхний фонарь здания.Стеклянный фонарь обогревает плиту перекрытия зимой и вентилирует летом, чтобы минимизировать потребление энергии в течение всего года.

Изображение Матиаса Ван Россена с Flickr

De Rotterdam by OMA, Роттердам, Нидерланды

Являясь самым большим зданием в Нидерландах, проект OMA De Rotterdam исследовал городское разнообразие и плотность за счет трех монументальных башен, соединенных общим цоколем. Созданный с помощью слегка нерегулярных стеков, дизайн организует программу в отдельные блоки, которые охватывают широкий спектр применений.Конструкция здания была спроектирована со стеклянными окнами от пола до потолка с видом на реку Маас с фасадами от Permasteelisa и TGM. Наружные фасады De Rotterdam были облицованы алюминиевой балочной конструкцией, создающей филигранный вид, который меняется в зависимости от положения зрителя.

Роща в Гранд-Бэй от компании BIG — Bjarke Ingels Group

Grove at Grand Bay by BIG — Bjarke Ingels Group, Майами, Флорида, США

Две башни Grove в Гранд-Бэй реагируют на окружающую среду и друг на друга, обеспечивая оптимальный вид на каждом уровне.Башни взлетают с земли, чтобы захватить весь спектр панорамных видов от бухт для парусных лодок и пристани для яхт до горизонта Майами. Реализация проекта стала возможной благодаря использованию строительных материалов Cemex и Aljoma. Вдоль фасада вы можете видеть горизонтальную составляющую гравитационной нагрузки в колоннах, которая разрешается в плитах, передавая ее на внутренние сдвиговые стены ядра, которые являются единственными стабильно вертикальными структурными элементами в здании.

Дворец правосудия by Mecanoo, Кордова, Испания

Новый Дворец правосудия в Кордове расположен в Арройо-дель-Моро, где преобладают анонимные жилые кварталы, являющиеся продуктом быстрого городского развития испанских городов 21-го века.Блоки, которые характеризуют городскую ткань зоны, не были предназначены для создания общественного пространства, но в совокупности они образуют компактную и последовательную городскую идентичность. На каждом фасаде изображена сложная текстура фасадов из армированного стекловолокном бетона, а также вырезанные пустоты, которые проявляются в виде скульптурных дворов. В проекте используется алюминий Reynaers Aluminium вдоль фасада, чтобы усилить идею городской интеграции за счет фрагментации.

Волокер Холл и Стивен Л.Центр дизайна Андерсона от Marlon Blackwell Architect, Фейетвилл, Арканзас, США

В новом здании Центра дизайна Стивена Л. Андерсона, убрав 13 000 квадратных футов библиотечного пространства в Vol Walker Hall, есть студии и помещения для критики, а также зрительный зал и терраса на крыше. Тщательная отделка материалов подчеркивает исторический аналог здания и создает особый выразительный язык. Архитектурный бетон и облицовка из известняка из Индианы, передающие ощущение массы и объема, были выбраны, чтобы изобразить суть, вес и стабильность.Как показано на простом чертеже фасада, известняковая завеса от дождя от Stone Panels обрамляет фриттованную стеклянную бризовую подошву, которая уменьшает солнечную энергию с запада, одновременно служа способом иллюстрации методов строительства и экологических стратегий для учащихся школы.

Музей природы и науки Перо от Morphosis Architects, Даллас, Техас, США

Придавая бетону форму, Morphosis Architects исследовали потенциал этого материала в Музее природы и науки Перо в Далласе.В музее Перо, воплощающем простой куб и цоколь с высоким рельефом, представлен фасад из сборных железобетонных панелей, который является как полосатым, так и изысканным. Элегантное решение для облицовки стало возможным благодаря компьютерному моделированию и сотрудничеству с Gate Precast из Хиллсборо, штат Техас, в качестве исследования материала, объединяющего структуру и опалубку. Музей Перо — это демонстрация универсальности и технических возможностей. Сочетая в себе творческий подход и мастерство, дизайн получил сертификат LEED Gold за счет переработанных материалов, используемых в бетонных панелях и локализованном производстве.

Харбинский оперный театр by MAD, Харбин, Китай

Расположенный на водно-болотных угодьях Харбина, Харбинский оперный театр был спроектирован в ответ на силу и дух дикой природы и холодного климата северного города. Создается впечатление, будто оно создано ветром и водой, здание органично вписывается в природу и топографию — это слияние местной самобытности, искусства и культуры. Металлическая облицовка крыши и навесные стены были произведены Shenyang Yuanda Enterprise Group.Внешне архитектура отсылает к извилистому ландшафту окрестностей. Получившийся криволинейный фасад из гладких белых алюминиевых панелей становится поэзией края и поверхности, мягкости и резкости.

Здание визуальных искусств, Университет штата Айова , Steven Holl Architects, Айова, США

Сформированное вокруг семи вертикальных центров света, это здание изобразительного искусства включает в себя 126 000 квадратных футов пространства, напоминающего чердак, для всего, от кузнечного дела до виртуальной реальности.Изменяющаяся геометрия и напольные панели сочетаются с несколькими балконами и сине-зеленой кожей Rheinzink. Системы стеклянных стенок канала в этом проекте были изготовлены компанией Bendheim. Как показано на фасаде, несколько вертикальных «центров света» вырезаны из объема здания, наполняя интерьер естественным освещением и вентиляцией. Их измененная форма создает пространство для встреч и неформальной работы на открытом воздухе, что еще больше способствует взаимодействию между пятью уровнями здания.

Найдите все свои архитектурные материалы через Architizer: Нажмите здесь, чтобы зарегистрироваться сейчас .Вы производитель и хотите наладить контакт с архитекторами? Кликните сюда.

Все фотографии и рисунки любезно предоставлены архитекторами, если не указано иное.

Что такое высота дома? | Home Guides

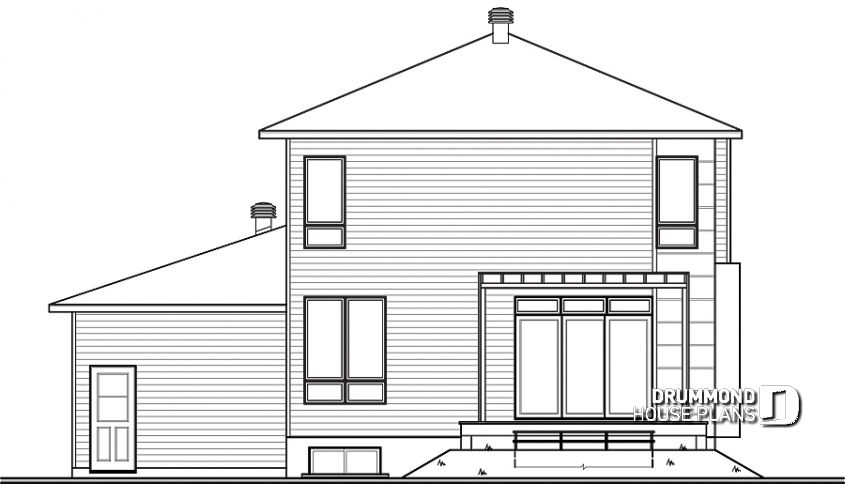

С точки зрения архитектурного чертежа, фасады дома — это двухмерные изображения фасада дома или элементов интерьера, лица которых выступают из плоского сплошного фона, например, шкафы, камины, ниши и сложные конструкции стен.Этот рендеринг создан для того, чтобы дать пользователю представление о том, как будет выглядеть готовый продукт, а строительной команде — спецификации, на основе которых будет создано здание.

Внешний вид

Четыре стороны здания и направления, с которых они выходят, составляют внешние фасады. Указанная на чертеже сторона фасада, будь то север, юг, восток или запад, отрисовывается от положения фасада. Сюда также входят конструкции, используемые в фасаде, такие как кирпич, камень или комбинация материалов.

Разложенные фасады стен

Представьте коробку с четырьмя открытыми сторонами на плоской поверхности. Это похоже на разметку стен. Затем создаются чертежи каждой стены, на которых указываются конструкции стен, арки, полки, карнизы, камины или оконные вставки. План этажа часто включается в центр коробки для перспективы.

Элементы фасада

В дополнение к внешней отделке, фасад также включает тип кровли здания и все поддерживающие балки, которые необходимо возвести.Окна и их характеристики нарисованы, как и все двери. Размещение желобов и дымоходы также предусмотрены на внешних фасадах.

Фасады как иллюстрации

Строители новых домов полагаются на внешние фасады для изображения домов, которые они собираются построить. Брошюры и листовки разработаны с учетом архитектурных концепций того, как дома будут выглядеть снаружи, и используются для привлечения покупателей. В этих брошюрах указаны несколько разных отметок для одного и того же плана этажа, и покупатель может выбрать элементы, которые ему нравятся.Это экономичный способ сбыта новых домов, потому что он отвечает воображению и вкусу покупателя.

Ссылки

Writer Bio

Джан Сил публикуется в журналах по всей стране и известна своими статьями о дизайне и декоре, а также интервью со знаменитостями * на дому *. Степень английского языка в Университете Мэриленда, а также многочисленные путешествия и переезды в другие страны добавили к ее пониманию украшения.

Выкройки чертежей современных L-этажных домов

Ниже приведены примеры красивых чертежей L-этажного двухэтажного дома с функциями добросовестного использования.Пожалуйста, обратитесь.

1. Чертеж-образец двухэтажного Г-образного дома площадью 60м2

Фасад двухэтажного Г-образного дома 60м2 выполнен в современном стиле. Весь дом окрашен серой краской в ​​сочетании с перилами, система белых столбов делает его еще более заметным.

Первый этаж запроектирован с гостиной, кухней + столовой, туалетом, гаражом. Все они логично устроены с открытым дизайном для создания вентиляции и простора.

План второго этажа включает церковную комнату, 2 спальни + 2 ванные комнаты, чтобы создать уединенное и комфортное пространство. Мебель в каждой комнате расставлена ​​научно, по фен-шуй.

2. Примерный чертеж 2-х этажного Г-образного дома площадью 80м2

При строительной площади до 80м2 домовладельцы легко организуют жилую площадь в своих домах. Этот 2-х этажный Г-образный дом площадью 80м2 спроектирован с 4 спальнями, подходит для больших семей.

Фасад дома оформлен в современном и роскошном стиле.

Первый этаж спроектирован в том числе: гостиная, 1 спальня, кухня + столовая, 1 туалет.

План второго этажа спроектирован так, чтобы включать: 3 спальни, 1 церковную комнату и открытый выход на балкон и общий туалет.

3. Чертеж двухэтажного дома L-модели площадью 100м2

2-х этажный дом с L-образной крышей — разумный выбор с площадью застройки 100м2, что помогает сбалансировать общую площадь участка и сада.

Фасад выполнен из квадратных блоков, что создает здоровый и современный дом.

Первый этаж запроектирован с большим главным холлом с красивым ландшафтом. Пространство гостиной и столовой, объединенная кухня создают просторное пространство. Главная спальня находится рядом с лестницей. Общий туалет находится рядом с сушильным двором.

План второго этажа спроектирован с учетом церковного помещения, обращенного к главным воротам, двух спален, обращенных друг к другу, и общего туалета.

1. Чертежи 4-х уровневого дома, включая 3 спальни, с наиболее научной планировкой
2. Макет красивого и современного дома 4 уровня
3. 17 красивых и современных конструкций фасада трубчатых домов

Подъемы — Проектирование зданий

Ортографическая проекция — это метод рисования трехмерного объекта в двух измерениях путем «проецирования» его поверхностей в двухмерное представление, где линии проекции ортогональны (перпендикулярны) плоскости проекции (то есть нет ракурса или перспектива).

В строительной отрасли термин « отметка » относится к ортогональной проекции внешней (или иногда внутренней) стороны здания, то есть двухмерному чертежу фасадов здания. Поскольку в плане здания редко имеют простую прямоугольную форму, чертеж фасада — это проекция под первым углом, которая показывает все части здания, видимые с определенного направления, со сглаженной перспективой. Как правило, отметок создаются для четырех направлений, например, север, юг, восток, запад.

Простые вертикальные чертежи могут показывать:

Однако они могут содержать много деталей в зависимости от причины их приготовления. Хотя недостаточная информация о отметках может означать, что они не удовлетворяют должным образом потребности, для которых они были подготовлены, подготовка очень подробных отметок может занять много времени и быть дорогостоящей. Поэтому важно, чтобы причина рисунка была ясна, а требуемый уровень детализации был указан.

Отметки могут быть подготовлены по ряду причин, в том числе:

Исторически здания рисовались вручную на двухмерной бумаге, поэтому ортогональная проекция и рисование двухмерных планов и отметок были стандартными средствами представления. Однако все чаще здания строятся с использованием программного обеспечения автоматизированного проектирования (САПР) или информационного моделирования зданий (BIM), которое представляет их в трех измерениях.Двумерные отметки могут быть созданы из этих трехмерных моделей, но их не нужно рисовать по отдельности.

Термин « отметка » может также использоваться для обозначения высоты чего-либо выше или ниже фиксированной контрольной точки или нулевой точки.

Что было первым, рисунок или здание? Понимание первых архитектурных процессов в мире

Что было первым, рисунок или здание? Понимание первых архитектурных процессов в мире
