Как построить сарай с односкатной крышей из профнастила или бруса?

Содержание статьи

• 1 Плюсы и минусы сарая с односкатной крышей
• 2 Выбор места строительства
• 3 Устройство односкатной крыши
• 4 Расчет угла наклона односкатной крыши
• 5 Постройка сарая — этапы работ
  • 5.1 Устройство фундамента
    • 5.1.1 Устройство столбчатых фундаментов
    • 5.1.2 Устройство ленточных фундаментов
  • 5.2 Сборка каркаса
  • 5.3 Монтаж крыши и устройство кровли сарая
    • 5.3.1 Кровельные материалы и утеплитель
  • 5.4 Завершение строительства
• 6 Заключение

Сарай с односкатной крышей – необходимая постройка на каждом дачном участке. Применяют ее не только для хранения садового инвентаря. Сарай используют для содержания животных или организации домашней мастерской. В статье содержится информация об этапах работы и список необходимых материалов.

Плюсы и минусы сарая с односкатной крышей

Достоинствами этой конструкции являются:

• простота и легкость конструкции;
• экономичность возведения;
• быстрый монтаж даже неспециалистом;
• хорошая защита от осадков и ветра.

Недостатки односкатной крыши сарая:

• возможность срыва при сильном ветре вследствие большой парусности;
• отсутствие чердачного помещения;
• непрезентабельный внешний вид. Хотя при применении современных и красивых отделочных материалов этот недостаток можно не учитывать.

Выбор места строительства

Приняв решение построить сарай у себя на участке, необходимо определиться с выбором места, размерами и конструкцией хозпостройки. Исходя из назначения — мини-мастерская, помещение для хранения дров, инвентаря, содержания птицы — выбирают место под строительство.

Будущее помещение должно:

1. Вписываться в комплекс уже существующих или предполагаемых надворных построек (гаража, бани, беседки, мест для отдыха).
2. Иметь удобный доступ.
3. Не занимать место, предназначенное для выращивания садово-огородных культур.
4. Соответствовать нормам санитарной и пожарной безопасности.

С первыми тремя пунктами застройщик может определиться самостоятельно.

По нормам и правилам ИЖС для размещения сараев есть определенные требования:

1. Помещение для «живности» должно располагаться не ближе 4 м от границы соседнего участка,
2. Для остальных строений это расстояние 1 м.
3. От жилья обиталище для мелкого скота или птицы желательно удалить на 15 м.

Сарай можно выполнить в виде пристройки — сблокировать с баней, гаражом или другой хозпостройкой.

Наиболее простым и удобным решением для строительства является вариант каркасного сарая

или сарая из кирпича или пеноблоков с односкатной крышей. Реже используют шлакоблоки.

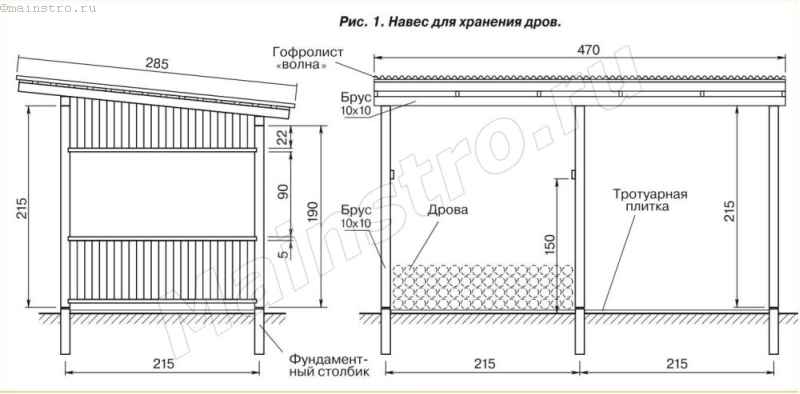

Готовые чертежи сараев с односкатной крышей

Устройство односкатной крыши

Основой односкатной крыши является стропильная система, опирающаяся на противоположные стены разной высоты. Уклон, образующийся благодаря этому, не дает скапливаться осадкам.

Если же верх стен находится на одном уровне, то на одной из стен создается конструкция из вертикальных стоек для увеличения высоты или монтируются фермы в виде прямоугольного треугольника (вариант для усиленной конструкции при большом пролете).

[adinserter block=»6″]

[adinserter block=»10″]

Стропильная система состоит из элементов:

С боков односкатные крыши ограничивают фронтоны. Обычно выполняются из того же материала, что и стены, но могут быть и светопрозрачными.

Свесы представляют собой выступающие за пределы стены части кровли, своеобразные козырьки, защищающие от осадков. Минимальная их ширина 20 см. При недостаточной длине стропил их удлиняют специальными брусками — «кобылками».

Самые распространенные размеры сараев с односкатной крышей в плане — 3х6, 3х4, 3х3, 4х2 м. При таких габаритах пиломатериалы используются очень экономично, т. к. доска и брус производятся чаще всего длиной 6 м. К тому же не требуется дополнительных элементов для усиления конструкции крыши.

Если ширина постройки превышает 4,5 м, например, 5х11 м, нужно предусмотреть установку подкосов во избежание прогиба стропильных ног.

Расчет угла наклона односкатной крыши

Перед началом строительства необходимо составить подробный чертеж с размерами и рассчитать потребность в материалах. Для определения длины стропильных ног нужно задать угол наклона крыши.

Он определяется исходя из следующих факторов:

• климатические условия;
• материал кровли;
• дизайнерское решение.

Односкатная крыша принимает ветровые, снеговые нагрузки, должна быть устойчива к экстремальным нагрузкам, парусность ее велика. Если в регионе мало снега, но дуют сильные ветра, угол наклона нужно делать ближе к минимальному. При большом количестве осадков его увеличивают, чтобы не давать скапливаться снегу, талой воде и льду на кровле.

Важно, в какую сторону будет наклон ската крыши сарая. При преобладании ветров определенного направления нужно ориентировать крышу уклоном в наветренную сторону, чтобы порывы ветра не могли ее поднять и оторвать.

Согласно Строительным Нормам и Правилам угол наклона может лежать в пределах 5-60.

Таблица: Минимальные значения угла.

Материал	Угол
Мягкая кровля	5°
Профнастил	8°
Металлочерепица и штучный кровельный материал	25°
Шифер	20-35°

Ниже этих значений угол наклона делать нельзя, это неблагоприятно отразиться на эксплуатации материалов и возникнут протечки.

[adinserter block=»1″]

[adinserter block=»9″]

Зная угол наклона, можно определить разницу высот противоположных стен и длину стропильной ноги с учетом свеса по тригонометрическим формулам:

• разница высот = ширина сарая х tg угла наклона;
• длина стропил = ширина сарая / cos угла наклона + 2 длины свесов.

Если каркас уже готовый и высота стен известна, длина стропил определяется по формуле Пифагора: длина стропил = ширина сарая в квадрате + разница высот в квадрате+ 2 длины свесов.

Постройка сарая — этапы работ

Постройка сарая с односкатной крышей включает в себя:

• устройство фундамента;
• сборка каркаса и устройство пола;
• монтаж стропильной системы;
• устройство кровли;
• обшивка стен;
• установка окон и дверей;
• наружная отделка.

Перед строительством сарая проводят подготовку:

• расчищают площадку от мусора;
• срезают плодородный грунт для использования в огороде;
• выравнивают поверхность.

Устройство фундамента

Конструкция фундамента зависит от нагрузки, передаваемой на него надземной частью сооружения, и свойств грунтов.

Сараи возводятся на следующих видах фундаментов:

• столбчатых;
• ленточных;
• свайных.

Легкие каркасные сараи целесообразно монтировать на столбчатых фундаментах, более тяжелые — из кирпича и пеноблоков — на ленточных.

На глинистых пучинистых грунтах с высоким уровнем грунтовых вод столбчатые фундаменты возводить не рекомендуется, т. к. возможно выдавливание опоры и ее заваливание.

При наличии плывунов или на торфянике устраиваются фундаменты на винтовых сваях.

Проект работ по устройству фундамента сарая включает в себя:

• разбивку плана фундамента;
• земляные работы;
• армирование конструкций;
• кладка или заливка бетоном.

Разбивку плана фундамента сарая производят согласно чертежу. Размечают положение самой длинной стены и одного угла, затем с помощью теодолита и рулетки находят положение остальных углов.

Если прибора нет:

1. Построить сначала «египетский треугольник» со сторонами 3х4х5 м.
2. Потом отмерить необходимые расстояния и вбить временные колышки.

Можно воспользоваться двумя рулетками. Тогда нужные точки будут являться местом пересечения рулетки-диагонали и рулетки-стороны. Углы должны быть прямыми, а диагонали равными.

Земляные работы выполняются в соответствии с выбранной конструкцией фундамента:

1. Ямы под столбчатый фундамент и траншеи под ленточный выкапывают глубже отметки промерзания на 15-20 см, засыпают смесь песка и щебня и утрамбовывают.
2. Размер ям под столбики должен соответствовать выбранному материалу. Ширина траншей под ленточные фундаменты 25-40 см.

Устройство столбчатых фундаментов

Столбчатый фундамент выполняется из стройматериалов:

• кирпич;
• бетонные блоки;
• асбестовые трубы от 150 мм диаметром;
• трубы ПВХ;
• ж/д шпалы;
• даже из автопокрышек.

Установка фундаментных столбов обязательна в углах хозпостройки и через 1-1,5 м по периметру и внутри помещения.

Столбчатые опоры:

1. Армируют — помещают внутрь металлический стержень, обрезок трубы.
2. Фундаменты из труб и автопокрышек заливают бетоном.
3. Опоры из глиняного кирпича, пеноблоков и других материалов с пористой поверхностью обрабатывают снаружи мастикой или другим средством для защиты от влаги.
4. Оставшиеся промежутки засыпаются песком или заливаются цементно-песчаным раствором.

Для сараев достаточно кладка столбиков высотой 2-3 кирпича.

[adinserter block=»8″]

Устройство ленточных фундаментов

Для возведения ленточного фундамента над поверхностью земли:

1. Устраивается опалубка из досок высотой 20-30 см.
2. В траншею помещается арматура в виде сетки или каркаса.
3. Заливается бетон марки М 200-250.

Бетонировать рекомендуется в нежаркую погоду, сразу одним массивом. После затвердения (около 2 недель) опалубку можно снять.

Свайный или винтовой фундамент можно сделать при помощи специализированной организации, имеющей соответствующее оборудование.

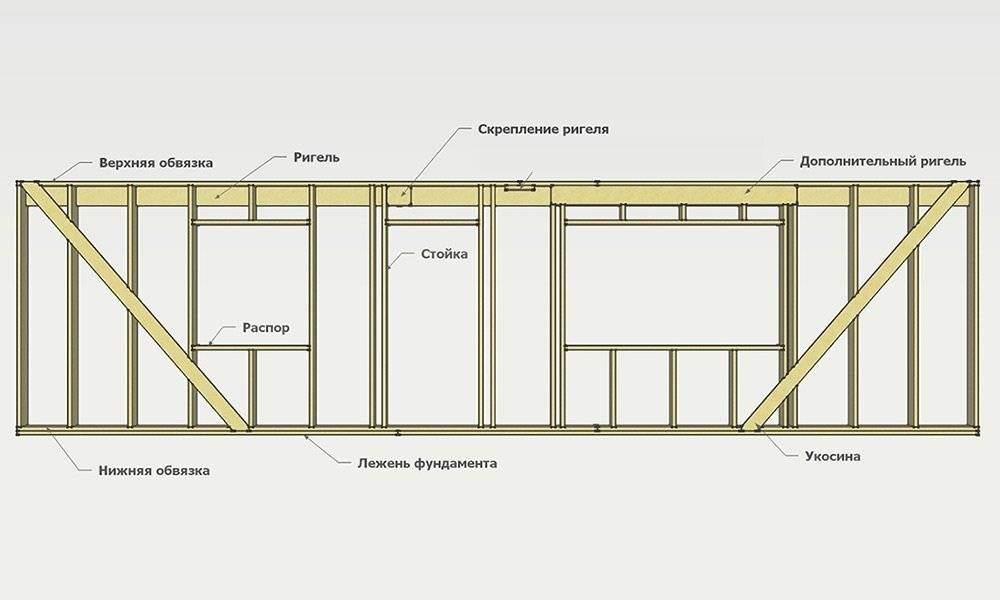

Сборка каркаса

Наиболее простым и экономичным решением для постройки сарая является каркасная система из дерева.

Перед сборкой каркаса на поверхность фундаментных столбиков или ленточного фундамента укладывается слой гидроизоляции из рубероида. Все деревянные элементы необходимо обработать антисептической пропиткой.

Схема монтажа пошагово:

1. Устройство нижней обвязки из бруса 100х100 мм или 150х150 мм.
2. Укладка лаг с опиранием на обвязочный брус и столбики внутри сарая.
3. Устройство пола для удобства дальнейшего монтажа.
4. Установка вертикальных стоек из доски 100х50 мм или бруса 50х50 мм с шагом 600-1000 мм.
5. Монтаж верхней обвязки(100х50 мм) и укрепляющих элементов — укосин (100х40 мм).
6. Устройство дверного проема, при необходимости — оконного.

Фиксировать элементы с помощью гвоздей, уголков, саморезов. Нижнюю обвязку закрепить на фундаменте шпильками. Вертикальность и горизонтальность контролировать строительным уровнем и отвесами.

Передние стойки выполнить выше задних на величину, необходимую для создания ската крыши сарая.

Монтаж крыши и устройство кровли сарая

Сборка стропильной системы происходит так:

1. На противоположных стенах поверху укладывается мауэрлат из бруса 100х100 мм. В каркасной конструкции его роль играет брус верхней обвязки. При монтаже мауэрлата на стену из блоков или кирпича необходима гидроизоляция из рубероида поверху кладки. Брус закрепляют в стене при помощи анкеров в специально просверленные отверстия.
2. Монтируются стропила начиная от фронтонов с шагом, равным шагу стоек в каркасном сооружении, а для кирпича и блоков — 60-80 см. В каркасной конструкции они просто укладываются на верхний брус и закрепляются. В кирпичных зданиях для опоры стропил вырезаются специальные гнезда. Отверстия нужно обработать защитными средствами. Крепят уголками, перекрестно вбитыми гвоздями, саморезами. Отверстия нужно обработать защитными средствами.
3. К стропилам строительным степлером крепят гидроизоляцию из рубероида или пленки внахлест. Если требуется устройство утеплителя, его размещают в промежутках между стропильными ногами, а снизу защищают пароизоляцией из пленки.
4. На стропила укладывается обрешетка из рейки или настил из водостойкой фанеры. Шаг реек определяется исходя из характеристик кровельного материала.
5. Кровельные материалы укладывают по обрешетке или настилу и закрепляют в соответствии с инструкцией и особенностями укладки.

Кровельные материалы и утеплитель

Для покрытия односкатных крыш сарая применяются кровельные материалы:

• металлочерепица;
• профнастил;
• оцинкованный лист;
• ондулин;
• рубероид;
• шифер.

Рулонные и гибкие материалы укладываются на сплошной настил внахлест и приклеиваются специальным клеем.

Листовые материалы размещают по обрешетке с шагом 45-50 см внахлест по 4 сторонам и закрепляют специальными крепежами с прокладками.

[adinserter block=»2″]

Чтобы утеплить кровлю и стены сарая применяют:

• пенополистирол;
• минеральную вату;
• стекловолокно.

Подбирать правильный утеплитель нужно в соответствии с назначением помещения.

Завершение строительства

Заключительным этапом строительства сарая являются:

1. Установка окон и дверей.
2. Обшивка стен и обработка поверхностей от гниения и коррозии.

Для обшивки применяются:

• сайдинг;
• вагонка;
• плита ОСП;
• цементно-стружечная плита;
• металлический профнастил;
• металлопрофиль;
• шифер;
• поликарбонат.

Если сарай построен из кирпича или пеноблоков, стены можно не обшивать, если этого не требует общее дизайнерское решение пространства.

Заключение

Если решили строить такую хозяйственную постройку, как сарай на даче своими руками, выбирайте конструкцию, которая простоит не один год и будет надежно защищать содержимое. Сарай с односкатной крышей – простой и проверенный временем вариант. А пошаговые инструкции, описанные в статье, помогут в строительстве.

Построить сарай с односкатной крышей, видео, чертежи

Приусадебный участок требует наличия хозяйственных построек для хранения садово-огородного инвентаря, инструментов, содержания домашних животных или птицы. Сарай с односкатной крышей – это самое популярное у дачников сооружение, так как его строительство, содержание и пользование требует минимальных затрат и времени.

Односкатная крыша для сарая выбрана не случайно – в такой конструкции используется самая простая система стропил – стропильные ноги нижним концом упираются на верхнюю балку обвязки сарая, проще – в мауэрлат. Это классика садового хозяйствования, где балки стропил крепятся на стены сарая с разной высотой. Фото деревянного сарая с односкатной крышей (3х6)

Из-за разницы стен в высоте образуется уклон, который и служит основой обустройства крыши. Уклон также можно получить не разницей в высоте стен, а следующими приемами:

1. Сделать консольный деревянный каркас над стеной сарая, служащий опорой для коньковой балки, на которую будут укладываться верхние концы стропил.
2. Сделать балочные фермы в форме треугольника с прямым углом, длинный катет которого крепится к обвязке, а гипотенузой служит стропило. Уклон делается с углом ≤8⁰, поэтому кровельное покрытие можно обустраивать из любых стройматериалов – рулонных, листовых, штучных.

Если есть необходимость сделать уклон больше, при наклоне 10-25⁰ для покрытия кровли лучше брать листы профилированного или гладкого металла (профнастила, металлочерепицы).

Содержание

1. Возведение сарая с односкатной крышей пошагово
2. Строительство стационарного сарая с односкатной крышей
3. Скат крыши при помощи стропильных ферм

Возведение сарая с односкатной крышей пошагово

Один из вариантов каркаса сарая – короб на полозьях. Это мобильное сооружение всегда можно передвинуть в нужное или более удобное место на участке. Фото сарая на полозьях

Если мобильное сооружение не подходит для вашего хозяйства, то построить сарай можно на незаглубленной железобетонной плите или поставить его на мелкозаглубленные блоки из бетона – это зависит от характеристик грунта.

Сам процесс строительства пошагово выглядит следующим образом:

• Обустройство фундамента: это деревянная рама с полозьями из толстого бруса сечением 100 х 100 мм. Для рамы используют брус сечением 50 х 100 мм. Внутри рама усиливается поперечным брусом сечением 50 х 100 мм, который крепится на саморезы или гвозди через 1 м, места соединений дублируются стальными уголками.

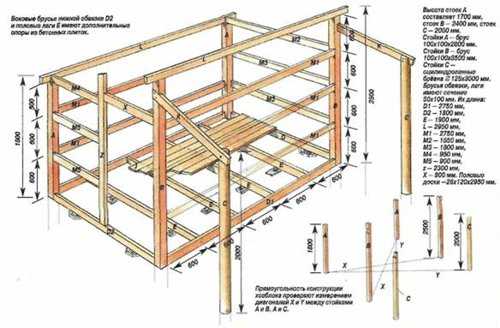

Чертеж деревянной рамы сарая

• Обустройство полов. Пол – из пятислойной фанеры, OSB или ДСП толщиной 16-20 мм. После укладки фанеры она сверху дополнительно крепится еще одной брусовой обвязкой.
• Возведение передней и задней стенки рамы сарая. Все стены делаются из фанеры 16-20 мм или струганой доски толщиной 20-25 мм. В нужных местах обустраиваются оконные и дверные проемы из бруса сечением 50 х 100 мм. Чтобы параллели торцов проемов совпадали с уклоном крыши, верхние концы балок спиливают под углом 17,5⁰. Усиливающие стойки на стенах сарая временно фиксируются поперечинами и укосинами. После проверки вертикальности стоек уровнем их можно прикрепить уголками к раме. Концы остальных стоек над проемами соединяются задней доской верхней обвязки.
• Возведение боковых стен сарая. Бока имеют по одной усиливающей стойке по центру стены.
• Стропила сечением 50 х 80 мм следует перекрыть по шаблону, который делается из обрезка доски. Нужно, чтобы угол спила стропильного бруса совпадал с углом наклона крыши и она не была плоской.
• Монтаж стропил своими руками осуществляется над брусом стен, чтобы крепиться к нему гвоздями или саморезами.
• Ветровая доска монтируется после обшивки стен, ее сечение – 25 х 100 мм.
• Обрешетка делается из влагостойкой фанеры толщиной 12 мм.

Обустройство кровли, пола и стен сарая

• Гидроизоляционный слой обустраивается из мембранной пленки, рубероида или полиэтилена. Рулонный материал настилается вдоль длинных стен снизу вверх с перекрытием швов на 10-15 см. Так дождевая вода или снег не попадут внутрь сарая.
• Чтобы настелить кровлю, используют профлист, шифер пластиковый или обычный, металлочерепицу, рубероид, листовой оцинкованный металл, доску толщиной не более 10-15 мм. Можно делать крышу разных размеров, наиболее популярны – 3х6, 3х4, 4х6, 4х2.
• Дверные и оконные проемы оббиваются доской сечением 25 х 100 мм (косяк).
• Последний шаг – навешивание дверей и монтаж окон.

Чертеж (схема) и размеры сарая с крышей с одним скатом

Если нужно строить сарай своими руками с небольшими размерами и весом, то его можно не устанавливать на фундамент, а крепить к грунту арматурными стержнями длиной ≈ 500 мм, забитыми в землю через отверстия в раме.

Стационарная постройка – это сарай своими руками с односкатной крышей из кирпича, шлакоблока или легких марок ячеистого бетона (пеноблоков, газобетонных или газосиликатных блоков). Даже для такого более солидного сооружения возводить мощный фундамент не совсем правильно – можно просто уложить на землю ж/б блоки в несколько рядов. Площадку под укладку блоков предварительно выравнивают, делают песчано-щебневую подушку и трамбуют.

Блочный фундамент

Далее накрывают гидроизоляцией в несколько слоев, и на нее укладывают кирпич или стеновые блоки.

Строительство кирпичного сарая поэтапно:

1. На оборудованный фундамент выкладываются углы стен высотой в 4-5 кирпичей. Затем можно класть стены на цементно-песчаный раствор. Для пола на основание укладываются деревянные лаги сечением 150 х 150 мм с шагом 1 м. На лаги настилаются доски или фанера.
2. Для дверей и окон делается перевязка из деревянного просмоленного бруса, ж/б затяжек или металлического швеллера.
3. Задняя стенка сарая должна быть ниже передней, чтобы угол уклона составлял не менее 8⁰.
4. На стены крепится верхняя обвязка из бруса сечением 100 х 100 мм (мауэрлат). Брус крепится к стенам надеванием на арматуру через заранее просверленные отверстия. Сама арматура закладывается в стену вертикально на уровне 3-4-го ряда от ее верхней части. Также брус можно привязать стальной проволокой, заложенной в стену при ее возведении. Возможно предусмотреть альков.
5. На мауэрлате собирается консольная рама, верхняя часть этих стоек спиливается под нужным углом.
6. Система стропил изготавливается так же, как и для деревянного сарая, по шаблону и с соответствующими креплениями.
7. На стропильную систему настилается деревянная обрешетка, которая защищается гидроизоляционным слоем. Сверху на гидроизоляцию осуществляется укладка металлочерепицы, профнастила и т.д. Наиболее популярна крыша 3х6.
8. Стены сарая можно обшить сайдингом, вагонкой или оштукатурить.
9. Завершается строительство навешиванием дверей и установкой окон. Изнутри стропильная система закрывается фанерой или досками.

Мауэрлат с ростверком

Скат крыши при помощи стропильных ферм

К любому строительству можно применить неординарные решения. Для сарая с односкатной крышей таким решением можно считать готовые фермы стропильной системы – это быстро, безопасно, точно и надежно, так как вся конструкция собирается на земле. Также готовую конструкцию можно просто купить. Готовые фермы для крыши

Если мы строим небюджетный сарай, то это решение поможет не только ускорить строительство, но и обеспечит достаточную точность конструкции, а значит, надежность и долговечность, ведь проще установить готовые фермы, чем делать расчеты, чертежи и монтировать крышу над землей. Чертеж крыши из готовых стропильных ферм

Основное достоинство готовых ферм из стропильных балок проявляется в минимизации боковых нагрузок от кровли на стены сарая: распорные усилия очень негативно действуют на прочность несущих стен любой конструкции. Боковые нагрузки при применении ферм распределяются и погашаются внутри стропильной системы, поэтому сам каркасный ряд сарая тяжести не испытывает.

Еще один плюс стропильных ферм – их монтируют на стены одинаковой высоты, что значительно упрощает все строительство. При этом замена готовых ферм на самодельные не составляет труда, так как все работы по изготовлению и сборке проводятся на земле. Главное – соблюдать прямой угол в треугольной ферме.

Гипотенузой стропильного треугольника служит стропильная балка, но иногда ферма укладывается на заранее подготовленную опору. Балка перекрытия в крыше – это длинный катет прямоугольника, а короткая его сторона работает как консольно-прогонная рама, собранная из торцов ферм.

Подробную инструкцию о строительстве крыши см. в видео ниже.

Если увеличить угол наклона более 8⁰, то возрастут затраты на стройматериалы – брус для стропильной системы и кровельное покрытие. Если угол наклона уменьшить, то вырастут затраты на гидроизоляцию, так как придется настилать несколько слоев влагозащитного покрытия, а также дополнительно защищать от дождя и снега сложные участки крыши.

Должен ли я использовать стропила 2×4 или 2×6 для односкатной крыши?

120shares

• Share
• Штифт

Стропила — это простой и понятный способ обрамления крыши вашего сарая. Для них требуется меньше пиломатериалов, чем для ферм, и после того, как одна из них будет разрезана, все остальные будут разрезаны по тому же принципу. Тем не менее, одна из основных проблем, с которой вы столкнетесь при резке стропил, заключается в том, следует ли использовать стропила 2 × 4 или 2 × 6 для односкатной крыши?

Вы можете использовать стропила 2×6 или 2×4 для крыш с уклоном 3/12 или больше, но это зависит от общего размера вашего сарая. Для крыш, которые не будут испытывать сильных снеговых нагрузок, двускатная крыша может иметь пролет до 22 футов со стропилами 2×4. Для крыш, которые будут подвергаться сильному снегопаду или ветру и будут иметь одинаковое расстояние, используйте стропила 2×6.

Если у вас простая двускатная односкатная крыша, то использование стропил 2×4 имеет смысл, если только у вас не очень большой навес. Если у вас односкатная односкатная крыша, то лучше использовать стропила 2 × 6, потому что разница в цене не будет огромной, а ваша односкатная крыша будет иметь гораздо большую грузоподъемность.

Ниже мы более подробно рассмотрим, когда использовать пиломатериалы 2×4 и 2×6 для односкатной крыши, и, надеюсь, вы сможете принять более обоснованное решение о том, какой тип пиломатериала вы должны использовать, когда строительство стропил односкатной крыши.

Быстрая навигация

• Стропила крыши и уклон односкатной крыши
• Тип пиломатериалов Имеет значение
• Что такое длина пролета?
• Понимание нагрузок на крышу
• Длина пролета для стропил 2×4
• Длина пролета для стропил 2×6
• Следует ли использовать стропила 2×4 или 2×6 для односкатной крыши?
• Заключение

Стропила крыши и уклон односкатной крыши

Говоря о каркасе односкатной крыши со стропилами, вам в первую очередь нужно знать, насколько крута ваша крыша, другими словами, каков уклон или уклон твоя крыша? Большинство диаграмм пролетов стропил разделены на 2 части: крыши с уклоном менее 3:12 и крыши более 3:12.

Что означает 3:12? Это означает, что крыша поднимается на 3 дюйма на каждые 12 дюймов горизонтального хода. Если вы посмотрите на приведенную выше диаграмму, вы заметите, что для крыш менее 3:12 диаграмма не включает 2×4 в качестве опции. Стропила 2 × 4 недостаточно прочны для низких скатных крыш ни при каких обстоятельствах, поэтому избегайте их, если вы строите сарай с плоской или очень мелкой крышей.

Многие производители кровельных материалов устанавливают для своей продукции минимальный уклон. Многие производители черепицы рекомендуют при укладке не менее 2:12. Причина этого в том, что плоские или неглубокие крыши выдерживают гораздо больше злоупотреблений и нагрузок, чем более крутые крыши, что делает необходимость в более широких стропилах односкатной крыши.

Наконец, помните, что в этой статье мы говорим не о фермах, а только о стропилах. В фермах используются только пиломатериалы 2×4, и они построены с использованием «сетки» 2×4 для прочности. Стропила просто полагаются на центральную коньковую балку и внешние стены для поддержки. Хотя у обоих есть преимущества, только стропила различаются по размеру используемого пиломатериала.

Для получения дополнительной информации о каркасе крыши и о том, как понять различия между типами конструкции односкатной крыши, посетите мое руководство по каркасу односкатной крыши.

Тип пиломатериалов Имеет значение

Мы рассмотрим крыши с уклоном 3:12 или больше. Многие диаграммы пролетов стропил разграничивают стропила с использованием пиломатериалов SYP (южная желтая сосна) и SPF (ель, пихта, сосна). SYP — одна из самых плотных хвойных пород, поэтому она прочная, но ее труднее резать и прибивать. SPF легкий и его проще использовать при обрамлении.

Существует небольшое снижение прочности при использовании SPF для стропил односкатной крыши, но в большинстве случаев у вас есть только один вариант, когда вы идете в местный магазин Reno, поэтому, по крайней мере, знайте, что вы покупаете. Если вы забыли посмотреть в магазине, не расстраивайтесь — на самой древесине обычно есть маркировка SPF или SYP.

Что такое длина пролета?

Длина пролета измеряется от внутренней части каркаса сарая до внутренней вершины стропила. Другой способ посмотреть на это — от начала разреза птичьего рта до противоположного, обращенного внутрь края.

Понимание этого является ключом к пониманию того, насколько далеко могут простираться ваши стропила. Например, навесные стропила 2×4 SPF могут иметь пролет до 11 футов при размещении под углом 12 дюймов. Если у вас на сарае двускатная крыша, у вас будет два комплекта стропил с коньковой балкой в ​​центре, объединяющей стропила с каждой стороны.

Таким образом, для навесов с двускатной крышей таблица пролетов стропил показывает, на какую длину стропила может накрывать половину ширины вашего сарая.

Если у вас односкатная крыша, то расстояние пролета 11 футов для стропил 2×4 O.C. Это означает, что ваш сарай не должен быть шире — или длиннее, в зависимости от того, как вы ориентируете свою односкатную крышу, — чем 11 футов.

Значения нагрузок на крышу

Возможно, вы живете в районе, где ваша односкатная крыша будет испытывать очень незначительные неудобства — отсутствие снега, регулярные осадки и случайные ураганы. В этом случае вы будете смотреть на диаграммы пролетов стропил, которые оценивают нагрузку на крышу в 20 фунтов на квадратный фут.

Если у вас обильные снегопады, которые продолжаются всю зиму, или частые суровые погодные условия, сопровождающиеся сильным ветром, то вы будете смотреть на таблицы стропил по цене 40 фунтов за квадратный фут.

Если вы посмотрите на диаграмму ветровой нагрузки, то увидите, что в разных частях страны в среднем скорость ветра выше, чем в других районах. Если вы живете в «аллее торнадо» или в районе, подверженном ураганам, то у вас, вероятно, будут специальные строительные нормы и правила, определяющие, какой тип стропил использовать. Если в вашем районе дуют сильные ветры, вам следует использовать односкатные стропила 2×6.

40 фунтов на квадратный фут — это значительное давление, и эти типы нагрузок часто используются только в жилищном строительстве, где давление намного больше из-за пешеходного движения, мебели и т. д. Если вы не уверены, живете ли вы в области с этими экстремальными факторами окружающей среды, то вы, вероятно, можете безопасно использовать стропила 2 × 4.

Длина пролета для стропил 2×4

Как упоминалось выше, стропила односкатной крыши 2×4 SPF могут иметь пролет 11 футов. Стропила SYP могут иметь пролет 11 ½ футов. Оба они предназначены для легких нагрузок на крышу.

Если вы живете в районе, где требуются стропила односкатной крыши для поддержки большой нагрузки, то стропила SPF могут иметь пролет только 7 ⅔’. Стропила SYP могут иметь длину 8 футов.

Несмотря на то, что технические характеристики стропила 2×4 для большой нагрузки намного меньше, чем для легкой нагрузки, они позволят вам иметь навес шириной более 14 футов с двускатной крышей. Будет менее целесообразно использовать стропила 2×4 на односкатной односкатной крыше, если вы живете в районе с сильным снегопадом.

Имейте в виду, что приведенные выше размеры относятся к 12 дюймам по центру. Если бы у вас был сарай 12×12 с двускатной крышей, это означало бы 26 стропил, что очень много. Переместившись на 16 дюймов по центру, вы можете расширить свои SPF 2×4 до 6 ⅔’ для тяжелых нагрузок и 9½’ для легких нагрузок, которые по-прежнему будут работать с двускатным навесом 12×12.

Расстояние между стропильными балками 2×4 на расстоянии 24 дюйма по центру ограничивает ширину вашей крыши. Для крыш с малой нагрузкой, 24” o.c. Стропила 2×4 могут иметь пролет до 7 ⅔’. Для больших нагрузок 2×4 могут охватывать до 5 ½ футов.

Большинство каркасов крыш имеет центральную ширину 24 дюйма, и вы по-прежнему можете строить навесы до 14 футов со стропилами 2×4 с центральной шириной 24 дюйма. Но опять же, если вы собираетесь испытывать большие нагрузки, имеет смысл перестраховаться и использовать стропила 2×6.

Длина пролета для стропил 2×6

Стропил односкатной крыши 2×6 достаточно для почти любого типа сарая, который хочет построить домовладелец. Хотя 2×6 может быть почти вдвое дороже, чем 2×4, вы, вероятно, можете разместить 2×6 дальше друг от друга, сводя на нет дополнительные расходы на увеличение ширины пиломатериала.

Стропила SYP 2×6 при температуре 24°C. может охватывать до 13 футов 4 дюйма. Это означает, что общая длина двускатной крыши может достигать 26 футов. Крыша SPF при том же расстоянии и размере пиломатериалов будет иметь пролет 11 ½ фута. Эти цифры относятся к крышам, выдерживающим легкие нагрузки в 20 фунтов на квадратный фут. Если вы поместите 2×6 на 16 дюймов OC, то SYP может охватывать более 16 футов, а SPF может охватывать 14 футов.

Для больших нагрузок при наружном диаметре 24 дюйма, 2×6 SYP может охватывать до 9 ½ футов. Стропила SPF 2×6 могут иметь пролет 8 футов. Если вы переместите стропила ближе друг к другу на 16 дюймов, то ваши стропила SYP будут иметь пролет 11 ½ футов, а SPF до 10 футов.

Поэтому, если вам нужна односкатная крыша 10×12, и вы живете в районе с сильным снегом, вы можете разместить стропила на расстоянии 16 дюймов друг от друга и использовать пиломатериал SPF 2×6.

Использовать стропила 2×4 или 2×6 для односкатной крыши?

Вам следует использовать стропила 2×4, если вы живете в районе, где нет сильного снега или ветра. Помните, что вы можете перекрыть сарай с двускатной крышей до 17 футов со стропилами SYP и 15 футов со стропилами SPF 2×4 при 24 дюймах O.C. Для большинства владельцев сараев этого более чем достаточно для наших сараев на заднем дворе. Вы всегда можете поставить свои стропила ближе друг к другу, чтобы получить еще больший пролет.

Используйте стропила 2×6, если ваша крыша будет подвергаться сильным снеговым или ветровым нагрузкам. Стропила SYP 2×6 на 24 дюйма O.C. может охватывать более 18 футов для сарая с двускатной крышей. Стропила SPF могут иметь длину почти 15 футов при тех же размерах. Опять же, поместите их ближе друг к другу, если вы хотите добиться большего размаха.

Помните, что этот совет относится только к односкатным крышам с уклоном более 3:12. Если у вас есть крыша с шагом менее 3:12, вам не следует использовать 2×4.

Если вы решите использовать односкатные стропила 2×4 для конструкции крыши, вы всегда будете использовать коньковую балку 2×6, даже если стропила будут 2×4. Дополнительные рекомендации по сборке и установке стропил см. в моей статье о том, как построить стропила для сарая.

Заключение

Решение о том, использовать ли стропила 2×4 или 2×6, полностью зависит от вашей среды. Сильный снег и ветер означают, что ваша крыша будет испытывать значительные нагрузки. Один кубический фут снега весит около 20 фунтов, поэтому, если у вас площадь крыши 100 квадратных футов, у вас буквально тонна снега на крыше. Стропила 2×4 могут не выдержать такого веса.

Во-вторых, большую роль играет стиль вашей крыши. Вы можете пролететь гораздо большую длину со стропилами, поддерживающими двускатную крышу, а не односкатную крышу. Прежде чем строить, подумайте о конструкции сарая и стоимости материалов, так как вы можете изменить конструкцию крыши и использовать 2×4 вместо 2×6, что сэкономит вам стоимость более крупных пиломатериалов.

Какой бы размер пиломатериала вы ни выбрали для стропил сарая, никогда не помешает построить навес прочнее, чем он должен быть. Есть и другие способы сэкономить на сарае вместо того, чтобы экономить на каркасе крыши сарая, и вы не хотите проснуться однажды утром с кучей снега, которая рухнула в ваш сарай.

Как всегда, спасибо, что нашли время прочитать эту статью, и я надеюсь, что она помогла вам понять, какой размер стропил подойдет для вашего следующего проекта сарая. Пожалуйста, не стесняйтесь оставлять комментарии ниже с любыми советами или предложениями, которые у вас есть о работе с односкатными стропилами.

Евгений Сокол

Евгений большую часть своей жизни занимался своими руками и любит творить, вдохновляя на творчество других. Он страстно интересуется обустройством дома, ремонтом и деревообработкой.

Размеры деревянных скатных крыш

В следующих таблицах приведены данные о допустимых пролетах и ​​расстояниях между ними для некоторых наиболее распространенных размеров деревянных крыш, используемых в традиционных кровельных конструкциях. Все фигуры основаны на кровельной черепице или сланце, уложенном на деревянные рейки поверх войлока.

См. утвержденный документ к части A Строительных норм и правил на сайте GOV.UK для более тяжелых кровельных материалов или необычных условий нагрузки эти таблицы могут быть неуместными.

Обратитесь за консультацией к инспектору по надзору за строительством.

Максимальный пролет стропил в свету в метрах для уклона крыши от 15 до 45 градусов

Уклон крыши от 15 до 22,5 градусов с классом прочности C16 между стропилами

Уклон крыши от 15 до 22,5 градусов с классом прочности C16

Размер стропил в мм	400 мм	450 мм	600 мм
100 х 47	1,81	1,78	1,69
125 х 47	2,40	2,35	2,22
150 х 47	3,00	2,93	2,76

Уклон крыши от 15 до 22,5 градусов с классом прочности C24

Уклон кровли от 15 до 22,5 градусов с классом прочности C24 между стропилами

Размер стропил в мм	400 мм	450 мм	600 мм
100 х 47	2,09	2,04	1,94
125 х 47	2,74	2,68	2,53
150 х 47	3,41	3,33	3,13

Уклон крыши от 22,5 до 30 градусов с классом прочности C16

Уклон крыши от 22,5 до 30 градусов с классом прочности C16

Размер стропил в мм	400 мм	450 мм	600 мм
100 х 47	1,85	1,82	1,73
125 х 47	2,45	2,40	2,26
150 х 47	3,05	2,98	2,81

Уклон крыши от 22,5 до 30 градусов с классом прочности C24

Уклон крыши от 22,5 до 30 градусов с классом прочности C24 между стропилами

Размер стропил в мм	400 мм	450 мм	600 мм
100 х 47	2,13	2,08	1,98
125 х 47	2,80	2,74	2,58
150 х 47	3,47	3,39	3,19

Уклон крыши от 30 до 45 градусов с классом прочности C16

Уклон крыши от 30 до 45 градусов с классом прочности C16 между стропилами

Размер стропил в мм	400 мм	450 мм	600 мм
100 х 47	1,91	1,87	1,78
125 х 47	2,52	2,46	2,33
150 х 47	3,14	3,06	2,88

Уклон крыши от 30 до 45 градусов с классом прочности C24

Уклон крыши от 30 до 45 градусов с классом прочности C24

Размер стропил в мм	400 мм	450 мм	600 мм
100 х 47	2,19	2,14	2,03
125 х 47	2,87	2,81	2,65
150 х 47	3,57	3,48	3,27

Максимальный пролет прогонов в свету в метрах для уклона кровли от 30 до 45 градусов

Уклон крыши от 30 до 45 градусов, класс прочности C16

Уклон крыши от 30 до 45 градусов, класс прочности C16

Размер прогонов в мм	Максимум пролет в свету 1,5 м	Максимум пролет в свету 1,8 м	Максимум пролет в свету 2,1 м	Максимум Пролет в свету 2,4 м	Максимум пролет в свету 2,7 м	Максимум пролет в свету 3 м
175 х 63	2,49	2,26	2,09	1,95	1,83	1,73
200 х 63	2,84	2,59	2,39	2,23	2,09	1,98
225 х 63	3,19	2,91	2,68	2,51	2,36	2,23
175 х 72	2,64	2,42	2,24	2,09	1,97	1,86
200 х 72	3,01	2,77	2,56	2,39	2,25	2,13
225 х 72	3,39	2,77	2,56	2,39	2,25	2,13

Уклон крыши от 30 до 45 градусов, класс прочности C24

Уклон крыши от 30 до 45 градусов, класс прочности C24

Размер прогонов в мм	Максимум пролет в свету 1,5 м	Максимум пролет в свету 1,8 м	Максимум пролет в свету 2,1 м	Максимум пролет в свету 2,4 м	Максимум пролет в свету 2,7 м	Максимум пролет в свету 3 м
175 х 63	2,81	2,63	2,49	2,37	2,25	2,13
200 х 63	3,21	3,00	2,84	2,71	2,57	2,43
225 х 63	3,60	3,38	3,19	3,19	2,89	2,73
175 х 72	2,94	2,76	2,61	2,49	2,38	2,28
200 х 72	3,36	3,15	2,98	2,84	2,72	2,61
225 х 72	3,77	3,15	2,98	2,84	2,72	2,61

На этой схеме показано типичное расположение стропил и прогонов крыши, а также указаны размеры, указанные в таблицах выше.
