расчет, выбор материала и сборка

Содержание:

1. Принцип работы коллектора для теплых полов
2. Устройство
3. Типы коллекторов
4. Без регулятора
5. С ручным регулятором
6. С расходомерами
7. С автоматическим регулятором
8. Как собрать заводскую модель коллектора?
9. Как самим сделать коллектор для теплого пола своими руками?
10. Расчет
11. Подбор материала
12.  Сборка
13. Особенности эксплуатации самодельных коллекторов
14. Использовать или нет кустарный коллектор

Для обустройства водяных тёплых полов, набирающих сегодня популярность, требуется много комплектующих. Одним из важнейших узлов в конструкции является коллектор, его основная функция — распределять теплоноситель и контролировать его нагрев.

Мы разберём — как устроена гребёнка, как она функционирует, а также поговорим об особенностях её эксплуатации. Кроме того, покажем, как правильно собрать заводскую модель коллектора для водяных тёплых полов, и самодельную из отдельных частей своими руками.

Принцип работы коллектора для теплых полов

Коллектор — элемент смесительно-распределительного узла, без него нормальная работа системы отопления невозможна. Его предназначение:

• распределять теплоноситель;
• контролировать уровень нагрева жидкости.

Суть работы узла — смешивать теплоноситель идущей из различных систем обогрева, и имеющих разный уровень нагрева (тёплый пол, радиатор). После смешивания жидкости до температуры нужной для гидрополов, она направляется в отопительные контуры. Пройдя по магистрали пола, остывший поток воды под воздействием насоса движется в коллектор, где он подмешивается к горячей, и снова подаётся в пол.

Регулировка объёма потоков — горячего и холодного, производится клапанами. Контроль осуществляется датчиками температуры.

Такой принцип действий обеспечивает стабильный и одинаковый уровень обогрева комнат.

Устройство

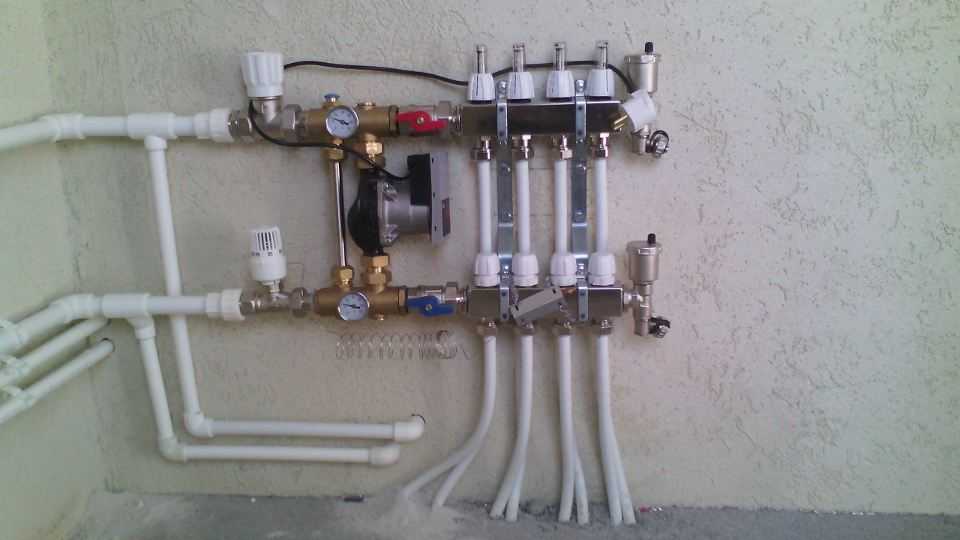

Коллектор (гребёнка) состоит из двух частей — подающего и обратного блока. Основа каждой части — трубка большого размера, имеющая с боку резьбовые выходы. Число их бывает различным, и подбирается по количеству контуров пола.

К основным элементам коллектора относятся:

• клапаны — двух или трёхходовой;
• вентили — запорный и балансировочный;
• термодатчик;
• манометр;
• насос для обеспечения циркуляции воды;
• воздухоотводчик;
• тройники и соединители.

Кроме этих компонентов, в процессе монтажа коллектора потребуется ещё ряд деталей.

Типы коллекторов

Коллекторы различаются по материалу изготовления, по характеристикам, а также по способам регулировки.

САМОДЕЛЬНАЯ ГРЕБЕНКА. Теплый пол, отопление, сантехника. Бюджетная гребенка. Коллектор.

Смотрите это видео на YouTube

Без регулятора

Модель без регуляторов — недорогая. В ней отсутствуют элементы регулировки, а распределение потоков воды возложено на гидравлику системы.

Специалисты не рекомендуют применять такую конструкцию в тёплом полу. Хоть и стоит прибор недорого, но он не удобный в использовании, и может вызвать сбой в работе всей системы.

С ручным регулятором

Эта модель гребёнки также является недорогой. Конструкция способна выполнять возложенную на неё функцию — поддержание нужного количества теплоносителя, с требуемым градусом нагрева для каждой петли пола.

При этом, температура воды регулируется в узле смешивания, а её объём настраивается ручным способом, только раз. Дальше система будет функционировать сама.

Такое устройство наиболее подходит для тёплого пола служащего дополнительным обогревом.

С расходомерами

Один из способов регулировки воды, которая направляется в петли системы — применение балансировочных расходомеров. При помощи этих клапанов осуществляется регулировка и контроль потока воды.

Конструкция состоит из штока с фланцем, имеющим окошко с градуированием, через него определяется уровень расхода воды в каждом контуре. Настройка производится регулировочным кольцом, который находится под колпачком.

Прибор с расходомерами — самый часто используемый вид  в тёплых полах, так как он стоит недорого, и хорошо проявил себя в процессе эксплуатации.

С автоматическим регулятором

Коллектор, регулирующийся автоматически, сегодня набирает популярность. В нём управление теплоносителем возложено на автоматические элементы контроля, в них применяется сервопривод для каждой ветки. Он совместно с термодатчиком тёплого пола позволяет регулировать поток жидкости в каждый трубопровод, отталкиваясь от показаний температуры датчика.

Цена на автоматические виды значительно выше, чем на простые модели. Но данные траты оправданы, так как, имея это устройство, легко поддерживать комфортную атмосферу в доме.

При монтаже такого прибора, важно правильно его настроить, иначе он не сможет функционировать в полную силу.

Как собрать заводскую модель коллектора?

Покупая гребёнку, вы можете выбирать её укомплектованность, отталкиваясь от своих финансовых возможностей, и согласно схеме подсоединения. В заводских моделях основные детали идут уже в собранном виде — что ускоряет сборку коллектора для тёплого пола своими руками. После сборки, остаётся подключить к нему соединительные шланги.

Инструкция по сборке коллектора теплого пола

Смотрите это видео на YouTube

Прежде чем начинать собирать заводскую гребёнку, надо понимать — из каких элементов она состоит, то есть ознакомиться с устройством, инструкцией, чертежом по сборке.

Пошаговый процесс сборки заводской модели устройства своими руками выглядит следующем образом:

1. Распаковываем комплект, достаём и раскладываем все детали на столе.

2. Определяем расстояние между крепежами. Для этого прикладываем крепёжный элемент к гребёнке и выбираем оптимальное расстояние для данной конструкции.

3. Закрепляем на планке подачи концевик.

4. Берём концевой кран, на его резьбу наматываем паклю — это одно из соединений, которое нуждается в запаковке, и закручиваем переходник.

5. На кране откручиваем американку, вставляем данный элемент в правую часть планки обратки. После этого, с помощью американки кран прикручиваем на место.

6. Берём сгон для насоса, откручиваем американку, которую вкручиваем в трубу подачи слева. Затем сгон прикручиваем к конструкции подачи.

7. Проделываем такие же манипуляции со вторым сгоном, только прикручиваем его к планке обратки.

8. Пакуем трёхчетверной клапан под термостатическую головку. Для этого, так же на резьбу наматывается пакля, клапан вкручивается в планку обратного блока слева.

9. Подключаем циркуляционный насос между входной и выходной планками.

10. Скручиваем головку с клапана, на её место надеваем термоголовку. А датчик от него помещаем в трубу подачи.

11. Затягиваем все соединения ключом.
12. К готовой гребёнке подсоединяем трубы пола с помощью евроконуса.

Коллекторы выпускаются стальные и с пластиковыми секциями. При самостоятельной сборке пластикового изделия, необходимо осторожней затягивать соединения.

Как самим сделать коллектор для теплого пола своими руками?

Собрать коллектор для тёплых гидрополов своими руками несложно. Но надо заранее ознакомиться, как он  работает, и произвести расчёты.

КОЛЛЕКТОР ДЛЯ ТЁПЛОГО ПОЛА — СВОИМИ РУКАМИ!!!

Смотрите это видео на YouTube

Расчет

Прежде чем приступать к расчёту:

1. Определите количество веток системы пола, согласно подготовленной схеме.
2. Выявите, какое число отопительных приборов, так же будут подсоединяться к данному узлу.
3. Определите способ регулировки и процесс контроля в гребёнке.
4. Выберите место установки устройства — оно влияет на конструктивные особенности и размещение патрубков.

После, можно переходить к расчёту всех параметров системы, таких как: температура теплоносителя, расход воды всеми контурами, определение места расположения участков.

Кроме того, чтоб прибор эффективно выполнял поставленную перед ним задачу, и не препятствовал перемещению жидкости, следует соблюдать такое правило — распределительный коллектор должен иметь диаметр с площадью сечения, которая  равна или больше S сечений всех труб магистрали.

Рассмотрим пример: если подключать к гребёнке 4 трубы с размером 20 мм, то у коллектора S сечения = 4(πd²/4) = 4 (3,14 x 20 в квадрате/4) = 1256 мм². То есть, труба должна иметь диаметр не меньше 40 мм.

Подбор материала

Для сборки самодельного коллектора потребуются:

1. Гребёнка — кусок трубы, имеющий отверстия, со  вставленными в них патрубками, для соединения с контурами тёплого пола. Конструкция продаётся в готовом виде, но можно сварить из металлических или полипропиленовых частей самим.
2. Регулирующие вентиля — они нужны для каждой ветки пола, устанавливаются на гребёнку подачи.
3. Воздухоотводчик — он необходим, чтобы сбрасывать воздух из магистрали.
4. Кронштейны — необходимы для крепления прибора к стене.
5. Сливной кран — через него будет сливаться теплоноситель.
6. Тройники и соединители.

Из этих стандартных деталей можно  самим смастерить коллектор. Кроме гребёнки, в распределительный узел тёплого пола входит: трёх или двухходовой кран, насос, запорные арматуры.

 Сборка

Сделать коллектор своими руками дело несложное. При использовании полипропиленовых комплектующих — их нужно спаять, соблюдая герметичность.

Если детали стальные — потребуются навыки в сварных работах. Кроме того, металлический коллектор требует защиты от коррозийных воздействий, для этого его нужно покрыть грунтовкой или покрасить.

Процесс изготовления полипропиленовой гребёнки своими руками:

1. Свариваем блок подачи — берём ППУ трубу размером 32 мм и тройники такого же диаметра. Количество тройников зависит от числа контуров пола. Сначала отмеряем глубину захода трубы в тройник, и ставим метку. С помощью паяльника для полипропиленовых изделий спаиваем трубу с тройником.

2. Отмеряем от тройника по трубопроводу расстояние захода трубы в тройник, который мы измеряли ранее. По отмеченной линии производим отрез трубы и зачищаем края.

3. Припаиваем к нижнему выходу тройника муфту с краном.

4. Повторяем выше прописанные операции со вторым тройником. Полученную деталь привариваем к первой заготовке. Количество таких заготовок зависит от числа контуров тёплого пола.

5. Припаиваем к одному краю полученной гребёнки тройник, на котором будем размещать на одном конце воздухоотводчик, а на другом — шаровой сливной кран.
6. Прикручиваем шаровой кран, устанавливаем воздухосбрасыватель.

6. По такому-же принципу изготавливаем гребёнку обратки. Только вместо шаровых кранов, на патрубках размещаем регулировочные вентиля.

7. Фиксируем подготовленные гребёнки (подачу и обратку), на крепёжном кронштейне.

Остаётся данный узел для тёплого пола закрепить, подключить его к источнику питания, и подсоединить циркуляционный насос, он обеспечит движение теплоносителя.

Особенности эксплуатации самодельных коллекторов

Если коллектор изготовлен и подключён правильно, то процесс его эксплуатации прост, так как регулировка температурного уровня — подача и распределение воды по контурам производится автоматически. Однако в качестве профилактики рекомендовано периодически проводить тестирование, которое включает в себя:

• проверку работоспособности всех участков распределительного узла;
• проведение контроля герметичности соединений, чтобы исключить возможные протечки;
• уточнение показателей теплоносителя в каждой петли —  степень максимального нагрева, и время достижения данного градуса.

Также, следует проверять, соответствует ли температура заданным показателям. Для этого, ставится определённая температура, и периодически снимаются показатели на термометрах.

Использовать или нет кустарный коллектор

Если вы хотите сэкономить, и вам нужно подключить всего 3 — 4 контура пола, то стоит потратить время на изготовление полипропиленового устройства своими руками. Главное, надёжно загерметизировать места пайки, чтобы не произошла течь.

При наличии тёплого пола с большим количеством ветвей, рекомендовано применять латунные фитинги. Они более надёжные, однако по размеру такая гребёнка выйдет очень громоздкой, но зато вы сможете сократить свои расходы.

Подводя итог можно сказать, что коллектор собранный своими руками, при грамотном подходе, будет качественно работать, и сможет уберечь семейный бюджет от  больших трат, при обустройстве обогревательной системы. Сборку и подключение коллекторной группы надо делать строго по схеме, и тогда водяной пол прослужит вам долгие годы.

Коллектор теплого пола своими руками из полипропилена



Установка теплых полов предполагает тщательное обдумывание всех расходных материалов и предварительная их закупка. Водяной обогрев пола обходится дорого. Сэкономить на материалах и черновой работе не получится, но собрать коллектор для теплого пола своими руками вполне возможно. Для этого нужно предварительно ознакомиться с устройством коллекторной группы и знать принцип ее работы.

Содержание

Коллектор для теплого пола представляет собой систему распределения тепла и контроля нагрева воды. Принцип его работы состоит в смешивании воды, поступающей из разных элементов обогрева и нагрев жидкости до нужной температуры для подачи в систему теплого пола. Поступив в трубы, вода проходит по ним и вновь возвращается в коллектор, для смешивания и нагрева. Эта замкнутая система нужна для равномерного обогрева помещения и циркуляции по системам отопления жидкости нужной температуры.

Устройство состоит из двух частей: входной и выходной трубы. Число элементов системы может быть различным. Чаще всего они подбираются, исходя из количества контуров основания.

Схема коллекторного узла:

Чтобы сделать коллектор для теплого пола своим руками, нужно еще несколько дополнительных деталей.

1. Шаровые краны подачи и отвода воды.
2. Рядом с кранами находятся термометры.
3. Коллекторы с расходомерами и термостатическими клапанами, соединенные между собой монтажными скобами.
4. Отдельно устанавливаются автоматические воздухоотводы, имеющие сливную пробку.

Виды коллекторов

Существует несколько типов устройств. Они отличаются по характеристикам и типу материалов, из которых они сделаны.

• Модель без возможности регулировки – самая простая и недорогая. Распределение водяных потоков происходит за счет давления жидкости. Данную конструкцию не стоит устанавливать для теплого пола, поскольку могут возникнуть неполадки в системе.
• Система с ручным способом регулировки – одна из наиболее подходящих для теплого пола. Температура теплоносителя регулируется один раз, после чего она будет поддерживаться на нужном уровне.
• С балансировочными расходомерами. Настройка температуры производится с помощью специального кольца. Устройство удобно в эксплуатации, поскольку в нем есть возможность регулировки уровня воды в каждом узле.
• С автоматической регулировкой уровня и температуры жидкости. В настоящий момент это одна их самых популярных моделей, поскольку она удобна в эксплуатации и монтаже. Отличительная особенности модели в том, что для каждого узла есть отдельный регулирующий привод, совмещенный с датчиком температуры. Цена на эту модель выше, чем на остальные, но она вполне оправдана функционалом модели. Температура будет поддерживаться на нужном уровне, без дополнительных регулировок. При сборке этого устройства важно четко следовать инструкции.

Кроме того, коллекторы для теплого пола отличаются по материалам, из которых они изготовлены. От этого зависит износостойкость и надежность устройства.

1. Гребенки из полипропилена – самый экономичный и легкий вариант.

Такой вид гребенок можно приобрести в готовом виде или изготовить коллектор теплого пола своими руками из полипропилена.

Плюсы устройств из полипропилена:

• Устойчивы к действию химических веществ. В качестве теплоносителя можно использовать не только воду, но и другие жидкости.
• Поскольку эта модель не содержит металла, она не подвержена коррозии.
• Высокая теплопроводность.

Минусы, в сравнении с моделями из металла:

• В сравнении с металлическими изделиями толщина полипропиленовых труб больше, поэтому проходимость теплоносителя ниже.
• Менее прочные и износостойкие.

2. Латунные гребенки имеют высокую стоимость. Они долговечные и прочные, устойчивы в химической среде и не подвержены окислению. Собрать такой коллектор своими руками гораздо сложнее, поскольку его штампуют или сверлят отверстия и делают резьбу.

3. Гребенки из нержавеющей стали используют часто, поскольку они долговечны и доступны по цене.

Где расположить коллектор теплого пола

Вопрос о том, где расположить водяной коллектор, является одним из главных, поскольку от правильной установки гребенки зависит эффективность работы всей системы. Разводящую гребенку нужно установить до укладки теплого пола в основание, с учетом планировки комнаты. Лучше всего, чтобы расстояние до каждого узла было приблизительно одинаковым. При наличии в доме котельной, установить коллектор лучше в ней. В квартире он устанавливается там, где не будет мешать жильцам, например, в кладовой. Если нет укромного места, то коллекторная группа помещается в коллекторный шкаф – металлическая ниша, в которую монтируется устройство. Этот шкафчик смотрится изящно и эстетично, а при необходимости его можно закрыть на ключ.

Все эти виды гребенок можно приобрести в магазинах, либо собрать коллекторный узел для теплого пола своими руками. Для этого нужно подобрать материалы и ознакомиться с техникой изготовления изделия.

Коллекторная группа для теплого пола своими руками

Собрать устройство несложно, главное заранее произвести расчеты и ознакомиться с устройством.

Предварительный расчет:

1. Определить количество узлов, которые будут в системе.
2. Выяснить количество приборов, которые будут присоединены к устройству.
3. Определиться со способом регулирования температуры воды.
4. Найти место для монтажа коллекторной группы.

Чтобы отопление пола выполнялось эффективно, необходимо заранее знать, какая температура будет в циркулирующей водяной системе и выяснить расход жидкости.

Затем покупают необходимые материалы и приступают к сборке коллектора.

Для сборки понадобятся:

• Полипропиленовая труба, имеющая вид гребенки. Эта деталь есть в магазинах, но ее можно собрать самостоятельно.
• Вентили для регулировки.
• Воздухоотвод.
• Крепежные скобы для монтажа конструкции на стену.
• Кран для слива воды.
• Тройники в количестве, соответствующем числу контуров системы.
• Сварочный аппарат.

Этапы сборки устройства из полипропилена своими руками:

1. Сварка блока подачи. Необходимо взять столько тройников, сколько контуров теплого пола и спаять трубу с ними.

2. Сварить краны с нижней частью всех тройников

3. На один из крайних тройников припаять воздухоотвод и кран для слива.

4. По тому же принципу собрать обратную гребенку, припаивая вместо кранов вентили для регулировки подачи воды.

5. Зафиксировать полученные гребенки подачи и отвода монтажными скобами.

6. Закрепить полученное устройство и подключить к водяной системе.

Монтаж коллектора теплого пола своими руками требует наличия навыков в сварке и необходимого оборудования. Если он правильно собран и подключен, система водяного теплого пола будет работать стабильно и эффективно. Регулировка подачи воды и температуры жидкости выполняется однократно и не требует дальнейшей корректировки. Однако самостоятельная сборка требует повышенного внимания к безопасности устройства.

Необходимо выполнять периодический контроль работы оборудования:

• Проверять правильность работы всех компонентов «теплой» системы.
• Следить за герметичностью и проводить осмотр труб на предмет протечки.
• Для контроля за уровнем температуры и давления в системе необходимо установить термометр и манометр на коллектор.
• Следить за тем, чтобы температура в каждой петле теплого пола была одинакова.

Если соблюдать все условия и следить за безопасностью системы, она прослужит долго, а самостоятельная сборка сэкономит значительную часть денежных средств. Самое главное в монтаже — тщательная герметизация в местах соединения деталей, чтобы не допустить протечки воды.

Коллекторная группа из полипропилена целесообразна при наличии небольшого числа контуров теплого пола. При большом количестве теплых контуров выбирают монтаж латунных или стальных коллекторов, поскольку это безопаснее и дешевле.

Таким образом, коллектор из полипропилена при правильном подключении и сборке своими руками значительно экономит бюджет и прослужит долго и качественно.

13 марта 2021

Задать вопрос эксперту

Поделиться статьей:

Читайте также

Новые статьи

Самые популярные статьи

Самые обсуждаемые статьи

Как построить солнечную панель для нагрева воздуха — видео своими руками

Как работают солнечные воздухонагреватели:

Схема солнечного воздухонагревателя © Ecohome

На приведенной выше схеме показана основная концепция солнечного воздухонагревателя, и, хотя существует множество конструкций, основные принцип тот же — небольшой вентилятор подает воздух из помещения в настенную панель, обращенную на юг. Воздух нагревается, проходя за черной поверхностью, а затем возвращается в кондиционируемое пространство при гораздо более высокой температуре. Бюджетное «бесплатное» пассивное солнечное отопление!

Видео с солнечными воздухонагревателями, сделанными своими руками, пользуются большим успехом на YouTube, и в них есть несколько основных идей: солнечные коллекторы из переработанных банок, солнечные коллекторы с водосточной трубой, экранные солнечные коллекторы или солнечные коллекторы из листового металла. Если у вас нет возможности сделать его самостоятельно, солнечные воздухонагреватели для продажи также доступны в Интернете для покупки, если немного покопаться в Интернете.

Помимо крупных коммерческих установок, наиболее распространенным применением солнечных воздухонагревателей является дополнительное отопление отдельных комнат, таких как пристройка, мастерская, гараж или любая другая небольшая пристройка.

Причина, по которой мы говорим «дополнительно», заключается в том, что, несмотря на то, что в пасмурные дни можно собрать небольшое количество тепла, вы в основном почувствуете тепло, когда светит солнце. А без значительного количества тепловой массы для хранения и выделения тепла маловероятно, что что-либо, кроме самых хорошо изолированных зданий, будет поддерживать комфортную комнатную температуру от заката до рассвета в холодную зимнюю ночь.

Если вы ищете солнечный воздухонагреватель для обогрева здания без электричества, вы можете получить тепло просто за счет естественной конвекции, когда теплый воздух поднимается вверх, но вы получите гораздо больше тепла, нагнетая воздух через него с помощью вентилятора. Вентиляторам не требуется много энергии для работы, поэтому небольшая специальная фотоэлектрическая панель будет работать, когда нет другой доступной энергии, и будет автоматически запускать вентилятор, когда движение воздуха необходимо больше всего — когда солнце светит на панель. — и остановится ночью, когда панель остынет. 12-вольтовые вентиляторы для охлаждения настольных компьютеров — это идеальный способ создать давление в системе и заставить воздух двигаться для солнечных нагревателей воздуха, установленных вне сети.

Солнечные батареи для консервов:  Это не что иное, как гениальность, и это может быть единственной серьезной причиной, чтобы оправдать употребление шипучки. Однако это довольно трудоемкий процесс — банки необходимо очистить, прорезать отверстия в дне, удалить выступы, затем их нужно склеить в стопку и, наконец, покрасить в черный цвет.

Солнечный нагреватель из банок

Воздух вдувается в камеру в нижней части нагревательной панели и нагнетается через стопки банок в верхнюю камеру, которая собирает нагретый солнцем воздух и направляет его обратно в помещение.

Солнечные коллекторы с водосточной трубой:  Как это ни звучит, эта конструкция заменяет стопку банок из-под газированных напитков в панели солнечного нагрева воздуха стандартными водосточными желобами, окрашенными в матовый черный цвет для поглощения солнечных лучей. К этому применимы те же принципы, что и к солнечному коллектору, и хотя вы потратите больше на материалы, вы сэкономите много на рабочей силе, и он выглядит более аккуратно. Конечный результат тот же; воздух нагревается, проходя через черные трубки, когда светит солнце.

Солнечный нагреватель водосточной трубы © Builditsolar



Солнечный экран или поглотитель тепла из листового металла:  Найденные нами конструкции включали 3 слоя экрана для обеспечения единой черной поверхности. Сетчатые коллекторы обычно не разделяют воздух на отдельные камеры, как в двух предыдущих конструкциях; воздух поднимается на одну камеру за экраном или плоской металлической поверхностью.

Солнечный воздухонагреватель из гофрированного металла

Из этих двух вариантов, мне кажется, конструкция экрана требует немного больше работы по сравнению с использованием листового металла (как показано выше), который можно сделать из старой металлической кровли и покрасить ее в черный матовый цвет. Помимо труда, испытания между сетчатым коллектором и коллектором для поп-банки показали, что сетчатый коллектор действительно выделяет больше тепла, подробнее читайте здесь.

Сколько тепла могут обеспечить солнечные воздухонагреватели?

Это зависит от множества переменных:

Размер солнечной панели: Это определяет объем воздуха, который вы можете кондиционировать, и температуру на выходе. Выбор размера для строительства или покупки будет зависеть от ваших потребностей и от того, сколько места на внешней стене вы можете выделить для панели.

Солнечное поглощение: Панели ограничены по количеству тепла, которое они могут собрать, в зависимости от того, насколько отражающей является черная поверхность, и вам лучше подойдет матовая краска, чем глянцевая. Остекление само по себе будет мгновенно отражать около 10%, но это важно, особенно в районах с движением воздуха, создающим фактор охлаждения ветром зимой, поэтому действительно лучшее, на что вы можете надеяться в общей производительности от панели солнечного нагрева воздуха, это поглощение около 80%. доступного света.

Проводимость тепловой панели: Материалы с более высокой проводимостью улучшают характеристики солнечного нагревателя воздуха. Например, черная труба из ПВХ не будет выделять столько тепла, сколько черная металлическая труба. Даже разные металлы будут иметь разную скорость проводимости. Медь является одним из лучших проводников, но она очень дорогая, и может быть сложно получить больший диаметр или заставить краску прилипать к ней, поэтому преимущество повышенной проводимости, вероятно, не будет стоить дополнительных затрат.

Чтобы выбрать вариант панели водосточной трубы для самостоятельной сборки панели солнечного нагревателя воздуха, обязательно используйте металл, а не пластик, и если он имеет глянцевое покрытие, его стоит покрасить в черный матовый цвет.

Производительность дома: Количество тепла, необходимое дому для обогрева жильцов, определяется его потерями. Солнечный нагреватель обеспечит больший процент необходимого тепла в доме, если эта потребность в тепле ниже, поэтому то, насколько хорошо изолирован и воздухонепроницаем дом, будет решающим фактором в отношении того, насколько большой должен быть пассивный солнечный нагреватель воздуха, чтобы обеспечить тепло. разница.

Облачность:  В районах, где регулярно бывает пасмурно, например, на северном берегу Ванкувера в Канаде или в Пескадеро в Калифорнии , покупка или строительство такого устройства может оказаться нецелесообразным. Конечно, срок окупаемости труда и денег, вложенных в панель воздушного отопления solair, будет намного больше.

Широта: Чем дальше на север вы идете, тем меньше солнечных часов у вас будет в зимний день, поэтому затраты или усилия, необходимые для изготовления панели, перестанут быть оправданными на определенной более высокой широте, хотя, если теплосборная панель настенное крепление и дополнительное тепло могут приветствоваться, тогда в северных районах это все еще может иметь смысл — любые читатели в Северных территориях или на Аляске, которые построили или использовали солнечные панели для нагрева воздуха, могут оставить комментарий ниже!

Недостатки солнечных воздухонагревателей:

Ахиллесова пята большинства генераторов возобновляемой энергии, таких как солнечные воздухонагреватели, – это надежность, а также аккумулирование энергии. Не всегда дует ветер и не всегда светит солнце (точнее, мы не всегда его видим). Таким образом, главный недостаток солнечных воздухонагревателей заключается в том, что вы получаете тепло только тогда, когда светит солнце.

Короткие зимние дни и непредсказуемая облачность затрудняют использование солнечных воздухонагревателей в качестве основного источника тепла, потому что вы будете получать все свое тепло в солнечные часы, но затем вам придется прожить 16 часов без подвода тепла. А более короткие дни зимой означают, что они генерируют наименьшее количество тепла, когда вам это нужно больше всего, хотя это можно уменьшить, установив стену на южной стороне. Во всех домах, кроме наиболее сильно изолированных, в более мягком климате, с тепловой массой, используемой для накопления тепла, вам, вероятно, потребуется дополнительный источник тепла, такой как высокоэффективные дровяные печи или камины, или, если нет электричества, древесные гранулы. печь.

Хранение солнечного тепла (тепловые батареи):

Если вы включаете тепловую массу в дом для хранения и выделения тепла, вы можете распределять тепло, собранное в течение более длительного периода времени, и существует множество творческих способов сделать это . Придерживаясь темы «сделай сам», например, для сараев, гаражей или теплиц, вы можете направить нагретый воздух через трубы, встроенные в песок, кирпичи, каменную кладку и т. д., прежде чем выпускать его непосредственно в кондиционируемое пространство. Вместо того, чтобы просто нагревать воздух, плотные материалы будут поглощать часть этого тепла и медленно отдавать его с течением времени после захода солнца.

Нет ничего, что могло бы сказать, что вы не могли бы сделать это для пристройки к вашему дому, просто мы обычно немного более придирчивы к окончательному внешнему виду в наших домах. Таким образом, в доме может потребоваться немного более эстетичный дизайн, чем в мастерской или гараже, для хранения части тепла, выделяемого пассивной системой солнечного нагрева воздуха.

Особенно теплицы, построенные в холодном климате, имеют склонность к перегреву днем, но иногда слишком прохладно ночью для молодых растений. Имейте в виду, что более важно, чтобы корни оставались теплыми, чем само растение, при условии, конечно, что воздух остается выше нуля. Если вы включите солнечный нагреватель воздуха в конструкцию теплицы и передадите часть тепла на платформу с тепловой массой, на которой могут стоять ваши ящики с почвой, вы можете начать вегетационный период раньше.

Также рекомендуется включить в панель солнечного нагрева воздуха какой-либо перепускной клапан, который может выпускать воздух летом, чтобы предотвратить перегрев, когда панель не используется активно — для «приготовления» панели .

Вы также можете применить принципы пассивного обогрева и охлаждения, поместив панель под карниз, где она будет полностью открыта низкому зимнему солнцу, но будет затенена, когда солнце находится высоко над головой и вам не нужно тепло.

Как сделать солнечный нагреватель воздуха своими руками:

Поиск в Интернете показывает бесконечный список конструкций и методов сборки солнечных воздухонагревателей своими руками. Разные дизайны будут по-разному находить отклик у разных людей, поэтому выберите тот, который лучше всего соответствует вашему набору навыков, набору инструментов и концентрации внимания. Если в процессе у вас возникнут какие-либо блестящие дизайнерские идеи или модификации для пассивных солнечных воздухонагревателей, поделитесь ими в разделе комментариев ниже.

Посмотрите видеоролик «Сделай сам» ниже, чтобы лучше понять, насколько просто можно построить солнечные панели для нагрева воздуха.





Пассивные солнечные панели для обогрева воздуха , купленные или самодельные, представляют собой интересный способ экономии энергии, денег и выбросов углекислого газа в домах с использованием возобновляемых источников энергии. Найдите другие статьи и информацию о системах возобновляемой энергии здесь:  Комплекты опалубки для полов с солнечным подогревом для пассивного дома, домов с нулевым потреблением энергии и LEED   Как работают тепловые насосы в пассивных домах, LEED и домах с нулевым потреблением энергии Тепловые насосы: геотермальный GSHP с источником земли или ASHP с воздушным источником, какой из них лучше всего подходит для обогрева дома? И чтобы увидеть больше страниц руководств в EcoHome  Руководства по экологическому строительству экологически чистых зданий — нажмите здесь

10 оригинальных самодельных обогревателей, которые действительно работают

Зима, без сомнения, одно из самых красивых времен года. Он приносит с собой рождественское настроение, а свежий снегопад — не что иное, как живописность. Но хотя это волшебно, в этом сезоне бывает довольно холодно, а температура иногда падает ниже нуля.

Тем не менее, эти низкие температуры не должны вызывать беспокойства, если у вас есть профессиональный обогреватель и запасной вариант, который согреет вас и ваших близких в случае отключения электроэнергии. Однако, если у вас его нет, вы можете подумать о том, чтобы сделать его с нуля, используя эти десять креативных самодельных обогревателей, которые работают.

1. Мини-обогреватель мощностью 100 Вт

Согреть тело и ноги в холодные месяцы очень просто. В спасении нуждаются руки, потому что они постоянно подвергаются воздействию, особенно в помещении. К счастью, с этим обогревателем, сделанным своими руками, вашим рукам больше не нужно оставаться замороженными или спрятанными в варежках, когда становится холодно, потому что он достаточно компактен, чтобы держать вас в тепле. Он неэлектрический, так что вы даже можете взять его с собой в свой следующий поход. Используйте его, чтобы приготовить быстрый омлет или простую закуску из двух-трех ингредиентов, когда холодный сезон закончился и ваши руки больше не нуждаются в тепле.

2. Простой комнатный обогреватель, сделанный своими руками

Хотите сделать обогреватель своими руками, более функциональный, чем описанный выше мини-обогреватель, но при этом достаточно простой, чтобы привлечь к этому проекту ваших детей? Попробуйте этот простой комнатный обогреватель. Это так просто, поскольку в нем используются основные, легкодоступные предметы, такие как пакетик чипсов, вентилятор, сделанный из фена, несколько перепрофилированных соединительных проводов и горячий клей. Ознакомьтесь с особенностями в приведенном выше видеоуроке.

3. Электрический тепловентилятор

Если вы верите в свои технические навыки и готовы испытать их, то этот электрический тепловентилятор — идеальный проект «сделай сам», которым можно заняться в следующий раз. Он использует нихромовую проволоку мощностью 750 Вт для выработки тепла и работает от источника питания 220 В. После завершения он потребляет 750 Вт энергии, что не должно быть препятствием, поскольку он довольно хорошо справляется со своей работой. Кроме того, вы также можете сделать свои собственные электрические вентиляторы для летних месяцев.

4. Самодельный обогреватель

Этот простой самодельный обогреватель сделан из фанеры и имеет коробчатую форму, что делает его идеальным деревенским аксессуаром для вашей спальни или комнат в вашем доме, не подключенных к системе отопления, вентиляции и кондиционирования воздуха. Вы можете разместить его на прикроватной тумбочке или на любой другой плоской поверхности, которая вам нравится. Лучшая часть? Благодаря своим мощным компонентам он не просто хорошо выглядит; это работает так же хорошо. Это может быть отличным дополнением к вашей мужской пещере.

5. Солнечный нагреватель банок

Если вы заядлый любитель пива или энергетиков, у которых где-то валяется бесчисленное количество банок, то этот самодельный нагреватель идеально вам подойдет. В нем используется около 270 банок и пара вентиляторов от старых компьютеров. Это один из самых функциональных самодельных обогревателей в нашем списке, но приготовьтесь к задаче, так как вам нужно будет просверлить отверстия и склеить все банки вместе, чтобы создать солнечную панель. Если у вас есть время и усилия, этот самодельный солнечный нагреватель не разочарует вас.

6. Обогреватель для цветочных горшков

Обогреватели (включая большинство вариантов, сделанных своими руками) прекрасно согревают помещение, но не всегда выглядят стильно. Во всяком случае, большинство из них предназначены для того, чтобы быть функциональными, а не эстетичными.

К счастью, вам не обязательно довольствоваться обычным обогревателем, сделанным своими руками, поскольку вы всегда можете сделать его из цветочного горшка, как показано выше. Это будет превосходный ледокол и экономичный способ согреть ваш дом, когда постучат холода.

7. Пенни-спиртовка

Пенни-спиртовка — это самый простой, дешевый и надежный самодельный обогреватель или печь, которую вы когда-либо делали. Кроме того, он достаточно легкий и функциональный, чтобы брать его с собой в походы, походы и другие приключения на свежем воздухе. Для этого базового проекта вам понадобятся две банки из-под газировки (это могут быть соки, энергетические напитки или любые другие подходящие банки), медицинский спирт, монета, ножницы, плоскогубцы и канцелярская кнопка. Ознакомьтесь с пошаговым руководством по DIY Joy, чтобы узнать, как выполнить этот проект.

8. Аварийный спиртовой обогреватель

Знаете ли вы, что спиртовой обогреватель может приготовить пищу и согреть вас во время отключения электроэнергии? Если вы не знали, теперь вы знаете, и если вам не понравилась спиртовка выше, эта может удовлетворить ваши потребности и предпочтения. И он использует самые основные предметы домашнего обихода; металлическая банка, рулоны туалетной бумаги и 70% медицинский спирт. Все это предметы, которые вы можете найти в мгновение ока.

Однако, если вы хотите сделать что-то более функциональное, вы можете следовать пошаговому руководству в блоге REI Uncommon Path.

9. Домашняя настольная яма для костра

Хотите самодельный обогреватель, который не только согревает? Сделайте эту настольную кострище и поблагодарите нас позже. И это так легко сделать, что вы можете сделать это своими руками с закрытыми глазами. Вам нужно только заполнить небольшой керамический подсвечник играющими шариками на четверть, вставить стеклянную ручку свечи и заполнить ее большим количеством шариков (по вашему выбору), налить биоэтанол на шарики внутри стеклянного подсвечника, зажечь его. , и вуаля! У вас есть самая красивая настольная чаша для костра, которую вы когда-либо встречали.

10. Солнечный коллектор воздуха

Обогреватель, сделанный своими руками, великолепен, но солнечный коллектор еще лучше, потому что он собирает и сохраняет тепло в вашем доме за счет солнечного тепла. Кроме того, его легко сделать, и вам понадобятся только легкодоступные материалы, такие как стекло, пенопласт и использованный металлический сайдинг, как показано на видео выше.

Советы по безопасности, которые следует помнить

В отличие от большинства обогревателей, сделанных своими руками, десять креативных обогревателей, перечисленных выше, действительно работают. Однако в некоторых случаях вы будете работать с опасными нагревательными элементами, поэтому вам необходимо помнить о следующих советах по безопасности:

• Убедитесь, что ваше рабочее место хорошо проветривается
• Перед началом работы убедитесь, что датчики дыма работают
• Держите детей и домашних животных подальше от сложных самодельных изделий, таких как электрический нагреватель выше
• Не оставляйте открытое пламя горящим, даже если это для того, чтобы согреться во время сна. Предварительный разогрев, если необходимо
• Завершите перечисленные выше проекты в отдельном пространстве

Поддержание тепла с помощью обогревателя, сделанного своими руками

Обогреватель, сделанный своими руками, не заменит систему отопления, вентиляции и кондиционирования воздуха, но он пригодится при отключении электроэнергии или если ваша система неисправна.
