Чертеж дачного туалета, размеры и 3D модель

Один мой знакомый, осваивая дачный участок, узнав, что я в свою очередь осваиваю программу SketchUp, в которой можно строить трехмерные модели, попросил меня сделать ему чертеж «классического» дачного туалета. Вы же понимаете, что это обычно первое, что приходится строить на ещё не освоенном дачном участке.

Почему нет?
И я выдал ему чертеж дачного туалета со всеми размерами и полной деталировкой, а также показал 3D модель его будущего «домика».

Это очень удобно, использовать 3D моделирование, особенно если нет в наличии большого запаса стройматериалов, и каждую доску приходится покупать в магазине. Можно рассчитать все вплоть до последнего самореза.

Теперь, я решил выложить все чертежи дачного туалета и его 3D модель на сайт, может, кому тоже пригодится. Получился классический вариант «скворечника», для полного сходства можно сделать еще одно окно спереди сверху или в двери.

Для просмотра 3D модели промотайте страницу вниз.

Итак, начнем с перечня материалов и инструментов.

Материалы

• Брусок 50*50 мм.
• Доска 40*100 мм.
• Вагонка, блокхаус или рейка – 15 м² для отделки стен и двери.
• Пластиковое ведро.
• Лист пенополистирола.
• Гибкая черепица – примерно 3 м².
• Саморезы по дереву и гвозди для гибкой черепицы.
• Фанера или доски для крыши и сиденья в туалете.
• ОБЗ (огнебиозащита).

Инструменты

• Ножовка или любая пила.
• Рулетка.
• Шуруповерт.
• Молоток.
• Электролобзик.
• Если хотите сделать всё красиво и чисто, то также понадобится электрорубанок и шлифмашинка.
• Кисти или валик для нанесения ОБЗ.

Начинаем работу с изготовления основания туалета, для этого используем нарезанный по размерам брусок 50*50 мм. Смотрим подробные чертежи ниже.

Далее, на основание из бруска укладываем и фиксируем нарезанную в размер доску 40*100 мм – строим «палубу».

* Для более комфортного открывания двери (чтобы свободно стоять на площадке) возможно, придется её удлинить на пару досок. Но, это выбирать вам: комфорт или экономия.

Теперь нужно сделать каркас самого туалета.
Основой каркаса будут две идентичных боковины всё из того же бруска 50*50 мм. Верхняя часть делается со скосом примерно в 15 градусов.

Далее следует зафиксировать боковины каркаса туалета и скрепить их между собой брусками-перемычками сверху, сзади и внутри. Фиксировать их можно при помощи металлических уголков 50*50 мм, а можно и напрямую саморезами.

Следующим этапом будет изготовление передней части каркаса, с проемом для двери.

*Если будете использовать уже имеющуюся или покупную дверь, то учитывайте размеры проема под размер двери.

Теперь нужно соединить в единое целое каркас с основанием туалета. Делать это лучше уже на месте, т.е. на выкопанной яме, т.к. конструкция в сборе будет уже достаточно тяжелой, во всяком случае, для одного.

Следующий шаг – набивание нарезанных досочек на сиденье внизу изнутри. Будет это вагонка, фанера или просто доска встык – вам решать. Также сразу делаем саму полку сиденья из толстой фанеры (~16 мм) или доски 20-25 мм толщиной прибитой встык и усиленной снизу.

Выпилить электролобзиком правильное отверстие в сиденье поможет любой стульчак обведенный изнутри маркером.

Рекомендую также сделать съемное сиденье из пенополистерола – попе не будет холодно и мыть его удобно!

И еще одна маленькая хитрость – установите трубу из ПВХ в качестве вытяжки в любом углу туалета. Где-то я это подсмотрел, но честно говоря, сам в деле не видел, если кто такое приспособление делал, отпишитесь в комментариях, помогает или нет с отводом запахов?

Вот мне интересно: будет тогда «пахнуть» снаружи?

Дело дошло до двери…
Ну, тут кто во что горазд. Можно сделать самому, можно использовать готовую.
Главное, учесть зазоры на расширение и даже когда в сырую погоду дверь «разопрет» она должна свободно проходить в проем. Думаю, миллиметров по 5-7 с каждой стороны будет в самый раз.

Важно! Если будете делать дачный туалет из «сырых» пиломатериалов (естественной влажности), например досок и будете набивать их встык, то учтите, что со временем, когда они высохнут – могут появиться щели.

Поставив дверь туалета на петли, приступаем к монтажу крыши и обивке стен.

На крышу пойдет даже необрезная доска (сверху должно быть ровно), но лучше конечно кусок водостойкой фанеры или OSB. Свесы крыши туалета спереди и сзади должны быть немного больше, чем с боков.
Далее на закрепленное основание крыши набивается гибкая черепица. Ну, тут всё просто.

Какой фасадный материал вы будете использовать для обивки стен туалета неважно, все зависит от личных и финансовых предпочтений. Можно даже из винилового сайдинга, разве что возможно надо будет под углы еще реек прибить.

На задней стенке сделал проем под окошко, стеклить его или нет по желанию. Но окно нужно обязательно, без него темно будет. Хотя, как вариант освещения, в продаже есть светодиодные фонари с датчиком движения на аккумуляторах, которые крепятся к стене или потолку.

3D модель дачного туалета

Кликните по картинке, дождитесь загрузки и используйте зажатую левую кнопку мыши для вращения модели. Вращение колесика мыши для приближения-удаления. Смотреть в полный экран — значок в правом нижнем углу. Выход из полного экрана — клавиша Esc.

Для полноценного просмотра трехмерных моделей нужно скачать программу просмотрщик SkethUp с официального сайта (бесплатно) и установить на свой компьютер. Скачать данную модель для просмотра можно кликнув по логотипу в левом нижнем углу окна просмотра.



И напоследок, если вы соберетесь ставить такой туалет на даче, несколько простых советов:

• Обрабатывайте всю древесину биозащитной пропиткой, как минимум в 2 слоя. Наружные стены для поддержания пристойного внешнего вида и защиты от ультрафиолета придется обрабатывать раз в 2-3 года биозащитой с колером или краской.
• Старайтесь осуществлять окончательную сборку конструкции туалета непосредственно у места установки – сбережете силы на установке.
• Обязательно устанавливайте туалет на какой-нибудь фундамент (камни, кирпичи, бетонные блоки). Между деревянной конструкцией и фундаментом обязательно проложите слой гидроизоляции, например, два слоя рубероида.
• Борта выгребной ямы постарайтесь чем-нибудь армировать, например можно поставить старую железную бочку, предварительно вырезав в ней дно, иначе может обвалиться.
• Для удаления запахов используйте специальные порошки для септиков.

Конечно, такой дачный туалет хорош как временное решение, в идеале все-таки следует рассмотреть вопрос выбора, покупки и установки настоящего автономного септика, тем более что сейчас их огромный выбор.



Построить туалет своими руками: чертежи, размеры

В этой статье представлены образцы дачных туалетов: чертежи кабинок, их средние размеры, некоторые рекомендации по строительству.  Конструкция может быть разной: есть проекты прямоугольные, треугольные, ромбовидные. Выбираете форму, потом материал, и можно приступать к строительству. Чертежи есть, строение — не самое сложное. Только учтите, что размеры даны для людей среднего роста и комплекции. Их легко можно изменить, не особо меняя конструкцию.

Дизайн дачного туалета может быть простым или замысловатым

Содержание статьи

Схема уличного туалета

Наиболее распространенным вариантом дачного или садового туалета является прямоугольная постройка. Ее еще называют «скворечник» так как в варианте с односкатной крышей она очень его напоминает.

Проект дачного туалета из дерева типа «Скворечник» (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

На чертеже туалета, представленном на фото выше, для отделки использовалась доска толщиной 40 мм. Сооружение получается совсем недорогим. Двери можно сделать из тех-же досок, скрепленных планками вверху, внизу и наискосок. Петли можно поставить наружные — амбарные, оформив строение в нарочито грубом стиле.

Образцы дачных туалетов: чертежи одинаковые, исполнение разное

Несмотря на то, что постройка утилитарная, при желании ей можно придать привлекательный вид и скворечник превратится во вполне привлекательное небольшое здание. Например, можно сделать из этой постройки маленькую мельницу.

Дачный туалет-мельница — немного фантазии и неприглядная постройка становится украшением участка (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Тот же скворечник, но из сруба — уже совсем другой вид. Особенно гармонично все будет смотреться, если здание на участке выстроено (или будет выстроено) тоже из бревна.

Даже самый простой туалет из бревна смотрится почти как экзотика. Причем, его можно использовать и как зимний вариант (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Для регионов, где древесина — роскошь, и расходовать ее на постройку туалета нерационально, ту же конструкцию можно обшить другим материалом. Например, каркас обшивается любым листовым материалом — фанерой, ДВП, ГВЛ.

На них снаружи можно уложить отделочный материал — плитку или декоративный камень. Еще более бюджетный вариант — обшить профнастилом.

Туалет на даче своими руками строят из любого материала. Этот — из профнастила (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Это тот тип туалета, Который несложно построить из кирпича. Делают их обычно в полкирпича. Никаких сложностей даже для неопытного каменщика нет. Кладка со смещением, раствор — цементно-песчаный.

По тому же проекту и чертежу можно построить туалет из кирпича (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Пошаговая инструкция строительства уличного туалета тут.

Туалет типа «Шалаш» (треугольный)

Эта туалетная кабинка имеет вид треугольника. Боковые стенки одновременно являются скатом кровли. Построить такой туалет своими руками можно за несколько часов. Чертежи с примерными размерами даны на картинке ниже. В них можно и нужно вносить корректировки: все габариты даны для людей средней комплекции.

Чертеж дачного туалета типа «Шалаш» (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Если нужны более широкие двери, можно не раздвигать основание, которое в данном проекте и так немалое, а сделать двери нестандартной формы — как на рисунке справа.

Обшивка отделочными материалами в туалетах «Шалаш» проводится только впереди и сзади. На боковые поверхности укладывают кровельный материал. Можно использовать любой, но неплохо смотрится мягкая черепица или полимерный шифер.

Имея чертежи треугольный туалет на даче построить проще простого

На фото справа обрешетка  сделана под листовой кровельный материал — использовали шифер из пластика — он есть разных цветов, стоит относительно недорого, монтируется просто — гвоздями с прокладками.

Если использовать планируете мягкий кровельный материал — рубероид, битумную черепицу или что-то похожее, обрешетку делайте сплошную — из листа влагостойкой фанеры, ДСП, ГВЛ. Их крепят к каркасу саморезами, сверху настилают кровельные материалы.

Про вентиляцию в уличном туалете и душе читайте тут. О том, как избавится от запахов написано в этой статье.

Чертеж туалета «Теремок»

Этот туалет имеет вид ромба. По сравнению с «Шалашом» строится он дольше, но и вид имеет более декоративный. При соответствующем оформлении он ничуть не испортит пейзаж.

Чертеж туалета «Теремок» с размерами (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Ромбовидный домик для туалета на дачном участке смотрится неплохо. Снаружи оббить каркас можно распиленным пополам кругляком небольшого диаметра, вагонкой большой толщины, блок-хаусом, обычной доской. Если используете доску, прибивайте ее не встык, а накладывая на пару сантиметров на нижнюю, по типу еловой шишки. Можно, конечно, и встык, но внешний вид будет уже не тот…

Второй вариант: дачный туалет «Теремок» сделан со скошенными боковыми стенками.

Дачный туалет «Теремок» — второй проект с размерами (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Основная загвоздка в любом небольшой деревянном туалете — хорошо закрепить двери. Дверная коробка — самая нагруженная часть, особенно с той стороны, где крепятся двери. Для скрепления стоек двери с брусьями каркаса используйте шпильки — так крепление будет надежным.

Фото-иллюстрации: строит туалет на даче своими руками. Чертежи представлены выше

Из этой несложной, в общем, конструкции можно сделать уборную в любом стиле. Например, в голландском. Отделка простая — светлый пластик, поверх которого набиты характерные балки, прокрашенные морилкой. Обратите внимание, на стеклянные вставки и на то, что крыша этого экземпляра сделана из поликарбоната. Если поликарбонат многослойный, жарко быть не должно)))

Дачный уличный туалет в виде голландского домика

Можно даже туалет «Теремок» превратить в царскую карету. Это не шутка…подтверждение на фото. Всего-то надо изменить форму и добавить несколько элементов декора, характерных для карет. Вот и получите туалет в виде кареты.

Уличный туалет-карета

Вот несколько фото процесса изготовления. В оригинале установлен биотуалет, потому постройка несложная: нет необходимости думать о яме и связанных с ней нюансах…но приспособить такую кабинку можно к любому типу…

Каркас характерной формы

Обратите внимание, форма достигнута благодаря установленным под углом доскам, а плавно сужающийся низ — подрезанными соответствующим образом опорам.

На подиуме устанавливают биотуалет

Короткими досками зашивают пол, затем начинают обшивку снаружи. Вверху карета имеет тоже плавный изгиб — вырезаете из коротких досок соответствующие направляющие, прибиваете их к уже имеющимся боковым стойкам и можно начинать наружную обшивку стен.

Обшивка стен

Внутри также обшивают вагонкой. Снаружи туалет-карета выбелен, изнутри древесина имеет естественный цвет. После остается декорирование и добавление характерных деталей — вензеля, раскрашенные золотом, фонари, «золотые» цепочки, колеса.

Покраска и декорирование

«Царские» занавески и цветы))) Поставлен даже рукомойник и небольшая раковина.

Вид изнутри на окна

После всех усилий имеем самый необычный в округе туалет. Мало кто может таким похвастаться…

Еще и чемоданы в багажнике))

Теплая уборная

Пользоваться туалетом со стенкой в одну доску летом вполне комфортно. Но не все дачи посещаются только в теплое время года. Для осенне-весеннего периода необходимо хоть какое-то утепление, которое перекроет сквозняки.

В этом случае конструкция туалета ничем не отличается. Только размеры увеличите на 5-10 см больше: обшивка будет двойная — снаружи и изнутри, а между обшивкой уложен утеплитель. Утеплить нужно будет и двери — двойные слишком тяжелые для такой постройки, но изнутри их можно оббить куском линолеума, дермантином и другим хорошо моющимся материалом.

О строительстве туалета своими руками (с фото-отчетом можно прочесть тут).

Комбинированный душ-туалет

Вторая по необходимости постройка на даче — душ. А если так, то зачем строить два отдельных сооружения, если их можно построить под одной крышей. Несколько чертежей дачных туалетов с душем для самостоятельной постройки опубликованы ниже.

Вариант комбинированного туалета для дачи душем (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Второй проект туалета и душа под одной крышей.

Внешний вид и чертеж туалета и душа для дачи в одном строении (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)Вид и размеры туалет+душ спереди и сбоку (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Как вы догадались, строение просто увеличивают в два раза в ширину. Если захотите, сможете создать свой проект, под свои желания и потребности. Чертеж хозблока с туалетом будет точно таким. Возможно, вам нужно будет сделать одно из помещений чуть больше. Просто предусматриваете это при планировке и изготовлении опор под постройку.

схемы и проекты лучших самоделок

Вы не решаетесь строить на даче полноценный санузел, а решили ограничиться удобствами во дворе? Согласитесь, было бы здорово, чтобы этой постройкой было удобно пользоваться и выглядела она прилично, а не только во время посещения на голову не капал дождь? Но на пути к реализации задуманного требуется чертеж, но вы не знаете, как его правильно выполнить?

Мы подскажем вам, как из обычного сельского сортира сделать комфортную уборную. Для этого стоит строить не «на глаз», а по заранее разработанному проекту. В статье мы подобрали самые простые решения, снабдив их подробными схемами и чертежами. Также рассмотрели популярные разновидности клозетов для дачи, их особенности и типы материалов, используемые для сооружения.

На самом деле, чертеж дачного туалета не обязательно делать самостоятельно, можно воспользоваться готовыми решениями, приведенными в нашей статье. Определитесь с ключевыми особенностями уборной, такими как используемые материалы и наличие выгреба, а потом подберите модель туалета, которая вам нравится. В помощь начинающему проектировщику мы привели подробное видео по созданию чертежа.

Содержание статьи:

Особенности построения чертежа

Дачный туалет – не такая простая конструкция, как склонны думать многие начинающие строители. Существует ряд особенностей, которые важно учитывать при разработке проекта и построении чертежей.

Согласно санитарным нормам, дачный туалет не должен размещаться ближе, чем на расстоянии 12 м от жилого дома и 8 м от колодца или скважины

Правила устройства туалета:

1. Размеры. Учитывайте размеры внутреннего помещения уборной. Минимально допустимая площадь –  1 х 1 м. Если сэкономить и сделать кабинку меньше, пользоваться ей будет неудобно. Также особое внимание стоит уделить выбору .
2. Высота. Имеется и ограничение по высоте. Нежелательно строить сортир меньше 2 м в высоту. Входить в него, согнувшись, очень скоро надоест.
3. Уклон крыши. При устройстве односкатной кровли задняя стенка проектируется несколько ниже передней. Это делается для формирования уклона крыши и стока дождевой воды за постройку.
4. Освещение. Если вы не планируете проводить электрическое освещение, обеспечьте попадание дневного света в ваш туалет даже при закрытой двери. Если нет желания возиться с окнами, вырежьте хотя бы небольшое отверстие в верхней части двери.
5. Вентиляция. Дачный сортир – постройка плохо вентилируемая. Чтобы это исправить, по задней стенке пускают вентиляционную трубу.
6. Тень. Чтобы в дачном туалете было не душно летом, разместите его в тенистом месте.
7. Место на участке. Еще один совет по выбору места постройки: избегайте соседства септика или выгребной ямы с источниками водозабора, колодцами, скважинами. Это делается из санитарно-гигиенических соображений.

Если принять во внимание все эти рекомендации, составить проект дачного туалета самостоятельно будет на порядок легче.

Галерея изображений

Фото из

По типу утилизации отходов отдельно стоящие туалеты подразделяются на накопительные и выносные. Накопительные варианты предполагают сброс продуктов жизнедеятельности в выгребную яму, септик или накопительную емкость

Туалеты с выгребной ямой устраивают в удалении от домов, источников водоснабжения и границ соседних участков

Выносные биотуалеты — сантехнические устройства с небольшой накопительной емкостью не требуют устройства канализации. Отходы накапливаются и компостируются в небольшой емкости, находящейся непосредственно в сантехнике, нуждающейся в регулярном опорожнении. Павильон для биотуалета можно расположить в любом удобном месте

Постройку, совмещающую туалет и душевую кабинку, целесообразно подключать к одной накопительной емкости. В этом случае потребуется регулярная откачка стоков по мере накопления резервуара

Герметичную накопительную емкость, стоки из которой регулярно откачивают, располагать допустимо в 5 м от жилья. Этот способ сбора отходов не угрожает окружающей среде и грунтовой воде

Туалет на даче, посещаемой периодически лишь в летнее время, разумней будет возвести над выгребом без откачки. Такие ямы по мере наполнения закапывают, а сверху высаживают деревья. Возведенный над ним домик просто переносят на новое место

Объем выгребной ямы, как и объем накопительной емкости, подбирают в соответствии с численностью проживающих и интенсивностью посещения

Если на загородном участке устраивают туалет с накопителем или ямой, предполагающей откачку, то кроме удаления от дома и источников воды нужно учесть возможность подъезда для ассенизаторской техники

Туалет на загородном участке

Сооружение с выгребной ямой

Домик для выносного биотуалета

Блок душ-туалет с общей накопительной емкостью

Установка накопительной емкости для дачной канализации

Выгребная яма без проведения откачки

Выгребная яма для большого частного дома

Бетонированный накопительный резервуар

Выбираем подходящий тип проекта

Для проектирования чертежа нужно определиться с типом туалета. Это может быть сортир с выгребной ямой или без нее. Кроме того, выгребную яму можно использовать с пользой для хозяйства и производить в ней компост.

Постройка с герметичной емкостью вместо выгреба будет уместна на участке, где грунтовые воды располагаются слишком близко к поверхности земли.

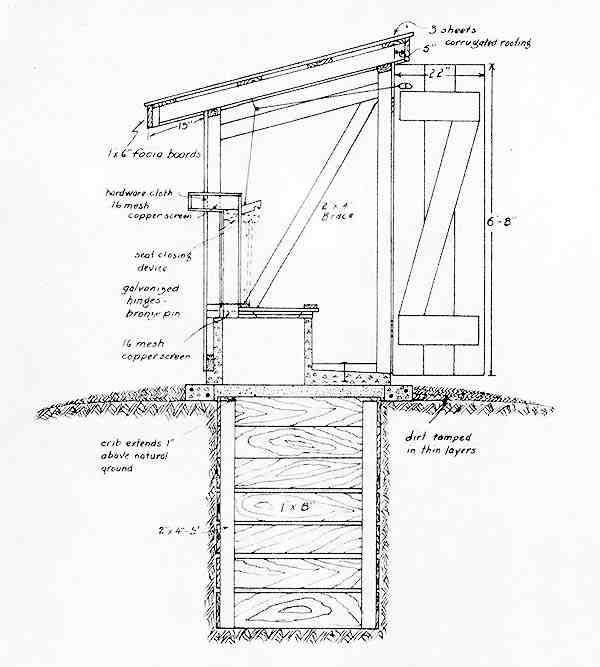

№1 — классический дачный туалет с выгребом

Самый распространенный и привычный проект простого туалета для дачи – модель с . Принцип такой конструкции элементарный: все отходы попадают в глубокую яму, которая располагается непосредственно под туалетной будкой.

Если выгреб заполнился, вызывают ассенизатора, который откачивает все нечистоты, и туалетом можно пользоваться дальше.

Эта схема дачного туалета проверена временем. Основное ее преимущество – яму не нужно обслуживать довольно продолжительное время. Если сортир используют только в дачный сезон, можно и вовсе не столкнуться с необходимостью вызова ассенизатора

Поскольку душ на даче столь же необходим, как и уборная, некоторые пытаются совместить эти два проекта в один.

Если построить летний душ в одной части участка, а туалетный домик – в другой, вам придется изрядно поработать лопатой, ведь сточная яма нужна в обоих случаях.

Объединив удобства, можно значительно сократить трудозатраты на земляные работы и количество необходимых материалов.

№2 — пудр-клозет или сортир без ямы

Простой способ сделать чертеж туалета для дачного участка – спроектировать его по принципу пудр-клозет.

Такой вид сортира не предполагает наличия выгребной ямы, все отходы попадают в резервуар непосредственно под сиденьем унитаза. Это может быть пластиковый или металлический бак или ведро.

Поскольку главная беда подобных туалетов – неприятный запах, нечистоты присыпают (припудривают) адсорбирующими веществами, которые предохраняют уборную от появления специфического «амбре».

В туалетах подобного типа всегда присутствуют две емкости: для сбора отходов и для хранения присыпки. Емкости нужно регулярно очищать

В качестве адсорбента применяют древесную золу, торф, древесные опилки, песок. По большому счету, пудр-клозет с торфом является самодельной вариацией готовых биотуалетов промышленного производства, которые используют тот же торф в качестве наполнителя.

№3 — туалет с компостной ямой

Еще один вариант, идеально подходящий для дачного участка, – туалет, производящий компост. Как известно, компост – прекрасное органическое удобрение для растений.

Натуральное удобрение никогда не будет лишним, а специальная технология позволяет производить его ускоренными темпами практически из ничего.

Чтобы компост насыщался кислородом, его нужно регулярно рыхлить. Для этого предусматривается специальный рычаг для ручного перемешивания

Сортир оснащают компостной ямой. Лучше, если их будет две, так можно будет поочередно использовать каждую из них, пока компост созревает.

Ямы конструируются таким образом, чтобы можно было без труда извлекать готовое удобрение. Такой дополнительный функционал придется по душе тем, кто беспокоится об экологии.

Тонкости выбора стройматериалов

Когда решение по поводу типа конструкции туалета принято, нужно выбрать материал, который будет использоваться в строительстве. Выбор стройматериала имеет значение еще на этапе разработки чертежа.

Чаще всего применяют:

• дерево;
• кирпич;
• металл.

Это привычные материалы для дачника, с которыми умеет обращаться едва ли не каждый.

Галерея изображений

Фото из

Самый распространенный вариант сооружения домика для туалета на даче предполагает использование каркасной технологии

Каркас сооружают из пиломатериалов или металлопроката, стенки постройки могут быть сплошными или с вентиляционными зазорами в верхней части

Чаще всего каркасы дачных туалетов, сооруженные из бруска, обшивают обрезной доской, вагонкой или блок-хаусом

Быстро справиться с отделкой каркаса позволяет использование профнастила, который отлично работает в паре как с деревянным, так и с металлическим каркасом

Интересно смотрится и превосходно работает отделка каркасной постройки сотовым поликарбонатом и пластиковым шифером

Домик из бревна выглядит великолепно, но его сооружение потребует больших расходов по сравнению с каркасной конструкцией. Такой туалет необязательно утеплять для эксплуатации в зимний период

Кирпичные туалеты требуют устройства массивного фундамента. Их не возводят над выгребными ямами ввиду внушительного веса

Значительно быстрее, чем из кирпича, производится строительство туалета из пенобетонных блоков. Этот тип как и кирпичный требует устройства фундамента, предполагает установку биотуалета или вывод стоков в накопитель

Каркасная технология в строительстве туалета

Сооружение с частично проницаемыми стенками

Обшивка каркаса туалета вагонкой

Популярная обшивка профнастилом

Формирование стен из пластикового шифера

Туалет на дачном участке из бревна

Кирпичное сооружение для уборной

Применение пенобетонных блоков

Вариант #1 — простой и надежный деревянный туалет

Когда речь заходит о дачном строительстве, в первую очередь представляются всевозможные постройки из дерева.

Доски и брус из недорогих, но достаточно прочных и долговечных хвойных пород дерева легко достать, а для работы не потребуется сложного оборудования. В крайнем случае, с деревом можно работать даже без применения электроинструмента.

В зависимости от того, как вы оформите свой туалет, по одному чертежу можно построить совершенно разные уборные. Один из вариантов – декор стен блок-хаусом или вагонкой

Если есть желание сделать сортир не просто практичным и функциональным, но и полноценным декоративным элементом на вашей даче, попробуйте построить его из сруба. Повозиться придется намного дольше, но результат того стоит.

Дачный туалет – не самая благоприятная среда. Дерево может гнить и разрушаться, если не обработать его специальными средствами. Пропитка антисептиком – обязательное условие при возведении уборной из пиломатериалов.

Строительство туалетного домика по каркасной технологии включает ряд традиционных этапов:

Галерея изображений

Фото из

Этап 1: Установка каркаса на пенобетонные опоры

Этап 2: Вырезка отверстия над выгребной ямой

Этап 3: Обшивка каркаса по тесовой схеме

Этап 4: Укладка кровельного покрытия

Вариант #2 — капитальное сооружение из кирпичей

Преимущества кирпичных построек перед деревянными известны всем еще из сказки про трех поросят.

Кроме прочности, кирпичный туалет обладает низкой теплопроводностью, что важно, если вы ездите на дачу в холодное время года. Кирпичный дачный туалет имеет вид домика с одно- или двускатной крышей. Могут быть запроектированы окна.

Не обязательно использовать обыкновенный кирпич. Более современные блочные материалы, такие как пенобетон, шлакоблок, газобетон станут прекрасной альтернативой

Проект такого сортира включает в себя не только чертеж надземной части туалета, но и фундамента. В этом случае обойтись без фундамента не получится, так как собственный вес постройки из кирпича достаточно большой.

Без опоры грунт в скором времени утрамбуется и просядет, что станет причиной возникновения трещин в стенах туалета.

Вариант #3 — туалет из металла

Металл – материал с высоким коэффициентом теплопроводности. В клозете из металлических листов будет невыносимо жарко летом и очень холодно зимой.

Без применения теплоизоляционных материалов железный сортир на даче может быть только временным проектом – до постройки основной уборной.

Чаще всего используют листы профнастила, нашитые на каркас из металлопрофиля. В данном варианте использован профилированный лист металла. Крыша из поликарбоната на металлическом каркасе

Добиться герметичности стыков такого тонкого и гибкого материала сложно. В углах будут щели, через которые домик будет продувать ветер, что также не добавляет уюта.

Если применить современные технологии и использовать в качестве стеновых материалов сэндвич-панели, можно получить вполне комфортную уборную. В качестве утеплителя монтируют пенопласт или минеральную вату.

Рекомендуем также изучить наш материал о том, как построить своими руками.

Готовые чертежи и схемы деревянного туалета

Когда вы определились с материалом надземной части домика для туалета, нужно разработать чертежи, чтобы узнать, сколько материала потребуется. Важно детализировать все элемент, чтобы не упустить ничего важного. Чтобы не изобретать велосипед, можно найти готовый чертеж.

Чаще всего используют такие модели домиков для уборной:

• шалаш;
• теремок;
• скворечник.

Схема постройки деревянного туалета на даче выбирается, исходя из практических соображений.

№1 — схема «шалаша» с размерами и описанием

Дачный туалет-шалаш – это компактный и экономичный проект. Все элементы конструкции имеют простую геометрическую форму, что ускоряет процесс постройки и упрощает построение чертежа.

Постройки могут отличаться по размеру, используемым материалам, сложности оформления и дизайнерскому решению, но общий принцип проектирования остается неизменным

Начинают с фасада и задней стенки уборной. Делают каркас в форме треугольника с несколькими ребрами жёсткости по высоте. Длина поперечной балки – 150 см, ширина вертикальных стоек 15 см, шаг между промежуточными стойками – 30-40 см.

Высота угловых стоек составляет 177 см, промежуточных – 287 см. Наклонные элементы на данном чертежи подобраны длиной 312 см.

Слева изображена задняя стенка, справа – передняя, с проемом для двери. В углах изображены эти же элементы в пространственном виде

Чертеж передней стенки отличается тем, что вертикальные стойки расположены на большем расстоянии друг от друга. Это вызвано необходимостью установки входной двери.

Расстояние между стойками будет зависеть от конструкции двери. Обычно подходит проем шириной 70 см. Вверху проема устанавливают потолочину на высоте 2 м 15 см.

Остальные геометрические размеры самого каркаса совпадают с размерами на чертеже задней стенки.

Чертеж каркаса дачного туалета типа «шалаш». Из бруса прямоугольного сечения или из обрезной доски достаточной толщины можно сконструировать достаточно прочную цельную конструкцию

Стенки соединяют продольными балками, длиной 122 см каждая. Посередине размещают еще одну поперечную балку длиной 150 см. Проект основной опорной конструкции готов.

Приступают к устройству постамента. Его высота выбирается в соответствии с пожеланиями дачника. Средний размер, подходящий в большинстве случаев – 50 см.

Устанавливают 2 полуметровые вертикальные стойки на уровне вертикальных промежуточных стоек задней стенки. Соединяют вертикальные элементы поперечинами. Их размер тоже составляет 50 см.

Вот такой аккуратный домик-туалет получится, если придерживаться данного проекта. Сверху над дверью есть отверстие для вентиляции

Такие размеры подходят для туалета средней величины. Стоит отметить, что полезная высота внутреннего помещения составляет 2,15 м. При этом общая высота постройки получится 3,5 м.

Это связано с тем, что скаты крыши соединяются под очень острым углом. На высоте 2,15 м зашивают потолок, так в уборной будет теплее и уютнее. Подробнее о процессе строительства такого туалета читайте .

№2 — чертеж «скворечника» с таблицей распила

Более сложная архитектурная форма – дачный туалет-скворечник. Этот вариант встречается чаще всего. На чертежах видно, что боковые стены имеют форму прямоугольных трапеций, а задняя и фасадная части – прямоугольников.

В отличие от «шалаша», такая уборная гораздо комфортнее и просторнее. Материала потребуется больше, чем для предыдущего варианта

Чтобы дерево не увлажнялось и не портилось от постоянного контакта с землей, рекомендуется делать туалет немного приподнятым.

Устанавливают специальные полозья для основы, высотой около 12-15 см. На чертеже видно, что задняя стенка короче передней. Сзади высота уборной составляет 2,08 м, а спереди – 2,78 м.

В качестве крыши автор предлагает сделать сплошной настил из листа ОСБ, на который в последствии будет уложена мягкая черепица

Таким образом, при длине здания 1,72 м, уклон кровли составит порядка 22 градуса. Ширина «скворечника», построенного по этому чертежу, составит 1,45 м.

Проектное решение с утеплителем:

На чертеже также учтена возможность дополнительного утепления кровли пенопластом. В таком случае проектируют еще один ярус стропил на 20 см ниже основного

Каждая стена проектируется и изготавливается отдельно, а затем их соединяют между собой в пространственную модель уборной. Каждая из стен подробно изображена на отдельных листах чертежа.

Очень важный нюанс – план распила досок. Такое дополнение значительно упрощает строительство.

На чертеже фасада присутствует проект входной двери в двух вариантах: при отделке туалета сайдингом или блок-хаусом

Особое внимание размерам отдельных элементов:

Часть досок распиливают с припуском 50 мм, остальные – с припуском 100 мм. Скос 15 градусов, крайняя доска подгоняется уже на месте

Противоположная стена без окна:

Левая стена проектируется аналогично правой, но на ней не предусмотрено окно, поэтому чертеж становится еще проще и понятней

Помимо стен, нужно позаботиться и о перекрытии. В данном случае используется только одно перекрытие – в нижней части туалета. На чертеже показан каркас этого элемента и таблица раскроя досок.

Кроме того, предусмотрен план раскроя стандартного листа ОСБ, которым может быть зашит пол.

Обработанный антисептиком брус собирают при помощи гвоздей или на шпильки. В последнем случае нужно предварительно просверлить отверстия под крепления

Необходимо продумать утепление:

Нижнее перекрытие тоже утепляют листами пенопласта. Автор проекта предлагает уложить 2 слоя пенополистирола, толщиной 50 см, после чего зашить теплоизоляционный слой листом ОСБ

Чертеж стропильной системы:

Строительство туалета из дерева предполагает определенный процент погрешности в размерах. Чтобы добиться точного соединения стропил с опорными балками, вырезы в них делают уже на месте

Таблица материалов помогает составить смету.

Таблица материалов включает даже такие мелочи, как дверные петли или заглушки. По ней видно, что для остекления нужно приобрести оконный блок 600х600 мм

Таблица материалов демонстрирует, что дачный туалет по проекту будет отделан сайдингом снаружи. Кровельное покрытие остается на усмотрение заказчика. Часто применяют шифер или профнастил, а так же рубероид или черепицу.

Проектирование кирпичного туалета с чертежами

Фундаментом для кирпичного туалета может служить железобетонный бордюр, углубленный в грунт, или бетонные блоки, расположенные по углам конструкции.

Стандартная небольшая кабина с площадью стен в пределах 8 квадратов потребует около 300 кирпичей для возведения. Расчет примерный и очень утрированный, но для общего понимания процесса этой информации достаточно.

Последовательность действий при укладке тычкового и ложкового рядов кирпичной кладки. Стены туалета должны быть прочными, ведь постройкой будут пользоваться не один год

Для такого объема кладки нужно запроектировать около 60 кг цемента для приготовления раствора. Размеры кирпичного дачного туалета можно взять с чертежа туалета-скворечника.

Если деревянные стены изготавливают по отдельности, то дачный сортир из кирпича выкладывается порядово по всему периметру.

Цементный раствор требует времени для набора прочности. Если выложить за раз все ряды кладки, на нижние будет приходится большая нагрузка, под действием которой не схватившийся раствор просто выдавится наружу из всех швов.

Чтобы этого не произошло, кладку осуществляют в несколько этапов. Оптимально – по 4-5 рядов в день. Строительство затянется, но результат будет гораздо лучше.

Проемы нужно отобразить на чертеже заранее, чтобы в процессе кладки не отвлекаться на лишние расчеты и подгонку

Кровля может быть односкатной, как в случае деревянного дачного скворечника-уборной, так и двускатной. В зависимости от этого меняется схема расположения стропильной сетки. Кроют туалет все тем же шифером, профнастилом или другими материалами покрытия.

Кроме перечисленных видов клозетов, на нашем сайте есть статья о том, как спроектировать и построить . Это особенно актуально, если территория дачного участка не слишком большая.

Выводы и полезное видео по теме

Как сделать проект деревянного дачного туалета в программе SketchUp:

Разработка проекта и чертежей дачного туалета – дело непростое, несмотря на скромные размеры постройки.

Следуйте приведенным выше инструкциям, и строительство дачного сортира любой сложности покажется проще пареной репы. Главное – подходить к работе с ответственностью и долей здорового энтузиазма.

Если вам доводилось самостоятельно возводить клозет на дачном участке, поделитесь, пожалуйста, своим опытом с нашими читателями. К комментариям можно прикладывать фото чертежей, расчетов и готовых построек. Также в блоке с комментариями можно задать интересующие вас вопросы по теме статьи.

Как построить туалет на даче: чертежи, размеры. Подробные схемы туалета Шалаш и Скворечник



Дачный туалет своими руками

   Даже если на загородном участке нет домика или беседки, то без добротного, аккуратного туалета любой отдых будет не в радость. И хоть обычно туалет размещается в самом дальнем углу где-нибудь на краю участка, его надо сделать стильным и комфортным. Мы расскажем о том, как построить туалет своими руками и представим вашему вниманию подробные чертежи самых популярных конструкций. С их помощью вы сможете быстро установить понравившийся туалет, избежав ошибок в строительстве.



Чертежи и размеры для строительства деревянного туалета

   Самый распространенный, можно сказать, стандартный вариант на даче – туалет в виде деревянного домика с выгребной ямой. Появившиеся в последнее время биотуалеты или торфяные туалеты позволяют обойтись без выгребной ямы, но в любом случае кабинку построить придется.

  Если вы хотите создать свою, оригинальную конструкцию, то для определения необходимого количества материала лучше всего использовать чертеж туалета с размерами, разработанный лично. В противном случае можно воспользоваться типовым проектом.

   Разрабатывая чертеж дачного туалета, начинайте с проектирования каркаса. При этом укажите габаритные размеры строения, разметьте, сколько и каких материалов понадобится, укажите необходимое сечение деревянного бруса и досок.

   Помните о том, что на чертеже деревянного туалета обязательно надо указать схему раскроя облицовочного материала. Как правило, расчет его количества делается для передней, задней и одной из боковых стенок ввиду симметричности конструкции. Затем добавляют необходимое количество стройматериала для другой стороны.



   Разрабатывая чертеж туалета, не забудьте о том, что передняя сторона должна быть выше задней стенки, для создания необходимого уклона.

   Если планируется деревянное перекрытие потолка, внесите необходимые расчеты в свой план, дополнительно укажите размеры кровельного листа. В завершение работы составьте итоговую смету необходимых материалов.

  Как пример, посмотрите на готовый чертеж туалета и ознакомьтесь с особенностями его конструкции.

1. Для каркаса используется брус 100 х 100 мм или 150 х 150 мм и обрезная доска толщиной не менее 20 мм.
2. Высота туалета не должна быть меньше 2 метра, при ширине от 1,2 метра. С точными размерами можно ознакомиться, изучив чертеж туалета для дачи.
3. Передняя и задняя стенка кабинки – прямоугольные, а боковые – трапециевидные, что позволяет добиться необходимого уклона крыши.
4. Для проникновения дневного света и в качестве вытяжной вентиляции в одной из боковых стенок вырезано окно.
5. Перекрытие пола выполнено досками толщиной 50 мм и зашито листом ОСБ.
6. Оно установлено на основу из бруса сечением 150х150 мм, соединенного гвоздями. Чтобы увеличить прочность полозьев, их стыки выполнены «в паз» глубиной 50 мм.
7. Чертежи для строительства на даче туалета своими руками указывают на необходимые размеры двери 1950х705 мм. Для ее изготовления используется обрезная доска и плиты ОСБ.
8. Как видите, для постройки крыши, с шагом в 400 мм устанавливаются стропила из досок 100 х 50 мм. Предусмотрено их соединение с каркасом при помощи гвоздей. В качестве кровли используются профильные листы или шифер.

  Взятый за основу готовый чертеж деревянного туалета, который можно использовать для дачи, можно видоизменить под свои условия. При этом важно соблюдать необходимые пропорции. Учтите и то, что увеличение размеров повлечет за собой дополнительные издержки на закупку материала.



Чертежи дачных туалетов типа «скворечник»

   Независимо от того, будете ли вы использовать химический, торфяной биотуалет или конструкцию с выгребной ямой, для его установки под открытым небом понадобится кабинка. Предлагаем вашему вниманию чертеж деревянного туалета типа «скворечник».

  Для изготовления каркаса основания и пола понадобятся доски и брусья из лиственницы, а на стены, двери и перекрытия можно пустить сосновый пиломатериал.

   Строить туалет своими руками необходимо со сборки каркаса, чертежи которого выполнены на отдельном листе.

   Помните, что от этого будет зависеть, насколько ровным и аккуратным будет дачный туалет, поэтому неукоснительно соблюдайте размеры и изучайте чертежи самым тщательным образом.

   После изготовления каркаса приступайте к обшивке конструкции досками и установке двери. На завершающем этапе выполняется кровля и наружные работы. Сам домик можно покрасить масляными красками или лаками, а пол и основание дополнительно требуется обработать антисептиком.

   Построить туалет на даче можно своими руками, чертежи, которые мы предлагаем, проверены не на одном участке. Подскажем только некоторые нюансы его установки.

   Если вы будете использовать торфяной или биотуалет, то домик можно установить на подушку из щебня. Для этого по периметру вынимается грунт глубиной до 20 см и засыпается щебнем либо битым кирпичом. Крепление туалета к основанию не требуется.

  В случае установки «скворечника» с выгребной ямой, потребуется фундамент из бетонных блоков 200 х 200 х 400 мм или перекрытие из двух бордюр.

   Для кровли используется лист из металлопрофиля, в качестве конька – согнутая полоса оцинкованной стали.

  Дачный туалет можно построить своими руками за выходные, так как представленные нами чертежи содержат размеры, проверенные на практике. При этом качество такого строения будет намного выше, чем у покупного изделия.



Чертежи дачных туалетов типа «шалаш»

   Дачный туалет типа «шалаш» своими руками совсем несложно. Чертежи и схемы сборки, представленные ниже, помогут создать конструкцию в максимально сжатые сроки.

   Работу следует начинать со сборки передней и задней стенок. Для этого вам понадобится обрезная сосновая доска толщиной не менее 30 мм. Крепить конструкцию можно как гвоздями, так и саморезами.

   Устанавливая поперечные, продольные и распорную балки, начинайте собирать туалет своими руками (см. чертежи). После этого установите поперечину постамента, закрепив ее к задней стенке и распорной балке.

   Собрав каркас, зашивайте досками основание пола и помост. На пол лучше использовать доски твердых пород древесины толщиной до 50 мм. После этого приступайте к обшивке скатов. Для них можно применить обрезную доску 20х100 мм.

  Устанавливая туалет типа «шалаш», обратите внимание на чертежи задней стенки. Именно там во время обшивки требуется установить вентиляционный короб.

   На последнем этапе собирают и навешивают дверь.

   Туалет «шалаш», чертежи которого мы рекомендуем использовать в своей работе, под силу собрать одному человеку за один-два дня. Не забудьте защитить древесину домика краской или лаком, а основание пола дополнительно обработать антисептиком.



Выбираем материал для дачного туалета

   Чаще всего на загородных участках устанавливают деревянные конструкции туалетов. Это объясняется простотой их строительства, доступностью и дешевизной материала. Однако даже обработанная антисептиками древесина со временем гниет и разрушается, поэтому такие туалеты весьма недолговечны. В случае если чертеж дачного туалета был выполнен дилетантом, то этот процесс может идти еще быстрее в случае неправильной конструкции основания пола или ошибок в обустройства кровли.

  Наиболее долговечным считается кирпичный туалет, который довольно легко соорудить своими руками, чертежи при этом можно не искать. Важно правильно разметить основание, построить фундамент и соблюдать вертикальность стен. Только так можно надеяться на достаточную прочность сооружения.

   Не менее надежным является и металлический дачный туалет, чертежи и размеры которого – не проблема в век информационных технологий. Вот только для его постройки понадобится сварочный аппарат и умение с ним обращаться. Несмотря на это такие конструкции весьма просты в изготовлении, поэтому их с успехом используют на многих дачах.

Требования к размещению туалета

   Устанавливая туалет, подойдите к вопросу его размещения самым тщательным образом. Вот несколько рекомендаций:

• Постройка не должна мешать соседям, поэтому обязательно сделайте отступ от забора 1-1.5 метра и устанавливайте домик дверью в сторону своего двора.
• Учитывайте глубину залегания водоносного слоя при обустройстве выгребной ямы.
• Обязательно предусматривайте подъездные пути для ассенизаторской машины.
• Не стройте туалет в низинах, так как во время паводка он будет затоплен.
• Учитывайте преобладающее направление ветра в вашей местности.

Расположение построек на участке в соответствии с санитарными нормами

   Прислушавшись к этим советам и дополнительно изучив и выполнив санитарно-гигиенические требования, вам не придется переносить туалет на новое место спустя непродолжительное время.

Конструкции ям для нечистот у дачного туалета

   Все выгребные ямы для туалетов подразделяются на два типа: ямы с дренажом и герметичные. Первый тип гораздо проще и дешевле, но при высоком расположении грунтовых вод может загрязнять их и поэтому запрещается действующими нормативами.

Герметичные ямы ограничений на установку не имеют.

   Построить яму для нечистот можно одним из следующих способов:

• Кирпичная кладка.
• Баки из полимеров.
• Железобетонные кольца.
• Бетонные, залитые при помощи обрешетки.

   Для постройки дачного туалета с герметичной ямой из кирпичной кладки, ж/б колец или с бетонными стенками, копают котлован с размерами, соответственно тем, которые наносят, изготавливая своими руками чертежи. После этого уплотняют и засыпают слоем песка дно котлована.

   Далее заливают бетон, а после его затвердевания, в зависимости от типа стен,  выкладывают их из кирпича, устанавливают ж/б кольца или устанавливают обрешетку и заливают ее бетоном. Далее стены требуется оштукатурить и обработать их вместе с днищем битумной мастикой. Учтите, что стенки должны возвышаться над поверхностью участка не менее чем на 16 см.

   Такую же яму с любой из описанных выше капитальных стен можно построить с фильтрующим дном. Для этого его не бетонируют, а засыпают 30 см слоем щебня или битого кирпича. Следует отметить, что стены такой ямы не нуждаются в оштукатуривании и обработке битумом. Данная конструкция способствует впитыванию жидкой фракции в почву, поэтому чистить такую яму придется намного реже.

  Установка в яму пластиковой емкости предотвращает попадание фекальных масс в грунт, поэтому допускается санитарно-гигиеническими нормами к использованию на любой территории.

Как установить деревянный туалет на место

   В этой главе мы расскажем о том, как построить туалет, чертеж которого приводится ниже. Представляем полную инструкцию для его постройки:

Сборочный чертеж

Чертеж каркаса

Чертежи деталей каркаса

1. Установите фундамент. С этой целью не требуется заливать бетонное основание, достаточно вкопать по периметру постройки бетонные стеновые блоки или столбы.

2. Из деревянного бруса 50х50 мм или 80х80 мм сколотите каркас. В этом же качестве можно использовать профильные металлические трубы. Каркас обязательно должен иметь четыре вертикальные опоры.
3. В качестве обвязки крыши устанавливаются продольные элементы, выступающие не менее чем на 30 см за периметр домика.

4. Для обвязки основания крепите враспор четыре планки на уровне стульчака. При этом обязательно учитывайте свой рост для удобства пользования туалетом. Обычно высота стульчака устанавливается не более 40 см от чистового пола.
5. Далее установите укосины по диагонали задней и боковых стен.

Диагональные распорки

6. Для установки двери добавьте две вертикальные опоры высотой не более 190 см, связанные вверху перемычкой.
7. Обшейте каркас деревянными досками, профнастилом, шифером и т.д.
8. Сделайте дверцу на задней стенке для удобства опорожнения емкости с отходами. Можно сделать вырез по всей ширине стенки на высоту стульчака, закрепив его при помощи петель.
9. Накрывая крышу, герметизируйте ее рубероидом или другим влагоизолятором в случае применения деревянных досок. Все же лучше использовать шифер или лист металлопрофиля.

Набиваем обрешетку

Фиксируем ондулин

10. При необходимости установите вентиляционную трубу, прорезав отверстие в стульчаке и крыше. Обязательно герметизируйте все щели.
11. Навесьте дверь. Не забудьте оснастить ее шпингалетом или крючком. В двери проделайте окошко для естественного освещения.

  Не забудьте покрасить туалет для защиты от атмосферных осадков. Если вы устанавливаете металлический каркас, то его покрывают защитным слоем перед тем, как обшить.

Дачный пудр-клозет

   В случае, когда ваш участок расположен в районе с высоким залеганием грунтовых вод, выгребную яму обустроить не получится – это запрещено нормами санитарии. Выйти из этой ситуации помогут чертежи, при помощи которых своими руками можно построить экологичный дачный туалет – пудр-клозет.

   Его конструкцией предусмотрена емкость для сбора  нечистот, которую после каждого посещения «припудривают» слоем торфа или опилок. После наполнения канализационной емкости ее содержимое сваливают в компостную кучу, а затем используют в качестве удобрения.

  Несмотря на то, что пудр-клозет можно установить даже в дачном домике, конструкция довольно трудоемка в обслуживании, поэтому используется лишь как временное решение проблемы.

Люфт-клозет для дачи

   Построить туалет типа люфт-клозет на даче можно рядом с домом (см. чертеж) или даже в специально отведенном помещении внутри. Однако прежде ознакомьтесь с его главной особенностью – так как выгребная яма находится снаружи, то в зимний период использование туалета становится проблематичным, поэтому сточную яму делают подогреваемой.

   Иногда, чтобы избежать трат на обогрев, таким туалетом пользуются только в теплое время года, полностью очищая яму перед наступлением холодов. В таком случае зимой прибегают к помощи пудр-клозета или биотуалетов.

Чертеж люфт-клозета

   Итак, рассмотрите чертеж дачного туалета и ознакомьтесь с особенностями его конструкции:

• Выгребная яма – только герметичного типа, с контуром электрического обогрева в стенках.
• Обязательно наличие вытяжной трубы. Вентиляцию можно провести через печь или камин. Иногда яму отапливают теплым воздухом от печного отопления дачи.
• Над выгребной ямой обустраивается люк или крышка двойной конструкции с промежуточным утеплением.
• Обязательным требованием является наличие уклона в днище ямы в сторону от дома.

Устройство люфт-клозета

  Несмотря на очевидное удобство использования люфт-клозетов, широкого распространения они не получили, так как требуют дополнительных затрат на обогрев ямы в зимний период.

   Перед тем как приступить к строительству туалета на даче, посмотрите фото и чертежи уже существующих конструкций. Возможно, вы просто захотите повторить одну из них, а может, возьмете наиболее оригинальные идеи для того, чтобы создать туалетную кабинку по своему дизайну.

Чертежи дачного деревянного туалета теремок для строительства своими руками: фото проектов с размерами

Первоочередной задачей при приобретении дачного участка является сооружение туалета. Конструкция этого сооружения не сложная, но тем не менее нужно сделать схематический чертеж дачного туалета, чтобы избежать нежелательных последствий при строительстве. Есть несколько видов санузлов для улицы, рассмотрим их подробно. Кроме этого, разберем пошагово, как построить деревянный туалет на даче своими руками.
Чертеж с размерами дачного туалета

Схема с размерами и проект дачного туалета

Вернуться к оглавлению

Содержание материала

Виды туалетов

Простота конструкции позволяет обустроить туалет на даче своими руками чертежи, и типоразмеры которого, можно изучить в каталогах фирм или рассчитать самому. Древесина самый популярный и доступный материал, простой в обработке и не требующий специального инструмента для постройки. Сама конструкция состоит из каркаса, обшитого доской и накрытого кровельным материалом.
Построить дачный туалет своими руками просто, для этого не нужно производить сложных расчетов, достаточно знать стандартные размеры, изучить инструкцию по сооружению, подготовить материал и инструмент и начать отстраивать санузел.
Схема и проект деревянного туалета для дачи
Готовый собранный туалет из дерева на даче

Простая конструкция дачного туалета
Стоит отметить, что соорудить домик это половина дела, вторая половина заключается в создании специального резервуара для утилизации отходов. Есть несколько категорий туалетов, которые различаются по принципу переработки отходов.

Люфт-клозет

В этом виде туалетов устанавливается только нижняя часть унитаза, с технологическим уклоном пола в сторону утилизационного резервуара. Благодаря ему остатки стекают в обустроенную выгребную яму самостоятельно. Сама емкость для отходов обустраивается позади кабинки, и опорожняется по мере заполнения.
Схематическое устройство люфт клозета
Чертеж люфт клозета для дачи или дома

Эта конструкция хороша тем, что ее можно установить в помещении, создав теплый санузел, а накопитель отходов выкопать вне дома. Для этого прикрепить к унитазу полипропиленовую трубу диаметром 100-150 мм.

В данной ситуации не нужно монтировать дорогостоящую полноценную коммуникацию.
Названия элементов люфт клозета

Важно! При обустройстве дачного люфт-клозета с выносом ямы за пределы дома, никаких посторонних запахов в санузле не будет.
Стоит ответственно отнестись к обустройству резервуара для остатков, его качественно утепляют, накрывают герметизированной крышкой и грамотной системой вентиляции.
Процесс постройки люфт клозета на даче

Минусом подобного туалета является то, что при его обустройстве придется нарушить целостность стены.

Пудр-клозет

Самая простая конструкция и проект туалетов для дачного участка. Для ее сооружения достаточно выкопать яму, которая будет служить накопителем отходов, над которой устанавливается деревянный домик. Для предотвращения появления запаха, отходы нужно пересыпать после похода в туалет. В качестве пудры применяют опилки, торф.
Чертеж с размерами устройства пудр клозета
Проект пудр клозета на даче

Построить туалет на даче своими руками чертежи составлять не обязательно, можно сделать простой схематический набросок, чтобы понимать представление об этапах работы. При покупке подобной конструкции в магазине, емкость с био-присыпкой входит в комплект к санузлу. Пользоваться ей просто, достаточно поставить ведро с опилками или торфом и пользоваться совочком для пудры.
Процесс постройки пудр туалета на дачном участке


Плюсом этих туалетов является использование отходов в качестве удобрений. При заполнении ямы, конструкцию переносят, и засыпают землей резервуар, оставляя до получения перегноя.
Минус почва будет загрязняться жидкими сточными водами, что не совсем полезно. Если донные воды пролегают близко к поверхности, то такую постройку на участке устанавливать не рекомендуется.

Биотуалет

Это туалет, теремок из дерева, снабжается накопителем заводского производства, в котором отходы перерабатываются бактериями без доступа воздуха.
Чертеж с размерами для установки биотуалета на даче


Бактерии засыпаются в накопитель вместе с препаратом биологического происхождения. Он покупается отдельно в специализированном магазине. Отходы быстро перерабатываются, очищать контейнер часто не придется, отходы, возможно, сразу применить как удобрение для участка.

Вернуться к оглавлению

Кабинка с выгребным резервуаром

Очень часто создают на даче подобную конструкцию. Принцип ее сооружения яма для отходов сооружается непосредственно под домиком.
Проект туалета с выгребным резервуаром на даче


Это не совсем комфортное сооружение, но простота конструкции и небольшие денежные вложения в строительство делают эту модель востребованной и популярной.

При заполнении ямы на 2/3, ее откачивают. Есть некоторые недостатки этого сооружения: неприятные запахи в теплую погоду; загрязнение грунта.

Важно! При нахождении донных вод рядом с поверхностью, яма с отходами должна быть полностью герметичной, для предотвращения загрязнений.

Вернуться к оглавлению

Выбор места под туалет

Перед установкой туалета нужно изучить нормы СаНПИН, ими нельзя пренебрегать. Нужно учесть и интересы соседей, иначе будут постоянные неприятные ситуации и разногласия, если по участку будет распространяться неприятный запах.
Так как же правильно найти место под туалет:

1. Если на даче имеется скважина с питьевой водой, то на дистанции 25 м никаких туалетов устанавливать нельзя. Обычно такие колодцы наполняются водой из верхних слоев, они могут быть загрязнены отходами из ямы. Варианты размещения туалета на дачном участке
   Готовый собранный туалет на даче

2. Туалет должна находиться в срытом месте за большим строением или в конце участка.
3. Невозможно ставить санузел ближе 1 метра к границе соседского участка, в противном случае они могут потребовать через суд переноса конструкции.
4. При неровном рельефе участка, на пригорке строится дом, а домик монтируют в низине. Не помещает узнать частое направление ветра и установить туалет с подветренной стороны, чтобы не задыхаться от запаха нечистот. Схема и проект кабинки туалета на участке

5. Какую глубокую яму для отходов вы не предусмотрели, ее периодически нужно освобождать, так что к конструкции нужен свободный подъезд.

Это обязательные санитарные нормы, которые нужно соблюдать при строительстве туалета на даче.

Вернуться к оглавлению

Кабинка туалетная

Как мы уже писали ранее, домик лучше соорудит из дерева. Это самый доступный и недорогой материал, при правильной обработке и уходе за которым, конструкция будет долговечной и привлекательной.
Подборка различных дизайнов и вариантов оформления туалетных кабинок для дачи
Вариант отделки туалетной кабинки из дерева


Это самый выигрышный материал для постройки данной конструкции. Кабинка собирается из брусков и досок.

Вернуться к оглавлению

Фундамент или подпорки

Простой домик можно смонтировать, как только яма для остатков совершенно готова. В процессе монтирования нет ничего сверх естественного, если есть проект:

1. Постройка имеет незначительный удельный вес, и потому будет предостаточно углубить 4 опоры, из металлической трубы. В случае если ее нет, то допускается сделать столбы из кирпича. Существующие варианты обустройства фундамента под уличный туалет


2. Из брусков 5х5 см обустраивается скелет. Вначале сколотить два прямоугольника по масштабу туалета, а затем соединить их меж собой 4-мя вертикальными брусками, две задних стойки должны быть ниже передних, на величину уклона крыши.


3. Опоры закрепляют, смонтировав косынку из бруска, для придания прочности сооружению.
4. На высоте 50 см монтируется стульчак, стоит приколотить два бруска поперек к каркасу. Процесс сборки каркаса туалета
   Окончательная отделка уличного туалета
5. Наверх делают обрешетку, шаг которой будет находиться в зависимости от выбора кровельного материала. Когда намечается накрыть крышу листом шифера, то вспомогательная обрешетка не потребуется. Процесс обшивка каркаса туалета досками
6. Если у вас от строительства дома осталась, предположим, мягкая черепица, то первоначально нужно уложить лист ОСБ, затем произвести гидроизоляцию, и лишь после этого устанавливать черепицу. Процесс покрытия каркаса туалета черепицей
7. Поставить две опоры, вспомогательно в месте крепления деревянной резной двери.
8. Подготовленный каркас поставить на раму, оказавшуюся на основе и приняться к обшивке.

Смотрите в видео как быстро изготовить фундамент под дачный туалет.

Вернуться к оглавлению

Обшивка

Уборную можно покрыть с внутренней стороны панелями ПВХ, они удобны, экологичны, и примитивны в уходе. Для наибольшего комфорта в уборную протягивают свет, для ночного посещения, тем более, если на участке проживают до поздней осени.
Процесс обшивки каркаса уличного туалета

Вернуться к оглавлению

В заключении

Из перечисленного выше ясно, что строительство дачной уборной из дерева самостоятельно не составит труда. Какую конструкцию соорудить, решать хозяину, есть возможность просто выкрасить, или облицевать различным материалом. Если для вас это сложно, то можно приобрести готовый санузел для улицы по недорогой цене. Многие уже оценили удобство покупных туалетов.

Дачный туалет шалаш + чертежи и размеры

Какую конструкцию можно назвать главной на даче? Сам дом? С одной стороны, да, но существует конструкция, без которой комфортное проживание на даче просто невозможно. О чем идет речь? Вы наверняка уже догадались, что это туалет. И если его на вашем участке просто нет, то сейчас самое время подумать о том, чтобы соорудить его. По сути, ничего сложного в этой работе нет, так как сам туалет состоит из ямы, фундамента и конструкции сверху. Нужно только определиться с тем, какой именно будет эта конструкция. Существуют разные вариации постройки. Мы рассмотрим самые популярные из них, а также сосредоточимся на том, чтобы построить туалет на даче своими руками.

В этой статье вы увидите чертежи, а также инструкцию по созданию довольно простой конструкции. Это поможет вам реализовать такую идею у себя на даче. Также вы узнаете преимущества строительства именно конструкции шалашного типа.

Варианты сооружения туалета на даче

Чтобы вы имели общую картину о туалетах для дач, рекомендуем вам ознакомиться с конструкциями, которые можно создать своими руками. Методов постройки есть много, они целиком зависят от самой конструкции. Вот список самых популярных вариантов исполнения туалета для дачи:

1. Пудр-клозет.
2. Классический туалет с выгребной ямой.
3. Биотуалет и химический туалет.
4. Люфт-клозет.

Что представляет собой каждый из них? Самым простым и распространенным является простой туалет с выгребной ямой. Он идеально подходит для дач, так как на устройство потребуется немного средств, материала и сама конструкция проста. Нужно только вырыть выгребную яму, укрепить ее и возвести надстройку. Пример подобного туалета виден на фото.

Что касается люфт-клозетов, то они имеют герметичную яму, куда и попадают отходы. Сам резервуар может быть разным, отличаться конструкцией и размерами и размещается вдали от конструкции. Утилизация отходов из него довольно простая, как и при выгребной яме. Нужно нанять ассенизаторскую машину, которая откачает все изнутри. Как вариант сделать это самостоятельно. На фото вы увидите этот тип конструкции.

Пудр-клозет — это некая емкость, что находится непосредственно под седалом. Никакой выгребной ямы не нужно, а сам резервуар довольно небольшой. Он тоже по мере наполнения нуждается в очистке. Особенностью является то, что после использования приминаются дополнительные средства утилизации. Речь идет о присыпке нечистот торфом. Такой вариант для дачи можно назвать одним из самых дешевых, только вот сам процесс очищения вызывает неприятности. Пудр-клозет на фото.

Идеальным в плане чистоты, удобстве и создании является химический или биотуалет. Все что потребуется — купить его и установить на свое место. Преимущества таких конструкций в том, что его не нужно чистить. Да и неприятный запах не исходит. Все дело в том, что отходы расщепляются за счет специальных бактерий. Единственный минус — это цена. Но, если вы можете себе это позволить, то лучше остановиться на таком варианте.

А что, если у вас ограниченный бюджет и вы не можете позволить себе подобные «блага цивилизации»? Можете создать туалет своими руками. Идеальный в этом плане — туалет с выгребной ямой. Что касается надстройки, то довольно неплохо смотрится туалет шалаш. Чем он так хорош? Давайте узнаем.

Почему именно туалет шалаш

Для начала хотим пояснить, почему мы рассматриваем дачный туалет типа шалаш. Все дело в том, что такая необычная конструкция имеет некоторые преимущества перед своими традиционными «конкурентами». Давайте увидим положительные стороны:

1. Особенность конструкции в том, что при создании не нужно утруждаться с сооружением крыши, закреплять ее и конструировать таким образом, чтобы она не текла. В нашем случае крышей туалета являются сами боковые стенки. Это четко видно на фото.

2. Вы сможете построить туалет-шалаш своими руками намного быстрее. Все дело в том, что сооружение имеет меньшее количество элементов конструкции.
3. Сами постройки довольно необычные и оригинальные. Можно с уверенностью сказать, что у ваших соседей такого туалета нет. Вы сможете выгодно выделиться.
4. Дверь туалета никак не будет треугольной. Это обычная квадратная дверь, без усеченных углов и прочих заморочек.
5. В зимний период времени у вас не возникнет проблем со скоплением осадков на крыше. Снег будет сходить с туалета, ведь ее скат довольно большой.
6. Размер туалета для дачи может меняться. Чтобы получить нужный результат, вы можете регулировать величину угла вершины образовавшегося треугольника.
7. Материал, который будет использоваться для постройки туалета — это древесина, в основном брусья. Их обработка довольно проста.

Как видите, мы насчитали целых 7 преимуществ, которые обладает туалет шалаш. Они говорят в сторону того, чтобы действительно заняться строительством именно подобной конструкции. Однако, не обошлось и без минусов. Их практически половина:

• все дело во внешнем виде. Он хотя и оригинальный, но не всегда бывает практичным. Конструкция может радикально отличаться от других строений на участке, не вписываясь в ландшафт;
• так как форма треугольная, то полезное пространство с высотой теряется;
• если у вас нет материалов нужной длины (которая довольно немаленькая), то построить туалет на даче будет сложнее.

Вы имеете все данные, чтобы сопоставить все за и против. Это поможет вам решиться, стоит ли строить подобные туалеты на участке. Если да, то давайте рассмотрим чертеж дачного туалета типа шалаш и технологию его создания.

Подбор места для строительства туалета шалаша

Строительство любой постройки начинается с выбора подходящего места. Для туалета это еще важнее. Не зря существуют разные нормы и правила, соблюдение которых не просто формальность, а залог вашего комфортного проживания. Одно из основных правил — создать условия, в которых контакт отходов с грунтовыми водами будет минимальный.

Но, это далеко не все требования, требующие вашего внимания. Давайте рассмотрим полный список критериев, чтобы ваша конструкция была возведена правильно по всем параметрам:

1. Если рядом есть водный участок (река, озеро, колодец), то расстояние, допустимое для строительства туалета — не меньше 30 м. В том случае, когда размещение водоема ниже, чем будущее место для туалета, рекомендуется сменить место дислокации или построить ниже водного источника.
2. При наличии на участке подвала, погреба или других подобных конструкций, нужно выдерживать расстояние в 15 м.
3. Что касается жилых построек, то оптимальным расстоянием считается метраж от 8 м.
4. Если на даче у вас есть домашние животные, то от их «поселений» нужно отступить от 5 м.
5. Огород, клумбы, грядки и другие насаждения, что довольно часто можно встретить на дачном участке, тоже не любят подобного соседства. Минимальное расстояние туалета от них — 1 м.
6. И, наконец, учитывайте направление ветра в вашем регионе. Это важно, чтобы вы не доставляли дискомфорта своим соседям и не слушали жалоб от них. Не рекомендуется строить туалет шалаш близко к забору.

Обратите внимание! Перед тем как начинать строительство туалета, важно выяснить точку нахождения грунтовых вод. Дозволяется сооружать постройку, если уровень вод находится на 2,5 м под землей и более. В противном случае придется заменить выгребную яму септиком, люфт-клозетом или пудр-клозетом.

Если учитывать эти правила и рекомендации, то в экологическом плане построенный конструкция никак не будет влиять на внешнюю среду. Все будут довольны — и вы, и растения, и соседи, и даже домашние животные. Нашли такое подходящее место? Тогда начинаем строительство туалета шалаша.

Этап 1 — делаем выгребную яму и фундамент туалета шалаша

Основа «кабинета для раздумий» — это выгребная яма. Именно она будет принимать на себя основной «удар». От ее размеров зависит и частота очистки. Очистку рекомендуется выполнять не по наполнению ямы до краев, а когда количество нечистот в туалете достигло 70%.

По сути, такую работу сложной не назовешь. Она трудоемкая и требует некоторого количества времени. Вы можете сделать это сами, с использованием лопаты, или же нанять тяжелую технику. Но, для небольшого дачного домика собственных усилий будет достаточно. Рекомендуемые размеры ямы — 2х2х2 м. Сделайте разметку на территории и начинайте рыть землю. Используй рулетку и отвес, контролируйте размеры и ровность ямы.

Когда яма готова, ее стены лучше укрепить. Они и станут нашим фундаментом, на который будет опираться наземный шалаш. Укрепление происходит за счет досок, бетонных колец или кирпича. Доски перед работой нужно пропитать антисептиком.

Совет! При обустройстве дна можете сделать его под наклоном в заднюю часть конструкции. Тогда содержимое будет опускаться по направлению к люку, предназначенному для очищения ямы. Не забывайте и о том, что нужно сделать отверстие для унитаза, вентиляции и выкачки отходов.

Этап 2 — надстройка туалета

С земельных работ мы плавно переходим к процессу строительства самого каркаса. Дачный туалет шалаш чертежи размеры будут предоставлены. Ведь от них зависит половина всего успеха. Сама надстройка может быть нескольких видов: шалаш, избушка, скворечник или домик. В нашем случае — это первый вариант. На фото вы можете увидеть, как именно делается подобная конструкция.

Благодаря чертежам вы не допустите ошибок. Дальше позаботитесь о наличии подходящего материала. Сырьем для постройки будет служит дерево, а именно доски. С ними легко работать, да и они практичные. В работе с ним вам не обойтись без:

• пилы;
• рубанка;
• рулетки и карандаша;
• гвозди и молоток (альтернатива — саморезы и шуруповерт).

Вот пошаговая инструкция создания каркаса сверху:

1. Для защиты фундамента, уложите поверх него гидроизоляционный материал. Рубероид будет в самый раз. Уложите его в 2-3 слоя.
2. Начинайте сборку пола туалета шалаша. В идеале использовать брусья 50х50 мм и доску 40 мм. В нем не забудьте проделать технологическое отверстие в каркасе. Рекомендуемый диаметр 30 см и больше.
3. Теперь можно собрать переднюю и заднюю стенку конструкции. Благодаря этим наглядным чертежам, вы сможете быстро повторить увиденное. А размеры помогут вам в работе. На фото задняя стенка туалета шалаша.

4. Выполняйте создание стенок на отдельной поверхности. Лучше использовать брус, но альтернативой считается доска 50 мм. На фото ниже передняя стенка туалета шалаша.

5. Когда две детали полностью готовы, можете фиксировать их к днищу конструкции.
6. Теперь настало время создавать обрешетку на боковых стенках, которая и будет служить крышей. Если вы планируете монтаж кровельного материала, то обрешеткой может служить необрезная доска 20 мм.

7. По сути, все самое сложное осталось позади. Теперь дело за деталями. Вам осталось выполнить отделку шалаша, а именно — установить дверь, создать конек, оббить стенки вагонкой и постелить кровельный материал. Работа не сложная, но времени немного потребует.

А для защиты вашей деревянной крепости, готовая конструкция обязательно обрабатывается антисептиком. Можете даже купить специальную краску по дереву для наружных работ и сделать туалет шалаш еще красивее.

Совет! Не рекомендуем вам использовать металлические кровельные материалы (такие как профнастил, металлочерепица и т. д.), так как внутри будет невероятно жарко летом. Металл хорошо нагревается и долго держит тепло. А для туалета это очень плохо.

Вот и все. Постройка завершена. Конструкция готова к эксплуатации. Вы можете быть первым, кто использует ее в деле. Посмотрите видео о том, как создать конструкцию своими руками.

Заключение

Процесс создания туалета шалаша на дачном участке — дело несложное. Требуется только выделить на это свое время. Работа настолько проста, что готовую конструкцию можно сделать в течение дня. А если еще и попросить кого-то помощи, то и вовсе можно быстрее управиться. Можете поделиться своими впечатлениями в комментариях. Удалось ли вам сделать туалет шалаш по такой схеме? Попробуйте и узнаете ответ на этот вопрос.

проекты, схемы, чертежи + фото

Не стоит себе отказывать в комфорте даже на даче. Существует огромное количество проектов дачных туалетов, которые под силу воплотить в жизнь каждому человеку. Но для начала нужно определиться с чертежом и уже согласно ему, строить будущее сооружение.

Огромное количество материалов и всевозможных проектов дачных туалетов приводит к тому, что люди просто теряются на фоне всего этого разнообразия. Именно поэтому так важна теоретическая часть. На основе данных этой статьи вы сможете выбрать оптимальный проект для вашей дачи.

К тому же по чертежу можно рассчитать количество необходимых материалов. Плюс, когда вы увидите, как будет выглядеть проект вашего дачного туалета на картинке, то сразу подберёте идеальное место для его возведения.

Типовые проекты дачных туалетов

В основном для создания проекта дачного туалета используют такие типы конструкций:

1. туалетный домик с выгребной ямой,
2. биотуалет,
3. пудр-клозет.

Каждая из этих конструкций имеет свои преимущества. Именно поэтому так важно перед началом строительства определиться с типом.

Дачный туалет с выгребной ямой

В проекте обязательно нужно предусмотреть котлован. Также нужно позаботиться об его обустройстве. Для этого может использоваться пластиковая бочка или кирпичная кладка, усиленная арматурой.

В проекте вы должны предусмотреть нужное количество кирпича и цемента, также не забывайте про арматуру. Созданные вами стены впоследствии покрываются штукатуркой. Именно яма задаёт характер наземной постройки. Обычно это небольшой деревянный домик, созданный из подручных материалов. Он может быть в форме шалаша, миниатюрного дома и даже теремка.

Согласно данному проекту дачного туалета, все отходы будут скапливаться в яме. Для её дальнейшей очистки понадобится ассенизатор. Главным недостатком проекта является неприятный запах. Именно поэтому очень важно ещё на стадии планирования предусмотреть вентиляцию.

Вентиляция может быть, как естественной, так и принудительной. В первом случае в конструкции делается два отверстия снизу и сверху. Их предназначение крайне простое — создавать воздушные возмущения. Таким образом, неприятный запах не будет надолго задерживаться внутри.

Принудительная вентиляция — это простой вентилятор, который выдувает все неприятные запахи из туалета. При его установке нужно подумать об компенсационном отверстии, через которое воздух будет проникать внутрь. Его диаметр должен быть не меньше диаметра вентилятора. Всё это прописывается в проекте.

Важно! Не забывайте про выгребную яму. Она также нуждается в циркуляции воздуха. Для этого устанавливается вентиляционная труба.

Пудр-клозет

При создании данного проекта дачного домика выгребная яма не предусматривается. Все отходы собираются в резервуар под стульчаком. Лучше всего в конструкцию включить две ёмкости разного размера. В меньшей нужно сделать несколько разнокалиберных отверстий и вставить её в большую ёмкость, с боку которой будет круглый выход. В него подключается дренажный шланг.

Через шланг жидкость уходит в землю или дренажную систему. Главную роль в этом проекте дачного туалета играет вместилище для наполнителя. В качестве смеси чаще всего используют торф. Наполнитель помогает сдерживать неприятные запахи. Как только резервуар наполнится, его следует вынести на компостную кучу.

Когда вы будете делать чертёж, в нём важно учесть удобство извлечения контейнера. Есть два возможных варианта решения этой проблемы. В первом из них резервуар изымается при поднятии сиденья. Во втором сзади постройки вырезается небольшая дверца. Она позволяет без особых сложностей изымать заполненную ёмкость.

Биотуалет

Здесь даже строить ничего не нужно. По факту вы покупаете готовый проект дачного туалета. Всё что вам нужно это установить изделие в удобном месте. При этом можно приобрести как готовую конструкцию, так и целую кабинку.

Совет! Готовая конструкция легко устанавливается даже в доме. Всё что нужно сделать — это позаботиться о дренаже.

Душ и туалет под одной крышей

Сейчас большой популярностью пользуются проекты дачного туалета, совмещённого с душем. Это особенно выгодно с точки зрения финансов. К тому же подобный проект позволяет в значительной мере сэкономить свободное пространство на участке.

В проекте туалет с душем будут иметь одну общую стену. Результат — экономия строительных материалов. При этом санузел может работать как на основе резервуара со смесью, так и на базе выгребной ямы.

Как создаётся чертёж

Главная задача чертежа при создании проекта дачного туалета — детализация конструкции. На бумаге чётко указываются размеры, форма и тип постройки. При этом есть ряд нормативов, которые необходимо соблюдать.

Во-первых, расстояние дачного туалета для места водоснабжения не может быть меньше 30 метров. Это нужно указать в проекте. Во-вторых, жилое или хозяйственное строение не должно находиться ближе 15 метров. Конечно же, существуют и исключения в виде того же септика с биологической системой очистки.

Особое значение в чертеже имеют размеры. Вы сами вольны задавать их. Но есть определённые нормативы, которые позволяют с высокой гарантией создать красивое и комфортное в эксплуатации здание.

Высота будущего дачного строения не должна превышать двух с половиной метров. При этом минимальный показатель находится на уровне 2-х метров. Длина постройки от 1,2 до 1,8 м. Ширина в диапазоне от 1 до 1,2 м.

Многие начинающие строители не придают достаточного значения параметрам выгребной ямы. Это недопустимо. Ведь её тоже необходимо включать в чертежи. Расчётная глубина 1,5—2 м, диаметр от 2 до 2,5 м. Если грунтовые воды залегают близко к поверхности, то от котлована придётся отказаться.

Проекты надстроек для дачного туалета

При выборе подходящего проекта дачного туалета особое значение имеет подбор материала. Именно он в наибольшей степени задаёт параметры будущего здания. Существует несколько типичных вариантов, о которых и пойдёт речь дальше.

Туалет из кирпича

Преимущества данного материала можно перечислять до бесконечности. Он устойчив к атмосферным влияниям, одинаково хорошо сохраняет тепло и прохладу, является экологически чистым. Мало того, он позволяет придать строению любую форму.

Основой данного проекта является фундамент. Без него создание дачного туалета из кирпича просто невозможно. Отдельно нужно упомянуть качество кладки. Это настоящее искусство класть кирпич на века. Сверху строение накрывается крышей, материалом, для которой в большинстве случаев служит шифер.

На картинке вы видите пример смежного проекта. В одной конструкции совмещаются туалет и душ. Это не только практично, но и позволяет сильно сэкономить на стоимости строительных материалов.

Деревянный туалет

Проект деревянного дачного туалета — это классика. Его постройка занимает минимум времени, но чтобы сооружение служило вам верой и правдой, необходимо в процессе работы чётко следовать намеченному плану.

На картинке представлен один из самых популярных среди дачников вариант — теремок. Как видите, он обладает небольшим внутренним пространством и малыми габаритами. Это позволяет установить его где угодно. Также стоит отметить эстетичный внешний вид.

Туалет из металла

Этот вариант проекта придётся по душе тем, кто хочет сэкономить время и деньги. При постройке можно использовать листы металла, оставшиеся от постройки дома. Единственное, о чём нужно позаботиться — это внутренняя обшивка. Конечно, без неё можно обойтись, но зимой в таком сооружении будет находиться весьма проблематично.

Главный плюс проекта — отсутствие необходимости в каких-либо знаниях. Построить такой дачный туалет способен практически каждый. Это самый малозатратный вариант, какой только можно представить. Единственное, чему нужно уделить внимание — это стульчаку. Его лучше всего сделать из дерева, чтобы было удобно сидеть.

Виды деревянных кабинок

Именно деревянные кабинки пользуются наибольшей популярностью среди дачников. Объясняется это довольно просто. Брус стоит недорого, но обеспечивает хорошую теплоизоляцию и имеет приятный внешний вид. При строительстве чаще всего используют такие проекты:

1. Шалаш — это оптимальное сочетание прочности и эстетичного вида. Неважно ветер на улице или дождь. Эта конструкция стойко выдерживает любые погодные невзгоды. Главный минус — неудобство. Он занимает много территории, при этом внутри каждый шаг сопровождается ударом головой о потолок.
2. Скворечник или теремок. Данный проект уже был упомянут ранее, но есть ещё несколько важных фактов, которые нужно о нём знать. Это один из самых простых проектов дачного туалета. На него уходит минимум материалов. Главные минусы — плохо держит тепло и легко продувается. Подходит только для летнего использования.

3. Домик — эта конструкция традиционно теплее и прочнее скворечника. Для создания такого проекта дачного туалета необходим минимум материалов. Уникальная форма позволяет сделать художественную отделку.

4. Избушка — самый сложный проект дачного туалета. Он требует много материалов и труда, но в то же время обладает невероятной прочностью и выдерживает любые климатические невзгоды. Отдельно нужно отметить удобство в эксплуатации.


Итоги

Как видите, всевозможных проектов дачных туалетов существует множество. При строительстве вы сами выбираете материал, тип постройки и внутреннее устройство. Любой из вышеперечисленных вариантов имеет свои недостатки и достоинства. Поэтому очень важно взвесить все плюсы и минусы каждого проекта и сделать выбор в пользу оптимального.

Детальный чертеж туалета с размерами. Туалет на даче своими руками чертежи габариты теремока

Для подключения сантехники к водопроводной сети применяется гибкая водопроводная труба. Он востребован при подключении смесителей, душевых, унитазов и других точек водозабора и значительно упрощает процесс установки. Гибкий шланг также используется при установке газового оборудования. От аналогичных устройств для воды он отличается технологией изготовления и особыми требованиями безопасности.

Характеристики и типы

Гибкий шланг для подключения водопровода — это шланг разной длины из нетоксичного синтетического каучука. Благодаря эластичности и мягкости материала он легко занимает нужное положение и допускает установку в труднодоступных местах. Для защиты гибкого шланга разработан верхний армирующий слой в виде тесьмы, которая изготовлена ​​из следующих материалов:

• Алюминий. Такие модели выдерживают не более +80 ° C и сохраняют работоспособность 3 года.При повышенной влажности алюминиевая оплетка подвержена ржавчине.
• Из нержавеющей стали. Благодаря этому армирующему слою срок службы гибкого водяного шланга составляет не менее 10 лет, а максимальная температура транспортируемой среды +95 ° C.
• Нейлон. Из этой оплетки делают армированные модели, выдерживающие температуру до +110 ° C и рассчитанные на интенсивную эксплуатацию в течение 15 лет.

В качестве крепежа используются пары гайка-гайка и гайка-муфта, изготовленные из латуни или нержавеющей стали.Устройства с разной допустимой температурой различаются цветом тесьмы. Синие используются для подключения к трубопроводу холодной воды, а красные — к горячей.

Выбирая подводку для воды, нужно обращать внимание на ее эластичность, надежность застежек и предназначение. Также обязательно наличие сертификата, исключающего выброс токсичных компонентов резиной при эксплуатации.

Особенности газовых подключений

При подключении газовых плит, колонок и другого оборудования также используются гибкие шланги.В отличие от водных моделей, они желтого цвета и не проходят экологических испытаний. Для фиксации используется торцевая стальная или алюминиевая арматура. Различают следующие типы устройств для подключения газовых приборов:

• Шланги ПВХ, армированные полиэфирной нитью;
• из синтетического каучука с оплеткой из нержавеющей стали;
Сильфон
• выполнен в виде гофрированной трубы из нержавеющей стали.

Холдинг «Сантехкомплект» предлагает инженерное оборудование, арматуру, сантехнику и аксессуары для ее подключения к коммуникациям.В ассортименте представлены изделия и материалы известных зарубежных и отечественных производителей. При оптовых закупках действуют скидки, а качество продукции подтверждается сертификатами установленного образца. Для информационной поддержки и помощи каждому клиенту закреплен персональный менеджер. Возможность организовать доставку по Москве и в другие регионы РФ позволяет быстро получить купленный товар без лишних хлопот.

Дренаж — это ирригационно-дренажная мера для удаления излишков грунтовых вод.

Если вода длительное время не уходит с территории участка, почва оплеивается, если кусты и деревья быстро пропадают (замачиваются), необходимо срочно принять меры и осушить участок.

Причины заболачивания

Есть несколько причин заболачивания:

• глинистая тяжелая структура почвы с плохой водопроницаемостью;
• водоупор в виде серо-зеленой и красно-коричневой глин расположен близко к поверхности;
• высокий уровень грунтовых вод;
• техногенные факторы (строительство дорог, трубопроводов, различных объектов), препятствующие естественному дренажу;
• нарушение водного баланса при строительстве оросительных систем;
• Ландшафтный участок расположен в низине, овраге, котловине.В этом случае важную роль играют осадки и приток воды с возвышенностей.

Чем грозит избыток влаги в почве

Последствия этого явления вы можете увидеть сами — погибают деревья и кустарники. Почему это происходит?

• уменьшается содержание кислорода в почве и увеличивается содержание углекислого газа, что приводит к нарушению процессов воздухообмена, водного режима и режима питания в почве;
• Происходит кислородное голодание корнеобразовательного слоя, что приводит к гибели корней растений;
• Поступление в растения макро и микроэлементов (азота, фосфора, калия и др.)) нарушается, так как избыток воды вымывает подвижные формы элементов из почвы, и они становятся недоступными для усвоения;
• происходит интенсивное расщепление белков и, соответственно, активизируются процессы гниения.

Растения могут сказать вам, какой уровень грунтовых вод составляет

Внимательно изучите флору вашего участка. Населяющие его виды подскажут, на какой глубине расположены слои грунтовых вод:

• верхняя вода — в этом месте лучше всего выкопать водоем;
• на глубине до 0.5 м — бархатцы, полевые хвощи, растут сорта осоки — игристая, падуб, лисица, тростник Лангсдорф;
• на глубине от 0,5 м до 1 м — таволга, канареечник;
• от 1 м до 1,5 м — благоприятные условия для овсяницы луговой, мятлика, мышиного гороха, рядков;
• от 1,5 м — пырей, клевер, полынь, подорожник.

Что важно знать при планировании дренажа участка

Каждая группа растений имеет свои потребности во влаге:

• при глубине залегания грунтовых вод от 0.5 на 1 м, овощи и однолетние цветы могут расти на высоких грядках; №
• глубина водного слоя до 1,5 м. Хорошо переносит овощи, злаки, однолетние и многолетние растения (цветы), декоративные и плодово-ягодные кустарники, деревья на карликовом подвое;
• если грунтовые воды находятся на глубине более 2 м, можно выращивать фруктовые деревья;
• Оптимальная глубина залегания грунтовых вод для сельского хозяйства от 3,5 м.

Нужен ли дренаж участка

Запишите свои наблюдения хотя бы на время.Вы сами понимаете, сколько нужно дренажа.

Может быть, имеет смысл просто перенаправить талую и осадочную воду по обходному каналу, вместо того, чтобы пропускать их через ваш участок?

Может, стоит спроектировать и оборудовать ливневую канализацию и улучшить состав почвы и этого будет достаточно?

Или стоит делать дренаж только для плодовых и декоративных деревьев?

Точный ответ вам даст специалист, которому мы настоятельно рекомендуем позвонить.Но после прочтения этой статьи вы получите некоторое представление об этой проблеме.

По окончании технологических и производственных задач по устройству канализационной системы в многоквартирном доме, производственном здании, а также в частном домовладении требуется испытание задействованной системы методом принудительного разлива. Эта задача была применена для выявления возможных дефектов или неправильной установки всей задействованной канализационной части, и протокол испытаний внутренней канализационной системы и желобов будет вещественным доказательством приемки объекта.

Визуальный осмотр должен сопровождаться внесением в акт испытаний систем внутренней канализации и водостоков по СНИП, который в настоящее время представлен действующими правилами приложения серии «Д», что соответствует СП 73.13330.2012 «Внутренние санитарно-технические системы здания», недавно была применена новая обновленная рабочая редакция СНиП 3.05.01-85.

Не каждый загородный дом оборудован современной ванной, которая подключена к септику.Чаще всего туалет с выгребной ямой располагается в углу участка, вдали от дома и колодца. Однако даже в этом случае его можно сделать комфортным и симпатичным, идеально вписавшимся в общий дизайн сайта.

Дачный туалет стандартный проект

Особенности проекта

Проект туалета на даче — выгребная яма с деревянным домиком над ней. Правда, в последнее время вместо помойки дачники все чаще используют биотуалеты.

В частности, торфяные туалеты, перерабатывающие отходы в удобрения, являются отличной альтернативой выгребной яме. Цена их колеблется в пределах 50-500 долларов.

Однако, в любом случае, будку нужно строить. Чаще всего его делают прямоугольной формы, из дерева. Для его каркаса используется обрезная доска, например, 100х50 мм, унитаз устанавливается на цоколе из бруса 150х150 мм.

Совет!
В регионах с холодным климатом унитаз можно изолировать пенопластом толщиной 50–150 мм.

Самый простой способ сделать крышу — сделать односкатную крышу с обратным уклоном. Для его покрытия подойдет любой рубероид, например, шифер, профнастил или мягкая черепица.

Высота унитаза, как правило, два метра и более, ширина не менее 120 см. Точные размеры содержат чертежи дачного туалета.

Торцевая стенка будки имеет прямоугольную форму. Его сборка осуществляется из этой же доски на шурупах или гвоздях, в соответствии с чертежом.Поскольку крыша скатная, боковые стенки имеют трапециевидную форму.

В одной из стен необходимо сделать окно, которое будет обеспечивать естественное освещение помещения и вентиляцию. Передняя стена содержит дверной проем. Стенки унитазов собираются индивидуально и затем крепятся к основанию.

Полозья из бруса соединяются шпильками или гвоздями. Для увеличения жесткости конструкции в нижних полозьях необходимо проделать пазы шириной 150 мм и глубиной 50 мм.

Примечание!
Перед укладкой балок их необходимо обработать антисептиком.
Эта процедура защитит основу от гниения.

Нижний этаж выполнен из досок 50х100 мм и зашит листами OSB. Перекрытие также можно утеплить поролоном. В задней части пола туалета, если он предназначен для выгребной ямы, необходимо проделать отверстие.

Для изготовления двери можно использовать бруски 50х50 мм, которые соединяются диагоналями для увеличения жесткости.Изнутри дверь следует обшить плитами OSB, а снаружи — доской. Подробная информация по сборке двери содержит чертеж туалета для дачи.

После завершения коробки изготавливается стропильная система крыши. Стропила можно сделать из одинаковых досок 100х50 мм. Шаг стропил должен быть не более 40 см.

Прикрепить стропила можно гвоздями или саморезами.

Материалы (редактировать)

Для постройки туалета по вышеуказанному проекту необходимо подготовить следующие материалы:

Совет!
Если вы купили дачу без постройки, туалет должен быть первым построенным объектом.
После этого можно приступать к постройке самого дома.
Чтобы не тратить на этот процесс годы, стоит обратить внимание на такой вариант, как дачные домики из блок-контейнеров, установка которых занимает минимум времени.

Туалет-хижина проект

Если типовой проект дачного туалета вам не подходит, потому что вы хотите видеть на участке более оригинальное сооружение, которое будет служить внешним украшением, вы можете сделать унитаз в виде избы или вышки.

Особенностью данной конструкции является длинная двускатная крыша. В некоторых случаях такая крыша заводится от самого основания, в результате чего у будки отсутствуют боковые вертикальные стены. Задняя и передняя стенки представляют собой два треугольника.

Основание этой конструкции выполнено из балок, как и у унитаза, описанного выше. После этого собираются стены-треугольники.

Поскольку крыша здания остроконечная, ее высота должна быть выше, чем у стандартного туалета. Обычно это 2300 см.

После установки передней и задней стенок между ними в верхней части закрепляют брус, к которому крепятся доски стропильной системы. После этого кровлю обшивают листами влагостойкой фанеры и укладывают рубероид. Оптимальный вариант в этом случае — мягкая плитка.

Передняя стена, как и в предыдущем случае, должна иметь дверной проем. Сама дверь сделана так же, как описано в предыдущем проекте.

Особенности конструкции туалета

Итак, вы нашли подходящий проект туалета для дачи и разобрались с его особенностями.После этого можно приступать к работе.

Инструкция по устройству выгребного туалета следующая:

• В первую очередь нужно выбрать место для туалета, которое должно находиться на расстоянии не менее 25 м от источника воды … Иногда выполнить это условие невозможно, в данном случае в виде герметичной емкости.
• Тогда нужно своими руками выкопать яму … Она может располагаться строго под будкой или занимать большую площадь.
• Для устройства стен ямы можно использовать автомобильные покрышки… Другой распространенный вариант — установка специального пластикового контейнера, который усилен металлическими ребрами жесткости.
• После установки емкости нужно заснуть и хорошенько утрамбовать землю вокруг нее ..
• Следующим шагом будет установка столбчатого фундамента, который располагается по углам основания каркаса. Фундамент может быть как из блоков, так и из кирпича. Для этого нужно выкопать ямы по размеру блоков на глубину около 30 см и засыпать дно песком толщиной около 10 см, после чего можно укладывать сами блоки.
• После завершения фундамента его необходимо гидроизолировать несколькими слоями рубероида.
• Затем на

Не стоит отказывать себе в комфорте даже на даче. Существует огромное количество проектов дачного туалета, которые может реализовать каждый человек. Но для начала нужно определиться с чертежом и по нему построить будущую конструкцию.

Огромное количество материалов и всевозможных проектов для дачных туалетов приводит к тому, что люди просто теряются на фоне всего этого разнообразия.Вот почему так важна теоретическая часть. Исходя из данных, приведенных в этой статье, вы сможете выбрать лучший проект для своего дачи.

Типовые проекты дачных туалетов

В основном, для создания проекта дачного туалета используются следующие типы конструкций:

1. туалетный домик с выгребной ямой,
2. биотуалет,
3. дамский туалет.

У каждой из этих конструкций есть свои преимущества. Именно поэтому так важно определиться с типом еще до начала строительства.

Дачный туалет с выгребной ямой

В проекте обязательно предусмотреть котлован. Также нужно позаботиться о ее обустройстве. Для этого можно использовать пластиковую бочку или армированную арматурой кирпичную кладку.

В проекте необходимо предусмотреть необходимое количество кирпича и цемента, также не забываем про арматуру. Стены, которые вы создаете, впоследствии покрываются штукатуркой. Именно яма задает характер наземной конструкции.Обычно это небольшой деревянный домик из подручных материалов. Он может быть в виде избы, миниатюрного домика и даже терема.

По этому проекту дачного туалета все отходы будут скапливаться в яме. Для его дальнейшей очистки вам понадобится промыватель. Главный недостаток проекта — неприятный запах. Именно поэтому на этапе планирования очень важно предусмотреть вентиляцию.

Вентиляция может быть естественной или принудительной. В первом случае в конструкции делают два отверстия снизу и сверху.Их назначение предельно простое — создавать возмущения в воздухе. Таким образом, неприятный запах не задержится внутри надолго.

Принудительная вентиляция — это простой вентилятор, который выдувает все неприятные запахи из унитаза. При его установке нужно продумать расширительное отверстие, через которое внутрь будет проникать воздух. Его диаметр не должен быть меньше, чем у вентилятора. Все это написано в проекте.

Важно! Не забывайте про выгребную яму.Еще ей нужна циркуляция воздуха. Для этого устанавливается вентиляционная труба.

Порошковый шкаф

При создании данного проекта загородного дома выгребная яма не предусмотрена. Все отходы собираются в резервуар под сиденьем унитаза. Лучше всего включить в конструкцию две емкости разного размера. В меньшем нужно проделать несколько отверстий разного размера и вставить в большую емкость, сбоку которой будет круглый выход. К нему подключается сливной шланг.

По шлангу жидкость уходит в грунт или дренажную систему. Основную роль в этом проекте дачного туалета играет емкость для наполнителя. Торф чаще всего используют в виде смеси. Наполнитель помогает сдерживать неприятные запахи. Как только резервуар наполнится, его следует вынести в компостную кучу.

При составлении чертежа важно учитывать удобство снятия емкости. Есть два возможных решения этой проблемы.В первом резервуар снимается при поднятии сиденья. Во втором вырезается небольшая дверь в задней части здания. Это позволяет легко вынуть заполненную тару.

Биотуалет

Здесь даже не нужно ничего строить. По сути, вы покупаете готовый проект дачного туалета. Все, что вам нужно сделать, это установить продукт в удобном месте. В этом случае вы можете приобрести как готовую конструкцию, так и целую будку.

Совет! Готовую конструкцию легко установить даже в доме.Все, что вам нужно сделать, это позаботиться о дренаже.

Душ и туалет под одной крышей

В наше время очень популярны проекты дачного туалета, совмещенного с душем. Это особенно выгодно с финансовой точки зрения. К тому же такой проект позволяет существенно сэкономить свободное место на сайте.

В проекте унитаз и душ будут иметь одну общую стену. Результат — экономия строительных материалов. При этом санузел может работать как на основе емкости со смесью, так и на основе выгребной ямы.

Как создается чертеж

Основной задачей чертежа при создании проекта дачного туалета является детализация конструкции. Размер, форма и тип здания четко указаны на бумаге. В то же время существует ряд стандартов, которые необходимо соблюдать.

Во-первых, расстояние от дачного туалета до места водоснабжения не может быть меньше 30 метров. Это необходимо указать в проекте. Во-вторых, жилое или хозяйственное здание не должно быть ближе 15 метров.Конечно, есть исключения в виде того же септика с системой биологической очистки.

Размеры имеют особое значение на чертеже. Вы можете спросить их сами. Но есть определенные стандарты, позволяющие создать красивое и комфортное здание с высокой гарантией.

Высота будущего загородного дома не должна превышать двух с половиной метров. При этом минимальный показатель находится на уровне 2 метра.Длина постройки от 1,2 до 1,8 м. Ширина находится в пределах от 1 до 1,2 м.

Многие начинающие строители не придают достаточного значения параметрам выгребной ямы. Это неприемлемо. Ведь его тоже нужно включить в чертежи. Расчетная глубина 1,5-2 м, диаметр от 2 до 2,5 м. Если грунтовые воды находятся близко к поверхности, то яму придется отказаться.

Проекты надстройки дачного туалета

При выборе подходящего проекта дачного туалета особое значение имеет выбор материала.Именно он в наибольшей степени задает параметры будущей постройки. Есть несколько типовых вариантов, о которых пойдет речь далее.

Кирпич унитаз

Достоинства этого материала можно перечислять бесконечно. Он устойчив к атмосферным воздействиям, одинаково хорошо сохраняет тепло и прохладу, экологически безопасен. Более того, он позволяет придавать конструкции любую форму.

Фундаментом этого проекта является фундамент. Без него создание дачного туалета из кирпича просто невозможно.Отдельно необходимо упомянуть о качестве кладки. Это настоящее искусство кладки кирпичей на века. Сверху конструкция накрывается крышей, материалом для которой в большинстве случаев служит шифер.

На картинке вы видите пример родственного проекта. В одной конструкции совмещены унитаз и душ. Это не только практично, но и позволяет значительно сэкономить на стоимости стройматериалов.

Деревянный унитаз

Проект деревянного дачного туалета — классика.На его возведение уходит минимум времени, но чтобы конструкция служила вам верой и правдой, необходимо в процессе работы четко следовать намеченному плану.

На фото один из самых популярных вариантов у дачников — теремок. Как видите, у него небольшое внутреннее пространство и небольшие габариты. Это позволяет вам установить его где угодно. Также стоит отметить эстетичный внешний вид.

Металлический унитаз

Данная версия проекта понравится тем, кто хочет сэкономить время и деньги.При строительстве можно использовать листы металла, оставшиеся от постройки дома. Единственное, о чем нужно позаботиться, — это внутренняя облицовка. Без него, конечно, можно обойтись, но зимой оказаться в таком строении будет очень проблематично.

Главный плюс проекта — отсутствие необходимости в каких-либо знаниях. Построить такой дачный туалет под силу практически каждому. Это самый дешевый вариант, который только можно вообразить. Единственное, на что нужно обратить внимание, — это сиденье для унитаза.Лучше всего из дерева для комфортного сидения.

Виды деревянных будок

Именно деревянные будки пользуются наибольшей популярностью у дачников. Объяснение довольно простое. Брус стоит недорого, но обеспечивает хорошую теплоизоляцию и имеет приятный внешний вид. При строительстве чаще всего используются следующие проекты:

Outcomes

Как видите, существует множество различных проектов дачных туалетов. При строительстве вы сами выбираете материал, вид постройки и внутреннее обустройство.Любой из вышеперечисленных вариантов имеет свои достоинства и недостатки. Поэтому очень важно взвесить все «за» и «против» каждого проекта и сделать выбор в пользу оптимального.

Туалет на даче вещь незаменимая, со строительством этого важного объекта сталкивается каждый хозяин дачного участка. Обычно эти постройки незаметны, поэтому их стараются спрятать в глубине сада или на заднем дворе участка. Но сделать украшение двора можно — выберите необычный дизайн тапа-теремки.Туалет-теремок напоминает сказочный домик, основным его элементом является сильно покатая крыша, уклоны которой порой доходят до самой земли. Выглядит такая конструкция эффектно, унитаз больше не нужно прятать, наоборот, вполне может стать предметом зависти соседей.

Эта статья будет о том, как построить дачный туалет теремок своими руками, здесь же вы можете найти чертежи и размеры конструкции такого типа.

Особенности теремока

Дачный туалет-теремок выглядит как дом с очень острой и высокой крышей, уклоны которой доходят не менее чем до середины постройки.По фото готовых унитазов можно понять, что внутри дома просторнее, чем в обычном унитазе прямоугольной формы. Это связано с наклонными боковыми стенками и скатами крыши, которые значительно увеличивают внутреннее пространство башни на уровне середины стен, при этом пол имеет такие же размеры, как и в стандартной конструкции.

Получается, что для постройки туалета-теремки места больше не потребуется, зато внутри будет просторно и комфортно.

Есть еще несколько преимуществ такого типа конструкции:

1. Длинные откосы надежно защищают боковые поверхности унитаза-терема от сквозняков и сильных ветров. Башню рекомендуется располагать так, чтобы одна из ее боковых стен была с подветренной стороны.
2. Унитаз просторный, поэтому его легко утеплить любым теплоизоляционным материалом и использовать в зимнее время — в унитазе достаточно места.
3. На сильно наклонной крыше не будет скапливаться снег, там не застаивается вода, что сводит к минимуму вероятность протекания кровли и ее деформации из-за нагрузки.
4. Если украсить туалет-теремок красивыми деталями (кованые навесы, защелки, резное окно), получится настоящий сказочный дом, который, действительно, не стыдно показать соседям и гостям.
5. Унитаз «Теремка» подходит как для установки на обычную выгребную яму, так и для современных систем обработки торфа и химической обработки.

Совет! Еще больше можно увеличить свободное пространство внутри терема, установив вместо привычного для дачи сиденья унитаза и скамейки унитаз.

В конструкции туалета-терема есть недостатки, например, для кровли потребуется большее количество материала, но это недешево. А вот стены туалета можно сделать практически из любого материала, вполне подойдут дерево, остатки кирпича, шлакоблока или пенобетона. Можно даже использовать толстую фанеру — все зависит от возможностей и фантазии мастера.

Очень важно при постройке унитаза такой сложной формы, как теремок, соблюсти все углы и точно измерить размеры, иначе детали впоследствии не сойдутся между собой.

Как построить унитаз-теремок своими руками

Вдохновленный фото готовых теремок, можно приступать к работе. Первым шагом домашнего мастера должен стать выбор схемы постройки и эскиз ее чертежа. Чертеж дачного туалета типа теремок доказывает, что крыша занимает большую часть всей конструкции.

Размеры туалетной комнаты определяются на этапе проектирования. Практика показывает, что теремки со сторонами 140х200 см вполне достаточно для комфортного использования.

Важно! Если на участке недостаточно места, можно уменьшить размер унитаза. Высота постройки также может быть изменена в меньшую сторону, но в этом случае придется сделать дверь полукруглой или треугольной формы.

В самом начале стоит задуматься о наличии окна, а также о такой важной части любого дачного туалета, как вентиляция. Отверстие для вентиляции должно быть как можно выше, чтобы тяга была сильнее, а атмосфера внутри здания была комфортной.В постройках дачного типа вполне возможно совместить вентканал с окном, при этом просто прорезав отверстие в верхней части передней стенки туалета-теремки.

Для всесезонного утепленного туалета «теремка» окно лучше застеклить, а вентиляцию можно вывести трубой прямо на крышу.

Когда все нюансы строительства продуманы, можно приступать непосредственно к работе над унитазом.

Создание фундамента под унитаз

Обычно туалет в загородном доме строят все-таки из дерева.Дерево доступно, оно дешевле каменных материалов, с ним легко работать даже в одиночку. Вес деревянной теремки унитаза будет невелик, поэтому ее можно поставить на легкий фундамент.

Подходит два типа фундамента: ленточный и столбчатый. Для создания ленточного фундамента под унитаз выкапывается траншея глубиной примерно 25-30 см, ширина около 20 см. Внутрь ямы засыпается битый кирпич, брусчатка, щебень, строительный мусор, выкладывается арматура, потом все это заливается бетоном на цементной основе.Когда фундамент затвердеет, можно приступать к постройке самого туалета.

Столбчатый фундамент состоит из четырех столбов размером 25х25 см, расположенных по углам будущего туалета. Глубина ямок для столбов тоже небольшая — около 30 см. Вы можете выложить столбы из кирпича или шлакоблока или залить бетоном, предварительно установив внутри ям металлическую арматуру.

Внимание! Металлические стержни арматуры обязательно должны выступать из фундамента, ведь именно к ним будет крепиться каркас унитаза.

Внутри промерзшего фундамента вырывается выгребная яма или углубление для установки очистителя химических отходов. Стены обыкновенной выгребной ямы можно выложить кирпичом, шлакоблоками или резиновыми покрышками. Дно следует засыпать щебнем и песком для улучшения дренажа и увеличения впитываемости.

Конструкция каркаса унитаза теремка

Каркас унитаза монтируется на ровной поверхности, недалеко от готового фундамента. В качестве материала используется брус, лучше брать хвойную древесину, она лучше переносит атмосферные воздействия и перепады температур.

Каркас унитаза собран из бруса, сечением 11х11 см. Длина балок соответствует ширине унитазной теремки и равна 140 см. Балки выкладываются параллельно друг другу по коротким сторонам фундамента. Подвал туалета предварительно изолируют из дерева двумя слоями рубероида.

Теперь на готовый каркас набиваются доски пола. С лицевой стороны половая доска теремки отполирована, а с изнаночной стороны покрыта отработкой автомобильного масла, чтобы дерево не гнило.

По углам унитаза устанавливаются четыре вертикальные стойки из бруса того же сечения. Высота стоек примерно 150 см. Их можно установить строго вертикально или сделать небольшое отклонение наружу от унитаза с целью увеличения площади застройки.

К балкам крепятся стропила, длина их около двух метров. Теперь все детали унитаза скрепляются горизонтальными балками, которые ставятся на торцы опорных стоек.

Внимание! Деревянные части унитаза сначала скрепляются гвоздями, а после проверки всех углов и размеров прочно фиксируются шпильками и гайками, а также металлическими скобами.

Готовый каркас унитаза теперь можно установить и закрепить, соединив его с полом и каркасом.

Заключительные работы

Теперь нужно установить раму для двери туалета. Обычно размеры дверного проема для дачного туалета стандартные — 180х90 см. Ящик собирается из бруса или толстой доски, фиксируется шпильками, отверстия для которых просверливаются наискосок.

Стены туалета обшиваются строганой доской или круглым бревном, свободным пополам.Дерево прибивается гвоздями с откушенными шляпками.

Также набиваются доски на крышу башни, сначала укладываются верхняя и нижняя, затем заполняется пространство между ними. Кровельные доски должны быть длиннее ширины унитаза, в идеале они выступают на 18-20 см за уровень стен.

Крыша унитаза теремки может быть покрыта ондулином, гибкой черепицей или металлическим профилем. Главное, чтобы рубероид не был тяжелым.После этого набиваются торцевые доски, закрывающие бортик кровли, и устанавливается конек.

В верхней части лобовой стены башни вырезано окно. Внутри унитаза устанавливается полочка для сиденья или монтируется унитаз.

Важно! Если вы решили поставить унитаз в башню, необходимо сначала прибить к изнаночной стороне пола деревянные бруски — к ним будет прикреплена тяжелая сантехника.

Осталось прикрутить ручку, петли к вышке, повесить дверь, накрыть построенный унитаз лаком или покрасить краской.

Итоги

Соорудить туалетный теремок своими руками довольно просто; для этого не нужно быть профессиональным строителем и обладать специальными навыками.

Фото готовых теремок вдохновят владельца дачи, остается только определиться с размерами и выбрать место для такой жизненной красоты.

Продумывая обустройство загородного участка, многие стараются сделать и расположить даже неприглядные функциональные и хозяйственные постройки так, чтобы они гармонично вписывались в окружающий ландшафт.

В построении презентабельного и функционального туалета на даче своими руками нет ничего сложного. Достаточно просто иметь базовые строительные навыки и иметь под рукой необходимые материалы.

Варианты оформления дачных туалетов

Планируя построить унитаз на участке на даче своими руками, в первую очередь нужно определиться с типом будущей конструкции.

Условно все уличные уборные можно разделить на два типа: с выгребной ямой и со съемным контейнером.Сооружения первого типа предполагают наличие вырытой в земле ямы. Туалеты второго типа оборудованы специальными контейнерами для сбора мусора, заполненными торфом с опилками или специальным водным раствором.

Унитаз традиционный с выгребной ямой. Это самый дешевый и доступный способ реализовать уличную ванную комнату. Принцип его работы довольно прост: продукты жизнедеятельности попадают в выгребную яму, где жидкая часть частично впитывается в почву и испаряется, а плотный компонент накапливается.Для очистки выгребных ям прибегают к услугам канализационных компаний.

Люфт шкаф. Также оборудована выгребной ямой, но стенки которой полностью герметичны. Опорожнение выгребной ямы в такой системе осуществляется только откачкой, используя сам унитаз как приемную воронку.

Пудреница … Конструкция пьедестала с сиденьем для унитаза. Накопительный бак для сбора сточных вод, размещенный непосредственно под сиденьем унитаза, присыпается слоем торфа, обладающего влагопоглощающими свойствами.Совок с ведром, наполненным опилочно-торфяной смесью, устанавливается рядом с сиденьем унитаза. При каждом посещении туалета в емкость для отходов насыпается порция свежего торфа. После наполнения контейнера его вывозят в компостную кучу. Благодаря мобильности и компактности конструкции его можно устанавливать как внутри жилого дома, так и в отдельно расположенной уличной будке.

Химический туалет. По типу напоминает пудреницу, в отличие от биотуалета обработка и расщепление сточных вод в нем происходит под воздействием химических реагентов.Используя жидкости на основе биобактерий, отходы можно превратить в полезные органические удобрения, используя их в качестве корневых удобрений растений.

Выбор места для строительства

Принципиальное значение при строительстве туалета для дачи своими руками имеет выбор места для его постройки. Это строго регулируется положениями действующих нормативных документов, согласно которым:

• Расстояние от унитаза до колодца, колодца или водоема должно быть не менее 25-30 метров.
• Туалет должен находиться на расстоянии не менее 12 метров от жилого дома.
• Отстойные ямы должны быть надежно изолированы.

• При выборе места следует учитывать рельеф местности и направление ветра.
• При расположении грунтовых вод на участке на глубине до 2 метров можно установить только биотуалет, химический или порошковый туалет.
• В случае попадания подземных вод на глубину 2,5 метра возможно сооружение туалета с выгребной ямой или люфта-туалета.

Соблюдение этих мер предосторожности помогает предотвратить попадание сточных вод в питьевую воду.

Составление схемы — чертеж и размеры

Перед тем, как приступить к строительству уличного туалета, необходимо определиться с размерами будущей конструкции. Первым делом нужно составить схему или рисунок. Форма и дизайн будущего дома ограничены только фантазией и возможностями мастера. Это может быть обычный домик, симпатичный домик или оригинальная избушка.При желании варианты чертежей дачных туалетов можно взять в Интернете на тематических форумах.

Наибольшим спросом пользуется классический дом с выгребной ямой. Самыми оптимальными размерами можно считать:

• Высота от 2 до 2,3 метра;
• Длина 1,5 -1,7 метра;
• Ширина 1-1,2 метра.

Совет: Детальный схематический чертеж с точными размерами позволит правильно рассчитать габариты конструкции и количество необходимых материалов, тем самым предотвратив возможные ошибки и лишние затраты.

Устройство выгребной ямы

На месте установки уличного туалета выкапывается выгребная яма, придавая ему квадратную или круглую форму. Глубина септика не должна превышать 1,5 метра, а диаметр — 2,5 метра. Но как показывает практика, выгребные ямы с круглой формой более функциональны. Они отличаются повышенной прочностью и способны выдерживать большие нагрузки и давления.

Вытягивая отверстие необходимого размера, уплотняем его основание.Вместо утрамбовки дно можно выложить гравийной подушкой. Для обеспечения необходимой герметичности устройства стены котлована выкладываются кирпичной кладкой, либо устанавливаются бетонные кольца.

Кирпичная кладка армируется армированной сеткой или арматурой. Все стыки тщательно заделываются цементным раствором с последующим нанесением гидроизоляционного слоя. Это позволяет защитить урожай от примесей и уберечь грунтовые воды от загрязнения.

Строительство туалета

Проще всего построить туалетный домик из дерева.В качестве опоры будущей конструкции лучше использовать трехметровые деревянные балки, либо металлические или бетонные столбы.

Материалы и инструменты для постройки туалета:

• Балки деревянные сечением 100х100 мм и 50х50 мм;
• Доска обрезная или ДВП для облицовки;
• Доска пола для устройства площади пола;
• Кусок рубероида в 1,5 метра;
• Ножовка по металлу и рубанок;
• Садовая дрель;
• Строительный уровень;
• Саморезы, гвозди, молоток.

По периметру конструкции с помощью садового бура проделайте четыре отверстия глубиной около метра, диаметр которых на 2-3 см больше размера опорных столбов.
Один конец каждой трубы обработан битумной мастикой, предотвращающей гниение и коррозию. Колонны по очереди погружают в ямки, углубляя на 90-100 см и фиксируя их цементным раствором. Когда раствор приобретет достаточную прочность, можно переходить к возведению стен.

Совет: стеллажи для задней части дома делают немного ниже, чтобы обеспечить уклон крыши.На всех этапах монтажа необходимо контролировать вертикальность установки стоек с помощью строительного уровня.

Параллельно опорным стойкам устанавливаются балки для двери. Для придания прочности конструкции по периметру вертикальных стоек верхнюю и нижнюю обвязку делают из балок одинакового размера.

Возведение стен и установка двери

Для обеспечения гидроизоляции между каркасом и столбчатым фундаментом укладывается рубероид, поверх которого из обрезных досок сколачивается площадка-пол.

На высоте около полуметра устанавливаются перпендикулярные штанги, которые будут служить основанием для крепления сиденья унитаза. Отступив на метр от задней стены, на том же уровне делают вторую перемычку для обустройства сиденья. Основание сиденья обшивается листом ДСП или досками. Лобзиком прорезается отверстие в посадочном месте, а все углы зачищаются от заусенцев рубанком. Вы можете использовать толстую пластиковую пленку, чтобы сделать переднюю часть сиденья унитаза водонепроницаемой по внутренней стене.

Готовый каркас остается обшивать листами ДВП или деревянными обрезными досками толщиной 20 мм. Доски можно размещать как горизонтально, так и вертикально, прикрепляя их к каркасу шурупами или гвоздями. При желании стены дома можно утеплить минеральной ватой или листовым пенополистиролом.

На этом этапе работ стоит позаботиться об устройстве вентиляционного окна, которое параллельно будет выполнять роль естественного освещения.
Дверной блок можно купить готовым или соорудить своими руками.Он установлен так, что открывается наружу и обрамлен наличником. Защелки устанавливаются как внутри, так и снаружи унитаза.

Устройство крыши

Кровля может быть изготовлена ​​из любого кровельного материала: оцинкованного железа, черепицы, шифера, поликарбоната или простой обрезной доски. Доски укладывают внахлест, закрепляя кровельными саморезами.

Свет в унитаз можно провести из ближайшего здания, перекинув двухжильный алюминиевый провод и установив патрон с лампочкой мощностью 40-60 Вт.Отличной альтернативой стационарному освещению может стать светодиод, не требующий прокладки кабеля. Светодиода на батарейке, способной осветить небольшую комнату, хватит на весь сезон.

Простой дачный туалет своими руками: видео

dachadizain.ru

Необходимо помнить, что существует достаточное количество различных норм и правил, которые необходимо соблюдать, чтобы разместить шкаф на улице. Главное правило, которого нужно придерживаться, — создать условия, при которых будет осуществляться минимальный контакт сточных вод с грунтовыми водами.

Правила размещения туалета на дачном участке

Прежде чем делать туалет на даче самостоятельно, важно изучить основные критерии, которых следует придерживаться при выборе места для его строительства:

• Требуемое расстояние от ближайшей акватории должно быть не менее 30 метров. Если геолокация водоема ниже по уровню от здания, то сооружение необходимо перенести в другое место или ниже источника воды.
• Расстояние от соседних ям, таких как подвал, погреб и т. Д., Должно быть не менее 15 метров.
• Расстояние от жилых домов и других построек должно быть не менее 8 метров.
• Расстояние от мест поселения или обитания животных — не менее 5 метров;
• Расстояние от насаждений — не менее 1 метра.
• Удаленность от забора прилегающей территории не менее 1 метра.
• При постройке дачного туалета необходимо также учитывать направление ветра, чтобы не беспокоить соседей неприятным запахом.

Будьте осторожны. Перед постройкой туалета необходимо проверить уровень грунтовых вод. Строительство возможно только при их уровне более 2,5 м под землей.

Если построить выгребную яму невозможно, из-за протока грунтовых вод, можно воспользоваться альтернативным вариантом и построить своими руками дачный туалет типа люфта или пудреницы. Альтернативным вариантом может стать биотуалет. В таких сооружениях человеческие отходы не будут соприкасаться с грунтовыми водами.

Требования к размещению построек на дачном участке, в том числе туалетов

Следует обратить внимание на строительство близлежащих колодцев или колодцев, которыми пользуются ваши соседи.

Строгое соблюдение правил соотношения построек на вашей территории и территории ваших соседей позволит вам правильно построить туалет на даче с соблюдением экологических норм.

Варианты исполнения туалета на даче

Дачный туалет можно соорудить самостоятельно.Существует несколько способов строительства, которые напрямую зависят от типа конструкции. Самые популярные варианты дачного туалета:

1. Туалет с выгребной ямой;
2. Люфт-шкаф;
3. Пудровый шкаф;
4. Биотуалеты и химические унитазы.

Это самые распространенные типы дачных туалетов. Дополнительные сведения о каждой версии.

Что касается первого типа, то дачный туалет с выгребной ямой является наиболее распространенным вариантом туалета для дачи и представляет собой элементарную постройку над выгребной ямой.

Что касается типа «люк-клозет», то он имеет в своей конструкции герметичную яму для отходов, которая по своим характеристикам и размерам может отличаться и иметь разные вариации. Для утилизации в туалете типа «Люфт-клозет» используется специальная канализационная машина, шланг которой опускается в выгребную яму через специальный люк, расположенный в задней части дома.

Третий вид «Пудреницы» представляет собой некую емкость под самим седлом, которую необходимо очищать через определенные промежутки времени.После каждого использования туалета необходимо использовать дополнительные средства утилизации, а именно опудривание сточных вод торфом. Это самый дешевый вариант дачного туалета, но процесс чистки может доставить некоторые неприятности.

Лучшим типом туалета для дачи с достаточным хозяйственным обеспечением может быть биотуалет или химический туалет. Особенность использования такого туалета в том, что нет необходимости в частой уборке из-за расщепления отходов специальными бактериями.

Как построить дачный туалет своими руками — нужно выполнить несколько операций в указанной ниже последовательности.

Самый популярный унитаз — с выгребной ямой. Это связано с простотой его эксплуатации. Процесс использования очень прост и заключается в прямом попадании мусора в глубокую яму. Если яма заполнена более чем на 70%, она требует надлежащей очистки.

Организация котлована — процесс не очень сложный и в принципе можно сделать самому.Выкопав яму необходимой глубины (рекомендуемые параметры 2х2 метра и глубина 2 метра) следует приступить к укреплению стен ямы, которые в будущем послужат фундаментом для надземного сооружения. Укрепить яму можно с помощью досок, которые перед этим необходимо обработать специальным антисептиком. Яму можно укрепить бетонными кольцами или кирпичной кладкой.

Дно выгребной ямы желательно делать с наклоном вниз в сторону тыльной стороны туалетного домика, чтобы сточные воды опускались в сторону люка, которым очищается отверстие.

При кладке необходимо соблюдать ее в шахматном порядке, чтобы позаботиться о будущей очистке выгребной ямы. Последние шесть рядов кирпичей выкладываются без зазоров. Если вы занимаетесь строительством люфта клозета, то для организации полной герметизации ямы требуются определенные усилия. Для достижения этой цели на дно получившейся ямы заливается бетонная стяжка. Если вы решили сделать основание из кирпича, то в итоге его все равно заливают бетонным покрытием.

Для заливки бетона делается опалубка, которую можно выполнить при помощи обычных досок или брусков. После полного затвердевания бетона каркас опалубки полностью демонтируется.

Опалубка деревянная

Необходимо помнить о необходимости отверстия под сам унитаз и выполнении отверстий для вентиляции и откачки сточных вод.

Альтернативным вариантом очистки выгребной ямы может быть ее заполнение специальными химикатами или полное заполнение и перенос унитаза в другое место.Такой вариант будет интересен тем, кто не хочет постоянно заниматься очисткой выгребной ямы.

Сегодня существует множество вариантов постройки или покупки уже готовой туалетной кабинки.

Виды кабин

При строительстве дачного туалета существует несколько вариантов его исполнения в зависимости от надземной постройки — кабинки. Основные типы:

• Хижина;
• Скворечник;
• Дом;
• Хижина.

Рассмотрим подробнее.

1. Характеристики конструкций «Шалаш» определяются их конструкционной прочностью. К неудобству можно отнести неудобное размещение внутри постройки из-за нехватки места выбранной формы.
2. Скворечники не тяжелее предыдущего типа кабины по своим установочным свойствам, а также имеют меньшую стоимость с точки зрения количества материала. Единственное отличие состоит в том, что механически эта конструкция менее устойчива и имеет избыточную теплоотдачу.К плюсам можно отнести уникальный дизайн и возможность разместить на крыше резервуар для воды.
3. Вариант «Хаус» намного прочнее и теплее предыдущих конкурентов. В использовании необходимых для реализации материалов он не сильно отличается, а вот декоративное оформление и отделочные работы имеют широкий спектр.
4. Кабины типа «Избушка» требуют повышенного расхода материалов, но при этом очень прочны и устойчивы практически к любым климатическим условиям. В такой будке можно установить умывальник, вешалку, зеркало и все, что угодно.С точки зрения дизайнерских решений он может вписаться практически в любой интерьер.

Деревянная гардеробная своими руками

В зависимости от финансового состояния и трудоспособности вы можете построить будку самостоятельно, что можно сделать по-разному, в зависимости от типа используемого материала. Далее рассматривается процесс возведения деревянного дома типа «Скворечник» с выгребной ямой, армированной кирпичом.

При кладке дома необходимо сделать фундамент, который обычно выходит за пределы выгребной ямы.Сами стены кирпичной конструкции должны быть на 10-15 сантиметров над землей, чтобы на следующем этапе вокруг стен уложить фундамент.

Стены кирпичной выгребной ямы выступают на 10-15 сантиметров над землей.

Часто в дачных участках используются деревянные туалетные кабинки. Прямоугольная форма дома и его конструкция организованы из деревянных брусков 100х100 мм. Дерево предварительно необходимо обработать антисептиком на протяжении многих лет его службы. При отсутствии под рукой антисептика можно использовать разведенный битум в соотношении 1: 1 с водой.

Для соблюдения правильного технологического процесса возведения будки необходимо произвести гидроизоляцию между фундаментом и каркасом деревянной конструкции дома. Добиться этого можно, уложив полосу рубероида.

На рисунке ниже показан пошаговый процесс сборки будки, описанный ниже под самим изображением.

Сборка туалетной кабинки из дерева

1. Укладка фундамента вокруг кирпичных стен.На фундамент укладывают слой полосы рубероида, чтобы изолировать его от воды (гидроизоляция).

   Фундамент под дом с наложенным слоем полосы рубероида

2. Предварительно собранный деревянный каркас устанавливается на фундамент путем прикручивания.
3. Следующая ступень — пол кабины, который должен быть достаточно прочным, чтобы выдержать вес человека. Для этого берется доска толщиной не менее 30 мм и прикручивается к ранее установленному каркасу саморезами.
4. Каркасы лицевой и обратной сторон будки изготовлены из деревянных брусков. Уклон крыши дачного туалета решается установкой рам разной длины. Зад, как правило, по высоте делают ниже переднего.
5. Далее установленные рамы задней и передней сторон усилены путем соединения поперечных брусьев между собой. При этом бруски крепятся в 2-х местах: между рамками примерно посередине высоты и в самом верху.Последние будут использоваться для крепления к ним досок с целью получения крыши. По конструктивным соображениям верхние планки должны выступать за основание: спереди на 30 миллиметров, а сзади — на 16 миллиметров. Не стоит зацикливаться на таких строгих габаритах, допустима небольшая погрешность.
6. Внутри будки устанавливается заранее подготовленная рама тумбы высотой 450 мм. Это наиболее распространенная высота, но вы можете изменить ее по своему усмотрению.
7. Обшивка каркаса дома.На эту роль отлично подойдет фальш-брус, выполняющий функцию имитации сплошной стены из бруса. Это такая имитация соединения брусков с помощью шипованных пазов.
   Фальш-балка — имитация штанги

   На одной стороне штанги имеется шип, который вставляется в паз с противоположной стороны от второй штанги. Это очень удобно. Имитация бруса крепится к самому каркасу гвоздями или закручивающимися шурупами. Чтобы влага не попала в канавку, убедитесь, что она смотрит вниз по всей конструкции, а шип — вверх.Обшивка или OSB — тоже неплохие варианты облицовки. На этом же этапе производится обшивка плинтуса. На верхней доске вырезается отверстие необходимого размера для размещения емкости.

8. Начало кровельного покрытия. На этом этапе к верхним поперечным брускам (перпендикулярно им и параллельно лицевой стороне кабины) крепятся небольшие доски с некоторым расстоянием между собой.

   Козырек также зашивается со стороны дверей и доски крепятся друг к другу по периметру.В конечном итоге следует сформировать верхнюю конструкцию крыши с прямыми углами.

9. Вопрос об окончательной готовности кровли решается наложением на нее шифера или черепицы.

Строя дачный туалет своими руками, не забывайте о его утеплении. Без утеплителя, конечно, можно обойтись, но зимой там будет очень холодно, что доставит вам жуткий дискомфорт при нахождении внутри туалета. Обшивкой из пенопласта можно утеплить дачный туалетный домик.Внутри самого унитаза необходимо установить поперечные планки из дерева для организации самого сиденья унитаза.

При правильном расчете проекта и соблюдении норм стандартизации рекомендуемые габариты кабины следующие:

• Длина — 1-1,5 метра;
• Ширина — метр;
• Высота — 2,10 метра.

Двери кабины

Обычно в унитаз устанавливаются деревянные двери, купленные заранее или сделанные своими руками.Возможна обшивка теми же материалами, какими обшивали каркас. После этого дверцы навешиваются на 2 петли в заранее вырезанные пазы.

Защелку или крючок можно использовать для закрытия дверей снаружи или изнутри. Чтобы дверь не открывалась внутрь и чтобы закрыть щели, устанавливаются наличники.

После получения готовой гардеробной она полностью пропитывается специальными материалами для защиты дерева от влаги и вредителей.Затем все покрывается лаком или краской.

Вполне естественно — для такого здания необходима вентиляция, чтобы убирать запахи, возникающие при эксплуатации. Именно поэтому дачный туалет, а точнее его корпус изначально оборудуют отверстием, в которое затем вставляется пластиковая труба диаметром 100 мм и более.

Схема вентиляции в дачном шкафу

Пропустив трубу в выгребную яму на глубину более 20 см, ее противоположный конец выносят по задней стене на высоту более 20 сантиметров над уровнем крыши.Для улучшения вытяжки используется специальное приспособление — дефлектор.

Организация освещения

Зажигать ли унитаз — зависит от времени вашего пребывания за городом. Для экономии света унитаз можно оформить с небольшим окошком; в качестве альтернативы можно использовать светодиодные фонари или фонари с батарейным питанием.

Организация инженерного блока

Для удобства пользования иногда на дачах используют совмещение унитаза, душа и сарая одновременно. Получение конструкции в одном блоке занимает меньше места и экономически выгодно с точки зрения утилизации отходов.Если проживание на даче происходит в летний период, это идеальный вариант.

Объединение по заказу склад-душ-раздевалка-туалет в простонародье называется «Чебурашка». Выполнение аналогично конструкции кабины с опорными стойками и деревянными блоками, но отличается по размерам. При правильном монтаже и расположении обеспечивается компактность и целесообразность конструкции в дальнейшем процессе ее эксплуатации.

Как вы уже поняли, построить дачный туалет своими руками не так уж и сложно, так как этот процесс не предполагает каких-либо тяжелых технических операций.Дизайн кабины зависит только от ваших возможностей и фантазии. Главное помнить, что решающим фактором успешного строительства дачного туалета является его простота использования и правильное расположение.

Чертежи

Если вы решили создать свою уникальную конструкцию дачного шкафа, то вам непременно потребуется самостоятельная разработка проекта и чертеж именно вашей конструкции, чтобы четко знать, в какой последовательности выполнять все работы, объем требуемые материалы и их размеры.

Но, если вам это не нужно, или вы хотите взять за основу какое-то готовое решение, то вам вполне могут подойти типовые чертежи с нанесенными точными размерами для строительства дачных туалетов, которые мы вам предоставляем ниже. Все изображения имеют функцию увеличения щелчком, поэтому вы можете просматривать их в полном размере, а также загружать их на свой компьютер, чтобы сделать просмотр более удобным.

Чертежи туалета типа «Скворечник»

дачники.жизнь

Итак, для начала нужно сделать фундамент размером 140х200см, глубиной и шириной 25х25см, подвал — 20см (фото 1, 2).Как видите, мы засыпали фундамент битвой из кирпича и щебня (который был под рукой), залили строительным раствором марки 200 и оставили затвердеть. Затем в фундаменте вырыли яму глубиной 80 см. Затем стали выкладывать фундамент толщиной в один кирпич. Яма также была засыпана изнутри четвертью кирпича, а дно осталось песчаным.

фото 1. Заливка фундамента

фото 2. Отстойник

Проходим в сам туалет.

Первое, что мы сделали, это подготовили древесину. По структуре, плотности, качеству и ровности ствола больше всего понравилась ель. Взяли еловый кругляк, окоряли и отшлифовали (фото 3 и 4).

фото 3. Правильно

фото 4. Шлифовка

Можно приступать к каркасу для нашего дома. Вырезаем две балки 11х11см длиной 140см (фото 5). Один выкладываем по переднему краю фундамента, второй на фундамент на расстоянии 112 см от первого.Исправлять пока нет необходимости.

фото 5. Вырезаем балки

Готовим пол из балок 11 × 11 см, длиной 140 см. Сбиваем пол шириной 65см (фото 6). После этого тщательно шлифуем получившуюся поверхность (фото 7). Оборотную сторону мы обработали автомобильной отработкой.

фото 6. Сбиваем брусья

фото 7. Шлифовка пола

Ставим на яму, но не скрепляем, чтобы подогнать в случае нестыковок.Пол готов, далее собираем каркас. Мы сделали это на земле, а затем подняли и поместили их на переднюю и заднюю штанги. Нарезаем бруски по размеру. Размеры указаны на чертежах (фото 8 и 9). 4 стойки по 150см, 4 стропила по 200см и балка 130см. На земле по чертежу раскладываем бруски и только после проверки и примерки врезаем в них уголки и скрепляем между собой гвоздями. Нижнюю часть получившегося каркаса вырежьте в одной плоскости, чтобы она плотно прилегала к полу унитаза.Лучше представить себе поможет дачный туалет, чертежи ниже.

фото 8. Чертеж лицевой стороны дачного уличного туалета

Фото 9. Чертеж бокового дачного уличного туалета

На переднюю и заднюю балки, лежащие на фундаменте, надеваем две рамы, переднюю и заднюю, и скрепляем их гвоздями. Все описанные крепления временные, позже вся конструкция будет усилена скобами и шпильками.Соединяем их сверху бегом.

Проверив все размеры, можно крепить каркас к полу. Для этого использовали скобы (фото 10). Их делали из проволоки диаметром 6 мм. Пол и переднюю балку зашиваем гвоздями 200мм.

Фото 10. Крепление пола кронштейном

Вставляем дверную коробку в переднюю коробку и закрепляем вверху и внизу. Ящик изготовлен из бруса 5х10см. Вставляем дверь стандартного размера 190х80см и помещаем коробку под дверь (фото 11).

Фото 11. Дверь

Далее крепко закрепили стыки. Для всех крепежных элементов использовались резьбовые шпильки, шайбы и гайки. Просверливаем отверстия наискосок через стойку и стропило и закручиваем шпилькой (фото 12). Важный! Просверлите неглубокие отверстия сверлом большего диаметра, чтобы спрятать гайки. Итак, делаем все четыре сустава.

Фото 12. Закрепление шва шпилькой

Дверную коробку можно закрепить саморезом, но мы также использовали шпильки (фото 13, 14).Подвесная сторона дверной коробки будет подвергаться большей нагрузке, поэтому мы зафиксировали ее более надежно.

фото 13. Крепление дверной коробки шпилькой

фото 14. Крепление дверной коробки шпилькой

Все прикручено и теперь переходим к обшивке. Как я уже говорил ранее, мы подготовили и отшлифовали кругляк. Теперь нужно его распустить по ходу. Для этого мы использовали цепную пилу (фото 15).

Прошиваем сначала бока, потом перед и изнанку, при этом боковые планки (блок-хаус) должны выступать с каждой стороны примерно на 12 см (фото 16).Чтобы закрепить шляпку ногтей, откусите.

фото 16. Прибиваем сруб

Переходим на крышу, а точнее к ящику. Сначала прибиваем доску на стропила (фото 17). Сначала прибиваем верхнюю доску, затем нижнюю и только потом, равномерно распределяя доски между ними, скрепляем остальные. Мы делаем это с обеих сторон. Доска должна выступать спереди и сзади на 18-20 см.

фото 17. Наполняем обрешетку

Крышу нашего дачного туалета закрываем рубероидом , мы использовали ондулин (фото 18).Далее обрезаем доску обшивки по краю кровли и делаем пелену (конец и низ обшивки обшиваем обрезной доской).

фото 18. Крепление ондулина

С внутренней стороны на боковые стенки прикрепляем диагональные подкосы (фото 19). Прикручиваем направляющие к стенам саморезами, на которые крепим доску полки-сиденья. Размеры указаны на чертеже (фото 20). После того, как полка будет готова, лобзиком вырезаем в ней отверстие (фото 21).

Фото 19. Раскосы

Фото 20. Чертеж сиденья дачного туалета

фото 21. Полка

Для красоты и освещения над дверью можно вырезать окно (фото 22). Наша оказалась размером 30х30см. Шторы, ручка и засов также могут служить декоративным элементом деревянного унитаза (фото 23, 24).

фото 22. Окно

фото 23. Фата

фото 24.Ручка и болт

Перед тем, как вскрыть лаком, всю конструкцию необходимо слегка зажать, чтобы удалить заусенцы, грязь и следы от молотка. Мы использовали яхтный лак, но главное, чтобы он был для наружных работ. Чудо-башня готова! .. (фото 25, 26, 27, 28).

фото 25. Умывальник готов

фото 26. Унитаз, вид сбоку

фото 27. Вид туалета сзади

фото 28. Санузел готов

чертежей, место, утепление, вентиляция, освещение Кака построить туалет на даче своими руками

Все мы любим комфорт в повседневной жизни, но редко, когда мы получаем его именно так, без приложения каких-либо усилий.Кто-то оплачивает ремонт дома «специалистам», зачастую выполняя халатную работу, а кто-то предпочитает делать все своими руками, что без должного подхода тоже может привести к проблемам.

При этом любой путь сопряжен со значительными финансовыми затратами, а потому изначально правильно выбранный подход не только сбережет нервы в будущем, но и сэкономит семейный бюджет.

И если на данный момент большинство квартир уже оборудованы всеми необходимыми удобствами, то на дачных участках часто дела обстоят несколько хуже, часто люди, приезжающие из города на дачу, испытывают ряд неудобств, и одни из самых заметных. это отсутствие туалета.

В этой статье я хотел бы рассказать, как можно сделать унитаз на даче своими руками из относительно дешевых материалов. Он углубится в тонкости этого процесса, объяснит все нюансы и сложности, ведь туалет на даче своими руками, фото которого вы увидите в статье, вовсе не роскошь, а необходимость.

Итак, как построить туалет на даче своими руками?

Прежде всего, об этом процессе необходимо знать, что строительство такого сооружения сегодня требует больших затрат, чем раньше, к сожалению, это связано даже не с трендом моды, а с новыми санитарными требованиями, которые строго указывают на необходимость сохранения экологически чистой окружающей среды.

В то же время остро стоит вопрос утилизации скопившихся отходов, ведь необходимость регулярно убирать их из простого туалета на даче может превратить жизнь любого человека в кошмар. Решить эту проблему помогут современные технологии, которые теперь стали намного дешевле и доступнее, что позволяет большинству людей использовать их на своих сайтах.

Наконец, здесь снова вмешивается желание создать максимально комфортные условия для существования, мало кого сейчас устроит небольшая шаткая будка с дырой в полу, что и понятно, ведь такие конструкции нисколько не улучшают дачный отдых. , а тем более портят внешний вид сайта в целом.

В связи с этим становится понятно, что идеальный туалет для дачи должен быть безопасным для окружающей среды, удобным с точки зрения вывоза мусора, комфортным в использовании и красиво вписывающимся в дачный участок.

После определения основной задачи необходимо решить ряд других важных вопросов:

1. Исходя из условий местности, определите, как будут сбрасываться сточные воды, куда они будут сбрасываться и как они будут утилизироваться.

2. Найдите на дачном участке подходящее место для установки унитаза.

3. Сделайте выбор предпочтительного дизайнерского решения — это может быть будка или кабина.

4. Найдите декоративный дизайн, который оптимально сочетал бы сложность конструкции и внешний вид.

5. Определите необходимое по всем затратам.

Все эти вопросы во многом взаимосвязаны, поэтому решать их нужно комплексно, думая, как сделать унитаз на даче своими руками.В то же время при постройке будки можно позволить себе больше свободы, так как от нее зависит только внешний вид и удобство, а основание здесь является самым сложным и дорогим элементом.

Из чего построить унитаз на даче?

В большинстве случаев лучше всего строить унитаз для дачи из дерева, это связано с дешевизной этого материала, к тому же древесина очень проста в обработке, имеет хорошие термостойкие характеристики и при грамотном подход, не причиняет человеку никакого вреда.Правильная обработка может сделать его устойчивым к погодным условиям и непригодным для развития на нем бактерий или насекомых.

Кроме того, легкая деревянная конструкция позволяет сэкономить на фундаменте, что в некоторых случаях может вообще не пригодиться, ведь размер туалета на даче своими руками может быть небольшим, в таком случае его кабина может просто укладывать на железобетонные монолиты или кирпичи.

Чтобы построить простой туалет на даче своими руками, нужно определиться с видами материалов.

Для конструкции каркаса часто используется обыкновенная балка, пол и сиденье унитаза удобно обшивать пазогребневой доской, обрезные или пазогребневые доски подходят для внешней обшивки, обрезные и необрезные доски хорошо подходят для обшивки кровли.

В строительстве обшивки могут быть эффективны плиты из водостойкой фанеры или OSB, которые также можно использовать для создания реек для обрешетки. Хорошим материалом может быть шпунтованная доска, которая при несколько более высокой цене превосходит по своим свойствам большинство других материалов.

Для криволинейных участков оптимально использовать морскую доску для шлюпки, которая, помимо всего прочего, прослужит намного дольше в местах с частыми осадками, однако по сравнению с шпунтовыми досками хуже задерживает порывы ветра.

Все деревянные элементы без исключения нужно обрабатывать сначала от гниения, а затем от сырости. Именно такая последовательность является наиболее правильной, в которой доски прослужат дольше всего.

Те части унитаза, которые будут обращены внутрь (в сторону выгребной ямы и почвы), также необходимо обработать битумной мастикой или горячим битумом.

Какой туалет построить на даче?

Даже если вы решили построить простой унитаз на даче своими руками, нельзя забывать о важности его внешнего вида. Есть несколько типов домиков, в виде домика, шалаша, шалаша, скворечника. В конечном итоге всегда можно поэкспериментировать с формами, сделать что-то совершенно необычное, однако в своей статье я остановлюсь на основных вариантах, не вдаваясь в область сложного дизайна.

Итак, чем отличаются перечисленные типы кабин:

1. При строительстве шалаша нужно понимать, что он прочный, конструктивный, имеет хорошую устойчивость к атмосферным осадкам и ветру, не требует больших материальных затрат, в то же время требует много места и страдает множеством неудобств, в первую очередь от стесненных условий. Если вы попытаетесь сделать его больше, то выгода от экономии материалов будет потеряна. Сама конструкция примитивна, может не подойти некоторым дачным участкам.

2. По сложности конструкции скворечник даже проще шалаша, не требует больших материальных затрат и занимает минимум места. Однако он имеет слабую конструкцию, плохо сохраняет температуру и подвержен сквознякам. Несмотря на недостатки, такая конструкция может быть оптимальной, если предполагается использовать уличный туалет на дачном участке.

3. При постройке домика можно добиться большей термостойкости и прочности, чем скворечник.Также требуется немного земли и материалов, но с ним сложнее установить резервуар для воды. Такой дизайн позволяет использовать самые разные отделки и элементы дизайна.

4. По сложности возведение шалаша превосходит другие типы бытовок, к тому же требует большего расхода материалов. В то же время его граненая форма позволяет создавать очень прочные конструкции, хорошо защищенные от неблагоприятных климатических условий. По функциональности и эргономике это один из лучших вариантов.А возможности дизайна практически безграничны.

Когда тип окончательно выбран, необходимо определить размер унитаза на даче.

Для скворечника с домиком идеальные размеры пола и сиденья для унитаза должны быть не менее 1,2 метра в ширину и 1,5 метра в глубину. В случае хижины и хижины глубину можно оставить на уровне 1,5 метра, а ширину можно принять в районе 0,9 метра.

Важно, чтобы от головы человека, входящего в стены, оставалось расстояние не менее 40 сантиметров.В этом случае оптимальной высотой потолка можно назвать несколько метров. Вообще, когда возникает вопрос, как построить унитаз на даче, важно помнить, что многие его параметры будут зависеть от ваших предпочтений. В связи с этим размер унитаза можно регулировать в зависимости от собственного роста и т. Д.

Практически все типы кабин, перечисленных выше, имеют общий недостаток, а именно, подверженность порывам ветра, если дверь туалета не закрыта. Чтобы с этим бороться, нужно просто установить дверь на петли сарая.Для более прочных конструкций, например, шалаша, можно использовать потайные петли.

Куда поставить унитаз на даче?

Нельзя думать о том, как сделать простой туалет на даче без учета такого важного аспекта, как его расположение, особенно если он предполагает наличие выгребной ямы, строительство которой запрещено, если грунтовые воды расположены на высоте выше 2,5 метра.

Выбор места для строительства должен основываться на ряде факторов, таких как тип почвы, предполагаемый фундамент, удаленность от дома и т. Д.Все эти элементы тесно связаны между собой и требуют серьезного подхода, ведь от этого зависит не только удобство, но и безопасность для вас и окружающей среды.

Существуют строгие санитарные нормы, запрещающие размещение подобных построек на расстоянии ближе 12 метров от ближайшего жилья, а расстояние от источника воды должно быть не менее 20 метров. Кроме того, важно помнить о соседях, которые вряд ли одобрит строительство туалета прямо под своим забором.

Для того, чтобы самому соорудить туалет на дачу, нужно сначала определиться, как далеко вы готовы пройти пешком, в некоторых случаях перенос туалета подальше от дома только положительно влияет на атмосферу дачи, а близость дома к выгребной яме может быть совсем неприятной, например, из-за возможных запахов. При этом расположение унитаза должно быть доступно для входа в машину для сточных вод, ведь максимальная длина его шланга составляет около 7 метров.

Хорошо, если можно установить туалет в неприметном и укромном месте, например, в саду, где деревья загораживают его от общего обзора. Также важно помнить, что размещение унитаза на низком участке может привести к более быстрому наполнению выгребной ямы, из-за того, что большая часть осадков будет попадать прямо в нее. А расположение такой конструкции на высоте может сделать ее уязвимой для сильных порывов ветра.

После того, как место стало окончательно необходимым, необходимо решить, какой тип выгребной ямы для него подходит.

Разновидности выгребных ям для туалета на даче

Чтобы построить туалет на даче поэтапно, важно правильно выбрать вид выгребной ямы. Они различаются в основном степенью проникновения отходов в грунт, делятся на герметичные ямы, а также ямы с фильтрующим дном.

Герметичные ямы дороги из-за более частой необходимости их чистить. Ямы с фильтрующим дном дешевле, но чреваты загрязнением окружающей среды, кроме того, их использование недопустимо с точки зрения санитарных норм.

Существуют разные виды стен для выгребных ям, они могут быть монолитными, кирпичными, пластиковыми, а также состоять из бетонных колец. У каждого варианта есть свои достоинства и недостатки.

Кирпичные выгребные ямы дешевыми не назовешь, однако они достаточно прочные, их можно сделать достаточно глубокими, что снижает потребность в частой чистке, имеют достаточно хорошую герметичность. Возможно создание как герметичного варианта, так и конструкции с фильтрующим дном.

Пластиковые емкости достаточно недорогие, однако из-за своих размеров они потребуют более частой очистки, при создании герметичной конструкции у емкости срезается только верхняя часть, при создании фильтра также срезается нижняя часть. , а дно покрыто фильтрующим слоем.

Конструкции из бетонных колец не могут быть герметичными, так как легко перемещаются по земле, их использование допустимо только в тех местах, где грунтовые воды расположены на значительной глубине. После засыпки ямы кольцами ее дно либо застилают бетонной стяжкой, либо фильтрующим слоем.

Монолитные бетонные выгребные ямы имеют хорошую герметичность, но из-за особенностей их конструкции сделать их слишком глубокими может быть сложно и дорого, и поэтому их придется часто чистить.

Если говорить о выгребных ямах, то можно подумать, что строительство таких сооружений крайне сложно, ниже вы увидите, как можно построить туалет на даче, фото, инструкции, описание процесса.

Туалет на даче своими руками поэтапно с фото

Подходя к вопросу, как сделать унитаз на даче самому основательно, мы возьмем относительно простую и удобную конструкцию, сопроводив его постройку фотографиями, ведь для постройки туалета на даче своими руками чертежи не нужны, без них довольно легко обойтись.

Фундамент будет бетонными столбами, под них делаем ямы 130 миллиметров на 0,8 метра. Вставляем трубы внутрь на максимально возможную глубину (например, старые водопроводные трубы). После этого залейте все раствором, используя рубероид и рукава.

Обвязка будет представлять собой балку 100 на 100, которую мы прикрутим к углам.

Накройте пол и сиденье унитаза рифлеными досками. Сама конструкция сиденья унитаза стандартная, ничего особенного, можно сделать съемным.

Делаем стойки из бруса 50 на 50.

Крыша изготавливается из строганных досок 25 на 120, к ним добавляем плоские оцинкованные листы, загибая их по краям сзади и спереди, с боков закрываем доски оцинкованным профилем.

Для стен и сиденья унитаза берем 9 миллиметров OSB, с внутренней стороны покрываем лаком, чтобы снизить риск попадания осколков, сиденье унитаза также покрывается лаком.

Наружную обрешетку делаем из бруса 25 на 50, подойдет практически любой, сверху кладем сайдинг.

В нижней части по периметру конструкции можно положить обрезки профнастила, это поможет создать желаемый визуальный эффект.

Порог можно отделать цинком.

Для окна в подъезде можно использовать поликарбонат; для создания вентиляции можно допускать небольшие зазоры.

Дверь изготавливается из листа OSB, снизу и сверху накладываются доски 25 на 120, снаружи также кладется доска, оставляется место для сайдинга, можно прикрутить доски к листу OSB простым саморезом. саморезы. Сайдинг также крепится к конструкции небольшими шурупами.

Надеюсь, что описание, как сделать унитаз для дачи своими руками, пошаговое фото этого процесса, вдохновит кого-то на новые подвиги в повышении жизненного комфорта, ведь именно по таким мелочам что вы получите полное удовольствие от летнего отдыха.

Теперь вы знаете, как сделать унитаз на даче, какие это могут быть сложности и что нужно учитывать.

Туалет на даче своими руками. Видео процесса строительства.

Продумывая обустройство загородного участка, многие стараются сделать и расположить даже неприглядные функциональные и хозяйственные постройки так, чтобы они гармонично вписывались в окружающий ландшафт.

В построении презентабельного и функционального туалета на даче своими руками нет ничего сложного.Достаточно просто иметь базовые навыки строительства и иметь под рукой необходимые материалы.

Варианты дизайна дачных туалетов

Планируя построить унитаз на участке на даче своими руками, в первую очередь нужно определиться с типом будущей конструкции.

Условно все уличные уборные можно разделить на два типа: с выгребной ямой и со съемным контейнером. Сооружения первого типа предполагают наличие вырытой в земле ямы.Туалеты второго типа оборудованы специальными контейнерами для сбора мусора, заполненными торфом с опилками или специальным водным раствором.

Унитаз традиционный с выгребной ямой. Это самый дешевый и доступный способ реализовать уличную ванную комнату. Принцип его работы довольно прост: продукты жизнедеятельности попадают в выгребную яму, где жидкая часть частично впитывается в почву и испаряется, а плотный компонент накапливается.Для очистки выгребных ям прибегают к услугам канализационных компаний.

Люфт шкаф. Также оборудована выгребной ямой, но стенки которой полностью герметичны. Опорожнение выгребной ямы в такой системе осуществляется только откачкой, используя сам унитаз как приемную воронку.

Пудреница … Конструкция пьедестала с сиденьем для унитаза. Накопительный бак для сбора сточных вод, размещенный непосредственно под сиденьем унитаза, присыпается слоем торфа, обладающего влагопоглощающими свойствами.Совок с ведром, наполненным опилочно-торфяной смесью, устанавливается рядом с сиденьем унитаза. При каждом посещении туалета в емкость для отходов насыпается порция свежего торфа. После наполнения контейнера его вывозят в компостную кучу. Благодаря мобильности и компактности конструкции его можно устанавливать как внутри жилого дома, так и в отдельно расположенной уличной будке.

Химический туалет. По типу напоминает пудреницу, в отличие от биотуалета обработка и расщепление сточных вод в нем происходит под воздействием химических реагентов.Используя жидкости на основе биобактерий, отходы можно превратить в полезные органические удобрения, используя их в качестве корневых удобрений растений.

Выбор места для постройки

Принципиальное значение при строительстве туалета для дачи своими руками имеет выбор места для его постройки. Это строго регламентируется положениями действующих нормативных документов, согласно которым:

• Расстояние от туалета до колодца, колодца или водоема должно быть не менее 25-30 метров.
• Туалет должен находиться на расстоянии не менее 12 метров от жилого дома.
• Отстойники должны быть надежно изолированы.

• При выборе места следует учитывать рельеф местности и направление ветра.
• При расположении грунтовых вод на участке на глубине до 2 метров можно установить только биотуалет, химический или порошковый туалет.
• При наличии подземных вод на глубине 2,5 метра и более может быть сооружен унитаз с выгребной ямой или люфт-чулан.

Соблюдение этих мер предосторожности помогает предотвратить попадание сточных вод в питьевую воду.

Составление схемы — чертеж и размеры

Перед тем, как приступить к строительству уличного туалета, необходимо определиться с размерами будущей конструкции. Первым делом нужно составить схему или рисунок. Форма и дизайн будущего дома ограничены только фантазией и возможностями мастера. Это может быть обычный домик, симпатичный домик или оригинальная избушка.При желании варианты чертежей дачных туалетов можно взять в Интернете на тематических форумах.

Наибольшим спросом пользуется классический дом с выгребной ямой. Самыми оптимальными размерами можно считать:

• Высота от 2 до 2,3 метра;
• Длина 1,5 -1,7 метра;
• Ширина 1-1,2 метра.

Совет: Детальный схематический чертеж с точными размерами позволит правильно рассчитать габариты конструкции и количество необходимых материалов, тем самым предотвратив возможные ошибки и лишние затраты.

Устройство выгребной ямы

На месте установки уличного туалета выкапывается выгребная яма, придавая ему квадратную или круглую форму. Глубина септика не должна превышать 1,5 метра, а диаметр — 2,5 метра. Но как показывает практика, выгребные ямы с круглой формой более функциональны. Они отличаются повышенной прочностью и способны выдерживать высокие нагрузки и давления.

Совет: для рытья ямы лучше всего использовать лопату с короткой ручкой.С таким инструментом его будет легче развернуть в ограниченном пространстве. Лом или кирка пригодятся при рытье более твердой почвы, такой как галька, тяжелая глина или известняк.

Вытягивая отверстие необходимого размера, уплотняем его основание. Вместо утрамбовки дно можно выложить гравийной подушкой. Для обеспечения необходимой герметичности устройства стены котлована выкладываются кирпичной кладкой, либо устанавливаются бетонные кольца.

Кирпичная кладка армируется армированной сеткой или арматурой.Все стыки тщательно заделываются цементным раствором с последующим нанесением гидроизоляционного слоя. Это позволяет защитить урожай от примесей и уберечь грунтовые воды от загрязнения.

Строительство туалетного домика

Самый простой способ построить туалетный домик — из дерева. В качестве опоры будущей конструкции лучше использовать трехметровые деревянные балки, либо металлические или бетонные столбы.

Материалы и инструмент для постройки туалета:

• Балки деревянные сечением 100х100 мм и 50х50 мм;
• Доска обрезная или ДВП для облицовки;
• Доска пола для устройства площади пола;
• Кусок рубероида в 1.5 метров;
• Ножовка по металлу и рубанок;
• Садовая дрель;
• Строительный уровень;
• Саморезы, гвозди, молоток.

По периметру конструкции с помощью садового бура проделайте четыре отверстия глубиной около метра, диаметр которых на 2-3 см больше размера опорных столбов.
Один конец каждой трубы обработан битумной мастикой, предотвращающей гниение и коррозию. Колонны по очереди погружают в ямки, углубляя на 90-100 см и фиксируя их цементным раствором.Когда раствор приобретет достаточную прочность, можно переходить к возведению стен.

Совет: стойки для задней части дома делают немного ниже, чтобы обеспечить уклон крыши. На всех этапах монтажа необходимо контролировать вертикальность установки стоек с помощью строительного уровня.

Параллельно опорным стойкам устанавливаются балки для двери. Для придания прочности конструкции по периметру вертикальных стоек верхнюю и нижнюю обвязку делают из балок одинакового размера.

Возведение стен и установка двери

Для обеспечения гидроизоляции между каркасом и столбчатым фундаментом прокладывается рубероид, поверх которого из обрезных досок сколачивается площадка-пол.

Важно: Для продления срока службы деревянных элементов дома их следует обработать влагоотталкивающим и антисептическим составом, который можно приобрести в любом строительном магазине.

На высоте около полуметра устанавливаются перпендикулярные штанги, которые будут служить основанием для крепления сиденья унитаза.Отступив на метр от задней стены, на том же уровне делают вторую перемычку для обустройства сиденья. Основание сиденья обшивается листом ДСП или досками. Лобзиком прорезается отверстие в посадочном месте, а все углы зачищаются от заусенцев рубанком. Вы можете использовать толстую пластиковую пленку, чтобы сделать переднюю часть сиденья унитаза водонепроницаемой по внутренней стене.

Готовый каркас остается обшивать листами ДВП или деревянными обрезными досками толщиной 20 мм. Доски можно размещать как горизонтально, так и вертикально, прикрепляя их к каркасу шурупами или гвоздями.При желании стены дома можно утеплить минеральной ватой или листовым пенополистиролом.

На данном этапе работ стоит позаботиться об устройстве вентиляционного окна, которое параллельно будет выполнять роль естественного освещения.
Дверной блок можно купить готовым или соорудить своими руками. Он установлен так, что открывается наружу и обрамлен наличником. Защелки устанавливаются как внутри, так и снаружи унитаза.

Устройство кровли

Кровля может быть изготовлена ​​из любого кровельного материала: оцинкованного железа, черепицы, шифера, поликарбоната или простой обрезной доски.Доски укладывают внахлест, закрепляя кровельными саморезами.

Свет в унитаз можно провести из ближайшего здания, перекинув двухжильный алюминиевый провод и установив патрон с лампочкой 40-60 Вт. Отличной альтернативой стационарному освещению может стать светодиод, не требующий прокладки кабеля. Светодиода на батарейке, способной осветить небольшую комнату, хватит на весь сезон.

Простой дачный туалет своими руками: видео

Строительство туалета своими руками с оригинальным дизайном: фото

Мечта горожанина — купить загородный дом, где можно отдохнуть от шума и суеты.Что ж, теперь вы хозяин, и самая востребованная часть — это туалет. Что, если его там нет?

Но выход есть — соорудить туалет своими руками, используя подручные средства, создав собственный рисунок. Обеспечить комфортные условия проживания своими руками.

Как сделать туалет на даче?

В голове сразу возникает череда вопросов, какой рисунок выбрать, какой дизайн придать, какие материалы пойдут. В этой статье мы рассмотрим основы и правила разработки вашего проекта.

Основные виды киосков

Для начала разберемся, какие типы структур существуют. Самый простой тип, постройка с выгребной ямой.

Но прежде, чем мы начнем, учтем действующие в России санитарные нормы: продумайте метод очистки, правильную гидроизоляцию. Уточняйте требования соседей, чтобы не было конфликтов.

Туалет на даче своими руками можно сделать несколькими способами.

Перечислим типы построек:

• Скворечник — экономичный вариант с скатной крышей на ящике. Летний вариант;
• Хижина представляет собой сложную конструкцию с большим выбором конструкций, сохраняющую тепло в холодную погоду. Требует больших материальных затрат;
• Хижина — простая форма с двускатной крышей, устойчивая к ветру;
• Дом — строительство повышенной прочности, теплый вариант;
• Дабл — комплексное здание со второй секцией;
• Туалет с душем — к основной кабине пристроена дополнительная уборная;
• Биотуалет — можно установить даже внутри дома.Биотуалеты набирают популярность, так как с ними нет особой возни.

Биотуалеты бывают трех типов: торфяные, химические и электрические модели. Этот вариант — первая помощь при ведении строительства.

Тогда можно переходить в капитальный туалет с надежным септиком, прослужившим годами.

С чего начать строительство?

Дачнику нужен гигиеничный, чистый и приятный на вид туалет, соблюдающий экологическую обстановку, нейтрализующий отходы, отвечающий требованиям внешнего дизайна.

Капитальный септик с комплексом резервуаров в земле

Для этого чаще всего делают три бетонных кольца, которые по очереди погружают в землю. Верхние становятся отстойниками, третьи фильтруют сточные воды, которые уходят в землю, не нанося вреда грунтовым водам.

Эти септики содержат анаэробные бактерии, которые перерабатывают отходы и нейтрализуют вредные бактерии.

Перед вами стоят следующие задачи:

• выбрать систему отвода, отвода и отвода сточных вод;
• определиться с местом для туалета и лучше выбирать удаленно из дома;
• решите, какой тип конструкции подходит, в разобранном виде выше;
• выберите дизайн, который можно сделать своими руками;
• выбрать подходящие материалы;
• определить размер туалета на даче;
• рассчитать смету на строительство.

Решайте сами, как будете очищать мусорную яму, если не будете устанавливать септик. Как может подъехать канализационная машина, откачивающая нечистоты.

Решили и ответили на вопросы? Теперь можно приступить к строительству, давайте рассмотрим его шаг за шагом.

Практика: начало строительства

С местом определились, подберем желаемый дизайн. Строители уже разработали некий золотой стандарт размеров — соотношение: 2.2x1x1,4 м.

Посмотрите фото дачного туалета. С формой определились, подготовим необходимый орудие труда:

Примечание!

• перфоратор, заменяемый на лом, для дробления твердого грунта;
• лопата, желательно с короткой ручкой, так удобно копать;
Контейнер для мусора
• , оптимальная вместимость 200 л;

При использовании электроприборов берегите источник тока.

Сделайте чертежи дачного туалета или воспользуйтесь данными на рисунке. Продумайте установку вентиляции, утеплителя. Начнем с мусорной ямы.

Первая очередь карьер

Давайте выкопаем глубокую яму для сточных вод. Стандартная форма — квадрат, глубина не менее 2 м. Укреплять стены необходимо после перекопки, можно использовать железобетонный материал, доски или сделать кладку из камня или кирпича.

Обеспечиваем герметичность дно котлована, засыпаем щебнем или делаем бетонную стяжку.

Если есть риск загрязнения грунтовых вод, мы сделаем стены и днище водонепроницаемыми и заклеим специальным материалом.

Примечание!

Вторая ступень — рама

Яма подготовлена, приступаем к возведению наружного защитного сооружения. Подготовленный каркас необходимо закрепить, лучше сделать деревянным. Сделаем разметку и просверлим отверстия, в которые установим опорные столбы. Они обеспечат долговечность будущей постройке.

Сам фундамент необходим, если вы посещаете дачу круглый год, для долгой службы. Сначала его необходимо углубить, затем по углам уложить кирпичи или блоки, гидроизоляцию обеспечит подкладка рубероида.

Поместите материал между подготовленным каркасом и фундаментом. Сразу приступайте к установке нижнего каркаса, чтобы рубероид не пересыхал от солнечных лучей.

Уложите пол, подготовьте каркас сиденья и прикрепите его.Прибейте переднюю раму к стойкам. Затем сшейте сиденье унитаза, проделайте отверстие.

Теперь обшивают фасад унитаза напрямую, для этого можно выбрать вагонку, профлист, сайдинг и другие материалы. Установите обшивку крыши и положите на нее любую шиферную или металлическую кровлю.

Примечание!

Завершите, повесив дверь на петли, и деревянный унитаз почти готов.

Третий этап — вентиляция

Чтобы неприятные запахи не беспокоили вас, мы разработаем вентиляционную систему в конструкции туалета.Для этого используем пластиковую трубу диаметром 100 мм.

Возьмите жестяные зажимы и протяните их к отверстию, сделанному на крыше здания. Нижний конец трубы нужно завести на 15 см в сточную яму, прорезав в посадочном месте отверстие нужного диаметра.

Сопло дефлектора дополнительно поможет усилить тягу. Соорудить ничего сложного нет, простой унитаз построить может каждый.

Фото туалета своими руками

5 августа 2016 г.
Специализация: мастер по внутренней и внешней отделке (штукатурка, шпатлевка, плитка, гипсокартон, вагонка, ламинат и тд).Кроме того, сантехника, отопление, электрика, обычная облицовка и балконные надстройки. То есть ремонт в квартире или доме производился под ключ со всеми необходимыми видами работ.

По большому счету можно просто предоставить чертежи — как построить туалет на даче своими руками, но я не думаю, что это правильно, так как принцип устройства уборной будет опущен. Дело в том, что каким бы красивым и долговечным ни было архитектурное сооружение сверху, на 90% оно зависит от расположения канализации, которая находится внизу.

Поэтому хочу сосредоточить ваше внимание на комплексе в целом, указать на наиболее частые ошибки и предложить вам посмотреть видео в этой статье.

Четыре основные ошибки, допущенные при строительстве

Теперь хочу обратить ваше внимание на четыре момента, которыми часто пренебрегают, и поскольку лучше всего оборудовать туалет в загородном доме добротно, учтите их при установке и проектировании:

1. Как вы понимаете, уборная по умолчанию является источником неприятных запахов, а также сточных вод, которые могут загрязнять окружающую среду.Несмотря на целый комплекс мер, которые можно использовать для устранения таких последствий (фильтры, вентиляция), существуют определенные требования к удаленности канализации от других объектов. В вашем случае особенно важны три аспекта — это удаленность от источников воды, дороги и соседского забора — обратите внимание на схематический рисунок выше.
2. Второй ошибкой можно назвать пренебрежение основанием, а точнее его прочностью, на которое устанавливается архитектурное сооружение.Вам, наверняка, приходилось наблюдать перекошенные туалеты, в которые страшно зайти! Итак, это как раз следствие данной ошибки.
3. По принципу «чтобы не пропадать» некоторые устанавливают на улице обычные унитазы, а не дачи. … Смыть их практически нечем (емкость с хранимой водой для этого маловата), в результате чего складываются антисанитарные условия.
4. И, наконец, четвертая ошибка — пренебрежение кожухом. — речь идет не о красоте, а о плотности стены, где нет сквозняков. Наличие сквозняков может привести к печальным последствиям для вашего здоровья!

Обустройство дачного туалета

Яма и основание

1 — туалет; 2 — балки; 3 — накопительные баки; 4 — трубы

Пояснение. На верхней схеме показан принцип устройства унитаза c. Но нас в первую очередь интересует расположение балок на котловане под фундамент вышестоящего сооружения.

Итак, к дому можно пристроить туалет и душевую или поставить автономно — в любом случае понадобится накопительный бак для стоков, либо подключение к централизованной канализации.

Подробно объяснять устройство септика не буду, так как это отдельная тема, хотя коснемся ее попутно, яма у нас в любом случае будет. Как и в случае с любой другой тарой, здесь главные требования — вместительность и прочность (чтобы стены не обрушились).

Опять же, если вы не будете бетонировать или использовать кладку, то основное внимание следует уделить плотности почвы, от которой зависит вероятность оползня. Самым прочным можно назвать глинозем, как на фото выше, но, тем не менее, это не гарантирует полной устойчивости балок. Поэтому при установке балок они должны переступать края не менее чем на полметра, а при необходимости, если почва мягкая, на метр и более.

Конечно, оптимальным вариантом здесь будет накопительный резервуар (бетонный или оштукатуренный) с крышкой, который, собственно, и станет основанием для установки унитаза.Здесь уже можно варьировать:

• оставить как выгребную яму;
• или использовать его как первый отстойник для септика, хотя цена его, конечно, выше, чем у обыкновенной ямы.

Самое главное, что крышка одновременно послужит отличным фундаментом для вышестоящего сооружения, а сама емкость устанавливается на подушку из песчано-щебеночного камня, чтобы не было наклона и проседания.

Унитаз деревянный

Еще раз хочу повторить, что я не собираюсь предлагать вам здание определенного размера, так как это не имеет смысла из-за разницы в условиях и потребностях.Но вы поймете, как построить такую ​​же конструкцию с душевой кабиной из кирпича, ведь здесь важен сам принцип, а не материал.

Продолжаем рассматривать тему, как правильно построить туалет и переходим к самому помещению вышестоящего архитектурного сооружения. Допустим, у вас есть яма, и вы кладете на нее просмоленные деревянные балки, а может быть, даже бетонные или металлические профили, что еще лучше.

Сейчас нам важно, чтобы пол не был на одном уровне с землей — приподнимите его хотя бы на 15-20 см — это значительно увеличит его эксплуатационный ресурс, так как снизит вероятность гниения.

Теперь, учитывая геометрические параметры конструкции как емкости, комфортная высота от пола до потолка должна быть около 200 см, а оптимальный периметр — около 140 × 140 см.

Эти цифры рассчитаны практически для всех, но, конечно, вы можете увеличить такие параметры. Делать их меньше я просто не рекомендую, чтобы не создавать ощущения дискомфорта.

Что касается вентиляции, то лучше всего, если в задней части ямы, за унитазом, прорезать вентиляционную трубу ПВХ диаметром 110 мм и высотой 50 см над крышей самого здания.По сути, это может быть любая другая, даже труба из кирпича.

Однако ПВХ не только удобен, но и экономичен. Обратите внимание, если рядом находится жилой дом (ближе 4-5м), то труба, конечно, должна быть выше ее, чтобы запах не проникал в комнату через окна.

Теперь обратим внимание на крышу — обычно она либо двускатная, либо скатная. С технологической точки зрения разницы нет, но с технической точки зрения объем работ увеличивается.

Кроме того, если нет особых претензий к архитектурной индивидуальности, то лучше всего использовать только один пандус — вы не только сэкономите трудозатраты, но и возьмете гораздо меньше материалов.

Старайтесь плотно закрывать — используйте для этого фальш-планки или хотя бы кусочки резины, закрепив их по периметру дверного полотна. Это защитит внутреннюю часть от снега. А если пользоваться таким туалетом зимой, там будет намного теплее.

Заключение

Унитаз из дерева или даже кирпича, несомненно, можно построить своими руками — это довольно просто.Для образца вы можете взять один из чертежей из этой статьи и подставить свои размеры. Если есть интересные предложения, то пишите об этом в комментариях.

5 августа 2016 г.

Если вы хотите выразить благодарность, добавить пояснение или возражение, спросите что-то у автора — добавьте комментарий или скажите спасибо!

главная »Отделочные работы» Дачный туалет своими руками: размеры, чертежи. Как построить туалет на даче своими руками: чертежи, место, утеплитель, вентиляция, освещение Кака построить туалет на даче своими руками

Эко-туалет на дачном участке своими руками — размеры, чертеж, консультации по архитектуре | Сделай сам

В период проживания на дачном участке проблема душа и туалета возникает остро, потому что не хочется терять привычные городские условия, и не всегда в состоянии обеспечить себя на даче из-за отсутствие централизованной канализации.

Значит придется решать проблему самостоятельно.

Небольшое многоцелевое строение, состоящее из душа, умывальника и туалета, можно построить самому или купить готовое. Но только самостоятельная конструкция позволит сделать максимально удобную планировку, создать комнату нужных размеров и оборудовать ее удобной сантехникой. Конструкция, кстати, может выполнять не только утилитарную функцию, но и украшать участок, вписываясь в общий стиль его оформления.

Если вы решили построить его самостоятельно, то рабочий процесс состоит из нескольких этапов.

ДИЗАЙН ДИЗАЙНА

Начать работу стоит с эскиза будущего агрегата, где будет план, фасад и разрез помещения (рис. 1-3). Проект поможет точно привязать здание к местности. Зная габариты помещения, несложно определиться с расстановкой оборудования и рассчитать количество стройматериалов для строительства.Вариант, изображенный на фото (рис. 2), представляет собой одну общую комнату с душем, умывальником и торфяным туалетом. Общая площадь

кв. М.

---

Смотрите также: Красивый туалетный домик своими руками — пошаговые фото и мастер-класс

---

ВЫБОР ТИПА КОНСТРУКТИВНОГО РЕШЕНИЯ ДЛЯ ТУАЛЕТА НА ПЛОЩАДКЕ

В представленном варианте показан сантехнический блок, построенный по каркасной технологии из дерева, утепленный и обшитый сайдингом снаружи.

3 ВЫБЕРИТЕ МЕСТО ДЛЯ СТРОИТЕЛЬСТВА

Для хозблока достаточно ровной площади примерно 4х4 м.И, конечно, лучше найти место для него в глубине сайта.

ПРОЦЕСС СТРОИТЕЛЬСТВА ДОМЕННОГО ТУАЛЕТА

Очистив выбранный участок от корней деревьев и выровняв его, сделайте разметку колышками и шнуром, повторив форму и размеры конструкции на чертеже. Удалите плодородный слой земли на глубину 30 см, насыпьте гравийно-песчаную подушку толщиной 30 см. Его размер должен превышать размер фундамента на 0,2 м (с каждой стороны).

Далее делается опалубка из досок, в нее укладывается арматура толщиной 10 мм и заливается бетон, который необходимо утрамбовать, чтобы не было пустот. После снятия опалубки (через неделю после схватывания бетона) на основание укладывается гидроизоляционный материал и начинается сборка каркаса конструкции.

Использовали деревянные бруски сечением 50 × 50 мм. Такая конструкция легкая, и такого «легкого» фундамента для нее вполне достаточно. Затем каркас залили утеплителем (пенофол толщиной 3-5 мм), снаружи конструкции обшили сайдингом.

Рубероид — металлочерепица (рис. 3) уложен на крышу поверх гидроизоляционного слоя, установлена ​​дверь и окно. И, конечно же, построили небольшую лестницу из двух ступенек. Они были сделаны из паркетной доски толщиной 40 мм и обработаны антисептиком от гниения.

В любую ванную комнату необходим водопровод. В качестве источника воды можно использовать водопровод, колодец или колодец. У нас была система водоснабжения с централизованной фильтрацией воды, поэтому достаточно было подать воду и установить проточный водонагреватель.Конечно, он потребляет больше электроэнергии, чем накопитель, но не требует подачи воды под высоким давлением.

Для водоснабжения использованы металлические трубы. Они гибкие, и вы можете смонтировать их самостоятельно, так как не требуется специального оборудования. Пластиковые трубы прочны и не подвержены коррозии, что позволяет прокладывать их даже в земле.

О ТОРФЯНОМ ТУАЛЕТЕ ПОЖАЛУЙСТА …

На следующем этапе мы подумали о самом туалете. Предпочтительнее торфяной биотуалет.Почему?

Торф, в отличие от химикатов, не наносит вреда окружающей среде. По сути, это естественная система очистки отходов. Финансовая составляющая тоже имела значение. Торф заметно дешевле химии. 50-килограммовые брикеты конского торфа продаются по цене чуть больше 300 рублей, а эффективность такой суммы сопоставима с 3-4 банками химии, которые обойдутся в несколько раз дороже.

Конечно, такая конструкция не так проста, как обычные химические биотуалеты.Для его успешного функционирования необходим вытяжной колпак — фановая труба высотой не менее 2,5-3 м (рис. 4), возвышающаяся на 20-30 см над коньком крыши. Предварительно обработанные стоки можно сливать в выгребную яму. Чистить такой унитаз приходится раз в 3 месяца. Однако в продаже есть множество моделей однотипных унитазов разного типа (и стоимости), рассчитанных на разное количество жителей.

После завершения проектных и инженерных работ помещение обшито стеновыми панелями изнутри (можно использовать вагонку ПВХ), на пол уложен линолеум.После установки душа и раковины санблок был готов к эксплуатации.

Дизайн туалета — Чертежи и размеры Дизайн туалета — Чертежи и размеры

---

Смотрите также: Унитаз своими руками на даче — пошаговое описание конструкции и фото

---

Дачный туалет своими руками — видео

© Автор: В. СТРАШНОВ, архитектор

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

---

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Минимальные размеры и типовые макеты для маленьких ванных комнат

Минимальные размеры и типовые макеты для маленьких ванных комнат

© Эдуардо Соуза (ArchDaily) ShareShare

• Facebook

• Twitter

• Whatsapp

• Почта

Или

https: //www.archdaily.com / 942284 / минимальные размеры и типовые планировки для маленьких ванных комнат

Доступ в ванную комнату — это, прежде всего, фактор достоинства. Каким бы простым ни казался этот факт, по оценкам ВОЗ (Всемирная организация здравоохранения), 2 миллиарда человек во всем мире не имеют доступа к основным средствам санитарии, таким как ванные комнаты или туалеты. Такая неадекватная санитария является причиной 432 000 смертей ежегодно, в основном от диареи, а также является отягчающим фактором для ряда забытых тропических болезней, включая кишечных глистов, шистосомоз и трахому.В 2010 году ООН провозгласила санитарию одним из основных прав наряду с доступом к питьевой воде.

Casa Pavilhão / Andreia Garcia Architectural Affairs + Diogo Aguiar Studio. Изображение © Фернандо Герра | FG + SG

Хотя сегодня ванная комната в основном является частной и зарезервированной, такое расположение не всегда имело место. В римской цивилизации коллективные туалеты также были местом общения и дискуссий. Барбара Пеннер [1], профессор Школы архитектуры Бартлетта, Калифорнийский университет, отмечает, что «не меньше, чем рост общественного здравоохранения, современное изобретение конфиденциальности привело к решительному разрыву с прежним отношением к телу. это ознаменовало большую часть истории человечества.[…] Но рост приватности привел к общей приватизации западных бань, хотя это не произошло равномерно или все сразу. А учитывая, что частный все чаще приравнивался к эксклюзивному , неудивительно, что частные и зачастую очень роскошные ванные комнаты впервые появились в европейских аристократических или буржуазных домах. Вплоть до 1920-х годов, а иногда и намного позже, городская и сельская беднота в основном оставалась жить, как и раньше, с коммунальными удобствами (которые оставались местами общения) и общественными банями, душевыми и бассейнами.Но неприкосновенность частной жизни и связанные с ней заботы о приличиях начали формировать и эти заведения; общественные туалеты были сокращены, а общественные бани были более строго разделены, чтобы обеспечить разделение мужчин и женщин, а с помощью перегородок и кабинок мужчин от других мужчин и женщин от других женщин «. Таким образом, концепция частных ванных комнат внутри зданий не соответствует такими же старыми или естественными, как многие думают

Apartamento na Avenida Gago Coutinho / Atelier 106. Image © do mal o menos

Кроме того, говоря о ванных комнатах, необходимо учитывать важные культурные различия.Сидячий туалет распространен в основном в западном мире. На востоке большинство людей пользуются унитазом для приседаний, который требует от пользователей приседать, а не сидеть. Организация собственной ванной комнаты с туалетом, раковиной (умывальником) и душем, ванной или и тем и другим также не получила широкого распространения в мире. В некоторых странах туалет и ванная разделены на две отдельные комнаты. Наконец, в некоторых культурах, но не в других, использование биде остается популярным.

Casa no Restelo / aspa.Image © do mal o menos

Поскольку это одна из самых маленьких и самых сложных комнат в жилом доме, она содержит сложное оборудование и несколько гидравлических установок, поэтому очень важно тщательно спланировать ванную комнату. Барбара Пеннер идет еще дальше, чтобы указать на ее важность, написав: «Ванная соединяет нашу повседневную домашнюю жизнь с крупномасштабной инфраструктурой водоснабжения, канализации и сточных вод». Несмотря на то, что большинство клиентов и архитекторов осознают важность ванной комнаты, ее часто уменьшают до минимального размера для обслуживания других пространств.Тем не менее, поскольку ванная комната очень важна и используется так часто, необходимо учесть некоторые соображения, чтобы сделать ее удобной, даже если она имеет очень маленькие размеры. Плохо спроектированная ванная комната может быть огромной проблемой, а также требует больших затрат на дальнейшие изменения. Мы уже рассказали, как проектировать доступные и безопасные ванные комнаты для пожилых людей, и даже предсказали, как они могут выглядеть в будущем. На этот раз мы рассмотрим минимальные и идеальные размеры для жилых ванных комнат.

Апартаменты no Largo do Carmo / Aurora Arquitectos.Image © do mal o menos

Если взять обычную организацию ванной комнаты, которая включает в себя туалет, умывальник и душ, то можно спроектировать функциональную ванную комнату, используя всего около 2,4 квадратных метров. Даже когда намеревается спроектировать минималистичную ванную комнату, архитекторы должны иметь в виду, что некоторые меры имеют жизненно важное значение, особенно свободное пространство, которое следует оставить вокруг оборудования. На приведенном ниже рисунке показаны минимально возможные и идеальные размеры, которые следует оставить для надлежащего использования унитазов, умывальников и душевых соответственно.

© Эдуардо Соуза (ArchDaily)

Принимая во внимание эти размеры, можно разработать различные конфигурации, которые должны подходить для всех распространенных сценариев и учитывать не только оборудование, но и расположение окон, дверей, конструкции и даже точки канализации. Возможности разнообразны, но ниже показаны два традиционных плана небольших ванных комнат. Квадратная конфигурация допускает очень минимальные размеры, но ставит под угрозу пространство душа, который заканчивается в углу.В этом случае архитектор с трудом может оставить минимум места, необходимый для душевой кабины с раздвижными дверцами или петлями.

© Эдуардо Соуза (ArchDaily) Апартаменты Omar / INÁ Arquitetura. Image © Nathalie Artaxo

В прямоугольном варианте циркуляционное пространство более ограничено, но душевая зона становится более свободной. Это даже позволяет архитекторам отказаться от использования душевой кабины, сэкономив несколько драгоценных сантиметров и немного денег. Кроме того, его длина обычно лучше соответствует размеру традиционной спальни, что может способствовать созданию более целостного плана.

© Эдуардо Соуза (ArchDaily) AUTOHAUS / Мэтт Файкус Архитектура. Image © Чарльз Дэвис Смит

В обоих случаях можно изменить размещение некоторых элементов, даже дверей. Открывая дверь в ванную, как правило, приятнее видеть умывальник, чем унитаз. Но у каждого архитектора есть свои предпочтения и хитрости, когда дело доходит до решения плана ванной комнаты. Пока принимаются меры предосторожности, возможности разнообразны.

* Цель этой статьи — представить минимальные размеры для крайних случаев, когда имеющихся квадратных метров недостаточно, чтобы с легкостью включить все необходимые услуги.Важно отметить, что есть страны с особыми правилами, которые, конечно, должны строго соблюдаться, особенно в отношении всеобщей доступности. Пожалуйста, ознакомьтесь с некоторыми полезными ссылками:

Notes
[1] Барбара Пеннер, «Мы будем иметь дело со скромными вещами», Places Journal, ноябрь 2012 г. По состоянию на 23 июня 2020 г. https://doi.org/10.22269 / 121113

Dometic 302320081 Унитаз 320 Series стандартной высоты, белый: автомобильный

Dometic 320 — это потрясающее обновление по сравнению с традиционным унитазом для автофургонов! Удлиненная и более глубокая китайская чаша намного удобнее, с тем преимуществом, что вы можете обновить сиденье, если стандартное сиденье не в вашем стиле.Более высокая (18 дюймов) высота чаши намного удобнее, чем унитаз стандартной высоты. Как и все остальные, этот унитаз считается одним из моих десяти лучших улучшений для любого жилого автофургона или кемпингового трейлера!

Унитаз с выступом — это огромное улучшение, как и есть вихревой смыв с полной чашей встроен в эту конструкцию. Результатом такой конструкции является 100% охват, улучшенное очищающее действие внутри самого смыва. Чаша с выступом имеет смысл, с тем же традиционным дизайном, что и у хороших жилых туалетов.

Преимущества входящего в комплект смесителя невозможно недооценить.Несмотря на то, что давление на него оказывается только при использовании педали смыва, возможность чистки пятен по мере необходимости более эффективна и менее грязна, чем при использовании ершика для унитаза большую часть времени! Распылитель поставляется с креплением, чтобы прикрепить его к стене возле унитаза.

Моя установка потребовала модификации линии водоснабжения 1/2 «PEX из-за разницы в точках подключения. Мне пришлось использовать два фитинга 90 ° для смещения. Я использовал один отвод для быстрого подключения Watts P-620 (90 °) и один поворотный фитинг с внутренней резьбой Watts P-635 (90 ° с соединителем 1/2 «FPT) для подключения к унитазу.Я также добавил запорный клапан SeaTech 3539-10 (запорный клапан 1/2 дюйма) на уровне пола под обеими штуцерами, чтобы избежать необходимости перекрывать подачу воды, если мне когда-либо понадобится снова отключить подачу воды. Я всегда использую ‘пластиковые, а не металлические фитинги, чтобы избежать образования холодной ловушки, которая замерзает быстрее, чем пластиковые соединители.

При наличии подходящих соединителей и инструментов установка заняла около 30 минут, включая повторную установку линии подачи воды. Ножовка по металлу , нож (для сглаживания концов PEX после обрезки по размеру), разводной ключ и крестообразная отвертка №2 были инструментами, которые я использовал для этой установки.Также удобно иметь под рукой чистящие средства для мытья пола перед новой установкой, полотенце, чтобы впитать воду, капающую из линии подачи, и большой мешок для мусора, чтобы закрыть снятый унитаз.

ПРИМЕЧАНИЕ ПО ДОСТАВКЕ: Как и другой рецензент, мой первый отправленный UPS товар прибыл сломанным. Amazon немедленно отправил замену в течение ночи и бесплатно предоставил мне этикетку возврата UPS. Это проблема упаковки, которую производитель может решить, так как керамическая чаша недостаточно защищена на дне коробки.Престижность Amazon.com за отличное обслуживание клиентов !!!

Установка перегородки в ванную — одноточечные перегородки

УСТАНОВКА ПЕРЕГОРОДКИ ДЛЯ ВАННОЙ

Вы ремонтируете туалет в офисе или планируете построить новый общественный туалет? Для любой ванной комнаты с более чем одним туалетом вам понадобится установить новые перегородки. Наши перегородки для туалетов обеспечивают уединение для гостей, сотрудников и всех, кто пользуется услугами, и создают гостеприимную атмосферу.

В One Point Partitions с 2007 года мы разрабатываем и поставляем широкий ассортимент туалетных перегородок и перегородок для писсуаров американского производства.Мы обслуживаем клиентов по всей территории Соединенных Штатов, производя качественные туалетные перегородки на одном из крупнейших предприятий страны в соответствии с правилами ADA и OSHA.

УНИВЕРСАЛЬНЫЕ ПЕРЕГОРОДКИ ДЛЯ ВАННОЙ СДЕЛАНО В США

Мы — ваш источник быстрого обслуживания, бесплатной помощи в проектировании и быстрой доставки прочных и привлекательных перегородок для ванных комнат, изготовленных в США гордыми американскими рабочими. Если вам нужна помощь в проектировании вашей реконструкции или нового строительства, мы предлагаем бесплатные консультации по дизайну.Наша команда поможет вам создать целостный образ, чтобы произвести любое впечатление, которое вы хотите произвести. Мы поможем вам выбрать правильные анкеры, стойки, двери и многое другое для полного набора обновленных перегородок для туалетов.

Как ведущий производитель панелей для туалетов, мы составили список советов по установке перегородок для ванных комнат, чтобы ваши продукты выглядели и подходили идеально. Мы уверены, что с небольшими инструкциями вы сможете в кратчайшие сроки установить красивую кабинку и разделители писсуаров.

Первый шаг к безупречной установке — это выбор подходящих материалов для работы.В зависимости от того, в какую ванную комнату направляются ваши перегородки, вы можете выбрать один из пяти различных материалов — каждый со своими преимуществами — в десятках цветовых вариантов.

ПОРОШОК — СТАЛЬ С ПОКРЫТИЕМ

УГЛОВАЯ УСТАНОВКА

УСТАНОВКА ALCOVE

Лучшее качество по минимально возможной цене. Современные металлические перегородки покрываются порошковой краской поверх оцинкованной стали, что обеспечивает устойчивость к коррозии, жирам, кислотам, кислотам и пятнам

Перегородки для ванных комнат с порошковым покрытием — это доступное решение, а выбор из более чем десятка цветов позволяет создать желаемый вид.Мы предлагаем белые и черные покрытия, а также цвета с интересными визуальными узорами, такими как перцовая пыль и песчаный пляж. Имея широкий выбор, вы сможете придать своим туалетам желаемый вид.

Инструкции по монтажу стали с порошковым покрытием

ЛАМИНАТ

УГЛОВАЯ УСТАНОВКА

УСТАНОВКА ALCOVE

Ламинат — это классический материал для перегородок унитаза, который предлагает широкий выбор цветов и рисунков.Ламинат высокого давления, приклеенный под давлением к твердой сердцевине из ударопрочного ДСП, соответствует или превосходит все стандарты NEMA. Облицовка кромок всех компонентов перед ламинированием обеспечивает оптимальный отвод воды и долговечность.

Перегородки из ламината — идеальный выбор дизайнера для реконструкции туалета или установки новой ванной комнаты благодаря широкому выбору доступных цветов. Эти перегородки бывают более трех десятков цветов и их количество, включая однотонные, древесные, льняные узоры и многое другое.Эти двери спроектированы таким образом, чтобы их было легко чистить, а их множество вариантов дизайна гарантирует, что они будут отлично смотреться с разделительными туалетами практически в любой общественной ванной комнате без душевой зоны.

Инструкция по укладке ламината

ТВЕРДЫЙ ПЛАСТИК

УГЛОВАЯ УСТАНОВКА

УСТАНОВКА ALCOVE

Твердый пластик обладает высокой устойчивостью к большинству чистящих средств, влажности, плесени, плесени и граффити. Это идеальный материал для любой душевой или любого загруженного общественного туалета.Твердый пластик чрезвычайно прочен, не ржавеет и не вмятин. Доступен в широком спектре цветов.

Наши массивные пластиковые перегородки для ванных комнат предлагаются в различных цветах, таких как белый, мокко и черный конфетти, а также с привлекательной текстурой. В зависимости от цвета, который вы выберете, на стойках в ванной могут быть даже пятна разного цвета. Чтобы узнать, как эти шаблоны могут помочь вашим разделам выделиться, свяжитесь с One Point Partitions и запросите бесплатные образцы.

Инструкции по установке из твердого пластика

ФЕНОЛИЧЕСКОЕ ЯДРО

УГЛОВАЯ УСТАНОВКА

УСТАНОВКА ALCOVE

Фенольные перегородки — лучший выбор там, где требуются долговечность и прочность.Эти перегородки созданы, чтобы выдержать испытание временем. Плотные компоненты в сочетании с кронштейнами и крепежами из нержавеющей стали выдерживают самые экстремальные условия влажности и влажности. Фенол устойчив к ударам, воде и коррозии и не поддерживает бактерии.

Если у вас есть туалет с высоким уровнем трафика, перегородки с фенольным сердечником помогут решить эту проблему. Перегородка для ванной, сделанная с фенольным наполнителем, стоит вложенных средств, устойчивая к вандализму и многократному использованию в течение длительного периода времени.Вы можете заказать перегородки для туалетов с фенольной сердцевиной, выполненные в виде гальки или древесины, чтобы создать привлекательный, но нейтральный вид.

Инструкции по установке фенола

НЕРЖАВЕЮЩАЯ СТАЛЬ

УГЛОВАЯ УСТАНОВКА

УСТАНОВКА ALCOVE

Красота нержавеющей стали легко дополнит любой современный интерьер ванной комнаты. Перегородки унитаза из нержавеющей стали устойчивы к коррозии, просты в уходе, а также позволяют просто стереть царапины.Перегородки можно приобрести как с атласной, так и с фактурной отделкой.

Вы можете быть уверены, что перегородки для ванных комнат из нержавеющей стали будут отлично смотреться даже после многих лет эксплуатации при правильном уходе. Стойка из нержавеющей стали и разделители для писсуаров современны, универсальны и подходят практически к любому напольному покрытию и эстетичному дизайну. Эти перегородки представляют собой высший уровень роскоши для клиентов и гостей, привыкших к высококлассному отдыху.

Инструкции по установке из нержавеющей стали

КАК УСТАНОВИТЬ ПЕРЕГОРОДКИ В ВАННОЙ

Чтобы установить перегородку для ванной, вам потребуются необходимые панели, двери, пилястры и фурнитура, а также соответствующий набор инструментов для завершения установки.Однако перед тем, как приступить к установке перегородки для ванной, вам понадобятся чертежи конструкции перегородки для ванной комнаты и подготовьте рабочее место. Затем вы можете приступить к пошаговому процессу установки точек крепления, сверления кронштейнов и размещения перегородок в ванной комнате.

Установка перегородок в туалете — это большая работа, но, когда она выполняется методично, это простой пошаговый процесс, как и любой другой. Правильная установка перегородок для ванных комнат обеспечит комфорт и конфиденциальность для пользователя, а также долгосрочное использование и экономию для владельца.Хорошая работа по установке перегородок означает меньше стресса и расходов в будущем.

С 2007 года One Point Partitions поставляет привлекательные и прочные перегородки для ванных комнат клиентам по всей стране. Мы гордимся нашим выбором материалов и цветов и упрощаем процесс оформления заказа и упрощаем процесс обновления ванной комнаты для вас. Ваш заказ включает в себя все оборудование и аксессуары, необходимые для быстрой и простой установки.

Хотя некоторые клиенты предпочитают нанимать профессионалов для установки своих разделов, вы увидите, что в этом нет необходимости.Все наши разделы поставляются с четкими инструкциями по их правильной установке. Чтобы проиллюстрировать этот процесс, мы сначала рассмотрим детали и инструменты, необходимые для работы. Затем мы рассмотрим 10 шагов, которые необходимо предпринять, чтобы правильно установить перегородки для туалета. Давайте поговорим о том, что вам понадобится для начала!

НАЧНИТЕ С ПРАВИЛЬНОГО ДИЗАЙНА

Ключом к беспроблемной установке является правильная планировка перегородок с самого начала. Когда вы заказываете в One Point Partitions, у вас есть два простых способа создать идеальный дизайн:

Наши дизайны учитывают точные размеры вашей ванной комнаты.Другие продавцы попытаются продать вам «стандартные» комплекты перегородок для ванной, которые просто не подходят. С One Point Partitions вы получаете индивидуальную компоновку перегородок, которая подходит для вашего туалета и упрощает установку.

ПОДГОТОВЬТЕ ВАННУ

После размещения заказа пора подготовить ванную комнату. Для новых ванных комнат и туалетов убедитесь, что все стены, пол и потолок выполнены, а сантехника находится на своих местах, если это возможно. Если вы модернизируете или ремонтируете существующую ванную комнату, вам нужно будет удалить старые перегородки и внести любые изменения и обновления в свои стены, полы и арматуру, прежде чем начать установку.Отремонтируйте любые дыры в стене и полу от старых перегородок, так как для новой планировки потребуются новые монтажные отверстия.

ЧАСТИ И ИНСТРУМЕНТЫ, НЕОБХОДИМЫЕ ДЛЯ НАЧАЛА РАБОТЫ

Перегородки для туалета состоят из трех основных частей и оборудования. Вот стандартные комплектующие перегородок для туалета:

• Панели : Это плоские поверхности, разделяющие стойла. Они являются самыми большими компонентами перегородок и обычно имеют высоту около 58 дюймов.Убедитесь, что при хранении эти панели лежат ровно и равномерно распределены по весу. Не прислоняйте их к стене, так как это может вызвать коробление.
• Двери : Двери туалетных кабинок могут быть открытыми или открытыми. Это зависит от планировки туалета, количества места в партере и предпочтений владельца. Двери такой же высоты, что и панели, — 58 дюймов.
• Пилястры : Это стойки, которые соединяют двери с панелями и обеспечивают дополнительную конфиденциальность.Пилястры структурно важны для перегородки туалета, потому что они крепят ее к полу или потолку. Пилястры бывают разных стилей. Их можно прикрепить к полу, связать с помощью подвесной распорки, подвесить к потолку или пролететь от пола до потолка и прикрепить к обоим.
• Крепежные детали : Винты, анкеры и кронштейны являются частью перегородок для ванных комнат. Существует несколько типов кронштейнов: F-образные, U-образные, Y-образные, ниши и L-образные кронштейны.Каждый полезен для крепления деталей к разным поверхностям. Y-образный кронштейн используется для крепления деталей друг к другу, например, панелей к перегородкам. Обязательно храните их в надежном месте, чтобы не потерять.

Кроме того, для выполнения этой работы вам потребуются подходящие инструменты. Всегда полезно иметь пояс с инструментами, чтобы упростить вашу работу и оставаться организованной. Убедитесь, что у вас есть:

• Мел
• Отвес
• Малярная лента
• Рулетка и карандаши
• Кернер
• Сверло и набор сверл
• Отвертка и набор насадок для отверток
• Отвертка Torx
• Шайбы
• уровень
• Разводной ключ
• Ключ шестигранный
• Ножовка по металлу
• Молот

ПРЕДМОНТАЖНЫЕ РАБОТЫ

Прежде чем вы начнете бурение или анкеровку, вам необходимо все спланировать и точно измерить.Это важно — вы хотите, чтобы места ваших анкеров совпадали с панелями и пилястрами, при этом правильно учитывая ширину дверей.

Начните с карандаша и линии мелка и ознакомьтесь с руководством по макету. Проведите мелом линию поперек передней центральной линии, чтобы определить, где будет располагаться передняя часть стойл. Не забывайте учитывать ширину стоек и дверей. При измерении от стены разделите ширину на 2 и вычтите полученное значение из измерения.

Затем отмерьте положение анкеров в стене и отметьте их карандашом.Используйте уровень, чтобы анкеры для стеновых панелей были ориентированы вертикально друг относительно друга.

Еще раз проверьте точность ваших измерений. Убедитесь, что все перепады от пола до потолка ровные, а панели и пилястры имеют квадратную форму. После того, как вы убедились, что все правильно, пора приступать к бурению и установке анкеров.

Шаг 1. Обратите внимание на направление установки

Одна из распространенных проблем — установка кронштейнов, опор, направляющих или панелей в перевернутом или обратном направлении.Внимательно просмотрите обучающие видеоролики и обратите особое внимание на инструкции, так как многие кронштейны можно установить только в одном направлении. Предварительно потратив немного времени на проверку ориентации монтажного оборудования, можно сэкономить время и избавиться от лишних хлопот по сравнению с удалением и повторной установкой определенных компонентов.

Подумайте о том, чтобы распечатать копию проекта перегородки и держать ее под рукой во время установки. Это поможет вам представить, как он будет выглядеть после полной установки. В наших видеороликах даются советы по использованию опор и блоков для размещения перегородок и дверей на нужной высоте для установки, но вторая пара рук также очень помогает.Убедитесь, что кто-то может помочь вам во время установки — особенно, например, при установке самих перегородок или подвесных дверей.

Шаг 2: Установка точек привязки

Когда у вас будут отмечены все места для анкеров, начните предварительное сверление отверстий для напольных кронштейнов. Помните: они будут находиться на определенном расстоянии от центральной линии — вероятно, 7/8 ″ или около того — в зависимости от вашего макета.

При предварительном сверлении отверстий в полу сначала просверлите отверстие до необходимой минимальной глубины.Затем очистите отверстие от мусора и пыли, чтобы анкеры крепко держались. Это можно сделать с помощью вакуумной насадки или ручного отжима.

При подготовке точек крепления к потолку просверлите отверстие в несущей балке за поверхностью. Все работы следует производить до того, как будет закончена поверхность потолка. Если конструктивный элемент представляет собой металлическую двутавровую балку, вам необходимо просверлить отверстие в металле и закрепить стержень шестигранной гайкой, стопорной шайбой и конической шайбой, чтобы обеспечить его вертикальное положение в балке.Если стержень выходит из нижней части балки, используйте другую шестигранную гайку и распорку, чтобы учесть толщину отделки.

Шаг 3. Вставьте анкеры в пол и потолок

После того, как вы очистили отверстия в полу, пора начинать работу по фиксации анкеров на месте. Добавьте анкеры к полу так, чтобы их концы с резьбой были вверху, и свободно навинтите на них гайку. Часть, которая уходит в пол, будет анкерным клином — он расширяется, когда нижняя гайка затягивается на месте.Как только клиновые анкеры будут на месте, слегка постучите по ним молотком, чтобы правильно установить, а затем затяните гаечным ключом.

Потолочные анкеры должны быть установлены к моменту установки готового потолка. Следовательно, готовый потолок должен быть на месте до того, как будут установлены перегородки для туалета.

Там, где резьбовой стержень выходит из готового потолка, сначала необходимо установить фиксатор плоского башмака, а затем шестигранную гайку. Под этой шестигранной гайкой, между двумя плоскими шайбами, выравнивающая планка будет опираться и опираться на потолочный анкер.Нижняя плоская шайба будет удерживаться стопорной шайбой и гайкой.

Шаг 4. Установите кронштейны и стойки на стены

Перед началом сверления используйте сами кронштейны в качестве направляющих на стене. Разместите их на средней линии и отметьте все отверстия, убедившись, что все расположено по вертикали. Дважды и трижды проверьте прямоугольность с помощью потолочных и напольных анкеров, проверив расстояние от стены до пилястры.

Затем с помощью сверла просверлите в стене пилотные отверстия соответствующей толщины и глубины.Убедитесь, что за стеной достаточно опоры для кронштейнов и панелей. Если вы устанавливаете гипсокартон, вам могут потребоваться соответствующие анкеры, чтобы обеспечить надежную фиксацию. Затем возьмите кронштейны и закрепите их соответствующими винтами.

Для настенной стойки, которая будет удерживать дверь, то есть на туалетной кабине, которая находится в углу комнаты, вам необходимо установить настенную стойку. Эта стойка должна выдерживать вес движущейся двери, поэтому убедитесь, что она правильно установлена ​​на одной линии с опорой, такой как балка или деревянный стержень.Если опорная балка металлическая, вам потребуется соответствующая подготовка для установки настенной стойки. См. Инструкции по установке потолочных анкеров.

Шаг 5: Поместите панели в положение

Чтобы расположить панели с минимальными усилиями и неудобствами, используйте две регулируемые опоры. Эти опоры устанавливаются на полу и удерживают панель под правильным углом и на нужной высоте, чтобы вы могли ее правильно установить.

Установите две опоры так, чтобы они удерживали панель на высоте 12 дюймов над полом, прямо на уровне настенных кронштейнов и перпендикулярно самой стене.Пока не прикрепляйте панели к настенным кронштейнам. Это может привести к чрезмерной нагрузке на настенные кронштейны, поэтому следующим шагом будет подготовка пилястр для поддержки другого конца.

Шаг 6: Установите кронштейны для крепления пилястры к панели

Кронштейны крепления пилястры к панели будут удерживать панели на месте на внешнем конце конфигурации. Не думайте, что панели будут опираться прямо на среднюю линию пилястр. Перед установкой кронштейнов всегда сверяйтесь со схемой, чтобы увидеть, где будут располагаться эти панели.

Кронштейны крепления пилястры к панели могут быть U- или L-образными. Как только вы узнаете, куда они должны идти, точно измерьте и нарисуйте карандашом центральную линию панели прямо на перекладине. Возьмите кронштейны и используйте их в качестве ориентира, чтобы наметить положения отверстий, необходимых для их установки.

Используйте сверло подходящего размера для просверливания пилотных отверстий в пилястрах. Эти пилотные отверстия, вероятно, будут менее полдюйма толщиной, поэтому будьте осторожны, чтобы не просверлить всю пилястру.

При установке неразрезных U-образных скоб на пилястрах нарисуйте осевую линию и убедитесь, что U-образная скоба находится в правильном положении, сверху и снизу, прежде чем рисовать монтажные отверстия. Еще раз используйте его как ориентир для отметки места падения монтажных отверстий. Затем просверлите отверстия пилотной коронкой.

Наконец, прикрепите все кронштейны к пилястрам соответствующими винтами.

Шаг 7: Установите пилястры

Вы установите пилястры на анкеры перекрытия, резьбовые концы которых должны быть готовы к установке на этаж ниже.После установки слегка закрепите их плоской шайбой, стопорной шайбой и гайкой. На потолочных анкерах они уже будут на месте. Пока не затягивайте их.

Теперь посмотрите на панель, которая должна опираться на кронштейны и контактировать с головками винтов внутри них. Это обеспечивает правильную посадку и вертикальное положение как панели, так и пилястры. Если кронштейны и панель правильно выровнены, просверлите направляющие отверстия и затем закрепите панель винтами.

Когда панель прикреплена к пилястрам, поместите уровень поверх панели и прижмите его к стене, пока он не выровняется.Кроме того, используйте другой уровень, чтобы отвесить пилястру, используя слабину резьбовых анкеров в полу. Перед прикреплением панелей к стенам убедитесь, что все квадратное, вертикальное и правильное — это обеспечит правильную посадку дверей в проемах.

Наконец, прикрепите панели к соответствующим настенным кронштейнам.

Шаг 8: При использовании ограждения установите его сейчас

Если в вашей конфигурации используются подголовники, самое время установить их после крепления панелей к настенным кронштейнам.Передние подголовники проходят вдоль передней части стойл, а обратные подголовники соединяют передние подголовники со стеной. Для начала измерьте ширину от стены до стены или от стены до внешнего края пилястры, если она находится в угловом стойле. Расположите поручень над пилястрой.

Обратный подголовник может нуждаться в обрезке, чтобы соответствовать. Измерьте расстояние между внутренней поверхностью переднего подголовника и стеной. Как и прежде, используйте кронштейны поперечины в качестве шаблонов для разметки положения направляющих отверстий.Затем прикрепите поручни к стенам и друг к другу.

Шаг 9: Установите внутренние или внешние двери на место

Во-первых, расположите петли так, чтобы они были левосторонними и правосторонними. Они разделятся на верхнюю и нижнюю половины. Затем возьмите две половинки с зубчатыми втулками и закрепите их на пилястрах. Используя стержень петли и пластиковый кулачок, установите и подготовьте верхнюю половину петли, чтобы принять дверь.

Возьмите дверь и повесьте ее на верхние половинки петель.При правильной установке дверь должна висеть на них без необходимости удерживаться. Как только это произойдет, возьмите нижние половинки петель и установите их. Вы также можете отрегулировать открытие дверцы после того, как петли будут наложены, используя установочные выступы на кулачке и втулке.

На очереди должны быть защелки и вешалки. Скорее всего, для фиксации они будут использовать винты Torx.

Шаг 10: Установите башмаки и опорные кронштейны

Последние части головоломки — это туфли и опорные скобы.

Начните с того, что у вас есть обувь, подходящая по ширине пилястры. Убедитесь, что вы установили фиксатор башмака на анкера в полу — нижний фланец башмака скользит под ним, чтобы зафиксировать его на месте. Просто откройте конец обуви и вставьте его под фиксатор обуви. Когда вы закроете его, установите стопорный винт, чтобы он плотно прилегал к месту.

Опорные кронштейны — это тип коленных распорок, которые поддерживают структурную жесткость перегородок вашей ванной комнаты.Они особенно полезны для больших панелей в угловых киосках, где дверь будет прикреплена к перекладине и прикреплена к панели. Если стойки монтируются на полу, установите опорный кронштейн как можно выше на панели. С другой стороны, если вы используете набор перегородок, которые подвешиваются к потолку, вы установите опорный кронштейн как можно ниже.

ПОЛУЧИТЕ ПОМОЩЬ НАШЕЙ КОМАНДЕ

Если вы не знаете, с чего начать, или у вас возникнут вопросы на любом этапе установки перегородки для ванной, мы можем помочь.С нашей командой можно связаться через нашу онлайн-систему сообщений, по электронной почте или по телефону. Все наши перегородки для ванных комнат спроектированы так, чтобы их было легко установить, поэтому мы уверены, что вы сможете завершить установку и создать новую, привлекательную и привлекательную новую ванную комнату.

Мы напоминаем вам посмотреть видео, связанное с типом перегородок, которые вы выбираете (сталь с порошковым покрытием, ламинат, твердый пластик, фенол или нержавеющая сталь). Существуют небольшие различия в способах крепления перегородок к стенам, полу и друг другу, а в видеороликах подробно описаны шаги, необходимые для быстрой и беспроблемной установки.Приготовьтесь к совершенно иному впечатлению от ванной с нашими простыми в установке перегородками!

СОЗДАЙТЕ СВОЙ ДИЗАЙН СЕГОДНЯ

Теперь, когда вы видите, насколько легко можно обновить ванную комнату с помощью новых перегородок, пришло время создать собственный дизайн. Начните с нашего онлайн-инструмента для дизайна или заполните нашу форму предложения и попросите нашу талантливую команду дизайнеров помочь вам. Использование точных размеров вашей ванной комнаты гарантирует, что заказанные вами перегородки будут правильно установлены и их легко установить.Вы не найдете лучшего способа купить качественные перегородки для ванной, чем через One Point Partitions!

Вы можете оформить заказ всего за несколько кликов, и мы отправим его вам. Вы даже можете изменить свой выбор цвета перед размещением заказа, не влияя на стоимость или время выполнения заказа. После того, как мы отправим вам ваш заказ, вам останется просто следовать нашим видеоурокам и установить новые разделы. Попрощайтесь с усталой старой ванной и приготовьтесь подышать свежим воздухом в новой, чистой, привлекательной и уютной ванной!

Размеры порошковой камеры и инструкции (с 2 чертежами)

Туалетные комнаты восходят к 18 веку, когда слуги наносили свежий тальк на белые парики богатых мужчин.Женщины того времени также использовали эти комнаты, чтобы пудрить носы, когда их размещали в имениях богатых, но у них не было туалетов и раковин. С этого времени ванная комната с раковиной и туалетом, как правило, называется дамской.

Хотя туалетные комнаты не обладают таким пространством или роскошью, как полностью оборудованные ванные комнаты, они адекватно служат своей цели, предоставляя гостям возможность освежиться во время посещения.

Как упоминалось ранее, дамские туалеты не являются полноценными ванными комнатами, и поэтому необходимо знать их размеры, прежде чем включать их в дизайн вашего дома.Эти комнаты часто находятся на первых этажах многоэтажных домов, чтобы облегчить доступ для гостей, вместо того, чтобы им маневрировать на верхние этажи.

Связано: Средний размер ванной комнаты

Размеры силовой

Пороховые комнаты различаются и будут построены в зависимости от вашего доступного пространства и предпочтений. Однако в среднем это около 20 квадратных футов. При высоте в любом месте ниже 4–4,5 футов — это слишком мало , и эту комнату следует отнести к магазину, в котором хранятся пальто, метлы и другие подобные предметы.

Неважно, просматриваете ли вы свои чертежи или хотите отремонтировать с добавлением дамской уборной, вам следует изучить местные строительные нормы и правила, которые часто меняются. Следовательно, продолжение строительства без этого может привести к демонтажу всего объекта. Эти коды различаются от страны к стране, поэтому всегда следует консультироваться.

Как разместить туалет и раковину

Чтобы сэкономить на сантехнике, пространстве и общем внешнем виде комнаты, унитаз и раковину обычно устанавливают с одной стороны стены.Тем не менее, если у вас больше места или у вас узкая дамская туалетная комната, где унитаз должен идти к дальней стене, вы можете изменить свой дизайн. Ваша раковина может различаться по размеру, от некоторых от 11-20 дюймов до 40 дюймов плюс установленная. Однако вам потребуется достаточный зазор — не менее 30 дюймов перед раковиной и стеной или дверью. Раковине также необходимо 15 дюймов по обе стороны от ее средней линии, отдельно от стен или любых других приспособлений.

Международный жилищный кодекс предусматривает такие же 15 дюймов от средней линии унитаза, как и для раковин.Унитазы обычно имеют ширину 20 дюймов, что может быть слишком большим для вашей комнаты, и в этом случае переключитесь и сделайте унитазы овальной формы. Другие конструкции, такие как подвесные унитазы и раковины, потребуют более глубоких стен, поскольку они требуют большей прочности, а также стены должны быть устойчивыми к заболачиванию из-за проблем с водопроводом.

Рекомендуемые компоновки порошковой комнаты

Разные домовладельцы проектируют свои дамские туалетные комнаты, исходя из своих дизайнерских предпочтений и наличия свободного места, поскольку иногда эти половинные ванные комнаты добавляются к уже существующему дому.Вот несколько макетов, которые помогут вам понять, как должна выглядеть ваша дамская туалетная комната.

Одностенная комната

Это самый популярный тип половин ванных комнат, поскольку он экономичен и компактен. Установив унитаз и раковину на одной стене, вы объединили расходы на сантехнику в одну, и необходимое переднее пространство обеспечено, поскольку они параллельны друг другу.

Разделенная ванная комната

Для этого потребуется немного больше места, возможно, что-то более 35 квадратных футов в ширину, но если это возможно, то это отличный вариант, поскольку он предлагает некоторую конфиденциальность, но также, когда он выкрашен полностью в белый цвет, может сделать комнату больше, чем она есть на самом деле.Кроме того, поскольку эта комната относительно больше, вы можете выбрать мини-душ в углу, который позволит вашим гостям быстро принять душ, когда это необходимо.

Узкая ванная

Это очень линейный, всего 17,5 дюймов в ширину. Здесь унитаз расположен у дальней стены, а раковина — у соседней стены. Из всех трех здесь наиболее ограниченное пространство; поэтому уместно иметь небольшие унитазы и раковины, чтобы было достаточно места для ног.

Дизайн

Поскольку эта комната небольшая, у вас есть больше возможностей проявить стратегию и смелость в своем дизайне, чтобы они не казались ошеломляющими, как в полноценной ванной комнате.Цветочные обои в хозяйской ванной могут выглядеть неуместно, но в дамской комнате они привнесут больше индивидуальности и индивидуальности в ванную комнату, а также в общий дизайн дома. Не беспокоясь о воде, которая течет из душа или ванны, ваши варианты стиля безграничны. От винтажных стилей до художественных картин и т. Д. Ваша дамская комната может стать маяком для демонстрации ваших дизайнерских решений, и что может быть лучше, чем то самое место, которое гости гарантированно посетят.

Преимущества порошковой комнаты

Туалетные комнаты предлагают большие преимущества, наиболее распространенными из которых является простота развлечения гостей.

Возможно, вы захотите изолировать свою личную ванную от движения гостей в вашем доме, и, честно говоря, вы можете не знать половину из них, поэтому неплохо было бы спрятать дамскую комнату где-нибудь под лестницей, чтобы ваши гости могли расслабиться и, как следует из названия, припудрить лица и подкрасить макияж. Помимо места для гостей, туалетная комната увеличивает стоимость вашего дома, когда она указана в списке, потому что несколько покупателей дома будут платить дополнительные деньги по сравнению с обычными, чтобы иметь дополнительную ванную комнату, даже если она составляет половину единицы.

Туалетные комнаты обычно предназначены для женщин; вот почему у них женственный дизайн. Обустраивая эту ванную комнату, имейте в виду, что ваша общая эстетика должна учитывать это. Вам также понадобятся дополнительные полотенца, салфетки и ароматный аромат, чтобы ваша ванная комната соответствовала стандарту. Если у вас есть немного больше места, потратитесь на роскошное косметическое зеркало, женщинам это понравится, и у вас также может быть раковина с отделениями для дополнительного хранения.
