Как рассчитать и построить навес из профильной трубы своими руками

Навес из труб и поликарбоната становится все более популярной архитектурной формой на приусадебном участке. Ничего удивительного, ведь это строение может выполнять множество функций, начиная от открытого гаража для автомобиля, дровяного склада, крытой игровой площадки и заканчивая зоной отдыха с мангалом и мягкими креслами.

Ключевым преимуществом является возможность изготовления такой конструкции своими руками. В представленной статье будут даны рекомендации по выбору материала, примеры расчетов опор и ферм и как сварить навес из профильной трубы.

Invalid Displayed Gallery

Расчет оптимальной формы навеса

Длина стропила зависит от угла наклона фермы. Для различных величин углов оптимально использование разного кровельного материала:

• 22-30 – оптимальный угол наклона для строений в областях со значительными снеговыми нагрузками. В качестве конструкция навеса из профильной трубы с таким углом предусматривает преимущественно треугольную форму. Она оптимальна для асбестовых прямых и волнистых листов, различного типа металлопрофиля и этернитового кровельного покрытия.
• 15-22 – так же являются двухскатными с металлическими типами кровельных покрытий. Такой угол наклона характерен для регионов с увеличенными ветровыми нагрузками. Максимальная величина пролета треугольной фермы с таким углом 20 м.
• 6-15 – преимущественно односкатные трапециевидные фермы с покрытием из поликарбоната и профнастила.

Односкатный навес из профильной трубы, фото строения с кровлей из профнастила

Расчет навеса из поликарбоната из профильной трубы производится в соответствии со СНиП П-23-81 «Стальные конструкции» и СНиП 2,01,07-85 «Нагрузки и воздействия».

Технологические требования к ферме и последовательность расчета следующая. В соответствие с техническим заданием определяется требуемая величина пролета. По представленной схеме подставляем габариты пролета и определяем высоту конструкции. Производится задание угла наклона фермы и оптимальной формы крыши навеса.

Соответственно определяются контуры верхнего и нижнего пояса фермы, общие очертания и тип кровельного покрытия.

Важно!  Максимальное расстояние, на котором размещаются фермы при изготовлении навеса из профильной трубы – 1,75 м.  Схема зависимости длины стропил от угла крыши при расчете фермы из профильной трубы для навеса

Выбор профиля

В качестве материала для сборки стропильной фермы можно использовать швеллера, тавры, уголки и другой профилированный прокат который изготовлен из стали марки Ст3СП или 09Г2С (в соответствии с ГОСТ). Однако все эти материалы имеют существенный недостаток по сравнению с профилированной трубой – они намного тяжелее имеют большую толщину при сопоставимых прочностных характеристиках.

Рекомендуемые размеры сечения труб для навеса

Размеры элементов каркаса для навеса из профильной трубы зависят от габаритов строения. В соответствии с ГОСТ 23119-78 и ГОСТ 23118-99 для создания навеса из квадратной трубы собственными руками используют следующие материалы:

• Для компактных строений с шириной пролета до 4,5 м – 40х20х2 мм;
• Сооружения средних размеров с пролетом до 5,5 м изготавливаются из профтрубы 40х40х2мм;
• Строения значительной величины с пролетами более 5,5 м монтируют из профильных труб различного сечения 40х40х3 мм или 60х30х2мм.
• Размер стойки для навеса из профтрубы – 80 80 на 3 мм.

Чертежи, размеры и основные узлы соединений

Прежде чем приступить к сборке навеса из профильной трубы своими руками необходимо начертить детальный план всего сооружения с указаниями точных размеров всех элементов. Это поможет рассчитать точное количество материалов каждого вида и рассчитать стоимость строительства.

Чертеж навеса из профильной трубы с указанием основных габаритных размеров

Кроме того желательно сделать дополнительный чертеж наиболее сложных конструкций. В этом случае это односкатная ферма и узлы креплений ее основных элементов.

Схема для изготовления фермы из профильной трубы для навеса с основными крепежными узлами

Одним из основных достоинств профильной трубы является возможность безфасоночного соединения. Это проявляется в простоте конструкции и низкой стоимости фермы при длине стропильных пролетов до 30 м. при этом кровельный материал может опираться непосредственно на верхний пояс фермы, при условии его достаточной жесткости.

Узлы крепления для сборки навеса из профильной трубы своими руками, на фото а – треугольная решетка, б – опорная, в – раскосная решетка

Преимуществами безфасоночного сварного соединения является:

• Существенное снижение массы фермы, по сравнению с клепанными или болтовыми конструкциями до 20% и 25 % соответственно.
• Снижения трудозатрат и стоимости изготовления, как единичных изделий, так и при мелкосерийном производстве.
• Невысокая стоимость сварки и возможность автоматизировать процесс путем использования аппаратов с устройством непрерывной подачи сварной проволоки.
• Равнопрочность сварного шва и соединяемых изделий.

Из недостатков можно отметить:

• Необходимость иметь довольно дорогостоящее оборудования;
• Необходим опыт в сварочных работах.

Болтовые соединения при производстве  изделий из профильной трубы встречаются довольно часто. Обычно они используются в разборных навесах из профильной трубы или в изделиях, производимых для массового потребления.

Болтовые соединения наиболее простые для монтажа навеса из профильной трубы своими руками, фото присоединенного элемента каркаса

Основными достоинствами таких соединений являются:

• Простота выполнения сборки;
• Нет необходимости в дополнительном оборудовании;
• Возможность полного демонтажа сооружения.

Недостатки:

• Увеличивается вес конструкции;
• Необходимы дополнительные детали крепежа;
• Прочность и надежность болтовых соединений несколько ниже, чем сварных.

Подведя итоги

В статье была рассмотрена конструкция и методы изготовления самого простого односкатного навеса из профильной трубы своими руками, однако, профилированная труба довольно «гибкий» материал из которого можно сделать сложные и эстетически привлекательные конструкции.

Сложная конструкция для создания навеса из профтрубы своими руками, фото односкатного, купольного сооружения

Расчет навеса из профильной трубы

Сегодня навес из профильной трубы можно встретить буквально в каждом дворе. Это может быть как небольшой козырек над крыльцом, так и просторная крытая стоянка на несколько автомобилей.

Популярность этого строительного материала понятна – конструкции получаются красивыми, крепкими, а работы по их возведению занимают совсем немного времени. В этой статье мы раскроем основные вопросы, касающиеся конструкции навеса из профильной трубы.

Invalid Displayed Gallery

Навес из профтрубы: расчет, чертежи, строительство и виды креплений

Особенного внимания при расчетах требуют габаритные навесы – для автомобиля, бассейна, зоны отдыха и т. д. Небольшие козырьки для односкатных навесов своими руками можно делать без учета СНиП.

Как рассчитать навес, чертежи

Расчет навеса из поликарбоната из профильной трубы начинается с создания эскиза. На нем отражается желаемый тип конструкции и отделки, а также примерные размеры. Точные параметры определяем только после похода на место будущего размещения сооружения – делаем замеры строительной площадки и стены дома, если каркас навеса из профильной трубы будет приставным.

Эскиз может быть сделан как вручную, так и с помощью специальной программы.

Делаем навес из квадратной трубы своими руками: эскиз, сделанный в компьютерной программе

Исходные данные для расчетов: дом 9 х 6 м, свободная площадка (9 х 7 м) имеется перед свободной его стороной.

• Навес можно делать шириной во всю стену дома – 9 м, вылет пусть будет на метр короче площадки – 6 м. Получаем сооружение 6 х 9 м.
• Оптимальная высота низкого края – 2,4 м, высокий поднимаем до 3,5 или 3,6 м.
• По перепаду высоты ската вычисляем угол его наклона – получается 12 – 13 градусов.
• Смотрим ветровые и снеговые карты своего района и высчитываем по ним вероятные нагрузки.
• Выбираем на основании полученных цифр материалы, приступаем к составлению чертежа навеса из профильной трубы.

Отдельно надо сделать отдельные чертежи для стропильных ферм. Несколько их вариантов отображены на следующем рисунке.

Изготовление ферм из профильной трубы для навеса: схемы разных типов конструкций

СНиП позволяет делать расчет фермы из профильной трубы для навеса с уклоном от 6 градусов. Однако лучше отталкиваться минимум от 8 градусов. Это связано с тем, что малый уклон зимой создаст проблему накопления снега на поверхности кровли.

Далее приступаем к расчетам количества нужных материалов. Обязательно учитываем процент брака и возможных потерь при монтаже. Обычно закладывается 5% от итогового количества.

Чертеж с размерами

Процесс изготовления навеса из профильной трубы

Сделать небольшой пристенный навес из труб совсем не сложно. Начинаем расчетов конструкции и подбора подходящих материалов. Этот процесс описан в предыдущем и следующем абзацах. Далее, согласно чертежу, размечаем рабочую площадку, а точнее расположение фундаментных ям на ней.

• Откапываем ямы на нужную глубину.
• На дно засыпаем слой щебня.
• В ямы вертикально устанавливаем закладные детали.
• Заливаем яму цементно-песчано-гравийным раствором.

На нижние концы стоек навариваем квадраты стали, по размеру точно совпадающие с площадками закладных деталей. Отверстия под болты также должны совпадать. После того как фундаментные столбы застынут, прикручиваем стойки к закладным.

Как зафиксировать навес из профтрубы своими руками: фото коллаж с примером использования закладной детали

Теперь переходим к сборке каркаса кровли. Профтрубу размечаем и режем на части нужной длины. Свариваем или скрепляем болтами сначала боковые фермы, затем фронтальные перемычки и в самом конце монтируем элементы раскосных решеток, если они нужны. В процессе сверяемся со строительным уровнем, также можно использовать магнитные уголки. Готовый каркас поднимаем на стойки и фиксируем метизами/привариваем.

Навес из профильной трубы, фото фиксации кровли на стойках

перед началом монтажа кровельного материала навес из профтрубы должен быть окрашен или обработан антикоррозийным составом. Это связано с тем, что в процессе сборки конструкции заводская защита металла повреждается на местах вхождения креплений.

Виды крепления элементов между собой

Очень часто навесы собираются при помощи сквозных болтов или саморезов. Этот способ хорош тем, что в процессе вам не потребуется сварка – не все владеют приемами сварочных работ. Понадобятся только сами метиз и дрель со сверлом по металлу. Диаметр выбираемых болтов/саморезов напрямую зависит от сечения профтрубы – на этот счет вас сориентирует продавец в магазине стройматериалов.

Собираем навесы из профильной трубы своими руками: фото крепления сквозными болтами

Сварка не менее популярна для сборки навесов из профтрубы, чем болты или саморезы. Для работы требуется сварочный аппарат, электрический или газовый. Последний предполагает использование некоторого количества расходников. Сварка обеспечивает очень прочное крепление, не нарушающее целостности тела элементов. К примеру, те же болты предполагают сверление отверстий, что ослабляет всю конструкцию.

недостаток такого монтажа – сложность процесса. Не все владеют приемами сварки на уровне, достаточном для сборки сооружений, испытывающих большие нагрузки. Поэтому, если вы не уверены в себе или не имеете возможности нанять специалиста, лучше отдайте предпочтение болтам/саморезам.

Как сделать навесы из профильной трубы своими руками: на фото сварных швов

Небольшие навесы из профиля сечением до 25 мм собираются с помощью специальных хомутов, или, по-другому, краб-системы. Они бывают Т-образными – для соединения трех концов и Х-образными, для соединения четырех концов. Стягиваются хомуты болтами (6х20 или 6х35) с гайками – метизы обычно в комплекте не идут и приобретаться должны отдельно. Недостаток краб-системы – элементы соединяются только под углом 90 градусов. Сварка здесь не уместна, так как профтруба указанного сечения имеет маленькую толщину стенок.

Чем можно скрепить навес из профильной трубы своими руками: краб-системы

антикоррозийную обработку профтруба имеет только снаружи, внутри металлическая поверхность остается подверженной ржавлению. Поэтому все срезы конструктивных элементов навесы обязательно должны быть закрыты заглушками.

Выбираем профтрубу для навеса: размер и сечение

При выборе профтрубы для крупных навесов необходимо пользоваться данными из СНиП:

• 01. 07-85 — регламентирует сочетание снеговых нагрузок и вес конструктивных элементов постройки.
• П-23-81 – работа с изделиями из стали.

Руководствуясь данными из этих положений и собственными потребностями вам надо будет определиться со следующим: выбрать угол наклона кровли, тип профтрубы для стоек и тип ферм. Для примера возьмем пристенный навес 4,7х9 м, передний край которого будет опираться на стойки, задний – жестко крепиться к стене дома. Местоположение, допустим, Краснодарский край. Оптимальный угол наклона кровли для навесов такого типа – 8 градусов. Снеговая нагрузка для крыши 4,7х9 м для этой местности будет 84 кг/м².

Примерный вес одной стойки (2,2 м) – 150 кг, вертикальная нагрузка на нее получится 1,1 т. Популярная в строительстве круглая профтруба сечением 43 мм и со стенками в 3 мм тут не подойдет, минимальные показатели – 50 мм и 4 мм. Труба квадратного сечения может быть 45 мм со стенкой 4 мм.

Таблица соответствия толщины стенок сечению

Самый простой и удобный вариант ферм – два параллельных друг другу пояса с раскосной решеткой. При высоте фермы 40 см на пояса лучше подойдет квадратная профтруба сечением 35 мм и стенкой 4 мм, на раскосные решетки – 25 мм и 3 мм. Система связей обязательно должна идти по стойкам и фермам.

Пример стропильной фермы

Навес из профильной трубы своими руками

Для любого двора частного дома строительство навеса из труб — это лишь вопрос времени. Рано или поздно, но хозяева самостоятельно придут к пониманию того, что нужно делать навес из профильной трубы своими руками. Нехитрая конструкция из профиля не только защитит от снега, дождя и солнечного света, но и значительно расширит жилое пространство дома. Но постройка из профилированных труб требует немалых затрат на приобретение материала, кроме того, немалый вес металла над головой может нести угрозу здоровью, поэтому строительство придется выполнять по всем правилам, на основании чертежей и расчетов.

Как сделать конструкцию навеса из профильной трубы

В самодеятельном строительстве навес из профильной трубы, если он не имеет фундамента, кровли и боковых стен из горючих материалов, можно спокойно оставить без оглядки на архитектурные и противопожарные ограничения. Единственное, что нужно будет сделать:

• Подобрать подходящий проект навеса из профильной трубы;
• Спланировать конструкцию на конкретной площадке;
• Выполнить проверочный расчет навеса из профильной трубы на устойчивость конструкции под весом снежной шапки максимальной толщины;
• Составить смету и последовательность выполнения операций.

Важно! При разработке проекта потребуется сделать оценку наиболее приемлемого варианта фундамента, которого было бы достаточно для удержания тяжелого стального каркаса из профильной трубы для навеса.

Размер сечения профилированной трубы, из которой будет планироваться постройка навеса, напрямую зависит от размеров площадки, и в первую очередь от длины балки перекрытия между опорами. Чтобы определить количество и сортамент необходимого материала, потребуется, используя чертеж навеса из профильной трубы, составить деталировку, и только после этого планировать смету.

Конструкция и расчет навеса

Наиболее простым вариантом, доступным для изготовления своими руками, является односкатный навес из профильной трубы, изображенный на чертеже.

Расчета на прочность опор и горизонтальных прогонов проводить нет необходимости, так как вес постройки относительно небольшой, и прочности металла стоек более чем достаточно. К преимуществам приведенной конструкции можно отнести простоту и небольшой вес постройки из стального профиля. В основе устройства каркаса односкатной крыши применяется ферма из профильной трубы клиновидной формы. На крышу 5,45х5,45 м будет установлено три фермы, максимальной высотой в 120 мм. Ферма сделана из облегченного профиля 25х25 мм с пятью подкосами.

Данные оценочного расчёта и выбранных размеров конструктивных элементов показывают, что вес металлического каркаса крыши из трех ферм не превысит 200 кг, что для шести опор сечением 50х50 мм составляет менее 15% максимальной статической нагрузки. Расчет по массе и нагрузке на кровлю массы максимального снежного покрова дает увеличение распределенного давления на вертикальные опоры до 780 кг, что обеспечивает запас прочности конструкции в 1,3 единицы.

Более серьезной проблемой может быть наличие горизонтальной реакции, способной опрокинуть навес или придать конструкции небольшой наклон. Если навес строится с жестким защемлением профильной опоры в бетонном основании фундамента, то реакция при 27^о уклоне ската составит 30% от массы снега. Опора из профилированной трубы 50х50х3, длиной 2 м, способна выдержать боковую нагрузку почти в 150 кг, шесть опор обеспечат сопротивление усилию в 900 кг, что втрое превышает максимальное горизонтальное давление от снежной массы.

Даже если на горизонтальное сечение крыши будет добавлена ветровая нагрузка при скорости 20 м/с, а это составит 24 кг/м² клиновидной поверхности, то общее увеличение горизонтального усилия не превысит 144 кг, что значительно меньше горизонтальной реакции от давления снега, и на прочность опор практически не повлияет.

Конструкция большого навеса

Для обычного двора приведенного варианта навеса из профильных труб малого сечения вполне достаточно для того, чтобы укрыть автомобиль, или использовать его в качестве места отдыха на свежем воздухе. Но зачастую требуется сделать навес большего размера, например, такой, как приведен на чертеже. Конструкция 9х8 м из профильной трубы позволяет закрыть пространство, которого хватило бы для стоянки четырех легковых или двух грузовых автомобилей.

Несмотря на внешнюю схожесть с предыдущим проектом, вес нового навеса уже составляет более двух тонн, количество ферм из профильной трубы увеличено вдвое, кроме того, нижняя и верхняя кромка односкатного навеса из профильной трубы усилены с каждой стороны прямоугольной фермой, увеличивающей жесткость в продольном направлении. С увеличением размеров навеса возрастает сечение используемых в каркасе профилированных труб, увеличивается количество несущих ферм крыши.

В данном проекте односкатного навеса для вертикальных опор используется квадратная профильная труба 120х120 мм, для горизонтальных балок перекрытия профиль 80х80 мм. Для обустройства каркаса односкатной кровли применяется профильная труба 50х50 мм. Односкатную крышу образуют семь рамных ферм, длиной восемь метров. Такое устройство обеспечивает максимальную жесткость при небольшой массе. Шаг между подкосами фермы составляет 1740 мм, высота козырька 370 мм.

Расчет несущего каркаса из профильной трубы для навеса в данном случае выполнить вручную достаточно сложно, да и в этом нет особой необходимости. Размеры профильной трубы можно получить расчетом с помощью специализированной строительной программы, например, как на видео:

В данном проекте навеса все размерные цепи на чертежах прошли дополнительные расчеты и проверку на прочность и устойчивость, поэтому их можно просто использовать в качестве опорных или базовых при строительстве навеса из профильной трубы.

Какой из навесов более подойдет для использования в частном доме, зависит, прежде всего, от цели и финансовых возможностей хозяев. С помощью таких навесов можно накрыть дом или зону отдыха с бассейном и игровой площадкой. При этом часть козырька и ската односкатной крыши можно покрыть прозрачным поликарбонатом, а вторую часть ондулином или металлопрофилем.

Технология сборки навеса из профильной трубы

Процесс постройки навесов из профильной трубы обоих вариантов во многом схож, но есть и различия. В первом случае большую часть соединений можно сделать на болтах или шпильках, более мощные и тяжелые конструкции навесов необходимо собирать только с помощью сварки, в противном случае добиться требуемой жесткости конструкции из профильной трубы будет намного сложнее.

Процесс сборки навеса состоит из пяти этапов:

1. Подготовка фундамента под установку навеса из профилированных труб;
2. Изготовление ферм из заранее раскроенных по чертежу профилей;
3. Установка вертикальных опор, обвязка стоек горизонтальными балками перекрытия, установка прямоугольных ферм;
4. Монтаж клиновидных ферм и соединение их в один каркас;
5. Укладка кровельного материала и покраска профильных труб навеса защитной эмалью.

Применение сварки в защитной среде позволяет надежно соединить профилированную трубу 50х50 мм и 25х25 мм с минимальной толщиной стенки в 2 мм. Этот этап работы требует хорошего знания технологии соединения тонкостенных изделий. Если нет возможности использовать аргон или углекислоту, то лучше заменить сварку болтовым соединением, и после монтажа усилить стыки сварочными точками. Более толстую профильную трубу можно сварить, используя обычную электрическую сварку по схеме, показанной на видео:

Особенности подготовки и обустройства фундамента

Чем больше сечение профильной трубы, тем тяжелее и жестче получается конструкция односкатного навеса. Но в обоих проектах есть существенный недостаток – нижние части вертикальных стоек не обвязываются дополнительными горизонтальными перемычками из профиля. Поэтому жесткость нижнего яруса может быть обеспечена только за счет правильной привязки к основанию.

Для обустройства основания можно сделать малозаглубленный ленточный фундамент, еще лучше, если площадку под навесом заделывают монолитным бетоном в виде плиты. В обоих случаях бетонного массива фундамента будет достаточно, чтобы удержать навес без крена или перекоса под действием ветровых нагрузок.

Для навесов используется два типа заделки вертикальных стоек в фундамент.

В первом случае для каждой опоры выкапывается скважина на глубину в 60-70 см, в нее помещается кусок асбестоцементной трубы, диаметром в 200 мм, и оставшееся пространство между стенками скважины и трубой засыпается гравием с песком и проливается цементным молочком. Каждую вертикальную опору из профилированной трубы вставляют в подготовленное гнездо и заливают бетонным раствором. В течение 20-30 мин необходимо выровнять стойку по вертикали и подпереть двумя-тремя подкосами. После схватывания бетона оголовки стоек подрезают по одному уровню, и можно приступать к монтажу навеса из профилированной трубы.

Во втором случае для установки стоек используют специальные забетонированные опорные площадки из отрезка профильной трубы 100х100 мм, с приваренным на торце квадратом из листового металла. Для вертикальных опор навеса изготавливается ответная часть «пятки» с отверстиями под крепление анкерными шпильками. Такой способ крепления позволяет идеально точно выровнять опоры при сборке каркаса, и при необходимости подкорректировать их положение. Осталось только решить, как сварить навес из профильной трубы.

Последовательность сборки навеса из профильных труб

После того как были установлены вертикальные опоры, необходимо обвязать оголовки с помощью горизонтальных профилей. Первыми устанавливают короткие отрезки навеса, затем длинные. Прямоугольные фермы сваривают непосредственно на каркасе. Для этого первоначально приваривают горизонтальные отрезки профильной трубы, сначала выравнивают по водяному уровню, прихватывают сварочными точками или хомутом, и только после этого провариваются швы на каждом соединении.

Далее по чертежу вырезают из профильной трубы 50х50 мм отрезки для изготовления профиля. После подрезки углов подкосы прихватывают точками внутри фермы. Если после установки всех подкосов не появилось кривизны в горизонтальных прогонах, можно выполнять окончательную сварку всех элементов.

После этого выполняется подъем и установка крайних ферм крыши, чтобы не нарушить геометрию кровли, рамы временно усиливают с помощью деревянных брусов и планок, а на верхний и нижний свесы устанавливают горизонтальные продольные трубы.

После соединения сваркой всех узлов, оставшаяся часть ферм крепится на каркасе навеса.

Места и линии сварочных швов тщательно оббивают от шлака, зачищают и покрывают грунтовкой. Все металлические элементы навеса профильной трубы обязательно обрабатывают фосфатным антикоррозионным составом, грунтуют и окрашивают в два слоя алкидной эмалью для наружных работ.

Для кровли чаще всего используют сотовый поликарбонат или профнастил. Первый – очень удобный и красивый, второй дешевый и практичный.

Совет! Перед тем как приступать к укладке кровельного материала, необходимо осмотреть все сварочные швы на фермах и подкосах, если из-за ошибки или температурных напряжений сварка треснула, нужно будет наварить усиливающую косынку из листового материала.

Иногда, после укладки кровли, легкие варианты навеса под действием ветра могут раскачиваться и совершать незаметные глазу колебания в горизонтальном направлении. Чтобы увеличить поперечную жесткость каркаса, можно дополнительно наварить к навесу арочные подкосы между стойками и горизонтальными прогонами из профильной трубы. Такое решение позволит избавиться от малейших колебаний и, соответственно, сохранить целостность кровельного материала.

Заключение

Кроме односкатных конструкций, для навесов широко применяются арочные и двухскатные варианты кровли. Такие схемы имеет смысл устанавливать за пределами двора, на удалении от дома и хозпостроек, в местах, где существуют сильные порывы ветра. Технически постройка двухскатного навеса из профильной трубы ничем не отличается от односкатного варианта. Арочные варианты сложнее из-за того, что приходится заказывать изготовление дуговых сегментов ферм, кроме того, это значительно увеличивает цену постройки.

Отправить комментарий

конструкция, расчеты, чертежи + фото, видео

Перекрытие небольшого пространства около дома позволяет защитить от осадков и непогоды места отдыха или хранения какого-то имущества. Зачастую для этой цели используют навесы. Этот вид сооружения не имеет по периметру стационарных стен, хотя может использоваться тканевая или иная лёгкая обшивка для усиления защитных функций.

рис1.Навес

Навес практически является лёгким каркасом с установленной на нём кровлей. Таким образом, навес выгоднее всего изготавливать из материалов, достаточно прочных на осевое сжатие и изгиб, имеющих минимальный вес при максимальной технологичности. Опыт показывает, что лучше всего навес изготавливать из профильной трубы. Своими руками при этом можно выполнить работу полностью или её значительную часть.

Виды стального профиля.

Современная индустрия производит огромный ассортимент трубных изделий из стального профиля, обычно имеющих прямоугольное или квадратное сечение. Ширина стенки варьируется от десяти миллиметров до десяти сантиметров и более. Толщина металла, использованного в изделии, может быть от одного миллиметра до полутора сантиметров. Отличаются трубы и по способу изготовления. Они бывают:

• холоднокатаные;
• горячекатаные;
• электросварные.

рис.2 Труба профильная стальная

Каждый вид трубы имеет свои достоинства и основную сферу применения. Для изготовления несложных строительных конструкций, к которым относятся навесы, лучше всего подходят холоднокатаные и электросварные трубы.

Элементы навеса из профильной трубы

Как любая пространственная конструкция, каркас навеса из профильной трубы будет состоять из стоек, прогонов перекрытия и элементов горизонтальных и вертикальных связей. Стойки или столбы для навеса могут изготавливаться из профильной трубы, хотя возможно применение и обыкновенной трубы круглого сечения. Некоторым недостатком столбов из круглой трубы станет более сложная конструкция узлов опирания и крепления элементов.

рис 3. Сечение трубы

Опоры лучше изготавливать из трубы квадратного сечения. Такая форма идеально подходит для сопряжения элементов, располагающихся под прямыми углами. На ровной и прямой поверхности стенки легко устанавливаются элементы крепления при помощи сварки, болтовых или резьбовых соединений. Форма сечения, представляющая собой равносторонний квадрат, обеспечивает равную жёсткость профиля в продольном и поперечном направлении.

Для изготовления прогонов или ферм лучше всего подойдёт труба прямоугольной конфигурации. В отличие от стоек, прогоны испытывают значительное усилие в поперечном направлении, то есть сверху вниз. И практически никаких нагрузок вдоль оси. Поэтому использование квадратного или круглого профиля совершенно не целесообразно.

Для изготовления элементов вертикальных и горизонтальных связей профили трубного сечения использовать нет необходимости. Лучше всего для этого подойдёт стальной уголок небольшой ширины.

Стойки навеса из профильной трубы

В зависимости от длины элемента следует выбрать ширину и толщину стенки. Подбор этих параметров лучше производить на основании расчёта нагрузок, но в то же время для строительства простого навеса такие сложности выглядят избыточными. Нужно учесть, что и толщина стенки, и ширина её, влияют на жёсткость стойки. Можно применить более толстую трубу меньшей ширины сечения или тонкостенную трубу с широкой полкой.

Вертикальная нагрузка от перекрытия навеса, воспринимаемая стойкой, не является очень большой и даже тонкостенная труба сможет её воспринимать без деформации. Жёсткость трубы напрямую зависит от высоты сечения. Поэтому применение стойки с широкой полкой и тонкой стенкой будет целесообразнее и экономичнее.

рис 4. Чертёж навеса

Размер профильной трубы для навеса среднего размера, например, легкового автомобиля, может быть от пятидесяти до ста миллиметров. Если стойки расположены чаще, то сечение трубы можно уменьшить. При опирании кровли навеса на четыре опоры, лучше их изготовить из труб большего сечения.

На стойки навеса закрепляются элементы связей, препятствующие смещению в вертикальной плоскости под воздействием ветровых нагрузок. Их следует закреплять на стойках жёстко, при помощи сварки или закрепления в двух точках на каждой плоскости опоры. Связи устанавливаются крестообразно в продольной и поперечной плоскости.

Стойки следует закреплять в фундаменте жёстко, замоноличивая в тело бетона или монтируя при помощи анкеров, установленных в верхнем срезе фундамента. Устанавливая столбы для навеса из профильной трубы, необходимо контролировать их вертикальность при помощи водяного уровня или лазерного отвеса. Стойку, закреплённую при помощи анкеров, можно выровнять в процессе монтажа. Замоноличенную в процессе установки, выровнять впоследствии практически невозможно.

Почти все работы, связанные с изготовлением несущих элементов каркаса навеса из профильной трубы, можно выполнить собственными руками. Бетонирование фундаментов и установка стоек не требует высокой квалификации и доступно любому застройщику. На этом этапе можно обойтись без сварочных работ.

Устройство кровли навеса

Кровля навеса является основной целью, ради которой и проводятся все остальные работы. Сложность её изготовления и монтажа напрямую зависит от длины перекрываемой стороны и шага стоек опор. Чем больше длина прогона или фермы навеса из профильной трубы, тем изделие будет сложнее и дороже. Оптимальным вариантом можно считать трёхметровый пролёт, позволяющий получить достаточно площади при минимальных затратах.

Более простым решением является односкатная крыша навеса, на основе простых прогонов из профильной трубы. Для изготовления прогонов лучше всего подходят элементы прямоугольного профиля. При этом большая сторона сечения балки устанавливается вертикально, а меньшая является основанием.

Расчёт балок навеса из профильной трубы можно поручить специалисту или подобрать размер профиля самостоятельно. Для этого следует посчитать предполагаемую нагрузку на балку, которая будет зависеть от климатического пояса, шага прогонов и их длины, веса кровельного покрытия. Для балки длиной три — четыре метра можно порекомендовать профиль высотой восемьдесят — сто миллиметров.

рис 5.Типы ферм

Уменьшить высоту профиля можно использовав вместо сплошного прогона сварную ферму. Чертежи ферм из профильной трубы для навеса проще всего поискать в интернете или сделать на основе чертежей металлических ферм, уменьшив пропорционально длине. Ферма не должна получаться сложной, помимо треугольной конструкции нижнего и верхнего пояса, связанных центральной стойкой, достаточно укрепить верхнюю балку подкосом. Для такой конструкции может оказаться достаточно профиля с высотой шестьдесят миллиметров по большей стороне в нижнем поясе и меньшего размера для остальных элементов фермы.

Не забывайте, что приведённые примеры соответствую минимальным пролётам и небольшой нагрузке на балку или ферму. При увеличении любого параметра, расчёты следует передоверить специалистам, обладающим необходимой квалификацией.

Элементы фермы следует скрепить при помощи сварки. Если вы не знаете, как правильно сварить ферму навеса своими руками, то нужно доверить эту работу знающему сварщику. Сварка сегментов трубчатого сечения непростая задача и этому ремеслу нужно учиться. Сварные швы следует зачистить и защитить от коррозии специальной грунтовкой.

На уложенные балки или фермы устанавливается обрешётка из бруса высотой пятьдесят миллиметров, называемого обрешёткой. Обрешётка предназначается для крепления листов кровельного покрытия. Если не гнаться за экзотикой, то наилучшим вариантом для этого типа сооружений является металлический профильный кровельный настил или листы на основе полимеров. Установить обрешётку и настелить кровельные листы навеса из профильной трубы своими руками, может практически любой застройщик. Брус, из которого делается обрешётка, должен быть заранее пропитан антисептическим составом или окрашен специальной краской, предотвращающей гниение древесины. После установки бруса в проектное положение, сделать это окажется труднее, а качество выполненных операций будет гораздо хуже.

Фермы или прогоны навеса скрепляют между собой с горизонтальной плоскости крестообразными связями из профильного металла небольшого сечения. Так же, как и на стойках, связи должны жёстко крепиться в точках опоры, лучше при помощи сварки.

Все металлические конструкции необходимо защитить от коррозии специальными красками для металла. Эту операцию лучше делать до монтажа элементов в проектное положение. После монтажа, требуется восстановить защитное покрытие в местах, где оно оказалось повреждено. Там, где производились сварочные или иные крепёжные работы в процессе установки элементов, нужно нанести покрытие на оголённые участки.

рис 6.Навес

Как видно из описания, несмотря на кажущуюся простоту конструкции, она содержит много элементов различного размера, устанавливаемых на разных отметках. Для предотвращения брака в работе и контроля исполнения задач приглашёнными специалистами, перед началом работ рекомендуется сделать максимально подробный чертёж навеса из профильной трубы. При изготовлении фермы перекрытия, на эту конструкцию тоже нужно сделать чертёж с нанесением размеров всех элементов. Чертёж каркаса навеса можно сделать собственными руками на бумаге или при помощи компьютера, если вы обладаете соответствующими навыками.

Следуя этим рекомендациям, вы сможете выполнить работу с достаточным качеством и не сожалеть о потраченных деньгах.

чертежи и особенности односкатной конструкции

Навесы часто устанавливают во дворе, чтобы защититься от дождя и яркого солнца, одновременно находясь на свежем воздухе. Сварка ферм для навеса из профильных труб – это несложная работа, но требующая знаний по расчету, подбору материалов и сборки конструкции.

Обладая некоторыми навыками по сварке, можно получить красивое и надежное укрытие для автомобиля или небольшой навес над крыльцом.

Факторы, влияющие на расчет

Перед началом работ потребуется определиться с размерами и высотой конструкции. Эта работа проводится в несколько этапов.

Сначала следует определиться с укрывным материалом. Наиболее востребованы навесы из поликарбоната из-за легкости ипрочности. От выбора материала зависит количество ферм и шаг установки стоек. Для небольшого козырька изготовление ферм не требуется.

До сварки и других работ надо выполнить эскиз навеса из профильных труб, на котором определяются размеры и тип ферм, размеры деталей. Лучше сделать отдельную специализацию, с размерами профилей и длиной деталей.

При порезке такая схема поможет не ошибиться и сэкономит материал. Чертежи или эскиз навеса можно выполнить на ноутбуке с помощью специальной программы или начертить от руки.

Точные размеры можно получить только на месте установки и изготовления навеса. При этом необходимо учесть способ установки и закрепления всех стоевых деталей.

Если навес одной стороной прилегает к стене, можно изготовить закладные детали и закрепить их в местах монтажа ферм.

Что учитывать при постройке

При сварке и монтаже навеса возле одной из стен здания, длину и ширину опорной конструкции лучше сделать несколько короче. Такая операция позволит обеспечить выпуск укрывного материала и сток дождевой воды в желоба. Еще одно преимущество способа – это экономия более 2-х м профильной трубы на каждой ферме.

Самый низкий срез навеса должен быть высотой не менее 2,2 м. При заезде газели, высоту следует увеличить до 2,6 м. Величина самого высокого места зависит от фантазии и возможностей бюджета.

Но следует учесть одно правило кровельщиков. Угол наклона ската крыши не должен превышать 120, поэтому общая высота конструкции должна быть менее 4-х м.

При расположении и выборе места, следует обязательно учитывать основные направления ветров и количество осадков характерных для региона.

В зависимости от этих значений подбирают размеры полок основного профиля для сварки, трубы на стойки и квадрата на раскрепления. Для основных частей навеса из профильных труб подготавливают отдельный чертеж со всеми размерами, местами раскреплений и жесткостей.

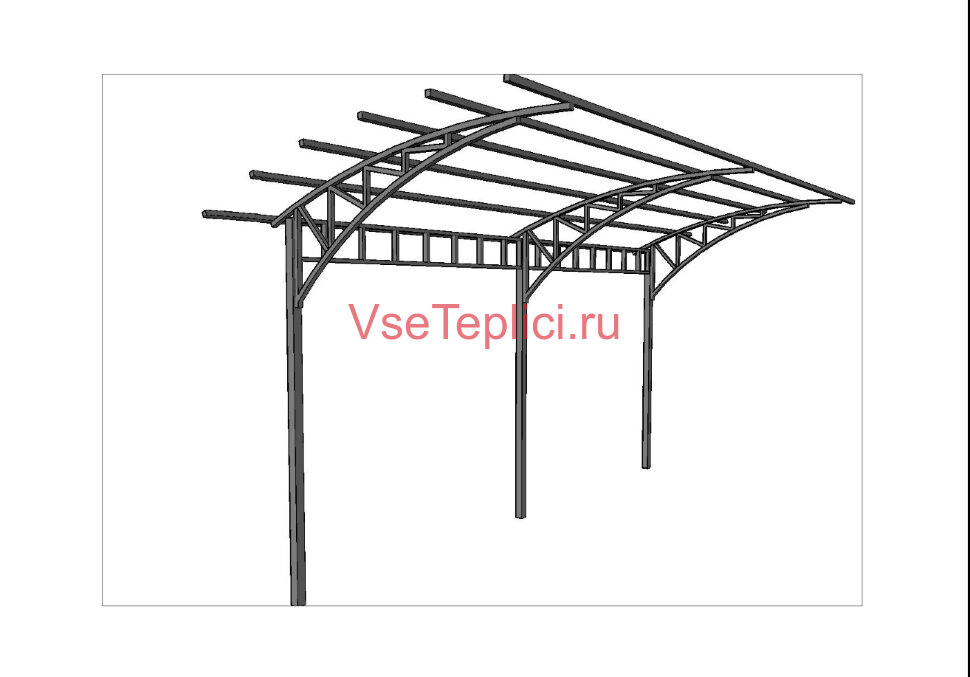

Вариантов формы крыши навесов довольно много – односкатные, арочные, двускатные (домиком), сложные. Каждая конструкция имеет свои минусы и плюсы.

Самая распространенная – односкатная крыша, сварка которой не представляет трудностей. Угол наклона фермы не должен быть менее 8%. При несоблюдении этого значения на крыше навеса в зимнее время будет собираться снег, и такой козырек долго не прослужит.

Достоинства профильных труб

Фермы из квадратных профильных труб имеют ряд преимуществ перед другим металлопрокатом:

1. материал отличается хорошей стойкостью к высоким температурам. Целостность и отсутствие деформаций при пожаре – это один из основных плюсов профильных труб;
2. форма квадрата и четыре ребра жесткости позволяют профилю выдерживать большие нагрузки;
3. загибать профили достаточно просто. С помощью профильной трубы можно придавать конструкции различные виды;
4. общий вес конструкции намного меньше, чем у навесов с такими же размерами, изготовленными из другого металлопроката;
5. материал служит долгое время.

Чтобы выполнить весь цикл работ, включая сварку и покраску, нужно провести несколько основных операций. Для наглядности примем размеры конструкций с габаритами обычного гаража для автомобиля – 6 м длиной и 4 м шириной. Одна сторона крепится к стене здания.

Подготовительные работы

Для такого навеса достаточно будет использовать для сварки профиль с полкой 30 мм. Толщину стенки берут 1,5 мм. Толще не нужно, это только увеличит стоимость конструкции.

Самый простой и надежный вариант навеса – односкатный. Длина верхнего ската в рассматриваемом случае будет 3900 мм, нижний отрезок уменьшаем на 80 мм, поэтому ферма на краю зарезается под угол для соединения.

Размер самой большой распорки между горизонтальными трубами фермы будет 600 мм, всего делают 7 распорок на всю деталь конструкции. Для лучшего соединения первую ферму навеса собирают на ровной поверхности.

Стыкуют и проводят сварку узкого края. Затем монтируют широкую распорку и варят стыки. Размечают место установки следующего ребра жесткости, замеряют размер, отрезают заготовку и монтируют ее в конструкцию фермы. Операцию повторяют с оставшимися 5-ю ребрами, постепенно уменьшая их размер.

Теперь у нас есть точные размеры распоров фермы, а их понадобится еще 4 штуки. Надо нарезать всю заготовку для сборки ферм для навеса. Первая деталь, для удобства, будет служить шаблоном.

Далее выкладывают и закрепляют прижимами две основных плети, так же проводят сварку сначала крайних стыков и укладывают перемычки, прихватываем их, но не проваривая.

Прихватки обязательно ставить со всех сторон стыка для большей надежности предварительной сборки. Для прихваток выставляют небольшой сварочный ток – это поможет избежать лишних дырок в соединении.

Собрав конструкцию фермы, снимают ее с шаблона и проводят сварку в нижнем положении. Затем таким же способом собирают и обваривают оставшиеся фермы навеса.

Некоторые специалисты советуют сварить конструкцию с помощью косых распорок из профиля меньшего размера. Для спокойствия можно установить дополнительные ребра жесткости, но это потребует покупки дополнительного недешевого материала.

Поэтому, при желании, можно раскрепить первые 2 самых широких окна. Остальные лучше ужесточить, обварив на боковых стыках треугольные косынки из листового металла.

Выполнение монтажа

Чтобы выполнить монтаж, на стену дома потребуется через каждые 1500 мм от крайней фермы закрепить на 3-4 самореза обрезки уголка с полками 30 мм.

Таких мест крепления будет 5 штук, по количеству ферм. Напротив, на расстоянии от стены 3060 мм, копают или бурят отверстия для стоек из профильной трубы с шириной полки 80 или 100 мм.

Отрезают пять заготовок длиной 2900 мм. На верхний конец профильной трубы необходимо приваривать пятак из листового металла. Это не позволит попадать внутрь воде и снегу и обеспечит надежную обварку стойки и фермы. Их устанавливают в отверстия и заглубляют на 800 мм.

От уровня основного чистого пола высота стоек навеса должна быть для легкового авто 2100 мм. Стоевые надо установить строго в вертикальном положении и раскрепить их с помощью укосин. Затем залить отверстия в земле бетоном. Теперь можно сделать перерыв на сутки для полного застывания бетона.

Сборка каркаса

Чтобы собрать каркас навеса, узкий край фермы устанавливают на стойку и прихватывают к уголку на стене. Надо сварить стойку и узкий край между собой.

Перед этим нужно проверить по уровню положение всех деталей узла. Главное – это правильно приварить первую ферму, чтобы предотвратить перекос всей конструкции.

Когда первая ферма установлена, в таком же порядке устанавливают остальные, раскрепляя их между собой перемычками, на расстоянии 500 мм по ширине фермы.

В результате получилась конструкция с жестко закрепленными деталями, которая будет служить долгое время. Теперь надо оббить шлак со всех стыков, проверить качество и наполненность шва.

В слабых местах с большими раковинами необходимо уложить дополнительный шов. Болгаркой и зачистным камнем обрабатывают места сварки, обезжиривают все поверхности с помощью любого растворителя, дают ему высохнуть и наносят на металл слой грунтовки.

Когда грунтовка высохла, окрашивают ее в любой понравившийся цвет. Осталось закрепить листы поликарбоната специальными саморезами, и навес будет готов.

Важные моменты

Перед началом работ надо определиться с размерами конструкции, профиля и необходимым количеством материала. Сварка навеса из профильных труб ведется ручным дуговым аппаратом. Обязательно надевают защитную одежду и маску.

Не следует торопиться при сварке, надо обеспечить надежный провар металла. Электроды лучше использовать МР-3, или АНО-21. Надо правильно располагать детали при стыковке и сварке конструкции.

При эксплуатации навеса и образовании на нем ржавчины, поврежденное место зачищают наждачкой и окрашивают грунтом. При обильных снегопадах с крыши навеса убирают снег.

Навес для машины из профильной трубы

Этап 1. Подготовка места и чертежа навеса для автомобиля из профильной трубы

Сначала нужно выбрать, где расположить навес. Выбирайте место на лёгкой возвышенности, если не хотите тратить дополнительные усилия на строительство ливнёвой канализации. Поскольку конструкция предполагается для укрытия автомобилей, отдайте предпочтение месту, куда легко заехать, и куда легко завезти материалы.

Площадку придётся очистить от мусора, травы, кустарника, демонтировать старые постройки, снять несколько сантиметров грунта, если в дальнейшем планируется заливка асфальта. Обязательно проверьте по плану, чтобы под будущей мини-парковкой не шли важные коммуникации.

Навес из профильной трубы для двух машин — это конструкция примерно 6 × 6 метров, обычно достаточно высокая, чтобы впустить под кровлю «Газель». Оптимальными для подобной постройки будут следующие параметры:

• 9 опорных столбов-стоек из широкой профильной трубы 80 × 80 мм,

• 3 перекладины-поперечины 40 × 80 мм,

• фермы 25 × 25 мм, из которых варится непосредственно обрешётка.

Шаг опор и обрешётки может быть меньше, особенно для поликарбоната, который имеет склонность прогибаться под внушительным весом снежной шапки. Вы можете использовать готовый чертёж, слегка усовершенствовав и откорретировав его под свои нужды. Например, вот такой:

Можно добавить опорных столбов и поперечин, чтобы сделать конструкцию устойчивее.

Этап 2. Инструменты и материалы

Параметры профтруб перечислены выше. 80 × 80 мм со стенками 2 мм — идеальное решение для вертикальной опоры, на которую придётся большая часть нагрузки. Трубы 60 × 60 мм или 40 × 80 мм подойдут для монтажа горизонтальных перекладин. И наконец, более тонкие 25 × 25 мм используются для строительства обрешётки.

Поликарбонат поставляется в двух вариантах:

• сотовый, который выглядит как сэндвич из двух и более листов пластика с армированным переборками пустым пространством между ними,

• монолитный, напоминающий по всем внешним характеристикам силикатное стекло, но гораздо более прочный.

Какой выбрать, решать вам. Они примерно одинаково прочны, выдерживают механическое давление, нагрузки, мороз и жару. Монолитный пластик чаще берут для дизайнерских решений, сотовый же более функционален и практичен.

При закупке материалов традиционно берите примерно на 5% больше, чем показал чертёж.

Не забудьте про саморезы, болты и другие расходные материалы! Мы рекомендуем сваривать конструкцию, но если возможности нет, вы можете использовать другие крепежи.

И наконец, список инструментов, которые пригодятся вам при строительстве:

• лопата,

• сварочный аппарат,

• дрель или перфоратор,

• болгарка,

• строительный уголок,

• строительный уровень и рулетка,

• болты, шайбы, кровельные шурупы с прокладками,

• материалы: профильные трубы, профнастил,

• всё для приготовления цементного раствора,

• мелкий щебень для бутования столбов.

Этап 3. Монтаж навеса из труб и поликарбоната

1. Сначала устанавливается фундамент. Самый оптимальный вариант — закрепить столбы на месте методом бутования, ещё называемого «сухим бетонированием»: когда в выкопанную лунку засыпается смесь щебня и песка, которая затем старательно утрамбовывается. Этот метод позволяет грунтовым водам свободно циркулировать и снижает риск того, что из-за замерзания обычный бетон просто вытолкнется наружу как пробка.

Впрочем, для некоторых ситуаций сойдёт и стандартное бетонирование.

ВНИМАНИЕ! Перед тем, как приступать к работе, обработайте все металлические детали антикоррозионными составами.

Как происходит бутование столбов:

1. готовится лунка глубиной около 1,5 метров, примерно на 12–15 см шире диаметра опоры,

2. на дне лунки организуется дренажная подушка из песка, керамзита или щебня, которая тщательно трамбуется ломиком,

3. полая труба «заглушается» с обоих концов, чтобы туда не залилась вода, после чего погружается в лунку,

4. начинается засыпка опоры смесью песка и мелкого щебня, слоями по 10–15 см, после чего каждый слой трамбуется. Трамбовка происходит электровибратором, после смачивания слоя водой, но если такого инструмента нет, можно трамбовать вручную обычным поленом,

5. последний слой щебня обычно закрепляется бетоном.

Важно в процессе контролировать, чтобы столб смотрел точно вверх, располагаясь под прямым углом к грунту. Используйте для этого строительный уголок или уровень. Желательно пригласить для этой работы помощника.

2. Затем на опорах строится каркас будущего навеса для машин из профильных труб. Здесь ничего сложного нет — каркас собирается подобно конструктору:

1. сначала ставятся столбы в том количестве, которое предусматривает чертёж,

2. затем к опорам привариваются поперечины — те самые из чуть более толстых профильных труб,

3. на земле собирается и сваривается обрешётка,

4. обрешётка поднимается и приваривается к готовому опорно-поперечному каркасу.

Обрешётка-ферма традиционно варится на земле, потому что так проще выдерживать вертикальность и правильность конструкции, однако если вы чувствуете, что вам так легче, можете сразу устанавливать её наверху.

3. После чего на ферму сажается поликарбонат.

Поликарбонат закрепляется с неснятой защитной плёнкой. На листах заранее просверливаются отверстия, при этом от края листа необходимо отступить не менее чем на 4 см.

Между собой листы стыкуются специальным устройством — разъёмным профилем, низ которого заранее фиксируется на обрешётке. Сверху «пристёгивается» крышка, которая не позволяет осадкам проникать под кровлю.

И наконец, в качестве креплений используются термошайбы с заглушками и уплотнительными кольцами.

Технология следующая:

• в пластике просверливается отверстие,

• на него накладывается шайба,

• закручивается саморез,

• сверху на него одевается заглушка.

Крепления закручиваются туго, но не чрезмерно, потому что излишне тугое закручивание способно повредить пластик.

Используйте торцевой профиль или перфоленту для того, чтобы закрыть края листа сотового поликарбоната, в противном случае туда может попасть вода, которая зимой замёрзнет, увеличится в объёмах и повредит материал.

На этом монтаж можно считать законченным. Самое сложное в нём — правильно рассчитать количество материалов и цену, но для этого вы можете воспользоваться нашим онлайн-калькулятором прямо на сайте.

Если вы хотите делегировать профессионалам строительство односкатного или двускатного навеса из профильной трубы для машины, обратитесь к нам. Мы берёмся за проектирование и установку конструкций за 1–5 дней от заказа до монтажа в зависимости от сложности, выбранных материалов, погоды и некоторых других нюансов. Позвоните менеджеру — он расскажет подробнее.

Навес из профильной трубы своими руками

8 лет на рынке металлопроката

Работаем с ИП, частными лицами, Управляющими Компаниями и другими организациями

Доставим продукцию к назначенному времени

Доставка по Санкт-Петербургу и Ленинградской области

Защитить машину от агрессивного солнечного излучения, кислотного дождя, града и снега может не только гараж, но и правильно выполненный навес. Специалисты считают, что коррозионное воздействие на элементы машины в закрытом металлическом гараже сильнее, чем под проветриваемым навесом во дворе.

Навес для машины из профильной трубы, изготовленный своими руками, существенно экономит средства владельца участка. Сделать несложную конструкцию, которая продлит жизнь и эксплуатацию автомобиля, вполне доступно каждому. Желательно обладать навыками сварщика и иметь сварочный аппарат, но можно обойтись и без него.

Виды навесов

Чтобы машина была надёжно защищена от осадков, каркас навеса из профильной трубы должен иметь размеры 6х4х2,5 м (длина, ширина, высота). Конструкция навеса в зависимости от вида крыши может быть:

• односкатной;
• двускатной;
• арочной.

Самый простой в изготовлении — односкатный навес из профильной трубы. Он содержит вертикальные стойки (от 4 до 6 шт), балки (прогоны) или фермы, металлические или деревянные рейки обрешётки и кровельное покрытие.

Двускатный навес несколько сложнее по конструкции, его используют при строительстве более широких сооружений. Наиболее сложным является арочный навес, поскольку изготовление деталей требует дополнительной трудоёмкости на изгиб профиля и наличия трубогиба.

Этапы строительства навеса

1. Изготовление столбчатого фундамента под вертикальные стойки. Для этого роют ямы размером 500х500 и глубиной 800 мм. В них сразу устанавливают стойки с последующим бетонированием либо заливают бетоном закладные элементы, к которым впоследствии приваривают стойки.
2. Стойки соединяют между собой горизонтальными балками или предварительно изготовленными фермами.
3. Верха ферм или стропильных ног соединяют обрешёткой.
4. Собранную металлическую конструкцию ошкуривают, обезжиривают, покрывают грунтовкой и двумя слоями атмосферостойкой краски.
5. На обрешётку крепят кровельное покрытие — профнастил, металлочерепицу, шифер, сотовый поликарбонат.

Расчет размеров профильной трубы

Чтобы правильно выполнить расчет материалов навеса из профильной трубы, необходимо изготовить подробный чертёж сооружения с указанием сечений труб и их размеров. Для стоек и балок обычно используют квадратную трубу 80х80 мм, для прогонов и обрешётки — трубу 40х40 мм.

На внутреннее заполнение фермы вполне подходит прямоугольная труба 40х20 мм. Сумма размеров всех элементов даст общую длину каждого сортамента, которую знающие люди предлагают увеличивать на 5% для компенсации ошибок и брака материала.

Как правило, расчёта нагрузок, действующих на элементы навеса из профильной трубы и профнастила, не делают, а в оценке их стойкости руководствуются здравым смыслом и жизненным опытом. Если же возникают сомнения, необходимо собрать информацию по предельно допустимым нагрузкам на профили используемой длины, определить массы деталей, учесть по ветровым и снеговым картам района нагрузки, вызываемые ветрами и осадками, и проанализировать силовые возможности конструкции. При необходимости следует внести изменения.

Монтаж

Сварить навес из профильной трубы можно только вдвоём. Сначала нарезают детали в соответствии с чертежом. Фермы из профильной трубы для навеса изготавливают на слесарном столе. Чтобы они были одинаковыми, первую используют в качестве шаблона. Перед соединением элементы слегка приваривают, проверяют правильность установки, затем варят окончательно.

При изготовлении арочного навеса из профильной трубы обзаводятся трубогибом или используют технологию гнутья путём подрезки профилей с одной из сторон с последующим завариванием швов. Заготавливают все арочные элементы, затем монтируют их к стойкам.

Преимущества навесов из профильной трубы

• возможность их изготовления своими руками;
• удобство работы с прямоугольным профилем;
• длительный срок эксплуатации по сравнению с деревянными сооружениями;
• возможность изготовления красивых конструкций, гармонично сочетающихся с элементами ограды и дома.

Изготовить навес для машины во дворе своего дома сможет любой хозяйственный владелец участка. При этом он не только сэкономит денежные средства, но и приобретёт дополнительный опыт и навыки.

Наша продукция

строительство, материалы, инструкции по изготовлению Изготовление навесов для металлоконструкций

Тема постройки сарая всегда актуальна для владельцев частных домовладений, дачи, гаражных построек. Наиболее подходящий материал для них — изделия из профильных труб. Монтаж такой конструкции несложный и вы можете построить ее самостоятельно.

Навес из профильной трубы, возведенный во дворе или на приусадебном участке, выглядит современно и способен придать оригинальности территории, прилегающей к дому.Такие конструкции должны обладать необходимой прочностью и жесткостью, чтобы выдерживать различные виды нагрузок. Перед началом установки необходимо выполнить ряд действий.

Подготовка к возведению конструкции

Перед тем, как приступить к монтажным работам, необходимо:

• рассчитать ожидаемые нагрузки — при необходимости;
• составить подробные чертежи каркаса навеса из профильной трубы — на них также необходимо указать размеры;
• подготовить набор инструментов;
• Выбираем и покупаем стройматериалы.

Несколько вариантов навесов могут быть возведены независимо от профильных изделий, а именно:

• арочный;
• односкатный;
• фронтон.

Внешний вид и форма будущего сооружения во многом зависят от личных предпочтений владельца дачи или дома и размеров незанятого пространства на земельном участке. Самым быстро возводимым и самым компактным по отношению к занимаемой площади считается сарай из профтрубы односкатного типа.

Примерный расчет навеса из профильной трубы

В итоге площадь навеса 6х9 метров. В этом случае высота края, который будет подниматься, составит 3,5 или 3,6 метра, а невысокого — 2,4 метра. В результате перепада высот угол наклона составит 12-13 градусов.

Для определения степени вероятных нагрузок используются ветровые и снежные карты конкретного участка, на котором расположен земельный участок.На основании приведенных данных составляются чертежи навеса из профильной трубы своими руками.

Помимо того, что их можно нарисовать собственноручно, существуют специальные компьютерные программы. Чтобы добиться максимальной точности при проведении расчетов, желательно в это время находиться в том месте, где будет располагаться конструкция.

Элементы навеса из фасонных изделий

В конструкции несколько основных элементов, в том числе:

• стойки;
• ипотечных кредитов;
• опорные плиты;
• арок;
Направляющие
• ;
• крыша;
• другие — это может быть, например, освещение и водоотвод.

Для изготовления стоек и столбов подходят как трубы из профиля, так и изделия с круглым сечением. Последний вариант имеет существенный недостаток, заключающийся в более сложной конфигурации узлов опоры и крепления элементов.

Квадратная труба идеально подходит для соединения частей рамы под углом 90 градусов. Этот тип профиля обеспечивает одинаковую степень жесткости в обоих направлениях — продольном и поперечном.

Для возведения навеса из профильной трубы любой формы по чертежу применяется сварка, а также резьбовые или болтовые соединения. При создании ферм или балок специалисты рекомендуют брать изделия прямоугольной формы, так как они несут значительную нагрузку в поперечном направлении, а именно сверху вниз. При этом сил вдоль оси практически нет.

Характеристики фасонных трубных изделий

Чтобы возвести каркас навеса из профильной трубы и произвести все необходимые расчеты, следует определиться с характеристиками выпускаемой трубной продукции.Для изделий квадратного сечения требуемые значения приведены в специальных таблицах.

Для прямоугольных труб максимальный размер нагрузки рассчитывается по большей стороне. Результат также можно увидеть в специально составленной таблице, где помимо желаемого значения указывается длина пролета и размеры трубы.

Расчет значений для стоек навеса

При подборе параметров стоек предварительно производят расчет приложенных нагрузок и чертят детальный чертеж. На жесткость изделия влияют ширина и толщина его стенок, которые, в свою очередь, зависят от длины изделия.

Например, выбирая, какую профильную трубу использовать для навеса, можно использовать как толстостенное изделие с малым значением сечения, так и с тонкими стенками, но с большой шириной полки.

Следует учитывать, что вертикально направленная нагрузка, оказываемая на стойку перекрытием навеса, незначительна и поэтому тонкая труба выдержит ее без малейшей деформации.Схема навеса из профильной трубы должна содержать точные размеры каждого элемента. Довольно часто в этой же технике делают каркас для гаража из профильной трубы.

Для здания со средними параметрами оптимальным вариантом будут изделия сечением в пределах от 50 до 100 миллиметров. Если стойки часто располагаются на расстоянии друг от друга, можно уменьшить размер используемых труб. В том случае, если приставной навес имеет четыре опоры, то применяются трубные изделия большого сечения.

Фермы как элементы каркаса

Фермы служат дополнительной соединительной деталью при устройстве навеса. Они придают каркасу больше устойчивости и прочности (читай: «»). Для них должен быть нарисован рисунок. По нормам расчет требуется для ферм из труб, у которых угол наклона более 6 градусов. Но специалисты считают, что начинать нужно с 8 градусов.

Дело в том, что зимой на поверхности крыши будет скапливаться выпавший снег с незначительным углом наклона.Оптимальное значение принято равным 15-20 градусам. Такой уклон ската крыши подходит для покрытий из профнастила, шифера, пластика, поликарбоната и других современных материалов.

Фермы могут иметь следующий вид:

• треугольный;
• арочный;
• прямоугольный;
• битый;
• трапециевидный.

Внутри ферм дополнительно монтируются стойки, балки, раскосы, подкосы. На чертеже должны быть указаны как размеры, так и перечень и количество материалов, которые потребуются.

Далее монтируется обрешетка из бруса высотой 50 миллиметров. Это необходимо для крепления кровельного покрытия. Деревянные балки следует предварительно обработать антисептиком или покрасить краской, чтобы не повредить древесину.

Возведение строения

Монтажные работы выполняются поэтапно:

1. Перед тем, как сделать навес из труб, предварительно подготовьте фундамент.
2. Затем отмерьте и вырежьте материалы, указанные на чертеже.
3. Фермы изготовлены.
4. Боковые стенки монтируются на конструкции.
5. Соединительные стропильные фермы и сборные секции.
6. Проверяют правильность сборки элементов с помощью уровня и рулетки.
7. Установите и надежно закрепите раму на заранее подготовленном месте.
8. Металлические поверхности обработаны защитными составами.
9. Подготавливают материалы для устройства кровли, устанавливают и закрепляют.
10. Срезать лишнюю кровлю.
11. Наводят порядок в окрестностях.

В свободное пространство заливается цементный раствор. Боковые стенки собираются одним из выбранных способов, соединяя фермы и столбы, служащие опорой. Если строится односкатный навес, то боковые секции монтируются на основание до тех пор, пока не будут установлены стропильные фермы.

При проведении работ необходимо контролировать соответствие размеров конструкции чертежной документации и вертикальность расположения элементов на всех этапах возведения навеса.Листы материалов для облицовки следует обрезать с небольшим запасом, что позволит исправить ошибки, допущенные при замерах.

Подбор материалов и подготовка инструмента

Основное требование к качеству фасонных трубных изделий — прочность. Чтобы обеспечить устойчивость несущих частей конструкции из них, нужно выбирать трубы с минимальными параметрами, равными 80х80 миллиметров. Для дополнительных элементов оптимальным размером секции будет 40х20 миллиметров.

Для определения количества рубероида сначала рассчитайте площадь покрываемой поверхности, а затем увеличьте результат на 5%. Крепление осуществляется анкерными болтами и специальными прокладками.

Конструкция собирается одним из следующих способов:

1. Сварка … Но для этого необходимо не только иметь в наличии сварочный аппарат с электродами, но и уметь правильно сварить навес из профильной трубы.Такую работу невозможно выполнить без навыков.
2. Использование резьбовых соединений … Для этого требуются металлические уголки и крепежные болты.
3. С помощью специальных зажимов .

Навес своими руками намного дешевле покупного. Он будет соответствовать предъявляемым требованиям при строгом соблюдении технологии его возведения.

Металлические навесы — это надежные, функциональные хозяйственные постройки, прочные, практичные, но визуально легкие, гармонично вписываются в ландшафт участка, не загромождают природный ландшафт. В статье мы разберем, в чем преимущества и недостатки металлоконструкций, из чего лучше строить, предложим примеры простых проектов, покажем, как правильно рассчитать габариты здания, а также его отдельные элементы.

Дадим подробную, пошаговую инструкцию, как сделать навес сарая из металлического профиля своими руками, например, мы выбрали чертежи со средними размерами, при необходимости их можно подогнать под индивидуальные условия.

Общие характеристики металлических навесов

Металлические навесы, фото схема типовой конструкции приведена ниже, вы можете изготовить их самостоятельно, даже если вы находитесь вдали от строительства. Конструкция постройки проста — это вертикальные опоры-столбы, к ним крепится стропильная ферма, затем устраивается обрешетка, затем крыша.

Навесы из металлического профиля, на фото общий вид типовой конструкции

Область применения

Металлические навесы широко используются как в частном, так и в коммерческом строительстве. Это крытые автостоянки, остановки — укрытия для людей, ожидающих остановки общественного транспорта, конструкции над входом в здание, согласно нормативным правилам, их наличие обязательно в домах выше 2 этажей, навесы над воротами, галереи, ведущие со стороны ворота в дом, хозяйственные постройки — укрытия для дров, другой утвари, беседки — от мини-построек до сборных построек, иногда двухэтажных.

Проект отдельно стоящего металлического навеса из профиля

Конструктивный

Металлические навесы можно разделить на три типа:

• Мини-конструкции — навесы, мобильные беседки, моно-изделие — мангал с крышей.
• Отдельно стоящие металлические постройки.
• Комбинированный — пристройки к гаражу, дому, бане и т. Д., Чаще веранда, терраса — место для отдыха или навес для хозяйственных нужд.

Чертеж консольно-балочного навеса металлического к дому

Проект навеса из металлоконструкций составляется исходя из функциональных возможностей здания, это может быть:

• открытые конструкции, состоящие из опор и крыша;
• закрытые здания, у которых борта зашиты листовым материалом, панелями, деревом, решеткой, застеклены, закрыты плотными шторами, тентом, тканью со специальной влагостойкой пропиткой, брезентом, мягким остеклением.

Навес из металлических профилей и мягкой черепицы для дров

Совет: Для остекления металлического навеса рекомендуется использовать раздвижные алюминиевые системы, они не загораживают обзор, секции можно перемещать, открывая здание, как насколько это возможно. Такое остекление — надежная защита от осадков, пыли, порывов ветра, в небольшой мороз сохранит внутри благоприятный микроклимат, что сделает отдых комфортным в любое время года.

Большая металлическая конструкция в сочетании с кирпичной кладкой

Открытые металлические навесы, в связи с малым весом конструкции, часто устраивают на крыше гаража, летней кухни, беседок.Такое решение — прекрасная возможность организовать комфортную зону отдыха с шикарным видом, если на участке нет места для самостоятельной конструкции.

Достоинства и недостатки металлических навесов

Изготовление навеса из металла своими руками — выгодное, практичное решение при соблюдении технологии строительства, правильного ухода — постройка прослужит верой и правдой несколько десятков лет.

Металлоконструкции не боятся перепадов температур, устойчивы к естественным физико-химическим, биологическим, механическим воздействиям.Но металл быстро нагревается и остывает, это нужно учитывать при строительстве навесов для отдыха, над мангалом, поэтому лучше предусмотреть защитные элементы, например, сделать перила в беседке, а также деревянные. сиденья.

Главный враг металлических навесов — ржавчина, которая может нанести значительный ущерб, даже разрушить конструкцию за короткое время. Обработка и защита металлических элементов навеса поможет избежать фатальных последствий.

Чертеж металлического навеса над крыльцом

Материалы (править)

Металлические навесы делятся по материалам изготовления:

Материал	Опоры,	Стропильная система	Элементы вспомогательные, обрешетка	Крепление
	Толщина стен и сечение профиля зависит от размеров здания.
Круглая труба	диаметром 50-100 мм	Ø25-30 мм, чаще всего ферма деревянная	Ø18-25 мм	Сварка
Аренда профиля	Ребро профиля 50-150 мм	25 * 25, 40 * 30, 25 * 50, 40 * 40 мм со стенкой 2 мм для малых, средних зданий, 3 мм для больших, или используется профиль 60 * 40 * 2 мм	40 * 20 мм	Сварка металлической вставки или болтового соединения
Сборные конструкции из алюминиевого профиля	Готовые изделия собираются конструктором: на шайбах или методом торца
Навесы из нержавеющей стали	Сделать качественный товар своими руками могут только профессионалы; требуется особый вид сварки.Навесы из нержавеющей стали не требуют отделки и дополнительной защиты.
Кованые изделия	Самый роскошный, изысканный вид навесов, который украсит дом и участок. Есть 2 варианта реализации идеи: заказать готовую постройку или сделать своими руками. Первое решение проще, но если сравнивать стоимость, то финансовые затраты меньше, если сварить каркас из металлического профиля, украсить его коваными деталями, серийная штамповка, которую можно купить на рынке, будет стоить дешевле по цене.

Практичнее, экономичнее построить навес из профильной трубы своими руками. Со временем его можно закрыть шторами, застеклить, обложить кирпичом, камнями, украсить ковкой, деревянной решеткой.

Чертеж стандартного консольного металлического навеса над входной дверью

Техническая сторона вопроса — проекты, схемы, чертежи, расчеты

Анализируя любой чертеж навеса из профильной трубы, конструкцию можно представить в две части: металлический каркас и крыша.Основание — это вертикальные столбы из круглой трубы или квадратного профиля, по верхним головкам которых идет обвязка металлопрокатом или нижний пояс фермы. Это придает жесткость металлической конструкции и помогает сохранять геометрию даже при значительных нагрузках.

Опора

Столбы рекомендуется размещать на расстоянии 1,5-2 м друг от друга. Если к постройке будет примыкать дом, гараж, баня и т. Д., То желательно разместить опорные колонны возле основного корпуса, которые будут удерживать навес.При отсутствии такой возможности, чтобы привязать навес к дому из металлического профиля, следует своими руками прикрепить к несущей стене поперечный брус, который будет служить опорой для фермы. В работе используются длинные анкеры. Решение поможет равномерно распределить нагрузки по всей несущей стене.

Фермы

Основная нагрузка от атмосферных осадков, порывов ветра приходится на стропильную систему навеса, поэтому важно произвести правильный расчет ферм, определить толщину профиля для его изготовления.Навесы из металлопрофиля, фото примеры ниже, устраивают под односкатной, двускатной или арочной крышей.

Какие навесы можно сделать из профильной трубы своими руками, фото примеры разных видов крыш

Фермы бывают:

• Треугольные, многоугольные, параллельные, ломаные — определяется контуром пояса.
• Внутри пояса могут быть решетки — треугольные, ромбические, косые и полукруглые.
• По способу опоры — консольные, балочные, арочные, балочно-консольные.

Типовые арочные фермы для металлических навесов

Чтобы правильно рассчитать ферму из профильной трубы для навеса, необходимо учитывать снеговые, ветровые нагрузки, угол наклона кровли, размер структура. Специалисты помогут избежать ошибок в довольно сложных инженерных расчетах, либо стоит воспользоваться онлайн-калькулятором.

Для изготовления металлических навесов малых и средних размеров в частном порядке лучше использовать готовые чертежи и проекты, делать универсальные фермы, подходящие для всех типов конструкций.

Стандартные фермы навеса

Оптимальный уклон крыши 15-25 o, подходит для всех видов кровельного материала: поликарбонат, профнастил, мягкая кровля, металл и др.

Требования к материалам и креплению

В порядке Чтобы каркас для навеса из профильной трубы соответствовал стандартам качества, необходимо выполнение ряда условий:

• Недопустимо использование профиля с трещинами для изготовления узлов, несущих элементов навеса.
• Конец опорных ребер должен иметь шероховатость — Ra £ 12,5 мкм, что регламентируется ГОСТ 2789-73.
• Для ферм нижнего пояса используется сталь без внутренних слоев, категорически запрещены крупные шлаковые включения.
• Согласно ГОСТу в разделе 14771-76 соединения должны выполняться механической сваркой с использованием углекислого газа или смеси углерода с аргоном.
• Руководствуясь пунктами 2246-70 и 26271-84 ГОСТа, для сварки требуется проволока ПП-АН-8.
В ГОСТ
• в части 7798-70 сказано: стропила крепятся к вертикальным опорам и стропильным деталям болтами класса 5.8.

Схема с размерами, по которой можно построить типовой навес для автомобиля своими руками из металла

Как сделать металлический навес своими руками — пошаговая инструкция

Изготовим навес из металлопрофиля своими руками, мы взяли типовые чертежи, адаптировали их под размеры участка, габариты постройки 4 * 3 м, крыша сделана из поликарбоната толщиной 8 мм.

Типовая схема, по которой построим навес из металлического профиля своими руками, фото типовой конструкции с арочной крышей

Фундамент

Ограждаем площадку колышками, натягиваем веревку, наметьте расположение столбов, проверьте геометрию, диагонали должны быть равны. Снимаем верхний мягкий слой почвы, выкапываем ямы под опоры глубиной 700 мм.

Внимание: Если местность заболоченная, неровная или почва на участке быстрорастущая, то лучше оборудовать свайный фундамент.

Набиваем дно щебнем и песчаником слоями по 100 мл, утрамбовываем подушку. Площадку можно выложить тротуарной плиткой или залить бетоном. Для бетонирования площадки делается арматурный каркас из гофрированных прутьев, ячейка 100 * 100, 200 * 200 мм, укладываемая на подушку так, чтобы арматура не касалась дна на 50 мм, галька или готовые опоры должны быть помещенным. По периметру устанавливается обрешетка, плита толщиной 100 мм заливается бетоном сразу, без перерывов.Арматуру необходимо со всех сторон погрузить в раствор на 50 мм.

Как бетонировать металлический столб

Залить бетон на дно отверстий слоем 100 мм, вставить столбы из профильной трубы, проверить вертикальность, залить раствором до уровня земли. При необходимости ставим выборки до полного затвердевания бетона, чтобы сохранить геометрию каркаса для навеса.

Через неделю, когда раствор наберет силу, обрезаем столбы по размеру.На верхние головы привариваем обвязку, это скрепит постройку и придаст ей жесткости.

Как сварить навес фермы

Лучше сделать ферму на земле, потом поднять ее на каркас. Для сгибания профиля можно использовать специальный станок или сделать своими руками жесткий шаблон, по которому будут гнуться детали фермы. В крупных магазинах предоставляется услуга гибки металлических профилей по стандартным радиусам. Фермы надо устанавливать через каждый метр, в нашем доме их 5.Нам понадобится 10 гнутых деталей, а также профиль 30 * 30 * 2 мм для внутренних ребер жесткости.

Как прикрутить ферму к металлическому каркасу

Нарезаем элементы фермы по размеру, готовим основные узлы стропильной системы. Когда все детали готовы, поднимаем краном на раму, затем крепим к обвязке болтами или приваркой к стальной косынке. Далее свариваем обрешетку из профиля 40 * 25 * 2 мм, расстояние 750 мм.

Обработка

После сборки очищаем каркас жесткой щеткой, удаляем окалину, убираем следы коррозии, затем обрабатываем наждачной бумагой, чтобы окончательно избавиться от поражений, а также увеличить сцепление поверхностей .Перед покраской для обезжиривания рамы ее следует промыть тканью, смоченной в растворителе, когда она полностью испарится, можно загрунтовать.

Полезный совет: К любому цвету краски подходит светло-серая грунтовка, для ярких красок актуальны темные смеси, для пастельных тонов лучше использовать грунтовку белого цвета.

Грунтовка защитит навес от коррозии и значительно снизит расход краски. Если красящий состав не обладает хорошей укрывистостью, то слой грунтовки обеспечит надежный защитный слой и однородный цвет.Под молотковые смеси достаточно одного слоя; для покрытия обычными красками грунтовку лучше нанести 2 раза. Металлические навесы красят кистями, валиками, для максимально выгодного распыления из краскопульта, что значительно ускорит процесс, снизит расход краски в полтора-два раза и обеспечит равномерное, цельное, надежное, эстетичное покрытие. .

Стандартные цвета молотковой краски

Как прикрепить поликарбонат к металлическому каркасу навеса

Для металлических навесов лучше использовать сотовый поликарбонат.Отрезаем болгаркой с диском по металлу. Отшлифуйте края мелким абразивом, чтобы удалить заусенцы. Закрепить поликарбонат можно на термошайбах или с помощью специального профиля.

В первом случае отверстия делают на 2 мм больше диаметра монтажной ножки. На шайбу надевается резиновый уплотнитель, предотвращающий попадание внутрь пыли и влаги, деталь вставляется в отверстие до щелчка. Точечное крепление позволяет материалу немного маневрировать, что предохраняет поликарбонат от деформации, растрескивания при эксплуатации материала при охлаждении или нагреве.

Крепление термошайбы

Соединение профилей более герметичное, оправдано при необходимости стыковки панелей. Края сидят на термических шайбах. Какой тип профиля выбрать, зависит от типа кровли, поэтому подбирается индивидуально.

Подробная схема инструкции, как правильно согнуть и закрепить поликарбонат

В дальнейшем стороны навеса можно зашить глухими панелями, застеклить, повесить шторы или посадить виноград, плетистые розы, вьющиеся растения, когда они Вырасти, получишь красивую, живую галерею.

Обязательно посмотрите, как сделать навес из металла своими руками, в видео подробно рассказывается, как соединить основные конструктивные элементы, приготовить ферму, укрепить каркас. В видео подробно рассказывается, с какими ошибками нам приходилось сталкиваться на практике, а также как их исправить.

• Навесы относятся к категории простейших конструкций, которые возводятся на дачном или дачном участке.Их используют для самых разных целей: как стоянку, складское помещение и многие другие варианты.

  Конструктивно навес предельно прост. это

  • каркас, основным элементом которого являются фермы сарая, отвечающие за устойчивость и прочность конструкции;
  • покрытие. Изготавливается из шифера, поликарбоната, стекла или профлиста;
  • дополнительный элемент. Как правило, это элементы декора, которые размещаются внутри конструкции.

  Конструкция достаточно простая, к тому же немного весит, поэтому собрать своими руками можно прямо на месте.

  Однако, чтобы получить практичный правильный навес, в первую очередь необходимо обеспечить его прочность и долговечность. Для этого следует знать, как рассчитать ферму для сарая, сделать ее самому и сварить или купить готовую.

  Фермы металлические для навесов

  Эта конструкция состоит из двух ремней. Верхний пояс и нижний пояс соединяются раскосами и вертикальными стойками.Она способна выдерживать значительные нагрузки. Одно такое изделие весом от 50 до 100 кг может заменить в три раза большие металлические балки. При правильном расчете металлическая ферма внутри, швеллер, не деформируется и не прогибается при воздействии нагрузок.

  Металлический каркас одновременно подвергается нескольким нагрузкам, поэтому так важно знать, как рассчитать металлическую ферму, чтобы точно найти точки равновесия. Только так конструкция сможет выдержать даже очень сильные воздействия.

  Как выбрать материал и правильно его приготовить

  Создание и самостоятельная установка навесов возможна при небольшой конструкции. Фермы для навесов в зависимости от конфигурации поясов могут быть из профилей или стальных уголков. Для относительно небольших конструкций рекомендуется выбирать профильные трубы.

  Это решение имеет ряд преимуществ:

  • Несущая способность профильной трубы напрямую зависит от ее толщины.Чаще всего для сборки каркаса используют материал с квадратом в сечении 30-50х30-50 мм, а для конструкций небольшого размера подходят трубы меньшего сечения.
  • Металлические трубы отличаются большой прочностью и в то же время тем, что они весят намного меньше, чем цельный металлический пруток.
  • Трубы гнутые — качество, необходимое при создании криволинейных конструкций, например, арочных или куполообразных.
  • Цена фермы для сараев относительно небольшая, поэтому купить их не составит труда.

  На заметку

  Металлический каркас прослужит намного дольше, если его защитить от коррозии: загрунтовать и покрасить.

  • На такой металлический каркас удобно и довольно просто уложить практически любую обрешетку и крышу.

  Способы соединения профилей

  Как сварить навес

  Среди основных преимуществ профильных труб следует отметить безрамочное соединение. Благодаря этой технологии ферма для пролетов не более 30 метров конструктивно проста и относительно недорога.Если его верхний пояс достаточно жесткий, то рубероид можно опирать прямо на него.

  Безрамочный сварной шов имеет ряд преимуществ:

  • вес изделия значительно уменьшен. Для сравнения отметим, что клепанные конструкции весят на 20%, а болтовые — на 25% больше.
  • снижает затраты на рабочую силу и производство.
  • Стоимость сварки невелика. Более того, процесс можно автоматизировать, если использовать станки, позволяющие без перебоев подавать сварную проволоку.
  • полученный шов и присоединяемые детали одинаково прочны.

  Из минусов следует отметить необходимость опыта в сварке.

  Болт

  Болтовое соединение профильных труб не такая уж редкость. В основном используется для сборно-разборных конструкций.

  К основным преимуществам данного типа подключения можно отнести:

  • Простая сборка;
  • Нет необходимости в дополнительном оборудовании;
  • Возможна разборка.

  Но одновременно:

  • Вес товара увеличивается.
  • Потребуется дополнительное оборудование.
  • Болтовые соединения менее прочны и надежны, чем сварные.

  Как рассчитать металлическую ферму для навеса из профильной трубы

  Возводимые конструкции должны быть достаточно жесткими и прочными, чтобы выдерживать различные нагрузки, поэтому перед их установкой необходимо произвести расчет фермы из профильной трубы для сарая и составить чертеж.

  При расчетах, как правило, прибегают к помощи специализированных программ с учетом требований СНиП («Нагрузки, удары», «Металлоконструкции»). Рассчитать металлическую ферму можно онлайн с помощью калькулятора навеса из металлического профиля. При наличии соответствующих инженерных знаний расчет можно произвести своими руками.

  На заметку

  Зная основные параметры конструкции, можно поискать подходящий готовый проект среди размещенных в Интернете.

  Проектные работы выполняются на основании следующих исходных:

  • Рисунок. Конфигурация каркасных поясов зависит от типа кровли: односкатная или двускатная, шатровая или арочная. Самым простым решением можно считать односкатную ферму из профильной трубы.
  • Размеры конструкции. Чем больше шаг установки ферм, тем большую нагрузку они выдерживают. Немаловажен и угол наклона: чем он больше, тем легче будет таять снегу с крыши.Для расчета потребуются данные о крайних точках уклона и их удаленности друг от друга.
  • Размеры элементов рубероида. Они играют решающую роль в определении шага ферм, скажем, навеса. Кстати, это самое популярное покрытие для конструкций, возводимых на собственных участках. они легко гнутся, поэтому подходят для устройства криволинейных покрытий, например, арочных. Важно только то, как это правильно. рассчитать навес из поликарбоната.

  Расчет металлической фермы из профильной трубы для навеса выполняется в определенной последовательности:

  • определить размер пролета, соответствующий техническому заданию;
  • для расчета высоты конструкции размеры пролета подставляют согласно представленному чертежу;
  • выполняет наклонную задачу. По оптимальной форме кровли конструкции определяются контуры поясов.

  На заметку

  Максимально возможный шаг ферм для навеса при использовании профильной трубы — 175 см.

  Как сделать ферму из поликарбоната

  Первым этапом изготовления ферм из профильной трубы для навеса своими руками является составление детального плана, на котором должны быть указаны точные размеры каждого элемента. Кроме того, желательно подготовить дополнительный чертеж конструктивно сложных деталей.

  Как видите, перед тем, как создавать собственные фермы, нужно хорошо подготовиться.Еще раз отметим, что, хотя при выборе формы продукта руководствуются эстетическими соображениями, требуется расчетный путь для определения типа конструкции и количества составляющих элементов. При проверке прочности металлоконструкции обязательно учитывать данные об атмосферных нагрузках в этом регионе.

  Дуга считается крайне упрощенным вариантом фермы. Это одна профильная труба круглого или квадратного сечения.

  Очевидно, что это не только самое простое решение, но и более дешевое.Тем не менее, арки навеса из поликарбоната имеют определенные недостатки. В частности, это касается их надежности.

  арочные навесы фото

  Давайте проанализируем, как распределяется нагрузка в каждом из этих вариантов. Конструкция фермы обеспечивает равномерное распределение нагрузки, то есть сила, действующая на опоры, будет направлена, можно сказать, строго вниз. Это значит, что опорные столбы отлично противостоят усилиям сжатия, то есть выдерживают дополнительное давление снежного покрова.

  Дуги не обладают такой жесткостью и не способны распределять нагрузку. Чтобы компенсировать такое воздействие, они начинают разгибаться. В результате к опорам наверху прилагается сила. Если учесть, что он прикреплен к центру и направлен горизонтально, то малейшая ошибка в расчете основания столбов, как минимум, вызовет их необратимую деформацию.

  Пример расчета металлической фермы из профильной трубы

  Расчет такого продукта предполагает:

  • определение точной высоты (H) и длины (L) металлической конструкции.Последнее значение должно точно соответствовать длине пролета, то есть расстоянию, перекрывающему конструкцию. Что касается высоты, то она зависит от проектируемого угла и характеристик контура.

  У треугольных металлических конструкций высота составляет 1/5 или части длины, для других типов с прямолинейными ремнями, например, параллельными или многоугольными — 1/8 части.

  • Угол раскосов решетки составляет 35–50 °. В среднем это 45 °.
  • Важно определить оптимальное расстояние от одного узла до другого. Обычно зазор, который вы ищете, соответствует ширине панели. Для конструкций пролетом более 30 м необходимо дополнительно рассчитать лифт здания. В процессе решения проблемы можно получить точную нагрузку на металлоконструкцию и подобрать правильные параметры профильных труб.

  В качестве примера рассмотрим расчет ферм стандартного односкатного сооружения 4х6 м.

  В конструкции использован профиль 3 х 3 см, толщина стенок 1,2 мм.

  Нижний пояс изделия имеет длину 3,1 м, а верхний — 3,90 м. Между ними устанавливают вертикальные стойки из такой же профильной трубы. Самый большой из них имеет высоту 0,60 м. Остальные сокращаются в порядке убывания. Можно ограничиться тремя стойками, поставив их с начала высокого склона.

  Профили, которые в этом случае образуются, усиливают путем установки диагональных перемычек.Последние изготавливаются из более тонкого профиля. Например, для этих целей подойдет труба сечением 20 на 20 мм. В месте схождения ремней стойки не нужны. На одном изделии можно ограничиться семью подтяжками.

  На 6 м длины навеса используется пять аналогичных конструкций. Их укладывают с шагом 1,5 м, соединяют дополнительными сечениями из профиля сечением 20 на 20 мм. Крепятся к верхнему поясу, расставим их с шагом 0.5 мес. Панели из поликарбоната крепятся непосредственно к этим перемычкам.

  Расчет арочной фермы

  Изготовление арочных ферм также требует точных расчетов. Это связано с тем, что возлагаемая на них нагрузка будет распределяться равномерно только в том случае, если созданные арочные элементы будут иметь идеальную геометрию, то есть правильную форму.

Если у вас есть дом за городом или вы живете в частном доме в черте города, то вопрос создания навеса будет для вас актуален.Эти конструкции используются как для отдыха, так и для хозяйственных нужд. Сегодня сайт невозможно представить без навеса, который стал законным элементом дизайна. Возведение такой конструкции не сопряжено с трудностями. Металлические навесы на территории современные хозяева возводят самостоятельно.

Выбор места для строительства

Перед установкой металлического навеса следует подумать, где он будет располагаться на участке. Специалисты советуют отдавать предпочтение участкам, для которых характерны неглубокие глинистые отложения.Это экономит на бетоне. Также необходимо учитывать уклон грунта, чтобы конструкция не попала в то место, где собирается вода со всего участка. Это будет неудобно, а материалы будут портиться и портиться. Лучше всего отдать предпочтение возвышенности или равнинной местности с возможностью отвода воды.

Выбор материала

Перед созданием металлического навеса следует подумать, какой материал выбрать. Важно определиться со стоимостью будущей конструкции.Если в работе планируется использовать металлический профиль для крыши или окрашенный порошковой краской, то в итоге выйдет солидная стоимость.

Вы можете приобрести обычный металл и обработать его антикоррозийной защитой, сэкономив до 30%. Размер квадратных труб для стоек следует определять с учетом дождевой нагрузки на квадратный метр. К этому значению следует добавить фактор ветровой нагрузки, который для зоны умеренного климата составляет около 4%.

Если параметры навеса 4х4 м, а уклон откосов не превышает 45 °, то можно подготовить металлическую квадратную трубу со стороной 40 мм.Перед тем, как возвести металлический навес, необходимо также определить расстояние между опорами. Чем он больше, тем внушительнее должна быть их толщина.

Расчет площади и прокладка коммуникаций

Можно бетонировать место, где будет располагаться навес. Поэтому следует снять с территории слой грунта, углубив его на 10 см. На дно ямы насыпают песок на половину высоты стен, а после — немного щебня.Для бетонной стяжки оставьте около 5 см в высоту. Этого будет достаточно, если вы владеете автомобилем весом до 1800 кг.

Если в сарае находятся тяжелые предметы, то толщину стяжки необходимо увеличить до 12 см. При очистке участка необходимо удалить крупные камни и корни растений. Перед тем, как возвести металлический навес, следует подумать об особенностях его эксплуатации. Необходимо убедиться в наличии отливов на земле, а также определить их расположение, а также другие части.

На некоторых участках необходимо обеспечить наличие электричества, газификации и водоснабжения. Все будет зависеть от того, для какой цели возводится сарай. Теперь, когда уже есть общий план развития, можно приступать к работе. Подготовить материалы можно по следующему примеру: профильная труба сечением 40х20 мм и 80х80 мм, что актуально для конструкции, параметры которой будут 5х5х2, м.

Установка стоек и реек

Изготовление навеса на следующем этапе предполагает установку опор.Для этого следует достроить несущую конструкцию, этот процесс самый важный, ведь от него зависит долговечность конструкции. В земле проделываются 30-сантиметровые отверстия, которые предназначены для бетонирования металлических стоек. Далее внутри устанавливается опора, чтобы на дно ямы не насыпалась земля.

Как только появилась возможность заливать 50% раствор, необходимо взять отвес и проверить положение стоек. Такую же операцию проводят с остальными опорами, затем их следует выровнять по высоте.Навес изготавливается по определенному алгоритму. На следующем этапе предусматривается выполнение обвязки, которая будет располагаться сверху. Этот способ строительства традиционный, но можно применить и собственную технологию. Например, сварите обвязку крест-накрест с помощью инверторной сварки. К тому же обвязка может быть двойной, она будет располагаться не только сверху, но и снизу.

Если вы строите навес, то через каждые 80 см устанавливаются металлические балки, на которые прикручивается профилированный металлический лист.Когда дело касается двускатной крыши, все будет немного сложнее. Для этого следует выполнить конек и прямой брус. Под первым должно быть усиление к прямой балке. Однако этого будет недостаточно.

Самый сложный вариант — двойная арка. Лучше в этом случае приобретать готовые гнутые элементы, между арочными квадратами будут арматуры с шагом 50 см. Если вы сделаете своими руками металлический навес, ширина которого превышает 4 м, то вам придется также нужно прямое армирование.Стоимость описанных конструкций, изготовленных самостоятельно, составляет около 7000 рублей. Процесс установки займет один день, и с работой сможет справиться только один человек, для этого ему потребуются навыки работы со сварочным аппаратом и шлифовальным инструментом.

Изготовление кровли

Одним из важных моментов является выполнение кровли, ведь от ее качества будет зависеть внешний вид конструкции. Крепление будет производиться болтами. Чтобы крыша не протекала, а материал на ней не покрылся ржавчиной, лучше использовать резиновые или пластиковые шайбы, которые надеваются на голову и могут защитить отверстия от влаги.

Просверлить отверстия в листах с помощью электродрели и сверла 8 мм. Этого будет достаточно, чтобы закрепить профлист. Теперь можно приступать к сверлению реек. Для этого на него прикладывается любой лист, и намечается место будущей лунки. Проделать эту работу можно при прикручивании напольного покрытия.

Каждый лист гаснет отдельно и просверливает в подготовленное отверстие. Когда делается металлический навес для машины, на следующем этапе вы можете использовать к ним болты M8 и гайки.Чтобы они не раскручивались, лучше поставить вторую гайку и затянуть их между собой. При работе с соединениями между металлическими элементами используйте пластиковые шайбы.

Навес для дома из металлопрофиля

Выполняя навес из металлического профиля, который будет примыкать к дому, его следует дополнить столбами, установленными на расстоянии 2 м друг от друга. Опорные колонны следует размещать рядом с главным зданием для поддержки конструкции. Если это невозможно, и привязать навес к дому таким способом невозможно, необходимо к несущей стене прикрепить поперечный брус, который будет служить опорой для фермы.В этом случае следует использовать длинные анкеры. Такой подход позволит максимально равномерно распределить нагрузку по всей несущей стене.

Методы работ

Выполняя такие металлические навесы для дачи, следует помнить, что основная нагрузка от порывов ветра и осадков будет приходиться на стропильную систему. По этой причине необходимо произвести правильный расчет ферм, определившись с толщиной профиля. Недопустимо использовать в работе профиль с трещинами, что особенно актуально для изготовления узлов и несущих элементов.

По ГОСТу конец опорных ребер должен иметь шероховатость. При изготовлении нижнего пояса фермы следует использовать сталь без внутреннего расслоения. Вкрапления грубого шлака в материал категорически запрещены. Стыки следует выполнять механической сваркой с использованием углекислого газа или смеси углерода и аргона. Выполняя навесы из металла к дому, необходимо помнить, что стропила крепятся к вертикальным опорам и стропильным деталям, и нужно запастись классом 5.8 болтов.

Рекомендации по сборке стропильной системы навеса с односкатной крышей

Навес навеса в конструкции крыши будет иметь стропильную систему. Когда конструкция уже установлена, можно приступать к сварке обрешетки. Металлические уголки или трубы армируют на расстоянии 1 м.

Как только укрывной материал готов к покрытию, необходимо привести каркас в надлежащую форму, не забывая о его защите. Конструкция окрашивается защитным составом от коррозии еще до начала кровельного покрытия.В противном случае есть риск пропустить труднодоступные места. К квадратному профилю с одной стороны можно приваривать короткие цилиндры из труб диаметром 83 мм. В них просверливаются сквозные отверстия, а цилиндры располагаются таким образом, что помогают укладывать профиль на опоры. Таких конструкций должно быть две.

Затем в верхних концах опор просверливаются отверстия в соответствии с имеющимися на запорных цилиндрах. Обе трубы должны быть скреплены болтами.Для облегчения работы можно заменить цилиндры на приварные пластины, но это соединение не такое надежное.

Стоимость сборных навесов

Сборные металлические навесы могут иметь разную стоимость. Например, односкатная или двускатная конструкция обойдется потребителю в 2600 рублей. за квадратный метр. Если речь идет о пристенном сарае, которое еще называют козырьком, то за него придется заплатить 3300 рублей. за квадратный метр. Данная стоимость верна, если вы заказываете конструкцию, площадь которой варьируется от 30 до 90 м 2.

Заключение

Если вы не хотите тратиться на приобретение готового навеса, то работу по его изготовлению вы можете выполнить самостоятельно. Для этого нужно подготовить весь имеющийся материал и состав, которым вы покроете конструкцию по окончании работы. Это продлит жизнь системы. На этом этапе поможет глубокая пропитка по металлу и покрытие автомобильной краской. Это дает гарантию на 5 лет, в течение которых цвет не потускнеет, а сама краска не отслоится под воздействием ультрафиолета.

Для некоторых навесов требуется металлический настил и деревянные опоры. Последние в этом случае защищают битумом или обматывают рулонной гидроизоляцией. Некоторые домашние мастера сжигают ту часть опор, которая будет расположена под землей. Это позволяет продлить срок эксплуатации отдельных деталей и всех конструкций. Иногда дерево окрашивают. А сам металл болгаркой лучше не резать.

Осуществляем изготовление навесов любого типа и дизайна по Вашим размерам.Для создания использованы: сотовый поликарбонат, металлические трубы разной толщины и высоты, антикоррозийная краска для покрытия металлических конструкций.

При заказе производим установку на свайный фундамент. Срок установки от 1 дня.

Цена от 3000 руб. за кв. м.

Доставка по Москве и Московской области.

Из какого металла делаем навесы

В компании «Гейтс МСК» все металлоконструкции изготавливаются на заказ, исходя из особенностей вашего участка и пожеланий по внешнему виду.Реализуем все, даже самые нестандартные идеи. Но чтобы вам было проще определиться с выбором модели приглашаем ознакомиться со всеми возможными вариантами изготовления:

1. По местонахождению продукта

Могут примыкать к фасаду дома, дачи или быть самостоятельным строением во дворе (отдельно стоящие модели). В первом случае устройство выполняет функцию веранды или крыльца, всегда в стиле дома.Отдельно стоящие расположены на территории, они могут выполнять множество функций: охрана автотранспорта, бассейнов, беседок, террас.

2. По виду строений

Существует множества вариантов исполнения конструкций по форме. Из них:

• устройства с прямыми крышами, расположенными под разными углами: собственно прямые, односкатные (наклон в одну сторону), двускатные (имеют два ската)
• металлические навесы сложной формы: пирамиды, многоугольники, арки.

При выборе следует ориентироваться на характеристики вашего сайта. Сомневаетесь, что лучше? Позвоните нам, и наши специалисты помогут вам.

3. По назначению навес из поликарбоната

Металлические модели могут служить простым украшением или выполнять более важные функции. Например, защита автомобилей от солнца и атмосферных осадков, создание искусственной тени перед окнами и входной дверью, выполнение функции полноценной зоны отдыха и т. Д.

Определитесь по всем этим критериям, и вы сможете найти для себя идеальный вариант.

Заводская цена

Стоимость вашей покупки будет зависеть от многих параметров: размеров, материалов, количества опор, декоративных элементов и др. В среднем цена составляет 3000 руб. За кв.м. Монтаж изделий осуществляется нашими специалистами на свайный фундамент. То есть основой служит свая — металлический столб, заглубленный на 2 метра в землю.Параметры одного такого столба:

• Диаметр — 108 мм
• Размеры — 80×80 или 100×100

Стоимость одной опоры — 6000 руб. , цена установки одной сваи для металлического навеса — 2500 руб.

Поделитесь статьей с друзьями:

Похожие статьи

Калькулятор ферм навесов, крыш домов, зданий, сооружений

Предлагаем 5 онлайн-калькуляторов, с помощью которых вы легко и быстро без затруднений сможете подобрать все профтрубы для планируемого навеса, крыши здания:

1.Калькулятор Ригеля

2. Калькулятор фермы

3. Калькулятор Жилина

4. Калькулятор стропил

5. Калькулятор системы Rigel + под ферму Rigel

Если наш калькулятор был вам полезен, вы можете выразить свою благодарность, вложив 20 центов в развитие проекта этого калькулятора. Мы будем вам благодарны и будем знать, что движемся в правильном направлении.Деньги можно отправить на баланс мобильного телефона +79859746452. (МТС, Москва). Для перевода средств вы можете использовать официальный сайт МТС.

Мы не мучаем читателя фразами типа «тут нужно учесть …», «посчитать …», «выбрать из инженерных таблиц … — как это делают на всех сайтах! Все формулы, счета-фактуры, образцы, снипы, госстандарты и сметы скрыты внутри калькулятора
Весь материал подбирается в 2–3 размерах, которые вам уже известны.Введите нужные вам размеры, и калькулятор покажет вам процент запаса прочности выбранного профиля. Если маржа положительная, узел навеса будет считаться рассчитанным по законам прочности материалов со всеми строительными нормами, стандартами и марками.

С помощью этого калькулятора вы можете рассчитать любой узел навеса. Вы получите исчерпывающие данные о нагрузках на любой навес или крышу. Подробно рассчитать нагрузку на все элементы навеса можно онлайн.

Наш калькулятор ориентирован на клиентов садовых товариществ, коттеджных поселков и других частных собственников, которым необходим быстрый и разумный подбор профессиональных труб для навесов хозяйственных построек, навесов для автомобилей и пристроек к постройкам. Так как зачастую при отсутствии такого калькулятора, недостатке опыта клиенты компании «Сад и огород» берутся за строительство вообще без всяких на то оснований, либо недооценивая силы, либо наоборот, тратя лишние деньги, переназначая силы.Поэтому цель калькулятора — только сориентировать клиента в правильном направлении. Для строительства промышленных зданий и цехов, промышленных навесов и других крупных сооружений требуется более детальный расчет. Например, в промышленном строительстве каждое звено фермы должно быть рассчитано (кроме предела текучести при разрыве и изгибе в этом калькуляторе) по гибкости на сжатие и кручение — параметр, который учитывается до того, как это звено войдет в производство. фермы, прокаткой на изгиб и заполнение треугольных элементов, а также другие параметры с их оценками.Но в любом случае, если вы хотите построить «что-то», основываясь только на «опыте», а не на расчетах, лучше воспользоваться этим калькулятором. Кроме того, вы можете использовать этот калькулятор, чтобы установить свой собственный запас прочности, например, 50%, 80%, выбрав силу в соответствии с вашим бюджетом. Например, фермы нашего производственного цеха имеют запас 80% и выдерживают не только снег, но и кран-балку, несущую большие нагрузки. В любом случае, конечно, нужно придерживаться элементарных правил при строительстве, например, нельзя использовать нагрузки по ссылкам, только вдоль.Например, на ферме место, на котором она поддерживается болтом, не должно быть пустым, то есть без заполнения (то есть над перекладиной в ферме должна быть ссылка для заполнения фермы! Очень часто, ферма ломается по этой причине!). Для установки «лапши» лучше предусмотреть в хозяйстве заливку вертикальных звеньев или пересекающиеся треугольные заливки. Ферму лучше заполнять более тонким профилем и чаще, чем мощным и редким, так как не следует забывать, что нагрузка на треугольные звенья насыпи идет по оси и она незначительна, а у густо-горизонтальных трубных ферм приходится составляющая изгибающих нагрузок, а нагрузка на горизонтальные трубы огромна по сравнению с незначительной нагрузкой на трубы заполнения фермы.

DIY ПВХ навес для тени заднего двора

Я сделал этот навес из ПВХ своими руками, потому что моя мама навещала нас три раза с тех пор, как мы переехали в Майами, и каждый раз, когда она приходила, она жаловалась, что ей негде посидеть на заднем дворе в тени, чтобы она могла пить свой утренний кофе или смотреть дети играют.

В нашем доме в Колорадо у нее была такая же проблема с отсутствием сидячих мест, поэтому мне пришлось сделать ей небольшой набор палубной мебели, потому что в то время я не знал, как сделать навес из ПВХ на заднем дворе.

Я полностью понимаю, откуда она взялась, потому что если вы когда-нибудь были в южной Флориде, то знаете, что в девять утра там может быть очень влажно до 80 °.

Это не буэно, поэтому мне определенно нужно было придумать, как сделать тень на заднем дворе!

Я знаю, что моей маме нравится сидеть на улице, но она всегда приходит довольно быстро только потому, что на нее светит солнце.

Думаю, я никогда особо не обращал внимания на жару и солнце, потому что я так привык к этому, а солнцезащитный крем — мой лучший друг.

К счастью, у нее есть дочь, которая занимается блоггером из Майами и может мгновенно придумывать идеи.

Мне нужно было кое-что, что могло бы быть недорогое на нашем заднем дворе, потому что я все еще хочу построить кухню на заднем дворе, и мне нужно на это сэкономить.

Я также хотел что-то, что выглядело бы немного лучше, чем последний набор, который я сделал для нее. Вскоре я понял, как сделать солнцезащитный козырек.

Вот мой самодельный навес из пвх, который полностью закрывает для нее солнце, и теперь она может смотреть, как дети играют, не торопясь внутрь.

Это заняло всего около часа и оказалось лучше, чем ожидалось. Наслаждаться!

DIY ПВХ материалы для навеса

• 4 стержня арматуры (мы убедились, что стержень вписывается в ПВХ)
• 4 ПВХ кабелепровода полной длины ½ ”(серый)
• ПВХ кабелепровод 1- ½ ”(белый, обрезанный до требуемой ширины для защиты от солнца)
• Тройник для кабелепровода ½ ”
• 2 занавески, 4 терракотовых горшка, цветы

Как сделать навес из ПВХ

Мне нужно было решить, насколько широким и длинным будет навес, сделанный своими руками.

Как только это было выяснено, мой муж поместил арматуру в землю в соответствии с тем, где будут сидеть концы ПВХ во всю длину.

Он сказал, что я возьму на себя всю ответственность за его размещение и не буду включать его в этот пост. Он был неправ, и вот доказательство того, что он действительно помог.

Арматура используется для поддержки солнцезащитного козырька для трубы из ПВХ.

Полноразмерный ПВХ имеет мужской и женский конец, и сначала я склеил два из них вместе, чтобы получилась одна арка, но она не была достаточно прочной, и арки изгибались в стороны.

Я использовал тройник, чтобы поддерживать верхнюю часть арки. Тройник был помещен на охватываемые концы, и обрезанный ПВХ использовался в качестве опорной балки для крепления двух арок.

После того, как мы улучшили прочность арки, мы использовали занавески в качестве тени. Сначала я использовала уличную ткань, но она была слишком тяжелой. Идея использовать шторы принадлежала моему мужу.

Они не защищены от атмосферных воздействий, но поскольку ПВХ легко соскальзывает с арматуры, занавески можно снять в плохую погоду или заменить в случае повреждения.

Занавески также сэкономили время, потому что мне не пришлось шить, потому что швы уже были. Бонус!

(Обновление: я только что узнал о теневой ткани, так что думаю, что найду ее, чтобы использовать вместо штор. Я поделюсь фотографиями, когда выключу ее.)

Шторы могут скользить вверх и вниз по ПВХ, поэтому они могут отслеживать солнце и держать мою маму в тени.

Мне пришлось добавить красоту моей маме, поэтому я снял ПВХ с арматуры и надвинул терракотовые горшки на арматуру.Затем я снова положил ПВХ на арматуру.

Все, что мне оставалось сделать, это добавить в горшок немного земли и цветов — и вуаля!

У моей мамы есть собственный маленький навес на заднем дворе своими руками в тени, чтобы наслаждаться.

Каким творческим подходом вы можете не попадать на солнце и сохранять прохладу на улице?

Связанные

Вертикальный профиль и организация полога в смешанном лиственном лесу

Aber J.Д. 1979. Метод оценки профилей высоты листвы в широколиственных лесах. J. Ecol. 67: 35–40.

Google ученый

Андерсон М. К. 1966. Структура стенда и проникновение света. II. Теоретический анализ. J. Appl. Ecol. 3: 41–51.

Google ученый

Бонгерс Ф., Попма Дж., Дель Кастильо Дж. Мив и Карабиас Дж. 1988. Структура и флористический состав низинных тропических лесов Лос-Тустласа, Мексика.Vegetatio 74: 55–80.

Google ученый

Брей Дж. Р. 1964. Первичное потребление в трех лесных пологах. Экология 45: 165–167.

Google ученый

Брей Дж. Р. и Горхэм Э. 1964. Производство подстилки в лесах мира. Adv. Ecol. Res. 2: 101–157.

Google ученый

Кисть G. S., Ленк С. и Смит Дж. 1980. Естественные леса Мэриленда: объяснение карты растительности Мэриленда. Ecol. Monogr. 50: 77–92.

Google ученый

Кэмпбелл Г. С. 1977 г. Введение в биофизику окружающей среды. Спрингер-Верлаг, Нью-Йорк.

Google ученый

Карлайл А., Браун А. Х. и Уайт Э. Дж. 1966. Опад, образование листьев и последствия дефолиации Tortrix viridana в лесистой местности скального дуба ( Quercus petraea ).J. Ecol. 54: 65–85.

Google ученый

Кэрролл Г. Л. 1980. Полог леса: сложные и независимые подсистемы. В: Уоринг Р. Х. (ред.), Леса: свежие перспективы экосистемного анализа, стр. 87–107. Издательство Государственного университета Орегона, Корваллис, Орегон.

Google ученый

Чирлин Г. Р. и Шаффнер Р. В. 1977. Наблюдения за водным балансом семи суббассейнов реки Род, штат Мэриленд.В: Коррелл Д. Л. (ред.), Исследование водоразделов в восточной части Северной Америки, стр. 277–306. Smithsonian Press, Вашингтон, округ Колумбия

Google ученый

Коррелл Д. Л. 1977. Обзор программы по водоразделу Род-Ривер. В: Коррелл Д. Л. (ред.), Исследование водоразделов в восточной части Северной Америки, стр. 105–124. Smithsonian Press, Вашингтон, округ Колумбия

Google ученый

Диксон К.Р. 1976. Анализ сезонного листопада в лиственных лесах северного умеренного пояса. Ойкос 27: 300–306.

Google ученый

Эйр Ф. Х. (ред.) 1980. Типы лесного покрова США и Канады. Общество американских лесников, Вашингтон, округ Колумбия

Google ученый

Фергюсон Д. К. 1985. Происхождение сообществ листьев — новый взгляд на старую проблему. Преподобный Палеобот.Палинол. 46: 117–188.

Google ученый

Хаббелл С. П. и Фостер Р. Б. 1986. Разрывы в растительном покрове и динамика неотропического леса. В: Кроули М. Дж. (Ред.), Экология растений, стр. 77–96. Издательство Blackwell Scientific Publishers, Бостон.

Google ученый

Хьюз М. К. 1971. Биоконтент деревьев, размножение и опадание подстилки в лиственных лесах. Ойкос 22: 62–73.

Google ученый

Ишизука М. 1984. Пространственные структуры деревьев и их крон в естественных смешанных лесах. Яп. J. Ecol. 34: 421–430.

Google ученый

Джексон Дж. А. 1979. Поверхности деревьев как кормовой субстрат для насекомоядных птиц. В: Dickson J. G. et al. (ред.), Роль насекомоядных птиц в лесных экосистемах, стр. 69–93, Academic Press, Нью-Йорк.

Google ученый

Джексон Л. В. Р. 1967. Влияние тени на структуру листьев лиственных пород деревьев. Экология 48: 498–499.

Google ученый

Ларчер В. 1980. Физиологическая экология растений (перевод Бидерман-Торсон, М.А.). Springer-Verlag, Берлин.

Google ученый

Лехович М.J. 1984. Почему деревья лиственных лесов умеренного пояса опадают в разное время? Адаптация и экология лесных сообществ. Являюсь. Nat. 124: 821–842.

Google ученый

Ли Р. 1978. Микроклиматология леса. Columbia University Press, Нью-Йорк

Google ученый

Линдрот А. и Халлдин С. 1986. Численный анализ испарения соснового леса и поверхностного сопротивления.Agric. Для. Встретились. 38: 59–79.

Google ученый

Лулл М. У. 1968. Лесной атлас северо-востока. Лесная служба Министерства сельского хозяйства США. Северо-Восточная Лесная Экспериментальная Станция, Аппер Дарби, Пенсильвания.

Google ученый

Макартур Р. Х. и Хорн Х. С. 1969. Профиль листвы по вертикальным измерениям. Экология 50: 802–804.

Google ученый

Миллер П.C. 1967. Испытания моделей солнечного излучения в трех пологах леса. Экология 50: 878–885.

Google ученый

Пирс Дж. У. 1982. Геология и почвы бассейна реки Род. В: Коррелл Д. Л. (ред.), Сводка экологических данных для экосистемы реки Род. Vol. A, Часть I. С. 181–216. Смитсоновский центр экологических исследований, Эджуотер, Мэриленд.

Google ученый

Попма Дж., Bongers F. & delCastillo J. Meave. 1988. Образец вертикальной структуры тропического равнинного тропического леса Лос-Тустлас, Мексика. Vegetatio 74: 81–91.

Google ученый

Райхл Д. Э., Гольдштейн Р. А., ВанХук-младший. Р. И. и Додсон Г. Дж. 1973. Анализ потребления насекомых в пологе леса. Экология 54: 1076–1084.

Google ученый

SAS Institute, Inc.1985. Руководство пользователя SAS: Статистика, версия 5 издание. SAS Institute Inc., Кэри, Северная Каролина.

Google ученый

Шовальтер Т. Д., Харгроув В. В. и Кроссли-младший. Д. А. 1986. Травоядные в лесных экосистемах. Анна. Преподобный Энтомол. 31: 177–196.

Google ученый

Шульце Э. Д., Фукс М. И. и Фукс М. 1977. Пространственное распределение фотосинтетической способности и производительности в горных еловых лесах на севере Германии.I. Распределение биомассы и суточное поглощение CO ₂ в различных слоях кроны. Oecologia 29: 43–67.

Google ученый

Шинозаки К., Йода К., Ходзуми К. и Кира Т. 1964a. Количественный анализ формы установки — теория модели трубы, I. Базовый анализ. Яп. J. Ecol. 14: 97–105.

Google ученый

Шинозаки К., Йода К., Ходзуми К. и Кира Т.1964b. Количественный анализ формы завода — теория модели трубы, II. Дальнейшие доказательства теории и ее применения в лесной экологии. Яп. J. Ecol. 14: 133–139.

Google ученый

Смит А. П. 1973. Стратификация лесов умеренного и тропического пояса. Являюсь. Nat. 107: 671–683.

Google ученый

Стронг Д. Р. 1977. Эпифиты, падения деревьев и разрушение многолетних лесов: механизм поддержания богатства древесных пород в тропиках без животных.J. Biogeogr. 4: 215–218.

Google ученый

Уоринг Р. М. 1983. Оценка роста лесов и их продуктивности в зависимости от площади листвы навеса. Adv. Ecol. Res. 13: 327–354.

Google ученый

Светильники для навесов и светодиодные светильники для потолков

Обзор

Светодиодный светильник для навеса / потолка CPY250 ^® имеет чрезвычайно тонкий профиль, изготовленный из прочного литого алюминия.Его можно легко установить на поверхность снизу навеса, а также можно подвесить. Прямое отображение светодиодов устраняется за счет высокоэффективной плоской линзы с рисунком или 23-миллиметровой линзы с капельным стеклом. Применение: навесы для нефтепродуктов, заправочные станции СПГ, общее освещение отсеков с низким и средним уровнем, пищевая промышленность, рестораны или банковские учреждения.

Технические характеристики и варианты

Серия

Имя		Монтаж	Оптика	Мощность	Напряжение	Варианты цвета	Cct	Опции
CPY250	B	DM Прямой HC Крючок и шнур PD Подвеска	D Капельная линза F Плоская линза	A 60WL 9130 9130 9130 9130 9130 9130 9130 9130 9130 9130 9130 9130 9130 9130 9130 9130 9130 9130 96W C 31W E 145W F 85W	UL Универсальный 120-277V UH * 347-480V 34 * 347V 902 * 9130 BK Черный BZ Бронза SV Серебристый WH Белый	30K 3000K 40K 4000K 57K 5700K	30 0	30 0 900 Класс I, Разд.2 Сертификация для работы в опасных зонах K NSF 2 Сертификация PML Программируемый многоуровневый

Алюминиевые профили для навесных направляющих | Алюминиевые рамы для навесов

Eagle Moldings предлагает множество профилей для полотна и навесов. Мы предлагаем стандартную отделку фрезерного станка или по запросу можем предоставить анодированное или порошковое покрытие. Наши экструдированные алюминиевые рамы для навесов обладают высокой устойчивостью к коррозии, их легко обрабатывать, резать, формировать или сваривать.Алюминиевые профили для навесов имеют высокое соотношение прочности и веса. Вся наша продукция устойчива к образованию трещин под напряжением и немагнитна.

Деталь № E-10039

47,00 долл. 4,00 долл.

Номер детали E-15555

52 доллара.00 51,00 $

---

АЛЮМИНИЕВЫЕ НАВЕСНЫЕ НАКЛАДКИ

Экструдированные профили для навесов | Использование и применение

У нас есть в наличии большинство алюминиевых профилей для навесов, в том числе профили для направляющих для навесов, трубки для навесов, скобы для навесов, вставки из виниловых скоб для профилей для навесов, квадратные трубки с фланцем, квадратные трубки с радиусными углами и прямоугольные трубки с радиусными углами.Наш экструдированный алюминий прост в уходе, чистке и полировке, что делает его идеальным и прочным дополнением к любому проекту.

Алюминиевые профили для навесов | Пользовательские и OEM

Eagle Moldings является производителем, складом и поставщиком стандартных, нестандартных и изготовленных на заказ алюминиевых профилей для навесов. Наши услуги по экструзии алюминия на заказ и OEM позволяют нам удовлетворить любые потребности наших клиентов. Мы можем отрезать по длине или под углом, пробивать, сверлить и зенковать, формировать или гнуть любой профиль в соответствии со спецификациями, а также предлагать множество стандартных и нестандартных анодированных цветов и отделок, включая сатинированные, окунутые и матовые.Если у нас нет экструдированного алюминиевого профиля маркизы, соответствующего вашим требованиям, наши профессионалы помогут вам создать и спроектировать необходимую деталь.

Исключительное обслуживание клиентов, возможна доставка в тот же день

В Eagle Moldings довольные клиенты — наша страсть. Мы стремимся обеспечить быстрое, дружелюбное и полезное обслуживание клиентов. Мы поставляем только самые качественные экструдированные алюминиевые тентовые направляющие и трубы. Каждый заказ профессионально упаковывается и отправляется в любую точку Северной Америки.Позвоните нам сегодня или сделайте покупку на нашем простом веб-сайте, чтобы приступить к оформлению заказа на профилированные алюминиевые маркизы. Eagle Moldings — ваш ресурс для экструзии алюминия. Нужно больше? Изучите наш каталог. У нас также есть на складе Slatwall и Z-образные зажимы. Свяжитесь с Eagle Moldings для получения дополнительной информации о наших профилях для навесов по телефону 1-800-888-2044

DIY PVC Pipe Bed Canopy — LIVE. РАСТИ. СВЕТИТЬСЯ.

Вот как я сделал себе полноценный балдахин из ПВХ-труб! Вы получите очень профессиональный вид за небольшую часть стоимости, и это очень легко сделать.Наслаждаться! 🙂

Полное видео: https://www.youtube.com/watch?v=BA_71DLkfxg

Шаг 1. Соберите материалы

Что понадобится для изготовления навеса:

Восемь труб из ПВХ 1/2 ″ (эти размеры для полноразмерной кровати):

• Две трубы 64 ″
• Четыре трубы 76 ″
• Две трубы 78 ″

Дополнительные материалы:

• Четыре трехходовых отвода 1/2 ″
• Четыре крышки 1/2 ″
• Аэрозольная краска
• Два оконных платка 38 ″ x 216 ″ http: // amzn.к / 2игКЛС

* Примечание. Я заказал бордовые шарфы для окон и получил розовато-красный цвет, поэтому рекомендую просмотреть фотографии в разделе обзоров, чтобы узнать, какие цвета получили покупатели по сравнению с тем, что рекламируется.

Шаг 2. Трубки и колена для окраски распылением

Поместите трубы и колена на большой кусок картона, газеты и т. Д. И покрасьте их распылением, пока они не будут полностью покрыты. Это заняло примерно 3 слоя и несколько часов, чтобы высохнуть с каждой стороны.

Я решил не красить распылителем колпачки, которые идут в нижней части каждой стоячей трубы, но вы определенно можете покрасить свои, если хотите!

Шаг 3. Добавление колпачков и колен к трубам

После того, как трубы и колена будут окрашены и высохнут, наденьте заглушки на дно четырех 76-дюймовых труб.Затем поместите локти на вершину каждой из этих труб.

Шаг 4: прикрепите трубы к навесу

Присоедините все трубы, чтобы создать конструкцию навеса. Я сделал это сам без труда, но для удобства я бы порекомендовал пригласить еще одного человека!

Шаг 5: Добавьте оконные шарфы

Когда все трубы прикреплены, накиньте оконные шарфы поверх навеса. Я решил накинуть одну на изголовье кровати, а другую — на изножье кровати.

Шаг 6: Прикрепите к стене

Для дополнительной устойчивости поместите монтажные квадраты из пенопласта между коленями и стеной. Это предотвратит сильное раскачивание купола при ударах.

Чтобы сделать еще один шаг вперед, я добавил скобы для ремней для трубок, сделанные из полосок ткани и булавок, но вы также можете использовать настоящие ремни для трубок!

Готово!

Теперь у вас есть красивый качественный навес менее чем за 50 долларов !! Большое вам спасибо за ознакомление с этим руководством — надеюсь, вам понравилось.Прокомментируйте ниже и дайте мне знать, если решите попробовать. Если у вас есть время, пожалуйста, проголосуйте за этот проект, чтобы выиграть конкурс ПВХ. Спасибо! 🙂

Полное видео:

Загрузите полное руководство по Instructables здесь: https://www.instructables.com/id/DIY-PVC-Pipe-Bed-Canopy/

YouTube: https://www.youtube.com/miairajenningstv

Instagram: https://www.instagram.com/miairajennings/

Twitter: https://twitter.com/miairajennings/

Блог

: https: // livegrowglow.com

Сайт: http://miaira-jennings.com

.
