Что такое байпас: устройство, принцип работы, назначение, изготовление

Оглавление:
Что такое байпас: его устройство и принцип работы
Для чего нужен байпас: его область применения
Установка байпаса: тонкости монтажа своими руками

На вопрос, что такое байпас, коротко можно ответить следующим образом – это обводная труба с запорной арматурой, позволяющая перенаправлять ток жидкости в обход того или иного сантехнического прибора. На этот трубопроводный узел возлагают как минимум две задачи – он обеспечивает бесперебойную работу трубопроводов в моменты ремонта оборудования и дает возможность управлять потоками жидкости. В общем, как в отоплении, так в водоснабжении и многих других трубопроводных системах, байпас является незаменимым узлом. Именно о нем и поговорим в этой статье, в которой вместе с сайтом stroisovety.org разберемся с вопросом, что такое байпас, как он работает, где используется и как делается самостоятельно.

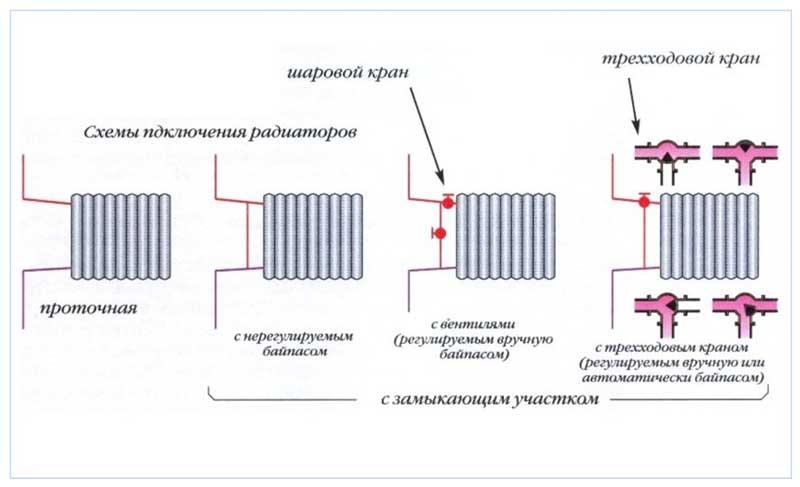

Байпас в системе отопления фото

Что такое байпас: его устройство и принцип работы

Чтобы проще было понять, как со стороны выглядит байпас, а также разобраться с его устройством, рассмотрим простой наглядный пример, с которым знакомы практически все жители многоквартирных домов. Отодвиньте штору на любом окне и посмотрите на батарею отопления, а вернее на участок стены между ней и стояком. Что мы видим? Две горизонтальные трубы, идущие к прибору отопления и перемычку между ними – по сути, это и есть байпас, но наверняка он неполный и в нем отсутствует запорная арматура. Полный байпас обязательно должен иметь как минимум три крана, без которых он не сможет работать так, как задумано.

  1. Первый кран должен быть установлен непосредственно на самой перемычке. Если это новая система отопления, то на самой трубе, если старая, то внизу, в месте пересечения перемычки с обратным трубопроводом. В первом случае установлен обычный шаровой кран, а во втором так называемый трехходовой кран, который одновременно выполняет функцию тройника. Но суть не в этом – в любом случае такой кран может либо полностью перекрыть ток воды через перемычку, либо уменьшить его до определенного размера. Как минимум, это дает возможность регулировки.
  2. Два других крана смонтированы на горизонтальных подводках к отопительному прибору уже после перемычки – один смонтирован на обратном трубопроводе, а второй на подаче. В случае протечки в отопительном приборе в любой момент эти краны могут быть закрыты, и тем самым предотвращен потоп.

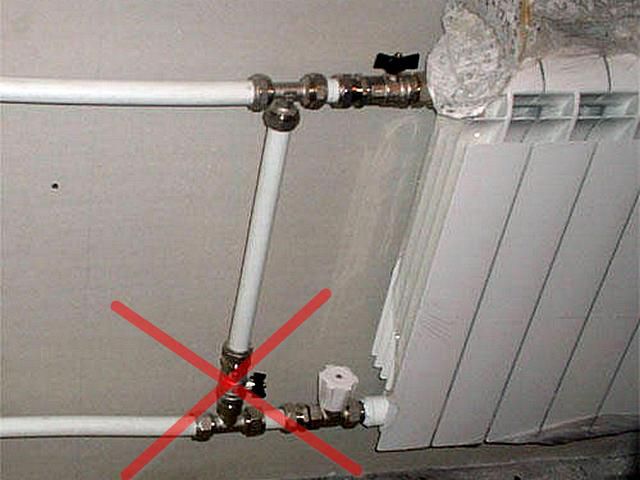

    Что такое байпас фото

А теперь представьте на минуту, что первый кран (установленный на перемычке) отсутствует – получается так, что закрыв краны на батарее, вы останавливаете ток воды по всему стояку, лишая тем самым жителей верхних и нижних квартир тепла. Нехорошо как-то получается – именно по этой причине, открывая кран на байпасе и закрывая краны на батарее, вы получаете возможность ремонта отопительного прибора, не останавливая работу целого стояка отопления. Вот вам и принцип работы байпаса. Мало того, такая схема байпаса позволяет еще и регулировать температуру отопительного прибора. Об этом чуть позже, а пока разберемся с областью применения данного узла трубопроводов.

Для чего нужен байпас: его область применения

Практически любая сложная трубопроводная система имеет байпас – его назначение вы уже поняли (оно сводится к получению возможности направить жидкость мимо того или иного прибора) и остается только разобраться с его основной сферой применения в быту. Ознакомимся с этим моментом более подробно.

  1. Байпас в системе водоснабжения. В большинстве случаев это устройство применяется в двух вариантах: во-первых, при установке любого насосного оборудования, в том числе и предназначенного для повышения давления в системе – если на центральный водопровод монтируется насосная станция, то байпас нужен обязательно. Во-вторых, при установке приборов учета (счетчиков воды). Тут имеется одна тонкость – при монтаже байпаса счетчика в квартире могут возникнуть проблемы с коммунальными службами. Здесь байпас может быть расценен как попытка воровства воды – он негласно запрещен. Собрать байпас на домашнем счетчике, конечно, можно, но в процессе опломбировки могут возникнуть проблемы – в большинстве случаев его заменяют обычной вставкой, которая монтируется вместо счетчика на время его проверки или замены. Байпас удобнее, чем трубка, но, увы, его проще не делать, чем спорить с водоснабжающими компаниями. В водопроводных системах байпас выполняет исключительно одну функцию – это обводная магистраль и не более.

    Байпас в системе водоснабжения фото

  2. Байпас в системе отопления. Здесь также вариантов несколько: во-первых, это рассмотренный выше пример с приборами отопления; во-вторых, любое оборудование, которое может быть отремонтировано или заменено без остановки системы в целом. В общем, оборудование, без которого система или ее часть может продолжать свою работу. К таким приборам относят циркуляционные насосы в системах отопления с естественной циркуляцией теплоносителя, всевозможные узлы учета и контроля и даже котлы отопления при их последовательном подключении. В отоплении функция байпаса как обводной трубы является не единственной – здесь он может использоваться и в качестве узла регулировки температуры теплоносителя, как описано в примере с батареей отопления. Такое устройство монтируется не только на стояках – некоторая его разновидность применяется в индивидуальных системах отопления. Только в этом случае на байпасе кран не устанавливается – регулировка температуры отопительного прибора осуществляется отсекающими и регулирующими кранами специальной конструкции.

    Байпас перемычка фото

В принципе, существуют и другие варианты использования байпаса в водопроводных системах – их может быть много, и здесь главное понять назначение этого узла, его принцип работы и устройство байпаса. Ну а найти ему достойное применение не сложно.

Установка байпаса: тонкости монтажа своими руками

По большому счету, байпас перемычка имеет довольно простую конструкцию, и собрать его можно даже с минимальным опытом сантехнических работ. Еще раз повторюсь, что здесь важен принцип работы данного приспособления и его понимание – зная это, самостоятельно изготовить байпас для циркуляционного насоса или еще чего-либо не так уж и сложно. Рассмотрим этот процесс несколько подробнее.

  1. Что мы имеем? К примеру, магистраль отопления, на которой смонтирован циркуляционный насос. Первое, что следует сделать для установки байпаса, это снять его и немного переделать магистраль – в частности, понадобится несколько увеличить расстояние между резьбовыми концами, на которые был накручен насос.
    Определить это расстояние лучше всего по месту – в смысле, собрать насос и узел вокруг него как положено.
  2. Для этого сразу же за насосом, с одной и с другой стороны, накручиваем шаровые краны – это можно делать сразу капитально. У нас имеются на насосе разъемные соединения, так что быстро разобрать узел и смонтировать его на трубопроводе проблем не составит.
  3. Вслед за кранами (также с обеих сторон счетчика) устанавливаются тройники точно такого же диаметра, как и сам трубопровод. Здесь следует сделать оговорку – тип тройника зависит от самого трубопровода. В большинстве случаев применяются тройники, изготовленные из того же материала, что и трубы – если полипропилен или металлопластик, то сначала в краны вкручиваются резьбовые оконечники и потом уже к ним подпаиваются или прикручиваются тройники.
  4. В принципе, все, размер задан, и теперь примеряем собранный узел по месту, обрезаем трубопровод по отмеченным меткам и вставляем собранный узел. Для удобства в работе его можно разобрать на американках – попросту говоря, убрать насос, после чего у вас останутся две части трубопроводов, которые и нужно будет соединить с магистралью. После того, как этот участок байпаса будет собран, насос устанавливается на место (капитально) – только после этого можно будет сосредоточиться на самой обводной трубе.

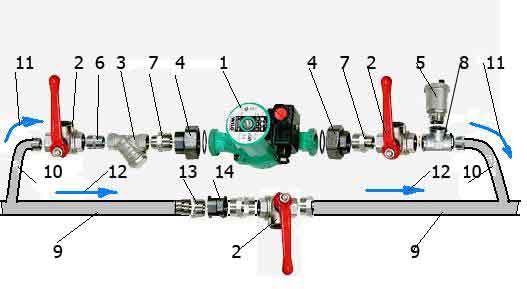

    Байпас для циркуляционного насоса фото

  5. Здесь также все несложно – для начала от тройников вверх поднимаем трубопровод настолько, чтобы он не мешал насосу. Дальше поворотами сводим два патрубка, идущих от двух тройников, друг с другом – по крайней мере, задаем им правильное направление друг к другу. А дальше идет перемычка и кран, для установки которого, опять-таки, потребуется разъемное соединение и пара резьбовых оконечников.

В принципе, это и весь байпас для циркуляционного насоса – точно по такому же принципу монтируется и байпас для других сантехнических приборов. Расположить обводной трубопровод можно как вертикально, так и горизонтально – от этого момента его функциональное назначение и качество работы не изменяется.

Вот и все. Теперь вы знаете, что такое байпас и как он работает. Мало того, внимательному и скрупулезному читателю теперь не составит никакого труда самостоятельно изготовить данный узел, без помощи квалифицированных специалистов. Не побоюсь повториться – если вы поймете принцип его работы и разберетесь с устройством и назначением каждого элемента, то собрать байпас своими руками будет несложно.

Автор статьи Александр Куликов

Что такое байпас и как он используется в системах отопления. Жми!

Многим приходилось слышать, что для увеличения эффективности работы системы отопления надо монтировать байпас, но что он собой представляет, даже не догадываются. За этим красивым английским словом скрывается параллельный трубопровод основной системе отопления на определённом ее участке. Применяют байпас в том случае, когда требуется постоянно регулировать температурный режим на отдельно участке сети и для возможности поменять батарею отопления без отключения всей системы отопления. Для возможности производить регулировку, на байпас устанавливается соответствующая трубопроводная арматура.

Содержание

  • 1 Для чего нужен байпас

  • 2 Монтаж байпаса

    • 2.1 Монтаж перемычки

    • 2.2 Установка циркуляционного насоса

    • 2.3 Установка запорного устройства

  • 3 Функционирование байпаса в отопительной системе (видео)

Для чего нужен байпас

Что именно позволяет сделать установка байпаса в реальности? Например, если есть байпас счетчика индивидуального учета воды, то это позволит произвести его замену, не отключая при этом водоснабжение дома или квартиры. Тоже самое можно сказать и о циркуляционных насосах, интегрированных в систему отопления. Наличие байпаса позволяет перейти на естественную циркуляцию в случае отключения электричества, когда насос перестает работать. Если байпас с регулируемым термостатом есть рядом с радиатором, то это позволяет не только устанавливать необходимый температурный режим, но и заменить отопительный прибор в случае его выхода из строя, не отключая при этом систему отопления полностью.

В основном, байпас — это элемент однотрубной системы отопления. Такая система имеет ряд преимуществ, из которых основное — недорогой монтаж, и большое количество существенных недостатков. Установка байпаса позволяет минимизировать недостатки однотрубной системы отопления. По своей конструкции байпас — это перемычка из трубы, соединяющая «обратку» с подающим трубопроводом. Устанавливается перемычка в непосредственной близости от радиатора и на ней монтируются два шаровых крана. Это позволяет перепускать горячую воду из подающей трубы в обратку, миную прибор отопления, тем самым производя регулировку температуры в комнате.

Монтаж байпаса

Монтаж перемычки

Монтаж перемычки требует соблюдения определенных правил:

Для наглядности можно привести пример установки байпаса в однотрубную систему отопления загородного дома, преимущества и недостатки такой установки, правила проведения монтажных работ, и какая трубопроводная арматура при этом потребуется.

Установка циркуляционного насоса

В загородных домах, где система отопления работает автономно, в обязательном порядке требуется установка циркуляционного насоса. Это позволяет не только равномерно распределить теплоноситель по всей системе отопления, но и значительно сэкономить, так как на обогрев всего дома потребуется намного меньше времени, чем при естественной циркуляции.

Проблема заключается в том, что для работы циркуляционного насоса требуется наличие электричества, а учитывая, что на удаленных загородных участках могут постоянно наблюдаться его отключения, то возникают определённые проблемы с циркуляцией теплоносителя. Решить их позволяет простая установка байпаса. Главное, чтобы система работала продуктивно как с работающим циркуляционным насосом, так и без него — это установить байпас с соблюдением всех технологических требований.

Эффективная работа циркуляционного насоса возможно только в том случае, если он непосредственно интегрирован в систему отопления. При этом желательно устанавливать его в обратную магистраль и объясняется такое требование достаточно просто: дать возможность циркуляционному насосу отработать гарантийный срок эксплуатации. Нагнетающее устройство состоит из:

  • различных колец
  • уплотнителей
  • манжетов из резины

Если установку насоса произвести на подающую трубу, то под воздействием высоких температур, он очень быстро выйдет из строя, а на «обратке» температура теплоносителя на порядок ниже, что и позволяет ему проработать более длительный срок.

Хорошо известно, что чем меньше криволинейных участков в системе отопления, тем она работает эффективней. Поэтому установку циркуляционного насоса стараются производить на прямолинейном участке. Но это если нет байпаса. Если он есть, то в этом случае, теплоносителю придется преодолевать сразу три препятствия: запорную арматуру и два отвода. Это намного уменьшит циркуляцию теплоносителя, поэтому в однотрубной системе отопления с байпасом насос следует устанавливать непосредственно на трубу перемычку. Какая запорная арматура и расходные материалы в этом случае могут вам потребоваться?

Учтите, что теплоноситель по возможности должен проходить по прямолинейным участкам. Чем больше всевозможных фитингов в системе отопления, тем менее эффективно она работает. Это закон.

Теперь обратимся к такой ситуации, когда насос установлен на прямолинейном участке, а теплоноситель должен проходить естественным путем через байпас. В этом случае ему придется преодолеть два отвода и вентиль (задвижку), который отсекает байпас от магистрали. Для горячей воды сразу 3 препятствия на небольшом участке — это уж слишком. Циркуляция будет медленной, а значит, эффективность работы системы резко упадет.

Итак, решено — циркуляционный насос всегда нужно монтировать на участке байпаса. Что для этого необходимо из расходных материалов и запорной арматуры? В первую очередь — вентиля. Они бывают двух видов:

Кран с подвижным штоком имеет один существенный недостаток. У него диаметр седла вентиля почти в два раза меньше диаметра трубы отопления. Это служит преградой для теплоносителя и за счет этого происходит резкое снижение эффективности его циркуляции по трубопроводу отопления. Поэтому их установка в систему байпаса не практикуется.

Шаровые краны по своему диаметру точно совпадают с трубой отопления, но если ими долго не пользоваться, то они могут прикипеть и открыть их будет очень трудно, если вообще такая возможность будет. Есть два выхода из создавшейся ситуации. В первом случае установить сильфонный вентиль двойного диаметра. Во втором случае, не забывать регулярно открывать-закрывать шаровые краны. Это если говорить о системе байпаса. Намного сложнее с центральной магистралью, параллельно которой и располагается байпас. Здесь потребуется установка нескольких видов вентилей, с помощью которой будет регулироваться напор и качество горячей воды.

Установка запорного устройства

В первую очередь потребуется установка запорного устройства — обратного клапана или крана. Если центральная магистраль вашей системы отопления не будет перекрываться, то теплоноситель, подаваемый в систему циркуляционным насосом под давлением, будет перемещаться по замкнутому малому кругу. Схема движения в этом случае будет выглядеть так: байпас-основная магистраль-байпас. Чтобы этого не происходило, при работающем циркуляционном насосе, основная магистраль должна быть перекрыта. Если вы установите шаровой кран, то его потребуется перекрывать вручную. При установке обратного клапана перекрытие магистрали будет происходить автоматически.

Нелишней будет установка в байпасе непосредственно перед циркуляционным насосом сменного механического фильтра, который хорошо задерживает посторонние примеси, находящиеся в теплоносителе. Это позволит увеличить срок эксплуатации насоса, особенно если в качестве теплоносителя используется жесткая вода. Устанавливать фильтр рекомендуется на горизонтальном участке трубопровода.

Как видно из вышеизложенного, в автономной системе отопления, байпас — это один из важнейших элементов сети. Поэтому, занимаясь монтажом отопления, установке байпаса следует уделить особое внимание и стараться не нарушать технологической схемы.

Функционирование байпаса в отопительной системе (видео)
